Návod k obsluze
Širokoúhlý LCD TV
Č. modelu
TX-22LX2P
Na ilustraci je ukázán obraz.
Přečtěte si prosím tento návod k obsluze a uchovejte jej pro budoucí použití.
Česky
TQB0E0069R-1
Page 2
Vítejte
Vážený zákazníku fi rmy Panasonic,
Doufáme, že se budete dlouhou dobu těšit z Vašeho nového televizoru. Kapitola Průvodce rychlým startem na
začátku tohoto návodu k obsluze Vám umožní používat televizor v co nejkratší době. Doporučujeme poté přečíst celý
návod k obsluze a ponechat si jej k dalšímu použití až začnete objevovat další pokročilé funkce, které tento televizor
nabízí.
Obsah
Bezpečnostní upozornění ........................................... 3
Příslušenství ............................................................... 3
Vkládání baterií do dálkového ovladače ..................... 4
Používání LCD stojanu ............................................... 4
Průvodce rychlým startem .......................................... 5
Základní ovladače:
horní panel a dálkový ovladač ................................. 7
Používání obrazovkových displejů ............................. 8
Obraz .......................................................................... 9
Zvuk .......................................................................... 10
Další nastavení ......................................................... 11
Ladění – Přehled ...................................................... 12
Ladění – Editace programů ...................................... 13
Přidání / vymazání programového kanálu ............. 13
Posunutí programového kanálu ............................ 13
Naladění programového kanálu ............................ 13
Přejmenování programového kanálu .................... 14
Uzamčení programového kanálu .......................... 14
Změna zvukového systému pro kanál ................... 14
Kopírování programových informací na
záznamové zařízení ........................................... 14
Ladění – Automatické ladění .................................... 15
Ladění – Ruční ladění .............................................. 16
Ruční ladění (přes ovládací panel) ........................... 16
Q-Link ....................................................................... 17
Ovládání poměru stran ............................................. 18
Obsluha videorekordéru / DVD ................................ 20
Obsluha teletextu ..................................................... 21
Statický obraz ........................................................... 23
Zapojení Audio / Video ............................................. 24
Připojení konektoru sluchátek ............................... 24
Připojení konektorů AV1 / 2 Scart .......................... 25
Připojení vstupních konektorů AV3 ........................ 25
Problémy a jejich náprava ........................................ 26
Údržba ...................................................................... 27
Informace o konektoru Scart a S-video .................... 27
Technické údaje ........................................................ 28
2
Page 3
Bezpečnostní upozornění
• Tento televizor je konstruován na napájení stříd.
proudem 220-240 V, 50 / 60 Hz.
• Abyste zabránili poškození s možným následkem
úrazu el. proudem nebo požáru, nevystavujte tento
televizor dešti nebo nadměrné vlhkosti. Tento televizor
nesmí být vystaven kapající nebo stříkající vodě.
Nádoby s vodou jako jsou např. vázy nesmí být na
tento televizor umisťovány.
• POZOR: VYSOKÉ NAPĚTÍ!!!
Nesundávejte zadní kryt, protože tím obnažíte součásti
pod napětím. Uvnitř nenaleznete žádné součásti, které
byste mohli opravit.
• TV hry / domácí počítače
Neustálé používání TV her nebo domácích počítačů
s kterýmkoli televizorem může způsobit vytvoření
stálého “stínu” na obrazovce. Tomuto neopravitelnému
poškození LCD panelu lze předejít dodržením
následujících bodů:
• Snižte jas a kontrast na minimální úroveň.
• Vyhýbejte se dlouhodobému zobrazování statického
obrazu, což může mít za následek vznik stálých “duchů”
obrazu na obrazovce LCD televizoru.
• Mezi příklady statických obrazů patří videohry, počítačové
obrazy, teletext a obrazy v režimu 4:3.
• Tento typ poškození LCD panelu nepatří mezi poškození
vzniklé při běžném používání a nevztahuje se na něj záruka
fi rmy Panasonic.
• Vypínač Zapnuto / Vypnuto na tomto modelu odpojuje
televizor od sítě. Přesto však v případě, že nebudete
televizor delší dobu používat, odpojte síťový přívod
televizoru od sítě.
Poznámka:
Pokud televizor není vypnut poté, co TV stanice přestane
vysílat, televizor se automaticky přepne po 30 minutách
do režimu pohotovosti. Tato funkce nepracuje, je-li
televizor v režimu AV.
• Údržba skříňky a LCD panelu
Odpojte síťový přívod televizoru od sítě. Skříňka a
LCD panel lze čistit měkkým hadříkem navlhčeným
ve slabém saponátovém roztoku. Nepoužívejte
rozpouštědla obsahující benzol nebo petrolej.
• Při nízké teplotě okolí může určitou dobu trvat, než
dosáhne obraz běžného jasu, toto není závada. (Běžný
jas je dosažen během několika okamžiků.)
• Správná ventilace je nezbytná, aby nedošlo k selhání
elektrických komponentů. Doporučuje se ponechat
mezeru 10 cm okolo celého televizoru, i když je
umístěn např. ve skříni nebo mezi policemi.
• Nevystavujte televizor přímému slunečnímu svitu nebo
jiným zdrojům tepla. Aby nedošlo ke vzniku požáru,
nepokládejte na televizor nebo do jeho blízkosti žádný
otevřený oheň.
Příslušenství
Zkontrolujte, zda-li jste obdrželi všechny zobrazené položky
Návod k obsluze
Dálkový ovladač
(EUR7636040)
1N23
456
789
C
0
Baterie pro dálkový
ovladač
(2 × velikost R6 (UM3))
Celoevropská
záruka
3
Page 4
Vkládání baterií do dálkového ovladače
123
+
+
-
Velikost “R6 (UM3)”
Zatáhněte a podržte háček a
poté otevřete kryt baterií.
• Zajistěte vložení baterií správným směrem.
• Nemíchejte staré a nové baterie. Neprodleně vyjměte staré vybité baterie.
• Nemíchejte baterie různých typů např. alkalické a zinkouhlíkové a nepoužívejte akumulátory (Ni-Cd).
Vložte baterie - dodržte
správnou polaritu ( + a – ).
Zasuňte zpět kryt baterií.
Používání LCD stojanu
Nastavte LCD panel na požadovaný úhel.
LCD panel lze nastavit v následujících směrech:
5 ° vpřed
10° vzad
20° vpravo
20° vlevo
4
(Pohled shora)
STR F TV/AVSTR F TV/AV
(Pohled ze strany)
Page 5
STR F TV/AV
Průvodce rychlým startem
Zapojení a nastavení možnosti
1
Přesvědčte se, že je televizor odpojen od sítě, než začnete
připojovat nebo odpojovat jakékoli kabely.
AV2
RGB
VIDEO
VIDEO
S-VIDEO
AV3AV1
S V
V
Kabely Scart
(nejsou dodávány)
L
R
SET TOP BOX
RF (vf) kabel
(není dodáván)
RF (vf) kabel (není dodáván)
2
Připojte síťový přívod k síti.
Stiskněte přepínač
na televizoru, abyste jej
zapnuli.
Abyste přepnuli televizor do režimu pohotovosti,
stiskněte tlačítko
na dálkovém ovladači.
Pokud byl televizor v režimu pohotovosti, lze jej
opět zapnout tlačítkem
.
Videorekordér /
NEBO
DVD rekordér
Napojte anténu a připojte doplňková zařízení.
OK
N
123
456
789
C
0
Indikátor zapnutí
Režim pohotovosti : červená
Zapnuto : nesvítí
TV
Čidlo signálu dálkového
ovladače
5
Page 6
Průvodce rychlým startem
Zvolte Vaši zemi.
3
Pro Belgii, Švícarsko a E.Eu zvolte
požadovaný jazyk.
Chcete-li provést manuální ladění, stiskněte
Zelené tlačítko.
Viz str. 16.
Stisknutím Červeného tlačítka spustíte
Automatické ladění.
Spustí se Automatické ladění, stanice
budou nalezeny a uloženy.
Zelená
Land
Deutschland
Österreich
France
Italia
España
Portugal
Nederland
Danmark
Sverige
Norge
Suomi
Belgien
Schweiz
ELLADA
Polska
Česká republika
Magyarország
E.Eu
CH12
SuchlaufStart ATP Abbruch
OK
N
123
456
789
C
0
Pokud je ke správnému konektoru Scart
připojeno kompatibilní záznamové zařízení,
budou programová data do zařízení načtena
přes Q-Link.
Viz str. 17.
Načítání dat z televizoru do videorekordéru nebo DVD rekordéru
4
Pokud bylo před započetím kroku 2 ke konektoru Scart připojeno záznamové
zařízení s funkcí “Q-Link”, “NEXTVIEWLINK” nebo s jinou kompatibilní funkcí,
budou programová data načtena do tohoto zařízení.
ATP V ČINNOSTI
VYHLEDÁVÁNÍ : ČEKEJTE PROSÍM
02 99:21 41
EXIT : Konec
PROBĺHÁ NAHRÁVÁNĺ
ČEKEJTE PROSĺM
PROGRAM : 63
Dálk. ovl. - není k dispzici
Předvolby budou načteny do záznamového zařízení ve stejném pořadí, jak byly uloženy v televizoru. Viz str.
17.
Ne všechny videorekordéry / DVD rekordéry podporují toto načítání programových dat, u některých je třeba
provést manuální spuštění.
Viz návod k obsluze záznamového zařízení.
Pokud bylo připojeno jiné záznamové zařízení, než je popsáno výše, operace načítání dat neproběhne.
Poznámky:
• Pokud záznamové zařízení neakceptovalo data pro načtení z televizoru, bude třeba vybrat možnost načítání
ze systému menu záznamového zařízení. Viz návod k obsluze záznamového zařízení.
• Pokud Q-Link nepracuje správně zkontrolujte následující:
Připojení kabelu Scart ke konektoru Scart u televizoru, AV1 nebo AV2 a správné nastavení v menu.
Připojení kabelu Scart ke kompatibilnímu (Q-Link, NEXTVIEWLINK nebo podobná technologie) konektoru
Scart u záznamového zařízení.
Použití “plně obsazeného” typu kabelu Skart.
• Další informace o funkci Q-Link a připojování zařízení viz str. 17, 25, 27.
TV
6
Page 7
STR F TV/AV
Základní ovladače: horní panel a dálkový ovladač
F (volič funkce)
Zobrazuje funkce obrazovkového displeje, opakovaným
stiskem zvolte požadovanou funkci – Hlasitost, Backlight,
Kontrast, Jas, Barevná sytost, Ostrost, Tón barvy
(v režimu NTSC), Hloubky, Výšky, Balance a Režimu
ladění.
STR (Normalizované ukládání)
Používá se k ukládání naladěných stanic a
nastavení ostatních funkcí.
Vypínač Zapnuto / Vypnuto
Tlačítko Zapnuto / Vypnuto
Zapíná nebo vypíná televizor do
pohotovostního režimu (Režim
pohotovosti).
Tlačítko stavu
Stisknutím zobrazíte informace o stavu
stávající předvolby, názvu programu, čísle
kanálu, režimu MPX, systému příjmu,
režimu Aspect a tabulce programů.
Stiskněte znovu pro vymazání této
informace.
MENU
Pro zvýšení nebo snížení předvolby o jednu. Když je
zobrazena funkce, stisknutím zvýšíte nebo snížíte nastavení
dané funkce. V režimu pohotovosti zapíná televizor.
Tlačítko TV/AV (viz str. 24)
Tlačítko ovládání ASPECT
(viz str. 18, 19)
ASPECT
TV/AV
OK
EXIT
Přepínač pro sledování TV nebo AV
vstupu. (viz str. 24)
Stiskem potvrďte možnosti a volby.
Opusťte tento režim.
Barevná tlačítka používaná pro volbu,
navigaci a obsluhu různých funkcí.
Tlačítka kurzoru pro provádění voleb a
nastavení.
Tlačítko menu
Stiskněte pro zobrazení menu Obrazu,
Zvuku a Dalšího nastavení.
(viz str. 8-11)
Tlačítko teletextu (viz str. 21-23)
Tlačítko F.P. textu (viz str. 22)
Tlačítko
Vrací všechna nastavení na původní
fi remní nastavení.
Tlačítko kanálů nahoru / dolů
Utlumení zvuku Zapnuto / Vypnuto
Přímá volba kanálu
Stiskněte během běžného sledování
televizoru nebo v menu Ladění, Editace
programů či Ručního ladění a poté
vložte číslo kanálu pomocí číselných
tlačítek.
N (Normalizace)
TV/TEXT
F.P. INDEX HOLD
N
123
456
789
VCR
C
REC VCR DVD
PROGRAMME
0
DIRECT TV REC
Tlačítko podržení textu / statického obrazu
(viz str. 21, 23)
Tlačítko obsahu textu (viz str. 23)
Tlačítko hlasitosti vyšší / nižší
Tlačítka předvoleb / změny kanálu (0-9)
a volby teletextových stránek.
(viz str. 21-23)
V režimu pohotovosti zapíná
Tlačítko pro volbu dvojmístného čísla
předvolby (10-99) pomocí číselných
tlačítek.
Tlačítko DIRECT TV RECord
(viz str. 17)
Tlačítka videorekordéru / DVD
(viz str. 20)
televizor.
Prostorově Zapnuto / Vypnuto
(viz str. 10)
TV
7
Page 8
Používání obrazovkových displejů
Mnoho funkcí tohoto televizoru je k dispozici přes menu obrazovkového displeje. Pro zobrazení a nastavení jednotlivých
funkcí použijte dálkového ovladače, jak je ukázáno níže.
Tlačítko MENU se používá pro otevření hlavního menu a
také pro návrat do předchozího menu.
Tlačítka kurzoru nahoru a dolů se používají pro přesun
kurzoru a volbu menu.
Tlačítka vlevo a vpravo jsou používána pro dosažení
požadovaného menu, nastavení úrovně nebo pro volbu z
několika možností.
Tlačítko OK je používáno u mnoha funkcí pro uložení
provedeného nastavení nebo nastavených voleb.
Tlačítko EXIT je používáno k opuštění systému menu a k
návratu na běžné sledování televize.
Kdykoli je na televizoru zobrazeno menu, je také zobrazeno
okénko obrazovkové nápovědy. Toto okénko nápovědy ukazuje,
která tlačítka jsou na dálkovém ovladači používána k pohybu
po zobrazeném menu; funkce tlačítek viz výše.
Poznámka:
Okénko nápovědy není z důvodu omezeného místa ukázáno
u obrázků menu v tomto návodu k obsluze.
MENU
OK
EXIT
Okénko obrazovkové
nápovědy
Změny
Návrat
Zvuk
Hloubky
Výšky
Balance
Hlas. sluchátek
MPX
Režim
Prostorově
OK
N
123
456
789
C
0
TV
Vybrat
Nedostupný
Hudba
Vypnuto
Konec
8
Page 9
Obraz

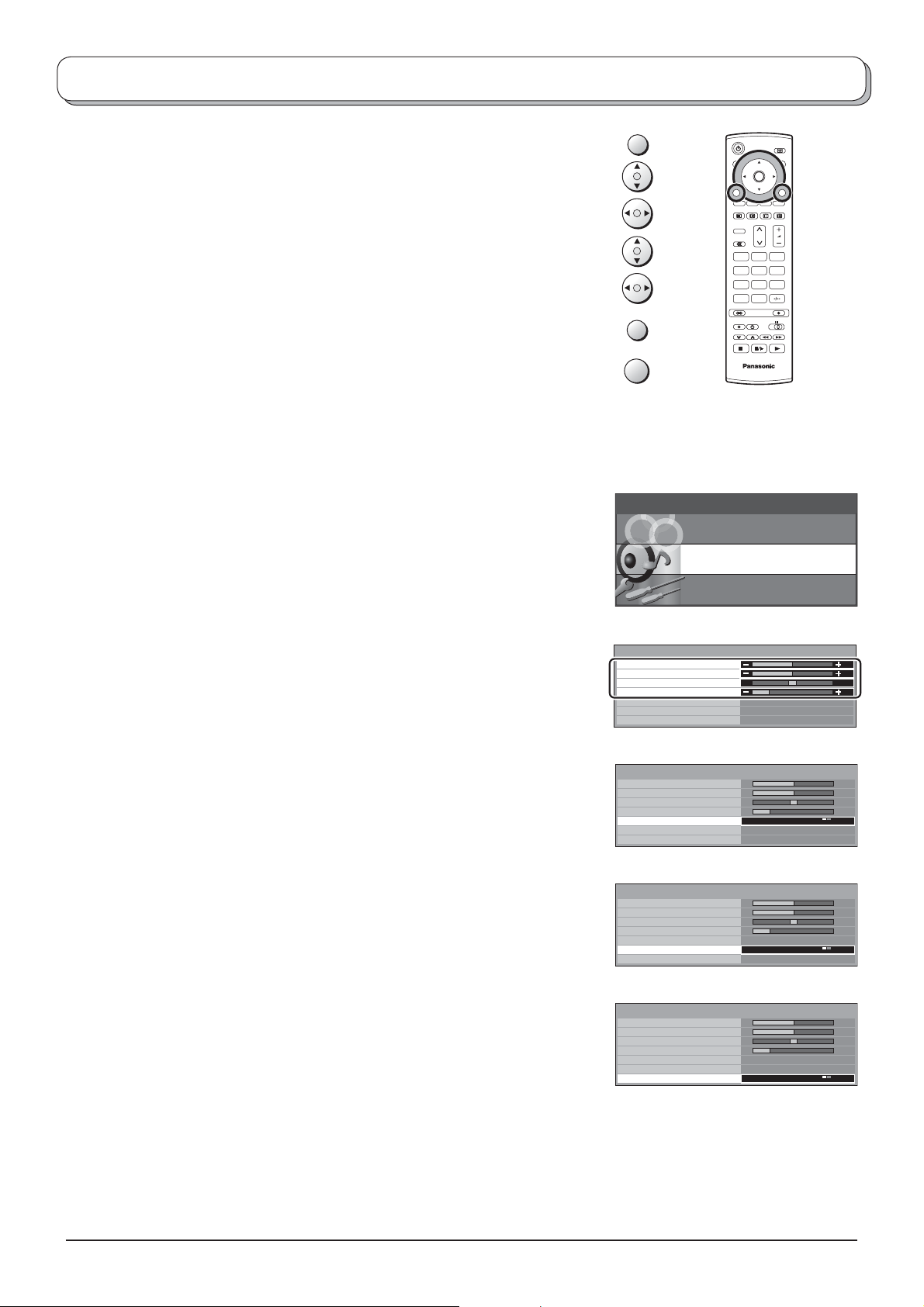

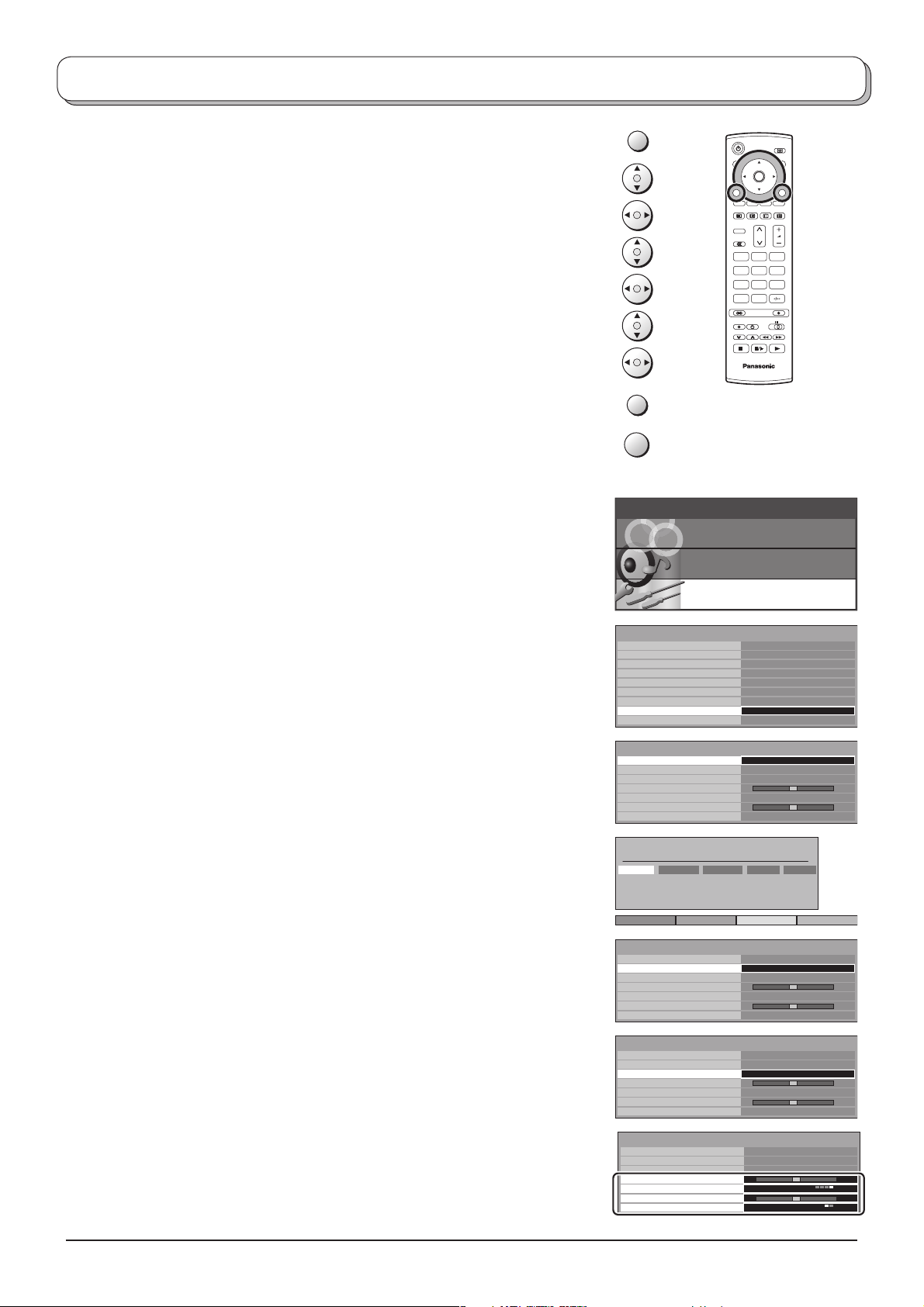

Stiskněte tlačítko MENU.
Přesuňte a zvolte Obraz.
Vstupte do Obrazu.
Přesuňte se na požadovanou položku menu.
Nastavte zvolenou položku nebo vstupte do zvoleného menu.
Stiskem tlačítka EXIT se kdykoli vrátíte zpět ke sledování televize.
Mód zobrazení Menu Módu zobrazení Vám umožňuje volbu tří různých
nastavení - Dynamického, Normálního a Kina.
Každé nastavení Módu zobrazení, Backlight, Kontrast, Jas,
Barevná sytost, Ostrost, Tón barvy (pouze u NTSC), Tepl.
barev, AI, Redukce obr. šumu a MPEG NR lze nastavit
a nastavení uložit dle Vašich specifi ckých potřeb. (např.
můžete požadovat jiné nastavení pro sledování sportu,
fi lmů, zpráv atd.)
Změny u kteréhokoli nastavení v Módu zobrazení ovlivní
všechny zdroje signálu: RF, AV1, AV2 a AV3. Změny jsou
automaticky ukládány.
Všechny tři módy zahrnují automatické vylepšování
vstupujícího obrazu na základě analýzy a zpracování tohoto
obrazu.
Backlight, Kontrast, Jas, Barevná sytost, Ostrost
Zvyšte nebo snižte úroveň nastavení těchto voleb dle Vaší
preference.
Tón barvy U zdroje signálu NTSC připojeného na televizor lze nastavit
obraz dle Vaší chuti.
Tepl. barev Umožňuje nastavit celkový barevný odstín obrazu.
Zvolte mezi Chlad. barvy, Normální a Teplé barvy.
MENU
N
123
456
789
C
EXIT
Hlavní menu
Další nastavení
Obraz
Mód zobrazení
Backlight
Kontrast
Jas
Barevná sytost
Ostrost
Tón barvy
Tepl. barev
AI
Redukce obr. šumu
MPEG NR
Obraz
Mód zobrazení
Backlight
Kontrast
Jas
Barevná sytost
Ostrost
Tón barvy
Tepl. barev
AI
Redukce obr. šumu
MPEG NR
OK
0
TV
Dynamický
Normální
Zapnuto
Auto
Vypnuto
Dynamický
Normální
Zapnuto
Auto
Vypnuto
Obraz
Zvuk
AI Automaticky analyzuje vstupující obraz a zpracovává jej
tak, aby došlo ke zlepšení kontrastu a optimalizaci hloubky
pole.
Redukce obr.
Automaticky redukuje nežádoucí rušení obrazu.
šumu
MPEG NR Redukuje rušení MPEG.
Tato funkce je účinná pro redukci rušení digitálních bloků
při sledování DVD, VCD nebo digitálního vysílání. Efekt se
bude měnit v závislosti na scéně a obrazu.
MPEG: Technologie stlačení dat obrazu používaná u DVD,
VCD nebo digitálního vysílání.
Obraz
Mód zobrazení
Backlight
Kontrast
Jas
Barevná sytost
Ostrost
Tón barvy
Tepl. barev
AI
Redukce obr. šumu
MPEG NR
Dynamický
Normální
Zapnuto
Auto
Vypnuto
9
Page 10
Zvuk

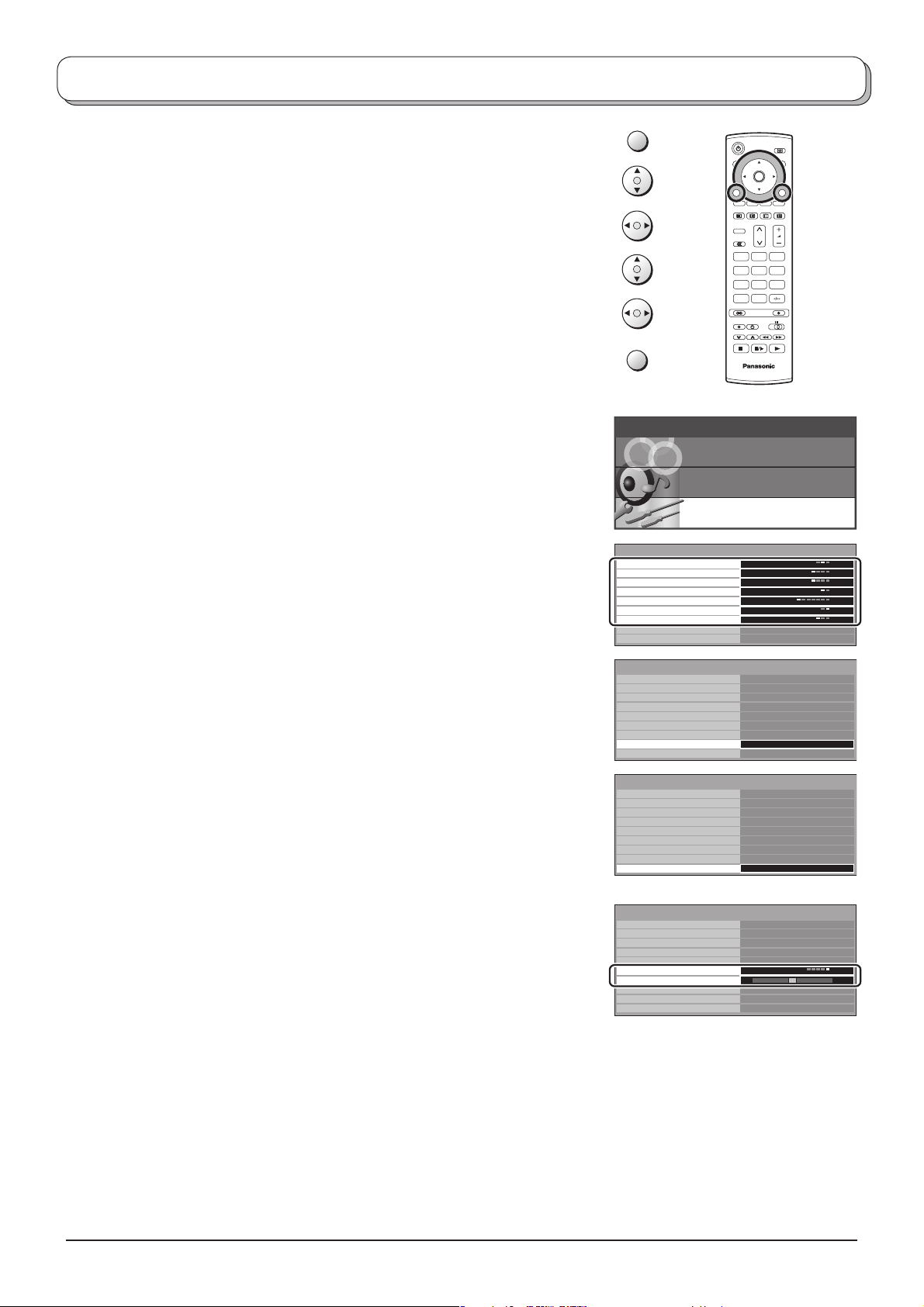

Stiskněte tlačítko MENU.
Přesuňte a zvolte Zvuk.
Vstupte do Zvuku.
Přesuňte se na požadovanou položku menu.
Nastavte zvolenou položku nebo vstupte do zvoleného menu.
Stiskem tlačítka EXIT se kdykoli vrátíte zpět ke sledování televize.
Stiskem tlačítka OK po nastavení funkce uložíte nastavení jako základní
(dojde k přemazání fi remního nastavení).
Hloubky Zvýšením nebo snížením úrovně posílíte nebo minimalizujete
nižší, hlubší zvukový výstup.
Výšky Zvýšením nebo snížením úrovně posílíte nebo minimalizujete
ostřejší, vyšší zvukový výstup.
MENU
N
123
456
789
C
EXIT
OK
Hlavní menu
Další nastavení
OK
0
TV
Obraz
Zvuk
Balance Nastavuje úroveň zvuku mezi pravým a levým reproduktorem
tak, aby zvuk odpovídal místu poslechu.
Hlas. sluchátek Lze nastavit nezávisle na reproduktorech televizoru tak,
aby si každý mohl pro sebe nastavit příjemnou úroveň
hlasitosti.
MPX Obvykle nastaveno na Stereo pro poskytnutí nejlepší
reprodukce, avšak je-li příjem špatný nebo vysílání není ve
stereo, přepněte na Mono. Lze zvolit Mono (M1) a (M2),
pokud je přenášen monofonní signál.
Režim Kvalitu zvuku při sledování hudební scény nebo dramatu lze
vylepšit zvolením vhodného režimu Hudby nebo Řeči.
Prostorově Režim Prostorově poskytuje dynamický posilovač, který
stimuluje vylepšené prostorové efekty.
Zapnutí lze také provést stiskem tlačítka Prostorově.
Přínos režimu Prostorového zvuku je obrovský.
Zvuk
Hloubky
Výšky
Balance
Hlas. sluchátek
MPX
Režim
Prostorově
Zvuk
Hloubky
Výšky
Balance
Hlas. sluchátek
MPX
Režim
Prostorově
Zvuk
Hloubky
Výšky
Balance
Hlas. sluchátek
MPX
Režim
Prostorově
Zvuk
Hloubky
Výšky
Balance
Hlas. sluchátek
MPX
Režim
Prostorově
Nedostupný
Hudba
Vypnuto
Nedostupný
Hudba
Vypnuto
Nedostupný
Hudba
Vypnuto
Nedostupný
Hudba
Vypnuto
10
Page 11
Další nastavení
Stiskněte tlačítko MENU.
Přesuňte a zvolte Další nastavení.
Vstupte do Další nastavení.
Přesuňte se na požadovanou položku menu.
Nastavte zvolenou položku nebo vstupte do zvoleného menu.
Stiskem tlačítka EXIT se kdykoli vrátíte zpět ke sledování televize.
Q-Link Umožňuje zvolení AV vstupu, který bude použit pro datovou
komunikaci mezi televizorem a kompatibilním záznamovým
zařízením. Zvolte mezi Vypnuto, AV1 a AV2. Viz str. 17.
Výstup AV1 / AV2 Nabízí volbu přenášení signálu na konektor Scart zvolený
ve funkci Q-Link. Lze zvolit výstup stávající TV předvolby
na AV1 / AV2 / AV3 nebo Monitor - obraz je zobrazen na
obrazovce.
Teletext Umožňuje volbu mezi režimem FASTEXT a Seznam. Viz
str. 21-23.
Časovač vypnutí Vypíná televizor za nastavený čas, který lze zvolit mezi 0
a 90 minutami v 15 minutových intervalech.
3D-COMB Občas při sledování statického nebo zpomaleného obrazu
se může objevit barevný vzor. Nastavte 3D-COMB na
Zapnuto pro zobrazení ostřejšího obrazu a přesnějších
barev. Zobrazí se pouze při příjmu PAL nebo NTSC
signálů.
Nezobrazí se během vstupního režimu RGB Video a
S-Video.
Jazyk teletextu Zvolte skupinu znaků tak, aby všechny potřebné znaky
pro text na teletextových stránkách byly k dispozici (např.
cyrilické znaky atd).
Jazyk režimu
Západní : angličtina, francouzština, němčina, řečtina,
italština, španělština, švédština, turečtina
Východní1: čeština, angličtina, estonština, litevština,
rumunština, ruština, ukrajinština
Východní2: čeština, angličtina, němčina, maďarština,
litevština, polština, rumunština
MENU
EXIT
Hlavní menu
Další nastavení
Další nastavení
Q-Link
Výstup AV1
Výstup AV2
Teletext
Časovač vypnutí
3D-COMB
Jazyk teletextu
Ladění
Jazyk menu
Další nastavení
Q-Link
Výstup AV1
Výstup AV2
Teletext
Časovač vypnutí
3D-COMB
Jazyk teletextu
Ladění
Jazyk menu
Další nastavení
Q-Link
Výstup AV1
Výstup AV2
Teletext
Časovač vypnutí
3D-COMB
Jazyk teletextu
Ladění
Jazyk menu
AV režim
Další nastavení
Q-Link
Výstup AV1
Výstup AV2
Teletext
Časovač vypnutí
Systém barvy
Korekce hlas
3D-COMB
Jazyk teletextu
Jazyk menu
OK
N
123
456
789
C
0
TV
AV2
TV
TV
FASTEXT
Vypnuto
Zapnuto
Západní
AV2
TV
TV
FASTEXT
Vypnuto
Zapnuto
Západní
Přístup
AV2
TV
TV
FASTEXT
Vypnuto
Zapnuto
Západní
Přístup
AV2
TV
TV
FASTEXT
Vypnuto
Auto
Zapnuto
Západní
Obraz
Zvuk
Ladění Poskytuje přístup k mnoha funkcím včetně Editace programů a Automatického ladění. Viz
str. 13-15.
Jazyk menu Při první instalaci televizoru je nastaven jazyk na displeji dle Vaší volby země. Jazyk menu Vám
umožňuje změnit jazyk obrazovkového displeje.
Systém barvy Během režimu AV je zobrazen Systém barvy. Viz str. 12.
Korekce hlas Během režimu AV je zobrazena Korekce hlasitosti.
U každého režimu AV lze nastavit úroveň hlasitosti. Úroveň hlasitosti je uložena do paměti.
11
Page 12
Ladění – Přehled
Stiskněte tlačítko MENU.
Přesuňte a zvolte Další nastavení.
Vstupte do Další nastavení.
Přesuňte a zvolte Ladění.
Vstupte do Ladění.
Přesuňte se na požadovanou položku menu.
Nastavte zvolenou položku nebo vstupte do zvoleného menu.
Stiskem tlačítka EXIT se kdykoli vrátíte zpět ke sledování televize.
Stiskem tlačítka OK po nastavení funkce uložíte nastavení jako základní
(dojde k přemazání fi remního nastavení).
Editace programů Použijte pro specifickou úpravu Vašich programových
nastavení (např. přidávání a mazání předvoleb). Viz str.
13, 14.
Automatické
ladění
Umožňuje automaticky přeladit televizor. Tato funkce je
užitečná, když se přestěhujete a potřebujete naladit Váš
televizor na místní stanice. Viz str. 15.
Ruční ladění Umožňuje ruční ladění jednotlivých předvoleb. Viz str. 16.
Jemné ladění Použijte pro provedení malých změn kmitočtu naladěné
stanice (používá se např. když počasí ovlivňuje kvalitu
příjmu programu).
Systém barvy Umožňuje nastavení správné normy přenosu pro vysílaný
signál.
Korekce hlasitosti Umožňuje Vám nastavit úroveň hlasitosti jednotlivých
stanic. Použijte tuto funkci pokud se hlasitost mezi stanicemi
podstatně liší. Nastavení hlasitosti stanice tak, aby byla na
stejné úrovni jako ostatní, Vás zbaví nutnosti přestavovat
hlasitost při každé změně kanál.
Dekodér
(AV1 / AV2)
Tato volba je používána, když je dekodér připojen přes AV1
/ AV2. Uložte toto nastavení jako zapnuté
, aby pokaždé
při zvolení této předvolby byl TV software nastaven ke
zpracování dekódované informace (toto je důležité, když
je Váš dekodér připojen k AV1 / AV2 přes zařízení s funkcí
Q-Link).
MENU
N
123
456
789
C
EXIT
OK
Hlavní menu
Další nastavení
Další nastavení
Q-Link
Výstup AV1
Výstup AV2
Teletext
Časovač vypnutí
3D-COMB
Jazyk teletextu
Ladění
Jazyk menu
Ladění
Editace programů
Automatické laděni
Ruční ladění
Jemné ladění
Systém barvy
Korekce hlasitosti
Dekodér(AV2)
Editace programu
Prog. Kanál Název
1 :
CH44
2 :
CH51
3 :
CH41
4 :
CH47
5 :
CH37
Mazání Přidat Pořadí
Ladění
Editace programů
Automatické laděni
Ruční ladění
Jemné ladění
Systém barvy
Korekce hlasitosti
Dekodér(AV2)
Ladění
Editace programů
Automatické laděni
Ruční ladění
Jemné ladění
Systém barvy
Korekce hlasitosti
Dekodér(AV2)
Ladění
Editace programů
Automatické laděni
Ruční ladění
Jemné ladění
Systém barvy
Korekce hlasitosti
Dekodér(AV2)
ABC
XYZ
FTP
123
456
AV2
TV
TV
FASTEXT
Vypnuto
Zapnuto
Západní
Přístup
Přístup
Auto
Vypnuto
Zámek TV-sys
Vyp.
Vyp.
Vyp.
Vyp.
Vyp.
Přístup
Auto
Vypnuto
Přístup
Auto
Vypnuto
Auto
Vypnuto
OK
0
TV
Obraz
Zvuk
SC1
SC1
SC1
SC1
SC1
Načítání
12
Page 13

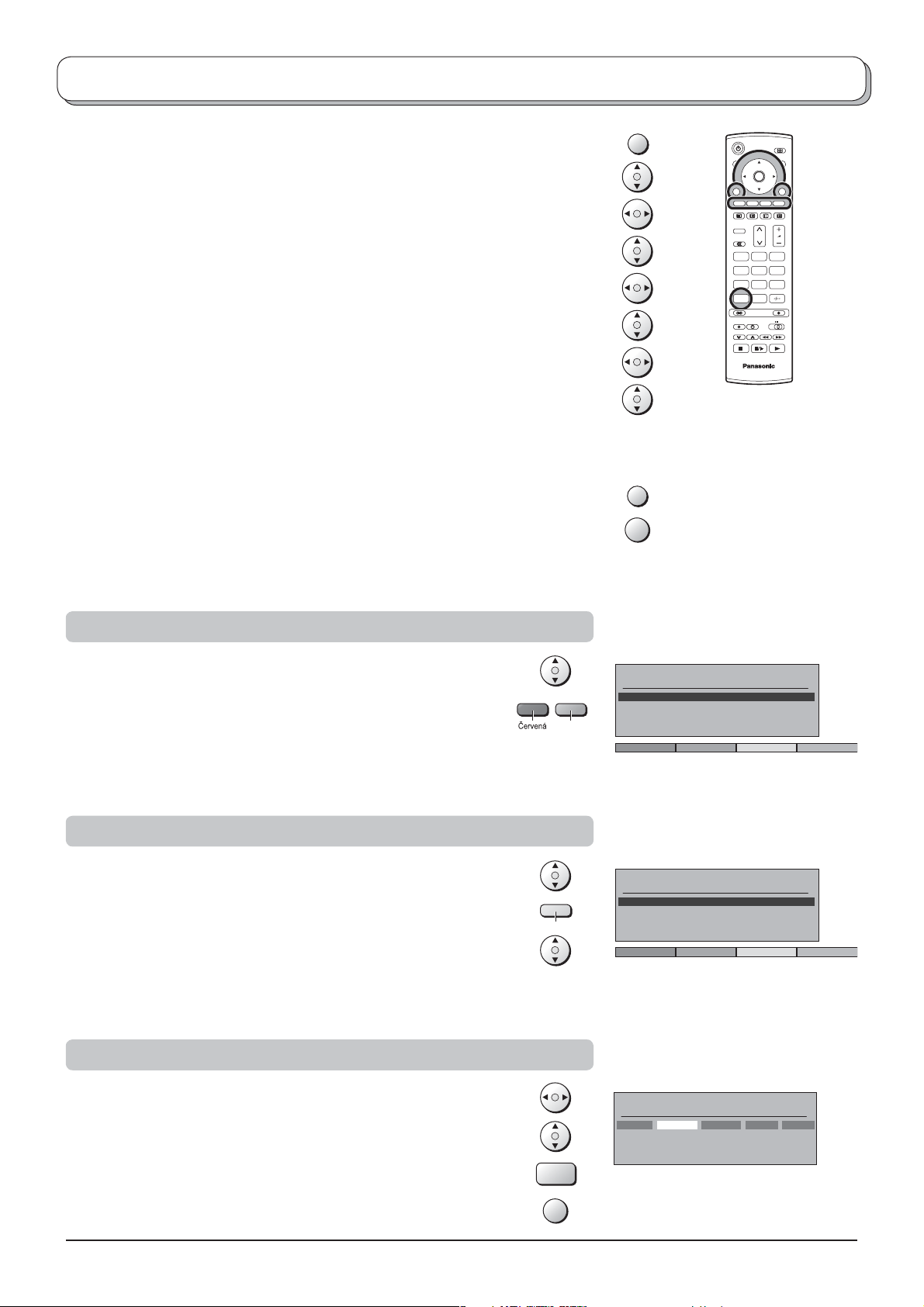

Ladění – Editace programů
Stiskněte tlačítko MENU.
Přesuňte a zvolte Další nastavení.
Vstupte do Další nastavení.
Přesuňte a zvolte Ladění.
Vstupte do Ladění.
Přesuňte a zvolte Editaci programů.
Vstupte do Editace programů.
Přesuňte se na zvolenou předvolbu (např. Prog. 3).
Proveďte požadovanou změnu např. posunutí programového kanálu (viz
odpovídající postup níže).
Stiskem tlačítka EXIT se kdykoli vrátíte zpět ke sledování televize.
Stiskem tlačítka OK po nastavení funkce uložíte dané nastavení.
MENU
EXIT
OK
OK
N
123
456
789
C
0
TV
Přidání / vymazání programového kanálu
Přesuňte kurzor na program, který chcete vymazat nebo přidat.
Stiskněte Zelené tlačítko pro přidání programového kanálu do
předvolby nebo Červené tlačítko pro jeho vymazání.
Stiskněte stejné tlačítko ještě jednou pro potvrzení Vašeho
rozhodnutí.
Posunutí programového kanálu
Přesuňte kurzor na program, který chcete posunout.
Stiskněte Žluté tlačítko.
Zvolte novou předvolbu pro programový kanál.
Stiskněte Žluté tlačítko znovu pro potvrzení Vaší volby.
Naladění programového kanálu
Žlutá
Zelená
Editace programu
Prog. Kanál Název
1 :
CH44
2 :
3 :
4 :
5 :
Editace programu
Prog. Kanál Název
1 :
2 :
3 :
4 :
5 :
ABC
CH51
XYZ
CH41
FTP
CH47
123
CH37
456
Přidat Zrušení
CH44
ABC
CH51
XYZ
CH41
FTP
CH47
123
CH37
456
Zámek TV-sys
Vyp.
SC1
Vyp.
SC1
Vyp.
SC1
Vyp.
SC1
Vyp.
SC1
Zámek TV-sys
Vyp.
SC1
Vyp.
SC1
Vyp.
SC1
Vyp.
SC1
Vyp.
SC1
Potvrdit
Zrušení
Přesuňte se na sloupec Kanál.
Zvyšte nebo snižte číslo programového kanálu (po provedení
změny se televizor přeladí na nové číslo) nebo použijte tlačítko
C pro Přímý vstup do kanálu. Viz str. 7.
Stiskněte OK pro uložení této změny.
C
OK
Editace programu
Prog. Kanál Název
1 :
CH44
CH51
CH41
CH47
CH37
ABC
XYZ
FTP
123
456
2 :
3 :
4 :
5 :
Zámek TV-sys
Vyp.
SC1
Vyp.
SC1
Vyp.
SC1
Vyp.
SC1
Vyp.
SC1
13
Page 14

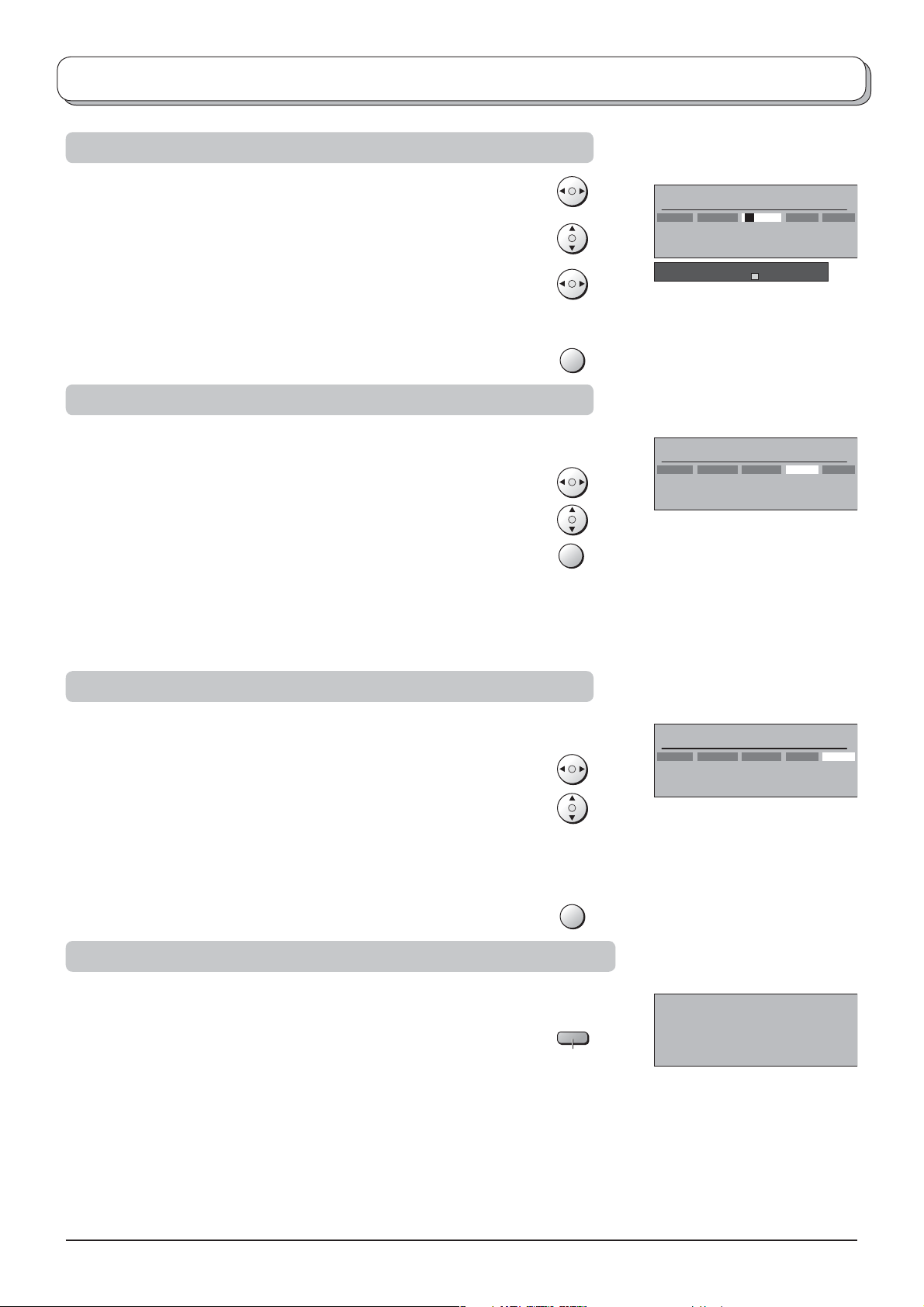

Ladění – Editace programů
Přejmenování programového kanálu
Přesuňte se na sloupec Název.
Zvolte nový znak. Okénko u dolního okraje obrazovky ukazuje právě
zvolený znak.
Přesuňte se na další místo v názvu.
Pokračujte obdobně až do konce.
Stiskněte OK pro uložení nového názvu.
Uzamčení programového kanálu
Lze uzamknout programový kanál a zamezit tak k němu přístup.
Přesuňte se na sloupec Zámek.
Vyberte mezi Zap. nebo Vyp..
Stiskněte OK pro uložení nové změny.
Poznámka:
Když je předvolba uzamčena, není k dispozici Přímý vstup
do kanálu pomocí tlačítka C a číselných tlačítek na dálkovém
ovladači.
OK
OK
Editace programu
Prog. Kanál Název
1 :
CH44
2 :
CH51
3 :
CH41
4 :
CH47
5 :
CH37
ABCDEFGHIJKLMNOPQRSTUVWXY
ZÁČÉĚÍŘŠŤŮÚÝŽ+- 0123456789
Editace programu
Prog. Kanál Název
1 :
CH44
2 :
CH51
3 :
CH41
4 :
CH47
5 :
CH37
XYZ
FTP
123
456
ABC
XYZ
FTP
123
456
Zámek TV-sys
Vyp.
Vyp.
Vyp.
Vyp.
Vyp.
Zámek TV-sys
Vyp.
Vyp.
Vyp.
Vyp.
Vyp.
SC1
SC1
SC1
SC1
SC1
SC1
SC1
SC1
SC1
SC1
Změna zvukového systému pro kanál
Lze změnit zvukový systém používaný pro programový kanál.
Přesuňte se na sloupec TV-sys.
Zvolte požadovaný systém:
SC1 : PAL B, G, H / SECAM B, G
SC2 : PAL I
SC3 : PAL D, K / SECAM D, K
F : SECAM L / L’
Stiskněte OK pro uložení nové změny.
Kopírování programových informací na záznamové zařízení
Programové informace lze kopírovat na kompatibilní záznamové zařízení,
které je připojeno k AV1 / AV2. Informace o zapojení viz str. 25.
Stiskněte Modré tlačítko.
Programová data budou nyní poslána na záznamové(á) zařízení. Toto
může několik sekund trvat, v závislosti na počtu uložených stanic.
Pokud se na obrazovce objeví zpráva “Feature not available” (Funkce
není k dispozici), televizor není schopen poslat programové informace
na záznamové(á) zařízení. Pro další informace se obraťte na návod
k obsluze daného zařízení.
OK
Modrá
Editace programu
Prog. Kanál Název
1 :
CH44
2 :
3 :
4 :
5 :
Dálk. ovl. - není k dispzici
ABC
CH51
XYZ
CH41
FTP
CH47
123
CH37
456
PROBĺHÁ NAHRÁVÁNĺ
ČEKEJTE PROSĺM
PROGRAM : 63
Zámek TV-sys
Vyp.
SC1
Vyp.
SC1
Vyp.
SC1
Vyp.
SC1
Vyp.
SC1
Poznámka:
Toto není k dispozici, když v menu Dalšího nastavení je Q-Link
nastaveno na Vypnuto.
14
Page 15

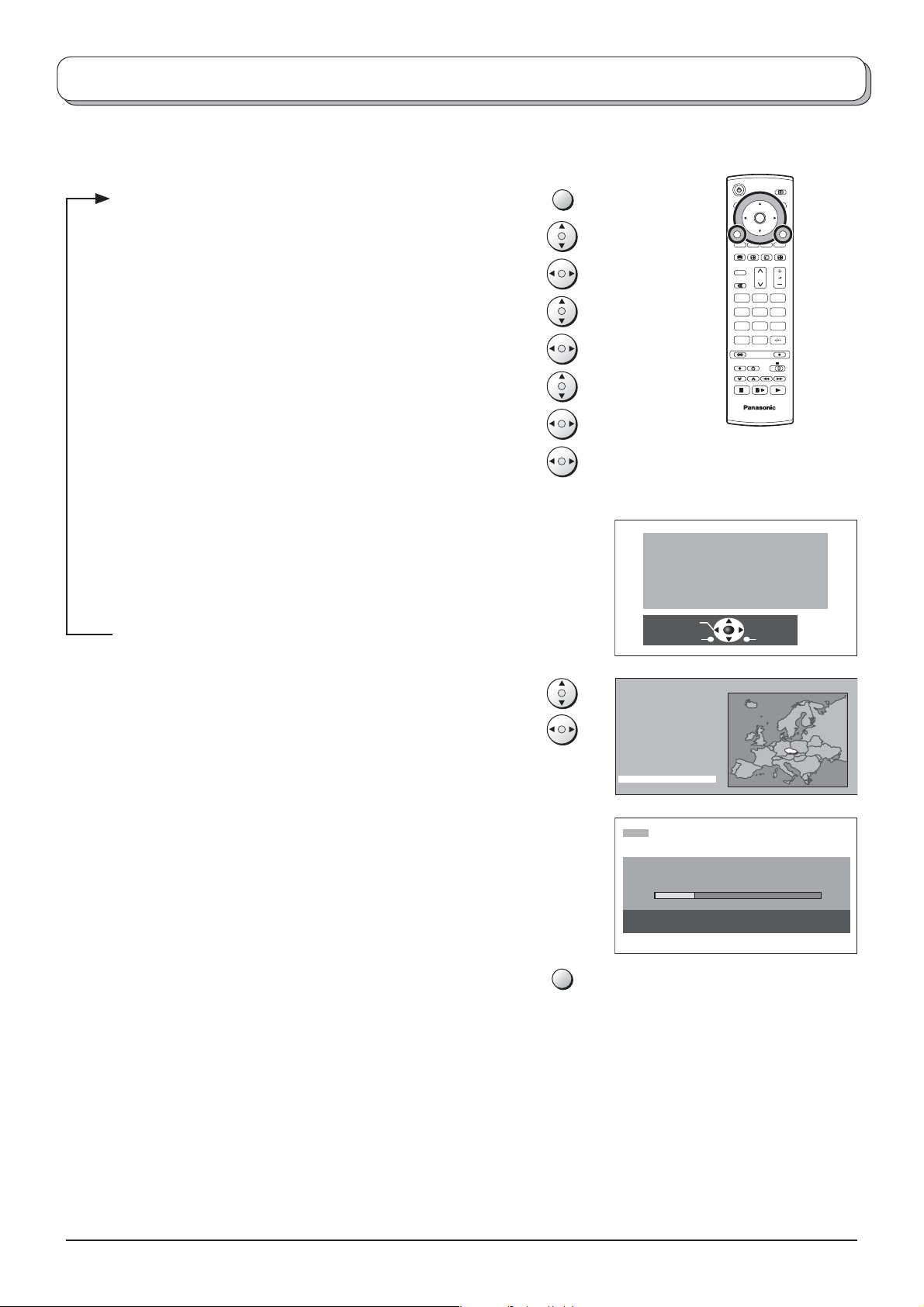

Ladění – Automatické ladění
Automatické ladění automaticky přelaďuje Váš televizor. Tato funkce je užitečná, když se přestěhujete a potřebujete
naladit Váš televizor na místní stanice.
MENU
Stiskněte tlačítko MENU.
Přesuňte a zvolte Další nastavení.
OK
Vstupte do Další nastavení.
Přesuňte a zvolte Ladění.
Vstupte do Ladění.
Přesuňte a zvolte Automatické ladění.
Vstupte do položky Automatické ladění.
Stiskněte pro potvrzení startu.
Poznámky:
• Provedete-li další krok, budou všechna Vaše data vymazána
(všechny stanice a jejich předvolby uložené v paměti Vašeho
televizoru budou přemazány novým nastavením).
• Pokud proceduru ukončíte v tomto bodě a před ukončením
Automatického ladění, nebudou uloženy žádné nové informace.
Znovu spusťte proceduru Automatického ladění tak, aby byl televizor
přeladěn.
Zvolte Vaši zem.
Stiskněte pro spuštění Automatického ladění.
Televizor nalezne, uloží a poté uspořádá Vaše místní
stanice.
N
UPOZORNĚNÍ !
Opětovné spuštění ATP vymaže
údaje o naladěných programech
a naladí přístroj znovu na kmitočty
přijímaných vysílačů
Start ATP
Návrat
Země
Deutschland
Österreich
France
Italia
España
Portugal
Nederland
Danmark
Sverige
Norge
Suomi
Belgium
Schweiz
ELLADA
Polska
Česká republika
Magyarország
E.Eu
123
456
789
C
0
TV
Konec
Pokud je přes konektor AV1 / AV2 připojeno kompatibilní
záznamové zařízení, programová data budou poslána
do zařízení přes Q-Link. Viz str. 17.
Jakmile je operace ukončena televizor zobrazí program
uložený na předvolbě 1.
Stiskně
te tlačítko EXIT kdykoli, pro vrácení se ke sledování
televizoru (přečtěte si prosím Poznámky u výše uvedené
procedury).
EXIT
CH12
ATP V ČINNOSTI
VYHLEDÁVÁNĺ : ČEKEJTE PROSĺM
02 99:21 41
MENU : Návrat
EXIT : Konec
15
Page 16

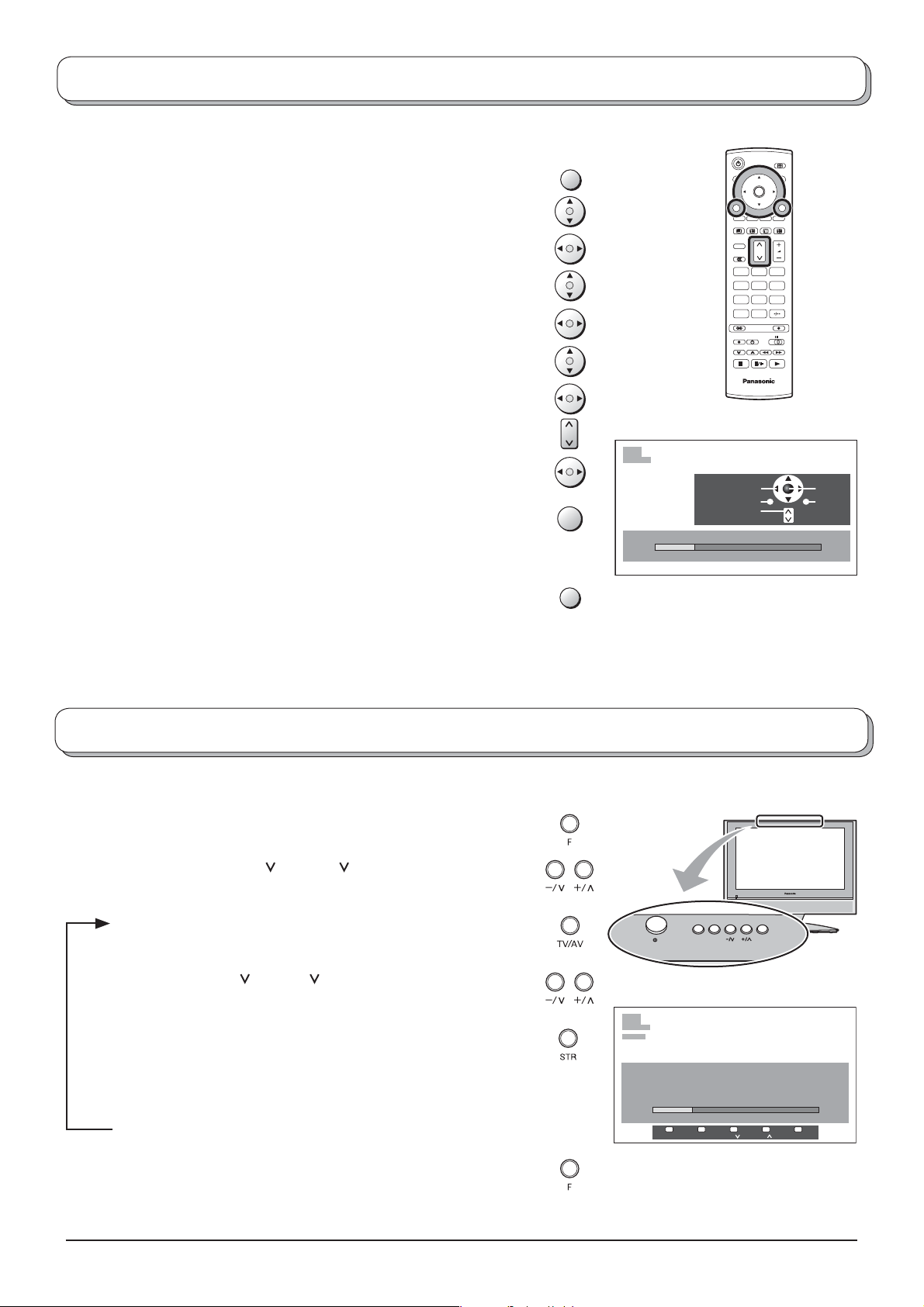

Ladění – Ruční ladění
STR F TV/AV
Tato funkce umožňuje přeladit jednotlivé předvolby:
Stiskněte tlačítko MENU.
Přesuňte a zvolte Další nastavení.
MENU
OK
Vstupte do Další nastavení.
Přesuňte a zvolte Ladění.
Vstupte do Ladění.
N
123
456
789
C
0
Přesuňte a zvolte Ruční ladění.
Vstupte do položky Ruční ladění.
TV
Zvolte předvolbu k přeladění.
1
Opakovaně stiskněte až naleznete požadovanou stanici.
Když naleznete požadovanou stanici, stiskněte tlačítko OK
pro uložení.
Předvolba bude blikat.
Stiskem tlačítka EXIT se kdykoli vrátíte zpět ke sledování
OK
EXIT
CH12
Zahájení
ladění -/+
Programu
-/+
Ruční ladění
02 99:21 41
Návrat
Uložit
Konec
televize.
Poznámka:
Pokud je Váš videorekordér připojen k tomuto televizoru pouze pomocí RF kabelu, zvolte předvolbu “0” pro
naladění signálu videorekordéru.
Ruční ladění (přes ovládací panel)
Pro naladění jednotlivých předvoleb lze také použít tlačítka ovládacího panelu na Vašem LCD televizoru:
Stiskněte tlačítko F až dosáhnete Režimu ladění.
Stiskněte tlač
ladění.
Stiskněte tlačítko TV/AV mezi položkami Změna programu,
Vyhledávání a Změna TV systému.
Stiskněte tlačít –/ nebo +/ pro změnu předvolby nebo
spuštění vyhledávání.
Když je nalezena požadovaná stanice, stiskněte tlačítko
STR pro uložení.
Předvolba bude blikat.
Zopakujte výše uvedený postup pro naladění dalších
předvoleb.
Stiskem tlačítka F se kdykoli vrátíte zpět ke sledování
televize.
ítko –/ nebo +/ pro vstup do Režimu
1
CH12
SC1
Ruční ladění
-, + : Zahájení ladění
TV / AV : Pohyb kurz.
STR : Uložit
F : Konec
02 99:21 41
STR F- / + / TV / AV
16
Page 17

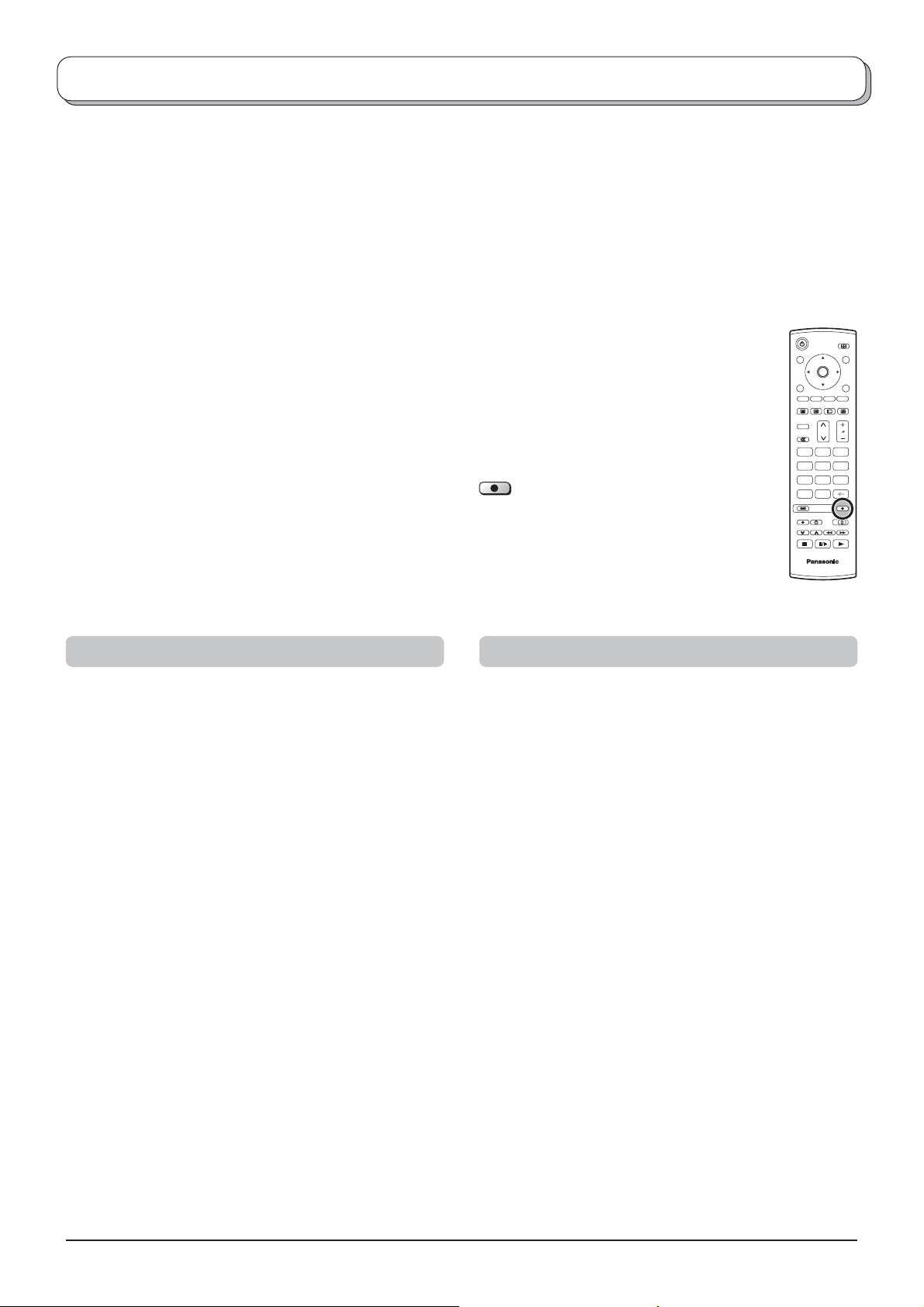

Q-Link
Funkce Q-Link umožňuje televizoru komunikovat s kompatibilním videorekordérem nebo DVD
rekordérem.
Aby komunikace Q-Link pracovala, musí být televizor připojen k záznamovému zařízení s logem “Q-Link”,
“NEXTVIEWLINK”, “DATA LOGIC”, “Easy Link”, “Megalogic” nebo “SMARTLINK” pomocí “plně obsazeného” kabelu Scart
a to mezi konektorem AV1 / AV2 na televizoru a odpovídajícím konektorem na Vašem videorekordéru nebo DVD rekordéru.
Připojení k odpovídajícímu Scart konektoru na záznamovém zařízení, viz návod k obsluze daného zařízení.
Při použití zařízení s technologií “NEXTVIEWLINK” jsou k dispozici následující funkce:
Načítání předvoleb
Toto umožňuje načtení pořadí programů z televizoru do záznamového zařízení, což napomáhá ke správnému provedení
záznamu; existuje několik způsobů jak tuto operaci provést:
1. Během instalace, jak je vysvětleno na začátku kapitoly “Průvodce rychlým startem” na str. 5, 6.
2. Spuštěním Automatického ladění z menu Ladění. Viz str. 12.
3. Spuštěním načítání předvoleb ze záznamového zařízení, viz návod k obsluze záznamového zařízení.
Co vidíte, to zaznamenáváte (PŘÍMÍ ZÁZNAM Z TELEVIZORU)
Tato funkce umožňuje okamžitý záznam programu právě zobrazeného na TV obrazovce pomocí záznamového
zařízení připojeného ke konektoru Scart, který lze zvolit pomocí funkce “Q-Link”. Viz str. 11.
Stiskněte tlačítko DIRECT TV REC na dálkovém ovladači.
DIRECT TV REC
Pokud je záznamové zařízení v režimu pohotovosti s vloženým použitelným záznamovým médiem,
automaticky se při stisknutí tlačítka DIRECT TV REC zapne.
Pokud je zařízení “Q-Link” připojeno, objeví se na TV obrazovce zpráva informující o zaznamenávaném
programu nebo o tom, že nelze záznam provést. Některá zařízení kompatibilní s funkcí “Q-Link” zobrazí
tyto zprávy pouze tehdy, když jsou u videorekordéru na předvolbě “0” nebo v režimu AV. Viz návod k
obsluze daného zařízení.
OK
N
123
456
789
C
0
TV
Pokračující záznam
Záznamové zařízení nahrává programový signál ze
svého vlastního tuneru. Chcete-li, lze televizor vypnout
a ponechat záznam zařízení v chodu.
Neprobíhá záznam – zkontrolujte pásek nebo disk
Pásek nebo disk může být “chráněn proti záznamu”, není
vložen nebo je poškozen. Zařízení už může být v režimu
záznamu. Viz návod k obsluze daného zařízení.
Následující jsou další hlavní možné funkce při použití “Q-Link” zařízení:
Následující funkce jsou k dispozici pouze u zařízení připojeného ke Scart konektoru, který byl zvolen pomocí “Q-Link”.
Viz str. 11.
Automatické zapnutí TV / Záznamového zařízení
Vložíte-li do záznamového zařízení již nahrané médium a stisknete tlačítko Play, zatímco je televizor v režimu
“pohotovosti”, televizor se automaticky zapne a zvolí správný AV vstup tak, abyste mohli sledovat obsah média.
Automatické vypnutí záznamového zařízení
Když je televizoru vypnut do režimu “pohotovosti”, dojde také k vypnutí záznamového zařízení do režimu “pohotovosti”,
pokud není vloženo žádné médium nebo je médium vloženo, avšak zaříjení je právě v režimu “převíjení” či “zastavení”.
Pokud právě videorekordér přetáčí pásek, vypne se do režimu “pohotovosti” až po přetočení pásku.
Zobrazení obrazu záznamového zařízení
Pokud je televizor v režimu pohotovosti a záznamové zařízení odešle menu k zobrazení na TV obrazovce (např.
hlavní menu), televizor se automaticky zapne a menu se zobrazí.
Tento televizor bude komunikovat také s dalšími záznamovými zařízeními, které mají následující logo:
• “DATA LOGIC” (obchodní značka fi rmy Metz Corporation) • “Megalogic” (obchodní značka fi rmy Grundig Corporation)
• “Easy Link” (obchodní značka fi rmy Philips Corporation) • “SMARTLINK” (obchodní značka fi rmy Sony Corporation)
Důležitá poznámka:
Některá záznamová zařízení nemusí podporovat všechny nebo některé výše uvedené funkce. Viz návod k obsluze
záznamového zařízení.
Pokud funkce Q-Link nepracují, zkontrolujte zapojení a přesvědčte se, že kabel Scart je “plně obsazený” typ.
17
Page 18
A

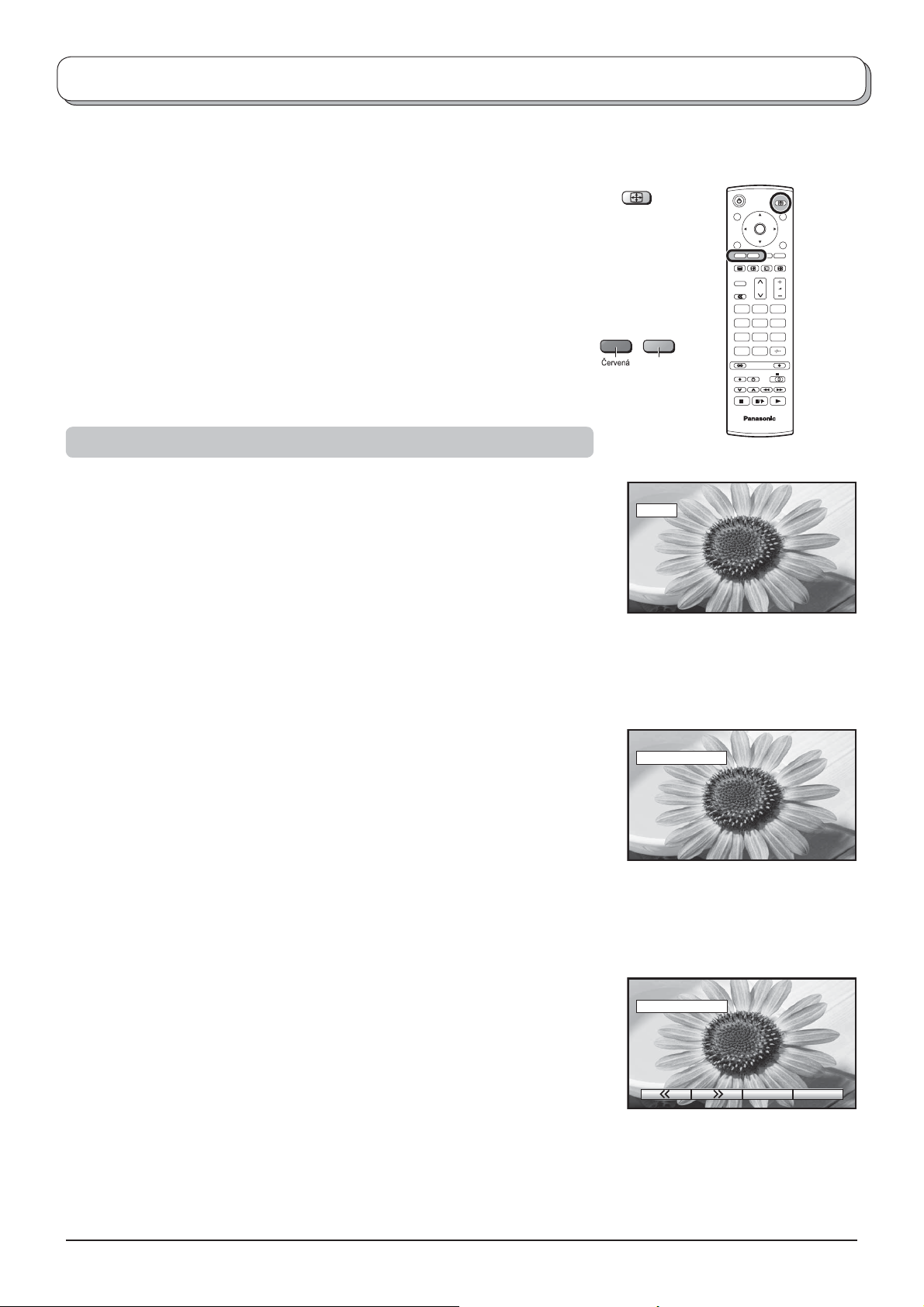

Ovládání poměru stran
Širokoúhlý televizor Vám umožní sledování obrazu v jeho optimální velikosti a v optimálním poměru stran včetně
širokoúhlého formátu kina.
Stiskněte opakovaně tlačítko ASPECT pro proběhnutí osmi volitelných
poměrů stran:
Panasonic Auto, 16:9, 14:9, Střed, 4:3, Zoom1, Zoom2 a Zoom3
NEBO
Stiskněte tlačítko ASPECT. Zatímco jsou zobrazeny klávesy
obrazovkového voliče, použijte Červené nebo Zelené tlačítko pro
přesun v jednom či druhém směru přes osm volitelných poměrů
stran.
Panasonic Auto
Panasonic Auto určuje nejlepší poměr stran tak, aby byla obrazovka zaplněna.
Toto je prováděno pomocí čtyř krokového procesu, kde se zjišťuje, je-li
zobrazovaný obraz širokoúhlý.
Pokud Panasonic Auto detekuje signál širokoúhlého obrazu, přepíná na
vhodný režim širokoúhlého obrazu. Pokud Panasonic Auto nedetekuje signál
širokoúhlého obrazu, potom tento televizor vylepšuje obraz pro jeho optimální
sledování.
Text na obrazovce indikuje jak Panasonic Auto určilo poměr stran k použití:
Panasonic Auto přepne na vhodný širokoúhlý poměr stran.
Pokud jsou detekovány černé pruhy nad a pod obrazem, zobrazí se vlevo
nahoře “Panasonic Auto”.
Panasonic Auto vybere nejlepší poměr a rozšíří obraz tak, aby zaplnil
obrazovku. Tento proces může trvat několik minut v závislosti na tmavosti
obrazu.
SPECT
OK
N
123
456
789
C
Zelená
WIDE
0
TV
Vlevo nahoře se na obrazovce
objeví “WIDE” a Panasonic Auto
přepne na odpovídající širokoúhlý
poměr 16:9 nebo 14:9.
Panasonic Auto
Dle Vaší preference lze také manuálně zvolit jednu z nabízených možností
zobrazení v daném poměru stran.
Poznámky:
• Pokud dojde v režimu Panasonic Auto k problémům s velikostí zobrazení při
přehrávání záznamu se širokoúhlým formátem na Vašem videorekordéru,
je možné, že nastavení sledování stopy u Vašeho videorekordéru potřebuje
Vlevo nahoře se na obrazovce
objeví “Panasonic Auto”. Je zvolen
nejlepší poměr a obraz rozšířen
tak, aby zaplnil obrazovku.
upravit (detaily o nastavení naleznete v návodu k obsluze Vašeho
videorekordéru).
• Poměry stran širokoúhlých fi lmů mohou být různé.
Pokud jsou širší než standardní poměr 16:9, potom se může objevit na horní
Panasonic Auto
a dolní straně obrazovky černý pruh.
• Pokud je pomocí konektoru Scart detekován identifi kační signál širokoúhlého
obrazu (WSS) nebo řídící signál, objeví se v levém horním rohu obrazovky
“WIDE” a následovně se změní i poměr stran obrazu na daný režim poměru
stran.
Stiskněte tlačítko ASPECT a
poté použijte Červené nebo
Zelené tlačítko pro přesun v
jednom či druhém směru přes osm
volitelných poměrů stran.
18
Page 19
Ovládání poměru stran
16 : 9
16:9 zobrazí skutečný 16:9 (nezkreslený) obraz bez deformace poměru
stran.
14 : 9
14:9 zobrazí obraz 14:9 v jeho standardní velikosti 14:9 bez dalšího
rozšiřování.
Střed
Použijte režim Střed pro rozšíření formátu 4:3 tak, aby pokrýval celou obrazovku
(místo sledování obrazu s černými pruhy po levé a pravé straně).
Obraz 4:3 bude vodorovně rozšířen tak, aby pokryl celou obrazovku; toto je
provedeno tak, že je roztáhnutí obrazu patrné pouze u levého a pravého okraje
obrazovky.
16 : 9
16 : 9
14 : 9
14 : 9
Střed
Střed
4 : 3
4:3 zobrazí obraz 4:3 v jeho standardní velikosti 4:3 bez deformace poměru
stran.
Zoom1
Zoom1 zobrazí obraz 16:9 letterbox nebo 4:3 bez deformace poměru stran.
Zoom2
Zoom2 zobrazí obraz 16:9 nezkreslený letterbox přes celou obrazovku bez
deformace poměru stran.
4 : 3
4 : 3
Zoom1
Zoom1
Zoom2
Zoom2
Zoom3
Zoom3 zobrazí obraz formátu 21:9 letterbox přes celou obrazovku bez narušení
poměru stran.
16:9 zobrazí obraz v jeho maximální velikosti, avšak s mírným protážením.
Zoom3
Zoom3
19
Page 20

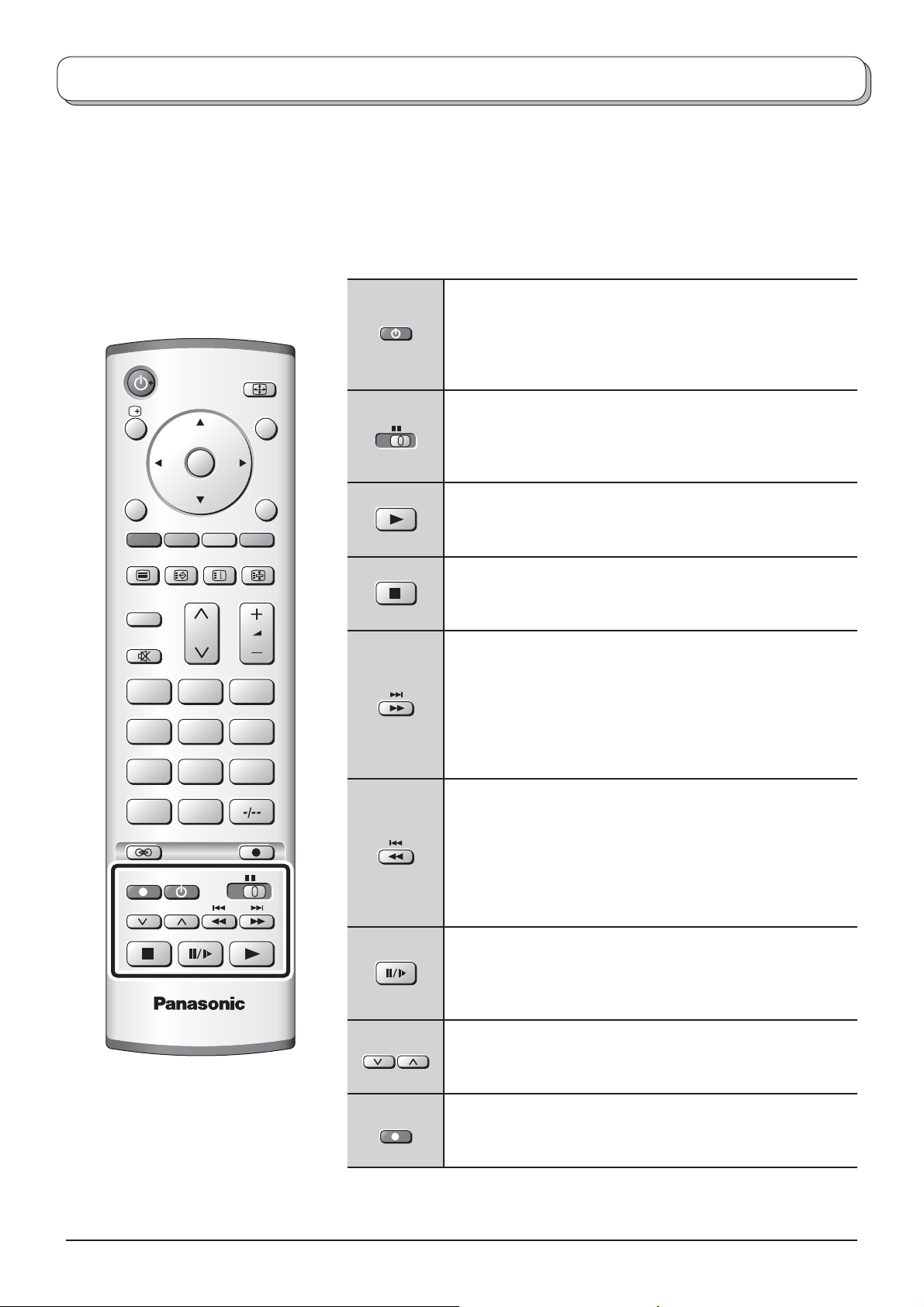

Obsluha videorekordéru / DVD
Dálkový ovladač je schopen ovládat některé funkce vybraných videorekordérů a DVD (Digital Versatile Disc) Panasonic.
Některé videorekordéry a DVD mají jiné funkce; abyste zajistili kompatibilitu obraťte se na návod k obsluze daného
vybavení nebo se poraďte s prodejcem.
Režim pohotovosti
Stiskněte pro přepnutí videorekordéru, DVD nebo DVD
rekordéru do režimu pohotovosti.
ASPECT
Stiskněte znovu pro opětovné zapnutí.
OK
MENU
TV/TEXT
F.P. INDEX HOLD
N
123
456
789
VCR
C
REC VCR DVD
PROGRAMME
0
DIRECT TV REC
TV/AV
EXIT
VCR DVD
Přepínač VCR / DVD
Použijte tento přepínač pro volbu ovládání DVD vybavení
nebo videorekordéru.
Přehrávání
Stiskem začnete přehrávat pásek nebo DVD.
Stop
Stiskem Stop zastavíte pásek nebo DVD.
Přeskakování / Převíjení vpřed / Vyhledávání vpřed
Videorekordér:
Stiskem provedete převíjení pásku vpřed. V režimu
přehrávání provedete vyhledávání vpřed (Cue).
DVD: Stiskněte jednou pro přeskočení na další stopu nebo
titul.
Přeskakování / Převíjení vzad / Vyhledávání vzad
Videorekordér:
Stiskem provedete převíjení pásku vzad. V režimu
přehrávání provedete vyhledávání vzad (Review).
DVD: Stiskněte jednou pro přeskočení na předchozí stopu
nebo titul.
20
TV
PROGRAMME
REC
Pauza / Statický obraz
Stiskem při režimu přehrávání dojde k zastavení obrazu.
Stiskněte znovu pro opětovné spuštění přehrávání.
Program nahoru / dolů
Stiskem se zvýší nebo sníží číslo předvolby o jednu.
Záznam
Stiskem tohoto tlačítka se spustí záznam.
Page 21
Obsluha teletextu
• Funkce teletextu se mohou lišit v závislosti na vysílacích fi rmách a teletext je k dispozici pouze tehdy, když jej zvolený
kanál vysílá.
• Stisknete-li tlačítko MENU, zatímco jste v režimu Teletextu, dojde k zobrazení funkce podsvícení (backlight) pomocí
bílého pruhu a funkce kontrastu pomocí modrého pruhu; stiskněte
• Stisknete-li tlačítko MENU, zatímco jste v režimu Teletextu, dojde k zobrazení voleb speciální funkce u dolního okraje
obrazovky.
• Stisknutím tlačítko hlasitosti vyšší / nižší během obsluhy teletextu zobrazíte funkci hlasitosti se zeleným pruhem;
stiskněte
pro změnu nastavení dle potřeby.
Co je to režim Seznam?
V režimu Seznam jsou zobrazeny čtyři různobarevné čísla stránek u dolního okraje obrazovky. Každé z těchto čísel
lze změnit a uložit v paměti televizoru.
Co je to režim FASTEXT?
V režimu FASTEXT jsou zobrazena čtyři různobarevná témata u dolního okraje displeje. Pro získání více informací o
jednom z těchto témat, stiskněte tlačítko odpovídající barvy. Toto umožňuje rychlý přístup k informacím o zobrazených
tématech.
Poznámka:
Pokud je používán teletext, poměr stran je nastaven na 16:9.
pro požadovanou změnu nastavení.
MENU
MENU
TV/TEXT
123
456
789
VCR
0
Zelená
TV / Režim teletextu

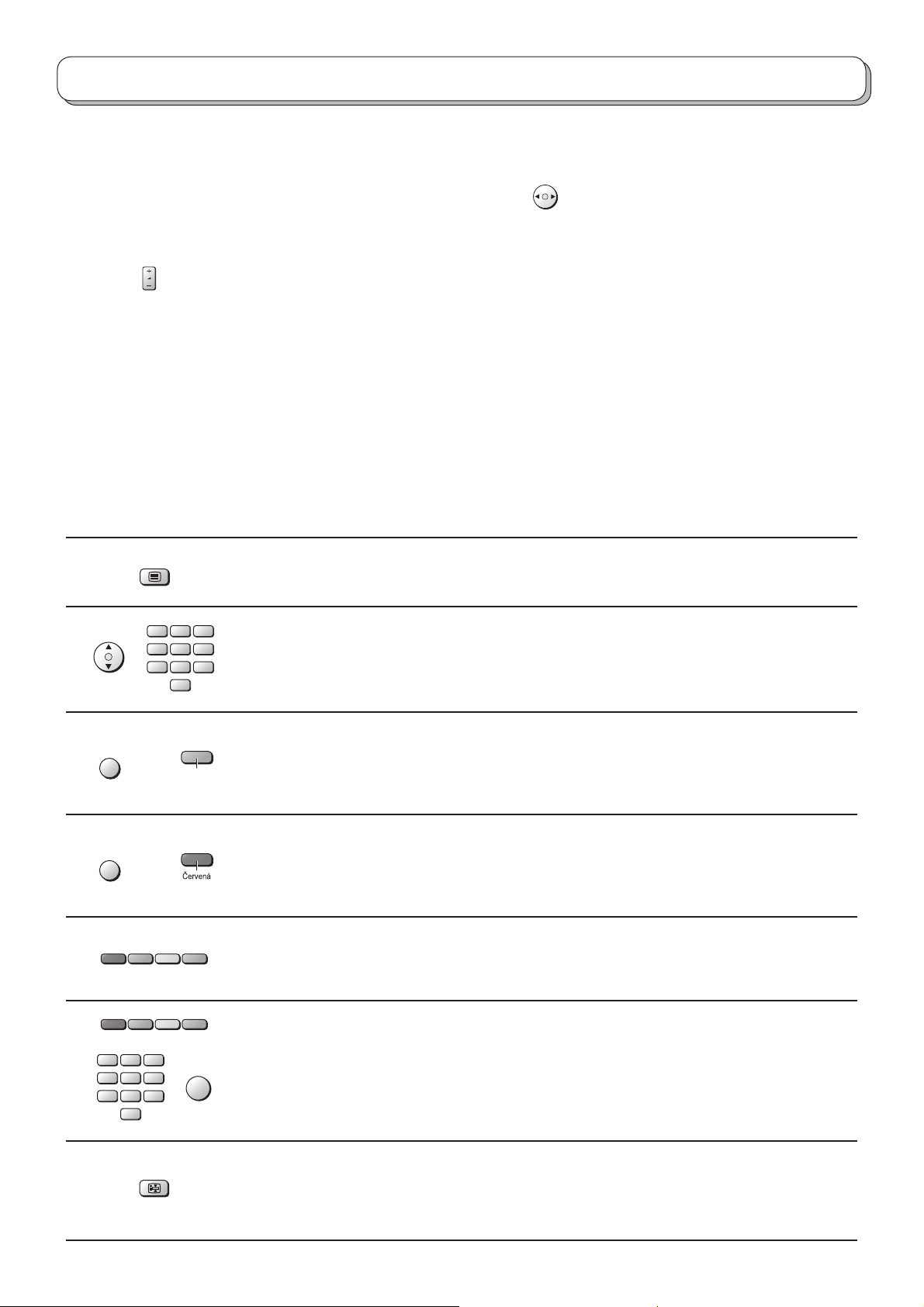

Stiskněte tlačítko TV/TEXT pro přepnutí mezi stávajícím programem a teletextem.
Volba stránky
Stránky lze volit dvěma způsoby:
a. Stisknutím tlačítka Nahoru / Dolů pro zvýšení nebo snížení čísla stránky o jednu.
b. Vložením čísla stránky pomocí tlačítek 0 - 9 na dálkovém ovladači.
Celkové / Horní strana / Dolní strana
Stiskněte tlačítko MENU pro zobrazení speciálních funkcí a dále stiskněte Zelené tlačítko.
Stiskněte Zelené tlačítko znovu pro zvětšení DOLNÍ poloviny.
Stiskněte znovu pro návrat na celkové zobrazení (FULL).
Odkrytí
Stiskněte tlačítko MENU pro zobrazení speciálních funkcí a dále stiskněte Červené tlačítko
pro odkrytí skrytých slov jako např. odpovědí na otázky z hádanek na stránkách.
Stiskněte znovu pro ukrytí.
Červené / Zelené / Žluté / Modré tlačítko
V režimu FASTEXT tyto tlačítka odpovídají různě zbarveným tématům.
V režimu Seznam tyto tlačítka odpovídají různě zbarveným číslům stránek.
123
456
789
VCR
0
HOLD
OK

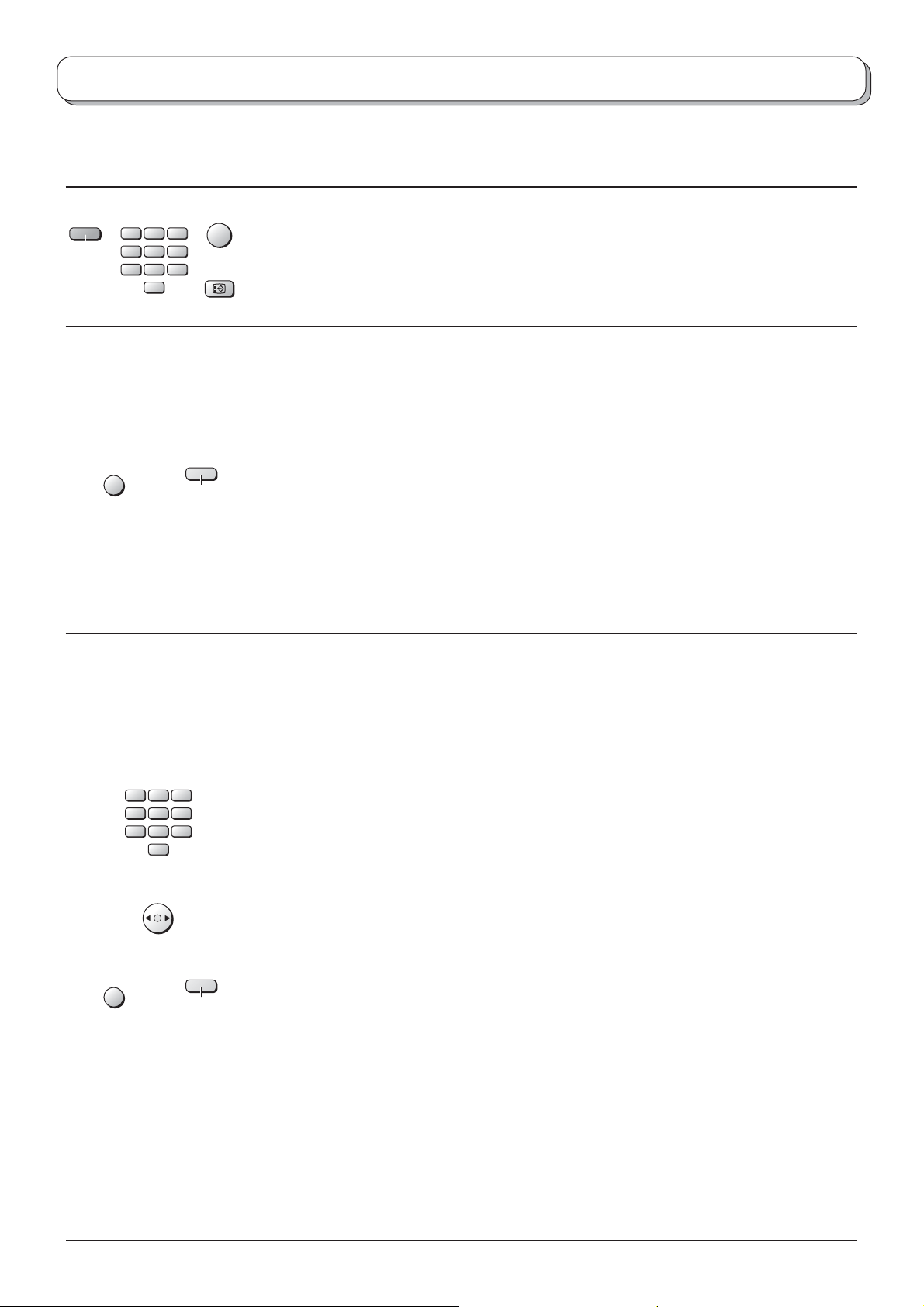

Uložení Seznamu
V režimu Seznam lze měnit čtyři daná čísla stránek (pouze předvolby 1 - 25).
Pro změnu čísla stiskněte jedno z barevných tlačítek a vložte nové číslo stránky.
Stiskněte a podržte OK, číslo stráky se změní na bílé, čímž se indikuje, že je stránka
uložena.
HOLD
Pro podržení teletextové stránky při prohlížení několikastránkové informace.
Stiskněte znovu pro návrat na automatickou obnovu stránky.
21
Page 22
Obsluha teletextu
V režimu News fl ash (Krátké zprávy) nelze změnit předvolbu, provádět aktualizaci či vstupovat na podstránky.
Oblíbená stránka (F.P.)
Ukládá do paměti oblíbenou stránku pro okamžité zobrazení. Pro uložení takovéto stránky
OK
musí být televizor v režimu Seznam a nastaven na předvolbu 1 - 25.
Stiskněte Modré tlačítko, zvolte číslo stránky a poté stiskněte a podržte tlačítko OK.
F. P.
Číslo stráky je nyní uloženo.
Stiskněte F. P. pro vyvolání této stránky.
Aktualizace displeje
Stiskněte tlačítko MENU pro zobrazení speciálních funkcí a dále stiskněte Žluté tlačítko pro
zobrazení TV obrazu, zatímco hledáte teletextovou stránku. Po nalezení stránky se zobrazí
její číslo na obrazovce vlevo nahoře. Stiskněte Žluté tlačítko pro zobrazení stránky.
Stiskněte TV/TEXT znovu pro návrat na běžný TV režim.
News Flash (Krátké zprávy)
Když je zvolená stránka krátkých zpráv, stiskněte MENU, Žlutá pro zobrazení TV obrazu.
Když je provedena aktualizace, zobrazí se stránka na obrazovce.
Stiskněte Žluté tlačítko pro zobrazení News Flash.
Stiskněte TV/TEXT pro návrat na běžný TV režim.
Aktualizace
Stiskněte MENU, Žlutá pro zobrazení aktualizované informace na určitých stránkách. Když
je provedena aktualizace, zobrazí se číslo stránky na obrazovce vlevo nahoře.
Stiskněte Žluté tlačítko pro zobrazení dané stránky.
Stiskněte TV/TEXT pro návrat na běžný TV režim.
Modrá
MENU
123
456
789
VCR
0
Žlutá
MENU
123
456
789
VCR
0
Žlutá
Zobrazování podstránek
Když teletextová informace přesáhne jednu stránku, může automatickému přetáčení stránek
chvíli trvat, než se dostane na Vámi požadovanou podstránku. Při nalezení podstránky
je její číslo vždy zobrazeno na horním okraji stránky, takže jej můžete zvolit. Jak jsou
postupně nalezeny další podstránky, je zobrazení na horním okraji stránky změněno tak,
aby nabízelo nejnovější informaci o přenášených podstránkách.
Při obsluze teletextu použijte následující postup pro otevření podstránek:
Pokud požadovaná podstránka není ještě k dispozici, stiskněte tlačítko MENU (pro
zobrazení speciálních funkcí) následované Žlutým tlačítkem pro zobrazení TV obrazu,
zatímco čekáte na nalezení dalších podstránek. Nalezené podstránky budou zobrazeny
přes horní okraj obrazovky.
Když je požadovaná podstránka již k dispozici, stiskněte Žluté tlačítko pro návrat na
teletextové stránky a poté použijte levé a pravé kurzorové tlačítko pro zvolení požadované
podstránky.
Poznámky:
• Pokud nechcete mít zobrazeny klávesy obrazovkového voliče na TV obraze, zatímco
čekáte na nalezení vedlejší stránky, stiskněte tlačítko MENU, abyste klávesy z obrazovky
vymazali. Stiskněte znovu pro opětovné zobrazení kláves.
• Pokud jste vymazali klávesy speciální funkce z obrazovky a poté použili levé a pravé
kurzorové tlačítko pro zvolení podstránky při stálém sledování TV obrazu, je třeba stisknout
tlačítko MENU a poté Žluté tlačítko pro opětovné zobrazení teletextové stránky.
• Pokud horní strana stránky ukazuje, že jsou podstránky stále p
řenášeny, avšak zobrazená
stránka se nemění, potom “číslo podstránky” pouze ukazuje, že obsah stránky byl
aktualizován; nejsou k dispozici žádné další podstránky.
22
Page 23

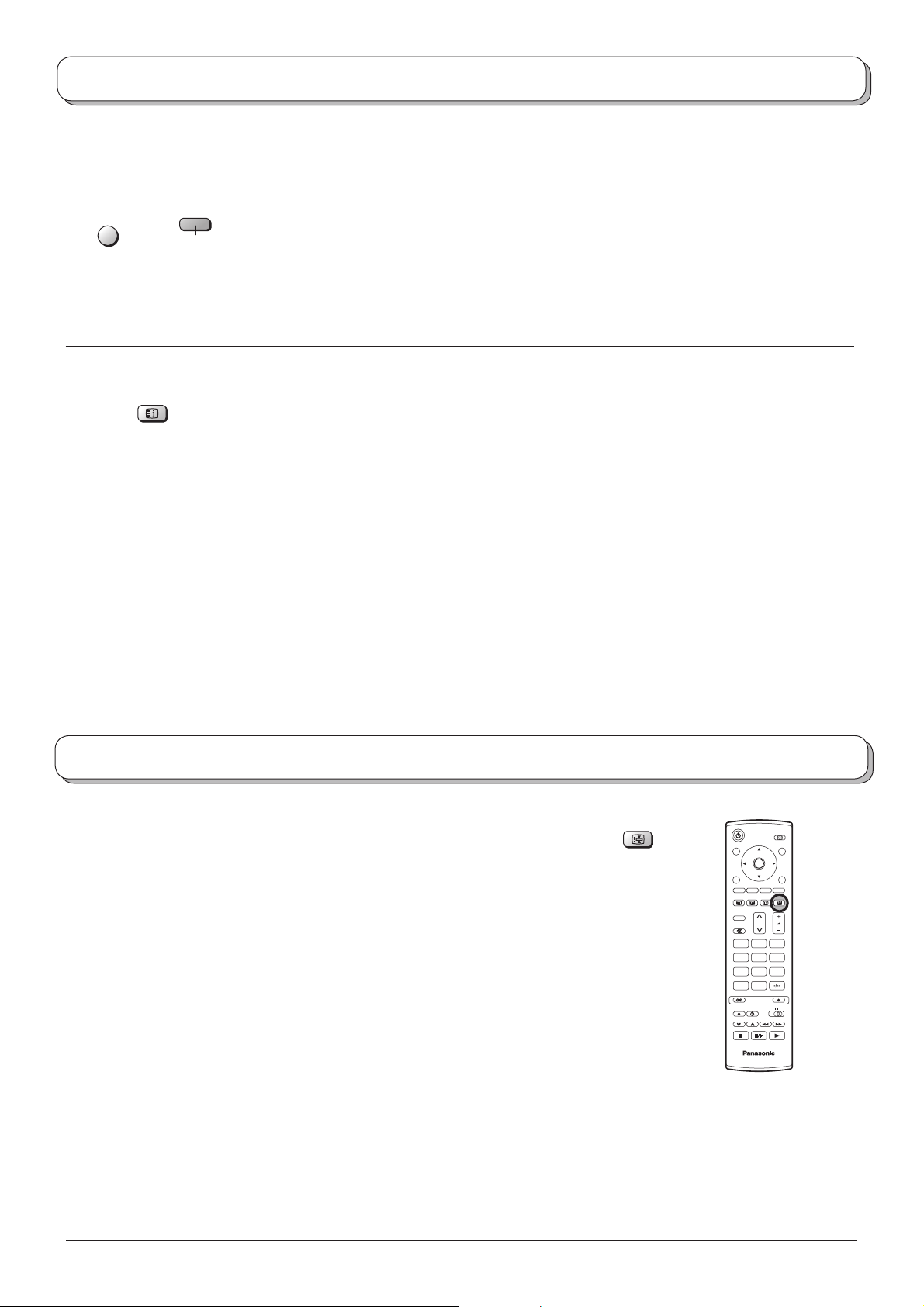

Obsluha teletextu
Víte-li případně, kterou podstránku požadujete, stiskněte tlačítko MENU (pro zobrazení
speciálních funkcí) a poté Modré tlačítko; místo čísla stránky se objeví T****.
Vložte požadované číslo podstránky, než T**** zmizí.
Např. pro zvolení strany 6 vložte 0, 0, 0 a 6.
MENU
INDEX
Modrá
Stiskněte Žluté tlačítko pro zobrazení TV obrazu, zatímco čekáte na nalezení dalších
podstránek. Nalezené podstránky budou zobrazeny přes horní okraj obrazovky.
Když je stránka k dispozici, stiskněte Žluté tlačítko pro její zobrazení. Bez ohledu na
to, kolik bylo stránek nalezeno, se stiskem Žlutého tlačítka dostanete na požadovanou
podstránku.
Stiskněte TV/TEXT pro návrat na běžný TV režim.
Obsah
V režimu FASTEXT
Stiskněte INDEX pro návrat na hlavní obsahovou stránku.
V závislosti na přenášené informaci může být nutné toto tlačítko stisknout několikrát, abyste
se dostali na hlavní obsahovou stránku.
Statický obraz
Stiskněte tlačítko HOLD pro zastavení obrazu.
Stiskněte znovu toto tlačítko pro návrat ke sledování stávajícího
programu.
HOLD
OK
N
123
456
789
C
0
TV
23
Page 24

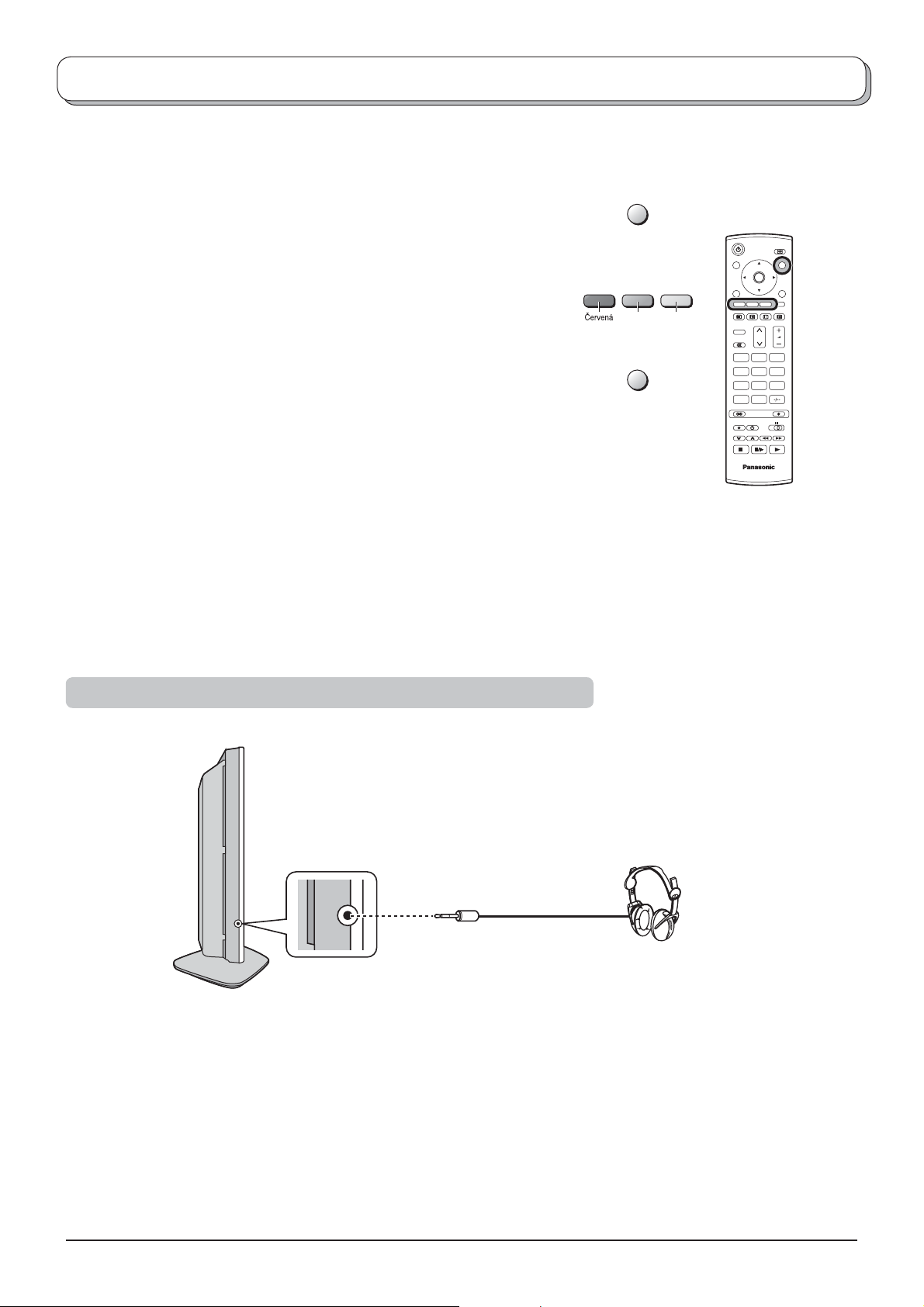

Zapojení Audio / Video
K tomuto televizoru lze připojit řadu dalšího vybavení. Na následujících stránkách se dozvíte, jak připojit externí
vybavení na zadní panel televizoru.
Jakmile je Vaše vybavení připjeno, použijte následující postup pro zobrazení vstupu:
TV/AV
Stiskněte tlačítko TV/AV.
Zatímco jsou na obrazovce zobrazeny klávesy obrazovkového voliče,
stiskněte barevná tlačítka pro volbu požadovaného AV zdroje.
Červená tlačítko : AV1 Scart konektor
Zelená tlačítko : AV2 Scart konektor
Žlutá tlačítko : Konektory AV3 Audio, Video, S-Video
Zobrazené klávesy obrazovkového voliče za několik sekund zmizí.
Chcete-li zvolit vstup, zatímco klávesy nejsou zobrazeny, stiskněte
znovu TV/AV a klávesy se znovu objeví.
Poznámky:
• AV zdroj lze také zvolit pomocí tlačítka TV/AV na ovládacím
panelu na Vašem televizoru.
Stiskněte opakovaně tlačítko TV/AV, až se dostanetě na AV
zdroj, který chcete sledovat.
• V režimu AV je k dispozici méně možností v menu Zvuku a
Dalšího nastavení (např. v menu Dalšího nastavení není volba
Ladění).
Zelená Žlutá
TV/AV
OK
N
123
456
789
C
0
TV
Připojení konektoru sluchátek
(zdířka M3)
Poznámky:
• Hlasitost sluchátek lze nastavit zvolením “Hlas. sluchátek” z menu Zvuku.
• Ukázané další vybavení a kabely nejsou dodávány s tímto televizorem.
(Není dodáváno)
24
Page 25

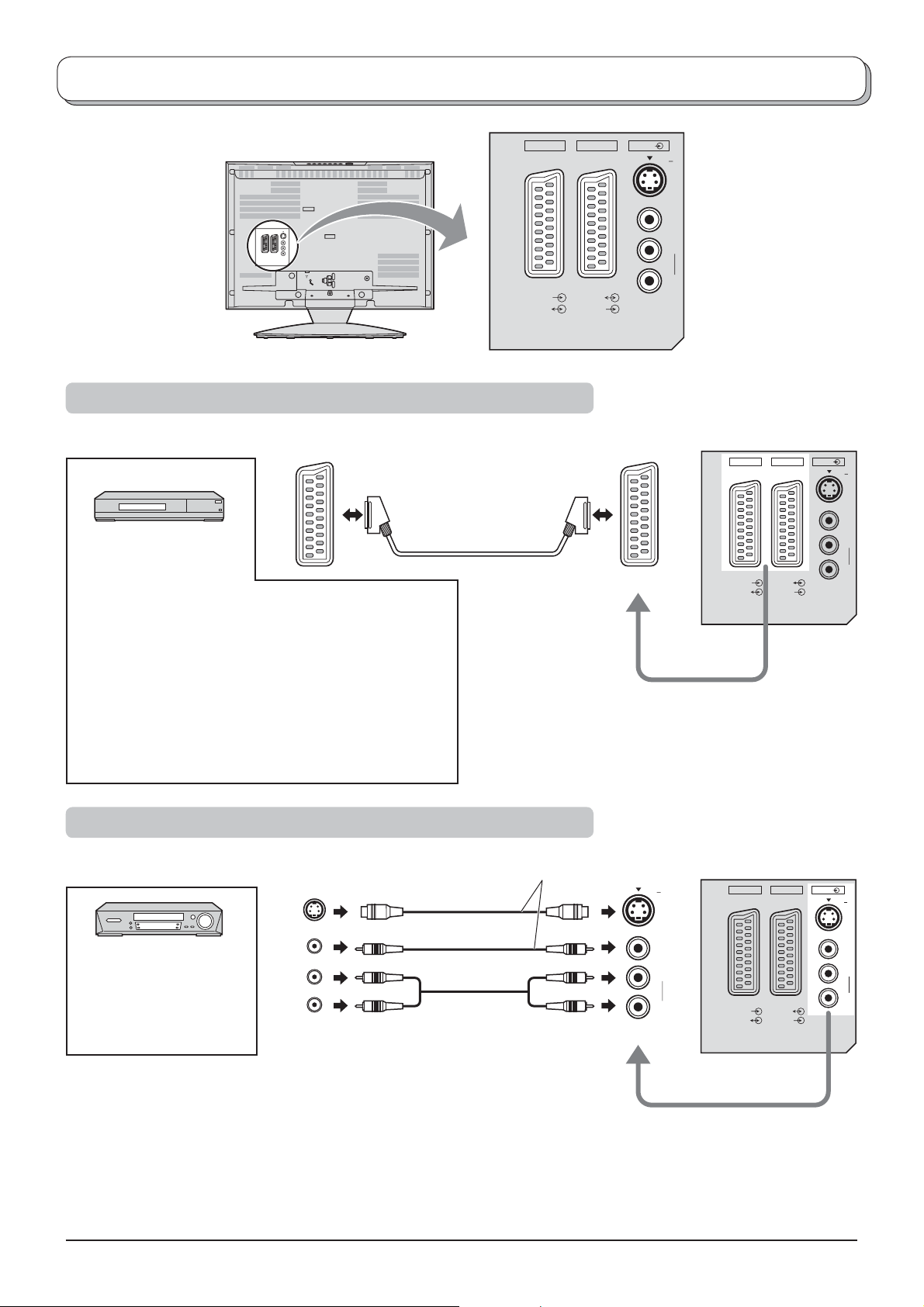

Zapojení Audio / Video
Připojení konektorů AV1 / 2 Scart
AV1:
VIDEOREKORDÉR
Q-Link KOMPATIBILNÍ
VIDEOREKORDÉR
SET TOP BOX
DVD PŘEHRÁVAČ
DVD REKORDÉR
Q-Link KOMPATIBILNÍ
DVD REKORDÉR
KAMKORDÉR
HRACÍ KONZOLA /
POČÍTAČ(RGB)
AV2 :
VIDEOREKORDÉR / S-VIDEO
VIDEOREKORDÉR
Q-Link KOMPATIBILNÍ
VIDEOREKORDÉR
DVD PŘEHRÁVAČ
DVD REKORDÉR
Q-Link KOMPATIBILNÍ
DVD REKORDÉR
KAMKORDÉR
S-VIDEO KAMKORDÉR
RGB
VIDEO
AV2
VIDEO
S-VIDEO
AV3AV1
AV1 /2
S V
V
L
R
AV2
AV3AV1
S V
V
L
RGB
VIDEO
VIDEO
S-VIDEO
R
Připojení vstupních konektorů AV3
Připojte k S-VIDEO nebo VIDEO konektoru
S-Video
OUT
Video
OUT
VIDEOREKORDÉR /
S-VIDEO VIDEOREKORDÉR
DVD PŘEHRÁVAČ
Audio
OUT
L
R
KAMKORDÉR
S-VIDEO KAMKORDÉR
Poznámky:
• Ukázané další vybavení a kabely nejsou dodávány s tímto televizorem.
• Nepřipojujte počítač s TTL výstupem (5V) k tomuto televizoru.
• Detailní informace o zapojení koncovky Scart viz str. 27.
S-VIDEO
VIDEO
AUDIO
AV3
S V
AV1 AV2
V
L
R
RGB
VIDEO
VIDEO
S-VIDEO
AV3
S V
V
L
R
25
Page 26

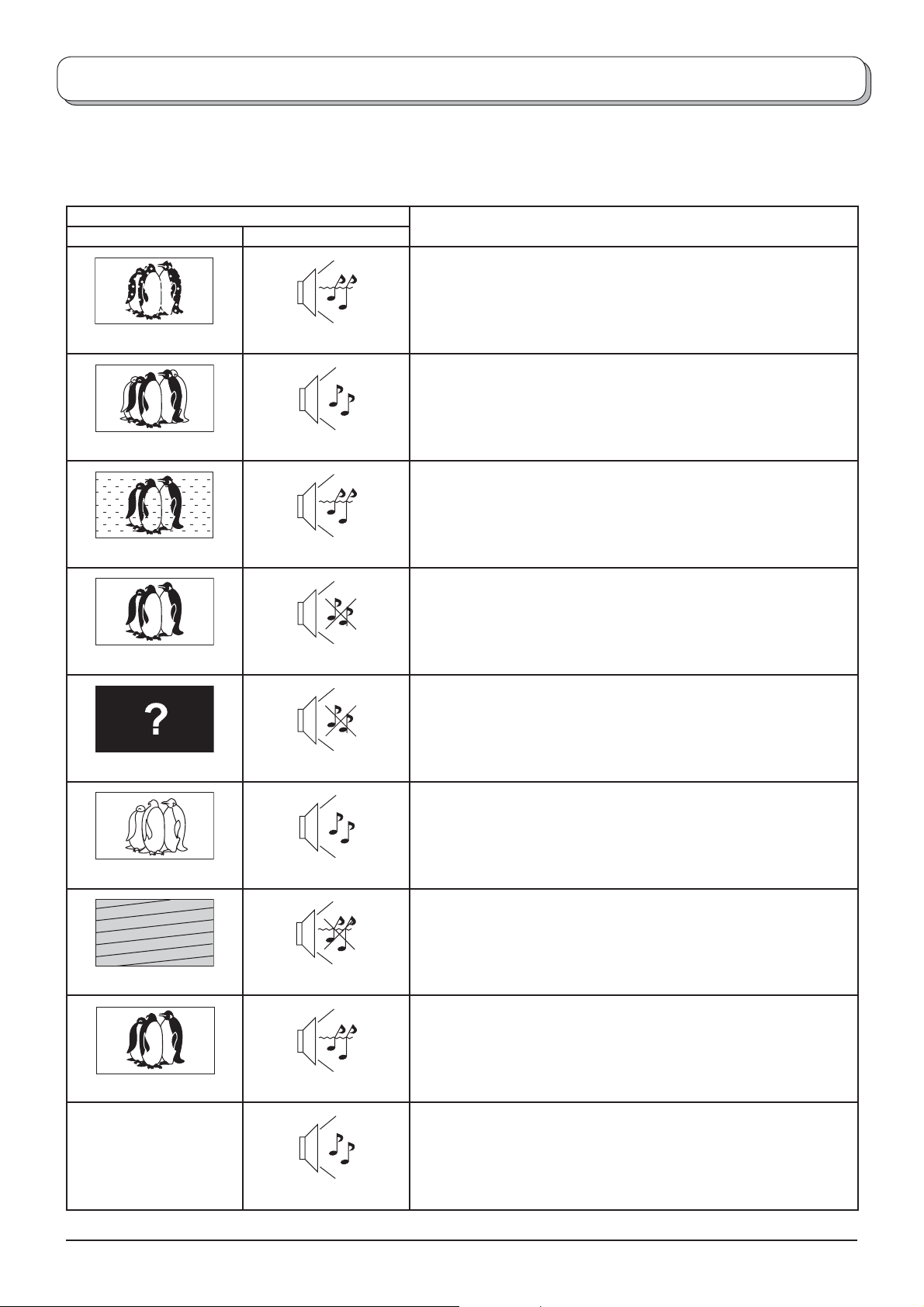

Problémy a jejich náprava
Pokud dojde k problému u Vašeho televizoru, podívejte se do níže uvedené tabulky pro identifi kaci příznaků a poté
proveďte navrhovanou kontrolu. Pokud toto problém nevyřeší, obraťte se na místního prodejce Panasonic; uveďte
číslo modelu a sériové číslo (obě čísla najdete na zadní straně televizoru).
Příznak
Obraz Zvuk
Sněhový obraz Rušený zvuk
Vícenásobný obraz Normální zvuk
Interference Rušený zvuk
Normální zvuk Bez zvuku
Kontrola
Poloha, směr nebo zapojení antény
Poloha, směr nebo zapojení antény
Elektrická zařízení
Auta / Motocykly
Fluorescenční světla
Zapněte Redukcí obr. šumu v menu Obrazu pro potlačení rušení
obrazu.
Úroveň hlasitosti
Je zapnuto utlumení zvuku.
Bez obrazu Bez zvuku
Bez barvy Normální zvuk
Špatný nebo zdeformovaný obraz Slabý nebo žádný zvuk
Normální obraz
Na obrazovce mohou být
červené, modré a zelené
body.
Slabý nebo zkreslený zvuk
Normální zvuk
Televizor na AV režim.
Nepřipojeno k síti.
Není zapnuto.
Ovládání obrazu / zvuku nastaveno na minimální úroveň.
Zkontrolujte, je-li televizor v režimu pohotovosti.
Ovládání barvy nastaveno na minimální úroveň.
Přelaďte kanál (s).
Příjem zvuku se mohl zhoršit.
Nastavte MPX (menu Zvuk) na Vyp. dokud se příjem nezlepší.
Toto je charakteristické pro panely z tekutých krystalů a neukazuje to na
žádný problém. Panel z tekutých krystalů je postaven vysoce přesnou
technologií tak, aby Vám poskytoval jemné obrazové detaily. Čas od
času se na obrazovce může objevit několik neaktivních pixelů jako stálý
bod modré, zelené nebo červené barvy.
Toto nijak neovlivňuje vlastnosti a výkonnost Vašeho LCD.
26
Page 27

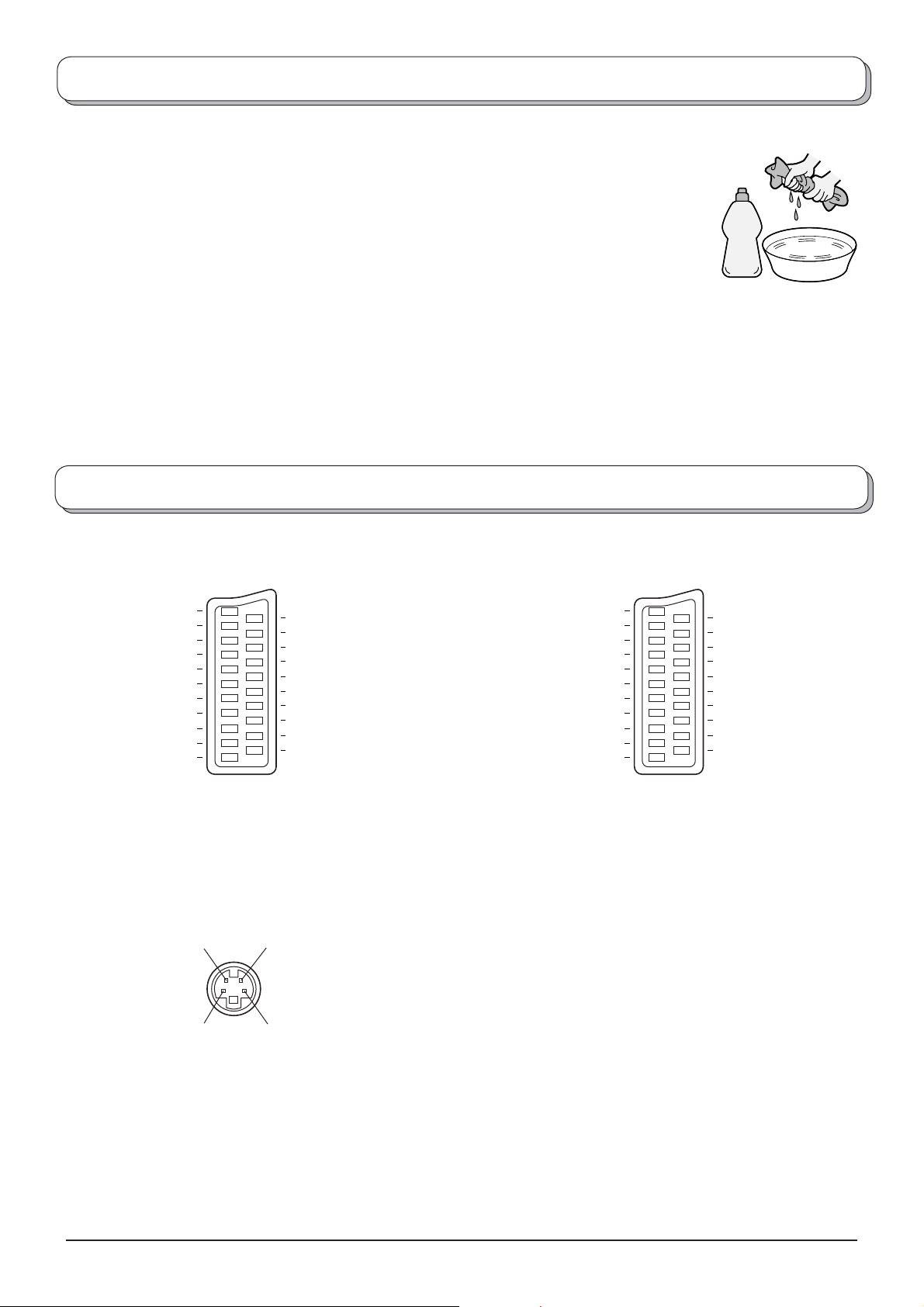

Údržba
Čistěte přístroj otíráním pomocí měkkého suchého hadříku.
Pokud je povrch extrémně zašpiněn, použijte měkký hadřík navlhčený v mýdlové vodě nebo
Neutrální
roztok
ve slabém saponátovém roztoku.
• Pro odstranění těžce odstranitelných nečistot z LCD displeje použijte čistič na optické
brýle.
• Nikdy nepoužívejte líh, ředidlo na barvy nebo benzín pro čistění tohoto přístroje.
• Před použitím chemicky upraveného hadříku si pečlivě přečtěte přiložený návod.
• Neotírejte LCD vodou.
Otřete skříňku přístroje suchým hadříkem.
Pokud je skříňka hodně zašpiňená otřete ji dobře vyždímaným měkkým hadříkem, který byl namočen v kuchyňském
čističi (neutrální) rozpuštěném ve vodě
.
POZOR:
Pokud se do monitoru dostane voda nebo podobná tekutina přes povrch panelu z tekutých krystalů, může dojít k
poruše.
Informace o konektoru Scart a S-video
Konektor AV1 Scart (RGB, VIDEO, Q-Link)
Konektor AV2 Scart (VIDEO, S-VIDEO, Q-Link)
Uzemění konektoru
CVBS výstup (video)
CVBS zem
Červená vstup
Červená zem
Zelená vstup
Zelená zem
Modrá vstup
Modrá zem
Audio výstup (L)
Audio výstup (P)
21
19
17
15
13
11
CVBS vstup (video)
20
Stav RGB zem
18
Stav RGB
16
Zem
14
- -
12
Q-Link data
9
7
5
3
1
10
Stav CVBS
8
Audio vstup (L)
6
Audio zem
4
Audio vstup (P)
2
Vstupy vhodné pro AV1 zahrnují RGB
(Červená / Zelená / Modrá).
AV3 S-VIDEO 4 kolíkový konektor
Barevná složka vstup Jasová složka vstup
Barevná složka zem
Jasová složka zem
Uzemění konektoru
CVBS výstup (video)
CVBS zem
S.C. – vstup
Zem
- Zem
- Zem
Audio výstup (L)
Audio výstup (P)
AV2 – kolíky 15 a 20 závisí na přepnutí
AV2 S-VHS / VIDEO.
21
19
17
15
13
11
CVBS vstup (video)
20
Zem
18
- -
16
Zem
14
- -
12
Q-Link data
9
7
5
3
1
10
Stav CVBS
8
Audio vstup (L)
6
Audio zem
4
Audio vstup (P)
2
27
Page 28
Technické údaje
Zdroj Stříd. 220-240 V, 50 / 60 Hz
Spotřeba
LCD
Velikost obrazovky
Zvuk
Reproduktor
Audio výstup
Sluchátka
Přijímací systémy /
Název pásma
Anténa - Zadní
Provozní podmínky
Zapojení Konektory
AV1 (Konektor Scart)
AV2 (Konektor Scart)
AV3 VIDEO
S-VIDEO
AUDIO L - P
Rozměry (š × v × h)
Včetně TV stojanu
Pouze televizor
Hmotnost (váha)
Běžné používání: 90 W
V režimu pohotovosti: 1,3 W
Širokoúhlý XGA (1.280 x 720 pixelů)
16:9 LCD panel poměr stran
487,7 mm (š) × 274,3 mm (v)
12 cm × 4 cm, 2 ks, 16
6 W (3 W + 3 W ), 10% Celkové harmonické zkreslení
Zdířka M3 (3,5 mm) × 1
PAL B, G, H, SECAM B, G SECAM L / L’
VHF E2 - E12 VHF H1 - H2 (ITÁLIE)
VHF A - H (ITÁLIE) UHF E21 - E69
CATV (S01 - S05) CATV S1 - S10 (M1 - M10)
CATV S11 - S20 (U1 - U10) CATV S21 - S41 (Hyperpásmo)
PAL D, K, SECAM D, K
VHF R1 - R2 VHF R3 - R5
VHF R6 - R12 UHF E21 - E69
PAL 525/60
M.NTSC Přehrávání z M. NTSC videorekordérů (VCR)
NTSC
(pouze AV vstup)
UHF / VHF
Teplota : 5 °C - 35 °C
Vlhkost : 5 % - 90 % (relativní vlhkost) (nekondenzující)
21 kolíková zdířka (Audio/Video vstup, Audio/Video výstup, RGB vstup, Q-Link)
21 kolíková zdířka (Audio/Video vstup, Audio/Video výstup, S-Video vstup, Q-Link)
RCA KOLÍKOVÉHO Typu × 1
Mini DIN 4-kolíkový
RCA KOLÍKOVÉHO Typu × 2
592 mm × 503,1 mm × 260 mm
592 mm × 420 mm × 99 mm
10 kg čistá hmotn.
Ω
Přehrávání z NTSC videorekordérů (VCR)
Přehrávání NTSC pasků z některých PAL videorekordérů (VCR)
Poznámka:
Technické údaje podléhají změnám bez předchozího upozornění. Uvedená hmotnost a rozměry jsou přibližné.
Záznamy zákazníka
Číslo modelu a sériové číslo tohoto výrobku lze nalézt na jeho zadním panelu. Toto sériové číslo byste si měli
zapsat na níže udedené místo a uschovat si tuto knihu včetně účtu jako stálý záznam o zakoupení tohoto
přístroje za účelem identifi kace při odcizení či ztrátě a také za účelem záručních služeb.
Číslo modelu Sériové číslo
Matsushita Electric Industrial Co., Ltd.
Web Site : http://www.panasonic.co.jp/global/
2004 Matsushita Electric Industrial Co., Ltd. All Rights Reserved.
©
Vytištěno v České republice
Loading...
