Page 1
1
2 3
4
5 6
7
8 9
C
0
Bedienungsanleitung
LCD-Fernseher
Modell-Nr.
TX-14LA1F
TX-17LA1F
TX-20LA1F
Der oben abgebildete LCD-Fernseher ist das
Modell TX-20LA1F.
Bitte lesen Sie diese Anleitung vor dem Betrieb des Fernsehers und heben Sie sie für zukünftige
Referenz gut auf.
Deutsch
TQBC0658-1
Page 2
Willkommen
Sehr geehrter Panasonic-Kunde,
Wir hoffen, dass Ihr neuer Fernseher Ihnen viele Jahre Freude bereiten wird. Mit dem Abschnitt Schnellstart zu
Beginn dieser Anleitung können Sie Ihren Fernseher schnell in Betrieb nehmen. Wir empfehlen Ihnen, anschließend
die ganze Anleitung zu lesen und sie zur späteren Bezugnahme aufzubewahren, wenn Sie die vielen
fortgeschrittenen Einrichtungen verwenden möchten.
Inhalt
Zubehör..................................................................... 2
Warnungen und Vorsichtsmassnahmen ................... 3
Batterien für die Fernbedienung ............................... 3
Entfernen und Anbringen der Antennenanschlussabdeckung ..
Entfernen und Anbringen der Kabelanschlussabdeckung ...
Verwendung des LCD-Ständers ............................... 4
Schnellstart ............................................................... 5
Hauptbedientasten: Am Fernsehgerät
und auf der Fernbedienung ............................. 7
Bedienung über die Bildschirm-Menüs (OSD) .......... 8
Bildeinstellung ........................................................... 9

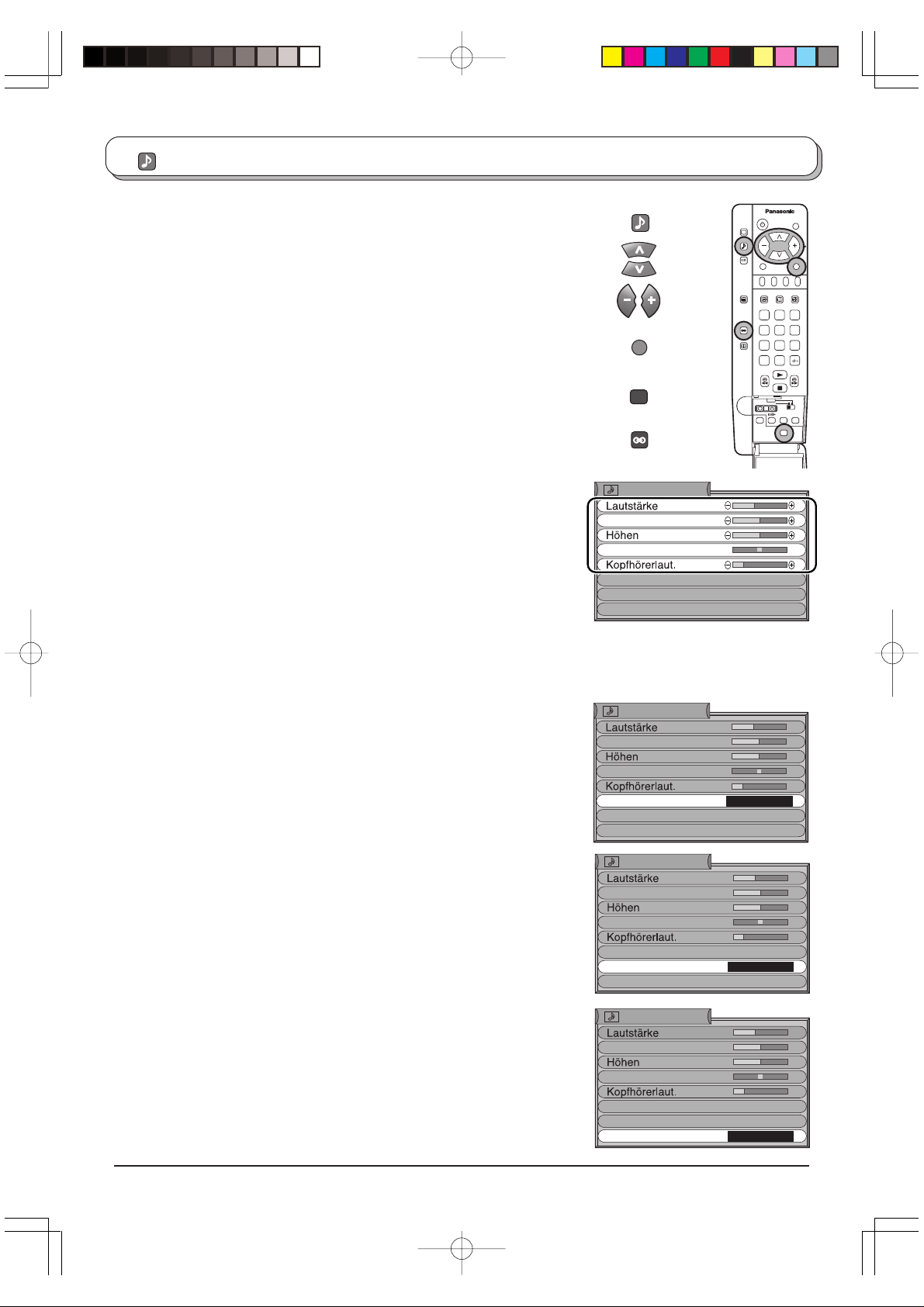

Toneinstellung ......................................................... 10
Setup Menü..............................................................11

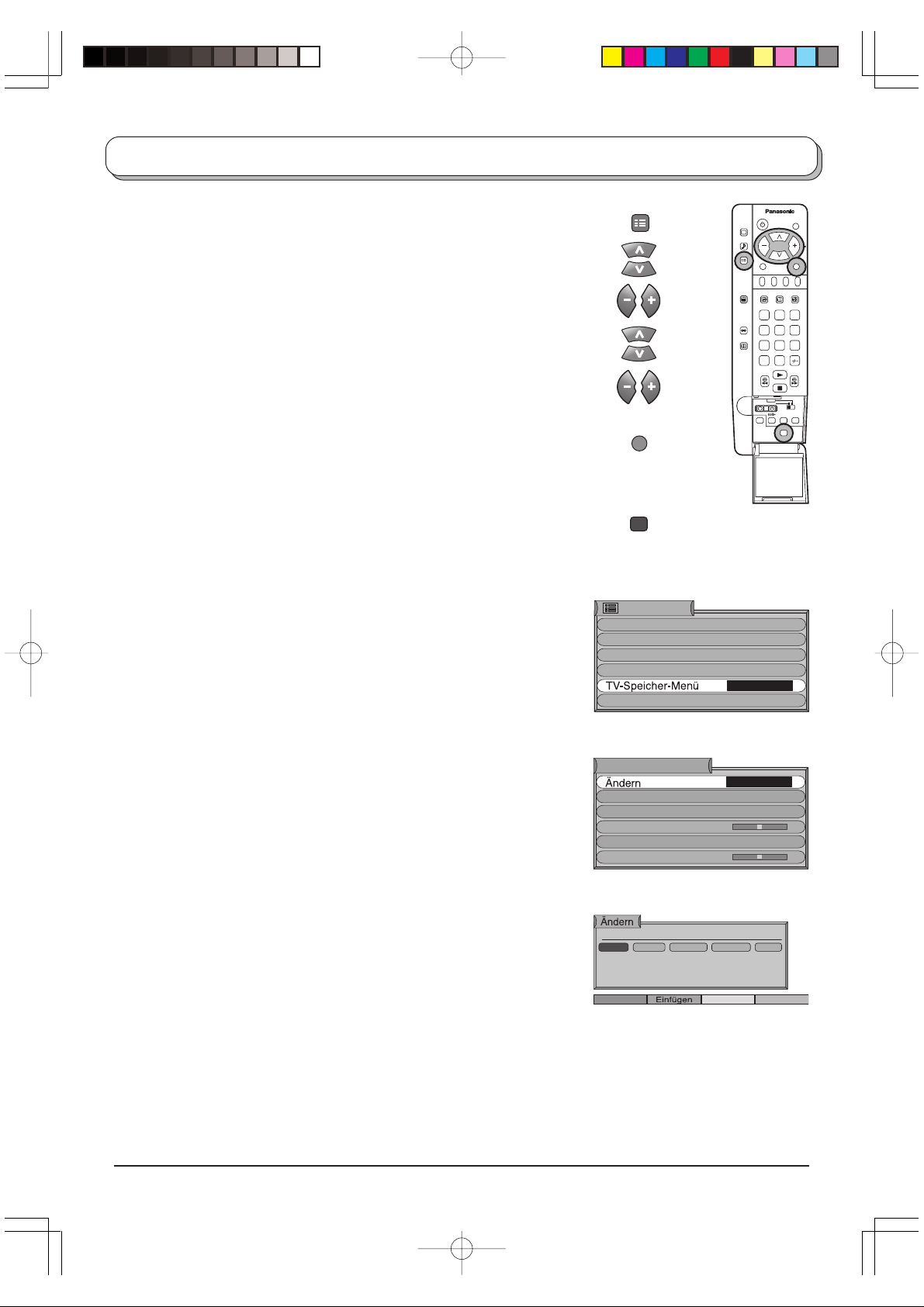

TV-Speicher-Menü - Übersicht................................ 12

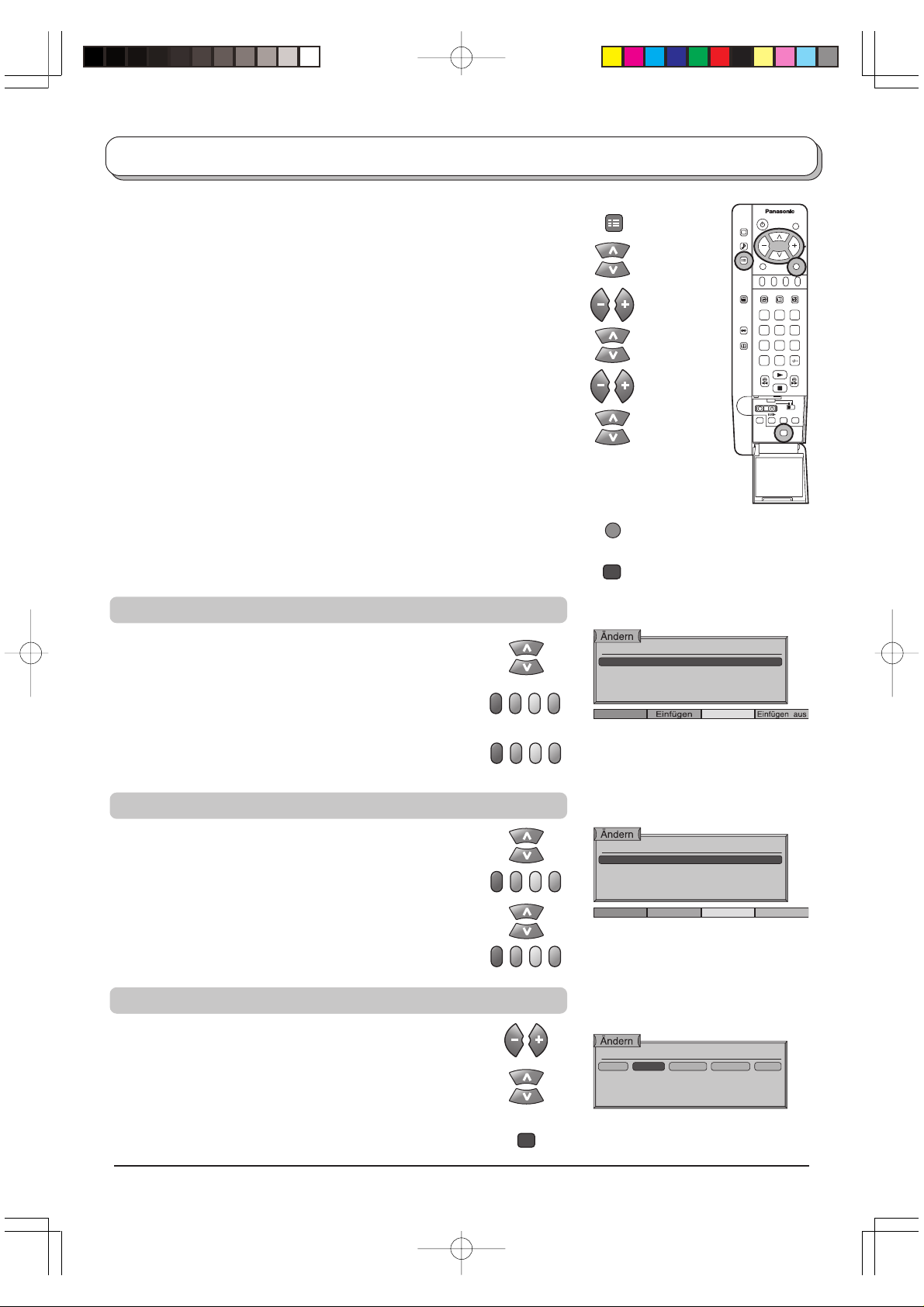

TV-Speicher-Menü - Ändern ................................... 13
Einen Sender einfügen/löschen........................... 13
Einen Sender verschieben .................................. 13
4
4
Einen Sender neu benennen ............................... 14
Einen Sender sperren/Kindersicherung............... 14
Das Tonsystem für einen Sender ändern ............ 14
TV-Speicher-Menü - Automatischer
Sendersuchlauf (ATP)................................... 15

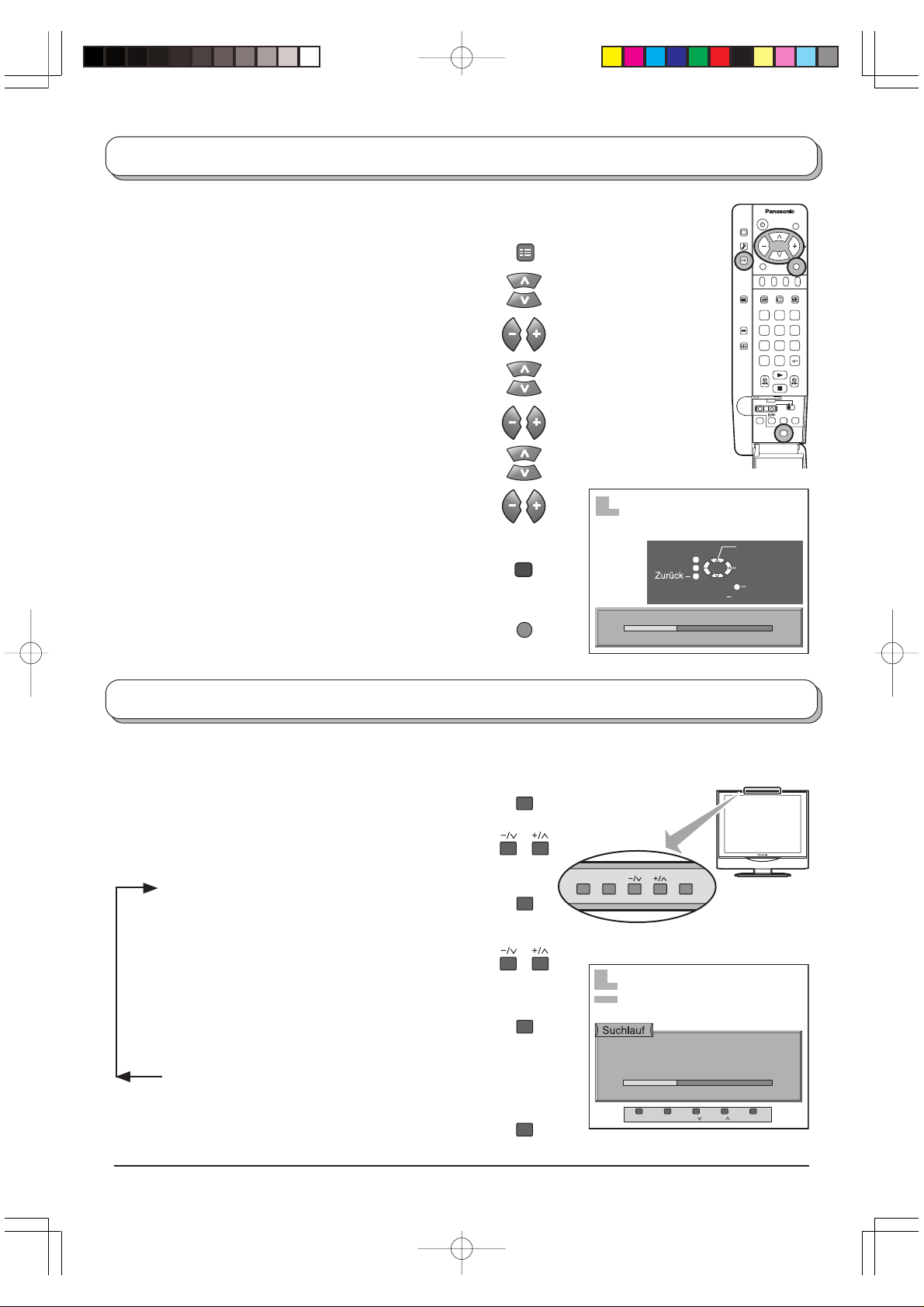

TV-Speicher-Menü - Manueller Suchlauf ................ 16
Manueller Suchlauf am Gerät ................................. 16

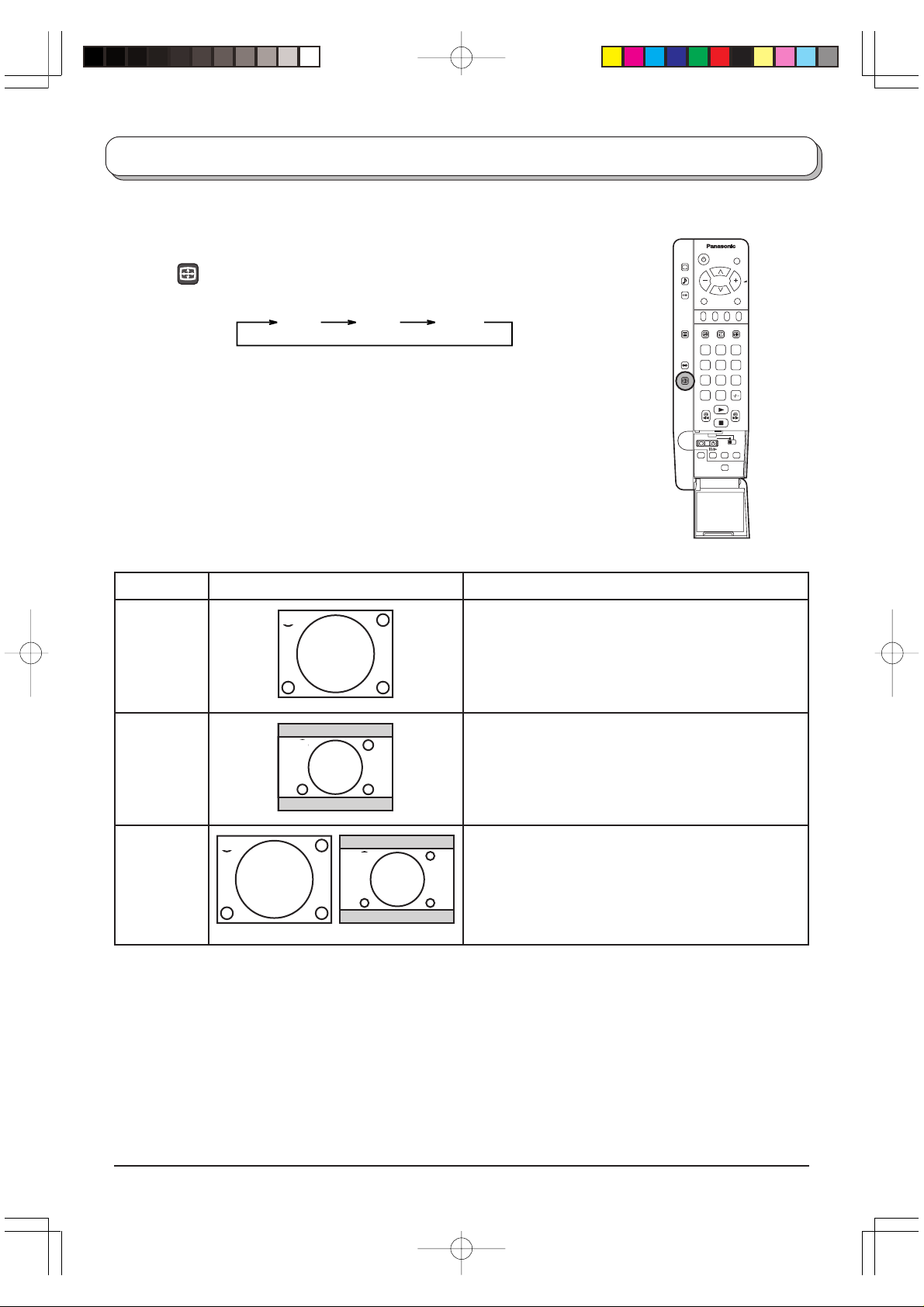

Aspekt-Funktion ...................................................... 17

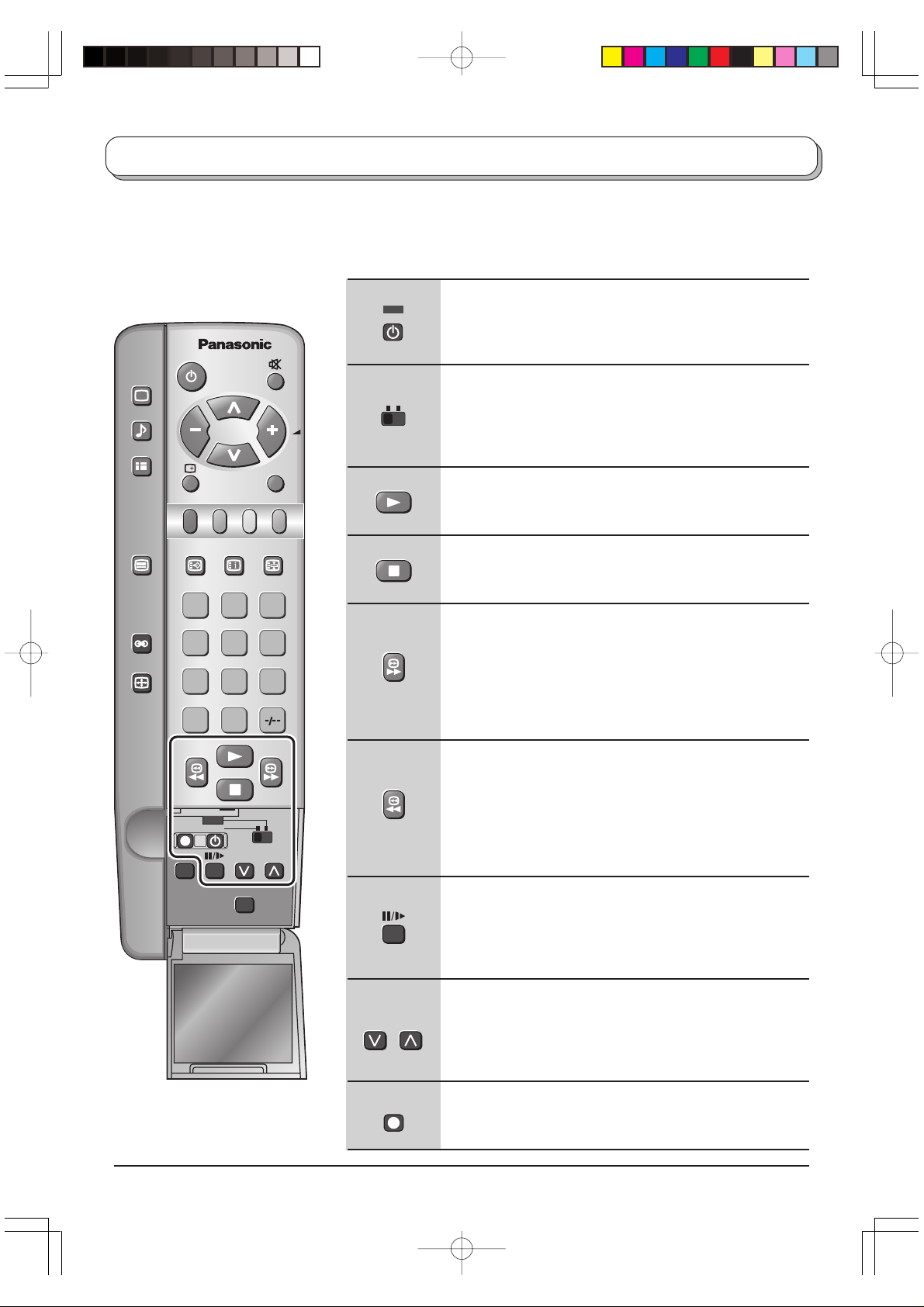

Videorecorder/DVD/DVD-R-Bedienung .................. 18
Videotext-Bedienung............................................... 19
Audio-/Video-Anschlüsse ........................................ 22

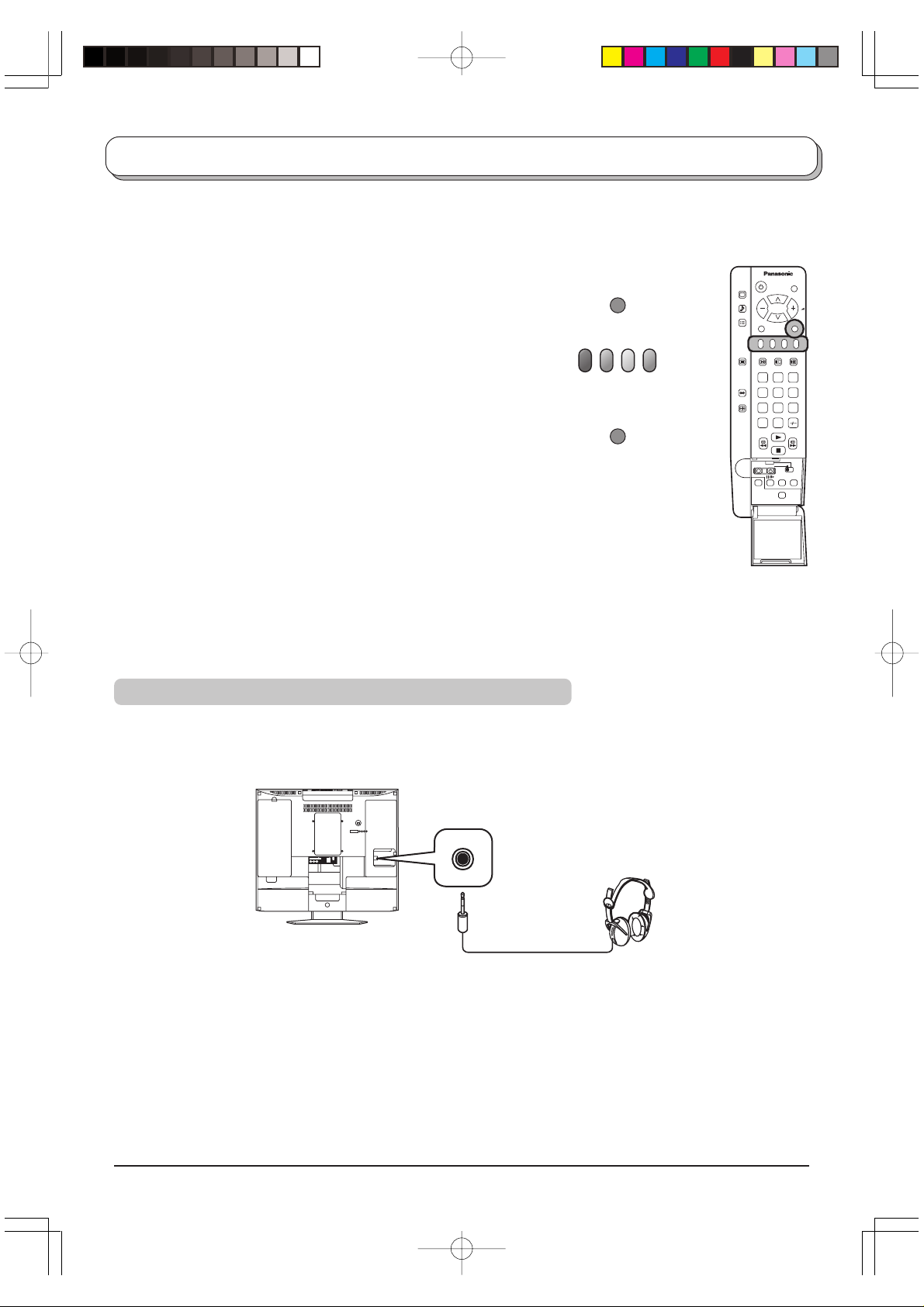

Anschluss von Kopfhörern / Ohrhörern ............... 22

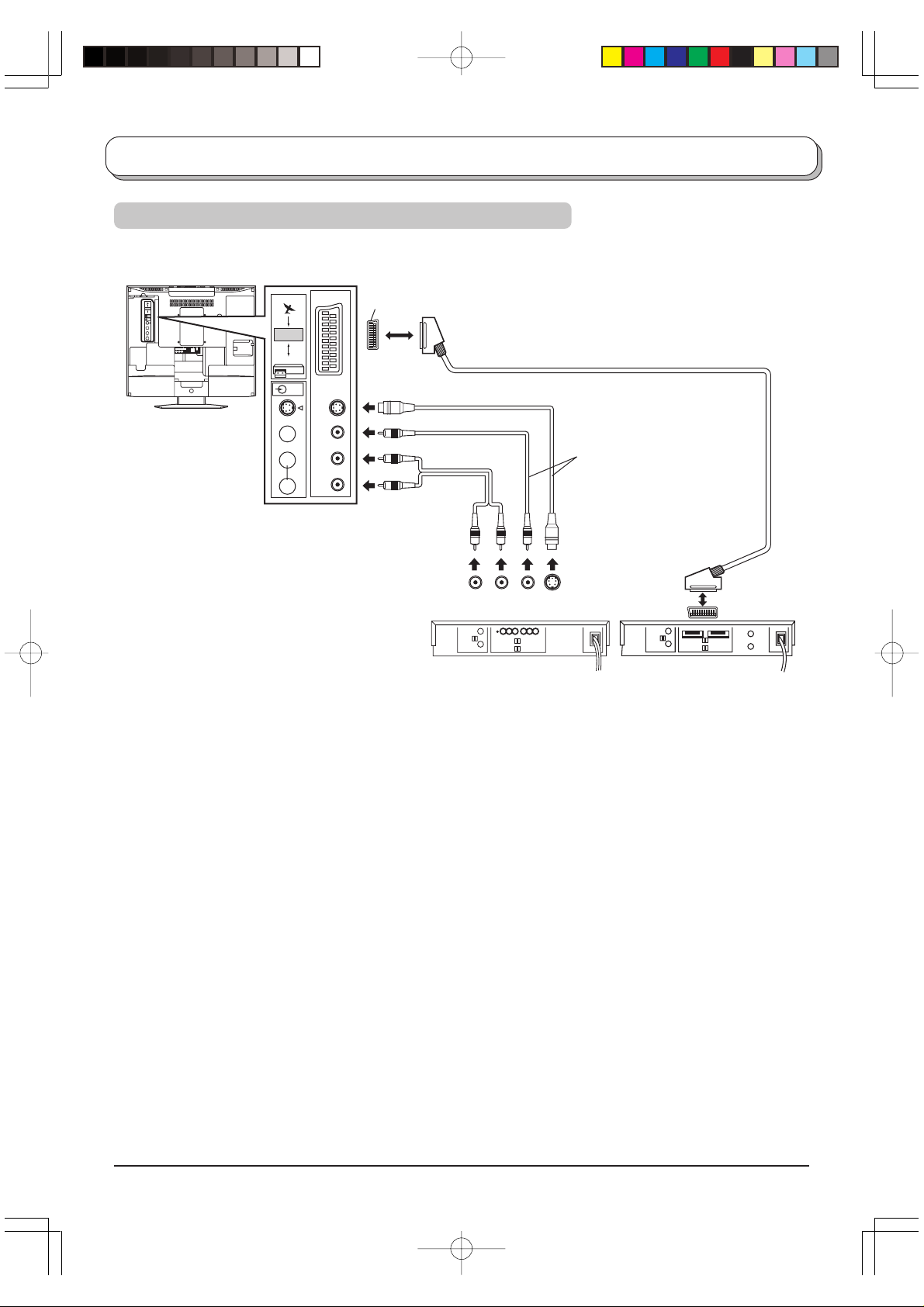

Anschluss an die Eingangsbuchsen .................... 23

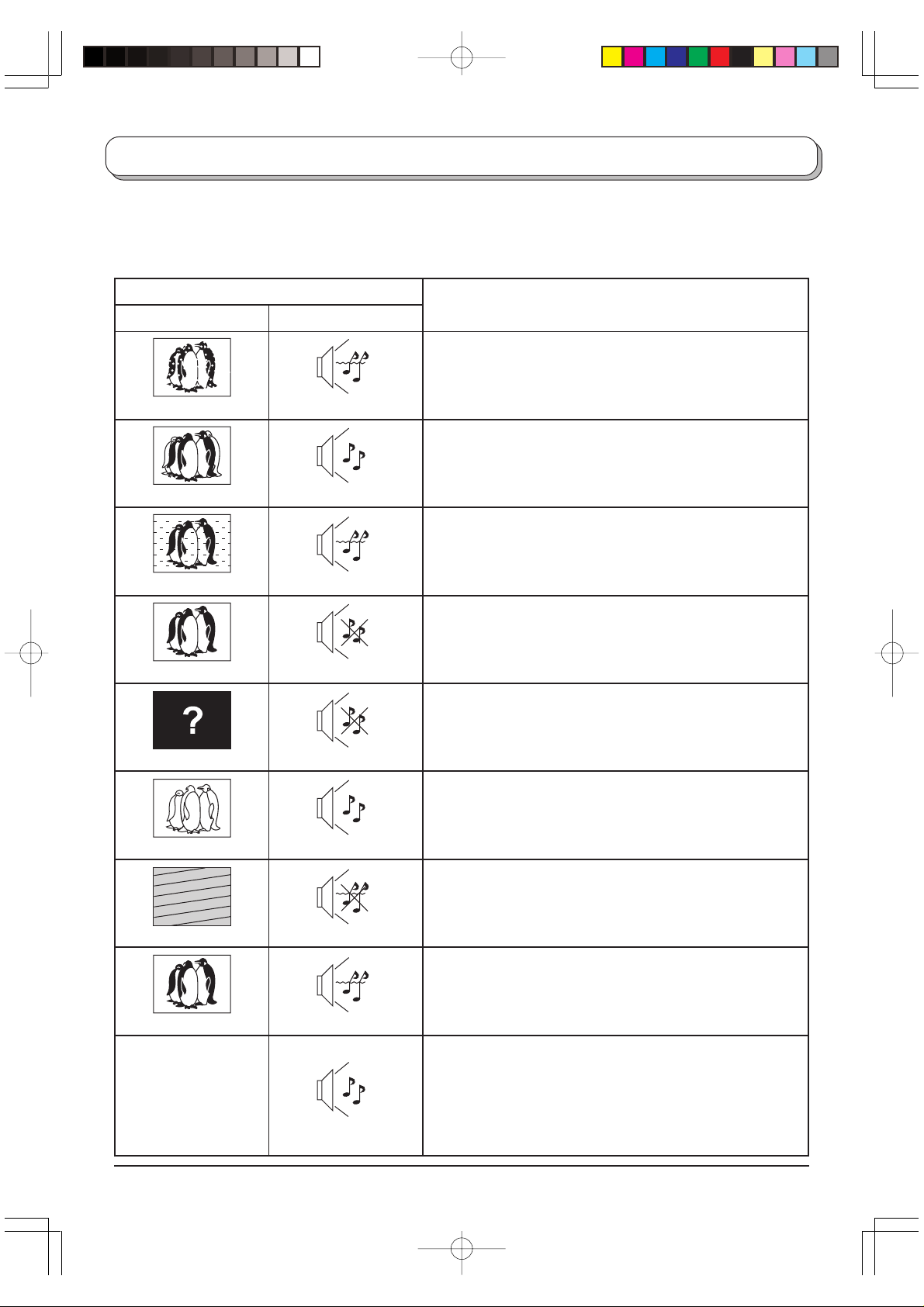

Störungssuche ........................................................ 24

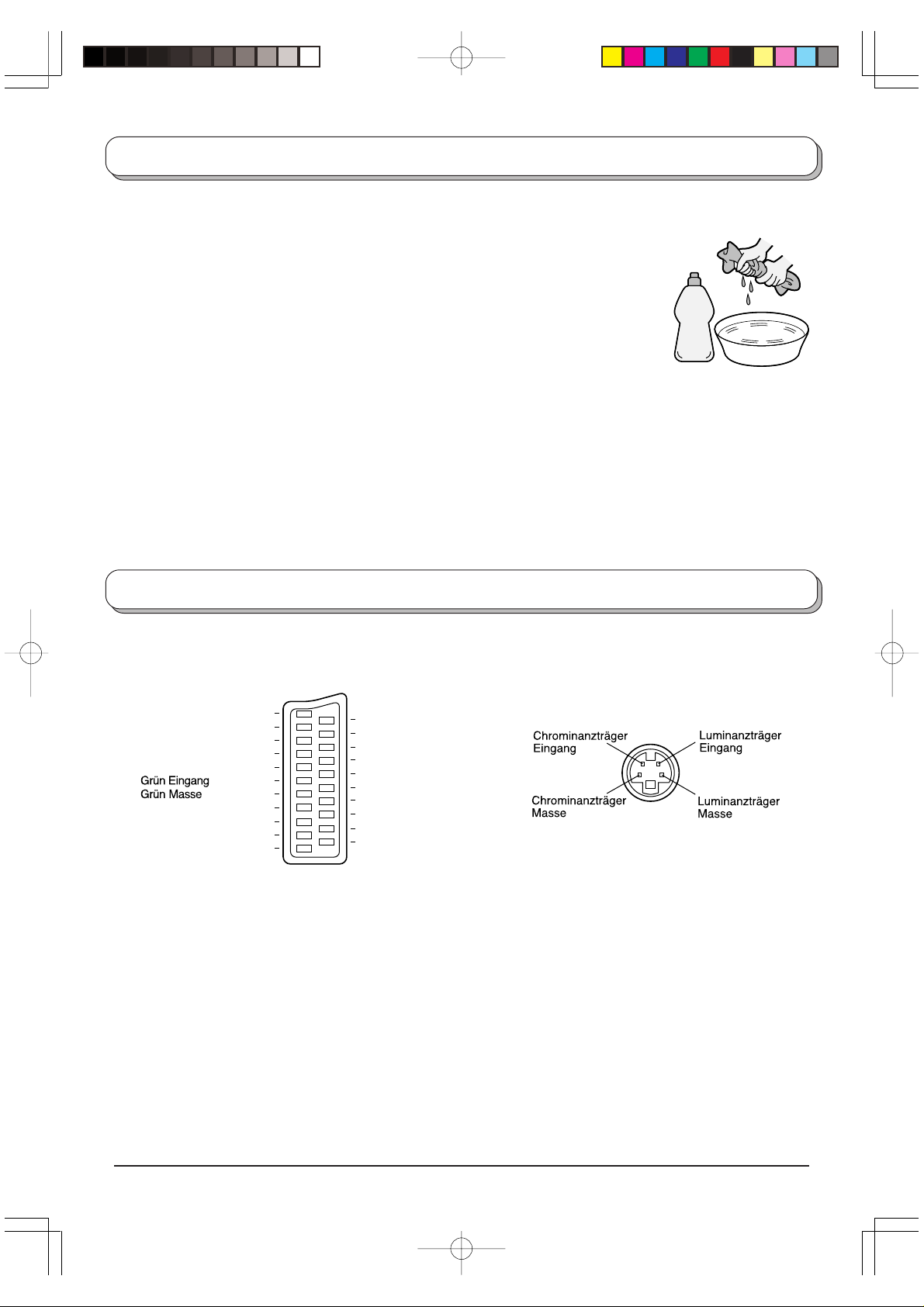

Wartung................................................................... 25
Hinweise zur Scart- und S-Video-Buchse ............... 25
Technische Daten ................................................... 26
Einen Sender abstimmen .................................... 13
Zubehör
Haben Sie alle Zubehörteile und sonstige hier abgebildeten Teile?
Bedienungsanleitung
(TQBC0658)
Gerätegarantie
2
Fernbedienung
(EUR511272)
SOUND
SET UP
TV/AV
F.P. INDEX HOLD
TV/TEXT
1
2 3
4
5 6
ASPECT
7
8 9
VCR
C
0
Batterien für die
Fernbedienung
(2 × R6 (UM3) size)
Wechselstromadapter und Netzkabel
• Wechselstromadapter:
N0JZHJ000001 (TX-14LA1F)
N0JZHK000011
(TX-17LA1F, TX-20LA1F)
• Netzkabel: (K2CR2DA00007)
Page 3
Warnungen und Vorsichtsmassnahmen
• Dieser Fernseher arbeitet mit 15 V Gleichstrom.
• Um Beschädigungen zu vermeiden, die elektrischen
Schlag oder Feuer zur Folge haben, sollte dieser
Fernseher nicht Regen oder übermässiger
Feuchtigkeit ausgesetzt werden. Dieser Fernseher
sollte nicht tropfendem Wasser oder Spritzwasser
ausgesetzt werden; mit Flüssigkeit gefüllte Objekte
wie Vasen sollten nicht über oder auf dem Fernseher
aufgestellt werden.
• WARNUNG: HOCHSPANNUNG!!!
Nehmen Sie niemals die Rückwand ab, da dadurch
stromführende Teile freigelegt werden. Das Gerät
enthält keine vom Benutzer zu wartenden Teile.
• TV-Spiele / Heim-Computer
Die längere Verwendung von TV-Spielen oder Heim-
Computern mit jedem Fernseher kann einen
permanenten “Schatten” auf dem Bildschirm
erzeugen. Diese Art von nicht rückgängig zu
machender LCD-Panel-Beschädigung kann durch
Beachtung der folgenden Punkte vermindert werden:
• Verringern Sie die Helligkeit und den Kontrast auf den
minimalsten Betrachtungspegel.
• Lassen Sie ein Standbild nicht über längere Zeit angezeigt,
da dies die Ursachen für permanente Nachbilder auf dem
Fernseher werden kann.
• Beispiele von Standbildern sind Firmenzeichen,
Videospiele, Computerbilder, Videotext und Bilder, die in
der 16:9-Betriebsart wiedergegeben werden.
• Diese Art von LCD-Beschädigung ist kein Betriebsdefekt
und ist daher nicht durch die Garantie von Panasonic
gedeckt.
• Der Ein-/Aus-Schalter dieses Modells trennt den
Fernseher nicht vollständig von der Stromversorgung
ab. Trennen Sie den Netzstecker von der Steckdose,
wenn der Fernseher für längere Zeit nicht verwendet
wird.
Hinweis:
Wenn der Fernseher nicht ausgeschaltet wird, wenn
kein Sendersignal übertragen wird, stellt sich das Gerät
automatisch nach 30 Minuten auf Bereitschaftszustand
ein. Diese Funktion ist außer Betrieb, wenn der
Fernseher auf die AV-Betriebsart eingestellt ist.
• PFLEGE VON GEHÄUSE UND BILDSCHIRM
Ziehen Sie den Netzstecker aus der
Steckdose. Das Gehäuse und den Bildschirm können
Sie mit einem weichen Tuch abwischen, das mit
einem milden Reinigungsmittel angefeuchtet ist.
Verwenden Sie keine Produkte, die Benzol oder
Petroleum enthalten.
• Wenn die Umgebungstemperatur kalt ist, kann das
Bild bis zur Wiedergabe der normalen Helligkeit einige
Zeit benötigen. Dies ist keine Fehlfunktion. (Nach
kurzer Zeit hat das Bild die normale Helligkeit.)
• Ausreichende Luftzufuhr ist erforderlich, um einem
Versagen der elektrischen Bauteile vorzubeugen. Wir
empfehlen mindestens 10 cm Rundumabstand, selbst
wenn das Gerät in einem Schrank oder in einem
Regal aufgestellt wird.
• Der Fernseher sollte nicht direktem Sonnenlicht
oder anderen Wärmequellen ausgesetzt werden.
Um einen Brand zu verhindern, sollte niemals eine
Kerze oder ein ähnliches offenes Feuer auf dem
Fernseher oder in seiner Nähe aufgestellt werden.
Batterien für die Fernbedienung
1 2 3
Zwei Batterien Grösse
R6 (UM3)
Den Batteriefach-Deckel der
Fernbedienung abnehmen
• Achten Sie darauf, daß die Pole der Batterien korrekt ausgerichtet sind.
• Verwenden Sie nie alte und neue Batterien zusammen. Alte, verbrauchte Batterien sofort entfernen.
• Verwenden Sie nie zwei verschiedene Batterietypen, z.B. Alkali und Mangan. Verwenden Sie keine aufladbaren
Batterien (Ni-Cad).
Batterien korrekt einsetzen, dabei
auf die Pole (+) und (
-
) achten
Deckel wieder einsetzen
3
Page 4
Entfernen und Anbringen der Antennenanschlussabdeckung
(TX-17LA1, TX-20LA1)
TX-17LA1 TX-20LA1
Entfernen Entfernen
1
2
1. Die Abdeckung auf der
Unterseite greifen und
durch vorsichtiges Ziehen
nach vorne öffnen.
2. Die Abdeckung langsam
nach unten abziehen.
1
1. In die Öffnung greifen und
die Abdeckung leicht nach
vorne abziehen, um die
2
Klemmen (an zwei Punkten
auf der linken und rechten
Seite) auszurasten.
2. Die Abdeckung langsam
nach unten abziehen.
Anbringen Anbringen
1
2
1. Die Klemmen auf der
Oberseite (an vier
Punkten) einsetzen.
2. Die Abdeckung bis zum
Einrasten andrücken.
1
2
1. Die Klemmen auf der
Oberseite (an vier
Punkten) einsetzen.
2. Die Abdeckung bis zum
Einrasten andrücken.
Entfernen und Anbringen der Kabelanschlussabdeckung
(TX-17LA1, TX-20LA1)
Entfernen Anbringen
2
1
1. Die Klemmen auf der Oberseite
lösen.
2. Die Abdeckung langsam nach
oben abziehen.
1. Die Klemmen auf der Oberseite
2
(an zwei Punkten) einsetzen.
2. Die Abdeckung bis zum
Einrasten andrücken.
1
Hinweis:
Abhängig vom Typ des verwendeten Kabels kann es möglich sein, dass die Abdeckung nicht geschlossen
werden kann. In diesem Fall kann das Kabel durch die Antennenanschlussabdeckung verlegt werden.
Verwendung des LCD-Ständers
Stellen Sie den Ständer auf den gewünschten Winkel
ein. Der Ständerwinkel kann zwischen 5° nach vorn und
15° nach hinten eingestellt werden.
4
Page 5
Schnellstart
1
R.G.B
AV1
VCR
AV2
S - V
V
L
R
DC IN 15V
R.G.B
AV1
S - V
VCR
AV2
V
L
R
Beispiel : TX-17LA1
SET TOP-BOX
VCR / DVD RECORDER
ODER
Antenne einstecken und Zubehör anschliessen
2
1 Das Netzkabel am Wechselstromadapter
anschliessen.
2
Den Gleichstromstecker des Wechselstromadapters
am DC IN-Steckanschluss anschliessen.
3
Den Netzstecker an eine Steckdose anschliessen.
• Bitte benutzen Sie nur das als Zubehör mitgelieferte
Netzkabel und den Wechselstromadapter.
•
DC IN 15V
Der Wechselstromadapter darf nicht für andere Geräte
als den dafür vorgesehenen Fernseher verwendet werden.
•
Trennen Sie den Wechselstromadapter von der Steckdose
2
ab, wenn das Gerät für längere Zeit nicht verwendet wird.
• Stellen Sie keine Gegenstände auf den Wechselstromadapter .
• V erwenden Sie den Wechselstromadapter nicht im Freien.
3
•
Versuchen Sie nicht, den Wechselstromadapter zu reparieren,
wenn er beschädigt ist oder nicht richtig funktioniert.
1
Beauftragen Sie den Kundendienst mit der Reparatur.
• V ersuchen Sie nicht, den Wechselstromadapter zu öf fnen.
• Verwenden Sie keine W asser oder ein feuchtes Tuch zum
Reinigen des Wechselstromadapters.
3
STR F TV/AV
Den Schalter des LCD-Fernsehers
zum Einschalten des Gerätes drücken.
WICHTIGE HINWEISE
Betriebsschalter
Der Fernseher kann auf zwei verschiedene
Arten auf den Bereitschaftszustand eingestellt
LED-Anzeige
Adapteranschluß
Allein: Orange
Bereitschaft : Rot
Eingeschaltet : Keine Anzeige
werden.
(A)
Den Schalter the des LCD-Fernsehers
drücken und prüfen, ob die rote
Betriebsanzeige aufleuchtet.
ODER
(B) Die Bereitschafts-Taste auf der
Fernbedienung drücken.
Der Fernseher kann mit der Fernbedienung
Betriebsanzeige
FernbedienungsSignalsensor
eingeschaltet werden, wenn er mit dem obigen
Schritt (A) oder (B) auf Bereitschaftszustand
geschaltet wurde.
5
Page 6
Schnellstart
4
Land
Entsprechendes Land auswählen
Für Schweiz und Belgien
gewünschte Sprache auswählen
Soll die Abstimmung manuell
vorgenommen werden, die grüne
Taste drücken. Siehe Seite 16.
Start ATP Suchlauf
5
CH44
Abbruch
Die rote Taste zum Starten der
automatischen TV-Speicherung
drücken
Nun beginnt die automatische TVSpeicherung. Die Sender
Rot
1 2 3
4 5 6
7 8 9
C
N
0
werden identifiziert und gespeichert.
Speicherung CH44
02 78:01 41
TV/AV : Abbruch
6
Page 7
Hauptbedientasten: Am Fernsehgerät und auf der Fernbedienung
STR F TV/AV
Hauptschalter
Ein / Aus
STR (Normalisierungsspeicher)
zum Speichern der
Abstimmung und sonstiger
Funktionseinstellungen
F (Funktionswähltaste)
Zeigt die Bildschirm-Menüfunktionen.
Drücken, um Schritt für Schritt die verfügbaren Funktionen
auszuwählen - Lautstärke, Backlight, Kontrast, Helligkeit,
Farbe, Bildschärfe, NTSC-Farbton (im NTSC-Modus), Bass,
Höhen, Balance und Suchlauf ändern.
Bereitschaftsschalter EIN/AUS
Schaltet Fernseher ein oder aus
(auf Bereitschaft).
Menütasten
Zum Aufrufen der Menüs für Bild, Ton
und Einstellung (siehe Seite 8 - 11)
SOUND
TV/AV-Schalter
(siehe Seite 22)
Wechseln der Programmpositionen um einen
Schritt vor oder zurück.
Wenn eine Funktion angezeigt wird, kann
diese durch Drücken der Tasten angehoben
oder abgesenkt werden.
Im Bereitschaftsmodus wird dadurch der
Fernseher eingeschaltet.
Stummschaltung Ein/Aus
Cursortasten zum Auswählen und
Ändern sowie Lautstärke---Einstellung
Statustaste
Zum Anzeigen von Programmposition,
Programmname, Kanalnummer, Zeit,
SET UP
TV/AV
Umschaltung zwischen TV- und
AV-Betrieb (siehe Seite 22)
Stereo/Mono/M1/M2,
Empfangssystem, Aspekteinstellung
sowie Programmtabelle
Videotext-Tasten (siehe Seite 19 - 21)
TV/TEXT
F.P.
INDEX HOLD
Farbige Tasten zum Gebrauch der
Funktionen
Programmänderung (siehe Seite 13)
Videotext (siehe Seite 19)
1 2 3
AV (siehe Seite 22)
Raumklang Ein/Aus (siehe Seite10)
Programm-/Kanalumschalttasten
(0-9) und Videotext-Seitenwahltasten
(siehe Seite 19).
Befindet sich der Fernseher im Standby-
Modus, wird er hierdurch angeschaltet.
Programmposition zur Auswahl
zweistelliger Programmnummern (10-
99) mit den Zahlentasten
ASPECT Funktion (siehe Seite 17)
Kanal-Direkteingabe
Während des normalen
Fernsehbetriebs
ASPECT
4 5 6
7 8 9
VCR
0
C
oder in den Menüs TV-Speicher,
Ändern oder Suchlauf diese Taste
drücken und Kanalnummer mit Hilfe
der Zahlentasten eingeben.
N Taste (Normalisieren)
Zum Wiederherstellen aller
DVD
REC-VCR
N
PROGRAMME
STR
VCR / DVD-Tasten
(siehe Seite18)
gespeicherten Vorgaben. STR (Normalisierungsspeicher)
Speichert einige gegenwärtige
Einstellungen als normierte
Einstellungen in den Menüs
Bildeinstellung und Toneinstellung
sowie einige Einstellungen im TV-
Speicher-Menü und im Menü Ändern.
7
Page 8
Bedienung über die Bildschirm-Menüs (OSD)
Viele der Einrichtungen dieses Fernsehers werden über das Bildschirm---Menüsystem aufgerufen. Verwenden
Sie die Fernbedienung wie unten dargestellt, um die gewünschten Funktionen aufzurufen und einzustellen.
Mit den Tasten PICTURE (Bild), SOUND (Ton) und SET
UP (Installation) können Sie die Hauptmenüs öffnen oder
zum vorigen Menü zurückkehren.
Mit den Cursortasten Auf und Ab wird der Cursor auf den
Menüs nach oben und unten bewegt.
Mit den Cursortasten Links und Rechts werden Menüs
aufgerufen, Pegel eingestellt oder Optionen ausgewählt.
Die T aste STR wird im Zusammenhang mit verschiedenen
Funktionen gebraucht, zum Speichern von angepassten
Einstellungen oder Optionen.
Mit der Taste TV/AV können Sie das Menüsystem
verlassen und zum normalen Bildschirm zurückkehren
Wenn auf dem Bildschirm ein Menü angezeigt wird, erscheint auch
immer ein Anleitungsfeld und erklärt, welche Tasten der
Fernbedienung zum Navigieren im angezeigten Menü dienen.
Siehe oben für Beschreibung der Tastenfunktionen.
Hinweis:
Wenn Sie bei angezeigtem Menü die Hilfe-Taste drücken,
verschwindet das Anleitungsfeld vom Bildschirm. Drücken Sie
erneut die Hilfe-Taste, um das Feld wieder einzublenden. Das
Anleitungsfeld wird auf den Menübildern in dieser Anleitung aus
Platzgründen nicht abgebildet.
SOUND
STR
TV/AV
BILDSCHIRM-HILFE
Abgebildet:
Anleitungsfeld
Bildeinstellung
Bildmodus
Backlight
Kontrast
Helligkeit
Farbe
Farbton
LCD-AI
P-NR
MPEG NR
SET UP
N
TV/AV
Dynamik
Normal
Ein
Auto
Aus
1 2 3
4 5 6
7 8 9
0
C
Abbruch
8
Page 9
Bildeinstellung
Die Menütaste PICTURE drücken.
Zur gewünschten Menüoption gehen.
Gewünschte Option einstellen bzw. gewünschtes Menü aufrufen.
Sie können jederzeit die TV/AV-Taste drücken, um zum normalen
Fernsehbetrieb zurückzukehren.
Bildmodus
In diesem Menü wird eine von drei möglichen
Bildschirmeinstellungen ausgewählt: Dynamik,
Normal oder Kino.
Es ist möglich, die Einstellungen in jeder
Anzeigeart
(nur im NTSC
-
Kontrast, Helligkeit, NTSC - Farbton
-
Modus), Farbe, Bildschärfe und
Farbton - wie gewünscht zu ändern und zu
speichern (beispielsweise könnten unterschiedliche
Einstellungen für Sportsendungen, Spielfilme,
Nachrichtensendungen usw. bevorzugt werden).
Der Bildmodus bietet für jede Signalquelle bis zu
drei separate Einstellungen: RF, AV1(einschl. RGB)
und A V2.
Änderungen werden automatisch gespeichert.
Durch die Analyse und Verarbeitung der
empfangenen Bildsignale werden alle drei
Betriebsarten automatisch optimiert.
TV/AV
Bildeinstellung
Bildmodus
Backlight
Kontrast
Helligkeit
Farbe
Farbton
LCD-AI
P-NR
MPEG NR
1 2 3
4 5 6
7 8 9
C
N
Dynamik
Normal
Ein
Auto
Aus
0
Backlight
Kontrast
Farbe
Helligkeit
Bildschärfe
NTSC Farbton
Farbton
LCD-AI
P-NR
MPEG NR
Regelt die Einstellungen dieser Optionen nach Ihrem
persönlichen Bedarf.
Wenn eine NTSC
-
Signalquelle am Fernsehgerät
angeschlossen ist, kann der Farbton nach Wunsch
eingestellt werden.
Ermöglicht die Einstellung des Gesamtfarbtons des
Bildes. Zur Wahl stehen Kühl, Normal und Warm.
Mit dieser Funktion wird das empfangene Bild
automatisch analysiert und bearbeitet, damit ein
verbesserter Kontrast und eine optimale Bildtiefe
wiedergegeben wird.
Reduziert automatisch unerwünschtes Bildrauschen.
Verringert MPEG-Rauschen.
Mit dieser Funktion kann das digitale Blockrauschen
bei der Wiedergabe von DVDs, VCDs oder DigitalSendungen verringert werden. Der Effekt ändert sich
entsprechend der Szene und dem Bild.
Hinweis:
MPEG Die Kompressionstechnologie des
Bildsignals wird für DVDs, VCDs und
Digital-Sendungen genutzt.
Bildeinstellung
Bildmodus
Backlight
Kontrast
Helligkeit
Farbe
Farbton
LCD-AI
P-NR
MPEG NR
Bildeinstellung
Bildmodus
Backlight
Kontrast
Helligkeit
Farbe
Farbton
LCD-AI
P-NR
MPEG NR
Dynamik
Normal
Ein
Auto
Aus
Dynamik
Normal
Ein
Auto
Aus
9
Page 10
SOUND
Toneinstellung
Die Menütaste SOUND drücken
Zur gewünschten Menüoption gehen
Gewünschte Option einstellen bzw. gewünschtes Menü aufrufen.
Sie können jederzeit die TV/AV-Taste drücken, um zum normalen
Fernsehbetrieb zurückzukehren
Durch Drücken der STR-Taste nach dem Einstellen einer Funktion wird diese
Einstellung als Vorgabe gespeichert (und ersetzt die Werkseinstellung)
Lautstärke
Bass
Zum Einstellen der allgemeinen Lautstärke.
Kann stärker oder schwächer eingestellt werden, um die
unteren, tieferen Frequenzen zu steigern oder zu minimieren.
Höhen
Kann stärker oder schwächer eingestellt werden, um
die höheren Frequenzen zu steigern oder zu minimieren.
Balance
Lautstärkeregulierung der linken und rechten Lautsprecher ,
um den Pegel genau Ihrer Hörposition anzupassen.
SOUND
1 2 3
TV/AV
STR
Toneinstellung
Bass
Balance
Audio Empfang Kein Stereo
Funktion Musik
Raumklang Aus
4 5 6
7 8 9
C
N
0
Kopfhörerlaut.
Audio Empfang
Funktion
Raumklang
Lässt sich unabhängig von den Lautsprechern des
Fernsehers einstellen, so dass alle Benutzer eine
angenehme Lautstarke wählen können.
Normalerweise für beste Wiedergabe auf Stereo
eingestellt, kann aber auf Mono umgeschaltet werden,
wenn der Empfang schlecht ist oder kein Stereo
gesendet wird. Wenn ein 2-Kanal-Signal gesendet
wird, stehen auch Mono (M1) und (M2) zur Wahl.
Die Tonqualität kann bei der Wiedergabe einer
Musikszene oder eines Schauspiels durch die Wahl
des entsprechenden Musik- oder Sprache-Modus
verbessert werden.
Zur Wiedergabe mit dem Konzerthallen-Effekt
schalten Sie den Raumklang auf “Ein”.
Das Umschalten kann ebenfalls durch das Drücken
der Taste Raumklang auf der Fernbedienung
ausgeführt werden.
Die Vorteile des Raumklangs sind enorm. Sie können
sich rundum mit Klängen umgeben, so als wenn Sie
in einer Konzerthalle oder einem Kino sind.
Der Raumklang-Effekt kann auch ohne die
Verwendung von externen Raumklang-Lautsprechern
erzielt werden.
Toneinstellung
Bass
Balance
Audio Empfang Kein Stereo
Funktion Musik
Raumklang
Toneinstellung
Bass
Balance
Audio Empfang Kein Stereo
Funktion Musik
Raumklang
Toneinstellung
Bass
Balance
Audio Empfang Kein Stereo
Funktion Musik
Raumklang
No service
Aus
Music
Aus
Ein
10
Page 11

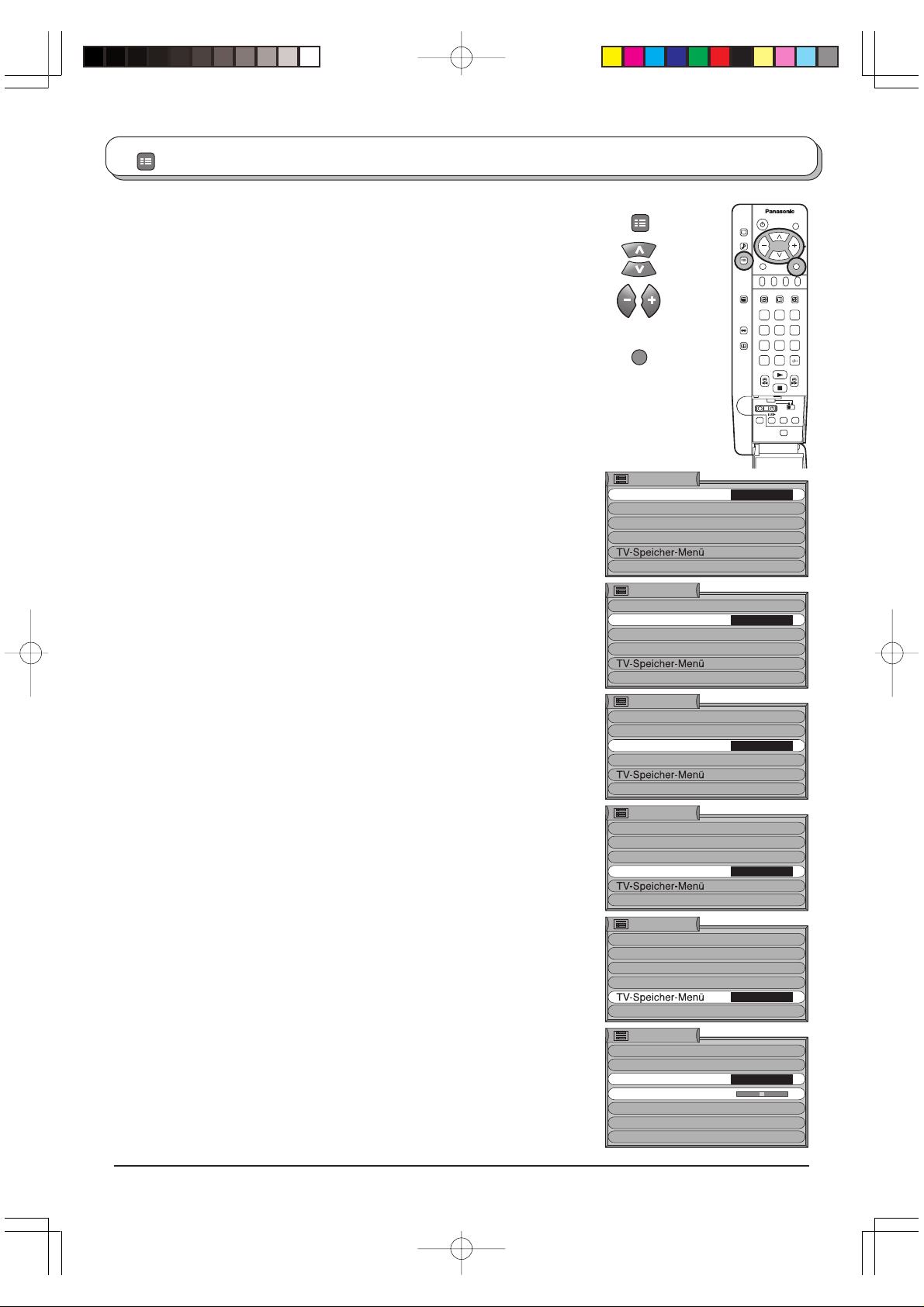

SET UP
Setup Menü
Die Menütaste SETUP drücken
Zur gewünschten Menüoption gehen
Gewünschte Option einstellen bzw. gewünschtes Menü aufrufen
Sie können jederzeit die TV/AV-Taste drücken, um zum normalen
Fernsehbetrieb zurückzukehren
Videotext
Bietet die Wahl zwischen den Modi TOP oder LIST.
Siehe Seite 19.
Abschalt-Uhr
Schaltet den Fernseher zu einer vorgegebenen Zeit
aus (Einstellung von 0 bis 90 Minuten im 15-MinutenAbständen).
Kammfilter
Gelegentlich treten bei der Anzeige von Stand-oder
Zeitlupenbildern Farbmuster auf. Stellen Sie
Kammfilter ein, um ein schärferes Bild und eine
natürlichere Farbwiedergabe zu erzielen.
Text Sprache
Wahl des Buchstabensatzes, so dass alle
erforderlichen Buchstaben für die Videotextseiten zur
Verfügung stehen (z. B. kyrillische Zeichen usw.).
Modus Sprache
West: Englisch, Französisch, Deutsch, Griechisch,
Ungarisch, Italienisch, Portugiesisch,
Spanisch, Schwedisch, Suomi, Türkisch
Ost1:Weißrussisch, Tschechisch, Englisch,
Estländisch, Lettisch, Litauisch, Rumänisch,
Russisch, Slowakisch, Ukrainisch
Ost2: Tschechisch, Englisch, Ungarisch, Litauisch,
Lettisch, Polnisch, Slowakisch, Suomi,
Schwedisch, Rumänisch
TV-Speicher Menü
Bietet Zugriff auf viele weitere Funktionen, darunter
Ändern und ATP . Siehe Seite 12.
OSD Sprache
Bei der erstmaligen Installation Ihres Fernsehers wird
die Sprache für Bildschirmanzeigen gemäß dem von
Ihnen gewählten Land eingestellt. Mit OSD-Sprache
können Sie die für Bildschirmanzeigen verwendete
Sprache ändern.
< Während AV-Modus >
Farbsystem
Wird nur während der AV-Betriebsart angezeigt.
Über diese Funktion können Sie den richtigen
Übertragungsstandard für das empfangene Signal
wählen.
Lautst. korrektur
Während des A V-Modus wird die Lautstärkeregelung
angezeigt. Der Lautstärkepegel jedes AV-Modus kann
getrennt eingestellt werden. Der Lautstärkepegel wird
gespeichert.
SET UP
TV/AV
Installation
Videotext
Abschalt-Uhr
Kammfilter Aus
Text-Sprache
OSD Sprache
Installation
Videotext
Abschalt-Uhr
Kammfilter Aus
Text-Sprache
OSD Sprache
Installation
Videotext
Abschalt-Uhr
Kammfilter Aus
Text-Sprache
OSD Sprache
Installation
Videotext
Abschalt-Uhr
Kammfilter Aus
Text-Sprache
OSD Sprache
Installation
Videotext
Abschalt-Uhr
Kammfilter Aus
Text-Sprache
OSD Sprache
Installation
Videotext
Abschalt-Uhr
Farbsystem
Lautst. korrektur
Kammfilter Aus
Text-Sprache
OSD Sprache
TOP
Aus
West
Zugritt
Zugritt
TOP
Aus
West
Zugritt
Zugritt
TOP
Aus
West
Zugritt
Zugritt
TOP
Aus
West
Zugritt
Zugritt
TOP
Aus
West
Zugritt
Zugritt
TOP
Aus
Auto
West
Zugritt
1 2 3
4 5 6
7 8 9
C
N
0
11
Page 12

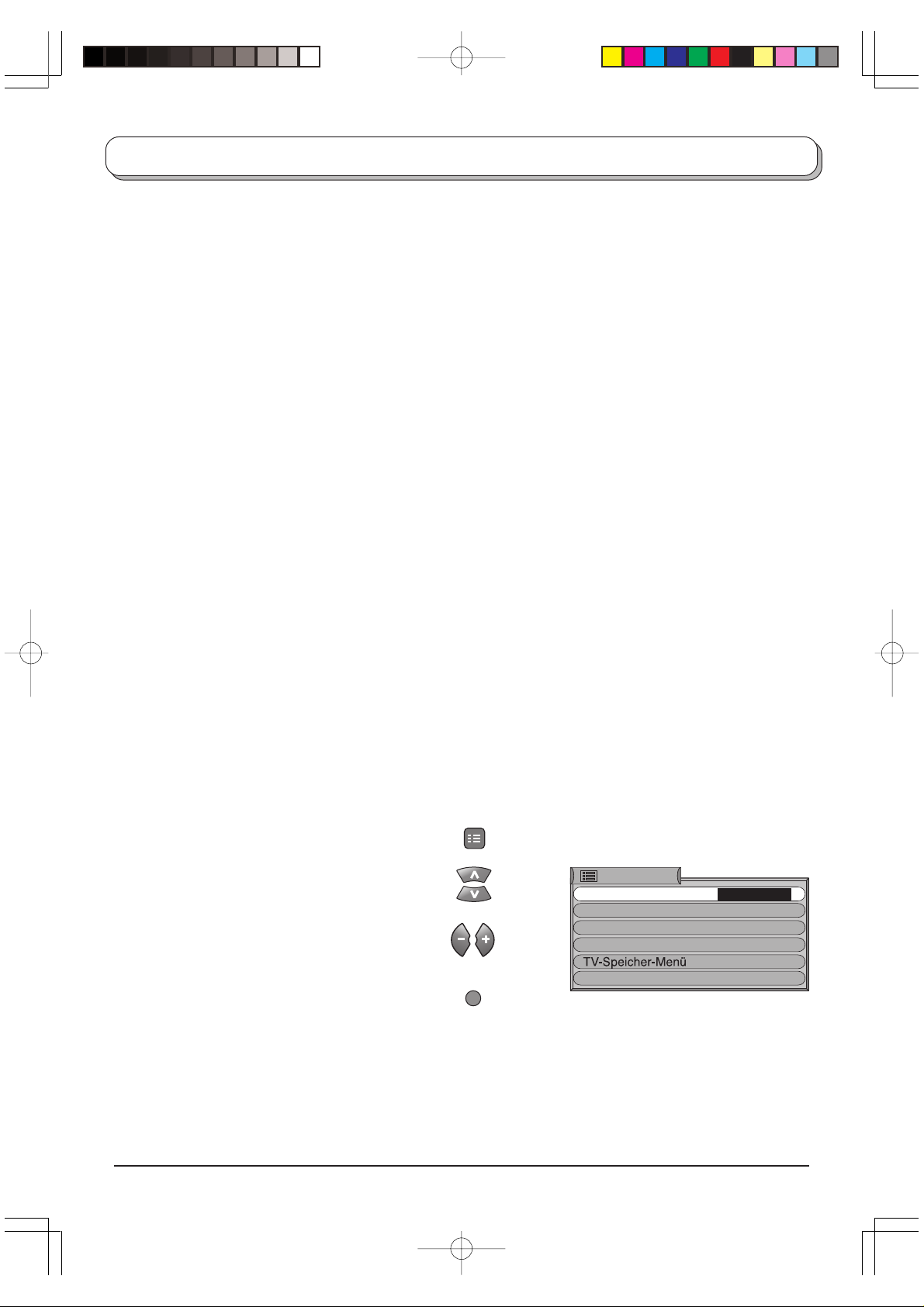

TV-Speicher-Menü - Übersicht
Die Menütaste SETUP drücken.
Zur Option TV-Speicher-Menü gehen.
TV-Speicher-Menü aufrufen.
Zur gewünschten Menüoption gehen.
Gewünschte Option einstellen bzw. gewünschtes Menü aufrufen.
Sie können jederzeit die TV/AV-Taste drücken, um zum normalen
Fernsehbetrieb zurückzukehren.
Durch Drücken der STR-Taste nach dem Einstellen einer Funktion
wird diese Einstellung als Vorgabe gespeichert (und ersetzt die
Werkseinstellung)
Ändern
Über dieses Menü können Programmeinstellungen
individuell angepasst werden (z. B. Hinzufügen oder
Löschen einer Programmposition). Siehe Seite 13.
ATP
Mit dieser Funktion kann der Fernseher automatisch
neu abgestimmt werden. Praktisch, wenn Sie
umziehen und Ihren Fernseher auf die örtlichen
Sender einstellen möchten. Siehe Seite 15.
SET UP
TV/AV
STR
Installation
Videotext
Abschalt-Uhr
Kammfilter Aus
Text-Sprache
OSD Sprache
TOP
Aus
West
Zugritt
Zugritt
1 2 3
4 5 6
7 8 9
C
N
0
Suchlauf
Feinabstimmung
Farbsystem
Lautst. Korrektur
12
Über diese Funktion können einzelne
Programmplätze manuell abgestimmt werden.
Siehe Seite 16.
Mit dieser Funktion können die einzelnen Sender
genauer abgestimmt werden (nützlich, wenn
beispielsweise die Empfangsqualität eines
Programms durch ungünstiges Wetter beeinträchtigt
wird).
Über diese Funktion können Sie den richtigen
Übertragungsstandard für das empfangene Signal
wählen.
Mit dieser Funktion können Sie die Lautstärke
einzelner Sender regulieren. Nützlich, wenn die
Lautstärke von Sender zu Sender sehr verschieden
ist. Sie können so den Pegel eines Senders den
anderen Sendern anpassen und müssen dann die
Lautstärke nicht immer beim Senderwechsel manuell
einstellen.
TV-Speicer-Menu
Aus
Aus
Aus
Aus
Aus
Zugriff
Auto
SC1
SC1
SC1
SC1
SC1
ATP
Suchlauf
Feinabstimmung
Farbsystem
Lautst. korrektur
Pos. Kanal Sender Sperren Sys
1 :
2 :
3 :
4 :
5 :
Loschen Schieben
CH44
CH51
CH41
CH47
CH37
ABC
XYZ
FTP
123
456
Page 13
TV-Speicher-Menü - Ändern
Die Menütaste SETUP drücken.
Zur Option TV-Speicher-Menü gehen.
TV-Speicher-Menü aufrufen.
Zur Option Ändern gehen.
Das Menü Ändern aufrufen.
Zur gewünschten Programmposition gehen (z. B. Progr. 3).
Die erforderlichen Änderungen vornehmen, z. B. Einen Sender
verschieben (siehe dazu das unten beschriebene Verfahren).
Sie können jederzeit die TV/AV-Taste drücken, um zum
normalen Fernsehbetrieb zurückzukehren.
Durch Drücken der STR-Taste nach dem Einstellen einer
Funktion wird diese Änderung gespeichert.
Einen Sender einfügen/löschen
Sicherstellen, dass der Cursor sich in der Spalte Pos.
befindet.
Die grüne T aste drücken, um dieser Programmposition
einen Sender hinzuzufügen, oder die rote Taste, um
einen zu löschen.
Erneut die gleiche Taste drücken, um Ihre Wahl zu
bestätigen.
SET UP
TV/AV
STR
Pos. Kanal Sender Sperren Sys
CH44
1 :
CH51
2 :
CH41
3 :
CH47
4 :
CH37
5 :
ABC
XYZ
FTP
123
456
Aus
Aus
Aus
Aus
Aus
1 2 3
4 5 6
7 8 9
C
N
SC1
SC1
SC1
SC1
SC1
0
Einen Sender verschieben
Sicherstellen, dass der Cursor sich in der Spalte Pos.
befindet
Die gelbe Taste drücken.
Die neue Position für den Sender wählen.
Erneut die gelbe Taste aufdem Bildschirm drücken,
umIhre Wahl zu bestätigen.
Einen Sender abstimmen
Zur Spalte Kanal gehen.
Die Kanalnummer höher oder niedriger stellen (Sie
werden feststellen, dass der Fernseher beim Ändern
auf die neue Nummer abgestimmt wird) oder die C-Taste
für die Kanal-Direkteingabe wählen (siehe Seite 7).
Die STR-Taste drücken, um die Änderung zu speichern.
STR
Pos. Kanal Sender Sperren Sys
1 :
2 :
3 :
4 :
5 :
Pos. Kanal Sender Sperren Sys
1 :
2 :
3 :
4 :
5 :
CH44
CH51
CH41
CH47
CH37
CH44
CH51
CH41
CH47
CH37
ABC
XYZ
FTP
123
456
ABC
XYZ
FTP
123
456
Aus
Aus
Aus
Aus
Aus
Aus
Aus
Aus
Aus
Aus
SC1
SC1
SC1
SC1
SC1
OK
Schieben aus
SC1
SC1
SC1
SC1
SC1
13
Page 14

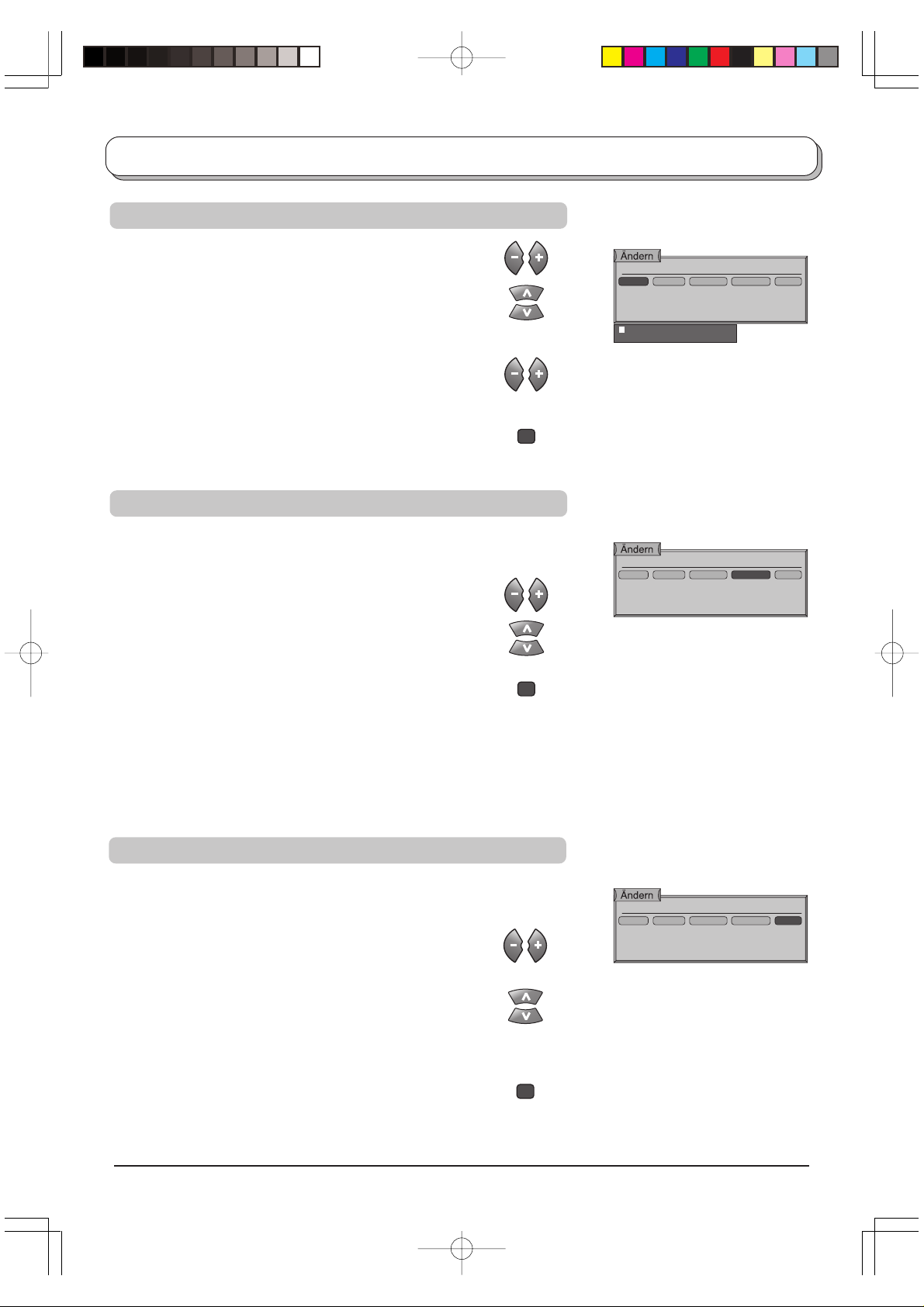

TV-Speicher-Menü - Ändern
Einen Sender neu benennen
Cursor zur Spalte Sender bewegen
Das neue Zeichen wählen. Im Kasten unten auf dem
Bildschirm erscheint das gegenwärtig gewählte
Zeichen.
Cursor zur nächsten Zeichenposition bewegen
Gewünschte Buchstaben bzw. Zeichen nach freier W ahl
auswählen.
Die STR-Taste drücken, um den neuen Namen zu
speichern.
Einen Sender sperren/Kindersicherung
Möglicherweise möchten Sie einen Sender sperren, um
Zugriff darauf zu verhindern.
Cursor zur Spalte Sperren bewegen
Zwischen Sperren ein und Sperren aus wählen.
Die STR-Taste drücken, um die neue Einstellung zu
speichern.
STR
STR
Pos. Kanal Sender Sperren Sys
CH44
1 :
CH51
2 :
CH41
3 :
CH47
4 :
CH37
5 :
ABCDEFGHIJKLMNOPQRST
UVXWYZ+
-.
0123456789
Pos. Kanal Sender Sperren Sys
CH44
1 :
CH51
2 :
CH41
3 :
CH47
4 :
CH37
5 :
ABC
XYZ
FTP
123
456
ABC
XYZ
FTP
123
456
Aus
Aus
Aus
Aus
Aus
Aus
Aus
Aus
Aus
Aus
SC1
SC1
SC1
SC1
SC1
SC1
SC1
SC1
SC1
SC1
Hinweis:
Wenn eine Programmposition gesperrt wurde, ist die
direkte Kanaleingabe mit der Taste C und den
Zahlentasten auf der Fernbedienung nicht möglich.
Das Tonsystem für einen Sender ändern
Sie können das für einen bestimmten Sender
verwendete Tonsystem ändern.
Cursor zur Spalte Sys bewegen
Gewünschtes Tonsystem wählen:
SC1 : PAL B, G, H / SECAM B, G
SC2 : PAL I
SC3 : PAL D, K / SECAM D, K
F : SECAM L/L’
Die STR-Taste drücken, um die neue Einstellung zu
speichern.
STR
Pos. Kanal Sender Sperren Sys
1 :
2 :
3 :
4 :
5 :
CH44
CH51
CH41
CH47
CH37
ABC
XYZ
FTP
123
456
Aus
Aus
Aus
Aus
Aus
SC1
SC1
SC1
SC1
SC1
14
Page 15

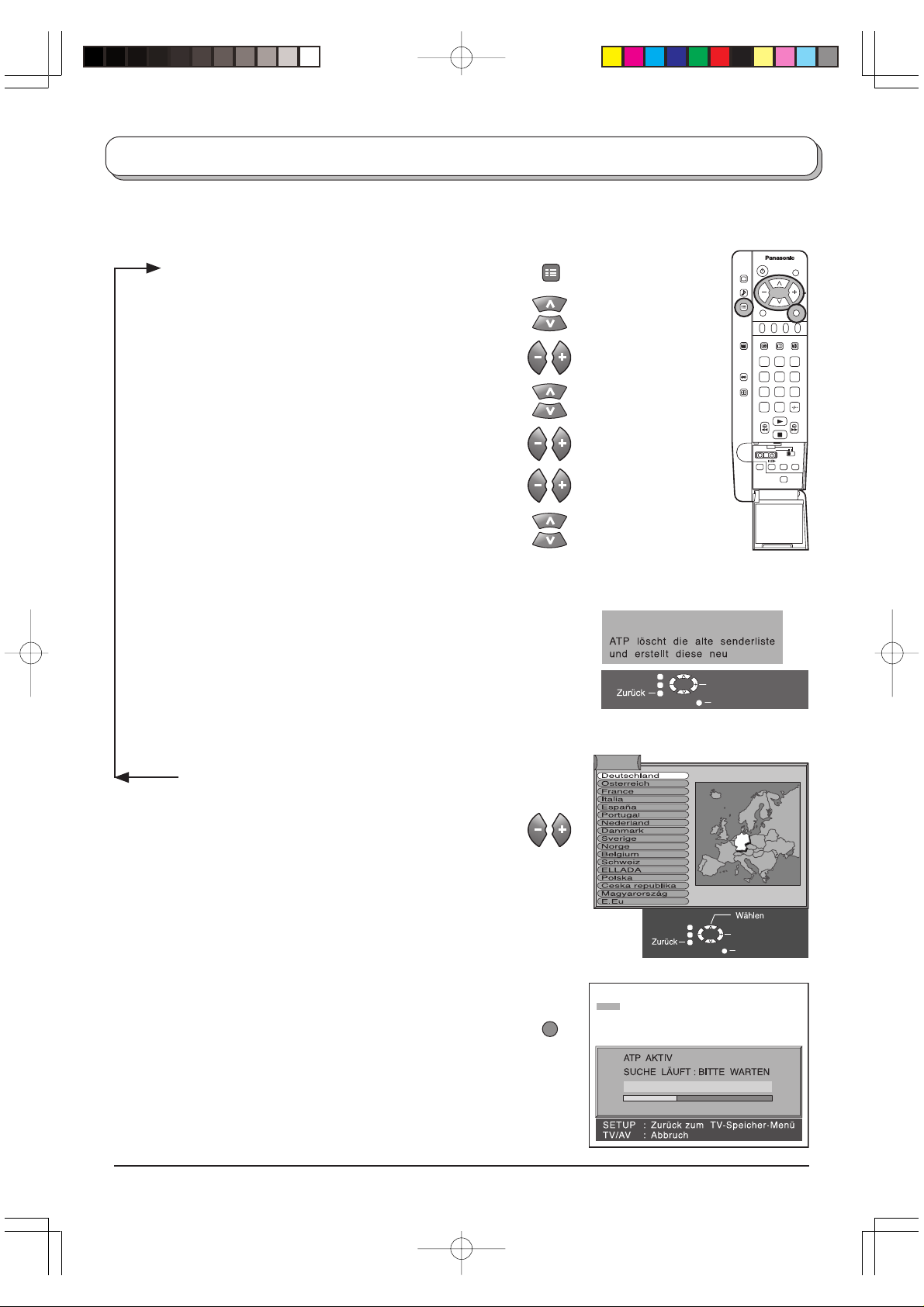

TV-Speicher-Menü - Automatischer Sendersuchlauf (ATP)
Mit ATP wird Ihr Fernseher automatisch neu abgestimmt. Dies ist z. B. nützlich, wenn Sie umziehen und Ihren
Fernseher auf die örtlichen Sender einstellen möchten.
Die Menütaste SETUP drücken.
Zur Option TV-Speicher-Menü gehen.
TV-Speicher-Menü aufrufen.
Zur Option ATP gehen.
ATP-Menü aufrufen
Taste drücken, um Start zu bestätigen
Entsprechendes Land auswählen
Hinweise:
Wenn Sie den nächsten Schritt ausführen,wird
die alte Senderliste gelöscht (alle in Ihrem
Fernseher gespeicherten Sender und ihre
Programmpositionen werden gelöscht, so dass neue
Einstellungen gespeichert werden können).
Wenn das Verfahren zu diesemZeitpunkt und vor
Ende des ATP-Prozesses abgebrochen wird,
werden keine Senderinformationen gespeichert.
Das ATP-Verfahren muss erneut gestartet und
richtig beendet werden, um den Fernseher korrekt
neu abzustimmen.
SET UP
Land
WARNUNG !
ATP starten
TV/AV
Abbruch
1 2 3
4 5 6
7 8 9
C
N
0
Taste drücken, um ATP zu starten.
Das Fernsehgerät wird Ihre lokalen Sender suchen,
identifizieren und der Reihenfolge nach sortieren.
Nach beendetemSuchlauf zeigt Ihr Fernseher den
Sender an, der nun auf Programmplatz 1
gespeichert ist.
Sie können jederzeit die TV/AV-Taste drücken, um zum
normalen Fernsehbetrieb zurückzukehren (bitte lesen
Sie den Hinweise im oben beschriebenen Verfahren).
TV/AV
TV/AV
CH44
Speicherung CH44
02 78:01 41
ATP starten
Abbruch
15
Page 16
TV-Speicher-Menü - Manueller Suchlauf
STR F TV/AV
Sie können auch einzelne Programmplätze neu abstimmen:
Die Menütaste SETUP drücken.
Zur Option TV-Speicher-Menü gehen.
TV-Speicher-Menü aufrufen.
Zur Option Suchlauf gehen.
Menü Suchlauf aufrufen
Abzustimmende Programmposition auswählen
Mit dem Abstimmen beginnen
Wenn gewünschter Sender gefunden ist, durch
Drücken der STR-Taste speichern
Der Programmplatz blinkt auf
Sie können jederzeit die TV/AV-Taste drücken, um zum
normalen Fernsehbetrieb zurückzukehren.
SET UP
STR
TV/AV
1
CH44
TV/AV
STR
Suchlauf
02 78:01 41
1 2 3
4 5 6
7 8 9
C
N
Programm
Suchlauf
starten
Abbruch
Speichern
0
Manueller Suchlauf am Gerät (Mit den Tasten auf den Fernsehgerät)
Zur Einstellung der einzelnen Programmpositionen können Sie auch die Bedienelemente auf der Oberseite des
LCD-Fernsehers verwenden.
Taste F (oben auf dem Gerät) drücken, bis
Senderabstimmung angezeigt wird
Plus- oder Minustaste drücken, um
Senderabstimmung aufzurufen
TV/AV-Taste drücken, um zwischen
Programmändern, Suche oder TV-System
ändern umzuschalten
Plus- oder Minustaste drücken, um
Programmposition zu ändern, Suchlauf zu
beginnen oder TV-System zu ändern
Wenn der gewünschte Sender gefunden ist, durch
Drücken der STR-Taste speichern.
Der Programmplatz blinkt auf
Das obige Verfahren wiederholen, um weitere
Programmplätze abzustimmen.
Sie können jederzeit die F-Taste drücken, um zum
normalen Fernsehbetrieb zurückzukehren.
F
TV/AV
STR
F
1
CH44
SC1
-
/ + : Suchlauf starten
TV / AV : Funktionswahl
STR : Speichern
F : Abbruch
02 78:01 41
STR F + / + / TV / AV
16
Page 17
Aspekt-Funktion
Mit diesem Fernseher kann das Bild mit optimaler Grösse und optimalem Seitenverhältnis wiedergegeben werden.
ASPECT
ASPECT-Taste
Die Seitenverhältnis-Betriebsart ändert sich jedesmal beim
Drücken der ASPECT-Taste.
4 : 3Auto
16 : 9
Betriebsart Bild Erklärung
4 : 3
Mit der Option 4:3 wird ein 4:3-Bild in der
Standardgröße 4:3 angezeigt.
4 : 3
1 2 3
4 5 6
7 8 9
C
N
0
16 : 9
Auto
16 : 9
4 : 3
16 : 9
4:3-Bildsignal 16:9-Bildsignal
Wenn ein 16:9 Sendesignal vorliegt, können Sie
auf eine 16:9 Darstellung manuell umschalten.
In der Aspekteinstellung “AUTO” erkennt das Gerät
abhängig vom anliegenden Signal automatisch das
korrekte Format (4:3 oder 16:9).
17
Page 18
Videorecorder/DVD/DVD-R-Bedienung
Mit der Fernbedienung können auch einige Funktionen bestimmter Panasonic-Videorecorder und DVD-Geräte
(DVD - Digital Video Disc) bedient werden. Einige Videorecorder und DVD-Geräte verfügen über unterschiedliche
Funktionen - überprüfen Sie also die Kompatibilität anhand der Bedienungsanleitung dieser Geräte oder fragen
Sie Ihren Fachhändler.
SOUND
SET UP
TV/TEXT
ASPECT
INDEX HOLD
F.P.
1 2 3
4 5 6
7 8 9
VCR
0
C
TV/AV
DVD
VCR
Standby (Bereitschaft)
Taste drücken, um den Videorecorder oder das
DVD-Gerät auf Bereitschaftsmodus zu schalten.
Videorecorder / DVD-Schalter
Mit diesem Schalter können Sie wählen, ob mit dem
Bedientasten das DVD-Gerät oder Ihr Videorecorder
bedient wird.
Play
Taste drücken, um Band oder DVD abzuspielen.
Stop
Taste drücken, um Band oder DVD anzuhalten.
Überspringen / Schnellvorlauf/Suchlauf vorwärts
Videorecorder: Taste drücken, um das Band schnell
vorzuspulen. Im Abspielmodus schaltet die Taste
auf Bildsuchlauf vorwärts um.
DVD: Taste einmal drücken, um zur nächsten Nummer
zu springen.
18
DVD
REC-VCR
N
PROGRAMME
STR
PROGRAMME
REC
Überspringen / Schnellrücklauf/Suchlauf rückwärts
Videorecorder: Taste drücken, um das Band schnell
zurückzuspulen. Im Abspielmodus schaltet die
Taste auf Bildsuchlauf rückwärts um.
DVD: Taste einmal drücken, um zur vorigen Nummer zu
springen.
Pause / Standbild
Im Abspielmodus diese Taste drücken, um das Bild
anzuhalten. Erneut drücken, um das Abspielen
fortzusetzen.
Programm Auf / Ab
Taste drücken, um die VideorecorderProgrammposition um einen Schritt vor oder zurück zu
schalten.
Aufzeichnen
Diese Taste drücken, um das Aufzeichnen zu beginnen.
Page 19
Videotext-Bedienung
• Videotext-Einrichtungen können je nach Sender unterschiedlich sein und stehen nur dann zur Verfügung, wenn
der gewählte Kanal Videotext überträgt.
• Wenn imVideotext-Betrieb die Taste “Bildeinstellung” gedrückt wird, können Backlight (Weiss) und Kontrast
(Cyan) eingestellt werden. Mit Hilfe der Tasten Minus und Plus kann die Einstellung geändert werden.
• Wenn imVideotext-Betrieb die Taste SET UP gedrückt wird, werden unten auf demBildschirmspezielle
Funktionsoptionen eingeblendet.
• Durch Drücken der Sound-Taste während des Videotextbetriebs wird die Lautstärkefunktion mittels eines grünen
Balkens angezeigt. Mit Hilfe der Tasten Minus und Plus kann die Einstellung nach Belieben geändert werden.
Was ist FLOF?
Im FLOF-Modus erscheinen im unteren Bereich des Bildschirms vier Themenbereiche in unterschiedlichen Farben.
Für Zugriff auf weitere Informationen zu einem dieser Themen müssen Sie einfach nur die entsprechende Farbtaste
drücken. Mit Hilfe dieser Einrichtung erhalten Sie schnellen Zugriff auf Informationen zu den gezeigten Themen.
Was ist TOP-Videotext?
TOP-Videotext erleichtert und beschleunigt die Auswahl gewünschter Videotext-Seiten. Sie erhalten fast sofortigen
Zugriff auf bestimmte Seiten - die Seite erscheint, sobald Sie die Taste drücken.
Wie funktioniert TOP?
Das TOP-System arbeitet mit den vier farbigen Tasten - Rot, Grün, Gelb und Blau - zur Auswahl folgender Informationen:
• Ein Sprung von einem Themenblock zum anderen (z.B. SPORT) wird mit der blauen Taste ausgeführt. Innerhalb
dieses Themas können Sie dann mit der gelben Taste verschiedene Gruppen wählen-z.B. Tennis, Fußball,
Baseball usw. Wenn die letzte Gruppe eines Blocks erreicht ist, geht die gelbe Taste zum nächsten Block über.
• Die grüne Taste wählt die nächste verfügbare FOLGENDE Seite.
• Die rote Taste wählt die nächste verfügbare VORHERIGE Seite.
Was sind die Vorteile?
• Seitenwahl mit einem Tastendruck.
• Problemlose, schrittweise Wahl des gewünschten Themas.
• Kürzere Wartezeiten.
• Wenn eine Seite nicht existiert, erscheint ein Fragezeichen unten auf dem Bildschirm.
• Anzeige des Seitenstatus im unteren Teil des Bildschirms, so daß Sie jederzeit sehen können, welche Taste die
gewünschten Informationen aufruft.
Über das Menü “Installation” erhalten Sie Zugriff auf die Umschaltung des Videotext-Betriebs.
Menü ‘Installation’ öffnen
Mit demCursor zu Videotext
Option auswählen
TV/AV-Taste drücken, um das Menü
SET UP
TV/AV
Installation
Videotext
Abschalt-Uhr
Kammfilter Aus
Text-Sprache
OSD Sprache
TOP
Aus
West
Zugritt
Zugritt
‘Installation’ zu verlassen.
Videotext
Mit dieser Option können Sie zwischen TOP/FLOF oder LIST wählen
Was ist der LIST-Modus?
Im LIST-Modus erscheinen im unteren Bereich des Bildschirms vier Seitennummern in unterschiedlichen Farben.
Diese Nummern können geändert und im Speicher des Fernsehgerätes gespeichert werden (Siehe Seite 20).
19
Page 20
Videotext-Bedienung
Die Programmposition kann nicht geändert werden, wenn Sie sich im Betrieb für “Aktuelle Nachrichtenmeldung”,
“Aktualisierung” oder “Codierter Zugriff auf Zusatzseiten” befinden.
SET UP
SET UP
TV/TEXT
1 2 3
4 5 6
7 8 9
0
Rot
TV/Videotext-Modus
Drücken Sie die VIDEOTEXT-Taste, um zwischen dem laufenden Programm und Videotext
umzuschalten.
Seitenauswahl
Seiten können auf zwei Arten gewählt werden:
a. Die Auf/Ab-T asten drücken, um die Seitenzahl um einen Schritt zu erhöhen oder zu senken.
b. Mit den Tasten 0-9 auf der Fernbedienung die Seitenzahl eingeben.
Ganz/Oben/Unten
Taste SET UP drücken, um spezielle Funktionen anzuzeigen; danach die grüne Taste
drücken.
Grüne Taste erneut drücken, um die UNTERE Bildhälfte zu vergrößern.
T aste nochmals drücken, um zur normalen Größe (GANZER BILDSCHIRM) zurückzukehren.
Aufdecken
Taste SET UP drücken, um spezielle Funktionen anzuzeigen; danach die rote Taste drücken,
um verdeckte Worte aufzudecken, z.B. Antworten für die Rätselseite. Taste erneut drücken,
um Worte wieder zu verdecken.
Rote/grüne/gelbe/blaue Tasten
Im TOP- oder FLOF-Modus beziehen sich diese Tasten auf verschiedene, farbig
gekennzeichnete Themen.
Im LIST-Modus beziehen sie sich auf verschiedene, farbig gekennzeichnete Seitennummern.
SET UP
STR
F.P.
HOLD
Gelb
LIST-Speicher
Im LIST-Modus können die vier Seitennummern nur für Kanalpositionen 1-25 geändert werden,
Hierzu eine der Farbtasten drücken und die neue Seitennummer eingeben.
Die STR-Taste drücken und gedrückt halten, bis die Seitennummern ihre Farben ändern.
Beliebteste Seite (F.P.)
Speichert eine Lieblingsseite für sofortigen Zugriff. Dazu muß sich das Fernsehgerät im
LIST-Modus befinden und auf eine Programmposition zwischen 1 und 25 eingeschaltet sein.
Die blaue Taste drücken, Seitennummer wählen und dann die STR-Taste drücken und
gedrückt halten. Die Seitennummer ist damit gespeichert. Die F.P.-T aste drücken, um diese
Seite erneut aufzurufen.
Halten
Halten der Videotextseite beim Ansehen mehrseitiger Information. Erneut drücken, um zur
automatischen Aktualisierung der Seiten zurückzukehren.
Anzeige aktualisieren
Drücken Sie die SETUP-T aste, um die Sonderfunktionen anzuzeigen, gefolgt von der gelben
Taste, um während der Suche nach einer Videotextseite weiterhin das Fernsehprogramm
anzusehen .
Wenn die Seite gefunden wurde, erscheint die Seitennummer oben links auf dem Bildschirm.
Gelbe Taste erneut drücken, um die Seite anzusehen.
TV/TEXT-Taste erneut drücken, um zum normalen TV-Betrieb zurückzukehren.
20
Page 21
SET UP
1 2 3
4 5 6
7 8 9
SET UP
SET UP
Videotext-Bedienung
Aktuelle Nachrichtenmeldung
Wenn eine Seite für aktuelle Nachrichtenmeldungen gewählt wurde, zunächst die SET UP Taste
und danach die gelbe Taste drücken, um das normale Fernsehprogramm weiterhin zu sehen.
Wenn eine aktuelle Meldung eingeht, wird die Seitennummer auf dem Bildschirm angezeigt.
Gelbe Taste drücken, um die Nachrichtenmeldung anzuzeigen.
TV/TEXT-Taste drücken, um zum normalen TV-Betrieb zurückzukehren.
Gelb
Aktualisierung
Gleichzeitig SET UP und die gelbe Taste drücken, um Aktualisierungen von Informationen auf
bestimmten Seiten zu sehen.
Bei Empfang einer Aktualisierung wird die Seitennummer oben links auf dem Bildschirm angezeigt.
Gelbe Taste drücken, um diese Seite anzuzeigen.
TV/TEXT-Taste drücken, um zum normalen TV-Betrieb zurückzukehren.
Zugriff auf zusätzliche Videotextseiten
Wenn die Videotextinformation über eine Seite hinausgeht, kann es unter Umständen etwas
länger dauern, bis Sie mittels des automatischen Seitenwechsels die gewünschte Seite erreichen.
Die Nummer jeder Seite, die gefunden wird, wird am oberen Rand der Seite eingeblendet, so
dass Sie sie auswählen können; mit jeder weiteren Seite ändert sich die Anzeige am oberen
Rand der Seite, so dass Ihnen immer die aktuellste Auswahl an Zusatzseiten dargeboten wird.
Im Textmodus benutzen Sie die linke und rechte Cursortaste, umaus den amoberen Rand des
Videotextfensters angezeigten Seiten die gewünschte Zusatzseite auszuwählen.
Wenn die Zusatzseite, die Sie sehen möchten, noch nicht zur Verfügung steht, drücken Sie
zuerst die Taste SETUP (zum Anzeigen von Sonderfunktionen) und dann die Gelbe Taste, um
0
das Fernsehbild zu sehen, während Sie darauf warten, dass weitere Zusatzseiten gefunden
werden. Die gefundenen Zusatzseiten werden am oberen Bildschirmrand angezeigt.
Sobald die Zusatzseite, auf die Sie warten, zur Verfügung steht, drücken Sie die Gelbe Taste,
um zu den Videotextseiten zurückzukehren, und suchen Sie dann die gewünschte Zusatzseite
mit Hilfe der linken und rechten Cursortasten aus.
Hinweise:
• Wenn Sie nicht möchten, dass die vier farbigen Sonderfunktionstasten auf demFernsehbild
Gelb
eingeblendet werden, während Sie darauf warten, dass die Zusatzseite gefunden wird, drücken
Sie entweder die BILD-, TON- oder SETUP-Menütaste auf dem Bildschirm. Bei nochmaligem
Drücken der SETUP-Taste werden die Tasten wieder eingeblendet.
•
Wenn Sie die Sonderfunktionstasten vomBildschirmausgeblendet und anschließend bei laufendem
Fernsehbild die linke und rechte Cursortaste zur Auswahl einer Zusatzseite benutzt haben, müssen
Sie die SETUP-Taste und dann die Gelbe Taste drücken, um die Videotextseite wieder zu sehen.
• Wenn amoberen Rand der Seite angezeigt wird, dass Zusatzseiten übertragen werden, die
angezeigte Seite sich jedoch nicht ändert, verweist die ,Zusatzseitennummer darauf, dass der
Seiteninhalt aktualisiert wurde und dass keine Zusatzseiten vorhanden sind.
Falls Sie die Nummer der gewünschten Unterseite wissen, drücken Sie die SETUP-Taste (zur
Anzeige der Spezialfunktionen) und anschließend die blaue Taste; dort, wo normalerweise die
gefundene Seitennummer angezeigt wird, erscheint T****.
Tragen Sie die gewünschte Nummer der Unterseite ein, bevor T**** ausgeblendet wird.
Beispiel: Zum Aufrufen von Seite 6 geben Sie die Ziffernfolge 0, 0, 0 und 6 ein.
Drücken Sie während der Suche nach weiteren Unterseiten die gelbe Taste zur Anzeige des
Blau
Fernsehbilds. Die gefundenen Unterseiten werden am oberen Bildschirmrand angezeigt.
Wenn die Seite verfügbar ist, drücken Sie die gelbe Taste zur Ansicht der Seite. Durch Drücken
der gelben Taste wird die angeforderte Unterseite geöffnet, unabhängig davon, wie viel Seiten
gefunden worden sind.
INDEX
Index
INDEX drücken, um zur Hauptverzeichnisseite zurückzukehren.
Je nachdem, wie die Informationen übertragen werden, muß diese Taste möglicherweise
mehrmals gedrückt werden, um zur Hauptverzeichnisseite zurückzukehren.
21
Page 22
Audio-/Video-Anschlüsse
An diesen Fernseher können verschiedene zusätzliche Geräte angeschlossen werden. Auf den folgenden Seiten
wird der Anschluss von externen Geräten auf der Rückseite des Fernsehers beschrieben.
Nach dem Anschliessen Ihres Zusatzgerätes können Sie die Eingabe folgendermassen ansehen:
Die TV/AV-Menütaste drücken.
Drücken Sie die passende Taste auf dem Bildschirm, um die
gewünschte AV-Quelle auszuwählen.
Rot : A V1-Scart-Anschluss
Grün : AV2/S
Die Tasten, die auf dem Bildschirm angezeigt werden,
verschwinden nach wenigen Sekunden wieder. Wenn Sie einen
Eingang wählen möchten, die Tasten aber nicht angezeigt sind,
drücken Sie einfach erneut die TV/A V-Taste, um die T asten wieder
aufzurufen.
Hinweise:
• Sie können eine AV-Quelle auch mit der TV/AV-Taste vorne
am Fernsehgerät wählen.
Drücken Sie mehrmals die TV/AV-Taste, bis Sie die
gewünschte AV-Quelle erreichen.
• Im AV-Modus steht in den Menüs Toneinstellung und
Installation eine reduzierte Anzahl von Optionen zur
Auswahl (so ist z. B. im Menü Installation die Option TV-
Speicher-Menü nicht verfügbar).
Anschluss von Kopfhörern / Ohrhörern
TV/AV
TV/AV
1 2 3
4 5 6
7 8 9
C
N
0
Kopfhörer / Ohrhörer folgendermaßen anschliessen.
Beispiel : TX-17LA1
(M3-Stecker)
(Nicht mitgeliefert)
Hinweise:
• Der Lautstärkepegel der Kopfhörer kann durch die Wahl von "Kopfhörer-Lautstärke" im Menü "Toneinstellung"
eingestellt werden.
• Die abgebildeten zusätzlichen Geräte und Kabel gehören nicht zum Lieferumfang dieses Fernsehers.
22
Page 23
Audio-/Video-Anschlüsse
Anschluss an die Eingangsbuchsen
Beispiel : TX-17LA1
R.G.B
AV1
VCR
AV2
S - V
V
L
R
R.G.B
AV1
VCR
Eingang/Ausgang
vom AV1-SCAR T -Buchse
SCART-Kabel
AV2
S - V
V
L
R
S-VIDEO-Kabel
VIDEO
AUDIO
R
Video
L
OUT
S-Video
OUT
Audio
OUT
VIDEORECORDER/
S-VIDEORECORDER
SET TOP BOX
DVD-SPIELER/RECORDER
CAMCORDER
Anschluss an die
S-VIDEO- oder
VIDEO-Buchse.
VIDEORECORDER
SET TOP BOX
DVD-SPIELER/RECORDER
CAMCORDER
SPIELE-KONSOLE
S-VIDEO-CAMCORDER
Hinweise:
• Das hier abgebildete Zubehör samt Anschlusskabeln gehört nicht zum Lieferumfang dieses Fernsehgerätes.
• Es darf kein Computer mit TTL-Ausgang (5V) an dieses Gerät angeschlossen werden.
• Für Informationen über Scart-Anschlussleitungen siehe Seite 25.
23
Page 24
Störungssuche
Wenn Ihr Fernsehgerät ein Funktionsproblem hat, dann suchen Sie bitte das entsprechende Symptomin der
folgenden T abelle und führen Sie die vorgeschlagene Überprüfung durch. Wird dadurch das Problem nicht beseitigt,
wenden Sie sich bitte an Ihren örtlichen Panasonic-Fachhändler und geben Sie die Modell- und Seriennummer
an (beide befinden sich hinten am Gerät).
Symptome
Bild Ton
Schneebilder
Geisterbilder
Bildstörungen
Normales Bild
Kein Bild
Verzerrte Tonwiedergabe
Normale Tonwiedergabe
Verzerrte Tonwiedergabe
Kein Ton
Kein Ton
Überprüfung
Standort, Ausrichtung oder Anschluss der Antenne
Standort, Ausrichtung oder Anschluss der Antenne
Elektrische Geräte
Autos/Motorräder
Leuchtstofflampen
P-NR im Menü Bildeinstellung einschalten, um
Bildstörungen zu reduzieren
Lautstärke
Stummschaltung eingeschaltet
Fernseher auf AV-Modus geschaltet
Netzstecker nicht eingesteckt
Gerät nicht eingeschaltet
Bild- und Toneinstellungen auf Minimum gestellt
Gerät im Bereitschaftsmodus?
Keine Farbe
Schlechtes oder verzerrtes Bild
Normales Bild
Es können rote, blaue
und grüne Punkte auf
dem Bildschirm
vorhanden sein.
Schwacher Ton oder kein Ton
Schwacher oder verzerrter Ton
24
Normaler Ton
Normaler Ton
Farbwiedergabe auf Mindestwerte eingestellt
Kanal/Kanäle neu abstimmen
Tonempfang hat sich möglicherweise verschlechtert.
MPX-Einstellung (Menü ‘Toneinstellung’) auf Mono
schalten, bis sich der Empfang verbessert.
Dies ist eine Eigenschaft von LCD-Panelen und ist keine
Fehlfunktion. Das LCD-Panel wurde mit hochpräziser
T echnologie hergestellt und bietet klare Bilddetails. Es kann
vorkommen, dass einige nichtaktive Bildpunkte als fixierte
blaue, grüne oder rote Punkte auf dem Bildschirm auftreten.
Bitte beachten Sie, dass dies nicht die Leistung des LCDFernsehers beeinträchtigt.
Page 25
Wartung
Neutrales
Reinigungsmittel
Dieses Gerät mit einem weichen und trockenen Tuch reinigen.
Wenn die Oberflächen verunreinigt sind, sollte ein mit Seifenwasser oder einem
milden Reinigungsmittel angefeuchtetes Tuch verwendet werden.
• V erwenden Sie Brillenglas-Reiniger , um stark verschmutzte Teile des LCD-Panels
zu reinigen.
• Niemals Alkohol, Farbverdünner oder Benzol zum Reinigen dieses Gerätes
verwenden.
• Lesen Sie vor der Reinigung mit einem chemisch behandelten Tuch die
beiliegende Anleitung sorgfältig durch.
• Das LCD-Panel nicht mit Wasser reinigen.
Das Gehäuse mit einem weichen Tuch reinigen
Wenn das Gehäuse stark verunreinigt ist, sollte es mit einem Tuch gereinigt werden, das mit einem mit
Wasser verdünntem (neutralen) Küchenreiniger angefeuchtet und ausgewrungen wurde.
VORSICHT:
Wenn Wasser oder andere Flüssigkeit über die Oberfläche des LCD-Panels in das Gerät eindringen, können
Beschädigungen auftreten.
Hinweise zur Scart- und S-Video-Buchse
AV1-SCART-Anschluss
Buchse Masse
FBAS Ausgang (Video)
FBAS Masse
Rot Eingang
Rot Masse
Blau Eingang
Blau Masse
Audio Ausgang (L)
Audio Ausgang (R)
21
19
17
15
13
11
9
7
5
3
1
FBAS Eingang (Video)
20
RGB Status Masse
18
Status RGB
16
Masse
14
- -
12
- -
10
Status FBAS
8
Audio Eingang (L)
6
Audio Masse
4
Audio Eingang (R)
2
4-pol. A V2-S-Video-Anschluss
25
Page 26
Technische Daten
Stromquelle
Leistungsaufnahme
LCD-Panel
Bildschirmgrösse
Ton
Lautsprecher
Audioausgang
Kopfhörer
Empfangssysteme/
Bandname
Antennenanschluss
Betriebsbedingungen
Anschlussbuchsen
AV1 (SCART-Anschluss)
AV2
Abmessungen ( B
Einschliesslich TV-Ständer
Nur Fernseher
Masse (Gewicht)
××
× H
××
TX-14LA1 TX-17LA1 TX-20LA1
100- 240 V Wechselstrom, 50-60 Hz
Normaler Betrieb : 46 W Fernseher Normaler Betrieb : 56 W Fernseher Normaler Betrieb : 60 W Fernseher
Bereitschaftszustand : 1,8 W Bereitschaftszustand : 1,8 W Bereitschaftszustand : 1,8 W
Fernseher 15 V Gleichstrom, max. 2.6 A Fernseher 15 V Gleichstrom, max. 3,2 A Fernseher 15 V Gleichstrom, max. 3,2 A
360 mm 432 mm 510mm
LCD-Panel 4:3-Seitenverhältnis LCD-Panel 4:3-Seitenverhältnis LCD-Panel 4:3-Seitenverhältnis
285,1 mm (B) × 213,8 mm (H) 343,7 mm (B) × 261,6 mm (H) 408,0 mm (B) × 306,0 mm (H)
φ
4 cm, 2 Stück, 16 Ohm
4,0W (2,0 W + 2,0 W), 10 % THD
M3-Buchse (3,5 mm) × 1 M3-Buchse (3,5 mm) × 1
PAL B, G, H, SECAM B, G SECAM L / L’
VHF E2 - E12 VHF H1 - H2 (ITALIEN)
VHF A - H (ITALIEN) UHF E21 - E69
CATV (S01 - S05) CATV S1-S10 (M1 - M10)
CATV S11 - S20 (U1 - U10) CATV S21 - S41 (Hyperband)
PAL D, K, SECAM D, K
VHF R1 - R2 VHF R3 - R5
VHF R6 - R12 UHF E21 - E69
PAL 525/60
M.NTSC Wiedergabe mit einigen M.NTSC-Videorecordern (VCR) möglich
NTSC
(NUR AV-EINGANG)
UHF / VHF
Temperatur : 5 °C - 35 °C
Luftfeuchtigkeit : 5 % - 90 % RH (nichtkondensierend)
21-pol. Anschluss (Audio-/Video-Eingang, TV-Ausgang, RGB-Eingang)
S-Video-Eingang, 1 × RCA Video-Eingang, 2 × RCA Audio-Eingang
××
× T )
××
365 mm × 364 mm × 215 mm 424 mm × 415 mm × 215 mm 494 mm × 461 mm × 255 mm
365 mm × 331 mm × 64 mm 424 mm × 382 mm × 64 mm 494 mm × 422 mm × 82 mm
4,6 kg Netto 5,4 kg Netto 7,4 kg Netto
φ
4 cm, 2 Stück, 16 Ohm
6,0W (3,0 W + 3,0 W), 10 % THD
Wiedergabe von NTSC-Bändern mit einigen PAL-Videorecordern (VCR) möglich
Wiedergabe mit einigen NTSC-Videorecordern (VCR) möglich
Hinweis:
Änderungen des Designs und der technischen Daten für Verbesserungen vorbehalten.
Das angegebenen Gewicht und die Abmessungen sind ungefähre Werte.
26
Page 27
Page 28
Modell- und Seriennummer
Die Modellnummer und die Seriennummer sind auf der hinteren Abdeckung angegeben. Tragen Sie die
Seriennummer in den nachstehenden Freiraum ein und bewahren Sie die Anleitung zusammen mit der
Einkaufsquittung für den Fall eines Diebstahls oder Verlusts oder falls Sie eine Garantieleistung in Anspruch
nehmen wollen sorgfältig auf.
Modellnummer Seriennumer
Matsushita Electric Industrial Co., Ltd.
Web Site : http://www.panasonic.co.jp/global/
Gedruckt in Japan
MBS0703S1093
Loading...
