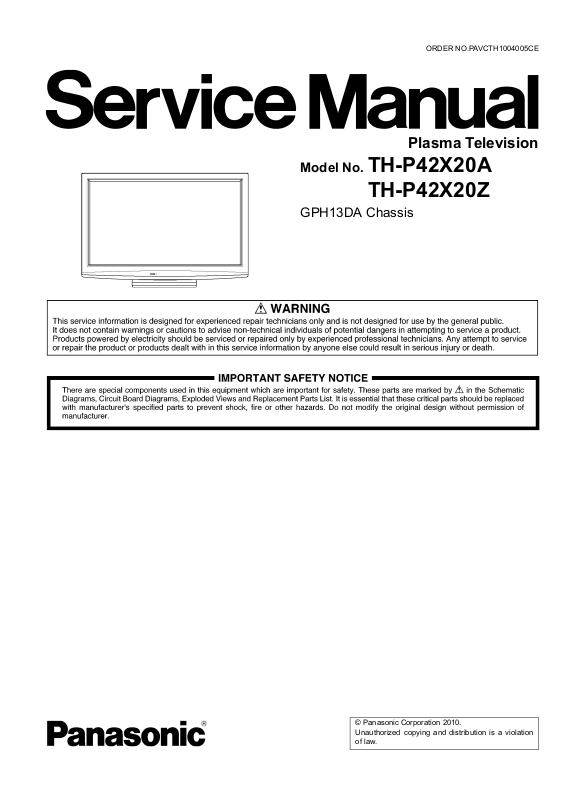

Page 1
ORDER NO.PAVCTH1004005CE
Plasma Television
Model No. TH-P42X20A
TH-P42X20Z
GPH13DA Chassis
© Panasonic Corporation 2010.
Unauthorized copying and distribution is a violation
of law.
Page 2
TABLE OF CONTENTS
PAG E PAG E
1 Safety Precautions -----------------------------------------------3
1.1. General Guidelines ----------------------------------------3
1.2. Touch-Current Check--------------------------------------3
2Warning --------------------------------------------------------------4
2.1. Prevention of Electrostatic Discharge (ESD)
to Electrostatically Sensitive (ES) Devices ----------4
2.2. About lead free solder (PbF) ----------------------------5
3 Service Navigation ------------------------------------------------6
3.1. PCB Layout --------------------------------------------------6
3.2. Applicable signals ------------------------------------------7
4 Specifications ------------------------------------------------------8
5 Service Mode -------------------------------------------------------9
5.1. How to enter into Service Mode ------------------------9
5.2. Option - Mirror--------------------------------------------- 11
5.3. Service tool mode ---------------------------------------- 11
5.4. Hotel mode------------------------------------------------- 12
5.5. Data Copy by SD Card --------------------------------- 13
6 Troubleshooting Guide ---------------------------------------- 16
6.1. Check of the IIC bus lines------------------------------ 16
6.2. Power LED Blinking timing chart --------------------- 17
6.3. No Power--------------------------------------------------- 18
6.4. No Picture -------------------------------------------------- 19
6.5. Local screen failure -------------------------------------- 20
7 Disassembly and Assembly Instructions --------------- 21
7.1. Remove the Rear cover -------------------------------- 21
7.2. Remove the AC inlet ------------------------------------ 21
7.3. Remove the P-Board ------------------------------------ 21
7.4. Remove the Side terminal cover and the Side
shield metal------------------------------------------------ 21
7.5. Remove the Tuner unit --------------------------------- 22
7.6. Remove the A-Board ------------------------------------ 22
7.7. Remove the Speakers ---------------------------------- 22
7.8. Remove the SN-Board---------------------------------- 22
7.9. Remove the SS-Board ---------------------------------- 23
7.10. Remove the Hanger metals and the Stand
brackets-----------------------------------------------------23
7.11. Remove the C1-Board ---------------------------------- 23
7.12. Remove the C2-Board ---------------------------------- 23
7.13. Remove the Plasma panel section from the
Cabinet assy (glass)------------------------------------- 24
7.14. Remove the Glass holders ---------------------------- 24
7.15. Remove the K-Board ------------------------------------ 24
7.16. Replace the plasma panel -----------------------------25
8 Measurements and Adjustments -------------------------- 26
8.1. Adjustment ------------------------------------------------- 26

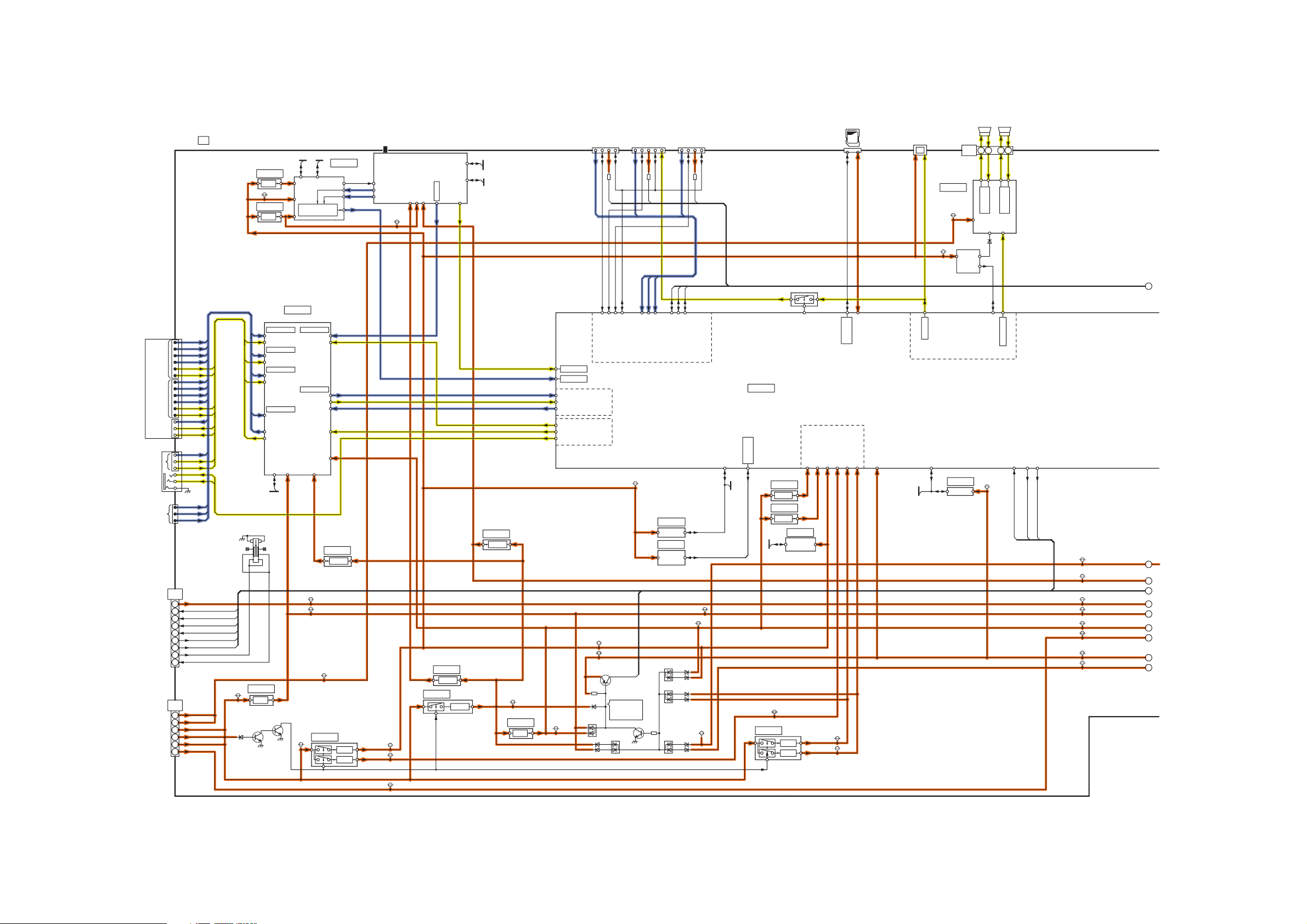

9 Block Diagram --------------------------------------------------- 31
9.1. Main Block Diagram ------------------------------------- 31
9.2. Block (1/4) Diagram ------------------------------------- 32
9.3. Block (2/4) Diagram ------------------------------------- 33
9.4. Block (3/4) Diagram ------------------------------------- 34
9.5. Block (4/4) Diagram ------------------------------------- 35

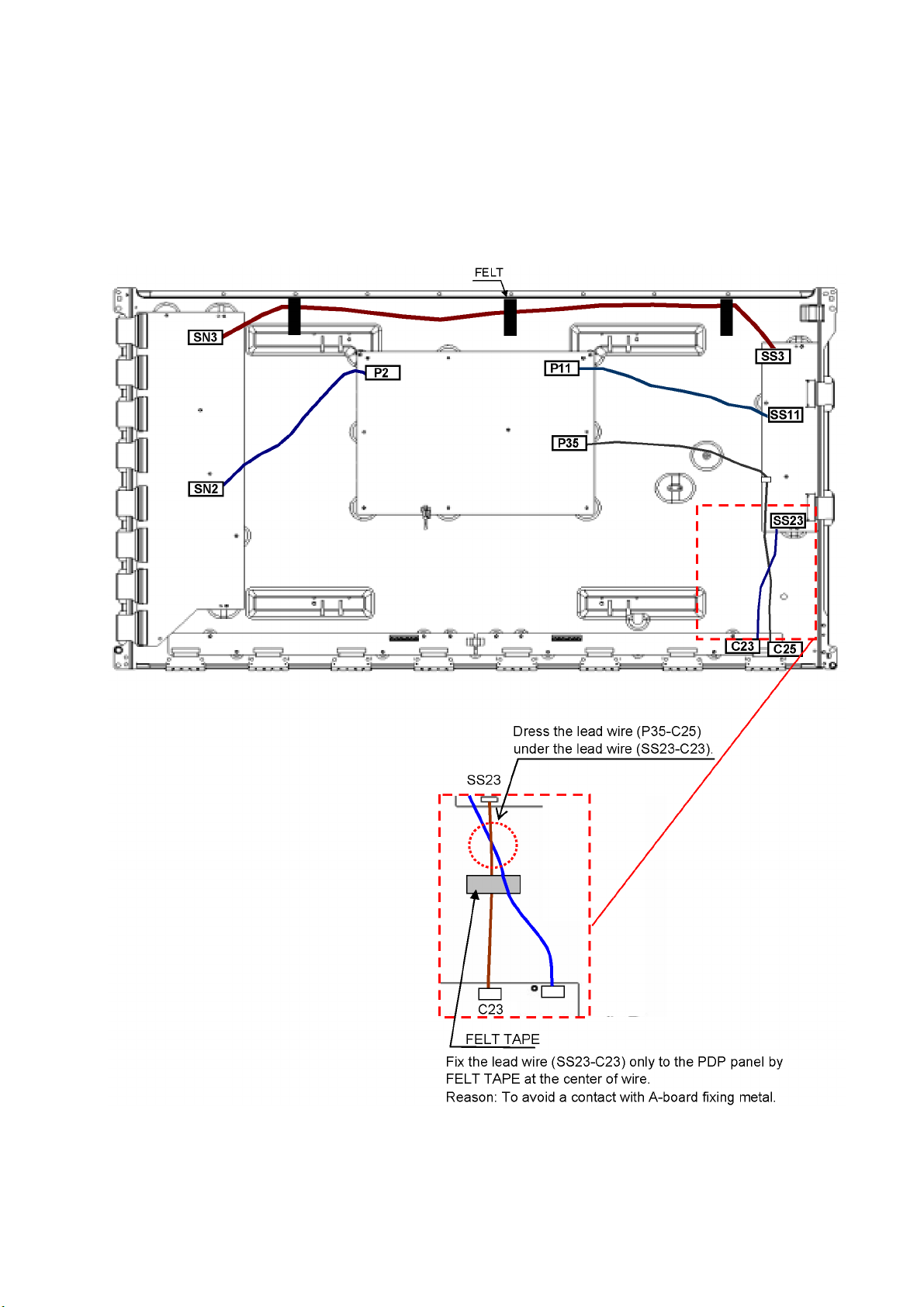

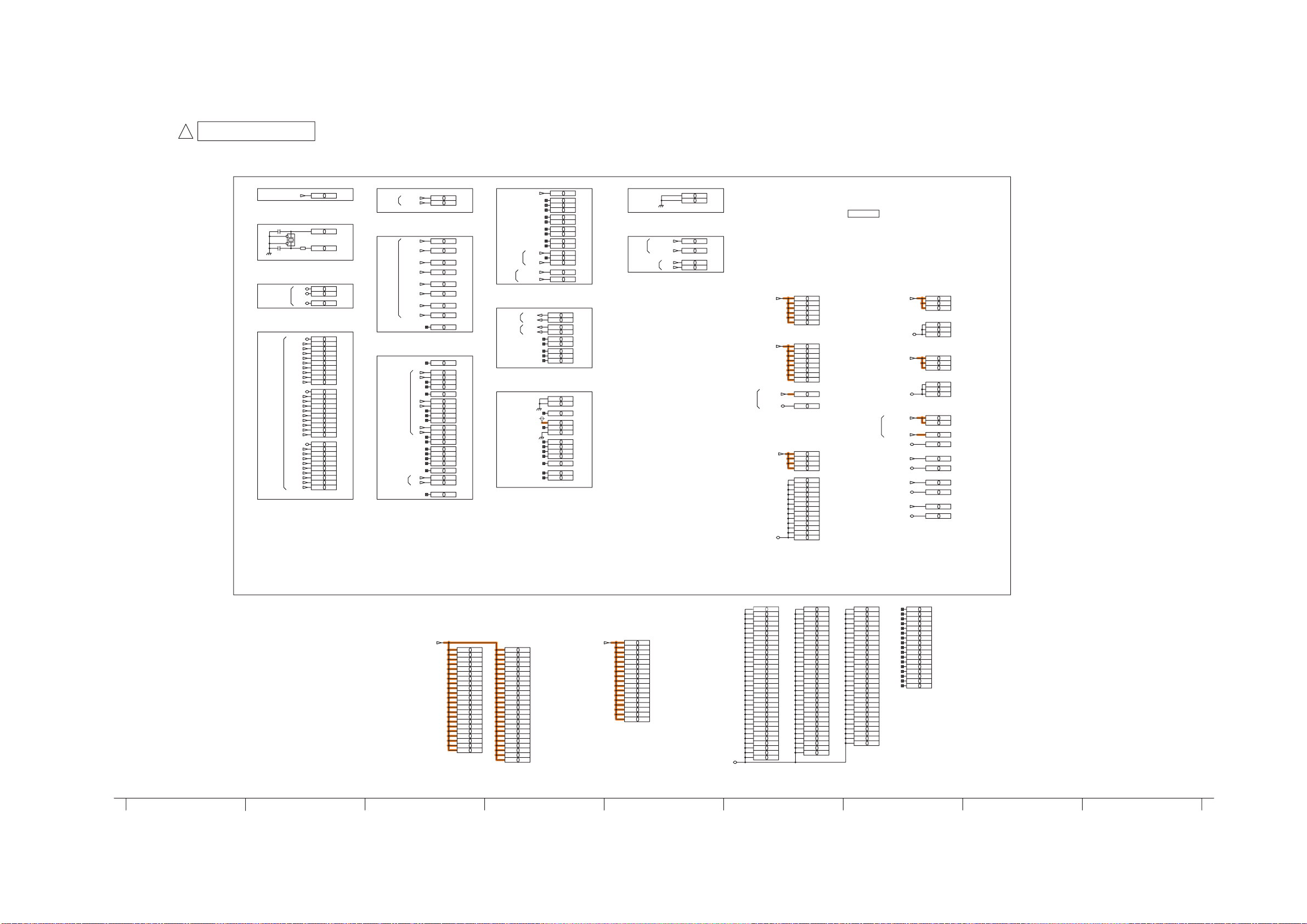

10 Wiring Connection Diagram --------------------------------- 37
10.1. Caution statement.--------------------------------------- 37
10.2. Wiring (1) --------------------------------------------------- 37
10.3. Wiring (2) --------------------------------------------------- 38
10.4. Wiring (3) --------------------------------------------------- 38
10.5. Wiring (4) --------------------------------------------------- 39

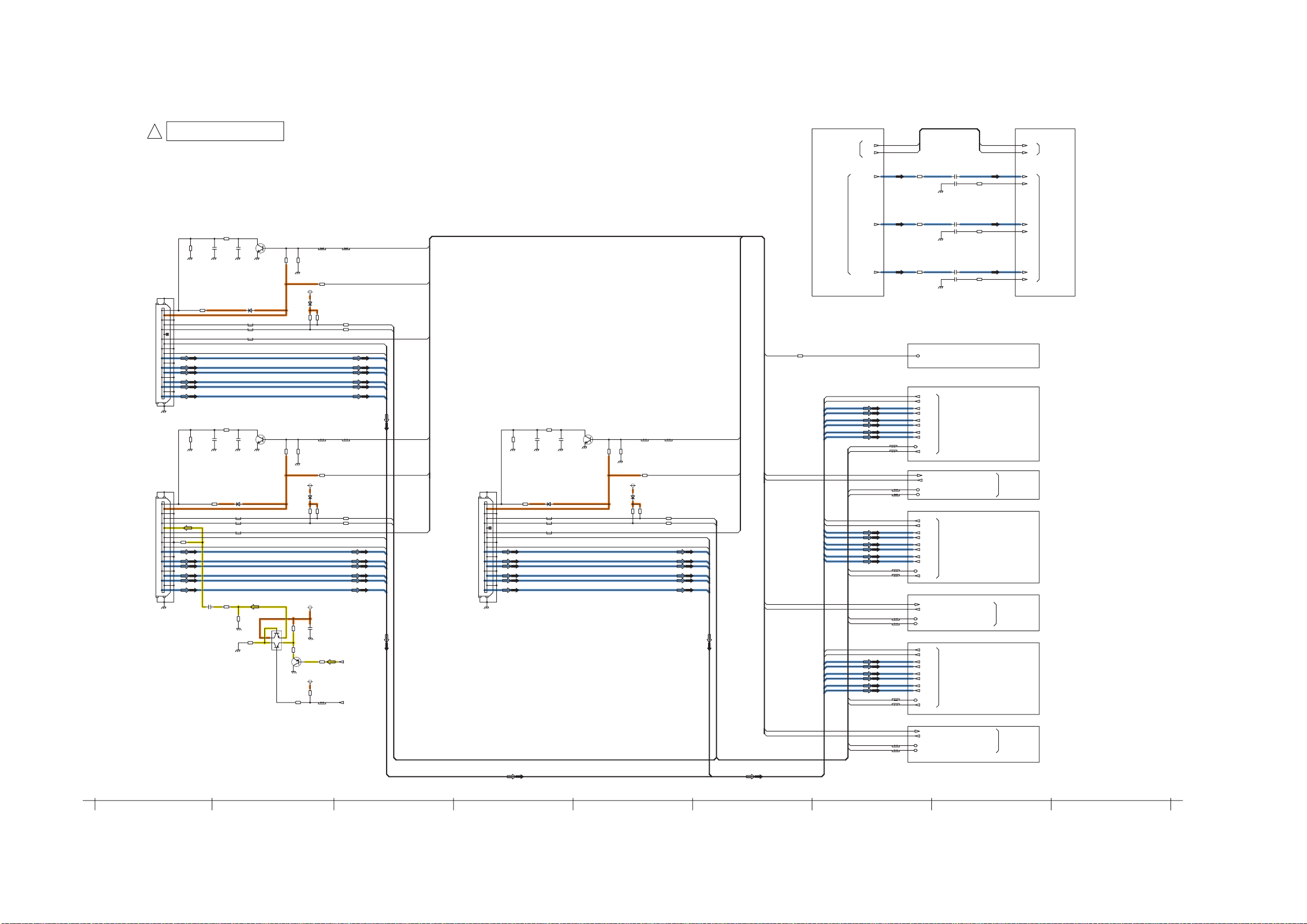

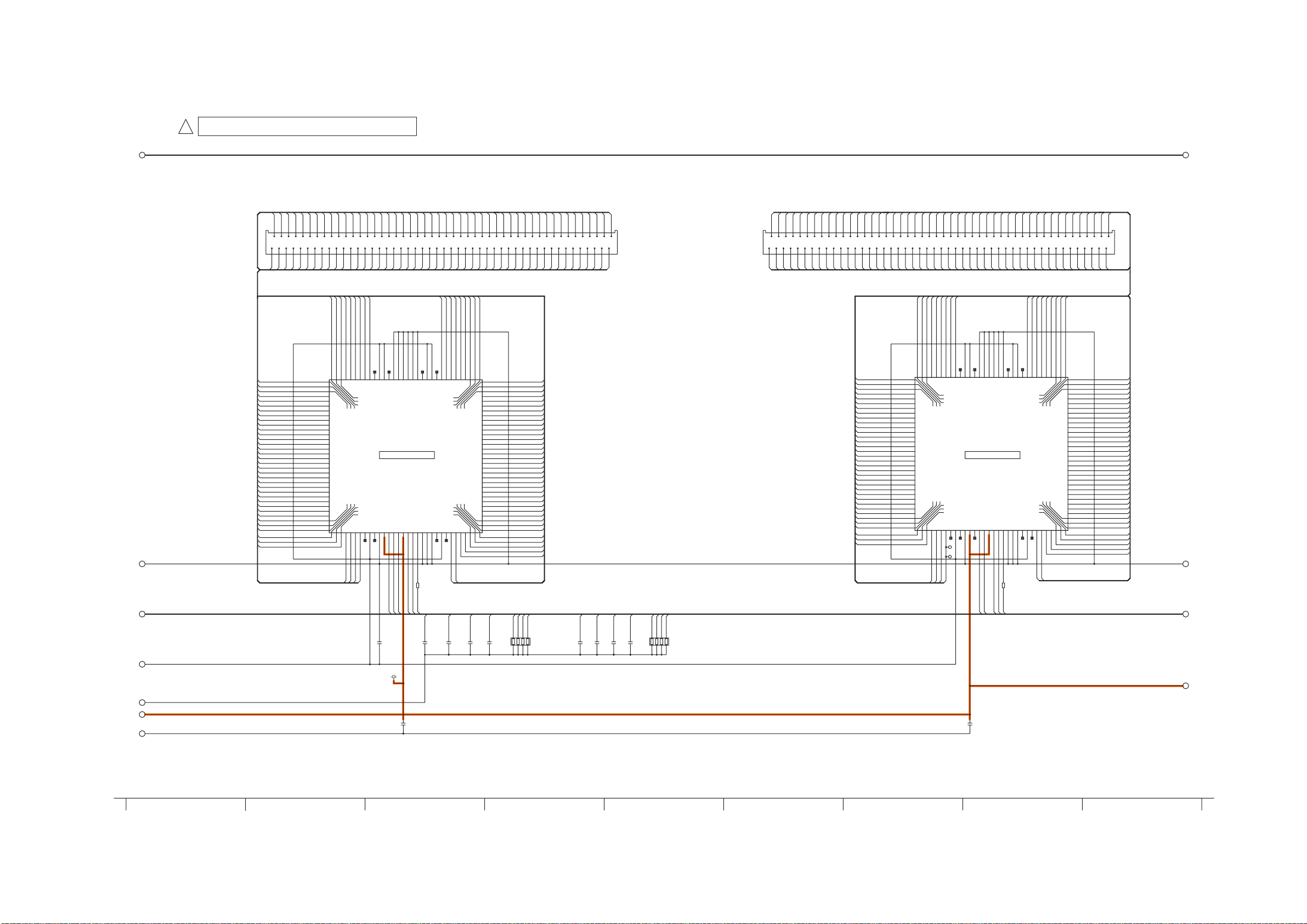

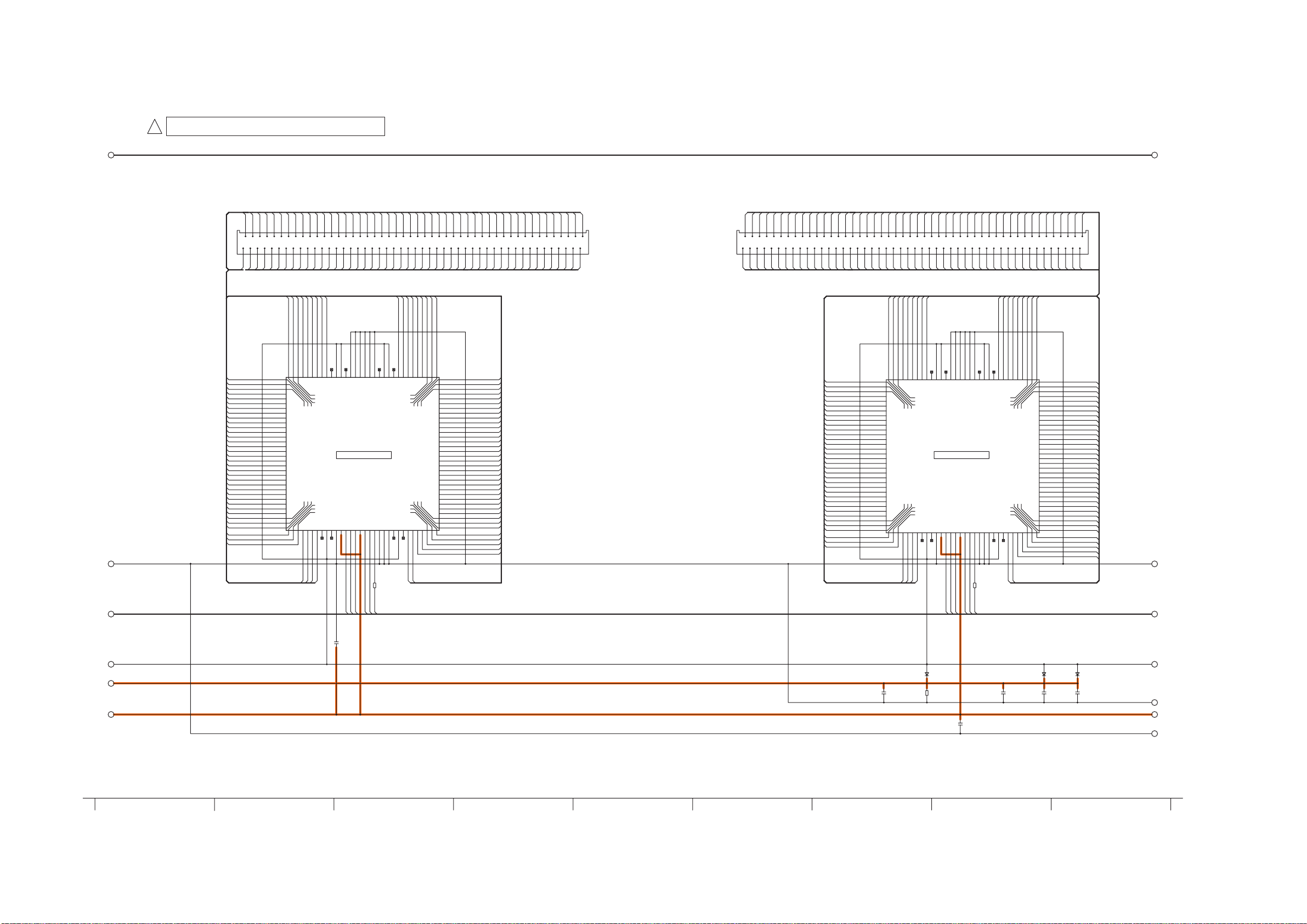

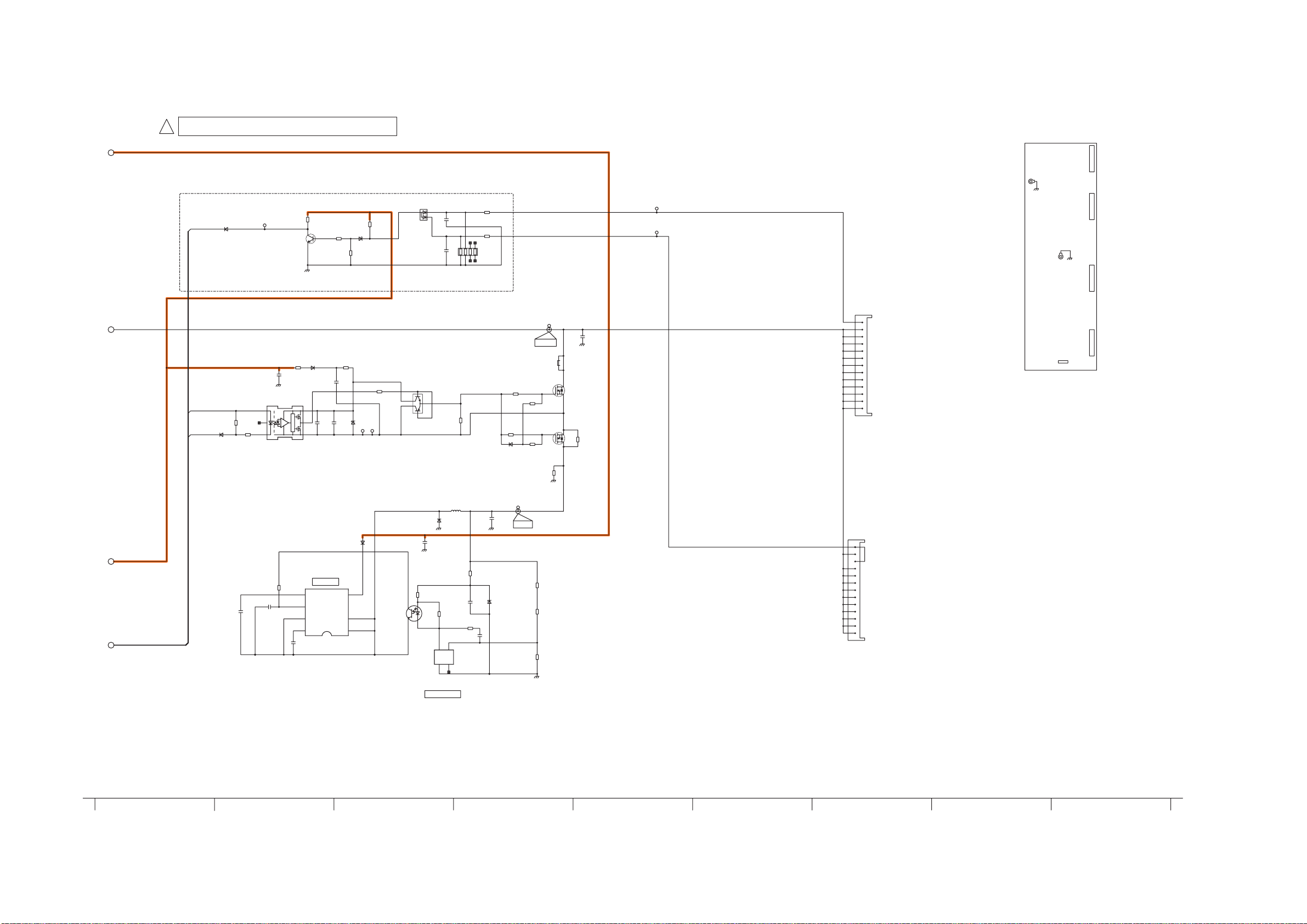

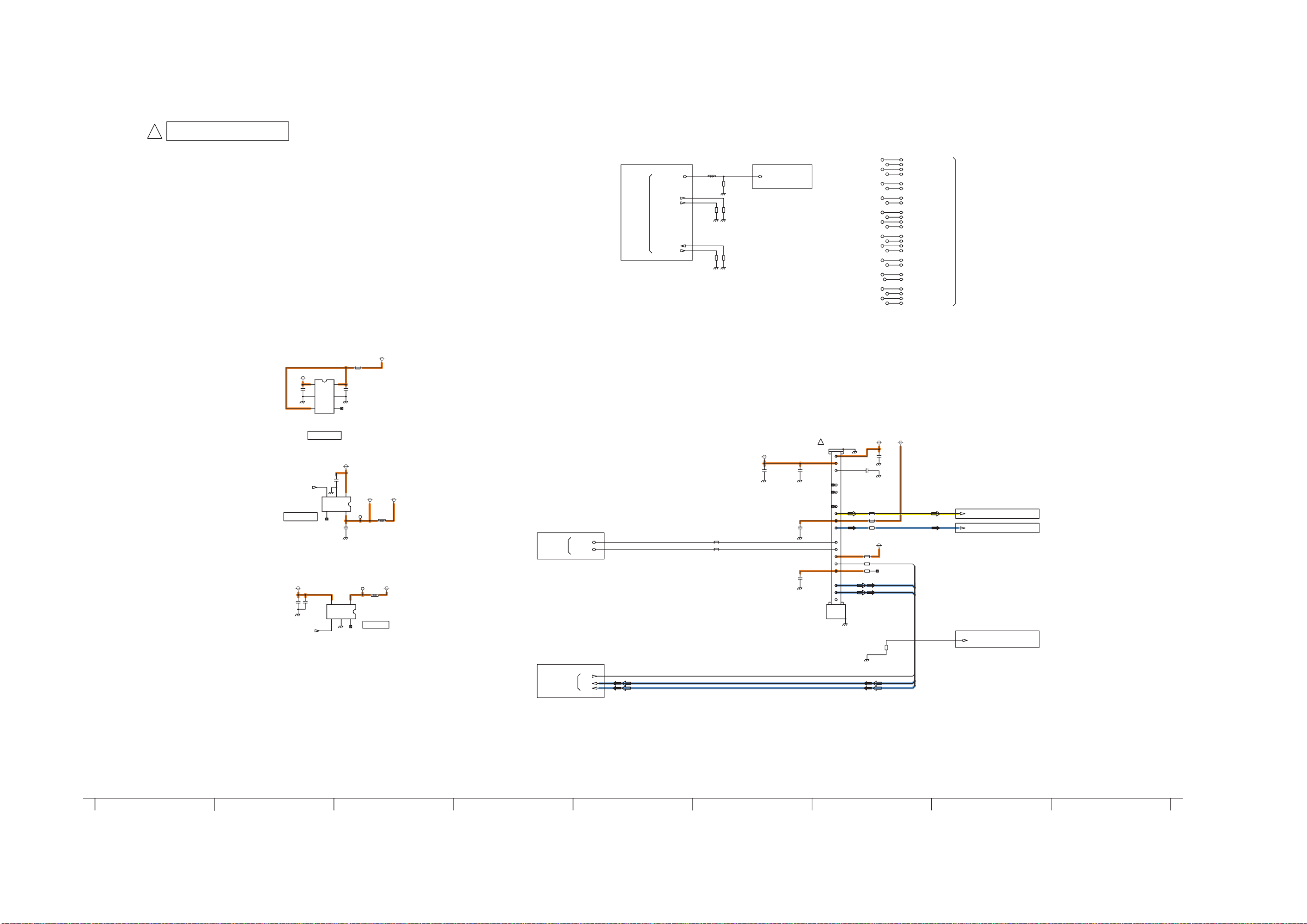

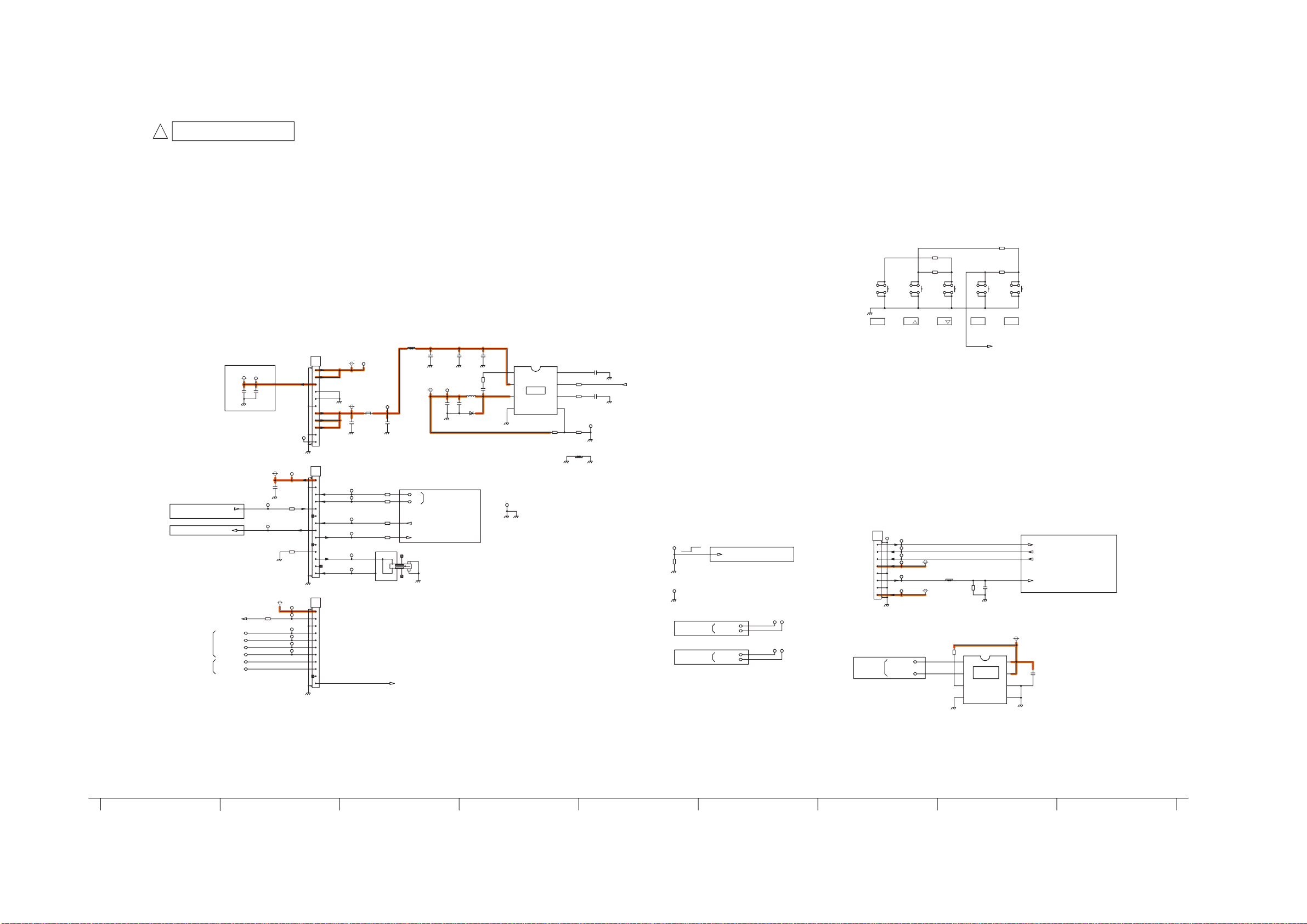

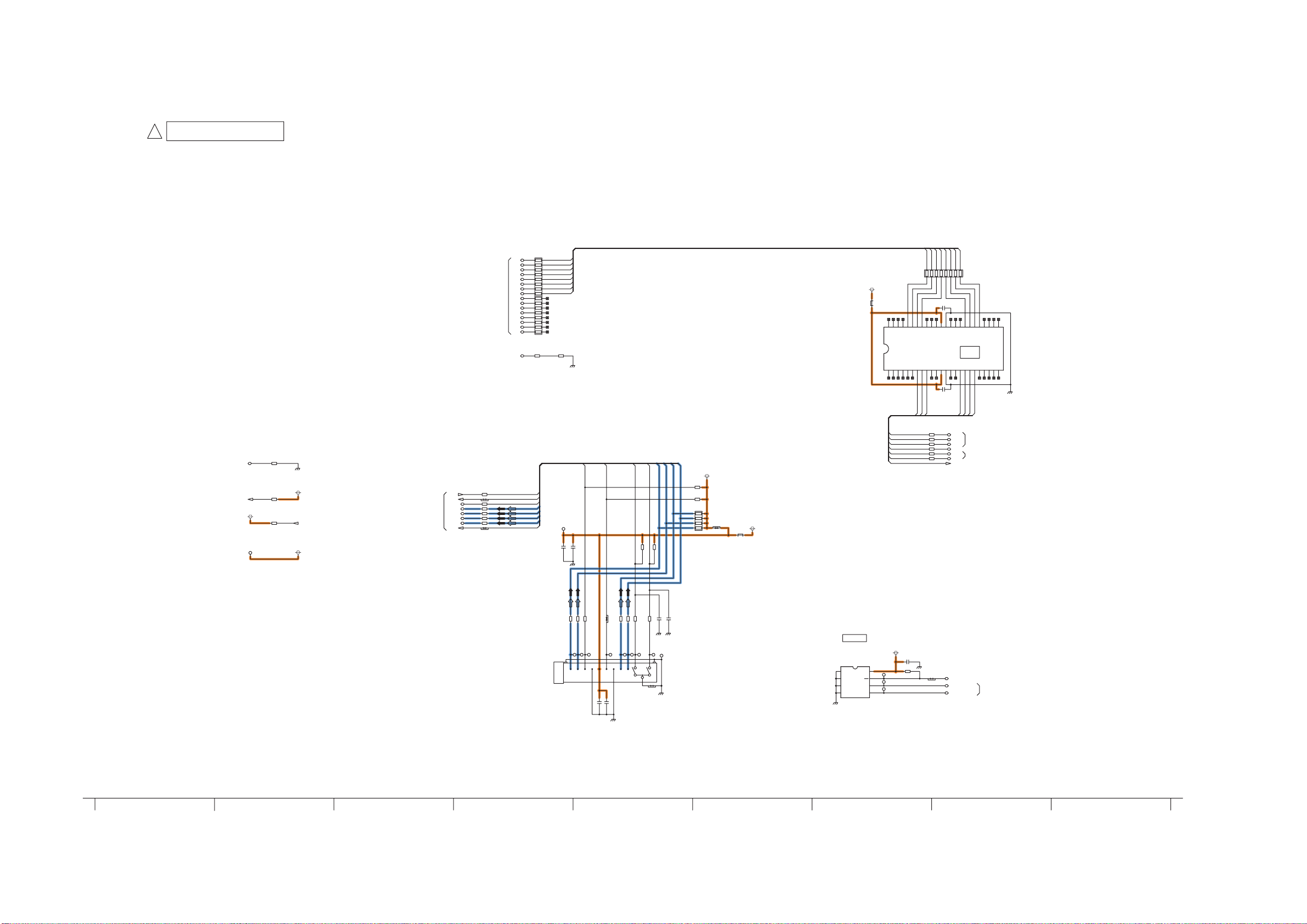

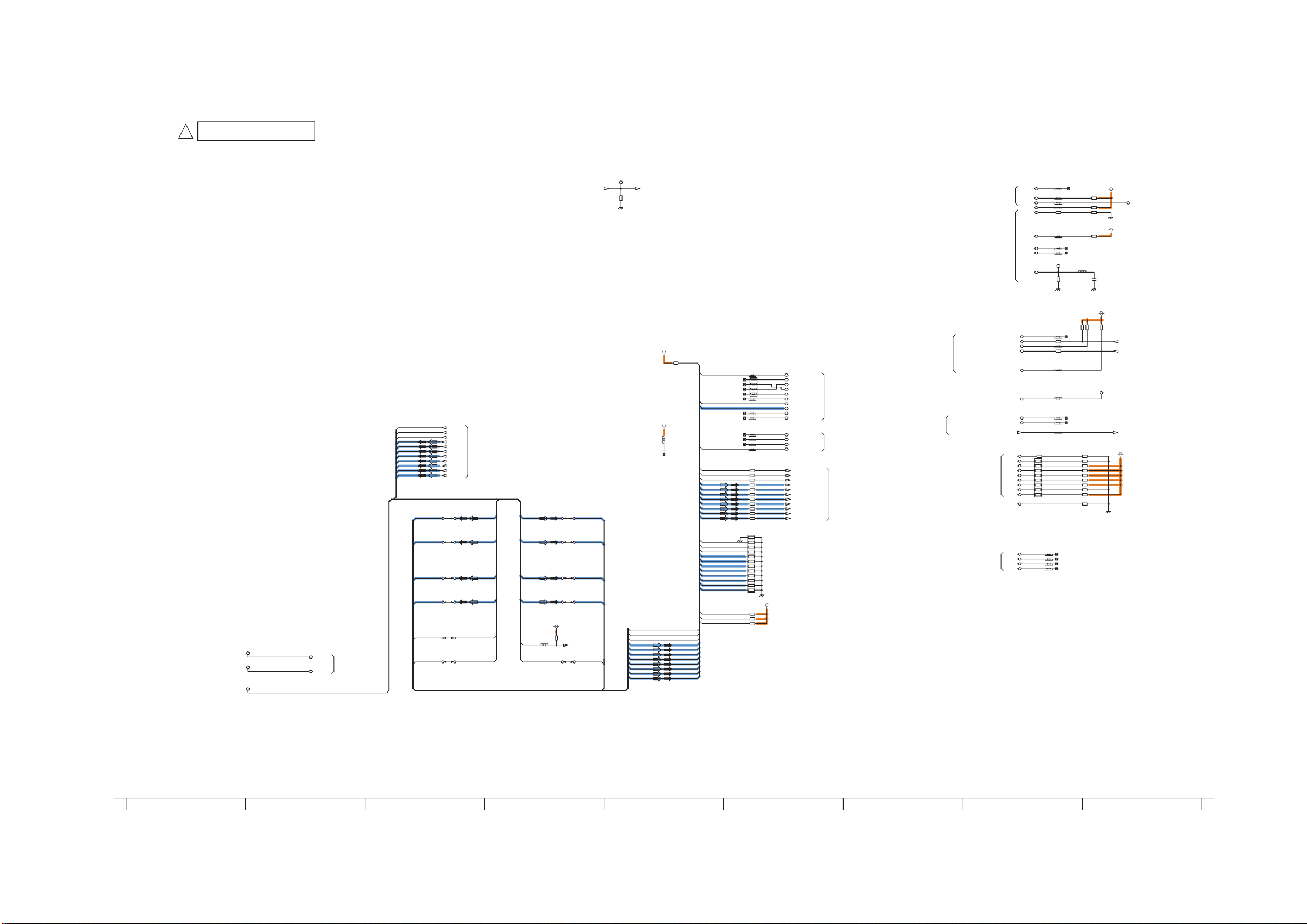

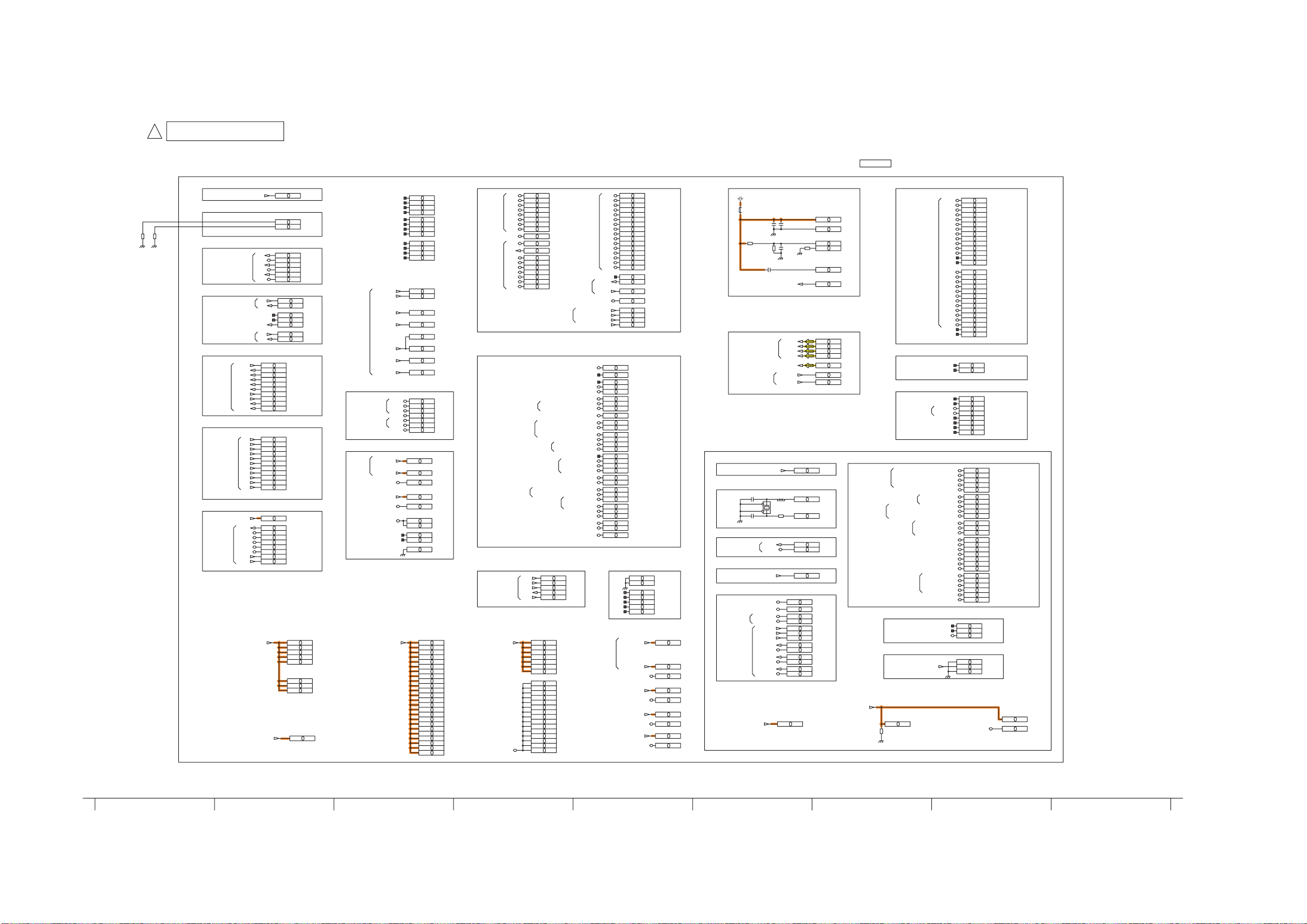

11 Schematic Diagram --------------------------------------------- 41

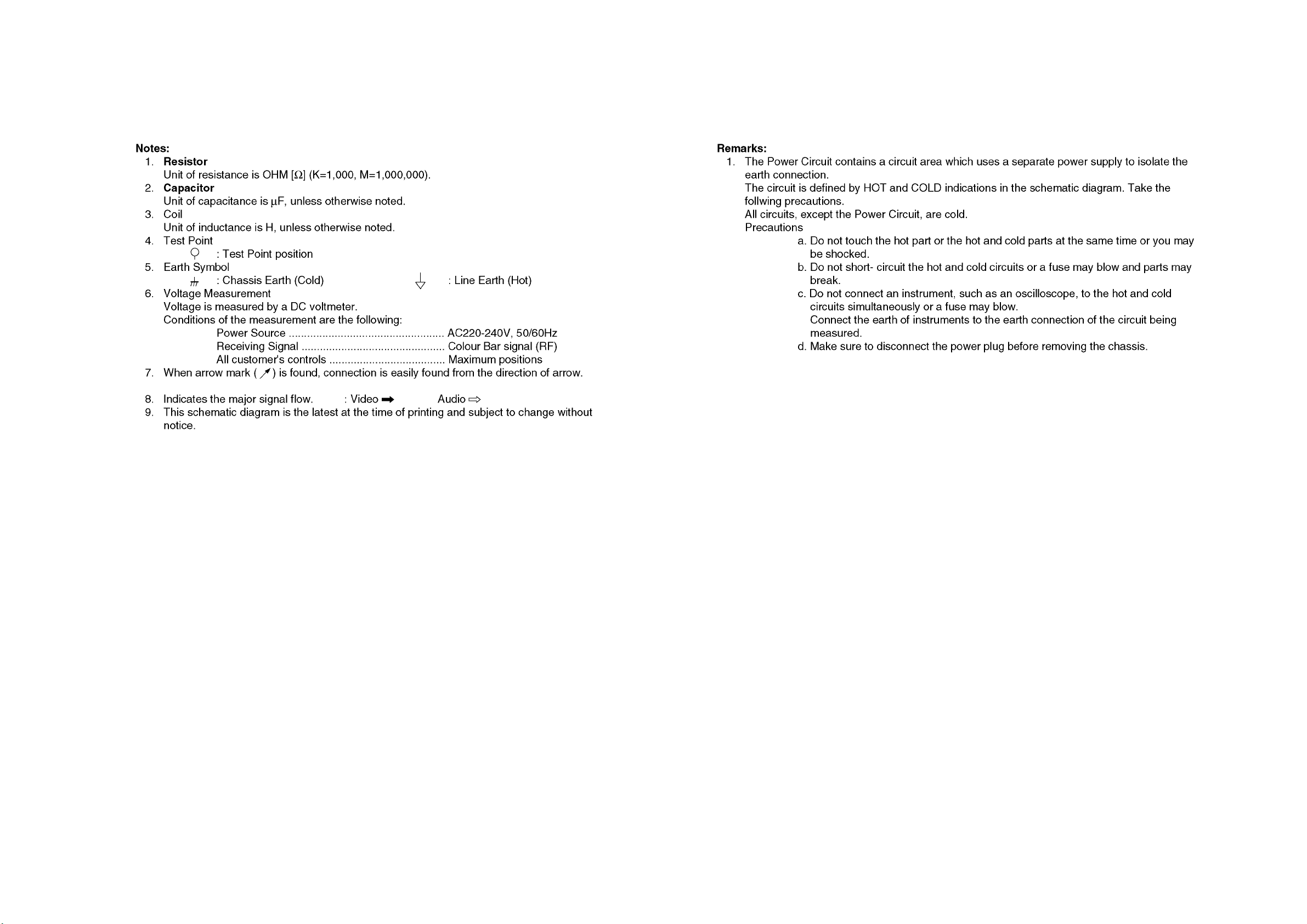

11.1. Schematic Diagram Note ------------------------------ 41

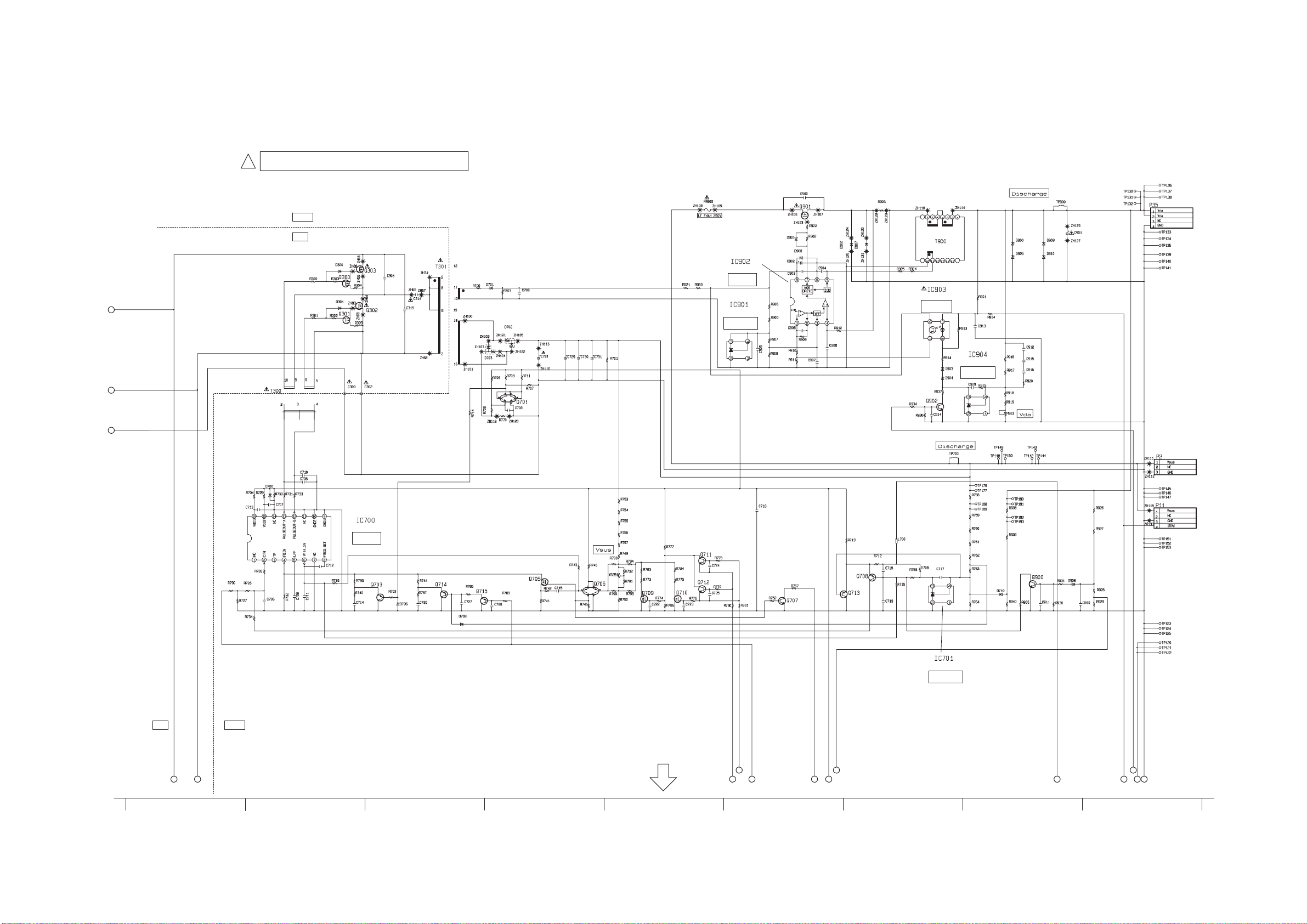

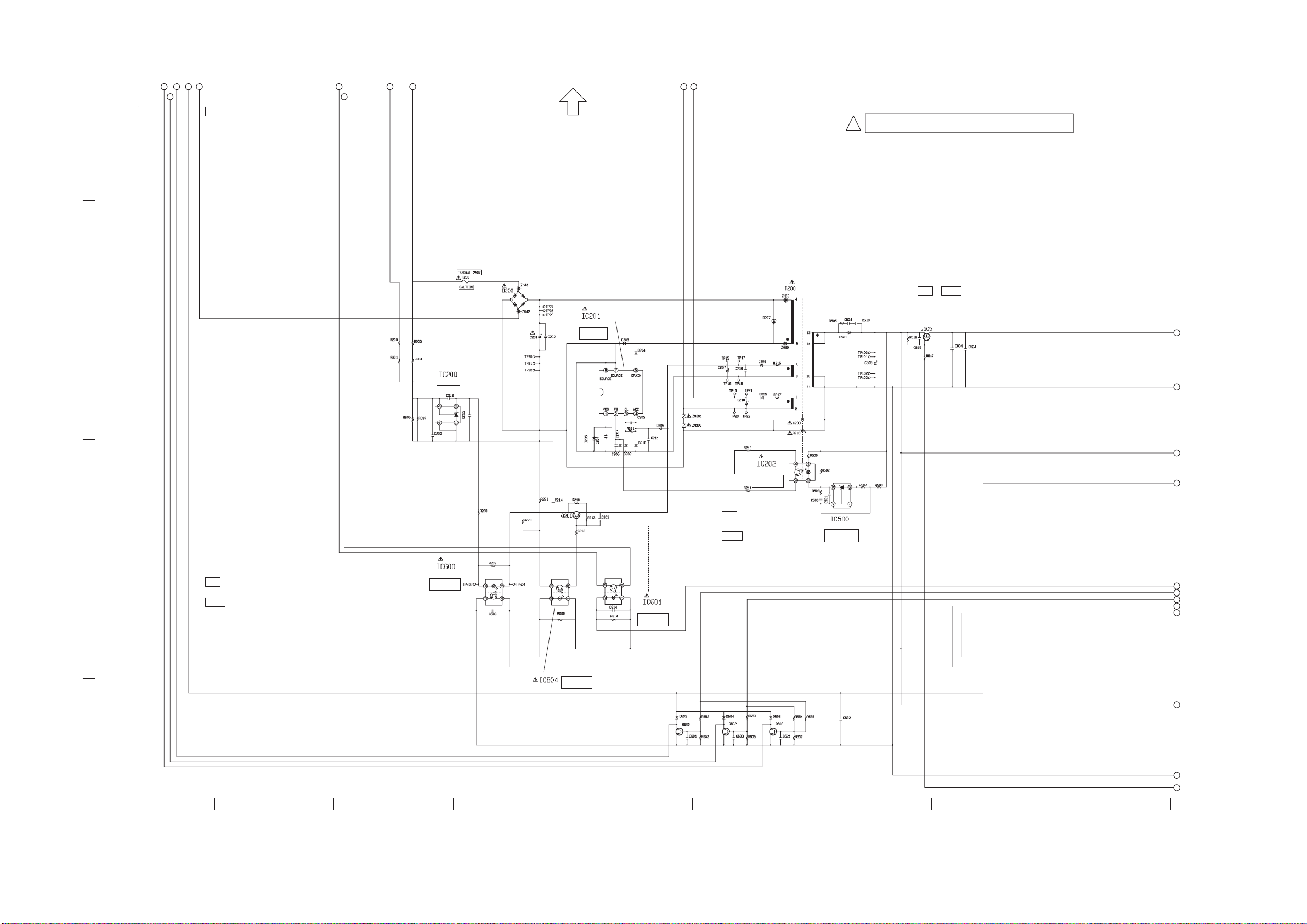

11.2. P-Board (1/4) Schematic Diagram ------------------ 42
11.3. P-Board (2/4) Schematic Diagram ------------------ 43
11.4. P-Board (3/4) Schematic Diagram ------------------ 44
11.5. P-Board (4/4) Schematic Diagram ------------------ 45
11.6. A-Board (1/19) Schematic Diagram----------------- 46
11.7. A-Board (2/19) Schematic Diagram----------------- 47
11.8. A-Board (3/19) Schematic Diagram----------------- 48
11.9. A-Board (4/19) Schematic Diagram----------------- 49
11.10. A-Board (5/19) Schematic Diagram----------------- 50
11.11. A-Board (6/19) Schematic Diagram----------------- 51
11.12. A-Board (7/19) Schematic Diagram----------------- 52
11.13. A-Board (8/19) Schematic Diagram----------------- 53
11.14. A-Board (9/19) Schematic Diagram----------------- 54
11.15. A-Board (10/19) Schematic Diagram--------------- 55
11.16. A-Board (11/19) Schematic Diagram --------------- 56
11.17. A-Board (12/19) Schematic Diagram--------------- 57
11.18. A-Board (13/19) Schematic Diagram--------------- 58
11.19. A-Board (14/19) Schematic Diagram--------------- 59
11.20. A-Board (15/19) Schematic Diagram--------------- 60
11.21. A-Board (16/19) Schematic Diagram--------------- 61
11.22. A-Board (17/19) Schematic Diagram--------------- 62
11.23. A-Board (18/19) Schematic Diagram--------------- 63
11.24. A-Board (19/19) Schematic Diagram--------------- 64
11.25. K-Board Schematic Diagram ------------------------- 65
11.26. C1-Board Schematic Diagram ----------------------- 66
11.27. C2-Board Schematic Diagram ----------------------- 67
11.28. SN-Board (1/9) Schematic Diagram ---------------- 68
11.29. SN-Board (2/9) Schematic Diagram ---------------- 69
11.30. SN-Board (3/9) Schematic Diagram ---------------- 70
11.31. SN-Board (4/9) Schematic Diagram ---------------- 71
11.32. SN-Board (5/9) Schematic Diagram ---------------- 72
11.33. SN-Board (6/9) Schematic Diagram ---------------- 73
11.34. SN-Board (7/9) Schematic Diagram ---------------- 74
11.35. SN-Board (8/9) Schematic Diagram ---------------- 75
11.36. SN-Board (9/9) Schematic Diagram ---------------- 76
11.37. SS-Board (1/2) Schematic Diagram ---------------- 77
11.38. SS-Board (2/2) Schematic Diagram ---------------- 78

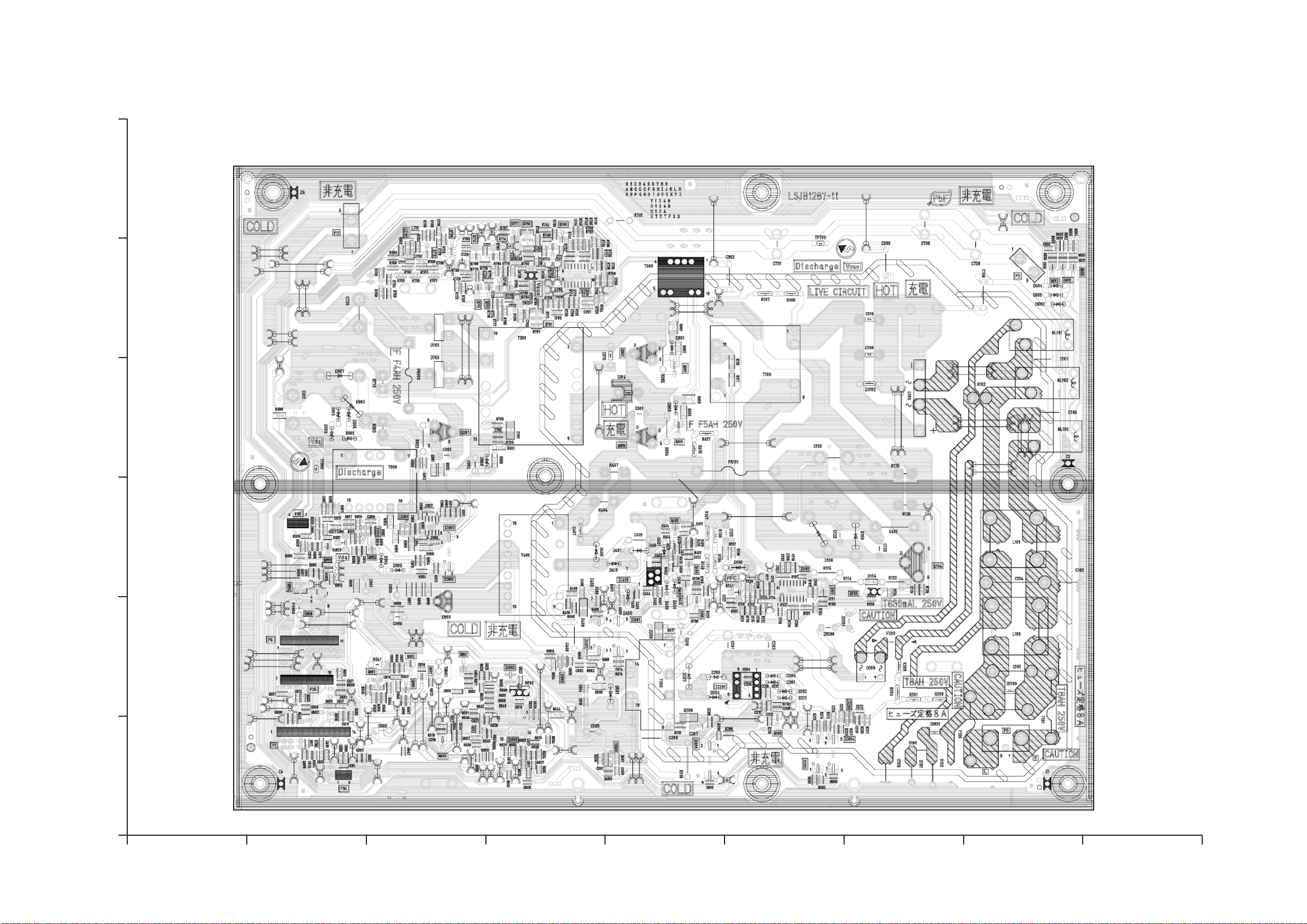

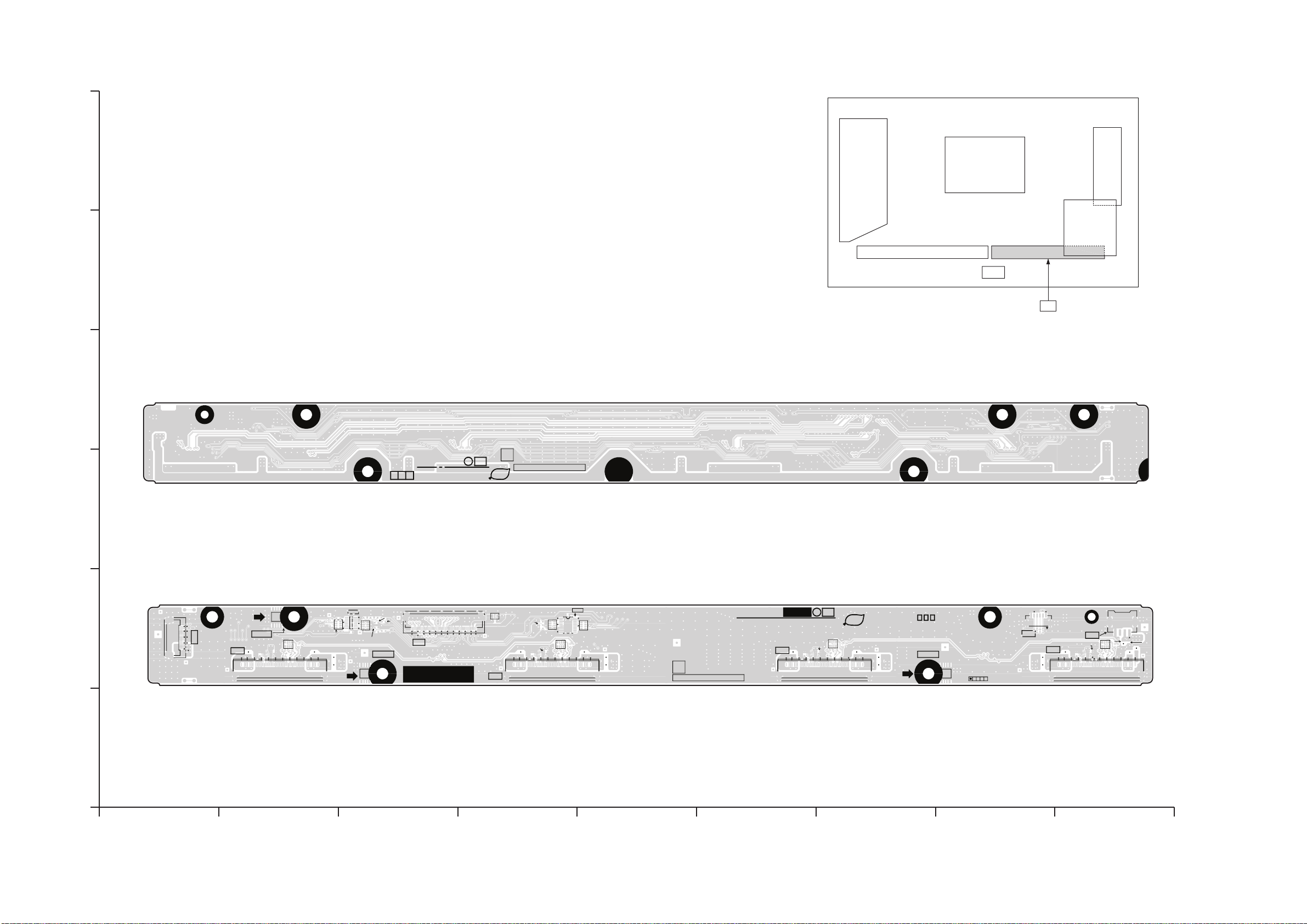

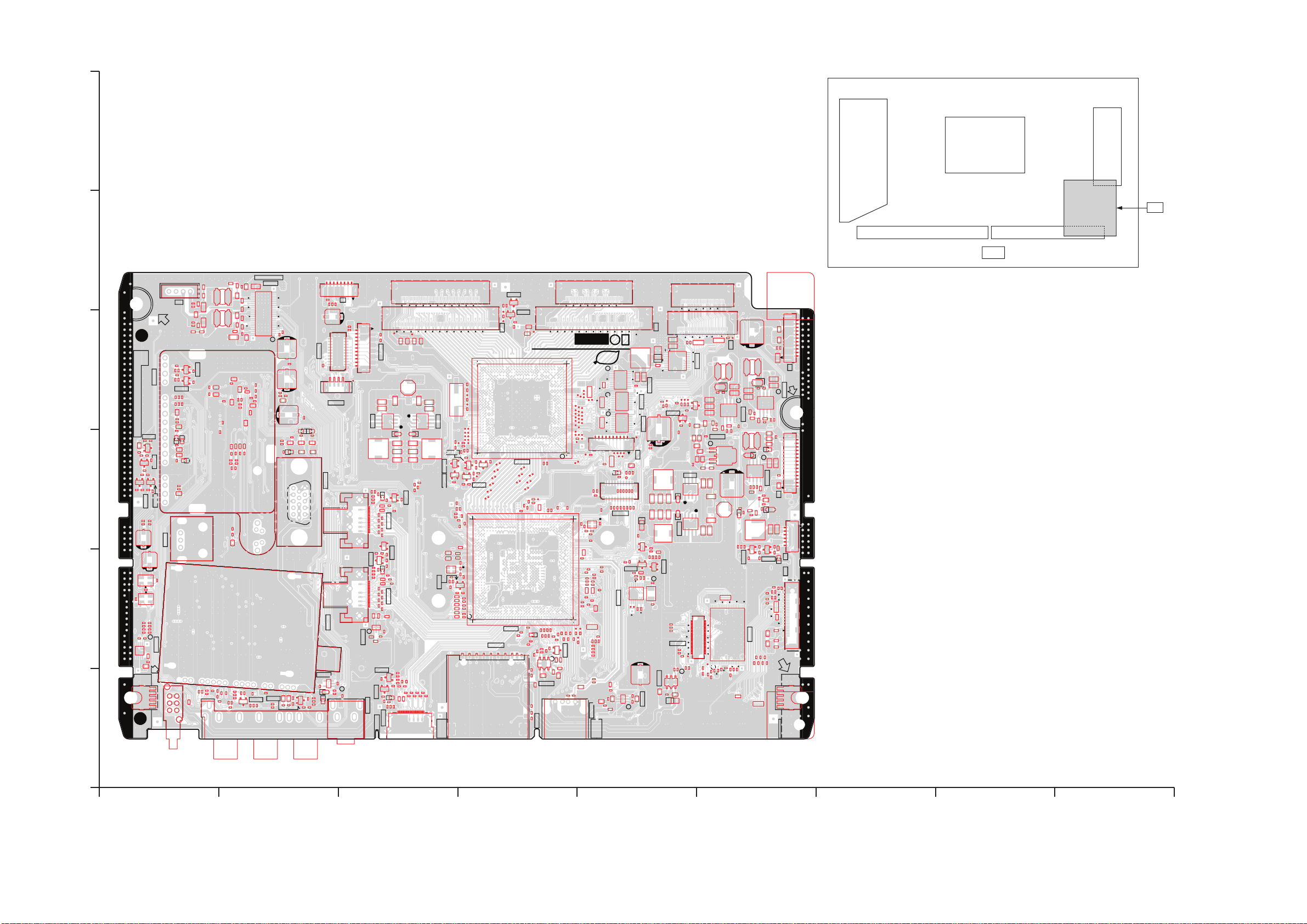

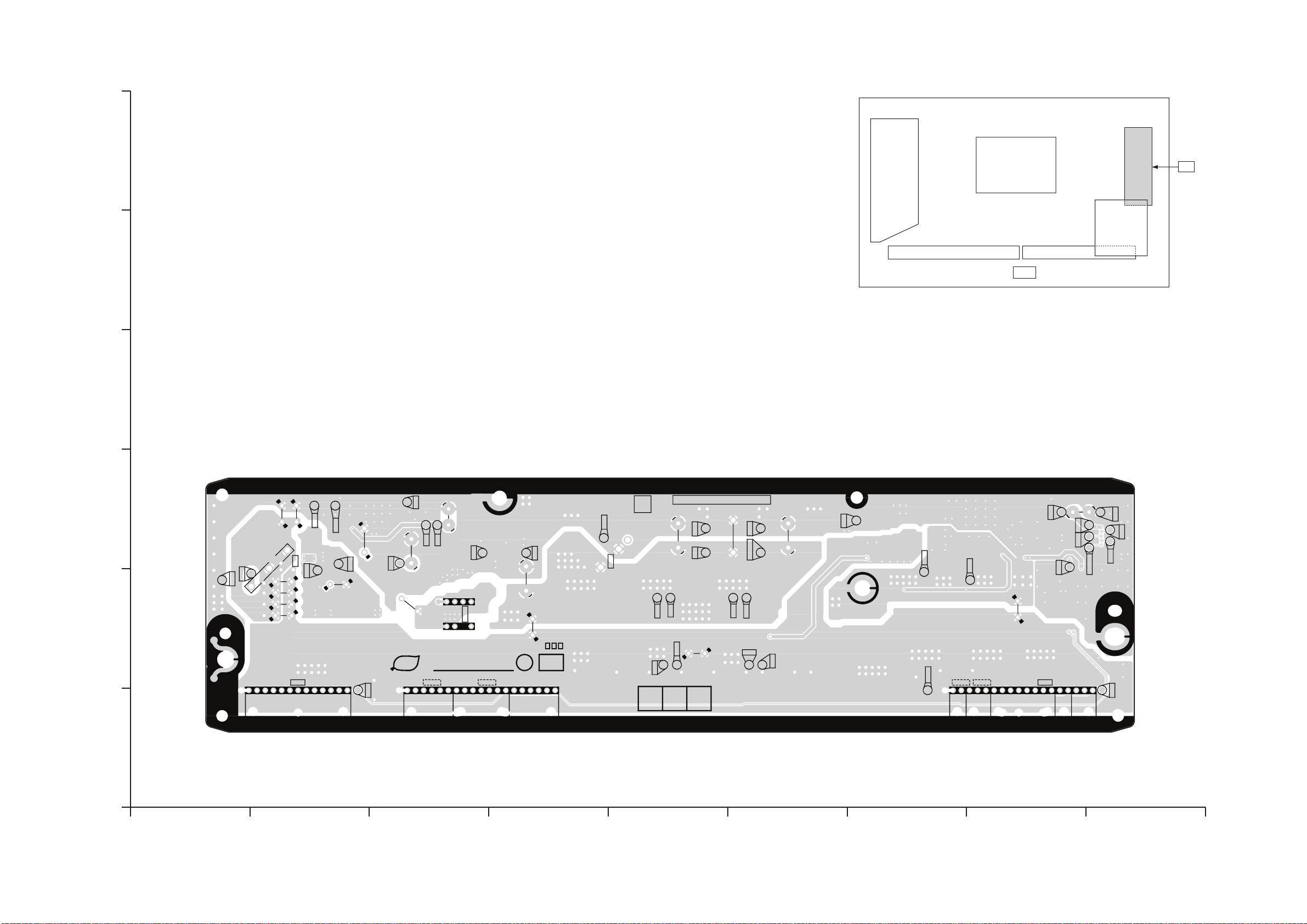

12 Printed Circuit Board ------------------------------------------ 79
12.1. P-Board ---------------------------------------------------- 79
12.2. K-Board ---------------------------------------------------- 82
12.3. A-Board ---------------------------------------------------- 83
12.4. C1-Board--------------------------------------------------- 85
12.5. C2-Board--------------------------------------------------- 86
12.6. SN-Board -------------------------------------------------- 87
12.7. SS-Board -------------------------------------------------- 89

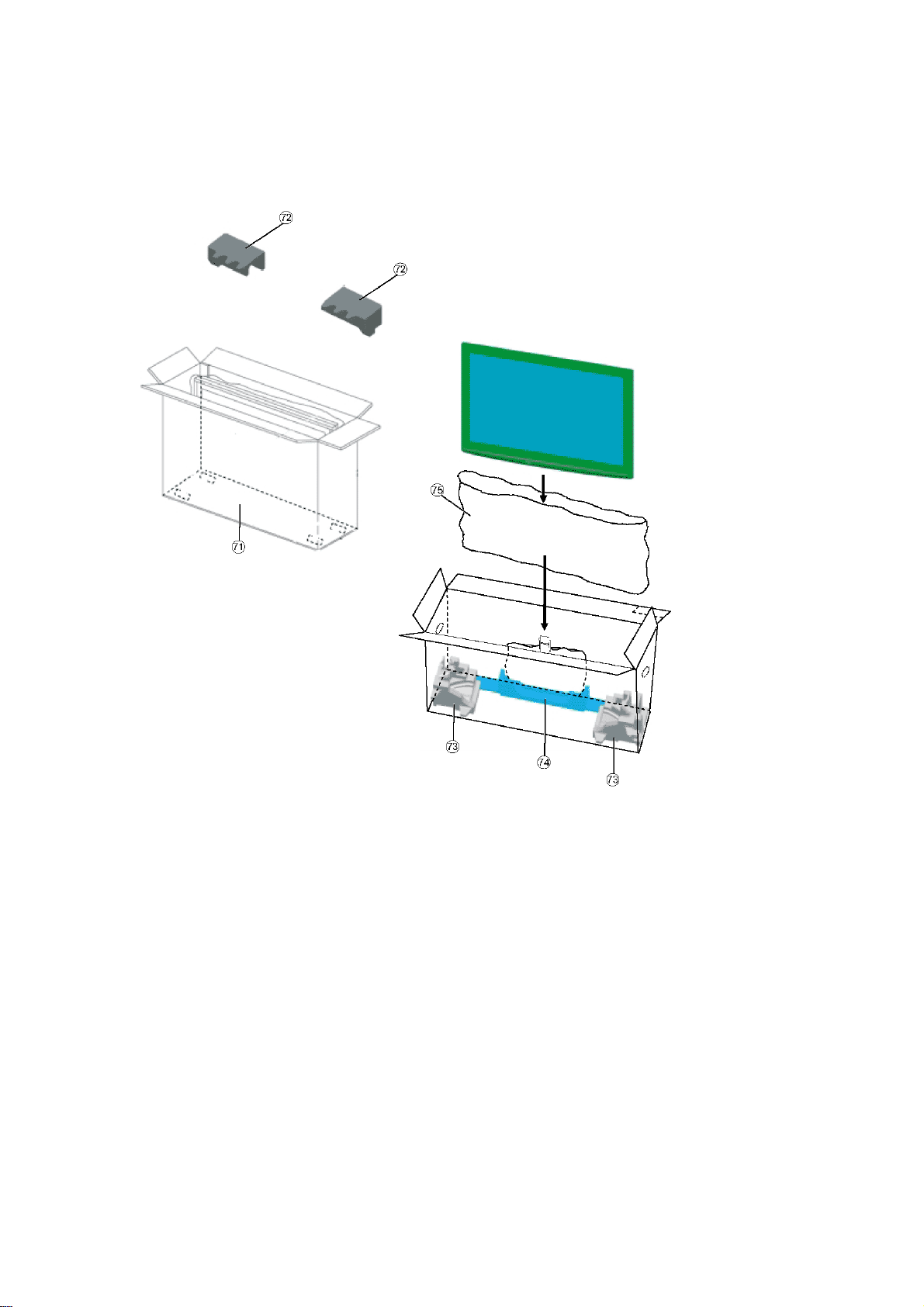

13 Exploded View and Replacement Parts List ----------- 91

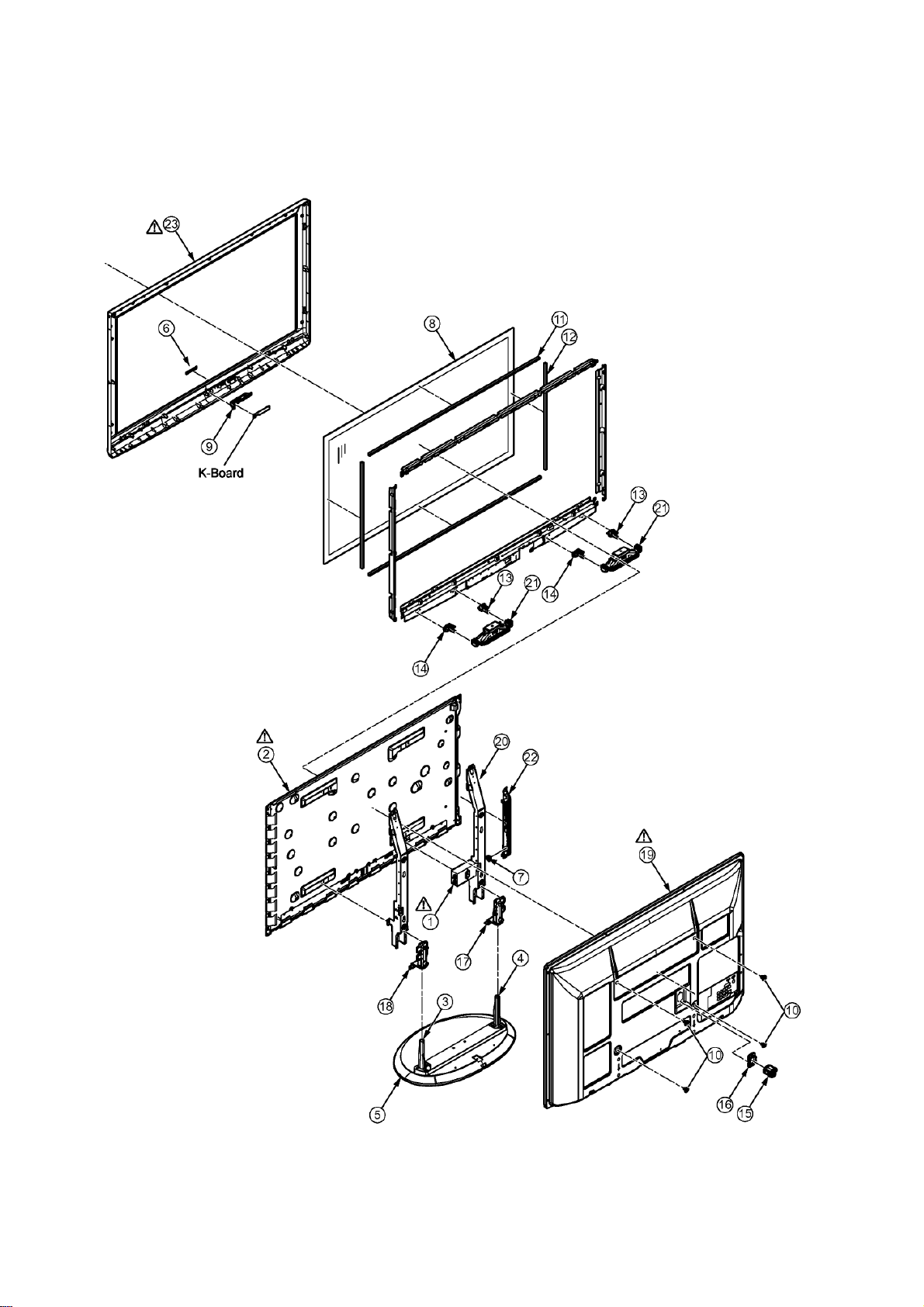

13.1. Exploded View and Mechanical Replacement
Parts List--------------------------------------------------- 91
13.2. Electrical Replacement Parts List ------------------- 98
2
Page 3
1 Safety Precautions
1.1. General Guidelines
1. When conducting repairs and servicing, do not attempt to modify the equipment, its parts or its materials.
2. When wiring units (with cables, flexible cables or lead wires) are supplied as repair parts and only one wire or some of the
wires have been broken or disconnected, do not attempt to repair or re-wire the units. Replace the entire wiring unit instead.
3. When conducting repairs and servicing, do not twist the Faston connectors but plug them straight in or unplug them straight
out.
4. When servicing, observe the original lead dress. If a short circuit is found, replace all parts which have been overheated or
damaged by the short circuit.
5. After servicing, see to it that all the protective devices such as insulation barriers, insulation papers shields are properly
installed.
6. After servicing, make the following leakage current checks to prevent the customer from being exposed to shock hazards.
1.2. Touch-Current Check
1. Plug the AC cord directly into the AC outlet. Do not use an isolation transformer for this check.
2. Connect a measuring network for touch currents between each exposed metallic part on the set and a good earth ground
such as a water pipe, as shown in Figure 1.
3. Use Leakage Current Tester (Simpson 228 or equivalent) to measure the potential across the measuring network.
4. Check each exposed metallic part, and measure the voltage at each point.
5. Reserve the AC plug in the AC outlet and repeat each of the above measure.
6. The potential at any point (TOUGH CURRENT) expressed as voltage U
For a. c.: U1 = 35 V (peak) and U2 = 0.35 V (peak);
For d. c.: U
Note:
The limit value of U
mA d. c.
The limit value U
7. In case a measurement is out of the limits specified, there is a possibility of a shock hazard, and the equipment should be
repaired and rechecked before it is returned to the customer.
= 1.0 V,
1
= 0.35 V (peak) for a. c. and U1 = 1.0 V for d. c. correspond to the values 0.7 mA (peak) a. c. and 2.0
2
= 35 V (peak) for a. c. correspond to the value 70 mA (peak) a. c. for frequencies greater than 100 kHz.
1
and U2, does not exceed the following values:
1
Figure 1
3
Page 4
2W a r n i n g
2.1. Prevention of Electrostatic Discharge (ESD) to Electrostatically
Sensitive (ES) Devices
Some semiconductor (solid state) devices can be damaged easily by static electricity. Such components commonly are called Electrostatically Sensitive (ES) Devices. Examples of typical ES devices are integrated circuits and some field-effect transistors and
semiconductor [chip] components. The following techniques should be used to help reduce the incidence of component damage
caused by electrostatic discharge (ESD).
1. Immediately before handling any semiconductor component or semiconductor-equipped assembly, drain off any ESD on your
body by touching a known earth ground. Alternatively, obtain and wear a commercially available discharging ESD wrist strap,
which should be removed for potential shock reasons prior to applying power to the unit under test.
2. After removing an electrical assembly equipped with ES devices, place the assembly on a conductive surface such as aluminum foil, to prevent electrostatic charge buildup or exposure of the assembly.
3. Use only a grounded-tip soldering iron to solder or unsolder ES devices.
4. Use only an anti-static solder removal device. Some solder removal devices not classified as [anti-static (ESD protected)] can
generate electrical charge sufficient to damage ES devices.
5. Do not use freon-propelled chemicals. These can generate electrical charges sufficient to damage ES devices.
6. Do not remove a replacement ES device from its protective package until immediately before you are ready to install it. (Most
replacement ES devices are packaged with leads electrically shorted together by conductive foam, aluminum foil or comparable conductive material).
7. Immediately before removing the protective material from the leads of a replacement ES device, touch the protective material
to the chassis or circuit assembly into which the device will be installed.
Caution
Be sure no power is applied to the chassis or circuit, and observe all other safety precautions.
8. Minimize bodily motions when handling unpackaged replacement ES devices. (Otherwise ham less motion such as the brushing together of your clothes fabric or the lifting of your foot from a carpeted floor can generate static electricity (ESD) sufficient
to damage an ES device).
4
Page 5
2.2. About lead free solder (PbF)
Note: Lead is listed as (Pb) in the periodic table of elements.
In the information below, Pb will refer to Lead solder, and PbF will refer to Lead Free Solder.
The Lead Free Solder used in our manufacturing process and discussed below is (Sn+Ag+Cu).
That is Tin (Sn), Silver (Ag) and Copper (Cu) although other types are available.
This model uses Pb Free solder in it’s manufacture due to environmental conservation issues. For service and repair work, we’d
suggest the use of Pb free solder as well, although Pb solder may be used.
PCBs manufactured using lead free solder will have the PbF within a leaf Symbol PbF stamped on the back of PCB.
Caution
• Pb free solder has a higher melting point than standard solder. Typically the melting point is 50 ~ 70 ° F (30~40 ° C) higher. Please
use a high temperature soldering iron and set it to 700 ± 20 ° F (370 ± 10 °C).
• Pb free solder will tend to splash when heated too high (about 1100 ° F or 600 °C).
If you must use Pb solder, please completely remove all of the Pb free solder on the pins or solder area before applying Pb solder. If this is not practical, be sure to heat the Pb free solder until it melts, before applying Pb solder.
• After applying PbF solder to double layered boards, please check the component side for excess solder which may flow onto the
opposite side. (see figure below)
Suggested Pb free solder
There are several kinds of Pb free solder available for purchase. This product uses Sn+Ag+Cu (tin, silver, copper) solder. However, Sn+Cu (tin, copper), Sn+Zn+Bi (tin, zinc, bismuth) solder can also be used.
5
Page 6
3 Service Navigation
3.1. PCB Layout
Board Name Function Board Name Function
P Power Supply K Remote receiver, Power LED, C.A.T.S. sensor
A DC-DC Converter, Tuner
Speaker out, AV Terminal, HDMI in, SD Card
Digital Signal Processor, PEAKS-sLD
Format Converter, Plasma AI, Sub-Field Processor
Key Switch, Power Switch
C1 Data Driver (Lower Right)
C2 Data Driver (Lower Left)
SN Scan Drive
SS Sustain Drive
6
Page 7
3.2. Applicable signals
COMPONENT (Y, PB/CB, PR/CR), HDMI
* Mark: Applicable input signal
Signal name COMPONENT HDMI
525 (480) / 60i * *
525 (480) / 60p * *
625 (576) / 50i * *
625 (576) / 50p * *
750 (720) / 60p * *
750 (720) / 50p * *
1,125 (1,080) / 60i * *
1,125 (1,080) / 50i * *
1,125 (1,080) / 60p *
1,125 (1,080) / 50p *
1,125 (1,080) / 24p *
PC (from D-sub 15P)
Applicable input signal for PC is basically compatible to VESA standard timing.
Signal name Horizontal frequency (kHz) Vertical frequency (Hz)
640 × 480 @70 Hz 31.47 70.07
640 × 480 @60 Hz 31.47 59.94
640 × 480 @75 Hz 37.50 75.00
800 × 600 @60 Hz 37.88 60.32
800 × 600 @75 Hz 46.88 75.00
800 × 600 @85 Hz 53.67 85.06
852 × 480 @60 Hz 31.44 59.89
1,024 × 768 @60 Hz 48.36 60.00
1,024 × 768 @70 Hz 56.48 70.07
1,024 × 768 @75 Hz 60.02 75.03
1,024 × 768 @85 Hz 68.68 85.00
1,280 × 1,024 @60 Hz 63.98 60.02
1,280 × 768 @60 Hz 47.70 60.00
1,366 × 768 @60 Hz 48.39 60.04
Macintosh13” (640 × 480) 35.00 66.67
Macintosh16” (832 × 624) 49.73 74.55
Macintosh21” (1,152 × 870) 68.68 75.06
PC (from HDMI terminal)
Applicable input signal for PC is basically compatible to HDMI standard timing.
Signal name Horizontal frequency (kHz) Vertical frequency (Hz)
640 × 480 @60 Hz 31.47 60.00
750 (720) / 60p 45.00 60.00
1,125 (1,080) / 60p 67.50 60.00
Note
• Signals other than above may not be displayed properly.
• The above signals are reformatted for optimal viewing on your display.
• PC signal is magnified or compressed for display, so that it may not be possible to show fine detail with sufficient clarity.
7
Page 8
4 Specifications
Power
Power rating AC 220-240 V, 50 / 60 Hz
Normal (Home) mode 110 W
Standby condition 0.4 W
Display panel
Aspect Ratio 16:9
Visible screen size 106 cm (diagonal)
921 mm (W) × 518 mm (H)
Number of pixels 786,432 (1,024 (W) × 768 (H)) [3,072 × 768 dots]
Sound
Speaker 160 mm × 40 mm × 2 pcs, 6 Ω
Audio Output 20 W ( 10 W + 10 W )
Headphones M3 (3.5 mm) stereo mini Jack × 1
PC signals VGA, SVGA, WVGA, XGA
SXGA, WXGA ...... (compressed)
Horizontal scanning frequency 31 - 69 kHz
Vertical scanning frequency 59 - 86 Hz
Receiving Systems / Band name
PAL B / G Reception of Off air broadcasts
Digital TV 7 MHz VHF / UHF (Australia) free-to-air TV broadcast reception
8 MHz UHF (New Zealand) free-to-air TV broadcast reception
PAL 60 Hz Playback of NTSC tape from some PAL Video recorders (VCR)
M. NTSC Playback from M. NTSC Video recorders (VCR)
NTSC Playback from NTSC Video recorders (VCR)
Aerial - Rear Standard Belling & Lee connector (A) VHF / UHF (Z)
Operating Conditions
Temperature: 0 °C - 40 °C
Humidity: 20 % - 80 % RH (non-condensing)
Connection Terminals
AV1 Input
Audio L - R RCA PIN Type × 2 0.5 V[rms]
VIDEO RCA PIN Type × 1 1.0 V [p-p] (75 Ω)
COMPONENT Y 1.0 V [p-p] (including synchronization)
, PR/C
P
B/CB
AV2 Input
Audio L - R RCA PIN Type × 2 0.5 V[rms]
VIDEO RCA PIN Type × 1 1.0 V [p-p] (75 Ω)
AV3 Input
AUDIO L - R RCA PIN Type × 2 0.5 V[rms]
VIDEO RCA PIN Type × 1 1.0 V [p-p] (75 Ω)
Monitor Output
Audio L - R RCA PIN Type × 2 0.5 V[rms] (high impedance)
VIDEO RCA PIN Type × 1 1.0 V [p-p] (75 Ω)
Others
HDMI1 - 3 Input TYPE A Connectors • This TV supports [ HDAVI control 5 ] function.
PC Input HIGH-DENSITY D-SUB 15PIN R / G / B: 0.7 V[p-p] (75 Ω)
DIGITAL AUDIO OUT PCM / Dolby Digital, Fiber optic
Card slot SD Card slot × 1
Dimensions (W × H × D) 1,029 mm × 704 mm × 334 mm (With Pedestal)
1,029 mm × 661 mm × 93 mm (TV only)
Mass 26.5 kg Net (With Pedestal)
24.0 kg Net (TV only)
R
± 0.35 V [p-p]
HD / VD: TTL Level 2.0 - 5.0 V[p-p] (high impedance)
Note
• Design and Specifications are subject to change without notice. Mass and Dimensions shown are approximate.
8
Page 9
5 Service Mode
5.1. How to enter into Service Mode
While pressing [VOLUME ( - )] button of the main unit, press [RECALL] button of the remote control three times within 2 seconds.
5.1.1. Key command
[1] button...Main items Selection in forward direction
[2] button...Main items Selection in reverse direction
[3] button...Sub items Selection in forward direction
[4] button...Sub items Selection in reverse direction
[RED] button...All Sub items Selection in forward direction
[GREEN] button...All Sub items Selection in reverse direction
[VOL] button...Value of sub items change in forward direction ( + ), in reverse direction ( - )
9
Page 10
5.1.2. Contents of adjustment mode
• Value is shown as a hexadecimal number.
• Preset value differs depending on models.
• After entering the adjustment mode, take note of the value in each item before starting adjustment.
5.1.3. How to exit
Switch off the power with the [POWER] button on the main unit or the [POWER] button on the remote control.
10
Page 11
5.2. Option - Mirror
Picture can be reversed left and right or up and down.
00 : Default (Normal picture is displayed)
01 : Picture is reversed left and right.
02 : Picture is reversed up and down.
Hint : If the defective symptom (e.g. Vertical bar or Horizontal bar) is moved by selection of this mirror, the possible cause is in
A-board.
5.3. Service tool mode
5.3.1. How to access
1. Select [SRV-TOOL] in Service Mode.
2. Press [OK] button on the remote control.
5.3.2. Display of SOS History
SOS History (Number of LED blinking) indication.
From left side; Last SOS, before Last, three occurrence before, 2nd occurrence after shipment, 1st occurrence after shipment.
This indication will be cleared by [Self-check indication and forced to factory shipment setting].
5.3.3. POWER ON Time, On/Off
Note : To display TIME/COUNT menu, highlight position, then press MUTE for 3sec.
Time : Cumulative power on time, indicated hour : minute by decimal
Count : Number of On/Off switching by decimal
Note : This indication will not be cleared by either of the self-checks or any other command.
5.3.4. Exit
1. Disconnect the AC cord from wall outlet or switch off the power with [ Power ] button on the main unit.
11
Page 12
5.4. Hotel mode
1. Purpose
Restrict a function for hotels.
2. Access command to the Hotel mode setup menu
In order to display the Hotel mode setup menu, please
enter the following command (within 2 second) .
[TV] : Vol. [Down] + [REMOTE] : AV (3 times)
Then, the Hotel mode setup menu is displayed.
3. To exit the Hotel mode setup menu
Disconnect AC power cord from wall outlet.
4. Explain the Hotel mode setup menu
item Function
Hotel Mode Select hotel mode ON/OFF
Initial INPUT Select input signal modes.
Set the input, when each time power is switched
on.
Selection :
Off/Analog TV/Digital TV/AV1/AV2/AV3/PC/
HDMI1/HDMI2/HDMI3
• PC: selectable with VGA option
Initial POS Select programme number.
Selection :
Off/0 to 99
• Off: give priority to a last memory
Initial VOL level Adjust the volume when each time power is
switched on.
Selection/Range :
Off/0 to 100
• Off: give priority to a last memory
Maximum VOL
level
Button lock Select local key conditions.
Remote lock Select remote control key conditions.
Adjust maximum volume.
Range :
0 to 100
Selection :
Off/SETUP/MENU/ALL
• Off: altogether valid
• SETUP: only F-key is invalid
(Tuning guide(menu) can not be selected.)
• MENU: only F-key is invalid
(only Volume/Mute can be selected.)
• ALL: altogether invalid.
Selection :
Off/SETUP/MENU
• Off: altogether valid
• SETUP: only Setup menu is invalid
• MENU: Picture/Sound/Setup menu are invalid
12
Page 13
5.5. Data Copy by SD Card
5.5.1. Purpose
(a) Board replacement (Copy the data when exchanging A-board):
When exchanging A-board, the data in original A-board can be copied to SD card and then copy to new A-board.
(b) Hotel (Copy the data when installing a number of units in hotel or any facility):
When installing a number of units in hotel or any facility, the data in master TV can be copied to SD card and then copy to other
TVs.
5.5.2. Preparation
Make pwd file as startup file for (a) or (b) in a empty SD card.
1. Insert a empty SD card to your PC.
2. Right-click a blank area in a SD card window, point to New, and then click text document. A new file is created by default
(New Text Document.txt).
3. Right-click the new text document that you just created and select rename, and then change the name and extension of the
file to the following file name for (a) or (b) and press ENTER.
File name:
(a) For Board replacement : boardreplace.pwd
(b) For Hotel : hotel.pwd
Note:
Please make only one file to prevent the operation error.
No any other file should not be in SD card.
13
Page 14
5.5.3. Data copy from TV set to SD Card
1. Turn on the TV set.
2. Insert SD card with a startup file (pwd file) to SD slot.
On-screen Display will be appeared according to the startup file automatically.
3. Input a following password for (a) or (b) by using remote control.
(a) For Board replacement : 2770
(b) For Hotel : 4850
Data will be copied from TV set to SD card.
It takes around 2 to 6 minutes maximum for copying.
4. After the completion of copying to SD card, remove SD card from TV set.
5. Turn off the TV set.
Note:
Following new folder will be created in SD card for data from TV set.
(a) For Board replacement : user_setup
(b) For Hotel : hotel
14
Page 15
5.5.4. Data copy from to SD Card to TV set
1. Turn on the TV set.
2. Insert SD card with Data to SD slot.
On-screen Display will be appeared according to the Data folder automatically.
3. Input a following password for (a) or (b) by using remote control.
(a) For Board replacement : 2771
(b) For Hotel : 4851
Data will be copied from SD card to TV set.
4. After the completion of copying to SD card, remove SD card from TV set.
(a) For Board replacement : Data will be deleted after copying (Limited one copy).
(b) For Hotel : Data will not be deleted and can be used for other TVs.
5. Turn off the TV set.
Note:
1. Depending on the failure of boards, function of Data copy for board replacement does not work.
2. This function can be effective among the same model numbers.
15
Page 16
6 Troubleshooting Guide
Use the self-check function to test the unit.
1. Checking the IIC bus lines
2. Power LED Blinking timing
6.1. Check of the IIC bus lines
6.1.1. How to access
Self-check indication only:
Produce TV reception screen, and while pressing [VOLUME ( - )] button on the main unit, press [OK] button on the remote control
for more than 3 seconds.
Self-check indication and forced to factory shipment setting:
Produce TV reception screen, and while pressing [VOLUME ( - )] button on the main unit, press [MENU] button on the remote con-
trol for more than 3 seconds.
6.1.2. Screen display
6.1.3. Check Point
Confirm the following parts if NG was displayed.
6.1.4. Exit
Disconnect the AC cord from wall outlet or switch off the power with [ Power ] button on the main unit.
16
Page 17
6.2. Power LED Blinking timing chart
1. Subject
Information of LED Flashing timing chart.
2. Contents
When an abnormality has occurred the unit, the protection circuit operates and reset to the stand by mode. At this time, the
defective block can be identified by the number of blinks of the Power LED on the front panel of the unit.
17
Page 18
6.3. No Power
First check point
There are following 3 states of No Power indication by power LED.
1. No lit
2. Green is lit then turns red blinking a few seconds later. (See 6.2.)
3. Only red is lit.
18
Page 19
6.4. No Picture
19
Page 20
6.5. Local screen failure
Plasma display may have local area failure on the screen. Fig-1 is the possible defect P.C.B. for each local area.
Fig-1
20
Page 21
7 Disassembly and Assembly Instructions
7.1. Remove the Rear cover
1. See PCB Layout (Section 3)

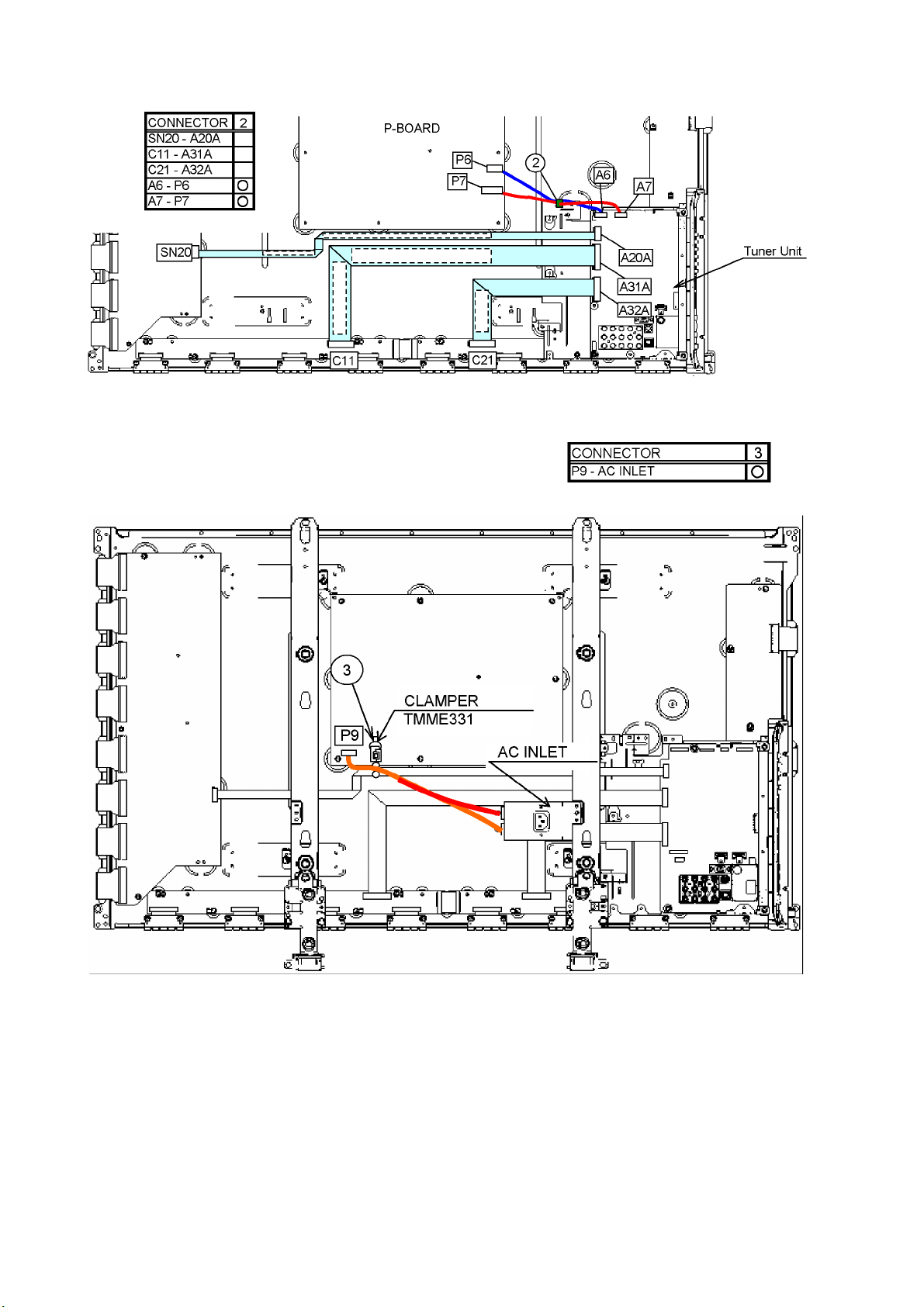

7.2. Remove the AC inlet
Caution:
To remove P.C.B. wait 1 minute after power was off for discharge from electrolysis capacitors.
1. Unlock the cable clampers to free the cable.
2. Disconnect the connector (P9).
3. Remove the screw (× 1 ) and remove the AC inlet.
7.3. Remove the P-Board
Caution:
To remove P.C.B. wait 1 minute after power was off for discharge from electrolysis capacitors.
1. Unlock the cable clampers to free the cable
2. Disconnect the connectors (P2, P6, P7, P9, P11 and
P35).
3. Remove the screws (× 9 ) and remove the P-Board.
7.4. Remove the Side terminal
cover and the Side shield metal
1. Remove the screws (× 2 , ×1 , ×1 ).
2. Remove the Side terminal cover.
3. Remove the Side shield metal.
21
Page 22
7.5. Remove the Tuner unit
1. Remove the Side terminal cover and the Side shield
metal. (See section 7.4.)
2. Unlock the cable clampers to free the cable.
3. Disconnect the connectors (A1, A6, A7 and A11).
4. Disconnect the flexible cables (A20A, A31A and A32A).
5. Remove the screws (× 2 ) and remove the Tuner unit.

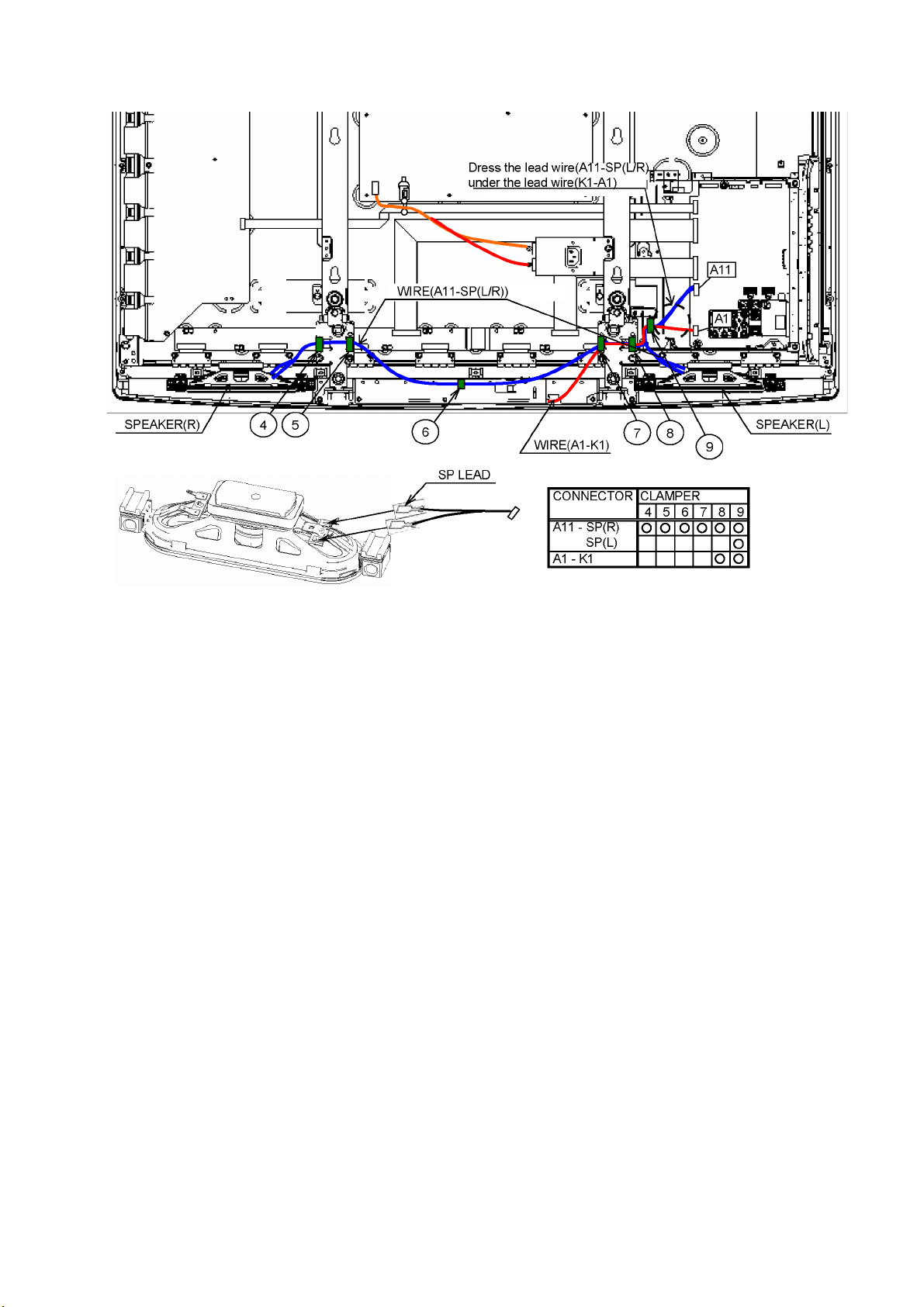

7.7. Remove the Speakers
1. Unlock the cable clampers to free the cable.
2. Disconnect the Speaker terminal.
3. Remove the screws (× 2 each) and remove the Speakers (L, R).
7.8. Remove the SN-Board
1. Remove the flexible cables (SN11, SN12, SN13, SN14,
SN15, SN16, SN17 and SN18) connected to the SNBoard.
2. Disconnect the connectors (SN2 and SN3).
3. Disconnect the flexible cable (SN20).
4. Remove the molding props (× 2 ).
5. Remove the screws (× 8 ) and remove the SN-Board.
7.6. Remove the A-Board
1. Remove the Tuner unit. (See section 7.5.)
2. Remove the screws (× 2 ) and remove the A-Board.
22
Page 23
7.9. Remove the SS-Board
1. Remove the Tuner unit. (See section 7.5.)
2. Unlock the cable clampers to free the cable.
3. Disconnect the connectors (SS3, SS11 and SS23).
4. Disconnect the flexible cables (SS53A and SS55A).
5. Remove the screws (× 4 ) and remove the SS-Board.
7.10. Remove the Hanger metals and
3. Remove the Hanger metals (L, R) fastening screws (×2
each) and remove the Hanger metals (L, R).
7.11. Remove the C1-Board
1. Remove the Hanger metal R and the Stand bracket R.
(See section 7.10.)
2. Remove the flexible cable holder fastening screws (×8
).
3. Disconnect the flexible cables (CB1, CB2, CB3 and CB4).
4. Disconnect the flexible cables (C10 and C11).
5. Remove the screws (× 3 ) and remove the C1-Board.
the Stand brackets
1. Remove the Plasma panel section from the servicing
stand and lay on a flat surface such as a table (covered
by a soft cloth) with the Plasma panel surface facing
downward.
2. Remove the Stand brackets (L, R) fastening screws (×3
each) and the Stand brackets (L, R).
7.12. Remove the C2-Board
1. Remove the Tuner unit. (See section 7.5.)
2. Remove the Hanger metal L and the Stand bracket L.
(See section 7.10.)
3. Remove the flexible cable holder fastening screws (×8
).
4. Disconnect the flexible cables (CB5, CB6, CB7 and CB8).
5. Disconnect the flexible cables (C20 and C21).
6. Disconnect the connectors (C23 and C25).
7. Remove the screws (× 3 ) and remove the C2-Board.
23
Page 24
7.13. Remove the Plasma panel section from the Cabinet assy
(glass)
1. Remove the plasma panel fastening screws (× 3 ) and
remove the cabinet assy.
7.14. Remove the Glass holders
1. Remove the Cabinet assy. (See section 7.13.)
2. Remove the screws (× 4 ).
3. Remove the Glass holder side (L, R).
4. Remove the screws (× 7 ).
5. Remove the Glass holder top.
6. Remove the screws (× 5 ).
7. Remove the Glass holder bottom.
2. For leaving the cabinet assy from the plasma panel, pull
the bottom of the cabinet assy forward, lift, and remove.
7.15. Remove the K-Board
1. Remove the Glass holders. (See section 7.14.)
2. Remove the screws (× 2 ).
3. Remove the claws (× 2 ).
4. Disconnect the connector (K1) and Remove the K-Board
from LED Panel.
24
Page 25
7.16. Replace the plasma panel
Caution:
A new plasma panel itself without Hanger metals is
fragile.
To avoid the damage to new plasma panel, carry a new
plasma panel taking hold of the Hanger metals after
assembling the Hanger metals and the Stand brackets.
1. Place a carton box packed a new plasma panel on the flat
surface of the work bench.
2. Open a box and without taking a new plasma panel;
Attach the C1-Board and the C2-Board, connect the flexible cables from the plasma panel to the C1-Board and the
C2-Board, and fit the flexible cable holders.
3. Attach the Hanger metals and the Stand brackets to the
new plasma panel.
4. Place the plasma panel on the servicing stand taking hold
of the Hanger metals.
5. Attach the cabinet assy and each P.C.Board and so on, to
the new plasma panel.
*When fitting the cabinet assy, be careful not to allow any
debris, dust or handling residue to remain between the
front glass and plasma panel.
25
Page 26
8 Measurements and Adjustments
8.1. Adjustment
8.1.1. Vsus selection
Caution:
When Plasma panel or A-board is replaced, Vsus should be set to LOW or HIGH.
Procedure
1. Go into main item [VSUS] in Service Mode. LOW or HIGH will be displayed.
2. Press [OK] button to go to TEST stage.
White pattern without On-Screen Display will be displayed during TEST and CONF stage. Press [5] button to display the
On-Screen Display.
3. Press [VOL (-)] button to set to LOW.
4. In LOW setting
a. If no several dead pixel is visible remarkably in white pattern, press [3] button to go to CONF stage.
b. If the several dead pixels are visible remarkably in white pattern, Set to HIGH by press [VOL (+)] button. Press [3] button
to go to CONF stage if the symptom is improved.
5. Press [OK] button in CONF stage to store LOW or HIGH.
6. Exit Service Mode by pressing [Power] button.
26
Page 27
8.1.2. Sub-Contrast adjustment
Name of measuring instrument Connection Remarks
RF generator
Base Band signal generator
HD signal generator
Steps Remarks
Adjustment of TV (RF system)
1. Receive a RF PAL 100% Full White or Split Colour bar shown as below .
2. Goes into service mode.
3. Push a [ 1 ] or [ 2 ] key, and goes into adjustment mode for [ CONTRAST ].
Adjustment
1. The colour key yellow button of remote control is pushed.
2. The OSD character of sub-contrast becomes red.
(Inside under automatic adjustment)
3. The OSD character of sub-contrast returns to black.
4. End.
Note:
Sub-contrast adjustment is unadjusted
for AV/ HD input.
But, when needing the adjustment chosen manually, please refer to [ alternative method ].
27
Page 28
Steps Remarks
Another procedure
Adjustment of AV system
1. PAL 100% Full White or Split Colour bar receive AV1(or AV2), shown as below.
2. Goes into service mode.
3. Push [ 1 ] or [ 2 ] key, and goes into adjustment mode for [ Contrast ].
Adjustment
1. The colour key yellow button of remote control is pushed.
2. The OSD character of sub-contrast becomes red.
(Inside under automatic adjustment)
3. The OSD character of sub-contrast returns to black.
4. End.
Steps Remarks
Another procedure
Adjustment of HD system
1. At 1080i 100% Full White or Split colour bar receive component signal, as shown below.
2. Goes into service mode.
3. Push [ 1 ] or [ 2 ] key, and goes into adjustment mode for [ Contrast ].
Adjustment
1. The colour key yellow button of remote control is pushed.
2. The OSD character of sub-contrast becomes red.
(Inside under automatic adjustment)
3. The OSD character of sub-contrast returns to black.
4. End.
28
Page 29
8.1.3. White balance adjustment
Name of measuring instrument Connection Remarks
W/ B pattern
Color analyzer
(Minolta CA-100 or equivalent)
Steps Remarks
• Make sure the front panel to be used on the final set is fitted.
• Make sure a color signal is not being shown before adjustment.
• Put the color analyzer where there is little colour variation.
Adjustment Remarks
1. Enter the service mode.
Please receive the external signal. Or, please select CVBS/YUV (no sync).
2. A number key [1] or [2] are operated and [WB-ADJ] is displayed.
Check that the color balance is [ COOL ].
3. A number key [0] is operated and select [METHOD].
4. A number key [5] is operated and [INNER PATTERN] is displayed.
Panel surface
Picture menu : Dynamic
ASPECT : 16:9
METHOD=01
copy adjustments
5. Select [G-CUTOFF] item, using the number-key [3] or [4], and set to [80], using the volume-key [+] or [-].
Also, [B-CUTOFF] and [R-CUTOFF] set to [80]
6. Set [G-DRIVE] at [D0].
7. Touch the signal receiver of color analyzer to the INNER PATTERN's center, and adjust B
drive and R drive so x, y become the [COLOR TEMP COOL] in the below table1.
8. All RGB drive increase so that the maximum drive value of RGB may become [FF].
([ALL-DRIVE] set to [FF].)
9. Set color balance to [NORMAL] using [7] key.
10. Fix G-CUTOFF , B-CUTOFF and R-CUTOFF at [80].
11. Set [G-DRIVE] at [D0].
12. Adjust B-DRIVE and R-DRIVE so the INNER PATTERN’s x, y become the [COLOR
TEMP NORMAL] in the below table1.
13. All RGB drive increase so that the maximum drive value of RGB may become [FF].
([ALL-DRIVE] set to [FF].)
14. Set color balance to [WARM] using [7] key.
15. Fix G-CUTOFF , B-CUTOFF and R-CUTOFF at [80].
16. Set [G-DRIVE] at [D0].
17. Adjust B-DRIVE and R-DRIVE so the INNER PATTERN’s x, y become the [COLOR
TEMP WARM] in the below table1.
18. All RGB drive increase so that the maximum drive value of RGB may become [FF].
([ALL-DRIVE] set to [FF].)
29
Page 30
30
Page 31

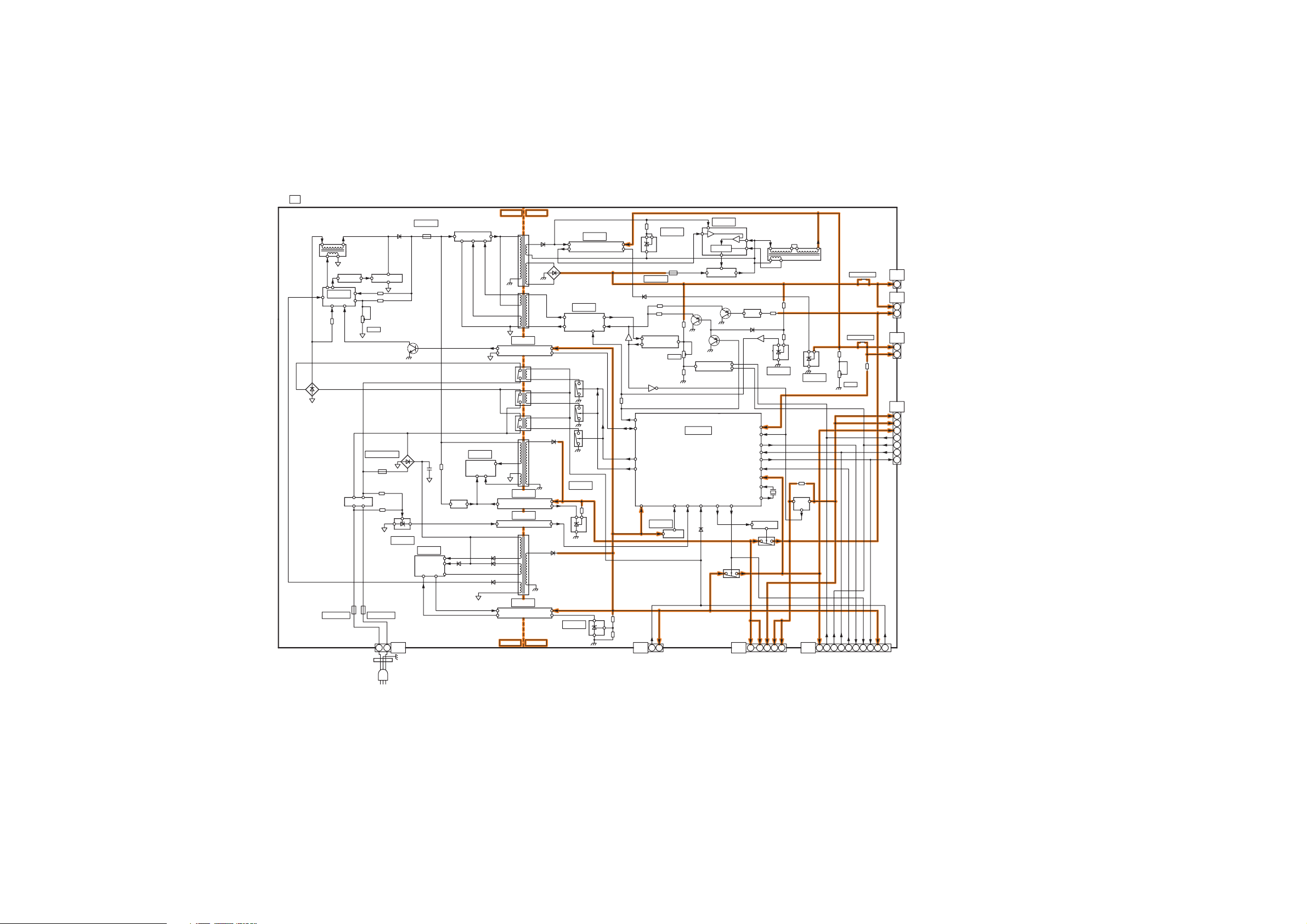

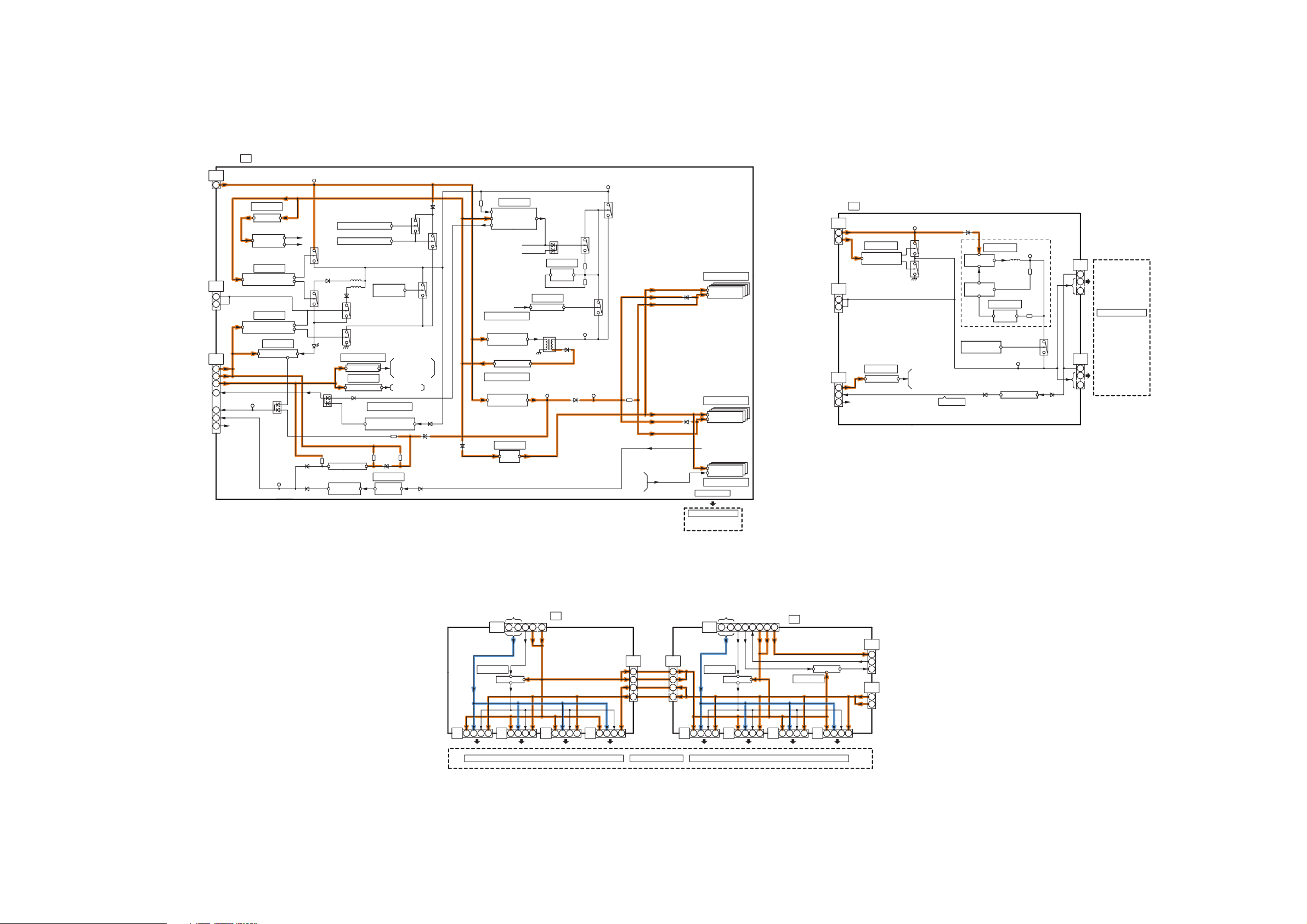

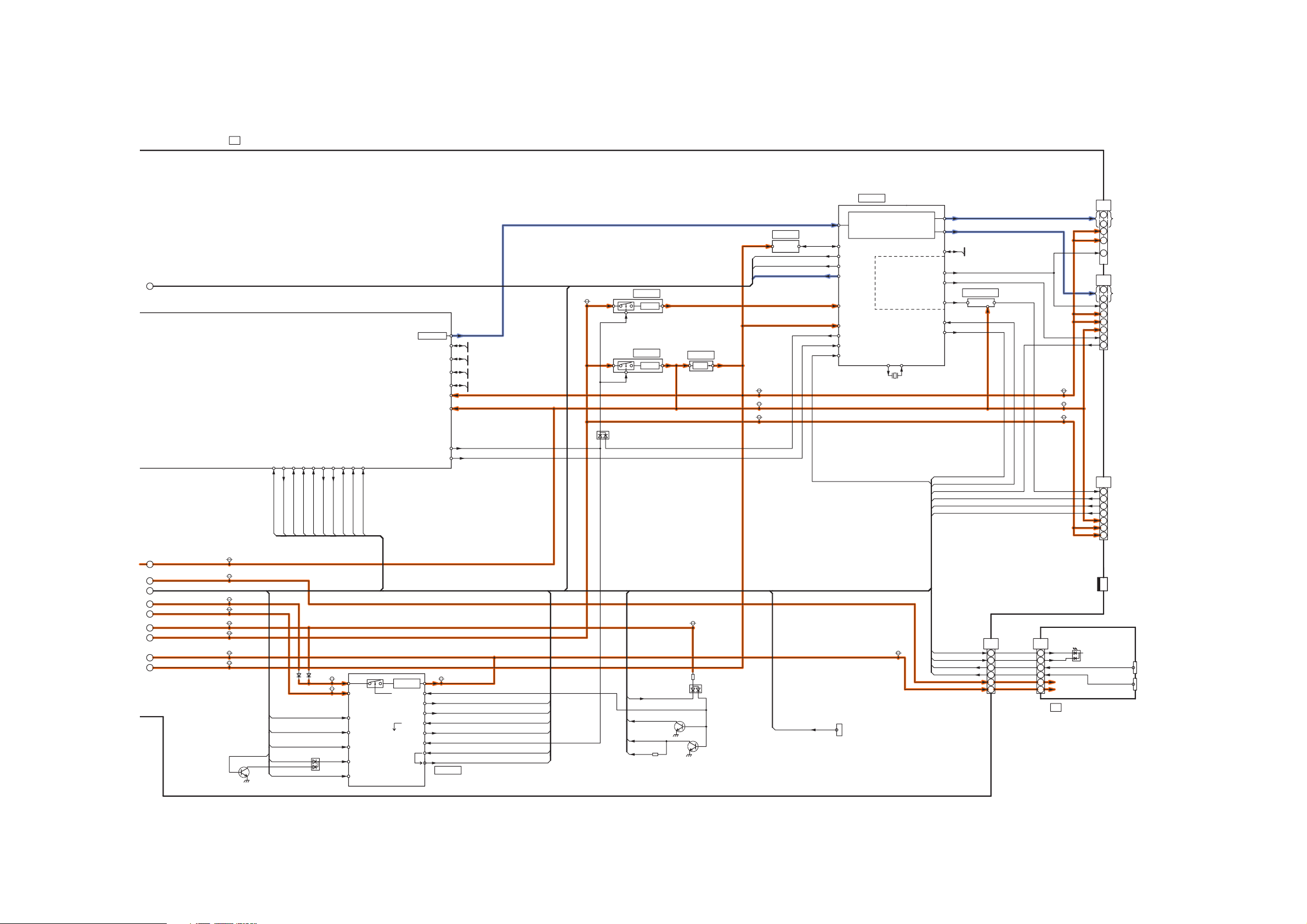

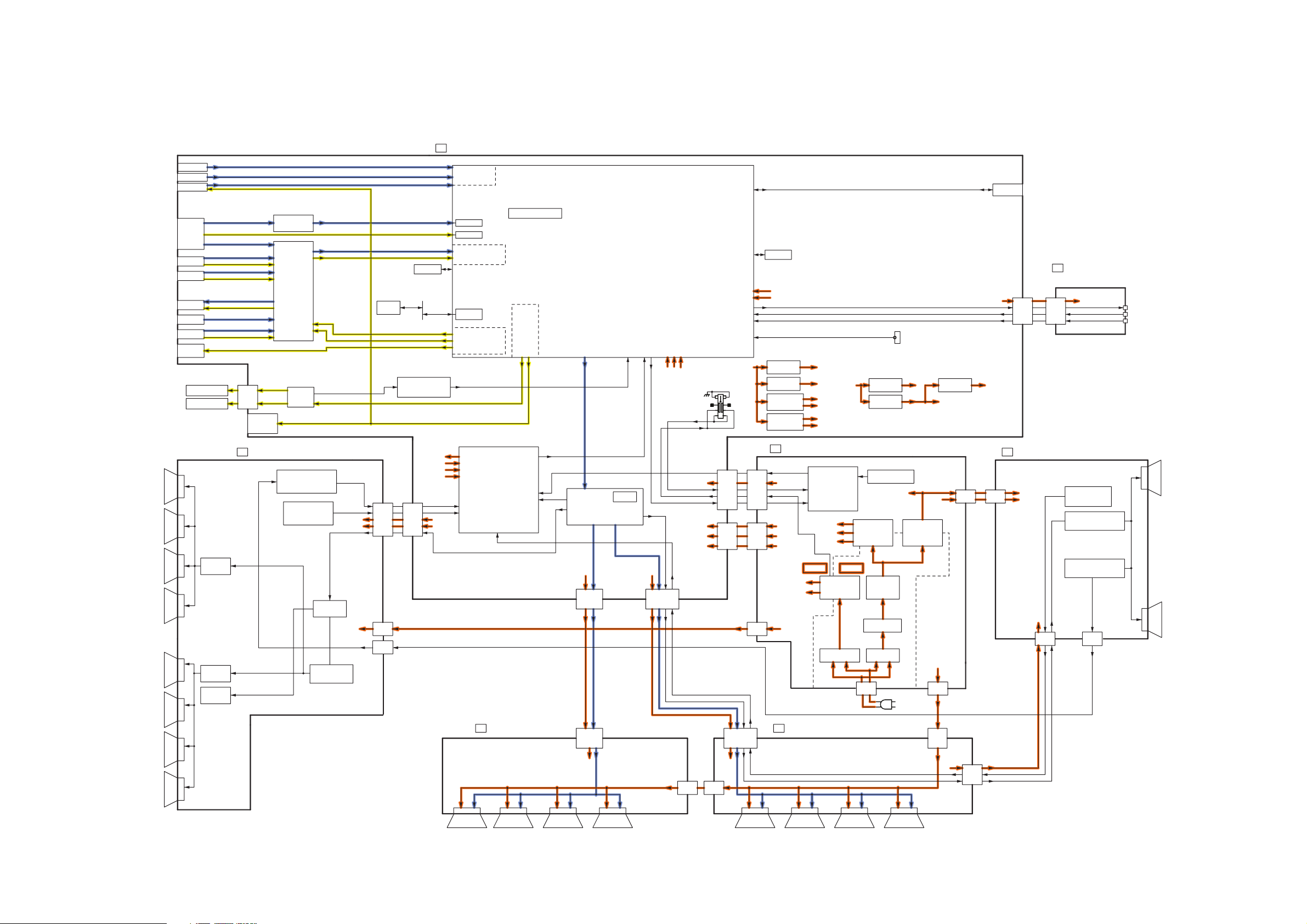

9 Block Diagram
9.1. Main Block Diagram
HDMI1
HDMI3
HDMI2
DIGITAL SIGNAL PROCESSOR
A
TMDS DATA
TMDS DATA
TMDS DATA
HDMI I/F
RECEIVER
SD CARD DATA
SD CARD DATA
SD CARD
SLOT
(SIDE)
TUNER
AV1
AV2
MONITOR
PC
AV3
HEAD_
PHONE
SPEAKER(L)
SPEAKER(R)
IFD_OUT
AM
V
V/Y/PB/PR
L/R
V/Y/PB/PR
L/R
V
L/R
R/G/B
V
L/R
HP L/R
SCAN
DRIVER
SCAN
DRIVER
BUFFER
A11
SN
L
R
OPTICAL
AUDIO
OUT
SCAN DRIVE
OFDM
AV SW
AUDIO
AMP
OPTICAL AUDIO OUT
SN-BOARD
ENERGY RECOVERY
SOS DETECT
(LED:6TIMES)
SN-BOARD
FLOATING PART
SOS DETECT
(LED:7TIMES)
CONTROL
PULSE
VSCAN GEN.
VSET GEN.
VAD GEN.
Parallel_TS
Y/PR/PB
L/R
PWM
SOS6_SC1
SOS7_SC2
P+5V
P+15V
SCAN CONTROL
VSUS
SN20
SN2
SN3
NAND
FLASH
EEPROM
CPU BUS
TV_L/R
MON_L/R
HP_L/R
SOUND SOS DET
CIRCUIT
(LED:12TIMES)
STB3.3V
STB5V
SUB5V
SUB9V
SOS6_SC1
SOS7_SC2
A20A
+5V(P)
+15V(P)
SCAN CONTROL
TS I/F
SIF I/F
Y/PR/PB
L/R
CPU BUS
I/F
TV_L/R
MON_L/R
HP_L/R
SOS6_SC1
SOS7_SC2
AV I/O
ANALOG
AUDIO
OUT I/F
ANALOG-ASIC
(LED:4TIMES)
(LED:9TIMES)
(LED:6TIMES)
(LED:7TIMES)
SOS8_SS
(LED:8TIMES)
DATA DRIVER (RIGHT)
C1
PEAKS-sLD
AUDIO
I/F
POWER SOS
SOS_DCC
VIDEO DATA
OPTICAL OUT
PWM
Vda
PANEL SOS
LVDS DATA
LVDS DATA
PLASMA AI
CPG with SS
H/V Sync Control
Sub Filed Processor
Plasma AI
VIDEO
DATA
+5V(P)
A31A
VIDEO DATA
P+3.3V
P+3.3V
VIDEO DATA
(LED:12TIMES)
SOUND SOS
PD4
VIDEO DATA
PANEL MAIN ON
PANEL SOS
SUSTAIN
CONTROL
+5V(P)
A32A
(LED:2TIMES)
(LED:5TIMES)
(LED:3TIMES)
P+15V DET
P+3.3V DET
P+5V DET
P+5V
P+15V
P+3.3V
POWER SWITCH
STB_PS
SOUND15V
SOS8_SS
SOS8_SS
SUSTAIN CONTROL
VIDEO DATA
P+3.3V,P+5V
C10
STB5V
5V
PANEL
MAIN ON
P+15V
F15V
SUB+5V DET
SUB+3.3V DET
REMOTE IN
AI SENSOR
PUSH
A7
A7
C20
LED_R/G
KEYSCAN1
A6
A6
P+5V
P+3.3V
EEPROM
POWER LED
K
REMOTE RECEIVER
K1
AI SENSOR
STB3.3V
LED_R/G
REMOTE RECEIVER
AI SENSOR
SUB5V
SUB3.3V
STB3.3V
A1
KEY SWITCH
P7
P6
P2
DCDC
SUB9V
DCDC
SUB6V
DCDC
SUB3.3V
SUB1.5V
DCDC
SUB1.8V
SUB1.2V
POWER SUPPLY
P
STB5V
P+15V
F15V
SOUND15V
F15V
STB5V
VSUS
DATA DRIVER (LEFT)
C2
SUB9V
P+15V
SUB6V
SUB3.3V
SUB1.5V
SUB1.8V
SUB1.2V
PS SOS4
(LED:4TIME)
POWER MICOM
ON/OFF CONTROL
Vda
P+15V
P+5V
COLD HOT
STANDBY
VOLTAGE
RECTIFIER
RECTIFIER
DCDC
P+1.2V
DCDC
P+5V
P-BOARD
SOS DETECT
PROCESS
VOLTAGE
RECTIFIER
POWER
FACTOR
CONTROL
RECTIFIER
RELAY
P9
SOS8_SS
SUSTAIN CONTROL
Vda
VIDEO DATA
P+1.2V
VSUS
SUSTAIN
VOLTAGE
RECTIFIER
AC CORD
P+15V
P+3.3V
DCDC
P+3.3V
P+5V
SS
SUSTAIN DRIVE
VSUS
Vda
P11
P+15V
P+5V
VSUS
SS11
SOS8_SS
SUSTAIN CONTROL
SS23
SS-BOARD
SOS DETECT
(LED:8TIME)
VSUS GEN.
VE GEN.
ENERGY RECOVERY
ENERGY
RECOVERY
COIL
MID
SS3
P35
C25
Vda
P+5V
C23
F15V
C21 C11
DATA
DRIVER
DATA
DRIVER
DATA
DRIVER
DATA
DRIVER
31
DATA
DRIVER
DATA
DRIVER
DATA
DRIVER
DATA
DRIVER
Page 32
9.2. Block (1/4) Diagram
DIGITAL SIGNAL PROCESSOR
A
JK3100
MONITOR
OUT
JK3107
AV3
SIDE
HEADPHONE
JK3304
PC
TV_SUB_ON
PANEL_MAIN_ON
STB5V_SW_ON
SOS4_PS
MAIN_SW_1
MAIN_SW_2
SOUND15V
SOUND15V
AV2
AV1
STB5V
P_S0
P_S1
F15V
F15V
F15V
P+15V
V2_Y
V2_PB
V2_PR
V2_V
V2_L
V2_R
V1_Y
V1_PB
V1_PR
V1_V
V1_L
V1_R
VOUT
LOUT
ROUT
V3_V
V3_L
V3_R
HP_L
HP_R
PC_B
PC_G
PC_R
SW001
POWER SWITCH
P7
A7
1
3
4
5
7
8
9
12
14
P6
A6
1
2
7
8
9
3
TV_SUB_ON
PANEL_MAIN_ON
STB5V_SW_ON
SOS4_PS
P_S0
P_S1
F15V
D5602
F15V DET
PUSH
IC5401
9V
IC8302
2.5V
IC2950
1.2V
V/Y/PB/PR
L/R
V/Y/PB/PR
L/R
V
L/R
R/G/B
MON_VOUT
MON_L/ROUT
IIC2
Q5602 Q5603
ON/OFF
SUB3.3V
AV1
AV2
AV3
PC
IC3000
AV SW
9V
IIC_TU
STB5V
SUB9V
IIC2
DVB
DEMODULATOR
TV
Y/C/V
MAIN
Y/PR/PB
CVBSIN1
MON_L/R
3.3V
SOUND15V
F15V
L/R
L/R
5V
IC5601
IF_AGC
IC3001
IC8300
OFDM
+3.3V
+3.3V
+1.5V
Parallel_
TS
SUB3.3V
SUB1.5V
SUB3.3V
SUB1.5V
ANT IN
IF_AGC
IFD_OUT1
IFD_OUT2
FE1.2V
TU2901A
TUNER
5V
1.2V
3.3V
IC2870
VIDEO
TV_V
IC2952
TNR5V
SIF
SUB6V
+6V
SIF_OUT
IIC2
IIC_TU
IC2953
+3.3V
SUB6V
IC5250
5V
SUB5V
SIF I/F
TS I/F
Y/PR/PB
L/R
MVDAC0
LO1_L/R
LO2_L/R
HP_L/R
JK4700
HDMI IN 1
TMDS DATA
CLOCK
AV I/O
ANALOG
AUDIO
OUT I/F
D5471
D5472
D5481
D5482
+5V
DDC IIC
NET00170385
DDC5V_A
SUB3.3V
STB3.3V
D5478
HDMI_CEC
NET00170362
DDC5V_C
DDC5V_B
HDMI_CEC
SUB3.3V
Q5471
VOLTAGE
DROP
ERROR DET
SUB6V
SUB9V
SUB5V
JK4701
HDMI IN 2
+5V
TMDS DATA
CLOCK
DDC IIC
RX2
RX1
HDMI I/F RECEIVER
SOS
Q5472
HDMI_CEC
RX0
IC8950
EEPROM
IC8921
NAND
FLASH
D5480
D5479
OVER
VOLTAGE
D5475
ARC
JK4702
HDMI IN 3
TMDS DATA
CLOCK
DDC_IIC2
DDC_IIC1
SUB5V
D5485
D5486
D5483
D5484
D5476
D5477
+5V
DDC IIC
DDC_IIC0
SUB9V
P5V
HDMI_CEC
IIC_IF
IIC1_
EEP
CPU BUS
IC8001
PEAKS-SLD
CPU BUS
I/F
SUB1.5V
IIC2
IC5600
Q4512
IC5603
IC5604
AVDDH
SPEAKER_L
D2014
15V
1
L(+)
SPEAKER
SPEAKER_R
2
L(-)
L_OUT
SOS
SOUND SOS
(LED:12TIMES)
3
4
R(-)
R(+)
SPEAKER
PWMS L/R
PWMS L/R
R_OUT
1
ARC_OFF
SD DATA:4bit
SD CARD
I/F
SUB_SD_3.3V
JK8850
SD CARD
D3300
OPTICAL
AUDIO
OUT
OPTICAL AUDIO OUT
SUB3.3V
IECOUT
IC2301
AUDIO AMP
SOUND15V
AUDIO I/F
A11
Q2301
SOUND
SOS
DET
VCC
GENX
IIC
GENX
IIC
IC1100
EEPROM
STB3.3V
(LED:10TIMES)
SOS
SOS
TV SUB ON
PANEL MAIN ON
PANEL MAIN ON
TV SUB ON
AV3.3V
STB5V
SUB9V
SUB5V
P+15V
STB3.3V
P3.3V
P5V
2
3
4
5
6
7
8
9
10
SUB1.5V
SUB1.2V
SUB1.8V
AVDD3.3V
SUB3.3V
AVDDH
3.3V
STB3.3V
IC1000
TEMP
SENSOR
SUB1.8V
SUB1.2V
SUB1.8V
+1.8V
SUB1.2V
+1.2V
P+15V
32
Page 33
9.3. Block (2/4) Diagram
DIGITAL SIGNAL PROCESSOR
A
1
STB_RST
STB_RST
DRVRST
DRVRST
PANEL SOS
PANEL SOS
REMOTE IN
REMOTE IN
POWER LED(R)
C.A.T.S. SENSOR
POWER LED(R)
AI SENSOR
KEYSCAN1
STB LED(G)
STB LED(G)
KEYSCAN1
SW_OFF_DET
POWER_DET
POWER_DET
SW_OFF_DET
LVDS_OUT
P+3.3V DET
(LED:3TIMES)
P+5V DET
(LED:5TIMES)
POWER VCC ON
XRST_SYS_PD4
IIC0
IIC1
IIC2
SBI0
SBO0
LVDS DATA
IIC0
IIC1
IIC2
SBI0
SBO0
POWER VCC ON
XRST_SYS_PD4
P+15V
D9807
IC9800
+1.2V
IC9801
IC9300
PD4
VIDEO DATA
VIDEO DATA
IIC0
P_S0
P_S1
OSD VIN
IC9304
FLASH
MEMORY
LVDS DATA
ADDR/DATA
PLASMA AI
CPG with SS
H/V Sync Control
Sub Filed Processor
FLASH I/F
P_S0
P_S1
OSD VOUT
DISCHARGE CONTROL
CONTROL DATA
SUSTAIN CONTROL
IC9400,01
X0
X9300
SCAN CONTROL
X1
DRVRST_PD4
SOS_DCC
UHZ
SOS_DCC
D_UHZ
SOS8_SS
SC_UHZ
SOS6_SC1
SOS7_SC2
1.2V
3.3V
OHZ1
IC9802
+5V
3.3V
P+3.3V
P+5V
P+15V
XRST_SYS_PD4
DRVRST_PD4
BUFFER
P+3.3V
P+5V
P+15V
A31A
11
35
38
P+3.3V
40
P+3.3V
CONTROL DATA
A32A
3
31
CONTROL DATA
52
P+3.3V
53
P+3.3V
55
P+5V
SUSTAIN CONTROL
49
SOS8_SS
A20A
SCAN CONTROL
18
UHZ
15
SOS6_SC1
16
SOS7_SC2
1
P+5V
29
P+15V
30
P+15V
C11
VIDEO DATA
C21
VIDEO DATA
SN20
AV3.3V
STB5V
SUB9V
SUB5V
P+15V
STB3.3V
P3.3V
P5V
TV SUB ON
Q5000
SOS8_SS
SOS6_SC1
SOS7_SC2
SOS_DCC
SOS4_PS
D5000
STB5V
SUB9V
SOS8_SS
(LED:8TIMES)
SOS6_SC1
(LED:6TIMES)
SOS7_SC2
(LED:7TIMES)
SOS_DCC
(LED:9TIMES)
SOS4_PS
(LED:4TIMES)
STB+3.3V
AC_SW_OFF
STB_RST
PANEL SOS
DRVRST
DRVRST_PD4
P3.3V
UHZ
STB3.3V
IC5000
ANALOG-ASIC
STB_RST
PANEL SOS
DRVRST
DRVRST_PD4
POWER VCC ON
SC_UHZ
D_UHZ
STB5V_SW_ON
AC_SW_OFF
STB_RST
POWER_DET
SW_OFF_DET
SUB5V
D5100
Q5100
Q5101
SW_OFF_DET
KEYSCAN1
KEY SWITCH
SW5150
SW5151
SW5152
SW5153
SW5154
F
VOL.UP/CH.UP
VOL.DN/CH.UP
TV
AV
KEY SWITCH
STB3.3V
STB LED(G)
POWER LED(R)
AI_SENSOR
REMOTE IN
CN0102
CN0102
IIC1
IIC1
IIC2
IIC2
Genx_IIC
Genx_IIC
A1
G_LED_ON
2
R_LED_ON
3
AI_SENSOR
6
RMIN
1
SUB3.3V
8
STB3.3V
4
K1
2
3
6
1
8
4
D2520
POWER LED
G
R
POWER LED
K
REMOTE RECEIVER
C.A.T.S. SENSOR
FOR
FOR
FACTORY
FACTORY
USE
USE
SN2510
C.A.T.S. SENSOR
RM2510
REMOTE
2
3
4
5
6
7
8
9
10
33
Page 34

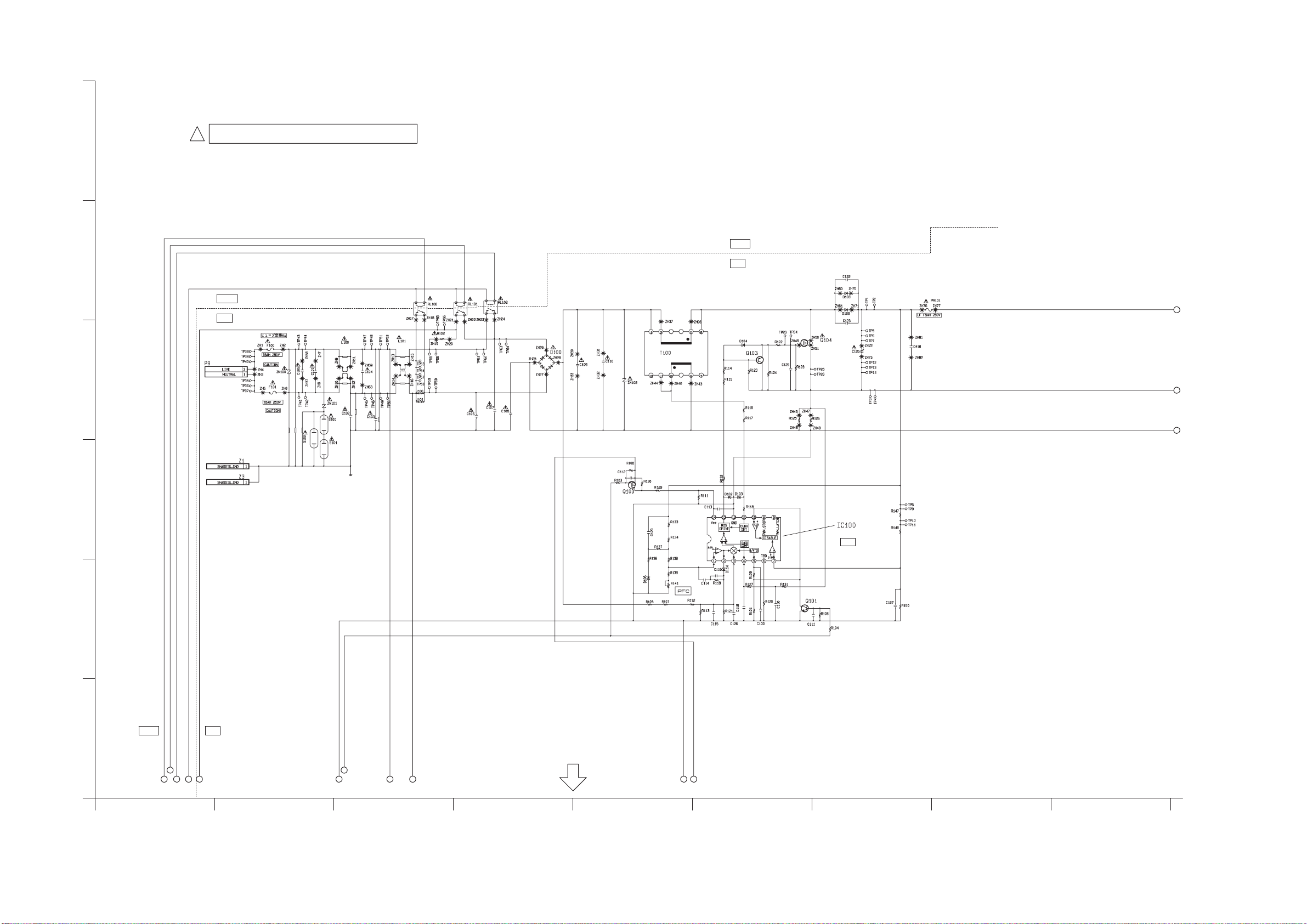

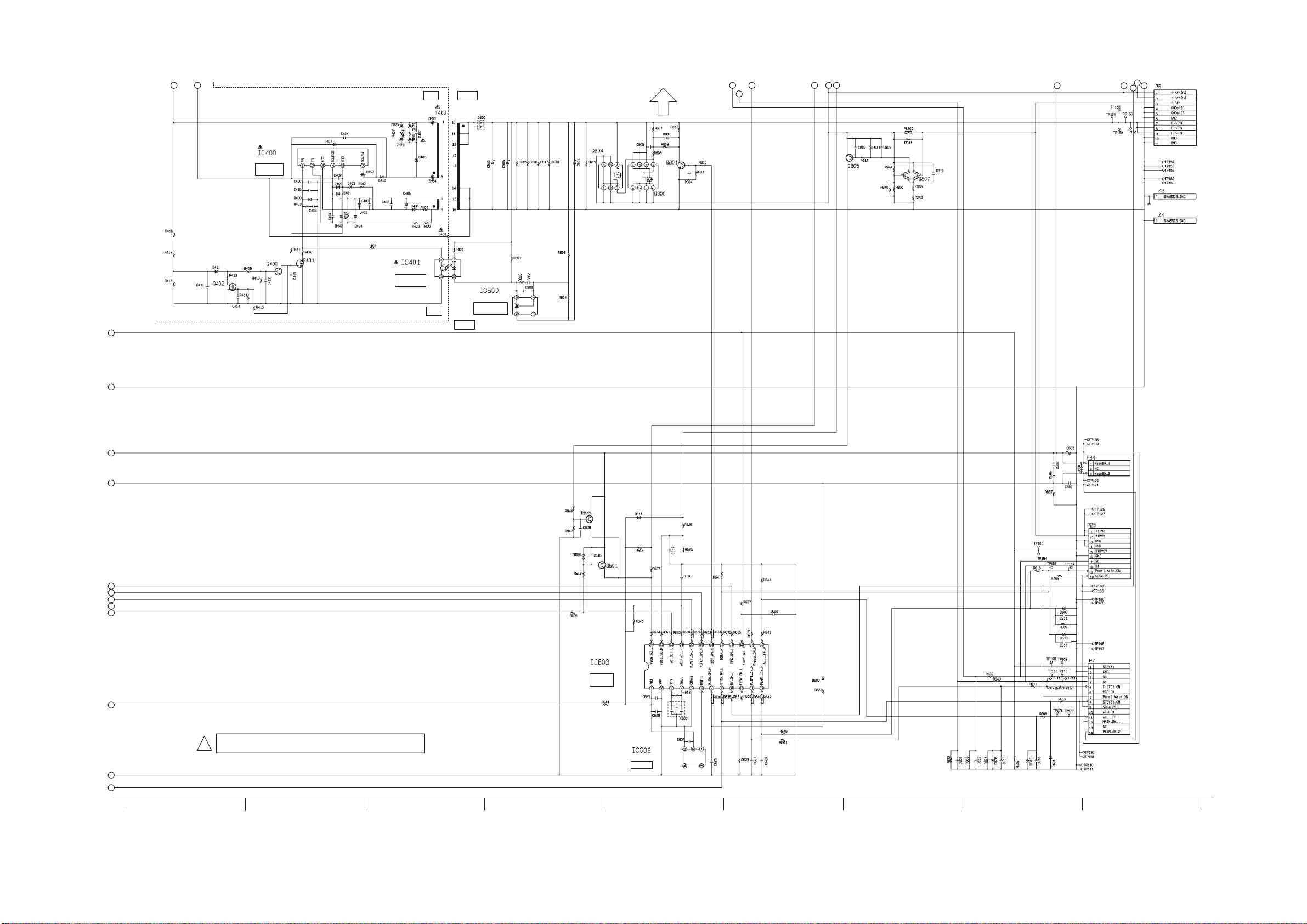

9.4. Block (3/4) Diagram

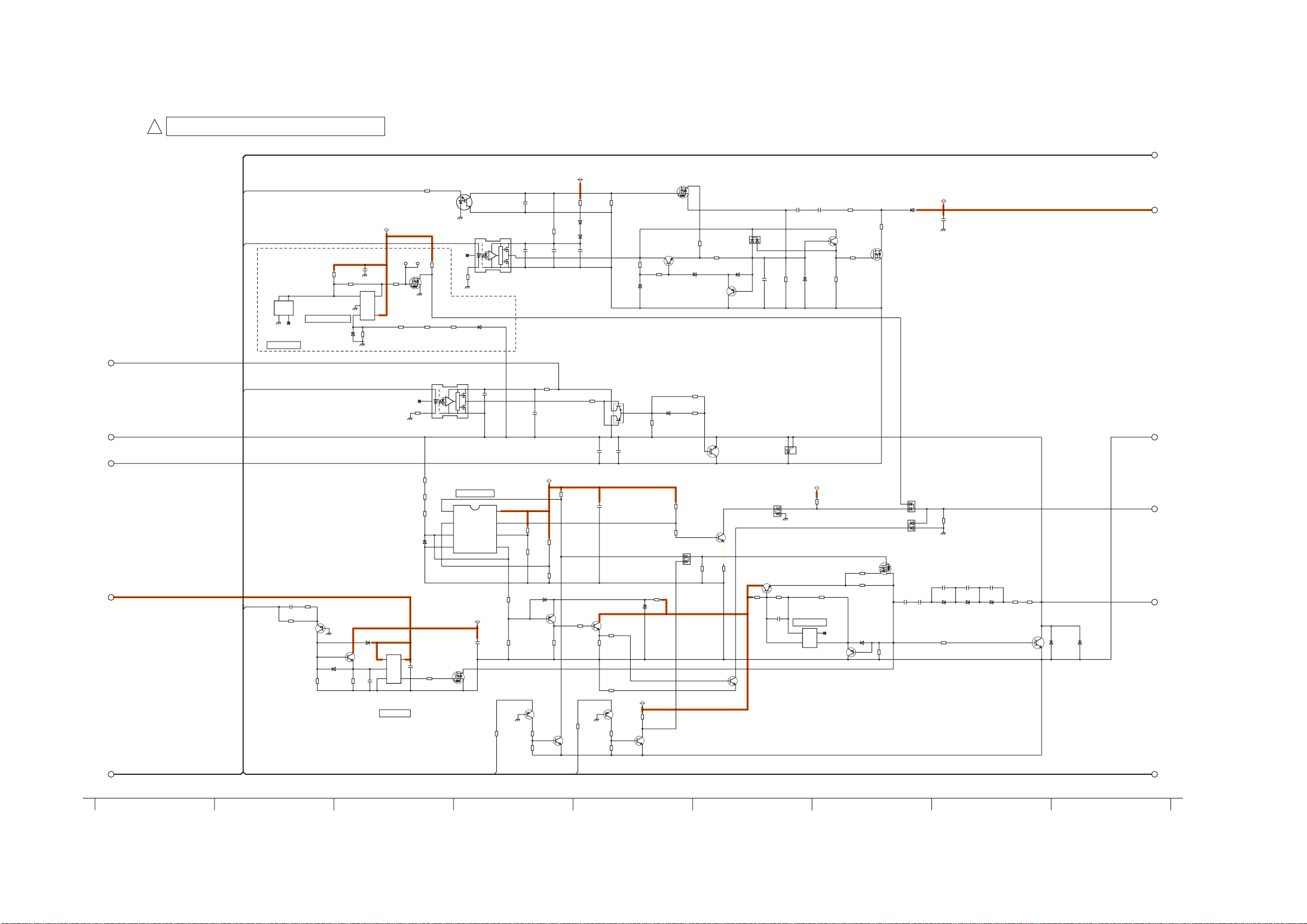

P
POWER SUPPLY
RECTIFIER
L100,L101
T100
Q103 Q104
IC100
PFC
D100
DRIVE
FILTER
CONTROL
R141
PFC
NEUTRAL
LIVE
630mA 250V
F200
D108
D109
AC DET
IC200
5A 250V
PR101
Q101
D200
RECTIFIER
IC201
STB
CONTROL
HOT
COLD
Q300-Q303
RESONANCE
PFC_ON
T301
T300
IC601
PHOTO COUPLER
RL100
RL101
D701
PHOTO COUPLER
D702
D703
IC700
MULTI
CONTROL
Q609
IC903
Q705
4A 250V
D903
D904
Q706
Vsus
REFERENCE
Q707
IC901
Vda
ERROR DET
PR900
Vsus
VR251
Q714
Q709-Q712
Vsus Adj
Q602
RL102
Q600
D800
T400
Q400-Q402
DET
IC400
STB
CONTROL
IC401
PHOTO COUPLER
IC600
PHOTO COUPLER
T200
D501
IC800
F+15V
ERROR DET
+
V_RESO_ON
PFC_ON
MAIN RELAY_ON
RUSH RELAY_ON
+5V
IC602
POWER MICOM
RST
RESET
IC603
(LED:4TIMES)
AC FAIL
MAIN SW_ON
-
+
DRIVE
Q901
CONTROL
D600
IC902
Vda
CONTROL
+
-
Q703
Q715
Vda_IN
Vsus_IN
ALL_OFF
PANEL_MAIN_ON
POWER SOS
TV SUB ON
STB5V_IN
STB5V_
ON/OFF
F_15V_ON
Q701
DET
D708
XOUT
XIN
Q801
ON/OFF
Q800
IC701
Vsus
ERROR DET
X600
4MHz
T900
Vda
ERROR DET
Q805
Q807
15V
DET
IC904
Vsus
R923
DISCHARGE
DISCHARGE
Vda
P2
1
Vsus
P11
1
Vsus
4
P+15V
P35
1
Vda
2
Vda
P25
1
P+15V
2
P+15V
5
STB5V
7
S0
8
S1
9
PANEL_MAIN_ON
10
SOS_P4
SC2
SS11
C25
NO USE
Q505
F100 F101
10A 250V
IC202
10A 250V
LIVE
NEUTRAL
3 3
1
P9
PHOTO COUPLER
COLD
HOT
IC500
STB
ERROR DET
AC CORD
34
1
P34
MAIN_SW_2
MAIN_SW_1
9
3
7
2
P6
1
A6
P+15V
F+15V
F+15V
SOUND+15V
SOUND+15V
1
P7
A7
3
STBY5V
7
4
S1
S0
11
8
5
ALL_OFF
TV SUB ON
STB5V_SW_ON
PANEL_MAIN_ON
9
SOS_P4
14
12
MAIN_SW_1
MAIN_SW_2
Page 35
9.5. Block (4/4) Diagram
SCAN DRIVE
SN
P2
SN2
Vsus
1
IC16771
Vad+5V
PC16461
COUPLER
IC16501
CSH/CMH GATE
DRIVE CIRCUIT
MID
3
5
IC16521
CSL/CML GATE
DRIVE CIRCUIT
IC16581
TPSOS6
(LED:6TIMES)
SCAN
CONTROL
ERROR DET
D16822
TPSOS7
(LED:7TIMES)
20
1
2
30
13
16
15
A20A
P+15V
P+15V
SOS6_SC1
SOS7_SC2
SCAN CONTROL
P+5V
SN3 SS3
MID
MID
SN
UHZ
CMH
CSH
F16V
CSL
CML
CMH
CSH
P+5V
D16820
D16480
TPVSUS
UHZ
Q16401
Q16402
D16461
Q16441
D16583
LED(G)
D16493
PHOTO COUPLER
PHOTO COUPLER
VRH
VRL
D16481
IC16561,62
INVERTER
D16920
Q16876
ERROR DET
PC16480
COUPLER
PC16603
PC16684
Q16451
Q16421
BUFFER
IC16563
Q16607
CERS
CPH1
PC16685
COUPLER
VOL
CML
CMH
CSH
CSL
CRC1
IC16490,91
Q16490
SEPA PROTECT
CIRCUIT
P+15V
D16821
IC16471
SHUNT
REG
Q16601
Q16621
CPH1
CIS
CERS
CEL
CIS
CRC2
D16618
D16473
D16490
D16871
TP59,TP60
TP61,TP62
VFG
IC16661
COMPARATOR
CRC1
CRC2
IC16773
CEL
Q16885
+5V
(SC1)
INVERTER
T16471
TPVSCN
IC16784,85
PC16896,97
IPD CIRCUIT
VAD GEN.
SHUNT REG
SIU
OC1
OC2
CLK
SCNR_PRO
F16V
F16V GEN.
IC16786,87
PC16722,23
IPD CIRCUIT
VSCN GEN.
Vscn
D16721
(16V_F)
SHUNT REG
IC16724
VFG
Q16672
D16901
IC16692
SHUNT
REG.
D16728
D16859
Q16818
TPVAD
Q16661
TPSC1
5V_F
VSCN-F
SUSTAIN DRIVE
SS
SS
P11
11
1
Vsus
4
P+15V
IC16131
VSUS Gen.
DRIVER
IC14901-04
SN3
C23
SOS8_SS
P+5V
SS3
3
MID
5
MID
1
5
IC16241
BUFFER
SUSTAIN CONTROL
SS
23
SCAN
IC14951-44
SCNR_PRO
LOGIC IC
IC14961-63
SN11-SN18
DRIVER
SCAN
DRIVER
SUSTAIN CONTROL
Vfo
Vfo
SIU
OC1
OC2
CLK
TPVSUS
D16316
IPD CIRCUIT
UMH
Q16001
Q16002
Q16021
UML
Q16022
MID
UMH
UML
UEH
FPC DET
VE GEN.
COUPLER
PC16191
VE Gen.
DRIVER
D16280
(LED:8TIMES)
IC16304
PC16192
IC16312
L16303
SHUNT
REG.
UEH
Q16280
ERROR DET
TPSS1
Q16101
Q16102
TPVE
D16282
SS
53A
1
2
13
PLASMA PANEL
PANEL SUSTAIN
ELECTRODE
SS
55A
1
2
13
CB1
A31A
C11
IC17101
CB2
30
BUFFER
VIDEO DATA
P+3.3V
CONTROL DATA
3 6
PANEL DRIVER
DATA DRIVER (RIGHT)
C1
P+3.3V
CB3
CB4
PLASMA PANEL
PANEL SCAN
ELECTRODES
VIDEO DATA
A32A
53
C21
P+3.3V
P+3.3V
C20
2
3
Vda
16
Vda
20
IC17202
C10
19
18
5
1
CB5
25 1
BUFFER
CB6
SOS8_SS
P+3.3V
CONTROL DATA
SUSTAIN CONTROL
4
7
3
P+3.3V
CB7
P+5V
1
DATA DRIVER (LEFT)
C2
BUFFER
IC17203
CB8
C23
SS23
1
P+5V
5
SOS8_SS
SUSTAIN CONTROL
C25
P35
1
Vda
2
Vda
PANEL DRIVER PLASMA PANEL
35
Page 36
36
Page 37
10 Wiring Connection Diagram
10.1. Caution statement.
Caution:
Please confirm that all flexible cables are assembled correctly.
Also make sure that they are locked in the connectors.
Verify by giving the flexible cables a very slight pull.
10.2. Wiring (1)
37
Page 38
10.3. Wiring (2)
10.4. Wiring (3)
38
Page 39
10.5. Wiring (4)
39
Page 40
40
Page 41
11 Schematic Diagram
11.1. Schematic Diagram Note
41
Page 42
11.2. P-Board (1/4) Schematic Diagram
!
A
P-BOARD LSEP1287LEHB (1/4)
COLD
B
COLD
HOT
TO
AC CORD
C
HOT
1
2
3
D
C0DBZYY00361
PFC
E
COLD
HOT
F
AB AG
AA
AC AD AF AH AJ AK AI AE
3
4
TO
P-BOARD
(3/4)
58 2 7 1
9 6
42
Page 43
11.3. P-Board (2/4) Schematic Diagram
!
P-BOARD LSEP1287LEHB (2/4)
COLD
HOT
1
2
C0DBZYY00360
Vda
CONTROL
C0DBZMC00006
Vda
ERROR DET
B3PBA0000459
COUPLER
C0DBZMC00006
Vda
ERROR DET
TO
C2-BOARD
(C25)
3
TO
SC-BOARD
(SC2)
TO
SS-BOARD
(SS11)
LSSK0087
MULTI
CONTROL
C0DBZMC00006
Vsus
ERROR DET
HOT
COLD
TO
BA BB BC BE BF BG
P-BOARD
(4/4)
BD BH
13 18 12 17 10 15 16 14 11
43
BI BJ BL BM
BK
Page 44
11.4. P-Board (3/4) Schematic Diagram
AA
AC AD AF AH AJ AK AI AE
AB AG
COLD
A
B
HOT
TO
P-BOARD
(1/4)
MIP2K20MSSCF
STB
CONTROL
!
P-BOARD LSEP1287LEHB (3/4)
COLD
HOT
11
C
C0DBZMC00006
AC DET
B3PBA0000459
COUPLER
12
13
14
D
HOT
COLD
B3PBA0000459
HOT
COLD
E
COUPLER
*********
COUPLER
B3PBA0000459
COUPLER
C0DBZMC00006
STB
ERROR DET
15
16
17
18
19
20
F
21
22
3
4
58 2 7 1
9 6
44
Page 45
11.5. P-Board (4/4) Schematic Diagram
TO
P-BOARD
(2/4)
HOT
COLD
COLD
C0DBZMC00006
F+15V
ERROR DET
HOT
MIP418AMDS
STB
CONTROL
B3PBA0000459
COUPLER
11
12
BD
BH BA BB BC BE BF BG
BI BJBLBM
BK
TO
A-BOARD
(A6)
13
14
NO
USE
15
16
17
18
19
TO
A-BOARD
(A7)
C2ABDB000129
POWER
MICOM
20
!
P-BOARD LSEP1287LEHB (4/4)
21
22
C0EBH0000447
RESET
13 18 12 17 10 15 16 14 11
45
Page 46

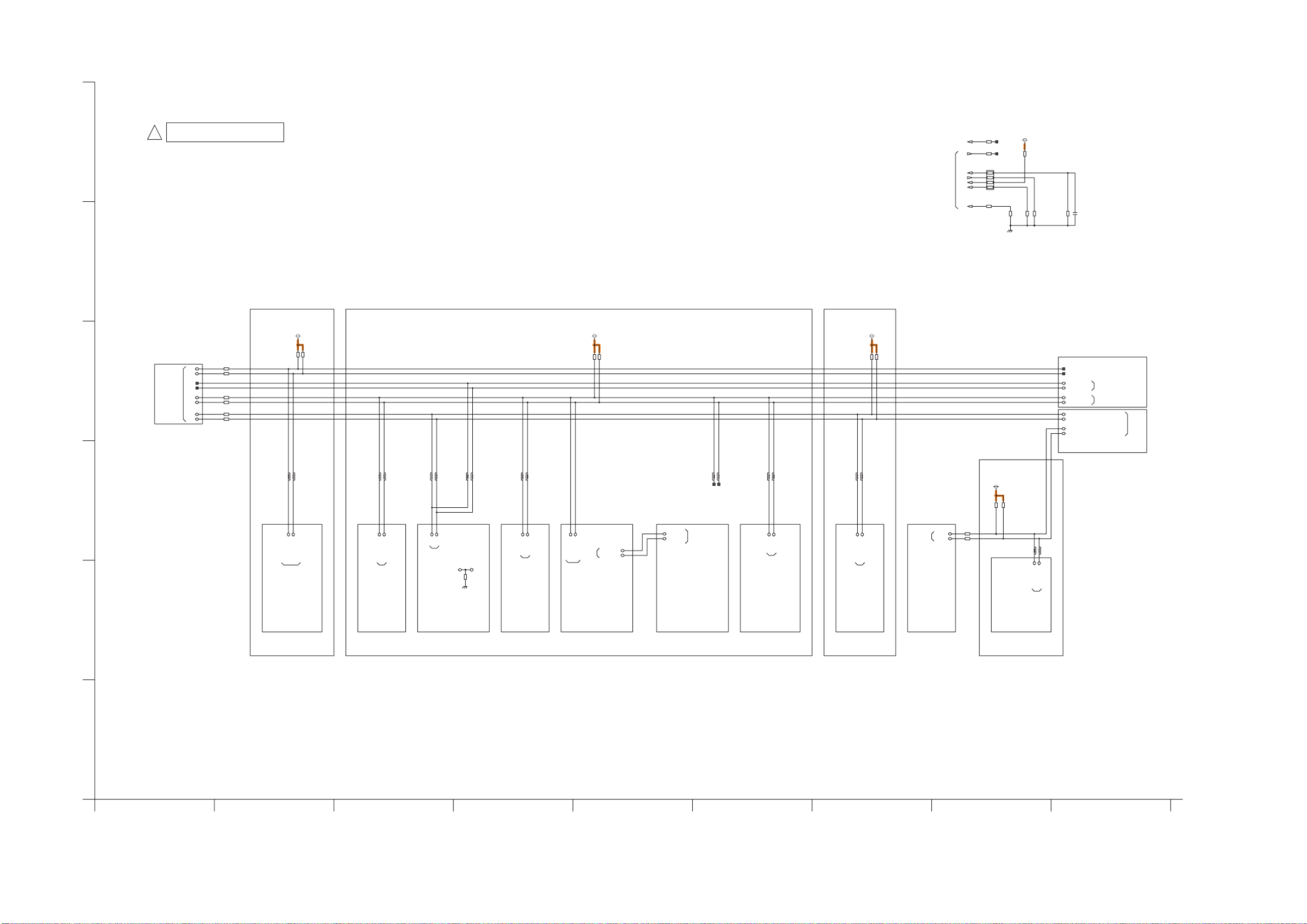

11.6. A-Board (1/19) Schematic Diagram
!
A-BOARD (1/19)
A
IIC
TO 3,12/19
TO 3/19
R0900
XRST
R0901
SBT1
R0902
EXB28V680JX
TRST
TDO
TDI
58
TMS
TCK
R0903
SUB3.3V
68
68
68
R0905
10k
R0910
10k
R0912
R0911
10k
10k
C0900
R0913
16V
10k
0.1u
B
P3.3V
R0949
R0948
2.2k
sLD
C
TO 3/19
R0940
SCL0
SDA0
OPEN
SCL2
MSCL
MSDA
SDA2
SCL1
SDA1
68
R0941
68
R0942
68
R0943
68
R0944
68
R0945
68
2.2k
SUB3.3V
R0966
R0967
4.7k
4.7k
SUB3.3V
R0980
R0981
4.7k
4.7k
DEVELOP_SCL0
DEVELOP_SDA0
DEVELOP_SCL1
DEVELOP_SDA1
DEVELOP_SCL2
DEVELOP_SDA2
ADJ-PEAKS_SCL
ADJ-PEAKS_SDA
ADJ-STM_SCL
ADJ-STM_SDA
(STM Loarder/E2PROM)
TO 17/19
TO 1,17,19/19
(Peaks BE E2PROM)
CN0101
Development Connector
CN0100
Adjustment Connector
TO
17/19
TO 5/19
Peaks EEP
32k
R0979
S
S
PEAKS-EEP_SCL
PEAKS-EEP_SDA
STB3.3V
R0984
R0985
4.7k
4.7k
R0982
22
STMSCL
TO
STMSDA
3/19
R0983
22
R0987
R0986
S
S
IC1100
GenX EEP
STM
16k
TO
6/19
STM-EEP_SCL
STM-EEP_SDA
S
S
S
S
R0955 R0973 R0976 R0951
S
S
S
S
S
S
S
S
R0977 R0959 R0954 R0970 R0978 R0972 R0958 R0950 R0971 R0953 R0952
S
S
D
D-TNR_SCL
FE-OUT_SCL
SDA
SCL
P3V_SDA02
P3V_SCL02
PDP-PANEL_SCL
PDP-PANEL_SDA
TMP-SENS_SDA
TMP-SENS_SCL
TO 13/19 TO 17/19
PDP-PANEL
TEMP SENSOR
E
TO 2/19
TO 2/19
A-Chip
I2CSEL
H: Outside IIC control
(Study only)
L: D-chip internal control
(Normal)
TP0940
I2CSEL
R0957
1k
AV-SW
TO 9/19
AV-SW_SDA
AV-SW_SCL
FE_SCL
DEVELOP_SCL2
TO
1,17,19/19
FE
FE_SDA
DEVELOP_SDA2
TO
1,11,19/19
FE-OUT_SCL
FE-OUT_SDA
FE-OUT_SDA
D-TNR_SDA
TO
1,11,19/19
TU2901
TUNER
TO 4/19
TO TU-PWB IIC
Free-SAT NIM
HK digital FE
Brazil FE
DVB-T2 FE
FE1_SCL
FE1_SDA
F
1
2 9 8 7
4 35
6
46
Page 47
11.7. A-Board (2/19) Schematic Diagram
!
A-BOARD (2/19)
Achip
RESET
TO 12/19
CLK
IIC I/F
HDMI
50V
TO 1/19
TO
7/19
C8081
10p
X8000
C8079
H0J245500101
50V
12p
DDCSDA0
DDCSCL0
DDCSDA1
DDCSCL1
DDCSDA2
DDCSCL2
Peaks-COMMON
*IC8001 T3 NRST
NRST
24.576MHz
*IC8001 B16 AXI
R8015
1k
*IC8001 A16 AXO
*IC8001 AB3 SCL
SCL
*IC8001 AC3 SDA
SDA
I2CSEL
*IC8001 C24 I2CSEL
*IC8001 N3 DDCSDA0
*IC8001 K3 DDCSCL0
RXCM0
*IC8001 F2 RXCM0
*IC8001 F1 RXCP0
RXCP0
*IC8001 G2 RX0M0
RX0M0
*IC8001 G1 RX0P0
RX0P0
RX0M1
*IC8001 H2 RX0M1
*IC8001 H1 RX0P1
RX0P1
*IC8001 J2 RX0M2
RX0M2
*IC8001 J1 RX0P2
RX0P2
*IC8001 P3 DDCSDA1
*IC8001 L3 DDCSCL1
*IC8001 K2 RXCM1
RXCM1
RXCP1
*IC8001 K1 RXCP1
*IC8001 L2 RX1M0
RX1M0
*IC8001 L1 RX1P0
RX1P0
*IC8001 M2 RX1M1
RX1M1
RX1P1
*IC8001 M1 RX1P1
RX1M2
*IC8001 N2 RX1M2
*IC8001 N1 RX1P2
RX1P2
*IC8001 R3 DDCSDA2
*IC8001 M3 DDCSCL2
RXCM2
*IC8001 P2 RXCM2
RXCP2
*IC8001 P1 RXCP2
*IC8001 R2 RX2M0
RX2M0
RX2P0
*IC8001 R1 RX2P0
*IC8001 T2 RX2M1
RX2M1
*IC8001 T1 RX2P1
RX2P1
*IC8001 U2 RX2M2
RX2M2
RX2P2
*IC8001 U1 RX2P2
VSW
TO
18/19
ADC
TO
18/19
Analog Video In I/F
TO 7/19
TO
7,9/19
C10_BIAS
D10_BIAS2
C6_VREFH0
D6_VREFL0
C7_VREFH1
D7_VREFL1
C8_VREFH2
D8_VREFL2
C9_VREFH3
D9_VREFL3
B1
B1N
G1
G1N
R1
R1N
HIN
VIN
*IC8001 C10 BIAS
*IC8001 D10 BIAS2
*IC8001 C6 VREFH0
*IC8001 D6 VREFL0
*IC8001 C7 VREFH1
*IC8001 D7 VREFL1
*IC8001 C8 VREFH2
*IC8001 D8 VREFL2
*IC8001 C9 VREFH3
*IC8001 D9 VREFL3
*IC8001 B1 VCMOBGR
*IC8001 D11 S11
*IC8001 A3 B1
*IC8001 B3 B1N
*IC8001 A6 B2
*IC8001 A9 B3
*IC8001 D13 C1
*IC8001 A2 G1
*IC8001 B2 G1N
*IC8001 A5 G2
*IC8001 B5 G2N
*IC8001 A8 G3
*IC8001 A4 R1
*IC8001 B4 R1N
*IC8001 A7 R2
*IC8001 A10 R3
*IC8001 A11 V1
*IC8001 B11 V1N
*IC8001 D14 V2
*IC8001 A12 V3
*IC8001 D12 Y1
*IC8001 D2 HIN
*IC8001 D1 VIN
*IC8001 C1 FBL1
Analog Audio In I/F
A_MUTE
TO 8/19
LIN5_LP
TO 8/19
LIN5_RP
D21_VREF1V5
TO
18/19
D20_VREG
Analog Audio Out I/F
HP1_L1
TO
HP1_R1
8/19
LO1_L
TO
LO1_R
8,9/19
TEST
AVDDV3.3V
*IC8001 D19 A_MUTE
*IC8001 C19 LIN1_LP
*IC8001 B19 LIN_LN
*IC8001 A19 LIN1_RP
*IC8001 C20 LIN2_LP
*IC8001 A20 LIN2_RP
*IC8001 C21 LIN3_LP
*IC8001 A21 LIN3_RP
*IC8001 C22 LIN4_LP
*IC8001 A22 LIN4_RP
*IC8001 C23 LIN5_LP
*IC8001 B23 LIN_RN
*IC8001 A23 LIN5_RP
*IC8001 D21 VREF1V5
*IC8001 D20 VREG
*IC8001 C18 HP1_L1
*IC8001 D18 HP1_R1
*IC8001 A18 LO1_L
*IC8001 B18 LO1_R
*IC8001 C17 LO2_L
*IC8001 D17 LO2_R
*IC8001 B15 ZEROMUTE0
*IC8001 D16 ZEROMUTE1
*IC8001 B17 ZEROMUTE2
*IC8001 U11 TMODE0
*IC8001 V11 TMODE1
*IC8001 W11 TESTIOH
*IC8001 K4 ADCT0
*IC8001 D3 ADCT2
*IC8001 C4 ADCT1
*IC8001 E2 T_L0N
*IC8001 E1 T_L0P
*IC8001 C3 T_L1N
*IC8001 C2 T_L1P
*IC8001 C16 TESTIO *IC8001 H4 AVDDV
*IC8001 D22 TEST_A1
*IC8001 D23 TEST_A2
IF I/F
SIF I/F
TO
18/19
TO 8/19
D15_VREFHSIF
C15_VREFLSIF
SIFINN
SIFINP
*IC8001 B14 FEAINN
*IC8001 A14 FEAINP
*IC8001 D15 VREFHSIF
*IC8001 C15 VREFLSIF
*IC8001 B13 SIFINN
*IC8001 A13 SIFINP
TO 18/19
TO 18/19
TO 18/19
TO 18/19
TO 2,3,18/19
SUB1.2V
VDDAVAD
AVDDH3.3V
L14_AVDDSIF
AVDDV3.3V
AVDDH
SUB3.3V
SUB3.3V
G_SIF
S_GND
GND
C
*IC8001 L11 VDDAVAD
*IC8001 L12 VDDAVAD
*IC8001 M11 VDDAVAD
*IC8001 M12 VDDAVAD
*IC8001 N11 VDDAVAD
*IC8001 N12 VDDAVAD
*IC8001 P11 AVDDH
*IC8001 P12 AVDDH
*IC8001 P13 AVDDH
*IC8001 P14 AVDDH
*IC8001 R11 AVDDH
*IC8001 R12 AVDDH
*IC8001 R13 AVDDH
*IC8001 R14 AVDDH
*IC8001 L14 AVDDSIF
*IC8001 M14 AVSSSIF
*IC8001 F4 AVDDV
*IC8001 G4 AVDDV
*IC8001 J4 AVDDV
*IC8001 C5 AVSSV
*IC8001 D4 AVSSV
*IC8001 D5 AVSSV
*IC8001 E5 AVSSV
*IC8001 M13 AVSSV
*IC8001 N13 AVSSV
*IC8001 N14 AVSSV
*IC8001 N15 AVSSV
*IC8001 N16 AVSSV
*IC8001 P15 AVSSV
*IC8001 P16 AVSSV
*IC8001 R15 AVSSV
*IC8001 R16 AVSSV
IC8001
MN2WS0125FE
PEAKS-SLD
TO 18/19
TO 2,3,18/19
TO 2,3,18/19
TO 18/19
TO 2,3,18/19
TO 2,18/19
TO 2,3,18/19
TO 2,18/19
TO 2,3,18/19
TO 2,18/19
TO 2,3,18/19
TO 18/19
AVDD3.3V
AVDD3.3V
AVDDPLLV/75D
AVDD3.3V
L15_AVDDPLLA
AVDD3.3V
AVDDADA1/2/3
AVDD3.3V
AVDDADA1/2/3
AVDD3.3V
AVDDADA1/2/3
AVDDA
AVDDHP
GND
C
GND
C
GND
C
GND
C
GND
C
GND
C
*IC8001 L19 AVDDA
*IC8001 L20 AVDDA
*IC8001 L21 AVDDA
*IC8001 M19 AVSSA
*IC8001 M20 AVSSA
*IC8001 M21 AVSSA
*IC8001 L22 AVDDHP
*IC8001 L23 AVDDHP
*IC8001 L24 AVDDHP
*IC8001 M22 AVSSHP
*IC8001 M23 AVSSHP
*IC8001 M24 AVSSHP
*IC8001 L13 AVDDPLLV
*IC8001 E4 AVDD75D
*IC8001 L15 AVDDPLLA
*IC8001 M15 AVSSADA
*IC8001 L17 AVDDADA
*IC8001 M17 AVSSADA
*IC8001 L16 AVDDADA
*IC8001 M16 AVSSADA
*IC8001 L18 AVDDADA
*IC8001 M18 AVSSADA
TO 18/19
SUB1.2V
*IC8001 A1 VSS
*IC8001 A15 VSS
*IC8001 A17 VSS
*IC8001 A24 VSS
*IC8001 AA12 VSS
*IC8001 AA13 VSS
VDD12
*IC8001 N17 VDD12
*IC8001 N18 VDD12
*IC8001 P17 VDD12
*IC8001 P18 VDD12
*IC8001 R17 VDD12
*IC8001 R18 VDD12
*IC8001 R19 VDD12
*IC8001 T17 VDD12
*IC8001 T18 VDD12
*IC8001 T19 VDD12
*IC8001 U17 VDD12
*IC8001 U18 VDD12
*IC8001 U19 VDD12
*IC8001 U20 VDD12
*IC8001 U21 VDD12
*IC8001 U22 VDD12
*IC8001 U23 VDD12
*IC8001 U24 VDD12
*IC8001 U31 VDD12
*IC8001 U32 VDD12
*IC8001 U33 VDD12
*IC8001 U34 VDD12
*IC8001 V13 VDD12
*IC8001 V14 VDD12
*IC8001 V15 VDD12
*IC8001 V16 VDD12
*IC8001 V17 VDD12
*IC8001 V18 VDD12
*IC8001 V19 VDD12
*IC8001 V20 VDD12
*IC8001 V21 VDD12
*IC8001 V22 VDD12
*IC8001 V23 VDD12
*IC8001 V24 VDD12
*IC8001 V31 VDD12
*IC8001 V32 VDD12
*IC8001 V33 VDD12
*IC8001 V34 VDD12
*IC8001 W13 VDD12
*IC8001 W14 VDD12
*IC8001 W15 VDD12
*IC8001 W16 VDD12
*IC8001 W17 VDD12
*IC8001 W18 VDD12
*IC8001 W19 VDD12
*IC8001 W20 VDD12
TO 18/19
SUB3.3V
*IC8001 N19 VDD3
VDD3
*IC8001 N20 VDD3
*IC8001 P19 VDD3
*IC8001 P20 VDD3
*IC8001 R20 VDD3
*IC8001 T20 VDD3
*IC8001 T21 VDD3
*IC8001 T22 VDD3
*IC8001 T23 VDD3
*IC8001 T31 VDD3
*IC8001 T32 VDD3
*IC8001 T33 VDD3
*IC8001 T34 VDD3
*IC8001 AC11 VDD3
*IC8001 AC12 VDD3
*IC8001 AD11 VDD3
TO 2,3,18/19
*IC8001 AA14 VSS
*IC8001 AA15 VSS
*IC8001 AA16 VSS
*IC8001 AA17 VSS *IC8001 T14 VSS
*IC8001 AA18 VSS
*IC8001 AA19 VSS
*IC8001 AA21 VSS
*IC8001 AA22 VSS
*IC8001 AB12 VSS
*IC8001 AB13 VSS
*IC8001 AB15 VSS
*IC8001 AB17 VSS
*IC8001 AB18 VSS
*IC8001 AB21 VSS
*IC8001 AB22 VSS
*IC8001 AC17 VSS
*IC8001 AC18 VSS
*IC8001 AC21 VSS
*IC8001 AC22 VSS
*IC8001 AC31 VSS
*IC8001 AD21 VSS
*IC8001 AD22 VSS
*IC8001 AD31 VSS
*IC8001 AD32 VSS
C
GND
*IC8001 AE31 VSS
*IC8001 AE32 VSS
*IC8001 AF31 VSS
*IC8001 AF32 VSS
*IC8001 AJ3 VSS
*IC8001 AK3 VSS
*IC8001 AL3 VSS
*IC8001 AL4 VSS
*IC8001 AL5 VSS
*IC8001 AL6 VSS
*IC8001 AL20 VSS
*IC8001 AM3 VSS
*IC8001 AM19 VSS
*IC8001 AM20 VSS
*IC8001 AM21 VSS
*IC8001 AM22 VSS
*IC8001 AM23 VSS *IC8001 T24 VDD3
*IC8001 AM24 VSS *IC8001 AB16 VSS
*IC8001 AM30 VSS
*IC8001 AN2 VSS
*IC8001 AN31 VSS
*IC8001 AP1 VSS
*IC8001 B24 VSS
*IC8001 C25 VSS
*IC8001 E3 VSS
*IC8001 F3 VSS
*IC8001 G3 VSS
*IC8001 H3 VSS *IC8001 AC32 VSS
*IC8001 J3 VSS
*IC8001 N21 VSS
*IC8001 N22 VSS
*IC8001 P21 VSS
*IC8001 P22 VSS
*IC8001 R21 VSS
*IC8001 R22 VSS
*IC8001 R23 VSS
*IC8001 R24 VSS
*IC8001 T11 VSS
*IC8001 T12 VSS
*IC8001 T13 VSS
*IC8001 T15 VSS
*IC8001 T16 VSS
*IC8001 U12 VSS
*IC8001 U13 VSS
*IC8001 U14 VSS
*IC8001 U15 VSS
*IC8001 U16 VSS
*IC8001 V12 VSS
*IC8001 W12 VSS
*IC8001 W21 VSS
*IC8001 W22 VSS
*IC8001 W23 VSS
*IC8001 Y12 VSS
*IC8001 Y13 VSS
*IC8001 Y14 VSS
*IC8001 Y18 VSS
*IC8001 Y19 VSS
*IC8001 Y21 VSS
*IC8001 Y22 VSS
*IC8001 AM7 NC
*IC8001 AM8 NC
*IC8001 AM9 NC
*IC8001 AM10 NC
*IC8001 B6 NC
*IC8001 B7 NC
*IC8001 B8 NC
*IC8001 B9 NC
*IC8001 B10 NC
*IC8001 B12 NC
*IC8001 B20 NC
*IC8001 B21 NC
*IC8001 B22 NC
*IC8001 C11 NC
*IC8001 C12 NC
*IC8001 C13 NC
*IC8001 C14 NC
17 11 13 18 15 14 10 16 12
47
Page 48
11.8. A-Board (3/19) Schematic Diagram
!
A-BOARD (3/19)
Dchip
RESET
TO 1,3,12/19
CLK
R8212
R8211
10k
10k
IIC I/F
SERIAL I/F
CI I/F
TO 4/19
TS I/F
Parallel
TO 4/19
SD CARD I/F
TO
18/19
TO 5/19
TO 18/19
TO 18/19
TO 1/19
TO 4/19
TO 1/19
TO 11/19
CH0PSYNC
SUB_SD_3.3V
CH0CLK
CH0DATA
CH0VAL
SDDAT0
SDDAT1
SDDAT2
SDDAT3
XRST
SCL0
SDA0
SCL1
SDA1
MSCL
MSDA
XRTS0
XDSR0
XDTR0
XDCD0
XCTS0
XRI0
EA12
EA14
EA15
EA13
EA16
EA17
EA18
EA19
EA20
EA21
EA22
SDCLK
SDCMD
SDCD
SDWP
SUB1.2V
VDDR/A
W24_LVVDD12
Peaks-COMMON
*IC8001 Y33 XRST
*IC8001 AM12 CLK27
*IC8001 AM13 CLK74
*IC8001 AL17 SCL0
*IC8001 AP17 SDA0
*IC8001 AP16 SCL1
*IC8001 AN16 SDA1
*IC8001 D28 MSCL
*IC8001 D27 MSDA
SBI0
*IC8001 AN10 SBI0
SBO0
*IC8001 AP10 SBO0
*IC8001 AN11 SBI1
*IC8001 AP11 SBO1
SBT1
*IC8001 AN8 SBT1
*IC8001 AL14 TXD0
TXD0
RXD0
*IC8001 AM15 RXD0
*IC8001 AL13 XRTS0
*IC8001 AN12 XDSR0
*IC8001 AN13 XDTR0
*IC8001 AP12 XDCD0
*IC8001 AP13 XCTS0
*IC8001 AL12 XRI0
*IC8001 AL16 CH0CLK
*IC8001 AN17 CH0DATA
*IC8001 AL15 CH0PSYNC
*IC8001 AN14 CH0VAL
*IC8001 AN3 EA12
*IC8001 AK4 EA14
*IC8001 AM2 EA15
*IC8001 AP2 EA13
*IC8001 AN1 EA16
*IC8001 AJ4 EA17
*IC8001 AL2 EA18
*IC8001 AM1 EA19
*IC8001 AK2 EA20
*IC8001 AL1 EA21
*IC8001 AJ2 EA22
*IC8001 AB11 VDD33SD
*IC8001 AL19 SDCLK
*IC8001 AN18 SDCMD
*IC8001 AP19 SDDAT0
*IC8001 AN19 SDDAT1
*IC8001 AP18 SDDAT2
*IC8001 AL18 SDDAT3
*IC8001 AM18 SDCD
*IC8001 AM17 SDWP
SUB1.2V
HSBCLKIN
HSSYNIN
HSVALIN
HSDIN0
HSDIN1
HSDIN2
HSDIN3
HSDIN4
HSDIN5
HSDIN6
HSDIN7
*IC8001 AA20 VDDR
*IC8001 AB20 VDDR
*IC8001 AC20 VDDR
*IC8001 AD20 VDDR
*IC8001 Y20 VDDR
*IC8001 AB19 VDDA
*IC8001 AC19 VDDA
*IC8001 AD19 VDDA
*IC8001 W24 LVVDD12
PCWAIT
PCOE
PCWE
PCIORD
PCIOWR
PCRESET
PCCD1
PCREADY
PCCE1
PCDOE
DDR MONITOR
SCL2
SDA2
DDR
TO 18/19
NAND IF
USB I/F
TO
18/19
TO 2,3,18/19
TO 2,3,18/19
TO 18/19 TO 18/19
TO
18/19
TO 5/19
TO 4,5/19
TO 5/19
TO 4/19
TO 5/19
AG31_MMCK
AG32_MMXCK
AL28_MMRODT
AL27_MMRDRV
MMVCAL/REF
AB31_MMCKE
AB32_MMODT
SUB1.2V
AA11_VDDUSB
SUB3.3V
AD15_VDDAUSB
SUB3.3V
AD14_VDDPUSB
USBRREF
1.8V_DDRI/F
NANDRYBY
SUB1.8V
XNFCE
XNFRE
XNFWE
NFALE
NFCLE
XNFWP
GND
GND
CPU BUS I/F
TO 4/19
TO 5/19
TO 4/19
COMMON PORT
TO 6/19
EA0
EA1
EA2
EA3
EA4
EA5
EA6
EA7
EA24
EAS
ECLK
XERE
XEWE0
XEWE1
ERXW
ESZ0
ESZ1
XEDK
*IC8001 AA31 MMDQ6
*IC8001 AA32 MMDQ13
*IC8001 AJ32 MMDQ22
*IC8001 AH32 MMDQ29
*IC8001 Y31 MMDQS0
*IC8001 W32 MMDQS1
*IC8001 AL25 MMDQS2
*IC8001 AM26 MMDQS3
*IC8001 AL26 MMXDQS3
*IC8001 AM25 MMXDQS2
*IC8001 W31 MMXDQS1
*IC8001 Y32 MMXDQS0
*IC8001 AG31 MMCK
*IC8001 AG32 MMXCK
*IC8001 AL28 MMRODT
*IC8001 AL27 MMRDRV
*IC8001 AH31 MMVCAL
*IC8001 AL29 MMVREF
*IC8001 AB31 MMCKE
*IC8001 AB32 MMODT
*IC8001 Y1 XNFCE
*IC8001 W3 XNFRE
*IC8001 Y3 XNFWE
*IC8001 Y4 NFALE
*IC8001 Y2 NFCLE
*IC8001 W4 XNFWP
*IC8001 AA4 NANDRYBY
*IC8001 AA11 VDDUSB
*IC8001 AD15 VDDAUSB
C
*IC8001 AC14 VSSAPUSB
*IC8001 AD14 VDDPUSB
C
*IC8001 AD13 VSSAPUSB
*IC8001 AD12 USBRREF
*IC8001 AC13 USBRREF
*IC8001 AP20 USBDP
*IC8001 AN20 USBDN
*IC8001 AB14 USBATEST
JTAG
TO 1/19
TO 2,3,18/19
SUB3.3V
LVVDD33
*IC8001 Y23 VDDIO
*IC8001 Y24 VDDIO
*IC8001 AA23 VDDIO
*IC8001 AA24 VDDIO
*IC8001 AB23 VDDIO *IC8001 N31 LVVDD33
*IC8001 AC23 VDDIOCK
*IC8001 AC24 VDDIO
*IC8001 AD23 VDDIO
*IC8001 AD24 VDDIO
*IC8001 AJ31 VDDIO
*IC8001 AK31 VDDIO
*IC8001 AK32 VDDIO
*IC8001 AL30 VDDIO
*IC8001 AL31 VDDIO
*IC8001 AL32 VDDIO
*IC8001 AM31 VDDIO
*IC8001 AM32 VDDIO
*IC8001 AM33 VDDIO
*IC8001 AN32 VDDIO
*IC8001 AN33 VDDIO
*IC8001 AN34 VDDIO
*IC8001 AP33 VDDIO
*IC8001 AP34 VDDIO
TO 6/19
TO 6/19
C
GND
TO 6/19
TO 6/19
TO 6,17/19
*IC8001 AN7 EA0
*IC8001 AL7 EA1
*IC8001 AM6 EA2
*IC8001 AN6 EA3
*IC8001 AP6 EA4
*IC8001 AN5 EA5
*IC8001 AP5 EA6
*IC8001 AM5 EA7
*IC8001 AH2 EA24
*IC8001 AD4 EAS
*IC8001 AP7 ECLK
*IC8001 AC4 XERE
*IC8001 AB4 XEWE0
*IC8001 AA3 XEWE1
*IC8001 AD3 ERXW
*IC8001 AC2 ESZ0
*IC8001 AB1 ESZ1
*IC8001 AB2 XEDK
TO 5,6/19
TO 11/19
TO 6,8/19
PD4H_NCS / SD_LED_ON
TO 5/19
TO 5,6/19
TO 6/19
TO 4/19
TO 6/19
TO 4/19
MAIN_FAN_ON / SP_LED_ON
TO 4/19
TO 12/19
TO 4/19
PD4H_OSD_VIN/DTV_VOUTENB
TMS
*IC8001 AB34 TMS
*IC8001 AA34 TCK
TCK
*IC8001 AC33 TRST
TRST
TDO
*IC8001 AC34 TDO
TDI
*IC8001 AB33 TDI
*IC8001 J31 LVVDD33
*IC8001 K31 LVVDD33
*IC8001 L31 LVVDD33
*IC8001 M31 LVVDD33
*IC8001 P31 LVVDD33
*IC8001 R31 LVVDD33
*IC8001 A34 LVVSS
*IC8001 B32 LVVSS
*IC8001 C32 LVVSS
*IC8001 D32 LVVSS
*IC8001 E32 LVVSS
*IC8001 F32 LVVSS
*IC8001 G32 LVVSS
*IC8001 H32 LVVSS
*IC8001 J32 LVVSS
*IC8001 K32 LVVSS
*IC8001 L32 LVVSS
*IC8001 M32 LVVSS
*IC8001 N32 LVVSS
*IC8001 P32 LVVSS
*IC8001 R32 LVVSS
TO 7/19
TO 4/19
TO 4/19
ACTIVE_ANTENNA_ON
SOUND_SOS
SIF_FIL_ON
EEPROM_WP
PANEL_LED_ON
LCD_EEP_WP
FAN_MAX / SP_LED_DIM
USB_VBUS
AVDD_ENB
REV_DAC_ENB
SD_PWR_ON
FE_XRST / SDRAM_CHK
POWER_DET
FAN_SOS/FV_STS
TO 4/19
SDVOLC
XETS_CI
CI_OSEL
FILM_DET
SDBOOT
USB_OCP
TO 4/19
DISPEN
XEAB
CI_OCP
TO 5/19
ARC_OFF
SUPPORT_CARD
SD_COIN_DET
XECS2
CH1PSYNC
CH1VAL
SDOUT0
SRCK0
SLRCK
LOSDOUT0
LOSDOUT1
ADCCK
SDOUT3
SMTRST
SMTCMD
SMTSEL
PORT0
PORT1
PORT2
CH1CLK
XECS3
FE_IRQ
EA8
EA9
EA10
AGCI
AGCR
EA23
SBT0
EA25
EA11
TO 18/19
TO 18/19
TO 18/19
TO 18/19
BOOTSWAP
ED0
*IC8001 AH3 ED0
ED1
*IC8001 AH1 ED1
ED2
*IC8001 AG2 ED2
ED3
ED4
*IC8001 AG1 ED4
*IC8001 AG4 ED5
ED5
*IC8001 AF2 ED6
ED6
*IC8001 AH4 ED7
ED8
*IC8001 AF1 ED8
ED9
*IC8001 AF3 ED9
ED10
*IC8001 AF4 ED10
ED11
*IC8001 AE1 ED11
ED12
*IC8001 AE4 ED12
ED13
*IC8001 AE2 ED13
ED14
*IC8001 AE3 ED14
*IC8001 AD1 ED15
ED15
*IC8001 AD2 XECS0
XECS1
*IC8001 AC1 XECS1
*IC8001 AL8 BOOTSWAP
IECIN
*IC8001 A28 IECIN
XNMIRQ
*IC8001 C31 XNMIRQ
XIRQ1
*IC8001 A31 XIRQ1
XIRQ2
*IC8001 A32 XIRQ2
*IC8001 A33 XIRQ3
XIRQ3
*IC8001 AA1 XECS2
*IC8001 AP9 SMTCLK
*IC8001 AP15 CH1DATA
*IC8001 AN15 CH1PSYNC
*IC8001 AM14 CH1VAL
*IC8001 AP4 EA8
*IC8001 AN4 EA9
*IC8001 AM4 EA10
*IC8001 C26 SDOUT0
*IC8001 D29 SRCK0
*IC8001 C29 SLRCK
*IC8001 B30 LOSDOUT0
*IC8001 C30 LOSDOUT1
*IC8001 A30 ADCCK
*IC8001 B31 SDOUT3
*IC8001 AN9 SMTD
*IC8001 AL9 SMTRST
*IC8001 AL10 SMTCMD
*IC8001 AP8 SMTSEL
*IC8001 D24 AGCI
*IC8001 D25 AGCR
*IC8001 W33 PORT0
*IC8001 W34 PORT1
*IC8001 Y34 PORT2
*IC8001 AP14 CH1CLK
*IC8001 AK1 EA23
*IC8001 AL11 SBT0
*IC8001 AJ1 EA25
*IC8001 AP3 EA11
*IC8001 AA2 XECS3
TEST
AD18_DPAVDD
P24_M1A1AVDD
TO 2,3,18/19
N24_MVAVDD
TO 2,3,18/19
AD16_AVDDPWM
TO 2,3,18/19
AD17_A2AVDD
TO 2,3,18/19
IC8001
MN2WS0125FE
PEAKS-SLD
Analog Video Out I/F
SUB3.3V
L8007
J0JHC0000045
R8002
24k
C8045
C8127
16V
6.3V
0.1u
1u
1%
C8015
R8003
6.3V
10k
1u
1%
C8016
1u 6.3V
TO 4,9/19
VOUTENB
(PORT15[1])
(PORT15[2])
(PORT15[3])
PORT0[6]
PORT1[0]
VC27
PORT1[3]
PORT1[4]
PORT1[5]
PORT3[0]
PORT3[1]
PORT3[2]
PORT6[2]
PORT7[1]
PORT7[2]
PORT7[4]
PORT7[5]
PORT7[6]
PORT7[7]
PORT9[0]
PORT9[1]
PORT9[2]
PORT9[3] TRCD0
PORT10[0]
PORT10[1]
PORT14[0]
PORT14[1]
PORT14[2]
PORT15[4]
PORT15[5]
PORT15[6]
PORT16[1]
PORT16[2]
PORT16[4]
STM
RESET
CLK
IIC I/F
AUDIO I/F
TO 6/19
TO 1/19
TO 8/19
TO 7,10/19
TO 8/19
C8082
50V
C8080
50V
8p
8p
XRSTSTM
12.0MHz
X8001
H0J120500062
STMSCL
STMSDA
NSHUTDOWN
R8016
R8017
470
S
PWM0LP
PWM0LN
PWM1RP
PWM1RN
IECOUT
REMOTE
TO 6,7/19
TO 6/19
AP32_VDD12STM
STMRMIN
STMCECO
STMCECPUL
STMCECAVL1A
STMCECAVL1B
STMHPD0
STMHPD1
STMHPD2
STMDDCSCL0
STMDDCSDA0
STMDDCSCL1
STMDDCSDA1
STMDDCSCL2
STMDDCSDA2
*IC8001 AP32 VDD12STM
*IC8001 Y15 TSTSEL
*IC8001 Y11 FPENF
*IC8001 C28 TSTAIO
*IC8001 AM16 DTCPOUT
*IC8001 Y17 V2TCPOUT
*IC8001 AM11 A2TCPOUT
*IC8001 Y16 M1A1TCPOUT
SUB3.3V
*IC8001 AD18 DPAVDD
SUB3.3V
*IC8001 P24 M1A1AVDD *IC8001 AB24 VDDIO
C
*IC8001 P23 M1A1AVSS
GND
SUB3.3V
*IC8001 N24 MVAVDD
C
*IC8001 N23 MVAVSS
GND
SUB3.3V
*IC8001 AD16 AVDDPWM
C
*IC8001 AC15 AVSSPWM
GND
SUB3.3V
*IC8001 AD17 A2AVDD
C
*IC8001 AC16 A2AVSS
GND
TO 6,17/19
HDMI I/F
TO 6,10/19
TO 6,7/19
TO 18/19
*IC8001 A27 DAAVDD
*IC8001 B27 DAAVSS
*IC8001 B26 VVREF
*IC8001 B25 VIREF
R8004
24k
1%
*IC8001 A26 VCOMP
*IC8001 A25 VDACO
VDACO
*IC8001 AP23 PWM0LP
*IC8001 AN23 PWM0LN
*IC8001 AP22 PWM1RP
*IC8001 AN22 PWM1RN
*IC8001 B28 IECOUT
*IC8001 AP21 NSHUTDOWN
MUTEB
*IC8001 AN21 MUTEB
*IC8001 AH34 XRSTSTM
*IC8001 AN30 OSCXI
*IC8001 AP30 OSCXO
*IC8001 AE33 STMSCL
*IC8001 AD33 STMSDA
*IC8001 AG34 STMRMIN
*IC8001 W1 STMCECO
*IC8001 W2 STMCECPUL
*IC8001 AD34 STMCECAVL1A
*IC8001 AE34 STMCECAVL1B
*IC8001 V4 STMHPD0
*IC8001 U3 STMHPD1
*IC8001 U4 STMHPD2
*IC8001 L4 STMDDCSCL0
*IC8001 P4 STMDDCSDA0
*IC8001 M4 STMDDCSCL1
*IC8001 R4 STMDDCSDA1
*IC8001 N4 STMDDCSCL2
*IC8001 T4 STMDDCSDA2
TO 18/19
COMMON PORT
TO 6/19
TO 6,9,11,12,17/19
VDD33STM/ADAVDD
TO 6/19
R8032
TO 6,12/19
10k
LVDS I/F
TO 11,13/19
PANEL PWM
TCON
TO 11/19
PD4H_DRVRST / PWM_POW_ON
TO 6,17/19
TO 6,12/19
PD4H_XRST_SYS/PANEL_TEST_ON
PD4H_PANEL_MAIN_ON/SBI
TO 6,7/19
TO 6/19
TO 6,12/19
TO 6/19
TO 6,17/19
TO 6/19
TO 6,12/19
TO 6/19
TO 6,16/19
DEBUG
TO 6/19
TEST
TO 1,3,12/19
*IC8001 AP31 VDD33STM
TA1N
*IC8001 B33 TA1N
TA1P
*IC8001 B34 TA1P
*IC8001 C33 TB1N *IC8001 AG3 ED3
TB1N
TB1P
*IC8001 C34 TB1P
TC1N
*IC8001 D33 TC1N
TC1P
*IC8001 D34 TC1P
TCLK1N ED7
*IC8001 E33 TCLK1N
TCLK1P
*IC8001 E34 TCLK1P
TD1N
*IC8001 F33 TD1N
TD1P
*IC8001 F34 TD1P
TE1N
*IC8001 G33 TE1N
TE1P
*IC8001 G34 TE1P
*IC8001 H33 TF1N
*IC8001 H34 TF1P
TA2N
*IC8001 J33 TA2N
TA2P
*IC8001 J34 TA2P
TB2N
*IC8001 K33 TB2N
TB2P
*IC8001 K34 TB2P
TC2N
*IC8001 L33 TC2N
TC2P
*IC8001 L34 TC2P
TCLK2N
*IC8001 M33 TCLK2N
TCLK2P
*IC8001 M34 TCLK2P
TD2N
*IC8001 N33 TD2N
TD2P
*IC8001 N34 TD2P
TE2N
*IC8001 P33 TE2N
TE2P
*IC8001 P34 TE2P
*IC8001 R33 TF2N
*IC8001 R34 TF2P
*IC8001 C27 SDOUT1
*IC8001 D26 SDOUT2
*IC8001 A29 LOSDOUT2
*IC8001 B29 LOSDOUT3
LOSDOUT4
*IC8001 D30 LOSDOUT4
LOSDOUT5
*IC8001 D31 LOSDOUT5
*IC8001 E31 LOSDOUT6
*IC8001 F31 LOSDOUT7
*IC8001 G31 LOSDOUT8
*IC8001 H31 LOSDOUT9
STMTIME0
FACT
KEY1
SOS
STMTIME1
STMTIME2
STMTIME3
STMTIME4
STMSBO0
STMSBI0
STMSBT0
STMSBO1
STMSBI1
STMGPIO7
STMGPIO8
STMGPIO9
STMGPIO0
STMGPIO1
STMGPIO2
STMGPIO3
STMGPIO4
STMGPIO5
STMGPIO6
STMADIN0
STMADIN1
STMADIN2
STMADIN3
STMADIN4
STMADIN5
*IC8001 AP26 STMTIME0
*IC8001 AN26 STMTIME1
*IC8001 AP27 STMTIME2
*IC8001 AN27 STMTIME3
*IC8001 AN25 STMTIME4
*IC8001 AK33 STMSBO0
*IC8001 AL33 STMSBI0
*IC8001 AP28 STMSBT0
*IC8001 AL24 STMSBO1
*IC8001 AN28 STMSBI1
*IC8001 V1 STMGPIO7
*IC8001 V2 STMGPIO8
*IC8001 V3 STMGPIO9
*IC8001 AF34 STMGPIO0
*IC8001 AJ34 STMGPIO1
*IC8001 AG33 STMGPIO2
*IC8001 AF33 STMGPIO3
*IC8001 AJ33 STMGPIO4
*IC8001 AH33 STMGPIO5
*IC8001 AA33 STMGPIO6
*IC8001 AN24 STMADIN0
*IC8001 AP25 STMADIN1
*IC8001 AL21 STMADIN2
*IC8001 AL22 STMADIN3
*IC8001 AL23 STMADIN4
*IC8001 AP24 STMADIN5
*IC8001 AK34 SCLOCK
*IC8001 AM34 SDATA
*IC8001 AL34 STMEXTRG
*IC8001 AM29 STMTEST0
*IC8001 AM28 STMTEST1
*IC8001 AM27 STMTEST2
G_LED_ON
PANEL_VCC_ON
P5V_DET/BL_ON
R_LED_ON
SP_HP_MUTE
MON_MUTE
P3.3V_DET/SBO
HDMI_5V_DET1
HDMI_5V_DET2
HDMI_5V_DET0
SUB3.3V_SENSE
SW_OFF_DET
SUB5V/SUB12V_SENSE
SRQ_GenX
GenX-EEP_WP
TV_SUB_ON
DTV_XRST
AI_SENSOR
RF_AFT1 TRCST
PANEL_SOS/BL_SOS
STMEXTRG
XRST
TO 2,3,18/19
C
GND
PWM1
PWM2
LPL
LPR
POLL
POLR
CPV
GDATA1
GDATA2
LD
P01
P02
TRCD1
P03
TRCD2
TRCD3
P04
P05
P10
P11
P12
P13
P14
P43
P44
P45
P70
P71
P72
P73
P74
BEPOWER
P75
P76
BENST
P80
TRCCLK
P81
P82
P83
P84
P85
*IC8001 AP29 ADAVDD
*IC8001 AN29 ADAVSS
20 21 26 22 27 23 24 19 25
48
Page 49
11.9. A-Board (4/19) Schematic Diagram
!
A-BOARD (4/19)
Peaks-DEST
8730-8799
TP8730
VDACO
*JS8362
*JS8363
FE0_CLK
FE0_VAL
FE0_PSYNC
FE0_MDO7
FE0_MDO6
FE0_MDO5
FE0_MDO4
FE0_MDO3
FE0_MDO2
FE0_MDO1
FE0_MDO0
FE0_TS_Parallel
AC_CHDI0
AC_CHDI1
*JS8360
*JS8361
FE0_CLK
FE0_VAL
FE0_PSYNC
FE0_MDO7
FE0_MDO6
FE0_MDO5
FE0_MDO4
FE0_MDO3
FE0_MDO2
FE0_MDO1
FE0_MDO0
TO 19/19
FE0_MDO0
FE0_MDO1
TO 3,4,9/19
FE0_MDO3
FE0_MDO2
FE1_TS_Parallel
*JS8364
*JS8365
*JS8368
TP8343
TP8342
TP8340
FE1_SDA
FE1_SCL
TO 1/19
FE1_XIRQ
*JS8369
AC_CHVAL AC_CHSYNC
FE0_MDO4
FE0_MDO5
FE0_CLK
FE0_VAL
FE0_MDO7
FE0_MDO6
FE1_XIRQ
FE0_PSYNC
*JS8366
*JS8367
SUB3.3V
R8396
10k
VJ8360
AA_XIRQ2
S
TO 4/19
*JS8370
VDACO
TO 3,4,9/19
R8733
160
1%
SUB3.3V
R8470
10k
AC_CHCLK
AC_CHVAL
AC_CHSYNC
AC_CHDI0
AC_CHDI1
AC_CHDI2
AC_CHDI3
AC_CHDI4
AC_CHDI5
AC_CHDI6
AC_CHDI7
CI_OCP
AC_XPDWT
CH0CLK
CH0DATA
SUB3.3V
P
VJ8514
AC_CHCLK
AC_CHVAL
AC_CHSYNC
AC_CHDI0
AC_CHDI1
AC_CHDI2
AC_CHDI3
AC_CHDI4
AC_CHDI5
AC_CHDI6
AC_CHDI7
CI_OCP
AC_CHVAL
AC_CHSYNC
AC_CHCLK
AC_CHDI0
AC_CHDI1
AC_CHDI2
AC_CHDI3
AC_CHDI4
AC_CHDI5
AC_CHDI6
AC_CHDI7
AC_CHCLK
AC_CHVAL
AC_CHSYNC
AC_CHDI0
AC_CHDI1
AC_CHDI2
AC_CHDI3
AC_CHDI4
AC_CHDI5
AC_CHDI6
AC_CHDI7
CH0CLK
AC_XPDWT
CH0DATA
VJUMP1005-S
R8488
R8489
R8490
R8491
R8492
R8493
R8494
R8495
R8496
R8497
R8499
EXB28V103JX
R8500
EXB2HV103JV
R8512
R8513
R8514
VJ8517
S
S
S
S
S
R8506
S
R8507
S
R8480
S
R8498
68
68
68
68
68
68
68
68
68
68
68
R8511
10k
10k
2.2k
67
R8508
R8505
R8510
R8501
VARAY405
1
SUB3.3V
XRTS0
XDSR0
XDTR0
XDCD0
XCTS0
XRI0
CH0CLK
CH0DATA
CH0PSYNC
CH0VAL
SMTRST
SMTCMD
SMTSEL
CH1CLK
PCWAIT
PCOE
PCWE
PCIORD
PCIOWR
TO 3/19
PCRESET
PCCD1
PCREADY
PCCE1
PCDOE
XETS_CI
CI_OSEL
TO 3/19
XEAB
CI_OCP
EA15
HSVALIN
EA14
HSSYNIN
EA12
HSBCLKIN
EA13
HSDIN0
EA16
HSDIN1
EA17
EA18
EA19
EA20
EA21
EA22
TO 3/19
HSDIN2
HSDIN3
HSDIN4
HSDIN5
HSDIN6
HSDIN7
TO 3,4/19
TO 3/19
PORT15[6]
NANDRYBY
SUPPORT_CARD
FE_IRQ
USB_OCP
PORT16[4]
FE_XRST / SDRAM_CHK PORT10[1]
TO 3/19
TO 3,5/19
TO 3/19
TO 3,4/19
XNMIRQ
XIRQ12
TO 3/19
TO 3/19
XIRQ0
XIRQ1
XIRQ2
XIRQ6
NANDRYBY
ERXW
EA0
EA1
EA2
EA3
EA4
EA5
EA6
EA7
NFALE
XEWE0
XEWE1
ESZ0
ESZ1
XNMIRQ
ECLK
XECS1
XECS2
XECS3
EAS
XERE
XEDK
BOOTSWAP
PORT2
PORT14[2]
SDBOOT
XIRQ1
XIRQ2
SBT0
XECS3
SBI0
SBO0
AGCR
S
R8619
S
R8621
S
R8655
S
R8656
68
R8622
R8607
S
S
R8625
S
R8626
TP8600
R8669
10k
R8661
S
R8634
R8645
68
S
R8635
68
R8636
VJ8600
S
VJ8602
S
S
R8641
S
R8642
S
VJ8603
R8633 2.2k
68
R8610
R8643
R8644
R8623
R8624
R8660
EXB2HV680JV
S
S
S
S
R8617 2.2k
R8631 10k
R8632 10k
R8627 10k
R8628 10k
R8646 10k
R8616 2.2k
R8639 10k
SUB3.3V
R8664
10k
R8652
10k
R8649
10k
10k
R8618
VJ8601
S
C8600
50V
1000p
SUB3.3V
R8638
2.2k
10k
TP8601
R8671
2.2k
AA_XECS2
TO 5/19
SUB3.3V
R8606
2.2k
AB_NANDRYBY
TO 5/19
AA_XIRQ2
TO 4/19
AA_FE_RST
TO 4,11,19/19
SUB3.3V
28
31
36 33 29 30 34 35 32
49
Page 50

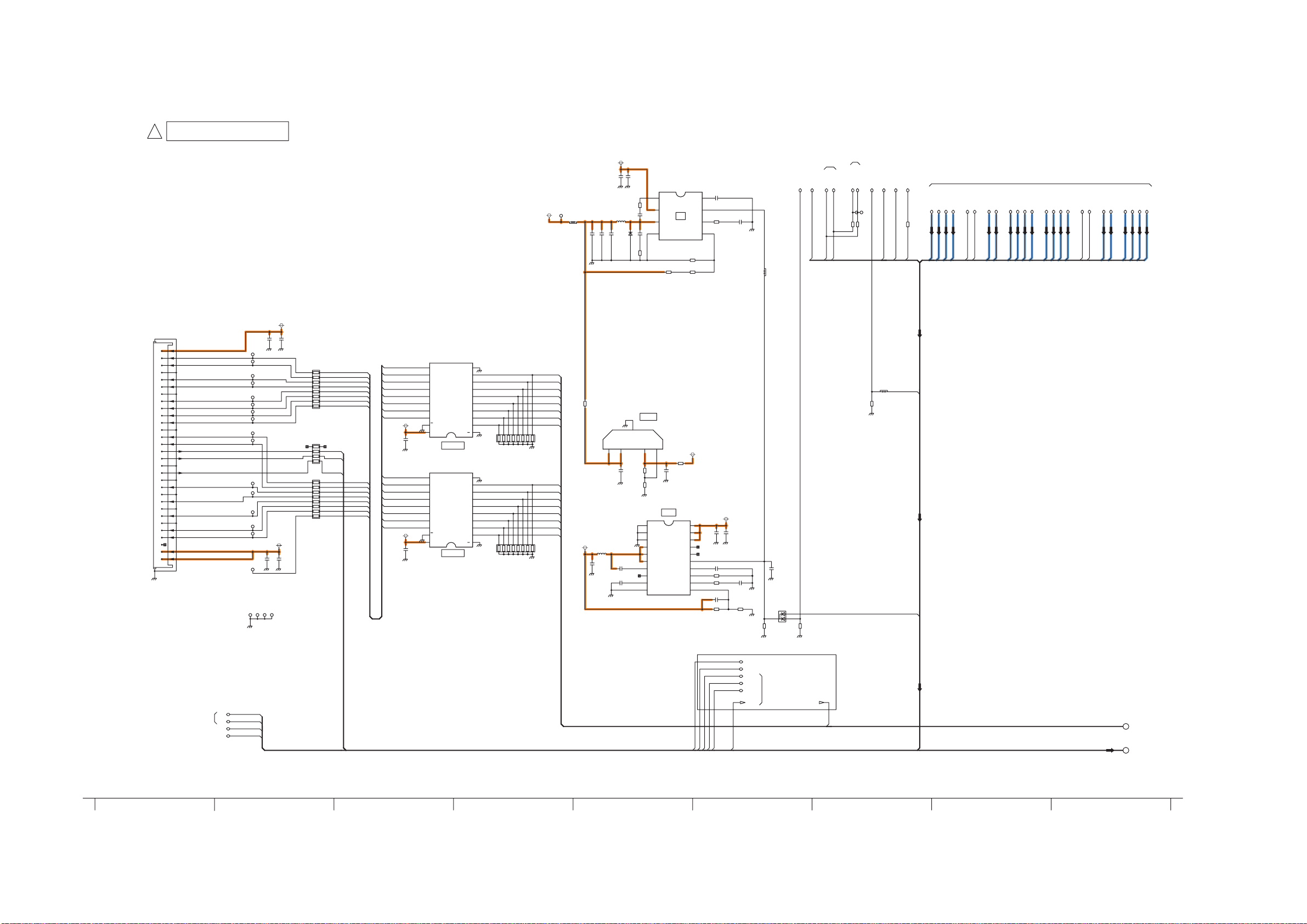

11.10. A-Board (5/19) Schematic Diagram
!
A-BOARD (5/19)
TO 3,6/19
SD_COIN_DET (PORT15[3])
Peaks-MODEL
R8824
SUB3.3V
6.2k
1%
SUB3.3V
R8890
10k
H:3.3V
R8856
L:1.8V
47k
TP8850
SUB_SD_3.3V
AA_XECS2
SDVOLC
PORT0[6]
TO 4/19
USBRREF
TO 3/19
XIRQ3 SDCD
TO 3/19
SDCLK
SDCMD
SDDAT0
SDDAT1
SDDAT2
SDDAT3
SDWP
R8918
EXB2HV680JV
ED0
ED1
ED2
ED3
ED4
ED5
ED6
ED7
TO 3/19
ED8
ED9
ED10
ED11
ED12
ED13
ED14
ED15
R8919
EXB2HV680JV
R8900
68
EA24
TO 3/19
SD/IC_CARD
R8857
68
S
R8858
R8859
68
R8860
68
R8861
68
R8862
68
R8863
68
S
R8864
AD_SDCLK
AD_SDCD
AD_SDCMD
AD_SDDAT0
AD_SDDAT1
AD_SDDAT2
AD_SDDAT3
AD_SDWP
DeMPX ED[15-0] --> EA[23-8]
1
AA_ED0
AA_ED1
AA_ED2
AA_ED3
AA_ED4
AA_ED5
AA_ED6
AA_ED7
1
R8920
2.2k
AD_SDCMD
AD_SDCLK
TP8862
22u
0.01u
4V
16V
C8863
C8862
AD_SDCD
AA_ED0
AA_ED1
AA_ED4
AA_ED5
AA_ED2
AA_ED6
AA_ED7
AA_ED3
1 8
R8922
SUB3.3V
L8920
J0JHC0000075
45NC46NC47NC48
NC
1NC2NC3NC4NC5NC6NC7
AB_XNFCE
AB_XNFWE
AB_XNFRE
AB_NFALE
AB_NFCLE
AB_XNFWP
AB_NANDRYBY
AD_SDDAT3
AD_SDDAT0
AD_SDDAT1
EXB28V103JX
1 4
SUB_SD_3.3V
R8867
10k
R8878
10k
R8879
R8893
SUB3.3V
P
L8850
J0JHC0000045
AD_SDWP
AD_SDDAT2
10k
10k
R8869
R8870
I/O442I/O543I/O644I/O7
*IC8921
TVRR585
R/B#8RE#9CE#10NC11NC12VCC13VSS14NC15NC16CLE17ALE18WE#19WP#20NC21NC22NC23NC24NC
AB_NANDRYBY
AB_XNFRE
AB_XNFCE
R8923
R8924
R8925
R8926
R8927
R8928
EXB2HVR000V
C8922
0.1u
16V
AB_XNFWE
AB_XNFWP
TO 3/19
TO 3,4/19
TO 3/19
25NC26NC27NC28NC29
I/O030I/O131I/O232I/O3
TO 4/19
33NC34NC35NC36
38NC39NC40NC41
VSS37VCC
=
NAND
FLASH
C8923
16V
0.1u
AB_NFCLE
AB_NFALE
68
XNFCE
68
XNFWE
68
XNFRE
68
NFALE
68
NFCLE
68
XNFWP
AB_NANDRYBY
SD CARD
JK8850
33
33
R8874
R8875
TP8859
TP8860
12345
9
SDDAT3
SDDAT2
33
S
R8872
R8871
TP8857
TP8858
678
GND
GND
3.3V
SDCLK
SDCMD
+
0.1u
16V
16V 47u
C8860
C8861
33
33
33
33
0.1u
0.1u
16V
16V
C8854
R8877
TP8854
101112
D.SW
C8853
R8868
TP8853
TP8863
W.P.
S
R8866
EEPROM
*IC8950
TVRR513(A)
TVRR514(Z)
1
NC
2
NC
3
NC
4
VSS
SUB3.3V
C8950
0.01u
16V
R8950
4.7k
8
VCC
TP8952
7
WC
TP8950
6
SCL
TP8951
5
SDA
S
R8952
SDOUT0
PEAKS-EEP_SCL
PEAKS-EEP_SDA
PORT6[2] EEPROM_WP
TO 1/19
TO 3/19
R8873
R8876
TP8856
TP8855
SDDAT0
SDDAT1
44 42 37 40 45 38 43 41 39
50
Page 51

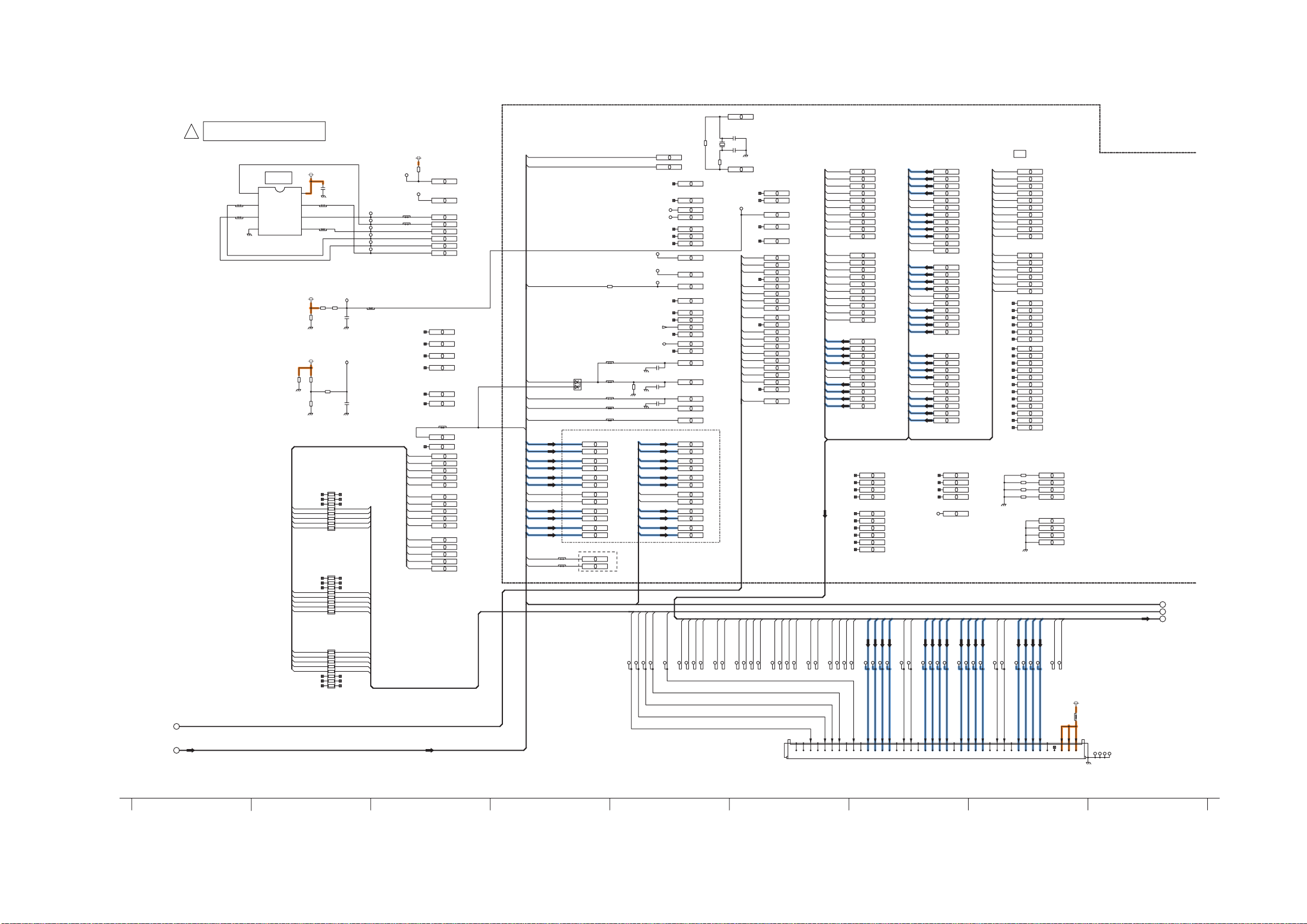

11.11. A-Board (6/19) Schematic Diagram
TO 17/19
TP1101
!
A-BOARD (6/19)
STB3.3V
FACT_SDBOOT
C1102
0.1u
16V
1
NC
2
NC
3
NC
TVRR546
4
VSS
*IC1100
EEPROM
R1104
47k
R1201
R1202
R1203
R1204
R1205
R1206
FACT-MODE TP
TP1501
STB3.3V
8
VCC
7
WC
6
SCL
5
SDA
SOS
R1562
47k
47k
TO Sheet Peaks-COMMON
STMSBT0
SG-PD4H_XRST_SYS/PANEL_TEST_ON
EA10
PG-PD4H_NCS / SD_LED_ON
EA25
TO 3/19
PD4H_OSD_VIN
TO
3,6/19
Standby MPU
TO
3,6/19
STMGPIO2
SG-SUB5V/SUB12V_SENSE
STMGPIO0
SG-SUB3.3V_SENSE
SUB5V
R1519
47k
R1518
68k
SUB3.3V
R1520
10k
R1521
100k
TO Sheet PANEL-D
TO 13/19
XRST_SYS
Reset Release
OSD_VIN
S
R1559
R1564
S
R1563
TO Sheet Analog-ASIC
R1552
4.7k
SG-PD4H_DRVRST/PWM_POW_ON
Release Reset
TO 6,12/19
TO Sheet Peaks-COMMON
EA10
STMCECO
SG-HDMI_CEC
STM
STMCECO
TO 3,5,6/19
TO 3,6,17/19
STMADIN4
LOSDOUT1
STMRMIN
STM
PEAKS
SG-RMIN
PD4H_XRST/PANEL_AGW
LOSDOUT1
STMRMIN
STMADIN4
XIRQ3
STMCECPUL
STMCECAVL1A
STMCECAVL1B
SG-QLINK1
SG-QLINK2
SG-HDMI_CEC_PU_ON
PG-ACTIVE_ANTENNA_DET
STM
STM
STM
PEAKS
STMCECAVL1B
STMCECAVL1A
STMCECPUL
XIRQ3
TO 3/19
TO 3,6,7/19
TO 3,6,10/19
TO 3,6/19
TO 3,6,12/19
TO 3,6,12/19
STMGPIO0
STMGPIO2
STMGPIO1
STM
STM
STM
SG-PANEL_SOS/BL_SOS
SG-SUB3.3V_SENSE
SG-SW_OFF_DET
STMGPIO0
STMGPIO1
STMGPIO2
STMADIN2
SG-FACT
PG-PD4H_NCS / SD_LED_ON
STM
PEAKS
EA10
STMADIN2
TO 3,6/19
TO 3,5,6/19
TO 3,6,9,11,12,17/19
TO 3,6/19
TO 3/19
STMSBI1
STMSBO1
S
R1176
STM
STM
STM
SG-PD4H_PANEL_MAIN_ON/SBI
SG-P3.3V_DET/SBO
SG-SUB5V/SUB12V_SENSE
P3.3V_DET
STMSBI1
STMADIN3
SG-GENX-KEY1
STM
STMADIN3
STMTIME3
SG-TRCD3
STM
TO 3/19
TO 3,6/19
EA9
PEAKS
PG-SIF_FIL_ON
EA9
EA8
STMTIME2
STMTIME1
STMTIME0
STMADIN1
STMADIN0
STMEXTRG
SG-TRCD2
SG-TRCD1
SG-TRCD0
SG-TRCST
SG-TRCCLK
SG-EXTRG0
STM
STM
STM
STM
STM
STM
STMTIME3
STMTIME2
STMTIME0
STMTIME1
STMADIN0
STMADIN1
STMEXTRG
(SG-RF_AFT1)
(SG-G_LED_ON)
(SG-AI_SENSOR)
(SG-PANEL_VCC_ON)
(SG-P5V_DET/BL_ON)
(SG-PD4H_DRVRST/PWM_POW_ON)
TO 3,6/19
TO 3/19
TO 3,6/19
TO 3,6,17/19
TO 3,6/19
TO 3,6,12/19
TO 3/19
TO 3,6,8/19
TO 3,6/19
ADCCK
EA8
PEAKS
PEAKS
PG-SOUND_SOS
PG-AVDD_ENB
ADCCK
CH1PSYNC
XRSTSTM
PORT0
AGCI
EA11
LOSDOUT0
STMGPIO6
STMSBI0
STMSBO0
STMGPIO5
STMGPIO4
PEAKS
STM
C1101
25V
0.01u
PEAKS
PEAKS
PEAKS
PEAKS
STM
STM
STM
STM
STM
PG-ACTIVE_ANTENNA_ON
PG-MAIN_FAN_ON/SP_LED_ON
PG-PD4H_P_ON_OFF/LCD_EEP_WP
PG-FAN_MAX/SP_LED_DIM
SG-DTV_XRST
SG-MON_MUTE
SG-SP_HP_MUTE
SG-TV_SUB_ON
SG-GENX-EEP_WP
SG-NRST
PG-FAN_SOS
CH1PSYNC
XRSTSTM
LOSDOUT0
STMGPIO6
STMSBI0
STMSBO0
STMGPIO5
STMGPIO4
TO 13,17/19
D1101
R1187
B0JCCE000008
STMCECPUL
SG-HDMI_CEC_PU_ON
STMCECO
SG-HDMI_CEC
STMGPIO9
STMGPIO7
STMGPIO8
STMHPD0
STMHPD1
STMHPD2
STMDDCSDA0
STMDDCSCL0
STMDDCSDA1
STMDDCSCL1
STMDDCSDA2
STMDDCSCL2
PORT0
AGCI
EA8
EA9
EA10
EA11
PORT0
LOSDOUT0
LOSDOUT1
ADCCK
AGCI
EA11
P_ON/OFF
P5V_DET
SG-PD4H_DRVRST/PWM_POW_ON
STMSBI1
P3.3V_DET
STMGPIO0
STMGPIO1
STMGPIO2
PG-FILM_DET
STMGPIO5
STMADIN4
27k
SG-HDMI_5V_DET0
SG-HDMI_5V_DET1
SG-HDMI_5V_DET2
SG-HPD0
SG-HPD1
SG-HPD2
SG-DDCSDA0
SG-DDCSCL0
SG-DDCSDA1
SG-DDCSCL1
SG-DDCSDA2
SG-DDCSCL2
PG-SOUND_SOS
PG-SIF_FIL_ON
PG-PD4H_NCS / SD_LED_ON
PG-MAIN_FAN_ON/SP_LED_ON
PG-FAN_MAX/SP_LED_DIM
PG-PD4H_XRST/PANEL_AGW
PG-AVDD_ENB
PG-ACTIVE_STBY_LED_ON
PG-FAN_SOS
SG-PD4H_PANEL_MAIN_ON/PANEL_VCC_ON
SG-PD4H_PANEL_MAIN_ON/SBI
SG-P3.3V_DET/SBO
SG-SUB3.3V_SENSE
SG-SW_OFF_DET
SG-SUB5V/SUB12V_SENSE
SG-TV_SUB_ON
SG-PANEL_SOS/BL_SOS
TO Sheet A-Chip_V
STMCECO
SG-HDMI_CEC
SG-HDMI_5V_DET0
STMGPIO9
SG-HDMI_5V_DET1
STMGPIO7
SG-HDMI_5V_DET2
STMGPIO8
STMHPD0
STMHPD1
STMHPD2
STMDDCSDA0
STMDDCSCL0
STMDDCSDA1
STMDDCSCL1
STMDDCSDA2
STMDDCSCL2
SG-HPD0
SG-HPD1
SG-HPD2
SG-DDCSDA0
SG-DDCSCL0
SG-DDCSDA1
SG-DDCSCL1
SG-DDCSDA2
SG-DDCSCL2
TO 3,6,7/19
TO Sheet Standby-MPU
PG-SOUND_SOS
EA8
EA9
EA10
PORT0
LOSDOUT0
LOSDOUT1
ADCCK
AGCI
EA11
P_ON/OFF
P5V_DET
SG-PD4H_DRVRST/PWM_POW_ON
STMSBI1
P3.3V_DET
STMGPIO0
STMGPIO1
STMGPIO2
PG-FILM_DET
TO 3,6,8/19
PG-SIF_FIL_ON
PG-PD4H_NCS / SD_LED_ON
PG-MAIN_FAN_ON/SP_LED_ON
PG-FAN_MAX/SP_LED_DIM
PG-PD4H_XRST/PANEL_AGW
PG-AVDD_ENB
TO 3,6/19
PG-FAN_SOS
TO 3,6,17/19
TO 13/19
SG-PD4H_PANEL_MAIN_ON/PANEL_VCC_ON
TO 6,12/19
SG-P15V_DET
TO 3,6/19
SG-P3.3V_DET
TO 14/19
SG-SUB3.3V_SENSE
TO 3,6/19
SG-SW_OFF_DET
TO 3,6,12/19
SG-SUB5V/SUB12V_SENSE
TO 14/19
POWER/PANEL CTRL
SG-TV_SUB_ON
STMGPIO5
STMADIN4
SG-PANEL_SOS/BL_SOS
TO 3,6,9,11,12,17/19
TO Sheet TUNER
CH1PSYNC
XIRQ3
PG-ACTIVE_ANTENNA_ON
PG-ACTIVE_ANTENNA_DET
CH1PSYNC
XIRQ3
PG-ACTIVE_ANTENNA_ON
PG-ACTIVE_ANTENNA_DET
TO Sheet TUNER
SG-RF_AFT1
SG-RF_AFT1
TO 11/19
SDOUT3
PG-REV_DAC_ENB
R1101
S
R1103
S
S
S
R1105
S
S
R1106
S
S
R1107
S
S
R1108
S
S
R1109
S
STB3.3V
R1183
4.7k
TP1100
STM-EEP_SCL
STM-EEP_SDA
SG-AI_SENSOR
SG-G_LED_ON
SG-PD4H_DRVRST/PWM_POW_ON
SG-RF_AFT1
R1186
47k
R1185
100
SG-GENX-EEP_WP
R1207
S
TO 1/19
STMEXTRG
STMADIN0
STMTIME0
STMTIME1
P_ON/OFF
STMTIME2
P5V_DET
STMTIME3
STMADIN1
SG-FACT
STMADIN2
STMGPIO4
SG-EXTRG0
SG-TRCCLK
SG-TRCD0
SG-TRCD1
PANEL_VCC_ON
SG-TRCD2
SG-TRCD3
SG-TRCST
STMHPD0
STMHPD1
STMHPD2
STMTIME4
STMGPIO9
SRCK0
SLRCK
STMDDCSDA0
STMDDCSCL0
STMDDCSDA1
STMDDCSCL1
STMGPIO7
STMDDCSDA2
STMDDCSCL2
STMGPIO8
SG-HPD0
SG-HPD1
SG-HPD2
SG-R_LED_ON
SG-HDMI_5V_DET0
PG-PANEL_LED_ON
PG-LCD_EEP_WP
SG-DDCSDA0
SG-DDCSCL0
SG-DDCSDA1
SG-DDCSCL1
SG-HDMI_5V_DET1
SG-DDCSDA2
SG-DDCSCL2
PEAKS
SDOUT3
TO 3,6/19
STM
STMHPD0
STM
STMHPD1
STMHPD2
STMTIME4
STMGPIO9
SRCK0
SLRCK
STMDDCSDA0
STMDDCSCL0
STMDDCSDA1
STMDDCSCL1
STMGPIO7
STMDDCSDA2
STMDDCSCL2
STMGPIO8
TO 3,6,7/19
TO 3,6,17/19
TO 3,6,7/19
TO 3,6/19
TO 3,6,7/19
TO 3,6/19
TO 3,6,17/19
TO 3,6,16/19
STMSBT0
STMADIN5
STMGPIO3
S
STM
STM
STM
SG-SRQ_GENX
SG-SOS
SG-PD4H_XRST_SYS/PANEL_TEST_ON
PG-FILM_DET
STMGPIO3
STMSBT0
STMADIN5
TO 3/19
PORT1
R1160
PEAKS
STM
STM
STM
PEAKS
PEAKS
STM
STM
STM
STM
STM
STM
STM
STM
TO 3,6/19
TO 3,5,6/19
TO 3,6/19
TO 3,6,12/19
(MODEL)
TO 3,6/19
TO 3,5,6/19
(DEST)
PANEL_MAIN_ON
TO 14/19
R1503
47k
STMCECAVL1A
STMCECAVL1B
PG-REV_DAC_ENB
SDOUT3
SG-PD4H_XRST_SYS/PANEL_TEST_ON
STMSBT0
STMADIN3
STMRMIN
STMTIME4
SG-G_LED_ON
PG-LCD_EEP_WP
SLRCK
SRCK0
PG-PANEL_LED_ON
SG-AI_SENSOR
SG-NRST
XRSTSTM
SG-SOS
STMADIN5
SG-DTV_XRST
STMGPIO6
SG-SP_HP_MUTE
STMSBO0
SG-MON_MUTE
STMSBI0
SG-SRQ_GENX
STMGPIO3
R1505
SG-QLINK1
SG-QLINK2
SG-GENX-KEY1
SG-RMIN
SG-R_LED_ON
S
C1100
0.01u
STMSBI1
SG-PD4H_PANEL_MAIN_ON/SBI
SG-PD4H_XRST_SYS/PANEL_TEST_ON
STB3.3V
R1179
7.15k
1%
R1180
1k
25V
R1177
S
STB3.3V
R1181
47k
STMCECAVL1A
STMCECAVL1B
SDOUT3
STMSBT0
KEY_SCAN
STMRMIN
STMTIME4
SG-G_LED_ON
SLRCK
SRCK0
SG-AI_SENSOR
STB_RST
STMADIN5
STMGPIO6
STMSBO0
STMSBI0
STMGPIO3
SG-QLINK1
SG-QLINK2
PG-REV_DAC_ENB
SG-KEY1
SG-RMIN
SG-R_LED_ON
PG-LCD_EEP_WP
PG-SD_LED_ON
TO 12/19
SG-SOS
SG-DTV_XRST
SG-SP_HP_MUTE
SG-MON_MUTE
SG-SRQ_GENX
TO 3,6/19
TO 17/19
TO 17/19
TO 3,6,16/19
TO 3,6,10/19
TO 3,6/19
TO 3,6/19
TO 3,6,17/19
TO 17/19
TO 3,6/19
TO
3,6,12/19
TO 3,6,17/19
49 50 53 47 54 48 52 46 51
51
Page 52
11.12. A-Board (7/19) Schematic Diagram
HDMI1
JK4700
K1FY119D0011
HPDT
+5V
DDCG
SDA
SCL
N.C.
CEC
CLK-
CLKG
CLK+
D0-
D0G
D0+
D1-
D1G
D1+
D2-
D2G
D2+
HDMI2
JK4701
K1FY119D0011
HPDT
+5V
DDCG
SDA
SCL
N.C.
CEC
CLK-
CLKG
CLK+
D0-
D0G
D0+
D1-
D1G
D1+
D2-
D2G
D2+
!
A-BOARD (7/19)
R4702
10k
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
R4715
10k
19
18
17
16
15
14
13
12
R4553
11
10k
10
9
8
7
6
5
4
3
2
1
Peaks-Common
PC_HS
HIN
PC_VS
VIN
YIN
G1
G1N
PB/C
B1
B1N
PR
R1
R1N
TO 3,6/19
HDMI3
TO 3,6/19
HDMI1
TO 3,6/19
HDMI2
TO 3,6/19
TO
2,7,9/19
TO
2/19
R4739
22
SG-HDMI_5V_DET2
SG-HPD2
SG-HDMI_5V_DET0
SG-HPD0
SG-HDMI_5V_DET1
SG-HPD1
AVSW
TO 9/19
RXCM2
RXCP2
RX2M0
RX2P0
RX2M1
RX2P1
RX2M2
RX2P2
RXCM0
RXCP0
RX0M0
RX0P0
RX0M1
RX0P1
RX0M2
RX0P2
RXCM1
RXCP1
RX1M0
RX1P0
RX1M1
RX1P1
RX1M2
RX1P2
TO
2,7,9/19
MAIN_Y/CVBS
MAIN_PB/C
MAIN_PR
HDMI_DDCSDA2
HDMI_DDCSCL2
HDMI_DDCSDA2
HDMI_DDCSCL2
HDMI_DDCSDA0
HDMI_DDCSCL0
HDMI_DDCSDA0
HDMI_DDCSCL0
HDMI_DDCSDA1
HDMI_DDCSCL1
HDMI_DDCSDA1
HDMI_DDCSCL1
PC_HS
HIN
VIN
PC_VS
HIN
PC_HS
VIN
PC_VS
R4655
22
R4659
22
R4663
22
HIN
VIN
C4662
6.3V
1u
R4668
C4663
33
6.3V
1u
C4664
6.3V
1u
R4670
C4665
33
6.3V
1u
C4666
6.3V
1u
R4672
C4667
33
6.3V
1u
to Sheet Standby-MPU
SG-HDMI_CEC
STMCECO
sLD-STMCECO
To Sheet Peaks-COMMON
RXCM2
RXCP2
RX2M0
RX2P0
RX2M1
TO 2/19
RX2P1
RX2M2
S
S
to Sheet Standby-MPU
S
S
RX2P2
DDCSDA2
DDCSCL2
STMGPIO8
STMHPD2
STMDDCSDA2
STMDDCSCL2
SG-HDMI_5V_DET2
SG-HPD2
SG-DDCSDA2
SG-DDCSCL2
HDMI3: HPD2/DDC2/DET2
sLD-STMGPI08
sLD-STMHPD2
sLD-STMDDCSDA2
sLD-STMDDCSCL2
R4746
R4747
R4740
R4741
To Sheet Peaks-COMMON
RXCM0
RXCP0
RX0M0
RX0P0
RX0M1
TO 2/19
RX0P1
RX0M2
R4748
R4749
RX0P2
DDCSDA0
S
DDCSCL0
S
to Sheet Standby-MPU
SG-HDMI_5V_DET0
SG-HPD0
SG-DDCSDA0
SG-DDCSCL0
sLD-STMGPI09
sLD-STMHPD0
sLD-STMDDCSDA0
sLD-STMDDCSCL0
HDMI1: HPD0/DDC0/DET0
STMGPIO9
STMHPD0
S
R4742
R4743
STMDDCSDA0
S
STMDDCSCL0
To Sheet Peaks-COMMON
RXCM1
RXCP1
RX1M0
RX1P0
RX1M1
TO 2/19
RX1P1
RX1M2
S
S
to Sheet Standby-MPU
S
S
RX1P2
DDCSDA1
DDCSCL1
STMGPIO7
STMHPD1
STMDDCSDA1
STMDDCSCL1
SG-HDMI_5V_DET1
SG-HPD1
SG-DDCSDA1
SG-DDCSCL1
sLD-STMGPI07
sLD-STMHPD1
sLD-STMDDCSDA1
sLD-STMDDCSCL1
HDMI2: HPD1/DDC1/DET1
R4750
R4751
R4744
R4745
A-Chip_V
R4703
33
C4701
16V
0.1u
R4711
1k
R4716
33
C4704
16V
0.1u
R4724
B0ACCJ000048
1k
L4703
L4704
L4705
C4547
6.3V
R4552
1u
56
Q4700
DSC200100L
C4702
16V
0.1u
R4708
10k
D4702
B0ACCJ000048
L4700
J0JYC0000068
L4701
J0JYC0000068
J0JYC0000068
L4702
Q4702
DSC200100L
C4705
16V
0.1u
R4721
10k
D4719
J0JYC0000068
J0JYC0000068
J0JYC0000068
R4551
150
R4560
47k
Q4512
B1HFCFA00026
R4705
R4706
S
S
R4704
47k
R4709
10k
STB5V
D4704
B0JCCE000008
R4712
R4763
47k
100k
R4752
R4753
R4718
S
R4717
47k
R4722
10k
STB5V
D4721
B0JCCE000008
R4764
R4725
100k
47k
R4754
R4755
SUB3.3V
C4546
R4549
6.3V
150
1u
R4550
150
R4548
22
Q4513
DSA200100L
SUB3.3V
R4556
10k
R4554
S
1k
R4555
HDMI_DDCSDA0
68
HDMI_DDCSCL0
68
RXCM0
RXCP0
RX0M0
RX0P0
RX0M1
RX0P1
RX0M2
RX0P2
R4719
S S
HDMI_DDCSDA1
68
HDMI_DDCSCL1
68
RXCM1
RXCP1
RX1M0
RX1P0
RX1M1
RX1P1
RX1M2
RX1P2
TO
IECOUT
3,10/19
IECIN
TO 3/19
SG-HDMI_5V_DET0
SG-HDMI_5V_DET1
SG-HPD0
STMHPD0
STMGPIO9
HDMI_CEC
SG-HPD1
STMHPD1
STMGPIO7
HDMI_CEC
JK4702
K1FY119E0015
HDMI3
HPDT
+5V
DDCG
SDA
SCL
N.C.
CEC
CLK-
CLKG
CLK+
D0-
D0G
D0+
D1-
D1G
D1+
D2-
D2G
D2+
HDMI_CEC
R4729
33
C4707
R4728
16V
10k
0.1u
R4737
D4735
1k
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
B0ACCJ000048
L4706
L4707
L4708
J0JYC0000068
J0JYC0000068
J0JYC0000068
Q4704
DSC200100L
C4708
16V
0.1u
R4730
R4734
10k
47k
STB5V
R4738
47k
R4731
R4735
10k
D4737
B0JCCE000008
R4765
100k
R4732
S
HDMI_DDCSDA2
68
R4756
R4757
HDMI_DDCSCL2
68
RXCM2
RXCP2
RX2M0
RX2P0
RX2M1
RX2P1
RX2M2
RX2P2
SG-HDMI_5V_DET2
SG-HPD2
STMHPD2
STMGPIO8
HDMI_CEC
STMGPIO8
STMHPD2
STMGPIO9
STMHPD0
STMGPIO7
STMHPD1
52
62 60 57 59 55 58 63 61 56
Page 53
11.13. A-Board (8/19) Schematic Diagram
!
A-BOARD (8/19)
TO Sheet TUNER
TO 11/19
TO Sheet AVSW
TO 9/19
TO
2,8,9/19
A-Chip_A
SUB5V
R2101
3.3k
SIF
R2102
4.7k
C2055
10V
AV_L
AV_R
LO1_L
LO1_R
10u
C2057
10V
10u
R2121
R2103
22
C2110
16V
0.1u
R2104
1.2k
R2053
140k
1%
R2055
140k
1%
R2135
Q2109
DSA200100L
R2110
22
Q2101
DSA200100L
1k
R2139
220
C2104
50V
10p
C2107
10V
R2107
1u
0
C2108
10V
1u
<< Monitor L
C2068
C2067
16V
16V
0.01u
0.01u
<< Monitor R
680
TO Sheet Peaks-COMMON
SIFINP
TO 2/19
SIFINN
TO 3,6/19
PG-SOUND_SOS
TO 3/19
TO 3/19
LIN5_LP
TO 2/19
LIN5_RP
MON_L-OUT
LO1_L
LO1_R
MON_R-OUT
TO 2,8,9/19
OPERATE
NSHUTDOWN
PWM0LN
PWM0LP
PWM1RN
PWM1RP
TP2008
EA8
SOS
MUTEB
C2301
16V
0.1u
SUB3.3V
R2301
10k
R2302
EXB28V220JX
R2308
220
To SOS
R2307
4.7k
PWM_WO_L+
Q2301
DSA200100L
PWM_WO_L-
SUB3.3V
R2310
2.2k
R2309
2.2k
C2302
16V
0.1u
D2014
B0ACCJ000048
C2357
C2356
25V
25V
10u
AUDIO AMP
OPERATE
R2330
RESET
0
PWM_READY
R2331
0
MUTE
R2304
47k
IC2301
C1AB00003230
1
STBY
2
MUTE
3
SOS
4
NC1
5
NC2
6
NC3
7
NC4
8
PWM_A1
9
PWM_B1
10
NC5
11
NC6
12
NC7
13
GND
14
PWM_B2
15
PWM_A2
16
NC8
17
NC9
18
NC10
19
NC11
20
NC12
21
NC13
22
NC14
PVD1
PVD1
OUT_CH1_P
OUT_CH1_P
BOOT_CH1_P
VDDA1
BOOT_CH1_N
OUT_CH1_N
Thermal Pad
OUT_CH1_N
PGND1
PGND1
PGND2
PGND2
OUT_CH2_N
OUT_CH2_N
BOOT_CH2_N
VDDA2
BOOT_CH2_P
OUT_CH2_P
OUT_CH2_P
PVD2
PVD2
44
43
42
41
50V
C2316
40
C2317
25V
39
50V
C2318
38
37
36
35
34
33
32
31
30
50V
C2321
29
C2320
28
25V
50V
C2323
27
26
25
24
23
10u
C2313
50V
1000p
0.1u
1u
0.1u
0.1u
1u
0.1u
C2324
C2325
25V
50V
1u
1000p
L2301
J0JHC0000042
C2312
25V
10u
C2314
25V
1u
G1C220MA0416
G1C220MA0416
G1C220MA0416
G1C220MA0416
C2309
25V
10u
L2303
L2304
L2305
L2306
C2335
25V
0.1u
C2334
50V
0.47u
C2336
25V
0.1u
C2338
25V
0.1u
C2337
50V
0.47u
C2339
25V
0.1u
L2302
G1C3R0ZA0156
S_15V
C2304
25V
1u
R2318
3.3
C2349
C2340
50V
50V
1000p
0.022u
C2341
50V
0.022u
C2342
50V
0.022u
C2343
50V
0.022u
R2319
3.3
C2353
R2320
50V
3.3
1000p
C2344
50V
0.022u
C2345
50V
0.022u
C2346
50V
0.022u
C2347
50V
0.022u
R2321
3.3
TP2301
C2351
50V
1000p
A11
1
TP2302
TP2303
TP2304
L+
2
L-
3
R+
4
R-
TO SPEAKER
C2355
50V
1000p
TO 10/19
HP_LOUT
HP_ROUT
to HeadPhone out L, R
Q2253
B1AAFB000002
Q2254
B1AAFB000002
C2071
6.3V
100u
+
R2065
>> MainHP L
S
+
R2066
>> MainHP R
S
C2072
C2073
R2070
10k
25V
10k
0.033u
R2258
100
R2259
100
1M
R2257
C2074
R2069
Q2252
DSA200100L
10k
R2256
6.3V
25V
100u
0.033u
AVDD3.3V
R2260
10k
R2254
R2263
100
10k
Q2255
47k
R2255
DSC2001S0L
R2264
HP1_L1
TO 2/19
HP1_R1
MUTENORMAL
A_MUTE
100
TO 2/19
TO Sheet Analog-ASIC
MUTE
OPERATE
AMP_MUTE
TO 12/19
HP_MUTE_CTL
TO 12/19
72 64 67 68 70 71 65 66 69
53
Page 54

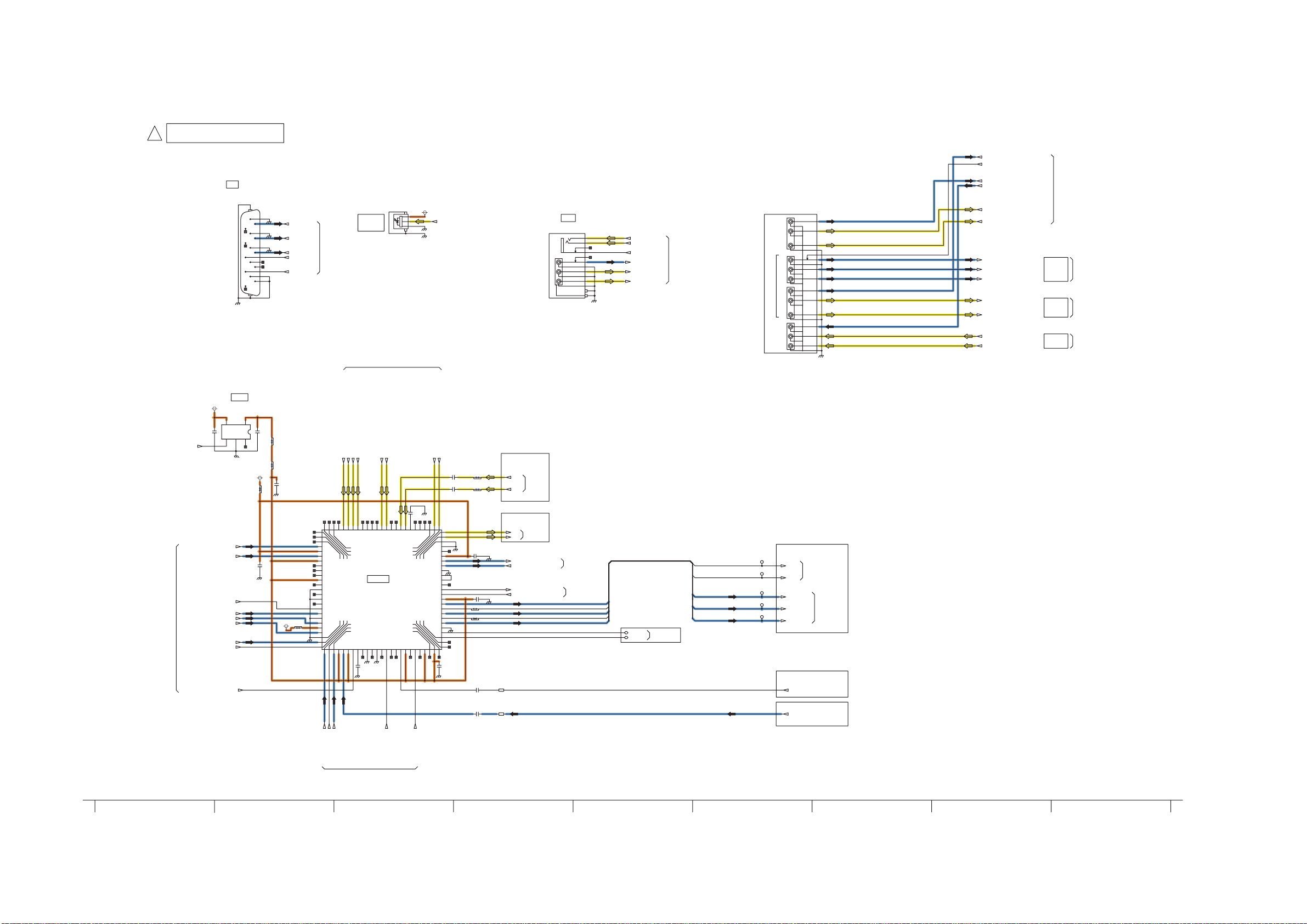

11.14. A-Board (9/19) Schematic Diagram
TO 3,6,11,12,17/19
!
A-BOARD (9/19)
STMGPIO5
SUB5.6V
C3032
10V
1u
PC
JK3304
K1FY315A0008
+3.3V
IC3001
C0DBGYY00281
4
VIN
VSS
CE
3
AV-SW
A_AV1_V__TERMINAL
A_AV1C_YSW__TERMINAL
E_AV1_VIN(20P)/A_AV2_V__TERMINAL
E_AV1_VOUT(19P)/A_VOUT__TERMINAL
*D3300
SUB3.3V
K7AAAY000006
TO 10/19
AV1 A-IN
AVSW_R063PIN_R3IN
DRIVE IC
AVSW_R062PIN_L3IN
VCC
Vin
OPT_SPDIF_TERMINAL
GND
TO 10/19
V
L
R
<
K4AK13B00006
JK3107
AV3
b
c
d
a
V-SW
V
V-G
L
L-G
R
R-G
SHIELD
SIDE_HP_L_TERMINAL
SIDE_HP_R_TERMINAL
SIDE_HP_GND
SIDE_VIN_TERMINAL
SIDE_LIN_TERMINAL
SIDE_RIN_TERMINAL
TO 10/19
<
AV2
AV1
MONITOR OUT
JK3100A
K2HA917A0001
V
V
L
L
R
R
G
Y-SW
Y
Y
G
PB
PB
PR
PR
V
V
L
L
R
R
G
V
V
L
L
R
R
G
AUDIO OUT
AVSW_R052PIN_L3OUT
AVSW_R051PIN_R3OUT
C3022
1u
10V
C3023
1u
10V
R3011
Sheet
A-Chip_A
R3010
S
S
LO1_R
LO1_L
TO
2,8/19
AUDIO OUT
6
1
11
7
2
12
8
3
13
9
4
14
10
5
15
PC_R_TERMINAL
PC_G_TERMINAL
PC_B_TERMINAL
PC_HD_TERMINAL
PC_VD_TERMINAL
TO 10/19
DIGITAL
AUDIO
OUT
PC
PC/A-IN
5
VOUT
C3031
10V
1u
1NC2
R3019
P P
R3002
SUB9V
C3003
16V
R3001
P
0.1u
AV3 A-IN
AVSW_R069PIN_R6IN
AVSW_R068PIN_L6IN
AVSW_R070PIN_L7IN
AVSW_R071PIN_R7IN
E_AV1_LIN(_6PIN)/A_AV2_L__TERMINAL
E_AV1_RIN(_2PIN)/A_AV2_R__TERMINAL
E_YPBPR_Y/A_AV1C_Y__TERMINAL
E_YPBPR_PB/A_AV1C_PB__TERMINAL
E_YPBPR_PR/A_AV1C_PR__TERMINAL
E_PC_LIN/A_AV1_LIN__TERMINAL
E_PC_RIN/A_AV1_RIN__TERMINAL
RCA_AUDIOOUT_L__TERMINAL
RCA_AUDIOOUT_R__TERMINAL
YPBPR
AUDIO
IN
AUDIO
OUT
TO 10/19
TO 9/19
TO 9/19
TO 9/19
TO 10/19
AV1 V-IN
AV3 V-IN
YPbPr-IN
AVSW_R079PIN_CVBSIN6
AVSW_R081PIN_CVBSIN5
AVSW_R092PIN_TDET6
AVSW_R093PIN_PBIN1
AVSW_R095PIN_CYIN1
AVSW_R097PIN_PRIN1
AVSW_R099PIN_BIN
AVSW_R100PIN_VDIN
AVSW_R007PIN_CVBS3
C3015
10V
10u
52
53
54
55
57
CVBSin2
E_AV1_SLOW
AVSW_R014PIN_S2DET2
58
L1in59R1in60L2in61R2in62L3in63R3in64L4in65R4in66L5in67R5in68L6in69R6in70L7in71R7in72L8in
R2out
L3out
R3out
R1
VCC5V
L2out
AU1/2Vcc
R10in/R1out56L10in/L1out
G/CY/Y/CVBSout7
CVBS/Y+Cout3
SAG_CVBSout3
R4out50L4out
AU_GND
C/Y+C/CVBSout5
SAG_CVBSout5
Y/Y+C/CVBSout4
SAG_CVBSout4
R/Prout1
B/PB/Cout1
Rtate_out27T_DET10/Fbout28SDA
G/CY/CVBSout1
E_AV2_SLOW
AVSW_R020PIN_S2DET1
VD_out1
HD_out1
51
49
48
47
O3
VCC9V
GND
S2out
VCC5V
GND
SCL
24
23
C3018
46
45
44
43
42
41
40
39
38
37
36
C3019
35
34
33
32
31
30
29
FB_OUT
26
25
C3016
16V
0.1u
73
74
75
76
AV_R
77
78
79
CVBSin6
80
81
C3004
16V
0.1u
SUB3.3V
82
83
84
85
86
87
88
89
90
91
92
93
94
95
R3000
96
S
97
98
100
R8in
L9in
VCC9V
R9in
CVBSin5
T_DET9
Yin4
T_DET8
CVBSin7
FBin1/O1
FBin2/O2
Cin4
VCC5V
PBin2/B3
L3_DET2
CYin2/G3
T_DET7
PRin2/R3
T_DET6
PBin1
L3_DET1
CYin1
HD_VD/FBKMUTE
PRin1
1
2
3
AVSW_R003PIN_RIN
AVSW_R001PIN_GIN
AVSW_R002PIN_HDIN
AV SW
IC3000
C1AB00003218
GND99Bin
VDin
Gin
HDin
Rin
T_DET55CVBSin46T_DET47CVBSin38BG9Yin310S2_DET311R2/Cin312GND13G2/Yin214S2_DET215B2/Cin216T_DET317CVBSin118T_DET219G1/Yin120S2_DET121B1/Cin122T_DET1
4
C3011
10V
10u
Sheet
A-Chip_A
AV_L
AV_R
16V
0.1u
16V
S
S
C3024
10V
10u
C3025
10V
10u
AV1 V-OUT
AVSW_R044PIN_CVBS/Y+COUT3
AVSW_R043PIN_SAGCVBSOUT3
AV2 V-OUT
AVSW_R038PIN_Y/Y+C/CVBSOUT4
AVSW_R037PIN_SAGCVBSOUT4
0.1u
R3006
R3007
R3012
220
R3013
220
TO 8/19
SP OUT
TO 10/19
TO 10/19
PC_HS
MAIN_PB/C
PC_VS
MAIN_Y/CVBS
MAIN_PR
Sheet
A-Chip_V
HIN
PC_HS
VIN
PC_VS
MAIN_Y/CVBS
VIN
HIN
AV-SW_SCL
TO 1/19
AV-SW_SDA
MAIN_PB/C
MAIN_PR
TP3001
TP3002
TP3003
TP3004
TP3005
PC_HS
HIN
TO 2,7/19
PC_VS
VIN
MAIN_Y/CVBS/G
MAIN_Y/CVBS
MAIN_PB/C/B
MAIN_PB/C
MAIN_PR/R
MAIN_PR
Sheet
Peaks-COMMON
VDACO
TO 3,4/19
TUNER
Sheet
MAIN_RF_CVBS
TO 7/19
TO 9/19
DVB
RF
A-TNR
RF
TO 10/19
76 79 73 74 77 78 80 81 75
54
Page 55

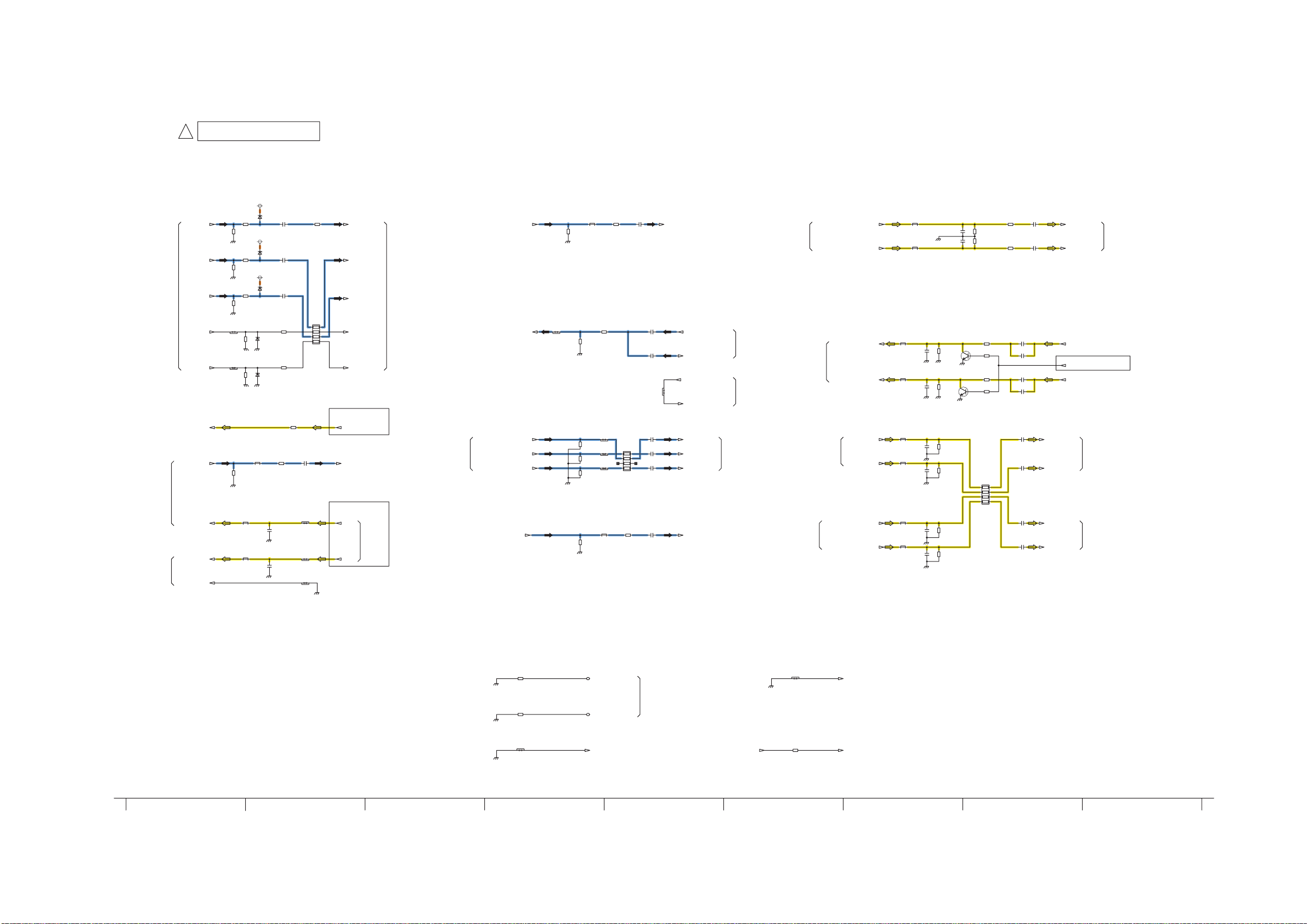

11.15. A-Board (10/19) Schematic Diagram
TO 9/19
TO 9/19
TO 9/19
TO 9/19
!
A-BOARD (10/19)
PC
PC_B_TERMINAL
PC_R_TERMINAL
PC_G_TERMINAL
PC_HD_TERMINAL
PC_VD_TERMINAL
OPT
OPT_SPDIF_TERMINAL
SIDE_VIN_TERMINAL
SIDE_HP_L_TERMINAL
HP
SIDE_HP_R_TERMINAL
SIDE_HP_GND
R3104
75
1%
R3103
75
1%
R3105
75
1%
R3301
R3303
A_SIDE V
R3109
75
1%
B
R
G
S
R3101
4.7k
S
R3102
4.7k
J0JYC0000331
J0JYC0000331
R3225
0
R3224
0
R3226
0
J0JYC0000331
L3102
L3103
AV-SW
AUDIO
JS3106
A_AV1_YPbPr
A_AV1V
VIDEO IN
L3107
J0JYC0000331
R3144
75
1%
VIDEO OUT
S
R3130
R3128
100k
R3181
JS3103
75
1%
R3182
JS3101
75
1%
R3183
JS3112
75
1%
L3121
J0JYC0000331
R3221
75
1%
C3123
10V
R3152
10u
220
AVSW_R079PIN_CVBSIN6
TO 9/19
E_AV1_LIN(_6PIN)/A_AV2_L__TERMINAL
A_AV2_LRi
J0JYC0000331
TO 9/19
E_AV1_RIN(_2PIN)/A_AV2_R__TERMINAL
J0JYC0000331
AUDIO
C3119
10V
100u
75
1%
S
R3192
EXB28V820JX
S
S
+
AVSW_R044PIN_CVBS/Y+COUT3
C3122
10V
100u
+
AVSW_R043PIN_SAGCVBSOUT3
AVSW_R038PIN_Y/Y+C/CVBSOUT4
S
R3149
AVSW_R037PIN_SAGCVBSOUT4
TO 9/19
TO 9/19
RCA_AUDIOOUT_L__TERMINAL
TO 9/19
RCA_AUDIOOUT_R__TERMINAL
A-Monitor OUT
L3119
J0JYC0000331
L3120
J0JYC0000331
A_SIDE L/R
C3163
10V
10u
C3164
10V
C3165
10V
R3014
C3026
220
10V
AVSW_R095PIN_CYIN1
10u
AVSW_R093PIN_PBIN1
10u
AVSW_R097PIN_PRIN1
10u
AVSW_R007PIN_CVBS3
TO 9/19
TO 9/19
PC/Audio IN(RCA AV1in)
A_AV1in
TO 9/19
SIDE_LIN_TERMINAL
TO 9/19
SIDE_RIN_TERMINAL
E_PC_LIN/A_AV1_LIN__TERMINAL
E_PC_RIN/A_AV1_RIN__TERMINAL
L3100
J0JYC0000331
L3101
J0JYC0000331
L3117
L IN
J0JYC0000331
L3118
R IN
J0JYC0000331
SUB5V
D3109
SUB5V
SUB5V
DZ2J140M0L
D3108
DZ2J140M0L
D3107
DZ2J140M0L
R3127
68
PC_B
C3117
10V
10u
PC_R
C3116
10V
10u
PC_G
C3118
10V
10u
AVSW_R099PIN_BIN
AVSW_R003PIN_RIN
AVSW_R001PIN_GIN
TO 9/19
TO 9/19
E_AV1_VIN(20P)/A_AV2_V__TERMINAL
A_AV2_Vi
A_Monitor OUT
R3227
D3105
DZ2J140M0L
D3106
DZ2J140M0L
0
R3123
EXB28V680JX
R3228
0
AVSW_R002PIN_HDIN
8
AVSW_R100PIN_VDIN
TO 9/19
E_AV1_VOUT(19P)/A_VOUT__TERMINAL
Peaks-COMMON
*R3108
100
C3113
L3104
10V
R3117
10u
220
IECOUT
TO 3,7/19
AVSW_R081PIN_CVBSIN5
TO 9/19
TO 9/19
E_YPBPR_Y/A_AV1C_Y__TERMINAL
E_YPBPR_PB/A_AV1C_PB__TERMINAL
E_YPBPR_PR/A_AV1C_PR__TERMINAL
A-Chip_A
R3302
S
C3108
25V
0.033u
S
R3300
C3109
25V
0.033u
S
R3126
HP_LOUT
HP_ROUT
TO 8/19
TO 9/19
A_AV1_V__TERMINAL
IN
C3149
L3114
L3115
C3137
R3165
50V
33k
560p
R3166
C3138
50V
33k
560p
10V
R3173
1u
220
C3150
10V
R3174
1u
220
AVSW_R062PIN_L3IN
TO 9/19
AVSW_R063PIN_R3IN
OUT
R3194
Q3104
DSC200100L
Q3105
DSC200100L
R3120
EXB28V221JX
330
R3190
2.2k
R3195
330
R3191
2.2k
C3153
R3184
50V
100k
560p
C3154
R3185
50V
100k
560p
C3105
R3106
50V
33k
560p
C3106
R3107
50V
33k
560p
C3155
R3186
50V
33k
560p
C3156
R3187
50V
33k
560p
C3159
10u
10V
C3160
10u
10V
C3161
10u
10V
C3162
10u
10V
C3111
1u
10V
C3112
1u
10V
C3157
10V
1u
C3158
1u
10V
AVSW_R068PIN_L6IN
AVSW_R069PIN_R6IN
AVSW_R070PIN_L7IN
AVSW_R071PIN_R7IN
AVSW_R052PIN_L3OUT
Analog-ASIC
MONITOROUT_MUTE
AVSW_R051PIN_R3OUT
TO 9/19
TO 12/19
TO 9/19
TO 9/19
TO 9/19
Sheet
R3213
47k
Standby-MPU
QLINK_AV1
STMCECAVL1A
SG-QLINK1
R3206
S
E_AV2_SLOW
AVSW_R020PIN_S2DET1
TO 9/19
TO 3,6/19
R3214
47k
R3205
S
QLINK_AV2
STMCECAVL1B
AVSW_R014PIN_S2DET2
SG-QLINK2
TO 9/19
TO 9/19
A_AV1/2_YPbPr
A_AV1C_YSW__TERMINAL
R3119
47k
A_AV1C_YSW
AVSW_R092PIN_TDET6
TO 9/19
90 86 84 88 87 85 83 89 82
55
Page 56
11.16. A-Board (11/19) Schematic Diagram
!
A-BOARD (11/19)
TO 3,6,9,11,12,17/19
TO 3,6,9,11,12,17/19
TUNER
FE1.2V
*C2951
6.3V
4.7u
SG-TV_SUB_ON
STMGPIO5
IC2953
C0DBFYY00049
TUNER3.3V
SUB5.6V
C2959
16V
0.1u
SG-TV_SUB_ON
STMGPIO5
1
VOUT
2
VSS
3
ON/OFF
*IC2950
C0CBCAG00031
TUNER1.2V
C2965
CE
NC
C2961
10V
1u
*L2950
J0JHC0000045
6
VIN
*C2950
6.3V
4.7u
5
VSS
4
NC
SUB5.6V
10V
1u
1
2
3
VIN
VSS
VOUT
TP2952
5
4
C2966
10V
2.2u
TP2951
5
4
VOUT
VIN
IC2952
VSS
C0DBGYY00281
CE
1NC2
3
TNR3.3V
to Tuner
R2959
P
TUNER5V
SUB3.3V
TE2P
TE2P
TE2N
TD2P
TD2N
TCLK2P
TCLK2N
TC2P
TC2N
TB2P
TB2N
TA2P
TA2N
TE1P
TE1N
TD1P
TD1N
TCLK1P
TCLK1N
TC1P
TC1N
TB1P
TB1N
TA1P
TA1N
IFAGC
RE_O+(LSB)
TE2N
RE_O-(LSB)
TD2P
RD_O+
TD2N
RD_O-
TCLK2P
RCLK_O+
RCLK_O-
TCLK2N
TC2P
RC_O+
TC2N
RC_O-
TB2P
RB_O+
RB_O-
TB2N
RA_O+(MSB)
TA2P
TA2N
TE1P
TE1N
TD1P
TD1N
TCLK1P
TCLK1N
TC1P
TC1N
TB1P
TB1N
TA1P
TA1N
IFD1
IFD2
RA_O-(MSB)
RE_E+(LSB)
RE_E-(LSB)
RD_E+
RD_E-
RCLK_E+
RCLK_E-
RC_E+
RC_E-
RB_E+
RB_E-
RA_E+(MSB)
RA_E-(MSB)
TO 3,13/19
to ADV
SIF
MAIN_RF_CVBS
to AVSW
TO 8/19
TO 9/19
1
2
3
5
6
8
9
10
11
13
14
15
16
17
19
20
21
TP4000
TP4001
TP4002
TP4003
TP4004
TP4005
TP4006
TP4007
TP4008
TP4009
TP4010
TP4011
TP4012
TP4013
TP4014
TP4015
TP4016
TP4017
TP4018
TP4019
TP4020
TP4021
TP4022
TP4023
ACT5V
C2911
0.1u
16V
L2904
*L2905 J0JHC0000046
R2918
TNR3.3V
*L2906
J0JCC0000278
*R2907
0
*R2926
68
C2917
50V
2200p
J0JCC0000278
0
FE1.2V
TO Peaks-COMMON TO Panel-D
CH1VAL
POLL
LOSDOUT4
POLR
LOSDOUT5
TO 3/19
RXD0
TXD0
AV3.3V
to K-PCB
R2966
P
TNR5V
IIC_From_Demod
TO
1,19/19
D-TNR_SCL
FE-OUT_SCL
FE-OUT_SDA
D-TNR_SDA
R4010
S
R4006
47k
R4003
47k
*L2901
J0JCC0000278
*L2900
J0JCC0000278
R4011
47k
R4005
47k
R4004
47k
TNR5V
DRVMUTE
DISPEN
+
TO 13/19
*TU2901A
!
ENG37F03KF
<
+B_active_antenna
BB
C2907
C2905
100u
10V
C2908
RF-AGC_Monitor
16V
0.1u
NC
BT_Monitor
Audio-out
SIF-out
VB1
Video-out
C2910
16V
0.1u
SCL
SDA
VB2
IF_AGC
16V
0.1u
IFD-out1
IFD-out2
IF_Monitor
RESET
to GENX
TO 6/19
*R2914
10k
SG-RF_AFT1
From/To_Demod
TO 19/19
IFAGC
IFD1
IFD2
IFAGC
IFD1
IFD2
95 94 98 93 99 96 92 97 91
56
Page 57

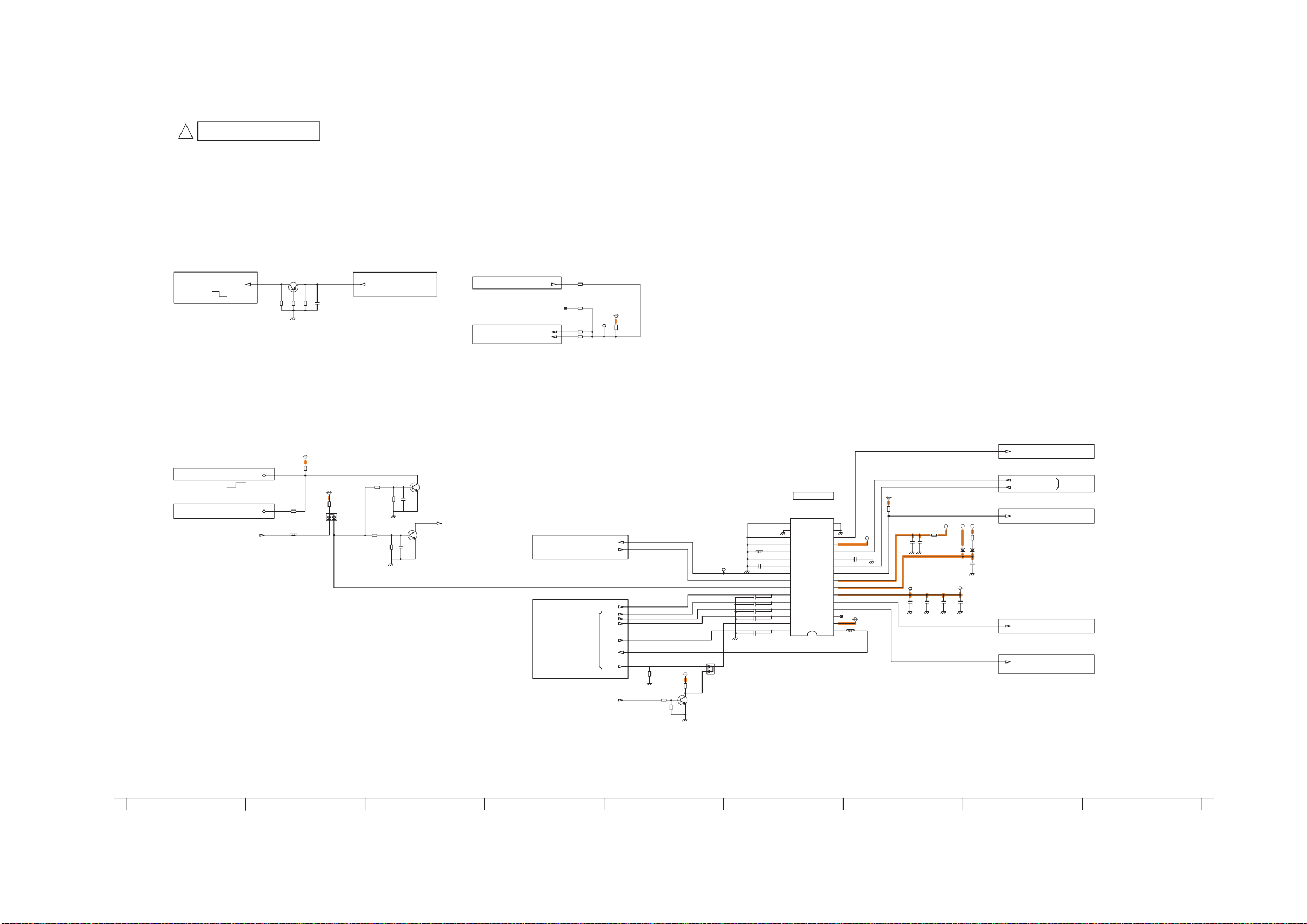

11.17. A-Board (12/19) Schematic Diagram
!
A-BOARD (12/19)
Analog-ASIC
MUTE
Sheet AVSW-MODEL
TO 10/19
TO Sheet Peaks-COMMON
TO 3/19
TO Sheet GENX-DEST
TO 3,6/19
SET RESET : L
MONITOROUT_MUTE
MUTE
PORT15[5] POWER_DET
SG-SW_OFF_DET
TO 17/19
OPERATE
ON OFF
STMGPIO1
STB_5V_SWON
Peaks-RESET
TO Sheet GENX-DEST
TO 3,6/19
TO Sheet Peaks-COMMON
SG-DTV_XRST
TO 1,3/19
TO 2/19
STMGPIO6
R5151
100
R5154
47
SUB3.3V
TP5150
R5153
XRST
NRST
100
R5155
100
R5152
2.2k
C5050
10V
4.7u
Sheet STB-RESET-LCD
HP_MUTE_CTL
TO 8,12/19
Q5051
DSA200100L
1M
47k
47k
R5052
R5050
R5051
TO Sheet A-Chip_A
SUB3.3V
R5104
EA23
47k
R5101
SUB5V
R5110
100
R5105
S
R5100
27k
D5100
B0ADEJ000035
100k
R5106
68k
R5102
100k
R5103
68k
Q5101
DSC200100L
C5100
16V
0.1u
STB_RST
Q5100
TO 6,12/19
DSC2001S0L
C5101
10V
0.47u
TO Sheet GENX-DEST
TO Sheet PANEL-D
TO 3,6,9,11,17/19
TO 6/19
TO 6,12/19
SG-PD4H_DRVRST/PWM_POW_ON
TO 13,17/19
TO 13/19
SG-TV_SUB_ON
STB_RST
SOS4_PS
SOS6_SC1
SOS7_SC2
SOS8_SS
SOS_DCC
STMGPIO5
SC_UHZ
R5001
S
C5055
16V
TP5001
D_UHZ
PD4H_SOS
STB3.3V
R5005
47k
R5008
R5006
10k
R5007
47k
D5000
B0ADCJ000100
8.2k
Q5000
DSC200100L
0.1u
C5000
16V 0.1u
C5001
16V 0.1u
C5002
16V 0.1u
16V 0.1u
C5003
C5004
50V 1000p
ANALOG-ASIC
IC5000
C1ZBZ0004161
FC
17
PGND
18
DRV
19
DTV5VOUT
20
DTV5VIN
21
EN_DCDC
22
CD
23
STB_RST
24
DRVRST
25
STB5V_SW_ON
26
P_SOS4
27
SC_SOS6
28
SC_SOS7
29
SS_SOS8
30
D_SOS_RSV
31
SC_OHZ
32
MONITOR_MUTE
AUDIO_MUTE_IN
MUTE_VCC
DRVRST_PD4
PANEL_SOS
SP_MUTE
STB3.3V
STB1.2V
GND
16
FB
15
14
DTB9V
13
12
11
10V
10
AMUTE
9
8
STB5V
7
6
5
4
P3.3V
TEST
3
P3.3V
2
R5000
UHZ
S
1
SUB3.3V
R5065
10k
L5000
SUB9V
+
C5052
220u
J0JYC0000068
C5155
C5156
6.3V
6.3V
10u
10u
TP5000
C5158
C5157
6.3V
6.3V
10u
10u
STB3.3V
B0JCME000076
SUB5V
STB5V
R5061
15
D5052
D5051
B0ACCJ000048
C5058
6.3V
1u
STB1.2V
C5159
C5160
6.3V
6.3V
10u
10u
HP_MUTE_CTL
TO 8,12/19
TO Sheet Peaks-COMMON/GENX-DEST
STMSBI0
SG-MON_MUTE
SG-SP_HP_MUTE
TO 3,6/19
STMSBO0
TO Sheet A-Chip_A
AMP_MUTE
TO 8/19
TO Sheet Panel-D
PDP_DRVRST
TO 13/19
TO Sheet GENX-DEST
STMADIN4
SG-PANEL_SOS/BL_SOS
sLD-STMADIN4/ES0=PANEL_ALARM
TO 3,6/19
102 107 104 105 101 100 103 106 108
57
Page 58
11.18. A-Board (13/19) Schematic Diagram
SCNRST
SOS6_SC1
SOS7_SC2
!
A-BOARD (13/19)
TO
SN-BOARD
(SN20)
*A20A
SIDE
P5V
1
2
SIU
3
SCCLK
4
GND
CERS
5
CRC2
6
GND
7
OC2
8
CRC1
9
10
11
OC1
GND
12
CPH1
13
CIS
14
15
16
GND
17
UHZ
18
GND
19
CEL
20
GND
21
CSH
22
GND
23
CSL
24
GND
25
CMH
26
CML
27
NC
28
+15V
29
+15V
30
TERM
Panel
P15V
C9813
C9812
25V
25V
10u
10u
P5V
TP9203
P
R9899
C9815
P5V
C9100
C9101
10V
25V
10u
0.01u
TP9081
TP9082
TP9083
TP9084
TP9085
TP9086
TP9087
TP9088
TP9089
TP9090
TP9091
TP9092
TP9093
TP9094
TP9095
C9103
25V
0.01u
TP9096
TP9103
TP9104
TP9102
TP9101
1 8
R9208
EXB2HV470JV
R9198
EXB28V101JX
SOS6_SC1
SOS7_SC2
SC_UHZ
1 8
R9209
EXB2HV470JV
P15V
C9102
25V
10u
SC_SCCLK
SC_CERS
SC_CRC2
SC_CRC1
SC_CPH1
SC_SEL2
SC_SIU
SC_OC2
SCNRST
SC_OC1
SC_CIS
SC_CEL
SC_CSH
SC_CSL
SC_CMH
SC_CML
SC_SIU
SC_SCCLK
SC_CERS
SC_CRC2
SC_OC2
SC_CRC1
SCNRST
SC_OC1
SC_CPH1
SC_CIS
SC_CEL
SC_CSH
SC_CSL
SC_CMH
SC_CML
SC_SEL2
Y8
11
Y7
12
Y6
13
Y5
14
Y4
15
Y3
16
Y2
17
Y1
18
P5V
0V
G2
19
Vcc
20
C9400
16V
0.1u
P5V
C9401
16V
0.1u
BUFFER
Y8
11
Y7
12
Y6
13
Y5
14
Y4
15
Y3
16
Y2
17
Y1
18
0V
G2
19
Vcc
20
BUFFER
IC9400
C0JBAZ002692
IC9401
C0JBAZ002692
0V
GND
10
A8
9
A7
8
A6
7
A5
6
A4
5
A3
4
A2
3
A1
2
0V
G1
1
R9400
EXB2HV103JV
0V
GND
10
A8
9
A7
8
A6
7
A5
6
A4
5
A3
4
A2
3
A1
2
0V
G1
1
R9401
EXB2HV103JV
PD_SIU
PD_SCCLK
PD_CERS
PD_CRC2
PD_OC2
PD_CRC1
PD_SCNRST
PD_OC1
PD_CPH1
PD_CIS
PD_CEL
PD_CSH
PD_CSL
PD_CMH
PD_CML
PD_SEL2
*R9914
0
P1.2V
G1C6R8Z00010
L9801
G1C100MA0416
22u
22u
22u
D9804
6.3V
6.3V
6.3V
C9814
C9066
CTL2Vcc4OUT5ADJ
1
*C9817
10V
10u
L9800
C9825
6.3V
C9800
25V
22u
0.1u
C9803
25V
4700p
R9920
C9816
0.01u
B0JCPG000030
25V
3
*R9890
*R9891
(FIN)
39
R9016
GND(FIN)
110k
IC9801
C0DBAYY00462
1
BOOT
2
VIN
5V
3
SW
560p
4
GND
50V
C9067
2.2
R9014
5.6k
1%
C9811
16V
0.1u
8
SS
7
EN
COMP
FB
R9878
10k
1%
R9877
47k
1%
C9809
50V
R9879
1000p
15k
1%
6
5
R9111
S
3.3V
*IC9802
C0DBEHG00006
P3.3V
*R9916
PGND
PGND
PGND
SW
SW
SW
BOOT
NC
SS/DELAY
GND
*C9819
10V
10u
1.2V
IC9800
0
20
VIN
19
VIN
18
VIN
17
NC
16
NC
15
EN
14
PSET
C0DBAYY00605
13
RT
12
FC
11
FB
C9804
25V
10u
C9807
50V
R9874 27k
R9872 3.3k
C9806
50V
R9873
P15V
C9805
25V
10u
200p
1%
C9801
25V
1%
100p
R9875
20k
10k
1%
C9116
16V
0.1u
6800p
D9807
1%
B0ADCJ000100
R9040
4.7k
1%
32.4k
1%
1
2
3
4
5
6
7
8
9
10
TO 6/19
P_ON/OFF
R9039
47k
TO 6,13,17/19
PANEL_MAIN_ON
PANEL_MAIN_ON
P3V_SDA02
TO 1/19
P3V_SDA02
P3V_SCL02
P3V_SCL02
TO 17/19
TO 6/19
AR_STB_SCL02
AR_STB_SDA02
XRST_SYS
TP9202
TP9201
R9104
R9103
100
100
R9105
47k
D_XRST
R9110
TO 11/19
DRVMUTE
DISPEN
DRVMUTE
S
OSD_VIN
OSD_VIN
TO 6/19
D_XRST_SYS
TO 12/19
PDP_DRVRST
R9107
3.3k
DRVRST
OHZ1
TO 3,11/19
TB1N
TCLK1P
TCLK1P
TCLK1P
RCLK_E+
TCLK1N
TCLK1N
TCLK1N
RCLK_E-
TC1P
TC1N
TA1P
TB1P
TA1N
TA1P
TB1P
TC1N
TC1P
RC_E+
TC1N
TC1P
TA1N
TB1N
RA_E+(MSB)
RB_E+
RC_E-
RA_E-(MSB)
RB_E-
TA1N
TA1P
TB1N
TB1P
TE2P
TD2P
TD2N
TE2N
TD2P
TE2P
TE2N
TD2N
RE_O-(LSB)
RE_O+(LSB)
RD_O+
TE2P
TE2N
TD2P
TD2N
TC2P
TCLK2P
TCLK2N
TCLK2N
TCLK2P
TC2P
RD_O-
RCLK_O-
RCLK_O+
TCLK2P
TCLK2N
TC2P
TA2P
TC2N
TB2P
TB2N
TC2N
TA2P
TB2N
TB2P
RB_O+
RC_O-
RC_O+
RB_O-
TC2N
TB2P
TA2P
TB2N
TA2N
TA2N
RA_O+(MSB)
TA2N
RA_O-(MSB)
TD1P
TD1N
TE1P
TE1N
TE1P
TD1N
TD1P
TE1N
RE_E+(LSB)
RE_E-(LSB)
RD_E-
RD_E+
TD1N
TD1P
TE1N
TE1P
TO 6,13,17/19
TO 12,13,17/19
TO 17/19
PANEL_MAIN_ON
SOS4_PS
P_S0
P_S1
PANEL_MAIN_ON
SOS4_PS
P_S0
P_S1
109 117 114 115 116 111 110 113 112
58
Analog ASIC
SOS8_SS
SOS6_SC1
SOS7_SC2
SOS4_PS
SOS_DCC
SC_UHZ
SOS_DCC
SOS4_PS
SOS6_SC1
SOS7_SC2
SOS8_SS
TO 12/19
TO 12,13,17/19
TO 12/19
TO 12/19
D_UHZ SC_UHZ
D_UHZ
1
2
Page 59
11.19. A-Board (14/19) Schematic Diagram
!
A-BOARD (14/19)
1
2
FLASH
MEMORY
1
CS#
R9308
S
2
SO/SIO1
R9309
S
3
WP#/SIO2
4
GND
*IC9304
TVRR577
NC/SIO3
R9031
SCLK
SI/SIO0
330
VCC
PD_UEH
PD_USL/UML2
PD_USH
PD_UML
PD_UMH
PD_LED2
PD_ODED2
PD_PCD3
PD_PCD4
PD_CLRD2
PD_LED1
PD_ODED1
PD_PCD1
PD_PCD2
PD_CLRD1
Panel
P3.3V
C9300
16V
0.1u
8
S
R9306
7
6
R9307
S
5
TO 6/19
P3.3V
R9203
R9054
2.7k
0
R9030
4.7k
1/8W
TO 6/19
P5V
R9205
33k
R9058
0
C9040
R9206
16V
56k
0.1u
R9609
EXB2HV470JV
1
R9610
EXB2HV470JV
1
R9608
EXB2HV470JV
C9052
16V
0.1u
P5V_DET P3.3V_DET
USL/UML2_C
TP9105
TP9106
TP9107
TP9108
TP9109
TP9110
R9042
S
UEH_C
USH_C
UML_C
UMH_C
D-LED2
D-ODED2
D-PCD3
D-PCD4
D-CLRD2
D-LED1
D-ODED1
D-PCD1
D-PCD2
DATA_DRIVER
D-CLRD1
P3.3V
R9323
1k
TP9300
*IC9300 B30 DCCIPORT0
TP9301
*IC9300 B6 SPIHZ
R9334
*IC9300 A4 FLSCK
S
R9335
*IC9300 B5 FLNCS
S
*IC9300 B4 FLSIO0
*IC9300 C5 FLSIO1
*IC9300 A6 FLSIO2
*IC9300 A5 FLSIO3
*IC9300 B3 EXTFLSO
*IC9300 A3 EXTFLSCK
*IC9300 C4 EXTFLSI
*IC9300 A2 EXTFLNCS
*IC9300 N28 DCCOP26
*IC9300 P28 DCCOP25
*IC9300 Y3 DCCOP22
*IC9300 R28 DCCOP23
PD_UEH
*IC9300 K30 DCCOP24
PD_USL/UML2
*IC9300 L29 DCCOP15
PD_USH
*IC9300 L30 DCCOP14
PD_UML
*IC9300 M29 DCCOP13
PD_UMH
*IC9300 M30 DCCOP12
PD_LED2
*IC9300 R29 DCCOP37
PD_PCD3
*IC9300 P29 DCCOP18
PD_PCD4
*IC9300 N30 DCCOP19
PD_ODED2
*IC9300 P30 DCCOP21
PD_CLRD2
*IC9300 N29 DCCOP29
PD_LED1
*IC9300 W1 DCCOP36
PD_PCD1
*IC9300 Y1 DCCOP16
PD_PCD2
*IC9300 AA2 DCCOP17
PD_ODED1
*IC9300 Y2 DCCOP20
PD_CLRD1
*IC9300 AA1 DCCOP28
SS_PULSE
*IC9300 V30 XI
C9301
50V
R9321
P_S0
P_S1
R9318
OSD_VIN
1k
TO 6/19
TO 15/19
R9122
*IC9300 B15 RXOAP
*IC9300 A15 RXOAN
*IC9300 B14 RXOBP
*IC9300 A14 RXOBN
*IC9300 B13 RXOCP
*IC9300 A13 RXOCN
*IC9300 B12 RXOCKP
*IC9300 A12 RXOCKN
*IC9300 B11 RXODP
*IC9300 A11 RXODN
*IC9300 B10 RXOEP
*IC9300 A10 RXOEN
IIC
*IC9300 B7 SDA
*IC9300 A7 SCL
S
R9123
S
R9035
3.3k
R9342
S
R9125
S
R9099
S
D9806
R9339
R9340
B0ADCJ000100
S
S
LVDS_INPUT
D_XRST_SYS
DRVRST
DRVMUTE
R9341
S
SOS_DCC
OHZ1
TA2P TA1P
TA2N
TB2P
TB2N
TC2P
TC2N
TCLK2P
TCLK2N
TD2P
TD2N
TE2P
TE2N
P3V_SDA02
P3V_SCL02
D-LED1
TP9900
D-ODED1
TP9901
PG-FILM_DET
*C9393
TA1N
TB1P
TB1N
TC1P
TC1N
TCLK1P
TCLK1N
TD1P
TD1N
TE1P
TE1N
D-PCD1
TP9902
*IC9300 U3 DCCOP40
*IC9300 P3 DCCOP41
TP9111
TP9112
TP9076
TP9100
TP9113
OSDCLK
0.1u
16V
C9394
0.1u
16V
C9303
0.1u
16V
D-PCD2
TP9903
*IC9300 T30 CKMO
*IC9300 C29 SFLATCHI
*IC9300 A27 SFRST
*IC9300 B26 SFVRST
*IC9300 D30 FPCLK
*IC9300 E29 FPDAT1
*IC9300 E28 FPDAT0
*IC9300 C2 OSDHO
*IC9300 K29 SFVO
*IC9300 D1 OSDVO
*IC9300 C1 OSDCKO
*IC9300 E2 OSDYSI
*IC9300 D2 OSDRI
*IC9300 E1 OSDBI
*IC9300 D3 OSDGI
*IC9300 F1 OSDCKI
*IC9300 E3 OSDHI
*IC9300 A29 XRST
*IC9300 B28 XRSTSYS
*IC9300 A28 DCCIDRVRST
*IC9300 C30 DCCIDISPEN
*IC9300 B27 SOS
*IC9300 B21 RXEAP
*IC9300 A21 RXEAN
*IC9300 B20 RXEBP
*IC9300 A20 RXEBN
*IC9300 B19 RXECP
*IC9300 A19 RXECN
*IC9300 B18 RXECKP
*IC9300 A18 RXECKN
*IC9300 B17 RXEDP
*IC9300 A17 RXEDN
*IC9300 B16 RXEEP
*IC9300 A16 RXEEN
D-CLRD1
DD1_2N
TP9904
TP9115
DD1_2P
TP9116
DD1_1N
TP9117
15p
1M
X9300
C9302
H0J200500076
50V
18p
R9320
DD1_1P
TP9118
DRVCLK1N
TP9119
1.5k
DRVCLK1P
TP9120
*IC9300 W30 XO
TP9383
PD_SIU
PD_SCCLK
PD_CERS
PD_OC2
PD_CRC1
PD_OC1
PD_CIS
PD_CEL
PD_CSH
PD_CSL
PD_CPH1
PD_CMH
PD_CML
PD_SEL2
PD_CRC2
D_UHZ
DD2_2P
DD2_2N
TP9121
TP9122
*IC9300 M3 DCCOP35
*IC9300 N3 DCCOP39
*IC9300 R3 DCCIFBK1
*IC9300 V3 DCCOP11
*IC9300 T3 DCCIFBK2
*IC9300 K2 DCCOP30
*IC9300 K1 DCCOP34
*IC9300 L2 DCCOP6
*IC9300 L1 DCCOP38
*IC9300 M2 DCCOP33
*IC9300 M1 DCCOP7
*IC9300 N2 DCCOSCRST
*IC9300 N1 DCCOP32
*IC9300 P2 DCCOP10
*IC9300 R2 DCCOP5
*IC9300 R1 DCCOP9
*IC9300 T2 DCCOP2
*IC9300 T1 DCCOP3
*IC9300 U2 DCCOP4
*IC9300 U1 DCCOP0
*IC9300 V2 DCCOP1
*IC9300 L3 DCCOP27
*IC9300 V1 DCCOP8
*IC9300 W2 DCCOP31
*IC9300 P1 DCCIFBK0
DD2_1P
DD2_1N
TP9124
TP9123
*A31A
TO
C1-BOARD
(C11)
DD3_2N
TP9125
DD3_2P
TP9126
DD3_1N
TP9127
DD3_1P
TP9128
SIDE
DD1_2P
DD1_2N
DD1_1P
DD1_1N
DRVCLK1P
DRVCLK1N
DD2_2P
DD2_2N
DD2_1P
DD2_1N
DD3_2P
DD3_2N
DD3_1P
DD3_1N
DRVCLK2P
DRVCLK2N
DD4_2P
DD4_2N
DD4_1P
DD4_1N
DD5_2P
DD5_2N
DD5_1P
DD5_1N
DRVCLK3P
DRVCLK3N
DD6_2P
DD6_2N
DD6_1P
DD6_1N
DD4_1N
DD4_2P
DD4_2N
DRVCLK2P
DRVCLK2N
TP9132
TP9133
TP9130
TP9131
TP9129
123456789
LE1
PC2
PC1
GND
GND
KEY_SCAN
GND
ODE1
DD7_2P
DRVCLK3N
TP9139
DRVCLK3-
DD7_2N
DD7_1P
DD7_1N
DRVCLK4P
DRVCLK4N
DD8_2P
DD8_2N
DD8_1P
DD8_1N
DRVCLK5P
DRVCLK5N
DD9_2P
DD9_2N
DD9_1P
DD9_1N
DRVCLK6P
DRVCLK6N
DD10_2P
DD10_2N
DD10_1P
DD10_1N
DD11_2P
DD11_2N
DD11_1P
DD11_1N
DRVCLK7P
DRVCLK7N
DD12_2P
DD12_2N
DD12_1P
DD12_1N
DRVCLK3P
TP9140
DRVCLK3+
TP9114
DD6_2N
DD6_2P
TP9141
TP9142
GND
DD6_2-
*IC9300 AJ12 LVDOD12P
*IC9300 AK12 LVDOD12N
*IC9300 AJ13 LVDOD13P
*IC9300 AK13 LVDOD13N
*IC9300 AH13 LVDRCK6P
*IC9300 AH12 LVDRCK6N
*IC9300 AJ14 LVDOD14P
*IC9300 AK14 LVDOD14N
*IC9300 AJ15 LVDOD15P
*IC9300 AK15 LVDOD15N
*IC9300 AH15 LVDRCK7P
*IC9300 AH14 LVDRCK7N
*IC9300 AJ16 LVDOD16P
*IC9300 AK16 LVDOD16N
*IC9300 AJ17 LVDOD17P
*IC9300 AK17 LVDOD17N
*IC9300 AH17 LVDRCK8P
*IC9300 AH16 LVDRCK8N
*IC9300 AJ18 LVDOD18P
*IC9300 AK18 LVDOD18N
*IC9300 AJ19 LVDOD19P
*IC9300 AK19 LVDOD19N
*IC9300 AJ22 LVDOD20P
*IC9300 AK22 LVDOD20N
*IC9300 AJ23 LVDOD21P
*IC9300 AK23 LVDOD21N
*IC9300 AH23 LVDRCK10P
*IC9300 AH22 LVDRCK10N
*IC9300 AJ24 LVDOD22P
*IC9300 AK24 LVDOD22N
*IC9300 AJ25 LVDOD23P
*IC9300 D6 LRX_TXN_1
*IC9300 D7 LRX_TXP_1
*IC9300 D13 LRX_TXN_0
*IC9300 D14 LRX_TXP_0
*IC9300 A26 SFLATCHO
DD6_1N
DD6_1P
DD7_2N
TP9144
TP9143
TP9145
GND
DD6_1-
DD7_2-
DD6_2+
DD6_1+
DD7_2P
TP9146
DD7_2+
*IC9300 AC2 LVDOD0P
*IC9300 AC1 LVDOD0N
*IC9300 AD2 LVDOD1P
*IC9300 AD1 LVDOD1N
*IC9300 AC4 LVDRCK0P
*IC9300 AC3 LVDRCK0N
*IC9300 AE2 LVDOD2P
*IC9300 AE1 LVDOD2N
*IC9300 AF2 LVDOD3P
*IC9300 AF1 LVDOD3N
*IC9300 AG2 LVDOD4P
*IC9300 AG1 LVDOD4N
*IC9300 AH2 LVDOD5P
*IC9300 AH1 LVDOD5N
*IC9300 AG3 LVDRCK2P
*IC9300 AF3 LVDRCK2N
*IC9300 AJ4 LVDOD6P
*IC9300 AK4 LVDOD6N
*IC9300 AJ5 LVDOD7P
*IC9300 AK5 LVDOD7N
*IC9300 AJ6 LVDOD8P
*IC9300 AK6 LVDOD8N
*IC9300 AJ7 LVDOD9P
*IC9300 AK7 LVDOD9N
*IC9300 AH7 LVDRCK4P
*IC9300 AH6 LVDRCK4N
*IC9300 AJ8 LVDOD10P
*IC9300 AK8 LVDOD10N
*IC9300 AJ9 LVDOD11P
*IC9300 AK9 LVDOD11N
*IC9300 AE5 miniLVDS_MON0
*IC9300 AE27 miniLVDS_MON3
*IC9300 AG11 miniLVDS_MON1
*IC9300 AG22 miniLVDS_MON2
*IC9300 D29 SBI0
*IC9300 D28 SBI1
*IC9300 E30 SBO0
*IC9300 F28 SBO1
*IC9300 F30 SBT0
*IC9300 F29 SBT1
DD5_2N
DD5_2P
DD5_1N
DD4_1P
TP9134
CLR1
DD5_1P
TP9135
TP9138
TP9137
TP9136
1011121314151617181920212223242526272829303132
GND
GND
DD5_1-
DD5_2-
DD5_2+
DD5_1+
DD7_1N
TP9147
IC9300
C1AB00003258
PD4
DD13_2P
*IC9300 AJ26 LVDOD24P
DD13_2N
*IC9300 AK26 LVDOD24N
DD13_1P
*IC9300 AJ27 LVDOD25P
DD13_1N
*IC9300 AK27 LVDOD25N
DRVCLK8P
*IC9300 AH27 LVDRCK12P
DRVCLK8N
*IC9300 AH26 LVDRCK12N
DD14_2P
*IC9300 AH29 LVDOD26P
DD14_2N
*IC9300 AH30 LVDOD26N
DD14_1P
*IC9300 AG29 LVDOD27P
DD14_1N
*IC9300 AG30 LVDOD27N
DD15_2P
*IC9300 AF29 LVDOD28P
DD15_2N
*IC9300 AF30 LVDOD28N
DD15_1P
*IC9300 AE29 LVDOD29P
DD15_1N
*IC9300 AE30 LVDOD29N
DRVCLK9P
*IC9300 AD28 LVDRCK14P
DRVCLK9N
*IC9300 AE28 LVDRCK14N
*IC9300 AD29 LVDOD30P
*IC9300 AD30 LVDOD30N
*IC9300 AC29 LVDOD31P
*IC9300 AC30 LVDOD31N
*IC9300 AE3 LVDRCK1P
*IC9300 AD3 LVDRCK1N
*IC9300 AH5 LVDRCK3P
*IC9300 AH4 LVDRCK3N
*IC9300 AH9 LVDRCK5P
*IC9300 AH8 LVDRCK5N
*IC9300 AH19 LVDRCK9P
*IC9300 AH18 LVDRCK9N
*IC9300 AH25 LVDRCK11P
*IC9300 AH24 LVDRCK11N
*IC9300 AF28 LVDRCK13P
*IC9300 AG28 LVDRCK13N
*IC9300 AB28 LVDRCK15P *IC9300 AK25 LVDOD23N
*IC9300 AC28 LVDRCK15N
1.6k
R9324
*IC9300 AE4 miniLVDS_RI0
1.6k
R9325
*IC9300 AF27 miniLVDS_RI3
1.6k
R9326
*IC9300 AG12 miniLVDS_RI1
1.6k
R9327
*IC9300 AG23 miniLVDS_RI2
*IC9300 B25 TEST
*IC9300 K28 TMODE0
*IC9300 L28 TMODE1
*IC9300 M28 DCCIPORT1
11
12
13
DD8_2N
DD8_2P
DD8_1N
TP9151
TP9153
TP9152
33343536373839
GND
DD8_2-
DD8_2+
DD8_1P
DRVCLK5P
DRVCLK5N
TP9154
TP9155
TP9156
P3.3V
P
VJ9902
TERM
TP9197
TP9194
TP9195
TP9193
40
NC
GND
P3.3V
P3.3V
DD8_1-
DD8_1+
P3.3V
DD7_1P
DRVCLK4N
DRVCLK4P
TP9149
TP9148
TP9150
GND
DD7_1-
DD7_1+
DRVCLK4-
DRVCLK4+
119 123 125 126 122 124 118 120 121
59
Page 60

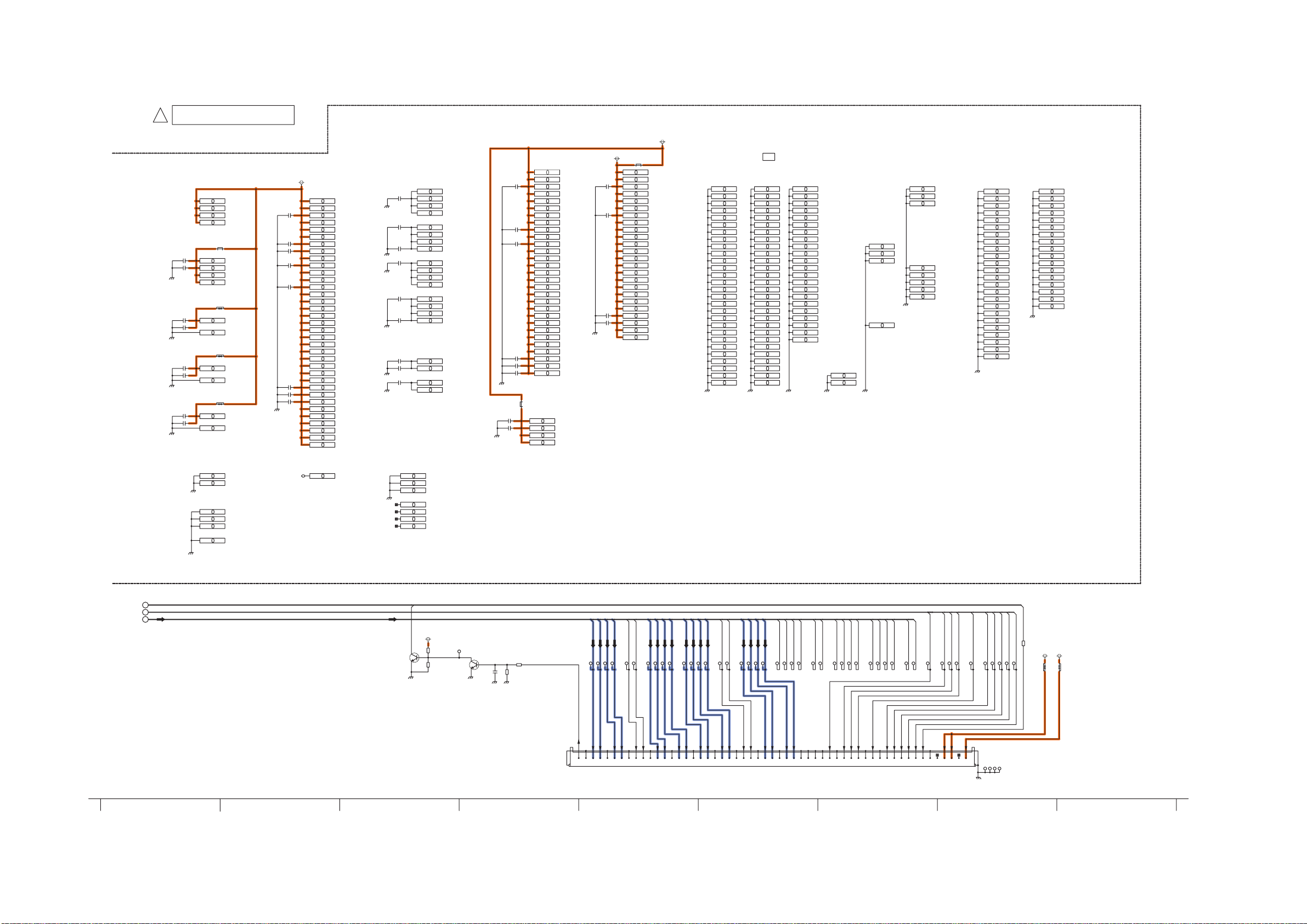

11.20. A-Board (15/19) Schematic Diagram
!
A-BOARD (15/19)
Panel
P1.2V
*IC9300 AA4 VDDC
*IC9300 AA5 VDDC
C9319
*IC9300 AB1 VDDC
0.1u
16V
*IC9300 AB2 VDDC
*IC9300 AB3 VDDC
C9322
*IC9300 AB5 VDDC
0.1u
16V
C9323
*IC9300 AB26 VDDC
0.1u
16V
*IC9300 AC26 VDDC
C9325
0.1u
16V
*IC9300 AE26 VDDC
*IC9300 AF8 VDDC
C9327
*IC9300 AF9 VDDC
0.1u
16V
*IC9300 AF10 VDDC
*IC9300 AF21 VDDC
*IC9300 AF22 VDDC
*IC9300 AF23 VDDC
*IC9300 AF24 VDDC
*IC9300 E7 VDDC
*IC9300 E8 VDDC
*IC9300 E9 VDDC
*IC9300 E10 VDDC
*IC9300 E21 VDDC
*IC9300 E22 VDDC
*IC9300 E23 VDDC
*IC9300 E24 VDDC
C9335
*IC9300 G5 VDDC
10u
10V
C9336
*IC9300 G26 VDDC
10u
10V
C9337
*IC9300 H5 VDDC
10u
10V
*IC9300 H26 VDDC
*IC9300 J5 VDDC
*IC9300 J26 VDDC
*IC9300 K5 VDDC
*IC9300 U26 VDDC
*IC9300 V26 VDDC
C9307
16V
C9308
16V
C9311
0.1u
16V
C9312
10u
10V
C9313
16V
C9314
10V
C9315
16V
C9316
10V
*IC9300 D18 LRX_V12C_2
*IC9300 D19 LRX_V12C_3
*IC9300 D20 LRX_V12C_0
*IC9300 D21 LRX_V12C_1
J0JHC0000117
*IC9300 E11 LRX_V12
0.1u
*IC9300 E12 LRX_V12
0.1u
*IC9300 E19 LRX_V12
*IC9300 E20 LRX_V12
*IC9300 W27 PLLICK_AVD
*IC9300 Y27 PLLICK_AVS
*IC9300 AB27 PLLSSDCCCK_AVD
0.1u
10u
*IC9300 AA27 PLLSSDCCCK_AVS
*IC9300 AG19 PLLSSMLCK_AVD
0.1u
10u
*IC9300 AG18 PLLSSMLCK_AVS
L9300
VJ9300
P
VJ9301
P
VJ9302
P
C9339
C9340
C9347
6.3V
C9342
C9344
C9349
C9350
C9352
6.3V 1u
C9351
16V
16V
16V
16V
10V
16V
16V
0.1u
0.1u
1u
0.1u
0.1u
10u
0.1u
0.1u
*IC9300 AF13 SCS_VDD18
*IC9300 AF14 SCS_VDD18
*IC9300 AF16 SCS_VDD18
*IC9300 AF17 SCS_VDD18
*IC9300 N26 SCS_VDD18
*IC9300 P26 SCS_VDD18
*IC9300 R26 SCS_VDD18
*IC9300 T26 SCS_VDD18
*IC9300 E13 SCS_VDD18
*IC9300 E14 SCS_VDD18
*IC9300 E16 SCS_VDD18
*IC9300 E17 SCS_VDD18
*IC9300 R5 SCS_VDD18
*IC9300 T5 SCS_VDD18
*IC9300 U5 SCS_VDD18
*IC9300 V5 SCS_VDD18
*IC9300 N5 SCS_VDD15
*IC9300 P5 SCS_VDD15
*IC9300 L26 SCS_VDD15
*IC9300 M26 SCS_VDD15
P3.3V
P2.5V
L9302
C9380
16V
C9383
16V
C9391
10V
C9392
10V
*IC9300 AA28 MLVDS_VDD
*IC9300 AA29 MLVDS_VDD
*IC9300 AA30 MLVDS_VDD
0.1u
*IC9300 AB29 MLVDS_VDD
*IC9300 AB30 MLVDS_VDD
*IC9300 AC5 MLVDS_VDD
*IC9300 AC27 MLVDS_VDD
0.1u
*IC9300 AD4 MLVDS_VDD
*IC9300 AD5 MLVDS_VDD
*IC9300 AD27 MLVDS_VDD *IC9300 AB4 VDDC
*IC9300 AF6 MLVDS_VDD
*IC9300 AF7 MLVDS_VDD
*IC9300 AG6 MLVDS_VDD
*IC9300 AG7 MLVDS_VDD *IC9300 AD26 VDDC
*IC9300 AG8 MLVDS_VDD
*IC9300 AG9 MLVDS_VDD
*IC9300 AG13 MLVDS_VDD
*IC9300 AG14 MLVDS_VDD
*IC9300 AG16 MLVDS_VDD
*IC9300 AG17 MLVDS_VDD
*IC9300 AG24 MLVDS_VDD
10u
*IC9300 AG25 MLVDS_VDD
10u
*IC9300 AG26 MLVDS_VDD
*IC9300 Y28 MLVDS_VDD
J0JHC0000117
*IC9300 A8 GND
*IC9300 A23 GND
*IC9300 A30 GND
*IC9300 AA3 GND
*IC9300 AF4 GND
*IC9300 AF5 GND
*IC9300 AF11 GND
*IC9300 AF12 GND
*IC9300 AF15 GND
*IC9300 AF20 GND
*IC9300 AF26 GND
*IC9300 AG20 GND
*IC9300 AG27 GND
*IC9300 AG4 GND
*IC9300 AH3 GND
*IC9300 AH11 GND
*IC9300 AH20 GND
*IC9300 AH28 GND
*IC9300 AJ1 GND
*IC9300 AJ2 GND
*IC9300 AJ11 GND
*IC9300 AJ20 GND
*IC9300 AJ29 GND
*IC9300 AJ30 GND
*IC9300 AK1 GND
*IC9300 AK2 GND
*IC9300 AK3 GND
*IC9300 AK11 GND
*IC9300
A1 VDD33
C1AB00003259
*IC9300 B2 VDD33
C9356
*IC9300 C3 VDD33
0.1u
16V
*IC9300 D4 VDD33
*IC9300 D8 VDD33
*IC9300 D9 VDD33
*IC9300 D10 VDD33
*IC9300 D16 VDD33
C9361
*IC9300 D17 VDD33
0.1u
16V
*IC9300 D23 VDD33
C9363
*IC9300 D24 VDD33
16V
*IC9300 D25 VDD33
*IC9300 E5 VDD33
*IC9300 H3 VDD33
*IC9300 H27 VDD33
*IC9300 H28 VDD33
*IC9300 J3 VDD33
*IC9300 J4 VDD33
*IC9300 J27 VDD33
*IC9300 N27 VDD33
*IC9300 P4 VDD33
*IC9300 P27 VDD33
*IC9300 R4 VDD33
*IC9300 U28 VDD33
*IC9300 V4 VDD33
*IC9300 V28 VDD33
C9371
*IC9300 W3 VDD33
10u
10V
C9372
*IC9300 W4 VDD33
10u
10V
C9373
*IC9300 W28 VDD33
10u
10V
L9301
J0JHC0000117
C9374
*IC9300 A9 LRX_VDDH
0.1u
16V
C9375
*IC9300 A22 LRX_VDDH
0.1u
16V
*IC9300 B9 LRX_VDDH
*IC9300 B22 LRX_VDDH
IC9300
C1AB00003258
PD4
*IC9300 AK20 GND
*IC9300 AK28 GND
*IC9300 AK29 GND
*IC9300 AK30 GND
*IC9300 B1 GND
*IC9300 B8 GND
*IC9300 B23 GND
*IC9300 B29 GND
*IC9300 C9 GND
*IC9300 C10 GND
*IC9300 C11 GND
*IC9300 C12 GND
*IC9300 C13 GND
*IC9300 C14 GND
*IC9300 C15 GND
*IC9300 C16 GND
*IC9300 C17 GND
*IC9300 C20 GND
*IC9300 C21 GND
*IC9300 C22 GND
*IC9300 C23 GND
*IC9300 C27 GND
*IC9300 C28 GND
*IC9300 D5 GND
*IC9300 D22 GND
*IC9300 D26 GND
*IC9300 D27 GND
*IC9300 E4 GND
*IC9300 E6 GND
*IC9300 E15 GND
*IC9300 E18 GND
*IC9300 E25 GND
*IC9300 E26 GND
*IC9300 F4 GND
*IC9300 F5 GND
*IC9300 F26 GND
*IC9300 G1 GND
*IC9300 G4 GND
*IC9300 H1 GND
*IC9300 H2 GND
*IC9300 H4 GND
*IC9300 J1 GND
*IC9300 J2 GND
*IC9300 K4 GND
*IC9300 K26 GND
*IC9300 K27 GND
*IC9300 L4 GND
*IC9300 L5 GND
*IC9300 L27 GND
*IC9300 M5 GND
*IC9300 R30 GND
*IC9300 T4 GND
*IC9300 T27 GND
*IC9300 T28 GND
*IC9300 T29 GND
*IC9300 U30 GND
*IC9300 V27 GND
*IC9300 V29 GND
*IC9300 W5 GND
*IC9300 W26 GND
*IC9300 W29 GND
*IC9300 Y4 GND
*IC9300 Y5 GND
*IC9300 Y30 GND
*IC9300 AA26 SCS_ANA_40
*IC9300 AF18 SCS_ANA_0
*IC9300 AF19 SCS_ANA_2
*IC9300 AF25 SCS_ANA_18
*IC9300 AG5 SCS_ANA_39
*IC9300 AG10 SCS_ANA_24
*IC9300 AG21 SCS_ANA_20
*IC9300 AH10 SCS_ANA_19
*IC9300 AH21 SCS_ANA_22
*IC9300 AJ10 SCS_ANA_17
*IC9300 AJ21 SCS_ANA_1
*IC9300 AJ28 SCS_ANA_16
*IC9300 AK10 SCS_ANA_21
*IC9300 AK21 SCS_ANA_3
*IC9300 C7 SCS_ANA_23
*IC9300 C8 SCS_ANA_8
*IC9300 C18 SCS_ANA_13
*IC9300 C19 SCS_ANA_15
*IC9300 C24 SCS_ANA_14
*IC9300 C25 SCS_ANA_12
*IC9300 C26 SCS_ANA_10
*IC9300 D11 SCS_ANA_6
*IC9300 D12 SCS_ANA_11
*IC9300 E27 SCS_ANA_7
*IC9300 F2 SCS_ANA_25
*IC9300 F3 SCS_ANA_4
*IC9300 F27 SCS_ANA_9
*IC9300 G2 SCS_ANA_29
*IC9300 G3 SCS_ANA_27
*IC9300 G27 SCS_ANA_5
*IC9300 J28 SCS_ANA_26
*IC9300 M4 SCS_ANA_31
*IC9300 M27 SCS_ANA_28 *IC9300 AJ3 SCS_ANA_37
*IC9300 N4 SCS_ANA_33
*IC9300 R27 SCS_ANA_30
*IC9300 U4 SCS_ANA_35
*IC9300 U27 SCS_ANA_34
*IC9300 U29 SCS_ANA_32
*IC9300 Y26 SCS_ANA_38
*IC9300 Y29 SCS_ANA_36
*IC9300 D15 VTEST0
*IC9300 AG15 VTEST1
*IC9300 A24 ID0
*IC9300 B24 ID1
*IC9300 A25 ID2
*IC9300 C6 IICSYNC
11
12
13
TO 14/19
OSDCLK
*IC9300 K3 OCKOUT
*IC9300 G30 SRLF0
*IC9300 G29 SRLF1
*IC9300 G28 SRLF2
*IC9300 H29 MVIO
*IC9300 H30 MHIO
*IC9300 J29 SVIO
*IC9300 J30 SHIO
Q9901
DSC200100L
DRVRST
SOS8_SS
UML_C
UMH_C
USH_C
D-PCD4
D-PCD3
DD9_2N
DD9_2P
DD9_1P
P3.3V
TP9010
R9905
10k
R9906
100k
Q9900
DSC200100L
R9903
C9900
0.01u
4.7k
R9904
25V
100k
SIDE
*A32A
TO
C2-BOARD
(C21)
DD9_1N
DRVCLK6N
TP9157
123456789
GND
DD9_2-
3.3V_DET
TP9161
TP9160
TP9159
TP9158
GND
DD9_1-
DD9_1+
DD9_2+
GND
DD10_1N
DD10_2P
DD10_2N
DRVCLK6P
TP9163
TP9164
TP9162
101112131415161718192021222324252627282930313233343536373839404142434445464748495051525354
GND
DD10_2-
DRVCLK6-
DRVCLK6+
DD11_2P
DD11_2N
DD10_1P
TP9165
TP9166
GND
DD10_2+
DD10_1-
DD11_1P
DD11_1N
TP9167
TP9168
TP9169
TP9170
GND
GND
DD11_2-
DD10_1+
DD11_2+
DRVCLK7N
TP9171
DD11_1-
DRVCLK7P
TP9172
DD11_1+
DD12_2P
DD12_2N
DD12_1N
DD12_1P
TP9174
TP9176
TP9175
TP9173
GND
GND
DD12_2-
DRVCLK7-
DRVCLK7+
DD12_2+
DD13_2N
TP9177
DD13_1P
DD13_2P
DD13_1N
TP9178
TP9179
TP9180
GND
GND
DD12_1-
DD12_1+
DD14_2N
DD14_2P
DRVCLK8N
DRVCLK8P
TP9183
TP9184
TP9181
TP9182
LE2
GND
GND
GND
GND
ODE2
TP9185
DD14_1N
PC3
DD14_1P
TP9186
DD15_2P
DD15_1P
DD15_2N
DD15_1N
TP9189
TP9187
TP9188
TP9190
PC4
UML
GND
GND
UMH
CLR2
D-LED2
DRVCLK9P
DRVCLK9N
TP9191
TP9905
TP9192
USL
UEH
USH
GND
DRVSOS8
D-CLRD2
D-ODED2
TP9909
TP9907
TP9908
TP9906
TERM
55
NC
NC
P5V
P3.3V
P3.3V
UEH_C
USL/UML2_C
R9907
100
TP9911
TP9912
TP9913
TP9914
TP9910
TP9198
TP9206
TP9205
TP9199
P5V P3.3V
P
VJ9901
VJ9900
P
127 132 131 129 130 133 128 134 135
60
Page 61

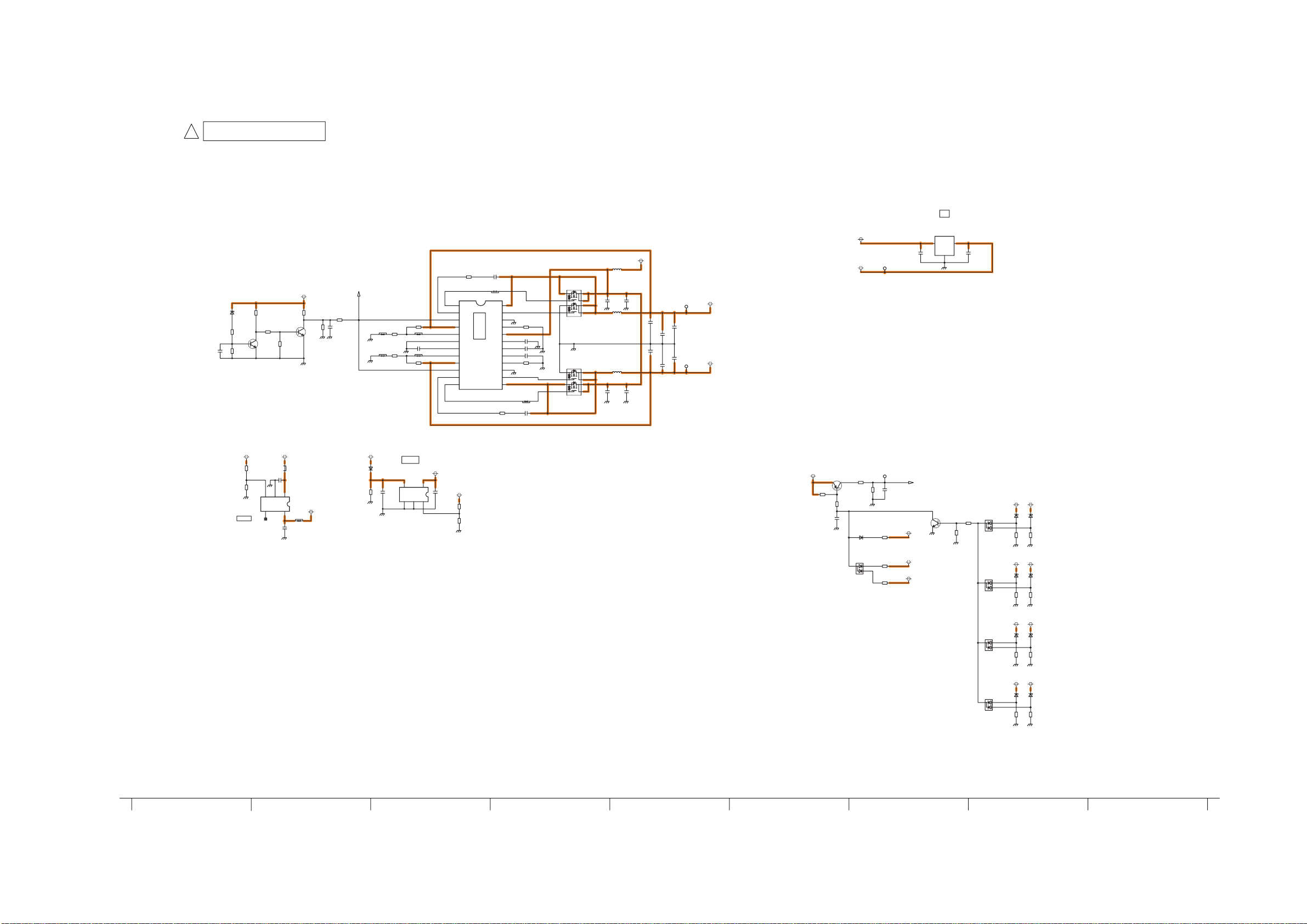

11.21. A-Board (16/19) Schematic Diagram
!
A-BOARD (16/19)
D5602
DZ2J056M0L
R5611
2.2k
C5615
R5610
10V
47k
2.2u
R5640
10k
R5641
10k
IC5603
C0DBFYY00049
3.3V
SUB3.3V
R5609
10k
R5612
Q5603
DSC2001S0L
CE
NC
POWER
9V
IC5401
SUB5.6V
SUB9V
SUB5V
C5722
25V
1u
C0DBGYY00884
STMADIN5
SG-SOS
1
VIN
TO 3,6/19
Q5472
DSC2001S0L
VOUT 3
100mA
C5723
VSS
16V
1u
2
P5V
P3.3V
D5476
DZ2J068M0L
R5486
1k
R5485
D5475
100k
B0ADCJ000100
DZ2J120M0L
D5478
B0ADCJ000100
D5477
DZ2J068M0L
R5487
R5488
4.7k
4.7k
SUB9V
SUB5.6V
D5481
D5482
DZ2J120M0L
R5489
R5490
4.7k
4.7k
F15V
DCDC15V
L5606
TO 17,19/19
F15V
R5607
22k
Q5602
DSC2001S0L
R5608
L5608
J0JHC0000045
1
5
R5500
C5650
10V
2.2u
68k
AVDD3.3V
P
10k
R5613
47k
SUB5V
C5649
10V
1u
2
3
VIN
VSS
VOUT
4
DCDC_CTL1
AVDDH3.3V
5
1
1
2
3
4
5
6
7
8
9
10
11
12
C5652
SUB3.3V
10V
4.7u
PATTER LOCK_1.2/1.8V
R5600
68
C5616
25V
0.01u
SUB5V
D5605
B0HCMM000014
R5642
100k
R5620
R5638
1k
S
R5621
IC5604
C0DBGYY00578
C5651
10V
4.7u
R5618 3.3k
1%
R5647
1%
S
C5627
10V
0.039u
1k
R5648 R5634
1%
S S
R5619 5.6k
1%
3.3V
4
VOUT
VIN
VSS
ON/OFF
NC
2
3
C5634
16V
R5627
0.1u
10
S
R5635
DRVL1
PGND1
TRIP1
SUB3.3V
SUB1.5V
VREG5
V5FILT
TRIP2
PGND2
DRVL2
IC5601
C0DBAYY00715
R5626
24
SW1
23
22
R5622
24k
21
1%
20
VIN
C5632
19
4.7u
10V
18
C5635
1u16V
17
C5631
SS2
SW2
0.1u
16V
16
R5623
1%
22k
15
14
13
S
R5639
C5633
10
0.1u 16V
DRVH1
VBST1
EN1
VO1
VFB1
GND
SS1
VFB2
VO2
EN2
VBST2
DRVH2
R5643
10k
R5644
7.5k
Q5605
B1MBEDA00015
S1G1 S2G2
Q5604
B1MBDDA00003
S1G1 S2G2
G1C100MA0077
C5628
C5626
25V
25V
10u
10u
L5604
D2 D2 D1 D1
G1C3R3Z00005
L5605
G1C4R7Z00014
C5629
25V
10u
D2 D2 D1 D1
C5641
6.3V
22u
C5642
6.3V
22u
C5658
6.3V
22u
C5659
6.3V
22u
C5625
25V
10u
3.32V/2A
SUB3.3V
TP5602
C5643
6.3V
22u
C5660
6.3V
22u
SUB5V
TP5603
STB3.3V
R5471
2.2k
C5471
R5472
0.1u
Q5471
DSA200100L
3.3k
16V
B0ACCJ000048
B0ADEJ000035
D5472
SUB9V
R5473
1k
D5471
TP5409
TP5471
C5472
R5474
16V
10k
0.1u
R5475
220
R5479
470
R5481
220
61
D5479
B0ADCJ000100
D5480
B0ADCJ000100
DZ2J068M0L
DZ2J068M0L
SUB1.2V
SUB1.8V
D5483
D5484
DZ2J068M0L
R5491
R5492
4.7k
4.7k
SUB5V
SUB3.3V
D5486
D5485
DZ2J068M0L
R5493
R5494
4.7k
4.7k
144 138 140 137 139 142 143 141 136
Page 62
11.22. A-Board (17/19) Schematic Diagram
!
A-BOARD (17/19)
TO Sheet Standby-MPU
TO 3,6,9,
11,12/19
TO Sheet Analog-ASIC
TO 12/19
TO 3,6/19
TO 1/19
TO 13/19
STMGPIO5
sLD-STMGPIO5
SG-TV_SUB_ON
STB_5V_SWON
ADJ-PEAKS_SCL
ADJ-PEAKS_SDA
Panel-D
SG-SRQ_GENX
STMGPIO3
ADJ-STM_SCL
ADJ-STM_SDA
AR_STB_SCL02
PANEL_SCL2
AR_STB_SDA02
PANEL_SDA2
SET
R2882
7.15k
SW5153
K0H1BA000445
TEMP
SENSOR
C2879
25V
0.01u
R2883
1.74k
KEY_SCAN
1%
V+
A0
A1
A2
1%
SW5154
K0H1BA000445
AV TV
TO 6/19
TO Sheet Standby-MPU
SUB3.3V
8
7
6
5
STMRMIN
SG-RMIN
SG-G_LED_ON
sLD-STMTIME0
STMTIME4
SG-R_LED_ON
SG-AI_SENSOR
sLD-STMADIN0
C2751
25V
1u
sLD-STMRMIN
(sLD-STMTIME4)
TO 6/19
TO 3,6/19
TO 6/19
TO 3,6/19
R2880
14.3k
1%
R2881
6.65k
1%
SW5150
K0H1BA000445
SW5151
K0H1BA000445
SW5152
K0H1BA000445
+/ -/ F
R2884
P
C2885
C2886
25V
10u
G1C101MA0416
C2873
10V
10u
B0JCME000092
C2871
25V
10u
L2870
D2870
IC2870
C0DBAYY00462
1
BOOT
R2875
39
2
VIN
C2872
25V
0.01u
3
SW
4
GND
TP2803
SUB6V
SS
EN
COMP
FB
R2873
10k
1%
C2877
50V
8
7
6
5
0.022u
R2871
10k
R2870
C2878
2.2k
50V
TP2871
R2872
1.5k
1%
P
R2874
"H": ON
"L": OFF
DCDC_CTL1
4700p
TO 16,19/19
TP2804
R2816
TO
K-BOARD
TO Sheet Standby-MPU
NORMAL SOS
47k
TP2760
TO 1/19
TO 1,19/19
EA11
DEVELOP_SCL1
DEVELOP_SDA1
DEVELOP_SCL2
DEVELOP_SDA2
PG-FAN_SOS
TO 3,6/19
TP2758
TP2756
TP2759
TP2757
(K1)
G_LED_ON
R_LED_ON
STB3.3V
AI_SENSOR
SUB3.3V
TO 1/19
TP2874
A1
TP2875
1
RMIN
GND
GND
TP2878
2
TP2879
3
4
5
6
7
8
TMP-SENS_SDA
TMP-SENS_SCL
STB3.3V
TP2877
TP2876
TP2873
R2878
S
R2753
10k
R2879
180k
1%
1
SDA
2
SCL
3
ALERT
4
GND
IC1000
C1ZBZ0003775
AV3.3V
*SW001
K0F122A00031
P_S0
P_S1
PANEL_MAIN_ON
SOS4_PS
PUSH
SUB5.6V
TO 13/19
TO 6/19
25V
10u
C2874
10V
10u
TP2870
TO 6,13/19
TO 12,13/19
TO
P-BOARD
A6
P15V
(P6)
TP9196
C9106
C9108
25V
25V
10u
0.01u
STB5V
TPST5
C2824
10V
10u
R2820
TPS0N
TP2805
100
R2823
47k
STB5V
TP2750
R2750
TP2751
100
TP2752
TP2753
TP2754
TP2755
TP2810
+15V_S
1
+15V_S
2
3
+15V_C
4
S_GND
5
S_GND
6
GND
7
F+15V
8
F+15V
9
F+15V
10
GND
11
GND
A7
1
STBY5V
2
GND
S0
3
S1
4
5
TUNER_SUB_ON
(F_STBY_ON)
6
ECO_ON
PANEL_MAIN_ON
7
8
STBY5V_SW
SOS4_PS
9
10
N.C.(AC_LOW)
11
ALL_OFF
MAIN_SW_1
12
13
N.C.
MAIN_SW_2
14
FOR
CN0102
FACTORY
USE
1
STB5V
2
SRQ
3
GND
4
GenX8_SCL
5
GenX8_SDA
6
PEAKS_SCL3
7
PEAKS_SDA3
8
Panel_SCL (Panel Dpr.E2PROM)
Panel_SDA
9
10
IIC_CONT
SD_boot_mode
11
TO
P-BOARD
(P7)
(GenX8 Loarder/E2PROM)
(GenX8 Loarder/E2PROM)
(PEAKS E2PROM)
(PEAKS E2PROM)
(Panel Dpr.E2PROM)
(Genx7_SRQ)
TPS15V
S_15V
F15V
J0JHC0000075
C2884
1u
25V
TP2820
TP2821
TP2822
TP2823
TP2824
TP2825
TPF15V
L2871
+
C2883
47u
25V
Panel-D
R9191
100
R9190 100
R9145
100
R9120
100
FACT_SDBOOT
149 150 151 145 147 152 153 146 148
62
Page 63

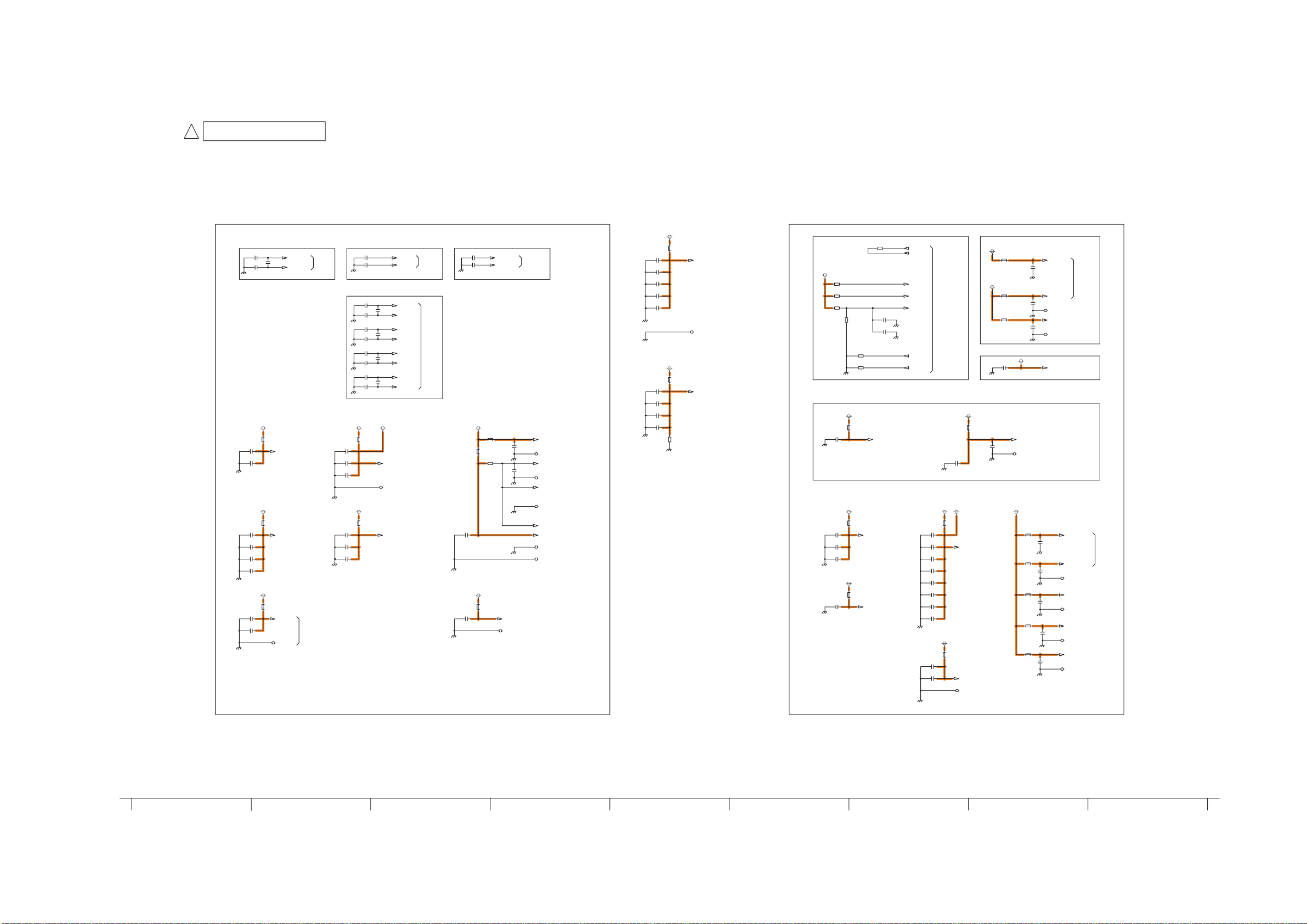

11.23. A-Board (18/19) Schematic Diagram
!
A-BOARD (18/19)
Achip
SIF I/F
C8004
C8010
J0JHC0000045
C8076
16V
C8019
16V
J0JHC0000045
C8125
10V
C8067
16V
C8069
16V
C8070
16V
J0JHC0000045
C8126
10V
C8062
16V
SUB1.2V
TO
2/19
Analog Audio In I/F
C8075
1u
6.3V
C8077
25V
0.01u
AVDD3.3V
J0JHC0000045
L8011
J0JHC0000045
C8023
10u
10V
SUB3.3V
L8012
J0JHC0000045
C8024
10V
10u
L8002
D21_VREF1V5
TO 2/19
D20_VREG
L8023
R8011
330
AVDDHP
C
C8063
16V
0.1u
C8064
4V
22u
TO 2/19
TO 2,3,18/19
L15_AVDDPLLA
C
TO 2,3,18/19
AVDDADA1/2/3
C
TO 2,3,18/19
AVDDADA1/2/3
C
TO 2,3,18/19
AVDDADA1/2/3
AVDDA
C
TO 2,3,18/19
C
TO 2,3,18/19
TO 2/19
TO 2,18/19
TO 2,18/19
TO 2,18/19
TO 2/19
J0JKC0000021
C8036
10V
C8120
16V
C8035
10V
C8093
6.3V 1u
C8097
16V
J0JHC0000116
C8044
10V
C8042
6.3V 1u
C8048
6.3V 1u
C8037
16V
VDD12
C
TO 2,3,18/19
VDD3
TO 2/19
TO 2/19
10u
0.1u
10u
0.1u
SUB3.3V
L8001
10u
0.1u
R8031
2.2k
VSW
0.1u
C8005
16V
16V
0.1u
16V
0.1u
C15_VREFLSIF
TO
2/19
C8073
6.3V
C8074
6.3V
C10_BIAS D15_VREFHSIF
D10_BIAS2
TO
2/19
1u
1u
ADC
C8006
16V
C8011
16V
C8007
16V
C8012
16V
C8008
16V
C8013
16V
C8009
16V
C8014
16V
J0JHC0000045
C8124
10V
C8017
16V
C8123
16V
J0JHC0000045
C8022
10V
C8068
16V
C8113
16V
SUB3.3V
L8010
10u
0.1u
0.1u
SUB3.3V
L8022
10u
0.1u
0.1u
SUB1.2V
L8004
VDDAVAD
AVDDH
L14_AVDDSIF
G_SIF
TO 2/19
TO 2/19
TO 2/19
0.1u
0.1u
AVDDH3.3V
L8009
10u
0.1u
0.1u
0.1u
SUB3.3V
L8008
10u
0.1u
C6_VREFH0
0.1u
C8114
16V
0.1u
D6_VREFL0
0.1u
C7_VREFH1
0.1u
C8115
16V
0.1u
D7_VREFL1
0.1u
C8_VREFH2
0.1u
C8116
16V
0.1u
D8_VREFL2
0.1u
C9_VREFH3
0.1u
C8117
16V
0.1u
D9_VREFL3
0.1u
AVDDV3.3V
AVDDV3.3V
TO 2/19
C
TO 2,3,18/19
AVDDPLLV/75D
TO 2/19
DDR
1.8V_DDRI/F
STM
J0JHC0000045
C8056
16V
J0JKC0000021
C8099
6.3V 1u
C8020
16V
C8021
16V
J0JHC0000045
C8055
16V
STB3.3V
0.1u
1.8V_DDRI/F
LVVDD33
C
SD CARD I/F
L8000
J0JHC0000045
C8003
0.1u
TO 3/19
TO 2,3,18/19
USB I/F
SUB1.2V
SUB3.3V
16V
TO 3/19
L8017
J0JHC0000045
L8018
J0JHC0000045
L8019
J0JHC0000045
C8091
16V
0.1u
C8058
16V
0.1u
C8050
16V
0.1u
C8057
16V
0.1u
SUB_SD_3.3V
VDD33STM/ADAVDD
C
TO 2,3,18/19
SUB3.3V
L8014
J0JHC0000045
L8020
J0JHC0000045
L8021
J0JHC0000045
L8024
J0JHC0000045
L8025
J0JHC0000045
AA11_VDDUSB
AD15_VDDAUSB
AD14_VDDPUSB
C8052
16V
0.1u
C8053
16V
0.1u
C8054
16V
0.1u
C8000
16V
0.1u
C8001
16V
0.1u
C
TO 2,3,18/19
C
TO 2,3,18/19
SUB_SD_3.3V
TO 3/19
TO 3/19
TO 3/19
AD18_DPAVDD
P24_M1A1AVDD
C
TO 2,3,18/19
N24_MVAVDD
C
TO 2,3,18/19
AD16_AVDDPWM
C
TO 2,3,18/19
AD17_A2AVDD
C
TO 2,3,18/19
TO 3/19
TO 3/19
TO 3/19
TO 3/19
R8007
110
AG31_MMCK
AG32_MMXCK
R8010
300
1%
R8009
56
1%
R8005
1k
1%
R8006
1k
1%
R8008
10k
R8014
10k
STB1.2V
L8016
0.1u
L8005
0.1u
0.1u
L8015
0.1u
AP32_VDD12STM
SUB1.2V
VDDR/A
SUB1.2V
W24_LVVDD12
AL28_MMRODT
AL27_MMRDRV
MMVCAL/REF
C8047
0.1u
16V
C8046
0.1u
16V
TO 3/19
AB31_MMCKE
AB32_MMODT
TO 3/19 TO 3/19
C8002
16V
SUB1.8V
1.8V_DDRI/F
L8003
J0JKC0000021
TO 3/19
C8100
10V
C8101
10V
C8104
6.3V 1u
C8105
16V
C8108
16V
C8110
16V
C8111
16V
C8112
16V
J0JHC0000045
C8085
10V
C8051
16V
10u
10u
0.1u
0.1u
0.1u
0.1u
0.1u
SUB3.3V
L8013
10u
0.1u
TO 3/19
Dchip
63
162 154 157 158 161 156 159 155 160
Page 64

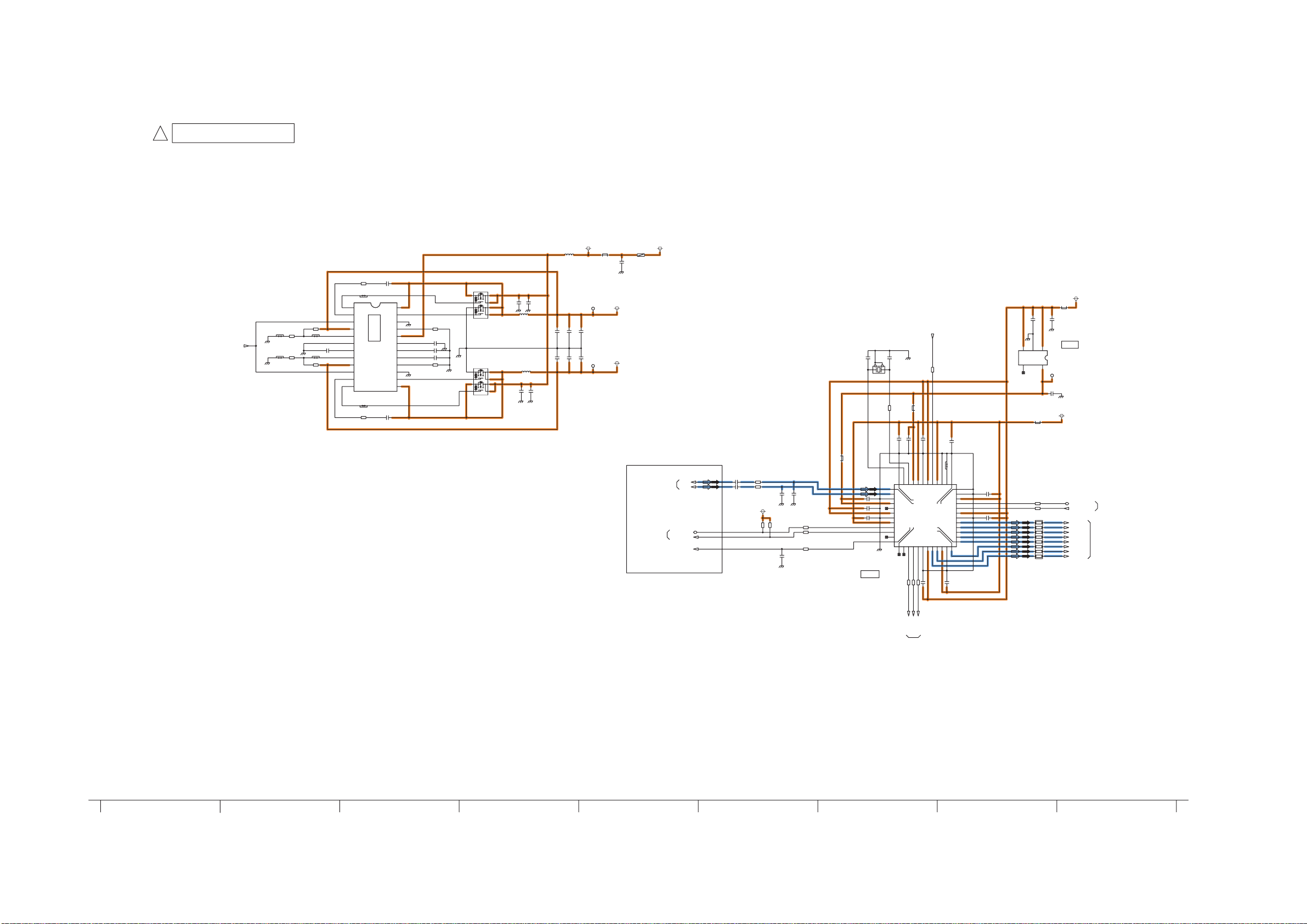

11.24. A-Board (19/19) Schematic Diagram
!
A-BOARD (19/19)
TO 16,17/19
DCDC_CTL1
DCDC15V
L5602
G1C100MA0077
C5608
R5616
10
0.1u 16V
S
R5628
1
DRVH1
2
VBST1
3
R5602
2.7k
0.5%
R5604
R5636
2k
R5645
0.5%
S S
C5606
R5603
R5637
1.24k
S
10V
R5646
0.5%
S
0.5%
R5601
820
EN1
4
VO1
5
VFB1
6
GND
7
SS1
0.15u
8
VFB2
9
VO2
10
EN2
11
VBST2
12
DRVH2
S
R5631
R5617
10
SW1
DRVL1
PGND1
TRIP1
VIN
SUB1.8V
SUB1.2V
VREG5
V5FILT
SS2
TRIP2
PGND2
DRVL2
IC5600
C0DBAYY00715
SW2
C5609
0.1u 16V
24
23
22
R5606
21
1%
20
19
18
17
16
15
14
13
24k
C5607
4.7u
10V
C5612
1u16V
C5602
25V
6800p
R5605
1%
20k
S1G1 S2G2
Q5600
B1MBDDA00003
Q5601
B1MBEDA00015
S1G1 S2G2
C5600
C5604
25V
25V
10u
10u
L5601
D2 D2 D1 D1
G1C3R3Z00004
L5600
G1C2R2Z00006
C5603
25V
10u
D2 D2 D1 D1
22u
6.3V
C5617
22u
6.3V
C5620
C5601
25V
10u
L5603
J0JHC0000075
C5611
25V
1u
SUB1.8V
TP5601
22u
22u
6.3V
6.3V
C5619
C5618
22u
22u
SUB1.2V
TP5600
6.3V
6.3V
C5621
C5622
PA5610
K5H4022A0031
TUNER
TO 1,11/19
F15V
TO 11/19
TO 11/19
FE-OUT_SDA
FE-OUT_SCL
SUB3.3V
*L8300
3
CE
VSS
C0DBFYY00041
NC
4
J0JHC0000045
EXB2HV680JV
*R8323
*C8320
*L8304
*R8322
*R8300
10V 1u
2
VIN
VOUT
22
22
J0JHC0000045
*C8311
10V
10u
1
*IC8302
XC6221A252MR
5
TP8301
*C8321
2.2u
10V
FE1.2V
2.5V
FE_SDA
DEVELOP_SDA2
DEVELOP_SCL2
FE_SCL
FE0_MDO7
FE0_MDO6
FE0_MDO5
FE0_MDO4
FE0_MDO3
FE0_MDO2
FE0_MDO1
FE0_MDO0
TO 1,17/19
TO 4/19
TO 4,11/19
AA_FE_RST
FE_XRST / SDRAM_CHK
*R8310
68
3.3V
H0J410500001
*C8305
*X8300
*C8304
41.0MHz
50V
10p
50V
10p
2.5V
*R8302
470
*L8303
*C8303
16V
*R8316
0.1u
IFD1
IFD2
IFAGC
0
*R8315
*C8301
16V
0.1u
*C8325
0
SUB3.3V
*R8327
4.7k
*C8324
50V
50V
56p
56p
*R8326
*R8324 560
4.7k
*R8325 560
*R8301
*C8300
16V
0.1u
J0JHC0000045
*C8318
16V 0.1u
*C8315
16V 0.1u
*C8316
16V 0.1u
10k
*IC8300
C1AB00003188
OFDM
0.1u
16V 0.1u
16V
*C8322
*C8317
34
36
37
38
AINP
XTALO35XTALI
39
AVSS
40
AVDD
41
RFAIN
42
RVDD
43
VSS
44
CVDD
45
IFAGC
TUNERDAT
46
TUNERCLK
47
RFAGC_GPIO1
48
TSERR3TSSYNC4TSVALID5TSCLK6VSS7DVDD8TSDATA09TSDATA110CVDD11VSS
1
2
68
*R8305
*L8302
J0JHC0000045
0.1u
16V
*C8308
28
29
30
31
PVSS32PVDD33XVDD
RESETN
OSCMODE
XVSS
AINM
GPIO0
TSDATA3
TSDATA2
68
68
16V 0.1u
*C8306
*R8303
*R8306
CVDD
VJ8300
27
VSS
TESTMODE
TSDATA7
TSDATA6
TSDATA5
TSDATA4
S
25A026
VSS
OSCENBN
CVDD
SDA
SCL
DVDD
VSS
12
*C8314
16V
1.2V
*C8319
16V
0.1u
*C8309
24
16V
0.1u
23
22
21
20
19
18
*C8310
16V 0.1u
17
16
15
14
13
0.1u
64
FE0_VAL
FE0_CLK
FE0_PSYNC
TO 4/19
169 167 163 170 165 166 171 164 168
Page 65

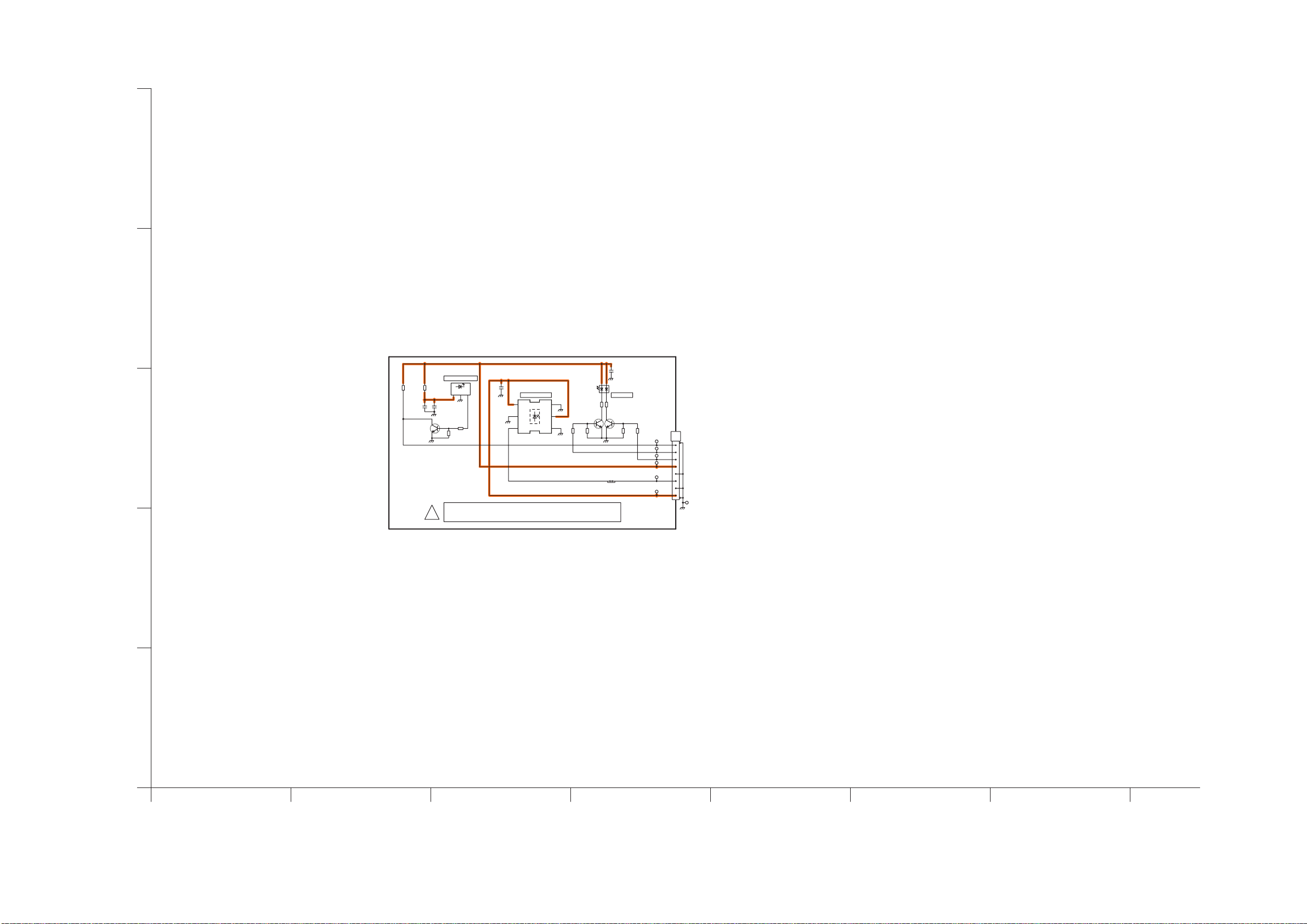

11.25. K-Board Schematic Diagram
A
B
RM2510
B3RAD0000168
REMOTE RECEIVER
R2510
R2513
47
22k
C2511
10V
10u
C
C2510
50V
0.01u
Q2510
DSC200100L
VCC
R2511
100k
R2512
220k
!
STBY3.3V
SUB3.3V
C2521
GND
OUT
16V
0.1u
123
SN2510
B3JB00000078
C.A.T.S. SENSOR
VCC
NC
3
GND
2
0V
IOUT
1
GC1
BOTTOM PAD NC
GC2
4
5
6
K-BOARD TXN/K1LHUT42
R2514
10k
Q2512
DSC200100L
C2515
50V
0.01u
D2520
B3AGB0000060
G
R
POWER LED
R2519
R2516
1.82k
680
Q2511
DSC200100L
R2515
47k
R2518
R2517
22k
47k
TP2501
REMOCON
TP2502
G_LED_ON
TP2503
R_LED_ON
TP2504
STBY3.3V
TP2506
S
AI_SENSOR
VJ2512
SUB3.3V
TP2508
K1
TO
A-BOARD
(A1)
1
2
3
4
5
6
7
8
RMIN
G_LED_ON
R_LED_ON
STB3.3V
GND
AI_SENSOR
GND
SUB3.3V
TP2505
D
E
3 7 4 2 1
5
65
6
8
Page 66

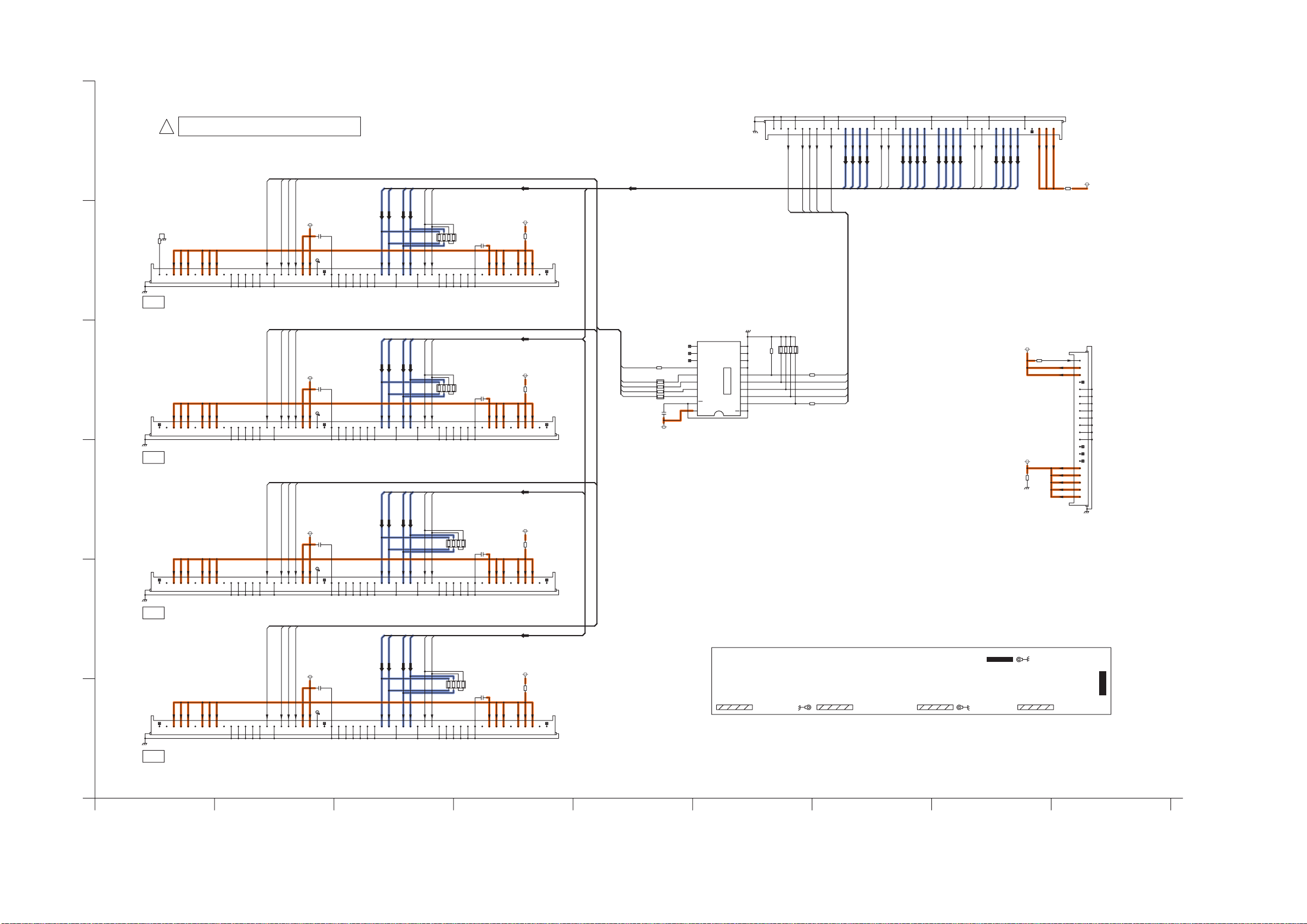

11.26. C1-Board Schematic Diagram
GND
DD7_2+
DD7_1+
DD7_1-
DD7_2-
DRVCLK4-
DRVCLK4+
DD8_2-
DD8_2+
DD8_1-
DD8_1+
GND
10111213141516171819202122232425262728293031323334353637383940
P3.3V
NC
P3.3V
GND
P3.3V
TO
123456789
A-BOARD
C11
SIDE
(A31A)
C1-BOARD TXNC111BEK42
!
GND
GND
GND
LE1
PC1
ODE1
TERM
DD5_2-
PC2
GND
GND
CLR1
DD5_2+
DRVCLK3-
DD5_1+
GND
GND
DRVCLK3+
DD5_1-
GND
DD6_2-
DD6_1-
DD6_2+
DD6_1+
A
C1_P3.3V
DD7_1+
DRVCLK4-
DRVCLK4+
DD8_2-
DD8_2+
DD8_1-
DD7_1-
DD7_2+
DD7_2-
DD6_1+
DD6_1-
DD6_2+
DD6_2-
DRVCLK3+
DRVCLK3-
DD5_1+
DD5_1-
DD5_2+
AA_PCD2
AA_CLRD1
AA_LED1
AA_ODED1
AA_PCD1
AA_PCD2
AA_CLRD1
DD5_2-
AB_LED1
AB_PCD1
AB_CLRD1
AB_ODED1
C1_P3.3V
C17104
10V
AB_PCD1
AB_PCD2
1u
CLR
AB_CLRD1
CLR
AB_CLRD1
C1_P3.3V
VDD1 VDD1
C1_P3.3V
NC
OHZ
GND
GND
VDD1
VDD1
GND
C17105
10V
1u
NC
OHZ
GND
GND
GND
C17107
10V
1u
BLK
BLK
150
R17101
B
SIDE
1345789
DM
CB1
TO
PANEL DATA
DRIVER
1112131415161718192021222324252627282930313233343536373839
NC
NC
VDD2
VDD2
NC
GND
VDD2
VDD2
VDD2
LEN
GND
GND
GND
GND
AB_LED1
AB_ODED1
C
SIDE
1345789
NC
NC
DM
VDD2
VDD2 VDD2
VDD2
CB2
TO
PANEL DATA
DRIVER
D
1112131415161718192021222324252627282930313233343536373839404142434445474849515253
NC
GND
VDD2
VDD2
VDD2
LEN
ODE
GND
GND
GND
GND
GND
AB_LED1
AB_ODED1
DD5_2-
DD5_1-
DD5_2+
DD5_1+
DRVCLK3-
DRVCLK3+
VDA
C17109
100V
R17133
0.33u
EXB38V101JV
40414243444547484951525355
A1P
A2P
A1N
A2N
GND
GND
GND
GND
GND
GND
GND
DD6_2-
DD6_2+
A2P
A2N
GND
GND
GND
DD7_2+
DD7_2-
FXP
FXN
GND
GND
TEST
DD6_1-
DD6_1+
DRVCLK3-
DRVCLK3+
A1P
FXP
A1N
FXN
GND
GND
TEST
DD7_1+
DD7_1-
DRVCLK4+
DRVCLK4-
NC
GND
GND
GND
GND
C17110
100V
R17134
0.33u
EXB38V101JV
NC
GND
GND
GND
GND
C17111
R17135
100V
0.33u
EXB38V101JV
1
R17112
TERM
NC
NC
DM
VDD2
VDD2
VDD2
VDD2
VDD2
VDD2
VDD2
Y8
11
Y7
12
R17124
VDA
1
R17116
TERM
55
NC
NC
DM
VDD2
VDD2 VDD2
VDD2
VDD2
VDA
1
R17118
AB_LED1
AB_ODED1
AB_PCD1
AB_PCD2
AB_CLRD1
47
R17125
EXB38V470JV
C17113
16V
0.1u
C1_P3.3V
Y6
13
Y5
14
Y4
15
Y3
16
Y2
17
Y1
18
G2
19
Vcc
20
BUFFER
IC17101
C0JBAU000043
GND
10
R17126
680
A8
9
A7
8
A6
7
A5
6
A4
5
A3
4
A2
3
A1
2
G1
1
AA_LED1
AA_ODED1
R17127
EXB38V681JV
AA_PCD1
R17131
0
R17132
0
DD8_1+
C1_P3.3V
VDA
R17129
220k
R17130
0
TO
C2-BOARD
(C20)
C10
3.3V_DET
TERM
20
3.3V_DET
19
P3.3V
18
P3.3V
17
NC
16
GND
15
GND
14
GND
13
GND
12
GND
11
GND
10
GND
9
GND
8
NC
7
NC
6
NC
5
VDA
4
VDA
3
VDA
2
VDA
1
VDA
SIDE
R17128
1k
SIDE
1345789
NC
DM
E
F
CB3
TO
PANEL DATA
DRIVER
SIDE
1345789
DM
CB4
TO
PANEL DATA
DRIVER
NC
VDD2
VDD2
VDD2
NC
NC
VDD2
VDD2
VDD2
1112131415161718192021222324252627282930313233343536373839404142434445474849515253
NC
GND
GND
GND
VDD2
VDD2
VDD2
VDD2
GND
VDD2
1112131415161718192021222324252627282930313233343536373839404142434445474849515253
NC
GND
GND
GND
GND GND
VDD2
BLK
LEN
ODE ODE
GND
GND
AB_LED1
AB_PCD2
AB_ODED1
BLK
LEN
ODE
GND
GND
CLR
AB_CLRD1
CLR
VDD1
C1_P3.3V
VDD1
NC
OHZ
GND
GND
GND
VDD1
C17108
10V
1u
OHZ
VDD1
GND
NC
GND
GND
GND
GND
A2P
A1P
FXP
A1N
A2N
GND
GND
GND
DD8_2-
DD8_2+
A2P
A2N
GND
GND
GND
FXN
DRVCLK4-
FXN
DRVCLK4+
FXP
GND
GND
GND
TEST
GND
GND
GND
TEST
GND
GND
DD8_1-
DD8_1+
A1P
A1N
GND
GND
GND
R17136
EXB38V101JV
GND
NC
NC
GND
VDD2
VDD2
VDD2
VDD2
C17112
100V
0.33u
NC
GND
R17120
NC
VDD2
VDD2
VDD2
VDD2
TERM
55
NC
DM
VDD2
VDD2
ZA17104
1 40
C11
VDA
1
ZA17102
K4CD01000013
TERM
55
NC
DM
VDD2
VDD2
5 4
7 3 2 1
ZA17103
K4CD01000013
K4CD01000013
55 1 55 1 55 1 55 1
8
20
C10
1
9 6
66
Page 67

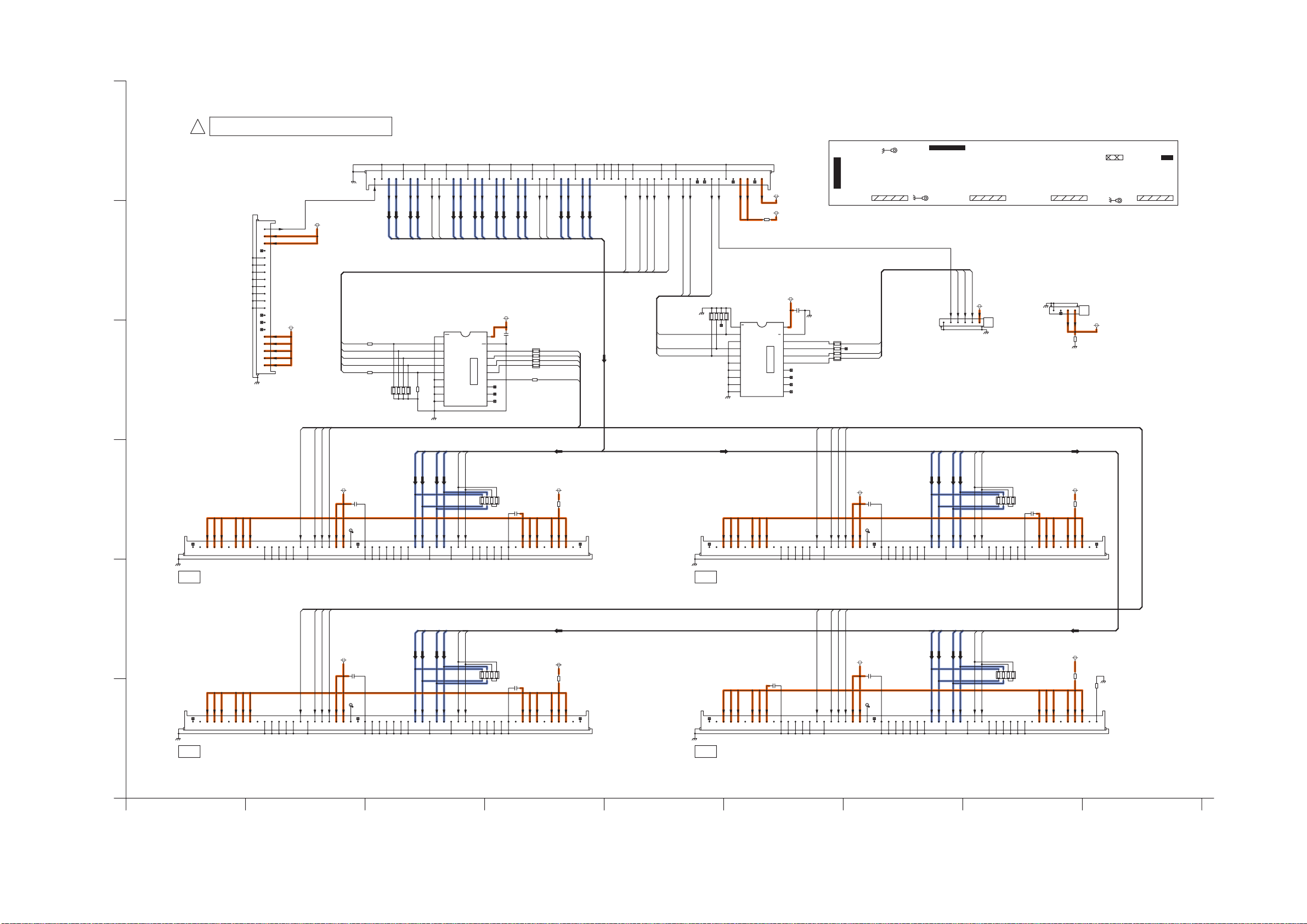

11.27. C2-Board Schematic Diagram
C2-BOARD TXNC211BEK42
!
A
SIDE
3.3V_DET
1
P3.3V
2
P3.3V
3
NC
4
GND
B
C
5
GND
6
GND
7
GND
8
GND
9
GND
10
GND
11
GND
12
NC
13
NC
14
NC
15
VDA
16
VDA
17
VDA
18
VDA
19
VDA
20
TERM
C20
TO
C1-BOARD
(C10)
C2_P3.3V
VDA
AA_CLRD2
AA_PCD4
AA_PCD3
AA_ODED2
AA_LED2
1 55
ZA17203
K4CD01000013
C21
55 1 55 1 15 5 5 5
AB_UEH
AB_UML
AB_UMH
SOS8_SS
GND
VDA
VDA
SS_5V
TO
SOS8_SS
12345
C23
SS-BOARD
(SS23)
5V
UML
UEH
UMH
6
GND
NC
123
4
C25
R17226
220k
TO
P-BOARD
(P35)
VDA
6
ZA17201
K4CD01000013
1
1
1
4
AB_UEH
AB_UML
AB_UMH
ZA17202
K4CD01000013
C20
AA_UEH
AA_UML
AA_UMH
UML
UMH
NC(USH)
CLR2
GND
AA_CLRD2
NC(USL)
GND
101112131415161718192021222324252627282930313233343536373839404142434445464748495051525354
AA_UMH
AA_UML
R17217
EXB38V681JV
AA_UEH
P3.3V
NC
GND
UEH
DRVSOS8
P5V_SS
P3.3V
NC
SIDE
C21
SS_5V
C2_P3.3V
0
Vcc
G2
Y1
Y2
Y3
Y4
BUFFER
Y5
Y6
C0JBAZ002692
Y7
Y8
20
19
18
17
16
15
14
13
12
11
SS_5V
TO
A-BOARD
(A32A)
C17214
16V
0.1u
123456789
R17219
1
G1
2
A1
3
A2
4
A3
5
A4
6
A5
7
A6
8
A7
IC17203
9
A8
10
GND
GND
DRVCLK7-
DD11_1+
DD10_1+
Vcc
G2
Y1
Y2
Y3
Y4
Y5
Y6
Y7
Y8
DD10_1+
GND
DD11_2-
DD11_1-
GND
DD11_2+
GND
DD11_2-
DD11_2+
DD11_1-
DD11_1+
DRVCLK7-
C2_P3.3V
C17210
16V
20
0.1u
19
18
17
16
15
14
13
12
11
R17209
47
R17210
47
GND
DD9_1+
DD9_2+
DD9_2-
GND
3.3V_DET
55
TERM
DD9_2-
DD9_2+
R17232
0
R17233
0
R17203
EXB38V681JV
DRVCLK6-
DD9_1-
GND
DD9_1-
DD9_1+
DRVCLK6-
R17204
680
DRVCLK6+
DRVCLK6+
1
2
3
4
5
6
7
8
9
10
G1
A1
A2
A3
A4
A5
A6
A7
A8
GND
GND
DD10_2-
DD10_2-
DD10_2+
GND
DD10_1-
DD10_2+
DD10_1-
BUFFER
IC17202
C0JBAU000043
DRVCLK7+
DRVCLK7+
DD12_2-
DD12_2-
AB_CLRD2
AB_PCD4
AB_PCD3
AB_ODED2
AB_LED2
DD12_2+
DD12_2+
GND
GND
GND
GND
DD12_1-
DD12_1-
DD12_1+
DD12_1+
GND
AA_LED2
GND
PC4
PC3
ODE2
LE2
AA_ODED2
AA_PCD3
AA_PCD4
R17218
EXB38V470JV
1
20
AB_LED2
AB_PCD3
AB_CLRD2
AB_ODED2
DD9_1+
DD9_1-
DD9_2+
DD9_2-
C2_P3.3V
C17208
10V
BLK
AB_PCD3
BLK
CLR
AB_CLRD2
CLR
1u
NC
OHZ
GND
GND
GND
VDD1
VDD1
C2_P3.3V
VDD1
VDD1
GND
C17209
10V
1u
NC
OHZ
GND
GND
GND
GND
A2P
A2N
GND
GND
GND
DD10_2+
DD10_2-
A2P
A2N
GND
GND
GND
D
SIDE
1345789
NC
NC
DM
VDD2
VDD2
VDD2
CB5
TO
PANEL DATA
DRIVER
E
SIDE
1345789
NC
NC
VDD2
VDD2
VDD2
CB6
TO
PANEL DATA
DRIVER
DM
F
1112131415161718192021222324252627282930313233343536373839404142434445474849515253
NC
GND
VDD2
VDD2
VDD2
1112131415161718192021222324252627282930313233343536373839404142434445474849515253
NC
GND
VDD2
VDD2
VDD2
LEN
ODE
GND
GND
GND
GND
GND
GND
AB_LED2
AB_ODED2
LEN
ODE
GND
GND
GND
GND
DRVCLK6-
DRVCLK6+
C17211
R17234
100V
EXB38V101JV
0.33u
A1P
FXP
A1N
FXN
GND
GND
GND
DD10_1-
DD10_1+
A1P
A1N
GND
TEST
DRVCLK6+
DRVCLK6-
FXP
FXN
GND
GND
TEST
NC
GND
GND
GND
GND
C17212
R17235
100V
0.33u
EXB38V101JV
NC
GND
GND
GND
GND
1
R17213
TERM
55
NC
NC
DM
VDD2
VDD2
VDD2
VDD2
VDD2
VDD2
VDA
1
R17215
TERM
55
NC
NC
VDD2
VDD2
VDD2
DM
VDD2
VDD2
VDD2
SIDE
1345789
NC
DM
CB7
TO
PANEL DATA
DRIVER
SIDE
1345789
NC
DM
CB8
TO
PANEL DATA
DRIVER
NC
NC
GND
VDD2
VDD2
VDD2
VDD2
VDD2
VDD2
VDD2
VDD2
C17215
100V
0.33u
NC
NC
VDD2
GND
VDD2
VDD2
VDD2
AB_LED2
AB_PCD4
DD11_1-
DD11_1+
DD11_2+
DD11_2-
C2_P3.3V
C17216
10V
1u
1112131415161718192021222324252627282930313233343536373839404142434445474849515253
CLR
AB_CLRD2 AB_CLRD2
CLR
C2_P3.3V
NC
OHZ
GND
GND
VDD1
VDD1
C17217
10V
1u
NC
OHZ
GND
GND
VDD1
VDD1
BLK
LEN
GND
GND
1112131415161718192021222324252627
GND
GND
ODE
GND
GND
GND
AB_LED2
AB_PCD4
AB_ODED2 AB_ODED2
BLK
LEN
ODE
GND
GND
GND
GND
GND
28
GND
GND
A2P
A2N
GND
GND
GND
DD12_2+
DD12_2-
2930313233343536373839404142434445474849515253
A2P
A2N
GND
GND
GND
DRVCLK7-
DRVCLK7+
VDA VDA
C17218
R17236
100V
EXB38V101JV
0.33u
A1P
A1N
FXP
FXN
GND
DD12_1+
GND
TEST
DRVCLK7-
DRVCLK7+
A1P
FXP
FXN
GND
GND
TEST
GND
DD12_1-
A1N
GND
NC
GND
GND
GND
VDD2
R17237
EXB38V101JV
NC
GND GND
GND
GND
GND
VDD2
1
R17227
NC
VDD2
VDD2
VDD2
VDD2
VDA
1
R17229
NC
VDD2
VDD2
VDD2
VDD2
TERM
55
NC
DM
VDD2
150
R17231
TERM
55
NC
DM
VDD2
2 9 4
3 7 1 5
67
6
8
Page 68

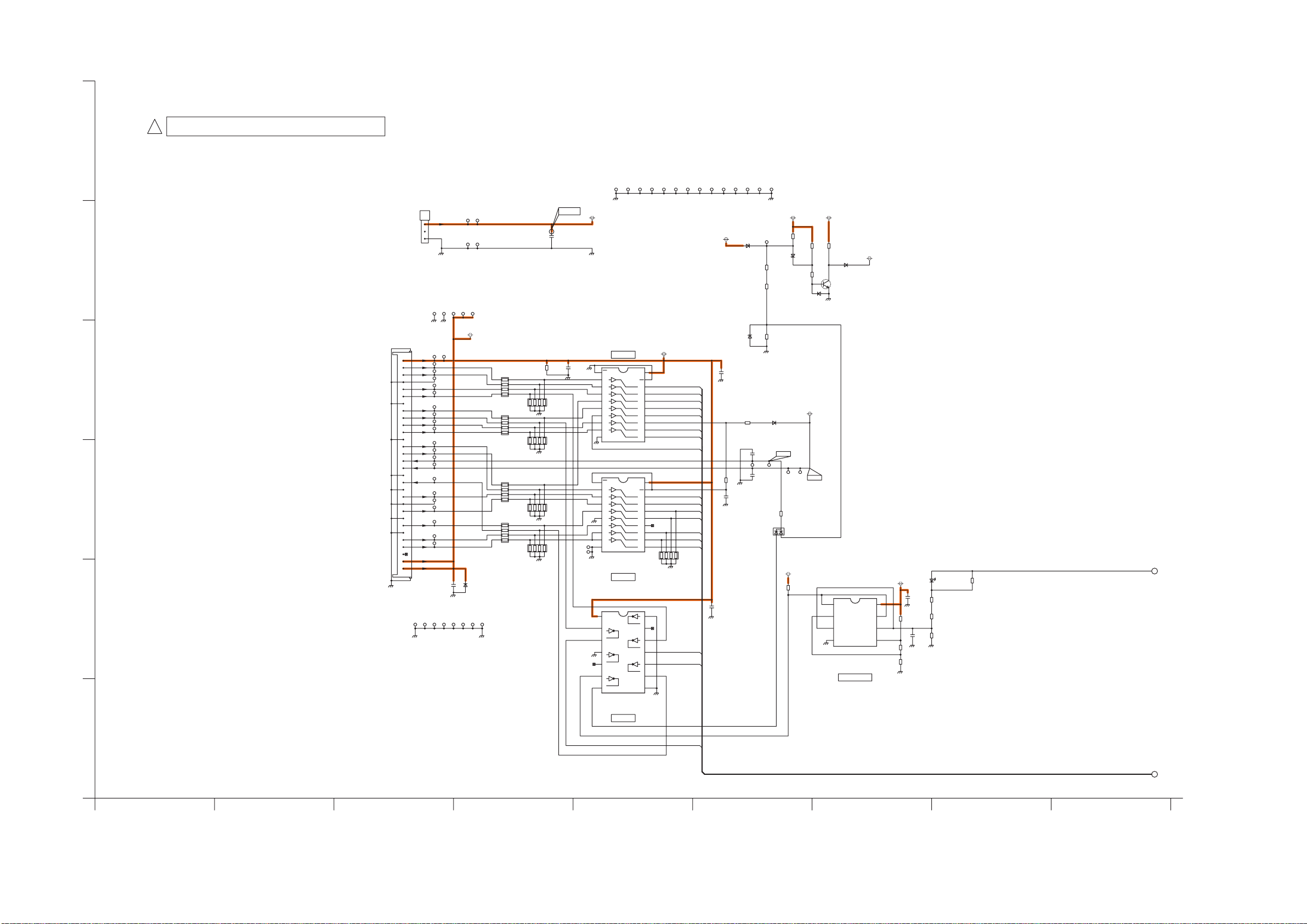

11.28. SN-Board (1/9) Schematic Diagram
!
SN-BOARD TXNSN11BEK42 (1/9)
A
TP106
TO
P-BOARD
(P2)
Vsus
GND
TP105
TPVSUS
SN2
1
3
TP2
TP1
C16412
250V
TP5
TP4
1.5u
VSUS 5V
TP108
TP107
B
VAD VOLTAGE ERROR DET
OPERATES AT -169V OR MORE
AND -210V OR LESS
VSCAN VOLTAGE ERROR DET
BUFFER
BUFFER
BUFFER
OPERATES AT 166V OR MORE
AND 125V OR LESS
20
Vcc
19
G2
18
Y1
17
Y2
16
Y3
15
Y4
14
Y5
13
Y6
12
Y7
11
Y8
20
Vcc
19
G2
18
Y1
17
Y2
16
Y3
15
Y4
14
Y5
13
Y6
12
Y7
11
Y8
1
1A
2
1Y
3
2A
4
2Y
5
3A
6
3Y
7
GND
TP82
TP7
TP9
TP8
TP6
TO
A-BOARD
(A20A)
SN20
TERM
P5V
SIU
CLK
SC_FPGANRST
GND
CERS
CRC2
GND
OC2
CRC1
OC1
GND
CPH1
CIS
SOS6
SOS7
GND
UHZ
GND
CEL
GND
CSH
GND
CSL
GND
CMH
CML
NC
P15V
P15V
C
D
E
TP16
30
29
28
27
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
SIDE
TP29
TP28
TP30
15V
IC16561
TP17
P5V
TP38
SIU
TP19
CLK
TP24
TP70
CERS
TP40
CRC2
TP52
OC2
TP21
CRC1
TP39
SC_FPGANRST
TP18
OC1
TP22
CPH1
TP23
CIS
TP36
TP20
TP37
UHZ
TP14
CEL
TP25
TP11
CSH
TP10
CSL
TP26
CMH
TP27
CML
+
C16791
25V
220u
TP33
TP32
TP31
D16790
B0JCME000093
TP34
R16561
EXB38V470JV
R16565
EXB38V472JV
R16562
EXB38V470JV
R16566
EXB38V472JV
R16563
EXB38V470JV
R16568
EXB38V472JV
R16564
EXB38V470JV
R16567
EXB38V472JV
TP35
C16561
R16580
10V
5.6k
C0JBAU000043
1
10u
G1
2
A1
3
A2
4
A3
5
A4
6
A5
7
A6
8
A7
9
A8
10
GND
1
G1
2
A1
3
A2
4
A3
5
A4
6
A5
7
A6
8
A7
9
A8
10
GND
TP12
TP13
IC16562
C0JBAU000043
14
VCC
13
6A
12
6Y
11
5A
10
5Y
9
4A
8
4Y
IC16563
C0JBAB000916
TP111
TP110
5V
R16591
AA_SC_FPGANRST
MAIN_STOP0
AA_SIU
AA_CLK
AA_CERS
AA_CIS
AA_OC2
AA_OC1
AA_CPH1
AA_CEL
AA_CSH
AA_CSL
AA_CMH
AA_CML
AA_CML2
AA_CRC2
AA_UHZ
TP112
TP109 TP113
EXB38V472JV
TP114
TP116 TP118
TP115
TP117
15V
DZ2J330M0L
R16755
27k
R16750
27k
R16753
D16480
R16774
27k
*
R16751
R16752
150k
4.7k
D16821
R16783
150k
D16875
B0ACCJ000048
47k
SOS7_SC2
TPSOS6
TP71
TP74
TP72
TPSOS7
R16587
2.2k
5V
R16588
10k
D16820
B0ACCJ000048
Q16876
B1ABCF000231
1
A_OUTPUT
2
A_-INPUT
3
A_+INPUT
4
GND
IC16581
C0BBBA000024
ERROR DET
SOS7_SC2
B_OUTPUT
B_-INPUT
B_+INPUT
15V
8
VCC
7
R16585
1k
6
5
R16586
1.69k
R16593
1.33k
D16583
B3ABB0000210
(GREEN LED)
C16581
25V
R16582
1u
39k
R16583
39k
C16582
R16584
25V
6.81k
4.7u
VOLTAGE ERROR DET(C16582)
OPERATES AT 11.8V OR MORE
AND 5.2V OR LESS
R16581
22k
1
VSCN
DZ2J051M0L
C16562
16V
1u
R16590
220
C16593
C16564
16V
1u
TP125
D16871
DZ2J330M0L
D16874
R16476
B0ACCJ000048
4.7k
C16565
50V
0.01u
TP73
C16566
50V
0.01u
50V
1000p
D16822
B0ADCJ000100
F
AA_CRC1
2
1
3
56
8 47
9 2
68
Page 69

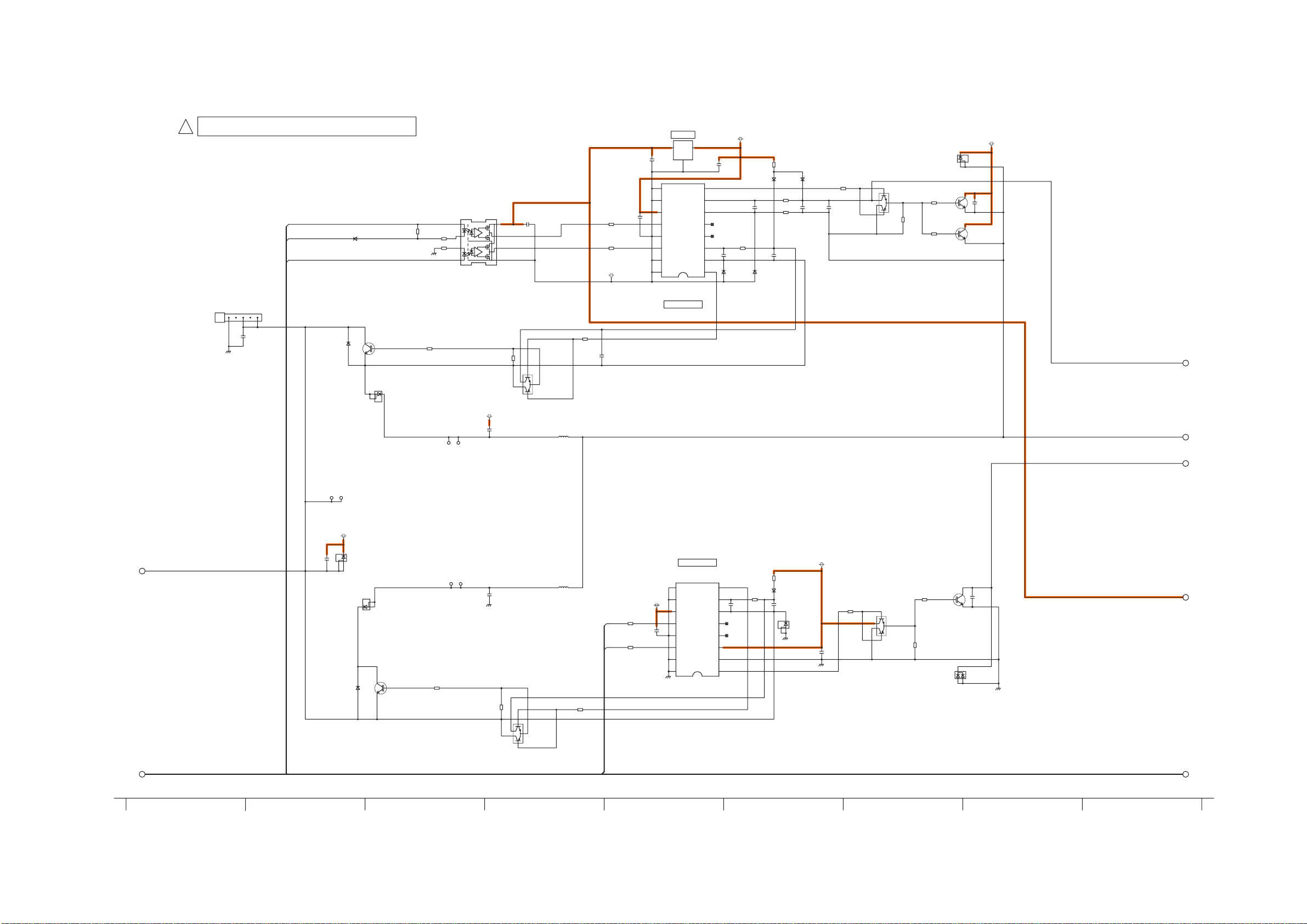

11.29. SN-Board (2/9) Schematic Diagram
!
SN-BOARD TXNSN11BEK42 (2/9)
TO
SS-BOARD
(SS3)
AA_CMH
AA_CML2
AA_CSH
1
3
*C16892
5
630V
2200p
MID
SN3
D16441
B0ECHR000001
D16411
B0ACCJ000048
*Q16441
DG3D5010CSLW
IC16771
C0CBADC00072
16V
1u
1
NC
9
NC
10
VCC
11
HIN
12
NC
13
LIN
14
GND
15
NC
16
IC16501
C0ZBZ0001708
FET DRIVER
CSH/CMH GATE
DRIVE CIRCUIT
Vad+5V
VOUT
VIN 3
COM
2
HO
VB
VS
NC
NC
VCC2
VCOM
LO
Vad+5V
C16771
PC16461
B3PBE0000054
R16411
270
R16410
390
R16441
5.6
1
2
3
45
R16416
10k
MIDF
C16533
25V
4.7u
8
7
6
R16531
10
R16533
47k
C16501
25V
R16417
1u
100
R16418
100
VAD
C16524
25V
4.7u
16V_F
+
C16796
25V
470u
8
7
6
5
4
R16523
C16522
25V
4.7u
D16522
B0ECHR000001
75
3
2
1
D16534
B0ECHR000001
C16502
25V
4.7u
D16503
B0ECHR000001
R16534
5.6
D16536
B0ECHR000001
R16503
R16504
75
+
C16503
R16510
25V
1
470u
+
C16523
25V
470u
10
C16504
25V
4.7u
Q16501
B1HFPFA00001
*D16401
DA3DF50ACSLW
*Q16401
B1JAEQ000010
R16401
7.5
R16512
47k
*Q16402
B1JAEQ000010
R16402
7.5
VSUS
C16401
630V
5600p
Vad+5V
11
Q16531
*D16461
B0FACQ000001
VSUS
C16471
630V
VRH
TP99
TP100
VSUS
*D16481
B0FACQ000002
B0ECHR000001
D16451
*D16724
DA3DF30ACSLW
VRL
MIDC
*Q16451
DG3D5010CSRP
R16451
5.6
C16727
630V
MID
1
1500p
1000p
TP91 TP90
TP92
TP93
C16491
630V
1000p
R16553
47k
B1HFPFA00001
*L16401
G0C1R5K00004
*L16411
G0C1R5K00004
VFG
IC16521
C0ZBZ0001708
FET DRIVER
CSL/CML GATE
DRIVE CIRCUIT
NC
9
NC
15V
10
VCC
AA_CSL
R16521
100
AA_CML
R16522
100
R16551
10
11
HIN
12
C16521
25V
1u
NC
13
LIN
14
GND
15
NC
16
HO
8
VB
7
C16527
25V
4.7u
VS
6
NC
5
NC
4
VCC2
3
VCOM
2
LO
1
R16619
1
D16620
B0ECKP000055
R16524
75
C16525
25V
4.7u
*D16722
DA3DF30ACSRP
15V
*Q16421
B1JAEP000014
R16421
Q16521
R16506
10
C16505
25V
1u
B1HFPFA00001
7.5
R16517
47k
*D16421
B0FACP000006
C16421
630V
5600p
VFG
12
VOL
13
Vad+5V
14
Q16551
B1HFPFA00001
2
15
18 17 12 11 10 15 16 13 14
69
Page 70
11.30. SN-Board (3/9) Schematic Diagram
!
SN-BOARD TXNSN11BEK42 (3/9)
21
15V
R16765
10
R16631
10k
C16755
25V
4.7u
D16497
B0ECKP000055
D16765
B0ECKP000055
C16756
25V
4.7u
R16633
22k
DZ2J150M0L
D16602
Q16607
B1CBGD000001
C16603
C16604
630V
630V
1000p
D16604
B0ADCJ000100
R16615
D16605
DZ2J051L0L
1.13k
R16607
6.49k
D16610
B0ACCJ000048
Q16603
DSA2001S0L
C16608
R16610
50V
220p
D16607
100k
B0ACCJ000048
Q16602
DSC2001Q0L
R16634
470
R16605
1.8k
R16609
1000p
Q16606
DSC2001Q0L
R16617
2.2k
2k
R16612
47
B0ECKP000055
R16601
1
D
*Q16601
B1CERR000042
S
G
VSUS
D16618
+
*C16414
220V
300u
VSUS
22
AA_CERS
AA_CPH1
SEPA PROTECT
CIRCUIT
3
ANODE
CATHODE
IC16490
C0DBZMC00006
SHUNT REG
4
1NC2
REFERENCE
R16494
2k
IC16491
C0BBAA000008
SEPA PROTECT
D16492
DZ2J047M0L
PC16603
R16604
B3PBA0000223
330
5V
TP68 TP67
C16490
16V
1u
R16495
390
3
2
1
R16496
47
Q16490
4
B1CBGD000001
+INPUT
OUTPUT
GND
VCC
5
-INPUT
R16492
R16493
120k
6.98k
R16498
R16491
110k
4
1 2
3
PC16684
B3PBA0000496
1
2
10k
34
R16684
220
R16490
D16490
100k
B0ECKP000055
C16602
50V
22p
6
C16684
50V
0.1u
5
11
R16769
AA_CIS
VFG
12
VOL
13
Vad+5V
14
AA_CEL
R16717
C16707
1k
50V
22p
R16707
3.9k
Q16701
B1ADCN000007
Q16702
B1ABCF000231
D16701
B0ACCJ000048
R16711
R16712
4.7k
1k
D16702
B0ACCJ000048
C16712
50V
200p
Vad+5V
1
NC
2
IN_A
3
GND
IC16773
C0JBAB000715
INVERTER
1
2
R16685
220
34
R16891
69.8k
R16892
82.5k
R16893
82.5k
D16678
DZ2J15000L
5
VCC
C16708
50V
0.1u
4
OUT_Y
R16776
47
PC16685
B3PBA0000496
Q16818
B1CBGD000001
IC16661
C0BBBA000024
COMPARATOR
1
A_OUTPUT
2
A_-INPUT
3
A_+INPUT
4
GND
C16773
6
C16685
50V
0.1u
5
8
VCC
7
B_OUTPUT
6
B_-INPUT
5
B_+INPUT
R16801
22k
16V_F
R16802
25V
33.2k
1u
Q16670
B1ADCN000007
R16690
4.7k
75
C16753
25V
4.7u
16V_F
R16686
10k
R16921
1.54k
R16897
2.61k
R16922
4.02k
R16899
3.01k
D16478
B0ACCJ000048
Q16801
DSA2001S0L
R16745
470k
Q16671
R16691
B1ABCF000231
56k
R16692
1.5k
Q16810
B1ABCF000231
R16746
47k
B1ADCN000007
R16675
4.7k
R16761
C16641
630V
3300p
R16742
Q16675
Q16762
10
B1HFPFA00001
B0JCME000093
R16763
C16642
630V
3300p
C16891
25V
1u
R16804
1.1k
D16477
DZ2J047L0L
R16747
2.2k
47k
R16928
4.7k
16V_F
R16699
10k
Q16676
R16694
B1ABCF000231
56k
R16695
1.5k
R16621
220
D16407
R16681
47k
10
VFG
*Q16621
B1JADN000009
16V_F
R16920
10k
Q16920
D16901
B0ADCJ000100
B1ABCN000007
R16904
R16927
22k
22k
Q16921
B1ABCN000007
R16926
2.2k
*D16641
B0FBCN000006
5V
D16493
B0ADCJ000100
R16666
22k
D16494
Q16672
B1CBGD000001
B0ADCJ000100
R16497
47k
C16665
D16663
DZ2J330M0L
C16666
50V
50V
68p
68p
D16664
DZ2J330M0L
R16664
1k
*Q16661
B1JAER000009
R16674
1k
D16672
B0ECHR000001
D16670
B0ECHR000001
C16664
50V
68p
C16662
C16661
630V
630V
1000p
1000p
D16662
DZ2J330M0L
R16665
33
D16920
B0ADCJ000100
Q16662
DSC2001Q0L
R16679
10k
R16661
1.2k
C16675
50V
390p
16V_F
IC16692
C0DBZYY00352
SHUNT REG
4
NC
REFERENCE
3
ANODE
CATHODE
R16923
10k
R16658
9.76k
Q16663
DSA2001S0L
R16663
6.98k
D16671
B0ACCJ000048
R16680
10k
1
2
VAD
23
24
VFG
25
15
AA_CRC1
AA_CRC2
26
19 20 21 25 22 26 24 27 23
70
Page 71

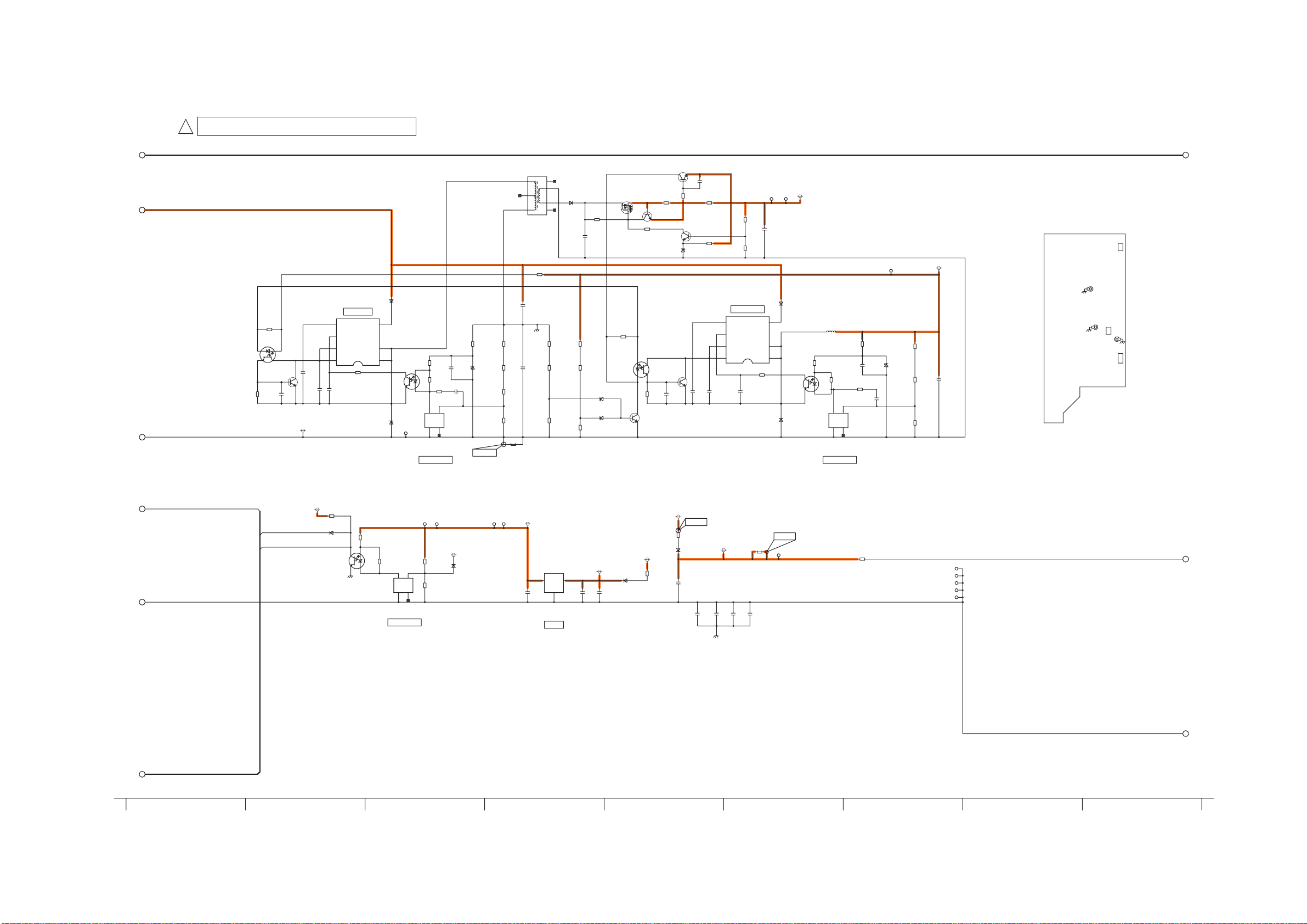

11.31. SN-Board (4/9) Schematic Diagram
!
SN-BOARD TXNSN11BEK42 (4/9)
21
T16471
G4DYA0000201
1
10
NC
P1
2
S3
8
PT
4
S1
VSUS
22
IC16784
MIP3910MSSCF
R16938
180k
PC16896
B3PBA0000223
VAD
23
1 2
34
C16843
R16789
50V
10k
0.1u
Q16816
DSC2001Q0L
C16856
10V
1u
C16858
10V
1u
VAD
VAD GEN.
LS
4
FB
3
SOURCE
NC
2
SOURCE
VDD
1
R16837
1k
C16857
16V
0.1u
B0ECHR000001
D16719
B0ECKP000055
DRAIN
5
*
R16838
7
34
TP94
R16841
4.7k
1 2
R16843
1k
R16852
470k
3
ANODE
CATHODE
IC16785
C0DBZYY00352
4
1NC2
REFERENCE
8
PC16897
B3PBA0000223
D16711
SHUNT REG
82k
C16859
D16710
50V
DZ2J15000L
0.1u
C16854
50V
0.1u
TPVAD
R16845
60.4k
R16846
60.4k
R16849
60.4k
R16844
2.4k
L16472
G0ZZ00002183
+
*C16413
220V
300u
+
C16813
220V
220u
D16728
5
NC6P2
B0ECKP000055
+
C16793
25V
220u
R16825
150k
R16822
R16785
100k
R16786
R16823
100k
R16787
33k
R16824
Q16885
B1CFNG000001
R16827
2.2k
R16937
180k
82k
PC16722
B3PBA0000223
82k
D16824
DZ2J330M0L
D16825
DZ2J330M0L
33k
1 2
R16936
2.2k
34
R16826
Q16815
B1ABCN000007
Q16931
B1ABCN000007
Q16930
DSC2001Q0L
10k
R16930
2.7
DZ2J056H0L
Q16817
D16893
DSC2001Q0L
C16844
C16794
10V
10u
R16932
22k
R16931
2.7
Q16932
DSC2001Q0L
R16935
5.1k
C16862
C16860
10V
10V
50V
1u
0.1u
4
3
2
1
1u
R16933
R16934
IC16786
MIP3910MSSCF
VSCN GEN.
LS
FB
NC
VDD
C16861
16V
0.1u
10k
6.8k
D1FK60-5073
+
DRAIN
SOURCE
SOURCE
R16829
1k
B0ECHR000001
16V_F
TP58
TP57
C16795
25V
470u
ZA16401
ZA16403
K4CD01000011
SC3
SC2
SC20
VAD
TP95
D16720
B0ECKP000055
5
7
8
PC16723
B3PBA0000223
D16713
R16772
1 2
34
L16698
G0C681MA0065
4.7k
R16773
1k
3
ANODE
CATHODE
IC16787
C0DBZYY00352
SHUNT REG
R16870
4
1NC2
REFERENCE
D16712
DZ2J15000L
R16831
R16832
R16873
68k
C16864
50V
0.1u
R16851
470k
C16863
50V
0.1u
VSCN
ZA16402
K4CD01000011
K4CD01000011
68.1k
+
C16842
160V
71.5k
100u
2.4k
31
24
VFG
25
AA_UHZ
AA_SC_FPGANRST
MAIN_STOP0
5V
R16475
4.7k
D16474
B0ACCJ000048
PC16480
B3PBA0000223
R16473
1 2
34
560
R16474
1k
CATHODE
IC16471
C0DBEYY00114
SHUNT REG
3
ANODE
4
1NC2
REFERENCE
TP79
TP78
SCNR_PRO
R16471
3.9k
D16473
B0ACCJ000048
R16472
2.2k
5V_F
TP81 TP80
15V_F
D16721
B0ECHR000001
+
C16723
C16721
25V
50V
1u
100u
C16724
25V
4.7u
OUT3
COMMON
2
IC16724
C0CBADE00049
5V_F
1
IN
VSCN
TPVSCN
R16860
8.2
16V_F
B0ECHR000001
R16929
1
+
C16691
160V
100u
*C16460
VSCN_F
D16859
C16462
C16461
630V
820p
C16463
630V
630V
220p
630V
220p
4700p
L16851
G0ZZ00002183
TPSN1
TP96
R16696
2.2
VFO
TP59
TP60
TP61
TP62
TP63
VFO
32
VFG
33
26
28
33 29
35 36 34 31 30 32
71
Page 72

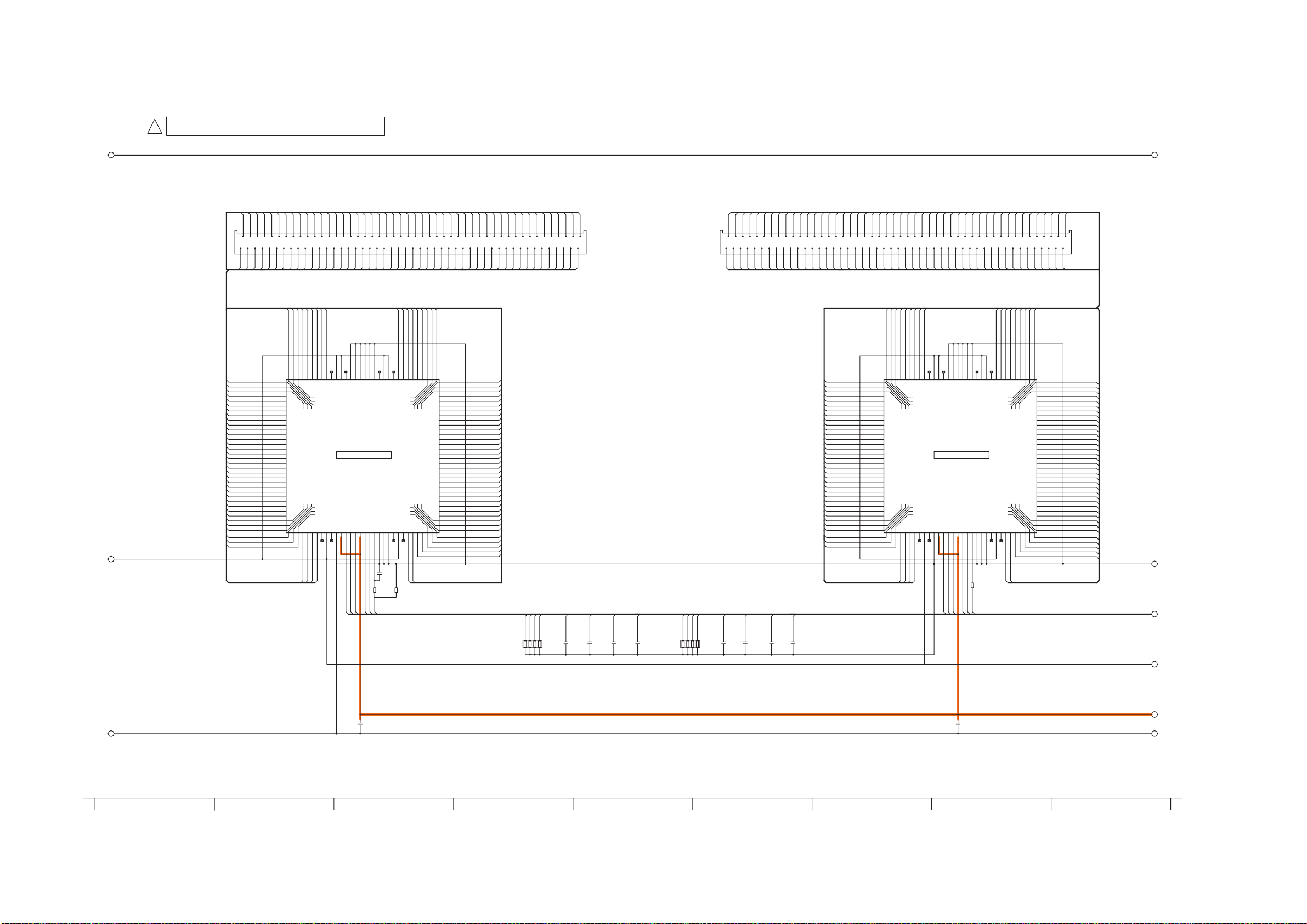

11.32. SN-Board (5/9) Schematic Diagram
!
SN-BOARD TXNSN11BEK42 (5/9)
31
AB_703
AB_737
AB_759
AB_761
AB_767
AB_765
AB_763
AB_757
AB_751
B1B2B3B4B5B6B7B8B9
SIDE
A1A2A3A4A5A6A7A8A9
AB_768
AB_766
AB_764
AB_762
AB_760
AB_758
AB_756
AB_754
AB_752
AB_714
AB_715
AB_712
AB_713
62
63
AB_711
AB_710 AC_614
AB_709
AB_708
AB_707
AB_706
AB_705
AB_704
AB_703
AB_702
AB_701
AB_700
AB_699
AB_698
AB_697
AB_696
AB_695
AB_694
AB_693
AB_692
AB_691
AB_690
AB_689
AB_688
AB_687
AB_686
AB_685
AB_684 AB_757
AB_683
AB_682
AB_681
AB_680
AB_679
AB_678
AB_677
VFO
32
64
65
OUT61
68
OUT62
69
OUT63
70
OUT64
71
OUT65
72
OUT66
73
OUT67
74
OUT68
75
OUT69
76
OUT70
77
OUT71
78
OUT72
79
OUT73
80
OUT74
81
OUT75
82
OUT76
83
OUT77
84
OUT78
85
OUT79
86
OUT80
87
OUT81
88
OUT82
89
OUT83
90
OUT84
91
OUT85
92
OUT86
93
94
98
99
97
AB_676
AB_750
OUT93
100
AB_749
B10
A10
AB_748
AB_717
AB_716
OUT8795OUT8896OUT89
OUT94
101
102
AB_675
AB_674
OUT5866OUT5967OUT60
AB_747
A11
AB_718
OUT55
OUT56
OUT57
OUT90
OUT91
OUT92
OUT95
AB_673
B11
AB_746
OUT96
103
AB_743
B12
A12
AB_744
AB_720
AB_719
OUT4957OUT5058OUT5159OUT5260OUT5361OUT54
104NC105VH106NC107
AB_741
B13
A13
A14
AB_742
GND
AB_745
AB_753
AB_755
AB_731
AB_735
AB_733
AB_725
B16
AB_736
111
AA_LATU1
AB_727
AB_729
B17
B18
B19
B20
B21
A17
A18
A19
A20
A21
A22
AB_734
AB_732
AB_730
AB_728
AB_726
42NC43VH44VH45NC46
GND47GND48GND49GND50GND51GND
LAT
VDD
OE1
OE2
TGND
GND
GND
112
113
114
115DA116
117
118
119NC120VH121NC122
C14901
50V
1000p
R14901
100
AA_OC2U1
AA_OC1U1
AB_SIU
AB_739
B14
B15
A15
A16
AB_740
AB_738
52NC53VH54VH55NC56
IC14901
C0HBC0000018
PDP SCAN DRIVER PDP SCAN DRIVER
F/R
CLK
108
109DB110
AA_CLKU1
AA_SO1
AB_715
AB_717
AB_723
AB_721
AB_719
B22
B23
B24
B25
B26
A23
A24
A25
A26
A27
AB_724
AB_722
AB_720
AB_718
AB_716
AB_725
AB_724
AB_722
AB_721
AB_723
AB_727
AB_726
35
36
OUT4337OUT4438OUT4539OUT4640OUT4741OUT48
OUT36
OUT42
OUT41
OUT35
OUT40
OUT34
OUT33
OUT32
OUT3731OUT3832OUT39
OUT31
OUT30
OUT29
OUT28
OUT27
OUT26
OUT25
OUT24
OUT23
OUT22
OUT21
OUT20
OUT19
OUT18
OUT17
OUT16
OUT15
OUT14
OUT82OUT93OUT10
OUT13
OUT7
OUT6
OUT12
OUT5
OUT11
OUT1
OUT2
OUT3
OUT4
123
124
125
126
AB_768
AB_767
R14911
10k
AB_705
AB_713
AB_709
AB_707
AB_701
AB_711
B27
B28
B29
A28
A29
A30
AB_714
AB_712
AB_710
AB_729
AB_728
34
33
30
29
28
27
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
1
127
128
AB_699
AB_697
B30
B31
B32
B33
B34
B35
A31
A32
A33
A34
A35
A36
AB_708
AB_706
AB_704
AB_702
AB_700
AB_698
AB_730
AB_731
AB_732
AB_733
AB_734
AB_735
AB_736
AB_737
AB_738
AB_739
AB_740
AB_741
AB_742
AB_743
AB_744
AB_745
AB_746
AB_747
AB_748
AB_749
AB_750
AB_751
AB_752
AB_753
AB_754
AB_755
AB_756
AB_758
AB_759
AB_760
AB_761
AB_762
AB_763
AB_764
AB_765
AB_766
AB_695
B36
A37
AB_696
EXB38V103JV
AB_687
AB_685
AB_693
AB_691
AB_689
B37
B38
B39
B40
B41
A38
A39
A40
A41
A42
AB_694
AB_692
AB_690
AB_688
AB_686
AA_LATU1
AA_CLKU1
AA_OC1U1
AA_OC2U1
R14912
AB_675
AB_683
B42
A43
AB_684
AB_673
AB_677
AB_679
AB_681
B43
B44
B45
B46
B47
B48
TERM
A44
AB_682
C14938
50V
220p
SN11
A45
A46
A47
A48
TO
PANEL
AB_678
AA_LATU1
AB_676
C14931
1000p
AB_674
50V
SCAN
ELECTRODES
AA_OC2U1
C14936
50V
220p
AA_CLKU1
AA_OC1U1
C14937
50V
220p
R14923
EXB38V103JV
AB_680
TO
PANEL
SCAN
ELECTRODES
AA_LATU2
AA_CLKU2
AA_OC1U2
AA_OC2U2
SN12
C14939
50V
220p
AC_665
AC_667
AC_669
AC_671
B1B2B3B4B5B6B7B8B9
SIDE
A1A2A3A4A5A6A7A8A9
AC_672
AC_670
AC_666
AC_668
AA_LATU2
AA_OC2U2
C14940
50V
1000p
AC_655
AC_659
AC_661
AC_663
AC_657
AC_662
AC_658
AC_660
AC_664
AA_CLKU2
C14941
C14942
50V
220p
AC_647
AC_653
AC_645
AC_643
AC_649
AC_641
AC_651
B10
B11
B12
A10
A11
A12
A13
AC_650
AC_652
AC_654
AC_656
AC_648
AA_OC1U2
50V
220p
AC_637
AC_639
B13
B14
B15
B16
B17
A14
A15
A16
A17
A18
AC_640
AC_642
AC_644
AC_638
AC_646
AC_615
AC_613
AC_612
AC_611
AC_610
AC_609
AC_608
AC_607
AC_606
AC_605
AC_604
AC_603
AC_602
AC_601
AC_600
AC_599
AC_598
AC_597
AC_596
AC_595
AC_594
AC_592
AC_591
AC_590
AC_589
AC_588
AC_587
AC_586
AC_585
AC_584
AC_583
AC_582
AC_581
AC_627
AC_633
AC_635
B18
B19
A19
A20
AC_634
AC_636
AC_623
AC_631
AC_625
AC_629
B20
B21
B22
B23
B24
B25
A21
A22
A23
A24
A25
AC_630
AC_628
AC_632
AC_624
AC_626
AC_616
AC_619
AC_618
AC_617
62
63
64
65
OUT61
68
OUT62
69
OUT63
70
OUT64
71
OUT65
72
OUT66
73
OUT67
74
OUT68
75
OUT69
76
OUT70
77
OUT71
78
OUT72
79
OUT73
80
OUT74
81
OUT75
82
OUT76
83
OUT77
84
OUT78
85
OUT79
86
OUT80
87
OUT81
88
OUT82
89
OUT83
OUT8795OUT8896OUT89
90
OUT84
91
OUT85
92
OUT86
93
94
OUT93
98
99
97
100
AC_580
AC_613
AC_619
AC_615
AC_611
AC_617
AC_621
B26
B27
A26
A27
A28
AC_618
AC_622
AC_620
AC_623
AC_622
AC_621
AC_620
OUT55
OUT56
OUT57
OUT5866OUT5967OUT60
OUT90
OUT91
OUT92
OUT94
OUT95
OUT96
101
102
103
104NC105VH106NC107
AC_577
AC_578
AC_579
B28
AC_624
OUT4957OUT5058OUT5159OUT5260OUT5361OUT54
B29
A29
AC_616
AC_614
GND
AC_609
B30
B31
B32
A30
A31
A32
AC_612
AC_610
52NC53VH54VH55NC56
IC14902
C0HBC0000018
F/R
CLK
LAT
108
109DB110
111
AA_SO2
AA_LATU1
AA_CLKU1
AC_607
A33
AC_608
VDD
112
5V_F
AC_605
B33
AC_606
OE1
113
AA_OC1U1
B34
A34
OE2
114
AA_OC2U1
AC_603
AA_SO1
AC_597
AC_591
AC_593
AC_599
AC_601
AC_595
AC_589
B35
B36
B37
B38
B39
B40
B41
A35
A36
A37
A38
A39
A40
A41
A42
AC_598
AC_602
AC_596
AC_594
AC_626
AC_625
42NC43VH44VH45NC46
OUT42
OUT41
OUT40
OUT7
OUT6
OUT5
119NC120VH121NC122
AC_590
AC_592
AC_630
AC_629
AC_628
AC_627
36
OUT4337OUT4438OUT4539OUT4640OUT4741OUT48
OUT3731OUT3832OUT39
OUT82OUT93OUT10
OUT1
OUT2
OUT3
OUT4
123
124
125
AC_672
AC_671
AC_604
AC_600
GND47GND48GND49GND50GND51GND
TGND
GND
GND
115DA116
117
118
R14903
220
AC_579
AC_585
AC_587
AC_581
AC_583
AC_577
B42
B43
B44
B45
B46
B47
B48
TERM
A43
A44
A45
A46
A47
A48
AC_578
AC_586
AC_582
AC_580
AC_584
AC_588
AC_633
AC_632
AC_631
34
35
33
30
OUT36
29
OUT35
28
OUT34
27
OUT33
26
OUT32
25
OUT31
24
OUT30
23
OUT29
22
OUT28
21
OUT27
20
OUT26
19
OUT25
18
OUT24
17
OUT23
16
OUT22
15
OUT21
14
OUT20
13
OUT19
12
OUT18
11
OUT17
10
OUT16
9
OUT15
8
OUT14
7
OUT13
6
OUT12
5
OUT11
4
1
126
127
128
AC_634
AC_635
AC_636
AC_637
AC_638
AC_639
AC_640
AC_641
AC_642
AC_643
AC_644
AC_645
AC_646
AC_647
AC_648
AC_649
AC_650
AC_651
AC_652
AC_653
AC_654
AC_655
AC_656
AC_657
AC_658
AC_659
AC_660
AC_661
AC_662
AC_663
AC_664
AC_665
AC_666
AC_667
AC_668
AC_669
AC_670
41
VFG
42
43
VFO
44
5V_F
C14902
16V
VFG
33
1u
C14906
16V
1u
45
VFG
46
38 37 43 45 41 40 39 44 42
72
Page 73
11.33. SN-Board (6/9) Schematic Diagram
SN-BOARD TXNSN11BEK42 (6/9)
!
41
AE_471
AE_477
AE_475
AD_573
AD_569
AD_567
AD_575
AD_571
B1B2B3B4B5B6B7B8B9
SIDE
A1A2A3A4A5A6A7A8A9
AD_574
AD_570
AD_572
AD_576
AD_519
AD_518
AD_517
AD_516
AD_515
AD_514
AD_513
AD_512
AD_511
AD_510
AD_509
AD_508
AD_507
AD_506
AD_505
AD_504
AD_503
AD_502
AD_501
AD_500
AD_499
AD_498
AD_497
AD_496
AD_495
AD_494
AD_493
AD_492
AD_491
AD_490
AD_489
AD_488
AD_487
AD_486
AD_485
VFG VFG
42
AD_559
AD_561
AD_565
AD_563
AD_566
AD_560
AD_562
AD_564
AD_568
AD_524
AD_520
AD_521
AD_523
AD_522
62
63
64
65
OUT61
68
OUT62
69
OUT63
70
OUT64
71
OUT65
72
OUT66
73
OUT67
74
OUT68
75
OUT69
76
OUT70
77
OUT71
78
OUT72
79
OUT73
80
OUT74
81
OUT75
82
OUT76
83
OUT77
84
OUT78
85
OUT79
86
OUT80
87
OUT81
88
OUT82
89
OUT83
OUT8795OUT8896OUT89
90
OUT84
91
OUT85
92
OUT86
93
94
OUT93
98
99
97
100
101
AD_483
AD_484
AD_549
AD_557
A10
AD_558
AD_525
OUT5866OUT5967OUT60
OUT94
102
AD_482
AD_547
AD_555
B10
AD_526
OUT55
OUT56
OUT57
OUT90
OUT91
OUT92
OUT95
AD_481
B11
A11
AD_556
AD_527
OUT96
103
104NC105VH106NC107
AD_553
A12
AD_554
AD_528
OUT4957OUT5058OUT5159OUT5260OUT5361OUT54
AD_543
AD_551
AD_545
B12
B13
B14
B15
B16
A13
A14
A15
A16
A17
AD_552
AD_546
AD_544
AD_548
AD_550
52NC53VH54VH55NC56
IC14903
C0HBC0000018
PDP SCAN DRIVER PDP SCAN DRIVER
GND
F/R
CLK
LAT
VDD
108
109DB110
111
112
113
AD_533
AD_541
B17
A18
AD_542
OE1
OE2
114
AD_531
AD_537
AD_539
AD_535
B18
B19
B20
B21
B22
A19
A20
A21
A22
A23
AD_540
AD_532
AD_534
AD_538
AD_536
AD_531
AD_530
AD_529
42NC43VH44VH45NC46
GND47GND48GND49GND50GND51GND
OUT42
OUT41
OUT40
OUT7
OUT6
OUT5
TGND
GND
GND
115DA116
117
118
119NC120VH121NC122
AD_576
R14904
220
AD_521
AD_525
AD_529
AD_527
AD_523
B23
B24
B25
B26
A24
A25
A26
A27
AD_526
AD_524
AD_528
AD_530
AD_534
AD_536
AD_537
AD_535
AD_532
AD_533
34
35
36
OUT4337OUT4438OUT4539OUT4640OUT4741OUT48
OUT36
OUT35
OUT34
OUT33
OUT32
OUT3731OUT3832OUT39
OUT31
OUT30
OUT29
OUT28
OUT27
OUT26
OUT25
OUT24
OUT23
OUT22
OUT21
OUT20
OUT19
OUT18
OUT17
OUT16
OUT15
OUT14
OUT82OUT93OUT10
OUT13
OUT12
OUT11
OUT1
OUT2
OUT3
OUT4
123
124
125
126
127
AD_575
AD_513
AD_511
AD_515
AD_519
AD_517
B27
B28
B29
B30
B31
B32
A28
A29
A30
A31
A32
A33
AD_522
AD_518
AD_512
AD_514
AD_516
AD_520
33
30
29
28
27
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
1
128
AD_501
AD_505
AD_507
AD_509
B33
B34
B35
A34
A35
A36
AD_508
AD_506
AD_510
AD_538
AD_539
AD_540
AD_541
AD_542
AD_543
AD_544
AD_545
AD_546
AD_547
AD_548
AD_549
AD_550
AD_551
AD_552
AD_553
AD_554
AD_555
AD_556
AD_557
AD_558
AD_559
AD_560
AD_561
AD_562
AD_563
AD_564
AD_565
AD_566
AD_567
AD_568
AD_569
AD_570
AD_571
AD_572
AD_573
AD_574
AD_495
AD_503
AD_499
B36
B37
B38
A37
A38
A39
AD_502
AD_504
AD_500
AD_489
AD_493
AD_497
AD_491
B39
B40
B41
B42
A40
A41
A42
A43
AD_492
AD_496
AD_498
AD_494
AD_481
AD_485
AD_483
AD_487
B43
B44
B45
B46
B47
B48
TERM
A44
AD_490
SN13
A45
A46
A47
A48
TO
PANEL
SCAN
AD_488
ELECTRODES
AD_486
AD_484
AD_482
TO
PANEL
SCAN
ELECTRODES
AE_479
SIDE
SN14
A1A2A3A4A5A6A7A8A9
AE_480
B1B2B3B4B5B6B7B8B9
AE_478
AE_476
AE_465
AE_469
AE_461
AE_459
AE_467
AE_473
AE_474
AE_463
B10
A10
A11
AE_470
AE_472
AE_466
AE_468
AE_462
AE_460
AE_464
AE_449
AE_455
AE_457
AE_453
AE_451
B11
B12
B13
B14
B15
A12
A13
A14
A15
A16
AE_458
AE_454
AE_456
AE_450
AE_452
AE_423
AE_422
AE_421
AE_420
AE_419
AE_418
AE_417
AE_416
AE_415
AE_414
AE_413
AE_412
AE_411
AE_410
AE_409
AE_408
AE_407
AE_406
AE_405
AE_404
AE_403
AE_402
AE_401
AE_400
AE_399
AE_398
AE_397
AE_396
AE_395
AE_394
AE_393
AE_392
AE_391
AE_390
AE_389
AE_439
AE_443
AE_447
B16
A17
AE_448
AE_437
AE_445
B17
A18
AE_446
AE_435
AE_433
AE_441
B18
B19
B20
B21
B22
B23
A19
A20
A21
A22
A23
A24
AE_438
AE_440
AE_442
AE_436
AE_444
AE_434
AE_426
AE_424
AE_427
AE_429
AE_425
62
63
64
65
OUT61
68
OUT62
69
OUT63
70
OUT64
71
OUT65
72
OUT66
73
OUT67
74
OUT68
75
OUT69
76
OUT70
77
OUT71
78
OUT72
79
OUT73
80
OUT74
81
OUT75
82
OUT76
83
OUT77
84
OUT78
85
OUT79
86
OUT80
87
OUT81
88
OUT82
89
OUT83
OUT8795OUT8896OUT89
90
OUT84
91
OUT85
92
OUT86
93
94
OUT93
OUT94
98
99
97
100
101
AE_388
AE_386
AE_387 AE_428
B24
AE_432
OUT5866OUT5967OUT60
OUT95
102
AE_431
B25
A25
AE_430
OUT55
OUT56
OUT57
OUT90
OUT91
OUT92
OUT96
103
AE_385
AE_427
AE_429
B26
A26
AE_430
AE_428
AE_431
AE_432
OUT4957OUT5058OUT5159OUT5260OUT5361OUT54
104NC105VH106NC107
AE_425
B27
B28
A27
A28
AE_426
AE_424
GND
F/R
108
AE_423
A29
52NC53VH54VH55NC56
IC14904
C0HBC0000018
109DB110
AE_413
AE_419
AE_421
AE_415
AE_417
B29
B30
B31
B32
B33
A30
A31
A32
A33
A34
AE_422
AE_420
AE_418
AE_416
AE_414
GND47GND48GND49GND50GND51GND
CLK
LAT
VDD
OE1
OE2
TGND
111
112
113
114
115DA116
117
R14906
220
B34
AE_412
GND
AE_411
A35
GND
118
AE_409
B35
B36
A36
AE_410
AE_408
AE_433
42NC43VH44VH45NC46
119NC120VH121NC122
AE_403
AE_405
AE_407
B37
B38
A37
A38
A39
AE_406
AE_404
AE_434
AE_435
AE_437
AE_436
OUT42
OUT41
OUT40
OUT82OUT93OUT10
OUT7
OUT6
OUT5
OUT1
OUT2
OUT3
123
124
AE_480
AE_479
AE_393
AE_399
AE_397
AE_401
B39
B40
B41
A40
A41
A42
AE_402
AE_400
AE_398
AE_439
AE_441
AE_438
AE_440
34
35
36
33
OUT4337OUT4438OUT4539OUT4640OUT4741OUT48
30
OUT36
29
OUT35
28
OUT34
27
OUT33
26
OUT32
OUT3731OUT3832OUT39
25
OUT31
24
OUT30
23
OUT29
22
OUT28
21
OUT27
20
OUT26
19
OUT25
18
OUT24
17
OUT23
16
OUT22
15
OUT21
14
OUT20
13
OUT19
12
OUT18
11
OUT17
10
OUT16
9
OUT15
8
OUT14
7
OUT13
6
OUT12
5
OUT11
4
OUT4
1
125
126
127
128
AE_387
AE_395
B42
A43
AE_396
AE_385
AE_389
AE_391
B43
B44
B45
B46
B47
A44
A45
A46
A47
A48
AE_394
AE_392
AE_390
AE_388
AE_386
51
B48
TERM
AE_442
AE_443
AE_444
AE_445
AE_446
AE_447
AE_448
AE_449
AE_450
AE_451
AE_452
AE_453
AE_454
AE_455
AE_456
AE_457
AE_458
AE_459
AE_460
AE_461
AE_462
AE_463
AE_464
AE_465
AE_466
AE_467
AE_468
AE_469
AE_470
AE_471
AE_472
AE_473
AE_474
AE_475
AE_476
AE_477
AE_478
52
AA_SO3
AA_LATU2
AA_SO2
AA_OC2U2
AA_OC1U2
43
VFO
44
B0ECKM000046
C14928
250V
0.22u
5V_F
45
VFG
46
AA_CLKU2
*C14909
630V
1000p
D14905
C14923
250V
0.22u
C14934
250V
0.22u
C14908
16V
1u
D14904
B0ECKM000046
C14935
250V
0.22u
VSCN_F
D14907
B0ECKM000046
TP97
AA_SO4
AA_CLKU2
AA_LATU2
AA_OC1U2
C14912
16V
AA_OC2U2
AA_SO3
VSCN_F
53
VFO
54
55
56
1u
48 49 46 50 47 51 52 54 53
73
Page 74
11.34. SN-Board (7/9) Schematic Diagram
!
SN-BOARD TXNSN11BEK42 (7/9)
51
AC_233
AC_283
AC_279
AC_281
AB_369
AB_375
AB_383
AB_381
AB_379
AB_373
AB_371
AB_377
B1B2B3B4B5B6B7B8B9
SIDE
A1A2A3A4A5A6A7A8A9
AB_378
AB_382
AB_380
AB_384
AB_327
AB_326
AB_325
AB_324
AB_323
AB_322
AB_321
AB_320
AB_319
AB_318
AB_317
AB_316
AB_315 AB_358
AB_314
AB_313
AB_312
AB_311
AB_310
AB_309
AB_308
AB_307
AB_306
AB_305
AB_304
AB_303
AB_302
AB_301
AB_300
AB_299
AB_298
AB_296
AB_295
AB_294
AB_293
VFG VFG
52
AB_367
AB_365
A10
AB_368
AB_376
AB_366
AB_372
AB_374
AB_370
AB_329
AB_332
AB_333
AB_328
AB_330
AB_331
62
63
64
65
OUT61
68
OUT62
69
OUT63
70
OUT64
71
OUT65
72
OUT66
73
OUT67
74
OUT68
75
OUT69
76
OUT70
77
OUT71
78
OUT72
79
OUT73
80
OUT74
81
OUT75
82
OUT76
83
OUT77
84
OUT78
85
OUT79
86
OUT80
87
OUT81
88
OUT82
89
OUT83
OUT8795OUT8896OUT89
90
OUT84
91
OUT85
92
OUT86
93
94
OUT93
OUT94
97
98
99
100
101
102
AB_292
AB_291
AB_290
B10
OUT5866OUT5967OUT60
OUT95
AB_363
A11
AB_364
AB_334
OUT55
OUT56
OUT57
OUT90
OUT91
OUT92
OUT96
103
AB_289
AB_361
B11
B12
A12
AB_362
AB_335
AB_336
OUT4957OUT5058OUT5159OUT5260OUT5361OUT54
104NC105VH106NC107
AB_359
AB_355
AB_353
AB_357
B13
B14
B15
A13
A14
A15
AB_360
AB_358
AB_356
52NC53VH54VH55NC56
IC14951
C0HBC0000018
PDP SCAN DRIVER
GND
F/R
CLK
108
109DB110
AB_315
AB_351
B16
A16
A17
AB_352
AB_354
LAT
VDD
111
112
AB_341
AB_333
AB_327
AB_331
AB_345
AB_349
B17
A18
AB_350
OE1
113
AB_339
AB_347
AB_343
B18
B19
B20
B21
B22
A19
A20
A21
A22
A23
AB_346
AB_342
AB_344
AB_348
AB_340
AB_338
AB_337
42NC43VH44VH45NC46
GND47GND48GND49GND50GND51GND
OUT42
OUT41
OUT40
OUT7
OUT6
OUT5
OE2
TGND
GND
GND
114
115DA116
117
118
119NC120VH121NC122
R14980
220
AB_329
AB_337
AB_335
B23
B24
B25
B26
B27
B28
A24
A25
A26
A27
A28
A29
AB_336
AB_332
AB_338
AB_340
AB_339
OUT1
123
AB_384
AB_383
AB_341
OUT82OUT93OUT10
OUT2
OUT3
124
AB_328
AB_334
AB_330
AB_343
AB_342
AB_345
AB_344
33
34
35
36
OUT4337OUT4438OUT4539OUT4640OUT4741OUT48
30
OUT36
29
OUT35
28
OUT34
27
OUT33
26
OUT32
OUT3731OUT3832OUT39
25
OUT31
24
OUT30
23
OUT29
22
OUT28
21
OUT27
20
OUT26
19
OUT25
18
OUT24
17
OUT23
16
OUT22
15
OUT21
14
OUT20
13
OUT19
12
OUT18
11
OUT17
10
OUT16
9
OUT15
8
OUT14
7
OUT13
6
OUT12
5
OUT11
4
OUT4
1
125
126
127
128
AB_317
AB_321
AB_323
AB_325
B29
B30
A30
A31
AB_326
AB_324
AB_313
AB_311
AB_319
B31
B32
A32
A33
AB_322
AB_320
AB_309
B33
B34
B35
B36
B37
A34
A35
A36
A37
AB_318
AB_316
AB_314
AB_312
AB_310
AB_346
AB_347
AB_348
AB_349
AB_350
AB_351
AB_352
AB_353
AB_354
AB_355
AB_356
AB_357
AB_359
AB_360
AB_361
AB_362
AB_363
AB_364
AB_365
AB_366
AB_367
AB_368
AB_369
AB_370
AB_371
AB_372
AB_373
AB_374
AB_375
AB_376 AB_297
AB_377
AB_378
AB_379
AB_380
AB_381
AB_382
AB_299
AB_303
AB_305
AB_307
AB_301
B38
B39
B40
B41
B42
A38
A39
A40
A41
A42
A43
AB_308
AB_306
AB_304
AB_302
AB_300
AB_289
AB_297
AB_295
AB_291
AB_293
B43
B44
B45
B46
B47
B48
TERM
A44
AB_298
SN15
A45
A46
A47
A48
TO
PANEL
SCAN
AB_296
ELECTRODES
AB_294
AB_292
AB_290
TO
PANEL
SCAN
ELECTRODES
AC_287
SIDE
SN16
A1A2A3A4A5A6A7A8A9
AC_288
AC_277
AC_285
B1B2B3B4B5B6B7B8B9
AC_286
AC_275
AC_282
AC_280
AC_278
AC_284
AC_276
AC_265
AC_273
AC_271
AC_274
AC_272
AC_261
AC_269
A10
AC_270
AC_259
AC_267
AC_263
B10
B11
B12
B13
B14
A11
A12
A13
A14
A15
AC_266
AC_262
AC_260
AC_268
AC_264
AC_231
AC_230
AC_229
AC_228
AC_227
AC_226
AC_225
AC_224
AC_223
AC_222
AC_221
AC_220
AC_219
AC_218
AC_217
AC_216
AC_215
AC_214
AC_213
AC_212
AC_211
AC_210
AC_209
AC_208
AC_207
AC_206
AC_205
AC_204
AC_203
AC_202
AC_201
AC_200
AC_199
AC_198
AC_197
AC_249
AC_255
AC_253
AC_257
AC_251
AC_247
B15
B16
B17
B18
B19
B20
A16
A17
A18
A19
A20
A21
AC_256
AC_252
AC_258
AC_254
AC_248
AC_250
AC_232
64
65
OUT61
68
OUT62
69
OUT63
70
OUT64
71
OUT65
72
OUT66
73
OUT67
74
OUT68
75
OUT69
76
OUT70
77
OUT71
78
OUT72
79
OUT73
80
OUT74
81
OUT75
82
OUT76
83
OUT77
84
OUT78
85
OUT79
86
OUT80
87
OUT81
88
OUT82
89
OUT83
90
OUT84
91
OUT85
92
OUT86
93
94
97
AC_237
AC_239
AC_245
B21
A22
AC_246
AC_233
AC_234
63
98
AC_235
AC_243
AC_241
B22
B23
A23
A24
AC_244
AC_242
AC_236
AC_237
AC_235
62
OUT8795OUT8896OUT89
OUT93
OUT94
99
100
101
AC_195
AC_196
AC_194
B24
OUT55
OUT56
OUT57
OUT5866OUT5967OUT60
OUT90
OUT91
OUT92
OUT95
102
AC_193
B25
A25
AC_240
AC_239
AC_238
OUT96
103
104NC105VH106NC107
A26
AC_238
B26
B27
B28
A27
A28
AC_234
AC_236
AC_240
OUT4957OUT5058OUT5159OUT5260OUT5361OUT54
IC14952
C0HBC0000018
PDP SCAN DRIVER
GND
F/R
108
AC_231
A29
AC_232
52NC53VH54VH55NC56
109DB110
AC_221
AC_223
AC_227
AC_229
AC_225
AC_219
B29
B30
B31
B32
B33
B34
A30
A31
A32
A33
A34
A35
AC_230
AC_228
AC_226
AC_224
AC_222
AC_220
GND47GND48GND49GND50GND51GND
CLK
LAT
VDD
OE1
OE2
TGND
GND
111
GND
112
113
114
115DA116
117
118
R14953
220
AC_217
B35
B36
A36
AC_218
AC_241
42NC43VH44VH45NC46
OUT42
OUT41
OUT40
119NC120VH121NC122
AC_209
AC_207
AC_213
AC_211
AC_215
A37
AC_216
AC_242
OUT7
OUT6
OUT5
AC_205
B37
B38
B39
B40
B41
A38
A39
A40
A41
A42
AC_214
AC_212
AC_210
AC_208
AC_206
AC_248
AC_244
AC_246
AC_247
AC_249
AC_243
AC_245
34
35
36
33
OUT4337OUT4438OUT4539OUT4640OUT4741OUT48
30
OUT36
29
OUT35
28
OUT34
27
OUT33
26
OUT32
OUT3731OUT3832OUT39
25
OUT31
24
OUT30
23
OUT29
22
OUT28
21
OUT27
20
OUT26
19
OUT25
18
OUT24
17
OUT23
16
OUT22
15
OUT21
14
OUT20
13
OUT19
12
OUT18
11
OUT17
10
OUT16
9
OUT15
8
OUT14
OUT82OUT93OUT10
7
OUT13
6
OUT12
5
OUT11
4
OUT1
OUT2
OUT3
OUT4
1
123
124
125
126
127
128
AC_287
AC_288
AC_195
AC_197
AC_201
AC_199
AC_203
B42
A43
AC_204
AC_193
B43
B44
B45
B46
B47
A44
A45
A46
A47
A48
AC_202
AC_200
AC_198
AC_196
AC_194
61
B48
TERM
AC_250
AC_251
AC_252
AC_253
AC_254
AC_255
AC_256
AC_257
AC_258
AC_259
AC_260
AC_261
AC_262
AC_263
AC_264
AC_265
AC_266
AC_267
AC_268
AC_269
AC_270
AC_271
AC_272
AC_273
AC_274
AC_275
AC_276
AC_277
AC_278
AC_279
AC_280
AC_281
AC_282
AC_283
AC_284
AC_285
AC_286
62
AA_SO4
AA_OC2D1
AA_OC1D1
AA_SO5
AA_CLKD1
53
VFOVFO
54
VSCN_F
55
5V_F 5V_F
56
AA_LATD1
C14952
16V
1u
D14955
B0ECKM000046
C14982
250V
0.22u
AA_SO6
AA_OC2D1
AA_CLKD1
AA_LATD1
AA_SO5
AA_OC1D1
D14958
B0ECKM000046
C14975
R14986
220k
C14957
16V
1u
C14979
250V
250V
0.22u
0.22u
B0ECKM000046
C14984
250V
0.22u
74
63
D14956
64
VFG
65
66
VFG
67
63 56 59 61 55 57 58 60 62
Page 75
11.35. SN-Board (8/9) Schematic Diagram
!
SN-BOARD TXNSN11BEK42 (8/9)
61
AE_1
AE_3
AE_9
AE_7
AE_89
AE_83
AE_91
AD_99
AD_189
AD_191
AD_187
AD_185
B1B2B3B4B5B6B7B8B9
SIDE
A1A2A3A4A5A6A7A8A9
AD_192
AD_186
AD_188
AD_190
AD_135
AD_134
AD_133
AD_132
AD_131
AD_130
AD_129
AD_128
AD_127
AD_126
AD_125
AD_124
AD_123
AD_122
AD_121
AD_120
AD_119
AD_118
AD_117
AD_116
AD_115
AD_114
AD_113
AD_112
AD_111
AD_110
AD_109
AD_108
AD_107
AD_106
AD_105
AD_104
AD_103
AD_102
AD_101
VFG
62
AD_175
AD_183
AD_179
AD_181
AD_184
AD_182
AD_180
AD_169
AD_173
AD_171
AD_177
B10
B11
A10
A11
A12
AD_176
AD_174
AD_178
AD_172
AD_170
AD_138
AD_137
AD_141
AD_140
AD_139
AD_136
62
63
64
65
OUT61
68
OUT62
69
OUT63
70
OUT64
71
OUT65
72
OUT66
73
OUT67
74
OUT68
75
OUT69
76
OUT70
77
OUT71
78
OUT72
79
OUT73
80
OUT74
81
OUT75
82
OUT76
83
OUT77
84
OUT78
85
OUT79
86
OUT80
87
OUT81
88
OUT82
89
OUT83
OUT8795OUT8896OUT89
90
OUT84
91
OUT85
92
OUT86
93
94
OUT93
OUT94
98
99
97
100
101
AD_100
AD_99
AD_98
B12
OUT55
OUT56
OUT57
OUT5866OUT5967OUT60
OUT90
OUT91
OUT92
OUT95
102
AD_167
A13
AD_168
AD_142
OUT96
103
AD_97
B13
AD_143
104NC105VH106NC107
AD_163
AD_161
AD_165
B14
B15
A14
A15
AD_164
AD_166
AD_144
OUT4957OUT5058OUT5159OUT5260OUT5361OUT54
GND
AD_159
AD_155
AD_153
AD_157
B16
B17
B18
B19
A16
A17
A18
A19
A20
AD_162
AD_160
AD_158
AD_154
AD_156
52NC53VH54VH55NC56
IC14953
C0HBC0000018
PDP SCAN DRIVER
F/R
CLK
LAT
VDD
OE1
108
109DB110
111
112
113
AD_147
AD_151
AD_149
AD_141
AD_139
AD_131
AD_145
B20
B21
B22
B23
A21
A22
A23
A24
AD_148
AD_152
AD_150
AD_146
AD_145
42NC43VH44VH45NC46
GND47GND48GND49GND50GND51GND
OE2
TGND
GND
GND
114
115DA116
117
118
119NC120VH121NC122
R14954
220
AD_135
AD_143
AD_137
AD_133
B24
B25
B26
B27
B28
B29
B30
A25
A26
A27
A28
A29
A30
A31
AD_144
AD_146
OUT42
OUT41
OUT40
OUT7
OUT6
OUT5
AD_134
AD_142
AD_147
AD_148
OUT1
123
AD_191
AD_192
AD_140
AD_149
OUT82OUT93OUT10
OUT2
OUT3
124
AD_132
AD_138
AD_136
AD_153
AD_150
AD_151
AD_152
34
35
36
33
OUT4337OUT4438OUT4539OUT4640OUT4741OUT48
30
OUT36
29
OUT35
28
OUT34
27
OUT33
26
OUT32
OUT3731OUT3832OUT39
25
OUT31
24
OUT30
23
OUT29
22
OUT28
21
OUT27
20
OUT26
19
OUT25
18
OUT24
17
OUT23
16
OUT22
15
OUT21
14
OUT20
13
OUT19
12
OUT18
11
OUT17
10
OUT16
9
OUT15
8
OUT14
7
OUT13
6
OUT12
5
OUT11
4
OUT4
1
125
126
127
128
AD_121
AD_127
AD_119
AD_117
AD_123
AD_125
AD_129
B31
B32
B33
B34
B35
B36
B37
A32
A33
A34
A35
A36
A37
A38
AD_130
AD_128
AD_126
AD_124
AD_122
AD_120
AD_118
AD_154
AD_155
AD_156
AD_157
AD_158
AD_159
AD_160
AD_161
AD_162
AD_163
AD_164
AD_165
AD_166
AD_167
AD_168
AD_169
AD_170
AD_171
AD_172
AD_173
AD_174
AD_175
AD_176
AD_177
AD_178
AD_179
AD_180
AD_181
AD_182
AD_183
AD_184
AD_185
AD_186
AD_187
AD_188
AD_189
AD_190
AD_107
AD_109
AD_113
AD_111
AD_115
B38
B39
B40
B41
B42
A39
A40
A41
A42
A43
AD_116
AD_114
AD_112
AD_110
AD_108
AD_97
AD_103
AD_105
AD_101
B43
B44
B45
B46
B47
B48
TERM
A44
AD_106
SN17
A45
A46
A47
A48
TO
PANEL
SCAN
ELECTRODES
AD_104
AD_102
AD_100
AD_98
TO
PANEL
SCAN
ELECTRODES
AE_95
SIDE
SN18
A1A2A3A4A5A6A7A8A9
AE_96
AE_85
AE_87
AE_93
B1B2B3B4B5B6B7B8B9
AE_92
AE_94
AE_81
AE_82
AE_84
AE_88
AE_90
AE_80
AE_86
AE_77
AE_79
A10
AE_78
AE_67
AE_71
AE_75
AE_73
B10
B11
B12
A11
A12
A13
AE_74
AE_76
AE_72
AE_39
AE_38
AE_37
AE_36
AE_35
AE_34
AE_33
AE_32
AE_31
AE_30
AE_29
AE_28
AE_27
AE_26
AE_25
AE_24
AE_23
AE_22
AE_21
AE_20
AE_19
AE_18
AE_17
AE_16
AE_15
AE_14
AE_13
AE_12
AE_11
AE_10
AE_9
AE_8
AE_7
AE_6
AE_5
AE_61
AE_57
AE_69
B13
A14
AE_70
AE_59
AE_55
AE_63
AE_65
B14
B15
B16
A15
A16
A17
AE_66
AE_68
AE_64
AE_53
B17
B18
B19
B20
B21
A18
A19
A20
A21
A22
AE_54
AE_58
AE_62
AE_60
AE_56
AE_41
AE_40
63
64
65
OUT61
68
OUT62
69
OUT63
70
OUT64
71
OUT65
72
OUT66
73
OUT67
74
OUT68
75
OUT69
76
OUT70
77
OUT71
78
OUT72
79
OUT73
80
OUT74
81
OUT75
82
OUT76
83
OUT77
84
OUT78
85
OUT79
86
OUT80
87
OUT81
88
OUT82
89
OUT83
90
OUT84
91
OUT85
92
OUT86
93
94
97
98
AE_43
AE_51
AE_45
AE_37
AE_41
AE_47
AE_49
B22
B23
A23
A24
AE_52
AE_50
AE_42
AE_43
AE_44
62
AE_39
B24
B25
B26
B27
B28
B29
A25
A26
A27
A28
A29
A30
AE_42
AE_48
AE_40
AE_38
AE_46
AE_44
AE_47
AE_46
AE_45
AE_48
52NC53VH54VH55NC56
OUT4957OUT5058OUT5159OUT5260OUT5361OUT54
OUT55
OUT56
OUT57
OUT5866OUT5967OUT60
IC14954
C0HBC0000018
PDP SCAN DRIVER
OUT8795OUT8896OUT89
OUT90
OUT91
OUT92
OUT93
OUT94
OUT95
OUT96
GND
F/R
104NC105VH106NC107
CLK
108
109DB110
99
100
101
102
103
TP121
TP122
AE_4
AE_3
AE_1
AE_2
AE_27
AE_35
AE_29
AE_33
AE_31
B30
B31
B32
B33
B34
A31
A32
A33
A34
A35
AE_36
AE_34
AE_32
AE_30
AE_28
GND47GND48GND49GND50GND51GND
LAT
VDD
OE1
OE2
TGND
GND
111
112
113
114
115DA116
117
R14951
220
AE_25
B35
AE_26
42NC43VH44VH45NC46
GND
118
119NC120VH121NC122
AE_17
AE_23
AE_15
AE_21
AE_19
B36
B37
B38
B39
B40
A36
A37
A38
A39
A40
A41
AE_24
AE_22
AE_20
AE_18
AE_16
AE_51
AE_54
AE_56
AE_55
AE_50
AE_53
AE_49
35
36
OUT4337OUT4438OUT4539OUT4640OUT4741OUT48
OUT36
OUT42
OUT41
OUT35
OUT40
OUT34
OUT33
OUT32
OUT3731OUT3832OUT39
OUT31
OUT30
OUT29
OUT28
OUT27
OUT26
OUT25
OUT24
OUT23
OUT22
OUT21
OUT20
OUT19
OUT18
OUT17
OUT16
OUT15
OUT14
OUT82OUT93OUT10
OUT13
OUT7
OUT12
OUT6
OUT5
OUT11
OUT1
OUT2
OUT3
OUT4
123
124
125
126
AE_95 AE_52
AE_96
AE_5
AE_11
AE_13
B41
B42
B43
B44
B45
B46
B47
B48
TERM
A42
A43
A44
A45
A46
A47
A48
AE_14
AE_12
AE_10
AE_8
AE_6
AE_4
AE_2
AE_57
33
34
30
29
28
27
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
1
127
128
AE_58
AE_59
AE_60
AE_61
AE_62
AE_63
AE_64
AE_65
AE_66
AE_67
AE_68
AE_69
AE_70
AE_71
AE_72
AE_73
AE_74
AE_75
AE_76
AE_77
AE_78
AE_79
AE_80
AE_81
AE_82
AE_83
AE_84
AE_85
AE_86
AE_87
AE_88
AE_89
AE_90
AE_91
AE_92
AE_93
AE_94
71
VFG
72
AA_SO7
AA_LATD2
AA_SO6
AA_OC2D2
AA_OC1D2
*C14959
AA_CLKD2
AA_LATD1
C14972
C14973
50V
630V
220p
1000p
5V_F
C14958
16V
1u
AA_CLKD1
AA_OC2D1
C14950
50V
1000p
C14970
50V
50V
220p
220p
AA_OC1D1
AA_CLKD1
AA_LATD1
AA_OC1D1
AA_OC2D1
R14981
EXB38V103JV
AA_LATD2
AA_CLKD2
AA_OC2D2
C14989
C14981
C14976
C14971
50V
1000p
220p
50V
50V
50V
220p
220p
AA_OC1D2
AA_CLKD2
AA_LATD2
AA_OC1D2
AA_OC2D2
R14995
EXB38V103JV
63
VFO
64
VFG
65
5V_F
66
VFG
67
AA_SO7
AA_CLKD2
AA_OC2D2
AA_LATD2
AA_OC1D2
C14963
16V
1u
73
5V_F
74
64 67 68 70 71 65 66 69 72
75
Page 76
11.36. SN-Board (9/9) Schematic Diagram
SN-BOARD TXNSN11BEK42 (9/9)
!
71
R14960
AA_CLKU1
AA_CLKU2
AA_LATU1
AA_LATU2
EXB38V470JV
AB_SIU
AA_OC1U1
AA_OC1U2
AA_OC2U1
AA_OC2U2
AA_CLKD1
AA_CLKD2
AA_LATD1
AA_LATD2
AA_OC1D1
AA_OC1D2
AA_OC2D1
AA_OC2D2
VFG
72
R14958
R14956
EXB38V470JV
R14975
EXB38V470JV
R14973
EXB38V470JV
47
D14962
B0ACCJ000048
R14989
C14991
IC14961
C0JBAB000916
14
VCC
13
6A
12
6Y
11
5A
10
5Y
9
4A
8
4Y
14
13
12
11
10
9
8
INVERTER
IC14962
C0JBAB000916
INVERTER
VCC
6A
6Y
5A
5Y
4A
4Y
1
1A
2
1Y
3
2A
4
2Y
5
3A
6
3Y
7
GND
R14977
EXB38V222JV
1
1A
2
1Y
3
2A
4
2Y
5
3A
6
3Y
7
GND
C14987
50V
0.1u
5V_F
5V_F
C14988
50V
0.1u
5V_F
C14992
16V
1u
15k
C14993
50V
10p
R14349
16V
10k
1u
PC14951
B3PBA0000457
8
7
6
PC14952
B3PBA0000457
8
7
6
R14961
330
1
2
3
4 5
1
2
3
4 5
AA_OC1
AA_CLK
R14962
330
R14963
330
AA_SIU
AA_OC2
R14965
330
SCNR_PRO
73
AA_OC2D1
AA_OC2D2
AA_OC2U2
IC14963
C0JBAA000377
5V_F
74
AND GATE
1
5
VCC
IN_B
2
C14926
50V
0.1u
IN_A
3
4
GND
OUT_Y
OCM
R14949
20k
R14944
D14976
10
B0ACCJ000048
AA_OC2U1
AA_OC2D2
AA_OC2U2
C14943
25V
4.7u
D14974
B0ADCJ000100
D14909
B0ADCJ000100
D14910
B0ADCJ000100
R14950
10k
TP98
R14943
47
78 80 81 75 76 79 73 74 77
76
Page 77
11.37. SS-Board (1/2) Schematic Diagram
SS-BOARD TXNSS11BEK42 (1/2)
!
A
TO
P-BOARD
(P11)
SS11
1
VSUS
3
GND
4
15V
B
C
D
TP7
TP1
TPVSUS
TP8
TP2
C16103
C16104
25V
25V
47p
47p
*C16011
1
TO
SN-BOARD
(SN3)
+
C16018
220V
300u
+
250V
1.5u
C16272
25V
470u
R16131
AA_UMH
AA_UML
100
R16132
100
1
3
G0ZZ00002183
G0ZZ00002183
G0ZZ00002183
*C16101
630V
1000p
5
*L16011
*L16012
G0ZZ00002183
*L16013
*L16014
R16141
TP68 TP70
10
Q16141
B1HFPFA00001
TP61
Q16001
B1JBEN000002
R16001
7.5
TP71 TP69
Q16002
B1JBEN000002
R16002
7.5
TP60
C16001
*C16003
630V
630V
820p
1000p
TP63
TP62
TP65
TP64
F1L2J562A022
C16002
630V
5600p
TP66
TP67
SS3
C16105
C16106
630V
630V
220p
220p
2
R16143
47k
D16131
R16137
NC
9
NC
10
NC
11
HIN
12
NC
13
LIN
14
GND
15
NC
16
IC16131
C0ZBZ0001707
FET DRIVER
VSUS Gen.
DRIVER
B0ECKP000055
HO
8
VB
7
C16131
R16134
25V
75
4.7u
VS
6
NC
5
NC
4
VCC
3
C16135
25V
1u
GND
2
LO
1
1
D16001
C16133
25V
4.7u
Q16161
B1HFPFA00001
R16161
10
B0FCCN000003
Q16021
B1JBEN000002
R16021
7.5
Q16022
R16163
B1JBEN000002
R16022
47k
7.5
*C16023
C16022
630V
630V
820p
1000p
TO
C2-BOARD
(C23)
SS23
TP13
AAA_UEH
SOS8_SS
1
P5V
2
3
UML
4
UMH
5
6
GND
7
8
TP16
TP17
TP18
R16241
EXB38V470JV
EXB38V472JV
TP14
R16242
E
C16243
50V
0.01u
TP22
TPSOS8
R16280
2.2k
D16281
DZ2J051M0L
5V
C16242
1
G1
2
A1
3
A2
4
A3
5
A4
6
A5
7
A6
8
A7
9
A8
10
GND
IC16241
C0JBAU000043
BUFFER
20
Vcc
19
G2
18
Y1
17
Y2
16
Y3
15
Y4
14
Y5
13
Y6
12
Y7
11
Y8
C16244
10V
16V
1u
10u
AAA_UEH
AA_UML
AA_UMH
AA_SOS8
D16021
B0FCCN000003
3
4
F
5
6
7 4 13 2
89
77
Page 78
11.38. SS-Board (2/2) Schematic Diagram
SS-BOARD TXNSS11BEK42 (2/2)
!
1
ZA001
K4CD01000011
FPC protector
R16281
AA_SOS8
D16280
B0ACCJ000048
TP36
2
C16195
AAA_UEH
AA_UML
D16192
B0ACCJ000048
R16192
10k
1
2
34
R16191
150
3
C16317
10V
1u
C16316
4
10k
Q16280
B1ABCF000231
R16282
220
D16195
B0ECKP000055
R16195
1
25V
1u
PC16191
B3PBA0000496
R16330
1k
16V
0.1u
C16315
10V
1u
6
5
IC16304
MIP3900MSSCF
VE GEN.
LS
4
FB
3
CL
2
VDD
1
+
C16193
C16192
C16191
25V
25V
0.1u
4.7u
B0ECKP000055
DRAIN
SOURCE
SOURCE
R16284
220k
D16282
DZ2J068M0L
R16283
47k
R16193
75
25V
47u
R16109
10
D16196
DZ2J200M0L
TP73 TP72
D16316
5
PC16192
B3PBA0000223
7
8
B0ADEJ000035
Q16191
B1HFPFA00001
B0ECKP000055
34
D16285
C16286
50V
0.1u
C16287
50V
0.1u
D16317
+
*C16310
220V
300u
R16334
4.7k
1 2
CATHODE
IC16312
C0DBZMC00006
SHUNT REG.
G0C471MA0049
R16335
1k
3
ANODE
R16116
47k
L16303
REFERENCE
R16289
330k
R16290
330k
R16285
EXB38V623JV
TP43
C16102
630V
TPSS1
Q16101
B1CFRM000008
R16101
220
R16102
220
D16101
B0JCME000093
TP42
+
C16328
200V
200u
TPVe
R16320
68k
C16318
D16315
50V
DZ2J150M0L
0.1u
R16332
470k
C16319
50V
0.1u
4
1NC2
G
R16103
10
Q16102
B1CFRM000008
G
R16104
10
R16309
33k
R16307
62k
R16318
56k
R16319
2.4k
5600p
L16103
G0ZZ00002183
D
S
S
R16105
470k
D
*
TP54
TP56
ZA002
K4CD01000011
*SS53A
SIDE
1
2
3
4
5
PANEL
6
SUSTAIN
7
ELECTRODE
8
9
10
11
12
13
TERM
*SS55A
SIDE
1
2
3
4
5
6
PANEL
SUSTAIN
7
ELECTRODE
8
9
10
11
12
13
TERM
78
15 10 18 11 12 14 13 16 17
Page 79
12 Printed Circuit Board
12.1. P-Board
P-BOARD (FOIL SIDE)
LSEP1287LEHB
6
5
4
3
2
1
ABCDEFGH I
79
Page 80
P
Parts Location
IC
IC100 F-3
IC200 G-2
IC201 E-2
IC202 F-2
IC400 E-3
IC401 D-2
IC500 E-1
IC600 E-1
IC601 E-2
IC602 D-2
IC603 D-1
IC604 G-1
IC700 C-6
IC701 D-5
IC800 D-2
IC901 C-3
IC902 C-3
IC903 C-3
IC904 C-3
P-BOARD (FOIL SIDE)
TRANSISTOR
Q100 E-2
Q101 F-3
Q103 G-3
Q104 G-3
Q200 F-1
Q300 E-4
Q301 E-4
Q302 E-5
Q303 E-4
Q400 E-3
Q401 E-3
Q402 E-3
Q505 C-1
Q600 H-5
Q601 C-2
Q602 H-5
Q609 H-5
Q701 D-5
Q703 D-5
Q705 D-6
Q706 D-6
Q707 D-6
Q708 C-6
Q709 D-5
Q710 D-5
Q711 D-5
Q712 C-5
Q713 C-5
Q714 D-6
Q715 C-6
Q800 B-2
Q801 C-2
Q804 B-2
Q805 B-2
Q806 B-2
Q807 B-2
Q900 B-3
Q901 C-4
Q902 C-3
VOLUME
R141 F-3
R923 B-3
VR251 D-5
TEST POINT
TP700 F-5
TP900 B-4
Parts Location
IC
IC201 D-2
IC400 E-3
P-BOARD (COMPONENT SIDE)
TRANSISTOR
Q103 C-3
Q104 C-3
Q302 E-5
Q303 E-4
Q901 G-4
VOLUME
R141 D-2
R923 H-3
VR251 F-5
TEST POINT
TP700 D-5
TP900 H-4
80
Page 81
P-BOARD (COMPONENT SIDE)
LSEP1287LEHB
6
5
4
3
2
1
ABCDEFGH I
81
Page 82
12.2. K-Board
6
5
K
K-BOARD (FOIL SIDE)
TXN/K1LHUT42
TP508
4
TP2508
TP2505
TP502
TP2506
TP506
TP505
TP2504
TP504
TP501
TP2501
TP2502
TP503
TP2503
CRNO.2
TNPA5142
SEE REVERSE FOR ORDER NO.
RM2510
RM510
K
1
PbF
3
K-BOARD (COMPONENT SIDE)
TXN/K1LHUT42
SN510
RM2510
RM510
TNPA5142
ORDER
1
D501
C511
CL2511 CL2512
R2511
R511
K
C510
R512
2
CRNO.2
D2501
C2511
C2510
R2512
NO.
R510
R2510
R513
Q510
Q510
R2513
Q2510
SN510
SN2510
C522
R525
R2525
1
C2522
D2511
C521
C521
C2521
D2515
D511
D515
R516
Q511
CL2523
R519
Q2511
CL2518
R2519
CL2522
D520
D2520
C515
R2516
CL2521
D512 D520
D512
C2515
CL2517
R518
R2518
R2517
R517
D2512
C2513
Q512
Q2512
VJ512
C513
R515
CL2516
VJ2512
R2515
C2512
R2514
C514
C512
R514
K1
C2514
C520
C2520
1
K1
8
PbF
PbF
1
ABCDEFGH I
82
Page 83
12.3. A-Board
6
A-BOARD (FOIL SIDE)
5
4
3
2
1
TXN/A1LDUA42(A) TXN/A1LDUZ42SV(Z)
C5722
TP2810
C5723
D5620
TPS15V
C5152
TP2824
R2823
TP2825
R2824
TP2805
TP2823
TP2822
TPEC0
R9190
R9145
R9120
TP2821
TD9052
R2822
R9191
TP2820
TPST5
1
C2808
C2807
C2802
45
TP2803
D2805
C2817
R2810
R2811
C2818
D2806
R0976
R0977
TP8344
TP8345
TP8346
TP8354
TP8353
TP8352
TP8350
TP8349
TP8351
A88
A88A
TP8347
TP8343
TP8348
TP8342
TP8341
TP8406
R8344
C8343
TP8405
TP8340
TP8404
ZA1000
SW5150 SW5151 SW5152 SW5153 SW5154
TP5409
R9921
4 5
IC2801
R5494
D5486
TP9196
D5478
D5481
IC5150
C5151
TP2871
R1556
IC2801
D2810
F
SW5150
A
TP9194
TP9197
TP9147
TP9145
TP9151
TP9142
TP9144
TP9137
TP9136
TP9138
TP9135
TP9097
TP9101
TP9103
TP9104
TP9102
TP9082
TP9084
TP9086
TP9087
TP9092
TP9094
TP9096
TP9089
TP9085
TP9083
TP9081
TPF15V
IC5401
IC5401
D5482
R5490
C9830
R2884
L2872
R5489
C2885
C2886
3
C5153
R5159
R5158
IC5150
1
C2872
C2875
TP2870
R2875
R2872
R2873
C2882
TPS0N
8
TP2802
D2811
R2814
D2809
R2815
C2823
D5480
R2880
R2881
TP9088
TP9203
R9888
C9100
R9876
R9899
Q9803
Q9803
R9881
Q9800
R9882
Q9800
C9824
D9808
R9039
R9920
TD9056
C9816
R9113
R9116
D9807
R9040
Q9002
R9112
R9117
C5157
R9114
C5158
Q9002
C5159
R5476
C5160
R5475
D5471
C5611
L5603
PA5610
R2802
C2806
C2805
C2804
C5607
D2803
D2802
R2803
R2804
TP2804
C2822
C2821
R5493
D5485
C8923
R8617
R8647
R8615
R8616
L8920
C8922
R8930
R8923
R8927
+/
SW5151
TP9099
TP9093
TP9098
TP9090
TP9091
TP9095
TD9103
C9103
TD9105
TD9104
TD9102
R9198
C9102
TD9130
TD9099
Q9802
C9116
R9884
C9807
Q9802
R9108
R9874
R9896
R9880
C9802
R9106
C9806
C5001
C9801
R9883
R9872
R9873
R9875
Q9801
Q9801
TP5001
C5055
C5004
C5002
R9885
32
R9111
R8666
Q9003
13
24
IC5000
1
C5057
R5066
C5051
L5000
C5155
C5058
C5156
C5059
R5067
D5051
R5061
D5052
TP5000
Q5472
R5485
Q5472
C5609
R5617
R5631
C5639
12
R5603
R5646
C5606
IC5600
R5645
R5604
1
R5628
C5638
C5608
R5616
IC5600
R4028
R4029
Q4023
Q4023
R4020
R4024
CN8700
TD8702
5
IC8852
C8876
7
C8877
C8873
D8802
-/
SW5152
R2882
R2883
Q9003
R5605
C5602
C5612
R5606
R8609
R8630
R5001
R5482
Q5471
R5486
R5601
R5602
Q4021
IC8852
R4023
R5479
R5481
R5471
Q9012
Q4021
C9803
17
16
D5472
R5472
C5471
Q5471
R9056
Q9012
R9055
R5637
R5636
Q9010
Q9010
R9051 R9052
R4022
4
1
TV
SW5153
IC5000
R5065
R5473
R9054
R4021
Q4020
Q4020
C8207
L8200
R8891
C8872
TP8861
C8874
Q9013
Q9011
R8202
R8205
C8200
C8208
TP9115
TP9117
TP9121
TP9123
TP9125 TP9126
TP9127
TP9116
TP9118
TP9122
TP9124
TP9128
IC9189
1
C9402
C9403
R9403
R9227
TP9904
IC9189
11
C9401
10
5
8
C9300
IC9304
C9400
D5476
4
IC9304
1
R9308
R9306
R9307
R9309
R5487
R5480
TD9334
D5477
TP9106
R5488
TP5471
TP9105
D5475
Q9013
R9057
R9058
TD9025
D5479
R5492
R5491
D5601
D5484
D5483
TP5600
TP5601
R9042
Q9011
R1503
R1179
R9053
R1186
R1185
R4025
R4026
Q4022
R4027
Q4022
R5104
R8211
C8202
TD8202
R8207
R8212
TD8203
R8208
R8209
R8210
C8875
R8892
R8890
R8889
C8871
AV
SW5154
TP9153
TP9193
TP9195
TP9154
TP9152
TP9141
TP9143
TP9146
TP9148
TP9010
TP9134
TP9131
TP9132
TP9133
TP9149
TP9140
TP9139
TP9130
TP9129
20
TP9119
R9324
TP9120
TP9903
TP9902
TP9901
C9337
C9332
L9302
TP9900
TP9108
TP9109
R9203
R9030
R0952
R0980
R0981
R0914
R0901
TD0901
TD9328
R9341
TD9331
TP9383
TD9382
TD9381
TD9380
TD9379
TP9113
TP9107
R9118
TP9076
C9354
TP9110
R9322
TD9023
TD9323
TD9311
R4007
TD9312
TD9324
TD9310
R4008
TD9024
R4001
R4000
TP9301
R1519
D1501
R1518
C1500
L8003
C8100
C8056
C8105 C8106
L8016
R8032
C8002
C8046
L8000
C8003
R8018
C9052
R1176
FL2301
C1100
R1180
R8857
R8858
R0940
R8863
R0948
R8864
R0941
R0949
R0953
R4004
R8514
TD8411
R8505
R8512
VJ8517
R8418
R8508
R8513
VJ8600
R8515
R8507
R8400
R8506
R8485
R8626
C8406
R1562
R8606
R0909
R1501
TD9326
R2816
R8489
R8493
R8918
R8665
JK8801
TP9155
TP9156
C9388
C9338
C9346
C9343
C9363
R0910
R0904
TD0906
L8002
C8036
C8034
C8026
C8083
C8027
C8049
C8118
C8094
C8029
C8030
C8104
C8031
C8032
C8095
C8121
C8097
C8122
C8092
C8058
C8035
VJ8602
TP8601
R8645
R8644
R8643
R8671
TP8855
TP8854
TP9162
TP9161
C9381 C9382
C9329
C9315
C9328
C9316
C9339
C9334
VJ9302
VJ9301
VJ9300
C9310
C9348
C9342
C9308
C9395
C9377
TP4000
TP4002
TP4001
L8001
C8044
R8031
C8087
C8051
C8119
C8043
L8020
C8053
C8039
C8040
C8054
C8041
C8071
C8078
C8072
C8048
C8120
C8028
C8063
C8093
C8062
C8070
C8068
C8069
C8076
C8067
L8004
L8009
C8125
R4746
R4747
R4748
R4750
R4742
R4740
R4741
R4744
R5155
TP8856
C8856
R8876
R8873
C8857
R8878
JS8370
JS8369
JS8368
JS8360
JS8361
JS8363
JS8362
TP8853
TP9172
TP9171
R9327
C9389
C9314
C9312
C9317
C9340
C9347
C9341
C9353
C9351
C9333
C9325
C9396
C9375
TP4006
TP4007
TP4003
TP4004
C8088
C8089
C8084
C8085
L8013
L8021
L8012
C8024
L8011
R8011
C8023
C8126
L8008
L8022
C8019
C8025
L8010
C8123
R4749
R4751
R4745
R4743
TP8857
R8871
R8893
R8879
JS8364
TP9150
R9326
C9379
C9380
C9387
C9386
C9378
C9391
C9327
C9331
L9300
C9319
C9320
C9358
C9345
TD9330
C9349
C9372
TD9332
C9344
C9350
C9357
C9352
C9367
C9321
C9309
C9356
C9335
C9330
C9307
C9322
C9397
C9355
C9368
C9364
L9301
C9374
C9376
C9366
C9371
R4009
TD9022
TD9325
R4002
R0911
R0906
R1520
R0912
R0905
TD0905
R0913
R0907
TD0904
C0900
TD0902 TD0903
R3214
R3213
C8109
R8006
C8107
R8005
R8020
R8007
R8021
C8047
C8108
C8102
R8014
R8008
C8103
R8010
L8015
R8009
C8055
R8019
C8101
C8111
C8112
C8110
C8099
L8005
L8014
C8052
C8020
C8021
C8033
L8025
C8001
L8024
C8000
C8096
C8050
L8018
C8057
C8098
L8019
R4003
R8824
C8037
C8038
C8042
C8091
L8017
TD8514
R8919
R8607
R8610
R8622
TP8850
R8877
C8854
JK8801
1 4
TP9164
TP9158
TP9159
TP9160
TP9163
TP9157
TP9181
PbF
TP9182
R9325
C9323
C9324
C9383
C9313
C9385
C9390
C9392
C9384
C9311
C9326
C9359
C9369
C9373
TD9347
TD9329
TD9348
TD9327
C9360
TD9351
TD9384
TD9345
C9361
TD9343
TP9100
C9336
C9365
R9323
C9318
C9362
TP9300
C9303
C9370
R9342
C9393
TD9376
R9099
TD9378
TP9111
R9109
R9122
TP9112
TP9114
TP4012
TP4008
TP4010
TP4018
TP4022
TP4020
TP4009
TP4021
TP4011
TP4013
TP4019
TP4023
R0943
TP4005
TP4014
TP4015
TP4016
TP4017
R0942
R4006
C8090
C8086
L8023
C8014
C8007
C8124
L8850
JS8365
C8016
C8127
R4005
C8045
R8600
VJ8603
TP0940
R0956
C8075
C8077
C2067
C8065
C8066
TP2251
C8064
C8005
C8073
C2108
C8004
C8010
C2107
R2107
C8074
C2103
R2106
C8117
C8009
C8115
L2101
C8116
C8012
R2105
C8008
C8013
C8114
C8006
C8011
Q2101
C8017
C4671
R4679
C8113
R4677
R2135
R2140
C4679
C8022
C2110
Q2101
C8860
TP8858
TP8859
TP8860
TP8862
C8861
C8863
R8867
R8872
R8874
R8875
C8858
C8859
C8855
C8862
JK8850
JS8367
JS8366
TP9199
TP9174
TP9166
TP9167
TP9169
TP9175
TP9206
TP9168
TP9165
TP9170
TP9173
TP9176
TP9186
TP9184
TP9178
TP9180
TP9183
TP9185
TP9177
TP9179
TP9905
TP9906
R9610
R9609
IC8950
1
IC8950
4
A
1
TD9350
TD9349
TD9346
TD9344
TD9342
TNPH0840
SEE REVERSE FOR ORDER NO.
TP8600
L8007
C8015
R8002
R8003
R0957
C2068
Q2102
R2261
C2106
R2260
R2264
C2105
Q2102
L2102
L2103
C2104
C2102
R2139
R2102
R2101
R5152
TP5150
TP8863
TP9198
TP9205
TP9907
TP9911
IC5601
TD2026
R2109
TP9188
TP9187
C5634
R5627
C5653
Q2255
R2108
C2356
C2311
C2310
C2303
C2306
R9103
TD9133
IC3001
R3017
JK3304
C2312
C2357
L2301
C2309
R2322
R2323
R2312
R2313
C2305
L2302
C2304
C2308
C2307
D2014
R2304
R2310
Q2301
R2309
C2302
C2301
R2307
R2308
TP2008
R3018
4 5
3
C3032
IC3001
R3002
R3019
1
R4655
C3031
TP3001
R4659
TP3002
R4663
D3109
R3227
R3225
C3103
FL3101
FL3106
R3101
R3104
D3105
R3301
5
10
15
JK3304
6
1
11
R2331
R3020
TP3003
TP3004
TP3005
L3001
AV1
AV1
L3000
R3001
AV2 AV1
AV2 AV1
MONITOROUT
MONITOROUT
26
R0959
R0958
R3007
R3006
C3019
R3149
C3018
51
C2320
C2329
C2317
C2327
C3016
TP2873
TP2878
R9907
TD9900
TP9192
TP9913
TP9912
TP9191
TP9910
TP9914
TP9190
TP9189
TP9909
TP9908
R8952
C8950
8
R8950
5
R5622
24
R5635
1
R5620
R5618
R5638
D5604
TP5602
D1013
D1014
R0954
R0968
R0970
D1015
R0955
R0971
D1016
R0969
TP8952
D1008
TP8950
R0978
D1009
R0979
TP8951
C5632
C5635
C5631
R5623
13
C5633
IC5601
R5639
R5626
12
C5654
C5627
R5647
R5648
R5621
R5619
R5634
D5603
TP5603
Q4701
D4706
R4763
Q4701
R4712
R4705
D4705
R4701
D4704
R4706
R4707
C4700
R4710
R4709
TP2874
TP2876
TP2875
TP2879
TP2877
TP2750
TP2751
TP2752
TP2760
TP2753
TP2756
TP2757
TP2754
TP2759
TP2755
TP2758
TP9201
TP9202
R0983
R0982
R0984
D4707
D4708
L4702
Q2301
R2752
R9104
D1010
TP1501
TD9132
TD8701
IC1100
R0985
5
4
R0987
R0986
IC1100
R1182
R1183
1
8
C1102
R1207
TP1100
TP1101
JK4700 JK4701
AV2S
R2263
C4703
Q2255
R4723
R4720
R4722
R4713
D4724
D4723
D4725
R4725
D4721
Q4513
D4722
R4549
C4550
R4560
R4550
C4547
R4552
Q4513
R4553
Q4512
R4548
R4554
R4551
R4555
D4737
R4735
L4708
JK4702
L4705
R4556
C4546
Q4512
C2958
IC2952
R2910
C2905
C2964
3
4
IC2953
C2966
R2966
IC2953
1
TP2952
5
R4765
R4738
R4726
D4738
D4739
R4736
D4740
D4741
C2960
C2965
TP2950
JK3107A
JK3107
C2952
4
C2959
C2961
IC2952
C2904
C2907
5
1
R2959
C2906
TP2951
TU2901
+BACTIVEANTENNA
+BACTIVEANTENNA
+BACTIVEANTENNA
+BACTIVEANTENNA
3
R2956
BB
BB
BB
BB
BB
BB
IC2950
C2950
6
L2950
1
C2963
C2956
R2957
C2951
JK3107
R0973
4
Q2904
R2923
IC2950
R0966
R0972
Q2903
3
R2922
L2905
R2908
C2910
L2909
C2913
R2902
BTMONITOR
BTMONITOR
BTMONITOR
BTMONITOR
BTMONITOR
BTMONITOR
RFAGCMONITOR
RFAGCMONITOR
RFAGCMONITOR
RFAGCMONITOR
RFAGCMONITOR
RFAGCMONITOR
L V
R0967
Q2904
TU2901
TU2901CTU2901D
R2921
L2910
C2914
AUDIOOUT
AUDIOOUT
L8302
Q2903
SIFOUT
SIFOUT
SIFOUT
SIFOUT
SIFOUT
SIFOUT
TP2304
C2328
L2304
R2315
R2314
L2303
C2326
C2340
R3127
C3117
C3118
R3123
C3116
1
IC3000
JK3100A
TP8730
C3111
C3157
C3158
C3112
JK3100
R3120
C3160
R3194
C3159
C3161
R3195
C3162
D3103
R3108
TD3100
R3217
C3100
R8300
R8322
R8323
C8323
C8310
C8309
VJ8300
25
R8310
TD8312
C8327
C8319
C8308
C8317
IC8300
C8322
C8304
R8302
X8300
R8320
L8305
37
C8305
TU2901ATU2901B
TU2901E
C8315
C8302
C8318
C8316
C8324
C8325
L2906
R2926
R8316
R8315
L8303
C2921
R2905
C8301
C2901
C8303
R2906
R2900
C2908
C2909
C2915
C2912
AFTOUT
AFTOUT
VB2
VB2
VB2
VB2
SDA
SDA
SDA
SDA
SDA
SDA
SCL
SCL
SCL
SCL
SCL
SCL
VB1
VB1
VB1
VIDEOOUT
VIDEOOUT
VB1
VIDEOOUT
VIDEOOUT
VIDEOOUT
VIDEOOUT
+B
VB
R
R2319
R2318
R3119
C3010
C3009
C3008
C3007
TD8313
C2343
IC3000
100
C3165
C3163
C3164
13
C8300
R8301
48
D8300
IFAGC
IFAGC
IFAGC
SW1
A11
1
4
A11
TP2302
C2342
C2336
TP2301
C2350
C2351
C2348
C2349
C2334
C2335
C2341
TP2303
R3192
D3132
C3113
R3117
C3123
R3152
76
JK3100
D3300
D3300
IC8301
1
C8314
IC8300
TD8300
C8306
C8307
R8303
R8306
TD8311
R8305
1
R8304
R8309
R8326
R8325
R8324
R8327
R8311
R8313
C8326
IFDOUT1
IFDOUT2
IFDOUT2
IFDOUT1
IFDOUT1
IFDOUT2
IFMONITOR
IFMONITOR
IFMONITOR
IFMONITOR
IFMONITOR
IFMONITOR
RESET
RESET
RESET
RESET
SW2
VB
+B
SW001
TP8300
C8312
IC8301
C8328
L8301
C8311
C8313
3
45
1
L8304
5
C8321
C8320
L8300
IC8302
R8321
TP8301
3
4
IC8302
ZA1001
SW001
ABCDEFGH I
83
Page 84
6
A
A-BOARD (COMPONENT SIDE)
5
TXN/A1LDUA42(A) TXN/A1LDUZ42SV(Z)
THERMAL PAD
C2332
C2324
C2325
C2346 C2347 R2320
C2339
C2338
Q3104
C2333
L2306
R2321
L2305
C2344
R3151
R3013
C3025
R3014
C3026
R3000
C3004
JK3100A
C3001
C3150
JK3100
R3174
R3166
C3138
A11
1
4
A11
C2355
C2354
C2337
C2353
C2352
C2345
L3119
C3153
R3184
D3300
R3190
Q3104
L3120
R3185
C3154
R3191
Q3105
Q3105
L3117 L3118
R3186
C3155
C3156
R3187
R3221
L3121
D3131
R3182
JS3101
D3121
D3122
JS3112
R3183
R3181
JS3103
D3120
D3112
L3107
R3144
D3300
4
3
JK3100
Q5051
R5052
R5051
C5050
Q5051
R5050
Q2252
R2254
R2255
R2256
Q2252
R2257
R2258
R2259
Q2254
Q2253
C2074
R2069
R2070
C2073
Q2254
Q2253
R2067 R2068
R2065
R2066
C2072
C2071
R3302
L3126
R3126
R3300
L3127
IC2301
C2322
R2317
23
C2323
C2321
R2316
C2318
C2330
C2316
C2313
C2331
C2314
C2315
C3125
C3024
R3012
R8733
R3215
R3205
C3011
D3133
C3171
C3015
C3149
C3022
C3023
R3010
R3173
R3011
R3165
C3137
L3115
L3114
D3113
L3108
R3146
22
IC2301
R2332
R2330
1
44
C3130
R3153
JS3106
L3122
R3128
R3206
R3218
C3170
D3110
R3130
D3134
C3104
R3102
R3303
AV1 AV2
AV1 AV2
C3002
C3003
C3122
C3119
D3106
R3228
15
11
MONITOROUT
MONITOROUT
AV1
AV1
R3148
D3107
D3108
R3224
R3226
FL3100
FL3102 FL3105
R3105
R3103
10
5
JK3304
6
1
CN0101
AV2S
2
TU2901E
C3108
R3111
R3114
C3109
L3102
L3103
C3101
C3102
IC1000
4
R0951
R0950
IC1000
R2753
815
C2750
C2751
C2903
C2918
ZA1001
SW001
SW001
R2907
R2904
R2901
1
TU2901ATU2901B
TU2901CTU2901D
TU2901
IC2951
R2911
R2918
R2917
L2901
L2900
R2903
R2914
C2919
L2904
R2919
C2922
Q2902
C3105
R3109
Q2950
R3106
L3100
C2911
L3104
L
R2920
JK3107
L2908
Q2902
C2920
R3107
C3106
L3101
R
5
R2954
R3110
R2958
C2917
R2955
Q2950
C2916
V
R2953
D3102
R2960
C2967
C2888
20
R2751
JK3304
4
C2953
D2950
D2951
A1
A1
C2879
R2878
R2879
C2880
19
CN0101
2
41
CN8702
CN8702
TU2901
3
IC2951
C2954
1
L2952
R3125
C2955
JK3107A
1 8
A31A
1
A31
1
A
PbF
20
1
IC9402
R9402
R9608
TD9356
TD9352
TD9353
TD9354
TD9355
TD9374
TD9373
10
TD9372
TD9371
TD9370
TD9369
TD9368
TD9367
TD9366
TD9375
TD9365
TD9364
TD9363
TD9362
TD9361
TD9360
TD9359
TD9358
TD9357
TD9026
TD9134
TD9135
TD9136
TD9002
10
TD9137
R9318
A
TD9309
1
R9334
TD9314
TD9313
R1104
R1177
R1200
C1101
C8080
R8017
R8001
X8001
C8082
R8016
R1559
R1505
R2302
R2301
R8860
R8862
R8861
R8859
R0944
R0945
R8822
R8470
R8498
R8510
R8428
R8471
R8501
R1550
R8642
R8641
R8480
VJ8514
R8438
R8619
R8660
TD8513
TD8515
R8488
R8490
R8494
R8499
R8496
R8495
R8492
R8497
JK8801
Q8850
R8614
R8627
R8631
R8632
TD8516
R8491
R8628
R8646
R8629
R8639
R8884
R8883
FL8800
D8800
D8801
4
C8869
JK8801
R9247
10
1
R9401
IC9401
1
R9400
IC9400
10
TD9341
CN7
TD9339
TD9340
TD9337
TD9336
TD9335
TD9338
R9336
R9335
R9031
C9040
R9205
R9206
D1100
TD9097
R1178
2
20
R1201
R1204
R1206
R1203
R1205
R1202
CN1102
R1103
R1105
R1107
R1108
R1106
R1101
R1102
R1109
R1100
1
CN1102
R5108
R5110
Q5101
R8201
R8203
R8200
8
IC8200
TD8200
TD8201
9
C8866
R8881
3
R8880
4
IC8851
C8868
R8894
C8865
C8870
1
5
L8851
30
A31
35
1
1
D9800
L9800
C9800
10
C9825
C9826
IC9402
11
20
IC9401
TD9055
R9107
C9117
R9166
11
Q5000
IC9400
C5052
11 20
1
R5474
C5472
CN7
L5600
C5622
C5620
C5621
19
C5617
C5618
C5619
D5600
R5105
L5601
D5100
R5100
R5102
C5101
C5100
R5101
R5103
R5106
Q5100
Q5101
Q5100
C8201
R8206
R8204
1
C8203
IC8200
X8200
C8204
C8205
C8206
16
IC5604
C8867
3
C5651
4
IC8851
R5642
C8864
R8658
R8659
R8608
IC5604
C9805
C9804
IC9800
R1552
CN8700
R5644
C5652
D5605
D5607
D5606
R8664
R8648
R5643
R5007
R5006
Q5600
5
A20A
1
A20
1
TD9100
D5000
R9916
R9915
C9822
R9209
IC9800
R9917
C9817
C9821
CN8700
C9101
R9208
A20
L9801
C9812
D9804
C9067
R9016
C9813
4
1
C9066
IC9801
C9814
C9815
R9914
C9818
1
C9819
5
R9890
R9891
C5603
C5601
C5614
C5613
C5604
C5600
R9014
R9877
IC9802
48
48
IC9801
C9808
5
8
C9811
R9878
R9879
C9809
C9810
IC9802
45
C5610
R2807
R2817
L5602
D2804
C5616
R5600
R5608
Q5602
25
25
R8922
1
IC8921-A
IC8921
30
TD8705
R8700
1
1
R8652
R8618
R8650
R8920
24
24
R8924
R8925
R8928
R8926
R8661
R8917
R8929
R8640
R8511
R9226
R9224
20
11
TD9098
TD9131
TD9057
C5000
R5005
C5003
R5008
Q5000
R5000
C9820
Q5601
Q5601
Q5600
31
TD8707
R8649
60
R8633
R8670
1
C9835
C9834
D2870
R9017
L2870
C2878
R2806
C2810
R5607
IC8921
L2871
C2883
L9802
D9805
R9019
C9833
R9909
IC2870
R2870
R2871
C2881
R2805
L2803
Q5602
JS8374
JS8391
JS8373
R8500
A6 A7
C2884
C9114
C9108
C9106
1 11
A6
C9827
IC9803
C9828
C9069
4
1
IC9803
5
8
C9831
C9829
R9910
R9908
C9832
1
8
C2877
R2818
R2819
C2816
R2801
C2803
R5613
R5612
R5609
Q5603
JS8388
JS8389
Q5603
JS8377
JS8375
JS8390
JS8372
C2873
C2874
C2876
D2871
C2871
IC2870
D2801
C8341
C8342
JS8371
14
R2874
C2870
R2820
C2824
1
A7
1
C2801
C2809
A8
R5610
C5615
6
R5611
A8
D5602
A88
30
R8349
R8341
JS8392
R8342
R8350
R8351
R8343
R8340
A88A
A88
R8346
L8340
1301
L8341
L8343
ZA1000
VJ9900
L5606
Q4700
R4766
D4743
A32A
A32
TD9901
VJ9901
FL9902
R9320
TD9321
R9321
C5637
Q5605
D5608
C5643
C5642
C5641
R1188
R8669
VJ8601
C8600
D4748
D4746
D4744
D4745
D4747
X9300
C5626
C5628
D4749
TD9322
C9301 C9302
Q5605
TD9397
TD9398
TD9395
TD9396
TD9390
TD9389
TD9385
TD9386
R4011
TD9016
TD9377
R9125
R4010
L5604
C9304
C9394
R9035
R9123
Q9001
R9038
Q9006
Q9001
R9036
Q9005
Q9000
Q9005 Q9006
R9115
R9037
R9100
R9102
Q9000
VJ8360
R8636
R8396
R8634
R8667
R8638
R1502
R8635
R1504
R8004
C2057
R2055
R2053
C2055
C8079
R8015
X8000
R8000
C8081
Q2109
C2119
R2121
R2138
Q2109
R2103
R2110
R2104
C4667
R4673
C4666
R4672
C4665
R4671
C4664
R4670
C4663
R4669
1
C4662
R4668
A
1
9
1
JK4702
55
1
D1011
C2752
11
1
TD8700
JK4700 JK4701
CN0102
IC5603
Q4702
5
1
C5649
JK3107
Q5604
C4702
R4702
C4701
D4701
R4716
R4715
C4704
D4718
1
1
C5650
IC5603
L5608
R4703
C4705
Q4704
L5605
R4711
19
Q4702
R4724
R5500
Q4705
D1012
R2750
CN0102
C5625
C5629
L4700
L4701
D4709
D4711
D4713
D4715
R4718
19
D4726
D4728
D4730
D4732
R5640
R4730
D4702
D4710
D4712
D4714
D4716
Q4703
D4719
L4703
L4704
D4727
D4729
D4731
D4733
4
R5641
3
C4708
R4729
JK4702
Q4704
R5501
Q5604
R4708
R4752
R4719
R4717
R4721
R4764
R4754
JK4701
Q4705
R4737
C4707
68
JK4700
Q4703
R4755
R4734
D4735
R4728
19
TD9902
FL9901
C5636
D5609
C5658
C5659
C5660
R4704
Q4700
R4753
R4733
C4706
R4767
R4732
R4731
R4756 R4757
D4742
L4706
L4707
D4734
Q9900
Q9900
R9904
C9900
1
TD9905
Q9901
R9903
TD9904
R9906
R9905
A32
Q9901
40
VJ9902
TD9903
68 1
FL9900
TNPH0840
ORDER
NO.
IC9300
R9034
R9101
TD9118
TD9119
D9806
R9110
TD9120
TD9121
TD9027
R9105
TD9122
TD9123
TD9124
TD9125
TD9126
TD9127
TD9128
TD9129
IC8001
JK8850
JK8850
IC9300
TD9109
TD9111
R5154
8
R9340
R9339
TD9107
TD9101
TD9108
TD9112
TD9113
TD9110
TD9114
TD9115
TD9116
TD9117
R5151
TD0900
R0900
R5153
R1554
R0902
R0903
R1181
C1501
R1521
R1160
IC8001
R8623
R8625
R8656
R8620
R1187
R8900
R8624
R8621
R8655
C5150
D1101
R1563
R1564
D4750
R4739
R8855
R8653
R8850
10
R8856
Q8850
R8888
C8850
R8851
R8852
3
1
IC8850
R8869
R8853
R8854
4
R8866
C8852
5
C8851
L8870
IC8850
1
C8853
R8870
R8868
ABCDEFGH I
84
Page 85
12.4. C1-Board
6
5
C1-BOARD (FOIL SIDE)
TXNC111BEK42
4
C1
CMM11
1
TNPA5075
SEE REVERSE FOR ORDER NO.
2
1
C1
PbF
3
3
C1-BOARD (COMPONENT SIDE)
TXNC111BEK42
C120
10
11
R131
C115
IC101
2
R101
C101
15 5
15 5
R133 R134
CB1
C104
C116
C109
R112
R114
CMM11
CR NO.17
ZA102
TNPA5075
ORDER
NO.
PbF
1
C1
C105
C102 C103
CB2
C117
1
1
C110 C111
R116
55
55
R117
CB3
R135
C118
1
1
55
55
R124
R125
20
C113
R118
R119
1
C114
R127
ZA103
R126
C121
C122
R132
40
40
C11
FL102
CB4
1
1
ZA104
C106 C107 C108
C119
R136
C112
55
55
R130
1
1
R128
20
20
C10
R120
R121
1
1
1
ABCDEFGH I
85
Page 86
12.5. C2-Board
6
5
C2-BOARD (FOIL SIDE)
TXNC211BEK42
4
C2
CMM21
1
TNPA5076
SEE REVERSE FOR ORDER NO.
12 3
C2
PbF
3
C2-BOARD (COMPONENT SIDE)
TXNC211BEK42
IC202
11
10
C207
R204
1
2
1
ZA201
C20
20
20
CB5
C204
1
1
R234
C208
C221
R210
20
R209
R213
C211
55
55
R214
R233
C226
C227
R232
1
R203
C206
C210
C225
55
55
C21
ZA202
FL201
R219
1
1
C228
C229
C230
C209
C205
C222
1
1
CB6
IC203
C214
20
1
R217
R218
11
10
R235
R215
55
55
C212
R216
TNPA5076
ORDER
NO.
CB7
1
1
C2
1
R236
C216
C223
C213
CR NO.17
PbF
R228 R229
C218
55
55
R227
ZA203
C23
1
6
CMM21
C25
4
R237
CB8
R230
C217
C224
C215
1
1
1
C219
R226
R231
C220
55
55
1
ABCDEFGH I
86
Page 87
12.6. SN-Board
6
5
SN
4
SN-BOARD (FOIL SIDE)
TXNSN11BEK42
SNMM1
CRNo.14
3
L851
C463
C460
TP108
2
TP107
TP109
TP63
TP110
TP61 TP62
L411
CRNo.16
5
SN3
TP100
TP30 TP31
TP99
1
TP105 TP106
1
TP79
TP60
TP92 TP93
2
3
1
TNPA5066
SEE REVERSE FOR ORDER NO.
D722
Q451
A A
K
Q621
Q421
AA
GCE GCE
Q422
TP112
TP111
L401
TP90 TP91
SN
PbF
D481
D482
A
A A
A
K
K
A
1
GCE
TP114
D724
K
A
Q601
D421
K
GE
S
G
D
Q441
K
C
G E
A
C
C523
D461 D462
D641 D642
A
A
A
K
A AKA A
C641
C642
K
C503
C796
A
A
K
D401
TP12
TP25
C414
TP5
TP1
TP4
1
3
SN2
G
E G
E
C
C
Q401 Q402
TP118
TP35
TP113
C412
C411
L400
TP2
TP9
TP116
TP78
TP24
TP21
41
TP40
TP52
TP17
TP23
IC784
TP38
TP34
C413
TP16
TP39
TP18
8 5
TP20
TP22
TP74
TP14
C563
C721
C
G
E
Q661
TP94
S1 S3
T471
P1 PT P2
TP26
TP37
TP10 TP11
TP19
TP13
TP70
SNMM2
TP122
TP58
L472
C795
C793
C813
TP73
TP6
TP7
C791
R838
TP27
TP36
IC786
4
TP67
8 5
L698
1
TP29
TP8
TP32 TP33
TP96
C462
C461
TP117
R860
TP95
C842
TP125
R774
TP115
TP28
TP121
R696
C691
ABCDEFGH I
87
Page 88
6
SN
5
4
SN-BOARD (COMPONENT SIDE)
TXNSN11BEK42
A48
A1 A48
A48
B48
B48
3
SN18
IC954
65
96
C984
D954
D956
TP59
R696
2
1
A48
A1
B1
B1
B48
B48
33
64
32
97
C979
1
128
C962
C963
C999
R891
C691
R899
R892
R893
D859
D678
D490
C461
C462
R492
R491
TP68
R493
D492
C490
R860
TPVSCN
IC490
R495
R774
R783
SN17
IC953
64
65
96
128
97
C964
R995
IC661
R897
1
4
R927
D921
Q920
R490
R923
5
1
R494
4
3
IC491
C842
R870
R832
R831
R873
R822
D871
R825
D821
R751
D875
C971
C981
C958
R951
R926
R686
R742
R928
8
5
R801
D920
Q490
R496
D712
R755
R750
R754
Q876
R954
C997
C967
C976
C989
R920
R921
R746
Q801
R922
D477
R804
R802
D478
Q810
C891
R699
R745
R904
R692
R694
R691
R711
Q921
R747
D493
Q670
Q675
R498
C864
R824
Q701
R497
C497
D494
D713
L698
IC786
8
1
PC723
R773
4
R772
1
2
3
C862
IC787
PC722
R937
R851
Q815
C827
C863
D824
R823
D825
R786
R753
D874
R785
D820
D822
R587
R752
R717
R707
TPSOS6
A1
A1
B48
B1
B48 B1
33
32
1
D957
C959
D901
Q671
R679
1
C712
D701
R695
C707
R829
C861
Q817
5
4
34
2
1
C854
R787
R844
R849
C565
C773
Q676
R712
C860
R826
C844
IC785
C675
IC692
3
TP57
Q930
C794
R680
D702
Q702
R661
5
4
IC773
L472
TPVAD
R931
Q931
R852
R846
C983
R986
C665
Q663
Q662
D671
R666
R663
Q672
R658
C708
R776
R777
Q818
C795
C793
R930
R827
R932
Q885
R936
R934
D893
Q932
R935
R933
R841
R843
R838
C859
C791
D710
R845
TP82
SN16
D958
R985
C982
C666
D663
D664
D662
D728
C956
R664
R674
C664
C662
D670
Q661
C661
D667
D790
C
D672
E
S1
P2
PT
R938
C813
2
TPSOS7
13 0
13 0
IC952
64
65
96
97
128
C957
C996
R981
C723
C721
IC724
D721
R665
R929
G
T471
S3
D711
IC784
8
1
1
P1
4
2
3
R789
1
C843
34
PC896
PC897
C561
R580
C563
ZA401
SN20
A48
A1
A1 A48
B48
B1
B48 B1
33
32
1
R953
C966
IC471
C724
TP81
R472
TP80
R473
1
2
R474
PC480
D720
D719
5
4
C856
C857
C858
R837
Q816
R561
R562 R563
R564
64
65
96
97
D961
R471
PC951
C987
C988
D473
4
3
C413
C562
IC561
R565
1
20
10
11
R566
R568
20
1
11
10
R567
IC562
SN15
IC951
33
D955
32
1
128
C952
PC952
R973
C951
R980
C950
C970
C972
C973
C994
R975
R961
R962
R963
R965
R401
Q401
Q402
E
G
E
C
C
C412
C411
C564
R475
L400
D474
R476
C566
R590
D480
R592
C593
7
IC563
8
R675
14
1
R591
R690
C974
C975
C993
IC962
R977
TP98
R402
D401
G
AA
K
1
SN2
A1 A48
A1 A48
A48
A48
B1
B1
B48
B48
D962
R989
D910
D909
C991
8
8
14
14
IC961
7
1
1
C992
7
R958
D976
R944
C943
R949
R943
3
4
D974
R950
C926
R349
1
5
IC963
C401
C503
ZA403
R501
R417
C796
C414
3
C535
IC464
4
5
C771
C772
3
1
R419
R414
C536
5
IC771
R415
3
1
IC465
SN14
IC904
64
65
TP97
D908
D907
96
97
C912
C913
C929
C923
R960
R956
C642
C641
D641
A
K
R512
C504
R510
R503
8
IC501
C502
R504
D536
D503
9
C501
R502
R418
R420
4
D642
A
A
A
K
R511
C522
Q501
R523
1
C524
D522
R531
Q531
D534
16
R532
R534
R533
K
C534
C533
PC461
A A
R416
D411
R411
R410
A48
A1
A48B1A1
B48
B1
B48
IC903
33
1 32
128
C942
C949
C939
C941
Q621
R761
R762
R763
R681
R621
Q762
C523
C754
C685
R769
R685
K
D461
A
64
65 96
97
R906
C908
C918
C940
C947
R923
TNPA5066
ORDER
R612
D421
Q601
GCE
D407
R605
D605
D610
C753
PC685
D462
A
K
G S
A
D
Q602
R607
D604
R615
R634
R601
R609
D602
C604
D607
D618
C603
D765
C
E
G
Q441
C441
R441
D441
SN13
33
32
R922
1
R904
C916
128
C909
1
NO.
Q606
Q607
C471
C421
Q421
C
E
E
A
G
ZA402
R617
3
PC603
2
R604
1
4
R684
PC684
R765
C756
C757
Q603
D497
C608
R610
A
A
C727
D724
A48
A1
A48
A1
B1
B1
B48
B48
D903
D905
C928
C932
R921
CRNo. 14
PbF
SN
Q422
C
C464
G
R421
R422
R633
C602
R631
C755
C684
AA
AA
K
D481
D482
K
K
SN12
C907
CRNo.16
R451
A1
A1
A48
A48
B48
B1
IC902
33
64
65 96
97
32
C906
128
C936
C946
C915
R903
C931
C937
C938
B48 B1
64
65
1
96
97
SN11
IC901
33
32
1
128
C902
C901
D901
C944
R912
R911
C903
R901
D906
D904
C934
C935
C460
L401
L411
G
C451
C
Q451
D451
A
A
E
K
D722
1
C892
R506
R516
IC521
1
Q521
R517
C491
C505
R552
R551
Q551
8
R524
R553
C525
R583
D583
R581
SN3
D620
IC581
1
R582
C582
R584
4
R593
R586
5
A1
A1
B1
B1
L851
TPSN1
C463
R886
R887
R888
16
C521
R522
R521
9
C527
R619
C581
R585
8
5
C583
R588
ABCDEFGH I
88
Page 89
12.7. SS-Board
6
5
SS
4
SS-BOARD (FOIL SIDE)
TXNSS11BEK42
3
TP29
TP26
C105
C106
TP32
TP33
5
SS3
TP72
L014
1
L013
L012
L011
R309
TP73
C193
2
SS52 SS55
TP54
1 13
TP31
C328
TPVe
L303
PbF
C272
TP7
TP8
TP28
1
4
5
IC304
8
CR No.16
SEE REVERSE FOR ORDER NO.
SS53A SS53B
TP25
C310
C003
1 TNPA5072 SS
TP30
4
SS11
1
TP60
TP62
TP61
C011
TP63
TP71
TP2
L103
C018
TP65
TP66
TP70
TPVSUS
TP64
C012
TP67
TP24
TP69
TPSS1
TP68
C023
SS55A SS55B
12 3
TP13
1 13 1 13 1 13 1 13 1 13 1 13 1 13 1 13
TP36
C241
TP27
TP14
TP17
1 13 1 13 1 13 1 13 1 13 1 13 1 13 1 13
TPSOS8
1 13
TP16
TP18
TP56
1
ABCDEFGH I
89
Page 90
6
SS
5
4
SS-BOARD (COMPONENT SIDE)
TXNSS11BEK42
C241
SS23
3
16
C243
R241
D280
R281
R280
TPSOS8
D281
TD37
C280
R284
C286
R285
R289
C244
11
C242
20
IC241
10
1
R242
C281
R283
Q280
R282
D282
D285
C287
R290
C022
C023
EG
R163
Q161
2
1
R132
5
4
R131
R161
R135
R136
16
1
C135
R162
EG
C131
R021 R022
Q021 Q022
98
IC131
R134
C133
R141
C021
5
R142
D131
R137
4
2
R143
2
C
13113
SS55
SS55A SS55B
SS55A S S55B
11 3 13 11 3 1131
C
1
SSMM1
C104
DIP
Q141
1
ZA002
CR No.16
C102
D021
C002
C012
Q002
R002
G
PbF
C018
C
TPSS1
E
L103
C103
C011
4
SS11
D001
Discharge
TPVSUS
R001
D315
C318
1
C
Q001
C310
C003
C001
E
G
SS53A
SS53B
SS53B
1
1
SS53A
C319
1131
1
R319
R332
IC312
2
3
2
3
D316
C316
C317
ZA001
C272
C328
R334
1
R320
R318
4
R335
R307
1
PC192
4
R330
C315
1
4
IC304
D317
R105
TPVe
L303
8
5
13 13 11 3 1
13
13
R116
R110
S
D
D192
C195
R309
G
11 3 13 1
R195
D195
C193
R102
SS52
R191
R104
Q102
R193
Q101
R192
3
PC191
52
D101
S
4
R101
D
1
C106
C105
6
D196
C192
C191
5
C198
R109
4
Q191
1
R103
L014
L013
G
L012
L011
D022
C004
C101
SS3
1
13 111 3 13113
1 TNPA5072 SS
ORDER
NO.
1
ABCDEFGH I
90
Page 91
13 Exploded View and Replacement Parts List
13.1. Exploded View and Mechanical Replacement Parts List
13.1.1. Exploded View 1
91
Page 92
13.1.2. Exploded View 2
92
Page 93
13.1.3. Packing 1
93
Page 94
13.1.4. Packing 2
94
Page 95
13.1.5. Mechanical Replacement Parts List
95
Page 96
Safety
Ref.
No.
1 K2AHYH000033 AC INLET WITH CABLE 1 PAVCTH
51 K2CK3YY00024 AC CORD 1 PAVCTH
2 MD42H13A2J PLASMA DISPLAY PANEL 1
52 N2QAYB000494 REMOTE CONTROL 1 PAVCTH
3 TBL4TA3003 STAND POLE(R) 1 PAVCTH
4 TBL4TA3004 STAND POLE(L) 1 PAVCTH
5 TBL4TX0002 PEDESTAL STAND 1 PAVCTH
6 TBM4GA005 PANASONIC BADGE 1 PAVCTH
7 TBX4TA00201 POWER BUTTON 1 PAVCTH
8 TKGA5594 FRONT GLASS 1 PAVCTH
9 TKK4TC5002 LED PANEL 1 PAVCTH
10 TKKL5493 M8 CAP 4
11 TMK4TG001 SPONGE (FRONT GLASS/UPPER/BOTTOM) 2 PAVCTH
12 TMK4TG002 SPONGE (FRONT GLASS/LEFT/RIGHT) 2 PAVCTH
13 TMW4TX001 SP BRACKET L 2 PAVCTH
14 TMW4TX002 SP BRACKET R 2 PAVCTH
15 TMXX064 AC CORD CLAMPER A 1
16 TMXX065 AC CORD CLAMPER B 1
17 TMZ4TX5001 STAND BRACKET-L 1 PAVCTH
18 TMZ4TX5002 STAND BRACKET-R 1 PAVCTH
71 TPC4TA00103 CARTON BOX (WITH STAMP) 1 PAVCTH A
71 TPC4TA00104 CARTON BOX (WITH STAMP) 1 PAVCTH Z
72 TPD4TA0001-1 TOP CUSHION 1 PAVCTH
73 TPD4TA0002-1 BOTTOM CUSHION 1 PAVCTH
74 TPD4TA0012 PEDESTAL CUSHION 1 PAVCTH
53 TPDX0016-1 JOINT FOR PEDESTAL 1
54 TPE4TB003 BAG (PEDESTAL STAND) 1 PAVCTH
75 TPE4TH001 SET BAG 1 PAVCTH
55 TPE4TP001 BAG (INSTRUCTION BOOK) 1 PAVCTH
Part No.
THE3DC002N STEP SCREW 2
THEJ0339 SCREW(BC-TUNER:1 SIDE_COVER:4) 5
THEL052Z SCREW (BC TOP:4) 2
THEL080N PF SCREW(5x30) 4
THTD020J SCREW(A-PRINT:4) 4
THTF011N SCREW 45
TMM23417 CLAMPER 2
TMME292 CLAMPER 1
TMME331 CLAMPER 1
TMME332 CLAMPER(HANGER:4) 4
TMME332 CLAMPER(SS:1) 1
TMME332 CLAMPER 2
TMME379 CLAMPER 3
TPE4TB002 BAG (SCREW) 1 PAVCTH
Part Name & Description Q'ty Remarks
96
Page 97
Safety
Ref.
No.
56 TPE4TP002 BAG FOR AC CORD 1 PAVCTH
57 TQB4TC0003 INSTRUCTION BOOK (ENGLISH) 1 PAVCTH A
57 TQB4TC0004 INSTRUCTION BOOK (ENGLISH) 1 PAVCTH Z
41 TSXL519 CABLE (C10-C20) 1
42 TSXL967 CABLE (A20-SN20) 1 PAVCTH
43 TSXL968 CABLE (A31-C11) 1 PAVCTH
44 TSXL969 CABLE (A32-C21) 1 PAVCTH
19 TTU4TA0010 REAR COVER 1 PAVCTH A
19 TTU4TA0013 REAR COVER 1 PAVCTH
20 TUX4TA001 42HANGER METAL 2 PAVCTH
21 TXFEA01LHUT SPEAKER L/R ASSY 2 PAVCTH
22 TXFKP01LHUT SIDE TERMINAL COVER ASSY 1 PAVCTH
23 TXFKY01LDUA CABINET ASSY 1 PAVCTH
58 XZB17X19C03 POLY BAG (STAND POLE) 1
Part No.
TQZ4TH001 SCREW USE HANDBILL 1 PAVCTH
TXFKL01LBUJ TIP PREVENTION PARTS ASSY 1
TXJA11LLUM SPEAKER LEAD(A11-SPL/SPR) 1 PAVCTH
XSB3+6FJ SCREW(HDMI:3) 3
XSB4+6FN BIND SCREW 4
XTB4+12GFJ SCREW(GH:20 PW:2 LED:1) 16
XTB4+12GFJK SCREW(BC:11) 11
XTB4+12GFN SCREW (4*12) 10
XTV3+10JFJK SCREW(REAR AV:2) 2
XYN3+F10FJK SCREW(BC-AC_INLET:2) 2
XYN3+J10FJ SCREW 26
XYN3+J8FJ SCREW 1
XYN4+E6FJ SCREW(INLET:1) 1
XYN4+F10FJ SCREW 6
XYN4+F10FJ SCREW(HANGER METAL:4) 4
XYN4+F10FJ SCREW(SP BRKT:4) 4
XYN4+F10FJ SCREW(AL-GHT:4) 4
XYN5+F18FN SCREW (STAND POLE) 4
Part Name & Description Q'ty Remarks
97
Page 98
13.2. Electrical Replacement Parts List
13.2.1. Replacement Parts List Notes
98
Page 99
13.2.2. Electrical Replacement Parts List
Safety Ref. No. Part No. Part Name &
PCB LSEP1287LEHB P BOARD (DC
PCB TXN/A1LDUA42 A-PRINT COMPLETE 1 (RTL)
PCB TXN/
PCB TXN/K1LHUT42 K-PRINT COMPLETE 1 (RTL)
PCB TXNC111BEK42 C1-PRINT COM-
PCB TXNC211BEK42 C2-PRINT COM-
PCB TXNSN11BEK42 SN-PRINT COM-
PCB TXNSS11BEK42 SS-PRINT COM-
A1 K1KY08AA0719 8P CONNECTOR 1
A6 K1KY11AA0719 11P CONNECTOR 1
A7 K1KY14AA0719 14P CONNECTOR 1 PAVCTH
A11 K1KA04AA0190 4P CONNECTOR 1
A20A K1MY30BA0345 30P CONNECTOR 1 PAVCTH
A31A K1MY40BA0345 40P CONNECTOR 1 PAVCTH
A32A K1MY55BA0345 55P CONNECTOR 1
C10 K1MN20BA0231 20P CONNECTOR 1
C11 K1MY40BA0345 40P CONNECTOR 1 PAVCTH
C20 K1MY20BA0345 20P CONNECTOR 1
C21 K1MY55BA0345 55P CONNECTOR 1
C23 K1KY06AA0719 6P CONNECTOR 1
C25 K1KA04BA0107 4P CONNECTOR 1
C0900 F1G1C104A116 C 0.1 uF 16 V 1
C1100 F1G1E103A123 C 0.01 uF 25 V 1
C1101 F1G1E103A123 C 0.01 uF 25 V 1
C1102 F1G1C104A116 C 0.1 uF 16 V 1
C2055 F1J1A106A087 C 10 uF 10 V 1
C2057 F1J1A106A087 C 10 uF 10 V 1
C2067 F1G1C103A116 C 0.01 uF 16 V 1
C2068 F1G1C103A116 C 0.01 uF 16 V 1
C2071 EEEHB0J101UR E 100 uF 6.3 V 1
C2072 EEEHB0J101UR E 100 uF 6.3 V 1
C2073 F1G1E333A091 C 0.033 uF 25 V 1
C2074 F1G1E333A091 C 0.033 uF 25 V 1
C2104 F1G1H100A731 C 10 pF 50 V 1
C2107 F1G1A105A047 C 1 uF 10 V 1
C2108 F1G1A105A047 C 1 uF 10 V 1
C2110 F1G1C104A116 C 0.1 uF 16 V 1
C2301 F1G1C104A116 C 0.1 uF 16 V 1
C2302 F1G1C104A116 C 0.1 uF 16 V 1
C2304 F1J1E105A231 C 1 uF 25 V 1
C2309 F1K1E106A136 C 10 uF 25 V 1
C2312 F1K1E106A136 C 10 uF 25 V 1
C2313 F1G1H102A730 C 1000 pF 50 V 1
C2314 F1J1E105A231 C 1 uF 25 V 1
C2316 F1H1H104A970 C 0.1 uF 50 V 1
C2317 F1J1E105A231 C 1 uF 25 V 1
C2318 F1H1H104A970 C 0.1 uF 50 V 1
C2320 F1J1E105A231 C 1 uF 25 V 1
C2321 F1H1H104A970 C 0.1 uF 50 V 1
C2323 F1H1H104A970 C 0.1 uF 50 V 1
C2324 F1J1E105A231 C 1 uF 25 V 1
C2325 F1G1H102A730 C 1000 pF 50 V 1
C2334 F1J1H474A757 C 0.47 uF 50 V 1
A1LDUZ42SV
Description
POWER SUPPLY
BOARD)
A-PRINT COMPLETE 1 (RTL)
PLETE
PLETE
PLETE
PLETE
Pcs Remarks
1(RTL)
PAVCTH
PAVCTH A
PAVCTH Z
PAVCTH
1(RTL)
PAVCTH
1(RTL)
PAVCTH
1(RTL)
PAVCTH
1(RTL)
PAVCTH
Safety Ref. No. Part No. Part Name &
C2335 F1H1E104A129 C 0.1 uF 25 V 1
C2336 F1H1E104A129 C 0.1 uF 25 V 1
C2337 F1J1H474A757 C 0.47 uF 50 V 1
C2338 F1H1E104A129 C 0.1 uF 25 V 1
C2339 F1H1E104A129 C 0.1 uF 25 V 1
C2340 F1H1H223A970 C 0.022 uF 50 V 1
C2341 F1H1H223A970 C 0.022 uF 50 V 1
C2342 F1H1H223A970 C 0.022 uF 50 V 1
C2343 F1H1H223A970 C 0.022 uF 50 V 1
C2344 F1H1H223A970 C 0.022 uF 50 V 1
C2345 F1H1H223A970 C 0.022 uF 50 V 1
C2346 F1H1H223A970 C 0.022 uF 50 V 1
C2347 F1H1H223A970 C 0.022 uF 50 V 1
C2349 F1G1H102A730 C 1000 pF 50 V 1
C2351 F1G1H102A730 C 1000 pF 50 V 1
C2353 F1G1H102A730 C 1000 pF 50 V 1
C2355 F1G1H102A730 C 1000 pF 50 V 1
C2356 F1K1E106A136 C 10 uF 25 V 1
C2357 F1K1E106A136 C 10 uF 25 V 1
C2510 F1H1H103A970 C 0.01 uF 50 V 1
C2511 F1J1A106A087 C 10 uF 10 V 1
C2515 F1H1H103A970 C 0.01 uF 50 V 1
C2521 F1H1C104A143 C 0.1 uF 16 V 1
C2751 F1J1E105A231 C 1 uF 25 V 1
C2824 F1J1A106A087 C 10 uF 10 V 1
C2871 F1K1E106A136 C 10 uF 25 V 1
C2872 F1G1E103A123 C 0.01 uF 25 V 1
C2873 F1J1A106A087 C 10 uF 10 V 1
C2874 F1J1A106A087 C 10 uF 10 V 1
C2877 F1H1H223A970 C 0.022 uF 50 V 1
C2878 F1H1H472A970 C 4700 pF 50 V 1
C2879 F1G1E103A123 C 0.01 uF 25 V 1
C2883 F2H1E470A007 E 47 uF 25 V 1
C2884 F1J1E105A231 C 1 uF 25 V 1
C2885 F1K1E106A136 C 10 uF 25 V 1
C2886 F1K1E106A136 C 10 uF 25 V 1
C2905 F2H1A101A009 E 100 uF 10 V 1 PAVCTH
C2907 F1G1C104A116 C 0.1 uF 16 V 1
C2908 F1G1C104A116 C 0.1 uF 16 V 1
C2910 F1G1C104A116 C 0.1 uF 16 V 1
C2911 F1G1C104A116 C 0.1 uF 16 V 1
C2917 F1G1H222A730 C 2200 pF 50 V 1
C2950 ECJ2YB0J475K C 4.7 uF 6.3 V 1
C2951 ECJ2YB0J475K C 4.7 uF 6.3 V 1
C2959 F1G1C104A116 C 0.1 uF 16 V 1
C2961 ECJ1VB1A105K C 1 uF 10 V 1
C2965 ECJ1VB1A105K C 1 uF 10 V 1
C2966 F1H1A225A051 C 2.2 uF 10 V 1
C3003 F1G1C104A116 C 0.1 uF 16 V 1
C3004 F1G1C104A116 C 0.1 uF 16 V 1
C3011 F1J1A106A087 C 10 uF 10 V 1
C3015 F1J1A106A087 C 10 uF 10 V 1
C3016 F1G1C104A116 C 0.1 uF 16 V 1
C3018 F1G1C104A116 C 0.1 uF 16 V 1
C3019 F1G1C104A116 C 0.1 uF 16 V 1
C3022 ECJ1VB1A105K C 1 uF 10 V 1
C3023 ECJ1VB1A105K C 1 uF 10 V 1
C3024 F1J1A106A087 C 10 uF 10 V 1
C3025 F1J1A106A087 C 10 uF 10 V 1
C3026 F1J1A106A087 C 10 uF 10 V 1
C3031 ECJ1VB1A105K C 1 uF 10 V 1
C3032 ECJ1VB1A105K C 1 uF 10 V 1
C3105 F1G1H561A730 C 560 pF 50 V 1
C3106 F1G1H561A730 C 560 pF 50 V 1
C3108 F1G1E333A091 C 0.033 uF 25 V 1
Description
Pcs Remarks
99
Page 100
Safety Ref. No. Part No. Part Name &
C3109 F1G1E333A091 C 0.033 uF 25 V 1
C3111 ECJ1VB1A105K C 1 uF 10 V 1
C3112 ECJ1VB1A105K C 1 uF 10 V 1
C3113 F1J1A106A087 C 10 uF 10 V 1
C3116 F1J1A106A087 C 10 uF 10 V 1
C3117 F1J1A106A087 C 10 uF 10 V 1
C3118 F1J1A106A087 C 10 uF 10 V 1
C3119 F2H1A101A009 E 100 uF 10 V 1 PAVCTH
C3122 F2H1A101A009 E 100 uF 10 V 1 PAVCTH
C3123 F1J1A106A087 C 10 uF 10 V 1
C3137 F1G1H561A730 C 560 pF 50 V 1
C3138 F1G1H561A730 C 560 pF 50 V 1
C3149 ECJ1VB1A105K C 1 uF 10 V 1
C3150 ECJ1VB1A105K C 1 uF 10 V 1
C3153 F1G1H561A730 C 560 pF 50 V 1
C3154 F1G1H561A730 C 560 pF 50 V 1
C3155 F1G1H561A730 C 560 pF 50 V 1
C3156 F1G1H561A730 C 560 pF 50 V 1
C3157 ECJ1VB1A105K C 1 uF 10 V 1
C3158 ECJ1VB1A105K C 1 uF 10 V 1
C3159 F1J1A106A087 C 10 uF 10 V 1
C3160 F1J1A106A087 C 10 uF 10 V 1
C3161 F1J1A106A087 C 10 uF 10 V 1
C3162 F1J1A106A087 C 10 uF 10 V 1
C3163 F1J1A106A087 C 10 uF 10 V 1
C3164 F1J1A106A087 C 10 uF 10 V 1
C3165 F1J1A106A087 C 10 uF 10 V 1
C4546 ECJ1VB0J105K C 1 uF 6.3 V 1
C4547 ECJ1VB0J105K C 1 uF 6.3 V 1
C4662 ECJ1VB0J105K C 1 uF 6.3 V 1
C4663 ECJ1VB0J105K C 1 uF 6.3 V 1
C4664 ECJ1VB0J105K C 1 uF 6.3 V 1
C4665 ECJ1VB0J105K C 1 uF 6.3 V 1
C4666 ECJ1VB0J105K C 1 uF 6.3 V 1
C4667 ECJ1VB0J105K C 1 uF 6.3 V 1
C4701 F1G1C104A116 C 0.1 uF 16 V 1
C4702 F1G1C104A116 C 0.1 uF 16 V 1
C4704 F1G1C104A116 C 0.1 uF 16 V 1
C4705 F1G1C104A116 C 0.1 uF 16 V 1
C4707 F1G1C104A116 C 0.1 uF 16 V 1
C4708 F1G1C104A116 C 0.1 uF 16 V 1
C5000 F1G1C104A116 C 0.1 uF 16 V 1
C5001 F1G1C104A116 C 0.1 uF 16 V 1
C5002 F1G1C104A116 C 0.1 uF 16 V 1
C5003 F1G1C104A116 C 0.1 uF 16 V 1
C5004 F1G1H102A730 C 1000 pF 50 V 1
C5050 F1J1A475A087 C 4.7 uF 10 V 1
C5052 F2G1A221A149 E 220 uF 10 V 1
C5055 F1G1C104A116 C 0.1 uF 16 V 1
C5058 ECJ1VB0J105K C 1 uF 6.3 V 1
C5100 F1G1C104A116 C 0.1 uF 16 V 1
C5101 F1H1A474A084 C 0.47 uF 10 V 1
C5155 F1J0J106A004 C 10 uF 6.3 V 1
C5156 F1J0J106A004 C 10 uF 6.3 V 1
C5157 F1J0J106A004 C 10 uF 6.3 V 1
C5158 F1J0J106A004 C 10 uF 6.3 V 1
C5159 F1J0J106A004 C 10 uF 6.3 V 1
C5160 F1J0J106A004 C 10 uF 6.3 V 1
C5471 F1G1C104A116 C 0.1 uF 16 V 1
C5472 F1G1C104A116 C 0.1 uF 16 V 1
C5600 F1K1E106A136 C 10 uF 25 V 1
C5601 F1K1E106A136 C 10 uF 25 V 1
C5602 F1G1E682A123 C 6800 pF 25 V 1
C5603 F1K1E106A136 C 10 uF 25 V 1
C5604 F1K1E106A136 C 10 uF 25 V 1
C5606 F1G1A154A053 C 0.15 uF 10 V 1
C5607 F1J1A475A087 C 4.7 uF 10 V 1
C5608 F1H1C104A143 C 0.1 uF 16 V 1
C5609 F1H1C104A143 C 0.1 uF 16 V 1
C5611 F1J1E105A231 C 1 uF 25 V 1
C5612 F1H1C105A145 C 1 uF 16 V 1
C5615 F1H1A225A051 C 2.2 uF 10 V 1
C5616 F1G1E103A123 C 0.01 uF 25 V 1
Description
Pcs Remarks
Safety Ref. No. Part No. Part Name &
C5617 F1K0J226A008 C 22 uF 6.3 V 1
C5618 F1K0J226A008 C 22 uF 6.3 V 1
C5619 F1K0J226A008 C 22 uF 6.3 V 1
C5620 F1K0J226A008 C 22 uF 6.3 V 1
C5621 F1K0J226A008 C 22 uF 6.3 V 1
C5622 F1K0J226A008 C 22 uF 6.3 V 1
C5625 F1K1E106A136 C 10 uF 25 V 1
C5626 F1K1E106A136 C 10 uF 25 V 1
C5627 F1G1A393A053 C 0.039 uF 10 V 1
C5628 F1K1E106A136 C 10 uF 25 V 1
C5629 F1K1E106A136 C 10 uF 25 V 1
C5631 F1G1C104A116 C 0.1 uF 16 V 1
C5632 F1J1A475A087 C 4.7 uF 10 V 1
C5633 F1H1C104A143 C 0.1 uF 16 V 1
C5634 F1H1C104A143 C 0.1 uF 16 V 1
C5635 F1H1C105A145 C 1 uF 16 V 1
C5641 F1K0J226A008 C 22 uF 6.3 V 1
C5642 F1K0J226A008 C 22 uF 6.3 V 1
C5643 F1K0J226A008 C 22 uF 6.3 V 1
C5649 ECJ1VB1A105K C 1 uF 10 V 1
C5650 F1H1A225A051 C 2.2 uF 10 V 1
C5651 F1J1A475A087 C 4.7 uF 10 V 1
C5652 F1J1A475A087 C 4.7 uF 10 V 1
C5658 F1K0J226A008 C 22 uF 6.3 V 1
C5659 F1K0J226A008 C 22 uF 6.3 V 1
C5660 F1K0J226A008 C 22 uF 6.3 V 1
C5722 F1J1E105A231 C 1 uF 25 V 1
C5723 F1H1C105A145 C 1 uF 16 V 1
C8000 F1G1C104A116 C 0.1 uF 16 V 1
C8001 F1G1C104A116 C 0.1 uF 16 V 1
C8002 F1G1C104A116 C 0.1 uF 16 V 1
C8003 F1G1C104A116 C 0.1 uF 16 V 1
C8004 F1G1C104A116 C 0.1 uF 16 V 1
C8005 F1G1C104A116 C 0.1 uF 16 V 1
C8006 F1G1C104A116 C 0.1 uF 16 V 1
C8007 F1G1C104A116 C 0.1 uF 16 V 1
C8008 F1G1C104A116 C 0.1 uF 16 V 1
C8009 F1G1C104A116 C 0.1 uF 16 V 1
C8010 F1G1C104A116 C 0.1 uF 16 V 1
C8011 F1G1C104A116 C 0.1 uF 16 V 1
C8012 F1G1C104A116 C 0.1 uF 16 V 1
C8013 F1G1C104A116 C 0.1 uF 16 V 1
C8014 F1G1C104A116 C 0.1 uF 16 V 1
C8015 ECJ1VB0J105K C 1 uF 6.3 V 1
C8016 ECJ1VB0J105K C 1 uF 6.3 V 1
C8017 F1G1C104A116 C 0.1 uF 16 V 1
C8019 F1G1C104A116 C 0.1 uF 16 V 1
C8020 F1G1C104A116 C 0.1 uF 16 V 1
C8021 F1G1C104A116 C 0.1 uF 16 V 1
C8022 F1J1A106A087 C 10 uF 10 V 1
C8023 F1J1A106A087 C 10 uF 10 V 1
C8024 F1J1A106A087 C 10 uF 10 V 1
C8035 F1J1A106A087 C 10 uF 10 V 1
C8036 F1J1A106A087 C 10 uF 10 V 1
C8037 F1G1C104A116 C 0.1 uF 16 V 1
C8042 ECJ1VB0J105K C 1 uF 6.3 V 1
C8044 F1J1A106A087 C 10 uF 10 V 1
C8045 F1G1C104A116 C 0.1 uF 16 V 1
C8046 F1G1C104A116 C 0.1 uF 16 V 1
C8047 F1G1C104A116 C 0.1 uF 16 V 1
C8048 ECJ1VB0J105K C 1 uF 6.3 V 1
C8050 F1G1C104A116 C 0.1 uF 16 V 1
C8051 F1G1C104A116 C 0.1 uF 16 V 1
C8052 F1G1C104A116 C 0.1 uF 16 V 1
C8053 F1G1C104A116 C 0.1 uF 16 V 1
C8054 F1G1C104A116 C 0.1 uF 16 V 1
C8055 F1G1C104A116 C 0.1 uF 16 V 1
C8056 F1G1C104A116 C 0.1 uF 16 V 1
C8057 F1G1C104A116 C 0.1 uF 16 V 1
C8058 F1G1C104A116 C 0.1 uF 16 V 1
C8062 F1G1C104A116 C 0.1 uF 16 V 1
C8063 F1G1C104A116 C 0.1 uF 16 V 1
C8064 F1J0G2260001 C 22 uF 4 V 1
Description
Pcs Remarks
100
