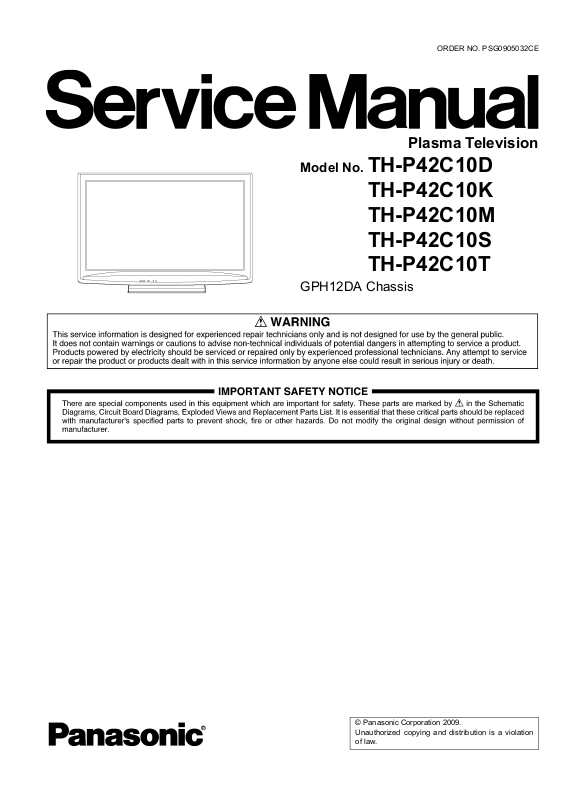

Panasonic TH-P42C10M, TH-P42C10S, TH-P42C10T, TH-P42C10K, TH-P42C10D Schematic

Page 1

ORDER NO. PSG0905032CE

Plasma Television

Model No. TH-P42C10D
TH-P42C10K TH-P42C10M TH-P42C10S TH-P42C10T
GPH12DA Chassis
© Panasonic Corporation 2009. Unauthorized copying and distribution is a violation of law.
Page 2
TABLE OF CONTENTS
PAG E PAG E
1 Safety Precautions -----------------------------------------------3
1.1. General Guidelines ----------------------------------------3
1.2. Touch-Current Check--------------------------------------3
2Warning--------------------------------------------------------------4
2.1. Prevention of Electrostatic Discharge (ESD) to Electrostatically Sensitive (ES) Devices ----------4
2.2. About lead free solder (PbF) ----------------------------5
3 Service Navigation------------------------------------------------6
3.1. Service Hint--------------------------------------------------6
3.2. Applicable signals ------------------------------------------7
4 Specifications ------------------------------------------------------8 5 Service Mode ----------------------------------------------------- 10
5.1. How to enter into Service Mode ---------------------- 10
5.2. Service tool mode ---------------------------------------- 12
5.3. Hotel mode------------------------------------------------- 13
6 Troubleshooting Guide---------------------------------------- 14
6.1. Check of the IIC bus lines------------------------------ 14
6.2. Power LED Blinking timing chart --------------------- 15
6.3. No Power--------------------------------------------------- 16
6.4. No Picture -------------------------------------------------- 17
6.5. Local screen failure -------------------------------------- 18
7 Disassembly and Assembly Instructions --------------- 19
7.1. Remove the Rear cover -------------------------------- 19
7.2. Remove the P-Board ------------------------------------ 19
7.3. Remove the Side terminal cover and Rear terminal cover --------------------------------------------- 19
7.4. Remove the Tuner unit --------------------------------- 19
7.5. Remove the A-Board ------------------------------------ 20
7.6. Remove the Speakers ---------------------------------- 20
7.7. Remove the Control button unit ---------------------- 20
7.8. Remove the GK-Board --------------------------------- 20
7.9. Remove the SU-Board---------------------------------- 21
7.10. Remove the SD-Board---------------------------------- 21
7.11. Remove the SC-Board---------------------------------- 21
7.12. Remove the SS2-Board -------------------------------- 22
7.13. Remove the SS-Board ---------------------------------- 22
7.14. Remove the Hanger metals and the Stand brackets-----------------------------------------------------22
7.15. Remove the C1-Board ---------------------------------- 22
7.16. Remove the C2-Board ---------------------------------- 23
7.17. Remove the Plasma panel section from the Cabinet assy (glass)------------------------------------- 23
7.18. Remove the S-Board ------------------------------------ 24
7.19. Remove the Front glass -------------------------------- 24
7.20. Remove the K-Board ------------------------------------ 24
7.21. Replace the plasma panel -----------------------------25
8 Measurements and Adjustments -------------------------- 26
8.1. Adjustment Procedure ----------------------------------26
8.2. Adjustment ------------------------------------------------- 29

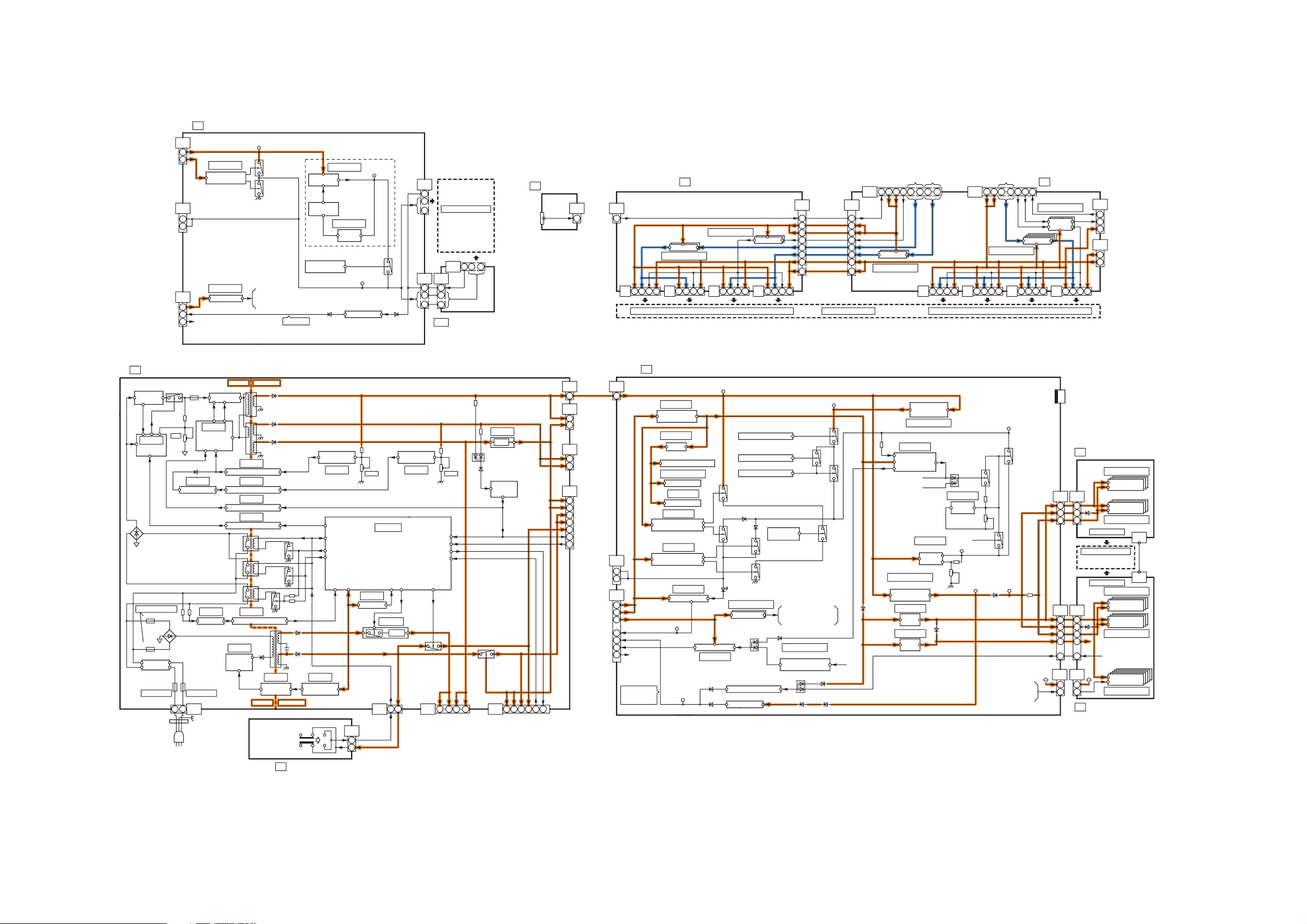

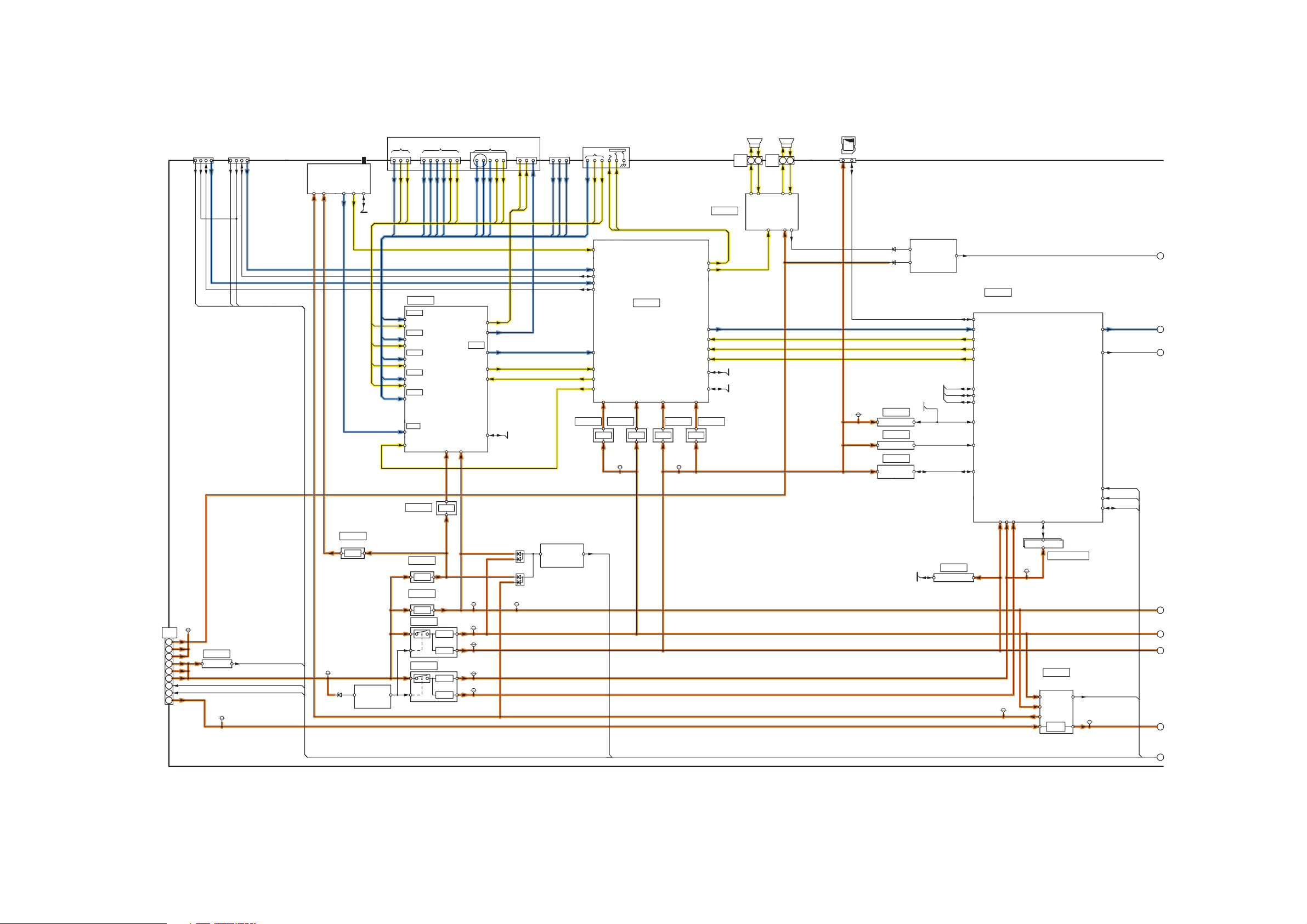

9 Block Diagram --------------------------------------------------- 33
9.1. Main Block Diagram ------------------------------------- 33
9.2. Block (1/3) Diagram ------------------------------------- 34
9.3. Block (2/3) Diagram ------------------------------------- 35
9.4. Block (3/3) Diagram ------------------------------------- 36

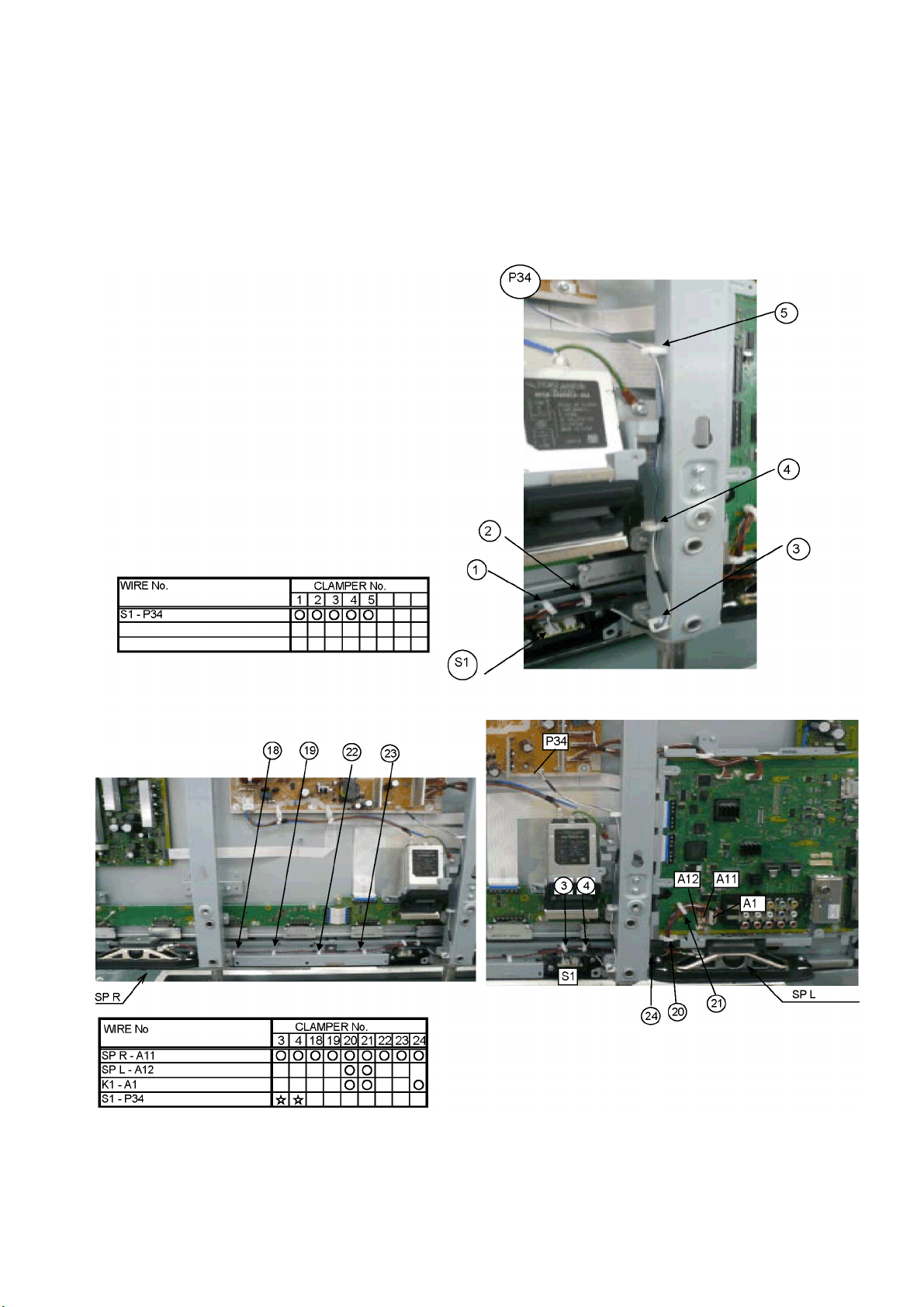

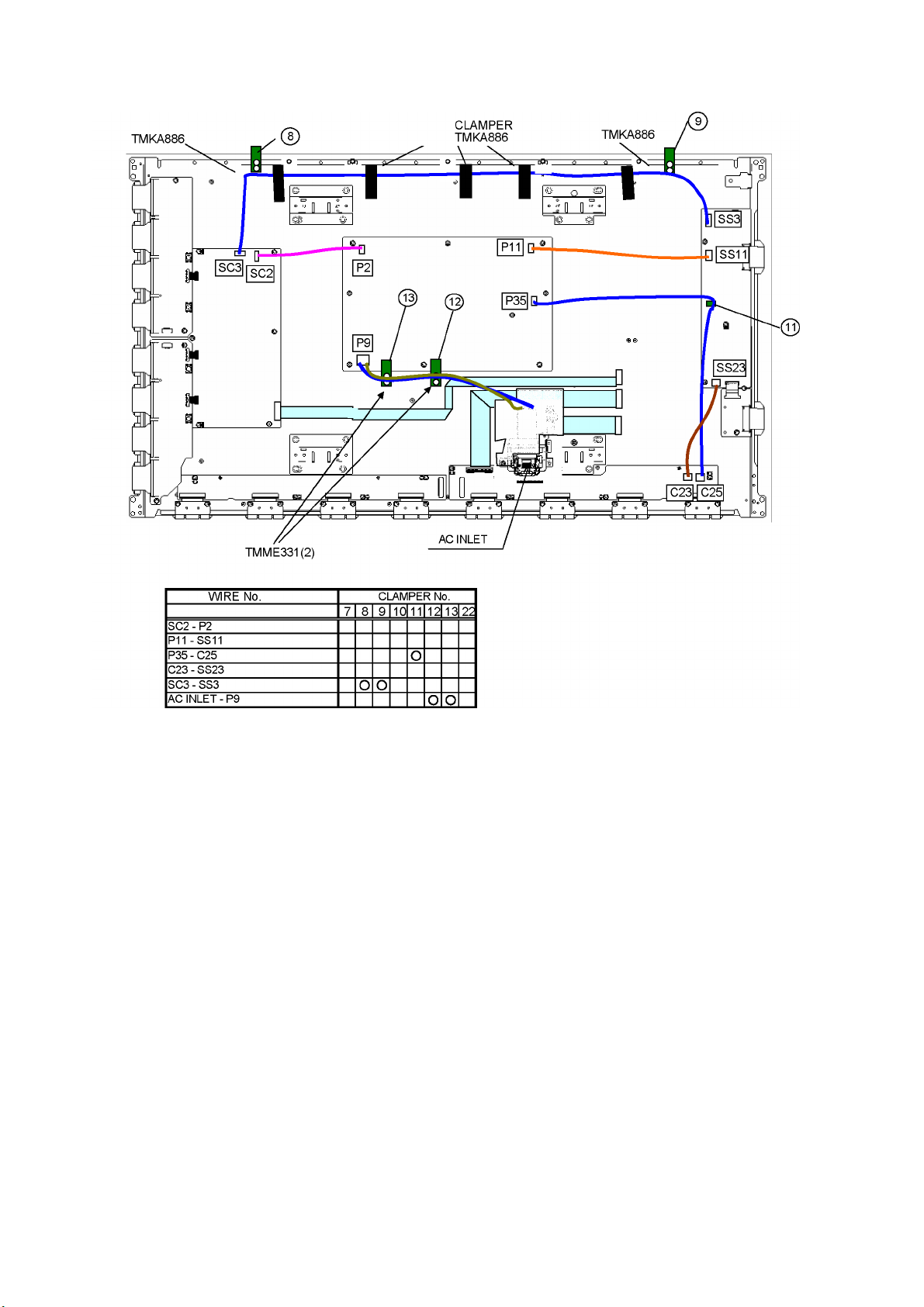

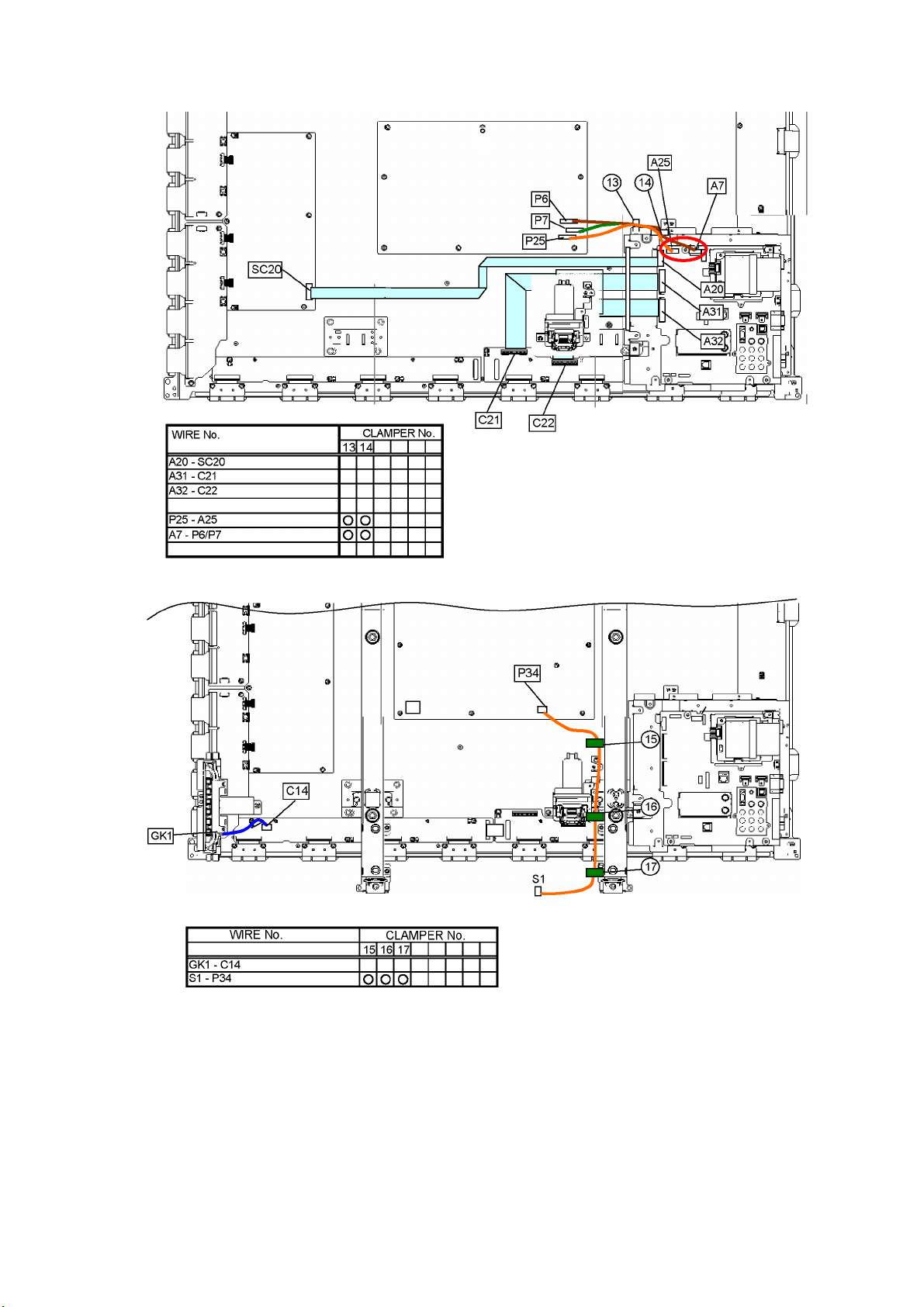

10 Wiring Connection Diagram --------------------------------- 37
10.1. Caution statement.--------------------------------------- 37
10.2. Wiring (1) --------------------------------------------------- 37
10.3. Wiring (2) --------------------------------------------------- 38
10.4. Wiring (3) -------------------------------------------------- 39

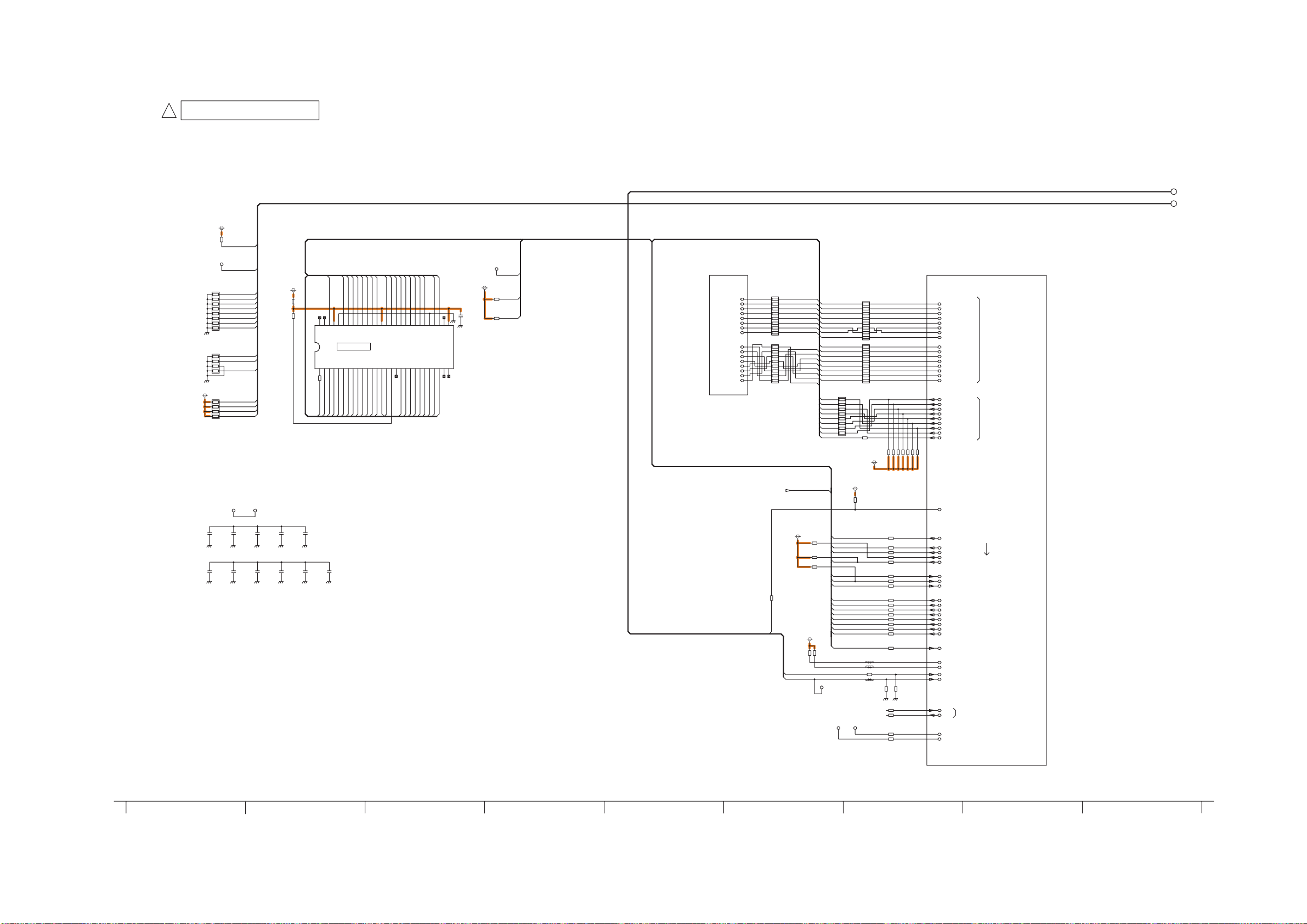

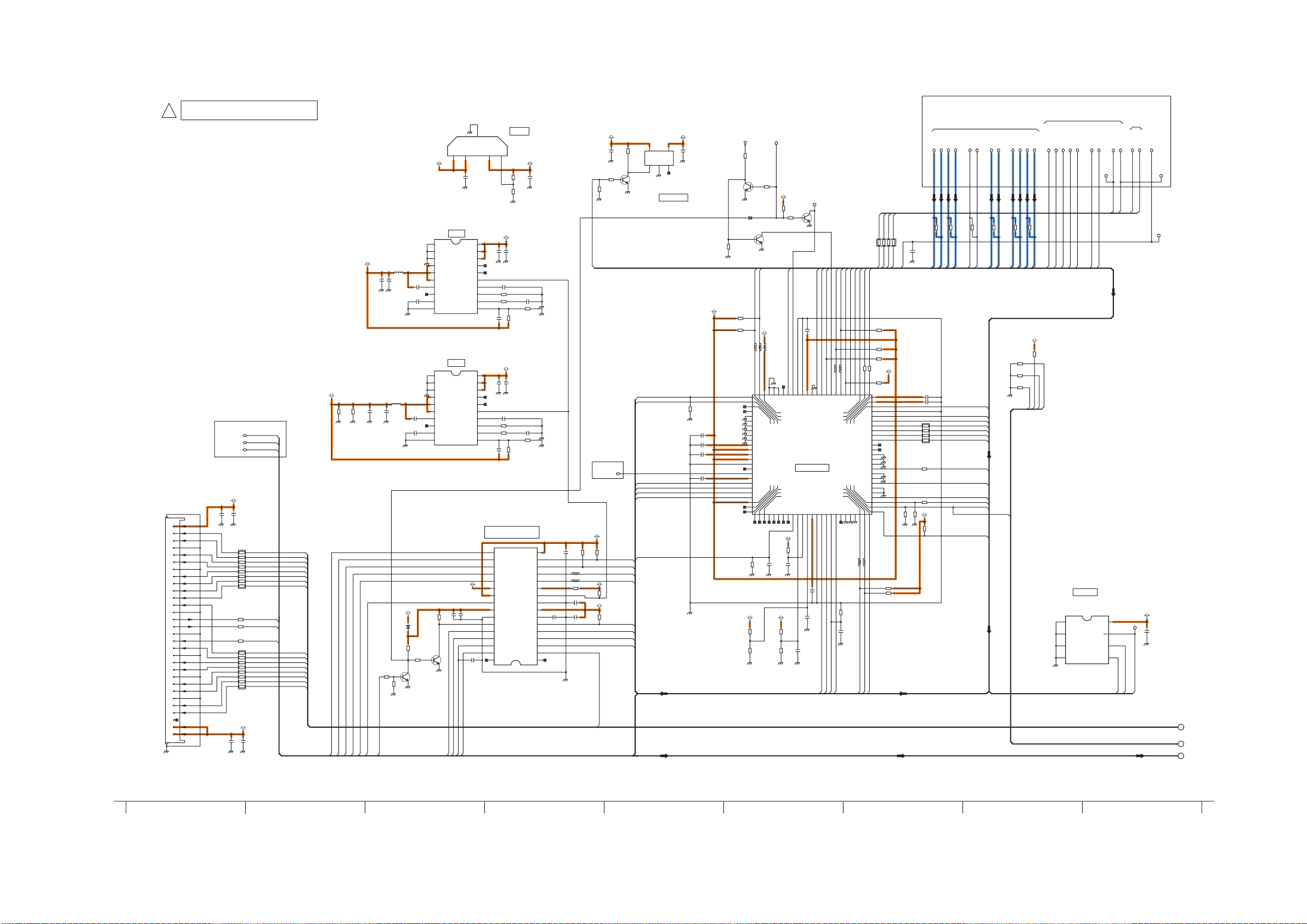

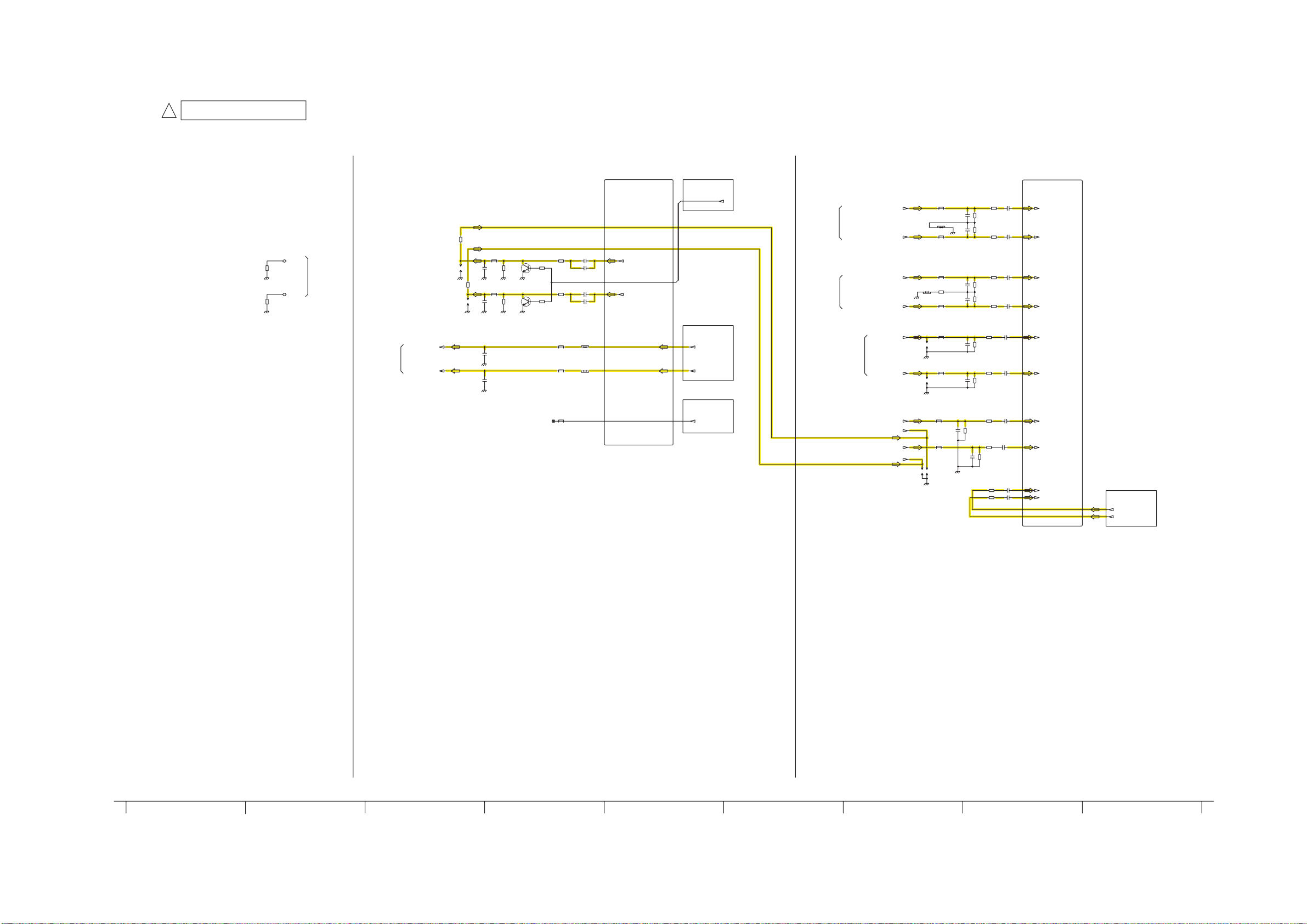

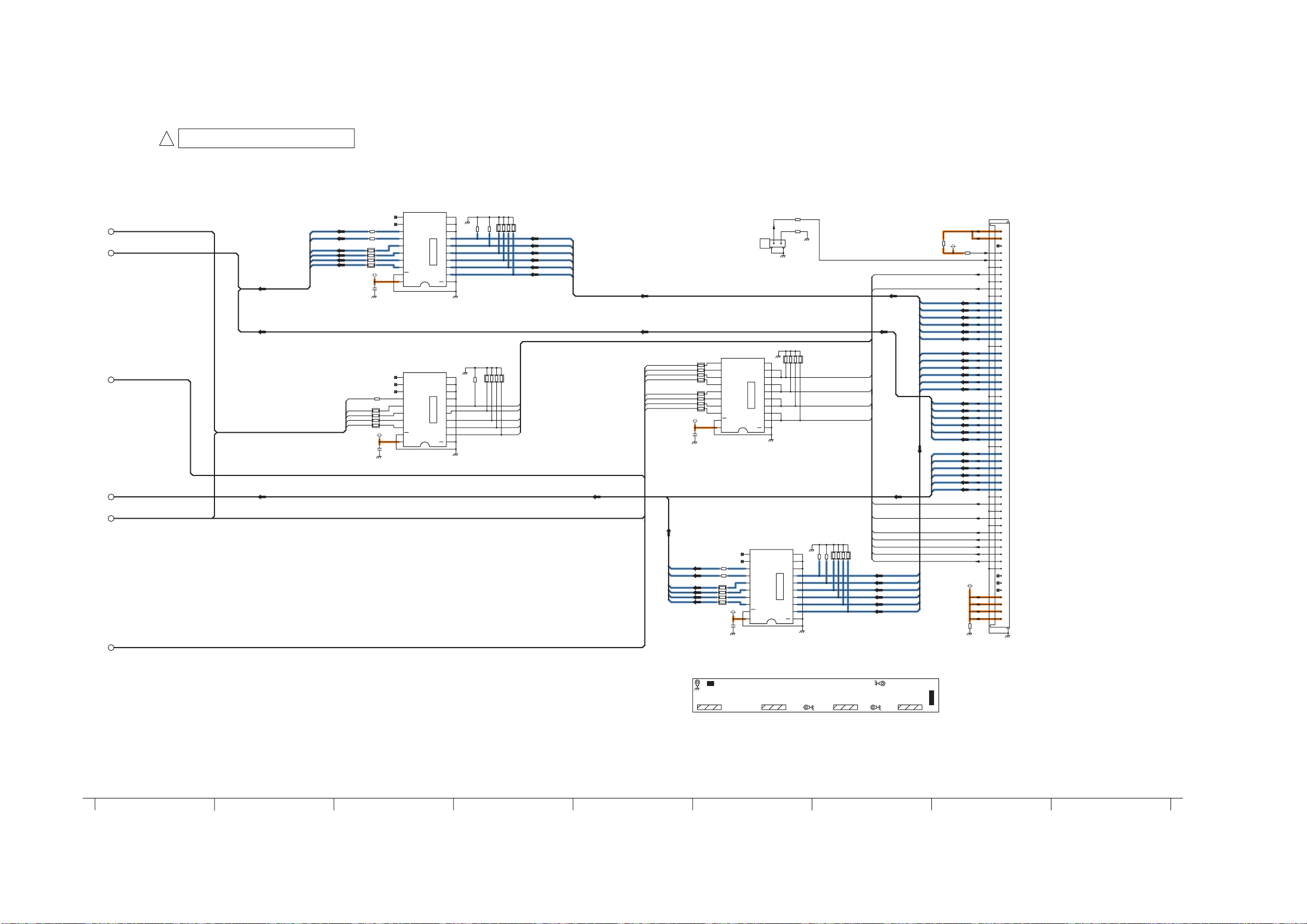

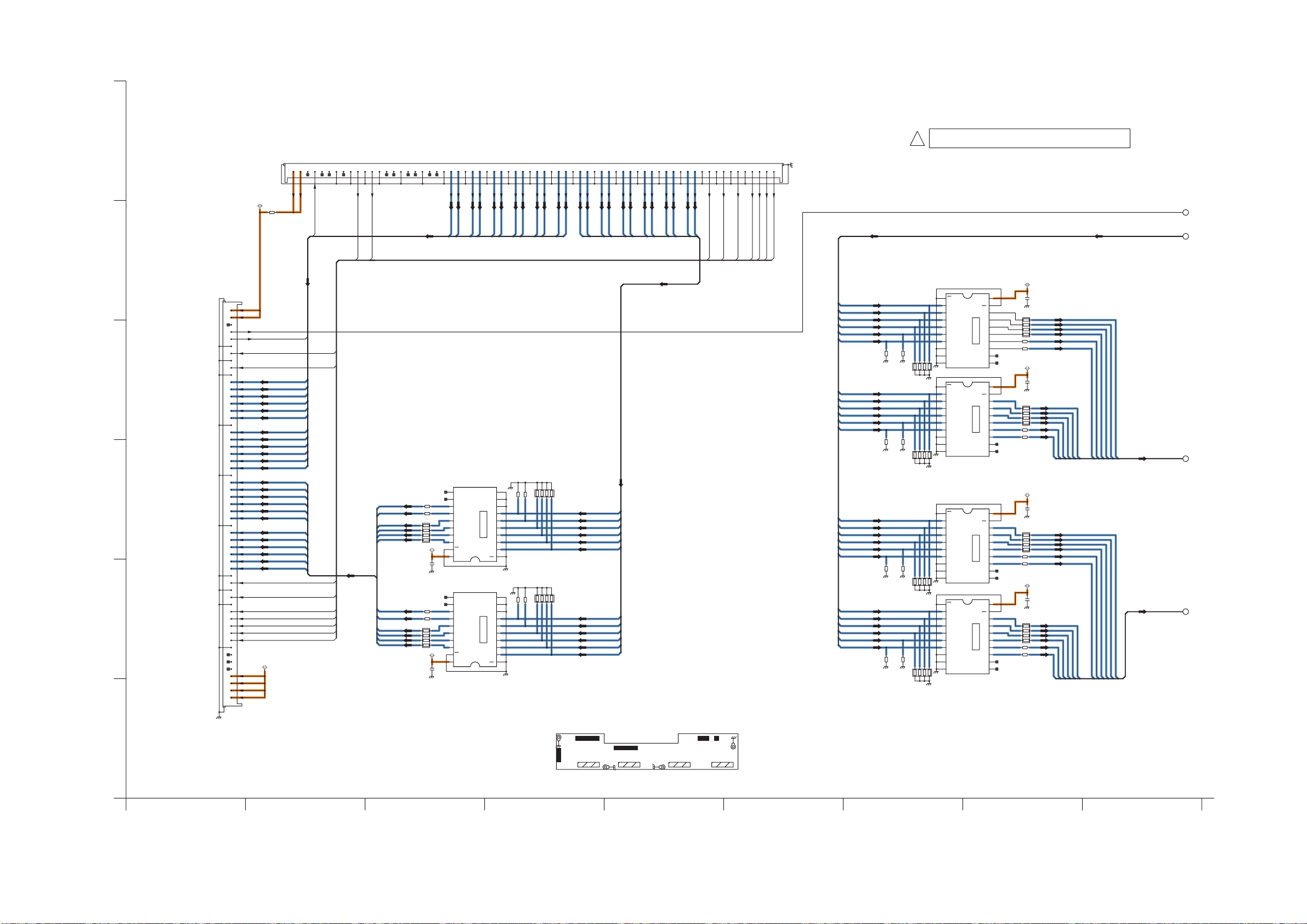

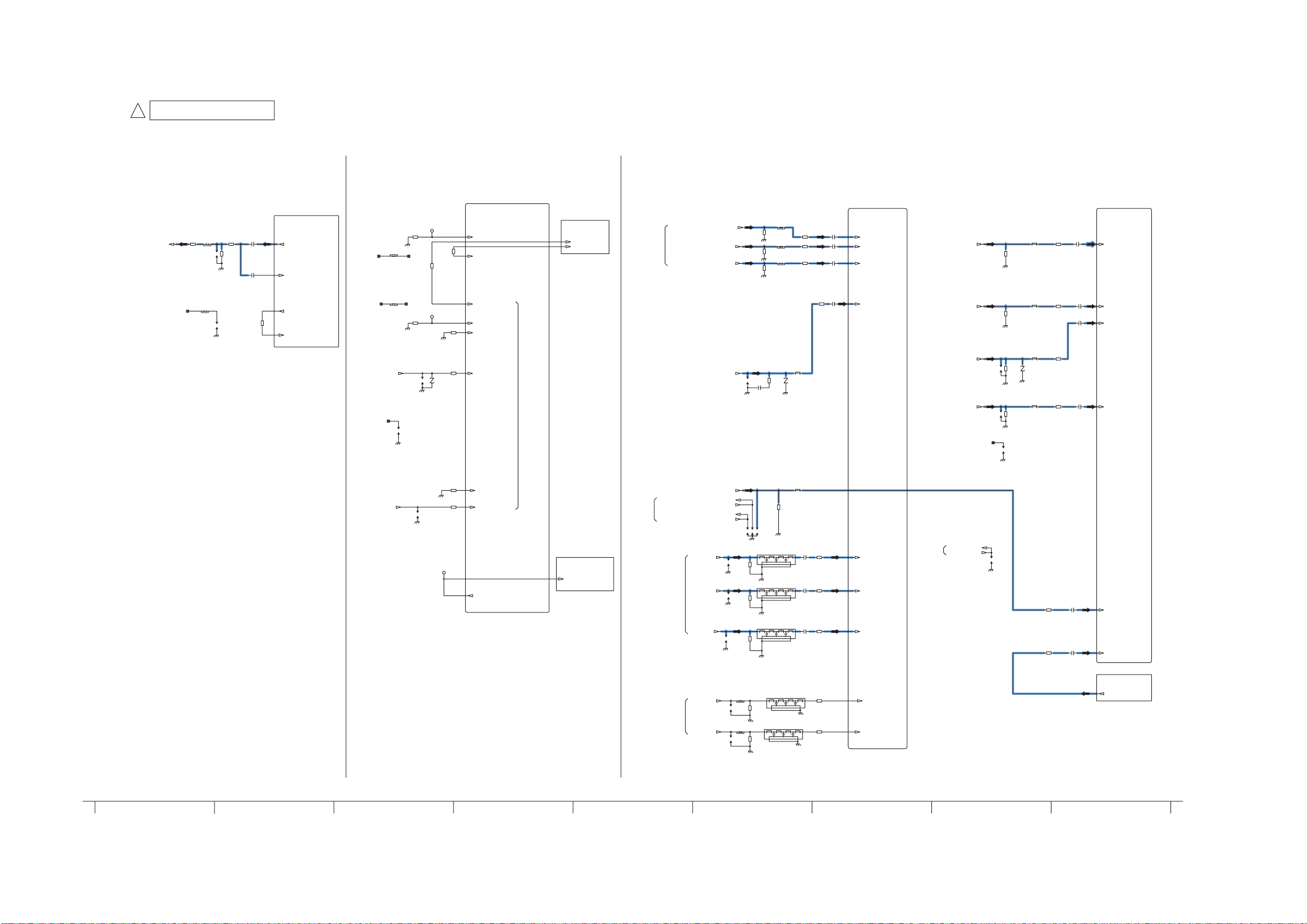

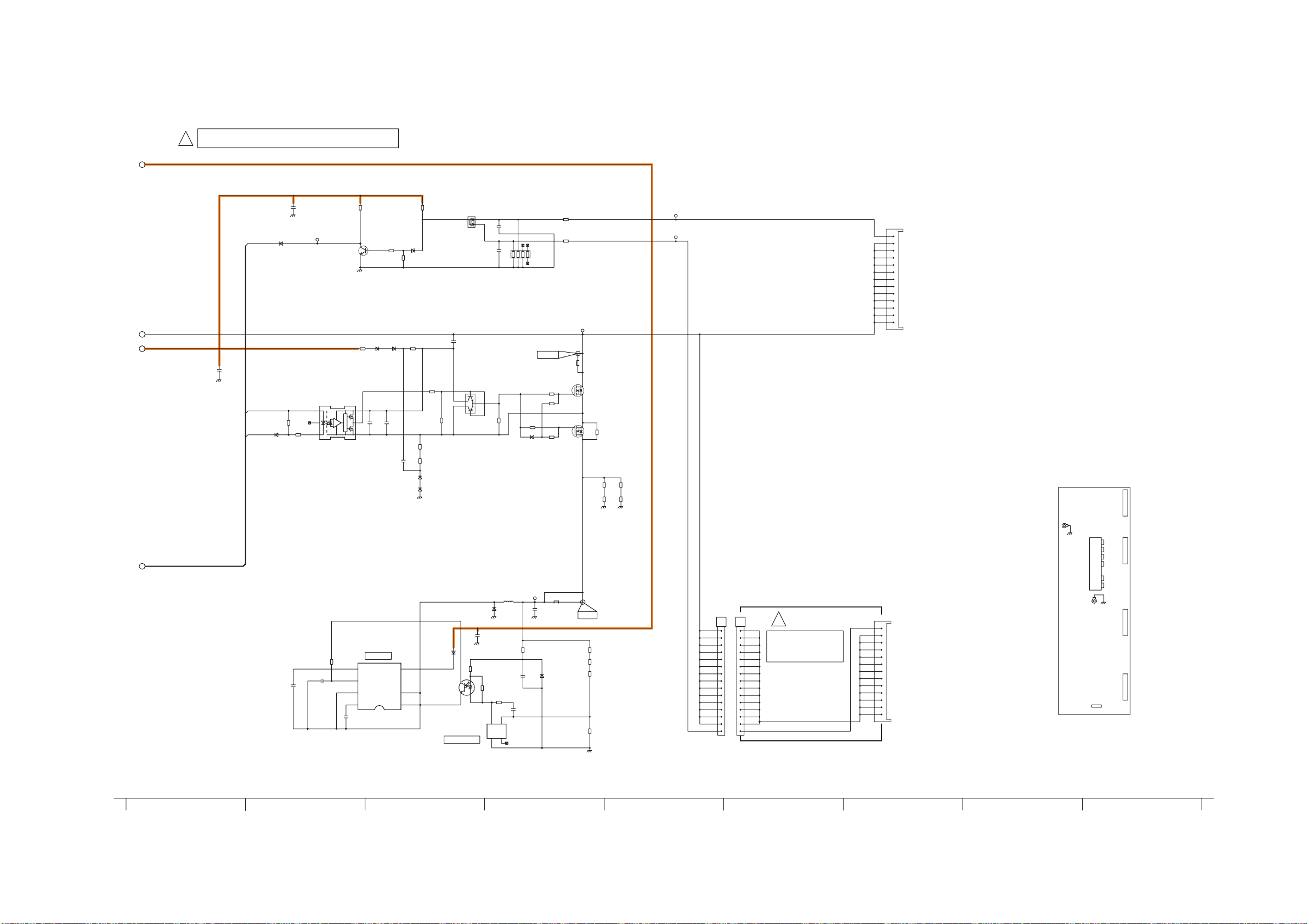

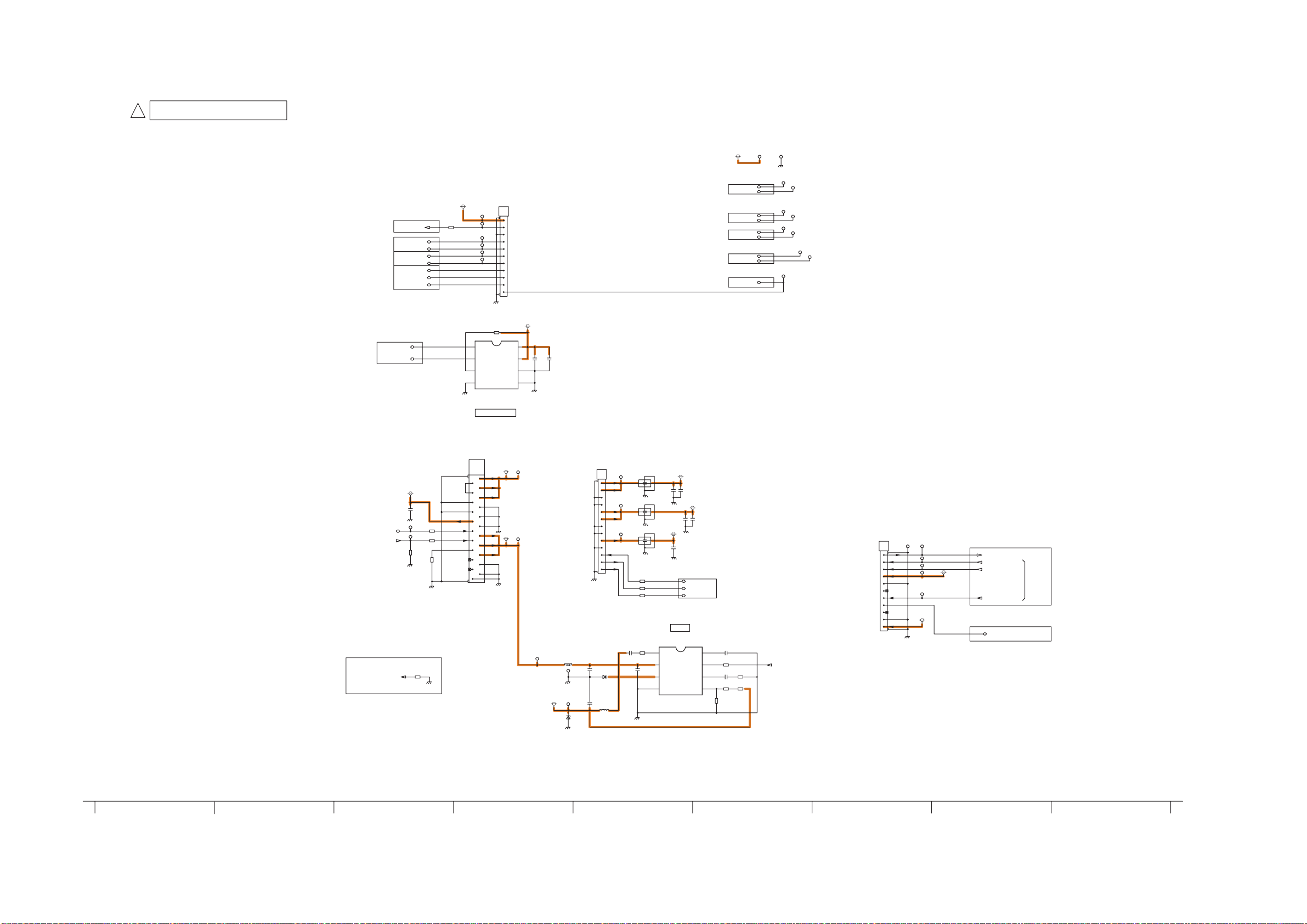

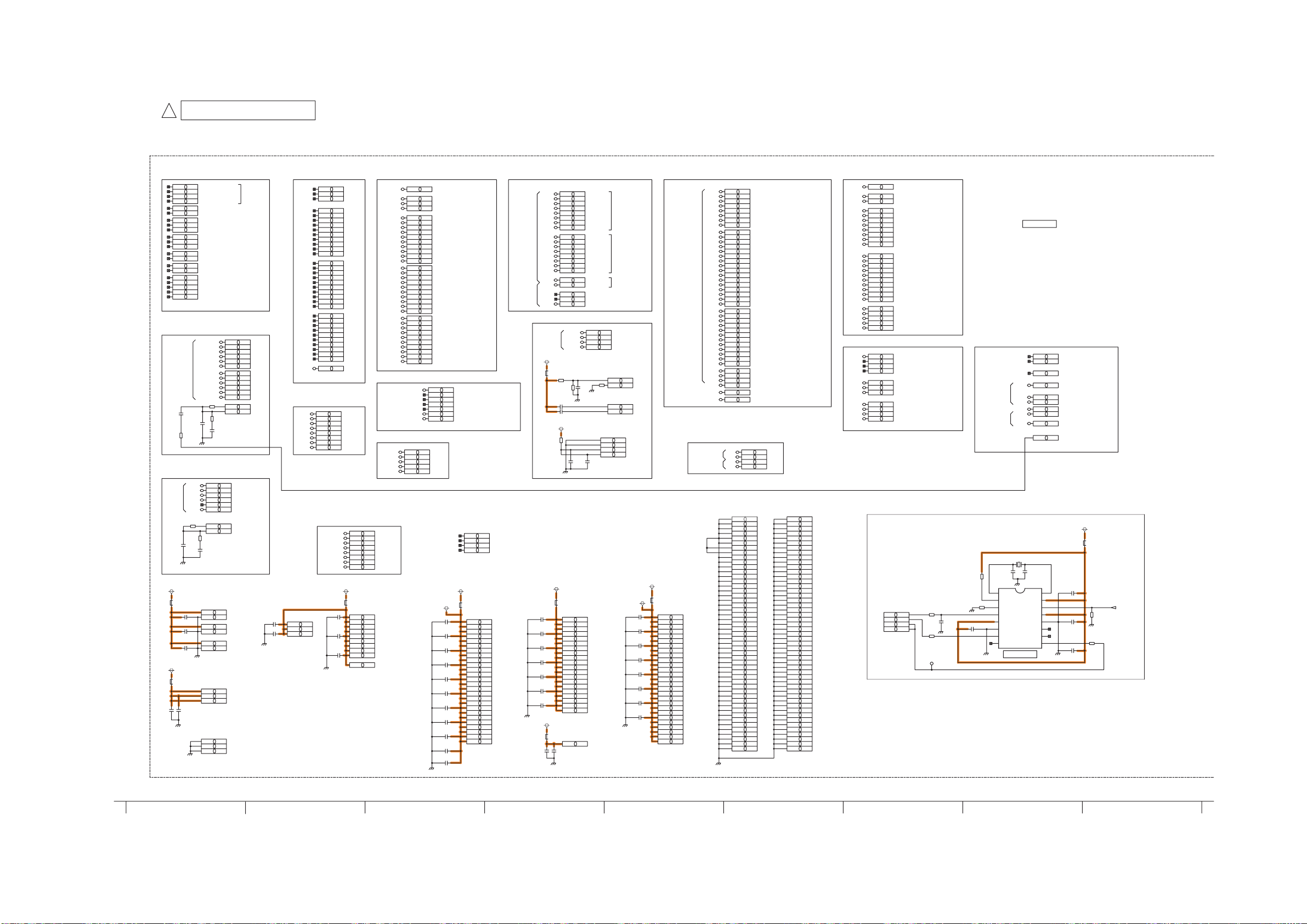

11 Schematic Diagram -------------------------------------------- 41

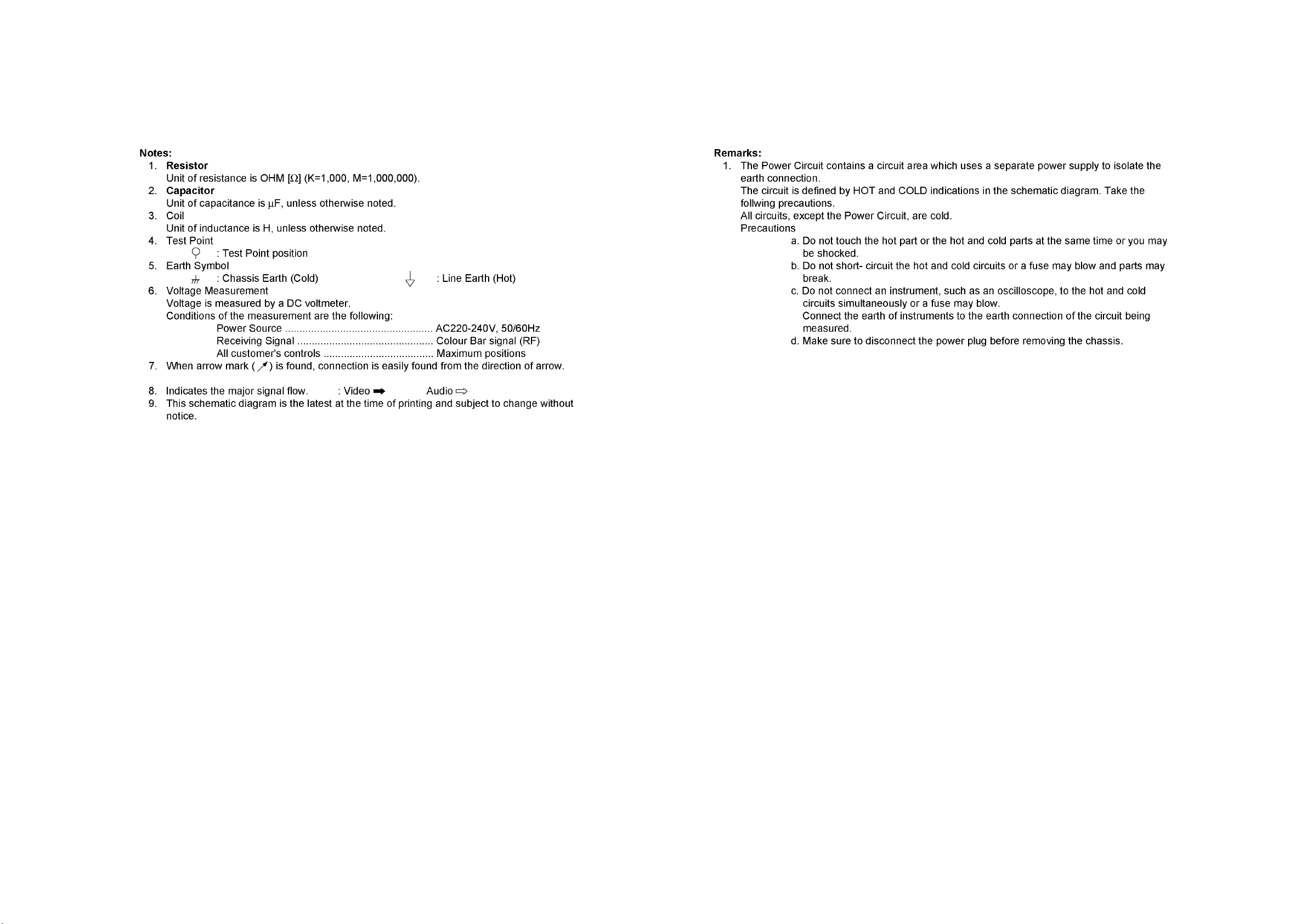

11.1. Schematic Diagram Note ------------------------------ 41

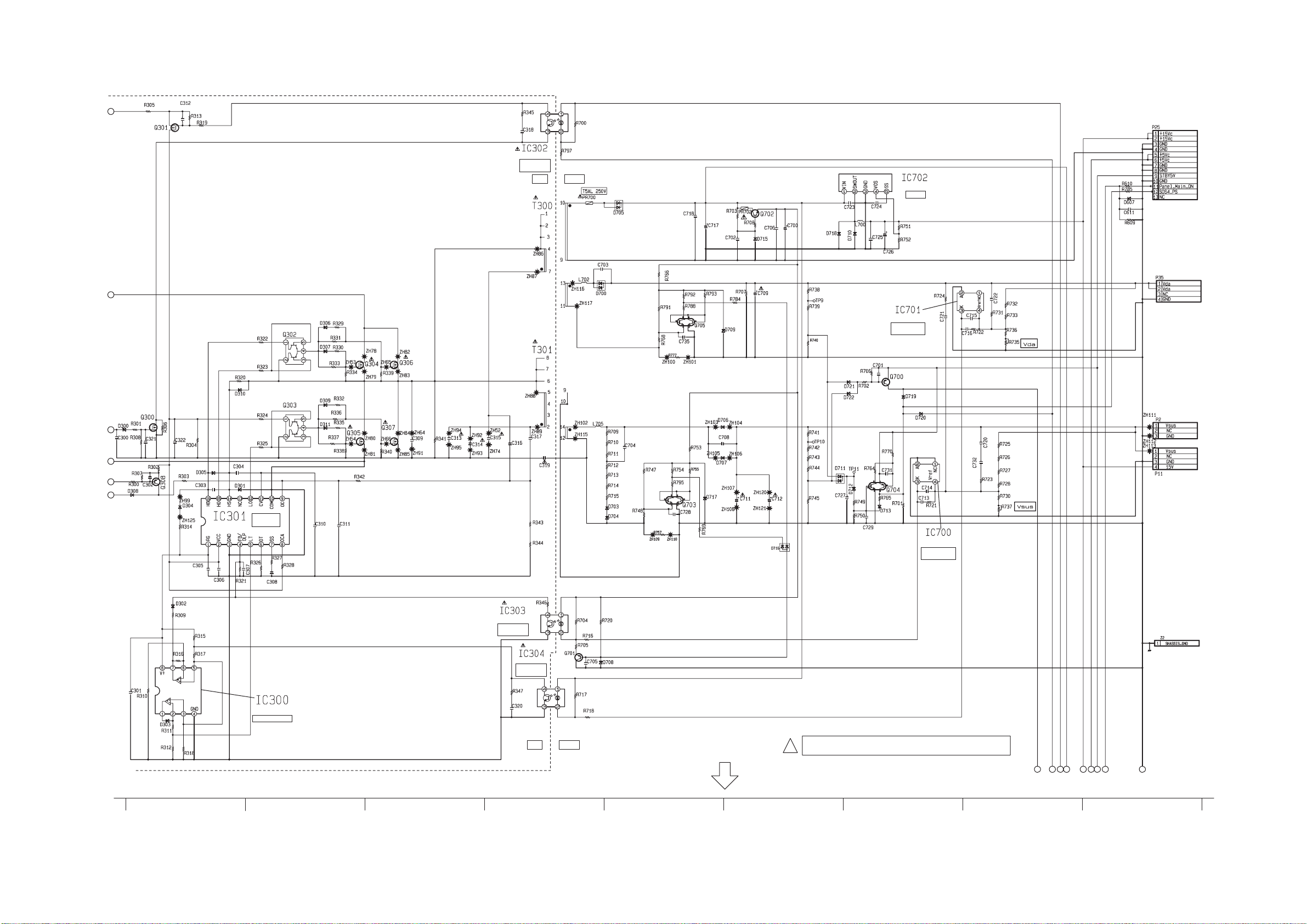

11.2. P-Board (1/4) Schematic Diagram ------------------ 42
11.3. P-Board (2/4) Schematic Diagram ------------------ 43
11.4. P-Board (3/4) Schematic Diagram ------------------ 44
11.5. P-Board (4/4) Schematic Diagram ------------------ 45
11.6. GK, K and S-Board Schematic Diagram----------- 46
11.7. A-Board (1/20) Schematic Diagram----------------- 47
11.8. A-Board (2/20) Schematic Diagram----------------- 48
11.9. A-Board (3/20) Schematic Diagram----------------- 49
11.10. A-Board (4/20) Schematic Diagram----------------- 50
11.11. A-Board (5/20) Schematic Diagram----------------- 51
11.12. A-Board (6/20) Schematic Diagram----------------- 52
11.13. A-Board (7/20) Schematic Diagram----------------- 53
11.14. A-Board (8/20) Schematic Diagram----------------- 54
11.15. A-Board (9/20) Schematic Diagram----------------- 55
11.16. A-Board (10/20) Schematic Diagram--------------- 56
11.17. A-Board (11/20) Schematic Diagram --------------- 57
11.18. A-Board (12/20) Schematic Diagram--------------- 58
11.19. A-Board (13/20) Schematic Diagram--------------- 59
11.20. A-Board (14/20) Schematic Diagram--------------- 60
11.21. A-Board (15/20) Schematic Diagram--------------- 61
11.22. A-Board (16/20) Schematic Diagram--------------- 62
11.23. A-Board (17/20) Schematic Diagram--------------- 63
11.24. A-Board (18/20) Schematic Diagram--------------- 64
11.25. A-Board (19/20) Schematic Diagram--------------- 65
11.26. A-Board (20/20) Schematic Diagram--------------- 66
11.27. C1-Board (1/2) Schematic Diagram ---------------- 67
11.28. C1-Board (2/2) Schematic Diagram ---------------- 68
11.29. C2-Board (1/2) Schematic Diagram ---------------- 69
11.30. C2-Board (2/2) Schematic Diagram ---------------- 70
11.31. SC-Board (1/3) Schematic Diagram ---------------- 71
11.32. SC-Board (2/3) Schematic Diagram ---------------- 72
11.33. SC-Board (3/3) Schematic Diagram ---------------- 73
11.34. SS-Board (1/2) Schematic Diagram ---------------- 74
11.35. SS-Board (2/2) and SS2-Board Schematic Diagram ---------------------------------------------------- 75

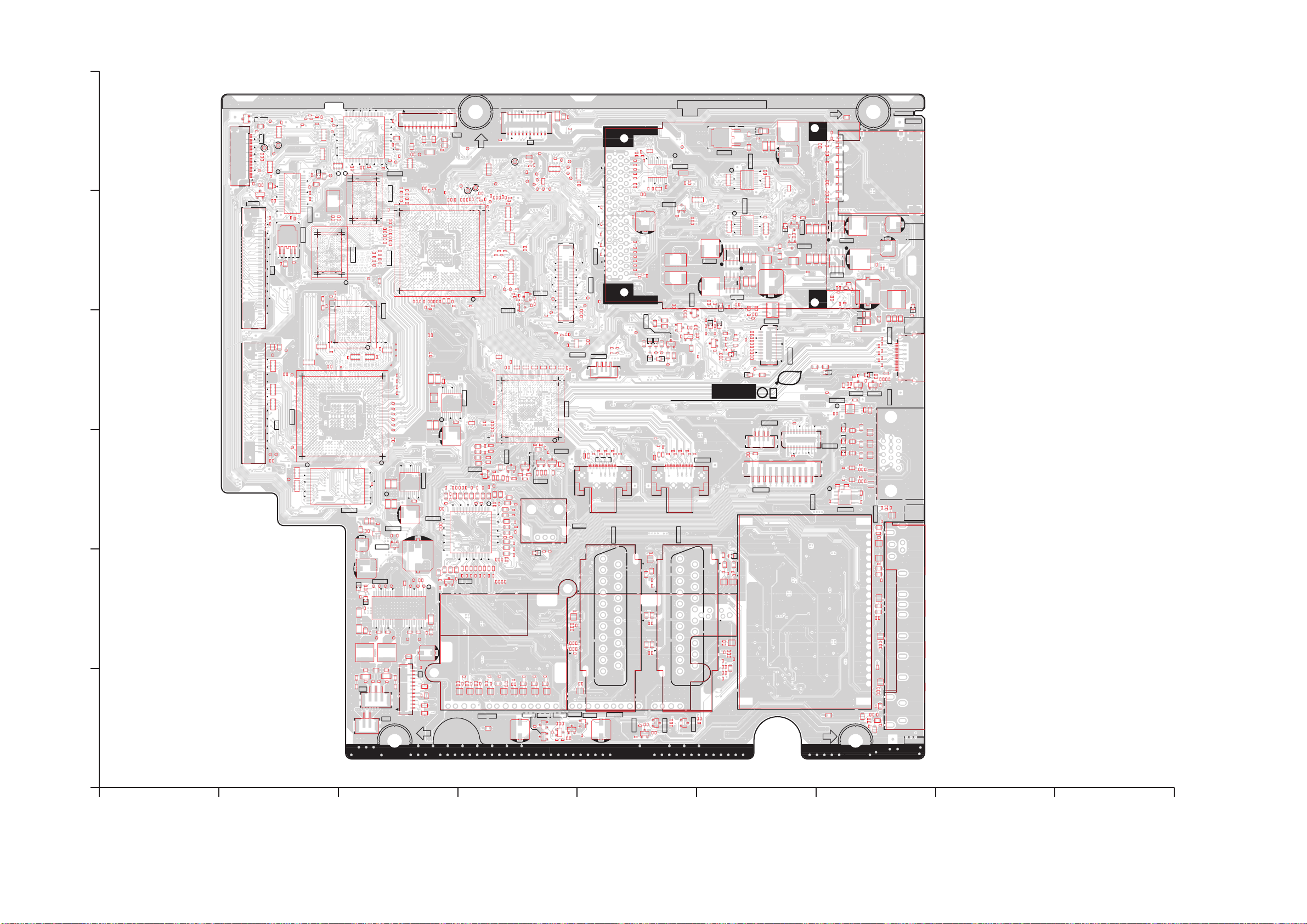

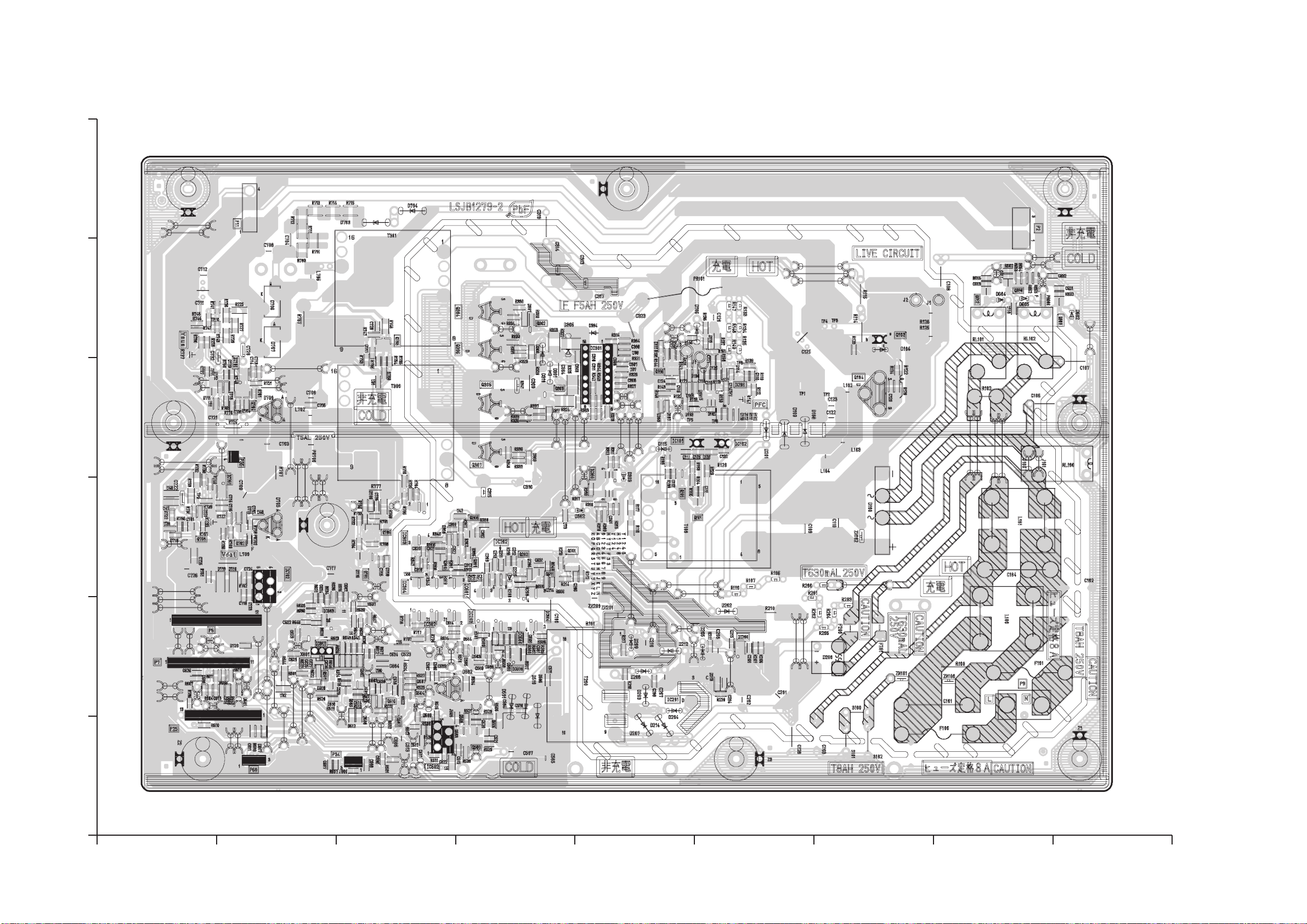

12 Printed Circuit Board------------------------------------------ 76

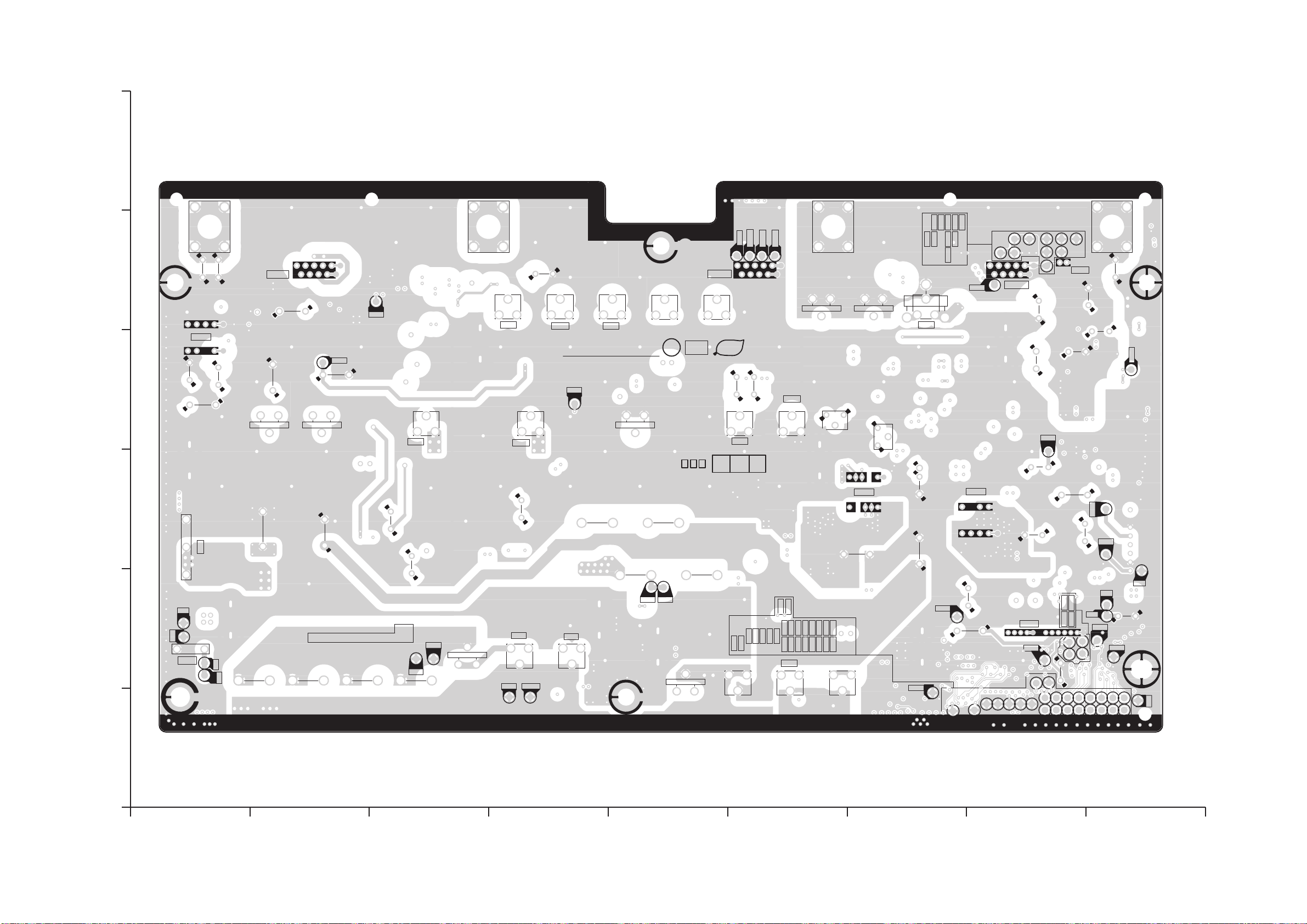

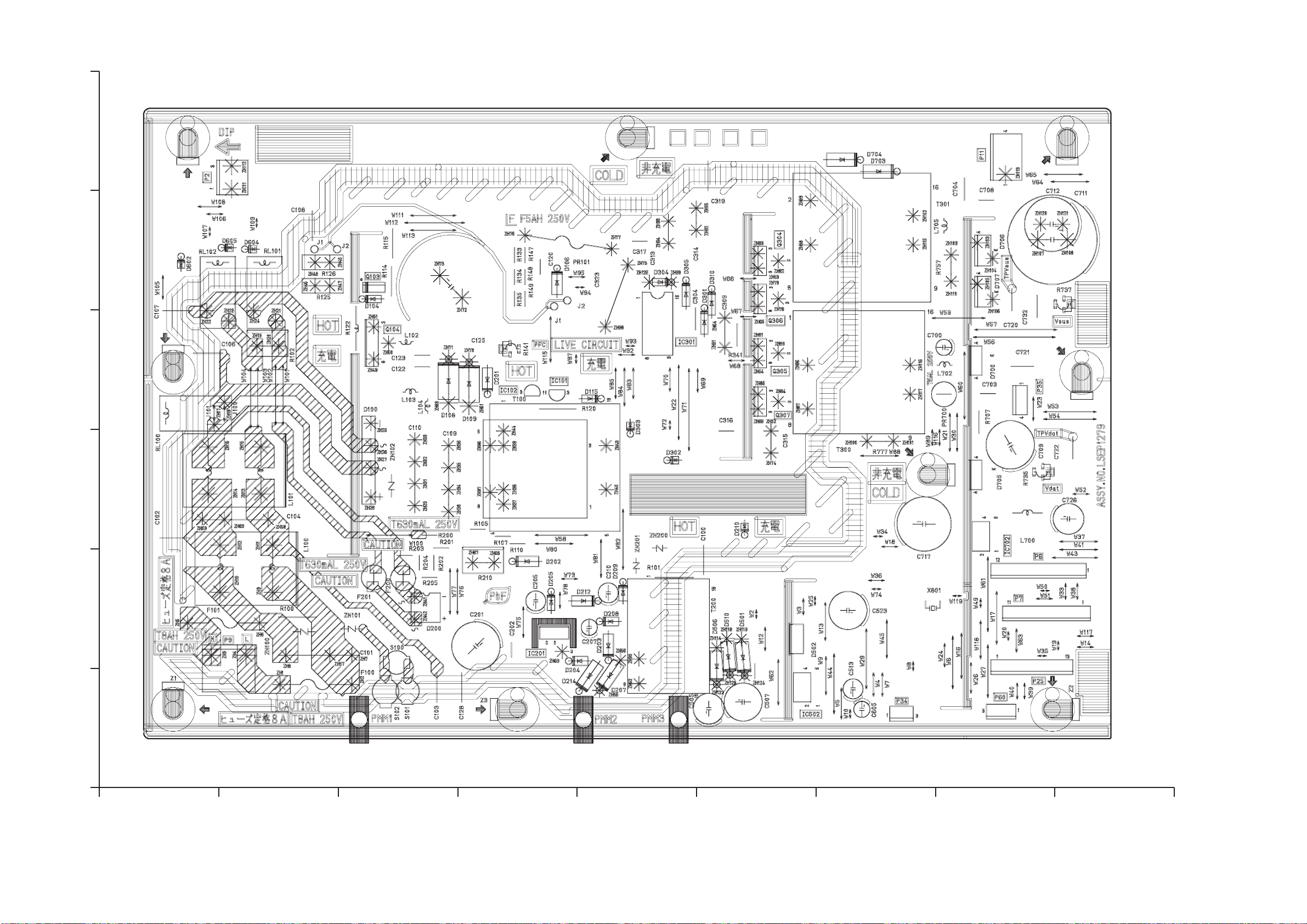

12.1. P-Board ---------------------------------------------------- 76

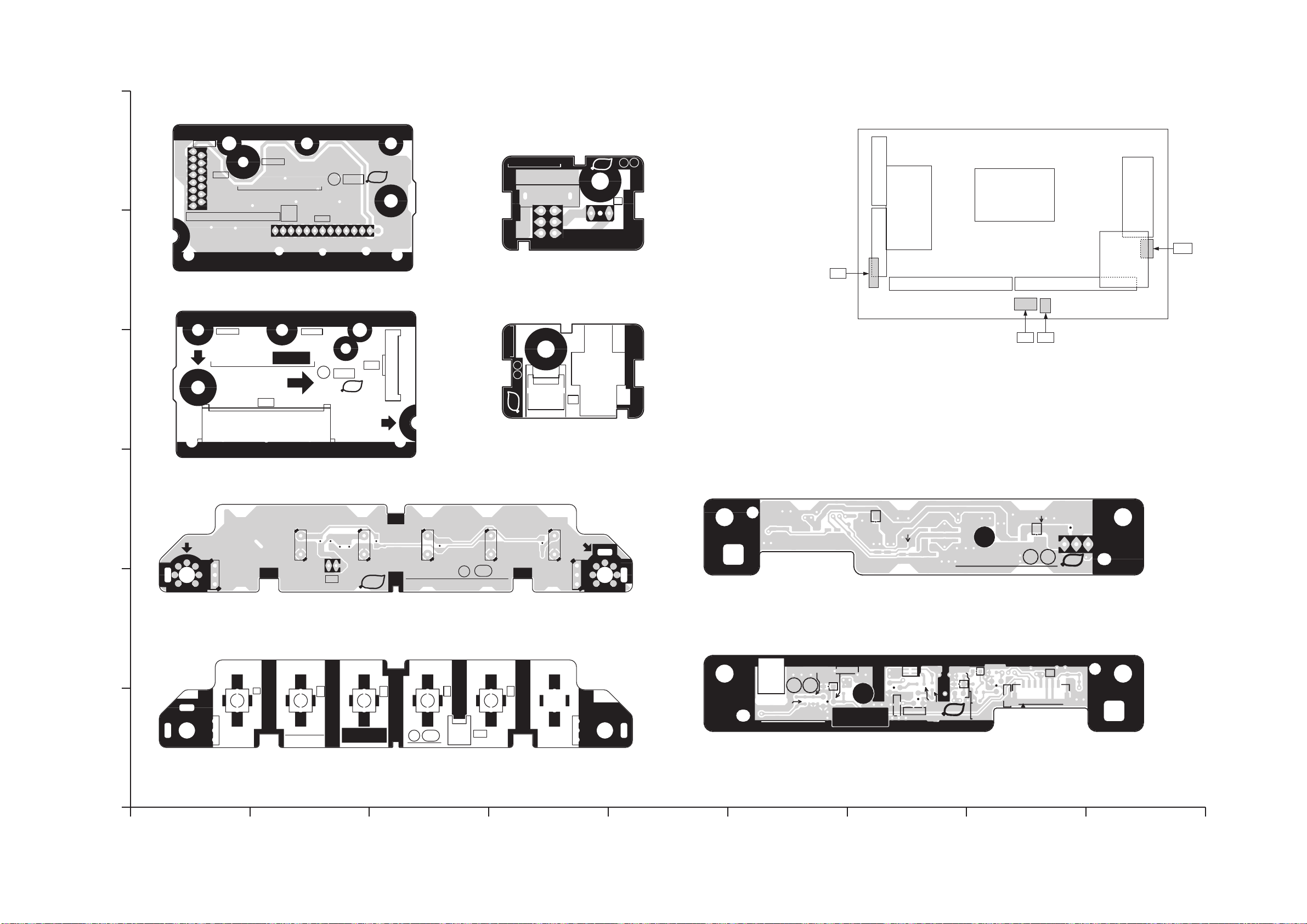

12.2. GK, K, S and SS2-Board ------------------------------ 79

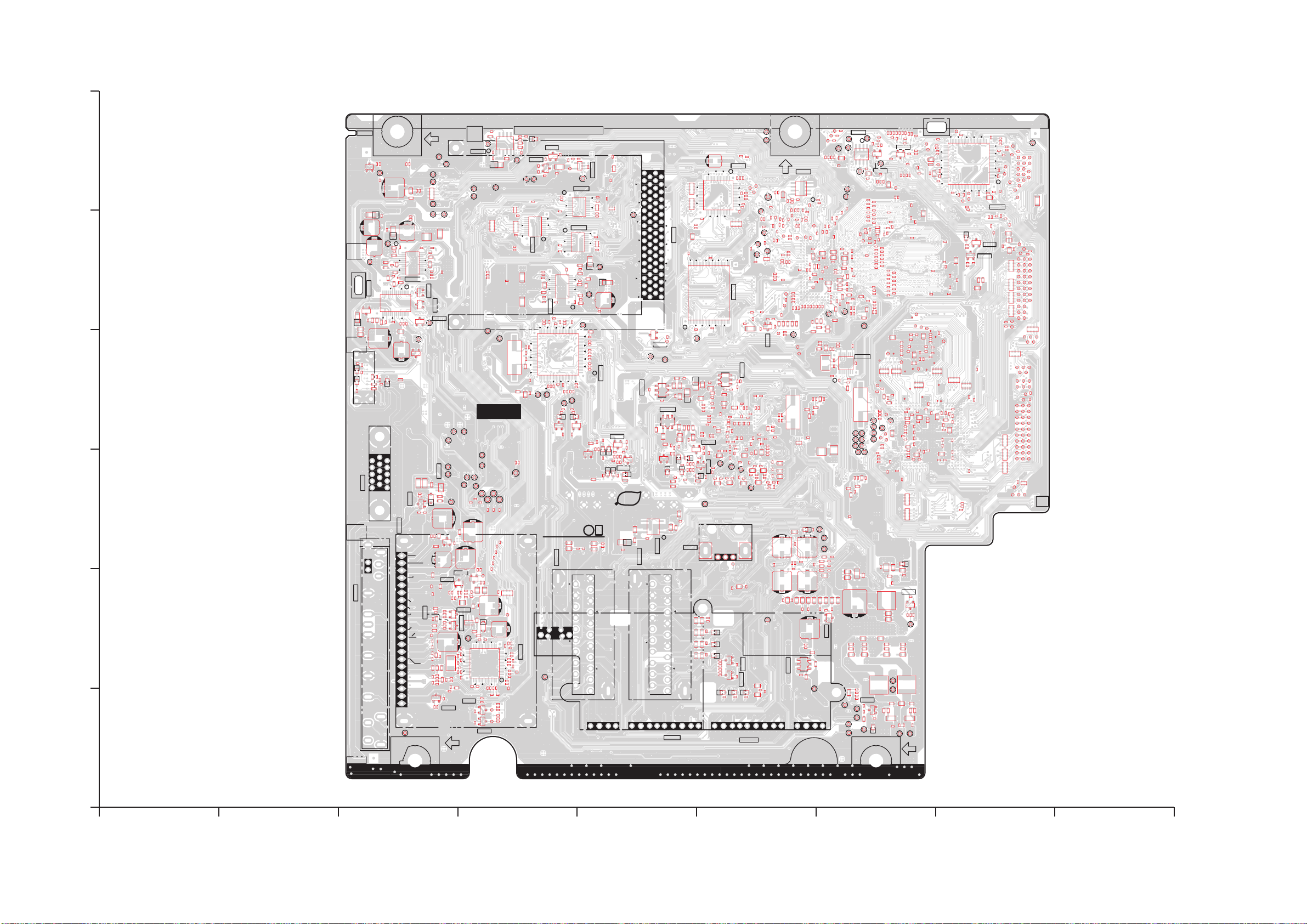

12.3. A-Board ---------------------------------------------------- 80

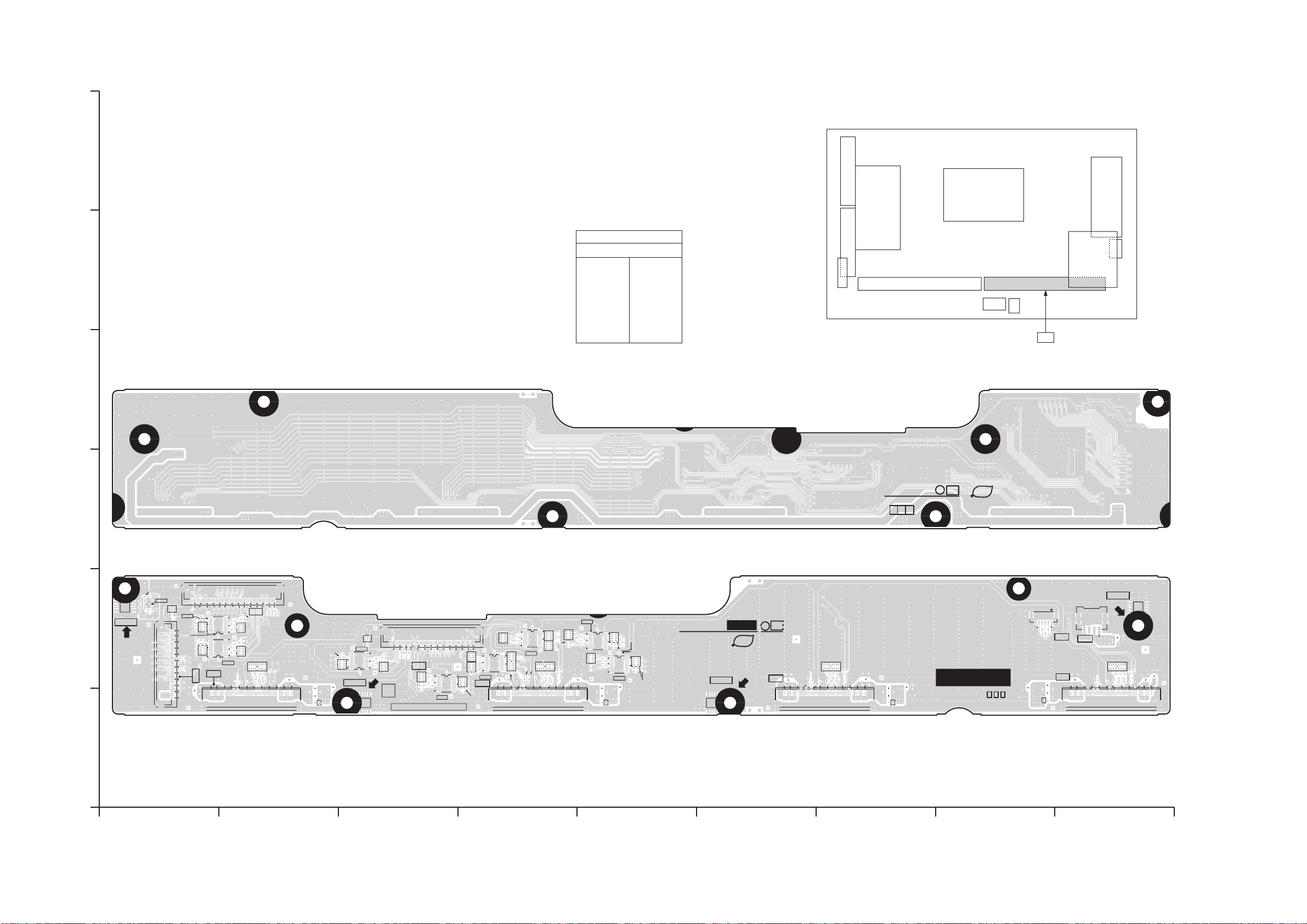

12.4. C1-Board--------------------------------------------------- 83
12.5. C2-Board--------------------------------------------------- 84
12.6. SC-Board -------------------------------------------------- 85
12.7. SS-Board -------------------------------------------------- 88

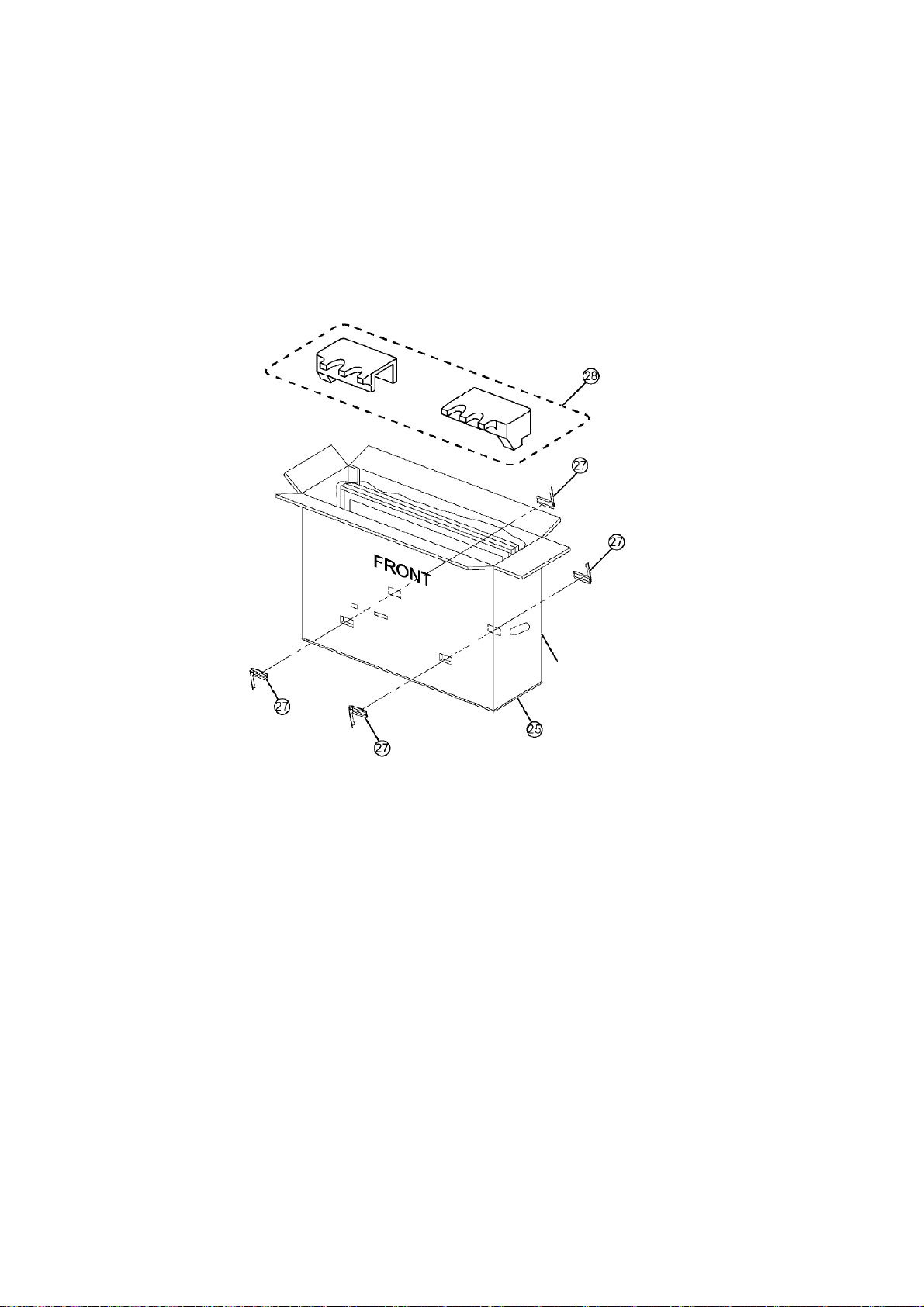

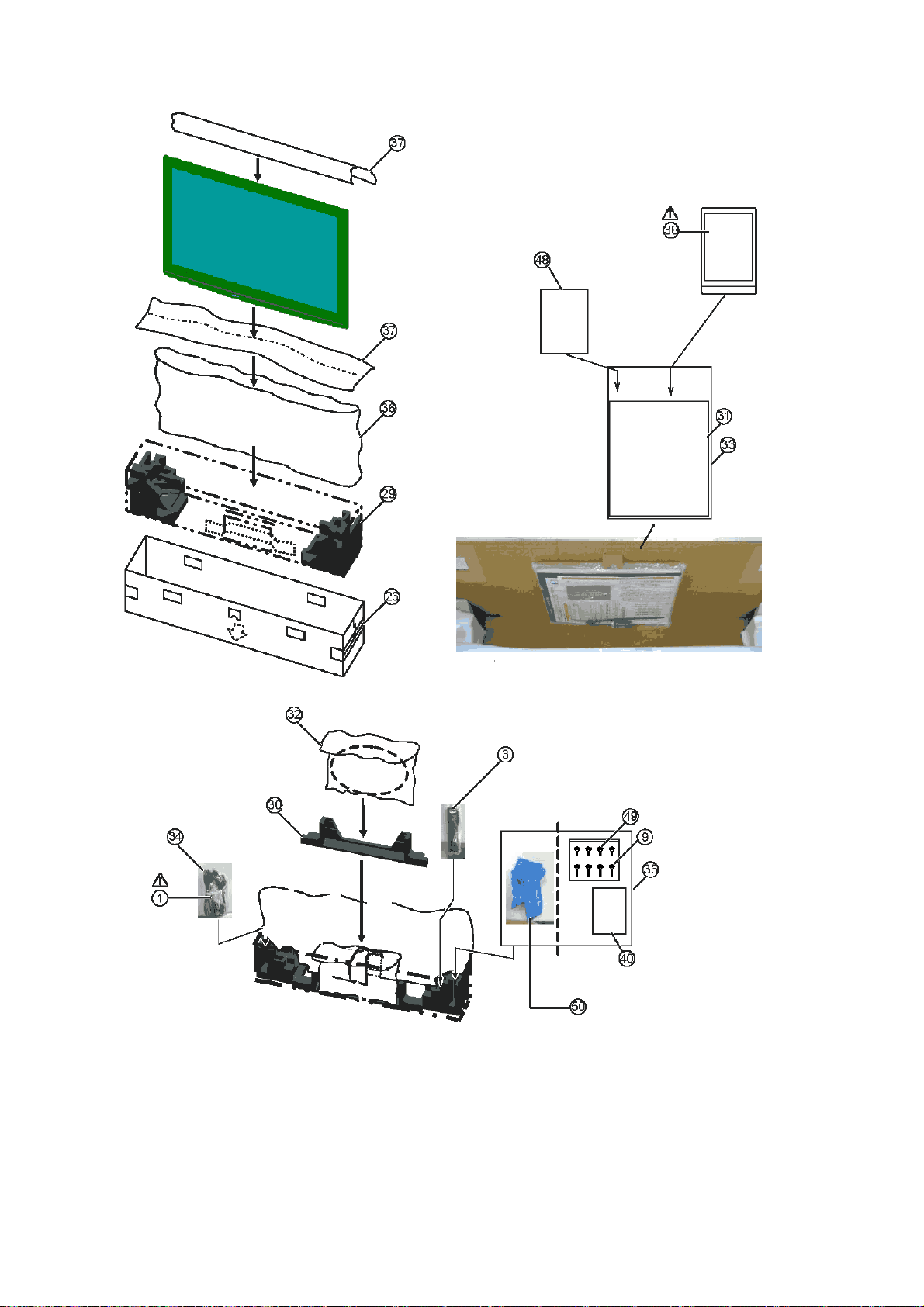

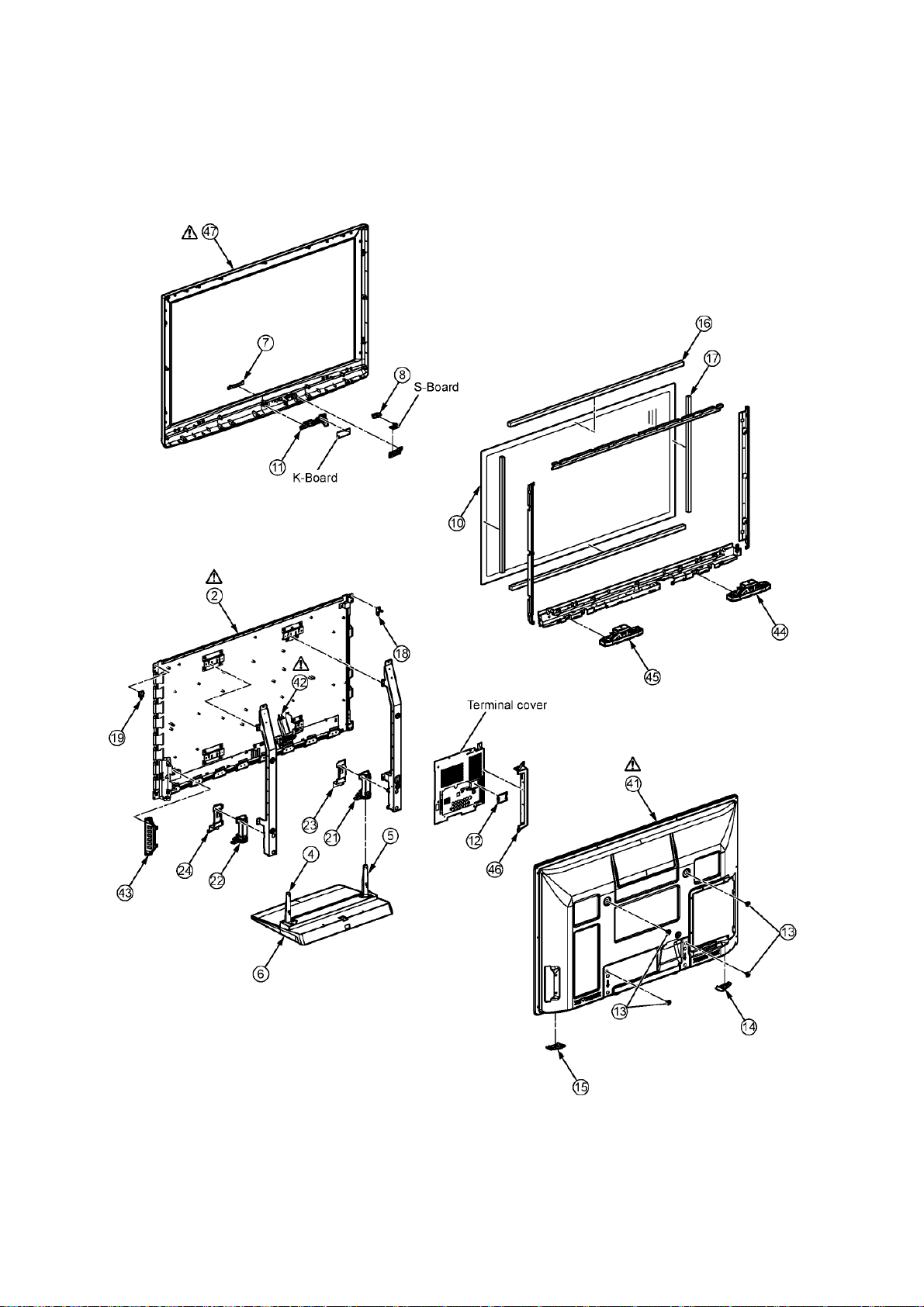

13 Exploded View and Replacement Parts List----------- 91
13.1. Exploded View and Mechanical Replacement Parts List--------------------------------------------------- 91
13.2. Electrical Replacement Parts List ------------------- 98
2
Page 3

1 Safety Precautions

1.1. General Guidelines

1. When servicing, observe the original lead dress. If a short circuit is found, replace all parts which have been overheated or damaged by the short circuit.
2. After servicing, see to it that all the protective devices such as insulation barriers, insulation papers shields are properly installed.
3. After servicing, make the following leakage current checks to prevent the customer from being exposed to shock hazards.
4. When servicing, observe the original lead dress. If a short circuit is found, replace all parts which have been overheated or damaged by the short circuit.
5. After servicing, see to it that all the protective devices such as insulation barriers, insulation papers shields are properly installed.
6. After servicing, make the following leakage current checks to prevent the customer from being exposed to shock hazards.

1.2. Touch-Current Check

1. Plug the AC cord directly into the AC outlet. Do not use an isolation transformer for this check.
2. Connect a measuring network for touch currents between each exposed metallic part on the set and a good earth ground such as a water pipe, as shown in Figure 1.
3. Use Leakage Current Tester (Simpson 228 or equivalent) to measure the potential across the measuring network.
4. Check each exposed metallic part, and measure the voltage at each point.
5. Reserve the AC plug in the AC outlet and repeat each of the above measure.
6. The potential at any point (TOUGH CURRENT) expressed as voltage U
For a. c.: U1 = 35 V (peak) and U2 = 0.35 V (peak);
For d. c.: U
Note:
The limit value of U
mA d. c. The limit value U
7. In case a measurement is out of the limits specified, there is a possibility of a shock hazard, and the equipment should be repaired and rechecked before it is returned to the customer.
= 1.0 V,
1
= 0.35 V (peak) for a. c. and U1 = 1.0 V for d. c. correspond to the values 0.7 mA (peak) a. c. and 2.0
2
= 35 V (peak) for a. c. correspond to the value 70 mA (peak) a. c. for frequencies greater than 100 kHz.
1
and U2, does not exceed the following values:
1
Figure 1
3
Page 4

2Warning

2.1. Prevention of Electrostatic Discharge (ESD) to Electrostatically Sensitive (ES) Devices

Some semiconductor (solid state) devices can be damaged easily by static electricity. Such components commonly are called Elec­trostatically Sensitive (ES) Devices. Examples of typical ES devices are integrated circuits and some field-effect transistors and semiconductor [chip] components. The following techniques should be used to help reduce the incidence of component damage caused by electrostatic discharge (ESD).
1. Immediately before handling any semiconductor component or semiconductor-equipped assembly, drain off any ESD on your body by touching a known earth ground. Alternatively, obtain and wear a commercially available discharging ESD wrist strap, which should be removed for potential shock reasons prior to applying power to the unit under test.
2. After removing an electrical assembly equipped with ES devices, place the assembly on a conductive surface such as alumi­num foil, to prevent electrostatic charge buildup or exposure of the assembly.
3. Use only a grounded-tip soldering iron to solder or unsolder ES devices.
4. Use only an anti-static solder removal device. Some solder removal devices not classified as [anti-static (ESD protected)] can generate electrical charge sufficient to damage ES devices.
5. Do not use freon-propelled chemicals. These can generate electrical charges sufficient to damage ES devices.
6. Do not remove a replacement ES device from its protective package until immediately before you are ready to install it. (Most replacement ES devices are packaged with leads electrically shorted together by conductive foam, aluminum foil or compara­ble conductive material).
7. Immediately before removing the protective material from the leads of a replacement ES device, touch the protective material to the chassis or circuit assembly into which the device will be installed.
Caution
Be sure no power is applied to the chassis or circuit, and observe all other safety precautions.
8. Minimize bodily motions when handling unpackaged replacement ES devices. (Otherwise ham less motion such as the brush­ing together of your clothes fabric or the lifting of your foot from a carpeted floor can generate static electricity (ESD) sufficient to damage an ES device).
4
Page 5

2.2. About lead free solder (PbF)

Note: Lead is listed as (Pb) in the periodic table of elements. In the information below, Pb will refer to Lead solder, and PbF will refer to Lead Free Solder. The Lead Free Solder used in our manufacturing process and discussed below is (Sn+Ag+Cu). That is Tin (Sn), Silver (Ag) and Copper (Cu) although other types are available.
This model uses Pb Free solder in it’s manufacture due to environmental conservation issues. For service and repair work, we’d suggest the use of Pb free solder as well, although Pb solder may be used.
PCBs manufactured using lead free solder will have the PbF within a leaf Symbol PbF stamped on the back of PCB.
Caution
• Pb free solder has a higher melting point than standard solder. Typically the melting point is 50 ~ 70 °F (30~40 °C) higher. Please use a high temperature soldering iron and set it to 700 ± 20 °F (370 ± 10 °C).
• Pb free solder will tend to splash when heated too high (about 1100 °F or 600 °C). If you must use Pb solder, please completely remove all of the Pb free solder on the pins or solder area before applying Pb sol­der. If this is not practical, be sure to heat the Pb free solder until it melts, before applying Pb solder.
• After applying PbF solder to double layered boards, please check the component side for excess solder which may flow onto the opposite side. (see figure below)
Suggested Pb free solder
There are several kinds of Pb free solder available for purchase. This product uses Sn+Ag+Cu (tin, silver, copper) solder. How­ever, Sn+Cu (tin, copper), Sn+Zn+Bi (tin, zinc, bismuth) solder can also be used.
5
Page 6

3 Service Navigation

3.1. Service Hint

Board Name Function Board Name Function
P Power Supply C1 Data Driver (Lower Right) A DC-DC Converter, Tuner
Speaker out, AV Terminal, AV Switch Digital Signal Processor, SYSTEM MPU, HDMI Switch Peaks lite 2p Format Converter, Plasma AI, Sub-Field Processor
K Remote receiver, Power LED SD Scan out (Lower) S Power Switch
GK Key Switch
C2 Data Driver (Lower Left) SC Scan Drive SS Sustain Drive
SS2 Sustain out (Lower)
SU Scan out (Upper)
Non-serviceable. SU-Board should be exchanged for service.
Non-serviceable. SD-Board should be exchanged for service.
6
Page 7

3.2. Applicable signals

COMPONENT (Y, PB/CB, PR/CR), HDMI
* Mark: Applicable input signal
Signal name COMPONENT HDMI 525 (480) / 60i * * 525 (480) / 60p * * 625 (576) / 50i * * 625 (576) / 50p * * 750 (720) / 60p * * 750 (720) / 50p * * 1,125 (1,080) / 60i * * 1,125 (1,080) / 50i * * 1,125 (1,080) / 60p * 1,125 (1,080) / 50p * 1,125 (1,080) / 24p *
PC (D-sub 15P)
Signal name Horizontal frequency (kHz) Vertical frequency (Hz) 640 × 400 @70 Hz 31.47 70.07 640 × 480 @60 Hz 31.47 59.94 640 × 480 @75 Hz 37.50 75.00 800 × 600 @60 Hz 37.88 60.32 800 × 600 @75 Hz 46.88 75.00 800 × 600 @85 Hz 53.67 85.06 852 × 480 @60 Hz 31.44 59.89 1,024 × 768 @60 Hz 48.36 60.00 1,024 × 768 @70 Hz 56.48 70.07 1,024 × 768 @75 Hz 60.02 75.03 1,024 × 768 @85 Hz 68.68 85.00 1,280 × 1,024 @60 Hz 63.98 60.02 1,280 × 768 @60 Hz 47.70 60.00 1,366 × 768 @60 Hz 48.39 60.04 Macintosh13 inch (640 × 480) 35.00 66.67 Macintosh16 inch (832 × 624) 49.73 74.55 Macintosh21 inch (1,152 × 870) 68.68 75.06
Note
• Signals other than above may not be displayed properly.
• The above signals are reformatted for optimal viewing on your display.
• Applicable input signal for PC is basically compatible to VESA standard timing.
• PC signal is magnified or compressed for display, so that it may not be possible to show fine detail with sufficient clarity.
7
Page 8

4 Specifications

Power Source AC 220-240 V, 50 / 60 Hz Power Consumption
Average use 285 W Standby condition 0.7 W
Display panel
Aspect Ratio 16:9 Visible screen size 106 cm (diagonal) 921 mm (W) × 518 mm (H) Number of pixels 786,432 (1,024 (W) × 768 (H)) [3,072 × 768 dots]
Sound
Speaker 160 mm × 40 mm × 2 pcs, 6 Ω Audio Output 20 W ( 10 W + 10 W ), 10 % THD Headphones M3 (3.5 mm) stereo mini Jack × 1
PC signals VGA, SVGA, XGA
SXGA ...... (compressed)
Horizontal scanning frequency 31 - 69 kHz Vertical scanning frequency 59 - 86 Hz
Receiving Systems / Band name
Receiving Channels (Regular TV)
VHF BAND 2-12 (PAL/SECAM B, K1)
UHF BAND 21-69 (PAL G, H, I/SECAM G, K, K1)
CATV S1-S20 (OSCAR)
Aerial - Rear VHF / UHF Operating Conditions
Temperature: 0 °C - 40 °C Humidity: 20 % - 80 % RH (non-condensing)
Connection Terminals
AV1 Input
AUDIO L - R RCA PIN Type × 2 0.5 V [rms] VIDEO RCA PIN Type × 1 1.0 V [p-p] (75 Ω)
AV2 Input
AUDIO L - R RCA PIN Type × 2 0.5 V [rms] VIDEO RCA PIN Type × 1 1.0 V [p-p] (75 Ω) COMPONENT Y 1.0 V [p-p] (including synchronization)
P
, PR/C
B/CB
AV3 Input
AUDIO L - R RCA PIN Type × 2 0.5 V [rms] VIDEO RCA PIN Type × 1 1.0 V [p-p] (75 Ω) S-VIDEO Mini DIN 4-pin Y:1.0 V [p-p] (75 Ω) C:0.286 V [p-p] (75 Ω)
AV4 Input
AUDIO L - R RCA PIN Type × 2 0.5 V [rms] VIDEO RCA PIN Type × 1 1.0 V [p-p] (75 Ω)
Monitor Output
0-12 (PAL B AUST.) 1-9 (PAL B N.Z.) 1-12 (PAL/SECAM D) 1-12 (NTSC M Japan) 2-13 (NTSC M USA)
28-69 (PAL B AUST.) 13-57 (PAL D, K) 13-62 (NTSC M Japan) 14-69 (NTSC M USA)
1-125 (USA CATV) C13-C49 (JAPAN) S21-S41 (HYPER) Z1-Z37 (CHINA) 5A, 9A (AUST.)
R
± 0.35 V [p-p]
8
Page 9
AUDIO L - R RCA PIN Type × 2 0.5 V [rms] (high impedance) VIDEO RCA PIN Type × 1 1.0 V [p-p] (75 Ω)
Others
HDMI1 - 2 Input TYPE A Connectors
O This TV supports [HDAVI Control 4] function.
PC Input HIGH-DENSITY D-SUB 15PIN R, G, B/ 0.7 V [p-p] (75 Ω)
HD, VD/TTL Level 2.0 - 5.0 V [p-p] (high impedance)
Card slot SD Card slot × 1
Dimensions (W × H × D) 1,029 mm × 709 mm × 327 mm (With Pedestal)
Mass 28.0 kg Net (With Pedestal)
1,029 mm × 661 mm × 100 mm (TV only)
26.0 kg Net (TV only)
Note
• Design and Specifications are subject to change without notice. Mass and Dimensions shown are approximate.
• Pedestal: ST-42RF1WG / ST-50RF1WG (For safety approval)
9
Page 10

5 Service Mode

5.1. How to enter into Service Mode

While pressing [VOLUME ( - )] button of the main unit, press [0] button of the remote control three times within 2 seconds.

5.1.1. Key command

[1] button...Main items Selection in forward direction [2] button...Main items Selection in reverse direction [3] button...Sub items Selection in forward direction [4] button...Sub items Selection in reverse direction [RED] button...All Sub items Selection in forward direction [GREEN] button...All Sub items Selection in reverse direction [VOL] button...Value of sub items change in forward direction ( + ), in reverse direction ( - )
10
Page 11

5.1.2. Contents of adjustment mode

• Value is shown as a hexadecimal number.
• Preset value differs depending on models.
• After entering the adjustment mode, take note of the value in each item before starting adjustment.

5.1.3. How to exit

Switch off the power with the [POWER] button on the main unit or the [POWER] button on the remote control.
11
Page 12

5.2. Service tool mode

5.2.1. How to access

1. Select [SRV-TOOL] in Service Mode.
2. Press [OK] button on the remote control.

5.2.2. Display of SOS History

SOS History (Number of LED blinking) indication. From left side; Last SOS, before Last, three occurrence before, 2nd occurrence after shipment, 1st occurrence after shipment. This indication will be cleared by [Self-check indication and forced to factory shipment setting].

5.2.3. POWER ON Time, On/Off

Note : To display Time, On/Off menu, highlight position, then press MUTE for 3sec. Time : Cumulative power on time, indicated hour : minute by decimal On/Off : Number of On/Off switching by decimal Note : This indication will not be cleared by either of the self-checks or any other command.

5.2.4. Exit

1. Disconnect the AC cord from wall outlet or switch off the power with [ Power ] button on the main unit.
12
Page 13

5.3. Hotel mode

1. Purpose Restrict a function for hotels.
2. Access command to the Hotel mode setup menu In order to display the Hotel mode setup menu, please enter the following command (within 2 second). [TV] : Vol. [Down] + [REMOTE] : AV (3 times)
Then, the Hotel mode setup menu is displayed.
3. To exit the Hotel mode setup menu Disconnect AC power cord from wall outlet.
4. Explain the Hotel mode setup menu
item Function Hotel Mode Select hotel mode ON/OFF Initial INPUT Select input signal modes.
Set the input, when each time power is switched on. Selection : Off/TV/AV1/AV2/AV3/AV4/PC/HDMI1/HDMI2
• Off: give priority to a last memory. However, Euro model is compulsorily set to TV.
• AVnS/AVnC: only Euro model selectable
• PC: selectable with VGA option
Initial POS Select programme number.
Selection : Off/0 to 99
• Off: give priority to a last memory
Initial VOL level Adjust the volume when each time power is
switched on. Selection/Range : Off/0 to 63
• Off: give priority to a last memory
Maximum VOL level
Button lock Select local key conditions.
Remote lock Select remote control key conditions.
Adjust maximum volume. Range : 0 to 63
Selection : Off/SETUP/MENU/ALL
• Off: altogether valid
• SETUP: only F-key is invalid (Tuning guide(menu) can not be selected.)
• MENU: only F-key is invalid (only Volume/Mute can be selected.)
• ALL: altogether invalid.
Selection : Off/SETUP/MENU
• Off: altogether valid
• SETUP: only Setup menu is invalid
• MENU: Picture/Sound/Setup menu are invalid
13
Page 14

6 Troubleshooting Guide

Use the self-check function to test the unit.
1. Checking the IIC bus lines
2. Power LED Blinking timing

6.1. Check of the IIC bus lines

6.1.1. How to access

Self-check indication only: Produce TV reception screen, and while pressing [VOLUME ( - )] button on the main unit, press [OK] button on the remote control for more than 3 seconds. Self-check indication and forced to factory shipment setting: Produce TV reception screen, and while pressing [VOLUME ( - )] button on the main unit, press [MENU] button on the remote con-
trol for more than 3 seconds.

6.1.2. Screen display

6.1.3. Check Point

Confirm the following parts if NG was displayed.

6.1.4. Exit

Disconnect the AC cord from wall outlet or switch off the power with [ Power ] button on the main unit.
14
Page 15

6.2. Power LED Blinking timing chart

1. Subject Information of LED Flashing timing chart.
2. Contents When an abnormality has occurred the unit, the protection circuit operates and reset to the stand by mode. At this time, the defective block can be identified by the number of blinks of the Power LED on the front panel of the unit.
15
Page 16

6.3. No Power

First check point There are following 2 states of No Power indication by power LED.
1. No lit
2. Red is lit then turns red blinking a few seconds later. (See 6.2.)
16
Page 17

6.4. No Picture

17
Page 18

6.5. Local screen failure

Plasma display may have local area failure on the screen. Fig-1 is the possible defect P.C.B. for each local area.
Fig-1
18
Page 19

7 Disassembly and Assembly Instructions

7.1. Remove the Rear cover

1. See Service Hint (Section 3)

7.2. Remove the P-Board

Caution:
To remove P.C.B. wait 1 minute after power was off for dis­charge from electrolysis capacitors.
1. Unlock the cable clampers to free the cable
2. Disconnect the connectors (P2, P6, P7, P9, P11, P25, P34 and P35).
3. Remove the screws (×9 ) and remove the P-Board.

7.4. Remove the Tuner unit

1. Unlock the cable clampers to free the cable.
2. Disconnect the connectors (A1, A7, A11, A12 and A25).
3. Disconnect the flexible cables (A20, A31 and A32).
4. Remove the screws (×2 , ×1 ) and remove the Tuner unit.

7.3. Remove the Side terminal cover and Rear terminal cover

1. Remove the claw (×1 ).
2. Remove the Side terminal cover.
3. Remove the screws (×4 , ×3 ).
4. Remove the Rear terminal cover.
19
Page 20

7.5. Remove the A-Board

1. Remove the Tuner unit. (See section 7.4.)
2. Remove the screws (×4 ) and remove the A-Board.

7.6. Remove the Speakers

1. Unlock the cable clampers to free the cable.
2. Disconnect the relay connector.
3. Remove the screws (×2 ) and remove the Speaker R.
4. Disconnect the connector (A12). (See section 7.4.)
5. Remove the screws (×2 ) and remove the Speaker L.

7.7. Remove the Control button unit

1. Disconnect the connector (C14).
2. Remove the screws (×1 , ×1 ).
3. Remove the Control button unit.

7.8. Remove the GK-Board

1. Remove the Control button unit. (See section 7.7.)
2. Remove the screws (×2 ).
3. Remove the GK-Board MTG. metal.
4. Remove the claw (×3 ).
5. Disconnect the connector (GK1).
6. Remove the GK-Board from Control button.
20
Page 21

7.9. Remove the SU-Board

1. Remove the flexible cables (SU1B, SU2B, SU3B and SU4B) connected to the SU-Board.
2. Remove the flexible cable (SU11-SD11) and the bridge connector (SC41-SU41).
3. Remove the molding prop (×1 ).
4. Remove the screws (×2 , ×2 ) and remove the SU- Board.

7.11. Remove the SC-Board

1. Remove the SU-Board and SD-Board. (See section 7.9. and 7.10.)
2. Unlock the cable clampers to free the cable.
3. Disconnect the connectors (SC2 and SC3).
4. Disconnect the flexible cable (SC20).
5. Remove the screws (×6 ) and remove the SC-Board.

7.10. Remove the SD-Board

1. Remove the Control button unit. (See section 7.7.)
2. Remove the flexible cables (SD1B, SD2B, SD3B and SD4B) connected to the SD-Board.
3. Remove the flexible cable (SU11-SD11) and the bridge connectors (SC42-SD42 and SC46-SD46).
4. Remove the molding prop (×1 ).
5. Remove the screws (×2 , ×2 ) and remove the SD- Board.
21
Page 22

7.12. Remove the SS2-Board

1. Remove the Tuner unit. (See section 7.4.)
2. Disconnect the bridge connector (SS22-SS24) and dis­connect the flexible cable (SS58).
3. Remove the screws (×2 ) and remove the SS2-Board.

7.13. Remove the SS-Board

1. Remove the Tuner unit. (See section 7.4.)
2. Unlock the cable clampers to free the cable.
3. Disconnect the connectors (SS3, SS11 and SS23).
4. Disconnect the flexible cable (SS53A).
5. Disconnect the bridge connector (SS22-SS24).
6. Remove the screws (×5 ) and remove the SS-Board.
3. Remove the Stand brackets (L, R) fastening screws (×4
each) and remove the Stand bracket metals (L, R)
and the Stand brackets (L, R).

7.14. Remove the Hanger metals and the Stand brackets

1. Remove the Plasma panel section from the servicing stand and lay on a flat surface such as a table (covered by a soft cloth) with the Plasma panel surface facing downward.
2. Remove the Hanger metals (L, R) fastening screws (×4
each) and remove the Hanger metals (L, R).

7.15. Remove the C1-Board

1. Remove the Control button unit. (See section 7.7.)
2. Remove the Hanger metal R and the Stand bracket R. (See section 7.14.)
3. Remove the flexible cables holder fastening screws (×8
).
4. Disconnect the flexible cables (CB1, CB2, CB3 and CB4).
5. Disconnect the connector (C14).
6. Disconnect the flexible cable (C10).
7. Remove the screws (×4 ) and remove the C1-Board.
22
Page 23

7.16. Remove the C2-Board

1. Remove the Tuner unit. (See section 7.4.)
2. Remove the Hanger metal L and the Stand bracket L. (See section 7.14.)
3. Remove the flexible cables holder fastening screws (×8
).
4. Disconnect the flexible cables (CB5, CB6, CB7 and CB8).
5. Disconnect the flexible cables (C20, C21 and C22).
6. Disconnect the connectors (C23 and C25).
7. Remove the screws (×4 ) and remove the C2-Board.
7.17. Remove the Plasma panel sec-
2. For leaving the plasma panel from the front frame, pull the bottom of the cabinet assy forward, lift, and remove.
tion from the Cabinet assy (glass)
1. Remove the cabinet assy and the plasma panel fastening
screws (×2 ).
3. Remove the Rear cover hooks (L, R).
23
Page 24

7.18. Remove the S-Board

1. Remove the Cabinet assy. (See section 7.17.)
2. Remove the S-Board shield case.
3. Remove the screws (×2 ) and remove the S-Board unit.

7.19. Remove the Front glass

1. Remove the Cabinet assy. (See section 7.17.)
2. Remove the S-Board. (See section 7.18.)
3. Remove the screws (×5 ).
4. Remove the Glass holder bottom rear.
5. Remove the screws (×4 ).
6. Remove the Glass holder side (L, R).
7. Remove the screws (×7 ).
8. Remove the Glass holder top rear.
9. Remove the Front glass.
10. Remove the Glass holder bottom front and Glass holder top front.
4. Disconnect the connector (S1).
5. Remove the Power button.
6. Remove the screw (×1 ) and remove the S-Board.

7.20. Remove the K-Board

1. Remove the Front glass. (see section 7.19)
2. Remove the claw (×1 ).
3. Disconnect the connector (K1) and remove the K-Board from LED Panel.
24
Page 25

7.21. Replace the plasma panel

Caution:
A new plasma panel itself without Hanger metals is fragile. To avoid the damage to new plasma panel, carry a new plasma panel taking hold of the Hanger metals after assembling the Hanger metals and the Stand brackets.
1. Place a carton box packed a new plasma panel on the flat surface of the work bench.
2. Open a box and without taking a new plasma panel; Attach the C1-Board and the C2-Board, connect the flexi­ble cables from the plasma panel to the C1-Board and the C2-Board, and fit the flexible cable holders.
3. Attach the Hanger metals and the Stand brackets to the new plasma panel.
4. Place the plasma panel on the servicing stand taking hold of the Hanger metals.
5. Attach the cabinet assy and each P.C.Board and so on, to the new plasma panel.
*When fitting the cabinet assy, be careful not to allow any debris, dust or handling residue to remain between the front glass and plasma panel.
25
Page 26

8 Measurements and Adjustments

8.1. Adjustment Procedure

8.1.1. Driver Set-up

8.1.1.1. Item / Preparation
1. Input a white signal to plasma video input.
2. Set the picture controls as follows. Picture menu: Dynamic PNR: Min Aspect: 16:9
Caution
1. First perform Vsus adjustment.
2. The Vscn voltages are measured from the Vad (Vad_base), but may be measured from the GND (GND_base) in an unavoidable case.
8.1.1.2. Adjustments
Adjust driver section voltages referring the panel data on the panel data label. Check or adjust the following voltages with the multimeter.
Name Test Point Voltage Volume Remarks Vsus TPVSUS (SS) Vsus ± 2V R737 (P) * Ve TPV E (S S) Ve ± 2.5 V Fixed * Vset TPVSET (SC) 290V ± 9V Fixed Vad TPVAD (SC) -180V ± 2V VR16600 (SC) Vscn TPVSCN (SC) Vad_base : + 145V ± 4V
GND_base : - 35V ± 6V
Vda TPVDA (P) 60V + 1V, - 2V Fixed
Fixed
*See the Panel label.
26
Page 27

8.1.2. Initialization Pulse Adjust

1. Input the White signal to plasma video input.
2. Set the picture controls as follows. Picture menu : Dynamic PNR : Min Aspect : 16:9
3. Connect Oscilloscope to TPSC1 (SC). Check the voltage (T2) at 100μs period on the down slop.
Test point Volume Level
T2 TPSC1 (SC) VR16601 (SC) 210 V ± 10 V

8.1.3. P.C.B. (Printed Circuit Board) exchange

8.1.3.1. Caution
1. To remove P.C.B., wait 1 minute after power was off for discharge from electrolysis capacitors.
8.1.3.2. Quick adjustment after P.C.B. exchange
Adjust the following voltages with the multimeter.
P.C.B. Name Test Point Voltage Volume Remarks P Board Vsus TPVSUS (SS) Vsus ± 2V R737 (P) * SC Board Vad TPVAD (SC) -180V ± 2V VR16600 (SC) A Board White balance and Sub brightness for RF and 1080i signals
*See the Panel label.
Caution:
Absolutely do not reduce Vsus below Ve not to damage the P.C.B.
27
Page 28

8.1.4. Adjustment Volume Location

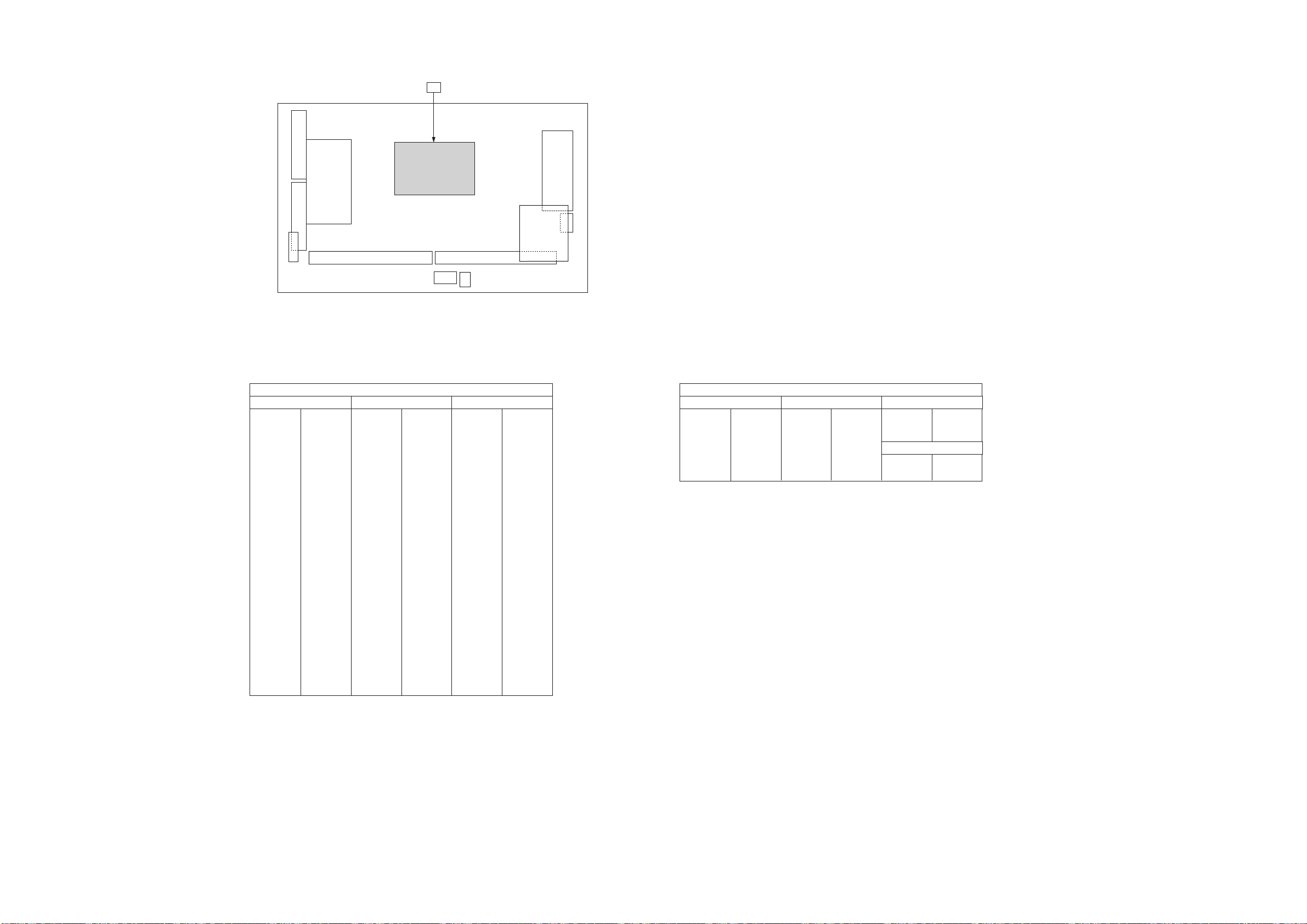

8.1.5. Test Point Location

28
Page 29

8.2. Adjustment

8.2.1. Sub-Contrast adjustment

Name of measuring instrument Connection Remarks RF generator Base Band signal generator HD signal generator
Steps Remarks
Adjustment of TV (RF system)
Note:
In adjustment, you must setting to modulation of signal at 85%.
Ref.:
RF signal modulation spec. UK models: 80% Other models: 90%
1. Receive a RF PAL 100% Full White or Split Colour bar shown as below .
2. Goes into service adjustment mode.
3. Push a [ 1 ] or [ 2 ] key, and goes into adjustment mode for [ CONTRAST ].
Adjustment
1. The colour key yellow button of remote control is pushed.
2. The OSD character of sub-contrast becomes red. (Inside under automatic adjustment)
3. The OSD character of sub-contrast returns to black.
4. End.
Note:
Sub-contrast adjustment is unadjusted for AV/ HD input. But, when needing the adjustment cho­sen manually, please refer to [ alterna­tive method ].
29
Page 30
Steps Remarks
Another procedure
Adjustment of AV system
1. PAL 100% Full White or Split Colour bar receive AV1(or AV2), shown as below.
2. Goes into service adjustment mode.
3. Push [ 1 ] or [ 2 ] key, and goes into adjustment mode for [ Contrast ].
Adjustment
1. The colour key yellow button of remote control is pushed.
2. The OSD character of sub-contrast becomes red. (Inside under automatic adjustment)
3. The OSD character of sub-contrast returns to black.
4. End.
Steps Remarks
Another procedure
Adjustment of HD system
1. At 1080i 100% Full White or Split colour bar receive component signal, as shown below.
2. Goes into service adjustment mode.
3. Push [ 1 ] or [ 2 ] key, and goes into adjustment mode for [ Contrast ].
Adjustment
1. The colour key yellow button of remote control is pushed.
2. The OSD character of sub-contrast becomes red. (Inside under automatic adjustment)
3. The OSD character of sub-contrast returns to black.
4. End.
30
Page 31

8.2.2. RF white balance adjustment

Name of measuring instrument Connection Remarks W/ B pattern Color analyzer (Minolta CA-100 or equivalent)
Steps Remarks
• Make sure the front panel to be used on the final set is fitted.
• Make sure a color signal is not being shown before adjustment.
• Put the color analyzer where there is little colour variation. Adjustment Remarks
1. Display the white balance pattern.
2. Enter the service adjustment mode.
3. A number key [ 1 ] or [ 2 ] are operated and [ WB-ADJ ] is displayed. Check that the color balance is [ COOL ].
4. Select [ G-CUTOFF ] item, using the number-key [ 3 ] or [ 4 ], and set to [ 80 ], using the volume-key [ + ] or [ - ]. Also, [ B-CUTOFF ] and [ R-CUTOFF ] set to [ 80 ]
5. Set [ G-DRIVE ] at [ E0 ](37 inch / 42 inch), [ D0 ](50 inch).
6. Touch the signal receiver of color analyzer to the highlight window's center, and adjust B drive and R drive so x, y become the [ COLOR TEMP COOL ] in the below table.
7. All RGB drive increase so that the maximum drive value of RGB may become [ FC ]. ([ ALL-DRIVE ] set to [ FC ].)
8. Set colorbalance to [ NORMAL ] using [ 7 ] key.
9. Fix G-CUTOFF , B-CUTOFF and R-CUTOFF at [ 80 ].
10. Fix G drive at [ E0 ] (37 inch / 42inch), [ D0 ] (50 inch).
11. Adjust B-DRIVE and R-DRIVE so the highlight window’s x, y become the [COLOR TEMP NORMAL ] in the below table.
12. All RGB drive increase so that the maximum drive value of RGB may become [ FC ]. ([ ALL-DRIVE ] set to [ FC ].)
13. Set colorbalance to [ WARM ] using [ 7 ] key.
14. Fix G-CUTOFF , B-CUTOFF and R-CUTOFF at [ 80 ].
15. Fix G drive at [ E0 ] (37 inch / 42 inch), [ D0 ] (50 inch).
16. Adjust B-DRIVE and R-DRIVE so the highlight window’s x, y become the [ COLOR TEMP WARM ] in the below table.
17. All RGB drive increase so that the maximum drive value of RGB may become [ FC ]. ([ ALL-DRIVE ] set to [ FC ].)
RF input Panel surface
Picture menu : Dynamic ASPECT : 16:9
Highlight section Signal amplitude 75% Value is Hex.
31
Page 32

8.2.3. 1080i white balance adjustment

Name of measuring instrument Connection Remarks
1080i W/ B pattern Color analyzer (Minolta CA-100 or equivalent)
Steps Remarks
• Make sure the front panel to be used on the final set is fitted.
• Make sure a color signal is not being shown before adjustment.
• Put the color analyzer where there is little colour variation. Adjustment Remarks
1. Display the white balance pattern.
2. Enter the service adjustment mode.
3. A number key [ 1 ] or [ 2 ] are operated and [ WB-ADJ ] is displayed. Check that the color balance is [ COOL ].
4. Select [ G-CUTOFF ] item, using the number-key [ 3 ] or [ 4 ], and set to [ 80 ], using the volume-key [ + ] or [ - ]. Also, [ B-CUTOFF ] and [ R-CUTOFF ] set to [ 80 ]
5. Set [ G-DRIVE ] at [ E0 ](37 inch / 42 inch), [ D0 ](50 inch).
6. Touch the signal receiver of color analyzer to the highlight window's center, and adjust B drive and R drive so x, y become the [ COLOR TEMP COOL ] in the below table.
7. All RGB drive increase so that the maximum drive value of RGB may become [ FC ]. ([ ALL-DRIVE ] set to [ FC ].)
8. Set colorbalance to [ NORMAL ] using [ 7 ] key.
9. Fix G-CUTOFF , B-CUTOFF and R-CUTOFF at [ 80 ].
10. Fix G drive at [ E0 ] (37 inch / 42inch), [ D0 ] (50 inch).
11. Adjust B-DRIVE and R-DRIVE so the highlight window’s x, y become the [COLOR TEMP NORMAL ] in the below table.
12. All RGB drive increase so that the maximum drive value of RGB may become [ FC ]. ([ ALL-DRIVE ] set to [ FC ].)
13. Set colorbalance to [ WARM ] using [ 7 ] key.
14. Fix G-CUTOFF , B-CUTOFF and R-CUTOFF at [ 80 ].
15. Fix G drive at [ E0 ] (37 inch / 42 inch), [ D0 ] (50 inch).
16. Adjust B-DRIVE and R-DRIVE so the highlight window’s x, y become the [ COLOR TEMP WARM ] in the below table.
17. All RGB drive increase so that the maximum drive value of RGB may become [ FC ]. ([ ALL-DRIVE ] set to [ FC ].)
Component input Panel surface
Picture menu : Dynamic ASPECT : 16:9
Highlight section Signal amplitude 75% Value is Hex.
32
Page 33

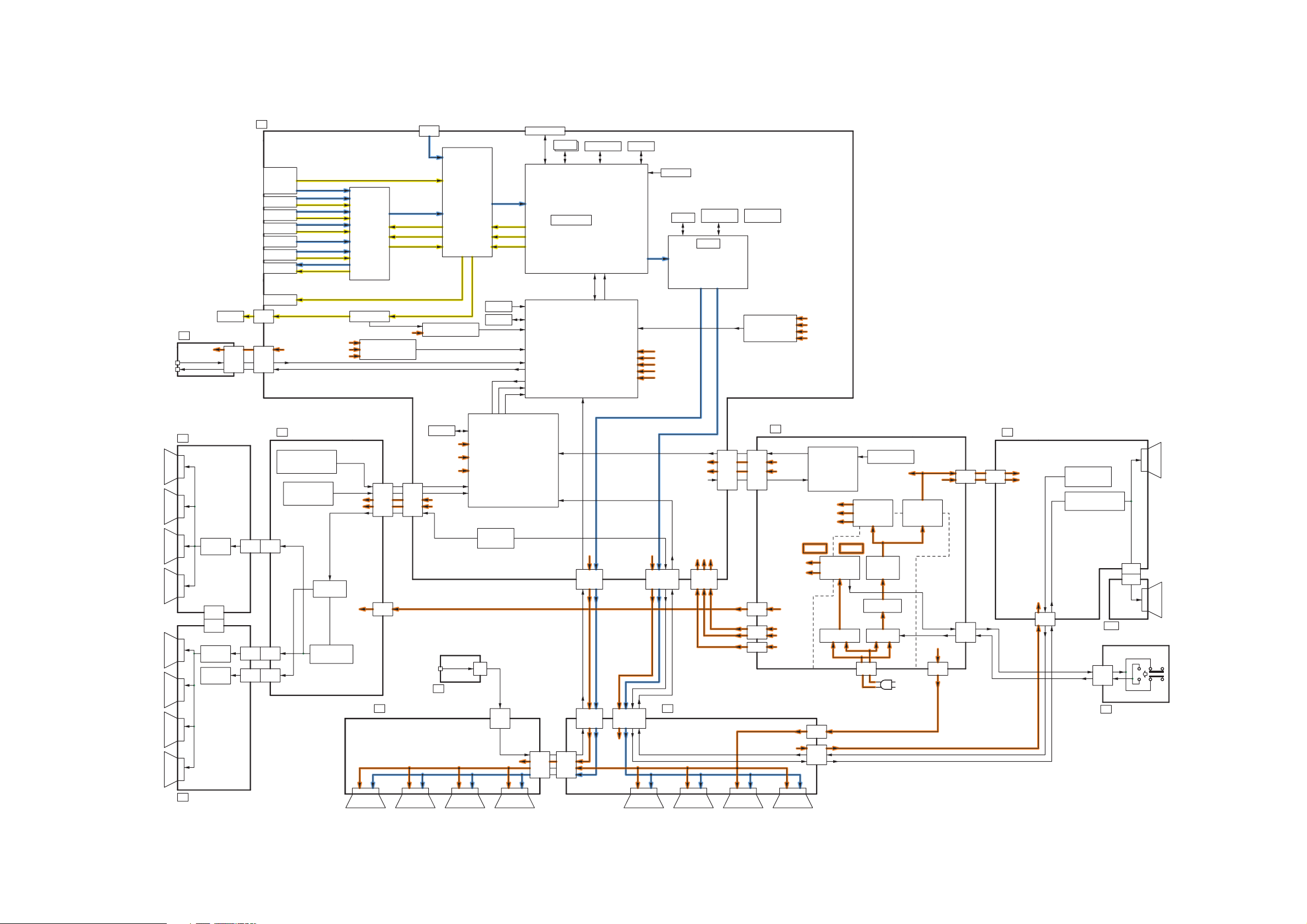

9 Block Diagram

9.1. Main Block Diagram

DIGITAL SIGNAL PROCESSOR
A
HDMI 1,2
SD CARD
DDR2
CLOCK GEN
EEPROM
REMOTE
LED
K
LED/RMT
+3.3V(STB)
SU
SCAN OUT (UPPER)
SCAN DRIVER
SU11
SD11
SCAN DRIVER
BUFFER
SPEAKER (L,R)
DMIX0
DAUDIO
IECOUT
(LED:4 TIMES)
(LED:6 TIMES)
(LED:7 TIMES)
SD CARD I/F
Digital Video in
Peaks Lite2+
(MAIN MPU+VIDEO PROCESSOR)
RESET
PANEL_STB_ON
PANEL_STATUS
POWER_SOS
SUSTAIN CONTROL
IIC1
SOUND SOS
SOS
(LED:10 TIMES)
REMOTE
R/G_LED_ON
PANEL SIDE SOS
SOS8_SS
STANDBY MPU
SERIAL
SBO2 SBI2
KEY1
A31
KEYSCAN1
(LED:10TIMES)(LED:12 TIMES)
DTV+9V SENSE
MAIN+9V SENSE
SUB+5V SENSE
MAIN+3.3V SENSE
SUB+5V SENSE
+5V(P)
+5V(P)
VIDEO DATA
SIF,AM
Tuner
RF
Y
AV1
L,R
V,Y,PB,PR
AV2
L,R
V,Y,C
AV3
L,R
R,G,B
PC
V
AV4
L,R
MONITOR OUT
HEADPHONE
A11 A12
K1
A1
SC
SC41
SU41
SC42
SD42
SC46
SD46
MONITOR V
MONITOR L,R
HP L/R
+3.3V(STB)
SCAN DRIVE
SC-BOARD ENEGRY RECOVERY SOS DETECT
(LED:6TIMES)
SC-BOARD FLOTING PART SOS DETECT
(LED:7TIMES)
CONTROL PULSE
VSCAN GEN. VSET GEN. VAD GEN.
+30V(BT)
+9V(S)
+5V(S)
SOS6_SC1
SOS7_SC2
+5V(P)
+15V(P)
SCAN CONTROL
VIDEO AUDIO SWITCH
AUDIO AMP
SHORT SOS DET
VSUS
SOUND+15V
SC20
SC2
MAIN Y/U/V
MONITOR L,R
TV L,R
AV L,R
PWM
A20
KEY SWITCH
VIDEO PROCESSOR HDMI Rx AUDIO PROCESSOR
SOUND SOS DET
EEPROM
+15V(P)
+3.3V(P)
+5V(P)
+5V(P)
+15V(P)
SCAN CONTROL
KEYSCAN1
KEY SWITCH
GK
EEPROM
+15V(P) DET
(LED:2 TIMES)
+3.3V(P) DET (LED:3 TIMES)
+5V(P) DET (LED:5 TIMES)
SOS6_SC1
SOS7_SC2
DISCHARGE CONTROL
GK1
RESET
PANEL MPU
(LED:8 TIMES)
SD BOOT
TUNER SOS
LVDS
XRST
TUNER SOS
+9V(S)
+9V(M)
+5V(S)
+3.3V(M)
+3.3V(S)
+5V(P)
A32
VIDEO DATA
+5V(P)
RESET
DDR
LVDS Rx CPG with SS
H/V Sync Control Sub Filed Processor Plasma AI
POWER SOS
+5V(P)
+15V(P)
MAIN ON/OFF
SOS8_SS
SOS8_SS
SUSTAIN CONTROL
FLASH MEMORY
PD2-M
+15V(SOUND)
+5V(STB)
A7
+15V(F)
A25
Thermal sensor
TUNER SOS DET CIRCUIT
(LED:10TIMES)
P
P25
VSUS
P2
P6
P7
POWER SUPPLY
+5V(P)
+15V(P)
F15V
STB5V
F15V
SOUND15V
STB5V
F15V
SUB9V
SUB5V
BT30V
PS SOS4 (LED:4TIME)
POWER MICOM
ON/OFF CONTROL
Vda
+15V(P)
+5V(P)
COLD
STANBY VOLTAGE RECTIFIER
RECTIFIER
HOT
P-BOARD SOS DETECT
PROCESS VOLTAGE RECTIFIER
POWER FACTOR CONTROL
RECTIFIER
P9
RELAY
VSUS
SUSTAIN VOLTAGE RECTIFIER
AC CORD
VSUS
+15V(P)
MAIN SW2
MAIN SW1
Vda
P35
SUSTAIN DRIVE
SS
SS11
VSUS
+15V(P)
P11
SS-BOARD SOS DETECT
(LED:8TIME)
VSUS GEN. VE GEN. ENERGY RECOVERY
SS22
SS24
SUSTAIN CONTROL
SOS8_SS
+5V(P)
SS23
P34
SS2
SUSTAIN CONNECTOR (LOWER)
POWER SW
MAIN SW2
MAIN SW1
S34
ON
SCAN OUT (LOWER)
SD
DATA DRIVER
DATA DRIVER (RIGHT)
C1
DATA DRIVER
DATA DRIVER
Vda
VIDEO DATA
C14
KEYSCAN1
+5V(P)
DATA DRIVER
C2
C21
C10
C20
C22
+5V(P)
SOS8_SS
SUSTAIN CONTROL
Vda
VIDEO DATA
DATA DRIVER
DATA DRIVER
DATA DRIVER
+5V(P)
DATA DRIVER
C25
C23
Vda
+5V(P)
SOS8_SS
SUSTAIN CONTROL
DATA DRIVER (LEFT)
POWER SWITCH
S
33
Page 34

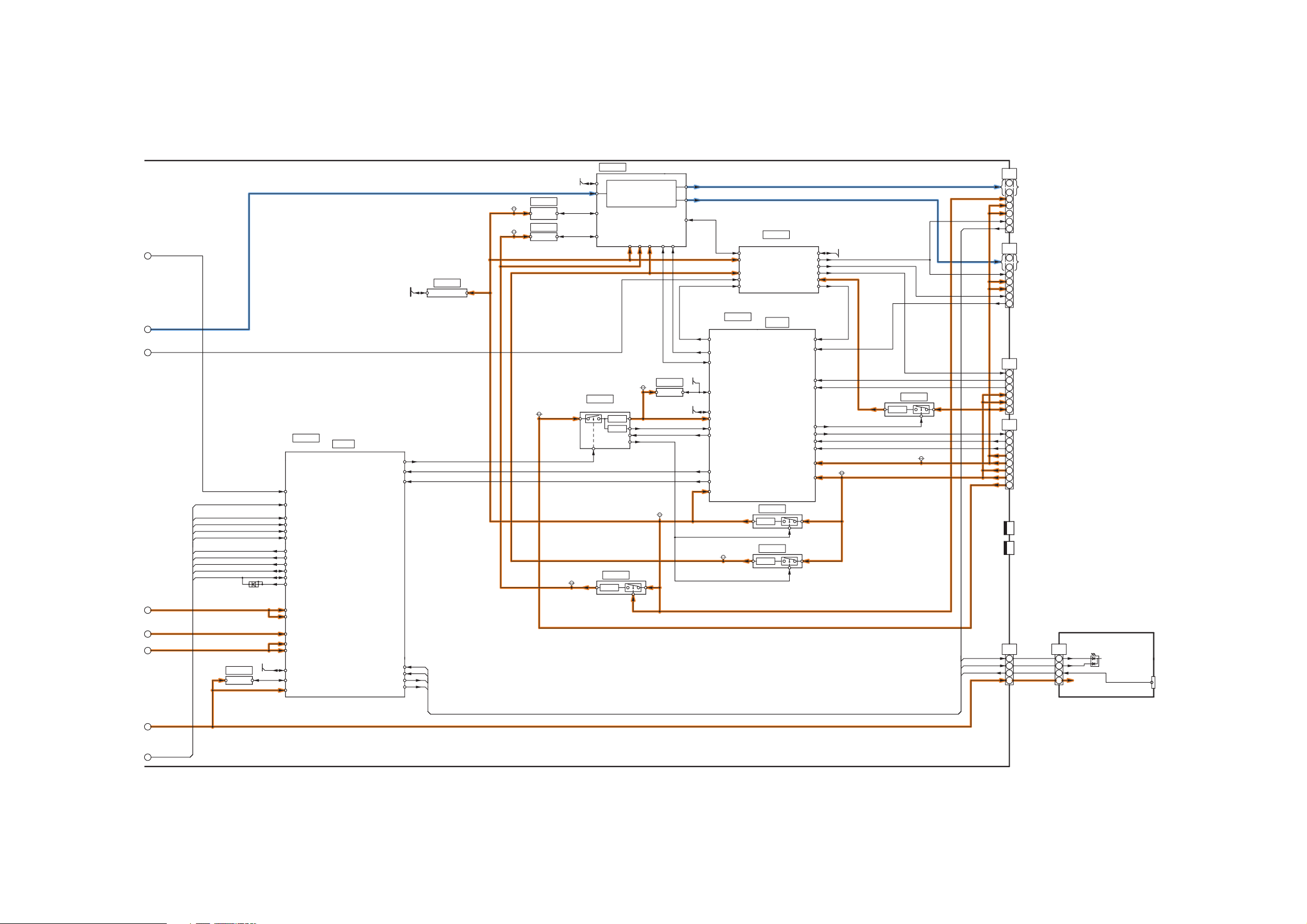

9.2. Block (1/3) Diagram

JK4501
HDMI1
CEC
DDC IIC
HDMI1 5V DET
TMDS
JK4500
HDMI2
CEC
DDC IIC
HDMI2 5V DET
TMDS
TU2901
Dig/Ana Tuner
BT+30V
SUB+5V
RF
SIF,AM
IIC_TUNER
AV1
AV1_LINRAV1_RIN
AV1_V
IC3001
AV1
V
L,R
AV2
V,Y,PB,PR
L,R
AV3
V,Y,C
L,R
AV4
V
L,R
PC
R,G,B
TV
RF
L,R(TV)
IC3003
AVSW+5V
AV2_Y
JK3100B
AV2
AV2_PB
AV2_PR
AV2_V
AV SW
+5V
+5V
AV2_R
AV2_L
L,ROUT
CVBS/S/YUV /RGB(PC)
L,R(AV)
MONITOR L,R
+9V
MAIN
VOUT
AV3_Y
AV3
AV3_C
AV3_V
AV3_L
AV3_R
IIC2
MONITOR OUT
ROUT
LOUT
VOUT
JK3001
PC IN
JK3107C
AV4
HEADPHONE
SPEAKER L
A12
B
G
HP_L
HP_R
AV4_V
AV4_L
AV4_R
IC2301
AUDIO AMP
SIF,AM
HP OUT
DIGTAL VIDEO OUT
SPDIN IN
IC4512
+1.8V
SUB3.3VSUB5V
SP OUT
SDIN0
SDIN2
+1.8V
+1.8V
IIC1
IIC2
IC4513
IC2008
HDMI2
DDCC IIC
HDMI1
DDCB IIC
IC4510
VIDEO PROCESSOR/ HDMI Rx/AUDIO PROCESSOR
MAIN Y/U/V
L,R(AV IN)
L,R(MONITOR)
L,R(TV OUT)
+3.3V
+3.3V +1.8V
IC4511
+3.3V
+3.3V
SPEAKER R
1
2
13
A11
L(-)
L(+)
R(-)
R(+)
SOS DET
+15V
JK8302
SD CARD SLOT
SUB3.3V
D2017
D2014
IC8601
EEPROM
IC8004
CLOCK GEN
IC8554
FLASH MEMORY
Q2022
SOUND SOS
SOS:Low
(LED:12 TIMES)
IIC3
IC8001
Peaks-lite2+
(MAIN MPU+VIDEO SIGNAL PROCESSOR)
SD CARD I/F
IECOUT
DAUDIO
DMIX0
IIC0
IIC1
IIC2
CLOCK
+3.3V
+1.8V
+1.2V
LVDS OUT
DISPEN
SD BOOT
SBI2,SBO2
1
2
3
XRST
P6,P7
+15V_S
+15V_S
+15V_S
F+15V
F+15V
F+15V
TUNER_SUB_ON
ECO_ON
STB5V
IC2960
TUNER+5V
+5V
S_15V
A7
1
3
5
13
15
17
12
14
10
IC5470
RESET
STB5V
XRST
F15V
D5612
(+5.6V)
Q5606,07
OVER CURRENT PROTECT
IC2801
SUB+6V
+6V
IC5401
SUB+9V
+9V
IC5600
IC5601
+3.3V
+1.8V
+1.2V
SUB9V
SUB5V
+5V
SUB3.3V
SUB1.8V
SUB1.2V
SUB+9V SUB+5V
SUB+6V
BT+30V
D5622
D5621
MAIN9V
SHORT SOS DET
Q5608
(LED:10 TIMES)
IIC1
IC1000
TEMP SENSOR
BT30V
SOS
SUB1.8V
DDR2 SDRAM
IC5480
STB3.3V
STB_RESET
IC8002,03
STB_RST
STB +3.3V
4
5
6
STB3.3V
7
8
34
Page 35

9.3. Block (2/3) Diagram

1
2
3
D1107
IC1100
STANDBY_MPU
SOUND_SOS
(LED:12 TIMES)
SOS
(LED:10 TIMES)
XRST
STB_RST
HDMI1 5V DET
HDMI2 5V DET
TUNER_SUB_ON
ECO_ON
SD BOOT
SBI2,SBO2
HDMI_CEC
HDMI_CEC_PU_ON
GenX8
PANEL STB_ON
PANEL SOS (ARARM)
PANEL STATUS (READY)
PD2-M
IC9900
IIC2
IC9303
P3.3V
P2.5V
IIC3
IC9002
TEMP SENSOR
STB5V_M
FLASH MEMORY
IC9901
DDR
ADDR/DATA
P2.5V
FLASH I/F
DDR I/F
IC9004
STB+3.3V/RESET
IC9807
+2.5V
*PLASMA AI *CPG with SS *H/V Sync Control *Sub Filed Processor *Plasma AI
+3.3V
STB_D3.3V
+3.3V
RESET
+2.5V
+1.2V
IC9001
EEPROM
P3.3V
OSD I/F
VIDEO DATA
VIDEO DATA
Config(CCLK,DDTATA,PROGB), FPCLK,FPDATA[1:0],FVSEL
DRVRST FPGARST XRST
XRST, XRSTSYS
IIC2
IIC1
PANEL MICOM
OSD I/F
IIC2
IIC1
+3.3V(STB)
RESET
POWER ON/OFF
PANEL SOS
PANEL STATUS
+3.3V(P) DET
(LED:3 TIMES)
P1.2V
IC9003
+3.3V
+1.2V
DISPEN
IC9500
DISCHARGE CONTROL
CONTROL DATA
SUSTAIN CONTROL
SCAN CONTROL
Config(DONE)
GenX6
SOS8_SS
(LED:8 TIMES)
(LED:6 TIMES)
SOS6_SC1
SOS7_SC2
(LED:7 TIMES)
AUX_ON/OFF
PANEL MAIN ON
VDATA_DET
POWER SOS
(LED:4 TIMES)
+5V(P) DET
(LED:5 TIMES)
+15V(P) DET
(LED:2 TIMES)
IC9805
+3.3V
IC9806
+1.2V
IIC2
+2.5V
IC9808
+2.5V
P5V
P15V
CN0100
CN0101
C21
A31
14
VIDEO DATA
57
5
+3.3V(P)
1
+5V(P)
2
+5V(P)
CONTROL DATA
4
KEYSCAN
C22
A32
6
VIDEO DATA
58
CONTROL DATA
2
+5V(P)
1
+5V(P)
SUSTAIN CONTROL
68
SOS8_SS
A20
SC20
SCAN CONTROL
14
SOS6_SC1
15
SOS7_SC2
29
+15V(P)
30
+15V(P)
1
+5V(P)
P25
A25
11
PANEL_MAIN_ON
13
VDATA_DET
12
SOS4_PS
5
+5V
6
+5V
1
+15V
2
+15V
9
STBY5V
FOR FACTORY USE
FOR FACTORY USE
4
5
6
IIC3
IC1101
EEPROM
7
8
DTV_9V_SENSE
MAIN9V_SENSE
SUB5V_SENSE
MAIN3.3V_SENSE
SUB3.3V_SENSE
IIC3
IIC
STB+3.3V
RMIN
KEYSCAN
G_LED_ON
R_LED_ON
D2520
RMIN
K1
POWER LED
2
33
1
4
G
R
RM2501
REMOTE
A1
G_LED_ON
2
R_LED_ON
1
STB+3.3V
4
35
Page 36

9.4. Block (3/3) Diagram

SUSTAIN DRIVE
SS
SS
P11
11
1
Vsus
4
+15V(P)
SOS8_SS
SUSTAIN CONTROL
POWER SUPPLYP
T100
PFC
IC100
PFC CONTROL
D100
RECTIFIER
LIVE
NEUTRAL
T630mAL 250V
F200
F201
L100,L101
FILTER
T8AH 250V
NEUTRAL
SC35SS3
MID
MID
C23
+5V(P)
Q104
PFC
R141
3
SS 23
1
5
COMPARATOR
D200
RECTIFIER
2
1
SUSTAIN CONTROL
PR101
IC301
Q302,Q303
POWER CONTROL
D302
IC300
IC200
AC DET
F100F101
T8AH 250V
LIVE
P9
AC CORD
Q304,Q305
RESONANCE
IC16131
VSUS Gen.
DRIVER
IC16241
BUFFER
UMH
UML
MID
IC303
PHOTO COUPLER
IC304
PHOTO COUPLER
IC302
PHOTO COUPLER
IC601
PHOTO COUPLER
IC600
PHOTO COUPLER
IC201
STB
CONTROL
TPVSUS
Q16001,2
Q16021,2
UMH UML UEH
COLDHOT
T301
D706
D700
T300
D705
RL102
Q600
RL101
Q602
RL100
T200
D204
IC202
PHOTO COUPLER
HOT
SW2500
POWER SWITCH
FPC DET
Q609
COLD
D502
D501 D506
VE GEN.
PHOTO COUPLER
PC16191
VE Gen. DRIVER
D16280
(LED:8TIMES)
Vsus ERROR DET
IC500
STB ERROR DET
ON
IPD CIRCUIT
IC16304
PC16192
IC16312
SHUNT
REG.
UEH
ERROR DET
IC700
PFC_ON/OFF
MAIN SW_ON
MAIN RELAY_ON
RUSH RELAY_ON
AC DET
S1
Q16280
+5V
1
3
TPSS1
TPVE
Q16101 Q16102
Vsus
R737
IC603
POWER MICOM
IC602
RESET
P34
MAIN SW2
MAIN SW1
D16282
IC502
RESET
+15V
13
Vda ERROR DET
IC701
(LED:4TIMES)
POWER SOS
PANEL_MAIN_ON
F_15_ON
Q505
SS 53A
1
2
13
SS 22
15
1
14
SS2
POWER SOS
ALL_OFF
TV SUB ON
STB5V_
P6
A7
PLASMA PANEL
PANEL SUSTAIN ELECTRODE
SS
58
SS
24
15
1
14
Vda
R735
ON/OFF
FSTB+15V
7
9
FSTB+15V
1
2
SUSTAIN CONNECTOR (LOWER)
+15V(SND)
1
3
FSTB+15V
+15V(SND)
+15V(SND)
VIDEO DATA
68
+5V(P)
67
+5V(P)
VIDEO DATA
CONTROL DATA
46
28
30
12
C22
CB6
A32
DATA DRIVER (RIGHT)
BUFFER
IC17103,04
CB2
C1
C10
KEYSCAN1
51 5
+5V(P)
55
IC17101,02
CB3 CB5
BUFFER
CB4
54
CONTROL DATA
VIDEO DATA
VIDEO DATA
4
1
+5V(P)
Vda
Vda
GK KEY SWITCH
GK1
KEY SWITCH
13
1
KEYSCAN1
C14
1
CB1
A31
KEYSCAN1
65 6768
C21
C20
1
2
52
55
BUFFER
IC17211,12
PANEL DRIVER PLASMA PANEL
SCAN DRIVE
SC
D711
D712
IC702
OVER VOLTAGE DET
Q504
P7
A7
15V
Q704
+5V(STB)
+5V(P)
1
Vsus
Vda
2
+15V(P)
+15V(P)
10
+15V(P)
5
+5V(P)
6
+5V(STB)
TV SUB ON
8
ALL_OFF
P2
1
P11
SS11
1
Vsus
4
+15V(P)
C25
P35
1
Vda
2
Vda
A25
P25
1
+15V(P)
2
+15V(P)
5
+5V(P)
6
+5V(P)
9
+5V(STB)
12
SOS4_PS PANEL_
11
MAIN_ON
SCAN CONTROL
Vsus
+15V(P)
+15V(P)
+5V(P)
SOS6_SC1
SOS7_SC2
SC2
1
IC16791
DC/DC
CONVERTER
IC16771
+5V
PC16461
PHOTO COUPLER
IC16464,65
INVERTER
IC16773
INVERTER
IC16501
CSH/CMH GATE DRIVE CIRCUIT
IC16521
SCAN CONTROL
VOLTAGE DROP ERROR DET
MAIN_STOP
VSCN
15V_F
CSL/CML GATE DRIVE CIRCUIT
MID
IC16581
ERROR DET
TPSOS6
(LED:6TIMES)
TPSOS7
(LED:7TIMES)
SC3
SS3
3
MID
5
MID
SC
A20
20
2
1
30
17
16
14
UHZ
16V-F
CMH
CSH
CSL
CML
NOR GATE
IC16563
D16480
D16820
TPVSUS
Q16401 Q16402
Q16441
D16583 LED(G)
PHOTO COUPLER
ERROR DET
PHOTO COUPLER
PHOTO COUPLER
PHOTO COUPLER
D16461
D16481
IC16561,62
BUFFER
D16493
UHZ
PC16480
Q16876
PC16601
PC16603
PC16684
Q16451
Q16421 Q16422
PC16685
PHOTO COUPLER
D16920
Q16604
CPH2
Q16607
CERS
CPH1
Q16601
VOH
CIS
Q16621 Q16622
VOL
CPH1
CRC1
CML CMH
CRC2
CPH2
CEL
CSH CIS OC2
CERS
CSL
IC16490,91
Q16490
SEPA PROTECT CIRCUIT
D16473
D16791
D16821
D16871
TPVSET
SIU OC1
CLK
CERS
15V_F
SCNR_PRO
Vscn
D16721
(15V_F)
IC16788,89
IC16661
COMPARATOR
IC16786,87
IPD CIRCUIT
VSCN GEN. SHUNT REG
IC16724
+5V
(SC1)
IC16725
+5V
(SC2)
VSET GEN. SHUNT REG
CRC1
CRC2
IC16784
IPD CIRCUIT
VAD
GEN.
D16725
IPD CIRCUIT
Q16672
D16901
IC16692
SHUNT
REG.
VR16601
(INIT-F)
TPVAD
VR16600
(VAD)
TPVSCN
Q16818
+5V(P)
+5V(P)
63
IC17205-08
PANEL DRIVER
Q16661
CEL
D16859 D16860
F_5V_A
F_5V_B
CB7
VF_GND
TPSC1
VIDEO DATA
CONTROL DATA
25
C2
SOS8_SS
SUSTAIN CONTROL
1
IC17201,02
BUFFER
SC50
VSCN-F
Vfo
Vfo
5V
SIU OC1 OC2 CLK
DATA DRIVER (LEFT)
BUFFER
CB8
FOR FACTORY USE
SCAN OUT (UPPER)SU
SU
SC
41
41
8
8
4
4
2
2
PLASMA PANEL
PANEL SCAN ELECTRODES
SD
SC
42
42
3
3
8
8
9
9
5
5
2
2
SD
SC
5V
46
46
1
1
SCAN OUT (LOWER)SD
C23
5
SOS8_SS
SUSTAIN CONTROL
1
5V(P)
C25
2
Vda
1
Vda
IC14901-03
IC14904-06
SU1B-SU4B
SD1B-SD4B
IC14951-53
IC14954-56
SCNR_PRO
IC14961-65
SS23
P35
DRIVER
DRIVER
DRIVER
DRIVER
LOGIC IC
SCAN
SCAN
SCAN
SCAN
SU 11
SD 11
SCAN DATA
S
POWER SWITCH
36
Page 37

10 Wiring Connection Diagram

10.1. Caution statement.

Caution:
Please confirm that all flexible cables are assembled correctly. Also make sure that they are locked in the connectors. Verify by giving the flexible cables a very slight pull.

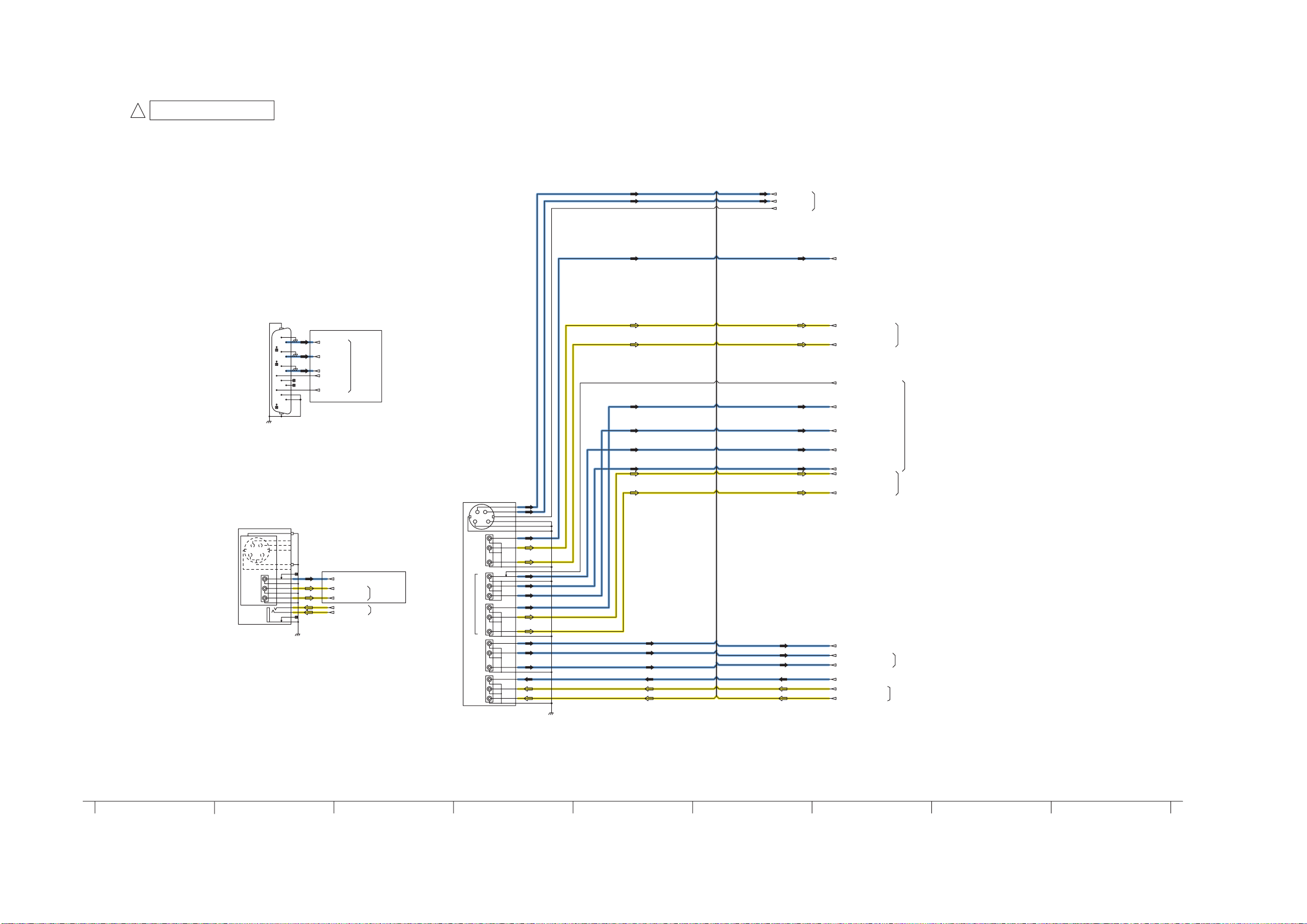

10.2. Wiring (1)

37
Page 38

10.3. Wiring (2)

38
Page 39

10.4. Wiring (3)

39
Page 40
40
Page 41

11 Schematic Diagram

11.1. Schematic Diagram Note

41
Page 42

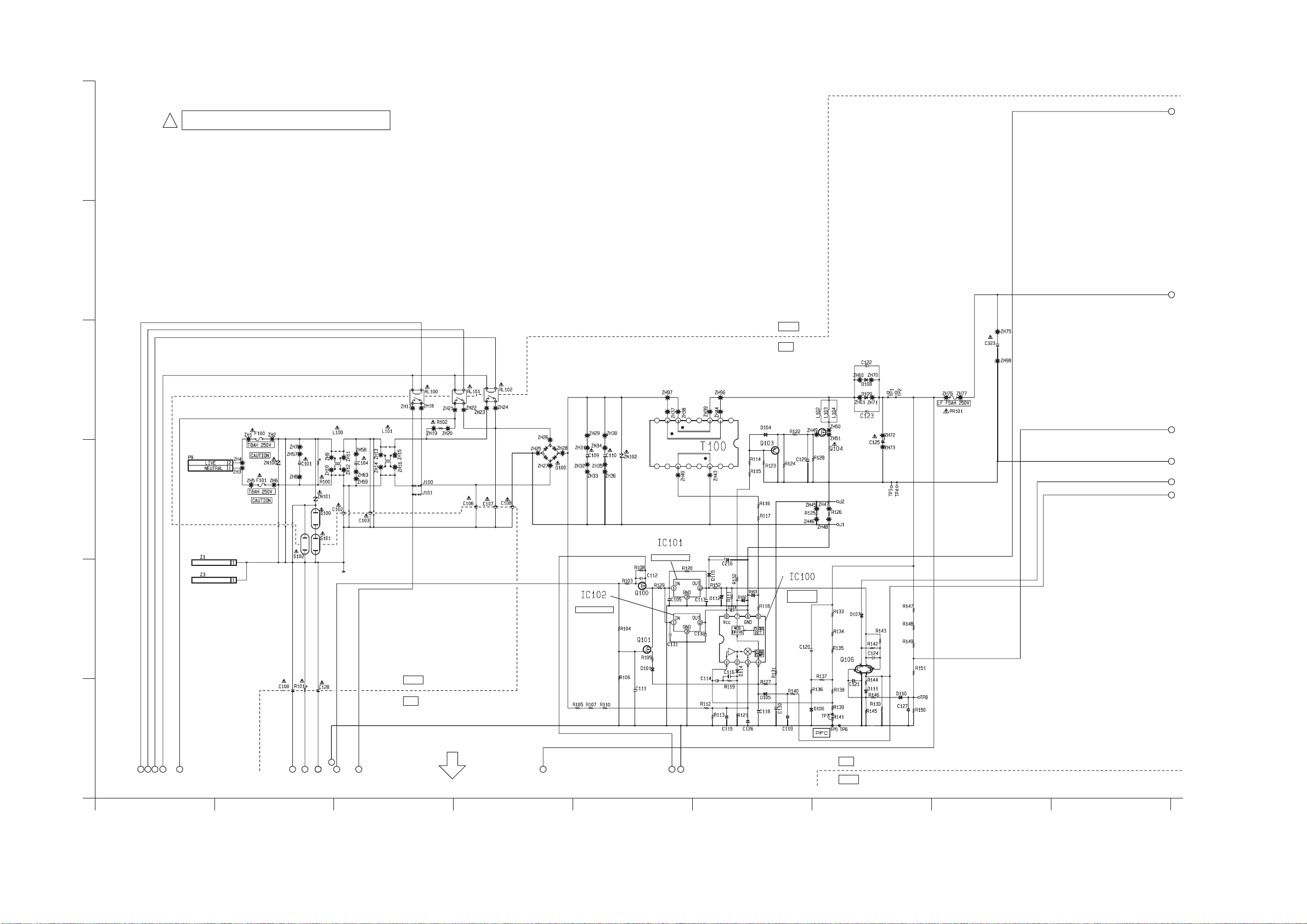

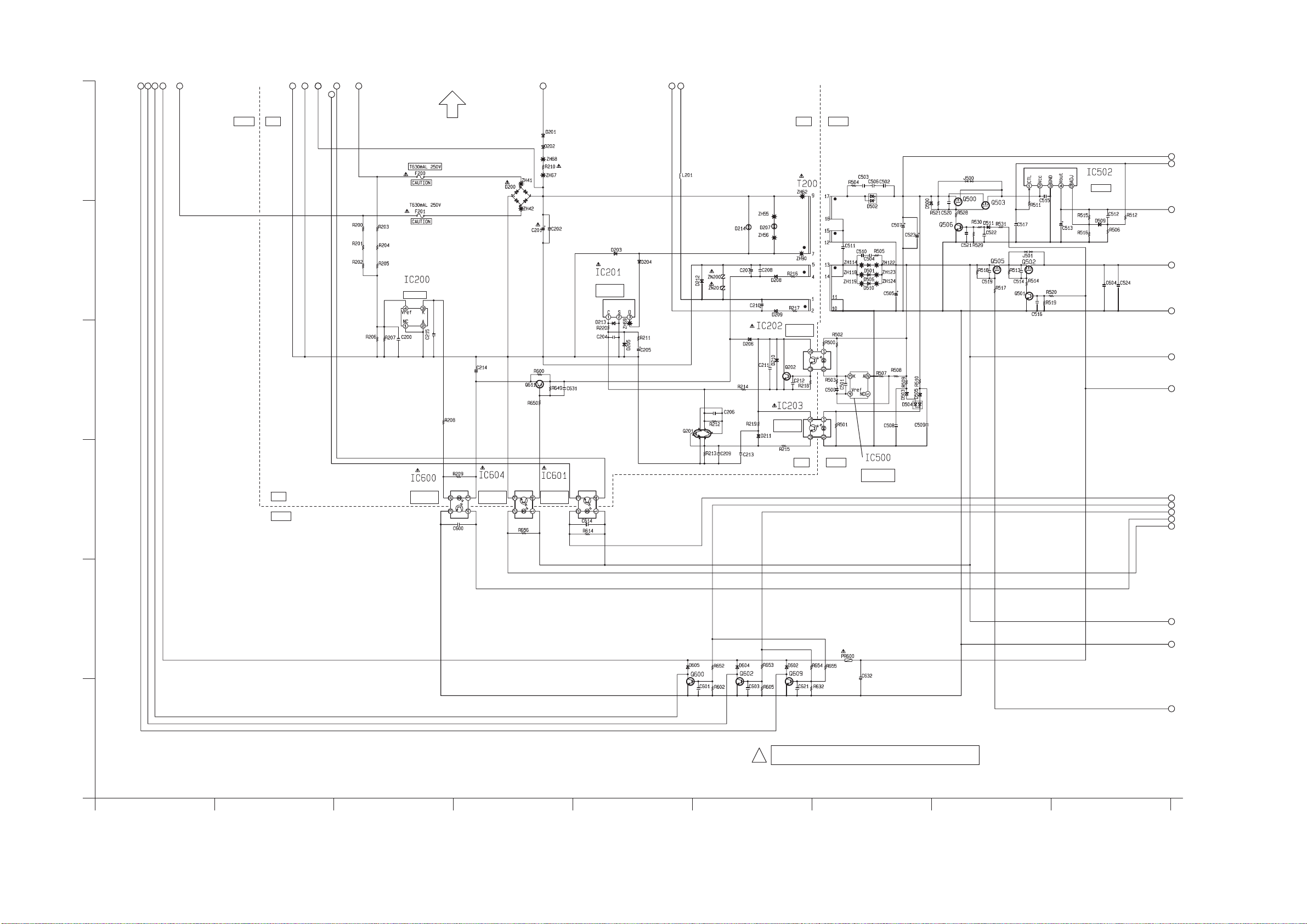

11.2. P-Board (1/4) Schematic Diagram

!
P-BOARD LSEP1279MTHB (1/4)
A
B
1
2
COLD
HOT
C
3
TO AC CORD
D
C0DAGKC00001
REGULATOR
C0DBZZZ00084
PFC
C0DAGKC00002
REGULATOR
CONTROL
4
5
6
E
COLD
HOT
F
TO
AA AB AC AD AE AF AG AHAHAIAJ AK AL AM AN
3
P-BOARD (3/4)
4
582 71
HOT
COLD
96
42
Page 43

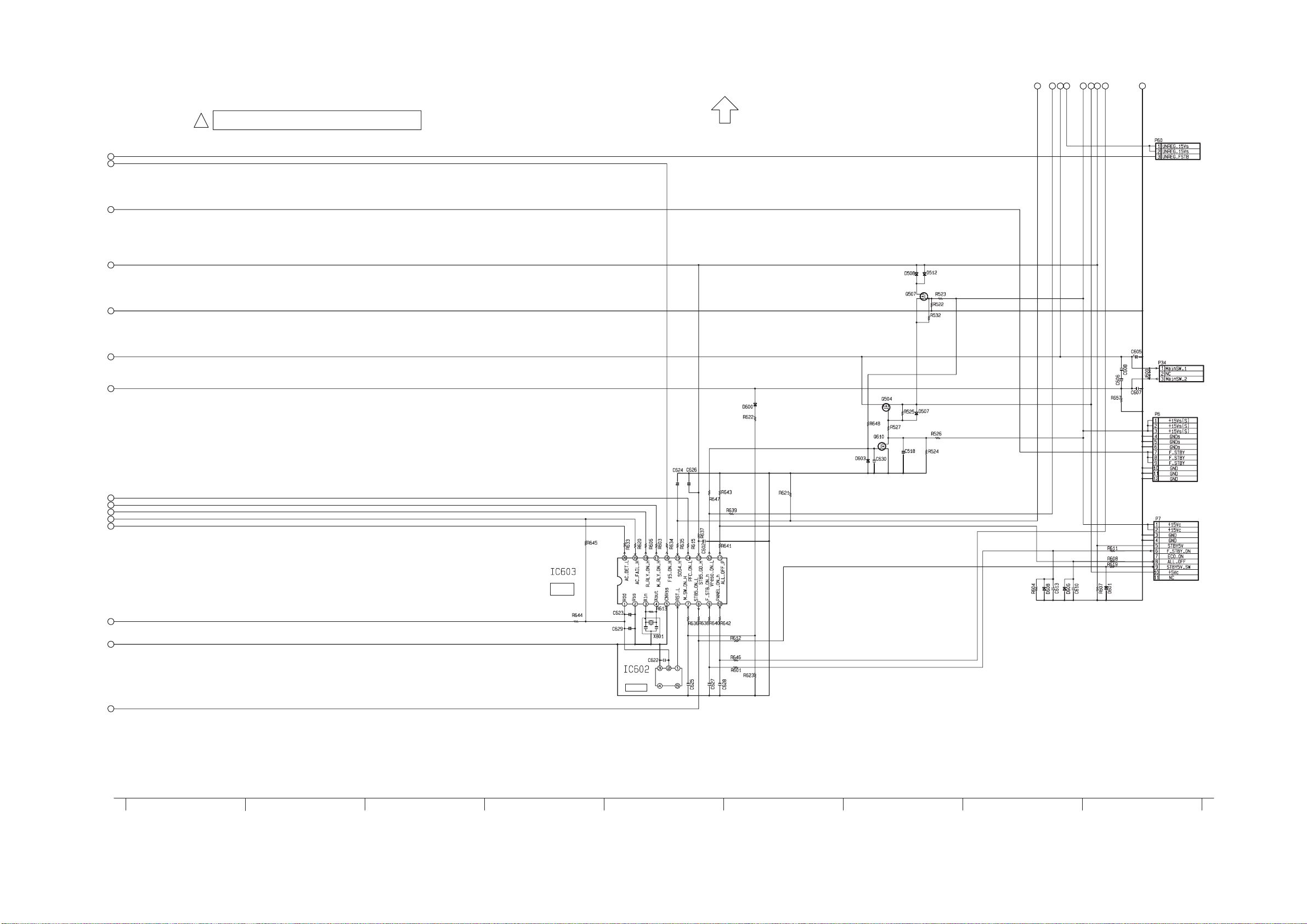

11.3. P-Board (2/4) Schematic Diagram

1
B3PBA0000508
COUPLER
HOT
2
*****
3
*****
COLD
C0DAAZH00027
+15(P)
C0DBZMC00006
Vda ERROR DET
TO A-BOARD (A25)
TO C2-BOARD (C25)
TO SC-BOARD (SC2)
4
5
6
POWER
C0DABYY00019
CONTROL
C0ABBA000168
COMPARATOR
B3PBA0000508
COUPLER
B3PBA0000508
COUPLER
HOT
COLD
TO P-BOARD (4/4)
!
P-BOARD LSEP1279MTHB (2/4)
C0DBZMC00006
Vsus ERROR DET
BA BB BC BD BE BF BG BH BI
TO SS-BOARD (SS11)
13 1812 1710 15 161411
43
Page 44

11.4. P-Board (3/4) Schematic Diagram

AA AB AC AD AE AF AG AHAHAIAJ AK AL AM AN
COLD
HOT
A
TO P-BOARD (1/4)
HOT
COLD
C0CAAJG00015
+15(P)
11
12
13
B
C0DBZMC00006
AC DET
MIP3E40MY
STB
CONTROL
B3PBA0000508
COUPLER
C
*********
COUPLER
COLD
HOT
CNC1S171R
D
HOT
COLD
COUPLER
********
COUPLER
CNC1S171R
COUPLER
C0DBZMC00006
STB ERROR DET
14
15
16
17
18
19
20
21
22
E
23
24
25
F
!
P-BOARD LSEP1279MTHB (3/4)
3
4
582 71
96
44
Page 45

11.5. P-Board (4/4) Schematic Diagram

!
P-BOARD LSEP1279MTHB (4/4)
11
12
13
14
15
16
TO P-BOARD (2/4)
BA BB BC BD BE BF BG BH BI
NO USE
TO S-BOARD (S1)
17
18
19
20
21
22
C2ABDB000122
POWER MICOM
23
24
C0EBH0000447
RESET
TO A-BOARD (A7)
TO A-BOARD (A7)
25
13 1812 1710 15 161411
45
Page 46

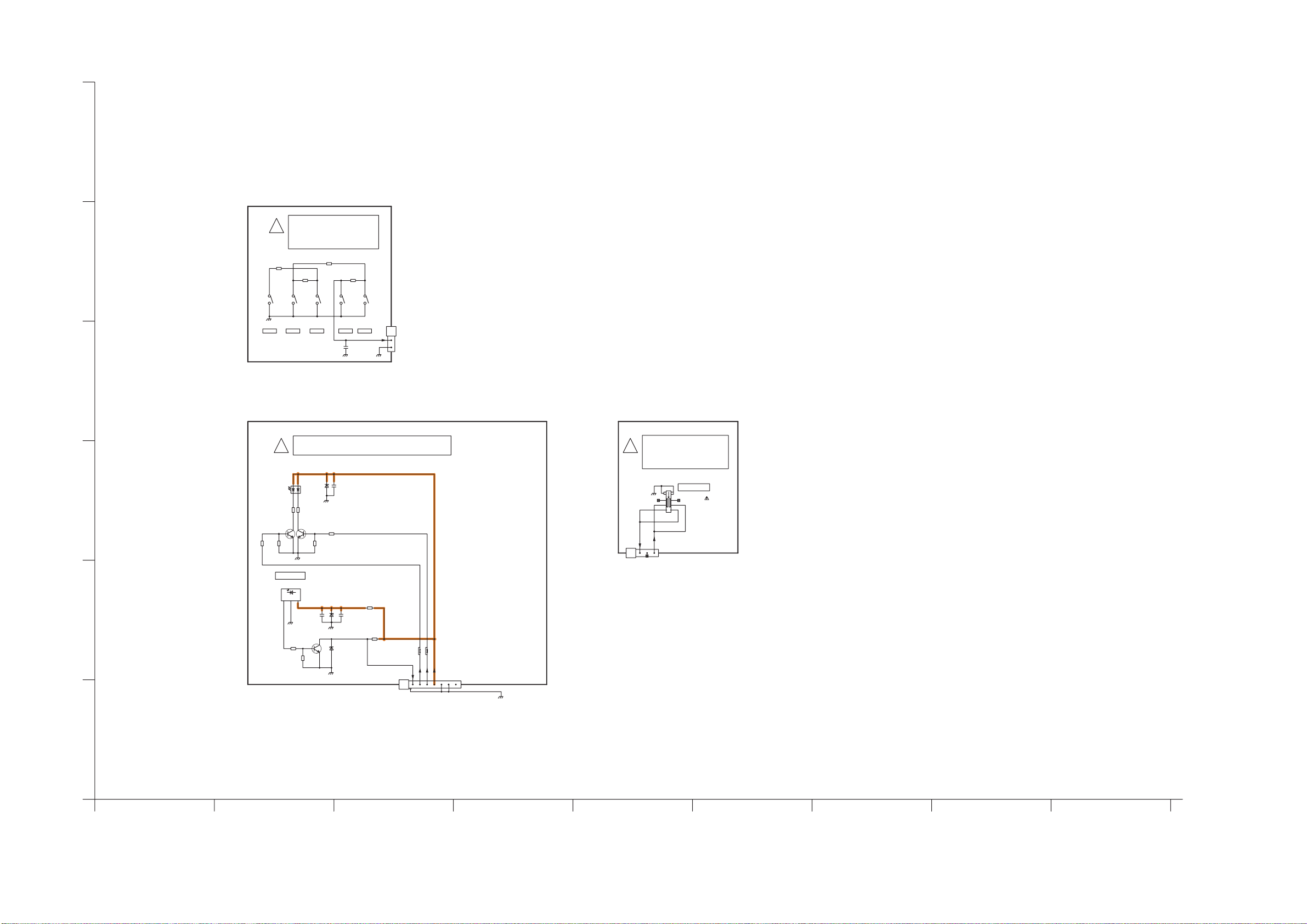

11.6. GK, K and S-Board Schematic Diagram

A
!
GK-BOARD TXNGK1EQUM
R3775
R3771
6.65k
EVQ11G05R
SW3761
7.15k
1%
R3772
EVQ11G05R
SW3760
C3752
1000p
50V
KEYSCAN
1.74k
EVQ11G05R
SW3762
1%
EVQ11G05R
SW3763
1%
R3770
B
14.3k
1%
EVQ11G05R
SW3759
F
+/ TV AV-/
TO C1-BOARD
GK1
(C14)
1
KEYSCAN
2
C
!
K-BOARD TXN/K1ETUM
!
S-BOARD TXN/S1ETUM
C2515
D2524
50V
MAZ80560ML
*D2520
G
Q2513
2SD0601A0L
R2556 10k
*R2531
270
1%
R2530
47k
REMOCON
RM2501
B3RAD0000160
OUT
123
R
*R2525
750
1%
Q2511
2SD0601A0L
VCC
GND
D
B3AGB0000057
E
Q2510
2SD0601A0L
R2542
47k
220k
0.01u
R2557
22k
*R2524
22k
D2512
MAZ80560ML
C2512
10V 10u
MAZ80560ML
R2520
R2517
47
C2521
50V
0.01u
R2516
D2530
22k
TO A-BOARD (A1)
S
VJ1
VJ2
1234567
K1
REMOCON
G_LED_ON
S
R_LED_ON
STBY3.3V
GND
GND
Modem_LED
TO P-BOARD (P34)
123
*S1B
STB_PS
POWER SW
SW2500
PUSH
K0F162B00002
12V
F
1 7
4
5
932 68
46
Page 47

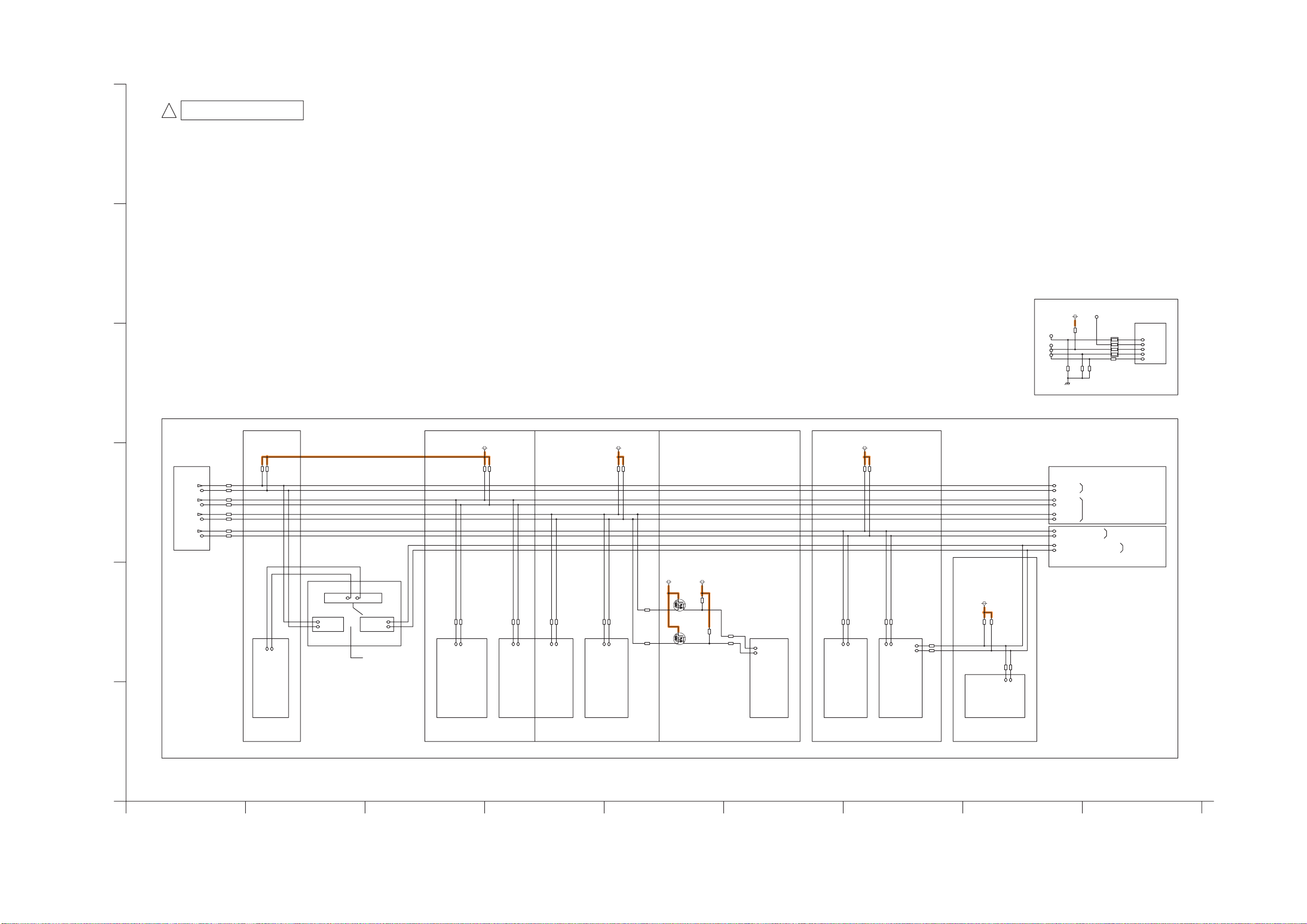

11.7. A-Board (1/20) Schematic Diagram

A-BOARD (1/20)
!
IIC
A
B
C
REF No. 0900-0999
SUB3.3V
TP0901
TDO
R0902 1k
TRST
TP0904
TDI
TP0900
TCK
TP0903
TMS
TP0902
R0907
10k
EXB28V680JX
R0905
R0906
10k
10k
IC8001
R0901
AVC
TRST
TDO
TDI
TCK
R0900
68
TMS
TO 17/20
JTAG
PDP-FHD(AVC31/GC6/FRCQ/PD3H)
*R0960
PEAKS_SDA2
PEAKS_SCL2
*R0930
22
AV-SW_SCL
IC3001
AV-SW R2A11014FT
SLV-ADR
90
TO 9/20
SUB3.3V
4.7k
*R0929
22
AV-SW_SDA
*R0959
4.7k
SUB3.3V
*R0921
22
*R0922
22
*Q0900
B1CBHD000002
*Q0901
B1CBHD000002
SUB5V
*R0923
10k
*R0924
*R0925
10k
0
*R0926
TUNER_SCL
0
TUNER_SDA
TU2901
D/A TUNER
SLV-ADR
C2 86
A TUNER
SLV-ADR
C6
TO 10/20
SUB3.3V
TO 17/21
IC8001
AVC31
D
SCL2
SDA2
SCL3
SDA3
R0948
SCL0
SDA0
SCL1
SDA1
SBT2
SBT0
XECS5
XECS3
68
R0947
68
R0950
68
R0949
68
*R0952
68
*R0951
68
R0954
68
R0953
68
E
R0956
4.7k
PANEL
(GenX7)
TO 1,10,16/20
SLV-ADR
R0955
4.7k
GENX7_SDA
GENX7_SCL
50
PEAKS_SCL1
PEAKS_SDA1
PEAKS_SCL2
PEAKS_SDA2
PEAKS_SCL3
PEAKS_SDA3
PEAKS_SCL0
PEAKS_SDA0
TO 1,10/20
GENX7_SDA
TO 1,10,16/20
GENX7_SCL
ADJ-GENX_SCL
ADJ_GENX_SDA
TO 1,10,16/20
G-GRAB_MODULE_IIC/PWM_POW_ON
R0958
R0957
4.7k
4.7k
PEAKS_SCL1
PEAKS_SDA1
R0909
R0910
22
22
TMP-SENS_SCL
TMP-SENS_SDA
IC1000
TEMP SENSOR MM3285ANRE
SLV-ADR
92
(Changeable)
PEAKS_SCL1
R0933
0
IC4510
ADV7470
(ADV)
SLV-ADR
40/44/4C 60/64/68 48/(6C)
PEAKS_SDA1
ADV_SCL
ADV_SDA
R0934 0
TO 16/20 TO 3/20 TO 3/20
*R0920
22
ADAV_SCL
IC4510
ADV7470
ADAV4622
SLV-ADR
34
PEAKS_SCL2
PEAKS_SDA2
*R0919
22
ADAV_SDA
F
PEAKS_SCL3
R0946
22
IC8601
Peaks EEP 16k
SLV-ADR
A0
(Changeable)
TO 20/20
R0962
PEAKS_SDA3
R0945
22
LITE2-EEP_SDA
LITE2-EEP_SCL
SUB3.3V
R0961
4.7k
4.7k
PEAKS_SDA3
PEAKS_SCL3
R0912
R0911
22
22
R0913
22
R0914
22
GENX_SDA0
GENX_SCL0
GENX_SCL1
GENX_SDA1
IC1100
GenX8
SLV-ADR
70
TO 2/20
STB3.3V
R0916
4.7k
IC1101
GenX EEP 8k
SLV-ADR
A0
(Changeable)
R0915
4.7k
R0918
R0917
22
22
GENX-EEP_SCL
GENX-EEP_SDA
TO 2/20
CN0101
Development Connector
PEAKS_SCL0
PEAKS_SDA0
PEAKS_SCL1
PEAKS_SDA1
PEAKS_SCL2
PEAKS_SDA2
PEAKS_SCL3
PEAKS_SDA3
ADJ-GENX_SCL
ADJ_GENX_SDA
CN0100
Adjustment Connector
IIC
TO 1,10/20
TO 16/20
(Lite2 E2PROM)
(GenX4 Loarder/E2PROM)
TO 16/20
TO 1,10,16/20
12 4
56 8
73
47
9
Page 48

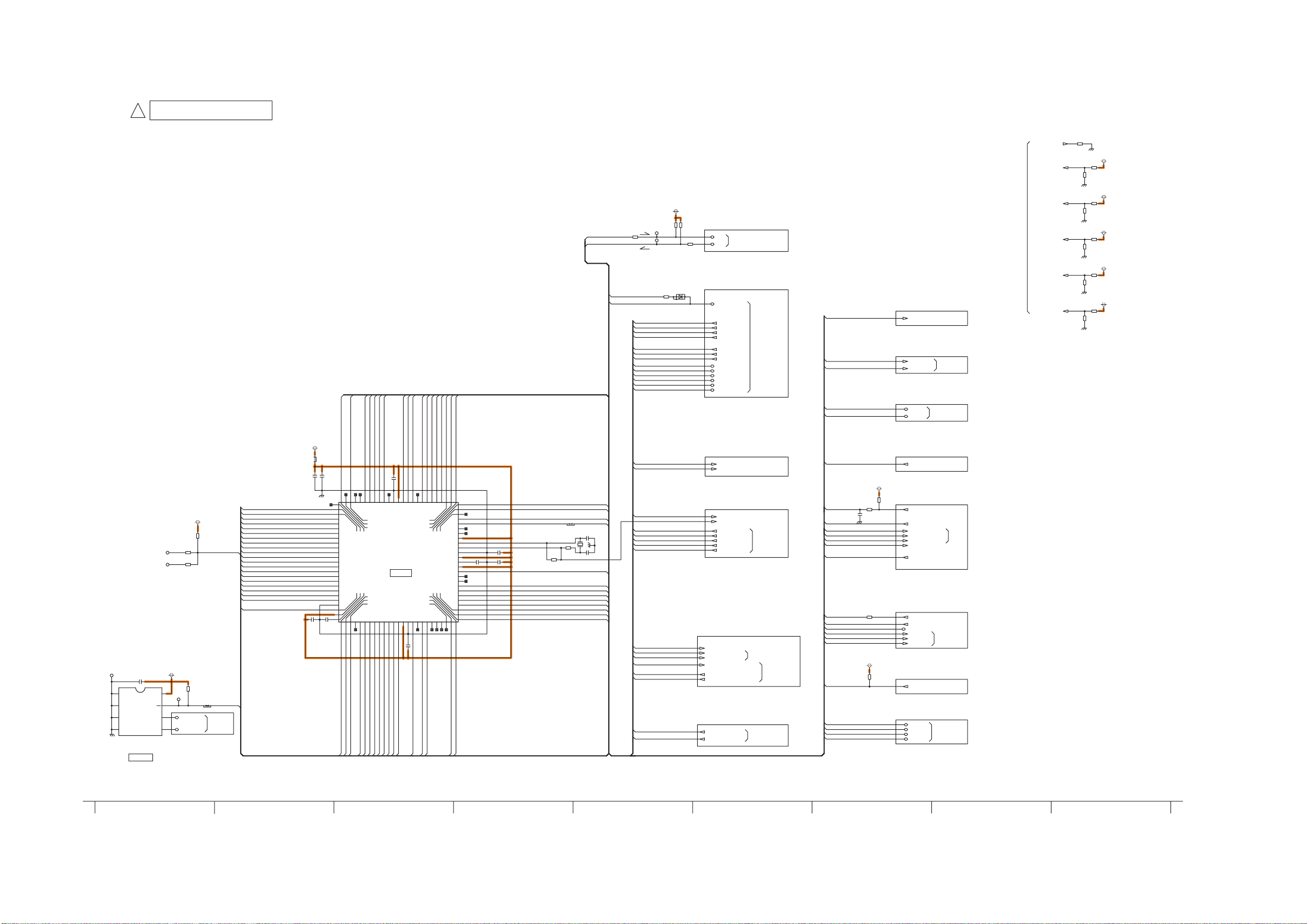

11.8. A-Board (2/20) Schematic Diagram

A-BOARD (2/20)
!
GenX
REF No. 1100-1499
G-CLK74SEL
G-HDMI_5V_DET3
STB3.3V
L1100
J0JYC0000068
C1102
10V 10u
G-HPD1
G-HPD2
G-GENX-EEP_WP
G-FACT
G-INV_PSU_ON
G-R_LED_ON
G-G_LED_ON
G-HDMI_5V_DET0
G-SD_LED_ON
G-ACTIVE_STBY_LED_ON
G-DDCSDA0
G-DDCSCL0
G-DDCSDA1
G-DDCSCL1
G-HDMI_5V_DET1
G-DDCSDA2
G-DDCSCL2
G-PEAKS_SERIAL_SBO
G-PEAKS_SERIAL_SBI
G-MAIN3.3V_SENSE
GENX_SDA0
GENX_SCL0
G-HDMI_5V_DET2
STB3.3V
R1243 47k
R1236
47k
TP1104
R1237
VCC
WC
SCL
SDA
STB3.3V
R1209
4.7k
8
TP1102
7
6
5
TO Sheet IIC
1k
GENX-EEP_SCL
GENX-EEP_SDA
R1207
S
TO 1/20
TP1105
TP1103
C1117
16V
0.1u
1
NC
2
NC
3
E2
4
VSS
*IC1101
TVRQ389
EEPROM
P41.TMIO1
P42.TMIO2
P43,TMIO3
P44,TMIO4
P03,SBT0B
P04,SBO0B
PD0,DDCSDA0
PD1,DDCSCL0
PD2,DDCSDA1
PD3,DDCSCL1
PD4,DDCSDA2
PD5,DDCSCL2
P65,USBO2
P66,USBI2
P70,SDA0
P71,SCL0
P00
P01
PF3
PF1
P26
VSS
PF2
IVDD
VDD
C1112
16V
0.1u
PF4
P64,SBI1
C1103 16V
0.1u
99
100
1
4
P44_TMIO4
5
P00
6
P01
7
PF3
8
P03_SBT0B
9
P04_SBO0B
10
PD0_DDCSDA0
11
PD1_DDCSCL0
12
PD2_DDCSDA1
13
PD3_DDCSCL1
14
PF1
15
PD4_DDCSDA2
16
PD5_DDCSCL2
17
P65_USBO2
18
P66_USBI2
19
P26
20
P70_SDA0
21
P71_SCL0
22
VSS
23
C1111
26
27
10V
1u
P61,SBT0A
P60,SBO0A
G-SOUND_SOS
G-SRQ_GENX
G-FACT
G-HPD3
G-TRCD3
G-RF_AFT1
IVDD
88
IVDD
P83,ADIN3
GENX-KEY1
P82,ADIN2
P80,ADIN0
P81,ADIN1
84
P80_ADIN085P81_ADIN186P82_ADIN287P83_ADIN3
TRCST
TRCCLK
EXTRG0
P40_TMIO0_SYSCLK
G-TRCD2
P40,TMIO0,SYSCLK
TRCD3/(UND)
83
PD7,DDCSCL3
P63,SBO1
97
98
PD7_DDCSCL3
G-HDMI_CEC
G-HDMI_CEC_PU_ON
PD6,DDCSDA3
P76,CEC0
95
96
P76_CEC0
P63_SBO1
PD6_DDCSDA3
P64_SBI1
PF4
P41_TMIO12P42_TMIO23P43_TMIO3
G-QLINK1
4mA
PF0
94
PF0
P75_CECAVL1A
G-QLINK2
P75,CECAVL1A
93
P74_CECAVL1B
G-ACTIVE_ANTENNA_DET
P85,ADIN5
P74,CECAVL1B
P84,ADIN4
VSS
0.1u
16V
C1104
89
90
92
VSS
P84_ADIN491P85_ADIN5
*IC1100
MNZSFH9GP83
GenX8
PF224IVDD25VDD
P60_SBO0A
P61_SBT0A
P62_SBI0A
P05_IRQ630P06_IRQ731P07_IRQ832P50_RMIN_IRQ033P20_IRQ134P21_IRQ235P22_IRQ336P23_IRQ437P24_IRQ538P2539IVDD40VSS41P1042P1143P1244P1345P1446P1547P16
28
29
P05,IRQ6
P20,IRQ1
P07,IRQ8
P06,IRQ7
P62,SBI0A
P50,RMIN,IRQ0
G-ECO_ON/INVERTER_ON
G-PANEL_STBY_ON/PANEL_VCC_ON
G-RMIN
G-SOS
G-PANEL_READY
0.1u
16V
C1114
P25
VSS
IVDD
P24,IRQ5
P21,IRQ2
P22,IRQ3
P23,IRQ4
G-MAIN9V_SENSE
G-SUB5V_SENSE
G-DTV9V_SENSE
G-SUB3.3V_SENSE
G-PANEL_ALARM/INVERTER_SOS
P73_SCL1
P72_SDA1
P17
P10
P13
P11
P12
G-GRAB_MODULE_IIC/PWM_POW_ON
G-AUDIO_XRST
G-ADV_XRST
G-TRCD1
TRCD2/(NC)P14
SDATA
P3052P3153P32
G-TRCD0
TRCD1/(NC)
P02
SCLOCK
PE4_VPPEX
P15
TRCD080TRCD181TRCD282TRCD3
G-TRCST
G-TRCCLK
TRCD0/(NC)
TRCST/(N.C.)
78
79
NRST
NBOOT
IVDD
OSCXI
OSCXO
NTEST
VDD
IVDD
48
P17
P16
G-EXTRG0
TRCCLK/(N.C.)
77
PE2
PE1
VSS
PE3
PE0
P37
P36
P35
P34
P33
49
P72,SDA1
GENX_SDA1
EXTRG0/(UND)
76
75
74
73
72
71
70
69
68
67
66
65
64
63
C1109
62
61
60
59
58
57
56
55
54
51
50
P73,SCL1
GENX_SCL1
R1262
G-INV_PSU_ON
G-MAIN3.3V_SENSE
SUB3.3V
R1224
R1181
G-HDMI_CEC_PU_ON
G-HDMI_CEC
0
G-PEAKS_SERIAL_SBO
G-PEAKS_SERIAL_SBI
SDATA/(UND)
SCLOCK/(UND)
P02
NRST
NBOOT/(N.C.)
PE2
PE1
IVDD
OSCXI
OSCXO
VSS
C1108
0.1u
16V
NTEST
VDD
C1123
1u10V
1u10V
IVDD
PE4,VPPEX/(PE4) INPUT ONLY
PE3
PE0
P37
P36
P35
P34
P33
P32
P31
P30
H0J100500035
R1163
1M
G-SDATA
G-SCLOCK
G-NRST
S
G-SRQ_GENX
R1197
X1100
C1106
50V 27p
10MHz
C1107
R1153
50V
680
22p
G-FAN_SOS
G-DTV_VOUTENB
G-SW_OFF_DET
G-SD_BOOT_STS
G-DTV_XRST
G-MON_MUTE
G-SP_HP_MUTE
G-TV_SUB_ON
G-GENX-EEP_WP
10k
TP1107
TP1108
R1182
27k
G-HDMI_5V_DET0
G-HDMI_5V_DET1
G-HDMI_5V_DET2
G-HDMI_5V_DET3
G-HPD1
G-HPD2
G-HPD3
G-DDCSDA0
G-DDCSCL0
G-DDCSDA1
G-DDCSCL1
G-DDCSDA2
G-DDCSCL2
G-ADV_XRST
G-AUDIO_XRST
G-INV_PSU_ON
G-SUB3.3V_SENSE
G-MAIN9V_SENSE
G-DTV9V_SENSE
G-SUB5V_SENSE
G-MAIN3.3V_SENSE
G-PANEL_STBY_ON/PANEL_VCC_ON
G-ECO_ON/INVERTER_ON
G-TV_SUB_ON
G-GRAB_MODULE_IIC/PWM_POW_ON
G-PANEL_ALARM/INVERTER_SOS
G-PANEL_READY
G-ACTIVE_ANTENNA_DET
G-RF_AFT1
10k
R1179
0
D1107
MA3X704A0L
POWER/PANEL CTRL
TO Sheet TUNER
Peaks-COMMON
SBI2
TO 17/20
SBO2
TO Sheet ADV-MODEL
G-HDMI_CEC
G-HDMI_5V_DET0
G-HDMI_5V_DET1
G-HDMI_5V_DET2
G-HDMI_5V_DET3
G-HPD1
G-HPD2
G-HPD3
G-DDCSDA0
G-DDCSCL0
G-DDCSDA1
G-DDCSCL1
G-DDCSDA2
G-DDCSCL2
TO Sheet ADV-COMMON
G-ADV_XRST
TO 3,9/20
G-AUDIO_XRST
TO 5/20
TO Sheet GenX-MODEL
G-INV_PSU_ON
TO 2/20
GENX_CLK_OUT
TO 10/20
G-SUB3.3V_SENSE
G-MAIN9V_SENSE
G-DTV9V_SENSE
G-SUB5V_SENSE
G-MAIN3.3V_SENSE
G-PANEL_STBY_ON/PANEL_VCC_ON
G-ECO_ON/INVERTER_ON
G-TV_SUB_ON
G-GRAB_MODULE_IIC/PWM_POW_ON
G-PANEL_ALARM/INVERTER_SOS
G-PANEL_READY
G-ACTIVE_ANTENNA_DET
G-RF_AFT1
TO 16/20
TO 10/20
TO 4/20
TO 2/20
TO 10/20
TO 10/20
G-CLK74SEL
G-SD_BOOT_STS
G-DTV_VOUTENB
G-QLINK1
G-QLINK2
G-SOUND_SOS
GENX-KEY1
G-RMIN
G-R_LED_ON
G-G_LED_ON
G-ACTIVE_STBY_LED_ON
G-SD_LED_ON
G-FAN_SOS
G-NRST
G-SOS
G-SW_OFF_DET
G-DTV_XRST
G-SP_HP_MUTE
G-MON_MUTE
G-SRQ_GENX
GENX_SDA0
GENX_SCL0
GENX_SDA1
GENX_SCL1
STB3.3V
R1221
7.15k
1%
C1122
R1255
25V
1k
0.01u
TO Sheet STB-RESET-LCD/PDP
R1146 0
STB3.3V
R1203
47k
TO Sheet Peaks-COMMON
G-CLK74SEL
TO 20/20
TO Sheet Peaks-DEST
G-SD_BOOT_STS
TO 20/20
G-DTV_VOUTENB
TO Sheet AVSW-DEST
G-QLINK1
TO 7/20
G-QLINK2
TO Sheet ADV_A-MODEL
G-SOUND_SOS
TO 5/20
TO Sheet Set-LCD/PDP
G-KEY1
TO 10/20
G-RMIN
TO 10,16/20
G-R_LED_ON
G-G_LED_ON
G-ACTIVE_STBY_LED_ON
G-SD_LED_ON
TO 20/20
G-FAN_SOS
TO 16/20
STB_RST
TO 10,20/20
G-SOS
TO 15/20
G-SW_OFF_DET
TO 20/20
G-DTV_XRST
G-SP_HP_MUTE
TO 10/20
G-MON_MUTE
TO Sheet Set-MODEL
G-SRQ_GENX
TO 16/20
TO Sheet IIC
GENX_SDA0
GENX_SCL0
TO 1/20
GENX_SDA1
GENX_SCL1
TO 16/20
TO Sheet
R1225
TO 2/20
G-SUB5V_SENSE
G-DTV9V_SENSE
G-MAIN9V_SENSE
G-SUB3.3V_SENSE
47k
SUB3.3V
R1400
10k
R1401 100k
SUB5V
R1407
47k
R1406 68k
SUB9V
R1171
68k
R1172 33k
SUB9V
R1402
68k
R1403
33k
SUB3.3V
R1410
10k
R1411 100k
1312 14 181511 1710 16
48
Page 49

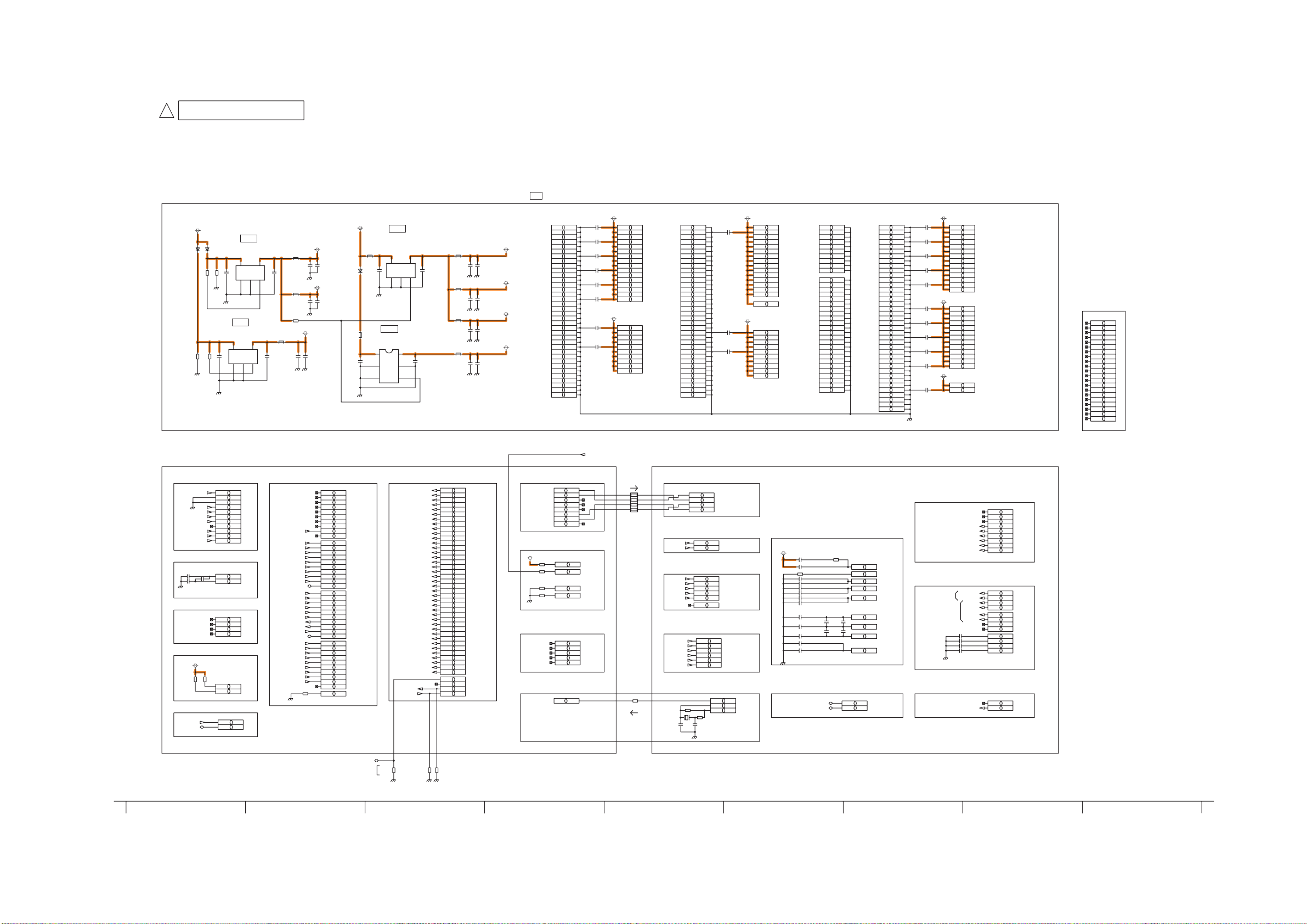

11.9. A-Board (3/20) Schematic Diagram

A-BOARD (3/20)
!
ADV
REF No. 4500-4799
PowerSupply
C4606
10V
4.7u
SUB3.3V
D4583
B0HCMM000014
L4515
J0JYC0000068
L4514
J0JYC0000068
C4616
10V
4.7u
IC4512
C0CBCAG00039
6
5
4
C0DBGYY00618
VIN
VSS
NC
SUB5V
D4577
B0HCMM000014
100k
R4698
D4576
10k
R4624
4.7k
R2190
B0HCMM000014
C0DBGYY00578
100k
4.7u
10V
C4605
R4699
IC2008
C0DBGYY00578
4.7u
10V
C2118
IC4511
VIN
NC
3.3V
4
VIN
VSS
NC
3
3.3V
5
4
VOUT
VSS
ON/OFF
1
2
3
C4603
J0JYC0000068
5
VOUT
4.7u
ON/OFF
10V
1
2
C2111
4.7u
10V
L2032
J0JCC0000059
L4512
J0JCC0000059
R4623
C2192
10V 10u
L4513
C4601
C4599
0
AAVDD_3.3V
DVDDIO_3.3V
C4602
10V
16V
0.1u
10u
TVDD_3.3V
C4600
10V
16V
10u
0.1u
C2102 16V
0.1u
1.8V
IC4513
4
VIN
NC
3
1.8V
VOUT
VSS
ON/OFF
IC4510
ADV
C1AB00003045
TVDD_3.3V
C4642
16V
IC4510
A1DGND
IC4510A6DGND
IC4510
AA7DGND
L4516
5
VOUT
VSS
ON/OFF
1
2
1
2
3
J0JYC0000068
C4608
L4517
J0JYC0000068
L4518
J0JYC0000068
L4519
J0JYC0000068
16V
0.1u
C4613
6.3V
C4595
16V
0.1u
C4633
10V 10u
C4617 10V
4.7u
C4607 10V
4.7u
PVDD_1.8V
PVDD 1.8V
C4631
10V
10u
VAVDD_1.8V
AVDD 1.8V
C4635 10V 10u
1u
CVDD_1.8V
CVDD 1.8V
C4598
10V
10u
DVDD_1.8V
DVDD 1.8V
C4637 16V
0.1u
IC4510AA12DGND
IC4510AA17DGND
IC4510AB1DGND
IC4510AB7DGND
IC4510AB12DGND
IC4510AC23DGND
IC4510AB17DGND
IC4510AC1DGND
IC4510AC7DGND
IC4510AC12DGND
IC4510AC17DGND
IC4510C1DGND
IC4510C3DGND
IC4510C4DGND
IC4510C5DGND
IC4510D4DGND
IC4510D5DGND
IC4510E3DGND
IC4510E4DGND
IC4510F3DGND
IC4510J3DGND
IC4510J10DGND
IC4510J11DGND
IC4510J12DGND
IC4510J13DGND
IC4510J14DGND
IC4510J15DGND
IC4510J16DGND
IC4510J17DGND
IC4510J20AGND
IC4510K10DGND
IC4510K11DGND
IC4510K12DGND
0.1u IC4510 B1 TVDD
IC4510 B6 TVDD
C4632
IC4510 C2 TVDD
0.1u
16V
IC4510 C6 TVDD
IC4510 D3 TVDD
C4634
IC4510 D6 TVDD
0.1u
16V
IC4510 G3 TVDD
IC4510 H1 TVDD
C4640
IC4510 H2 TVDD
16V
0.1u IC4510 H3 TVDD
IC4510 M3 TVDD
IC4510 N2 TVDD
C4638
16V
0.1u IC4510 N3 TVDD
IC4510 U3 TVDD
IC4510 V2 TVDD
C4636
16V
0.1u IC4510 V3 TVDD
CVDD_1.8V
C4574
0.1u
16V
IC4510 J7 CVDD
IC4510 J8 CVDD
IC4510 J9 CVDD
C4580
IC4510 K7 CVDD
16V
0.1u IC4510 K8 CVDD
IC4510 K9 CVDD
IC4510 L7 CVDD
IC4510 L8 CVDD
IC4510 M7 CVDD
IC4510 M8 CVDD
IC4510K13DGND
IC4510K14DGND
IC4510K15DGND
IC4510K16DGND
IC4510K17DGND
IC4510L3DGND
IC4510K3DGND
IC4510L9DGND
IC4510L10DGND
IC4510L11DGND
IC4510L12DGND
IC4510L13DGND
IC4510L14DGND
IC4510L15DGND
IC4510L16DGND IC4510D17AGND
IC4510M4DGND
IC4510M9DGND
IC4510M10DGND
IC4510M11DGND
IC4510M12DGND
IC4510M13DGND
IC4510M14DGND
IC4510M15DGND
IC4510M16DGND
IC4510M17DGND
IC4510N1DGND
IC4510N7DGND
IC4510N8DGND
IC4510N9DGND
IC4510N10DGND
IC4510N11DGND
IC4510N12DGND
IC4510N13DGND
IC4510N14DGND
IC4510N15DGND
DVDD_1.8V
C4626
IC4510 P10 DVDD
0.1u
16V
IC4510 P11 DVDD
IC4510 P12 DVDD
IC4510 P13 DVDD
IC4510 P14 DVDD
IC4510 P15 DVDD
IC4510 P16 DVDD
IC4510 P17 DVDD
IC4510 R11 DVDD
IC4510 R12 DVDD IC4510 G9 VAVDD
IC4510 R13 DVDD
IC4510 R14 DVDD
IC4510 R15 DVDD
IC4510 R17 DVDD
IC4510 R10 DVDD
DVDDIO_3.3V
C4644
0.1u
16V
IC4510 AA16 DVDDIO
IC4510 U9 DVDDIO
IC4510 U10 DVDDIO
C4645
IC4510 U11 DVDDIO
0.1u
16V
IC4510 U12 DVDDIO
IC4510 U13 DVDDIO
IC4510 U14 DVDDIO
IC4510 U15 DVDDIO
IC4510 U16 DVDDIO
IC4510 Y16 DVDDIO
IC4510N16DGND
IC4510N17DGND
IC4510P3DGND IC4510 B14 VAVDD
IC4510P7DGND
IC4510P8DGND
IC4510P9DGND
IC4510R3DGND
IC4510R7DGND
IC4510R8DGND
IC4510R9DGND
IC4510T3DGND
IC4510T7DGND
IC4510T8DGNDIC4510 R16 DVDD
IC4510T9DGND
IC4510T10DGNDIC4510L17DGND
IC4510T11DGND
IC4510T12DGND
IC4510T13DGND
IC4510T14DGND
IC4510T15DGND
IC4510T16DGND
IC4510T17DGND
IC4510U7DGND
IC4510U8DGND
IC4510U17DGND
IC4510U22DGND
IC4510V1DGND
IC4510W20DGND
IC4510W21DGND
IC4510W22DGND
IC4510W23DGND
IC4510Y7DGND
IC4510Y12DGND
IC4510Y17DGND
IC4510A9AGND
IC4510A16AGND IC4510 B13 VAVDD
IC4510A23AGND
IC4510B9AGND
IC4510B15AGND
IC4510B16AGND
IC4510C9AGND
IC4510C16AGND
IC4510C17AGND
IC4510C18AGND
IC4510C19AGND
IC4510C20AGND
IC4510D9AGND
IC4510D16AGND
IC4510D18AGND
IC4510D19AGND
IC4510D20AGND
IC4510G14AGND
IC4510G15AGND
IC4510H7AGND
IC4510H8AGND
IC4510H9AGND
IC4510H10AGND
IC4510H11AGND
IC4510H12AGND
IC4510H13AGND
IC4510H14
AGND
IC4510H15AGND
IC4510H16AGND
IC4510H17AGND
IC4510H20AGND
IC4510K20AGND
IC4510K21AGND
IC4510K22AGND
IC4510L20AGND
IC4510L21AGND
IC4510L22AGND
IC4510L23AGND
ADV7470
VAVDD_1.8V
C4628
0.1u
16V
IC4510 B12 VAVDD
C4629
0.1u
16V
IC4510 C10 VAVDD
IC4510 C11 VAVDD
IC4510 C12 VAVDD
C4630
0.1u
16V
IC4510 C14 VAVDD
IC4510 D10 VAVDD
C4585
IC4510 D14 VAVDD
0.1u
16V
IC4510 G10 VAVDD
C4575
IC4510 G11 VAVDD
16V
0.1u IC4510 G12 VAVDD
IC4510 G13 VAVDD
AAVDD_3.3V
C2251
10u
10V
IC4510 C21 AAVDD
IC4510 D21 AAVDD
C2216
IC4510 E21 AAVDD
0.1u
16V
IC4510 F20 AAVDD
IC4510 F21 AAVDD
C2049
IC4510 G16 AAVDD
0.1u
16V
IC4510 G17 AAVDD
IC4510 G20 AAVDD
C2050
IC4510 G21 AAVDD
0.1u
16V
IC4510 H21 AAVDD
IC4510 J21 AAVDD
C2023
IC4510 J22 AAVDD
0.1u
16V
IC4510 J23 AAVDD
PVDD_1.8V
C4643
IC4510 G7 PVDD
0.1u
16V
IC4510 G8 PVDD
NC
IC4510 AA15 NC
IC4510 AA19 NC
IC4510 AA20 NC
IC4510 AA21 NC
IC4510 C7 NC
IC4510 C8 NC
IC4510 D7 NC
IC4510 D8 NC
IC4510 K4 NC
IC4510 N4 NC
IC4510 W4 NC
IC4510 Y3 NC
IC4510 Y4 NC
IC4510 Y5 NC
IC4510 Y15 NC
IC4510 Y18 NC
IC4510 Y19 NC
IC4510 Y20 NC
IC4510 Y21 NC
IC4510 Y22 NC
IC4510 Y23 NC
ADV7496
AnalogInput
AIN9
AIN6
AIN5
AIN4
SOY
FBIN
VSIN
HSIN
AD ref
C4547
16V
0.1u
C4555
C4550
10V
16V
10u
0.1u
HPDET
CEC
DVDDIO_3.3V
R4620
R4642
47k
47k
IIC2
ADV_SCL
ADV_SDA
TO 4/20
IC4510 B10 AIN9
IC4510 A10 AIN8
IC4510 A11 AIN7
IC4510 A12 AIN6
IC4510 A13 AIN5
IC4510 A14 AIN4
IC4510 A15 SYNC2
IC4510 B11 SYNC3
IC4510 D11 FB
IC4510 D12 VS_IN1
IC4510 D13 HS_IN1
IC4510 B8 REFN
IC4510 A8 REFP
IC4510 W2 RXB_5V
IC4510 W3 RXC_5V
IC4510 Y1 RXD_5V
IC4510 W1 RXA_5V
IC4510 C13 AVLINK
IC4510 V4 CEC
TO 1/20
IC4510 AA14 SCL
IC4510 AA13 SDATA
HDMI IN
ADV-DDCA_SCL
ADV-DDCB_SCL
ADV-DDCB_SDA
ADV-DDCC_SCL
ADV-DDCC_SDA
ADV-DDCD_SCL
RXB_CP
RXB_CN
RXB_0P
RXB_0N
RXB_1P
RXB_1N
RXB_2P
RXB_2N
RXC_CP
RXC_CN
RXC_0P
RXC_0N
RXC_1P
RXC_1N
RXC_2P
RXC_2N
RXD_CP
RXD_CN
RXD_0P
RXD_0N
RXD_1P
RXD_1N
RXD_2P
RXD_2N
1%
R4631
499
IC4510 B5 RXA_C+
IC4510 A5 RXA_C-
IC4510 B4 RXA_0+
IC4510 A4 RXA_0-
IC4510 B3 RXA_1+
IC4510 A3 RXA_1-
IC4510 B2 RXA_2+
IC4510 A2 RXA_2-
IC4510 G4 DDCA_SCL
IC4510 F4 DDCA_SDA
IC4510 D2 RXB_C+
IC4510 D1 RXB_C-
IC4510 E2 RXB_0+
IC4510 E1 RXB_0-
IC4510 F2 RXB_1+
IC4510 F1 RXB_1-
IC4510 G2 RXB_2+
IC4510 G1 RXB_2-
IC4510 H4 DDCB_SCL
IC4510 J4 DDCB_SDA
IC4510 J2 RXC_C+
IC4510 J1 RXC_C-
IC4510 K2 RXC_0+
IC4510 K1 RXC_0-
IC4510 L2 RXC_1+
IC4510 L1 RXC_1-
IC4510 M2 RXC_2+
IC4510 M1 RXC_2-
IC4510 P4 DDCC_SCL
IC4510 R4 DDCC_SDA
IC4510 P2 RXD_C+
IC4510 P1 RXD_C-
IC4510 R2 RXD_0+
IC4510 R1 RXD_0-
IC4510 T2 RXD_1+
IC4510 T1 RXD_1-
IC4510 U2 RXD_2+
IC4510 U1 RXD_2-
IC4510 T4 DDCD_SCL
IC4510 U4 DDCD_SDA
IC4510 L4 RTERM
TO 17/20
TO 4/20
GenX5:I(PD) PIN
XIRQ3
PL2
DigitalVideoOUT
ADV_LLC
ADV_CLKOA
R4652
47k
ADV_VS_FIELD
ADV_INT
ADV_P10
ADV_P11
ADV_P12
ADV_P13
ADV_P14
ADV_P15
ADV_P16
ADV_P17
ADV_P18
ADV_P19
ADV_P20
ADV_P21
ADV_P22
ADV_P23
ADV_P24
ADV_P25
ADV_P26
ADV_P27
ADV_P28
ADV_P29
ADV_P30
ADV_P31
ADV_P32
ADV_P33
ADV_P34
ADV_P35
R4665
ADV_P0
ADV_P1
ADV_P2
ADV_P3
ADV_P4
ADV_P5
ADV_P6
ADV_P7
ADV_P8
ADV_P9
ADV_HS
ADV_DE
47k
TO 4/20
IC4510 AB2 P0
IC4510 AC2 P1
IC4510 AB3 P2
IC4510 AC3 P3
IC4510 AB4 P4
IC4510 AC4 P5
IC4510 AB5 P6
IC4510 AC5 P7
IC4510 AB6 P8
IC4510 AC6 P9
IC4510 AB8 P10
IC4510 AC8 P11
IC4510 AB9 P12
IC4510 AC9 P13
IC4510 AB10 P14
IC4510 AC10 P15
IC4510 AB11 P16
IC4510 AC11 P17
IC4510 AC13 P18
IC4510 AB13 P19
IC4510 AC14 P20
IC4510 AB14 P21
IC4510 AC15 P22
IC4510 AB15 P23
IC4510 AC16 P24
IC4510 AB16 P25
IC4510 AB18 P26
IC4510 AC18 P27
IC4510 AB19 P28
IC4510 AC20 P29
IC4510 AB20 P30
IC4510 AC21 P31
IC4510 AB21 P32
IC4510 AC22 P33
IC4510 AB22 P34
IC4510 AB23 P35
IC4510 AA1 HS
IC4510 AA2 VS_FIELD
IC4510 Y2 DE
IC4510 Y13 INT
IC4510 Y14 SYNC_OUT/INT2
IC4510 AC19 LLC/BLC
IC4510 AA18 DCLKIN
R4666 47k
HDMISoundOUT
VideoControl
DVDDIO_3.3V
R4707
47k
R4656
2.2k
R4674
10k
R4677
10k
EEPROM
G-ADV_XRST
TO 2,9/20
IC4510Y9SCLK
IC4510Y8LRCLK
IC4510Y10I2S3
IC4510AA10I2S2
IC4510Y11I2S1
IC4510AA11I2S0
IC4510AA9SPDIF
IC4510AA8CLK_24.576
IC4510 AA3 PWRDNB
IC4510 AA22 RESETB
IC4510 B7 TEST0
IC4510 A7 TEST1
IC4510 Y6 EP_MISO
IC4510 AA4 EP_MOSI
IC4510 AA5 EP_CS
IC4510 AA6 EP_SCK
IC4510 AA23 SHARED_EDID
IC4510C15VCLKIN
R4648
EXB28V330JX
R2172
ADAV4622
HDMISoundInput
IC4510 N20 BCLK1/SPDIF_IN4
IC4510 N21 LRCLK1/SPDIF_IN3
IC4510 T20 SDIN1
IC4510 R20 SDIN3/SPDIF_IN0
SoundControl Filter
ARESETB
IC4510 M21 ARESETB
IC4510 U23 MUTEB
MUTEB
DTVSoundInput
AH_SRCK0
IC4510 U20 BCLK2/SPDIF_IN6
IC4510 U21 LRCLK2/SPDIF_IN5
AH_LRCK0
AH_DMIX0
IC4510 R21 SDIN2
IC4510 T21 SDIN0
AH_DAUDIO
IC4510 P20 BCLK0/SPDIF_IN2
AH_IECOUT0
IC4510 P21 LRCLK0/SPDIF_IN1
AnalogSoundIN
68
H0J245500089
SIF_IN2
SIF_IN1
AUXIN1L
AUXIN1R
AUXIN2L
AUXIN2R
SystemClock
X2010
C2055
50V 15p
IC4510 A17 SIF_IN2
IC4510 A18 SIF_IN1
IC4510 B21 AUXIN1L
IC4510 A21 AUXIN1R
IC4510 B22 AUXIN2L
IC4510 A22 AUXIN2R
R2003
1M
IC4510 D15 MCLK_OUT
IC4510 V23 XIN
IC4510 V22 XOUT
R2002 470
C2056 50V 15p
TO 5/20
TO 20/20
TO 5/20
AAVDD_3.3V
IIC2
C2244 0.1u
16V
C2245 1000p
50V
R2019
20k
C2106 0.1u
16V
C2108 10u
C2105
16V
C2107 10u
10V
C2059 10u
10V
C2058
16V
C2114
0.1u
16V
C2115
0.1u
16V
C2117
0.1u
16V
C2124
0.1u
16V
C2137
10u
10V
1%
10V
0.1u
0.1u
C2112
C2113
ADAV_SCL
ADAV_SDA
10V 10u
10V 10u
ADAV_SCL
ADAV_SDA
R2020
2k
C2109
16V
0.1u
C2110
16V
0.1u
1%
IC4510 K23 PLL_LF
IC4510 E20 ISET
IC4510 B20 FILTA
IC4510 A20 VREF_AUDIO
IC4510 B23 FILTD
IC4510 B19 SIF_REFP
IC4510 A19 SIF_REFCM
IC4510 B18 SIF_REFN
IC4510 B17 SIF_PGA_REF
IC4510 V20 AUDIO_SCL
IC4510 V21 AUDIO_SDA
TO 1/20
PWM OUT
AnalogSoundOUT
TO 5,7/20
TO 5/20
DigitalSoundOUT
TO 5/20
IC4510 R23 PWM1A
IC4510 R22 PWM1B
IC4510 P23 PWM2A
PWM2B
IC4510 P22 PWM2B
PWM3A
IC4510 N23 PWM3A
IC4510 N22 PWM3B
PWM3B
PWM4A
IC4510 M23 PWM4A
IC4510 M22 PWM4B
PWM4B
PWM_READY
IC4510 T23 PWM_READY
IC4510 D22 AUXOUT1L
AUDIOOUT_L
AUDIOOUT_R
IC4510 D23 AUXOUT1R
IC4510 C22 AUXOUT2L
TV_L
TV_R
IC4510 C23 AUXOUT2R
IC4510 H22 HPOUT1L
HPOUT1L
IC4510 H23 HPOUT1R
HPOUT1R
IC4510 G22 HPOUT2L
IC4510 G23 HPOUT2R
0.01u
C2135
16V
IC4510 F22 AUXOUT3L
0.01u
C2136
16V
IC4510 F23 AUXOUT3R
0.01u
C2127
16V
16V
0.01u
IC4510 E22 AUXOUT4L
IC4510 E23 AUXOUT4R
C2125
TO 7/20
IC4510 T22 SDO0
SPDIF_OUT
IC4510 M20 SPDIF_OUT
232120 2725 26242219
49
Page 50

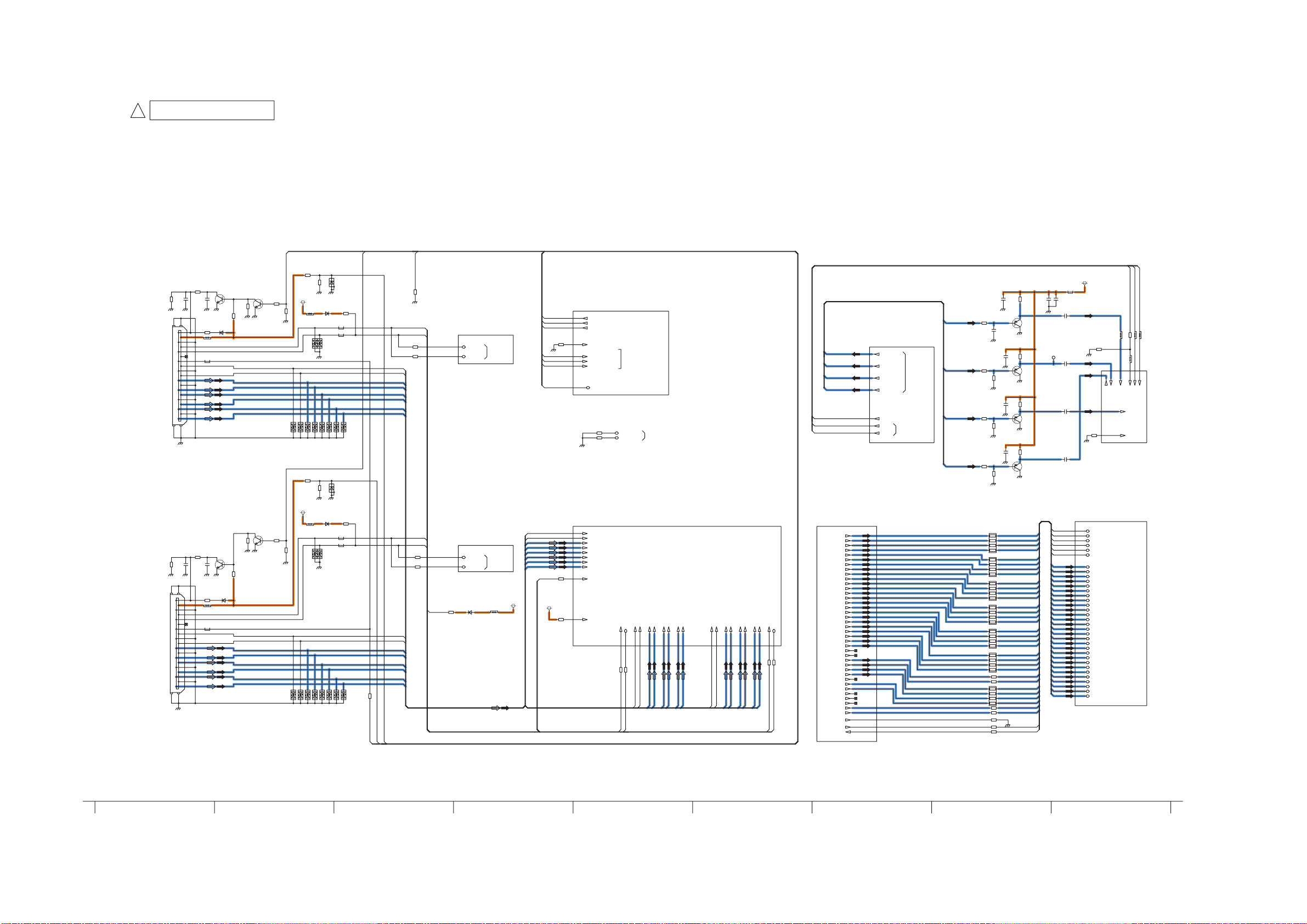

11.10. A-Board (4/20) Schematic Diagram

A-BOARD (4/20)
!
ADV_V
REF No. 4500-4799
HDMI2
HDMI1
JK4500
K1FY119D0006
JK4501
K1FY119D0006
G-HPD2
R4530
10k
R4533
R4503
Q4501
33
C4501
R4501
16V
10k
0.1u
HPDT
19
+5V
DDCG
17
SDA
SCL
15
N.C.
CEC
13
CLK-
CLKG
11
CLK+
D0-
9
D0G
D0+
7
D1-
D1G
5
D1+
D2-
3
D2G
D2+
1
C4500
R4500
16V
10k
0.1u
HPDT
19
+5V
DDCG
17
SDA
SCL
15
N.C.
CEC
13
CLK-
CLKG
11
CLK+
D0-
9
D0G
8
D0+
7
D1-
6
D1G
5
D1+
4
D2-
3
D2G
2
D2+
1
B1ABCF000231
C4503
16V
0.1u
R4505
1k
MA2J11100L
P
18
L4501
VJUMP1608-P
16
L4503
J0JYC0000068
14
12
10
8
6
4
2
Q4500
R4502
33
B1ABCF000231
C4502
16V
0.1u
R4504
1k
MA2J11100L
P
18
L4500
VJUMP1608-P
16
L4502
J0JYC0000068
14
12
10
Q4533
B1ABCF000231
R4525
Q4534
B1ABCF000231
10k
R4507
47k
R4524
10k
R4506
R4641
47k
R4529
10k
D4526
R4534
47k
R4531 10k
D4525
47k
STB5V
D4541
MA2J11100L
R4667
P
D4517
D4520
EZAEG2A50AX
EZAEG2A50AX
D4590
D4591
D4587
D4589
D4588
EZAEG2A50AX
EZAEG2A50AX
EZAEG2A50AX
EZAEG2A50AX
EZAEG2A50AX
R4528
10k
R4532
47k
STB5V
D4542
MA2J11100L
R4671
P
47k
D4595
EZAEG2A50AX
D4596
EZAEG2A50AX
D4512
EZAEG2A50AX
D4597
EZAEG2A50AX
D4598
EZAEG2A50AX
D4518
D4599
EZAEG2A50AX
EZAEG2A50AX
D4611 B0BC5R6A0275
J0JYC0000068
L4507
J0JYC0000068
D4592
EZAEG2A50AX
J0JYC0000068
J0JYC0000068
D4600
EZAEG2A50AX
R4540
47k
L4506
D4594
D4593
EZAEG2A50AX
D4513 B0BC5R6A0275
R4538
47k
L4504
L4505
D4602
D4601
EZAEG2A50AX
EZAEG2A50AX
EZAEG2A50AX
G-HPD1
PC_HS
AIN5
RGB_CVBS
SOY
AIN4
PB/C
SSS
R4673
SOY
TO 17/20
PC_VS
AVSW_R027PIN_FBOUT/TDET10
R4629
R4628
1k
R4622
S
R4610
HSIN
FBIN
VSIN
AIN6
AIN9
TO 3/20
+
VI1ENB
VI1CKOUT
VI1CLK2
VI1CLK
VI1VSYNC
VI1HSYNC
VI1P22
VI1P23
VI1P24
VI1P25
VI1P26
VI1P4
VI1P5
VI1P6
VI1P7
VI1P27
VI1P8
VI1P9
VI1P28
VI1P29
VI1P12
VI1P13
VI1P14
VI1P15
VI1P16
VI1P17
VI1P18
VI1P19
VI1P2
VI1P3
VI1P0
VI1P21
VI1P10
VI1P11
L4511
J0JYC0000068
C4554 16V 47u
C4553
50V
1000p
C4552
16V
0.1u
C4549
16V
0.1u
C4548
16V
0.1u
SUB9V
R4609
1.2k
YIN
PR
*R4659
0
to AVC(PL2P)
FOR ADV7470
VI1ENB
VI1CKOUT
VI1CLK2
VI1CLK
VI1VSYNC
VI1HSYNC
VI1P22
VI1P23
VI1P24
VI1P25
VI1P26
VI1P4
VI1P5
VI1P6
VI1P7
VI1P27
VI1P8
VI1P9
VI1P28
VI1P29
VI1P12
VI1P13
VI1P14
VI1P15
VI1P16
VI1P17
VI1P18
VI1P19
VI1P2
VI1P3
VI1P0
VI1P21
VI1P10
VI1P11
G-HDMI_5V_DET3
*R4736
47k
Pull-Up for GenX5
G-DDCSDA0
G-DDCSCL0
ADV-DDCC_SCL
ADV-DDCC_SDA
0
0
R4613
R4614
DDCC_SCL
DDCC_SDA
RXC_CN
RXC_CN
RXC_CP
RXC_CP
TO 2/20
TO 2/20
RXC_0N
RXC_0N
RXC_0P
RXC_0P
RXC_1N
RXC_1N
RXC_1P
RXC_1P
RXC_2N
RXC_2N
RXC_2P
RXC_2P
RXB_CN
RXB_CN
RXB_CP
RXB_CP
RXB_0N
RXB_0N
RXB_0P
RXB_0P
RXB_1N
RXB_1N
RXB_1P
RXB_1P
TO 3/20
RXB_2N
RXB_2N
RXB_2P
RXB_2P
ADV-DDCB_SCL
0
0
R4615
R4616
DDCB_SDA
DDCB_SCL
ADV-DDCB_SDA
MAIN_Y/CVBS
MAIN_PB/C
MAIN_PR
RGB_CVBS
RGB_FB
AVSW_R027PIN_FBOUT/TDET10
PC_HS
PC_VS
From ADV747
ADV_P0
ADV_P1
ADV_P2
ADV_P3
ADV_P4
ADV_P5
ADV_P6
ADV_P7
ADV_P8
ADV_P9
ADV_P10
ADV_P11
ADV_P12
ADV_P13
ADV_P14
ADV_P15
ADV_P16
ADV_P17
ADV_P18
ADV_P19
ADV_P20
ADV_P21
ADV_P22
ADV_P23
ADV_P24
ADV_P25
ADV_P26
ADV_P27
ADV_P28
ADV_P29
ADV_P30
ADV_P31
ADV_P32
ADV_P33
ADV_P34
ADV_P35
ADV_HS
ADV_VS_FIELD
ADV_DE
ADV_LLC
ADV_CLKOA
TO 3/20
AVSW
MAIN_Y/CVBS
MAIN_PB/C
MAIN_PR
RGB_CVBS
AVSW_R027PIN_FBOUT/TDET10
PC_HS
PC_VS
ADV_P0
ADV_P1
ADV_P2
ADV_P3
ADV_P4
ADV_P5
ADV_P6
ADV_P7
ADV_P8
ADV_P9
ADV_P11
ADV_P12
ADV_P13
ADV_P14
ADV_P15
ADV_P16
ADV_P17
ADV_P18
ADV_P19
ADV_P20
ADV_P21
ADV_P22
ADV_P23
ADV_P26
ADV_P27
ADV_P28
ADV_P29
ADV_P31
ADV_P32
ADV_HS
ADV_VS_FIELD
ADV_DE
ADV_LLC
TO 8,9/20
TO 9/20
TO 9/20
RGB_CVBS
MAIN_Y/CVBS
MAIN_PB/C
MAIN_PR
G-HPD3
G-HPD2
RXD_CN
RXD_CP
RXD_0N
RXD_0P
RXD_1N
RXD_1P
RXD_2N
RXD_2P
G-HPD1
G-HDMI_5V_DET3
G-HDMI_5V_DET2
G-HDMI_5V_DET1
G-HDMI_CEC
DDCD_SCL
DVDDIO_3.3V
R4700
R4672
DDCC_SDA
DDCC_SCL
R4543
0
R4541
0
RXC_CN
RXC_CP
RXC_0N
RXC_0P
RXC_1N
RXC_1P
RXC_2N
RXC_2P
DDCB_SDA
DDCB_SCL
R4539
0
R4542
0
RXB_CN
RXB_CP
RXB_0N
RXB_0P
RXB_1N
RXB_1P
RXB_2N
RXB_2P
R4552
22
G-HDMI_5V_DET1
G-HDMI_CEC
G-HDMI_5V_DET2
DDCD_SCL
G-DDCSCL2
G-DDCSDA2
G-DDCSCL1
G-DDCSDA1
GenX5
G-DDCSCL2
TO 2/20
G-DDCSDA2
GenX5
G-DDCSCL1
TO 2/20
G-DDCSDA1
R4746
VJUMP1608-P
STB5V
P
D4575
R4738
MA2J11100L
47k
G-HPD3
HDMI1: HPD1/DDC1/DET1
G-HPD2
HDMI2: HPD2/DDC2/DET2
G-HPD1
HDMI3: HPD3/DDC3/DET3
47k
R4607
0
47k
(HDMI4: HPD0/DDC0/DET0 NON USE)
G-HDMI_5V_DET0
G-HDMI_5V_DET3
G-HDMI_5V_DET2
G-HDMI_5V_DET1
G-HDMI_CEC
R4305
47k
R4306
47k
RXD_CN
RXD_CP
RXD_0N
RXD_0P
RXD_1N
RXD_1P
RXD_2N
RXD_2P
ADV-DDCD_SCL
ADV-DDCA_SCL
C4625
16V
0.1u
R4587
604
1%
C4533
50V
Q4517
68p
2SB0709ASL
C4624
16V
0.1u
R4626
220
1%
R4592
Q4516
806
2SB0709ASL
1%
C4535
16V
0.1u
R4627
220
1%
R4589
Q4515
806
2SB0709ASL
1%
C4534
16V
0.1u
R4634
220
1%
R4588
Q4514
806
1%
2SB0709ASL
R4635
EXB28V680JX
R4639 EXB28V680JX
R4640
EXB28V680JX
R4678
EXB28V680JX
R4679
EXB28V680JX
R4649
EXB28V680JX
68
R4646
68
R4645
R4799
EXB28V680JX
R4636
68
R4638
68
R4637
47k
68
R4651
R4650
68
R4601 1k
R4598 1k
R4597
1k
R4596 1k
VI1CLK2
VI1HSYNC
VI1VSYNC
VI1CKOUT
C4551
16V
0.1u
TP4512
YIN
PB/C
PR
VI1P10
VI1P11
VI1ENB
VI1P19
VI1P18
VI1P17
VI1P16
VI1P15
VI1P14
VI1P13
VI1P12
VI1P29
VI1P28
VI1P9
VI1P8
VI1P27
VI1P7
VI1P6
VI1P5
VI1P4
VI1P26
VI1P25
VI1P24
VI1P23
VI1P22
VI1P3
VI1P2
VI1P21
VI1P0
VI1CLK
28
30 363433
50
35323129
Page 51

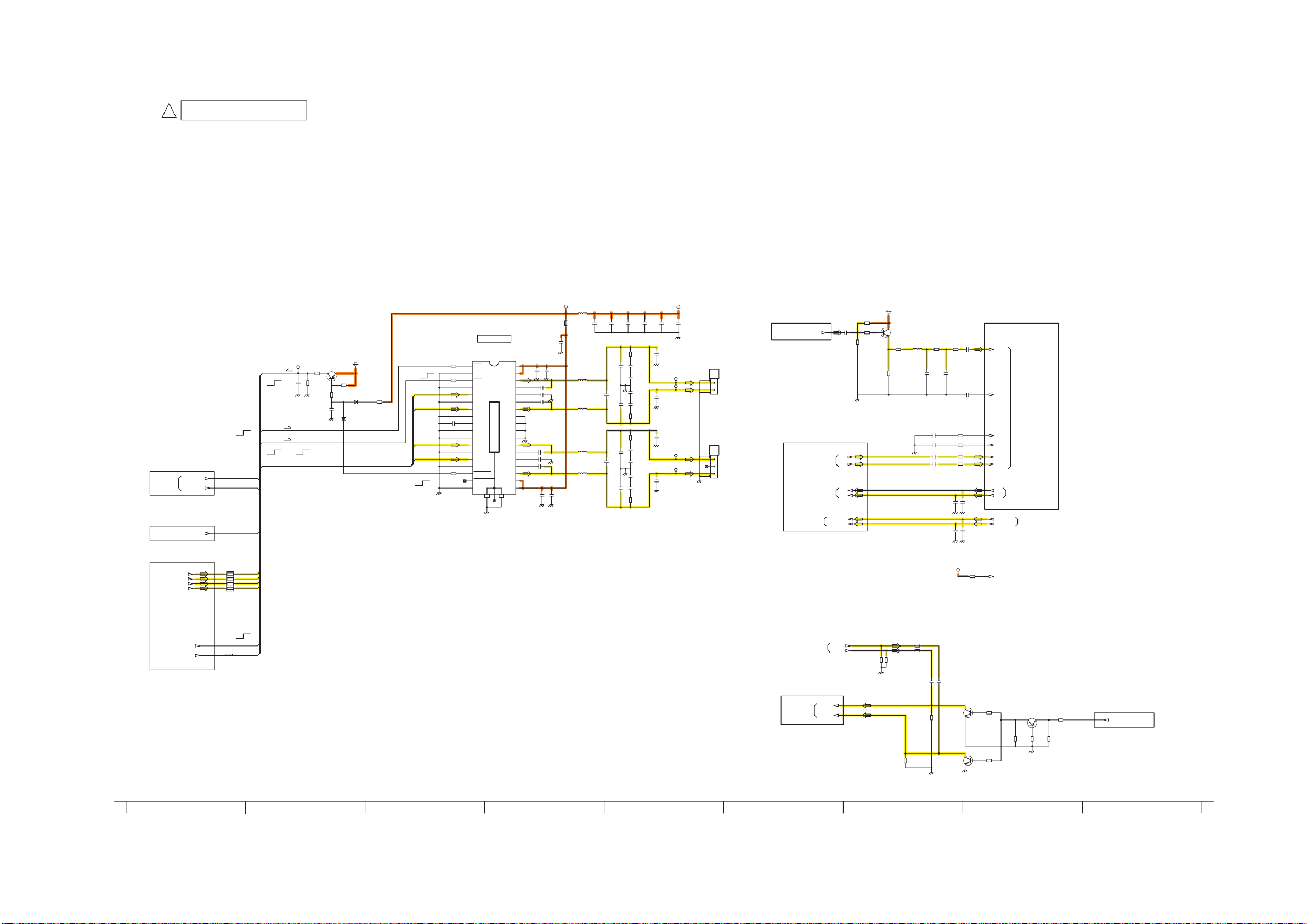

11.11. A-Board (5/20) Schematic Diagram

A-BOARD (5/20)
!
ADV_A
REF No. 2000-2499
Sheet GenX-DEST
G-AUDIO_XRST
TO 2/20
G-SOUND_SOS
Sheet STB-RESET-MODEL Sheet ADV_A-DEST
Sheet ADV_A-DEST
TO 10/20
AMP_MUTE
TO 3/20
PWM4A
PWM4B
PWM3A
PWM3B
R2316
EXB28V220JX
RESET
G-AUDIO_XRST
G-SOUND_SOS
PWM_WO_R+
PWM_WO_R-
PWM_WO_L+
PWM_WO_L-
OPERATE
AMP_MUTE
G-SOUND_SOS
OPERATE
SOS
AMP_MUTE
PWM_READY
PWM_READY
MUTE
SOUND15V
L2023
J0JHC0000042
0.1u
1u
0.1u
0.1u
1u
0.1u
G1C3R0ZA0156
C2412
L2018
+
C2361
25V
470u
C2309
25V 1u
L2010
G1C220MA0291
L2012
G1C220MA0291
L2014
G1C220MA0291
L2016
G1C220MA0291
C2303 25V 1u
C2410
C2411
25V
1u
C2325
50V
0.47u
C2331
50V
0.47u
C2409
25V
25V
50V
1u
1u
1000p
R2127
3.3
C2333
C2337
25V
50V
0.1u
0.022u
C2377 50V
0.022u
C2375 50V
0.022u
C2335
C2339
25V
50V
0.1u
0.022u
R2121
3.3
R2125
3.3
C2345
C2341
50V
25V
0.022u
0.1u
C2379 50V
0.022u
C2381 50V
0.022u
C2343
C2347
25V
50V
0.1u
0.022u
R2123
3.3
15V_SOUND
AUDIO AMP
IC2301
C1AB00002875
RESET
PWM_WO_L+
PWM_WO_L-
PWM_WO_R+
PWM_WO_R-
OPERATE
OPERATE
R2129
10
1
STBY
2
NC1
R2137
3
MUTE
10
4
NC2
5
PWM_A1
6
NC3
7
PWM_B1
8
NC4
C2313
9
VREG5
10V
1u
10
GND
11
NC5
12
PWM_B2
13
NC6
14
PWM_A2
15
NC7
R2325
16
NOD_THERM
0
17
NOD_OUTSHDN
18
NC8
PVD1
PVD1
OUT_CH1_P
BOOT_CH1_P
VDDA1
BOOT_CH1_N
Thermal Pad
OUT_CH1_N
PGND1
PGND1
PGND2
PGND2
OUT_CH2_N
BOOT_CH2_N
VDDA2
BOOT_CH2_P
OUT_CH2_P
PVD2
PVD2
36
C2359
50V
35
1000p
34
C2317
33
50V
C2305
32
25V
C2319
31
50V
30
29
28
27
26
25
C2321
24
50V
C2390
23
25V
C2323
22
50V
21
20
19
C2353
50V
1000p
TP2008
R2142
2.2k
To SOS
C2301
R2141
16V
1k
0.1u
PWM_READY
MUTE
SUB9V
Q2022
2SB0709A0L
R2115
2.2k
R2114
D2014
2.2k
C2302
16V
0.1u
MA2J11100L
D2017
MA2J11100L
R2118
470
SOS
S_15V
C2408
C2407
25V
25V 10u
1u
C2389 50V 1000p
A12
TP2010
TP2012
C2387 50V 1000p
1
L+
2
L-
TO SPEAKER
Sheet TUNER-DEST
TO 10/20
C2096
16V
0.1u
SIF
R2016
10k
SUB5V
R2015
10k
Q2001
B1ABCF000231
R2132
470
L2001
R2007
G1C150KA0038
220
C2092
R2008
470
R2032
R2006
470
560
C2091 50V
50V
10p
22p
C2120
50V
56p
C2121
50V 56p
Sheet ADV-COMMON ADV7470
SIF_IN1
SIF_IN2
TO 3/20
*C2265
R2047
C2385 50V
1000p
TP2014
TP2017
C2383 50V 1000p
A11
1
2
3
TO SPEAKER
R+
NC
R-
Sheet AVSW-COMMON
TO 9/20
TO 3,5/20
TO 3,5,7/20
AUDIOOUT_L
AUDIOOUT_R
AV_L
AV_R
<< Monitor L
<< Monitor R
<< TV L
<< TV R
TV_L
TV_R
50V
*C2266
50V
C2263
10V
C2264
10V
28k
AUXIN2L
1%
100p
R2048
28k
AUXIN2R
1%
100p
R2050
28k
AUXIN1L
1%
10u
R2051
28k
AUXIN1R
1%
10u
TV_L
TO 3,5/20
C2122
0.01u
C2129
0.01u
16V
16V
DVDDIO_3.3V
TV_R
C2123 16V
0.01u
AUDIOOUT_L
TO 3,5,7/20
AUDIOOUT_R
C2128 16V
0.01u
R2023
10k
MUTEB
TO 3/20
PWM_READY
ARESETB
PWM_READY
MUTE
PWM_READY
G-AUDIO_XRST
S
R2126
TO 3/20
HPOUT1R
HPOUT1L
>> MainHP R
>> MainHP L
R2092
10k
Sheet AVSW-DEST
HP_LOUT
TO 7/20
HP_ROUT
R2064
J0JCC0000287
R2063
J0JCC0000287
R2093
10k
+
+
C2099
C2098
6.3V
6.3V 220u
220u
HP_MUTE
Sheet STB-RESET-LCD Sheet ADV_A-MODEL
HP_MUTE
TO 10/20
R2111
Q2064
2SD0601ASL
R2017
10k
R2018
10k
Q2063
2SD0601ASL
100
R2110
100
Q2065
R2122
2SB0709ASL
100
R2119
R2124
R2120
1M
47k
10k
4438 41 4539 4240 4337
51
Page 52

11.12. A-Board (6/20) Schematic Diagram

A-BOARD (6/20)
!
AVSW
REF No. 3000-3399
*JK3107C K4AK13B00003
w/ Shield
A_AV3S_C__TERMINAL
A_AV3S_Y__TERMINAL
A_AV3S_S__TERMINAL
E_AV2_VIN(20P)/A_AV3_V__TERMINAL
*JK3001
K1FY115B0021
11
12
13
14
15
YC
V
L
R
6
1
7
2
8
3
9
4
10
5
SHIELD
V-SW
V
V-G
L
L-G
R
R-G
2
3
<
4
1
PC MODEL
Sheet AVST-MODEL
PC_R_TERMINAL
PC_G_TERMINAL
TO 8/20
PC_B_TERMINAL
PC_HD_TERMINAL
PC_VD_TERMINAL
SIDE(FRONT) INPUT MODEL Sheet AVST-MODEL
SIDE_VIN_TERMINAL
SIDE_LIN_TERMINAL
SIDE_RIN_TERMINAL
SIDE_HP_L_TERMINAL
SIDE_HP_R_TERMINAL
TO 8/20
TO 7/20
TO 7/20
BACK TERMINAL
AV3S
Y
C
AV3
V
L
R
Y
PB
PR
AV2
V
L
R
AV1
V
L
R
MONITOR OUT
V
L
R
*JK3100B
E_AV2_LIN(_6PIN)/A_AV3_L__TERMINAL
E_AV2_RIN(_2PIN)/A_AV3_R__TERMINAL
A_AV2C_YSW__TERMINAL
E_AV1_VIN(20P)/A_AV2_V__TERMINAL
E_AV1_RED(15PIN)/A_AV2C_PR__TERMINAL
E_AV1_GREEN(11P)/A_AV2C_Y__TERMINAL
E_AV1_BLUE(_7PIN)/A_AV2C_PR__TERMINAL
E_AV1_LIN(_6PIN)/A_AV2_L__TERMINAL
E_AV1_RIN(_2PIN)/A_AV2_R__TERMINAL
C
Y
G
Y-G
C-G
G
V
L
R
G
Y-SW
Y
G
PB
PR
V
L
R
G
V
L
R
G
V
L
R
G
E_YPBPR_Y/A_AV1C_Y__TERMINAL
E_YPBPR_PB/A_AV1C_PB__TERMINAL
E_YPBPR_PR/A_AV1C_PR__TERMINAL
A_AV1_V__TERMINAL
E_PC_LIN/A_AV1_LIN__TERMINAL
E_PC_RIN/A_AV1_RIN__TERMINAL
A_AV3S_C__TERMINAL
A_AV3S_Y__TERMINAL
A_AV3S_S__TERMINAL
E_AV2_VIN(20P)/A_AV3_V__TERMINAL
E_AV2_LIN(_6PIN)/A_AV3_L__TERMINAL
E_AV2_RIN(_2PIN)/A_AV3_R__TERMINAL
A_AV2C_YSW__TERMINAL
E_AV1_VIN(20P)/A_AV2_V__TERMINAL
E_AV1_RED(15PIN)/A_AV2C_PR__TERMINAL
E_AV1_GREEN(11P)/A_AV2C_Y__TERMINAL
E_AV1_BLUE(_7PIN)/A_AV2C_PR__TERMINAL
E_AV1_LIN(_6PIN)/A_AV2_L__TERMINAL
E_AV1_RIN(_2PIN)/A_AV2_R__TERMINAL
E_YPBPR_Y/A_AV1C_Y__TERMINAL
E_YPBPR_PB/A_AV1C_PB__TERMINAL
E_YPBPR_PR/A_AV1C_PR__TERMINAL
A_AV1_V__TERMINAL
E_PC_LIN/A_AV1_LIN__TERMINAL
E_PC_RIN/A_AV1_RIN__TERMINAL
A_AV3S_C__TERMINAL
A_AV3S_Y__TERMINAL
A_AV3S_S__TERMINAL
TO 8/20
E_AV2_VIN(20P)/A_AV3_V__TERMINAL
E_AV2_LIN(_6PIN)/A_AV3_L__TERMINAL
E_AV2_RIN(_2PIN)/A_AV3_R__TERMINAL
A_AV2C_YSW__TERMINAL
E_AV1_VIN(20P)/A_AV2_V__TERMINAL
E_AV1_RED(15PIN)/A_AV2C_PR__TERMINAL
E_AV1_GREEN(11P)/A_AV2C_Y__TERMINAL
E_AV1_BLUE(_7PIN)/A_AV2C_PR__TERMINAL
E_AV1_LIN(_6PIN)/A_AV2_L__TERMINAL
E_AV1_RIN(_2PIN)/A_AV2_R__TERMINAL
E_YPBPR_Y/A_AV1C_Y__TERMINAL
E_YPBPR_PB/A_AV1C_PB__TERMINAL
E_YPBPR_PR/A_AV1C_PR__TERMINAL
A_AV1_V__TERMINAL
E_PC_LIN/A_AV1_LIN__TERMINAL
E_PC_RIN/A_AV1_RIN__TERMINAL
TO 8/20
TO 7/20
TO 8/20
TO 7/20
TO 8/20
TO 7,8/20
TO 8/20
TO 7/20
48 5246 535149 50 5447
52
Page 53

11.13. A-Board (7/20) Schematic Diagram

A-BOARD (7/20)
!
AVSW
REF No. 3000-3399
AUDIO
OUT
Sheet AVSW-COMMON IC3001
*R3311
0
HP
M-OUT
SIDE_HP_L_TERMINAL
SIDE_HP_R_TERMINAL
L3014
J0JCC0000287
C3003
R3025
50V
100k
560p
*R3312
0
L3015
J0JCC0000287
C3002
R3024
50V
100k
560p
*C3101
25V
0.033u
*C3100
25V
0.033u
Q3001
B1ABCF000231
Q3000
B1ABCF000231
R3146
330
C3116
10u
R3120
J0JCC0000364
L3035
J0JCC0000364
R3030
J0JCC0000287
10V
C3117
10u
10V
C3114
10u
10V
C3115
330
10u
10V
L3034
R3107
S
R3105
S
R3019
2.2k
R3021
2.2k
AVSW_R052PIN_L3OUT
TO 9/20
AVSW_R051PIN_R3OUT
TO 9/20
SPDIF_OUT
MONITOROUT_MUTE
HP_LOUT
HP_ROUT
QLINK_AV1
*R3288
*R3287
G-QLINK2
47k
47k
QLINK_AV2
G-QLINK1
TO 2/20
AUDIO OUT
HP
TO 6/20
TO 10/20
Sheet
STB-RESET-MODEL
MONITOROUT_MUTE
MONITOROUT_MUTE
TO 5/20
Sheet
ADV_A-DEST
HP_LOUT
HP_ROUT
TO 3/20
Sheet ADV_A-MODEL
SPDIF_OUT
TO 6/20
TO 6/20
TO 6,8/20
TO 6/20
TO 6,8/20
TO 6/20
A-AV2
E_AV1_LIN(_6PIN)/A_AV2_L__TERMINAL
E_AV1_RIN(_2PIN)/A_AV2_R__TERMINAL
A-AV3
E_AV2_LIN(_6PIN)/A_AV3_L__TERMINAL
E_AV2_RIN(_2PIN)/A_AV3_R__TERMINAL
A_AV4
SIDE_LIN_TERMINAL
TO 6/20
SIDE_RIN_TERMINAL
A_AV1
E_YPBPR_PB/A_AV1C_PB__TERMINAL
E_PC_LIN/A_AV1_LIN__TERMINAL
E_YPBPR_PR/A_AV1C_PR__TERMINAL
E_PC_RIN/A_AV1_RIN__TERMINAL
J0JCC0000287
J0JCC0000287
JS3001
S
J0JCC0000287
J0JCC0000287
J0JCC0000287
L IN
J0JCC0000287
R IN
L3002
J0JCC0000287
JS3000
L3003
L3006
R3256
L3007
J0JCC0000287
L3029
L3030
*L3037
*L3038
AUDIO
IN
Sheet AVSW-COMMON IC3001
C3047
10V
R3050
1u
C3007
C3008
S
C3010
0
C3011
C3257
C3099
C3013
50V
560p
220
R3000
50V
22k
560p
50V
560p
560p
50V
560p
50V
50V
560p
50V
560p
R3004
22k
C3014
50V
560p
C3046
R3001
10V
R3049
22k
1u
220
C3049
10V
R3052
1u
220
R3002
22k
R3003
C3048
10V
R3051
22k
1u
220
C3039
10V
R3043
1u
220
R3309 22k
C3041
10V
R3045
1u
220
R3308 22k
C3043
10V
R3047
1u
220
C3044
R3048
10V
1u
220
R3005 22k
C3022
10V
R3033
1u
220
R3034
C3024
220
10V
1u
AVSW_R062PIN_L3IN
AVSW_R063PIN_R3IN
AVSW_R064PIN_L4IN
AVSW_R065PIN_R4IN
AVSW_R068PIN_L6IN
AVSW_R069PIN_R6IN
AVSW_R070PIN_L7IN
AVSW_R071PIN_R7IN
AUDIOOUT_L
AVSW_R058PIN_L1IN
AUDIOOUT_R AVSW_R059PIN_R1IN
TO 9/20
TO 3,5/20
Sheet
ADV_A-DEST
AUDIOOUT_L
AUDIOOUT_R
56 5958 6155 60 62 6357
53
Page 54

11.14. A-Board (8/20) Schematic Diagram

A-BOARD (8/20)
!
AVSW
REF No. 3000-3399
TO 6,8/20
M-OUT
A_AV1_V__TERMINAL
TO 9/20
VIDEO
IN
E_AV1_VIN(20P)/A_AV2_V__TERMINAL
A_AV3
E_AV2_VIN(20P)/A_AV3_V__TERMINAL
A_AV3S
A_AV3S_Y__TERMINAL
A_AV4
SIDE_VIN_TERMINAL
to MONITOR_OUT
A_AV1_V__TERMINAL
TO 6,8/20
A_AV1_V__TERMINAL
A_AV2
TO 6/20
TO 6/20
TO 6/20
TO 6/20
A_AV1V
RF
TO 9/20
Sheet AVSW-COMMON IC3001
C3144
L3017
J0JCC0000287
*R3097
75
1%
L3018
J0JCC0000287
*R3077
75
1%
*L3023
J0JCC0000287
*D3019
*R3148
75
EZJP0V080GA
1%
L3028
J0JCC0000287
*R3187
75
1%
*R3125
10V
R3240
10u
220
R3116 220
*R3201
220
R3118
220
*C3078
10V 10u
220
C3083
10V
R3128
10u
220
AVSW_R079PIN_CVBSIN6
C3071
10V 10u
AVSW_R023PIN_CVBSIN2
*C3070
10V 10u
AVSW_R019PIN_G1/YIN1
C3073
10V 10u
AVSW_R081PIN_CVBSIN5
E_DVB A_AV1
AVSW_R017PIN_CVBSIN1
AVSW_R005PIN_CVBSIN4
VIDEO
OUT
E_AV1_VOUT
AVSW_R044PIN_CVBS/Y+COUT3
AVSW_R043PIN_SAGCVBSOUT3
TO 9/20
Sheet
AVSW-COMMON
*R3310
0
R3167
JS3010
S
75
1%
R3169 100k
IC3001
+
C3095
10V 100u
C3103
10V
100u
+
RF
TP3022
*R3094
0
S
JS3011
*R3152
22
RF
JS3018
JS3015
S
E_AV2_VOUT
*R3218
AVSW_R038PIN_Y/Y+C/CVBSOUT4
0
AVSW_R037PIN_SAGCVBSOUT4
S
TP3023
*R3182
0
A_AV3S
A_AV3S_S__TERMINAL
TO 6/20
*D3050
*R3151
EZJP0V080GA
22
*R3289
0
*R3147
4.7k
VIDEO
DET
Sheet
AVSW-COMMON
IC3001
AVSW_R014PIN_S2DET2
AVSW_R076PIN_FBIN/O1
AVSW_R078PIN_FBIN2/O2
E_AV2_SLOW
AVSW_R020PIN_S2DET1
AVSW_R094PIN_L3DET1
A_AV3S_S
AVSW_R016PIN_TDET3
TO 9/20
TO 9/20
TO 9/20
TO 10/20
Sheet TUNER DEST
MAIN_TNR_SW1
MAIN_TNR_SW2
E_AV1
TO 6/20
A_AV2_YPbPr
E_AV1_RED(15PIN)/A_AV2C_PR__TERMINAL
E_AV1_GREEN(11P)/A_AV2C_Y__TERMINAL
E_AV1_BLUE(_7PIN)/A_AV2C_PR__TERMINAL
A_AV3S(non-use)
A_AV3S_C__TERMINAL
TO 6/20
Sheet
JS3012
S
*R3188
1%
75
*R3075
75
1%
*R3076
75
1%
*C3098
10V 1u
*R3140
82
*R3138
JS3013
S
82
*R3139
JS3014
S
82
R3117
220
*L3024
J0JCC0000287
*D3017
*R3149
EZJP0V080GA
75
1%
C3092
10V
C3090
10V
C3091
10V
C3072
16V
0.1u
AVSW-COMMON
IC3001
10u
10u
10u
AVSW_R091PIN_PRIN2/R3
AVSW_R089PIN_CYIN2/G3
AVSW_R087PIN_PBIN2/B3
AVSW_R021PIN_B1/CIN1
A_AV4
A_AV2C_YSW__TERMINAL
TO 6/20
A_AV1/2_YPbPr
*R3313
0
A_AV1C_YSW AVSW_R092PIN_TDET6
*R3103
4.7k
A_AV2C_YSW
AVSW_R090PIN_TDET7
TO 4,8,9/20
RGB_FB
Sheet
ADV_V-DEST
AVSW_R027PIN_FBOUT/TDET10
TP3007
RGB_FB
AVSW_R027PIN_FBOUT/TDET10
TO 4,8,9/20
TO 6/20
TO
6,7,8/20
PC
AV1_V (ECO)
AV1_L (ECO)
AV1_R (ECO)
TO 6/20
A_AV1_YPbPr
E_YPBPR_Y/A_AV1C_Y__TERMINAL
E_YPBPR_PB/A_AV1C_PB__TERMINAL
E_YPBPR_PB/A_AV1C_PB__TERMINAL
E_YPBPR_PR/A_AV1C_PR__TERMINAL
E_YPBPR_PR/A_AV1C_PR__TERMINAL
PC_R_TERMINAL
PC_B_TERMINAL
PC_G_TERMINAL
*L3036
J0JCC0000287
R3084
75
1%
*C3109
10V
R
1
2
*R3230
75
1%
*FL3003 J0HABB000004
B
1
*R3234
2
75
1%
*FL3005 J0HABB000004
G
1
*R3232
2
75
1%
*FL3004 J0HABB000004
*R3191
10u
PC_R
68
3
4
*C3108
10V
*R3189
10u
68
3
4
*C3107
10V
*R3190
10u
68
3
4
AVSW_R003PIN_RIN
PC_B
AVSW_R099PIN_BIN
PC_G
AVSW_R001PIN_GIN
TO 10/20
Sheet
TUNER-Dest
MAIN_RF_CVBS
TO 6/20
PC_HD_TERMINAL
PC_VD_TERMINAL
S
3
R3228
R3229
4
*R3226
4.7k *FL3001 J0HABB000003
S
3
4
*R3227
4.7k *FL3002 J0HABB000003
*R3223
68
1
2
*R3225
68
1
2
AVSW_R002PIN_HDIN
AVSW_R100PIN_VDIN
68 70 7266 6964 67 7165
54
Page 55

11.15. A-Board (9/20) Schematic Diagram

A-BOARD (9/20)
!
AVSW
REF No. 3000-3399
SUB9V_VIDEO
SUB5V
SUB9V
R31120R3113
SUB6V
C3119 C3118 10V
0
1u
C3143 16V
0.1u
1u
10V
TO 7/20
AVSW_R059PIN_R1IN
AVSW_R068PIN_L6IN
AVSW_R069PIN_R6IN
AVSW_R070PIN_L7IN
AVSW_R071PIN_R7IN
AVSW_R065PIN_R4IN
AVSW_R063PIN_R3IN
AVSW_R062PIN_L3IN
AVSW_R064PIN_L4IN
AVSW_R058PIN_L1IN
AVSW_R051PIN_R3OUT
AVSW_R052PIN_L3OUT
PC_HS
PC_VS
MAIN_Y/CVBS
MAIN_PB/C
MAIN_PR
RGB_CVBS
TP3008
TP3009
TP3021
TP3004
TP3005
TP3006
Sheet ADV_V_DEST
PC_HS
PC_VS
MAIN_Y/CVBS
MAIN_Y/CVBS/G
MAIN_PB/C
MAIN_PB/C/B
MAIN_PR
MAIN_PR/R
RGB_CVBS
RGB_CVBS
TO 4/20
G-ADV_XRST
10u
10V
TO 8/20
AVSW_R076PIN_FBIN/O1
AVSW_R078PIN_FBIN2/O2
AVSW_R079PIN_CVBSIN6
C3145
16V
0.1u
S
R3239
AVSW_R081PIN_CVBSIN5
AVSW_R087PIN_PBIN2/B3
AVSW_R089PIN_CYIN2/G3
AVSW_R090PIN_TDET7
AVSW_R091PIN_PRIN2/R3
AVSW_R092PIN_TDET6
AVSW_R094PIN_L3DET1
AVSW_R099PIN_BIN
AVSW_R100PIN_VDIN
71
72
73
74
75
76
77
L8in
78
79
CVBSin6
80
VCC9V
81
CVBSin5
82
T DET9
83
Yin4
84
T DET8
FBin2/O2
85
Cin4
86
VCC5V
87
PBin2/B3
88
L3 DET2
89
CYin2/G3
90
T DET7
91
PRin2/R3
92
T DET6
93
PBin1
94
L3 DET1
GND99Bin
95
CYin1
96
HD VD/FBKMUTE
97
PRin1
98
100
T DET55CVBSin46T DET47CVBSin38BG9Yin310S2 DET311R2/Cin312GND13G2/Yin214S2 DET215B2/Cin216T DET317CVBSin118T DET219G1/Yin120S2 DET121B1/Cin122T DET1
1
2
3
4
AVSW_R003PIN_RIN
AVSW_R001PIN_GIN
AVSW_R002PIN_HDIN
TO 8/20
67
68
69
70
L6in
L7in
R5in
R6in
R7in
R8in
L9in
R9in
CVBSin7
FBin1/O1
C1AB00002855
VDin
Gin
HDin
Rin
10u
10V
C3147
AVSW_R005PIN_CVBSIN4
64
65
66
L5in
R4in
AVSW
IC3001
62
63
L3in
L4in
R3in
AVSW_R014PIN_S2DET2
59
60
61
L2in
R2in
CVBSin2
AVSW_R016PIN_TDET3
C3146
55
56
57
58
L1in
R1in
L1out
R1out
AU1/2Vcc
R2out
L3out
G/CY/Y/CVBSout7
R3out
CVBS/Y+Cout3
SAG CVBSout3
R4out50L4out
C/Y+C/CVBSout5
SAG CVBSout5
Y/Y+C/CVBSout4
SAG CVBSout4
State out27FBout/T DET1028SDA
G/CY/CVBSout1
R1
VCC5V
AVSW_R021PIN_B1/CIN1
AVSW_R020PIN_S2DET1
AVSW_R019PIN_G1/YIN1
AVSW_R017PIN_CVBSIN1
52
53
54
L2out
O3
VCC9V
AU_GND
GND
S2out
VCC5V
R/Prout1
VD out1
B/PB/Cout1
HD out1
GND
SCL
24
23
AVSW_R023PIN_CVBSIN2
51
49
48
47
46
45
44
43
42
41
40
39
38
37
36
35
34
33
32
31
30
29
26
25
C3139
16V
0.1u
AV_L
AV_R
C3141
0.1u
16V
C3140
16V
R3236
R3237
0.1u
68
68
AVSW_R044PIN_CVBS/Y+COUT3
AVSW_R043PIN_SAGCVBSOUT3
AVSW_R038PIN_Y/Y+C/CVBSOUT4
AVSW_R037PIN_SAGCVBSOUT4
AVSW_R027PIN_FBOUT/TDET10
TO 8/20
TO 4,8/20
AV-SW_SCL
AV-SW_SDA
RGB_CVBS
MAIN_PR
MAIN_PB/C
MAIN_Y/CVBS
PC_VS
PC_HS
AV_L
AV_R
G-ADV_XRST
TO 5/20
Sheet ADV_A-DEST
AV_L
AV_R
TO 1/20
Sheet IIC2
AV-SW_SCL
AV-SW_SDA
TO 2,3/20
Sheet GENX-DEST ADV-COMMON
G-ADV_XRST
74 77 8175 78 8076 7973
55
Page 56

11.16. A-Board (10/20) Schematic Diagram

!
A-BOARD (10/20)
TUNER
REF No. 2900-2999
LVDS-MODEL
REF No. 4000-4999
STB-RESET
REF No. 5400-5499
ACTIVE ANTENNA
PDP
PDP TUNER5V
SUB6V
C2960
6.3V 1u
IC2960
C0DBGHF00001
R2960
10k
Cont
5
Sub
6
Vin
7
TUNER5V
VIDEO
To Sheet HD_D-Block
AR_IIC_CONT
AR_STB_SCL02
AR_STB_SDA02
P3V_SCL01
P3V_SDA01
AG_RMIN
KEY_SCAN
READY
PANEL_STBY_ON
ALARM
DRVMUTE
RA-
RA+
RB-
RB+
RC-
TO
RC+
10,11,17/20
RCLK-
RCLK+
RD-
RD+
RE-
RE+
TO 11/20
TO Sheet GENX-DEST
G-DTV_XRST
TO 2/20
TO Sheet Peaks-DEST
TO 19/20
TO Sheet Peaks-COMMON
TO 17/20
XRST_2
F15V
TP5660
R5470
2.2k
SUB3.3V
R5473
R5472
R5471
XRST
47k
47
100
1
C5470
OUT
16V
0.01u
5Cd4
C5471
10V
0.047u
R5474 10k
C5473
R5475
25V
12k
0.01u
2
3
GND
IC5470
Vdd
C0EBM0000026
NC
RESET
Set-MODEL
TO 1,10,16/20
GenX8
G-PANEL_STBY_ON/PANEL_VCC_ON
Lite2p
TO 17/20
TO 10,11,17/20
TO 2,16/20
G-PANEL_ALARM/INVERTER_SOS
TO 2/20
R2930
15k
Cn
4
GND
3
TUNER5V
NC
2
Vo
1
G-ACTIVE_ANTENNA_DET
C2961 50V 470p
C2962
6.3V 1u
IIC_CONT/C_SEL
PANEL_SCL2
PANEL_SDA2
G-PANEL_READY
DEISPEN
RA-
RA+
RB-
RB+
RC-
RC+
RCLK-
RCLK+
RD-
RD+
RE-
RE+
TO 16/20
GENX7_SCL
GENX7_SDA
G-RMIN
G-KEY1
VI2P20
TO 2/20
RA-
RA+
RB-
RB+
RC-
RC+
RCLK-
RCLK+
RD-
RD+
RE-
RE+
S
R4258
S
R4250
S
R4251
S
R4252
S
R4253
S
R4825
S
R4332
S
R4254
S
R4255
S
R4256
S
R4824
TP4221
TP4222
TP4223
TP4224
TP4225
TP4226
TP4227
TP4228
TP4229
TP4230
TP4231
TP4232
from AVSW
TO 8/20
IIC
TO 1/20
MAIN_TNR_SW1
MAIN_TNR_SW2
TUNER_SCL
TUNER_SDA
TUNER5V
TUNER
!
*TU2901A
ENG39E04GRF
R2916
0
+
C2916
C2912
16V
6.3V
0.1u
100u
BT30V
L2901
J0JCC0000278
C2907 16V
0.1u
*R2940
*C2919
0
C2914 50V
0.1u
AUDIO_OUT
16V
0.1u SIF_OUT
RF_AGC_MONITOR
C2922 16V
0.1u
C2940 50V
0.1u
AFT_OUT
VIDEO_OUT
*C2927
NC
NC
SW1
SW2
+B
NC
SCL
SDA
VB
NC
BTL
NC
50V
5
22p
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Vout
L2904
J0JCC0000269
*C2935
C2906
16V
0.1u
R2915
220
R2927
R2905
50V 22p
S
to ADV
0
SIF
TO 5/20
to GENX
G-RF_AFT1
C2920 50V
0.01u
TO 2/20
to AVSW
MAIN_RF_CVBS
TO 8/20
TO Sheet Set-MODEL
TO 15/20
TO Sheet GenX-DEST
GenX5
G-GRAB_MODULE_IIC/PWM_POW_ON
BT_DRIVE
TO 2/20
TP5401
BT_FB
C5483
R5484
39k
1%
5.0V
SUB5V
+
C5484
6.3V
10V
47u
10u
STB_RST
C5486
25V
L5544
G1C470MA0291
R5488
C5485
16V
15
16
3900p
17
18
19
20
21
0
22
0.1u
23
24
25
PANEL
26
27
28
HP_MUTE
TO 5/20 TO 7/20
IC5480
C1ZBZ0003972
FB
MONITOR_MUTE
AUDIO_MUTE_IN
MUTE_VCC
EN_CLKBF
SP_MUTE
STB3.3V
SEL=L
SEL=H
CLKOUT
14
DTB9V
13
12
11
10
AMUTE
9
8
STB5V
7
SCL0
6
Peaks
SDA0
5
SCL1
4
TV-GenX
SDA1
3
2
1
GND
FC
PGND
DRV
DTV5VOUT
DTV5VIN
EN_DCDC
CD
STB_RST
SCL
SDA
SEL
CLKIN
10V
STB_D3.3V
Q5480
2SB0709A0L
R5490 47k
R5491
R5492
47k
1M
SUB9V
+
C5482
220u
R5496
SUB9V
R5493
20k
R5494
10k
C5487
6.3V 1u
68
AMP_MUTE
L5480
J0JYC0000068
145mA
B0HCMM000014
MONITOROUT_MUTE
STB_RST
G-MON_MUTE
G-SP_HP_MUTE
STB5V
D5481
Analog ASIC
SUB5VSTB3.3V
R5482 15
D5482
B0HCMM000014
C5488
6.3V 1u
TO Sheet AVSW-DEST
MONITOROUT_MUTE
TO Sheet STB-RESET-LCD/PDP
STB_RST
TO 2,20/20
G-MON_MUTE
TO 2/20
G-SP_HP_MUTE
Sheet STB-RESET-MODEL Sheet ADV_A-DEST
AMP_MUTE
TO 5/20
TO Sheet STB-RESET-LCD/PDP
PEAKS_SCL0
PEAKS_SDA0
ADJ-GENX_SCL
ADJ_GENX_SDA
GENX7_SCL
R5489
GENX7_SDA
33
GENX_CLK_OUT
TO 1/20
TO 1,10,16/20
TO 2/20
TO Sheet D-Block
CLK_GENX
TO 11/20
85 888782 9084 86 8983
56
Page 57

11.17. A-Board (11/20) Schematic Diagram

TO SC-BOARD (SC20)
SC_FPGANRST
SOS6_SC1
SOS7_SC2
!
A20
P5V
SIU
CLK
GND
CERS
CRC2
GND
OC2
CRC1
OC1
SCSU
GND
GND
UHZ
CPH2
GND
CEL
CSH
GND
CSL
CPH1
GND
CMH
CML
NC
+15V
+15V
A-BOARD (11/20)
C9840
SIDE
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
TERM
25V
0.01u
PANEL_MAIN_ON
VDATA_DET
C9859
25V
0.01u
SOS4_PS
P5V
C9832 10V 10u
R9848
EXB2HV470JV
R9110 100
R9142
R9202 100
R9849
EXB2HV470JV
P15V
100
C9858 25V 10u
TO 16/20
PANEL_MAIN_ON
SOS4_PS
VDATA_DET
SOS6_SC1
SOS7_SC2
SC_UHZ
FP_CERS
FP_CRC2
FP_CRC1
FP_FPGANRST
FP_SCSU
FP_CPH2
FP_CPH1
FP_CLK
FP_OC2
FP_OC1
FP_CSH
FP_CMH
FP_CML
FP_SIU
FP_CEL
FP_CSL
B0JCCE000008
R9154
2.7k
R9155
2.7k
R9073
R9215
100k
R9207
AG_RMIN
Q9003
B1ABCF000231
D9000
4.7k
P15V
24k
TO 16/20
D_PCB_MODE
R9106 100k
R9108
STB_D3.3V
10k
Q9004
B1ABCF000231
STB_SCL01
STB_SDA01
EXCLKSEL
STB_D3.3V
S
P
R9150
R9151
R9012
23
24
25
26
28
P31
29
P32
30
P33
31
P34
32
P30
P35
33
P36
34
P65_SBT227P66_SBI2
P37
35
N.C.
36
IVDD
37
VDD
38
RONA
39
VSS
40
OSCXO
41
OSCXI
42
IVDD
43
UND
UND
P64_SBI1
NTEST
44
P63_SBT1
45
N.C.
46
NRST
47
48
49
UND55UND56UND57UND58UND
50
51
52
53
54
P3.3V
R9203
22k
C9052
C9064
16V
16V
0.1u
0.1u
P5V
R9205
33k
R9206
56k
TP9079
R9105 10k
R9109
Q9002
B1ABCF000231
10k
READY
ALARM
AR_IIC_CONT
Soft_PullUP
Soft_PullUP
16
P1017P1118P1219P1320P1421P1522P16
EXCLKSEL
P72_SDA1
P73_SCL1
IC9003
MN103SH8HPH2
PANEL MPU
UND
UND
UND
P80_ADIN060P81_ADIN161P82_ADIN262P83_ADIN363IVDD64VSS65P84_ADIN466P85_ADIN567P86_ADIN668P87_ADIN769P90_ADIN870P91_ADIN971P92_ADIN1072P93_ADIN11
59
C9040
16V
0.1u
STB_SCL02
EEP_WR_CTL
Soft_PullUP
Soft_PullUP
0.1u
16V
C9048
R9185
9
10
14
15
P2011P2112P2213P23
VSS
IVDD
P71_SCL0
P62_SBI0A
P61_SBT0A
P50_RMIN_IRQ0
P60_SBO0A
P40_TM0IO
P75_SCL2
P74_SDA2
0.1u
16V
C9046
C9053 16V
0.1u
SOS7
SOS8
SOS4_PS
SOS6
FVSEL
XRST_SYS
STB_SDA02
InternalP.D.+O.D.
S
S
R9186
7
8
P70_SDA0
PA1_VSYNC_IRQ1
VDD
IVDD
PA7_VCLKOUT
P41_TM1IO77P42_TM2IO78P43_TM3IO
P44_TM4IO_SYSCLK
0V
0V
R9149
4.7k
C9065 16V
0.1u
SFVRST
NCS_ASIC
4
P05_IRQ65P06_IRQ76P07_IRQ8
PA0_HSYNC
PA2_R00
PA3_G00
OSDXI
PA4_B00
PA5_YSOUT
PA6_HOUT
P54_IRQ5
P53_IRQ4
P52_IRQ3
P51_IRQ2
P04_SBO0B
P03_SBT0B
0V
SIN
3
73
SSS
R9212
P3V_SDA03
SFRST
MCCLK
SCLK
SOUT
R9124 47
R9130 47
2
VSS
P02
P01
P00
74
R9213
P3V_SCL03
PANEL_MAIN_ON
R9839
1
100
99
98
97
96
95
94
93
92
91
90
89
88
87
86
85
84
83
82
81
80
79
76
75
AR_RXD_PC
EXB38V101JV
RXD_PC
R9188
2.7k
R9187
2.7k
R9164
10k
R9072
1k
AR_TXD_PC
AR_STB_SCL02
TXD_PC
STB_SCL02
P3.3V
R9214
2.7k
R9211
2.7k
AR_STB_SDA02
STB_SDA02
AR_IIC_CONT
10k
R9068
R9166
C9825 50V 100p
C9047
EXB38V470JV
10k
RE+(LSB)
100
R9066
RE+
C9061
16V
0.1u
0.1u
16V
R9119
R9071
22k
R9107
3.3k
P3.3V
R9189 10k
RE+
RE+(LSB)
RE-(LSB)
RE-
RE-
RE-(LSB)
R9065
InternalP.D.
InternalP.D.
InternalP.D.
InternalP.D.
TO 10,17/20
RD-
RD+
RD-
RD+
RD-
RD+
100
R9064
RD-
RD+
RCLK+
RCLK+
100
RCLK+
OSD_CLKIN
OSD_HIN
OSD_VIN
XI_DONE
P_ON/OFF
AUX_ON/OFF
FPGANRST
RCLK+
RCLK-
RCLK-
OSD_YS
DRVRST
D_XRST
RC-
RCLK-
RCLK-
OSD_R
OSD_G
OSD_B
RB+
RC+
D_XRST
RA+
RC-
RB-
RA+(MSB)
RB+
RB-
RB-
RC-
RB+
RA-(MSB)
RA+(MSB)
100
100
R9063
R9062
RA+
RB-
RB+
RC-
RA-
P3.3V
R9117
10k
R9118
10k
R9112
10k
D_TRST
D_TDI
RC+
RC+
100
R9067
RC+
(FIN)
3
GND(FIN)
CTL2Vcc4OUT5ADJ
1
P3.3V
C9892
10V 10u
3.3V
1
PGND
2
PGND
3
P3.3V
L9001
G1C3R3Z00004
C9072
C9073
6.3V
6.3V 22u
22u
PGND
4
SW
5
SW
C9071
6
SW
25V
0.1u 7
BOOT
8
C9076
NC
16V
0.022u 9
SS/DELAY
10
GND
VIN
VIN
VIN
NC
NC
EN
PSET
IC9805
C0DBAYY00477
RT
FC
FB
20
19
18
17
16
15
14
13
12
11
1.2V
1
PGND
2
PGND
3
C9066
25V
C9863
25V
B0JCGD000002
R9102
B1ABCF000231
Q9000
B1ABCF000231
PGND
4
SW
5
SW
6
SW
7
0.1u
BOOT
8
NC
9
4700p
SS/DELAY
10
GND
C9033
16V
R9129
0.1u
68k
100
Q9001
P1.2V
R9873
R9900
12
12
1/2W
1/2W
STB_SCL01
STB_SDA01
STB_SDA02
STB_SCL02
D_IIC_SW
P_ON/OFF
C9068
6.3V 22u
PANEL_STBY_ON
G1C6R8Z00008
R9210
47k
R9100
L9802
C9067
6.3V 22u
STB5V_M
D9110
R9101
33k
47k
SOS6_SC1
STB_D3.3V
SOS7_SC2
VIN
VIN
VIN
NC
NC
EN
PSET
IC9806
RT
C0DBAYY00477
FC
FB
C9036 10V 10u
C9049
16V
0.1u
SOS8_SS
SC_UHZ
20
19
18
17
16
15
14
13
12
11
P2.5V
IC9807
C0DBEHG00006
R9895 110k
1%
R9896 47k
1%
P15V
C9078
C9077
25V
25V
10u
10u
C9080
50V
200p
R9079 27k
1%
C9074
R9078 43k
1%
50V
R9080 15k
C9079
R9081
50V
47k
22p
1%
P15V
C9872
C9869
25V
25V
10u
10u
C9882
50V
200p
R9893 27k
1%
C9069
R9077 13k
1%
50V
R9894 20k
C9874
R9872
50V
10k
100p
1%
STB3.3V/RESET /IIC SW/LEVEL SHIFT
IIC_SW
17
S_SCL2
18
S_SDA2
19
S_SCL1
20
S_SDA1
21
STB33VIN
22
P33V
23
P_ON_OFF
24
STB5V_IN
25
GND
26
CE
27
A1
28
A2
29
A3
30
A4
IC9004
31
A5
32
P2.5V
C9897 10V 10u
2200p
1%
2200p
1%
P33V_IN
16
P_SCL2
15
P_SDA2
14
P_SCL1
13
P_SDA1
12
VIN_OR
11
DCDC_OE
10
GND
9
STB33V
8
CD_OUT
7
RESET
6
Y1
5
Y2
4
Y3
3
C1ZBZ0003983
Y4
2
Y5
1
C9055
R9223
16V
2.7k
0.1u
R9201
R9200
R9871
10k
C9035
C9034
C9037
0.01u
25V
P5V
C9899
R9897
10V
10k
10u
P3V_SCL02
P3V_SDA02
P3V_SCL01
P3V_SDA01
ON/OFF
Q9807
2SD0601A0L
D_IIC_SW
PROG_M
RXD_PC
TXD_PC
AR_IIC_CONT
NRST
VDATA_DET
NRST
SOS6
SOS7
SOS8
R9898
10k
R9899 10k
AUX_ON/OFF
TO 10/20
GenX5
CLK_GENX
P3.3V
R9225
2.7k
S
S
P15V
R9868
100k
10V
STB_D3.3V
10u
16V
R9121
100k
0.1u
FP_UHZ
5
VIN4VOUT
VSS
1
2
IC9808
C0CBCAC00365
FPGA2.5V
Internal PU
Soft_PullUP
Soft_PullDown
P2.5V_FP
C9926
10V 10u
NC
3
R9070
10k
C9045
16V
C9044
C9062
C9063
16V
TO 10/20
R9113
100k
STB_D3.3V
0.1u
10V
4.7u
4.7u10V
0.1u
TO 10/20
DRVMUTE
PANEL_STBY_ON
READY
ALARM
RA-(MSB)
DISPEN
RA-
ALARM
DISPEN
DRVMUTE
ALARM
R9114
4.7k
D_TMS
D_TCK
PANEL_STBY_ON
ALARM
READY
PANEL_STBY_ON
PANEL_STBY_ON
READY
READY
KEY_SCAN
KEY_SCAN
KEY_SCAN
P3V_SDA01
GND
IIC_DATA1
IIC_DATA1
P3V_SDA01
P3V_SCL01
IIC_CLK1
TP9872
P3V_SCL01
IIC_CLK1
AR_STB_SDA02
IIC_DATA2
IIC_CLK2
IIC_DATA2
AR_STB_SDA02
AR_STB_SCL02
TO 16/20
AR_STB_SCL02
IIC_CLK2
AR_TXD_PC
TXD
AR_TXD_PC
AR_RXD_PC
TXD
RXD
AR_RXD_PC
TO 10/20
AR_IIC_CONT
IIC_CONT
RXD
IIC_CONT
TP9871
TP9011
EEPROM
*IC9001
1
E0
2
E1
3
E2
4
VSS
TVRQ454
VCC
WC
SCL
SDA
STB_D3.3V
8
TP9000
C9057
STB_SCL02
EEP_WR_CTL
16V
0.1u
7
6
5
STB_SDA02
1
2
3
57
999792 93 9894 969591
Page 58

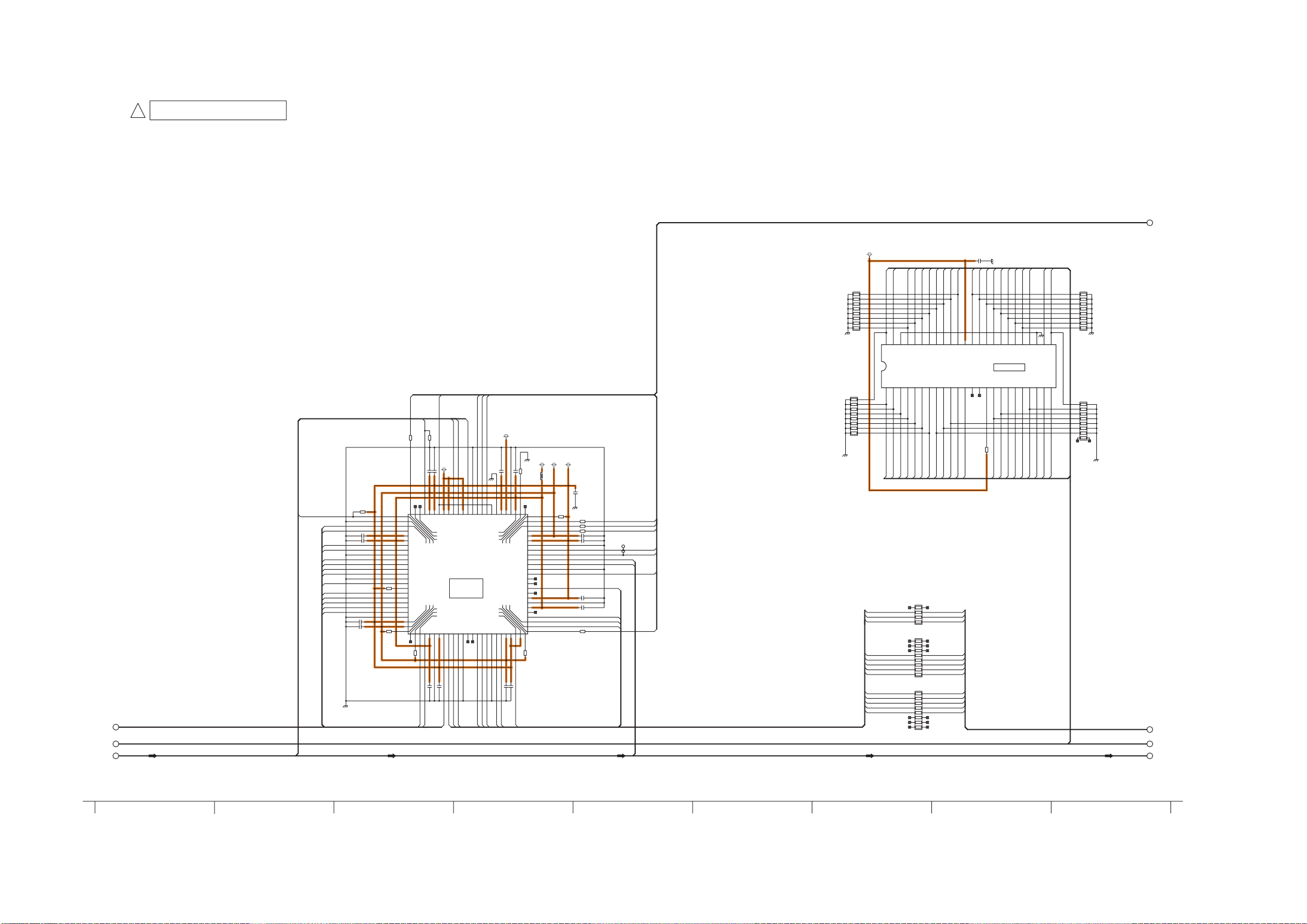

11.18. A-Board (12/20) Schematic Diagram

!
A-BOARD (12/20)
11
P3.3V
R9404
EXB2HV103JV
D_XRST
L8R_DIO17
L8R_DIO00
0V
45
46
47
48
A16
VSS
BYTE#
DQ15/A-1
A152A143A134A125A116A107A98A89A1910NC11WE#12RESET#13NC14NC15RY/BY#16A1817A1718A719A620A521A422A323A224A1
1
L8R_DIO03
44
DQ7
L8R_DIO01
43
DQ14
L8R_DIO04
42
DQ6
L8R_DIO02
41
DQ13
L8R_DIO10
40
to PD2/FPGA
L8R_FCCLK
L8R_FPDAT0
DRVMUTE
47
10k
R9604
R9402
DIN
P3.3V
16V 0.1u
16V 0.1u
C9538
C9539
R9618
C9544
SC_PULSE
16V 0.1u
16V 0.1u
C9546
16V 0.1u
C9545
0.1u
330
C9543
16V
51
52
53
54
55
56
57
58
59
60
61
62
63
64
R9594
65
10k
66
67
68
69
70
71
72
73
R9122
4.7k
R9123
4.7k
XI_DONE
FP_SIU
FP_CLK
FP_CERS
FP_CRC2
FP_OC2
FP_CRC1
FP_FPGANRST
FP_OC1
FP_SCSU
FP_CPH2
FP_CEL
FP_UHZ
FP_CSH
FP_CSL
1
44
45
46
47
48
49
50
VCCO_2
VCCAUX
IO_L01N_1
IO_L08N_2/VS1
IO_L08P_2/VS2
IO_L09P_2/VS0
VCCO_1
IO_L09N_2/CCLK
IO_L07N_2/DIN/D0
VCCINT
IO_L02P_1
GND
IO_L02N_1
DONE
GND
IO_L01P_1
IO_L03P_1/RHCLK0
IO_L03N_1/RHCLK1
IO_L04P_1/RHCLK2
IO_L04N_1/RHCLK3
GND
IO_L05P_1/RHCLK4
IO_L05N_1/RHCLK5
IO_L06P_1/RHCLK6
IO_L06N_1/RHCLK7
IP/VREF_1
VCCO_174VCCAUX75TMS
IO_L07P_1
TDO
TCK
IO_L07N_1
IO_L01P_0
GND
IO_L01N_080VCCINT81GND82VCCO_083IO_L02P_0/GCLK484IO_L02N_0/GCLK585IO_L03P_0/GCLK686IO_L03N_0/GCLK787GND88IP_L04P_0/GCLK889IP_L04N_0/GCLK990IO_L05P_0/GCLK1091IO_L05N_0/GCLK1192IO93GND94IO_L06P_095IO_L06N_0/VREF_096VCCAUX97VCCO_0
76
77
78
79
C9550 16V 0.1u
C9549 16V 0.1u
FP_CML
FP_CMH
FP_CPH1
2
3
DRVRST
FPGANRST
40
41
42
43
IO/M1
IO_L07P_2/M0
IO_L06N_2/D1/GCLK3
IC9500
C1ZBZ0003760
DISCHARGE CONTROL
DD_LED1
DD_PCD2
DD_PCD1
L8R_CLKMO
D_XRST
36
37
38
39
GND
IO_L02N_2/MOSI/CSI_B
IO_L02P_2/DOUT/BUSY
IO_L06P_2/D2/GCLK2
IP_L05N_2/M2/GCLK1
IP_L05P_2/RDWR_B/GCLK0
FPGA
IO_L07N_0/HSWAP
DD_ODED1
L8R_FPCLK
L8R_FPDAT1
FPDAT0
33
34
35
IO/D5
VCCINT
IO_L04P_2/D4/GCLK14
IO_L03N_2/D6/GCLK13
IO_L04N_2/D3/GCLK15
TDI
IO_L07P_0
DD_LED2
DD_PCD3
DD_CLRD1
P3.3V
MODEL
HFSEL
0.1u
16V
C9536
29
30
31
32
VCCO_2
IP/VREF_2
IO_L03P_2/D7/GCLK12
IO_L06N_3/LHCLK7
IO_L06P_3/LHCLK6
IO_L05N_3/LHCLK5
IO_L05P_3/LHCLK4
IO_L01N_2/INIT_B
IO_L01P_2/CSO_B
IO_L04N_3/LHCLK3
IO_L04P_3/LHCLK2
IO_L03N_3/LHCLK1
IO_L03P_3/LHCLK0
PROG_B2IO_L01P_33IO_L01N_3
IO_L02N_3/VREF_3
C9548 16V 0.1u
C9547 16V 0.1u
DD_PCD4
GND
IO_L07P_3
VCCAUX
VCCO_3
IO_L07N_3
VCCO_3
IO_L02P_3
DD_ODED2
C9537
28
VCCINT
98
R9403
EXB2HV103JV
P2.5V_FP
P1.2V
P
R9111
PROG_B from PD2M
P3.3V
L8R_DIO19
L8R_DIO20
L8R_DIO18
10u
10V
C9889
R9578
4.7k
R9586 47
R9587 47
R9616 47
16V 0.1u
C9542
16V 0.1u
C9541
16V 0.1u
16V 0.1u
R9611
FP_UEH
FP_UML
FP_UMH
DD_CLRD2
68
C9540
C9535
SFLATCH
SFVRST
SFRST
TP9311
HIN
P3V_SCL02
P3V_SDA02
FP_HD
VIN
FP_VD
FVSEL
FP_UEH UEH_C2
FP_UML
L8R_PROG
FP_UMH
DD_LED2
DD_PCD3
DD_PCD4
DD_ODED2
DD_CLRD2
DD_CLRD1
DD_ODED1
DD_PCD2
DD_PCD1
DD_LED1
TP9312
L8R_DIO21
EXB28V470JX
EXB2HV470JV
EXB2HV470JV
L8R_DIO22
R9609
R9610
R9608
L8R_DIO25
L8R_DIO24
L8R_DIO23
L8R_DIO26
SASEL
10k
R9592
16V 0.1u
27
26
25
24
23
22
21
20
GND
19
18
17
16
15
GND
14
IP
13
12
11
10
9
8
GND
7
6
5
4
1
99
100
TDI
R9098
4.7k
to ucom/FPGA/PD2
L8R_DIO06
39
DQ5
DQ12
*IC9303
L8R_DIO29
UML_C2
UMH_C2
D-LED2
D-PCD3
D-PCD4
D-ODED2
D-CLRD2
D-CLRD1
D-ODED1
D-PCD2
D-PCD1
D-LED1
L8R_DIO05
37
38
DQ4
VCC
TVRQ381
L8R_ROMWE
L8R_ROMRST
C9469
16V
0.1u
L8R_DIO09
L8R_DIO07
L8R_DIO08
34
35
36
DQ3
DQ10
DQ11
R9385
4.7k
DATA_DRIVER
SS_PULSE
L8R_DIO13
L8R_DIO12
PD3H ROM
L8R_DIO28
L8R_DIO27
L8R_DIO11
L8R_UA15
L8R_DIO15
L8R_UC15
L8R_DIO14
29
DQ030DQ831DQ132DQ933DQ2
L8R_UB15
L8R_ROMOE
L8R_DIO30
27
VSS28OE#
L8R_UA14
L8R_ROMCE
CE#
L8R_UB14
L8R_DIO16
25A026
L8R_UC14
R9405
EXB2HV103JV
R9406
EXB2HV103JV
12
13
14
58
107102 104103 106101100 108105
Page 59

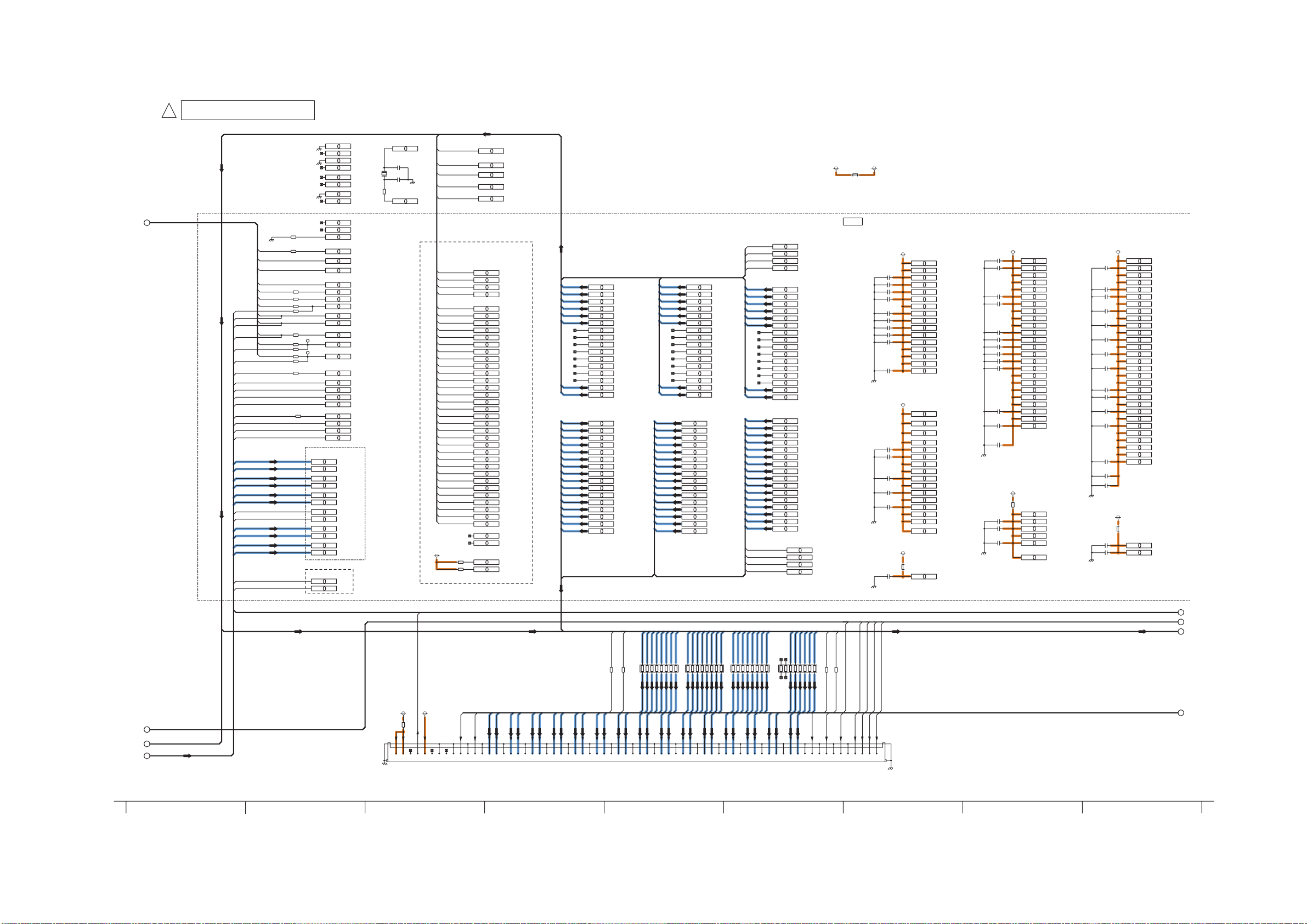

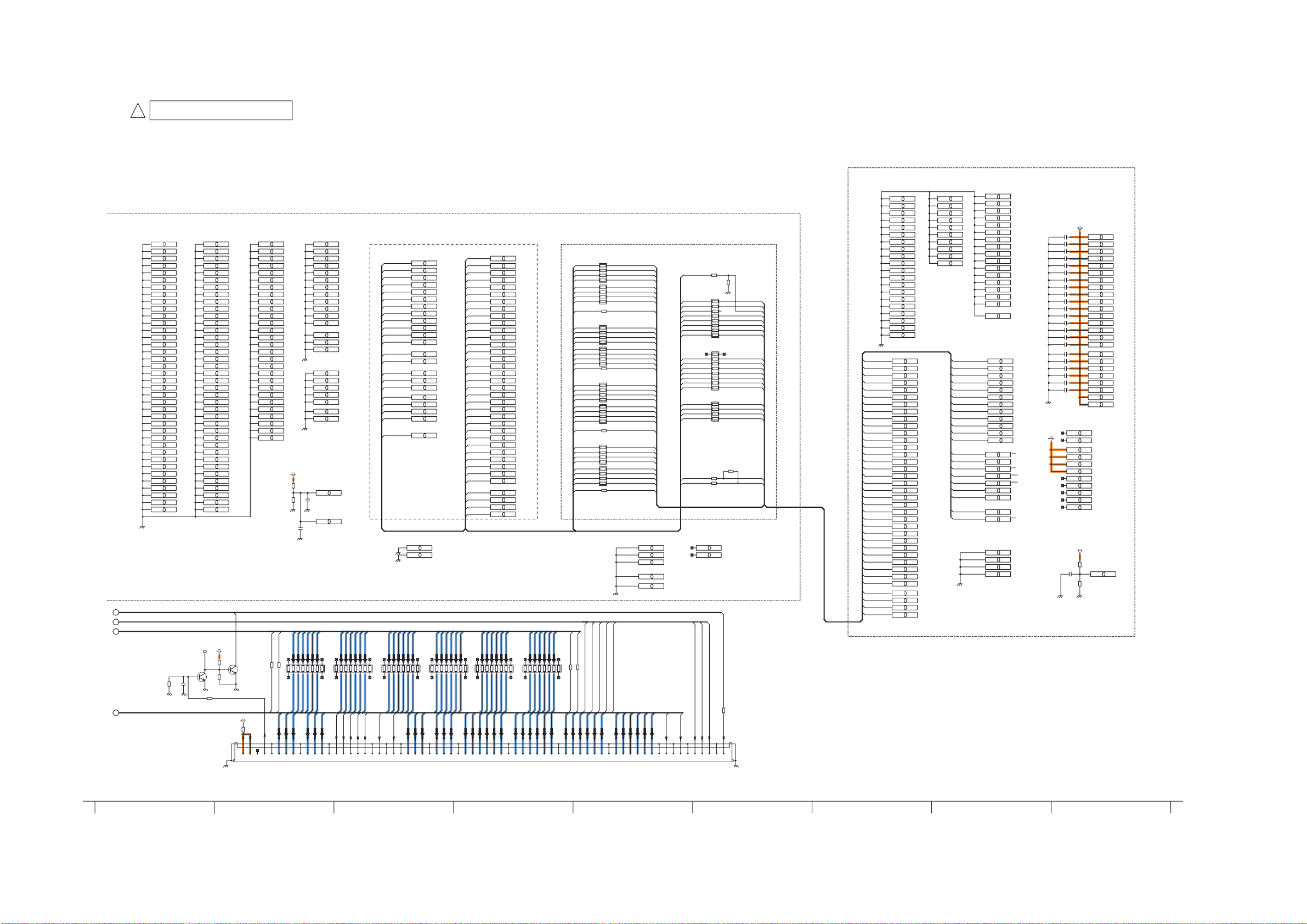

11.19. A-Board (13/20) Schematic Diagram

!
11
A-BOARD (13/20)
L8R_CLKMO
L8R_FCCLK
L8R_PROG
SFLATCH
L8R_FPCLK
L8R_FPDAT1
L8R_FPDAT0
SIN
SFRST
SFRST
SFVRST
SFVRST
FVSEL
FVSEL
FP_HD
OSD_HIN
FP_VD
OSD_VIN
OSD_CLKIN
OSD_YS
OSD_R
OSD_B
OSD_G
D_XRST
XRST_SYS
PROG_M
MCCLK
RA+
RA-
RB+
RB-
RC+
RC-
RCLK+
RCLK-
RD+
RD-
RE+
RE-
P3V_SDA02
P3V_SCL02
IC9900 A5 CKMI
IC9900 A6 CKMO
IC9900 A19 CKSI
IC9900 A20 CKSO
IC9900 C24 OCKOUT
for LVDS_TX
IC9900 Y4 PRCKO
IC9900 J4 OCK
IC9900 AC1 XOUT
IC9900 D4 VIO
R9972
10k
R9983
47
R9970 47
R9988
R9598 47
R9977 47
R9975
R9967 47
R9987 47
R9968 47
R9989 47
*R9969
IC9900 B3 HIO
IC9900 C4 ACTV
IC9900 F1 CLKMO
20MHz(SS)
IC9900 G3 FCCLK
CCLK for FPGA
IC9900 AA5 PROG
IC9900 H2 SFLATCH
IC9900 G1 FPCLK
47
IC9900 G2 FPDAT1
IC9900 H3 FPDAT0
IC9900 J3 SFRST
SIN for ucom
IC9900 H1 SFVRST
47
TP9076
TP9077
47
R9990
100
LVDS_INPUT
IC9900 L2 RXAP
IC9900 L1 RXAN
IC9900 M2 RXBP
IC9900 M1 RXBN IC9900 L26 DOUTDC09
IC9900 N2 RXCP
IC9900 N1 RXCN
IC9900 P2 RXCLKP
IC9900 P1 RXCLKN
IC9900 R2 RXDP
IC9900 R1 RXDN
IC9900 T2 RXEP
IC9900 T1 RXEN
NCS for ucom
IC9900 AB3 FVSEL
IC9900 W5 OSDHO
IC9900 W2 OSDVO
IC9900 Y5 OSDCKO
IC9900 W1 OSDYSI
IC9900 V2 OSDRI
IC9900 V3 OSDBI
IC9900 V4 OSDGI
IC9900 AB4 XRST
IC9900 AD2 XRSTSYS
IC9900 AD1 PROG_M
IC9900 AC2 MCCLK
RA+(MSB)
RA-(MSB)
RB+
RB-
RC+
RC-
RCLK+
RCLK-
RD+
RD-
RE+(LSB)
RE-(LSB)
R9966
SOUT for ucom CDAT for FPGA
470
H0J200500076
IC9900 AA1 XI
C9972
50V 18p
C9971
50V 18p
IC9900 AA2 XO
IIC
IC9900 Y3 SDA
IC9900 W3 SCL
D_TRST
D_TMS
D_TCK
D_TDO
D_TDI
IC9900 W23 TRST
Low Active
IC9900 AA25 TMS
IC9900 AB26 TCK
IC9900 AB25 TDO
IC9900 W24 TDI
to FLASH
L8R_ROMRST
L8R_ROMOE
L8R_ROMWE
L8R_ROMCE
L8R_DIO00
L8R_DIO01
L8R_DIO02
L8R_DIO03
L8R_DIO04
L8R_DIO05
L8R_DIO06
L8R_DIO07
L8R_DIO08
L8R_DIO09
L8R_DIO10
L8R_DIO11
L8R_DIO12
L8R_DIO13
L8R_DIO14
L8R_DIO15
L8R_DIO16
L8R_DIO17
L8R_DIO18
L8R_DIO19
L8R_DIO20
L8R_DIO21
L8R_DIO22
L8R_DIO23
L8R_DIO24
L8R_DIO25
L8R_DIO26
L8R_DIO27
L8R_DIO28
L8R_DIO29
L8R_DIO30
P3.3V
R9317
1k
R9401
1k
IC9900 E1 ROMRESET
IC9900 C11 ROMOE
IC9900 C12 ROMWE
IC9900 B11 ROMCE
IC9900 A2 DIO0
rromdata[15]
IC9900 A3 DIO1
rromdata[14]
IC9900 B4 DIO2
rromdata[13]
IC9900 C5 DIO3
rromdata[07]
IC9900 E6 DIO4
rromdata[06]
IC9900 D6 DIO5
rromdata[04]
IC9900 A4 DIO6
rromdata[12]
IC9900 B5 DIO7
rromdata[11]
IC9900 E7 DIO8
rromdata[03]
IC9900 B6 DIO9
rromdata[10]
IC9900 C6 DIO10
rromdata[05]
IC9900 D7 DIO11
rromdata[01]
IC9900 C7 DIO12
rromdata[02]
IC9900 B7 DIO13
rromdata[09]
IC9900 E8 DIO14
rromdata[00]
IC9900 A7 DIO15
rromdata[08]
IC9900 D8 DIO16
rromadrs[00]
IC9900 C8 DIO17
rromadrs[16]
IC9900 B8 DIO18
rromadrs[15]
IC9900 A8 DIO19
rromadrs[13]
IC9900 C9 DIO20
rromadrs[14]
IC9900 D9 DIO21
rromadrs[12]
IC9900 B9 DIO22
rromadrs[11]
IC9900 D10 DIO23
rromadrs[08]
IC9900 A9 DIO24
rromadrs[09]
IC9900 C10 DIO25
rromadrs[10]
IC9900 B10 DIO26
rromadrs[19]
IC9900 E11 DIO27
rromadrs[17]
IC9900 A10 DIO28
rromadrs[18]
IC9900 D11 DIO29
rromadrs[20]
IC9900 E12 DIO30
rromadrs[04]
IC9900 D5 SLVDOUTUB14
IC9900 E5 IOSW
IC9900 F2 FULL0
IC9900 H4 FULL1
L8R_UA00
IC9900 A24 DOUTUA00
L8R_UA01
IC9900 B23 DOUTUA01
L8R_UA02
IC9900 C22 DOUTUA02
L8R_UA03
IC9900 D21 DOUTUA03
L8R_UA04
IC9900 B21 DOUTUA04
L8R_UA05
IC9900 B20 DOUTUA05
IC9900 B19 DOUTUA06
IC9900 C18 DOUTUA07
IC9900 D17 DOUTUA08
IC9900 B17 DOUTUA09
IC9900 D16 DOUTUA10
IC9900 A16 DOUTUA11
IC9900 B15 DOUTUA12
IC9900 D14 DOUTUA13
L8R_UA14
IC9900 A12 DOUTUA14
L8R_UA15
L8R_DA00
L8R_DA01
L8R_DA02
L8R_DA03
L8R_DA04
L8R_DA05
L8R_DA06
L8R_DA07
L8R_DA08
L8R_DA09
L8R_DA10
L8R_DA11
L8R_DA12
L8R_DA13
L8R_DA14
L8R_DA15
rromadrs[03]
IC9900 A11 DOUTUA15
rromadrs[07]
IC9900 Y25 DOUTDA00
IC9900 V23 DOUTDA01
IC9900 V25 DOUTDA02
IC9900 T22 DOUTDA03
IC9900 T26 DOUTDA04
IC9900 R26 DOUTDA05
IC9900 P26 DOUTDA06 IC9900 P25 DOUTDB06
IC9900 N25 DOUTDA07 IC9900 N23 DOUTDB07
IC9900 H23 DOUTDA11
IC9900 F25 DOUTDA12
IC9900 E25 DOUTDA13
IC9900 F24 DOUTDA14
IC9900 A25 DOUTDA15
L8R_DB00
L8R_DB01
L8R_DB02
L8R_DB03
L8R_DB04
L8R_DB05
L8R_DB06
L8R_DB07
L8R_DB08
L8R_DB09
L8R_DB10
L8R_DB11
L8R_DB12
L8R_DB13
L8R_DB14
L8R_DB15
L8R_UB00
L8R_UB01
L8R_UB02
L8R_UB03
L8R_UB04
L8R_UB05
L8R_UB14
L8R_UB15
IC9900 B24 DOUTUB00
IC9900 D22 DOUTUB01
IC9900 A23 DOUTUB02
IC9900 A22 DOUTUB03
IC9900 D20 DOUTUB04
IC9900 C20 DOUTUB05
IC9900 C19 DOUTUB06
IC9900 E19 DOUTUB07
IC9900 A18 DOUTUB08
IC9900 E16 DOUTUB09
IC9900 C16 DOUTUB10
IC9900 D15 DOUTUB11
IC9900 C15 DOUTUB12
IC9900 C14 DOUTUB13
IC9900 D13 DOUTUB14
IC9900 B12 DOUTUB15
IC9900 AA26 DOUTDB00
IC9900 W25 DOUTDB01
IC9900 U23 DOUTDB02
IC9900 U25 DOUTDB03
IC9900 T25 DOUTDB04
IC9900 R23 DOUTDB05
IC9900 M26 DOUTDB08IC9900 M25 DOUTDA08
IC9900 L25 DOUTDB09IC9900 L23 DOUTDA09
IC9900 H26 DOUTDB10IC9900 H25 DOUTDA10
IC9900 G26 DOUTDB11
IC9900 F26 DOUTDB12
IC9900 H22 DOUTDB13
IC9900 D26 DOUTDB14
IC9900 D23 DOUTDB15
rromadrs[02]
rromadrs[05]
L8R_DRVCLKU0
L8R_DRVCLKU1
L8R_DRVCLKU2
L8R_DRVCLKU3
L8R_UC00
L8R_UC01
L8R_UC02
L8R_UC03
L8R_UC04
L8R_UC05
L8R_UC14
L8R_UC15
L8R_DC00
L8R_DC01
L8R_DC02
L8R_DC03
L8R_DC04
L8R_DC05
L8R_DC06
L8R_DC07
L8R_DC08
L8R_DC09
L8R_DC10
L8R_DC11
L8R_DC12
L8R_DC13
L8R_DC14
L8R_DC15
L8R_DRVCLKD0
L8R_DRVCLKD1
L8R_DRVCLKD2
L8R_DRVCLKD3
IC9900 B14 DRVCLKU0
IC9900 A14 DRVCLKU1
IC9900 B13 DRVCLKU2
IC9900 A13 DRVCLKU3
IC9900 E22 DOUTUC00
IC9900 C23 DOUTUC01
IC9900 E21 DOUTUC02
IC9900 B22 DOUTUC03
IC9900 C21 DOUTUC04
IC9900 A21 DOUTUC05
IC9900 D19 DOUTUC06
IC9900 D18 DOUTUC07
IC9900 B18 DOUTUC08
IC9900 C17 DOUTUC09
IC9900 A17 DOUTUC10
IC9900 B16 DOUTUC11
IC9900 E15 DOUTUC12
IC9900 A15 DOUTUC13
IC9900 C13 DOUTUC14
rromadrs[01]
IC9900 D12 DOUTUC15
rromadrs[06]
IC9900 V22 DOUTDC00
IC9900 Y26 DOUTDC01
IC9900 W26 DOUTDC02
IC9900 V26 DOUTDC03
IC9900 U26 DOUTDC04
IC9900 R25 DOUTDC05
IC9900 P22 DOUTDC06
IC9900 N26 DOUTDC07
IC9900 M22 DOUTDC08
IC9900 K22 DOUTDC10
IC9900 J23 DOUTDC11
IC9900 G25 DOUTDC12
IC9900 E26 DOUTDC13
IC9900 G23 DOUTDC14
IC9900 B25 DOUTDC15
IC9900 J25 DRVCLKD0
IC9900 J26 DRVCLKD1
IC9900 K25 DRVCLKD2
IC9900 K26 DRVCLKD3
P3.3V
IC9900
L9903
J0JHC0000117
PD2-M
MN84526
L8RAVDD3.3V
C9900
C9956
C9901
C9902
C9903
C9905
C9904
C9973
C9974
C9975
C9957
16V
C9976
16V
C9977
16V
C9978
16V
C9979
16V
J0JHC0000117
C9980
P2.5V
IC9900 T12 VDD25
IC9900 T13 VDD25
IC9900 U11 VDD25
0.1u
16V
IC9900 U12 VDD25
0.1u
16V
IC9900 U13 VDD25
0.1u
16V
IC9900 AB5 VDD25
0.1u
16V
IC9900 AB9 VDD25
IC9900 AB10 VDD25
0.1u
16V
IC9900 AB15 VDD25
16V
0.1u
IC9900 AB19 VDD25
0.1u
16V
IC9900 AB20 VDD25
0.1u
16V
IC9900 AC4 VDD25
0.1u
16V
IC9900 AD3 VDD25
IC9900 AD6 VDD25
IC9900 AE2 VDD25
IC9900 AF1 VDD25
0.1u
16V
L8RAVDD3.3V
IC9900 K5 AVDD_PO33
IC9900 L4 AVDD_L33
IC9900 L5 AVDD_PM33
IC9900 M4 AVDD_L33
IC9900 M5 AVDD_L33
0.1u
IC9900 N4 AVDD_L33
0.1u
IC9900 N5 AVDD_L33
IC9900 P4 AVDD_L33
IC9900 P5 AVDD_L33
0.1u
IC9900 R4 AVDD_L33
IC9900 R5 AVDD_L33
0.1u
IC9900 T4 AVDD_L33
IC9900 T5 AVDD_L33
0.1u
IC9900 U4 AVDD_L33 IC9900 AB7 AVDD_D25
IC9900 U5 AVDD_L33
IC9900 V5 AVDD_PI33
L8RAVDD3.3V
L9901
IC9900 AB21 AVDD_PD33
0.1u
16V
C9906
C9907
C9908
C9909
C9910
C9911
C9912
C9914
C9915
C9916
C9917
C9918
C9961
C9955
C9959
C9919
P1.2V
IC9900 C1 VDD12
0.1u
16V
IC9900 D1 VDD12
0.1u
16V
IC9900 D2 VDD12
IC9900 E2 VDD12
IC9900 E3 VDD12
IC9900 E9 VDD12
0.1u
16V
IC9900 E10 VDD12
0.1u
16V
IC9900 F3 VDD12
IC9900 F4 VDD12
IC9900 G4 VDD12
IC9900 G5 VDD12
0.1u
16V
IC9900 H5 VDD12
0.1u
16V
IC9900 K11 VDD12
0.1u
16V
IC9900 K12 VDD12
0.1u
16V
IC9900 K13 VDD12
0.1u
16V
IC9900 L10 VDD12
0.1u
16V
IC9900 L12 VDD12
IC9900 L13 VDD12
IC9900 M10 VDD12
IC9900 M11 VDD12
IC9900 M13 VDD12
IC9900 R10 VDD12
0.1u
16V
IC9900 R11 VDD12
IC9900 T10 VDD12
0.1u
16V
10u
10V
P2.5V
R9902
0
IC9900 AB8 AVDD_D25
0.1u
16V
IC9900 AB13 AVDD_D25
0.1u
16V
IC9900 AB14 AVDD_D25
IC9900 AB17 AVDD_D25
16V
0.1u
IC9900 AB16 AVDD_Q25
P3.3V
C9921
C9923
C9922
C9958
C9967
C9913
C9924
C9970
C9949
C9950
C9925
C9954
C9965
C9962
C9966
IC9900 A26 VDD33
IC9900 B26 VDD33
0.1u
16V
IC9900 C25 VDD33
IC9900 D24 VDD33
IC9900 E17 VDD33
0.1u
16V
IC9900 E18 VDD33
0.1u
16V
IC9900 E23 VDD33
IC9900 F22 VDD33
0.1u
16V
IC9900 H24 VDD33
IC9900 J22 VDD33
0.1u
16V
IC9900 K24 VDD33
IC9900 L17 VDD33
0.1u
16V
IC9900 M16 VDD33
IC9900 M17 VDD33
0.1u
16V
IC9900 M24 VDD33
IC9900 N22 VDD33
16V
0.1u
IC9900 P24 VDD33
IC9900 R16 VDD33
IC9900 R17 VDD33
0.1u
16V
IC9900 T17 VDD33
16V
0.1u
IC9900 T24 VDD33
IC9900 U22 VDD33
0.1u
16V
IC9900 V24 VDD33
IC9900 AA22 VDD33
0.1u
16V
IC9900 AA24 VDD33
IC9900 AB23 VDD33
IC9900 AC24 VDD33
IC9900 AD25 VDD33
IC9900 AE26 VDD33
0.1u
16V
10u
10V
10u
10V
P1.2V
L9900 J0JHC0000117
C9968
16V
0.1u
IC9900 J5 AVDD_L12
IC9900 N10 AVDD_L12
C9920
16V
0.1u
21
22
23
KEY_SCAN
P3.3V
P5V
DDC20
DDB20
DDA20
DDC21
DDB21
DDA21
DDC18
DDB18
DOUTDA[21]
DDA18
GND
GND
DOUTDB[18]
DOUTDC[18]
R9407
12
13
14
DOWN_LEFT
0
SIDE
123456789
NC
P5V
P5V
KEY_SCAN
SCL
P3.3V
CLKD_1N
CLKD_0P
1011121314151617181920212223242526272829303132
SDA
GND
GND
GND
GND
CLK0P_C1
CLK1N_C1
DOUTDC[20]
DOUTDB[20]
GND
GND
DOUTDA[20]
DOUTDB[21]
DOUTDC[21]
DDC19
DOUTDA[18]
DOUTDC[19]
L8R_DRVCLKD0
47
R9350
CLKD_0P
DDA19
DDB19
GND
DOUTDB[19]
DOUTDA[19]
L8R_DB00
L8R_DC00
L8R_DC01
L8R_DA00
L8R_DRVCLKD1
47
R9351
R9347
EXB2HV220JV
DDC20
DDB20
DDC21
DDA20
CLKD_1N
DDC17
DDA16
DDB16
DDC16
3334353637383940414243444546474849505152535455575859606162636465666768
GND
GND
DOUTDA[16]
DOUTDB[16]
DOUTDC[16]
DOUTDC[17]
L8R_DB01
DDB21
DDB17
GND
L8R_DC02
L8R_DA01
DDA21
DDC18
DDA17
DOUTDB[17]
L8R_DB02
DDB18
DOUTDA[17]
GND
R9348
EXB2HV220JV
DDC14
L8R_DA02
DDA18
DDB14
DOUTDC[14]
L8R_DC03
DDC19
DOUTDB[14]
L8R_DB03
DDB19
L8R_DA03
DDA19
DDA14
GND
L8R_DC04
DDC16
DOUTDA[14]
L8R_DB04
DDB16
DDC15
L8R_DA04
DDA16
DOUTDC[15]
L8R_DC05
DDC17
DDB15
GND
L8R_DB05
R9352
EXB2HV220JV
DDB17
DDA15
DOUTDB[15]
L8R_DA05
DDA17
DOUTDA[15]
L8R_DC06
DDC14
GND
L8R_DB06
DDB14
DDC12
L8R_DC07
L8R_DA06
DDC15
DDA14
DDB12
DOUTDC[12]
L8R_DB07
DDB15
DOUTDB[12]
L8R_DA07
DDA15
DDA12
GND
R9353
EXB2HV220JV
DDC13
DOUTDA[12]
DOUTDC[13]
L8R_DC08
DDC12
DDB13
GND
L8R_DB08
DDB12
DDA13
56
DOUTDB[13]
L8R_DA08
DDA12
DOUTDA[13]
L8R_DC09
DDC13
L8R_DB09
DDB13
CLKD_2P
GND
L8R_DA09
DDA13
CLK2P_C1
L8R_DRVCLKD2
47
R9397
CLKD_2P
CLKD_3N
GND
L8R_DRVCLKD3
47
R9396
CLKD_3N
CLK3N_C1
D-LED1
D-LED1
GND
LE_C1
D-CLRD1
D-ODED1
D-PCD2
D-PCD1
D-PCD1
D-PCD2
D-ODED1
D-CLRD1
TERM
24
A31
ODE_C1
CLR_C1
TO C2-BOARD (C21)
GND
PC2_C1
PC1_C1
111110 114 115113 117112 116109
59
Page 60

11.20. A-Board (14/20) Schematic Diagram

!
A-BOARD (14/20)
DDR-SDRAM
IC9901
C3ABQJ000055
IC9901 B4 VSSQ
IC9901 B11 VSSQ
IC9901 D4 VSSQ
L8DR_DQ0
L8DR_DQ1
L8DR_DQ2
L8DR_DQ3
L8DR_DQ4
L8DR_DQ5
L8DR_DQ6
L8DR_DQ7
L8DR_DQ8
L8DR_DQ9
L8DR_DQ10
L8DR_DQ11
L8DR_DQ12
L8DR_DQ13
L8DR_DQ14
L8DR_DQ15
L8DR_DQ16
L8DR_DQ17
L8DR_DQ18
L8DR_DQ19
L8DR_DQ20
L8DR_DQ21
L8DR_DQ22
L8DR_DQ23
L8DR_DQ24
L8DR_DQ25
L8DR_DQ26
L8DR_DQ27
L8DR_DQ28
L8DR_DQ29
L8DR_DQ30
L8DR_DQ31
L8DR_DQS0
L8DR_DQS1
L8DR_DQS2
L8DR_DQS3
IC9901 D5 VSSQ
IC9901 D6 VSSQ
IC9901 D9 VSSQ
IC9901 D10 VSSQ
IC9901 D11 VSSQ
IC9901 F5 VSSQ
IC9901 E9 VSSQ
IC9901 E6 VSSQ
IC9901 F10 VSSQ
IC9901 G5 VSSQ
IC9901 G10 VSSQ
IC9901 H10 VSSQ
IC9901 H5 VSSQ
IC9901 K5 VSSQ
IC9901 J5 VSSQ
IC9901 J10 VSSQ
IC9901 K10 VSSQ
IC9901 B7 DQ0
IC9901 C6 DQ1
IC9901 B6 DQ2
IC9901 B5 DQ3
IC9901 C2 DQ4
IC9901 D3 DQ5
IC9901 D2 DQ6
IC9901 E2 DQ7
IC9901 K13 DQ8
IC9901 K12 DQ9
IC9901 J13 DQ10
IC9901 J12 DQ11
IC9901 G13 DQ12
IC9901 G12 DQ13
IC9901 F13 DQ14
IC9901 F12 DQ15
IC9901 F3 DQ16
IC9901 F2 DQ17
IC9901 G3 DQ18
IC9901 G2 DQ19
IC9901 J3 DQ20
IC9901 J2 DQ21
IC9901 K2 DQ22
IC9901 K3 DQ23
IC9901 E13 DQ24
IC9901 D13 DQ25
IC9901 D12 DQ26
IC9901 C13 DQ27
IC9901 B10 DQ28
IC9901 B9 DQ29
IC9901 C9 DQ30
IC9901 B8 DQ31
IC9901 B2 DQS0
IC9901 H13 DQS1
IC9901 H2 DQS2
IC9901 B13 DQS3
IC9900
MN84526
IC9900 A1 VSS
IC9900 B1 VSS
IC9900 B2 VSS
IC9900 C2 VSS
IC9900 C3 VSS
IC9900 C26 VSS
IC9900 D3 VSS
IC9900 D25 VSS
IC9900 E4 VSS
IC9900 E13 VSS
IC9900 E14 VSS
IC9900 E20 VSS
IC9900 E24 VSS
IC9900 F5 VSS
IC9900 F6 VSS
IC9900 F23 VSS
IC9900 G22 VSS
IC9900 G24 VSS
IC9900 J24 VSS
IC9900 K10 VSS
IC9900 K14 VSS
IC9900 K15 VSS
IC9900 K16 VSS
IC9900 K17 VSS
IC9900 K23 VSS
IC9900 L11 VSS
IC9900 L14 VSS
IC9900 L15 VSS
IC9900 L16 VSS
IC9900 L22 VSS
IC9900 L24 VSS
IC9900 M12 VSS
IC9900 M14 VSS
IC9900 M15 VSS
IC9900 M23 VSS
IC9900 N11 VSS
IC9900 N12 VSS
IC9900 N13 VSS
IC9900 N14 VSS
IC9900 N15 VSS
IC9900 N16 VSS
IC9900 N17 VSS
IC9900 N24 VSS
IC9900 P10 VSS
IC9900 P11 VSS
IC9900 P12 VSS
IC9900 P13 VSS
IC9900 P14 VSS
IC9900 P15 VSS
IC9900 P16 VSS
IC9900 P17 VSS
IC9900 P23 VSS
IC9900 R12 VSS
IC9900 R13 VSS
IC9900 R14 VSS
IC9900 R15 VSS
IC9900 R22 VSS
IC9900 R24 VSS
IC9900 T11 VSS
IC9900 T14 VSS
IC9900 T15 VSS
IC9900 T16 VSS
IC9900 T23 VSS
IC9900 U10 VSS
IC9900 U14 VSS
IC9900 U15 VSS
IC9900 U16 VSS
IC9900 U17 VSS
IC9900 U24 VSS
IC9900 W4 VSS
IC9900 W22 VSS
IC9900 Y1 VSS
IC9900 Y2 VSS
IC9900 Y24 VSS
IC9900 AA3 VSS
IC9900 AA4 VSS
IC9900 AB1 VSS
IC9900 AB2 VSS
IC9900 AB6 VSS
IC9900 AB11 VSS
IC9900 AB12 VSS
IC9900 AB18 VSS
IC9900 AB22 VSS
IC9900 AC3 VSS
IC9900 AC12 VSS
IC9900 AC13 VSS
IC9900 AC16 VSS
IC9900 AC17 VSS
IC9900 AC18 VSS
IC9900 AC23 VSS
IC9900 AD12 VSS
IC9900 AD14 VSS
IC9900 AD24 VSS
IC9900 AE1 VSS
IC9900 AE13 VSS
IC9900 AE25 VSS
IC9900 AF2 VSS
IC9900 AF5 VSS
IC9900 AF6 VSS
IC9900 AF7 VSS
IC9900 AF12 VSS
IC9900 AF13 VSS
IC9900 AF20 VSS
IC9900 AF26 VSS
IC9900 K1 AVSS_L
IC9900 K2 AVSS_L
IC9900 K3 AVSS_L
IC9900 L3 AVSS_L
IC9900 M3 AVSS_L
IC9900 N3 AVSS_L
IC9900 P3 AVSS_L
IC9900 R3 AVSS_L
IC9900 T3 AVSS_L
IC9900 U1 AVSS_L
IC9900 U2 AVSS_L
IC9900 U3 AVSS_L
IC9900 J2 AVSS_PO
IC9900 K4 AVSS_PM
IC9900 V1 AVSS_PI
IC9900 AC6 AVSS_D
IC9900 AD7 AVSS_D
IC9900 AD13 AVSS_D
IC9900 AE18 AVSS_D
IC9900 AF14 AVSS_D
IC9900 AC22 AVSS_PD
IC9900 AD17 AVSS_Q
P2.5V
R9937
1k
1%
R9936
IC9900 AC7 VREF1
C9952
1k
16V
1%
0.1u
IC9900 AC14 VREF0
C9953
16V
0.1u
to DDR
L8R_A0
L8R_A1
L8R_A2
L8R_A3
L8R_A4
L8R_A5
L8R_A6
L8R_A7
L8R_A8
L8R_A9
L8R_A10
L8R_A11
L8R_BA0
L8R_BA1
L8R_SDCLKO
L8R_NSDCLKO
L8R_SDCKE
L8R_CAS
L8R_CS
L8R_WE
L8R_RAS
L8R_MONOUT
IC9900 AE21 A0
IC9900 AE22 A1
IC9900 AF22 A2
IC9900 AE23 A3
IC9900 AF25 A4
IC9900 AD21 A5
IC9900 AC20 A6
IC9900 AC21 A7
IC9900 AD22 A8
IC9900 AD20 A9
IC9900 AF23 A10
IC9900 AF24 A11
IC9900 AE20 BA0
IC9900 AF21 BA1
IC9900 AF18 CK
IC9900 AE17 NCK
IC9900 AC19 CKE
IC9900 AD18 NCAS
IC9900 AE19 NCS
IC9900 AD19 NWE
IC9900 AF19 NRAS
IC9900 AC26 MONOUT
IC9900 Y22 TEST0
IC9900 AD26 TEST1
L8R_DQ0
L8R_DQ1
L8R_DQ2
L8R_DQ3
L8R_DQ4
L8R_DQ5
L8R_DQ6
L8R_DQ7
L8R_DQ8
L8R_DQ9
L8R_DQ10
L8R_DQ11
L8R_DQ12
L8R_DQ13
L8R_DQ14
L8R_DQ15
L8R_DQ16
L8R_DQ17
L8R_DQ18
L8R_DQ19
L8R_DQ20
L8R_DQ21
L8R_DQ22
L8R_DQ23
L8R_DQ24
L8R_DQ25
L8R_DQ26
L8R_DQ27
L8R_DQ28
L8R_DQ29
L8R_DQ30
L8R_DQ31
L8R_DQS0
L8R_DQS1
L8R_DQS2
L8R_DQS3
DDR-Terminate
IC9900 AF9 DQ0
IC9900 AE9 DQ1
IC9900 AF8 DQ2
IC9900 AE8 DQ3
IC9900 AD9 DQ4
IC9900 AC9 DQ5
IC9900 AD8 DQ6
IC9900 AC8 DQ7
IC9900 AF17 DQ8
IC9900 AE16 DQ9
IC9900 AF16 DQ10
IC9900 AF15 DQ11
IC9900 AD16 DQ12
IC9900 AC15 DQ13
IC9900 AD15 DQ14
IC9900 AE15 DQ15
IC9900 AD5 DQ16
IC9900 AC5 DQ17
IC9900 AD4 DQ18
IC9900 AE3 DQ19
IC9900 AE5 DQ20
IC9900 AF4 DQ21
IC9900 AF3 DQ22
IC9900 AE4 DQ23
IC9900 AD11 DQ24
IC9900 AC11 DQ25
IC9900 AD10 DQ26
IC9900 AC10 DQ27
IC9900 AF11 DQ28
IC9900 AF10 DQ29
IC9900 AE11 DQ30
IC9900 AE10 DQ31
IC9900 AE7 DQS0
IC9900 AE14 DQS1
IC9900 AE6 DQS2
IC9900 AE12 DQS3
L8R_DQ20
L8R_DQ21
L8R_DQ23
L8R_DQ22
L8R_DQ19
L8R_DQ18
L8R_DQ17
L8R_DQ16
L8R_DQS2
R9952
47
L8R_DQ7
L8R_DQ6
L8R_DQ5
L8R_DQ4
L8R_DQ0
L8R_DQ1
L8R_DQ2 L8R_A4
L8R_DQ3
L8R_DQS0
R9953
47
L8R_DQ31
L8R_DQ29
L8R_DQ30
L8R_DQ28
L8R_DQ27
L8R_DQ26
L8R_DQ25
L8R_DQ24
L8R_DQS3
R9954
47
L8R_DQ15
L8R_DQ14
L8R_DQ13
L8R_DQ12
L8R_DQ8
L8R_DQ9
L8R_DQ10
L8R_DQ11
L8R_DQS1
R9955
47
R9944
EXB38V470JV
R9945
EXB38V470JV
R9946
EXB38V470JV
R9947
EXB38V470JV
R9948
EXB38V470JV
R9949
EXB38V470JV
R9950
EXB38V470JV
R9951
EXB38V470JV
L8DR_DQ20
L8DR_DQ21
L8DR_DQ23
L8DR_DQ22
L8DR_DQ19
L8DR_DQ18
L8DR_DQ17
L8DR_DQ16
L8DR_DQS2
L8DR_DQ7
L8DR_DQ6
L8DR_DQ5
L8DR_DQ4
L8DR_DQ0
L8DR_DQ1
L8DR_DQ2
L8DR_DQ3
L8DR_DQS0
L8DR_DQ31
L8DR_DQ30
L8DR_DQ28
L8DR_DQ27
L8DR_DQ26
L8DR_DQ25
L8DR_DQ24
L8DR_DQS3
L8DR_DQ15
L8DR_DQ14
L8DR_DQ13
L8DR_DQ12
L8DR_DQ8
L8DR_DQ9
L8DR_DQ10
L8DR_DQ11
L8DR_DQS1
IC9900 AD23 ID0
IC9900 AA23 ID1
IC9900 AB24 ID2
IC9900 AC25 V_TEST
IC9900 Y23 TEST
L8R_MONOUT
L8R_CAS
L8R_WE
L8R_SDCKE
L8R_RAS
L8R_CS
L8R_BA0
L8R_BA1
L8R_A9
L8R_A11
L8R_A3
L8R_A10
L8R_A1
L8R_A2
L8R_A0
L8R_A6
L8R_A5
L8R_A7
L8R_A8
L8R_SDCLKO
L8R_NSDCLKO
IC9900 J1 TCPOUT
IC9900 AE24 TCPOUT_D
R9360
3.3k
R9943
EXB2HV470JV
R9903
EXB2HV470JV
R9906
EXB38V470JV
R9905
33
R9940
33
R9363
10k
L8DR_NCAS
L8DR_NWE
L8DR_CKE
L8DR_NRAS
L8DR_NCS
L8DR_BA0
L8DR_BA1
L8DR_A9
L8DR_A4
L8DR_A11
L8DR_A3
L8DR_A10
L8DR_A1
L8DR_A2
L8DR_A0
L8DR_A6
L8DR_A5
L8DR_A7
L8DR_A8
R9907
150
L8DR_CLK
L8DR_NCLK
21
22
23
P3.3V
TP9010
R9370
10k
Q9301
2SD0601A0L
R9391
C9468
R9371
25V
100k
0.01u
24
100k
R9369
4.7k
R9408
SIDE
DRVRST
L8R_DRVCLKU0
47
R9362
Q9302
2SD0601A0L
CLKU_0P
P5V
0
123456789
NC
P5V
P5V
GND
C_5V_DET
L8R_DB11
L8R_DA10
L8R_DC10
L8R_DC11
L8R_DB10
L8R_DRVCLKU1
47
R9361
R9354
EXB2HV220JV
DDC11
CLKU_1N
DDB10
DDA10
DDC10
DDB11
DDC10
DDB10
DDA10
DDC11
1011121314151617181920212223242526272829303132
GND
DOUTDB[10]
DOUTDA[10]
DOUTDC[10]
DOUTDC[11]
L8R_DA11
DDA11
DDB11
DOUTDB[11]
DDA11
DOUTDA[11]
L8R_DB12
L8R_DA13
L8R_DA12
L8R_DC12
L8R_DB13
L8R_DC13
R9355
EXB2HV220JV
DDA09
DDB09
DDC08
DDB08
DDC09
DDA08
D-LED2
D-PCD4
D-PCD3
D-ODED2
D-CLRD2
ODE
GND
LE_C2
PC3_C2
PC4_C2
L8R_DA14
L8R_DB14
L8R_DC14
L8R_DC15
L8R_DA15
L8R_DB15
R9356
EXB2HV220JV
DDC07
DDA06
DDB06
DDB07
DDA07
DDC06
DDC08
CLKU_0P
CLKU_1N
CLR
GND
GND
GND
CLK0P_C2
CLK1N_C2
DOUTDC[8]
DDB08
DOUTDB[8]
DDA08
DOUTDA[8]
L8R_UA00
L8R_UB00
L8R_UC00
R9357
EXB2HV220JV
DDA04
DDB04
DDC04
DDB09
DDC09
GND
DOUTDB[9]
DOUTDC[9]
L8R_UC02
L8R_UC03
L8R_UC01
DDC05
DDA09
DOUTDA[9]
L8R_UB01
DDB05
L8R_UA02
L8R_UA01
L8R_UB02
L8R_UB03
L8R_UA03
R9358
EXB2HV330JV
DDB03
DDC02
DDA05
GND
DDC03
DDB02
DDA02
DDA03
DDC06
DDB06
DDA06
DDC07
DDB07
DDA07
3334353637383940414243444546474849505152535455575859606162636465666768
DOUTDA[6]
DOUTDA[7]
DOUTDB[7]
DOUTDB[6]
DOUTDC[7]
DOUTDC[6]
L8R_UC05
L8R_UA04
L8R_UB04
L8R_UC04
L8R_UA05
L8R_UB05
L8R_DRVCLKU2
L8R_DRVCLKU3
47
R9399
47
DDB01
DOUTDB[5]
DDA05
DDA01
DOUTDA[5]
R9398
D-LED2
D-ODED2
D-PCD3
D-CLRD2
D-PCD4
CLKU_2P
CLKU_3N
DDC02
DDB02
DDA02
DDC03
DDB03
DDA03
DDC00
DDB00
DDA00
DDC01
DDB01
DDA01
CLKU_2P
56
DOUTDA[2]
DOUTDC[3]
DOUTDB[3]
DOUTDA[3]
GND
DOUTDB[0]
DOUTDC[0]
GND
DOUTDB[2]
DOUTDC[2]
DOUTDA[0]
DOUTDC[1]
DOUTDB[1]
DOUTDA[1]
GND
CLK2P_C2
R9359
EXB2HV330JV
DDC00
DDA00
DDB00
DDC01
DDC04
DDB04
DDA04
DDC05
DDB05
GND
DOUTDA[4]
DOUTDB[4]
DOUTDC[4]
DOUTDC[5]
CLKU_3N
GND
GND
CLK3N_C2
UMH_C2
SOS8_SS
UML_C2
UEH_C2
R9116 100
TERM
A32
TO
UML
UEH
UMH
C2-BOARD
GND
(C22)
SOS8_SS
IC9901 E5 VSS
IC9901 E7 VSS
IC9901 E8 VSS
IC9901 E10 VSS
IC9901 K6 VSS
IC9901 K7 VSS
IC9901 K8 VSS
IC9901 K9 VSS
IC9901 L5 VSS
IC9901 L10 VSS
L8DR_CKE
L8DR_NCS
L8DR_NCAS
L8DR_NRAS
L8DR_BA0
L8DR_CLK
L8DR_NCLK
L8DR_A0
L8DR_A1
L8DR_A2
L8DR_A3
L8DR_A4L8DR_DQ29
L8DR_A5
L8DR_A6
L8DR_A7
L8DR_A8
L8DR_A9
L8DR_A10
L8DR_A11
L8DR_NWE
L8DR_BA1
IC9901 F6 VSS_Thermal
IC9901 F7 VSS_Thermal
IC9901 F8 VSS_Thermal
IC9901 F9 VSS_Thermal
IC9901 G6 VSS_Thermal
IC9901 G7 VSS_Thermal
IC9901 G8 VSS_Thermal
IC9901 G9 VSS_Thermal
IC9901 H6 VSS_Thermal
IC9901 H7 VSS_Thermal
IC9901 H8 VSS_Thermal
IC9901 H9 VSS_Thermal
IC9901 J6 VSS_Thermal
IC9901 J7 VSS_Thermal
IC9901 J8 VSS_Thermal
IC9901 J9 VSS_Thermal
IC9901 M13 NC
IC9901 N5 A0
IC9901 N6 A1
IC9901 M6 A2
IC9901 N7 A3
IC9901 N8 A4
IC9901 M9 A5
IC9901 N9 A6
IC9901 N10 A7
IC9901 N11 A8/AP
IC9901 M8 A9
IC9901 L6 A10
IC9901 M7 A11
IC9901 L3 WE
IC9901 N12 CKE
IC9901 N2 CS
IC9901 L2 CAS
IC9901 M2 RAS
IC9901 N4 BA0
IC9901 M5 BA1
IC9901 M11 CK
IC9901 M12 CK
IC9901 B3 DM0
IC9901 H12 DM1
IC9901 H3 DM2
IC9901 B12 DM3
P2.5V
C9927
16V
C9928
16V
C9929
16V
C9930
16V
C9931
16V
C9932
16V
C9933
16V
C9934
16V
C9935
16V
C9936
16V
C9937
16V
C9938
16V
C9939
16V
C9940
16V
C9941
16V
C9942
16V
C9943
16V
C9944
16V
C9945
16V
C9946
16V
C9947
16V
C9948
16V
P2.5V
0.1u
0.1u
0.1u
0.1u
0.1u
0.1u
0.1u
0.1u
0.1u
0.1u
0.1u
0.1u
0.1u
0.1u
0.1u
0.1u
0.1u
0.1u
0.1u
0.1u
0.1u
0.1u
IC9901 L9 RFU
IC9901 M10 RFU
IC9901 C4 NC
IC9901 C11 NC
IC9901 H4 NC
IC9901 H11 NC
IC9901 L12 NC
IC9901 L13 NC
IC9901 M3 NC
IC9901 M4 NC
IC9901 N3 NC
P2.5V
R9939
C9951
1k
16V
1%
0.1u
R9938
1k
1%
IC9901 E12 VDDQ
IC9901 F11 VDDQ
IC9901 G11 VDDQ
IC9901 J11 VDDQ
IC9901 K11 VDDQ
IC9901 C5 VDDQ
IC9901 C10 VDDQ
IC9901 C7 VDDQ
IC9901 C8 VDDQ
IC9901 C12 VDDQ
IC9901 J4 VDDQ
IC9901 G4 VDDQ
IC9901 E3 VDDQ
IC9901 C3 VDDQ
IC9901 F4 VDDQ
IC9901 K4 VDDQ
IC9901 L11 VDD
IC9901 L7 VDD
IC9901 L8 VDD
IC9901 E11 VDD
IC9901 D7 VDD
IC9901 D8 VDD
IC9901 E4 VDD
IC9901 L4 VDD
IC9901
N13 VREF
119 124 126120 121 123118 125122
60
Page 61

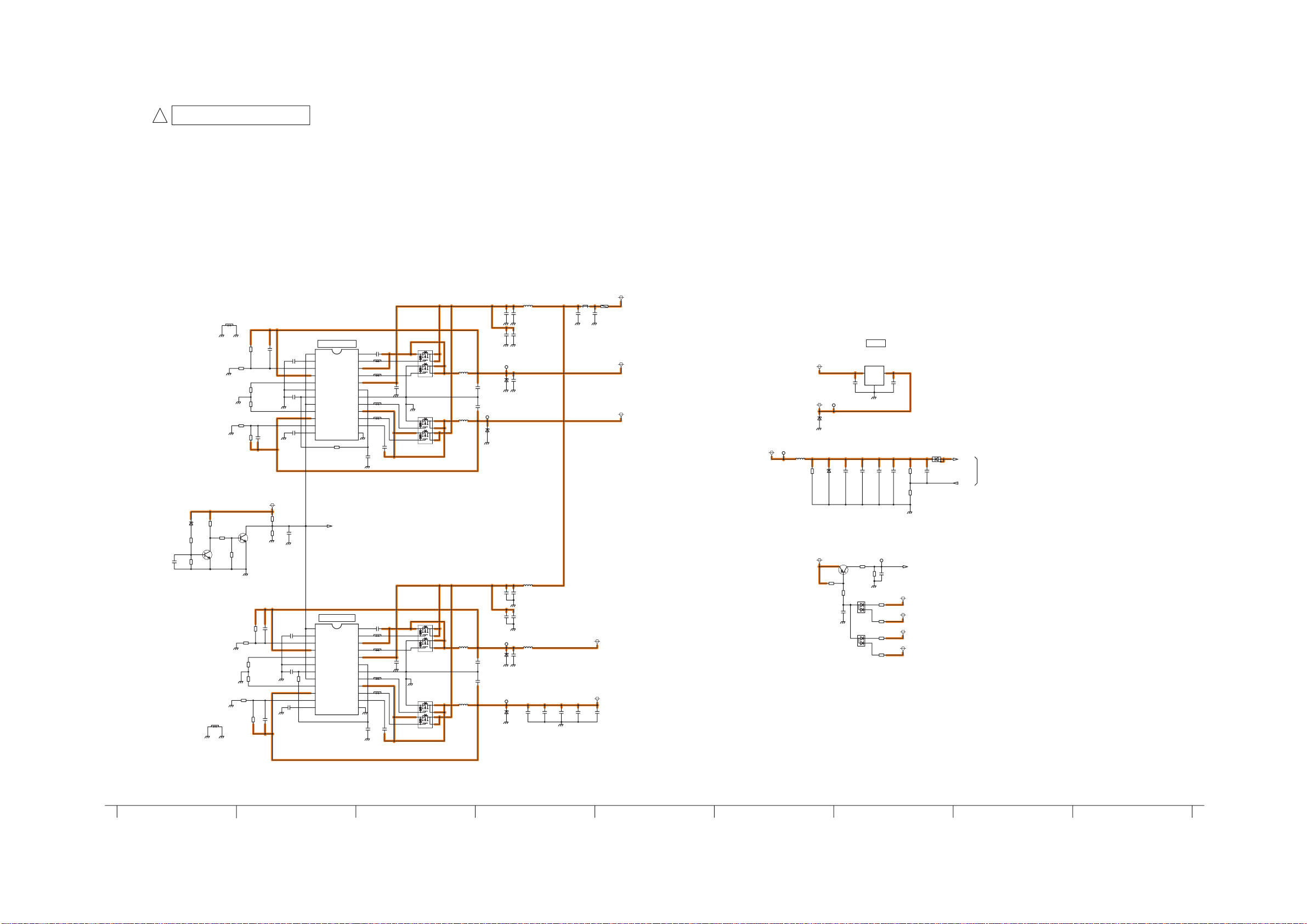

11.21. A-Board (15/20) Schematic Diagram

!
A-BOARD (15/20)
Peaks-LITE2 POWER
F15V
L5604
G1C100MA0203
C5699
C5611
25V
25V
10u
VJ5629
P
*C5624
*R5630
50V
3.3k 3300p
1%
Vo=1.26V
1%
*R5632
4.02k
R5634 16k
1%
1%
R5633 12k
*R5631
3.9k
1%
*C5623
*R5629
50V
2.1k 2700p
1%
F15V
R5635
D5612
R5659
MAZ80560LL
R5657
2.2k
C5657
R5658
10V
47k
2.2u
Q5606
10k
2SD0601A0L
R5646
10k
Q5607
2SD0601A0L
VJ5605
P
22k
C5658
R5636
25V
68k
0.01u
R5647 47k
1500p
*R5604
24k
1%
*R5605
3.9k
R5611
1%
12k
R5612
1%
20k
1%
*R5610
2.2k
*R5600
3.9k
C5604
0.01u
1%
50V
*C5607
C5603
R5613
C5606 25V
2700p
6800p
1%
50V
*C5601
SUB1.2V/1.8V
C5616
1
CTL1
25V
0.01u 2
CS1
3
FB1
Vref=0.7V
f=310kHz
4
VO1
5
ILIM1
6
GND
7
CVBLPF
C5621
8
CTL2
16V
1u
9
ILIM2
10
VO2
11
FB2
IC5601
12
CS2
C5625
16V
0.027u
25V
1u16V
5.6
1
2
3
4
5
6
7
8
9
10
11
12
SUB3.3V/5V
CTL1
CS1
FB1
VO1
ILIM1
GND
CVBLPF
CTL2
ILIM2
VO2
FB2
CS2
R5622
5.6
DCDC_ON
IC5600
24
CB1
23
DRVH1
22
LX1
21
DRVL1
20
VCC
19
VB
18
PGND
17
DRVL2
16
LX2
15
DRVH2
14
CB2
13
C0DBAYY00480
TEST
C5622
10V
4.7u
TO 16/20
24
CB1
23
DRVH1
22
LX1
21
DRVL1
20
VCC
19
VB
18
PGND
VJ5602
17
DRVL2
16
LX2
15
DRVH2
C0DBAYY00480
14
CB2
13
TEST
C5605
10V
4.7u
C5626
16V
0.1u
VJ5625
P
VJ5626
P
C5620
VJ5627
P
VJ5628
P
C5627
16V
0.1u
C5608
16V
0.1u
VJ5600
P
VJ5601
P
C5643
P
VJ5603
P
C5600
16V
0.1u
S1G1S2G2
L5601
G1C3R3Z00004
D2 D2 D1 D1
Q5601
B1MBDDA00003
25V
0.1u
S1G1S2G2
Q5602
B1MBDDA00003
S1G1S2G2
Q5603
B1MBDDA00003
25V
0.1u
S1G1S2G2
Q5600
B1MBDDA00003
L5600
G1C2R2Z00007
D2 D2 D1 D1
L5603
G1C6R8Z00008
D2 D2 D1 D1
L5602
G1C4R7Z00014
D2 D2 D1 D1
10u
C5700
C5612
25V
25V
10u
10u
TP5602
C5641
D5607
D5608 B0BC4R700007
C5642
25V 10u
C5645
D5603
D5600
16V
0.1u
L5606
G1C100MA0203
C5615 25V 10u
C5646
25V
25V
10u
10u
L5614
TP5700
G1C100MA0203
C5649
16V
0.1u
TP5600
C5640
16V
0.1u
B0BC4R700007
+ +
C5629
2.5V 68u
C5628
2.5V 68u
+
TP5601
B0BC6R600005
C5648
6.3V 100u
C5602
6.3V 100u
+
B0BC4R700007
C5696
C5636
C5638
C5637
16V
16V
0.1u
0.1u
J0JHC0000075
25V 47u
16V
0.1u
PA5600
L5605
K5H5022A0031
+
C5697 25V 1u
SUB9V
SUB1.2V
SUB1.8V
BT30V
TP5452
SUB5V
SUB3.3V
C5639
16V
0.1u
B0BC01100001
L5481
G1C100MA0072
F15V
SUB9V
TP5800
D5620
R5543
15k
D5485
B0BC03900015
STB3.3V
R5668
IC5401
C0CBZZE00001
OUTPUT 3
1
INPUT
C5722
25V
1u
C5491
C5496
50V
50V
0.47u
1000p
Q5608
R5670
2SB0709A0L
1k
2.2k
R5671
R5669
3.3k D5621
MA3X152D0L
C5727
16V
0.1u
D5622
MA3X152D0L
10k
COMMON
C5490 50V
0.47u
C5723 16V 1u
2
D5483
MA3X78900L
+
C5495
C5494
R5541 35V 22u
TP5604
C5728 16V
0.1u
R5672
220
R5678
470
R5674
470
R5676
220
50V
100k
82p
1%
R5542
3.4k
1%
G-SOS
TO 2/20
SUB6V
BT30V
SUB9V
SUB5V
BT_DRIVE
TO 10/20
BT_FB
61
133128 134132131127 135130129
Page 62

11.22. A-Board (16/20) Schematic Diagram

!
Set
REF No. 2750-2899
A-BOARD (16/20)
TO Sheet GenX-DEST
TO Sheet IIC/Panel-D-PDP
TO 1,10,16/20
TO Sheet IIC
TO Sheet LVDS-MODEL
TO 10/20
TO 1/20
G-SRQ_GENX
TO 2/20
ADJ-GENX_SCL
ADJ_GENX_SDA
TO 1/20
PEAKS_SCL3
PEAKS_SDA3
PANEL_SDA2
IIC_CONT/C_SEL
TO Sheet IIC
TMP-SENS_SDA
TMP-SENS_SCL
PANEL_SCL2
STB3.3V
TO Sheet IIC
STB5V
R0180
100
TP0101
TP0102
TP0104
TP0105
TP0106
TP0107
1
SDA
2
SCL
3
ALERT
4
GND
C1ZBZ0003775
R1010
10k
IC1000
CN0100
1
2
3
4
5
6
7
8
9
10
11
FOR FACTORY USE
STB5V
SRQ
GND
GenX8_SCL
GenX8_SDA
PEAKS_SCL3
PEAKS_SDA3
Panel_SCL
Panel_SDA
IIC_CONT
(Genx7_SRQ)
D_PCB_MODE
SUB3.3V
8
V+
7
A0
6
A1
5
A2
(GenX8 Loarder/E2PROM)
(GenX8 Loarder/E2PROM)
(PEAKS E2PROM)
(PEAKS E2PROM)
(Panel Dpr.E2PROM)
(Panel Dpr.E2PROM)
C1009
16V
0.1u
TO Sheet IIC
TO Sheet LVDS-MODEL
TO Sheet IIC/Panel-D-PDP
TO 1,10,16/20
TO D-PCB
TO 11,16/20
C1010 25V 1u
TO 1/20
TO 1/20
TO 11/20
PEAKS_SCL1
PEAKS_SDA1
PEAKS_SCL2
PEAKS_SDA2
AR_TXD_PC
AR_RXD_PC
GENX7_SCL
GENX7_SDA
D_PCB_MODE
TP1062
TP0154
TP1052
TP1053
TP1054
TP1055
TP0153
TP0155
TP1056
TP1057
TP1058
TEMP SENSOR
TO 2/20
TO 2/20
G-ECO_ON/INVERTER_ON
FAN
TO 2/20
G-TV_SUB_ON
G-FAN_SOS
TO P-BOARD (P6,P7)
STB5V
+
C5520
16V 10u
R2756
TPS0N
100
R2757
TPEC0
100
R5581
47k
R5582
47k
R0605
47k
+15Vc_FAN
+15Vc_FAN
TUNER_SUB_ON
ALL_OFF
STB5V
ECO_ON
A7
1
2
3
4
5
6
GND
7
8
GND
9
10
11
12
13
14
15
16
17
18
19
20
21
22
GND
23
24
TPS15V
S_15V
+15V_S
+15V_S
+15V_S
S_GND
S_GND
S_GND
F+15V
F15V
TP5400
F+15V
F+15V
GND
GND
TP2872
SUB6V
MAZ81200ML
TO P-BOARD (P25)
A25
1
+15V
2
+15V
3
GND
4
GND
5
+5V
6
+5V
7
GND
8
GND
9
STBY5V
10
GND
11
PANEL_MAIN_ON
12
SOS4_PS
13
VDATA_DET
VJ2870
P
C2871
25V
TP2871
10u
D2870
B0JCME000037
TP2870
C2874
10V
100u
+
D2871
L2870
G1C101M00029
FL9803
TP9196
F1J1E104A148
G
FL9805
TP9862
F1J1E104A148
G
FL9806
TP9006
F1J1E104A148
G
R9145 100
R9120 100
R9115
C2872
25V
R2870
0.01u 39
C2873
25V
0.1u
G
G
G
100
C9823
25V 10u
STB5V_M
IC2801
C0DBAYY00462
1
BOOT
2
VIN
3
SW
4
GND
C9837
C9846
SUB6V
P15V
10V 10u
16V
0.1u
C9844 25V
0.01u
P5V
TO 11/20
PANEL_MAIN_ON
SOS4_PS
VDATA_DET
C9845 16V
0.1u
C2875
8
SS
0.022u50V
R2871
10k
7
EN
COMP
FB
R2875
20k
C2878
6
50V
4700p
5
R2872
R2873
68k
R2874
0
10k
DCDC_ON
TO 15/20
TO K-BOARD (K1)
G_LED_ON
R_LED_ON
ACTIVE_STBY_LED_ON
AI_SENSOR
STB3.3V
TP631
A1
1
RMIN
2
3
4
5
GND
6
NC
7
8
NC
9
10
GND
11
SUB5V
TP626
TP627
TP628
TP629
TP630
SUB5V
STB3.3V
GenX5
G-RMIN
G-G_LED_ON
G-R_LED_ON
G-ACTIVE_STBY_LED_ON
D PRINT
D_PCB_MODE
TO 2,10/20
TO 2/20
TO 11,16/20
62
141136 139 144143137 138 140 142
Page 63

11.23. A-Board (17/20) Schematic Diagram

!
Peaks-Lite2+/DDR2
CRNo.8000-8299
LOSD OUT (for HQ1)
IC8001 C14 DSRCK
IC8001 E15 SLRCK
IC8001 B14 ADCCK
IC8001 A14 ADIN
IC8001 B15 LCSID
IC8001 A15 LCSCK
IC8001 E11 VI1CVBS3
IC8001 E10 VI1CVBS2
IC8001 F10 VI1CVBS1
IC8001 E9 VI1CVBS0
IC8001 F9 VI1CK204F
IC8001 E8 VI1CK208F
IC8001 F8 VI2P0
IC8001 E7 VI2P1
IC8001 F7 VI2P2
IC8001 D6 VI2P3
IC8001 D5 VI2P5
IC8001 F5 VI2P6
IC8001 E4 VI2P7
IC8001 D3 VI2P8
IC8001 F4 VI2P9
LVDS I/F
TO 10,11/20
C8069 50V 82p
C8067
0.01u
R8108 22k
AUDIO IF
DAUDIO
DMIX0
SRCK0
TO
LRCK0
20/20
IECOUT0
R8001
220
R8002
C8001
16V
0.1u
SUB3.3V
L8009 J0JHC0000045
C8072
16V
0.1u
C8073
16V
0.1u
C8074
16V
0.1u
SUB3.3V
L8008 J0JHC0000045
C8070
C8071
16V
16V
0.1u
0.1u
A-BOARD (17/20)
LOSDOUT14
LOSDOUT12
LOSDOUT11
LOSDOUT10
LOSDOUT9
LOSDOUT8
LOSDOUT7
LOSDOUT6
LOSDOUT5
LOSDOUT4
LOSDOUT3
LOSDOUT2
LOSDOUT1
LOSDOUT0
LOSDOUT_CLK_O
LOSDOUT_H_O
LOSDOUT_YS
LOSDOUT_YM
--> LOSDOUT15
LOSDOUT_V_I
LOSDOUT_CLK_I
LOSDOUT_H_I
RCLK-
IC8001 E25 TCLK1N
RCLK-
IC8001 B25 TA1N
RA-
RA-
IC8001 C25 TB1N
RB-
RB-
RC-
IC8001 D25 TC1N
RC-
RD-
IC8001 F25 TD1N
RD-
RE-
IC8001 G25 TE1N
RE-
RCLK+
IC8001 E26 TCLK1P
RCLK+
RA+
RA+
IC8001 B26 TA1P
RB+
IC8001 C26 TB1P
RB+
RC+
RC+
IC8001 D26 TC1P
RD+
IC8001 F26 TD1P
RD+
RE+
RE+
IC8001 G26 TE1P
R8106
2k
IC8001 G22 LPFOUT
IC8001 G23 LPFIN
R8107 100
25V
C8068 16V
0.1u
IC8001 D15 DAUDIO
IC8001 A13 DMIX0
IC8001 B13 SRCK0
IC8001 F14 LRCK0
IC8001 C13 DACCK0
IC8001 A10 IECOUT0
IC8001 R5 ATCPOUT
IC8001 P5 AVCOIN
56
C8002
6.3V 1u
IC8001 P16 DPAVDD
IC8001 R16 N.C.(DPAVSS)
IC8001 H21 MVAVDD
IC8001 J21 MVAVSS
IC8001 P3 AGAVDD
IC8001 P2 AGAVSS
IC8001 E22 LVVDD
IC8001 E23 LVVDD
IC8001 F21 LVVDD
IC8001 F22 LVVSS
IC8001 F23 LVVSS
IC8001 G21 LVVSS
DAUDIO
C8006
16V
0.1u
C8009
10V 10u
FOR HQ1L VIDEO
IC8001 A23 MVCLK
IC8001 C22 MHSYNC
IC8001 E20 MVSYNC
IC8001 E18 VOP29
IC8001 B18 VOP28
IC8001 F17 VOP27
IC8001 A18 VOP26
IC8001 C17 VOP25
IC8001 B17 VOP24
IC8001 A17 VOP23
IC8001 E17 VOP22
IC8001 C15 VOP21
IC8001 E16 VOP20
IC8001 B20 VOP19
IC8001 E19 VOP18
IC8001 A20 VOP17
IC8001 C19 VOP16
IC8001 F18 VOP15
IC8001 B19 VOP14
IC8001 A19 VOP13
IC8001 C18 VOP12
IC8001 F16 VOP11
IC8001 A16 VOP10
IC8001 B22 VOP9
IC8001 D20 VOP8
IC8001 A22 VOP7
IC8001 C21 VOP6
IC8001 F19 VOP5
IC8001 B21 VOP4
IC8001 A21 VOP3
IC8001 C20 VOP2
IC8001 C16 VOP1
IC8001 B16 VOP0
IC8001 H26 VOUTENB
VOUTENB
TO 19/20
IIC I/F
SCL0
SDA0
SCL1
SDA1
SBT0
SBT2
XECS3
XECS5
TO 1/21
IC8001 M2 SCL0 IC8001 L6 VI2P21
IC8001 M1 SDA0
IC8001 N5 SCL1
IC8001 N3 SDA1
IC8001 AB8 SBT0
IC8001 AD6 SBT2
IC8001 AD1 XECS3
IC8001 AC4 XECS5
SD CARD I/F
SDCLK
SDCD
SDCMD
SDDAT0
SDDAT1
SDDAT2
SDDAT3
SDWP
SUB1.2V
L8004
J0JHC0000045
C8007
16V
IC8001 M17 VDDA
IC8001 U15 VDDA
IC8001 T17 VDDA
0.1u
C8008
16V
0.1u
C8010
10V
10u
FOR ADV7493
VI1CKOUT
VI1VSYNC
VI1HSYNC
NAND I/F
TO 20/20
TO 19/20 TO 20/20
SDA2
SCL2
JTAG
SDA3
SCL3
TO 20/20
IC8001 AF13 SDCLK
IC8001 AD13 SDCD
IC8001 AD12 SDCMD
IC8001 AB12 SDDAT0
IC8001 AE13 SDDAT1
IC8001 AB13 SDDAT2
IC8001 AA13 SDDAT3
IC8001 AE12 SDWP
IC8001 N17 VDDR
IC8001 R17 VDDR
IC8001 T15 VDDR
IC8001 U16 VDDR
IC8001 AB15 VDDR
IC8001 AC15 VDDR
IC8001 AD15 VDDR
IC8001 AE15 VDDR
IC8001 AF15 VDDR
IC8001 U14 N.C.(DPAVDD12)
VI1CLK2
TMS
TRST
TCK
TDO
TDI
VI1CLK
VI1P0
VI1P21
VI1P11
VI1P10
VI1P22
VI1P23
VI1P24
VI1P25
VI1P26
VI1P27
VI1P28
VI1P29
VI1P12
VI1P13
VI1P14
VI1P15
VI1P16
VI1P17
VI1P18
VI1P19
VI1ENB
VI1P2
VI1P3
VI1P4
VI1P5
VI1P6
VI1P7
VI1P8
VI1P9
IC8001 A8 VI1CKOUT
IC8001 C9 VI1CLK
IC8001 G6 VI1P0
IC8001 F2 VI1P21
IC8001 E1 VI1P11
IC8001 F3 VI1P10
IC8001 A9 VI1P22
IC8001 B9 VI1P23
IC8001 B8 VI1P24
IC8001 C8 VI1P25
IC8001 A7 VI1P26
IC8001 C6 VI1P27
IC8001 C5 VI1P28
IC8001 A4 VI1P29
IC8001 D2 VI1VSYNC
IC8001 D1 VI1HSYNC
IC8001 B4 VI1P12
IC8001 C4 VI1P13
IC8001 A3 VI1P14
IC8001 B3 VI1P15
IC8001 A2 VI1P16
IC8001 B1 VI1P17
IC8001 C2 VI1P18
IC8001 C1 VI1P19
IC8001 E3 VI1ENB
IC8001 E2 VI1CLK2
IC8001 B10 VI1P2
IC8001 C10 VI1P3
IC8001 B7 VI1P4
IC8001 C7 VI1P5
IC8001 A6 VI1P6
IC8001 B6 VI1P7
IC8001 A5 VI1P8
IC8001 B5 VI1P9
XNFCE
IC8001 AC5 XNFCE
IC8001 AD3 XNFWE
IC8001 AD4 XNFRE
IC8001 AE3 NFALE
IC8001 AB6 NFCLE
IC8001 AF2 XNFWP
XNFWP
NANDRYBY
IC8001 AC6 NANDRYBY
TO 1/20
IC8001 R1 TMS
IC8001 R2 TRST
IC8001 R6 TCK
IC8001 R3 TDO
IC8001 T5 TDI
1.8V_DDRI/F
C8011
C8012
C8013
C8014
C8015
6.3V 1u
C8016
6.3V 1u
C8017
C8077
C8078
C8079
C8080
16V
16V
16V
16V
10V
16V
16V
16V
16V
VI1VSYNC
VI1HSYNC
VI1P20
VI1P21
R9
VI1P10
VI1P11
G9/Y9
VI1P0
VI1P1
B9/CbCr9
SUB1.8V
0.1u
0.1u
0.1u
0.1u
10u
0.1u
0.1u
0.1u
0.1u
PORT14[5], CI_RESET
PORT14[7], FE_XRST -> Open
PORT14[6], ETHER_XRST
PORT7[0]
PORT7[1]
PORT7[2]
PORT15[0]
IC8001 P4 GTCPOUT
IC8001 AE24 DTCPOUT
IC8001 H22 TCPOUT
IC8001 D24 TSTAIO
L8003 J0JHC0000045
IC8001 K23 VDDIO
IC8001 K26 VDDIO
IC8001 M21 VDDIO
IC8001 M23 VDDIO
IC8001 N24 VDDIO
IC8001 P25 VDDIO
IC8001 R21 VDDIO
IC8001 T25 VDDIO
IC8001 U24 VDDIO
IC8001 V22 VDDIO
IC8001 W26 VDDIO
IC8001 Y22 VDDIOCK
IC8001 Y24 VDDIO
IC8001 AA21 VDDIO
IC8001 AB19 VDDIO
IC8001 AB22 VDDIO
IC8001 AB25 VDDIO
IC8001 AC18 VDDIO
IC8001 AC23 VDDIO
IC8001 AD17 VDDIO
IC8001 AD22 VDDIO
IC8001 AD25 VDDIO
IC8001 AE16 VDDIO
IC8001 AE21 VDDIO
IC8001 AF20 VDDIO
IC8001 AF26 VDDIO
B PORT (Sub Video Input or Address)
TO 4/20
TO 19/20
TO 20/20
FE_SW
Open -> FE_XRST
VI2P12
VI2P13
VI2P14
VI2P15
VI2P16
VI2P17
VI2P18
VI2P19
VI2P22
VI2P23
VI2P24
VI2P25
VI2P26
VI2P27
VI2P28
VI2P29
VI2P4
VI2CLK2
VI2CLK
Analog Video I/F
TO 20/20
VDD3.3V
L8007
1%
J0JHC0000045
C8004
VDD3.3V
R8036
SUB1.2V
C8018
16V
0.1u
C8019
16V
0.1u
C8020
16V
0.1u
C8021
16V
0.1u
C8022
6.3V 1u
C8023
10u
10V
C8024
10V
10u
SUB1.2V
L8010 J0JHC0000045
C8076
16V
0.1u
IC8001 H3 VI2P12
IC8001 J4 VI2P13
IC8001 H2 VI2P14
IC8001 H1 VI2P15
IC8001 K5 VI2P16
IC8001 J3 VI2P17
IC8001 K4 VI2P18
IC8001 J2 VI2P19
IC8001 K2 VI2P22
IC8001 L5 VI2P23
IC8001 K1 VI2P24
IC8001 L3 VI2P25
IC8001 L2 VI2P26
IC8001 M6 VI2P27
IC8001 M3 VI2P29
IC8001 E6 VI2P4
IC8001 J1 VI2CLK2
IC8001 F1 VI2HSYNC
IC8001 H5 VI2VSYNC
IC8001 G2 VI2CLK
MVDACO0
MVDACO1
MVDACO2
MVDACO3
R8004
24k
R8005
10k
1%
C8005
1u6.3V
1u6.3V
0
C8033 16V
0.1u
L8002
J0JHC0000045
IC8001 N10 VDD12
IC8001 P10 VDD12
IC8001 R10 VDD12
IC8001 R11 VDD12
IC8001 R12 VDD12
IC8001 R13 VDD12
IC8001 T10 VDD12
IC8001 T11 VDD12
IC8001 T12 VDD12
IC8001 T13 VDD12
IC8001 U10 VDD12
IC8001 U11 VDD12
IC8001 U12 VDD12
IC8001 U13 VDD12
IC8001 AA14 VDD12
IC8001 AB14 VDD12
IC8001 AC14 VDD12
IC8001 AD14 VDD12
IC8001 AE14 VDD12
IC8001 AF14 VDD12
IC8001 K17 LVVDD12
C8075 4V 22u
EA08
EA09
EA10
EA11
EA12
EA13
EA14
EA15
EA16
EA17
EA18
EA19
EA20
EA21
EA22
EA23
EA24
EA25
IC8001 E13 VSS
IC8001 B12 MVDACO1
IC8001 F13 MVDACO2
IC8001 D12 MVDACO3
1%
C8003
6.3V
R8006
6.8k
1u
IC8001 C11 DACVSS1
IC8001 A12 DACVSS2
IC8001 C12 DACVDD1
IC8001 E14 DACVDD2
C8034 16V
0.1u
W WINDOW: B PORT OTHER: ADRESS
W WINDOW: B PORT OTHER: ADRESS
PORT9[4], EEPROM_WP
VSS<--
C
Y
Cmp
IC8001 E12 VVREF
IC8001 B11 MVIREF
IC8001 A11 SVCOMP
IC8001 D11 MVCOMP
VDD3.3V
C8025
16V
C8026
16V
C8027
16V
C8028
16V
C8029
16V
USBVDD<--
C8030
6.3V 1u
C8031
6.3V 1u
C8032
10V
U
Y
Cmp
B
G
Cmp
SUB3.3V
0.1u
0.1u
0.1u
0.1u
0.1u
10u
CPU BUS I/F
TO 19/20
TO 19/20
TO 10/20
L8001 J0JHC0000045
IC8001 AA8 VDD33
IC8001 AA9 VDD33
IC8001 A25 VDD33
IC8001 A26 VDD33
IC8001 B24 VDD33
IC8001 C23 VDD33
IC8001 D7 VDD33
IC8001 D8 VDD33
IC8001 D16 VDD33
IC8001 D17 VDD33
IC8001 D22 VDD33
IC8001 E21 VDD33
IC8001 F11 VDD33
IC8001 F12 VDD33
IC8001 F15 USBVDD
IC8001 F20 VDD33
IC8001 G4 VDD33
IC8001 H4 VDD33
IC8001 J6 VDD33
IC8001 K6 VDD33
IC8001 N6 VDD33
IC8001 P6 VDD33
IC8001 R4 VDD33
IC8001 T4 VDD33
IC8001 U6 VDD33
IC8001 AC10 VDD33
IC8001 AC11 VDD33
TO 3/20
BOOTSWAP
SERIAL I/F
TO 19/20
USBDP<--
USBDM<--
ED10
ED11
ED12
ED13
ED14
ED15
XERE
XEWE0
XEWE1
XEDK
ERXW
ECLK
ESZ0
ESZ1
XECS0
XECS1
XECS4
XECS2
XNMIRQ
XIRQ1
XIRQ2
XIRQ3
XRST
TO 2/20
EA0
EA1
EA2
EA3
EA4
EA5
EA6
EA7
ED0
ED1
ED2
ED3
ED4
ED5
ED6
ED7
ED8
ED9
IC8001 T1 EA0
IC8001 T2 EA1
IC8001 T6 EA2
IC8001 T3 EA3
IC8001 U4 EA4
IC8001 U1 EA5
IC8001 U2 EA6
IC8001 U3 EA7
IC8001 U5 ED0
IC8001 V1 ED1
IC8001 V2 ED2
IC8001 V5 ED3
IC8001 V3 ED4
IC8001 W1 ED5
IC8001 W2 ED6
IC8001 V6 ED7
IC8001 W3 ED8
IC8001 W4 ED9
IC8001 Y1 ED10
IC8001 Y2 ED11
IC8001 W5 ED12
IC8001 Y3 ED13
IC8001 AA1 ED14
IC8001 AA2 ED15
IC8001 Y4 XERE
IC8001 AA3 XEWE0
IC8001 AB3 XEWE1
IC8001 Y5 XEDK
IC8001 AB2 ERXW
IC8001 AB1 ECLK
IC8001 AA4 ESZ0
IC8001 AC1 ESZ1
IC8001 AA5 XECS0
IC8001 AC2 XECS1
IC8001 AC3 XECS4
IC8001 AB4 XECS2
IC8001 N2 XNMIRQ
IC8001 N4 XIRQ1
IC8001 N1 XIRQ2
IC8001 P1 XIRQ3
IC8001 AF23 BOOTSWAP
IC8001 D21 XRST
SBI0
IC8001 C24 SBI0
SBO0
IC8001 D23 SBO0
SBI2
IC8001 A24 SBI2
SBO2
IC8001 B23 SBO2
IC8001 A1 VSS
IC8001 B2 VSS
IC8001 C3 VSS
IC8001 D4 VSS
IC8001 D9 VSS
IC8001 D10 VSS
IC8001 D13 USBDP
IC8001 D14 USBDM
IC8001 D18 VSS
IC8001 D19 VSS
IC8001 E5 VSS
IC8001 E24 VSS
IC8001 F6 VSS
IC8001 F24 VSS
IC8001 G7 VSS
IC8001 G24 VSS
IC8001 H23 VSS
IC8001 J25 VSS
IC8001 K11 VSS
IC8001 K12 VSS
IC8001 K13 VSS
IC8001 K14 VSS
IC8001 K15 VSS
IC8001 K16 VSS
IC8001 L4 VSS
IC8001 L10 VSS
IC8001 L11 VSS
IC8001 L12 VSS
IC8001 L13 VSS
IC8001 L14 VSS
IC8001 L15 VSS
IC8001 L16 VSS
IC8001 L22 VSS
IC8001 L24 VSS
IC8001 M4 VSS
IC8001 M10 VSS
IC8001 M11 VSS
IC8001 M12 VSS
IC8001 M13 VSS
IC8001 M14 VSS
IC8001 M15 VSS
IC8001 M16 VSS
IC8001 M25 VSS
IC8001 N11 VSS
IC8001 N12 VSS
IC8001 N13 VSS
IC8001 N14 VSS
PORT16[1]
SCARD_NMIRQ
SCARD_IRQ
FE_IRQ
HDMI_IRQ
XEAS
PORT16[1]
->
->
->
->
IC8001 N15 VSS
IC8001 N16 VSS
IC8001 N22 VSS
IC8001 P11 VSS
IC8001 P12 VSS
IC8001 P13 VSS
IC8001 P14 VSS
IC8001 P15 VSS
IC8001 P17 VSS
IC8001 R14 VSS
IC8001 R15 VSS
IC8001 P23 VSS
IC8001 R24 VSS
IC8001 R26 VSS
IC8001 T14 VSS
IC8001 T16 VSS
IC8001 T22 VSS
IC8001 U17 VSS
IC8001 V4 VSSIC8001 K10 VSS
IC8001 V25 VSS
IC8001 W6 VSS
IC8001 W21 VSS
IC8001 W24 VSS
IC8001 Y6 VSS
IC8001 Y23 VSS
IC8001 AA6 VSS
IC8001 AA7 VSS
IC8001 AA15 VSS
IC8001 AA18 VSS
IC8001 AA22 VSS
IC8001 AA25 VSS
IC8001 AB17 VSS
IC8001 AB21 VSS
IC8001 AB23 VSSIC8001 L17 VSS
IC8001 AC12 VSS
IC8001 AC13 VSS
IC8001 AC16 VSS
IC8001 AC20 VSS
IC8001 AC22 VSS
IC8001 AC25 VSS
IC8001 AD19 VSS
IC8001 AD23 VSS
IC8001 AD26 VSS
IC8001 AE18 VSS
IC8001 AE22 VSS
IC8001 AE25 VSS
IC8001 AF1 VSS
IC8001 AF21 VSS
IC8001 AF24 VSS
XEAS
PORT16[1]
POD,CI I/F
XECS6
IC8001 AD2 XECS6
XEXDMK0
IC8001 AB5 XEXDMK0
XEXDMR0
IC8001 AE2 XEXDMR0
XRTS0
IC8001 AE6 XRTS0
XDTR0
IC8001 AC8 XDTR0
XDSR0
IC8001 AF6 XDSR0
XDCD0
IC8001 AB9 XDCD0
XCTS0
IC8001 AD7 XCTS0
XRI0
IC8001 AC9 XRI0
TXD0
IC8001 AE7 TXD0
RXD0
IC8001 AF7 RXD0
SMTCLK1
IC8001 AD8 SMTCLK1
SMTD1
IC8001 AE8 SMTD1
SMTRST1
IC8001 AA10 SMTRST1IC8001 L1 VI2P28
SMTCMD1
IC8001 AF8 SMTCMD1
SMTSEL1
IC8001 AB10 SMTSEL1
SMTD0
IC8001 AA11 SMTD0
SMTRST0
IC8001 AE9 SMTRST0
SMTCMD0
IC8001 AF9 SMTCMD0
SMTSEL0
IC8001 AB11 SMTSEL0
SMTCLK0
IC8001 AD9 SMTCLK0
CH1VAL
IC8001 AA12 CH1VAL
CH1DATA
IC8001 AF10 CH1DATA
IS0DATA
IC8001 AF4 IS0DATA
CH1PSYNC
IC8001 AE10 CH1PSYNC
CH1CLK
IC8001 AD10 CH1CLK
CH,IS IF
CH0CLK
IC8001 AF12 CH0CLK
IC8001 AE11 CH0VAL
IC8001 AD11 CH0PSYNC
IS0PSYNC
IS1PSYNC
IS1DATA
IS0CLK
IS0VAL
IS1VAL
IS1CLK
IC8001 AF11 CH0DATA
IC8001 AF3 IS0CLK
IC8001 AB7 IS0VAL
IC8001 AE4 IS0PSYNC
IC8001 AE5 IS1VAL
IC8001 AC7 IS1PSYNC
IC8001 AD5 IS1CLK
IC8001 AF5 IS1DATA
->
->
->
->
XPDCE2
PORT14[3], XPDOE
PORT14[4], XPDWE
HSVALIN
HSSYNIN
HSBCLKIN
HSDIN0
HSDIN1
HSDIN2
HSDIN3
HSDIN4
HSDIN5
HSDIN6
HSDIN7
XPDIORD, (PORT10[6])
XPDIOWR, (PORT10[7])
XPDWT
XEDBA
XPDCD1
XPDCD2
PORT5[4], CI_POWER_ON
PORT16[6], CI_IREQ
PORT5[7], XEAB
PORT7[6], XETS
PWM1/PORT5[6]
PWM2/PORT5[5]
PORT7[3]
PORT7[4]
PORT7[5]
PORT7[7]
PORT8[0]
PORT16[3]
PORT16[4]
TO 20/20
TO 20/20
COMMON PORT .etc
TO 20/20
TO 10/20
TO 20/20
CLOCK GEN
R8087
10k
1
X1
2
S0
R8090
10k
3
S1
4
VIN
5
VDD1
6
GND1
0.01u
7
CLK1
8
CLK2
FPEN2<--
R8086
100k
IC8001J22VC27
IC8001H25CLK74
IC8001K21CK27
IC8001AD24CK27D
C8052
6.3V
1u
R8091
100
TP8037
C8053
25V
H0J270500120
C8054
50V 15p
CLOCK GEN
Peaks-Lite2+
IC8001
MN2WS0047
RMCO
VI2P10
VI2P11
VI2P20
VI2P21
VI2ENB
X8001
IC8004
C0ZBZ0001567
IC8001 G5 VI1P1
IC8001 AE1 XECS7
IC8001 H6 VI1P20
IC8001 M5 RMCO
IC8001 G1 VI2P10
IC8001 J5 VI2P11
IC8001 K3 VI2P20
IC8001 G3 VI2ENB
IC8001 H24 AUDCLK
C8055 50V
0.5p
16
X2
15
VDD3
14
S2
13
VDD2
12
GND2
11
CLK4
10
CLK3
9
REFOUT
J0JHC0000045
C8057
16V
C8056
16V
C8058
10V
PORT15[5], GC6_IRQ
PORT15[4], ETHER_IRQ
PORT16[5]
PORT16[2]
PORT16[1],SDBOOT
PORT15[7], DISPEN
PORT16[7], OSD_FLAG
PORT15[6],POWER_DET
PORT0[0]/PWM3
SUB3.3V
L8005
0.1u
0.1u
R8093
47
10u
CLKGEN_S2
R8095
TO 20/20
10k
63
151145 146 148 150 152 153147 149
Page 64

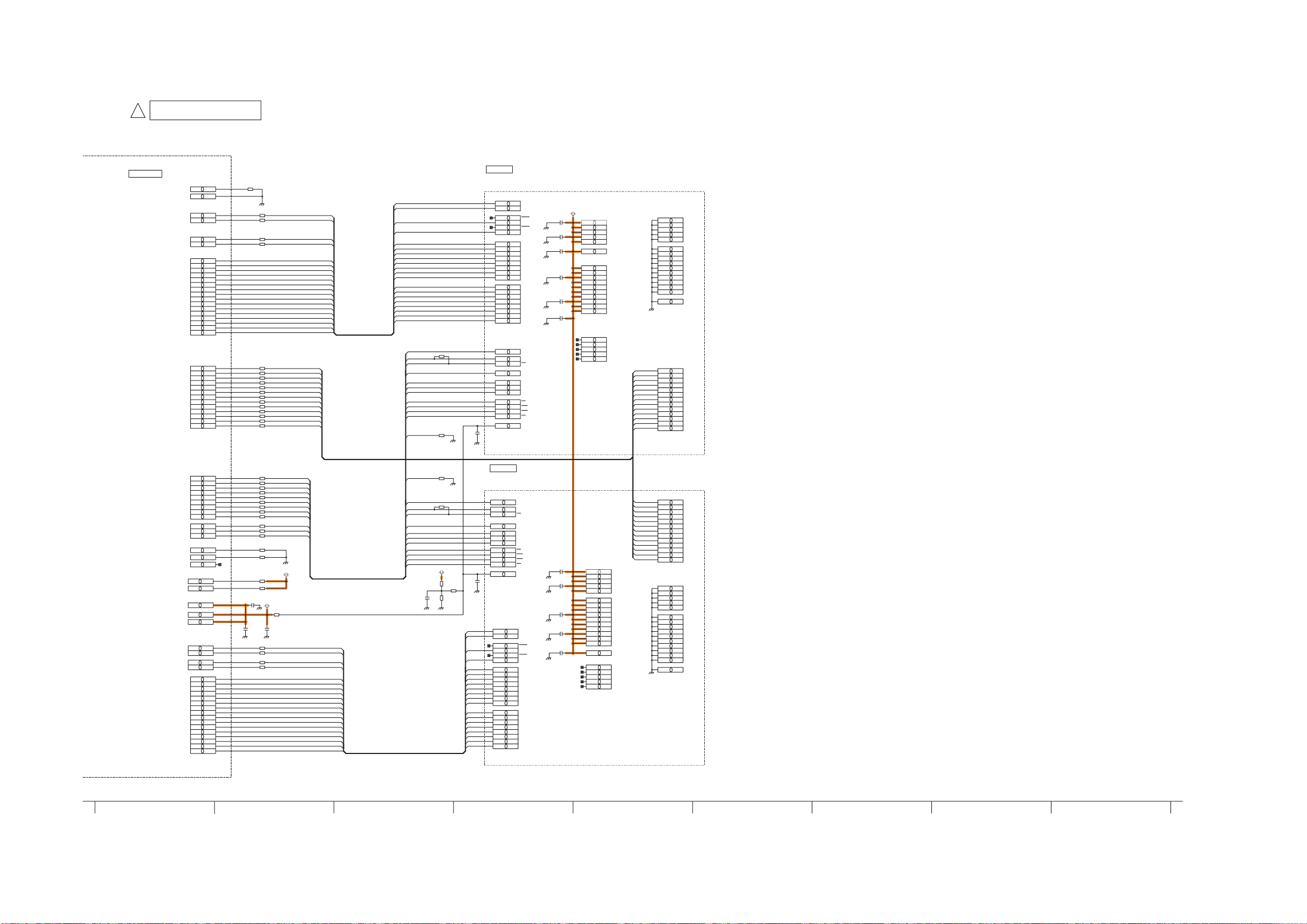

11.24. A-Board (18/20) Schematic Diagram

!
A-BOARD (18/20)
Peaks-Lite2+/DDR2
CRNo.8000-8299
Peaks-Lite2+
IC8001
MN2WS0047
MMDQ2
DDR2_0
R8084
IC8001AE23MCLK
IC8001AC21TSTSEL
IC8001L25MMDM0
IC8001M26MMDM1
IC8001L26MMDQS0
IC8001M24MMDQS1
IC8001L23MMDQ0
IC8001L21MMDQ1
IC8001K25
IC8001K24MMDQ3
IC8001K22MMDQ4
IC8001J23MMDQ5
IC8001J26MMDQ6
IC8001J24MMDQ7
IC8001N21MMDQ8
IC8001N23MMDQ9
IC8001N25MMDQ10
IC8001N26MMDQ11
IC8001P21MMDQ12
IC8001P22MMDQ13
IC8001P24MMDQ14
IC8001P26MMDQ15
IC8001W23MMA0
IC8001V26MMA1
IC8001AA26MMA2
IC8001T21MMA3
IC8001V21MMA4
IC8001U22MMA5
IC8001Y26MMA6
IC8001U26MMA7
IC8001Y25MMA8
IC8001U25MMA9
IC8001T26MMA10
IC8001V23MMA11
IC8001U23MMA12
IC8001T23MMBA0
IC8001V24MMBA1
IC8001T24MMBA2
IC8001R25MMXWE
IC8001W25MMXRAS
IC8001U21MMXCAS
IC8001W22MMXCS1
IC8001R22MMXCS0
IC8001R23MMCKE
IC8001AA24MMODT
IC8001AC26MMCK
IC8001AB26MMXCK
IC8001AA23MMMONB
IC8001AB24MMMONA
IC8001AC24MMPCLKEXT
IC8001AF25MMRDRV
IC8001AE26MMRODT
Y21MMVCAL
IC8001
IC8001M22MMVREF0
IC8001AB18MMVREF1
IC8001AE19MMDM2
IC8001AF18MMDM3
IC8001AF19MMDQS2
IC8001AD18MMDQS3
IC8001AB20MMDQ16
IC8001AC19MMDQ17
IC8001AE20MMDQ18
IC8001AD20MMDQ19
IC8001AA19MMDQ20
IC8001AA20MMDQ21
IC8001AF22MMDQ22
IC8001AD21MMDQ23
IC8001AA17MMDQ24
IC8001AC17MMDQ25
IC8001AE17MMDQ26
IC8001AF17MMDQ27
IC8001AB16MMDQ28
IC8001AA16MMDQ29
IC8001AD16MMDQ30
IC8001AF16MMDQ31
0
CH0DM0
CH0DM1
CH0DQS0
CH0DQS1
CH0DQ5
CH0DQ7
CH0DQ1
CH0DQ3
CH0DQ2
CH0DQ0
CH0DQ6
CH0DQ4
CH0DQ8
CH0DQ11
CH0DQ12
CH0DQ15
CH0DQ14
CH0DQ13
CH0DQ10
CH0DQ9
CH0ODT
CH0CK
CH0XCK
CH0CKE
CH0BA0
CH0BA1
CH0BA2
CH0XWE
CH0XRAS
CH0XCAS
CH0XCS0
CH0ODT
CH0CKE
CH0ODT
CH0CK
CH0XCK
CH0CKE
CH0BA0
CH0BA1
CH0BA2
CH0XWE
CH0XRAS
CH0XCAS
CH0XCS1
R8074
220
R8101
10k
R8081
10k
R8097
220
1.8V_DDRI/F
R8031
R8035
270
1%
C8039
R8032
16V
270
0.1u
1%
CH0BA0
CH0BA1
CH0BA2
CH0XWE
CH0XRAS
CH0XCAS
CH0XCS1
CH0XCS0
CH0CKE
CH0ODT
CH0XCK
CH0DM0
CH0DM1
CH0DQS0
CH0DQS1
CH0DQ0
CH0DQ1
CH0DQ2
CH0DQ3
CH0DQ4
CH0DQ5
CH0DQ6
CH0DQ7
CH0DQ8
CH0DQ9
CH0DQ10
CH0DQ11
CH0DQ12
CH0DQ13
CH0DQ14
CH0DQ15
CH0A0
CH0A1
CH0A2
CH0A3
CH0A4
CH0A5
CH0A6
CH0A7
CH0A8
CH0A9
CH0A10
CH0A11
CH0A12
CH0CK
CH0DM2
CH0DM3
CH0DQS2
CH0DQS3
CH0DQ16
CH0DQ17
CH0DQ18
CH0DQ19
CH0DQ20
CH0DQ21
CH0DQ22
CH0DQ23
CH0DQ24
CH0DQ25
CH0DQ26
CH0DQ27
CH0DQ28
CH0DQ29
CH0DQ30
CH0DQ31
R8023
0
R8039
0
R8024
0
R8025
0
R8056
47
R8057
47
R8058
47
R8059
47
R8060
47
R8061
47
R8062
47
R8063
47
R8064
47
R8065
47
R8066
47
R8067
47
R8068
47
R8069
47
R8070
47
R8071
47
R8072
47
R8073
47
R8075
47
R8076
47
R8100
47
R8077
47
R8078
47
R8026
0
R8027
0
R8098
10k
R8099
10k
1.8V_DDRI/F
R8082
75
1%
R8083
300
C8051
16V
VREF
0.1u
R8030
100
C8038
C8037
16V
16V
0.1u
0.1u
R8079
0
R8080
0
0
R8028
0
R8029
IC8002
C3ABRY000038
IC8002=B3 UDM
IC8002=F3 LDM
IC8002=A8 UDQS
IC8002=B7 UDQS
IC8002=E8 LDQS
IC8002=F7 LDQS
IC8002=B9 DQ15
IC8002=B1 DQ14
IC8002=D9 DQ13
IC8002=D1 DQ12
IC8002=D3 DQ11
IC8002=C2 DQ9
IC8002=C8 DQ8
IC8002=F9 DQ7
IC8002=F1 DQ6
IC8002=H9 DQ5 IC8002=G1 VDDQ
IC8002=H1 DQ4
IC8002=H3 DQ3
IC8002=H7 DQ2
IC8002=G2 DQ1
IC8002=G8 DQ0
IC8002=K9 ODT
IC8002=J8 CK
IC8002=K8 CK
IC8002=K2 CKE
IC8002=L2 BA0
IC8002=L3 BA1
IC8002=L1 NC
IC8002=K3 WE
IC8002=K7 RAS
IC8002=L7 CAS
IC8002=L8 CS
IC8002=J2 VREF
C8040
16V
0.1u
1.8V_DDRI/F
C8046
16V
0.1u
+
C8042
68u
4V
C8043
0.1u
16V
C8047
16V
0.1u
C8048
16V
0.1u
C8036
10V
10u
=
IC8002 A1 VDD
IC8002=E1 VDD
IC8002=M9 VDD
IC8002=J9 VDD
IC8002=R1 VDD
IC8002=J1 VDDL
IC8002=A9 VDDQ
IC8002=C1 VDDQ
IC8002=C3 VDDQ
IC8002=C7 VDDQ
IC8002=C9 VDDQ
IC8002=E9 VDDQ
IC8002=G3 VDDQ
IC8002=G7 VDDQ
IC8002=G9 VDDQ
IC8002=A2 NC
IC8002=E2 NC
IC8002=R3 NC
IC8002=R7 NC
IC8002=R8 NC
CH0A0
CH0A1
CH0A2
CH0A3
CH0A4
CH0A5
CH0A6
CH0A7
CH0A8
CH0A9
CH0A10
CH0A11
CH0A12
IC8002=A3 VSS
IC8002=E3 VSS
IC8002=J3 VSS
IC8002=N1 VSS
IC8002=P9 VSS
IC8002=A7 VSSQ
IC8002=B2 VSSQ
IC8002=B8 VSSQ
IC8002=D2 VSSQ
IC8002=D8 VSSQIC8002=D7 DQ10
IC8002=E7 VSSQ
IC8002=F2 VSSQ
IC8002=F8 VSSQ
IC8002=H2 VSSQ
IC8002=H8 VSSQ
IC8002=J7 VSSDL
IC8002=M8 A0
IC8002=M3 A1
IC8002=M7 A2
IC8002=N2 A3
IC8002=N8 A4
IC8002=N3 A5
IC8002=N7 A6
IC8002=P2 A7
IC8002=P8 A8
IC8002=P3 A9
IC8002=M2 A10
IC8002=P7 A11
IC8002=R2 A12
DDR2_1
IC8003
C3ABRY000038
M9 VDD
CH0A0
CH0A1
CH0A2
CH0A3
CH0A4
CH0A5
CH0A6
CH0A7
CH0A8
CH0A9
CH0A10
CH0A11
CH0A12
IC8003=M8 A0
IC8003=M3 A1
IC8003=M7 A2
IC8003=N2 A3
IC8003=N8 A4
IC8003=N3 A5
IC8003=N7 A6
IC8003=P2 A7
IC8003=P8 A8 =
P3 A9
IC8003
IC8003=M2 A10
IC8003=P7 A11
IC8003=R2 A12
IC8003=A3 VSS
IC8003=E3 VSS
IC8003=J3 VSS
IC8003=N1 VSS
IC8003=P9 VSS
IC8003=A7 VSSQ
IC8003=B2 VSSQ
IC8003=B8 VSSQ
IC8003=D2 VSSQ
IC8003=D8 VSSQ
IC8003=E7 VSSQ
IC8003=F2 VSSQ
IC8003=F8 VSSQ
IC8003=H2 VSSQ
IC8003=H8 VSSQ
IC8003=J7 VSSDL
IC8003=K9 ODT
IC8003=J8 CK
IC8003=K8 CK
IC8003=K2 CKE
IC8003=L2 BA0
IC8003=L3 BA1
IC8003=L1 NC
IC8003=K3 WE
IC8003=K7 RAS
IC8003=L7 CAS
IC8003=L8 CS
IC8003=J2 VREF
C8041
16V
0.1u
0
CH0DM3
IC8003=B3 UDM
CH0DM2
IC8003=F3 LDM
IC8003=A8 UDQS
CH0DQS3
IC8003=B7 UDQS
IC8003=E8 LDQS
CH0DQS2
IC8003=F7 LDQS
CH0DQ30
IC8003=B9 DQ15
CH0DQ28
IC8003=B1 DQ14
CH0DQ27
IC8003=D9 DQ13
CH0DQ25
IC8003=D1 DQ12
CH0DQ24
IC8003=D3 DQ11
CH0DQ26
IC8003=D7 DQ10
CH0DQ29
IC8003=C2 DQ9
CH0DQ31
IC8003=C8 DQ8
CH0DQ18
IC8003=F9 DQ7
CH0DQ17
IC8003=F1 DQ6
CH0DQ22
IC8003=H9 DQ5
CH0DQ21
IC8003=H1 DQ4
CH0DQ16
IC8003=H3 DQ3
CH0DQ23
IC8003=H7 DQ2
CH0DQ20
IC8003=G2 DQ1
CH0DQ19
IC8003=G8 DQ0
C8035
C8044
C8049
C8050
C8045
IC8003 A1 VDD
10V
10u
IC8003=E1 VDD = IC8003
IC8003=J9 VDD
16V
0.1u IC8003=R1 VDD
IC8003=A9 VDDQ
IC8003=C1 VDDQ
IC8003=C3 VDDQ
IC8003=C7 VDDQ
16V
0.1u IC8003=C9 VDDQ
IC8003=E9 VDDQ
IC8003=G1 VDDQ
IC8003=G3 VDDQ
16V
0.1u IC8003=G7 VDDQ
IC8003=G9 VDDQ
IC8003=J1 VDDL
0.1u
16V
IC8003=A2 NC
IC8003=E2 NC
IC8003=R3 NC
IC8003=R7 NC
IC8003=R8 NC
154 158 162155 160157156 159 161
64
Page 65

11.25. A-Board (19/20) Schematic Diagram

!
A-BOARD (19/20)
DTV
CRNo.8300 - 8999
SUB3.3V
R8471
10k
TP8404
R8472
EXB2HV103JV
R8474
EXB28V103JX
SUB3.3V
*R8475
EXB28V103JX
TP8403
C8418 16V
0.1u
C8345
16V
0.1u
SMTCLK0
AC_CHDI0
AC_CHDI1
AC_CHDI2
AC_CHDI3
AC_CHDI4
AC_CHDI5
AC_CHDI6
AC_CHDI7
AC_CHSYNC
AC_CHVAL
AC_CHCLK
SMTCMD0
SMTSEL0
AC_XPDWT
C8415 16V
0.1u
C8344 16V
0.1u
CH1VAL
31
32
IS1CLK
TP8745
XRST_2
SUB3.3V
L8551
J0JHC0000075
R8564
10k
TP8401
C8413
C8414
16V
16V
0.1u
0.1u
SUB5V
C8408
C8343
16V
16V
0.1u
0.1u
AA_EA17
53
54
55NC56
NC
A16
A232A223A154A145A136A127A118A109A910A811A1912A2013WE#14RESET#15A2116WP#/ACC17RY/BY#18A1819A1720A721A622A523A424A325A226A127NC28NC
1
0
R8566
AA_EA24
AA_EA23
AA_EA15
AA_EA16
C8346 16V
0.1u
C8405
C8409
16V
16V
0.1u
0.1u
AA_ED15
52
51
Vss
BYTE#
DQ15/A-1
NOR FLASH
AA_EA14
AA_EA13
AA_ED7
50
AA_EA12
AA_ED5
AA_ED6
AA_ED4
AA_ED13
AA_ED12
AA_ED14
45
46
47
48
49
DQ5
DQ6
DQ7
DQ12
DQ13
DQ14
*IC8554
AA_EA11
AA_XEWE0
AA_EA21
AA_EA20
AA_EA9
AA_EA10
43
44
DQ4
XRST_2
AA_ED3
AA_ED11
41
42
Vcc
DQ11
TVRQ373
AA_EA22
AA_ED1
AA_ED2
AA_ED8
AA_ED0
AA_ED9
AA_ED10
40
DQ3
DQ10
AA_EA18
AA_EA19
AA_EA8
AA_EA7
35
AA_EA6
DQ036DQ837DQ138DQ939DQ2
AA_XERE
34
AA_EA5
AA_EA1
AA_XECS0
30NC31A032
33
Vss
CE#
OE#
AA_EA4
AA_EA3
AA_EA2
SUB3.3V
R8712
10k
AA_ESZ1
R8711
C8555
10k
16V
0.1u
29
Vio
(VIO)
AA_ESZ0
LiteII
TO 17/20
EA08
EA09
EA10
EA11
EA12
EA13
EA14
EA15
EA16
EA17
EA18
EA19
EA20
EA21
EA22
EA23
ExBUS
R8953
VI2P12
VI2P13
VI2P14
VI2P15
VI2P16
VI2P17
VI2P18
VI2P19
VI2P22
VI2P23
VI2P24
VI2P25
VI2P26
VI2P27
VI2P28
VI2P29
EXB2HV680JV
R8952
EXB2HV680JV
TO 10/20
G-SW_OFF_DET
XRST_2
AA_EA8
AA_EA9
AA_ED0
AA_EA10
AA_ED1
AA_EA11
AA_ED2
AA_EA12
AA_ED3
AA_EA13
AA_ED4
AA_ED5
AA_EA14
AA_ED6
AA_EA15
AA_ED7
AA_ED8
AA_EA16
AA_ED9
AA_EA17
AA_ED10
AA_EA18
AA_ED11
AA_EA19
AA_ED12
AA_EA20
AA_ED13
AA_EA21
AA_ED14
AA_EA22
AA_ED15
AA_EA23
AA_EA6
AA_EA5
AA_EA7
AA_EA4
AA_EA3
AA_EA2
AA_EA1
AA_EA0
AA_EA24
XRST_2
ed_pullup_sel H:Int.PU on ED
SUB3.3V
R8871
10k
R8873
10k
R8875
10k
BOOTBT L:ADMPX
R8868
68
SUB3.3V
R8957
R8958
10k
10k
G-DTV_VOUTENB
G-SD_BOOT_STS
TP8851
SBO1
R8865
EXB2HV680JV
AA_FE_XRST
AA_XECS0
AA_XECS1
AA_XEAS
AA_XNMIRQ
AA_XIRQ1
AA_XIRQ2
AA_ERXW
AA_XERE
AA_XEWE0
AA_XEWE1
AA_XEDK
AA_ECLK
AA_ESZ0
AA_ESZ1
AA_BOOTSWAP
TP1043
R8867
EXB2HV680JV
R8866
EXB2HV680JV
R8710
68
10k
10k
10k
SUB3.3V
R8904
R8905
R8906
clk_mode[0-5]
SUB3.3V
R8935
10k
R8956
R8895
R8896
R8897
TP1042
SBI1
Debug Use
R8947
68
R8877
68
R8878
68
R8879
68
R8880
68
R8882
68
68
R8883
R8884
68
R8885
68
R8886
68
R8887
68
R8888
68
R8889
68
R8890
68
R8891
68
R8892
68
R8894
68
S
S
0
S
R8963
R8898
10k
10k
R8900
68
R8901
68
R8959
68
R8960
68
10k
10k
10k
10k
R8907
R8908
R8909
R8910
LiteII
ADDRESS MPXed, if D-Latch
/EA8
ED0
/EA9
ED1
/EA10
ED2
/EA11
ED3
/EA12
ED4
/EA13
ED5
/EA14
ED6
ED7
/EA15
/EA16
ED8
/EA17
ED9
/EA18
ED10
/EA19
ED11
/EA20
ED12
/EA21
ED13
/EA22
ED14
/EA23
ED15
ED/EA with Int.PU at start (XECS2,3 setting)
EA0
EA1
EA2
EA3
EA4
EA5
EA6
EA7
INT.PD
EA24
VI2P4
B_PORT
PORT15[6], POWER_DET, Hi-Z
VI2ENB
ExBUS
XECS3,5,7: USED FOR OTHER PORPOSE PINS
PORT7[2], FE_XRST
XNFWP
see also SDA2 for ea_pullup_sel
OUTPUT
XECS0
OUTPUT
XECS1
Reserved for ETHER/(ed_pullup_sel)
XECS2
OUTPUT/(BOOTBT)
XECS4
INT.PU
XNMIRQ
NEED EXT.PU
XIRQ1
NEED EXT.PU
XIRQ2
XIRQ3 for HDMI_INT in ADV sheet
INT.PU
ERXW
INT.PU
XERE
INT.PU
XEWE0
INT.PU
XEWE1
INT.PU
XEDK
OUTPUT
ECLK
OUTPUT
ESZ0
OUTPUT
ESZ1
INT.PU
BOOTSWAP
IS0VAL
IS0CLK
VOUTENB
VI2P11
KEEP L at reset (normal boot),if GENX doesn't output H.
SBI0
SBO0
IS1VAL
IS1PSYNC
TO 17/20
PORT7[4]
PORT7[3]
PORT16[1], SDBOOT, INT_PD
DUBUG/JIG
INT.PU
Hi-ZSBI1 PORT7[7] SDRAM_CHK1
SBO1 Hi-Z
AUDIO_MUTE
A_MON_MUTE
ExBUS
ExBUS
PORT8[0] SDRAM_CHK2
TO 17/20
INT.PU
Hi-Z
Hi-Z
INT.PD
JTAG
164 167165 168 169 171170163 166
65
Page 66

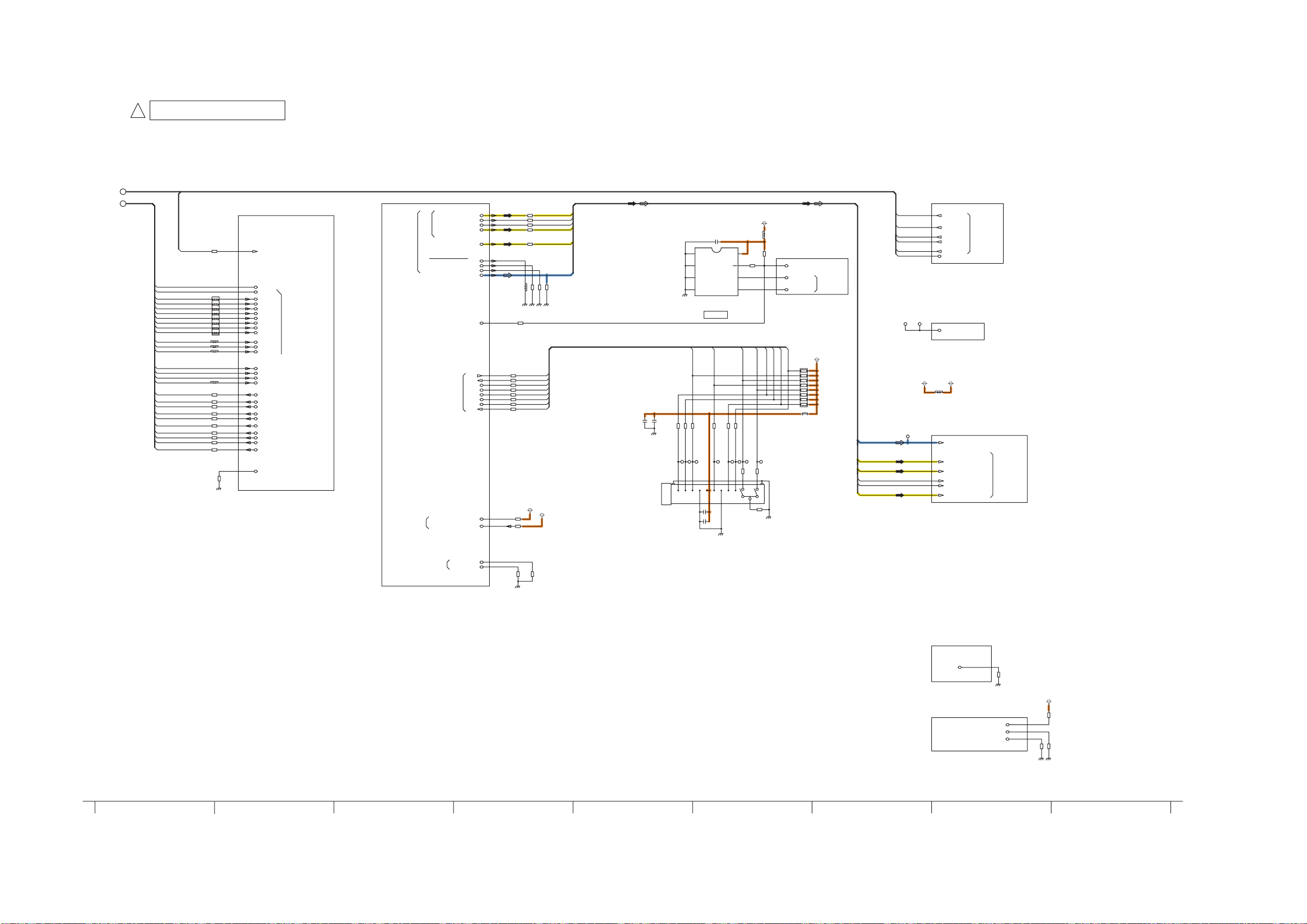

11.26. A-Board (20/20) Schematic Diagram

!
31
32
A-BOARD (20/20)
DTV
CRNo.8300 - 8999
HQ1L/CN to FHD
CRNo.4200 - 4499
TO 17/20
I2C
LiteII
Sheet001
R8927
0
G-CLK74SEL G-SW_OFF_DET
IS1CLK
CI_OCP
CI_POWER_ON
SMTCLK0
AC_CHDI0
AC_CHDI1
AC_CHDI2
AC_CHDI3
AC_CHDI4
AC_CHDI5
AC_CHDI6
AC_CHDI7
AC_CHVAL
AC_CHSYNC
AC_CHCLK
SMTCMD0
SMTSEL0
CH1VAL
AC_XPDWT
AC_REG
AC_XPDOE
AC_XPDWE
AC_IORD
AC_IOWR
AC_XPDCE2
AC_XEDBA
AC_XETS
AC_XEAB
AC_CI_RESET
XPDCD1
XPDCD2
XCI_IREQ
VARAY805
R8929
S
R8851
S
R8852
S
R8853
R8854
S
R8855
68
68
R8856
68
R8857
R8858
68
R8859
68
R8860
68
R8954
68
R8862
68
68
R8863
R8864
68
R8412
10k
CI I/F
TUNER SERIAL TS
CLKGEN_S2
IS1CLK
SMTCLK0
XDCD0
XCTS0
XRI0
TXD0
RXD0
SMTCLK1
SMTD1
SMTRST1
XRTS0
XDTR0
XDSR0
SMTCMD0
SMTSEL0
CH1VAL
SMTD0
IS0PSYNC
XEXDMK0
XEXDMR0
SMTCMD1
SMTSEL1
XECS6
SMTRST0
IS0DATA
CH1DATA
XNFCE
CH0CLK
PORT16[3], CI_OCP
PORT5[4], CI_POWER_ON
CI PARALLEL TS
Hi-Z
Hi-Z
Hi-Z
PORT16[6], CI_XIREQ
Hi-Z
PORT7[5], REG, Hi-Z
INT.PU
Hi-Z
Hi-Z
Hi-Z
INT.PU
Hi-Z
PORT7[6], XETS
PORT5[7], XEAB
PORT14[5], CI_RESET
Hi-Z
Hi-Z
Hi-Z
Int.PU
Hi-Z
INT.PU
INT.PU
TO 17/20
TO 17/20
TO 17/20
TO 17,20/20
OUTPUT
PORT9[4] EEPROM_WP
RESERVED
FOR FUTURE USE
PORT16[4], GC6_IRQ1
PORT15[0], H FIXED
Output Port need no Ext.PD.
INT.PD
YC YUV RGB
- V R
C U B
Y Y G
Comp. Comp. Comp.
SD_CARD
NO PU/PD
TO 17/20
IECOUT0
MVDACO0
MVDACO1
MVDACO2
MVDACO3
VI2CLK2
IS1DATA
NANDRYBY
DAUDIO
SDCLK
SDCD
SDCMD
SDDAT0
SDDAT1
SDDAT2
SDDAT3
SDWP
SRCK0
LRCK0
DMIX0
R8501
R8502
R8503
R8504
R8506
R8605
R8610
68
R8611
68
R8612
68
R8613
68
R8614
68
R8615
68
R8616
68
R8617
68
R8751
10k
R8556
10k
S
R8507
68
SUB3.3V
100
330
330
330
330
1%
91
R8508
AD_SDCLK
AD_SDCD
AD_SDCMD
AD_SDDAT0
AD_SDDAT1
AD_SDDAT2
AD_SDDAT3
AD_SDWP
SUB3.3V
AH_IECOUT0
AH_SRCK0
AH_LRCK0
AH_DMIX0
AH_DAUDIO
MVDACO3
1%
91
91
1%
R8510
R8509
1
NC
2
NC
3
NC
4
VSS
C8601
16V
0.1u
*IC8601
TVRQ411
EEPROM
SD/IC_CARD
AD_SDCMD
AD_SDCLK
C8535
16V
0.01u
SD CARD SLOT
C8544
68
4V 22u
R8806
9
JK8302
SDDAT2
68
68
68
R8802
R8803
R8805
TP8554
TP8555
TP8553
1234567
GND
3.3V SDCLK
SDCMD
SDDAT3
C8533 16V
0.1u
+
C8532 16V 47u
TP8552
GND
SUB3.3V
P
R8604
8
R8603
VCC
4.7k
IIC3
7
WC
6
SCL
5
SDA
LITEII EEPROM WP
WP_PL2_CN
R8658
22
LITE2-EEP_SCL
LITE2-EEP_SDA
TO 20/20
TO 1/20
I2C
AD_SDDAT0
AD_SDDAT1
R8674
EXB2HV103JV
L8501
J0JHC0000045
SD_SUB3.3V
AD_SDWP
AD_SDCD
AD_SDDAT3
AD_SDDAT2
68
68
R8807
R8804
TP8549
TP8550
TP8551
TP8548
R8808
R8703
68
68
101112
8
D.SW
W.P.
SDDAT1
SDDAT0
R8660
0
MVDACO3
Comp.
AH_DAUDIO
AH_DMIX0
AH_SRCK0
AH_LRCK0
AH_IECOUT0
G-CLK74SEL
G-SD_LED_ON
G-SD_BOOT_STS
G-DTV_VOUTENB
STB_RST
LITE2 EEP_WP
TP4835
TP8501
GENX5
G-CLK74SEL
G-SD_LED_ON
TO 2/20
G-SD_BOOT_STS
G-DTV_VOUTENB
G-SW_OFF_DET
STB_RST
TO 2,10/20
TP4840
SUB3.3V
WP_PL2_CN
Lite2p EEPROM_WP
SD_SUB3.3V
R8801
P
MVDACO3
(DVB_CVBS)
DIGITAL AUDIO
with AUDIO DESCRIPTION DATA
AH_DAUDIO
MAIN AUDIO DATA
AH_DMIX0
COMMON LR/SR CLK
AH_SRCK0
AH_LRCK0
for PHOTO OUT
AH_IECOUT0
TO 20/20
TO 17,20/20
TO 3/20
TO 17/20
INT.PD
VI2P10
Hi-Z
VI2CLK
R8657
R8861
10k
10k
VIDEO OUT
Lite2
VI2P21
TO 17/20
Lite2
OSD_FLAG
LCD PWM1
LCD PWM2
/GC6_IRQ
CH1PSYNC
CH1CLK
RMCO
R4330 10k
TO 17/20
SUB3.3V
R4365 10k
R4363
R4364
10k
10k
177173 179178174 175 176 180172
66
Page 67

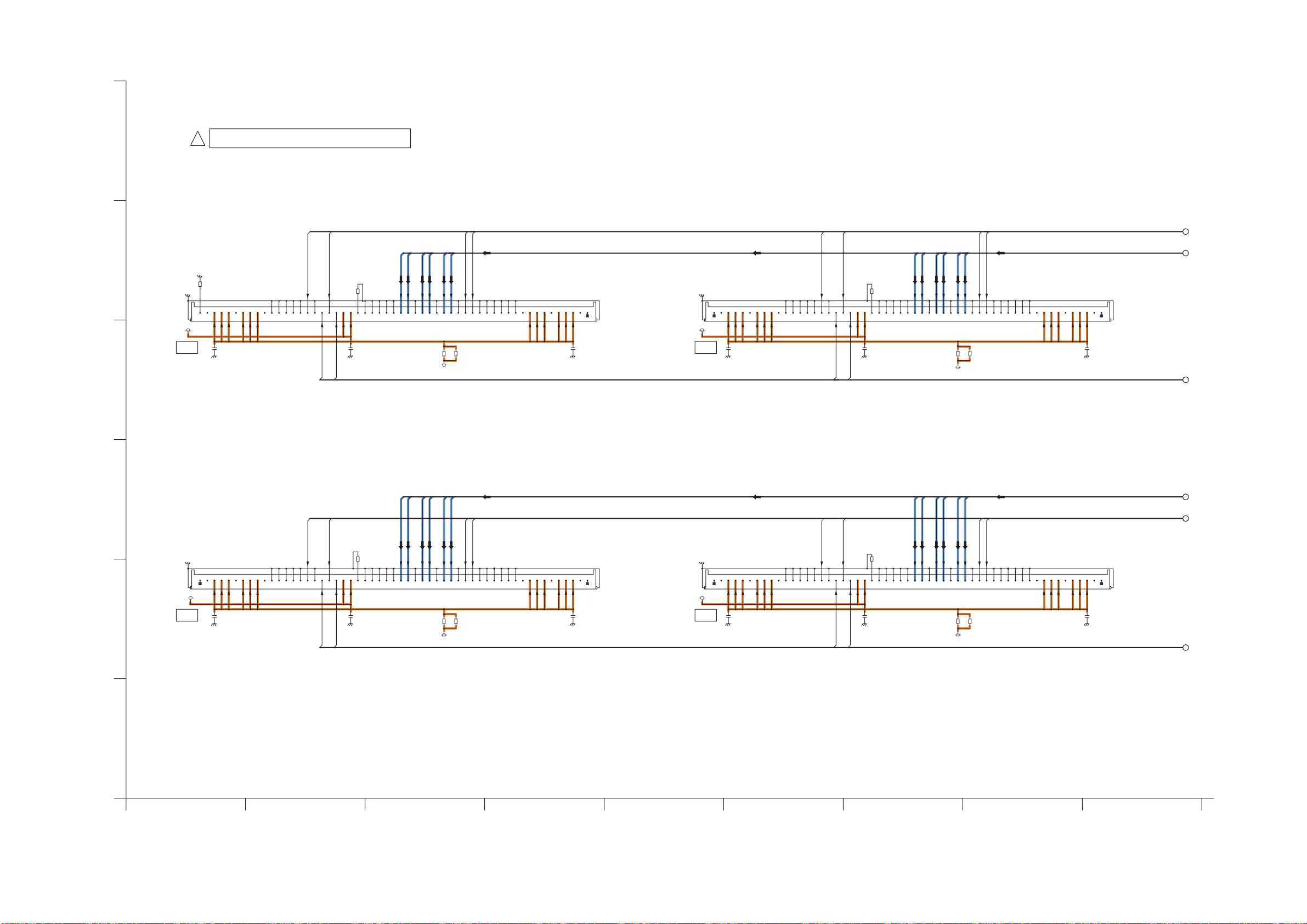

11.27. C1-Board (1/2) Schematic Diagram

!
A
C1-BOARD TXNC11EQUM (1/2)
LE_C1LE_C1
PC1_C1PC1_C1
B
R17191
4.7k
SIDE
C1_5V
CB1
TO PANEL DATA DRIVER
1345789
NC
DM
NC
VDD2
VDD2
VDD2
C17123
250V
0.15u
1112131415161718192021222324252627282930313233343536373839404142434445474849515253
NC
GND
VDD2
VDD2
VDD2
LE
GND
GND
GND
GND
C
R17115
0
ODE
BLK
CLR
CLR_C1
VDD1
DSEL
VDD1
C17121
10V 1u
GND1
ODE_C1
AB_DDC18
AB_DDB18
AB_DDA18
AB_DDC19
A4
A5
A6
GND
GND
GND
GND
GND1
GND1
R17126
CLKD_0P1
CLKD_1N1
AB_DDB19
AB_DDA19
TERM
55
A3
A2
A1
GND1
6.8
VDA
GND
GND
GND
GND
GND
GND1
GND1
FX1(CLK1)
FX2(CLK2)
R17127
6.8
NC
NC
VDD2
VDD2
VDD2
NC
DM
VDD2
VDD2
VDD2
C17124
250V
0.15u
SIDE
C1_5V
CB3
TO PANEL DATA DRIVER
1345789
DM
NC
NC
VDD2
VDD2
VDD2
C17143
250V
0.15u
NC
VDD2
VDD2DMVDD2
D
AB_DDA16
AB_DDB16
AB_DDC16
R17125
0
SIDE
1345789
NC
C1_5V
E
CB2
TO PANEL DATA DRIVER
NC
VDD2
VDD2
VDD2
C17133
250V
0.15u
1112131415161718192021222324252627282930313233343536373839404142434445474849515253
NC
GND
VDD2DMVDD2
VDD2
LE
BLK
GND
GND
GND
GND
CLR
ODE
GND1
ODE_C1
CLR_C1
GND
DSEL
VDD1
VDD1
C17131
1u
A6
GND
GND
GND
GND1
AB_DDB17
AB_DDC17
AB_DDA17
CLKD_0P2
CLKD_1N2
TERM
55
NC
NC
A4
A5
A2
A1
A3
GND1
GND1
R17136
6.8
GND
GND1
GND1
FX2(CLK2)
FX1(CLK1)
R17137
6.8
NC
GND
GND
GND
GND
VDD2
VDD2DMVDD2
VDD2
VDD2
VDD2
C17134
250V
0.15u
SIDE
C1_5V
CB4
TO PANEL DATA DRIVER
1345789
DM
NC
NC
VDD2
VDD2
VDD2
C17153
250V
0.15u
NC
VDD2DMVDD2
VDD2
LE_C1
PC2_C1
AB_DDA14
AB_DDB14
AB_DDC14
AB_DDC15
R17135
0
11121314151617181920212223242526272829303132333435363738394041424344454748
LE
GND
GND
GND
GND
GND
1112131415161718192021222324252627282930313233343536373839404142434445474849515253
GND
GND
GND
GND
BLK
ODE
GND1
ODE_C1
CLR_C1
LE_C1
PC2_C1
LE
GND
BLK
ODE
GND1
ODE_C1
CLR_C1
GND
CLR
CLR
GND
VDD1
DSEL
VDD1
C17141
10V 1u
0
R17145
GND
GND
DSEL
VDD1
VDD1
C17151
1u
A5
A6
GND1
GND1
AB_DDC12
A6
AB_DDB12
A4
GND1
AB_DDA12
AB_DDC13
A4
A5
GND1
GND
GND
GND
GND
CLKD_2P3
CLKD_3N3
AB_DDB15
AB_DDA15
4951525355
NC
A1
A3
A2
GND1
GND1
FX2(CLK2)
R17147
R17146
6.8
6.8
VDA
AB_DDB13
AB_DDA13
CLKD_2P4
CLKD_3N4
A2
A1
A3
GND1
GND1
FX2(CLK2)
R17157
R17156
6.8
6.8
VDAVDA
FX1(CLK1)
FX1(CLK1)
GND
GND
GND
GND
GND
GND1
GND
GND
GND
GND
GND
GND1
NC
VDD2
VDD2
VDD2
VDD2
VDD2
NC
NC
VDD2
VDD2
VDD2
VDD2
VDD2
2
TERM
NC
VDD2
C17144
250V
0.15u
3
4
5
TERM
55
NC
VDD2
C17154
250V
0.15u
6
1
F
1
2
4
5
73 896
67
Page 68

11.28. C1-Board (2/2) Schematic Diagram

!
C1-BOARD TXNC11EQUM (2/2)
1
2
3
4
5
AB_DDC18
AB_DDB18
AB_DDA18
AB_DDC19
AB_DDB19
AB_DDA19
LE_C1
PC1_C1
PC2_C1
ODE_C1
CLR_C1
R17105 47
R17102 47
R17101
EXB38V470JV
C17161
16V
0.1u
EXB38V470JV
C17130
TO
C10
C2-BOARD (C20)
TERM
55
P5V
54
P5V
53
NC
52
5V_DET
51
KEY_SCAN
50
GND
49
CLK0P_C1
48
GND
47
CLK1N_C1
46
GND
45
DOUTDC[18]
44
DOUTDB[18]
43
DOUTDA[18]
42
DOUTDC[19]
41
DOUTDB[19]
40
DOUTDA[19]
39
GND
38
DOUTDC[16]
37
DOUTDB[16]
36
DOUTDA[16]
35
DOUTDC[17]
34
DOUTDB[17]
33
DOUTDA[17]
32
GND
31
DOUTDC[14]
30
DOUTDB[14]
29
DOUTDA[14]
28
DOUTDC[15]
27
DOUTDB[15]
26
DOUTDA[15]
25
GND
24
DOUTDC[12]
23
DOUTDB[12]
22
DOUTDA[12]
21
DOUTDC[13]
20
DOUTDB[13]
19
DOUTDA[13]
18
GND
17
CLK2P_C1
16
GND
15
CLK3N_C1
14
GND
13
LE_C1
12
PC1_C1
11
PC2_C1
10
ODE_C1
9
CLR_C1
8
GND
7
NC
6
NC
5
NC
4
Vda
3
Vda
2
Vda
1
Vda
SIDE
C14
10
9
8
7
6
5
4
3
2
1
IC17104
1
2
GND
A7
A6
A5
A4
A3
BUFFER
A2
C0JBAZ002914
A1
A0
OE0
R17195
0
R17194
0
R17161
C1_5V
D0GDR00Z0002
CLKD_0P
CLKD_1N
AA_DDC18
AA_DDB18
AA_DDA18
AA_DDC19
AA_DDB19
AA_DDA19
AA_DDC16
AA_DDB16
AA_DDA16
AA_DDC17
AA_DDB17
AA_DDA17
AA_DDB16
AA_DDA16
AA_DDC17
AA_DDB17
AA_DDA17
R17155
EXB38V102JV
10
9
R17112 470
8
7
6
5
4
3
2
1
CLKD_0P
CLKD_1N
CLKD_2P
CLKD_3N
CLKD_2P
CLKD_3N
LE_C1A
PC1_C1A
PC2_C1A
ODE_C1A
CLR_C1A
R17109
EXB38V471JV
R17110 470
AB_DDC14
AB_DDB14
AB_DDA14
AB_DDC15
AB_DDB15
AB_DDA15
AB_DDC12
AB_DDB12
AB_DDA12
AB_DDC13
AB_DDB13
AB_DDA13
R17196
1k
VDA
R17192
220k
Y7
11
Y6
12
Y5
13
Y4
14
Y3
15
Y2
16
Y1
17
Y0
18
C1_5V
R17180
R17159
16V
0.1u
OE1
19
VCC
20
Y7
11
Y6
12
Y5
13
47
Y4
14
Y3
15
Y2
16
Y1
17
Y0
18
C1_5V
OE1
19
VCC
20
GND
BUFFERBUFFER
C0JBAZ002914
IC17103
OE0
GND
C0JBAZ002914
IC17102
OE0
10
A7
9
470
470
LE_C1A
PC1_C1A
PC2_C1A
ODE_C1A
CLR_C1A
R17177
EXB38V102JV
R17103
EXB38V471JV
AA_DDC18
AA_DDB18
AA_DDA18
AA_DDC19
AA_DDB19
AA_DDA19
TO GK-BOARD (GK1)
R17119
EXB38V470JV
R17184
EXB38V470JV
C1_5V
11
12
13
14
15
16
17
18
19
20
R17111 47
R17108 47
R17107
EXB38V470JV
Y7
Y6
Y5
Y4
Y3
Y2
Y1
Y0
OE1
VCC
C17162
16V
0.1u
C1_5V
GND
BUFFER
IC17101
C0JBAZ002914
OE0
Y7
11
Y6
12
Y5
13
Y4
14
Y3
15
Y2
16
Y1
17
Y0
18
OE1
19
VCC
20
A7
A6
A5
A4
A3
A2
A1
A0
CLKD_0P1
CLKD_0P2
CLKD_1N1
CLKD_1N2
CLKD_2P3
CLKD_2P4
CLKD_3N3
CLKD_3N4
C17148
16V
0.1u
AB_DDC16
AB_DDB16 AA_DDC16
AB_DDA16
AB_DDC17
AB_DDB17
AB_DDA17
A6
R17104
8
A5
7
A4
6
A3
5
A2
4
A1
3
A0
2
1
10
A7
9
A6
8
A5
7
A4
6
A3
5
A2
4
A1
3
A0
2
1
R17106
1k
R17185
6
ZA17101
K4CD01000013
1
2
C14
CB1 CB4CB3CB2
ZA17102
K4CD01000013
K4CD01000013
ZA17104
K4CD01000013
ZA17103
C10
155551551551551
16 171410 12 15 181311
68
Page 69

11.29. C2-Board (1/2) Schematic Diagram

A
TO A-BOARD (A31)
CLK0P_C1
KEY_SCAN
NC
P5V
P5V
SCL
P3.3V
GND
68
C21
TERM
CLK1N_C1
SDA
GND
GND
GND
5758596061626364656667
56
55
DOUTDC[20]
DOUTDB[20]
!
C2-BOARD TXNC21EQUM (1/2)
DOUTDA[20]
DOUTDA[21]
DOUTDB[21]
DOUTDC[21]
GND
GND
GND
48495051525354
47
DOUTDC[18]
DOUTDB[18]
DOUTDC[19]
DOUTDA[18]
DOUTDB[19]
GND
DOUTDA[19]
GND
DOUTDA[16]
DOUTDC[17]
DOUTDC[16]
DOUTDB[16]
GND
DOUTDB[17]
GND
DOUTDA[17]
GND
GND
DOUTDC[14]
DOUTDB[14]
DOUTDC[15]
DOUTDB[15]
DOUTDA[15]
DOUTDA[14]
GND
GND
GND
DOUTDC[12]
DOUTDB[12]
DOUTDC[13]
DOUTDA[12]
GND
CLK2P_C1
DOUTDA[13]
CLK3N_C1
GND
GND
10111213141516171819202122232425262728293031323334353637383940414243444546
DOUTDB[13]
GND
PC2_C1
CLR_C1
PC1_C1
LE_C1
GND
ODE_C1
GND
123456789
SIDE
C1_5V
R17253
0
AA_DDB16
AA_DDC19
AA_DDC18
CONP_KEY
CLKD_0P
B
TO C1-BOARD
C20
(C10)
KEY_SCAN
C
D
DOUTDC[18]
DOUTDB[18]
DOUTDA[18]
DOUTDC[19]
DOUTDB[19]
DOUTDA[19]
DOUTDC[16]
DOUTDB[16]
DOUTDA[16]
DOUTDC[17]
DOUTDB[17]
DOUTDA[17]
DOUTDC[14]
DOUTDB[14]
DOUTDA[14]
DOUTDC[15]
DOUTDB[15]
DOUTDA[15]
DOUTDC[12]
DOUTDB[12]
DOUTDA[12]
DOUTDC[13]
DOUTDB[13]
DOUTDA[13]
E
5V_DET
CLK0P_C1
CLK1N_C1
CLK2P_C1
CLK3N_C1
PC1_C1
PC2_C1
ODE_C1
CLR_C1
SIDE
P5V
1
P5V
2
NC
3
4
5
GND
6
7
GND
8
9
GND
10
11
12
13
14
15
16
GND
17
18
19
20
21
22
23
GND
24
25
26
27
28
29
30
GND
31
32
33
34
35
36
37
GND
38
39
GND
40
41
GND
42
LE
43
44
45
46
47
GND
48
NC
49
NC
50
NC
51
Vda
52
Vda
53
Vda
54
Vda
55
TERM
CONP_KEY
CLKD_0PCLKD_0P
CLKD_1N
AA_DDC18
AA_DDB18
AA_DDA18
AA_DDC19
AA_DDB19
AA_DDA19
AA_DDC16
AA_DDB16
AA_DDA16
AA_DDC17
AA_DDB17
AA_DDA17
AB_DDC14
AB_DDB14
AB_DDA14
AB_DDC15
AB_DDB15
AB_DDA15
AB_DDC12
AB_DDB12
AB_DDA12
AB_DDC13
AB_DDB13
AB_DDA13
CLKD_2P
CLKD_3N
LE_C1A
PC1_C1A
PC2_C1A
ODE_C1A
CLR_C1A
VDA
CLKD_1N
AB_DDC14
AB_DDB14
AB_DDA14
AB_DDC15
AB_DDB15
AB_DDA15
AB_DDC12
AB_DDB12
AB_DDA12
AB_DDC13
AB_DDB13
AB_DDA13
R17303 47
R17295 47
R17293
EXB38V470JV
C17277
0.1u
R17304 47
R17299 47
R17297
EXB38V470JV
C17278
0.1u
16V
16V
AA_DDB18
Y7
11
Y6
12
Y5
13
Y4
14
Y3
15
Y2
16
Y1
17
Y0
18
C2_5V
OE1
19
VCC
20
Y7
11
Y6
12
Y5
13
Y4
14
Y3
15
Y2
16
Y1
17
Y0
18
C2_5V
OE1
19
VCC
20
AA_DDA18
BUFFERBUFFER
C0JBAZ002914
IC17211
C0JBAZ002914
IC17212
AA_DDB19
AA_DDA19
GND
10
A7
9
A6
8
A5
7
A4
6
A3
5
A2
4
A1
3
A0
2
OE0
1
GND
10
A7
9
A6
8
A5
7
A4
6
A3
5
A2
4
A1
3
A0
2
OE0
1
AA_DDC16
AA_DDC17
AA_DDB17
AA_DDA17
AA_DDA16
R17294
EXB38V471JV
R17296 470
R17301 470
R17298
EXB38V471JV
R17300 470
R17302 470
AA_DDC14
AA_DDB14
AA_DDA14
AA_DDC14AA_DDC14
AA_DDB14
AA_DDA14
AA_DDC15
AA_DDB15
AA_DDA15
AA_DDC12
AA_DDB12
AA_DDA12
AA_DDC13
AA_DDB13
AA_DDA13
AA_DDC15
AA_DDB15
AA_DDA15
AA_DDC12
AA_DDB12
AA_DDA12
AA_DDC13
AA_DDB13
AA_DDA13
CLKD_2P
CLKD_3N
LE_C1A
PC1_C1A
PC2_C1A
ODE_C1A
CLR_C1A
AA_DDA9
AA_DDB9
AA_DDC9
AA_DDA8
AA_DDB8
AA_DDC8
AA_DDA5
AA_DDB5
AA_DDC5
AA_DDA4
AA_DDB4
AA_DDC4
AA_DDA11
AA_DDB11
AA_DDC11
AA_DDA10
AA_DDB10
AA_DDC10
AA_DDA7
AA_DDB7
AA_DDC7
AA_DDA6
AA_DDB6
AA_DDC6
C2_5V
R17202 47
R17205 47
R17208 47
R17215 47
R17228 47
R17235 47
R17241 47
R17248 47
R17201
EXB38V470JV
C2_5V
R17207
EXB38V470JV
C2_5V
R17225
EXB38V470JV
C2_5V
R17240
EXB38V470JV
C17270
16V
0.1u
C17271
16V
0.1u
AB_DDC8
AB_DDB8
AB_DDA8
AB_DDB9
AB_DDC10
AB_DDB10
AB_DDA10
AB_DDC9
AB_DDC11
AB_DDB11
AB_DDA9
AB_DDA11
AB_DDC4
AB_DDB4
AB_DDA4
AB_DDB5
AB_DDA5
AB_DDC5
C17272
16V
0.1u
C17273
16V
0.1u
AB_DDC6
AB_DDB6
AB_DDA6
AB_DDB7
AB_DDA7
AB_DDC7
1
OE0
2
A0
3
A1
4
A2
5
A3
6
A4
7
A5
8
R17206
R17204
470
470
R17203
EXB38V471JV
R17210
R17220
470
470
R17209
EXB38V471JV
R17239
R17230
470
470
R17229
EXB38V471JV
R17251
R17246
470
470
R17242
EXB38V471JV
A6
9
A7
10
GND
1
OE0
2
A0
3
A1
4
A2
5
A3
6
A4
7
A5
8
A6
9
A7
10
GND
1
OE0
2
A0
3
A1
4
A2
5
A3
6
A4
7
A5
8
A6
9
A7
10
GND
1
OE0
2
A0
3
A1
4
A2
5
A3
6
A4
7
A5
8
A6
9
A7
10
GND
VCC
OE1
BUFFERBUFFERBUFFERBUFFER
IC17206
C0JBAZ002914
VCC
OE1
IC17208
C0JBAZ002914
VCC
OE1
IC17205
C0JBAZ002914
VCC
OE1
IC17207
C0JBAZ002914
20
19
18
Y0
17
Y1
16
Y2
15
Y3
14
Y4
13
Y5
12
Y6
11
Y7
20
19
18
Y0
17
Y1
16
Y2
15
Y3
14
Y4
13
Y5
12
Y6
11
Y7
20
19
18
Y0
17
Y1
16
Y2
15
Y3
14
Y4
13
Y5
12
Y6
11
Y7
20
19
18
Y0
17
Y1
16
Y2
15
Y3
14
Y4
13
Y5
12
Y6
11
Y7
1
2
3
4
ZA17201
F
1
K4CD01000013
168
C21
1
C20
55 CB5 CB6 CB7 CB8
ZA17204
K4CD01000013
168 C22
1
ZA17203
K4CD01000013
4
1
16
C234C25
55155 1 551551
ZA17202
K4CD01000013
873 9652
69
Page 70

11.30. C2-Board (2/2) Schematic Diagram

TO A-BOARD (A32)
P5V
P5V
68
C22
TERM
!
C2-BOARD TXNC21EQUM (2/2)
PC3_C2
PC4_C2
ODE_C2
CLR_C2
GND
GND
CLK0P_C2
CLK1N_C2
48495051525354
47
DOUTDB[11]
DOUTDB[10]
DOUTDC[10]
DOUTDA[10]
GND
NC
5V_DET
GND
DOUTDC[11]
DOUTDA[11]
GND
LE_C2
55
5758596061626364656667
56
GND
DOUTDC[8]
DOUTDB[8]
DOUTDA[8]
DOUTDC[9]
DOUTDB[9]
DOUTDA[9]
GND
GND
DOUTDC[6]
DOUTDB[6]
DOUTDA[6]
DOUTDC[7]
DOUTDB[7]
DOUTDA[7]
DOUTDA[5]
DOUTDA[2]
DOUTDC[3]
DOUTDB[3]
DOUTDB[2]
GND
DOUTDC[2]
DOUTDA[3]
DOUTDA[0]
DOUTDB[1]
CLK2P_C2
GND
UEH
UMH
DOUTDA[1]
CLK3N_C2
GND
GND
10111213141516171819202122232425262728293031323334353637383940414243444546
GND
UML
SOS8_SS
123456789
SIDE
DOUTDB[0]
DOUTDC[0]
DOUTDC[1]
GND
DOUTDA[4]
GND
DOUTDC[5]
DOUTDB[4]
DOUTDC[4]
DOUTDB[5]
C2_5V
1
R17261
2
5V_DET
0
AA_DDB10
AA_DDC11
AA_DDC10
CLKU_3N
CLKU_2P
CLKU_1N
CLKU_0P
LE_C2
PC3_C2
AA_DDA10
R17245
EXB38V102JV
AA_DDB11
AA_DDA11
LE_C2A
PC3_C2A
PC4_C2A
10
CLR_C2A
ODE_C2A
1
OE0
2
A0
3
A1
4
A2
5
A3
6
A4
7
A5
8
A6
9
A7
GND
CLKU_0P
BUFFER
IC17201
C0JBAZ002914
VCC
OE1
CLKU_1N
Y0
Y1
Y2
Y3
Y4
Y5
Y6
Y7
20
19
18
17
16
15
14
13
12
11
AA_DDC8
CLKU_0P6
AA_DDB8
CLKU_1N6
AA_DDA8
AA_DDC9
C2_5V
AA_DDB9
C17229
16V
0.1u
R17249
EXB38V470JV
R17285
EXB38V470JV
AA_DDA9
CLKU_3N8
CLKU_3N7
CLKU_2P8
CLKU_2P7
CLKU_1N6
CLKU_1N5
CLKU_0P6
CLKU_0P5
AA_DDC6
AA_DDB6
AA_DDA6
AA_DDC7
AA_DDB7
CLR_C2A
ODE_C2A
PC4_C2A
PC3_C2A
LE_C2A
AA_DDA7
R17280
AA_DDC4
UMH
1k
AA_DDB4
UML
R17258
AA_DDA4
UEH
EXB38V102JV
AA_DDC5
AA_DDB5
AA_DDA5
R17288
EXB38V222JV
1
2
3
4
5
6
7
8
9
10
OE0
A0
A1
A2
A3
A4
A5
A6
A7
GND
VCC
OE1
BUFFER
IC17202
C0JBAZ002914
UMH
UML
UEH
CLKU_3N
CLKU_2P
C2_5V
C17244
16V
R17290
EXB38V470JV
EXB38V470JV
0.1u
BA_UEH
BA_UML
R17250
R17257
47
BA_UMH
CLR_C2
ODE_C2
PC4_C2
PC3_C2
LE_C2
TO SS-BOARD (SS23)
LE_C2
PC4_C2
CLKU_2P8
C23
CLKU_3N8
BA_UEH
C2_5V
12345
5V
UEH
BA_UML
BA_UMH
SOS8_SS
6
C25
UMH
UML
GND
SOS8_SS
TO P-BOARD (P35)
20
19
18
Y0
17
Y1
16
Y2
15
Y3
14
Y4
13
Y5
12
Y6
11
Y7
123
Vda
VDA
C17230
R17219
100V
220k
1u
4
NC
Vda
GND
3
AB_DDC8
AB_DDB8
AB_DDA8
CB6
TO PANEL DATA DRIVER
SIDE
1345789
DM
NC
C2_5V
VDD2
VDD2
C17223
250V
0.15u
AB_DDB9
AB_DDC9
AB_DDA9
R17262
0
C2_5V
CB8
TO PANEL DATA DRIVER
SIDE
1345789
DM
NC
NC
VDD2
VDD2
VDD2
C17212
250V
0.15u
1112131415161718192021222324252627282930313233343536373839404142434445474849515253
NC
GND
VDD2DMVDD2
VDD2
LE
GND
GND
GND
GND
111213141516171819
NC
NC
GND
GND
GND
GND
GND
VDD2DMVDD2
VDD2
VDD2
202122232425262728293031323334353637383940414243444547484951525355
LE
CLR
BLK
ODE
VDD1
CLR_C2
VDD1
C17221
10V
GND1
ODE_C2
GND
GND
GND
GND
DSEL
1u
A4
A5
A6
GND1
A2
A1
A3
GND1
GND1
GND1
R17226
6.8
VDA
GND1
FX2(CLK2)
FX1(CLK1)
R17227
6.8
GND
GND
GND
GND
GND
NC
NC
VDD2
VDD2
VDD2
VDD2
TERM
NC
VDD2
VDD2
C17224
250V
0.15u
R17282
0
BLK
ODE
CLR
VDD1
DSEL
VDD1
GND1
C17214
10V
1u
CLR_C2
ODE_C2
AB_DDC4
AB_DDB4
AB_DDA4
AB_DDB5
AB_DDC5
AB_DDA5
R17269
4.7k
TERM
55
NC
A5
A6
GND
GND
GND
GND
GND1
A2
A1
A3
A4
GND1
GND1
R17236
6.8
VDA
GND
GND1
GND1
FX1(CLK1)
FX2(CLK2)
R17237
6.8
NC
GND
GND
GND
GND
VDD2
VDD2
VDD2
NC
VDD2
VDD2
VDD2
C17215
250V
0.15u
LE_C2
4
PC3_C2
AB_DDC10
AB_DDB10
AB_DDA10
AB_DDC11
R17252
0
SIDE
CB5
TO PANEL DATA DRIVER
1345789
DM
NC
C2_5V
VDD2
C17213
250V
0.15u
NC
VDD2
VDD2
1112131415161718192021222324252627282930313233
NC
GND
VDD2DMVDD2
VDD2
LE
GND
GND
GND
GND
BLK
ODE
CLR
VDD1
GND1
CLR_C2
ODE_C2
GND
GND
GND
VDD1
DSEL
C17211
10V
1u
A4
A5
A6
GND
GND1
GND1
R17216
CLKU_0P5
CLKU_1N5
AB_DDB11
AB_DDA11
34
3536373839404142434445474849515253
A2
A1
A3
GND1
6.8
VDA
GND
GND1
GND1
FX1(CLK1)
FX2(CLK2)
R17217
6.8
NC
GND
GND
GND
GND
VDD2
VDD2
TERM
55
NC
NC
VDD2
VDD2
VDD2
VDD2
C17241
250V
0.15u
C2_5V
CB7
TO PANEL DATA DRIVER
SIDE
1345789
DM
NC
NC
VDD2
VDD2
VDD2
C17233
250V
0.15u
NC
VDD2DMVDD2
VDD2
LE_C2
PC4_C2
AB_DDA6
AB_DDB6
AB_DDC6
AB_DDC7
R17272
0
1112131415161718192021222324252627282930313233343536373839404142434445474849515253
LE
GND
GND
GND
GND
GND
BLK
ODE
GND1
ODE_C2
CLR_C2
GND
CLR
GND
VDD1
DSEL
VDD1
C17231
10V 1u
A5
A6
GND
GND
A4
GND1
GND1
R17223
CLKU_2P7
CLKU_3N7
AB_DDB7
AB_DDA7
NC
A1
A3
A2
GND1
GND1
FX2(CLK2)
R17224
6.8
6.8
VDA
FX1(CLK1)
GND
GND
GND
GND
GND
GND1
NC
VDD2
VDD2
VDD2
VDD2
VDD2
TERM
55
NC
VDD2
C17234
250V
0.15u
1610 12 1813 1511 1714
70
Page 71

11.31. SC-Board (1/3) Schematic Diagram

!
A
B
TO A-BOARD (A20)
SC20
TERM
P5V
SC_FPGANRST
SIU
CLK
GND
CERS
CRC2
GND
OC2
CRC1
OC1
CIS
GND
SOS6
SOS7
GND
UHZ
CPH2
GND
CEL
CSH
GND
CSL
CPH1
GND
CMH
CML
NC
P15V
P15V
SIDE
C
D
E
SC-BOARD TXNSC1EQUM (1/3)
TO P-BOARD (P2)
SC2
Vsus
GND
TP9
TP8
TP7
TP6
15V
TP16
30
29
28
27
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
TP17
TP38
TP19
TP24
TP70
TP40
TP52
TP21
TP39
SC_FPGANRST
TP18
TP22
TP23
TP20
TP37
TP36
TP14
TP11
TP25
TP10
TP15
TP26
TP27
TP2
TP1
1
3
TP4
TP5
TP82
P5V
SIU
R16561
CLK
EXB38V470JV
CERS
CRC2
R16565
EXB38V472JV
OC2
R16562
CRC1
EXB38V470JV
OC1
CIS
R16566
EXB38V472JV
R16563
CPH2
EXB38V470JV
CEL
CSH
R16568
EXB38V472JV
CSL
CPH1
R16564
CMH
EXB38V470JV
CML
R16567
EXB38V472JV
+
C16563
10V
100u
VSUS:187V
TPVSUS
IC16563
C0JBAC000363
NOR GATE
*C16412
250V
2.2u
10
10
VSUS
IC16561
C0JBAZ002692
1
G1
2
A1
3
A2
4
A3
5
A4
6
A5
7
A6
8
A7
9
A8
GND
1
G1
2
A1
3
A2
4
A3
5
A4
6
A5
7
A6
8
A7
9
A8
GND
IC16562
C0JBAZ002692
BUFFER
TP12
TP13
R16579
47
R16570
4.7k
B1CBGD000001
BUFFER
Q16673
5
VCC
4
OUT
Q16674
B1CBGD000001
Vcc
G2
Y1
Y2
Y3
Y4
Y5
Y6
Y7
Y8
Vcc
G2
Y1
Y2
Y3
Y4
Y5
Y6
Y7
Y8
IC16771
C0CBADC00072
+5V
VIN 3
1
25V
1u
VAD
C16771
16V
1u
9
10
11
12
13
14
15
16
CSL/CML GATE DRIVE CIRCUIT
VOUT
COM
2
IC16501
C0ZBZ0001324
NC
9
NC
10
VCC
11
HIN
12
NC
13
LIN
14
GND
15
NC
16
FET DRIVER
CSH/CMH GATE DRIVE CIRCUIT
IC16521
C0ZBZ0001324
NC
NC
VCC
HIN
NC
LIN
GND
NC
FET DRIVER
R16551
10
TO SS-BOARD (SS3)
1
3
SC3
50V
TP73
R16588
C16566
50V
0.01u
R16592
4.7k
10k
R16751
150k
Q16876
B1ABCF000231
D16875
MA2J11100L
D16480
MA2J11100L
TPSOS6
TP71
1
2
3
4
R16593
1.33k
A_OUTPUT
A_-INPUT
A_+INPUT
GND
TP74
IC16581
C0BBBA000024
5V
R16752
4.7k
SOS7_SC2
D16820
MA3X152E0L
R16775
4.7k
SOS7_SC2
TP72
TPSOS7
ERROR DET
8
VCC
7
B_OUTPUT
6
B_-INPUT
5
B_+INPUT
R16586
1.69k
VOLTAGE ERROR DET(C16582) OPERATES AT 11.8V OR MORE AND 5.2V OR LESS
15V
B3ABB0000210
R16585
1k
C16727
D16583
(GREEN LED)
C16581
25V
1u
C16582
25V
4.7u
630V 1200p
TP100
VSUS
*D16724
B0FBCN000008
15V
VSCN
D16871
MAZ82000ML
D16874
MAZ80510LL
5V
C16562
TP46
AA_SC_FPGANRST
MAIN_STOP0
TP3
C16564
16V
1u
AA_SIU
AA_CLK
AA_CERS
AA_CIS
AA_OC2
AA_OC1
AA_CPH2
AA_CEL
AA_CSH
AA_CSL
AA_CPH1
AA_CMH
AA_CML
AA_CML2
16V 1u
AA_UHZ
AA_CRC1
AA_CRC2
20
19
18
17
16
15
14
13
12
11
20
19
18
17
16
15
14
13
12
11
R16591
EXB38V472JV
1
IN_B
2
IN_A
3
GND
R16673
4.7k
R16675
4.7k
R16774
27k
*
D16821
MAZ83600ML
R16755
12k
R16783
150k
R16750
12k
R16756
12k
R16753
220k
VAD ERROR DET OPERATES AT -160V OR MORE AND -200V OR LESS
VSCN ERROR DET OPERATES AT 165V OR MORE AND 124V OR LESS
R16476
4.7k
R16590
220
C16593
50V
1000p
R16587
2.2k
Q16581
B1ABCF000231
R16580
2.2k
R16589
10k
C16565
0.01u
5V
5
IC16464
C0JBAB000715
INVERTER
C16533
50V
47k
*Q16451
B1JADP000003
0.1u
8
R16414
330
7
6
VAD
IC16465
C0JBAB000715
INVERTER
R16531
C16524
R16532
47k
4.7u
Q16531
B1HFPFA00001
VSUS
C16471
630V
*L16401
1000p
G0C2R5KA0147
*L16402
G0C2R5KA0147
TP91TP90
*L16403
G0C2R5KA0147
*L16404
G0C2R5KA0147
*L16411
G0C2R5KA0147
*L16412
G0C2R5KA0147
*L16413
G0C2R5KA0147
TP93
TP92
*L16414
G0C2R5KA0147
C16491
630V
1000p
R16451
5.6
R16553
47k
AA_CMH
AA_CML2
D16411
MA2J11100L
AA_CSH
MID
TP99
R16582
39k
R16583
39k
R16584
6.81k
1
R16416
R16411
10k
2
270
R16410
390
3
45
PC16461
B3PBA0000457
*Q16441
B1JAEP000006
R16441
5.6
D16441
B0ECHR000001
*D16461
MA3DF46000LW
*D16481 B0FACQ000002
D16451
B0ECKP000047
R16533
1
R16415
2
330
3
1
2
3
10
25V
R16552
47k
C16535
5
NC
VCC
IN_A
4
GND
OUT_Y
5
NC
VCC
IN_A
4
GND
OUT_Y
AA_CSL
AA_CML
C16501
50V
0.1u
R16501
100
R16502
C16536
100
50V
0.1u
15V
R16521
100
C16521
25V
1u
R16522
100
16V_F
+
C16772
C16796
25V
25V
470u
4.7u
D16534
B0ECKP000047
HO
8
VB
7
C16502
25V
4.7u
VS
6
NC
5
NC
4
C16522
25V
4.7u
VCC2
3
R16523
Vcom
LO
75
2
D16522
B0ECKP000047
1
D16524
B0ECKP000047
R16534
R16504
R16510
+
C16523
D16503
B0HCKS000002
R16536
1
1
D16536
B0HCKS000002
Q16501
B1HFPFA00001
R16503
75
1
25V 470u
10
+
C16503
C16504
25V
25V
4.7u
470u
R16511
47k
*D16401
B0FACQ000001
R16401
7.5
*Q16401
2PG0090000RP
R16512
R16402
47k
7.5
*Q16402
2PG0090000RP
VSUS
C16401
630V 5600p
1
2
3
4
5
15V
R16619
1
HO
8
VB
7
VS
6
NC
5
NC
4
VCC2
3
Vcom
2
LO
1
D16620
B0ECKP000047
C16527
R16524
25V
75
4.7u
C16525
25V
4.7u
*D16722
MA3DF30000LW
R16506
10
C16505
25V 1u
R16516
47k
Q16521
B1HFPFA00001
R16421
R16422
R16517
*Q16421
B1JAEP000004
7.5
7.5
*Q16422
47k
B1JAEP000004
*D16421
MA3DF40000LW
C16421
630V
5600p
F
TP29
TP30
TP28
TP34
TP32
TP33
TP31
TP35
Q16551
B1HFPFA00001
6
2 91 6845
3
7
71
Page 72

11.32. SC-Board (2/3) Schematic Diagram

R16602
OUTPUT
VCC
4
5
5V
TP67 TP68
R16496
47
Q16490
B1CBGD000001
IC16491
C0BBAA000008
SEPA PROTECT
1k
AA_CPH2
AA_CERS
AA_CPH1
AA_CERS
SEPA PROTECT CIRCUIT
IC16490
C0DBZMC00006
SHUNT REG
3
ANODE
CATHODE
R16494
2k
4
1NC2
REFERENCE
D16491
MA2J11100L
D16492
MAZ80470ML
C16490
16V
1u
R16495
390
3
+INPUT
GND
2
1
-INPUT
R16493
4.22k
1
AA_CIS
2
VOH
TP66TP65
12
PC16601
B3PBA0000223
R16604
330
12
PC16603
B3PBA0000223
1
2
34
R16498
10k
R16684
220
1
2
R16685
220
34
4
3
4
C16602
3
PC16684
B3PBA0000496
PC16685
B3PBA0000496
D16608
MAZ81200ML
D16616
MA3X152E0L
Q16603
2SB0709ASL
R16622
R16682
D16615
MA2J11100L
C16603
D16679
B0ECKP000047
C16608
R16610
50V
100k
220p
220
10
*Q16622
B1JADN000004
D16625
MAZ82000ML
50V 22p
6
C16684
50V
0.1u
5
D16490
B0ECKP000047
R16490
100k
R16491
110k
R16492
120k
6
C16685
50V
0.1u
5
C16753
R16633
22k
16V_F
10k
1
R16631
R16765
R16766
D16765
B0HCKS000002
0
C16756
C16755
25V
25V
4.7u
4.7u
R16769
75
C16754
25V
25V
4.7u
4.7u
R16761
10
R16762
47k
C16641
630V
3300p
C16642
3300p
630V
D16624
B0ECKP000047
2SD0601AQL
R16634
470
R16605
1.8k
D16602
MAZ81500ML
Q16762
B1HFPFA00001
Q16607
B1CBGD000001
Q16602
R16627
22
R16615
1.13k
R16607
MAZ80510LL
D16407
MA22D3900L
R16763
47k
D16865
B0ECKP000047
Q16624
2SB0709ASL
R16628
47k
D16604
MA3X152E0L
6.65k
D16605
D16610
MA2J11100L
R16621
220
R16681
10
*Q16621
B1JADN000004
R16606
10k
R16869
47k
C16604
630V
630V
D16607
MA2J11100L
1000p
*D16621
MA3DF25000RP
D16606
B0ECKM000038
R16608
1k
Q16606
2SD0601AQL
R16612
R16617
2.2k
1000p
VSET
S
G
Q16604
B1CHPM000001
D
R16613
47k
B0ECKP000047
R16609
1k
D
*Q16601
B1CERR000025
S
G
47
*D16622
MA3DF25000RP
D16619
R16611
68k
D16618
B0ECKP000047
VSUS
R16614
68k
SC-BOARD TXNSC1EQUM (2/3)
!
VAD
11
12
13
3
*D16641
Q16672
B1CBGD000001
R16658
8.66k
R16663
5.23k
B0FBCN000006
R16666
10k
AA_CEL
VOL
R16891
47k
R16892
47k
R16893
47k
R16894
47k
R16895
47k
D16678
R16896
MAZ81500ML
33k
C16707
50V
R16717
22p
1k
R16707
Q16701
3.9k B1ADCN000007
D16702
MA2J11100L
1
5
1k
NC
2
IN_A
3
GND
IC16773
C0JBAB000715
INVERTER
C16708
VCC
50V
0.1u
4
R16776
OUT_Y
47
Q16702
B1ABCF000231
R16711
R16712
4.7k
IC16661
C0BBBA000024
COMPARATOR
1
A_OUTPUT
2
A_-INPUT
3
A_+INPUT
4
GND
C16773
4.7u
Q16818
B1CBGD000001
R16777
10k
8
VCC
7
B_OUTPUT
6
B_-INPUT
5
B_+INPUT
16V_F
25V
Q16670
B1ADCN000007
R16691
56k
R16692
1.5k
AA_CRC1
16V_F
R16686
10k
C16891
25V 1u
R16920
10k
Q16675
R16694
56k
R16695
1.5k
D16901
MA3X152E0L
R16926
2.2k
16V_F
R16904
22k
R16699
10k
Q16676
B1ABCF000231
Q16920
B1ABCN000007
R16927
22k
R16921
1.74k
R16897
2.74k
R16922
3k
R16899
1.47k
B1ADCN000007
Q16671
B1ABCF000231
AA_CRC2
R16661
1.2k
D16920
MA3X152E0L
Q16662
2SD0601AQL
5V
R16923
10k
D16493
MA3X152E0L
R16679
C16675
2
10k
50V
390p
3
VR16601
INIT-F
4
3
5k
REFERENCE
ANODE
CATHODE
1
R16680
NC
7.5k
1
2
Q16663
2SB0709ASL
R16497
47k
IC16692
C0DBZMC00006
SHUNT REG
D16671
MA2J11100L
4
5
6
*D16642
B0FBCN000006
AA_UHZ
C16665
C16666
C16664
50V
50V
50V
68p
68p
68p
C16662
C16661
630V
630V
1000p
1000p
D16662
MAZ83300ML
MAZ83300ML
D16663
MAZ83300ML
R16674
R16664
1k
1k
D16664
R16665
*Q16661
B1JAER000003
33
D16672
B0ECHR000001
D16670
B0ECHR000001
14
15
16
72
17161513 141210 1811
Page 73

11.33. SC-Board (3/3) Schematic Diagram

11
VSET
+
C16822
R16744
400V
127k
47u
PC16722
B3PBA0000223
12
Q16815
B1ABCN000007
15V_F
C16723
25V
4.7u
16V_F
D16721
B0HCKS000002
C16721
50V
100u
R16794
200k
R16795
200k
D16717
MAZ83300ML
R16796
56k
34
10k
R16826
Q16875
B1ABCF000231
Q16817
B1CBGD000001
C16844
50V
0.1u
R16749
10k
IC16786
MIP3900MSSCF
VSCN GEN.
LS
4
3
2
1
C16862
C16860
10V
10V
1u
1u
VAD
VFG
DRAIN
FB
SOURCE
CL
SOURCE
VDD
R16829
1k
C16861
16V
0.1u
D16713
B0ECHR000001
D16720
B0ECKP000047
5
7
8
PC16723
B3PBA0000223
L16698
R16772
4.7k
12
34
IC16787
C0DBZMC00006
SHUNT REG
680u
R16773
3
ANODE
CATHODE
VSCN
+
9
8
7
6
5
4
3
2
1
*SC46
R16870
68k
1k
4
1NC2
REFERENCE
VSCN:VAD+145V
TPVSCN
R16860
8.2
D16859
B0HCKS000002
D16860
B0HCKS000002
C16691
160V 100u
*C16460
630V
1500p
TP41
TP42
TP43
TP44
TO SD-BOARD (SD46)
C16864
50V
0.1u
R16851
470k
C16863
50V
0.1u
*C16461
630V
1800p
*C16462
R16720
22
AA_SIU
R16721
22
AA_OC2
R16722
22
AA_CLK
R16723
22
TP95
D16712
MAZ815000L
AA_OC1
VSCN
R16831
71.5k
C16842
+
160V
R16832
100u
71.5k
R16873
2.49k
TP59
TP60
5V
*SC41
TP61
R16696
2.2
TP62
TP63
VSET2_O
SCNR_PRO
L16851
G0ZZ00002183
TPSC1
TP96
R16886
220k
R16887
220k
R16888
220k
VSCN_F
*C16464
630V
630V
3300p
1000p
*SC42
SC-BOARD TXNSC1EQUM (3/3)
!
ZA16402
K4CD01000011
SC50
FOR
1
2
FACTORY USE
9
8
7
6
5
4
3
2
1
9
8
7
6
5
4
3
2
1
5V_F_A
VSCN_F
TO SU-BOARD (SU41)
VSCN_F
5V_F_B
5V_F_A
TO SD-BOARD (SD42)
VFG
TP81
TP80
TP79
TP78
CHA
TP51
K4CD01000011
ZA16411 TUXJ490
ZA16412 TUXJ490
ZA16421
TUXJ490
ZA16422
TUXJ490
K4CD01000011
ZA16401
ZA16403
SC2
SC41SC46SC42
SC3
SC46
SC30
SC20
VSET:290V
TPVSET
TPVAD
VAD:-180V
D16476
MA2J11100L
TP53
TP64
R16731
100k
R16877
680
D16714
MAZ815000L
R16714
47k
R16848
4.7k
R16715
C16869
10k
50V
0.1u
4
3
ANODE
CATHODE
1NC2
REFERENCE
+
*C16413
220V 300u
R16845
71.5k
+
C16813
R16846
220V
82k
220u
1
2
VR16600
50k
3
VAD
R16844
1.24k
L16472
G0ZZ00002183
5V_F_A
C16725
25V
4.7u
D16725
MA2J11100L
5V_F_B
15V_F
CHA
R16478
5.6k
VSET2_O
D16478
B0HCKS000002
C16812
25V
4.7u
R16735
187k
C16821
R16736
50V
187k
0.1u
R16737
205k
R16733
470k
R16734
4.99k
R16785
100k
R16786
100k
D16824
MAZ83300ML
R16787
33k
IC16724
C0CBADC00072
5V_F_A
1
VOUT
COM
2
IC16725
C0CBADC00072
5V_F_B
VIN 3
1
VOUT
COM
2
C16724
25V
4.7u
VIN 3
C16823
630V 5600p
R16822
82k
R16823
82k
D16825
MAZ83300ML
R16824
33k
+
L16699
12
*
R16713
100k
Q16874
B1CBGD000001
Q16882
B1ABCF000231
R16833
10k
+
*C16414
220V 300u
PC16896
B3PBA0000223
13
AA_SC_FPGANRST
MAIN_STOP0
14
R16825
150k
D16719
B0ECKP000047
12
34
Q16816
2SD0601AQL
C16843
R16789
50V
10k
0.1u
VAD
5V
R16475
4.7k
D16474
MA2J11100L
PC16480
B3PBA0000223
R16473
560
12
R16474
34
GND2GND3N.C.4Vin5Vin6N.C.
1
1k
IC16471
C0DBEKA00003
SHUNT REG
IC16791
EHMDD9920
15V
G0C471KA0167
C16866
10V
1u
R16847
4.7k
C16868
10V
1u
R16841
56k
D16710
MAZ815000L
8
10
VOUT
DRAIN
IC16784
MIP9L02MBS
VAD GEN.
SOURCE2BY3FB5VCC
1
C16856
C16857
10V
50V
1u
4700p
K
3
2
NC
1
DC/DC CONVERTER
+
C16791
25V 220u
IC16788
MIP3900MSSCF
VSET GEN.
LS
4
FB
3
CL
2
VDD
1
R16806
C16867
10V 1u
R16838
56k
6
GND7V01
C16858
16V
0.1u
R16471
3.9k
REF
4
R16472
A
2.2k
A
5
COM10COM11Vo-F16V12Vo-F32V
9
+
1k
D16473
MA3X152D0L
C16795
25V
470u
SOURCE
SOURCE
D16711
B0ECHR000001
16V_F
DRAIN
5
7
8
L16697
G0C102KA0187
TP94
R16480
4.7k
SCNR_PRO
Q16471
B1ABCF000231
B0ECHR000001
C16472
25V
1u
D16715
R16811
Q16884
2SD0601A0L
1.5k
Q16667
2SB0709A0L
IC16789
C0DBZMC00006
SHUNT REG
D16791
MAZ82000ML
R16791
1k
D16475
MAZ80510LL
R16479
10k
D16816
MAZ81200ML
D16817
MAZ81200ML
15
16
27222119 2624 252320
73
Page 74

11.34. SS-Board (1/2) Schematic Diagram

!
A
SS-BOARD TXNSS1EQUM (1/2)
TO P-BOARD (P11)
SS11
TP1
1
VSUS
3
GND
4
15V
B
C
VSUS:187V
TPVSUS
TP2
TP7
TP8
C16103
25V 47p
L16271
G0ZZ00002183
+
+
*C16012
*C16013
220V
250V
300u
2.2u
+
C16272
C16104
25V
25V
47p
470u
AA_UMH
AA_UML
R16131
R16132
TO SC-BOARD (SC3)
1
3
*SS3
NC
9
NC
10
NC
100
100
11
HIN
12
NC
13
LIN
14
GND
15
NC
16
IC16131
C0ZBZ0000895
FET DRIVER
VSUS Gen.
DRIVER
*L16011
G0C2R5KA0147
5
*L16012
HO
VB
VS
NC
NC
VCC
GND
LO
G0C2R5KA0147
*L16013
G0C2R5KA0147
*L16014
G0C2R5KA0147
8
7
6
5
4
3
2
1
R16141
10
Q16141
B1HFPFA00001
D16131
R16137
B0ECKP000047
1
C16131
25V
4.7u
C16133
R16134
25V
75
4.7u
C16135
25V 1u
R16161
10
Q16161
B1HFPFA00001
TP70TP69 TP71
TP68
R16142
47k
R16162
47k
R16001
7.5
*Q16001
B1JAEN000005
R16002
7.5
*Q16002
B1JAEN000005
R16143
47k
*Q16021
B1JAEN000004
R16021
7.5
*Q16022
B1JAEN000004
R16022
7.5
R16163
47k
*D16001
B0FBCN000005
TP61
TP60
TP62TP63
TP64
TP65
C16002
630V
5600p
TP66TP67
C16022
630V
5600p
1
2
3
*D16021
B0FBCN000008
D
IC16241
SS23
TO C2-BOARD (C23)
AAA_UEH
SOS8_SS
1
P5V
2
3
UML
4
UMH
5
6
GND
TP16
TP17
TP18
E
TP37
C16243
50V
0.01u
TP22
TPSOS8
R16241
EXB38V470JV
EXB38V472JV
TP13
TP14
R16242
5V
+
C16241
10V
100u
R16280
2.2k
D16281
MAZ80510LL
C0JBAZ002811
BUFFER
1
1G
2
1A1
3
2Y4
4
1A2
5
2Y3
6
1A3
7
2Y2
8
1A4
9
2Y1
10
GND
AA_UMH
C16242
16V
20
1u
VCC
19
2G
18
1Y1
17
2A4
16
1Y2
15
2A3
14
1Y3
13
2A2
12
1Y4
11
2A1
AAA_UEH
AA_UML
AA_SOS8
4
F
12
4
5
96873
74
Page 75

11.35. SS-Board (2/2) and SS2-Board Schematic Diagram

SS-BOARD TXNSS1EQUM (2/2)
!
1
C16280
25V 1u
D16280
MA2J11100L
AA_SOS8
FPC DET
2
3
C16195
25V
4.7u
AAA_UEH
R16192
10k
AA_UML
D16192
MA2J11100L
R16191
150
R16281
10k
TP36
PC16191
B3PBA0000496
1
2
34
Q16280
2SD0601A0L
R16195
1
D16191
B0ECKP000047
6
C16192
5
R16284
220k
D16282
MAZ80680ML
R16282
220
R16283
47k
D16195
B0ECKP000047
R16193
75
R16109
10
C16191
25V
25V
0.1u
4.7u
R16110
47k
R16194
7.5
+
C16193
R16196
25V
7.5
47u
D16193
B0ECKP000047
D16194
B0ECKP000047
C16198
630V
1000p
Q16191
B1HFPFA00001
D16285
MA3X152D0L
C16286
50V
0.1u
C16287
50V
0.1u
R16116
47k
R16102
D16101
MA22D3900L
R16289
330k
R16290
330k
R16285
62k
TP43
TPSS1
R16101
220
R16103
10
220
R16104
10
Q16102
2SK399500L
L16103
G0ZZ00002183
D
Q16101
2SK417300L
S
G
G
S
R16105
470k
D
R16309
R16310
33k
33k
R16311
R16302
33k
33k
TP51
*SS53A
TP56
1
2
3
4
5
6
7
8
9
10
11
12
13
SIDE
PANEL SUSTAIN ELECTRODE
TERM
ZA001
K4AZ01D00004
SS52
D6001
Q6001
Q6002
4
TP42
L16303
G0C471KA0167
D16317
B0ECKP000047
+
*C16310
220V
R16334
4.7k
12
34
300u
R16335
1k
R16332
470k
C16319
50V
0.1u
4
3
ANODE
CATHODE
1NC2
REFERENCE
IC16304
MIP3900MSSCF
R16330
C16317
10V
C16316
1u
16V
0.1u
VE GEN.
1k
LS
4
3
2
1
C16315
10V
1u
DRAIN
SOURCE
SOURCE
5
7
8
FB
CL
VDD
D16316
B0ECKP000047
PC16192
B3PBA0000223
IC16312
C0DBZMC00006
SHUNT REG.
L16222
G0ZZ00002183
+
C16328
200V 200u
R16320
68k
C16318
D16315
50V
MAZ81500ML
0.1u
TPVe
Ve:125V
R16307
51k
R16318
43k
R16317
24k
R16319
2.4k
SS22
SS24
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
!
SS2-BOARD TXNSS21EQUM
SS58
1
2
3
4
5
6
7
8
9
10
11
12
13
SIDE
TERM
PANEL SUSTAIN ELECTRODE
D6021
Q6021
Q6022
ZA002
K4CD01000011
SS22
SS53
SS54
SS55
14 181210 1611 1513 17
75
Page 76

12 Printed Circuit Board

12.1. P-Board

P-BOARD (FOIL SIDE) LSEP1279MTHB
6
5
4
3
2
1
ABCDEFGH I
76
Page 77
P
Parts Location
IC
IC100 F-4 IC101 E-4 IC102 F-4 IC200 F-2 IC201 E-2 IC202 D-3 IC203 D-2 IC300 E-4 IC301 E-5 IC302 C-2 IC303 C-3 IC304 C-3 IC500 D-2 IC502 C-1 IC600 D-2 IC601 D-3 IC602 B-2 IC603 B-2 IC604 D-2 IC700 B-4 IC701 B-3 IC702 B-3
P-BOARD (FOIL SIDE)
TRANSISTOR
Q100 E-3 Q101 F-3 Q103 G-5 Q104 G-4 Q106 E-4 Q201 D-3 Q202 D-3 Q300 D-3 Q301 D-3 Q302 D-5 Q303 D-4 Q304 D-5 Q305 D-4 Q306 D-5 Q307 D-4 Q500 D-1 Q502 C-2 Q503 D-1 Q504 C-2 Q505 C-2 Q506 D-1 Q507 C-1 Q600 H-5 Q602 H-5 Q609 I-5 Q610 C-2 Q611 D-3 Q700 A-3 Q701 C-3 Q702 B-3 Q703 C-5 Q704 B-4 Q705 C-3
VOLUME
R141 F-4 R735 A-3 R737 A-5
Parts Location
IC
IC101 D-4 IC102 D-4 IC201 D-2 IC301 E-4 IC502 F-1 IC502 F-1 IC702 H-3
P-BOARD (COMPONENT SIDE)
TRANSISTOR
Q103 C-5 Q104 C-4 Q105 F-4 Q205 F-4 Q304 F-5 Q404 F-4
VOLUME
R141 D-4 R735 H-3 R737 I-5
TEST POINT
TPVDA I-3 TPVSUS H-5
77
Page 78
P-BOARD (COMPONENT SIDE) LSEP1279MTHB
6
5
4
3
2
1
ABCDEFGH I
78
Page 79

12.2. GK, K, S and SS2-Board

SS2-BOARD (FOIL SIDE) TXNSS21EQUM
SS2MM3
14
6
15
SS24
1
2
SS2MM4
TNPA4807
SEE REVERSE FOR ORDER NO.
SS58
S-BOARD (FOIL SIDE) TXN/S1ETUM
S
TNPA4858
PbF
SS2
1
SEE REVERSE
FOR ORDER NO.
SW2500
PbF
1
S1
1331
13
5
SS2-BOARD (COMPONENT SIDE) TXNSS21EQUM
SS2MM2
TNPA4807
ORDER
NO.
4
DIP
SS58
SS2MM1
131113
1
SS2
PbF
1131
14
SS24
SS2
S-BOARD (COMPONENT SIDE)
GK
TXN/S1ETUM
15
TNPA4858
ORDER NO.
S
131
1
2
1
PbF
3
S1
SW2500
SK
K-BOARD (FOIL SIDE)
GK-BOARD (FOIL SIDE)
TXN/K1ETUM
TXNGK1EQUM
RM2501
C2512
PbF
C2515
VJ2
D2524
C2523
VJ1
R2557
R2556
C2524
D2512
R2524
R2530
TNPA4882
C2521
R2517
K1
SEE REVERSE FOR ORDER NO.
3
SW3763
ZA3702
R3772
C3753
2
GK1
1
C3752
C3754
SW3762
R3775
PbF
SW3760
R3771
TNPA4875
SEE REVERSE FOR ORDER NO.
SW3761
GK
1
SW3759
R3770
ZA3701
C2522
C2527
R2561
GK-BOARD (COMPONENT SIDE)
2
TXNGK1EQUM
SW3759
ZA3701
F
SW3761
TNPA4875
ORDER
NO.
+/
SW3760
-/
SW3762
TV
SW3763
2
1
GK1
GK1
AV
ZA3702
K-BOARD (COMPONENT SIDE) TXN/K1ETUM
R2520
RM2501
1K
R2542
TNPA4882
ORDER NO.
D2530
Q2510
R2516
Q2513
Q2511
D2520
R2525
R2531
D2525
PbF
C2517 D2526 R2581
R2562
R2565
1
Q2519
K1
7
VJ3
1
ABCDEFGH I
79
Page 80

12.3. A-Board

6
5
4
3
2
1
A-BOARD (FOIL SIDE) TZTNP01ETUM
TP8549
C8533
C8535
24
C5608
Q0904
Q0903
Q0905
TP5452
D4617
R2937
R2938
R2924 R2930
Q2904
R2922
R2921
+BACTIVEANT
SIFOUT IFAGC
BTMONITOR
RFAGCMONITOR
+B
IFDOUT1
TP8551
TP8552
R8674
TP8553
TP8554
C5651
L5614
VJ5600
VJ5601
C5643
C5605
VJ5605
13
VJ5602 VJ5603
C5600
Q0904
Q0903
Q0905
TP5401
IC2901
1
C2905
IC2901
3
D2901
L2903
C2904
C2901
C2902
C2925
R2902
AGCMONITOR
C2923
C2914
C2916
C2934
C2927
Q2901
C2907
R2940
C2928
C2919
L2902
L2904
C2933
R2941
C2935
C2929
C2906
R2942
C2930
C2917
L2905
C2922
C2931
C8316 R8354
C2932
R8353 C8317
Q2903
R2910
R2927
C2915
Q2001
R2908 R2909 R2907
R2904 R2905 R2906
L8303
TP8555
5
R2911
Q2903
TP8550
TP0153
TP0155
TP1058
TP1057
TP1056
TP1054
TP1055
4
TP2903
D1009
R2916
D2902
L2901
C2912
Q2023
Q2001
R2007
R2132
R2015
R2008
C2091 R2006
C2096
R2016
C2093
C2092
L2001
Q2902
3
Q2902
IC8302
IC8302
Q2901
TU2901B
TU2901A
TU2901
4
TP8301
C2918
33
C8340
C8335
C8311
C8319
X8301
R8313
R8312
C8312
C8333
C8334
C8308
C8309 C8307
R2928
49
C2920
R2915
Q0901
C8512
R8703
D8500
TP8548
R8707
C5640
D5600
C5634
C5633
TP5600
IC5480
14
15
D5483
D5485
R5542
C5494
R5541
R5484
C5492
C5490
C5495
R4735
R4736
D4562
D4574
L4521
R4552
D4528
D4563
R4738
L4523
D4573
L4522
11
6
JK3001
JK3001
10
15
EU_AV3_S A_AV4_S
JK3107
V
JK3107AJK3107C JK3107B
JK3107
L
R
C5649
TP5700
R5611
R5612
C5486
D4575
1
EU_AV3
R8660
R8659
C8544
C8532
L8501
R5474 R5475
D5603
C5650
1
C5604
R5604
C5607
R5605
C5603
IC5600
R5613
R5610
R5600
12
C5601
C5606
IC5600
L5480
C5487
1
IC5480
28
R5483
R5488
C5485
R5487
C5483
C5484
R4746
PC
5
Q2904
TU2901
BTL BTMONITOR
BB
SCL
SW1
SW2
+B SDA
AUDIOOUT
SCL
SDA
VB
IFMONITOR
BTL
IFDOUT2
AFTOUT
VIDEOOUT
TP1062
R2871
8
R2872
C2875
TP5800
1
IC2801
TPS0N
TPEC0
R5635 C5658 R5636
TP1103
TP0154
TP0101
TP1053
TP1052
TP0107
TP0105
D1008
TP0106
D1007
D1006
SEE REVERSE FOR ORDER NO.
C2911
R8680
R2095
R2094
Q2023
CL2026
C2103
C2100
L2033
L2039
R2032
C2120
L8301
C8326
C8328
1
D8301
5
C8327
L8304
C8320
C8321
IC8301
C8332
C8336
C8331
C8330
R0938
R0939
R0940
CL0900
R0922
Q0901
CL0901
R0921
Q0900
R2873
5
IC2801
R2874
C2877
C2878
R2870
R2875
C2872
4
C2873
TP2872
D2870
TP8401
TP2871
R8483
R8486
11
R8472
R8441
C8413
20
R8484 R8485
C5698
VJ5629
C5701
TP1102
C1107
R1153
X1100
R1163
C1106
C1102
L1100
R0180
D1003 TP0102
TP0104
D1004
D1005
R8670
R8671
R8675
R8678
R8679
R8681
R8301
CL8317
C8310
R8322
R8308
17
C8314
IC8301
C8313
R8328 C8315
R8323
R8325 R8327
R8324
R8326
R8321
CL8313
R8395 C8329
1
R8305 R8356
R0942
R0941
C8306
64
R0937
R0928 R0926 R0924
R0927 R0925 R0923
Q0900
D2871
Q8401
Q8401
R8408
Q8402
R8416
R8417
Q8402
R8418
TP8403
R8497
10
IC8408
JK8401
IC8408
1
C5627
13
VJ5628 VJ5627
C5622
C5620
24
VJ5626
IC5601
VJ5625
R4298
R2126 R4297 R4296
C1114
51
R5489
R1203
76
R1237
R1236
R1243
C1103
TP1105
TP1104
TNPH0782
TP3023
R8407
R8406
C8410
R8348 R8347
C8428
C8424
R8296
IC5601
C5626
R1410
IC1100
C1104
R3153
C3130
D3014
D3339
JK3003
A_AV3_S
C9064
C9040
R9207
C9052
R9206
R9073
C9053
R9149
R9115
TP5400
R2756
R2757
R8477
R8855
R8476
64
R8344
R8345 R8343 R8342
R8340
R8341
C8346
49
R8332
R8942
IC4511
3
R4624
R4621
R2059
1
R4652
R0933
R0934
C4646
C4645
C4619
C4626
C4596
C4630
C4585
C4628
C4629
R4629
C2137
R4628
TP3008
C4548
C4534
R4596
D3039
R3172
Q3002
R3008
Q3003
R3009
D3011
JS3008
JK3100A
(A_MONITOR OUT)
TPS15V
IC8601
CL8874
CL8867
CL8470
R0963
R0907
R8704
R8951
R8938
R4665
C4644
C4614
C2216
R2172
C2124
C2121
C2110
C2113
C2117
TP4512
5
IC8601
R0946
R0945
R8604
8
TP4835
C8601
R8658
R8603 R8605
R8962
R8961
R8856
R8874
TP0902
R4824
R8873
R8712
R0961
R0905
R0900
R8862
R0962
R8471
R0953
R0954
R8891
R8661
Q8851
R2020
R4706
C4553
JK3100A
Q8851
C2244
C2245
R4673
R8662
R8871
CL8884
R8872
R8889
R8877
CL8349
R8879
R8908
R8909
R8910
R8906
R8907
R8904 R8905
C8073
R0949 R0957 R0958
R0950
R4293
CL8656
R8655
R4291 R4288 R4292
R4289
R4290
R8710
CL8601
R8750
R8940
C8853
C8855
C8854
C8856
C8852
R8950
TP8851
R8897
CL8886
R8898
CL9068
CL9069
X2010
C2056
R2002
R2003
C2055
R3030
FL2000
C2058
C2059
C2106
C2108
C2105
C2107
C4625
R4676
R4633
C3147
R3239
C3102
C3113
C3112
C3145
R3218
R3220
C3103
D3038
R3169
C3019
R3167
1
IC3003
3
R3014
R0906
TP0903
R0902
TP0901
TP0900
TP0904
R0901
R8955
R8941
R8946
R4666
R0920
R0919
C2049
R2093
C2050
C2023
C2129
R2019
C2251
C2128 C2122 C2123
C2109
C2112
C2114
C2115 C4552
C4624
R4598
TP3022
R3072
D3003
L3017
R3097
EU_AUDIO OUTEU_AUDIO IN
EU_MONITOR OUT(-)
A_AV1
TNPH0782 B
R8405
R8403
R8404
IC8403
4
CL8435
5
IC8405
1
IC8405
10
IC8404
1
IC8404
10
R5629
C5625
12
C5623
R5631
R5622
C5621
R5632
C5616
C5624
R5630
1
R4254
R1411 C1401
26
R1260
R4742 R4743
R3287
TP3014
TP3015
R3089
C3129
D3013
D3048
R3106
R3108
R3079
R3104
JS3018
20
2
C5636
3
IC8403
C8408
R8475
1
TP8404
20
C8405
R8512
R8463
R8431 R8430
11
20
C8409
R8454
11
R8432
D5608
TP5601
R5633
R5634
TP5602
C5641
TP5604
C1111
C1112
R0911 R0912
R4539 R4542 R4306 R4305
R0603 R4700 R1262
1
100
C5635
IC1100
68
67
R8440
R8447
R8474
TP8402
D5607
36
35
Q8852
Q8852
TP1108
IC2008
1
R2058
3
R2190
3
L4514
Q4533
R4529
R4525
R4507
Q4533
C4505
D4611
L4503
R4660
D4526
D4552
R4530
R4533
R4641
R4591
R4527
R4503
C4503
R4505
Q4501
R4501
C4501
D4501
Q4501
D4534
D4533
D4520
D4517
D4541
R4667
4
PbF
4
C4606
2
A
R3077
L3018 D3005
D3009
R3102
21 1
JK3003A
JK3003
EU_AV2
A_AV3 A_AV2_COMPONENT A_AV2
IC4512
6
L4515
IC4512
R4625
D4583
JK3002
C5639
20
JK3002AJK3002
2
EU_AV1
TP1107
IC2008
IC4513
C4616
C4504
D4513
3
1
34
R8949
R8944
5
IC4513
D4535
JK3100
2
33
4
R4506
R4532
L4505
L4504
C4607
JK8401
1
C2111
5
R4531
R4528
D4518
21
C5520
IC8401
17
R8333
R8335
R8439 R8442
L8551
R8656
56
1
R8566
TP8745
L2032
C2102
C2192
D4576
D4577
R4698
C2118
1
C4617
L4517
L4518
L4516
C4598
C4613
C4595
C4635
R4590
Q4534
D4525
D4551
R4526
R4502
C4502
R4504
D4500
R4500
C4500
D4536
D4542
D4512
R4671
C4633
C4637
L4519
D3015
R3073
R3188
R3193
R3198
JK3100B
JK3100
1
1
IC8401
C8345
33
29
C8555
IC8554
IC8554
28
R8564
4
IC4511
C4605
R4699
5
C4603
R4623
R4612
L4512
L4513
C4600
C4599
R4637
C4601
R4680
R4648
C4602
R4682
R4681
C4642
R4683
R4604
R4707
R4607
R4620
R4614
R4672
R4613
C4632
R4642
C4612
R4631
C4640
C4634
C4580
C4574
R4616 R4615
C4643
C4575
Q4534
R4609
R4524
R4610
R4622
C4636
R4535
C4608
C4638
R4659
C4631
R4534
TP3007
Q4500
Q4500
TP3009
R3100
R3289
R4538
C4535
C4549
C4537
C4567
R4597
R4608
TP3006
D3015
CL3100
R3174
R3098
JS3011 D3004
JS3012
R3074
D3027
JS3013
R3075
D3028
JS3014
R3076
D3030
Q3002
R3006 L3004 C3009 C3004 L3005
Q3003
R3007
D3010
D3012
JS3007
JS3009
EU_COMPONENT
A_AV1_COMPONENT
(A_AV1)
CL9008
IC9001
TP9011
TP9196
R9120
CL9859
CL9863
4
1
R9145
TP9006
C9854
C9855
C9853
C9845
C9837
CL9867
4
1
R8852
R8851
R8853
R0960
R0959
R8611
R8617
R8556
R8957
R8610
R8956
R8613
R8615
CL8870
R8854
R8616
R8954
CL8350
C8008
R8859
C8029
C8010
C8024
C8023
C8018
C8009
C8020
R8001
C8006
L8002
C8022
C8001
R8002
C8021
C8019
C8072 C8007
C8002
R4363
R4330
C8075
C8027
C8032
L8009
CL8958
C8026
L8008
C8028
C8033
R4287
C8034
C8025
R4277
R4276
R4278
R4279
R4274
R4281
R4280
R4275
R8036
TP8501
C8004
C8005
C8120
R8510
R8005
R8004
C8003
L8007
C8061
C8057
C8058
16
C8062
C8056
C8060
C8059
L8005
C8055
X8001
C8054
R8090
R8089
1
C9070
C9882
R9893
C9069
R9077
C9874
R9894
R9872
C9863
1
R9900
R9873
C3139
TP3004
D3047
TP3021
C3097
TP3005
R3038
C3026
C3141
C3025
R3037
R3034
C3024
R3033
C3022
C3146
C3095
C3029
C3028
C3021
R3029
C3143 R3113
IC3003
C3117
C3027
C3030
C3116
R3146
R3042
R3041
R3019
Q3001
Q3001
C3142
C3118
5
R3314
4
C3119
TP2870
C9825
TP9862
IC9001
5
8
C9057
Q9002
TP9000
C9058
R9164
TP9871
TP9872
R8019
R8020
R8016
C8011
R8015
R8029
R8612
R8080
R8028
R8079
R8008
R8011
R8007
R8012
R8083
R8031
R8082
R8084
R8032
C8080
C8039
R8030
R8098
CL8002
R8099
R8067
C8012
C8037
C8076
R8056
C8016
C8038
R8078
C8013
R8068
C8017
R8059
R8071
C8015
C8077
R8077
L8004
L8010
C8051
C8074
C8070
C8071
C8079
R8963
R8507
R8896
R8509
C8030
R4362
R8106
R8108
R5471
R8901
R8900
C8069
C8031
R8107
C8067
C8068
R8902
R8903
TP5660
L8001
TP8037
R8093
9
IC8004
IC8004
R8091
8
C8053 R8086
C8052
R9969
X9900
TP4232
TP4231
TP4228
TP4230
TP4229
TP4227
TP4226
TP4225
TP4224
TP4223
TP4221
TP4222
R9988
C9074
C9075
C9080
R9079
R9078
C9079
R9080
R9081
C9076
L2018
R2138
C2405
R2139
C2406
C2305
C2318
C2322
C2217
C2320
R2191
R2192
FL601
D604 R606 R607 C608
Q9003
TP630
R9106
TP631
R4825
Q9003
TP629
L609
R9108
TP628
D603
TP626
TP627
C9065
R9203
R4258
R9105
R9165
R9109
Q9002
TP9079
R9154
R9150
R9151
R8035
R8060
R8075
R8100
R8061
R8069
R8081
CL9148
CL9292
CL9114
R9975
R9967 R9987 R9968 R9989
CL9018
R9598 R9977
R9402 R9983 R9970
R3112
C2390
L2010
R9197
R9205
R9215
C9046
Q9004
C9093
Q9004
R9113R9104
R9072
C9047
R9124
R9187
R9188
R9185
R9186
R9155
R8103
R9945
R9937
TP9077
CL9020
CL9019
L2023
C2326
C2324
R2193
C2377
C9061
C9039
CL9121
R8034
C8043
C8045
R8038
C8049
C8041
C8050
C8065
R8104
C8064
C8044
R8052
R8053
R8049
R8048
R8039
R8025
R8024
R8023
R8040
R8041
R8044
R8045
C8014
CL9904
CL9280
CL9907
CL9905
C9936
C9937
C9898
C9942
C9938
C9941
C9945
C9935
CL9160
CL9902
C9939
C9897
C9944
C9940
C9934
CL9900
C9947
C9932
CL9903
CL9275
CL9269
R9946
CL9294
R9949
C9975
R9936
CL9925
C9906
L3021
L4511
R2167
R2168
C2337
CL9278
CL9293
C9974
C9952
C9903
C9902
C9955
TP9076
C9960
R9902
C9900
L9903
C9918
C9957
C9917
C9964
C9976 C9977
C9920
C9978
C9979
C9916
L9900
C9915
C9968 C9911
C9961
C9910
C9907
C9908
C9909
R9972
R9990
R9404
R9405
R3158
D3101
R3159
C3124
C4551
Q2022
R2115
Q2022
R2141
R2142
C2301
TP2008
C2328
C2327
R2194
TP2014
L2012
TP2017
C2333
C2325
C2335
C2375
C2339
R2127
R2121
C2387
C2433
C2389
C2432
TP2012
TP2010
CL9584
R9604
51
CL9611
R9071
R9618
CL9612
C9543 C9544
C9891
CL9586
R9111
C9546
R9594
C9890
C9545
R9122
76
R9123
C8036
R8101
C8035
C8040
R8074
C8046
C8047
R8037
C8048
R8033
C8078
CL9906
CL9281
R9907
C9896
CL9282
C9943
CL9901
C9931
C9930
C9929
C9928
C9927
C9946
C9948
C9933
CL9279
CL9276
R9950
R9943
CL9277
CL9295
CL9288
C9953
C9904
C9905
C9919
C9959
C9973
C9980
C9954
C9963
C9925
C9901
L9901
C9950
C9956
C9966
C9949
C9913
C9970 C9958
C9924
C9914
C9967
C9912
C9962
C9923
C9922
C9537
C9538
26
R9592 R9593 R9578
C9542
IC9500
C9540
C9535
1
CL9587
C9547
C9550
C9549
R9098
C9548
CL9588
CL9048
C9889
100
C9051
IC9500
C9049
C9037
C9038
R9121
R9223
R9225
D9000
Q9001
Q9001
R9101 R9102
Q9000
Q9000
R9100
R9210 R4255
R9896
R9895
C9894
R9114
R9906
C9965
R9112
C9921
R9394 R9400
R9385
TP9010
CL9877
R9587 R9616
R9586
CL9837
C9541
CL9012
CL9838
CL9839
CL9842
CL9841
CL9840
CL008
CL9843
CL9844
CL9011
CL010
CL9878
CL9858
CL9845
CL9847
CL9848
CL9846
CL9849
CL9600
CL9850
C9858
CL9876
R9371
C9468
R9369
R9407
CL9063
FL9300
R4332
CL9268
C9095
C9094
CL9267
R9350
R9351
CL9266
CL9265
CL9264
CL9261
CL9263
CL9262
R9347
CL9258
CL9260
CL9259
CL9256
CL9257
CL9255
CL9252
CL9254
CL9253
R9348
CL9250
CL9249
CL9251
CL9248
CL9246
CL9247
R9352
CL9244
CL9243
CL9245
CL9242
CL9241
R9353
CL9240
CL9239
CL9237
CL9238
CL9236
R9397
CL9235
R9396
R9608
CL9058
CL9062
CL9060
CL9059
CL9061
R9610
CL9227
CL9229
CL9234
CL9233
CL9228
CL9219
CL9223
CL9220
CL9215
CL9213
CL9218
R9361
CL9226
CL9224
R9362
CL9207
CL9206
CL9212
CL9203
CL9199
CL9204
CL9194
CL9193
CL9197
CL9192
CL9190
CL9191
CL9186
CL9187
CL9189
CL9184
CL9183
CL9185
R9357
CL9182
CL9180
CL9181
CL9178
CL9177
CL9179
CL9174
CL9176
CL9175
R9358
CL9173
CL9172
CL9171
R9359
R9116
CL9050
R9609
CL9056
CL9057
CL9053
ABCDEFGH I
80
Page 81
A
Parts Location
ICIC
IC1100 E-4 IC2008 E-4 IC2801 D-6 IC2901 C-3 IC3003 F-2 IC4511 F-4 IC4512 E-3 IC4513 E-4 IC5480 C-5 IC5600 C-5 IC5601 D-5 IC8004 G-4 IC8301 D-2 IC8302 D-2 IC8401 F-6 IC8403 E-5 IC8404 E-5 IC8405 E-5 IC8408 D-5 IC8554 F-5 IC8601 F-6 IC9001 G-6 IC9500 H-6
A-BOARD (FOIL SIDE)
TRANSISTOR
Q0900 D-1 Q0901 D-1 Q0903 C-5 Q0904 C-5 Q0905 C-5 Q2001 C-2 Q2022 G-2 Q2023 D-3 Q2901 C-2 Q2902 D-2 Q2903 C-1 Q2904 C-3 Q3001 G-2 Q3002 F-2 Q3303 F-2 Q4500 F-3 Q4501 E-3 Q4533 E-4 Q4534 F-4 Q8401 D-6 Q8402 D-6 Q8851 F-4 Q8852 E-4 Q9000 H-5 Q9001 H-5 Q9002 G-6 Q9003 G-1 Q9004 G-6
Parts Location
A-BOARD (COMPONENT SIDE)
ICIC
IC1000 G-4 IC1101 F-4 IC2301 C-2 IC2960 G-3 IC3001 C-3 IC4510 D-4 IC5401 F-6 IC5470 E-4 IC8001 C-5 IC8002 C-5 IC8003 C-5 IC8409 E-6 IC8410 F-5 IC8411 F-6 IC9003 C-6 IC9004 B-5 IC9303 C-3 IC9805 C-3 IC9806 D-4 IC9807 B-5 IC9808 C-3 IC9900 B-4 IC9901 C-4
TRANSISTOR
Q2063 E-1 Q2064 D-1 Q2065 D-1 Q2066 D-1 Q2067 D-1 Q3000 D-2 Q3004 E-1 Q3005 E-1 Q4514 D-3 Q4515 D-3 Q4516 D-3 Q4517 D-3 Q4519 D-3 Q4520 G-4 Q4535 G-4 Q5480 E-1 Q5565 E-4 Q5600 G-5 Q5601 F-5 Q5602 F-5 Q5603 G-5 Q5606 F-5 Q5607 F-5 Q5608 E-5 Q8200 E-5 Q8850 D-5 Q8853 D-5 Q9301 B-5 Q9302 B-6 Q9807 C-3
81
Page 82
A-BOARD (COMPONENT SIDE) TZTNP01ETUM
R2110
C2408
C4542
C2409
R5581
CL8466
CL8464
CL8465
CN8701
R5473
C5470
C5473
IC5470
R4638
IC4510
R3091 R3094 D3100
Q2067
R2097
CL8467
R4636
JS3010
S3022
C3007
C3008
R2119
1
3
D3015
L3003
Q2067
R8334
R8338 R8339
74
38
CL8754
R8886 R8883 R8875
IC5470
4
19
A_AV2
C3064
R3000
L3002
JK3100
JK3100B
R3001
JS3000
1
D3046
S3034
Q2063
TNPH0782 A
68
34
33
67
R8433
R8350
R8452
R8349
R8450
JK8401
2
36
1
35
CN8701
CL8810
C5637
5
C5471 C5472
R1179
R1181
R1224
R1225
CN1101
41
CN1101
D4598
D4596
D4600
D4597
D4602
D4599
D4601
D4595
L4502
L4500
JK4501
1
JK4501
EU_AV1
JK3002
21
JK3002
JK3002A
R3103
JK3100
Q2063
C2099
R2018
R8488
R8411
C8416
R8466
R8462
R8456
R8448
10
R8457
R8425
R8458
R8459
R8436
11
R8434
R8487
R8449
R8446
R8460
R8438
C8412
C8411
R8451
R8435
R8424
R8423
R8422
R8421
R8461
R8409
R8465
C8417
R8410
R5675
Q5565
CL002
D5578
R5590
D5577
CL005
D5580
D5579
R4543
R4541
L4501
JS3015
21
20
S3023
R3087
R3083
D3006
A_AV2_COMPONENT
JS3016
A_AV3
R3081
R3204
D3031
JS3019
R3205
R3082
D3032
JS3020
2
Q3005
R5492
R3013
R3012
Q5480
R5490
C5481
Q5480
R5491
CL8430
1
IC8409
IC8409
R8401
C8425
20
C8426
C8427
C8414
Q8200
Q8200
R8244
C5628
+
C5629
+
R4253 R4252
R5670 R5671 C5728
R5674
R5677
D5622
R5676
Q5565
R5591
CL006
R5589
R5588
CL004
TNPH0782
R4540
D4588
D4592
D4590
D4587
D4591
D4589
D4593
L4506
L4507
19
JK4500
EU_AV2
JK3003
1
L3009 C3005
Q3004
R3011
Q3005
R8437
C8421 C8422 C8423
Q5608
Q5608
R5668
C5727
R5669
R1401
R1400
C1403
D5621
R5679
R8927
ORDER
D4594
JK4500
1
JK3003
JK3003A
C3012
L3008
R3010
Q3004
Q5602
C2410
D5620
C5723
IC5401
C5722
IC5401
IC8411
1
IC8411
R8428
10
R8445
IC8410
1
JK8401
IC8410
R8426
10
L5600
Q5602
C5700
C5699
Q5601
L5601
Q5601
C1404
R1403
R1402
R0913
R0914
D1400
R0915
R1263
R0916
R1207
R1406
C1124
R1407
R1171
D1106
C1400
R1172
D1107
R1182
C1117
D1402
R1100
C1123
R0605
R1200 R1101
C1109
C1110
R1102
R1104
R1103
C1105
C1108
R1105 R1106
R1197
R1146
R1107
R1173
D1112
R1108
C1122
R1109
R1221
R1255
CL011
D5581
L2870
VJ2870
C2870
C2871
C2874
20
C8418 R8245
R8455
11
R8482
20
C5612
C5611
5
R0918 R0917
R1209
R1202
8
19
R5658
C8415
R5657
D5612
Q5607
R8453
R5646
R5659
R5647
11
L5604
IC1101
1
R5540
2
C5697
IC1101-A
Q5606
Q5606
PA5600
L5605
L5606
C5696
4
IC1101
1
2
CN1102
CN1102
20
PbF
A
NO.
CN0102
R4251
2
1
CN0101
1
R4250
CN0100
20
L3024
A_AV3_S
2
4
CN0102
D1010
R1003
D1002
1
CN0100
D3051
C3098
R3148
R3149
L3023
D3017
D3019
S3035
S3036
R3147
S3037
D3050
C3065
R3092
R3182 D3025
JS3001
L3006
C3010
R3002
R3256
C3011
R3003
L3007
C5657
Q5607
C5638
TU2901
TU2901B
TU2901A
C5702
C5646
R5673
TU2901
C8513
10
R8808
8
R8706
R8807
C8528
R8804 C8529
R8802
R8803 C8531
1
R8805 C8530
R8806 C8527
9
R8801
L5603
Q5603
C5642
C5615
Q5603
C5647
C5645
L5602
Q5600
Q5600
C5489
C5488
R0973
R0978
R5495
R0972
R0977 R0974
R5672
D5582
R5678
IC1000
R0910
20
CN0101
19
11
C2962
1
C2961
4
C2411
1
R0909
R3225
R3223
IC2960
C5482
R0975
R0976
D5482
D5481
L5481
D4615
R4740
R4739
R4730
R4737
R4732
Q4535
C4704
R4733
Q4535
Q4520
R1010
8
IC1000
C1009
C1010
5
4
6
1
R3230
FL3003
D3338
S3029
FL3004
D3336
S3028
R3232
FL3005
D3334
S3027
R3234
D3302
FL3002
R3227
R3229
C3132
S3026
D3301
FL3001
R3228
C3131
R3226
S3025
7
R2961
10
C2960
IC2960
5
R2960
5
R3105
FL3011
C3056 R3067
R3107
JK8302
R5496
R5493
R5494
R5482
D4523
D4521
D4516
D4511
D4509
D4507
D4505
D4503
L4524
R4734 R4727
R4729
C4702
Q4520
C4703
PC
11
15
C3105
R3099
R3124
JK3107
L3027
R3121
C3075
D3201
S3054
S3053
L3026
R3212
R3186
D3054
V
S3052
R3213
R3187
L3028
D3052
L
S3050
L3029 R3309 C3257
C2940
R
S3051
L3030 R3308 C3099
L3035
C3100
C3057
R3068
L3034
C3101
FL3012
EU_AV3 /A_AV4
R4728
C5648
C5602
C5493
JK4502
D4561
JK3001
JK8302
L5544
D5484
C5496
R5543
C5491
JK4502
19 1
JK3001
D3340
S3055
JK3107C
JK3107A
JK3107
JK3107B
R9214
76
R9212
R9107
R9211
Q9302
Q9302
CL9607
C9832
C9840
6
5
1
A20
TP9311
CL007
R9110
A20
R9142 R9202
R9849
CL9851
30
R9611
C9859
R9370
R9391
C9035
Q9301
R9868
Q9301
1
16
R9127
R9126
1
A31
A31
R9213
C9536
R9189
R9848
TP9312
1
C9034
IC9004
R9871
R9201
R9200
IC9807
C9895
C9893
C9892
R9068
C9539
R9166
CL9585
R9846
R9847
100
R9119
R9130
32
C9050
C9036
R9129
C9033
C9055
17
IC9004
R9158
1
1
D9110
CL9005
R9128
A
+
C8042
R8102
C8063 C8066
R8105
IC9807
IC8002 IC8002-A
5
IC8002
A
1
R9360
R9363
R9349
R9939
C9951
CL9198
IC9900
CL9921
R9938
IC9901
CL9286
CL9285
R9951
R9955
CL9287
R9903
R9948
R9954
R9940
R9905
CL9283
IC9900
1
R9403
R9406
24
IC9303
IC9303
D2017
68
R9408
FL9301
1
CL9067
CL9064
4
R9354
CL9044
R9117
R9118
R9355
A32
R9356
A32
68
CL9166
CL9167
R9399
R9398
CL9879
3
2
C2347
C2381
2
1
51
A25
C9063
IC9003
C9048
R4256
R9074
IC8003 IC8003-A
1
C9062
C9045
C9044
FL9803
26
CL9866
C9844
C9856
R9099
R9070
CL9231
R9839
R9012
IC9003
R8021
R8022
R8017
R8018
R8009
R8010
IC8003
R8014
R8013
R8097
R8026 R8027
R8076
R8058
R8064
R8062
R8073
R8057
R8065
R8063
R8070
R8066
R8072
R8054
R8055
R8050
R8051
R8043
R8042
R8046
IC8001
R8047
CL9021
L8003
R4361
R4360
IC9901
B
CL9289
2
R9952
R9944
CL9290
R9947
CL9291
R9953
CL9284
C9971
R9966
R9965
C9972
R9066
R9065
R9064
R9067
R9063
R9062
R9401 R9317
13
A25
C9028
FL9805
FL9806
C9029
C9846
C9823
CL8868
R8412
R8894
C8851
R8614
R8863
R0951
R4364
R8858
R4365
IC8001
R8508
R8006
R4286
R8503
R8502
R8501
R8505
R8504
R4285
R8506
R8511
R4284
R4283
R4282
R8094
R8095
R8088 R8087
C9872
C9869
C9983
11
20
L9904
IC9806
10
1
C9066
C9067
C9068
L9802
A
1
48
C9078
C9469
1
C9073
25
C9926
C9969
C9982
5
IC9808
4
C9899
R9897
C9981
IC9808
13
C3123
Q9807
C4554
IC2301
R2325
CL2014
CL2013
CL2012
CL2015
R2319
18
R2114
C2302
D2014
R2118
C2365
27
19
C2364
C2303
C2323
C2321
C2353
CL2023
L2016
L2014
C2343
C2341
C2331
R2125
R2123
C2435
C2383
C2434
C2385
3
1
A11
A11
1
A12
A12
11
20
IC9805
C9077
IC9805
10
C9071
C9072
L9001
IC3001
R9898
R9899
Q9807
C2361
CL2017
R2129
R2137
10
C2313
CL2018
CL2016
CL2019
1
9
IC2301
36
28
C2317
C2319
CL2022
C2359
CL2021
CL2020
C609
L608
11
C611
A1
C2345
FL602
C2379
A1
C610
L607
FL603
1
FL604
C2362
C2309
C3151
R0929
R0930
26
R3237 R3236 C3140
C3115
C3114
R3120
R3021
R3245
R3115
R3116
R3201
R3117
C3078
C3071
C3070
C3072
51
C3047
C3020
C3018
R3050
R3028
Q3000
Q3000
A_MONITOR
EU_AUDIO OUT
R3311
R3025 C3003
S3137
CL8463
TP1043
R3125
R3024
L3014
C3002
R0952
R8751
R4650
IC9806
R2316
Q4517
R3135
C3087
IC3001
C3046
R3049
TP1042
R8960
C3049
R3052
OUT(-)
S3131
21
22
R5582
R8929
CL8875
R8864
R8857
R8860
C8858
R8958
R8888
R8878
R8885
R8892
R8880
R8895
R8947
R8959
R8890
CL8003
R8887
CL8352
R8866
R8867
R0947
R0955
R0956
R0948
R8861
A
CL8959
CL8960
1
Q8853
R4799
R4651
R4645
R4656
R2023
R2092
R2064
C2136
R2063
C2135 C2125
C2127
R2047
C2261
C2265
R2048
C2262
C2266
C2263
R2050
Q4516
R2051
C2264
R4601
C4533
Q4517
C4532
R4587
R4593
R4626
CL2903
R3128
R3136
R3129
R3137
C3107
C3109
C3089
C3083
C3093
C3088
C3108
C3084
R3191
C3154
C3104
1
R3189
R3190
C3086
C3085
C3092
C3090
C3091
C3077
R3123
C3074
C3073
C3144
76
R3150
R3151
C3150
R3143
R3152
C3044
C3048
C3043
C3039
C3041
R3047
R3045
R3043
R3048
R3051
C3148
C3153
C3149
C3152
A_AV1 (A_M-out)
EU_AUDIO IN
JK3100A
R3310
R3312
R3005
R3004
D3007
R3078
L3010
L3011
L3015
C3014
C3013
L3019
S3030
S3031
S3032
JK3100A
C2412
A7
A7
R8402
R8346
TP4840
R8567
R8479
CL8876
R8865
R8884 R8882
R8952
R8953
R8657
R8637
Q8850
R8868
R8935
R8943
Q8853
R4646
R4679
R4649
Q4514
Q4516
C4529
R4588
R4592
R4634
OPT
R3132
R3134
100
R3133
R3140
R3138
R3139
R3119
R3118
R3240
A_AV1_COMPONENT
L3037
R3313
R3085
D3045
R3101
S3033
S3134
Q2066
C2098
CL8474
IC4510
L3038
R3086
CL8472
CL8473
CL8475
R8939
R4678
C4550
Q4514
D3001
R2017
C8343
R8478
Q8850
R8937
R8936
C4555
Q4515
S3130
C4547
R4627
Q2064
1
R8337
CL8469
R8711
R4640
Q4515
C4530
D3015
R3031
(A_AV1)
L3036
R3084
Q2064
Q2066
C2407
2
C8344
CL8471
R8336
CL8468
1
CL8809
37
CL8811
R5472
R5470
R4635
R4639
A
1
R4677
Q4519
R4674
Q4519
R4605
R4664
R4589
C3023
S3142
Q2065
R2124
R2120
Q2065
R2122
R2096
R2111
ABCDEFGH I
82
Page 83

12.4. C1-Board

6
5
4
Parts Location
C1-BOARD
ICIC
IC17101 H-2 IC17102 G-2 IC17103 H-2 IC17104 H-2
C1
C1-BOARD (FOIL SIDE) TXNC11EQUM
12 3
3
TNPA4892
C1
1
SEE REVERSE FOR ORDER NO.
PbF
C1-BOARD (COMPONENT SIDE) TXNC11EQUM
IC101
R119
11
R106
R104
10
1
R112 R110
R109
1
10
R155
20
1
R184
R103
C148
R151 R152
C157
C151
R145
C153
ZA103
R153
R154
C154
R156
55
55
R157
R133
R134
TNPA4892
R136
C134
55
55
ORDER
C135
R137
NO.
PbF
R194
2
ZA101
R121 R122
R123
C121
C127
R191
C123
R115
1
1
R124
FL102
R195
21
C14
CB1
R126
C124
C125
55
55 1
R127
D121 D131 D141
CB2
C133
1
1
R131 R132
C137
C131
R125
CRNO.17
1
C1
ZA102
CB3
R111 R108
R142
R141
C143
C147
1
R143
C141
R135
R144
R146
C145
C144
55 1
55
R147
ZA104
IC102
11
R180
20
R159
C130
IC103
11
R102
R105
20
R101
10
11
C161
1
20
R107
1
IC104
10
C162 R185
R177
CB4
FL101
55
55
R161
R196
C10
C139
C155
R192
D151
1
1
1
ABCDEFGH I
83
Page 84

12.5. C2-Board

6
5
C2-BOARD (FOIL SIDE) TXNC21EQUM
4
Parts Location
C2-BOARD
ICIC
IC17201 D-2 IC17202 D-2 IC17205 C-2 IC17206 C-1 IC17207 E-2 IC17208 E-2 IC17210 A-2 IC17211 A-2 IC17212 B-2
C2
1
TNPA4893
SEE REVERSE FOR ORDER NO.
3
3
2
1
C2
PbF
C2-BOARD (COMPONENT SIDE) TXNC21EQUM
C276 R292
3
IC210
1
FL202
R291
6
4
C274
ZA201
2
68
68
C275
R253
11
R303
IC211
R295
1
1
R293
C277
R304 R299
R297
C20
C213
55
55
10
20 11
1
1
20
CB5
R294
1
10
R298
1
C278
IC212
R238
C211
R252
C217
1
1
C21
R301 R296
R302
R300
R212
R213
C241
R214
R216
55
55
D211
FL201
R261
IC205
68
11
R235
R228
20
R225
C242
ZA204
R217
68
10
R230 R239
C22
1
C272
R203
R229
R206 R204
C270
20
1
10
11
IC206
C244
1
1
1
R288
R258
10
R201
R280
IC202
C223
CB6
1
1
R205
R202
C229
20
R249
1
R245
10
11
R290
20
11
R257
R285
IC201
R221 R222
R250
C221
C227
R262
IC208
20
C271
R209
R220
R210
R242
R211
R218
C224
R207
1
R208
10
R251
R246
R226
55
55 15 5
D221
R215
C273
11
1
20
R240
10
11
R241 R248
IC207
C225
R227
TNPA4893
ORDER
NO.
ZA203
PbF
C2
1
R231R232
R233
R234
R272
C234
C218
R223
55
55
R224
D204
CR NO.17
CB7
C231
C267
C233
1
1
6
1
C23
C212
CB8
R236
C235
R237
15 5
D206
1
4
C25
ZA202
1
C230
R219
R278 R279
R243
R244
C214
C237
R282
C215
R269
ABCDEFGH I
84
Page 85

12.6. SC-Board

6
SC-BOARD (FOIL SIDE) TXNSC1EQUM
TP59TP60
TP62
TP63
TP78
TP12
C
C
C813
C413
Q661
TP80
TP79
TP81
TP13
TP51
TP61
SC42
12
12
IC791
TP24
1
R696
L698
2
C806
L472
TP94
12
R860
TP17
TP16
C563
SC50
C721
TP73
TP23
C691
C842
1
1
L851
TP95
TP20
TP6
TP7
TP74
9
8
TP96
E
E
IC786
8
5
4
1
C795
R774
ZA411
9
5
4
1
8
C410
IC788
R713
C463
4
5
L699
C460
SC41
R731
C414
A
A
1
28
TP67
TP64
C822
C
A
A
G
D401
K
C411
Q401
C503
C523
TP90
TP91
L403 L404
K
D402
3
1
C412
SC3
5
TP4
2
TP5
3
SC2
1
TP1
TP2
L401 L402
ZA412
C462
D
G
S
Q601
C
G
E
Q622
C
G
E
Q621
TNPA4773
K
A
D622
A
A
1
SC
SC46
K
D621
9
A
PbF
TP41
TP42
TP43
28
SEE REVERSE FOR ORDER NO.
TP65
C
A
A
E
G
Q402
E
D421
K
CRNo.16
D461
C796
K
Q442
E
EG
L411
Q441
G
AA
C
TP99
C
TP100
L412
L413
TP92 TP93
K
A
D722
G
1
L414
A
A
C642
Q421
2
TP28
D724
C641
C
E
G
3
TP30
TP31
TP32
TP33
TP29
E
A
K
TP44
TP34
Q422
TP40
TP19
TP38
Q451
ZA421
1
D642
A
K
C
VR601
D641
A
A
A
G
G
K
E
VR600
610
IC784
1
L697
A
TP35
C
TP70
TP52
TP21
TP39
G
TP18
TP22
TP36 TP37
TP10 TP11
A
TP14
TP26
5
TP27
TP15
D481
K
ZA422
C461
TP53
TP9
C791
TP25
TP8
1
ABCDEFGH I
85
Page 86
SC
Parts Location
IC
IC16784 G-3 IC16786 H-3 IC16788 A-4 IC16791 H-2
TRANSISTOR
Q16401 C-4 Q16402 D-4 Q16421 F-4 Q16422 F-4 Q16441 D-2 Q16442 D-2 Q16451 F-2 Q16601 D-5 Q16621 E-5 Q16622 D-5 Q16661 G-5
VOLUME
VR16600 G-4 VR16601 F-4
SC-BOARD (FOIL SIDE)
TEST POINT
TP1 A-2 TP2 A-2 TP4 A-2 TP5 A-2 TP6 I-2 TP7 I-2 TP8 I-1 TP9 I-2 TP10 F-2 TP11 F-2 TP12 G-1 TP13 G-2 TP14 F-2 TP15 F-2 TP16 H-2 TP17 H-2 TP18 F-2 TP19 F-2 TP20 I-3 TP21 F-2 TP22 F-2 TP23 H-2 TP24 H-2 TP25 I-2 TP26 F-2 TP27 F-2 TP28 F-2 TP29 F-2 TP30 F-2 TP31 F-2 TP32 F-2 TP33 F-2 TP34 F-2 TP35 F-2 TP36 F-2 TP37 F-2 TP38 F-2 TP39 F-2 TP40 F-2
TP41 F-5 TP42 F-5 TP43 F-5 TP44 F-5 TP51 G-5 TP52 F-2 TP53 I-4 TP59 G-5 TP60 G-5 TP61 G-5 TP62 G-5 TP63 G-5 TP64 B-4 TP65 D-4 TP67 C-5 TP70 F-2 TP73 H-2 TP74 I-2 TP78 G-5 TP79 G-5 TP80 G-5 TP81 G-5 TP90 C-2 TP91 C-2 TP92 E-2 TP93 E-2 TP94 H-4 TP95 I-3 TP96 H-5 TP99 D-1 TP100 D-1
Parts Location
IC
IC16464 F-2 IC16465 F-2 IC16471 A-4 IC16490 G-5 IC16491 H-5 IC16501 G-3 IC16521 D-3 IC16561 B-2 IC16562 B-1 IC16563 A-4 IC16581 E-1 IC16661 B-4 IC16692 C-4 IC16724 B-4 IC16725 B-4 IC16771 F-3 IC16773 C-5 IC16784 C-3 IC16786 B-3 IC16787 A-2 IC16788 I-4 IC16789 H-5 IC16791 B-2
SC-BOARD (COMPONENT SIDE)
PHOTO COUPLER
PC16461 F-3 PC16480 A-4 PC16601 F-4 PC16603 G-5 PC16684 G-5 PC16685 E-4 PC16722 B-2 PC16723 B-2 PC16896 D-2
TRANSISTOR
Q16401 G-4 Q16402 F-4 Q16421 D-4 Q16422 D-4 Q16441 F-2 Q16442 F-2 Q16451 D-1 Q16471 A-4 Q16490 G-5 Q16501 G-3 Q16521 D-3 Q16531 G-3 Q16551 D-2 Q16581 E-2 Q16601 F-5 Q16602 G-5 Q16603 F-5 Q16604 F-4 Q16606 F-5 Q16607 G-5 Q16621 E-5 Q16622 F-5 Q16624 G-4
Q16661 C-5 Q16662 C-4 Q16663 C-4 Q16667 H-5 Q16670 B-3 Q16671 C-4 Q16672 C-4 Q16673 A-3 Q16674 A-3 Q16675 A-3 Q16676 A-3 Q16701 B-4 Q16702 C-5 Q16762 E-4 Q16815 B-2 Q16816 D-3 Q16817 B-2 Q16818 C-4 Q16874 I-5 Q16875 H-5 Q16876 C-1 Q16882 H-4 Q16884 I-5 Q16920 B-3
TEST POINT
TP3 C-2 TP46 C-2 TP66 F-4 TP68 G-5 TP82 A-2 TPSC1 A-5 TPSOS6 E-2 TPSOS7 A-2 TPVAD B-3 TPVSCN B-3 TPVSET H-5 TPVSUS I-4
VOLUME
VR16600 C-4 VR16601 D-4
86
Page 87
6
SC-BOARD (COMPONENT SIDE) TXNSC1EQUM
H.V. DANGER
ZA421
ZA422
C725
IC725
TPVAD
L472
TPVSCN
C827
Q815
D712
30
R561
R475
R891
L698
4
1
R562
R811
D474
1
D721
C723
Q920
C461
D860
D816
D817
R474
D493
R675
R498
R923
IC471
2
1
R694
R822
R823
R824
R579
R476
1
TPSC1
R472
L851
D473
5
1
R473
R497
D859
IC787
R832
R570
SC50
4 3
R791
R471
R699
R695
R785
C863
R873
C565
C566
Q471
D920
1
1
D480
D825
R772 R851
R480
R787
C472
R860
R773
C563
R566
D475 R479
Q676
C842
R786
D791
D725
12
C691
R478
D476
C721
C724
IC724
Q670
D824
C864
R565
5
ZA401
D478
IC563
Q673
C812
34
PC480
C564
R673
Q675
Q674
4
3
R831
R870
C791
TPSOS7
2
TP82
SC20
9
SC42
28
D670
D672
C806
R696
R776
Q701
C891
R899
R711
R717
R707
IC661
R896
R922 D678
R892
5
R921
R895
R893
R894
R927
R926
IC786
8
1
C862
C860
C861
R829
34
Q817
C795
12
IC791
R774
IC561
10
12
12
R567
11
R564
20 AA
C593
R591
3
PC722
2
R592
R897 R686
D713
R568
R563
C707
D921
R826
C844
PC723
R590
1
IC562
Q661
EG
14
D901
8
Q671
R920
R691
R692
C813
5
D720
4
D871
C413
R756
C871
R750
R755
D821
R751
R783
1
C562
TP46
TP3
D875
20
11
Q876
10
R712
D701
Q702
1
C773
3
D702
C708
C
C
AA
GE
R777
Q818
C661
R663
R658
D671
R661
R904
Q662
VR600
Q672
D667 R666
R775
D820
R838
D719
15
D874
R753
R754
R752
D451
5
IC773
4
R665
Q663
VAD
PbF
AA
D641
K
C664
C662
C665
D662
IC692
C666
D663
R680
C675
R679
R845R846
R844
D710
R841
610
IC784
C858
C857
L697
R825
A
K
D481
D664
INIT-F
VR601
C856
4
1
A
R451
2
H.V. DANGER
SC46
D642
K
R664
E
D711
C505
R837
C843
R789
Q816
3
C527
C525
PC896
R551
R553
Q551
G
C451
R723
R720
R722
R721
ZA402
1
9
C464
28
TNPA4773
ORDER
R674
C421
Q422
D621
NO.
AA
C641
C642
C
Q421
R682
K
A
R621
A
GECG
R506
R516
R517
Q521
8
8
R552
Q451
IC521
1
1
C
R524
E
C727
D523
R468
A
16
16
R467
R422
9
9
R466
R509
R465
D724
C521
D466
R421
R522
D620
K
R521
42’
37’
L414
R619
A
D722
D622
R763
K
R681
Q762
R622
D407
D421
AA
L413
TPSOS6
K
CRNo.16
1
C
C754
C753
R769
L412
C491
Q581
R587
H.V. DANGER
D610
2
R602
C
C462
R610
Q622
C
GE
G
R606
D608
R761
R762
PC601
TP66
D411
PC461
E
R416
R410
4 3
Q402
S
R869
C796
R411
C533
R414
GE
Q441
R583
8
C582
5
R584
R585
SC
D865
Q621
GE
C685
PC685
1
K
R685
L411
R589
R580
GE
R588
C581
IC581
1
4
R586
R593
ZA412
D605
Q603
C608
S
Q604
C
C772
R501 R502
C535
134513
IC464
C
D583
R582
D607
D
G
R415
Q442
5
IC465
D602
Q601
IC771
C536
R613
D441
D619
D
4
K
R617
R605
G
C501
16
16
R634
C771
Q606
R612
D524
R633
D618
IC501
D522
C441
D461
Q602
R609
D503
R504
R607
R611
Q607
D679
C603
C604
D606
R441
C442
42’
37’
D604
R631
R615
Q401
C684
R614
C602
C755
D723
R608
3
4
R628
PC603
PC684
C756
D615
D616
C
R766
R604
D625
R491
R496 R495
D765
D624
R627
R684
R490
R492
TP68
D492
IC490
R765
D490
R493
4
C490
C822
Q490
2
1
Q624
GE
C504
R512 R402
R503
89
89
1
1
C502
C522
R523
R531
R442
R510
L404
R511
C523
Q501
C503
R532
C524
R533
D536
R401
R536
R534
Q531
D534
L403
AA
H.V. DANGER
R848
R877
Q667
Q875
1
2 13
IC491
5
R494
C823
AA
C411
D491
D401
R744
9
SC41
IC789
C855
8
R795
R796
D717
R794
TPVSET
R731
R749
R833
C414
D402
AA
K
C471
L402
C821
D714
Q882
C412
R886
R887
R715
L401
R847
R888
C869
R735
L699
K
ZA411
D715
C401
R733
C460
R714
R736
C866
Q874
4
5
SC2
1
R734
R737
Q884
R806
TPVSUS
R713
SC3
C463
C867
ZA403
C868
1
IC788
8
C410
Discharge
1
5
3
1
ABCDEFGH I
87
Page 88

12.7. SS-Board

6
5
Parts Location
IC
IC16304 H-3
TRANSISTOR
Q16001 E-2 Q16002 E-2 Q16021 C-2 Q16022 C-2
TEST POINT
TP2 C-3 TP7 B-3 TP8 B-3 TP13 H-3 TP14 I-3 TP16 I-3 TP17 I-3 TP18 I-3 TP24 I-3 TP25 E-3 TP26 A-2 TP27 I-3 TP28 G-2 TP29 A-3 TP30 C-3 TP31 C-2
SS-BOARD (FOIL SIDE)
TP36 I-3 TP51 B-2 TP54 I-2 TP56 I-2 TP60 E-2 TP61 E-2 TP62 E-2 TP63 E-2 TP64 E-2 TP65 E-2 TP66 E-2 TP67 E-2 TP68 D-2 TP69 D-2 TP70 D-2 TP71 D-2
TPSOS8 I-3 TPSS1 G-2 TPVe G-2 TPVSUS C-3
VOLUME
VR16001 G-3
SS
4
SS-BOARD (FOIL SIDE) TXNSS1EQUM
TP7
TP29
1
TP26
1
SS3
L011
3
2
5
5
L012
SS52
SS3A
C272
TP8
L013
113 113
113
4
L014
TP51
TP30
SS11
SS53A
1
GCE
PbF
TPVSUS
TP2
TP31
Q021
C011
A
D001
C013
K
TP25
C018
TP60
C
Q001
TP62TP63
A
E
TP61
G
TP66TP67
E
TP64
TP65
C
Q002
G
D021
A
AK
L103
C310
C012
TP68
TP69
Q022
E
C
TP70
G
D022
TP71
A
AK
CR No.16
SEE REVERSE FOR ORDER NO.
113
113 113 113
SS53
12 3
TP28
L271
IC304
VR001
C328
TPVe
L222
TPSS1
8
54
1
L303
C193
TP13
SS55
C241
TP36
TP24
TPSOS8
TP27
214
TP14
15
1
113
SS22
TP17
TP16
TP18
TP54 TP56
1
ABCDEFGH I
88
Page 89
6
Parts Location
SS-BOARD (COMPONENT SIDE)
IC
IC16131 D-3 IC16241 B-3 IC16304 B-3 IC16312 C-3
PHOTO COUPLER
PC16191 B-2
5
PC16192 C-3
TRANSISTOR
Q16001 E-2 Q16002 E-2 Q16021 G-2 Q16022 G-2 Q16101 C-2 Q16102 C-3 Q16141 E-3 Q16161 E-3 Q16191 B-2 Q16280 A-2
TRANSISTORTEST POINT
TP37 A-3 TPSOS8 A-3 TPSS1 D-2 TPVe C-2 TPVSUS C-3
VOLUME
VR16001 C-3
SS
4
SS-BOARD (COMPONENT SIDE) TXNSS1EQUM
R161
R135R136
9
IC131
D131
R137
5
2
8
R134
R141
1
4
R142
R163
R143
A
D021
C133
A
K
R162
45
Q141
R022
C
G
R002
SSMM1
12
Q161
C018
R021
Q002
E
PbF
C
C002
G
R001
SS
Q001
SS3A
SS3A
ZA001
4
C103
L014
37’’
C104
50’’
42’’
13
13
1
SS11
C011
E
C
Q021Q022
C021
SS53A
SS53A
A
D022
SS53
C012
G
G
E
C
C022
1
C013
K
A
A
D001
C001
E
A
K
11 31
C272
L013
11 3
L012
5
SS3
5
SS52
L011
C101
1
1
13113111 3
C319
VR001
TPVe
C310
VE
R309
R302
R310 R311
R132
L103
10
11
R282
Q280
C242
C281 C192
D280
R283
C241
R281
C191
R109
3
4
1
IC241
20
D192
1
PC191
R242
R241
1
R280
R288 R289 R290
C285 C286 C287
6
C243
R285
D281
TPSOS8
TP37
C280
D286
R284
D282
D285
15
SS22
3
SS23
2
214
1
11 3
CR No.16
SS55
R191R192
6
C195
D193D194
R196
R194
R110
D317
R195
D191
D195
C193
R193
C198
52
D101
Q191
IC304
C315
1
L303
R102
R104
G
R103
S
4
1
R116
R101
G
S
Q102
R105
Q101
58
4
C317
C316
3
4
D316
R330
D315
C318
PC192
D
D
IC312
R335
2
R334
1
R320
C328
DIP
TPVSUS
L271
Discharge
R318
R332
R317
R307
R319
L222
R131
16
1
C135
C131
ZA002
C102
TPSS1
1TNPA4774
ORDER
NO.
1
ABCDEFGH I
89
Page 90
90
Page 91

13 Exploded View and Replacement Parts List

13.1. Exploded View and Mechanical Replacement Parts List

13.1.1. Exploded View

91
Page 92

13.1.2. Packing 1

92
Page 93

13.1.3. Packing 2

93
Page 94

13.1.4. Mechanical Replacement Parts List

94
Page 95
Safety
Ref.
No.
1 K2CT3YY00016 AC CORD 1 PAVCSG M/K/S
1 K2CZ3YY00004 AC CORD 1 T
1 K2CZ3YY00007 AC CORD 1 PAVCSG D
2 MD42H12A2J PLASMA DISPLAY PANEL 1 PAVCSG
3 N2QAYB000370 REMOTE CONTROL 1 PAVCSG
4 TBL3EA3007 STAND POLE R 1 PAVCSG
5 TBL3EA3008 STAND POLE L 1 PAVCSG
6 TBL3EX0002 PEDESTAL STAND 1 PAVCSG
7 TBM3EA001 PANASONIC BADGE 1 PAVCSG
8 TBX3EA00201 POWER BUTTON 1 PAVCSG
9 THEL060N
10 TKGA5543 FRONT GLASS 1
11 TKK3EC5002 LED PANEL 1 PAVCSG
12 TKK3EL5001-1 ADJUSTMENT COVER 1 PAVCSG
13 TKKL5472 M8 CAP 4
14 TKR3EA00101 REAR COVER HANDLE (L) 1 PAVCSG
15 TKR3EA00201 REAR COVER HANDLE (R) 1 PAVCSG
16 TMK3EG001 SPONGE(UPPER/BOTTOM) 2 PAVCSG
17 TMK3EG002 SPONGE(LEFT/RIGHT) 2 PAVCSG
18 TMMD014-1 REAR COVER HOOK L 1
19 TMMD015-1 REAR COVER HOOK R 1
21 TMZ3EX5001 STAND BRACKET-L 1 PAVCSG
22 TMZ3EX5002 STAND BRACKET-R 1 PAVCSG
23 TMZ3EX5003 STAND BRACKET METAL-L 1 PAVCSG
24 TMZ3EX5004 STAND BRACKET METAL-R 1 PAVCSG
Part No.
THEJ016J SCREW(AC INRET:2) 2
THEL0429 SCREW 11
THEL052Z SCREW (BC TOP:4) 2
THEL069J SCREW (TU:2 INLET:3 CONT:1) 55
THTD020J SCREW(A-PRINT:4) 4
THTF013J SCREW 2
TMM23417 CLAMPER 2
TMME061 CLAMPER 1
TMME224 CLAMPER 4
TMME287 CLAMPER 2
TMME292 CLAMPER 2
TMME331 CLAMPER 2
TMME332 CLAMPER 6
TMME341 CLAMPER 2
TMME345 SPACER 1
TMXX048 AC CORD CLAMPER 2 T
TMXX055 AC CORD CLAMPER 2 D/M/S/K
TMXX062 AC CODE HOLDER 1
Part Name & Description Q'ty Remarks
SCREW 㧔STAND-TV
㧕
4
95
Page 96
Safety
Ref.
No.
26 TPC3EA00201 CARTON BOX BOTTOM 1 PAVCSG
25 TPC3EA00501 CARTON BOX TOP 1 PAVCSG M
25 TPC3EA00504 CARTON BOX TOP 1 PAVCSG K
25 TPC3EA00505 CARTON BOX TOP 1 PAVCSG T
25 TPC3EA00506 CARTON BOX TOP 1 PAVCSG D
25 TPC3EA00507 CARTON BOX TOP 1 PAVCSG S
27 TPD169487 JOINT 4
28 TPD3EA0001 TOP CUSHION 1 PAVCSG
29 TPD3EA0002 BOTTOM CUSHION 1 PAVCSG
30 TPD3EA0005 PEDESTAL CUSHION 1 PAVCSG
31 TPDF2178 ACCESSORY PAD 1 PAVCSG
33 TPE3EP001 ACCESSORIES BAG 1 PAVCSG
34 TPE3EP002 BAG FOR AC CORD 1 PAVCSG
32 TPEB334-1
35 TPEB342-1
36 TPEH418 SET BAG 1 PAVCSG
37 TPEH420 PROTECT SHEET 2 PAVCSG
38 TQBC2456 INSTRUCTION BOOK (ENGLISH) 1 PAVCSG
38 TQBC2457 INSTRUCTION BOOK (ARABIC) 1 PAVCSG M
38 TQBC2459 INSTRUCTION BOOK (THAI) 1 PAVCSG T
38 TQBC2460 INSTRUCTION BOOK (CHINESE) 1 PAVCSG S/K
38 TQBC2461 INSTRUCTION BOOK (VIETNAMESE) 1 PAVCSG S
40 TQZ3EH001 SCREW USE HANDBILL 1 PAVCSG
41 TTU3EA0003 REAR COVER 1 PAVCSG S
41 TTU3EA0018 REAR COVER 1 PAVCSG M
41 TTU3EA0052 REAR COVER 1 PAVCSG K
41 TTU3EA0053 REAR COVER 1 PAVCSG T
41 TTU3EA0054 REAR COVER 1 PAVCSG D
42 TXAJS01EQUM AC INLET ASSY 1 PAVCSG
43 TXFBX03EQUM CONTROL BUTTON ASSY 1 PAVCSG
44 TXFEA01EQUM SPEAKER L ASSY 1 PAVCSG
45 TXFEA02EQUM SPEAKER R ASSY 1 PAVCSG
46 TXFKP01ETUM SIDE TERMINAL COVER ASSY 1 PAVCSG
47 TXFKY01ETUM CABINET ASSY 1 PAVCSG
48 TXFPE01RLTU CLEANING CLOTH ASSY 1
Part No.
TSXL519 CABLE (SU11-SD11) 1
TSXL733 CABLE (A20-SC20) 1
TSXL737 CABLE (C10-C20) 1
TSXL757 CABLE (C21-A31) 1
TSXL760 CABLE (C22-A32) 1
TXJA11EQUE-1 SPEAKER LEAD (A11-SPR) 1
TXJA12EQUE SPEAKER LEAD (A12-SPL) 1
XSB3+6FJ SCREW 2
Part Name & Description Q'ty Remarks
BAG 㧔PEDESTAL STAND
BAG 㧔STAND ACCESSORY
㧕
㧕
1 PAVCSG
1 PAVCSG
96
Page 97
Safety
Ref.
No.
49 XYN5+F18FN SCREW (STAND POLE) 4
50 XZB17X19C03 POLY BAG (STAND POLE) 1
Part No.
XTB4+10JFJ SCREW (STAND BRACKET) 8
XTB4+12GFJ SCREW 21
XTB4+12GFJK SCREW 11
XTB4+12GFN SCREW 4
XTS4+12GFN SCREW 2
XTV3+10JFJK SCREW 2
XTW3+10TFJ SCREW 1
XTWT4+Z15DFJ
XYN3+J12FJ SCREW 26
XYN4+E8FJ SCREW 1
XYN4+F10FJ SCREW 22
Part Name & Description Q'ty Remarks
SCREW(SP BOX
㧕
4
97
Page 98

13.2. Electrical Replacement Parts List

13.2.1. Replacement Parts List Notes

98
Page 99

13.2.2. Electrical Replacement Parts List

Safety Ref. No. Part No. Part Name &
A1 K1KA11A00178 11P CONNECTOR 1 A7 K1KY22A00003 22P CONNECTOR 1
A11 K1KA03AA0728 3P CONNECTOR 1 A12 K1KA02AA0728 2P CONNECTOR 1 A20 K1MN30BA0255 30P CONNECTOR 1
A25 K1KA13A00152 13P CONNECTOR 1 A31 K1MY68BA0345 68P CONNECTOR 1 A32 K1MY68BA0345 68P CONNECTOR 1
C10 K1MY55BA0345 55P CONNECTOR 1 C14 K1KA02A00787 2P CONNECTOR 1
C20 K1MY55BA0345 55P CONNECTOR 1 C21 K1MY68BA0345 68P CONNECTOR 1 C22 K1MY68BA0345 68P CONNECTOR 1
C23 K1KA06B00220 6P CONNECTOR 1 C25 K1KA04BA0107 4P CONNECTOR 1 C1009 F1H1C104A143 C 0.1UF, K, 16V 1
C1010 F1J1E105A171 C 1 UF 25V 1 C1102 F1J1A106A043 C 0.010UF, K,
C1103 F1G1C104A116 C 0.10UF, K, 16V 1 C1104 F1G1C104A116 C 0.10UF, K, 16V 1 C1106 F1H1H270A971 C 27UF, 50V 1
C1107 F1G1H220A731 C 22UF, 50V 1 C1108 F1G1C104A116 C 0.10UF, K, 16V 1 C1109 F1H1A1050032 C 10UF, 50V 1
C1111 F1H1A1050032 C 10UF, 50V 1 C1112 F1G1C104A116 C 0.10UF, K, 16V 1 C1114 F1G1C104A116 C 0.10UF, K, 16V 1
C1117 F1G1C104A116 C 0.10UF, K, 16V 1 C1122 F1G1E103A123 C 0.010UF, K,
C1123 F1H1A1050032 C 10UF, 50V 1 C2023 F1G1C104A116 C 0.10UF, K, 16V 1 C2049 F1G1C104A116 C 0.10UF, K, 16V 1
C2050 F1G1C104A116 C 0.10UF, K, 16V 1 C2055 F1G1H150A731 C 15UF, 50V 1 C2056 F1G1H150A731 C 15UF, 50V 1
C2058 F1G1C104A116 C 0.10UF, K, 16V 1 C2059 F1J1A106A043 C 0.010UF, K,
C2091 F1G1H100A731 C 10PF, K, 50V 1 C2092 F1G1H220A731 C 22UF, 50V 1 C2096 F1G1C104A116 C 0.10UF, K, 16V 1
C2098 EEEHB0J221UP C 220PF, J, 6.3V 1 C2099 EEEHB0J221UP C 220PF, J, 6.3V 1 C2102 F1G1C104A116 C 0.10UF, K, 16V 1
C2105 F1G1C104A116 C 0.10UF, K, 16V 1 C2106 F1G1C104A116 C 0.10UF, K, 16V 1 C2107 F1J1A106A043 C 0.010UF, K,
C2108 F1J1A106A043 C 0.010UF, K,
C2109 F1G1C104A116 C 0.10UF, K, 16V 1 C2110 F1G1C104A116 C 0.10UF, K, 16V 1 C2111 F1J1A475A039 C 4.7UF, K, 10V 1
C2112 F1J1A106A043 C 0.010UF, K,
C2113 F1J1A106A043 C 0.010UF, K,
C2114 F1G1C104A116 C 0.10UF, K, 16V 1
C2115 F1G1C104A116 C 0.10UF, K, 16V 1 C2117 F1G1C104A116 C 0.10UF, K, 16V 1 C2118 F1J1A475A039 C 4.7UF, K, 10V 1
Description
10V
25V
10V
10V
10V
10V
10V
Pcs Remarks
1
1
1
1
1
1
1
Safety Ref. No. Part No. Part Name &
C2120 F1G1H560A731 C 56UF, 50V 1
C2121 F1G1H560A731 C 56UF, 50V 1 C2122 F1G1C103A116 C 0.010UF, K,
C2123 F1G1C103A116 C 0.010UF, K,
C2124 F1G1C104A116 C 0.10UF, K, 16V 1 C2125 F1G1C103A116 C 0.010UF, K,
C2127 F1G1C103A116 C 0.010UF, K,
C2128 F1G1C103A116 C 0.010UF, K,
C2129 F1G1C103A116 C 0.010UF, K,
C2135 F1G1C103A116 C 0.010UF, K,
C2136 F1G1C103A116 C 0.010UF, K,
C2137 F1J1A106A043 C 0.010UF, K,
C2192 F1J1A106A043 C 0.010UF, K,
C2216 F1G1C104A116 C 0.10UF, K, 16V 1
C2244 F1G1C104A116 C 0.10UF, K, 16V 1 C2245 F1G1H102A730 C 1000UF, 50V 1 C2251 F1J1A106A043 C 0.010UF, K,
C2263 F1J1A106A043 C 0.010UF, K,
C2264 F1J1A106A043 C 0.010UF, K,
C2265 F1G1H101A731 C 100PF, K, 50V 1
C2266 F1G1H101A731 C 100PF, K, 50V 1 C2301 F1G1C104A116 C 0.10UF, K, 16V 1 C2302 F1G1C104A116 C 0.10UF, K, 16V 1
C2303 F1J1E105A171 C 1 UF 25V 1 C2305 F1J1E105A171 C 1 UF 25V 1 C2309 F1J1E105A171 C 1 UF 25V 1
C2313 F1H1A1050032 C 10UF, 50V 1 C2317 F1H1H104A970 C 0.1UF, K, 50V 1 C2319 F1H1H104A970 C 0.1UF, K, 50V 1
C2321 F1H1H104A970 C 0.1UF, K, 50V 1 C2323 F1H1H104A970 C 0.1UF, K, 50V 1 C2325 F1J1H474A757 C 0.47UF, 50V 1
C2331 F1J1H474A757 C 0.47UF, 50V 1 C2333 F1H1E104A129 C 0.1UF, 25V 1 C2335 F1H1E104A129 C 0.1UF, 25V 1
C2337 F1H1H223A970 C 0.22UF, K, 50V 1 C2339 F1H1H223A970 C 0.22UF, K, 50V 1 C2341 F1H1E104A129 C 0.1UF, 25V 1
C2343 F1H1E104A129 C 0.1UF, 25V 1 C2345 F1H1H223A970 C 0.22UF, K, 50V 1 C2347 F1H1H223A970 C 0.22UF, K, 50V 1
C2353 F1G1H102A730 C 1000UF, 50V 1 C2359 F1G1H102A730 C 1000UF, 50V 1 C2361 F2G1E4710007 E 470UF, 25V 1
C2375 F1H1H223A970 C 0.22UF, K, 50V 1 C2377 F1H1H223A970 C 0.22UF, K, 50V 1 C2379 F1H1H223A970 C 0.22UF, K, 50V 1
C2381 F1H1H223A970 C 0.22UF, K, 50V 1 C2383 F1G1H102A730 C 1000UF, 50V 1
C2385 F1G1H102A730 C 1000UF, 50V 1 C2387 F1G1H102A730 C 1000UF, 50V 1 C2389 F1G1H102A730 C 1000UF, 50V 1
C2390 F1J1E105A171 C 1 UF 25V 1 C2407 F1K1E106A136 C 10UF, Z, 25V 1
Description
16V
16V
16V
16V
16V
16V
16V
16V
10V
10V
10V
10V
10V
Pcs Remarks
1
1
1
1
1
1
1
1
1
1
1
1
1
99
Page 100
Safety Ref. No. Part No. Part Name &
C2408 F1J1E105A171 C 1 UF 25V 1
C2409 F1G1H102A730 C 1000UF, 50V 1 C2410 F1J1E105A171 C 1 UF 25V 1 C2411 F1J1E105A171 C 1 UF 25V 1
C2412 F1J1E105A171 C 1 UF 25V 1 C2512 F1J1A106A043 C 0.010UF, K,
C2515 F1H1H103A970 C 0.001UF, K,
C2521 F1H1H103A970 C 0.001UF, K,
C2871 F1K1E106A136 C 10UF, Z, 25V 1
C2872 F1G1E103A123 C 0.010UF, K,
C2873 F1H1E104A129 C 0.1UF, 25V 1
C2874 F2G1A101A019 E 100UF, 10V 1 C2875 F1H1H223A970 C 0.22UF, K, 50V 1 C2878 F1H1H472A970 C 4700PF, K, 50V 1
C2906 F1H1C104A143 C 0.1UF, K, 16V 1 C2907 F1H1C104A143 C 0.1UF, K, 16V 1 C2912 F2G0J101A019 E 100UF 6.3V 1
C2914 F1H1H104A970 C 0.1UF, K, 50V 1 C2916 F1H1C104A143 C 0.1UF, K, 16V 1 C2919 F1H1C104A143 C 0.1UF, K, 16V 1
C2920 F1H1H103A970 C 0.001UF, K,
C2922 F1H1C104A143 C 0.1UF, K, 16V 1
C2927 F1G1H220A731 C 22UF, 50V 1 C2935 F1G1H220A731 C 22UF, 50V 1 C2940 F1H1H104A970 C 0.1UF, K, 50V 1
C2960 F1H0J1050012 C 1UF, K, 16V 1 C2961 F1G1H471A731 C 470UF, 50V 1 C2962 F1H0J1050012 C 1UF, K, 16V 1
C3002 F1G1H561A730 C 56UF, 50V 1 C3003 F1G1H561A730 C 56UF, 50V 1 C3007 F1G1H561A730 C 56UF, 50V 1
C3008 F1G1H561A730 C 56UF, 50V 1 C3010 F1G1H561A730 C 56UF, 50V 1 C3011 F1G1H561A730 C 56UF, 50V 1
C3013 F1G1H561A730 C 56UF, 50V 1 C3014 F1G1H561A730 C 56UF, 50V 1 C3022 F1H1A1050032 C 10UF, 50V 1
C3024 F1H1A1050032 C 10UF, 50V 1 C3039 F1H1A1050032 C 10UF, 50V 1 C3041 F1H1A1050032 C 10UF, 50V 1
C3043 F1H1A1050032 C 10UF, 50V 1 C3044 F1H1A1050032 C 10UF, 50V 1 C3046 F1H1A1050032 C 10UF, 50V 1
C3047 F1H1A1050032 C 10UF, 50V 1 C3048 F1H1A1050032 C 10UF, 50V 1 C3049 F1H1A1050032 C 10UF, 50V 1
C3070 F1J1A106A043 C 0.010UF, K,
C3071 F1J1A106A043 C 0.010UF, K,
C3072 F1G1C104A116 C 0.10UF, K, 16V 1 C3073 F1J1A106A043 C 0.010UF, K,
C3078 F1J1A106A043 C 0.010UF, K,
C3083 F1J1A106A043 C 0.010UF, K,
C3090 F1J1A106A043 C 0.010UF, K,
C3091 F1J1A106A043 C 0.010UF, K,
C3092 F1J1A106A043 C 0.010UF, K,
C3095 F2G1A101A019 E 100UF, 10V 1 C3098 F1H1A1050032 C 10UF, 50V 1 C3099 F1G1H561A730 C 56UF, 50V 1
C3100 F1G1E333A091 C 0.033UF, K,
C3101 F1G1E333A091 C 0.033UF, K,
C3103 F2G1A101A019 E 100UF, 10V 1
Description
10V
50V
50V
25V
50V
10V
10V
10V
10V
10V
10V
10V
10V
25V
25V
Pcs Remarks
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Safety Ref. No. Part No. Part Name &
C3107 F1J1A106A043 C 0.010UF, K,
C3108 F1J1A106A043 C 0.010UF, K,
C3109 F1J1A106A043 C 0.010UF, K,
C3114 F1J1A106A043 C 0.010UF, K,
C3115 F1J1A106A043 C 0.010UF, K,
C3116 F1J1A106A043 C 0.010UF, K,
C3117 F1J1A106A043 C 0.010UF, K,
C3118 F1H1A1050032 C 10UF, 50V 1
C3119 F1H1A1050032 C 10UF, 50V 1 C3139 F1G1C104A116 C 0.10UF, K, 16V 1 C3140 F1G1C104A116 C 0.10UF, K, 16V 1
C3141 F1G1C104A116 C 0.10UF, K, 16V 1 C3143 F1G1C104A116 C 0.10UF, K, 16V 1 C3144 F1J1A106A043 C 0.010UF, K,
C3145 F1G1C104A116 C 0.10UF, K, 16V 1 C3146 F1J1A106A043 C 0.010UF, K,
C3147 F1J1A106A043 C 0.010UF, K,
C3257 F1G1H561A730 C 56UF, 50V 1 C3752 F1J1H102A836 C 1000UF, 50V 1 C4500 F1G1C104A116 C 0.10UF, K, 16V 1
C4501 F1G1C104A116 C 0.10UF, K, 16V 1 C4502 F1G1C104A116 C 0.10UF, K, 16V 1 C4503 F1G1C104A116 C 0.10UF, K, 16V 1
C4533 F1G1H680A731 C 68UF, 50V 1 C4534 F1G1C104A116 C 0.10UF, K, 16V 1 C4535 F1G1C104A116 C 0.10UF, K, 16V 1
C4547 F1G1C104A116 C 0.10UF, K, 16V 1 C4548 F1G1C104A116 C 0.10UF, K, 16V 1 C4549 F1G1C104A116 C 0.10UF, K, 16V 1
C4550 F1G1C104A116 C 0.10UF, K, 16V 1 C4551 F1G1C104A116 C 0.10UF, K, 16V 1 C4552 F1G1C104A116 C 0.10UF, K, 16V 1
C4553 F1G1H102A730 C 1000UF, 50V 1 C4554 F2G1C470A022 E 47UF, 16V 1 C4555 F1J1A106A043 C 0.010UF, K,
C4574 F1G1C104A116 C 0.10UF, K, 16V 1 C4575 F1G1C104A116 C 0.10UF, K, 16V 1
C4580 F1G1C104A116 C 0.10UF, K, 16V 1 C4585 F1G1C104A116 C 0.10UF, K, 16V 1 C4595 F1G1C104A116 C 0.10UF, K, 16V 1
C4598 F1J1A106A043 C 0.010UF, K,
C4599 F1J1A106A043 C 0.010UF, K,
C4600 F1G1C104A116 C 0.10UF, K, 16V 1 C4601 F1J1A106A043 C 0.010UF, K,
C4602 F1G1C104A116 C 0.10UF, K, 16V 1 C4603 F1J1A475A039 C 4.7UF, K, 10V 1
C4605 F1J1A475A039 C 4.7UF, K, 10V 1 C4606 F1J1A475A039 C 4.7UF, K, 10V 1 C4607 F1J1A475A039 C 4.7UF, K, 10V 1
C4608 F1G1C104A116 C 0.10UF, K, 16V 1 C4613 F1H0J1050012 C 1UF, K, 16V 1 C4616 F1J1A475A039 C 4.7UF, K, 10V 1
C4617 F1J1A475A039 C 4.7UF, K, 10V 1 C4624 F1G1C104A116 C 0.10UF, K, 16V 1
C4625 F1G1C104A116 C 0.10UF, K, 16V 1 C4626 F1G1C104A116 C 0.10UF, K, 16V 1 C4628 F1G1C104A116 C 0.10UF, K, 16V 1
C4629 F1G1C104A116 C 0.10UF, K, 16V 1 C4630 F1G1C104A116 C 0.10UF, K, 16V 1 C4631 F1J1A106A043 C 0.010UF, K,
C4632 F1G1C104A116 C 0.10UF, K, 16V 1
Description
10V
10V
10V
10V
10V
10V
10V
10V
10V
10V
10V
10V
10V
10V
10V
Pcs Remarks
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
100
Loading...
