Page 1

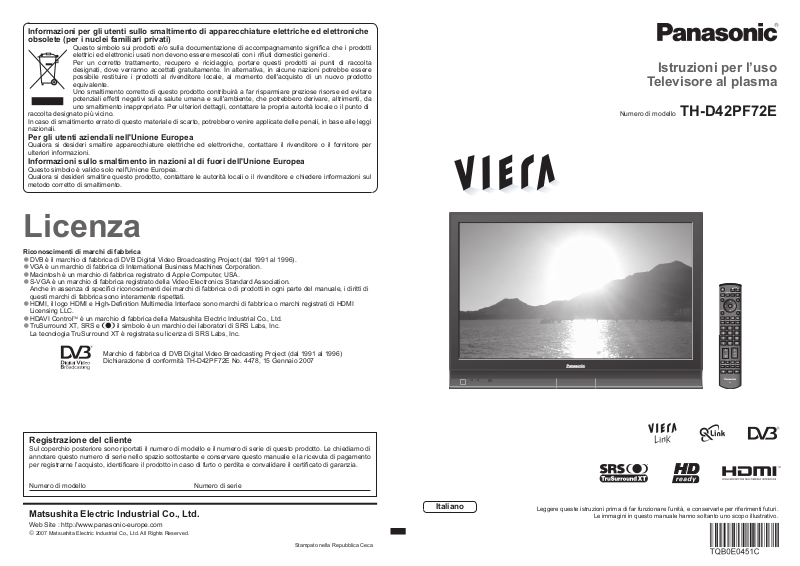

Istruzioni per l’uso

Televisore al plasma

Italiano

Leggere queste istruzioni prima di far funzionare l’unità, e conservarle per riferimenti futuri.

Le immagini in questo manuale hanno soltanto uno scopo illustrativo.

Informazioni per gli utenti sullo smaltimento di apparecchiature elettriche ed elettroniche obsolete (per i nuclei familiari privati)

Questo simbolo sui prodotti e/o sulla documentazione di accompagnamento significa che i prodotti elettrici ed elettronici usati non devono essere mescolati con i rifiuti domestici generici. Per un corretto trattamento, recupero e riciclaggio, portare questi prodotti ai punti di raccolta designati, dove verranno accettati gratuitamente. In alternativa, in alcune nazioni potrebbe essere possibile restituire i prodotti al rivenditore locale, al momento dell'acquisto di un nuovo prodotto equivalente. Uno smaltimento corretto di questo prodotto contribuirà a far risparmiare preziose risorse ed evitare potenziali effetti negativi sulla salute umana e sull'ambiente, che potrebbero derivare, altrimenti, da

uno smaltimento inappropriato. Per ulteriori dettagli, contattare la propria autorità locale o il punto di raccolta designato più vicino. In caso di smaltimento errato di questo materiale di scarto, potrebbero venire applicate delle penali, in base alle leggi nazionali.

Per gli utenti aziendali nell'Unione Europea

Qualora si desideri smaltire apparecchiature elettriche ed elettroniche, contattare il rivenditore o il fornitore per ulteriori informazioni.

Informazioni sullo smaltimento in nazioni al di fuori dell'Unione Europea

Questo simbolo è valido solo nell'Unione Europea. Qualora si desideri smaltire questo prodotto, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento.

Stampato nella Repubblica Ceca

Matsushita Electric Industrial Co., Ltd.

Web Site : http://www.panasonic-europe.com

Registrazione del cliente

Sul coperchio posteriore sono riportati il numero di modello e il numero di serie di questo prodotto. Le chiediamo di annotare questo numero di serie nello spazio sottostante e conservare questo manuale e la ricevuta di pagamento per registrarne l’acquisto, identiﬁ care il prodotto in caso di furto o perdita e convalidare il certiﬁ cato di garanzia.

Numero di modello Numero di serie

Numero di modello TH-D42PF72E

Licenza

Riconoscimenti di marchi di fabbrica

•

DVB è il marchio di fabbrica di DVB Digital Video Broadcasting Project (dal 1991 al 1996).

•

VGA è un marchio di fabbrica di International Business Machines Corporation.

•

Macintosh è un marchio di fabbrica registrato di Apple Computer, USA.

•

S-VGA è un marchio di fabbrica registrato della Video Electronics Standard Association.

Anche in assenza di speciﬁ ci riconoscimenti dei marchi di fabbrica o di prodotti in ogni parte del manuale, i diritti di

questi marchi di fabbrica sono interamente rispettati.

•

HDMI, il logo HDMI e High-Deﬁ nition Multimedia Interface sono marchi di fabbrica o marchi registrati di HDMI Licensing LLC.

•

HDAVI ControlTM è un marchio di fabbrica della Matsushita Electric Industrial Co., Ltd.

•

TruSurround XT, SRS e il simbolo è un marchio dei laboratori di SRS Labs, Inc.

La tecnologia TruSurround XT è registrata su licenza di SRS Labs, Inc.

Marchio di fabbrica di DVB Digital Video Broadcasting Project (dal 1991 al 1996) Dichiarazione di conformità TH-D42PF72E No. 4478, 15 Gennaio 2007

INPUT

OPTION

DIRECT TV REC

EXIT

RETURN

Page 2

Visione Caratteristiche avanzate

Domande e

risposte, ecc.

Guida rapida

Trasformate il vostro salotto in una sala cinematograﬁ ca!

Provate un nuovo livello di intrattenimento

multimediale

Indice

•

Precauzioni per la sicurezza ······················· 4

(Avvertimenti / Precauzioni)

•

Note ···························································· 5

•

Manutenzione ············································· 5

Non mancare di leggere

Caratteristiche avanzate

•

Come usare le funzioni dei menu ············18

(immagini, qualità del suono, ecc.)

•

Impostazioni DVB (DVB)

·····························22

(pay-TV, aggiornamento software, regolazione ora)

•

Modiﬁ ca dei canali ····································24

•

Sintonia dei canali ·····································26

•

Ripristino delle impostazioni ·····················29

•

Etichette d’ingresso ··································· 30

•

Visualizzazione dello schermo PC sul televisore

··· 31

•

Funzioni Q-Link ·········································32

•

Funzioni HDMI ·········································33

(terminale HDMI / VIERA Link)

•

Componenti esterni ···································36

Caratteristiche di base

•

Visione dei programmi TV ························· 12

•

Visione delle videocassette e dei DVD ·····14

•

Visione del Televideo ································16

Visione dei programmi TV

•

Informazioni tecniche ································ 38

•

Domande e risposte ··································41

•

Caratteristiche tecniche ····························43

•

Licenza ······················································44

Domande e risposte, ecc.

Accessori / Opzioni

··············· 6

Identiﬁ cazione dei comandi

···· 7

Connessioni di base

············· 8

Impostazione automatica

··· 10

Guida rapida

Ampio sistema multimediale

Camcorder

Ampliﬁ catore con

sistema di diffusori

Videoregistratore

Lettore DVD

Registratore DVD

Personal

computer

Decoder

Avviso per le funzioni DVB

•

Tutte le funzioni relative a DVB (Digital Video Broadcasting) sono utilizzabili nelle aree di ricezione della trasmissione terrestre digitale DVB-T (MPEG2). Rivolgersi al rivenditore Panasonic locale per le aree interessate.

•

Le funzioni DVB potrebbero non essere disponibili in alcuni Paesi.

•

Questo televisore ha la capacità delle speciﬁ che DVB. Non si possono però garantire i servizi DVB futuri.

Panasonic AVC Networks Czech s. r. o. dichiara che questo apparecchio modello TH-D42PF72E è conforme al D.M. 28/08/1995 Nr. 548, ottemperando alle prescrizioni di cui al D.M. 25/06/1985 (par. 3, All. A) ed al D.M. 27/08/1987 (par. 3, All.I). Questi apparechi TH-D42PF72E sono fabbricati in paese C.E.E., nell rispetto delle disposizioni di cui al D.M. 26/03/92 ed in particolare è conforme alle prescrizioni dell’art.1 dello stesso decreto ministeriale.

Page 3

4 5

C.a. 220-240 V 50 / 60 Hz

Precauzioni per la sicurezza

(La pulizia dell'unità sotto tensione potrebbe causare scosse elettriche.)

Prima di pulire il televisore, staccare la spina del cavo di alimentazione dalla presa di corrente.

Handling the mains plug and lead

Avvertimenti Precauzioni

Se le aperture di ventilazione sono bloccate da tende, ecc., potrebbero causare un surriscaldamento, incendio o scosse elettriche.

Non bloccare le aperture di ventilazione sul retro

Note

Manutenzione

Pannello del display

Mobile

Spina del cavo di alimentazione

Normale manutenzione: Pulire delicatamente la superﬁ cie usando un panno morbido. Se la superﬁ cie è molto sporca: Pulire la superﬁ cie usando un panno morbido inumidito con acqua pulita o con un detersivo neutro diluito con 100 parti d’acqua. Usare poi un panno asciutto passandolo uniformemente sulla superﬁ cie ﬁ nché è asciutta.

Normale manutenzione: Pulire la superﬁ cie del mobile usando un panno morbido e asciutto. Se la superﬁ cie è molto sporca: Inumidire un panno morbido con acqua pulita o acqua contenente una piccola quantità di detergente neutro. Strizzare poi il panno e pulire con esso la superﬁ cie dell’unità. Finire poi la pulizia con panno asciutto.

Pulire a intervalli regolari la spina del cavo di alimentazione con un panno asciutto. (L’umidità e la polvere potrebbero causare un incendio o scosse elettriche.)

Staccare per prima cosa la spina del cavo di alimentazione dalla presa di corrente.

Precauzioni

•

Per la superﬁ cie del pannello del display è stato impiegato un trattamento speciale, ed essa può essere facilmente danneggiata. Non urtare o grafﬁ are la superﬁ cie con le unghie o altri oggetti duri.

•

Non usare insetticidi, solventi, diluenti per vernici o altre sostante volatili sulla superﬁ cie dell’unità (essi potrebbero deteriorarne la qualità).

Precauzioni

•

Non usare detergenti sulle superﬁ ci del televisore. (Se un liquido dovesse penetrare all’interno del televisore, potrebbe guastarlo.)

•

Non usare insetticidi, solventi, diluenti per vernici o altre sostante volatili sulle superﬁ ci dell’unità (essi potrebbero causarne il deterioramento scrostando la vernice).

•

Fare attenzione che il mobile non rimanga a contatto con sostanze di gomma o polivinile per un lungo periodo di tempo.

Se non si intende usare il televisore per un lungo periodo di tempo, staccare la spina del cavo di alimentazione dalla presa di corrente.

Questo televisore continua a consumare della corrente anche quando è spento, per tutto il tempo che la spina del cavo di alimentazione rimane attaccata alla presa di corrente.

Il trasporto del televisore con il suo schermo rivolto in su o in giù potrebbe danneggiare i circuiti interni.

Trasportare soltanto in posizione verticale

Maneggiamento della spina e del cavo di alimentazione

Inserire completamente la spina nella presa di corrente. (Se la spina è allentata, potrebbe generare calore e causare un incendio.) Assicuratevi che ci sia un accesso facile alla spina del cavo di alimentazione. Per evitare le scosse elettriche, accertarsi che lo spinotto di messa a terra della spina del cavo di alimentazione sia collegato saldamente.

Un componente con costruzione di CLASS I deve essere collegato a una presa di corrente di rete con

connessione di messa a terra di protezione. Non toccare la spina del cavo di alimentazione con le mani bagnate. (C’è pericolo di scosse elettriche.) Non si devono usare cavi di alimentazione diversi da quello in dotazione a questo televisore. (potrebbero causare pericoli d’incendio o di scosse elettriche). Non danneggiare il cavo di alimentazione. (Il cavo di alimentazione danneggiato potrebbe causare un incendio o scosse elettriche.)

Non spostare il televisore con il cavo di alimentazione collegato alla presa di corrente. Non mettere oggetti pesanti sul cavo di alimentazione, o mettere il cavo vicino ad un oggetto molto caldo. Non torcere il cavo di alimentazione e non piegarlo o tenderlo eccessivamente. Non staccare il cavo di alimentazione tirandolo. Per staccare il cavo di alimentazione dalla presa di corrente, prenderlo per la spina.

Non usare il cavo di alimentazione con la spina danneggiata, o una presa di corrente danneggiata.

Se si nota una qualsiasi anormalità, staccare immediatamente la spina del cavo di alimentazione dalla presa di corrente!

Tenere i liquidi lontani dal televisore

Per prevenire danni che possono provocare incendio o pericolo di scossa elettrica, non esporre questo televisore a spruzzi o schizzi d’acqua. Non appoggiare contenitori con acqua (vasi da ﬁ ori, tazze, cosmetici, ecc.) sull’apparecchio. (ripiani sopra inclusi)

Non rimuovere i coperchi Non si deve MAI modiﬁ care l'unità

(Le componenti ad alta tensione potrebbero causare pericolose scosse elettriche.)

Far controllare, regolare o riparare l'unità dal rivenditore Panasonic locale.

Non esporre alla luce diretta del sole e altre fonti di calore

Evitare di esporre il televisore alla luce solare diretta o ad altre fonti di calore. Per prevenire ogni rischio di incendio, evitare di collocare candele o ﬁ amme libere sopra o nei pressi dell’apparecchio TV.

Non introdurre oggetti estranei nell'unità

Fare attenzione che oggetti metallici o inﬁ ammabili non cadano dentro l'unità attraverso le aperture di ventilazione (potrebbero causare pericoli d’incendio o di scosse elettriche).

Usare soltanto i supporti dedicati / attrezzatura di montaggio

Se si usano supporti od altre attrezzature non prescritti, l'unità potrebbe diventare instabile con pericolo di infortuni. Chiudere al rivenditore Panasonic locale di eseguire l'installazione. Usare i supporti/montature opzionali (pag. 6).

Il televisore non deve essere posto su superﬁ ci inclinate o instabili

Il televisore potrebbe cadere o rovesciarsi.

Componenti elettronici In modo particolare, non mettere componenti video vicini all'unità (l’interferenza magnetica potrebbe causare la distorsione delle immagini/suono).

Componenti con sensori a infrarossi Anche questo televisore emette raggi infrarossi (essi potrebbero inﬂ uire sul funzionamento dell’altro componente).

Tenere l’unità lontana da questi componenti

Se il televisore non riceve un segnale e non si esegue una operazione in modalità TV per 30 minuti, esso si dispone automaticamente in modalità standby.

Funzione di standby automatico di corrente

Non visualizzare una immagine ﬁ ssa per un lungo periodo di tempo

Ciò fa restare l’immagine sullo schermo al plasma ("ritenzione di immagine"). Ciò non è un malfunzionamento e non è coperto dalla garanzia.

Per evitare la ritenzione di immagine, il contrasto viene ridotto automaticamente dopo alcuni minuti se non viene inviato un segnale o non si esegue una operazione (pag. 41).

Fermi immagine tipici

Numero del canale e altri logo Immagini visualizzate nella modalità 4:3 Videogiochi Immagini del computer

Lasciare uno spazio sufﬁ ciente intorno

all’unità per la dispersione del calore

Distanza minima

(cm)

Page 4

Guida rapida

PULL

Identiﬁ cazione dei comandi

Accessori / Opzioni

•

Identiﬁ cazione dei comandi

•

Accessori / Opzioni

Pile per il telecomando

(2)

•

R6 (UM3)

Morsetto (2)

Telecomando

•

EUR7737Z50

Accessori standard

Controllare che siano presenti tutti gli accessori mostrati

Istruzioni per l’uso

Garanzia pan-europea

Installazione delle batterie nel telecomando

Precauzioni

•

L’installazione sbagliata potrebbe causare una perdita d’acido delle batterie e corrosione, danneggiando il telecomando.

•

Non mischiare batterie vecchie e nuove.

•

Non mischiare batterie di tipi diversi (come batterie alcaline e al manganese).

•

Non usare batterie ricaricabili (Ni-Cd).

•

Non bruciare o rompere le batterie.

Utilizzo del morsetto

Cavo in c.a.

Piedistallo (ST-42D2-WS)

•

TBL0E0016

Per l’installazione, leggere il manuale del piedistallo.

Per aprire

Gancio

Osservare la polarità corretta (+ o -)

Per chiudere

•

Non legare insieme il cavo RF e il cavo di alimentazione (ciò potrebbe causare la distorsione delle immagini).

•

Fissare i cavi con i morsetti, come necessario.

•

Se si usano gli accessori opzionali, seguire il manuale di montaggio degli accessori per collegare i cavi.

Parte posteriore del televisore

fermagli

Per rimuovere dal televisore:

Spingere

entrambi i fermagli laterali

Mettere la

punta nei ganci

Inserire il morsetto in un foro

foro

1. Attaccare il morsetto

2. Avvolgere i cavi

Spingere il

bottone

ganci

Aumenta o diminuisce la posizione del programma di una unità. Dopo avere selezionato una funzione, premere per aumentare o diminuire il livello. Quando in modo Standby, serve per accendere l’apparecchio TV.

Ricevitore segnali telecomando

Cambia la modalità di ingresso

Per selezione le funzioni

•

Volume, Contrasto, Luminosità, Colore, Nitidezza, Tinta (modalità NTSC), Bassi, Acuti, Bilanciamento, Sintonia automatica. (pag. 27)

DVB-LED

•

Sistema DVB attivo durante la registrazione TV diretta (Standby): arancione

LED di accensione

•

Attesa: rossa

Attivato: verde

Sollevare lo sportello per aprirlo

Interruttore di accensione / spegnimento principale

I tasti dei cursori servono a fare le selezioni e le regolazioni

Interruttore di accensione / standby

(Accende il televisore o lo dispone in modalità standby)

Attivazione / disattivazione silenziamento suono

Cambia il rapporto di aspetto (pag. 13)

Per selezionare in sequenza i programmi

Televideo (pag. 16)

Tasto OK per la conferma delle selezioni e scelte Premerlo dopo aver selezionato le posizioni dei programmi per cambiare velocemente programma.

Operazioni VCR / DVD (pag. 15)

Volume

Informazioni sui programmi (pag. 13)

Indice Televideo (pag. 17)

I tasti colorati servono alla selezione, navigazione e operazione di varie funzioni.

EXIT (per tornare allo schermo TV)

Tasti di cambiamento programma / canale (0-9) e tasti di pagine Televideo (pag. 12 e pag. 16) Accende il televisore quando è in modalità standby.

Per l’accesso al menu VIERA Link (pag. 35) Guida programmi (pag. 12)

Menu delle opzioni Serve a selezionare facilmente le impostazioni di visione e suono desiderate (pag. 13)

Menu principale Premerlo per l’accesso ai menu VIERA Link, immagine, audio e funzioni (pag. 18)

Sottotitoli Visualizzazione dei sottotitoli (pag. 13)

Cambia la modalità di ingresso TV - seleziona la modalità DVB

(trasmissione digitale)/analogica (pag. 12)

AV - seleziona la modalità di ingresso

AV (pag. 14)

Registrazione DIRECT TV per registrare immediatamente un programma usando il videoregistratore/registratore DVD con il collegamento Q-Link (pag. 32)

Fa tornare al menu precedente

Fermo immagine (pag. 13) Blocco Televideo (pag. 17)

Per allentare:

Precauzioni

•

Per mantenere le prestazioni e la sicurezza dell’unità, chiedere al rivenditore o a un tecnico esperto di ﬁ ssare la staffa per sospensione a parete.

•

Leggere attentamente le istruzioni che accompagnano gli altoparlanti o il piedistallo, e usare le precauzioni necessarie per evitare che il televisore si rovesci.

•

Maneggiare con cura il televisore durante l’installazione, perché se subisce colpi o altre sollecitazioni potrebbe venire danneggiato.

Accessori opzionali

Staffa per sospensione a parete (vertical)

TY-WK42PV3W

(angolo)

TY-WK42PR2W TY-WK42PR3W

INPUT

OPTION

DIRECT TV REC

EXIT

RETURN

Page 5

Guida rapida

•

Connessioni di base

I componenti esterni e cavi mostrati non sono in dotazione a questo televisore. Accertarsi sempre che l’unità non sia collegata alla presa di corrente prima di attaccare o staccare qualsiasi cavo. Quando si disconnette il cavo di alimentazione, bisogna prima disconnettere la spina dalla presa di corrente.

Esempio 1 Collegamento dell’antenna

Esempio 2 Collegamento del registratore DVD / VCR

Note

•

Collegare a AV1 / 2 un registratore DVD / VCR che supporta Q-Link (pag. 32).

Esempio 3 Collegamento di un registratore DVD / VCR e decoder

Televisore soltanto TV, registratore DVD o VCR TV, registratore DVD / VCR e decoder

Registratore DVD o

videoregistratore

Cavo SCART ( completamente

allacciato)

Cavo RF

Antenna

Cavo c.a. (in dotazione)

Parte posteriore del televisore

Decoder

C.a. 220-240 V 50 / 60 Hz

Cavo RF

Cavo SCART ( completamente

allacciato)

Cavo SCART ( completamente

allacciato)

Cavo RF

Morsetto

•

Piedistallo

Cavo c.a. (in dotazione)

Cavo SCART ( completamente allacciato)

Registratore DVD o videoregistratore

Cavo RF

Antenna AntennaParte posteriore del televisore Parte posteriore del televisore

Cavo RF

C.a. 220-240 V 50 / 60 Hz

AUDIO

AV1

RGB VIDEO

AV2

RGB VIDEO S VIDEO

COMPONENT

VIDEO

AUDIO

AV1

RGB VIDEO

AV2

RGB VIDEO S VIDEO

AV2

RGB VIDEO S VIDEO

AUDIO

COMPONENT

VIDEO

AUDIO

VIDEO

AUDIO

COMPONENT

AV1

RGB VIDEO

RF IN

RF OUT

RF IN

RF OUT

RF IN

Page 6

Guida rapida

Paese

Portogallo

Spagna

Italia

Francia

Austria

Germania

Olanda

Ungheria

Repubblica Ceca

Europa orientale

Polonia

Svizzera

Belgio

Finlandia

Norvegia

Svezia

Danimarca

Grecia

Menüsprache

Slovenčina

Čeština

Еλληνικά

Italiano

Français

English

Srpski

Deutsch

Português

Türkçe

Suomi

Polski

Românǎ

Hrvatski

Nederlands

Slovenščina

Български

Magyar

Svenska

Dansk

Norsk

Español

Collegare il televisore alla presa di corrente e accenderlo

(Ci vogliono alcuni secondi per la visualizzazione)

(Esempio: Menu audio)

La guida sullo schermo alle operazioni serve da aiuto.

Impostazione automatica

Cerca e memorizza automaticamente i canali TV. Questi passi non sono necessari se l’impostazione è stata eseguita dal rivenditore locale.

L’impostazione automatica è ora completata e il televisore è pronto per la visione dei programmi TV.

•

Si può ora usare il telecomando per accendere l’unità o per disporla nella modalità di attesa. (LED di accensione: accensione)

•

Per cambiare i canali

Modiﬁ ca dei canali (pag. 24)

Modif. pr. analalogici (pag. 27)

■

Finestra di istruzioni di aiuto sullo schermo

Per aprire il menu principale

Per tornare al menu precedente

Per spostare il cursore / selezionare il menu

Per spostare il cursore / regolare i livelli / selezionare da una gamma di opzioni

Per accedere ai menu / memorizzare le impostazioni dopo che sono state fatte le regolazioni o dopo la selezione delle opzioni

Molte funzioni di questo televisore sono accessibili dal menu delle indicazioni sullo schermo.

Note

•

Se la sintonizzazione non è riuscita “Sintonia automatica” (pag. 27).

•

Se lo scaricamento non è riuscito “Download” (pag. 21).

•

Se l’ultima volta si è spento il televisore mentre era in modalità standby, esso viene a trovarsi in modalità standby quando lo si accende con l’interruttore di accensione/spegnimento principale.

■

Modo di usare il telecomando

•

Impostazione automatica

Utilizzo delle indicazioni sullo schermo

Per uscire dal sistema dei menu e tornare allo schermo di visione normale

Selezionare il proprio Paese.

Avviare l’impostazione automatica.

•

Se si collega un componente di registrazione compatibile dotato di Q-Link o di altre tecnologie simili (pag. 32), le informazioni dei canali analogici vengono automaticamente scaricate nel componente.

•

L’impostazione automatica comincia a cercare i canali TV e li memorizza.

L’ordine di visione dei programmi

dipende dal segnale TV, sistema di trasmissione e condizioni di ricezione.

Selezionare la lingua

•

L’impostazione può anche essere cambiata nel menu Immagine (pag. 20).

Selezionare l’impostazione delle immagini

per selezionare

per memorizzare

per selezionare

impostare

INPUT

OPTION

DIRECT TV REC

EXIT

RETURN

Sintonia automatica - Digitale e Analogica

Scansione digitale 5 69 Scansione analogica 2 78 1 41

Canale Nome canale Tipo Qualità

CBBC Channel DVB 10 62 BBC Radio Wales DVB 10 62 BBC Radio Cymru DVB 10 62 E4 DVB 10 62 Cartoon Nwk DVB 10

CH 29 Analogico CH 33 BBC1 Analogico

Durata: circa 3 minuti.

Per uscire

Ritorno

DOWNLOAD IN CORSO

ATTENDERE

Programma : 63

Telecomando non disponibile

RETURN

EXIT

Menu audio

Modo audio Musica

Bassi Acuti Bilanciamento Surround Off Cor. Volume MPX Stereo Reset Imposta

Seleziona

Per uscire Cambio Ritorno

Modo Immagine

Dinamico Normale Cinema

Page 7

Visione

Visione dei programmi TV

•

Visione dei programmi TV

Per congelare / scongelare le immagini

Blocco

•

Per selezionare il numero del programma di due o tre cifre, p.es., 39

giù

(in breve tempo)

Selezionare un canale

Selezionare il canale DVB (trasmissione video digitale) o analogico

Barra informazioni

L'interruttore di accensione / spegnimento principale deve essere attivato.

(Premere per 1 secondo circa)

•

Si può anche selezionare la modalità usando il tasto TV sul pannello anteriore del televisore.

Accendere l’unità.

Note

•

Per guardare la pay-TV (pag. 23)

•

Per selezionare dalla guida programmi

■

Altre funzioni utili (Usare dopo )

Cambiamento rapporto di aspetto

Per memorizzare

Visualizzazione dei sottotitoli

Visualizza / nasconde i sottotitoli (se disponibili)

•

Per cambiare la lingua DVB

“Sottotit. preferiti” (pag. 21) (se disponibili)

Visualizzazione dello stato dei programmi correnti

Per controllare o cambiare istantaneamente lo stato del programma corrente

•

Per cambiare

Lingua sottotitoli (modalità DVB)

Possibile se il programma ha qualche lingua dei sottotitoli

Audio multiplo (modalità DVB)

Possibile se il programma ha qualche lingua del suono

Lingua Televideo

Impostazione (pag. 21)

MPX (Modalità analogica)

Suono (pag. 20)

Cor. Volume

Regola il volume dei canali individuali o la modalità di ingresso

Note

•

Le impostazioni possono anche essere cambiate nella lista Menu (pag. 20 e pag. 21).

Per cambiare il rapporto di aspetto (pag. 38)

Visione delle immagini nelle loro dimensioni e aspetto ottimali.

Lista di selezione dell’aspetto

•

Per cambiare la modalità

Visualizzare la lista di selezione aspetto

Mentre la lista è visualizzata, selezionare la modalità

•

Per cambiare la modalità usando soltanto il tasto ASPECT

(Premere ripetutamente ﬁ nché si raggiunge la modalità desiderata)

Volume

per selezionare il programma

per guardare

per selezionare la pagina

per selezionare

per cambiare

Visualizzazione delle informazioni dei programmi

Visualizzazione della barra informazioni

Silenziamento del suono

•

Per impostare il tempo limite di visualizzazione

“Durata visione” (pag. 21)

•

Per nascondere

•

Appare anche quando si cambia canale.

•

Informazioni di un altro canale

•

Informazioni del programma successivo

(DVB)

•

Per guardare il programma elencato nella barra

•

Funzionamento della barra informazioni

Prima pressione Barra di visualizzazione

Seconda pressione Barra + sinossi dei programmi (DVB)

Terza pressione Uscita

Segnale TV debole

Trasmissione criptata

Sottotitoli

Televideo

Suono stereo / audio multiplo

Timer di spegnimento automatico

Caratteristiche disponibili

Programma

DVB: Ora di inizio/

ﬁ ne programma Analogico: Stato del programma

Canale Ora attuale Categoria

Per cambiare la categoria

Blu

OPTION

INPUT

DIRECT TV REC

EXIT

RETURN

1 BBS

Corontation Street 20 : 00 ~ 20 : 55

Adesso

23:35

Camb. cat.

Per inform. premere

Profilo 1

Tutti canali DVB

Cartoon Nwk

6 7

BBC Radio Wales

BBC Radio Cymru

BBC ONE Wales

BBC THREE

BBCi CBBC Channel

Seleziona

Per uscire

Collega

Pagina su/giù Ritorno

STTL

1 BBS

Corontation Street 20 : 00 ~ 20 : 55

Segnale debole

Codificato

Adesso

23:35

Per inform. premere

Profilo 1

Camb. cat.

PTION

EXIT

Selezione formato

Auto

16:9 14:9 N-Zoom 4:3 Formato 4:3 Zoom1 Zoom2 Zoom3

Seleziona

Cambio

Per uscire

Ritorno

Page 8

Visione

•

Visione delle videocassette e dei DVD

2 3

Collegando il componente esterno (videoregistratore, componente DVD, ecc.), si può guardare il suo ingresso. Per collegare il componente (pag. 8 e pag. 9)

Il telecomando può attivare alcune funzioni del componente esterno Panasonic selezionato.

Selezionare la modalità di ingresso del componente collegato

Note

•

Se il componente esterno ha la funzione di regolazione dell’aspetto, regolarla a “16:9”.

•

Per i dettagli, vedere il manuale del componente o rivolgersi al rivenditore locale.

Visualizzare il menu Selezione ingresso

Visualizza il connettore selezionato

Accendere il televisore

■

Eseguendo i collegamenti SCART, come nell’esempio 2 o 3

(pag. 8 e pag. 9)

I segnali di ingresso vengono ricevuti automaticamente quando la

riproduzione comincia

•

I segnali di ingresso vengono identiﬁ cati automaticamente dal terminale SCART (8 pin).

•

Questa funzione è disponibile anche per il collegamento HDMI (pag. 35)

■

Se la modalità di ingresso non viene selezionata automaticamente

Procedere con e

•

Si può anche selezionare l’ingresso usando il tasto AV sul telecomando o sul pannello anteriore del televisore.

Premere ripetutamente il tasto ﬁ nché viene selezionato l’ingresso

desiderato.

•

Si può etichettare o saltare ciascuna modalità di ingresso

“Nome ingresso” (pag. 30)

•

Secondo l’impostazione del componente

Tasti di selezione VCR / DVD

∗

Selezionare VCR per far funzionare il videoregistratore o il componente DVD Panasonic Selezionare DVD per far funzionare il componente DVD o Lettore home theatre Panasonic.

Attesa

Per disporre l’unità nella modalità di attesa / accensione

Lettura

Riproduzione delle videocassette / DVD

Arresto

Per arrestare le operazioni

Riavvolgimento / Salto / Ricerca

VCR: Per il riavvolgimento, ripasso (durante la lettura) DVD: Per saltare alla traccia o titolo precedente Premere e tenere premuto per cercare indietro

Avanti veloce / Salto / Ricerca

VCR: Per la ricerca in avanti veloce, accesso (durante la lettura) DVD: Per il salto alla traccia o titolo seguente Premere e tenere premuto per cercare in avanti

Pausa

Per pausare / continuare DVD: Mantenere premuto per la riproduzione al rallentatore

Programma su / giù

Per selezionare i programmi

Registrazione

Per cominciare la registrazione

Il componente Panasonic collegato al televisore può essere fatto funzionare direttamente con il telecomando.

Note

•

Confermare il corretto funzionamento dopo il cambiamento del codice.

•

I codici tornano ai valori predeﬁ niti quando si cambiano le batterie.

•

“DVD” signiﬁ ca lettore DVD, registratore DVD e registratore home theatre.

•

Alcune operazioni potrebbero non essere possibili con alcuni modelli di componenti.

∗

Impostazione del telecomando per il funzionamento di un videoregistratore, lettore DVD, ecc., Panasonic

Selezionare il tasto VCR o DVD che si desidera impostare. Mantenere premuto durante le operazioni seguenti

Immettere il codice appropriato del componente da controllare. Vedere la tabella sotto

Premere

Tasto “VCR” Tasto “DVD”

Selezione ingresso

AV1

AV2/AV2S

COMPONENT PC HDMI1 HDMI2 TV

Guardare

Componente Codice

Videoregistratore 10 (impostazione predeﬁ nita)

DVD 11

Componente Codice

DVD

70 (impostazione predeﬁ nita)

Lettore home theatre 71

■

Per tornare al televisore

per selezionare

guardare

INPUT

OPTION

DIRECT TV REC

EXIT

RETURN

Page 9

Visione

OPTION

DIRECT TV REC

EXIT

RETURN

INPUT

STTL

Rosso

Verde

Giallo

Blu

Visione del Televideo

Selezionare la modalità Televideo

Selezionare la pagina

La trasmissione Televideo, che include le notizie, i bollettini meteorologici e i sottotitoli, è disponibile se fornita dalle emittenti.

■

Per tornare al televisore

(Corrisponde alla barra dei colori)

•

Visualizza l’indice (il contenuto varia secondo le emittenti)

Richiamo delle pagine preferite

•

Per richiamare la pagina memorizzata in “blu”.

•

L’impostazione della fabbrica è “P103”.

•

Visione del Televideo

Ora / data

Numero pagina attuale

Numero sottopagina

Barra di colore

Cos’è la modalità FLOF (FASTEXT)?

Nella modalità FLOF, sulla parte inferiore dello schermo vengono situati quattro diversi soggetti colorati. Infatti l’accesso alla pagina è quasi istantaneo, basta premere il tasto e la pagina appare. Questa funzione permette l’accesso rapido alle informazioni sul soggetto mostrato.

Che cos’è la modalità Normale?

In modalità Normale, quattro numeri di pagina in colori diversi appaiono in basso allo schermo. Ognuno di questi numeri può essere modiﬁ cato e conservato nella memoria del televisore. (“Memorizzazione delle pagine viste frequentemente”, pag. 17)

■

Per cambiare modalità “Televideo” nel Menu funzioni (pag. 21)

■

Per regolare il contrasto

Quando viene visualizzata la barra blu

Rivelazione dei dati nascosti

•

Per nascondere di nuovo

Rivela le parole nascoste, p.es., le risposte dei quiz

■

Modo comodo di usare il Televideo

Pagina completa / parte superiore / parte inferiore

Normale

(PAGINA COMPLETA)

(PARTE INFERIORE)

(Espande la metà inferiore)

Indice

•

modalità TOP / FLOF soltanto

Ritorno alla pagina indice principale

Se si desidera mantenere la pagina attuale senza aggiornamento

Arresto o continuazione dell’aggiornamento automatico

■

Per continuare

Conserva

Memorizzazione delle pagine viste frequentemente

Memorizzazione delle pagine viste frequentemente nella barra di colore

(Modalità Normale soltanto)

mantenere premuto

Come la pagina viene visualizzata

Il numero diventa bianco.

Corrispondente al pulsante del colore

■

Per cambiare le pagine memorizzate

Immettere il numero della nuova pagina

Tasto colorato che si desidera cambiare

Visione delle sottopagine

•

Sottopagine: Il numero di sottopagine varia secondo le emittenti (ﬁ no a 79 pagine). La ricerca potrebbe richiedere qualche tempo, durante il quale si possono guardare i programmi TV.

Impostare un numero di 4 cifre

esempio: P6

Appare sull’angolo superiore sinistro dello schermo

■

Per vedere una sottopagina speciﬁ ca

Visione della sottopagina (soltanto quando il Televideo ha più di una pagina)

Visione dei programmi TV in attesa dell’aggiornamento

P108

Appare al completamento dell’aggiornamento

(Non si può cambiare il canale.)

Televideo si aggiorna automaticamente quando diventano disponibili nuove informazioni.

•

La pagina delle notizie fornisce una funzione che indica l’arrivo delle ultime notizie (“Notizie ﬂ ash”).

Cambiamento temporaneo allo schermo TV

Visione della pagina aggiornata

Visione delle immagini TV durante la ricerca di una pagina Televideo

Visione in multiple ﬁ nestre

Cos’è la modalità TOP? (nel caso della trasmissione di testo TOP)

TOP è un particolare miglioramento del servizio Televideo standard, che rende la ricerca più facile ed la guida più efﬁ ciente.

•

Panoramica veloce delle informazioni Televideo disponibili

•

Selezione passo passo di facile uso dei particolari soggetti

•

Informazioni di stato pagina sulla parte inferiore dello schermo

Pagina su/giù disponibile

Per la selezione tra i blocchi di soggetti

Per la selezione del soggetto seguente dentro il blocco dei soggetti (Dopo l’ultimo soggetto, sposta al blocco di soggetti seguente.)

(PARTE SUPERIORE)

(Espande la metà superiore)

Per guardare i programmi TV e il Televideo contemporaneamente in due ﬁ nestre

•

Le operazioni sono eseguibili soltanto sulla schermata Televideo.

(Premere due volte)

•

Per selezionare e deselezionare le immagini e il testo

mantenere premuto

(Modalità analogica soltanto)

giù

Rosso

Verde

Blu

Giallo

<< 01 02 03 04 05 06 07 >>

17:51 28 Feb

TELETEXT

INFORMATION

Rosso

Verde

STTL

Blu

Giallo Giallo

Page 10

Caratteristiche avanzate

Menu principale

VIERA Link

Immagine

Suono

Impostazione

Menu immagine 1/2

Modo Immagine Dinamico

Contrasto Luminosità Colore Nitidezza Tinta Temp colore Calda Gestione colore Off P-NR Off

Come usare le funzioni dei menu

•

Come usare le funzioni dei menu

(immagini, qualità del suono, ecc.)

Visualizzare i menu.

Vari menu permettono di fare impostazioni per le immagini, il suono e altre funzioni.

•

Visualizza le funzioni che possono essere impostate (varia secondo il segnale d’ingresso)

Note

•

Per inizializzare tutte le impostazioni

“Impostazioni originali”

(pag. 29).

■

Per tornare in qualsiasi momento alla televisione

■

Per tornare alla schermata precedente

Selezionare il menu.

Selezionare l’opzione.

(esempio: Menu immagine)

Regolare o selezionare.

(esempio: Menu immagine)

Cambiata

Numero e posizioni delle alternative

Spostata

■

Scegliere tra le alternative

■

Regolare usando la barra di scorrimento

Visualizza la schermata successiva

■

Passare alla schermata successiva

■

Per cambiare le pagine dei menu

giù

■

Descrizione

•

Si possono selezionare soltanto le opzioni disponibili.

per l’accesso

per selezionare

per cambiare

per la memorizzazione o

l’accesso ( Necessario per

alcune funzioni)

per selezionare

Menu principale

VIERA Link

Immagine

Suono

Impostazione

(pag. 21)

Menu sintonia

Sintonia automatica Accedere Modif. pr. analalogici Accedere Sintonia manuale DVB Sinton.man. Analalogica

Accedere

Agg. nuovo canale DVB

Accedere

Messaggio nuovo canale Stato segnale DVB Accedere

(pag. 26)

(pag. 35)

Il menu del componente selezionato

(pag. 20)

(pag. 21)

INPUT

OPTION

DIRECT TV REC

EXIT

RETURN

EXIT

RETURN

Menu immagine

Modo Immagine Dinamico Contrasto Luminosità Colore Nitidezza Tinta Temp colore Calda Gestione colore Off P-NR Off

Temp colore Normale

Nitidezza

Menu sintonia Accedere

1/2

Menu VIERA Link

Controllo Viera Link Selezione altoparlanti

Menu immagine

Modo Immagine Dinamico Contrasto Luminosità Colore Nitidezza Tinta Temp colore Calda Gestione colore Off P-NR Off

Menu immagine

MPEG NR Off 3D-COMB Off Reset Imposta

Menu audio

Modo audio Musica Bassi Acuti Bilanciamento Surround Cor. Volume Multiaudio preferito MPX Ingresso HDMI1

Menu audio

Reset Imposta

Menu funzioni

Sistema di colore AV Auto Modifica profilo DVB Accedere Lista Canali DVB Regolazione Q-Link Accedere Sicurezza bambini Accedere Menu sintonia Timer Off Lingua Televideo TOP

Menu funzioni

Impostazioni originali Accedere Interfaccia comune Accedere Aggiorn. sistema Accedere Risparmio energia Off Pannello laterale Off Nome ingresso Durata visione VIERA Link Fuso orario

Menu funzioni

Frequenza di rinfresco Licenza software Accedere Informaz. sistema Accedere

Registratore Home Cinema

Off

Inglese Stereo Auto

Accedere

Accedere 3 secondi On Auto

100Hz

1/2

2/2

1/2

2/2

1/3

2/3

3/3

Regolazione Q-Link

Q-Link AV2 AV2 out DVB Download Accedere

Page 11

Caratteristiche avanzate

Menu Opzione Regolazioni / Conﬁ gurazioni (alternative)

VIERA Link

Controllo Viera Link

Controlla il componente Panasonic collegato “Controllo facile con il solo telecomando VIERA” (pag. 35) “Controllo diffusori” (pag. 35)

•

Si può anche accedere direttamente al menu VIERA Link usando il tasto VIERA Link del telecomando.

Selezione altoparlanti

Immagine

Modo Immagine

Modalità immagini di base (Dinamico / Normale / Cinema)

•

Impostare per ciascun segnale d’ingresso

Contrasto, Luminosità, Colore, Nitidezza

Regola il colore, la luminosità, ecc., per ciascuna modalità delle immagini secondo le proprie preferenze

Tinta

Regola la tinta delle immagini

•

Per la ricezione del segnale NTSC soltanto

Temp colore

Sceglie il bilanciamento del colore dell’intera immagine (Fredda / Normale / Calda)

Gestione colore

Rende automaticamente vividi i colori (Off / On)

•

Non valido con segnale PC

P-NR

Riduzione del disturbo delle immagini Riduce automaticamente i disturbi all’immagine indesiderati

(Off / Normale / Dinamico / Auto)

•

Non valido con HDMI, segnale PC o DVB

MPEG NR

Riduce automaticamente il rumore per la visione dei DTV, DVD e VCD

(Off / Minimo / Medio / Massimo)

3D-COMB

Rende automaticamente più vividi i fermi immagine e le immagini al rallentatore

(Off / On)

•

Per la ricezione del segnale PAL o NTSC soltanto

•

Non valido con RGB, S-Video, componenti, PC e HDMI

Reset

Premere il tasto OK per ripristinare le impostazioni predeﬁ nite della modalità Immagine attuale

Suono

Modo audio

Modalità di base del suono (Musica / Parlato)

Bassi

Regola il livello d’uscita dei bassi profondi

Acuti

Regola il livello d’uscita del suono di tonalità alta, stridulo

Bilanciamento

Regola il livello del volume dei diffusori destro e sinistro

Surround

Impostazioni del suono surround (Off / Surround Simulato / SRS TruSurround XT) Surround Simulato

: Produce un miglioratore dinamico per simulare migliori effetti spaziali

SRS TruSurround XT

: SRS TruSurround XT® crea un effetto di suono surround di alta

qualità usando soltanto due diffusori della sorgente che permette l’uscita dei segnali codiﬁ cati surround

Cor. Volume

Regola il volume dei canali individuali o la modalità di ingresso

Multiaudio preferito

Selezionare la lingua desiderata per il multiaudio DVB (le alternative variano secondo l’emittente)

MPX

Seleziona stereo / mono (Mono / Stereo)

•

Normalmente: Stereo

•

Non si può ricevere il segnale stereo: Mono

•

M1/M2: Disponibile mentre viene trasmesso il segnale monofonico

•

Modalità analogica soltanto

Ingresso HDMI1

Selezionare secondo il segnale di ingresso (Auto / Digital / Analogico) (pag. 33) Auto : Rilevamento automatico della sorgente del suono digitale o analogica

Digital : Connessione cavo HDMI Analogico : Connessione cavo adattatore HDMI-DVI

•

Modalità di ingresso HDMI soltanto

•

Il terminale HDMI2 è soltanto per il segnale digitale

•

Nessuna impostazione per HDMI2 disponibile

Reset

Premere il tasto OK per ripristinare le impostazioni predeﬁ nite della modalità Audio attuale

Menu Opzione Regolazioni / Conﬁ gurazioni (alternative)

Impostazione

Sistema di colore AV

Seleziona il sistema di colore opzionale in base ai segnali video nella modalità AV

(Auto / PAL / SECAM / M.NTSC / NTSC)

Modiﬁ ca proﬁ lo DVB

Crea una lista dei programmi preferiti (pag. 25)

Lista Canali DVB

Salta i canali DVB indesiderati (pag. 25)

Regolazione Q-Link

Q-Link

Seleziona quale terminale AV usare per la comunicazione dei dati tra questo televisore e un componente di registrazione compatibile (AV1 / AV2) (pag. 32)

AV1 / AV2 out

Sceglie il segnale da trasmettere dal televisore a Q-Link

(Analogico / DVB / AV1 / AV2 / Monitor)

•

Monitor: Immagine visualizzata sullo schermo

•

L’uscita dei segnali component, PC e HDMI non è possibile

Download

Scarica le informazioni dei canali analogici nel componente compatibile Q-Link collegato al televisore

Sicurezza bambini

Blocca un canale di programma per impedirne l’accesso (pag. 25)

Menu sintonia

Sintonia automatica

Sintonizza automaticamente i canali ricevuti localmente (pag. 27)

Modif. pr. analalogici

Modiﬁ ca i canali analogici (pag. 27)

Sintonia manuale DVB

Imposta manualmente i canali DVB (pag. 28)

Sinton.man. Analalogica

Imposta manualmente i canali analogici (pag. 28)

Agg. nuovo canale DVB

Aggiunge nuovi servizi DVB (pag. 28)

Messaggio nuovo canale

Seleziona se avvisare con un messaggio quando viene trovato un nuovo servizio DVB (pag. 28)

Stato segnale DVB

Controlla la condizione del segnale DVB (pag. 28)

Timer

Imposta il tempo di spegnimento automatico dell’unità.

(Off / 15 / 30 / 45 / 60 / 75 / 90 minuti)

Lingua

Lingua OSD

Cambia la lingua delle indicazioni sullo schermo

Lingua Televideo

Seleziona la lingua del Televideo (Ovest / Est1 / Est2)

•

Ovest: Inglese, francese, tedesco, greco, italiano, spagnolo, svedese, turco

•

Est1: Ceco, inglese, estone, lettone, rumeno, russo, ucraino

•

Est2: Ceco, ungherese, lettone, polacco, rumeno

Sottotit. preferiti

Selezionare la lingua desiderata dei sottotitoli DVB (secondo l’emittente)

•

Per visualizzare i sottotitoli pag. 13

Televideo

Modalità di visualizzazione Televideo (TOP (FLOF) / Normale) (pag. 16)

Impostazioni originali

Ripristina tutte le impostazioni, per esempio, quando si cambia casa (pag. 29)

Interfaccia comune

Per guardare la pay-TV (pag. 23)

Aggiorn. sistema

Scarica nuovi software nel televisore (pag. 23)

Risparmio energia

Riduce la luminosità delle immagini per risparmiare il consumo energetico (Off / On)

Pannello laterale

Aumenta la luminosità del lato dell’immagine (Off / Basso / Medio / Alto)

•

L’impostazione consigliata è Alto, per evitare la “ritenzione di immagine” sul lato

Nome ingresso

Etichetta o salta ciascun terminale di ingresso (pag. 30)

Durata visione

Imposta per quanto tempo la barra informazioni (pag. 13) rimane sullo schermo

•

Da 0 (nessuna visualizzazione) a 10 secondi, in incrementi di 1 secondo

VIERA Link

Imposta le funzioni VIERA Link (Off / On) (pag. 34)

Fuso orario

Regolare i dati di tempo (pag. 23)

Frequenza di rinfresco

Cambia il trattamento delle immagini del pannello (secondo il segnale d’ingresso)

(50Hz / 100Hz)

•

Regolato normalmente a “100 Hz”.

Licenza software

Visualizza le informazioni della licenza del software

Informaz. sistema

Visualizza le informazioni di sistema di questo televisore

■

Lista dei menu

•

Come usare le funzioni dei menu

(immagini, qualità del suono, ecc.)

Come usare le funzioni dei menu

■

Lista dei menu

•

Mentre si usa il PC, viene visualizzato un menu diverso (pag. 31).

•

Si possono selezionare soltanto le opzioni disponibili.

Page 12

Caratteristiche avanzate

Menu principale

VIERA Link

Immagine

Suono

Impostazione

Off

Power Save Side Panel Off

Off

2/3

Interfaccia comune Accedere Aggiorn. sistema Accedere

Nome ingresso Durata visione

3 secondi

VIERA Link

Menu funzioni

Fuso orario

Auto

Risparmio energia Off Pannello laterale Off

•

Impostazioni DVB (DVB)

(pay-TV, software update, time adjustment)

Impostazioni DVB

Selezionare “Impostazione”

Selezionare “Interfaccia comune”, “Aggiorn. sistema” o “Fuso orario”

Impostare

■

Per tornare al televisore

(modalità DVB)

Le impostazioni DVB permettono l’accesso a varie caratteristiche avanzate.

Aggiorn.

sistema

Aggiornamento del software TV

■

Per aggiornare immediatamente

Aggiorn. sistema

Ric. aggior. autom. in standby

Ricerca aggiornamento sistema

Selezionare “Ric. aggior. autom. in standby” e selezionare poi “On” o “Off”

•

On: Esegue automaticamente una ricerca in standby e scarica un aggiornamento, se disponibile.

Scaricare il nuovo software nel televisore.

•

Per i dettagli (pag. 39)

Se si esegue “Aggiorn. sistema”, il software viene aggiornato (le funzioni del televisore potrebbero cambiare). Se non si desidera ciò, disattivare “Ric. aggior. autom. in standby”.

Il menu Modulo di interfaccia comune permette l’accesso al software contenuto nei Moduli di interfaccia comune (CI). Questo apparecchio funziona solo con moduli Pay TV conformi allo standard CI.

Interfaccia comune

Slot 1:

Modulo inserito

Accedere al “Interfaccia comune”

selezionare, andare

Caratteri colorati

Seguire le istruzioni sullo schermo

esempio:

•

La guida alle operazioni sullo schermo potrebbe non corrispondere ai tasti del telecomando.

Precauzioni

•

Disattivare sempre l’interruttore di accensione / spegnimento principale prima di inserire o di rimuovere il modulo CI.

•

Se la scheda di visione e il lettore di schede formano un unico set, inserire prima il lettore di schede e inserire poi la scheda di visione nel lettore di schede.

•

Non inserire il modulo capovolto.

•

Ciò che appare sullo schermo dipende dal contenuto del modulo CI selezionato.

•

Normalmente, i servizi pay-TV appaiono senza e .

Se i servizi pay-TV non appaiono, eseguire

e .

•

Per ulteriori dettagli, vedere il manuale del modulo CI o controllare la trasmittente.

Inserire il modulo CI (opzionale)

Parte posteriore del televisore

Pay-TV

Interfaccia

comune

Selezionare “Ricerca aggiornamento sistema”

Cerca un aggiornamento (per diversi minuti) e visualizza un messaggio corrispondente se c’è

Scaricamento

•

Lo scaricamento potrebbe richiedere 20 minuti.

Fuso orario

Regolazione automatica dei dati orari

Auto: I dati orari vengono regolati automaticamente

secondo l’area locale.

Altri : I dati orari vengono corretti secondo l’ora di

Greenwich.

Impostare l’ora

Visualizzare i menu

Se nella modalità analogica

Selezionare DVB

per l’accesso

per selezionare

per l’accesso

per selezionare

Slot CI

Inserire o

rimuovere

completamente

in modo diritto

Modulo CI

impostare

per

selezionare

per

l’accesso

per

selezionare

impostare

per selezionare

INPUT

OPTION

DIRECT TV REC

EXIT

RETURN

EXIT

Rosso

Verde

Blu

Giallo

Page 13

Caratteristiche avanzate

Menu principale

VIERA Link

Immagine

Suono

Impostazione

Off

1/3

Impostazioni originali

Modifica profilo DVB Accedere Lista Canali DVB

Regolazione Q-Link

Sicurezza bambini Accedere

Accedere

Menu sintonia Timer Off Lingua Televideo TOP

Menu funzioni

Wed 12/05/04 10:46 Editor profilo

BBC One Wales

Tutti canali DVB

BBC THREE 7 E4 14 CBBC Channel 70 Cartoon Nwk 72 BBCi 105 BBC Radio Wales 719 BBC Radio Cymru 720

BBC One Wales

Profilo 1

Wed 12/05/04 10:46 Editor profilo

BBC One Wales

Tutti canali DVB

BBC THREE 7 E4 14 CBBC Channel 70 Cartoon Nwk 72 BBCi 105 BBC Radio Wales 719 BBC Radio Cymru 720

Profilo 1

•

Modiﬁ ca dei canali

Selezionare “Impostazione”

Selezionare “Modiﬁ ca proﬁ lo DVB”, “Lista Canali DVB” o “Sicurezza bambini”

Impostare

Si può creare la lista dei propri canali preferiti, saltare i canali indesiderati e controllare l’udienza dei canali.

■

Per tornare al televisore

Controllo dell’udienza dei canali

Sicurezza

bambini

1 of 2Sicurezza bambini - Inserire il PIN

Inserire il nuovo PIN

* * * *

Sicurezza bambini

Lista canali

Cambia il PIN

Accedere

Wed 12/05/04 10:46 Sicurezza bambini - Lista canali

BBC One Wales 1 BBC THREE 7 E4 14 CBBC Channel 70 Cartoon Nwk 72 BBCi 105 BBC Radio Wales 719 BBC Radio Cymru 720

Nome canale

Sicura bambini

DVB DVB DVB DVB DVB DVB DVB DVB

Tipo

■

Per cambiare il numero PIN

Selezionare “Cambia il PIN” in e impostare due volte il nuovo numero PIN.

Si possono bloccare speciﬁ ci canali per controllare chi li guarda. (Quando si seleziona un canale, appare un messaggio; il canale può essere guardato impostando il numero PIN.)

Appare quando il canale è bloccato

Impostare un numero PIN (4 cifre)

Selezionare “Lista canali”

•

Per cancellare

Selezionare il canale bloccato

•

Per bloccare tutti i canali

•

Per cancellare il blocco di tutti i canali

Selezionare il canale da bloccare

Note

•

L’impostazione di “Impostazioni originali” (pag. 29) cancella il numero PIN e tutte le impostazioni.

•

Impostare due volte il numero PIN alla prima impostazione.

•

Prendere nota del numero PIN nel caso che venga dimenticato.

Selezionare DVB o Analogico

•

“Modiﬁ ca proﬁ lo DVB” e “Lista Canali DVB” sono disponibili in modalità DVB soltanto.

•

Per aggiungere tutti i canali alla lista

Creare la propria lista dei canali preferiti (Proﬁ lo) delle varie trasmittenti (ﬁ no a 4: da Proﬁ lo 1 a Proﬁ lo 4). La lista viene visualizzata nella banda delle informazioni (pag. 13) a cui si può facilmente accedere.

Per visualizzare un altro Proﬁ lo

Viene aggiunto un canale

Selezionare un canale e aggiungerlo alla lista

Per memorizzare

■

Per modiﬁ care Proﬁ lo

Selezionare il campo del proﬁ lo da modiﬁ care e:

•

Per nominare il proﬁ lo

Selezionare il carattere

•

Per spostare il canale

Selezionare la nuova posizione Confermare

•

Per cancellare il canale

•

Per cancellare tutti i canali

Lista dei canali preferiti

Modiﬁ ca

proﬁ lo DVB

( Modalità

DVB)

Salto dei canali indesiderati

Lista

Canali

DVB

( Modalità

DVB)

Si possono nascondere i servizi indesiderati. I servizi eliminati non possono essere visualizzati, eccetto in questa funzione. Usare questa funzione per saltare i servizi indesiderati.

Selezionare un servizio e nasconderlo / visualizzarlo

CBBC Channel

Lista Canali DVB

Cartoon Nwk BBCi

BBC Radio Wales

BBC Radio Cymru BBC ONE Wales BBC THREE

72 105

719

720

1 7

Visualizzare i menu

: inserire

: cancella (salta)

per l’accesso

per selezionare

per l’accesso

per selezionare

inserire / cancella

per selezionare

per

selezionare

impostare

per

selezionare

per

l’accesso

INPUT

OPTION

DIRECT TV REC

EXIT

RETURN

EXIT

Blu

Verde

Giallo

Rosso

Verde

Giallo

Blu

Verde

Blu

Giallo

Page 14

Caratteristiche avanzate

Menu principale

VIERA Link

Immagine

Suono

Impostazione

Off

1/3

Impostazioni originali

Modifica profilo DVB Lista Canali DVB Regolazione Q-Link Sicurezza bambini

Menu sintonia

Timer Off Lingua Televideo TOP

Accedere

Menu funzioni

Menu sintonia

Sintonia automatica Accedere Modif. pr. analalogici Accedere Sintonia manuale DVB Sinton.man. Analalogica

Accedere

Agg. nuovo canale DVB

Accedere

Messaggio nuovo canale Stato segnale DVB Accedere

•

Sintonia dei canali

Impostazione automatica canali DVB e analogici

Sintonia

automatica

Imposta automaticamente i canali DVB e analogici ricevuti localmente. Se è stato impostato il numero PIN di blocco bambini (pag. 25), esso deve essere immesso.

Avviare l’impostazione automatica

•

Tutte le impostazioni precedenti vengono cancellate.

•

Le impostazioni analogiche vengono scaricate in un componente compatibile Q-Link collegato al televisore.

•

Al completamento dell’operazione, appare la trasmissione digitale del numero di programma “1”. Se non vengono trovati servizi DVB, appare la trasmissione analogica.

•

Se la sintonia non è stata completata “Sintonia manuale DVB”, “Sinton.man. Analalogica”

Sintonia automatica - Digitale e Analogica

Durata: circa 3 minuti.

Scansione analogica 2 78 1 41

Scansione digitale 5 69

Canale Nome canale Tipo Qualità

CBBC Channel DVB 10 62 BBC Radio Wales DVB 10 62 BBC Radio Cymru DVB 10 62 E4 DVB 10 62 Cartoon Nwk DVB 10

CH 29 Analogico

CH 33 BBC1 Analogico

Le impostazioni vengono eseguite automaticamente.

Sintonia dei canali

Impostare

Selezionare “Impostazione”

Selezionare “Menu sintonia”

Visualizzare i menu

Selezionare la funzione

Si possono risintonizzare tutti i canali TV quando si cambia casa o si cercano nuovi servizi che hanno cominciato recentemente ad essere trasmessi.

■

Per tornare al televisore

Selezionare DVB o Analogico

•

“Sintonia manuale DVB”, “Agg. nuovo canale DVB”, “Messaggio nuovo canale” e “Stato segnale DVB” sono disponibili soltanto in modalità DVB.

•

“Modif. pr. analalogici” e “Sinton.man. Analalogica” sono disponibili soltanto in modalità analogica.

per l’accesso

per selezionare

per l’accesso

per selezionare

per l’accesso

per selezionare

■

Per tornare al

televisore

Per la Sintonia automatica, usando i tasti sulla parte anteriore del televisore

Premere ripetutamente ﬁ nché appare “Sintonia automatica”

Accedere a “Sintonia automatica”

Avviare la “Sintonia automatica”

Modiﬁ ca dei canali analogici

1 CH33 2 CH21 3 CH21 4 CH60 5 CH21

1 2 3 X Y Z F T P

4 5 6

SC1 Auto SC1 Auto SC1 Auto

SC1 Auto

Modif. pr. analalogici

Prog. Can. Nome

Sistema audio

Sistema colore

■

Per cambiare il sistema audio basato sui segnali

Selezionare il campo “Sistema audio”

Selezionare il sistema audio

SC1 : PAL B, G, H / SECAM B, G SC2 : PAL I SC3 : PAL D, K / SECAM D, K F : SECAM L / L’

Modif. pr. analalogici

1 CH33 2 CH21 3 CH21 4 CH60 5 CH21

Prog. Can. Nome

1 2 3 X Y Z F T P

4 5 6

SC1 Auto SC1 Auto SC1 Auto SC1 Auto SC1 Auto

Sistema audio

Sistema colore

1 CH33 2 CH21 3 CH21 4 CH60 5 CH21

1 2 3 X Y Z F T P

4 5 6

SC1 Auto SC1 Auto SC1 Auto SC1 Auto SC1 Auto

Modif. pr. analalogici

Prog. Can. Nome

Sistema audio

Sistema colore

■

Per cambiare il nome dell’emittente visualizzato quando si selezionano i canali

Cursore

Selezionare il canale da modiﬁ care

Per modiﬁ care

■

Per cancellare

Dopo la conferma, premere

■

Per aggiungere

Dopo la conferma, premere

Modiﬁ ca delle impostazioni delle posizioni dei programmi analogici

1 CH33 2 CH21 3 CH21 4 CH60 5 CH21

1 2 3 X Y Z F T P

4 5 6

SC1 Auto SC1 Auto SC1 Auto SC1 Auto SC1 Auto

Modif. pr. analalogici

Prog. Can. Nome

Sistema audio

Sistema colore

Selezionare il campo “Sistema colore”

Selezionare il sistema di colore

■

Per cambiare il sistema di colore in base al segnale

•

Normalmente, selezionare “Auto”

■

Per spostare

Selezionare la

nuova posizione

Canale

Nome

Selezionare il campo “Nome”

Selezionare la modalità “Input utente”

Selezionare il carattere

(Massimo: cinque caratteri)

Impostare

•

Per cambiare il numero del canale

“Sinton.man. Analalogica” (pag. 28)

per selezionare

■

Cancella

■

Aggiungi

■

Sposta

■

Cambia nome

■

Cambia sistema audio

■

Cambia

sistema

audio

Modif. pr.

analalogici

INPUT

OPTION

DIRECT TV REC

EXIT

RETURN

Sintonia automatica

Tutti i canali verranno cancellati

Avvio ATP

Per uscire

Ritorno

EXIT

Rosso

Verde

Rosso

Verde

3 FTP

Corontation Street CH05 SC1 PAL

Giallo

23:35

Profilo 1

Camb. cat.

Giallo

Rosso

Page 15

Caratteristiche avanzate

Menu principale

VIERA Link

Immagine

Suono

Impostazione

Off

1/3

Impostazioni originali

Modifica profilo DVB Lista Canali DVB Regolazione Q-Link Sicurezza bambini

Accedere

Menu sintonia Timer Off Lingua Televideo TOP

Menu funzioni

OPTION

DIRECT TV REC

RETURN

INPUT

EXIT

Controllare il messaggio e inizializzare

Seguire le istruzioni sullo schermo

•

La “Impostazione automatica” comincia automaticamente (pag. 10)

■

Per risintonizzare soltanto i canali TV, per esempio, dopo aver cambiato casa

“Sintonia automatica” (pag. 27)

Selezionare “Impostazione”

Selezionare “Impostazioni originali”

Visualizzare i menu

Impostare

■

Per tornare al televisore

Ripristino delle impostazioni

Impostazioni

originali

Ripristino delle impostazioni

Ripristina le condizioni originali del televisore, e cioè nessun canale è sintonizzato. Tutte le impostazioni (canali, immagini, qualità del suono, ecc.) vengono annullate.

Impostare

Sintonia dei canali

Off

Stato segnale DVB

Programma DVB [70] CBBC Channel

0 5 10

Qualità segnale Intensità segnale

Seleziona un canale e controlla lo stato del segnale DVB. Usare per regolare la direzione dell’antenna.

Qualità segnale:

•

Barra verde Buona

•

Barra gialla Scarsa

•

Barra rossa Cattiva (Controllare

l’antenna)

•

Per cambiare il programma mentre appare il menu

Controllo segnale DVB

Stato

segnale

DVB

Visualizzazione di un messaggio di notiﬁ ca

Messaggio

nuovo canale

Trovato nuovo canale DVB!

Con OK aggiungi il nuovo canale

con EXIT esci da questa funzione.

Seleziona se mostrare un messaggio di avviso quando viene trovato un nuovo servizio DVB. (Off / On)

Impostazione manuale canali DVB

Sintonia manuale

DVB

Aggiunta automatica canali DVB

Agg. nuovo canale DVB

Tutti i nuovi servizi trovati vengono automaticamente aggiunti alla Lista dei servizi DVB (pag. 25).

Agg. nuovo canale DVB

Attendere prego!

Durata: circa 3 minuti.

569

Prog. Canale Nome canale NID. TS ID. Qualità

ZDF

ARD

per cominciare

•

Il nuovo servizio viene aggiunto con le impostazioni correnti salvate così come sono.

Impostazione manuale canali analogici

Sinton.man.

Analalogica

Sintonia fine

Programma 1 [CH33]

Sinton.man. Analalogica

Sintonia manuale

278 411

■

Sintonia ﬁ ne

Serve a regolare ﬁ nemente la sintonia di un canale individuale (disturbata dalle condizioni atmosferiche, ecc.)

■

Sintonia manuale

Imposta manualmente i canali analogici dopo la Sintonia automatica. Se il videoregistratore è collegato soltanto con il cavo RF, selezionare il numero del programma “0”.

Selezionare il canale

Selezionare la posizione di programma

•

Ripristino delle impostazioni

•

Sintonia dei canali

Per l’impostazione dei canali DVB, usare normalmente “Sintonia automatica” o “Agg. nuovo canale DVB”. Usare questa funzione se la sintonia non è stata completata.

Sintonia manuale DVB

Qualità segnale

Arrestato

0 10

Intensità segnale 0 10

Frequenza MHz

[

CH21

]

474,00

Prog. Canale Nome canale NID. TS ID. Qualità

•

Tutti i servizi trovati vengono automaticamente aggiunti alla Lista dei servizi DVB (pag. 25).

regolare la frequenza

( regolare dove il livello “Qualità segnale”

diventa massimo)

selezionare il canale

per cercare

Cercare e memorizzare

per memorizzare

per cercare

per l’accesso

per selezionare

per l’accesso

per selezionare

EXIT

Impostazioni originali

Tutti i canali verranno cancellati

Conferma

Sei sicuro ? Sei sicuro ?

Per uscire

Ritorno

Page 16

Caratteristiche avanzate

Opzione Regolazioni / Conﬁ gurazioni (opzionali)

Immagine

Impostazioni PC avanzate

W/B High R Bilanciamento del bianco dell’area rosso vivo

regolati ripetutamente

W/B High B Bilanciamento del bianco dell’area del blu vivo

W/B Low R Bilanciamento del bianco dell’area rosso scuro

W/B Low B Bilanciamento del bianco dell’area blu scuro

Gamma (2.0 / 2.2 / 2.5 / Curva S)

Impostazione

PC setup

Risoluzione

Cambia alla visione ampia.

•

VGA (640 × 480 pixel), WVGA (852 × 480 pixel), XGA (1.024 × 768 pixel), WXGA (1.366 × 768 pixel)

•

Le opzioni cambiano secondo i segnali

OROLOGIO Impostare al livello minimo se si veriﬁ cano disturbi.

Pos-H

Regolare la posizione orizzontale

Pos-V

Regolare la posizione verticale

fase oraria

Elimina il ﬂ icker e la distorsione

•

Regolare dopo aver regolato l’orologio.

•

Impostare al livello minimo se si veriﬁ cano disturbi.

Sinc

Sceglie un altro segnale sincrono se le immagini sono distorte (H & V / On G)

•

H & V : con i segnali orizzontali e verticali dal PC On G : con il segnale verde dal PC (se disponibile)

Selezione ingresso

AV1 AV2/AV2S COMPONENT

HDMI1 HDMI2 TV

Menu principale

VIERA Link

Immagine

Suono

Impostazione

2/3

Fuso orario Auto

VIERA Link On

Interfaccia comune Aggiorn. sistema

Nome ingresso

Durata visione 3 secondi

Accedere

Menu funzioni

Risparmio energia Off Pannello laterale Off

OPTION

DIRECT TV REC

EXIT

RETURN

INPUT

•

Visualizzazione dello schermo PC sul televisore

•

Etichette d’ingresso

■

Per tornare al televisore

Visualizzazione dello schermo PC sul televisore

Selezionare l’ingresso esterno

Selezionare “PC”

Lo schermo del PC collegato all’unità può essere visualizzato sul televisore. Si può anche ascoltare il suono del PC con il cavo audio collegato. Per collegare il PC

(pag. 36)

•

Segnali corrispondenti (pag. 40)

•

Se “Freq-O.” o “Freq-V.” viene visualizzato in rosso, i segnali potrebbero non essere supportati.

■

Impostazione del menu PC (cambiata come desiderato)

•

Per fare impostazioni “Come usare le funzioni dei menu” da a (pag. 18)

•

Altre opzioni pag. 20 e pag. 21

Etichette d’ingresso

Selezionare “Impostazione”

Selezionare “Nome ingresso”

Visualizzare i menu

Selezionare un terminale di ingresso e impostare

■

Per tornare al televisore

Per la facile identiﬁ cazione e selezione della modalità di ingresso, si può etichettare ciascun terminale di ingresso o saltare i terminali non collegati ad alcun componente. (Per selezionare la modalità di ingresso,

pag. 14)

Le etichette impostate vengono visualizzate nel menu “Selezione ingresso” (pag. 14) o barra.

•

Se si seleziona “Salta”, la modalità non può essere selezionata.

■

Input utente

Si può nominare liberamente ciascun terminale di ingresso.

Selezionare “Input utente”

Impostare i caratteri

(Massimo: dieci caratteri)

impostare

per

selezionare

per l’accesso

per selezionare

per l’accesso

per selezionare

per

l’accesso

per

selezionare

per

memorizzare

per selezionare

per l’accesso

per selezionare

INPUT

OPTION

DIRECT TV REC

EXIT

RETURN

EXIT

Nome ingresso

AV1 DVD

AV2/AV2S AV2/AV2S COMPONENT COMPONENT PC PC HDMI1 HDMI1 HDMI2 HDMI2

1 of 2 Input utente

O P Q R S T 7 8 9 ! : # o p q r s t

Nome

A B C D E F G H I J K L M N U V W X Y Z 0 1 2 3 4 5 6 a b c d e f g h i j k l m n u v w x y z ( ) + - . * _

Page 17

Caratteristiche avanzate

Collegamento

Funzione

VIERA Link e Q-Link VIERA Link soltanto Q-Link soltanto

Riproduzione facile

OOO

Connessione di accensione

OOO

Connessione di spegnimento

OOO

Controllo diffusori

(non mediante SCART)

Controllo facile con il solo telecomando VIERA

(non mediante SCART)

Registrazione TV diretta

(non mediante HDMI)

Scaricamento canali analogici

(non mediante HDMI)

(HDMI) (SCART) (HDMI) (SCART)

•

Funzioni HDMI

•

Funzioni Q-Link

Q-Link collega il televisore e il videoregistratore / registratore DVD, permettendo la facile registrazione e riproduzione.

■

Condizione

■

Caratteristiche disponibili

Alcuni componenti di registrazione non sono utilizzabili. Leggere i manuali dei componenti usati.

Informazione/ Messaggio

Viene visualizzato l’informazione di registrazione o un messaggio se la registrazione non è possibile. (Con alcuni componenti, soltanto se il numero del programma è “0” o “AV mode”.)

Connessione di accensione e lettura facile

Quando il videoregistratore o il registratore DVD comincia la riproduzione o viene attivato il menu di navigazione diretta / funzioni, il televisore si accende e la modalità di ingresso cambia automaticamente in modo da permettere di vedere il contenuto. (Soltanto se il televisore è nella modalità di attesa.)

Connessione di spegnimento

Quando si dispone il televisore nella modalità di attesa, anche il componente di registrazione si dispone automaticamente nella modalità di attesa. (Soltanto se la videocassetta o il DVD non sono attivi.)

•

Usare videoregistratori / registratori DVD con i logo seguenti: “Q-Link”, “NEXTVIEWLINK”, “DATA LOGIC”, “Easy Link”, “Megalogic” o “SMARTLINK”.

•

Collegare il componente al terminale AV1 o AV2 di questa unità mediante un cavo SCART “completamente allacciato”. (pag. 36)

•

Impostazione del terminale Q-Link nel menu funzioni (Q-Link, AV1 / 2 out) (pag. 21)

Ciò che si vede è ciò che si registra

• "DATA LOGIC" (trademark di Metz Corporation) •

"Megalogic" (trademark di Grundig Corporation)

• "Easy Link" (trademark di Philips Corporation) • "SMARTLINK" (trademark di Sony Corporation) Leggere anche i manuali degli altri componenti.

■

Scaricare le impostazioni dei canali

•

Eseguire l’impostazione automatica. (pag. 27)

Se si usa questa unità per la prima volta, vedere “Impostazione automatica”. (pag. 10)

•

Eseguire lo scaricamento nel componente. (pag. 21)

(∗1): Il logo HDMI è visualizzato sui componenti compatibili HDMI. (∗2):

Chiedere informazioni al negozio di componenti digitali locale.

L’HDMI (high-deﬁ nition multimedia interface) permette di ottenere immagini digitali ad alta deﬁ nizione e un suono di alta qualità collegando il televisore e il componente.

Al terminale HDMI si può collegare un componente HDMI compatibile (

∗

) dotato del terminale HDMI o DVI, come

un decoder o lettore DVD, usando un cavo conforme HDMI (completamente allacciato).

Per i collegamenti, vedere “Componenti esterni” (pag. 36).

Note

•

L’HDMI è la prima completa interfaccia AV digitale per utenti conforme a uno standard di non compressione.

•

Se il componente esterno ha soltanto una uscita DVI, collegarlo al terminale HDMI1 usando un cavo d'adattamento da DVI a HDMI (∗2).

•

Se si usa il cavo adattatore da DVI a HDMI, collegare il cavo audio al terminale d’ingresso audio (HDMI1: usare i terminali COMPONENT-AUDIO).

•

Le impostazioni audio possono essere fatte sulla schermata del menu “Ingresso HDMI1”. (pag. 20)

•

Frequenze di campionamento segnale audio applicabili (2ch L.PCM): 48 kHz, 44,1 kHz, 32 kHz

•

Il terminale HDMI2 è soltanto per il segnale audio digitale.

•

Non è presupposto l’impiego con un PC.

•

Se il componente collegato è dotato della funzione di regolazione dell’aspetto, regolare il rapporto di aspetto a “16:9”.

•

Questi connettori HDMI sono del “tipo A”.

•

Questi connettori HDMI sono compatibili con la protezione del copyright HDCP (High-Bandwidth Digital Content Protection).

•

Al terminale d’ingresso “Component”, “S-VIDEO” o “VIDEO” si può collegare un componente senza terminale d’uscita digitale, per la ricezione dei segnali analogici.

•

Il terminale d’ingresso HDMI può essere usato soltanto con i seguenti segnali delle immagini: 480i, 480p, 576i, 576p, 720p, 1080i e 1080p. Far corrispondere l’impostazione d’uscita del componente digitale.

•

Per i dettagli sui segnali HDMI applicabili, vedere a pag. 40.

Funzioni HDMI

■

Sommario delle funzioni di controllo

Collegando con un cavo HDMI un componente Panasonic dotato della funzione VIERA Link, si può controllare il componente (pag. 34). Le funzioni VIERA Link e Q-Link possono essere usate insieme.

Registrazione TV diretta:

Registrazione immediata del programma attuale con il videoregistratore / registratore DVD.

■

Per cambiare il canale DVB, arrestare la registrazione

•

Quando si esegue la registrazione TV diretta, il componente di registrazione si accende automaticamente se è nella modalità di attesa.

•

Il componente di registrazione registra dal proprio sintonizzatore. Durante la registrazione si può spegnere il televisore. (Trasmittenti analogiche soltanto).

•

Se si spegne il televisore durante la registrazione di una sorgente AV, la registrazione si interrompe.

•

Quando si esegue la registrazione TV diretta mentre si guarda un canale DVB, la posizione di programma DVB è bloccata e non si può selezionare un altro canale DVB. Si possono però guardare i canali analogici.

OPTION

INPUT

RETURN

EXIT

DIRECT TV REC

EXIT

Page 18

Caratteristiche avanzate

•

Funzioni HDMI

Menu funzioni 2/3

VIERA Link

Durata visione

3 secondi

Nome ingresso

Aggiorn. sistema

Fuso orario Auto

Interfaccia comune

Risparmio energia Off Pannello laterale Off

DIRECT TV REC

INPUT

OPTION

EXIT

RETURN

Impostare “On”

(l’impostazione predeﬁ nita è On)

Selezionare “Impostazione”

Selezionare “VIERA Link”

Visualizzare i menu

∗

Avvalersi dell’inter-operabilità HDMI con i prodotti Panasonic dotati della funzione “HDAVI Control”. Questo televisore supporta la funzione “HDAVI Control 2”. Il collegamento di alcuni componenti Panasonic (registratore DVD DIGA, videocamera HD, Player theatre, ampliﬁ catore, ecc.) con i cavi HDMI ne permette l’interfaccia automatica. I componenti dotati della funzione “HDAVI Control” permettono le operazioni seguenti:

•

Lettura facile (pag. 35)

•

Connessione di accensione (pag. 35)

•

Connessione di spegnimento (pag. 35)

•

Controllo diffusori (pag. 35)

Inoltre, i componenti dotati della funzione “HDAVI Control 2” permettono l’operazione seguente:

•

Controllo facile con il solo telecomando VIERA (pag. 35) Queste caratteristiche sono limitate ai modelli che incorporano “HDAVI Control” e “VIERA Link” Panasonic. VIERA Link “HDAVI Control”, che si basa sulle funzioni di controllo fornite da HDMI, che è uno standard dell’industria conosciuto come HDMI CEC (Consumer Electronic Control), è una funzione unica che abbiamo sviluppato e aggiunto. Come tale, il suo funzionamento con prodotti di altre marche che supportano lo standard HDMI CEC non è garantito. Per le informazioni sulla compatibilità, vedere gli individuali manuali di istruzioni. Per i componenti compatibili, rivolgersi al rivenditore Panasonic locale.

■

Cavo HDMI

Questa funzione richiede un cavo compatibile HDMI (completamente allacciato). Non si possono usare i cavi non compatibili HDMI. Si consiglia di usare un cavo HDMI Panasonic. Numero della parte consigliata:

•

RP-CDHG15 (1,5 m)

•

RP-CDHG30 (3,0 m)

•

RP-CDHG50 (5,0 m)

■

Preparativi

Preparare i componenti per abilitare questa funzione. Leggere i manuali dei componenti. Riguardo ai collegamenti, vedere “Componenti esterni” (pag. 37). Leggere anche i manuali dei componenti.

■

Per la prima volta/Se si aggiunge un nuovo componente, si ricollega un componente o si cambia impostazione. Dopo il collegamento, accendere il componente e accendere poi il televisore. Selezionare la modalità d’ingresso HDMI1 o HDMI2 (pag. 14), e accertarsi che le immagini vengano visualizzate correttamente.

VIERA Link “ ControlTM”

∗

Funzioni HDMI

Lettura facile

Commutazione automatica dell’ingresso - Quando si fa funzionare il componente Panasonic collegato, la modalità d’ingresso cambia automaticamente. Quando si smette di farlo funzionare, la modalità d’ingresso ritorna.

Connessione di accensione

Il televisore si accende automaticamente quando il componente Panasonic collegato comincia la riproduzione o si attiva il navigatore diretto / menu delle funzioni del componente. (Soltanto se il televisore è nella modalità di attesa.)

Connessione di spegnimento

Quando si dispone il televisore nella modalità di attesa, anche il componente Panasonic collegato si dispone automaticamente nella modalità di attesa.

•

Questa funzione opera anche se il televisore si dispone automaticamente in modalità standby per la funzione di spegnimento automatico con il timer o di standby automatico di corrente.

Menu principale

VIERA Link

Immagine

Suono

Impostazione

Controllo diffusori

Il diffusore theatre può essere controllato con il telecomando del televisore. Questa funzione è disponibile se si è collegato un ampliﬁ catore o un Player theatre Panasonic.

Visualizzare il “Menu VIERA Link”

Selezionare “Selezione altoparlanti”

Impostare

“Home Cinema” o “TV”

■

I diffusori TV sono attivi.

■

Home Cinema

Regolazione del componente (si accende automaticamente se è nella modalità di attesa)

Volume su / giù

Silenziamento

•

Il suono dei diffusori del televisore viene silenziato.

•

Quando si spegne il componente, i diffusori TV si attivano.

Controllo facile con il solo telecomando VIERA

Con questo telecomando TV si possono controllare alcune funzioni del componente Panasonic collegato (puntare il telecomando sul ricevitore dei segnali del televisore).

Accedere al menu del componente

Visualizzare il “Menu VIERA Link”

Selezionare il “Controllo Viera Link”

Usare il menu del componente.

•

Esempio:

•

Per il funzionamento del componente, leggere il suo manuale di istruzioni.

Registratore DVD DIGA Videocamera HD Player theatre

HDD

FUNCTION MENU

Playback

Recording

Delete

Copy

To Others

ALL

DATE/TIME

2006.12. 1 10:46

8 / 8

Listen

Start

Watch

Import/Record

Setup

Per spostare il cursore / selezionare i menu

Per spostare il cursore / per l’accesso / regolare

per memorizzare / impostare / per l’accesso

Per tornare al menu precedente

Per uscire dal menu

Le stesse funzioni con il tasto OPTION del componente

Per l’accesso quando sulla barra dei colori sono visualizzate le parole chiave.

•

Tasti disponibili del telecomando VIERA: (secondo il componente collegato)

Selezionare il

componente che si desidera usare

•

Se l’accesso al menu non è possibile, controllare le impostazioni e il componente (pag. 34).

•

Se l’accesso al menu non è possibile, controllare le impostazioni e il componente (pag. 34).

per selezionare

impostare

per l’accesso

per selezionare

per l’accesso

per selezionare

impostare

Menu VIERA Link

Controllo Viera Link

Selezione altoparlanti

Registratore Home Cinema

Rosso

RETURN

PTION

Verd e

EXIT

Giallo

Blu

Menu VIERA Link

Controllo Viera Link

Selezione altoparlanti

Registratore Home Cinema

Page 19

Caratteristiche avanzate

•

Componenti esterni

Connettore

Registrazione / Lettura (componente)

AV1 AV2

COMPONENT

AUDIO OUT

Per la registrazione / lettura delle videocassette / DVD

(videoregistratore / registratore DVD)

Per guardare i DVD (lettore DVD) Per guardare le immagini del camcorder (videocamera) Per guardare le trasmissioni satellitari (decoder) Per giocare (componente videogiochi) Per usare l’ampliﬁ catore con un sistema di diffusori Q-Link Registrazione TV diretta VIERA Link

VIDEO

RGB

AUDIO

VIDEO

S VIDEO

AV2

COMPONENT

VIDEO

RGB

AV1

AUDIO

HDMI1 HDMI2

Questi diagrammi mostrano il modo consigliato di collegare il televisore ai vari componenti. Per gli altri collegamenti, vedere le istruzioni di ciascun componente, la tabella sotto e i dati tecnici (pag. 43).

: Collegamento consigliato

■

Tipi di componenti che possono essere collegati a ciascun connettore

Componenti esterni

■

Lettura facile, Controllo facile con il solo telecomando VIERA

■

Home Cinema

Registratore DVD Panasonic, Videocamera HD, ecc.

Ampliﬁ catore Panasonic

Registratore DVD Panasonic

Sistema di diffusori

Player theatre Panasonic

Videocamera HD

•

Usare cavi compatibili HDMI completamente allacciati.

•

Leggere anche i manuali dei componenti.

VIERA Link (pag. 34)

Sistema di diffusori

Cavo completamente allacciato compatibile HDMI

Questo slot è inteso soltanto per la riparazione da parte del rivenditore Panasonic.

Computer

Ampliﬁ catore con sistema di diffusori

(Visione)

(Ascolto)

Per l'ascolto con i diffusori

Adattatore di conversione

(se necessario)

Decoder

Registratore DVD / Videoregistratore

Cavo

SCART

Cavo RF

Cavo SCART

Per guardare le trasmissioni satellitari

Per la registrazione / lettura

Per guardare i DVD

Lettore DVD

Cavo SCART

(Visione)

(Ascolto)

Page 20

Domande e

risposte, ecc.

•

Informazioni tecniche

Nome segnale

Modalità di aspetto

Segnale di controllo aspetto

Segnale widescreen

(WSS)

Segnale di controllo attraverso il terminale

SCART (8 pin) o terminale HDMI

Auto

16:914:9

N-

Zoom

4:3

Formato

4:3

Zoom1 Zoom2 Zoom3TVAV1 AV2

Componente

AV1 AV2

HDMI1HDMI

TV/AV1/AV2

PAL

OOOOO

OOOOOO

PAL 525/60

OOOOO

OOO

--- -

DVB

OOOOO

OOOO

-- - - - - -

M.NTSC

OOOOO

OOO

--- -

NTSC (ingresso AV soltanto)

OOOOO

OOO

--- -

Componente/HDMI

525(480)/60i

OOOOO

OOO

--- - - -

525(480)/60p

OOOOO

OOO

--- - - -

625(576)/50i

OOOOO

OOO

---

625(576)/50p

OOOOO

OOO

---

750(720)/50p

OOOOO O O O O

--- - - -

750(720)/60p

OOOOO O O O O

--- - - -

1125(1080)/50i

OOOOO O O O O

--- - - -

1125(1080)/60i

OOOOO O O O O

--- - - -

1125(1080)/50p

OOOOO O O O O

--- - - -

1125(1080)/60p

OOOOO O O O O

--- - - -

Input PC

------- - - - - -

Informazioni tecniche

Note

•

Il rapporto varia secondo il programma, ecc. Se il rapporto è maggiore dello standard “16:9”, sulla parte superiore e inferiore dello schermo potrebbero apparire bande nere.

•

Se le dimensioni dello schermo non sembrano normali durante la lettura con un videoregistratore di un programma registrato widescreen, regolare l’allineamento del videoregistratore. (Vedere il manuale del videoregistratore.)

•

La modalità di aspetto può essere memorizzata separatamente per i segnali SD (deﬁ nizione standard) e HD (alta deﬁ nizione).

•

Per selezionare manualmente il rapporto: (Soltanto “16:9” o “4:3” nella modalità PC)

N-Zoom

14:916:9

Zoom3Zoom2Zoom1

Visualizza direttamente le immagini nel formato “16:9” senza distorsione (anamorﬁ co).

Visualizza un’immagine nel formato letterbox “16:9” o un’immagine nel formato “4:3” senza distorsione.

Visualizza le immagini nel formato standard “14:9” senza ingrandimento.

Visualizza un’immagine nel formato letterbox “16:9” (anamorﬁ co) a schermo intero senza distorsione.

Visualizza un’immagine nel formato “4:3” a schermo intero. L’allungamento si nota soltanto sui bordi destro e sinistro.

Visualizza un’immagine nel formato letterbox “2,35:1” (anamorﬁ co) a schermo intero senza distorsione. Nel formato “16:9”, visualizza le immagini al loro massimo (con un leggero ingrandimento).

Auto

Viene selezionato il rapporto migliore e le immagini si espandono in modo da riempire lo schermo.

•

Questa funzione potrebbe non essere normalmente utilizzabile, a seconda della condizione del componente.

•

Le immagini e il suono potrebbero mancare per alcuni secondi quando la lettura comincia.

•

Le immagini e il suono potrebbero mancare per alcuni secondi quando si cambia la modalità d’ingresso.

•

La funzione del volume viene visualizzata quando si regola il volume del componente.

•

La riproduzione facile è anche disponibile usando il telecomando dell’ampliﬁ catore o del Player theatre. Leggere i manuali dei componenti.

•

Se si collega allo stesso tempo lo stesso tipo di componenti (per esempio: un DIGA a HDMI1 / un altro DIGA a HDMI2), VIERA Link è disponibile per il terminale con il numero più piccolo.

•

“HDAVI Control 2” è lo standard più recente (febbraio 2007) dei componenti Panasonic compatibili HDAVI Control. Questo standard è compatibile con i normali componenti HDAVI Panasonic.

I collegamenti HDMI di alcuni componenti Panasonic ne permettono automaticamente l'interfaccia. (pag. 34)

VIERA Link “ ControlTM”

Formato 4:3

Visualizza un’immagine nel formato “4:3” ingrandita orizzontalmente per riempire lo schermo.

4:3

Visualizza le immagini nel formato standard “4:3” senza distorsione.

Rapporto di aspetto

Si possono scegliere le dimensioni e l’aspetto ottimali, per fruire di immagini migliori. (pag. 13)

■

Auto: Questa funzione determina automaticamente il rapporto di aspetto migliore da usare per riempire lo schermo. A questo scopo, essa impiega un processo in quattro tempi per determinare se le immagini che si vedono sono immagini widescreen. Quando la funzione di aspetto automatico rileva un segnale widescreen, essa seleziona la modalità widescreen 16:9 o 14:9 appropriata.

Se invece non rileva un segnale widescreen, questo avanzato apparecchio TV migliora le immagini per il piacere di visione ottimale. Le indicazioni sullo schermo mostrano come la funzione di aspetto automatico determina il rapporto da usare: Sulla parte superiore sinistra appare “WIDE” se viene rilevato un segnale di identiﬁ cazione widescreen (WSS)

o un segnale dal terminale SCART. La funzione di aspetto automatico seleziona allora il rapporto widescreen

16:9 o 14:9 appropriato. Questa funzione è operativa anche in qualsiasi altra modalità di aspetto. Sulla parte

superiore sinistra dello schermo appare “Auto” se vengono rilevate bande nere sopra e sotto le immagini. La

funzione di aspetto automatico seleziona allora il rapporto migliore ed espande le immagini in modo da riempire

lo schermo. Questo processo potrebbe richiedere diversi minuti, a seconda dell’oscurità delle immagini.

Massa della presa Uscita CVBS (video) Massa CVBS Ingresso rosso Massa rossa Ingresso verde Massa verde Ingresso blu Massa blu Uscita audio (S) Uscita audio (D)

Ingresso CVBS (video) Massa stato RGB Stato RGB Massa

- Dati Q-Link Stato CVBS Ingresso audio (S) Massa audio Ingresso audio (D)

21 19 17 15 13 11 9 7 5 3 1

20 18 16 14 12 10 8 6 4 2

■

Presa Scart AV1 (RGB, VIDEO, Q-Link)

Gli ingressi adatti per AV1 includono l’RGB (Rosso / Verde / Blu)

Massa della presa Uscita CVBS (video) Massa CVBS Ingresso rosso, SC - in Massa rossa Ingresso verde Massa verde Ingresso blu Massa blu Uscita audio (S) Uscita audio (D)

Ingresso CVBS (video) Massa stato RGB Stato RGB Massa

- Dati Q-Link Stato CVBS Ingresso audio (S) Massa audio Ingresso audio (D)

21 19 17 15 13 11 9 7 5 3 1

20 18 16 14 12 10 8 6 4 2

■

Presa Scart AV2 (RGB, VIDEO, S-Video, Q-Link)

AV2: I pin 15 e 20 sono dipendenti dalla commutazione S-VHS / VIDEO di AV2.

Rilevamento spina calda Massa DDC/CEC SCL CEC Schermo clock TMDS Dati0– TMDS Dati0+ TMDS Schermo dati1 TMDS Dati2– TMDS Dati2+ TMDS

Alimentazione di +5V SDA Riservato (in cavo ma non collegato sul dispositivo) Clock– TMDS Clock+ TMDS Schermo dati0 TMDS Dati1– TMDS Dati1+ DMDS Schermo dati2 TMDS

19 17 15 13 11 9 7 5 3 1

18 16 14

12 10 8 6 4 2

■

Terminale HDMI

Note

•

Durante lo scaricamento, non spegnere il televisore o toccare alcun tasto.

(Il televisore si attiva automaticamente al completamento dello scaricamento.)

•

Il messaggio potrebbe essere l’avviso in anticipo. In tal caso, appaiono le informazioni del programma (la data da cui si può usare la nuova versione). Si può impostare la prenotazione per l’aggiornamento. L’aggiornamento non comincia se il televisore è spento.

■

Per aggiornare automaticamente

Impostare “Ric. aggior. autom. in standby” a “On” (pag. 23) Se viene trasmessa una nuova versione del software, il televisore la scarica automaticamente.

•

La sequenza di aggiornamento automatico viene eseguita ogni notte alle 3:00 AM e alle 5:00 AM nelle condizioni seguenti. Standby (televisore spento con il telecomando) La registrazione non è in corso.

■

Per aggiornare manualmente

Eseguire “Effettua ricerca aggior. sistema” (pag. 23) Se è disponibile un aggiornamento, viene visualizzato un messaggio di avviso.

•

Per scaricare il nuovo software, premere “OK” Scaricamento (20 minuti circa). Se si sceglie di non scaricare, premere “EXIT”.

Aggiornare regolarmente il software del sistema per assicurare di avere la versione più recente del software. Se è disponibile un aggiornamento, viene visualizzato un messaggio di avviso quando il canale ha l’informazione di aggiornamento.

Aggiornamento del software (modalità DVB)

•

Per scaricare il nuovo software, premere “OK” Scaricamento (20 minuti circa). Se si sceglie di non scaricare, premere “EXIT”.

Informazioni sui terminali SCART, S-video e HDMI

Page 21

Domande e

risposte, ecc.

•

Domande e risposte

•

Informazioni tecniche

Segnale di ingresso che può essere visualizzato

Note

•

I segnali che non corrispondono alle speciﬁ che sopra riportate possono non essere visualizzabili in modo corretto.

•

I segnali sopra vengono riformattati per la visione ottimale sul display.

•

Il segnale di ingresso valido per PC è fondamentalmente compatibile con i tempi dello standard VESA.

•

Il segnale PC viene ingrandito o ridotto per il video ed è possibile che non vengano visualizzati dettagli di immagini con sufﬁ ciente chiarezza.

Nome del segnale COMPONENT HDMI

525 (480) / 60i

∗∗

525 (480) / 60p

∗∗

625 (576) / 50i

∗∗

625 (576) / 50p

∗∗

750 (720) / 60p

∗∗

750 (720) / 50p

∗∗

1.125 (1.080) / 60i

∗∗

1.125 (1.080) / 50i

∗∗

1.125 (1.080) / 60p

∗

1.125 (1.080) / 50p

∗

Nome del segnale Frequenza orizzontale (kHz) Frequenza verticale (Hz)

640 × 400 @70 Hz 31,47 70,07 640 × 480 @60 Hz 31,47 59,94 640 × 480 @75 Hz 37,50 75,00 800 × 600 @60 Hz 37,88 60,32 800 × 600 @75 Hz 46,88 75,00 800 × 600 @85 Hz 53,67 85,06 852 × 480 @60 Hz 31,44 59,89

1.024 × 768 @60 Hz 48,36 60,00

1.024 × 768 @70 Hz 56,48 70,07

1.024 × 768 @75 Hz 60,02 75,03

1.024 × 768 @85 Hz 68,68 85,00

1.280 × 1,024 @60 Hz 63,98 60,02

1.366 × 768 @60 Hz 48,39 60,04 Macintosh13” (640 × 480) 35,00 66,67 Macintosh16” (832 × 624) 49,73 74,55 Macintosh21” (1.152 × 870) 68,68 75,06

∗

simbolo: Segnale di ingresso compatibile

COMPONENT (Y, PB, PR), HDMI

PC (D-sub 15P)

No.

piedino

Segnale

No.

piedino

Segnale

No.

piedino

Segnale

R GND (terra) NC (non collegato) G GND (terra) NC (non collegato) B GND (terra) HD

NC (non collegato) NC (non collegato) VD

GND (terra) GND (terra) NC (non collegato)

Collegamento PC

A questo televisore si può collegare un PC, per visualizzare e sentire dal televisore lo schermo e il suono del PC.

•

Segnali PC che possono essere immessi: Frequenza di scansione orizzontale da 31 a 69 kHz; frequenza di scansione verticale da 59 a 86 Hz (più di 1.024 linee del segnale potrebbero causare la visualizzazione sbagliata delle immagini).

•

Per il connettore 15 pin D-sub conforme DOS/V non è necessario un adattatore PC.

Note

•

Alcuni modelli di PC non sono collegabili a questo televisore.

•

Usando un PC, regolare al massimo la qualità dei colori dello schermo PC.

•

Per i dettagli sui segnali PC applicabili, vedere sotto.

•

Risoluzione massima di visualizzazione

•

Segnale connettore 15 pin D-sub

Informazioni tecniche Domande e risposte

Prima di chiamare il tecnico per la riparazione, seguire queste semplici istruzioni per risolvere il problema. Se il problema persiste, rivolgersi al rivenditore Panasonic locale per l'assistenza.

Macchie bianche o fantasmi (disturbo)

•

Controllare la posizione, direzione

e collegamento dell’antenna.

Non ci sono né le immagini né il suono

•

Il televisore è nella “modalità AV”?

•

Il cavo di alimentazione è collegato alla

presa di corrente?

•

Il televisore è acceso?

•

Controllare il Menu immagine (pag. 20) e il volume.

•

Controllare che tutti i cavi SCART e i

collegamenti necessari siano saldi.

Aspetto automatico

•

L’aspetto automatico è progettato in modo

da fornire il rapporto di aspetto migliore

da usare per riempire lo schermo. Per il

controllo dell’utente, vedere a pag. 38.

Bianco e nero / S-Video

•

Usando il tasto AV, accertarsi che la

selezione sia S-Video, e cioè AV2/AV2S

(pag. 14).

Messaggi sullo schermo

- I.e. EC/AV1

•

Possono essere cancellati premendo

semplicemente il tasto .

Premerlo di nuovo per farli riapparire.

Dopo il Sintonia automatica non vengono visualizzati programmi DVB

•

Controllare la trasmittente DVB.

•

Regolare la direzione dell’antenna su un’altra

trasmittente installata nelle vicinanze.

•

Controllare la trasmittente analogica.

Se la qualità delle immagini è scarsa,

controllare l’antenna e rivolgersi al

rivenditore più vicino.

Appare un messaggio di errore

•

Seguire le istruzioni del messaggio.

•

Se il problema persiste, rivolgersi al centro

di assistenza autorizzato.

Le funzioni di registrazione TV diretta / Q-Link non registrano

•

Controllare il cavo SCART e il collegamento. Impostare anche “AV1 / AV2 out” nel menu funzioni (pag. 21).

Punti permanentemente accesi sullo schermo

•

A causa del processo di produzione usato in questa tecnologia, alcuni pixel potrebbero rimanere permanentemente accesi o spenti. Ciò non è un malfunzionamento.

Il contrasto è ridotto

•

Il contrasto si riduce nelle condizioni seguenti senza che l’utente esegua operazioni per alcuni minuti:

● non c’è il segnale nella modalità DVB o AV

● canale selezionato bloccato

● canale selezionato invalido

● canale radio selezionato

● menu visualizzato

Per l’utente che utilizza una antenna interna

Per poter fruire di immagini DVB di buona qualità è necessario ricevere un segnale DVB di buona qualità. A tal ﬁ ne, controllare “Stato segnale DVB” nel “Menu Sintonia” (pag. 28). Per ottenere buone immagini è necessario un livello di almeno 5. Per ottenere i risultati migliori possibili potrebbe essere necessario regolare la posizione e la direzione dell’antenna.

TH-D42PF72E

4:3 768 × 768 pixel

16:9 1.024 × 768 pixel

Aspetto

Numero di modello

15 14 13 12 11

67839

Page 22

Domande e

risposte, ecc.

•

Caratteristiche tecniche

•

Domande e risposte

Alimentazione C.a. 220-240 V, 50 / 60 Hz

Consumo

energetico

Uso medio 270 W

Condizione di attesa

0,7 W (Senza registrazione DVB) 20 W (Con registrazione DVB)

Pannello di

visualizzazione

Rapporto di visualizzazione

16:9

Dimensioni dello schermo

106 cm (diagonale) 922 mm (L) × 518 mm (A)

di pixel 786.432 (1.024 (L) × 768 (A)) [3.072 × 768 punti]

Suono

Altoparlante 160 mm × 42 mm × 2 pezzi, 8

Uscita audio 20 W (10 W + 10 W ), THD 10%

Segnali PC

VGA, SVGA, XGA SXGA ······ (compresso) Frequenza di scansione orizzontale 31 - 69 kHz Frequenza di scansione verticale 59 - 86 Hz

Sistemi di ricezione / Nome banda

PAL B, G, H, I, SECAM B, G, SECAM L / L’

VHF E2 - E12 VHF H1 - H2 (ITALIA) VHF A - H (ITALIA) UHF E21 - E69 CATV (S01 - S05) CATV S1 - S10 (M1 - M10) CATV S11 - S20 (U1 - U10) CATV S21 - S41 (Iperbanda)

PAL D, K, SECAM D, K

VHF R1 - R2 VHF R3 - R5 VHF R6 - R12 UHF E21 - E69

PAL 525/60 Riproduzione di nastri NTSC con alcuni videoregistratori (VCR) PAL DVB Servizi digitali terrestri mediante ingresso antenna VHF / UHF. M.NTSC Riproduzione con videoregistratori (VCR) M.NTSC NTSC (SOLO INGRESSO AV)

Riproduzione con videoregistratori (VCR) NTSC

•

In alcune aree la ricezione dei segnali TV potrebbe non essere possibile.

Antenna - retro

VHF / UHF

Condizioni operative

Temperatura : 0 °C - 35 °C Umidità

Umidità relativa 20% - 80% (senza condensa)

Terminali di connessione

AV1 (connettore tipo Scart)

Presa a 21 pin (ingresso audio / video, uscita audio / video, ingresso RGB, Q-Link)

AV2 (connettore tipo Scart)

Presa a 21 pin (ingresso audio / video, uscita audio / video, ingresso RGB, ingresso S-Video, Q-Link)

COMPONENT

VIDEO

Y 1,0 V[p-p] (inclusa sincronizzazione) PB, PR ±0,35 V[p-p]

AUDIO L - R

Tipo PIN RCA × 2 0,5 V[rms]

Altri

HDMI1 / 2

Connettore TIPO A

•

Questo televisore supporta la funzione “HDAVI Control 2”.

A 15 PIN, D-SUB, ALTA DENSITÀ

R,G,B/0,7 V[p-p] (75 Ω)

HD, VD/livello TTL 2,0 - 5,0 V[p-p] (alta impedenza)

Uscita

AUDIO L - R

Tipo PIN RCA × 2 0,5 V[rms] (alta impedenza)

Dimensioni ( L × A × P )

1.020 mm × 727 mm × 330 mm (Con piedistallo)

1.020 mm × 680 mm × 97 mm (Solo TV)

Peso

34,0 k

Net (Con piedistallo)

27,0 k Net (Solo TV)

Schermo Suono HDMI

Immagini confuse, disturbate

•

Impostare “P-NR” nel menu immagine (per eliminare il disturbo). (pag. 20)

•

Controllare i prodotti elettrici vicini (automobile, motocicletta, lampada a ﬂ uorescenza).

Le immagini non vengono visualizzate

•

“Colore” o “Contrasto” nel menu immagine è regolato al minimo? (pag. 20)

•

Controllare il sistema di colore. (pag. 27)

Immagini sfocate o distorte

(non c’è il suono o il volume è basso)

•

Impostare di nuovo i canali. (pag. 27)

Non c’è il suono

•

La funzione di silenziamento è attivata? (pag. 7)

•

Il volume è regolato al minimo?

Il livello del suono è basso o il suono è distorto

•

La ricezione del segnale audio potrebbe essere deteriorata.

•

Impostare “MPX” (pag. 20) a “Mono” nel menu audio. (Analogico)

•

Controllare il sistema audio (pag. 27).

Il suono non è normale

•

Impostare la regolazione del suono del componente collegato su “2ch L.PCM”.

•

Controllare l’impostazione “Ingresso HDMI1” nel menu audio. (pag. 20)

•

Se il problema è causato dal collegamento digitale, selezionare il collegamento del suono analogico. (pag. 33)

Le immagini dal componente esterno sono insolite quando esso è collegato mediante HDMI

•

Il cavo HDMI è collegato correttamente? (pag. 36)

•

Spegnere il televisore e il componente, e poi riaccenderli.

•

Controllare il segnale di ingresso dal componente (pag. 40).

•

Usare un componente compatibile EIA/CEA-861/861B.

Vengono visualizzate immagini insolite

•

Spegnere il televisore con l’interruttore di accensione/ spegnimento principale e poi riaccenderlo.

Il televisore si dispone nella modalità di attesa

•

La funzione del timer di spegnimento automatico è attivata.

•

Il televisore si dispone nella modalità di attesa 30 minuti circa dopo la ﬁ ne della trasmissione.

Il telecomando non funziona

•

Le batterie sono installate correttamente? (pag. 6)

•

Il televisore è stato acceso?

AltroDVB

•

A causa della tecnologia di ricezione digitale, la qualità dei segnali DTV potrebbe essere relativamente bassa, anche se la ricezione dei programmi analogici è buona.

Interferenza o immagine congelata / che scompare nelle trasmittenti DVB

•

Controllare “Stato segnale DVB”. (pag. 28) Se “Qualità segnale” o “Intensità segnale” sono visualizzati rossi, controllare l’antenna. Se il problema persiste, rivolgersi al rivenditore Panasonic locale.

•

Spegnere il televisore con l’interruttore di accensione/ spegnimento principale, e poi riaccenderlo.

Non è possibile ricevere i segnali con una antenna di alte prestazioni

•

Installare antenne separate per il televisore e per il videoregistratore (o usare uno splitter).

Televisore

Videoregistratore

Terminale di ingresso antenna

Uscita antenna

Ingresso antenna

(Antenna separata)

Splitter

Domande e risposte

Problema Rimedio

Caratteristiche tecniche

Note

•

Il design e i dati tecnici sono soggetti a modiﬁ che senza preavviso. Peso e dimensioni indicati sono approssimativi.

•

Quest’apparecchio è conforme con gli standard EMC elencati sotto.

EN55013, EN61000-3-2, EN61000-3-3, EN55020, EN55022, EN55024.
