Upute za uporabu

HD plazma TV prijemnik

za individualizirano kućno kino

Model br. TH-50VX100E

TH-65VX100E

Prikazana ilustracija je simbolična.

Molimo da prije rukovanja pročitate ove upute i spremite ih za buduću upotrebu.

Dragi kupci Panasonic proizvoda

Dobro došli u obitelj kupaca Panasonic proizvoda. Nadamo se da ćete uživati u Vašem novom plazma TV prijemniku dugi niz godina. Kako biste maksimalno iskoristili prednosti svog TV prijemnika, molimo da prije podešavanja postavki pročitate upute i sačuvate ih za buduću upotrebu. Također sačuvajte račun i zabilježite broj modela i serijski broj vašeg uređaja na za to predviđeno mjesto na poleđini korica ovih uputa. Posjetite našu internetsku stranicu http://panasonic.hr

Sadržaj

Važne napomene o sigurnosti ................................ 3

Mjere opreza ............................................................ 4

Pribor ........................................................................ 7

Isporučeni pribor .................................................. 7

Baterije za daljinski upravljač ............................... 7

Povezivanje ..............................................................8

Povezivanje s računalom ......................................9

Povezivanje SERIAL priključnicom ..................... 10

HDMI veza .......................................................... 11

Component/RGB veza ....................................... 11

Uključivanje/isključivanje uređaja ....................... 12

Odabir početnih postavki ..................................... 13

Odabir ulaznog signala .......................................13

Odabir jezika izbornika na zaslonu ..................... 13

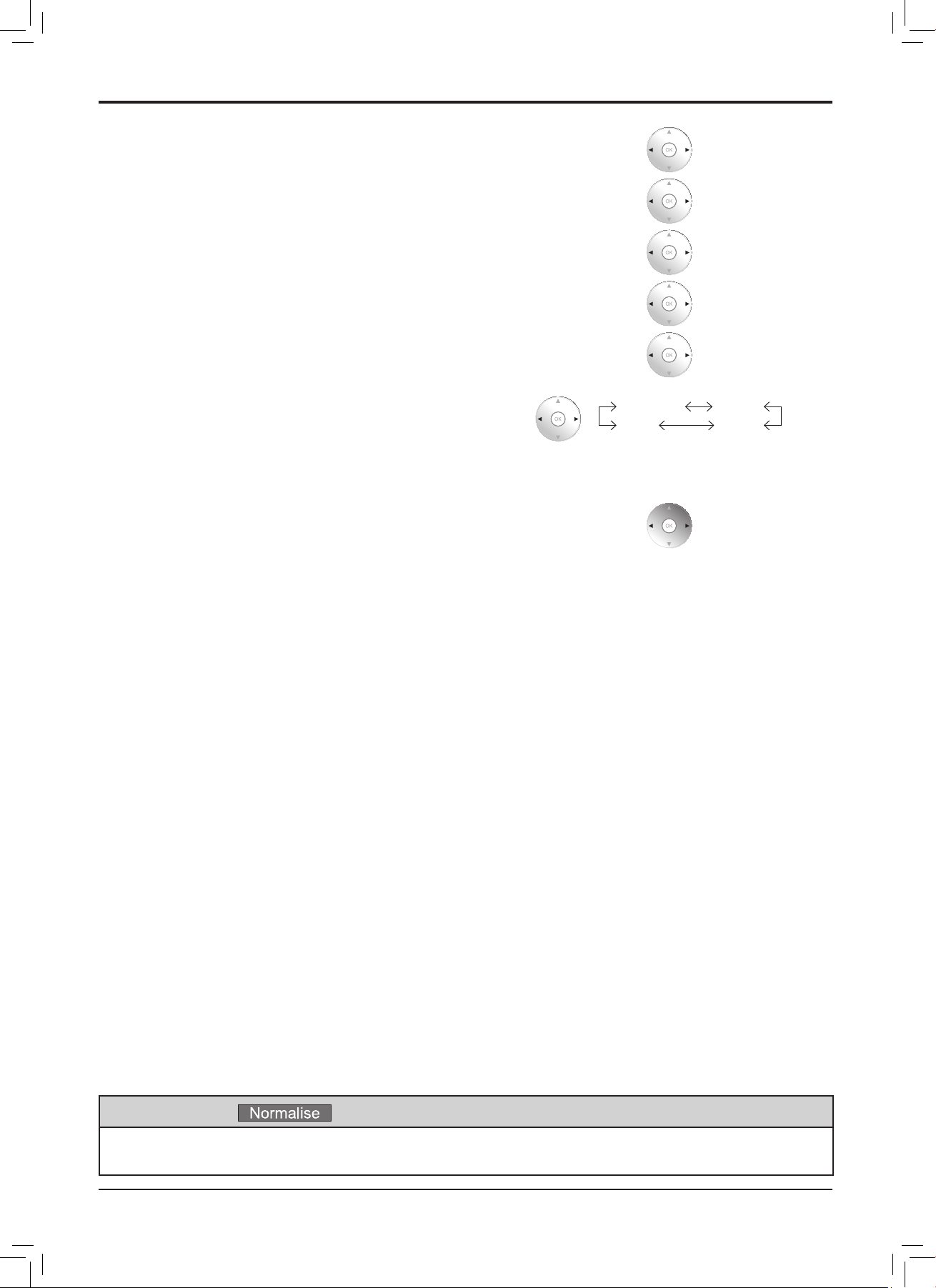

Osnovne kontrole .................................................. 14

Funkcije linije pomicanja i testnih uzoraka ......... 16

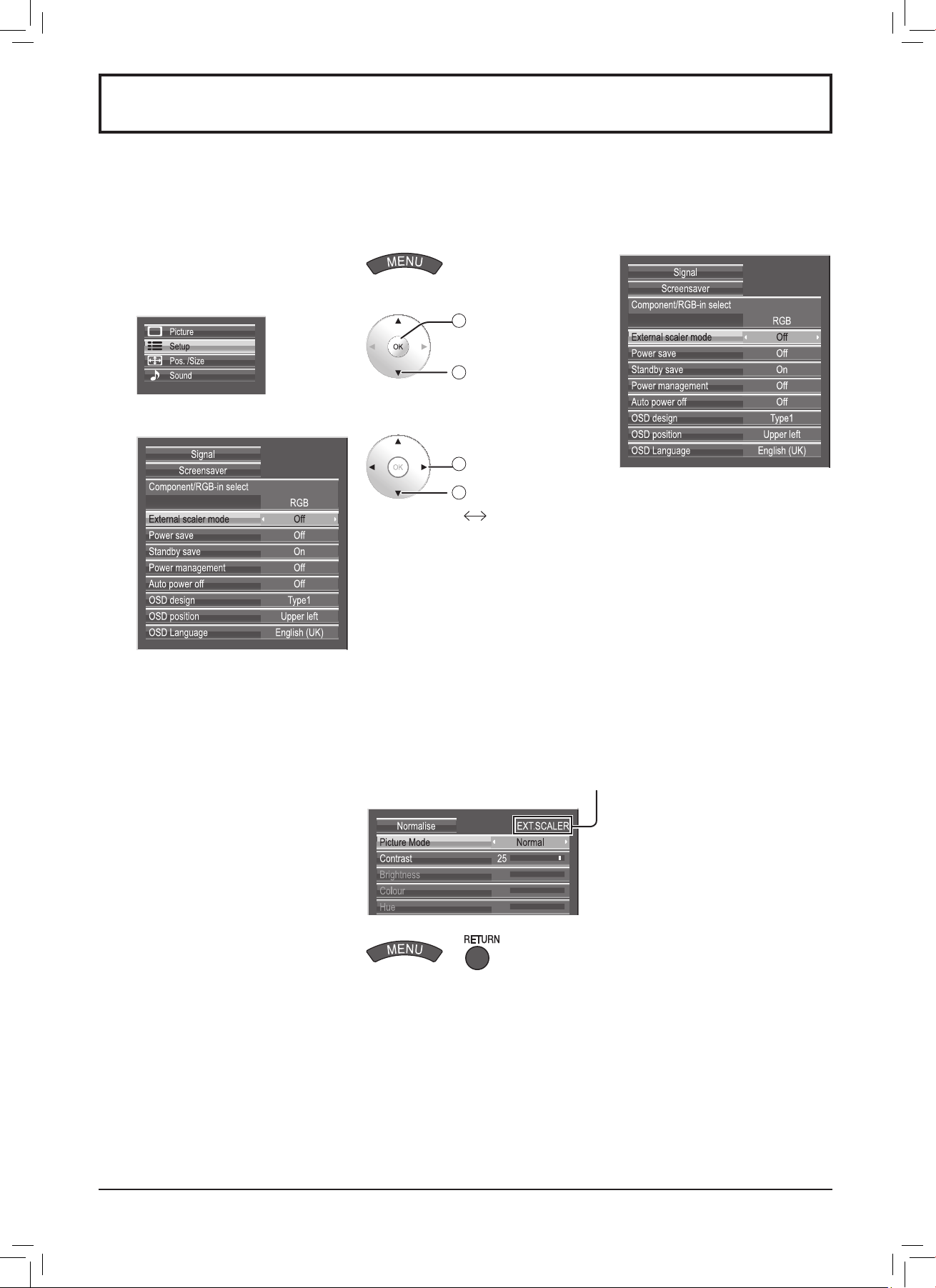

EXT. SCALER funkcija ........................................16

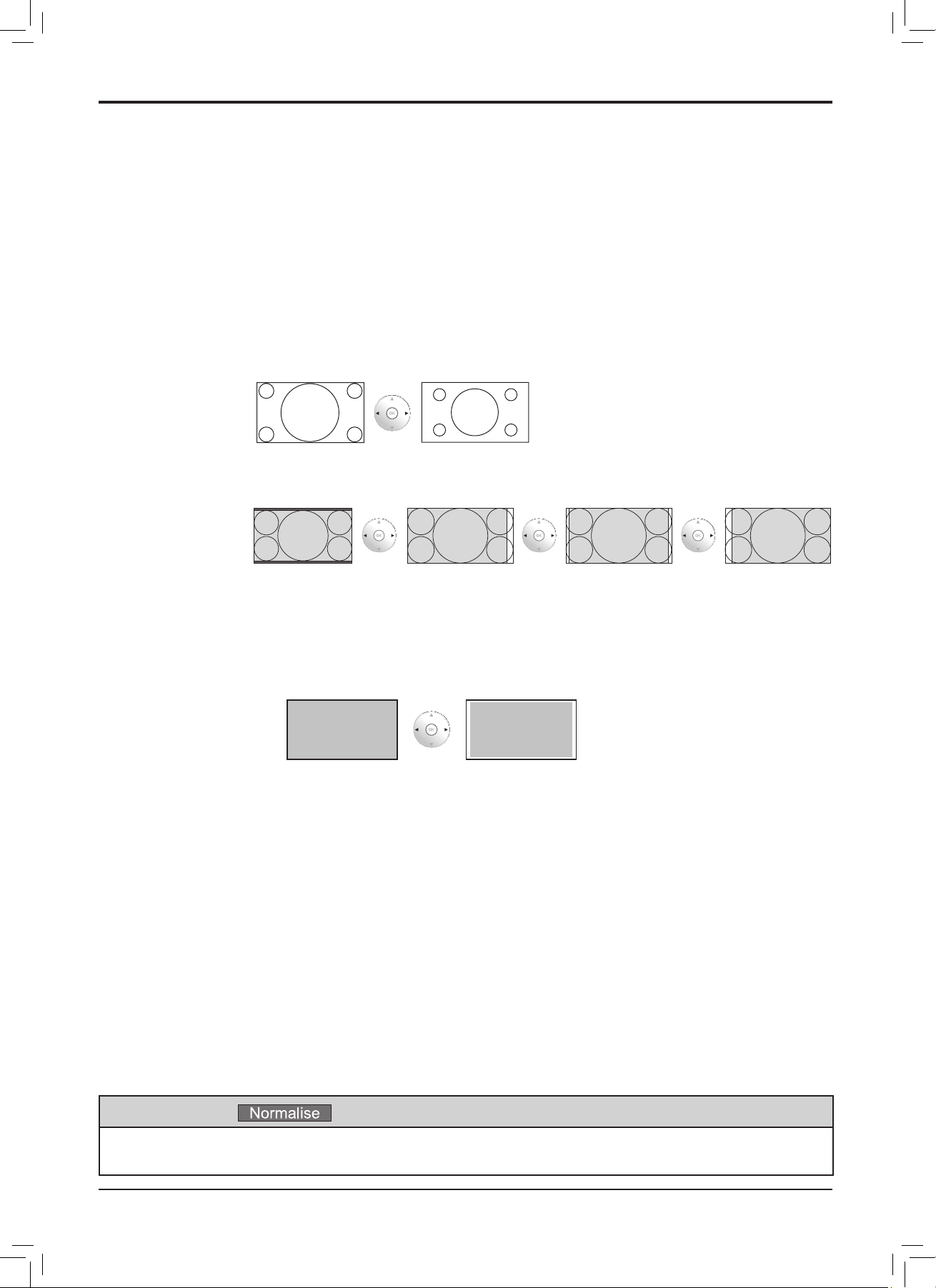

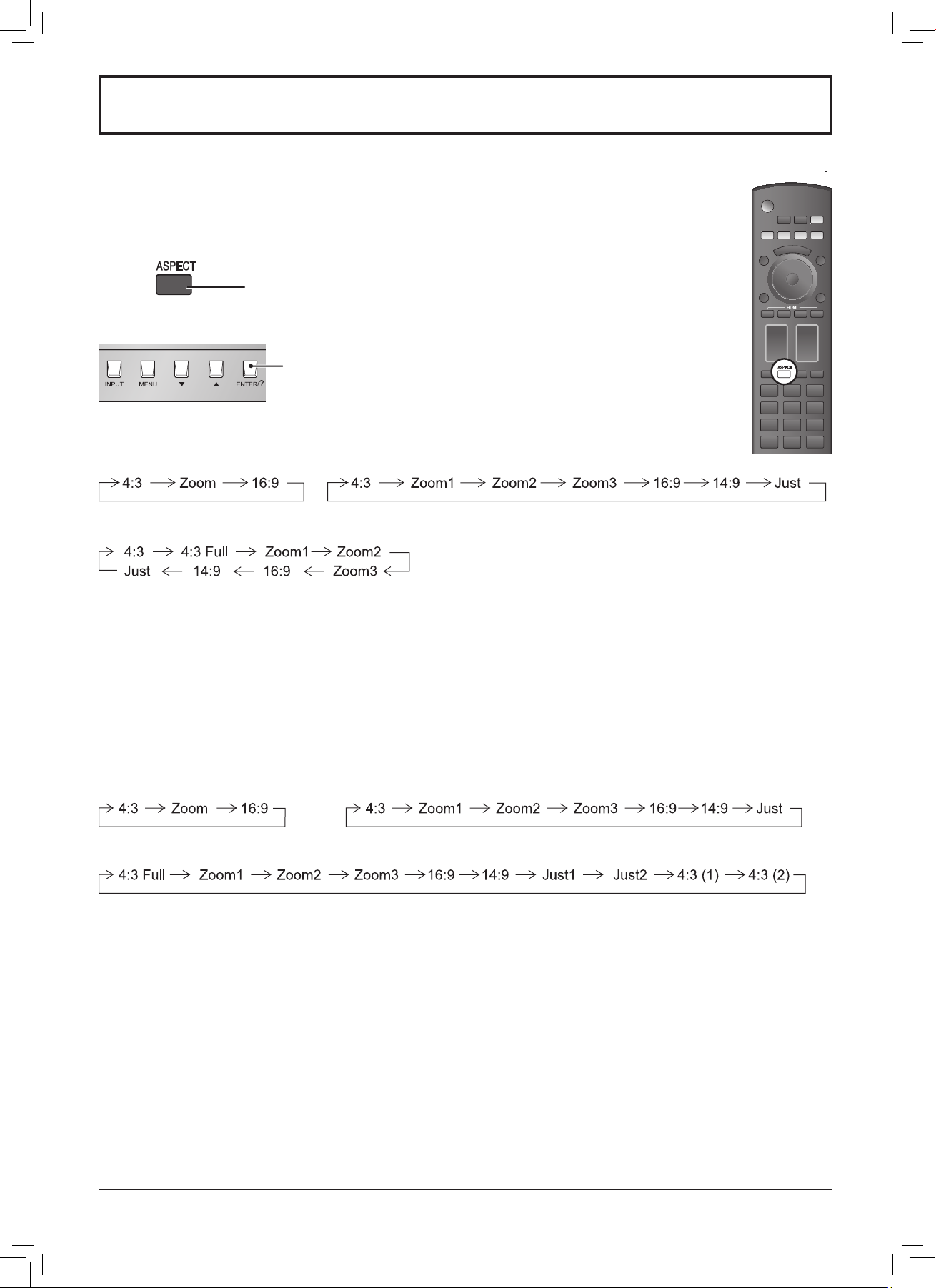

Kontrole formata slike ..........................................17

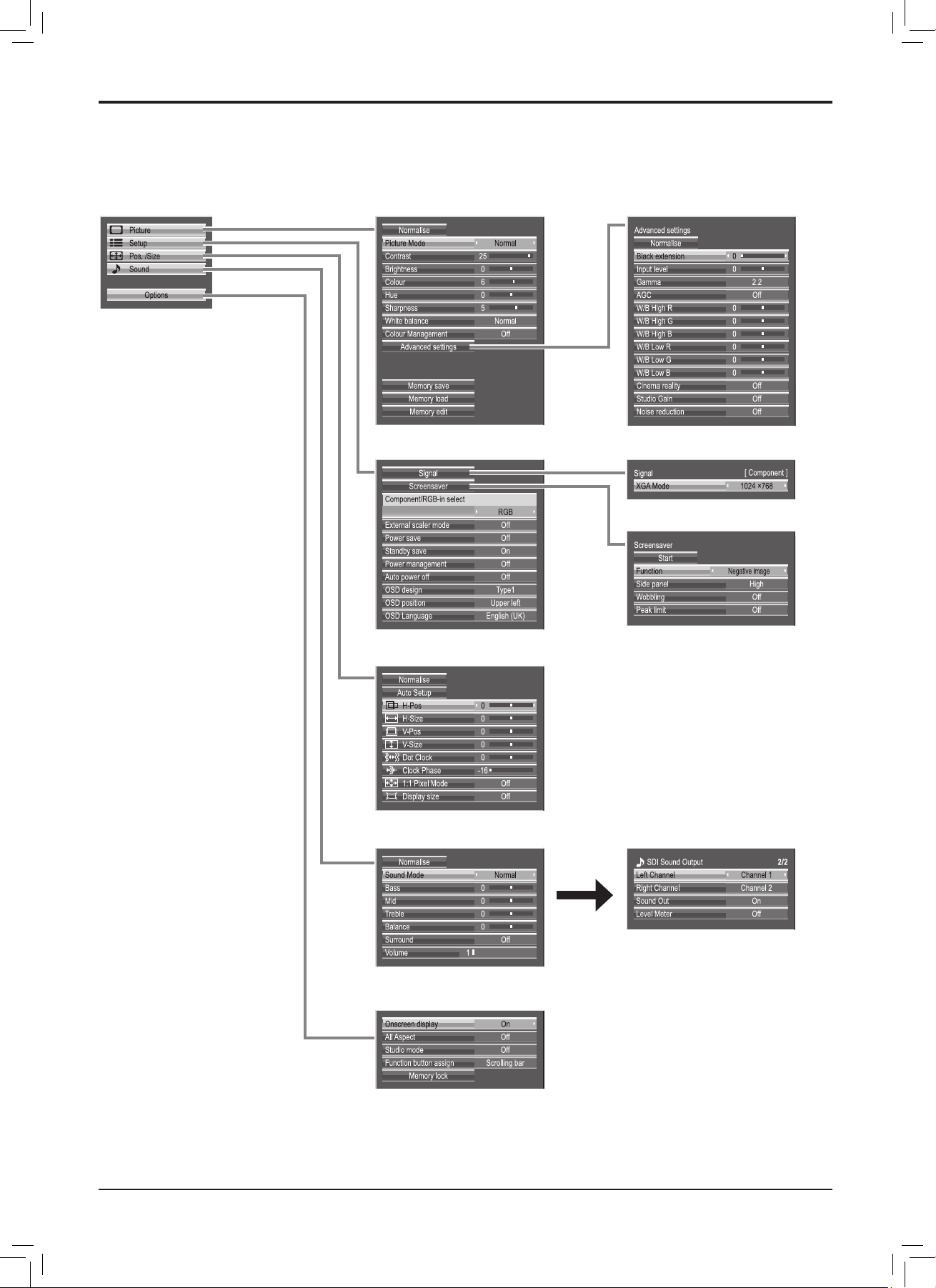

Izbornici na zaslonu ..............................................18

Podešavanje slike ..................................................20

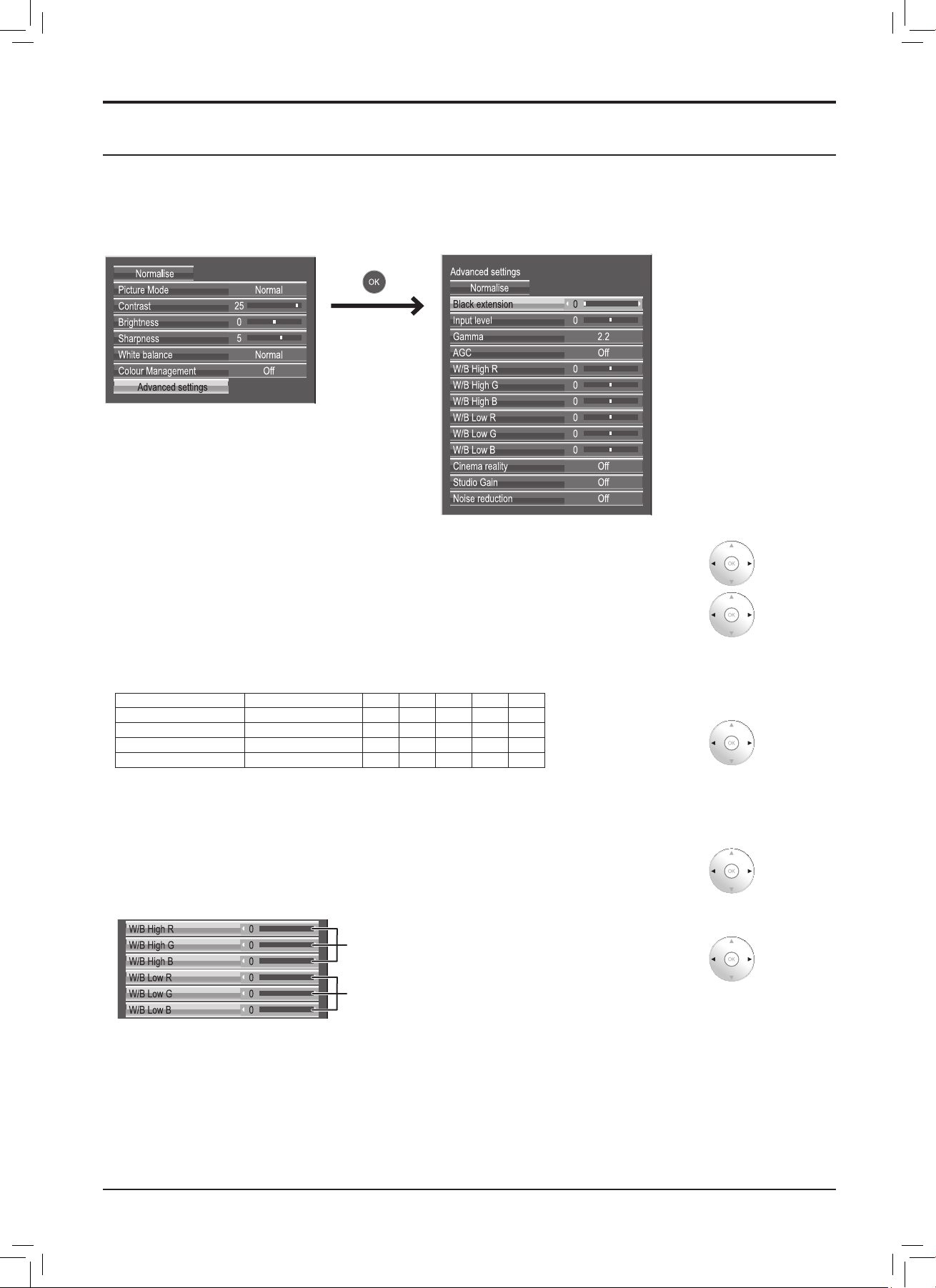

Napredne postavke ............................................ 22

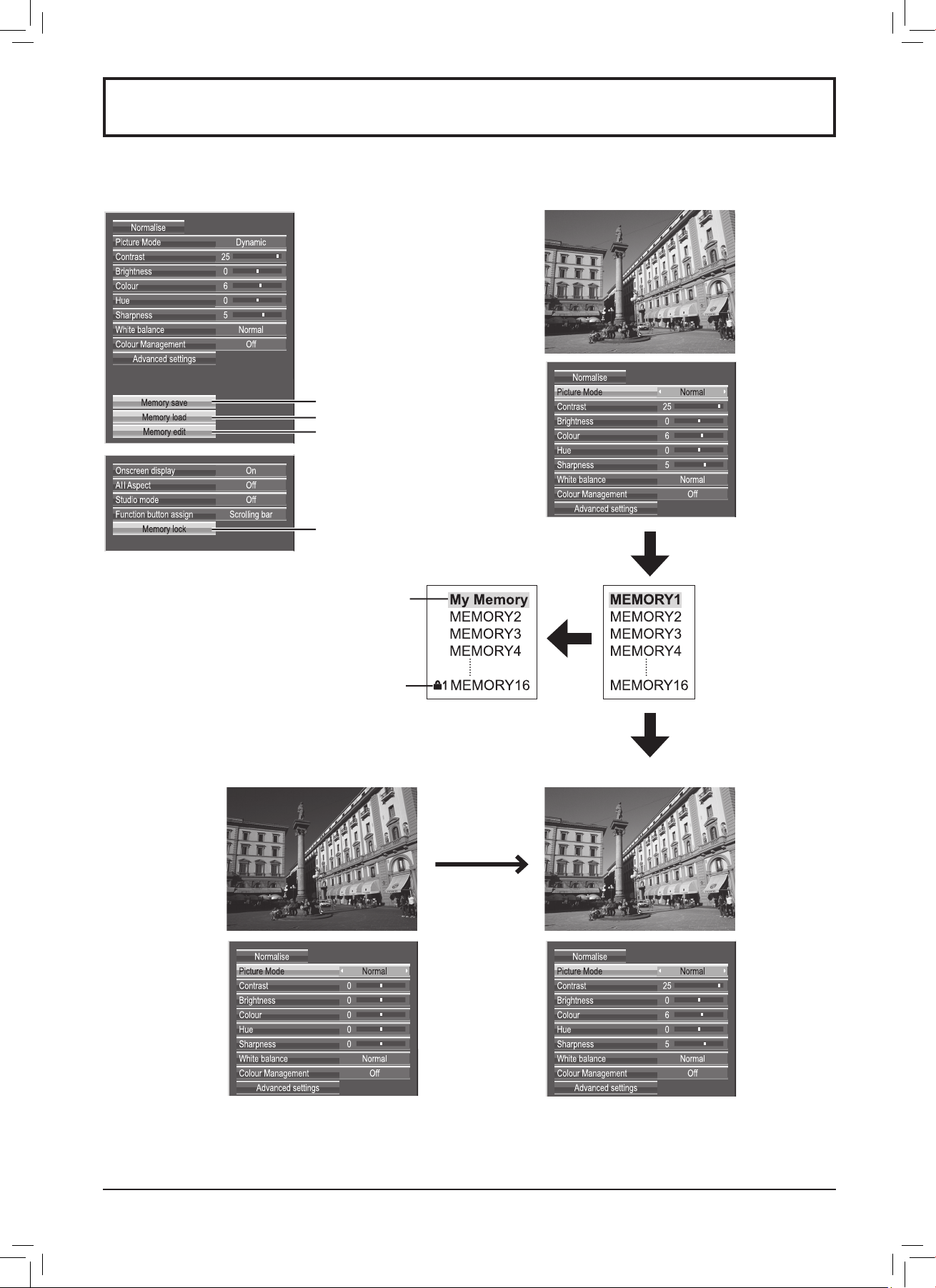

Profili slike ..............................................................24

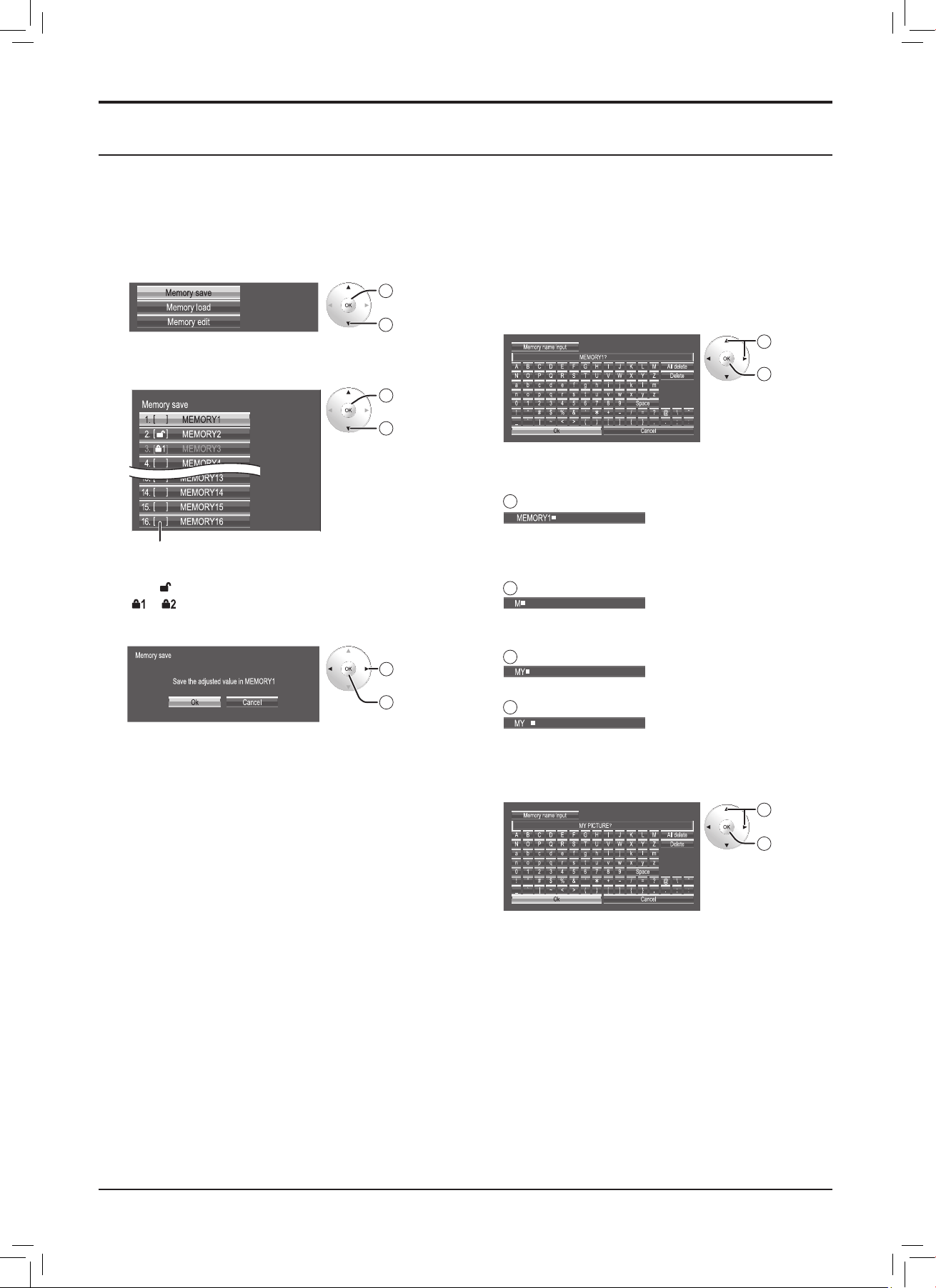

Spremanje profila ............................................... 25

Učitavanje profila ................................................26

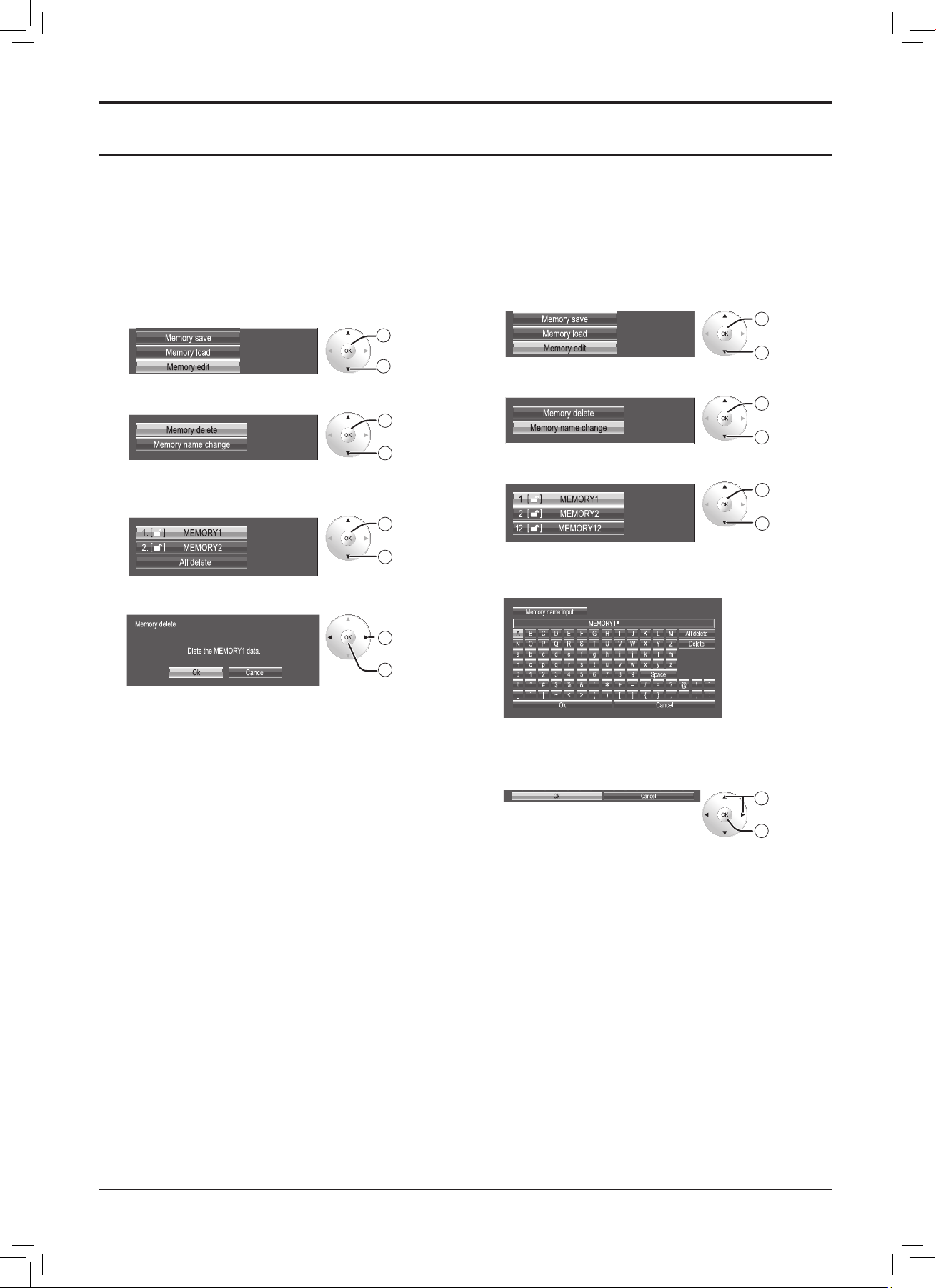

Uređivanje profila ............................................... 27

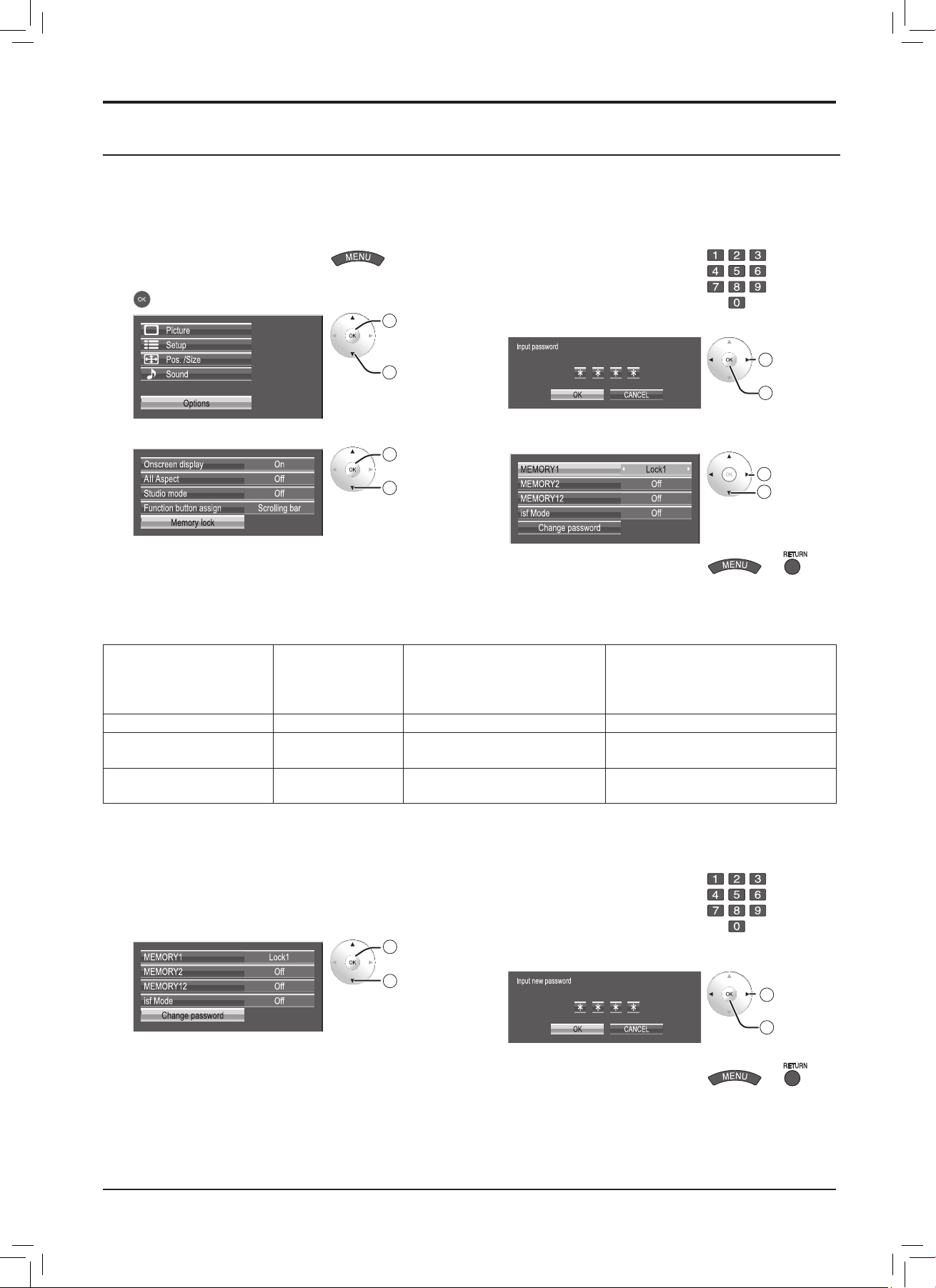

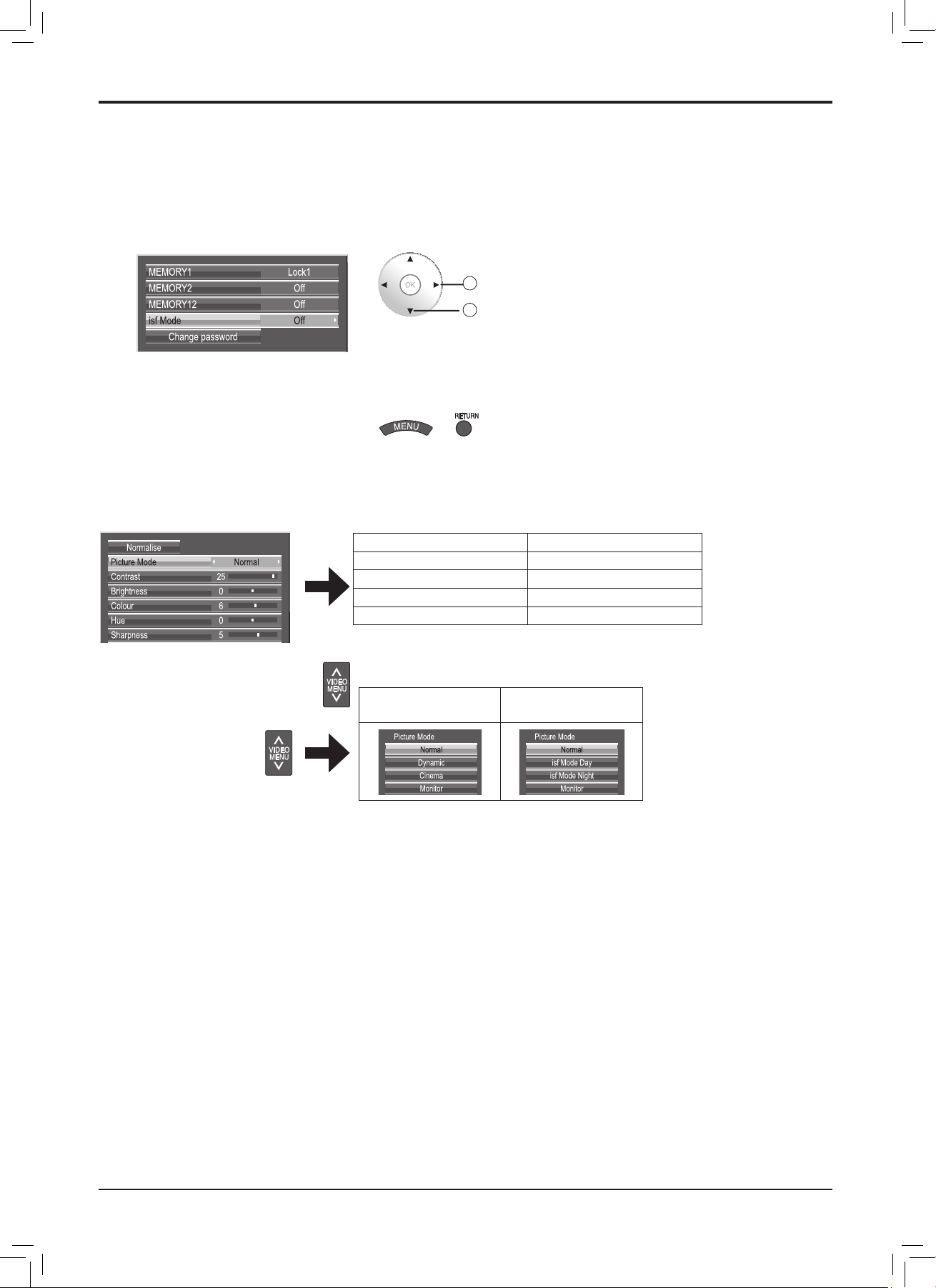

Zaključavanje profila........................................... 28

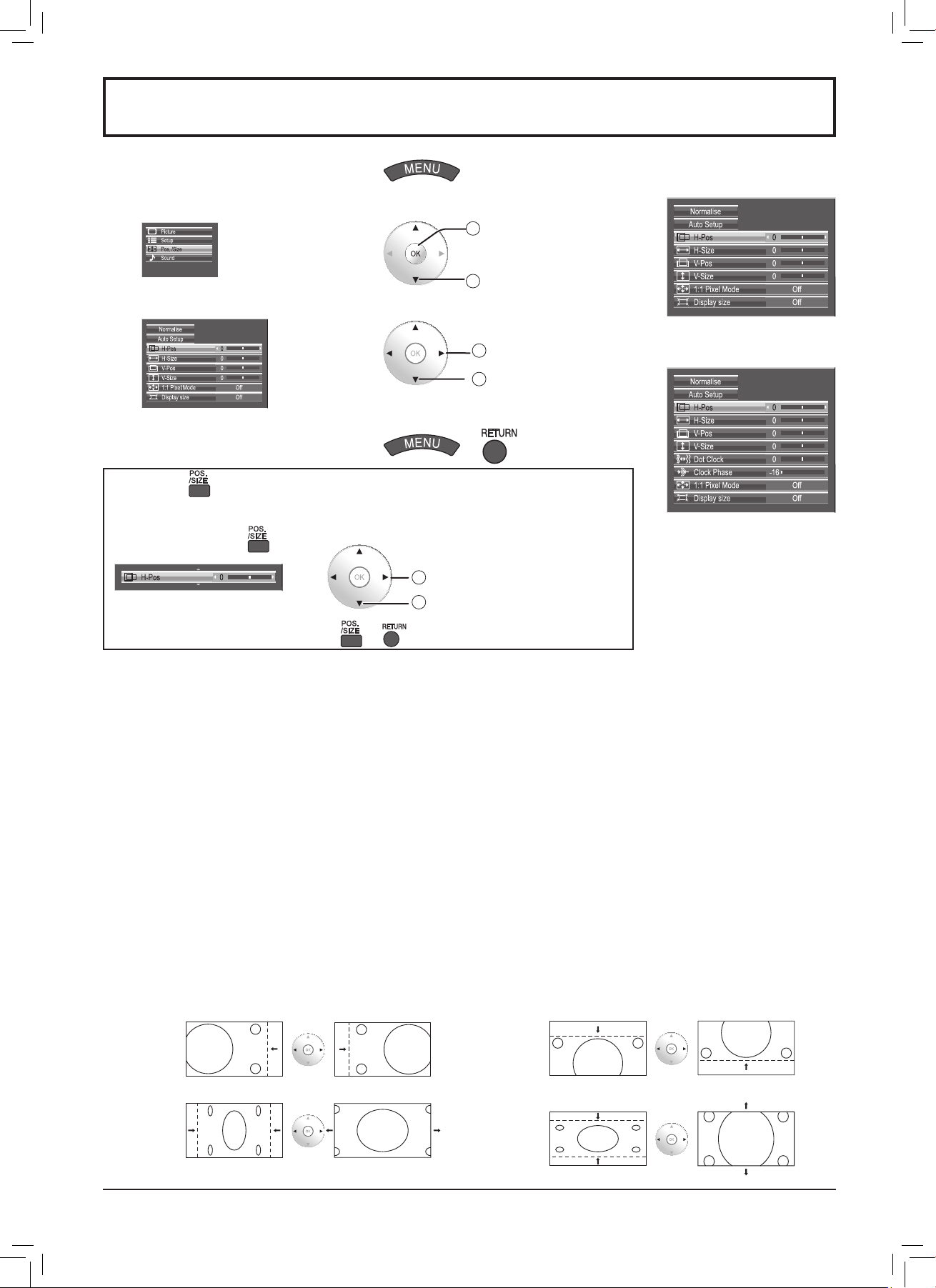

Podešavanje položaja/veličine slike .................... 30

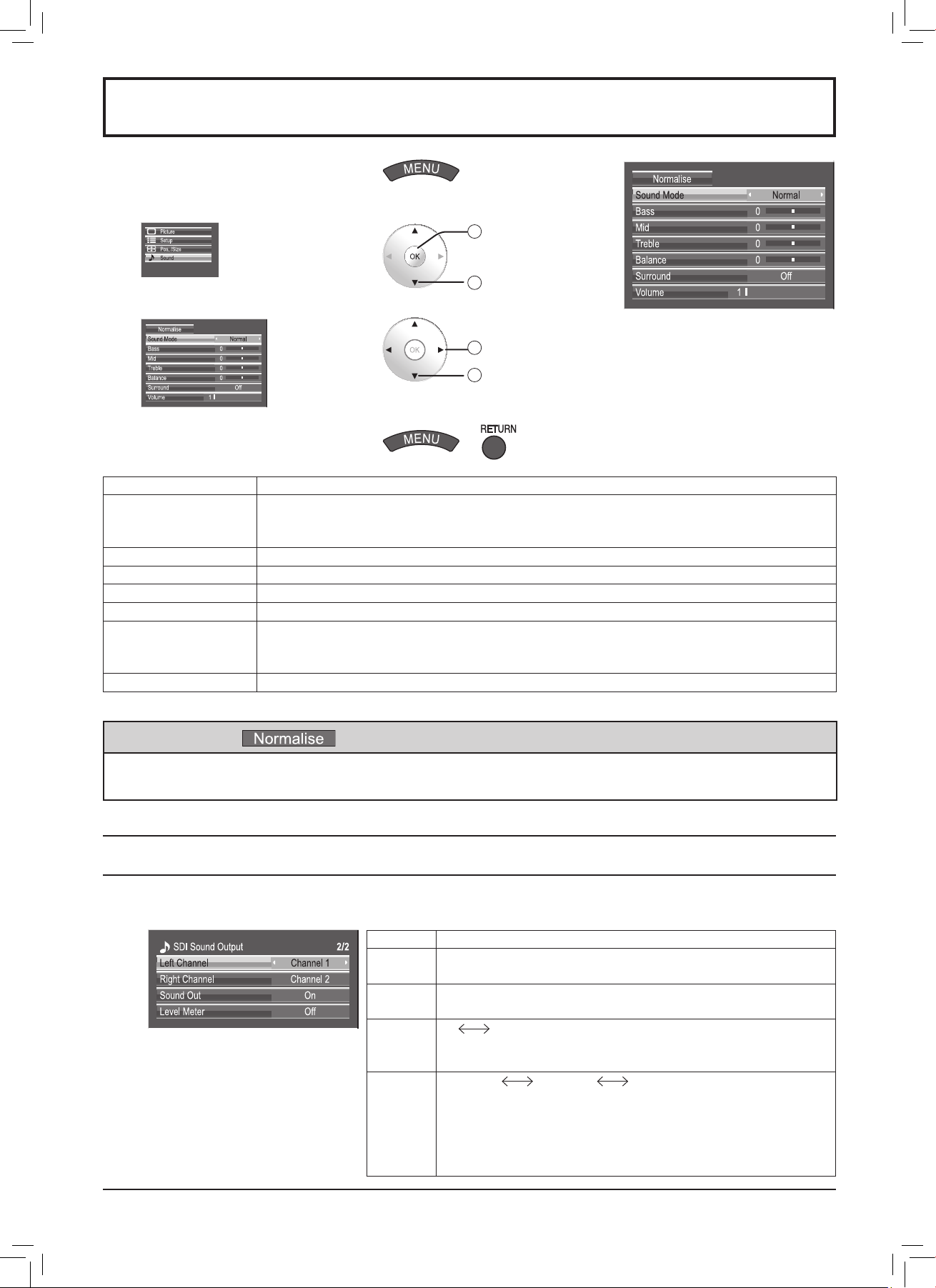

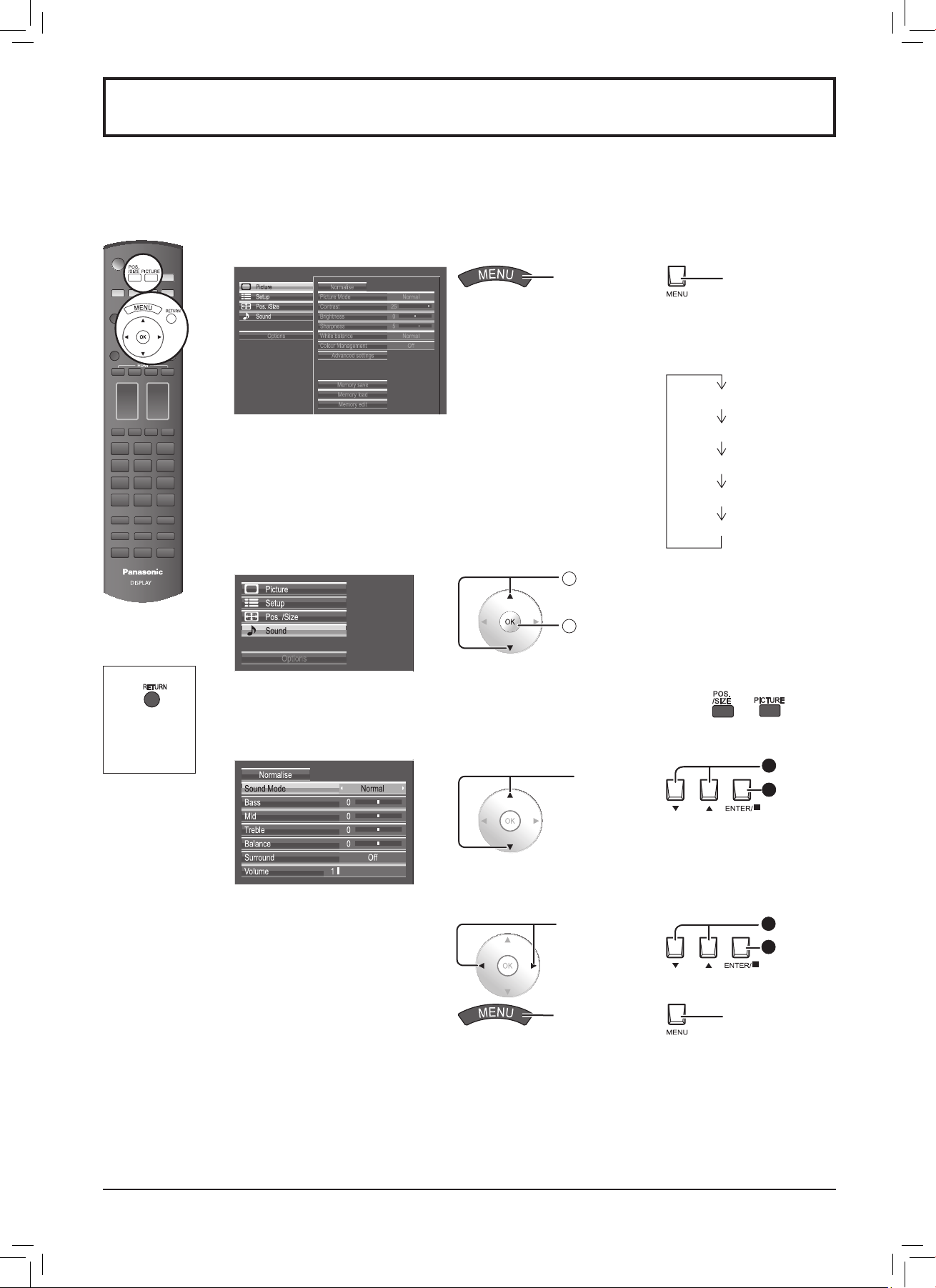

Podešavanje zvuka ................................................32

SDI izlazni zvuk .................................................. 32

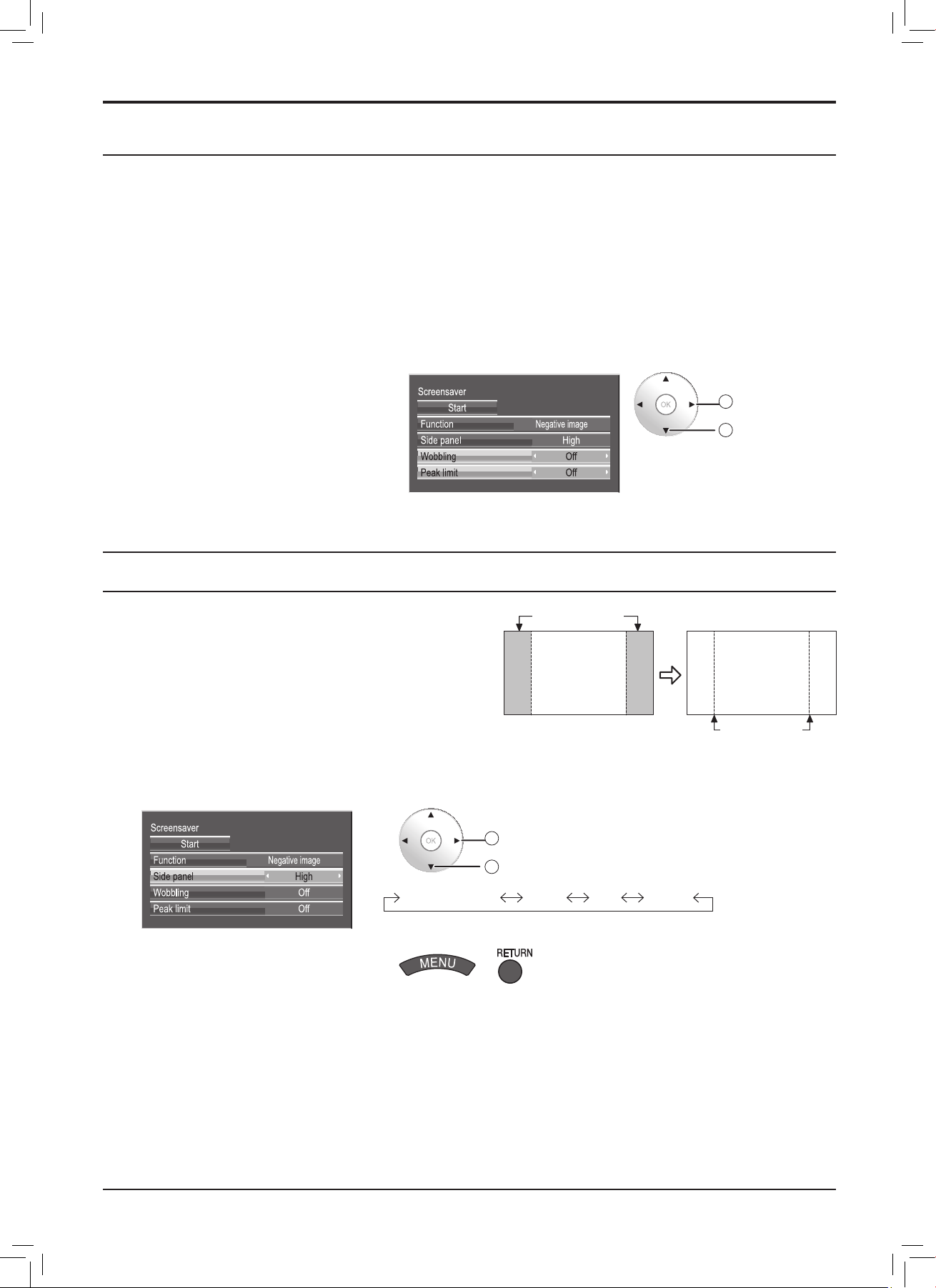

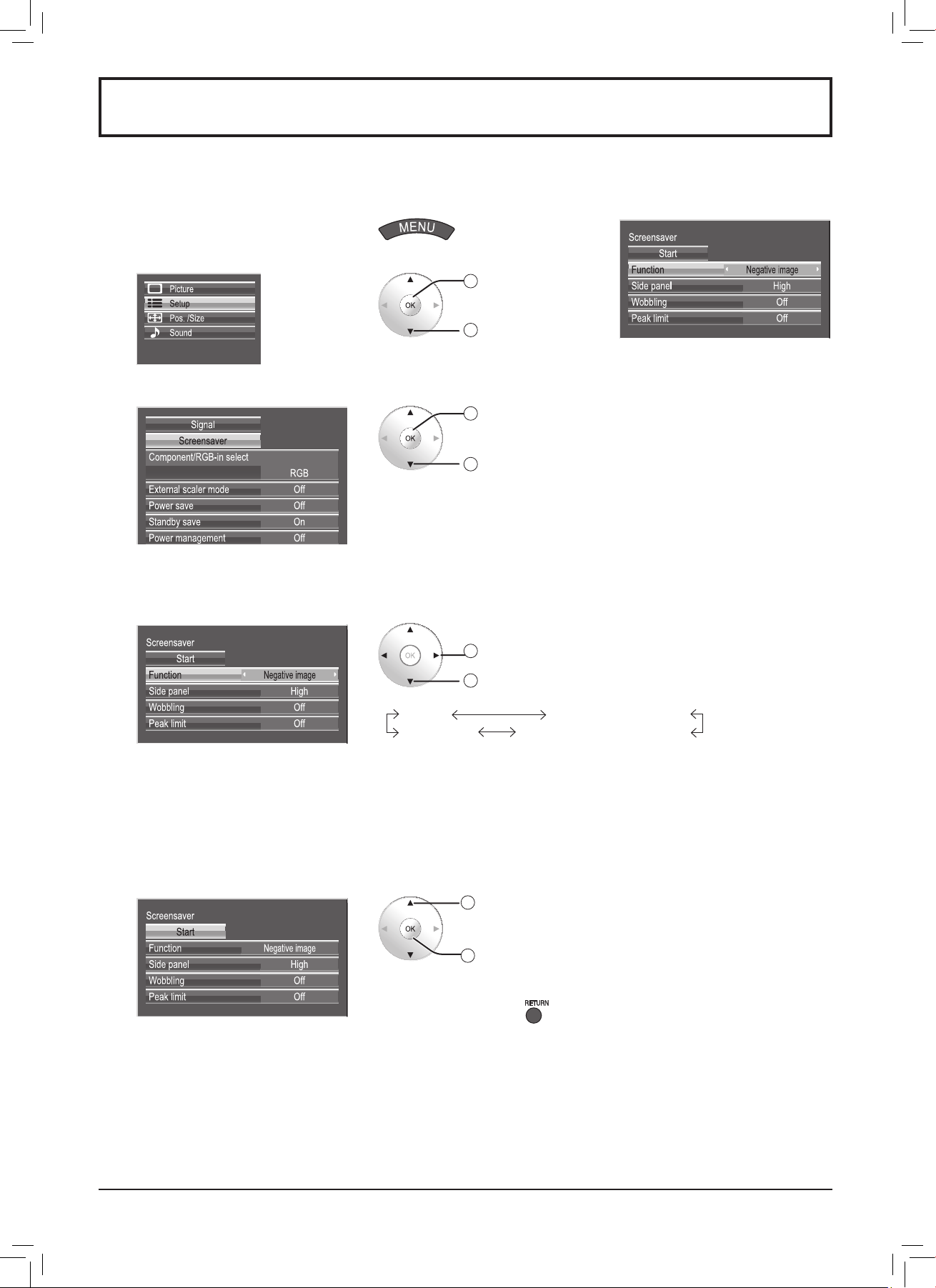

Čuvar zaslona (Za sprečavanje efekta

zadržane slike) ....................................................... 33

Smanjivanje zadržavanja slike na zaslonu ......... 34

Podešavanje veličine bočnih dijelova slike ........34

Određivanje skaliranja .......................................... 35

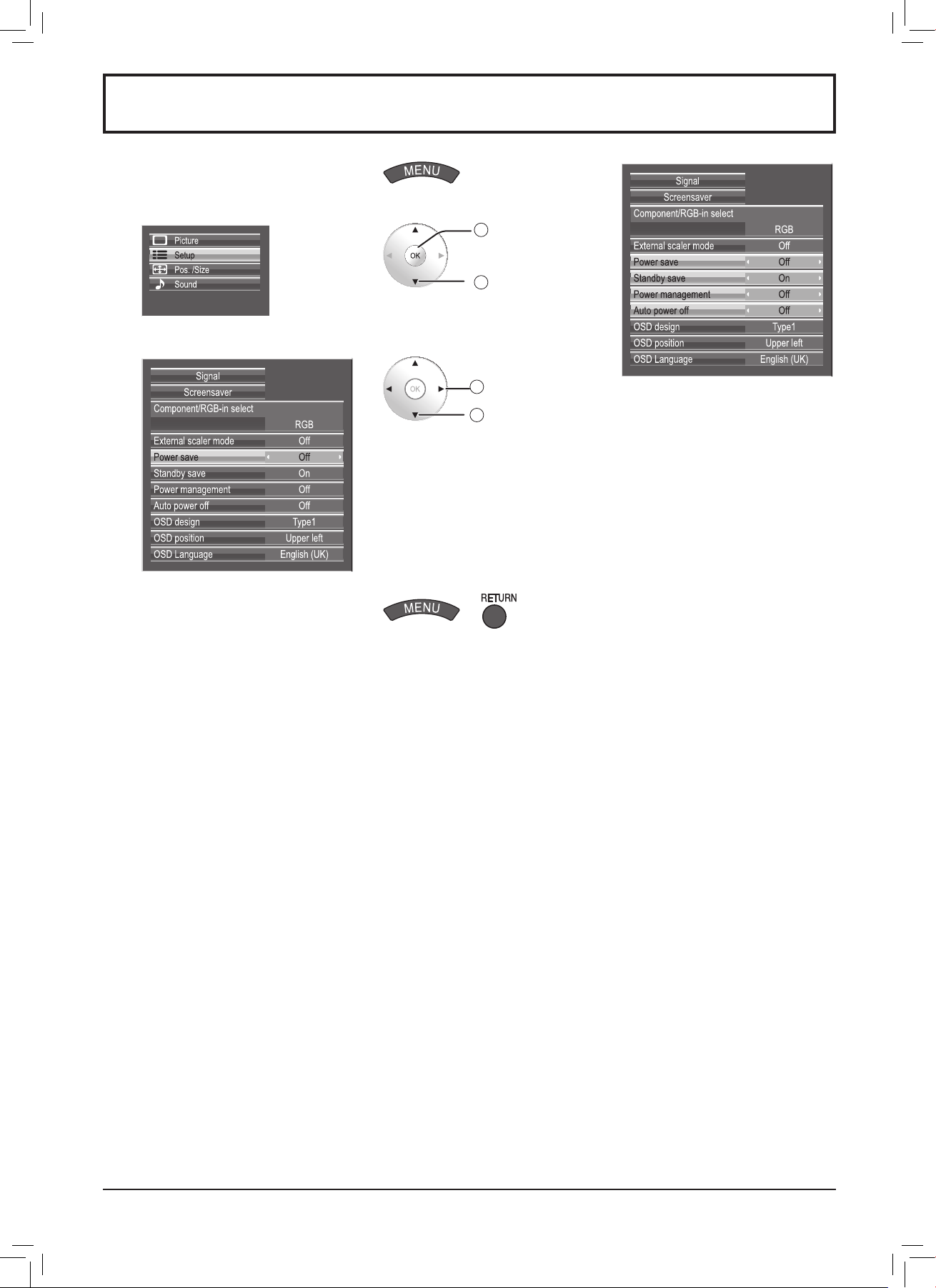

Smanjivanje potrošnje energije ........................... 36

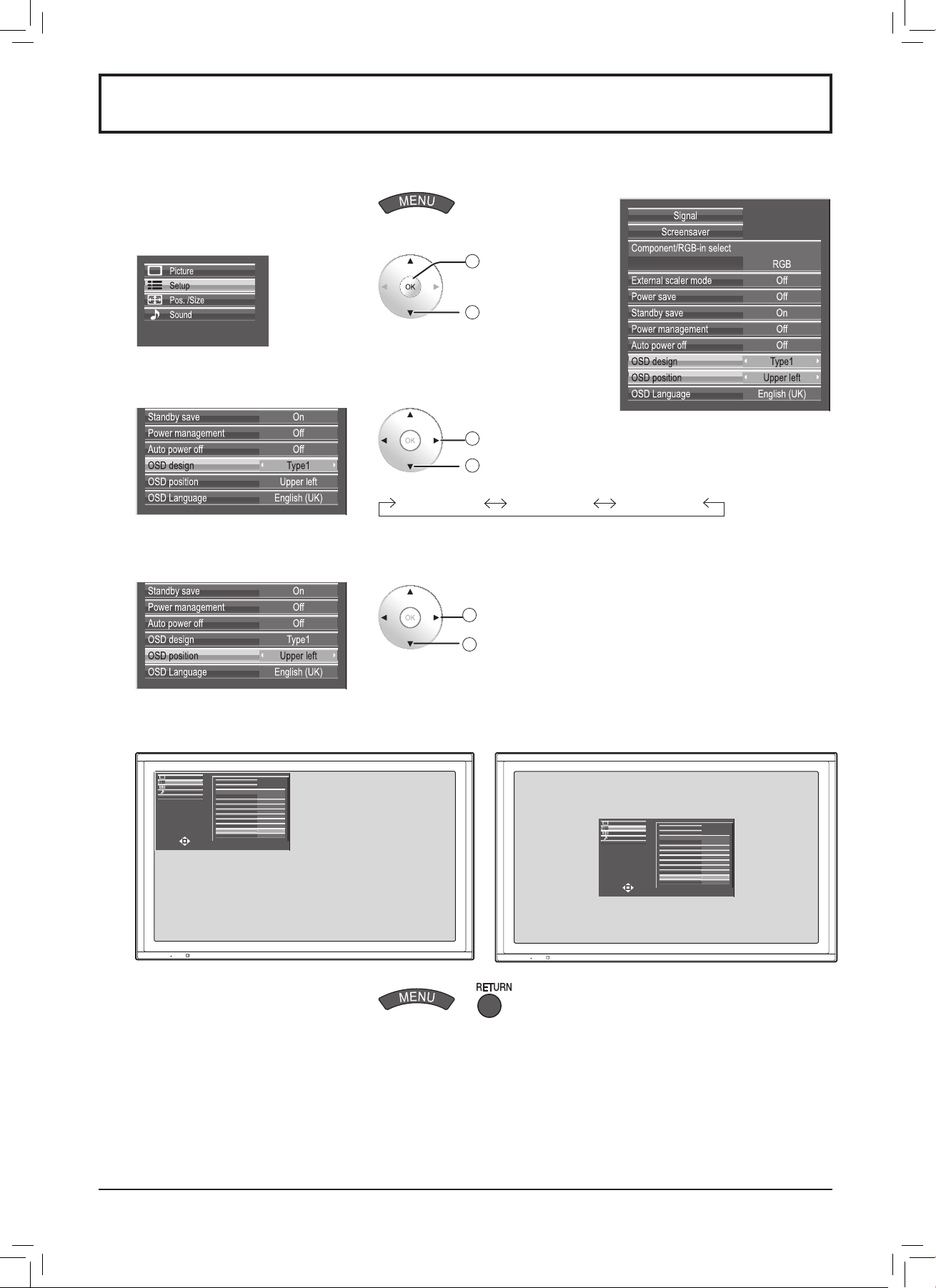

Individualiziranje izbornika na zaslonu ............... 37

Podešavanje ulaznih signala ................................38

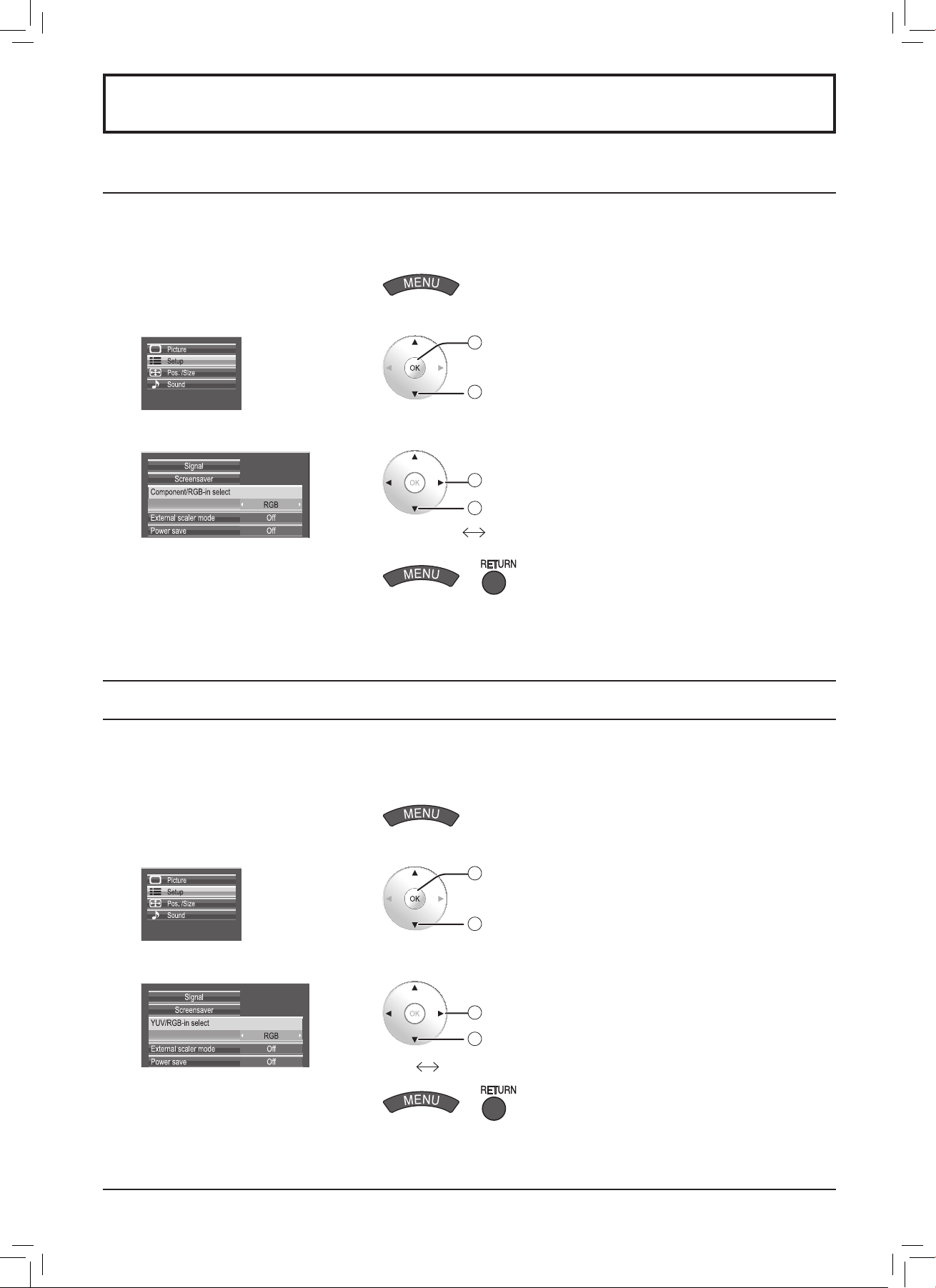

Odabir Component/RGB-in ulaznog signala ......38

Odabir YUV/RGB-in ...........................................38

Izbornici signala.................................................. 39

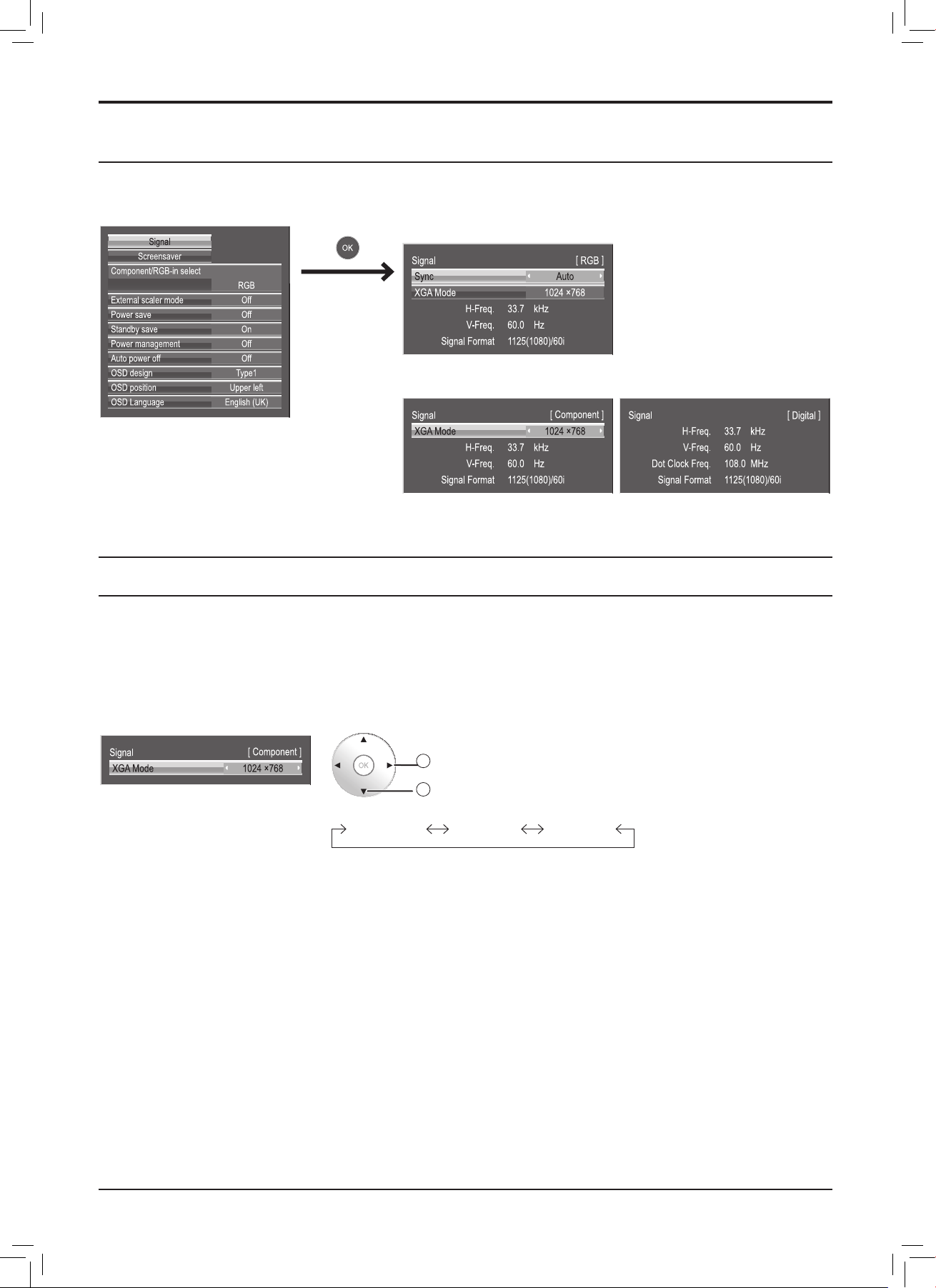

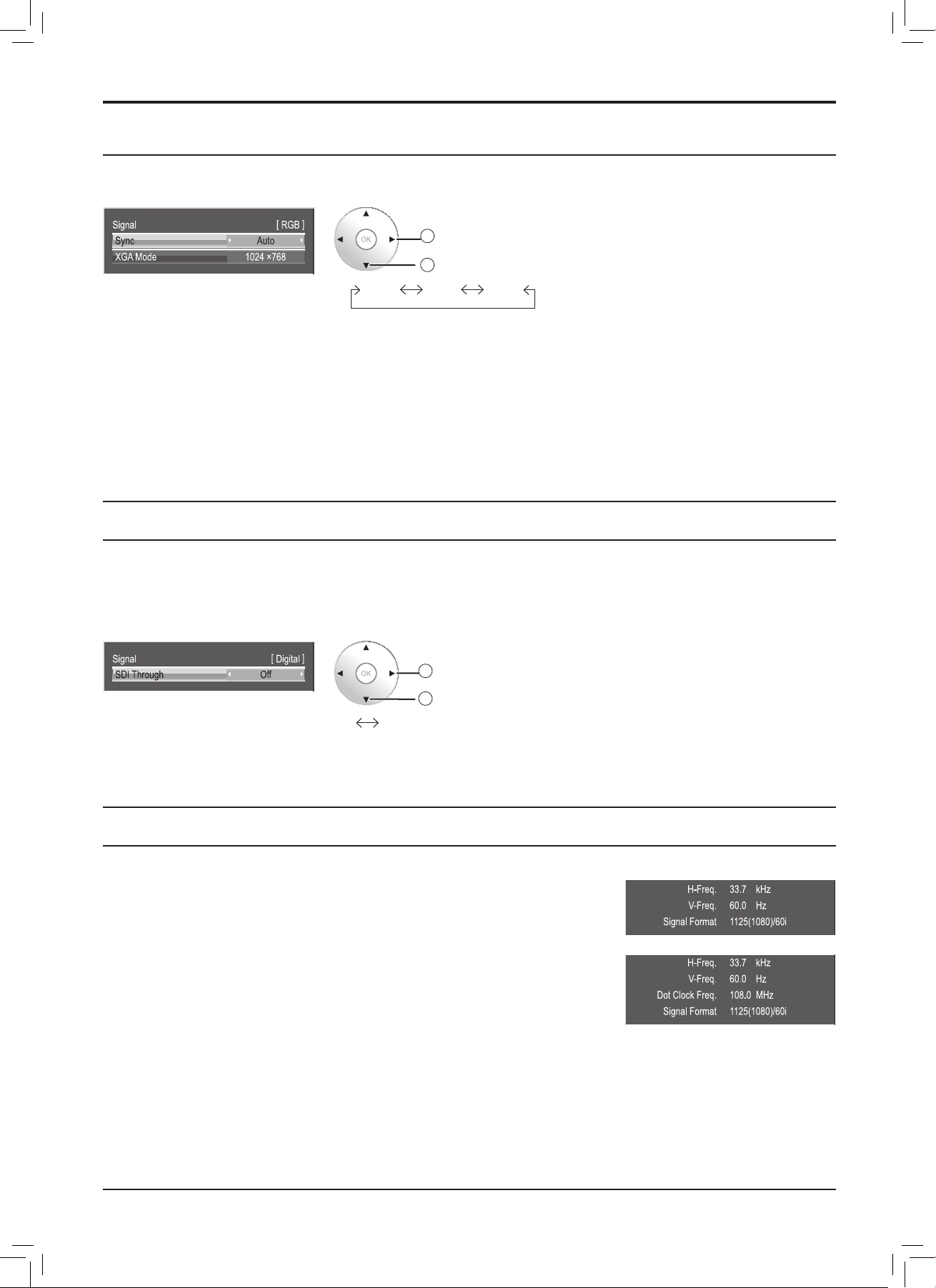

XGA mod ............................................................ 39

Funkcija Sync ..................................................... 40

SDI Through funkcija .......................................... 40

Prikaz ulaznih signala ......................................... 40

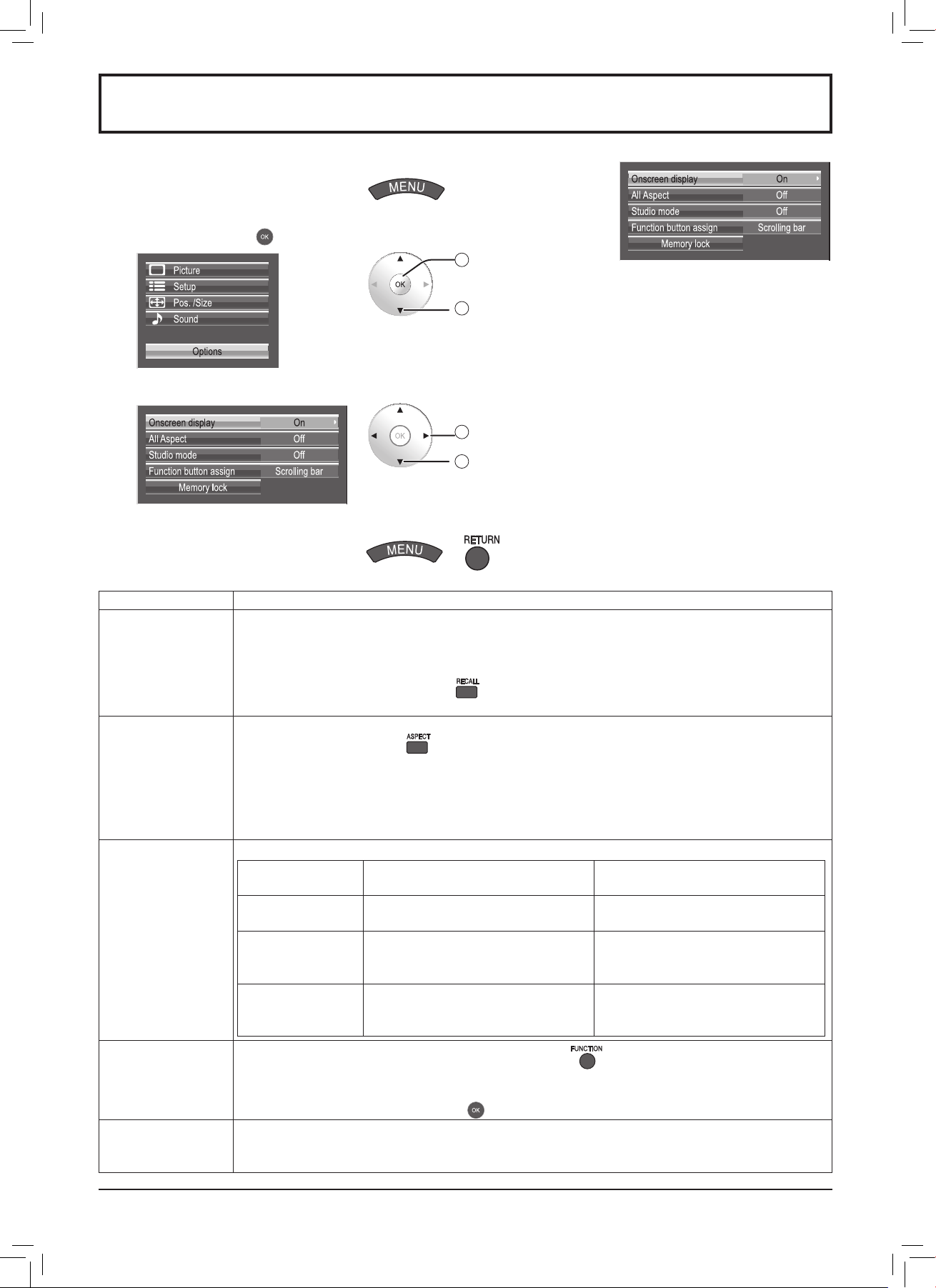

Podešavanje opcija ...............................................41

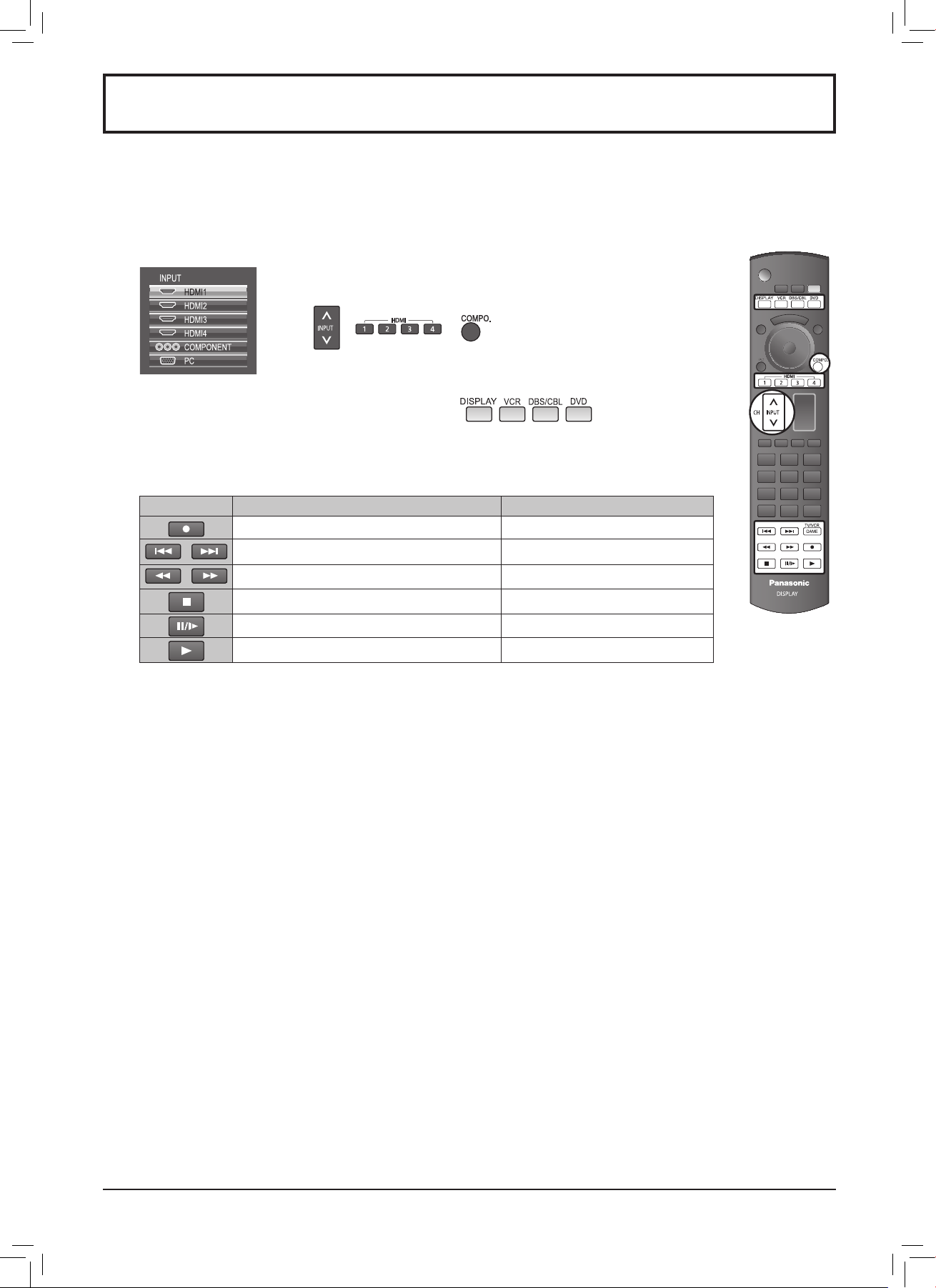

Gledanje videa/DVD-a ........................................... 42

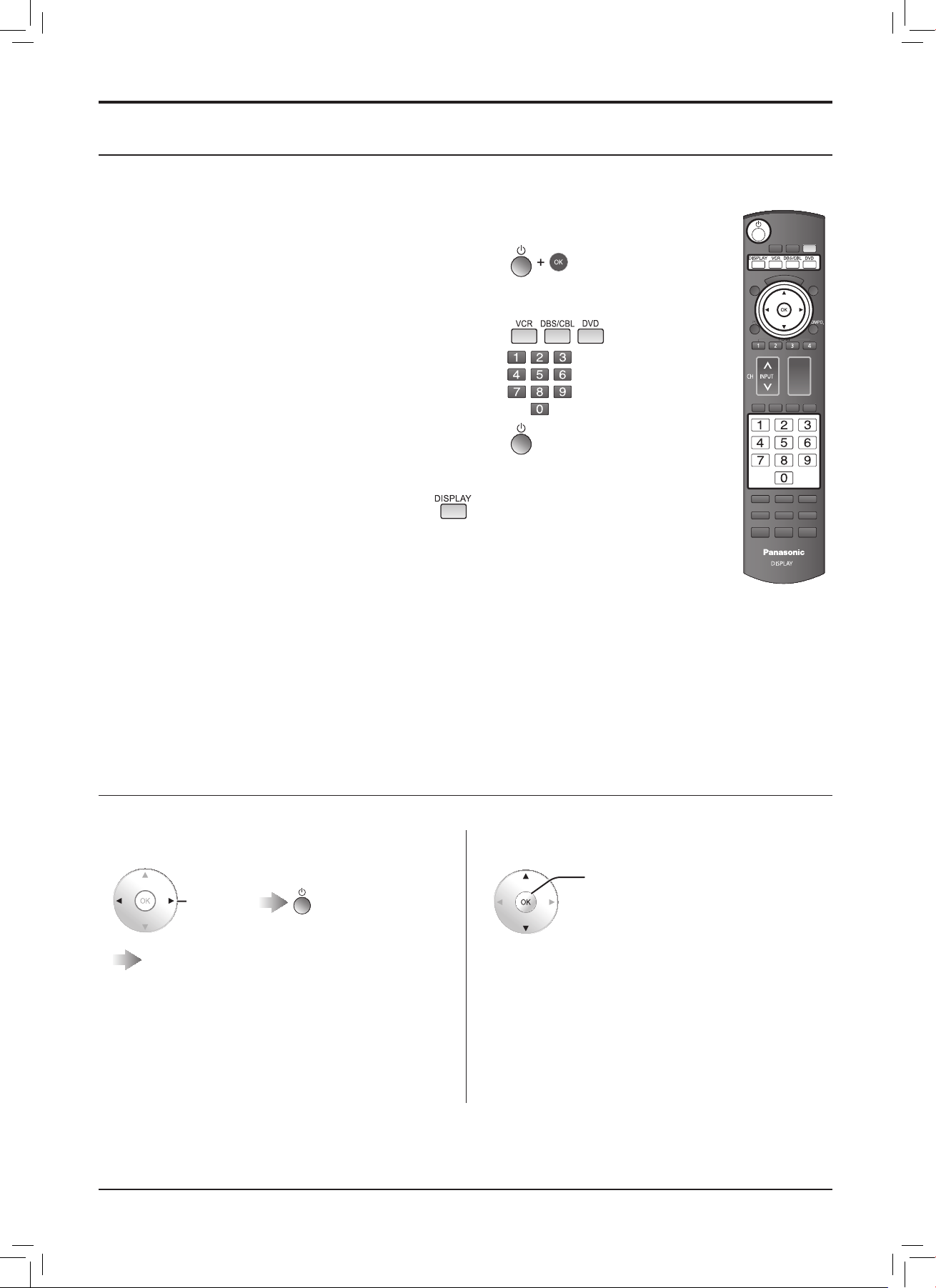

Programiranje daljinskog upravljača za

upravljanje vanjskom opremom ......................... 43

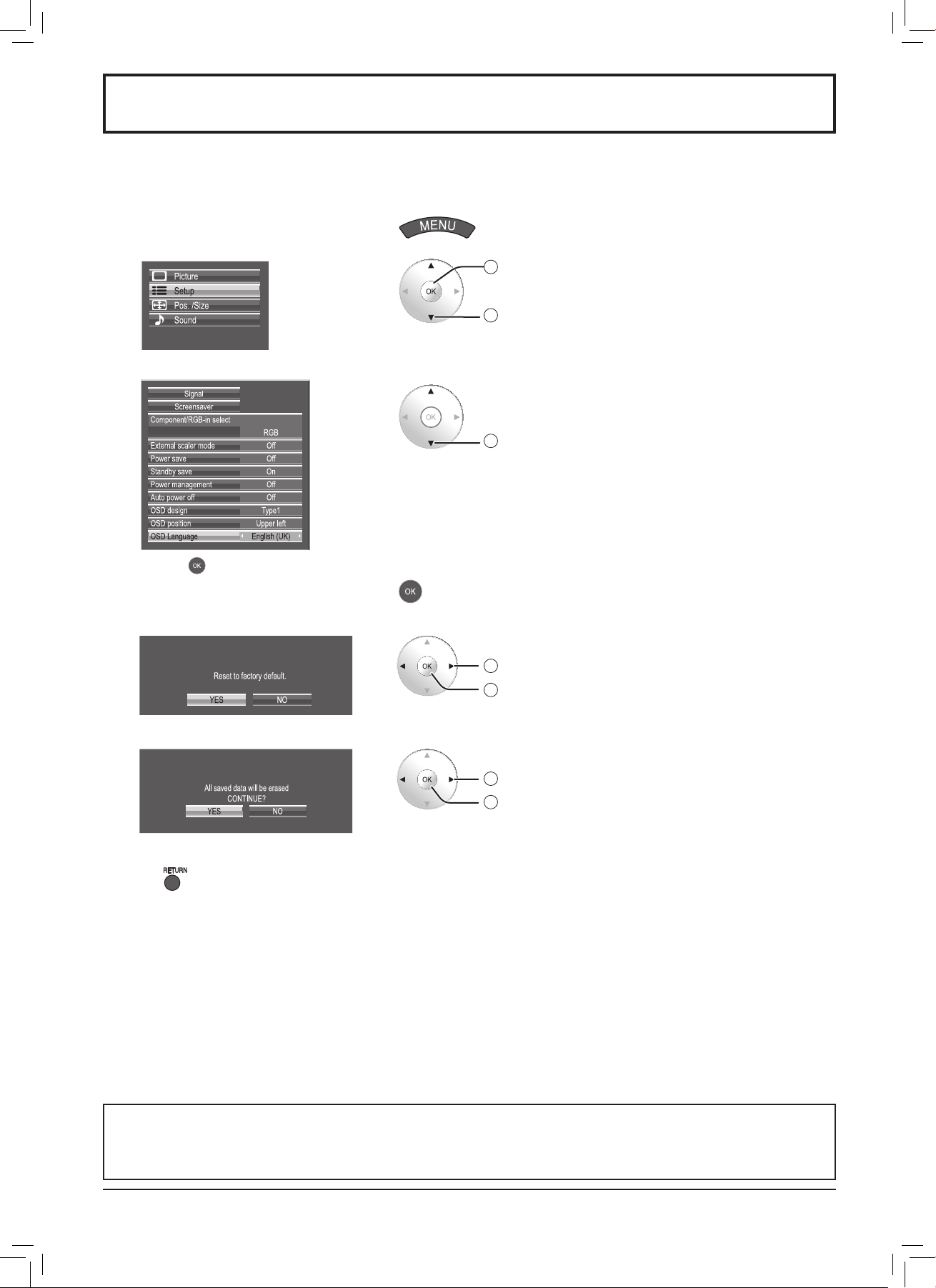

Resetiranje na tvorničke postavke ...................... 44

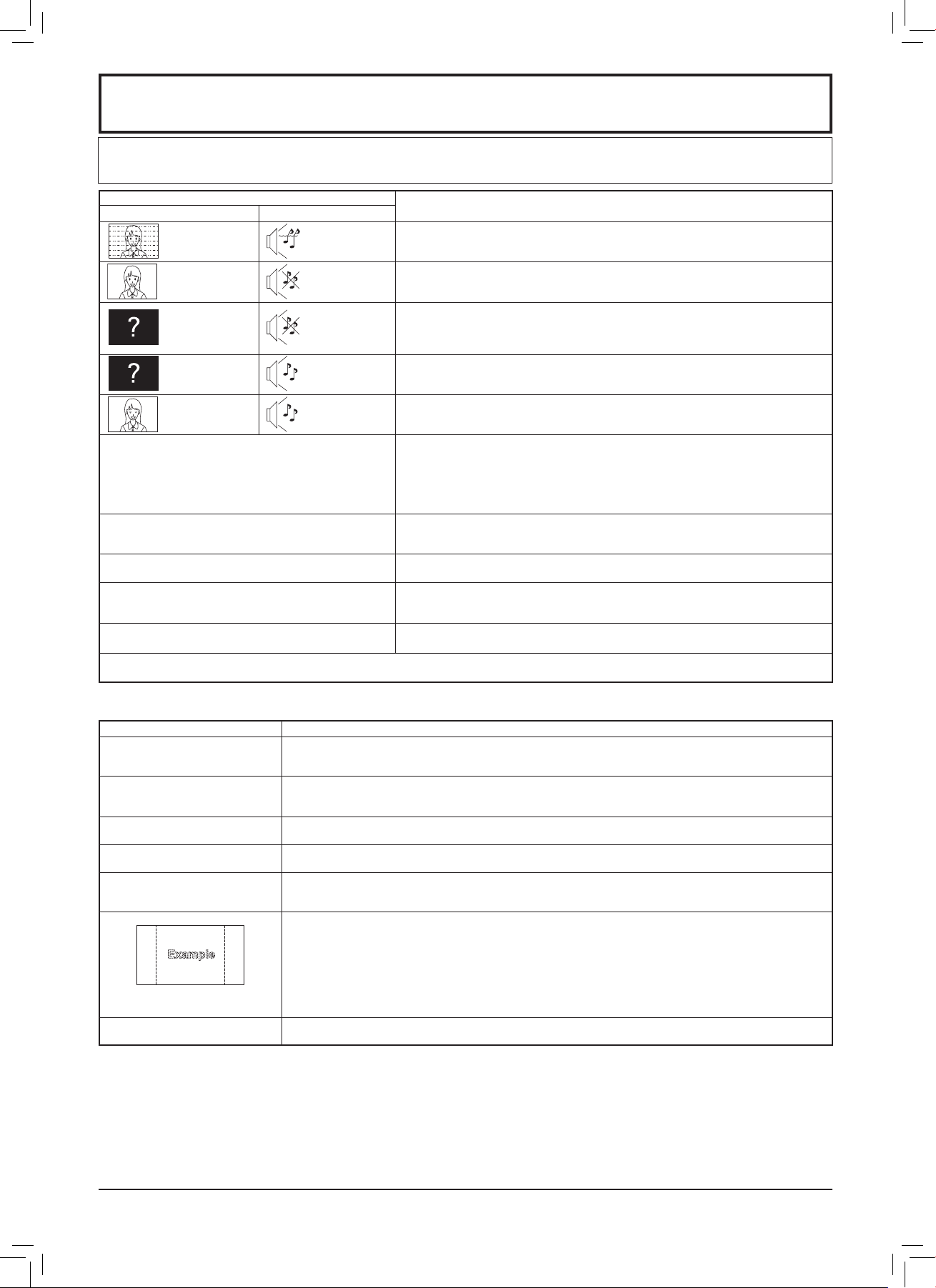

U slučaju problema ...............................................45

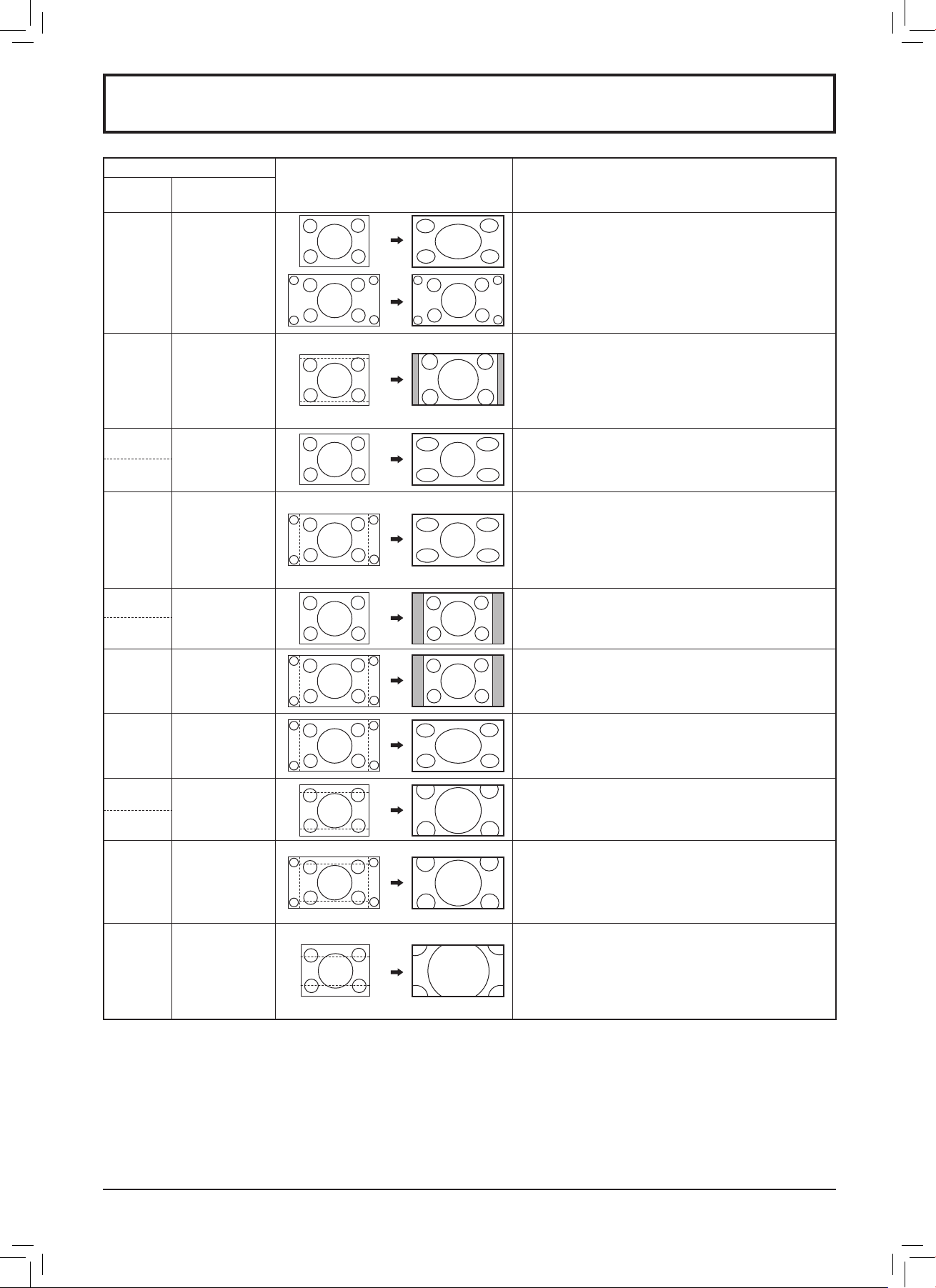

Popis formata slike................................................ 46

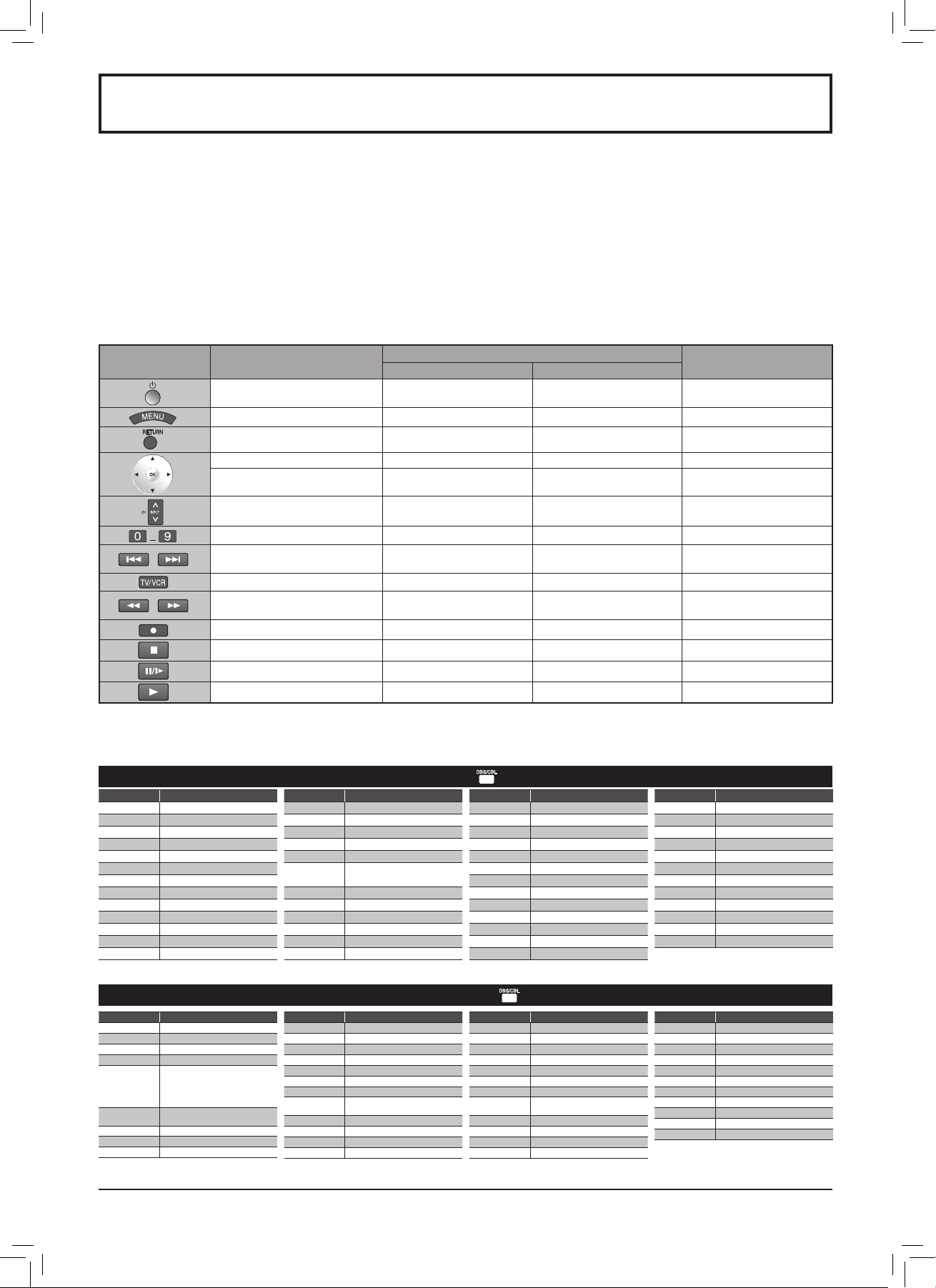

Rukovanje daljinskim uređajem/popis kodova ..47

Kompatibilni ulazni signali .................................... 49

Tehnički podaci .....................................................51

Zaštitni znaci

VGA je zaštićeni znak tvrtke Business Machines Corporation. Macintosh je registrirani zaštićeni znak tvrtke Apple Computer, USA. SVGA, XGA, SXGA i UXGA su registrirani zaštićeni znaci udruženja Electronics Standard Association. Čak i ako nema posebne napomene o tvrtki ili zaštitnim znacima, ovi se zaštitni znaci u cijelosti priznaju. HDMI, logotip HDMI i High-Definition Multimedia Interface (Multimedijsko sučelje visoke razlučivosti) zaštitni su znaci ili

registrirani zaštitni znaci tvrtke HDMI Licensing LLC.

•

Napomena:

Statične slike ne smiju biti prikazane na zaslonu kroz dulje vrijeme, jer to može uzrokovati trajno zadržavanje slike na plazma TV prijemniku. Primjeri statičnih slika uključuju logotipe, videoigre, računalne slike, teletekst i slike prikazane u 4:3 formatu.

Važne napomene o sigurnosti

UPOZORENJE

1) Radi sprečavanja nastanka oštećenja koja za posljedicu mogu imati požar ili opasnost od strujnog udara, nemojte ovaj uređaj izlagati kapanju ili prskanju tekućina. Iznad uređaja nemojte postavljati spremnike s vodom (vaze za cvijeće, šalice, kozmetičke preparate itd.). (to uključuje i police iznad uređaja i sl.) Na uređaj ili iznad njega nemojte postavljati izvore otvorenog plamena, kao što su upaljene svijeće

2) Kako biste spriječili strujni udar, nemojte uklanjati pokrov. U unutrašnjosti nema dijelova koje možete popraviti sami. Sve popravke prepustite stručnom osoblju ovlaštenog servisa.

3) Nemojte uklanjati pin za uzemljenje na mrežnom kabelu. Ovaj je uređaj opremljen mrežnim kabelom s tri pina uzemljenja. Utikač će odgovarati samo mrežnoj utičnici s uzemljenjem. Ovo je sigurnosna funkcija. Obratite se električaru ako ne možete umetnuti utikač u utičnicu. Nemojte ometati funkciju pina uzemljenja.

4) Kako biste spriječili strujni udar, provjerite da je pin za uzemljenje na utikaču mrežnog kabela čvrsto priključen.

OPREZ

Ovaj je uređaj namijenjen za korištenje u uvjetima relativno bez djelovanja elektromagnetska polja. Korištenje uređaja u blizini izvora jakih elektromagnetskih polja, gdje se električni šum preklapa s ulaznim signalima, mogu uzrokovati promjenjivu sliku i zvuk ili smetnje u toj mjeri da se pojavljuje šum. Kako biste izbjegli mogućnost nastanka štete na ovom uređaju, držite ga dalje od izvora jakih elektromagnetskih polja.

VAŽNO: IZOLIRANI UTIKAČ

ZBOG OSOBNE SIGURNOSTI, MOLIMO PAŽLJIVO PROČITAJTE SLJEDEĆI TEKST

Uređaj se isporučuje s izoliranim, 3-pinskim mrežnim utikačem za Vašu sigurnost i udobnost. U utikač je ugrađen osigurač od 10 A. Ukoliko je potrebno zamijeniti osigurač, molimo obratite pažnju da zamjenski osigurač bude od 10 A i odobren od ASTA ili BSI prema BS1362.

Potražite oznaku ASTA ili BSI na tijelu osigurača. Ako utikač ima poklopac osigurača koji se može skinuti, obratite pažnju da se nakon zamjene osigurača

poklopac stavi na mjesto. U slučaju da izgubite poklopac osigurača, utikač nije dozvoljeno koristiti sve dok se ne postavi zamjenski

poklopac. Zamjenski poklopac osigurača možete kupiti kod Vašeg lokalnog Panasonic dobavljača. Nemojte odrezati utikač.

Nemojte koristiti druge vrste mrežnih kabela osim onog dostavljenog s ovim TV prijemnikom. Dostavljeni mrežni kabel i izolirani utikač namijenjeni su korištenju s ovim TV prijemnikom

da bi se izbjegle smetnje i zbog Vaše sigurnosti. Ako zidna utičnica u Vašem domu ne odgovara uređaju, stručni električar

ju mora promijeniti. Ako se utikač ili mrežni kabel oštete, od ovlaštenog distributera kupite zamjenu.

UPOZORENJE: - OVAJ SE UREĐAJ MORA UZEMLJITI.

Zamjena osigurača Otvorite pretinac s osiguračem pomoću odvijača i zamijenite osigurač.

UPOZORENJE

n Podešavanje

Samo se sljedeći dodatno nabavljivi pribor može koristiti s ovim plazma TV prijemnikom. Korištenje drugog tipa dodatno nabavljivog pribora može uzrokovati nestabilnost, što može rezultirati mogućom ozljedom.

(Sav je navedeni pribor proizveo Panasonic Corporation.)

Postolje ......................................................................................TY-ST50VX100 (za TH-50VX100E),

TY-ST65VX100 (za TH-65VX100E)

Zidni nosač (vertikalan) ..............................................................TY-WK42PV7 (za TH-50VX100E),

TY-WK65PV7 (za TH-65VX100E)

Zidni nosač (kutni) .....................................................................TY-WK42PR7 (za TH-50VX100E),

TY-WK65PR8 (za TH-65VX100E)

BNC Component Video priključna ploča ..................................TY-42TM6A

RCA Component Video priključna ploča ...................................TY-42TM6Z

HD-SDI priključna ploča ............................................................TY-FB9HD

HD-SDI priključna ploča sa zvukom ..........................................TY- FB10HD

Dual Link HD-SDI priključna ploča ............................................TY-FB11DHD

Dual HDMI priključna ploča .......................................................TY-FB10HMD

Ir Through priključna ploča ........................................................TY-FB9RT

DVI-D priključna ploča ...............................................................TY- FB11DD

Postavljanje uređaja uvijek povjerite kvalificiranom tehničaru.

Sitni dijelovi mogu predstavljati opasnost od gušenja ako ih se slučajno proguta. Sitne dijelove držite dalje od male djece. Bacite nepotrebne sitne dijelove i ostale predmete, uključujući ambalažu i plastične vrećice/pokrove, kako se njima ne bi igrala mala djeca, pri čemu može nastati opasnost od gušenja.

Nemojte postavljati plazma TV prijemnik na kose ili nestabilne površine.

TV prijemnik može pasti ili se prevrnuti.

Na ovaj uređaj nemojte stavljati nikakve predmete.

Ako se po uređaju prolije voda, ili u njega dospiju strani predmeti, može doći do kratkog spoja što može rezultirati požarom ili strujnim udarom. Ako u plazma TV prijemnik dospije strani predmet, obratite se lokalnom Panasonic prodavatelju.

Transportirajte uređaj isključivo u uspravnom položaju!

Transportiranje uređaja sa zaslonom okrenutim prema gore ili dolje može oštetiti strujne krugove u uređaju.

Ventilacijski otvori se ne smiju prekrivati novinama, stolnjacima i zavjesama.

Za dostatnu ventilaciju, Koristite li dodatno nabavljivo postolje, ostavite s gornje, lijeve i desne strane razmak od najmanje 10 cm, a sa stražnje strane najmanje 7 cm, te ostavite mjesta između dna prijemnika i površine poda. Ukoliko koristite neki drugi način postavljanja, slijedite upute za to. (Ako ne postoje određene napomene o dimenzijama instaliranja u uputama za instalaciju, s gornje, lijeve i desne strane razmak od najmanje 10 cm, a sa stražnje strane najmanje 7 cm.)

•

Mjere opreza

n Prilikom uporabe plazma TV prijemnika

Plazma TV prijemnik je namijenjen za rad pri naponu izmjenične struje (AC) od 220-240 V i frekvencije 50/60 Hz.

Nemojte prekrivati ventilacijske otvore.

To može uzrokovati pregrijavanje plazma TV prijemnika, što može dovesti do požara ili oštećenja plazma TV prijemnika.

Nemojte umetati strane predmete u plazma TV prijemnik.

Nemojte umetati metalne ili zapaljive predmete u otvore za ventilaciju, ili ih stavljati na plazma TV prijemnik, jer to može uzrokovati požar ili strujni udar.

Nemojte uklanjati zaštitni poklopac ili ga na bilo koji način modificirati.

U unutrašnjosti uređaja prisutan je visoki napon koji može izazvati jaki strujni udar. Za potrebe pregleda, podešavanja ili popravaka, obratite se lokalnom Panasonic prodavatelju.

Mrežni utikač mora biti lako dostupan.

Uređaj konstrukcije CLASS I treba spojiti na strujnu utičnicu putem zaštitnog uzemljenog priključka.

Koristite isključivo mrežni kabel isporučen s ovim uređajem.

Korištenje drugih kabela može uzrokovati požar ili strujni udar.

Čvrsto utaknite mrežni utikač do kraja.

Ako utikač nije umetnut do kraja, može doći do stvaranja topline i požara. Ako je utikač oštećen, ili je zidna utičnica olabavljena, oni se ne smiju koristiti.

Nemojte dirati mrežni kabel mokrim rukama.

To može uzrokovati strujni udar.

Nemojte činiti ništa što bi moglo oštetiti mrežni kabel. Prilikom odspajanja mrežnog kabela, pridržite utikač, a ne sâm kabel.

Nemojte oštetiti kabel, preinačavati ga, na njega stavljati teške predmete, postavljati ga u blizini vrućih predmeta, uvrtati ili pretjerano savijati, odnosno povlačiti ga. To može uzrokovati požar i strujni udar. Ako je mrežni kabel oštećen, dajte ga na popravak u ovlašteni servis.

Ako nećete koristiti TV prijemnik dulje vrijeme, izvucite mrežni utikač iz zidne utičnice

n U slučaju problema tijekom uporabe

Ako se pojavi problem (npr. nema slike ili zvuka), ili iz plazma TV prijemnika započne izlaziti dim ili neuobičajeni miris, odmah izvucite mrežni utikač iz zidne utičnice.

Ako u tom slučaju nastavite koristiti plazma TV prijemnik, to može rezultirati požarom ili strujnim udarom. Nakon što ste provjerili da više nema dima, obratite se ovlaštenom Panasonic servisu kako bi se izvršili potrebni popravci. Pokušate li sami popraviti uređaj, to može biti vrlo opasno. Korisnik ne smije sâm popravljati uređaj.

Ako u plazma TV prijemnik dospiju voda ili strani predmeti, ako uređaj padne ili se ošteti kućište, odmah izvucite mrežni utikač iz utičnice.

Može doći do kratkog spoja, što može rezultirati požarom. Obratite se ovlaštenom servisu kako bi se izvršili potrebni popravci.

•

Mjere opreza

OPREZ

n Prilikom uporabe plazma TV prijemnika

Otvorima za ventilaciju plazma TV prijemnika nemojte približavati ruke, lice ili predmete.

Iz otvora za ventilaciju na vrhu plazma TV prijemnika izlazi zagrijani zrak. Nemojte približavati ruke, lice ili predmete koji nisu otporni na toplinu u blizinu ovog otvora, jer mogu nastati opekotine ili deformacije.

Prije pomicanja uređaja uvijek odspojite sve kabele.

Pomaknete li uređaj dok su neki od kabela još uvijek spojeni, oni se mogu oštetiti te može doći do požara ili strujnog udara.

Prije čišćenja izvucite mrežni kabel iz zidne utičnice iz sigurnosnih razloga.

Ako to ne učinite, može doći do strujnog udara

Redovito čistite mrežni kabel kako se na njemu ne bi nakupila prašina.

Vlaga iz prašine koja se nataloži na utikaču mrežnog kabela može oštetiti izolaciju, što može dovesti do požara. Izvucite utikač mrežnog kabela iz zidne utičnice i suhom krpom obrišite kabel.

Nemojte paliti ili uništavati baterije.

Nemojte izlagati baterije vrućini poput sunca, vatre ili sl.

Ovaj plazma TV prijemnik emitira infracrvene zrake, stoga može utjecati na ostalu opremu s infracrvenom komunikacijom. Infracrveni senzor postavite na mjesto koje nije izloženo izravnom ili reflektiranom svjetlu s plazma TV prijemnika.

Čišćenje i održavanje

Površina zaslona prijemnika posebno je obrađena. Pažljivo brišite površinu zaslona, koristeći isključivo krpu za čišćenje ili mekanu krpu koja ne ispušta vlakna.

Ako je površina zaslona jako zaprljana, obrišite je mekanom krpom koja ne ispušta vlakna i koju ste prethodno umočili u čistu vodu ili vodu u kojoj je neutralni deterdžent bio razrijeđen u omjeru 1/100 i nakon toga ravnomjerno obrišite istovjetnom suhom krpom sve dok se površina ne osuši. Nemojte grepsti ili udarati površinu zaslona noktima ili drugim tvrdim stvarima jer u suprotnom možete oštetiti površinu. Osim toga, izbjegavajte kontakt s hlapljivim supstancama poput insekticida, otapala i razrjeđivača, jer može doći do znatnih oštećenja površine.

Ako se kućište zaprlja, obrišite ga suhom i mekom krpom.

Ako je kućište jako zaprljano, umočite krpu u vodu u koju je dodana malena količina neutralnog deterdženta i nakon toga iscijedite krpu tako da bude suha. Pomoću te krpe obrišite kućište uređaja i nakon toga osušite pomoću suhe krpe. Nemojte dozvoliti da deterdžent dođe u izravni kontakt s površinom plazma TV prijemnika. Ako u uređaj dospiju kapljice vode, mogu se pojaviti problemi u radu. Izbjegavajte kontakt s hlapljivim supstancama poput insekticida, otapala i razrjeđivača, jer može doći do znatnih oštećenja površine ili guljenja obloge. Osim toga, uređaj nemojte ostavljati u dugotrajnom kontaktu s predmetima izrađenima od gume ili PVC-a.

•

Mjere opreza

Baterije za daljinski upravljač

Potrebne su dvije R6 baterije.

1. Povucite i držite zatvarač te izvadite poklopac odjeljka za baterije

Dodatni pribor

Isporučeni pribor

Provjerite i označite jeste li s TV prijemnikom primili

sljedeći pribor i označite kvadratiće slijeva

Upute za uporabu Daljinski upravljač

N2QAYB000323

Baterije za daljinski upravljač (2 × R6 (UM3))

Mrežni kabel Jedna obujmica

Otvorite

Zatvarač

2. Umetnite baterije – pazite na pravilan polaritet (+ i -).

Zatvorite

„R6 (UM3)” veličina

Koristan savjet:

Koristite li daljinski upravljač često, stare baterije zamijenite alkalnima radi duljeg radnog vijeka.

Mjere opreza vezane uz baterije

Nepravilno umetanje baterija može dovesti do curenja baterije i korozije koja će oštetiti odašiljač daljinskog upravljača. Baterije se moraju zbrinuti na ekološki prihvatljiv način.

Imajte na umu sljedeće:

1. Baterije se uvijek moraju mijenjati u paru. Stare baterije uvijek zamjenjujte novima.

2. Nemojte istodobno koristiti staru i novu bateriju.

3. Nemojte istodobno koristiti različite tipove baterija (primjer: cink-karbonske s alkalnima).

4. Ne pokušavajte puniti, kratko spajati, rastavljati, zagrijavati ili paliti korištene baterije.

5. Zamjena baterija je potrebna ako daljinski upravljač radi tek povremeno ili se pomoću njega više ne može rukovati plazma TV prijemnikom.

6. Nemojte paliti ili uništavati baterije. Nemojte izlagati baterije vrućini poput sunca, vatre ili sl.

7. Zapišite si kodove za daljinski upravljač prije zamjene baterija u slučaju da se kodovi resetiraju (pogledajte stranu 43).

Povezivanje

Koristite isključivo zvučnike uključene u dodatno nabavljivi pribor Pogledajte upute za spajanje zvučnika.

Priključnica zvučnika (R)

Priključnica zvučnika (L)

Priključnica mrežnog kabela (str. 12)

– Spajanje mrežnog kabela

Napomena:

Provjerite da je mrežni kabel učvršćen s obje strane.

Spojite mrežni

kabel na uređaj.

Umetniite priključak kabela dok ne klikne.

Pričvrstite mrežni

kabel pomoću spone koja je spojena na uređaj.

Zatvorite

Pritisnite dok zatvarač ne klikne.

Otvorite

2. Izvucite.

1. Držite

učvrsnicu pritisnutom.

Odspojite mrežni kabel

Odspojite mrežni kabel pritiskom na dvije učvrsnice.

Napomena:

Mrežni kabel odspojite tako da ga prvo izvučete iz zidne utičnice.

– Obujmica za pričvršćivanje kabela

Višak kabela po potrebi osigurajte obujmicama.

Napomena:

S ovim je uređajem dostavljena jedna obujmica za pričvršćivanje. U slučaju da kablove želite osigurati s dvije strane, molimo kupite ih zasebno.

Provucite priloženu obujmicu za pričvršćivanje kabela kroz spojnicu kako je prikazano na slici.

Za pričvršćivanje kabela spojenih na priključnice, omotajte obujmicu oko kabela i zatim provucite zašiljeni dio kroz hvataljku obujmice, kako je prikazano na slici.

Pazeći da su kabeli dovoljno labavi kako bi se smanjila napetost (osobito kod mrežnog kabela), čvrsto povežite sve kabele pomoću isporučene obujmice za pričvršćivanje.

Za zatezanje

Povucite

Za otpuštanje Pritisnite hvataljku

Povucite

Dvije video priključnice (ekvivalent Dual HDMI priključnoj ploči (TY- FB10HMD)) (str. 11)

COMPONENT/RGB IN i ulazne zvučne priključnice (ekvikavlent RCA Component Video priključnoj ploči (TY-42TM6Z)) (pogledajte stranicu 11)

Iz EXTERNAL monitor priključnice na računalu (str. 9)

Iz SERIAL priključnice na računalu (str. 10)

Napomena: Priključne ploče su tvornički postavljene u SLOT 1, SLOT 2 i SLOT 3.

Povezivanje s računalom

RAČUNALO

Napomene:

Zbog ograničenja prostora povremeno možete imati probleme kod spajanja Mini D-sub 15P kabela s feritnom jezgrom na PC Input priključnicu. Uzevši u obzir tipične PC ulazne signale opisane na popisu kompatibilnih ulaznih signala (stranica 49), vrijednosti podešavanja, primjerice za standardni položaj i veličinu slike, već su spremljene na uređaju. Možete dodati do osam PC ulaznih tipova signala koji nisu navedeni na popisu. Signali s računala koji se mogu primati su oni s frekvencijom vodoravnog skeniranja do 15 do 110 kHz i frekvencijom okomitog skeniranja od 48 do 120 Hz. (Ipak, slika neće biti pravilno prikazana ako signali prelaze

1.200 linija.) Maksimalna razlučivist 1,440 × 1,080 točaka kad je format slike podešen na “4:3”, i 1,920 ×1,080 točaka kad je format slike podešen na “16:9”. Ako razlučivost zaslona prijeđe ove maksimalne vrijednosti, detalji neće biti dovoljno jasno prikazani. PC ulazi su kompatibilni s DDC2B standardom. Ako spojeno računalo nije DDC2B kompatibilno, morat ćete kod spajanja promijeniti postavke računala Neki modeli računala se ne mogu spojiti s ovim prijemnikom. Nije potrebno koristiti adapter kod računala s DOS/V kompatibilnom Mini D-sub 15P priključnicom. Računalo prikazano na slici služi samo za ilustraciju. Dodatna oprema i kabeli prikazani na slici nisu isporučeni s ovim prijemnikom. Nemojte koristiti vodoravne i okomite frekvencije skeniranja za signale s računala čije su vrijednosti iznad ili ispod navedenog raspona frekvencija. Ulaz komponentnih signala je moguć preko pina 1, 2, 3 na Mini D-sub 15P priključku. Za uporabu sinkroniziranog ulaza VBS signala, koristite komercijalno nabavljivi priključak s maks. 75-ohmskim otpornikom, za spajanje HD priključka putem kojeg će se ostvariti ulaz VBS signala. Promijenite parametar “Component/RGB-in select” u izborniku “Setup” u “Component” (kod komponentnog povezivanja) ili “RGB” (kod RGB povezivanja). (str. 38)

Nazivi signala za Mini D-sub 15P priključak

Broj pina Naziv signala Broj pina Naziv signala Broj pina Naziv signala

R (Pr/Cr)

GND (uzemljenje)

NC (nije spojen)

G (Y)

GND (uzemljenje)

SDA

B (Pb/Cb)

GND (uzemljenje)

HD/SYNC

NC (nije spojen)

+5 V DC

GND (uzemljenje)

SCL

•

Povezivanje

Konverzijski adapter (po potrebi)

RGB

PC kabel

Mini D-sub 15p

(muški)

(ženski)

Audio

Stereo utikač

Spojite kabel koji odgovara izlaznoj audio priključnici na računalu

Raspored pinova kod PC Input priključnice

PC I

SLOT1 SLOT2 SLOT3

COMPONENT/RGB IN

AUDIO

R L

PR/CR/R PB/CB/B

Y/G

HDMI

AV OUT

HDMI

AV OUT

HDMI

AV OUT

HDMI

AV OUT

SLOT3

COMPONENT/RGB IN

AUDIO

R L

PR/CR/R PB/CB/B

Y/G

AUDIO

OUT

Y, P

B, PR,

OUT

COMPONENT VIDEO OUT

3 1

Povezivanje SERIAL priključnicom

SERIAL priključnica se koristi kad se plazma TV prijemnikom upravlja pomoću računala.

RAČUNALO

Napomene:

Koristite RS-232C ravni kabel za spajanje računala na plazma TV prijemnik. Računalo prikazano na slici služi samo za ilustraciju. Dodatna oprema i kabeli prikazani na slici nisu isporučeni s ovim prijemnikom.

•

Povezivanje

RS-232C ravni kabel

D-sub 9p

(muški)

(ženski)

Raspored pinova kod SERIAL priključnice

SERIAL priključnica odgovara specifikaciji RS232C sučelja, tako da se plazma TV prijemnikom može upravljati pomoću računala spojenog na ovu priključnicu. Računalu je potreban softver koji omogućuje slanje i primanje upravljačkih podataka, a udovoljava niže navedenim uvjetima. Koristite računalnu aplikaciju, poput softverskog programskog jezika. Pogledajte dokumentaciju računalne aplikacije za detalje.

Komunikacijski parametri

Razina signala Kompatibilan s RS-232C

Metoda sinkronizacije Asinkrona

Broj bita u sekundi 9600 bps

Paritet Nema

Dužina znaka 8 bita

Stop bit 1 bit

Kontrola točka -

Osnovni format za upravljačke podatke

Prijenos upravljačkih podataka iz računala započinje STX signalom, nakon čega slijedi naredba, parametri i na kraju ETX signal, tim redoslijedom. Ako nema parametara, tada nije potrebno poslati signal parametra.

Nazivi signala za D-sub 9P priključak

Broj pina Detalji

R X D

T X D

GND (uzemljenje)

•

Ne koristi se

7 8

(Skraćeno u

ovom setu)

•

NC Nazivi ovih signala odgovaraju karakteristikama računala.

Naredba

Naredba Parametar Kontrolni detalji

PON Nema Uključenje POF Nema Isključenje AVL ** Glasnoća 00 - 63 IMS Nema

SL1 SL2 SL3 PC1 SL1A SL1B SL2A SL2B

Odabir ulaza (mijenjanje) Slot1 ulaz Slot2 ulaz Slot3 ulaz PC ulaz Slot1 ulaz (INPUT1A) Slot1 ulaz (INPUT1B) Slot2 ulaz (INPUT2A) Slot2 ulaz (INPUT2B)

DAM Nema

ZOOM FULL JUST NORM ZOM2 ZOM3 SJST SNOM SFUL 14:9

Odabir moda zaslona (mijenjanje) Zoom1 16:9 Just 4:3 Zoom2 Zoom3 Just 4:3 4:3 full:

14:9 Kad je isključen, ovaj uređaj odgovara samo na naredbu PON.

Napomene:

Ako se prenosi više naredbi, prije slanja sljedeće naredbe pričekajte da od ovog uređaja dođe odgovor na prvu naredbu. Ako se greškom pošalje nepravilna naredba, ovaj će uređaj vratiti računalu naredbu “ER401”. SL1A, SL1B, SL2A i SL2B naredbe IMS su dostupne samo kada je spojena priključna ploča s dva ulaza.

•

Početak (02h)

Naredba od 3 znaka (3 bajta)

Kolona Parametar/

parametri (1 – 5 bajtova)

Kraj (03h)

PC I

SLOT1 SLOT2 SLOT3

COMPONENT/RGB IN

AUDIO

R L

PR/CR/R PB/CB/B

Y/G

HDMI

AV OUT

HDMI

AV OUT

HDMI

AV OUT

HDMI

AV OUT

SLOT3

COMPONENT/RGB IN

AUDIO

R L

PR/CR/R PB/CB/B

Y/G

AUDIO

OUT

Y, P

B, PR,

OUT

COMPONENT VIDEO OUT

3 1

Povezivanje

HDMI povezivanje

Ovaj je uređaj standardno opremljen priključnom pločom ekvivalentnom Dual HDMI priključnoj ploči (TYFB10HMD) i RCAComponent Video priključnoj ploči (TY-42TM6Z).

[Dodjeljivanje pina i nazivi signala]

Broj

pina

Signal

Broj pina

Signal

T.M.D.S Data2+

T.M.D.S Clock Shield

T.M.D.S Data2 Shield

T.M.D.S Clock-

T.M.D.S Data2-

CEC

T.M.D.S Data1+

Rezervirano (N.C. na uređaju)

T.M.D.S Data1 Shield

T.M.D.S Data1-

SCL

T.M.D.S Data0+

SDA

T.M.D.S Data0 Shield

DDC/CEC Ground

T.M.D.S Data0-

+5V snaga

T.M.D.S Clock+

Hot Plug Detect

Napomena:

Dodatna oprema i kabeli prikazani na slici nisu isporučeni s ovim prijemnikom.

HDMI kabeli

DVD Player ili SET-TOP-BOX (samo za HDMI kompatibilne uređaje)

COMPONENT/RGB povezivanje

Primjer izvora ulaznog signala

DVD

Digitalni TV-SET-TOP-BOX (DTV-STB)

Računalo

ili

RGB videokamera

Napomene:

Promijenite parametar “Component/RGB-in select” u izborniku “Setup” u “Component” (kod komponentnog povezivanja) ili “RGB” (kod RGB povezivanja). (str. 38) Dodatna oprema, kabeli i adapteri prikazani na slici nisu isporučeni s ovim prijemnikom. Potrebna je sinkronizacija s G signalom. (str. 40)

•

Uključivanje/isključivanje uređaja

Spajanje mrežnog kabela na uređaj

Pričvrstite mrežni utikač na plazma TV prijemnik pomoću spone. (str. 8)

Spajanje mrežnog kabela na zidnu utičnicu

Napomene:

Tipovi strujnog utikača razlikuju se od zemlje do zemlje. Mrežni utikač prikazan na ilustraciji s desne strane stoga možda nije tip koji odgovara vašem uređaju. Mrežni kabel odspojite tako da ga prvo izvučete iz zidne utičnice.

Pritisnite tipku Power na plazma TV prijemniku za uključivanje uređaja. Power-On.

•

Prilikom prvog uključivanja uređaja

Sljedeći će se zaslon prikazati prilikom prvog uključivanja. Odaberite jezik daljinskim upravljačem Tipke na uređaju nisu dostupne.

Indikator napajanja: Zeleno

Odaberite jezik.

Postavite.

Kod svakog sljedećeg uključivanja će se prikazati sljedeći indikatori (odabrana postavka služi samo kao primjer).

Napomene:

Kad jednom postavite jezik, zaslon se neće prikazati kad sljedeći put uključite uređaj. Nakon toga jezik možete podesiti pomoću izbornika Setup. (str. 13)

•

Indikator napajanja: Crveno (pripravno stanje)

Indikator napajanja: Zeleno

Pritisnite tipku na daljinskom upravljaču za isključenje uređaja.

Pritisnite tipku na daljinskom upravljaču za uključenje uređaja.

Za potpuno isključenje (kad radi ili je u pripravnom stanju), pritisnite tipku /I na uređaju.

Napomena:

Tijekom rada funkcije upravljanja uključivanjem/isključivanjem uređaja (power management), indikator napajanja svijetli narančasto kad je uređaj isključen.

Indikator

napajanja

Senzor daljinskog upravljača

Odabir početnih postavki

Odabir ulaznog signala

Odaberite ulazne signale uređaja spojenih na dodatno nabavljive priključne ploče.

Pritisnite za odabir i reprodukciju ulaznog signala s uređaja spojenog na plazma TV prijemnik

HDMI signalna priključnica na SLOT1 (utoru 1)

HDMI signalna priključnica na SLOT2 (utoru 2) COMPONENT ili RGB signalna priključnica na SLOT3 (utoru 3) PC signalna priključnica na PC IN

Korištenje namjenskih tipki za odabir ulaznih signala

Pritisnite za odabir HDMI signalne priključnice 1-4 na utoru (SLOT) 1 i 2.

Pritisnite za odabir kompozitne ili RGB signalne priključnice na utoru (SLOT) 3.

Pritisnite za odabir PC signalne priključnice na PC IN.

Napomene:

Odabir je moguć i pritiskom na tipku INPUT koja se nalazi na uređaju. Ulazna priključnica neće biti odabrana ako priključna ploča nije instalirana u utor. Odaberite kako bi se uskladili signali iz izvora spojenog na Component/RGB ulazne priključnice. (str. 38) Do zadržavanja slike (zaostala slika na zaslonu) može doći ako je duže vrijeme prikazana statična slika. Kako bi se to spriječilo, aktivira se funkcija koja lagano zatamni sliku (str. 45), no to nije savršeno rješenje tog problema.

•

Odabir jezika izbornika na zaslonu

Pritisnite za prikaz izbornika.

Pritisnite za odabir “Setup” izbornika.

Pritisnite za prikaz izbornika Setup.

Pritisnite za odabir jezika izbornika. Pritisnite za odabir željenog jezika.

n Raspoloživi jezici

English (UK) - Engleski (britanski) Deusch (njemački) Français (francuski) Italiano (talijanski) Español (španjolski) English (US) - Engleski (američki) ¢ (Japanski)

Izbornik postavki (Setup).

Osnovne kontrole

Uređaj

Tipka INPUT (Odabir INPUT1, INPUT2, INPUT3 i PC)

(str. 13)

Indikator napajanja

Ovaj indikator svijetli.

Uređaj isključen ...... Indikator ne svijetli

(uređaj će i dalje trošiti određenu količinu električne energije, sve dok je mrežni kabel

spojen na zidnu utičnicu).

Pripravno stanje ..... Crveno

Uređaj uključen....... Zeleno

DPMS ..................... Narančasto (kod ulaznog

signala s računala i

tijekom rada čuvara

zaslona na računalu).

•

Tipka za uključivanje/isključivanje uređaja

Uključenje/isključenje prikaza izbornika

Svakim pritiskom tipke MENU, izbornik za zaslonu se mijenja. (str. 18)

Kad je na zaslonu prikazan izbornik “p” : pritisnite za pomicanje kursora prema gore “q” : pritisnite za pomicanje kursora prema dolje (str. 18)

Senzor daljinskog upravljača

Tipka za unos/ promjenu formata

(str. 17, 18)

Osnovne kontrole

Daljinski upravljač

Tipka POS./SIZE

(str. 30)

Tipka pripravnog stanja (ON/OFF)

Prvo je potrebno spojiti plazma TV prijemnik na napajanje i uključiti ga pomoću tipke za uključivanje/isključivanje (str. 12). Pritisnite tipku ON za uključivanje uređaja iz pripravnog stanja. Pritisnite tipku OFF za isključivanje uređaja u pripravno stanje.

Tipka FUNCTION

(str. 16) Tipka OK

Pritisnite za odabir.

Tipke POSITION Tipka PC

Pritisnite za odabir PC ulaza. (str. 13)

Tipke za odabir ulaza

Pritisnite tipke za odabir INPUT moda (mod ulaznog signala). (str. 13) Ova se tipka koristi za izravno prebacivanje na mod ulaznog signala.

Tipka INPUT

(str. 13)

Tipka VIDEO MENU

Pritisnite za odabir moda slike (Picture mod). (str. 20) Normalna Dynamic (dinamično)

Zaslon Cinema (kino)

Tipka EXT.SCALER

(str. 16)

Tipka ASPECT

Pritisnite za odabir formata slike. (str. 17)

Numeričke tipke

(str. 26)

Tipka MEM.LOAD

(str. 26)

Operacije s vanjskom opremom

(str. 42)

Tipka PICTURE

(str. 20)

Tipka LIGHT

Osvjetljava tipke INPUT i VIDEO MENU na 5 sekundi. Odabrana tipka moda daljinskog upravljača (DISPLAY, VCR, DBS/CBL ili DVD) će zasvijetliti tri puta. Pritisnite ponovo za isključivanje svjetla za tipke INPUT i VIDEO MENU.

Tipke za odabir opreme (mod daljinskog upravljača) (str. 42, 43)

Tipku MENU

Prikazuje zaslon izbornika. (str. 18) Tipka RETURN (str. 18)

Pritisnite tipku RETURN za povratak na prethodni izbornik.

Tipka COMPO.

Pritisnite za odabir COMPONENT ili RGB signala.

Tipka OFF TIMER

Moguće je podesiti vrijeme do isključenja uređaja. Svakim pritiskom na tipku može se mijenjati između 30 minuta, 60 minuta, 90 minuta i 0 minuta (off timer je isključen).

Tipka RECALL

Pritisnite ovu tipku za prikaz trenutnog statusa uređaja.

Naziv ulaznog signala

Format slike (str. 17)

Off timer (za isključivanje uređaja)

Indikator Off timer je prikazan samo kad je taj timer podešen.

Kad preostanu tri minute, na zaslonu trepće “OFF TIMER 3”. Dođe li do prekida napajanja, off timer se isključi.

Osnovne kontrole

Funkcije linije pomicanja i testnih uzoraka

Pritiskom na aktivirate jednu od dvije sljedeće funkcije. Postavke tipki mogu se konﬁgurirati pristupanjem izborniku “Dodjeljivanje funkcijskih tipki” u izborniku Options (opcije). (str. 41)

Linija pomicanja

Pritisnite

Pritisnite za odabir opcije [Yes].

Pritisnite.

Aktivira čuvara zaslona samo s linijom pomicanja. Nakon 15 minuta TV prijemnik ulazi u pripravno stanje.

Samo linija pomicanja

Za izlazak iz stanja pripravnosti, pritisnite bilo koju tipku.

Testni uzorci

Pritisnite

Pritisnite za odabir opcije [Yes].

Pritisnite.

Svaki put kada pritisnete , prikazuje se drugačiji testni uzorak (sveukupno sedam).

Linije u boji Crveno Zeleno

Okvir Crno 1% prozor (2 linije × 2 točke) Plavo

Za izlazak iz ovog moda, pritisnite bilo koju tipku osim .

Napomena:

“Auto power off” se deaktivira tijekom rada s linijom pomicanja ili testnim uzorcima. (str. 36)

Funkcija EXT.SCALER

Pritiskom na uključujete i isključujete vanjsko skaliranje.

Off (isključeno): Koristi se ugrađeno skaliranje. On (uključeno): Koristi se vanjsko skaliranje.

Postavka je valjana sa sljedećim signalima. 1125 (1080) / 24p•25p•30p•50p•60p U slučaju ulaznih signala osim navedenih, odabirom na “On” će se prikazati sljedeća poruka.

Napomena:

Ugrađeno skaliranje možete uključiti i isključiti i pristupanjem opciji “External scaler mode” (Opcija eksternog skaliranja) u izborniku Setup. (str. 35)

+ 36 hidden pages
