Page 1

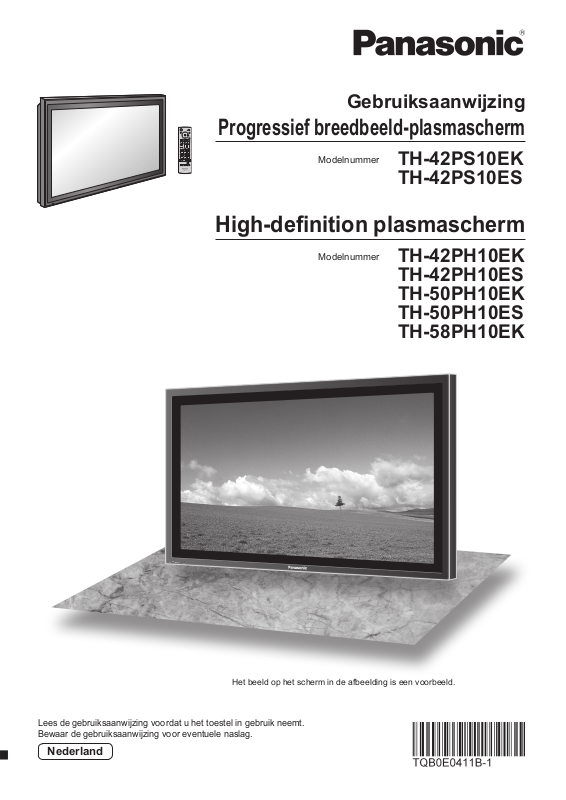

Gebruiksaanwijzing

Progressief breedbeeld-plasmascherm

Modelnummer

TH-42PS10EK TH-42PS10ES

9 S P

H T

High-deﬁ nition plasmascherm

Modelnummer

TH-42PH10EK TH-42PH10ES TH-50PH10EK TH-50PH10ES TH-58PH10EK

TH-42PS9

Het beeld op het scherm in de afbeelding is een voorbeeld.

Lees de gebruiksaanwijzing voordat u het toestel in gebruik neemt. Bewaar de gebruiksaanwijzing voor eventuele naslag.

Nederland

Page 2

Beste Panasonic klant

Welkom in de Panasonic klantenkring. Wij hopen dat u vele jaren plezier zult hebben van

uw nieuwe plasmascherm.

Voor een optimaal gebruik van uw toestel wordt het aanbevolen, alvorens enige

afstellingen te maken, deze Instructies door te lezen en voor latere naslag te bewaren.

Bewaar ook uw bewijs van aankoop en noteer het Modelnummer en Serienummer van uw

toestel in de ruimte op de achteromslag van deze Instructies.

Visit our Panasonic Web Site http://panasonic.net

INHOUD

Belangrijke veiligheidsinformatie ........................... 3

Veiligheidsmaatregelen ........................................... 4

Accessories .............................................................. 7

Bijgeleverde accessoires ......................................... 7

Batterijen van de afstandsbediening ....................... 7

Aansluitingen ............................................................ 8

Aansluiten van de PC signaalingangen ................... 9

Aansluiten van de seriële ingang .......................... 10

Aansluiten op de AV signaalingangen ................... 11

(voor TH-42PH10EK/S, TH-50PH10EK/S, TH-58PH10EK)

In / uitschakelen ..................................................... 12

Basisselecties ......................................................... 13

Kiezen van het ingangssignaal .............................. 13

Kiezen van de taal voor de beeldschermmenu’s ... 13

Basisbediening ....................................................... 14

Beeldschermmenu’s bij gebruik ........................... 16

ASPECT regeling .................................................... 18

POS. /Size aanpassen ............................................ 19

MULTI PIP ................................................................ 20

Advanced PIP .......................................................... 21

Beeldinstellingen .................................................... 22

Geavanceerde instellingen (Advanced settings) ... 23

Geluidsinstelling ..................................................... 25

Dempingsfunctie .................................................... 25

Digitale zoom .......................................................... 26

PRESENT TIME Setup / Set up TIMER .................. 27

PRESENT TIME Setup

(Instellen van de huidige tijd) ................................. 27

Set up TIMER (TIMER-instellingen) ...................... 28

Screensaver

(Ter voorkoming van ingebrande nabeelden) ...... 29

Instellen van de screensaver-tijd ........................... 30

Voorkomt het inbranden van nabeelden ................ 30

Instellen van de verlichting voor

de zijschermpanelen ........................ 31

Verminderen van het stroomverbruik ................... 32

Aanpassen van de ingangsaanduidingen ............. 32

Instellingen voor multischerm-weergave ............. 33

(Voor TH-42PS10EK/S)

Basisinstellingen voor multischerm-weergave ...... 33

Toewijzen van locatienummers

aan de plasmadisplays ..................... 34

(Voor TH-42PH10EK/S, TH-50PH10EK/S, TH-58PH10EK)

Basisinstellingen voor multischerm-weergave ...... 35

Toewijzen van locatienummers

aan de plasmadisplays ..................... 35

Optie F (Seam hides video) ................................... 37

Functie afstandsbedienings-ID .............................. 37

Setup-instellingen voor de ingangssignalen ....... 38

Component / RGB-in select ................................... 38

3D Y/C Filter .......................................................... 38

Colour system / Panasonic Auto ........................... 39

Cinema reality / P-NR ............................................ 39

Sync ...................................................................... 40

Refresh Rate (voor TH-42PH10EK/S, TH-50PH10EK/

S, TH-58PH10EK) ................................................. 40

H-Freq. (kHz) / V-Freq. (Hz) .................................. 40

Aanpassingen opties ............................................. 41

Weekly Command Timer (wekelijkse commandotimer) (voor TH-42PH10EK/S, TH-50PH10EK/S, TH-58PH10EK)

Fabrieksinstelling ................................................... 50

Storingzoeken ......................................................... 51

VIDEO/PC invoer signalen ..................................... 52

Commandolijst van de

Weekly Command Timer ................ 53

Speciﬁ cations ......................................................... 54

.. 48

Page 3

Belangrijke veiligheidsinformatie

WAARSCHUWING

1) Stel om beschadiging die kan leiden tot elektrische schokken of brand te voorkomen, dit toestel niet bloot aan regen of vocht.

Plaats geen voorwerpen met water erin (bloemenvazen, bekers met drank, cosmetica e.d.) boven het

apparaat. (en ook niet op planken e.d. erboven).

Plaats geen voorwerpen met open vuur, zoals brandende kaarsen, op/boven het toestel.

2) Ter voorkoming van elektrische schokken de omkasting niet verwijderen. In het interne gedeelte zijn geen onderdelen aanwezig die door de gebruiker zelf gerepareerd kunnen worden. Laat een reparatie over aan deskundige technici.

3) Dit toestel is voorzien van een netsnoer met randaarde stekker. In verband met installatie/veiligheidsvoorschriften, dient het toestel uitsluitend op een degelijk geaard stopcontact te worden aangesloten.

4) Om een elektrische schok te voorkomen, moet u ervoor zorgen dat de aardingspen van de netstekker stevig is aangesloten.

OPGELET

Dit apparaat is bestemd voor gebruik in een omgeving die relatief vrij is van elektromagnetische velden. Gebruik van dit apparaat in de nabijheid van bronnen met sterke elektromagnetische velden of op plaatsen waar elektrische storingen de ingangssignalen kunnen overlappen, kan instabiliteit van beeld en geluid veroorzaken of storing zoals ruis doen ontstaan. Om mogelijke schade aan dit apparaat te voorkomen, dit niet in de buurt van bronnen met sterke elektromagnetische velden te gebruiken.

Handelsmerken

• VGA is een handelsmerk van International Business Machines Corporation.

• Macintosh is een wettig gedeponeerd handelsmerk van Apple Computer, USA.

• S-VGA is een wettig gedeponeerd handelsmerk van de Video Electronics Standard Assocation.

Andere ondernemingen en productnamen zijn de handelsmerken of wettig gedeponeerde handelsmerken vande

betreffende ondernemingen.

Opmerking:

Laat niet langdurig achtereen een stilstaand beeld op het scherm staan, want dat zou een permanent nabeeld kunnen inbranden op uw plasmascherm. Voorbeelden van stilstaande beelden zijn logo's, videospelletjes, computerbeelden, teletekst en beelden weergegeven in de 4:3 gebruiksstand.

Page 4

Veiligheidsmaatregelen

WAARSCHUWING

Setup

Deze plasmascherm is uitsluitend bestemd voor gebruik met de volgende als optie verkrijgbare accessoires. Gebruik met enige andere dan als optie verkrijgbare accessoires kan instabiliteit veroorzaken, hetgeen de kans op schade en letsel tot gevolg kan hebben.

(Alle onderstaande accessoires zijn vervaardigd door Matsushita Electric Industrial Co., Ltd.)

• Luidsprekers ..............................................TY-SP42P8W-K (TH-42PS10EK, TH-42PH10EK),

TY-SP42P8W-S (TH-42PS10ES, TH-42PH10ES), TY-SP50P8W-K (TH-50PH10EK), TY-SP50P8W-S (TH-50PH10ES), TY-SP58P10WK (TH-58PH10EK)

• Vloerstandaard ........................................... TY-ST07-K (TH-42PS10EK, TH-42PH10EK, TH-50PH10EK),

TY-ST07-S (TH-42PS10ES, TH-42PH10ES, TH-50PH10ES), TY-ST08-K (TH-42PS10EK, TH-42PH10EK, TH-50PH10EK), TY-ST08-S (TH-42PS10ES, TH-42PH10ES, TH-50PH10ES), TY-ST58-K (TH-58PH10EK)

• Mobiele standaard .....................................

TY-ST58PF10

• Muurbevestigingssteun (vertikaal) .............TY-WK42PV7

• Muurbevestigingssteun (schuin) ................TY-WK42PR7

• Muurbevestigingssteun (Lade-type) ...........

• Plafondbevestigingsbeugel ........................ TY-CE42PS7 (TH-42PS10EK/S, TH-42PH10EK/S, TH-50PH10EK/S)

• BNC component-video aansluitingenkaart . TY-42TM6A

• BNC composiet-video aansluitingenkaart .. TY-42TM6B

• BNC dual-video-aansluitingenkaart ............TY-FB9BD

• Mantel klemmenbord ..................................TY-FB8SC

• RCA component-video aansluitingenkaart . TY-42TM6Z

• RCA composiet-video aansluitingenkaart .. TY-42TM6V

• RGB (digitale) aansluitingenkaart ..............TY-42TM6D

• RGB-actief via de aansluitingenkaart ......... TY-42TM6G

• PC-ingang aansluitingenkaart ....................TY-42TM6P

•

Composiet/component-video aansluitingenkaart

• SDI-aansluitingenkaart ............................... TY-FB7SD

• HD-SDI-aansluitingenkaart ........................TY-FB9HD

• HDMI-aansluitingenkaart ............................TY-FB8HM

• Ir-doorvoeraansluitingenkaart ...................TY-FB9RT

• U/V-tunerkaart met Hospitality-poort .......... TY-FB9TE (TH-50PH10EK/S, TH-58PH10EK)

• Instellader ...................................................TY-RM09SL (TH-50PH10EK/S, TH-58PH10EK)

• Draadloos presentatiepaneel ..................... TY-FB10WPE (TH-42PH10EK/S, TH-50PH10EK/S, TH-58PH10EK)

• AV aansluitkast ...........................................TY-TB10AV

• Aanraakpaneel ...........................................TY-TP42P8-S (TH-42PS10EK/S, TH-42PH10EK/S),

TY-TP50P8-S (TH-50PH10EK/S), TY-TP50P10S (TH-50PH10EK/S), TY-TP42P10S (TH-42PS10EK/S, TH-42PH10EK/S), TY-TP58P10S (TH-58PH10EK)

• Antischitteringsﬁ lter .................................... TY-AR50P9W (TH-50PH10EK/S),

TY-AR42P9W (TH-42PS10EK/S, TH-42PH10EK/S), TY-AR58P10W (TH-58PH10EK)

TY-ST42PF3 (TH-42PS10EK/S, TH-42PH10EK/S, TH-50PH10EK/S),

TY-WK42DR1 (TH-42PS10EK/S, TH-42PH10EK/S, TH-50PH10EK/S)

TY-42TM6Y

Vraag altijd een deskundige installateur om het toestel te installeren.

Kleine onderdelen houden het risico op verstikking in wanneer ze per ongeluk worden ingeslikt. Houd kleine onderdelen uit de buurt van kleine kinderen. Verwijder onnodige kleine onderdelen en andere objecten, met inbegrip van het verpakkingsmateriaal en plastic zakken/bladen om te vermijden dat kleine kinderen ermee spelen zodat een potentieel risico op verstikking ontstaat.

Plaats de plasmascherm niet op een schuin aﬂ opende of onstabiele ondergrond.

• De kans bestaat dat de plasmascherm dan valt of kantelt.

Plaats geen voorwerpen bovenop de plasmascherm.

• Als er water gemorst wordt op de plasmascherm of als er vreemde voorwerpen in het toestel terecht komen, bestaat de kans dat er zich een elektrische kortsluiting voordoet, het tot brand of elektrische schokken kan leiden. Neem contact op met uw Panasonic dealer als er vreemde voorwerpen binnen in de plasmascherm zijn gekomen.

Vervoer alleen rechtop

• Als u het toestel met het scherm omhoog of omlaag vervoert, kunnen de interne circuits beschadigd raken.

Page 5

Veiligheidsmaatregelen

Let op dat de ventilatie niet wordt verhinderd door ventilatieopeningen met voorwerpen zoals b.v. kranten, tafelkleden en/of gordijnen af te dekken.

Voor voldoende ventilatie; Laat bij gebruik van een vloerstandaard (los verkrijgbare accessoire) een tussenruimte van tenminste 10 cm open aan de bovenzijde, aan de linker en rechter zijde, tenminste 6 cm aan de onderzijde en tenminste 7 cm aan de achterzijde. Als u een andere methode van opstelling gaat gebruiken, een ruimte van tenminste 10 cm open laten aan de bovenzijde, de onderzijde, de linker- en rechter zijde en tenminste 7 cm aan de achterzijde.

Gebruik van de plasmascherm

De plasmascherm is bestemd voor gebruik op 220 - 240 V, 50/60 Hz wisselstroom.

De ventilatieopeningen niet afdekken.

• Dit kan oververhitting van de plasmascherm tot gevolg hebben, hetgeen kan leiden tot brand of beschadiging van de plasmascherm.

Steek geen vreemde voorwerpen in de plasmascherm.

• Geen metalen voorwerpen of brandbare voorwerpen in de ventilatieopeningen steken of op de plasmascherm laten vallen, daar dit brand of elektrische schokken tot gevolg kan hebben.

De omkasting niet verwijderen of deze op enigerlei wijze veranderen.

• Binnen in de plasmascherm zijn hoge spanningen aanwezig die ernstige elektrische schokken kunnen veroorzaken. Neem voor inspectie, afstelling en reparatie altijd contact op met uw Panasonic dealer.

Zorg voor een makkelijke toegang naar de stekker van de voedingskabel.

Een apparaat met KLASSE I-constructie moet met een geaarde stekker op een geaard stopcontact worden aangesloten.

Gebruik geen ander voedingssnoer dan alleen het bij dit toestel geleverd netsnoer.

• Gebruik van een ander snoer zou brand of een elektrische schok kunnen veroorzaken.

Steek de stekker geheel in de contactdoos.

•

Als de stekker niet volledig in de contactdoos is gestoken, bestaat de kans dat er hitte wordt opgewekt waardoor brand kan

ontstaan. Als de stekker beschadigd is of de afdekplaat van het stopcontact los zit, mogen deze niet worden gebruikt.

De stekker van het netsnoer niet met natte handen vastnemen.

• Dit kan elektrische schokken tot gevolg hebben.

Wees voorzichtig het netsnoer niet te beschadigen. Bij het losnemen van het netsnoer, de stekker vasthouden en niet de kabel.

• De kabel niet beschadigen, er geen wijzigingen in aanbrengen, er geen zware voorwerpen bovenop plaatsen, niet verhitten, niet in de buurt van hete voorwerpen plaatsen, niet ineendraaien, overmatig buigen of er aan trekken.

Dit kan brand of elektrische schokken tot gevolg hebben. Als het netsnoer beschadigd is, dient deze door uw

Panasonic dealer gerepareerd te worden.

Als u de plasmascherm gedurende een langere tijd niet gebruikt, de stekker uit het stopcontact nemen.

Als er zich tijdens het gebruik problemen voordoen

Als er zich problemen voordoen met bijvoorbeeld beeld of geluid, als er rook of een abnormale geur uit de plasmascherm komt, onmiddellijk de stekker uit het stopcontact nemen.

• Als u de plasmascherm in deze status blijft gebruiken, kan dit brand of elektrische schokken tot gevolg hebben. Nadat u gecontroleerd heeft of er geen rookontwikkeling meer aanwezig is, contact opnemen met uw Panasonic dealer zodat de nodige reparaties uitgevoerd kunnen worden. Zelf de plasmascherm proberen te repareren is gevaarlijk en mag dus nooit gedaan worden.

Als er water of vreemde voorwerpen in de plasmascherm gevallen zijn, als de plasmascherm is komen te vallen of als de omkasting beschadigd is, onmiddellijk de stekker uit het stopcontact nemen.

• Er kan kortsluiting ontstaan, welke brand kan veroorzaken. Neem voor alle eventueel uit te voeren reparaties contact op met uw Panasonic dealer.

Page 6

Veiligheidsmaatregelen

OPGELET

Gebruik van de plasmascherm.

Breng uw handen, gezicht of voorwerpen niet te dicht in de buurt van de ventilatieopeningen van de plasmascherm.

• Er komt hete lucht uit de ventilatieopeningen en de bovenzijde van de plasmascherm kan heet worden. Breng uw handen of voorwerpen, die niet warmtebestendig zijn, niet in de buurt van deze opening, aangezien anders de kans bestaat op brandwonden of materiaal vervorming.

Zorg er altijd voor om eerst alle kabels los te maken, alvorens de plasmascherm te verplaatsen.

• Als de plasmascherm wordt verplaatst terwijl er nog kabels aangesloten zijn, bestaat de kans dat de kabels beschadigd worden, hetgeen brand of elektrische schokken tot gevolg kan hebben.

Verwijder bij wijze van veiligheidsmaatregel de stekker uit het stopcontact, alvorens met het reinigen te beginnen.

• Wanneer dit niet gebeurt bestaat de kans op elektrische schokken.

Het netsnoer regelmatig reinigen om te voorkomen dat dit met stof bedekt raakt.

• Als er zich stof op de stekker van het netsnoer verzamelt, kan dat de isolatie aantasten. Dit kan brand tot gevolg kan hebben. Neem de stekker uit het stopcontact en veeg dit met een droge doek af.

Dit plasmascherm stuurt infraroodstralen uit en kan daarom de werking verstoren van apparatuur die werkt op basis van infraroodstralen. Zorg dat de infraroodsensor van uw apparatuur uit de buurt is van de directe of gereﬂ ecteerde lichtstralen van uw plasmascherm.

Reiniging en onderhoud

De voorzijde van het displaypaneel is met een speciaal materiaal behandeld. Veeg de buitenzijde van het paneel voorzichtig schoon met uitsluitend net dijgeleverde schoonmaakdoek of met een zachte, stofvrije doek.

• Als het oppervlak erg vuil is, veegt u het af met een zachte, niet-pluizende doek die bevochtigd is met schoon water of een 100-voudig verdunde zeepoplossing, en dan veegt u het naderhand droog met een al even zachte droge doek, totdat het oppervlak helemaal droog is.

• De buitenzijde van het paneel niet bekrassen of er met harde voorwerpen tegen stoten, aangezien de buitenzijde daardoor beschadigd kan worden. Vermijd bovendien contact met vluchtige stoffen, zoals insectensprays, wasbenzine en terpentijn, aangezien de kwaliteit van het materiaal oppervlak daardoor aangetast wordt.

Als de behuizing vuil geworden is, deze met een zachte, droge doek schoonvegen.

• Als de behuizing bijzonder vuil geworden is, de doek bevochtigen met water waaraan een kleine hoeveelheid neutraal schoonmaakmiddel is toegevoegd en vervolgens de doek uitwringen. Gebruik deze doek om de behuizing schoon te vegen en veeg deze vervolgens met een droge doek goed droog.

• Zorg er voor dat geen schoonmaakmiddel in directe aanraking komt met de plasmascherm. Als er waterdruppels binnen in het apparaat terechtkomen, bestaat de kans op storingen en defecten.

• Vermijd contact met vluchtige stoffen, zoals insectensprays, wasbenzine en terpentijn, aangezien de materiaal kwaliteit van de buitenzijde van de behuizing daardoor aangetast wordt. Ook kan de buitenste laag van de omkasting daardoor gaan afschilferen. Zorg er verder voor dat de behuizing gedurende een langere tijd niet in aanraking komt met voorwerpen die gemaakt zijn van rubber of PVC.

Page 7

Accessories

Bijgeleverde accessoires

Controleer dat u de hier afgebeelde accessoires en onderdelen in bezit heeft

Gebruiksaanwijzing

Netsnoer Bevestigingsriempje × 2

Afstandbediening EUR7636090R

Batterijen van de afstandsbediening

Batterijen voor de afstandsbediening (2 × R6 (UM3))

De afstandsbediening werkt op twee R6-formaat batterijen.

1. Trek aan het haakje, houd het vast en open het klepje van het batterijcompartiment.

2. Plaats de batterijen op de juiste manier (+ en -).

Batterijen, R6 (UM3) formaat

3. Plaats het klepje weer terug.

Handige tip:

Bij veelvuldig gebruik van de afstandsbediening verdient het aanbeveling de batterijen door alkalibatterijen te vervangen wanneer deze leeg zijn, want deze hebben een langere levensduur.

Belangrijke informatie betreffende de batterijen

Wanneer de batterijen verkeerd aangebracht zijn, kan batterijlekkage of -corrosie optreden met beschadiging van de afstandsbediening tot gevolg. Houd bij verwijdering van batterijen rekening met het milieu.

Neem de volgende punten in acht:

1. Vervang altijd beide batterijen tegelijk. Gebruik altijd nieuwe batterijen wanneer u de oude vervangt.

2. Steek niet tegelijk een nieuwe en een oude batterij in de afstandsbediening.

3. Gebruik niet tegelijk verschillende typen batterijen (bijvoorbeeld: “zink-koolstof” met “alkaline”).

4. De batterijen nooit opladen, kortsluiten, demonteren, verhitten of verbranden.

Vervang de batterijen wanneer de afstandsbediening soms uitvalt of helemaal niet meer gebruikt kan worden voor de bediening van het plasmascherm.

Page 8

Aansluitingen

Gebruik uitsluitend de los verkrijgbare luidsprekers die voor dit apparaat zijn ontworpen. Zie de installatiehandleiding van de luidsprekers voor nadere bijzonderheden betreffende de installatie van de luidsprekers. (Voorbeeld: TH-42PH10EK)

Luidsprekers (los verkrijgbaar accessoire)

Luidsprekeraansluitingen (L)

Luidsprekeraansluitingen (R)

– Bevestigen van het netsnoer

Opmerking:

Let op dat het netsnoer zowel aan de linker als de rechterkant stevig vast zit.

– Kabelriempjess Maak de overtollige kabel al naar gelang de lengte met deze riempjes vast.

Steek het kabelbevestigingsriempje door de clip zoals aangegeven in de afbeelding.

Om de kabels die met de aansluitingen zijn verbonden samen te bundelen, wikkelt u het kabelbevestigingsriempje om de kabels en steekt dan het spitse uiteinde van het riempje door het vergrendelblokje, zoals aangegeven in de afbeelding.

Controleer of alle kabels voldoende speling hebben zodat deze niet worden strakgetrokken (vooral het netsnoer) en bind dan de kabels vast met het bijgeleverde kabelbindriempje.

Aansluiten van het netsnoer (zie pagina 12)

Plug de wisselstroomkabel in de displayunit.

Plug de wisselstroomkabel in tot u een klik hoort.

Vastmaken: Losmaken:

Trekken

Haal de wisselstroomkabel er weer uit.

Opmerking:

Bij het losmaken van het netsnoer dient u absoluut altijd eerst de stekker uit het wandstopcontact te trekken.

Verwijder de wisselstroomkabel door te drukken op de twee knoppen.

Knopje indrukken

Trekken

SERIALPC IN

VIDEO

AUDIO

SLOT2 SLOT3

Insteeksleuven voor los verkrijgbare aansluitingenkaart (afgedekt)

Vanaf EXTERNAL monitoruitgang op de computer (zie pagina 9)

Vanaf SERIAL uitgang op de computer (zie pagina 10)

AUDIO

Dual-video-aansluitingen (gelijkwaardig aan een BNC dual-video-aansluitingenkaart (TY-FB9BD)) (zie pagina 11)

Opmerkingen:

• Bij de TH-42PH10EK/S, TH-50PH10EK/S en TH-58PH10EK is er bij aﬂ evering vanaf de fabriek een aansluitingenkaart geïnstalleerd in SLOT 1.

• Bij de TH-42PS10EK/S zijn bij aﬂ evering vanaf de fabriek SLOT 1 – 3 alle leeg.

AUDIO

S VIDEO

AV I NBA

SLOT1

Page 9

Aansluiten van de PC signaalingangen

COMPUTER

TH-42PS9

Adapter (indien nodig)

RGB

PC kabel

mini D-sub 15p

Aansluitingen

AUDIO

PC IN

Audio

Sluit een kabel aan die past op de audiosignaaluitgang van de computer.

Stereostekker

Opmerkingen:

• Door plaatsgebrek kan het in uitzonderlijke gevallen mogelijk zijn dat u problemen ondervindt om de 15-pins mini D-sub-kabel met ferrietkern aan te sluiten op de pc-ingang.

• Computersignalen die aangesloten kunnen worden, zijn die met een horizontale scanfrequentie van 15 tot 110 kHz en een verticale scanfrequentie van 48 tot 120 Hz. (Signalen met meer dan 1.200 lijnen zullen niet juist worden weergegeven.)

• De displayresolutie is maximaal 640 × 480 stippen (TH-42PS10EK/S), 768 × 768 stippen (TH-42PH10EK/S), 1.024 × 768 stippen (TH-50PH10EK/S, TH-58PH10EK) wanneer de aspectmodus ingesteld is op “4:3”, en 852 × 480 stippen (TH-42PS10EK/S), 1.024 × 768 stippen (TH-42PH10EK/S), 1.366 × 768 stippen (TH-50PH10EK/S, TH-58PH10EK) wanneer de aspectmodus ingesteld is op “16:9”. Als de displayresolutie deze maxima overschrijdt, bestaat de kans dat de ﬁ jne details niet voldoende duidelijk worden weergegeven.

• De PC signaalingangen zijn DDC2B-compatibel. Als de computer die wordt aangesloten niet DDC2B-compatibel is, dient u bij het maken van de verbinding de instellingen op de computer te wijzigen.

• Bepaalde PC modellen kunnen niet op het plasmascherm toestel aangesloten worden.

• Voor computers met een DOS/V compatibele mini D-sub 15P ingang is gebruik van een adapter niet nodig.

• De computer die in de afbeelding wordt aangegeven dient uitsluitend als voorbeeld.

• De afgebeelde aanvullende apparatuur en kabels worden niet bij dit apparaat meegeleverd.

• Stel de horizontale en verticale scanfrequenties voor PC signalen niet in op niveaus die hoger of lager zijn dan het voorgeschreven frequentiebereik.

• Component-ingangssignalen zijn mogelijk via de pennen 1, 2 en 3 van de Mini D-sub 15-polige aansluitstekker.

• Wijzig de “Component/RGB-in select” instelling in het “Setup” menu naar “Component” (bij een component-type aansluiting) of naar “RGB” (bij een RGB signaalaansluiting). (zie pagina 38)

• Voor gesynchroniseerde VBS ingangssignalen gebruikt u een gewone in de handel verkrijgbare aansluitstekker met 75 ohm afsluitweerstand voor het maken van de HD stekkerverbinding waar de VBS signalen moeten binnenkomen.

Signaalnamen voor mini D-sub 15P connector

Pin nr. Signaalnaam Pin nr. Signaalnaam Pin nr. Signaalnaam

15 14 13 12 11

Pinrangschikking voor PC signaalingang

67839

R (PR/CR)

G (Y)

B (PB/CB)

NC (

niet aangesloten

GND (Massa)

)

GND (Massa)

NC (

niet aangesloten

GND (Massa)

NC (

niet aangesloten

)

SDA

HD/SYNC

SCL

)

Page 10

Aansluitingen

Aansluiten van de seriële ingang

De seriële ingang wordt gebruikt wanneer het plasmascherm via een computer bediend wordt.

COMPUTER

SERIAL

RS-232C Conversiekabel

13452

6789

Pinindeling voor SERIALaansluiting

D-sub 9p

Opmerkingen:

• Gebruik de RS-232C kabel om de computer op hets plasmascherm aan te sluiten.

• De computer die in de afbeelding wordt getoond is uitsluitend als voorbeeld bedoeld.

• De afgebeelde aanvullende apparatuur en kabels worden niet bij dit toestel meegeleverd.

De SERIAL ingang voldoet aan de RS-232C interface speciﬁ catie, zodat het plasmascherm bediend kan worden via een computer die op deze ingang wordt aangesloten. Voor de computer is software vereist waarmee de bedieningsgegevens verzonden en ontvangen kunnen worden en welke voldoet aan de hieronder aangegeven voorwaarden. Gebruik voor het samenstellen van de software een computertoepassing zoals een programmeertaal. Zie de documentatie van de computertoepassing voor nadere bijzonderheden.

Communicatieparameters

Signaalniveau RS-232C compatibel

Synchronisatiemethode Asynchroon

Baud rate 9600 bps

Pariteit Geen

Tekenlengte 8 bits

Stopbit 1 bit

Stromingregeling -

D-sub 9-pins aansluiting Bijzonderheden

RS-232C conversiekabel

2 3 5

• 7 8

•

R X D

T X D

GND

Niet in gebruik

Kortgesloten

Basisformaat voor bedieningsgegevens

De verzending van de bedieningsgegevens van de computer begint achtereenvolgens met een STX signaal, gevolgd door de opdracht, de parameters en tenslotte een ETX signaal. Als er geen parameters zijn, hoeft het parametersignaal niet verzonden te worden.

STX C1 C2 C3 P1 P2 P3 P4: P5 ETX

Start (02h)

3-teken opdracht (3 bytes)

Dubbele punt

Parameter(s) (1 - 5 bytes)

Einde (03h)

Opmerkingen:

• Als meervoudige opdrachten worden verzonden, altijd eerst wachten op de reactie van dit apparaat op de eerste opdracht alvorens de volgende opdracht te verzenden.

• Als per ongeluk een verkeerde opdracht wordt gestuurd, stuurt dit apparaat een “ER401” opdracht terug naar de computer.

• SL1A, SL1B, SL2A en SL2B van het commando IMS zijn alleen beschikbaar wanneer er een dubbele ingangsaansluitingenkaart is aangebracht.

Opdracht

Opdracht Parameter Besturingsdetails PON Geen Apparaat AAN POF Geen Apparaat UIT AVL AMT 0 Geluidsdemping uit

IMS Geen

DAM Geen

1 Geluidsdemping aan

SL1 SL2 SL3 PC1 SL1A SL1B SL2A SL2B

NORM ZOOM FULL JUST SELF

Volumeniveau 00 - 63

Ingangssignaalkeuze (doorlopen) Slot1 ingangssignaal Slot2 ingangssignaal Slot3 ingangssignaal PC ingangssignaal Slot1 ingangssignaal (INPUT1A) Slot1 ingangssignaal (INPUT1B) Slot2 ingangssignaal (INPUT2A) Slot2 ingangssignaal (INPUT2B)

Scherm-modus keuze (doorlopen) 4 : 3 Zoom 16 : 9 Just Panasonic Auto

Wanneer de stroom uitgeschakeld is, reageert het plasmadisplay alleen op de PON opdracht.

Page 11

Aansluitingen

Aansluiten op de AV signaalingangen

(voor TH-42PH10EK/S, TH-50PH10EK/S, TH-58PH10EK)

Dit toestel is standaard voorzien van een aansluitingenkaart die gelijkwaardig is aan een BNC dual-videoaansluitingenkaart (TY-FB9BD).

Voorbeeld van een ingangssignaalbron

S VIDEO videorecorder

AUDIO

S VIDEO

AV I N

SLOT1

VIDEO

SLOT3SLOT2

PC IN

Camcorder

Videorecorder

AUDIO

OUT

S VIDEO

OUT

RL AUDIO

OUT

VIDEO

OUT

Opmerking:

De afgebeelde aanvullende apparatuur, kabels en stekkeradapters worden niet bij dit apparaat meegeleverd.

Page 12

In / uitschakelen

Zie de onderstaande afbeelding voor het aansluiten van het netsnoer op het plasmadisplay.

Maak de netstekker stevig met de klem aan het plasmascherm vast. (zie pagina 8)

Aansluiten van de stekker op het stopcontact

Opmerkingen:

•

De netstekker verschilt afhankelijk van het land van gebruik. Het is daarom mogelijk dat de rechts hiernaast afgebeelde stekker niet hetzelfde is als de stekker van het netsnoer van uw apparaat.

• Bij het losmaken van het netsnoer dient u absoluut altijd eerst de stekker uit het wandstopcontact te trekken.

Druk op de POWER schakelaar van het plasmascherm om het apparaat in te schakelen.

TH-42PS9

INPUT MENU ENTER/+/VOL-/

Netspanningsindicator

Netspanningsindicator: Groen

Voorbeeld: Na het inschakelen van het plasmascherm

verschijnt tijdelijk het onderstaande scherm (de getoonde instelling is een voorbeeld).

Wanneer het apparaat de eerste maal wordt ingeschakeld, verschijnt automatisch het scherm voor het kiezen van de taal.

Dit gebeurt alleen bij de eerste maal inschakelen. Hierna kunt u de taal wijzigen via het setup-menu. (zie pagina 13)

OSD Language

English (UK)

Deutsch

Français

Italiano

Español

ENGLISH (US)

Selecteer de gewenste taal met de toetsen of en druk op de ACTION ( ) toets.

Opmerking:

SetSelect

Instellen met de afstandsbediening. De toetsen op het toestel zelf zijn voor deze instelling niet te gebruiken.

Druk op de toets van de afstandsbediening om het plasmascherm uit te schakelen.

Afstandsbedieningssensor

Wanneer het apparaat de tweede maal wordt ingeschakeld verschijnt tijdelijk het onderstaande scherm (de getoonde instelling is een voorbeeld).

16:9

Netspanningsindicator: Rood (standby)

Druk nogmaals op de toets van de afstandsbediening om het plasmascherm weer in te schakelen.

Netspanningsindicator: Groen

Schakel het plasmascherm uit door op de schakelaar op het apparaat te drukken, wanneer het plasmascherm aan is of in de STANDBY modus staat.

Opmerking:

Wanneer de stroombeheerfunctie (power management) is geactiveerd, zal het lampje oranje oplichten wanneer het apparaat is uitgeschakeld.

Page 13

Basisselecties

INPUT MENU ENTER/

/VOL-/

Kiezen van het ingangssignaal

Selecteer de ingangssignalen die aangesloten moeten worden door installatie van de los verkrijgbare aansluitingenkaart.

Druk op deze toets om het ingangssignaal te kiezen dat moet worden afgespeeld vanaf de apparatuur die op het plasmascherm is aangesloten.

Bij het herhaald indrukken van de toets verandert het ingangssignaal als volgt:

• TH-42PS10EK/S INPUT1 INPUT2 PCINPUT3

• TH-42PH10EK/S, TH-50PH10EK/S, TH-58PH10EK INPUT1A INPUT1B INPUT2 PCINPUT3

SLOT1 is voor dubbele ingangen zodat u voor INPUT1 zowel INPUT1A als INPUT1B kunt kiezen. INPUT1A: VIDEO signaalaansluiting in SLOT1 INPUT1B: S-VIDEO signaalaansluiting in SLOT1

Opmerkingen:

• U kunt het signaal ook kiezen door op de toets INPUT op het apparaat te drukken.

• De ingangsaansluiting kan niet geselecteerd worden als er geen aansluitingenkaart in de SLOT(sleuf) is aangebracht.

• Stel in overeenkomstig de signalen van de bron die op de COMPONENT/RGB IN aansluitingen is aangesloten. (zie pagina 38)

• Bij een scherm met twee beelden is het niet mogelijk om dezelfde ingangsmodus voor het hoofdbeeld en het subbeeld te kiezen.

TH-42PS9

INPUT MENU ENTER/+/VOL-/

Kiezen van de taal voor de beeldschermmenu’s

Druk op deze toets om het “Setup” scherm te laten verschijnen.

Druk op deze toetsen om “OSD Language” te kiezen.

Druk op deze toetsen om de gewenste taal te kiezen.

Beschikbare talen

English(UK)

Deutsch

Français

Italiano

Español

ENGLISH(US)

.......(Chinese)

.......(Japanese)

Setup

Signal

Component/RGB-in select

Input label Power save Standby save Power management Auto power off OSD Language English (UK

1/2

RGB

PC Off Off Off Off

)

Page 14

Basisbediening

Afstandsbedieningssensor

INPUT MENU ENTER/

Netspannings-schakelaar Aan / Uit

Netspanningsindicator

De netspanningsindicator licht op.

•

Netspanning-UIT

.. Indicator brandt niet. (Zolang het

netsnoer op een stopcontact is aangesloten, zal het apparaat een weinig stroom verbruiken.)

• Standby .......... Rood

•

Apparaat-AAN

.. Groen

• DPMS .............Oranje (Met PC ingangssignaal en

bij geactiveerde PC screensaver.)

Volumeafstelling

Volume Omhoog “+” en Omlaag “–” Wanneer het menuscherm wordt weergegeven: “+”: druk hierop om de cursor naar boven te verplaatsen “–”: druk hierop om de cursor naar beneden te verplaatsen (zie pagina 16)

/VOL

Invoer-/beeldverhoudingtoets

(zie pagina 16, 18)

MENU scherm AAN/UIT

Bij herhaald indrukken van de MENU toets wordt er tussen de menuschermen omgeschakeld. (zie pagina 16)

Normale beeld Picture (Beeld) Setup

Sound (Geluid)

Pos. /Size

INPUT toets

(INPUT1, INPUT2, INPUT3 en PC selectie) (zie pagina 13)

SURROUND toets

Bij het meermalen indrukken van de SURROUND toets wordt de surroundfunctie beurtelings in- en uitgeschakeld. De surroundfunctie levert een bijzonder realistisch geluid. U kunt volledig door geluid omgeven worden, net alsof u zich in een bioscoop of concertzaal bevindt.

Opmerking:

De surroundinstelling wordt voor iedere Sound Mode afzonderlijk in het geheugen vastgelegd (Normal, Dynamic, Clear).

Aan (On) Uit (Off)

N toets (zie pagina 19, 22, 23, 24, 25)

De knop POS. /SIZE (zie pagina 19)

PICTURE toets (zie pagina 22)

INPUT toets (INPUT1, INPUT2, INPUT3 en PC selectie)

Druk hierop om achter elkaar de INPUT1, INPUT2, INPUT3 en PC ingang SLEUVEN te selecteren. (zie pagina 13)

Geluidsdemping Aan/Uit (zie pagina 25)

Cijfertoetsen (zie pagina 37)

ASPECT toets

Druk op deze toets voor het oproepen van het ASPECT instelmenu. (zie pagina 18)

Multischermtoetsen (zie pagina 20)

Surround

Page 15

Basisbediening

Standby (Aan/Uit) toets

Het plasmascherm dient eerst bij het stopcontact en de netspanningsschakelaar ingeschakeld te worden. (zie pagina 12) Druk op ON om het plasmascherm in te schakelen vanaf de stand-by stand. Druk op OFF om het plasmascherm uit te schakelen naar de stand-by stand.

R toets (zie pagina 17)

POSITION toetsen

ACTION toets

Druk op deze toets om selecties en instellingen vast te leggen.

SOUND toets

(zie pagina 25)

Druk op de R toets om terug te keren naar het vorige menuscherm.

Status toets

Druk op de “Status” toets om de huidige status van het systeem op het scherm te laten verschijnen.

4:3

Ingangsaanduiding

Aspect modus (zie pagina 18)

Uit timer

De Uit timer indicator

Off timer 90

zal alleen op het scherm

verschijnen wanneer de Uit timer is ingesteld.

SET UP toets (zie pagina 16, 17) Knoppen DIRECTE INVOER

Druk op de selectieknoppen voor de invoerstand INPUT “1”, “2”, “3” of “PC” om de pc-invoerstand te selecteren. Deze knop wordt gebruikt om direct naar de stand INPUT te schakelen. Deze knoppen kunnen alleen de geïnstalleerde sleuf weergeven. Als u op een knop drukt waarvan de sleuf niet is geïnstalleerd, wordt het huidige ingangssignaal automatisch weergegeven. Wanneer er een dubbele ingangsaansluitingenkaart is aangebracht, wordt er A of B aangegeven, afhankelijk van het gekozen ingangssignaal (bijv. INPUT1A, INPUT1B)

Opmerkingen:

•

Bij de TH-42PH10EK/S, TH-50PH10EK/S of TH-58PH10EK drukt u op om de ingangsstand over te schakelen tussen INPUT1A en INPUT1B.

•

Nabeelden (ingebrande schimmen) kunnen zichtbaar blijven als u lang achtereen een stilstaand beeld op het scherm laat staan. De functie die het scherm ietwat donkerder maakt wordt ingeschakeld ter bescherming tegen ingebrande nabeelden (zie pagina 51), maar dit is niet de perfecte oplossing voor het nabeeldprobleem.

Kanaalafstemming

Deze knop kan niet voor dit model worden gebruikt.

Volumeafstelling

Druk op de Volume Omhoog “+” of Omlaag “–” toets om het volumeniveau van het geluid te verhogen of te verlagen.

OFF TIMER toets

Het plasmascherm kan worden voorgeprogrammeerd voor het overschakelen naar standby na een bepaalde tijdsperiode. De instelling verandert naar 30 minuten, 60 minuten, 90 minuten en 0 minuten (Uit timer geannuleerd), telkens wanneer op de toets gedrukt wordt.

30 60

Wanneer er drie minuten resteren, zal “Off timer 3” gaan knipperen. Bij een netspanningsonderbreking zal de instelling van de Uit timer komen te vervallen. Vergrendeling afstandsbedienings-ID (

zie pagina

37)

Digitale Zoom (zie pagina 26)

Druk hierop voor toegang tot de digitale zoomfunctie.

Bij gebruik van deze functie wordt een geselecteerd gebied van het getoonde beeld vergroot weergegeven.

Page 16

Beeldschermmenu’s bij gebruik

INPUT MENU ENTER/+/VOL-/

Naar “Picture” instelmenu (zie pagina 22)

1/2Picture

Normalise

Picture Mode Contrast Brightness Colour Tint Sharpness

White balance Colour Management Advanced settings

Normal

0 0 0 5

2/2Picture

Normal

Off On

Druk hierop om “On” te kiezen.

Druk hierop om door te gaan naar

“Advanced settings”. Naar “Advanced settings” instelmenu (zie pagina 22, 23)

Advanced settings

Normalise

Black extension Input level W/B High R W/B High B W/B Low R W/B Low B Gamma AGC

Normal

0 0 0 0 0 0

2.2 Off

De MENU toets op het apparaat kan ook worden gebruikt.

Bij herhaald indrukken van de MENU toets wordt er tussen de menuschermen omgeschakeld.

Normal Viewing Picture Setup

Sound Pos. /Size

Druk hierop om

te selecteren.

[ op het apparaat ]

Druk hierop om te selecteren.

Druk hierop voor toegang tot

het instelscherm.

Setup

Component/RGB-in select

Input label

Power save Standby save Power management Auto power off OSD Language English (UK

Signal

RGB

PC Off Off Off Off

1/2

)

Naar het menu voor het aanpassen van Pos. /Size (zie pagina 19) In de “AV (S Video)”, “Component” en “Digital” ingangssignaalstand

Pos. /Size

H-Pos H-Size V-Pos V-Size

Normal

0 0 0 0

Normalise

In de “RGB/PC” ingangssignaalstand

Pos. /Size

Normalise

Normal

H-Pos H-Size V-Pos V-Size

Clock Phase

0 0 0 0 0

Naar “Sound” instelmenu (zie pagina 25)

Sound

Normalise

Sound Mode Bass Mid Treble Balance Surround Audio Out (PIP)

Normal

Normal 0 0 0 0

Off

Main

2/2Setup

Screensaver

MULTI DISPLAY Setup

Set up TIMER

PRESENT TIME Setup

Page 17

Beeldschermmenu’s bij gebruik

INPUT MENU ENTER/+/VOL-/

Opmerking: Een menu dat u niet kunt aanpassen, wordt grijs weergegeven. Welk menu kan worden aangepast, is

afhankelijk van de signaal-, ingangs- en menu-instellingen.

Druk hierop voor

[ op het apparaat ]

toegang tot het instelscherm.

Druk op de R toets om terug te keren naar het vorige menuscherm.

Naar “Signal” scherm voor “Digital” (zie pagina 39, 40)

[

]

RGB

Auto

Off Off

Signal

Cinema reality P-NR

H-Freq.

V-Freq.

Naar “Signal” scherm voor “AV (S Video)” (zie pagina 38, 39)

[

Auto

Off

4 : 3

Off

]

Signal

3D Y/C Filter (NTSC) Colour system Cinema reality Panasonic Auto (4 : 3) P-NR

Druk op deze toets om naar het volgende menuscherm te gaan.

Naar “Signal” scherm voor “Component” (zie pagina 39)

Signal

Cinema reality P-NR

[

Component

]

Off Off

Naar “Signal” scherm voor “RGB” (zie pagina 39, 40)

Signal

Sync Cinema reality P-NR

H-Freq.

V-Freq.

33.8

60.0

kHz

Opmerking: Het “Signal” instelscherm toont de instelling voor ieder ingangssignaal. (zie pagina 13)

Naar instelscherm voor Screensaver (zie pagina 29-31)

Screensaver

Start Function Mode Start Time Finish Time Side panel Wobbling Peak limit

Screensaver

Start Function Mode Periodic Time Operating Time Side panel Wobbling Peak limit

PRESENT TIME 15:00

White bar scroll

Time Designation

6:15

12:30

High

Off Off

PRESENT TIME 15:00

White bar scroll

Interval

12:00

3:00

High

Off Off

Naar MULTI DISPLAY Setup scherm (zie pagina 33)

MULTI DISPLAY Setup

Druk hierop en selecteer Start Time/Finish Time. (Wanneer Time Designation is geselecteerd.) Druk hierop en selecteer Periodic Time/Operating Time. (Wanneer Interval is geselecteerd.)

Druk hierop om in te stellen.

Druk op de R toets om terug te keren naar het “Setup” menu.

Screensaver

PRESENT TIME 15:00

Start Function Mode Start Time Finish Time Side panel Wobbling Peak limit

Screensaver

PRESENT TIME 15:00

Start Function Mode Periodic Time Operating Time Side panel Wobbling Peak limit

[

Digital

Off Off

kHz

33.8

60.0

White bar scroll

Time Designation

White bar scroll

6:15

12:30

High

Off Off

Interval

12:00

3:00 High

Off Off

]

MULTI DISPLAY Setup Ratio Location

Naar Set up TIMER selectiescherm (zie pagina 27, 28)

Set up TIMER

POWER ON Function POWER ON Time POWER OFF Function POWER OFF Time

Naar PRESENT TIME Setup (zie pagina 27)

PRESENT TIME Setup

DAY PRESENT TIME

PRESENT TIME 10:00

PRESENT TIME MON 99:99

Set

Off

2 × 2

Off

0:00

Off

0:00

MON 99:99

Druk hierop en selecteer POWER ON Time/POWER OFF Time.

Druk hierop om de POWER ON Time / POWER OFF Time in te stellen.

Druk op de R toets om terug te keren naar het “Setup” menu.

Set up TIMER

PRESENT TIME 10:00

POWER ON Function POWER ON Time POWER OFF Function POWER OFF Time

Set up TIMER

PRESENT TIME 10:00

POWER ON Function POWER ON Time POWER OFF Function POWER OFF Time

Off

12:00

Off

18:00

12:00

18:00

Page 18

ASPECT regeling

INPUT MENU ENTER/+/VOL-/

Met het plasmascherm kunt u het beeld op maximale grootte weergeven, inclusief het “breedbeeld-bioscoopformaat”.

Druk enkele keren op deze toets om de aspectopties te doorlopen.

4 : 3 Zoom 16 : 9

Opmerking:

[op het apparaat]

Bij keuze van een ingangssleuf voor aanbrengen van de BNC dual-videoaansluitingenkaart (TY-FB9BD) kunt u niet kiezen voor Panasonic Auto.

Bij herhaald indrukken van de ENTER toets verandert de instelling voor de breedte/hoogte-verhouding als volgt:

[Tijdens gebruik van MULTI PIP]

• Subbeeld naast hoofdbeeld, Subbeeld binnen hoofdbeeld :

4 : 3 16 : 9

• Overig : Omschakelen van de breedte/ hoogte-verhouding is niet mogelijk.

Opmerkingen:

• Bij PC ingangssignalen schakelt de functie alleen om tussen “4:3”, “Zoom” en “16:9”.

• Voor een signaalinvoer van 1125 (1080)/60i. 50i. 24p. 25p. 30p. 24sF, 1250 (1 080) / 50i, 750 (720) / 60p. 50p, is het apparaat ingesteld op de stand “16:9” en kunt u niet overschakelen.

• Panasonic Auto kan alleen gekozen worden bij een video-ingangssignaal.

• De instelling voor de breedte/hoogte-verhouding wordt voor ieder ingangssignaal afzonderlijk (INPUT1, INPUT2 en PC IN) in het geheugen vastgelegd.

Panasonic Auto Just

Instelling Beeld Uitleg

4 : 3

Zoom

16 : 9

Just

4 : 3

3 9

Zoom

16 : 9

Just

“4:3” geeft een 4:3 beeld in het standaard 4:3 formaat.

Bij “Zoom” wordt het middelste gedeelte van het beeld vergroot.

Bij “16:9” wordt het beeld op maximale grootte weergegeven, maar wel enigszins uitgerekt.

Bij “Just” wordt een 4:3 beeld in het maximale formaat weergegeven, maar met een correctie van de breedte/hoogte-verhouding toegepast in het midden van het beeld, zodat de uitrekking alleen waarneembaar is bij de linker en rechter uiteinden van het scherm. De grootte van het beeld zal afhangen van het oorspronkelijke signaal.

416

Panasonic Auto

Het beeld wordt automatisch vergroot (afhankelijk van de beeldbron), om het beeld in het maximale formaat weer te geven.

Opmerkingen:

• De “Panasonic Auto” instelling is bedoeld voor het automatisch instellen van de breedte/hoogte-verhouding voor de diverse soorten 16:9 en 4:3 programma’s. Bij sommige 4:3 programma’s, zoals beursgegevens, kan het beeldformaat plotseling gewijzigd worden. Wanneer u naar dergelijke programma’s kijkt, verdient het aanbeveling de ASPECT instelling op 4:3 te zetten.

• Wanneer u “Picture V-Pos/V-Size” in Panasonic Auto op 16:9 instelt, wordt deze instelling niet in het geheugen opgeslagen. Als u de modus verla

at, gaat het beeldscherm terug naar een vorige instelling.

• U kunt Panasonic Auto niet selecteren als de BNC dual-video-

Panasonic

Auto

Voor een uitgerekt beeld

Voor een 4:3 beeld

Het beeld is vergroot

Verandert overeenkomstig de instelling voor de Panasonic Auto functie (zie pagina 39).

aansluitingenkaart (TY-FB9BD) is geïnstalleerd.

Opmerking:

Geef niet langdurig achtereen een stilstaand beeld in de 4:3 stand op het scherm weer, want dit kan een permanent nabeeld inbranden op het plasmascherm.

Page 19

Pos. /Size aanpassen

Indrukken om het menu Pos. /Size weer te geven.

Druk op deze toets om “H-Pos / H-Size / V-Pos / V-Size / Clock Phase” te kiezen.

Gebruik deze toetsen om de Pos. / Size.

Opmerkingen:

• De gemaakte instellingen worden voor ieder ingangssignaalformaat afzonderlijk in het geheugen vastgelegd. (De instellingen voor componentsignalen worden apart vastgelegd voor 525 (480) / 60i · 60p, 625 (575) / 50i · 50p, 1125 (1080) / 60i · 50i · 24p · 25p · 30p · 24sF, 1250 (1080) / 50i, 750 (720) / 60p · 50p, en bij RGB, PC en Digital signalen apart voor elke frequentie.)

• Als een “Cue” of “Review” signaal van een videorecorder of DVD-speler wordt ontvangen, zal de beeldpositie naar boven of beneden verschoven worden.

De Picture Pos./Size instelling heeft geen invloed op deze verschuiving van de

beeldpositie.

• Wanneer u “Picture V-Pos/V-Size” in Panasonic Auto op 16:9 instelt, wordt deze instelling niet in het geheugen opgeslagen. Als u de modus verlaat, gaat het beeldscherm terug naar een vorige instelling.

Druk op deze toets om de instelfunctie te verlaten.

In de “AV (S Video)”, “Component” en “Digital” ingangssignaalstand

Pos. /Size

Normalise

H-Pos H-Size V-Pos V-Size

In de “RGB/PC” ingangssignaalstand

Pos. /Size

Normalise

H-Pos H-Size V-Pos V-Size

Clock Phase

Normal

0 0 0 0

Normal

0 0 0 0 0

H-Pos

V-Pos

Klokfase (RGB/PC ingangsfunctie)

Handige tip ( /

Als u tijdens weergave van het “Pos. / Size” scherm op de N toets van de afstandsbediening drukt of tijdens “Normalise” op de ACTION ( ) toets, zullen alle afstellingen op de standaardinstellingen worden teruggesteld.

Voor het afstellen van de horizontale beeldpositie.

Voor het afstellen van de verticale beeldpositie.

Voor het elimineren van ﬂ ikkering en vervorming.

Normalise

Normaliseren)

H-Size

V-Size

Voor het afstellen van de horizontale beeldgrootte.

Voor het afstellen van de verticale beeldgrootte.

Page 20

MULTI PIP

Druk enkele malen op deze toets. Telkens wanneer deze toets wordt ingedrukt, zullen het hoofdbeeld en het subbeeld als volgt worden weergegeven.

[Subbeeld naast hoofdbeeld] [Subbeeld binnen hoofdbeeld]

Hoofdbeeld Subbeeld

Normaal

beeld

Druk hierop om het hoofdbeeld en het subbeeld te verwisselen.

Druk op deze toets om de invoermodus te selecteren. Selecteer het beeld, hoofdbeeld of subbeeld, waarvan u de ingangsmodus wilt wijzigen.

Opmerkingen:

• Bij gebruik van een subbeeldfunctie hoort u het geluid van het subbeeld.

•

U keert vanuit de subbeeldfunctie automatisch

terug naar de hoofdbeeldfunctie als er gedurende ongeveer 5 seconden niets met het subbeeld gebeurt of u niet op een van de toetsen van de afstandsbediening hebt gedrukt (met uitzondering van de toets).

[Subbeeld buiten hoofdbeeld]

Hoofdbeeld Subbeeld Hoofdbeeld Subbeeld

[Voorbeeld]

Hoofdbeeldlabel is helder Subbeeldlabel is helder

PC1

VIDEO2

Omschakelen van de ingangsmodus is mogelijk

Hoofdbeeldlabel is veranderd

VIDEO2 VIDEO1

Subbeeldlabel is veranderd

PC1

VIDEO2

PC1

VIDEO2

Druk hierop om het ingangssignaal om te schakelen.

Druk op deze toets om het subbeeld te verplaatsen. Bij meermalen indrukken van de toets verandert de plaats van het subbeeld zoals aangegeven.

Opmerkingen:

• Deze toets werkt alleen bij beeld-binnen-beeld weergave.

•

Afhankelijk van de positie van het subbeeld, kan dit verborgen zijn achter de aanduidingen die op het beeldscherm zijn.

Opmerkingen:

•

Als “Input lock” in het Options menu in een andere stand dan “Off” staat, zal de MULTI PIP functie niet beschikbaar zijn.

• De geluidsuitvoer is afkomstig van het beeld dat in Audio Out (PIP) is geselecteerd. (zie pagina 25).

•

Bij een scherm met twee beelden is het niet mogelijk om dezelfde ingangsmodus voor het hoofdbeeld en het subbeeld te kiezen.

• Daar het hoofdbeeld en het subbeeld door afzonderlijke schakelingen worden verwerkt, zal er een klein verschil zijn in de helderheid van de beelden. Afhankelijk van het type signalen in het hoofdbeeld en de 2-beelden displaymodus, kan ook de beeldkwaliteit van het subbeeld iets minder goed zijn.

• Door de kleine afmetingen van de subbeelden, kunnen deze subbeelden niet gedetailleerd worden weergegeven;

• Het beeld op het computerscherm wordt weergegeven in een vereenvoudigd formaat, zodat het mogelijk is dat u de details niet voldoende kunt onderscheiden.

• De volgende combinaties van twee analoge signalen kunnen niet tegelijkertijd worden weergegeven.

Component – Component, Component – PC (RGB), PC (RGB) – Component, PC (RGB) – PC (RGB)

Beeld is veranderd

Page 21

Advanced PIP

Druk op deze knop om het menu Setup weer te geven.

Druk op deze knop om “OSD Language” te selecteren.

Houd deze knop ingedrukt tot het menu Options wordt weergegeven. Druk op deze knop om Advanced PIP te selecteren.

TH-42PS10EK/S

Druk op deze knop om het menu aan te passen. Off : Stelt de normale

weergavestand op twee schermen in (zie pagina 20).

Options

Off-timer function

Onscreen display Initial INPUT Initial VOL level Maximum VOL level INPUT lock Studio W/B Advanced PIP Display size

Enable

Off Off

1/3

On Off

0 Off Off Off Off

On : Stelt de stand

Advanced PIP in.

Eén scherm Advanced PIP

TH-42PH10EK/S, TH-50PH10EK/S, TH-58PH10EK

Options

Weekly Command Timer

Onscreen display Initial INPUT Initial VOL level Maximum VOL level INPUT lock Button lock Remocon User level

Advanced PIP

1/3

Off

Off 0 0

Off

Druk op deze knop om het menu Options af te sluiten.

123

HoofdschermSubscherm

(Als Advanced PIP is ingesteld op On)

Opmerking:

Als u de toetsen , , of wilt gebruiken voor schermfuncties, volgt u de procedures op de vorige pagina.

Opmerkingen:

• Signaal dat overeenstemt met Advanced PIP

NTSC, PAL, SECAM (tuner, video) 525i, 525p, 625i, 625p, 750/60p, 750/50p, 1125/60i, 1125/50i, 1250/50i (Component Video, RGB, DVI, SDI, HDMI)

•

Als “Input lock” in het Options menu in een andere stand dan “Off” staat, zal de MULTI PIP functie niet beschikbaar zijn.

• De geluidsuitvoer is afkomstig van het beeld dat in Audio Out (PIP) is geselecteerd (zie pagina 25).

•

Bij een scherm met twee beelden is het niet mogelijk om dezelfde ingangsmodus voor het hoofdbeeld en het subbeeld te kiezen.

• Door de kleine afmetingen van de subbeelden, kunnen deze subbeelden niet gedetailleerd worden weergegeven;

• Het beeld op het computerscherm wordt weergegeven in een vereenvoudigd formaat, zodat het mogelijk is dat u de details niet voldoende kunt onderscheiden.

• De volgende combinaties van twee analoge signalen kunnen niet tegelijkertijd worden weergegeven.

Component – Component, Component – PC (RGB), PC (RGB) – Component, PC (RGB) – PC (RGB)

• Raadpleeg de gebruiksaanwijzing van elk bord voor de overeenkomstige signalen voor DVI, SDI en HDMI.

Druk meerdere malen op de toets.

654

Elke keer als u op de toets drukt, worden het hoofdbeeld en het subbeeld op bovenstaande manier weergegeven.

Subscherm Hoofdscherm

640 x 480@60Hz, 852 x 480@60Hz, 1024 x 768@60Hz, 1366 x 768@60Hz (RGB, DVI, HDMI) 1280 x 768@60Hz (DVI)

Page 22

Beeldinstellingen

Druk op deze toets om het “Picture” menuscherm te laten verschijnen.

Kies de functie die u wilt instellen en maak de gewenste instelling.

Gebruik deze toetsen om de functie te kiezen.

Gebruik deze toetsen om de gewenste instelling te maken terwijl u naar het beeld achter het menu kijkt.

Opmerking:

Een menu dat u niet kunt aanpassen, wordt grijs weergegeven. Welk menu kan worden aangepast, is afhankelijk van de signaal-, ingangs- en menu-instellingen.

Normalise

Picture Mode Contrast Brightness Colour Tint Sharpness

1/2Picture

Normal

0 0 0 5

2/2Picture

Druk op de toets “ ” of “ ” om een andere modus te kiezen.

Normal

Cinema Dynamic

Normal

Voor het kijken in een normale omgeving (avondverlichting). Dit menu stelt de normale niveaus voor de helderheid en het contrast in.

White balance Colour Management Advanced settings

Normal

Off On

Druk hierop om “On” te kiezen. Druk hierop om door te gaan naar “Advanced settings”.

“Advanced settings” Aan Voor ﬁ jninstelling van het beeld op professioneel niveau (zie de volgende pagina).

Voor de TH-42PS10EK/S : zie pagina 23 Voor de TH-42PH10EK/S,

TH-50PH10EK/S, TH-58PH10EK : zie pagina 24

Geavanceerde instellingen Uit De beelden worden weergegeven met de instellingen geselecteerd in het “Beeld” menu.

Dynamic

Voor het kijken in een heldere omgeving. Dit menu stelt de helderheid en het contrast hoger dan normaal in.

Cinema

Bij uitstek geschikt voor speelﬁ lms.

Opmerking:

Als u de beeld- of kleurinstelling op het gekozen “Picture” menu wilt wijzigen, kunt u dit doen met behulp van de betreffende menu-opties in het “Picture” menu. (zie de volgende pagina)

Druk op de toets “ ” of “ ” om een andere modus te kiezen.

Normal Cool Warm

Colour Management On Heldere kleuren worden automatisch aangepast.

Handige tip ( /

Normalise

Normaliseren)

Als u tijdens weergave van het “Picture” menu op de N toets van de afstandsbediening drukt of tijdens “Normalise” op de ACTION ( ) toets drukt, zullen alle instellingen worden teruggesteld op de standaardinstellingen.

Page 23

Beeldinstellingen

Menu-

onderdeel

Contrast

Brightness

Colour

Tint

Effect Instelling

Voor het instellen van het

Minder Meer

contrast overeenkomstig de lichtomstandigheden in de kamer. Voor een meer duidelijke weergave

Donkerder

Lichter

van donkere beelden zoals avondof nachtscènes.

Voor het versterken of verzwakken

Minder Meer

van de kleuren.

Voor het instellen van een mooie

Roodachtig Groenachtig

huidskleur.

Opmerkingen:

• “Colour” en “Tint” kunnen niet worden afgesteld bij een “RGB/PC” en “Digital” ingangssignaal.

• U kunt het niveau van iedere functie (Contrast, Helderheid, Kleur, Tint en Beeldscherpte) voor ieder “Beeldfunctie” instellen.

• De instellingen voor “Normaal”, “Dynamisch” en “Bioscoop” worden voor iedere ingangssignaalfunctie afzonderlijk in het geheugen vastgelegd.

• De “Tint” instelling kan alleen voor NTSC signalen worden bijgeregeld bij een “AV

Sharpness

Minder Meer

Voor het instellen van de beeldscherpte.

(S Video)” ingangssignaal.

• Er is weinig verandering als de helderheid van een helder beeld wordt verhoogd of de helderheid van een donker beeld wordt verzwakt.

Geavanceerde instellingen (Advanced settings)

(Voor TH-42PS10EK/S)

Advanced settings

Normalise

Black extension Input level W/B High R W/B High B W/B Low R W/B Low B Gamma AGC

Normal

0 0 0 0 0 0

2.2 Off

Menu-onderdeel Effect Bijzonderheden

Black extension

(zwart-schakering)

Minder Meer

Voor het instellen van de schakering van de donkere schaduwen in het beeld.

Voor het instellen van de gebieden die erg

Input level

(ingangsniveau)

Minder Meer

helder zijn en moeilijk te zien. (Deze instelling kan niet gemaakt worden bij een Digital ingangssignaal.)

W/B High R

W/B High B

W/B Low R

W/B Low B

Minder

Minder Meer

Meer

Voor het instellen van de witbalans voor de lichtrode gebieden.

Voor het instellen van de witbalans voor de lichtblauwe gebieden.

Voor het instellen van de witbalans voor de donkerrode gebieden.

Voor het instellen van de witbalans voor de donkerblauwe gebieden.

Gamma

AGC

Minder Meer

Off On

S Curve 2.0 2.2 2.5

Voor het automatisch verhogen van de helderheid van een donker signaal.

Opmerkingen:

• Voer de “W/B” instelling als volgt uit:

1. Stel de witbalans voor de heldere gebieden af met de “W/B High R” en “W/B High B” functies.

2. Stel de witbalans voor de donkere gebieden af met de “W/B Low R” en “W/B Low B” functies.

3. Herhaal de stappen 1 en 2.

De instellingen in de stappen 1 en 2 beïnvloeden elkaar wederzijds. Herhaal de stappen beurtelings om de juiste

instellingen te maken.

• De instellingen worden voor iedere ingangssignaalfunctie afzonderlijk in het geheugen vastgelegd.

• Gebruik de waarden van het instelbereik als referentie.

Handige tip ( /

Normalise

Normaliseren)

Als u tijdens weergave van het “Advanced settings” menu op de N toets van de afstandsbediening drukt of tijdens “Normalise” op de ACTION ( ) toets, zullen alle afstellingen op de standaardinstellingen worden teruggesteld.

Page 24

Beeldinstellingen

(Voor TH-42PH10EK/S, TH-50PH10EK/S, TH-58PH10EK)

2/2

Advanced settings

Normalise

Black extension Input level Gamma AGC

Normal

Advanced settings

1/2

0 0

2.2 Off

W/B High R W/B High G W/B High B W/B Low R W/B Low G W/B Low B

0 0 0 0 0 0

Menu-onderdeel Effect Bijzonderheden

Black extension

(zwart-schakering)

Input level

(ingangsniveau)

Gamma

AGC

W/B High R

W/B High G

Minder Meer

Off On

Minder

Meer

Voor het instellen van de schakering van de donkere schaduwen in het beeld.

Voor het instellen van de gebieden die erg helder zijn en moeilijk te zien. (Deze instelling kan niet gemaakt worden bij een Digital ingangssignaal.)

S Curve 2.0 2.2 2.5

Voor het automatisch verhogen van de helderheid van een donker signaal.

Voor het instellen van de witbalans voor de lichtrode gebieden.

Voor het instellen van de witbalans voor de lichtgroene gebieden.

W/B High B

W/B Low R

W/B Low G

W/B Low B

Minder

Minder Meer

Meer

Voor het instellen van de witbalans voor de lichtblauwe gebieden.

Voor het instellen van de witbalans voor de donkerrode gebieden.

Voor het instellen van de witbalans voor de donkergroene gebieden.

Voor het instellen van de witbalans voor de donkerblauwe gebieden.

Opmerkingen:

• Voer de “W/B” instelling als volgt uit:

1. Stel de witbalans voor de heldere gebieden af met de “W/B High R”

2. Stel de witbalans voor de donkere gebieden af met de “W/B Low R”

, “W/B High G” , “W/B Low G”

en “W/B High B” functies.

en “W/B Low B” functies.

3. Herhaal de stappen 1 en 2.

De instellingen in de stappen 1 en 2 beïnvloeden elkaar wederzijds. Herhaal de stappen beurtelings om de juiste

instellingen te maken.

• De instellingen worden voor iedere ingangssignaalfunctie afzonderlijk in het geheugen vastgelegd.

• Gebruik de waarden van het instelbereik als referentie.

Handige tip ( /

Normalise

Normaliseren)

Page 25

Geluidsinstelling

Druk op deze toets om het “Sound” scherm te laten verschijnen.

Kies de functie die u wilt instellen en maak de gewenste instelling.

Gebruik deze toetsen om de functie te kiezen.

Gebruik deze toetsen om de gewenste instelling te maken terwijl u naar het geluid luistert.

Bass

Voor het instellen van de lage tonen

Mid

Normale geluiden aanpassen

Treble

Voor het instellen van de hoge tonen

Balance

Sound

Normalise

Sound Mode Bass Mid Treble Balance Surround Audio Out (PIP)

Normal

Normal 0 0 0 0

Off

Main

Normal

Dynamic

Clear

Voor het oorspronkelijke geluid

Benadrukt scherp geluid.

Verzwakt de menselijke stem.

Voor het instellen van de links/rechtsbalans

Surround

Kies “On” of “Off”

Main

Sub

Selecteert het geluid van het hoofdbeeld.

Selecteert het geluid van het PIP-kader.

INPUT1

INPUT1 PC

(wanneer “Main picture sound” is geselecteerd.)

(wanneer “PIP frame sound” is geselecteerd.)

De muzieknoot wordt rechts van het schermlabel van de geluidsuitvoer weergegeven.

Opmerkingen:

• Druk op de SURROUND toets om het surroundeffect rechtstreeks aan of uit te schakelen. (zie pagina 14)

• De instellingen voor de Bass, Mid, Treble en Surround worden afzonderlijk voor iedere Sound Mode in het geheugen vastgelegd.

Handige tip ( /

Normalise

Normaliseren)

Als u tijdens weergave van het “Sound” menu op de N toets van de afstandsbediening drukt of tijdens “Normalise” op de ACTION ( ) toets drukt, zullen alle instellingen worden teruggesteld op de standaardinstellingen.

Dempingsfunctie

Gebruik deze functie om het geluid te dempen wanneer de telefoon gaat, bijv. als er bezoekers komen e.d.

Druk op deze toets om het geluid te dempen. Druk nogmaals op de toets om het oorspronkelijke geluid te herstellen. Bij het uitschakelen van het apparaat of als de volume-instelling wordt gewijzigd, komt de dempingsfunctie automatisch te vervallen.

Page 26

Digitale zoom

INPUT MENU ENTER/+/VOL-/

Bij gebruik van deze functie wordt een geselecteerd gebied van het getoonde beeld vergroot weergegeven.

Laat de bedieningsaanwijzingen verschijnen.

Druk hierop voor toegang tot de digitale zoomfunctie De bedieningsaanwijzingen worden getoond.

Bij gebruik van de digitale zoomfunctie zullen alleen de volgende toetsen werken.

[Afstandsbediening]

Selecteer het gebied van het beeld dat vergroot moet worden.

Druk hierop en selecteer het gewenste gebied.

POSITION / ACTION toetsen

VOL toets

MUTE toets

SURROUND toets OFF TIMER toets

De cursor wordt verplaatst.

Exit

[Apparaat]

VOL toets

Exit

Selecteer de gewenste vergroting voor het gekozen gebied.

Telkens wanneer op de toets wordt gedrukt, zal de vergroting veranderen. De ingestelde vergroting wordt op het beeld aangegeven.

× 1 × 2 × 3 × 4

Keer terug naar het normale beeld (de digitale zoomfunctie verlaten).

Druk hierop om de digitale zoomfunctie te verlaten.

Opmerkingen:

• Wanneer de stroom wordt uitgeschakeld (inclusief uitschakelen van de stroom door de “Off Timer” functie), zal de digitale zoomfunctie worden geannuleerd.

• De digitale zoomfunctie kan niet worden gekozen in de volgende bedieningstoestand:

“Multi-viewer” (Beeld-binnen-beeld, Beeld-buiten-beeld, Subbeeld naast hoofdbeeld) weergave. (zie pagina 20)

• Wanneer de digitale zoomfunctie in werking is, kan “Pos. /Size aanpassen” niet worden gebruikt.

Page 27

PRESENT TIME Setup / Set up TIMER

U kunt de timer gebruiken om het plasmadisplay automatisch in en uit te schakelen.

Voordat u de timer instelt, moet u de PRESENT TIME (huidige tijd) instelling controleren en de klok zonodig gelijkzetten. Maak daarna pas de POWER ON Time/POWER OFF Time instelling.

Druk op deze toets om het “Setup” scherm te laten verschijnen.

Druk hierop en selecteer Set up TIMER of

PRESENT TIME Setup.

Setup

1/2

Signal

Screensaver

MULTI DISPLAY Setup

Set up TIMER

PRESENT TIME Setup

Druk hierop en selecteer Set up TIMER of PRESENT TIME Setup.

Component/RGB-in select

Input label

Power save Standby save Power management Auto power off OSD Language English (UK

PRESENT TIME Setup (Instellen van de huidige tijd)

(Voor TH-42PS10EK/S)

Geef het PRESENT TIME Setup scherm weer.

Volg de onderstaande aanwijzingen om de PRESENT TIME (huidige tijd) in te stellen.

Druk hierop en selecteer PRESENT TIME.

Druk hierop om de PRESENT TIME in te stellen.

toets: Vooruit

toets: Terug

Opmerkingen:

• Bij even kort indrukken van de “ ” of “ ” toets verandert de PRESENT TIME in stapjes van 1 minuut.

• Als de “ ” of “ ” toets ingedrukt wordt gehouden, verandert de PRESENT TIME in stapjes van 15 minuten.

Druk hierop en selecteer Set.

PRESENT TIME Setup

PRESENT TIME 99:99

Set

PRESENT TIME

PRESENT TIME Setup

PRESENT TIME 99:99

Set

PRESENT TIME

RGB

PC Off Off Off Off

)

2/2Setup

99:99

Druk vervolgens hierop zodat het PRESENT TIME Setup scherm verschijnt.

Opmerking:

Set kan niet geselecteerd worden, tenzij PRESENT TIME is ingesteld.

Druk hierop om de PRESENT TIME Setup te verlaten.

Page 28

PRESENT TIME Setup / Set up TIMER

(Voor TH-42PH10EK/S, TH-50PH10EK/S, TH-58PH10EK)

Geef het PRESENT TIME Setup scherm weer.

Voor het instellen van DAY en PRESENT TIME volgt u de hieronder beschreven procedure.

Druk hierop en selecteer DAY of PRESENT TIME.

Indrukken voor instellen van DAY en PRESENT TIME.

toets: Vooruit

toets: Terug

Opmerkingen:

• Bij even kort indrukken van de “ ” of “ ” toets verandert de PRESENT TIME in stapjes van 1 minuut.

• Als de “ ” of “ ” toets ingedrukt wordt gehouden, verandert de PRESENT TIME in stapjes van 15 minuten.

Druk hierop en selecteer Set.

PRESENT TIME Setup

Set DAY PRESENT TIME

PRESENT TIME Setup

Set DAY PRESENT TIME

PRESENT TIME MON 99:99

MON

99:99

PRESENT TIME MON 99:99

TUE

10:00

Druk vervolgens hierop zodat het PRESENT TIME Setup scherm verschijnt.

Opmerkingen:

• “Set” is niet te kiezen tenzij de PRESENT TIME is ingesteld.

• Als de juiste tijd nog niet op een andere stand is ingesteld dan “99:99”, zal de DAY

instelling ook niet gelden.

Druk hierop om de PRESENT TIME Setup te verlaten.

Set up TIMER (TIMER-instellingen)

Weergeven van het Set up TIMER scherm.

Druk hierop om de POWER ON Time/POWER OFF Time in te stellen.

toets: Vooruit

toets: Terug

Opmerkingen:

• Bij even kort indrukken van de “ ” of “ ” toets verandert de POWER ON Time/POWER OFF Time in stapjes van 1 minuut.

• Als de “ ” of “ ” toets ingedrukt wordt gehouden, verandert de POWER ON Time/ POWER OFF Time in stapjes van 15 minuten.

Set up TIMER

PRESENT TIME 10:00

POWER ON Function POWER ON Time POWER OFF Function POWER OFF Time

Off

12:00

Off

18:00

Druk hierop en selecteer de POWER ON

Opmerking:

De timerfunctie werkt alleen wanneer het onderdeel “PRESENT TIME” (huidige tijd) is ingesteld.

Function/POWER OFF Function.

Druk hierop en selecteer “On”.

Druk tweemaal hierop om het Setup scherm te verlaten.

Set up TIMER

POWER ON Function POWER ON Time POWER OFF Function POWER OFF Time

PRESENT TIME 10:00

12:00

18:00

Page 29

Screensaver

(Ter voorkoming van ingebrande

nabeelden)

Geef niet gedurende langere tijd een stilstaand beeld weer, vooral niet in de 4:3 weergavestand. Als het display ingeschakeld moet blijven, dient u een screensaver te gebruiken.

Druk hierop zodat het Setup menuscherm verschijnt. Druk hierop en selecteer Screensaver.

Druk op deze toets om de Screensaver op het scherm weer te geven.

Selecteren van Reversal/Scroll (Negatief beeld / Witte balk)

Druk hierop en selecteer Function.

Druk hierop en selecteer de gewenste instelling voor Function.

White bar scroll Image Reversal

White bar scroll : Er schuift een witte balk van links naar rechts over het scherm.

Screensaver

MULTI DISPLAY Setup

Set up TIMER

PRESENT TIME Setup

Screensaver

Start Function Mode Start Time Finish Time Side panel Wobbling Peak limit

2/2Setup

PRESENT TIME 99:99

White bar scroll

Off

6:15

12:30

High

Off Off

Image Reversal : Er verschijnt een negatief beeld op het scherm.

Selecteren van de Mode instelling

Druk hierop en selecteer Mode.

Druk hierop en selecteer de gewenste instelling voor Mode.

Off

Interval : Treedt in werking wanneer de Periodic Time en Operating

Time Designation : Treedt in werking wanneer de Start Time en Finish Time zijn

On : Treedt in werking wanneer Start wordt geselecteerd en ACTION

Start instelling

Wanneer Mode is ingesteld op “On”, drukt u hierop om Start te selecteren.

Druk hierop om de screensaver te starten. Het menuscherm verdwijnt en de screensaver wordt geactiveerd. Om de screensaver

te stoppen bij de “On” instelling, moet u op de R toets drukken.

Screensaver

Start Function Mode Start Time Finish Time Side panel Wobbling Peak limit

PRESENT TIME 99:99

White bar scroll

Time zijn ingesteld en die tijden bereikt worden.

ingesteld en die tijden bereikt worden.

( ) wordt ingedrukt.

Screensaver

Start Function Mode Start Time Finish Time Side panel Wobbling Peak limit

PRESENT TIME 99:99

White bar scroll

Off

6:15

12:30

High

Off Off

6:15

12:30

High

Off Off

Page 30

Screensaver (Ter voorkoming van ingebrande nabeelden)

Instellen van de screensaver-tijd

Nadat Time Designation of Interval is geselecteerd, kan de bijbehorende Time Setup gekozen worden voor het instellen van de Operating Time. (De tijd kan niet worden ingesteld wanneer “Mode” op “On” of “Off” staat.)

Screensaver

Start Function Mode Start Time Finish Time Side panel Wobbling Peak limit

PRESENT TIME 15:10

White bar scroll

Time Designation

6:15

12:30

High

Off Off

Screensaver

Start Function Mode Periodic Time Operating Time Side panel Wobbling Peak limit

PRESENT TIME 15:00

White bar scroll

Interval

12:00

3:00 High

Off Off

Druk hierop en selecteer Start Time/Finish Time. (Wanneer Time Designation is geselecteerd.) Druk hierop en selecteer Periodic Time/Operating Time. (Wanneer Interval is geselecteerd.)

Druk hierop om in te stellen. toets: Vooruit

Opmerkingen:

•

Bij even kort indrukken van de “ ” of “ ” toets verandert de Time in stapjes van 1 minuut. [Het omschakelen gebeurt in stapjes van 15 minuten wanneer Periodic Time is gekozen.]

•

Als de “ ” of “ ” toets ingedrukt wordt gehouden, verandert de Time in stapjes van 15 minuten.

Screensaver

Start Function Mode Start Time Finish Time Side panel Wobbling Peak limit

PRESENT TIME 15:10

White bar scroll

Time Designation

0:00 0:00

High

Off Off

toets: Terug

Screensaver

Start Function Mode Periodic Time Operating Time Side panel Wobbling Peak limit

PRESENT TIME 15:00

White bar scroll

Interval

0:00 0:00 High

Off Off

Screensaver

Start Function Mode Start Time Finish Time Side panel Wobbling Peak limit

Screensaver

Function Mode Start Time Finish Time Side panel Wobbling Peak limit

Screensaver

Function Mode Periodic Time Operating Time Side panel Wobbling Peak limit

PRESENT TIME 99:99

White bar scroll

Off

6:15

12:30

High

Start

PRESENT TIME 15:10

Time Designation

PRESENT TIME 15:00

Off Off

White bar scroll

6:15

12:30

High

Off Off

White bar scroll

Interval

12:00

3:00 High

Off Off

Opmerking: De timerfunctie werkt alleen wanneer het onderdeel “PRESENT TIME” (huidige tijd) is ingesteld.

Voorkomt het inbranden van nabeelden

Deze functies dienen ter voorkoming van “nabeelden” op het scherm bij inschakelen.

Wobbling: Zorgt dat de beeldweergave automatisch ietwat wordt verschoven (voor het oog niet waarneembaar)

om het inbranden van scherpe beeldcontouren op het scherm te voorkomen. On1: Verschuift het beeld om de 30 seconden. On2: Verschuift het beeld puntsgewijze, afhankelijk van de beeldschermdetectie. Peak limit: Voor het onderdrukken van het beeldcontrast (piekhelderheid).

1 2

Opmerking:

Wanneer een stilstaand beeld gedurende lange tijd wordt weergegeven, kan het scherm iets donkerder worden. (zie pagina 51)

Druk hierop zodat het Setup menuscherm verschijnt.

Druk hierop en selecteer “Screensaver”.

Screensaver

MULTI DISPLAY Setup

Set up TIMER

PRESENT TIME Setup

Druk vervolgens hierop zodat het Screensaver menu verschijnt.

Druk hierop en selecteer “Wobbling” of “Peak limit”.

Druk op deze toets om “On1”, “On2” of “Off”

(Wobbling) te selecteren. “On” of “Off” (Peak limit).

Screensaver

Start Function Mode Start Time Finish Time Side panel Wobbling Peak limit

PRESENT TIME 99:99

White bar scroll

Off

6:15

12:30

High

Off Off

2/2Setup

Page 31

Screensaver (Ter voorkoming van ingebrande nabeelden)

Instellen van de verlichting voor de zijschermpanelen

Laat niet lang achtereen een beeld in 4:3 beeldverhouding op het scherm staan, want dat zou een nabeeld kunnen inbranden op de zijpanelen aan weerszijden van het weergavebeeld. Om het risico van dergelijke nabeelden te vermijden, zorgt u dat de zijpanelen verlicht zijn.

Deze functie kan van toepassing zijn op het gebied zonder beeld.

Activeer de screensaver. (Zie de bedieningsstappen 1 en 2 op de vorige pagina.)

Druk hierop en selecteer Side panel.

Druk hierop en selecteer Off, Low, Mid of High.

Off

(uit)

Low

(laag)

Mid

(midden)

Zijschermpanelen

4:3

weergavescherm

Nabeeld

Gebied zonder beeld

Subbeeld buiten hoofdbeeld Subbeeld naast hoofdbeeld

Screensaver

PRESENT TIME 99:99

White bar scroll

Off

High

(hoog)

Start Function Mode Start Time Finish Time Side panel Wobbling Peak limit

6:15

12:30

High

Off Off

Druk hierop om de Screensaver te verlaten.

Opmerkingen:

• Om het optreden van nabeelden te voorkomen, kiest u voor Side panel de stand High.

• Afhankelijk van het beeld dat op het scherm wordt weergegeven, is het mogelijk dat de zijschermpanelen ﬂ ikkeren (beurtelings zwart/wit). Deze ﬂ ikkering zal verminderen wanneer u de Cinemamodus gebruikt.

Page 32

Verminderen van het stroomverbruik

• Power save: Wan nee r d eze fu nct ie op “On” wordt gezet, wordt het luminantieniveau van het plasmascherm verlaagd waardoor het stroomverbruik wordt verminderd.

• Standby save: Wanneer deze functie op “On” wordt gezet, wordt het stroomverbruik van de microcomputer in de stroomvoorziening-ruststand verlaagd (zie pagina 12, 14-15), waardoor het stroomverbruik in de ruststand wordt verminderd.

• Power management:

Deze functie is ingeschakeld wanneer “On” is geselecteerd. (Alleen tijdens invoer vanaf de

• Auto power off: De stroomvoorziening wordt uitgeschakeld wanneer er geen signaal is.

Wanneer dit onderdeel op “On” wordt gezet, zal de stroomvoorziening van het apparaat “Uit”

De stroomvoorziening van het apparaat wordt in- en uitgeschakeld afhankelijk van of er wel of geen signaal is tijdens de PC ingangsmodus.

PC (Mini D-sub) aansluiting)

worden geschakeld 10 minuten nadat het ingangssignaal stopt. Deze functie werkt bij alle ingangssignalen met uitzondering van signalen van de PC (Mini D-sub) aansluiting.

Druk hierop en selecteer “Power save” “Standby save” “Power management” “Auto power off”.

Druk hierop en selecteer “On” of “Off”.

Setup

Signal

Component/RGB-in select

Input label

Power save Standby save Power management Auto power off OSD Language

English (UK

1/2

RGB

PC Off Off Off Off

)

On Off

Opmerking:

“Power management” en “Auto power

Druk hierop om Setup te verlaten.

off” werken alleen tijdens normale weergave (scherm met enkel beeld).

Aanpassen van de ingangsaanduidingen

Gebruik deze functie om de aanduiding te wijzigen die gebruikt wordt voor het aangeven van het ingangssignaal. Voordat u de ingangsaanduidingen aanpast, moet u eerst het ingangssignaal selecteren waarvan u de aanduiding wilt wijzigen (zie pagina 13, 15).

Druk hierop en selecteer Input label.

Druk hierop om het Input Label te wijzigen.

Opmerking:

Setup

Signal

Component/RGB-in select

Input label

Power save Standby save Power management Auto power off OSD Language

English (UK

Wanneer een ingangssignaal geselecteerd wordt via de los verkrijgbare aansluitingenkaart verbonden met Slot1 tot Slot3, zal de ingangsaanduiding bepaald worden door de betreffende aansluitingenkaart.

Ingangsaanduiding voor Slot1 tot Slot3 en Mini D-Sub:

[Slot1 ingangssignaal] INPUT1 / VIDEO1 / COMPONENT1 / RGB1 / DIGITAL1 / PC1 / DVD1 / CATV1 / VCR1 / STB1 [Slot2 ingangssignaal] INPUT2 / VIDEO2 / COMPONENT2 / RGB2 / DIGITAL2 / PC2 / DVD2 / CATV2 / VCR2 / STB2 [Slot3 ingangssignaal] INPUT3/VIDEO3/COMPONENT3/RGB3/PC3/DVD3/CATV3/VCR3/STB3

[PC (Mini D-sub) ingangssignaal] PC / COMPONENT / RGB / DVD / STB Als u de BNC dual-video-aansluitingenkaart (TY-FB9BD) gebruikt, wordt er afhankelijk van de geselecteerde ingang een “A” of “B” aan het eind van elke ingangsaanduiding toegevoegd (zie hierna).

1/2

RGB

Off On Off Off

)

Toevoeging “A” “B”

Geselecteerde ingang Composiet

S VIDEO

Page 33

Instellingen voor multischerm-weergave

(Voor TH-42PS10EK/S)

Wanneer u de plasmadisplays in groepen van 4, 9 of 16 opstelt zoals hieronder is aangegeven, kunt u een zeer groot beeld over alle schermen heen weergeven. Bij gebruik van deze functie moet aan elk plasmadisplay een nummer worden toegewezen om de plaats ervan te bepalen.

4 plasmadisplays (2 × 2 (F)) 9 plasmadisplays (3 × 3 (F)) 16 plasmadisplays (4 × 4 (F))

U kunt twee opties selecteren voor MULTI DISPLAY (zie de volgende pagina).

Basisinstellingen voor multischerm-weergave

Druk hierop zodat het Setup menuscherm verschijnt.

Druk hierop en selecteer MULTI DISPLAY Setup.

Druk vervolgens hierop zodat het “MULTI DISPLAY Setup” menu verschijnt.

Druk hierop en selecteer MULTI DISPLAY Setup.

Druk hierop en selecteer “On” of “Off”.

Screensaver

MULTI DISPLAY Setup

Set up TIMER

PRESENT TIME Setup

MULTI DISPLAY Setup

MULTI DISPLAY Setup Ratio Location

2/2Setup

Off

2 × 2

Page 34

Instellingen voor multischerm-weergave

Toewijzen van locatienummers aan de plasmadisplays

Druk hierop en selecteer Ratio (2de stap).

Druk hierop en selecteer “2 × 2”, “2 × 2 F”, “3 × 3”, “3 × 3F”, “4 × 4”, “4 × 4F”.

Druk hierop en selecteer Location.

Druk hierop en selecteer het juiste locatienummer. (A1 – D4: zie de onderstaande afbeelding.)

Locatienummers voor de plasmadisplays

MULTI DISPLAY Setup

MULTI DISPLAY Setup Ratio Location

MULTI DISPLAY Setup

MULTI DISPLAY Setup Ratio Location

Off

2 × 2

Off

2 × 2

( 2 × 2 (F) ) ( 3 × 3 (F) ) ( 4 × 4 (F) )

Druk tweemaal hierop om het Setup scherm te verlaten.

Page 35

Instellingen voor multischerm-weergave

(Voor TH-42PH10EK/S, TH-50PH10EK/S, TH-58PH10EK)

Door plasmaschermen in groepen op te stellen, bijvoorbeeld zoals u hierna ziet, kunt u één beeld vergroot op alle schermen weergeven. Bij gebruik van deze functie moet aan elk plasmadisplay een nummer worden toegewezen om de plaats ervan te bepalen.

(Voorbeeld)

4 plasmadisplays (2 × 2) 9 plasmadisplays (3 × 3) 16 plasmadisplays (4 × 4)

(Zie pagina 36 voor meer schermopstellingen.)

Basisinstellingen voor multischerm-weergave

Druk hierop zodat het Setup menuscherm verschijnt.

Druk hierop en selecteer MULTI DISPLAY

Setup.

Druk vervolgens hierop zodat het “MULTI DISPLAY Setup” menu verschijnt.

Druk hierop en selecteer MULTI DISPLAY Setup.

Screensaver

MULTI DISPLAY Setup

Set up TIMER

PRESENT TIME Setup

MULTI DISPLAY Setup

Druk hierop en selecteer “On” of “Off”.

MULTI DISPLAY Setup Horizontal Scale Vertical Scale Seam hides video Location Power On Screen Delay

Off × 2 × 2 Off A1 On

Toewijzen van locatienummers aan de plasmadisplays

2/2Setup

Druk hierop om Horizontal Scale te selecteren.

Druk hierop om “× 1”, “× 2”, “× 3” of “× 4” te selecteren.

Druk hierop om Vertical Scale te selecteren.

Druk hierop om “× 1”, “× 2”, “× 3” of “× 4” te selecteren.

MULTI DISPLAY Setup

MULTI DISPLAY Setup Horizontal Scale Vertical Scale Seam hides video Location Power On Screen Delay

MULTI DISPLAY Setup

MULTI DISPLAY Setup Horizontal Scale Vertical Scale SEAM HIDES VIDEO Location Power On Screen Delay

Off × 2 × 2

Off

Off × 2 × 2

Off

Page 36

Instellingen voor multischerm-weergave

Druk hierop om Seam hides video te selecteren.

Druk hierop om “Off” of “On” te selecteren.

Druk hierop en selecteer Location.

Druk hierop en selecteer het juiste locatienummer. (A1 – D4: zie de onderstaande afbeelding.)

Locatienummers voor de plasmadisplays (Voorbeeld)

( 2 × 1 ) ( 4 × 2 ) ( 4 × 4 )

( 2 × 3 )

MULTI DISPLAY Setup

MULTI DISPLAY Setup Horizontal Scale Vertical Scale Seam hides video Location Power On Screen Delay

MULTI DISPLAY Setup

MULTI DISPLAY Setup Horizontal Scale Vertical Scale Seam hides video Location Power On Screen Delay

Off × 2 × 2 Off A1 On

Beeldscherm-inschakelvertraging

Bij inschakelen van een systeem met meerdere beeldschermen worden de diverse schermen met korte tussenpozen ingeschakeld, om de stroomlast te verminderen.

Indrukken voor instellen op Power On Screen Delay.

Indrukken om te kiezen voor Off of On. Off: Alle beeldschermen worden tegelijk ingeschakeld. On:

Elk beeldscherm wordt afzonderlijk

MULTI DISPLAY Setup

MULTI DISPLAY Setup Horizontal Scale Vertical Scale Seam hides video Location Power On Screen Delay

× 2 × 2 Off A1 On

ingeschakeld, in de volgorde van Location. Vertragingstijd = Locatie (verschil met A1) × 1 seconde. Bijvoorbeeld)

In het geval van B2 in 4 × 2 A1, A2, A3, A4, B1, B2 5 seconden.

Opmerkingen:

• Deze instelling geldt alleen wanneer MULTI DISPLAY Setup staat ingesteld op On.

• Zolang deze functie in werking is, blijft het spanningslampje groen knipperen.

• Deze functie treedt ook in werking bij hervatten van de stroomtoevoer na een stroomonderbreking of na losmaken en weer aansluiten van het netsnoer.

Als u het netsnoer losmaakt en weer aansluit terwijl het toestel standby staat zodat de kaart weer stroom krijgt, zal

elk toestel op volgorde van Location worden ingeschakeld na een korte vertraging. Daarbij licht het spanningslampje eerst rood op en wordt dan oranje wanneer de kaart weer van stroom wordt voorzien.

Druk tweemaal hierop om het Setup scherm te verlaten.

Page 37

Instellingen voor multischerm-weergave

Voorbeeld

Optie F (Seam hides video)

Modelnummer Meer informatie

TH-42PS10EK/S Stap 4, pagina 34

TH-42/50PH10EK/S,

TH-58PH10EK

Stap 6, pagina 36 On Off

Om de scheidingsranden tussen de

schermen te verbergen.

Voorbeeld

Geschikt voor weergave van bewegende beelden.

(2 × 2, 3 × 3, 4 × 4) (2 × 2F, 3 × 3F, 4 × 4F)

Om de scheidingsranden tussen

de schermen te tonen.

Geschikt voor weergave van stilstaande beelden.

Functie afstandsbedienings-ID

U kunt de ID van de afstandsbediening aanpassen wanneer u de afstandsbediening wilt gebruiken voor meerdere beeldschermen.

Schakel naar aan de rechterzijde.

Druk op de knop op de afstandsbediening.

Druk op - , om de tientallen voor de cijfers in te stellen.

Druk op - , om de eenheden voor de cijfers in te stellen.

Opmerkingen:

• U moet de knoppen in stap 2, 3 en 4 snel achtereenvolgens indrukken.

• Het ID-nummer kan worden aangepast binnen het bereik van 0 tot 99.

• Als u meer dan tweemaal op dezelfde cijfertoets drukt, worden de eerste twee cijfers het ID-nummer voor de afstandsbediening.

Bediening knoppen afstandsbedienings-ID

De bediening is dezelfde als bij het normale gebruik van de afstandsbediening, behalve de knop .

ID annuleren

Druk op de knop op de afstandsbediening. (Dit heeft hetzelfde effect als het tegelijk indrukken van de knoppen

, , )

Opmerkingen:

• Stel de afstandsbedienings-ID in op “On” om de ID van de afstandsbediening te bedienen.

Als de afstandsbedienings-ID is ingesteld op “ON”, kunt u de afstandsbediening gebruiken zonder een identiek ID-

nummer tijdens de weergave van het optiemenu. (zie pagina 43, 46)

• De afstandsbedienings-ID kan niet worden gebruikt wanneer de ID-selectie is ingesteld op een ander cijfer dan 0 en de afstandsbedienings-ID niet dezelfde is als het ID-selectienummer. (zie pagina 43, 46)

Page 38

Setup-instellingen voor de ingangssignalen

Component / RGB-in select

Stel in overeenkomstig de signalen van de bron die op de Component/RGB ingang is aangesloten. Y, PB, PR signalen “Component” R, G, B, HD, VD signalen “RGB”

Druk op deze toets om het “Setup” scherm te laten verschijnen.

Gebruik deze toetsen om “Component / RGB-in

Opmerking:

Het is mogelijk dat er geen keuze gemaakt kan worden, afhankelijk van welke aansluitingenkaart is aangebracht.

select” te kiezen.

Druk hierop en selecteer het gewenste ingangssignaal. Component RGB

Druk op deze toets om de instelfunctie te verlaten.

Setup

Signal

Component/RGB-in select

Input label

Power save Standby save Power management Auto power off OSD Language

RGB

PC Off Off Off Off

English (UK

1/2

)

3D Y/C Filter – Voor NTSC videobeelden

Selecteer “Signal” in het “Setup” menu in de AV (S Video) ingangssignaalstand. (Het “Signal [AV]” menuscherm verschijnt.)

Gebruik deze toetsen om “3D Y/C Filter

Opmerking:

Indien ingeschakeld, heeft deze instelling alleen invloed op de NTSC ingangssignalen.

(NTSC)” te kiezen.

Indrukken om On / Off in te stellen.

Druk op deze toets om de instelfunctie te verlaten.

Setup

Component/RGB-in select

Input label

Power save Standby save Power management Auto power off OSD Language English (UK

Signal

RGB

PC Off Off Off Off

Druk op de ACTION ( ) toets.

Signal

3D Y/C Filter (NTSC) Colour system Cinema reality Panasonic Auto (4 : 3) P-NR

Auto

Off

4 : 3

Off

1/2

)

[

]

Page 39

Setup-instellingen voor de ingangssignalen

Colour system / Panasonic Auto

Selecteer “Signal” in het “Setup” menu in de AV (S Video) ingangssignaalstand. (Het “Signal [AV]” menuscherm verschijnt.)

Gebruik deze toetsen om “Colour system” of “Panasonic Auto” te kiezen.

Gebruik deze toetsen om de gewenste instelling te kiezen.

Als het beeld onstabiel wordt:

Wanneer het systeem op Auto is ingesteld, kan het beeld soms onstabiel worden bij lage signaalsterkte of ingangssignalen met veel ruis. Mocht dit voorkomen, stel het systeem dan in overeenkomstig het ingangssignaalformaat.

Instelling Beschrijving

Colour system

Voor het instellen van het kleursysteem overeenkomstig het ingangssignaal. Bij keuze voor “AUTO” wordt het kleursysteem automatisch gekozen uit NTSC/PAL/SECAM, maar M.NTSC signalen kunnen niet juist worden weergegeven, afhankelijk van de aangesloten aansluitingenkaart.Voor de juiste weergave van M.NTSC signalen stelt u in op “M.NTSC” onder Colour System.

Auto SECAM M.NTSC NTSCPAL

Setup

Component/RGB-in select

Input label

Power save Standby save Power management Auto power off OSD Language English (UK

Signal

RGB

PC Off Off Off Off

Druk op de ACTION ( ) toets.

Signal

3D Y/C Filter (NTSC) Colour system Cinema reality Panasonic Auto (4 : 3) P-NR

Auto

Off

4 : 3

Off

1/2

)

[

]

Panasonic Auto (4 : 3)

Stel “4: 3” in om 4:3 beelden in ongewijzigd formaat weer te geven wanneer “Panasonic Auto” gekozen is. Als u 4:3 beelden in Just formaat wilt bekijken, stelt u “Just” in.

Opmerking:

Panasonic Auto werkt niet als de BNC dual-video-aansluitingenkaart (TY-FB9BD) wordt gebruikt.

Cinema reality / P-NR

Cinema reality:

Indien deze functie is ingeschakeld, probeert het display een meer natuurlijke weergave te verwezenlijken van bronnen, zoals speelﬁ lms, die met 24 beelden/ seconde zijn opgenomen. Als het beeld niet stabiel is, schakelt u de instelling uit.

Opmerking:

Indien ingeschakeld, is de instelling alleen van invloed op het volgende ingangssignaal.

• NTSC PAL-signaalinvoer tijdens “AV (S Video)” ingangssignaal.

• 525i (480i), 625i (575i), 1125(1080) / 60i signaalinvoer tijdens “Component” ingangssignaal.

P-NR:

Reduceert automatisch ongewenste beeldruis.

Opmerking:

De P-NR kan niet worden afgesteld wanneer een PC-signaal wordt ontvangen.

Signal

3D Y/C Filter (NTSC) Colour system Cinema reality Panasonic Auto (4 : 3) P-NR

Auto

4 : 3

Druk hierop en selecteer Bioscoop-formaat of P-NR. Indrukken om On / Off in te stellen.

Setup

Component/RGB-in select

Input label

Power save Standby save Power management Auto power off OSD Language English (UK

Signal

Druk op de ACTION ( ) toets.

[

]

Signal

Off

Sync Cinema reality P-NR

H-Freq.

V-Freq.

33.8

60.0

kHz

RGB

PC Off Off Off Off

Auto

Off Off

1/2

[

RGB

)

]

Signal

Cinema reality P-NR

[

Component

Druk op deze toets om de instelfunctie te verlaten.

]

Signal

Off Off

Cinema reality P-NR

H-Freq.

V-Freq.

33.8

60.0

kHz

[

Digital

Off Off

]

Page 40

Setup-instellingen voor de ingangssignalen

Sync

Selecteer “Signal” in het “Setup” menu bij een RGB ingangssignaal.

Gebruik deze toetsen om de gewenste instelling te maken.

Druk op deze toets om de instelfunctie te verlaten.

Kiezen van de RGB synchronisatiesignaal-instelling:

Controleer of de ingangsfunctie is ingesteld op de RGB ingang (deze instelling is alleen geldig voor het RGB ingangssignaal).

Auto: De H en V s ync of het gesynchroniseerde signaal worden

automatisch geselecteerd. Als beide ingangssignalen worden ontvangen, wordt H en V sync geselecteerd.

on G: Er wordt een synchronisatiesignaal gebruikt op het video-G-signaal

dat ontvangen wordt vanaf de G connector.

VBS: Gebruikt een gesynchroniseerd signaal van de composiet-sync-

ingang, dat afkomstig is van de HD-aansluiting.

Setup

Component/RGB-in select

Input label

Power save Standby save Power management Auto power off OSD Language English (UK

Signal

RGB

PC Off Off Off Off

Druk op de ACTION ( ) toets.

Signal

Sync Cinema reality P-NR

H-Freq.

V-Freq.

Sync

33.8

60.0

Auto

Off Off

kHz

[

Auto

on G

VBS

1/2

)

RGB

]

Refresh Rate (voor TH-42PH10EK/S, TH-50PH10EK/S, TH-58PH10EK)

Deze functie regelt de herhalingsfrequentie voor opfrissen van het beeldscherm. Dit menu verschijnt wanneer het ingangssignaal werkt volgens een 50 Hz systeem (50i, 50p, 25p, 24p, 24sF) voor de verticale scanfrequentie.

100 Hz: Reduceert schermﬂ ikkeringen. 50 Hz: Verbetert de scherpte van bewegende beelden.

Opmerking:

Het is aanbevolen om gewoonlijk in te stellen op 100 Hz.

Indrukken voor keuze van de

Refresh Rate (frequentie). Indrukken om bij te regelen.

Indrukken om de bijregelstand te verlaten.

Signal

3D Y/C Filter (NTSC) Colour system Cinema reality Panasonic Auto (4 : 3) P-NR Refresh Rate

Signal

Cinema reality P-NR Refresh Rate

[

Auto

Off

4 : 3

Off

100 Hz

[

Component

Off Off

100 Hz

]

Signal

Sync Cinema reality P-NR Refresh Rate

H-Freq.

V-Freq.

Signal

Cinema reality P-NR Refresh Rate

H-Freq.

V-Freq.

33.8

60.0

33.8

60.0

kHz

[

Auto

Off Off

100 Hz

[

Digital

Off Off

100 Hz

RGB

]

H-Freq. (kHz) / V-Freq. (Hz)

Toont de H (horizontale)/V (verticale) frequenties.

Het display is alleen geldig voor een RGB/PC en Digital ingangssignaal. Weergavebereik:

Horizontaal 15 - 110 kHz Verticaal 48 - 120 Hz

H-Freq.

V-Freq.

33.8

60.0

kHz

Page 41

Aanpassingen opties

(Voor TH-42PS10EK/S)

Druk op deze knop om het menu Setup weer te geven.

Druk op deze knop om “OSD Language” te selecteren.

Houd deze knop ingedrukt tot het menu Options wordt weergegeven. Druk op deze knop om het gewenste menu te selecteren.

Druk op deze knop om het menu aan te passen.

Druk op deze knop om het menu Options af te sluiten.

Options

Off-timer function

Onscreen display Initial INPUT Initial VOL level Maximum VOL level INPUT lock Studio W/B Advanced PIP Display size

Enable

Off Off

1/3

On Off

0 Off Off Off Off

Menu-

onderdeel

Off-timer

function

Onscreen

display

Initial INPUT

Effect Instelling

Enable: Schakelt de “Off-timer function” (Off-timerfunctie) in.

Enable

On Off

Disable

Disable: Schakelt de “Off-timer function” (Off-timerfunctie) uit. Opmerking: Wanneer u “Disable” hebt ingesteld, wordt de Off-timer geannuleerd.

On: Geeft alle volgende items weer op het scherm.

• Weergave voeding inschakelen

• Weergave schakelen ingangssignaal

• Weergave geen signaal

• Dempen en de resterende tijd van de off-timer nadat

Off: Verbergt alle bovenstaande items.

Off PC INPUT1 INPUT2 INPUT3

Voor bijregelen van het ingangssignaal na inschakelen van het toestel.

Opmerkingen:

• Alleen het aangepaste signaal wordt weergegeven (zie pagina 13).

• Het signaal kan worden weergegeven wanneer het klemmenbord wordt geïnstalleerd.

• Dit menu is alleen beschikbaar wanneer “INPUT lock” is ingesteld op “Off”.

• Wanneer er een dubbele ingangsaansluitingenkaart is aangebracht, wordt er A of B aangegeven, afhankelijk van het gekozen ingangssignaal (bijv. INPUT1A, INPUT1B)

werd ingedrukt.

Page 42

Aanpassingen opties

Menu-

onderdeel

Initial VOL

level

Maximum VOL

level

INPUT lock

Studio W/B

Advanced PIP

Effect Instelling

Druk op de toets om de geluidssterkte te regelen, na inschakelen van het toestel.

Off On Off: Stelt het normale volume in. On: Stelt het volume van uw voorkeur in.

Off On

Opmerkingen:

• Wanneer “Maximum VOL level” (Maximum volumeniveau) is ingesteld op “On” (Aan), kan het volume alleen worden geregeld tussen 0 en uw maximumbereik.

•

Ongeacht uw volume-instelling, kunt u het gewijzigde volume horen voordat u het optiemenu opent, als u het volume aanpast terwijl “Initial VOL level” (Oorspronkelijk volumeniveau) is ingesteld op “On” (Aan) en de cursor zich op het menu bevindt.

Druk op de knop om het maximale volume aan te passen.

Off On Off: Stelt automatisch het maximale volume in. On: Stelt het maximale volume van uw voorkeur in. Opmerkingen:

• Als “Maximum VOL level” lager is ingesteld dan het “Initial VOL level”, dan wordt het “Initial VOL level” automatisch gelijk aan het “Maximum VOL level”.

• De volumeweergave kan tot 63 gaan, ongeacht de instellingen.

• Ongeacht uw volume-instelling, kunt u het gewijzigde volume horen voordat u het optiemenu opent, als u het volume aanpast terwijl “Maximum VOL level” (Maximum volumeniveau) is ingesteld op “On” (Aan) en de cursor zich op het menu bevindt.

Off PC INPUT1 INPUT2 INPUT3

Vergrendelt de schakelwerking van de ingang.

Opmerkingen:

• Alleen het aangepaste signaal wordt weergegeven (zie pagina 13).

• Het signaal kan worden weergegeven wanneer het klemmenbord wordt geïnstalleerd.

• Wanneer dit is ingesteld op “Off” kunt u de ingangsschakelaar gebruiken.

• Als in de weergavestand op twee schermen een andere instelling dan “Off” is geselecteerd, zal de waarde worden vastgelegd als de waarde die in de weergavestand op één scherm is ingevoerd.

• Wanneer er een dubbele ingangsaansluitingenkaart is aangebracht, wordt er A of B aangegeven, afhankelijk van het gekozen ingangssignaal (bijv. INPUT1A, INPUT1B)

Off: Alle aanpassingen aan de instellingen worden ongedaan gemaakt. On: Stelt de kleurtemperatuur in voor de tv-studio. Opmerking:

Alleen geldig wanneer een lage waarde is ingesteld als kleurtemperatuur bij de schermaanpassing.

Off: Stelt de normale weergavestand op twee schermen in. (zie pagina 20) On: Stelt de stand Advanced PIP in (zie pagina 21). Opmerkingen:

• Wanneer “INPUT lock” (Ingangsvergrendeling) is ingesteld op “On” (Aan), kunt u niet alle functies voor de weergavestand op twee schermen gebruiken.

• De knoppen

, zijn niet beschikbaar tijdens gebruik van de stand Advanced PIP.

Past het beeldweergaveformaat op het scherm aan.

Off: Stelt het normale beeldweergaveformaat op het scherm in. On:

Stelt het beeldweergaveformaat in op ongeveer 95% van het normale beeldweergaveformaat.

Off On

Options

Off-timer function

Onscreen display Initial INPUT Initial VOL level Maximum VOL level INPUT lock Studio W/B Advanced PIP Display size

Enable

Off Off

1/3

On Off

0 Off Off Off Off

Display size

Off On

Opmerkingen:

• Deze instelling is alleen geldig wanneer de ingangssignalen de volgende zijn; 525i, 525p, 625i, 625p, 750/60p, 750/50p, 1125/60i, 1125/50i, 1125/24sF, 1125/25p, 1125/24p, 1125/30p, 1250/50i (Component Video, RGB, DVI, SDI, HDMI)

•

Deze instelling is ongeldig wanneer de weergave twee schermen, digitale zoom of multi screen is geselecteerd.

• Wanneer “Display size” is ingesteld op “On”, kan Pos. /Size aanpassen niet worden gebruikt.

•

Raadpleeg de gebruiksaanwijzing van elk bord voor de overeenkomstige signalen voor DVI, SDI en HDMI.

Page 43

Aanpassingen opties

Menu-

onderdeel

Button lock

Remocon

User level

ID select

Remote ID

Serial ID

Effect Instelling

Off MENU&ENTER On Off: Alle knoppen onderaan op het hoofdapparaat kunnen worden gebruikt. MENU & ENTER:

Off On

Vergrendelt de knoppen

On: Vergrendelt alle knoppen onderaan op het hoofdapparaat.

Off User1 User2 User3 Off: U kunt alle knoppen op de afstandsbediening gebruiken.

U kunt alleen de knoppen

User1:

afstandsbediening gebruiken. U kunt alleen de knoppen en op de afstandsbediening gebruiken.

User2: User3:

Vergrendelt alle knoppen op de afstandsbediening.

Stelt het nummer van het paneel-ID in wanneer het paneel wordt gebruikt in “Remote ID” of “Serial ID”. Waardebereik instelling: 0-100 (Standaardwaarde: 0)

Off: Schakelt de functies van de afstandsbedienings-ID uit. U kunt de normale bewerkingen

van de afstandsbediening gebruiken.

On: Schakelt de functies van de afstandsbedienings-ID in.

Stelt de besturing van het paneel-ID in.

Off: Schakelt de externe besturing door de ID uit. On: Schakelt de externe besturing door de ID in.

onderaan op het hoofdapparaat.

ENTER/

, , , , , , ,

Options

Button lock

Remocon User level ID select Remote ID Serial ID

2/3

Off Off

Off

op de

3/3

Off Off Off

Slot1

Menu-

onderdeel

Options

Slot power V. lnstallation Rotate Serial Slot Select

Effect Instelling

Off Auto On Off: De stroom wordt niet doorgestuurd naar de sleufstroom. Auto:

Slot Power

De stroom wordt alleen doorgestuurd naar de sleufstroom wanneer de hoofdvoeding is ingeschakeld.

On: De stroom wordt doorgestuurd naar de sleufstroom wanneer de hoofdvoeding is

ingeschakeld of in de status stand-by is.

Opmerking:

In sommige gevallen wordt de stroom doorgestuurd naar de sleufstroom wanneer de voeding is ingeschakeld of in de status stand-by is, ongeacht de instelling van de sleufstroom.

Off: Stelt de ventilator in op de horizontale installatiestand. On: Stelt de ventilator in op de verticale installatiestand.

V.Installation

Off On

Opmerkingen:

• Dit werkt wanneer het display is ingeschakeld.

• Verticale installatie is mogelijk zonder deze functie-instelling.

•

Zet de netschakelaar omhoog voor bediening in de omhoogrichting wanneer u het plasmescherm verticaal opstelt.

Rotate

Off On

Off: Roteert het beeld niet. On: Roteert het beeld 180 graden.

Slot1 Slot2 Slot3

Serial Slot

Select

Selecteert de sleuf met seriële communicatie. Opmerking: U kunt een externe opdracht alleen instellen vanaf de vaste seriële aansluiting (zie

pagina 10).

Normalisatie

Wanneer zowel de knoppen op het hoofdapparaat als op de afstandsbediening zijn uitgeschakeld door de aanpassingen “Button lock”, “Remocon User level” of “Remote ID”, dient u alle waarden op “Off” in te stellen zodat alle knoppen opnieuw worden ingeschakeld.

Houd de knop op het hoofdapparaat en de knop op de afstandsbediening tegelijk gedurende meer dan 5 seconden

ingedrukt. Het “SHIPPING”-menu wordt weergegeven en wanneer dit verdwijnt, wordt de vergrendeling vrijgegeven.

Page 44

Aanpassingen opties

(Voor TH-42PH10EK/S, TH-50PH10EK/S, TH-58PH10EK)

Druk op deze knop om het menu Setup weer te geven.

Druk op deze knop om “OSD Language” te selecteren.

Houd deze knop ingedrukt tot het menu Options wordt weergegeven. Druk op deze knop om het gewenste menu te selecteren.

Druk op deze knop om het menu aan te passen.

Options

Weekly Command Timer

Onscreen display Initial INPUT

Initial VOL level Maximum VOL level

INPUT lock Button lock

Druk op deze knop om het menu Options af te sluiten.

Remocon User level Advanced PIP

1/3

On O f f

Off 0 0

Off

Menu-

onderdeel

Weekly

Command

Timer

Onscreen

display

Initial INPUT

Effect Instelling

Voor instellen van de Weekly Command Timer (wekelijkse commandotimer). (zie pagina 48)

On: Geeft alle volgende items weer op het scherm.

• Weergave voeding inschakelen

• Weergave schakelen ingangssignaal

On Off

• Weergave geen signaal

• Dempen en de resterende tijd van de off-timer nadat

Off: Verbergt alle bovenstaande items.

Off PC INPUT1 INPUT2 INPUT3

Voor bijregelen van het ingangssignaal na inschakelen van het toestel.

Opmerkingen:

• Alleen het aangepaste signaal wordt weergegeven (zie pagina 13).

• Het signaal kan worden weergegeven wanneer het klemmenbord wordt geïnstalleerd.

• Dit menu is alleen beschikbaar wanneer “INPUT lock” is ingesteld op “Off”.

• Wanneer er een dubbele ingangsaansluitingenkaart is aangebracht, wordt er A of B aangegeven, afhankelijk van het gekozen ingangssignaal (bijv. INPUT1A, INPUT1B)

werd ingedrukt.

Page 45

Aanpassingen opties

Menu-

onderdeel

Initial VOL

level

Effect Instelling

Druk op de toets om de geluidssterkte te regelen, na inschakelen van het toestel.

Off On Off: Stelt het normale volume in. On: Stelt het volume van uw voorkeur in.

Off On

Opmerkingen:

• Wanneer “Maximum VOL level” (Maximum volumeniveau) is ingesteld op “On” (Aan), kan het volume alleen worden geregeld tussen 0 en uw maximumbereik.

•

Druk op de knop om het maximale volume aan te passen.

Options

Weekly Command Timer

Onscreen display Initial INPUT

Initial VOL level Maximum VOL level INPUT lock Button lock

Remocon User level

Advanced PIP

1/3

Off

Off00 Off

Off

Maximum VOL

level

INPUT lock

Button lock

Remocon

User level

Off On

Off On Off: Stelt automatisch het maximale volume in. On: Stelt het maximale volume van uw voorkeur in. Opmerkingen:

• Als “Maximum VOL level” lager is ingesteld dan het “Initial VOL level”, dan wordt het “Initial VOL level” automatisch gelijk aan het “Maximum VOL level”.

• De volumeweergave kan tot 63 gaan, ongeacht de instellingen.

Off PC INPUT1 INPUT2 INPUT3

Vergrendelt de schakelwerking van de ingang.

Opmerkingen:

• Alleen het aangepaste signaal wordt weergegeven (zie pagina 13).

• Het signaal kan worden weergegeven wanneer het klemmenbord wordt geïnstalleerd.

• Wanneer dit is ingesteld op “Off” kunt u de ingangsschakelaar gebruiken.

• Als in de weergavestand op twee schermen een andere instelling dan “Off” is geselecteerd, zal de waarde worden vastgelegd als de waarde die in de weergavestand op één scherm is ingevoerd.

• Wanneer er een dubbele ingangsaansluitingenkaart is aangebracht, wordt er A of B aangegeven, afhankelijk van het gekozen ingangssignaal (bijv. INPUT1A, INPUT1B)

Off MENU&ENTER On Off: Alle knoppen onderaan op het hoofdapparaat kunnen worden gebruikt. MENU & ENTER:

Vergrendelt de knoppen

onderaan op het hoofdapparaat.

ENTER/

On: Vergrendelt alle knoppen onderaan op het hoofdapparaat. Voor instellen van de toetsvergrendeling met de toetsen op het toestel zelf, op de volgende wijze.

Off: Druk viermaal op

MENU & ENTER:

On: Druk viermaal op → Druk viermaal op

→ Druk viermaal op

Druk viermaal op

→ Druk viermaal op

ENTER/

→ Druk viermaal op → Druk op

INPUT

→ Druk viermaal op → Druk op

ENTER/

→ Druk viermaal op

ENTER/

→ Druk op

INPUT

ENTER/

Off User1 User2 User3 Off: U kunt alle knoppen op de afstandsbediening gebruiken.

U kunt alleen de knoppen

User1:

, , , , , , ,

op de afstandsbediening

gebruiken. U kunt alleen de knoppen en op de afstandsbediening gebruiken.

User2: User3:

Vergrendelt alle knoppen op de afstandsbediening.

Page 46

Aanpassingen opties

Menu-

onderdeel

Advanced PIP

Off-timer

function

Initial Power

Mode

ID select

Remote ID

Serial ID

Options

Weekly Command Timer

Onscreen display

Initial INPUT Initial VOL level Maximum VOL level INPUT lock Button lock Remocon User level

Advanced PIP

Off00 Off

Effect Instelling

Off: Stelt de normale weergavestand op twee schermen in. (zie pagina 20) On: Stelt de stand Advanced PIP in (zie pagina 21). Opmerkingen:

Off On

Enable

Off On

Disable

• Wanneer “INPUT lock” (Ingangsvergrendeling) is ingesteld op “On” (Aan), kunt u niet alle functies voor de weergavestand op twee schermen gebruiken.

• De knoppen

, zijn niet beschikbaar tijdens gebruik van de stand Advanced PIP.

Enable: Stelt de “Off-timer function” in op “On” Disable: Stelt de “Off-timer function” in op “Off” Opmerking: Wanneer u “Disable” hebt ingesteld, wordt de Off-timer geannuleerd.

Normal Standby On

Kiest de stroomtoevoerstand voor het toestel bij hervatting na een stroomonderbreking of na losmaken en weer aansluiten van het netsnoer. Normal:

De stroomtoevoer wordt na hervatting weer hetzelfde als voor de stroomonderbreking.

Standby: Bij hervatting komt het toestel in de wachtstand. (Spanningslampje: rood/oranje) On: Bij hervatting staat de stroom Aan. (Spanningslampje: groen) Opmerking: Bij gebruik van meerdere beeldschermen is het aanbevolen te kiezen voor de

“Standby” stand, om een plotselinge stroomlast te vermijden.

Stelt het nummer van het paneel-ID in wanneer het paneel wordt gebruikt in “Remote ID” of “Serial ID”. Waardebereik instelling: 0-100 (Standaardwaarde: 0)

Off: Schakelt de functies van de afstandsbedienings-ID uit. U kunt de normale bewerkingen

van de afstandsbediening gebruiken.

On: Schakelt de functies van de afstandsbedienings-ID in.

Stelt de besturing van het paneel-ID in.

Off: Schakelt de externe besturing door de ID uit. On: Schakelt de externe besturing door de ID in.

Past het beeldweergaveformaat op het scherm aan.

Off: Stelt het normale beeldweergaveformaat op het scherm in. On:

Stelt het beeldweergaveformaat in op ongeveer 95% van het normale beeldweergaveformaat.

Off On

Off

1/3

Options

Off-timer function

Initial Power Mode ID select Remote ID Serial ID Display size Studio W/B Studio Gain

2/3

Enable

Normal

Off

Display size

Studio W/B

Studio Gain

Off On

Opmerkingen:

• Deze instelling is alleen geldig wanneer de ingangssignalen de volgende zijn; NTSC, PAL, SECAM, M.NTSC, PAL60, PAL-M, PAL-N (

(TY-FB9BD))

525i, 525p, 625i, 625p, 750/60p, 750/50p, 1125/60i, 1125/50i, 1125/24sF, 1125/25p,

BNC dual-video-aansluitingenkaart

1125/24p, 1125/30p, 1250/50i (Component Video, RGB, DVI, SDI, HDMI)

• Deze instelling is ongeldig wanneer de weergave twee schermen, digitale zoom of multi screen is geselecteerd.

• Wanneer “Display size” is ingesteld op “On”, kan Pos. /Size aanpassen niet worden gebruikt.

•

Raadpleeg de gebruiksaanwijzing van elk bord voor de overeenkomstige signalen voor DVI, SDI en HDMI.

Off: Alle aanpassingen aan de instellingen worden ongedaan gemaakt. On: Stelt de kleurtemperatuur in voor de tv-studio. Opmerking: Alleen geldig wanneer een lage waarde is ingesteld als kleurtemperatuur bij de

schermaanpassing.

Hiermee wordt het contrast verscherpt, voor een duidelijker zicht wanneer een deel van het beeld erg licht is.

Off: uitschakelen van “Studio Gain” (studio-signaalversterking) On: inschakelen van “Studio Gain” (studio-signaalversterking) Opmerking: Deze instelling geldt alleen met de ingangssignalen als volgt: component-video,

RGB (analoog), SDI, HDMI

Page 47

Aanpassingen opties

Menu-

onderdeel

Slot Power

V.Installation

Rotate

Serial Slot

Select

Effect Instelling

Off Auto On Off: De stroom wordt niet doorgestuurd naar de sleufstroom. Auto:

De stroom wordt alleen doorgestuurd naar de sleufstroom wanneer de hoofdvoeding is ingeschakeld.

On: De stroom wordt doorgestuurd naar de sleufstroom wanneer de hoofdvoeding is ingeschakeld

of in de status stand-by is.

Off On

Opmerking:

Off: Stelt de ventilator in op de horizontale installatiestand. On: Stelt de ventilator in op de verticale installatiestand. Opmerkingen:

• Dit werkt wanneer het display is ingeschakeld.

• Zet de netschakelaar omhoog voor bediening in de omhoogrichting wanneer u het plasmescherm verticaal opstelt.

Off: Roteert het beeld niet. On: Roteert het beeld 180 graden.

Slot1 Slot2 Slot3

Selecteert de sleuf met seriële communicatie. Opmerking: U kunt een externe opdracht alleen instellen vanaf de vaste seriële aansluiting (zie

In sommige gevallen wordt de stroom doorgestuurd naar de sleufstroom wanneer de voeding is ingeschakeld of in de status stand-by is, ongeacht de instelling van de sleufstroom.

pagina 10).

Options

Slot power V. lnstallation Rotate Serial Slot Select

3/3

Off Off Off

Slot1

Normalisatie

worden ingeschakeld. Houd de knop op het hoofdapparaat en de knop op de afstandsbediening tegelijk gedurende meer dan 5 seconden

ingedrukt. Het “SHIPPING”-menu wordt weergegeven en wanneer dit verdwijnt, wordt de vergrendeling vrijgegeven.

Page 48

Aanpassingen opties

Weekly Command Timer (wekelijkse commandotimer)

(voor TH-42PH10EK/S, TH-50PH10EK/S, TH-58PH10EK)

U kunt een 7-daagse schakelklok programmeren, door keuze van de tijd en het gewenste commando.

Opmerking:

Voor het instellen van de Weekly Command Timer dient u eerst de PRESENT TIME Setup in te stellen. (zie pagina 27)

Druk om in te stellen op Function.

Druk om in te stellen op “On”.

Opmerking:

• Wanneer de Function staat ingesteld op On, is de SET up TIMER (zie pagina 28) niet beschikbaar en is ook de Interval/tijdsinstelling onder Modus voor de Screensaver (zie pagina

29) niet te kiezen.

Indrukken om een dag te kiezen.

Indrukken om een programmanummer te kiezen.

Opmerking:

• U kunt een programma van 1 tot en met 7 kiezen.

--- betekent nog niet ingesteld.

Options

Weekly Command Timer

Onscreen display

Druk op de ACTION ( ) toets

Weekly Command Timer

Function

Monday

Tuesday Wednesday Thursday Friday Saturday Sunday

Program Edit

Weekly Command Timer

Function

Monday Tuesday

Wednesday Thursday Friday Saturday Sunday

Program Edit

1/3

Program1

Program3

---

Program3

---

Program6

Program4

Program1

Program3

---

Program3

---

Program6

Program4

Druk om in te stellen op Program Edit.

Druk om het programma-aanpassingsscherm te tonen.

Druk om in te stellen op Program.

Druk om het programmanummer (1-7) te veranderen.

Programmanummer

Thursday Friday Saturday Sunday

Program Edit

Program3

---

Program6

Program4

Programma-aanpassingsscherm

Weekly Command Timer

Program

01 02 03 04 05 06 07 08

8:00

10:30

--:--

12:00

9:12

--:--

PON

IMS:SL1

---

DAM:ZOOM

AVL:10

---

1/8

Page 49

Aanpassingen opties

Indrukken om een commandonummer te kiezen.

Indrukken om de vorige / volgende commandopagina’s (1-8) voor het gekozen programma te tonen.

Indrukken om het commando-instelscherm te tonen.

Weekly Command Timer

Program

01 02 03 04 05 06 07 08

8:00

10:30

--:--

12:00

9:12

--:--

PON

IMS:SL1

---

DAM:ZOOM

AVL:10

---

Commando (--- betekent nog niet ingesteld)

Stel de tijd voor de timer in (--:-- betekent nog niet ingesteld)

Commandonummers

Druk om in te stellen op Command No.

Indrukken om een commandonummer te kiezen.

1/8

Weekly Command Timer

Program

57 58 59 60

61 62 63 64

20:00

20:30

22:00

--:--

AVL:00

DAM:NORM

POF

---

8/8

Commando-instelscherm

Weekly Command Timer

10:30

Command No

Time Command

Program

IMS:SL1

Opmerking:

• Druk op

Druk om in te stellen op Time / Command.

Druk om elk van de onderdelen in te stellen. Time: Stel de tijd in waarop u een commandoprogramma wilt laten uitvoeren. Eenmaal indrukken van de “ ” of “ ” toets doet de “Time” 1 minuut

verspringen. Ingedrukt houden van de “ ” of “ ” toets laat de “Time” snel doorlopen in stappen van 15 minuten. Command:Kies een commando dat u op de ingestelde tijd wilt laten uitvoeren. Dit toestel biedt 64 commando’s die u kunt instellen. (zie pagina 53)

Opmerkingen:

•

De commando’s worden uitgevoerd in de volgorde van de gekozen tijd, ongeacht het volgnummer van het commando.

• Als de uitvoeringstijd van een commando gelijk is aan dat van andere commando’s,

dan worden die commando’s in de nummervolgorde afgewerkt.

•

Bij indrukken van

komt er voor --:-- te staan en voor Command verschijnt er ---.

om terug te keren naar het voorgaande scherm.

Weekly Command Timer

Program

Command No Time

Command

10:30

IMS:SL1

Page 50

Fabrieksinstelling

Met deze functie kunt u het apparaat op de fabrieksinstellingen terugzetten.

Druk op deze toets om het “Setup” scherm te laten verschijnen.

Druk op deze toetsen om “OSD Language” te kiezen.

Druk op deze toetsen en houd ze ingedrukt totdat het menu SHIPPING wordt weergegeven.

Druk op deze toetsen om “YES” te selecteren.

Druk op deze toets om te bevestigen.

Setup

Component/RGB-in select

Input label Power save Standby save Power management Auto power off OSD Language English (UK

SHIPPING

Signal

RGB

PC Off Off Off Off

YES

1/2

)

[ op het apparaat ]

1 Druk op de MENU toets totdat het “Setup” scherm wordt weergegeven.

2 Druk op de toets Volume Omhoog “+” of Omlaag “–” om “OSD Language” te selecteren.

3 Druk op de toets ENTER en houd deze ingedrukt totdat het menu SHIPPING wordt weergegeven.

4 Druk op de toets Volume Omhoog “+” of Omlaag “–” om “YES” te selecteren.

5 Druk op de ENTER toets en wacht dan 10 seconden.

Opmerking:

Druk wanneer het menu SHIPPING wordt weergegeven op de toets R om terug te keren naar het “Setup” scherm.

Page 51

Storingzoeken

Eksempel

Bepaal alvorens reparatieservice aan te vragen de storingsverschijnselen en voer enkele eenvoudige controles uit zoals hieronder aangegeven.

Storingsverschijnselen

Beeld Geluid

Interferentie

Normaal beeld Geen geluid

Geen beeld Geen geluid

Geen beeld Normaal geluid

Geen kleur Normaal geluid

Afstandsbediening is niet mogelijk. Controleer of de batterijen helemaal leeg zijn. Indien niet, controleer dan of de

Een krakend geluid van het toestel is soms te horen.

De bovenkant of onderkant van het beeld op het scherm wordt afgesneden wanneer ik de zoomfunctie gebruik.

Gedeelten waar het beeld ontbreekt verschijnen aan de bovenkant en onderkant van het scherm wanneer ik de zoomfunctie gebruik.

Ik hoor geluiden die vanuit het toestel komen. Wanneer de spanning wordt ingeschakeld, hoort u soms het geluid van de

Dit plasmascherm maakt gebruik van speciale beeldverwerkingstechnieken. Afhankelijk van het type ingangssignaal kan het gebeuren dat het beeld en geluid niet precies synchroon zijn. Het gaat hier niet om een defect.

Storing in geluid

Elektrische apparaten Auto’s/Motoren Fluorescerende lampen

Volume (Controleer of de geluidonderbrekingsfunctie op de afstandbediening geactiveerd is.)

Stekker is niet in het stopcontact gestoken Niet ingeschakeld Instelling van Contrast en Helderheid/Volume (Controleer door het indrukken van de netspanningsschakelaar of standby toets op de afstandbediening.)

Als een signaal van een kleursysteem, formaat of frequentie welke niet van toepassing is wordt ingevoerd, zal enkel de aanduiding voor de signaalingang op de display verschijnen.

De kleurregelaars zijn op het minimum niveau ingesteld. (zie pagina 22, 23) Kleursysteem (zie pagina 39)

batterijen op de juiste manier zijn geplaatst. Controleer of de sensor voor afstandsbediening niet blootstaat aan direct zonlicht of sterk ﬂ uorescerend licht. Zorg dat u de afstandsbediening gebruikt die speciaal voor dit toestel is bestemd. (Het toestel kan met geen enkele andere afstandsbediening worden bediend.)

Als het beeld en geluid normaal zijn, komt dit geluid van de kast van het toestel die soms een beetje samentrekt ingevolge de temperatuursveranderingen in de kamer. Dit heeft echter geen nadelige invloed op de prestaties of andere aspecten van het toestel.

Stel de positie van het beeld op het scherm af.

Bij gebruik van een videosoftware-programma (zoals een bioscoopformaatprogr amma) met een breder scherm dan 16:9, worden er aan de boven- en onderkant van het scherm blanco gedeelten apart van de beelden gevormd.

aandrijving van het displaypaneel: Dit is normaal en wijst niet op een defect.

Controles

Plasmadisplaypaneel

Storingsverschijnselen Controles

Het scherm wordt iets donkerder wanneer heldere beelden met weinig beweging erin worden weergegeven.

Het duurt een tijdje voordat het beeld verschijnt.

De randen van de beelden ﬂ ikkeren.

De helderheid aan beide zijden van beelden in de 4:3 modus verandert.

Bepaalde delen van het scherm zijn niet verlicht.

Nabeelden verschijnen

[Voor TH-42PH10EK/S, TH-50PH10EK/S, TH-58PH10EK] Er komt een gonzend geluid uit de displayeenheid

Het scherm zal na een tijdje iets donkerder worden als er een tijd lang foto’s, computerbeelden of andere beelden zonder veel beweging worden getoond. Dit dient ter voorkoming van het inbranden van nabeelden op het scherm, hetgeen de levensduur van het scherm zou verkorten. Het is een veiligheidsmaatregel, die niet duidt op storing in de werking.

Het apparaat verwerkt de diverse signalen digitaal om esthetisch aangename beelden te reproduceren. Daarom kan het soms een paar seconden duren voordat het beeld verschijnt na het inschakelen van de spanning, na het omschakelen van de ingangsbron, of na het verwisselen van de beelden voor het hoofdbeeld en subbeeld op de twee schermen.

Ten gevolge van de eigenschappen van het aandrijfsysteem van het paneel, kan het lijken alsof de randen in de snel-bewegende gedeelten van de beelden ﬂ ikkeren: Dit is normaal en wijst niet op een defect.

Wanneer u kijkt naar de zijschermpanelen bij de instelling “High” of “Mid”, kan de helderheid aan beide zijden veranderen afhankelijk van het soort weergegeven programma: Dit is normaal en wijst niet op een defect.

Het plasmadisplaypaneel is vervaardigd met een precisietechniek van een uitzonderlijk hoog niveau, echter het is soms mogelijk dat op bepaalde delen van het scherm beeldelementen ontbreken of dat er lichtplekken verschijnen. Dit duidt echter niet op een defect.

Laat niet langdurig achtereen een stilstaand beeld op het scherm staan, want dat zou een permanent nabeeld kunnen inbranden op uw plasmascherm. Stilstaande beelden kunnen bijvoorbeeld zijn van logo’s, videospelletjes, computer-beelden, teletekst en beelden met een 4:3 beeldverhouding.

Opmerking:

Een permanent nabeeld dat op het plasmascherm is ingebrand komt niet voort uit foutieve werking van het toestel en wordt als zodanig niet gedekt door de garantie. Dit product is niet bedoeld voor langdurige weergave van een stilstaand beeld.

De displayeenheid is voorzien van een koelventilator voor het afvoeren van de warmte die tijdens normaal gebruik ontstaat. Het gonzende geluid wordt veroorzaakt door het draaien van de ventilator en duidt niet op een defect.

Page 52

VIDEO/PC invoer signalen

VIDEO ingang (Voor TH-42PH10EK/S, TH-50PH10EK/S, TH-58PH10EK)

Signaalnaam

1 NTSC 15,73 59,94 2 PAL 15,63 50,00 3 PAL60 15,73 59,94 4 SECAM 15,63 50,00 5 Gemodiﬁ ceerde NTSC 15,73 59,94

Horizontaal

frequentie (kHz)

Verticaal

frequentie (Hz)

Toepasselijke ingangssignalen voor MINI D-SUB 15 PINNEN (Component) / MINI D-SUB 15 PINNEN (RGB) (

Horizontaal

Signaalnaam

1 525 (480) / 60i 15,73 59,94 13,5 2 525 (480) / 60p 31,47 59,94 27,0 3 625 (575) / 50i 15,63 50,00 13,5 4 625 (575) / 50p 31,25 50,00 27,0 5 750 (720) / 60p 45,00 60,00 74,25 6 750 (720) / 50p 37,50 50,00 74,25 7 1.125 (1.080) / 60i 33,75 60,00 74,25 8 1.125 (1.080) / 50i 28,13 50,00 74,25 9 1.125 (1.080) / 24sF 27,00 47,92 74,25

10 1.125 (1.080) / 30p 33,75 30,00 74,25

11 1.125 (1.080) / 25p 28,13 25,00 74,25 12 1.125 (1.080) / 24p 27,00 24,00 74,25 13 1.250 (1.080) / 50i 31,25 50,00 74,25 14 640 × 400 @70 Hz 31,46 70,07 25,17 15 640 × 480 @60 Hz 31,47 59,94 25,18 16 640 × 480 @72 Hz 37,86 72,81 31,5 17 640 × 480 @75 Hz 37,50 75,00 31,5 18 640 × 480 @85 Hz 43,27 85,01 36,0 19 852 × 480 @60 Hz 31,47 59,94 33,54 20 800 × 600 @56 Hz 35,16 56,25 36,0 21 800 × 600 @60 Hz 37,88 60,32 40,0 22 800 × 600 @72 Hz 48,08 72,19 50,0 23 800 × 600 @75 Hz 46,88 75,00 49,5 24 800 × 600 @85 Hz 53,67 85,06 56,25 25 1.024 × 768 @60 Hz 48,36 60,00 65,0 26 1.024 × 768 @70 Hz 56,48 70,07 75,0 27 1.024 × 768 @75 Hz 60,02 75,03 78,75 28 1.024 × 768 @85 Hz 68,68 85,00 94,5 29 1.152 × 864 @75 Hz 67,50 75,00 108,0 30 1.280 × 960 @60 Hz 60,00 60,00 108,0 31 1.280 × 960 @85 Hz 85,94 85,00 148,5 32 1.280 × 1.024 @60 Hz 63,98 60,02 108,0 33 1.280 × 1.024 @75 Hz 79,98 75,03 135,0 34 1.280 × 1.024 @85 Hz 91,15 85,02 157,5 35 1.600 × 1.200 @60 Hz 75,00 60,00 162,0 36 1.600 × 1.200 @65 Hz 81,25 65,00 175,5 37 1.066 × 600 @60 Hz 37,64 59,94 53,0 38 1.366 × 768 @60 Hz 48,36 60,00 86,71 39 Macintosh13” (640 × 480) 35,00 66,67 30,24 40 Macintosh16” (832 × 624) 49,72 74,54 57,28 41 Macintosh21” (1.152 × 870) 68,68 75,06 100,0

frequentie

(kHz)

Verticaal

frequentie

(Hz)

Beeldpunten-

klokfrequentie

(MHz)

MINI D-SUB

15 PINNEN

(Component)

** ** ** ** ** ** ** ** ** ** ** ** **

teken)

MINI D-SUB

15 PINNEN

(RGB)

∗1

∗2

* * * *

∗2

* * * * * * * * * * * * * * * * * * * * * * *

∗1: Wanneer het RGB-formaat en een signaalingang van 525p naar de MINI D-SUB 15 PINNEN-aansluiting is

geselecteerd, wordt dit herkend als een 60 Hz VGA-signaal.

∗2: Wanneer een VGA-signaal met 60 Hz-formaat wordt ingevoerd van een andere dan de MINI D-SUB 15 PINNEN-

aansluiting, wordt dit herkend als een 525p-signaal.

Opmerking: Het is mogelijk dat signalen zonder de bovenstaande speciﬁ caties niet juist worden weergegeven.

Page 53

Commandolijst van de Weekly Command Timer

Nr. Commando Bedieningsdetails

1 AAC:MENCLR Audiomenu (helder) 2 AAC:MENDYN Audiomenu (dynamisch) 3 AAC:MENSTD Audiomenu (standaard) 4 AAC:SURMON Surround (AAN) 5 AAC:SUROFF Surround (UIT) 6 AMT:0 Geluiddemping (UIT) 7 AMT:1 Geluiddemping (AAN) 8 ASO:M Geluidsweergave bij de PIP stand (hoofdbeeld) 9 ASO:S Geluidsweergave bij de PIP stand (subbeeld)

10 AVL:00 Geluidssterkte (00)

11 AVL:10 Geluidssterkte (10) 12 AVL:20 Geluidssterkte (20) 13 AVL:30 Geluidssterkte (30) 14 AVL:40 Geluidssterkte (40) 15 AVL:50 Geluidssterkte (50) 16 AVL:60 Geluidssterkte (60) 17 DAM:FULL Aspect (16:9) 18 DAM:JUST Aspect (Just) 19 DAM:NORM Aspect (4:3) 20 DAM:SELF Aspect (Panasonic Auto) 21 DAM:ZOOM Aspect (Zoom) 22 DWA:OFF Geavanceerde PIP stand (UIT) 23 DWA:OVL1 Geavanceerde PIP stand (1) (zie pagina 21) 24 DWA:OVL2 Geavanceerde PIP stand (2) (zie pagina 21) 25 DWA:OVL3 Geavanceerde PIP stand (3) (zie pagina 21) 26 DWA:OVL4 Geavanceerde PIP stand (4) (zie pagina 21) 27 DWA:OVL5 Geavanceerde PIP stand (5) (zie pagina 21) 28 DWA:OVL6 Geavanceerde PIP stand (6) (zie pagina 21) 29 DWA:OVLOF Geavanceerde PIP stand (UIT) (normale twee-scherm weergavestand) 30 DWA:OVLON Geavanceerde PIP stand (AAN) 31 DWA:PIN0 De plaats van het subbeeld (rechtsonder) 32 DWA:PIN1 De plaats van het subbeeld (linksonder) 33 DWA:PIN2 De plaats van het subbeeld (linksboven) 34 DWA:PIN3 De plaats van het subbeeld (rechtsboven) 35 DWA:PIP Dubbelbeeldfunctie (beeld binnen beeld) 36 DWA:POP Dubbelbeeldfunctie (beeld buiten beeld) 37 DWA:SWP Verwissel het hoofdbeeld en het subbeeld in de PIP stand 38 DWA:TWN Dubbelbeeldfunctie (beeld plus beeld) 39 IMS:PC1 Ingangskeuze (PC1) (Hoofdbeeld in de PIP stand) 40 IMS:SL1 Ingangskeuze (SLOT1) (Hoofdbeeld in de PIP stand) 41 IMS:SL1A Ingangskeuze (SLOT1A) (Hoofdbeeld in de PIP stand) 42 IMS:SL1B Ingangskeuze (SLOT1B) (Hoofdbeeld in de PIP stand) 43 IMS:SL2 Ingangskeuze (SLOT2) (Hoofdbeeld in de PIP stand) 44 IMS:SL2A Ingangskeuze (SLOT2A) (Hoofdbeeld in de PIP stand) 45 IMS:SL2B Ingangskeuze (SLOT2B) (Hoofdbeeld in de PIP stand) 46 IMS:SL3 Ingangskeuze (SLOT3) (Hoofdbeeld in de PIP stand) 47 ISS:PC1 Subbeeld-ingangskeuze (PC1) 48 ISS:SL1 Subbeeld-ingangskeuze (SLOT1) 49 ISS:SL1A Subbeeld-ingangskeuze (SLOT1A) 50 ISS:SL1B Subbeeld-ingangskeuze (SLOT1B) 51 ISS:SL2 Subbeeld-ingangskeuze (SLOT2) 52 ISS:SL2A Subbeeld-ingangskeuze (SLOT2A) 53 ISS:SL2B Subbeeld-ingangskeuze (SLOT2B) 54 ISS:SL3 Subbeeld-ingangskeuze (SLOT3)

OSP:SCR0 Screensaver witte balk doorrollen (UIT)

OSP:SCR1 Screensaver witte balk doorrollen (AAN)

56 57 POF Stroom UIT 58 PON Stroom ON

SSC:FNC0 Screensaver-functie (witte balk doorrollen)

SSC:FNC1 Screensaver-functie (Beeld verwisselen)

SSC:MOD0 Screensaver-functie (stand (UIT))

SSC:MOD3 Screensaver-functie (stand (AAN))

62 63 64

De beelddemping kan niet ongedaan worden gemaakt door uit/inschakelen met de afstandsbediening. Schakel eenmaal

∗

uit en dan weer in met de toets op het toestel of voer het commando VMT:0 in om de beelddemping uit te schakelen.

VMT:0 VMT:1

∗ ∗

Beelddemping (UIT) Beelddemping (AAN)

Page 54

Speciﬁ cations

TH-42PS10EK/S

Stroombron 220 – 240 V wisselstroom, 50/60 Hz Stroomverbruik

Normaal gebruik 280 W

Standby toestand Stroombesparing uit 0,8 W,

Stroombesparing aan 0,6 W

Stroomtoevoer-uit

toestand

Plasmadisplaypaneel Wisselstroom type

42-inch, 16:9 aspectverhouding

Schermformaat 920 mm (B) × 518 mm (H)

× 1.056 mm (diagonaal)

(Aantal pixels) 408.960 (852 (B) × 480 (H))

[2.556 × 480 kleurstippen]

Gebruiksomstandigheden

Temperatuur 0 °C - 40 °C

Vochtigheid 20 % - 80 %

Bruikbare signalen

Scanningformaat 525 (480) / 60i · 60p, 625 (575) / 50i · 50p, 750 (720) / 60p · 50p, 1125 (1080) / 60i · 50i · 24p ·

25p · 30p · 24sF ···· SMPTE274M, 1250 (1080) / 50i

PC signalen VGA

SVGA, XGA, SXGA, UXGA ···· (samengedrukt)

Horizontale scanningfrequentie 15 - 110 kHz

Verticale scanningfrequentie 48 - 120 Hz

Verbindingsaansluitingen

PC IN (HIGH-DENSITY MINI D-SUB 15 PINNEN)

VBS (gebruik HD-poort)

AUDIO IN (M3 ingang)

SERIAL EXTERNE BEDIENINGSAANSLUITING (D-SUB 9 PINNEN) RS-232C COMPATIBEL

SPEAKERS (6 Ω) 16 W [8 W + 8 W] (10% totale harmonische vervorming)

Bijgeleverde accessoires

Afstandbediening EUR7636090R

Batterij R6 Batterij × 2

Bevestigingsriempje TMME203 × 2

Afmetingen (L × H × B) 1.020 mm × 610 mm × 89 mm Massa (Gewicht)

alleen hoofdapparaat ca. 26,0 kg netto

met luidsprekers ca. 33,0 kg

B/P

B/CB:

R/P

R/CR:

HD/VD:

0,2 W

Y of G met sync 1,0 Vp-p (75 Ω) Y of G zonder sync 0,7 Vp-p (75 0,7 Vp-p (75 0,7 Vp-p (75 1,0 - 5.0 Vp-p (hoge impedantie) met beeld 1,0 Vp-p (hoge impedantie) zonder beeld 0,3 Vp-p (hoge impedantie) 0,5 Vrms (hoge impedantie)

Ω

)

Ω

)

Ω

)

Opmerkingen:

• Ontwerp en speciﬁ caties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Aangegeven massa en afmetingen zijn bij benadering.

• Deze apparatuur voldoet aan de hieronder aangegeven EMC normen.

EN55022, EN55024, EN61000-3-2, EN61000-3-3.

Page 55

Speciﬁ cations

TH-42PH10EK/S TH-50PH10EK/S TH-58PH10EK

Stroombron 220 – 240 V wisselstroom, 50/60 Hz Stroomverbruik

Normaal gebruik 365 W 485 W 630 W

Standby toestand Stroombesparing uit 1,0 W,

Stroombesparing aan 0,8 W

Stroomtoevoer-uit

toestand

Plasmadisplaypaneel Wisselstroom type 42-inch,

16:9 aspectverhouding

Schermformaat 922 mm (B) × 518 mm (H)

× 1.057 mm (diagonaal)

(Aantal pixels) 786.432 (1.024 (B) × 768 (H))

[3.072 × 768 kleurstippen]

Gebruiksomstandigheden

Temperatuur 0 °C - 40 °C

Vochtigheid 20 % - 80 %

Bruikbare signalen

Kleursysteem NTSC, PAL, PAL60, SECAM, Gemodiﬁ ceerde NTSC

Scanningformaat 525 (480) / 60i · 60p, 625 (575) / 50i · 50p, 750 (720) / 60p · 50p, 1125 (1080) / 60i · 50i · 24p ·

25p · 30p · 24sF ···· SMPTE274M, 1250 (1080) / 50i

PC signalen VGA, SVGA, XGA

Verbindingsaansluitingen

AV IN VIDEO IN (BNC)

S VIDEO IN (4-pins mini-DIN) AUDIO IN (tulpaansluiting x 4)

PC IN (HIGH-DENSITY MINI D-SUB 15 PINNEN)

VBS (gebruik HD-poort)

AUDIO IN (M3 ingang)

SERIAL EXTERNE BEDIENINGSAANSLUITING (D-SUB 9 PINNEN) RS-232C COMPATIBEL

SPEAKERS (6 Ω) 16 W [8 W + 8 W] (10% totale harmonische vervorming)

Bijgeleverde accessoires

Afstandbediening EUR7636090R

Batterij R6 Batterij × 2

Bevestigingsriempje TMME203 × 2

Afmetingen (L × H × B) 1.020 mm × 610 mm × 89 mm 1.210 mm × 724 mm × 95 mm 1.399 mm × 843 mm × 99 mm Massa (Gewicht)

alleen hoofdapparaat ca. 26,0 kg netto ca. 36,0 kg netto ca. 54,0 kg netto

met luidsprekers ca. 30,0 kg ca. 40,0 kg ca. 59,0 kg

0,5 W 0,3 W 0,3 W

Horizontale scanningfrequentie 15 - 110 kHz

Stroombesparing uit 0,8 W,

Stroombesparing aan 0,6 W

Wisselstroom type 50-inch,

16:9 aspectverhouding

1.106 mm (B) × 622 mm (H) × 1.269 mm (diagonaal)

1.049.088 (1.366 (B) × 768 (H)) [4.098 × 768 kleurstippen]

SXGA, UXGA ···· (samengedrukt)

Verticale scanningfrequentie 48 - 120 Hz

1,0 Vp-p (75 Ω) Y:1,0 Vp-p (75 Ω), C:0,286 Vp-p (75 Ω)

B/CB:

B/P

R/P

R/CR:

HD/VD:

0,5 Vrms Y of G met sync 1,0 Vp-p (75 Ω) Y of G zonder sync 0,7 Vp-p (75 0,7 Vp-p (75 0,7 Vp-p (75 1,0 - 5.0 Vp-p (hoge impedantie) met beeld 1,0 Vp-p (hoge impedantie) zonder beeld 0,3 Vp-p (hoge impedantie) 0,5 Vrms (hoge impedantie)

(hoge impedantie)

Stroombesparing uit 0,8 W,

Stroombesparing aan 0,6 W

Wisselstroom type 58-inch,

1.287 mm (B) × 723 mm (H)

1.049.088 (1.366 (B) × 768 (H))

Ω

)

Ω

)

16:9 aspectverhouding

× 1.476 mm (diagonaal)

[4.098 × 768 kleurstippen]

Ω

)

Opmerkingen:

• Ontwerp en speciﬁ caties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Aangegeven massa en afmetingen zijn bij benadering.

• Deze apparatuur voldoet aan de hieronder aangegeven EMC normen.

EN55022, EN55024, EN61000-3-2, EN61000-3-3.

Page 56

Informatie over het weggooien van elektrische en elektronische apparatuur (particulieren)

Dit symbool betekent in Europa dat gebruikte elektrische en elektronische producten niet bij het normale huishoudelijke afval mogen. Lever deze producten in bij de aangewezen inzamelingspunten, waar ze gratis worden geaccepteerd en op de juiste manier worden verwerkt, teruggewonnen en hergebruikt. In Nederland kunt u uw producten bij uw winkelier inleveren bij de aanschaf van een vergelijkbaar nieuw product. Wanneer u dit product op de juiste manier als afval inlevert, spaart u waardevolle

hulpbronnen en voorkomt u potentiële negatieve gevolgen voor de volksgezondheid en het milieu, die anders kunnen ontstaan door een onjuiste verwerking van afval. Neem contact op met uw gemeente voor meer informatie over het dichtstbijzijnde inzamelingspunt of raadpleeg www.nvmp.nl, www.ictoffice.nl of www.stibat.nl.

Voor zakelijke gebruikers in de Europese Unie

Neem voor het weggooien van elektrische en elektronische apparatuur contact op met uw leverancier voor verdere informatie.

Informatie over verwijdering van afval in landen buiten de Europese Unie

Dit symbool is alleen geldig in de Europese Unie. Neem wanneer u dit product wilt weggooien, contact op met de lokale overheid of uw leverancier en vraag wat de juiste verwijderingsmethode is.

In te vullen door de eigenaar

Het modelnummer en serienummer van dit produkt kunt u vinden op de achterkap. U dient dit serienummer te noteren in de hieronder bestemde ruimte en dit boekje plus uw bewijs van aankoop te bewaren als een permanent bewijs van uw aankoop als hulp bij identiﬁ catie in het geval van diefstal of verlies, alsmede bij aanspraak op de garantie/service verlenen.

Modelnummer Serienummer

Matsushita Electric Industrial Co., Ltd.

Website : http://panasonic.net

Gedrukt in de Tsjechische Republiek

MBS0307S1047
