Page 1

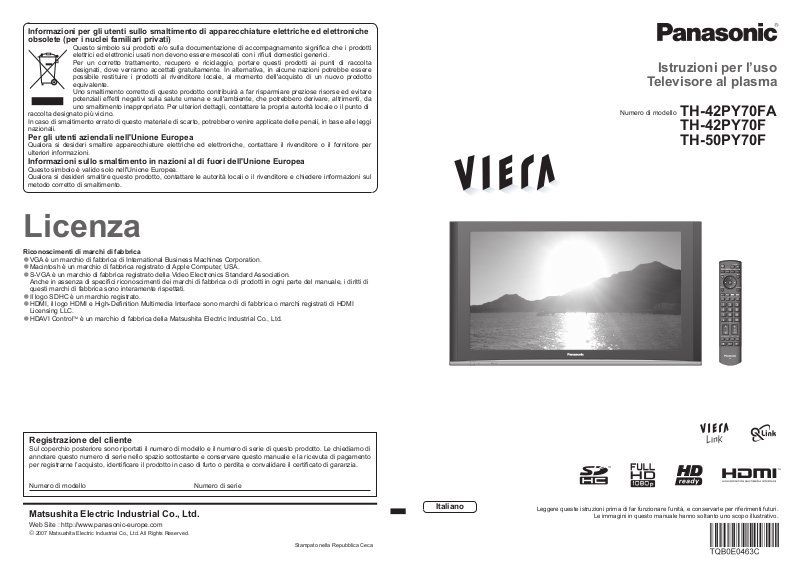

Istruzioni per l’uso

Televisore al plasma

Italiano

Leggere queste istruzioni prima di far funzionare l’unità, e conservarle per riferimenti futuri.

Le immagini in questo manuale hanno soltanto uno scopo illustrativo.

Informazioni per gli utenti sullo smaltimento di apparecchiature elettriche ed elettroniche obsolete (per i nuclei familiari privati)

Questo simbolo sui prodotti e/o sulla documentazione di accompagnamento significa che i prodotti elettrici ed elettronici usati non devono essere mescolati con i rifiuti domestici generici. Per un corretto trattamento, recupero e riciclaggio, portare questi prodotti ai punti di raccolta designati, dove verranno accettati gratuitamente. In alternativa, in alcune nazioni potrebbe essere possibile restituire i prodotti al rivenditore locale, al momento dell'acquisto di un nuovo prodotto equivalente. Uno smaltimento corretto di questo prodotto contribuirà a far risparmiare preziose risorse ed evitare potenziali effetti negativi sulla salute umana e sull'ambiente, che potrebbero derivare, altrimenti, da

uno smaltimento inappropriato. Per ulteriori dettagli, contattare la propria autorità locale o il punto di raccolta designato più vicino. In caso di smaltimento errato di questo materiale di scarto, potrebbero venire applicate delle penali, in base alle leggi nazionali.

Per gli utenti aziendali nell'Unione Europea

Qualora si desideri smaltire apparecchiature elettriche ed elettroniche, contattare il rivenditore o il fornitore per ulteriori informazioni.

Informazioni sullo smaltimento in nazioni al di fuori dell'Unione Europea

Questo simbolo è valido solo nell'Unione Europea. Qualora si desideri smaltire questo prodotto, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento.

Stampato nella Repubblica Ceca

Matsushita Electric Industrial Co., Ltd.

Web Site : http://www.panasonic-europe.com

Registrazione del cliente

Sul coperchio posteriore sono riportati il numero di modello e il numero di serie di questo prodotto. Le chiediamo di annotare questo numero di serie nello spazio sottostante e conservare questo manuale e la ricevuta di pagamento per registrarne l’acquisto, identiﬁ care il prodotto in caso di furto o perdita e convalidare il certiﬁ cato di garanzia.

Numero di modello Numero di serie

Licenza

Riconoscimenti di marchi di fabbrica

•

VGA è un marchio di fabbrica di International Business Machines Corporation.

•

Macintosh è un marchio di fabbrica registrato di Apple Computer, USA.

•

S-VGA è un marchio di fabbrica registrato della Video Electronics Standard Association.

Anche in assenza di speciﬁ ci riconoscimenti dei marchi di fabbrica o di prodotti in ogni parte del manuale, i diritti di

questi marchi di fabbrica sono interamente rispettati.

•

Il logo SDHC è un marchio registrato.

•

HDMI, il logo HDMI e High-Deﬁ nition Multimedia Interface sono marchi di fabbrica o marchi registrati di HDMI Licensing LLC.

•

HDAVI ControlTM è un marchio di fabbrica della Matsushita Electric Industrial Co., Ltd.

Numero di modello

TH-42PY70FA TH-42PY70F TH-50PY70F

INPUT

OPTION

SD CARD

EXIT

RETURN

F.P.

Page 2

Visione Caratteristiche avanzate

Domande e

risposte, ecc.

Guida rapida

Trasformate il vostro salotto in una sala cinematograﬁ ca!

Provate un nuovo livello di intrattenimento

multimediale

Ampio sistema multimediale

Camcorder

Ampliﬁ catore con

sistema di diffusori

Videoregistratore

Lettore DVD

Registratore DVD

Personal

computer

Decoder

Indice

•

Precauzioni per la sicurezza ······················· 4

(Avvertimenti / Precauzioni)

•

Note ···························································· 5

•

Manutenzione ············································· 5

Non mancare di leggere

Caratteristiche avanzate

•

Come usare le funzioni dei menu ············20

(immagini, qualità del suono, ecc.)

•

Modiﬁ ca e impostazione dei canali

·············· 24

•

Controllo dell’udienza dei canali ···············26

•

Ripristino delle impostazioni ·····················27

•

Etichette d’ingresso ··································· 28

•

Visualizzazione dello schermo PC sul

televisore ··················································· 29

•

Visione delle schede SD (fotograﬁ e) ········· 30

•

Funzioni Q-Link ·········································32

•

Funzioni HDMI ·········································33

(terminale HDMI / VIERA Link)

•

Componenti esterni ···································36

Caratteristiche di base

•

Visione dei programmi TV ························· 14

•

Visione delle videocassette e dei DVD ·····16

•

Visione del Televideo ································18

Visione dei programmi TV

•

Informazioni tecniche ································ 38

•

Domande e risposte ··································41

•

Caratteristiche tecniche ····························43

•

Licenza ······················································44

Domande e risposte, ecc.

Scheda di memoria

Panasonic AVC Networks Czech s. r. o. dichiara che questo apparecchio modello TH-42PY70FA, TH-42PY70F, TH-50PY70F è conforme al D.M. 28/08/1995 Nr. 548, ottemperando alle prescrizioni di cui al D.M. 25/06/1985 (par. 3, All. A) ed al D.M. 27/08/1987 (par. 3, All.I). Questi apparechi TH-42PY70FA, TH-42PY70F, TH-50PY70F sono fabbricati in paese C.E.E., nell rispetto delle disposizioni di cui al D.M. 26/03/92 ed in particolare è conforme alle prescrizioni dell’art.1 dello stesso decreto ministeriale.

Accessori / Opzioni

··············· 6

Installazione del piedistallo

····· 7

Identiﬁ cazione dei comandi

···· 9

Connessioni di base

··········· 10

Impostazione automatica

··· 12

Guida rapida

Page 3

4 5

Precauzioni per la sicurezza

Se si nota una qualsiasi anormalità, staccare immediatamente la spina del cavo di alimentazione dalla presa di corrente!

Tenere i liquidi lontani dal televisore

Per prevenire danni che possono provocare incendio o pericolo di scossa elettrica, non esporre questo televisore a spruzzi o schizzi d’acqua. Non appoggiare contenitori con acqua (vasi da ﬁ ori, tazze, cosmetici, ecc.) sull’apparecchio (ripiani sopra inclusi).

Non rimuovere i coperchi Non si deve MAI modiﬁ care l’unità

(Le componenti ad alta tensione potrebbero causare pericolose scosse elettriche.)

Far controllare, regolare o riparare l’unità dal rivenditore Panasonic locale.

C.a. 220-240 V 50 / 60 Hz

Non introdurre oggetti estranei nell’unità

Fare attenzione che oggetti metallici o inﬁ ammabili non cadano dentro l’unità attraverso le aperture di ventilazione (potrebbero causare pericoli d’incendio o di scosse elettriche).

(La pulizia dell’unità sotto tensione potrebbe causare scosse elettriche.)

Prima di pulire il televisore, staccare la spina del cavo di alimentazione dalla presa di corrente

Handling the mains plug and lead

Avvertimenti Precauzioni

Se le aperture di ventilazione sono bloccate da tende, ecc., potrebbero causare un surriscaldamento, incendio o scosse elettriche.

Non bloccare le aperture di ventilazione sul retro

Note

Manutenzione

Non esporre alla luce diretta del sole e altre fonti di calore

Evitare di esporre il televisore alla luce solare diretta o ad altre fonti di calore. Per prevenire ogni rischio di incendio, evitare di collocare candele o ﬁ amme libere sopra o nei pressi dell’apparecchio TV.

Pannello del display

Mobile

Spina del cavo di alimentazione

Normale manutenzione: Pulire delicatamente la superﬁ cie usando un panno morbido. Se la superﬁ cie è molto sporca: Pulire la superﬁ cie usando un panno morbido inumidito con acqua pulita o con un detersivo neutro diluito con 100 parti d’acqua. Usare poi un panno asciutto passandolo uniformemente sulla superﬁ cie ﬁ nché è asciutta.

Normale manutenzione: Pulire la superﬁ cie del mobile usando un panno morbido e asciutto. Se la superﬁ cie è molto sporca: Inumidire un panno morbido con acqua pulita o acqua contenente una piccola quantità di detergente neutro. Strizzare poi il panno e pulire con esso la superﬁ cie dell’unità. Finire poi la pulizia con panno asciutto.

Pulire a intervalli regolari la spina del cavo di alimentazione con un panno asciutto. (L’umidità e la polvere potrebbero causare un incendio o scosse elettriche.)

Staccare per prima cosa la spina del cavo di alimentazione dalla presa di corrente.

Precauzioni

•

Per la superﬁ cie del pannello del display è stato impiegato un trattamento speciale, ed essa può essere facilmente danneggiata. Non urtare o grafﬁ are la superﬁ cie con le unghie o altri oggetti duri.

•

Non usare insetticidi, solventi, diluenti per vernici o altre sostante volatili sulla superﬁ cie dell’unità (essi potrebbero deteriorarne la qualità).

Precauzioni

•

Non usare detergenti sulle superﬁ ci del televisore. (Se un liquido dovesse penetrare all’interno del televisore, potrebbe guastarlo.)

•

Non usare insetticidi, solventi, diluenti per vernici o altre sostante volatili sulle superﬁ ci dell’unità (essi potrebbero causarne il deterioramento scrostando la vernice).

•

Fare attenzione che il mobile non rimanga a contatto con sostanze di gomma o polivinile per un lungo periodo di tempo.

Se non si intende usare il televisore per un lungo periodo di tempo, staccare la spina del cavo di alimentazione dalla presa di corrente

Questo televisore continua a consumare della corrente anche quando è spento, per tutto il tempo che la spina del cavo di alimentazione rimane attaccata alla presa di corrente.

Non permettere ai bambini di maneggiare le schede SD

Come con i piccoli oggetti, le schede SD potrebbero essere ingoiate dai bambini piccoli. Rimuoverle immediatamente dopo l'uso.

Il televisore non deve essere posto su superﬁ ci inclinate o instabili

Il televisore potrebbe cadere o rovesciarsi.

Usare soltanto i supporti dedicati / attrezzatura di montaggio

Se si usano supporti od altre attrezzature non prescritti, l’unità potrebbe diventare instabile con pericolo di infortuni. Chiudere al rivenditore Panasonic locale di eseguire l’installazione. Usare i supporti / montature opzionali (pag. 6).

Maneggiamento della spina e del cavo di alimentazione

Inserire completamente la spina nella presa di corrente. (Se la spina è allentata, potrebbe generare calore e causare un incendio.) Assicuratevi che ci sia un accesso facile alla spina del cavo di alimentazione. Per evitare le scosse elettriche, accertarsi che lo spinotto di messa a terra della spina del cavo di alimentazione sia collegato saldamente.

Un componente con costruzione di CLASS I deve essere collegato a una presa di corrente di rete con

connessione di messa a terra di protezione. Non toccare la spina del cavo di alimentazione con le mani bagnate. (C’è pericolo di scosse elettriche.) Non si devono usare cavi di alimentazione diversi da quello in dotazione a questo televisore (potrebbero causare pericoli d’incendio di scosse elettriche). Non danneggiare il cavo di alimentazione. (Il cavo di alimentazione danneggiato potrebbe causare un incendio o scosse elettriche.)

Non spostare il televisore con il cavo di alimentazione collegato alla presa di corrente. Non mettere oggetti pesanti sul cavo di alimentazione, o mettere il cavo vicino ad un oggetto molto caldo. Non torcere il cavo di alimentazione e non piegarlo o tenderlo eccessivamente. Non staccare il cavo di alimentazione tirandolo. Per staccare il cavo di alimentazione dalla presa di corrente, prenderlo per la spina.

Non usare il cavo di alimentazione con la spina danneggiata, o una presa di corrente danneggiata.

Trasportare soltanto in posizione verticale

Il trasporto del televisore con il suo schermo rivolto in su o in giù potrebbe danneggiare i circuiti interni.

Componenti elettronici In modo particolare, non mettere componenti video vicini all’unità (l’interferenza magnetica potrebbe causare la distorsione delle immagini / suono). Componenti con sensori a infrarossi Anche questo televisore emette raggi infrarossi (essi potrebbero inﬂ uire sul funzionamento dell’altro componente).

Tenere l’unità lontana da questi componenti

Se il televisore non riceve un segnale e non si esegue una operazione in modalità TV per 30 minuti, esso si dispone automaticamente in modalità standby.

Funzione di standby automatico di corrente

Non visualizzare una immagine ﬁ ssa per un lungo periodo di tempo

Ciò fa restare l’immagine sullo schermo al plasma (“ritenzione di immagine”). Ciò non è un malfunzionamento e non è coperto dalla garanzia.

Per evitare la ritenzione di immagine, il contrasto viene ridotto automaticamente dopo alcuni minuti se non viene inviato un segnale o non si esegue una operazione (pag. 41).

Fermi immagine tipici

Numero del canale e altri logo Immagini visualizzate nella modalità 4:3 Videogiochi Immagini del computer

Lasciare uno spazio sufﬁ ciente intorno

all’unità per la dispersione del calore

(cm)

Distanza minima

Page 4

Guida rapida

Vite di assemblaggio (4)

Vite di assemblaggio (4) Sostegno verticale (2)

Base

M5 × 16

M5 × 30

Usare le quattro viti di assemblaggio

per ﬁ ssare saldamente i sostegni verticali destro e sinistro alla base.

Fronte

Sostegno

verticale

( )

Sostegno verticale

Fronte

Allineare i contrassegni stampati. Allineare i contrassegni stampati.

Sostegno

verticale

(

)

Sostegno verticale

Per un ﬁ ssaggio accurato, utilizzare le viti di assemblaggio .

•

Eseguire queste operazioni su una superﬁ cie stabile e livellata.

Fascette (2)

Accessori / Opzioni

Installazione delle batterie nel telecomando

Per aprire

Gancio

Osservare la polarità corretta (+ o -)

Per chiudere

Precauzioni

•

L’installazione sbagliata potrebbe causare una perdita d’acido delle batterie e corrosione, danneggiando il telecomando.

•

Non mischiare batterie vecchie e nuove.

•

Non mischiare batterie di tipi diversi (come batterie alcaline e al manganese).

•

Non usare batterie ricaricabili (Ni-Cd).

•

Non bruciare o rompere le batterie.

Utilizzo del morsetto

•

Non legare insieme il cavo RF e il cavo di alimentazione (ciò potrebbe causare la distorsione delle immagini).

•

Fissare i cavi con i morsetti, come necessario.

•

Se si usano gli accessori opzionali, seguire il manuale di montaggio degli accessori per collegare i cavi.

•

Modo di ﬁ ssare i cavi usando il piedistallo (accessorio standard)

“Modo di attaccare le fascette per ﬁ ssare i cavi” (pag. 8)

Aprire con uno scatto

Parte posteriore del televisore

Pile per il telecomando

(2)

•

R6 (UM3)

Telecomando

•

N2QAYB000182

Accessori standard

Controllare che siano presenti tutti gli accessori mostrati

Istruzioni per l’uso

Garanzia pan-europea

Morsetto (2)

Cavo in c.a.

Chiudere con uno scatto

Per rimuovere dal televisore

Premere entrambi i ganci laterali e tirare via

Schema elettrico

Piedistallo (ST-42D2-WG / ST-50D2-WG)

•

TBL0E0009 (TH-42PY70FA, TH-42PY70F)

•

TBL0E0008 (TH-50PY70F)

Per l’installazione pag. 7 e pag. 8

•

Per mantenere le prestazioni e la sicurezza dell’unità, chiedere al rivenditore o a un tecnico esperto di ﬁ ssare la staffa per sospensione a parete.

•

Leggere attentamente le istruzioni che accompagnano gli altoparlanti o il piedistallo, e usare le precauzioni necessarie per evitare che il televisore si rovesci.

•

Maneggiare con cura il televisore durante l’installazione, perché se subisce colpi o altre sollecitazioni potrebbe venire danneggiato.

Accessori opzionali

Staffa per sospensione a parete (verticale)

TY-WK42PV3W

(angolo)

TY-WK42PR2W TY-WK42PR3W

Precauzioni

■

Fissaggio del televisore al plasma

Etichetta

Veduta dal basso

Segno della

freccia

Foro per l’installazione del piedistallo

■

Montaggio del piedistallo

Installazione del piedistallo

Note

•

Manutenzione Pulire le superﬁ ci con un panno morbido e asciutto. Se il piedistallo è particolarmente sporco, pulirlo usando un panno inumidito con acqua a cui è stata aggiunta una piccola quantità di un detersivo neutro, e ﬁ nire poi la pulizia con un panno asciutto.

Per la pulizia, non si devono usare prodotti come diluenti, solventi o cera, perché possono danneggiare il rivestimento della superﬁ cie.

(Se si utilizza un panno trattato chimicamente, seguire le istruzioni fornite con il panno.)

•

Non attaccare adesivi o etichette, in quanto possono raccogliere polvere e corpi estranei a sporcare la superﬁ cie del piedistallo. Evitare lunghi contatti con prodotti di gomma, di vinile o di altri simili materiali. Tali materiali possono causare danni alla superﬁ cie dell’apparecchio.

•

Se si forzano le viti di montaggio in modo sbagliato, si danneggia la loro ﬁ lettatura.

Modo di attaccare il piedistallo

•

Installazione del piedistallo

•

Accessori / Opzioni

Non smontare o modiﬁ care il piedistallo.

•

In caso contrario, I’unità può cadere e danneggiarsi, procurando eventuali danni a cose e persone.

Precauzioni

Non usare alcun altro televisore e display.

•

In caso contrario, I’unità può cadere e danneggiarsi, procurando eventuali danni a cose e persone.

Non utilizzare il piedistallo qualora presenti deformazioni, fenditure o addirittura rotture.

•

Se si utilizza un piedistallo danneggiato, può rappresentare un pericolo per l’incolumità personale. Rivolgersi immediatamente al proprio rivenditore.

Durante l’installazione, accertarsi che tutte le viti siano ﬁ ssate in modo appropriato.

•

Se non si fa sufﬁ cientemente attenzione a stringere correttamente le viti durante il montaggio, il piedistallo non sarà abbastanza forte da supportare il televisore, e potrebbe rovesciarsi danneggiandosi e causare incidenti alle persone.

Per ﬁ ssare il televisore, usare le staffe di prevenzione cadute in dotazione.

•

Se il piedistallo viene urtato o i bambini vi si arrampicano sopra con il televisore installato, il televisore potrebbe cadere e causare incidenti alle persone.

Per l’installazione e la rimozione del televisore sono necessarie due o più persone.

•

Se non ci sono due o più persone, il televisore potrebbe cadere causando incidenti.

Avvertimenti

Page 5

Guida rapida

OPTION

SD CARD

EXIT

ASPECT

RETURN

INPUT

DIRECT TV REC

F.P.

S-V

AV3

Inserire le due estremità delle due fascette nel piedistallo.

Mantenere premuto il gancio

Identiﬁ cazione dei comandi

•

Identiﬁ cazione dei comandi

•

Installazione del piedistallo

I tasti dei cursori servono a fare le selezioni e le regolazioni

Interruttore di accensione / standby (Accende il televisore o lo dispone in modalità standby)

Attivazione / disattivazione silenziamento suono

Surround (pag. 22)

Per selezionare in sequenza i programmi

Televideo (pag. 18)

Tasto OK per la conferma delle selezioni e scelte. Premerlo dopo aver selezionato le posizioni dei programmi per cambiare velocemente programma.

Operazioni VCR / DVD (pag. 17)

Volume

Informazioni sui programmi

(pag. 15)

Indice Televideo (pag. 19)

I tasti colorati servono alla selezione, navigazione e operazione di varie funzioni

EXIT (per tornare allo schermo TV)

Registrazione DIRECT TV Per registrare immediatamente un programma usando il videoregistratore / registratore DVD con il collegamento Q-Link (pag. 32)

Tasti di cambiamento programma / canale (0-9) e tasti di pagine Televideo (pag. 14 e pag. 18) Accende il televisore quando è in modalità standby.

Per l’accesso al menu VIERA Link (pag. 35) Cambia il rapporto di aspetto (pag. 15)

Menu delle opzioni Serve a selezionare facilmente le impostazioni di visione e suono desiderate (pag. 15)

Menu principale Premerlo per l’accesso ai menu VIERA Link, immagine, audio e funzioni (pag. 20)

Per guardare un canale Televideo desiderato

(pag. 19)

Cambia la modalità di ingresso TV - cambia la modalità TV

(pag. 16)

AV -

seleziona la modalità di ingresso AV

(pag. 16)

Visione delle schede SD (pag. 30)

Fa tornare al menu precedente

Fermo immagine (pag. 15) Blocco Televideo (pag. 19)

Rimuovere le viti ad entrambi gli angoli superiori sulla parte posteriore del televisore, e attaccare i morsetti tal televisore usando le viti rimosse.

Banda (2) Viti (2)

Diametro nominale 4 mm x 12

Vite per legno (2) Fermaglio (2)

Installazione del piedistallo

■

Fissato alla base

Fissare insieme il piedistallo e la base con fascette metalliche.

■

Fissato ad una parete

Fissare alla parete o pilastro con un forte ﬁ lo di ferro o catena disponibili in commercio.

Per rimuovere

Per attaccare

■

Modo di attaccare le fascette per fissare i cavi

Per ﬁ ssare:

Per allentare:

Per evitare la caduta del televisore

Il televisore potrebbe cadere durante un terremoto, ecc. Si consiglia di prendere le misure appropriate per evitare la caduta del televisore in tal caso.

•

Le informazioni di questa sezione hanno lo scopo di ridurre il rischio di incidenti causati dalla caduta del televisore durante un terremoto, ecc.

Non ci sono però misure che possano garantire la protezione contro tutti i terremoti.

•

Le precauzioni di questa sezione sono raccomandazioni aventi lo scopo di provvedere una installazione più sicura del televisore nel caso che esso venga usato in una zona soggetta ai terremoti.

LED di accensione

•

Attesa: rossa Attivato: verde

Ruotare lo sportello per aprirlo

Interruttore di accensione / spegnimento principale

Aumenta o diminuisce la posizione del programma di una unità. Dopo avere selezionato una funzione, premere per aumentare o diminuire il livello. Quando in modo Standby, serve per accendere l’apparecchio TV.

Cambia la modalità di ingresso

•

Volume, Contrasto, Luminosità, Colore, Nitidezza, Tinta (modalità NTSC), Bassi, Acuti, Bilanciamento, Sintonia automatica. (pag. 24)

Presa cufﬁ a (pag. 36)

Terminali AV3 (pag. 36)

Alloggiamento per scheda SD (pag. 31)

Sensore C.A.T.S. (sistema di allineamento automatico contrasto) (rileva la luminosità per regolare la qualità delle immagini nella modalità “Auto” nel menu Immagine) (pag. 22)

Ricevitore segnali telecomando

Per selezione le funzioni

Page 6

Guida rapida

RGB

VIDEO

S VIDEO

AUDIO AUDIO

RGB

VIDEO

AV 1 AV 2

COMPONENT

VIDEO

AUDIO

HDMI 1 HDMI 2

RF IN

RF OUT

RGB

VIDEO

S VIDEO

AUDIO AUDIO

RGB

VIDEO

AV 1 AV 2

COMPONENT

VIDEO

AUDIO

HDMI 1 HDMI 2

RF OUT

RF IN

RF OUT

RF IN

•

Connessioni di base

I componenti esterni e cavi mostrati non sono in dotazione a questo televisore. Accertarsi sempre che l’unità non sia collegata alla presa di corrente prima di attaccare o staccare qualsiasi cavo. Quando si disconnette il cavo di alimentazione, bisogna prima disconnettere la spina dalla presa di corrente.

Esempio 1 Collegamento dell’antenna

Esempio 2 Collegamento del registratore DVD / VCR

Televisore soltanto TV, registratore DVD o VCR

Note

•

Collegare a AV1 / 2 un registratore DVD / VCR che supporta Q-Link (pag. 32).

Decoder

Esempio 3 Collegamento di un registratore DVD / VCR e decoder

Cavo c.a. (in dotazione)

Cavo SCART ( completamente allacciato)

Registratore DVD o videoregistratore

Cavo RF

Antenna AntennaParte posteriore del televisore Parte posteriore del televisore

Cavo RF

C.a. 220-240 V 50 / 60 Hz

Registratore DVD o videoregistratore

Cavo SCART ( completamente

allacciato)

Cavo RF

Antenna

Parte posteriore del televisore

Cavo RF

Cavo SCART ( completamente

allacciato)

Cavo SCART ( completamente

allacciato)

Cavo RF

Cavo c.a. (in dotazione)

C.a. 220-240 V 50 / 60 Hz

Morsetto

•

Piedistallo

TV, registratore DVD / VCR e decoder

RGB

VIDEO

COMPONENT

VIDEO

AV 1 AV 2

RGB

VIDEO

S VIDEO

AUDIO AUDIO

AUDIO

HDMI 1 HDMI 2

Page 7

Guida rapida

Paese

Portogallo

Spagna

Italia

Francia

Austria

Germania

Olanda

Ungheria

Repubblica Ceca

Europa orientale

Irlanda

Polonia

Svizzera

Belgio

Finlandia

Norvegia

Svezia

Danimarca

Grecia

Menüsprache

Slovenčina

čeština

Еλληνικά

Italiano

Français

English

Srpski

Deutsch

Português

Türkçe

Suomi

Polski

Românǎ

Hrvatski

Nederlands

Slovenščina

Български

Magyar

Svenska

Dansk

Norsk

Español

Collegare il televisore alla presa di corrente e accenderlo

(Ci vogliono alcuni secondi per la visualizzazione)

(esempio: Menu audio)

La guida sullo schermo alle operazioni serve da aiuto.

Impostazione automatica

Cerca e memorizza automaticamente i canali TV. Questi passi non sono necessari se l’impostazione è stata eseguita dal rivenditore locale.

L’impostazione automatica è ora completata e il televisore è pronto per la visione dei programmi TV.

•

Si può ora usare il telecomando per accendere l’unità o per disporla nella modalità di attesa. (LED di accensione: On)

•

Per cambiare i canali

Cambiamento e impostazione

dei canali (pag. 24)

■

Finestra di istruzioni di aiuto sullo schermo

Per aprire il menu principale

Per tornare al menu precedente

Per spostare il cursore / selezionare il menu

Per spostare il cursore / regolare i livelli / selezionare da una gamma di opzioni

Per accedere ai menu / memorizzare le impostazioni dopo che sono state fatte le regolazioni o dopo la selezione delle opzioni

Molte funzioni di questo televisore sono accessibili dal menu delle indicazioni sullo schermo.

Note

•

Se la sintonizzazione non è riuscita “Sintonia automatica” (pag. 24).

•

Se lo scaricamento non è riuscito “Download” (pag. 23).

•

Se l’ultima volta si è spento il televisore mentre era in modalità standby, esso viene a trovarsi in modalità standby quando lo si accende con l’interruttore di accensione / spegnimento principale.

■

Modo di usare il telecomando

•

Impostazione automatica

Utilizzo delle indicazioni sullo schermo

Per uscire dal sistema dei menu e tornare allo schermo di visione normale

Selezionare il proprio Paese

per selezionare

Avviare l’impostazione automatica

•

Se si collega un componente compatibile di registrazione dotato di Q-Link o di altre tecnologie simili (pag. 32), le informazioni dei canali vengono automaticamente scaricate nel componente.

•

L’impostazione automatica comincia a cercare i canali TV e li memorizza.

L’ordine di visione dei programmi

dipende dal segnale TV, sistema di trasmissione e condizioni di ricezione.

Selezionare la lingua

per selezionare

per memorizzare

Modo Immagine

Dinamico Normale Cinema Auto

•

L’impostazione può anche essere cambiata nel menu Immagine (pag. 22)

Selezionare l’impostazione delle immagini

per selezionare

impostare

INPUT

OPTION

SD CARD

EXIT

RETURN

Auto Setup - DVB and Analogue

Sintonia automatica

DVB Scan 21 68 Analogue Scan 21 68

Scansione 214178

Channel Service Name Type Quality

Canale Nome canale

CBBC Channel DVB 10

CH 29

62 BBC Radio Wales DVB 10

CH 33

62 BBC Radio Cymru DVB 62 E4 DVB

62 Cartoon Nmk DVB CH 29 Analogue - CH 33 BBC1 Analogue -

This will take about 3 mins.

Durata: circa 3 minuti.

EXIT

Per uscire

RETURN

Ritorno

DOWNLOAD IN CORSO

Attendere prego!

Programma : 63

Telecomando non disponibile

10 10 10

RETURN

EXIT

Menu audio

Modo audio Musica

Bassi Acuti Bilanciamento Volume cuffia Surround Off Cor. Volume MPX Stereo Reset Imposta

Seleziona

Per uscire Cambio Ritorno

Page 8

Visione

•

Per selezionare il numero del programma di due o tre cifre, p.es., 39

Visione dei programmi TV

Selezionare un canale

Volume

Barra informazioni

Accendere l’unità

L’interruttore di accensione / spegnimento principale deve essere attivato.

(Premere per 1 secondo circa)

giù

•

Visione dei programmi TV

(in breve tempo)

Per congelare / scongelare le immagini

Blocco

■

Altre funzioni utili (Usare dopo )

Visualizzazione dello stato dei programmi correnti

OPTION

Per controllare o cambiare istantaneamente lo stato del programma corrente

•

Per cambiare

Lingua Televideo

Seleziona la lingua del Televideo

MPX

Suono (pag. 22)

Cor. Volume

Regola il volume dei canali individuali o la modalità di ingresso

per selezionare

per cambiare

Note

•

Le impostazioni possono anche essere cambiate nella lista Menu (pag. 22 e pag. 23).

Cambiamento rapporto di aspetto

Per cambiare il rapporto di aspetto (pag. 38)

Visione delle immagini nelle loro dimensioni e aspetto ottimali.

Lista di selezione dell’aspetto

•

Per cambiare la modalità

•

Per cambiare la modalità usando soltanto il tasto ASPECT

(Premere ripetutamente ﬁ nché si raggiunge la modalità desiderata)

Visualizzare la lista di selezione aspetto

Mentre la lista è visualizzata, selezionare la modalità

Memorizza

Visualizzazione delle informazioni dei programmi

Visualizzazione della barra informazioni

•

Per impostare il tempo limite di visualizzazione

“Durata visione” (pag. 23)

•

Appare anche quando si cambia canale.

•

Le informazioni di programma si riferiscono al segnale Televideo.

•

Per selezionare un altro canale

•

Per nascondere

Suono stereo

Timer di spegnimento automatico

Caratteristiche disponibili

Canale

Silenziamento del suono

Sistema audio

Sistema di colore

Televideo

Programma

ASPECT

INPUT

OPTION

SD CARD

EXIT

RETURN

1 BBS

CH05 SC1 PAL Corontation Street

1 BBS

CH05 SC1 PAL Corontation Street

Bad Signal Encrypted

EXIT

SPECT

STTL

AD TXT Stereo

Stereo 45

SPECT

Selezione formato

Auto

16:9 14:9 N-Zoom 4:3 Formato 4:3 Zoom1 Zoom2 Zoom3

Cambio

Seleziona

Per uscire

Ritorno

Page 9

Visione

OPTION

SD CARD

EXIT

RETURN

MULTI WINDOW DIRECT TV REC

INPUT

•

Visione delle videocassette e dei DVD

2 3

Collegando il componente esterno (videoregistratore, componente DVD, ecc.), si può guardare il suo ingresso. Per collegare il componente (pag. 10 e pag. 11)

Il telecomando può attivare alcune funzioni del componente esterno Panasonic selezionato.

Selezionare la modalità di ingresso del componente collegato

Note

•

Se il componente esterno ha la funzione di regolazione dell’aspetto, regolarla a “16:9”.

•

Per i dettagli, vedere il manuale del componente o rivolgersi al rivenditore locale.

■

Per tornare al televisore

Visualizzare il menu di selezione dell’ingresso AV

Visualizza il connettore selezionato

Accendere il televisore

■

Eseguendo i collegamenti SCART, come nell’esempio 2 o 3

(pag. 10 e pag. 11)

I segnali di ingresso vengono ricevuti automaticamente quando la

riproduzione comincia

•

I segnali di ingresso vengono identiﬁ cati automaticamente dal terminale SCART (8 pin).

•

Questa funzione è disponibile anche per il collegamento HDMI (pag. 35).

■

Se la modalità di ingresso non viene selezionata automaticamente

Procedere con e

•

L’ingresso può anche essere selezionato usando il tasto AV sul telecomando o sul pannello laterale del televisore.

Premere ripetutamente il tasto ﬁ nché viene selezionato l’ingresso

desiderato.

•

Si può etichettare o saltare ciascuna modalità di ingresso

“Nome ingresso” (pag. 28)

•

Secondo l’impostazione del componente

Interruttore VCR / DVD

∗

Selezionare VCR per far funzionare il videoregistratore o il componente DVD Panasonic Selezionare DVD per far funzionare il componente DVD o Lettore home theatre Panasonic

Attesa

Per disporre l’unità nella modalità di attesa / accensione

Lettura

Riproduzione delle videocassette / DVD

Arresto

Per arrestare le operazioni

Riavvolgimento / Salto / Ricerca

VCR: Per il riavvolgimento, ripasso (durante la lettura) DVD: Per saltare alla traccia o titolo precedente Premere e tenere premuto per cercare indietro

Avanti veloce / Salto / Ricerca

VCR: Per la ricerca in avanti veloce, accesso (durante la lettura) DVD: Per il salto alla traccia o titolo seguente Premere e tenere premuto per cercare in avanti

Pausa

Per pausare / continuare DVD: Mantenere premuto per la riproduzione al rallentatore

Programma su / giù

Per selezionare i programmi

Registrazione

Per cominciare la registrazione

Il componente Panasonic collegato al televisore può essere fatto funzionare direttamente con il telecomando.

Note

•

Confermare il corretto funzionamento dopo il cambiamento del codice.

•

I codici tornano ai valori predeﬁ niti quando si cambiano le batterie.

•

“DVD” signiﬁ ca lettore DVD, registratore DVD e registratore home theatre.

•

Alcune operazioni potrebbero non essere possibili con alcuni modelli di componenti.

∗

Impostazione del telecomando per il funzionamento di un videoregistratore, lettore DVD, ecc., Panasonic

Regolare l’interruttore VCR / DVD sulla posizione appropriata Mantenere premuto durante le operazioni seguenti

Immettere il codice appropriato del componente da controllare. Vedere la tabella sotto

Premere

Posizione “VCR” Posizione “DVD”

Guardare

per selezionare

guardare

Componente Codice

Videoregistratore

10 (impostazione predeﬁ nita)

DVD 11

Componente Codice

DVD

70 (impostazione predeﬁ nita)

Lettore home theatre

Selezione ingresso

AV1

AV2/AV2S

AV3/AV3S COMPONENT PC HDMI1 HDMI2 TV

Page 10

Visione

INPUT

OPTION

SD CARD

EXIT

RETURN

ASPECT

MULTI WINDOW

F.P.

Visione del Televideo

Selezionare la modalità Televideo

Selezionare la pagina

La trasmissione Televideo, che include le notizie, i bollettini meteorologici e i sottotitoli, è disponibile se fornita dalle emittenti.

■

Per tornare al televisore

(Corrisponde alla barra dei colori)

•

Visualizza l’indice (il contenuto varia secondo le emittenti)

Richiamo delle pagine preferite

•

Per richiamare la pagina memorizzata in “blu”.

•

L’impostazione della fabbrica è “P103”.

giù

•

Visione del Televideo

Ora / data

Numero pagina attuale

Numero sottopagina

Barra di colore

Cos’è la modalità FLOF (FASTEXT)?

Nella modalità FLOF, sulla parte inferiore dello schermo vengono situati quattro diversi soggetti colorati. Infatti l’accesso alla pagina è quasi istantaneo, basta premere il tasto e la pagina appare. Questa funzione permette l’accesso rapido alle informazioni sul soggetto mostrato.

Che cos’è la modalità Normale?

In modalità Normale, quattro numeri di pagina in colori diversi appaiono in basso allo schermo. Ognuno di questi numeri può essere modiﬁ cato e conservato nella memoria del televisore. (“Memorizzazione delle pagine viste frequentemente”, pag. 19)

■

Per cambiare modalità “Televideo” nel Menu funzioni (pag. 23)

■

Per regolare il contrasto

Quando viene visualizzata la barra blu

Rivelazione dei dati nascosti

•

Per nascondere di nuovo

Rivela le parole nascoste, p.es., le risposte dei quiz

■

Modo comodo di usare il Televideo

Pagina completa / parte superiore / parte inferiore

Normale

(PAGINA COMPLETA)

(PARTE INFERIORE)

(Espande la metà inferiore)

Indice

Ritorno alla pagina indice principale

Se si desidera mantenere la pagina attuale senza aggiornamento

Arresto o continuazione dell’aggiornamento automatico

■

Per continuare

Conserva

Memorizzazione delle pagine viste frequentemente

Memorizzazione delle pagine viste frequentemente nella barra di colore

(Modalità Normale soltanto)

mantenere premuto

Come la pagina viene visualizzata

Il numero diventa bianco.

Corrispondente al pulsante del colore

■

Per cambiare le pagine memorizzate

mantenere premuto

Immettere il numero della nuova pagina

Tasto colorato che si desidera cambiare

Visione delle sottopagine

•

Sottopagine: Il numero di sottopagine varia secondo le emittenti (ﬁ no a 79 pagine). La ricerca potrebbe richiedere qualche tempo, durante il quale si possono guardare i programmi TV.

Impostare un numero di 4 cifre

esempio: P6

Appare sull’angolo superiore sinistro dello schermo

■

Per vedere una sottopagina speciﬁ ca

Visione della sottopagina (soltanto quando il Televideo ha più di una pagina)

Visione dei programmi TV in attesa dell’aggiornamento

P108

Appare al completamento dell’aggiornamento

(Non si può cambiare il canale.)

Il Televideo si aggiorna automaticamente quando diventano disponibili nuove informazioni.

•

La pagina delle notizie fornisce una funzione che indica l’arrivo delle ultime notizie (“Notizie ﬂ ash”).

Cambiamento temporaneo allo schermo TV

Visione della pagina aggiornata

Visione delle immagini TV durante la ricerca di una pagina Televideo

Visione in multiple ﬁ nestre

Cos’è la modalità TOP?

TOP è un particolare miglioramento del servizio Televideo standard, che rende la ricerca più facile ed la guida più efﬁ ciente.

•

Panoramica veloce delle informazioni Televideo disponibili

•

Selezione passo passo di facile uso dei particolari soggetti

•

Informazioni di stato pagina sulla parte inferiore dello schermo

Pagina su / giù disponibile

Per la selezione tra i blocchi di soggetti

Per la selezione del soggetto seguente dentro il blocco dei soggetti (Dopo l’ultimo soggetto, sposta al blocco di soggetti seguente.)

(PARTE SUPERIORE)

(Espande la metà superiore)

Per guardare i programmi TV e il Televideo contemporaneamente in due ﬁ nestre

(Premere due volte)

•

Per selezionare e deselezionare le immagini e il testo

•

Le operazioni sono eseguibili soltanto sulla schermata Televideo.

Rosso

Verde

Blu

Giallo

<< 01 02 03 04 05 06 07 >>

17:51 28 Feb

TELETEXT

INFORMATION

Rosso

Verde

Rosso

Blu

Giallo

Rosso

Verde

F. P.

Blu

Giallo Giallo

Page 11

Caratteristiche avanzate

Menu principale

VIERA Link

Immagine

Suono

Impostazione

Menu immagine 1/2

Modo Immagine Auto

Contrasto Luminosità Colore Nitidezza Tinta Temp colore Calda Gestione colore Off P-NR Off

INPUT

OPTION

SD CARD

EXIT

RETURN

Come usare le funzioni dei menu

•

Come usare le funzioni dei menu

(immagini, qualità del suono, ecc.)

Visualizzare i menu

Vari menu permettono di fare impostazioni per le immagini, il suono e altre funzioni.

•

Visualizza le funzioni che possono essere impostate

(varia secondo il segnale d’ingresso)

Note

•

Per inizializzare tutte le impostazioni

“Impostazioni originali”

(pag. 27)

■

Per tornare in qualsiasi momento alla televisione

■

Per tornare alla schermata precedente

Selezionare il menu

Selezionare l’opzione

(esempio: Menu immagine)

per l’accesso

per selezionare

Regolare o selezionare

per cambiare

(esempio: Menu immagine)

Cambiata

Numero e posizioni delle alternative

Spostata

■

Scegliere tra le alternative

■

Regolare usando la barra di scorrimento

per la memorizzazione

o l’accesso ( Necessario per

alcune funzioni)

Visualizza la schermata successiva

■

Passare alla schermata successiva

■

Per cambiare le pagine dei menu

giù

per selezionare

■

Descrizione

(pag. 35)

Menu principale

VIERA Link

Immagine

Suono

Impostazione

Il menu del componente selezionato

•

Si possono selezionare soltanto le opzioni disponibili.

(pag. 22)

(pag. 23)

(pag. 24)

Menu immagine

Modo Immagine Auto Contrasto Luminosità Colore Nitidezza Tinta Temp colore Calda Gestione colore Off P-NR Off

1/2

Menu VIERA Link

Controllo Viera Link

Selezione altoparlanti

Menu immagine

Modo Immagine Auto Contrasto Luminosità Colore Nitidezza Tinta Temp colore Calda Gestione colore Off P-NR Off

Menu immagine

MPEG NR Off Flicker NR Off 3D-COMB Off Reset Imposta

Menu audio

Modo audio Musica Bassi Acuti Bilanciamento Volume cuffia Surround Off Cor. Volume MPX Stereo Ingresso HDMI1 Auto

Menu audio

Reset Imposta

Registratore Home Cinema

1/2

2/2

1/2

2/2

EXIT

RETURN

Temp colore Normale

Nitidezza

Menu sintonia Accedere

Menu funzioni

Sistema di colore AV Regolazione Q-Link Accedere Sicurezza bambini Accedere Menu sintonia Timer Off Lingua Accedere Televideo TOP Impostazioni originali Accedere Risparmio energia Off

Menu funzioni

Pannello laterale Off Overscan immagine On Nome ingresso Durata visione 3 secondi VIERA Link Refresh Rate

Frequenza di rinfresco Licenza software Informaz. sistema Accedere

Auto

Accedere Access

Accedere

On 100Hz

100Hz Accedere

1/2

2/2

Regolazione Q-Link

Q-Link AV2 AV2 out TV Download Accedere

Menu sintonia

Sintonia automatica Accedere Modifica programmi Accedere Sintonia manuale Accedere

Access

Page 12

Caratteristiche avanzate

Opzione Regolazioni / Conﬁ gurazioni (alternative)

VIERA Link

Controllo Viera Link

Controlla il componente Panasonic collegato “Controllo facile con il solo telecomando VIERA” (pag. 35) “Controllo diffusori” (pag. 35)

•

Si può anche accedere direttamente al menu VIERA Link usando il tasto VIERA Link del telecomando.

Selezione altoparlanti

Immagine

Modo Immagine

Modalità immagini di base (Dinamico / Normale / Cinema / Auto)

•

Impostare per ciascun segnale d’ingresso

Contrasto, Luminosità, Colore, Nitidezza

Regola il colore, la luminosità, ecc., per ciascuna modalità delle immagini secondo le proprie preferenze

Tinta

Regola la tinta delle immagini

•

Per la ricezione del segnale NTSC soltanto

Temp colore

Sceglie il bilanciamento del colore dell’intera immagine (Fredda / Normale / Calda)

Gestione colore

Rende automaticamente vividi i colori (Off / On)

•

Non valido con il segnale PC

P-NR

Riduzione del disturbo delle immagini Riduce automaticamente i disturbi all’immagine indesiderati

(Off / Normale / Dinamico / Auto)

•

Non valido con HDMI o segnale PC

MPEG NR

Riduce automaticamente il disturbo per la visione di DTV, DVD, VCD e scheda SD

(Off / Minimo / Medio / Massimo)

Flicker NR

Riduce automaticamente il disturbo del ﬂ icker nelle parti contornate delle immagini

(Off / Minimo / Medio / Massimo)

•

Non valido con il segnale PC

3D-COMB

Rende automaticamente più vividi i fermi immagine e le immagini al rallentatore (Off / On)

•

Per la ricezione del segnale PAL o NTSC soltanto

•

Non valido con i segnali RGB, S-Video, component, PC, HDMI e le schede SD

Reset

Premere il tasto OK per ripristinare le impostazioni predeﬁ nite della modalità Immagine attuale

Suono

Modo audio

Modalità di base del suono (Musica / Parlato)

Bassi

Regola il livello d’uscita dei bassi profondi

Acuti

Regola il livello d’uscita del suono di tonalità alta, stridulo

Bilanciamento

Regola il livello del volume dei diffusori destro e sinistro

Volume cufﬁ a

Regola il volume della cufﬁ a

Surround

Impostazioni del suono surround (Off / On)

•

La selezione è possibile anche con il tasto Surround del telecomando (pag. 9)

Cor. Volume

Regola il volume dei canali individuali o la modalità di ingresso

MPX

Seleziona stereo / mono (Mono / Stereo)

•

Normalmente: Stereo

•

Non si può ricevere il segnale stereo: Mono

•

M1 / M2: Disponibile mentre viene trasmesso il segnale monofonico

Ingresso HDMI1

Selezionare secondo il segnale di ingresso (Auto / Digitale / Analogico) (pag. 33) Auto : Rilevamento automatico della sorgente del suono digitale o analogica Digitale : Connessione cavo HDMI Analogico

: Connessione cavo adattatore HDMI-DVI

•

Modalità di ingresso HDMI soltanto

•

I terminali HDMI2 sono soltanto per il segnale digitale

•

Nessuna impostazione per HDMI2 disponibile

Reset

Premere il tasto OK per ripristinare le impostazioni predeﬁ nite della modalità Audio attuale

Opzione Regolazioni / Conﬁ gurazioni (alternative)

Impostazione

Sistema di colore AV

Seleziona il sistema di colore opzionale in base ai segnali video nella modalità AV

(Auto / PAL / SECAM / M.NTSC / NTSC)

Regolazione Q-Link

Q-Link

Seleziona quale terminale AV usare per la comunicazione dei dati tra questo televisore e un componente di registrazione compatibile (AV1 / AV2) (pag. 32)

AV1 / AV2 out

Sceglie il segnale da trasmettere dal televisore a Q-Link

(TV / AV1 / AV2 / AV3 / Monitor)

•

Monitor: Immagine visualizzata sullo schermo

•

L’uscita dei segnali component, PC e HDMI non è possibile

Download

Scaricare le informazioni dei canali su un componente compatibile Q-Link collegato al televisore

Sicurezza bambini

Blocca un canale di programma per impedirne l’accesso (pag. 26)

Menu sintonia

Sintonia automatica

Sintonizza automaticamente i canali ricevuti localmente (pag. 24)

Modiﬁ ca programmi

Cambia i canali (pag. 25)

Sintonia manuale

Imposta manualmente i canali (pag. 25)

Timer

Imposta il tempo di spegnimento automatico dell’unità.

(Off / 15 / 30 / 45 / 60 / 75 / 90 minuti)

Lingua

Lingua OSD

Cambia la lingua delle indicazioni sullo schermo

Lingua Televideo

Seleziona la lingua del Televideo (Ovest / Est1 / Est2)

•

Ovest: Inglese, francese, tedesco, greco, italiano, spagnolo, svedese, turco

•

Est1: Ceco, inglese, estone, lettone, rumeno, russo, ucraino

•

Est2: Ceco, ungherese, lettone, polacco, rumeno

Televideo

Modalità di visualizzazione Televideo (TOP (FLOF) / Normale) (pag. 18)

Impostazioni originali

Ripristina tutte le impostazioni, per esempio, quando si cambia casa (pag. 27)

Risparmio energia

Riduce la luminosità delle immagini per risparmiare il consumo energetico (Off / On)

Pannello laterale

Aumenta la luminosità del lato dell’immagine (Off / Basso / Medio / Alto)

•

L’impostazione consigliata è Alto, per evitare la “ritenzione di immagine” sul lato

Overscan immagine

Seleziona l’area dello schermo che visualizza l’immagine (Off / On) On: Ingrandisce l’immagine per nascondere il bordo dell’immagine. Off: Visualizza l’immagine nelle dimensioni originali.

•

Posizionare su “On” se sul bordo dello schermo viene generato disturbo.

•

Questa funzione è disponibile quando il rapporto di aspetto è impostato Auto o 16:9.

•

Segnale 1080i o 1080p soltanto

Nome ingresso

Etichetta o salta ciascun terminale di ingresso (pag. 28)

Durata visione

Imposta per quanto tempo la barra informazioni (pag. 15) rimane sullo schermo

•

Da 0 (nessuna visualizzazione) a 10 secondi, in incrementi di 1 secondo

VIERA Link

Imposta le funzioni VIERA Link (Off / On) (pag. 34)

Frequenza di rinfresco

Cambia il trattamento delle immagini del pannello (secondo il segnale d’ingresso)

(50Hz / 100Hz)

•

Regolato normalmente a “100 Hz”.

Licenza software

Visualizza le informazioni della licenza del software

Informaz. sistema

Visualizza le informazioni di sistema di questo televisore

■

Lista dei menu

•

Come usare le funzioni dei menu

(immagini, qualità del suono, ecc.)

Come usare le funzioni dei menu

■

Lista dei menu

•

Mentre si usa il PC o una scheda SD, viene visualizzato un menu diverso. (pagine 29 e 31)

•

Si possono selezionare soltanto le opzioni disponibili.

Page 13

Caratteristiche avanzate

Menu principale

VIERA Link

Immagine

Suono

Impostazione

1/2

Regolazione Q-Link Sicura

Televideo Ritorno alle impostazioni originali Risparmio energia Pannello laterale Off

Off

TOP

Menu sintonia

Timer Off Lingua

Accedere

Menu funzioni

OPTION

SD CARD

RETURN

INPUT

EXIT

RETURN

Modiﬁ ca e impostazione dei canali

Le impostazioni attuali dei canali possono essere cambiate secondo i propri requisiti e le condizioni di ricezione.

•

Modiﬁ ca e impostazione dei canali

Selezionare “Impostazione”

Selezionare “Menu sintonia”

Visualizzare i menu

Selezionare una funzione

■

Per tornare al televisore

per l’accesso

per selezionare

per l’accesso

per selezionare

per l’accesso

per selezionare

Impostare

Sintonia automatica dei canali

Sintonia

automatica

Avviare l’impostazione automatica

Imposta automaticamente i canali ricevuti localmente. Se è stato impostato il numero PIN di blocco bambini (pag. 26), esso deve essere immesso.

•

Tutte le impostazioni precedenti vengono cancellate.

•

Le impostazioni vengono scaricate nel componente compatibile Q-Link collegato all’unità.

•

Al completamento della sequenza, appare la trasmissione del programma numero “1”.

•

Se la sintonia non è stata completata “Sintonia manuale”

Auto Setup - DVB and Analogue

This will take about 3 mins.

Analogue Scan 21 68

DVB Scan 21 68

Channel Service Name Type Quality

CBBC Channel DVB 10 62 BBC Radio Wales DVB 10 62 BBC Radio Cymru DVB

62 E4 DVB

62 Cartoon Nmk DVB

10 CH 29 Analogue - CH 33 BBC1 Analogue -

Sintonia automatica

Durata: circa 3 minuti.

Scansione 214178

CH 29

Canale Nome canale

CH 33

Le impostazioni vengono eseguite automaticamente

Sintonia manuale dei canali

Sintonia

manuale

Sintonia fine

Programma 1 [CH33]

Sintonia manuale

278 411

■

Sintonia ﬁ ne

Serve a regolare ﬁ nemente la sintonia di un canale individuale (disturbata dalle condizioni atmosferiche, ecc.)

■

Sintonia manuale

Impostare manualmente i canali dopo la Sintonia automatica. Se è stato collegato un videoregistratore soltanto con il cavo RF, selezionare la posizione di programma “0”.

per memorizzare

per cercare

Selezionare un canale Cercare e

memorizzare

Selezionare la posizione di programma

Modiﬁ ca dei canali

■

Cancella

■

Aggiungi

■

Sposta

■

Cambia nome

■

Cambia sistema audio

■

Cambiare il sistema di colore

Modiﬁ ca

programmi

Modifica programmi

1CH33

2CH21

3CH21

4CH60

5CH21

1 2 3

X Y Z

F T P

4 5 6

SC1 Auto

Prog. Can Nome

Sistema audio Sistema colore

■

Per cambiare il sistema audio basato sui segnali

Selezionare il campo “Sistema audio”

Selezionare il sistema audio

SC1 : PAL B, G, H / SECAM B, G SC2 : PAL I SC3 : PAL D, K / SECAM D, K F : SECAM L / L’

Modifica programmi

1CH33

2CH21

3CH21

4CH60

5CH21

Prog. Can Nome

1 2 3

X Y Z

F T P

4 5 6

SC1 Auto

Sistema audio Sistema colore

Modifica programmi

1CH33

2CH21

3CH21

4CH60

5CH21

1 2 3

X Y Z

F T P

4 5 6

SC1 Auto

Prog. Can Nome

Sistema audio Sistema colore

■

Per cambiare il nome dell’emittente visualizzato quando si selezionano i canali

Cursore

Selezionare il campo “Nome”

Selezionare il carattere

Selezionare il canale da modiﬁ care

Canale

Nome

Per modiﬁ care

■

Per cancellare

Dopo la conferma, premere

■

Per aggiungere

Dopo la conferma, premere

■

Per spostare

Selezionare la

nuova posizione

Modiﬁ care le impostazioni della posizione di programma

per selezionare

Modifica programmi

Sistema audio Sistema colore

1CH33

2CH21

3CH21

4CH60

5CH21

1 2 3

X Y Z

F T P

4 5 6

SC1 Auto

Prog. Can Nome

Selezionare il campo “Sistema colore”

Selezionare il sistema di colore

■

Per cambiare il sistema di colore in base al segnale

•

Normalmente, selezionare “Auto”

Impostare ( Massimo: cinque caratteri)

Selezionare la modalità “Input utente”

•

Per cambiare il numero del canale

“Sintonia manuale”

Memorizza

Per la Sintonia automatica, usando i tasti sul ﬁ anco del televisore

Premere ripetutamente ﬁ nché appare “Sintonia automatica”

Accedere a “Sintonia automatica”

Avviare la “Sintonia automatica”

■

Per tornare al televisore

EXIT

Sintonia automatica

Tutti i canali verranno cancellati

Avvio ATP

Per uscire

Ritorno

Menu sintonia

Sintonia automatica Accedere Modifica programmi Accedere Sintonia manuale Accedere

Access

3 FTP

CH05 SC1 PAL Corontation Street

Rosso

Giallo

Verde

Rosso

Verde

Giallo

Rosso

RETURN

Page 14

Caratteristiche avanzate

Menu principale

VIERA Link

Immagine

Suono

Impostazione

1/2

Regolazione Q-Link

Sicurezza bambini Accedere

Menu sintonia Timer Off Lingua Televideo Ritorno alle impostazioni originali

TOP

Menu funzioni

Risparmio energia Pannello laterale Off

Off

OPTION

SD CARD

RETURN

INPUT

EXIT

Menu principale

VIERA Link

Immagine

Suono

Impostazione

1/2

Regolazione Q-Link Sicurezza bambini Menu sintonia Timer Off Lingua Televideo

Impostazioni originali Accedere

TOP

Menu funzioni

Risparmio energia Pannello laterale Off

Off

RETURN

OPTION

SD CARD

INPUT

EXIT

Controllare il messaggio e inizializzare

Seguire le istruzioni sullo schermo

•

La “Impostazione automatica” comincia automaticamente. (pag. 12)

■

Per risintonizzare soltanto i canali TV, per esempio, dopo aver cambiato casa

“Sintonia automatica” (pag. 24)

Controllo dell’udienza dei canali

Selezionare “Impostazione”

Selezionare “Sicurezza bambini”

Visualizzare i menu

Impostare

Si possono bloccare speciﬁ ci canali per controllare chi li guarda. (Quando si seleziona un canale, appare un messaggio; immettendo il numero PIN, si può guardare il canale.)

■

Per tornare al televisore

Controllo dell’udienza dei canali

1 of 2Sicurezza bambini - Inserire il PIN

Inserire il nuovo PIN

* * * *

1 of 2Sicurezza bambini

Lista canali

Cambia il PIN

Accedere

Wed 12/05/04 10:46

Nome canale

Sicura bambini

Sicurezza bambini - Lista canali

BBC1 THREE7 E414 CBBC70 Nwk72 BBCi80 Radio85 Cymru90

■

Per cambiare il numero PIN

Selezionare “Cambia il PIN” in e immettere due volte un nuovo numero PIN.

per selezionare

Appare quando il canale è bloccato

Immettere il numero PIN (4 cifre)

Selezionare “Lista canali”

•

Per cancellare

Selezionare il canale bloccato

•

Per bloccare tutti i canali

•

Per cancellare tutti i blocchi dei canali

Selezionare il canale da bloccare

Note

•

L’impostazione di “Impostazioni originali” (pag. 27) cancella il numero PIN e tutte le impostazioni.

•

Immettere due volte il numero PIN alla prima impostazione.

•

Prendere nota del numero PIN, nel caso che lo si dimentichi.

per

l’accesso

per

selezionare

impostare

Sicurezza

bambini

per l’accesso

per selezionare

per l’accesso

per selezionare

Selezionare “Impostazione”

Selezionare “Impostazioni originali”

Visualizzare i menu

Impostare

■

Per tornare al televisore

Ripristino delle impostazioni

Impostazioni

originali

Ripristino delle impostazioni

Ripristina le condizioni originali del televisore, e cioè nessun canale è sintonizzato. Tutte le impostazioni (canali, immagini, qualità del suono, ecc.) vengono annullate.

per l’accesso

per selezionare

per l’accesso

per selezionare

impostare

•

Ripristino delle impostazioni

•

Controllo dell’udienza dei canali

EXIT

Blu

Giallo

EXIT

Impostazioni originali

Tutti i canali verranno cancellati

Conferma

Sei sicuro ? Sei sicuro ?

Per uscire

Ritorno

Page 15

Caratteristiche avanzate

Opzione Regolazioni / Conﬁ gurazioni (opzionali)

Immagine

Impostazioni PC avanzate

W/B High R Bilanciamento del bianco dell’area rosso vivo

regolati ripetutamente

W/B High B Bilanciamento del bianco dell’area del blu vivo

W/B Low R Bilanciamento del bianco dell’area rosso scuro

W/B Low B Bilanciamento del bianco dell’area blu scuro

Gamma

(2.0 / 2.2 / 2.5 / Curva S)

Impostazione

PC setup

Risoluzione

Cambia alla visione ampia.

•

VGA (640 × 480 pixel), WVGA (852 × 480 pixel), XGA (1.024 × 768 pixel), WXGA (1.366 × 768 pixel)

•

Le opzioni cambiano secondo i segnali

CLOCK Impostare al livello minimo se si veriﬁ cano disturbi.

Pos-H

Regolare la posizione orizzontale

Pos-V

Regolare la posizione verticale

Fase Clock

Elimina il ﬂ icker e la distorsione

•

Regolare dopo aver regolato l’orologio

•

Impostare al livello minimo se si veriﬁ cano disturbi

Sinc

Sceglie un altro segnale sincrono se le immagini sono distorte (H & V / On G)

•

H & V : con i segnali orizzontali e verticali dal PC On G : con il segnale verde dal PC (se disponibile)

OPTION

SD CARD

EXIT

RETURN

INPUT

Selezione ingresso

AV1 AV2/AV2S AV3/AV3S COMPONENT

HDMI1 HDMI2 TV

Menu principale

VIERA Link

Immagine

Suono

Impostazione

2/2

Nome ingresso

Durata visione 3 secondi

Accedere

Menu funzioni

Licenza software Informaz. sistema

VIERA Link

Frequenza di rinfresco 100Hz

OPTION

SD CARD

INPUT

EXIT

RETURN

Nome ingresso

AV1 DVD

AV2/AV2S AV2/AV2S AV3/AV3S AV3/AV3S COMPONENT COMPONENT PC PC HDMI1 HDMI1 HDMI2 HDMI2

•

Visualizzazione dello schermo PC sul televisore

•

Etichette d’ingresso

■

Per tornare al televisore

Visualizzazione dello schermo PC sul televisore

Selezionare l’ingresso esterno

Selezionare “PC”

Lo schermo del PC collegato all’unità può essere visualizzato sul televisore. Si può anche ascoltare il suono del PC con il cavo audio collegato. Per collegare il PC

(pag. 36)

•

Segnali corrispondenti (pag. 40)

•

Se “Freq-O.” o “Freq-V.” viene visualizzato in rosso, i segnali potrebbero non essere supportati.

■

Impostazione del menu PC (cambiata come desiderato)

•

Per fare impostazioni “Come usare le funzioni dei menu” da a (pag. 20)

•

Altre opzioni pag. 22 e pag. 23

Etichette d’ingresso

Selezionare “Impostazione”

Selezionare “Nome ingresso”

Visualizzare i menu

Selezionare un terminale di ingresso e impostare

■

Per tornare al televisore

Per la facile identiﬁ cazione e selezione della modalità di ingresso, si può etichettare ciascun terminale di ingresso o saltare i terminali non collegati ad alcun componente. (Per selezionare la modalità di ingresso,

pag. 16)

impostare

per selezionare

Le etichette impostate vengono visualizzate nel menu “Selezione ingresso” (pag. 16) o barra.

•

Se si seleziona “Salta”, la modalità non può essere selezionata.

per l’accesso

per selezionare

per l’accesso

per selezionare

per l’accesso

per selezionare

per

l’accesso

per selezionare

impostare

per selezionare

■

Input utente

Si può nominare liberamente ciascun terminale di ingresso.

Selezionare “Input utente”

Impostare i caratteri

(massimo: dieci caratteri)

Memorizza

EXIT

Input utente

Nome

ABCDEFGH I JKLMN UVWXYZ 0123456 abcde f gh i j k lmn uvwx yz ( ) +- . *_

OPQRST 789 ! :# opqr s t

RETURN

Page 16

Caratteristiche avanzate

INPUT

OPTION

SD CARD

EXIT

RETURN

Visione dalla scheda SD

•

Visione dalla scheda SD (fotograﬁ e)

(fotograﬁ e)

■

Mostra slide

•

Per i dettagli (pag. 31)

Vengono visualizzate le immagini ﬁ sse registrate con la fotocamera digitale.

Guardare

Inserire la scheda SD

•

Viene visualizzato il messaggio di avvertimento per il segnale di uscita.

Selezionare la fotograﬁ a da guardare

Visualizzate una alla volta

Selezionare la modalità SD (Mod. visione foto)

per

selezionare

guardare

Guida alle operazioni

(Schermata miniature)

Precauzioni

•

Durante il funzionamento, dai terminali di uscita del monitor non escono segnali.

•

“data” indica la data della registrazione effettuata con la fotocamera digitale. Se le registrazioni vengono effettuate senza il segnale della data, viene indicato “**/**/****”.

■

Per tornare al televisore

Visualizzazione errore (immagini non caricabili, ecc.)

Fotograﬁ a selezionata

■

Per visualizzare la guida alle operazioni o

OPTION

Precauzioni per l’utilizzo delle schede

•

Non rimuovere la scheda mentre l’unità esegue l’accesso ai dati (ciò può danneggiare la scheda o l’unità).

•

Non toccare i contatti sulla parte posteriore della scheda.

•

Non sottoporre la scheda a grandi pressioni o colpi.

•

Inserire la scheda nella direzione corretta (altrimenti si potrebbe danneggiare la scheda).

•

L’interferenza elettrica, l’elettricità statica o l’utilizzo sbagliato potrebbero danneggiare i dati o la scheda.

•

Fare il backup dei dati registrati a intervalli regolari, contro l’eventualità di un deterioramento o danneggiamento dei dati, oppure di un funzionamento erratico dell’unità. (Panasonic non si assume alcuna responsabilità per il deterioramento o danneggiamento dei dati registrati.)

Vengono visualizzate le informazioni della fotograﬁ a selezionata

Menu principale

Immagine

Menu impostazione Card

■

Cominciare la visione slide (operare al passo o )

■

Impostazioni per la visione slide (operare al passo o )

Mostra slide

Selezionare la fotograﬁ a da guardare

per prima

Visualizzare il menu

Selezionare “Menu impostazione Card”

Selezionare le funzioni e accedere

•

“Menu immagine” (pag. 22)

Menu Opzione Regolazioni / Conﬁ gurazioni (alternative)

impostazi-

one Card

Intervallo Selezionare l’intervallo di visione slide (5 / 10 / 15 / 30 / 60 / 90 / 120 Secondi)

Ripetizione Ripetizione della visione slide (Off / On)

impostare

per

selezionare

•

Per arrestare mentre in corso

Messaggi sullo schermo

La card SD è inserita?

•

Inserire un scheda SD.

File illegibile

•

Il ﬁ le è corrotto o illeggibile.

•

L’unità non supporta il formato.

(Per i formati e dati utilizzabili, vedere a pag. 39.)

File non valido

•

La scheda non ha dati.

Messaggio Signiﬁ cato / Azione

1 of 2

Intervallo 5 secondi Ripetizione Off

Menu impostazione Card

per l’accesso

per

selezionare

Alla fotograﬁ a precedente Ruotare di 90° (senso orario)

Alla fotograﬁ a successiva

Ruotare di 90° (senso antiorario)

Cominciare la visione slide

•

Per tornare alla schermata delle miniature

Scheda SD

•

Per i dettagli sulle schede SD (pag. 39)

Superﬁ cie etichetta

Spingere ﬁ nché si sente uno scatto

■

Per rimuovere

■

Per inserire

Premere il centro della scheda

Mod. visione foto

nome file

data

pixel

1/17

100-0001

23/10/2006

1600 x 1200

In lettura...

Seleziona

Per uscire Seleziona Ritorno

Singola

Mostra slide

100-0004 100-0003 100-0002 100-0001

100-0008 100-0007 100-0006 100-0005

100-0012 100-0011 100-0010 100-0009

Rosso

EXIT

SD CARD

Singola

Rotazione

Per uscire Seleziona Normale

Rotazione

Mostra slide

RETURN

Page 17

Caratteristiche avanzate

Collegamento

Funzione

VIERA Link e Q-Link VIERA Link soltanto Q-Link soltanto

Riproduzione facile

OOO

Connessione di accensione

OOO

Connessione di spegnimento

OOO

Controllo diffusori

(non mediante SCART)

Controllo facile con il solo telecomando VIERA

(non mediante SCART)

Registrazione TV diretta

(non mediante HDMI)

Scaricamento canali

(non mediante HDMI)

(HDMI) (SCART) (HDMI) (SCART)

•

Funzioni HDMI

•

Funzioni Q-Link

Q-Link collega il televisore e il videoregistratore / registratore DVD, permettendo la facile registrazione e riproduzione.

■

Condizione

■

Caratteristiche disponibili

Alcuni componenti di registrazione non sono utilizzabili. Leggere i manuali dei componenti usati.

Informazione / Messaggio

Viene visualizzato l’informazione di registrazione o un messaggio se la registrazione non è possibile. (Con alcuni componenti, soltanto se il numero del programma è “0” o “AV mode”.)

Connessione di accensione e lettura facile

Quando il videoregistratore o il registratore DVD comincia la riproduzione o viene attivato il menu di navigazione diretta / funzioni, il televisore si accende e la modalità di ingresso cambia automaticamente in modo da permettere di vedere il contenuto. (Soltanto se il televisore è nella modalità di attesa.)

Connessione di spegnimento

Quando si dispone il televisore nella modalità di attesa, anche il componente di registrazione si dispone automaticamente nella modalità di attesa. (Soltanto se la videocassetta o il DVD non sono attivi.)

•

Usare videoregistratori / registratori DVD con i logo seguenti: “Q-Link”, “NEXTVIEWLINK”, “DATA LOGIC”, “Easy Link”, “Megalogic” o “SMARTLINK”.

•

Collegare il componente al terminale AV1 o AV2 di questa unità mediante un cavo SCART “completamente allacciato”. (pag. 36)

•

Impostazione del terminale Q-Link nel menu funzioni (Q-Link, AV1 / 2 out) (pag. 23)

Ciò che si vede è ciò che si registra

DIRECT TV REC

Registrazione TV diretta:

Registrazione immediata del programma attuale con il videoregistratore / registratore DVD.

•

Quando si esegue la registrazione TV diretta, il componente di registrazione si accende automaticamente se è nella modalità di attesa.

•

Il componente di registrazione registra dal proprio sintonizzatore. Durante la registrazione si può spegnere il televisore.

•

Se si spegne il televisore durante la registrazione di una sorgente AV, la registrazione si interrompe.

• “DATA LOGIC” (trademark di Metz Corporation) • “

Megalogic” (trademark di Grundig Corporation)

• “Easy Link” (trademark di Philips Corporation) • “SMARTLINK” (trademark di Sony Corporation) Leggere anche i manuali degli altri componenti.

■

Scaricare le impostazioni dei canali

•

Eseguire Sintonia automatica. (pag. 24)

Se si usa questa unità per la prima volta, vedere “Impostazione automatica”. (pag. 12)

•

Eseguire lo scaricamento nel componente. (pag. 23)

(∗1): Il logo HDMI è visualizzato sui componenti compatibili HDMI. (∗2):

Chiedere informazioni al negozio di componenti digitali locale.

L’HDMI (high-deﬁ nition multimedia interface) permette di ottenere immagini digitali ad alta deﬁ nizione e un suono di alta qualità collegando il televisore e il componente.

Al terminale HDMI si può collegare un componente HDMI compatibile (

∗

) dotato del terminale HDMI o DVI, come

un decoder o lettore DVD, usando un cavo conforme HDMI (completamente allacciato).

Per i collegamenti, vedere “Componenti esterni” (pag. 36).

Note

•

L’HDMI è la prima completa interfaccia AV digitale per utenti conforme a uno standard di non compressione.

•

Se il componente esterno ha soltanto una uscita DVI, collegarlo al terminale HDMI1 usando un cavo d’adattamento da DVI a HDMI (∗2).

•

Se si usa il cavo adattatore da DVI a HDMI, collegare il cavo audio al terminale d’ingresso audio (HDMI1: usare i terminali COMPONENT-AUDIO).

•

Le impostazioni audio possono essere fatte sulla schermata del menu “Ingresso HDMI1”. (pag. 22)

•

Frequenze di campionamento segnale audio applicabili (2ch L.PCM): 48 kHz, 44,1 kHz, 32 kHz

•

I terminali HDMI2 sono soltanto per il segnale audio digitale.

•

Non è presupposto l’impiego con un PC.

•

Se il componente collegato è dotato della funzione di regolazione dell’aspetto, regolare il rapporto di aspetto a “16:9”.

•

Questi connettori HDMI sono del “tipo A”.

•

Questi connettori HDMI sono compatibili con la protezione del copyright HDCP (High-Bandwidth Digital Content Protection).

•

Al terminale d’ingresso “Component”, “S-VIDEO” o “VIDEO” si può collegare un componente senza terminale d’uscita digitale, per la ricezione dei segnali analogici.

•

Il terminale d’ingresso HDMI può essere usato soltanto con i seguenti segnali delle immagini: 480i, 480p, 576i, 576p, 720p, 1080i e 1080p. Far corrispondere l’impostazione d’uscita del componente digitale.

•

Per i dettagli sui segnali HDMI applicabili, vedere a pag. 40.

Funzioni HDMI

■

Sommario delle funzioni di controllo

Collegando con un cavo HDMI un componente Panasonic dotato della funzione VIERA Link, si può controllare il componente (pag. 34). Le funzioni VIERA Link e Q-Link possono essere usate insieme.

Page 18

Caratteristiche avanzate

•

Funzioni HDMI

Menu funzioni 2/2

VIERA Link

Informaz. sistema

Licenza software

Nome ingresso Durata visione

3 secondi

Frequenza di rinfresco 100Hz

SD CARD

INPUT

OPTION

EXIT

RETURN

Impostare “On”

(l’impostazione predeﬁ nita è On)

Selezionare “Impostazione”

Selezionare “VIERA Link”

Visualizzare i menu

∗

Avvalersi dell’inter-operabilità HDMI con i prodotti Panasonic dotati della funzione “HDAVI Control”. Questo televisore supporta la funzione “HDAVI Control 2”. Il collegamento di alcuni componenti Panasonic (registratore DVD DIGA, videocamera HD, Player theatre, ampliﬁ catore, ecc.) con i cavi HDMI ne permette l’interfaccia automatica. I componenti dotati della funzione “HDAVI Control” permettono le operazioni seguenti:

•

Lettura facile (pag. 35)

•

Connessione di accensione (pag. 35)

•

Connessione di spegnimento (pag. 35)

•

Controllo diffusori (pag. 35)

Inoltre, i componenti dotati della funzione “HDAVI Control 2” permettono l’operazione seguente:

•

Controllo facile con il solo telecomando VIERA (pag. 35) Queste caratteristiche sono limitate ai modelli che incorporano “HDAVI Control” e “VIERA Link” Panasonic. VIERA Link “HDAVI Control”, che si basa sulle funzioni di controllo fornite da HDMI, che è uno standard dell’industria conosciuto come HDMI CEC (Consumer Electronic Control), è una funzione unica che abbiamo sviluppato e aggiunto. Come tale, il suo funzionamento con prodotti di altre marche che supportano lo standard HDMI CEC non è garantito. Per le informazioni sulla compatibilità, vedere gli individuali manuali di istruzioni. Per i componenti compatibili, rivolgersi al rivenditore Panasonic locale.

VIERA Link “ ControlTM”

∗

Funzioni HDMI

■

Cavo HDMI

Questa funzione richiede un cavo compatibile HDMI (completamente allacciato). Non si possono usare i cavi non compatibili HDMI. Si consiglia di usare un cavo HDMI Panasonic. Numero della parte consigliata:

•

RP-CDHG15 (1,5 m)

•

RP-CDHG30 (3,0 m)

•

RP-CDHG50 (5,0 m)

per selezionare

impostare

■

Preparativi

Preparare i componenti per abilitare questa funzione. Leggere i manuali dei componenti. Riguardo ai collegamenti, vedere “Componenti esterni” (pag. 37). Leggere anche i manuali dei componenti.

■

Per la prima volta / Se si aggiunge un nuovo componente, si ricollega un componente o si cambia impostazione

Dopo il collegamento, accendere il componente e accendere poi il televisore.

Selezionare la modalità d’ingresso HDMI1 o HDMI2 (pag. 16), e accertarsi che le immagini vengano visualizzate correttamente.

Menu principale

VIERA Link

Immagine

Suono

Impostazione

per l’accesso

per selezionare

Lettura facile

Commutazione automatica dell’ingresso - Quando si fa funzionare il componente Panasonic collegato, la modalità d’ingresso cambia automaticamente. Quando si smette di farlo funzionare, la modalità d’ingresso ritorna.

Connessione di accensione

Il televisore si accende automaticamente quando il componente Panasonic collegato comincia la riproduzione o si attiva il navigatore diretto / menu delle funzioni del componente. (Soltanto se il televisore è nella modalità di attesa.)

Connessione di spegnimento

Quando si dispone il televisore nella modalità di attesa, anche il componente Panasonic collegato si dispone automaticamente nella modalità di attesa.

•

Questa funzione opera anche se il televisore si dispone automaticamente in modalità standby per la funzione di spegnimento automatico con il timer o di standby automatico di corrente.

Controllo diffusori

Il diffusore theatre può essere controllato con il telecomando del televisore. Questa funzione è disponibile se si è collegato un ampliﬁ catore o un Player theatre Panasonic.

•

Se l’accesso al menu non è possibile, controllare le impostazioni e il componente (pag. 34).

Controllo facile con il solo telecomando VIERA

Si può controllare il componente Panasonic collegato usando soltanto il telecomando VIERA (puntare il telecomando sul ricevitore dei segnali del televisore).

•

Se l’accesso al menu non è possibile, controllare le impostazioni e il componente (pag. 34).

•

Esempio:

•

Per il funzionamento del componente, leggere il suo manuale di istruzioni.

Registratore DVD DIGA Videocamera HD Player theatre

HDD

FUNCTION MENU

Playback

Recording

Delete

Copy

To Others

ALL

DATE/TIME

2006.12. 1 10:46

8 / 8

Per spostare il cursore / selezionare i menu

Per spostare il cursore / per l’accesso / regolare

Per memorizzare / impostare / per l’accesso

Per tornare al menu precedente

Per uscire dal menu

OPTION

Le stesse funzioni con il tasto OPTION del componente

Per l’accesso quando sulla barra dei colori sono visualizzate le parole chiave

•

Tasti disponibili del telecomando VIERA:

(secondo il componente collegato)

per selezionare

Visualizzare il “Menu VIERA Link”

Selezionare “Selezione altoparlanti”

Impostare “Home Cinema”

o “TV”

impostare

Access the menu of the equipment

Visualizzare il “Menu VIERA Link”

Selezionare il

componente che si desidera usare

per

l’accesso

per selezionare

Usare il menu del componente

Selezionare “Controllo Viera Link”

per selezionare

■

I diffusori TV sono attivi.

■

Home Cinema

Regolazione del componente (si accende automaticamente se è nella modalità di attesa).

Volume su / giù

Silenziamento

•

Il suono dei diffusori del televisore viene silenziato.

•

Quando si spegne il componente, i diffusori TV si attivano.

Listen

Start

Watch

Import/Record

Setup

Menu VIERA Link

Controllo Viera Link

Selezione altoparlanti

Registratore Home Cinema

Rosso

RETURN

Verd e

EXIT

Giallo

Blu

Menu VIERA Link

Controllo Viera Link

Selezione altoparlanti

Registratore Home Cinema

Page 19

Caratteristiche avanzate

•

Componenti esterni

Connettore

Registrazione / Lettura (componente)

AV1 AV2

AV3 (Lato del televisore)

COMPONENT

AUDIO OUT

Per la registrazione / lettura delle videocassette / DVD

(videoregistratore / registratore DVD)

Per guardare i DVD (lettore DVD) Per guardare le immagini del camcorder (videocamera) Per guardare le trasmissioni satellitari (decoder) Per giocare (componente videogiochi) Per usare l’ampliﬁ catore con un sistema di diffusori Q-Link Registrazione TV diretta VIERA Link

RGB

VIDEO

S VIDEO

AUDIO

RGB

VIDEO

AV 1 AV 2

COMPONENT

VIDEO

AUDIO

HDMI 1 HDMI 2

Questi diagrammi mostrano il modo consigliato di collegare il televisore ai vari componenti. Per gli altri collegamenti, vedere le istruzioni di ciascun componente, la tabella sotto e i dati tecnici (pag. 43).

: Collegamento consigliato

■

Tipi di componenti che possono essere collegati a ciascun connettore

Componenti esterni

■

Lettura facile, Controllo facile con il solo telecomando VIERA

■

Home Cinema

Registratore DVD Panasonic, Videocamera HD, ecc.

Ampliﬁ catore Panasonic

Registratore DVD Panasonic

Sistema di diffusori

Player theatre Panasonic

Videocamera HD

•

Usare cavi compatibili HDMI completamente allacciati.

•

Leggere anche i manuali dei componenti.

VIERA Link (pag. 34)

Sistema di diffusori

(VIDEO)

(S-VIDEO)

(AUDIO)

Cufﬁ a

Camcorder / Componente videogiochi

■

Per regolare il volume

“Volume cufﬁ a” nel menu audio (pag. 22)

( Minispina

stereo M3)

Computer

Ampliﬁ catore con sistema di diffusori

(Visione)

(Ascolto)

Per l'ascolto con i diffusori

Adattatore di conversione

(se necessario)

Decoder Registratore DVD / Videoregistratore

Cavo

SCART

Cavo RF

Cavo SCART

Per guardare le trasmissioni satellitari Per la registrazione / lettura

Per guardare i DVD

Lettore DVD

Cavo completamente allacciato compatibile HDMI

(Visione)

(Ascolto)

Cavo completamente allacciato compatibile HDMI

Registratore DVD

Componente HDMI

Cavo SCART

Page 20

Domande e

risposte, ecc.

•

Informazioni tecniche

Nome segnale

Modalità di aspetto

Segnale di controllo aspetto

Segnale widescreen

(WSS)

Segnale di controllo attraverso il terminale

SCART (8 pin) o terminale HDMI

Auto

16:9 14:9

N-

Zoom

4:3

Formato

4:3

Zoom1 Zoom2 Zoom3TVAV1 AV 2 AV 3

Componente

AV1 AV 2

HDMI1HDMI

TV/AV1/AV2/AV3

PAL

OOO O O

O O O OOOO

PAL 525/60

OOO O O

OOO

---- -

M.NTSC

OOO O O

OOO

---- -

NTSC (ingresso AV soltanto)

OOO O O

OOO

---- -

Componente/HDMI

525(480)/60i

OOO O O

OOO

---- - - -

525(480)/60p

OOO O O

OOO

---- - - -

625(576)/50i

OOO O O

OOO

----

625(576)/50p

OOO O O

OOO

----

750(720)/50p

OOO O O O O O O

---- - - -

750(720)/60p

OOO O O O O O O

---- - - -

1125(1080)/50i

OOO O O O O O O

---- - - -

1125(1080)/60i

OOO O O O O O O

---- - - -

1125(1080)/50p

OOO O O O O O O

---- - - -

1125(1080)/60p

OOO O O O O O O

---- - - -

Input PC

- - - ----- - - - - -

Informazioni tecniche

Note

•

Il rapporto varia secondo il programma, ecc. Se il rapporto è maggiore dello standard “16:9”, sulla parte superiore e inferiore dello schermo potrebbero apparire bande nere.

•

Se le dimensioni dello schermo non sembrano normali durante la lettura con un videoregistratore di un programma registrato widescreen, regolare l’allineamento del videoregistratore. (Vedere il manuale del videoregistratore.)

•

La modalità di aspetto può essere memorizzata separatamente per i segnali SD (deﬁ nizione standard) e HD (alta deﬁ nizione).

•

Per selezionare manualmente il rapporto: (Soltanto “16:9” o “4:3” nella modalità PC)

N-Zoom

14:916:9

Zoom3Zoom2Zoom1

Visualizza direttamente le immagini nel formato “16:9” senza distorsione (anamorﬁ co).

Visualizza un’immagine nel formato letterbox “16:9” o un’immagine nel formato “4:3” senza distorsione.

Visualizza le immagini nel formato standard “14:9” senza ingrandimento.

Visualizza un’immagine nel formato letterbox “16:9” (anamorﬁ co) a schermo intero senza distorsione.

Visualizza un’immagine nel formato “4:3” a schermo intero. L’allungamento si nota soltanto sui bordi destro e sinistro.

Visualizza un’immagine nel formato letterbox “2,35:1” (anamorﬁ co) a schermo intero senza distorsione. Nel formato “16:9”, visualizza le immagini al loro massimo (con un leggero ingrandimento).

Auto

Viene selezionato il rapporto migliore e le immagini si espandono in modo da riempire lo schermo.

•

Questa funzione potrebbe non essere normalmente utilizzabile, a seconda della condizione del componente.

•

Le immagini e il suono potrebbero mancare per alcuni secondi quando la lettura comincia.

•

Le immagini e il suono potrebbero mancare per alcuni secondi quando si cambia la modalità d’ingresso.

•

La funzione del volume viene visualizzata quando si regola il volume del componente.

•

La riproduzione facile è anche disponibile usando il telecomando dell’ampliﬁ catore o del Player theatre. Leggere i manuali dei componenti.

•

Se si collega allo stesso tempo lo stesso tipo di componenti (per esempio: un DIGA a HDMI1 /un altro DIGA a HDMI2), VIERA Link è disponibile per il terminale con il numero più piccolo.

•

“HDAVI Control 2” è lo standard più recente (febbraio 2007) dei componenti Panasonic compatibili HDAVI Control. Questo standard è compatibile con i normali componenti HDAVI Panasonic.

I collegamenti HDMI di alcuni componenti Panasonic ne permettono automaticamente l'interfaccia. (pag. 34)

VIERA Link “ ControlTM”

Formato 4:3

Visualizza un’immagine nel formato “4:3” ingrandita orizzontalmente per riempire lo schermo.

4:3

Visualizza le immagini nel formato standard “4:3” senza distorsione.

Rapporto di aspetto

Si possono scegliere le dimensioni e l’aspetto ottimali, per fruire di immagini migliori. (pag. 15)

■

Auto: Questa funzione determina automaticamente il rapporto di aspetto migliore da usare per riempire lo schermo. A questo scopo, essa impiega un processo in quattro tempi per determinare se le immagini che si vedono sono immagini widescreen.

Quando la funzione di aspetto automatico rileva un segnale widescreen, essa seleziona la modalità widescreen

16:9 o 14:9 appropriata. Se invece non rileva un segnale widescreen, questo avanzato apparecchio TV migliora

le immagini per il piacere di visione ottimale. Le indicazioni sullo schermo mostrano come la funzione di aspetto automatico determina il rapporto da usare: Sulla parte superiore sinistra appare “WIDE” se viene rilevato un segnale di identiﬁ cazione widescreen (WSS) o un

segnale dal terminale SCART. La funzione di aspetto automatico seleziona allora il rapporto widescreen 16:9 o 14:9

appropriato. Questa funzione è operativa anche in qualsiasi altra modalità di aspetto. Sulla parte superiore sinistra

dello schermo appare “

Auto

” se vengono rilevate bande nere sopra e sotto le immagini. La funzione di aspetto automatico seleziona allora il rapporto migliore ed espande le immagini in modo da riempire lo schermo. Questo processo potrebbe richiedere diversi minuti, a seconda dell’oscurità delle immagini.

Formato dei dati per guardare le schede

Note

•

Le immagini JPEG modiﬁcate con un PC potrebbero non essere visualizzate.

•

Le immagini importate da un computer devono essere compatibili con EXIF (Exchangeable Image File) 2.0, 2.1 e 2.2.

•

I ﬁ le parzialmente deteriorati potrebbero essere visualizzati con una risoluzione ridotta.

•

Questo televisore può leggere soltanto l’estensione “.JPG”.

•

I nomi delle cartelle e dei ﬁ le potrebbero essere diversi a seconda della fotocamera digitale usata.

•

Non usare caratteri a doppio byte o codici speciali.

•

La scheda potrebbe risultare inutilizzabile con l’apparecchio se si modiﬁ cano i nomi di ﬁ le o cartelle.

Fotograﬁ e : Immagini ﬁ sse registrate con le fotocamere digitali compatibili con gli standard dei ﬁ le JPEG

di DCF∗ e EXIF. Formato dati : Baseline JPEG (sottocampionamento 4:4:4, 4:2:2 o 4:2:0) Numero massimo di ﬁ le

: 9.999

Risoluzione immagine

: Da 160 × 120 a 10.000.000

•

Tipo di scheda utilizzabile (capacità massima): Scheda SDHC (4 GB), Scheda SD (2 GB), MultiMediaCard (128 MB), Scheda miniSD (1 GB) (richiede l’adattatore miniSD)

•

Se si usa una scheda miniSD, inserirla / rimuoverla insieme con l’adattatore.

•

Controllare le informazioni più recenti sul tipo di schede nel sito web seguente. (Inglese soltanto) http://panasonic.co.jp/pavc/global/cs/

∗

DCF (Design rule for camera ﬁ le system): Standard uniﬁ cato stabilito dalla Japan Electronics and Information Technology Industries Association (JEITA).

Informazioni sui terminali SCART, S-video e HDMI

Massa della presa Uscita CVBS (video) Massa CVBS Ingresso rosso Massa rossa Ingresso verde Massa verde Ingresso blu Massa blu Uscita audio (S) Uscita audio (D)

Ingresso CVBS (video) Massa stato RGB Stato RGB Massa

- Dati Q-Link Stato CVBS Ingresso audio (S) Massa audio Ingresso audio (D)

21 19 17 15 13 11 9 7 5 3 1

20 18 16 14 12 10 8 6 4 2

■

Presa Scart AV1 (RGB, VIDEO, Q-Link)

Gli ingressi adatti per AV1 includono l’RGB (Rosso / Verde / Blu).

Ingresso crominanza Ingresso luminanza

Massa crominanza Massa luminanza

■

Presa a 4 pin S-Video AV3

Rilevamento spina calda Massa DDC/CEC SCL CEC Schermo clock TMDS Dati0– TMDS Dati0+ TMDS Schermo dati1 TMDS Dati2– TMDS Dati2+ TMDS

Alimentazione di +5V SDA Riservato (in cavo ma non collegato sul dispositivo) Clock– TMDS Clock+ TMDS Schermo dati0 TMDS Dati1– TMDS Dati1+ DMDS Schermo dati2 TMDS

19 17 15 13 11 9 7 5 3 1

18 16 14

12 10 8 6 4 2

■

Terminale HDMI

Massa della presa Uscita CVBS (video) Massa CVBS Ingresso rosso, SC - in Massa rossa Ingresso verde Massa verde Ingresso blu Massa blu Uscita audio (S) Uscita audio (D)

Ingresso CVBS (video) Massa stato RGB Stato RGB Massa

- Dati Q-Link Stato CVBS Ingresso audio (S) Massa audio Ingresso audio (D)

21 19 17 15 13 11 9 7 5 3 1

20 18 16 14 12 10 8 6 4 2

■

Presa Scart AV2 (RGB, VIDEO, S-Video, Q-Link)

AV2: I pin 15 e 20 sono dipendenti dalla commutazione S-VHS / VIDEO di AV2.

Page 21

Domande e

risposte, ecc.

•

Domande e risposte

•

Informazioni tecniche

Segnale di ingresso che può essere visualizzato

Note

•

I segnali che non corrispondono alle speciﬁ che sopra riportate possono non essere visualizzabili in modo corretto.

•

I segnali sopra vengono riformattati per la visione ottimale sul display.

•

Il segnale di ingresso valido per PC è fondamentalmente compatibile con i tempi dello standard VESA.

•

Il segnale PC viene ingrandito o ridotto per il video ed è possibile che non vengano visualizzati dettagli di immagini con sufﬁ ciente chiarezza.

Nome del segnale COMPONENT HDMI

525 (480) / 60i

∗∗

525 (480) / 60p

∗∗

625 (576) / 50i

∗∗

625 (576) / 50p

∗∗

750 (720) / 60p

∗∗

750 (720) / 50p

∗∗

1.125 (1.080) / 60i

∗∗

1.125 (1.080) / 50i

∗∗

1.125 (1.080) / 60p

∗

1.125 (1.080) / 50p

∗

Nome del segnale Frequenza orizzontale (kHz) Frequenza verticale (Hz)

640 × 400 @70 Hz 31,47 70,07 640 × 480 @60 Hz 31,47 59,94 640 × 480 @75 Hz 37,50 75,00 800 × 600 @60 Hz 37,88 60,32 800 × 600 @75 Hz 46,88 75,00 800 × 600 @85 Hz 53,67 85,06 852 × 480 @60 Hz 31,44 59,89

1.024 × 768 @60 Hz 48,36 60,00

1.024 × 768 @70 Hz 56,48 70,07

1.024 × 768 @75 Hz 60,02 75,03

1.024 × 768 @85 Hz 68,68 85,00

1.280 × 1.024 @60 Hz 63,98 60,02

1.366 × 768 @60 Hz 48,39 60,04 Macintosh13” (640 × 480) 35,00 66,67 Macintosh16” (832 × 624) 49,73 74,55 Macintosh21” (1.152 × 870) 68,68 75,06

∗

simbolo: Segnale di ingresso compatibile

COMPONENT (Y, PB, PR), HDMI

PC (D-sub 15P)

No.

piedino

Segnale

No.

piedino

Segnale

No.

piedino

Segnale

R GND (terra) NC (non collegato) G GND (terra) NC (non collegato) B GND (terra) HD

NC (non collegato) NC (non collegato) VD

GND (terra) GND (terra) NC (non collegato)

Collegamento PC

A questo televisore si può collegare un PC, per visualizzare e sentire dal televisore lo schermo e il suono del PC.

•

Segnali PC che possono essere immessi: Frequenza di scansione orizzontale da 31 a 69 kHz; frequenza di scansione verticale da 59 a 86 Hz (più di 1.024 linee del segnale potrebbero causare la visualizzazione sbagliata delle immagini).

•

Per il connettore 15 pin D-sub conforme DOS/V non è necessario un adattatore PC.

Note

•

Alcuni modelli di PC non sono collegabili a questo televisore.

•

Usando un PC, regolare al massimo la qualità dei colori dello schermo PC.

•

Per i dettagli sui segnali PC applicabili, vedere sotto.

•

Risoluzione massima di visualizzazione

•

Segnale connettore 15 pin D-sub

Aspetto

4:3

1.440 × 1.080 pixel

16:9

1.920 × 1.080 pixel

Domande e risposte

Prima di chiamare il tecnico per la riparazione, seguire queste semplici istruzioni per risolvere il problema. Se il problema persiste, rivolgersi al rivenditore Panasonic locale per l'assistenza.

Macchie bianche o fantasmi (disturbo)

•

Controllare la posizione, direzione e collegamento dell’antenna.

Non ci sono né le immagini né il suono

•

Il televisore è nella “modalità AV”?

•

Il cavo di alimentazione è collegato alla presa di corrente?

•

Il televisore è acceso?

•

Controllare il Menu immagine (pag. 22) e il volume.

•

Controllare che tutti i cavi SCART e i collegamenti necessari siano saldi.

Aspetto automatico

•

L’aspetto automatico è progettato in modo da fornire il rapporto di aspetto migliore da usare per riempire lo schermo. Per il controllo dell’utente, vedere a pag. 38.

Bianco e nero / S-Video

•

Usando il tasto AV, accertarsi che la selezione sia S-Video, e cioè AV2/AV2S (pag. 16).

Messaggi sullo schermo

- I.e. EC/AV1

•

Possono essere cancellati premendo semplicemente il tasto . Premerlo di nuovo per farli riapparire.

Le funzioni di registrazione TV diretta / Q-Link non registrano

•

Controllare il cavo SCART e il collegamento. Impostare anche “AV1 / AV2 out” nel menu funzioni (pag. 23).

Punti permanentemente accesi sullo schermo

•

A causa del processo di produzione usato in questa tecnologia, alcuni pixel potrebbero rimanere permanentemente accesi o spenti. Ciò non è un malfunzionamento.

Il contrasto è ridotto

•

Il contrasto si riduce nelle condizioni seguenti senza che l’utente esegua operazioni per alcuni minuti:

● non c’è il segnale nella modalità DVB o AV

● canale selezionato bloccato

● canale selezionato invalido

● menu visualizzato

● Miniatura o foto in modalità scheda SD

15 14 13 12 11

67839

Page 22

Domande e

risposte, ecc.

Domande e risposte

•

Caratteristiche tecniche

•

Domande e risposte

TH-42PY70FA, TH-42PY70F TH-50PY70F

Alimentazione C.a. 220-240 V 50 / 60 Hz

Consumo

energetico

Uso medio 486 W 561 W

Condizione di attesa 0,5 W

Pannello

del display

Rapporto di visualizzazione

16:9

Dimensioni dello schermo

106 cm (diagonale) 127 cm (diagonale) 922 mm (L) × 518 mm (A) 1.106 mm (L) × 622 mm (A)

Nr. di pixel 2.073.600 (1.920 (L) × 1.080 (A)) [5.760 × 1.080 punti]

Suono

Altoparlante

160 mm × 42 mm × 2 pezzi, 8 Ω

Uscita audio

20 W (10 W + 10 W), THD 10%

Cufﬁ e Minipresa stereo M3 (3,5 mm) × 1

Segnali PC

VGA, SVGA, XGA SXGA ······ (compresso) Frequenza di scansione orizzontale 31 - 69 kHz Frequenza di scansione verticale 59 - 86 Hz

Sistemi di ricezione / Nome banda

PAL B, G, H, I, SECAM B, G, SECAM L / L’

VHF E2 - E12 VHF H1 - H2 (ITALIA) VHF A - H (ITALIA) UHF E21 - E69 CATV (S01 - S05) CATV S1 - S10 (M1 - M10) CATV S11 - S20 (U1 - U10) CATV S21 - S41 (Iperbanda)

PAL D, K, SECAM D, K

VHF R1 - R2 VHF R3 - R5 VHF R6 - R12 UHF E21 - E69

PAL 525/60 Riproduzione di nastri NTSC con alcuni videoregistratori (VCR) PAL M.NTSC Riproduzione con videoregistratori (VCR) M.NTSC NTSC (SOLO INGRESSO AV)

Riproduzione con videoregistratori (VCR) NTSC

Antenna - retro VHF / UHF

Condizioni operative

Temperatura : 0 °C - 35 °C Umidità

Umidità relativa 20% - 80% (senza condensa)

Terminali di connessione

AV1 (connettore tipo Scart)

Presa a 21 pin (ingresso audio / video, uscita audio / video, ingresso RGB, Q-Link)

AV2 (connettore tipo Scart) Presa a 21 pin (ingresso audio / video, uscita audio / video, ingresso RGB, ingresso S-Video, Q-Link)

AV3

VIDEO Tipo PIN RCA × 1 1,0 V[p-p] (75 Ω) S-VIDEO Mini DIN a 4 pin Y:1,0 V[p-p] (75 Ω) C:0,286 V[p-p] (75 Ω) AUDIO L - R

Tipo PIN RCA × 2 0,5 V[rms]

COMPONENT

VIDEO

Y 1,0 V[p-p] (inclusa sincronizzazione) PB, PR ±0,35 V[p-p]

AUDIO L - R

Tipo PIN RCA × 2 0,5 V[rms]

Altri

HDMI1 / 2 Connettore TIPO A

•

Questo televisore supporta la funzione “HDAVI Control 2”

A 15 PIN, D-SUB, ALTA DENSITÀ

R,G,B/0,7 V[p-p] (75 Ω)

HD, VD/livello TTL 2,0 - 5,0 V[p-p] (alta impedenza)

Slot scheda

Slot scheda SD × 1

Uscita

AUDIO L - R

Tipo PIN RCA × 2 0,5 V[rms] (alta impedenza)

Dimensioni ( L × A × P )

1.134 mm × 688 mm × 330 mm (Con piedistallo)

1.134 mm × 641 mm × 116 mm (Solo TV)

1.323 mm × 802 mm × 369 mm (Con piedistallo)

1.323 mm × 754 mm × 99,5 mm (Solo TV)

Massa

42,0 k Net (Con piedistallo) 35,0 k Net (Solo TV)

50,5 k Net (Con piedistallo) 43,0 k Net (Solo TV)

Problema Rimedio

Schermo Suono HDMI

Il suono non è normale

•

Impostare la regolazione del suono del componente collegato su “2ch L.PCM”.

•

Controllare l’impostazione “Ingresso HDMI1” nel menu audio. (pag. 22)

•

Se il problema è causato dal collegamento digitale, selezionare il collegamento del suono analogico. (pag. 33)

Il livello del suono è basso o il suono è distorto

•

La ricezione del segnale audio potrebbe essere deteriorata.

•

Impostare “MPX” (pag. 22) a “Mono” nel menu audio.

•

Controllare il sistema audio. (pag. 25)

Si sente un suono ruotante

•

Il suono proviene dalla ventola di raffreddamento incorporata (ciò non indica un difetto di funzionamento).

Non c’è il suono

•

La funzione di silenziamento è attivata? (pag. 9)

•

Il volume è regolato al minimo?

Le immagini dal componente esterno sono insolite quando esso è collegato mediante HDMI

•

Il cavo HDMI è collegato correttamente? (pag. 36)

•

Spegnere il televisore e il componente, e poi riaccenderli.

•

Controllare il segnale di ingresso dal componente (pag. 40).

•

Usare un componente compatibile EIA/CEA-861/861B.

Vengono visualizzate immagini insolite

•

Spegnere il televisore con l’interruttore di accensione / spegnimento principale e poi riaccenderlo.

Il televisore si dispone nella modalità di attesa

•

La funzione del timer di spegnimento automatico è attivata.

•

Il televisore si dispone nella modalità di attesa 30 minuti circa dopo la ﬁ ne della trasmissione.

Appare un messaggio di errore

•

Seguire le istruzioni del messaggio.

•

Se il problema persiste, rivolgersi al centro di assistenza autorizzato.

Il telecomando non funziona

•

Le batterie sono installate correttamente? (pag. 6)

•

Il televisore è stato acceso?

Le immagini non vengono visualizzate

•

“Colore” o “Contrasto” nel menu immagine è regolato al minimo? (pag. 22)

•

Controllare il sistema di colore. (pag. 25)

Immagini sfocate o distorte

(non c’è il suono o il volume è basso)

•

Impostare di nuovo i canali. (pag. 24)

Immagini confuse, disturbate

•

Impostare “P-NR” nel menu immagine (per eliminare il disturbo). (pag. 22)

•

Controllare i prodotti elettrici vicini (automobile, motocicletta, lampada a ﬂ uorescenza).

Altro

Caratteristiche tecniche

Note

•

Il design e i dati tecnici sono soggetti a modiﬁ che senza preavviso. Peso e dimensioni indicati sono approssimativi.

•

Quest’apparecchio è conforme con gli standard EMC elencati sotto.

EN55013, EN61000-3-2, EN61000-3-3, EN55020, EN55022, EN55024.
