Page 1

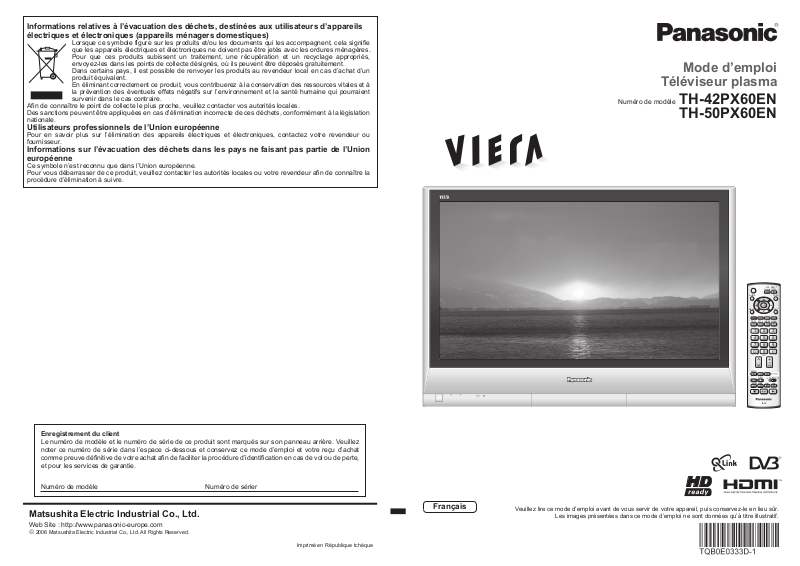

Mode d’emploi

Téléviseur plasma

Français

Veuillez lire ce mode d’emploi avant de vous servir de votre appareil, puis conservez-le en lieu sûr.

Les images présentées dans ce mode d’emploi ne sont données qu’à titre illustratif.

Numéro de modèle

TH-42PX60EN TH-50PX60EN

Informations relatives à l’évacuation des déchets, destinées aux utilisateurs d’appareils

Imprimé en République tchèque

Enregistrement du client

Le numéro de modèle et le numéro de série de ce produit sont marqués sur son panneau arrière. Veuillez noter ce numéro de série dans l’espace ci-dessous et conservez ce mode d’emploi et votre reçu d’achat comme preuve déﬁ nitive de votre achat aﬁ n de faciliter la procédure d’identiﬁ cation en cas de vol ou de perte, et pour les services de garantie.

Numéro de modèle Numéro de sérier

Matsushita Electric Industrial Co., Ltd.

Web Site : http://www.panasonic-europe.com

électriques et électroniques (appareils ménagers domestiques)

Lorsque ce symbole figure sur les produits et/ou les documents qui les accompagnent, cela signifie que les appareils électriques et électroniques ne doivent pas être jetés avec les ordures ménagères. Pour que ces produits subissent un traitement, une récupération et un recyclage appropriés, envoyez-les dans les points de collecte désignés, où ils peuvent être déposés gratuitement. Dans certains pays, il est possible de renvoyer les produits au revendeur local en cas d’achat d’un produit équivalent. En éliminant correctement ce produit, vous contribuerez à la conservation des ressources vitales et à la prévention des éventuels effets négatifs sur l’environnement et la santé humaine qui pourraient survenir dans le cas contraire.

fin de connaître le point de collecte le plus proche, veuillez contacter vos autorités locales. Des sanctions peuvent être appliquées en cas d’élimination incorrecte de ces déchets, conformément à la législation nationale.

Utilisateurs professionnels de l’Union européenne

Pour en savoir plus sur l’élimination des appareils électriques et électroniques, contactez votre revendeur ou fournisseur.

Informations sur l’évacuation des déchets dans les pays ne faisant pas partie de l’Union européenne

Ce symbole n’est reconnu que dans l’Union européenne. Pour vous débarrasser de ce produit, veuillez contacter les autorités locales ou votre revendeur afin de connaître la procédure d’élimination à suivre.

DVB

Analogue

MODE

TEXT

STTL INDEX HOLD

123 456 789

VCR

ASPECT

REC

PROGRAMME

IDTV

DIRECT TV REC

VCR DVD

TV/AVGUIDE

EXIT

Page 2

Visionnement Avancé FAQ, etc.

Guide de mise en

route rapide

Table des matières

Transformez votre salon en salle de cinéma !

Vivez une expérience multimédia d’un

incroyable niveau

•

Mesures de sécurité ···································· 4

(Avertissement / Attention)

•

Remarques ················································· 5

•

Entretien ······················································ 5

Sections à lire impérativement

Fonctions de base

•

Regarder la télévision ·······························10

•

Afﬁ cher le télétexte ···································12

•

Regarder des vidéos et des DVD ·············14

Fonctions avancées

•

Comment utiliser les fonctions du menu ···16

(image, qualité sonore, etc.)

•

Réglages DVB avancés (DVB) ·················18

(Télévision payante, heure, etc.)

•

Modiﬁ cation et réglage des chaînes

(Analogique)

··············································· 20

•

Modiﬁ cation et réglage des chaînes

(DVB) ························································ 22

•

Afﬁ chage de l’écran d’un ordinateur sur le

téléviseur ··················································· 25

•

Appareil externe ········································26

(Q-Link / Contrôle par HDMI / Raccordements)

Découvrez votre téléviseur !

•

Données techniques ·································32

•

FAQ ··························································· 36

•

Licence ······················································39

•

Caractéristiques ········································ 39

FAQs, etc.

Accessoires / Options

·········· 6

Identiﬁ er les commandes

··· 7

Raccordement

························· 8

Conﬁ guration automatique

··· 9

Guide de mise en route rapide

Savourez une abondance de multimédias

Caméscope

Ampliﬁ cateur

à système

d’enceintes

Magnétoscope

Lecteur DVD

Enregistreur DVD

Ordinateur

personnel

Décodeur

Page 3

4 5

Mesures de sécurité

En cas d’anomalie, débranchez immédiatement la ﬁ che du cordon d’alimentation !

(comme une odeur anormale ou de la fumée)

CA 220 à 240 V 50 / 60 Hz

Une aération bloquée par des rideaux ou autre peut provoquer une surchauffe, un incendie ou une électrocution.

Veillez à ne pas afﬁ cher une image statique sur l’écran pendant une période prolongée

De telles images peuvent entraîner l’apparition d’images rémanentes sur l’écran plasma si elles sont afﬁ chées pendant longtemps. Ces images rémanentes ne sont pas considérées comme des dysfonctionnements et ne sont pas couvertes par la garantie.

Pour diminuer le risque d’apparition d’images rémanentes, un économiseur d’écran s’active automatiquement s’il n’y a aucun signal ou aucune opération en mode AV (p. 37). L’économiseur d’écran est automatiquement désactivé lorsqu’un signal est détecté ou qu’une opération est effectuée.

Laissez sufﬁ samment d’espace autour de l’appareil pour la chaleur rayonnée.

(Nettoyer un appareil sous tension présente un risque d’électrocution.)

Avant de nettoyer le téléviseur, débranchez la ﬁ che du cordon d’alimentation

Si vous prévoyez de ne pas utiliser le téléviseur pendant une période prolongée, débranchez la ﬁ che du cordon d’alimentation

(cm)

Appareil électronique Plus particulièrement, ne placez pas un appareil vidéo à

proximité du téléviseur (des interférences électromagnétiques pourraient déformer les images / le son).

Appareil doté d’un capteur infrarouge Ce téléviseur émet également des rayons

infrarouges (ce qui pourrait avoir une incidence sur le fonctionnement de l’autre appareil).

Eloignez le téléviseur de ces types d’appareil

Attention

Types d’image statique

Numéros de la chaîne ou logos uniques Image afﬁ chée en mode 4:3 Jeu vidéo Image d’ordinateur

Ne bloquez pas les trous d’aération arrière

Remarques

Entretien

Panneau d’afﬁ chage

Coffret

Fiche du cordon d’alimentation

Entretien quotidien : Essuyez délicatement la surface avec un chiffon doux pour retirer la saleté. Saleté importante : Essuyez la surface avec un chiffon doux imbibé d’eau ou d’eau mélangée à une petite quantité de détergent neutre. Puis, avec un chiffon doux et sec, essuyez uniformément la surface jusqu’à ce qu’elle soit sèche.

Entretien quotidien : Essuyez la surface avec un chiffon doux et sec. Saleté importante : Imbibez d’eau ou d’eau mélangée à une petite quantité de détergent neutre un chiffon doux. Puis, essorez le chiffon et essuyez la surface avec celui-ci. Terminez en essuyant la surface avec un chiffon sec.

Essuyez régulièrement la ﬁ che du cordon d’alimentation avec un chiffon sec. (Humidité et poussière peuvent être à l’origine d’un incendie ou une électrocution.)

Retirez tout d’abord la ﬁ che du cordon d’alimentation de la prise de courant.

Attention

•

La surface du panneau d’afﬁ chage a reçu un traitement spécial et peut s’abîmer facilement. Ne cognez pas ou ne rayez pas la surface avec les ongles ou un objet rigide.

•

Prenez soin de ne pas soumettre la surface à des insecticides, des solvants, des diluants ou autres substances volatiles (ce qui pourrait altérer le ﬁ ni de la surface).

Attention

•

Prenez soin de ne pas soumettre les surfaces du téléviseur à des détergents. (La présence de liquide dans le téléviseur pourrait être à l’origine d’une panne de l’appareil.)

•

Prenez soin de ne pas soumettre les surfaces à des insecticides, des solvants, des diluants ou autres substances volatiles (ce qui pourrait détériorer la surface en décollant la peinture).

•

Evitez tout contact prolongé du coffret avec une substance en caoutchouc ou PVC.

Ce téléviseur consomme de l’énergie même en mode d’arrêt, tant que la ﬁ che du cordon d’alimentation est branchée sur une prise de courant sous tension.

Eloignez le téléviseur de liquides

Pour prévenir tout dommage pouvant entraîner un risque d’incendie ou de choc électrique, évitez d’exposer cet appareil à l’égouttement ou aux éclaboussures. Ne placez aucun récipient contenant de l’eau (vase de ﬂ eur, tasse, bouteille de produit de beauté, etc.) sur l’appareil (ou sur une étagère le dominant).

Ne retirez pas les couvercles Ne modiﬁ ez JAMAIS l’appareil par vous-même

(Les composants à haute tension pourraient entraîner une grave électrocution.)

Conﬁ ez tout travail de vériﬁ cation, réglage ou réparation à votre revendeur Panasonic.

N’introduisez pas d’objets étrangers dans l’appareil

Ne faites pas tomber d’objets en métal ou inﬂ ammables dans l’appareil via les trous de ventilation (un incendie ou une électrocution pourrait en résulter).

L’utilisation d’un socle ou autre ﬁ xation non autorisée pourrait déstabiliser l’appareil, et présenter un risque de blessure. Veillez à conﬁ er l’installation de votre appareil à votre revendeur Panasonic. Utilisez les socles / ﬁ xations en option (p. 6).

N’utilisez que les socles / équipements de montage spéciﬁ ques

Manipulation de la ﬁ che et du cordon d’alimentation

Insérez complètement la ﬁ che du cordon d’alimentation dans la prise de courant. (Une ﬁ che de cordon d’alimentation mal insérée pourrait dégager de la chaleur et provoquer un incendie.) Assurez vous un accès facile à la prise du câble d’alimentation. Aﬁ n d’éviter une électrocution assurez-vous que la broche de mise à la terre sur la ﬁ che du cordon d’alimentation est bien branchée.

Un appareil de CLASSE I doit être raccordé à une prise de courant en étant relié à la terre. Ne touchez pas la ﬁ che du cordon d’alimentation avec les mains mouillées. (Vous pourriez vous électrocuter.) N’endommagez pas le cordon d’alimentation. (Un cordon endommagé peut être à l’origine d’un incendie ou d’une électrocution.)

Ne déplacez pas le téléviseur avec son cordon branché à la prise de courant.

Ne placez pas d’objets lourds sur le cordon ni ne placez le cordon à proximité d’un objet à température élevée.

Ne tordez pas le cordon, ni ne le pliez excessivement, ni ne l’étirez.

Ne tirez pas directement sur le cordon. Tenez la ﬁ che du cordon d’alimentation lorsque vous le débranchez.

N’utilisez pas une ﬁ che de cordon d’alimentation ou une prise de courant endommagée.

Avertissement

Ne placez pas le téléviseur sur une surface instable

N’exposez pas le téléviseur directement aux rayons du soleil ou à toute autre source de chaleur

Evitez d’exposer le téléviseur directement aux rayons du soleil ou à toute autre source de chaleur. Pour éviter les risques d’incendie, ne jamais poser une bougie ou autre objet contenant une ﬂ amme sur le téléviseur ou a proximité de ce dernier.

4 : 3

Page 4

Guide de mise en

route rapide

AV4

S-V V L R

IDTV

REC

VCR DVD

VCR

TEXT

MODE

EXIT

TV/AVGUIDE

STTL INDEX HOLD

123 456 789

PROGRAMME

DIRECT TV REC

DVB

Analogue

ASPECT

Accessoires en option

Piédestal Socle du téléviseur plasma Applique de

suspension au mur (verticale)

TY-WK42PV3W

(angulaire)

TY-WK42PR2W

TY-ST42P600W

TY-ST42P60W

TY-S42PX60W

(TH-42PX60EN)(TH-42PX60EN)

TY-ST50P600W

(TH-50PX60EN)

(TH-42PX60EN)

TY-ST50P60W

(TH-50PX60EN)

TY-S50PX60W

(TH-50PX60EN)

Identiﬁ er les commandes

Sélection des fonctions

Commute le téléviseur sur Marche ou Veille

(Bouton Marche / Arrêt sur Marche)

Bouton Marche / Arrêt

Soulevez le volet où est gravée l’indication “PULL”.

Capteur C.A.T.S. (Contrast Automatic Tracking System) (détecte la luminosité pour ajuster la qualité de l’image en mode d’image “Auto”) (p. 16)

Témoin DVBTémoin

d’alimentation

(veille : rouge)

Récepteur du signal de la télécommande

Passe du mode DVB (Digital Video Broadcasting) au mode analogique (p. 10)

Sous-titres

Afﬁ chage des sous-titres (p. 11) (DVB) Pour voir votre chaîne de télétexte préférée (p. 12)

•

Identiﬁ er les commandes

•

Accessoires / Options

Système DVB activé pendant un enregistrement TV Direct (Veille) :orange (clignote) Bloquage tuner Activé (Veille) :orange

Bague en ferrite

•

J0KF00000018

Piles pour télécommande

(2)

•

R6 (UM3)

Accessoires / Options

Attache-câbles (2)

Cordon d’alimentation

Télécommande

•

EUR765108A

Mode d’emploi Garantie Pan Européenne

Accessoires standard

Vériﬁ ez que vous avez les accessoires et objets présentés

Mise en place des piles de la télécommande

Tirez pour ouvrir

Crochet

Respectez la polarité (+ ou -)

Fermez

Attention

•

Une mise en place incorrecte peut entraîner une fuite du liquide des piles et leur corrosion, ce qui endommagerait la télécommande.

•

N’utilisez pas ensemble une pile neuve et une pile usagée.

•

N’utilisez pas ensemble des piles de type différent (comme des piles alcalines et au manganèse).

•

N’utilisez pas de piles rechargeables (Ni-Cd).

•

Ne brûlez pas ou ne brisez pas les piles.

Fixation des attache-câbles

Pour mémoriser le réglage (p. 20)

Permet de mémoriser les paramètres de réglage des fonctions

Volume, Contraste, Luminosité, Couleur, Netteté,

Teinte (en mode NTSC), Grave, Aigu, Balance, Réglage manuel (Mode analogique) (p. 20)

Sélectionne les programmes les uns à la suite des autres

Commute entre TV/AV

Prise de casque (p. 30)

Prises AV4 (p. 30)

Pour couper / rétablir le son

Modiﬁ e le format d’écran (p. 11)

Normalise (p. 16)

(Réinitialise les réglages)

Sélectionne les programmes les uns à la suite des autres

Modiﬁ ent le programme / chaîne

(p. 10)

Télétexte (p. 12)

Sélection / OK

Guide des programmes (p. 10)

Opérations du magnétoscope / lecteur ou enregistreur DVD

(p. 15)

Volume

Informations sur le programme

(p. 11)

Index du télétexte (p. 12)

Image statique (p. 11)

Touches de couleur (utilisées pour différentes fonctions) (voir p. 12 pour les exemples.)

EXIT (Revient à l’écran TV)

Commute entre TV/AV

(Pour regarder des vidéos ou DVD) (p. 14)

Enregistrement TV direct

Pour enregistrer immédiatement un programme sur le magnétoscope/ enregistreur DVD par liaison Q-Link

(p. 26)

Pour accéder aux menus Image, Son

et Conﬁ guration

Accès direct à la chaîne (Analogique)

Pendant l’utilisation normale du téléviseur ou à

partir des menus Réglage, Programme sélection ou Réglage manuel, appuyez et entrez le canal voulu à l’aide des touches numériques.

Appuyez deux fois pour passer au mode de

télévision par câble.

Attention

•

Aﬁ n de préserver les performances de l’appareil et la sécurité, demandez impérativement au revendeur ou à l’installateur agréé de ﬁ xer solidement les appliques de suspension au mur.

•

Lisez attentivement les instructions accompagnant le socle ou le piédestal du téléviseur plasma et prenez impérativement les mesures visant à empêcher le téléviseur de basculer.

•

Manipulez le téléviseur avec précaution pendant l’installation car un impact ou d’autres forces peuvent l’endommager.

Ouvrez d’un clic

Fermez d’un clic

Dos du téléviseur

•

N’attachez pas ensemble le câble RF et le cordon d’alimentation (sous peine d’entraîner une distorsion de l’image).

•

Attachez les câbles avec les attache-câbles au besoin.

•

Lorsque vous utilisez l’accessoire en option, suivez son mode d’emploi pour attacher les câbles.

Retirez du téléviseur

Appuyez sur les deux crochets latéraux et tirez vers vous

123 456 789

MODE

IDTV

( )

(

( )

(

)

( )

)

( )

Page 5

Guide de mise en

route rapide

AV2 AV3

•

Pour vériﬁ er la liste des programmes d’un coup d’oeil

Liste des programmes (p. 10)

•

Pour modiﬁ er les chaînes

“Modiﬁ cation et réglage des chaînes”

(p. 20-24)

•

Conﬁ guration automatique

•

Raccordement

Enregistreur DVD ou magnétoscope

Câble Péritel (de type “fully wired”)

Câble RF

Antenne VHF / UHF

Détails des prises arrière (vue agrandie)

Dos du téléviseur

Cordon d’alimentation

Attache

•

Pour détacher

•

Branchez-le sur AV2 ou AV3 pour un appareil compatible avec la liaison Q-Link (p. 26).

■

Regarder la télévision

■

Pour enregistrer des programmes télévisés

(Branchez-le en dernier.)

Les appareils externes et câbles présentés dans ce mode d’emploi ne sont pas fournis avec ce téléviseur. Assurez-vous que l’appareil est débranché de l’alimentation secteur avant de connecter ou déconnecter tout ﬁ l.

Mettez le téléviseur sous tension avec le bouton Marche / Arrêt

Besoin d’aide ?

(exemple : menu Son)

Le guide des fonctions à l’écran vous aidera.

Conﬁ guration automatique

Recherchez et mémorisez automatiquement les chaînes télévisées. Ces étapes ne sont pas nécessaires si votre revendeur a procédé à la conﬁ guration.

La conﬁ guration automatique est à présent terminée et votre téléviseur est prêt.

•

Vous pouvez à présent vous servir de la télécommande pour mettre le téléviseur sous tension ou en mode veille. (Témoin d’alimentation : Marche)

•

Si un appareil Q-Link (p. 26) est connecté, les informations sur la analogique chaîne sont automatiquement téléchargées sur l’appareil.

Sélectionnez votre pays

sélection

Lancez la conﬁ guration automatique

•

La conﬁ guration automatique commence à chercher les chaînes télévisées et les mémorise.

EXIT

123 456 789

VCR

Land

Deutschland France Italia España

Start ATP Abbruch

RF OUT

RF IN

IDTV

Son

Grave Aigu Balance Ecouteurs MPX Mode Ambiance

Choisir Régler

Sortir Revenir

Pas de serv. Musique Non

Rouge

DVB Configuration auto

Veuillez patienter!

Prog. Canal Nom de l’émetteur NID TS ID. QTE

VOX

N24

ProSieben

KABEL1

SAT.1

Cette opération va prendre environ 3 minutes.

Sortir

TÉLÉCHARGEMENT EN COURS

ATTENDEZ S. V. P

Programm : 63

Télécommande non disponible

12302

69 5

4158

Page 6

Visionnement

GUIDE

MODE

DVB

Analogue

Volume

Sélectionnez dans la liste de programmes (DVB)

DVB Analogique

Remarque

•

Pour regarder la télévision payante (p. 18)

Sélectionnez DVB (Digital Video Broadcasting) ou Analogique

•

Bannière d’informations

ABC

Geler / dégeler une image

Maintien

Afﬁ chage de soustitres

Afﬁ cher / masquer les sous-titres (DVB uniquement)

•

Pour changer de langue, reportez-vous à “Langue par défaut” (p. 18) ou “Sous-titres” (p. 22).

■

Autres fonctions pratiques (A opérer après )

Afﬁ chage de la bannière d’informations

Afﬁ cher les informations sur le programme

Informations sur une autre chaîne

•

DVB

•

Analogique N’afﬁ che que la chaîne une fois les informations sur le mode

analogique présentées. (Pour revenir )

Détails Pour masquer

Pour régler la

temporisation de l’afﬁ chage (p. 18)

Informations sur le programme suivant

•

Regarder la télévision

Modiﬁ er le format d’écran

Chaîne

Programme

Heure de diffusion

Heure actuelle

S’afﬁ che pour une émission brouillée

Fonctions disponibles

S’afﬁ che si le programme est une station radio ou un canal de données.

Un message s’afﬁ che si le signal est mauvais ou qu’un numéro de programme est incorrect.

Les informations du télétexte s’afﬁ cheront si le programme comprend le télétexte

GUIDE

Pour changer de piste audio si le programme en comporte plusieurs

Pour changer de catégorie

Regarder la télévision

Mettez le téléviseur sous tension

Le bouton Marche / Arrêt sur le téléviseur doit être sur Marche.

(pendant environ 1 seconde)

■

Pour sélectionner un numéro de programme à deux chiffres, par exemple 39

3 →

VCR

123 456 789

Sélectionnez le numéro d’un programme

haut

bas

(rapidement)

Procédez à la sélection à partir du tableau des programmes (Analogique)

sélectionnez

le programme

regardez

sélectionnez la page

Modiﬁ er le format d’écran (p. 33)

•

Chaque pression modiﬁ e le mode.

Avec la barre afﬁ chée

Vert

Format Auto / 16:9 / 14:9 / Èlargi / 4:3 / 4:3 complet (Signal HD uniquement) / Zoom1 / Zoom2 / Zoom3

Les informations du Sous-titres s’afﬁ cheront si le programme comprend le Sous-titres

sélectionnez le programme

regardez

sélectionnez la page

DVB

Analogue

GUIDE

MODE

STTL HOLD

EXIT

123 456 789

VCR

ASPECT

IDTV

1 Das Erste

Lotti auf der Flucht 20:00

Crypté Pas de signal

Grille programmes analogique

Prog. Nom Ch.

VCR :

1 :

ABC

2 :

ZDF

3 :

RTL 4 : 5 : 6 : 7 : 8 : 9 :

10 : 11

12 :

CH21 CH44 CH51 CH41 CH47 CH23 CH26 CH58

Prog. Nom Ch.

13 : 14 : 15 : 16 : 17 : 18 : 19 : 20 : 21 : 22 : 23 : 24 :

OK OK

20:55

1 Das Erste

Lotti auf der Flucht

20:55

20:00

Actuel

Multi-audio

ger

TXT

Détails via

Subtitle

Tous les prog.

Profile

20:30

ger

Détails via

Tous les prog.

Tous les programmes

CBBC Channel

BBC Radio Wales

BBC Radio Cymru

ZDF

Info/3sat

Doku/KiKa

BBC ONE Wales

Sélectionner chaîne

Changer de programme Sortir

Subtitle

Profile

Bleu

Actuel

Multi-Audio TXT

Multi-audio

Jaune

HOLD

STTL

EXIT

1 Das Erste

Lotti auf der Flucht

20:55

20:00

Actuel

Multi-audio

ger

TXT

Détails via

Subtitle

Tous les prog.

Profile

20:30

SPECT

14 : 9

(

Rouge

)

Page 7

Visionnement

•

Afﬁ cher le télétexte

Index

Visionnement dans plusieurs fenêtres

Regarder la télévision en attendant la mise à jour

Mémoriser les pages fréquemment consultées

Consulter une souspage

•

Mode TOP / FLOF uniquement

Revenez à la page d’index principal

Si vous souhaitez maintenir la page actuelle sans la mettre à jour.

Arrêtez ou reprenez la mise à jour automatique

■

Pour reprendre

Maintien de la page

Rappel d’une page préférée

•

Rappelez la page mémorisée sur “bleu”.

•

Le réglage d’usine est “P103”.

(Mode analogique uniquement)

Afﬁ cher le télétexte

Vous pouvez proﬁ ter du télétexte, y compris les informations, prévisions météo et sous-titres, si ce service est fourni par la station émettrice.

VCR

123 456 789

Passez sur Télétexte

Sélectionnez la page

haut

■

Pour revenir sur TV

(Correspond à la barre de couleur)

•

Afﬁ che l’index (le contenu varie selon les stations émettrices)

bas

Rouge

Vert

Jaune

Bleu

Heure / date

Numéro de page actuelle

Numéro de sous-page

Barre de couleur

En quoi consiste le mode Liste ?

En mode Liste, quatre numéros de page de couleurs différentes apparaissent en bas de l’écran. Chacun de ces numéros peut être changé et enregistré dans la mémoire du téléviseur. (“Mémoriser les pages fréquemment consultées”, p. 13)

En quoi consiste le mode TOP / FLOF ?

En mode TOP / FLOF, quatre sujets de couleurs différentes apparaissent en bas de l’image. Pour obtenir plus d’information sur l’un de ces sujets, appuyez sur le bouton coloré correspondant. Cette fonction permet d’obtenir rapidement des informations sur les sujets indiqués.

■

Pour changer de mode “Télétexte” dans le menu Conﬁ guration (p. 16)

■

Pour ajuster le contraste

Avec la barre bleue afﬁ chée

Plein / Haut / Bas

Afﬁ chage des données masquées

•

Remasquez

Pour révéler des mots cachés, comme les réponses à un quiz

■

Utilisation pratique du télétexte

Vert

(HAUT) (BAS) Normal (PLEIN)

(Elargir la moitié BAS)

Regardez la télévision et le télétexte dans deux fenêtres simultanément

•

Les opérations ne peuvent être effectuées que sur l’écran Télétexte.

(Appuyez deux fois)

•

Réglez Image et texte sur Marche ou Arrêt

P108

Jaune

Apparaît une fois la mise à jour terminée

(Vous ne pouvez pas changer de chaîne.)

Le télétexte se met automatiquement à jour lorsque de nouvelles informations sont disponibles.

•

La nouvelle page dispose d’une fonction qui indique l’arrivée des dernières informations (“News Flash”, ﬂ ash d’informations).

Passe temporairement à l’écran TV

Consultez la page mise à jour

Regardez une image TV tout en cherchant une page de télétexte

000

Tapez le numéro à 4 chiffres

exemple : P6

Apparaît dans le coin supérieur gauche de l’écran

■

Pour consulter une sous-page spéciﬁ que

•

Sous-pages : Le nombre de sous-pages dépend des stations émettrices (jusqu’à 79 pages). La recherche peut prendre un certain temps, pendant lequel vous pouvez regarder la télévision.

Consultez une sous-page (Uniquement lorsque le télétexte s’afﬁ che sur plus d’une page)

Mémorisez les pages fréquemment consultées (uniquement sur les 25 premières chaînes analogiques du guide des programmes) dans la barre de couleur.

(Mode Liste uniquement)

maintenez enfoncée

Avec la page afﬁ cheé

Le numéro devient blanc.

Touche de couleur correspondante

■

Pour modiﬁ er les pages mémorisées

maintenez enfoncée

Entrez un nouveau numéro de page

Touche de couleur à modiﬁ er

•

N’importe quelle chaîne peut être mémorisée en mode DVB.

(Appuyez trois fois)

TEXT STTL INDEX HOLD

123 456 789

VCR

IDTV

TEXT

Rouge

<< 01 02 03 04 05 06 07 >>

17:51 28 Feb

TELETEXT

INFORMATION

HOLD

INDEX

STTL

123 456 789

VCR

Bleu

Page 8

Visionnement

Regarder des vidéos et des DVD

Il est possible de relier divers appareils externes à ce téléviseur. Une fois l’appareil connecté, procédez comme suit pour afﬁ cher les images venant de cet appareil. Pour raccorder l’appareil (p. 30)

(écran du mode AV)

Remarque

•

Sélection automatique d’entrée – mode d’entrée passe automatiquement du mode TV à AV lorsque l’appareil raccordé via la prise Péritel ou HDMI est opéré. Lorsque l’appareil est éteint, le téléviseur passe en mode TV.

•

Si l’appareil externe est doté d’une fonction de réglage du format d’écran, réglez-le sur “16:9”.

•

Pour de plus amples détails, reportez-vous au mode d’emploi de l’appareil ou contactez votre revendeur.

■

Pour revenir sur TV

Avec l’appareil sous tension

Sélectionnez l’entrée externe

•

Regarder des vidéos et des DVD

Sélectionnez le connecteur

branché à l’appareil

•

exemple : AV1

Rouge

Bleu

Jaune

(deux fois)

Bleu

Rouge

Afﬁ che le connecteur sélectionné

AV1 AV2/

S-video

AV3/

S-video

AV4/

S-video

Component/

Jaune

HDMI1/

HDMI2

VCR DVD

Bouton VCR / DVD

∗

Sélectionnez VCR pour commander un magnétoscope ou un lecteur/enregistreur DVD Panasonic. Sélectionnez DVD pour commander un lecteur/enregistreur DVD ou un lecteur de salon Home Cinéma Panasonic.

Veille

Passer au mode de veille / allumer

Lecture

Lancer la lecture du magnétoscope / lecteur ou enregistreur DVD

Arrêt

Arrêter les opérations

Rembobinage / Saut / Recherche

Magnétoscope : Rembobinage, visualisation (pendant la lecture) Lecteur ou enregistreur DVD

: Saut à la plage ou titre précédent

Maintenez appuyé pour recherche arrière

Avance rapide / Saut / Recherche

Magnétoscope : Avance rapide, repérage (pendant la lecture) Lecteur ou enregistreur DVD

: Saut à la plage ou titre suivant

Maintenez appuyé pour recherche avant

Pause

Pauser / Reprendre Lecteur ou enregistreur DVD

: Maintenez appuyé pour une lecture au ralenti

Déﬁ lement des programmes vers le haut ou le bas

Sélectionner le programme

Enregistrement

Lancer l’enregistrement

L’appareil Panasonic branché sur le téléviseur peut être opéré directement avec la télécommande.

∗

La télécommande pourra être utilisée pour différents appareils Panasonic avec les réglages suivants.

Commutez sur VCR ou DVD en fonction du réglage souhaité

Maintenez enfoncé

tout en procédant à

Tapez le code ci-dessous (à deux chiffres)

Appuyez sur

Remarque

•

Une fois le réglage terminé, procédez à la conﬁ rmation.

•

Le code VCR / DVD correspondant est ramené au réglage par défaut lors du remplacement de la pile. Réactivez-le.

•

La commande peut ne pas être possible selon le modèle.

VCR

Appareil Code

Magnétoscope

10 (réglage par défaut)

Lecteur ou enregistreur DVD

DVD

Appareil Code

Lecteur ou enregistreur DVD 70 (réglage par défaut)

Lecteur de salon Home Cinéma

•

Pour sélectionner une entrée lorsque ces ﬂ èches ont disparu de l’écran

Appuyer sur n’importe quelle touche de couleur

•

Vous pouvez aussi sélectionner la source AV en utilisant la touche TV/AV sur le panneau avant de votre TV. Appuyez sur le bouton plusieurs fois jusqu’à ce que vous arriviez à la source AV que vous désirez afﬁ cher.

TV/AV

123 456 789

VCR

HDMI1/2

REC

VCR DVD

PROGRAMME

IDTV

TV/AV

Rouge

Vert

Jaune

Bleu

PROGRAMME

REC

VCR DVD

123 456 789

VCR

Page 9

Avancé

Remarque

•

Pour réinitialiser tous les réglages, utilisez “Condition de transport” (p. 32).

•

Comment utiliser les fonctions du menu

(image, qualité sonore, etc.)

Comment utiliser les fonctions du menu

Afﬁ chez le menu

Divers menus vous permettent de procéder à des réglages pour l’image, le son et d’autres fonctions de sorte que vous pouvez regarder la télévision comme vous l’entendez.

•

Afﬁ che les fonctions qui peuvent être réglées (dépendent du signal d’entrée)

■

Pour revenir sur TV

■

Pour revenir à l’écran précédent

Sélectionnez le menu

Sélectionnez la rubrique

(exemple: Image)

sélection

Ajustez ou sélectionnez

modiﬁ cation

(exemple: Image)

Modiﬁ é

Numéro et positions des options

Déplacé

Afﬁ che l’écran suivant

■

Choisissez parmi les options

■

Ajustez au moyen de la barre coulissante

■

Avancez à l’écran suivant

■

Pour réinitialiser le réglage

mémorisation (Requis pour certaines fonctions)

■

Liste des menus

Menu Rubrique Ajustements / Conﬁ gurations (options)


Mode Image

Mode d’image de base (Dynamique / Normal / Cinéma / Auto)

•

Déﬁ ni pour chaque signal d’entrée

Ajuster par chaque mode image

Contraste, Luminosité, Couleur, Netteté

Ajuste la couleur, luminosité, etc. pour chaque mode d’image selon votre préférence

Teinte

Ajuste la teinte de l’image

•

Pour la réception du signal NTSC uniquement

Temp. couleur

Choisit l’équilibre des couleurs de l’image entière (Froid / Normal / chaud)

Gestion de la couleur

Transforme automatiquement les couleurs en couleurs éclatantes (Non / Oui)

P-NR

Réduit automatiquement les bruits de l’image (Non / Normal / Dynamique / Auto)

•

Non valide sur le signal HDMI, PC et composante analogique

MPEG NR

Réduit automatiquement le bruit lors de la visualisation de DTV, DVD et VCD (Non / Min / Mid / Max)

3D-COMB

Rend automatiquement les images statiques et à déﬁ lement lent plus éclatantes (Non / Oui)

•

Pour la réception du signal PAL ou NTSC uniquement

•

Non valide sur les entrées RGB, S-Video, Component, PC et HDMI

•

Non-disponible à la mode DVB.

Son

Grave

Ajuste le niveau de sortie des graves profondes

Aigu

Ajuste le niveau de sortie des sons élevés perçants

Aigu

Balance

Ajuste le niveau du volume des haut-parleurs droit et gauche

Ecouteurs

Ajuste le volume des écouteurs

MPX

Sélectionne stéréo / mono (Mono / Stéréo)

•

En principe : Stéréo

•

Si le signal stéréo ne peut pas être reçu : Mono

•

M1 / M2 : Disponible pendant la transmission du signal mono

MPX

Stéréo

Mode

Améliore la qualité sonore pour la musique et les pièces de théâtre (Musique / Parole)

Ambiance

Rend l’effet spatial plus intense grâce à un rehausseur dynamique (Non / Oui)

Entrée HDMI1

Choisit d’après le signal lorsque HDMI est raccordé (Auto / Numérique / Analogue) (p. 34)

•

La prise HDMI2 est destinée au signal numérique uniquement

Conﬁ guration

Q-Link

Choisit le connecteur sur lequel est raccordé un appareil compatible Q-Link (Non / AV2 / AV3) (p. 30)

Sort. AV2 / AV3

Choisit le signal à transmettre du téléviseur au Q-Link (Analogue / DVB / AV1 / AV2 / AV3 / AV4 / Monitor)

•

Moniteur : Image afﬁ chée à l’écran

•

Les signaux composantes, PC et HDMI ne peuvent pas être émis

Contrôle par HDMI

Commande avec la fonction HDMI (Non / Oui) (p. 27)

Contrôle par HDMI

Oui

Télétexte

Mode d’afﬁ chage du télétexte (TOP (FLOF) / Liste) (p. 12)

Minuterie veille

Etablit l’heure à laquelle le téléviseur se met automatiquement hors tension.

(Non / 15 / 30 / 45 / 60 / 75 / 90) (minutes)

Langue de texte

Sélectionne la langue du télétexte (Analogique) (Ouest / Est1 / Est2)

•

Ouest : anglais, français, allemand, grec, italien, espagnol, suédois, turc

•

Est1 : tchèque, anglais, estonien, letton, roumain, russe, ukrainien

•

Est2 : tchèque, hongrois, letton, polonais, roumain

Panneau latéral

Augmente la luminosité du panneau latéral (Non / Bas / Milieu / Haut)

•

Il est conseillé de régler sur Haut pour empêcher l’apparition d’une image rémanente sur le panneau

Économie d’énergie

Réduit la luminosité de l’image pour économiser l’énergie (Non / Oui)

Réglage

Programme sélection

Modiﬁ e les chaînes (p. 20)

Recherche auto

Règle automatiquement les chaînes (p. 20)

Réglage manuel

Règle manuellement les chaînes (p. 20)

Réglage ﬁ n

Réglage ﬁ n des chaînes (lorsqu’il pleut, etc.)

Système couleur

Sélectionne le système couleur facultatif d’après les signaux vidéo (Auto / PAL / SECAM / NTSC)

Correction volume

Ajuste le volume de chaque station

Décodeur (AV2 / AV3)

Réglez sur “Oui” lorsque le décodeur est raccordé à la prise AV2 ou AV3 via un appareil Q-Link (Non / Oui)

Conﬁ guration DVB

Modiﬁ e ou conﬁ gure les chaînes DVB (p. 18)

Configuration DVB

Accéder

Langage système

Modiﬁ e la langue pour l’afﬁ chage à l’écran

Langage système

Accéder

Condition de transport

Réinitialise tous les réglages, en cas de déménagement, par exemple. (p. 32)

Condition de transport

Accéder

Système couleur

Sélectionne un système couleur facultatif basé sur les signaux vidéo en mode AV

Correction volume

Ajuste le volume pour le mode AV, PC et HDMI

•

Un menu différent s’afﬁ chera lorsqu’un ordinateur est utilisé. (p. 25)

•

En mode AV, les menus Son et Conﬁ guration offrent un choix plus restreint d’options.

•

Non-disponible à la mode DVB.

EXIT

IDTV

EXIT

Menu principal


Son

Configuration


Mode Image Contraste Luminosité Couleur Netteté Tei nt e Temp. couleur Gestion de la couleur P-NR MPEG NR 3D-COMB Oui

Dynamique

Normal Oui Auto Non


Mode Image Contraste Luminosité Couleur Netteté Teinte Temp. couleur Gestion de la couleur P-NR MPEG NR 3D-COMB Oui

Temp. couleur

Netteté

Réglage

Dynamique

Normal Oui Auto Non

Normal

Accéder

Mode Image Dynamique

Contraste Luminosité Couleur Netteté

Teinte

Temp. couleur

Gestion de la couleur Oui

P-NR

MPEG NR

3D-COMB Oui

Grave

Balance

Ecouteurs

Mode Musique

Ambiance Non

Entrée HDMI1 Auto

Q-Link

Sort. AV2 Monitor

Télétexte TOP

Minuterie veille Non

Langue de texte

Panneau latéral Non

conomie d’énergie Non

Programme sélection

Recherche auto

Réglage manuel

Réglage fin

Système couleur

Correction volume

Décodeur (AV2)

Système couleur

Correction volume

Normal

Auto

Non

AV2

Ouest

Accéder

Auto

Non

Auto

Page 10

Avancé

Réglages DVB avancés

Sélectionnez “Conﬁ guration DVB”

Sélectionnez “Conﬁ guration système” ou “Mise à jour système”

Afﬁ chez le menu

Sélectionnez une fonction et réglez-la

Mémorisez

•

Si vous quittez le menu après , le réglage ne sera pas mémorisé une fois le téléviseur mis hors tension.

■

Pour quitter le menu

sélection

(Mode DVB uniquement)

Télévision payante

Common

Interface

Module

sélectionnez, avancez

Caractères en couleur

Rouge

Sélectionnez “Common Interface Module”

Insérez le module CI (en option)

Pour la TV payante, ce téléviseur fonctionne uniquement avec des modules compatibles avec la norme CI.

(Dos du téléviseur)

Fente CI Insérez

ou retirez complètement

Module CI

Suivez les instructions à l’écran

exemple :

•

Consultez le mode d’emploi de votre module CI ou vériﬁ ez auprès de la station émettrice pour de plus amples détails.

•

En principe, les services de télévision payante s’afﬁ cheront sans suivre les étapes 1 et 2 (présentées uniquement à titre indicatif).

•

Le guide des fonctions à l’écran peut ne pas correspondre aux touches de la télécommande.

Attention

•

Mettez le téléviseur hors tension en appuyant sur le bouton Marche / Arrêt sur le téléviseur à chaque fois que vous insérez ou retirez le module CI.

•

Si vous disposez d’une carte accompagnée d’un lecteur de cartes, insérez d’abord le lecteur de cartes, puis insérez la carte dans le lecteur de cartes.

•

Réglages DVB avancés (DVB)

(Télévision payante, heure, etc.)

Mise à jour

système

Mise à jour du logiciel de l’appareil

■

Pour une mise à jour immédiate

Sélectionnez “Rechercher Màj maintenant” Recherche une mise à jour (pendant plusieurs minutes) et

afﬁ che le message correspondant, si disponible

OK Télécharge (pendant environ 20 min.)

Sélectionnez “Recherche auto. Màj en veille” et ensuite “Activé” ou “Désactivé”

•

Activé: Lance automatiquement une recherche en mode veille à 3:00 AM et 5:00 AM, et télécharge une mise à jour, si disponible.

Mettez le logiciel à jour à intervalles réguliers pour garantir que les performances et les fonctions de l’appareil seront mises à jour. Pour les détails (p. 32)

réglage

sélection

•

Le message peut s’avérer être une notiﬁ cation à l’avance. Dans ce cas, les informations du calendrier (la date à laquelle la nouvelle version peut être utilisée) s’afﬁ chent.

■

Consulter les informations sur la licence du logiciel

Sélectionnez “Licence logicielle” Afﬁ chage

Sélectionnez “Conﬁ guration”

sélection

Durée d’afﬁ chage de la bannière d’informations

Durée

afﬁ chage écran

Sélectionnez “Durée afﬁ chage écran” et réglez la durée

•

0 (rien d’afﬁ ché) à 10 sec. par palier d’une seconde.

•

Bannière d’informations (p. 10)

réglage

sélection

Réglage automatique des données de l’heure

Fuseau horaire

Sélectionnez “Fuseau horaire” et réglez l’heure

Autom.

Les données de l’heure seront automatiquement ajustées d’après votre région. Autres :

Les données de l’heure seront corrigées en fonction de l’heure GMT.

réglage

sélection

Langue des soustitres

Langue

par défaut

Sélectionnez “Langue par défaut”

•

Il s’agit du réglage initial des langues pour le son, les sous-titres (p. 11) et le télétexte.

sélection

Réglez la langue (son, sous-titres, télétexte)

IDTV

EXITMENU

Menu principal


Son

Configuration

Q-Link Sort AV2 Contrôle par HDMI Télétexte Minuterie veille Panneau latéral Économie d’énergie Configuration DVB Langage système Condition de transport

AV2 TV Oui TOP Non

Non

Accéder

Configuration DVB

Editer profiles Verrouillage parental Menu tuning Bloquage tuner Multi-audio ger Sous-titres Télétexte Configuration système Mise à jour système

Désactivé

ger ger

Accéder Accéder

Jaune

Bleu

DVB Configuration système

Common Interface Module Langue par défaut Fuseau horaire Durée affichage écran

DVB Configuration système

Common Interface Module Langue par défaut Fuseau horaire Durée affichage écran

DVB Configuration système

Common Interface Module Langue par défaut Fuseau horaire Durée affichage écran

Accéder

Autom. 3 secondes

Accéder

Autom. 3 secondes

Autom.

3 secondes

Vert

EXIT

DVB Configuration système

Common Interface Module Langue par défaut Fuseau horaire Durée affichage écran

DVB Mise à jour système

Recherche auto. Màj en veille Rechercher Màj maintenant Licence logicielle

Autom.

3 secondes

Activé

Page 11

Avancé

(Appuyez de façon répétée jusqu’à ce que “Réglage manuel” s’afﬁ che)

ou (Entrez dans “Réglage manuel”)

(Programme, Chaîne (sélection), Système sonore)

ou (Changer de programme ou commencer à chercher des chaînes)

(Mémoriser)

(Répéter)

Modiﬁ er les chaînes

■

Supprimer

■

Ajouter

■

Déplacer

■

Modiﬁ er le numéro de la chaîne

■

Modiﬁ er le nom

■

Verrouiller

■

Modiﬁ er le système sonore

■

Télécharger vers l’appareil

Programme

sélection

Pour le réglage manuel, en utilisant les touches sur le téléviseur

(“Réglage manuel” à la p. 7)

Réglez automatiquement

Recherche

auto

Réglez manuellement

Réglage

manuel

■

Pour revenir sur TV

■

Pour quitter le menu

EXIT

(Mode analogique)

Sélectionnez le numéro du programme

et cherchez dans la chaîne

Mémorisez

recherche

Numéro du programme

Chaîne

Répétez et

Remarque

•

Si un magnétoscope est branché avec le câble RF uniquement, sélectionnez le numéro de programme “0”.

•

Le numéro du

programme clignote

Pour modiﬁ er librement les réglages après la conﬁ guration automatique

•

Modiﬁ cation et réglage des chaînes

(Analogique)

Numéro du programme (clignote)

Chaîne

Numéro de la chaîne (clignote)

Système sonore (clignote)

Modiﬁ cation et réglage des chaînes

Sélectionnez “Conﬁ guration”

Sélectionnez “Réglage”

Sélectionnez la fonction

Afﬁ chez le menu

Procédez au réglage

Les réglages de la chaîne actuelle peuvent être modiﬁ és en fonction de vos besoins et des conditions de réception.

sélection

Lancez la conﬁ guration automatique

Réglez automatiquement les chaînes reçues dans la région

Les réglages sont effectués automatiquement

•

Les réglages sont téléchargés sur un appareil compatible Q-Link raccordé au téléviseur.

•

Tous les réglages précédents sont effacés.

•

Une fois la série d’étapes terminée, l’émission du numéro de programme “1” apparaît.

réglage

Programme sélection

Prog. Ch. Nom

Bloquer

Sys

1 :

2 :

3 :

4 : 5 :

CH44

CH51

CH41

CH47 CH37

Non

Non Non

SC1

SC1 SC1

ABC

XYZ

FTP

123 456

3 FTP

■

Pour modiﬁ er le nom de la station émettrice afﬁ ché lors de la sélection des chaînes

Caractères disponibles

Sélectionnez le champ “Nom”

Sélectionnez le caractère

Jusqu’au caractère suivante

Répétez

Mémorisez

■

Pour télécharger les informations de la chaîne sur un appareil compatible Q-Link raccordé au téléviseur

Transmis automatiquement (pendant

quelques secondes)

•

Pour les détails (p. 26)

•

Non disponible si “Q-Link” est sur “Non” dans le menu Conﬁ guration. (p. 16)

■

Pour verrouiller

sélection

Curseur

Sélectionnez le champ “Bloquer”

Sélectionnez “Oui” (“Non” pour déverrouiller)

Sélectionnez le numéro du programme à modiﬁ er

Numéro du programme

Nom

Modiﬁ ez

•

Vous ne pouvez pas sélectionner la chaîne avec les touches numériques ou la touche “C” lorsqu’elle est verrouillée.

■

Pour supprimer

Après conﬁ rmation, appuyez sur

Rouge

■

Pour ajouter

Après conﬁ rmation, appuyez sur

Vert

■

Pour déplacer

Sélectionnez la destination

Jaune

■

Pour modiﬁ er le numéro de la chaîne

Sélectionnez le champ “Ch.”

Modiﬁ ez le numéro (Peut également être modiﬁ é avec “C” et les touches numériques)

■

Pour modiﬁ er le système sonore d’après les signaux

Sélectionnez le champ “Sys”

Sélectionnez le système sonore

SC1 : PAL B, G, H / SECAM B, G SC2 : PAL I SC3 : PAL D, K / SECAM D, K F : SECAM L / L’

IDTV

EXITMENU

Menu principal


Son

Configuration

Q-Link Sort AV2 Contrôle par HDMI

Télétexte Minuterie veille Langue de texte Panneau latéral Économie d’énergie Réglage Langage système Condition de transport

AV2 TV Oui

TOP

Non Ouest

Non Non

Accéder

Réglage

Programme sélection Recherche auto Réglage manuel Réglage fin Système couleur Correction volume Décodeur (AV2)

Accéder

Auto

Non

Programme sélection

Prog. Ch. Nom

1 :

CH44 CH51 CH41 CH47 CH37

ABC XYZ FTP 123 456

2 : 3 : 4 : 5 :

Bloquer Non

Non Non Non Non

Rouge

Vert

Jaune

Sys SC1

SC1 SC1 SC1 SC1

Programme sélection

Prog. Ch. Nom

1 :

CH44

2 :

CH51

3 :

CH41

4 :

CH47

5 :

CH37

ABCDEFGHIJKLMNOPQRST UVWXYZ+

. 0123456789

XYZ FTP 123 456

Bloquer Non

Non Non Non Non

Sys SC1

SC1 SC1 SC1 SC1

Programme sélection

Prog. Ch. Nom

1 :

CH44

2 :

CH51

3 :

CH41

4 :

CH47

5 :

CH37

ABC XYZ FTP 123 456

Bloquer Non

Non Non Non Non

Sys

SC1 SC1 SC1 SC1 SC1

Programme sélection

Prog. Ch. Nom

1 :

CH44

2 :

CH51

3 :

CH41

4 :

CH47

5 :

CH37

ABC XYZ FTP 123 456

Bloquer Non

Non Non Non Non

Sys SC1

SC1 SC1 SC1 SC1

Bleu

CH12 SC1

Réglage manuel

, + : Débuter Recherche TV / AV : Déplacer le curseur STR : Pour mémo F : Pour sortir

STR F- / + / TV / AV

99:21

Attention

ATP effacera les donnèes actuelles et executera un nouveau réglage

Dèbut ATP

Sortir

Revenir

CH12

ATP EN COURS RECHERCHE : ATTENDEZ S. V. P

Sortir Revenir

99:21

CH12

Réglage manuel

Recherche bas/haut Mémo. Sortir Revenir

0 9

Accès direct

99:21

Page 12

Rubrique Ajustements / Conﬁ gurations

Bloquage tuner

Vous évite de changer par inadvertance de programme lorsque vous enregistrez un programme DVB. Si le téléviseur est en mode de veille pendant que Blocage Tuner est Activé, le syntoniseur DVB restera opérationnel aﬁ n de garantir que l’enregistrement aura bien lieu.

•

Utilisez cette fonction pour enregistrer sans regarder le programme DVB.

•

N’éteignez pas le téléviseur pendant l’enregistrement.

•

Même si le téléviseur est allumé ou éteint, ce réglage sera mémorisé.

•

Lors de l’enregistrement d’un programme DVB, il est possible de regarder les programmes analogiques.

Multi-audio

Sélectionne parmi plusieurs pistes audio (varie selon la station émettrice).

•

Ce réglage est disponible uniquement pour la station émettrice en cours de visionnement.

Sous-titres

Sélectionne la langue pour les sous-titres (varie selon la station émettrice).

•

Ce réglage est disponible uniquement pour la station émettrice en cours de visionnement.

Télétexte

Sélectionne la langue pour le mode télétexte (varie selon la station émettrice).

•

Ce réglage est disponible uniquement pour la station émettrice en cours de visionnement.

Avancé

Modiﬁ cation et réglage des chaînes

Sélectionnez la fonction

Afﬁ chez le menu

Procédez au réglage

Empêcher les enfants de regarder certaines chaînes

Verrouillage

parental

Vous pouvez répertorier vos chaînes préférées et empêcher les enfants de regarder certaines chaînes.

Liste des chaînes préférées

Editer

proﬁ les

■

Pour quitter le menu

EXIT

(Mode DVB)

Editer profiles

1 Das Erste

2 arte

3 PHOENIX

4 ARD-MHP-Data

Tous les programmes Profile 1

Editer profiles

1 Das Erste

2 arte

3 PHOENIX

4 ARD-MHP-Data

1 arte

2 ARD-MHP-Data

Tous les programmes Profile 1

■

Pour modiﬁ er le proﬁ l

Déplacez le curseur sur le champ du proﬁ l à modiﬁ er et :

•

Donnez un nom au proﬁ l

Rouge

•

Déplacez la station

Sélectionnez la position

Conﬁ rmez

•

Supprimez la station

•

Supprimez toutes les stations

•

Pour ajouter toutes les stations à la liste

Créez votre liste de chaînes préférées (Proﬁ l) à partir de diverses stations émettrices (jusqu’à 4 : Proﬁ l 1 à 4). La liste s’afﬁ che dans la bannière d’informations (p. 10) et vous pouvez facilement y accéder.

sélection

Pour afﬁ cher un proﬁ l différent

Une station est ajoutée

Sélectionnez une station émettrice et ajoutez-la à la liste

Mémorisez

•

Modiﬁ cation et réglage des chaînes

(DVB)

suivant ou réglage

sélection

Verrouil. parental-Emetteurs

1 Das Erste

2 arte

3 PHOENIX

4 ARD-MHP-Data

5 ZDF

6 Info/3sat

7 Doku/KiKa

VCR

123 456 789

■

Pour modiﬁ er le PIN

Sélectionnez “Modiﬁ er PIN” à l’étape et saisissez deux fois un nouveau PIN.

Vous pouvez verrouiller certaines stations émettrices aﬁ n d’empêcher vos enfants de les regarder. (Lorsqu’une chaîne est sélectionnée, un message apparaît vous demandant de saisir le numéro de votre PIN pour pouvoir la regarder.)

sélection

Apparaît lorsque la station est verrouillée

Tapez le numéro du PIN (4 chiffres)

Sélectionnez “Verrouil. parental-Emetteurs”

•

Pour annuler Sélectionnez la station verrouillée et appuyez sur

•

Pour verrouiller toutes les chaînes

•

Pour annuler tous les verrouillages de chaîne

Sélectionnez la station à verrouiller

Remarque

•

Le réglage “Condition de transport” (p. 32) efface le PIN et tous les autres réglages.

•

Tapez le numéro du PIN deux fois lors du premier réglage.

•

Notez votre PIN en cas d’oubli.

sélection

réglage

Sélectionnez “Conﬁ guration”

sélection

Sélectionnez “Conﬁ guration DVB”

sélection

123 456 789

VCR

IDTV

EXIT

Menu principal


Son

Configuration

Q-Link Sort AV2 Contrôle par HDMI Télétexte Minuterie veille Panneau latéral Économie d’énergie Configuration DVB Langage système Condition de transport

AV2 TV Oui TOP Non

Non

Accéder

Configuration DVB

Editer profiles Verrouillage parental Menu tuning Bloquage tuner Multi-audio Sous-titres Télétexte Configuration système Mise à jour système

Accéder Accéder

Désactivé ger ger ger

Jaune

Vert

Bleu

Vert

Jaune

Bleu

Vert

Verrouillage parental-Saisie du PIN

Veuillez saisir un nouveau PIN PIN

* * * *

Protección infantil

Modifier PIN Verrouil. parental-Emetteurs

Accéder

Jaune

Bleu

Page 13

Rubrique Ajustements / Conﬁ gurations

Conﬁ guration auto

Règle automatiquement les chaînes DVB dans la région.

•

Le réglage actuel est effacé.

•

Si un PIN pour verrouillage enfants (p. 22) a été réglé, il doit être à nouveau saisi.

Recherche émetteurs

Ajoute une nouvelle station émettrice DVB.

•

Lorsqu’une nouvelle station est trouvée, elle est ajoutée à la liste des chaînes DVB.

•

La nouvelle station est ajoutée avec les réglages actuels sauvegardés tels quels.

Réglage manuel

Règle manuellement les chaînes DVB. En principe, utilisez “Conﬁ guration auto” ou “Recherche émetteurs” pour le réglage de la chaîne. Utilisez cette fonction si le réglage n’est pas complètement terminé.

Signaler nouvelles émetteurs

Sélectionne l’afﬁ chage facultatif d’un message de notiﬁ cation lorsqu’une nouvelle station émettrice DVB est trouvée.

(Activé / Désactivé)

Etat du Signal

Sélectionne une chaîne et vériﬁ e l’état du signal DVB. Utilisez cette fonction pour rectiﬁ er le sens de l’antenne.

Qualité du signal:

•

Barre verte Bon

•

Barre jaune Faible

•

Barre rouge Mauvais (Vériﬁ ez l’antenne)

•

Pour changer de chaîne pendant que le menu apparaît

(Exemple de message)

Avancé

EXITMENU

TV/AV

Modiﬁ cation et réglage des chaînes

(Mode DVB)

Sélectionnez “

Menu tuning

”

Afﬁ chez le menu

Sélectionnez “Conﬁ guration DVB”

Sélectionnez la fonction et réglez-la

réglage

Vous pouvez procéder à nouveau à la syntonisation de toutes les chaînes télévisées en cas de déménagement ou rechercher de nouveaux services qui peuvent avoir commencé à émettre.

•

Aucune donnée n’est mémorisée si une étape de la conﬁ guration automatique est interrompue.

■

Pour quitter le menu

EXIT

sélection

•

Afﬁ chage de l’écran d’un ordinateur sur le téléviseur

•

Modiﬁ cation et réglage des chaînes (DVB)

sélection

■

Pour revenir sur TV

Bleu

(A la page

suivante)

Jaune

Appuyez deux

fois

Afﬁ chage de l’écran d’un ordinateur sur le téléviseur

Sélectionnez l’entrée externe

Sélectionnez “PC”

L’écran de l’ordinateur raccordé au téléviseur peut être afﬁ ché sur le téléviseur. Vous pouvez également écouter le son de l’ordinateur si le câble audio est branché. Pour raccorder l’ordinateur

(p. 30)

Afﬁ che l’écran de l’ordinateur

•

Signaux correspondants (p. 35)

•

Si “Freq H” ou “Freq V” est afﬁ ché en rouge, les signaux risquent de ne pas être pris en charge.

■

Réglage du menu PC (modiﬁ é à votre guise)

•

Procéder aux réglages “Comment utiliser les fonctions du menu” à (p. 16)

Menu Rubrique Ajustements / Conﬁ gurations (options)


Mode Image, Contraste, Luminosité, Netteté, Temp. couleur (p. 16)

Paramètres avancés

W/B High R Balance des blancs de la zone rouge clair

ajusté de façon répétée

W/B High B Balance des blancs de la zone bleu clair W/B Low R Balance des blancs de la zone rouge sombre W/B Low B Balance des blancs de la zone bleu sombre Gamma (2.0 / 2.2 / 2.5 / Courbe de S)

Conﬁ guration

Réglage PC

Resolution

Commute sur une vue grand écran

•

VGA (640 x 480 points), WVGA (852 x 480 points), XGA (1.024 x 768 points), WXGA (1.366 x 768 points)

•

Les options disponibles changent en fonction des signaux

Horloge Réglez sur le niveau minimum en cas de bruit

Position H

Ajustez la position horizontale

Position V

Ajustez la position verticale

Réglage de la phase

Eliminez le scintillement et la distorsion

•

Ajustez après le réglage de l’horloge

•

Réglez sur le niveau minimum en cas de bruit

Synchronisation

Choisit un autre signal synchrone si l’image est déformée (H&V / Sur Vert)

•

H&V : par les signaux horizontaux et verticaux à partir de votre ordinateur Sur vert

: par le signal du vert à partir de votre ordinateur (si disponible)

Contrôle par HDMI, Correction volume, Panneau latéral, Économie d’énergie, Langage système (p. 16)

•

Son (p. 16)

Sélectionnez “Conﬁ guration”

sélection

ajustez la fréquence

( réglez sur le niveau maximal de “Qualité du signal”)

sélectionnez le canal

recherche

TV/AV

Menu principal


Son

Configuration

Configuration DVB

Editer profiles Verrouillage parental Menu tuning Bloquage tuner Multi-audio ger Sous-titres Télétexte Configuration système Mise à jour système

Accéder

Désactivé

ger ger

DVB Menu tuning

Configuration auto Recherche émetteurs Réglage manuel Signaler nouvelles émetteurs Etat du Signal

Accéder

Activé

DVB Réglage manuel

Fréquence

Qualité du signal

Intensité du signal

Prog. Canal Nom de l'émetteur NID TS ID QTE

VOX

N24

ProSieben

KABEL1

Arrèté

Nouvel émetteur DVD localisé.

Faites OK pour ajouter ce nouvel émetteur ou

EXIT pour quitter cette fonction.

12302

TV/AV

MHz[CH25] 506,00

10 0

4158

Etat du Signal

Emetteur DVB Qualité du signal Intensité du signal

CH30 1 BBC ONE Wales

0510

Page 14

Avancé

Ce que vous voyez est ce que vous enregistrez

•

Appareil externe

•

“DATA LOGIC” (marque commerciale de Metz Corporation)

•

“Megalogic” (marque commerciale de Grundig Corporation)

•

“Easy Link” (marque commerciale de Philips Corporation)

•

“SMARTLINK” (marque commerciale de Sony Corporation)

Lisez aussi les modes d’emploi de l’appareil.

EXIT

DIRECT TV REC

Enregistrement TV direct :

Enregistrer le programme actuel sur le magnétoscope/enregistreur DVD immédiatement.

■

Pour changer de chaîne DVB, arrêtez l’enregistrement

•

Lorsque l’enregistrement TV direct est effectué, l’appareil d’enregistrement est automatiquement mis sous tension s’il est en mode de veille.

•

L’appareil d’enregistrement enregistre à partir de son propre syntoniseur. Vous pouvez éteindre le téléviseur pendant l’enregistrement. (Mode analogique uniquement)

•

N’éteignez pas le téléviseur pendant l’enregistrement d’une source AV sous peine d’interrompre l’enregistrement.

•

Lorsque l’enregistrement TV direct a lieu pendant que vous regardez une chaîne DVB, la position du programme DVB est verrouillée et aucune autre chaîne DVB ne peut être sélectionnée. (mais pas pour la chaîne analogique.)

Appareil externe

Q-Link relie le téléviseur et le magnétoscope/enregistreur DVD et facilite l’enregistrement et la lecture.

■

Condition

•

Utilisez un magnétoscope/enregistreur DVD avec les logos suivants : “Q-Link”, “NEXTVIEWLINK”, “DATA LOGIC”, “Easy Link”, “Megalogic” ou “SMARTLINK”

•

Raccordez l’appareil à la prise AV2 ou AV3 de ce téléviseur via un câble Péritel “fully-wired”. (p. 28)

•

Conﬁ guration de la prise Q-Link dans le menu Conﬁ guration (Q-Link, Sort. AV2 / AV3). (p. 16)

Q-Link

■

Fonctions disponibles

Certains appareils d’enregistrement ne peuvent pas être utilisés. Lisez les modes d’emploi de l’appareil.

■

Télécharger les réglages de la analogique chaîne

•

Procédez à la conﬁ guration automatique. (p. 20)

Lors de la première utilisation de ce téléviseur, reportez-vous à “Conﬁ guration automatique”. (p. 9)

•

Procédez au téléchargement vers l’appareil. (p. 20)

Informations / Message

Liaison sous tension et lecture facile

Liaison hors tension

Des informations d’enregistrement s’afﬁ chent ou, si l’enregistrement n’est pas possible, un message s’afﬁ che. (Uniquement lorsque le numéro du programme est “0”, ou “mode AV” pour certains appareils.)

Insérez une cassette vidéo ou un DVD dans l’appareil d’enregistrement. Ce dernier est mis en route, le téléviseur s’allume et le mode d’entrée change automatiquement, de sorte que vous pouvez voir le contenu de l’enregistrement. (Uniquement lorsque le téléviseur est en mode de veille.)

Lorsque le téléviseur est réglé sur le mode de veille, l’appareil d’enregistrement est également réglé automatiquement sur Veille. (Uniquement lorsque la cassette vidéo ou le DVD n’est pas actif.)

Sélectionnez “Oui”

(le réglage par défaut est Oui)

Sélectionnez “Conﬁ guration”

Sélectionnez “Contrôle par HDMI”

Afﬁ chez le menu

∗

Proﬁ tez en plus de l’interopérabilité HDMI avec les appareils Panasonic dotés de la fonction “HDAVI Control”. Les connexions HDMI sur certains appareils Panasonic (Enregistreur DVD Panasonic DIGA, Lecteur de salon Home Cinéma Panasonic, Ampliﬁ cateur Panasonic, etc.) vous permettent d’utiliser la lecture facile ou le cinéma à domicile. Pour les raccordements, reportez-vous à “Raccordements” (p. 29). Lisez aussi les modes d’emploi de l’appareil. Il n’est pas possible d’utiliser des câbles non compatibles HDMI. Pour connaître les appareils utilisables, contactez votre revendeur Panasonic.

sélection

Lecture facile

Commutation automatique de l’entrée – Lorsque l’appareil Panasonic raccordé est mis en route, le mode d’entrée change automatiquement. Lorsqu’il est éteint, le mode d’entrée est rétabli.

Liaison sous tension

Lorsque l’appareil Panasonic raccordé est mis en route, le téléviseur est aussi automatiquement mis sous tension et le contenu de l’appareil est reproduit. (Uniquement lorsque le téléviseur est en mode de veille.)

Liaison hors tension

Lorsque le téléviseur est réglé sur le mode de veille, l’appareil d’enregistrement Panasonic raccordé est également réglé automatiquement sur Veille.

sélection

Hautparleur du Home Cinéma

Contrôle par HDMI " ControlTM"

∗

Préparatifs

(Lors de la première utilisation / Lors de l’ajout d’un nouvel appareil, du rebranchement d’un appareil ou d’un changement de la conﬁ guration) Une fois connectés, allumez l’appareil puis le téléviseur. Placez le mode d’entrée sur HDMI1 ou HDMI2 (p. 14) et vériﬁ ez qu’une image est correctement afﬁ chée.

Vous pouvez commander le haut-parleur du Home Cinéma avec la télécommande du téléviseur. Cette fonction est disponible lorsque l’ampliﬁ cateur ou le lecteur de salon Home Cinéma Panasonic est raccordé.

réglage

Afﬁ chez le menu Sélectionnez “Home cinéma” ou

“Haut-parleurTV”

■

Home cinéma:

•

Lors de la sélection de “ Home cinéma”, le son des haut-parleurs du téléviseur est coupé.

•

Lorsque l’appareil est éteint, les haut-parleurs du téléviseur restent actifs.

Augmentation/diminution du volume

Sourdine

■

Haut-parleurTV:

sélection

Ajustement pour l’appareil (mis automatiquement sous tension si le téléviseur est en mode de veille)

Les haut-parleurs du téléviseur sont actifs.

EXIT

DIRECT TV REC

Menu principal

Home cinéma


Son

Configuration

Q-Link

Sort AV2

Contrôle par HDMI

Télétexte Minuterie veille Langue de texte Panneau latéral Économie d’énergie Réglage Langage système Shipping condition

AV2 TV

Oui

TOP

Non Ouest

Non Non

Menu principal

Home cinéma


Son

Configuration

Page 15

Avancé

•

Appareil externe

Raccordements

■

Raccorder un magnétoscope/enregistreur DVD (enregistrement, lecture)

■

Raccorder un lecteur DVD (Lecture)

■

Raccorder le décodeur (entrée RVB)

■

Raccorder un magnétoscope/enregistreur DVD et un décodeur (exemple)

■

Raccorder un enregistreur DVD et un magnétoscope (exemple)

■

Lecture facile (Reportez-vous p. 30 pour le branchement sur la prise HDMI2.)

Dos du téléviseur

Devant du téléviseur

Dos du téléviseur

Devant du téléviseur

Dos du téléviseur

Ce téléviseur

Lecteur de salon Home Cinéma Panasonic

Enregistreur DVD Panasonic

DIGA

Ampliﬁ cateur Panasonic

Enregistreur DVD Panasonic

DIGA

Décodeur

Magnétoscope

Magnétoscope / enregistreur DVD

Lecteur DVD

Décodeur

•

Les appareils externes et câbles présentés ne sont pas fournis avec ce téléviseur.

Raccordez la prise S-VIDEO ou VIDEO.

Appareil externe

Péritel

HDMI

Péritel

HDMI

Péritel

Système d’enceintes

Péritel

HDMI

Ce téléviseur

Système d’enceintes

Enregistreur DVD

Magnétoscope / enregistreur DVD

Péritel

HDMI

■

Home cinéma

Lisez les modes d’emploi de l’ampliﬁ cateur et du lecteur de salon Home Cinéma Panasonic pour de plus amples détails.

Contrôle par HDMI (p. 27)

Pour une connexion Q-Link (p. 26)

•

Il est recommandé d’utiliser le câble HDMI Panasonic.

Numéro de pièce recommandé : RP-CDHG15 (1,5 m) RP-CDHG30 (3,0 m) RP-CDHG50 (5,0 m)

AV 2 AV 3

AV 1

AUDIO RGB VIDEO VIDEO VIDEO AUDIO

VIDEO S-VIDEO S-VIDEO

COMPONENT

AUDIO

RGB

AV 2 AV 3

AV 1

AUDIO RGB VIDEO VIDEO VIDEO AUDIO

VIDEO S-VIDEO S-VIDEO

COMPONENT

AUDIO

RGB

AV4

S-V V L R

S-V

AV 2 AV 3

AV 1

AUDIO RGB VIDEO VIDEO VIDEO AUDIO

RGB

VIDEO S-VIDEO S-VIDEO

COMPONENT

AUDIO

AV 2 AV 3

AV 1

AUDIO RGB VIDEO VIDEO VIDEO AUDIO

RGB

VIDEO S-VIDEO S-VIDEO

COMPONENT

AUDIO

AV 2 AV 3

AV 1

AUDIO RGB VIDEO VIDEO VIDEO AUDIO

VIDEO S-VIDEO S-VIDEO

COMPONENT

AUDIO

RGB

AV 2 AV 3

AV 1

AUDIO RGB VIDEO VIDEO VIDEO AUDIO

VIDEO S-VIDEO S-VIDEO

COMPONENT

AUDIO

RGB

AV4

S-V V L R

S-V

Page 16

Avancé

•

Appareil externe

AV 1

AV 2 AV 3

AUDIO RGB VIDEO VIDEO VIDEO AUDIO

RGB

VIDEO S-VIDEO S-VIDEO

COMPONENT

AUDIO

AV4

S-V V L R

Ces schémas présentent nos conseils relatifs à la connexion du téléviseur à divers appareils. Pour d’autres raccordements, consultez le mode d’emploi de chaque appareil, le tableau ci-dessous et les caractéristiques techniques (p. 39).

(AUDIO)

Ordinateur

Ampliﬁ cateur à système d’enceintes

Décodeur

Enregistreur DVD / magnétoscope

Câble

Péritel

Câble RF

(Q-Link)

Câble Péritel

Ordinateur

(Visionnement)

(Ecoute)

(Q-Link)

Contrôle par HDMI (p. 27)

Pour regarder des émissions satellites

Pour enregistrer / lire

Pour regarder des DVD

Types d’appareil raccordable à chaque connecteur

Lecteur DVD

Raccordements (aperçu)

Pour écouter avec des haut-parleurs

Ampliﬁ cateur DIGA ou Panasonic

Câble

Péritel

Appareil externe

Adaptateur pour conversion (au besoin)

dans une portée de 10 cm

(VIDEO) ou (S-VIDEO)

Ecouteurs

Caméscope / console de

jeu

Enfoncez le

câble dedans et fermez

Repoussez les

onglets pour ouvrir

Bague en ferrite

( Mini prise

stéréo M3)

•

Lorsque vous utilisez la prise HDMI2 pour le contrôle par HDMI, la première fois, sélectionnez HDMI2 comme entrée externe (p. 14).

Connecteur

Enregistrement / Lecture (appareil)

AV1 AV2 AV3

AV4

COMPONENT

Pour enregistrer/ lire des cassettes vidéo / DVD

(magnétoscope / enregistreur DVD)

Pour regarder des DVD (lecteur DVD) Pour regarder les images d’un caméscope (caméra vidéo) Pour regarder des émissions satellites (décodeur) Pour jouer à des jeux vidéos (console de jeu) Q-Link Enregistrement TV direct Contrôle par HDMI

: Raccordement conseillé

Page 17

FAQ, etc.

Deutschland France Italia España

Land

Données techniques

Condition de transport (Rétablir les réglages)

Condition de transport réinitialisera tous les réglages, même le numéro du PIN de verrouillage enfants (p. 22), effacera toutes les données de syntonisation DVB et analogique, et ramènera tous les niveaux de commande aux réglages en usine.

•

Données techniques

Sélectionnez “Conﬁ guration”

Sélectionnez “Condition de transport”

Sélectionnez votre pays et lancez la

conﬁ guration automatique

•

“Recherche auto” commencera automatiquement. (p. 9)

sélection

Mise à jour du logiciel (mode DVB)

Remarque

•

Pendant le téléchargement, n’éteignez pas le téléviseur ni n’appuyez sur aucune touche.

(Le téléviseur est automatiquement activé une fois le téléchargement terminé.)

•

Le message peut s’avérer être une notiﬁ cation à l’avance. Dans ce cas, les informations du calendrier (la date à laquelle la nouvelle version peut être utilisée) s’afﬁ chent. Vous pouvez programmer la réservation de la mise à jour. La mise à jour ne démarrera pas si le bouton Marche / Arrêt du téléviseur est sur Arrêt.

Mettez régulièrement à jour le logiciel du système pour garantir que vous disposez de la version la plus récente du logiciel. Si une mise à jour est disponible, une bannière de notiﬁ cation s’afﬁ che lorsque la chaîne dispose des informations de mise à jour.

•

Pour télécharger le nouveau logiciel, appuyez sur “OK” Téléchargement (environ 20 min.) Si vous choisissez de ne pas télécharger, appuyez sur “EXIT”.

■

Pour une mise à jour automatique Réglez “Recherche auto. Màj en veille” sur “Activé” (p. 18)

Si une nouvelle version du logiciel est transmise, le téléviseur la téléchargera automatiquement.

•

La séquence de mise à jour automatique a lieu à 3:00 AM et 5:00 AM chaque nuit dans les conditions suivantes : Veille (appareil éteint avec la télécommande) Un enregistrement n’est pas en cours.

■

Pour une mise à jour manuelle Procédez à “Rechercher Màj maintenant” (p. 18)

Si une mise à jour est disponible, une bannière de notiﬁ cation s’afﬁ che.

•

Pour télécharger le nouveau logiciel, appuyez sur “OK” Téléchargement (environ 20 min.) Si vous choisissez de ne pas télécharger, appuyez sur “EXIT”.

Afﬁ chez

le menu

Format d’écran

Remarque

•

Le format d’écran varie selon le programme, etc. S’il est supérieur au standard “16:9”, des bandes noires peuvent apparaître en haut et en bas de l’écran.

•

Si la taille de l’écran semble anormale lors de la lecture d’un programme enregistré en grand écran sur un magnétoscope, ajustez le tracking de votre magnétoscope. (Consultez le manuel du magnétoscope.)

•

Pour sélectionner manuellement le format d’écran : (Uniquement “16:9” ou “4:3” en mode PC)

La taille et l’aspect optimum peuvent être choisis pour regarder des images plus détaillées. (p. 11)

■

Format Auto : L’aspect automatique détermine le meilleur format d’écran à utiliser pour que l’image occupe tout l’écran grâce à un processus en quatre étapes pour vériﬁ er si l’image visionnée est une image grand écran. Si l’aspect automatique détecte un signal grand écran, il adopte le mode grand écran 16:9 ou 14:9 approprié. Si l’aspect automatique ne détecte pas de signal grand écran, ce téléviseur sophistiqué améliore l’image pour offrir un visionnement optimal.

Le texte afﬁ ché à l’écran explique de quelle manière l’aspect automatique a déterminé le rapport d’aspect utilisé :

“Large” apparaît en haut à gauche de l’écran si un signal d’identiﬁ cation grand écran (WSS) est détecté ou si un signal est détecté via une prise SCART. L’aspect automatique adopte le format grand écran 16:9 ou 14:9 approprié. Cette fonction est aussi opérationnelle dans les autres modes d’aspect. “Format Auto” apparaît en haut à gauche de l’écran si des bandes noires sont détectées en haut et en bas de l’image. L’aspect automatique choisit le meilleur format d’écran et agrandit l’image pour qu’elle occupe tout l’écran. Ce processus peut prendre plusieurs minutes en fonction de l’obscurité de l’image.

14:916:9

Afﬁ che directement l’image en “16:9” sans distorsion (anamorphosée).

Afﬁ che l’image au standard “14:9” sans agrandissement.

Zoom3Zoom2

Afﬁ che une image “16:9” “boîte aux lettres” (anamorphosée) en plein écran sans distorsion.

Afﬁ che une image “2,35:1” “boîte aux lettres” (anamorphosée) en plein écran sans distorsion. Au format “16:9”, afﬁ che l’image à sa taille maximum (avec un léger agrandissement).

Èlargi

Afﬁ che une image 4:3 plein écran. L’élargissement n’est visible que sur les bords gauche et droit de l’écran.

4:3

Afﬁ che l’image au standard “4:3” sans distorsion.

Zoom1

Afﬁ che une image “16:9” “boîte aux lettres” ou une image “4:3” sans distorsion.

4:3 complet

Afﬁ che une image “4:3” agrandie horizontalement pour qu’elle occupe tout l’écran.

Nom du signal

Modes Aspect

Signal de commande d’écran

Signal grand écran (WSS)

Signal de commande via la

prise Péritel (broche 8)

Format

Auto

16:9 14:9

Èlargi

4:3

complet

Zoom1 Zoom2 Zoom3TVAV1 AV2 AV 3 AV4

Component

AV1 AV2 AV 3

TV/AV1/AV2/

AV3/AV4

PAL

OOOOO

O O O OOOOO

OOO

PAL 525/60

OOOOO

OOO

----- -

OOO

DVB

OOOOO

OOOO

---- - - - -

M.NTSC

OOOOO

OOO

----- -

OOO

NTSC (Entrée AV uniquement)

OOOOO

OOO

----- -

OOO

Component/HDMI

525(480)/60i

OOOOO

OOO

----- - - - -

525(480)/60p

OOOOO

OOO

----- - - - -

625(576)/50i

OOOOO

OOO

-----

---

625(576)/50p

OOOOO

OOO

-----

---

750(720)/50p

OOOOO O O O O

----- - - - -

750(720)/60p

OOOOO O O O O

----- - - - -

1125(1080)/50i

OOOOO O O O O

----- - - - -

1125(1080)/60i

OOOOO O O O O

----- - - - -

Entrée PC

- - - ------ - - - -

Vériﬁ ez le message et suivez les

instructions à l’écran

réglage

sélection

sélection début

Menu principal


Son

Configuration

Q-Link Sort AV2 Contrôle par HDMI Télétexte Minuterie veille Langue de texte Panneau latéral Économie d’énergie Réglage Langage système Condition de transport

AV2 TV Oui TOP Non

Ouest

Non

Accéder

Condition de transport

Les données tuner seront éffacées

Démarrage Sortir Revenir

Èlargi

14 : 916 : 9

4 : 3

4:3 complet

Zoom1

Zoom3Zoom2

Page 18

FAQ, etc.

Données techniques

•

Données techniques

Raccordement HDMI

Raccordement à l’ordinateur

N° de

broche

Nom du signal

N° de

broche

Nom du signal

N° de

broche

Nom du signal

R GND (masse) NC (non branché) G GND (masse) NC (non branché) B GND (masse) HD/SYNC

NC (non branché) NC (non branché) VD

GND (masse) GND (masse) NC (non branché)

Un ordinateur peut être raccordé au téléviseur de sorte que l’écran de l’ordinateur s’afﬁ che et que le son soit émis du téléviseur.

•

Signaux de l’ordinateur qui peuvent être entrés : Fréquence de balayage horizontal 31 à 69 kHz ; fréquence de balayage vertical 59 à 86 Hz (des lignes de signal supérieures à 1.024 peuvent être à l’origine d’un mauvais afﬁ chage de l’image).

•

Il n’est pas nécessaire d’utiliser un adaptateur pour ordinateur pour le connecteur D-sub 15 broches compatible avec DOS/V.

Remarque

•

Certains modèles d’ordinateur ne peuvent pas être raccordés sur ce téléviseur.

•

Pour de plus amples détails sur les signaux PC applicables, reportez-vous à p. 35.

•

Résolution d’afﬁ chage max.

•

Signal pour le connecteur D-sub 15 broches

TH-42PX60EN TH-50PX60EN

4:3 768 × 768 pixels 1.024 × 768 pixels

16:9 1.024 × 768 pixels 1.366 × 768 pixels

Aspect

Numéro de modèle

•

HDMI est la première interface AV grand public entièrement numérique au monde satisfaisant à la norme de non compression.

•

Si l’appareil externe est doté uniquement d’une sortie DVI, raccordez-la sur la prise HDMI1 via un câble de conversion DVI vers HDMI (∗2).

•

Branchez le câble audio à la prise d’entrée audio lorsque le câble de conversion DVI vers HDMI est utilisé.

•

Les réglages audio peuvent être effectués sur l’écran du menu “Entrée HDMI1”. (p. 16)

•

Fréquences d’échantillonnage de signaux audio compatibles (2ch L.PCM) : 48 kHz, 44,1 kHz, 32 kHz

(∗1) : Le logo HDMI est apposé sur les appareils compatible HDMI. (∗2) : Contactez votre revendeur de produits numériques le plus proche.

L’interface HDMI (high-deﬁ nition multimedia interface) vous permet de regarder des images numériques haute déﬁ nition et d’écouter un son de qualité élevée en raccordant le téléviseur et l’appareil. Un appareil compatible HDMI (∗1) doté d’une prise de sortie HDMI ou DVI, comme un décodeur ou un lecteur DVD, peut être raccordé à la prise HDMI par le biais d’un câble compatible HDMI (de type “fully wired”).

Remarque

•

La prise HDMI2 est destinée au signal numérique uniquement.

•

L’utilisation avec un ordinateur n’est pas considérée.

•

Les signaux 720p/1080i seront reformatés avant d’être afﬁ chés à l’écran.

•

Si l’appareil raccordé est doté d’une fonction de réglage du format, réglez-le sur “16:9”.

•

Ces connecteurs HDMI sont de “type A”.

•

Un appareil non doté d’une prise de sortie numérique peut être raccordé à la prise d’entrée de “Component”, “SVIDEO” ou “Video” pour recevoir les signaux analogiques.

•

La prise d’entrée HDMI peut être utilisée uniquement avec les signaux d’image suivants : 480i, 480p, 576i, 576p, 720p et 1080i. Faites correspondre le réglage de sortie de l’appareil numérique.

•

Pour de plus amples détails sur les signaux HDMI applicables, reportez-vous à p. 35.

Contrôle par HDMI

•

Conﬁ gurez l’appareil pour activer cette fonction. Lisez le mode d’emploi de l’appareil.

•

Cette fonction risque de ne pas fonctionner selon la condition de l’appareil.

•

Cette fonction risque de ne pas fonctionner correctement lorsque le lecteur de salon Home Cinéma Panasonic est raccordé.

•

L’appareil peut être opéré par la télécommande du téléviseur avec cette fonction activée même si le téléviseur est en mode de veille.

•

L’image ou le son risque de ne pas être disponible pendant les premières secondes de lecture.

•

L’image ou le son risque de ne pas être disponible pendant les premières secondes lorsque le mode d’entrée est modiﬁ é.

•

La fonction Volume sera afﬁ chée lors de l’ajustement du volume de l’appareil.

•

La lecture facile est également disponible en utilisant la télécommande pour l’ampliﬁ cateur. Lisez les modes d’emploi de l’ampliﬁ cateur.

Les connexions HDMI sur certains appareils Panasonic vous permettent d’utiliser la lecture facile ou le cinéma à domicile.

Signaux d’entrée pouvant être afﬁ chés

∗

Marquer: Signaux d’entrée applicables aux connecteurs Composant (Y, PB, PR), HDMI et PC (D-sub 15P)

Remarque

•

Les signaux n’ayant pas les caractéristiques ci-dessus ne donnent pas toujours des images correctes.

•

Les signaux ci-dessus sont reformatés pour un visionnement optimal sur votre écran.

Nom du signal

Fréquence

horizontale (kHz)

Fréquence

verticale (Hz)

Component HDMI PC

525 (480) / 60i 15,73 59,94

∗∗

525 (480) / 60p 31,47 59,94

∗∗

625 (576) / 50i 15,63 50,00

∗∗

625 (576) / 50p 31,25 50,00

∗∗

750 (720) / 60p 45,00 60,00

∗∗

750 (720) / 50p 37,50 50,00

∗∗

1.125 (1.080) / 60i 33,75 60,00

∗∗

1.125 (1.080) / 50i 28,13 50,00

∗∗

640 × 400 @70 Hz 31,46 70,07

∗

640 × 480 @60 Hz 31,47 59,94

∗

640 × 480 @75 Hz 37,50 75,00

∗

800 × 600 @60 Hz 37,88 60,32

∗

800 × 600 @75 Hz 46,88 75,00

∗

800 × 600 @85 Hz 53,67 85,06

∗

1.024 × 768 @60 Hz 48,36 60,00

∗

1.024 × 768 @70 Hz 56,48 70,07

∗

1.024 × 768 @75 Hz 60,02 75,03

∗

1.024 × 768 @85 Hz 68,68 85,00

∗

1.280 × 1.024 @60 Hz 63,98 60,02

∗

Macintosh13” (640 × 480) 35,00 66,67

∗

Macintosh16” (832 × 624) 49,72 74,54

∗

Macintosh21” (1.152 × 870) 68,68 75,06

∗

Informations sur les prises Peritél et S-Vidéo

Masse connecteur Sortie CVBS (vidéo) Masse CVBS Entrée rouge Masse rouge Entrée vert Masse vert Entrée bleu Masse bleu Sortie audio (L) Sortie audio (R)

Entrée CVBS (vidéo) Masse état RVB État RVB Masse

-État CVBS Entrée audio (L) Masse audio Entrée audio (R)

21 19 17 15 13 11 9 7 5 3 1

20 18 16 14 12 10 8 6 4 2

■

Prises Péritel AV1 (RVB, Vidéo)

Entrée AV1 possibles: RVB (Rouge / Vert / Bleu).

Masse connecteur Sortie CVBS (vidéo) Masse CVBS Entrée SC Masse

-Masse

-Masse Sortie audio (L) Sortie audio (R)

Entrée CVBS (vidéo) Masse

-Masse

-Données Q-Link État CVBS Entrée audio (L) Masse audio Entrée audio (R)

21 19 17 15 13 11 9 7 5 3 1

20 18 16 14 12 10 8 6 4 2

■

Prises Péritel AV2 (Vidéo, S-Vidéo, Q-Link)

AV2: L’etat des broches 15 et 20 dépend de la sélection S-VHS / VIDEO

Entrée chrominance

Masse connecteur Sortie CVBS (vidéo) Masse CVBS Entrée rouge, Entrée SC Masse rouge Entrée vert Masse vert Entrée bleu Masse bleu Sortie audio (L) Sortie audio (R)

Entrée CVBS (vidéo) Masse état RVB État RVB Masse

-Données Q-Link État CVBS Entrée audio (L) Masse audio Entrée audio (R)

21 19 17 15 13 11 9 7 5 3 1

20 18 16 14 12 10 8 6 4 2

Entrée luminance

Masse chrominance Masse luminance

■

Prise AV4 S-Vidéo à 4 broches

■

Prises Péritel AV3

(RVB, Vidéo, S-Vidéo, Q-Link)

AV3: L’etat des broches 15 et 20 dépend de la sélection S-VHS / VIDEO

15 14 13 12 11

67839

Page 19

FAQ, etc.

FAQ

Avant de demander toute réparation ou assistance, veuillez suivre ces indications simples pour résoudre le problème. Si le problème persiste, contactez votre revendeur Panasonic ou le Centre d’attention à la clientèle Panasonic pour une assistance.

Points blancs ou ombre sur les images (bruit)

•

Vériﬁ ez la position, l’orientation et le raccordement de l’antenne.

Aucun programme DVB présenté après la Conﬁ guration auto

•

Vériﬁ ez l’émetteur DVB.

•

Ajustez le sens de l’antenne vers un autre émetteur installé à proximité.

•

Vériﬁ ez la transmission analogique, si la qualité d’image est médiocre, vériﬁ ez l’antenne et contactez le revendeur le plus proche.

Interférence ou image ﬁ gée / escamotée dans le mode DVB

•

Vériﬁ ez “Etat du Signal”. (p. 24)

Si “Qualité du signal” ou “Intensité

du signal” s’afﬁ che en rouge, vériﬁ ez l’antenne.

Si le problème persiste, contactez

votre revendeur Panasonic local.

•

Utilisez le bouton Marche / Arrêt pour éteindre le téléviseur, puis rallumez-le.

Les images provenant d’un appareil raccordé sont déformées lorsque l’appareil est raccordé via la prise HDMI

•

Est-ce que le câble HDMI est raccordé correctement ? (p. 30)

•

Mettez le téléviseur et l’appareil hors tension, puis à nouveau sous tension.

•

Vériﬁ ez le signal d’entrée provenant de l’appareil. (p. 35)

•

Utilisez un appareil compatible avec EIA/CEA-861/861B.

La télécommande ne fonctionne pas

•

Les piles sont-elles correctement mises en place ? (p. 6)

•

Est-ce que le téléviseur est allumé ?

Problème Mesures

•

Foire aux questions

Pour les clients utilisant une antenne intérieure

Pour obtenir une image DVB de bonne qualité, il est important de recevoir un signal DVB de bonne qualité. Dans ce but, vériﬁ ez “Etat du Signal” dans le Menu tuning (p. 24). Un niveau d’au moins 5 est nécessaire pour fournir une bonne image. Il peut s’avérer nécessaire de rectiﬁ er la position et le sens de l’antenne pour obtenir le meilleur résultat possible.

Le logo apparaît aux quatre coins de l’écran.

Le contraste est diminué

Image chaotique, discordante

•

Réglez “P-NR” dans le menu Image (pour retirer le bruit). (p. 16)

•

Vériﬁ ez les appareils électriques à proximité (voiture, moto, lampe ﬂ uorescente).

Aucune image ne s’afﬁ che.

•

Est-ce que “Couleur” ou “Contraste” dans le menu Image est réglé au minimum ? (p. 16)

Le niveau sonore est faible ou le son est déformé.

•

La réception du signal sonore peut s’être dégradée.

•

Réglez “MPX” (p. 16) dans le menu Son sur “Mono”. (Mode analogique uniquement)

Aucun son n’est émis.

•

Est-ce que la “sourdine” est activée ? (p. 7)

•

Est-ce que le volume est réglé sur minimum ?

Ni l’image ni le son ne sont émis.

•

Est-ce que le téléviseur est en “mode AV” ?

•

Est-ce que le cordon d’alimentation est branché sur la prise de courant ?

•

Est-ce que le téléviseur est allumé ?

•

Vériﬁ ez le menu Image (p. 16) et le volume.

Image ﬂ oue ou déformée

(pas de son ou volume faible)

•

Réinitialisez les chaînes. (p. 20 et 24)

•

Certains programmes peuvent ne pas être reçus lorsque des signaux d’antenne et de télévision par câble sont reliés au téléviseur via un mélangeur. Le cas échéant, reliez directement le signal d’antenne ou de télévision par câble au téléviseur.

Une seule portion de l’écran reste sombre

•

Un pixel ou un point luminescent peut parfois disparaître sur les écrans plasma. (Il ne s’agit pas d’un symptôme de défaillance)

•

La fonction pour empêcher l’apparition d’une image rémanente est activée. (Il ne s’agit pas d’un symptôme de défaillance)

● L’économiseur d’écran est activé si le téléviseur n’est pas opéré pendant un certain temps en mode AV.

● Le contraste est diminué lorsque le radio, menu, etc. dure quelques minutes.

● Effet “image rémanente” (p. 5)

Vous entendez un bruit tourbillonnant.

•

Le bruit provient du ventilateur de refroidissement intégré (ce n’est pas un signe de dysfonctionnement).

Ecran Son

IDTV

Page 20

FAQ, etc.

•

En raison des technologies de réception numérique en jeu, la qualité des signaux DTV peut s’avérer assez médiocre dans certains cas, en dépit d’une bonne réception des programmes analogiques.

Le son est anormal.

•

Réglez le réglage du son de l’appareil raccordé sur “2ch L.PCM”.

•

Vériﬁ ez le réglage de “Entrée HDMI1” dans le menu Son. (p. 16)

•

Si la connexion du son numérique connaît un problème, sélectionnez une connexion de son analogique. (p. 34)

Le téléviseur passe en “mode de veille”.

•

La fonction de mise en veille est activée.

•

Le téléviseur entre en “mode de veille” au bout de 30 minutes après la ﬁ n de l’émission.

Un message d’erreur apparaît.

•

Suivez les instructions du message.

•

Si le problème persiste, contactez le SAV agréé.

Un message d’erreur apparaît.

•

Contactez le SAV agréé.

La fonction “Contrôle par HDMI” est inopérante.

•

Remettez sous tension le téléviseur avec l’appareil allumé.

•

Placez “Contrôle par HDMI” sur “Non”, puis à nouveau sur “Oui”. (p. 27)

Problem ActionsProblème Mesures

FAQ

•

Licence / Caractéristiques

•

Foire aux questions

Impossible de recevoir des signaux avec une antenne à haute performance

Caractéristiques

Remarque

•

La conception et les caractéristiques techniques peuvent être modiﬁ ées sans notiﬁ cation préalable. Le poids et les dimensions indiqués sont approximatifs.

•

Cet appareil est conforme aux normes EMC mentionnées ci-dessous.

EN55013, EN61000-3-2, EN61000-3-3, EN55020, EN55022, EN55024.

TH-42PX60EN TH-50PX60EN

Alimentation

CA 220-240 V, 50 / 60 Hz

Consom-

mation

Usage moyen 270 W 377 W

Veille

0,3 W (Sans Bloquage tuner Activé) 20 W (Avec Bloquage tuner Activé)

Panneau de

l’écran plasma

Méthode d’entraînement

Type c.a.

Format d’image 16:9 Rapport de contraste Max 10000:1

Taille d’écran

106 cm 127 cm 920 mm (L) × 518 mm (H) × 1.056 mm (diagonale)

1.106 mm (L) × 622 mm (H) × 1.269 mm (diagonale)

Nombre de pixels

786.432 (1.024 (L) × 768 (H)) [3.072 × 768 points]

1.049.088 (1.366 (L) × 768 (H)) [4.098 × 768 points]

Son

Haut-parleurs

12 cm × 6 cm × 2 unités, 8

Sortie son 20 W (10 W + 10 W ), 10% THD Écouteurs Mini prise stéréo M3 (3,5 mm) × 1

Signaux PC

VGA, SVGA, XGA SXGA ······ (compressés) Fréquence de balayage horizontal 31 - 69 kHz Fréquence de balayage vertical 59 - 86 Hz

Systèmes de télévision / Bandes de fréquences

PAL B, G, H, I, SECAM B, G, SECAM L / L’

VHF E2 - E12 VHF H1 - H2 (ITALIE) VHF A - H (ITALIE) UHF E21 - E69 CATV (S01 - S05) CATV S1 - S10 (M1 - M10) CATV S11 - S20 (U1 - U10) CATV S21 - S41 (Hyperbande)

PAL D, K, SECAM D, K

VHF R1 - R2 VHF R3 - R5 VHF R6 - R12 UHF E21 - E69

PAL 525/60 : Lecture de cassettes NTSC à partir de magnétoscopes PAL DVB : Services numériques terrestres via entrée d’antenne VHF/UHF. M.NTSC : Lecture de magnétoscopes NTSC 4,43 MHz NTSC (entrée AV uniquement)

: Lecture de magnétoscopes NTSC

•

Le signal de télévision peut ne pas être reçu dans certaines régions.

Antenne arrière UHF / VHF Conditions de fonctionnement

Température : de 0°C à 40°C

Connecteurs

AV1 (Scart connecteur)

Prise 21 broches (entrée Audio/Vidéo, sortie Audio/Vidéo, entrée RVB)

AV2 (Scart connecteur)

Prise 21 broches (entrée Audio/Vidéo, sortie Audio/Vidéo, entrée S-Vidéo, Q-Link)

AV3 (Scart connecteur)

Prise 21 broches (entrée Audio/Vidéo, sortie Audio/Vidéo, entrée RVB, entrée S-Vidéo, Q-Link)

AV4

VIDEO

1 × connecteurs RCA 1,0 V[p-p] (75 Ω)

S-VIDEO

MINI DIN, 4 broches Y:1,0 V[p-p] (75 Ω) C:0,286 V[p-p] (75 Ω)

AUDIO L - R 2 × connecteurs RCA 0,5 V[rms]

Autres

COMPONENT

Y 1,0 V[p-p] (incluant la synchronisation) P

B, PR ±0,35 V[p-p]

HDMI1/2 Connecteur de TYPE A PC

Connecteur D-SUB 15 broches haute densité

R,G,B/0,7 V[p-p] (75 Ω)

HD, VD/Niveau TTL 2,0 - 5,0 V[p-p] (haute impédance)

AUDIO L - R 2 × connecteurs RCA 0,5 V[rms]

Sorties AUDIO L - R 2 × connecteurs RCA 0,5 V[rms] (haute impédance) Dimensions ( L × H × P ) 1.020 mm × 705 mm × 95 mm 1.210 mm × 818 mm × 95 mm Poids

30,0 k

40,0 k

Licence

Marques de commerce

•

DVB est une marque du DVB Digital Video Broadcasting Project (1991 à 1996).

•

VGA est une marque de commerce d’International Business Machines Corporation.

•

Macintosh est une marque déposée par Apple Computer, USA.

•

S-VGA est une marque déposée par Video Electronics Standard Association.

Même s’il n’existe aucune mention spéciale de marque de commerce de société ou de produit, ces marques de

commerce ont toutefois été respectées.

•

HDMI, le logo HDMI et High-Deﬁ nition Multimedia Interface sont des marques commerciales ou des marques déposées de HDMI Licensing LLC.

•

HDAVI ControlTM est une marque de commerce de Matsushita Electric Industrial Co., Ltd.

Marque du DVB Digital Video Broadcasting Project (1991 à 1996) TH-42PX60EN Déclaration de conformité N° 4199, 7 juin 2006 TH-50PX60EN Déclaration de conformité N° 4198, 7 juin 2006

DVB HDMI Autre

Téléviseur

Magnétoscope

(Antenne individuelle)

Prise d’entrée d’antenne

Séparateur

Sortie d’antenne

Entrée d’antenne

Sortie d’antenne

•

Installez une antenne individuelle pour le téléviseur et le magnétoscope (ou bien utilisez un séparateur).
