Panasonic th-42px77 Operation Manual
High Definition Plasma Television
Televisor de plasma de alta definición
Quick Start Guide
(See page 6)
Guía de inicio rápido
(vea la página 6)
Operating Instructions
Manual de instrucciones
Model No.
Número de modelo
TH-42PX77U
TH-50PX77U
For assistance (U.S.A.), please call:
1-888-VIEW-PTV (843-9788)
or visit us at www.panasonic.com/contactinfo
For assistance (Puerto Rico), please call:
787-750-4300
or visit us at www.panasonic.com
For assistance (Canada), please call:
1-800-561-5505
or visit us at www.panasonic.ca
Para solicitar ayuda (EE.UU.), llame al:
1-888-VIEW-PTV (843-9788)
ó visítenos en www.panasonic.com/contactinfo
Para solicitar ayuda (Puerto Rico), llame al:
787-750-4300
ó visítenos en www.panasonic.com
English
Español
Please read these instructions before operating your set and retain them for future reference.
The images shown in this manual are for illustrative purposes only.
Lea estas instrucciones antes de utilizar su televisor y guárdelas para consultarlas en el futuro.
Las imágenes mostradas en este manual tienen solamente fines ilustrativos.
TQB2AA0753-1
2
3
Visión
Funciones
avanzadas
Preguntas
frecuentes, etc.
Guía de inicio
rápido
El logotipo SDHC es una marca
comercial.
GalleryPlayer y el logotipo de la
GalleryPlayer son marcas de fábrica
de GalleryPlayer, Inc.
EZ Sync™
EZ Sync™ es una marca de fábrica de Matsushita Electric Industrial
Co., Ltd.
HDMI, el símbolo HDMI y la Interface de
Multimedios de Alta Definición son marcas comerciales
ó marcas registradas de HDMI Licensing LLC.
HDAVI Control™
HDAVI ControlTM es una marca de fábrica de Matsushita Electric
Industrial Co., Ltd.
Sienta un nivel increíble de excitación multimedia
¡Convierta su propia sala de estar en un cine!
3
Visión
Funciones
avanzadas
Preguntas
frecuentes, etc.
Guía de inicio
rápido
Índice
Fabricado bajo licencia de Dolby Laboratories.
DOLBY y el símbolo de la D doble son marcas
comerciales de Dolby Laboratories.
•

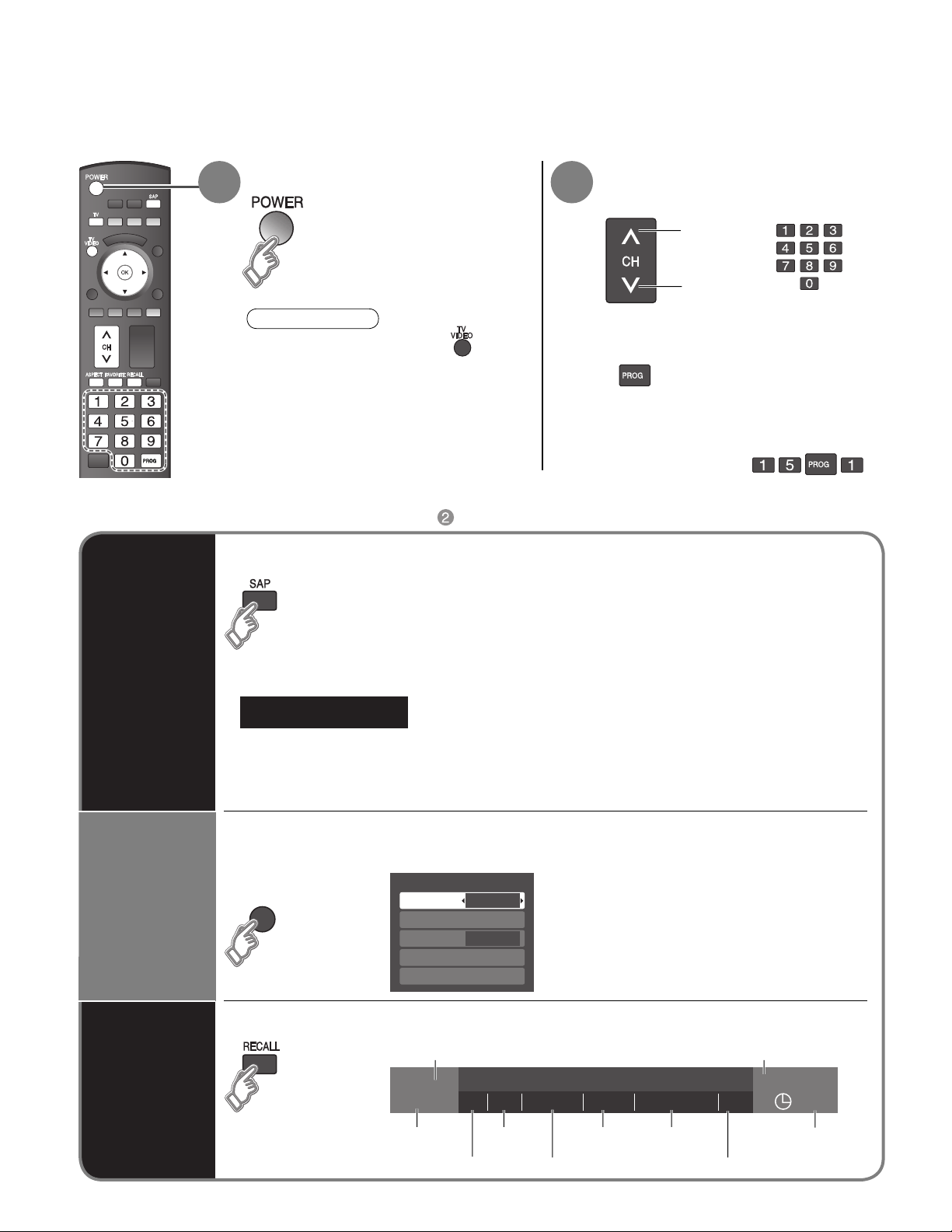

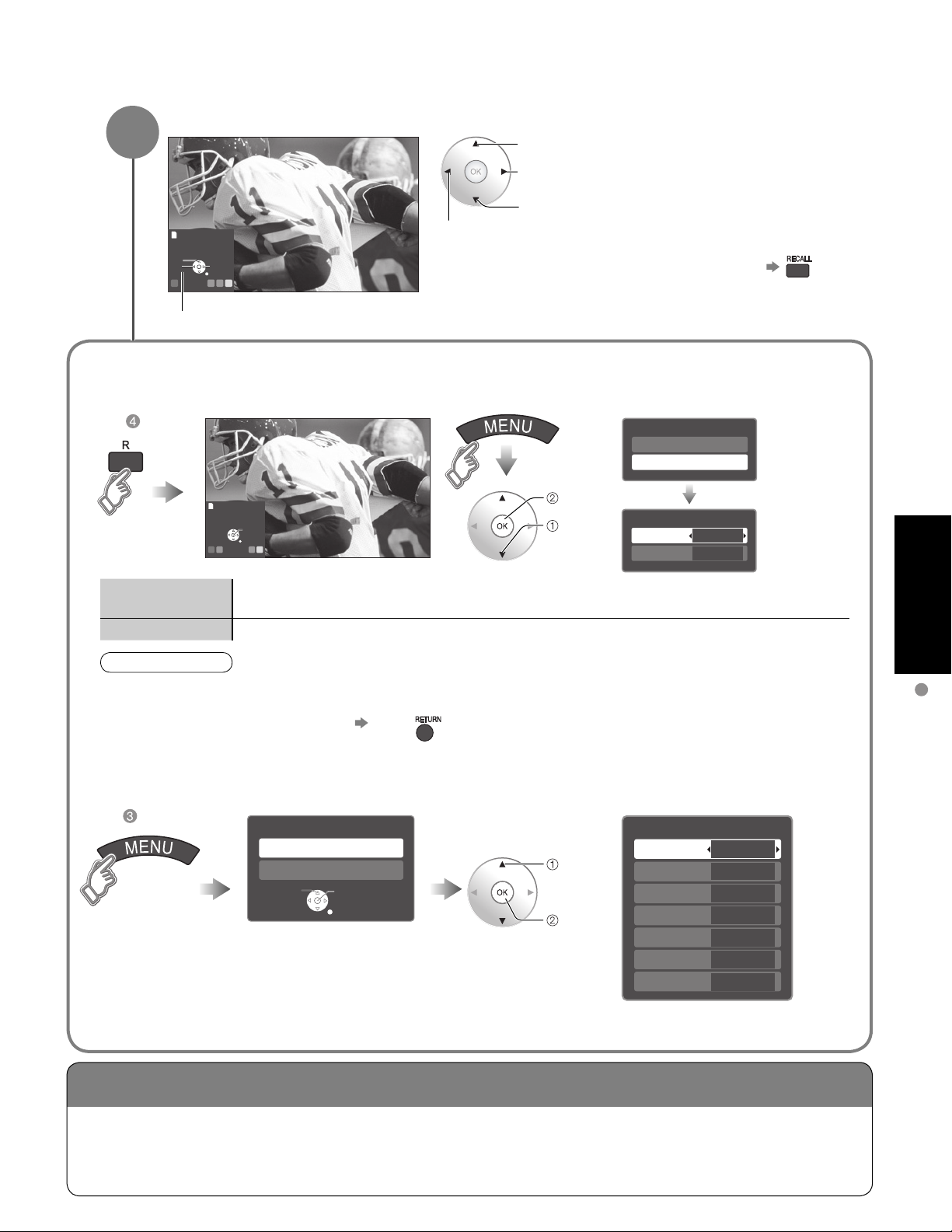

Para ver la televisión ·································20
•

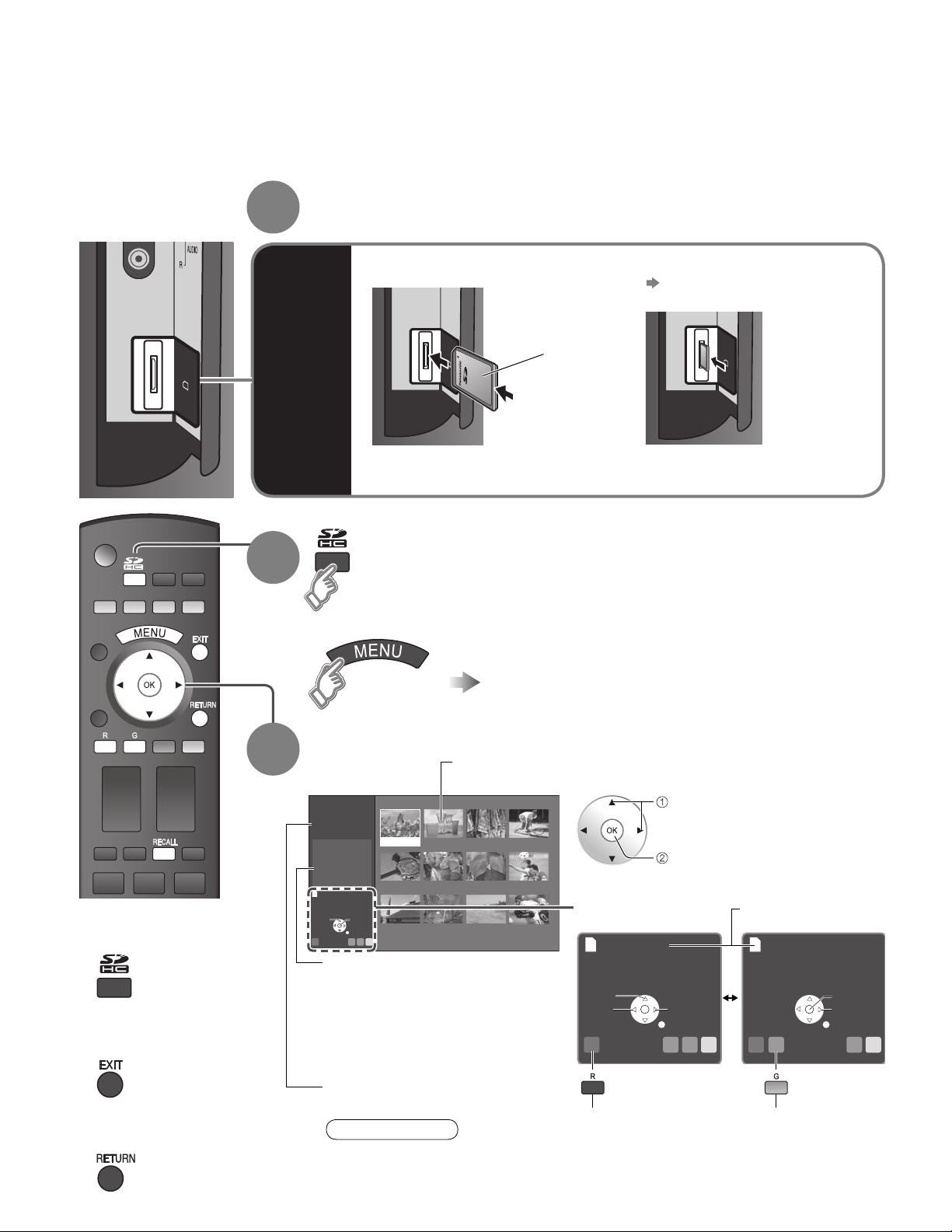

Para ver imágenes de tarjeta SD ···············22
•
Para ver vídeo y DVDs ······························24
•

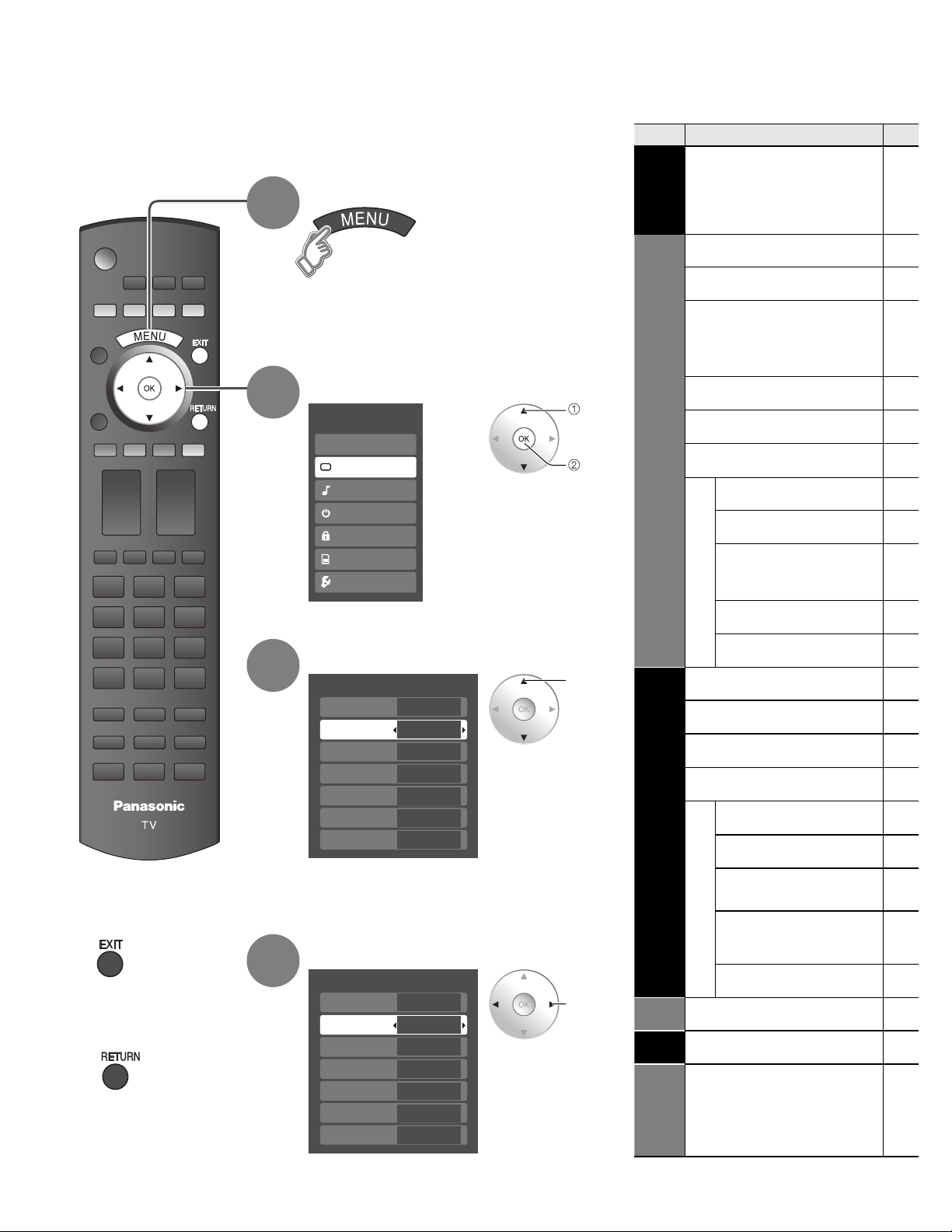

Cómo utilizar las funciones de los menús
(imagen, sonido, calidad, etc.) ···················26
•

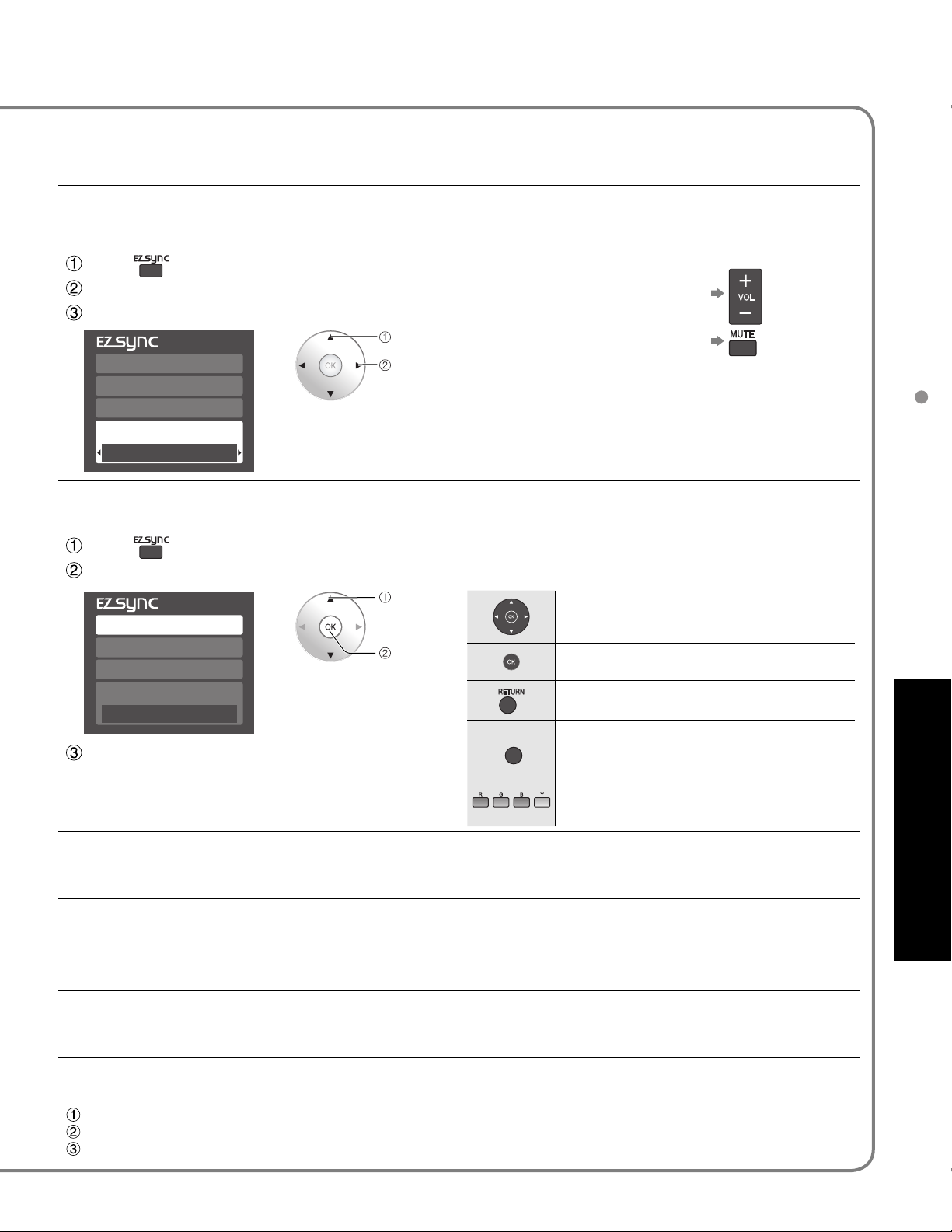

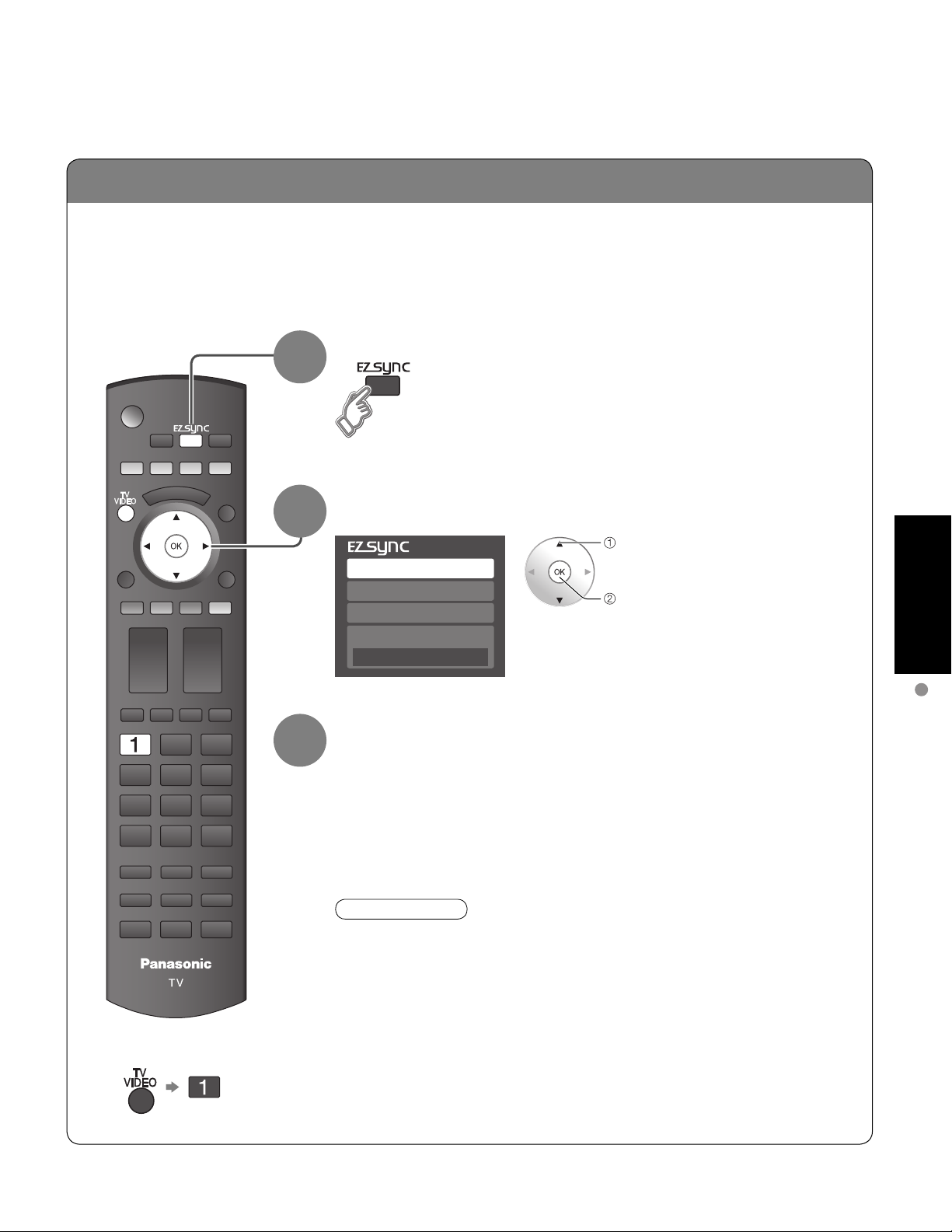

EZ SyncTM “HDAVI ControlTM” ·····················30
•

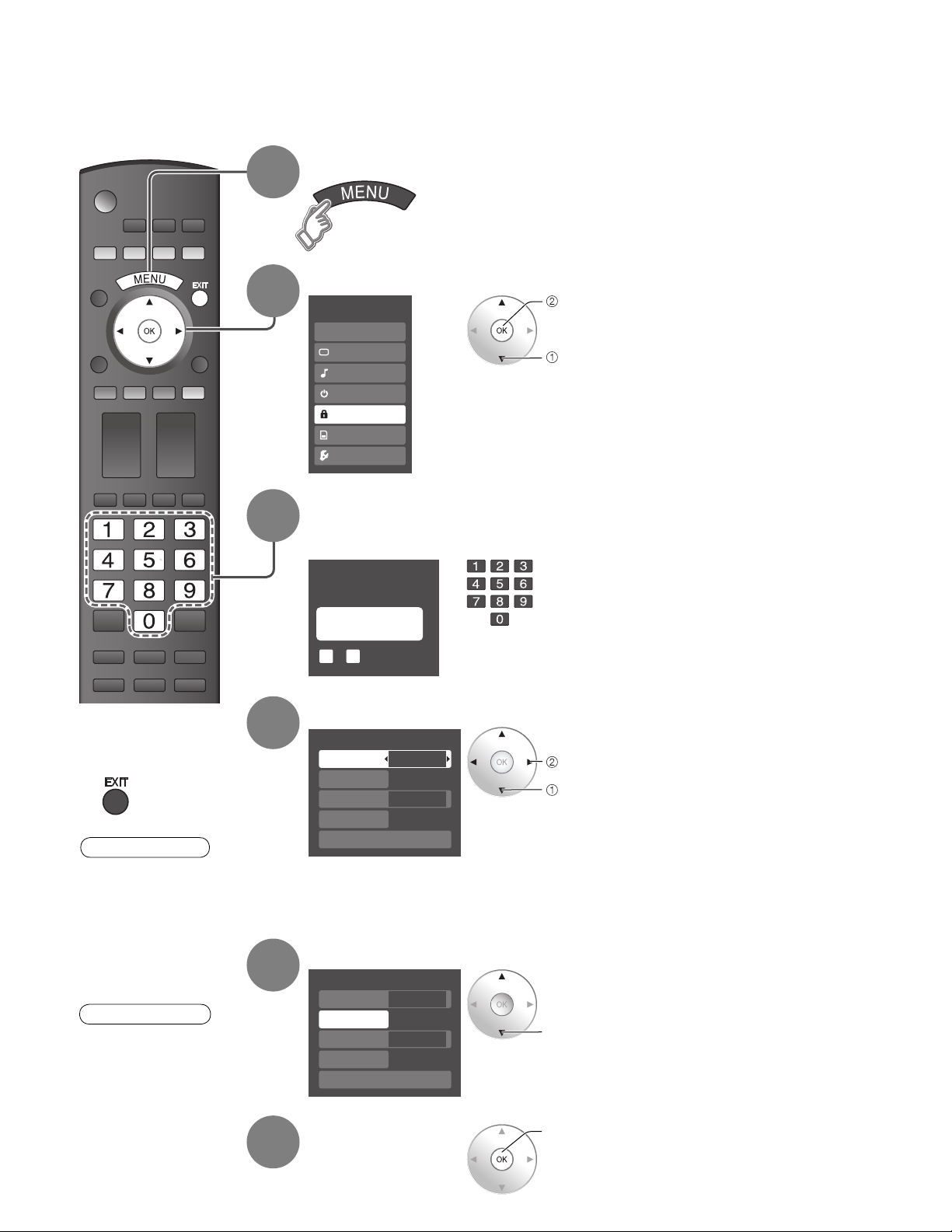

Bloqueo ······················································32
•

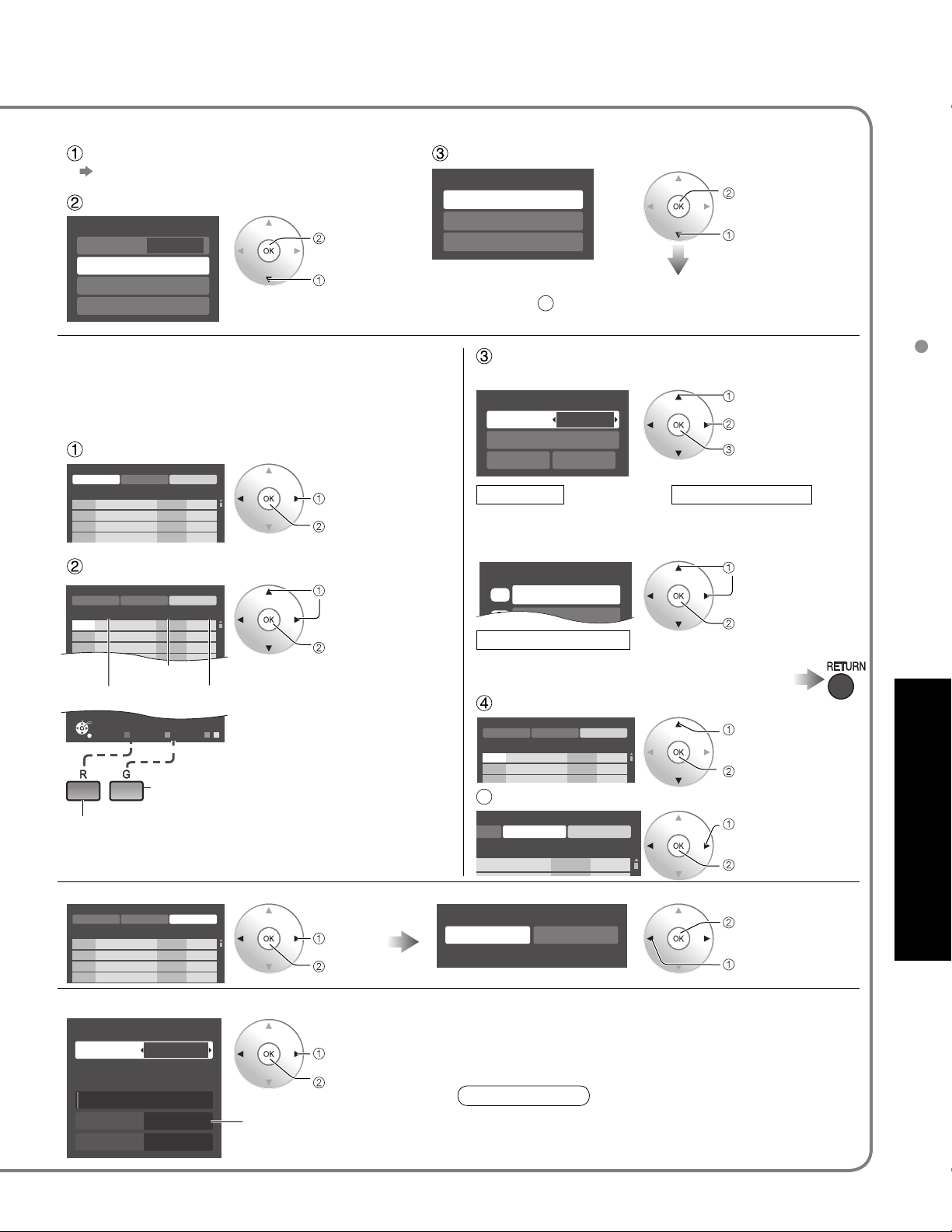

Edición y configuración de canales ···········34
•
Títulos de entradas/Salida a monitor/
Subtítulos ···················································36
•
Utilización del temporizador ·······················38
•
Operación del equipo periférico ·················39
•

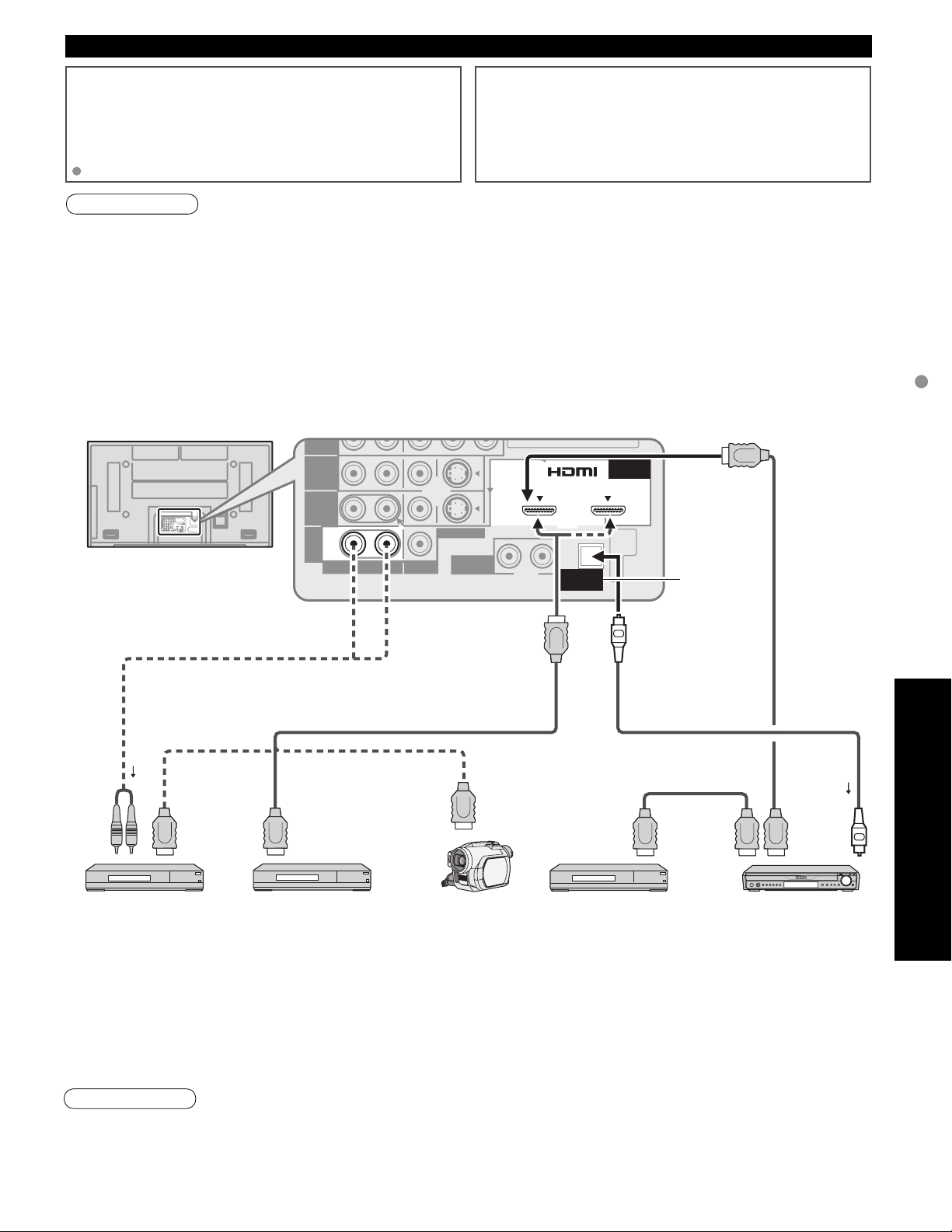

Conexiones A V recomendadas ··················40
•

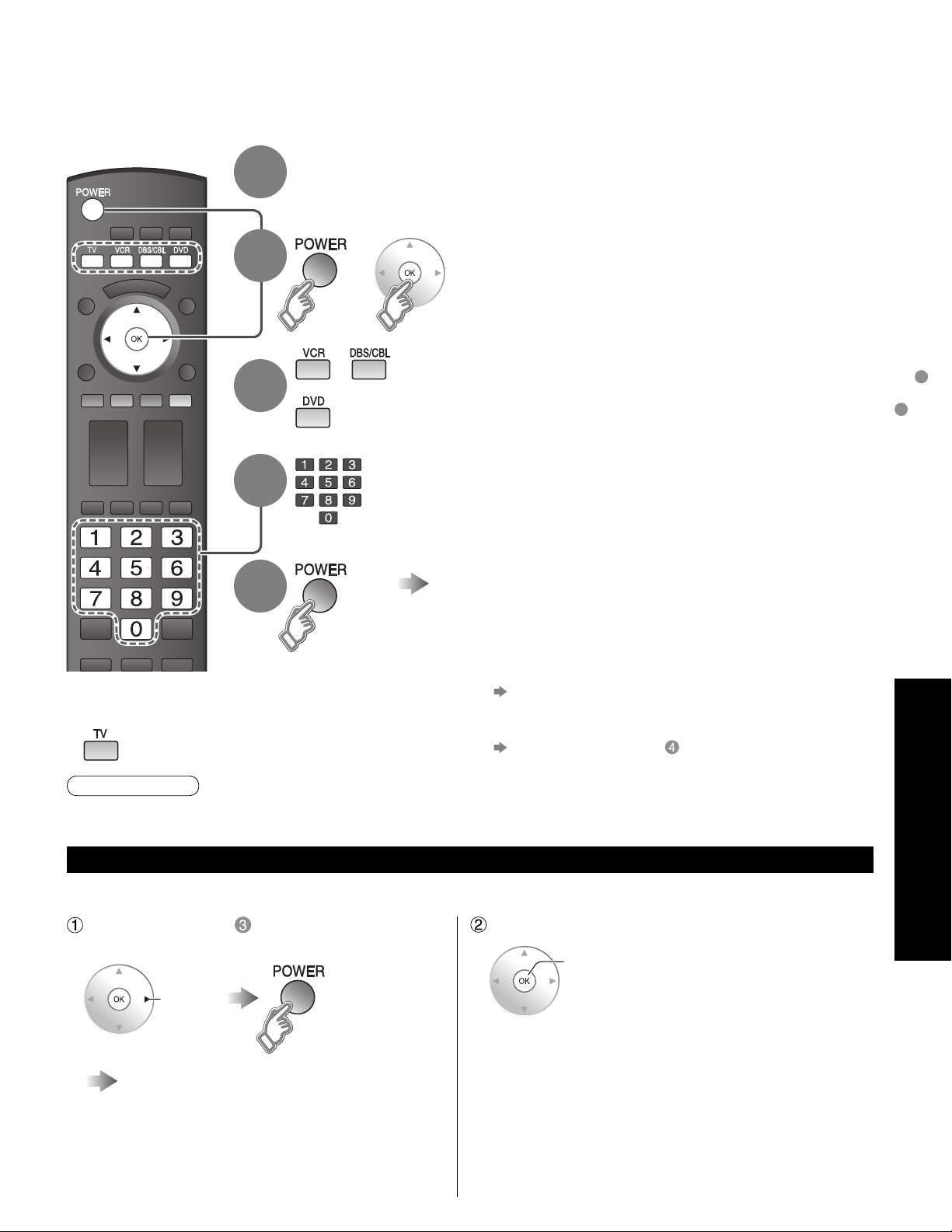

Operaciones del mando a distancia/

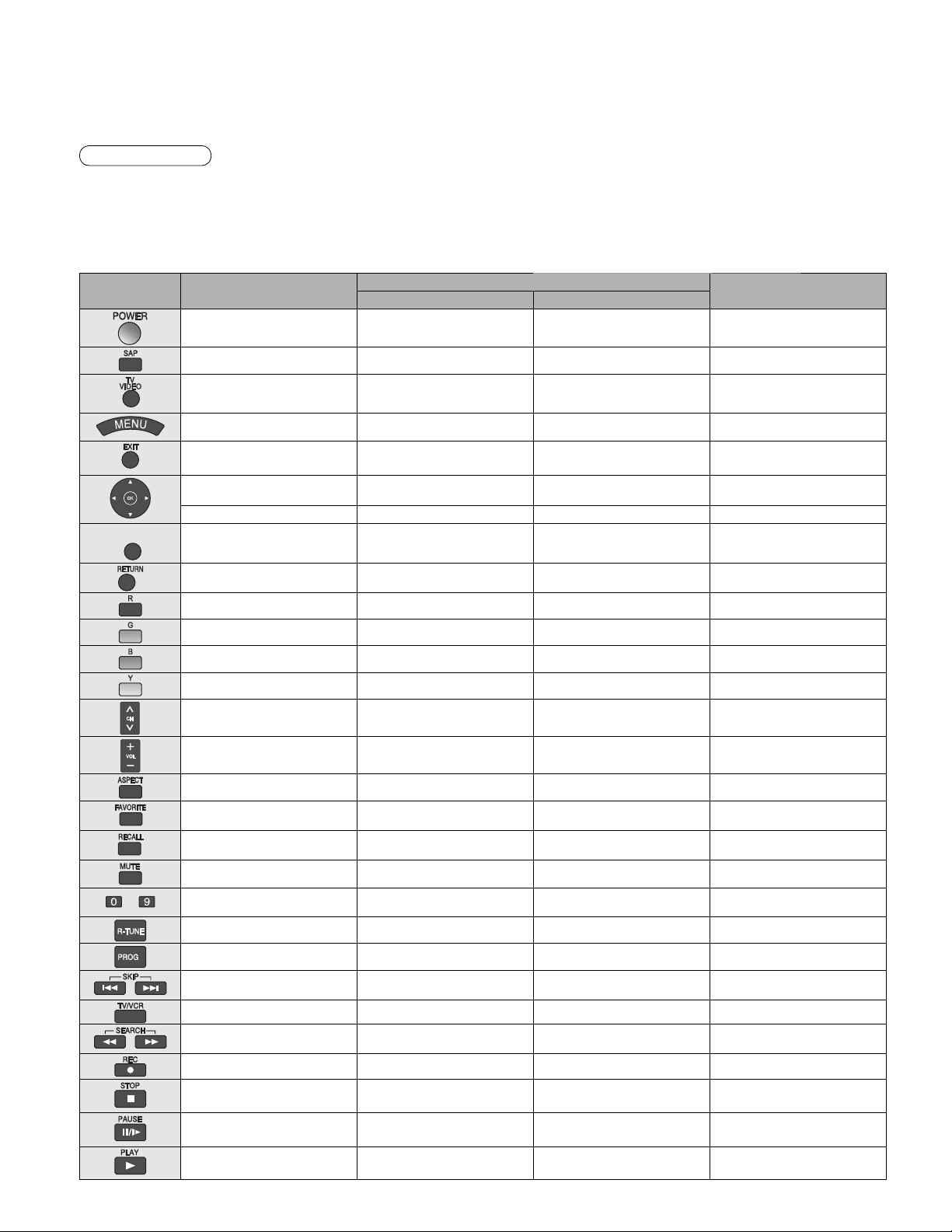

Lista de códigos ·········································42
•
Lista de clasificaciones para el bloqueo ····46
•
Información técnica ····································47
•
Mantenimiento ···········································50
•

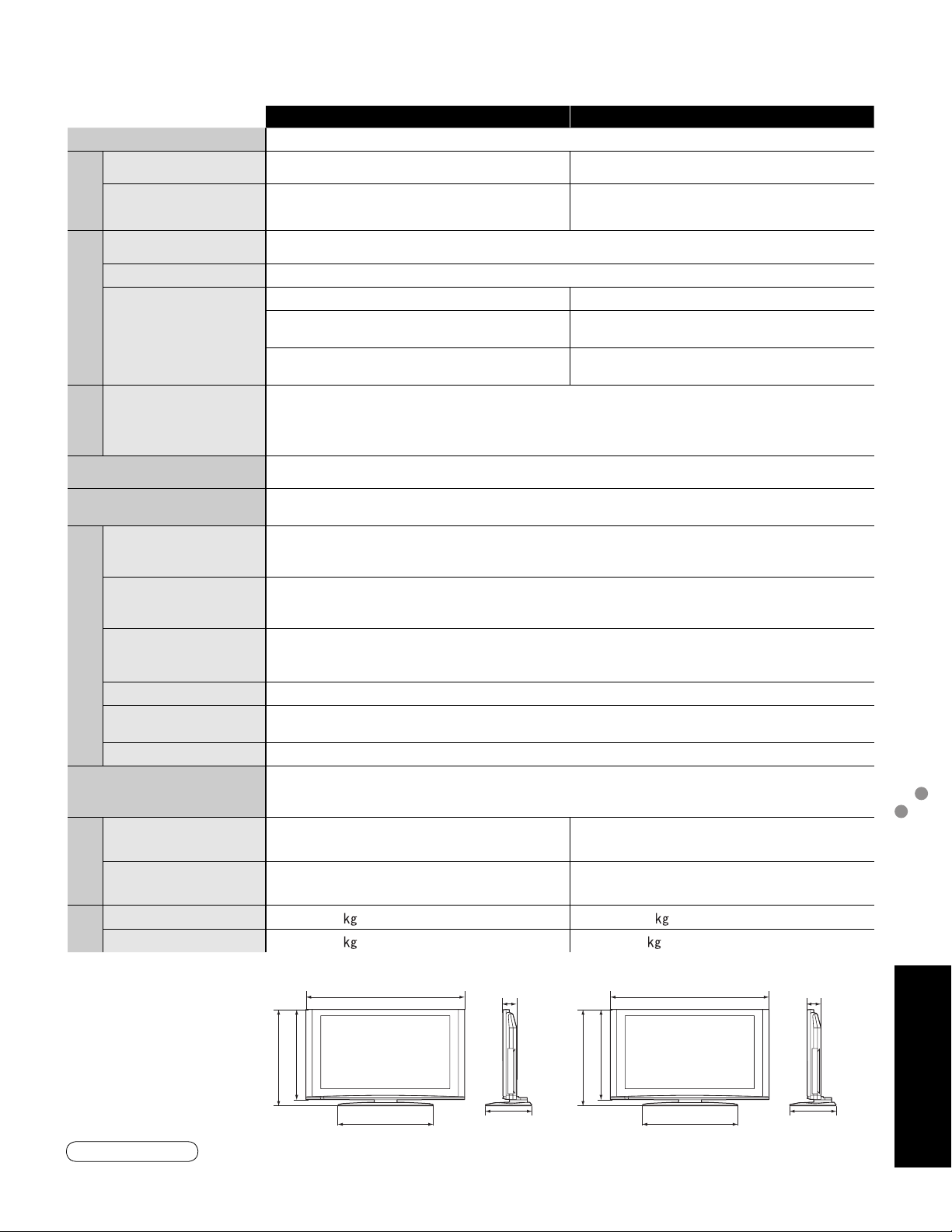

Especificaciones ········································51
•
Preguntas frecuentes ·································52
¡Disfrute de su televisor!
Características básicas
Funciones avanzadas
Preguntas frecuentes, etc.
•
Precauciones para su seguridad ·················4
•
Notas ····························································5
Asegúrese de leer
•
Accesorios/Accesorio opcional
··· 6
•
Para impedir la caída del televisor
··· 8
•
Antes de conectar ······················· 10
•
Conexión básica ··························11
•
Identificación de los controles ··17
•
Configuración por primera vez
··· 18
Guía de inicio rápido
Disfrute de multimedia
Tarjeta de
memoria SD
Cámara de
vídeo
Amplificador
Unidad de cine
para casa
Videograbadora
Reproductor
DVD
Grabadora DVD Receptor digital
multimedia
4
5
ADVERTENCIA: Para reducir el riesgo de sufrir una descarga eléctrica, no retire
la cubierta ni el panel posterior. En el interior no hay piezas que deba reparar el
usuario. Solicite las reparaciones al personal de servicio calificado.
4 : 3
Precauciones para su seguridad
1) Lea estas instrucciones.
2) Guarde estas instrucciones.
3) Cumpla con todas las advertencias.
4) Siga todas las instrucciones.
5) No utilice este aparato cerca del agua.
6) Limpie el aparato solamente con un paño seco.
7) No tape las aberturas de ventilación. Haga la instalación
siguiendo las instrucciones del fabricante.
8)
No instale el aparato cerca de fuentes de calor como, por
ejemplo, radiadores, salidas de aire caliente, estufas y otros
aparatos (incluyendo amplificadores) que produzcan calor.
9)
No anule la característica de seguridad del enchufe polarizado ó del
enchufe del tipo de puesta a tierra. Un enchufe polarizado tiene dos
clavijas, una más ancha que la otra. Un enchufe de puesta a tierra
tiene dos clavijas y una espiga de puesta a tierra. La clavija ancha y la
espiga de estos enchufes han sido suministradas para su seguridad.
Si el enchufe suministrado no puede conectarse al tomacorriente,
consulte a un electricista para que le cambie el tomacorriente obsoleto.
10) Proteja el cable de alimentación para que no lo pisen ni lo
pellizquen, especialmente en el enchufe, tomacorriente y
en el punto donde sale del aparato.
11) Utilice solamente los accesorios especificados por el
fabricante.
12) Utilice solamente el aparato con
el carrito, base, trípode, soporte ó
mesa especificado por el fabricante
ó vendido con el aparato. Cuando
se utilice un carrito, tenga cuidado
al mover la combinación del carrito /
aparato para evitar heridas en el caso
de que ésta se dé la vuelta.
13) Desenchufe este aparato durante las tormentas eléctricas ó
cuando no lo utilice durante un largo periodo de tiempo.
14)
Solicite todas las reparaciones al personal de servicio calificado.
Las reparaciones resultan necesarias cuando el aparato se ha
estropeado de cualquier forma: se ha estropeado el cable ó el
enchufe de alimentación, se ha derramado líquido ó han caído
objetos dentro del aparato, el aparato ha quedado expuesto a la
lluvia ó a la humedad, no funciona normalmente ó se ha caído.
15) Para impedir las descargas eléctricas, asegúrese de
que la patilla de puesta a tierra de la clavija del cable de
alimentación de CA esté firmemente conectada.
ADVERTENCIA
RIESGO DE DESCARGA
ELÉTRICA NO ABRIR
El rayo con punta de flecha dentro
de un triángulo equilátero tiene
la finalidad de avisar al usuario
de que hay piezas en el interior
del producto que si las tocan las
personas éstas pueden recibir una
descarga eléctrica.
El signo de exclamación dentro
de un triángulo equilátero tiene la
finalidad de avisar al usuario de
la existencia de instrucciones de
utilización y servicio importantes
en el material impreso que
acompaña al aparato.
ADVERTENCIA:
Para reducir el riesgo de que se produzca un incendio ó de sufrir una descarga eléctrica, no exponga
este aparato a la lluvia ni a la humedad. No ponga encima del aparato (incluyendo estanterías que se
encuentren encima del mismo, etc.) recipientes con agua (floreros, tazas, cosméticos, etc.).
Instrucciones de seguridad importantes
DECLARACIÓN DE LA FCC
AVISO PARA CANADÁ:
Para los Modelos TH-42PX77U, TH-50PX77U
Este aparato digital de la Clase B cumple con la norma canadiense ICES-003.
Este equipo ha sido probado y ha demostrado cumplir con los límites establecidos para dispositivos digitales de la Clase B, de
conformidad con el Apartado 15 de las Normas de la FCC. Estos límites han sido diseñados para proporcionar una protección
razonable contra las interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede radiar energía
radioeléctrica, y si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las
comunicaciones por radio. Sin embargo, no existe ninguna garantía de que las interferencias no se produzcan en una instalación
particular. Si este equipo causa interferencias perjudiciales en la recepción de la radio ó la televisión, lo que puede determinarse
apagando y encendiendo el equipo, al usuario se le recomienda intentar corregir la interferencia tomando una ó más de las
medidas siguientes:
• Cambie la orientación ó el lugar de instalación de la antena.
• Aumente la separación entre el equipo y el receptor.
• Conecte el equipo a una toma de corriente diferente de aquella a la que está conectada el receptor.
• Consulte al Centro de Servicio Panasonic ó a un técnico de radio/TV con experiencia para solicitar ayuda.
Aviso de la FCC:
Cualquier cambio ó modificación que no haya sido aprobado expresamente por la parte responsable podrá causar
interferencias perjudiciales y podría anular la autorización que el usuario tiene para utilizar este aparato.
Responsable: Panasonic Corporation of North America
One Panasonic Way, Secaucus, NJ 07094
Dirección de contacto: Panasonic Consumer Electronics Company
1-888-VIEW-PTV (843-9788)
email: consumerproducts@panasonic.com
5
4 : 3
12
ADVERTENCIA/PRECAUCION
Imágenes fijas típicas
Para impedir la “Retención
de imagen”, el salvapantallas
se activa automáticamente
después de pasar unos pocos
minutos si no se envían
señales ó no se realizan
operaciones. (pág. 53)
■
No muestre una imagen fija durante mucho tiempo
Esto hará que la imagen permanezca en la pantalla de
plasma (“Retención de imagen”). Esto no se considera como
una falla de funcionamiento y no está cubierto por la garantía.
No ponga la unidad donde quede expuesta a la luz solar directa
ó a luces brillantes (incluyendo reflejos).
La utilización de algunos tipos de iluminación fluorescente
puede reducir el alcance de transmisión del mando a distancia.
■
Configuración
Notas
LAS PIEZAS PEQUEÑAS PUEDEN PRESENTAR UN PELIGRO
DE ASFIXIA SI SE TRAGAN POR ACCIDENTE. GUARDE LAS
PIEZAS PEQUEÑAS DONDE NO PUEDAN ALCANZARLAS
LOS NIÑOS PEQUEÑOS.
TIRE LAS PIEZAS PEQUEÑAS Y OTROS OBJETOS QUE NO
SEAN NECESARIOS, INCLUYENDO LOS MATERIALES DE
EMBALAJE Y LAS BOLSAS/HOJAS DE PLÁSTICO, PARA
IMPEDIR QUE LOS NIÑOS PEQUEÑOS JUEGUEN CON ELLAS
CORRIENDO EL RIESGO DE QUE PUEDAN ASFIXIARSE.
■
Instalación
No instale la televisor de plasma sobre superficies inclinadas ó poco estables.
La televisor de plasma puede caerse ó darse vuelta.
No coloque objetos encima de la televisor de plasma.
Si se derrama agua en la televisor de plasma ó entran objetos extraños
en su interior, se puede provocar un cortocircuito que causará fuego
ó descarga eléctrica. Si entran objetos extraños en el interior de la
televisor de plasma, consulte con su tienda local de Panasonic.
Esta la televisor de plasma puede utilizarse sólo con los siguientes
accesorios opcionales. El uso con cualquier otro tipo de accesorios
opcionales puede causar inestabilidad y terminar provocando daños.
(Matsushita Electric Industrial Co., Ltd. fabrica todos los accesorios siguientes.)
• Abrazadera de suspensión de pared (Vertical):
TY-WK42PV3U
• Abrazadera de suspensión de pared (Anglado):
TY-WK42PR2U, TY-WK42PR3U
Solicite ayuda de un técnico cualificado para realizar la instalación.
Es necesaria la ayuda de dos o más personas para instalar y
desmontar el televisor.
Si no tiene la ayuda de otra persona, el televisor puede
caerse, pudiendo causar daños a las personas.
Transporte solamente en posición vertical!
Transportar la unidad con su pantalla hacia arriba o hacia
abajo puede dañar el sistema de circuitos interno.
■
Cable de alimentación de CA
El televisor de plasma fue diseñado para funcionar con una
CA de 120 V, 60 Hz.
Inserte completamente el enchufe del cable eléctrico.
Si el enchufe no ha entrado completamente puede generar
calor y ser el origen de un incendio. Si el enchufe está
dañado ó el tomacorriente está flojo, no los utilice.
El cable de alimentación de CA suministrado es para ser
utilizado con este aparato solamente.
No utilice ningún otro cable de alimentación que no sea el
suministrado con este televisor.
Esto puede provocar un fuego ó descarga eléctrica.
No toque el enchufe del cable eléctrico con las manos mojadas.
Puede recibir una descargue eléctrica.
No haga nada que pueda dañar el cable eléctrico. Cuando
desenchufe el cable eléctrico, sujete del enchufe y no el cable.
No dañe el cable eléctrico, no lo modifique ni coloque
objetos pesados encima, ni coloque cerca de objetos que
desprendan calor, no tuerza ni tire excesivamente del mismo.
Esto puede provocar un fuego ó descarga eléctrica. Si el cable eléctrico
está dañado, solicite la reparación en su tienda local de Panasonic.
■
Si se producen problemas durante el uso
Si se produce un problema (por ejemplo falta la imagen
ó sonido), ó si sale humo ó hay olores no normales de la
televisor de plasma, desenchufe inmediatamente el cable
eléctrico del tomacorriente.
El uso continuado del televisor bajo estas condiciones puede
causar un incendio ó un daño permanente en la unidad.
Lleve el televisor a que lo revisen en un centro de servicio
autorizado. La revisión del televisor por cualquier persona sin
autorización no se recomienda en absoluto debido al peligro
que supone la alta tensión que circula por su interior.
Si entra agua ó materias extrañas en el interior de
la televisor de plasma, si se ha caído la televisor de
plasma ó si el mueble exterior está dañado, desenchufe
inmediatamente el cable eléctrico.
Puede provocar un cortocircuito que inicie un incendio. Llame
a su tienda local de Panasonic para hacer las reparaciones
necesarias.
No cubra los orificios de ventilación.
La televisor de plasma puede calentarse excesivamente
provocado fuego ó daños en la televisor de plasma.
Si se utiliza un pedestal, deje un espacio de 3 15/16 ” (10 cm)
ó más en la parte superior, izquierda y derecha, 1 49/64 ”
(4,5 cm) ó más en la parte inferior y 2 3/4 ” (7 cm) ó más en la
parte posterior.
■
Cuando utilice la televisor de plasma
Desconecte todos los cables antes de mover la televisor de
plasma.
Si fuera necesario mover la televisor de plasma a otro lugar y
se dejan algunos cables conectados, éstos pueden dañarse,
provocar un incendio ó una descarga eléctrica.
Desenchufe el cable eléctrico del tomacorriente como
medida de seguridad antes de realizar una limpieza.
Puede sufrir una descarga eléctrica si no lo hace.
Limpie el cable eléctrico a intervalos regulares para evitar
que se cubra por el polvo.
Si hay acumulación de polvo en el enchufe del cable
eléctrico, la humedad puede acumularse y dañar el
aislamiento, provocando un incendio. Desenchufe el cable
eléctrico del tomacorriente y limpie con un paño seco.
Esta televisor de plasma radia rayos infrarrojos, y por lo
tanto puede afectar a otros equipos de comunicación por
infrarrojos. Instale su sensor de infrarrojos en un lugar
alejado de la luz directa de su televisor de plasma ó de la
luz reflejada por ella.
No suba sobre el televisor ó utilice como escalón. (Se debe
tener especial cuidado en el caso de los niños pequeños.)
Si la unidad se cae ó se daña por el mal uso, puede sufrir
daños.
El televisor consumirá algo de energía siempre que el cable
de alimentación esté conectado a una toma de corriente.
Números de canales y otros logotipos

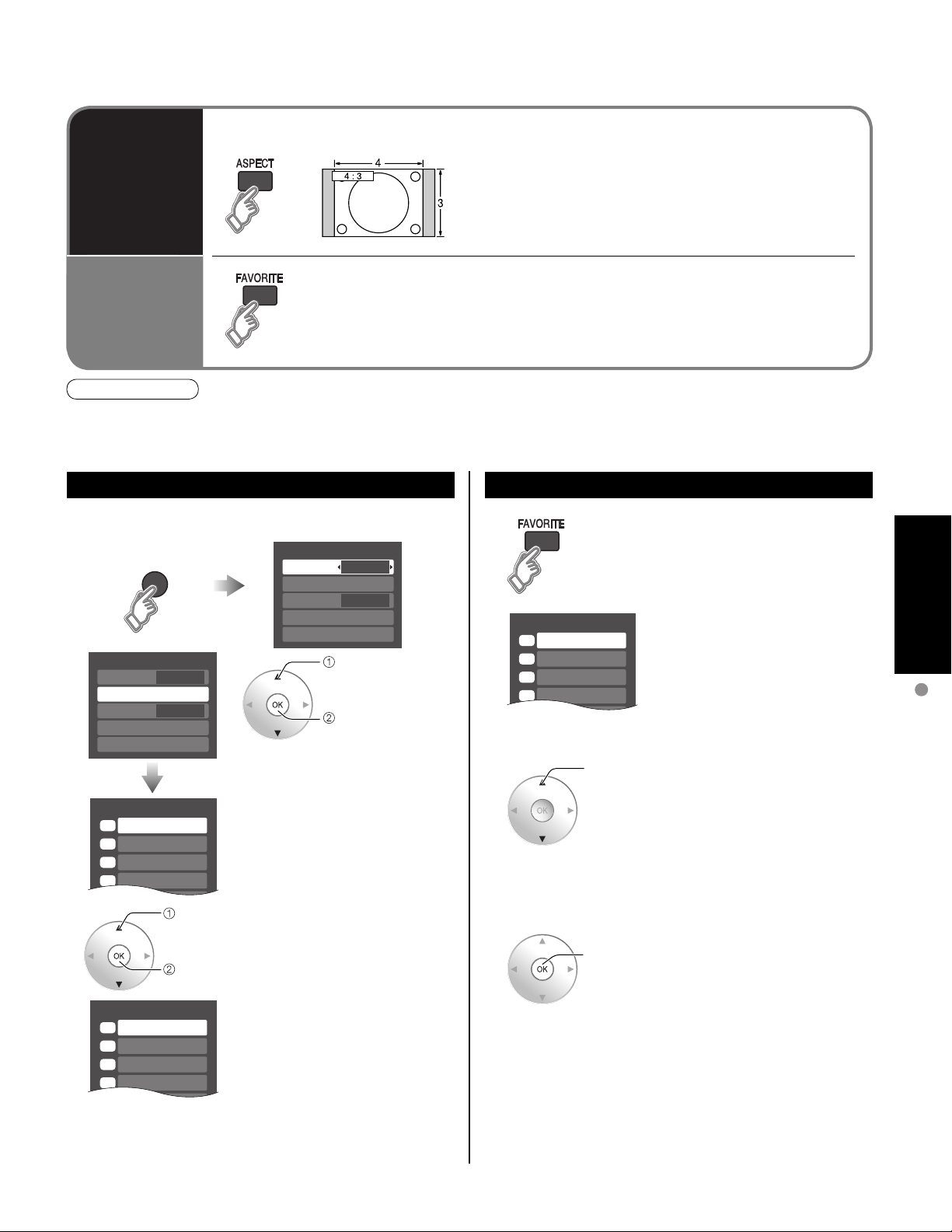

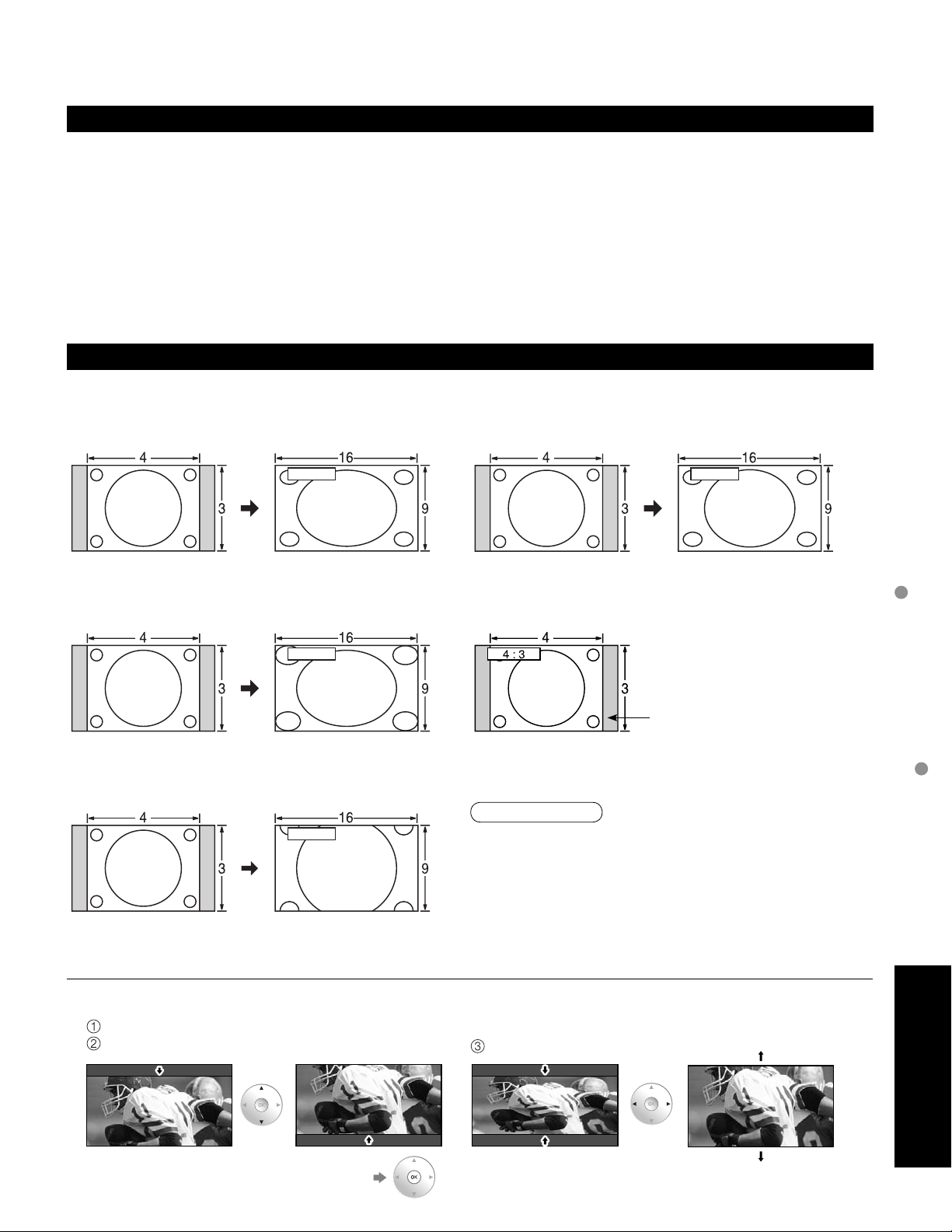

Imagen visualizada en el modo 4:3
Fotos de tarjetas SD
Videojuego
Imagen de ordenador
ADVERTENCIA
PRECAUCION
6
7
Guía de inicio
rápido
A
a
b
Accesorios
/Accesorio opcional
1
Abrir.
Gancho
2
Ponga las polaridades (+ ó -)
en las posiciones correctas
Cierre
Precaución
•
La instalación mal hecha puede causar
fugas de electrolito y corrosión, lo que
podría dañar el mando a distancia.
•No mezcle pilas viejas y nuevas.
•
No mezcle pilas de tipos diferentes (pilas
alcalinas y de manganeso, por ejemplo).
•
No utilice baterías (Ni-Cd).
•
No queme ni rompa las pilas.
•
Anote los códigos de mando a distancia antes
de cambiar las pilas en el caso de que tenga
que restablecer los códigos. (pág. 43-45)
Abrazadera de suspensión de pared
Accesorios
(Anglado)
•
TY-WK42PR2U
•
TY-WK42PR3U
Compruebe que ha recibido todos los elementos que se indican.
Transmisor
de mando a
distancia
•
N2QAYB000100
Sujetador de
cable
(2)
Pilas para el
transmisor
de mando a
distancia
(2)
•
Pila AA
Adaptador de antena
•
Tipo F para 5C-2V
Nota
•
Para mantener el rendimiento y la seguridad de
la unidad, cerciórese absolutamente de pedir a
su concesionario ó a un contratista cualificado
que asegure las abrazaderas de suspensión de
pared.
•
Lea atentamente las instrucciones suministradas
con el soporte ó pedestal del televisor de
pantalla de plasma, y cerciórese absolutamente
de tomar los pasos necesarios para impedir que
el televisor se caiga.
•
Maneje cuidadosamente el televisor durante su
instalación, ya que si lo somete a impactos u
otros esfuerzos su panel podría agrietarse.
(Vertical)
•
TY-WK42PV3U
B
Accesorios opcionales
Instalación de las pilas del mando a distancia
b
Cable de CA Pedestal
•
TBL2AX00161
(TH-42PX77U)
•
TBL2AX00171
(TH-50PX77U)
Tarjeta del cliente (para EE. UU.)
Tarjeta para el plan de asistencia al cliente
(para EE. UU.)
Ensamblaje (p.7)
Manual de instrucciones
B
Guía de configuración rápida
(Para ver programas de HD)
7
Guía de inicio
rápido
Accesorios/Accesorio opcional
A
a
b
Precaución
No utilice ningún otro televisor ni pantalla que no sea uno de los suministrados en el embalaje.
•
En caso de no ser asi, Ia unidad puede caerse y dañarse, pudiendo sufrir daños personales.
No utilice el pedestal si está doblado, partido ó, está roto.
•
Si utiliza un pedestal roto, puede dañarse todavía más y puede resultar usted dañado. Llame a la tienda donde lo
compró, Io antes posible.
Durante la instalación, asegúrese de apretar bien todos los tornillos.
•
Si no se tiene cuidado y los tornillos no están bien apretados durante el armado, la instalación no será lo suficientemente fuerte
como para sostener el televisor con pantalla de plasma y éste podrá caerse y dañarse, y se podrá causar daños a las personas.
Utilice los soportes de fijación para evitar la caída y sostener el televisor con pantalla de plasma.
•
En caso de terremoto ó cuando los niños se suben al pedestal para televisor con pantalla de plasma instalada, el
televisor con pantalla de plasma puede caerse, pudiendo causar daños a las personas.
No desarme ni modifique el pedestal.
•
De lo contrario, la unidad podría caerse y dañarse, y también podría causar heridas a personas.
Base (1)
M5 x 16
M5 x 30
Soporte (2)
B
Tornillo de montaje
(4 de cada)
Colocación del pedestal en el televisor con pantalla de plasma
Accesorios
b
Advertencia
•
Fije firmemente con los tornillos de ensamblaje B.
(4 tornillos en total)
Fije con
Soporte
Adelante
Soporte
( )
Soporte
(
)
Soporte
Adelante
Alinee las marcas
estampadas.
Alinee las marcas
estampadas.
■
Instalación
Etiqueta
Lado trasero
Flecha
Soporte
Agujero para la
instalación del pedestal
•
Haga el trabajo en una superficie horizontal y nivelada.
■
Montaje del pedestal
•
Fije firmemente con los
tornillos de ensamblaje A.
(4 tornillos en total)
Soporte
Base
Vista de la parte inferior
A
A
a
B
8
9
Guía de inicio
rápido
•
Fije juntos el pedestal y la base con una banda.
Si se asegura a la base
Para impedir la caída del televisor
•
El televisor deberá estar sujeto a la base y a una pared.
Accesorios
Banda (2) Tornillo (2)
Tornillo de
madera (2)
•
Diámetro nominal de
4 mm x 10 (para 42 ’)
4 mm x 12 (para 50 ’)
9
Guía de inicio
rápido
Para impedir la caída del televisor
•
Fije a una pared ó columna con un alambre ó cadena fuerte de venta en el comercio.
Si se asegura a una pared
Tornillo principal
Quite el tornillo.
Tornillo
principal
Abrazadera (2)
Accesorios
10
11
Guía de inicio
rápido
Para conectar terminales de antena
Referencia de las conexiones
Antes de conectar
■
Terminal de antena
■
Terminal de contactos
■
Terminal HDMI
•
Apriete firmemente a mano.
•
Haga que concuerden los colores
de las clavijas y los terminales.
•
Inserte firmemente.
•
Inserte firmemente.

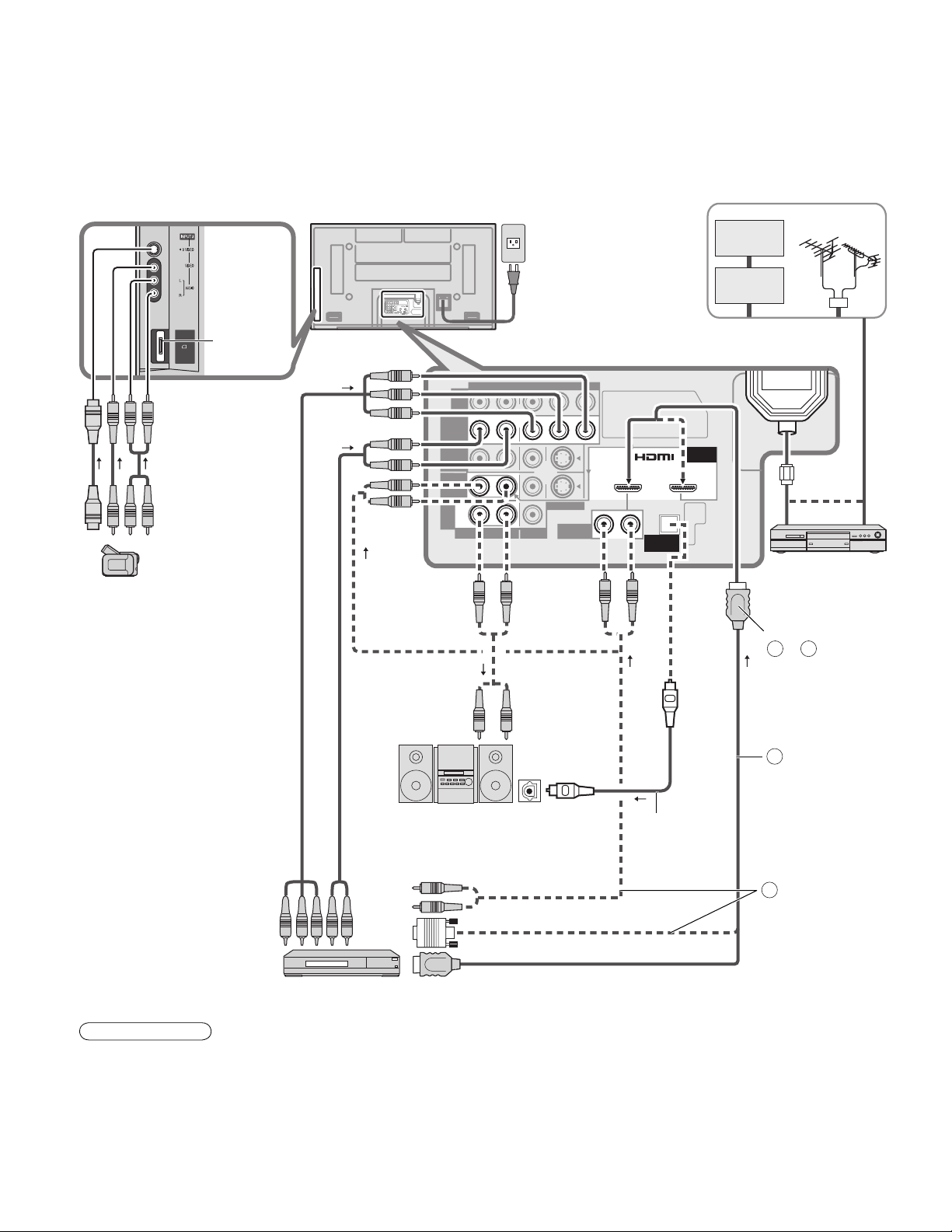

Introducción del equipo conectado (Fuente de señales)
Antena de
VHF / UHF
Receptor de
televisión por
cable/Cable
ó
■
Grabación/reproducción con grabadora DVD ó
videograbadora
•
Grabadora DVD
La conexión se puede hacer utilizando video componente ó HDMI.
•
Videograbadora
La conexión se puede hacer utilizando un cable RF y video compuesto/S Vídeo.
■
Para ver programas de satélite
•
Puede disfrutar de los programas de alta definición suscribiéndose a los
servicios de compañías de emisión por satélite de alta definición.
La conexión se puede hacer utilizando HDMI ó video componente.
Receptor de
satélite
Antena de satélite
verdeazulrojo
verde
Grabadora
DVD
Cine para casa
Grabadora
DVD
■

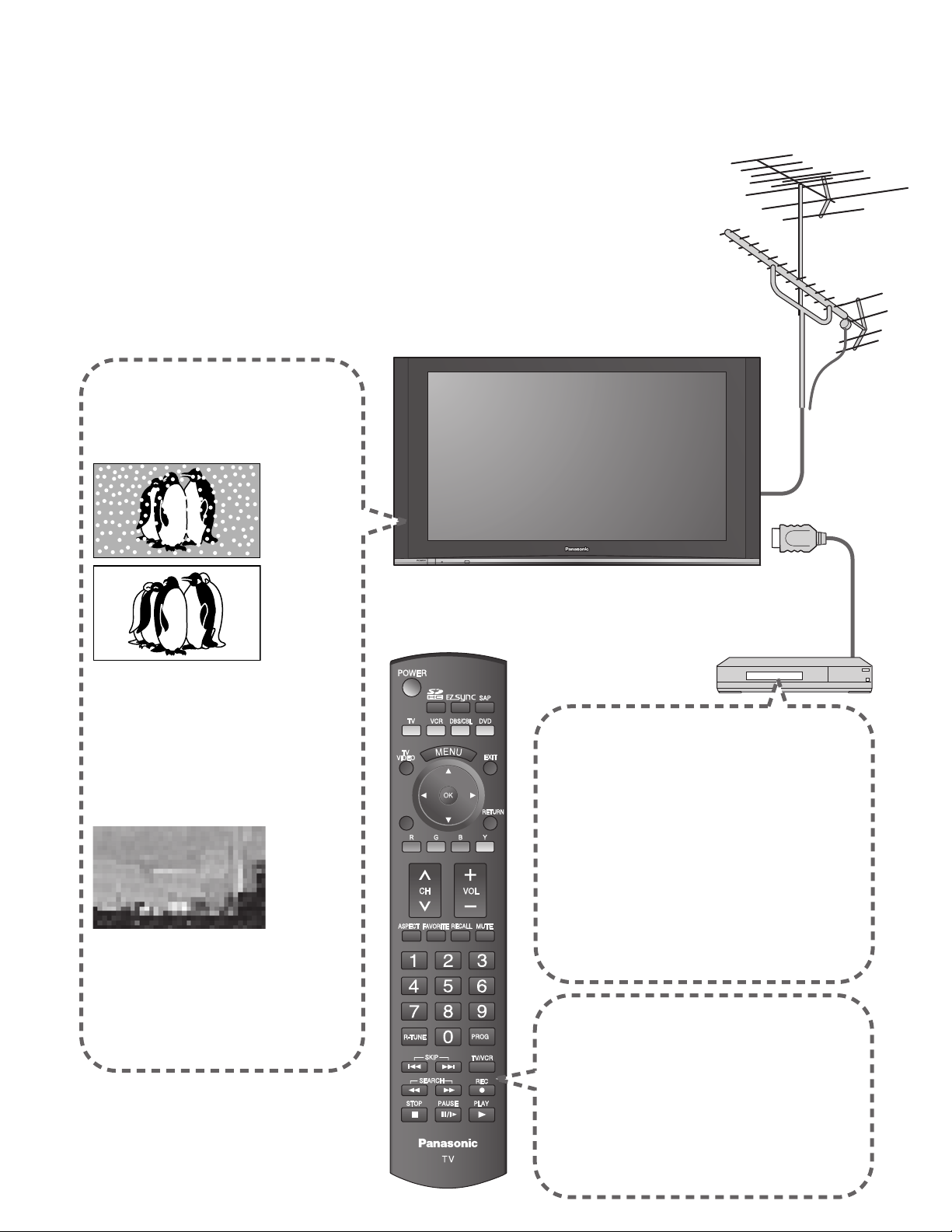

Para ver la televisión
•
Antena de VHF/UHF
•
NTSC (National Television System Committee):
Emisión convencional
•
ATSC (Advanced Television Systems Committee):
Las normas de televisión digital incluyen la televisión de alta definición
digital (HDTV), la televisión de definición estándar (SDTV), la emisión de
datos, el audio multicanal de sonido envolvente y la televisión interactiva.
•
Receptor de televisión por cable/cable
• Usted necesita suscribirse a un servicio de televisión por cable para
poder ver sus programas.
•
Podrá disfrutar de los programas de alta definición suscribiéndose a los servicios de una emisora de televisión
por cable de alta definición. La conexión podrá realizarla utilizando HDMI ó vídeo componente.
Videograbadora
ó
Nota
•
Si su grabadora DVD de Panasonic es compatible con el EZ Sync (HDAVI Control 2), usted podrá controlarla con
el control remoto de este televisor (página 25 EZ Sync
TM
).
•
Con el televisor no se suministran todos los cables y equipos externos mostrados en este manual.
•
Para conocer los detalles de las conexiones de los equipos externos, consulte los manuales de instrucciones de
cada equipo.
■
Para disfrutar de un reproductor de cine para casa y
Grabadora DVD con conexión HDMI
•
Cine para casa y Grabadora DVD
La conexión HDMI le permite disfrutar de audio y video de calidad más
alta con un solo cable.
11
Guía de inicio
rápido
Conexión básica (Antena + TV)
Antes de conectar
Para conectar terminales de antena
Conexión básica
Conexión de antena (Para ver la televisión)
Ejemplo 1
(Si no se utiliza receptor
de televisión por cable)
•
Si se utiliza un receptor de televisión por cable
•
Ponga el canal de televisión CH3 ó CH4.
Cable de alimentación
de CA (Conecte
después de haber
terminado todas las
demás conexiones.)
TV por
cable
Antena de VHF / UHF
TV
Parte posterior
de la unidad
TV por
cable
120 V CA 60 Hz
Antena de VHF / UHF
Receptor de televisión por cable
Terminal de antena
Nota
•
Cuando desconecte el cable de alimentación, asegúrese absolutamente de desconectar primero la clavija de
alimentación de la toma de corriente.
•
Para obtener más ayuda, visítenos en www.panasonic.com
ó
ó
ANTENNA
Cable In
VIDEO
PR PB Y
P
R PB Y
AV IN 1 AV IN 2
S VIDEO
VIDEO
HDMI 1
RL
AUDIO IN
DIGITAL
AUDIO OUT
HDMI 2
AUDIO IN
ANTENNA
Cable In
ANT OUT ANT IN
12
13
Guía de inicio
rápido
Para conectar terminales de antena
Alta definición
Definición estándar
COMPONENT
VIDEO
INPUT
R
PR PB Y
P
R PB Y
R
L
L
TO
INPUT 2
S VIDEO
R
R
L
L
INPUT 1
PR PB Y
R
R
L
L
Conexión básica (Continuación)
Conexión de una grabadora DVD (videograbadora) (Para grabar/reproducir)
Ejemplo 2
Antena de VHF / UHF
Grabadora DVD
ó
Videograbadora
TV
Parte posterior
de la unidad
Cable de
alimentación de CA
120 V CA 60 Hz
Antena de VHF / UHF
Grabadora DVD/Videograbadora
(con sintonizador de televisión)
Terminal de antena
Para utilizar
terminales HDMI
(página siguiente)
Para utilizar terminales COMPONENT
(página siguiente)
Para utilizar terminales COMPOSITE
(página siguiente)
Para utilizar terminales S VIDEO
(página siguiente)
Para utilizar terminales PROG OUT
(pág. 40, 41)
ANTENNA
Cable In
AUDIO VIDEO
R
R
R
R
R
AUDIO
L
L
L
L
L
COMPONENT
VIDEO
INPUT
INPUT 1
INPUT 2
TO
PROG
AUDIO
OUT
AMP
PR PB Y
PR PB Y
AV IN 1 AV IN 2
S VIDEO
VIDEO
HDMI 1
RL
AUDIO IN
DIGITAL
AUDIO OUT
HDMI 2
AUDIO IN
ANTENNA
Cable In
ANT OUT ANT IN
13
Guía de inicio
rápido
Conexión básica
(TV + Grabadora DVD ó Videograbadora)
Alta definición
Definición estándar
COMPONENT
VIDEO
INPUT
R
PR PB Y
P
R PB Y
R
L
L
TO
INPUT 2
S VIDEO
R
R
L
L
INPUT 1
PR PB Y
R
R
L
L
■
Para utilizar terminales HDMI
■
Para utilizar terminales COMPONENT
•
Las grabadoras también se pueden conectar a los terminales COMPOSITE ó S VIDEO. (vea más abajo)
•
Algunos programas contienen una señal de protección de derechos de autor para impedir la grabación.
•
Cuando se visualiza el programa de protección de los derechos de autor, no conecte el otro monitor de TV a través
de una videograbadora. Las señales de vídeo enviadas a través de una videograbadora pueden ser afectadas por
los sistemas de protección de los derechos de autor, y las imágenes se distorsionarán en el otro monitor de TV.
Nota
Grabadora DVD
Grabadora
DVD
HDMI
AV OUT
COMPONENT
VIDEO OUT
AUDIO
OUT
blanco
rojo
verde
azul
rojo
blanco
rojo
verde
azul
blanco
rojo
blanco
rojo
AUDIO
OUT
S VIDEO
OUT
rojo
■
Para utilizar terminales COMPOSITE
■
Para utilizar terminales S VIDEO
Videograbadora
COMPOSITE
OUT
amarillo
blanco
rojo
amarillo
blanco
rojo
Videograbadora
•
La entrada de S Vídeo anulará la señal de vídeo
compuesto cuando se conecte un cable de S Vídeo.
Conecte un cable de S Vídeo ó uno de vídeo.
•
La conexión a los terminales S VIDEO le permitirá
disfrutar de una calidad de imagen más alta que si
utilizará los terminales de video compuesto.
blanco
rojo
verde
azul
rojo
blanco
rojo
amarillo
blanco
rojo
•
La conexión a las terminales HDMI le permitirá disfrutar de imágenes digitales de alta definición y de
sonido de alta calidad.
ó
Grabadora DVD
ó
Grabadora DVD
HDMI 2
AV IN 1 AV IN 2
AUDIO IN
P
PR
L
R
Y
B
L
R
L
R
14
15
Guía de inicio
rápido
Para conectar terminales de antena
Conexión de un televisor y una grabadora DVD (videograbadora)
Para conectar una grabadora DVD y un
receptor de satélite.
Para conectar una videograbadora y un
receptor de satélite.
Conexión de una grabadora DVD (videograbadora) y un receptor de satélite
Conecte de igual forma que en la página 13.
Conexión básica (Continuación)
Grabadora DVD
ó
Videograbadora
Receptor de
satélite
TV
Receptor de satéliteGrabadora DVD/Videograbadora
(con sintonizador de televisión)
Antena de VHF / UHF
Antena de VHF / UHF
Cable de
alimentación de CA
120 V CA 60 Hz
Terminal de antena
Ejemplo 3
Para utilizar
terminales HDMI
(pág. 13)
Para utilizar terminales COMPONENT
(pág. 13)
Para utilizar terminales COMPOSITE
(pág. 13)
Para utilizar terminales S VIDEO
(pág. 13)
Parte posterior
de la unidad
ANTENNA
Cable In
AUDIO VIDEO
R
R
R
R
R
AUDIO
L
L
L
L
L
COMPONENT
VIDEO
INPUT
INPUT 1
INPUT 2
TO
PROG
OUT
AUDIO
AMP
PR PB Y
PR PB Y
S VIDEO
VIDEO
AUDIO IN
HDMI 1
RL
DIGITAL
AUDIO OUT
AUDIO IN
AV IN 1 AV IN 2
HDMI 2
ANTENNA
Cable In
ANT OUT ANT IN
ANT IN
15
Guía de inicio
rápido
Conexión básica
(TV + Grabadora DVD ó Videograbadora + Receptor de satélite)
Para conectar una grabadora DVD y un
receptor de satélite.
Para conectar una videograbadora y un
receptor de satélite.
blanco
rojo
blanco
rojo
verde
azul
rojo
verde
azul
rojo
■
Para utilizar terminales HDMI
■
Para utilizar terminales COMPONENT
•
Las grabadoras también se pueden conectar a los terminales COMPOSITE ó S VIDEO. (vea más abajo)
Receptor de
satélite
Receptor de
satélite
HDMI
AV OUT
blanco
rojo
blanco
rojo
AUDIO
OUT
S VIDEO
OUT
Grabadora
DVD
Grabadora
DVD
■
Para utilizar terminales COMPOSITE
■
Para utilizar terminales S VIDEO
Receptor de
satélite
COMPOSITE
OUT
Videograbadora
Videograbadora
amarillo
blanco
rojo
amarillo
blanco
rojo
Receptor de
satélite
•
La entrada de S Vídeo anulará la señal de vídeo
compuesto cuando se conecte un cable de S Vídeo.
Conecte un cable de S Vídeo ó uno de vídeo.
•
La conexión a los terminales S VIDEO le permitirá
disfrutar de una calidad de imagen más alta que si
utilizará los terminales de video compuesto.
AUDIO
OUT
blanco
rojo
amarillo
blanco
rojo
blanco
rojo
verde
azul
rojo
blanco
rojo
amarillo
blanco
rojo
blanco
rojo
verde
azul
rojo
COMPONENT
VIDEO OUT
AUDIO
IN
COMPONENT
VIDEO IN
S VIDEO
IN
AUDIO
IN
HDMI
AV IN
COMPOSITE
IN
•
La conexión a las terminales HDMI le permitirá disfrutar de imágenes digitales de alta definición y de
sonido de alta calidad.
L
R
Y
PB
P
R
L
R
Y
P
B
PR
L
R
L
R
L
R
L
R
16
17
Guía de inicio
rápido
Para conectar terminales HDMI
RL
HDMI 1
AUDIO IN
VIDEO
S VIDEO
PRPBY
ANTENNA
Cable In
-
SUB
MENU
-
Conexión básica
(Continuación)
Cine para casa
Grabadora DVD
TV
Conexión de reproductor de cine para casa y grabadora DVD
Ejemplo 4
Instrucciones para sujetar los cables
DIGITAL
AUDIO IN
Grabadora
DVD
Cine para casa
(Amplificador A V)
HDMI
AV OUT
HDMI
AV IN
HDMI
AV OUT
•
Se le recomienda utilizar un cable HDMI de Panasonic. (pág. 30)
•
Cuando utilice las terminales COMPONENT VIDEO OUT ó el terminal S VIDEO
OUT, consulte la página 15 “Para utilizar las terminales COMPONENT” ó “Para
utilizar las terminales S VIDEO”.
•
Si conecta un dispositivo RAM de cine para casa ó un reproductor de cine para casa con un
cable HDMI, utilice un cable de audio en lugar del cable de audio digital óptico. (pág. 41)
Nota
ó
Cine para casa
(HDMI AV OUT)
Cine para casa (DIGITAL AUDIO IN)
(Cuando se escucha el sonido de un TV)
[ATSC solamente]
Parte posterior de la unidad
•
No ate juntos el cable de RF y el cable de
alimentación porque la imagen podría distorsionarse.
•
Fije los cables con abrazaderas según sea necesario.
•
Cuando utilice el accesorio opcional, siga las
indicaciones del manual de montaje de opciones
para fijar los cables.
Empuje hasta
oír un ruido
seco.
Para fijar
Presione el
fiador hacia
adentro y
suéltelo.
Para soltar
Para colocar
Agujero
Meter
Para atar
Para quitar
Para aflojar
Mantenga
empujados ambos
cierres de resorte
laterales.
Cierre de
resorte
Ajustar
Ganchos
Perilla
Mantenga
empujada la
perilla
Accesorios
Banda (2)
(suministran con
Pedestal)
Meter
Para colocar Para atar
Para aflojar
Lengüeta
Banda
Sujetador de
cable
Cable de alimentación de CA
AV IN 1 AV IN 2
DIGITAL
AUDIO OUT
HDMI 2
AUDIO IN
ANTENNA
Cable In
ANTENNA
Cable In
17
Guía de inicio
rápido
Identificación de los controles
Conexión básica (TV + Cine para casa + Grabadora DVD)
ANTENNA
Cable In
-
SUB
MENU
-
Identificación de los controles
•
El televisor consumirá algo de corriente siempre que el enchufe del cable de alimentación esté introducido en la toma de corriente.
Nota
Parte delantera de esta unidad Parte posterior de la unidad
Cambia
TV/VIDEO
El botón POWER
Sensor del control remoto
Dentro de unos 7 metros enfrente del televisor.
Subida/bajada
del volumen
Indicador de alimentación (conectada: rojo, desconectada: apagado)
Selecciona canales
en orden.
Conecta la alimentación del televisor ó la
pone en espera
Visión de imágenes de tarjetas SD
(pág. 22-23)
El botón selector de equipo (pág. 24)
Cambia la señal de entrada. (pág. 24)
Visualización de submenú (pág. 20, 28)
Botones de color
(utilizados para varias funciones)
(por ejemplo, páginas 22 y 34)
Selecciona canales en orden.
Cambia la relación de aspecto (pág. 21)
Controla la función de la lista de canales
favoritos. (pág. 21)
Cambia al canal visto previamente.
Menú EZ Sync (pág. 25, 30-31)
Seleccione el modo de audio para
ver la televisión. (pág. 20)
Visualiza el menú principal. (pág. 26)
Menús de salida
Selección/OK/Cambio
Vuelve al menú anterior
Subida/bajada del volumen
Visualiza ó elimina la bandera de
canal. (pág. 20)
Encendido / Apagado del
silenciamiento del sonido
Teclado numérico para seleccionar
cualquier canal (pág. 20) ó para hacer
introducciones alfanuméricas en los
menús. (pág. 24, 25, 32, 34, 39)
Acceso directo a canales para DTV
y DBS (pág. 20)
Operaciones de equipos externos
(Videograbadoras, DVDs, etc.)
(pág. 24)
SUB
MENU
Loading...
