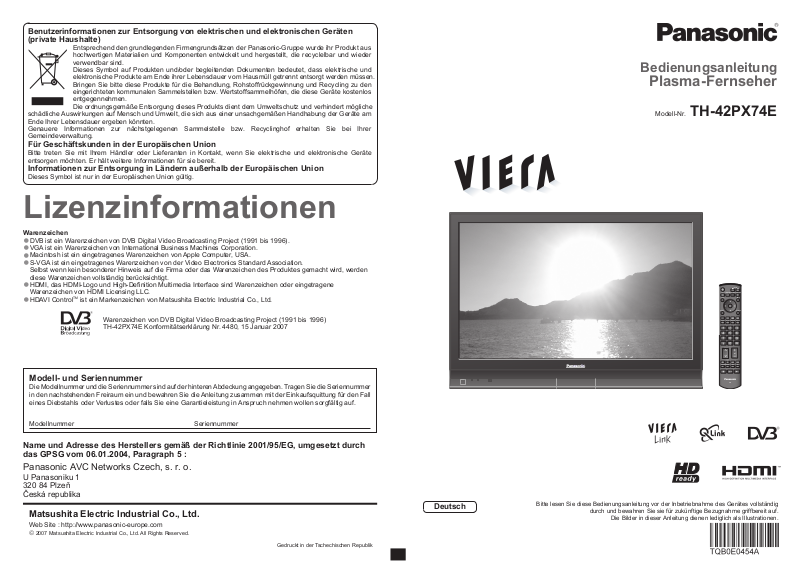

PANASONIC TH-42PX74E User Manual
Bedienungsanleitung
Plasma-Fernseher
Deutsch
Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Gerätes vollständig
durch und bewahren Sie sie für zukünftige Bezugnahme griffbereit auf.
Die Bilder in dieser Anleitung dienen lediglich als Illustrationen.
Gedruckt in der Tschechischen Republik
Modell-Nr. TH-42PX74E
Matsushita Electric Industrial Co., Ltd.
Web Site : http://www.panasonic-europe.com
© 2007 Matsushita Electric Industrial Co., Ltd. All Rights Reserved.
Name und Adresse des Herstellers gemäß der Richtlinie 2001/95/EG, umgesetzt durch
das GPSG vom 06.01.2004, Paragraph 5 :
Panasonic AVC Networks Czech, s. r. o.
U Panasoniku 1
320 84 Plzeň
Česká republika
Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten
(private Haushalte)
Entsprechend den grundlegenden Firmengrundsätzen der Panasonic-Gruppe wurde ihr Produkt aus
hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recyclelbar und wieder
verwendbar sind.
Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und
elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen.
Bringen Sie bitte diese Produkte für die Behandlung, Rohstoffrückgewinnung und Recycling zu den
eingerichteten kommunalen Sammelstellen bzw. Wertstoffsammelhöfen, die diese Geräte kostenlos
entgegennehmen.
Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche
schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am
Ende Ihrer Lebensdauer ergeben könnten.
Genauere Informationen zur nächstgelegenen Sammelstelle bzw. Recyclinghof erhalten Sie bei Ihrer
Gemeindeverwaltung.
Für Geschäftskunden in der Europäischen Union
Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte
entsorgen möchten. Er hält weitere Informationen für sie bereit.
Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union
Dieses Symbol ist nur in der Europäischen Union gültig.
Modell- und Seriennummer
Die Modellnummer und die Seriennummer sind auf der hinteren Abdeckung angegeben. Tragen Sie die Seriennummer
in den nachstehenden Freiraum ein und bewahren Sie die Anleitung zusammen mit der Einkaufsquittung für den Fall
eines Diebstahls oder Verlustes oder falls Sie eine Garantieleistung in Anspruch nehmen wollen sorgfältig auf.
Modellnummer Seriennummer
Lizenzinformationen
Warenzeichen
•
DVB ist ein Warenzeichen von DVB Digital Video Broadcasting Project (1991 bis 1996).
•
VGA ist ein Warenzeichen von International Business Machines Corporation.
•
Macintosh ist ein eingetragenes Warenzeichen von Apple Computer, USA.
•
S-VGA ist ein eingetragenes Warenzeichen von der Video Electronics Standard Association.
Selbst wenn kein besonderer Hinweis auf die Firma oder das Warenzeichen des Produktes gemacht wird, werden
diese Warenzeichen vollständig berücksichtigt.
•
HDMI, das HDMI-Logo und High-Defi nition Multimedia Interface sind Warenzeichen oder eingetragene
Warenzeichen von HDMI Licensing LLC.
•
HDAVI ControlTM ist ein Markenzeichen von Matsushita Electric Industrial Co., Ltd.
Warenzeichen von DVB Digital Video Broadcasting Project (1991 bis 1996)
TH-42PX74E Konformitätserklärung Nr. 4480, 15 Januar 2007
INPUT
OPTION
DIRECT TV REC
EXIT
RETURN
TV
2
3
Betrachten
Weiterführende Funktionen
Häufi g gestellte
Fragen usw.
Kurzleitfaden
Verwandeln Sie Ihr Wohnzimmer in ein Filmtheater!
Schöpfen Sie die erstaunlichen Möglichkeiten
der multimedialen-Unterhaltung voll aus
Multimedialer Genuss
Inhalt
•
Sicherheitsmaßnahmen ······························ 4
(Warnung / Vorsicht)
•
Hinweise ····················································· 5
•
Pfl ege und Instandhaltung ·························· 5
Bitte unbedingt lesen
Weiterführende Funktionen
•
Gebrauch der Menüfunktionen ·················18
(Bild, Klangqualität usw.)
•
DVB-Einstellungen (DVB) ·························22
(Pay-TV, Software-Aktualisierung, Uhrzeiteinstellung)
•
Bearbeiten von Kanälen ···························· 24
•
Weiterführende Sendereinstellungen ········ 26
•
Wiederherstellen des Auslieferungszustands
·· 29
•
Eingangsbezeichnung
································ 30
•
Anzeigen von PC-Bildern auf dem
Fernsehschirm ··········································· 31
•
Q-Link-Funktionen ···································· 32
•
HDMI-Funktionen ····································· 33
(HDMI-Buchse / VIERA Link)
•
Zusatzgeräte ············································· 36
Grundlegende Funktionen
•
Betrachten von Fernsehprogrammen ·······12
•
Betrachten von Videos und DVDs ·············14
•
Betrachten von Videotext ··························16
Einsatz des Fernsehers
•
Technische Informationen ·························38
•
Häufi g gestellte Fragen ····························· 41
•
Technische Daten ····································· 43
•
Lizenzinformationen ·································· 44
Häufi g gestellte Fragen usw.
Mitgeliefertes Zubehör /
Sonderzubehör
······················· 6
Anordnung der
Bedienelemente
····················· 7
Grundlegende Anschlüsse
·· 8
Automatische Einrichtung
·· 10
Kurzleitfaden
Camcorder
Verstärker mit
Lautsprecheranlage
Videorecorder DVD-Player
DVD-Recorder
Personalcomputer
Kabeltuner
Hinweise zu den DVB-Funktionen
•
Funktionen im Zusammenhang mit DVB (Digital Video Broadcasting) stehen in
Gebieten zur Verfügung, in denen digitale terrestrische Sendungen des Formats
DVB-T (MPEG2) empfangen werden können. Nähere Informationen hierzu sind von
Ihrem Panasonic-Fachhändler erhältlich.
•
In bestimmten Ländern stehen die DVB-Funktionen möglicherweise nicht zur
Verfügung.
•
Dieser Fernseher ist mit den gegenwärtigen DVB-Spezifi kationen kompatibel. Seine
Kompatibilität mit zukünftigen DVB-Diensten ist jedoch nicht gewährleistet.
4 5
Sicherheitsmaßnahmen
220-240 V
Wechselstrom,
50 / 60 Hz
(Wenn das Gerät während der Reinigung mit der Netzsteckdose
verbunden ist, kann dies einen elektrischen Schlag zur Folge haben.)
Vor dem Reinigen des Gerätes den
Netzstecker abziehen
Warnung Vorsicht
Wenn die Belüftungsschlitze durch Vorhänge
usw. verdeckt werden, kann dies eine Überhitzung
verursachen, die einen Brandausbruch oder
elektrischen Schlag zur Folge haben kann.
Die Belüftungsschlitze an der
Rückwand nicht blockieren
Hinweise
Vor einem längeren Nichtgebrauch des
Fernsehers den Netzstecker abziehen
Selbst im ausgeschalteten Zustand verbraucht dieses
Gerät eine geringe Menge Strom, solange der Netzstecker
an eine stromführende Netzsteckdose angeschlossen ist.
Wenn dem Gerät innerhalb von 30 Minuten kein
Signal zugeleitet wird und kein Bedienungsvorgang
im Fernsehmodus stattfi ndet, schaltet der
Fernseher automatisch in den Bereitschaftsmodus.
Bereitschafts-Umschaltautomatik
Wird der Fernseher mit nach oben oder unten weisendem
Bildschirm transportiert, kann dies eine Beschädigung der
Schaltungen im Geräteinneren verursachen.
Nur aufrecht transportieren
Flüssigkeiten vom Gerät fernhalten
Um Beschädigungen zu vermeiden, die zu einem
Brand oder elektrischen Schlag führen könnten, halten
Sie dieses Gerät von Tropf-oder Spritzwasser fern.
Keine Behälter mit Wasser (Blumenvase, Becher,
Kosmetik usw.) auf oder über dem Gerät aufstellen.
Keine Gehäuseteile entfernen
Keine Änderungen am Gerät vornehmen
(Im Geräteinneren befi nden sich Bauteile, die hohe
Spannung führen und starke elektrische Schläge
verursachen können.)
Lassen Sie das Gerät grundsätzlich von Ihrem
Panasonic-Fachhändler überprüfen, einstellen
oder reparieren.
Fremdgegenstände aus dem
Geräteinneren fernhalten
Lassen Sie keine metallischen oder entzündlichen
Gegenstände durch die Belüftungsschlitze in das
Geräteinnere fallen (dies kann einen Brandausbruch
oder elektrischen Schlag zur Folge haben).
Das Gerät weder direkter
Sonneneinstrahlung noch
anderen Wärmequellen aussetzen
Das Gerät sollte keiner direkten Sonneneinstrahlung
und anderen Hitzequellen ausgesetzt werden. Zur
Verhinderung von Brandgefahr niemals Kerzen
oder andere Quellen von offenen Flammen auf das
Fernsehgerät oder in seine Nähe stellen.
Pfl ege und Instandhaltung
Bildschirm
Gehäuse
Netzstecker
Regelmäßige Pfl ege: Entfernen Sie Schmutzfl ecken durch sachtes Abreiben mit einem weichen Tuch von der Bildschirmoberfl äche.
Bei hartnäckiger Verschmutzung: Feuchten Sie ein weiches Tuch mit sauberem Wasser oder einer Lösung aus 1 Teil neutralem Haushalts-Reinigungsmittel
und 100 Teilen Wasser, und wischen Sie die Bildschirmoberfl äche damit ab. Reiben Sie anschließend mit einem trockenen, weichen Tuch nach.
Regelmäßige Pfl ege: Reiben Sie Schmutzfl ecken mit einem weichen, trockenen Tuch von den Außenfl ächen ab.
Bei hartnäckiger Verschmutzung: Feuchten Sie ein weiches Tuch mit sauberem Wasser oder einer neutralen Reinigungslösung an. Wringen
Sie das Tuch gründlich aus, und reiben Sie die Außenfl ächen damit ab. Reiben Sie anschließend mit einem trockenen, weichen Tuch nach.
Reiben Sie den Netzstecker in regelmäßigen Abständen mit einem trockenen Tuch ab. (Feuchtigkeit und Staub
können einen Brandausbruch oder elektrischen Schlag verursachen.)
Ziehen Sie zunächst den Netzstecker von der Netzsteckdose ab.
Vorsicht
•
Die Oberfl äche des Bildschirms weist eine Spezialbeschichtung auf und kann daher leicht beschädigt werden.
Klopfen Sie nicht mit einem Fingernagel oder anderen harten Gegenständen gegen die Bildschirmoberfl äche,
und schützen Sie sie vor Kratzern durch derartige Gegenstände.
•
Schützen Sie die Oberfl äche vor Kontakt mit Insektiziden, Lösungsmitteln und anderen leichtfl üchtigen Substanzen
(sie kann durch derartige Mittel angegriffen werden).
Vorsicht
•
Verwenden Sie kein Reinigungsmittel direkt auf den Außenfl ächen des Gerätes.
(Falls Flüssigkeit in das Innere eindringt, kann dies einen Ausfall des Gerätes verursachen.)
•
Schützen Sie die Außenfl ächen vor Kontakt mit Insektiziden, Lösungsmitteln und anderen leichtfl üchtigen Substanzen
(die Lackierung kann durch derartige Mittel angelöst werden, so dass sie abblättert).
•
Schützen Sie das Gehäuse vor längerem Kontakt mit Gegenständen aus Gummi oder PVC.
Trennen Sie den
Netzstecker
unverzüglich von der
Netzsteckdose, falls irgendeine
Anomalität festgestellt wird!
Ausschließlich die speziell für
dieses Gerät vorgesehenen
Ständer / Montageteile verwenden
Bei Verwendung eines nicht vorgeschriebenen
Ständers oder einer anderen Montagehalterung
kann das Gerät umfallen, so dass
Verletzungsgefahr besteht. Bitte beauftragen Sie
unbedingt Ihren Panasonic-Fachhändler mit der
Aufstellung des Gerätes.
Verwendung separat erhältlicher Ständer /
Montagehalterungen (S. 6).
Den Fernseher nicht auf einer
schrägen oder unstabilen
Unterlage aufstellen
Anderenfalls kann das Gerät herunterfallen oder
umkippen.
Elektronische Geräte
Insbesondere dürfen keine Videogeräte in
unmittelbarer Nähe des Fernsehers platziert
werden (elektromagnetische Einstreuungen können
Bildstörungen und Klangverzerrungen verursachen).
Geräte mit Infrarotsensor
Dieser Fernseher gibt Infrarotstrahlen ab (die den
Betrieb anderer Geräte beeinträchtigen können).
Folgende Geräte vom Fernseher fernhalten
Kein Standbild über längere Zeit
hinweg anzeigen
Anderenfalls bleibt u.U. ein Nachbild auf dem
Plasmabildschirm zurück („Einbrennen“).
Da es sich bei diesem Phänomen nicht um eine
Funktionsstörung handelt, erstreckt sich die
Garantieleistung des Herstellers nicht darauf.
Um Einbrennen zu verhindern, wird der Kontrast
automatisch verringert, wenn dem Gerät einige
Minuten lang kein Signal zugeleitet bzw. kein
Bedienungsvorgang ausgeführt wird. (S. 41)
Typische Standbilder
Kanalnummer und sonstige Logos
Standbild mit einem
Bildseitenverhältnis von 4:3
Videospiel
Computerbild
Handhabung von Netzstecker und Netzkabel
Schieben Sie den Netzstecker bis zum Anschlag in die Netzsteckdose ein. (Ein lockerer Anschluss kann
Wärme erzeugen und einen Brandausbruch verursachen.)
Sichern Sie sich einen einfachen Zutritt zum Stecker des Versorgungskabels.
Um elektrischen Schlag zu verhindern, muss der Netzstecker an eine vorschriftsmäßig geerdete
Netzsteckdose angeschlossen werden.
Ein Gerät der KLASSE I muss an eine vorschriftsmäßig geerdete Netzsteckdose angeschlossen werden.
Berühren Sie den Netzstecker auf keinen Fall mit nassen Händen. (Anderenfalls besteht die Gefahr eines elektrischen Schlages.)
Verwenden Sie auf keinen Fall ein anderes als das Netzkabel im Lieferumfang dieses Fernsehers. (dies kann
einen Brandausbruch oder elektrischen Schlag zur Folge haben).
Schützen Sie das Netzkabel vor Beschädigung. (Ein beschädigtes Netzkabel kann einen Brandausbruch oder
elektrischen Schlag verursachen.)
Ziehen Sie unbedingt den Netzstecker aus der Netzsteckdose, bevor Sie den Aufstellungsort des Fernsehers verändern.
Stellen Sie keine schweren Gegenstände auf das Netzkabel, und vermeiden Sie eine Verlegung des
Netzkabels in der Nähe von Heizkörpern oder anderen Geräten, die sehr heiß werden können.
Das Netzkabel darf nicht verdreht, geknickt oder überdehnt werden.
Ziehen Sie nicht am Netzkabel. Ergreifen Sie beim Abtrennen des Netzkabels stets den Netzstecker, ohne am Kabel selbst zu ziehen.
Verwenden Sie auf keinen Fall einen beschädigten Netzstecker oder eine beschädigte Netzsteckdose.
Für einen zur Wärmeabfuhr ausreichenden
Freiraum im Umfeld des Gerätes sorgen
10
10
10 7
(cm)
Mindestabstand
6
7
Kurzleitfaden
Anordnung der Bedienelemente
Mitgeliefertes Zubehör / Sonderzubehör
•
Anordnung der Bedienelemente
•
Mitgeliefertes Zubehör / Sonderzubehör
Batterien für die
Fernbedienung
(2)
•
R6 (UM3)
Klemmeinrichtung (2)
Fernbedienung
•
EUR7737Z50
Standardzubehör
Bitte vergewissern Sie sich nach dem Auspacken, dass das
nachstehend aufgeführte Zubehör vollständig vorhanden ist.
Bedienungsanleitung
Pan-Europäische
Garantie
Einlegen der Batterien in die Fernbedienung
Vorsicht
•
Werden die Batterien mit vertauschter
Polarität eingelegt, kann dies zu
einem Auslaufen von Batterieelektrolyt
und Korrosion führen, wodurch die
Fernbedienung beschädigt wird.
•
Legen Sie nicht eine alte und eine neue
Batterie gemeinsam ein.
•
Legen Sie keine Batterien
unterschiedlicher Sorten ein (z.B. eine
Alkali- und eine Manganbatterie).
•
Verwenden Sie keine aufl adbaren Batterien
(Ni-Cd-Akkus) in dieser Fernbedienung.
•
Batterien dürfen weder verbrannt noch
zerlegt werden.
Gebrauch der Kabelklemmen
•
Bündeln Sie das HF-Kabel nicht
mit dem Netzkabel (dies kann
Bildverzerrungen verursachen).
•
Sichern Sie Kabel bei Bedarf
mit den Klemmen.
•
Bei Verwendung von
Sonderzubehör zum Sichern
von Kabeln folgen Sie
den Anweisungen in der
Gebrauchsanweisung des
betreffenden Sonderzubehörs.
1
Öffnen
Haken
2
Polaritätsmarkierungen
(+, –) beachten
Schließen
Bitte beziehen Sie sich
bei der Installation auf die
Gebrauchsanweisung des Sockels.
Sockel (ST-42D2-WK)
•
TBL0E0007
Vorsicht
•
Bitte beauftragen Sie unbedingt Ihren Fachhändler oder einen Fachmann mit der Montage der
Wandhalterung, damit die volle Leistung von diesem Gerät erhalten wird und die Sicherheit gewährleistet ist.
•
Bitte lesen Sie die den bzw. dem Sockel beiliegende Anleitung aufmerksam durch, und achten Sie unbedingt
darauf, geeignete Maßnahmen zu treffen, um ein Umkippen des Fernsehers zu verhindern.
•
Bitte gehen Sie bei der Installation sorgsam mit dem Fernseher um, da das Gerät beschädigt werden kann, wenn
es starken Erschütterungen, Stößen oder anderen Kräften ausgesetzt wird.
Sonderzubehör
Sockel Plasmadisplay-Ständer Wandhalterung
(vertikal)
TY-WK42PV3W
(schräg)
TY-WK42PR2W
TY-WK42PR3W
TY-ST42D1-WG
TY-ST42D1-WK
TY-ST42D2-WG
TY-S42PX70WK
Rückseite des Fernsehers
Arretierungen
Entfernen vom Fernseher:
Lösen:
Arretierungen auf
beiden Seiten
eingedrückt halten
Spitze unter
die Haken
einführen
Kabelschelle in
ein Loch einführen
Loch
1.
Befestigen Sie die Kabelschelle.
2. Bündeln Sie die Kabel.
Knopf eingedrückt
halten
Knopf
Haken
Netzkabel
PULL
Wechseln der
Programmpositionen
um einen Schritt vor
oder zurück. Wenn eine
Funktion angezeigt
wird, kann diese durch
Drücken der Tasten
angehoben oder
abgesenkt werden. Im
Bereitschaftsmodus wird
dadurch der Fernseher
eingeschaltet.
FernbedienungsSignalsensor
Umschalten des
Eingangsmodus
Funktionswahl
•
Lautstärke, Kontrast,
Helligkeit, Farbe, Schärfe,
NTSC-Farbton (im NTSC-Modus),
Bass, Höhen, Balance,
Auto Setup. (S. 27)
DVB-LED
•
Das DVB-System ist während der direkten
TV-Aufzeichnung aktiviert (Bereitschaftsbetrieb) : Gelb (Anzeige blinkt)
Betriebs-LED
•
Bereitschaft: Rot
Ein: Grün
Klappe zum Öffnen hochklappen
Netzschalter
Cursortasten für Auswahl und Einstellung
Taste Bereitschaft Ein / Aus
(Umschalten des Fernsehers zwischen Ein
und Bereitschaft)
Stummschaltung Ein / Aus
Umschalten des
Bildseitenverhältnisses
(S. 13)
Programmplatz aufwärts / abwärts
Videotext
(S. 16)
OK-Taste zur Bestätigung der Auswahl
Diese Taste nach Wahl einer Programmposition drücken,
um sofort auf das andere Programm umzuschalten.
Videorecorder /
DVD-Recorder-Funktionen (S. 15)
Lautstärke
Programminformationen
(S. 13)
Videotext-Index (S. 17)
Farbige Tasten für Auswahl, Navigieren
und Bedienung verschiedener
Funktionen
Verlassen des Menüs
(Rückkehr zum Fernsehprogramm)
Tasten für Programm- / Kanalumschaltung (0-9)
und Umblättern von Videotext-Seiten (S. 12 und S. 16)
Im Bereitschaftsmodus kann der Fernseher auch
mit diesen Tasten eingeschaltet werden.
Aufrufen des VIERA Link-Menüs (S. 35)
Programmtabelle (S. 12)
Aufrufen des Optionsmenüs
Ermöglicht eine bequeme Einstellung
der bevorzugten Videoeinstellungen
und Klangoptionen. (S. 13)
Hauptmenü
Diese Taste zum Aufrufen des VIERA Link-Menüs
sowie der Menüs für Bildeinstellung, Toneinstellung
und Installation drücken. (S. 18)
Untertitel
Anzeigen von Untertiteln (S. 13)
Umschalten des Eingangsmodus
TV -
Umschalten zwischen DVB-Modus
(Digitalsender) / Analog-Modus (S. 12)
AV -
Umschalten des AV-Eingangsmodus
(S. 14)
Direkte TV-Aufzeichnung
Für sofortige Aufzeichnung eines Programms
mit einem Videorecorder / DVD-Recorder
über Q-Link-Anschluss (S. 32)
Rückkehr zum vorigen Menü
Standbild (S. 13)
Halten von Videotext (S. 17)
TV
INPUT
OPTION
DIRECT TV REC
EXIT
RETURN
TV
8
9
Kurzleitfaden
•
Grundlegende Anschlüsse
Grundlegende Anschlüsse
Die in den nachstehenden Abbildungen gezeigten Zusatzgeräte und Anschlusskabel gehören nicht zum Lieferumfang dieses Fernsehers. Bitte
achten Sie unbedingt darauf, den Netzstecker aus der Netzsteckdose zu ziehen, bevor Sie irgendwelche Kabel anschließen oder abtrennen.
Achten Sie beim Abtrennen des Netzkabels unbedingt darauf, zuerst den Netzstecker aus der Netzsteckdose zu ziehen.
Beispiel 1
Anschließen der Antenne
Beispiel 2
Anschließen eines DVD-Recorders / Videorecorders
Nur Fernseher Fernseher, DVD-Recorder oder Videorecorder
Rückseite des Fernsehers Rückseite des Fernsehers
Hinweise
•
Einen mit Q-Link kompatiblen DVD-Recorder / Videorecorder an die AV1 oder AV2-Buchse anschließen (S. 32).
Rückseite des Fernsehers
Beispiel 3
Anschließen eines DVD-Recorders / Videorecorders und eines Kabeltuner
Fernseher, DVD-Recorder / Videorecorder und Kabeltuner
Netzkabel (mitgeliefert)
Netzkabel (mitgeliefert)
SCART-Kabel
(vollständig verdrahtet)
DVD-Recorder oder
Videorecorder
HFKabel
Antenne Antenne
HF-Kabel
HF-Kabel
220-240 V
Wechselstrom,
50 / 60 Hz
220-240 V
Wechselstrom,
50 / 60 Hz
DVD-Recorder oder
Videorecorder
SCART-Kabel
(vollständig verdrahtet)
HF-Kabel
Antenne
Netzkabel (mitgeliefert)
Kabeltuner
220-240 V Wechselstrom,
50 / 60 Hz
HF-Kabel
HF-Kabel
SCART-Kabel
(vollständig verdrahtet)
SCART-Kabel
(vollständig verdrahtet)
HF-Kabel
Klemmeinrichtung
•
Freigeben
AUDIO
LR
PC
AV1
RGB
VIDEO
AV2
RGB
VIDEO
S VIDEO
Y
P
P
L
R
B
R
AUDIO
COMPONENT
VIDEO
AUDIO
IN
AUDIO
PC
AV1
RGB
VIDEO
AV2
RGB
VIDEO
S VIDEO
LR
Y
P
B
P
R
L
R
AUDIO
COMPONENT
VIDEO
AUDIO
IN
AV1
RGB
VIDEO
PC
AV2
RGB
VIDEO
S VIDEO
AUDIO
LR
COMPONENT
Y
P
P
L
R
B
R
AUDIO
VIDEO
AUDIO
IN
RF IN
RF OUT
RF OUT
RF IN
RF OUT
RF IN
RF IN
10
11
Kurzleitfaden
Osteuropa
Land
Portugal
Spanien
Italien
Frankreich
Österreich
Deutschland
Niederlande
Ungarn
Tschechische Rep.
Osteuropa
Polen
Schweiz
Belgien
Finnland
Norwegen
Schweden
Dänemark
Griechenland
Menüsprache
Slovenčina
Čeština
Еλληνικά
Italiano
Français
English
Srpski
Deutsch
Português
Türkçe
Suomi
Polski
Românǎ
Hrvatski
Nederlands
Slovenščina
Български
Magyar
Svenska
Dansk
Norsk
Español
Schließen Sie den Fernseher an eine
Netzsteckdose an, und schalten Sie ihn ein.
(Bis zum Erscheinen der Menüanzeige auf dem Bildschirm verstreichen mehrere Sekunden.)
(Beispiel: Toneinstellung)
Anleitungsfeld
Automatische Einrichtung
Diese Funktion dient zur automatischen Ausführung eines Sendersuchlaufs und zur Speicherung aller
dabei abgestimmten Sender im TV-Tuner.
Dieses Verfahren braucht nicht ausgeführt zu werden, wenn die Einrichtung Ihres neuen Fernsehers bereits
vom Fachhändler vorgenommen wurde.
Die automatische Einrichtung ist abgeschlossen, und Ihr
Fernseher ist zum Empfang von Fernsehprogrammen bereit.
•
Danach kann das Gerät über die
Fernbedienung eingeschaltet und in den
Bereitschaftsmodus umgeschaltet werden.
(Betriebs-LED: Ein)
•
Ändern von Kanälen
Bearbeiten von Kanälen (S. 24)
Analogprogramme bearbeiten.
(S. 27)
■
Bildschirm-Hilfe
Aufrufen des Hauptmenüs
Rückkehr auf das vorige Menü
Bewegen des Cursors / Wahl eines Menüs
Bewegen des Cursors / Pegeleinstellung / Auswahl aus verschiedenen
Optionen
Zugriff auf das Menü / Speichern von Einstellungen, nachdem Änderungen
vorgenommen oder Optionen eingestellt wurden
Die in den Bildschirm eingeblendeten Menüanzeigen ermöglichen einen
bequemen Zugriff auf zahlreiche Funktionen dieses Fernsehers.
Hinweise
•
Bei Versagen des automatischen Sendersuchlaufs „Auto Setup“ (S. 27).
•
Bei Versagen des Herunterladens „Daten herunterladen“ (S. 21).
•
Wenn der Fernseher zuletzt aus dem Bereitschaftsmodus ausgeschaltet wurde, wird nach erneutem Einschalten
des Netzschalters wieder der Bereitschaftsmodus aktiviert.
■
Gebrauch der Fernbedienung
•
Automatische Einrichtung
Gebrauch der
Einblendungsmenüs
Verlassen des Menüsystems und Rückkehr zum normalen Bild
Wählen Sie Ihr Land aus.
4
Starten Sie die automatische Einrichtung.
•
Der automatische Sendersuchlauf
startet, und die dabei abgestimmten
Fernsehkanäle werden gespeichert
und sortiert.
Die Reihenfolge, in der die
Programmpositionen in der Tabelle
aufgelistet sind, richtet sich nach dem
Fernsehsignal, dem Fernsehsystem
und den Empfangsbedingungen.
2
Wählen Sie die Sprache.
1
3
Auswahl
Speichern
Auswahl
•
Wenn ein mit Q-Link oder einer
ähnlichen Technologie (S. 32)
kompatibles Aufnahmegerät
angeschlossen ist, werden die analogen
Kanalinformationen automatisch auf
das betreffende Gerät heruntergeladen.
•
Diese Einstellung kann auch im Menü
„Bildeinstellung“ geändert werden. (S. 20)
5
Wählen Sie die gewünschte Bildeinstellung.
Auswahl
Einstellen
INPUT
OPTION
DIRECT TV REC
EXIT
RETURN
TV
Auto Setup – digital und analog
Digitalsuchlauf 5 69
Analogsuchlauf 2 78 1 41
Kanal Sendername Typ Qualität
62
CBBC Channel DVB 10
62 BBC Radio Wales DVB 10
62 BBC Radio Cymru DVB 10
62 E4 DVB 10
62 Cartoon Nwk DVB 10
CH 29 Analog
CH 33 BBC1 Analog
Dauer ca. 3 Minuten.
Abbruch
Zurück
PROGRAMMDATEN TRANSFER
BITTE WARTEN
Programm : 63
Fernbedienung inaktiv
-
-
Bildmodus
Dynamik Normal Kino
RETURN
EXIT
Toneinstellung
Modus Musik
Bass
Höhen
Balance
Surround Aus
Lautstarke Korrektur
Audio Empfang Stereo
Grundeinstellungen Einstellen
Wählen
Abbruch
Ändern
Zurück
12
13
Betrachten
Betrachten von Fernsehprogrammen
•
Betrachten von Fernsehprogrammen
3
2
1
Hinweise
•
Pay-TV siehe (S. 23)
Lautstärke
•
Um eine zwei- oder dreistellige Programmnummer zu wählen, z.B. 39
aufwärts
abwärts
oder
(innerhalb kurzer Zeit)
Wählen Sie einen Kanal.
Wählen Sie den DVB- (Digitalprogramme) oder
Analog-Modus.
Informationsbanner
Dazu muss der Netzschalter eingeschaltet sein.
(ca. 1 Sekunde lang gedrückt halten)
•
Der Modus kann auch mit der TV-Taste an der Frontplatte des
Fernsehers gewählt werden.
Schalten Sie das Gerät ein.
•
Auswahl aus der Programmtabelle
Programmwahl
Betrachten
Seitenwahl
Standbild / Laufendes Programm
Standbild
anzeigen
■
Weitere praktische Funktionen (Bedienungen nach Beendigung der automatischen Einrichtung.)
Umschalten des
Bildseitenverhältnisses
Bildseitenverhältnis umschalten
(S. 38)
Bildwiedergabe mit optimaler Bildgröße und
optimalem Bildseitenverhältnis
Bildseitenverhältnis-
Auswahlliste
•
Umschalten des Modus
•
Zum Umschalten des Modus nur mit der ASPECT-Taste
(so oft betätigen, bis der gewünschte Modus erreicht ist)
Anzeigen der
Bildseitenverhältnis-Auswahlliste
Wählen Sie den gewünschten
Modus bei Anzeige der Liste.
Speichern
Untertitel
anzeigen
Untertitel einblenden / ausblenden (falls vorhanden)
•
Ändern der Sprache für DVB-Programme
„Bevorzugte Untertitel“ (S. 21) (falls vorhanden)
Anzeigen
des aktuellen
Programmstatus
O
Sofortiges Überprüfen oder
Ändern des aktuellen Programmstatus
•
Ändern
Sprache Untertitel (DVB-Modus)
Diese Funktion steht zur Verfügung, wenn das Programm Untertitel in mehreren Sprachen enthält.
Multi-Audio (DVB-Modus)
Diese Funktion steht zur Verfügung, wenn das Programm Tonspuren in mehreren Sprachen enthält.
Videotext Sprache
Setup (S. 21)
Audio Empfang (Analogmodus)
Toneinstellung (S. 20)
Lautstärke Korrektur
Einstellen der Lautstärke eines individuellen Kanals oder des Eingangsmodus
Hinweise
•
Die Einstellungen können auch in der Menüliste geändert werden (S. 20 und S. 21).
Auswahl
Ändern
Anzeigen des
Informationsbanners
Anzeigen der Programminformationen
Stummschaltung
•
Einstellen des Anzeige-Abschaltintervalls
„
Anzeige-Abschaltintervall” (S. 21)
•
Ausblenden
•
Erscheint auch beim Umschalten
des Kanals.
•
Informationen über einen anderen Kanal
•
Informationen über das nächste Programm
(DVB)
•
Betrachten des im Banner angezeigten Programms
•
Bedienung des Informationsbanners
1. Drücken
Banner anzeigen
2. Drücken
Banner + Programm-Inhaltsangabe
(DVB)
3. Drücken
Verlassen
schwaches Fernsehsignal
verschlüsselte
Sendung
Untertitel
Videotext
Stereoklang / Mehrkanalton
Abschaltuhr
verfügbare Funktionen
Programm
DVB: Programm-
Start- / Endezeit
Analog: Programmstatus
Kanal Uhrzeit Kategorie
Umschalten der Kategorie
INPUT
OPTION
DIRECT TV REC
EXIT
RETURN
1 BBS
Corontation Street
20 : 00 ~ 20 : 55
Jetzt
Profil1
23:35
Kategorie ändern
Infos über
PTION
STTL
TV
Alle DVB-Sender
Cartoon Nwk
6
7
BBC Radio Wales
8
BBC Radio Cymru
1
BBC ONE Wales
2
BBC THREE
3
BBCi
CBBC Channel
4
Einschalten
Wählen
Abbruch
Seite nach oben/unten
Zurück
1 BBS
Corontation Street
20 : 00 ~ 20 : 55
Schwaches Signal
Verschlüsselt 45
23:35
Jetzt
Kategorie ändern
Profil1
Infos über
EXIT
Blau
Bildseitenverhältnis-Wahl
Auto
16:9
14:9
Aspekt
4:3
4:3 Vollformat
Zoom1
Zoom2
Zoom3
Wählen
Ändern
Abbruch
Zurück
Loading...
