Panasonic th-42ps9 Operation Manual [es]

Page 1
Operating Instructions
Progressive Wide Plasma Display
TH-42PS9
Manual de instrucciones
Pantalla panorámica de plasma progresiva
Model No.
Número de modelo.
TH-42PS9UK TH-42PS9XK
High Defi nition Plasma Display
Pantalla de Plasma de Alta Defi nición
Model No.
Número de modelo.
TH-37PH9UK TH-42PH9UK TH-42PH9XK TH-50PH9UK TH-50PH9XK
English
Español
TH-42PS9
The illustration shown is an image.
Before connecting, operating or adjusting this product, please read these instructions completely.
La ilustración mostrada es una imagen.
Antes de conectar, utilizar o ajustar este producto, lea completamente este manual de instrucciones;
y guárdelo para consultarlo en el futuro en caso de ser necesario.
TQB2AA0691-1
Page 2
ADVERTENCIA
RIESGO DE DESCARGA ELÉTRICA
NO ABRIR
ADVERTENCIA: Para reducir el riesgo de sufrir una descarga eléctrica, no retire la cubierta ni el panel posterior. En el interior no hay piezas que deba reparar el usuario. Solicite las reparaciones al personal de servicio califi cado.
El rayo con punta de fl echa dentro de un triángulo equilátero tiene la finalidad de avisar al usuario de que hay piezas en el interior del producto que si las tocan las personas éstas pueden recibir una descarga eléctrica.
El signo de exclamación dentro de un triángulo equilátero tiene la finalidad de avisar al usuario de la existencia de instrucciones de utilización y servicio importantes en el material impreso que acompaña al aparato.
ADVERTENCIA : Para impedir los daños que podrían ser causados por una descarga eléctrica, no exponga
este aparato a la lluvia ni a la humedad. No ponga recipientes con agua (fl oreros, tazas, cosméticos, etc.) encima del aparato (incluyendo los estantes que estén encima de él, etc.).
ADVERTENCIA : 1) Para impedir recibir descargas eléctricas, no retire la cubierta. En el interior no hay piezas que
deba reparar el usuario. Solicite las reparaciones al personal de servicio califi cado.
2) No quite la clavija de puesta a tierra del enchufe de alimentación. Este aparato está equipado con
un enchufe de alimentación de tres clavijas, una de las cuales sirve para hacer la puesta a tierra. Este enchufe sólo puede conectarse a un tomacorriente que también disponga de puesta a tierra. Esto constituye una medida de seguridad. Si no puede introducir el enchufe en el tomacorriente, póngase en contacto con un electricista.
No anule la fi nalidad de la clavija de puesta a tierra.
2
Page 3
3

Instrucciones de seguridad importantes

1) Lea estas instrucciones.
2) Conserve estas instrucciones.
3) Preste atención a todas las advertencias.
4) Siga todas las instrucciones.
5) No utilice este aparato cerca del agua.
6) Limpie solamente con un paño seco.
7) No tape ninguna abertura de ventilación. Instale el aparato según las instrucciones del fabricante.
8) No instale el aparato cerca de fuentes de calor tales como radiadores, salidas de calor, estufas u otros aparatos (incluyendo amplifi cadores) que produzcan calor.
9) No anule la característica de seguridad de la clavija polarizada o de la clavija del tipo con conexión a tierra. Una clavija polarizada tiene dos patillas, una más ancha que la otra. Una clavija del tipo con conexión a tierra tiene dos patillas y una espiga de conexión a tierra. La patilla ancha o la espiga ha sido suministrada para su seguridad. Si la clavija suministrada no entra en su toma de corriente, consulte a un electricista para que le cambie la toma de corriente obsoleta.
10) Proteja el cable de alimentación para que no sea pisado ni pellizcado, especialmente en las clavijas, tomas de corriente y en el punto por donde sale del aparato.
11) Utilice solamente los aditamentos/accesorios que haya especifi cado el fabricante.
12) Utilice el aparato sólo con el mueble con ruedas, soporte, trípode, ménsula o mesa especifi cado por el fabricante o vendido con el aparato. Cuando utilice un mueble con ruedas, tenga cuidado al trasladar la combinación del mueble y el aparato para evitar lesionarse si se cae.
13) Desenchufe este aparato durante tormentas eléctricas o cuando no lo utilice durante mucho tiempo.
14) Solicite todos los trabajos de reparación al personal de servicio cualificado. La reparación del aparato será necesaria cuando éste se haya estropeado de cualquier forma; por ejemplo, cuando se haya estropeado la clavija o el cable de alimentación, cuando se haya derramado líquido o hayan caído objetos en el interior del aparato, cuando el aparato haya quedado expuesto a la lluvia o a la humedad, cuando no funcione normalmente o cuando se haya caído.
15) Para impedir las descargas eléctricas, asegúrese de que la patilla de puesta a tierra de la clavija del cable de alimentación de CA esté fi rmemente conectada.
Page 4
Estimado cliente de Panasonic
Bienvenido a la familia de clientes de Panasonic. Esperamos que pueda disfrutar durante muchos años con su nueva Pantalla de plasma. Para recibir el máximo beneficio de su aparato, lea estas instrucciones antes de hacer ajustes y guárdelas para consultarlas en el futuro. Guarde también el recibo y anote el número de modelo y número de serie de su aparato en el espacio de la cubierta posterior de este manual.
Indice
Instrucciones de seguridad importantes ............... 3
Aviso de seguridad importante ............................... 5
Precauciones para su seguridad ............................6
Mantenimiento .......................................................... 7
Accesorios ................................................................ 8
Accesorios suministrados .......................................8
Pilas del mando a distancia ....................................8
Conexiones ............................................................... 9
Conexión de los terminales de entrada PC ........... 10
Conexión de los terminales SERIAL ..................... 11
Conexión AV y COMPONENT / RGB ....................12
Señales RGB (R, G, B) ......................................... 12
Encendido/apagado de la alimentación .............. 13
Controles básicos ..................................................14
Indicación en pantalla ...........................................16
Selecciones iniciales ............................................. 18

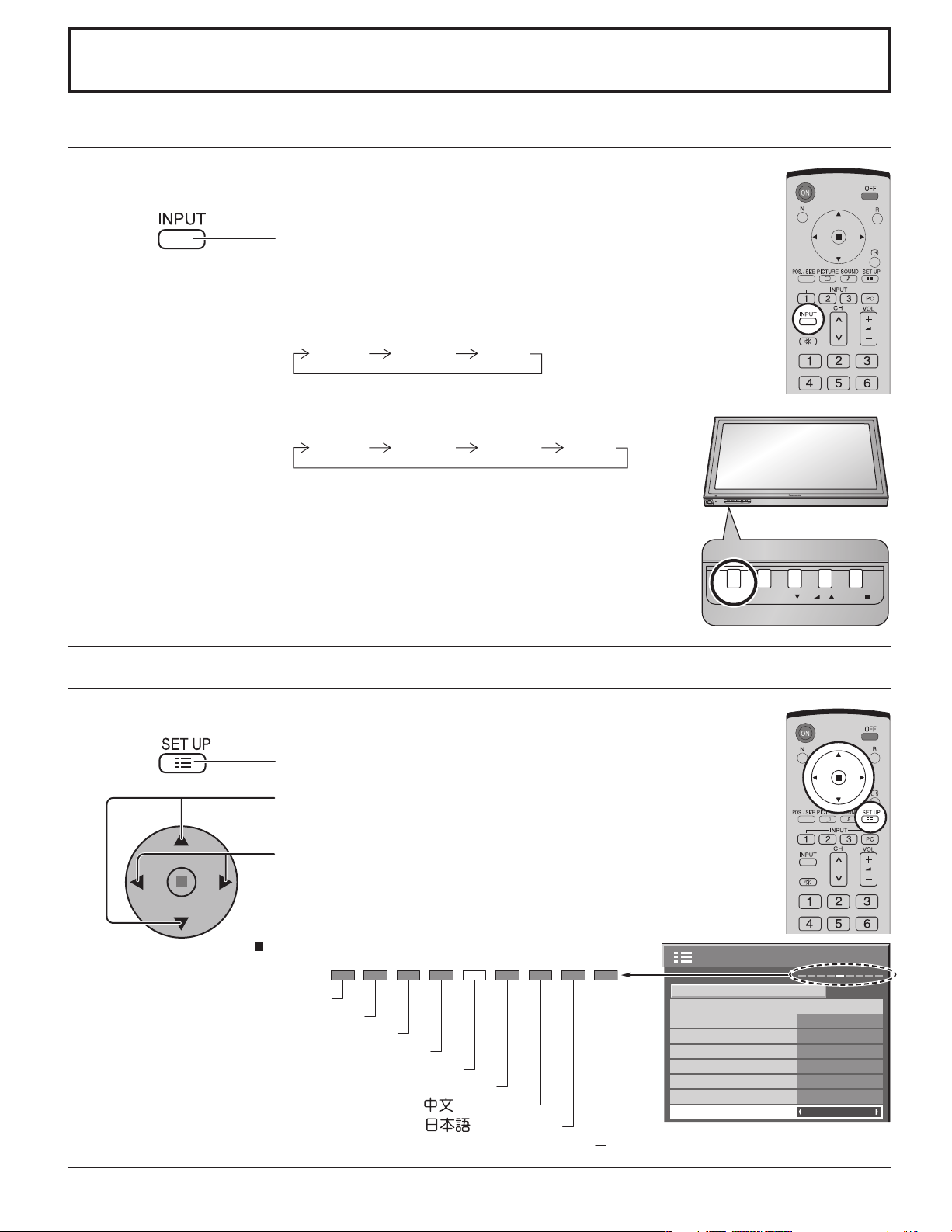

Selección de la señal de entrada .......................... 18
Selección del idioma del menú en pantalla ..........18

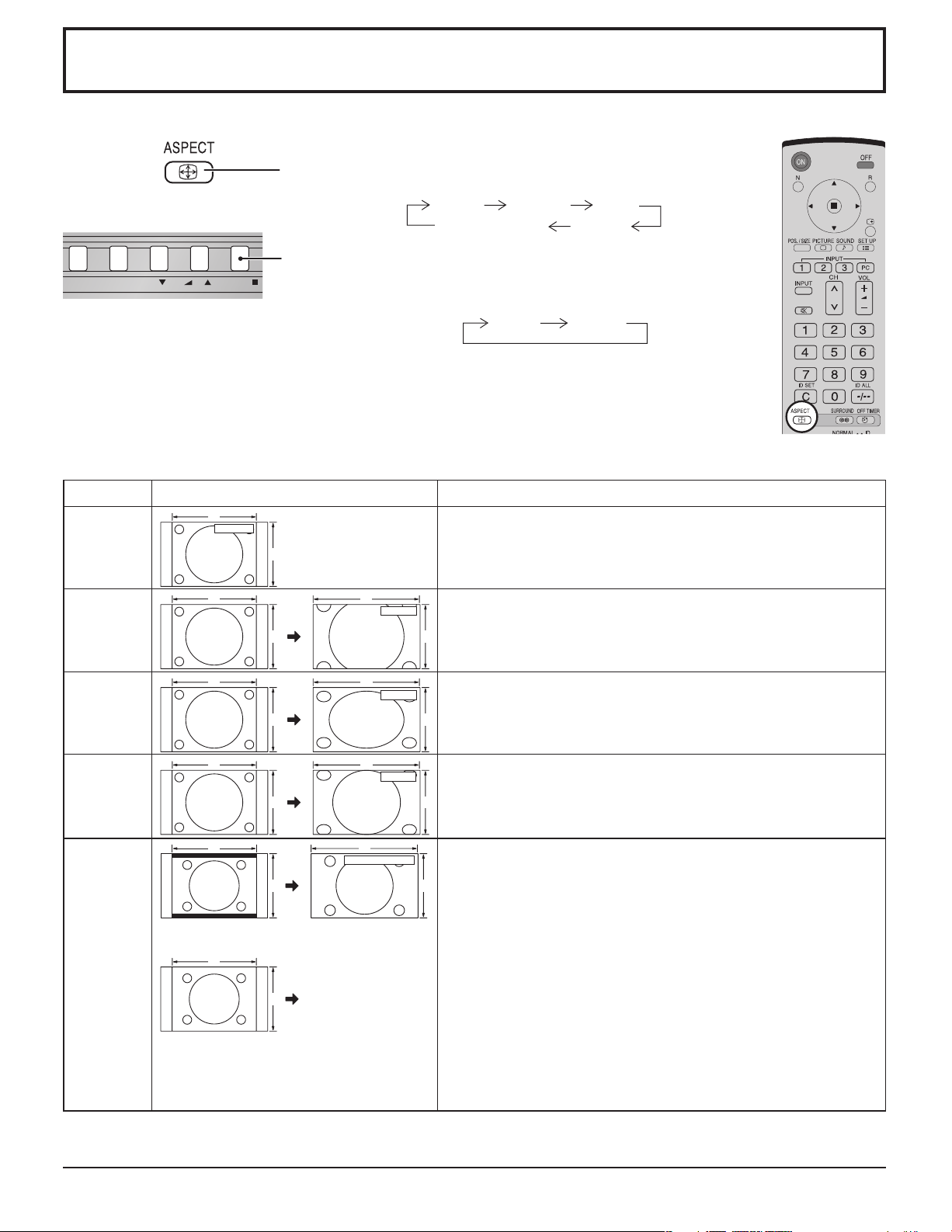

Controles de ASPECTO ......................................... 19

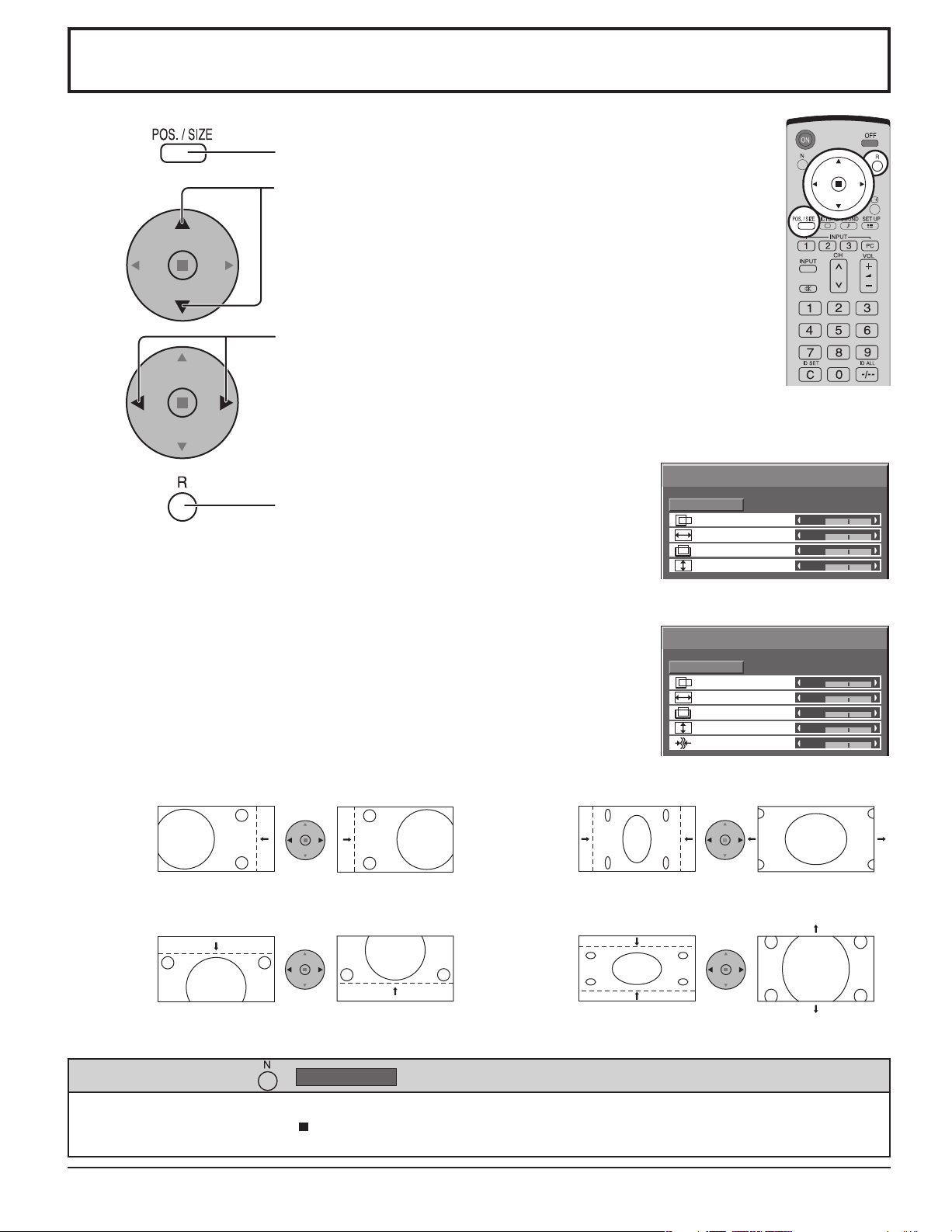

Ajuste de Pos. /Tamaño ......................................... 20

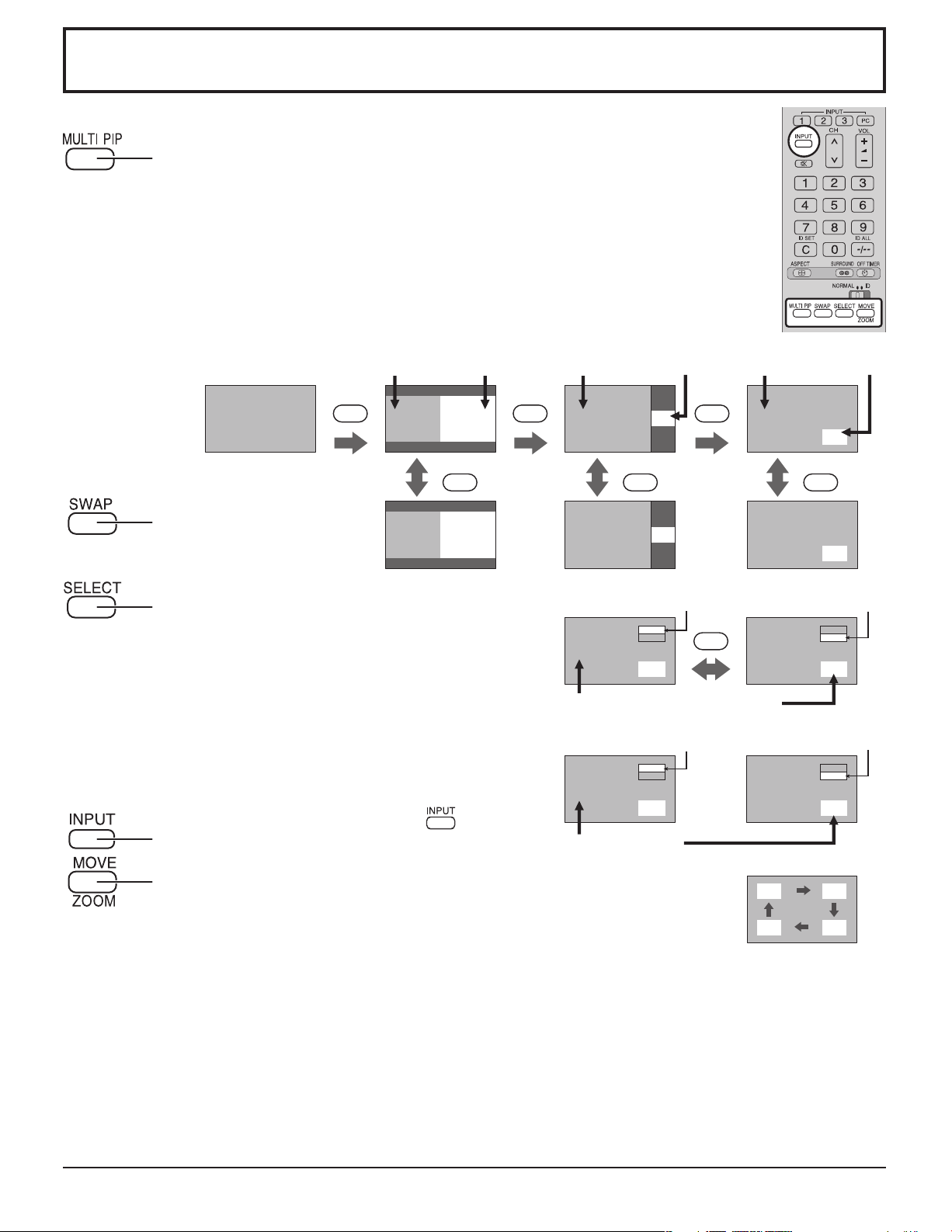

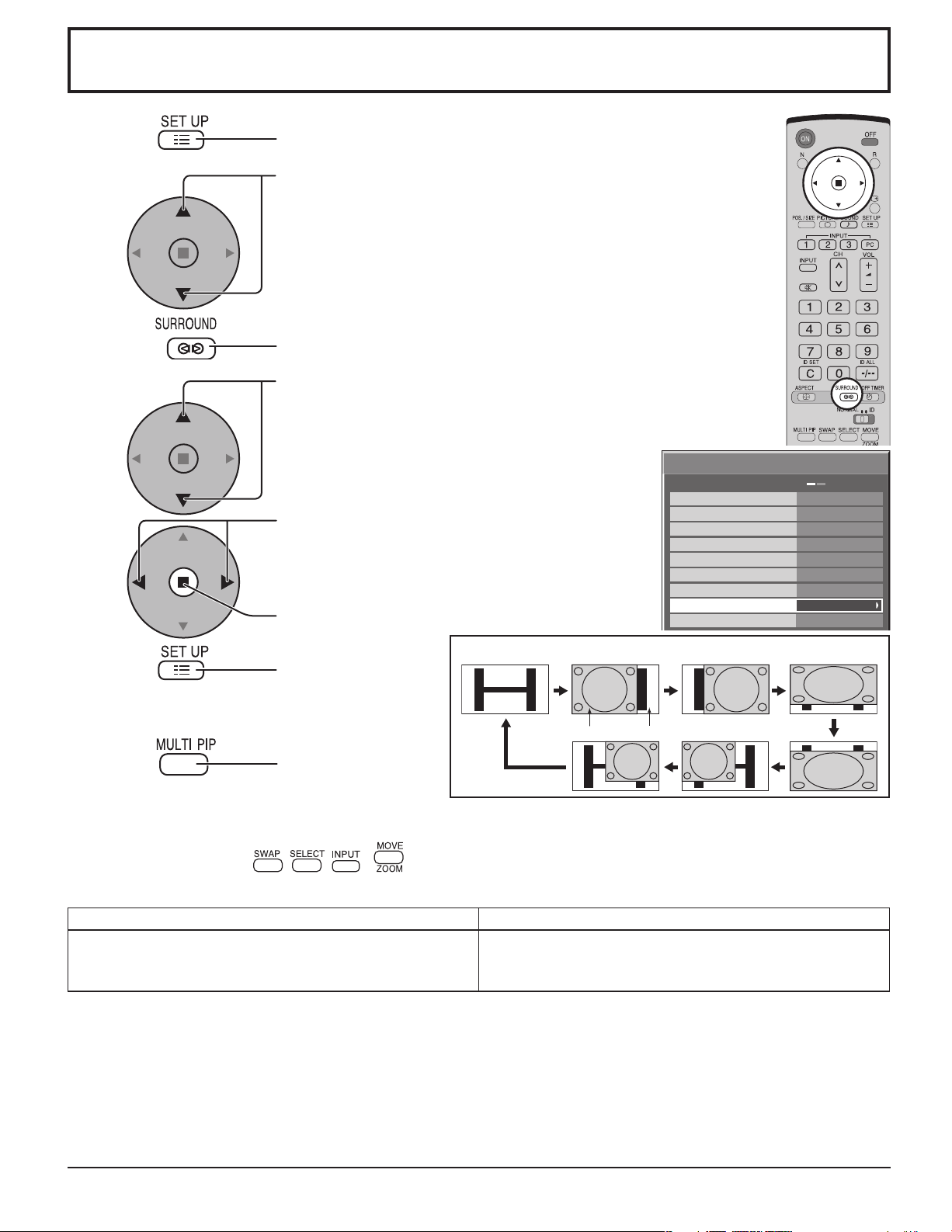

MULTI PIP ...............................................................21
Advanced PIP (PIP avanzado) ..............................22

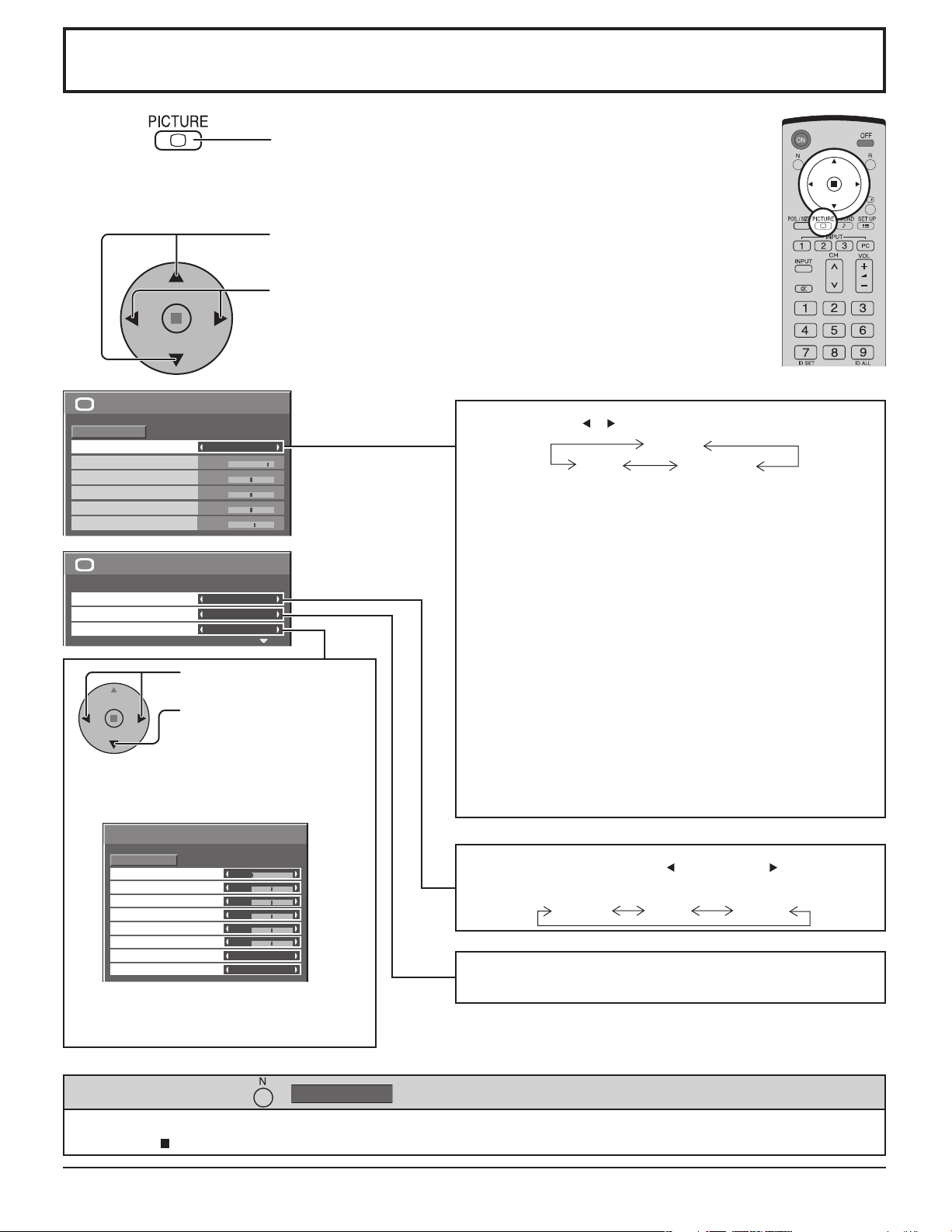

Ajuste de imagen ...................................................23
Ajustes avanzados ................................................ 24

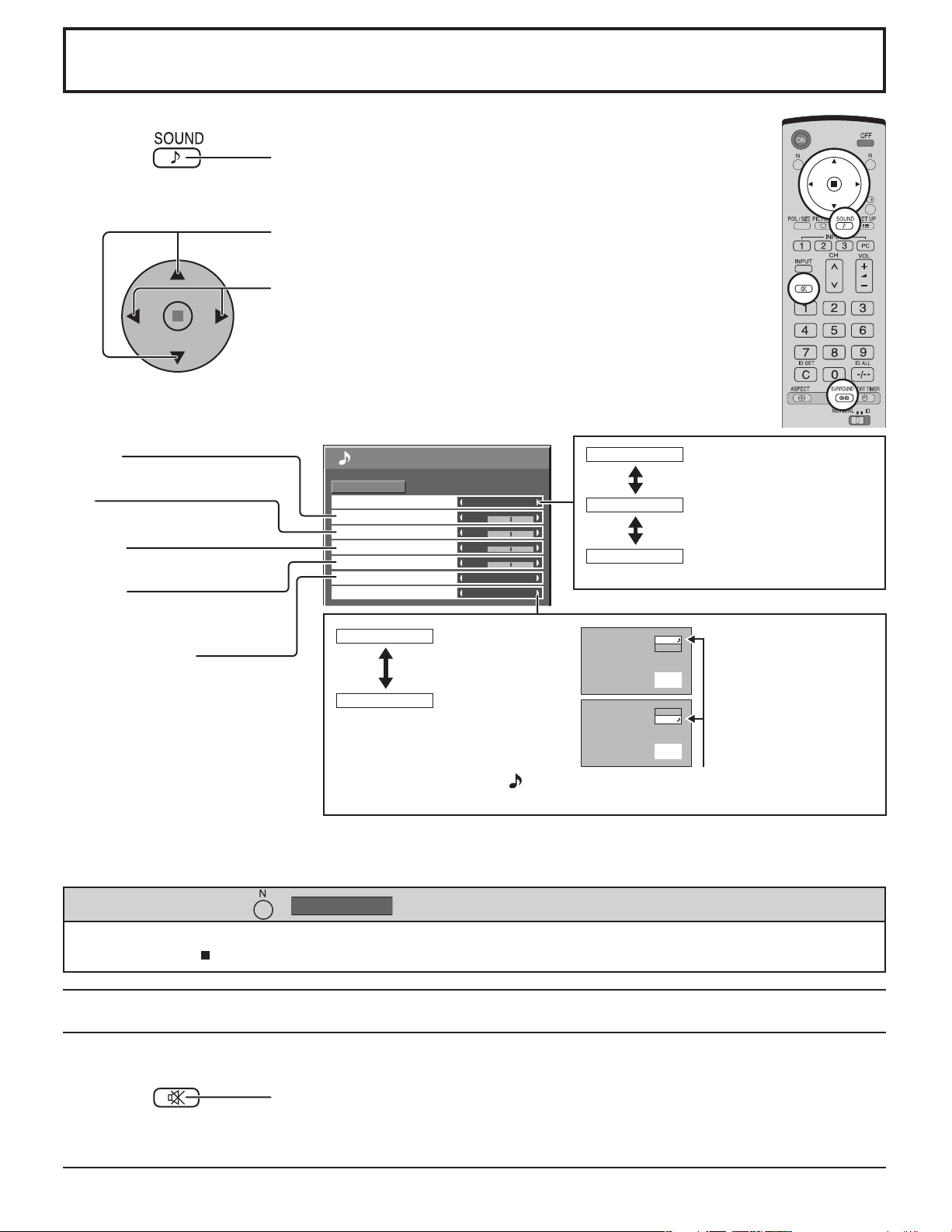

Ajuste del sonido ................................................... 25
Silenciamiento ......................................................25
Zoom digital ............................................................ 26
Puesta de HORA ACTUAL / TEMPORIZADOR ajuste
Puesta de HORA ACTUAL .................................... 27
TEMPORIZADOR ajuste ......................................28
Protec. pantalla (Para impedir las imágenes secundarias)
............................................................. 29
.. 27
Establecimiento del tiempo de activación
de Protec. Pantalla ................................................ 30
Reducción del efecto de imagen secundaria
en la pantalla ......................................................... 30

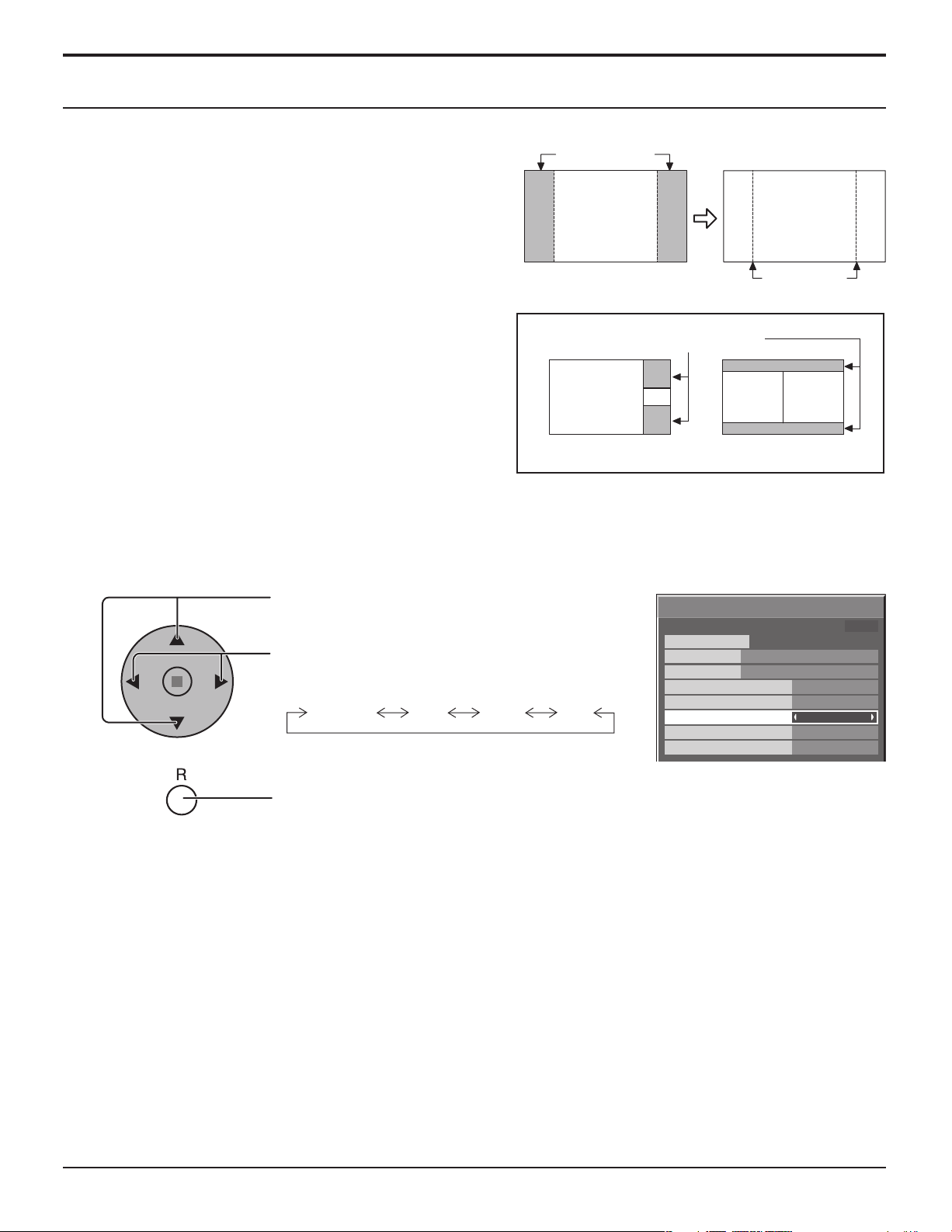

Ajuste de paneles laterales ...................................31
Reducción de consumo de energía ......................32
Personalización de las etiquetas de entrada ......... 32

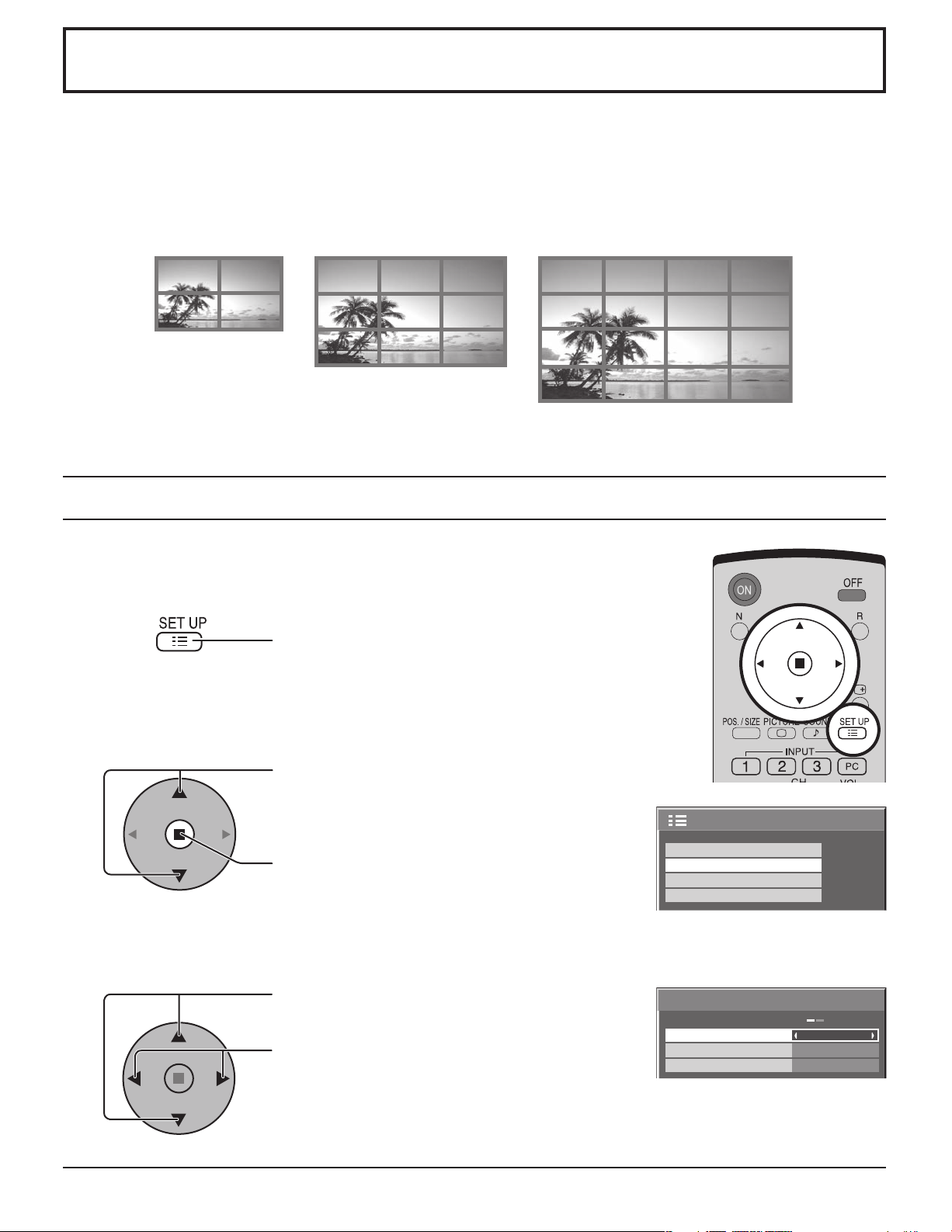

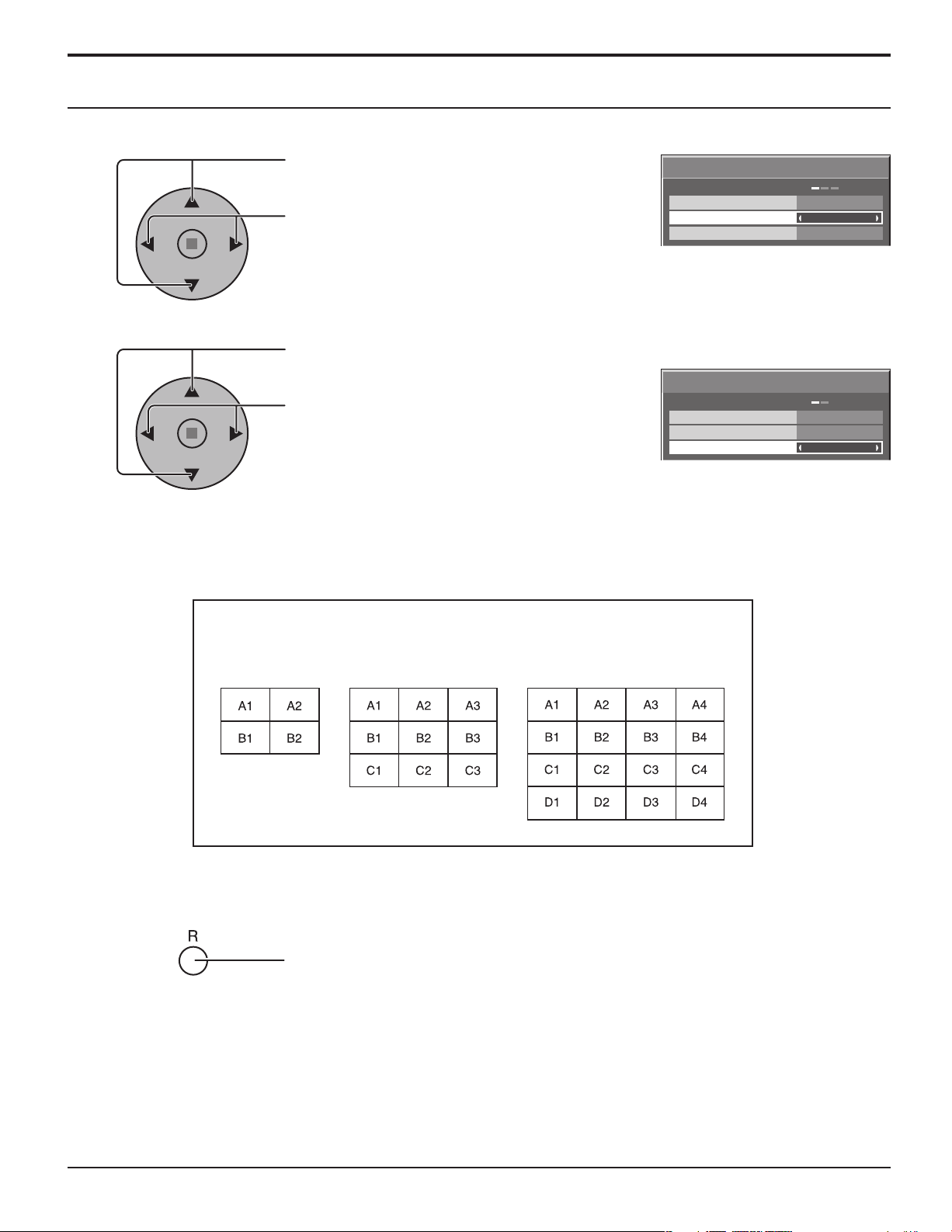

Preparación para MULTI DISPLAY ........................ 33
(Para las TH-42PS9UK, TH-42PS9XK)
Cómo preparar la MULTI DISPLAY ....................... 33

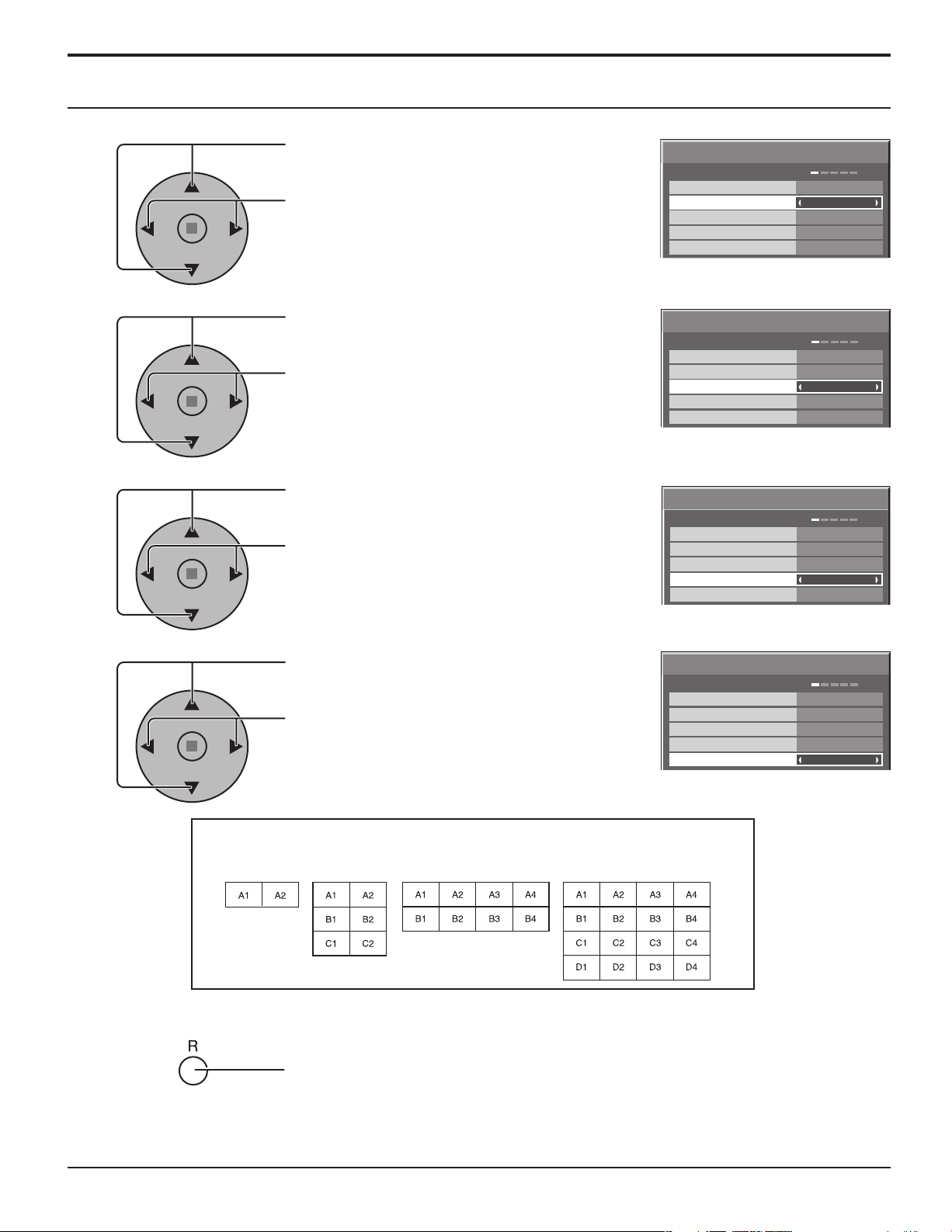

Cómo establecer el número de ubicación
de cada pantalla de plasma .................................34
(Para las TH-37PH9UK, TH-42PH9UK, TH-42PH9XK, TH-50PH9UK, TH-50PH9XK)

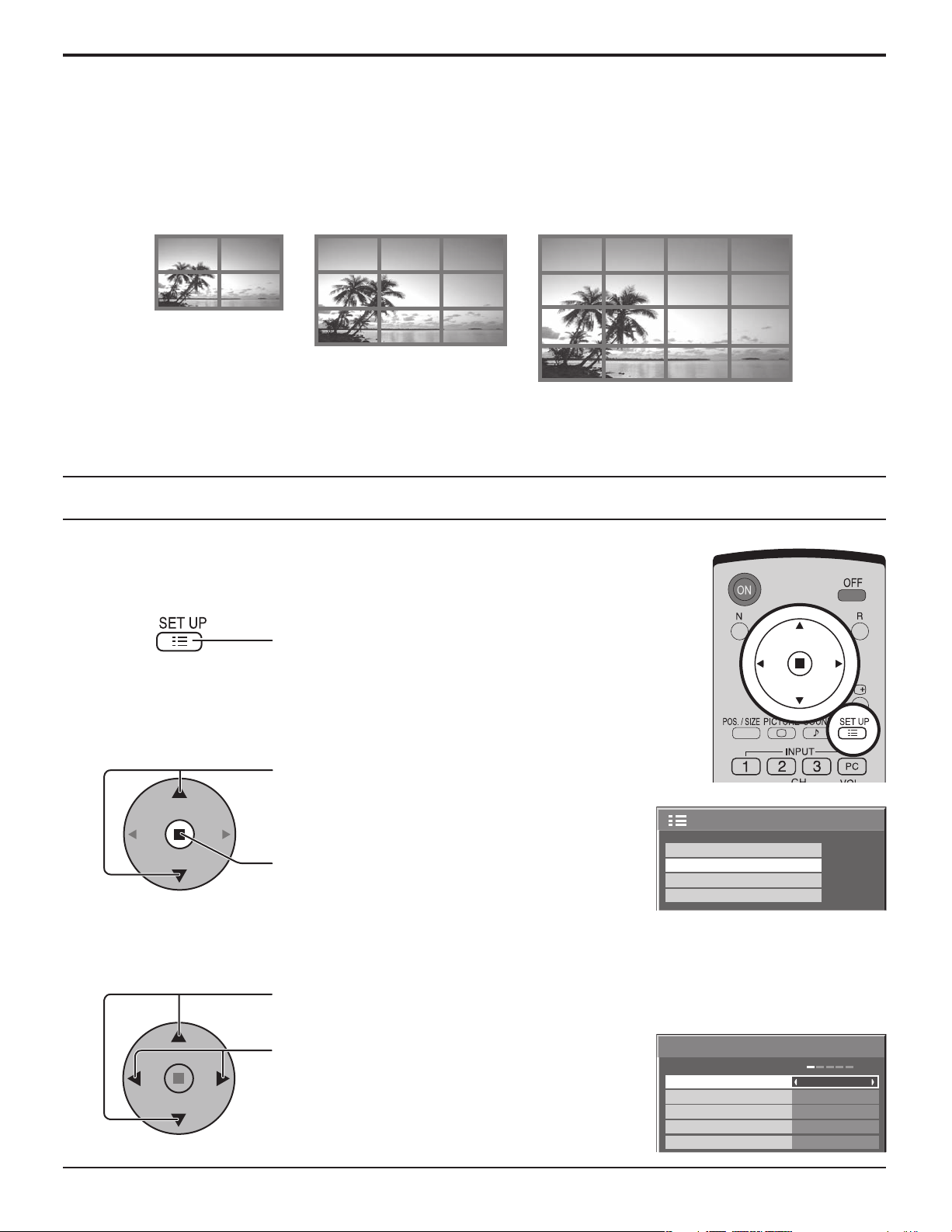

Cómo preparar la MULTI DISPLAY ....................... 35
Cómo establecer el número de ubicación
de cada pantalla de plasma .................................36
Ajuste F (Franja oculta video) ...............................37

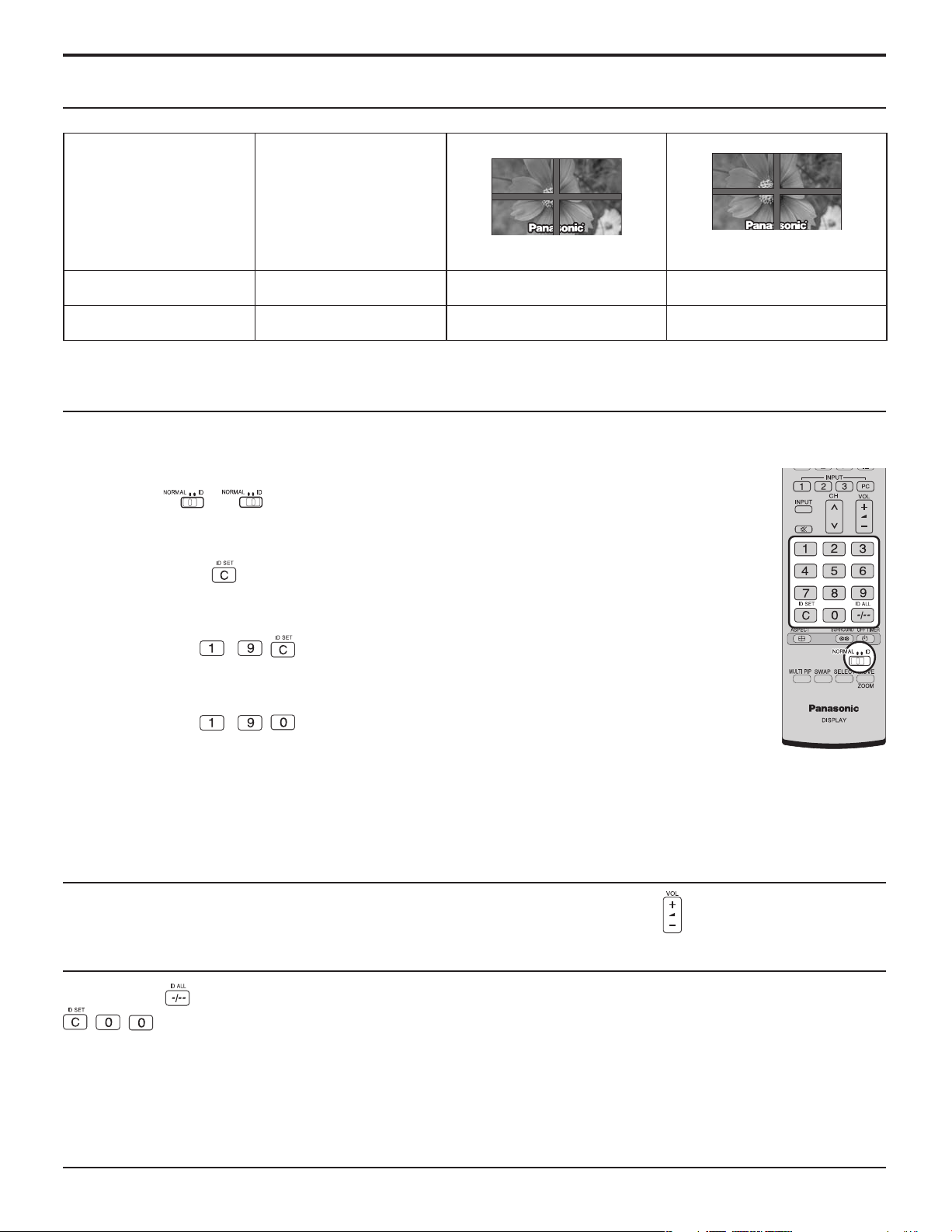

Función de ID del mando a distancia .................... 37
Confi guración para las señales de entrada ......... 38
Selección de entrada de señal componente/RGB
Filtro 3D Y/C ..........................................................38
Sistema de color / Panasonic Auto ........................39
Cinema reality / P-NR ............................................ 39
Sincronización .......................................................40
Frecuencia horizontal (kHz)/
Frecuencia vertical (Hz) ........................................40

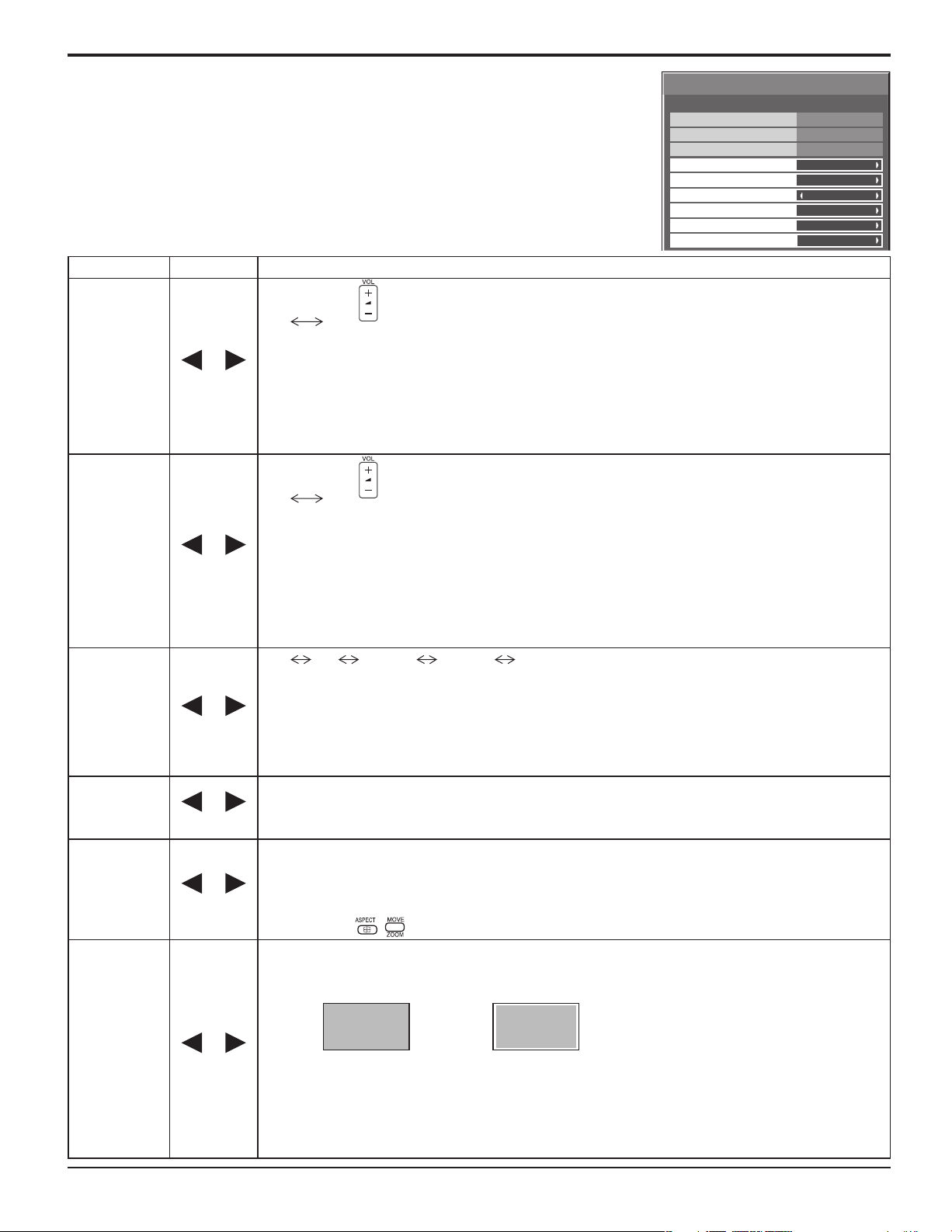

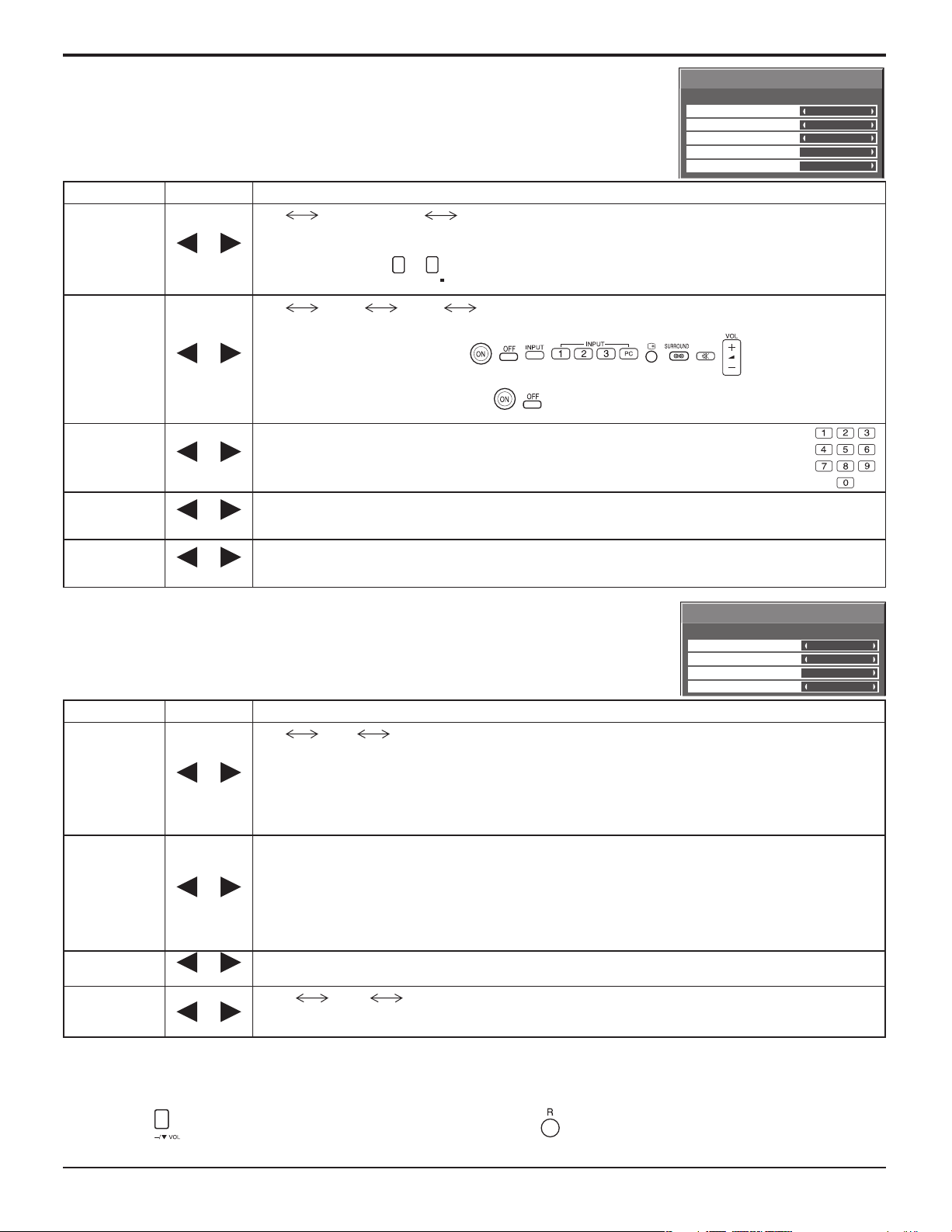

Ajustes de Options (Opciones) .............................41
Estado de transporte.............................................. 44
Localización de averías .........................................45
Señales de entrada de AV/Componente/RGB/PC
Especifi caciones .................................................... 47
..38
.. 46
4
Page 5
5

Aviso de seguridad importante

Este equipo ha sido probado y ha demostrado cumplir con los límites establecidos para dispositivos digitales de la Clase B, de conformidad con el Apartado 15 de las Normas de la FCC. Estos límites han sido diseñados para proporcionar una protección razonable contra las interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede radiar energía radioeléctrica, y si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las comunicaciones por radio. Sin embargo, no existe ninguna garantía de que las interferencias no se produzcan en una instalación particular. Si este equipo causa interferencias perjudiciales en la recepción de la radio o la televisión, lo que puede determinarse apagando y encendiendo el equipo, al usuario se le recomienda intentar corregir la interferencia tomando una o más de las medidas siguientes:
• Cambie la orientación o el lugar de instalación de la antena.
• Aumente la separación entre el equipo y el receptor.
• Conecte el equipo a una toma de corriente diferente de aquella a la que está conectada el receptor.
• Consulte a su concesionario o a un técnico con experiencia para solicitar su ayuda. Este aparato cumple con el Apartado 15 de las Normas de la FCC. El funcionamiento está sujeto a las dos
condiciones siguientes: (1) Este aparato no debe causar interferencias perjudiciales, y (2) debe aceptar cualquier interferencia recibida, incluyendo aquellas que puedan causar un funcionamiento no deseado.
AVISO DE LA FCC: Cualquier cambio o modifi cación que se hiciera sin contar con la aprobación de Panasonic Corporation of North America podría causar interferencias perjudiciales y anularía la autorización que tiene el usuario para utilizar este dispositivo.
Declaración de conformidad de la FCC
Número de modelo TH-42PS9UK, TH-37PH9UK, TH-42PH9UK, TH-50PH9UK
Responsable: Panasonic Corporation of North America One Panasonic Way, Secaucus, NJ 07094 Dirección de contacto: Panasonic Broadcast & Television Systems Company 1-800-524-1448 correo electrónico: [email protected]
AVISO PARA CANADÁ:
Para modelos TH-42PS9UK, TH-37PH9UK, TH-42PH9UK, TH-50PH9UK Este aparato digital de la Clase B cumple con la norma canadiense ICES-003.
Nota:
No permita que una imagen fi ja se visualice durante mucho tiempo porque esto podrá ser la causa de que quede una imagen secundaria en la pantalla panorámica de plasma. Los ejemplos de imágenes fi jas incluyen logotipos, videojuegos, imágenes de computadora, teletexto e imágenes mostradas en el formato 4:3.
Marcas comerciales y registradas
• VGA es una marca comercial de International Business Machines Corporation.
• Macintosh es una marca registrada de Apple Computer, EE.UU.
• S-VGA es una marca registrada de Video Electronics Standard Association. Aunque no se mencionen especialmente marcas comerciales de compañías o productos, tales marcas
comerciales están plenamente reconocidas.
Page 6

Precauciones para su seguridad

PRECAUCION
Esta la pantalla de plasma puede utilizarse sólo con los siguientes accesorios opcionales. El uso con cualquier otro tipo de accesorios opcionales puede causar inestabilidad y terminar provocando daños.
• Altavoces ..............................................................................TY-SP37P8W -K (TH-37PH9UK),
TY-SP42P8W-K ( TH-42PS9UK, TH-42PS9XK, TY-SP50P8W-K (TH-50PH9UK, TH-50PH9XK)
• Pedestal ................................................................................ TY-ST07-K, TY-ST08-K
• Pedestal de pared ................................................................TY-ST42PW1
• Pedestal móvil ...................................................................... TY-ST42PF3 (menos TH-37PH9UK)
• Abrazadera de suspensión de pared (vertical) ..................... TY-WK37PV3 (TH-37PH9UK)
• Abrazadera de suspensión de pared (angular) .................... TY-WK42PR7
• Abrazadera de suspensión de pared (Tipo cajón) ................ TY-WK42DR1 (menos TH-37PH9UK)
• Abrazadera de suspensión de techo .................................... TY-CE42PS7
• Tablero de terminales de video componente BNC ...............TY-42TM6A
• Tablero de terminales de video compuesto BNC ................. TY-42TM6B
• Tarjeta de terminales de vídeo dual BNC ............................. TY-FB9BD
• Tablero de terminales de video componente RCA ...............TY-42TM6Z
• Tablero de terminales de video compuesto RCA .................. TY-42TM6V
• Tablero de terminales de (digiral) RGB ................................ TY-42TM6D
• Tarjeta de terminales pasante y activa RGB ........................ TY-42TM6G
• Tablero de terminales de entrada de PC .............................. TY-42TM6P
• Tablero de terminales de video compuesto / componente ...TY-42TM6Y
• Tablero de terminales SDI ....................................................TY-FB7SD
• Tablero de terminales HD-SDI .............................................. TY-FB7HD, TY-FB9HD
• Tablero de terminales HDMI ................................................. TY-FB8HM
• Tablero de terminales pasantes Ir ........................................ TY-FB9RT (TH-42PS9XK, TH-42PH9XK, TH-50PH9XK)
• Panel sensible al tacto .......................................................... TY-TP42P8-S ( TH-42PS9UK, TH-42PS9XK,
TY-TP50P8-S (TH-50PH9UK, TH-50PH9XK) Solicite ayuda de un técnico cualifi cado para realizar la instalación.
Las partes pequeñas pueden presentar un peligro ya que la persona puede atorarse si dichas partes se tragan accidentalmente. En consecuencia, mantenga estas partes fuera del alcance de los niños pequeños. Tire las partes pequeñas y objetos, incluyendo materiales para embalaje y bolsas/ papeles de plástico, para que los niños pequeños no jueguen, ya que si lo hicieran corren un riesgo potencial de sofocación.
Cuando utilice la pantalla de plasma
No acerque sus manos, rostro u otros objetos cerca de los orifi cios de ventilación de la pantalla de plasma.
• El aire que sale de los orifi cios de ventilación y de la parte superior de la pantalla de plasma está caliente. No acerque sus manos, cara u objetos que no puedan soportar el calor, a estos orifi cios porque puede quemarse.
Desconecte todos los cables antes de mover la pantalla de plasma.
• Si fuera necesario mover la pantalla de plasma a otro
lugar y se dejan algunos cables conectados, éstos pueden dañarse, provocar un incendio o una descarga eléctrica.
Desenchufe el cable eléctrico del tomacorriente como medida de seguridad antes de realizar una limpieza.
• Puede sufrir una descarga eléctrica si no lo hace.
(Matsushita Electric Industrial Co., Ltd. fabrica todos los accesorios siguientes.)
TH-42PH9UK, TH-42PH9XK),
TY-WK42PV7
TH-42PH9UK, TH-42PH9XK),
Limpie el cable eléctrico a intervalos regulares para evitar que se cubra por el polvo.
• Si hay acumulación de polvo en el enchufe del cable eléctrico, la humedad puede acumularse y dañar el aislamiento, provocando un incendio. Desenchufe el cable eléctrico del tomacorriente y limpie con un paño seco.
Esta pantalla de plasma radia rayos infrarrojos, y por lo tanto puede afectar a otros equipos de comunicación por infrarrojos. Instale su sensor de infrarrojos en un lugar alejado de la luz directa de su pantalla de plasma o de la luz refl ejada por ella.
Nota:
No permita que una imagen fi ja se visualice durante mucho tiempo porque esto podrá ser la causa de que quede una imagen secundaria en la pantalla panorámica de plasma. Los ejemplos de imágenes fijas incluyen logotipos, videojuegos, imágenes de computadora, teletexto e imágenes mostradas en el formato 4:3.
6
Page 7
7
ADVERTENCIA
Precauciones para su seguridad / Mantenimiento
Instalación
No instale la pantalla de plasma sobre superfi cies inclinadas o poco estables.
• La pantalla de plasma puede caerse o darse vuelta.
No coloque objetos encima de la pantalla de plasma.
• Si se derrama agua en la pantalla de plasma o entran objetos extraños en su interior, se puede provocar un cortocircuito que causará fuego o descarga eléctrica. Si entran objetos extraños en el interior de la pantalla de plasma, consulte con su tienda local de Panasonic.
No cubra los orifi cios de ventilación.
• La pantalla de plasma puede calentarse excesivamente provocado fuego o daños en la Pantalla de plasma.
Si se utiliza un pedestal (accesorio opcional), deje un espacio de 3 izquierda y derecha, 2 3/8” (6 cm) o más en la parte inferior y 2 3/4” (7 cm) o más en la parte posterior. Si se utiliza algún otro método de instalación, deje un espacio de 3 15/16” (10 cm) o más en la parte superior, inferior, izquierda y derecha y 2 3/4” (7 cm) o más en la parte posterior.
15/16” (10 cm) o más en la parte superior,
Cuando utilice la pantalla de plasma
La pantalla de plasma fue diseñada para funcionar con una CA de 120 V, 50/60 Hz (TH-42PS9UK, TH-37PH9UK, TH-42PH9UK, TH-50PH9UK) o una CA de 110 – 127 V, 50/60 Hz (TH-42PS9XK, TH-42PH9XK, TH-50PH9XK).
Inserte completamente el enchufe del cable eléctrico.
• Si el enchufe no ha entrado completamente puede generar calor y ser el origen de un incendio. Si el enchufe está dañado o el tomacorriente está fl ojo, no los utilice.
No toque el enchufe del cable eléctrico con las manos mojadas.
• Puede recibir una descargue eléctrica.
No haga nada que pueda dañar el cable eléctrico. Cuando desenchufe el cable eléctrico, sujete del enchufe y no el cable.
• No dañe el cable eléctrico, no lo modifi que ni coloque objetos pesados encima, ni coloque cerca de objetos que desprendan calor, no tuerza ni tire excesivamente del mismo. Esto puede provocar un fuego o descarga eléctrica. Si el cable eléctrico está dañado, solicite la reparación en su tienda local de Panasonic.
Si no se utiliza la pantalla de plasma durante un largo período de tiempo, desenchufe el cable eléctrico del tomacorriente.
Si se producen problemas durante el uso
Si se produce un problema (por ejemplo falta la imagen o sonido), o si sale humo o hay olores no normales de la pantalla de plasma, desenchufe inmediatamente el cable eléctrico del tomacorriente.
• Si sigue utilizando la pantalla de plasma en estas condiciones, puede provocar un fuego o descarga eléctrica. Después de comprobar que ha dejado de salir humo, llame a su tienda local de Panasonic para solicitar las reparaciones necesarias. No repare la Alta defi nición Pantalla de plasma por su cuenta ya que es muy peligroso.
Si entra agua o materias extrañas en el interior de la pantalla de plasma, si se ha caído la pantalla de plasma o si el mueble exterior está dañado, desenchufe inmediatamente el cable eléctrico.
• Puede provocar un cortocircuito que inicie un incendio. Llame a su tienda local de Panasonic para hacer las reparaciones necesarias.

Mantenimiento

El frente del panel de la pantalla ha recibido un tratamiento especial. Limpie suavemente la superfi cie del panel utilizando el paño de pulido o un paño suave.
• Si la superfi cie está especialmente sucia, limpie con un paño suave empapado en agua o agua mezclada con una pequeña cantidad de detergente neutro, frote uniformemente con un paño seco del mismo tipo hasta que la superfi cie quede completamente seca.
• No raye o golpee la superfi cie del panel con sus uñas u otros objetos duros ya que la superfi cie puede dañarse. Además, evite el contacto con sustancias volátiles tales como rociadores de insecticida, disolventes y diluyentes de pintura, de lo contrario puede verse afectada la calidad de la superfi cie.
Si el mueble se ensucia, limpie con un paño suave y seco.
• Si el mueble está muy sucio, empape el paño en agua mezclada con una pequeña cantidad de detergente neutro y escurra el paño hasta eliminar el agua. Utilice el paño para limpiar el mueble y seque frotando con un paño seco.
• No permita que el detergente entre en contacto directo con la superfi cie de la Alta defi nición Pantalla de plasma. Si las gotas de agua entran en el interior del aparato, pueden surgir problemas en el funcionamiento.
• Evite el contacto con sustancias volátiles tales como rociadores de insecticida, disolventes y diluyentes de pintura debido a que puede verse afectada la superfi cie del mueble y puede desprenderse el revestimiento. Tampoco deje la superfi cie por mucho tiempo en contacto con artículos de caucho o PVC.
Page 8

Accesorios

Accesorios suministrados

Compruebe que ha recibido todos los accesorios indicados
Manual de instrucciones

Pilas del mando a distancia

Se necesitan dos pilas AA.
1. Tire del gancho para abrir la tapa de las pilas.
2. Coloque las pilas correctamente con las polaridades (+) y (–) indicadas.
Transmisor del mando a distancia EUR7636070R
Cable de CABanda de fi jación × 2
Pilas para el transmisor de mando a distancia (2 × tamaño AA)
3. Vuelva a colocar la tapa.
+
­+
-
tamaño “AA”
Consejo útil:
Para las personas que utilizan el mando a distancia con frecuencia, se recomienda reemplazar las pilas usadas por pilas alcalinas que duran más.
Precaución relacionada con el uso de las pilas
La instalación mal hecha puede causar fugas de electrólito y corrosión, lo que estropeará el transmisor de mando a distancia. Las pilas deben desecharse por medios ecológicos.
Tome las precauciones siguientes:
1. Las pilas deberán reemplazarse siempre juntas. Cuando reemplace pilas usadas, utilice siempre pilas nuevas.
2. No mezcle una pila usada con una nueva.
3. No mezcle distintos tipos de pilas (por ejemplo: pilas de carbón de zinc con alcalinas).
4. No intente cargar, cortocircuitar, desarmar, calentar o quemar las pilas usadas.
5. El reemplazo de las pilas es necesario cuando el mando a distancia funciona esporádicamente o no puede controlar la pantalla de plasma.
8
Page 9
9

Conexiones

1
2
SERIALPC IN
AUDIO
SLOT1 SLOT2 SLOT3
VIDEO
PR/CR/R PB/CB/B
Y/G
AUDIO
RL
COMPONENT/RGB IN
AUDIO
RL
AUDIO
RL
AV I NBA
S VIDEO
1
2
1
2
Cuando conecte los altavoces, asegúrese de utilizar solamente los altavoces opcionales recomendados. Consulte el manual de instalación de los altavoces para conocer detalles acerca de la instalación. (Ejemplo: TH-42PS9UK)
Altavoces (Accesorios opcionales)
Terminales
Terminales SPEAKERS (R)
SPEAKERS (L)
Conexión del cable de alimentación de CA (vea la página 13)
– Fijación del cable de alimentación de CA
3.
1. Abra el fi jador .
Fijador
Nota:
La clavija de alimentación mostrada en la ilustración puede que no sea del mismo tipo que la suministrada con su aparato.
– Bandas de fi jación de cables
2. Inserte el cable de
Cable de alimentación de CA
alimentación de CA y cierre el fi jador..
Deslice el fi jador y fi je fi rmemente la clavija del cable de alimentación de CA.
Cuando afl oje el fi jador:
Asegure cualquier exceso de los cables con las bandas según sea necesario.
Pase la banda de fi jación de cables suministrada a través de la presilla como se muestra en la fi gura.
Para asegurar los cables conectados a los terminales, ponga la banda de fi jación de cables alrededor de los cables y luego pase el extremo de la banda que forma la punta a través del bloque de cierre, como se muestra en la fi gura.
Asegurándose de que los cables estén lo sufi cientemente fl ojos como para reducir al mínimo la tensión (especialmente el cable de la alimentación), una fi rmemente todos los cables con la banda de fi jación suministrada.
Para apretar: Para afl ojar:
Tire
Empuje la perilla
4. Inserte el punto del fi jador en el pequeño orifi cio situado en la parte
inferior derecha de la cubierta posterior según sea
necesario.
Tire
Ranuras de inserción de tableros de terminales opcionales (tapadas)
Notas:
• Al salir de fábrica, las tarjetas de terminales están instaladas en las ranuras 2 y 3.
• TH-37PH9UK tiene sólo dos ranuras.
Terminales de vídeo dual (vea la página 12)
Terminales de entrada de audio y entrada de componente/RGB (vea la página 12)
Del terminal de salida del monitor de una computadora (vea la página 10)
Del terminal serial de una computadora (vea la página 11)
Page 10
Conexiones
6
7
8
13
4
14
5
10
15

Conexión de los terminales de entrada PC

Ordenador
AUDIO
PC IN
Adaptador de conversión (si fuera necesario)
Conecte un cable que coincida con el terminal de salida de audio en la computadora.
TH-42PS9
Cable PC
Audio
mini D sub 15 patillas
RGB
Enchufe estéreo
Notas:
• Debido a la falta de espacio, a veces usted puede tener problemas al conectar el cable mini D-sub 15P con núcleo de ferrita a un terminal de entrada de PC.
• Las señales de ordenador que pueden entrar son las que tienen una frecuencia de exploración horizontal de 15 a 110 kHz y una frecuencia de exploración vertical de 48 a 120 Hz. (Sin embargo, las señales que exceden 1.200 líneas no se visualizarán correctamente.)
• La resolución del visor tiene un máximo de 640 × 480 puntos (TH-42PS9UK, TH-42PS9XK), 768 × 720 puntos (TH­37PH9UK), 768 × 768 puntos (TH-42PH9UK, TH-42PH9XK), 1.024 × 768 puntos (TH-50PH9UK, TH-50PH9XK) cuando el modo de aspecto se ajusta en “4:3”, y de 852 × 480 puntos (TH-42PS9UK, TH-42PS9XK), 1.024 × 720 puntos (TH­37PH9UK), 1.024 × 768 puntos (TH-42PH9UK, TH-42PH9XK), 1.366 × 768 puntos (TH-50PH9UK, TH-50PH9XK) cuando el modo de aspecto se ajusta en “16:9”. Si la resolución del visor excede estos máximos, tal vez no sea posible mostrar los detalles fi nos con sufi ciente claridad.
• Los terminales de entrada PC son compatibles con DDC1/2B. Si que se conecta no es compatible con DDC1/2B, necesitará hacer los cambios de ajuste en el momento de la conexión.
• Algunos modelos de PC no pueden conectarse a la pantalla de plasma.
• No es necesario un adaptador para con terminal mini D sub 15 patillas compatibles con DOS/V.
• Esta fi gura es sólo a modo de ejemplo.
• Los equipos y cables adicionales de la fi gura no se suministran con este equipo.
• No ajuste las frecuencias de exploración horizontal y vertical para las señales de PC a niveles que están por encima o por debajo de la gama de frecuencias especifi cada.
• La entrada de componente es posible con las patillas 1, 2 y 3 del conector D sub de 15 patillas.
Nombres de las señales del conector mini D sub 15 patillas
N° patilla Nombre de la señal N° patilla Nombre de la señal N° patilla Nombre de la señal
1514131211
67839
1
2
10
45
Forma de las patillas para el terminal de entrada
1
2
3
R (rojo)
G (verde)
B (azul)
NC (no conectado)
GND (tierra)
GND (tierra) GND (tierra) GND (tierra)
9
NC (no conectado)
GND (tierra)
11
12
NC (no conectado)
SDA
HD/SYNC
VD
SCL
PC
10
Page 11
11
Conexiones
2

Conexión de los terminales SERIAL

El terminal SERIAL se utiliza cuando la pantalla de plasma se controla mediante una ordenador.
Ordenador
9876
Cable racto RS-232C
SERIAL
Forma de patillas del cable
de conversión RS-232C
D-SUB 9 patillas
Notas:
• Utilice el cable RS-232C para conectar el ordenador a la pantalla de plasma.
• Los ordenadores mostrados sólo sirven como ejemplo.
• El equipo y los cables adicionales mostrados no son suministrados con este aparato. El terminal SERIAL cumple con la especifi cación de interface RS-232C para que pueda controlar la pantalla de plasma mediante un ordenador conectado en este terminal. El ordenador requiere el uso de un software que permita transmitir y recibir los datos de control que satisfagan las condiciones que se dan a continuación. Utilice una aplicación de ordenador tal como un idioma de programación para crear el software. Para más detalles, consulte la documentación de la aplicación de ordenador.
53214
Parámetros de comunicación
Nivel de señal
Método de sincronización
Velocidad de baudios
Paridad
Longitud de carácter
Bit de parada
Operaciones de control
Cumple con RS-232C
Asincrónico
9600 bps
Ninguna
8 bits
1 bit
-
Formato básico para datos de control
La transmisión de los datos de control del ordenador empieza con la señal STX seguida por el comando, los parámetros y por último una señal ETX en ese orden. Si no hay parámetros, la señal de parámetro no necesita ser transmitida.
STX C1 C2 C3 P1 P2 P3 P4: P5 ETX
Inicio (02h)
Dos puntos Comando de 3 caracteres (3 bytes)
Parámetro(s) (1 - 5 bytes)
Fin (03h)
Notas:
• Si se transmiten múltiples comandos, espere que venga la respuesta para el primer comando, de la unidad, antes de enviar el siguiente comando.
• Si se envía un comando incorrecto por error, esta unidad enviará un comando “ER401” al ordenador.
Cable de conversión RS-232C Hembra de 9 patillas D sub Detalles R X D T X D GND
• No se usa
•
3 5
6
4
7 8
9
1
Cortocircuitado
NC
Comando
Comando PON POF AVL
AMT IMS
DAM
Parámetro None None
** 0
1 None SL1 SL2 SL3 PC1 None
Detalles de control Alimentación encendido Alimentación apagado Volume 00 - 63 Silenciamiento apagado Silenciamiento encendido Selección de entrada (conmutación) Entrée Slot1 Entrée Slot2 Entrée Slot3 Entrée PC Selección de modo de pantalla (conmutación)
NORM ZOOM FULL JUST SELF
4 : 3 Zoom 16:9 Preciso Panasonic Auto
Con la alimentación desconectada, esta pantalla sólo responde al comando PON.
Page 12
SERIALPC IN
AUDIO
SLOT1 SLOT2 SLOT3
VIDEO
PR/CR/R PB/CB/B
Y/G
AUDIO
RL
COMPONENT/RGB IN
AUDIO
RL
AUDIO
RL
AV I N
S VIDEO
VIDEO
OUT
S VIDEO
OUT
AUDIO
OUT
RL
AUDIO
OUT
Y, P
B, PR,
OUT
RR
PB
Y
L
R
COMPONENT VIDEO OUT
AUDIO
OUT
RL
BA
Conexiones
VIDEO
PR/CR/R PB/CB/B
Y/G
AUDIO
RL
COMPONENT/RGB IN
L
A

Conexión AV y COMPONENT / RGB

Ejemplo de fuente de señal de entrada
DVD
TV digital-SET-TOP-BOX (DTV-STB) o DVD
Ejemplo de fuente de señal de entrada
VIDEOGRABADORA S VIDEO
VIDEOCÁMARA
VIDEOGRABADORA
Enchufe de adaptador RCA-BNC
Notas:
•
Cambie el ajuste “Seleccione entrada componente/RGB” en el menú “Confi guración” a “Componente”. (vea la página 38)
• El equipo adicional, los cables y los enchufes de adaptador no se suministran con este aparato.

Señales RGB (R, G, B)

Cáamara RGB
Ordenador
O
Notas:
• Cambie el ajuste “Seleccione entrada componente/RGB” en el menú “Confi guración” a “RGB”. (vea la página 38)
• El equipo adicional, los cables y los enchufes de adaptador no se suministran con este aparato.
• Se necesita la señal SYNC ON G. (vea la página 40)
12
Page 13
13

Encendido/apagado de la alimentación

TH-42PS9
Conexión de la clavija del cable de alimentación de CA a la pantalla de plasma.
Fije fi rmemente la clavija del cable de alimentación de CA en la pantalla de plasma con el fi jador . (vea la página 9)
Conexión de la clavija a una toma de corriente
Presione el interruptor principal de la pantalla de plasma para encender el aparato.
Encendido de la alimentación: Verde
Ejemplo: La pantalla de abajo se mostrará durante un rato
después de encendida la pantalla de plasma. (La condición del ajuste es un ejemplo.)
TH-42PWD8
INPUT MENU ENTER/+/VOL-/
Indicador de alimentación
Sensor del mando a distancia
Cuando se encienda la alimentación por primera vez, se mostrará la pantalla de selección de idioma.
A partir de la segunda vez, la selección del idioma podrá realizarse desde el menú de confi guración. (vea la página 18)
Seleccione el idioma deseado con las teclas
o
y presione la tecla de ACTION ( ).
Presione la tecla de espera Panorámica de Plasma: Rojo (espera)
Presione la tecla de espera del mando a distancia para encender la pantalla de plasma.
Panorámica de Plasma: Verde
Desconecte la alimentación de la pantalla de plasma presionando el interruptor de la unidad si la pantalla de plasma está encendida o en modo de espera.
Idioma de OSD
English (UK)
Deutsch
Français
Italiano
Español
ENGLISH (US)
A partir de la segunda vez, la pantalla de abajo se muestra durante un rato. (La condición del ajuste es un ejemplo.)
Русский
AjustarSeleccionar
del mando a distancia para apagar la pantalla de plasma.
PC
16:9
Nota:
Durante la operación de gestión de la alimentación, el indicador de la alimentación se pone naranja en el estado de alimentación desconectada.
Page 14
INPUT MENU ENTER/
+
/VOL
-
/
TH-42PS9

Controles básicos

Sensor de control remoto
Interruptor principal
Piloto de encendido
Se enciende el piloto de funcionamiento.
• Desconectado El indicador está apagado (La unidad consume algo de energía siempre que el cable de alimentación se mantiene conectado a la toma de corriente.)
• Espera ..........Rojo
• Conectado .....Verde
• DPMS ............. Naranja (Con señal de entrada
de PC y durante la operación del protector de pantalla del PC.)
Ajuste de volumen
Subida “+” y bajada “-” del volumen Cuando se visualice la pantalla del menú. “+”: presione para mover el cursor hacia arriba. “–”: presione para mover el cursor hacia abajo. (vea la página 16)
Botón de introducción/ aspecto
(vea la página 16, 19)

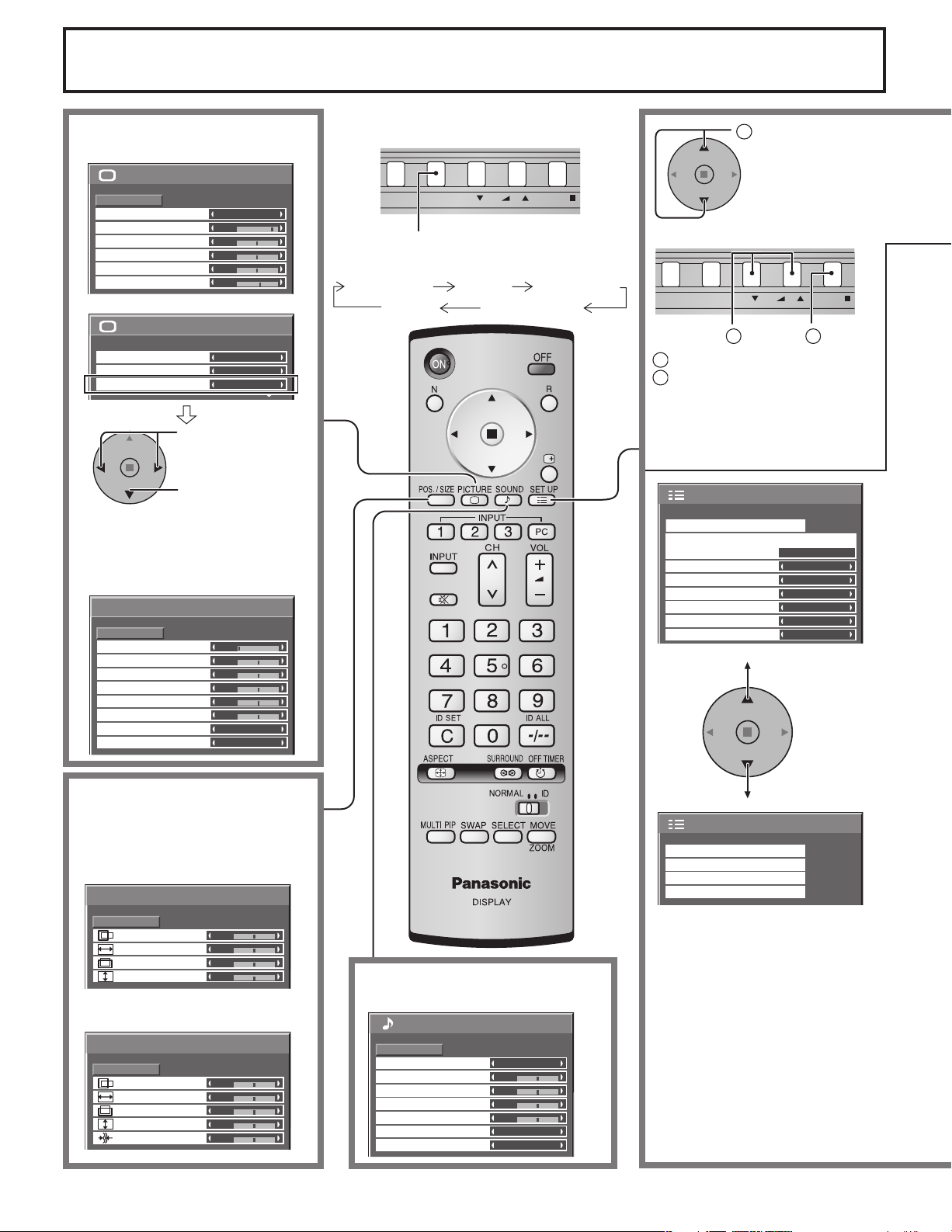

Encendido/Apagado de la pantalla MENÚ
Cada vez que se pulsa el botón MENU, la pantalla de menú se conmuta. (vea la página 16)
Visión normal Imagen Confi guración
Sonido Pos. /Tamaño
Tecla INPUT (Selección del modo de INPUT1, INPUT2, INPUT3 y PC IN ) (vea la página 18)
Tecla N (vea la página 20, 23, 24, 25)
Tecla SURROUND
El ajuste del sonido ambiental se enciende y apaga cada vez que se presiona la tecla SURROUND. Los benefi cios del sonido ambiental son enormes. Usted puede ser rodeado completamente por el sonido; como si estuviera en una sala de conciertos o en un cine.
Nota:
El ajuste del sonido ambiental se memoriza por separado para cada Modo de sonido. (Normal, Dinámico, Borrar)
Encendido
Sonido ambiental
Apagado
Encendido
Botón de Pos. /Tamaño (vea la página 20) Tecla PICTURE (vea la página 23)
Tecla INPUT (Selección de INPUT1, INPUT2, INPUT3 y PC IN)
Pulse para seleccionar secuencialmente las ranuras de entrada INPUT1, INPUT2, INPUT3 y PC IN. (vea la página 18)
Silenciamiento de sonido (vea la página 25) Teclas numéricas (vea la página 37, 43)
T ecla ASPECT
Presione para ajustar el aspecto. (vea la página 19)
Teclas multiventana (vea la página 21)
14
Page 15
15
Controles básicos
1
2
3
Tecla de espera (Encendido/Apagado)
La pantalla de plasma debe conectarse primero en el tomacorriente y con el interruptor principal (vea la página 13). Pulse ON para encender la Pantalla de Plasma desde el modo de Espera. Pulse OFF para apagar la Pantalla de Plasma al modo de Espera.
Teclas de posición
Tecla R (vea la página 17)
Presione el botón R para volver a la pantalla de menú anterior.
Status button
Tecla de ACTION
Presiónelo para seleccionar y hacer ajustes.
Tecla SOUND
(vea la página 25)
Presione la tecla de estado para que aparezca el estado del sistema actual.
PC
4:3
Etiqueta de entrada
1
Modo de relación de ASPECT
2
(vea la página 19)
Apagado de temporizador
El indicador del temporizador
Temporizador 90
3
aparece sólo cuando se ha seleccionado el temporizador.
Tecla SET UP (vea la página 16, 17) Botones DIRECT INPUT
Pulse INPUT “1”, “2”, “3” o la tecla de selección de modo de entrada de “PC” para seleccionar el modo de entrada de PC. Este botón se utiliza para pasar directamente al modo INPUT. Estos botones solamente pueden mostrar la ranura en que está instalada. Si usted pulsa el botón cuya ranura no está instalada, aparece automáticamente la señal de entrada actual.
Nota:
Puede producirse un efecto de imagen secundaria (retardo de la imagen) en el panel de la pantalla de plasma cuando se mantiene una imagen fi ja en el panel durante un período de tiempo prolongado. Se activa la función que oscurece ligeramente la pantalla para evitar el efecto de imagen secundaria (vea la página 45), aunque no es la solución perfecta para este efecto.
Ajuste del canal
Este botón no puede utilizarse en este modelo.
Ajuste de volumen
Presione la tecla de volumen arriba “+” o abajo “–” para hacer subir o bajar el nivel de volumen del sonido.
Tecla OFF TIMER
La pantalla de plasma puede programarse para cambiar al modo de espera después de un intervalo predeterminado.El ajuste cambia a 30 minutos, 60 minutos, 90 minutos y 0 minutos (se cancela el temporizador) cada vez que se presiona la tecla.
30 60
90
0
Cuando quedan tres minutos, destella “Temporizador 3”. El temporizador queda cancelado cuando se produce un corte eléctrico.

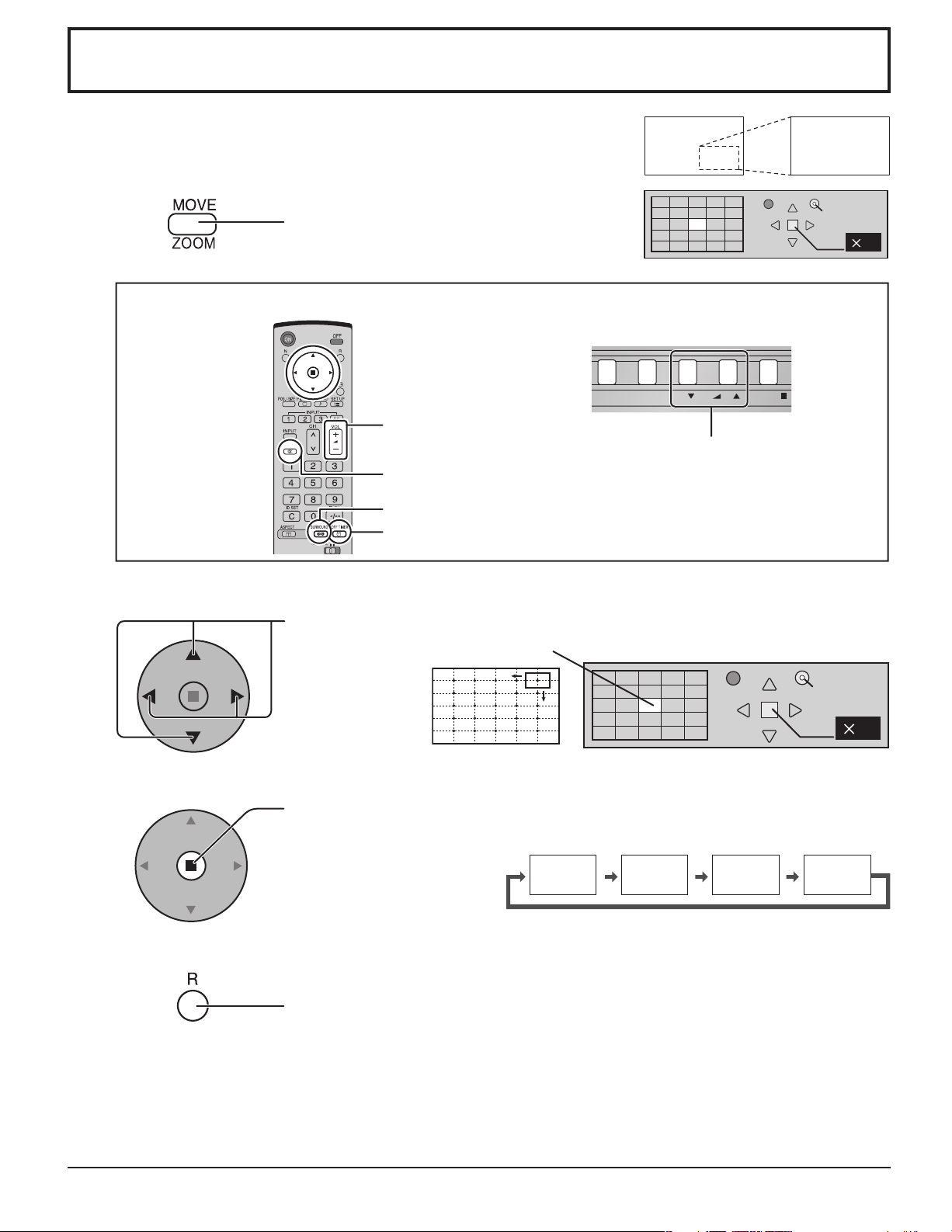

Bloqueo de ID remoto (vea la página 37) Zoom digital (vea la página 26)
Pulse para tener acceso al zoom digital.
Esto muestra un aumento de la parte designada de la imagen visualizada.
Page 16

Indicación en pantalla

Normal
Normalizar
0 0
0 0
0 0
2.2
Apagado
W/B Low B
W/B High B W/B Low R
Auto ganancia
Gamma
Extensión negro Nivel de entrada W/B High R
Ajuste avanzado
1/2
Señal
PC
Apagado
Ahorro en reposo
Apagado Apagado Apagado
Idioma de OSD Español
Seleccione entrada componente/RGB
RGB
Etiqueta de entrada
Ahorro de consumo
Configuración
Energía monitor Autoapagado
2/2Configuración
Protec. pantalla
MULTI DISPLAY
TEMPORIZADOR ajuste
Puesta de HORA ACTUAL
INPUT MENU ENTER/+/VOL-/
1/2Imagen
Normal
Normalizar
Normal
25
0 0 0 3
Modo de Imagen
Color
Contraste Brillo
Nitidez
Matiz
1
2
INPUT MENU ENTER/+/VOL-/
Al menú de ajuste de “Imagen” (vea la página 23)
2/2Imagen
Temp. de color Corrección de color Ajuste avanzado
Normal
Apagado
Encendido
Presione para seleccionar “Encendido”. Presione para introducir “Ajuste
avanzado”. A “Ajuste avanzado” bajo el ajuste de imagen (vea la página 23, 24)

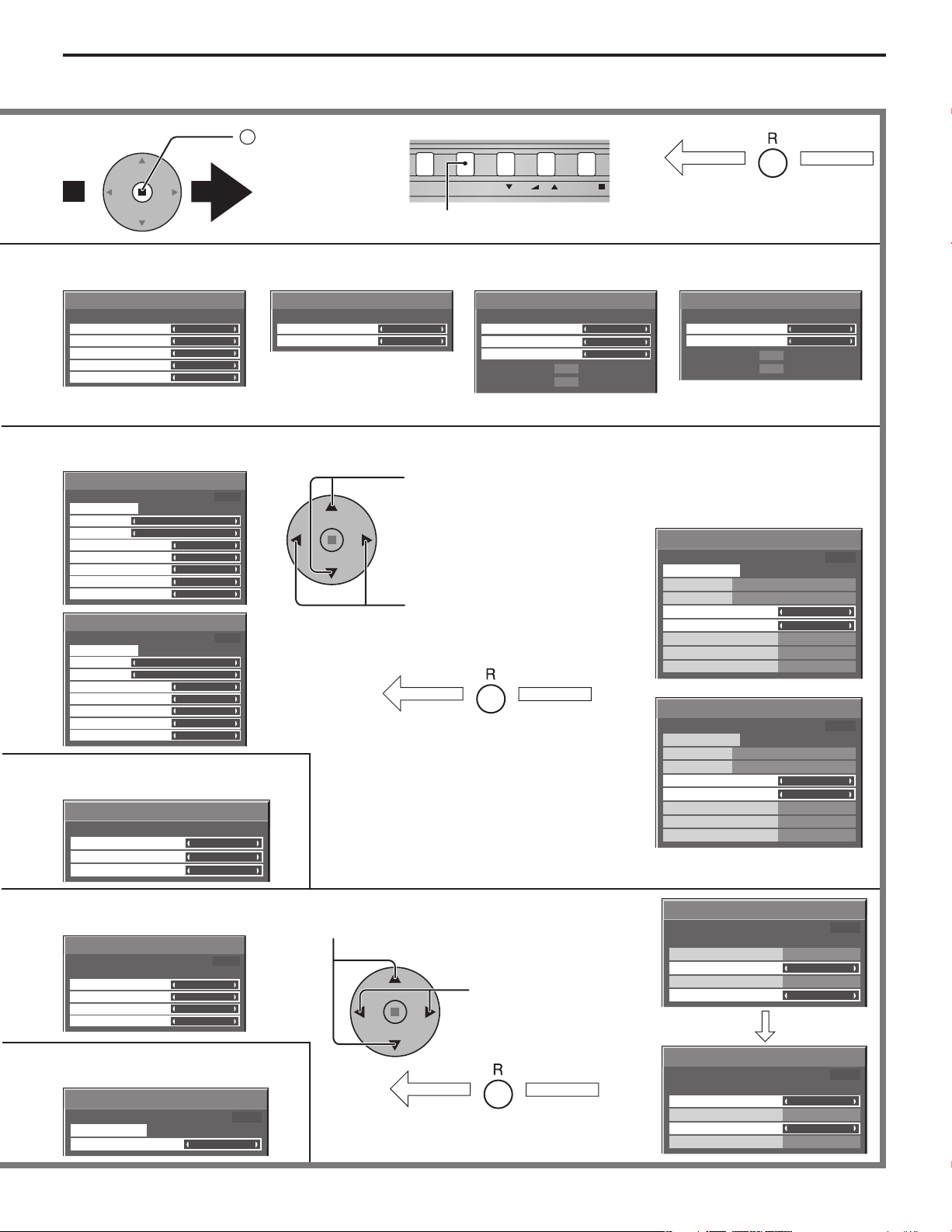

También se puede pulsar el botón MENU de la unidad.
Cada vez que se pulse el botón MENU, la pantalla de menú cambiará.
Visión normal
Imagen
Confi guración
Sonido Pos. /Tamaño
Pulse para
1
seleccionar.
[desde la unidad]
1
2
Pulse para seleccionar. Pulse para acceder a cada
pantalla de ajuste.
A la pantalla “Pos. /Tamaño” (vea la página 20)
Durante los de señal de entrada “AV (Video S)”, “Componente” y “Digital”.
Pos. /Tamaño
Normalizar
Pos. horizontal Tamaño horizontal Posición vertical Tamaño vertical
Durante los de señal de entrada “RGB/PC”.
Pos. /Tamaño
16
Normalizar
Pos. horizontal Tamaño horizontal Posición vertical Tamaño vertical Fase de reloj
Normal
Normal
0 0 0 0
A la pantalla de ajuste “Sonido” (vea la página 25)
Sonido
Normalizar
Modo de sonido
0 0 0 0 0
Graves Mid Agudos Balance Sonido ambiental Salida Audio (PIP)
Normal
Normal 0 0 0 0
Apagado Principal
Page 17
TEMPORIZADOR ajuste
Función de APAGADO Hora de APAGADO
Función de ENCENDIDO
0:00
0:00
HORA ACTUAL 99:99
Apagado
Apagado
Hora de ENCENDIDO
TEMPORIZADOR ajuste
Función de APAGADO Hora de APAGADO
Hora de ENCENDIDO
Función de ENCENDIDO
Apagado
0:00
Apagado
0:00
HORA ACTUAL 99:99
Indicación en pantalla
INPUT MENU ENTER/
+
/VOL-/
Modo
Autodesplazamiento
Protec. pantalla
lnicio
función
Panel lateral
Límite de brillo
Tiempo de operación
Tiempo periódico
De. barra blanca
Intervalo
6:15
12:30
Alto Apagado Apagado
HORA ACTUAL 99:99
Protec. pantalla
lnicio
función
Panel lateral
Límite de brillo
Hora de finalización
Hora de inicio
De. barra blanca
Designación de tiempo
6:15
12:30
Alto Apagado Apagado
Modo
Autodesplazamiento
HORA ACTUAL 99:99
MULTI DISPLAY
Ubicación
MULTI DISPLAY Relación
Apagado
2 × 2
A1
Protec. pantalla
lnicio
Panel lateral
Hora de finalización
Hora de inicio
De. barra blanca
6:15
12:30
Alto Apagado Apagado
Modo
Autodesplazamiento
función
Límite de brillo
Designación de tiempo
HORA ACTUAL 99:99
Protec. pantalla
lnicio
Panel lateral
De. barra blanca
6:15
12:30
Alto Apagado Apagado
Modo
Autodesplazamiento
función
Límite de brillo
Intervalo
Tiempo de operación
Tiempo periódico
HORA ACTUAL 99:99
2
Pulse para tener
A la pantalla “Señal” para “AV” (S Vidéo (vea la página 38, 39)
[
Auto
Apagado
4 : 3
Apagado
AV
]
Señal
F. Y/C 3D (NTSC) Sistema de color Cinema reality Panasonic Auto (4 : 3) P-NR
Nota:
El menú de preparación “Señal” visualiza condiciones de ajuste diferentes para cada señal de entrada. (Vea la página 18.)
Encendido
Para preparar Protec. pantalla (vea las página 29-31)
[desde la unidad]
acceso a cada pantalla de ajuste. Presione el botón R para
volver a la pantalla de menú
Presione para volver a la siguiente pantalla de menú.
A la pantalla “Señal” para “Componente” (vea la página 39)
Señal
Cinema reality P-NR
[
Componente
Apagado Apagado
A la pantalla “Señal” para “RGB” (vea la página 39, 40)
]
Señal
Sincro Cinema reality P-NR
Fre. H.
Fre. V.
33.8
60.0
Apagado Apagado
kHz
Hz
Auto
[
RGB
anterior.
A la pantalla “Señal” para “Digital” (vea la página 39, 40)
]
Señal
Cinema reality P-NR
Fre. H.
Fre. V.
33.8
60.0
kHz
Hz
[
Digital
Apagado Apagado
]
Pulse para seleccionar Hora de inicio/Hora de fi nalización (cuando se selecciona Designación de tiempo). Pulse para seleccionar Tiempo periódico/Tiempo de operación (cuando se selecciona Intervalo).
Para preparar la pantalla MULTI DISPLAY (vea la página 33)
A la pantalla de selección TEMPORIZADOR ajuste (vea la página 27, 28)
TEMPORIZADOR ajuste
Función de ENCENDIDO Hora de ENCENDIDO Función de APAGADO Hora de APAGADO
HORA ACTUAL 99:99
Para Puesta de HORA ACTUAL (vea la página 27)
Puesta de HORA ACTUAL
Ajustar
HORA ACTUAL
HORA ACTUAL 99:99
Apagado
0:00
Apagado
0:00
99:99
Presione para confi gurar.
Pulse el botón R para volver al menú “Confi guración”.
Pulse para seleccionar Hora de ENCENDIDO/ Hora de APAGADO.
Presione para confi gurar la Hora de Encendido/Hora de Apagado.
Presione el botón R para volver al menú “Confi guración”.
17
Page 18

Selecciones iniciales

1/2
Señal
PC
Apagado
Ahorro en reposo
Apagado
Energía monitor
Apagado
Autoapagado
Apagado
Idioma de OSD Español
Seleccione entrada componente/RGB
RGB
Etiqueta de entrada
Ahorro de consumo
Configuración
INPUT MENU ENTER/+/VOL-/
INPUT MENU ENTER/+/VOL-/
TH-42PWD8
.......(Japonés)
.......(Ruso)
Русский
.......(Chino)
Italiano
Français
Deutsch
English(UK)
Español
ENGLISH(US)

Selección de la señal de entrada

Seleccione las señales de entrada que van a ser conectadas instalando el tablero de terminales opcional.
Presione para seleccionar la señal de entrada que va a reproducirse desde el equipo que se ha conectado a la pantalla de plasma.
Las señales de entrada cambiarán de la forma siguiente:
• TH-37PH9UK INPUT1 INPUT2 PC IN
• TH-42PS9UK, TH-42PS9XK, TH-42PH9UK,
TH-42PH9XK, TH-50PH9UK, TH-50PH9XK
INPUT1 INPUT2 PC ININPUT3
Notas:
• También se puede seleccionar mediante la tecla INPUT de la unidad.
• El terminal de entrada no se seleccionará si la tarjeta de terminales no está instalada en la SLOT(ranura).
• Seleccione de forma que las señales procedentes de la fuente conectada concuerden con las de los terminales de entrada de vídeo componente/RGB. (vea la página 38)
• En la visualización de pantalla 2 no se puede seleccionar el mismo modo de entrada para la imagen principal y la imagen secundaria.

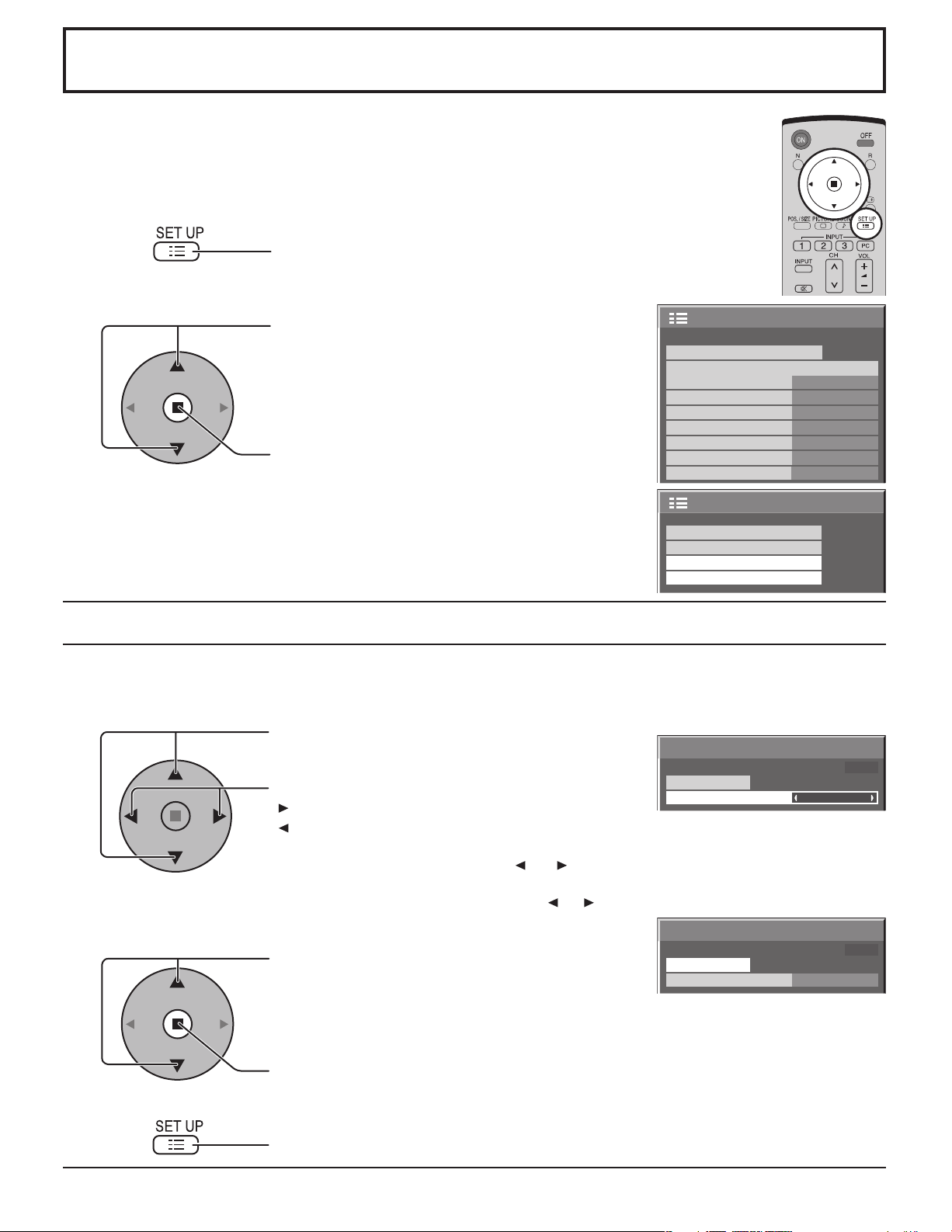

Selección del idioma del menú en pantalla

18
Presione para mostrar la pantalla “Confi guración”. Presione para seleccionar “Idioma de OSD”.
Presione para seleccionar su idioma preferido.
Idiomas seleccionables
Page 19
19

Controles de ASPECTO

Zoom
4
3
16
9
4
3
INPUT MENU ENTER/+/VOL-/
La pantalla de plasma le permite disfrutar viendo la imagen en su tamaño máximo, incluyendo las imágenes en el formato de cine.
Presione repetidamente para desplazarse por las opciones de aspecto:
[desde la unidad]
El modo de aspecto cambia cada vez que se presiona la tecla ENTER.
4 : 3 Zoom 16 : 9
Panasonic Auto Preciso
[Durante las operaciones MULTI PIP]
• Una imagen al lado de la otra, imagen en imagen :
4 : 3 16 : 9
• Otras : No es posible conmutar el aspecto.
Notas:
• Para la entrada de señales PC, el modo cambia entre “4:3”, “Zoom” y “16:9” solamente.
• Para una entrada de señal de 1125 (1080) / 60i .50i. 24p. 25p. 30p. 24sF, 1250 (1 080) / 50i, 750 (720) / 60p. 50p , el modo se ajusta en “16:9”, y no es posible cambiar.
• Panasonic Auto sólo puede seleccionarse durante la entrada de señal de vídeo. El modo de aspecto se memoriza separadamente para cada terminal de entrada).
•
Modo Imagen Explicaciones
4:3
Zoom
16:9
Preciso
4
4:3
3
4
3
4
3 9
16
16
16:9
Preciso
“4:3” mostrará una imagen 4:3 con un tamaño estándar 4:3.
El modo “Zoom” amplía la sección central de la imagen.
“16:9” mostrará la imagen con su tamaño máximo pero con cierto alargamiento.
9
El modo “Preciso” mostrará una imagen 4:3 con su tamaño máximo, pero con la corrección de aspecto aplicada al centro de la pantalla, por lo que el alargue es sólo aparente en los bordes izquierdo y derecho de la pantalla. El tamaño de la imagen dependerá de la señal original.
Panasonic
Nota: No deje que el modo 4:3 se muestre durante largos periodos de tiempo, porque esto puede dejar una imagen
416
39
Para una inagen
Panasonic Auto
Imagen expandida
alargada
Cambia de acuerdo
Auto
al ajuste del modo Panasonic automático (vea la página 39).
Para una imagen 4:3
fantasma permanente en la pantalla de plasma.
La muestra de la imagen se ampliará automá-ticamente (dependiendo de la fuente de imagen). Permitiéndole ver la imagen con su máximo tamaño.
Notas:
• El modo “Panasonic Auto” ha sido diseñado para ajustar automáticamente la relación de aspecto y poder manipular una variedad de programas de 16:9 y 4:3. Ciertos programas de 4:3 como, por ejemplo, los datos del mercado de valores, pueden hacer que el tamaño de la pantalla cambie algunas veces de forma inesperada. Cuando vea tales programas, se recomienda ajustar el ASPECTO a
4.3.
• Si ajusta la posición vertical y el tamaño vertical de la imagen en Panasonic Auto en modo 16:9, el ajuste no se memorizará. Al salir del modo, la pantalla volverá al ajuste anterior.
• Mientras esté instalada la TY-FB9BD (tarjeta de terminales de vídeo dual BNC opcional) no se podrá seleccionar Panasonic Auto.
Page 20

Ajuste de Pos. /Tamaño

1
Pulse para visualizar el menú Pos. /Tamaño.
2
Presione para seleccionar “Pos. horizontal/Tamaño horizontal/ Posición vertical/Tamaño vertical/Fase de reloj”.
Presione para ajustar la Pos. /Tamaño.
3
4
Notas:
• Los detalles de los ajustes se memorizan por separado para los diferentes formatos de señal de entrada. (Los ajustes para las señales componentes se memorizan para cada 525 (480) / 60i · 60p, 625 (575) / 50i · 50p, 1 125 (1080) / 60i · 50i · 24p
· 25p · 30p · 24sF, 1250 (1080) / 50i, 750 (720) / 60p · 50p, y las señales RGB/ PC/Digital se memorizan para cada frecuencia.)
• Si se recibe una señal de “Localización progresiva” o “Localización regresiva” de una videograbadora o de un reproductor DVD, la posición de la imagen se desplazará hacia arriba o hacia abajo. Este movimiento de posición de la imagen puede controlarse con la función “Pos. /Tamaño”.
• Si ajusta la posición vertical y el tamaño vertical de la imagen en Panasonic Auto en modo 16:9, el ajuste no se memorizará. Al salir del modo, la pantalla volverá al ajuste anterior.
Presione para salir del modo de ajuste.
Durante los de señal de entrada “AV (Video S)”, “Componente” y “Digital”.
Pos. /Tamaño
Normalizar
Pos. horizontal Tamaño horizontal Posición vertical Tamaño vertical
Durante los de señal de entrada “RGB/PC”.
Pos. /Tamaño
Normalizar
Pos. horizontal Tamaño horizontal Posición vertical Tamaño vertical Fase de reloj
Normal
0 0 0 0
Normal
0 0 0 0 0
Pos. horizontal
Posición vertical Ajusta la posición vertical.
Fase de reloj (Modo RGB/PC)
Consejos útiles ( /
Mientras la visualización Pos. /Tamaño está activada, si se presiona el botón N del mando a distancia en cualquier momento o el botón de ACTION( ) durante “Normalizar”, todos los valores de los ajustes volverán a los ajustes hechos en fábrica.
Ajusta la posición horizontal.
Elimina el parpadeo y la distorsión.
Normalizar
Normalización)
Tamaño horizontal
Tamaño vertical Ajusta el tamaño vertical.
Ajusta el tamaño horizontal.
20
Page 21
21
MULTI
PIP
MULTI
PIP
MULTI
PIP
AB
A
B
A
B
BA
B
A
B
A
SELECT
SWAP SWAP SWAP
PC1
VIDEO2
PC1
VIDEO2
A
A
B
D
PC1
VIDEO2
VIDEO2 VIDEO1
A
C
B
B

MULTI PIP

Presione repetidamente. Cada vez que se presiona este botón, la imagen principal y la imagen secundaria se visualizan como se muestra a continuación.
[Una imagen al lado de la otra] [Imagen en imagen]
Imagen principal Imagen secundaria
Visión normal
Presione para cambiar la imagen principal por la imagen secundaria.
Presione para seleccionar el modo de entrada. Bajo la visualización de la imagen principal y la imagen secundaria, seleccione la imagen cuya señal de entrada quiere cambiar.
Notas:
• El sonido de la imagen secundaria se oye mientras se realiza una operación con imagen secundaria.
• La operación con imagen secundaria vuelve automáticamente a la operación con imagen principal si no se ha llevado a cabo una operación con imagen secundaria durante unos 5 segundos o si se presiona uno cualquiera de los botones del mando a distancia (excepto el botón
Pulse para cambiar la señal de entrada
).
[Imagen fuera de imagen]
Imagen principal Imagen secundaria Imagen principal Imagen secundaria
[Ejemplo]
Brilla la etiqueta de la imagen principal Brilla la etiqueta de la imagen secundaria
Es posible conmutar los modos de entrada
Cambia la etiqueta de la imagen principal Cambia la etiqueta de la imagen secundaria
Cambia la imagen
Presione para mover la imagen secundaria. Cada vez que se presione, la ubicación de la imagen secundaria cambiará.
Notas:
• Esto botón sólo sirve para el modo de imagen en imagen.
• La imagen secundaria puede estar tapada por la visualización de la pantalla
Notas:
• La salida de sonido proviene de la imagen seleccionada en Salida Audio (PIP) (Vea la página 25). En la visualización de pantalla 2 se puede seleccionar el mismo modo de entrada para la imagen principal y la imagen secundaria.
•
• La imagen principal y la imagen secundaria se procesan mediante circuitos distintos, lo cual produce una ligera diferencia en la nitidez de las imágenes. T ambién puede producirse una diferencia en la calidad de la imagen secundaria en función del tipo de señales que se muestran en la imagen principal y del modo de visualización de 2 imágenes.
• Dado el tamaño pequeño de las sub-imágenes, éstas no pueden mostrarse en detalle.
• La imagen de pantalla del ordenador aparece en un formato simplifi cado y tal vez no sea posible discernir sus detalles en forma satisfactoria.
•
Las siguientes combinaciones de dos señales análogas no pueden visualizarse simultáneamente ;
Componente - Componente, Componente - PC (RGB), PC (RGB) - Componente, PC (RGB) - PC (RGB)
dependiendo de su posición.
Page 22

Advanced PIP (PIP avanzado)

1/2
Options
Off-timer function
INPUT lock Studio W/B Advanced PIP Display size
Initial VOL level Maximum VOL level
Initial INPUT
Onscreen display
Off Off Off Off
Enable
On Off
0
Off
Off
0
1 2
3 4
5
Pulse para visualizar el menú Setup. Pulse para seleccionar “Idioma de OSD”
Mantenga presionado el botón hasta visualizar el menú Options (Opciones). Pulse para seleccionar Advanced PIP (PIP avanzado).
Pulse para ajustar el menú. Off (Apagado): Confi gura el modo normal del visor
de dos pantallas (ver página 21).
On (Encendido): Confi gura el modo Advanced PIP.
6
(Cuando está activado Advanced PIP)
7
Notas:
• Señal correspondiente a Advanced PIP
NTSC, PAL, SECAM (sintonizador, video) 525i, 525p, 625i, 625p, 750/60p, 750/50p, 1 125/60i, 1125/50i, 1250/50i (Video de componente, RGB, DVI, SDI, HDMI)
• La salida de sonido proviene de la imagen seleccionada en Salida Audio (PIP). (ver página 25). En la visualización de pantalla 2 se puede seleccionar el mismo modo de entrada para la imagen principal y la imagen secundaria.
•
• La imagen principal y la imagen secundaria se procesan mediante circuitos distintos, lo cual produce una ligera diferencia en la nitidez de las imágenes. T ambién puede producirse una diferencia en la calidad de la imagen secundaria en función del tipo de señales que se muestran en la imagen principal y del modo de visualización de 2 imágenes.
• Dado el tamaño pequeño de las sub-imágenes, éstas no pueden mostrarse en detalle.
•
La imagen de pantalla del ordenador aparece en un formato simplifi cado y tal vez no sea posible discernir sus detalles en forma satisfactoria.
•
Las siguientes combinaciones de dos señales análogas no pueden visualizarse simultáneamente ;
Componente - Componente, Componente - PC (RGB), PC (RGB) - Componente, PC (RGB) - PC (RGB)
•
Consulte el manual de operaciones de cada tablero para conocer las señales correspondientes para DVI, SDI y HDMI.
22
Pulse para confi rmar.
Una pantalla Advanced PIP (PIP avanzado) Pulse para salir del menú Options (Opciones).
Sub-pantalla Pantalla principal
Pulse repetidamente. Cada vez que se pulsa este botón, la imagen principal y la imagen secundaria aparecerán como se
Nota:
Para utilizar los botones , , y para las operaciones de la pantalla, siga los procedimientos de la página anterior.
Sub-pantalla Pantalla principal
muestra más arriba.
640 x 480@60Hz, 852 x 480@60Hz, 1024 x 768@60Hz, 1366 x 768@60Hz (RGB, DVI, HDMI) 1280 x 768@60Hz (DVI)
Page 23
23
2/2Imagen
Corrección de color Ajuste avanzado
Normal
Apagado
Encendido
Temp. de color
1/2
Normal
Normal
25
0 0 0 3
Imagen
Normalizar
Modo de Imagen
Color
Contraste
Matiz
Brillo
Nitidez

Ajuste de imagen

1
Presione la tecla PICTURE del mando a distancia para mostrar la pantalla de menú “Imagen”.
Seleccione para ajustar cada elemento.
2
Presione para seleccionar el menú para ajustar.
Seleccione el nivel deseado mirando a la imagen de detrás del menú.
Presione la tecla o para cambiar entre los modos.
Normal
Cine Dinámico
Normal
Para ver en ambientes estándar (iluminación de la tarde). Este menú selecciona los niveles normales del Brillo y del Contraste.
Presione para seleccionar “Encendido”.
Presione para introducir “Ajuste avanzado”.
Ajuste avanzado Encendido Permite realizar ajustes fi nos de la imagen con un nivel profesional (vea la página siguiente).
Ajuste avanzado
Normalizar
Extensión negro Nivel de entrada W/B High R W/B High B W/B Low R W/B Low B Gamma Auto ganancia
Normal
0 0 0 0 0 0
2.2
Apagado
Ajuste avanzado Apagado Visualiza imágenes con ajustes del menú Imagen.
Dinámico
Para ver en ambientes brillantes. Este menú selecciona niveles de Brillo y Contraste más altos que los normales.
Cine
Ideal para ver películas.
Nota:
Si quiere cambiar la imagen y el color del menú “Imagen” seleccionado por otra cosa, haga el ajuste utilizando el menú “Imagen” recomendado en el menú (vea la página siguiente).
Presione la tecla de izquierda o de derecha para cambiar entre los modos.
Normal Frío Cálido
Corrección de color Encendido Permite el ajuste de colores vivos de forma automática.
Consejos útiles ( /
Mientras se visualiza el menú “Imagen”, si se presiona el botón N del mando a distancia en cualquier momento o el botón de ACTION ( ) durante “Normalizar”, todos los valores de los ajustes volverán a los ajustes hechos en fábrica.
Normalizar
Normalización)
Page 24
Ajuste de imagen
Elemento Efecto Ajustes
Contraste
Brillo
Color
Matiz
Nitidez
Menos Más
Más oscuro
Menos Más
Rojizo Verdoso
Menos Más
Más brillante
Selecciona el brillo y la densidad apropiados para la sala.
Ajuste para ver fácilmente imágenes oscuras como, por ejemplo, escenas nocturnas o cabello negro.
Ajuste para un color más ligero.
Ajuste para un color de piel más lindo.
Muestra una imagen nítida.
Notas:
• Los ajustes de “Color” y “Matiz” no se
• Usted podrá cambiar el nivel de cada
• Los detalles de ajuste para “Normal”,
• El ajuste “Matiz” se puede ajustar para la
• El cambio es muy pequeño cuando se

Ajustes avanzados

Elemento Efecto Detalles
Extensión
negro
Menos Más
Ajusta las sombras oscuras de la imagen en gradación.
pueden ajustar para las señales de entrada “RGB/PC” y “Digital”.
función (Contraste, Brillo, Color, Matiz, Nitidez) en cada menú Imagen.
“Dinámico” y “Cine” respectivamente se memorizan por separado para cada modo de terminal de entrada.
señal NTSC solamente durante la señal de entrada “AV(Video S)”.
aumenta “Contraste” con una imagen brillante o se reduce con una imagen oscura.
Nivel de
entrada
W/B High R
W/B High B
W/B Low R
W/B Low B
Gamma
Auto
ganancia
Notas:
• Realice el ajuste “W/B” de la forma siguiente.
1. Ajuste el equilibrio del blanco de las secciones brillantes, utilizando los ajustes “W/B High R” y “W/B High B”.
2. Ajuste el equilibrio del blanco de las secciones oscuras, utilizando los ajustes “W/B Low R” y “W/B Low B”.
3. Repita los pasos 1 y 2.
Los pasos 1 y 2 afectan a los ajustes del otro, así que repita cada uno de los pasos para hacer el ajuste.
• Los valores de los ajustes se memorizan por separado para cada modo de terminal de entrada.
• Los valores de la gama de ajuste deberán utilizarse como una referencia para el ajuste.
Menos Más
Menos Más
Menos Más
Menos Más
Menos Más
Abajo Arriba
Abajo Arriba
Ajusta las partes que están sumamente brillantes y son difíciles de ver. (Esto no se puede ajustar cuando la señal de entrada es Digital.)
Ajusta el equilibrio del blanco para las zonas color rojo claro.
Ajusta el equilibrio del blanco para las zonas color azul claro.
Ajusta el equilibrio del blanco para las zonas color rojo oscuro.
Ajusta el equilibrio del blanco para las zonas color azul oscuro.
Curva “S” 2.0 2.2 2.5
Aumenta automáticamente el brillo de la señal oscura.
Consejos útiles ( /
En el mando a distancia, mientras mientras se indica el menú “Ajuste avanzado”, si se presiona la tecla N en cualquier momento o tecla de ACTION ( ) durante “Normalizar”, todos los valores de ajuste volverán a los ajustes de fábrica.
Normalizar
Normalización)
24
Page 25
25

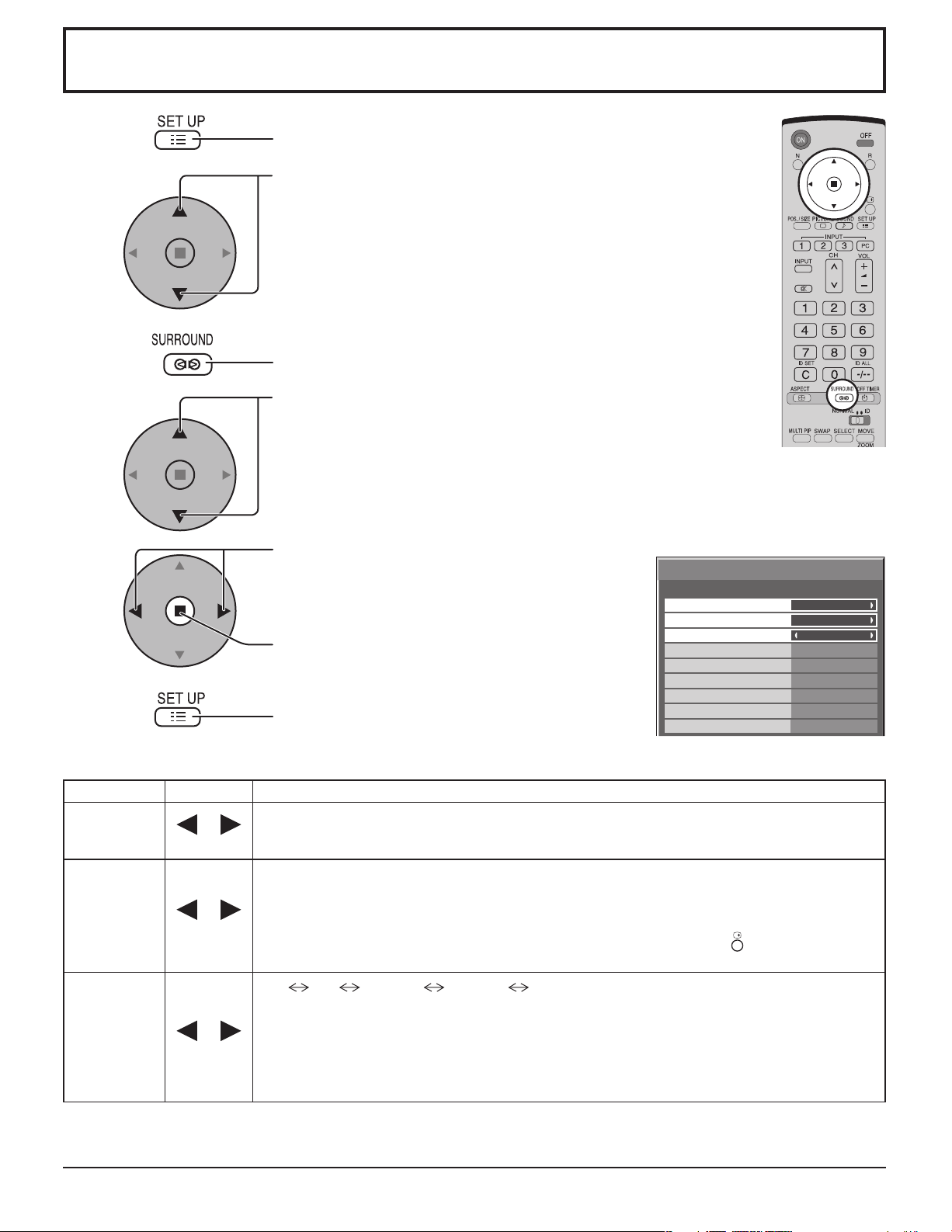

Ajuste del sonido

1
Pulse para mostrar el menú Sonido.
Seleccione para ajustar cada elemento.
2
Presione para seleccionar el menú para ajustar.
Seleccione el nivel deseado escuchando el sonido.
Graves
Ajusta los sonidos bajos
Mid
Ajusta el sonido normal
Agudos
Ajusta los sonidos altos
Balance
Sonido
Normalizar
Modo de sonido Graves Mid Agudos Balance Sonido ambiental Salida Audio (PIP)
Normal
Normal 0 0 0 0
Apagado
Principal
Normal
Dinámico
Borrar
Emite el sonido original.
Acentúa el sonido agudo.
Atenúa la voz humana.
Ajusta los volúmenes de los canales izquierdo y derecho
Sonido ambiental
Seleccione Encendido o Apagado
Principal
Sub
Selecciona el sonido de la imagen principal.
Seleccionar sonido de cuadro PIP.
A
INPUT1
PC
B
INPUT1
PC
(Cuando se elige el sonido de la imagen principal.)
(Cuando se elige el sonido de cuadro PIP.)
A
B
Aparece la nota musical a la derecha de la etiqueta de la pantalla de salida de audio.
Notas:
Presione la tecla Sonido ambiental para encender y apagar directamente el efecto de sonido ambiental. (vea la página 14)
•
• Los ajustes de Graves, Mid, Agudos y Sonido ambiental se memorizan separadamente para cada modo de sonido.
Consejos útiles ( /
Normalizar
Normalización)
Mientras se visualiza el menú “Sonido”, si se presiona el botón N del mando a distancia en cualquier momento o el botón de ACTION( ) durante “Normalizar”, todos los valores de los ajustes volverán a los ajustes hechos en fábrica.

Silenciamiento

Esto resulta muy útil cuando se contesta el teléfono o se reciben visitantes inesperados.
Presione esta tecla para silenciar el sonido. Presiónela de nuevo para reactivar el sonido. El sonido se reactiva también cuando se apaga la alimentación o se cambia el nivel del sonido.
Page 26

Zoom digital

INPUT MENU ENTER/+/VOL-/
Esto muestra una parte designada de la imagen visualizada que ha sido aumentada.
1
2
Visualice la “Operation Guide”.
Pulse para tener acceso al zoom digital. Se visualizará la “Operation Guide”.
Durante el empleo del zoom digital sólo se podrán utilizar los botones siguientes.
[Transmisor]
Botón VOL
Botón MUTE Botón SURROUND
Botón OFF TIMER
Seleccione el área de la imagen que va a ampliar.
[Unidad]
Botón VOL
Salir
1
Presione sobre la parte que va a ampliar para seleccionarla.
El cursor se moverá.
Salir
21
3
4
Notas:
• Cuando se desconecte la alimentación (incluyendo la operación “Temporizador”), la función del zoom digital se
• La función del zoom digital no se podrá seleccionar en los estados de operación siguientes: Operación “Multi-viewer” (Imagen en imagen, Imagen fuera de imagen, Una imagen al lado de la otra). (vea la página
• Mientras está funcionando el zoom digital, “Ajuste de Pos./Tamaño” no se pueden utilizar.
Seleccione el aumento requerido para la visualización ampliada.
Cada vez que se presione este botón, el factor de aumento cambiará. Esto se muestra en la imagen que está siendo visualizada.
× 1 × 2 × 3 × 4
Retorno a la visualización normal (salida del modo del zoom digital).
Púlselo para salir del modo del zoom digital.
desactivará.
21)
26
Page 27
27

Puesta de HORA ACTUAL / TEMPORIZADOR ajuste

1/2
PC
Apagado
Ahorro en reposo
Apagado
Energía monitor
Apagado
Autoapagado
Apagado
Idioma de OSD Español
Seleccione entrada componente/RGB
RGB
Etiqueta de entrada
Señal
Ahorro de consumo
Configuración
2/2Configuración
Protec. pantalla
MULTI DISPLAY
TEMPORIZADOR ajuste

Puesta de HORA ACTUAL

El temporizador puede encender o apagar la pantalla de plasma. Antes de intentar ajustar el temporizador, confi rme HORA ACTUAL y haga el ajuste necesario.
Luego ajuste el Hora de ENCENDIDO / Hora de APAGADO.
1
2
Pulse para visualizar la pantalla de menú Confi guración.
Presione para seleccionar TEMPORIZADOR ajuste o Puesta de HORA ACTUAL.
Presione para visualizar la pantalla TEMPORIZADOR ajuste o la pantalla Puesta de HORA ACTUAL.
Puesta de HORA ACTUAL
Visualice la pantalla Puesta de HORA ACTUAL. Para ajustar HORA ACTUAL, siga el procedimiento descrito a continuación.
1
2
3
Pulse para seleccionar HORA ACTUAL.
Presione para poner la HORA ACTUAL.
botón: Avance botón: Retroceso
Notas:
• Al presionar una vez el botón “ ” o “ ” , la HORA ACTUAL cambia en pasos de 1 minuto.
• Al presionar continuamente el botón “ ” o “ ”, la HORA ACTUAL cambia en pasos de 15 minutos.
Presione para seleccionar Ajustar.
Pulse para completar el ajuste HORA ACTUAL.
Nota:
No se puede seleccionar Ajustar a menos que la HORA ACTUAL esté puesta. Presione para salir de Puesta de HORA ACTUAL.
Puesta de HORA ACTUAL
HORA ACTUAL 99:99
Ajustar
HORA ACTUAL
Puesta de HORA ACTUAL
HORA ACTUAL 99:99
Ajustar
HORA ACTUAL
99:99
99:99
Page 28
Puesta de HORA ACTUAL / TEMPORIZADOR ajuste

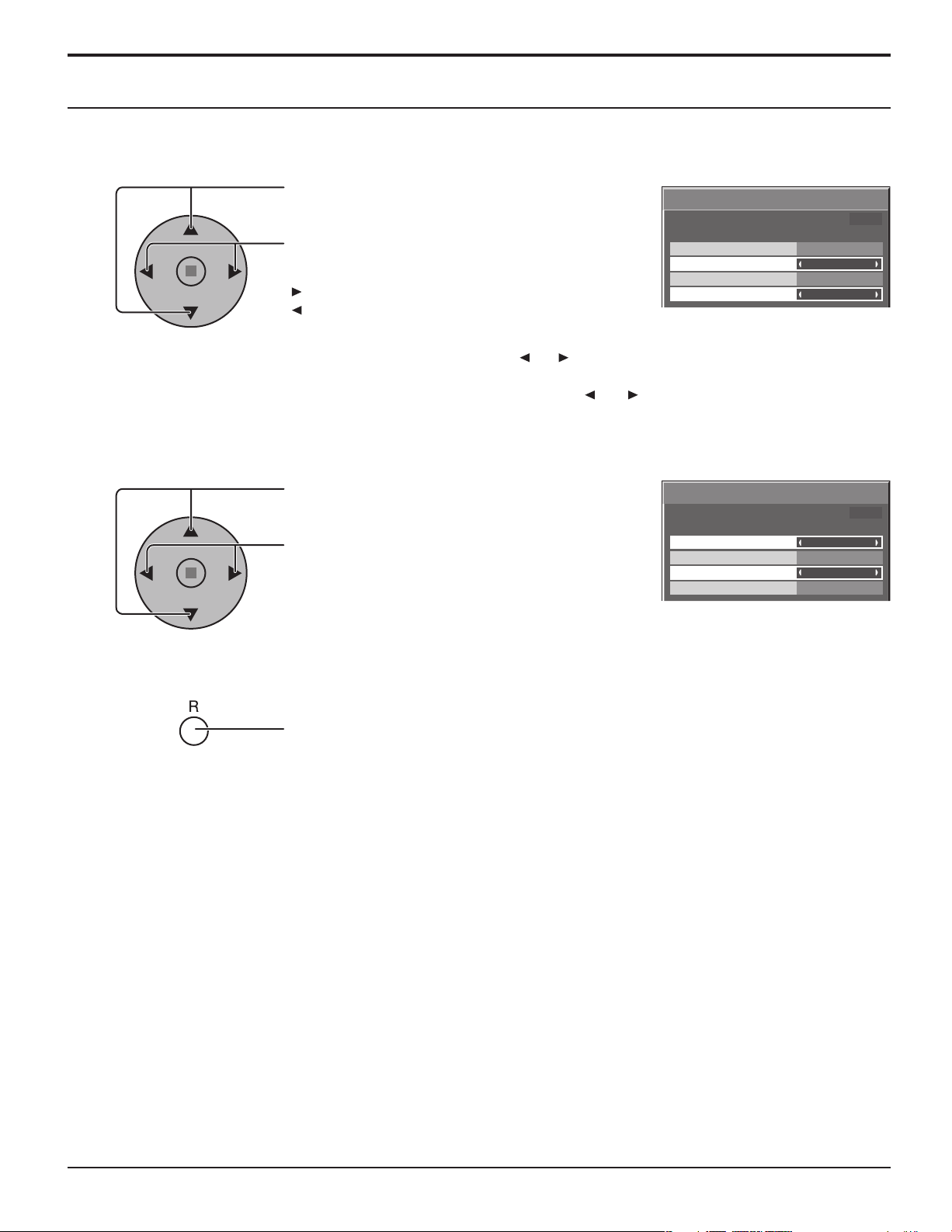

TEMPORIZADOR ajuste

Visualice la pantalla TEMPORIZADOR ajuste.
1
2
Pulse para seleccionar Hora de ENCENDIDO/ Hora de APAGADO.
Presione para confi gurar la Hora de ENCENDIDO/ Hora de APAGADO.
botón: Avance botón: Retroceso
Notas:
• Al presionar una vez el botón “ ” o “ ” la Hora de ENCENDIDO/Hora de APAGADO
cambia en pasos de 1 minuto.
• Al presionar continuamente el botón “ ” o “ ”la Hora de ENCENDIDO/Hora de
APAGADO cambia en pasos de 15 minutos.
Pulse para seleccionar Función de ENCENDIDO/Función de APAGADO.
Pulse para seleccionar ENCENDIDO.
TEMPORIZADOR ajuste
HORA ACTUAL 99:99
Función de ENCENDIDO Hora de ENCENDIDO Función de APAGADO Hora de APAGADO
TEMPORIZADOR ajuste
HORA ACTUAL 99:99
Función de ENCENDIDO Hora de ENCENDIDO Función de APAGADO Hora de APAGADO
Apagado
0:00
Apagado
0:00
Apagado
0:00
Apagado
0:00
3
Nota:
La función del temporizador no se activará si no se establece “HORA ACTUAL”.
Pulse dos veces para salir de Confi guración.
28
Page 29
29

Protec. pantalla (Para impedir las imágenes secundarias)

2/2Configuración
Protec. pantalla
MULTI DISPLAY
TEMPORIZADOR ajuste
Puesta de HORA ACTUAL
Protec. pantalla
lnicio
Panel lateral
Hora de finalización
Hora de inicio
De. barra blanca
Apagado
6:15
12:30
Alto Apagado Apagado
Modo
Autodesplazamiento
función
Límite de brillo
HORA ACTUAL 99:99
Modo
Autodesplazamiento
función
Límite de brillo
Protec. pantalla
lnicio
Panel lateral
Hora de finalización
Hora de inicio
De. barra blanca
Apagado
6:15
12:30
Alto Apagado Apagado
HORA ACTUAL 99:99
Protec. pantalla
lnicio
Panel lateral
Hora de finalización
Hora de inicio
De. barra blanca
Encendido
6:15
12:30
Alto Apagado Apagado
Modo
Autodesplazamiento
función
Límite de brillo
HORA ACTUAL 99:99
No visualice una imagen fi ja, especialmente en el modo 4:3, para cualquier longitud del tiempo. Si la pantalla tiene que estar encendida deberá utilizarse Protec. pantalla.
1
Pulse para visualizar la pantalla de menú Confi guración. Pulse para seleccionar Protec. pantalla.
2
Pulse para seleccionar la pantalla Protec. pantalla.
Selección de Inversión/desplazamiento
3
Pulse para seleccionar función.
Pulse para seleccionar la función deseada. De. barra blanca Inversión de imagen De. barra blanca : La barra blanca se desplazará de izquierda a derecha.
Inversión de imagen : En la pantalla se mostrará una imagen negativa.
Selección del modo de operación
4
Ajuste de Inicio
5
Pulse para seleccionar Modo.
Pulse para seleccionar cada elemento del modo.
Apagado Intervalo : Funciona cuando Tiempo periódico y Tiempo de operación
están establecidos y llegan esas horas.
Designación de tiempo : Funciona cuando Hora de inicio y Hora de fi nalización están
establecidas y llegan esas horas.
Encendido :
Funciona cuando se selecciona inicio y se presiona ACTION ( ).
Cuando Modo esté en Encendido, presione para seleccionar Inicio.
Presione para iniciar el Protec. pantalla. La pantalla de menú desaparecerá y se activará el Protec. pantalla. Para detener el
Protec. pantalla, pulse el botón R.
Page 30

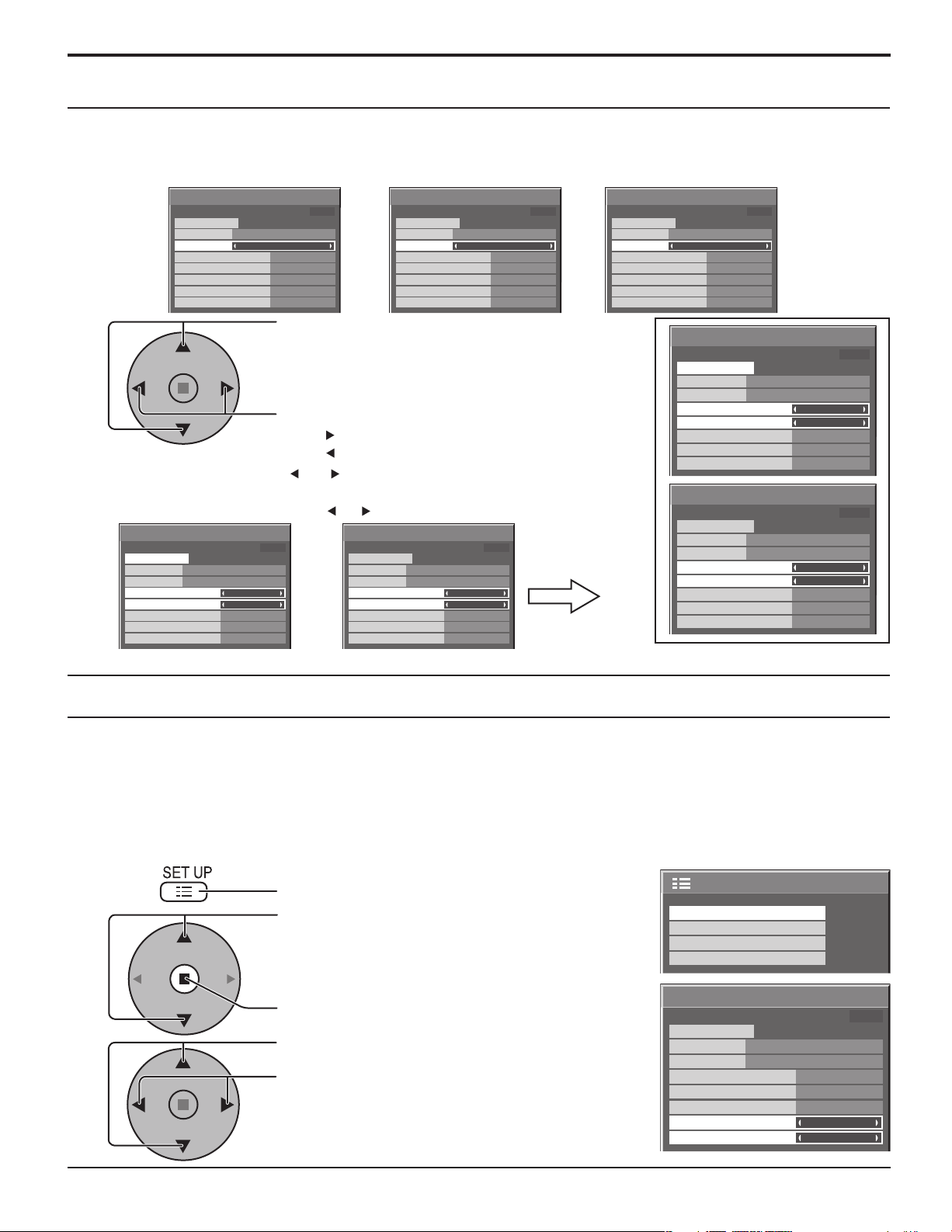

Protec. pantalla (Para impedir las imágenes secundarias)
Modo
Autodesplazamiento
función
Límite de brillo
Protec. pantalla
lnicio
Panel lateral
Hora de finalización
Hora de inicio
De. barra blanca
Apagado
6:15
12:30
Alto Apagado Apagado
HORA ACTUAL 99:99
Modo
Autodesplazamiento
Protec. pantalla
lnicio
Panel lateral
De. barra blanca
6:15
12:30
Alto Apagado Apagado
Intervalo
Tiempo de operación
Tiempo periódico
función
Límite de brillo
HORA ACTUAL 99:99
Protec. pantalla
lnicio
Panel lateral
Hora de finalización
Hora de inicio
De. barra blanca
6:15
12:30
Alto Apagado Apagado
Modo
Autodesplazamiento
función
Límite de brillo
Designación de tiempo
HORA ACTUAL 99:99
2/2Configuración
Protec. pantalla
MULTI DISPLAY
TEMPORIZADOR ajuste
Puesta de HORA ACTUAL
Protec. pantalla
lnicio
Panel lateral
Hora de finalización
Hora de inicio
De. barra blanca
Apagado
6:15
12:30
Alto Apagado Apagado
Modo
Autodesplazamiento
función
Límite de brillo
HORA ACTUAL 99:99
Protec. pantalla
lnicio
Panel lateral
Hora de finalización
Hora de inicio
De. barra blanca
0:00 0:00
Alto Apagado Apagado
Modo
Autodesplazamiento
función
Límite de brillo
Designación de tiempo
HORA ACTUAL 99:99
Protec. pantalla
lnicio
Panel lateral
De. barra blanca
0:00 0:00
Alto Apagado Apagado
Modo
Autodesplazamiento
función
Límite de brillo
Intervalo
Tiempo de operación
Tiempo periódico
HORA ACTUAL 99:99
Protec. pantalla
lnicio
Panel lateral
Hora de finalización
Hora de inicio
De. barra blanca
6:15
12:30
Alto Apagado Apagado
Modo
Autodesplazamiento
función
Límite de brillo
Designación de tiempo
HORA ACTUAL 99:99
Protec. pantalla
lnicio
Panel lateral
De. barra blanca
6:15
12:30
Alto Apagado Apagado
Modo
Autodesplazamiento
función
Límite de brillo
Intervalo
Tiempo de operación
Tiempo periódico
HORA ACTUAL 99:99

Establecimiento del tiempo de activación de Protec. Pantalla

Después de seleccionar Designación de tiempo o Intervalo, el TEMPORIZADOR ajuste pertinente quedará disponible para la selección y podrá establecerse Operating Time. (El tiempo no se puede establecer cuando “Modo” está en “Encendido” o en “Apagado”.)
Pulse para seleccionar Hora de inicio/Hora de fi nalización (cuando se selecciona Designación de tiempo). Pulse para seleccionar Tiempo periódico/Tiempo de operación (cuando se selecciona Intervalo).
Presione para confi gurar. botón : Avance
Notas:
• Al presionar una vez el botón “ ” or “ ”, la hora cambia en pasos de 1 minuto. [Sin embargo, la conmutación se produce cada 15 minutos cuando se selecciona Periodic Time.]
• Al presionar continuamente el botón “ ” o “ ”, la hora cambia en pasos de 15 minutos.
botón : Retroceso
Nota: La función del temporizador no se activará si no se establece “HORA ACTUAL”.

Reducción del efecto de imagen secundaria en la pantalla

Las funciones siguientes impiden que se forme una “imagen secundaria” en la pantalla cuando esta se encuentra encendida.
Autodesplazamiento Encendido1
Encendido2
Limite de brillo: Suprime el contraste de la imagen (brillo máximo).
1 2
3
30
: Desplaza automáticamente la imagen visualizada con un paso equivalente a un punto (por lo tanto
no lo nota el ojo) para impedir la imagen secundaria de los contornos más agudos de la imagen.
Nota:
: Desplaza la imagen con el paso del tiempo. : Desplaza la imagen dependiendo de la detección de la pantalla.
Si se visualiza una imagen fi ja durante un período de tiempo prolongado, la pantalla puede oscurecerse
ligeramente. (vea la página 45)
Presione para visualizar la pantalla de menú Confi guración. Presione para seleccionar “Protec. pantalla”.
Presione para visualizar el menú Protec. pantalla. Presione para seleccionar “Autodesplazamiento” o “Límite
de brillo”. Presione para seleccionar “Encendido1”, ”Encendido2” o ”Apagado” (Autodesplazamiento). “Encendido” o “Apagado” (Limite de brillo).
Page 31
31
AB
Protec. pantalla (Para impedir las imágenes secundarias)
Protec. pantalla
lnicio
Modo
Panel lateral Autodesplazamiento
Hora de finalización
Hora de inicio
De. barra blanca
Apagado
6:15
12:30
Alto Apagado Apagado
función
Límite de brillo
HORA ACTUAL 99:99

Ajuste de paneles laterales

No visualice una imagen en el modo 4:3 durante un periodo de tiempo prolongado porque esto podrá ser la causa de que quede una imagen secundaria en los paneles laterales a ambos lados del campo de visualización. Para reducir el riesgo de que se produzca el efecto de imagen secundaria, ilumine los paneles laterales.
Esta función se puede aplicar al área sin imagen.
Paneles
lateralesl
Visualización en
el modo 4:3
Imágenes
secundarias
Área sin imagen
Imagen fuera de imagen
Una imagen al lado de la otra
Abra la pantalla Protec. pantalla. (Consulte la pagina anterior, pasos 1 y 2 de la guía de operaciones)
1
Pulse para seleccionar Panel lateral.
Pulse para seleccionar Pulse para seleccionar Apagado, Bajo, Medio, Alto.
Apagado Medio AltoBajo
2
Pulse dos veces para salir de Protec. pantalla.
Notas:
• Para disminuir la aparición de imágenes fantasma, ajuste el Panel lateral a Alto.
• Los paneles laterales pueden destellas (en blanco y negro alternativamente) dependiendo de la imagen que esté siendo mostrada en la pantalla. Si se utiliza el modo de cine se reducirá el parpadeo.
Page 32

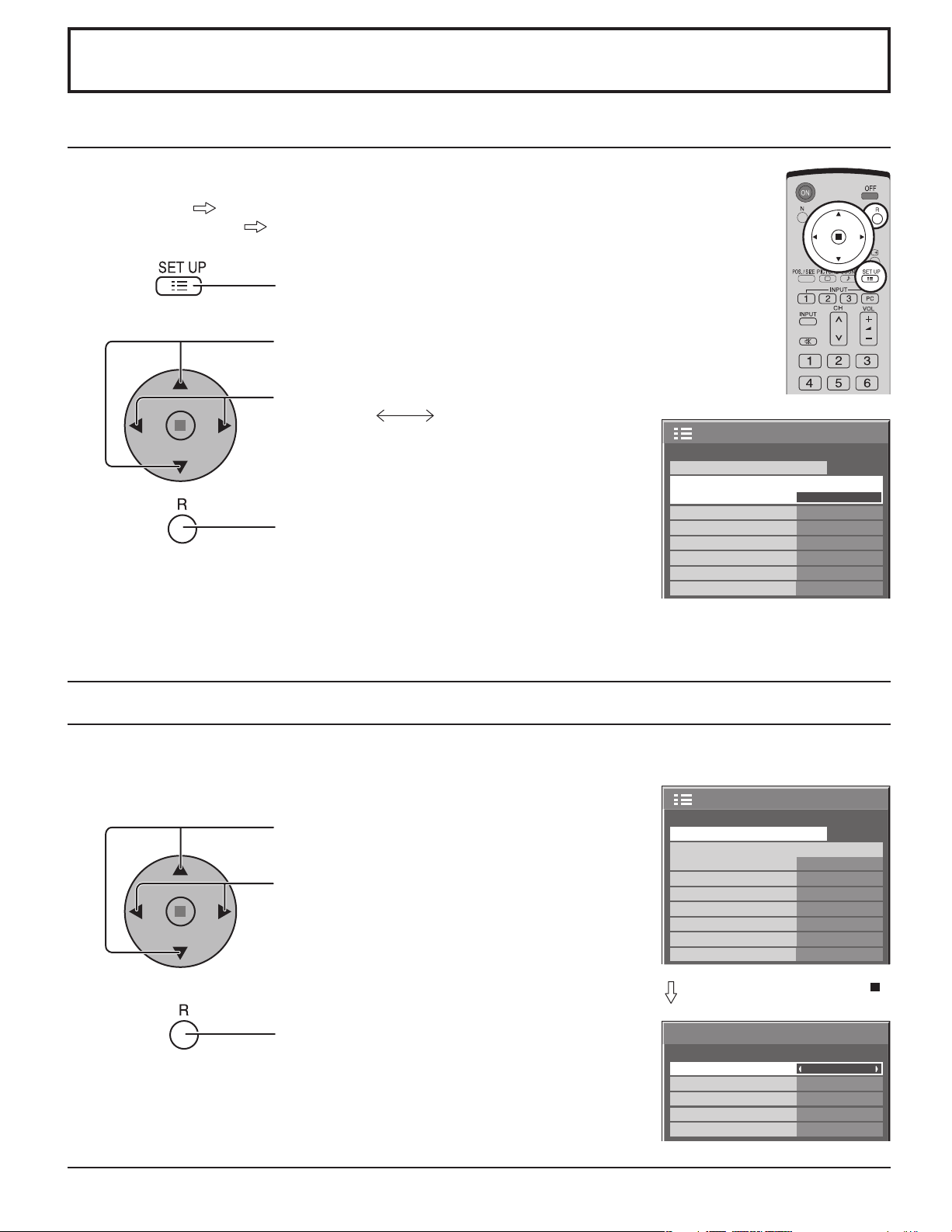

Reducción de consumo de energía

1/2
PC
Apagado
Ahorro en reposo
Apagado
Energía monitor
Apagado
Autoapagado
Apagado
Idioma de OSD Español
Seleccione entrada componente/RGB
RGB
Etiqueta de entrada
Señal
Ahorro de consumo
Configuración
1/2
PC
Apagado
Ahorro en reposo
Apagado
Energía monitor
Apagado
Autoapagado
Apagado
Idioma de OSD Español
Seleccione entrada componente/RGB
RGB
Etiqueta de entrada
Señal
Ahorro de consumo
Configuración
• Ahorro de consumo: Cuando se activa esta función, el nivel de luminosidad de la pantalla de plasma se suprime para reducir el consumo de energía.
• Ahorro en reposo: Cuando se activa esta función, el consumo de energía del microprocesador se reduce durante el modo de alimentación en espera (vea la página 13-15), por lo que también se reduce el consumo de energía del aparato en el modo de espera.
• Energía monitor: La alimentación se conecta o desconecta dependiendo de si hay o no hay señal durante el modo de entrada de PC. Esta función se activa cuando la alimentación está conectada. (Sólo durante la entrada procedente del terminal PC (Mini D-sub)
• Autoapagado: El suministro de alimentación al equipo se desconecta cuando no hay señal.
Cuando esté en On, la alimentación de la unidad se pondrá en Off 10 minutos después de
detenerse las señales de entrada.
Esta función sólo es efectiva para las señales de entrada, a excepción de la entrada procedente del terminal PC (mini D-sub).
1
Presione para seleccionar “Ahorro de consumo” “Ahorro en reposo” “Energía monitor” “Autoapagado”.
2
3

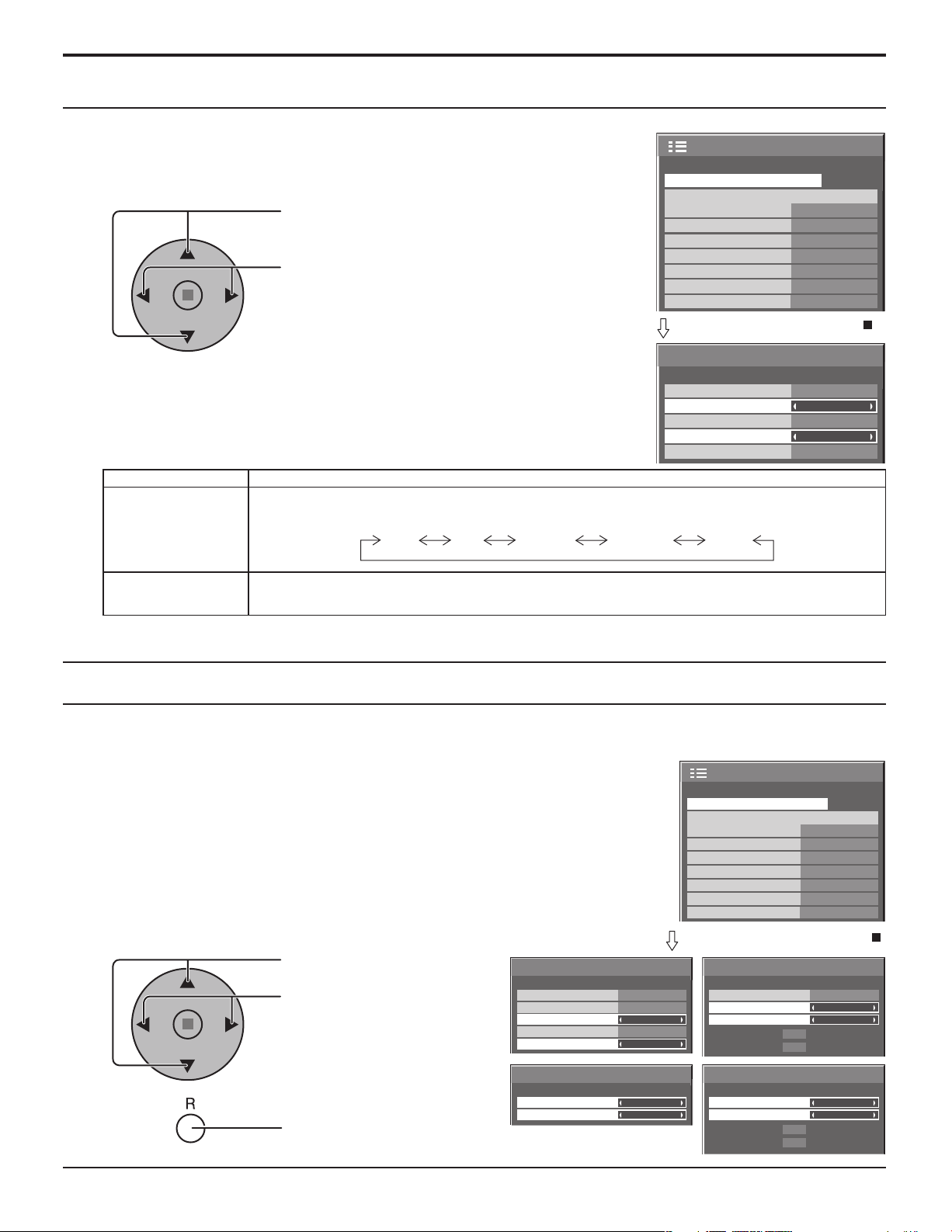

Personalización de las etiquetas de entrada

Esta función puede cambiar la etiqueta de la señal de entrada que va a ser visualizada. Seleccione la señal de entrada cuya etiqueta quiera cambiar antes de personalizar las etiquetas de entrada. (Vea las páginas 15 y 18)
Nota:
Mientras selecciona una señal de entrada a través del tablero de terminales conectado a una de las ranuras comprendidas entre la 1 y la 3, Input label dependerá de cada tablero de terminales opcional.
Etiquetas de entrada para la ranura 1 a la ranura 3 y Mini D-sub:
[Entrada de ranura 1] INPUT1/VIDEO1/COMPONENT1/RGB1/DIGITAL1/PC1/DVD1/CATV1/VCR1/STB1 [Entrada de ranura 2] INPUT2/VIDEO2/COMPONENT2/RGB2/DIGITAL2/PC2/DVD2/CATV2/VCR2/STB2 [Entrada de ranura 3] INPUT3/VIDEO3/COMPONENT3/RGB3/PC3/DVD3/CATV3/VCR3/STB3
[Entrada PC (Mini D-sub)] PC/COMPONENT/RGB/DVD/STB Cuando se utiliza la TY-FB9BD (tarjeta de terminales de vídeo dual BNC opcional), al fi nal de cada etiqueta de entrada se añade “A” o “B”, dependiendo de la entrada seleccionada (consulte más abajo).
Seña de adición “A” “B” Entrada seleccionada Compuesto S VIDEO
32
Presione para seleccionar “Encendido” o “Apagado”. Encendido Apagado
Nota:
“Energia monitor” y “Autoapagado” sólo son efectivos durante la visión normal (pantalla
Presione para salir de Confi guración.
de una imagen).
Presione para seleccionar Etiqueta de entrada.
Presione para cambiar Etiqueta de entrada.
Page 33
33

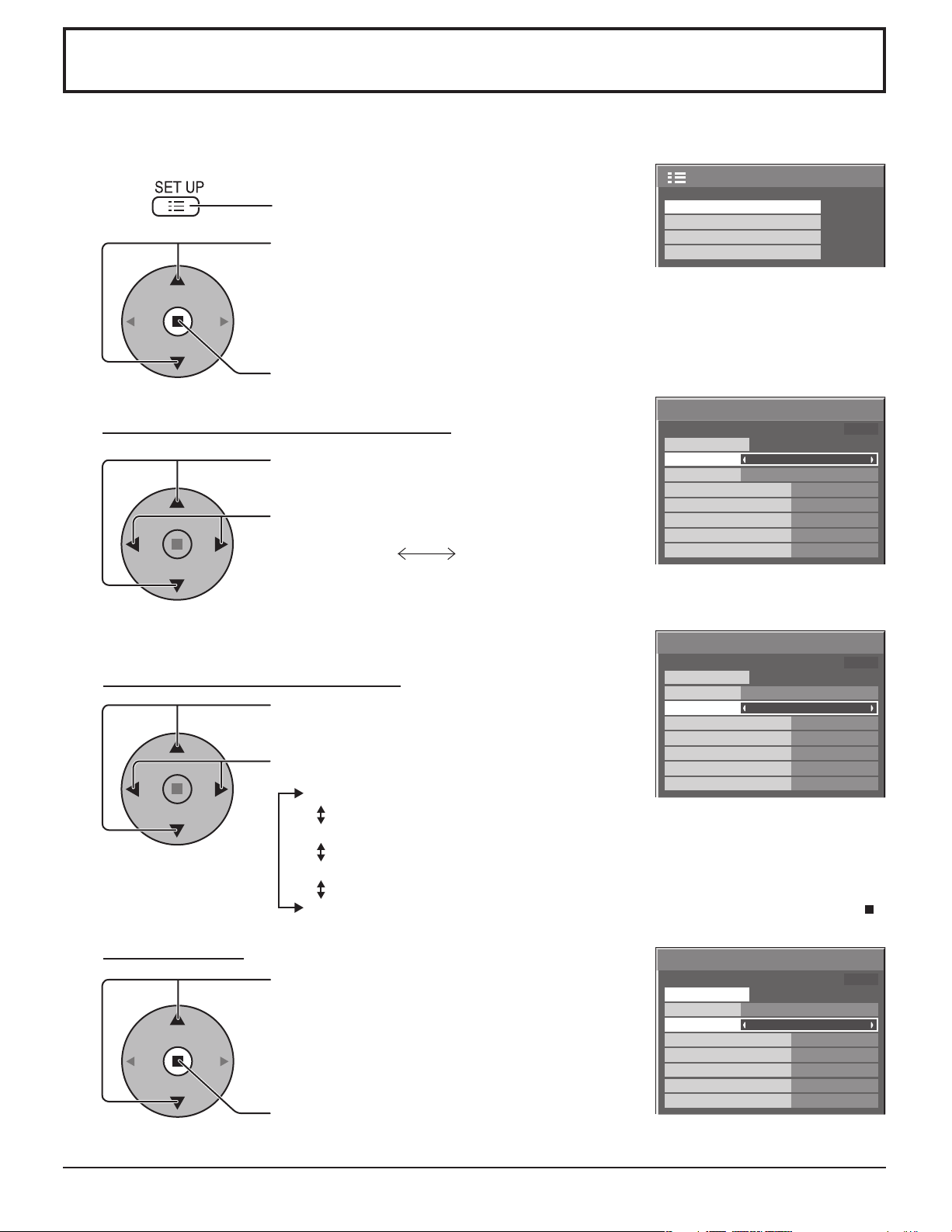

Preparación para MULTI DISPLAY

2/2Configuración
Protec. pantalla
MULTI DISPLAY
TEMPORIZADOR ajuste
Puesta de HORA ACTUAL
MULTI DISPLAY
2 × 2
A1
Ubicación
MULTI DISPLAY Relación
Apagado
(Para las TH-42PS9UK, TH-42PS9XK)
Alineando pantallas de plasma en grupos de 4, 9 ó 16 como se muestra en la ilustración de abajo se puede visualizar una imagen ampliada en todas las pantallas. Para este modo de operación, cada pantalla de plasma tiene que ser preparada con un número de visualización para determinar su ubicación.
Grupo de 16 (4 × 4(F))Grupo de 4 (2 × 2(F)) Grupo de 9 (3 × 3)(F))
Pueden seleccionarse dos opciones para MULTI DISPLAY. (vea la página 37).
Cómo preparar la MULTI DISPLAY
1
2
3
Pulse para visualizar la pantalla de menú Confi guración.
Pulse para seleccionar MULTI DISPLAY.
Pulse para seleccionar el menú “MULTI DISPLAY”.
Pulse para seleccionar MULTI DISPLAY.
Pulse para establecer Encendido o Apagado.
Page 34
Preparación para MULTI DISPLAY
MULTI DISPLAY
2 × 2
A1
Ubicación
MULTI DISPLAY Relación
Apagado
MULTI DISPLAY
2 × 2
A1
Ubicación
MULTI DISPLAY Relación
Apagado

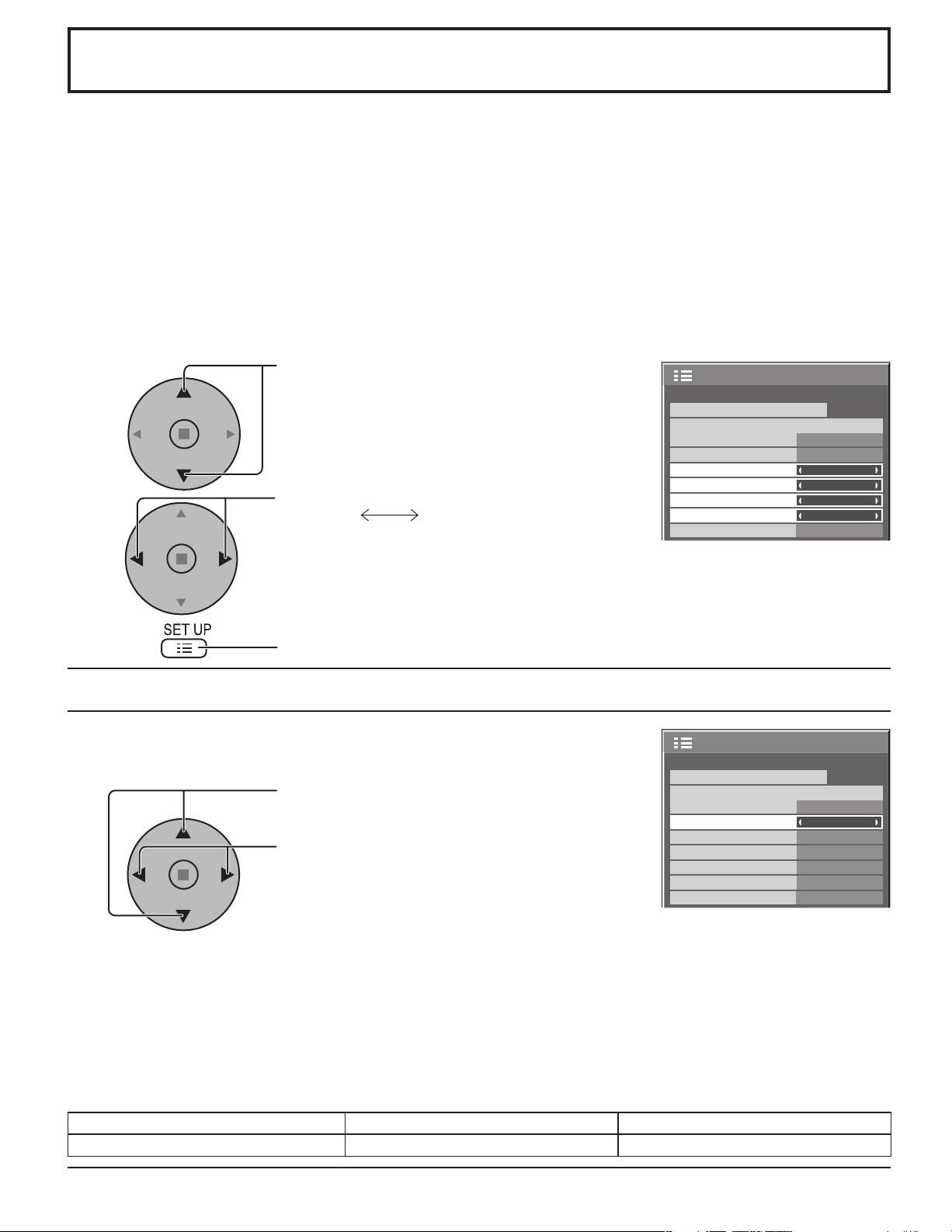

Cómo establecer el número de ubicación de cada pantalla de plasma

4
5
Pulse para seleccionar Relación (2.° paso).
Pulse para seleccionar “2x2”, “2x2F”, “3x3”, “3x3F”, “4x4”, “4x4F”.
Pulse para seleccionar Ubicación.
Pulse para seleccionar el número de disposición requerido. (A1-D4: Vea las explicaciones siguientes.)
6
Numeración de pantallas para cada disposición.
( 2 × 2 (F) ) ( 3 × 3 (F) ) ( 4 × 4 (F) )
Pulse dos veces para salir de Confi guración.
34
Page 35
35
Preparación para MULTI DISPLAY
2/2Configuración
Protec. pantalla
MULTI DISPLAY
TEMPORIZADOR ajuste
Puesta de HORA ACTUAL
× 2
MULTI DISPLAY Escala horizontal
Apagado
Apagado
A1
Ubicación
Escala vertical Franja oculta video
× 2
MULTI DISPLAY
(Para las TH-37PH9UK, TH-42PH9UK, TH-42PH9XK, TH-50PH9UK, TH-50PH9XK)
Alineando pantallas de plasma en grupos, por ejemplo, como se ilustra más abajo, se pueden visualizar imágenes ampliadas en todas las pantallas. Para este modo de operación, cada pantalla de plasma tiene que ser preparada con un número de visualización para determinar su ubicación. (Ejemplo)
Grupo de 16 (4 × 4)Grupo de 4 (2 × 2) Grupo de 9 (3 × 3)
(vea la página 36 para conocer más alineaciones de pantallas.)
Cómo preparar la MULTI DISPLAY
1
Pulse para visualizar la pantalla de menú Confi guración.
Pulse para seleccionar MULTI DISPLAY.
2
Pulse para seleccionar el menú “MULTI DISPLAY”.
3
Pulse para seleccionar MULTI DISPLAY.
Pulse para establecer Encendido o Apagado.
Page 36
Preparación para MULTI DISPLAY
× 2
MULTI DISPLAY Escala horizontal
Apagado
Apagado
A1
Ubicación
Escala vertical Franja oculta video
× 2
MULTI DISPLAY
× 2
MULTI DISPLAY Escala horizontal
Apagado
Apagado
A1
Ubicación
Escala vertical Franja oculta video
× 2
MULTI DISPLAY
× 2
MULTI DISPLAY Escala horizontal
Apagado
Apagado
A1
Ubicación
Escala vertical Franja oculta video
× 2
MULTI DISPLAY

Cómo establecer el número de ubicación de cada pantalla de plasma

4
5
6
Pulse para seleccionar Escala horizontal.
Pulse para seleccionar “× 1”, “× 2”, “× 3”, “× 4”.
Pulse para seleccionar Escala vertical.
Pulse para seleccionar “× 1”, “× 2”, “× 3”, “× 4”.
Pulse para seleccionar Franja oculta video.
Pulse para seleccionar“Apagado”, “Encendido”.
MULTI DISPLAY
MULTI DISPLAY Escala horizontal Escala vertical Franja oculta video Ubicación
Apagado
× 2 × 2
Apagado
A1
7
8
Pulse para seleccionar Ubicación.
Pulse para seleccionar el número de disposición requerido. (A1-D4: Vea las explicaciones siguientes.)
Numeración de pantallas para cada disposición. (Ejemplo)
( 2 × 1) ( 2 × 3 )
( 4 × 2 )
Pulse dos veces para salir de Confi guración.
( 4 × 4 )
36
Page 37
37
Preparación para MULTI DISPLAY

Ajuste F (Franja oculta video)

Para mostrar las uniones entre TVs.
Ideal para visualizar
imágenes fi jas.
(2 × 2F, 3 × 3F, 4 × 4F)
Número de modelo Referencia
TH-42PS9UK TH-42PS9XK
TH-37/42/50PH9UK
TH-42/50PH9XK
Paso 4, página 34 (2 × 2, 3 × 3, 4 × 4)
Paso 6, página 36 Encendido Apagado
Para ocultar las uniones entre TVs.
Ideal para visualizar
imágenes en movimiento.

Función de ID del mando a distancia

Usted puede confi gurar el ID del mando a distancia cuando desee utilizar este mando a distancia en uno de los distintos TVs.
Cambie a a la derecha.
1
Pulse el botón en el mando a distancia.
2
Pulse uno de - , para obtener la confi guración del dígito de la decena.
3
Pulse uno de - , para obtener la confi guración del dígito de la unidad.
4
Notas:
• Los números en 2, 3 y 4 deben confi gurarse rápidamente.
• El rango ajustable del número de ID es 0 - 99.
• Si una tecla numérica se pulsa más de dos veces, los primeros dos números pasan a ser el número de ID del mando a distancia.
Funcionamiento del botón de ID del mando a distancia
El funcionamiento es el mismo que el del mando a distancia normal, salvo por el botón .
Cancelación de ID
Pulse el botón que se encuentra en el mando a distancia. (Esta acción tiene el mismo efecto que pulsar los botones
, , al mismo tiempo)
Notas:
• Confi gure el ID del mando a distancia en “On” para operar el ID del mando a distancia.
Si el ID remoto se fi ja en “On”, usted puede utilizar el mando a distancia sin un número de ID idéntico durante la
visualización del menú de opciones.(ver página 43)
• El mando a distancia del ID no puede utilizarse cuando el selector de ID está confi gurado en otro valor distinto de 0 y el ID del mando a distancia no es el mismo que el número del selector. (ver página 43)
Page 38
Confi guración para las señales de entrada
1/2
PC
Apagado
Ahorro en reposo
Apagado
Energía monitor
Apagado
Autoapagado
Apagado
Idioma de OSD Español
Seleccione entrada componente/RGB
RGB
Etiqueta de entrada
Señal
Ahorro de consumo
Configuración
1/2
PC
Apagado
Ahorro en reposo
Apagado
Energía monitor
Apagado
Autoapagado
Apagado
Idioma de OSD Español
Seleccione entrada componente/RGB
RVB
Etiqueta de entrada
Señal
Ahorro de consumo
Configuración
Señal
[
AV
]
F. Y/C 3D (NTSC) Sistema de color
Encendido
Auto
Cinema reality Panasonic Auto (4 : 3)
Apagado
4 : 3
P-NR
Apagado

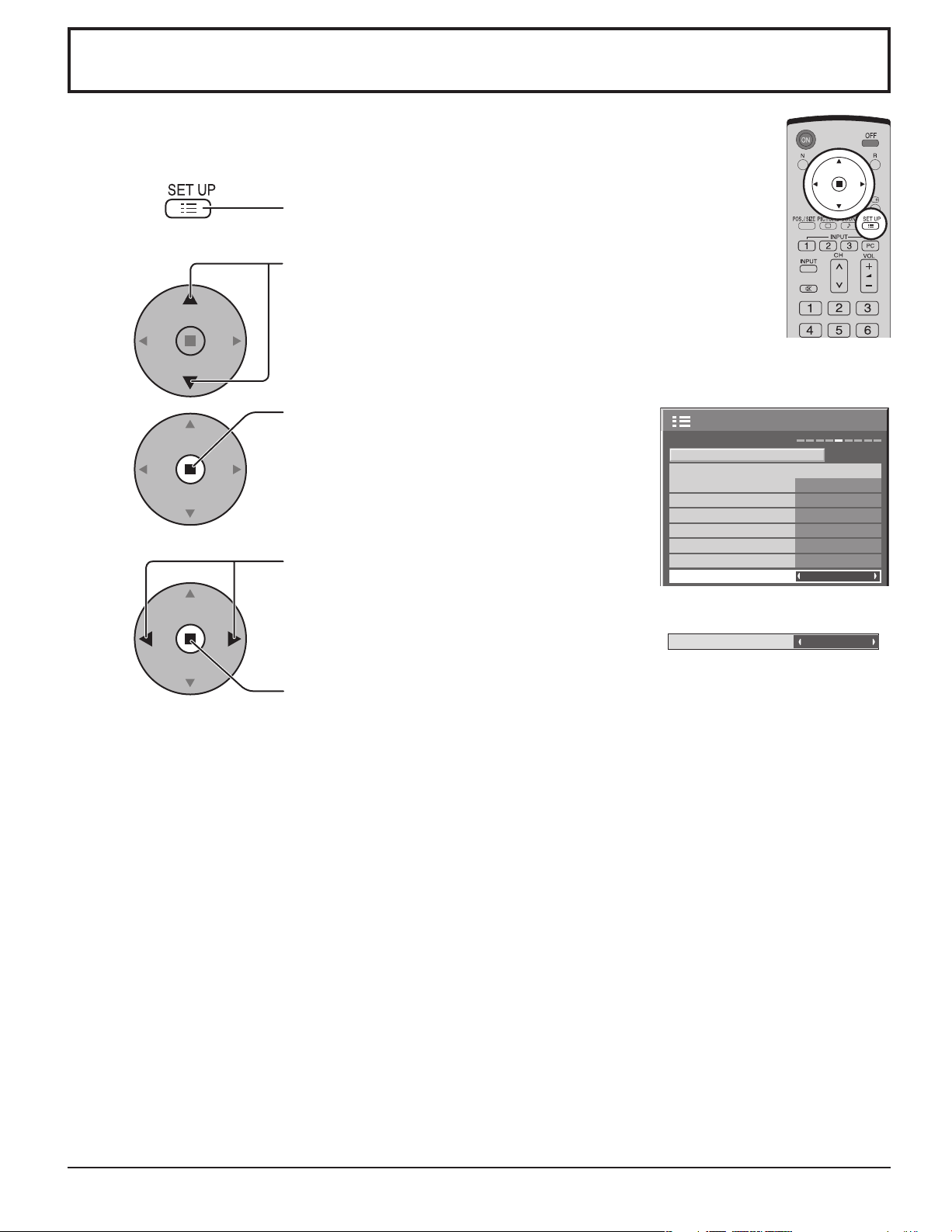

Selección de entrada de señal componente/RGB

Haga la selección que concuerde con las señales procedentes de la fuente conectada a los terminales de entrada de señal componente/RGB. Señales Y, PB, PR “Componente” Señales R, G, B, HD, VD “RGB”
1
Presione para indicar la pantalla del menú “Confi guración”.
2
Press to select the “COMPONENT/RGB IN SELECT”.
Pulse para seleccionar la señal de entrada deseada. Componente RGB
3
Presione para salir del modo de ajuste.
Nota:
Puede que no sea posible seleccionar, dependiendo de la tarjeta opcional que esté instalada.

Filtro 3D Y/C – para imágenes AV NTSC

Seleccione “Señal” desde el menú “Confi guración” durante la señal de entrada AV (Video S). (Se muestra la pantalla de menú “Señal [AV]”.)
1
2
Nota:
Cuando está activado, este ajuste sólo afecta a las señales de entrada NTSC.
38
Presione para seleccionar “F. Y/C 3D (NTSC)”.
Presione para Encendido/Apagado.
Presione la tecla ACTION ( )
Presione para salir del modo de ajuste.
Page 39
39
Confi guración para las señales de entrada
1/2
PC
Apagado
Ahorro en reposo
Apagado
Energía monitor
Apagado
Autoapagado
Apagado
Idioma de OSD Español
Seleccione entrada componente/RGB
RVB
Etiqueta de entrada
Señal
Ahorro de consumo
Configuración
F. Y/C 3D (NTSC) Sistema de color
Señal
Encendido
Auto
Cinema reality Panasonic Auto (4 : 3)
Apagado
4 : 3
P-NR
Apagado
[
AV
]
1/2
PC
Apagado
Ahorro en reposo
Apagado
Energía monitor
Apagado
Autoapagado
Apagado
Idioma de OSD Español
Seleccione entrada componente/RGB
RVB
Etiqueta de entrada
Señal
Ahorro de consumo
Configuración
Señal
[
AV
]
F. Y/C 3D (NTSC) Sistema de color
Encendido
Auto
Cinema reality Panasonic Auto (4 : 3)
Apagado
4 : 3
P-NR
Apagado
P-NR
Señal
Auto
Fre. H.
Fre. V.
kHz
Hz
33.8
60.0
[
RGB
]
Sincro
Apagado Apagado
Cinema reality

Sistema de color / Panasonic Auto

Seleccione Señal desde el menú “Confi guración” durante la señal de entrada AV (Video S). (Se muestra la pantalla de menú “Señal [AV]”.)
Presione para seleccionar “Sistema de color” o “Panasonic Auto”.v
Presione para seleccionar cada función.
Si la imagen se desestabiliza:
Con el sistema ajustado en el modo automático, bajo condiciones de nivel de sonido bajo o señales de entrada con ruido, la imagen tal vez pierda estabilidad en casos muy raros. Si pasa esto, ajuste el sistema para que concuerde con el formato de la señal de entrada.
Modo Función
Sistema de color Ajusta el sistema del color para que concuerde con la señal de entrada. Si lo pone en “Auto”,
el sistema de color se determina automáticamente.
Auto SECAM M.NTSC NTSCPAL
Presione la tecla ACTION ( )
Panasonic Auto (4:3)
Ajuste “4:3” para ver imágenes 4:3 en un formato sin cambiar cuando se seleccione Panasonic Auto. Si desea ver imágenes 4:3 en el formato Preciso, ajuste “Preciso”.
Nota:
Cuando se utiliza la TY-FB9BD [tarjeta de terminales de vídeo dual BNC (opcional)] no funciona Panasonic Auto.

Cinema reality / P-NR

Cinema reality: Cuando esté en “Encendido” se intenta reproducir de forma más natural las fuentes tales como películas,
las cuales están grabadas a 24 cuadros por segundo. Si la imagen no es estable, ponga el ajuste en “Apagado”.
Nota:
Cuando esté en “Encendido”, este ajuste sólo afectará a la entrada de señal siguiente:
• Entrada de señal NTSC / PAL durante la señal de entrada “AV (Video S)”.
• Entrada de señal 525i (480i), 625i (575i) y 1125(1080) / 60i durante la señal de entrada “Componente”.
P-NR: Reduce automáticamente el ruido de imagen no deseado. Nota:
La P-NR no se puede ajustar mientras se aplica una señal PC.
Presione para seleccionar
1
“Cinema reality” o “P-NR”. Presione para Encendido / Apagado.
Presione la tecla ACTION ( )
2
Presione para salir del modo
Señal
Cinema reality P-NR
de ajuste.
[
Componente
Apagado Apagado
]
Señal
Cinema reality P-NR
Fre. H.
Fre. V.
33.8
60.0
kHz
Hz
[
Digital
Apagado Apagado
]
Page 40
Confi guración para las señales de entrada
1/2
PC
Apagado
Ahorro en reposo
Apagado
Energía monitor
Apagado
Autoapagado
Apagado
Idioma de OSD Español
Seleccione entrada componente/RGB
RVB
Etiqueta de entrada
Señal
Ahorro de consumo
Configuración
P-NR
Cinema reality
Señal
Auto Apagado Apagado
Fre. H.
Fre. V.
kHz
Hz
33.8
60.0
[
RGB
]
Sincro
SYNC
AUTO
SYNC
EN G
SYNC
VBS
Fre. H.
Fre. V.
kHz
Hz
33.8
60.0

Sincronización

Seleccione Señal desde el menú “Confi guración” durante la señal de entrada RGB.
1
2
Presione para ajustar.
Presione para salir del modo de ajuste.
Ajuste de la señal de sincronización RGB:
Confi rme que la entrada sea RGB (este ajuste sólo tiene validez para la señal de entrada RGB).
Auto: Las señales de sincronización H y V o la señal sincronizada se
seleccionan automáticamente. Si entran ambas, se seleccionan las señales de sincronización H y V.
EN G: Utiliza una señal sincronizada en la señal Video G, que se introduce
desde el conector G (BNC).
VBS: Utiliza una señal sincronizada de la entrada de sincronización
compuesta, que entra por el conector HD.
Presione la tecla ACTION ( )

Frecuencia horizontal (kHz)/Frecuencia vertical (Hz)

Indica las frecuencias H (horizontal)/V (vertical).
Esta visualización sólo es válida para las señales de entrada RGB/PC y Digital. Gama de indicación:
Horizontal 15 - 110 kHz Vertica 48 - 120 Hz
40
Page 41
41

Ajustes de Options (Opciones)

1/3
Options
Off-timer function
INPUT lock Studio W/B Advanced PIP Display size
Initial VOL level Maximum VOL level
Initial INPUT
Onscreen display
Off Off Off Off
Enable
On Off
0
Off
Off
0
1 2
3 4
5
Pulse para visualizar el menú Setup. Pulse para seleccionar “Idioma de OSD”.
Mantenga presionado el botón hasta que aparezca el menú Options (Opciones). Pulse y seleccione su menú preferido.
Pulse para ajustar el menú.
6
Elemento Efecto Ajustes
Off-timer function
Onscreen
Initial INPUT
display
Enable
Disable
On Off
Pulse para confi rmar.
Pulse para salir del menú Options (Opciones).
Enable (Activar) : Cambia “Off-timer function (Función Off-timer)” y “On”. Disable (Desactivar) : Cambia “Off-timer function (Función Off-timer)” y “Off”. Nota: Cuando está confi gurado en “Disable (Desactivar)”, se cancela el Off-timer. On (Encendido) : Muestra la siguiente información en pantalla.
• Visor de encendido
• Visor del interruptor de señal de entrada
• No aparece señal
• El silenciador (Mute) y el tiempo restante de off-timer después de fue presionado.
Off (Apagado) : Oculta todos los ítems de arriba de la vista. Off PC INPUT1 INPUT2 INPUT3
Ajusta la señal de entrada cuando está encendida la TV.
Notas:
• Sólo se visualiza la señal ajustada (ver página 18).
• La señal puede visualizarse cuando está instalado el tablero de terminales.
•
Este menú está disponible solamente cuando el bloqueo de “INPUT lock (INPUT está en posición)” “Off” (Apagado).
Page 42
Ajustes de Options (Opciones)
Elemento Efecto Ajustes
Pulse el botón para ajustar el volumen cuando el televisor esté encendido.
Off On Off (Apagado) : Confi gura el volumen normal.
Initial VOL
level
Maximum VOL
level
INPUT lock
Studio W/B
Advanced PIP
Off On
Off On
Off On
Off On
On (Encendido) : Fija el volumen deseado. Notas:
• Cuando el “Maximum VOL level” (nivel máximo de volumen) está en posición de encendido (“On”), el volumen sólo puede ajustarse entre 0 y su rango máximo.
• Usted puede escuchar el volumen que ha cambiado, independientemente de la configuración del volumen antes de abrir el menú de opciones si ajusta el volumen cuando “Initial VOL level” (nivel inicial de volumen) se encuentra encendido (“On”) y el cursor está sobre el menú.
Pulse el botón para ajustar el volumen máximo.
Off On Off (Apagado) : Fija el volumen máximo automático. On (Encendido) : Confi gura el volumen máximo deseado. Notas:
•
Si el “Maximum VOL level (Nivel máximo de volumen)” se fija por debajo del “Initial VOL level (Nivel inicial de volumen)”, este último pasa automáticamente a ser igual al “Maximum VOL level (Nivel máximo de volumen)”.
• El visor de volumen puede llegar hasta 63, independientemente de las configuraciones.
• Usted puede escuchar el volumen que ha cambiado, independientemente de la configuración del volumen antes de abrir el menú de opciones si ajusta el volumen cuando “Maximum VOL level” (nivel máximo de volumen) se encuentra encendido (“On”) y el cursor está sobre el menú.
Off PC INPUT1 INPUT2 INPUT3
Bloquea el funcionamiento del interruptor de entrada.
Notas:
• Sólo se visualiza la señal ajustada. (ver página 18).
• La señal puede visualizarse cuando está instalado el tablero de terminales.
• El interruptor de entrada puede utilizarse cuando esté en “Off”.
• En el modo de visor de dos pantallas, si hay algo configurado aparte de “Off”, el valor se fijará como el valor de entrada en el modo de visor de una pantalla.
Off (Apagado) : Anula todas las confi guraciones ajustadas. On (Encendido) : Confi gura la temperatura del color para un estudio de TV. Nota:
Válido solamente cuando se confi gura el bajo como la temperatura del color en el ajuste de pantalla.
Off (Apagado) : Confi gura el modo del visor de dos pantallas. (ver página 21). On (Encendido) : Confi gura el modo Advanced PIP (ver página 22). Notas:
•
Cuando el bloqueo “INPUT lock” (bloqueo de entrada) está en encendido (“On”), usted no puede utilizar las dos funciones del visor de dos pantallas.
• Los botones , no pueden utilizarse durante el funcionamiento del modo Advanced PIP.
Ajusta el tamaño del visor de imagen en pantalla.
Off (Apagado) : Ajusta el tamaño normal del visor de imagen en pantalla. On (Encendido) :
Ajusta el tamaño del visor de imagen en alrededor del 95% del visor normal de imagen.
Off On
Options
Off-timer function
Onscreen display Initial INPUT Initial VOL level Maximum VOL level INPUT lock Studio W/B Advanced PIP Display size
Enable
Off Off
1/3
On Off
0
0 Off Off Off Off
Display size
42
Off On
Notas:
• Esta configuración es válida solamente cuando las señales de entrada son las siguientes: 525i, 525p, 625i, 625p, 750/60p, 750/50p, 1125/60i, 1125/50i, 1125/24sF, 1125/25p, 1125/24p, 1125/30p, 1250/50i(Video de componente, RGB, DVI, SDI, HDMI)
•
Esta configuración no es válida cuando se selecciona un visor de dos pantallas, zoom digital o Multi pantalla.
• Cuando el tamaño del visor se fija en “On”, no puede utilizarse el ajuste de Pos./Tamaño.
•
Consulte el manual de operaciones de cada tablero para conocer las señales correspondientes para DVI, SDI y HDMI.
Page 43
43
Ajustes de Options (Opciones)
MENU
ENTER/
3/3
Options
Off Off Off
V. lnstallation Rotate
Slot1
Serial Slot Select
Slot power
Elemento Efecto Ajustes
Off MENU&ENTER On
Button lock
Remocon
User level
ID select
Remote ID
Serial ID
Off On
Off On
Off (Apagado) : MENU & ENTER (MENU y ENTER) :
Bloquea los botones
On (Encendido) : Bloquea todos los botones en la cara inferior de la unidad principal. Off User1 User2 User3
Off (Apagado) : User1 (Usuario 1) :
Usted sólo puede usar los botones , , , , , , , , que se encuentran en el mando a distancia. User2 (Usuario 2) : Usted sólo puede utilizar los botones User3 (Usuario 3) : Bloquea todos los botones del mando a distancia.
Ajusta el número de ID del panel cuando éste se utiliza en “Remote ID” o en “Serial ID”. Fije el rango de valor en: 0-100 (Valor estándar: 0)
Off (Apagado) : Desactiva las funciones del ID del mando a distancia.Usted puede utilizar las On (Encendido) : Activa las funciones del ID del mando a distancia.
Confi gura el Control de ID del panel.
Off (Apagado) : Desactiva el control externo por medio del ID. On (Encendido) : Activa el control externo por medio del ID.
Pueden utilizarse todos los botones en la parte inferior de la unidad principal.
y
en la cara inferior de la unidad principal.
Usted puede utilizar todos los botones que se encuentran en el mando a distancia.
, que se encuentran en el mando a distancia.
operaciones normales del mando a distancia.
Options
Button lock
Remocon User level ID select Remote ID Serial ID
2/3
Off Off
0
Off
Off
Elemento Efecto Ajustes
Off Auto On Off (Apagado) : La potencia no se transmite a la potencia de la ranura.
Slot Power
Auto : On (Encendido) :
La potencia se transmite a la potencia de la ranura solamente cuando la potencia principal está activada. La potencia se transmite a la potencia de la ranura cuando la potencia principal está activada o en espera.
Nota:
En algunos casos, la potencia se transmite a la potencia de la ranura cuando la potencia principal está activada o en modo de espera, independientemente de la confi guración de potencia de la ranura.
Off (Apagado) : Fija el ventilador al modo de instalación horizontal. On (Encendido) : Fija el ventilador al modo de instalación vertical. Notas:
V.Installation
Off On
• Esto funciona cuando el visor está encendido.
•
Este modo se encuentra disponible para TH-42PH9UK, TH-50PH9UK, TH-42PH9XK y TH-50PH9XK.
• La instalación vertical se encuentra disponible para TH-42PS9UK, TH-42PS9XK sin este modo.
• Gire el interruptor de la alimentación hacia arriba cuando instale verticalmente la pantalla.
Rotate
Serial Slot
Select
Off On
Off (Apagado) : No gira la imagen. On (Encendido) : Gira la imagen a 180 grados.
Slot1 Slot2 Slot3
Selecciona la ranura que se comunica en serie. Nota:
El ajuste de un comando externo sólo se puede establecer desde el terminal serial fi jo (vea la página 11).
Normalización
Cuando tanto los botones de la unidad principal como el mando a distancia se encuentran desactivados debido a las confi guraciones del “Button lock” (Bloqueador de botones), “Remocon User level” (Nivel de mando a distancia del usuario) o “Remote ID” (ID del mando a distancia), fi je todos los valores en “Off” para volver a activar todos los botones.
Pulse el botón que se encuentra en la unidad principal, junto con el botón que se ubica en el mando a distancia, y manténgalos presionados durante más de 5 segundos. “SHIPPING (menú por defecto)” se visualiza y el bloqueo se destraba cuando desaparece.
Page 44

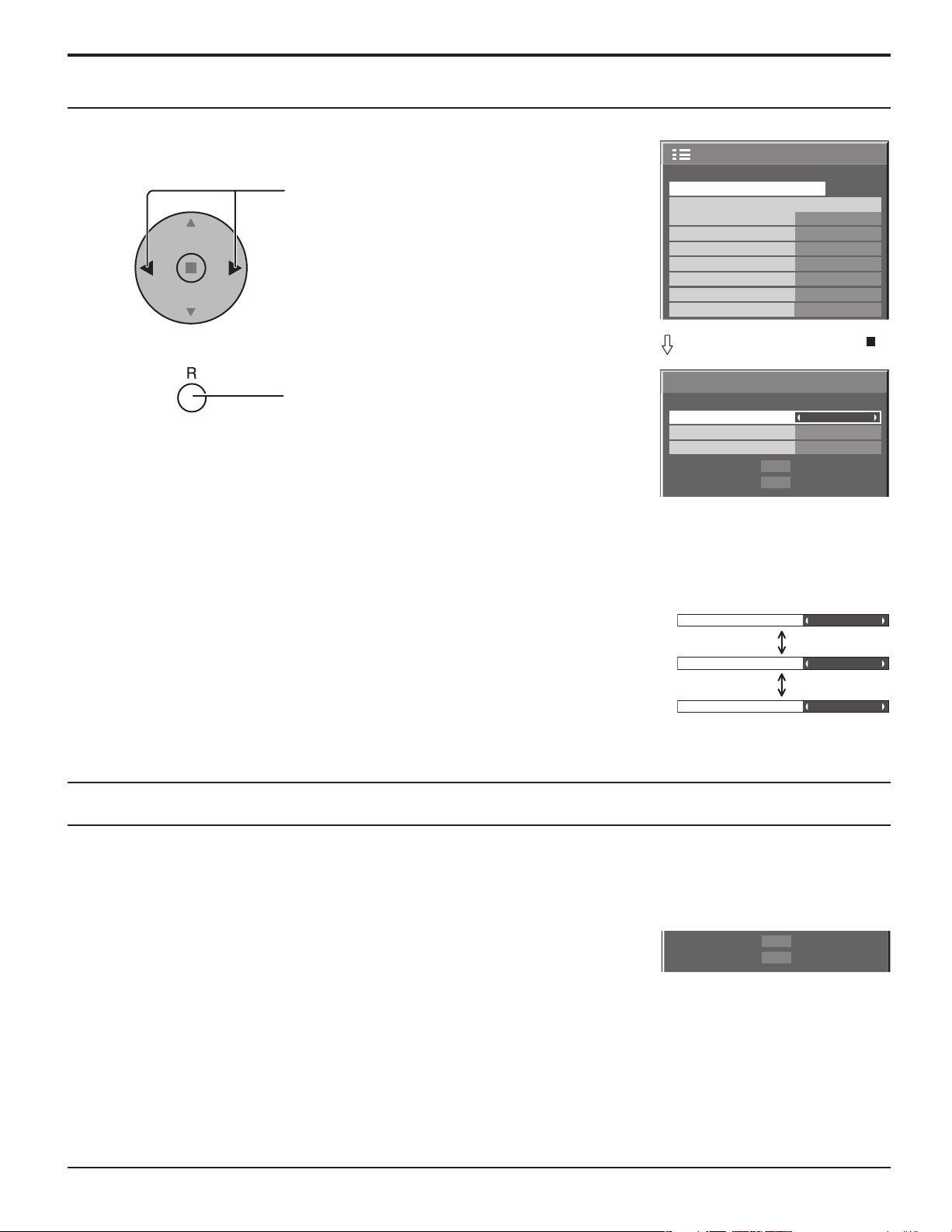

Estado de transporte

1/2
Señal
PC
Apagado
Ahorro en reposo
Apagado
Energía monitor
Apagado
Autoapagado
Apagado
Idioma de OSD Español
Seleccione entrada componente/RGB
RGB
Etiqueta de entrada
Ahorro de consumo
Configuración
Esta función permite restablecer la unidad a los valores de fábrica.
1
Presione para mostrar la pantalla “Confi guración”.
2
3
4
Presione para seleccionar “Idioma de OSD”.
Mantenga presionado hasta que aparezca el menú SHIPPING.
Presione para seleccionar “YES”.
Presione para confi rmar.
SHIPPING
YES
[En la unidad]
1 Presione el botón MENU hasta que aparezca el menú Confi guración. 2 Presione el botón de subida “+” o bajada “–” del volumen para seleccionar “Idioma de OSD”. 3 Mantenga presionado la tecla ENTER hasta que aparezca el menú SHIPPING. 4 Presione el botón de subida “+” o bajada “–” del volumen para seleccionar “YES”. 5 Presione la tecla ENTER.
Nota:
Presione el botón R para volver al menú Confi guración cuando aparezca el menú SHIPPING.
44
Page 45
45

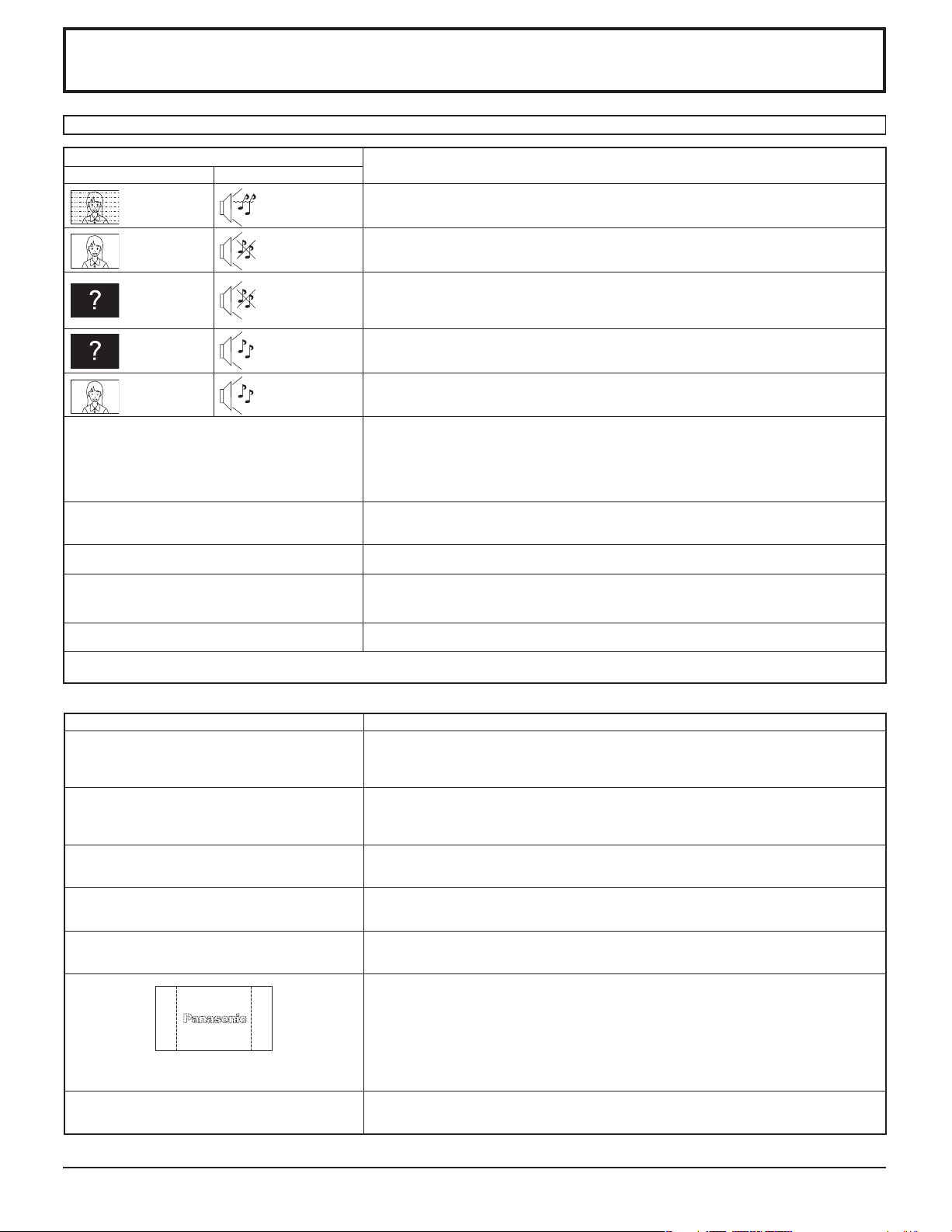

Localización de averías

Antes de acudir al servicio técnico, determine los síntomas y haga algunas verifi caciones sencillas como se indica a continuación.
Síntomas
Imagen Sonido
Interferencia
Imagen normal No hay sonido
No hay imagen
No hay imagen
No hay color Sonido normal
No se pueden realizar operaciones con el mando a distancia.
A veces se oye un crujido en la unidad. Si no hay problemas de imagen o sonido, se trata del sonido de la caja sometida a contracciones
La parte superior o inferior de la imagen de la pantalla se corta al utilizar la función de zoom. Al utilizar la función de zoom aparecen zonas donde no hay imagen en la parte superior e inferior de la pantalla.
Se oyen sonidos procedentes de la unidad. Al encender la unidad puede oírse un sonido de funcionamiento del panel de la pantalla: Es Esta pantalla de plasma utiliza un procesamiento de imagen especial. Por eso, dependiendo del tipo de señal de entrada, puede producirse un ligero
retraso entre la aparición de la imagen y el sonido. Sin embargo, esto no indica ningún fallo en el funcionamiento.
Sonido con ruidos
No hay sonido
Sonido normal
Aparatos electrodomésticos Coches/motocicletas Luces fl uorescentes
Volumen (Verifi que si no se ha activado la función de silenciamiento en el control remoto.)
No está enchufado en el tomacorriente de CA No está conectado Ajuste de Contraste y Brillo/Volumen (Verifi que presionando el interruptor principal o el botón de espera en el control remoto.)
Si entra una señal con un sistema de color, formato o frecuencia no aplicables, sólo aparece la indicación de terminal de entrada..
Controles de color ajustados a su nivel mínimo. (vea la página 23, 24) Sistema de color (vea la página 39)
Compruebe si se han agotado las pilas; en caso negativo, asegúrese de que estén bien colocadas. Compruebe si el sensor de control remoto está expuesto a la luz exterior o a una luz fl uorescente fuerte. Asegúrese de estar utilizando el mando a distancia diseñado específi camente para esta unidad. (La unidad no se puede manejar con otro mando a distancia.)
muy leves debidas a cambios en la temperatura de la habitación. Esto no tiene efectos adversos sobre el rendimiento u otros aspectos. Ajuste la posición de la imagen en la pantalla.
Si se utiliza un programa de software para vídeo (como un programa para formato de cine) en una pantalla más ancha que la del modo 16:9, en la parte superior e inferior de la pantalla se forman zonas en blanco separadas de las imágenes.
algo normal y no indica ningún mal funcionamiento.
Verifi caciones
Panel de pantalla de plasma
Síntomas Verifi caciones
La pantalla se oscurece ligeramente cuando se muestran imágenes brillantes con movimientos mínimos.
La imagen tarda en aparecer. La unidad procesa digitalmente las distintas señales para reproducir imágenes estéticamente
Los bordes de las imágenes parpadean. Debido a las características del sistema empleado para hacer funcionar el panel, puede que
Cambia el brillo de los dos lados de las imágenes en el modo 4:3.
Algunas partes de la pantalla no se encienden.
Aparece una imagen fantasma
[Para TH-37PH9UK, TH-42PH9UK, TH-42PH9XK, TH-50PH9UK, TH-50PH9XK] Se pueden oír sonidos de runruneo desde la pantalla.
La pantalla se oscurece ligeramente cuando se visualizan fotos, imágenes fi jas de un ordenador u otras imágenes con movimientos mínimos durante un período de tiempo prolongado. Esta función sirve para reducir el efecto de imagen secundaria en la pantalla y el acortamiento de la vida útil de la pantalla: Es algo normal y no indica ningún mal funcionamiento.
agradables. En consecuencia, a veces la imagen tarda un poquito en aparecer al encender la unidad, al cambiar de entrada o cuando se intercambian las imágenes de la imagen principal y de la secundaria en las dos pantallas.
parezca que parpadeen los bordes en las partes que se mueven rápidamente en las imágenes: Es algo normal y no indica ningún mal funcionamiento. Si se visualizan los paneles laterales con el ajuste “Alto” o “Medio”, el brillo de ambos lados puede cambiar según el tipo de programa que se visualice: Es algo normal y no indica ningún mal funcionamiento. El panel de la pantalla de plasma se ha fabricado con una tecnología de alto nivel de precisión, sin embargo puede haber partes de la pantalla donde falten elementos de imagen o tengan puntos siempre iluminados. Esto no es un síntoma de avería. No permita que una imagen fi ja se muestre durante mucho tiempo, porque esto puede ser la causa de que quede una imagen fantasma permanente en la pantalla de plasma. Los ejemplos de imágenes fi jas incluyen logotipos, videojuegos, imágenes de computadora, teletexto e imágenes mostradas en el formato 4:3.
Nota:
La imagen secundaria permanente en la pantalla de plasma debida a la utilización de una imagen fi ja no es un defecto de funcionamiento y, por lo tanto, no está cubierta por la garantía. Este producto no ha sido diseñado para visualizar imágenes fi jas durante largos plazos de tiempo.
La pantalla está equipada con un ventilador de refrigeración para disipar el calor generado durante el funcionamiento normal. El sonido de runruneo lo causa la rotación del ventilador y no es ningún fallo de funcionamiento.
Page 46

Señales de entrada de AV/Componente/RGB/PC

Entrada de AV
Nombre de la señal
1 NTSC 15,73 59,94 2 PAL 15,63 50,00 3 PAL60 15,73 59,94 4 SECAM 15,63 50,00 5 NTSC modifi cado 15,73 59,94
Señales de entrada aplicables para Componente/ Mini D-sub 15P (Componente) / RGB / Mini D-sub 15P (RGB) (∗ asterisco)
Nombre de la señal
1 525 (480) / 60i 15,73 59,94 2 525 (480) / 60p 31,47 59,94 3 625 (575) / 50i 15,63 50,00 4 625 (575) / 50p 31,25 50,00 5 750 (720) / 60p 45,00 60,00 6 750 (720) / 50p 37,50 50,00 7 1.125 (1.080) / 60i 33,75 60,00 8 1.125 (1.080) / 50i 28,13 50,00
9 1.125 (1.080) / 24p 27,00 24,00 10 1.125 (1.080) / 24sF 27,00 47,92 11 1.125 (1.080) / 25p 28,13 25,00 12 1.125 (1.080) / 30p 33,75 30,00 13 1.250 (1.080) / 50i 31,25 50,00 14 640 × 400 @70 Hz 31,46 70,07 15 640 × 480 @60 Hz 31,47 59,94 16 640 × 480 @72 Hz 37,86 72,81 17 640 × 480 @75 Hz 37,50 75,00 18 640 × 480 @85 Hz 43,27 85,01 19 852 × 480 @60 Hz 31,47 59,94 20 800 × 600 @56 Hz 35,16 56,25 21 800 × 600 @60 Hz 37,88 60,32 22 800 × 600 @72 Hz 48,08 72,19 23 800 × 600 @75 Hz 46,88 75,00 24 800 × 600 @85 Hz 53,67 85,06 25 1.024 × 768 @60 Hz 48,36 60,00 26 1.024 × 768 @70 Hz 56,48 70,07 27 1.024 × 768 @75 Hz 60,02 75,03 28 1.024 × 768 @85 Hz 68,68 85,00 29 1.152 × 864 @75 Hz 67,50 75,00 30 1.280 × 960 @60 Hz 60,00 60,00 31 1.280 × 960 @85 Hz 85,94 85,00 32 1.280 × 1.024 @60 Hz 63,98 60,02 33 1.280 × 1.024 @75 Hz 79,98 75,03 34 1.280 × 1.024 @85 Hz 91,15 85,02 35 1.600 × 1.200 @60 Hz 75,00 60,00 36 1.600 × 1.200 @65 Hz 81,25 65,00 37 1.066 × 600 @60 Hz 37,88 60,32 38 1.366 × 768 @60 Hz 48,36 60,00 39 Macintosh13” (640 × 480) 35,00 66,67 40 Macintosh16” (832 × 624) 49,72 74,54 41 Macintosh21” (1.152 × 870) 68,68 75,06
Frecuencia
horizontal (kHz)
Frecuencia
horizontal (kHz)
Frecuencia
vertical (Hz)
Frecuencia
vertical(Hz)
Componente /
Mini D-sub 15P
(Componente)
∗∗ ∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗
RGB /
Mini D-sub 15P
(RGB)
1
∗
∗
2
∗
∗ ∗ ∗
2
∗
∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗
∗
1: Cuando se selecciona el formato RGB y la entrada de señal 525p en el terminal Mini D-sub 15P, se reconoce como
señal VGA 60Hz.
∗2: Al ingresar la señal del formato VGA 60Hz del otro terminal Mini D-sub 15P, se reconoce como señal 525p.
Nota: Las señales sin las especifi caciones de arriba puede que no se visualicen correctamente.
46
Page 47
47
Especifi caciones
TH-42PS9UK, TH-42PS9XK
Fuente de alimentación 120 V AC, 50/60 Hz (TH-42PS9UK)
110 - 127 V CA, 50 / 60 Hz (TH-42PS9XK)
Fuente de consumo
Máximo 290 W
Estado de espera Protección desactivada 0,6 W, Protección activada 0,4 W
Estado de corriente desconectada
Panel de pantalla de plasma Tipo CA con método directo 42 pulg.,
Relación de contraste Max 10000:1
Tamaño de pantalla
(Número. de pixeles) 408.960 (852 (An.) × 480 (AI.))
Condiciones de funcionamiento
Temperatura 32 °F - 104 °F (0 °C - 40 °C)
Humedad 20 % - 80 %
Señales aplicables
Color System NTSC, PAL, PAL60, SECAM, NTSC modifi cado
Scanning format 525 (480) / 60i · 60p, 625 (575) / 50i · 50p, 750 (720) / 60p · 50p, 1125 (1080) / 60i · 50i · 24p · 25p
· 30p · 24sF ···· SMPTE274M, 1250 (1080) / 50i
Señales PC VGA
Terminales de conexión
AV VIDEO IN (BNC) 1,0 Vp-p (75 Ω o alta impedancia)
S VIDEO IN (Mini DIN de 4 patillas) Y: 1 Vp-p (75 Ω), C: 0,286 Vp-p (75 Ω) AUDIO IN (Toma de patilla RCA × 4) 0,5 Vrms
COMPONENTE/RGB Y/G (BNC) Y o G con sincronización 1,0 Vp-p (75 Ω)
P
B/B (BNC), PR/R (BNC) 0,7 Vp-p (75 Ω)
AUDIO IN (Toma de patilla RCA × 2) 0,5 Vrms
PC
SERIAL
Altavoces (6 Ω) 16W [8 W + 8 W] (10 % THD)
Accesorios suministrados
Transmisor del mando a distancia
Pila 2 × tamaño AA
Banda de fi jación (TMME203 o TMME187) × 2
Dimensiones (An × Al. × Prof.) Masa (Peso)
unidad principal solamente
con altavoces 66,1 lbs
(ALTA DENSIDAD, CONECTOR MINI D-SUB DE 15 CONTACTOS
VBS (utilice el puerto HD)
AUDIO IN (Toma de 3,5 ø) TERMINAL DE CONTROL EXTERIOR (CONECTOR D-SUB DE 9 CONTACTOS) RS-232C COMPATIBLE
36,2” (920mm) (An.) × 20,4” (518mm) (Al.)
× 42” (1.056mm) (diagonal)
SVGA, XGA, SXGA, UXGA ···· (comprimido)
Frecuencia de exploración horizontal 15 - 110 kHz
Frecuencia de exploración vertical 48 - 120 Hz
40,2” (1.020 mm) × 24” (610 mm) × 3,5” (89 mm)
0,1 W
16:9 aspect ratio
[2.556 × 480 puntos]
)
Y o G con sincronización 1.0 Vp-p (75 Ω) Y o G sin sincronización 0.7 Vp-p (75 Ω)
B/PB/CB:
R/P
HD/VD:
EUR7636070R
0.7 Vp-p (75 Ω)
0.7 Vp-p (75 Ω)
R/CR:
1.0 - 5.0 Vp-p (alta impedancia) con imagen 1.0 Vp-p (alta impedancia) sin imagen 0.3 Vp-p (alta impedancia) 0,5 Vrms
57,3 lbs
Nota:
El diseño y especifi caciones están sujetos a cambios sin previo aviso. El Masa y dimensiones son aproximados.
Page 48
Especifi caciones
TH-37PH9UK TH-42PH9UK, TH-42PH9XK
Fuente de alimentación 120 V CA, 50 / 60 Hz (TH-37PH9UK, TH-42PH9UK)
110 - 127 V CA, 50 / 60 Hz (TH-42PH9XK)
Fuente de consumo
Máximo 300W 345 W
Estado de espera
Estado de corriente desconectada
Panel de pantalla de plasma Tipo CA con método directo 37 pulg.,
Relación de contraste Max 10000:1
Tamaño de pantalla
(Número. de pixeles) 737.280 (1.024 (An.) × 720 (AI.))
Condiciones de funcionamiento
Temperatura 32 °F - 104 °F (0 °C - 40 °C)
Humedad 20 % - 80 %
Señales aplicables
Color System NTSC, PAL, PAL60, SECAM, NTSC modifi cado
Scanning format 525 (480) / 60i · 60p, 625 (575) / 50i · 50p, 750 (720) / 60p · 50p, 1125 (1080) / 60i · 50i · 24p · 25p
PC signals
Terminales de conexión
AV VIDEO IN (BNC) 1,0 Vp-p (75 Ω o alta impedancia)
COMPONENTE/RGB Y/G (BNC) Y o G con sincronización 1,0 Vp-p (75 Ω)
PC
SERIAL
Altavoces (6 Ω) 16W [8 W + 8 W] (10 % THD)
Accesorios suministrados
Transmisor del mando a distancia
Pila 2 × tamaño AA
Banda de fi jación (TMME203 o TMME187) × 2
Dimensiones (An × Al. × Prof.) Masa (Peso)
unidad principal solamente
con altavoces 59,5 lbs 68,3 lbs
Protección desactivada 0,6 W, Protección activada 0,4 W Protección desactivada 0,6 W, Protección activada 0,4 W
0,1 W 0,1 W
Tipo CA con método directo 42 pulg.,
relación de aspecto de 16:9
32,2” (818mm) (An.) × 18,1” (461mm) (Al.)
× 37” (939mm) (diagonal)
[3.072 × 720 puntos]
· 30p · 24sF ···· SMPTE274M, 1250 (1080) / 50i VGA, SVGA,
XGA, SXGA, UXGA ···· (comprimido)
Frecuencia de exploración horizontal 15 - 110 kHz
Frecuencia de exploración vertical 48 - 120 Hz
S VIDEO IN (Mini DIN de 4 patillas) Y: 1 Vp-p (75 Ω), C: 0,286 Vp-p (75 Ω) AUDIO IN (Toma de patilla RCA × 4) 0,5 Vrms
P
B/B (BNC), PR/R (BNC) 0,7 Vp-p (75 Ω)
AUDIO IN (Toma de patilla RCA × 2) 0,5 Vrms (ALTA DENSIDAD, CONECTOR MINI D-SUB DE 15 CONTACTOS
VBS (utilice el puerto HD)
AUDIO IN (Toma de 3,5 ø) TERMINAL DE CONTROL EXTERIOR (CONECTOR D-SUB DE 9 CONTACTOS) RS-232C COMPATIBLE
36,2” (920 mm) × 21,7” (550 mm) × 3,5” (89 mm)
50,7 lbs 59,5 lbs
)
B/PB/CB:
R/P
R/CR:
HD/VD:
EUR7636070R
36,2” (920mm) (An.) × 20,4” (518mm) (Al.)
786.432 (1.024 (An.) × 768 (AI.))
Frecuencia de exploración horizontal 15 - 110 kHz
Frecuencia de exploración vertical 48 - 120 Hz
Y o G con sincronización 1.0 Vp-p (75 Ω) Y o G sin sincronización 0.7 Vp-p (75 Ω)
0.7 Vp-p (75 Ω)
0.7 Vp-p (75 Ω)
1.0 - 5.0 Vp-p (alta impedancia) con imagen 1.0 Vp-p (alta impedancia) sin imagen 0.3 Vp-p (alta impedancia) 0,5 Vrms
40,2” (1.020 mm) × 24” (610 mm) × 3,5” (89 mm)
16:9 aspect ratio
× 42” (1.056mm) (diagonal)
[3.072 × 768 puntos]
VGA, SVGA, XGA,
SXGA, UXGA ···· (comprimido)
Nota:
El diseño y especifi caciones están sujetos a cambios sin previo aviso. El Masa y dimensiones son aproximados.
48
Page 49
49
Especifi caciones
TH-50PH9UK, TH-50PH9XK
Fuente de alimentación 120 V CA, 50 / 60 Hz (TH-50PH9UK)
110 - 127 V CA, 50 / 60 Hz (TH-50PH9XK)
Fuente de consumo
Máximo 460 W
Estado de espera Protección desactivada 0,5 W, Protección activada 0,3 W
Estado de corriente desconectada
Panel de pantalla de plasma Tipo CA con método directo 50 pulg.,
relación de aspecto de 16:9
Relación de contraste Max 10000:1
Tamaño de pantalla 43,5” (1.106mm)
×
50” (1.269mm)
(Número. de pixeles) 1.049.088 (1.366 (An.) × 768 (AI.))
Condiciones de funcionamiento
Temperatura 32 °F - 104 °F (0 °C - 40 °C)
Humedad 20 % - 80 %
Señales aplicables
Color System NTSC, PAL, PAL60, SECAM, NTSC modifi cado
Scanning format 525 (480) / 60i · 60p, 625 (575) / 50i · 50p, 750 (720) / 60p · 50p, 1125 (1080) / 60i · 50i · 24p · 25p
· 30p · 24sF ···· SMPTE274M, 1250 (1080) / 50i
Señales PC VGA, SVGA, XGA,
SXGA, UXGA ···· (comprimido)
Frecuencia de exploración horizontal 15 - 110 kHz
Frecuencia de exploración vertical 48 - 120 Hz
Terminales de conexión
AV VIDEO IN (BNC) 1,0 Vp-p (75 Ω o alta impedancia)
S VIDEO IN (Mini DIN de 4 patillas) Y: 1 Vp-p (75 Ω), C: 0,286 Vp-p (75 Ω) AUDIO IN (Toma de patilla RCA × 4) 0,5 Vrms
COMPONENTE/RGB Y/G (BNC) Y o G con sincronización 1,0 Vp-p (75 Ω)
P
B/B (BNC), PR/R (BNC) 0,7 Vp-p (75 Ω)
AUDIO IN (Toma de patilla RCA × 2) 0,5 Vrms
PC
SERIAL
Altavoces (6 Ω) 16W [8 W + 8 W] (10 % THD)
Accesorios suministrados
Transmisor del mando a distancia
Pila 2 × tamaño AA
Banda de fi jación (TMME203 o TMME187) × 2
Dimensiones (An × Al. × Prof.) Masa (Peso)
unidad principal solamente
con altavoces 90,4 lbs
(ALTA DENSIDAD, CONECTOR MINI D-SUB DE 15 CONTACTOS
VBS (utilice el puerto HD)
AUDIO IN (Toma de 3,5 ø) TERMINAL DE CONTROL EXTERIOR (CONECTOR D-SUB DE 9 CONTACTOS) RS-232C COMPATIBLE
47,6” (1.
210
mm) × 28,5” (724 mm) × 3,7” (95 mm)
0,1 W
(An.) ×
[4.098 × 768 puntos]
B/PB/CB:
R/P
R/CR:
HD/VD:
EUR7636070R
24,5” (622mm)
(diagonal)
)
Y o G con sincronización 1.0 Vp-p (75 Ω) Y o G sin sincronización 0.7 Vp-p (75 Ω)
0.7 Vp-p (75 Ω)
0.7 Vp-p (75 Ω)
1.0 - 5.0 Vp-p (alta impedancia) con imagen 1.0 Vp-p (alta impedancia) sin imagen 0.3 Vp-p (alta impedancia) 0,5 Vrms
81,6 lbs
(Al.)
Nota:
El diseño y especifi caciones están sujetos a cambios sin previo aviso. El Masa y dimensiones son aproximados.
Page 50
