Panasonic th-37pg9 Operation Manual [es]

Page 1
Before connecting, operating or adjusting this product, please read these instructions completely.
Please keep this manual for future reference.
English
Operating Instructions
Progressive Wide Hospitality Plasma Display
Manual de instrucciones
Pantalla panorámica de plasma progresiva para la industria hotelera
TH-37PG9U TH-42PG9U
TH-37PR9U TH-42PR9U
Model No.
Número de modelo.
Model No.
Número de modelo.
High Defi nition Hospitality Plasma Display
Pantalla de plasma de alta defi nición para la industria hotelera
TQB2AA0701-1
Antes de conectar, utilizar o ajustar este producto, lea completamente este manual de instrucciones;
y guárdelo para consultarlo en el futuro en caso de ser necesario.
Español
La ilustración mostrada es una imagen.
Page 2
Instrucciones en Español
Pantalla panorámica de plasma progresiva para la industria hotelera
Número de modelo TH-37PG9U
TH-42PG9U
Pantalla de plasma de alta definición para la industria hotelera
Número de modelo TH-37PR9U
TH-42PR9U
Page 3
2
ADVERTENCIA
ADVERTENCIA: Para reducir el riesgo de sufrir una descarga eléctrica, no retire la cubierta ni el panel posterior. En el interior no hay piezas que deba reparar el usuario. Solicite las reparaciones al personal de servicio califi cado.
El rayo con punta de fl echa dentro de un triángulo equilátero tiene la finalidad de avisar al usuario de que hay piezas en el interior del producto que si las tocan las personas éstas pueden recibir una descarga eléctrica.
El signo de exclamación dentro de un triángulo equilátero tiene la finalidad de avisar al usuario de la existencia de instrucciones de utilización y servicio importantes en el material impreso que acompaña al aparato.
ADVERTENCIA : Para impedir los daños que podrían ser causados por una descarga eléctrica, no exponga
este aparato a la lluvia ni a la humedad. No ponga recipientes con agua (floreros, tazas, cosméticos, etc.) encima del aparato (incluyendo los estantes que estén encima de él, etc.).
ADVERTENCIA : 1) Para impedir recibir descargas eléctricas, no retire la cubierta. En el interior no hay piezas que
deba reparar el usuario. Solicite las reparaciones al personal de servicio calificado.
2) No quite la clavija de puesta a tierra del enchufe de alimentación. Este aparato está equipado con
un enchufe de alimentación de tres clavijas, una de las cuales sirve para hacer la puesta a tierra. Este enchufe sólo puede conectarse a un tomacorriente que también disponga de puesta a tierra. Esto constituye una medida de seguridad. Si no puede introducir el enchufe en el tomacorriente, póngase en contacto con un electricista.
No anule la finalidad de la clavija de puesta a tierra.
RIESGO DE DESCARGA ELÉTRICA
NO ABRIR
Page 4
3

Instrucciones de seguridad importantes

1) Lea estas instrucciones.
2) Conserve estas instrucciones.
3) Preste atención a todas las advertencias.
4) Siga todas las instrucciones.
5) No utilice este aparato cerca del agua.
6) Limpie solamente con un paño seco.
7) No tape ninguna abertura de ventilación. Instale el aparato según las instrucciones del fabricante.
8) No instale el aparato cerca de fuentes de calor tales como radiadores, salidas de calor, estufas u otros aparatos (incluyendo amplifi cadores) que produzcan calor.
9) No anule la característica de seguridad de la clavija polarizada o de la clavija del tipo con conexión a tierra. Una clavija polarizada tiene dos patillas, una más ancha que la otra. Una clavija del tipo con conexión a tierra tiene dos patillas y una espiga de conexión a tierra. La patilla ancha o la espiga ha sido suministrada para su seguridad. Si la clavija suministrada no entra en su toma de corriente, consulte a un electricista para que le cambie la toma de corriente obsoleta.
10) Proteja el cable de alimentación para que no sea pisado ni pellizcado, especialmente en las clavijas, tomas de corriente y en el punto por donde sale del aparato.
11) Utilice solamente los aditamentos/accesorios que haya especifi cado el fabricante.
12) Utilice el aparato sólo con el mueble con ruedas, soporte, trípode, ménsula o mesa especifi cado por el fabricante o vendido con el aparato. Cuando utilice un mueble con ruedas, tenga cuidado al trasladar la combinación del mueble y el aparato para evitar lesionarse si se cae.
13) Desenchufe este aparato durante tormentas eléctricas o cuando no lo utilice durante mucho tiempo.
14) Solicite todos los trabajos de reparación al personal de servicio cualificado. La reparación del aparato será necesaria cuando éste se haya estropeado de cualquier forma; por ejemplo, cuando se haya estropeado la clavija o el cable de alimentación, cuando se haya derramado líquido o hayan caído objetos en el interior del aparato, cuando el aparato haya quedado expuesto a la lluvia o a la humedad, cuando no funcione normalmente o cuando se haya caído.
15) Para impedir las descargas eléctricas, asegúrese de que la patilla de puesta a tierra de la clavija del cable de alimentación de CA esté fi rmemente conectada.
Page 5
4

Indice

Estimado cliente de Panasonic
Bienvenido a la familia de clientes de Panasonic. Esperamos que pueda disfrutar durante muchos años con su nueva Pantalla de plasma. Para recibir el máximo beneficio de su aparato, lea estas instrucciones antes de hacer ajustes y guárdelas para consultarlas en el futuro. Guarde también el recibo y anote el número de modelo y número de serie de su aparato en el espacio de la cubierta posterior de este manual.
Instrucciones de seguridad importantes ............... 3
Aviso de seguridad importante ............................... 5
Precauciones para su seguridad ............................ 6
Mantenimiento .......................................................... 7
Accesorios ................................................................ 8
Accesorios suministrados .......................................8
Conexiones ............................................................... 9
Conexión de los terminales de entrada PC ........... 10
Conexión de los terminales SERIAL ..................... 11
Encendido/apagado de la alimentación .............. 12
Selecciones iniciales .............................................13
Selección de la señal de entrada .......................... 13
Selección del idioma del menú en pantalla ..........13

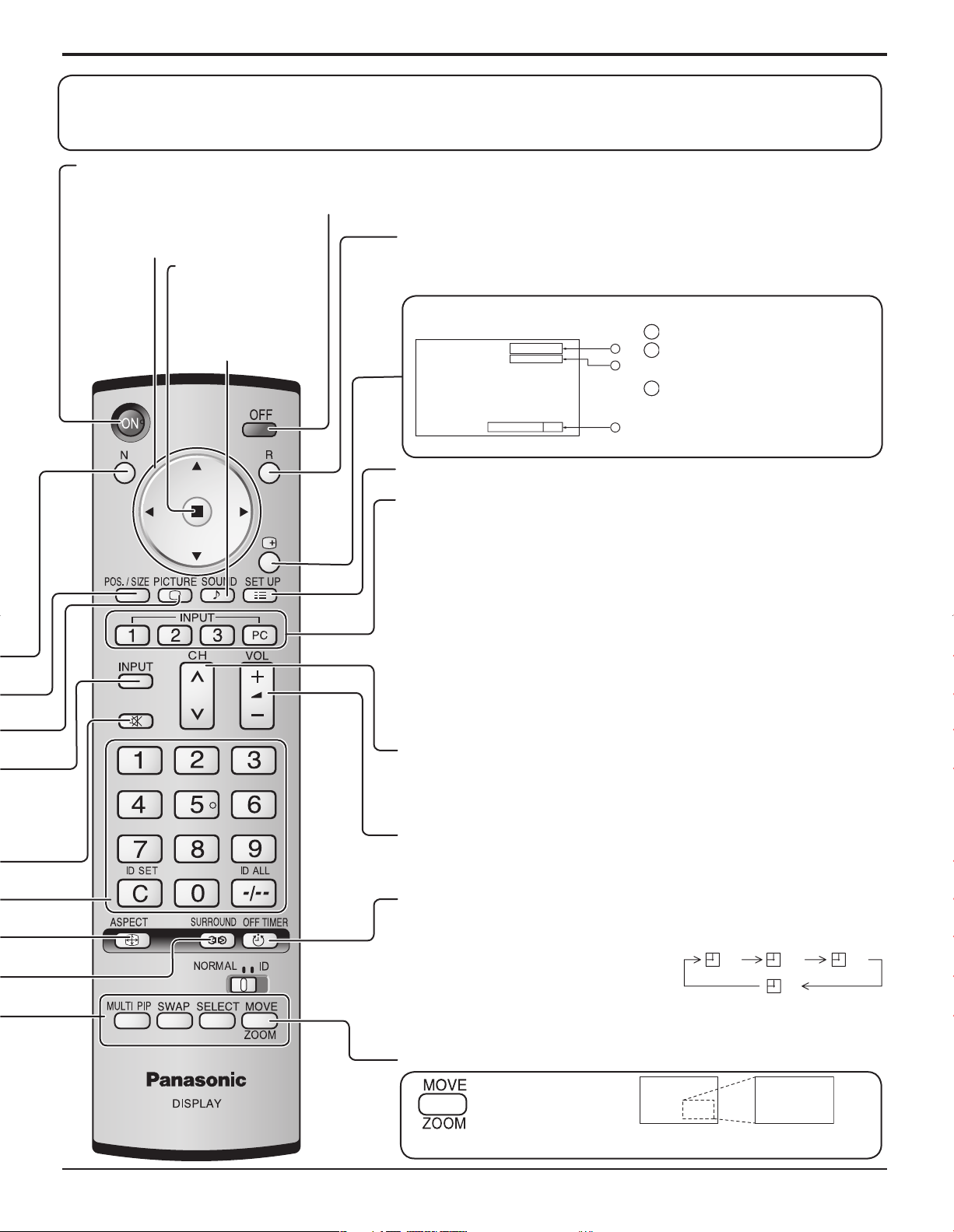

Controles básicos ..................................................14

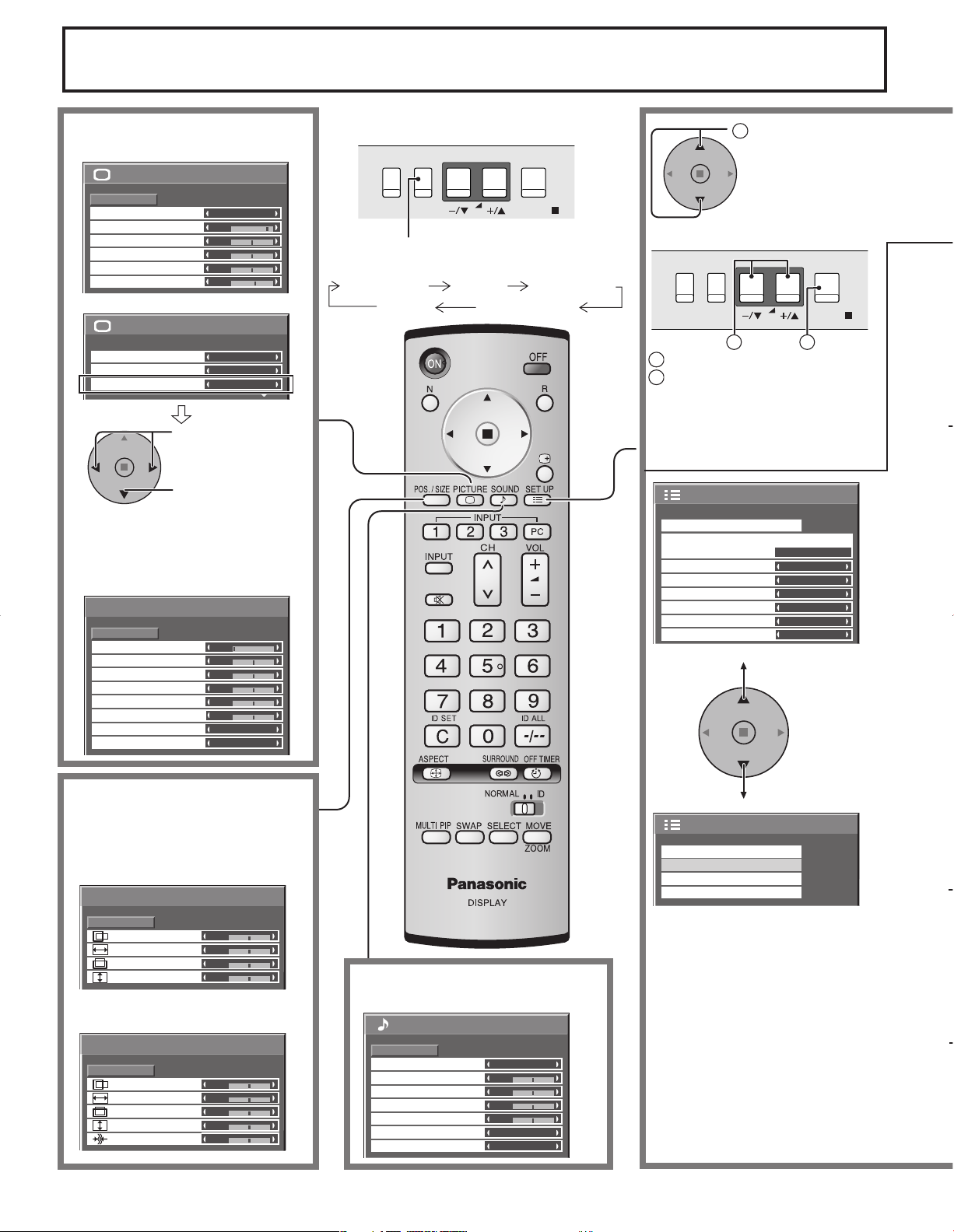

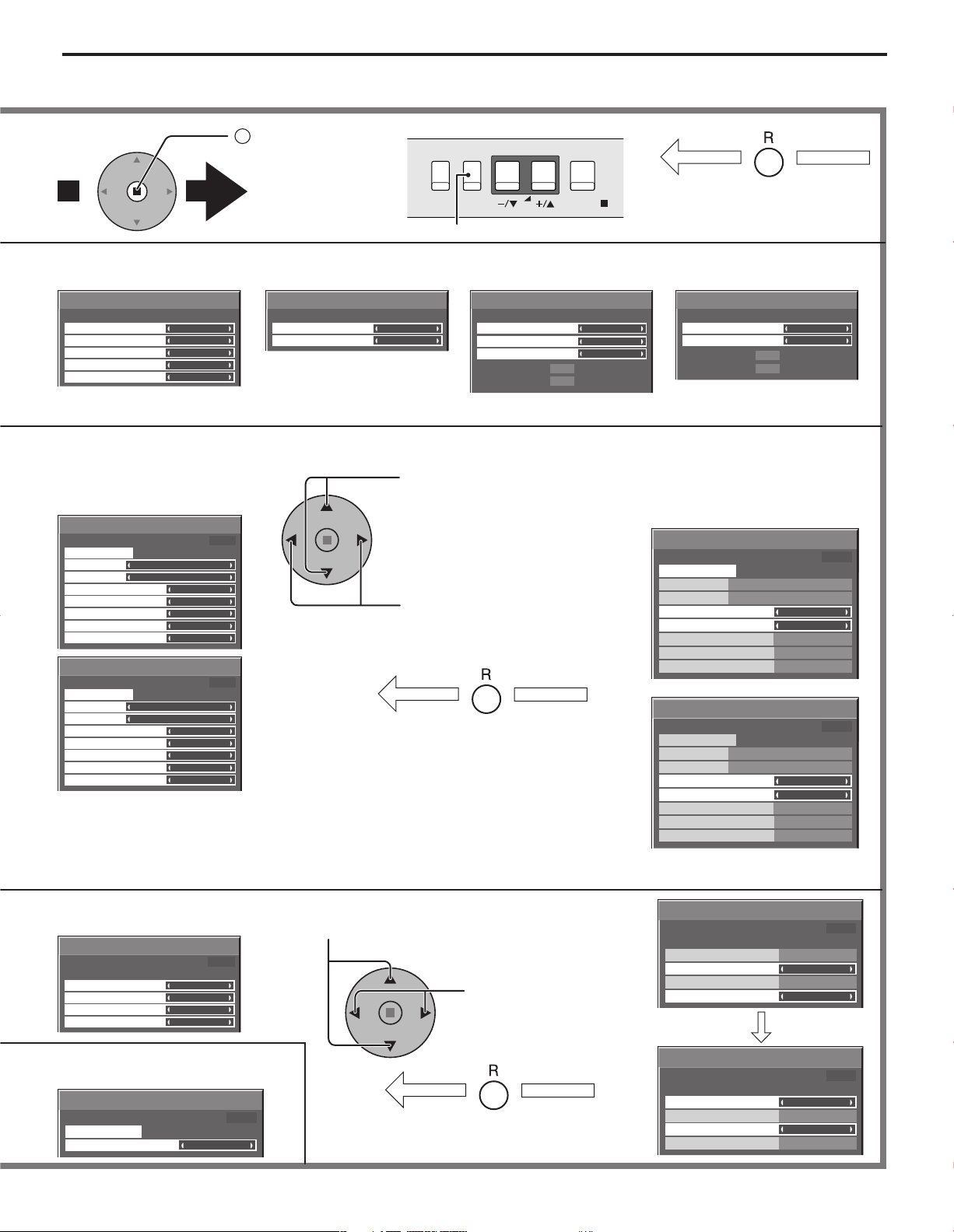

Indicación en pantalla ...........................................16

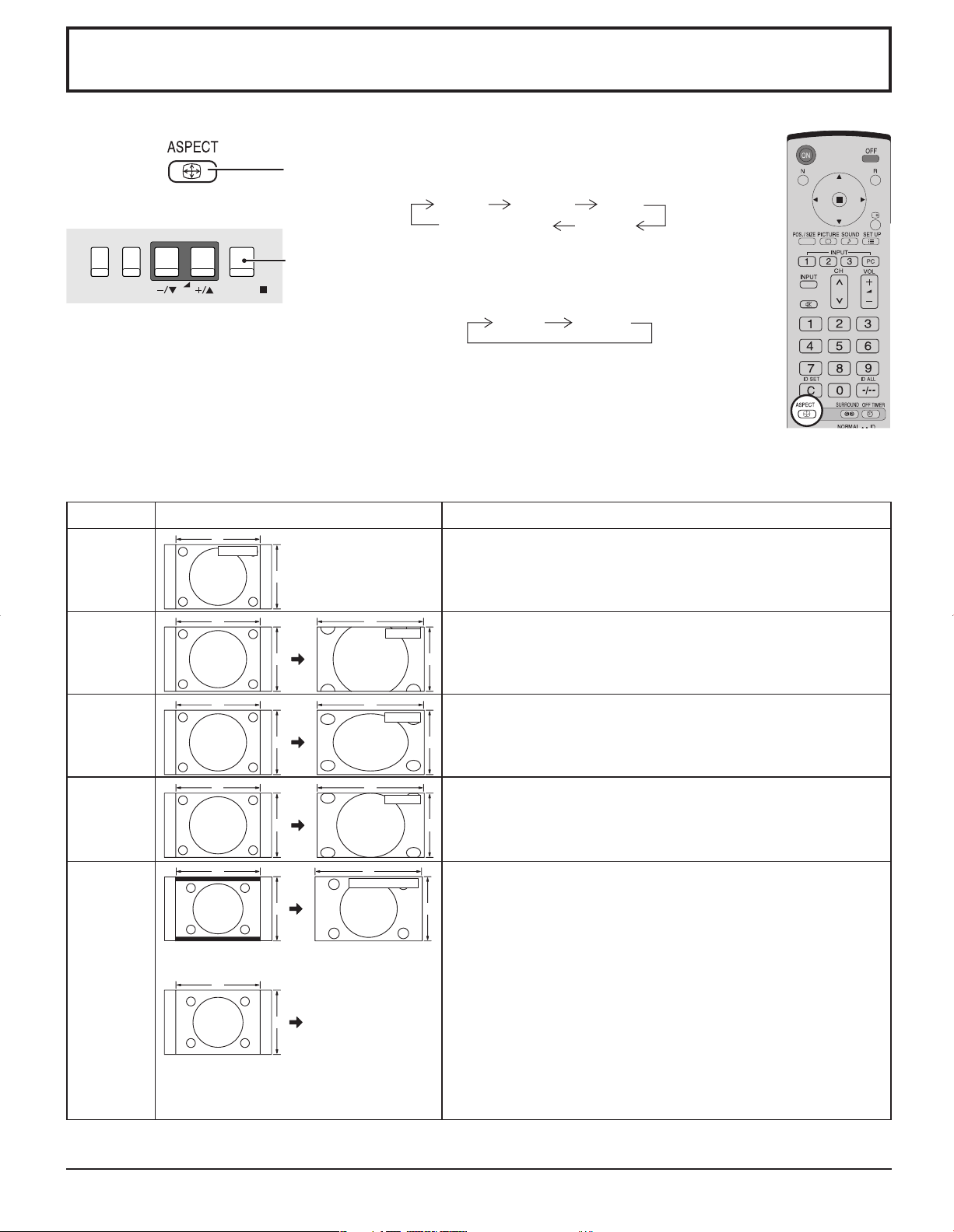

Controles de ASPECTO ......................................... 18

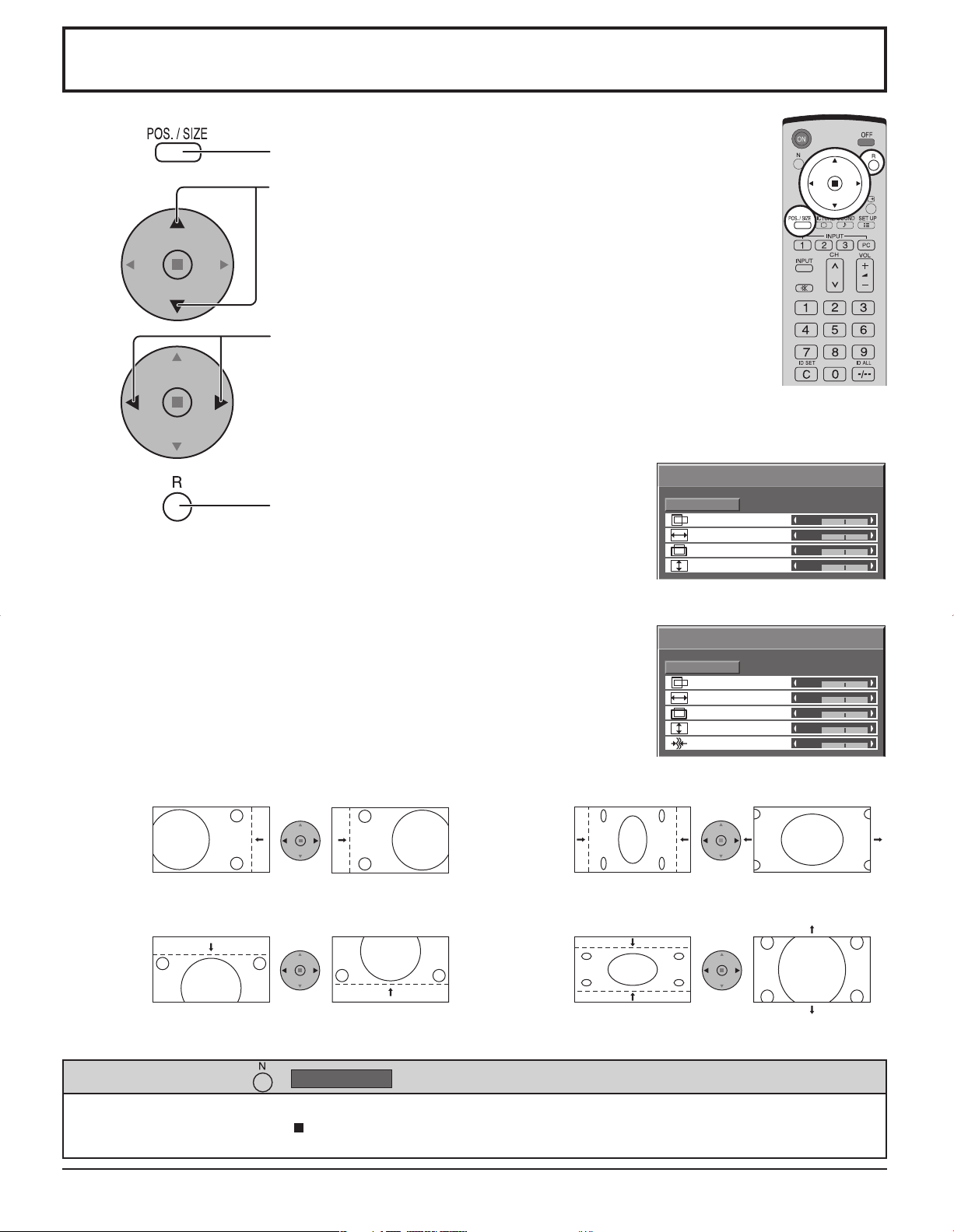

Ajuste de Pos. /Tamaño ......................................... 19

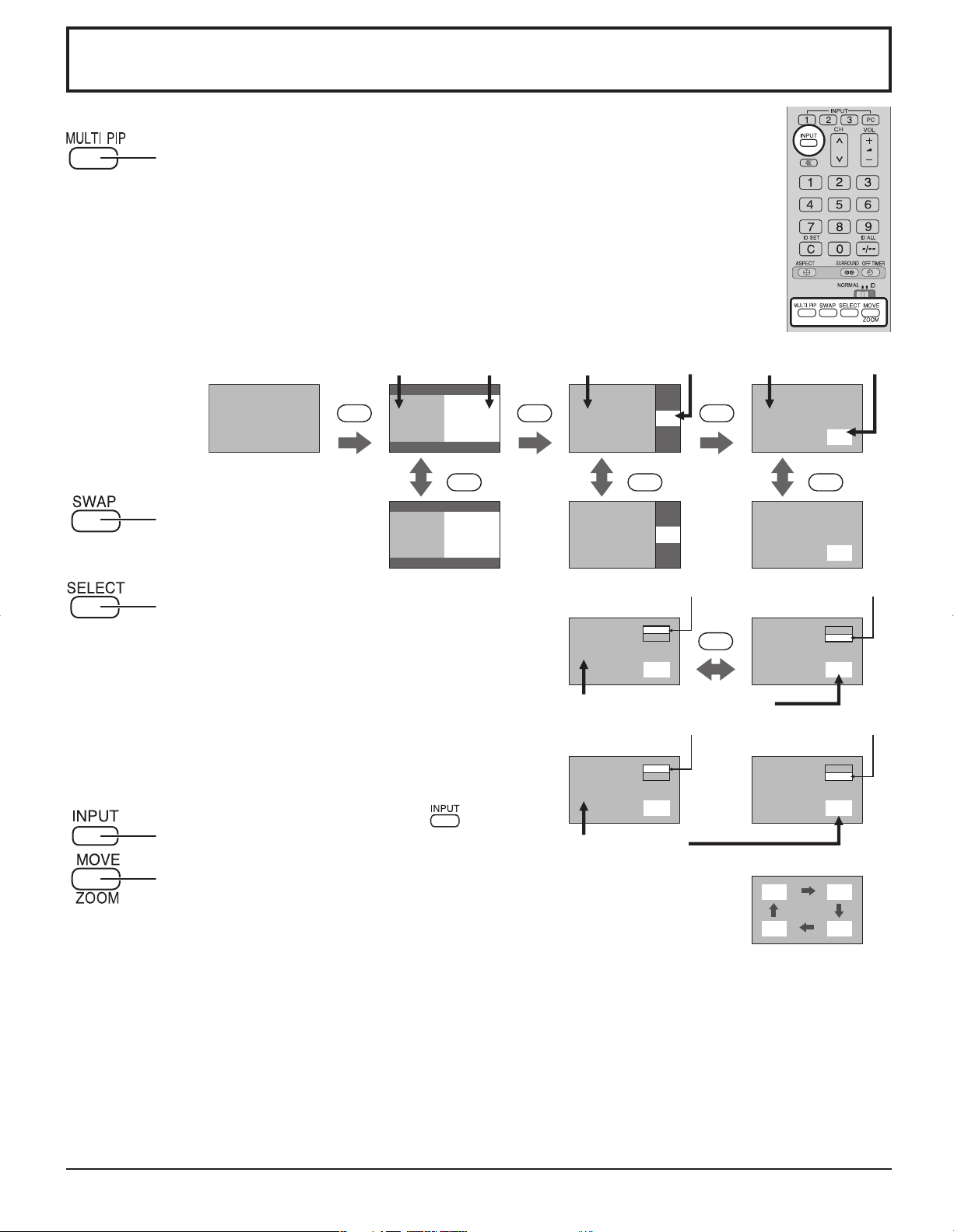

MULTI PIP ...............................................................20
Advanced PIP (PIP avanzado) ..............................21
Ajuste de imagen ...................................................22
Ajustes avanzados ................................................ 23

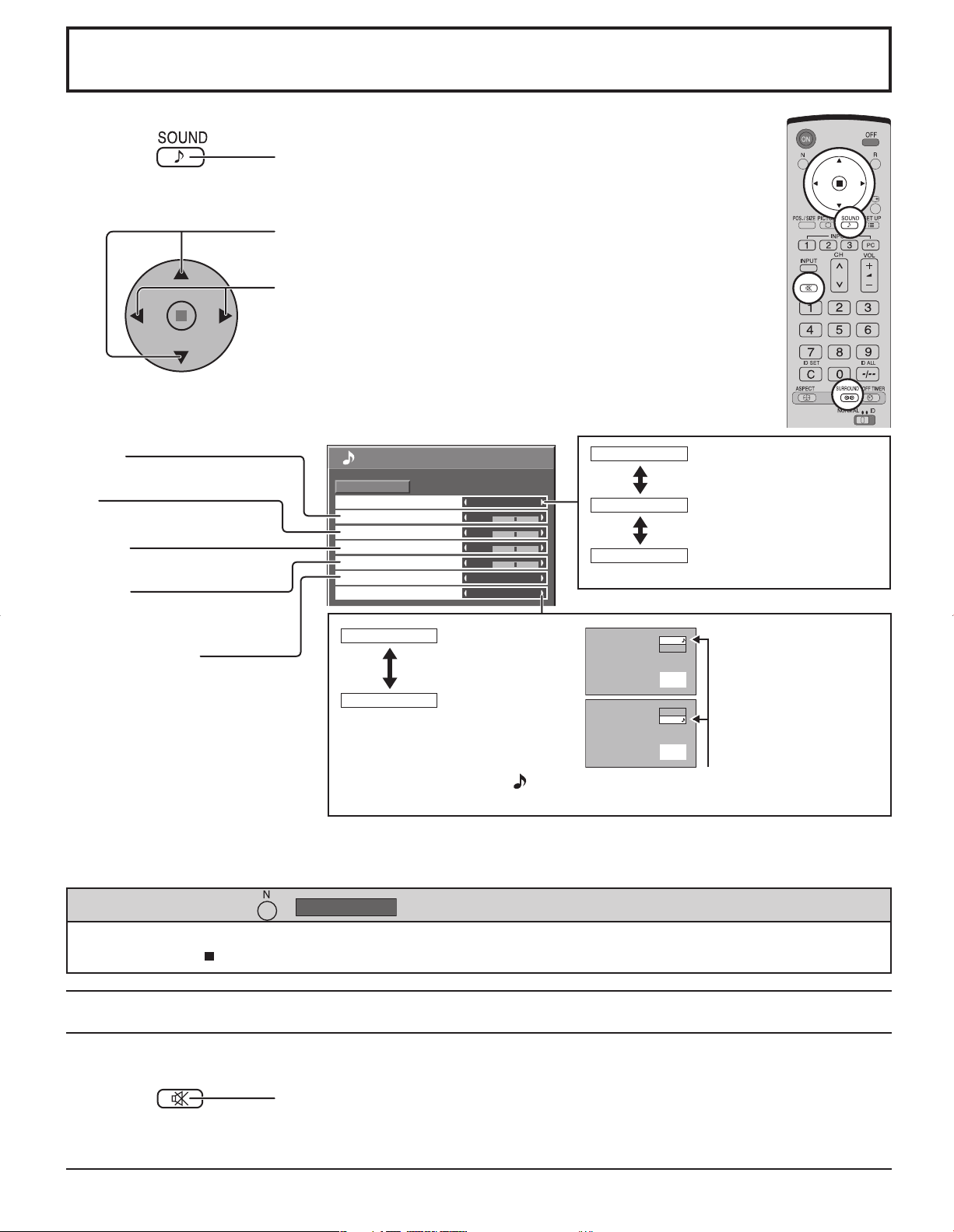

Ajuste del sonido ................................................... 24
Silenciamiento ......................................................24

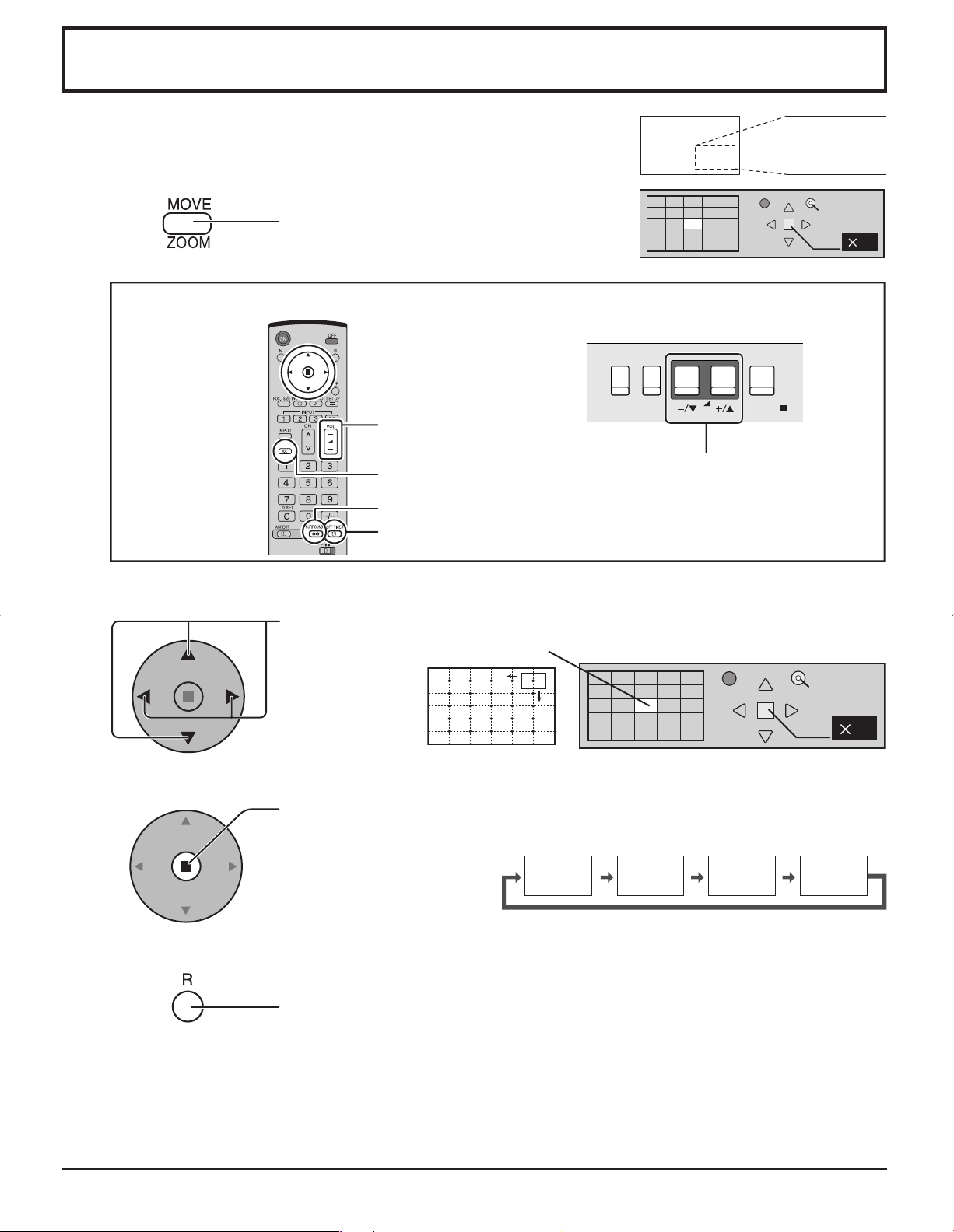

Zoom digital ............................................................ 25
Puesta de HORA ACTUAL / TEMPORIZADOR ajuste
.. 26
Puesta de HORA ACTUAL .................................... 26
TEMPORIZADOR ajuste ......................................27
Protec. pantalla (Para impedir las imágenes secundarias)
.............................................................. 28
Establecimiento del tiempo de activación
de Protec. Pantalla ................................................ 29
Reducción del efecto de imagen secundaria
en la pantalla ......................................................... 29

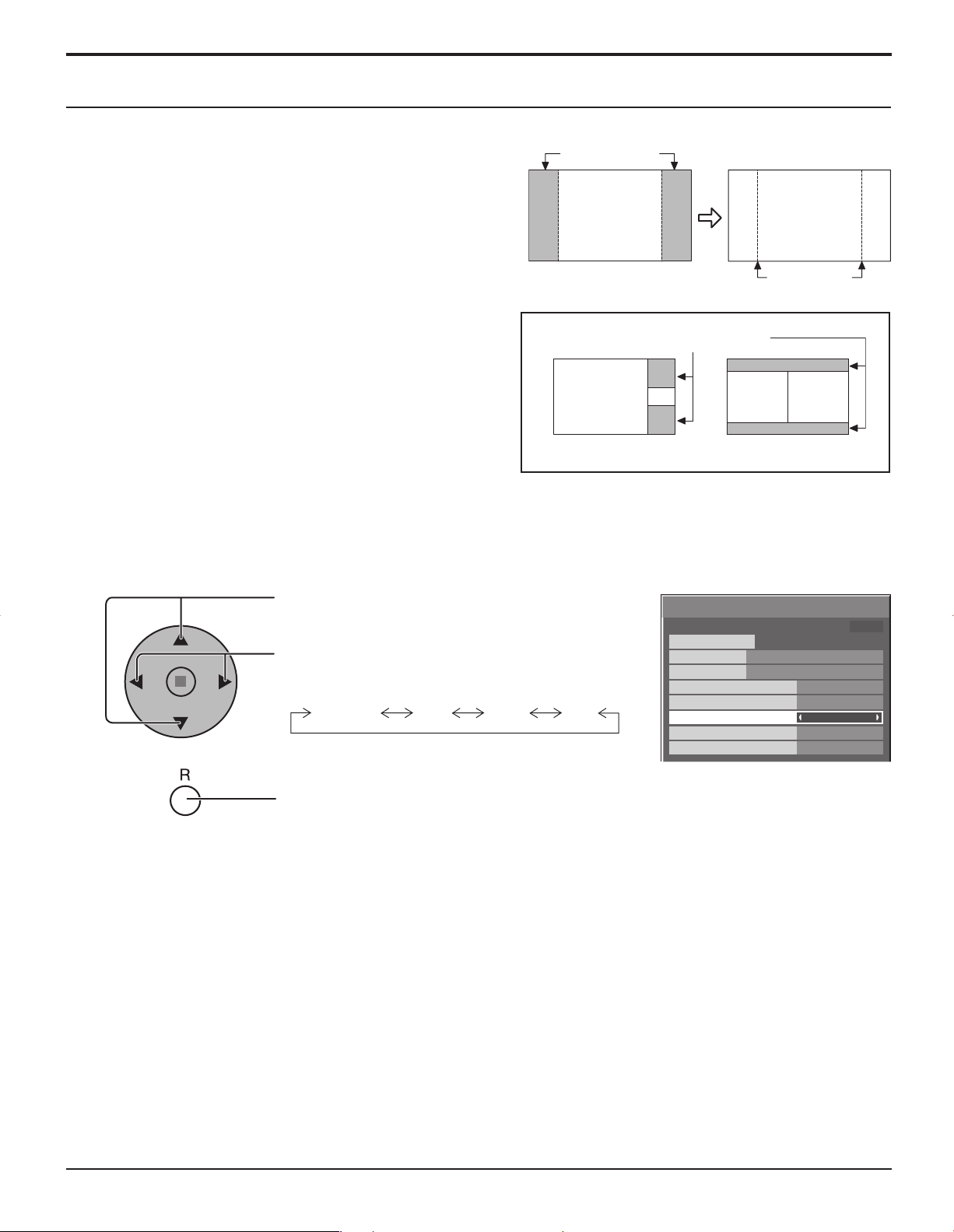

Ajuste de paneles laterales ...................................30
Reducción de consumo de energía ...................... 31
Personalización de las etiquetas de entrada ......... 31
Configuración para las señales de entrada .........32
Selección de entrada de señal componente/RGB
..32
Filtro 3D Y/C .......................................................... 32
Sistema de color / Panasonic Auto ........................33
Cinema reality / P-NR ............................................ 33
Sincronización .......................................................34
Frecuencia horizontal (kHz)/
Frecuencia vertical (Hz) ........................................34
Ajustes de Options (Opciones) ............................. 35
Estado de transporte.............................................. 38

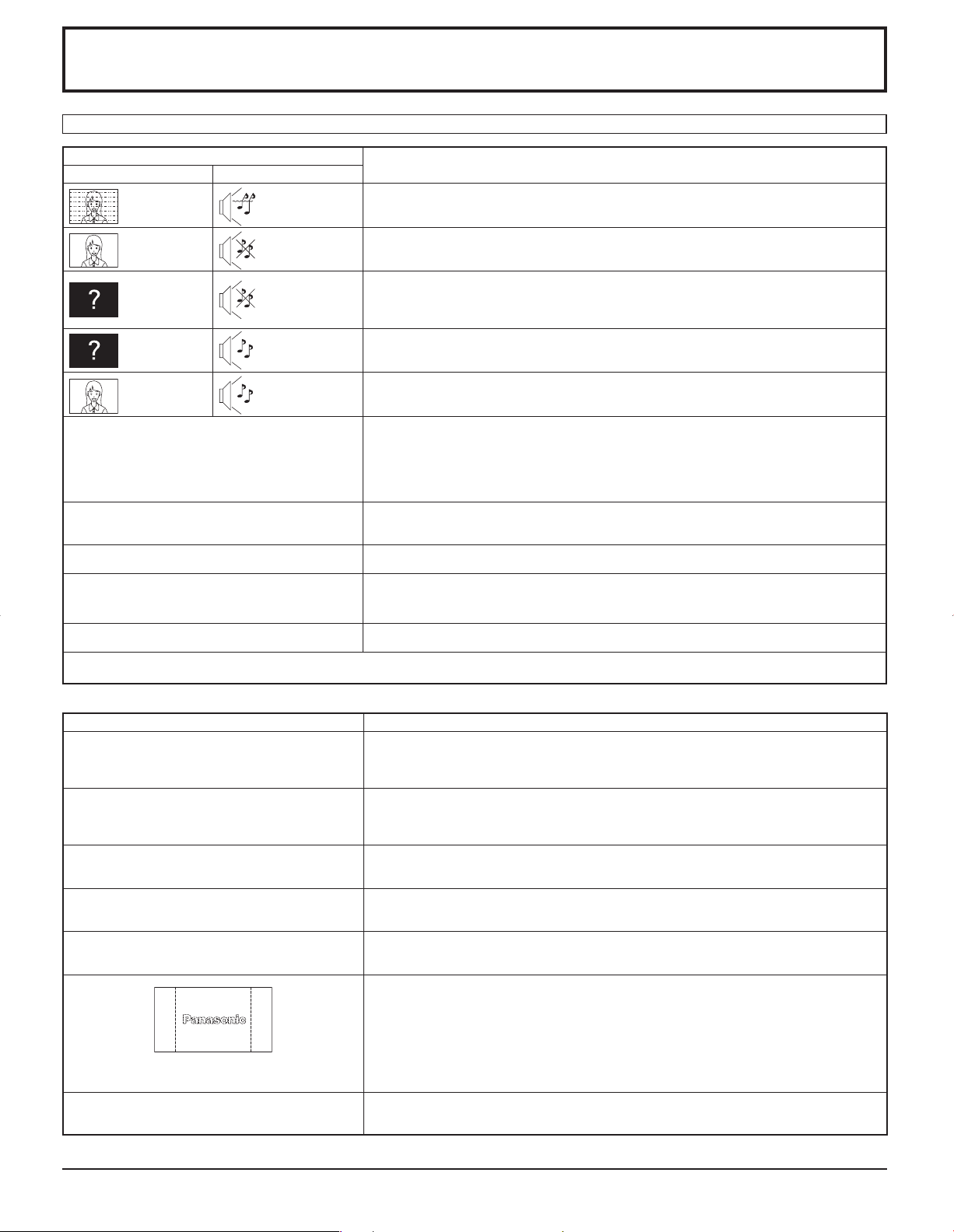

Localización de averías .........................................39
Señales de entrada de PC
....................................... 40
Especificaciones .................................................... 41
Page 6
5
Este equipo ha sido probado y ha demostrado cumplir con los límites establecidos para dispositivos digitales de la Clase B, de conformidad con el Apartado 15 de las Normas de la FCC. Estos límites han sido diseñados para proporcionar una protección razonable contra las interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede radiar energía radioeléctrica, y si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las comunicaciones por radio. Sin embargo, no existe ninguna garantía de que las interferencias no se produzcan en una instalación particular. Si este equipo causa interferencias perjudiciales en la recepción de la radio o la televisión, lo que puede determinarse apagando y encendiendo el equipo, al usuario se le recomienda intentar corregir la interferencia tomando una o más de las medidas siguientes:
• Cambie la orientación o el lugar de instalación de la antena.
• Aumente la separación entre el equipo y el receptor.
• Conecte el equipo a una toma de corriente diferente de aquella a la que está conectada el receptor.
• Consulte a su concesionario o a un técnico con experiencia para solicitar su ayuda. Este aparato cumple con el Apartado 15 de las Normas de la FCC. El funcionamiento está sujeto a las dos
condiciones siguientes: (1) Este aparato no debe causar interferencias perjudiciales, y (2) debe aceptar cualquier interferencia recibida, incluyendo aquellas que puedan causar un funcionamiento no deseado.
AVISO DE LA FCC: Cualquier cambio o modifi cación que se hiciera sin contar con la aprobación de Panasonic Corporation of North America podría causar interferencias perjudiciales y anularía la autorización que tiene el usuario para utilizar este dispositivo.
Declaración de conformidad de la FCC
Número de modelo TH-37PG9U, TH-42PG9U, TH-37PR9U, TH-42PR9U Responsable: Panasonic Corporation of North America
One Panasonic Way, Secaucus, NJ 07094 Dirección de contacto: Panasonic Broadcast & Television Systems Company 1-800-524-1448 email: [email protected]
AVISO PARA CANADÁ:
Este aparato digital de la Clase B cumple con la norma canadiense ICES-003.
Nota:
No permita que una imagen fi ja se visualice durante mucho tiempo porque esto podrá ser la causa de que quede una imagen secundaria en la pantalla panorámica de plasma. Los ejemplos de imágenes fi jas incluyen logotipos, videojuegos, imágenes de computadora, teletexto e imágenes mostradas en el formato 4:3.
Marcas comerciales y registradas
• VGA es una marca comercial de International Business Machines Corporation.
• Macintosh es una marca registrada de Apple Computer, EE.UU.
• S-VGA es una marca registrada de Video Electronics Standard Association. Aunque no se mencionen especialmente marcas comerciales de compañías o productos, tales marcas
comerciales están plenamente reconocidas.

Aviso de seguridad importante

Page 7
6

Precauciones para su seguridad

Esta la pantalla de plasma puede utilizarse sólo con los siguientes accesorios opcionales. El uso con cualquier otro tipo de accesorios opcionales puede causar inestabilidad y terminar provocando daños.
(Matsushita Electric Industrial Co., Ltd. fabrica todos los accesorios siguientes.)
• Pedestal ...................................................................................................................... TY-ST09GR-K
• Abrazadera de suspensión de pared (vertical) ........................................................... TY-WK42PV3U
• Abrazadera de suspensión de pared (angular) ..........................................................TY-WK42PR2U, TY-WK42PR3U
• Tablero de terminales de video componente BNC .....................................................TY-42TM6A
• Tablero de terminales de video compuesto BNC .......................................................TY-42TM6B
• Tarjeta de terminales de vídeo dual BNC ................................................................... TY-FB9BD
• Tarjeta de terminales pasante Ir .................................................................................TY-FB9RT
• Tablero de terminales de video componente RCA .....................................................TY-42TM6Z
• Tablero de terminales de video compuesto RCA ........................................................ TY-42TM6V
• Tablero de terminales de entrada de PC .................................................................... TY-42TM6P
• Tablero de terminales de (digiral) RGB ......................................................................TY-42TM6D
• Tablero de terminales HDMI ....................................................................................... TY-FB8HM
• Tarjeta de sintonizador U/V con MATE I/F .................................................................. TY-FB9TU
(excepto para Canadá) Solicite ayuda de un técnico cualificado para realizar la instalación.
Las partes pequeñas pueden presentar un peligro ya que la persona puede atorarse si dichas partes se tragan accidentalmente. En consecuencia, mantenga estas partes fuera del alcance de los niños pequeños. Tire las partes pequeñas y objetos, incluyendo materiales para embalaje y bolsas/ papeles de plástico, para que los niños pequeños no jueguen, ya que si lo hicieran corren un riesgo potencial de sofocación.
Cuando utilice la pantalla de plasma
No acerque sus manos, rostro u otros objetos cerca de los orificios de ventilación de la pantalla de plasma.
• El aire que sale de los orificios de ventilación y de la parte superior de la pantalla de plasma está caliente. No acerque sus manos, cara u objetos que no puedan soportar el calor, a estos orificios porque puede quemarse.
Desconecte todos los cables antes de mover la pantalla de plasma.
• Si fuera necesario mover la pantalla de plasma a otro
lugar y se dejan algunos cables conectados, éstos pueden dañarse, provocar un incendio o una descarga eléctrica.
Desenchufe el cable eléctrico del tomacorriente como medida de seguridad antes de realizar una limpieza.
• Puede sufrir una descarga eléctrica si no lo hace.
Limpie el cable eléctrico a intervalos regulares para evitar que se cubra por el polvo.
• Si hay acumulación de polvo en el enchufe del cable eléctrico, la humedad puede acumularse y dañar el aislamiento, provocando un incendio. Desenchufe el cable eléctrico del tomacorriente y limpie con un paño seco.
Esta pantalla de plasma radia rayos infrarrojos, y por lo tanto puede afectar a otros equipos de comunicación por infrarrojos. Instale su sensor de infrarrojos en un lugar alejado de la luz directa de su pantalla de plasma o de la luz reflejada por ella.
Nota:
No permita que una imagen fija se visualice durante mucho tiempo porque esto podrá ser la causa de que quede una imagen secundaria en la pantalla panorámica de plasma. Los ejemplos de imágenes fijas incluyen logotipos, videojuegos, imágenes de computadora, teletexto e imágenes mostradas en el formato 4:3.
PRECAUCION
Page 8
7
Precauciones para su seguridad / Mantenimiento
ADVERTENCIA
El frente del panel de la pantalla ha recibido un tratamiento especial. Limpie suavemente la superficie del panel utilizando el paño de pulido o un paño suave.
• Si la superficie está especialmente sucia, limpie con un paño suave empapado en agua o agua mezclada con una pequeña cantidad de detergente neutro, frote uniformemente con un paño seco del mismo tipo hasta que la superficie quede completamente seca.
• No raye o golpee la superficie del panel con sus uñas u otros objetos duros ya que la superficie puede dañarse. Además, evite el contacto con sustancias volátiles tales como rociadores de insecticida, disolventes y diluyentes de pintura, de lo contrario puede verse afectada la calidad de la superficie.
Si el mueble se ensucia, limpie con un paño suave y seco.
• Si el mueble está muy sucio, empape el paño en agua mezclada con una pequeña cantidad de detergente neutro y escurra el paño hasta eliminar el agua. Utilice el paño para limpiar el mueble y seque frotando con un paño seco.
• No permita que el detergente entre en contacto directo con la superficie de la Alta definición Pantalla de plasma. Si las gotas de agua entran en el interior del aparato, pueden surgir problemas en el funcionamiento.
• Evite el contacto con sustancias volátiles tales como rociadores de insecticida, disolventes y diluyentes de pintura debido a que puede verse afectada la superficie del mueble y puede desprenderse el revestimiento. Tampoco deje la superficie por mucho tiempo en contacto con artículos de caucho o PVC.

Mantenimiento

Instalación
No instale la pantalla de plasma sobre superficies inclinadas o poco estables.
• La pantalla de plasma puede caerse o darse vuelta.
No coloque objetos encima de la pantalla de plasma.
• Si se derrama agua en la pantalla de plasma o entran objetos extraños en su interior, se puede provocar un cortocircuito que causará fuego o descarga eléctrica. Si entran objetos extraños en el interior de la pantalla de plasma, consulte con su tienda local de Panasonic.
No cubra los orificios de ventilación.
• La pantalla de plasma puede calentarse excesivamente provocado fuego o daños en la Pantalla de plasma.
Si se utiliza un pedestal (accesorio opcional), deje un espacio de 3
15/16” (10 cm) o más en la parte superior,
izquierda y derecha, 2 3/8” (6 cm) o más en la parte inferior y 2 3/4” (7 cm) o más en la parte posterior. Si se utiliza algún otro método de instalación, deje un espacio de 3 15/16” (10 cm) o más en la parte superior, inferior, izquierda y derecha y 2 3/4” (7 cm) o más en la parte posterior.
Cuando utilice la pantalla de plasma
La pantalla de plasma fue diseñada para funcionar con una CA de 120 V, 50/60 Hz.
Inserte completamente el enchufe del cable eléctrico.
• Si el enchufe no ha entrado completamente puede generar calor y ser el origen de un incendio. Si el enchufe está dañado o el tomacorriente está flojo, no los utilice.
No toque el enchufe del cable eléctrico con las manos mojadas.
• Puede recibir una descargue eléctrica.
No haga nada que pueda dañar el cable eléctrico. Cuando desenchufe el cable eléctrico, sujete del enchufe y no el cable.
• No dañe el cable eléctrico, no lo modifique ni coloque objetos pesados encima, ni coloque cerca de objetos que desprendan calor, no tuerza ni tire excesivamente del mismo. Esto puede provocar un fuego o descarga eléctrica. Si el cable eléctrico está dañado, solicite la reparación en su tienda local de Panasonic.
Si no se utiliza la pantalla de plasma durante un largo período de tiempo, desenchufe el cable eléctrico del tomacorriente.
Si se producen problemas durante el uso
Si se produce un problema (por ejemplo falta la imagen o sonido), o si sale humo o hay olores no normales de la pantalla de plasma, desenchufe inmediatamente el cable eléctrico del tomacorriente.
• Si sigue utilizando la pantalla de plasma en estas condiciones, puede provocar un fuego o descarga eléctrica. Después de comprobar que ha dejado de salir humo, llame a su tienda local de Panasonic para solicitar las reparaciones necesarias. No repare la Alta definición Pantalla de plasma por su cuenta ya que es muy peligroso.
Si entra agua o materias extrañas en el interior de la pantalla de plasma, si se ha caído la pantalla de plasma o si el mueble exterior está dañado, desenchufe inmediatamente el cable eléctrico.
• Puede provocar un cortocircuito que inicie un incendio. Llame a su tienda local de Panasonic para hacer las reparaciones necesarias.
Page 9
8

Accesorios

Accesorios suministrados

Compruebe que ha recibido todos los accesorios indicados
Manual de instrucciones Cable de CA
El mando a distancia no se incluye con este aparato. Puede adquirirlo separadamente. Modelo : EUR7636070R
Banda de fijación × 2
Page 10
9

Conexiones

2
1
SERIALPC IN
AUDIO
SLOT1 SLOT2 SLOT3
1
2
Conexión del cable de alimentación de CA (vea la página 12)
Conecte el enchufe en
el tomacorriente del cuerpo principal.
Fije la abrazadera.
– Fijación del cable de alimentación de CA
Cómo fijar: Fije empujando hacia adentro hasta que oiga un ruido seco.
Cómo soltar: Suelte moviendo hacia arriba mientras tira del resalto.
– Bandas de fijación de cables
Asegure cualquier exceso de los cables con las bandas según sea necesario.
Pase la banda de fijación de cables suministrada a través de la presilla como se muestra en la figura.
Para asegurar los cables conectados a los terminales, ponga la banda de fijación de cables alrededor de los cables y luego pase el extremo de la banda que forma la punta a través del bloque de cierre, como se muestra en la figura.
Asegurándose de que los cables estén lo suficientemente flojos como para reducir al mínimo la tensión (especialmente el cable de la alimentación), una firmemente todos los cables con la banda de fijación suministrada.
Para apretar: Para aflojar:
Tire
Tire
Empuje la perilla
Del terminal serial de una computadora (vea la página 11)
Del terminal de salida del monitor de una computadora (vea la página 10)
Ranuras de inserción de tableros de terminales opcionales (tapadas)
1
2
Page 11
10
Conexiones
Conexión de los terminales de entrada PC
Notas:
• Debido a la falta de espacio, a veces usted puede tener problemas al conectar el cable mini D-sub 15P con núcleo de ferrita a un terminal de entrada de PC.
• Las señales de ordenador que pueden entrar son las que tienen una frecuencia de exploración horizontal de 15 a 110 kHz y una frecuencia de exploración vertical de 48 a 120 Hz. (Sin embargo, las señales que exceden 1.200 líneas no se visualizarán correctamente.)
• La resolución del visor tiene un máximo de 640 × 480 puntos (TH-37PG9U, TH-42PG9U), 768 × 720 puntos (TH-37PR9U), 768 × 768 puntos (TH-42PR9U) cuando el modo de aspecto se ajusta en “4:3”, y de 852 × 480 puntos (TH-37PG9U, TH-42PG9U), 1.024 × 720 puntos (TH-37PR9U), 1.024 × 768 puntos (TH-42PR9U) cuando el modo de aspecto se ajusta en “16:9”. Si la resolución del visor excede estos máximos, tal vez no sea posible mostrar los detalles finos con suficiente claridad.
• Los terminales de entrada PC son compatibles con DDC1/2B. Si que se conecta no es compatible con DDC1/2B, necesitará hacer los cambios de ajuste en el momento de la conexión.
• Algunos modelos de PC no pueden conectarse a la pantalla de plasma.
• No es necesario un adaptador para con terminal mini D sub 15 patillas compatibles con DOS/V.
• Esta figura es sólo a modo de ejemplo.
• Los equipos y cables adicionales de la figura no se suministran con este equipo.
• No ajuste las frecuencias de exploración horizontal y vertical para las señales de PC a niveles que están por encima o por debajo de la gama de frecuencias especificada.
• La entrada de componente es posible con las patillas 1, 2 y 3 del conector D sub de 15 patillas.
Nombres de las señales del conector mini D sub 15 patillas
Forma de las patillas para el terminal de entrada PC
Ordenador
Adaptador de conversión (si fuera necesario)
mini D sub 15 patillas
RGB
Cable PC
Enchufe estéreo
Audio
Conecte un cable que coincida con el terminal de salida de audio en la computadora.
N° patilla Nombre de la señal N° patilla Nombre de la señal N° patilla Nombre de la señal
R (rojo)
6
GND (tierra)
NC (no conectado)
G (verde)
7
GND (tierra)
SDA
B (azul)
8
GND (tierra)
13
HD/SYNC
4
NC (no conectado)
NC (no conectado)
14
VD
5
GND (tierra)
10
GND (tierra)
15
SCL
AUDIO
PC IN
1514131211
67839
1
2
10
45
1
2
3
9
11
12
Page 12
11
Conexiones
Conexión de los terminales SERIAL
Notas:
• Utilice el cable RS-232C para conectar el ordenador a la pantalla de plasma.
• Los ordenadores mostrados sólo sirven como ejemplo.
• El equipo y los cables adicionales mostrados no son suministrados con este aparato. El terminal SERIAL cumple con la especificación de interface RS-232C para que pueda controlar la pantalla de plasma mediante un ordenador conectado en este terminal. El ordenador requiere el uso de un software que permita transmitir y recibir los datos de control que satisfagan las condiciones que se dan a continuación. Utilice una aplicación de ordenador tal como un idioma de programación para crear el software. Para más detalles, consulte la documentación de la aplicación de ordenador.
El terminal SERIAL se utiliza cuando la pantalla de plasma se controla mediante una ordenador.
Parámetros de comunicación
Forma de patillas del cable
de conversión RS-232C
Ordenador
Cable recto RS-232C
D-SUB 9 patillas
Nivel de señal
Método de sincronización
Velocidad de baudios
Paridad
Longitud de carácter
Bit de parada
Operaciones de control
Cumple con RS-232C
Asincrónico
9600 bps
Ninguna
8 bits
1 bit
-
2
1
Cable de conversión RS-232C
Hembra de 9 patillas D sub Detalles R X D T X D GND
• No se usa Cortocircuitado
•
NC
Formato básico para datos de control
La transmisión de los datos de control del ordenador empieza con la señal STX seguida por el comando, los parámetros y por último una señal ETX en ese orden. Si no hay parámetros, la señal de parámetro no necesita ser transmitida.
Notas:
• Si se transmiten múltiples comandos, espere que venga la respuesta para el primer comando, de la unidad, antes de enviar el siguiente comando.
• Si se envía un comando incorrecto por error, esta unidad enviará un comando “ER401” al ordenador.
Con la alimentación desconectada, esta pantalla sólo responde al comando PON.
Inicio (02h)
Comando de 3 caracteres (3 bytes)
Dos puntos
Parámetro(s) (1 - 5 bytes)
Fin (03h)
STX C1 C2 C3 P1 P2 P3 P4: P5 ETX
Comando
Comando PON POF AVL
AMT IMS
DAM
Detalles de control Alimentación encendido Alimentación apagado Volúmen 00 - 63 Silenciamiento apagado Silenciamiento encendido Selección de entrada (conmutación) Entrada Slot1 Entrada Slot2 Entrada Slot3 Entrada PC Selección de modo de pantalla (conmutación) 4 : 3 Zoom 16:9 Preciso Panasonic Auto
Parámetro None None
** 0
1 None SL1 SL2 SL3 PC1 None
NORM ZOOM FULL JUST SELF
9876
SERIAL
53214
3 5
6
4
7 8
9
Page 13
12
Encendido/apagado de la alimentación
POWER
Indicador de alimentación
Sensor del mando a distancia
Conexión de la clavija del cable de alimentación de CA a la pantalla de plasma.
Fije firmemente la clavija del cable de alimentación de CA en la pantalla de plasma con el fijador. (vea la página 9)
Conexión de la clavija a una toma de corriente
Presione el interruptor principal de la pantalla de plasma para encender el aparato.
Encendido de la alimentación: Verde
Ejemplo: La pantalla de abajo se mostrará durante un rato
después de encendida la pantalla de plasma. (La condición del ajuste es un ejemplo.)
Presione la tecla de espera del mando a distancia para apagar la pantalla de plasma. Panorámica de Plasma: Rojo (espera)
Presione la tecla de espera del mando a distancia para encender la pantalla de plasma.
Panorámica de Plasma: Verde
Desconecte la alimentación de la pantalla de plasma presionando el interruptor de la unidad si la pantalla de plasma está encendida o en modo de espera.
Nota:
Durante la operación de gestión de la alimentación, el indicador de la alimentación se pone naranja en el estado de alimentación desconectada.
Page 14
13

Selecciones iniciales

Selección del idioma del menú en pantalla
Selección de la señal de entrada
Presione para mostrar la pantalla “Configuración”. Presione para seleccionar “Idioma de OSD”.
Presione para seleccionar su idioma preferido.
Idiomas seleccionables
1/2
Señal
PC
Apagado
Ahorro en reposo
Apagado
Energía monitor
Apagado
Autoapagado
Apagado
Idioma de OSD Español
Seleccione entrada componente/RGB
RGB
Etiqueta de entrada
Ahorro de consumo
Configuración
Seleccione las señales de entrada que van a ser conectadas instalando el tablero de terminales opcional.
Presione para seleccionar la señal de entrada que va a reproducirse desde el equipo que se ha conectado a la pantalla de plasma.
Las señales de entrada cambiarán de la forma siguiente:
Notas:
• También se puede seleccionar mediante la tecla INPUT de la unidad.
• El terminal de entrada no se seleccionará si la tarjeta de terminales no está instalada en la SLOT(ranura).
• Seleccione de forma que las señales procedentes de la fuente conectada concuerden con las de los terminales de entrada de vídeo componente/RGB. (vea la página 32)
• En la visualización de pantalla 2 no se puede seleccionar el mismo modo de entrada para la imagen principal y la imagen secundaria.
.......(Japonés)
.......(Ruso)
Русский
.......(Chino)
Italiano
Français
Deutsch
English(UK)
Español
ENGLISH(US)
INPUT1 INPUT2 PC ININPUT3
MENU
ENTER/
INPUT
VOL
Sujete la puerta en “PULL” y ábrala hacia arriba.
Page 15
14
MENU
POWER
ENTER/
INPUT
VOL

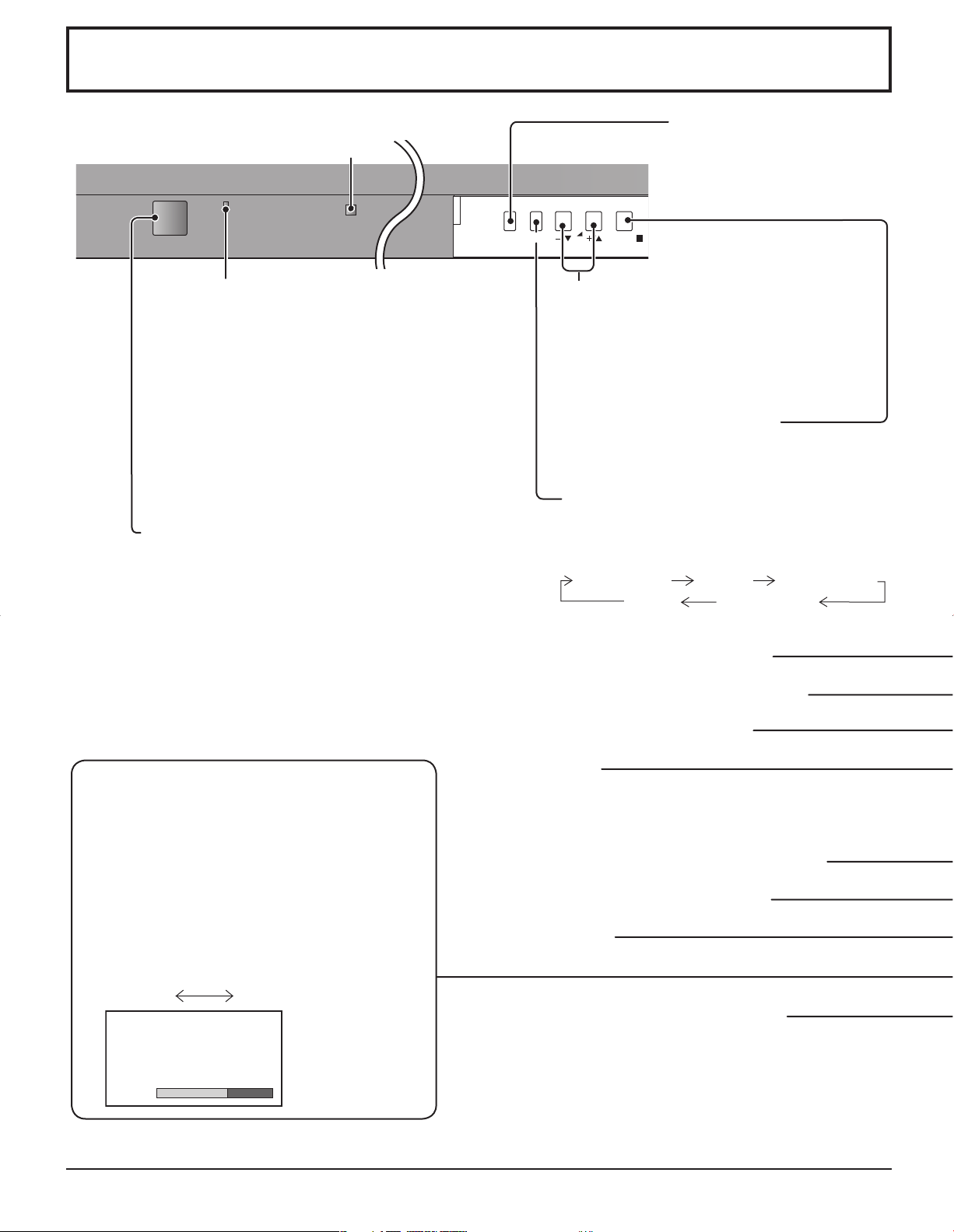

Controles básicos
Tecla N (vea la página 19, 22, 23, 24) Botón de Pos. /Tamaño (vea la página 19) Tecla PICTURE (vea la página 22)
Tecla INPUT (Selección de INPUT1, INPUT2, INPUT3 y PC IN)
Pulse para seleccionar secuencialmente las ranuras de entrada INPUT1, INPUT2, INPUT3 y PC IN. (vea la página 13)
Silenciamiento de sonido (vea la página 24) Teclas numéricas (vea la página 37)
T ecla ASPECT
Presione para ajustar el aspecto. (vea la página 18)
Teclas multiventana (vea la página 20)

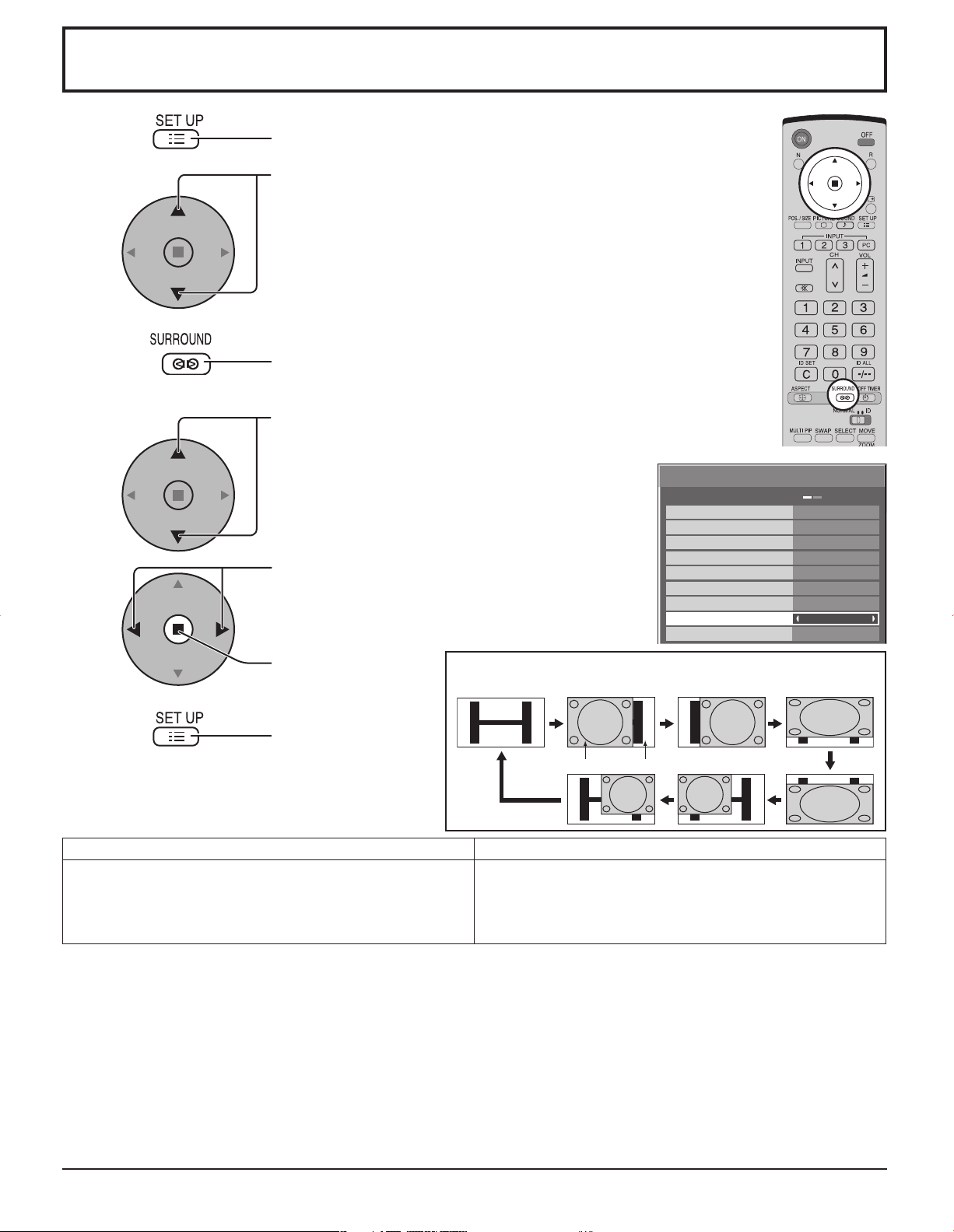

Tecla SURROUND
El ajuste del sonido ambiental se enciende y apaga cada vez que se presiona la tecla SURROUND. Los beneficios del sonido ambiental son enormes. Usted puede ser rodeado completamente por el sonido; como si estuviera en una sala de conciertos o en un cine.
Nota:
El ajuste del sonido ambiental se memoriza por separado para cada Modo de sonido. (Normal, Dinámico, Borrar)
Encendido Apagado
Encendido/Apagado de la pantalla MENÚ
Este botón es trabado por el ajuste inicial. Cada vez que se pulsa el botón MENU, la pantalla de menú se conmuta. (vea la página 16)
Piloto de encendido
Se enciende el piloto de funcionamiento.
• Desconectado El indicador está apagado (La unidad consume algo de energía siempre que el cable de alimentación se mantiene conectado a la toma de corriente.)
• Espera ..........Rojo
• Conectado .....Verde
• DPMS .............Naranja (Con señal de entrada
de PC y durante la operación del protector de pantalla del PC.)
Interruptor principal
Ajuste de volumen
Subida “+” y bajada “-” del volumen Cuando se visualice la pantalla del menú. “+”: presione para mover el cursor hacia arriba. “–”: presione para mover el cursor hacia abajo. (vea la página 16)
Botón de introducción/aspecto
Este botón es trabado por el ajuste inicial. (vea la página 16, 18)
Sensor de control remoto
Tecla INPUT (Selección del modo de INPUT1, INPUT2, INPUT3 y PC IN )
(vea la página 13)
Visión normal Imagen Configuración
Sonido Pos. /Tamaño
Sonido ambiental
Encendido
Page 16
15
Controles básicos
Tecla de espera (Encendido/Apagado)
La pantalla de plasma debe conectarse primero en el tomacorriente y con el interruptor principal (vea la página 12). Pulse ON para encender la Pantalla de Plasma desde el modo de Espera. Pulse OFF para apagar la Pantalla de Plasma al modo de Espera.
Tecla SET UP (vea la página 16, 17) Botones DIRECT INPUT
Pulse INPUT “1”, “2”, “3” o la tecla de selección de modo de entrada de “PC” para seleccionar el modo de entrada de PC. Este botón se utiliza para pasar directamente al modo INPUT. Estos botones solamente pueden mostrar la ranura en que está instalada. Si usted pulsa el botón cuya ranura no está instalada, aparece automáticamente la señal de entrada actual.
Nota:
Puede producirse un efecto de imagen secundaria (retardo de la imagen) en el panel de la pantalla de plasma cuando se mantiene una imagen fija en el panel durante un período de tiempo prolongado. Se activa la función que oscurece ligeramente la pantalla para evitar el efecto de imagen secundaria (vea la página 39), aunque no es la solución perfecta para este efecto.
Ajuste del canal
Puede utilizar este botón cuando está instalada la tarjeta de sintonizador U/V con MA TE I/F (accesorios opcionales). Consulte las instrucciones de funcionamiento de cada una de las tarjetas para conocer los detalles pertinentes.
Ajuste de volumen
Presione la tecla de volumen arriba “+” o abajo “–” para hacer subir o bajar el nivel de volumen del sonido.
Tecla OFF TIMER
La pantalla de plasma puede programarse para cambiar al modo de espera después de un intervalo predeterminado.El ajuste cambia a 30 minutos, 60 minutos, 90 minutos y 0 minutos (se cancela el temporizador) cada vez que se presiona la tecla. Cuando quedan tres minutos, destella “Temporizador 3”. El temporizador queda cancelado cuando se produce un corte eléctrico.
Zoom digital (vea la página 25)
Status button
Pulse para tener acceso al zoom digital.
Esto muestra un aumento de la parte designada de la imagen visualizada.
Tecla de ACTION
Presiónelo para seleccionar y hacer ajustes.
Tecla SOUND
(vea la página 24)
Tecla R (vea la página 17) Presione el botón R para volver a la pantalla de menú anterior.
Teclas de posición
Presione la tecla de estado para que aparezca el estado del sistema actual.
1
Etiqueta de entrada
2
Modo de relación de ASPECT
(vea la página 18)
3
Apagado de temporizador
El indicador del temporizador
aparece sólo cuando se ha seleccionado el temporizador.
El mando a distancia no se incluye con este aparato. Puede adquirirlo separadamente. Modelo : EUR7636070R
PC
4:3
1
2
Temporizador 90
3
30 60
90
0
Page 17
16
Indicación en pantalla
También se puede pulsar el botón MENU de la unidad.
Cada vez que se pulse el botón MENU, la pantalla de menú cambiará.
Normal
Normalizar
0 0
0 0
0 0
2.2
Apagado
W/B Low B
W/B High B W/B Low R
Auto ganancia
Gamma
Extensión negro Nivel de entrada W/B High R
Ajuste avanzado

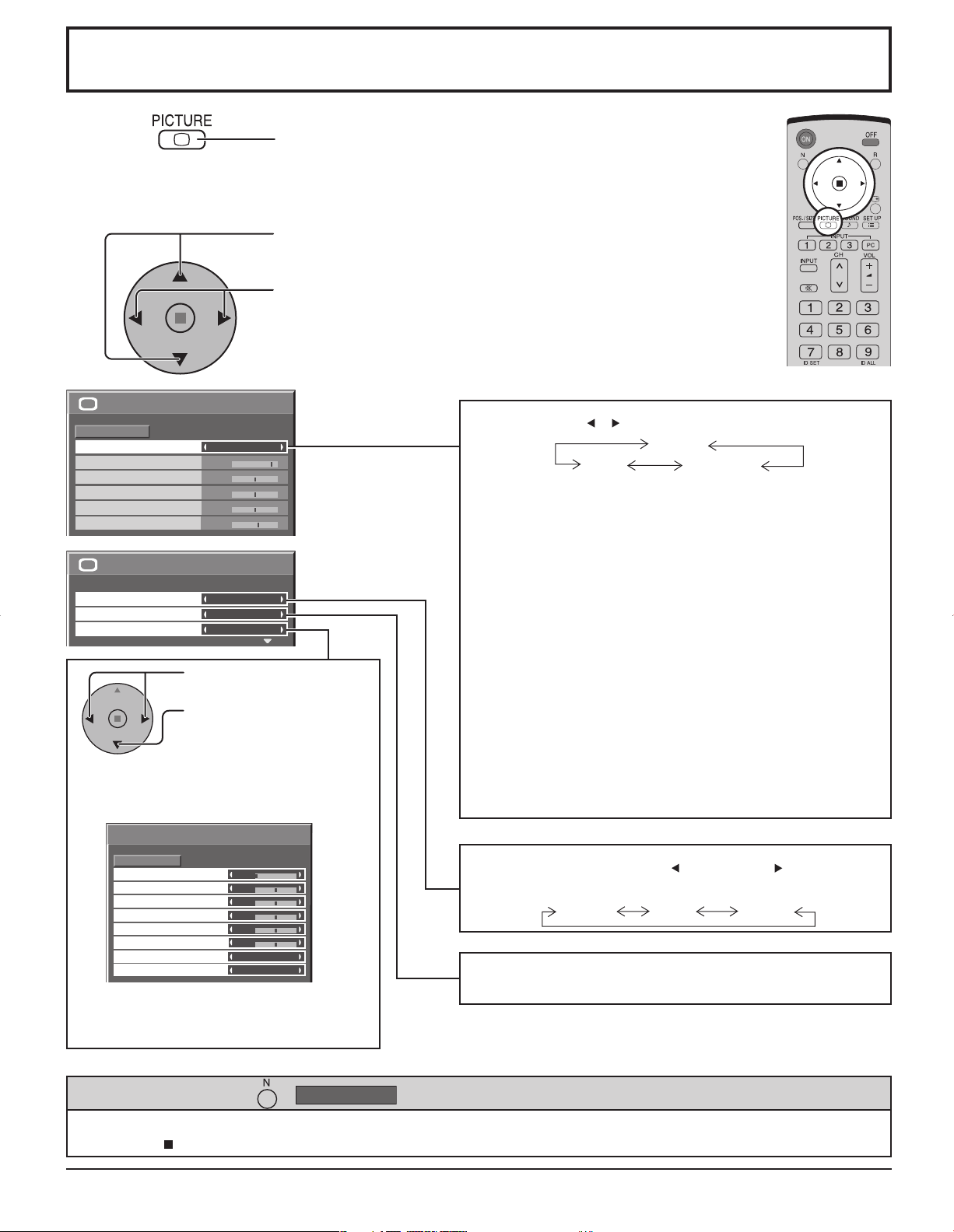

Al menú de ajuste de “Imagen” (vea la página 22)
A “Ajuste avanzado” bajo el ajuste de imagen (vea la página 22, 23)
Presione para seleccionar “Encendido”. Presione para introducir “Ajuste avanzado”.
1/2
Señal
PC
Apagado
Ahorro en reposo
Apagado Apagado Apagado
Idioma de OSD Español
Seleccione entrada componente/RGB
RGB
Etiqueta de entrada
Ahorro de consumo
Configuración
Energía monitor Autoapagado
2/2Configuración
Protec. pantalla
MULTI DISPLAY
TEMPORIZADOR ajuste
Puesta de HORA ACTUAL
[desde la unidad]
Pulse para
seleccionar.
1/2Imagen
Normal
Normalizar
Normal
25
0 0 0 3
Modo de Imagen
Color
Contraste Brillo
Nitidez
Matiz
1
Pulse para seleccionar.
2
Pulse para acceder a cada
pantalla de ajuste.
A la pantalla “Pos. /Tamaño” (vea la página 19)
Durante los de señal de entrada “RGB/PC”.
Durante los de señal de entrada “AV (Video S)”, “Componente” y “DVI”.
A la pantalla de ajuste “Sonido” (vea la página 24)
Visión normal
Imagen
Configuración
Sonido Pos. /Tamaño
MENU
ENTER/
INPUT
VOL
MENU
ENTER/
INPUT
VOL
2/2Imagen
Temp. de color Corrección de color Ajuste avanzado
Normal
Apagado
Encendido
1
1
2
Pos. /Tamaño
Normalizar
Pos. horizontal Tamaño horizontal Posición vertical Tamaño vertical
Pos. /Tamaño
Normalizar
Pos. horizontal Tamaño horizontal Posición vertical Tamaño vertical Fase de reloj
Normal
Normal
0 0 0 0
Sonido
Normalizar
Modo de sonido
0 0 0 0 0
Graves Mid Agudos Balance Sonido ambiental Salida Audio (PIP)
Normal
Normal 0 0 0 0
Apagado Principal
Page 18
17
A la pantalla “Señal” para “Componente” (vea la página 33)
Pulse para tener
acceso a cada pantalla de ajuste.
Presione el botón R para volver a la pantalla de menú anterior.
Presione el botón R para volver al menú “Configuración”.
Pulse para seleccionar Hora de ENCENDIDO/ Hora de APAGADO.
Presione para configurar la Hora de Encendido/Hora de Apagado.
Indicación en pantalla
Presione para volver a la siguiente pantalla de menú.
[desde la unidad]
Pulse el botón R para volver al menú “Configuración”.
Pulse para seleccionar Hora de inicio/Hora de finalización (cuando se selecciona Designación de tiempo). Pulse para seleccionar Tiempo periódico/Tiempo de operación (cuando se selecciona Intervalo).
Presione para configurar.
Modo
Autodesplazamiento
Protec. pantalla
lnicio
función
Panel lateral
Límite de brillo
Tiempo de operación
Tiempo periódico
De. barra blanca
Intervalo
6:15
12:30
Alto Apagado Apagado
HORA ACTUAL 99:99
Protec. pantalla
lnicio
función
Panel lateral
Límite de brillo
Hora de finalización
Hora de inicio
De. barra blanca
Designación de tiempo
6:15
12:30
Alto Apagado Apagado
Modo
Autodesplazamiento
HORA ACTUAL 99:99
Protec. pantalla
lnicio
Panel lateral
Hora de finalización
Hora de inicio
De. barra blanca
6:15
12:30
Alto Apagado Apagado
Modo
Autodesplazamiento
función
Límite de brillo
Designación de tiempo
HORA ACTUAL 99:99
Protec. pantalla
lnicio
Panel lateral
De. barra blanca
6:15
12:30
Alto Apagado Apagado
Modo
Autodesplazamiento
función
Límite de brillo
Intervalo
Tiempo de operación
Tiempo periódico
HORA ACTUAL 99:99
A la pantalla “Señal” para “AV” (S Vidéo (vea la página 32, 33)
A la pantalla “Señal” para “RGB” (vea la página 33, 34)
A la pantalla “Señal” para “DVI” (vea la página 33, 34)
Nota:
El menú de preparación “Señal” visualiza condiciones de ajuste diferentes para cada señal de entrada. (Vea la página 13)
Para preparar Protec. pantalla (vea las página 28-30)
A la pantalla de selección TEMPORIZADOR ajuste (vea la página 26, 27)
Para Puesta de HORA ACTUAL (vea la página 26)
MENU
ENTER/
INPUT
VOL
2
[
Auto
Apagado
4 : 3
Apagado
AV
]
Señal
F. Y/C 3D (NTSC) Sistema de color Cinema reality Panasonic Auto (4 : 3) P-NR
Encendido
Señal
Cinema reality P-NR
[
Componente
Apagado Apagado
]
Señal
Sincro Cinema reality P-NR
Fre. H.
Fre. V.
33.8
60.0
Apagado Apagado
kHz
Hz
Auto
[
RGB
]
Señal
Cinema reality P-NR
Fre. H.
Fre. V.
33.8
60.0
Apagado Apagado
kHz
Hz
[
Digital
]
TEMPORIZADOR ajuste
Función de ENCENDIDO Hora de ENCENDIDO Función de APAGADO Hora de APAGADO
Puesta de HORA ACTUAL
HORA ACTUAL
HORA ACTUAL 99:99
Ajustar
HORA ACTUAL 99:99
Apagado
0:00
Apagado
0:00
99:99
TEMPORIZADOR ajuste
HORA ACTUAL 99:99
Función de ENCENDIDO Hora de ENCENDIDO Función de APAGADO Hora de APAGADO
TEMPORIZADOR ajuste
HORA ACTUAL 99:99
Función de ENCENDIDO Hora de ENCENDIDO Función de APAGADO Hora de APAGADO
Apagado
0:00
Apagado
0:00
Apagado
0:00
Apagado
0:00
Page 19
18

Controles de ASPECTO

La pantalla de plasma le permite disfrutar viendo la imagen en su tamaño máximo, incluyendo las imágenes en el formato de cine.
Presione repetidamente para desplazarse por las opciones de aspecto:
Notas:
• Para la entrada de señales PC, el modo cambia entre “4:3”, “Zoom” y “16:9” solamente.
• Para una entrada de señal de 1125 (1080) / 60i .50i. 24p. 25p. 30p. 24sF, 1250 (1 080) / 50i, 750 (720) / 60p. 50p , el modo se ajusta en “16:9”, y no es posible cambiar.
• Panasonic Auto sólo puede seleccionarse durante la entrada de señal de vídeo.
•
El modo de aspecto se memoriza separadamente para cada terminal de entrada).
Modo Imagen Explicaciones
4:3
“4:3” mostrará una imagen 4:3 con un tamaño estándar 4:3.
Zoom
Zoom
4
3
16
9
El modo “Zoom” amplía la sección central de la imagen.
16:9
“16:9” mostrará la imagen con su tamaño máximo pero con cierto alargamiento.
Preciso
El modo “Preciso” mostrará una imagen 4:3 con su tamaño máximo, pero con la corrección de aspecto aplicada al centro de la pantalla, por lo que el alargue es sólo aparente en los bordes izquierdo y derecho de la pantalla. El tamaño de la imagen dependerá de la señal original.
Panasonic
Auto
La muestra de la imagen se ampliará automá-ticamente (dependiendo de la fuente de imagen). Permitiéndole ver la imagen con su máximo tamaño.
Notas:
•
El modo “Panasonic Auto” ha sido diseñado para ajustar automáticamente la relación de aspecto y poder manipular una variedad de programas de 16:9 y 4:3. Ciertos programas de 4:3 como, por ejemplo, los datos del mercado de valores, pueden hacer que el tamaño de la pantalla cambie algunas veces de forma inesperada. Cuando vea tales p rogramas, se recomienda ajustar el ASPECTO a 4:3.
• Si ajusta la posición vertical y el tamaño vertical de la imagen en Panasonic Auto en modo 16:9, el ajuste no se memorizará. Al salir del modo, la pantalla volverá al ajuste anterior.
• Mientras esté instalada la TY-FB9BD (tarjeta de terminales de vídeo dual BNC opcional) no se podrá seleccionar Panasonic AUTO.
Para una inagen alargada
Imagen expandida
4
3
Cambia de acuerdo al ajuste del modo Panasonic automático (vea la página 33).
Para una imagen 4:3
Nota: No deje que el modo 4:3 se muestre durante largos periodos de tiempo, porque esto puede dejar una imagen
fantasma permanente en la pantalla de plasma.
El modo de aspecto cambia cada vez que se presiona la tecla ENTER.
[Durante las operaciones MULTI PIP]
• Una imagen al lado de la otra, imagen en imagen :
• Otras : No es posible conmutar el aspecto.
[desde la unidad]
4 : 3 Zoom 16 : 9
Panasonic Auto Preciso
4 : 3 16 : 9
MENU
ENTER/
INPUT
VOL
4
4:3
3
4
3
16
16:9
9
4
3 9
16
Preciso
416
39
Panasonic Auto
Page 20
19

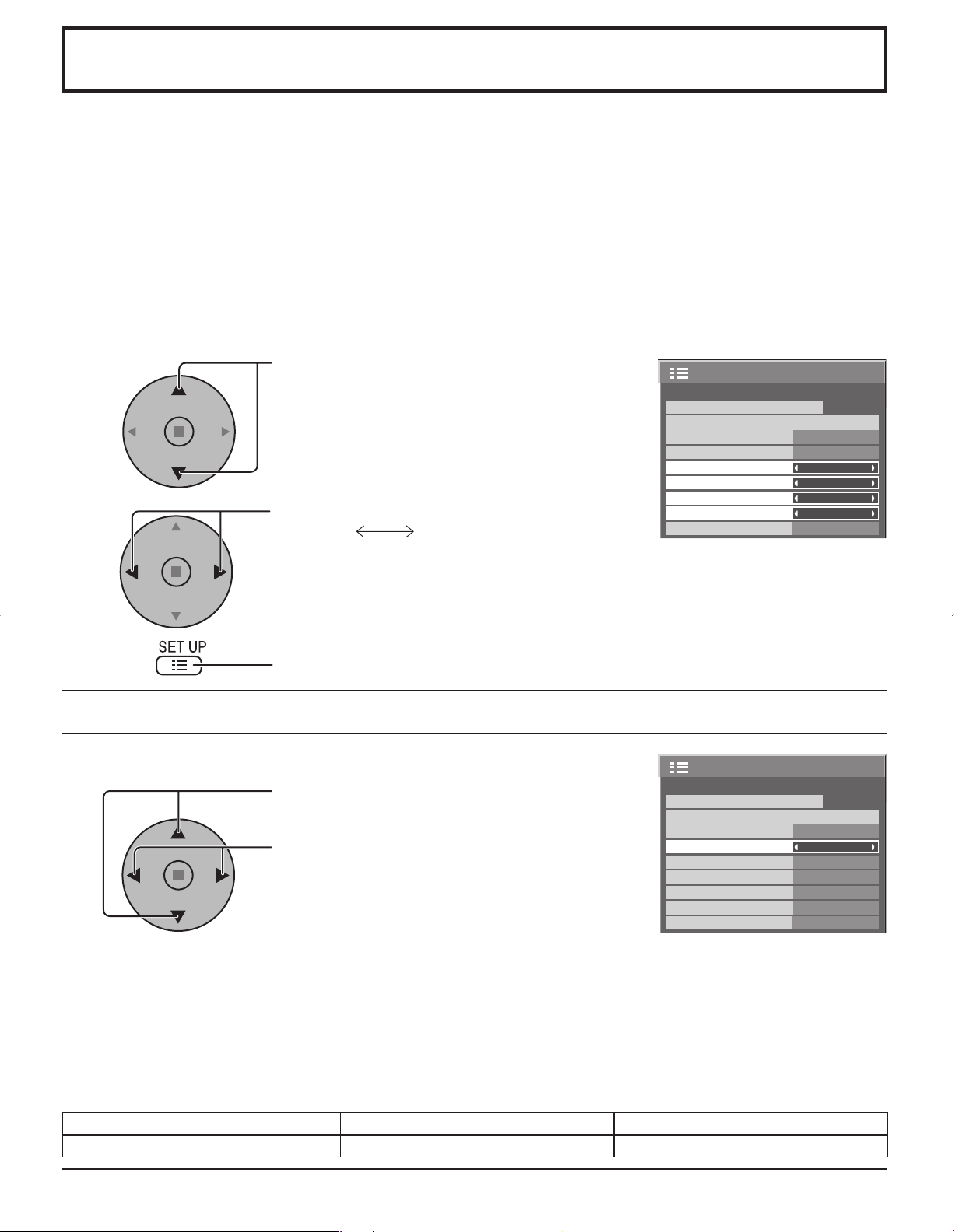

Ajuste de Pos. /Tamaño
1
Pulse para visualizar el menú Pos. /Tamaño. Presione para seleccionar “Pos. horizontal/Tamaño
horizontal/ Posición vertical/Tamaño vertical/Fase de reloj”.
Presione para ajustar la Pos. /Tamaño.
Presione para salir del modo de ajuste.
Durante los de señal de entrada “AV (Video S)”, “Componente” y “DVI”.
Durante los de señal de entrada “RGB/PC”.
3
2
Notas:
• Los detalles de los ajustes se memorizan por separado para los diferentes formatos de señal de entrada. (Los ajustes para las señales componentes se memorizan para cada 525 (480) / 60i · 60p, 625 (575) / 50i · 50p, 1 125 (1080) / 60i · 50i · 24p
· 25p · 30p · 24sF, 1250 (1080) / 50i, 750 (720) / 60p · 50p, y las señales RGB/ PC/DVI se memorizan para cada frecuencia.)
• Si se recibe una señal de “Localización progresiva” o “Localización regresiva” de una videograbadora o de un reproductor DVD, la posición de la imagen se desplazará hacia arriba o hacia abajo. Este movimiento de posición de la imagen puede controlarse con la función “Pos. /Tamaño”.
• Si ajusta la posición vertical y el tamaño vertical de la imagen en Panasonic Auto en modo 16:9, el ajuste no se memorizará. Al salir del modo, la pantalla volverá al ajuste anterior.
Mientras la visualización Pos. /Tamaño está activada, si se presiona el botón N del mando a distancia en cualquier momento o el botón de ACTION( ) durante “Normalizar”, todos los valores de los ajustes volverán a los ajustes hechos en fábrica.
Consejos útiles ( /
Normalización)
4
Pos. horizontal
Ajusta la posición horizontal.
Tamaño horizontal
Ajusta el tamaño horizontal.
Posición vertical Ajusta la posición vertical.
Tamaño vertical Ajusta el tamaño vertical.
Fase de reloj (Modo RGB/PC)
Elimina el parpadeo y la distorsión.
Pos. /Tamaño
Normalizar
Pos. horizontal Tamaño horizontal Posición vertical Tamaño vertical
Pos. /Tamaño
Normalizar
Pos. horizontal Tamaño horizontal Posición vertical Tamaño vertical Fase de reloj
Normal
0 0 0 0
Normal
0 0 0 0 0
Normalizar
Page 21
20
MULTI
PIP
MULTI
PIP
MULTI
PIP
AB
A
B
A
B
BA
B
A
B
A
PC1
VIDEO2
SELECT
SWAP SWAP SWAP
PC1
VIDEO2
VIDEO2 VIDEO1
PC1
VIDEO2
A
A
A
C
B
B
B
D

MULTI PIP

Presione repetidamente. Cada vez que se presiona este botón, la imagen principal y la imagen secundaria se visualizan como se muestra a continuación.
Presione para cambiar la imagen principal por la imagen secundaria.
Presione para seleccionar el modo de entrada. Bajo la visualización de la imagen principal y la imagen secundaria, seleccione la imagen cuya señal de entrada quiere cambiar.
Notas:
• El sonido de la imagen secundaria se oye mientras se realiza una operación con imagen secundaria.
• La operación con imagen secundaria vuelve automáticamente a la operación con imagen principal si no se ha llevado a cabo una operación con imagen secundaria durante unos 3 segundos o si se presiona uno cualquiera de los botones del mando a distancia (excepto el botón ).
Presione para mover la imagen secundaria. Cada vez que se presione, la ubicación de la imagen secundaria cambiará.
Notas:
• Esto botón sólo sirve para el modo de imagen en imagen.
• La imagen secundaria puede estar tapada por la visualización de la pantalla dependiendo de su posición.
Notas:
• La salida de sonido proviene de la imagen seleccionada en Salida Audio (PIP) (Vea la página 24).
•
En la visualización de pantalla 2 se puede seleccionar el mismo modo de entrada para la imagen principal y la imagen secundaria.
• La imagen principal y la imagen secundaria se procesan mediante circuitos distintos, lo cual produce una ligera diferencia en la nitidez de las imágenes. T ambién puede producirse una diferencia en la calidad de la imagen secundaria en función del tipo de señales que se muestran en la imagen principal y del modo de visualización de 2 imágenes.
• Dado el tamaño pequeño de las sub-imágenes, éstas no pueden mostrarse en detalle.
• La imagen de pantalla del ordenador aparece en un formato simplificado y tal vez no sea posible discernir sus detalles en forma satisfactoria.
•
Las siguientes combinaciones de dos señales análogas no pueden visualizarse simultáneamente :
Componente - Componente,
Componente - PC (RGB), PC (RGB) - Componente, PC (RGB) - PC (RGB)
Pulse para cambiar la señal de entrada
[Imagen fuera de imagen]
Imagen principal Imagen secundaria
[Una imagen al lado de la otra] [Imagen en imagen]
[Ejemplo]
Es posible conmutar los modos de entrada
Brilla la etiqueta de la imagen principal Brilla la etiqueta de la imagen secundaria
Cambia la imagen
Cambia la etiqueta de la imagen principal Cambia la etiqueta de la imagen secundaria
Visión normal
Imagen principal Imagen secundaria Imagen principal Imagen secundaria
Page 22
21

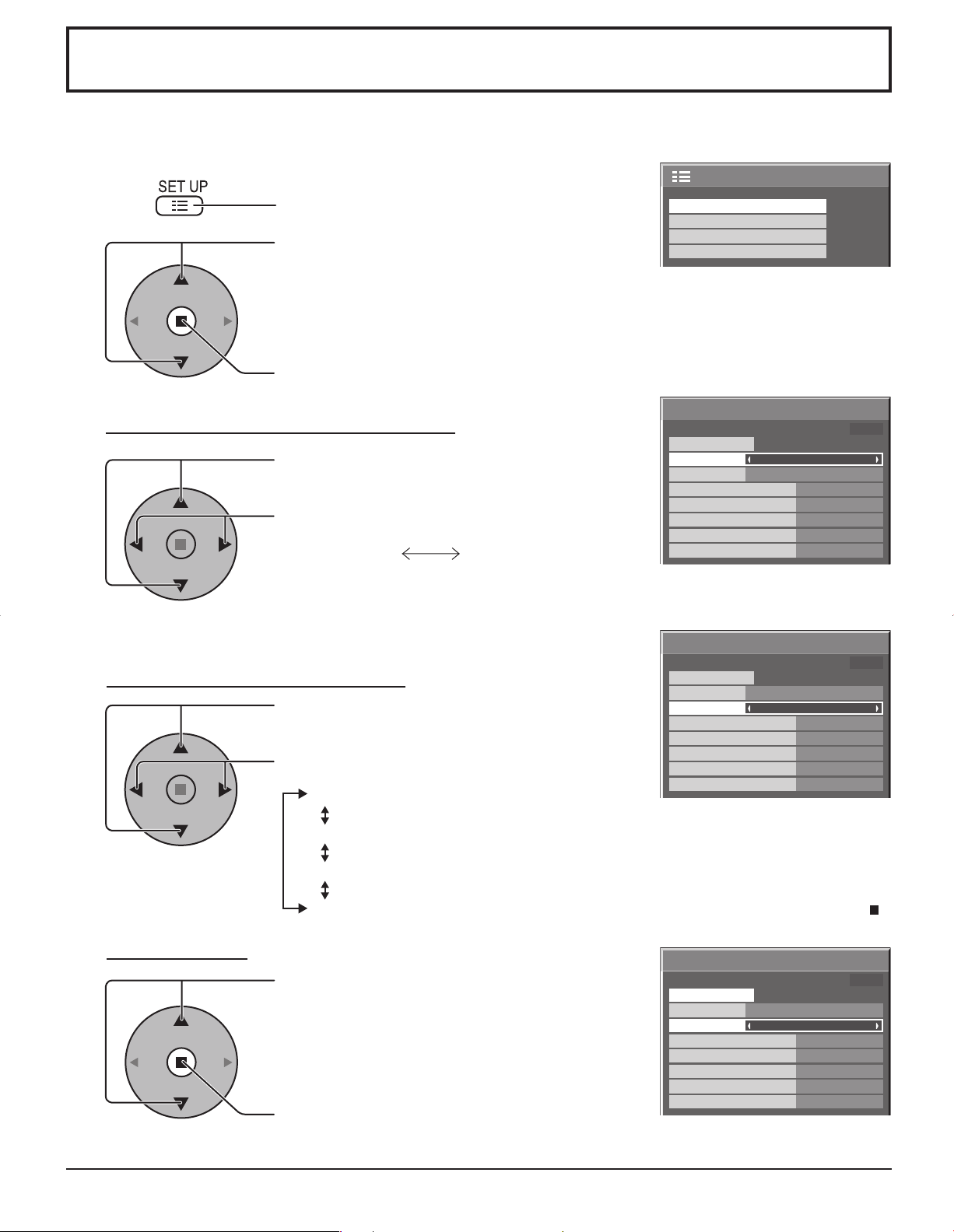

Advanced PIP (PIP avanzado)

1 2
3
5
Pulse para visualizar el menú Setup. Pulse para seleccionar “Idioma de OSD”
Mantenga presionado el botón hasta visualizar el menú Options (Opciones).
Pulse para seleccionar Advanced PIP (PIP avanzado).
Pulse para ajustar el menú. Off (Apagado): Configura el modo normal del visor
de dos pantallas (ver página 20).
On (Encendido): Configura el modo Advanced PIP. Pulse para confirmar.
Pulse para salir del menú Options (Opciones).
4
6
Notas:
• Señal correspondiente a Advanced PIP
• La salida de sonido proviene de la imagen seleccionada en Salida Audio (PIP). (ver página 24).
• En la visualización de pantalla 2 se puede seleccionar el mismo modo de entrada para la imagen principal y la imagen secundaria.
• La imagen principal y la imagen secundaria se procesan mediante circuitos distintos, lo cual produce una ligera diferencia en la nitidez de las imágenes. T ambién puede producirse una diferencia en la calidad de la imagen secundaria en función del tipo de señales que se muestran en la imagen principal y del modo de visualización de 2 imágenes.
• Dado el tamaño pequeño de las sub-imágenes, éstas no pueden mostrarse en detalle.
• La imagen de pantalla del ordenador aparece en un formato simplificado y tal vez no sea posible discernir sus detalles en forma satisfactoria.
•
Las siguientes combinaciones de dos señales análogas no pueden visualizarse simultáneamente
:
Componente - Componente, Componente - PC (RGB), PC (RGB) - Componente, PC (RGB) - PC (RGB)
•
Consulte el manual de operaciones de cada tablero para conocer las señales correspondientes para DVI, SDI y HDMI.
1/3
Options
Off-timer function
INPUT lock Studio W/B Advanced PIP Display size
Initial VOL level Maximum VOL level
Initial INPUT
Onscreen display
Off Off Off Off
Enable
On Off
0
Off
Off
0
Una pantalla Advanced PIP (PIP avanzado)
Sub-pantalla Pantalla principal
Sub-pantalla Pantalla principal
NTSC, PAL, SECAM (sintonizador, video) 525i, 525p, 625i, 625p, 750/60p, 750/50p, 1125/60i, 1125/50i, 1250/50i (Video de componente, RGB, DVI, SDI, HDMI)
640 x 480@60Hz, 852 x 480@60Hz, 1024 x 768@60Hz, 1366 x 768@60Hz (RGB, DVI, HDMI) 1280 x 768@60Hz (DVI)
Page 23
22
2/2Imagen
Corrección de color Ajuste avanzado
Normal
Apagado
Encendido
Temp. de color
1/2
Normal
Normal
25
0 0 0 3
Imagen
Normalizar
Modo de Imagen
Color
Contraste
Matiz
Brillo
Nitidez
Presione para seleccionar “Encendido”.
Presione la tecla o para cambiar entre los modos.
Normal
Para ver en ambientes estándar (iluminación de la tarde). Este menú selecciona los niveles normales del Brillo y del Contraste.
Dinámico
Para ver en ambientes brillantes. Este menú selecciona niveles de Brillo y Contraste más altos que los normales.
Cine
Ideal para ver películas.
Nota:
Si quiere cambiar la imagen y el color del menú “Imagen” seleccionado por otra cosa, haga el ajuste utilizando el menú “Imagen” recomendado en el menú (vea la página siguiente).

Ajuste de imagen

1 2
Ajuste avanzado Encendido Permite realizar ajustes finos de la imagen con un nivel profesional (vea la página siguiente).
Ajuste avanzado Apagado Visualiza imágenes con ajustes del menú Imagen.
Presione para introducir “Ajuste avanzado”.
Corrección de color Encendido Permite el ajuste de colores vivos de forma automática.
Presione la tecla de izquierda o de derecha para cambiar entre los modos.
Mientras se visualiza el menú “Imagen”, si se presiona el botón N del mando a distancia en cualquier momento o el botón de ACTION ( ) durante “Normalizar”, todos los valores de los ajustes volverán a los ajustes hechos en fábrica.
Consejos útiles ( /
Normalización)
Normal
Cine Dinámico
Presione la tecla PICTURE del mando a distancia para mostrar la pantalla de menú “Imagen”.
Presione para seleccionar el menú para ajustar.
Seleccione el nivel deseado mirando a la imagen de detrás del menú.
Seleccione para ajustar cada elemento.
Normal Frío Cálido
Ajuste avanzado
Normalizar
Extensión negro Nivel de entrada W/B High R W/B High B W/B Low R W/B Low B Gamma Auto ganancia
Normal
0 0 0 0 0 0
2.2
Apagado
Normalizar
Page 24
23
Ajuste de imagen

Ajustes avanzados

Notas:
• Los ajustes de “Color” y “Matiz” no se pueden ajustar para las señales de entrada “RGB/PC” y “DVI”.
• Usted podrá cambiar el nivel de cada función (Contraste, Brillo, Color, Matiz, Nitidez) en cada menú Imagen.
• Los detalles de ajuste para “Normal”, “Dinámico” y “Cine” respectivamente se memorizan por separado para cada modo de terminal de entrada.
• El ajuste “Matiz” se puede ajustar para la señal NTSC solamente durante la señal de entrada “AV(Video S)”.
• El cambio es muy pequeño cuando se aumenta “Contraste” con una imagen brillante o se reduce con una imagen oscura.
En el mando a distancia, mientras mientras se indica el menú “Ajuste avanzado”, si se presiona la tecla N en cualquier momento o tecla de ACTION ( ) durante “Normalizar”, todos los valores de ajuste volverán a los ajustes de fábrica.
Consejos útiles ( /
Normalización)

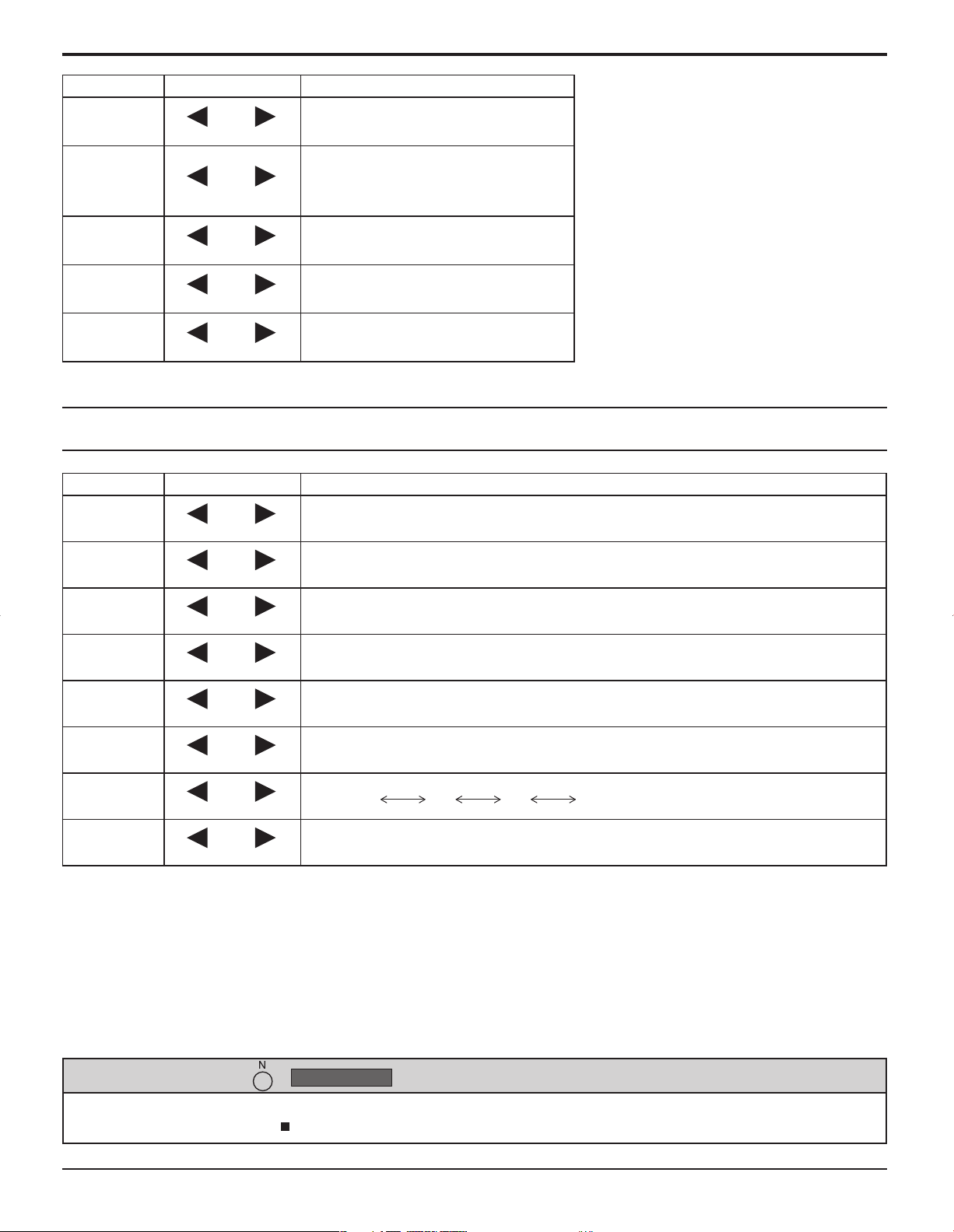

Elemento Efecto Ajustes Contraste
Menos Más
Selecciona el brillo y la densidad apropiados para la sala.
Brillo
Más oscuro
Más brillante
Ajuste para ver fácilmente imágenes oscuras como, por ejemplo, escenas nocturnas o cabello negro.
Color
Menos Más
Ajuste para un color más ligero.
Matiz
Rojizo Verdoso
Ajuste para un color de piel más lindo.
Nitidez
Menos Más
Muestra una imagen nítida.
Elemento Efecto Detalles
Extensión
negro
Menos Más
Ajusta las sombras oscuras de la imagen en gradación.
Nivel de
entrada
Menos Más
Ajusta las partes que están sumamente brillantes y son difíciles de ver. (Esto no se puede ajustar cuando la señal de entrada es DVI.)
W/B High R
Menos Más
Ajusta el equilibrio del blanco para las zonas color rojo claro.
W/B High B
Menos Más
Ajusta el equilibrio del blanco para las zonas color azul claro.
W/B Low R
Menos Más
Ajusta el equilibrio del blanco para las zonas color rojo oscuro.
W/B Low B
Menos Más
Ajusta el equilibrio del blanco para las zonas color azul oscuro.
Gamma
Abajo Arriba
Curva “S” 2.0 2.2 2.5
Auto
ganancia
Abajo Arriba
Aumenta automáticamente el brillo de la señal oscura.
Notas:
• Realice el ajuste “W/B” de la forma siguiente.
1. Ajuste el equilibrio del blanco de las secciones brillantes, utilizando los ajustes “W/B High R” y “W/B High B”.
2. Ajuste el equilibrio del blanco de las secciones oscuras, utilizando los ajustes “W/B Low R” y “W/B Low B”.
3. Repita los pasos 1 y 2.
Los pasos 1 y 2 afectan a los ajustes del otro, así que repita cada uno de los pasos para hacer el ajuste.
• Los valores de los ajustes se memorizan por separado para cada modo de terminal de entrada.
• Los valores de la gama de ajuste deberán utilizarse como una referencia para el ajuste.
Normalizar
Page 25
24

Ajuste del sonido

Silenciamiento

Graves
Ajusta los sonidos bajos
Mid
Ajusta el sonido normal
Agudos
Ajusta los sonidos altos
Balance
Ajusta los volúmenes de los canales izquierdo y derecho
Sonido ambiental
Seleccione Encendido o Apagado
Notas:
•
Presione la tecla Sonido ambiental para encender y apagar directamente el efecto de sonido ambiental. (vea la página 14)
• Los ajustes de Graves, Mid, Agudos y Sonido ambiental se memorizan separadamente para cada modo de sonido.
1
Pulse para mostrar el menú Sonido.
Presione para seleccionar el menú para ajustar.
Seleccione el nivel deseado escuchando el sonido.
2
Seleccione para ajustar cada elemento.
Esto resulta muy útil cuando se contesta el teléfono o se reciben visitantes inesperados.
Presione esta tecla para silenciar el sonido. Presiónela de nuevo para reactivar el sonido. El sonido se reactiva también cuando se apaga la alimentación o se cambia el nivel del sonido.
Mientras se visualiza el menú “Sonido”, si se presiona el botón N del mando a distancia en cualquier momento o el botón de ACTION( ) durante “Normalizar”, todos los valores de los ajustes volverán a los ajustes hechos en fábrica.
Consejos útiles ( /
Normalización)
Aparece la nota musical a la derecha de la etiqueta de la pantalla de salida de audio.
Seleccionar sonido de cuadro PIP.
Selecciona el sonido de la imagen principal.
Principal
Sub
(Cuando se elige el sonido de cuadro PIP.)
(Cuando se elige el sonido de la imagen principal.)
Acentúa el sonido agudo.
Emite el sonido original.
Normal
Dinámico
Atenúa la voz humana.
Borrar
Sonido
Normalizar
Modo de sonido Graves Mid Agudos Balance Sonido ambiental Salida Audio (PIP)
Normal
Normal 0 0 0 0
Apagado
Principal
A
INPUT1
PC
B
INPUT1 PC
A
B
Normalizar
Page 26
25

Zoom digital

Esto muestra una parte designada de la imagen visualizada que ha sido aumentada.
Seleccione el área de la imagen que va a ampliar.
Presione sobre la parte que va a ampliar para seleccionarla.
Retorno a la visualización normal (salida del modo del zoom digital).
Púlselo para salir del modo del zoom digital.
Notas:
• Cuando se desconecte la alimentación (incluyendo la operación “Temporizador”), la función del zoom digital se desactivará.
• La función del zoom digital no se podrá seleccionar en los estados de operación siguientes:
Operación “Multi-viewer” (Imagen en imagen, Imagen fuera de imagen, Una imagen al lado de la otra). (vea la página
20)
• Mientras está funcionando el zoom digital, “Ajuste de Pos./Tamaño” no se pueden utilizar.
Seleccione el aumento requerido para la visualización ampliada.
Cada vez que se presione este botón, el factor de aumento cambiará. Esto se muestra en la imagen que está siendo visualizada.
3
2
4
El cursor se moverá.
1
Visualice la “Operation Guide”.
Pulse para tener acceso al zoom digital. Se visualizará la “Operation Guide”.
Durante el empleo del zoom digital sólo se podrán utilizar los botones siguientes.
[Transmisor]
Botón VOL
Botón MUTE Botón SURROUND
Botón OFF TIMER
Botón VOL
[Unidad]
MENU
ENTER/
INPUT
VOL
Salir
1
Salir
21
× 1 × 2 × 3 × 4
Page 27
26

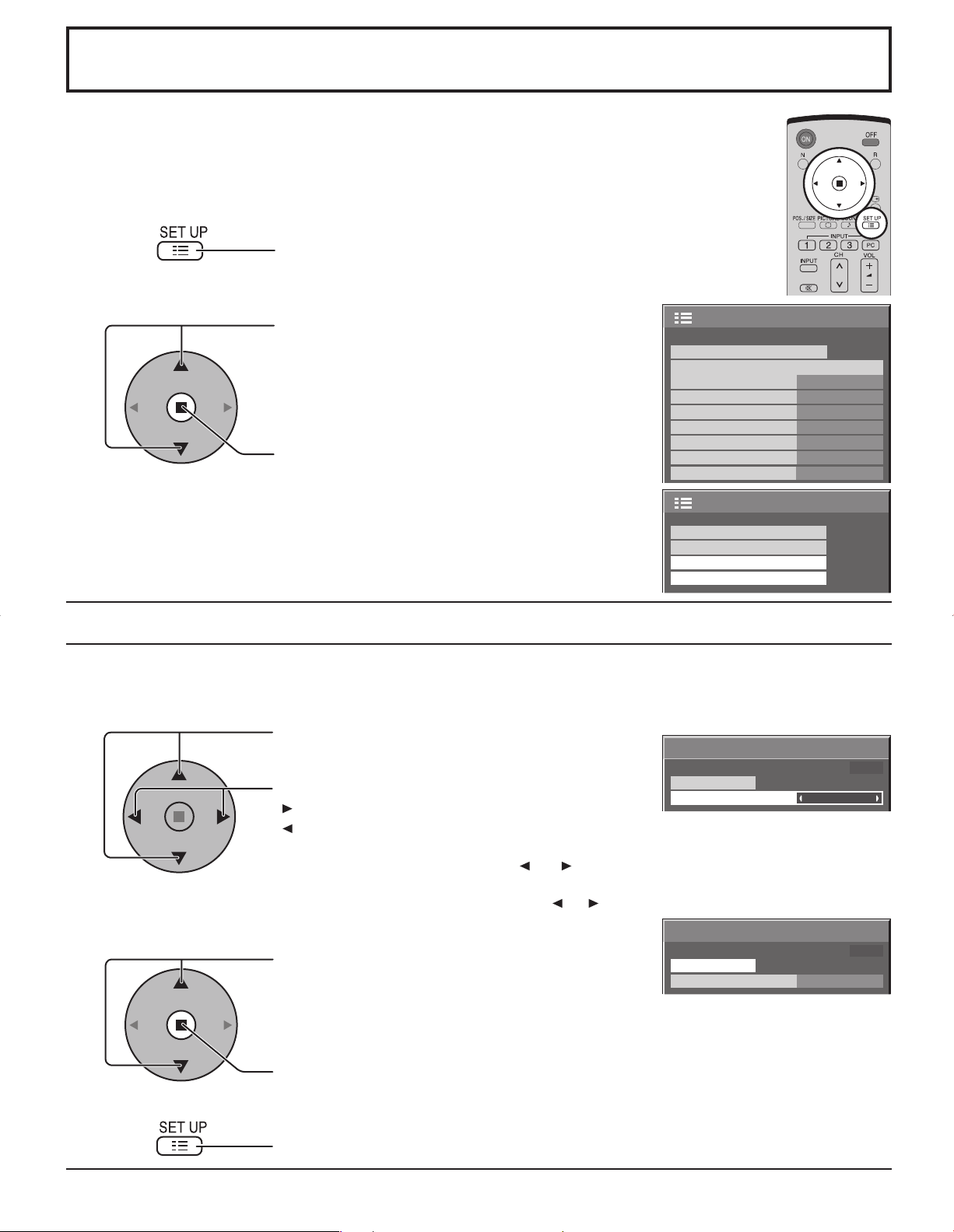

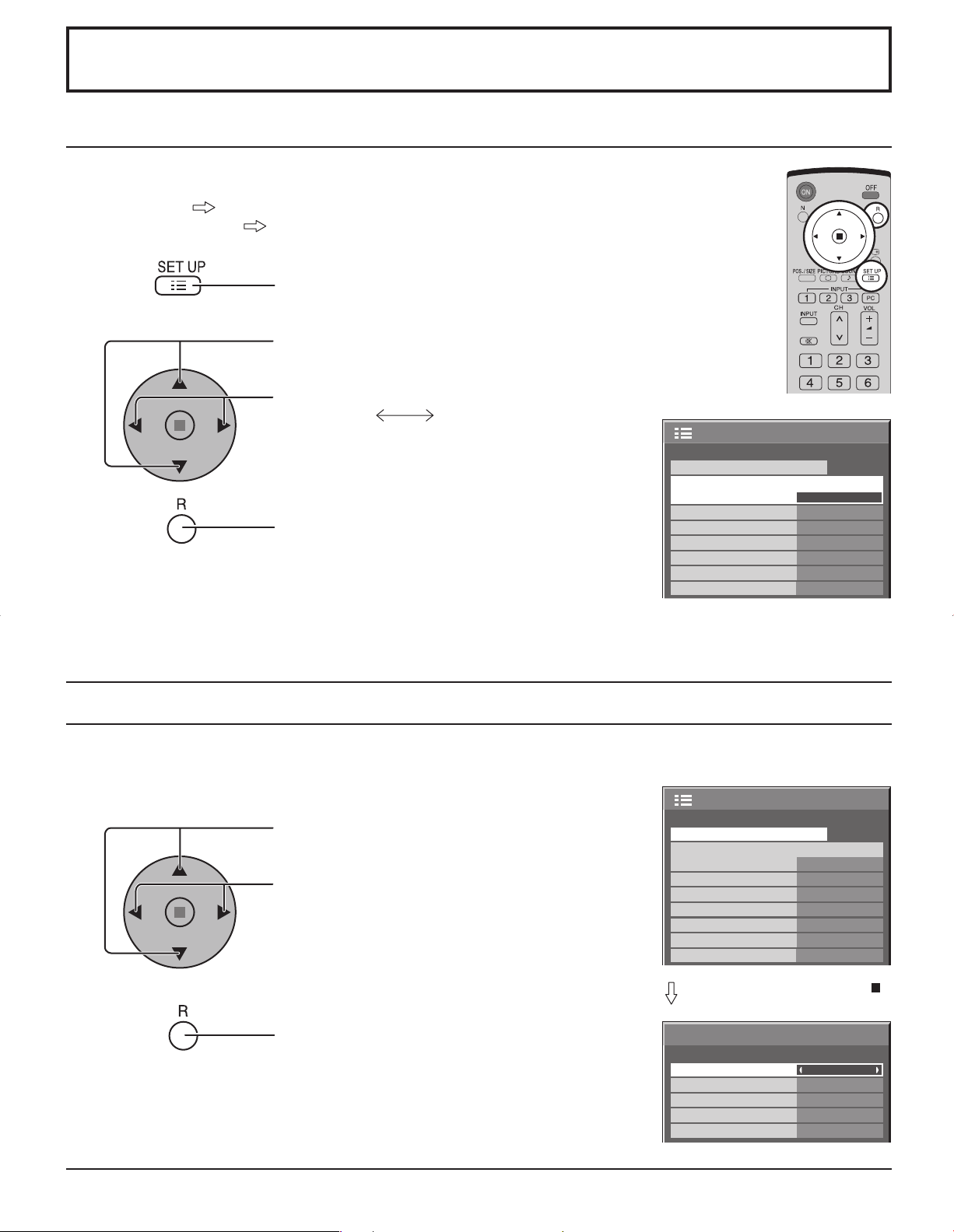

Puesta de HORA ACTUAL / TEMPORIZADOR ajuste

Puesta de HORA ACTUAL

El temporizador puede encender o apagar la pantalla de plasma. Antes de intentar ajustar el temporizador, confirme HORA ACTUAL y haga el ajuste necesario.
Luego ajuste el Hora de ENCENDIDO / Hora de APAGADO.
Pulse para visualizar la pantalla de menú Configuración.
Presione para seleccionar TEMPORIZADOR ajuste o Puesta de HORA ACTUAL.
Presione para visualizar la pantalla TEMPORIZADOR ajuste o la pantalla Puesta de HORA ACTUAL.
Visualice la pantalla Puesta de HORA ACTUAL. Para ajustar HORA ACTUAL, siga el procedimiento descrito a continuación.
Pulse para seleccionar HORA ACTUAL.
Presione para poner la HORA ACTUAL.
botón: Avance botón: Retroceso
Notas:
• Al presionar una vez el botón “ ” o “ ” , la HORA ACTUAL cambia en pasos de 1 minuto.
• Al presionar continuamente el botón “ ” o “ ”, la HORA ACTUAL cambia en pasos de 15 minutos.
Presione para seleccionar Ajustar.
Pulse para completar el ajuste HORA ACTUAL.
Nota:
No se puede seleccionar Ajustar a menos que la HORA ACTUAL esté puesta. Presione para salir de Puesta de HORA ACTUAL.
1
2
1/2
PC
Apagado
Ahorro en reposo
Apagado
Energía monitor
Apagado
Autoapagado
Apagado
Idioma de OSD Español
Seleccione entrada componente/RGB
RGB
Etiqueta de entrada
Señal
Ahorro de consumo
Configuración
2/2Configuración
Protec. pantalla
MULTI DISPLAY
TEMPORIZADOR ajuste
Puesta de HORA ACTUAL
1
2
3
Puesta de HORA ACTUAL
HORA ACTUAL 99:99
Ajustar
HORA ACTUAL
Puesta de HORA ACTUAL
HORA ACTUAL 99:99
Ajustar
HORA ACTUAL
99:99
99:99
Page 28
27
Puesta de HORA ACTUAL / TEMPORIZADOR ajuste

TEMPORIZADOR ajuste

Pulse para seleccionar Hora de ENCENDIDO/ Hora de APAGADO.
Presione para configurar la Hora de ENCENDIDO/ Hora de APAGADO.
botón: Avance botón: Retroceso
Notas:
• Al presionar una vez el botón “ ” o “ ” la Hora de ENCENDIDO/Hora de APAGADO cambia en pasos de 1 minuto.
• Al presionar continuamente el botón “ ” o “ ”la Hora de ENCENDIDO/Hora de APAGADO cambia en pasos de 15 minutos.
Pulse para seleccionar Función de ENCENDIDO/Función de APAGADO.
Pulse para seleccionar ENCENDIDO.
Pulse dos veces para salir de Configuración.
Nota:
La función del temporizador no se activará si no se establece “HORA ACTUAL”.
Visualice la pantalla TEMPORIZADOR ajuste.
1
2
3
TEMPORIZADOR ajuste
HORA ACTUAL 99:99
Función de ENCENDIDO Hora de ENCENDIDO Función de APAGADO Hora de APAGADO
TEMPORIZADOR ajuste
HORA ACTUAL 99:99
Función de ENCENDIDO Hora de ENCENDIDO Función de APAGADO Hora de APAGADO
Apagado
0:00
Apagado
0:00
Apagado
0:00
Apagado
0:00
Page 29
28
No visualice una imagen fija, especialmente en el modo 4:3, para cualquier longitud del tiempo. Si la pantalla tiene que estar encendida deberá utilizarse Protec. pantalla.

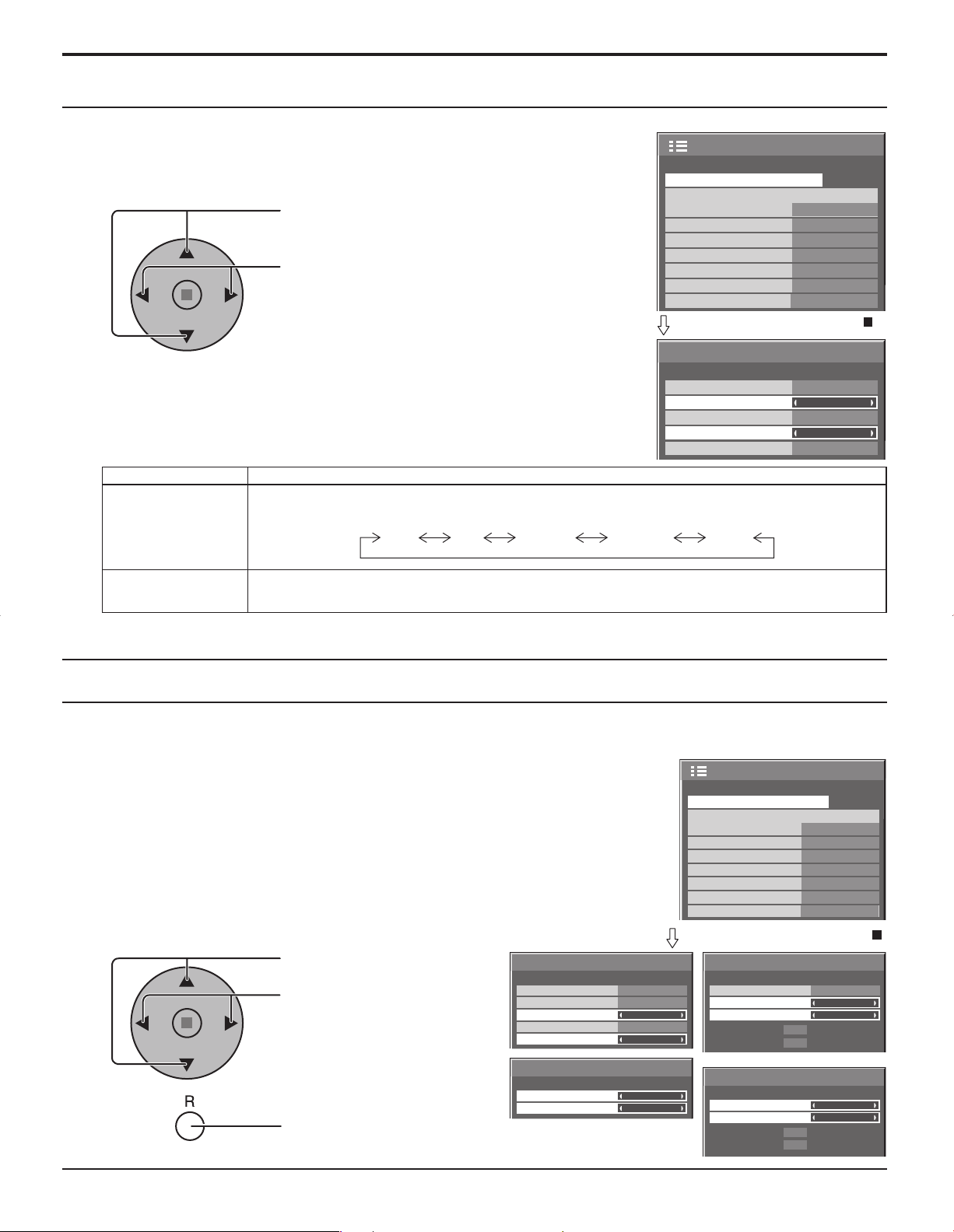

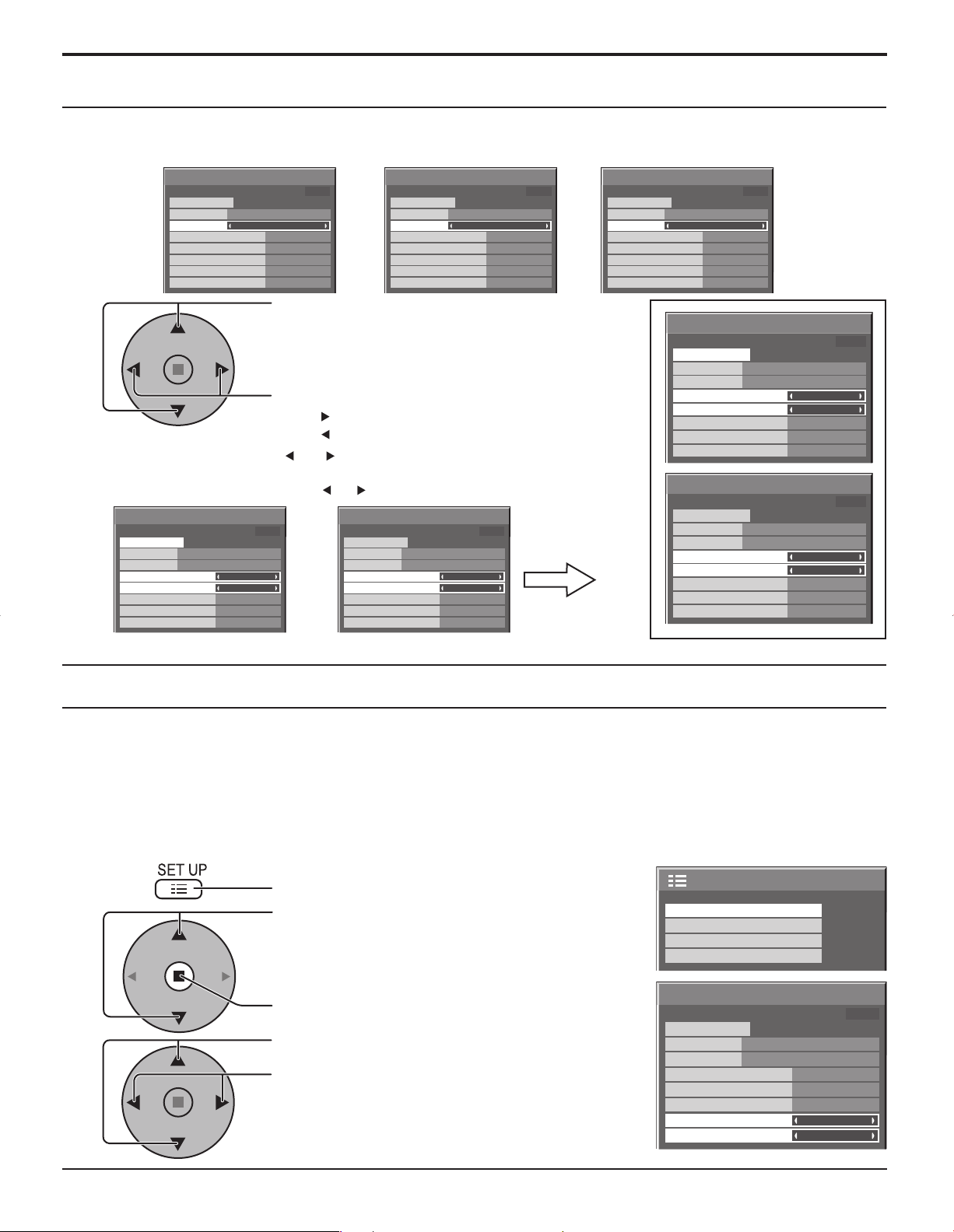

Selección de Inversión/desplazamiento
2
3
1
4
Pulse para visualizar la pantalla de menú Configuración. Pulse para seleccionar Protec. pantalla.
Pulse para seleccionar la pantalla Protec. pantalla.
Pulse para seleccionar función.
Pulse para seleccionar la función deseada. De. barra blanca Inversión de imagen De. barra blanca : La barra blanca se desplazará de izquierda a derecha.
Inversión de imagen : En la pantalla se mostrará una imagen negativa.
Selección del modo de operación
Ajuste de Inicio
5
Cuando Modo esté en Encendido, presione para seleccionar Inicio.
Presione para iniciar el Protec. pantalla. La pantalla de menú desaparecerá y se activará el Protec. pantalla. Para detener el
Protec. pantalla, pulse el botón R.
Pulse para seleccionar Modo.
Pulse para seleccionar cada elemento del modo.
Apagado Intervalo : Funciona cuando Tiempo periódico y Tiempo de operación
están establecidos y llegan esas horas.
Designación de tiempo : Funciona cuando Hora de inicio y Hora de finalización están
establecidas y llegan esas horas.
Encendido :
Funciona cuando se selecciona inicio y se presiona ACTION ( ).
Protec. pantalla (Para impedir las imágenes secundarias)
2/2Configuración
Protec. pantalla
MULTI DISPLAY
TEMPORIZADOR ajuste
Puesta de HORA ACTUAL
Protec. pantalla
lnicio
Panel lateral
Hora de finalización
Hora de inicio
De. barra blanca
Apagado
6:15
12:30
Alto Apagado Apagado
Modo
Autodesplazamiento
función
Límite de brillo
HORA ACTUAL 99:99
Modo
Autodesplazamiento
función
Límite de brillo
Protec. pantalla
lnicio
Panel lateral
Hora de finalización
Hora de inicio
De. barra blanca
Apagado
6:15
12:30
Alto Apagado Apagado
HORA ACTUAL 99:99
Protec. pantalla
lnicio
Panel lateral
Hora de finalización
Hora de inicio
De. barra blanca
Encendido
6:15
12:30
Alto Apagado Apagado
Modo
Autodesplazamiento
función
Límite de brillo
HORA ACTUAL 99:99
Page 30
29

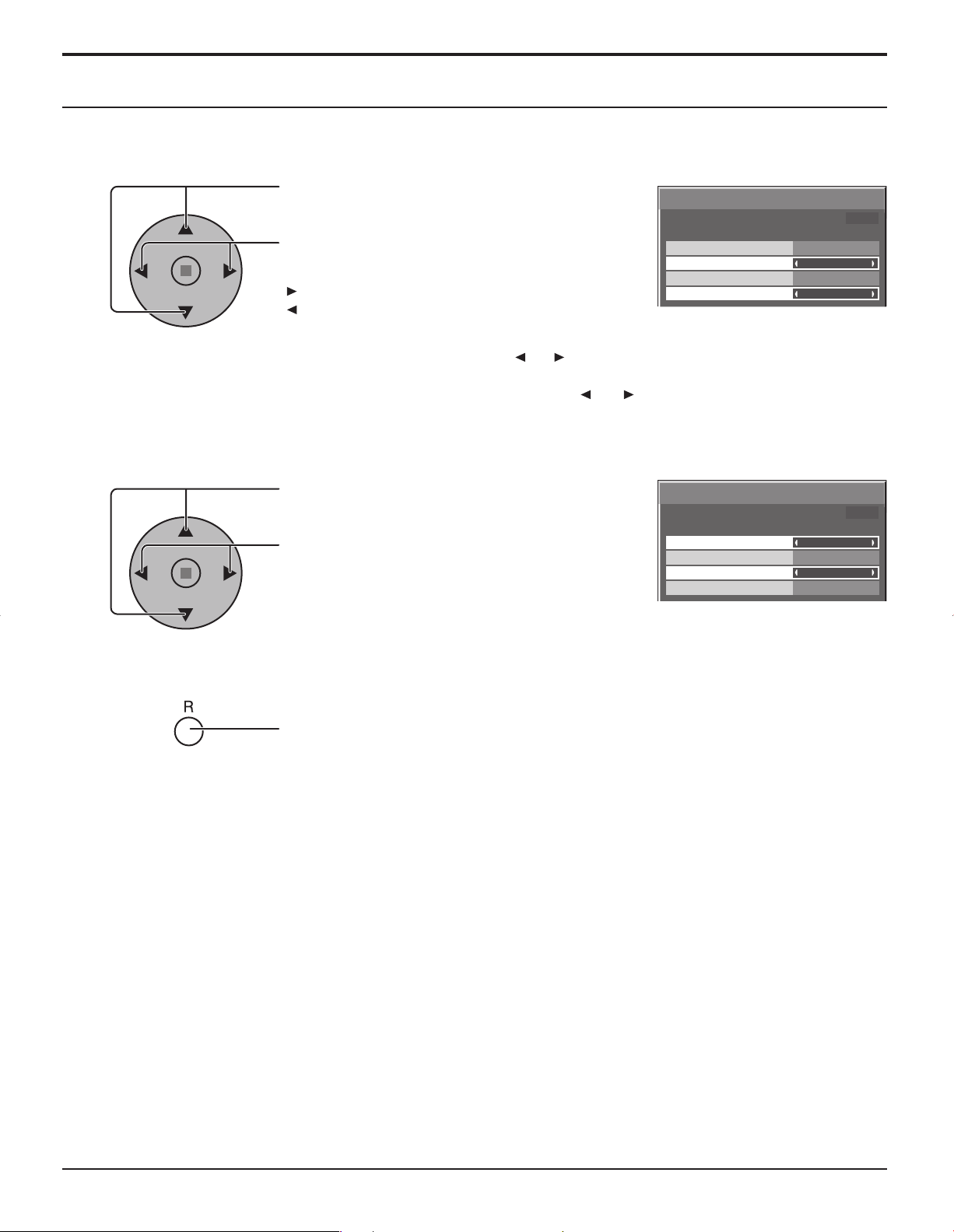

Establecimiento del tiempo de activación de Protec. Pantalla
Después de seleccionar Designación de tiempo o Intervalo, el TEMPORIZADOR ajuste pertinente quedará disponible para la selección y podrá establecerse Operating Time. (El tiempo no se puede establecer cuando “Modo” está en “Encendido” o en “Apagado”.)
Pulse para seleccionar Hora de inicio/Hora de finalización (cuando se selecciona Designación de tiempo). Pulse para seleccionar Tiempo periódico/Tiempo de operación (cuando se selecciona Intervalo).
Nota: La función del temporizador no se activará si no se establece “HORA ACTUAL”.
Notas:
• Al presionar una vez el botón “ ” or “ ”, la hora cambia en pasos de 1 minuto. [Sin embargo, la conmutación se produce cada 15 minutos cuando se selecciona Periodic Time.]
• Al presionar continuamente el botón “ ” o “ ”, la hora cambia en pasos de 15 minutos.

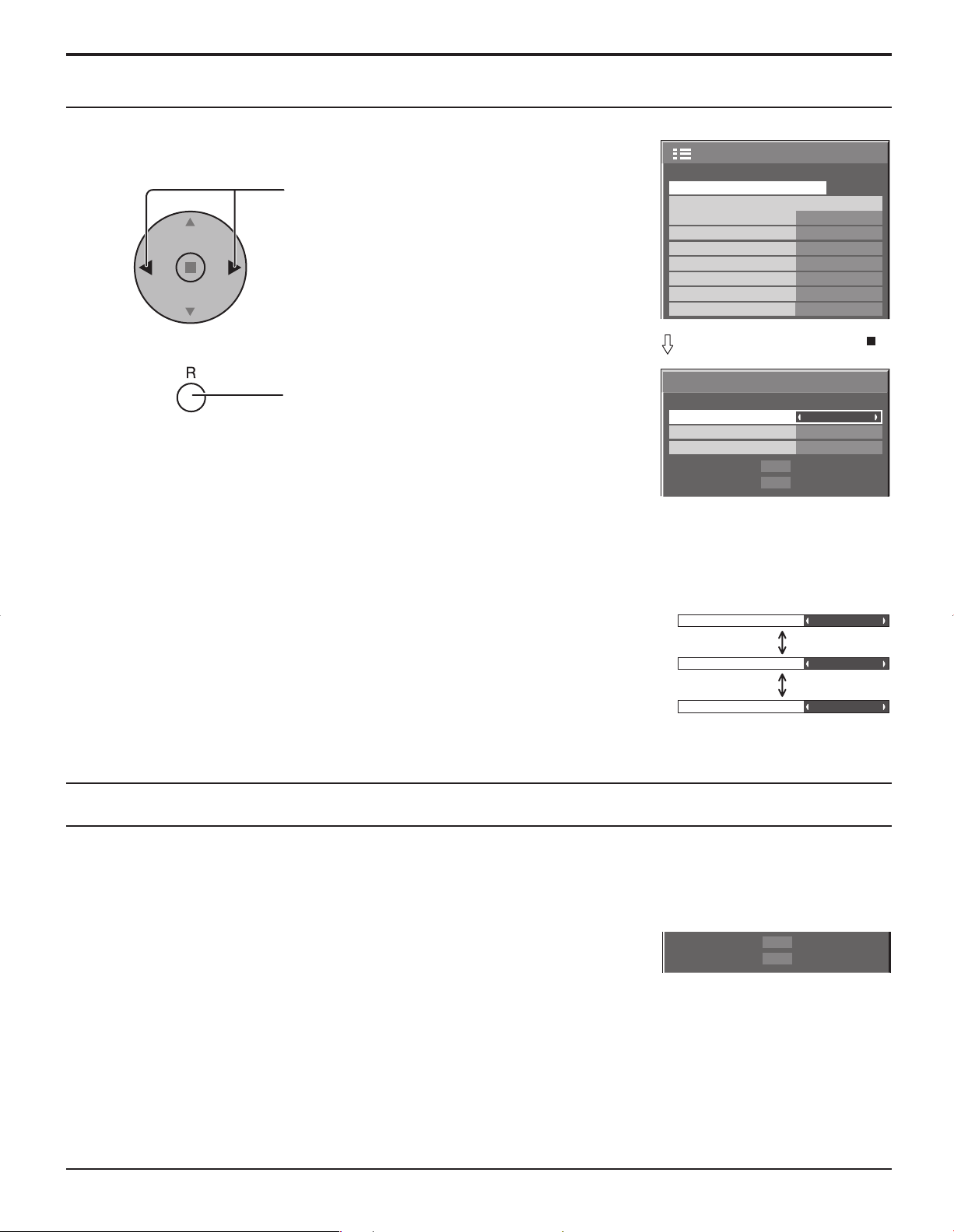

Reducción del efecto de imagen secundaria en la pantalla
Las funciones siguientes impiden que se forme una “imagen secundaria” en la pantalla cuando esta se encuentra encendida.
Autodesplazamiento
: Desplaza automáticamente la imagen visualizada con un paso equivalente a un punto (por lo tanto
no lo nota el ojo) para impedir la imagen secundaria de los contornos más agudos de la imagen. Encendido1 : Desplaza la imagen con el paso del tiempo. Encendido2 : Desplaza la imagen dependiendo de la detección de la pantalla.
Limite de brillo: Suprime el contraste de la imagen (brillo máximo).
Nota:
Si se visualiza una imagen fija durante un período de tiempo prolongado, la pantalla puede oscurecerse
ligeramente. (vea la página 39)
Presione para seleccionar “Protec. pantalla”.
Presione para visualizar el menú Protec. pantalla. Presione para seleccionar “Autodesplazamiento” o “Límite
de brillo”. Presione para seleccionar “Encendido1”, ”Encendido2” o ”Apagado” (Autodesplazamiento). “Encendido” o “Apagado” (Limite de brillo).
2
3
1
Presione para visualizar la pantalla de menú Configuración.
Protec. pantalla (Para impedir las imágenes secundarias)
Modo
Autodesplazamiento
función
Límite de brillo
Protec. pantalla
lnicio
Panel lateral
Hora de finalización
Hora de inicio
De. barra blanca
Apagado
6:15
12:30
Alto Apagado Apagado
HORA ACTUAL 99:99
Modo
Autodesplazamiento
Protec. pantalla
lnicio
Panel lateral
De. barra blanca
6:15
12:30
Alto Apagado Apagado
Intervalo
Tiempo de operación
Tiempo periódico
función
Límite de brillo
HORA ACTUAL 99:99
Protec. pantalla
lnicio
Panel lateral
Hora de finalización
Hora de inicio
De. barra blanca
6:15
12:30
Alto Apagado Apagado
Modo
Autodesplazamiento
función
Límite de brillo
Designación de tiempo
HORA ACTUAL 99:99
2/2Configuración
Protec. pantalla
MULTI DISPLAY
TEMPORIZADOR ajuste
Puesta de HORA ACTUAL
Protec. pantalla
lnicio
Panel lateral
Hora de finalización
Hora de inicio
De. barra blanca
Apagado
6:15
12:30
Alto Apagado Apagado
Modo
Autodesplazamiento
función
Límite de brillo
HORA ACTUAL 99:99
Protec. pantalla
lnicio
Panel lateral
Hora de finalización
Hora de inicio
De. barra blanca
0:00 0:00
Alto Apagado Apagado
Modo
Autodesplazamiento
función
Límite de brillo
Designación de tiempo
HORA ACTUAL 99:99
Protec. pantalla
lnicio
Panel lateral
De. barra blanca
0:00 0:00
Alto Apagado Apagado
Modo
Autodesplazamiento
función
Límite de brillo
Intervalo
Tiempo de operación
Tiempo periódico
HORA ACTUAL 99:99
Protec. pantalla
lnicio
Panel lateral
Hora de finalización
Hora de inicio
De. barra blanca
6:15
12:30
Alto Apagado Apagado
Modo
Autodesplazamiento
función
Límite de brillo
Designación de tiempo
HORA ACTUAL 99:99
Protec. pantalla
lnicio
Panel lateral
De. barra blanca
6:15
12:30
Alto Apagado Apagado
Modo
Autodesplazamiento
función
Límite de brillo
Intervalo
Tiempo de operación
Tiempo periódico
HORA ACTUAL 99:99
Presione para configurar. botón : Avance botón : Retroceso
Page 31
30

Ajuste de paneles laterales

1
Pulse para seleccionar Panel lateral.
Pulse para seleccionar Pulse para seleccionar Apagado, Bajo, Medio, Alto.
Pulse dos veces para salir de Protec. pantalla.
2
No visualice una imagen en el modo 4:3 durante un periodo de tiempo prolongado porque esto podrá ser la causa de que quede una imagen secundaria en los paneles laterales a ambos lados del campo de visualización. Para reducir el riesgo de que se produzca el efecto de imagen secundaria, ilumine los paneles laterales.
Abra la pantalla Protec. pantalla. (Consulte la pagina anterior, pasos 1 y 2 de la guía de operaciones)
Notas:
• Para disminuir la aparición de imágenes fantasma, ajuste el Panel lateral a Alto.
• Los paneles laterales pueden destellas (en blanco y negro alternativamente) dependiendo de la imagen que esté siendo mostrada en la pantalla. Si se utiliza el modo de cine se reducirá el parpadeo.
Paneles
lateralesl
Visualización en
el modo 4:3
Imágenes
secundarias
AB
Imagen fuera de imagen
Una imagen al lado de la otra
Área sin imagen
Esta función se puede aplicar al área sin imagen.
Apagado Medio AltoBajo
Protec. pantalla (Para impedir las imágenes secundarias)
Protec. pantalla
lnicio
Modo
Panel lateral Autodesplazamiento
Hora de finalización
Hora de inicio
De. barra blanca
Apagado
6:15
12:30
Alto Apagado Apagado
función
Límite de brillo
HORA ACTUAL 99:99
Page 32
31
Reducción de consumo de energía
Presione para seleccionar “Ahorro de consumo” “Ahorro en reposo” “Energía monitor” “Autoapagado”.
Presione para seleccionar “Encendido” o “Apagado”. Encendido Apagado
Presione para salir de Configuración.
• Ahorro de consumo: Cuando se activa esta función, el nivel de luminosidad de la pantalla de plasma se suprime para reducir el consumo de energía.
• Ahorro en reposo: Cuando se activa esta función, el consumo de energía del microprocesador se reduce durante el modo de alimentación en espera (vea la página 12, 14-15), por lo que también se reduce el consumo de energía del aparato en el modo de espera.
• Energía monitor: La alimentación se conecta o desconecta dependiendo de si hay o no hay señal durante el modo de entrada de PC. Esta función se activa cuando la alimentación está conectada. (Sólo durante la entrada procedente del terminal PC (MiniD-sub)
• Autoapagado: El suministro de alimentación al equipo se desconecta cuando no hay señal.
Cuando esté en On, la alimentación de la unidad se pondrá en Off 10 minutos después de
detenerse las señales de entrada.
Esta función sólo es efectiva para las señales de entrada, a excepción de la entrada procedente del terminal PC (mini D-sub).
Presione para seleccionar Etiqueta de entrada.
Presione para cambiar Etiqueta de entrada.
Personalización de las etiquetas de entrada
Esta función puede cambiar la etiqueta de la señal de entrada que va a ser visualizada.
Nota:
Mientras selecciona una señal de entrada a través del tablero de terminales conectado a una de las ranuras comprendidas entre la 1 y la 3, Input label dependerá de cada tablero de terminales opcional. Etiquetas de entrada para la ranura 1 a la ranura 3 y miniconector D-sub:
[Entrada de ranura 1] INPUT1/VIDEO1/COMPONENT1/RGB1/DIGITAL1/PC1/DVD1/CATV1/VCR1/STB1 [Entrada de ranura 2] INPUT2/VIDEO2/COMPONENT2/RGB2/DIGITAL2/PC2/DVD2/CATV2/VCR2/STB2 [Entrada de ranura 3] INPUT3/VIDEO3/COMPONENT3/RGB3/PC3/DVD3/CATV3/VCR3/STB3 [Entrada PC (MiniD-sub)] PC/COMPONENT/RGB/DVD/STB
1/2
PC
Apagado
Ahorro en reposo
Apagado
Energía monitor
Apagado
Autoapagado
Apagado
Idioma de OSD Español
Seleccione entrada componente/RGB
RGB
Etiqueta de entrada
Señal
Ahorro de consumo
Configuración
1/2
PC
Apagado
Ahorro en reposo
Apagado
Energía monitor
Apagado
Autoapagado
Apagado
Idioma de OSD Español
Seleccione entrada componente/RGB
RGB
Etiqueta de entrada
Señal
Ahorro de consumo
Configuración
1
2
3
Seña de adición “A” “B” Entrada seleccionada Compuesto S VIDEO
Cuando se utiliza la TY-FB9BD (tarjeta de terminales de vídeo dual BNC opcional), al final de cada etiqueta de entrada se añade “A” o “B”, dependiendo de la entrada seleccionada (consulte más abajo).
Nota:
“Energia monitor” y “Autoapagado” sólo son efectivos durante la visión normal (pantalla de una imagen).
Page 33
32
Configuración para las señales de entrada

Filtro 3D Y/C – para imágenes AV NTSC

Selección de entrada de señal componente/RGB
Haga la selección que concuerde con las señales procedentes de la fuente conectada a los terminales de entrada de señal componente/RGB. Señales Y, PB, PR “Componente” Señales R, G, B, HD, VD “RGB”
Presione para indicar la pantalla del menú “Configuración”.
Press to select the “COMPONENT/RGB IN SELECT”.
Pulse para seleccionar la señal de entrada deseada. Componente RGB
Presione para salir del modo de ajuste.
Seleccione “Señal” desde el menú “Configuración” durante la señal de entrada AV (Video S). (Se muestra la pantalla de menú “Señal [AV]”.)
Nota:
Cuando está activado, este ajuste sólo afecta a las señales de entrada NTSC.
Nota:
Puede que no sea posible seleccionar, dependiendo de la tarjeta opcional que esté instalada.
1
2
1/2
PC
Apagado
Ahorro en reposo
Apagado
Energía monitor
Apagado
Autoapagado
Apagado
Idioma de OSD Español
Seleccione entrada componente/RGB
RGB
Etiqueta de entrada
Señal
Ahorro de consumo
Configuración
1/2
PC
Apagado
Ahorro en reposo
Apagado
Energía monitor
Apagado
Autoapagado
Apagado
Idioma de OSD Español
Seleccione entrada componente/RGB
RVB
Etiqueta de entrada
Señal
Ahorro de consumo
Configuración
Señal
[
AV
]
F. Y/C 3D (NTSC) Sistema de color
Encendido
Auto
Cinema reality Panasonic Auto (4 : 3)
Apagado
4 : 3
P-NR
Apagado
3
1
2
Presione para seleccionar “F. Y/C 3D (NTSC)”.
Presione para Encendido/Apagado.
Presione para salir del modo de ajuste.
Presione la tecla ACTION ( )
Page 34
33

Cinema reality / P-NR

Sistema de color / Panasonic Auto

Seleccione Señal desde el menú “Configuración” durante la señal de entrada AV (Video S). (Se muestra la pantalla de menú “Señal [AV]”.)
Configuración para las señales de entrada
Presione para seleccionar “Sistema de color” o “Panasonic Auto”.v
Presione para seleccionar cada función.
Si la imagen se desestabiliza:
Con el sistema ajustado en el modo automático, bajo condiciones de nivel de sonido bajo o señales de entrada con ruido, la imagen tal vez pierda estabilidad en casos muy raros. Si pasa esto, ajuste el sistema para que concuerde con el formato de la señal de entrada.
Presione para seleccionar “Cinema reality” o “P-NR”. Presione para Encendido / Apagado.
Presione para salir del modo de ajuste.
Cinema reality: Cuando esté en “Encendido” se intenta reproducir de forma más natural las fuentes tales como películas,
las cuales están grabadas a 24 cuadros por segundo. Si la imagen no es estable, ponga el ajuste en “Apagado”.
Notas:
Cuando esté en “Encendido”, este ajuste sólo afectará a la entrada de señal siguiente:
• Entrada de señal NTSC / PAL durante la señal de entrada “AV (Video S)”.
• Entrada de señal 525i (480i), 625i (575i) y 1125(1080) / 60i durante la señal de entrada “Componente”.
P-NR: Reduce automáticamente el ruido de imagen no deseado. Nota:
La P-NR no se puede ajustar mientras se aplica una señal PC.
1
2
Modo Función
Sistema de color Ajusta el sistema del color para que concuerde con la señal de entrada. Si lo pone en “Auto”,
el sistema de color se determina automáticamente.
Auto SECAM M.NTSC NTSCPAL
Panasonic Auto (4:3)
Ajuste “4:3” para ver imágenes 4:3 en un formato sin cambiar cuando se seleccione Panasonic Auto. Si desea ver imágenes 4:3 en el formato Preciso, ajuste “Preciso”.
1/2
PC
Apagado
Ahorro en reposo
Apagado
Energía monitor
Apagado
Autoapagado
Apagado
Idioma de OSD Español
Seleccione entrada componente/RGB
RVB
Etiqueta de entrada
Señal
Ahorro de consumo
Configuración
F. Y/C 3D (NTSC) Sistema de color
Señal
Encendido
Auto
Cinema reality Panasonic Auto (4 : 3)
Apagado
4 : 3
P-NR
Apagado
[
AV
]
1/2
PC
Apagado
Ahorro en reposo
Apagado
Energía monitor
Apagado
Autoapagado
Apagado
Idioma de OSD Español
Seleccione entrada componente/RGB
RVB
Etiqueta de entrada
Señal
Ahorro de consumo
Configuración
Señal
[
AV
]
F. Y/C 3D (NTSC) Sistema de color
Encendido
Auto
Cinema reality Panasonic Auto (4 : 3)
Apagado
4 : 3
P-NR
Apagado
P-NR
Señal
Auto
Fre. H.
Fre. V.
kHz
Hz
33.8
60.0
[
RGB
]
Sincro
Apagado Apagado
Cinema reality
Presione la tecla ACTION ( )
Presione la tecla ACTION ( )
Nota:
Cuando se utiliza la TY-FB9BD [tarjeta de terminales de vídeo dual BNC (opcional)] no funciona Panasonic AUTO.
Señal
Cinema reality P-NR
[
Componente
Apagado Apagado
]
Señal
Cinema reality P-NR
Fre. H.
Fre. V.
33.8
60.0
Apagado Apagado
kHz
Hz
[
Digital
]
Page 35
34
Configuración para las señales de entrada
Seleccione Señal desde el menú “Configuración” durante la señal de entrada RGB.
Presione para ajustar.
Presione para salir del modo de ajuste.
Sincronización
Ajuste de la señal de sincronización RGB:
Confirme que la entrada sea RGB (este ajuste sólo tiene validez para la señal de entrada RGB).
Auto: Las señales de sincronización H y V o la señal sincronizada se
seleccionan automáticamente. Si entran ambas, se seleccionan las señales de sincronización H y V.
EN G: Utiliza una señal sincronizada en la señal Video G, que se introduce
desde el conector G (BNC).
VBS: Utiliza una señal sincronizada de la entrada de sincronización
compuesta, que entra por el conector HD.
Indica las frecuencias H (horizontal)/V (vertical).
Esta visualización sólo es válida para las señales de entrada RGB/PC y DVI. Gama de indicación:
Horizontal 15 - 110 kHz Vertica 48 - 120 Hz

Frecuencia horizontal (kHz)/Frecuencia vertical (Hz)

1/2
PC
Apagado
Ahorro en reposo
Apagado
Energía monitor
Apagado
Autoapagado
Apagado
Idioma de OSD Español
Seleccione entrada componente/RGB
RVB
Etiqueta de entrada
Señal
Ahorro de consumo
Configuración
P-NR
Cinema reality
Señal
Auto Apagado Apagado
Fre. H.
Fre. V.
kHz
Hz
33.8
60.0
[
RGB
]
Sincro
SYNC
AUTO
SYNC
EN G
SYNC
VBS
Fre. H.
Fre. V.
kHz
Hz
33.8
60.0
1
2
Presione la tecla ACTION ( )
Page 36
35

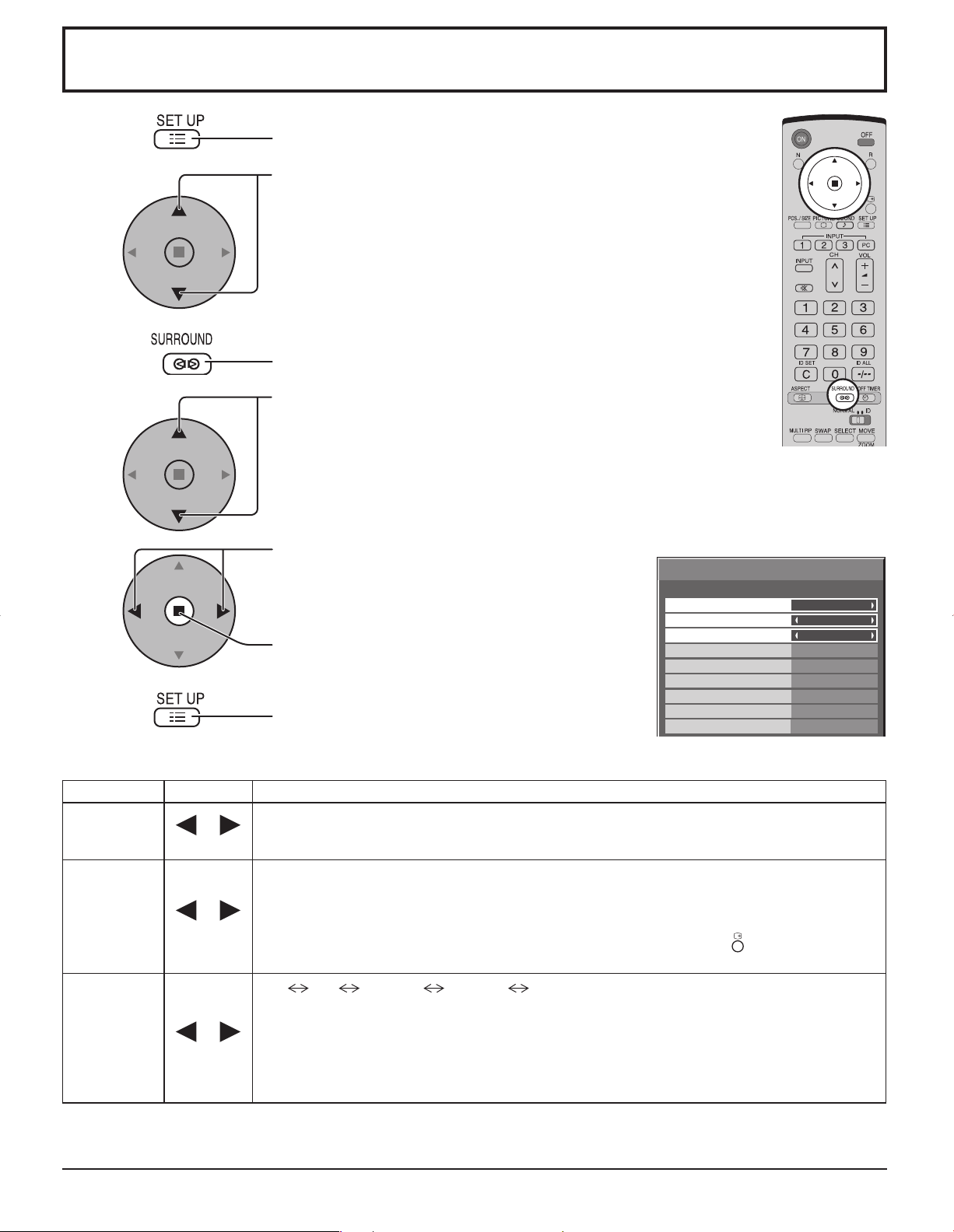

Ajustes de Options (Opciones)

1 2
3
5
Pulse para visualizar el menú Setup. Pulse para seleccionar “Idioma de OSD”.
Mantenga presionado el botón hasta que aparezca el menú Options (Opciones). Pulse y seleccione su menú preferido.
Pulse para ajustar el menú.
Pulse para confirmar.
Pulse para salir del menú Options (Opciones).
4
6
Elemento Efecto Ajustes
Off-timer
function
Enable
Disable
Enable (Activar) : Cambia “Off-timer function (Función Off-timer)” y “On”. Disable (Desactivar) : Cambia “Off-timer function (Función Off-timer)” y “Off”. Nota: Cuando está configurado en “Disable (Desactivar)”, se cancela el Off-timer.
Onscreen
display
On Off
On (Encendido) : Muestra la siguiente información en pantalla.
• Visor de encendido
• Visor del interruptor de señal de entrada
• No aparece señal
• El silenciador (Mute) y el tiempo restante de off-timer después de fue presionado.
Off (Apagado) : Oculta todos los ítems de arriba de la vista.
Initial INPUT
Off PC INPUT1 INPUT2 INPUT3
Ajusta la señal de entrada cuando está encendida la TV.
Notas:
• Sólo se visualiza la señal ajustada (ver página 13).
• La señal puede visualizarse cuando está instalado el tablero de terminales.
•
Este menú está disponible solamente cuando el bloqueo de “INPUT lock (INPUT está en posición)” “Off” (Apagado).
1/3
Options
Off-timer function
INPUT lock Studio W/B Advanced PIP Display size
Initial VOL level Maximum VOL level
Initial INPUT
Onscreen display
Off Off Off Off
Enable
On Off
0
Off
Off
0
Page 37
36

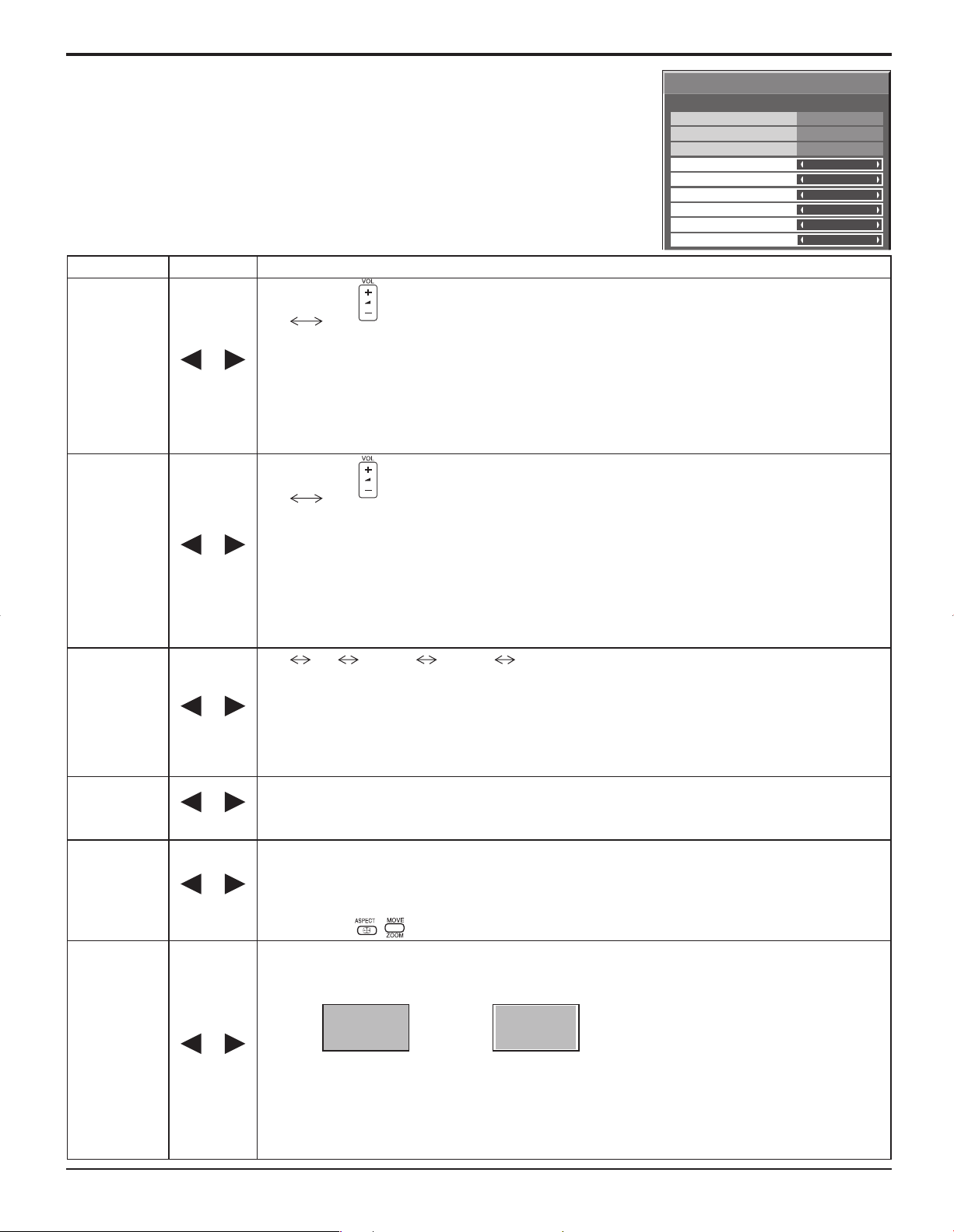

Ajustes de Options (Opciones)
Elemento Efecto Ajustes
Initial VOL
level
Off On
Pulse el botón para ajustar el volumen cuando el televisor esté encendido.
Off On Off (Apagado) : Confi gura el volumen normal. On (Encendido) : Fija el volumen deseado. Notas:
• Cuando el “Maximum VOL level” (nivel máximo de volumen) está en posición de encendido (“On”), el volumen sólo puede ajustarse entre 0 y su rango máximo.
• Usted puede escuchar el volumen que ha cambiado, independientemente de la configuración del volumen antes de abrir el menú de opciones si ajusta el volumen cuando “Initial VOL level” (nivel inicial de volumen) se encuentra encendido (“On”) y el cursor está sobre el menú.
Maximum VOL
level
Off On
Pulse el botón para ajustar el volumen máximo.
Off On Off (Apagado) : Fija el volumen máximo automático. On (Encendido) : Confi gura el volumen máximo deseado. Notas:
•
Si el “Maximum VOL level (Nivel máximo de volumen)” se fija por debajo del “Initial VOL level (Nivel inicial de volumen)”, este último pasa automáticamente a ser igual al “Maximum VOL level (Nivel máximo de volumen)”.
• El visor de volumen puede llegar hasta 63, independientemente de las configuraciones.
• Usted puede escuchar el volumen que ha cambiado, independientemente de la configuración del volumen antes de abrir el menú de opciones si ajusta el volumen cuando “Maximum VOL level” (nivel máximo de volumen) se encuentra encendido (“On”) y el cursor está sobre el menú.
INPUT lock
Off PC INPUT1 INPUT2 INPUT3
Bloquea el funcionamiento del interruptor de entrada.
Notas:
• Sólo se visualiza la señal ajustada. (ver página 13).
• La señal puede visualizarse cuando está instalado el tablero de terminales.
• El interruptor de entrada puede utilizarse cuando esté en “Off”.
• En el modo de visor de dos pantallas, si hay algo configurado aparte de “Off”, el valor se fijará como el valor de entrada en el modo de visor de una pantalla.
Studio W/B
Off On
Off (Apagado) : Anula todas las configuraciones ajustadas. On (Encendido) : Configura la temperatura del color para un estudio de TV. Nota:
Válido solamente cuando se confi gura el bajo como la temperatura del color en el ajuste de pantalla.
Advanced PIP
Off On
Off (Apagado) : Confi gura el modo del visor de dos pantallas. (ver página 20). On (Encendido) : Confi gura el modo Advanced PIP (ver página 21). Notas:
•
Cuando el bloqueo “INPUT lock” (bloqueo de entrada) está en encendido (“On”), usted no puede utilizar las dos funciones del visor de dos pantallas.
• Los botones , no pueden utilizarse durante el funcionamiento del modo Advanced PIP.
Display size
Off On
Ajusta el tamaño del visor de imagen en pantalla.
Off (Apagado) : Ajusta el tamaño normal del visor de imagen en pantalla. On (Encendido) :
Ajusta el tamaño del visor de imagen en alrededor del 95% del visor normal de imagen.
Off On
Notas:
• Esta configuración es válida solamente cuando las señales de entrada son las siguientes: 525i, 525p, 625i, 625p, 750/60p, 750/50p, 1 125/60i, 1 125/50i, 1125/24sF, 1125/25p, 1 125/24p, 1125/30p, 1250/50i(Video de componente, RGB, DVI, SDI, HDMI)
•
Esta configuración no es válida cuando se selecciona un visor de dos pantallas, zoom digital o Multi pantalla.
• Cuando el tamaño del visor se fija en “On”, no puede utilizarse el ajuste de Pos./Tamaño.
•
Consulte el manual de operaciones de cada tablero para conocer las señales correspondientes para DVI, SDI y HDMI.
Options
Off-timer function
Onscreen display Initial INPUT Initial VOL level Maximum VOL level INPUT lock Studio W/B Advanced PIP Display size
Enable
Off Off
1/3
On Off
0
0 Off Off Off Off
Page 38
37

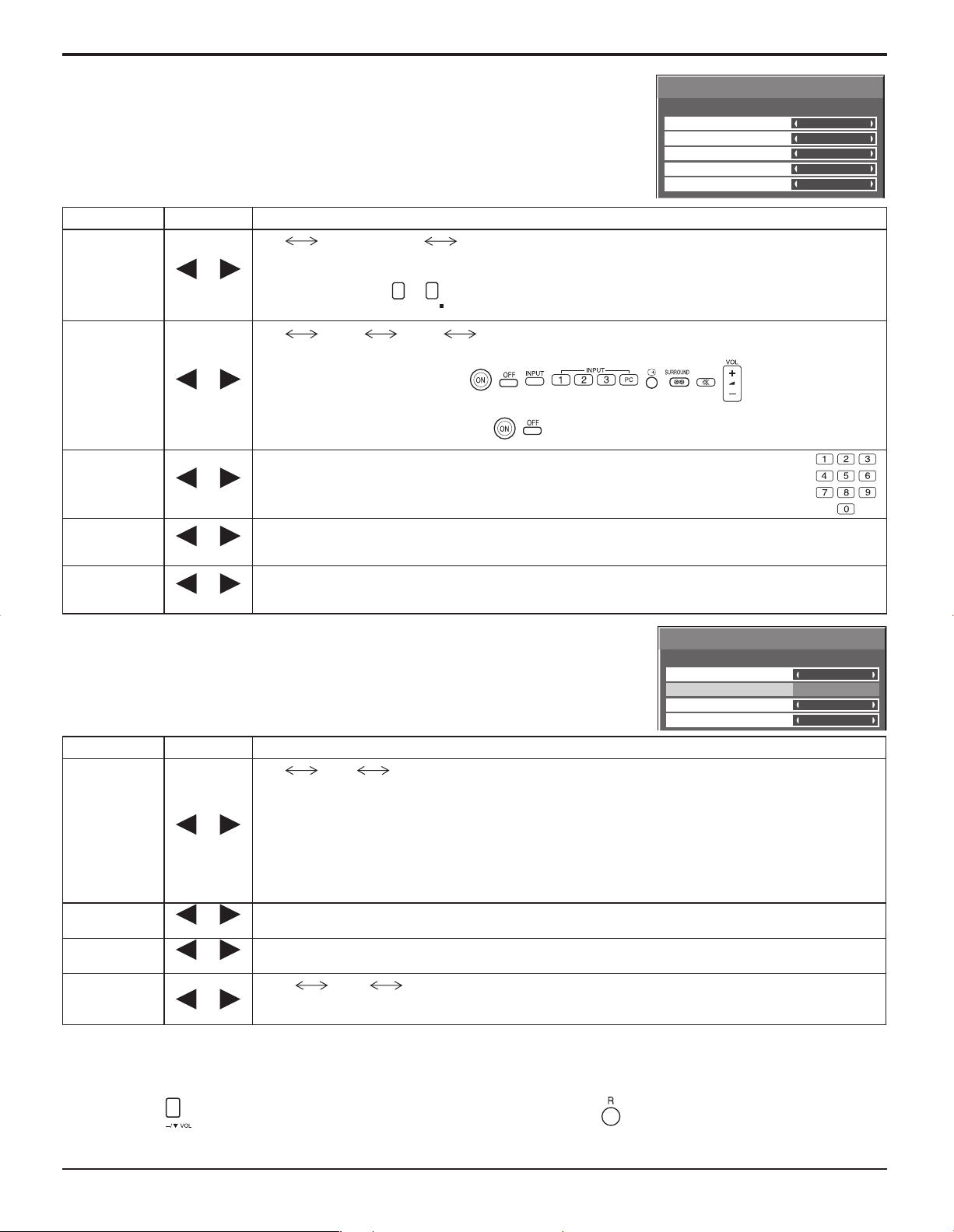

Ajustes de Options (Opciones)
Normalización
Cuando tanto los botones de la unidad principal como el mando a distancia se encuentran desactivados debido a las configuraciones del “Button lock” (Bloqueador de botones), “Remocon User level” (Nivel de mando a distancia del usuario)
o “Remote ID” (ID del mando a distancia), fije todos los valores en “Off” para volver a activar todos los botones. Pulse el botón que se encuentra en la unidad principal, junto con el botón que se ubica en el mando a distancia,
y manténgalos presionados durante más de 5 segundos. “SHIPPING (menú por defecto)” se visualiza y el bloqueo se destraba cuando desaparece.
Elemento Efecto Ajustes
Button lock
Off MENU&ENTER On Off (Apagado) :
Pueden utilizarse todos los botones en la parte inferior de la unidad principal.
MENU & ENTER (MENU y ENTER) : Bloquea los botones
MENU
y
ENTER/
en la cara inferior de la unidad principal.
On (Encendido) :
Bloquea todos los botones en la cara inferior de la unidad principal.
Remocon
User level
Off User1 User2 User3 Off (Apagado) :
Usted puede utilizar todos los botones que se encuentran en el mando a distancia. User1 (Usuario 1) : Usted sólo puede usar los botones , , , , , , , , que se encuentran en el mando a distancia. User2 (Usuario 2) : Usted sólo puede utilizar los botones
, , que se encuentran en el mando a distancia.
User3 (Usuario 3) : Bloquea todos los botones del mando a distancia.
ID select
Ajusta el número de ID del panel cuando éste se utiliza en “Remote ID” o en “Serial ID”. Fije el rango de valor en: 0-100 (Valor estándar: 0)
Remote ID
Off On
Off (Apagado) : Desactiva las funciones del ID del mando a distancia.Usted puede utilizar las
operaciones normales del mando a distancia.
On (Encendido) : Activa las funciones del ID del mando a distancia.
Serial ID
Off On
Confi gura el Control de ID del panel.
Off (Apagado) : Desactiva el control externo por medio del ID. On (Encendido) : Activa el control externo por medio del ID.
Elemento Efecto Ajustes
Slot Power
Off Auto On Off (Apagado) : La potencia no se transmite a la potencia de la ranura. Auto : La potencia se transmite a la potencia de la ranura solamente cuando la potencia
principal está activada.
On (Encendido) : La potencia se transmite a la potencia de la ranura cuando la potencia principal
está activada o en espera.
Nota:
En algunos casos, la potencia se transmite a la potencia de la ranura cuando la potencia principal está activada o en modo de espera, independientemente de la confi guración de potencia de la ranura.
V.Installation
Off On
Nota: Este modo no está disponible.
Rotate
Off On
Off (Apagado) : No gira la imagen. On (Encendido) : Gira la imagen a 180 grados.
Serial Slot
Select
Slot1 Slot2 Slot3
Selecciona la ranura que se comunica en serie. Nota:
El ajuste de un comando externo sólo se puede establecer desde el terminal serial fi jo (vea la página 9).
Options
Button lock
Remocon User level ID select Remote ID Serial ID
Options
2/3
Off Off
0
Off
Off
3/3
Slot power V. lnstallation Rotate Serial Slot Select
Off Off Off
Slot1
Page 39
38

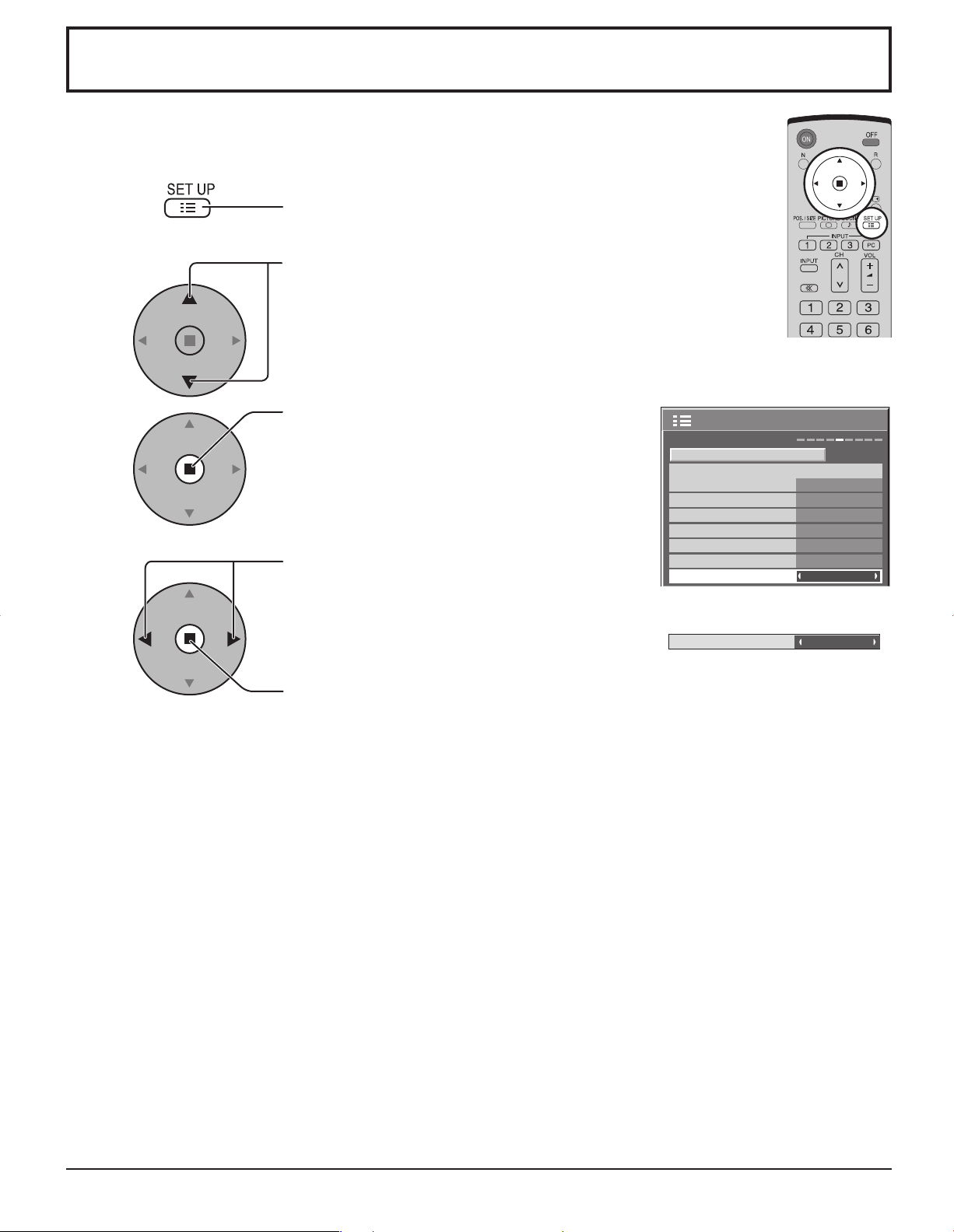

Estado de transporte

Esta función permite restablecer la unidad a los valores de fábrica.
1
2
3
4
Presione para mostrar la pantalla “Configuración”.
Presione para seleccionar “Idioma de OSD”.
Mantenga presionado hasta que aparezca el menú SHIPPING.
Presione para seleccionar “YES”.
Presione para confirmar.
[En la unidad]
1 Presione el botón MENU hasta que aparezca el menú Configuración. 2 Presione el botón de subida “+” o bajada “–” del volumen para seleccionar “Idioma de OSD”. 3 Mantenga presionado la tecla ENTER hasta que aparezca el menú SHIPPING. 4 Presione el botón de subida “+” o bajada “–” del volumen para seleccionar “YES”. 5 Presione la tecla ENTER.
Nota:
Presione el botón R para volver al menú Configuración cuando aparezca el menú SHIPPING.
1/2
Señal
PC
Apagado
Ahorro en reposo
Apagado
Energía monitor
Apagado
Autoapagado
Apagado
Idioma de OSD Español
Seleccione entrada componente/RGB
RGB
Etiqueta de entrada
Ahorro de consumo
Configuración
SHIPPING
YES
Page 40
39
Localización de averías
Antes de acudir al servicio técnico, determine los síntomas y haga algunas verificaciones sencillas como se indica a continuación.
Síntomas
Verificaciones
Imagen Sonido
Interferencia
Sonido con ruidos
Aparatos electrodomésticos Coches/motocicletas Luces fluorescentes
Imagen normal No hay sonido
Volumen (Verifique si no se ha activado la función de silenciamiento en el control remoto.)
No hay imagen
No hay sonido
No está enchufado en el tomacorriente de CA No está conectado Ajuste de Contraste y Brillo/Volumen (Verifique presionando el interruptor principal o el botón de espera en el control remoto.)
No hay imagen
Sonido normal
Si entra una señal con un sistema de color, formato o frecuencia no aplicables, sólo aparece la indicación de terminal de entrada..
No hay color Sonido normal
Controles de color ajustados a su nivel mínimo. (vea la página 22, 23) Sistema de color (vea la página 33)
No se pueden realizar operaciones con el mando a distancia.
Compruebe si se han agotado las pilas; en caso negativo, asegúrese de que estén bien colocadas. Compruebe si el sensor de control remoto está expuesto a la luz exterior o a una luz fluorescente fuerte. Asegúrese de estar utilizando el mando a distancia diseñado específicamente para esta unidad. (La unidad no se puede manejar con otro mando a distancia.)
A veces se oye un crujido en la unidad. Si no hay problemas de imagen o sonido, se trata del sonido de la caja sometida a contracciones
muy leves debidas a cambios en la temperatura de la habitación. Esto no tiene efectos adversos
sobre el rendimiento u otros aspectos. La parte superior o inferior de la imagen de la pantalla se corta al utilizar la función de zoom.
Ajuste la posición de la imagen en la pantalla. Al utilizar la función de zoom aparecen zonas donde
no hay imagen en la parte superior e inferior de la pantalla.
Si se utiliza un programa de software para vídeo (como un programa para formato de cine) en
una pantalla más ancha que la del modo 16:9, en la parte superior e inferior de la pantalla se
forman zonas en blanco separadas de las imágenes. Se oyen sonidos procedentes de la unidad. Al encender la unidad puede oírse un sonido de funcionamiento del panel de la pantalla: Es
algo normal y no indica ningún mal funcionamiento. Esta pantalla de plasma utiliza un procesamiento de imagen especial. Por eso, dependiendo del tipo de señal de entrada, puede producirse un ligero retraso entre la aparición de la imagen y el sonido. Sin embargo, esto no indica ningún fallo en el funcionamiento.
Panel de pantalla de plasma
Síntomas Verificaciones
La pantalla se oscurece ligeramente cuando se muestran imágenes brillantes con movimientos mínimos.
La pantalla se oscurece ligeramente cuando se visualizan fotos, imágenes fijas de un ordenador
u otras imágenes con movimientos mínimos durante un período de tiempo prolongado. Esta
función sirve para reducir el efecto de imagen secundaria en la pantalla y el acortamiento de
la vida útil de la pantalla: Es algo normal y no indica ningún mal funcionamiento.
La imagen tarda en aparecer. La unidad procesa digitalmente las distintas señales para reproducir imágenes estéticamente
agradables. En consecuencia, a veces la imagen tarda un poquito en aparecer al encender la
unidad, al cambiar de entrada o cuando se intercambian las imágenes de la imagen principal
y de la secundaria en las dos pantallas.
Los bordes de las imágenes parpadean. Debido a las características del sistema empleado para hacer funcionar el panel, puede que
parezca que parpadeen los bordes en las partes que se mueven rápidamente en las imágenes:
Es algo normal y no indica ningún mal funcionamiento.
Cambia el brillo de los dos lados de las imágenes en el modo 4:3.
Si se visualizan los paneles laterales con el ajuste “Alto” o “Medio”, el brillo de ambos lados
puede cambiar según el tipo de programa que se visualice: Es algo normal y no indica ningún
mal funcionamiento.
Algunas partes de la pantalla no se encienden.
El panel de la pantalla de plasma se ha fabricado con una tecnología de alto nivel de precisión,
sin embargo puede haber partes de la pantalla donde falten elementos de imagen o tengan
puntos siempre iluminados. Esto no es un síntoma de avería.
Aparece una imagen fantasma
No permita que una imagen fija se muestre durante mucho tiempo, porque esto puede ser la
causa de que quede una imagen fantasma permanente en la pantalla de plasma.
Los ejemplos de imágenes fijas incluyen logotipos, videojuegos, imágenes de computadora,
teletexto e imágenes mostradas en el formato 4:3.
Nota:
La imagen secundaria permanente en la pantalla de plasma debida a la utilización de una imagen
fija no es un defecto de funcionamiento y, por lo tanto, no está cubierta por la garantía. Este
producto no ha sido diseñado para visualizar imágenes fijas durante largos plazos de tiempo.
[Para TH-37PR9U, TH-42PR9U] Se pueden oír sonidos de runruneo desde la pantalla.
La pantalla está equipada con un ventilador de refrigeración para disipar el calor generado
durante el funcionamiento normal. El sonido de runruneo lo causa la rotación del ventilador y
no es ningún fallo de funcionamiento.
Page 41
40
Señales de entrada de PC
Señales de entrada aplicables para Mini D-sub 15P (Componente) / Mini D-sub 15P (RGB) (
∗
asterisco)
Nombre de la señal
Frecuencia
horizontal (kHz)
Frecuencia vertical(Hz)
Mini D-sub 15P
(Componente)
Mini D-sub 15P
(RGB)
1 525 (480) / 60i 15,73 59,94
∗∗
2 525 (480) / 60p 31,47 59,94
∗
∗
1
3 625 (575) / 50i 15,63 50,00
∗∗
4 625 (575) / 50p 31,25 50,00
∗∗
5 750 (720) / 60p 45,00 60,00
∗∗
6 750 (720) / 50p 37,50 50,00
∗∗
7 1.125 (1.080) / 60i 33,75 60,00
∗∗
8 1.125 (1.080) / 50i 28,13 50,00
∗∗
9 1.125 (1.080) / 24p 27,00 24,00
∗∗
10 1.125 (1.080) / 24sF 27,00 47,92
∗∗
11 1.125 (1.080) / 25p 28,13 25,00
∗∗
12 1.125 (1.080) / 30p 33,75 30,00
∗∗
13 1.250 (1.080) / 50i 31,25 50,00
∗∗
14 640 × 400 @70 Hz 31,46 70,07
∗
15 640 × 480 @60 Hz 31,47 59,94
∗
2
16 640 × 480 @72 Hz 37,86 72,81
∗
17 640 × 480 @75 Hz 37,50 75,00
∗
18 640 × 480 @85 Hz 43,27 85,01
∗
19 852 × 480 @60 Hz 31,47 59,94
∗
2
20 800 × 600 @56 Hz 35,16 56,25
∗
21 800 × 600 @60 Hz 37,88 60,32
∗
22 800 × 600 @72 Hz 48,08 72,19
∗
23 800 × 600 @75 Hz 46,88 75,00
∗
24 800 × 600 @85 Hz 53,67 85,06
∗
25 1.024 × 768 @60 Hz 48,36 60,00
∗
26 1.024 × 768 @70 Hz 56,48 70,07
∗
27 1.024 × 768 @75 Hz 60,02 75,03
∗
28 1.024 × 768 @85 Hz 68,68 85,00
∗
29 1.152 × 864 @75 Hz 67,50 75,00
∗
30 1.280 × 960 @60 Hz 60,00 60,00
∗
31 1.280 × 960 @85 Hz 85,94 85,00
∗
32 1.280 × 1.024 @60 Hz 63,98 60,02
∗
33 1.280 × 1.024 @75 Hz 79,98 75,03
∗
34 1.280 × 1.024 @85 Hz 91,15 85,02
∗
35 1.600 × 1.200 @60 Hz 75,00 60,00
∗
36 1.600 × 1.200 @65 Hz 81,25 65,00
∗
37 1.066 × 600 @60 Hz 37,88 60,32
∗
38 1.366 × 768 @60 Hz 48,36 60,00
∗
39 Macintosh13” (640 × 480) 35,00 66,67
∗
40 Macintosh16” (832 × 624) 49,72 74,54
∗
41 Macintosh21” (1.152 × 870) 68,68 75,06
∗
∗
1: Cuando se selecciona el formato RGB y la entrada de señal 525p en el terminal Mini D-sub 15P, se reconoce como
señal VGA 60Hz.
∗2: Al ingresar la señal del formato VGA 60Hz del otro terminal Mini D-sub 15P, se reconoce como señal 525p.
Nota: Las señales sin las especificaciones de arriba puede que no se visualicen correctamente.
Page 42
41

Especificaciones

TH-37PG9U TH-42PG9U
Fuente de alimentación 120 V AC, 50/60 Hz Fuente de consumo
Corriente conectada 265 W 290 W
Estado de espera
Protección desactivada 0,6 W, Protección activada 0,4 W Protección desactivada 0,6 W, Protección activada 0,4 W
Estado de corriente desconectada
0,1 W 0,1 W
Panel de pantalla de plasma Tipo CA con método directo 37 pulg.,
relación de aspecto de 16:9
Tipo CA con método directo 42 pulg.,
16:9 aspect ratio
Relación de contraste 10000:1 máximo
Tamaño de pantalla 32,2” (818 mm) (An.) × 18,1” (461 mm) (Al.)
× 37” (939 mm) (diagonal)
36,2” (920 mm) (An.) × 20,4” (518 mm) (Al.)
× 42” (1.056 mm) (diagonal)
(Número. de pixeles) 408.960 (852 (An.) × 480 (AI.))
[2.556 × 480 puntos]
Condiciones de funcionamiento
Temperatura 32 °F - 104 °F (0 °C - 40 °C)
Humedad 20 % - 80 %
Señales aplicables
Scanning format 525 (480) / 60i · 60p, 625 (575) / 50i · 50p, 750 (720) / 60p · 50p, 1125 (1080) / 60i · 50i · 24p · 25p
· 30p · 24sF ···· SMPTE274M, 1250 (1080) / 50i
Señales PC VGA
SVGA, XGA, SXGA, UXGA ···· (comprimido)
Frecuencia de exploración horizontal 15 - 110 kHz
Frecuencia de exploración vertical 48 - 120 Hz
Terminales de conexión
PC (ALTA DENSIDAD, CONECTOR MINI D-SUB DE 15 CONTACTOS)R,G,B/0,7 Vp-p (75 Ω)
HD, VD/1,0 - 5,0 Vp-p (alta impedancia) Componente Y : 1,0 Vp-p (75 Ω : incluye sincronización) P
B/CB : 0,7 Vp-p (75 Ω)
P
R/CR : 0,7 Vp-p (75 Ω)
AUDIO IN (
Toma de 3,5 ø
) 0,5 Vrms (alta impedancia)
SERIAL
TERMINAL DE CONTROL EXTERIOR (CONECTOR D-SUB DE 9 CONTACTOS) RS-232C COMPATIBLE
Accesorios suministrados
Banda de fijación (TMME203 o TMME187) × 2
Dimensiones (An × Al. × Prof.)
36,1” (917 mm) × 25,4” (644 mm) × 3,7” (95 mm)
(4,3” (109 mm) cuando se incluyen las partes
sobresalientes de las ranuras)
40,2” (1.020 mm) × 27,8” (705 mm) × 3,7” (95 mm)
(4,3” (109 mm) cuando se incluyen las partes
sobresalientes de las ranuras)
Masa (Peso) 57,3 lbs 66,1 lbs Sonido
Altavoces 4,8” (120mm) × 2,4” (60 mm) × 2 piezas, 8 Ω
Salida de audio 20 W [10 W + 10 W] (10% de distorsión armónica total)
Nota:
El diseño y especificaciones están sujetos a cambios sin previo aviso. El Masa y dimensiones son aproximados.
Page 43
42
Especificaciones
TH-37PR9U TH-42PR9U
Fuente de alimentación 120 V AC, 50/60 Hz Fuente de consumo
Corriente conectada 300 W 345 W
Estado de espera
Protección desactivada 0,6 W, Protección activada 0,4 W Protección desactivada 0,6 W, Protección activada 0,4 W
Estado de corriente desconectada
0,1 W 0,1 W
Panel de pantalla de plasma Tipo CA con método directo 37 pulg.,
relación de aspecto de 16:9
Tipo CA con método directo 42 pulg.,
16:9 aspect ratio
Relación de contraste 10000:1 máximo
Tamaño de pantalla 32,2” (818 mm) (An.) × 18,1” (461 mm) (Al.)
× 37” (939 mm) (diagonal)
36,2” (920 mm) (An.) × 20,4” (518 mm) (Al.)
× 42” (1.056 mm) (diagonal)
(Número. de pixeles) 737.280 (1.024 (An.) × 720 (AI.))
[3.072 × 720 puntos]
786.432 (1.024 (An.) × 768 (AI.)) [3.072 × 768 puntos]
Condiciones de funcionamiento
Temperatura 32 °F - 104 °F (0 °C - 40 °C)
Humedad 20 % - 80 %
Señales aplicables
Scanning format 525 (480) / 60i · 60p, 625 (575) / 50i · 50p, 750 (720) / 60p · 50p, 1125 (1080) / 60i · 50i · 24p · 25p
· 30p · 24sF ···· SMPTE274M, 1250 (1080) / 50i
Señales PC
VGA, SVGA,
XGA, SXGA, UXGA ···· (comprimido)
Frecuencia de exploración horizontal 15 - 110 kHz
Frecuencia de exploración vertical 48 - 120 Hz
VGA, SVGA, XGA,
SXGA, UXGA ···· (comprimido)
Frecuencia de exploración horizontal 15 - 110 kHz
Frecuencia de exploración vertical 48 - 120 Hz
Terminales de conexión
PC (ALTA DENSIDAD, CONECTOR MINI D-SUB DE 15 CONTACTOS)R,G,B/0,7 Vp-p (75 Ω)
HD, VD/1,0 - 5,0 Vp-p (alta impedancia) Componente Y : 1,0 Vp-p (75 Ω : incluye sincronización) P
B/CB : 0,7 Vp-p (75 Ω)
P
R/CR : 0,7 Vp-p (75 Ω)
AUDIO IN (
Toma de 3,5 ø
) 0,5 Vrms (alta impedancia)
SERIAL
TERMINAL DE CONTROL EXTERIOR (CONECTOR D-SUB DE 9 CONTACTOS) RS-232C COMPATIBLE
Accesorios suministrados
Banda de fijación (TMME203 o TMME187) × 2
Dimensiones (An × Al. × Prof.)
36,1” (917 mm) × 25,4” (644 mm) × 3,7” (95 mm)
(4,3” (109 mm) cuando se incluyen las partes
sobresalientes de las ranuras)
40,2” (1.020 mm) × 27,8” (705 mm) × 3,7” (95 mm)
(4,3” (109 mm) cuando se incluyen las partes
sobresalientes de las ranuras)
Masa (Peso) 57,3 lbs 66,1 lbs Sonido
Altavoces 4,8” (120mm) × 2,4” (60 mm) × 2 piezas, 8 Ω
Salida de audio 20 W [10 W + 10 W] (10% de distorsión armónica total)
Nota:
El diseño y especificaciones están sujetos a cambios sin previo aviso. El Masa y dimensiones son aproximados.
Page 44
NOTAS
Page 45
Impreso en EE.UU
Registro del cliente
El número de modelo y número de serie de este producto están en la cubierta trasera. Debe anotar este número de serie en el espacio a continuación y guardar este libro junto con el recibo de compra como registro permanente de su compra para ayudar a identificarlo en el caso de robo o pérdida y para el servicio bajo garantía.
Número de modelo Número de serie
Matsushita Electric Industrial Co., Ltd.
©
2006 Matsushita Electric Industrial Co., Ltd. All Rights Reserved.
Loading...
