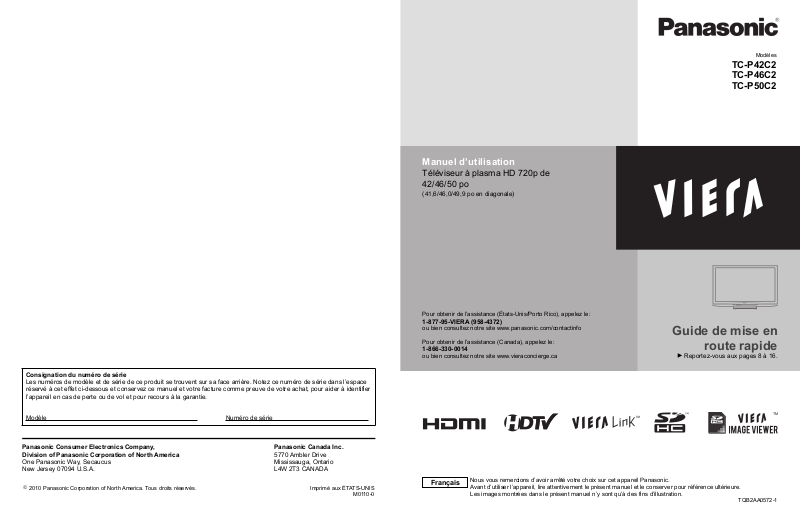

Page 1

Guide de mise en

route rapide

Reportez-vous aux pages 8 à 16.

Manuel d’utilisation

Téléviseur à plasma HD 720p de 42/46/50 po

(41,6/46,0/49,9 po en diagonale)

Pour obtenir de l’assistance (États-Unis/Porto Rico), appelez le:

1-877-95-VIERA (958-4372)

ou bien consultez notre site www.panasonic.com/contactinfo

Pour obtenir de l’assistance (Canada), appelez le:

1-866-330-0014

ou bien consultez notre site www.vieraconcierge.ca

TQB2AA0572-1

Consignation du numéro de série

Les numéros de modèle et de série de ce produit se trouvent sur sa face arrière. Notez ce numéro de série dans l’espace réservé à cet effet ci-dessous et conservez ce manuel et votre facture comme preuve de votre achat, pour aider à identifier l’appareil en cas de perte ou de vol et pour recours à la garantie.

Modèle Numéro de série

Panasonic Consumer Electronics Company, Division of Panasonic Corporation of North America

One Panasonic Way, Secaucus New Jersey 07094 U.S.A.

Panasonic Canada Inc.

5770 Ambler Drive Mississauga, Ontario L4W 2T3 CANADA

Imprimé aux ÉTATS-UNIS

M0110-0

Modèles

TC-P42C2 TC-P46C2 TC-P50C2

Français

Nous vous remercions d’avoir arrêté votre choix sur cet appareil Panasonic. Avant d’utiliser l’appareil, lire attentivement le présent manuel et le conserver pour référence ultérieure. Les images montrées dans le présent manuel n’y sont qu’à des fins d’illustration.

Page 2

Visionnement Fonctions avancées FAQ, etc.

Guide de mise

en route rapide

HDMl, le logo HDMI et High-Definition

Multimedia Interface sont des marques

de commerce ou des marques

déposées de HDMI Licensing LLC aux

États-Unis et dans d'autres pays.

La fonction VIERA Link™ est une

marque de commerce de Panasonic

Corporation.

Le logo SDHC est une marque de

commerce de SD-3C, LLC.

Ce produit est conforme aux normes ENERGY STAR dans le mode « Usage à domicile » lequel permet des économies d’énergie. Toute modification du paramétrage du mode « Usage à domicile » ou des autres paramétrages par défaut pourrait entraîner une consommation d’énergie dépassant les normes ENERGY STAR.

La fonction HDAVI Control™ est une marque de commerce de Panasonic

Corporation.

Fabriqué sous licence de Dolby

Laboratories. DOLBY et le symbole

double D sont des marques de

commerce de Dolby Laboratories.

Le multimédia à son meilleur!

Une grande polyvalence multimédia

Carte mémoire SD

Caméscope

Amplificateur

Chaîne cinéma maison

Magnétoscope

Enregistreur DVD/

Blu-ray Disc

Décodeur

Lecteur DVD/

Blu-ray Disc

●

Visionnement de la télévision ························17

●

Utilisation des fonctions VIERA TOOLS ········ 20

●

Visionnement avec visualiseur de photos

VIERA IMAGE VIEWERTM ····························· 22

●

Visionnement de bandes vidéo et de DVD ····24

●

Utilisation des fonctions des menus

(image, son, etc.) ···········································25

●

VIERA LinkTM “HDAVI ControlTM” ···················28

●

Blocage ·························································34

●

Programmation et édition des canaux ···········36

●

Sous-titres ·····················································38

●

Ident. prises ···················································39

●

Minuterie ························································40

●

Connexions AV recommandées ····················41

●

Liste des classifications aux fins de

blocage ·························································· 42

●

Informations techniques ································43

●

Entretien et nettoyage ···································47

●

Foire aux questions ······································· 48

●

Spécifications ················································50

●

Garantie limitée ·············································51

Pour un grand plaisir télévisuel

Fonctions de base

Fonctions avancées

Foire aux questions et généralités

●

Mesures de sécurité ········································ 4

●

Remarques ······················································7

À lire attentivement

●

Accessoires/Accessoire en option···················8

●

Connexion de base ·······································11

●

Emplacement des commandes ····················· 13

●

Réglage initial ················································14

Guide de mise en route rapide

Table des matières

Page 3

Mesures de sécurité

AVERTISSEMENT:

Pour éviter tout dommage pouvant entraîner un incendie ou une secousse électrique, n’exposez pas l’appareil à la pluie ou à l’humidité. Ne placez aucun récipient contenant de l’eau (vase de fleur, tasse, bouteille de produit de beauté, etc.) sur l’appareil (ou sur une étagère le dominant).

Consignes de sécurité importantes

ATTENTION

Risque de secousse

électrique Ne pas ouvrir

AVERTISSEMENT: Pour réduire les risques de secousse électrique, ne pas retirer le couvercle ni le panneau arrière. Cet appareil ne contient aucune pièce qui puisse être réparée par l’utilisateur; l’entretien doit être effectué par du personnel qualifié.

Le symbole de l’éclair, inscrit dans un triangle équilatéral, a pour objet d’appeler l’attention de l’utilisateur sur la présence, à l’intérieur du produit, de pièces non isolées portées à une “tension dangereuse” qui peut avoir une amplitude suffisante pour provoquer une secousse électrique.

Le symbole du point d’exclamation, inscrit dans un triangle équilatéral, a pour objet d’appeler l’attention de l’utilisateur sur la présence, dans la documentation accompagnant le produit, d’importantes instructions concernant son mode opératoire et son entretien.

Ne placez pas d’objets sur le téléviseur à plasma.

Si vous renversez de l’eau sur le téléviseur ou si des objets y pénètrent, un court-circuit risque de se produire et d’entraîner un incendie ou une électrocution. Si des corps étrangers pénètrent dans le téléviseur, contactez un centre de service agréé. Dans le cas improbable que vous receviez un choc par l’entremise de ce produit, il est possible que cela soit dû à un mauvais raccordement de votre prise d’alimentation. Demandez à un électricien de vérifier le raccordement de la prise du téléviseur. Si le problème persiste, faites réparer la télé par un technicien qualifié agréé.

Cordon d’alimentation

Pour prévenir les risques d’incendie ou d’électrocution:

Le téléviseur à plasma a été conçu pour fonctionner avec une alimentation de 120 V c.a., 60 Hz. Insérez la fiche du cordon d’alimentation bien à fond dans la prise.

Si la fiche n’est pas insérée bien à fond, un dégagement de

chaleur pouvant entraîner un incendie pourrait se produire.

Le cordon d’alimentation ne doit être utilisé qu’avec cet appareil.

N’utilisez aucun autre cordon d’alimentation que celui

fourni avec ce téléviseur. Ne manipulez pas le cordon d’alimentation avec des mains mouillées. Ne faites rien qui puisse endommager le cordon d’alimentation.

Pour débrancher le câble d’alimentation, tirez-le par la

fiche et non par le câble. N’utilisez pas le cordon d’alimentation s’il est endommagé.

Remplacez-le ou communiquez avec votre centre de

service agréé Panasonic.

N’utilisez pas d’adaptateurs secteurs à 2 ou 3 broches pour brancher votre cordon de téléviseur à la prise murale.

Dans le cas contraire, le cordon ne serait plus sécuritaire, ce qui pourrait causer un choc électrique. Si la prise murale ne peut recevoir de fiche à 3 broches, demandez à un électricien qualifié de remplacer votre prise et de vérifier le câblage associé.

Manipulation du cordon d’alimentation

Insérez la fiche du cordon d’alimentation bien à fond dans la prise. (Si la fiche n’est pas insérée bien à fond, un dégagement de chaleur pouvant entraîner un incendie pourrait se produire.)

Assurez-vous de l’accès facile à la fiche.

Assurez-vous que la lame pour la mise à la terre est insérée bien à fond afin de prévenir tout choc électrique.

• Un appareil de classe 1 peut être branché dans une prise secteur avec une protection pour mise à la terre.

Ne manipulez pas la fiche du cordon d’alimentation avec les mains mouillées. (Ceci pourrait causer un choc électrique.)

N’utilisez aucun autre cordon d’alimentation que celui fourni avec ce téléviseur. (Ceci pourrait causer un choc électrique.)

N’endommagez pas le cordon d’alimentation. (Un

cordon d’alimentation endommagé pourrait causer un incendie ou un choc électrique.)

• Ne déplacez jamais le téléviseur lorsque le cordon est branché dans une prise secteur.

• Ne placez aucun objet lourd sur le cordon et ne le placez pas à proximité d’une source de chaleur intense.

•

Évitez de torsader, de plier excessivement ou d’étirer le cordon.

• Ne tirez pas sur le cordon. Tenez le cordon par sa fiche lors de son débranchement.

• N’utilisez jamais un cordon d’alimentation avec sa fiche endommagée ou une prise murale endommagée.

Si une anomalie se produit (absence d’image ou de son par exemple), ou si de la fumée ou une odeur anormale se dégage du téléviseur à plasma, débranchez immédiatement la fiche du cordon d’alimentation de la prise secteur.

Si vous continuez à utiliser le téléviseur à plasma dans cet état, vous risquez de provoquer un incendie ou d’endommager l’appareil. Adressez-vous à un centre de service agréé Panasonic pour les réparations. Il est recommandé de toujours faire réparer un téléviseur par un technicien qualifié en raison de la tension élevée de l’appareil.

Si de l’eau ou des objets pénètrent dans le téléviseur,

si l’appareil est échappé, ou si le coffret est abîmé, débranchez immédiatement la fiche du cordon d’alimentation.

Un court-circuit pourrait se produire et entraîner un

incendie. Pour toute réparation, adressez-vous à un centre de service agréé Panasonic.

MISE EN GARDE

Ne couvrez pas les trous de ventilation.

Sinon, le téléviseur à plasma risquerait de surchauffer, ce qui pourrait causer un incendie ou abîmer le téléviseur à plasma.

Laissez un espace de 3 15/16 po (10 cm) ou plus

au-dessus, à la gauche et la droite de l’appareil, ainsi qu’un espace de 2 3/4 po (7 cm) ou plus à l’arrière.

Si vous utilisez le piédestal, n’encombrez pas l’espace

entre l’écran et le piédestal d’objets pouvant nuire à la ventilation.

Déplacement du téléviseur à plasma

Veillez à débrancher tous les câbles avant de déplacer

le téléviseur à plasma.

Si vous déplacez le téléviseur alors que des câbles sont

encore connectés, vous risquez d’endommager les câbles et d’entraîner un incendie ou un choc électrique.

Par mesure de précaution, débranchez la fiche

d’alimentation de la prise secteur avant d’entreprendre des travaux de nettoyage.

Ne transportez le téléviseur à plasma qu’en position debout.

Le transport de l’appareil avec son panneau d’affichage

faisant face vers le haut ou vers le bas peut endommager les circuits internes.

Nettoyez régulièrement le câble d’alimentation afin que

la poussière ne s’y accumule pas.

Si de la poussière devait s’accumuler sur la fiche du cordon

d’alimentation, l’humidité produite risquerait de détériorer l’isolation et d’entraîner un incendie.

Ce téléviseur à plasma émet des rayons infrarouges;

par conséquent, il peut perturber les autres appareils de

communication. Installez votre capteur infrarouge dans un endroit à l’abri de la lumière directe ou indirecte du téléviseur à plasma.

Le téléviseur consomme une certaine quantité de courant électrique tant que le cordon d’alimentation est branché à la prise secteur.

Le panneau d’affichage est fait de verre; évitez d’y

appliquer une forte pression et protégez-le contre les chocs.

Cela pourrait provoquer des dommages et entraîner un

risque de blessure.

Le téléviseur est très lourd et devrait être transporté

par au moins 2 personnes. Afin d’éviter que l’appareil ne bascule ou tombe, tenez-le comme indiqué à l’illustration; sa chute pourrait entraîner un risque de blessures.

1) Lisez ces instructions.

2) Conservez ces instructions.

3) Tenez compte de tous les avertissements.

4) Suivez toutes les instructions.

5) N’utilisez pas cet appareil près de l’eau.

6) Nettoyez l’appareil uniquement avec un chiffon sec.

7) Ne bloquez pas les orifices de ventilation. Installez l’appareil en respectant les instructions du fabricant.

N’installez pas l’appareil près d’une source de chaleur telle qu’un radiateur, un registre de chaleur, une cuisinière ou un autre appareil (y compris un amplificateur) qui produit de la chaleur.

N’invalidez pas les caractéristiques de sécurité de la fiche polarisée ou avec mise à la terre. Une fiche polarisée possède deux lames dont une est plus large que l’autre. Une fiche avec mise à la terre possède deux lames plus une troisième lame pour la mise à la terre. La lame large ou la lame de mise à la terre sont conçues pour des raisons de sécurité. Si la fiche fournie ne peut pas être branchée dans votre prise secteur, consultez un électricien pour faire remplacer la prise.

10) Protégez le cordon d’alimentation et empêchez qu’il soit piétiné ou pincé, en particulier au niveau des fiches, de la prise secteur murale et de la sortie de l’appareil.

11) Utilisez uniquement des dispositifs auxiliaires/accessoires spécifiés par le fabricant.

12) Utilisez uniquement un chariot, socle, trépied, support ou table spécifié par le fabricant ou vendu avec l’appareil.

Si vous utilisez un chariot, faites très

attention lors du déplacement de l’ensemble chariot-appareil pour éviter toute blessure provenant d’une chute de l’appareil.

13) Débranchez cet appareil pendant un orage ou quand il ne doit pas être utilisé pendant une période prolongée.

14)

Pour toute réparation, consultez un personnel qualifié.

L’appareil doit être réparé s’il a été endommagé de n’importe

quelle façon, comme quand, par exemple, le cordon d’alimentation fourni ou la fiche sont endommagés, si un liquide a coulé dans l’appareil ou un objet est tombé à l’intérieur, si l’appareil a été exposé à la pluie ou à l’humidité, s’il ne fonctionne pas normalement ou est tombé.

15) Pour éviter toute secousse électrique, assurez-vous que la broche de mise à la terre de la fiche du cordon d’alimentation est correctement branchée.

AVERTISSEMENT/MISE EN GARDE

AVERTISSEMENT

Cet appareil comporte des petites pièces pouvant présenter des risques d’étouffement dans l’éventualité où elles seraient avalées. Rangez-les hors de la portée des enfants. Jetez les petites pièces inutiles, ainsi que tout autre objet inutile, y compris les matériaux d’emballage et les sacs/ feuilles en plastique, afin d’éviter tout risque de suffocation.

Installation

Une installation inadéquate peut causer la chute de

l’appareil ce qui est susceptible de causer des blessures graves voire mortelles. Afin de prévenir de tels risques, prenez les précautions décrites ci-dessous.

Le téléviseur à plasma doit être installé à l’aide du support ou piédestal et de la quincaillerie recommandés par le fabricant conformément aux instructions d’installation

Le téléviseur à plasma doit être utilisé avec l’accessoire en

option suivant uniquement.

L’utilisation avec tout autre type d’accessoire peut causer

l’instabilité de l’ensemble. L’accessoire suivant est fabriqué par Panasonic Corporation.

• Support de montage mural (en biais) :

TY-WK4P1RW

Assurez-vous que l’installation est faite par un

technicien qualifié.

Pour installer ou retirer le téléviseur, il faut le concours de

deux personnes.

Certains supports ne sont pas faits pour être installés

sur des murs supportés par des poteaux d’acier ou des blocs de ciment.

Demandez à votre détaillant ou à un entrepreneur autorisé

d’installer correctement les supports de montage au mur.

Ne faites pas passer le cordon d’alimentation à l’intérieur du mur.

Le cordon d’alimentation n’a pas été conçu à cette fin.

Le non-respect de cette mise en garde peut entraîner un risque d’incendie.

Ne placez pas l’écran plasma sur des surfaces

inclinées ou instables.

Le téléviseur à plasma risquerait de tomber ou de basculer.

N’installez pas le téléviseur à plasma sur un support

non recommandé.

N’installez pas le téléviseur sur un meuble pouvant

servir de marchepied, tel un bureau à tiroirs. Ne grimpez pas et ne permettez pas aux enfants de grimper sur le téléviseur

Le téléviseur devrait être installé là où il ne peut être ni

poussé, tiré ou basculé.

Prenez soin de disposer les câbles ou les cordons

d’alimentation de façon à ce qu’ils ne puissent être tirés ou agrippés par des enfants.

Page 4

Avis de sécurité CEA pour les enfants : les écrans plats ne sont pas toujours installés sur des supports de montage appropriés ou selon les recommandations du fabricant. Les écrans plats qui sont installés sur des commodes, bibliothèques, étagères, bureaux, haut-parleurs, coffres ou chariots peuvent tomber et causer des blessures graves, voire mortelles.

L’industrie des produits électroniques de consommation (dont Panasonic est membre) s’est engagée à rendre le divertissement à la maison agréable et sécuritaire. Afin de prévenir les risques d’accident, suivez les conseils de sécurité suivants :

OPTEZ POUR LA SÉCURITÉ :

• Il n’existe pas de guide unique. Suivez les recommandations du fabricant pour l’installation et l’emploi sécuritaire de votre écran plat.

• Lisez attentivement le manuel de l’utilisateur et assurez-vous de bien comprendre les instructions pour une utilisation appropriée de ce produit.

• Ne permettez pas aux enfants de grimper sur le mobilier et les téléviseurs ou de jouer avec ceux-ci.

• N’installez pas d’écran plat sur un meuble pouvant servir de marchepied tel un bureau à tiroirs.

•

Gardez à l’esprit que les enfants peuvent s’exciter lorsqu’ils regardent la télévision, surtout sur des écrans plats « plus grands que nature ». Le téléviseur devrait être installé là où il ne peut être poussé, tiré ou basculé.

• Prenez soin de disposer les câbles ou les cordons d’alimentation de façon à ce qu’ils ne puissent être tirés ou agrippés par des enfants.

SUPPORT MURAUX : SI VOUS DÉCIDEZ DE FIXER VOTRE TÉLÉVISEUR À UN SUPPORT MURAL,

IL FAUT TOUJOURS :

• Utiliser un support mural recommandé par le fabricant du téléviseur ou homologué par un organisme indépendant (tel que UL, ACNOR, ETL).

• Suivre les instructions fournies par les fabricants du téléviseur et du support mural.

• Communiquer avec votre détaillant et se renseigner sur une installation faite par un professionnel si vous avez des

doutes sur votre capacité à installer votre téléviseur à écran plat de façon sécuritaire.

• S’assurer que le mur sur lequel vous installez le support est en mesure de l’accepter. Certains supports ne sont pas faits pour être installés sur des murs supportés par des poteaux d’acier ou des blocs de ciment. En cas de doute, communiquez avec un installateur professionnel.

• Pour installer ou retirer le téléviseur, il faut le concours de deux personnes. Les téléviseurs à écran plat peuvent être très lourds.

Panasonic recommande qu’un technicien qualifié procède à toute installation murale. Pour plus de détails, reportez-vous à la page 4.

Cet appareil intègre les logiciels suivants :

(1) logiciels développés indépendamment par ou pour le compte de Panasonic Corporation, (2) logiciels appartenant à une tierce partie et utilisés sous licence par Panasonic Corporation, (3) logiciels utilisés sous licence en vertu de la Licence publique générale GNU, version 2 (GPL v2), (4) logiciels utilisés sous licence en vertu de la Licence publique générale limitée GNU (LGPL), et/ou, (5) logiciels libres autres que ceux utilisés sous licence en vertu de GPL et/ou LGPL. Pour les logiciels des catégories (3) ou (4), veuillez vous reporter aux conditions d’utilisation de GPL v2 et LGPL à http://www.gnu.org/licenses/old-licenses/gpl-2.0.html et http://www.gnu.org/licenses/old-licenses/lgpl-2.1.html. De plus, plusieurs personnes physiques et/ou morales détiennent des droits d’auteur sur les logiciels des catégories (3) et (4). Veuillez vous reporter aux avis de droits d’auteur de ces personnes physiques et morales à http://www.am-linux.jp/dl/DTV10UT/.

LES LOGICIELS GPL/LGPL SONT DISTRIBUÉS DANS LE BUT D’ÊTRE UTILES MAIS NE SONT COUVERTS PAR AUCUNE GARANTIE, EXPLICITE, IMPLICITE OU LÉGALE, Y COMPRIS LES GARANTIES IMPLICITES DE VALEUR MARCHANDE OU D’ADÉQUATION À UNE UTILISATION PARTICULIÈRE. Pendant une période d’au moins trois (3) ans après la livraison des produits, Panasonic fournira à quiconque communiquera avec nous à l’adresse suivante et ce, sans autres frais que ceux encourus pour la distribution du code source, une copie complète lisible par machine du code source en vertu de GPL v2/LGPL. Écrivez à : [email protected] Le code source est également disponible, sans frais, depuis notre site Web à l’adresse suivante : http://www.am-linux.jp/dl/DTV10UT/

L’American Academy of Pediatrics (Académie américaine de pédiatrie) recommande fortement de ne pas laisser les enfants de moins de deux ans regarder la télévision.

AVERTISSEMENT

Mesures de sécurité (Suite)

Ne pas afficher une image fixe pendant une période prolongée

Cela peut causer la rétention de l’image à l’écran (un phénomène appelé “rémanence”). Cela n’est pas considéré comme étant une défectuosité et n’est donc pas couvert par la garantie.

Afin de prévenir la rémanence, l’économiseur d’écran est automatiquement activé après quelques minutes d’inactivité (si aucun signal n’est acheminé ou aucune opération effectuée). (p. 49)

Images fixes typiques

•

Numéro de canal et autres logos

•

Image affichée au format 4:3

•

Photo sur carte SD • Jeu vidéo • Image d’un ordinateur

Positionnement du téléviseur

Ne pas placer le téléviseur dans un endroit où il serait exposé aux rayons solaires directs ou tout autre éclairage

intense (y compris les reflets).

Certains types de lampes fluorescentes peuvent réduire le rayon d’action de la télécommande.

Remarques

Avis de la FCC:

Cet équipement a été testé et déclaré conforme aux limitations d’un appareil numérique de Classe B, d’après la section 15 des normes FCC. Ces limitations sont conçues pour offrir un niveau de protection raisonnable contre les interférences nuisibles dans une zone résidentielle. Cet équipement produit, utilise et peut émettre une énergie de fréquence radio et, s’il n’est pas installé ni utilisé conformément aux instructions, il risque de causer des interférences nuisibles aux communications radio. Il n’y a toutefois aucune garantie que des interférences ne se produisent pas dans une installation en particulier. Si cet équipement cause des interférences gênantes pour la réception radio ou télévision, ce qui peut être aisément déterminé en l’éteignant puis en le rallumant, I’utilisateur est invité à prendre l’une ou plusieurs des mesures correctives suivantes:

• Réorientez ou déplacez l’antenne de réception.

• Augmentez la distance entre l’équipement et le récepteur.

• Branchez l’équipement dans une prise située sur un autre circuit que celui auquel est relié le récepteur.

• Si vous avez besoin d’aide, consultez le centre de service technique Panasonic ou un technicien radio-télévision expérimenté.

Précautions FCC: Pour assurer une conformité continue, suivez les instructions de ce manuel et utilisez uniquement un câble d’interface blindé lors de la connexion du téléviseur à des appareils périphériques. Tout changement ou modification non expressément approuvée par la partie responsable peut causer des interférences nuisibles et peut annuler l’autorité de l’utilisateur d’utiliser l’appareil.

Responsable: Panasonic Corporation of North America

One Panasonic Way, Secaucus, NJ 07094

Contact: Panasonic Consumer Electronics Company

1-877-95-VIERA (958-4372)

Courriel: [email protected]

Note pour le Canada:

Pour les modèles TC-P42C2, TC-P46C2 et TC-P50C2 Cet appareil numérique de Classe B est conforme à la norme NMB-003 du Canada.

4 : 3

Page 5

Guide de mise

en route rapide

Accessoires/Accessoire en option

Accessoires

Vis de montage (4 de chaque)

XYN5+F18FN M5 x 18 (argent)

THEL078N (pour modèle de 42 po) THEL080N (pour modèle de 46/50 po) M5 x 30 (noir)

Montants (2)

“

” ou “R” est imprimé au

bas des montants.

Base (1)

(G)

(D)

Accessoires/Accessoire en option

Accessoires

Télécommande

N2QAYB000485

Piles pour la télécommande (2)

Format AA

Cordon d’alimentation

Piédestal

TBLX0134 (TC-P42C2) TBLX0135 (TC-P46C2, TC-P50C2)

Manuel d’utilisation Conciergerie VIERA et Guide de mise en route rapide

Mise en place des piles de la télécommande

Ouvrez.

Crochet

Respectez la polarité (+ ou -).

Refermez.

Mises en garde

L’installation incorrecte des piles peut entraîner une fuite de l’électrolyte provoquant la corrosion de la télécommande.

•

N’utilisez pas à la fois une pile neuve et

une pile usagée.

•

N’utilisez pas en même temps deux

types de piles (par exemple, une pile au carbone zinc et une pile alcaline).

•

N’utilisez pas de piles rechargeables (Ni-Cd).

Ne démontez pas et ne chauffez pas les

piles.

Accessoire en option

Communiquez avec un détaillant Panasonic pour vous procurer le support de montage mural recommandé. Pour de plus amples renseignements, reportezvous à la notice d’installation du support de montage mural.

Support de montage mural

(en biais)

TY-WK4P1RW

a: 400 mm (15,7 po) b: 300 mm (11,8 po)

Panneau arrière du téléviseur

Trous pour l’installation du support de montage mural

Vis pour fixation du téléviseur au support de montage mural (non fournies avec le téléviseur)

Longueur de la vis: minimum de 15,0 mm (0,59 po), maximum de 30,0 mm (1,18 po)

(Vue latérale)

Avertissement

Afin de maintenir le haut rendement et le fonctionnement sûr de l’appareil, confiez au revendeur ou à un

entrepreneur agréé la tâche de fixer le support de montage mural.

Lisez attentivement les instructions accompagnant l’accessoire en option et assurez-vous de prendre toutes les

mesures qui s’imposent pour éviter que l’appareil ne bascule. Manipulez le téléviseur avec le plus grand soin lors de son installation; un choc ou des tensions indues pourrait l’endommager.

Installez le support mural avec le plus grand soin. Assurez-vous qu’il n’y a aucun fil électrique ni tuyau dans le

mur avant d’installer le support mural.

Lors de l’utilisation d’un support à angle, assurez-vous qu’il y a assez d’espace afin que les câbles de

raccordement ne soient pas coincés contre le mur lors de l’inclinaison avant du téléviseur. Pour des raisons de sécurité, retirez les téléviseurs de leur support mural lorsqu’ils ne sont plus utilisés.

Fixation du téléviseur sur le piédestal

■

Montage du piédestal

Fixez de manière sécuritaire avec les vis de montage A. (4 vis au total) Serrez les vis à fond.

Montant

Avant

Montant

Base

(Illustration: TBLX0135)

■

Installation

Effectuez le montage sur une surface horizontale et à niveau. Serrez les vis à fond.

(Illustration: TC-P50C2)

Fixez de manière sécuritaire

avec les vis de montage

(4 vis au total)

Côté arrière

Flèche repère

Montant

Trou d’installation pour piédestal

Montant

Base

Vue du dessous

Avertissement

Ne démontez ni ne modifiez le piédestal.

Cela pourrait faire basculer l’appareil et l’endommager ou blesser quelqu’un.

Mises en garde

N’utilisez pas d’autres téléviseurs et écrans que ceux compris dans l’emballage.

Sinon, I’appareil pourrait tomber et être abîmé, ce qui pourrait causer des blessures.

N’utilisez pas le piédestal s’il est tordu ou endommagé.

Si vous utilisez le piédestal alors qu’il est endommagé, vous risquez de vous blesser. Adressez-vous dès que

possible à votre revendeur Panasonic.

Lors de I’installation, veillez à bien serrer toutes les vis.

Si vous ne serrez pas suffisamment les vis lors du montage, Ie piédestal ne sera pas assez solide pour supporter le

téléviseur à plasma, et il risquerait de tomber et d’être endommagé, ce qui pourrait causer des blessures.

Montage (p. 9)

Accessoires

Vérifiez que les accessoires et les éléments ci-dessous sont bien inclus en cochant leur case.

Page 6

1010

1111

Guide de mise

en route rapide

Connexion de base (Antenne + Télé)

Accessoires/Accessoire en option

Raccordement aux bornes d’antenne

Connexion de base

Remarques

Tous les câbles et appareils auxiliaires illustrés dans ce manuel ne sont pas fournis avec le téléviseur. Pour de plus amples détails sur la connexion des appareils auxiliaires, veuillez vous reporter au manuel afférent à

chaque appareil en question.

Lorsque vous débranchez le cordon d’alimentation, assurez-vous de le débrancher d’abord de la prise secteur.

Pour de plus amples renseignements, visitez: www.panasonic.ca

Exemple

Raccordement à une antenne de télévision

Signal de câblodistribution

Antenne VHF/UHF

Téléviseur

Antenne VHF/UHF

•

NTSC (National Television System Committee): Télédiffusion traditionnelle

•

ATSC (Advanced Television Systems Committee): Normes pour la télévision numérique, y compris la télévision haute définition (TVHD), la télévision à définition standard (TVDS), la distribution de données, le rendu ambiophonique multicanal et la télévision interactive.

Cordon d’alimentation (Ne branchez le cordon qu’après avoir fait tous les autres raccordements.)

Panneau arrière du téléviseur

Signal de câblodistribution

120 V c.a.,

60 Hz

Antenne VHF/UHF

Accessoires/Accessoire en option (Suite)

Raccordement du cordon d’alimentation secteur

Borne d’antenne Prises Borne HDMI

vertbleurouge

vert

Serrez la vis à fond.

Appariez les fiches et les prises de

même couleur.

Insérez à fond.

Connexion

Câblodistribution

•

Il est nécessaire d’être abonné à un service de câblodistribution pour capter les émissions diffusées sur le câble.

•

L’abonnement à un service de câblodistribution à haute définition permet de capter des émissions haute

définition. La connexion pour la réception à haute définition peut se faire au moyen d’un câble HDMI ou composante vidéo. (p. 12)

•

Pour regarder les émissions à haute définition, sélectionnez l’entrée vidéo appropriée. (p. 24)

Reportez-vous à la page 10 (raccordement du câble AV)

Pour verrouiller Pour retirer

Insérez la fiche à fond, jusqu’à ce que les languettes se mettent en place des deux côtés avec un léger bruit sec.

Continuez à appuyer des deux côtés jusqu’à ce qu’un bruit sec se fasse entendre et tirez.

Page 7

1212

1313

Guide de mise

en route rapide

Emplacement des commandes

Connexion de base (Raccordements de câbles AV)

Haute définition

Définition standard

Remarque

Pour de plus amples détails sur la connexion des appareils auxiliaires, veuillez vous reporter au manuel afférent à

chaque appareil en question.

Met le téléviseur en marche ou en mode attente Change le mode d’entrée (p. 24)

Affiche le menu principal (p. 25)

Affichage du sous-menu (p. 18, 27) Touches de couleur (pour diverses

fonctions) (pour des exemples, reportez-vous aux pages 16, 23, 33)

Réglage du volume

Active/désactive la fonction sourdine

Sélectionne le format d’image (p. 18, 43)

Commute sur le canal ou le mode d’entrée affiché précédemment

Opérations sur les appareils externes (p. 33)

Télécommande

Réglage des sous-titres (p. 18)

Sélectionne le mode audio pour l’écoute de la télévision (p. 18)

Quitte la fenêtre du menu Menu VIERA Link (p. 32-33)

Affiche les fonctions VIERA TOOLS (p. 20)

Affichage depuis les cartes SD (p. 22-23)

Sélection/OK/Changement Retourne au menu précédent

Sélectionne les canaux en séquence

Pour afficher ou retirer la bannière de canal (p. 18)

Pour utiliser la fonction de liste de canaux favoris (p. 18-19)

Pavé numérique pour sélectionner un canal (p. 17) ou appuyez pour saisir une entrée alphanumérique dans les menus (p. 16, 24, 32, 34, 36, 39, 40)

Utiliser pour les canaux numériques (p. 17)

Connexion de base (Suite)

Bornes HDMI

HDMI AV OUT

ex.: lecteur Blu-ray Disc

Appareil AV

La connexion aux bornes HDMI permet l’obtention d’une image numérique haute définition et un son de haute qualité. La connexion HDMI est nécessaire pour un signal 1080p. Pour “Connexions VIERA Link™”, consultez la page 29.

Prises COMPONENT

AUDIO OUT

COMPONENT VIDEO OUT

blanc

rouge

vert

bleu

rouge

blanc

rouge

vert

bleu

rouge

blanc

rouge

vert

bleu

rouge

ex.: lecteur Blu-ray Disc

Appareil AV

Prises COMPOSITE

COMPOSITE OUT

jaune

blanc

rouge

jaune

blanc

rouge

jaune

blanc

rouge

ex.: enregistreur DVD

Appareil AV

ex.: magnétoscope

Raccordements de câbles AV

Emplacement des commandes

Remarques

Le téléviseur consomme une petite quantité de courant même lorsqu’il est mis hors marche. Ne placer aucun objet entre le capteur de signal de la télécommande sur le téléviseur et la télécommande.

Emplacement des commandes/voyants

Change le mode d’entrée Sélectionne l’entrée du menu et du sous-menu.

Affiche le menu principal

Réglage du volume

Sélectionne les canaux en séquence.

Panneau avant du téléviseur Panneau arrière du téléviseur

Prises d’entrée vidéo 2

Touche POWER

Fente de carte SD

Capteur de signal de télécommande Tenez-vous à moins de 7 m (23 pi) à l’avant du téléviseur.

Capteur de C.A.T.S. Plasma C.A.T.S. (Système de repérage automatique du contraste). (p. 26)

Voyant d’alimentation (en marche: rouge; hors marche: éteint)

Page 8

1414

1515

Guide de mise

en route rapide

Réglage initial

L’écran de Réglage initial s’affiche uniquement lorsque le téléviseur est mis en marche pour la première fois après que le cordon d’alimentation ait été branché dans la prise de courant et que “Contact auto” (p. 27) est réglé sur “HF”.

Appuyez sur la touche POWER pour mettre le téléviseur en marche

(Télécommande)(Télé)

Configurez votre mode de visionnement

Sélectionnez la langue d’affichage.

sélection

Sélectionnez votre mode de visionnement (Assurez-vous de

sélectionner le mode “Usage à domicile”.)

sélection

Confirmez votre sélection (Usage à domicile) avant d’appuyer sur OK.

Si vous sélectionnez “Démonstration en magasin” par erreur

sous

, l’écran de confirmation s’affichera.

Non

Sélectionner le mode de démonstration en magasin?

Si vous sélectionnez “Oui”, le mode image se réinitialisera régulièrement à “Éclatant” et un message de réinitialisation de l’image s’affichera.

Oui

sélection

Sélectionnez “Non” et retournez à l’écran précédent .

Si vous sélectionnez “Oui’’, l’écran passe en mode de démonstration en magasin.

Pour afficher de nouveau l’écran “Réglage du mode de visionnement’’, tel

qu’illustré ci-dessus, effectuez une des étapes suivantes pour sélectionner “Usage à domicile’’.

• Appuyez et maintenez enfoncée la touche “POWER” sur le devant du panneau pendant au moins 5 secondes.

• Débranchez le cordon d’alimentation pendant 30 secondes et rebranchez-le.

Remarques

n’est pas une option sous - .

n’est pas une option sous . Si vous avez utilisé l’option pour éteindre le téléviseur, la prochaine fois que vous

l’allumerez, le réglage de la “Langue” s’affichera. Si vous utilisez une étape autre que l’étape pour éteindre le téléviseur, ou si vous avez utilisé la touche EXIT pour quitter avant d’avoir effectué les réglages, la prochaine fois que vous allumerez le téléviseur, le “Réglage initial” ne s’affichera pas automatiquement.

• Les réglages effectués jusqu’à cette étape sont sauvegardés.

•

Vous pouvez réinitialiser les réglages à l’aide de la fonction “Réglage initial”. (p. 27)

Pour changer de réglage par la suite (Langue, Réglage ANT/Câble, Ident. prises,

Horloge), allez à l’écran des menus (p. 27)

Appuyez pour revenir à l’écran précédent

Réglage automatique des canaux (Réglage ANT/Câble)

Sélectionnez l’antenne branchée dans la prise

Réglage ANT/Câble

Étape 3 de 6

Nota: Choisir “Câble” lors du visionnement avec un adaptateur pour câble numérique ou “Non utilisé” avec un récept. satellite/câble.

Câble Antenne

Antenna Cable In

Non utilisé

ANTENNA

Cable In

RETURN

Sélection

sélection

Non utilisé: allez à

(Identification des prises)

Sélectionnez “Non utilisé” lorsqu’aucun câble n’est branché à la prise d’antenne/câble.

Idéal lorsqu’un câblosélecteur/récepteur satellite est connecté à une prise d’entrée

du téléviseur.

Prévient la syntonisation accidentelle d’un signal non disponible.

Sélectionnez “Début”

Program. auto

Étape 4 de 6

Balayage des canaux avec le syntoniseur du téléviseur. Sélectionner “Saut” lors du visionnement télé avec un récept. câble/satellite.

Début Saut

RETURN

Sélection

sélection

Saut: allez à

(

Identification des prises

)

Démarrez le balayage des canaux.

(Les canaux pouvant être reçus sont automatiquement sélectionnés.)

Program. auto

Progrès

Nombre de canaux analogiques Nombre de canaux numériques

Appuyer sur RETURN pour quitter

8 %

RETURN

Terminez le réglage de la programmation automatique

Un message de fin d’exécution s’affiche lorsque le balayage sous programmation automatique a bien réussi.

Program. auto

Program. auto terminée.

Appuyer sur OK pour continuer.

Nombre de canaux analogiques

Nombre de canaux numériques

RETURN

Si aucun canal n’est disponible, revenez à - (Réglage ANT/Câble). “Non utilisé” sera sélectionné.

Fonctionnement de la touche EXIT pendant le “Réglage initial”

Appuyez une fois sur la touche pour afficher l’écran de confirmation. Appuyez de nouveau pour fermer l’écran de confirmation.

[Écran de confirmation]

Oui Quittez “Réglage initial”. Non Revenez à l’écran initial.

Language / Idioma / Langue

English Español Français

Réglage du mode de visionnement

Usage à domicile

Sélection

RETURN

Démonstration en magasin

Faites la sélection selon votre environnement visuel. Sélectionnez “Usage à domicile” lors de l’utilisation du téléviseur à la maison.

Étape 2 de 6

Désirez-vous quitter le réglage initial?

Oui

Pour effectuer à nouveau le réglage initial, sélectionner

"Réglage initial" dans le menu de réglage.

Non

Page 9

1616

1717

Guide de mise

en route rapide

Visionnement

Visionnement de la télévision

Réglage initial

Remarque

À propos des

systèmes de télédiffusion

Analogique (NTSC): Téléviseur

traditionnel

Numérique (ATSC): Nouveau

programme qui permet le visionnement d’un plus grand nombre de canaux offrant une image et un son de haute qualité

Sélectionnez Ident. prises (Identification des prises)

Sélectionnez Suivant, puis appuyez sur OK pour passer à l’étape suivante.

Identification des prises

Étape 5 de 6

App. sur touche droite pour identifier chaque prise. Sélect. “Non utilisé” pour les prises non utilisées. Appuyer sur OK pour personnaliser l’identification.

Éditer

Blu-ray, DVD…

HDMI HDMI

RETURN

Modifier

Sélection

Composant 1 Composant 2 Vidéo 1 Vidéo 2 Suivant

HDMI 1

HDMI 2

ABC

Supprimer

abc

R G B Y

GHI

PQRS

ABC

JKL

TUV

DEF

MNO

WXYZ

- ,

LAST

sélection

réglage

RETURN

Sélection

ABC

Supprimer

abc

R G B Y

GHI

PQRS

ABC

JKL

TUV

DEF

MNO

WXYZ

- ,

LAST

JEU

Blu-ra

Vidéo 2

Suivez les directives à l’écran pour effectuer les opérations suivantes.

Identification: [ESPACE] Non utilisé/Blu-ray/DVD/ENR. DVD/CINÉMA M./JEU/

ORDINATEUR/MAGNÉTO/CÂBLE/SATELLITE/DVR/AP.PHOTO/ MONITEUR/AUX/RÉCEPTEUR/CENTRE M/PASSER.M/AUTRE

Réglez l’horloge (Réglage de l’horloge)

Sélectionnez Suivant, puis appuyez sur OK pour passer à l’étape suivante.

sélection

réglage

RETURN

Sélection

Minutes

Suivez les directives à l’écran pour effectuer les opérations suivantes.

Effectuez un “Réglage initial”

Un message de fin de tâche s’affiche après avoir réussi le “Réglage initial”

Réglage initial (Suite) Visionnement de la télévision

Connexion de base (p. 11-12)

Visionnement de la télévision et autres fonctions

Appuyez sur la touche POWER

(Télé)

(Télécommande)

Remarque

Si le mode de commande télé n’est pas sélectionné, appuyez sur et

sélectionnez Télé. (p. 24)

Syntonisez un canal

haut

bas

(Télécommande)

(Télé)

Pour entrer directement un numéro de canal numérique

Lors de la syntonisation d’un canal numérique, appuyez sur la touche pour entrer le nombre secondaire pour un numéro de canal composé.

Exemple: canal 15-1:

Remarques

Resélectionnez “Câble” ou “Antenne” sous “Entrée ANT” de “Réglage ANT/Câble”

pour basculer entre la réception par câble et par antenne. (p. 15, 37)

Le numéro de canal et le niveau de volume restent les mêmes, même après avoir

mis le téléviseur hors tension.

Réglage de l’horloge

Année

Mois Jour Heure Minutes Suivant

Sélection

Éditer

Modifier

RETURN

Année courante

Étape 6 de 6

Réglage terminé. Votre téléviseur

VIERA Panasonic est maintenant prêt.

RETURN

Appuyer sur OK pour quitter.

Page 10

1818

1919

Visionnement

Visionnement de la télévision

Écoute de la voie SAP (Programme audio secondaire)

Sélectionnez le mode Audio pour l’écoute de la télévision.

Mode numérique

Appuyez sur SAP pour sélectionner la plage audio suivante (si

disponible) lors de la réception d’un canal numérique.

Mode analogique

Appuyez sur la touche SAP pour sélectionner le mode audio désiré.

•

Chaque pression de la touche SAP change le mode audio. (Stéréo/SAP/Mono)

Sous-titres

Activez ou désactivez les sous-titres.

Affichage du sous-menu

Appuyez sur SUB MENU pour afficher l’écran du sous-menu. (p. 27)

Ce menu comporte des raccourcis pour les diverses fonctions pratiques.

Tou s

Réglage du sous-menu

Modification de sigle Fréquencemètre

Réglage favoris

Mode balayage de canal

Rappel des informations

Affichez ou retirez la bannière de canal.

Canal

Indicatif du canal

Indication SAP

Résolution du signal

Classification

Mode d’image

Temps restant de la minuterie-sommeil

Format d’image

Sous-titres

Horloge

Changement du format d’image

Appuyez sur FORMAT pour faire défiler les divers formats d’images disponibles. (p. 43)

• 480i, 480p: PLEIN/CADRAGE/4:3/ZOOM

•

1080p, 1080i, 720p: PLEIN/H-LARGE/CADRAGE/4:3/ZOOM

Affichage des canaux favoris

Favoris

Les numéros de canal enregistrés dans Favoris s’affichent sur l’écran de

syntonisation de favoris. Sélectionnez la station de diffusion désirée avec le curseur ou au moyen des touches numériques. (p. 19)

Visionnement de la télévision (Suite)

Réglage de la fonction de favoris

Affichez le sous-menu.

Sélectionnez “Réglage favoris”.

Tou s

Réglage du sous-menu

Modification de sigle Fréquencemètre

Réglage favoris

Mode balayage de canal

sélection

Réglez le canal affiché.

Réglage favoris 1/3

26-1

sélectionnez le

numéro sur la liste

sauvegardez le

canal affiché

sélectionnez le numéro sur la liste (pour sauvegarder le canal sans appuyer sur OK)

Suppression d’un canal favori

Réglage favoris 1/3

26-1

sélection

suppression

(en tenant enfoncé)

Fonction de favoris

Utilisation de la fonction de favoris

Affichez “Canaux favoris”.

Sélectionnez le canal.

Canaux favoris

1/3

26-1

sélection

Réglez le canal favori.

Canaux favoris

1/3

26-1

Pour changer de page

Appuyez plusieurs fois pour changer de page (1/3, 2/3, 3/3 ou quitter)

Page suivante/précédente

Autres fonctions utiles (Exécutez après )

Voie audio 1 de 2

(Anglais)

Sous-titres EFSous-titres HF

SUB

15-2 12:30 PM ABC-HD

THE NEWS

CC SAP

TV-G 1080i Standard 4:3

Sous-titres avec sourdine activée

SUB

Page 11

2020

2121

Visionnement

Utilisation des fonctions VIERA TOOLS

Réglage de la fonction VIERA Link

Utilisation des fonctions VIERA TOOLS

La touche VIERA TOOLS permet d’accéder facilement aux rubriques de menu les plus utilisées. Celles-ci apparaissent sous forme d’icônes de raccourci à l’écran du téléviseur.

Contrairement aux menus traditionnels, vous pouvez bénéficier d’une utilisation, d’une lecture et d’une configuration plus rapides.

Appuyez pour

quitter le menu à l’écran

Appuyez pour revenir à l’écran précédent

Affichez les fonctions VIERA TOOLS

Sélectionnez une rubrique

sélection

Effectuez le réglage de chaque rubrique

VIERA Link

VIERA Link (p. 32-33)

Diaporama

Diaporama (p. 22-23)

Visualiseur de photos

Visualiseur de photos (p. 22-23)

Sommeil

Sommeil (minuterie-sommeil) (p. 40)

Si un appareil doté de la fonction “HDAVI Control” est connecté au téléviseur au moyen d’un câble HDMI, il est possible de tirer profit d’un plus grand nombre de fonctions pratiques. Reportez-vous aux pages 28-33. Avant de pouvoir utiliser ces fonctions, il faut régler “VIERA Link” à “EF” comme suit.

Appuyez pour

quitter le menu à l’écran

Appuyez pour revenir à l’écran précédent

Affichez le menu

Sélectionnez “Réglage”

Sélectionne : mode balayage, langue, heure, canaux, entrées et autres paramètres.

Réglage

2/2

Réglage évolué Réglage initial À propos Rétablir défaut

Réglage VIERA Link Économie d’énergie

sélection

Sélectionnez “Réglage VIERA Link”

RéglageMenu 2/2

Réglage évolué Réglage initial

Réglage VIERA Link

Économie d’énergie

sélection

Sélectionnez “VIERA Link”

Non

Oui

Télé

Démarrage rapide

Non (en contact)

Active ou désactive l’interopérabilité de “HDAVI Control” des appareils HDMI compatibles.

Réglage VIERA Link

VIERA Link

Lien-En marche Lien-Hors mar.

H-P initiaux

Mode éconergétique

Éco énergie périph. non sélect.

sélection

Sélectionnez “EF”

(Par défaut, le réglage est sur “EF”)

changement

Maintenant, il est possible de régler chaque fonction “VIERA Link” selon vos préférences (p. 30-33).

Remarques

Si aucun périphérique HDMI n’est connecté ou si un périphérique HDMI standard

(sans la fonction VIERA Link) est utilisé, réglez sur “HF”.

Pour de plus amples détails sur la connexion des appareils auxiliaires, veuillez

vous reporter au manuel afférent à chaque appareil en question.

Sommeil

Page 12

2222

2323

Visionnement

Visionnement avec visualiseur de photos VIERA IMAGE VIEWER

La fonction VIERA IMAGE VIEWERTM vous permet de voir facilement des images animées sur un téléviseur VIERA en insérant simplement une carte SD dans une fente de carte SD VIERA.

(Les supports d’enregistrement autres que les cartes SD ne fonctionneront pas.)

Pour quitter le menu à l’écran, appuyez sur

Appuyez pour revenir à l’écran précédent

Introduisez la carte SD

Ce paramétrage sera sauté la prochaine fois à moins que vous ne sélectionniez “Régler ultérieurement”.

Réglez “Réglages du visualiseur” et sélectionnez “Lecture du visualiseur maintenant?”

Le menu “Réglages du visualiseur” apparaît automatiquement chaque fois qu’une

carte SD est insérée pour la première fois.

Régler ultérieurement

Réglages du visualiseur

Lecture auto du visualiseur

Lecture du visualiseur maintenant?

sélection

changement

réglage

Diaporama: Un diaporama démarrera

automatiquement la prochaine fois.

Imagette:

Le menu du Visualiseur de photos sera affiché automatiquement à l’avenir.

Régler ultérieurement:

Le menu “Réglages du visualiseur” sera affiché à plusieurs reprises.

HF:

La lecture peut être effectuée manuellement.

Opérations manuelles (“Lecture auto du visualiseur” est sur “HF”)

Affichez “Visualiseur de photos”

Démarrez le diaporama

sélection

Sélectionnez les données à visualiser

sélection

visionnement

Affichage sous forme d’imagettes

Pour démarrer le diaporama Des informations sur la photo sélectionnée s’affichent. Nombre total d’images

Remarque

Selon le format JPEG, le contenu “Information” peut ne pas s’afficher correctement. Pour plus de détails, reportez-vous à la page 44 (Format des données sur carte mémoire SD).

Visionnez

Affichage des photos une à la fois

Pour afficher/cacher la zone de

navigation

Pour revenir à l’affichage d’imagettes

Accès en cours

Préc.

Pivot.

RETURN

Accès en cours

Pause Suivant

Préc.

RETURN

Lecture

Zone de navigation

État actuel (Pendant l’accès aux données)

Affichage des photos une à la fois

Diaporama

Rotation sur 90 degrés (sens anti-horaire) Photo suivante

Rotation sur 90 degrés (sens horaire)

Photo précédente

Visualiseur de photos

Carte SD

Insertion de la carte Retrait de la carte

Cartes compatibles (capacité maximum): Carte SDHC (32 Go), carte microSDHC (16 Go), carte SD (2 Go), carte miniSD (2 Go), carte microSD (2 Go) (avec adaptateur pour carte microSDHC/carte miniSD/carte microSD) Si une carte microSDHC, miniSD ou microSD est utilisée, insérez-la et retirez-la avec l’adaptateur.

Pour les mises en garde et détails

qui figurent sur les cartes SD, reportez-vous à la page 44.

Insérez doucement la carte SD avec côté étiquette, face devant.

Côté étiquette

Introduisez

jusqu’à ce

qu’un déclic se

fasse entendre

Découpure

Appuyez

légèrement sur

la carte SD,

puis relâchez.

Tri

Tri par dossier, mois ou date

À l’étape

Sélectionnez le type de tri.

Diaporama Dossiers

R Y

Trier par moisGTrier par date

Sélection

RETURN

Nom

Pana0001 Date 03/04/2010 Taille

1029×1200

Visualiseur de photos

Toutes les photos

Total

238

Pana0001 Pana0002 Pana0003 Pana0004

Pana0005 Pana0006 Pana0007 Pana0008

Pana0009 Pana0010 Pana0011 Pana0012

Dossiers (ordre croissant numérique/alphabétique)

Trier par mois (ordre croissant du mois)

Trier par date (ordre croissant de la date)

Sélectionnez le répertoire.

Accès en cours

Diaporama

R YG B

Sélection

RETURN

09/23/2009

28 photos

09/28/2009

58 photos

10/10/2009

3 photos

11/20/2009

8 photos

12/25/2009

24 photos

01/01/2010 10 photos

02/15/2010

16 photos

03/04/2010

32 photos

Date 09/23/2009 Nombre de photos

28 photos

Visualiseur de photos

Toutes les photos

Trier par date

Accès en cours

Diaporama

R YG B

Sélection

RETURN

Nom

Pana0001 Date 09/23/2009 Taille

1029×1200

Visualiseur de photos

Toutes les photos

09/23/2009

Total 28

Pana0001 Pana0002 Pana0003 Pana0004

Pana0011 Pana0012 Pana0013 Pana0014

Pana0055 Pana0056 Pana0057 Pana0058

sélection

Retour à l’écran précédent

Réglage des images fixes

À l’étape ou

Ajustez l’image/Audio

Affichez “Réglage des images fixes”

Exemple: Menu Image Menu Image / Menu Audio (p. 26)

+30

Éclatant

Image 1/2

Mode

Contrast

Contraste

Rétablir défaut

sélection

réglage

Sélectionnez une rubrique

Réglage de la Piste sonore

Réglage des images fixes


Audio Réglage du diaporama Piste sonore

sélection

changement

Piste sonore

changement

Sélectionnez la musique parmi 5 types.

(HF/Musique 1/Musique 2/Musique 3/Musique 4/Musique 5)

Réglage du diaporama

Rapide

Sépia

Réglage du diaporama

Interv. d’affichage

Lecture en reprise Effet de transition Effet images fixes

sélection

réglage

Remarque

Pour interrompre à mi-chemin Appuyez sur

Interv.

d’affichage

Dans le mode Diaporama, il est possible de fixer la durée d’affichage de chaque image. (Court/Rapide/Normal/Lente/Très lente)

Lecture en reprise

Activez (EF) ou désactivez (HF) la fonction de reprise du diaporama. (HF/EF)

Effet de

transition

Sélectionnez l’effet de transition. (HF/Volet ↓/Volet ↑/Volet →/Volet ←/Entrelacé ↑↓/ Entrelacé →←/Fondu enchaîné/Volet en damier/Aléatoire/Arrangement/Collage)

Effet images

fixes

Sélectionnez l’effet de conversion. (HF/Sépia/Échelle de gris)

Diaporama

Visualiseur de photos

Toutes les photos

238

Total

Nom

Date 03/04/2010 Taille

Sélection

Diaporama Dossiers

R Y

Pana0001 Pana0002 Pana0003 Pana0004

Pana0001

1029×1200

RETURN

Pana0005 Pana0006 Pana0007 Pana0008

Pana0009 Pana0010 Pana0011 Pana0012

Trier par moisGTrier par date

Accès en cours

Pivot. Préc.

Lecture Suivant RETURN

Page 13

2424

2525

Visionnement

Utilisation des fonctions des menus

Visionnement de bandes vidéo et de DVD

Fonctions avancées

Visionnement de bandes vidéo et de DVD

Si un appareil compatible est connecté au téléviseur, il sera possible de visionner des images vidéo et des disques DVD au moyen de l’écran du téléviseur.

Sélection d’entrée

Il est possible de choisir l’appareil auxiliaire auquel accéder.

Pour revenir à

l’image de la télévision

Appareil(s) raccordé(s) en marche

Affichez le menu “Sélection d’entrée”

Sélectionnez le mode d’entrée

Sélection d’entrée

Télé

HDMI 1

HDMI 2

Vidéo 1 Vidéo 2

JEU

Composant 1 Composant 2

AUX

(exemple)

sélection

confirmation

Appuyez sur la touche numérique correspondante de la télécommande pour sélectionner l’entrée désirée.

Appuyez sur la flèche vers le haut/ bas pour sélectionner la source désirée, puis appuyez sur OK.

Pendant la sélection, si aucune

action n’est effectuée pendant plusieurs secondes, le menu “Sélection d’entrée” disparaît.

HDMI 1

DVD

Prise

(exemple)

Identification

La borne et l’identification

de l’appareil raccordé sont affichées. Pour sélectionner une identification à chacune des prises, consultez la page 39.

Remarques

L’identification des prises apparaît à l’écran “Sélection d’entrée” si “Ident. prises” est

réglé à la page 39.

Reportez-vous à la page 39 pour plus de détails sur les identifications des prises.

Pilotez l’appareil raccordé en utilisant la télécommande de celui-ci

Remarque

Pour plus de détails, reportez-vous au manuel de l’appareil raccordé.

Utilisation des fonctions des menus

Divers menus vous permettent d’effectuer les paramétrages de l’image, du son et d’autres fonctions selon vos préférences.

Appuyez pour

quitter le menu à l’écran

Appuyez pour

revenir à l’écran précédent

Affichez le menu

Affiche les fonctions pouvant être ajustées. Certaines fonctions seront désactivées selon

le type de signal d’entrée.

Structure des menus

Barre des menus Appuyez sur OK pour aller à la rubrique des menus.

Rubrique des menus Appuyez sur OK pour passer à l’écran suivant si possible.

Informations de dépannage

Guide d’utilisation

(Exemple: Ident. prises)

Sélectionnez un menu

Person.

0 0

Image 1/2

Brillance

Mode Contraste

Rétablir défaut

sélection

Sélectionnez une rubrique

(Exemple: menu Image)

sélection

Faites le réglage ou la sélection

(Exemple: menu Image)

réglage ou sélection

Ident. prises

HDMI 1

HDMI 2 Composant 1 Composant 2 Vidéo 1 Vidéo 2

Sélectionnez ou entrez le nom de l’appareil connecté à la prise HDMI 1.

Sélection

Modifier

R G B Y

Éditer

RETURN

ABC Supprimerabc

ABC

GHI

JKL

PQRS

TUV

LAST

DEF

MNO

WXYZ

- ,

Image 1/2

Rétablir défaut

Mode Contraste Brillance Couleur Nuances Netteté

Rétablit les paramètres par défaut sauf ceux des réglages avancés de l’image.

Person. 0 0 0 0 0


Rétablir défaut

Mode

Contraste Brillance Couleur Nuances Netteté

Sélectionne parmi les modes d’image préréglés.

1/2

Éclatant 0 0 0 0 0

Page 14

2626

2727

Fonctions avancées

Utilisation des fonctions des menus

(image, son, etc.)

Liste de menus

Option Réglages/Paramètres (choix)

Réglage

Mode balayage de canal

Sélectionne le mode de sélection des canaux au moyen de la touche de syntonisation.

(Tous/Favoris/Numérique seulement/Analogique seulement)

•

Favoris: Seulement les canaux programmés comme étant des canaux favoris. (p. 18)

Langue

Sélectionne la langue du menu à l’écran.

Horloge

Règle l’horloge. (p. 16)

Réglage ANT/Câble

Programme les canaux. (p. 36)

ldent. prises

Sélectionne la borne et l’étiquette de l’appareil externe. (p. 39)

Anti-rémanence


Orbitor de pixel

Pour prévenir une “image rémanente” avec mouvement. (Automatique/Périodique)

•

Automatique: Décale automatiquement l’image affichée.

•

Périodique: Décale l’image affichée selon les réglages en minutes (1/2/3/4) établis dans le menu “Temps (minutes)”.

Temps (minutes)

Règle la durée du réglage “Orbitor de pixel-Périodique”. (1/2/3/4)

Barre latérale 4:3

Accentue la luminosité de la barre d’affichage. (HF/Faible/Moyen/Fort) (mode 4:3 seulement)

•

Afin de prévenir le risque de rémanence, il est recommandé de régler la luminosité à “Fort”. (p. 46)

Barre de défilement

Appuyez sur “OK” pour lancer le “défilement” horizontal à l’écran. (p. 46)

Réglage VIERA Link

VIERA Link

Pilote les fonctions des appareils connectés aux bornes HDMI (HF/EF) (p. 30)

•

“Lien-Hors mar.”, “Lien-En marche”, “Mode éconergétique”, “Éco énergie périph. non sélect.” et “H-P initiaux” ne peuvent être sélectionnés si “Non” est sélectionné.

Lien-En marche

Active “Lien-En marche” des équipements connectés aux prises HDMI. (Non/Oui) (p. 30)

Lien-Hors mar.

Active “Lien-Hors mar.” des équipements connectés aux prises HDMI. (Non/Oui) (p. 30)

Mode éconergétique

Pour régler “Mode éconergétique” sur les appareils HDMI. (Démarrage rapide/Sauvegarde) (p. 30)

Éco énergie périph. non sélect.

Pour régler “Éco énergie périph. non sélect.” sur les appareils à connexion HDMI. (p. 30)

(Non (en contact)/Oui (sur invite)/Oui (sans invite))

H-P initiaux

Sélectionne les haut-parleurs par défaut (Télé/Cinéma) (p. 30)

Économie d’énergie

Aucun signal pendant 10 minutes

Pour conserver l’énergie, le téléviseur est mis hors marche automatiquement lors de l’absence de signal ou d’opération pendant plus de 10 minutes. (En marche/Hors marche)

Remarques

•

Ne fonctionne pas lors de l’activation de “Contact auto”, “Minuterie” ou “Blocage” ou lors de la sélection du “mode SD” ou “canal numérique”.

•

Le message “Aucun signal pendant 10 minutes activé” sera affiché pendant environ 10 secondes lorsque le téléviseur est mis hors marche la première fois par le biais de “Aucun signal pendant 10 minutes”.

•

Les chiffres “3”, “2”, “1” clignotent à l’affichage pour indiquer les trois (3) minutes restantes avant la mise hors marche.

Période d’inactivité de 3 heures

Pour conserver l’énergie, le téléviseur est mis hors marche automatiquement lorsqu’aucune touche de la télécommande et du panneau avant n’est appuyée pendant plus de 3 heures.

(En marche/Hors marche) Remarques

•

Ne fonctionne pas lors de l’activation de “Contact auto” ou “Minuterie”.

•

Le message “Période d’inactivité de 3 heures activée” sera affiché pendant environ 10 secondes lorsque le téléviseur est mis hors marche la première fois par le biais de “Période d’inactivité de 3 heures”.

•

Les chiffres “3”, “2”, “1” clignotent à l’affichage pour indiquer les trois (3) minutes restantes avant la mise hors marche.

Réglage évolué

Contact auto

Met automatiquement le téléviseur en marche au moment de la mise en marche du câblosélecteur ou d’un équipement connecté. (HF/EF) Le cordon d’alimentation du téléviseur doit être branché dans cet équipement. Le téléviseur se met en marche chaque fois que l’alimentation est rétablie.

•

Ni la minuterie-sommeil, ni la minuterie de mise en/hors marche différée, ni le Réglage initial ne fonctionnent si “Contact auto” est activé. (p. 40)

Lecture auto du visualiseur

Réglez sur “Imagette” ou “Diaporama” pour permettre la lecture automatique d’une carte SD.

(Diaporama/Imagette/Régler ultérieurement/HF).

Réglage initial

Redémarre le Réglage initial à partir du paramètre “Langue”. (p. 14)

À propos

Affiche les renseignements sur le modèle du téléviseur et la licence d’utilisation du logiciel.

Rétablir défaut

La réinitialisation des réglages annule toutes les options de l’écran “Réglage”, telles que le réglage des canaux. (p. 36)

Liste de sous-menus

Menu Option Réglages/Paramètres (choix)

Réglage du

sous-menu

Mode balayage de canal

Sélectionne le mode de sélection des canaux au moyen de la touche de syntonisation

(Tous/Favoris/Numérique seulement/Analogique seulement)

Réglage favoris

Syntonise un des canaux de la liste des favoris. (p. 19)

Modification de sigle

Modifie l’indicatif du canal. (p. 37)

Fréquencemètre

Permet de vérifier la puissance du signal dans le cas où il y aurait de l’interférence ou que l’image numérique deviendrait figée. (p. 37)

Liste de menus

Option

Réglages/Paramètres (choix)


Rétablir défaut*

Rétablit tous les réglages par défaut pour les réglages d’image, sauf pour le réglage “Image évoluée”

Mode

Mode de base de l’image (Éclatant/Standard/Cinéma/Person.) (p. 45)

Contraste, Brillance, Couleur, Nuances, Netteté

Ajuste la couleur, la brillance, etc. pour chaque mode image selon vos préférences.

•

Plage de l’affichage

Contraste/Brillance/Couleur/Netteté: 0 - 100 Nuances: -50 - +50

Temp. couleur

Sélectionne un niveau de couleur parmi les rubriques Bleu (froid), Norm. (normalisation) ou Rouge (chaud). (Bleu/Norm./Rouge)

x.v.Color

Auto : Affiche l’image appropriée lorsque les images correspondant à “x.v.Color” sont acheminées au moyen de la prise HDMI de ce téléviseur. (HF/Auto)

C.A.T.S.

Ajuste la luminosité et la gradation selon les conditions d’éclairage ambiantes. (HF/EF)

Réducteur

Réduit le bruit des canaux, appelé habituellement “neige”. Mettez hors service lors de la réception d’un signal fort. (HF/EF)

Réglages du

format

Format d’écran

Change le format (format d’image). (PLEIN/H-LARGE/CADRAGE/4:3/ZOOM) Permet de choisir le format selon le format du signal capté. (p.43)

Format H

Ajuste la plage d’affichage horizontal afin de réduire le bruit sur les deux côtés de l’image. (Format 1/Format 2) Format 2: Ajuste la grandeur de l’image en fonction du format d’image pour réduire le bruit. (p. 46)

Réglages zoom

Ajuste l’alignement vertical et la taille lorsque le format est réglé sur “ZOOM”

Image évoluée

Filtre 3D Y/C

Réduit le bruit et le décalage des couleurs de l’image. (HF/EF)

Codeur couleur

Sélectionne la résolution d’image des composants ou appareils connectés. (DS/HD)

•

DS: définition standard HD: haute définition

•

Seul le signal vidéo 480p est accepté.

Réducteur MPEG

Réduit le bruit de certains signaux numériques sur support DVD, décodeur, etc. (HF/EF)

Niveau du noir

Choisit Foncé ou Clair. Ce réglage fonctionne uniquement pour les signaux d’entrée. (Foncé/Clair)

Réduction 3:2

Ajuste l’image enregistrée à 24 images/s pour une qualité optimale. (HF/EF/Auto)

Audio

Rétablir défaut*

Réinitialise les réglages des graves, aigus et équilibre aux réglages par défaut.

Graves

Augmente ou diminue la réponse des graves.

Aigus

Augmente ou diminue la réponse des aigus.

Équilibre

Accentue le volume des haut-parleurs gauche/droit.

Audio évolué

Son ambio

Améliore la réponse sonore lors de l’écoute d’un programme stéréo. (HF/EF)

Égaliseur volume

Réduit l’écart entre les niveaux de volume après la mise en circuit d’une source externe.

Haut-parleurs télé

Commute les haut-parleurs hors circuit quand des enceintes externes sont utilisées. (HF/EF)

•

“Son ambio” et “Égaliseur volume” ne peuvent fonctionner si “HF” est sélectionné.

Entrée HDMI 1 Entrée HDMI 2

Le réglage par défaut de la connexion HDMI est “Numérique” (signal d’entrée numérique). Sélectionne la prise d’entrée audio lorsqu’un câble DVI est raccordé (signal d’entrée analogique).

(Numéri./Composant 1/Composant 2/Vidéo 1/Vidéo 2)

Minuterie

Sommeil, Minuterie 1-5

Il est possible de régler la minuterie de manière que le téléviseur se mette en ou hors marche à l’heure désirée. (p. 40)

Blocage

Verrouille les canaux et programmes. (p. 34)

Sous-

titres

Sous-titres

Affiche les sous-titres. (p. 38)

Dans le mode AV, les menus Audio et Réglage comportent un plus petit nombre d’options.

* L’écran de confirmation s’affiche. Sélectionnez “Oui” et appuyez sur OK pour réinitialiser.

Utilisation des fonctions des menus

(Suite)

Page 15

2828

2929

Fonctions avancées

VIERA Link

“HDAVI Control

”

VIERA Link

“HDAVI Control

”

Vous pouvez activer/désactiver simultanément tous les appareils Panasonic compatibles avec la fonction “HDAVI Control” au moyen d’une seule touche de la télécommande. Profitez d’une interopérabilité HDMI supplémentaire avec les appareils Panasonic dotés de la fonction “HDAVI Control”. Ce téléviseur prend en charge la fonction VIERA Link “HDAVI Control 5”. Les connexions à certains appareils (enregistreur DVD DIGA, caméscope HD, chaîne cinéma maison, amplificateur, etc.) au moyen de câbles HDMI vous permettent une interface automatique.

Les appareils avec fonction “HDAVI Control” permettent les opérations suivantes:

Version Opérations

HDAVI Control ou ultérieur

•

Commutation d’entrée automatique (p. 31)

•

Lien-En marche (p. 31)

•

Lien-Hors mar. (p. 31)

•

H-P initiaux (p. 31)

•

Lecture cinéma avec une seule touche (p. 31)

•

Contrôle des haut-parleurs (p. 33)

HDAVI Control 2 ou ultérieur

•

Fonction VIERA Link opérable uniquement avec la télécommande du téléviseur (p. 33)

•

Éco énergie périph. non sélect. (pour appareil disponible seulement) (p. 31)

HDAVI Control 3 ou ultérieur

•

Informations de réglage (p. 31)

•

Fonction de synchronisation automatique (p.31)

HDAVI Control 4 ou ultérieur

•

Mode éconergétique (avec mode de démarrage rapide) (p. 31)

HDAVI Control 5

•

Canal de retour audio Le canal de retour audio (prise ARC) est une fonction qui permet l’acheminement des signaux sonores numériques au moyen d’un câble HDMI.

Lors de la première utilisation/l’ajout de nouvel équipement, de la reconnexion d’un appareil

ou d’une modification de la configuration, mettez l’équipement puis l’appareil en marche. Sélectionnez le mode d’entrée HDMI 1 ou HDMI 2 (p. 24) et assurez-vous que l’image est adéquatement affichée.

La fonction VIERA Link “HDAVI Control”, basée sur les fonctions de pilotage fournies par HDMI qui est une norme de l’industrie aussi connue sous le nom de HDMI CEC (Consumer Electronics Control/Comité des télécommunications et de l’électronique), est une fonction unique que nous avons développée et ajoutée à nos appareils. De ce fait, son pilotage avec les appareils d’autres fabricants qui prennent en charge HDMI CEC n’est pas garanti. Reportez-vous aux manuels d’utilisation afférents aux appareils d’autres fabricants qui prennent en charge la fonction VIERA Link.

Câble HDMI

L’utilisation de cette fonction requiert que la connexion soit faite avec un câble conforme à la norme HDMI. On ne peut utiliser un câble non conforme à la norme HDMI. Il est recommandé d’utiliser le câble HDMI Panasonic. Numéro de pièce recommandé: RP-CDHS15 (1,5 m/4,9 pi), RP-CDHS30 (3,0 m/9,8 pi), RP-CDHS50 (5,0 m/16,4 pi) * Pour de plus amples détails sur la connexion des appareils auxiliaires, veuillez vous reporter au manuel afférent à

chaque appareil en question.

Connexions VIERA Link

Suivez les indications des schémas de connexion ci-dessous pour la commande HDAVI d’un seul appareil AV, tel qu’un enregistreur DVD DIGA ou une chaîne cinéma maison. Reportez-vous aux pages 30 à 33 pour les réglages du menu de configuration et des informations de commandes supplémentaires.

•

Les câbles optiques et(ou) HDMI sont vendus séparément.

Si la connexion (ou le réglage) de l’appareil compatible avec HDAVI est changée, mettez l’appareil hors tension puis à nouveau sous tension alors que tous les équipements sont sous tension (sur cet appareil pour reconnaître correctement l’appareil raccordé) et vérifiez que l’enregistreur DVD ou la chaîne cinéma maison fonctionnne.

Remarque

La prise HDMI 1 est recommandée.

Si la connexion est faite à la prise HDMI 2, réglez le mode d’entrée sur HDMI 2 (p. 24) avant d’effectuer la connexion

à cette prise. Une fois la connexion faite, vérifiez les fonctions de contrôle avec HDMI (p. 30-33).

Raccordement à un enregistreur DVD DIGA, une chaîne

cinéma maison

Pour enregistreur DVD DIGA: Raccordez avec un câble HDMI

Pour une chaîne cinéma maison: Raccordez avec un câble HDMI et un câble audio. Si le câble audio n’est pas raccordé, vous ne pouvez pas regarder les

émissions de télévision via la chaîne cinéma maison.

Aucun câble optique n’est nécessaire pour l’équipement doté de la fonction “HDAVI control 5” et qui est raccordé au moyen d’un câble HDMI. (HDMI 1 seulement)

Raccordement de cet appareil

à un enregistreur DVD et à un amplificateur audio-vidéo

Lors de l’utilisation d’un amplificateur

audio-vidéo avec “VIERA Link” et d’un enregistreur DVD DIGA compatible, utilisez une connexion en cascade, tel qu’indiqué ci-dessous.

Il est possible d’utiliser un amplificateur AV et un enregisteur DVD DIGA avec cet appareil. Assurez-vous de raccorder l’amplificateur AV à cet appareil et à l’enregistreur DVD DIGA.

Réglage de cet appareil après le raccordement

Après avoir effectué les raccordements indiqués ci-dessus, réglez “VIERA Link” (sous “Réglage VIERA Link”) sur “EF”

à l’aide du menu de Réglage (p. 21, 30-31).

Remarques

Les appareils HDMI individuels peuvent nécessiter des réglages de menu supplémentaires spécifiques à chaque

modèle. Veuillez consulter les manuels d’utilisation respectifs.

Lorsque le signal audio est acheminé depuis un autre appareil raccordé à cet appareil via HDMI au moyen de la prise

de sortie DIGITAL AUDIO OUT de cet appareil, le système se commute sur la source audio sur 2 canaux.

(Le raccordement à un amplificateur AV via HDMI permet d’obtenir un son de qualité supérieure.)

Pour plus de détails sur les câbles HDMI pour le raccordement d’un caméscope HD Panasonic, reportez-vous au

manuel d’utilisation afférent à l’appareil utilisé.

Câble HDMI

HDMI (AV OUT)

Chaîne cinéma maison avec fonction VIERA Link

HDMI

(AV IN)

Amplificateur AV avec fonction VIERA Link

Enregistreur DVD DIGA avec fonction VIERA Link

Caméscope HD avec fonction VIERA Link

HDMI (AV OUT)

Sortie audio numérique

HDMI (AV OUT)

Enregistreur DVD DIGA avec fonction VIERA Link

Panneau arrière de l’appareil

HDMI (AV OUT)

LUMIX avec fonction VIERA Link

Page 16

3030

3131

Fonctions avancées

VIERA Link

“HDAVI Control

”

VIERA Link

“HDAVI Control

”

Commutation d’entrée automatique

Lors de l’utilisation d’un lecteur Blu-ray DiscTM, lecteur/enregistreur DVD ou chaîne cinéma maison, le téléviseur se mettra automatiquement sur l’entrée appropriée quand la lecture s’amorce sur l’un de ces appareils.

Pour la chaîne cinéma maison, les haut-parleurs commutent automatiquement sur la chaîne cinéma maison.

Lien-En marche

Lorsque “Oui” est sélectionné (p. 27), le téléviseur est automatiquement mis en marche et le mode d’entrée HDMI approprié est sélectionné si un équipement compatible avec la fonction VIERA Link est en marche et que le mode lecture a été sélectionné.

Lien-Hors mar.

Lorsque “Oui” est sélectionné (p. 27) et que le téléviseur est mis hors marche, tout l’équipement connecté compatible avec la fonction VIERA Link est automatiquement mis hors marche.

L’enregistreur DVD Panasonic n’est pas mis hors marche s’il est encore dans le mode enregistrement.

Mise en garde: Le téléviseur demeure en marche même si tout l’équipement connecté compatible avec la fonction

VIERA Link est mis hors marche.

Mode éconergétique

(pour “HDAVI Control 4 ou ultérieur” (avec mode de démarrage rapide))

État

Lien-Hors mar. : Oui; Mode éconergétique : Démarrage rapide L’appareil est raccordé par un câble HDMI et prend en charge “HDAVI Control 4 ou ultérieur” (avec mode de démarrage rapide). Lorsque le téléviseur est mis hors marche, tous les appareils connectés, compatibles avec VIERA Link, seront automatiquement mis en mode de veille économique* dans les conditions mentionnées plus haut. * Consommation minimale de courant de l’état de veille des appareils.

Éco énergie périph. non sélect.

(pour “HDAVI Control 2 ou ultérieur”)

État

Éco énergie périph. non sélect.: Oui

L’appareil est raccordé par un câble HDMI et prend en charge ‘‘HDAVI Control 2 ou ultérieur’’ (pour appareil disponible seulement). [Exemples de situations pour l’activation]

• Lors de la commutation de l’entrée à HDMI.

• Lorsque le réglage “Cinéma maison” de la “Sortie H-P” est modifié à “Télé”

Les appareils connectés, compatibles avec VIERA Link, seront automatiquement mis hors marche lorsqu’ils ne sont pas utilisés.

H-P initiaux

“Télé” est la sélection par défaut. Pour établir les enceintes de la chaîne cinéma maison comme haut-parleurs par défaut, sélectionnez “Cinéma” à la place de “Télé”. Le signal audio sera alors reproduit sur les enceintes de la chaîne cinéma maison lorsque le téléviseur est mis en marche.

Lecture cinéma avec une seule touche

Si la touche “ONE TOUCH PLAY” de la télécommande d’une chaîne cinéma maison Panasonic est pressée, les opérations suivantes sont automatiquement effectuées en séquence:

La chaîne cinéma maison est mise en marche et la lecture s’amorce. Le téléviseur s’allume et l’écran de lecture s’affiche. L’audio est coupé sur le téléviseur et commute sur la chaîne cinéma maison.

Informations de réglage

(pour “HDAVI Control 3 ou ultérieur”)

Certaines informations de réglage du téléviseur peuvent être acheminées à chaque appareil (enregistreur/chaîne cinéma maison/lecteur) muni de la fonction “HDAVI Control 3 ou ultérieur” raccordé à un téléviseur par un câble HDMI.

Données transmissibles Enregistreur

Chaîne cinéma

maison

Lecteur

Réglage de la langue des affichages à l’écran

(English/Español/Français)

○○○

Format de l’image à l’écran (16:9 fixe)

○○○

Informations Sous-titres (CC)

(Mode/Type CC/Réglage numérique)

○

--- ---

Informations canal

(Signal d’entrée/Liste de canaux/Informations sigle)

○

--- ---

Remarques

Il est possible que toute l’information de langue de l’interface utilisateur graphique (IUG) puisse être réglée à partir d’un

appareil doté de la fonction HDMI CEC raccordé au téléviseur par un câble HDMI. Selon les conditions de fonctionnement ou les spécifications de chaque appareil, le réglage pourrait ne pas être appliqué. Pour plus de détails sur le fonctionnement des appareils auxiliaires, reportez-vous aux manuels d’utilisation afférents à ces appareils.

[Enregistreur]

Il est impossible d’utiliser d’autres fonctions que celle de la touche de mise en/hors marche pendant la transmission de l’information télévisuelle. Lorsque cet appareil est mis hors marche, la transmission est interrompue (seulement pendant le traitement de Informations canal).

Fonction de synchronisation automatique

(pour “HDAVI

Control 3 ou ultérieur”)

Minimise le décalage entre l’image et le son lorsque le téléviseur est raccordé à une chaîne cinéma maison ou un amplificateur Panasonic.

Appuyez pour

quitter le menu à l’écran

Appuyez pour

revenir à l’écran précédent

Affichez le menu

Sélectionnez “Réglage”

Sélectionne : mode balayage, langue, heure, canaux, entrées et autres paramètres.

Réglage

2/2

Réglage évolué Réglage initial À propos Rétablir défaut

Réglage VIERA Link Économie d’énergie

sélection

Sélectionnez “Réglage VIERA Link”

RéglageMenu 2/2

Réglage évolué Réglage initial

Réglage VIERA Link

Économie d’énergie

sélection

Sélectionnez “VIERA Link”

Non

Oui

Télé

Démarrage rapide

Non (en contact)

Active ou désactive l’interopérabilité de “HDAVI Control” des appareils HDMI compatibles.

Réglage VIERA Link

VIERA Link

Lien-En marche Lien-Hors mar.

H-P initiaux

Mode éconergétique

Éco énergie périph. non sélect.

sélection

Sélectionnez “EF”

(Par défaut, le réglage est sur “EF”)

changement

Sélectionnez les réglages

Réglage VIERA Link

VIERA Link Lien-En marche Lien-Hors mar.

H-P initiaux

Mode éconergétique

Éco énergie périph. non sélect.

Non

Oui

Télé

Sélectionne les haut-parleurs de la télé ou externes.

Démarrage rapide

Non (en contact)

sélection

Effectuez le réglage

Réglage VIERA Link

VIERA Link Lien-En marche Lien-Hors mar.

H-P initiaux

Non

Oui

Cinéma

Sélectionne les haut-parleurs de la télé ou externes.

Mode éconergétique

Éco énergie périph. non sélect.

Démarrage rapide

Non (en contact)

changement

(Suite)

Page 17

3232

3333

Fonctions avancées

VIERA Link

“HDAVI Control

”

VIERA Link

“HDAVI Control

”

Profitez d’un fonctionnement plus convivial avec la fonction “HDAVI Control” sous le menu “VIERA Link”. Pour plus de détails sur “HDAVI Control”, reportez-vous à la page 28.

Appuyez pour

quitter le menu à l’écran

Appuyez pour

revenir à l’écran précédent

Affichez le menu VIERA Link

sélection suivant

Sélectionnez une rubrique

Enregistreur

Télé

Contrôle VIERA Link

Sortie H-P

Retour à télé

sélection

Effectuez la sélection

Cinéma maison

Télé

Contrôle VIERA Link

Sortie H-P

Retour à télé

changement

Effectuez le réglage

Contrôle des hautparleurs

Il est possible de sélectionner soit les enceintes de la chaîne cinéma maison, soit les haut-parleurs du téléviseur pour la sortie audio. Le contrôle du rendu sonore se fait au moyen de la télécommande du téléviseur. Cette fonction n’est disponible que si un amplificateur ou une chaîne cinéma maison Panasonic est utilisé.

Cinéma maison: Réglage sur l’équipement

Volume haut / bas

Sourdine

•

La sortie audio sur le téléviseur est mise en sourdine.

•

Lorsque l’équipement connecté est mis hors marche, les haut-parleurs du téléviseur sont activés.

•

La sélection de “Cinéma maison” a pour effet de mettre l’équipement en marche s’il est en mode de veille.

Télé: Les haut-parleurs du téléviseur sont activés.

Sélectionnez “Sortie H-P” Sélectionnez “Cinéma maison” ou “Télé”

Enregistreur

Télé

Contrôle VIERA Link

Sortie H-P

Retour à télé

sélection

changement

Fonction VIERA Link opérable uniquement avec la télécommande du téléviseur

(pour “HDAVI Control 2 ou ultérieur”)

Dans le menu VIERA Link, il est possible de sélectionner des appareils HDMI compatibles connectés et d’y accéder rapidement. Continuez à utiliser la télécommande du téléviseur en prenant soin de l’orienter vers ce dernier.

Sélectionnez “Contrôle VIERA Link” Sélectionnez l’équipement auquel vous voulez

accéder.

(Enregistreur/Cinéma maison/Lecteur/ Caméscope/LUMIX/Appareil photo numéri.)

•

En présence de plus d’un appareil du même type, le chiffre annexé au nom de l’appareil indique le nombre d’appareils. (ex. Enregistreur 1/Enregistreur 2/Enregistreur 3...)

•

Le nombre d’appareils qui peuvent être raccordés

est de trois pour les enregistreurs, et un total de trois appareils pour Cinéma maison/Lecteur/ Caméscope/LUMIX/Appareil photo numéri.

Remarque

•

Il existe une limite au nombre de connecteurs HDMI.

Enregistreur

Télé

Contrôle VIERA Link

Sortie H-P

Retour à télé

sélection

changement

Vous ne pouvez sélectionner que les rubriques disponibles.

Pilotez les fonctions de l’équipement au moyen de la télécommande du téléviseur en prenant soin de l’orienter vers ce dernier.

•

Pour faire fonctionner l’appareil, lire le manuel

d’utilisation y afférent.

Touches disponibles sur la télécommande

Le fonctionnement varie selon l’appareil raccordé.

Déplacement du curseur/Sélection Lecture

Réglage/Accès Arrêt Retour au menu précédent Recul/avance Affichage du menu de fonctions de

l’équipement

Saut recul/avance

Disponible lorsque la fonction des touches est affichée

Pause

Quitter Sous-titres Canal haut/bas SAP (Sélectionner le mode audio)

0-9

Sélection de canal secondaire numérique

Retour à télé

Ramène la sélection de la prise d’entrée de l’appareil sélectionnée au moyen du Contrôle VIERA Link à la prise d’entrée du téléviseur.

Sélectionnez “Retour à télé”

Enregistreur

Télé

Contrôle VIERA Link

Sortie H-P

Retour à télé

sélection

(Suite)

VIERA Link

SUB

Page 18

3434

3535

Fonctions avancées

Blocage

Il est possible de bloquer la réception de certains canaux afin de prévenir que les enfants ne soient exposés à un contenu inapproprié.

Appuyez pour

quitter le menu à l’écran

Mise en garde

Notez votre mot de passe dans le cas où vous l’oublieriez. (Si vous avez oublié votre mot de passe, communiquez avec votre détaillant Panasonic.)

Remarque

Lorsqu’un canal bloqué est syntonisé, un message s’affiche permettant de recevoir le canal après avoir entré votre mot de passe.

Affichez le menu

Sélectionnez “Blocage”

Bloque l’accès à des canaux, des émissions ou des entrées. Protection par mot de passe.

Mot de passe

Entrer mot de passe.

- - - -

sélection

Vous serez invité à saisir votre mot de passe chaque fois que vous afficherez le menu “Blocage”.

Entrez votre mot de passe à 4 chiffres

Un code à 4 chiffres doit être saisi pour voir un programme bloqué ou pour changer les paramètres de classification.

Mot de passe

Entrer mot de passe.

* * * -

S’il s’agit de la saisie initiale du mot de passe, entrez le

numéro à deux reprises pour l’enregistrer.

Sélectionnez le mode de blocage

Blocage

Mode

Canal Jeu

Modifier mot de passe

Émission

réglage

sélection

HF: Déverrouillage des fonctions de blocage de canaux, de

jeux vidéo et de la programmation.

Tout: Verrouillage de tous les signaux d’entrée sans égard au

réglage des paramètres de blocage de canaux, de jeux vidéo et de la programmation.

Person.:

Verrouillage de signaux d’entrée établis par paramétrage du blocage de canaux, de jeux vidéo et de la programmation.

Sélectionnez une rubrique

Person.

Blocage

Mode

Canal

Jeu

Modifier mot de passe

Émission

sélection

Les fonctions de blocage de canaux (canal), de jeux vidéo

(jeu) et de la programmation (émission) seront grisées à moins que “Person.” n’ait été sélectionné sous “Mode”.

Effectuez le réglage

réglage

Remarques

Selon la disponibilité, ce téléviseur prend en charge le “Tableau de classification par région téléchargeable”

(aux États-Unis seulement).

La classification HF est indépendante des autres classements. Si vous bloquez un niveau de classement basé sur un âge spécifique, la classification HF et toute autre classification

plus restrictive seront aussi bloquées.

Pour sélectionner le canal ou la classification du programme à verrouiller

Verrouillage de canal

Sélectionnez jusqu’à 7 (1-7) canaux à bloquer. Ces canaux seront bloqués quelle que soit la classification du programme.

Sélectionnez “Mode”, puis “Person.” Sélectionnez le canal devant être bloqué

Person.

Blocage canaux

Mode

Canal 1 Canal 2 Canal 3 Canal 4 Canal 5 Canal 6 Canal 7

sélection

réglage

Pour bloquer/déverrouiller tous les canaux:

Sélectionnez “Mode”, puis “Tout” ou “HF”.

Tout: Bloque tous les canaux HF: Déverrouille tous les canaux.

Jeu

Bloque les canaux 3 et 4 ainsi que les entrées externes.

Sélectionnez “Jeu” à l’étape 5 , puis réglez sur “EF”.

sélection

réglage

EF: Blocage HF: Déverrouillage

Blocage de programme

Pour spécifier le niveau de classification

La technologie puce antiviolence permet de verrouiller les émissions à auditoire limité en fonction des classifications de télévision.

Sélectionnez la classification.

sélection

Sélectionnez “Mode”, puis “EF”.

EF HF HF HF HF

Blocage émission

Mode

MPAA U.S.TV C.E.L.R. C.F.L.R.

réglage

sélection

Exemple: classification “MPAA” (films aux États-Unis)

NR Sans classification

G Général: aucune limite d’âge

PG Supervision parentale suggérée

PG-13Prudence des parents conseillée: pour

des spectateurs de 13 ans ou moins

Accès limité: les personnes de moins de 17 ans doivent être accompagnées par un adulte

NC-17Accès interdit aux personnes de moins

de 17 ans

X Adultes seulement

Pour de plus amples renseignements, reportez-vous à la

page 42.

Sélectionnez la catégorie de classification que vous désirez adopter.

EF HF HF HF HF

Blocage émission

Mode

MPAA

U.S.TV C.E.L.R. C.F.L.R.

sélection

MPAA:

Classification des films (États-Unis)

U.S.TV:

Classification des émissions de télévision (États-Unis)

C.E.L.R.: Classification (Canada) C.F.L.R.: Classification (Québec)

Modification du mot de passe

Pour changer le mot de passe

À l’étape , sélectionnez “Modifier mot de passe”,

puis appuyez sur OK.

Saisissez deux fois le nouveau mot de passe à

4 chiffres.

Blocage

Mode Canal Jeu

Modifier mot de passe

Émission

Modifier mot de passe

Entrer nouveau mot de passe.

- - - -

Page 19

3636

3737

Fonctions avancées

Programmation et édition des canaux

Program.

auto

Programmation automatique

Recherche et ajout automatiques en mémoire des canaux disponibles.

Sélectionnez “Entrée ANT”

Sélectionnez “Câble” ou “Antenne”

Ou sélectionnez “Non utilisé” (p. 15).

Sélectionnez “Program. auto”

Câble

Réglage ANT/Câble

Entrée ANT

Program. auto

Program. manuelle Fréquencemètre

sélection

Sélectionnez le mode de balayage

(p. 15)

Program. auto

Tous les canaux

Analogique seulement Numérique seulement

sélection

La programmation s’effectue automatiquement.

Après le balayage, sélectionnez “Appliquer”.

(voir ci-dessous ).

Tous les canaux précédemment en mémoire sont effacés.

Program.

manuelle

Programmation manuelle

Utilisez cette procédure pour changer le réglage des canaux captés ou pour changer l’affichage de canal. Utilisez-la aussi pour ajouter ou omettre manuellement des canaux dans la liste de canaux. Il est possible de sélectionner un mode de syntonisation des canaux (Numérique seulement/Analogique seulement) en “Mode balayage de canal” (p. 27).

Effectuez les modifications.

Sigle

80-101

Modification de sigle

Sigle

Canal

RETURN

SupprimerABC → abc

R G B Y

Sélection

D A

changement

réglage

Sigle

Sélectionnez ou renommez l’indicatif du canal. (maximum de 7 caractères)

Favoris

Réglage favoris 1/3

26-1

sélection

réglage

Réglage favoris Sélectionnez le numéro.

Ajouter

Appuyez sur OK pour sélectionner “Oui” (ajouter) ou “Non” (omettre)

Déplacez le curseur sur le numéro de canal

Program. manuelle

Modifier AnnulerAppliquer

Sigle Favoris Ajouter

2 ...

...

Oui

3 ...

...

Oui

Canal

sélection appuyez sur OK

pour syntoniser le canal

Sélectionnez “Appliquer”

Sigle Favoris Ajouter

...

Oui

sélection

Sélectionnez “Modifier”

Program. manuelle

Modifier AnnulerAppliquer

Sigle Favoris Ajouter

2 ...

...

Oui

3 ...

...

Oui

4 ...

...

Oui

5 ...

...

Oui

Canal

sélection suivant

Sélectionnez la rubrique à modifier

R G B Y

Sélection

RETURN

Program. manuelle

Modifier AnnulerAppliquer

Sigle Favoris Ajouter

2 ...

...

Oui

3 ...

...

Oui

4 ...

...

Oui

5 ...

...

Oui

6 ...

...

Oui

7 ...

...

Oui

8 ...

...

Oui

9 ...

...

Oui

Canal

Page préc. Page suiv.

Sigle

Favoris

Ajouter

Page suivante

Page précédente

sélectionnez la

rubrique à éditer (Sigle/Favoris/ Ajouter)

•

Sigle:

Modifie l’indicatif du canal.

•

Favoris:

Inscrit des canaux sur la liste

des canaux préférés.

•

Ajouter:

Ajoute ou omet des canaux.

Annulation de la modification

Program. manuelle

Modifier AnnulerAppliquer

Sigle Favoris Ajouter

2 ...

...

Oui

3 ...

...

Oui

4 ...

...

Oui

5 ...

...

Oui

Canal

sélection suivant

Les modifications seront perdues. Continuer?

Oui Non

(retour à “Réglage ANT/Câble”)

sélectionnez “Oui”

Fréquencemètre

Vérification de la puissance du signal

Vérifiez la puissance du signal si l’image numérique est brouillée ou figée.

Sélectionne le canal pour la vérification de la puissance du signal.

Fréquencemètre

Canal

Puissance du signal

Actuel 86 % Niveau maximal

98 %

sélectionnez le canal

Puissance du signal

Si le signal est faible, vérifiez l’antenne. Si aucun

problème n’est détecté, communiquez avec votre détaillant Panasonic.

Remarques

N’est pas disponible si “Câble” est sélectionné dans

“Entrée ANT” (voir ci-dessus).

Ne s’applique qu’aux canaux numériques.

Si le “Blocage” (p. 34) est activé et que le réglage “Réglage ANT/Câble” est sélectionné, le message “Entrer mot de passe.” s’affiche.

Les paramètres de canal actuels peuvent être modifiés en fonction de vos besoins et des conditions de réception.

Appuyez pour

quitter le menu à l’écran

Affichez le menu

Sélectionnez “Réglage”

sélection

Sélectionnez “Réglage ANT/Câble”

sélection

Sélectionnez la fonction

Recherche et mémorise automatiquement les canaux disponibles.

Câble

Réglage ANT/Câble

Entrée ANT

Program. auto

Program. manuelle Fréquencemètre

sélection

Effectuez le réglage

Pour réinitialiser les paramétrages du menu Réglage

Sélectionnez “Rétablir défaut” dans le menu Réglage

( ) puis appuyez sur OK Entrez votre code à 4 chiffres au moyen des touches numériques Sélectionnez “Oui” dans l’écran de confirmation, puis appuyez sur OK

Réglage 1/2

Mode balayage de canal

Tous Langue Horloge Réglage ANT/Câble Ident. prises Anti-rémanence image

Sélectionne : mode balayage, langue, heure, canaux, entrées et autres paramètres.

Réglage 1/2

Mode balayage de canal

Tous Langue Horloge

Réglage ANT/Câble

Ident. prises Anti-rémanence image

Balaie les canaux (antenne ou câble) ou sélectionne câble ou satellite.

Page 20

3838

3939

Fonctions avancées

Ident. prises

Sous-titres

Sous-titres Ident. prises

Sous-titres

Affichage des sous-titres

Ce téléviseur comprend un décodeur intégré capable de faire apparaître une contrepartie visuelle de la partie audio. Le programme regardé doit intégrer des sous-titres codés (CC) afin que le téléviseur puisse les afficher (p. 43)

Sélectionnez une rubrique et effectuez le réglage

Sélectionne le style et la langue des sous-titres (numérique).

Primaire

CC1

Sous-titres

Numéri.

Mode Analog.

Réglage numérique

Rétablir défaut

sélection

réglage

Mode

EF:

Pour afficher les sous-titres.

En sourdine

: Pour afficher les sous-titres

quand l’audio est mis en sourdine.

(Sélectionnez “HF” pour ne pas l’utiliser)

Analog.

(Permet de choisir le service de soustitres de l’émission analogique.)

CC1-4: Informations concernant les images

(Affichage au bas de l’écran)

T1-4: Informations textuelles

(Affichage plein écran)

Numéri.

(Le menu des sous-titres codés numériques vous permet de configurer la façon d’afficher les sous-titres codés numériques.)

Choisissez le réglage.

“Primaire”, “Second.”, “Service 3”, “Service 4”,

“Service 5”, “Service 6”

Les réglages dans “Analog.” ou “Numéri.”

sont déterminés par le télédiffuseur.

Réglages plus poussés de l’affichage pour les émissions numériques

Sélectionnez “Réglage numérique”, puis appuyez sur OK Sélectionnez la rubrique, puis effectuez le réglage

Sélectionne la taille des caractères.

Petit

Par défaut

Aucun

Solide

Noir

Solide

Noir

Réglage numérique

Format

Avant-plan

Police Style

Opacité avant Arrière-plan Opacité arrière Contour

sélection

réglage

Format

Taille des caractères

Police

Police de caractères

Style

Style (En relief, Effet gravé, etc.)

Avant-plan

Couleur

Opacité avant

Densité

Arrière-plan

Couleur de la zone de texte

Opacité arrière

Densité de la zone de texte

Contour

Couleur du pourtour des caractères (Sélectionnez parmi les options à l’écran.)

Réinitialisation des réglages

Sélectionnez “Rétablir défaut”. L’écran de confirmation s’affiche. Sélectionnez “Oui”, puis appuyez sur OK.

Ident. prises

Affichage de l’identification des appareils auxiliaires

Il est possible de faire afficher l’identification des appareils connectés aux prises d’entrée du téléviseur. (En sélectionnant le mode d’entrée de la page 24 )

Sélectionnez la prise et l’identification de l’appareil auxiliaire

Suivez les directives à l’écran pour effectuer les opérations suivantes.

sélection

réglage

Vidéo 1

MAGNÉTO

Identification Prise

[exemple]

Prises: HDMI 1-2/Composant 1-2/Vidéo1-2 Identification:

[ESPACE] Non utilisé/Blu-ray/DVD/ENR. DVD/ CINÉMA M./JEU/ORDINATEUR/MAGNÉTO/ CÂBLE/SATELLITE/DVR/AP.PHOTO/MONITEUR/ AUX/RÉCEPTEUR/CENTRE M/PASSER.M/AUTRE

* Si “Non utilisé” est sélectionné, le signal de cette prise est

sauté lors de la commutation au moyen de la touche INPUT.

Chaque identification sélectionnée apparaît à l’écran “Sélection

d’entrée” (p. 24).

Appuyez pour

quitter le menu à l’écran

Affichez le menu

Sélectionnez “Sous-titres”

Affiche les sous-titres (si disponibles).

Primaire

CC1

Sous-titres

Numéri.

Mode Analog.

Réglage numérique

Rétablir défaut

sélection

Appuyez pour

quitter le menu à l’écran

Affichez le menu

Sélectionnez “Réglage”

sélection

Sélectionnez “Ident. prises”

sélection

Ident. prises

HDMI 1

HDMI 2 Composant 1 Composant 2 Vidéo 1 Vidéo 2

Sélectionnez ou entrez le nom de l’appareil connecté à la prise HDMI 1.

Réglage 1/2

Mode balayage de canal

Tou s Langue Horloge Réglage ANT/Câble Ident. prises Anti-rémanence image

Sélectionne : mode balayage, langue, heure, canaux, entrées et autres paramètres.

Réglage 1/2

Mode balayage de canal

Tou s Langue Horloge Réglage ANT/Câble

Ident. prises

Anti-rémanence image

Permet d’associer le nom des appareils connectés aux entrées pour faciliter la sélection.

Vidéo 2

Sélectionnez ou entrez le nom de l’appareil connecté à la prise Vidéo 2.

Sélection

R G B Y

RETURN

ABC Supprimerabc

1 4 7

PQRS

LAST

GHI

G A A

ABC

JKL

TUV

- ,

DEF

MNO

WXYZ

Page 21

4040

4141

Fonctions avancées

Connexions AV recommandées

Minuterie

Connexions AV recommandées

Ces schémas montrent nos recommandations quant à la façon de raccorder le téléviseur à divers appareils. Pour les autres raccordements, reportez-vous aux instructions de chaque appareil et aux spécifications. Pour obtenir de l’aide supplémentaire, visitez notre site Web à l’adresse www.panasonic.ca

■

Pour visionner un DVD

■

Écoute sur des enceintes externes

■

Pour visionner des images sur un caméscope

Caméscope Magnétoscope Lecteur DVD

■

Pour visionner une image vidéo numérique

Lecteur DVD/ Lecteur Blu-ray DiscTM/ Décodeur de télévision numérique

Lecteur DVD ou décodeur (appareils HDMI compatibles seulement)

Panneau avant du téléviseur

Minuterie

Il est possible de régler la minuterie de manière à ce que le téléviseur se mette en ou hors marche à l’heure désirée.

L’horloge doit avoir été préalablement réglée avant de pouvoir réaliser les réglages de la minuterie en/hors marche. (p. 16) La minuterie-sommeil et la minuterie de mise en/hors marche différée ne peuvent fonctionner si la fonction de mise en marche automatique (p. 27) est activée.

Appuyez pour

quitter le menu à l’écran

Appuyez pour revenir à l’écran précédent

Remarque

Le téléviseur se met

automatiquement hors marche 90 minutes après avoir été mis en marche par la minuterie. Cela ne fonctionne pas si une heure de mise hors marche est choisie ou si une touche est pressée.

Affichez le menu

Sélectionnez “Minuterie”

Programme la mise en/hors marche automatique du téléviseur à la date et à l’heure voulue.

Minuterie

Sommeil Minuterie 1 Minuterie 2 Minuterie 3 Minuterie 4 Minuterie 5

sélection

Sélectionnez la minuterie à régler

sélection

Mise hors marche automatiqueSommeil Mise en/hors marche automatique (5 minuteries peuvent être réglées.)

Minuterie 1

Minuterie 5

Réglez la minuterie

Pour régler “Sommeil” (Délai de mise hors marche)

Appuyez pour régler l’appareil de sorte qu’il s’éteigne lui-même après une durée présélectionnée.

Sommeil

Sommeil (minutes)

réglage

0/15/30/60/90 (minutes)

Pour régler “Minuterie 1-5” (Minuterie de mise en/hors marche différée)

Sélectionnez la rubrique, puis effectuez le réglage.

Règle l’heure de mise en marche. Hors marche après 90 minutes ou après la durée réglée.

Télé

4/18[DIM]

--:--

Minuterie 1

Réglage minuterie Entrées Canal Jour

Heure début

Heure fin

sélection

réglage

4/18[DIM]

Jour

DIM, LUN, MAR, MER, JEU, VEN, SAM (La date la plus rapprochée s’affiche) LUN-VEN, SAM-DIM, QUOT, Tous DIM, Tous LUN, Tous MAR, Tous MER, Tous JEU, Tous VEN, Tous SAM

Sélectionnez le canal

Canal

Sélectionnez le jourJour

L’heure de mise en marche

Heure début

L’heure de mise hors marche

Heure fin

Sélectionnez les sources du signal

Entrées

Réglage de la minuterie (HF/EF)

Réglage minuterie

* Reportez-vous à la page 26 pour le réglage au moyen d’un câble audio analogique avec un câble de conversion

DVI-HDMI.

120 V c.a.,

60 Hz

Panneau arrière du téléviseur

Câblosélecteur

Câble

Câble audio numérique optique

■

Enregistreur DVD/ Magnétoscope

Raccordez avec

Câble HDMI

Câble de

conversion

HDMI-DVI +

Câble audio*

Amplificateur

OPTICAL

Cordon d’alimentation (Ne branchez le cordon qu’après avoir fait tous les autres raccordements.)

Minuterie

Sommeil

Minuterie 1 Minuterie 2 Minuterie 3 Minuterie 4 Minuterie 5

Met le téléviseur automatiquement hors marche après la période préréglée.

Heure début

Heure fin

Règle l’heure de mise en marche. Hors marche après 90 minutes ou après la durée réglée.

Sélection

RETURN

--:--

LAST

AM/PM Effacer

Page 22

4242

4343

FAQ, etc.

Informations techniques

Liste des classifications aux fins de blocage

La puce antiviolence permet de bloquer la réception de canaux ou d’émissions en fonction de leur classification établie par l’industrie du divertissement. (p. 35)

Tableau de classement FILMS É.-U.

NE CONTIENT PAS DE CLASSEMENT (NON CLASSÉ) ET PROGRAMMES NA (NON APPLICABLES). Films qui n’ont pas été classés ou dont le classement n’est pas applicable.

G PUBLIC GÉNÉRAL. Autorisé à tous les âges.

PG CONTRÔLE PARENTAL CONSEILLÉ. Certains programmes ne conviennent pas aux enfants.

PG-13

MISE EN GARDE IMPORTANTE DES PARENTS. Certaines scènes ne conviennent pas aux enfants de moins de 13 ans.

R CONTRÔLÉ. Les enfants de moins de 17 ans doivent être accompagnés par un parent ou un gardien adulte.

NC-17 INTERDIT AUX MOINS DE 17 ANS.

X POUR ADULTE UNIQUEMENT.

Tableau de classement ÉMIS.TÉLÉ É.-U.

Groupe basé

sur l’âge

Classement

basé sur l’âge

Sélections possibles Description

Sans visa (aucune classification)

TV-NR

•

Non bloqué

•

Bloqué

Non classé.

Jeunesse

TV-Y

•

Non bloqué

•

Bloqué

Tous les enfants. Le thème et le contenu de ce programme sont spécialement conçus pour un public jeune, y compris les enfants de 2-6 ans.

TV-Y7

•

Bloqué FV

•

Non bloqué

•

Bloqué

Destiné aux enfants plus âgés. Le thème et le contenu de ce programme peuvent contenir des éléments de violence légère ou comique, ou peuvent effrayer les enfants de moins de 7 ans.

Surveillance

TV-G

•

Non bloqué

•

Bloqué

Public général. Programme contenant peu ou pas du tout de violence, pas de mots grossiers et peu ou aucun dialogue ou situation d’ordre sexuel.

TV-PG

•

D,L,S,V (Tout)

•

N’importe quelle combinaison de D, L, S, V

Contrôle parental conseillé. Ce programme peut contenir de façon rare des mots grossiers, des scènes de violence limitée, certains dialogues et situations sexuelles suggestives.

TV-14

•

D,L,S,V (Tout)

•

N’importe quelle combinaison de D, L, S, V

Mise en garde importante des parents. Ce programme peut contenir des thèmes sophistiqués, des scènes sexuelles, un langage grossier et des scènes d’intense violence.

TV-MA

•

L,S,V (Tout)

•

N’importe quelle combinaison de L, S, V

Public adulte uniquement. Ce programme peut contenir des thèmes pour adulte, un langage blasphématoire, de la violence et des scènes sexuelles explicites.

FV: VIOLENCE FANTASTIQUE/DESSIN ANIMÉ V: VIOLENCE S: SEXE L: LANGAGE AGRESSIF D: DIALOGUE À CONTENU SEXUEL

Tableau de classement CANADA

Exempt - Les programmes exemptés comprennent: informations, programmes sportifs, documentaires, autres programmes d’information, causeries, vidéo musicales et programmes de variété.

C Programmes pour les enfants de moins de 8 ans. Pas de langage offensif, de nudité, ni de contenu sexuel.

C8+

Programme généralement considéré acceptable pour les enfants de plus de 8 ans. Pas de blasphème, de nudité ni de contenu sexuel.

G Programmes généraux, pour tout public.

PG Contrôle parental conseillé. Certains programmes ne conviennent pas aux enfants. 14+

Programmes contenant des thèmes ou un contenu qui peut ne pas convenir aux enfants de moins de 14 ans. Les parents sont fortement mis en garde d’interdire leur accès aux jeunes adolescents et aux enfants plus jeunes.

18+

Programme réservé aux adultes. Contient des scènes constantes de violence ou des scènes d’extrême violence.

Tableau de classement CANADA-QUÉBEC

E Exempt - Les programmes exemptés. G

Général - Programmes pour tout public et tous les âges. Ne contient pas de violence ou le contenu violent est faible ou représenté de façon appropriée.

8 ans+

8+ Général - N’est pas recommandé pour les jeunes enfants. Programme destiné à un public jeune mais contenant occasionnellement des scènes de violence légère. Supervision par un adulte recommandée.

13 ans+

Programmes qui peuvent ne pas convenir aux enfants de moins de 13 ans - Contient quelques scènes de violence ou une ou plusieurs scènes violentes pouvant les affecter. Supervision par un adulte fortement conseillée.

16 ans+

Programme pouvant ne pas convenir aux enfants de moins de 16 ans - Contient des scènes fréquentes de violence ou de violence intense.

18 ans+

Programme réservé aux adultes. Contient des scènes constantes de violence ou des scènes d’extrême violence.

Mise en garde

La puce antiviolence utilisée dans ce téléviseur est capable de bloquer les programmes sans “visa” (non classés, auxquels

aucun classement ne s’applique et avec aucun classement) tels que définis par la section 15.120(e)(2) du Règlement FCC. Si l’option de blocage des programmes sans “visa” est choisie, “des résultats inattendus et éventuellement confus peuvent être obtenus, il se peut même que vous ne puissiez pas recevoir les bulletins d’urgence ni les types de programmes suivants:”

•

Bulletins d’urgence (tels que des messages du réseau de radiodiffusion d’urgence, des avertissements météorologiques, etc.)

• Programme d’origine locale • Informations • Programmes politiques • Annonces des services publics

• Programmes religieux • Programmes sportifs • Programmes météorologiques

Informations techniques

Sous-titres (CC)

Pour afficher les sous-titres d’une émission numérique, réglez le format de l’image sur PLEIN. (Des caractères seront

coupés si le format est réglé sur H-LARGE, CADRAGE, ZOOM ou 4:3)

Les sous-titres peuvent être affichés à l’écran si les sous-titres sur le récepteur (soit un décodeur ou un récepteur de

télévision par satellite) sont en service par l’entremise du raccordement à la prise composante ou HDMI du téléviseur.

Si les sous-titres sont en service à la fois sur le récepteur et le téléviseur et que le signal est de 480i (sauf avec une

connexion HDMI), les sous-titres de chaque appareil se chevaucheront.

Si une émission numérique est acheminée en format analogique, les données relatives aux sous-titres seront

également en format analogique.

Si un enregistreur ou un écran de sortie est raccordé au téléviseur, les sous-titres doivent être mis en service soit sur

l’enregistreur, soit sur l’écran de sortie.

Format de l’image (FORMAT)

Appuyez sur la touche FORMAT pour défiler parmi les différents formats d’image. Cette fonction vous permet de choisir le format de l’image selon le signal reçu et vos préférences. (p. 18) (par exemple, dans le cas d’une image 4:3)

PLEIN CADRAGE

Étire horizontalement l’image 4:3 de manière à l’étendre sur les deux côtés de l’écran. (Recommandé pour une image anamorphique.)

Étire l’image 4:3 horizontalement et verticalement de manière à remplir l’écran. (Recommandé pour l’image de télévision ordinaire.)

H-LARGE 4:3

H-LARGE

Barre latérale d’affichage

Étire horizontalement l’image 4:3 de manière à l’étendre sur les deux côtés de l’écran. Les côtés de l’image sont rognés.

Ordinaire (Il est à noter que l’affichage prolongé de la barre latérale peut provoquer un phénomène de rémanence.)

ZOOM

Remarques

480i (4:3), 480i (16:9), 480p (4:3), 480p (16:9):

PLEIN, CADRAGE, 4:3 ou ZOOM

1080p/1080i/720p:

PLEIN, H-LARGE, CADRAGE, 4:3 ou ZOOM

Agrandit l’image 4:3 de manière qu’elle occupe tout l’écran. (Recommandé pour une image au format “boîte aux lettres”.)

Réglages zoom La position verticale et la taille de l’image peuvent être ajustées dans “ZOOM”. Dans le menu Image, sélectionnez “Réglages zoom”. (p. 26) Position-V: Réglage de la position verticale. Format-V: Réglage de la taille verticale.

Pour réinitialiser le format d’image (OK)

PLEIN

ZOOM

CADRAGE

Page 23

4444

4545

FAQ, etc.

Informations techniques

Format des données sur carte mémoire SD

Photo:

Images fixes enregistrées sur appareils photo numériques compatibles avec les fichiers JPEG conformes aux normes DCF* et EXIF**

Format des données:

Baseline JPEG, (sous-échantillonnage: 4:4:4, 4:2:2 ou 4:2:0)

Nombre maximum de fichiers:

9 999

Résolution:

160 x 120 jusqu’à 20 000 000

DCF (règle pour le système de fichiers photos): norme de la Japan Electronics and Information Technology Industries Association

** EXIF (Exchangeable Image File Format)

Mises en garde

Une image JPEG modifiée sur ordinateur peut ne pas s’afficher. L’affichage d’un fichier partiellement dégradé pourrait se faire à une résolution moindre.

Remarques

Structure des fichiers affichés sur un PC

Créé automatiquement

Numéro de dossier à 3 chiffres + 5 caractères arbitraires

4 caractères arbitraires + numéro de fichier à 4 chiffres

Caractères utilisables: 1 octet “a à z”, “A à Z”, “0 à 9,” et “_”

Les noms de dossiers et de fichiers peuvent varier selon l’appareil photo utilisé. Pour les renseignements les plus récents sur les cartes mémoire SD compatibles, consultez le site Web suivant:

http://panasonic.jp/support/global/cs (en anglais seulement).

Précautions à prendre avec les cartes SD:

Utilisez une carte SD conforme aux normes SD pour éviter un mauvais fonctionnement du

téléviseur.

Ne retirez pas la carte pendant que l’appareil accède aux données (cela pourrait endommager la

carte ou l’appareil). Ne touchez pas les bornes situées au dos de la carte mémoire SD. Protégez la carte contre toute pression ou impact. Introduisez la carte dans le bon sens (sinon, la carte ou le téléviseur pourrait être endommagée). La présence d’interférence électrique, d’électricité statique ou une opération impropre pourrait

endommager les données ou la carte. Faites régulièrement une copie de sauvegarde des données en prévision de l’éventualité où des

données seraient endommagées ou que le fonctionnement de l’appareil deviendrait erratique.

(Panasonic n’est pas responsable de toute détérioration ou tout endommagement des données.)

Messages d’avertissement concernant la carte SD

Message Signification

Fente pour carte SD vide.

Absence de carte.

Aucunes images fixes

La carte ne contient aucune donnée ou ce type de données ne peut être pris en charge.

Lecture imposs.

Le fichier est endommagé ou illisible. L’appareil ne prend pas en charge le format.

VIERA LinkTM “HDAVI ControlTM”

Les connexions HDMI à certains appareils Panasonic permettent un interfaçage automatique.(p. 28)

Cette fonction pourrait ne pas fonctionner normalement selon l’état de l’équipement. Une fois cette fonction activée, même si le téléviseur est en mode d’attente, l’appareil peut être opéré à l’aide de

d’autres télécommandes. Il est possible que l’image et le son ne soient pas reproduits pendant quelques secondes après le lancement de la lecture.

Il est possible que l’image et le son ne soient pas reproduits pendant quelques secondes à la suite d’un changement

du mode d’entrée. Le niveau de volume est affiché lorsque le volume est ajusté sur l’appareil externe. Si un appareil ayant la fonction “HDAVI Control 2 ou ultérieur” est raccordé au téléviseur au moyen d’un câble HDMI,

le son provenant de la prise DIGITAL AUDIO OUT peut être acheminé comme rendu ambiophonique multicanal.

“HDAVI Control 5” est la nouvelle norme (en date de décembre 2009) pour les appareils compatibles avec HDAVI Control.

Cette norme est compatible avec les appareils HDAVI classiques.

Connexion HDMI

L’interface multimédia haute définition (HDMI) vous permet de tirer profit d’images numériques haute définition et d’un son de haute qualité en connectant le téléviseur à des appareils externes compatibles. Appareil HDMI (*1) doté d’une prise de sortie HDMI ou DVI, tel un décodeur de télévision numérique ou un lecteur DVD, peut être raccordé au connecteur HDMI à l’aide d’un câble HDMI.

HDMI est la toute première interface AV numérique intégrale grand public conforme à une norme sans compression.

Si l’appareil externe ne possède qu’une sortie DVI, connectez-le à la prise HDMI via un câble adaptateur DVI-HDMI (*2). Lorsqu’un câble adaptateur DVI-HDMI est utilisé, connectez le câble à la prise d’entrée audio.

Les réglages audio peuvent être faits dans l’écran du menu “Entrée HDMI 1” ou “Entrée HDMI 2” (p. 26)

Fréquences d’échantillonnage du signal audio pouvant être prises en charge (L.PCM): 48 kHz, 44,1 kHz, 32 kHz

(*1): Le logo HDMI est apposé sur tout appareil compatible avec HDMI. (*2): Disponible auprès d’un détaillant Panasonic.

Mises en garde

Le fonctionnement adéquat avec un PC ne peut être assuré. Tout signal est reformaté avant d’être affiché à l’écran. Si l’appareil externe possède une fonction de réglage du format d’image, sélectionnez le format “16:9”. Ces connecteurs HDMI sont de “type A”.

Ces connecteurs HDMI sont compatibles avec la protection de contenu numérique à large bande passante (HDCP – High-Bandwidth Digital Content Protection). Un appareil ne possédant pas de prise de sortie numérique peut être connecté à la prise d’entrée “COMPONENT” ou

“VIDEO” pour recevoir des signaux analogiques. La prise d’entrée HDMI ne peut être utilisée qu’avec les signaux vidéo aux formats suivants: 480i, 480p, 720p, 1080i,

et 1080p. Il est nécessaire que le réglage du signal de sortie de l’appareil numérique externe y corresponde. Pour de plus amples détails sur les signaux pris en charge par HDMI, voir p. 46.

Prises de sortie DIGITAL AUDIO OUT

Il est possible de profiter des atouts d’une chaîne cinéma maison en connectant un décodeur Dolby Digital (5.1 canaux) et un amplificateur multicanal aux prises de sortie DIGITAL AUDIO OUT.

Mises en garde

Selon le lecteur DVD utilisé et le type de logiciel DVD-Audio, la fonction de protection contre la copie peut être activée

et désactiver la sortie optique. Quand un canal ATSC est choisi, la sortie de la prise DIGITAL AUDIO OUT est Dolby Digital. Quand un canal NTSC

est choisi, la sortie est PCM.

Mode

Éclatant: Accentue le contraste et la netteté de l’image pour un visionnement dans une pièce bien éclairée. Standard: Recommandé pour les conditions de visionnement normales avec un éclairage indirect de la pièce. Cinéma: Pour regarder un film dans une pièce sombre. Ce réglage offre une image douce, comme pour un film. Person. (Photo): Permet de personnaliser chaque rubrique selon vos préférences.

La photo est affichée dans le menu JPEG.

(Suite)

DCIM

100_P ANA

P1000001.JPG P1000002.JPG P1000003.JPG P1000004.JPG

32 mm

24 mm

2,1 mm

Page 24

4646

4747

FAQ, etc.

Entretien et nettoyage

Informations techniques

Informations techniques (Suite) Entretien et nettoyage

Débranchez d’abord le cordon d’alimentation de la prise de courant.

Panneau d’affichage

Essuyez soigneusement la surface du panneau en utilisant seulement un chiffon doux sans peluche.

Si la surface est particulièrement sale, trempez un chiffon doux non pelucheux dans un détergent liquide doux (1 part de

détergent liquide pour 100 parts d’eau), puis essorez le chiffon pour retirer l’excès de liquide. Utilisez ce chiffon pour essuyer

la surface du panneau d’affichage, puis essuyez-la avec un chiffon sec du même type jusqu’à ce qu’elle soit complètement

sèche. Ne rayez pas ou ne cognez pas la surface du panneau avec les ongles ou un objet rigide, sinon vous abîmerez la surface. En

outre, évitez tout contact avec des produits volatils tels que des insecticides à vaporiser, des solvants ou des diluants, sinon le

fini de la surface sera abîmé.

Coffret

Si le coffret est sale, essuyez-le avec un chiffon doux et sec.

Si le coffret est très sale, trempez le chiffon dans de l’eau additionnée d’un peu de détergent liquide doux, puis essorez le

chiffon bien à fond. Utilisez ce chiffon pour essuyer le coffret, puis essuyez-le avec un chiffon sec. Veillez à ce que le détergent liquide n’entre pas en contact direct avec la surface du téléviseur à plasma.

Si des gouttes d’eau pénètrent dans l’appareil, des anomalies de fonctionnement se produiront. Évitez tout contact avec des produits volatils tels que des insecticides à vaporiser, des solvants ou des diluants, sinon la

surface du coffret pourra être abîmée ou le revêtement s’écaillera. En outre, ne laissez pas l’appareil trop longtemps en

contact avec des articles en caoutchouc ou en PVC.

Piédestal

Nettoyage

Essuyez les surfaces avec un chiffon doux et sec. Si le piédestal est très sale, nettoyez-le à l’aide d’un chiffon imprégné d’une

solution légère de détergent liquide doux, puis essuyez avec un chiffon sec.

N’utilisez pas de produits tels que des solvants, des diluants ou de la cire ménagère pour le nettoyage, car ces produits

risquent d’abîmer le revêtement du piédestal. (Si vous utilisez un chiffon traité chimiquement, suivez la notice d’utilisation du

chiffon.) Ne fixez pas de ruban adhésif ou d’étiquettes, car ils risquent de salir la surface du piédestal. Ne le laissez pas en contact

prolongé avec des produits en caoutchouc ou en vinyle ou similaire. (Ceci pourrait le détériorer.)

Format H

Format d’image: 4:3

Format 1 Format 2

La largeur de l’image sera réduite des

deux côtés pour diminuer le bruit.

Format d’image: PLEIN/CADRAGE/(H-LARGE/ZOOM)

Format 1 Format 2

La largeur de l’image sera agrandie des

deux côtés pour diminuer le bruit.

Reportez-vous à la page 26 pour plus de détails

Barre latérale 4:3

N’affichez pas une image au format 4:3 pendant une période prolongée, car ceci peut produire des images rémanentes sur les bandes latérales de l’affichage. Pour réduire le risque d’une telle image rémanente, modifiez la luminosité des bandes latérales. Reportez-vous à la page 27 pour plus de détails.

Les bandes latérales peuvent clignoter (noir/blanc en alternance) selon

l’image. L’utilisation du mode Cinéma peut réduire ce clignotement (p. 45).

Bandes

latérales

Affichage

4:3

Images

rémanentes

Barre de défilement

Barre de défilement: Pour prévenir une “image rémanente”, une barre de défilement blanche défile de

gauche à droite sur un écran noir. Appuyez sur une touche autre que POWER pour revenir à l’écran précédent. L’écran précédent est affiché si aucune touche n’est utilisée pendant 15 minutes.

Reportez-vous à la page 27 pour plus de détails.

[Barre de défilement]

Signaux d’entrée pouvant être affichés

Le symbole*: identifie le signal d’entrée pour vidéo composante (Y, PB, PR) et HDMI.

Fréquence

horizontale (kHz)

Fréquence

verticale (Hz)

Composantes HDMI

525 (480)/60i

15,73 59,94

525 (480)/60p

31,47 59,94

750 (720)/60p

45,00 59,94

1 125 (1 080)/60i

33,75 59,94

1 125 (1 080)/60p

67,43 59,94

1 125 (1 080)/60p

67,50 60,00

1 125 (1 080)/24p

26,97 23,98

1 125 (1 080)/24p

27,00 24,00

Remarques

Les signaux autres que ceux indiqués ci-dessus pourraient ne pas être affichés convenablement. Les signaux identifiés ci-dessus sont reformatés de manière à assurer leur affichage optimal à l’écran.

Page 25

4848

4949

FAQ, etc.

Foire aux questions

Avant de faire appel à un technicien, vérifiez les problèmes et apportez les corrections simples décrites ci-dessous. Si le problème devait persister, communiquez avec votre détaillant ou un centre de service Panasonic agréé. (p. 51) Pour une assistance supplémentaire, contactez-nous via le site Web à l’adresse: www.panasonic.ca

Points blancs ou images fantômes (bruit)

Vérifiez l’emplacement, l’orientation

et la connexion de l’antenne.

Interférence ou image de canaux numériques figée

(son intermittent)

Réorientez l’antenne pour les

canaux numériques.

Vérifiez le “Fréquencemètre”

(p. 37). Si le signal est faible, vérifiez l’antenne et communiquez avec votre détaillant Panasonic.

La télécommande ne fonctionne pas

Les piles ont-elles été mises en

place correctement? (p. 8)

Les piles sont-elles neuves?

Les images d’un appareil auxiliaire sont anormales lorsque cet appareil est raccordé via la prise HDMI

Le câble HDMI est-il correctement

raccordé? (p. 29, 41)

Éteignez le téléviseur et l’appareil, puis

rallumez-les. Vérifiez le signal d’entrée de l’appareil. (p. 46)

Utilisez un appareil conforme à EIA/CEA-

861/861B.

Lorsque le canal est changé au moyen du décodeur raccordé avec un câble HDMI, l’indication “HDMI” pourrait s’afficher dans le coin supérieur gauche de l’écran

Ceci n’est pas un signe de mauvais fonctionnement.

L’enregistrement ne débute pas immédiatement

Vérifiez les réglages de l’enregistreur. Pour

plus de détails, reportez-vous au manuel d’utilisation afférent à l’enregistreur.

S’il y a des problèmes de fonctionnement avec le téléviseur, veuillez vous reporter au tableau ci-dessous afin de déterminer les symptômes, puis exécutez les mesures suggérées. Si cela ne résout pas le problème, veuillez noter les numéros de modèle et de série et contactez un détaillant Panasonic local (les deux numéros se trouvent sur la face arrière du téléviseur).

Aucun son n’est entendu

Le rendu sonore est inhabituel

Les câbles des enceintes sont-ils connectés correctement? (p. 41) La fonction “Sourdine” est-elle activée? (p. 13) Le volume est-il au niveau minimum? Est-ce que les haut-parleurs sont en circuit? (p. 26) Modifiez les réglages de la voie “SAP”. (p. 18)

Vérifiez les réglages de “Entrée HDMI 1” et “Entrée HDMI 2”. (p. 26)

Établissez le réglage “SAP” sur “Stéréo” ou “Mono”. Vérifiez l’appareil HDMI connecté au téléviseur.

Établissez le format audio de l’appareil HDMI à “PCM linéaire”. Si la connexion du signal audionumérique pose un

problème, sélectionnez la connexion analogique.

Problème Mesures à prendre

Le logo “VIERA” se déplace à l’écran

Écran

Certains points demeurent brillants ou sombres

Image chaotique, présence de bruit

Aucune image n’apparaît à l’écran

Au lieu d’une image, seuls des points sont affichés

Ni image, ni son ne sont reproduits

La fonction de prévention de rémanence est activée.

(Cela n’est le signe d’aucune anomalie.)

•

L’économiseur d’écran est activé après un certain délai d’inactivité dans le mode SD.

•

Consultez “Rémanence” (p. 7)

Un écran à plasma est composé de quelques millions de pixels et

est conçu selon une technologie avancée à procédé complexe.

Certains pixels peuvent tout de même demeurer brillants ou

sombres. Ceci n’est pas une indication que l’écran est défectueux

et n’aura aucun impact sur le fonctionnement du téléviseur.

Vérifiez les appareils électriques (système de démarrage

pour voiture/motocyclette, lampe fluorescente) à proximité.

Consultez le menu Image. (p. 26) Vérifiez le câblage. (p. 11-12)

Vérifiez que la bonne prise d’entrée a été sélectionnée. (p. 24)

Vérifiez la syntonisation des canaux. (p. 36) Vérifiez les câbles d’antenne.

Le cordon d’alimentation a-t-il été branché? Le téléviseur est-il en marche? Vérifiez le menu Image (p. 26) et le volume. Vérifiez les raccordements du câble AV. (p. 11-12)

Vérifiez que la bonne prise d’entrée a été sélectionnée. (p. 24)

Une boîte noire s’affiche

Modifiez les réglages pour l’affichage des sous-titres.

(p. 38)

Rendu sonore

Téléviseur

Certaines parties du téléviseur deviennent chaudes

Même lorsque la température des parties sur le devant, le dessus et

l’arrière du téléviseur a augmenté, une hausse de température ne

posera aucun problème de rendement ou de qualité de l’appareil.

Un son inconnu est entendu 1- Son venant du coffret 2- Clic/déclic 3- Bourdonnement

Des changements de température ou d’humidité dans la pièce peuvent causer une expansion ou un resserrement du coffret du téléviseur et produire un son métallique. (Cela n’est le signe d’aucune anomalie)

2- Lorsque le téléviseur est mis sous tension, un circuit électrique

intégré au téléviseur émet un bruit de clic/déclic. (Cela n’est le signe d’aucune anomalie)

3- Des circuits électriques sont activés lorsque le téléviseur est

sous tension. (Cela n’est le signe d’aucune anomalie)

Page 26

5050

5151

FAQ, etc.

Garantie limitée

Spécifications

TC-P42C2 TC-P46C2 TC-P50C2

Alimentation 120 V c.a., 60 Hz

Consommation

Maximum 235 W 253 W 299 W

En attente 0,5 W 0,5 W 0,3 W

Panneau de

l’écran à plasma

Méthode d’entraînement

Type c.a.

Format d’image 16:9 Surface d’affichage

(L × H × diagonale)

(Nombre de pixels)

42 po (41,6 po en diagonale) 46 po (46,0 po en diagonale) 50 po (49,9 po en diagonale) 921 mm × 518 mm × 1 057 mm

(36,2 po × 20,4 po × 41,6 po)

1 019 mm × 573 mm × 1 170 mm (40,1 po × 22,5 po × 46,0 po)

1 105 mm × 622 mm × 1 268 mm (43,5 po × 24,4 po × 49,9 po)

786 432 (1 024 (L) × 768 (H)) [3 072 × 768 points]

Son

Sortie audio 20 W [10 W + 10 W] (D.H.T. de 10 %)

Nombre de canaux (numérique/analogique)

VHF/ UHF: 2 - 69, Câblodistribution: 1 - 135

Conditions de fonctionnement

Température: 0 ° – 40 °C (32 °F – 104 °F) Humidité : 20 % – 80 % (sans condensation)

Prises de connexion

VIDEO IN 1-2

VIDEO: Prise de type RCA × 1 1,0 V [c.-à-c.] (75 Ω) AUDIO L - R: Prise de type RCA × 2 0,5 V [eff.]

COMPONENT IN 1-2

Y: 1,0 V [c.-à-c.] (y compris la synchronisation) P

B, PR: ± 0,35 V [c.-à-c.]

AUDIO L-R: Prise de type RCA × 2 0,5 V [eff.]

HDMI 1-2

Connecteur HDMI de type A × 2

•

Ce téléviseur prend en charge la fonction “HDAVI Control 5”.

Fente de carte Fente de carte SD × 1 DIGITAL AUDIO OUT PCM / Dolby Digital, Fibre optique

Particularités

FILTRE 3D Y/C SOUS-TITRES Puce antiviolence VISUALISEUR VIERA IMAGE VIEWER

HDAVI Control 5

Dimensions

(L × H × P)

Avec piédestal

1 029 mm × 704 mm × 307 mm (40,6 po × 27,8 po × 12,1 po)

1 132 mm × 771 mm × 357 mm (44,6 po × 30,4 po × 14,1 po)

1 218 mm × 817 mm × 357 mm (48,0 po × 32,2 po × 14,1 po)

Téléviseur seulement

1 029 mm × 661 mm × 93 mm (104 mm) (40,6 po × 26,1 po × 3,7 po (4,1 po))

1 132 mm × 722 mm × 93 mm (104 mm) (44,6 po × 28,5 po × 3,7 po (4,1 po))

1 218 mm × 769 mm × 93 mm (104 mm) (48,0 po × 30,3 po × 3,7 po (4,1 po))

Masse

Avec piédestal

26,0 (57,4 lb) 30,5 (67,3 lb) 33,0 (72,8 lb)

Téléviseur seulement

24,0

(53,0 lb) 28,5 (62,9 lb) 32,0 (70,6 lb)

Spécifications

1 029 mm (40,6 po)

93 mm (3,7 po)

307 mm (12,1 po)

661 mm (26,1 po)

704 mm (27,8 po)

436 mm

(17,2 po)

104 mm (4,1 po)

Remarque

La conception et les spécifications peuvent être modifiées sans avis préalable. La masse et les dimensions sont approximatives.

[TC-P42C2]

1 218 mm (48,0 po)

93 mm (3,7 po)

104 mm (4,1 po)

357 mm (14,1 po)

769 mm (30,3 po)

817 mm (32,2 po)

436 mm

(17,2 po)

[TC-P50C2]

Garantie limitée

Panasonic Canada Inc.

5770, Ambler Drive, Mississauga (Ontario) L4W 2T3

PRODUIT PANASONIC – GARANTIE LIMITÉE

Panasonic Canada Inc. garantit que ce produit est exempt de défauts de matériaux et de main-d’œuvre dans un contexte d’utilisation normale pendant la période indiquée ci-après à compter de la date d’achat original et, dans l’éventualité d’une défectuosité, accepte, à sa discrétion, de (a) réparer le produit avec des pièces neuves ou remises à neuf, (b) remplacer le produit par un produit neuf ou remis à neuf d’une valeur équivalente ou (c) rembourser le prix d’achat. La décision de réparer, remplacer ou rembourser appartient à Panasonic Canada Inc.

Téléviseurs Viera

(42 po et plus)

Service à

domicile

Un (1) an, pièces (y compris l’écran) et main-d’œuvre

Téléviseurs Viera (moins de 42 po)

Service en

atelier

Un (1) an, pièces (y compris l’écran) et main-d’œuvre

Le service à domicile n’est offert que dans les régions accessibles par routes et situées dans un rayon de 50 km d’un centre de service Panasonic agréé.

Le service à domicile exige un accès complet et facile au produit par le technicien du centre de service agréé et n’inclut pas le retrait ni la réinstallation d’un appareil déjà installé. Si l’appareil doit être retiré pour fins de réparation, cette décision est à l’entière discrétion du technicien du centre de service. Sous aucune considération, ni Panasonic Canada Inc. ni le centre de service agréé ne peuvent être tenus responsables de tout dommage spécial, indirect ou consécutif.

La présente garantie n’est fournie qu’à l’acheteur original d’un des produits de marque Panasonic indiqués plus haut, ou à la personne l’ayant reçu en cadeau, vendu par un détaillant Panasonic agréé au Canada et utilisé au Canada. Le produit ne doit pas avoir été « vendu tel quel » et doit avoir été livré à l’état neuf dans son emballage d’origine.

POUR ÊTRE ADMISSIBLE AUX SERVICES AU TITRE DE LA PRÉSENTE GARANTIE, LA PRÉSENTATION D’UN REÇU D’ACHAT OU DE TOUTE AUTRE PIÈCE JUSTIFICATIVE DE LA DATE D’ACHAT ORIGINAL, INDIQUANT LE MONTANT PAYÉ ET LE LIEU DE L’ACHAT, EST REQUISE.

RESTRICTIONS ET EXCLUSIONS

La présente garantie COUVRE SEULEMENT les défaillances attribuables à un défaut des matériaux ou à un vice de fabrication et NE COUVRE PAS l’usure normale ni les dommages esthétiques. La présente garantie NE COUVRE PAS NON PLUS les dommages subis pendant le transport, les défaillances causées par des produits non fournis par Panasonic Canada Inc. ni celles résultant d’un accident, d’un usage abusif ou impropre, de négligence, d’une manutention inadéquate, d’une mauvaise application, d’une altération, d’une installation ou de réglages impropres, d’un mauvais réglage des contrôles de l’utilisateur, d’un mauvais entretien, d’une surtension temporaire, de la foudre, d’une modification, de la pénétration de sable, de liquides ou d’humidité, d’une utilisation commerciale (dans un hôtel, un bureau, un restaurant ou tout autre usage par affaires ou en location), d’une réparation effectuée par une entité autre qu’un centre de service Panasonic agréé ou encore d’une catastrophe naturelle. Les piles sèches sont également exclues de la présente garantie.

CETTE GARANTIE LIMITÉE ET EXPRESSE REMPLACE TOUTE AUTRE GARANTIE, EXPRESSE OU IMPLICITE, INCLUANT LES GARANTIES IMPLICITES DU CARACTÈRE ADÉQUAT POUR LA COMMERCIALISATION ET UN USAGE PARTICULIER. PANASONIC CANADA INC. N’AURA D’OBLIGATION EN AUCUNE CIRCONSTANCE POUR TOUT DOMMAGE DIRECT, INDIRECT OU CONSÉCUTIF RÉSULTANT DE L’UTILISATION DE CE PRODUIT OU DÉCOULANT DE TOUTE DÉROGATION À UNE GARANTIE EXPRESSE OU IMPLICITE. (À titre d’exemple, cette garantie exclut les dommages relatifs à une perte de temps, le transport jusqu’à et depuis un centre de service agréé, la perte ou la détérioration de supports ou d’images, de données ou de tout autre contenu en mémoire ou enregistré. Cette liste n’est pas exhaustive et n’est fournie qu’à des fins explicatives.)

Certaines juridictions ne reconnaissent pas les exclusions ou limitations de dommages indirects ou consécutifs, ou les exclusions de garanties implicites. Dans de tels cas, les limitations stipulées ci-dessus peuvent ne pas être applicables. La présente garantie vous confère des droits précis; vous pourriez aussi avoir d’autres droits pouvant varier selon votre province ou territoire de résidence.

SERVICE SOUS GARANTIE

Pour tout renseignement sur les produits et de l’assistance technique, veuillez communiquer avec :

Notre centre de service à la clientèle : Ligne sans frais : 1-866-330-0014 Lien courriel : « Contactez-nous → courriel » à www.vieraconcierge.ca

Pour toute réparation, veuillez communiquer avec un agent de service à la clientèle VIERA aux coordonnées indiquées ci-dessus.

EXPÉDITION D’UN PRODUIT À UN CENTRE DE SERVICE

Emballez soigneusement, de préférence dans son carton d’origine, et expédiez, franco de port, suffisamment assuré. Accompagnez le

tout d’une description de la défectuosité présumée et d’une pièce justificative de la date d’achat original.

1 132 mm (44,6 po)

722 mm (28,5 po)

771 mm (30,4 po)

436 mm (17,2 po)

93 mm (3,7 po)

104 mm (4,1 po)

357 mm

(14,1 po)

[TC-P46C2]
