TC-L42E5B
1. PRECAUÇÕES DE SEGURANÇA
1.1. LINHAS GERAIS
1. Ao executar os serviços, observe a posição original dos terminais. Se for encontrado um curto-circuito, substitua todas
as partes que superaqueceram ou que foram danicadas pelo curto-circuito.
2. Após a conclusão dos serviços, verique se todos os dispositivos protetores a exemplo das barreiras de isolação, blindagens de papéis de isolação estão corretamente instalados.
3. Depois dos consertos, faça a checagem de corrente de fuga para evitar que o cliente seja exposto a choques elétricos.
4. Ao realizar reparos e manutenção, não tente modicar os equipamentos, suas partes ou seus materiais.
5. Quando a ação (cabos, cabos exíveis ou os) for fornecida como peça de reposição e apenas um o ou alguns dos
os foram quebrados ou desligados, não tente reparar. Substitua toda a ação.
6. Ao realizar reparos e manutenção, não toque nos conectores Faston. Ligue e desligue movimentando-os em linha reta.
1.1.1. INSPEÇÃO DE FUGA DE CORRENTE A FRIO
1. Desconecte o cabo AC e conecte um jumper entre os dois pinos do plugue.
2. Medir a resistência entre o plug AC e cada parte metálica exposta do gabinete do equipamento, tais como cabeça de
parafusos, conectores, cabos de controle. Quando a parte metálica exposta tem um caminho de retorno para o chassis,
a leitura deve ser de 100 Mohm ou mais. Quando o metal exposto não tem um caminho de retorno ao chassi, a leitura
deve ser
1.1.2. INSPEÇÃO DE FUGA DE CORRENTE A QUENTE
1. Conecte o cabo de força diretamente na tomada CA. Não utilize transformador de isolamento para esta checagem.
2. Monte o circuito mostrado na gura 1 e conecte um dos terminais do circuito em um bom aterramento e o outro terminal
do circuito meça cada parte metálica exposta do aparelho.
3. Utilize um voltímetro (Simpson 228 ou equivalente) para medir o potencial nos pontos indicados no circuito da gura 1.
4. Verique cada parte metálica exposta, e meça a voltagem em cada ponto.
5. Inverta o cabo de força na tomada CA e repita cada uma das medições acima.
6. O potencial nos pontos U1 e U2 não devem exceder os seguintes valores:
Escala CA: U1 = 35V (pico) e U2= 0,35V (pico)
Escala CC: U1 = 1,0V
7. Para os caso em que as medições estiverem fora dos limites especicados, há possibilidade de choque elétrico, devendo o equipamento ser consertado e re-analisado antes de ser devolvido para o consumidor.
(innito).
“∞”
Ponto de
aterramento
Parte metálica
exposta do
aparelho
Valores das resistências em ohms (Ω)
V: Multímetro ou Osciloscópio
(rms)
Resistência de entrada: ≥ 1M Ω
Capacitância de entrada: ≤ 200 pF
Limite de freqüência: 15 Hz até 1 MHz respectivamente
Nota:
As medições devem ser efetuadas apropriadamente para obter os valores corretos em caso de não
haver formas de onda senoidal.
Fig. 1
3
Page 4
TC-L42E5B
2. PRECAUÇÕES
2.1. PREVENÇÃO DE DESCARGA ELETROSTÁTICA (ESD)
Muitos dispositivos semicondutores (estado sólido) podem ser danicados facilmente pela eletricidade estática. Esses
dispositivos comumente são chamados de dispositivos Eletrostaticamente Sensíveis (ES). Exemplos de dispositivos ES
típicos são os circuitos integrados e alguns transistores de efeito de campo e componentes semicondutores. As técnicas
seguintes devem ser utilizadas para ajudar a reduzir a incidência de danos a componentes causados pela descarga eletrostática (ESD).
1. Imediatamente antes de manusear qualquer componente semicondutor ou conjunto equipado com semicondutor, drene
toda a ESD de seu corpo tocando em um conhecido aterramento. Alternativamente, obtenha e utilize uma pulseira antiestática comercialmente disponível, que deve ser removida devido a choques potenciais, antes de aplicar alimentação
à unidade sob teste.
2. Depois de remover um conjunto elétrico equipado com dispositivos ES, coloque o conjunto em uma superfície condutora, por exemplo, uma folha de alumínio, para prevenir a formação de carga eletrostática ou exposição do conjunto.
3. Utilize somente ferro de solda com ponta aterrada para soldar ou para dessoldar os dispositivos ES.
4. Utilize somente dispositivo de remoção de solda anti-estático. Muitos dispositivos de remoção de solda não classicados
como “anti-estático (ESD protegido)” podem gerar carga elétrica suciente para danicar os dispositivos ES.
5. Não utilize substâncias químicas como gás freon que podem gerar cargas elétricas e danicar os dispositivos ES.
6. Não remova um dispositivo ES substituto de sua embalagem protetora até imediatamente antes de você estar pronto
para instalá-lo. (A maioria dos dispositivos ES substitutos são embalados com terminais eletricamente curto-circuitados
através de espuma condutora, folha de alumínio ou material condutivo semelhante).
7. Imediatamente antes de remover o material protetor dos terminais de um dispositivo ES substituto, toque o material
protetor no chassi ou conjunto de circuito no qual o dispositivo será instalado.
8. Minimize os movimentos corporais ao manusear dispositivos ES substitutos não embalados. (Caso contrário, um movimento inofensivo como esfregar consecutivamente o tecido de suas roupas ou o levantamento de seu pé de um chão
carpetado pode gerar eletricidade estática (ESD) suciente para danicar um dispositivo ES).
ATENÇÃO !
Este aparelho utiliza componentes especiais que consideramos importantes para a segurança de seu funcionamento. Estes componentes são identicados com a marca “
for necessário substituir qualquer destes componentes, utilize somente aqueles especicados nas listas de peças.
Nunca modique a especicação de qualquer componente sem a orientação da Panasonic do Brasil.
” nos diagramas esquemáticos, diagramas em blocos e nas vistas explodidas. Sempre que
4
Page 5
TC-L42E5B
2.2. SOBRE SOLDA SEM CHUMBO: (PBF)
Nota:
O chumbo é designado como (Pb) na Tabela Periódica de Elementos Químicos.
Na informação abaixo, Pb representará solda com chumbo, e PbF representará solda sem chumbo.
A solda sem chumbo usada em nosso processo de fabricação e apresentada abaixo é (Sn + Ag + Cu), que é estanho (Sn),
prata (Ag) e cobre (Cu) embora outros tipos estejam disponíveis.
Este modelo usa solda sem chumbo em sua fabricação devido a questões de conservação do meio ambiente.
Para um melhor trabalho de reparo, recomendamos o uso de solda sem chumbo, embora solda com chumbo possa ser
utilizada.
As placas de circuito fabricadas usando solda sem chumbo terão estampado na parte traseira o símbolo de uma folha com
“PbF” escrito dentro da mesma.
IMPORTANTE:
• A solda sem chumbo tem um ponto de fusão maior que a solda convencional. Tipicamente o ponto de fusão é 30 a 40 °C
maior. Utilize um ferro de solda com temperatura controlada e ajuste-o para 370º +/- 10 ºC. Em caso de utilizar um ferro
de solda com alta temperatura, tenha o cuidado para não aquecê-lo por um longo período.
• A solda sem chumbo tende a espirrar quando super aquecida (em torno de 600 ºC). Se for utilizar solda com chumbo,
remova completamente toda a solda sem chumbo dos pinos e da área soldada antes de aplicar a solda com chumbo.
Se este procedimento não for seguido, tenha o cuidado de aquecer a solda sem chumbo até que ela derreta, antes da
aplicação da nova solda com chumbo.
• Após a segunda aplicação de solda sem chumbo na placa, verique se houve excesso de solda no lado do componente,
que pode uir para o lado oposto.
Pino do componente
Remova todo
excesso de solda
Solda
Componente
Corte
lateral
• Sugestão de Solda sem chumbo
Existem muitos tipos de solda sem chumbo disponíveis para a compra. Este produto usa solda com Sn + Ag + Cu (estanho,
prata , cobre). Entretanto solda com Sn + Cu (estanho, cobre) ou Sn + Zn + Bi (Estanho, Zinco, Bismuto) também podem
ser utilizadas.
Recomendamos as seguintes espessuras de solda para uso em nossos produtos: 0,3mm, 0,6mm e 1,0mm.
5
Page 6
TC-L42E5B
3. SERVIÇO
3.1. LOCALIZAÇÃO DAS PLACAS
PLACA GK
PLACA A
PLACA P
PLACA K
PLACASFUNÇÃO
A TUN, OFDM, ADV, LD4, STBY EEP
P Fonte de Alimentação
GK Controle Remoto, LED, Sensor de Luminosidade
KLED/RM/CATS
6
Page 7
TC-L42E5B
4. ESPECIFICAÇÕES
TVTC-L42E5B
Fonte de AlimentaçãoAC 110 - 220V, 50 / 60 Hz
Potência
Potência Nominal84 W
Condição de Standby0,15 W
Sistema do PainelPainel LCD LED
Tela
Tamanho da tela visível
(diagonal)
Número de Pixels2.073.600 (1.920 (L) x 1.080 (A))
Dimensões (L x A x P)
Peso
Alto-falantes(75 mm x 22 mm) x 2,8 ohms
Som
Saída de Áudio20 W (10 W + 10 W)
Fones de OuvidoMini-conector estéreo M3 (3,5 mm)
Sistemas de Recepção /
Nome da Banda
107 cm / 42"
997 mm x 650 mm x 247 mm
(Com Pedestal)
997 mm x 604 mm x 52 mm
(somente o TV)
17,0 kg Líquido (com Pedestal)
14,0 kg Líquido (somente o TV)
Digital TV: SBTVD
Digital Terrestre 6 MHz, VHF / UHF (Brasil) < recepção de TV Livre
1. PAL-M
2. PAL-N
3. NTSC
Recepção de transmissão e reprodução em
Videocassete ou DVD
Canais de recepção (TV Normal)
Antena Aérea - TraseiraVHF/UHF
Condições Operacionais
AV1 IN
AUDIO OUTÁUDIO L - RTipo PINO RCA x 2
AV2 IN
Terminais de conexão
Entrada HDMI 1 / 2 / 3 / 4
PC
Slot para Cartão1 Slot para Cartão SD
ETHERNET10BASE-T / 100BASE-TX
USB 1 / 2
DIGITAL AUDIO OUTPCM / Dolby Digital / DTS, Fibra óptica
Desligue o botão [POWER] na unidade principal ou pressione o botão [POWER ] no controle remoto.
8
Page 9
TC-L42E5B
5.2. MODO SERVICE TOOL (FERRAMENTA DE SERVIÇO)
5.2.1. COMO ACESSAR
1. Selecionar “SRV-TOOL” no Modo de Serviço.
2. Pressione a tecla [OK] no controle remoto.
(FERRAMENTA DE SERVIÇO)
Versão do TD2Microcode
Fabricante da Flash ROM
Histórico de SOS
(Time): Tempo que o aparelho cou ligado.
(Count): Número de vezes que o aparelho
foi ligado.
Pressione o botão [MUTE] (por 3 segundos.)
5.2.2. HISTÓRICO DO SOS NO DISPLAY
Indicação de Histórico de SOS (número de vezes que pisca o LED).
Da esquerda para direita temos o último, penúltimo e antepenúltimo código de erro apresentado pelo aparelho e também a 2ª e 1ª
ocorrência de defeito após a fabricação do aparelho.
Em resumo, o “Histórico de SOS” registra os 3 últimos e os 2 primeiros códigos de erro apresentados.
5.2.3 CONTAGEM DO TEMPO DE POWER ON
Nota: Para exibir o menú TIME/COUNT, posicione na opção e pressione MUTE por 3 segundos.
Time: Tempo que a unidade cou ligada em power on, indicada em horas e minutos decimais.
Count: Número de vezes que o aparelho foi ligado (em decimal).
Nota: Esta indicação não será apagada pela “Indicação de Auto Vericação” (Self Check) ou outro comando.
5.2.4 COMO SAIR
1. Desconecte o Cabo AC da tomada.
9
Page 10
TC-L42E5B
5.2.5. AJUSTES DO MODO DE SERVIÇO
Hotel Mode
Channel
Volume
Maximum Vol Level
OSD Ctrl
Selecionar
Return
Pow Ctrl
1. Pressione o botão [MENU] no controle remoto e [
2. Para sair,
pressione o botão [POWER].
VOLUME −
5.2.6. AJUSTES DO MODO HOTEL
1. Para entrar no Modo Hotel, mantenha pressionado
vezes o botão [AV] no controle remoto
5.2.7. MODO HOTEL
1. Propósito:
Restringir as funções em hoteis.
2. Para acessar as funções do Modo Hotel:
Mantenha pressionado o botão
segundos no controle remoto.
Aparecerá o menu abaixo:
3. Para sair do Modo Hotel desconecte o cabo AC da
tomada ou desligue o aparelho pela tecla [POWER].
[VOLUME −]
Off
-
-
+25
+100
Off
Off
Off
no painel da TV enquanto pressiona o botão [INPUT] 3 vezes dentro de 2
] no painel do televisor.
o botão [VOLUME −] no painel da TV e simultaneamente pressione 3
ItemFunção
MODESeleciona o Modo Hotel ON/OFF
InputSeleciona o sinal de entrada inicial
ChannelSeleciona o canal quando o sinal de entrada é RF.
VolumeAjusta o nível de volume inicial quando a TV é ligada
Maximum
VOL level
OSD CtrlRestriçao de OSD.
FP CtrlAjusta a condição das teclas do Painel Frontal.
Pow CtrlAjusta a condição em que o aparelho retornará após
Dene a entrada de sinal quando a TV é ligada.
Pode ser: OFF/Analogue TV/ Digital TV/AV1/AV2/AV3/
PC/HDMI1/HDMI2/HDMI3
• OFF: Prioriza a última entrada selecionada
pelo usuário (memória)
• Sinais selecionáveis dependem do modelo
Ajusta o canal a cada vez que o aparelho é ligado.
Seleção: Qualquer número de canal ou [-].
[-] Signica o mesmo canal selecionado ao desligar.
Pode ser: 0 a 100
Dene o máximo do volume que poderá ser ajustado
pelo usuário. Pode ser de 0 a 100
Selection : OFF/PATTERN1
• OFF: Sem restrição
• PATTERN1: Restrito
Select front key conditions.
Seleção: OFF/PATTERN1/ALL
• OFF: Todas as teclas funcionam.
• PATTERN1: apenas teclas de entrada funcionam.
• ALL: Nenhuma teclas funciona.
o cabo AC ter sido retirado da tomada e em seguida
reconectado.
OFF: Na mesma condição de quando o cabo AC foi
desligado.
ON: Sempre na condição de “Ligado”.
10
Page 11
TC-L42E5B
6. GUIA PARA SOLUÇÃO DE PROBLEMAS
Use a função de auto-diagnóstico para testar o aparelho.
1. Vericando a linha de dados IIC.
2. Temporização do LED Power.
6.1. VERIFICAÇÃO DA LINHA DE DADOS IIC
6.1.1. COMO ACESSAR
• Para indicações da função auto-diagnóstico apenas:
Na tela de recepção de TV, e enquanto pressiona o botão [
controle remoto por mais de 3 segundos.
• Para indicações da função auto-diagnóstico e para forçar o ajustes de fábrica:
Na tela de recepção de TV, e enquanto pressiona o botão [
no controle remoto por mais de 3 segundos.
] no painel do aparelho, pressione o botão [OK] no
] no painel do aparelho, pressione o botão [MENU]
Copyright Panasonic Cortporation 2012.
11
Page 12
TC-L42E5B
6.2. TABELA DE TEMPORIZAÇÃO DO LED POWER
1. Função:
Informação da temporização do Led.
2. Conteúdo:
Quando ocorrer alguma anormalidade na unidade, o circuito de proteção irá resetar a unidade para o modo stand-by.
Neste momento, o bloco defeituoso pode ser identicado pelo número de vezes que o Led Power piscar no painel frontal.
PriorityNameFactorR_LED Blink
1BL_SOSSOS from PANEL inverter1
2POWER_SOSSOS from POWER Curcuit3
3SOUND_SOSSOS from audio AMP9
6.3. NÃO LIGA
Inicialmente, verique os 2 possíveis estados do LED POWER para este caso:
1. Apagado (siga o uxograma abaixo).
2. Aceso e piscando após alguns segundos (consulte a tabela do item 6.2).
LED POWER apagado
OK
Mas sem alimentação AC
Verique o cabo e
a tomada AC
Verique a
Placa “P”
NG
Verique os Fusíveis
F7101, PA7501
OK
Verique a
Placa “A”
12
Page 13
TC-L42E5B
7. INSTRUÇÕES PARA DESMONTAGEM E MONTAGEM
7.1. FIXAÇÃO DOS BOTÕES DE CONTROLE
Fixe todos os parafusos no painel, suporte e parte metálica.
Ponto BasePonto Base
004
002
002
001
003
003
NºItemDescriçãoQuantidadeUOMObservações
1TBX5ZA00601Botões 1 PC
2XTW3+8TFJParafuso 2 PC6 ± 1 Kgfcm
3XTV3+10JFJParafuso 2 PC6 ± 1 Kgfcm
4TMKK486Vedação de calor 2 PC
13
Page 14
TC-L42E5B

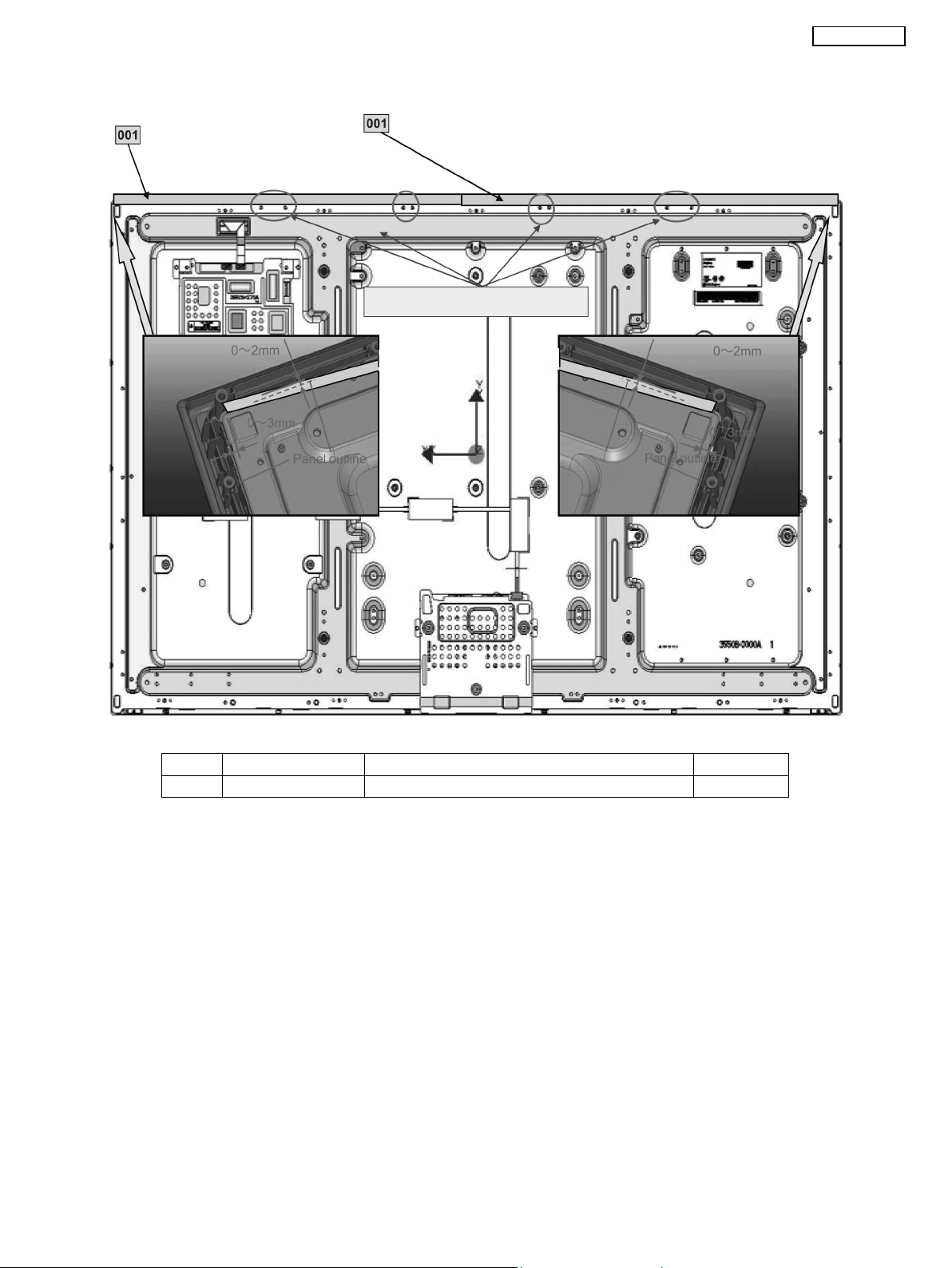

7.2. SUPORTE DOS ALTO-FALANTES E BASE METÁLICA
1. Posicione o suporte do alto-falante inserindo os pinos nos orifícios do painel.
2. Insira os alto-falantes nos suportes.
001
002
004
003
NºItemDescriçãoQuantidade
1TKX5ZA02501SUPORTE DO ALTO-FALANTE4
2L0EYAA000006ALTO-FALANTE ESQUERDO1
3L0EYAA000007ALTO-FALANTE DIREITO1
4TKZ5ZX5011BASE METÁLICA1
Eixo X: Lado direito da saliencia do painel
Eixo Y: Centro do cabo
Tolerância:
Eixo X: +3mm, –3mm
Eixo Y: +2mm, –-2mm
Posição para colar PET e Fita AL:
Eixo X: Centro do cabo
Eixo Y: axis : Corte do Painel
Tolerância:
Eixo X axis : +2mm, –2mm
Eixo Yaxis : +3mm, –3mm
Instruções para conectar cabos exíveis
Abre
Insira os ganchos nos dois lados do
cabo exível e certique-se de que o
cabo está devidamente inserido.
NºItemDescriçãoQuantidade
1TSCFF0030023LVDS FFC (41 pinos)1
2T4FP1505JFITA PET (0.07X2)0.4 m
Feche pressionando o conector nas
duas extremidades, usando as duas
mãos.
NOTA: Para desconectar o cabo exível,
abra a porta do conector e, simultaneamente,
puxe o cabo exível.
21
Page 22
TC-L42E5B
7.9. INSTALAÇÃO DO CABO LVDS (2)
ESPONJA : TMKOEG** (t3 X W25 X L50)
Eixo K: Borda esquerda do cabo (3mm/+0mm)
Eixo Y: Centro do cabo (-2,5mm/+2,5mm)
Conecta-se a Placa A
1
ESPONJA : TMKOEG** (t3 X W25 X L50)
Eixo X: Centro do cabo (-2,5mm/+2,5mm)
Eixo Y: Topo do cabo (-3mm/ +0mm)
ESPONJA : TMKOEG** (t3 X W25 X L50)
Eixo X: Borda direita do cabo (-0mm/+3mm)
Eixo Y: Centro do cabo (-2,5mm/ +2,5mm)
ESPONJA : TMKOEG** (t3 X W25 X L25, ∅=45)
Eixo X: Borda esquerda do cabo (-0mm/+3mm)
Eixo Y: Base do cabo (-0mm/ +3mm)
ESPONJA : TMKOEG** (t3 X W25 X L25, ∅ = 45)
Eixo X: Borda direita do cabo (-3mm/+0mm)
Eixo Y: Topo do cabo (3mm/+0mm)
Não cole nehuma outra esponja
NºItemDescriçãoQuantidade
1TSCFF0030023LVDS CABLE1
2TMK4GG049SPONGE (AT BACK SIDE LVDS)1
3TMK4GG050SPONGE (AT BACK SIDE LVDS)2
4TMK4GG051SPONGE (AT BACK SIDE LVDS)1
5TMK4GG052SPONGE (AT BACK SIDE LVDS)2
ESPONJA : TMKOEG** (t3 X W25 X L25)
Eixo X: Centro do cabo (-2,5mm/+2,5mm)
Eixo Y: Base do cabo (- 3mm/ +0mm)
Conecta-se a Placa TCON
22
Page 23
TC-L42E5B

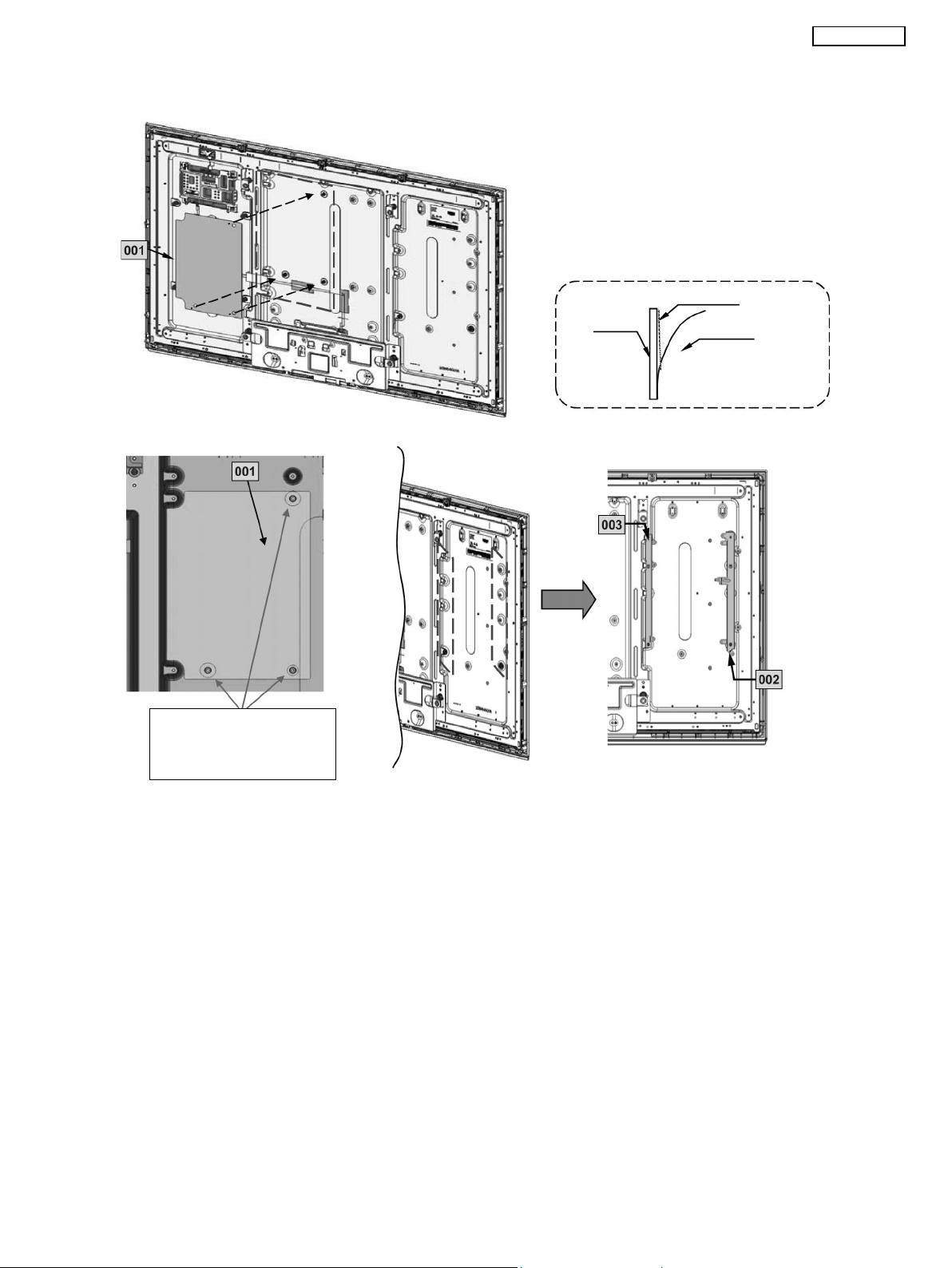

7.10. BARREIRA DE PROTEÇÃO DA PLACA P E SUPORTES METÁLICOS DO CHASSI
Adesivo
Barreira
Protetor
Descole o protetor do
adesivo e cole a barreira
no painel.
Posicione a barreira no painel
guiando-se pela saliência do
painel e pelos furos da barreira
23
Page 24
TC-L42E5B

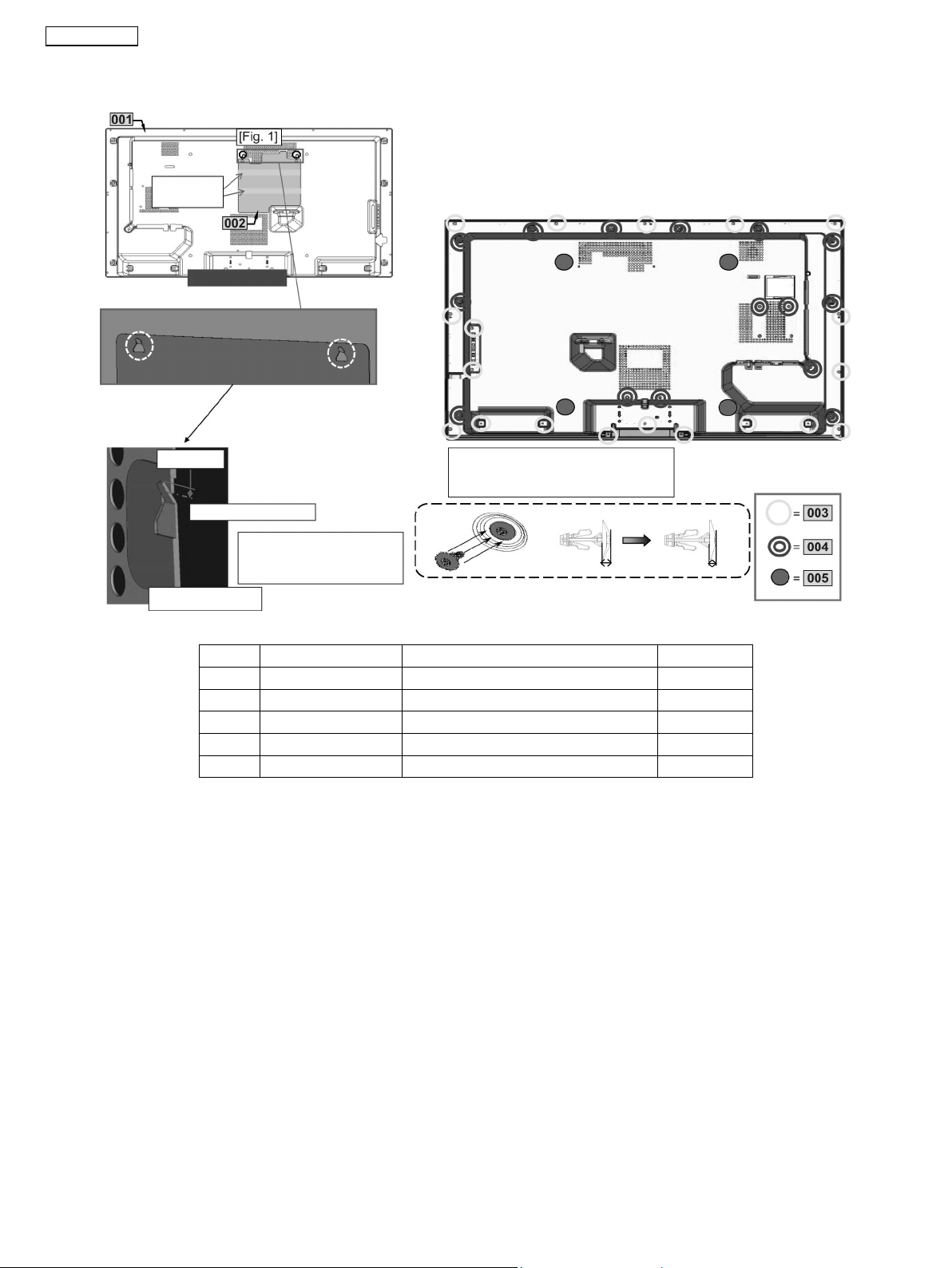

NºItemDescriçãoQuantidade
1TMK4GX098BARREIRA DA PLACA P1
2TUA5ZA04301SUPORTE METÁLICO DO CHASSI (DIREITO)1
3TUA5ZA03201SUPORTE METÁLICO DO CHASSI (ESQUERDO)1
4THEJ036JPARAFUSO ( BTM6/VESA2/A10/P5)6
5TEWB770GUARNIÇÃO (NO PARAFUSO METÁLICO DO CHASSI)2
24
Page 25
TC-L42E5B
7.11. COLANDO FOLHAS DE SOMBREAMENTO
Não tampe os orifícios dos parafusos
NºItemDescriçãoQuantidade
1TMK4GX107FOLHA DE SOMBREAMENTO 42 (W7*L485*T0.085)2
25
Page 26
TC-L42E5B
7.12. COLANDO PLACAS DE SOMBREAMENTO
Dentro do reforço
12 ± 2 mm da
Borda do Painel
Não adesivo
Adesivo
Cole as placas entre o painel e o reforço do gabinete
Não Adesivo
Adesivo
Borda do Painel
Fita PET/AL: TEWF107 (W20 x L30)
Eixo X: Borda direita do painel (-3/+3mm)
Eixo Y: Base do painel (-3mm/+0mm)
Dentro do reforço
Adesivo
Borda do Painel
12 ± 2 mm da
Borda do Painel
Não Adesivo
Não adesivo
Adesivo
Fita PET/AL: TEWF107 (W20 x L30)
Eixo X: Borda direita do painel (-3/+3mm)
Eixo Y: Base do painel (-3mm/+0mm)
End of
round R
Corte 60±5mm de ta.
Dobre e cole a ta.
NºItemDescriçãoQuantidade
1TMK4GX109PLACAS DE SOMBREAMENTO4 pç
2T4FP2005BFITA PRETA0.12 m
3TEWF107FITA PET+AL (W20 x L30)2 pç
26
Page 27
TC-L42E5B
7.13. INSTALANDO A TAMPA INFERIOR
Fixando os Alto-Falantes, Espaçadores e a Tampa da Base
[Espaçador da Placa P]
Encaixe 3 espaçadores como ilustrado
abaixo.
Inserir as guias da tampa inferior nas ranhuras e
deslize na direção indicada pelas setas.
NºItemDescriçãoQuantidade
1TMME399SPACER (P_PCB)7
2TKP5ZA13801BOTTOM COVER1
Insira a base da tampa na base metálica
do gabinete.
27
Page 28
TC-L42E5B
7.14. MONTAGEM DA TAMPA TRASEIRA
FITA
ADESIVA
VISTA INTERNA
1.5 ~ 2 mm
Ponto padrão
The barrier is not loosened.
(It stick to Back cover while
pulling the barrier below.)
Igual nos 2 pontos
NºItemDescriçãoQuantidade
1TKU5ZX04005TAMPA TRASEIRA1
2TMK4GX099BARREIRA DA TAMPA TRASEIRA1
3THTD030JPARAFUSOS (BC17/BTM_COVER2)19
4THEC1509PARAFUSOS (BC15)15
5TKKL5521M6_CAP4
Certique-se de aplicar soprador de
íons atrás do gabinete após montar a
tampa traseira
28
Page 29
TC-L42E5B
8. MEDIÇÕES E AJUSTES
8.1. TABELA DE VOLTAGENS DA PLACA A
1. Conra as voltagens da Placa A e compare com a tabela abaixo:
Linha de tensãoPonto de testeVoltagem
SUB1.1VTP81001.10V - 1.22V
SUB1.5VTP81011.435V - 1.585V
SUB1.8VTP87001.7V -1.9V
SUB3.3VTP54003.17V - 3.43V
SUB5VTP54204.95V - 5.65V
USB5VTP54404.80V - 5.25V
PNL12VTP4004 or TP400511.45V ± 12.55V
8.2. TABELA DE VOLTAGENS DA PLACA P
1. Conra as voltagens da Placa P e compare com a tabela abaixo:
VOLTAGEMPONTOS DE TESTEPasso 1Passo 2
24V (PANEL)TP7512 ou TP7513< 1V24V ± 1.2V
16VTP7508 ou TP7514< 1V16.1V ± 0.6V
5VSTP7412 ou TP75075.3V ± 0.1V5.3V ± 0.1V
PFCTP7201 ou TP7202< 340V390V ± 15V
29
Page 30
TC-L42E5B

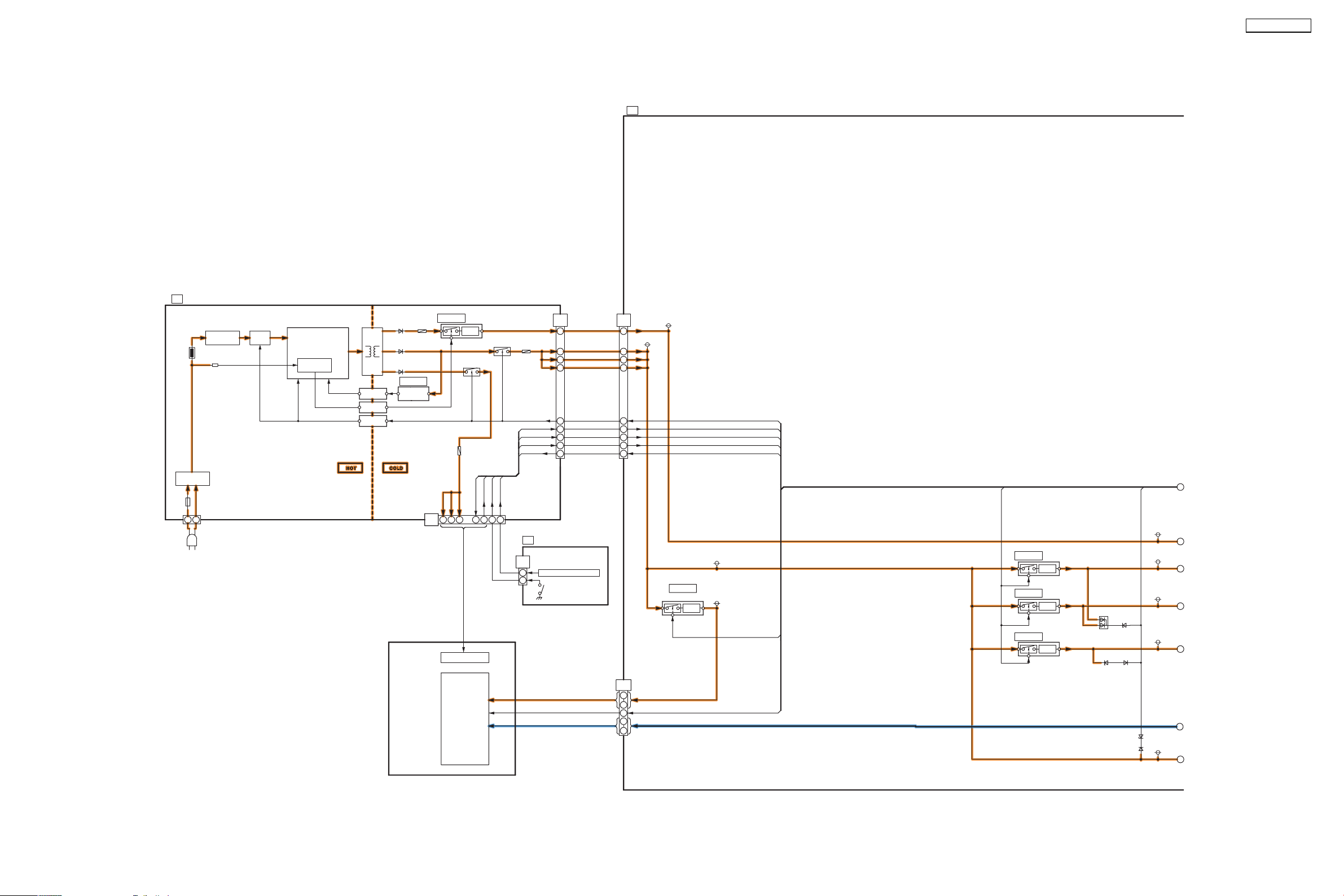

9. DIAGRAMAS EM BLOCOS
REMOTE RECEIVER

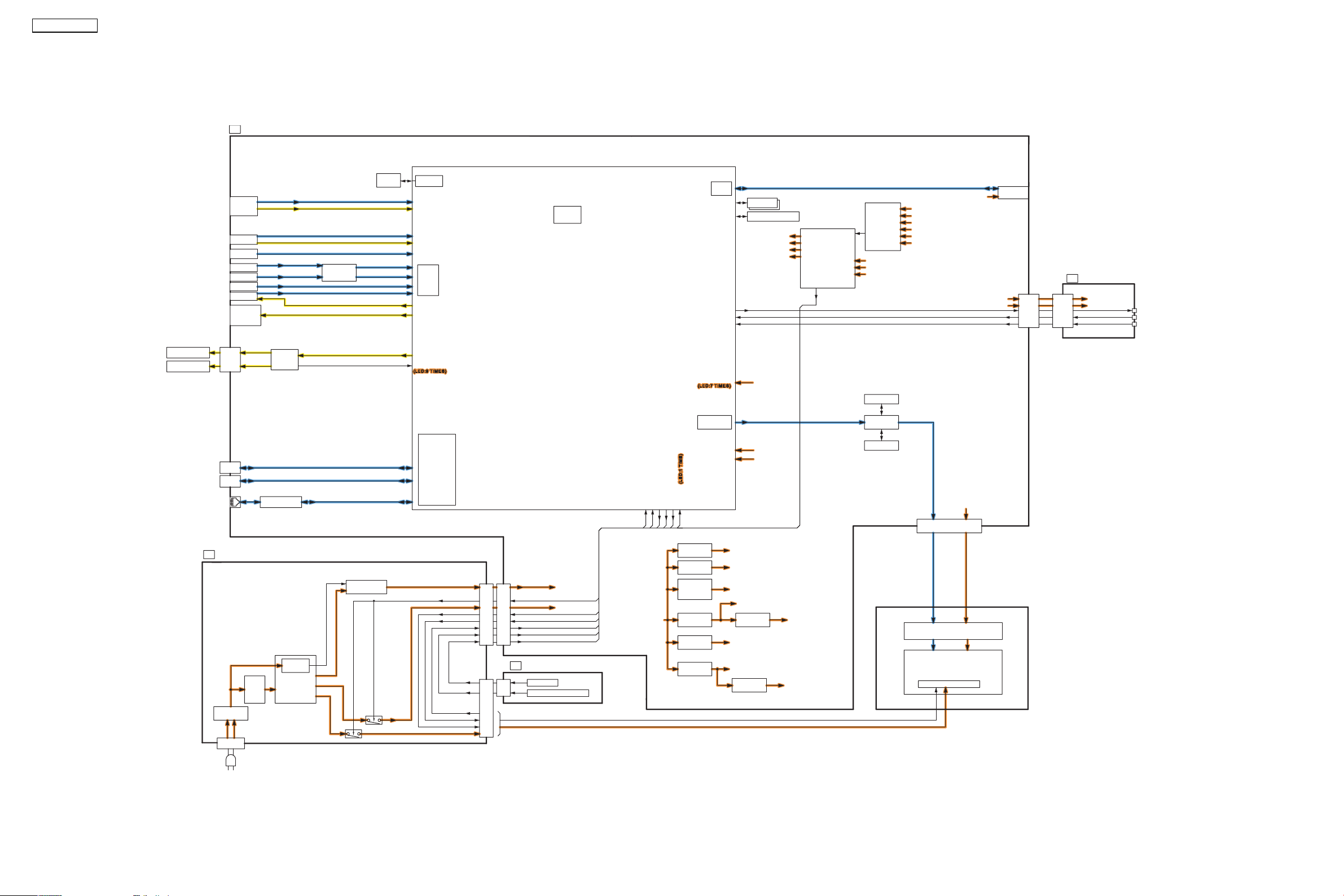

9.1. DIAGRAMA EM BLOCOS PRINCIPAL
MAIN
A
SPEAKER(L)
SPEAKER(R)
ETHERNET
NAND
FLASH
IFD_OUT
TUNER
SIF_OUT
Y/PB/PR
L/R
COMP
R/G/B/H/V
PC
TMDS DATA
HDMI4
TMDS DATA
HDMI3
TMDS DATA
HDMI1
TMDS DATA
ARC
HDMI2
OPTICAL
AUDIO
OUT
L
A12
AUDIO
R
AMP
HDMI MUX
NAND
IF
DMD
HDMI
RX
ARC OUT
IECOUT
ASDOUT0
SOUND SOS
(LED:9 TIMES)
Peaks
LD4
POWER LED(R)
REMOTE IN
C.A.T.S. SENSOR
SUB3.3V SENSE
(LED:7 TIMES)
SUB5V
SUB1.1V
SUB1.5V
SUB3.3V
USB5V
P15V
SD CARD DATA
SUB3.3V
SUB3.3V
STB3.3V
SD CARD
SLOT
LED/RM/CATS
K
SUB3.3V
A10
STB3.3V
K10
POWER LED
C.A.T.S. SENSOR
SD IF
DDR3
PEAKS_EEPROM
SUB_AI_3.3V
SUB3.3V
STB1.1V
STB3.3V
SUB9V
ANALOG-ASIC
SUB ON
OVP DET
P15V
SUB5V
STB5V
DDR
LVDS TX
STB1.2V
USB2.0_IF
USB2
USB2.0_IF
USB1
ETHER PHY
LAN DATA
USB I/F
(LED:1 TIME)
BL_PWM
BL_ON
BL_SOS
KEY1
KEY3
SUB_ON
STB3.3V
FRC
SPI
PNL12V
AC CORD
A18
DCDC
P15V
SUB1.1V
DCDC
SUB1.5V
DCDC
PANEL12V
DCDC
SUB3.3VSUB1.8V
DCDC
USB5V
DCDC
SUB5V
POWER
P
REG
AC
DETECT
LLC
PFC
CONVERTER
INPUT
FILTER
NEUTRAL
LIVE
STB5V
SUB_ON
16V
BL_ON
BL_PWM
BL_SOS
KEY1
KEY3
24V
P2
P4
5VS
SUB_ON
A02
GK
GK4
BL_ON
BL_PWM
BL_SOS
KEY1
KEY3(POWER ON)
SWITCH
POWER SW
CONTROL PANEL KEY
STB5V
P16V
SUB1.1V
SUB1.5V
PNL12V
USB5V
SUB5V
HDMI3.3V
SUB3.3V
DCDC
DCDC
SUB1.8V
HDMI3.3V
LCD DRIVER
PANEL
LED BACK LIGHT
LCD PANEL
JK7202
30
Page 31
TC-L42E5B
9.2. DIAGRAMA EM BLOCOS DETALHADO (1/2)
A
POWER
P
IC7201,
D7106
RECTIFIER
CF7101,2
**
LF7101,2
LINE
FILTER
F7101
1
2
JK7202
C CORD
T7202,
Q7201
PFC
IC7301,
Q7301,
Q7302
LLC
CONVERTER
AC
DETECT
T7301
PC7301
COUPLER
PC7302
COUPLER
PC7303
COUPLER
HOTCOLD
D7407
D7408,9
D7401,2
LCD PANEL
IC7401
ERROR
DETCT
PA7403
MAIN
A
IC7502
STB6V
+6V
Q7403
PA7402
Q7402
KEY1
KEY3
BL_SOS
PA7401
BL_ON
BL_SOS
+24V
+24V
+24V
9
2
8
7
P4
3 10
BL_ON
KEY3
KEY1
11
GK4
2
3
GK
P2
5
3
2
1
7
8
9
10
11
SWITCH
SW2851-2855
CONTROL PANEL KEY
SW2857
POWER SW
KEY3(POWER ON)
5.8VS
+16V
+16V
+16V
SUB_ON
KEY1
BL_SOS
BL_ON
A02
9
5
3
1
13
2
15
4
6
LED DRIVE
5.8VS
P15V
SUB_ON
KEY1
KEY3
BL_SOS
BL_ON
1
5.8VS
2
USB5V
3
SUB5V
4
SUB3.3V
5
IC5300
PANEL12V
DCDCEN
IC5440
IC5420
IC5400
+3.3V
USB5V
+5V
SUB5V
+5V
SUB3.3V
D5179
D5187
P15V
PNL12V
+12V
PANEL_VCC_ON
OVP
D5178
D5188
LCD
DRIVER
PNL12V
BL_PWM
A18
1
4
44
11
LVDS DATA
40
BL_PWM
D5172
D5173
6
P15V
7
31
Page 32
TC-L42E5B
CN8660
9.3. DIAGRAMA EM BLOCOS DETALHADO (2/2)
JK3001
COMPONENT
MAIN
MAIN
A
A
R
L
Y
PB
JK3005B
PC IN
PR
PC-B
PC-V
PC-G
PC-H
PC-R
RF
FE_XRST
AGC1/2
IFD1/2
SUB1.8V
SUB3.3V
DMC_IIC0
TU6706
P15V
TUNER
SPEAKER_R
A12
3
4
R(+)
R(-)
IC4900
AUDIO AMP
15V
SOS
SOUND SOS
(LED:9 TIMES)
IFD1/2
AGC1/2
FE_XRST
RGB/YPbPr/CVBS/YC
HS,VS
L/R
SPEAKER_L
PWM
PWM
JK8450
2
1
L(-)
L(+)
USB1
IC8453
JK8451
USB2
SD DATA
JK8600A
ETHERNET
IC8454
USB5V
SD CARD
USB I/F
USB1VBUS
USB2VBUS
SD CARD I/F
VDDSD1.8V3.3V
LAN I/F
IC8600
ETHER PHY
X8600
25MHz
SUB3.3V
D3006
DIGITAL
AUDIO OUT
IC8000
IEC_OUT
JK4701A
HDMI2
ARC_OUT
DDC IIC2
TMDS DATA/CLOCK
Rx1
ARC_OUT
+5V
HDMI_CEC
DDC1
HDMI_5V_DET1
JK4700A
HDMI1
TMDS DATA/
CLOCK
Rx2
DDC IIC0
DDC2
+5V
HDMI_CEC
HDMI_5V_DET2
JK4702A
HDMI3
TMDS DATA/
CLOCK
DDC IIC3
+5V
HDMI_CEC
CEC
HDMI_5V_DET0
TMDS DATA/
CEC PUL
JK4703A
HDMI4
CLOCK
DDC IIC1
+5V
HDMI_CEC
HDMI_5V_DET3
IC4700
DDC1_IIC
DDC3_IIC
RX1
RX2
HDMI MUX
SEL1
SEL2
FOR
FACTORY
USE
CN0100
IIC0
IIC1
STM_IIC
SBO0/SBI0
IC8706
AVDDH3.3V
3.3V
IIC3
Rx0
DDC0
IIC1
HDMI_3.3V
IIC0
IIC3
DMD_
IIC0
SBI0
SBO0
+3.3V
IIC1
IC8902
PEAKS
EEPROM
IIC0
IIC3
DMD_
IIC0
SBI0
SBO0
SUB5V
SUB3.3V
LDA4
IC8900
SUB3.3V_SENSE
(LED:7 TIMES)
LVDS I/F
NAND I/F
CPU BUS
+1.8V
+1.1V
+1.5V
+3.3V
+5V
DDR I/F
PANEL_VCC_ON
KEY1
PANEL_PWM
BL_ON
BL_SOS
(LED:1 TIME)
STB_RST
SW_OFF_DET
POWER_DET
STB1.1V
STB3.3V
RM_IN
CATS_EYE
POWER_LED_ON
NAND
FLASH
IC8200
IC8201
DDR3
OVP
P_PWMA
BL_PWM
STBRST
SW_OFF_DET
SUB ON
OVP
DCDCEN
STB5V
KEY1
PANEL_VCC_ON
P_PWMA
BL_ON
SUB5V
5VS
PWM_A_IN
PWM_A_OUT
STB_RESET
SW_OFF_DET
SUB ON
OVP DET
DCDC CTL
P15V
BL_SOS
ANALOG-ASIC
STB_RST
SW_OFF_DET
IC5000
LATCH
SUB_AI_3.3V
STB1.1V
STB3.3V
R_LED_LED
REMOTE
AI_SENSOR
STB3.3V
REMOTE
AI_SENSOR
R_LED_ON
A10
5
3
9
7
STB3.3V
R_LED_ON
REMOTE
AI_SENSOR
SUB3.3V

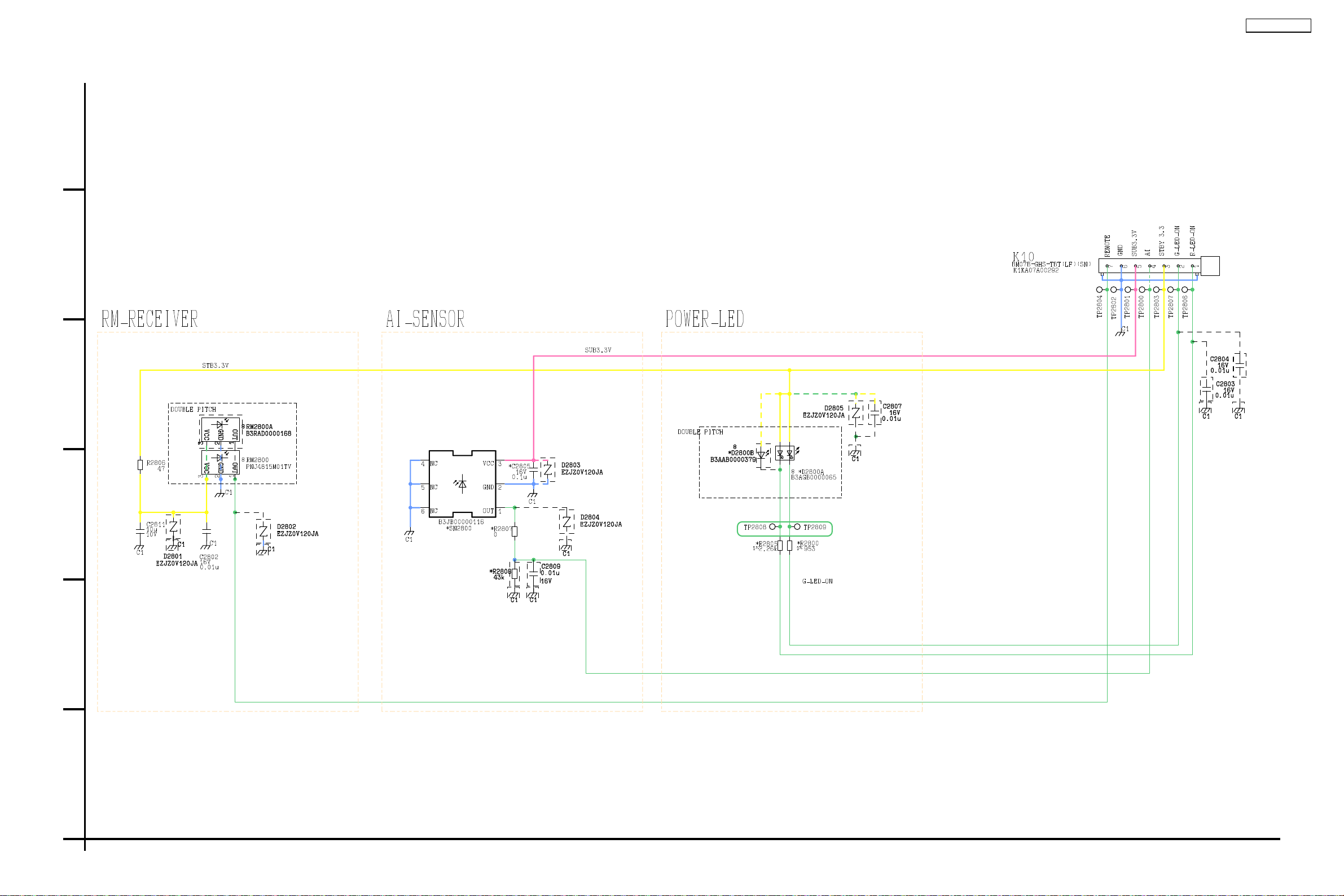

POWER LED/REMOTE RECEIVER/C.A.T.S. SENSOR
K
POWER LED
D2800B
K10
3
1
7
46
5
REMOTE
RECEIVER
RM2800
VCC
C.A.T.S.
SENSOR
GND
SN2800
OUT
123
+1.8V
IC8100
IC8101
SUB1.8V
D5187
D5191
SUB1.1V
+1.1V
SUB1.5V
+1.5V
IC8702
SUB3.3V
1
5.8VS
2
USB5V
3
SUB5V
4
SUB3.3V
5
6
P15V
7
D5188
32
Page 33
TC-L42E5B

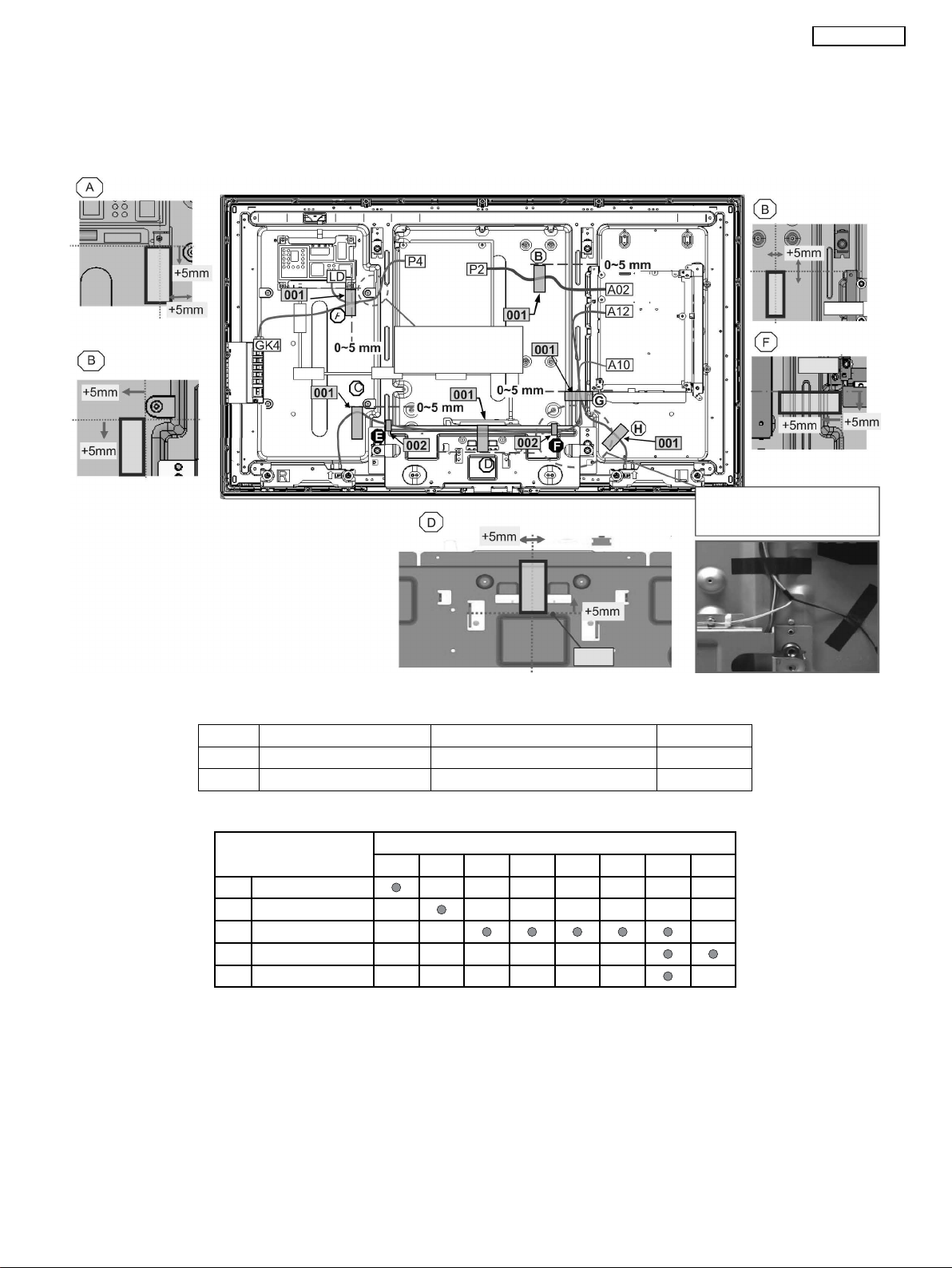

10. CONEXÕES

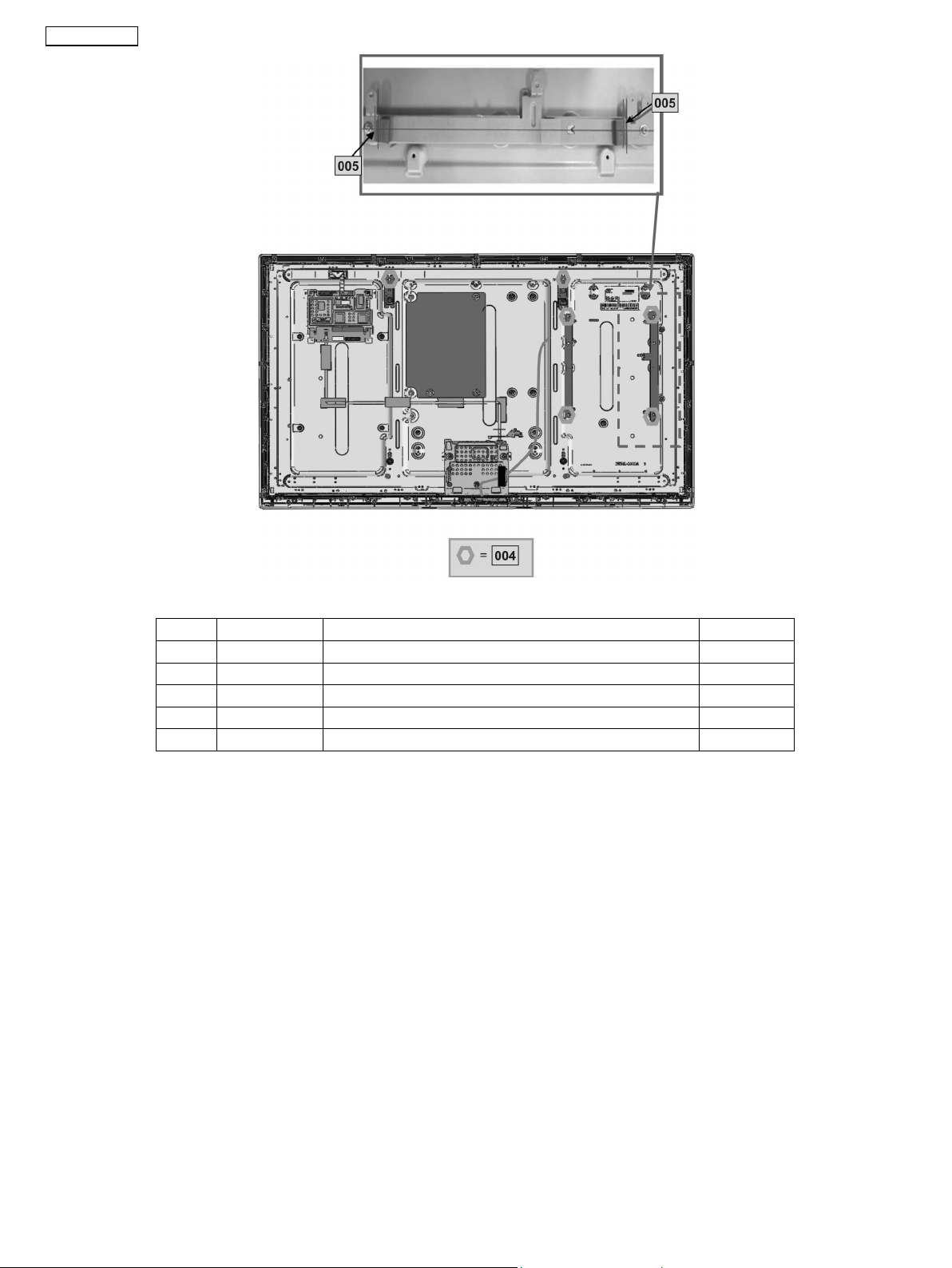

10.1. ACOMODAÇÃO DOS CABOS

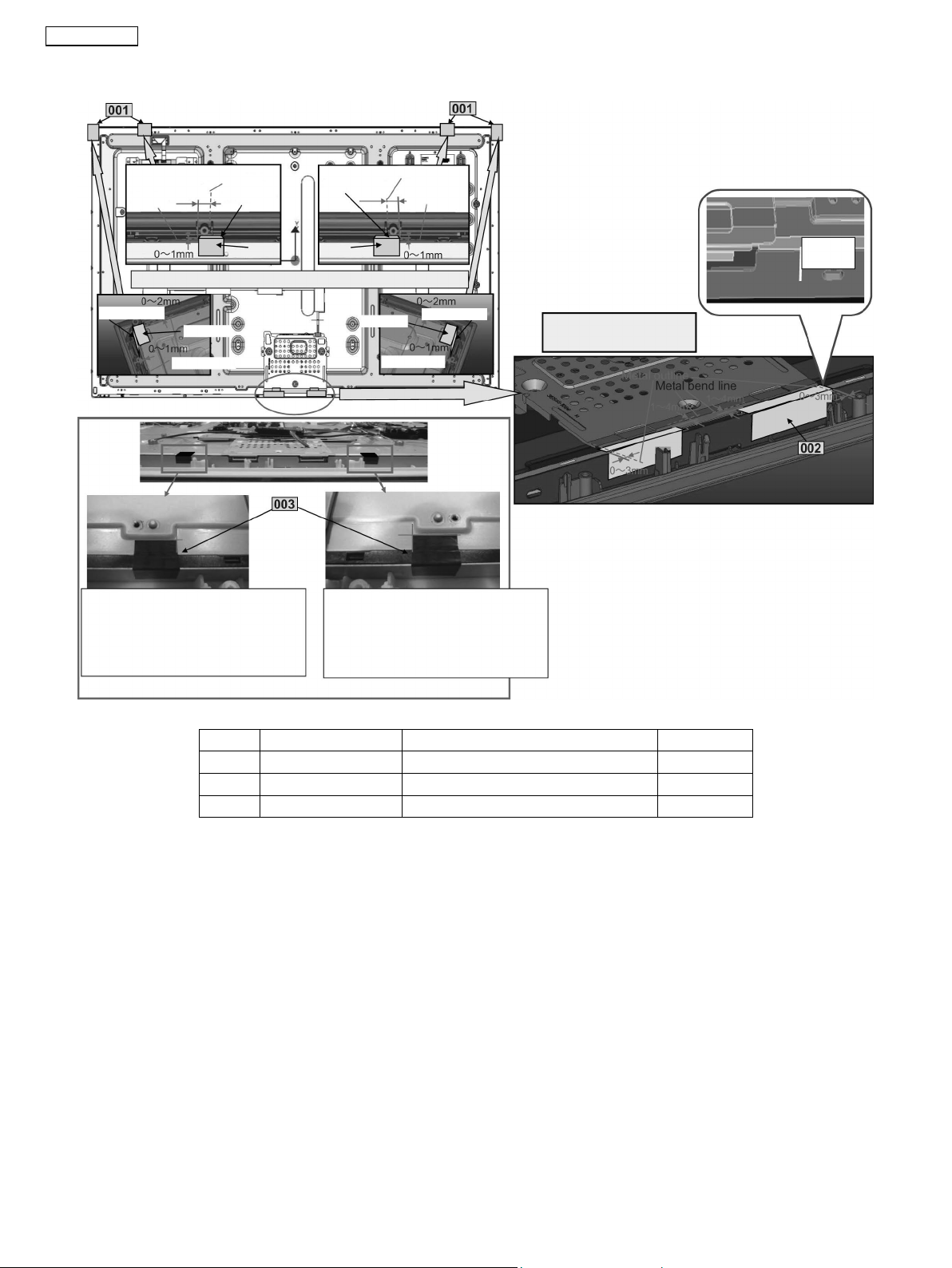

Durante a montagem, acomode os cabos de acordo com as ilustrações abaixo:
Cuidado
Não sobrepor a
saliência
R end
R end
NºItemDescriçãoQuantidade
1T4FP1505JFITA PET (0.07X6)0.42
2TMME268PRESILHA (BTM METAL1)2
Este aparelho utiliza componentes especiais que consideramos importantes para a segurança de seu funcionamento. Estes componentes são identicados com a marca “
Sempre que for necessário substituir qualquer destes componentes, utilize somente aqueles especicados nas listas de peças.
Nunca modique a especicação de qualquer componente sem a orientação da Panasonic do Brasil.
1. Resistores
A unidade de resistência é “Ω” (ohms) (K=1.000, M=1.000.000).
2. Capacitores
A unidade de capacitância é “μF”, quando outra não for especicada.
3. Bobinas
A unidade de indutância é “μH”, quando outra não for especicada.
4. Pontos de Teste
São indicados sempre pela marca: “
5. Simbolos de terra
Terra chassi (frio): “
Terra linha (quente): “ ”
6. Medição de tensão
As tensões são medidas sempre com voltímetro DC
As condições de medição são as seguintes:
Alimentação ....................................... AC 110-220V, 50/60Hz
Sinal de Entrada ................................ Barras coloridas (RF)
Controles do consumidor ................... Todos ajustados no nível “máximo”
”
” nos diagramas esquemáticos, nos diagramas em blocos e nas vistas explodidas.
!
”
7. Quando há uma marca (
A conexão pode ser facilmente encontrada seguindo-se a direção da seta.
8. Indicações do uxo do sinais principais:
: Vídeo : Áudio
9. Estes diagramas esquemáticos foram revisados até a composição deste manual e estão sujeitos a modicações.
Observações:
O circuito de alimentação usa uma fonte de alimentação separada para isolar a conexão de “terra”.
Estas áreas são denidas pela indicação “HOT” e “COLD” no diagrama esquemático.
Tome as seguintes precauções:
Todos os circuitos, exceto o da fonte são “COLD”.
Precauções:
a. Não toque nas partes denidas como “HOT” ou em “HOT” e “COLD” simultaneamente para evitar choque.
b. Não provoque curto-circuito entre as partes “HOT” e “COLD” para evitar queima de fusível e/ou outros componentes.
c. Não conecte instrumentos (osciloscópio, multímetro) entre as partes “HOT” e “COLD” simultaneamente para
evitar queima de fusível. Ligue a conexão “terra” do instrumento ao “terra” do circuito a ser examinado.
d. Certique-se de desconectar o cabo de alimentação antes de remover o chassi.
1. RTL (Período de Retenção Limitado)
A marca (RTL) indica que o tempo de retenção é limitado para este item.
Após a interrupção da montagem na produção, o item continuará a estar disponível por um período especíco de tempo.
O período de retenção de disponibilidade depende do tipo de montagem e as leis que regem a retenção das peças e
produtos. Ao nal deste período, o componente não vai estar mais disponível.
2. Todos os componentes identicados pela marca “” têm característica especiais e importantes de segurança.
Também são usadas diversas outras peças especiais com o propósitos de retardar fogo (resistores), produzir som de alta
qualidade (capacitores) e eliminar ruídos (resistores). Portanto, quando substituir qualquer componente, tenha o cuidado
de usar apenas as peças especicadas pelo fabricante indicadas na lista de peças deste Manual de Serviço.
3. A marca “S” signica que a peça é uma entre algumas peças idênticas.
Por esse motivo, ele pode ser diferente da peça instalada.
4. O código ISO (exemplo: ABS-94HB) da coluna de observações indica a qualidade do material e a categoria de resistência
das peças plásticas.
5. Resistores e Capacitores
Salvo disposição em contrário:
- Os valores de todos os resistores estão em ohms (Ω), k=1000Ω, M=1000kΩ.
- Os valores de todos os capacitores estão em MICRO FARADS (µF), p=µ(µF).
Abreviações do nome e descrição das peças:
1. Resistor
Exemplo:
ERD25TJ104 C 100KΩ, J, 1/4W
TipoTolerânciaTipoTolerância
TipoTolerância
C: Carbono
F: Fusível
M: Óxido de metal
F: F. METÁLICO
S: Sólido
W: Fio
F: ± 1%
G: ± 2%
J: ± 5%
K: ± 10%
M: ± 20%
2. Capacitor
Exemplo:
ECKF1H103ZF C 0.01UF, Z, 50V
TipoTolerância
C: Cerâmico
E: Eletrolítico
P: Poliéster
Polipropileno
T: Tântalo
C: ± 0.25pF
D: ± 0.5pF
F: ± 1pF
G: ± 3pF
J: ± 5pF
K: ± 10pF
L: ± 15pF
M: ± 20pF
P: + 100%, – 0%
Z: + 80%, – 20%
61
Page 62
TC-L42E5B

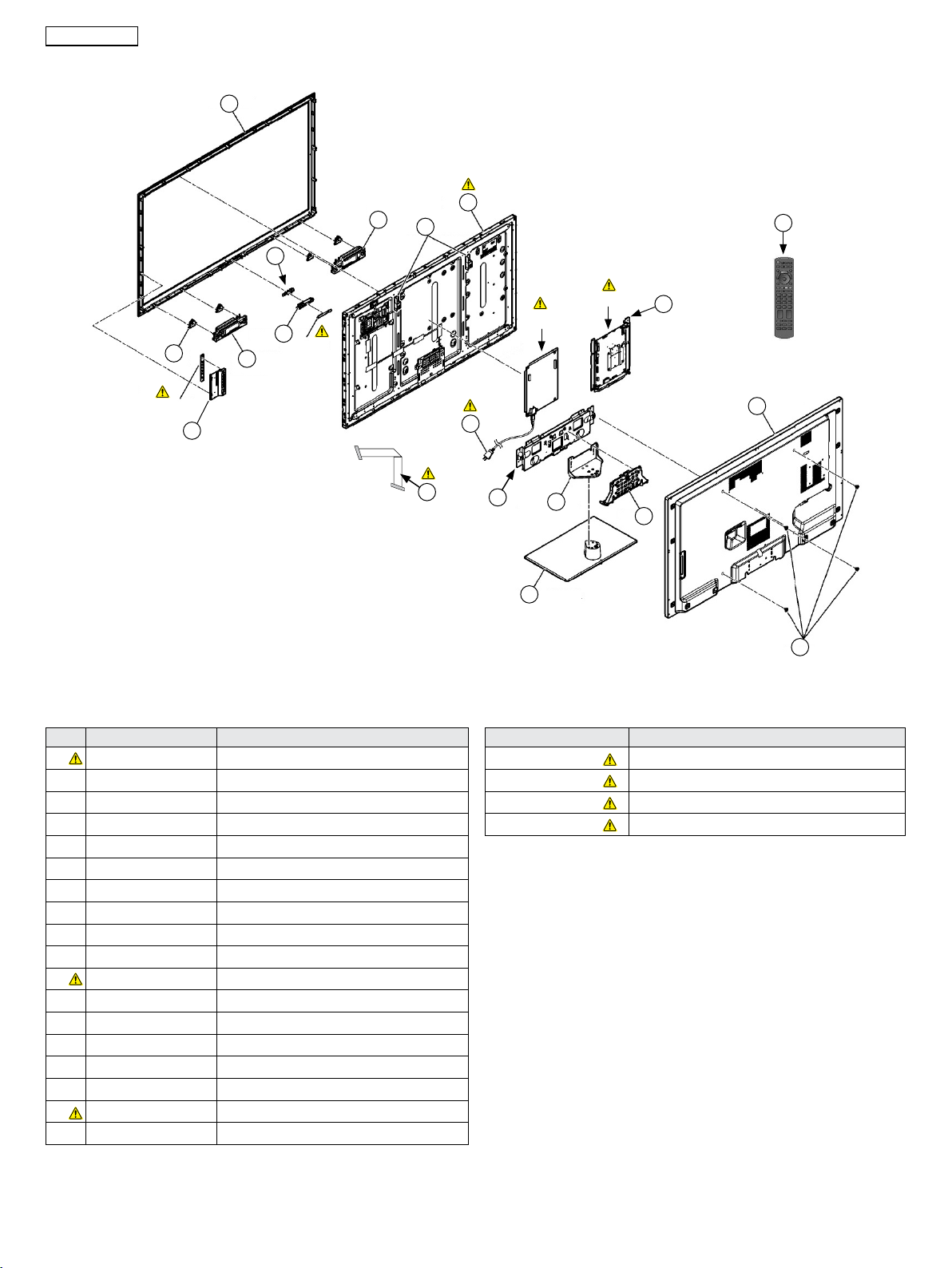

13.2. VISTA EXPLODIDA DO GABINETE
6
4
16
1
10
7
Placa A
10
Placa P
8
5
Placa GK
3
9
Placa K
2
11
17
18
12
13
14
15
13.2.1. LISTA DE PEÇAS MECÂNICAS13.2.2. LISTA DAS PLACAS MONTADAS
REF. CÓDIGODESCRIÇÃO
1L5EDDYY00359DISPLAY LCD 42 POL FHD LED
2TTU2BRLUB-CSTAMPA TRASEIRA COMPLETA
3L0EYAA000017ALTO-FALANTE DIREITO 10W 8Ω
4L0EYAA000016ALTO-FALANTE ESQUERDO 10W 8Ω
5TKX5ZA02501SUPORTE PLÁSTICO ALTO-FALANTE
6TXFKY2BRLUB-CSGABINETE COMPLETO
7TNQ2B5309CONTROLE REMOTO
8TKK5ZC50221PAINEL PLÁSTICO P LED
9TBX5ZA00601BOTÃO PLÁSTICO CONTROLE
10TKZ5ZF50034SUPORTE METÁLICO AV LATERAL
11K2CR2YY00045CABO AC C/ CONEXÃO 250V 10A
12TBL5ZX03771-CSSUPORTE L MONTADO
13TKP5ZA13801PAINEL PLÁSTICO INFERIOR
14TBL2BRLUB-CSPEDESTAL MONTADO
15TKKL5521TAMPA PLÁSTICA M6
16TKK5ZC50161DIFUSOR PLÁSTICO DO LED
17TSCFF0030012CABO FLAT LVDS C/ CONEXÃO
18TKZ5ZX5011SUPORTE METÁLICO INFERIOR
CÓDIGODESCRIÇÃO
TNPH0993VX-CSPLACA A MONTADA
TNPA5608CE-CSPLACA P MONTADA
TNPA5604AB-CSPLACA K MONTADA
TNPA5624AC-CSPLACA GK MONTADA
62
Page 63
TC-L42E5B

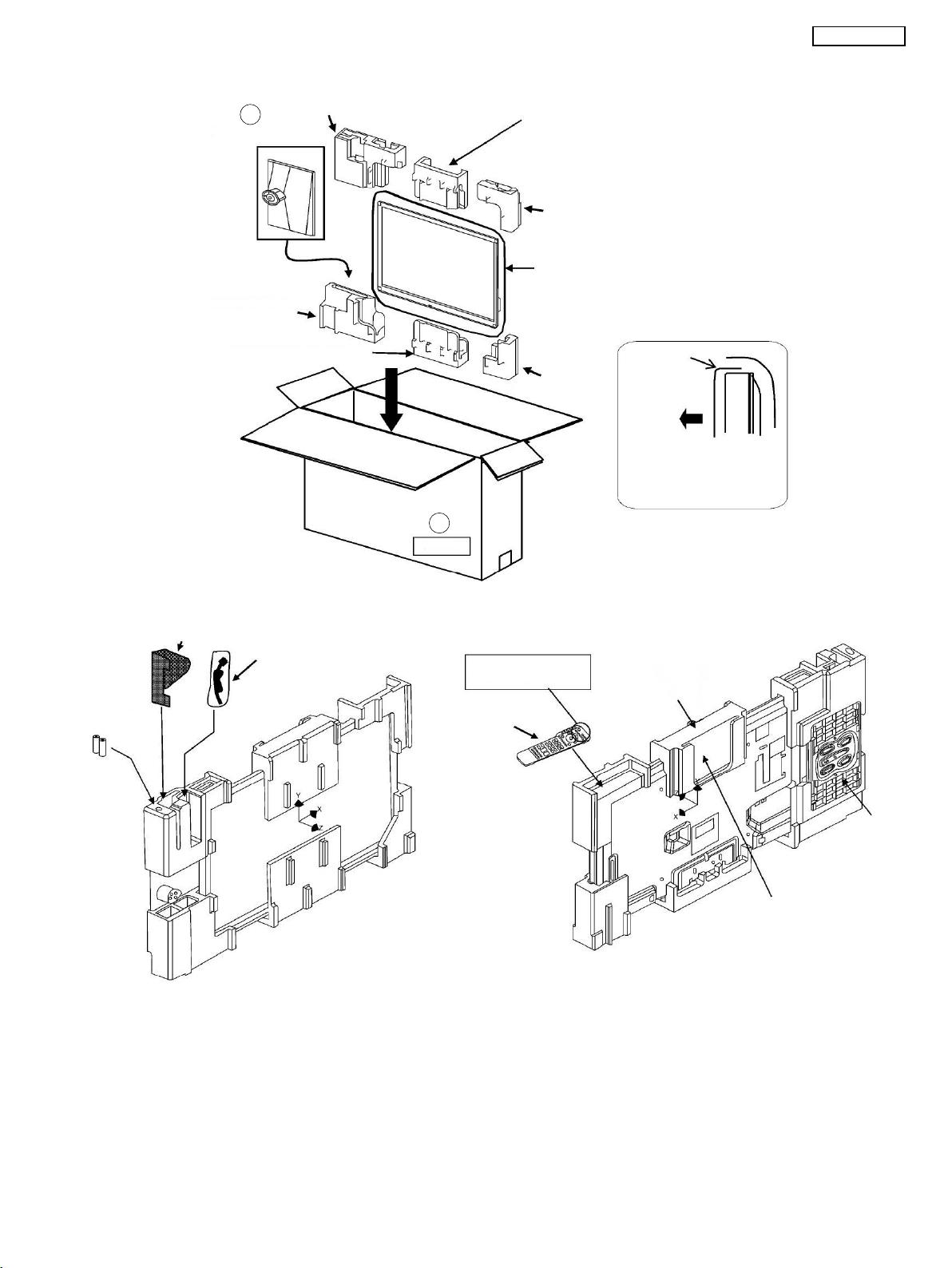

13.3. VISTA EXPLODIDA DOS MATERIAIS DE EMBALAGEM
Amortecedor Superior
3
PEDESTAL ASSY
Amortecedor Inferior
Amortecedor Base Centro
CAIXA DE
EMBALAGEM
Amortecedor Superior Centro
Amortecedor Superior
Capa Plástica
Capa Plástica
Amortecedor Inferior
FRENTE
CAPA PLÁSTICA
Dobre primeiro a extremidade
superior frontal da capa plástica
e depois as laterais.
6
Frente
CONJUNTO DE MONTAGEM DO PEDESTAL
Baterias com o
polo positivo (+)
voltado para cima
K5H502YA0063FUSIVEL SMD 24V 5,0 A
K5H502YA0063FUSIVEL SMD 24V 5,0 A
K5H502200003FUSIVEL SMD 32V 5,0 A
REF.CÓDIGODESCRIÇÃO
L5400G1C4R7ZA0311INDUTOR SMD 4,700 µH
L5420G1C6R8MA0533INDUTOR SMD 6,800 µH 20%
L5440G1C3R3ZA0311INDUTOR SMD 3,300 µH
L6704J0JGC0000020FILTRO PARA EMI / EMC 1A
L6707J0JGC0000020FILTRO PARA EMI / EMC 1A
L6711J0JHC0000046INDUTOR SMD
L6721D0GAR00J0005RESISTOR SMD 0,00 Ω 1/16 W 5%
L7103J0JKB0000034B. IMP SHOCK RADIAL I = 6 A / Z=100 Ω
L7201J0JKB0000034B. IMP SHOCK RADIAL I = 6 A / Z=100 Ω
L7202J0JKB0000034B. IMP SHOCK R. I = 6 A / Z=100 Ω
L7203J0JKB0000034B. IMP SHOCK R. I = 6 A / Z=100 Ω
L7401J0JKB0000034B. IMP SHOCK RADIAL I = 6 A / Z=100 Ω
L7402J0JKB0000034B. IMP SHOCK RADIAL I = 6 A / Z=100 Ω
L7403EXCELSA39VFERRITE Z=80 Ω(100MHZ) I=6A
L8001J0JCC0000287FILTRO PARA EMI / EMC 0,2A
L8002J0JYC0000464INDUTOR SMD
L8003J0JKC0000021FILTRO PARA EMI / EMC 6A
L8004J0JCC0000287FILTRO PARA EMI / EMC 0,2A
L8005J0JYC0000464INDUTOR SMD
L8006J0JYC0000464INDUTOR SMD
L8100G1C1R5ZA0311INDUTOR SMD 1,500 µH
L8101G1C2R2ZA0311INDUTOR SMD 2,200 µH
L8451J0ZZB0000142BEAD CORE SMD
L8453J0ZZB0000142BEAD CORE SMD
L8461J0JHC0000045FILTRO PARA EMI / EMC 2A
L8462J0JHC0000045FILTRO PARA EMI / EMC 2A
L8660J0JBC0000115INDUTOR SMD
L8662J0JHC0000045FILTRO PARA EMI / EMC 2A
L8663D0GAR00J0005RESISTOR SMD 0,00 Ω 1/16 W 5%
L8664D0GAR00J0005RESISTOR SMD 0,00 Ω 1/16 W 5%
LF7103
LF7104
LF7105
FOTO ACOPLADOR
PC7301 B3PAA0000629FOTO ACOPLADOR
PC7302 B3PAA0000629FOTO ACOPLADOR
PC7303 B3PAA0000629FOTO ACOPLADOR
TRANSISTOR
Q2011B1ABCE000015TRANSISTOR SMD NPN 0,2W 200,0
Q2012B1ABCE000015TRANSISTOR SMD NPN 0,2W 200,0
Q2013B1ABCE000015TRANSISTOR SMD NPN 0,2W 200,0
Q3102B1ABCE000015TRANSISTOR SMD NPN 0,2W 200,0
Q3103B1ABCE000015TRANSISTOR SMD NPN 0,2W 200,0
Q4700B1ABCF000231TRANS. SMD NPN 1/4 W 50V 100,0 Ma
Q4702B1ABCF000231TRANS. SMD NPN 1/4 W 50V 100,0 Ma
Q4704B1ABCF000231TRANS. SMD NPN 1/4 W 50V 100,0 Ma
Q4709B1ABCF000231TRANS. SMD NPN 1/4 W 50V 100,0 Ma
Q4971B1ABKE000001TRANS. SMD NPN 1/4 W 45V 800,0 mA
Q4972B1ABKE000001TRANS. SMD NPN 1/4 W 45V 800,0 mA
Q4981B1ABCE000015TRANSISTOR SMD NPN 0,2W 200,0
Q5301B1CFRD000100TRANS. FET SMD CANAL N 3,1 W 30V 9,0 A
G0B153G00003FILTRO DE LINHA 15,00 mH
G0B153G00003FILTRO DE LINHA 15,00 mH
G0B350HA0036FILTRO DE LINHA 35,000 µH
67
Page 68
TC-L42E5B
REF.CÓDIGODESCRIÇÃO
Q5302B1CFRD000100TRANS. FET SMD CANAL N 3,1 W 30V 9,0 A
Q7201B1CERR000057TRANS. FET R. CANAL N R. 45,0 W 600V 12,0 A
Q7202B1ADCE000022TRANS. SMD PNP 0,25 W 45V 100,0 mA
Q7301B1CFRR000018TRANS. FET SMD 90,0 W 600V 11,0 A
Q7302B1CFRR000018TRANS. FET SMD 90,0 W 600V 11,0 A
Q7303B1ADCE000022TRANS. SMD PNP 0,25 W 45V 100,0 mA
Q7401B1ABCF000231TRANS. SMD NPN 1/4 W 50V 100,0 mA
Q7402B1CHRE000005TRANS. SMD CANAL P 1,9 W 40V 5,0 A
Q7403B1CHRE000005TRANS. SMD CANAL P 1,9 W 40V 5,0 A
RESISTOR
R0900D0GA220JA023RES. SMD 22,00 Ω 1/16 W 5%
R0901D0GA220JA023RES. SMD 22,00 Ω 1/16 W 5%
R0903D0GA272JA023RES. SMD 2,70 k Ω 1/16 W
R0904D0GA473JA023RES. SMD 47,00 k Ω 1/16 W 5%
R0905D0GA101JA023RES. SMD 100,00 Ω 1/16 W 5%
R0906D0GA101JA023RES. SMD 100,00 Ω 1/16 W 5%
R0907D0GA101JA023RES. SMD 100,00 Ω 1/16 W 5%
R0910D0GA332JA023RES. SMD 3,30 k Ω 1/16 W
R0911D0GA272JA023RES. SMD 2,70 k Ω 1/16 W
R0912D0GA272JA023RES. SMD 2,70 k Ω 1/16 W
R0913D0GA332JA023RES. SMD 3,30 k Ω 1/16 W
R0914D0GA101JA023RES. SMD 100,00 Ω 1/16 W 5%
R0916D0GA220JA023RES. SMD 22,00 Ω 1/16 W 5%
R0917D0GA220JA023RES. SMD 22,00 Ω 1/16 W 5%
R0918D0GA220JA023RES. SMD 22,00 Ω 1/16 W 5%
R0919D0GA220JA023RES. SMD 22,00 Ω 1/16 W 5%
R0932D0GA220JA023RES. SMD 22,00 Ω 1/16 W 5%
R0933D0GA220JA023RES. SMD 22,00 Ω 1/16 W 5%
R0938D0GAR00J0005RES. SMD 0,00 Ω 1/16 W 5%
R0940D0GAR00J0005RES. SMD 0,00 Ω 1/16 W 5%
R0946D0GAR00J0005RES. SMD 0,00 Ω 1/16 W 5%
R0948D0GAR00J0005RES. SMD 0,00 Ω 1/16 W 5%
R0951D0GA101JA023RES. SMD 100,00 Ω 1/16 W 5%
R0952D0GA102JA023RES. SMD 1,00 k Ω 1/16 W 5%
R0953D0GA272JA023RES. SMD 2,70 k Ω 1/16 W
R0954D0GA272JA023RES. SMD 2,70 k Ω 1/16 W
R0955D0GA272JA023RES. SMD 2,70 k Ω 1/16 W
R0956D0GA332JA023RES. SMD 3,30 k Ω 1/16 W
R0957D0GA332JA023RES. SMD 3,30 k Ω 1/16 W
R1951D0GA680JA023RES. SMD 68,00 Ω 1/16 W
R1953D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R2000D0GA433JA023RES. SMD 43,00 k Ω
R2003D0GAR00J0005RES. SMD 0,00 Ω 1/16 W 5%
R2008D0GA473JA023RES. SMD 47,00 k Ω 1/16 W 5%
R2013D0GA101JA023RES. SMD 100,00 Ω 1/16 W 5%
R2014D0GA101JA023RES. SMD 100,00 Ω 1/16 W 5%
R2016D0GA122JA023RES. SMD 1,20 k Ω 1/16 W
R2034D0GAR00J0005RES. SMD 0,00 Ω 1/16 W 5%
R2051D0GA101JA023RES. SMD 100,00 Ω 1/16 W 5%
R2053D0GA473JA023RES. SMD 47,00 k Ω 1/16 W 5%
R2054D0GA104JA023RES. SMD 100,00 k Ω 1/16 W 5%
REF.CÓDIGODESCRIÇÃO
R2055D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R2058D0GA473JA023RES. SMD 47,00 k Ω 1/16 W 5%
R2059D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R2060D0GA473JA023RES. SMD 47,00 k Ω 1/16 W 5%
R2061D0GA223JA023RES. SMD 22,00 k Ω 1/16 W 5%
R2066D0GAR00J0005RES. SMD 0,00 Ω 1/16 W 5%
R2800D1BA9530A014RES. SMD 953,00 Ω 1/16 W 1%
R2805D1BA2261A023RES. SMD 2,26 k Ω 1/16 W 1%
R2806D0GA470JA023RES. SMD 47,00 Ω 1/16 W
R2807D0GAR00J0005RES. SMD 0,00 Ω 1/16 W 5%
R2852D1BD1911A066RES. SMD 1,91 k Ω 1/8W 1%
R2853D1BD3091A066RES. SMD 3,09 k Ω 1/8W 1%
R2854D1BD6041A066RES. SMD 6,04 k Ω 1/8W 1%
R2855D1BD1692A066RES. SMD 16,90 k Ω 1/8W 1%
R3101D0GA472JA023RES. SMD 4,70 k Ω 1/16 W 5%
R3102D0GA472JA023RES. SMD 4,70 k Ω 1/16 W 5%
R3103D0GD750JA052RES. SMD 75,00 Ω 1/8 W
R3104D0GD750JA052RES. SMD 75,00 Ω 1/8 W
R3105D0GD750JA052RES. SMD 75,00 Ω 1/8 W
R3121D1BB1403A106RES. SMD 140,00 k Ω 1/10W 1%
R3123D1HY2204A012REDE RES. SMD 22,00 Ω 5%
R3127D0GA220JA023RES. SMD 22,00 Ω 1/16 W 5%
R3132D0GB103JA072RES. SMD 10,00 k Ω 1/10 W 5%
R3141D0GF750JA048RES. SMD 75,00 Ω 1/4 W
R3157D1HY2204A012REDE RES. SMD 22,00 Ω 5%
R3163D0GA104JA023RES. SMD 100,00 k Ω 1/16 W 5%
R3164D0GA104JA023RES. SMD 100,00 k Ω 1/16 W 5%
R3167D0GA333JA023RES. SMD 33,00 k Ω
R3168D0GA333JA023RES. SMD 33,00 k Ω
R3171D0GA101JA023RES. SMD 100,00 Ω 1/16 W 5%
R3172D0GA101JA023RES. SMD 100,00 Ω 1/16 W 5%
R3173D1BB1403A106RES. SMD 140,00 k Ω 1/10W 1%
R3179D0GA331JA023RES. SMD 330,00 Ω 1/16 W 5%
R3180D0GA331JA023RES. SMD 330,00 Ω 1/16 W 5%
R3181D0GD750JA052RESISTOR SMD 75,00 Ω 1/8 W
R3182D0GD750JA052RESISTOR SMD 75,00 Ω 1/8 W
R3183D0GD750JA052RESISTOR SMD 75,00 Ω 1/8 W
R3184D0GA333JA023RESISTOR SMD 33,00 k Ω
R3185D0GA333JA023RESISTOR SMD 33,00 k Ω
R3188D1BB1403A106RES. SMD 140,00 k Ω 1/10W 1%
R3189D1BB1403A106RES. SMD 140,00 k Ω 1/10W 1%
R3193D0GA220JA023RES. SMD 22,00 Ω 1/16 W 5%
R3201D0GA101JA023RES. SMD 100,00 Ω 1/16 W 5%
R3231D0GB103JA072RES. SMD 10,00 k Ω 1/10 W 5%
R3233D0GB203ZA038RES. SMD 20,00 k Ω 1/10W 5%
R3234D0GB203ZA038RES. SMD 20,00 k Ω 1/10W 5%
R3237D0GB473JA072RES. SMD 47,00 k Ω 1/10W 5%
R3238D0GB473JA072RES. SMD 47,00 k Ω 1/10W 5%
R3871D0GAR00J0005RES. SMD 0,00 Ω 1/16 W 5%
R3966D0GA473JA023RES. SMD 47,00 k Ω 1/16 W 5%
R4068D0GAR00J0005RES. SMD 0,00 Ω 1/16 W 5%
68
Page 69
TC-L42E5B
REF.CÓDIGODESCRIÇÃO
R4080D0GAR00J0005RES. SMD 0,00 Ω 1/16 W 5%
R4702D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R4708D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R4709D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R4710D0GA473JA023RES. SMD 47,00 k Ω 1/16 W 5%
R4711D0GA102JA023RES. SMD 1,00 k Ω 1/16 W 5%
R4712D0GA473JA023RES. SMD 47,00 k Ω 1/16 W 5%
R4715D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R4721D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R4722D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R4723D0GA473JA023RES. SMD 47,00 k Ω 1/16 W 5%
R4724D0GA102JA023RES. SMD 1,00 k Ω 1/16 W 5%
R4725D0GA473JA023RES. SMD 47,00 k Ω 1/16 W 5%
R4728D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R4732D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R4734D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R4735D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R4736D0GA473JA023RES. SMD 47,00 k Ω 1/16 W 5%
R4737D0GA102JA023RES. SMD 1,00 k Ω 1/16 W 5%
R4738D0GA473JA023RES. SMD 47,00 k Ω 1/16 W 5%
R4739D0GA220JA023RES. SMD 22,00 Ω 1/16 W 5%
R4744D0GA680JA023RES. SMD 68,00 Ω 1/16 W
R4745D0GA680JA023RES. SMD 68,00 Ω 1/16 W
R4746D0GA680JA023RES. SMD 68,00 Ω 1/16 W
R4747D0GA680JA023RES. SMD 68,00 Ω 1/16 W
R4748D0GA680JA023RES. SMD 68,00 Ω 1/16 W
R4749D0GA680JA023RES. SMD 68,00 Ω 1/16 W
R4750D0GA680JA023RES. SMD 68,00 Ω 1/16 W
R4751D0GA680JA023RES. SMD 68,00 Ω 1/16 W
R4752D1BA1600A023RES. SMD 160,00 Ω 1/16 W 1%
R4753D1BA82R0A014RES. SMD 82,00 Ω 1/16 W 1%
R4763D0GA473JA023RES. SMD 47,00 k Ω 1/16 W 5%
R4764D0GA473JA023RES. SMD 47,00 k Ω 1/16 W 5%
R4765D0GA473JA023RES. SMD 47,00 k Ω 1/16 W 5%
R4766D0GA473JA023RES. SMD 47,00 k Ω 1/16 W 5%
R4767D0GA392JA023RES. SMD 3,90 k Ω 1/16 W
R4770D0GA473JA023RES. SMD 47,00 k Ω 1/16 W 5%
R4771D0GA152JA023RES. SMD 1,50 k Ω 1/16 W 5%
R4772D0GA152JA023RES. SMD 1,50 k Ω 1/16 W 5%
R4774D0GA473JA023RES. SMD 47,00 k Ω 1/16 W 5%
R4775D0GA473JA023RES. SMD 47,00 k Ω 1/16 W 5%
R4776D0GA680JA023RES. SMD 68,00 Ω 1/16 W
R4777D0GA680JA023RES. SMD 68,00 Ω 1/16 W
R4780D0GA121JA023RES. SMD 120,00 Ω 1/16 W
R4788D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R4794D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R4795D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R4796D0GA473JA023RES. SMD 47,00 k Ω 1/16 W 5%
R4797D0GA102JA023RES. SMD 1,00 k Ω 1/16 W 5%
R4798D0GA473JA023RES. SMD 47,00 k Ω 1/16 W 5%
R4799D0GA273JA023RES. SMD 27,00 k Ω
REF.CÓDIGODESCRIÇÃO
R4900D0GFR00J0005RES. SMD 0,00 Ω 1/4 W
R4901D1HY6804A012REDE RES. SMD 68,00 Ω 5%
R4906D0GA822JA023RES. SMD 8,20 k Ω 1/16 W
R4907D0GA102JA023RES. SMD 1,00 k Ω 1/16 W 5%
R4908D0GA102JA023RES. SMD 1,00 k Ω 1/16 W 5%
R4913D0GAR00J0005RES. SMD 0,00 Ω 1/16 W 5%
R4914D0GAR00J0005RES. SMD 0,00 Ω 1/16 W 5%
R4955D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R4956D0GA102JA023RES. SMD 1,00 k Ω 1/16 W 5%
R4973D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R4974D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R4975D0GF122JA048RES. SMD 1,20 k Ω 1/4 W
R4976D0GA101JA023RES. SMD 100,00 Ω 1/16 W 5%
R4977D0GA101JA023RES. SMD 100,00 Ω 1/16 W 5%
R4980D0GB332JA072RES. SMD 3,30 k Ω 1/10 W 5%
R4981D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R4982D0GA473JA023RES. SMD 47,00 k Ω 1/16 W 5%
R5002D0GA683JA023RES. SMD 68,00 k Ω
R5003D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R5006D0GA223JA023RES. SMD 22,00 k Ω 1/16 W 5%
R5007D0GA223JA023RES. SMD 22,00 k Ω 1/16 W 5%
R5009D1BA5602A023RES. SMD 56,00 k Ω 1/16 W 1%
R5012D1BA2202A023RES. SMD 22,00 k Ω 1/16 W 1%
R5030D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R5100D0GA101JA023RES. SMD 100,00 Ω 1/16 W 5%
R5101D0GA473JA023RES. SMD 47,00 k Ω 1/16 W 5%
R5102D0GA473JA023RES. SMD 47,00 k Ω 1/16 W 5%
R5104D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R5152D0GA222JA023RES. SMD 2,20 k Ω 1/16 W
R5175D0GA680JA023RES. SMD 68,00 Ω 1/16 W
R5181D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R5302D1BB1962A055RES. SMD 19,60 k Ω 1/10W 1%
R5303D0GB102ZA038RES. SMD 1,00 k Ω 1/10W 5%
R5304D0GA473JA023RES. SMD 47,00 k Ω 1/16 W 5%
R5306D0GA302JA023RES. SMD 3,00 k Ω 1/16 W
R5307D0GA132JA023RES. SMD 1,30 k Ω 1/16 W
R5308D0GA392JA023RES. SMD 3,90 k Ω 1/16 W
R5309D0GA104JA023RES. SMD 100,00 k Ω 1/16 W 5%
R5310D0GAR00J0005RES. SMD 0,00 Ω 1/16 W 5%
R5311D0GA104JA023RES. SMD 100,00 k Ω 1/16 W 5%
R5400D0GAR00J0005RES. SMD 0,00 Ω 1/16 W 5%
R5401D1BA2202A023RES. SMD 22,00 k Ω 1/16 W 1%
R5402D0GB911ZA037RES. SMD 910,00 Ω 1/10W 5%
R5403D1BB2871A106RES. SMD 2,87 k Ω 1/10W 1%
R5420D0GAR00J0005RES. SMD 0,00 Ω 1/16 W 5%
R5421D1BA3302A023RES. SMD 33,00 k Ω 1/16 W 1%
R5422D0GB911ZA037RES. SMD 910,00 Ω 1/10W 5%
R5423D1BB4871A106RES. SMD 4,87 k Ω 1/10W 1%
R5441D0GAR00J0005RES. SMD 0,00 Ω 1/16 W 5%
R5442D1BB1301A195RES. SMD 1,30 k Ω 1/10W 0,5 %
R5443D1BB7501A195RES. SMD 7,50 k Ω 1/10W 0,5 %
69
Page 70
TC-L42E5B
REF.CÓDIGODESCRIÇÃO
R6726D0GA681JA023RES. SMD 680,00 Ω
R6727D0GA681JA023RES. SMD 680,00 Ω
R6731D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R6732D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R7101D0GF105JA048RES. SMD 1,00 M Ω
R7102D0GF105JA048RES. SMD 1,00 M Ω
R7103D0GF105JA048RES. SMD 1,00 M Ω
R7104D0B1106JA033RES. FILME M. PTH 10,00 M Ω 1 W 5%
R7201ERX1SJR22VRES. FILME MET. 0,22 Ω 1 W 5%
R7202ERX1SJR22VRES. FILME MET. 0,22 Ω 1 W 5%
R7203D0GD104JA052RES. SMD 100,00 k Ω 1/8 W 5%
R7204D0GD101JA059RES. SMD 100,00 Ω 1/4 W 5%
R7205D0GD101JA052RES. SMD 100,00 Ω 1/8 W 5%
R7206D0GD100JA059RES. SMD 10,00 Ω 1/4 W 5%
R7207D0GD104JA052RES. SMD 100,00 k Ω 1/8 W 5%
R7208ERX1SJR22VRES. FILME MET. 0,22 Ω 1 W 5%
R7212D0GD103JA052RES. SMD 10,00 k Ω 1/8 W 5%
R7219D0GD513JA052RES. SMD 51,00 k Ω 1/8 W
R7220D0GD223JA052RES. SMD 22,00 k Ω 1/8 W 5%
R7224D1BD8203A066RES. SMD 820,00 k Ω 1/8W 1%
R7225ERJ8ENF1504VRES. SMD 1,50 M Ω 1/8 W
R7226ERJ8ENF1504VRES. SMD 1,50 M Ω 1/8 W
R7227ERJ8ENF1504VRES. SMD 1,50 M Ω 1/8 W
R7228ERJ8ENF1504VRES. SMD 1,50 M Ω 1/8 W
R7229D1BD2003A066RES. SMD 200,00 k Ω 1/8W 1%
R7230D1BD4422A066RES. SMD 44,20 k Ω 1/8W 1%
R7231D1BD4303A066RES. SMD 430,00 k Ω 1/8W 1%
R7232D1BD3603A066RES. SMD 360,00 k Ω 1/8W 1%
R7234D1BD8203A066RES. SMD 820,00 k Ω 1/8W 1%
R7302D0GD101JA059RES. SMD 100,00 Ω 1/4 W 5%
R7303D0GD101JA059RES. SMD 100,00 Ω 1/4 W 5%
R7304ERDS1TJ2R2TRES. DE CARBONO 2,20 Ω 1/2 W 5%
R7305ERDS1TJ151TRES. DE CARBONO 150,00 Ω 1/2 W 5%
R7306D0GD222JA052RES. SMD 2,20 k Ω 1/8 W 5%
R7307D0GD561JA052RES. SMD 560,00 Ω 1/8 W 5%
R7308D0GD561JA052RES. SMD 560,00 Ω 1/8 W 5%
R7312ERDS1TJ222TRES. DE CARBONO 2,20 k Ω 1/2 W 5%
R7314D0GD104JA052RES. SMD 100,00 k Ω 1/8 W 5%
R7315D0GD222JA052RES. SMD 2,20 k Ω 1/8 W 5%
R7317D0GD223JA052RES. SMD 22,00 k Ω 1/8 W 5%
R7318D0GD473JA052RES. SMD 47,00 k Ω 1/8 W 5%
R7319D0GD473JA052RES. SMD 47,00 k Ω 1/8 W 5%
R7320D0GD473JA052RES. SMD 47,00 k Ω 1/8 W 5%
R7321D0GD100JA059RES. SMD 10,00 Ω 1/4 W 5%
R7322D0GD100JA059RES. SMD 10,00 Ω 1/4 W 5%
R7323D0GD223JA052RES. SMD 22,00 k Ω 1/8 W 5%
R7324D0GD223JA052RES. SMD 22,00 k Ω 1/8 W 5%
R7401D0GD102JA052RES. SMD 1,00 k Ω 1/8 W 5%
R7402D0GD102JA052RES. SMD 1,00 k Ω 1/8 W 5%
R7403D0GD472JA052RES. SMD 4,70 k Ω 1/8 W 5%
R7404D0GD103JA052RES. SMD 10,00 k Ω 1/8 W 5%
REF.CÓDIGODESCRIÇÃO
R7405D0GD222JA052RES. SMD 2,20 k Ω 1/8 W 5%
R7406D1BD3321A066RES. SMD 3,32 k Ω 1/8W 1%
R7407D0GD102JA052RES. SMD 1,00 k Ω 1/8 W 5%
R7408D1BD1822A066RES. SMD 18,20 k Ω 1/8W 1%
R7409D0GD473JA052RES. SMD 47,00 k Ω 1/8 W 5%
R7410D0GD153JA052RES. SMD 15,00 k Ω 1/8 W
R7411D0GD104JA052RES. SMD 100,00 k Ω 1/8 W 5%
R7412D0GD153JA052RES. SMD 15,00 k Ω 1/8 W
R7416D0GD103JA052RES. SMD 10,00 k Ω 1/8 W 5%
R7417D0GD103JA052RES. SMD 10,00 k Ω 1/8 W 5%
R7420D0GD473JA052RES. SMD 47,00 k Ω 1/8 W 5%
R7421D0GD224JA052RES. SMD 220,00 k Ω
R8008D0GA331JA023RES. SMD 330,00 Ω 1/16 W 5%
R8009D0GA1R1JA023RES. SMD 1,10 Ω 1/16 W
R8100D1BB2001A197RES. SMD 2,00 k Ω 1/10W 0,5 %
R8101D1BB1051A087RES. SMD 1,05 k Ω 1/10W 1%
R8 111D1BB2001A197RES. SMD 2,00 k Ω 1/10W 0,5 %
R8112D1BB1961A087RES. SMD 1,96 k Ω 1/10W 1%
R8200D1BA2400A023RES. SMD 240,00 Ω 1/16 W 1%
R8203D1BA2700A023RES. SMD 270,00 Ω 1/16 W 1%
R8204D1BA2700A023RES. SMD 270,00 Ω 1/16 W 1%
R8205D1BA2700A023RES. SMD 270,00 Ω 1/16 W 1%
R8206D1BA2700A023RES. SMD 270,00 Ω 1/16 W 1%
R8207D1BA2700A023RES. SMD 270,00 Ω 1/16 W 1%
R8208D1BA2700A023RES. SMD 270,00 Ω 1/16 W 1%
R8217D0GA221JA023RES. SMD 220,00 Ω 1/16 W 5%
R8218D0GA221JA023RES. SMD 220,00 Ω 1/16 W 5%
R8219D1BA2400A023RES. SMD 240,00 Ω 1/16 W 1%
R8220D1BA2400A023RES. SMD 240,00 Ω 1/16 W 1%
R8221D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R8230D1BA2700A023RES. SMD 270,00 Ω 1/16 W 1%
R8231D1BA2700A023RES. SMD 270,00 Ω 1/16 W 1%
R8232D1BA2700A023RES. SMD 270,00 Ω 1/16 W 1%
R8233D1BA2700A023RES. SMD 270,00 Ω 1/16 W 1%
R8234D0GA470JA023RES. SMD 47,00 Ω 1/16 W
R8235D0GA470JA023RES. SMD 47,00 Ω 1/16 W
R8236D0GA470JA023RES. SMD 47,00 Ω 1/16 W
R8237D0GA470JA023RES. SMD 47,00 Ω 1/16 W
R8238D0GA220JA023RES. SMD 22,00 Ω 1/16 W 5%
R8240D1HY2208A012REDE RES. SMD 22,00 Ω 5%
R8241D1HY2204A012REDE RES. SMD 22,00 Ω 5%
R8242D1HY2204A012REDE RES. SMD 22,00 Ω 5%
R8243D1HY2204A012REDE RES. SMD 22,00 Ω 5%
R8300D0GA471JA023RES. SMD 470,00 Ω 1/16 W 5%
R8301D1BA6201A023RES. SMD 6,20 k Ω 1/16 W 1%
R8302D0GA360JA023RES. SMD 36,00 Ω 1/16 W
R8303D0GA360JA023RES. SMD 36,00 Ω 1/16 W
R8304D0GA360JA023RES. SMD 36,00 Ω 1/16 W
R8305D0GA360JA023RES. SMD 36,00 Ω 1/16 W
R8418D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R8441D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
70
Page 71
TC-L42E5B
REF.CÓDIGODESCRIÇÃO
R8450D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R8451D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R8454D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R8455D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R8457D1BA1822A014RES. SMD 18,20 k Ω 1/16 W 1%
R8458D1BA3742A014RES. SMD 37,40 k Ω 1/16 W 1%
R8469D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R8470D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R8601D1BA75R0A023RES. SMD 75,00 Ω 1/16 W 1%
R8602D1BA75R0A023RES. SMD 75,00 Ω 1/16 W 1%
R8603D1BA75R0A023RES. SMD 75,00 Ω 1/16 W 1%
R8604D1BA75R0A023RES. SMD 75,00 Ω 1/16 W 1%
R8611D1BA2491A023RES. SMD 2,49 k Ω 1/16 W 1%
R8612D0GA472JA023RES. SMD 4,70 k Ω 1/16 W 5%
R8613D0GA680JA023RES. SMD 68,00 Ω 1/16 W
R8614D0GA680JA023RES. SMD 68,00 Ω 1/16 W
R8616D0GA680JA023RES. SMD 68,00 Ω 1/16 W
R8617D0GA680JA023RES. SMD 68,00 Ω 1/16 W
R8620D0GA472JA023RES. SMD 4,70 k Ω 1/16 W 5%
R8622D0GA680JA023RES. SMD 68,00 Ω 1/16 W
R8623D0GA680JA023RES. SMD 68,00 Ω 1/16 W
R8624D0GA680JA023RES. SMD 68,00 Ω 1/16 W
R8625D0GA152JA023RES. SMD 1,50 k Ω 1/16 W 5%
R8626D0GA680JA023RES. SMD 68,00 Ω 1/16 W
R8627D0GA472JA023RES. SMD 4,70 k Ω 1/16 W 5%
R8629D0GA472JA023RES. SMD 4,70 k Ω 1/16 W 5%
R8630D0GA680JA023RES. SMD 68,00 Ω 1/16 W
R8631D0GA680JA023RES. SMD 68,00 Ω 1/16 W
R8634D0GA472JA023RES. SMD 4,70 k Ω 1/16 W 5%
R8635D0GA680JA023RES. SMD 68,00 Ω 1/16 W
R8636D0GA680JA023RESISTOR SMD 68,00 Ω 1/16 W
R8660D0GA560JA023RESISTOR SMD 56,00 Ω 1/16 W
R8661D0GA560JA023RESISTOR SMD 56,00 Ω 1/16 W
R8662D0GA560JA023RESISTOR SMD 56,00 Ω 1/16 W
R8663D0GA560JA023RESISTOR SMD 56,00 Ω 1/16 W
R8664D0GA560JA023RES. SMD 56,00 Ω 1/16 W
R8665D0GA560JA023RES. SMD 56,00 Ω 1/16 W
R8666D1HY1038A012REDE RES. SMD 10,00 k Ω 5%
R8667D1HY5604A012REDE RES. SMD 56,00 Ω 5%
R8668D1HY5604A012REDE RES. SMD 56,00 Ω 5%
R8669D0GA220JA023RES. SMD 22,00 Ω 1/16 W 5%
R8673D1BB1200A055RES. SMD 120,00 Ω 1/10W 1%
R8674D1BB2000A055RES. F. MET. SMD 200Ω 1/10W 1%
R8755D0GA104JA023RES. SMD 100,00 k Ω 1/16 W 5%
R8797D1BA1200A023RES. SMD 120,00 Ω 1/16 W 1%
R8798D1BA56R0A023RES. SMD 56,00 Ω 1/16 W 1%
R8800D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R8801D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R8802D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R8803D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R8803D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
REF.CÓDIGODESCRIÇÃO
R8803D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R8817D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R8817D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R8817D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R8821D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R8821D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R8821D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R8829D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R8829D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R8829D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R8850D0GA331JA023RES. SMD 330,00 Ω 1/16 W 5%
R8851D1BB7151A106RES. SMD 7,15 k Ω 1/10W 1%
R8852D0GA102JA023RES. SMD 1,00 k Ω 1/16 W 5%
R8853D0GA182JA023RES. SMD 1,80 k Ω 1/16 W
R8854D0GA102JA023RES. SMD 1,00 k Ω 1/16 W 5%
R8858D0GA473JA023RES. SMD 47,00 k Ω 1/16 W 5%
R8859D0GA473JA023RES. SMD 47,00 k Ω 1/16 W 5%
R8870D0GA473JA023RES. SMD 47,00 k Ω 1/16 W 5%
R8871D0GA473JA023RES. SMD 47,00 k Ω 1/16 W 5%
R8872D0GA473JA023RES. SMD 47,00 k Ω 1/16 W 5%
R8873D0GA473JA023RES. SMD 47,00 k Ω 1/16 W 5%
R8874D0GA473JA023RES. SMD 47,00 k Ω 1/16 W 5%
R8875D0GA473JA023RES. SMD 47,00 k Ω 1/16 W 5%
R8876D0GA473JA023RES. SMD 47,00 k Ω 1/16 W 5%
R8877D0GA473JA023RES. SMD 47,00 k Ω 1/16 W 5%
R8878D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R8878D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R8878D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R8880D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R8880D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R8880D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R8881D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R8881D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R8881D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R8882D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R8882D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R8882D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R8883D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R8883D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R8883D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R8885D0GA473JA023RES. SMD 47,00 k Ω 1/16 W 5%
R8887D0GA473JA023RES. SMD 47,00 k Ω 1/16 W 5%
R8902D0GA473JA023RES. SMD 47,00 k Ω 1/16 W 5%
R8904D0GA472JA023RES. SMD 4,70 k Ω 1/16 W 5%
R8909D0GA222JA023RES. SMD 2,20 k Ω 1/16 W
R8910D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R8910D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R8910D0GA103JA023RES. SMD 10,00 k Ω 1/16 W 5%
R8911EXB2HV121JVREDE RES. SMD 120,00 Ω 1/16 W 5%
R9902D0GA101JA023RES. SMD 100,00 Ω 1/16 W 5%
R9903D0GAR00J0005RES. SMD 0,00 Ω 1/16 W 5%
71
Page 72
TC-L42E5B
REF.CÓDIGODESCRIÇÃO
R9905D0GAR00J0005RES. SMD 0,00 Ω 1/16 W 5%
J218D0AF2R2JA112RES. AXIAL 2,20 Ω 1/2 W 5%
JS0051D0GAR00J0005RES. SMD 0,00 Ω 1/16 W 5%
JS0062D0GAR00J0005RES. SMD 0,00 Ω 1/16 W 5%

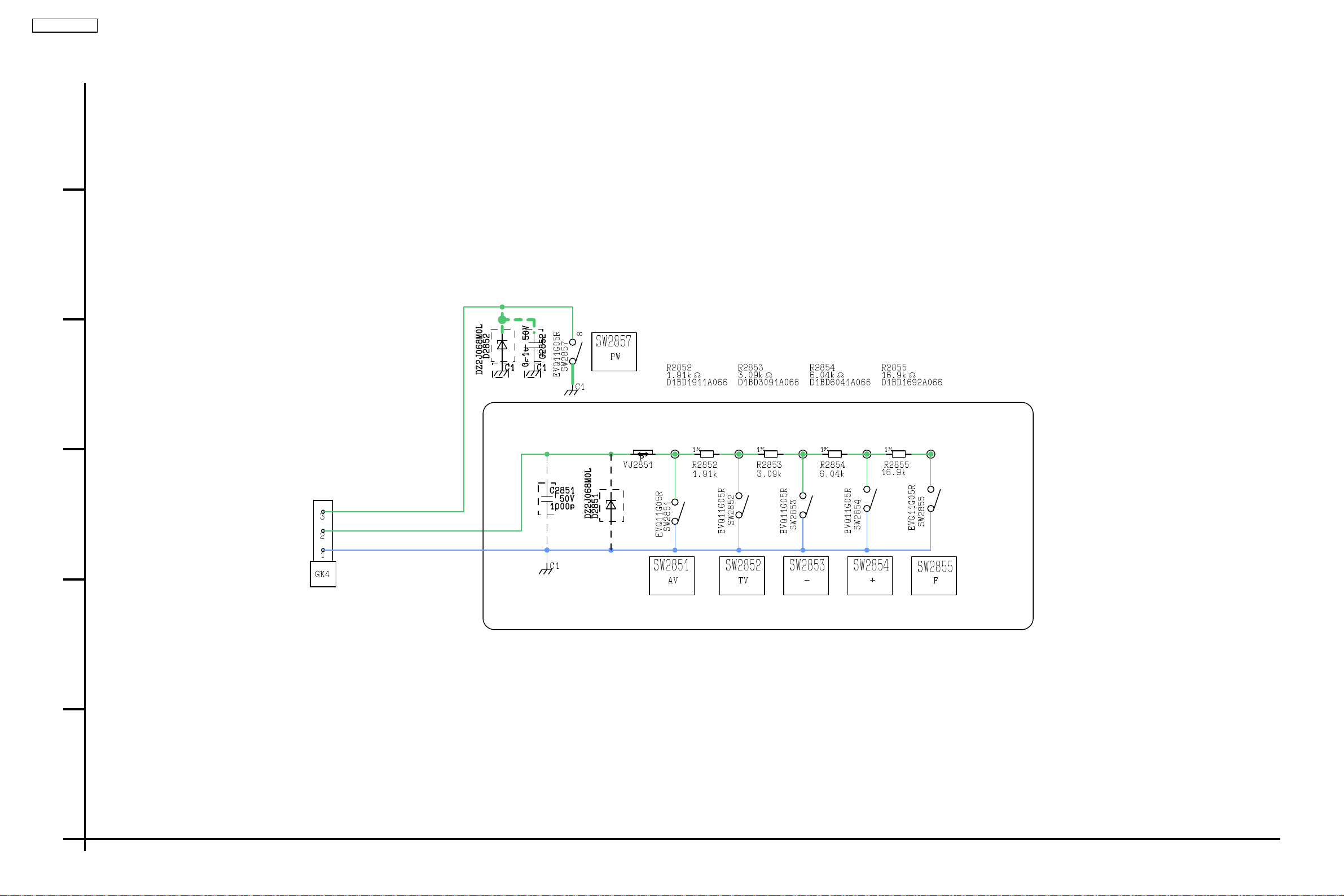

CHAVE DE TOQUE
SW2851 EVQ11G05RC. DE TOQUE RADIAL 20MA 15VDC
SW2852 EVQ11G05RC. DE TOQUE RADIAL 20MA 15VDC
SW2853 EVQ11G05RC. DE TOQUE RADIAL 20MA 15VDC
SW2854 EVQ11G05RC. DE TOQUE RADIAL 20MA 15VDC
SW2855 EVQ11G05RC. DE TOQUE RADIAL 20MA 15VDC
SW2857 EVQ11G05RC. DE TOQUE RADIAL 20MA 15VDC
TRANSFORMADOR
T7202G4DYA0000368TRAFO 230 V 50.000 Hz 0,150 kVA
T7301G4DYA0000372TRAFO MAIN 100.000 Hz 180,000 VA
T8600G5BYC0000040TRAFO PULSO LAN SMD 1V 2 MHz
