Manual de Instruções

Televisor LCD

modelos: TC-L32X10B

TC-L37X10B

Antes de ligar o aparelho, leia atentamente as instruções contidas neste manual.

As imagens mostradas neste manual são meramente ilustrativas.

TQB2B0203

Transforme a sua sala de estar em uma sala de cinema!

Conheça um nível excepcional de prazer

apreciando multimídia

Sumário

Desfrute de abundante

Amplificador com sistema

de alto-falantes

multimídia

Gravador de DVD

Videocassete

cartão de memória SD

Computador pessoal

Decodificador (Set top box)

DVD Player

Filmadora

Leia atentamente

• Precauções de segurança............................... 4

(Aviso / Atenção)

• Observações ................................................... 5

• Manutenção ..................................................... 5

Guia de início rápido

• Acessórios / Opções ....................................... 6

• Instalação do pedestal .................................... 7

• Ajuste de ângulo do pedestal.......................... 7

• Identificação dos controles ............................. 8

• Conexões básicas ........................................... 9

• Configuração inicial ....................................... 10

Aprecie o seu televisor!

Recursos Básicos

• Assistir televisão............................................ 12

• Utilizar o Guia DTV ....................................... 14

• Utilizar VIERA TOOLS................................... 15

• Assistir a partir do car tão SD ........................ 16

• Assistir vídeos e DVDs.................................. 20

• Visualizar a tela do PC no televisor .............. 23

Guia de início rápido

VisualizaçãoAv ançados

Recursos Avançados

• Como usar as funções do menu ................... 24

(imagem, qualidade do som, etc)

• VIERA Link “HDAVI ControlTM”...................... 28

• Bloqueio ......................................................... 32

• Editar e programar canais............................. 34

• Ajuste do modo game ................................... 36

• Títulos de entrada ......................................... 37

• Equipamentos externos ................................. 38

Perguntas e respostas, etc

• Informações técnicas .................................... 40

• Especificações técnicas ................................ 44

• Licença .......................................................... 45

• Perguntas e respostas .................................. 45

• Garantia ......................................................... 47

Perguntas e respostas, etc

Precauções de segurança

Aviso

Manuseio do plugue e cabo de alimentação

• Coloque o plugue firmemente na tomada. Se o plugue ficar solto, o mesmo pode gerar calor e causar incêndio.

• Assegure-se de que o plugue esteja em um lugar de fácil acesso.

• Não toque no plugue com as mãos molhadas. Isso pode causar choque elétrico.

• Não use cabos de alimentação diferentes do fornecido com o televisor. Isso pode causar incêndio ou choque elétrico.

• Não danifique o cabo de alimentação. Um cabo de alimentação danificado pode causar choque elétrico ou incêndio.

• Não desloque o televisor com o plugue ligado na tomada.

• Não coloque objetos pesados sobre o cabo nem coloque o cabo próximo a um objeto de alta temperatura.

• Não enrole, dobre e nem estique o cabo demasiadamente.

• Não puxe o cabo de alimentação. Segure pelo plugue quando estiver desconectando o cabo.

• Não utilize plugues nem tomadas danificadas.

Se notar qualquer anormalidade, desligue o plugue imediatamente!

110-220V ~ 50 / 60 Hz

Fonte de alimentação

• Este televisor foi concebido para funcionar com 110-220 V ~ 50 / 60 Hz.

Não retire as tampas NUNCA tente consertar o aparelho

(Os componentes de alta tensão podem causar choques elétricos fortes).

• Leve o aparelho para ser checado, regulado ou consertado pelo Ser viço Autorizado.

Mantenha líquidos longe do televisor

• Para evitar danos que podem resultar em choque elétrico ou incêndio, não exponha este aparelho a borrifos ou respingos.

• Não coloque recipientes com água (vaso de flores, copos, cosméticos, etc.) sobre o aparelho (inclusive sobre estantes acima, etc.).

Não exponha o aparelho à luz solar direta nem a outras fontes de calor

• Evite expor o televisor à luz solar direta e a outras fontes de calor. Para evitar incêndio, jamais coloque qualquer tipo de vela ou chama exposta sobre o aparelho nem próximo ao mesmo.

Não coloque objetos estranhos dentro do aparelho

• Não per mita que objetos metálicos ou inflamáveis caiam dentro do aparelho através dos orifícios de ventilação (perigo de choque elétrico ou incêndio).

Não coloque o televisor sobre superfícies inclinadas ou instáveis

• O televisor pode tombar ou cair.

Use somente os pedestais / equipamentos de instalação indicados

• O uso de um pedestal ou dispositivo de fixação não autorizado pode deixar o aparelho instável, causando o risco de ferimentos. Solicite ao seu representante Panasonic local para efetuar a instalação.

• Uso de pedestal (pág. 7).

Não permita que crianças manuseiem o cartão SD

• Assim como qualquer objeto pequeno, o cartão SD pode ser engolido por crianças pequenas. Retire o cartão SD imediatamente após usá-lo.

Advertência

(Lei Federal nº 11.291/06)

Para evitar danos ao sistema auditivo, é recomendável não usar este aparelho com volume superior a 85dB (oitenta e cinco decibéis) por tempo prolongado.

Atenção

Este aparelho é para uso em climas tropicais

nn nn

n Ao limpar o televisor, desligue o plugue

da tomada

(Limpar um aparelho ligado na tomada pode causar choque elétrico).

n Se não for usar o televisor por um longo

tempo, desligue o plugue da tomada

• Este televisor continuará a consumir energia, mesmo no modo desligado, enquanto o plugue estiver ligado a uma tomada de energia.

n Deixe espaço suficiente ao redor do

aparelho para dispersão do calor

Distância mínima

• Se utilizar o pedestal, deixe espaço suficiente entre a parte inferior do televisor e o chão.

• No caso de utilizar o supor te de instalação na parede, siga o manual do mesmo.

Suporte do televisor

(cm)

Observ ações

n Não bloqueie os orifícios de ventilação

traseiros

• Se a ventilação for bloqueada por cortinas, etc, pode ocorrer superaquecimento, choque elétrico ou incêndio.

n Não exponha seus ouvidos ao volume

excessivo de fones de ouvido

• Podem ocorrer danos irreversíveis à audição.

n Mantenha o televisor afastado desses

equipamentos

• Equipamentos eletrônicos Em particular, não coloque equipamento de vídeo perto do aparelho (a interferência eletromagnética poderá distorcer as imagens ou o som).

• Equipamentos com sensor infravermelho Este televisor também emite raios infraver melhos (isso pode afetar a operação de outro equipamento).

Transporte-o somente na posição ver tical

• Transpor tar o televisor com o painel do monitor voltado para cima ou para baixo pode danificar os circuitos internos.

Qualidade de imagem

• Para obter máxima qualidade de imagem sem distorção é necessário sinal digital de alta qualidade em formato widescreen e uso de conversor/ decodificador de sinal. Imagens estáticas podem prejudicar a qualidade da tela.

Retirada do filme protetor do painel frontal

• Este produto tem um filme protetor no painel de acrílico. Para retirá-lo, favor puxar por um dos 4 cantos do painel.

• Precauções de segurança

• Observações • Manutenção

Guia de início rápido

Manutenção

Em primeiro lugar, desligue o plugue da tomada.

Painel

Cuidado regular: Limpe a superfície do painel cuidadosamente com um pano macio. Se estiver muito suja: Limpe a superfície usando um pano macio umedecido com água limpa ou água com um pouco de detergente neutro. A seguir, seque bem a superfície usando um pano macio e seco.

Atenção

• A superfície do painel é especialmente tratada e pode ser danificada com facilidade. Não toque nem risque a superfície do painel com as unhas ou outro objeto rígido.

• Não use repelente de insetos, solvente, diluente ou quaisquer outras substâncias voláteis na superfície do painel. (Isso pode deteriorar a qualidade da superfície).

Gabinete, Pedestal

Cuidado regular: Limpe a superfície do gabinete com um pano macio e seco. Se estiver muito suja: Umedeça um pano macio em água limpa ou água com um pouco de detergente neutro. A seguir, torça o pano e limpe a superfície com o mesmo. Finalmente, seque a superfície com um pano seco.

Atenção

• Não use detergente nas superfícies do televisor. (Líquido dentro do televisor pode causar avarias).

• Não use repelente de insetos, solvente, diluente ou quaisquer outras substâncias voláteis na superfície do televisor. (Isso pode danificar a superfície, descascando a tinta).

• Evite que o gabinete e o pedestal fiquem em contato com qualquer substância de PVC ou de borracha por um longo tempo.

Plugue de alimentação

Limpe o plugue com um pano seco regularmente. (Umidade e poeira podem resultar em choque elétrico ou incêndio).

Acessórios / Opções

LIXO

DOMÉSTICO

Acessórios fornecidos

Verifique se recebeu todos os acessórios e itens ilustrados

l Controle Remoto

TNQ2B5301

• Este produto contém par tes possivelmente per igosas (como sacolas plásticas), que podem ser aspiradas ou engolidas por crianças pequenas acidentalmente. Mantenha estes itens fora do seu alcance.

l Pilhas para o controle

remoto (2)

• R6 (AA)

l Tapa furo do pedestal

l Pedestal

TBL4GA0015 - 37 pol. TBL4GA0014 - 32 pol.

l Parafusos de montagem

do pedestal (4)

l Pano de limpeza

l Manual de

Instruções

Instalação das pilhas no controle remoto

Feche

Gancho

Puxe para abrir

Cuidado

• A instalação incorreta pode causar vazamento e corrosão das pilhas, resultando em danos no controle remoto.

• Não misture pilhas velhas com novas.

• Não misture tipos diferentes de pilhas (como pilhas alcalinas e manganês).

• Não use pilhas recarregáveis (Ni-Cd).

• Não queime nem abra as pilhas. As pilhas não devem ser expostas ao calor excessivo, como a luz direta do sol, fogo, etc.

Ver ifique a polaridade correta (+ ou –)

Nota:

Após o uso, as pilhas contidas neste produto poderão ser dispostas em lixo doméstico.

LIXO

DOMÉSTICO

Instalação do pedestal

Aviso

Não desmonte nem modifique o pedestal.

• Caso contrár io, o aparelho poderá cair e ser danificado, e ainda provocar ferimentos.

Cuidado Não use em nenhum outro tipo de TV ou monitor.

• Caso contrár io, o aparelho poderá cair e ser danificado, e ainda provocar ferimentos.

Não use o pedestal se ele estiver torto ou danificado.

• A utilização do pedestal danificado pode provocar ferimentos. Entre em contato com seu revendedor Panasonic imediatamente.

Durante a instalação, certifique-se de que todos os parafusos estão firmemente apertados.

• Se os parafusos não forem apertados adequadamente durante a montagem, o pedestal não terá a resistência suficiente para tolerar o peso do televisor, podendo cair e ser danificado, além de provocar ferimentos.

Tome cuidado para que o televisor não caia.

• Se o TV sofrer uma pancada ou crianças subirem no pedestal com o TV instalado, o aparelho pode cair e causar ferimentos.

Duas ou mais pessoas são necessárias para instalar ou remover o TV.

• Se uma pessoa sozinha tentar fazer a instalação, o televisor pode cair e causar ferimentos.

n Montagem do pedestal

Utilize os quatro parafusos de montagem para prender com firmeza.

• Cer tifique-se de que os parafusos estão apertados firmemente.

• Trabalhe em uma superfície hor izontal e plana.

Retalho de espuma ou pano macio e grosso

Orifícios para instalação do pedestal

• Acessórios / Opções

Ajuste da tela para o ângulo desejado

• Cer tifique-se de que o pedestal não fique inclinado na borda da base, mesmo se o televisor for girado para o ângulo de rotação total.

• Não deixe nenhum objeto ou suas mãos dentro do ângulo de rotação total do televisor.

Ajuste a marca no centro, como ilustrado, para assegurar-se do grau de rotação total nas duas direções.

Guia de início rápido

37 pol. 302 mm 32 pol. 230 mm

15°

37 pol. 399 mm 32 pol. 359 mm

(Vista superior)

Identificação dos controles

Controles / indicadores do televisor

Seleciona programas

S VIDEO

T erminais A V3

T omada dos fones

de ouvido

em sequência. Quando no modo de espera, liga o televisor.

V olume alto/baixo

Abertura para o cartão SD

Interruptor de espera para ligar/desligar (liga ou desliga o televisor em espera)

Altera o modo de entrada (pág. 20)

Botão OK para confirmar as seleções e opções. Pressione após selecionar as posições de programa, para mudar rapidamente o programa.

Acessa o Menu VIERA Link (pág. 22)

Exibe o sub-menu (págs. 13 e 26)

Botões coloridos usados para seleção, navegação e operação de diversas funções

Sensor C.A.T.S. (Sistema de Rastreamento Automático de Contraste)

Controle Remoto

Altera o modo de entrada Interruptor de ligar/desligar

alimentação

LED indicador de alimentação Ligado: v erde)

Receptor de sinal do controle remoto

• Não deixe nenhum objeto entre o receptor do sinal do controle remoto do televisor e o controle remoto.

Imagem fixa (pág. 14)

Seleciona o Modo de Áudio para assitir televisão (pág. 13).

EXIT (volta à tela de televisão) Menu principal

Exibe o VIERA TOOLS (pág. 15) Visualização com o cartão SD (págs.

16-19) Botões cursores para fazer seleções e

ajustes Volta ao menu anterior

(Em espera: ver melho /

Volume

Ativar/desativar o MUTE (Mudo) Altera a proporção do formato

(pág. 14)

Passa para o modo de entrada e o canal visto anteriormente

Operações dos equipamentos externos (pág. 21)

Canal acima/abaixo Informação sobre os programas

(pág. 13)

Acessa a função de lista de canais favoritos (pág. 14)

Botões para alterar o programa/canal (0-9) (págs. 13 e 20).

Sleep timer (temporizador) (pág. 13)

Conexão básica

Os equipamentos externos e cabos ilustrados neste manual não são fornecidos com o TV. Certifique-se de que o aparelho esteja desconectado da tomada antes de ligar ou desligar qualquer fio.

Ex. 1 Conexão da antena

Somente TV

110 - 220V CA, 50/60 Hz

Parte traseira da TV

VIDEOVIDEOVIDEO

Antena

• Identificação dos controles

• Conexão Básica

Cabo de alimentação (fornecido)

AUDIO AUDIO AUDIO

PB/C

PR/C

COMPONENT COMPONENT

PB/C

PR/C

RRR

Ex. 2 Conexão do gravador de DVD/gravador de videocassete

TV, gravador de DVD ou Videocassete

110 - 220V CA, 50/60 Hz

Cabo de alimentação (fornecido)

Parte traseira da TV

Cabo RCA

PB/C

AUDIO AUDIO AUDIO

PR/C

RRR

COMPONENT COMPONENT

VIDEOVIDEOVIDEO

PB/C

PR/C

Cabo RF

Guia de início rápido

Antena

Cabo RF

OUT

AUDIO

OUT

VIDEO

Gravador de DVD ou videocassete

Nota

• Não coloque o cabo RF próximo do cabo de alimentação para evitar ruído.

• Não deixe o cabo RF sob o TV.

• Para obter a melhor qualidade de imagem e som, é necessário uma antena, o cabo correto (coaxial 75 Ω) e o plugue terminal correto.

• Se usar um sistema de antena coletiva, pode ser necessár io o cabo e o plugue de conexão corretos entre a tomada da parede da antena e o TV.

• O seu Centro de Ser viço de Televisão ou o representante local poderá ajudá-lo a obter o sistema correto de antena para a sua área em particular e os acessór ios necessários.

• Quaisquer questões relacionadas à instalação da antena, atualização dos sistemas existentes ou acessórios necessár ios, bem como os custos relacionados, são de responsabilidade do consumidor.

• Conexão VIERA Link b pág. 39

• Consulte também o manual do equipamento.

Configuração inicial

Estes passos não são necessários se a instalação for feita pelo revendedor local

Ligue o televisor com o interruptor de ligar/desligar

• Agora você pode usar o controle remoto para ligar o aparelho ou deixá-lo no modo de espera. (LED indicador de alimentação: acesa)

• Este ajuste será ignorado na próxima vez que selecionar “Casa”.

1 Selecione seu idioma

Idioma

Português EnglishEspañol

2 Certifique-se de selecionar “Casa”

Favor selecionar o ambiente de visualização

Casa Loja

• Confirme sua seleção (Casa) antes de pressionar o botão OK.

selecionar

n Se você selecionar “Loja” por engano em 2, a tela de confirmação

será mostrada.

O modo de demonstração em loja foi selecionado

Sim Não

• Selecione “Não” e retorne para a tela anterior 2.

• Se selecionar “Sim”, a tela entrará no modo de demonstração armazenado. Para visualizar a tela “Favor selecionar o ambiente de visualização” novamente,

como mostrado acima e selecionar “Casa”, faça uma das seguintes opções:

• Desligue e ligue novamente o TV através do interruptor later al.

• Desligue o TV da tomada e depois ligue-o novamente.

selecionar

Configuração automática de canais

Ajusta automaticamente os canais recebidos na sua área.

1 Selecione “Entrada ANT”

Selecionar “Cabo” ou “TV” (pág. 35)

Ajuste inicial

Entrada ANT

Sintonia automática

2 Selecione “Sintonia automática”

Ajuste inicial

Entrada ANT

Sintonia automática

Em curso

Pressione RETURN para sair

Número de canais

RETURN

Inicia a busca de canais

• Os canais disponíveis são automaticamente ajustados.

3 Confirme e edite os canais registrados

A tela de edição de programas será mostrada pressionando-se a tecla “Adicionar”. Cada ajuste b pág. 35

Editar programação

Editar CancelarAdicionar

Canal Sigla

2 ...

3 ... Não 4 ... Não

Sistema de cor

Favorito

...

Auto

...

Auto

...

Auto

Adicionar

Não

selecionar alterar

selecionar

selecionar “Adicionar” próximo

• Configuração inicial

Guia de início rápido

Usando visualizações na tela

Várias das funções disponíveis neste TV podem ser acessadas através do Menu na Tela.

n Como usar o controle remoto

n Caixa de instruções AJUDA

NA TELA

(exemplo: Menu de Áudio)

Abre o menu principal.

Move o cursor/seleciona o menu.

Move o cursor/ajusta os níveis/ seleciona dentre as várias opções.

Acessa o menu/memoriza os ajustes após a configuração ou seleciona opções.

Retorna para o menu anter ior.

Sai do sistema de menu e retorna para a tela de visualização normal.

Áudio

Reiniciar ajustes

Modo

Grave Agudo Balanço Vol. fone ouvido Áudio avançado

Selecionar

Alterar

RETURN

Música

-1

-2 0

+16

O guia de operação na tela irá ajudá-lo.

Assistir televisão

Conecte o TV ao cabo da antena (pág. 9).

Ligue o aparelho.

Nota

• Se o modo não for TV, pressione e selecione TV (pág. 20).

n Outras funções úteis (acionar após 2)

n Selecione o Modo de Áudio para assistir televisão.

Ouvindo com SAP (Programa de Áudio Secundário)

Pressione SAP para alterar o sinal de áudio.

• Sempre que SAP for pressionado o modo de áudio será alterado (Estéreo/SAP/Mono)

Selecione o canal desejado.

acima

abaixo

Sleep Timer (Temporizador)

Visualizar o SUB MENU

Acessar a faixa de informações novamente

n Programe o temporizador para o TV desligar-se automaticamente.

(30/60/90 minutos)

n Pressione a tecla SUB MENU para visualizar a tela do sub-menu (pág. 26) .

Este menu possui atalhos para funções convenientes.

Ajuste SUB MENU

Modo de navegação

Configurar favoritos Closed caption

n Exibe ou oculta a faixa de informações dos canais

Canal ou entrada Closed Caption

Identificação da emissora ou nome da entrada

Todos

Indicação SAP

Relação de aspecto

Resolução de sinais

T empo restante do temporizador

• Informação extra (pressione novamente para ocultar a faixa)

Imagem fixa

n Congela/descongela a imagem.

n Pressione FORMAT para percorrer os modos de aspecto (pág. 41).

Alterar a proporção do formato

Acessar canal favorito

• O modo é alterado sempre que “FORMAT” for pressionado. (4:3/ZOOM/FULL/H-FILL (somente sinal HD)/JUST)

n FAVORITE

Os números de canais registrados em Favoritos (pág. 35) aparecem na tela de sintonia dos favoritos. Selecione a emissora de transmissão desejada com o cursor ou use os botões numéricos (veja abaixo).

• Assistir televisão

Guia de início rápido

Assistir televisão (cont.)

Função Fav oritos

n Configurando a função Favoritos

1 Exibe o SUB MENU.

SUB

2 Selecione “Configurar favoritos”.

Ajuste submenu

Modo de navegação

Configurar favoritos

Closed caption

Todos

3 Configure o canal mostrado

Configurar favoritos

Apagar um canal favorito

Configurar favoritos

1/3

selecione o número da lista (para memorizar o canal sem pressionar OK)

1/3

selecionar

selecione o número na lista

memorize o canal mostrado

selecione

apague (mantendo pressionado)

n Utilizando a função Favoritos

1 Visualize “Canais Favoritos”.

2 Selecione o canal.

Canais favoritos

1/3

3 Defina o canal Favorito.

Canais favoritos

n Para trocar a página

1/3

Pressione repetidamente para alterar entre as páginas (1/3, 2/3, 3/3 ou sair).

Para alterar a página à frente/atrás.

selecionar

Utilizar o VIERA T OOLS

VIERA TOOLS é uma for ma simples para acessar os itens mais usados do menu. Eles são mostrados como ícones de atalho na tela da TV. Diferente do menu convencional, você poderá utilizá-los facilmente para reproduzir ou configurar uma função rapidamente.

Visualize VIERA TOOLS

Selecione a opção

selecionar

ECO

VIERA Link

Modo gameSlideshow

• Utilizar o VIERA TOOLS

n Para sair da tela

do menu

n Para retornar para

a tela anterior

Exibir “Controle VIERA Link” (págs. 30-31)

Iniciar apresentação de slides (págs. 18-19)

Exibir “Ajuste do modo game”. Selecione a definição do modo Jogo (Ligado/Desligado)

Ajuste do modo game

O modo Game permite o melhor ajuste de imagem exceto para entrada TV.

Ligado Desligado

Exibir “ECO/Economia de energia”

Visualização

Assistir a partir do cartão SD

É possível visualizar fotos tiradas com uma câmera de vídeo digital ou câmera fotográfica digital e salvas em um cartão SD (Mídias diferentes de Cartões SD não podem ser reproduzidas corretamente).

Visualizador de fotos

Coloque o cartão SD

* Este ajuste será pulado na próxima vez, a não ser que selecione “Ajustar depois”.

Defina “Ajuste do SD Card” e selecione “Reproduzir agora”.

• “Ajuste do SD card” será mostrado automaticamente sempre que um cartão SD for inserido pela primeira vez.

Ajuste do SD Card

Reproduzir automaticamente

Ajustar depois

Reproduzir agora

n Operação manual

(“Reprodução automática do cartão SD” está “Desligado”).

1 Visualize “SD Card”

• O visualizador de fotos será exibido.

selecionar alterar configurar

Desligado: Os dados podem ser

reproduzidos manualmente.

Ligado: O menu de visualização

de foto será mostrado automaticamente na próxima vez.

n Para sair da tela

do menu

n Para retornar para

a tela anterior

Selecione o dado a ser exibido

Visualização de miniaturas

Visualizador de fotos

Todas as fotos

238

Total

Nome

Pana0001

Data

03/04/2009

Tamanho

1029×1200

Acessando

Selecionar

Slideshow Pastas

R Y

Pana0001 Pana0002 Pana0003 Pana0004

Pana0005 Pana0006 Pana0007 Pana0008

Pana0009 Pana0010 Pana0011 Pana0012

RETURN

Ordenar por mês

Ordenar por data

selecionar

visualizar

Para apresentação de slides. A informação da imagem selecionada é mostrada. Número total de imagens.

Nota

• Dependendo do formato JPEG, o conteúdop de “Informação” pode não ser mostrado corretamente. Para detalhes, consulte a página 00 (Formato de dados para busca em cartão SD).

Visualização

Estado atual (durante a leitura de dados)

Acessando

Ant.

Apresentação de slides

Rotate

Play

Prev.

Next RETURN

Exibe um por vez

• Para visualizar/esconder a área de Navegação

• Para retornar para a visualização de miniaturas

Área de navegação

Acessando

Girar Ant.

Visualização de uma foto

Foto anterior

Repr. Próx. RETURN

Girar 90 graus (sentido anti-horário) Próxima foto

Girar 90 graus (sentido horário)

Pausar Próx.

RETURN

• Coloque o car tão

• Para remover o cartão

Cartão SD

Ordenar

Lado da etiqueta

Pressione cuidadosamente o cartão SD e depois solte.

Empurre até ouvir um clique

• Tipo de car tão compatível (capacidade máxima): Car tão SDHC (32 GB), Cartão SD (2 GB), Car tão miniSD (1 GB) (o adaptador para Cartão miniSD é necessár io).

• Ao usar um miniSD card , inseri-lo / remove-lo junto com o adaptador.

• Para informações sobre cuidados e detalhes sobre os Cartões SD (pág. 43)

n Para ordenar por pasta, mês ou data

Em 2 1 Selecione o tipo de classificação.

Visualizador de fotos

Todas as fotos

238

Total

Nome

Data

Tamanho

Selecionar

Slideshow Pastas

R Y

Pana0001 Pana0002 Pana0003 Pana0004

Pana0001

03/04/2009

1029×1200

Pana0005 Pana0006 Pana0007 Pana0008

Pana0009 Pana0010 Pana0011 Pana0012

RETURN

Ordenar por mêsGOrdenar por data

2 Selecione o diretório.

Visualizador de fotos

Todas as fotos

Ordenar por data

03/04/2009

02/15/2009

03/04/2009

32 fotos

RETURN

32 fotos

11/20/2008

8 fotos

Nome

Número das fotos

Acessando

Selecionar

Slideshow

R YG B

16 fotos

10/10/2008

3 fotos

01/01/2009

10 fotos

09/28/2008

58 fotos

12/25/2008

24 fotos

09/23/2008

28 fotos

Pastas (ordem crescente numérica/alfabética) Ordenar por mês (ordem decrescente de mês) Ordenar por data (ordem decrescente da data)

selecionar

visualizar

Visualizador de fotos

Todas as fotos

03/04/2009

Total 32

Nome

Data

Tamanho

Acessando

Selecionar

Slideshow

R YG B

Pana0001 Pana0002 Pana0003 Pana0004

Pana0001

03/04/2009

1029×1200

Pana0011 Pana0012 Pana0013 Pana0014

Pana0055 Pana0056 Pana0057 Pana0058

RETURN

Retorna para a tela anterior

• Assistir a partir do car tão SD

Configurações de fotos

Em 2 ou 3 1 Exibir “Ajuste de fotos”.

n Ajuste a imagem.

Imagem 1/2

Reiniciar ajustes

Modo

Contraste Contrast

Dinâmico +20 0

Exemplo: Menu imagem

2 Selecione a opção.

Ajustes de fotos

Imagem

Ajuste de slideshow

selecionar alterar

Menu Imagem (pág. 24)

n Configuração da apresentação de slides

Ajuste de slideshow

Velocidade

Repetir Transição

Rápido

Desligado

Velocidade Você pode ajustar por quantos segundos cada imagem será mostr ada no modo

de apresentação de slides (Muito rápida/Rápida/Média/Lenta/Muito lenta)

Repetir

Transição

Ativa ou desativa a função de Repetição da apresentação de slides (Ligado/Desligado) Seleciona um efeito de transição (Desligado/Aparecer/Deslizar/Dissolver/Aleatório)

selecionar alterar

Nota

• Para parar no meio do ciclo Pressione

selecionar alterar

Visualização

MENSAGENS DE AVISO (Visualizador de Imagem VIERA)

O VIERA Image Viewer é uma função que permite que você veja imagens fixas facilmente e imagem em movimento em um televisor VIERA, simplesmente inser indo um cartão SD na abert ura de cartão SD VIERA.

Assistir vídeos e DVDs

Conecte o equipamento externo (Videocassetes, equipamentos de DVD, etc.) para assistir os sinais de entrada.

• Para conectar o equipamento b págs. 38-39 O controle remoto é capaz de operar algumas funções de um equipamento Panasonic externo selecionado.

Visualize o menu de seleção de entrada.

Selecione o modo de entrada do equipamento conectado.

Selecionar entrada

AV 1

AV 2

AV 3

HDMI 1

HDMI 2

AUX

GAME

assistir

selecionar

n Para retornar para TV

• Também é possível selecionar a entrada usando a tecla “INPUT” do controle remoto ou no painel lateral do TV. Pressione a tecla repetidamente até que a entrada desejada seja selecionada.

Visualização

Visualize o modo de entrada selecionado

Nota

• Se o equipamento externo possuir uma função de ajuste de formato, ajuste-o para “16:9”.

• Para detalhes, consulte o manual do equipamento ou pergunte ao seu revendedor local.

Equipamentos Panasonic conectados ao TV podem ser operados diretamente com o controle remoto

Em espera

Passa para o modo de espera/liga.

Reproduzir

Reproduz o videocassete/DVD.

Parar

Para as operações.

Retrocesso/Busca

Videocassete: Mostra as imagens rapidamente em direção inversa durante o retrocesso DVD: Pressione para busca em retrocesso.

Avanço-rápido/Busca

Videocassete: Mostra as imagens rapidamente em avanço, durante o avanço-rápido. DVD: Pressione para busca em avanço.

Salto em Retrocesso

DVD: Salta para a faixa ou título anterior.

• Assistir vídeos e DVDs

Salto em Avanço

DVD: Salta para a próxima faixa ou título.

Pausa

Pausa/Reinicia. DVD: Mantenha pressionado para reproduzir em velocidade lenta.

Gravação

Inicia a gravação.

Como alterar o código de cada equipamento

Cada tipo de equipamento Panasonic possui seu próprio código de controle remoto. Altere o código para cada equipamento que desejar operar. Mantenha pressionado durante as seguintes operações:

Insira o código apropriado Veja a tabela abaixo

Tipo de equipamento

Gravador de DVD/Reprodutor de DVD

Reprodutor Home Theater/Blu-ray Disc

Videocassete

Equipamentos compatíveis com VIERA Link ® “Controle VIERA Link (pág. 28)

Pressione

Visualização

Código

70 (padrão)

71 72 73

Nota

• Confirme se o controle remoto funciona corretamente após alterar o código.

• Os códigos serão restaurados para os valores de fábrica se as pilhas forem substituídas.

• Algumas operações podem não funcionar com alguns modelos de equipamentos.

Assistir vídeos e DVDs (cont.)

VIERA Link

Se conectar um equipamento que possua a função “HDAVI Control 2 ou posterior” em um televisor com o cabo HDMI, é possível apreciar usando mais funções convenientes. Para maiores detalhes, consulte “Controle VIERA Link” nas páginas 30-31.

Visualize o menu VIERA Link

Selecione “Controle VIERA Link”

selecionar

Controle VIERA Link

Saída alto-falantes

Retornar para TV

Gravador

Para retornar para TV

Selecione o equipamento

Controle VIERA Link

Home theater

Saída alto-falantes

Retornar para TV

Funcionamento

É possível operar o equipamento selecionado com o controle remoto da TV. Siga o menu do equipamento e desfrute o prazer de assistir. Para operações do controle remoto, consulte a página 31.

Nota

• Para maiores detalhes, consulte o manual do equipamento ou pergunte ao seu representante local.

alterar entrar

Visualizar a tela do PC no televisor

É possível visualizar no televisor a tela do computador conectado ao mesmo. Também é possível ouvir o som do computador através de um cabo de áudio conectado.

• Para conectar o computador b (págs. 38-39).

Selecione a entrada externa

Selecione “PC”

Selecionar entrada

AV 1 AV 2 AV 3 HDMI 1 HDMI 2 HDMI 3

AUX

GAME

• Sinais correspondentes b pág. 40

• Se “Frequência H” ou “Frequência V” for mostrado em vermelho, os sinais podem não ser compatíveis.

n Para retornar para TV

n Configuração do menu do computador (alterar como desejado)

• Para fazer as configurações b “Como usar as funções do menu” 1 a 4 (pág. 24).

Menu Item Ajustes/Configurações (opções)

Reiniciar ajustes Sincronismo Ajuste de

frequência

Posição horizontal

Reinicializa os ajustes do PC

• H & V: Os sinais de sincronismo H e V são recebidos pelo conector HD/VD.

•

Em verde:

Diminui o problema se a imagem aparecer com listas verticais, tremulação ou sem nitidez.

Ajusta a posição horizontal.

Usa um sinal sincronizado no sinal de vídeo G, o qual é recebido pelo conector G.

acessar

selecionar

• Assistir vídeos e DVDs

• Visualizar a tela do PC no televisor

Visualização

Ajustes do PC

Imagem

• Outros itens b págs. 24-27

Posição vertical

Ajuste de fase

Resolução

Frequência H Frequência V

Ajusta a posição vertical.

Diminui o problema se toda a imagem aparecer com tremulação ou sem nitidez. Primeiro ajuste a frequência para obter a melhor imagem possível, e depois, ajuste a fase para obter uma imagem nítida.

Nota

Pode não ser possível obter uma imagem nítida devido a sinais ruins de entrada. Passa para a visualização panorâmica.

• Sinal de entrada mudado de 640×480 para 852×480

• Sinal de entrada mudado de 1024×768 para 1280×768 ou 1366×768 Exibe as frequências H (horizontal) / V (vertical)

• Faixa de visualização Horizontal: 15 - 110 kHz Vertical: 48 - 120 Hz

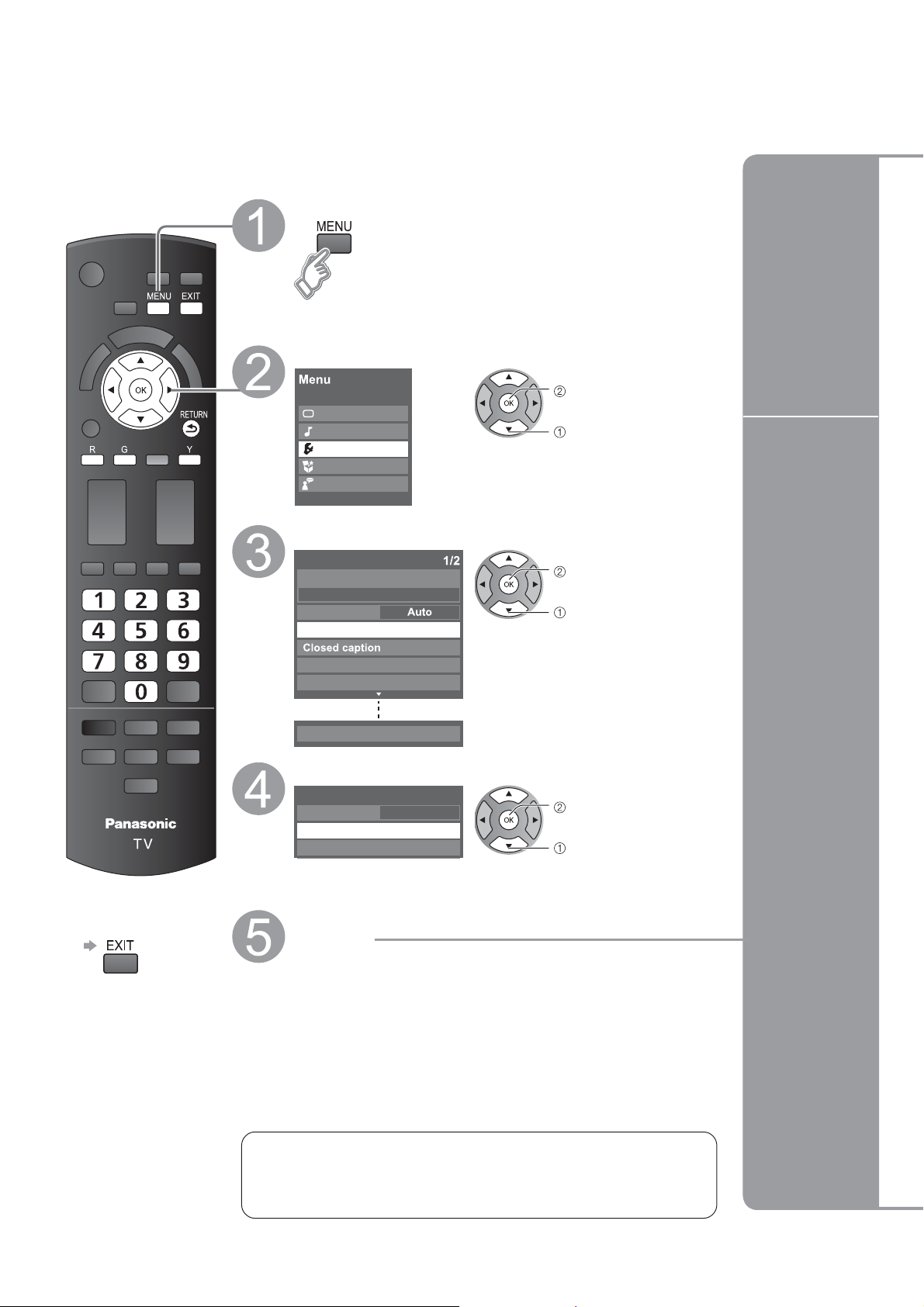

Como usar as funções do menu

Vários menus permitem que se faça os ajustes para a imagem, som e outras funções para que você possa ter o prazer de assistir televisão como preferir.

Visualize o menu

• Visualize as funções que podem ser configuradas (variam de acordo com o sinal de entrada).

Selecione o menu

Imagem

Áudio Ajustes Funções Idioma

Selecione o item

Imagem 1/2

Reiniciar

Modo

Contraste Brilho Cor Matiz Nitidez

Dinâmico 0 0 0 0 0

selecionar

Menu Item

Reiniciar ajustes Modo Luz de fundo

Contraste, Brilho, Cor, Matiz, Nitidez

Temp. de cor Ajuste de cor

Imagem I.A. C.A.T.S.

Ajustes de zoom Ajuste PC

Imagem

Reiniciar ajustes Vídeo NR Filtro 3D Y/C

Matriz de cor

Nível de preto

Imagem avançado

Tamanho HD

n Para sair da tela

do menu

n Para retornar para

a tela anterior

(exemplo: Menu de Imagem)

Ajuste ou selecione

Imagem 1/2

Reiniciar

Modo

Contraste Brilho Cor Matiz Nitidez

Dinâmico 0 0 0 0 0

(exemplo: Menu de Imagem)

ajuste ou selecione

Largura

Reiniciar ajustes Modo

Grave Agudo Balanço

Vol. fone ouvido

Reiniciar ajustes

Áudio

Som A.I. Nível de volume

Surround

Áudio avançado

Distância parede

Entrada HDMI 1

Ajustes/Configurações (alternativas)

Reinicia todos os ajustes para os originais de fábrica, exceto “Imagem avançado”. Modo básico de imagem (Dinâmico/Normal/Cinema/Game/Usuário) (pág. 42).

Reiniciar ajustes

Modo

Normal

Ajuste do brilho da luz de fundo.

+20

Ajuste da cor, brilho, etc., para cada modo de imagem como preferido

Contraste

Brilho

Cor

Selecione uma opção de Frio (azul), Normal ou Quente (vermelho) (Azul/Normal/Vermelho). Ligado: Intensifica a reprodução das cores verdes e azuis, especialmente em cenas ao ar livre (Ligado/Desligado) Controla as áreas escuras sem afetar o nível de preto ou brilho de toda a imagem (Desligado/Ligado). Ajusta o brilho e a graduação devidamente para o melhor contraste (Desligado/Ligado).

Ajusta o alinhamento vertical e o tamanho quando o ajuste do aspecto for “ZOOM” (pág. 41). Ajusta o monitor do PC (pág. 23). Redefine todas as configurações “Imagem avançado” para as configurações padrão de fábrica.

Reduz o ruído, geralmente chamado de “neve”. Deixe-o desligado se estiver recebendo um sinal forte (Desligado/Mínimo/Médio/Máximo).

Minimiza o ruído e o cruzamento de cores na imagem (Desligado/Ligado). Seleciona a resolução da imagem dos dispositivos ligados como componentes (HD/SD).

• SD: Definição padrão HD: Alta definição

• Aceitos somente sinais 480p; televisão regular (NTSC) não disponível. Seleciona escuro ou claro. Válido somente para sinais de entradas externas (Escuro/Claro).

Seleciona entre 95% (Tamanho 1) ou 100% (Tamanho 2) para a área de leitura com sinal de alta definição. (Tamanho 1/Tamanho 2) Seleciona “Tamanho 1” se ruídos forem gerados nas bordas da tela.

• Tamanho 1: Selecione o item para “Tamanho HD”. Leitura 95%

• Tamanho 2: Selecione o item para “Tamanho HD”. Leitura 100%

Ajusta a faixa de exibição horizontal para reduzir o ruído nas duas extremidades de uma imagem. (Tamanho 1/Tamanho

2). Tamanho 2: Ajuste o tamanho da imagem de acordo com o modo de aspecto reduzindo o ruído (pág. 42). Restabelece os ajustes dos graves, agudos, balanço e vol. fone ouvido para os originais de fábrica.

Modo básico de som (Música/Diálogo)

• Configure para cada sinal de entrada. Aumenta ou diminui a resposta dos graves.

Aumenta ou diminui a resposta dos agudos. Enfatiza o volume dos alto-falantes esquerdo/direito. Regula o volume do fone de ouvido.

Luz de fundo

Matiz

Nitidez

Temp. de cor

Ajuste de cor

Imagem IA

C.A.T.S.

Ajustes de zoom

Ajuste PC

Reiniciar ajustes

Video NR

Filtro 3D Y/C

Matriz de cor

Nível de preto

Tamanho HD

Largura

Reiniciar ajustes

Modo

Grave

Agudo

Balanço

Vol fone ouvido

+20

Azul

Ligado

Desligado

Ligado

Claro

Tamanho1

Música

+12

• Como usar as funções do menu

(imagem, qualidade do som, etc)

Redefine todas as configurações “Áudio avançado” para as condições padrão de fábrica Equaliza os níveis gerais de volume de todos os canais e entradas externas.

(Ligado/Desligado). Minimiza a disparidade de volume após mudar para entradas externas. Configurações de som surround (Desligado/V-Audio/V-Audio Surround).

V-Audio: Fornece um reforço dinâmico de amplitude para simular efeitos espaciais aprimorados. V-Audio Surround: Fornece um reforço dinâmico de amplitude e profundidade para simular efeitos espaciais aprimorados.

• A mudança também é possível com a tecla SURROUND no controle remoto (pág. 8). Ajusta o som de baixa frequência (Acima 30cm/Até 30cm).

•

Se o espaço traseiro entre o televisor e a parede for maior do que 30 cm, recomenda-se “Acima 30cm”.

• Se o espaço for de até 30 cm, recomenda-se “Até 30cm”. Seleciona de acordo com o sinal quando o HDMI está conectado (Auto/Digital/Analógico) (pág. 42).

• Auto: Seleciona automaticamente o sinal analógico/digital.

• No modo AV, os menus de Áudio e de Ajuste oferecem menos opções.

Reiniciar ajustes

Som A.I.

Nível de volume

Surround

Desligado

Distância parede

Entrada HDMI1

Acima 30cm

Ligado

Av ançados

Auto

n Lista de submenu

Item

Como usar as funções do menu

Vários menus permitem que se faça os ajustes para a imagem, som e outras funções para que você possa ter o prazer de assistir televisão como preferir.

Visualize o menu

Visualize as funções que podem ser configuradas (variam de acordo com o sinal de entrada).

Selecione “Ajustes”

Imagem Áudio

Ajustes

Funções Idioma

(cont.)

selecionar

Modo de navegação Sist. cor AV

Ajuste ANT/Cabo

Modo

Canal

Closed

caption

Bloqueio Títulos de entrada Ajuste do modo game

VIERA Link

Controle p/ ligar Controle p/ desligar Economia de energia

em stand-by Stand-by

Ajuste VIERA Link

automático

Ajustes

Alto-falante padrão

n Para sair da tela

do menu

n Para retornar para

a tela anterior

Selecione “o item”

Ajustes

Modo de navegação

Todos

Sist. cor AV

Ajuste ANT/Cabo Closed caption Bloqueio Títulos de entrada Ajuste do modo game

Visualize Sub Menu

Selecione o item

Ajuste SUB MENU

Modo de navegação

Todos Configurar favoritos Closed caption

selecionar

n Lista de submenu

ajustar ou próximo

Funções

Idioma

Desliga sem sinal

Desliga sem atividade

Ajustes avançado

ECO mode Reproduzir

automaticamente

Acerca de Reiniciar ajustes

Controle VIERA Link Saída alto-falantes

Link

Retornar para TV

VIERA

Cartão SD Idioma

Item

Modo de navegação

Configurar favoritos

Ajuste

SUB MENU

Closed Caption

Ajustes/Configurações (alternativas)

Ajuste do modo para selecionar o canal com o botão de canal acima/abaixo (Favoritos/Todos)

• Favoritos: Somente os canais registrados como FAVORITOS (pág. 35). Seleciona o sistema de cor com base nos sinais de vídeo do modo AV (Auto/PAL-M/PAL-N/NTSC).

Ajuste dos canais (pág. 35). Mostra as legendas (Closed Caption) (Desligado/Ligado)

Escolha o serviço Closed Caption (CC1-4/T1-4).

• CC1-4: Informação relacionada à imagem (Aparece na base da tela). T1-4: Informação de texto (Aparece sobre toda a tela).

Bloqueia os canais e programas (pág. 32). Seleciona o terminal e o nome do equipamento externo (pág. 37). Seleciona o terminal e ajusta o “Modo game” do equipamento externo (pág. 36). Controla os equipamentos conectados aos terminais HDMI (pág. 28) (Ligado/Desligado).

• Não é possível selecionar “Controle p/ deslig.”, “Controle p/ ligar” “Economia de energia em stand-by”,

“Stand-by automático” e “Alto-falante padrão” se estiver ajustado em “Desligado”.

Modo de navegação

Todos

Sist. cor AV

Ajuste ANT/Cabo

Modo

Canal

Bloqueio

Títulos de entrada

Ajuste do modo game

VIERA Link

Auto

Desligado

CC1

Ligado

Ajuste de “Controle para ligar” do equipamento de conexão HDMI (pág. 28) (Sim/Não). Ajuste de “Controle para desligar” do equipamento de conexão HDMI (pág. 28) (Sim/Não).

Ajuste de “Economia de energia em stand-by” do equipamento de conexão HDMI (pág. 28) (Sim/Não). Ajuste de “Stand-by automático” do equipamento de conexão HDMI (pág. 28)

(Não/Sim (com aviso)/Sim (sem aviso)). Seleciona os alto-falantes originais (pág. 28) (TV/Theater).

Controle p/ ligar

Controle p/ desligar

Economia de energia em stand-by

Stand-by automático

Alto-falante padrão

Sim

Não

Para economizar energia, o TV desliga-se automaticamente quando SEM SINAL e SEM OPERAÇÃO ocorre por mais de 10 minutos (Sim/Não).

Nota

• Não é usado quando ajustar “Bloqueio”, “Modo SD” ou canal digital.

Desliga sem sinal

Sim

• “Desligar sem sinal ativado” será mostrado por cerca de 10 segundos quando o TV é ligado pela primeira

vez, após ser desligado por “Desligar sem sinal”.

• A mensagem na tela piscará 3, 2 e 1 para indicar os últimos três (3) minutos restantes antes de desligar.

Para economizar energia, o TV desliga-se automaticamente quando nenhuma operação f or f eita pelo controle remoto ou painel lateral por mais de 3 horas (Sim/Não).

Nota

• Não é usado quando visualizar a entrada PC.

Desliga sem atividade

Não

• “Desligar sem sinal ativado” será mostrado por cerca de 10 segundos quando o TV é ligado pela primeira

vez, após ser desligado por “Desligar sem atividade”.

• A mensagem na tela piscará 3, 2 e 1 para indicar os últimos três (3) minutos restantes antes de desligar.

Reduz o brilho da imagem para diminuir o consumo de energia (Normal/Sim). Ajuste para “Ligado” para reproduzir os cartões SD automaticamente

(Desligado/Ligado). Exibe a versão da TV e a licença do software.

A restauração cancelará todos os itens configurados, como os ajustes de canais (pág. 34).

ECO mode

Reproduzir automaticamente

Ajustar depois

Acerca de

Reiniciar ajustes

Normal

[Controle VIERA Link] Seleciona o equipamento para acessar e operar (Gravador/Home Theater/Player/Câmera de vídeo/LUMIX) (págs. 30-31) [Saída alto-falante] Seleciona uma saída de áudio (Home theater/TV) (pág. 30-31).

• O menu VIERA Link pode ser acessado diretamente pressionando-se o botão VIERA Link no controle remoto (pág. 22)

[Retornar para TV] Retorna a seleção de entrada do dispositivo selecionado com Controle VIERA Link para a entrada de TV.

[Visualizador de fotos] Para visualizar imagens fixas (pág. 18).

Cartão SD

• Como usar as funções do menu

(ajustes, idioma)

Av ançados

Seleciona o idioma da tela do menu.

Ajustes/Configurações (alternativas)

Ajusta o modo para selecionar o canal com o botão canal acima/abaixo (Todos/Fa voritos). Ajuste dos canais favoritos (pág. 13).

Mostra o menu de ajustes “Closed Caption” (veja “Closed Caption” acima).

Idioma

VIERA Link “HDAVI Control

Controla simultaneamente todos os componentes Panasonic equipados com “HDAVI Control” usando um botão no controle remoto. Desfrute de inter-operacionalidade HDMI com os produtos Panasonic que possuem a função “HDAVI Control”. Este televisor é compatível com a função “HDAVI Control 4”. A conexão a alguns equipamentos Panasonic (gravador de DVD DIGA, câmera de vídeo HD, RAM theater, amplificador, etc) com cabos HDMI per mite a interface automaticamente. Os equipamentos com função “HDAVI Control” possibilitam as seguintes operações:

• Mudança automática de entrada, vinculação para ligar a alimentação, vinculação para desligar,

Alto-falantes padrão, reprodução por um toque, controle dos alto-falantes.

O equipamento com a função “HDAVI Control 2 ou posterior” possibilita as seguintes operações:

• Controle VIERA Link apenas com o controle remoto do televisor (para “HDAVI Control 2 ou

posterior”), função de sincronia labial automática - lip-sync (para “HDAVI Control 3 ou posterior”) economia de energia em espera (para “HDAVI Control 4”), alimentação automática em espera

(para “HDAVI Control 2 ou poster ior”) “HDAVI Control” VIERA Link, baseado nas funções de controle oferecidas por HDMI, que é um padrão na indústria conhecido como HDMI CEC (Consumer Electronics Control), é uma função exclusiva desenvolvida pela Panasonic. Portanto, não é possível garantir o seu funcionamento com equipamentos de outros fabricantes que são compatíveis com HDMI CEC. Consulte os manuais dos equipamentos de outros fabricantes que são compatíveis com a função VIERA Link.

p Na primeira vez / Ao adicionar novo equipamento, reconectar o equipamento ou alterar

os ajustes. Após finalizar a conexão, ligue o equipamento e em seguida o televisor. Selecione HDMI 1 ou HDMI 2 como modo de entrada (pág. 20) e certifique-se que a imagem aparece corretamente.

Esta função requer um cabo compatível com HDMI (completamente ligado) (pág.39).

• Para mais detalhes sobre a conexão de equipamentos externos, consulte o manual de instruções

do equipamento.

Visualize o menu

”

Mudança automática de entrada

Economia de energia em stand-by

(para “HDAVI Control 4” (com o modo de início rápido))

Stand-by automático

(para “HDAVI Control 2 ou posterior)

Controle para ligar

Controle para desligar

n Para sair da tela

do menu

n Para retornar para

a tela anterior

Selecione “Ajustes”

Imagem Áudio

Ajustes

Funções Idioma

Selecione “Ajuste VIERA Link”

Ajustes 2/2

Ajustes VIERA Link

Ajustes avançado Acerca do Reiniciar ajustes

Selecione “VIERA Link” e ajuste em “Ligado”

(O ajuste original é Ligado)

Ajustes VIERA Link

VIERA Link

Controle p/ ligar Controle p/ deslig. Economia de energia em stand-by

Stand-by automático

Alto-falante padrão

• Se nenhum equipamento HDMI estiv er conectado ou se utilizar um equipamento HDMI padrão (não- “VIERA Link”), ajuste em “Desligado”.

Ligado

Sim Sim

Não

selecionar

Alto-falante padrão

Reprodução por um toque no Home Theater

Função automática de lip-sync (para “HDAVI Control 3” ou posterior”)

Ao iniciar a reprodução pelo gravador de DVD DIGA, Player theater ou RAM theater, a entrada do televisor muda automaticamente para a entrada de acordo com o equipamento de reprodução.

• Para RAM theater, os alto-falantes mudam automaticamente para o sistema de Home theater. Se usar o gravador DIGA, a entrada do televisor muda automaticamente para DIGA e o menu DIGA é exibido.

• Condição Controle para ligar: Sim, Economia de energia em stand-by: Sim O equipamento foi conectado “HDAVI Control 4 (com modo de início rápido) com um cabo HDMI.

Quando o TV é desligado, todos os equipamentos compatíveis com VIERA Link passa automaticamente para o modo ECO stand-by* nas condições acima. * Consumo de energia mínimo na condição de stand-by do equipamento.

• Condição Stand-by automático: Sim O equipamento tem “HDAVI Control 2 ou posterior” (somente para equipamento disponível) conectado com um cabo HDMI. [Exemplo do tempo para operação]

• Quando a entrada é alterada de HDMI.

• Quando a “Saída do alto-falante” é alterada de “Home theater” para “TV”.

Os equipamentos VIERA Link compatíveis conectados, serão desligados automaticamente quando não estiverem em uso.

Ao selecionar “Sim” (pág. 27), o televisor é ligado automaticamente e passa para a entrada HDMI apropriada sempre que um equipamento compatível com VIERA Link é ligado inicialmente e o modo de reprodução for selecionado.

Ao selecionar “Sim” (pág. 27) e o televisor for desligado, todos os equipamentos compatíveis com VIERA Link conectados são automaticamente desligados.

• DIGA (Gravador de DVD Panasonic) não se desligará se estiver no modo de gravação.

Atenção: O televisor permanece ligado mesmo que o equipamento compatível com VIERA Link seja desligado.

”

“TV” é o ajuste padrão. Para ajustar o sistema de Home theater com os alto-falantes como padrão, mude o ajuste dos alto-falantes padrão de “TV” para “Theater”. O som sairá através do Home Theater sempre que o televisor for ligado.

Ao pressionar o botão “ONE TOUCH PLAY” do controle remoto do sistema de Home Theater Panasonic, a seguinte seqüência de operações será realizada automaticamente.

1 O Home Theater é ligado e a reprodução é iniciada. 2 O televisor é ligado e aparece a tela de reprodução. 3 O áudio do televisor é silenciado e passa para o sistema de Home theater.

Minimiza o atraso de lip-sync (sincronização labial) entre a imagem e o som ao ligar a um sistema de Home theater ou amplificador Panasonic.

• VIERA Link “HDAVI Control

Av ançados

VIERA Link “HDAVI Control

Você pode desfrutar de mais operações convenientes com a função “HDAVI Control” no menu “VIERA Link”. Para mais detalhes sobre a função “HDAVI Control”, consulte a página 28.

Visualize o menu VIERA Link

Selecione a opção

selecionar

Controle VIERA Link

Gravador

Saída alto-falantes

Retornar para TV

ajustar ou próximo

”

Controle dos alto-falantes

n Para sair da tela

do menu

n Para retornar para

a tela anterior

Selecione

Controle VIERA Link

Home theater

Saída alto-falantes

Retornar para TV

Ajuste

alterar

Controle VIERA Link com o controle remoto do televisor

(para “HDAVI Control 2 ou posterior”)

Retornar para TV

É possível selecionar os alto-falantes do Home theater ou do televisor para a saída de áudio. Controle os alto-falantes de Home theater com o controle remoto do televisor.

n Home theater: Ajustes para o equipamento

Volume alto/baixo

Esta função só estará disponível quando um Player theater ou amplificador Panasonic estiver conectado. 1 Selecionar “Saída alto-falantes”

Mudo

2 Selecionar “Home theater” ou “TV”.

• O som do televisor é silenciado.

• Quando o equipamento é desligado, os alto-falantes da TV assumem o controle.

• Selecionar “Home theater” liga o equipamento automaticamente se estiver no modo de espera.

n TV: Os alto-falantes do televisor estão ligados.

Controle VIERA Link

Home theater

Saída alto-falantes

Retornar para TV

selecionar

alterar

No menu VIERA Link, pode-se selecionar um equipamento conectado com HDMI e acessá-lo rapidamente. Continue usando o controle remoto do televisor para operar o equipamento, apontando-o para o televisor.

1 Selecione “Controle VIERA Link” 2 Selecione o equipamento que deseja acessar.

(Gravador/Home theater/Player/Câmera de vídeo/LUMIX)

selecionar

Controle VIERA Link

Home theater

Saída alto-falantes

Retornar para TV

alterar

• Se houver mais do que um equipamento, um número após o nome indica o número de itens. (ex. Gravador 1/ Gravador 2/Gravador 3).

• O número de equipamentos que podem ser conectados é três para gravadores, e um total de três para Home theater/Player/Câmera de vídeo/LUMIX.

Nota

• Há um limite para o número de conectores HDMI.

”

3 Opere o equipamento com o controle remoto do

televisor, apontado-o para o televisor.

• Para operar o equipamento, leia o manual do equipamento.

n Botões disponíveis no controle remoto do televisor

A disponibilidade de uma operação depende do equipamento conectado.

Mover o cursor/selecionar Ajustar/Acessar

Voltar para o menu anterior

SUB

Exibir o menu de funções no equipamento Disponível quando a finalidade dos botões

é exibida na tela Sair Inicia gravação

Canal acima/abaixo

0-9

Retorna à seleção de entrada do dispositivo selecionado com o Controle de VIERA Link para a entrada de TV.

Selecione “Retornar para TV”

selecionar

Controle VIERA Link

Home theater

Saída alto-falantes

Retornar para TV

Reprodução Parada

Retrocesso/Avanço

Salto Retrocesso/Avanço

Pausa

SAP (Seleciona o modo áudio)

Exibir o Guia DTV

• VIERA Link “HDAVI Control

Av ançados

Bloqueio

É possível bloquear canais ou programas específicos para evitar que crianças assistam material inapropr iado.

Visualize o menu

Selecione “Ajustes”

Cada vez que exibir o menu de bloqueio, será solicitada a senha.

Imagem Áudio

Ajustes

Funções Idioma

selecionar

Selecione “Bloqueio”

Ajustes 1/2

Modo de navegação

Todos Sist. cor AV Ajuste ANT/Cabo Closed caption

Bloqueio

Auto

selecionar

Digite a sua senha de 4 dígitos

É necessário digitar a senha de 4 dígitos para assistir um programa bloqueado ou alterar os ajustes de classificação.

Criar senha Entrar senha.

----

• Sendo a senha digitada pela primeira vez, digite-a duas vezes para registrá-la.

n Para sair da tela

do menu

n Para retornar para

a tela anterior

RETURN

Selecione o modo de bloqueio

Bloqueio

Modo

Canal Entradas externas Alterar senha

Desligado Desligado Desligado

Selecione o item e ajuste

Bloqueio

Modo

Canal

Entradas externas Alterar senha

Desligado Desligado Desligado

programar selecionar

selecionar

• Desligado: Desbloqueia todos os ajustes de “Canal” e “Entradas externas”.

• Todos: Bloqueia todas as entradas, independente do ajustes de “Canal” e “Entradas externas”.

• Usuário: Bloqueia entradas específicas de “Canal” e “Entradas externas”.

• “Canal” e “Entradas externas” não são acessíveis, a não ser que “Usuário” esteja selecionado em “Modo”.

n Para selecionar o canal

Selecione até 7 canais (1 a 7) a serem bloqueados. Esses canais serão bloqueados independentemente da classificação do programa.

1 Selecione “Modo” e ajuste para “Usuário”. 2 Selecione o canal a ser bloqueado.

Bloquear canal

Bloquear canais

Modo

Canal 1 Canal 2 Canal 3 Canal 4 Channel 5

Usuário

3 4

selecionar

programar

• Para bloquear/desbloquear todos os canais: Selecione “Modo” e ajuste em “Todos” ou “Desligado”. Todos: Bloqueia todos os canais Desligado: Desbloqueia todos os canais

Bloquear entradas externas

Alterar senha

Selecione “Entradas externas” em 5 e ajuste em “Ligado”.

n Para mudar a senha

1 Em 4, selecione “Alterar senha” e

pressione OK.

2 Digite a nova senha de 4 dígitos duas

vezes.

Bloqueio

Modo Canal Vídeo game

Alterar senha

selecionar

programar

Off Off Off

Ligado: Bloqueia Desligado: Desbloqueia

Alterar senha Entrar nova senha.

- - - -

RETURN

Atenção

Anote a sua senha na eventualidade de esquecê-la. (Se esquecer a sua senha, consulte o seu representante local).

Nota

Ao selecionar um canal bloqueado, aparecerá uma mensagem indicando que será permitido visualizar o canal digitando a sua senha.

• Bloqueio

Av ançados

Editar e programar canais

As configurações atuais do canal podem ser alteradas de acordo com as suas necessidades e as condições de recepção.

Exibir o menu

Programar automaticamente

Selecione “Ajustes”

Picture Áudio

Ajustes

Funções Idioma

Selecione “Ajuste ANT/Cabo”

Ajustes

Modo de navegação

Todos Sist. cor AV

Ajuste ANT/Cabo

selecionar

n Pressione para sair

da tela do menu

Bloqueio Títulos de entrada

Reiniciar ajustes

Selecione a função

Ajuste ANT/Cabo

Entrada ANT TV

Sintonia automática

Editar programação

Programar

Programar manualmente

selecionar

n Para reinicializar as configurações do menu de ajustes

1 Selecione “Reiniciar ajustes” no menu de ajustes (3) e pressione OK. 2 Digite a sua senha de 4 dígitos usando os botões numéricos. 3 Selecione “Sim” na tela de confirmação e pressione OK.

Procura automaticamente e adiciona canais ativos à memória.

1 Selecione “Entrada ANT”

Selecionar “Cabo” ou “TV” (pág. 11)

2 Selecione “Sintonia automática”

Ajuste ANT/Cabo

Entrada ANT

Sintonia automática

Editar programação

iniciar

selecionar

Use este processo ao mudar o ajuste de recebimento de canais ou a visualização do canal. Além disso, use-o para adicionar ou pular canais da lista manualmente.

1 Selecione “Editar programação” em 4 2 Selecione “Editar”

Editar programação

Editar CancelarAdicionar

Canal Sigla

2 ...

3...Não

4...Não

5 ... Sim

Sistema de cor

Favorito

Adicionar

...

AUTO

...

AUTO

...

AUTO AUTO

...

Não

selecionar próximo

3 Selecione o item a ser editado

Editar programação

Editar CancelarAdicionar

Canal Sigla

2 ...

3 ... Não 4 ... Não

5 ... Sim 6 ... Não 7 ... Não 8 ... Sim 9 ...

Selecionar

R G B Y

Pág. ant. Próx. pág.

Sistema de cor

AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO

Favorito

Favoritos

Adicionar

...

... ...

...

Sigla

... ...

Sistema de cor

... ... Não

RETURN

Adicionar

Não

• Sistema de cor: Muda o sistema de cor

• Favoritos: Registra o canal na lista de favoritos

selecione o item a editar (Sigla/ Sistema de cor/ Favorito/Adicionar)

• Adicionar:

Prosseguir para a próxima página

Voltar p ara a página anterior

Adiciona ou pula canais

• Sigla: Altera a identificação da estação transmissora.

3 Iniciar a sintonia de canais

Sintonia automática

Em curso

Número de canais

Pressione RETURN para sair

• Após concluir o ajuste, selecione “Adicionar” (veja abaixo 6).

• Todos os canais salvos anteriormente são apagados.

4 Editar

• Sigla

Selecionar sigla

Sigla

Detalhes da sigla

Adicionar Cancelar

---

selecionar alterar

ajustar/próximo

Sigla Detalhes da sigla

Selecione o identificador da estação Renomear a sigla (máximo 7 caracteres)

• Sistema de cor

Editar programação

Editar

Canal

3 ...

4 ...

5 ...

Adicionar Cancelar

Sigla

Sistema de cor

...

Auto

...

PAL -M

...

Auto

...

Auto

Favorito

Adicionar

Sim

Não

Sim

selecionar

Sistema de cor

Selecione o sistema de cor

• Favoritos

Configurar favoritos

selecionar

Configurar favoritos Selecione o número

• Adicionar

Pressione OK para selecionar “Sim (adicionar)” ou “Não (pular)”

5 Mova o cursor para o número do canal

Editar programação

Editar CancelarAdicionar

Canal Sigla

2 ...

3 ... Não

Sistema de cor

AUTO AUTO

Favorito

...

Adicionar

Não

selecionar pressione OK para

sintonizar o canal

6 Selecione “Adicionar”

Canal

programação

Sistema de cor

Sigla

Auto

CancelarAdicionar

Favorito

...

Adicionar

Não...

selecionar “Adicionar”

• Editar e programar canais

Av ançados

Para cancelar a edição

Editar programação

Editar CancelarAdicionar

Canal Sigla

2 ...

3...Não

4...Não

5 ... Sim

Sistema de cor

Auto Auto Auto Auto

Favorito

Adicionar

Não

selecionar próximo

As alterações serão perdidas. Continuar?

Sim Não

OK (volta para “Ajuste ANT/Cabo”)

Selecionar “Sim”

• Se “Bloqueio” (pág. 32) estiver ativado e “Ajuste ANT/Cabo” for selecionado, aparecerá a mensagem “Entrar senha”.

Ajuste do Modo Game

Configurando uma entrada externa com um console de jogos para o Modo Game uma melhor imagem será obtida para reprodução de jogos.

Visualize o menu

Selecione “Ajustes”

selecionar

n Para sair da tela

do menu

n Para retornar para

a tela anterior

Imagem Áudio

Ajustes

Funções Idioma

Selecione “Ajuste do modo Game”

Ajustes

Modo de navegação

Todos Sist. cor AV Ajuste ANT/Cabo Closed caption Bloqueio Títulos de entrada

Ajuste do modo game

1/2

Auto

Ajustes do modo Game

É possível ajustar uma entrada exter na com um videogame conectado no modo Game.

n Selecione o terminal e defina

Ajuste do modo game

AV 1 AV 2

AV 3

HDMI 1 HDMI 2 PC

Desligado Desligado

Ligado Desligado Desligado

Ligado

selecionar programar

Ligado:

• “Modo” será “Game” automaticamente.

• O rótulo "GAME" será exibido na tela "Selecionar entrada" e na faixa (pág. 12).

n Selecione o terminal e ajuste

Altera o ajuste de entrada para o modo Jogo ou visualiza o tempo transcorrido por 3 segundos a cada 30 minutos quando o modo Jogo está ajustado para a entrada selecionada.

Tempo decorrido de 30 min.

Tempo decorrido de 60 min.

Tempo decorrido de 90 min.

Títulos de entrada

Visualize o menu

Selecione “Ajustes”

selecionar

n Para sair da tela

do menu

Imagem Áudio

Ajustes

Funções Idioma

Selecione “Títulos de entrada”

Ajustes

Modo de navegação

Todos Sist. cor AV Ajuste ANT/Cabo Closed caption Bloqueio

Títulos de entrada

Ajuste do modo game

1/2

Auto

n Para retornar para

a tela anterior

Títulos de entrada Mostra os nomes dos dispositivos conectados

Os dispositivos conectados nos terminais de entrada externa podem ser nomeados para fácil identificação durante a seleção da entrada (no modo de seleção de entrada na página 20 2).

n Seleciona o terminal e o rótulo do equipamento externo

Títulos de entrada

AV 1

AV 2

AV 2 AV 3

AV 3 HDMI 1

HDMI 2 HDMI 2

HDMI 3 PC

Terminal

AV 1

VCR

[Exemplo]

GAME

Rótulo

• Terminais: AV 1-2/HDMI 1-2/PC

• Rótulo: [BRANCO] Blu-ray/DVD/DVD REC/HOME THT/GAME/PC/ VCR/CABO/SATÉLITE/DVR/CÂMERA/MONITOR/AUX/RECEPTOR/ MEDIA CTR/MEDIA EXT/OUTRO “Títulos de entrada” não pode ser alterado se “Ajuste do modo game” estiver em “Ligado”.

• Cada rótulo selecionado será exibido na tela “Selecionar entrada” (pág. 20).

selecionar programar

• Ajuste do modo Game

• Títulos de entrada

Av ançados

Equipamentos externos

Certifique-se de que o aparelho esteja desconectado da tomada antes de ligar ou desligar qualquer cabo. Os equipamentos externos e cabos ilustrados neste manual não são fornecidos com o televisor. Esses diagramas ilustram recomendações sobre como ligar o televisor aos vários aparelhos. Para outras conexões, consulte as instruções de cada equipamento, o quadro abaixo e as especificações (pág. 44).

Para gravar /

reproduzir

Cabo RF

Gravador de DVD / Videocassete

(VÍDEO)

(S VIDEO)

Filmadora /

aparelho de jogos

(ÁUDIO)

Para ouvir com

os alto-falantes

Fones de ouvido

n Para regular o volume

b “Vo l. f one ouvido” no

menu de áudio (pág. 24)

(mini-plugue estéreo M3)

Amplificador com sistema

de alto-falantes

n Tipos de equipamentos que podem ser ligados a cada conector

Gravação/Reprodução (equipamento

Terminal

AV1 IN

VIDEO

AUDIO

PB/C

AV2 IN

VIDEO

AUDIO

Par a gravar/reproduzir (videocassete/DVDs (Videocassete/gravador de DVD)

Para assistir DVDs (DVD Player) Para assistir imagens da filmadora (câmera de vídeo)

Para assistir transmissões via satélite (Set top box) Para jogar games (Vídeo Game) Para usar o amplificador com o sistema de alto-falantes VIERA Link

O Ligação recomendável

Computador

AV3 IN

S VIDEO

VIDEO

AUDIO

Cabo RCA

Adaptador de conversão (se necessário)

MONITOR

OUT

VIDEO

AUDIO

(Visualização)

(Ouvir)

DIGITAL

AUDIO OUT

Terminal de 4 pinos S VÍDEO

Cabo RF

Antena Satélite

Cabo Satélite

Para assistir

transmissões por satélite

Decodificador

Cabo compatível com HDMI completamente ligado

Entrada de crominância

Terra da crominância

Entrada de luminância

Terra de luminância

Terminal HDMI

Hot Plug Detect DDC/CEC Ground SCL CEC TMDS Clock Shield TMDS Data0− TMDS Data0+ TMDS Data1 Shield TMDS Data2 TMDS Data2+

19 17 15 13 11 9 7 5 3 1

+5V Power

SDA

Reserved (in cable but N.C. on device)

TMDS Clock−

TMDS Clock+

−

TMDS Data0 Shield

TMDS Data1−

TMDS Data1+

TMDS Data2 Shield

• Ligue o ter minal S VIDEO ou VIDEO no terminal AV3 IN.

• Ligue o ter minal COMPONENT ou VIDEO nos terminais AV1 / AV2 IN.

Cabo compatível com HDMI completamente ligado

Equipamento

HDMI

Gravador de DVD

Para assistir DVDs

Leitor de DVD

n Ligação VIERA Link

Leia também os manuais dos equipamentos.

(Visualização)

(Ouvir)

• Cabo HDMI Use com cabo compatível com o padrão HDMI. Não é possível utilizar cabos HDMI incompatíveis. Os cabos HDMI da Panasonic estão disponíveis para venda no site:

Cabo HDMI

Gravador DIGA/Câmera de vídeo HD/Câmera digital LUMIX com a função VIERA link

http://panasonic.com.br/eshopping

• Ligue o equipamento compatível com VIERA Link ao terminal HDMI1 ou HDMI2 do televisor com cabos HDMI totalmente compatíveis.

Para controle do alto-falante (Home theater)

• Para utilizar o amplificador

Cabo HDMI

Sistema de

alto-falantes

• Para utilizar leitor de Home theater

Sistema de

alto-falantes

• Equipamentos externos

Av ançados

Cabo de áudio

Cabo HDMI

digital óptico

cabo RCA

Câmera de vídeo HD/Câmera digital LUMIX com função VIERA Link

Amplificador com a função VIERA Link

Cabo HDMI

Gravador de DIGA com a função VIERA Link

Cabo HDMI

Cabo de áudio

digital óptico

cabo RCA

Leitor de Home theater com a função VIERA Link

Informações técnicas

Alocação de canal

SEL. SISTEMA TV CA TV

VISUALIZ. CANAL CANAL DE RECEPÇÃO

13 14

62 63

– – 2

62 63

11 12 13 14 15 16

19 20

21 22 23 24

57 58 59

62 63

0 1 2 3 4 5 6 7

– 1 2

SEL. SISTEMA TV CA TV

VISUALIZ. CANAL CANAL DE RECEPÇÃO

73 74 75 76 77 78 79

80 81

89 90

91 92 93 94 95 96 97 98 99

100

107

11 7 11 8

120

125

– – – – – – – – –

– – – –

– – – – – – – – – –99

– – – – – – – – – –

100

125

Sinais de entrada que podem ser mostrados

COMPONENT (Y, PB/CB, P R/CR)

Símbolo •: Sinal de entrada aplicável

Nome do sinal COMPONENT HDMI

525 (480) / 60i 525 (480) / 60p 625 (576) / 50i 625 (576) / 50p 750 (720) / 60p 750 (720) / 50p

1.125 (1.080) / 60i

1.125 (1.080) / 50i

1.125 (1.080) / 60p

1.125 (1.080) / 50p

1.125 (1.080) / 24p

PC (D-sub 15P)

Nome do sinal Frequência horizontal (kHz) Frequência vertical (Hz)

640 × 400 @70 Hz 640 × 480 @60 Hz 640 × 480 @75 Hz 800 × 600 @60 Hz 800 × 600 @75 Hz 800 × 600 @85 Hz 852 × 480 @60 Hz

1.024 × 768 @60 Hz

1.024 × 768 @70 Hz

1.024 × 768 @75 Hz

1.024 × 768 @85 Hz

1.280 × 768 @60 Hz

1.280 × 1.024 @60 Hz

1.366 × 768 @60 Hz Macintosh13” (640 × 480) Macintosh16” (832 × 624) Macintosh21” (1,152 × 870)

Observações

• Sinais diferentes dos descritos acima podem não ser mostrados corretamente.

• Os sinais acima são reformatados para melhor visualização em sua tela.

• O sinal de entrada aplicável para computador é basicamente compatível com o padrão VESA.

• O sinal de computador é ampliado ou comprimido para visualização, portanto, pode não ser possível mostrar pequenos detalhes com nitidez suficiente.

∗∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗

∗ ∗ ∗

31,47 31,47

37,50

37,88 46,88 53,67

31,44

48,36 56,48 60,02

68,68

70,07 59,94

75,00

60,32 75,00 85,06

59,89

60,00 70,07 75,03

85,00

47,70 60,00

63,98 48,39 35,00 49,73 68,68

60,02 60,04 66,67 74,55 75,06

Proporção de formato

É possível escolher o aspecto de acordo com o formato do sinal recebido e com sua preferência (pág. 13) (ex.: no caso de imagem em formato 4:3).

• FULL • JUST

FULL

Aumenta a imagem 4:3 horizontalmente até as bordas laterais da tela. (Recomendável para imagens anamórficas).

• H-FILL • 4:3

H-FILL

Aumenta a imagem 4:3 horizontalmente até as bordas laterais da tela. As bordas laterais da imagem são cortadas.

• ZOOM

ZOOM

Amplia a imagem 4:3 até os quatro cantos da tela. (Recomendável para transmissão normal de TV)

Standard (Note que pode ocorrer imagem residual da barra lateral se a mesma for exibida por muito tempo).

Nota:

• 480i/p (4:3), 480i/p (16:9), 576i/p (4:3), 576i/p (16:9): FULL, JUST, 4:3 ou ZOOM.

• 1080i / 720p: FULL, H-FILL, JUST, 4:3 ou ZOOM.

JUST

Barra lateral

Aumenta a imagem 4:3 para a tela inteira. (Recomendável para Letter Box).

• Ajuste de zoom A posição e o tamanho vertical da imagem podem ser ajustados em “ZOOM”.

1 Selecione “Ajuste de zoom” no menu “Imagem”. (págs. 24-25) 2 Posição V: Ajuste na posição ver tical 3 Tamanho V: Ajuste do tamanho vertical

• Para reinicializar a relação de aspecto (OK)

VIERA Link “HDAVI Control™”

As conexões HDMI a alguns equipamentos Panasonic per mitem a interface automaticamente. (pág. 28)

• Esta função pode não funcionar nor malmente dependendo da condição do equipamento.

• A imagem ou o som podem não aparecer durante os primeiros segundos no início da reprodução.

• A imagem ou o som podem não aparecer durante os primeiros segundos quando o modo de entrada é mudado.

• A função de volume será exibida ao ajustar o volume do equipamento.

• A reprodução fácil também está disponível usando-se o controle remoto do home theater. Leia os manuais dos equipamentos.

• Se conectar o mesmo tipo de equipamento ao mesmo tempo (por exemplo: um DIGA ao HDMI1 e outro DIGA ao HDMI2), o VIERA Link fica disponível para o terminal com o menor número.

• “HDAVI Control 4” é o mais novo padrão (em dezembro de 2008) para equipamentos compatíveis com HDAVI Control da Panasonic. Este padrão é compatível com os equipamentos HDAVI comuns da Panasonic.

• Informações técnicas

Perguntas e respostas, etc

Pino Nº

Nome do sinal

R GND (terra) NC (não conectado) G GND (terra) NC (não conectado) B GND (terra) HD

NC (não conectado) NC (não conectado) VD

GND (terra) GND (terra) NC (não conectado)

Aspecto

4:3

FULL

1.024 × 768 pixels

1.366 × 768 pixels

Pino Nº

Nome do sinal

Pino Nº

Nome do sinal

Informações técnicas (Cont.)

Ligação HDMI

HDMI (interface multimídia de alta definição) permite apreciar imagens digitais em alta definição e som de alta qualidade conectando-se o televisor ao equipamento. Um aparelho compatível com HDMI (*1) equipado com um terminal de saída HDMI ou DVI, tal como um set top box ou um DVD Player, pode ser ligado ao terminal HDMI usando-se um cabo compatível com HDMI (completo). Para detalhes sobre as conexões, consulte “Equipamentos externos” (pág. 38).

Observações

HDMI é a primeira interface para áudio-vídeo digital completa do mundo para consumidores que tem um padrão de não-compressão. Se o equipamento externo tiver apenas uma saída DVI, ligue ao terminal HDMI1 através de um cabo adaptador DVI para HDMI (*2). Se usar o cabo adaptador DVI para HDMI, ligue o cabo de áudio ao ter minal de entrada de áudio (HDMI1: use os terminais AV2 IN AUDIO). As configurações do áudio podem ser feitas na tela do menu “Entrada HDMI1”. (pág. 24) Frequências de amostragem de sinais de áudio aplicáveis (2ch L.PCM): 48 kHz, 44,1 kHz, 32 kHz. O terminal HDMI2 é somente para sinal de áudio digital. Não é previsto o uso com um computador. Se o equipamento conectado tiver uma função de ajuste do formato, ajuste a proporção de for mato para “16:9”. Esses conectores HDMI são do tipo “A”. Esses conectores HDMI são compatíveis com proteção de copyright HDCP (Proteção de conteúdo digital de banda larga). Um equipamento sem um terminal de saída digital pode ser conectado ao ter minal de entrada do “Componente”, “S VIDEO” ou “Vídeo” para receber sinais analógicos. O terminal de entrada HDMI pode ser usado somente com os seguintes sinais de imagem: 480i, 480p, 576i, 576p, 720p, 1080i e 1080p. Combine com a configuração de saída do equipamento digital. Para detalhes sobre os sinais HDMI aplicáveis, consulte a pág. 40.

(*1): O logotipo HDMI é indicado no equipamento compatível com HDMI.

(*2): Solicite inf ormações no seu revendedor local de equipamentos digitais.

Modo imagem

Dinâmico: Nor ma l: Recomendável para condições nor mais de visualização com iluminação ambiente reduzida.

Cinema: Para assistir filmes numa sala escura. Proporciona uma imagem suave, como de filme. Game: Para reproduzir videogames: “Ajuste do modo Game” (pág. 36). Usuário (Foto): Personaliza cada item de acordo com sua preferência.

Proporciona nitidez e contraste de imagem acentuados para visualização em uma sala bem iluminada.

A foto é exibida em JPEG.

Tamanho horizontal

Formato: 4:3

• A largura será

Tamanho 1

Veja as páginas 24-25 para mais informações.

Tamanho 2

reduzida em ambos os lados para reduzir o ruído.

Formato: FULL/JUST (H-FILL/ZOOM)

• A largura será

Tamanho 1

Tamanho 2

Ligação ao computador

É possível conectar um computador a este televisor para visualizar a tela do PC e ouvir o som através do televisor.

Sinais do computador que podem entrar: Frequência de varredura horizontal de 31 a 69 kHz; frequência de varredura vertical de 59 a 86 Hz (linhas de mais de 1.024 sinais podem resultar em exibição incorreta da imagem). Não é necessário um adaptador de computador para o conector de 15 pinos sub-D em conformidade com DOS/V.

Observações

Não é possível conectar certos modelos de PC a este televisor.

Ao utilizar um PC, ajuste a qualidade de cor do monitor para a posição mais alta. Para detalhes sobre os sinais de PC aplicáveis, consulte abaixo. Resolução máxima de visualização. Sinal do conector de 15 pinos sub-D.

aumentada em ambos os lados para reduzir o ruído.

Formato de dados para visualização do Cartão SD

Foto: Imagens fixas gravadas com câmera digital compatível com arquivos JPEG de padrões DCF* e EXIF**.

* DCF (Design Rule for Camera File System): um padrão da Japan Electronics and Information Technology Industr ies ** EXIF (Exchangeable Image File Format)

Observações

Formato de dados: Baseline JPEG (sub-amostragem: 4:4:4, 4:2:2 ou 4:2:0) Número máx. de arquivos: 9.999 – Resolução de imagem: 160 x 120 a 10.000.000

Association.

Formate o cartão com o equipamento de gravação. A imagem pode não aparecer corretamente neste TV, dependendo do equipamento de gravação utilizado. A visualização pode levar algum tempo quando houver muitos arquivos e pastas. Esta função não pode mostrar JPEG em Movimento e imagens fixas que não sejam formatadas DCF (ex.: TIFF, BMP). Dados modificados com um computador podem não ser mostrados. As imagens impor tadas de um computador devem ser compatíveis com EXIF 2.0, 2.1 e 2.2. Arquivos parcialmente degradados podem ser mostrados com resolução reduzida. Todos os dados com extensão “.JPG” no car tão serão lidos no Modo Visualização de Foto. Os nomes das pastas e arquivos devem ser diferentes, dependendo da câmera digital utilizada. Não use caracteres de dois bytes ou outros códigos especiais. O cartão pode ficar in utilizado com este TV se os nomes dos arquivos ou pastas forem alterados.

Cuidados no manuseio do Cartão SD

Não remova o cartão enquanto o aparelho estiver acessando os dados (isto pode danificar o cartão ou o TV). Não toque nos terminais na par te traseira do car tão. Não sujeite o cartão a g randes pressões ou impactos. Insira o cartão na direção correta, caso contrár io, ele pode ser danificado. Interferências elétricas, eletricidade estática ou operações incorretas podem danificar os dados ou o car tão. Faça cópias de segurança dos dados em intervalos regulares para o caso de deterioração, danos nos dados ou operações incorretas do aparelho (a Panasonic não se responsabilizará por qualquer deterioração ou danos nos dados gravados).

• Informações técnicas

Perguntas e respostas, etc

Especificações técnicas

TC-L32X10B TC-L37X10B

Alimentação

Uso médio Condição em espera Faixa de aspecto

Tamanho visível da tela

TelaSom

Número de pixels

110-220 V ~ 50/60 Hz 113 W 158 W 0,6 W 0,7 W 16:9 16:9 80 cm (diagonal) 94,0 cm (diagonal) 698 mm (L) x 392 mm (A) 819 mm (L) × 460 mm (A)

1.049.088 (1.366 (L) × 768 (A)

Alto-falante Saída de áudio Fone de ouvido

Sinais de computador

Sistema de recepção/Nome da banda

Canais de recepção

(TV Normal)

Antena - Traseira Condições de operação

Entrada AUDIO L - R AV1

Entrada AUDIO L - R AV2

Entrada AUDIO L - R AV3

Outros Entrada HDMI1/2/3

Terminais de conexão

Saída AUDIO L - R Monitor

Dimensões (L × A × P)

Peso

VIDEO COMPONENT

VIDEO S VIDEO

Entrada PC

Entrada de cartão

VIDEO

Faixa total x 2 peças, 8 Ω 20 W (10 W + 10 W), 10% THD M3 (3,5 mm) minijack estéreo ×1 VGA, SVGA, XGA

SXGA ..... (comprimido)

Frequência de leitura hor izontal 31 - 69 kHz Frequência de leitura ver tical 59 - 86 Hz

1. PAL-M

2. PAL-N Recepção de transmissão e reprodução em videocassete ou DVD

3. NTSC

Digital terrestre 6 MHz VHF/UHF (Brasil) recepção de transmissão de TV livre

BANDA VHF BANDA UHF CATV

2-13 (NTSC M EUA) 14-69 (NTSC M EUA) 1-125 (EUA CATV) VHF / UHF

T emperatura: 0°C - 40°C Umidade: 20% - 80% HR (sem condensação)

Tipo RCA PINO ×2 0,5 V[r ms] Tipo RCA PINO ×1 1,0 V[p-p] (75 Ω) Y 1,0 V[p-p] (incluindo sincronia)

PB/CB, PR/CR ±0,35 V[p-p] Tipo RCA PINO ×2 0,5 V[r ms] Tipo RCA PINO ×1 1,0 V[p-p] (75 Ω) Y 1,0 V[p-p] (incluindo sincronia)

PB/CB, PR/CR ±0,35 V[p-p] Tipo RCA PINO ×2 0,5 V[r ms] Tipo RCA PINO ×1 1,0 V[p-p] (75 Ω) Mini DIN 4 pinos Y: 1,0 v[p-p] (75 Ω) C:0,286 V[p-p] (75 Ω) Conectores Tipo A • Este TV suporta a função “HDAVI Control 3” HIGH-DENSITY D-SUB 15 PINOS R, G, B/0,7 V [p-p] (75 Ω)

HD, VD/TTL Nível 2,0 - 5,0 V[p-p] (alta impedancia) Entrada SD CARD ×1 Tipo RCA PINO ×2 0,5 V[rms] (alta impedância) Tipo RCA PINO ×1 1,0 V[p-p] (75 Ω) 798 mm x 551 mm x 217 mm (Com Pedestal) 915 mm × 620 mm × 287 mm (com pedestal)

798 mm x 511 mm x 93 mm (somente TV) 915 mm × 577 mm × 97 mm (somente TV) 13,5 kg (Com Pedestal) 17,0 kg (com pedestal)

11,5 kg (somenteTV) 14,5 kg (somente TV)

Nota

• Design e Especificações estão sujeitas a alterações sem prévio aviso. Peso e Dimensões mostrados são aproximados.

Licença

Créditos das marcas comerciais

VGA é uma marca comercial da International Business Machines Corporation. Macintosh é uma marca comercial registrada da Apple Computer, EUA. S-VGA é uma marca comercial registrada da Video Electronics Standard Association. Mesmo que não se tenha feito nenhuma nota especial sobre uma empresa ou marca comercial do produto, essas marcas comerciais foram completamente respeitadas. O logotipo SDHC é uma marca registrada. HDMI, o logotipo HDMI e High-Definition Multimedia Interface são marcas comerciais ou marcas registradas da HDMI Licensing LLC. HDAVI ControlTM é uma marca registrada da Panasonic Corporation. “AVCHD” e o logotipo “AVCHD” são marcas comerciais da Panasonic Cor poration e da Sony Corporation. Produzido sob licença de Dolby Laboratories Dolby é uma marca registrada da Dolby Laboratories

Perguntas e Respostas

Antes de solicitar consertos ou assistência técnica, favor seguir esses procedimentos simples para tentar resolver o problema. Se o problema persistir, entre em contato com seu revendedor Panasonic para assistência.

Manchas brancas ou imagens com sombra (ruído)

Ver ifique a posição, direção e ligação da antena.

Não há imagem nem som

O aparelho está no “modo AV”? O cabo de alimentação está ligado na tomada? O televisor está ligado? Ver ifique o menu de imagem (pág. 24) e o volume.

Aparece uma mensagem de erro

Siga as instruções da mensagem. Se o problema persistir, contate o Centro de Serviço autorizado.

“A função VIERA Link” não funciona e aparece uma mensagem de erro

Ver ifique a ligação. Ligue o equipamento conectado e depois o televisor. (pág. 28)

Pontos luminosos permanentes na tela

Esta é uma característica das telas de cristal líquido e não é um problema. A tela de cristal líquido é construída com tecnologia de alta precisão, oferecendo excelente imagem. Ocasionalmente, alguns pixels não ativos podem aparecer na tela como pontos fixos em vermelho, verde, azul ou preto. Isto não afeta o desempenho do seu LCD.

A tela LCD move-se lentamente quando é pressionada com um dedo. Barulhos podem ser ouvidos

Existe um pequeno espaço ao redor da tela para evitar danos à mesma. A tela pode mover-se levemente quando pressionada e um ruído pode ser ouvido. Isto não indica mau funcionamento.

• Especificações técnicas

• Licença • Perguntas e Respostas

Perguntas e respostas, etc

Perguntas e Respostas (cont.)

Ative “Video NR” no menu de imagem (para eliminar o ruído).

Imagem confusa, ruído

Não aparece nenhuma imagem

Tela

Imagem ofuscada ou distorcida

(volume baixo ou sem som)

(pág. 24) Ver ifique se há outros aparelhos elétricos nas proximidades (lâmpada fluorescente, carro, motocicleta).

A opção “Cor” ou “Contraste” no menu de imagem está no mínimo? (pág. 24) Ver ifique “Sistema de cor“ (pág. 35) para modo TV ou “Sist. cor AV” (pág. 26) para modo AV.

Reprograme os canais. (pág. 34)

Aparece uma imagem estranha

Não há som

SomHDMIDTVOutros

O nível de som é baixo ou o som é distorcido

O som não é normal

As imagens de um equipamento são estranhas quando o aparelho é conectado através de HDMI

Devido às tecnologias de recepção digital envolvidas, a qualidade dos sinais de TV Digital podem ser relativamente baixas em alguns casos, com relação a programas de TV analógicos de boa recepção.

Desligue o televisor com o interruptor de ligar/desligar alimentação e, então, ligue-o outra vez.

A função MUTE (Mudo) está ativada? (pág. 8) O volume está regulado no mínimo?

A recepção do sinal sonoro pode estar deteriorada.

Configure o som do equipamento conectado para “2ch L.PCM”. Ver ifique a configuração de “Entrada HDMI1/3” no menu de áudio. (pág. 24) Se a conexão de som digital tiver problemas, selecione a conexão de som analógico. (pág. 42)

O cabo HDMI está ligado devidamente? (pág. 38-39) Desligue o televisor e os equipamentos e ligue-os novamente. Verifique o sinal de entrada do equipamento. (pág. 40) Use um equipamento compatível com EIA/CEA-861/861B.

Instale uma antena individualmente para o TV e videocassete (use um divisor)

Não é possível receber sinais com uma antena de alto desempenho

Interferência ou congelamento/ a imagem desaparece em DTV

O televisor passa para o “modo de espera”

O controle remoto não funciona

Terminal de entrada da

Videocassete

Ver ifique “Programa manual DTV” (PÁG. 35). Se “Qualidade do sinal” for mostrado em vermelho, verifique a antena. Se o problema persistir, consulte seu revendedor Panasonic local. Desligue o TV com o interruptor Liga/Desliga principal, depois ligue-o novamente.

A função Sleep Timer foi ativada. (pág. 12)

As pilhas estão colocadas corretamente? (pág. 6) O televisor está ligado?

antena

Saída da antena

(Antena individual)

Divisor

Entrada da antena (Antena individual)

Anotações

• Perguntas e Respostas

• Anotações

Perguntas e respostas, etc

Anotações

Certificado de Garantia

VÁLIDO PARA MODELO: TC-L32X10B / TC-L37X10B

A Panasonic do Brasil Limitada, assegura ao proprietário-consumidor do aparelho aqui identificado, garantia contra qualquer defeito de fabricação, desde que constatado por técnicos autorizados pela Panasonic, pelo prazo de 90 dias, por força da lei, mais 275 dias por liberalidade da Panasonic, a partir da data de aquisição pelo comprador-consumidor, aquisição esta feita em revendedor de produtos Panasonic e, contada a partir da data da Nota Fiscal de Compra.

A Panasonic do Brasil Limitada, restringe sua responsabilidade à substituição de peças defeituosas, desde que a critério de seu técnico credenciado, se constate a falha em condições normais de uso.

A mão-de-obra e a substituição de peça(s) com defeito(s) de fabricação, em uso normal do aparelho, serão gratuitas dentro do período de garantia.

A Panasonic do Brasil Limitada, declara a garantia nula e sem efeito, se este aparelho sofrer qualquer dano provocado por acidentes, insetos, agentes da natureza (raios, inundações, desabamentos, etc...), uso em desacordo com o Manual de Instruções, por ter sido ligado à rede elétrica imprópria ou sujeita a flutuações excessivas, ou ainda, no caso de apresentar sinais de ter sido violado, ajustado ou consertado por pessoas não autorizadas pela Panasonic.

Também será considerada nula a garantia se o consumidor não apresentar a Nota Fiscal de Compra, ou se a mesma apresentar rasuras ou modificações.

A Panasonic do Brasil Limitada, obriga-se a prestar os serviços acima referidos, tanto os gratuitos como os remunerados, somente nas localidades onde mantiver Serviço Autorizado.

O proprietário-consumidor será o único responsável pelas despesas e riscos de transporte do aparelho ao Serviço Autorizado mais próximo (ida e volta).

A forma e local de utilização da garantia é válida apenas em território brasileiro.

Esta garantia não cobre os seguintes itens:

• Instalação do produto ou orientação de manuseio.

• Atendimento em domicílio para aparelhos inferiores a 23 polegadas. Se o proprietárioconsumidor desejar ser atendido em sua residência, o próprio deverá entrar em contato com um dos nossos Serviços Autorizados para consulta sobre a taxa de visita. Constatado a necessidade de retirada do aparelho, fica o consumidor responsável pelas despesas do transporte de ida e volta do produto ao Serviço Autorizado Panasonic.

• Peças plásticas ou metálicas tais como: botão, gabinete, porta do painel, tampa traseira, display de plasma e LCD e cabo de força, que não sejam defeitos de fabricação.

Nota:

Os aparelhos que possuírem acessórios, cabo de força e controle remoto, a garantia contra defeito de fabricação para esses componentes é de 90 (noventa) dias contados a partir da data da nota fiscal de compra do produto.

GARANTIA

• Anotações

• Certificado de Garantia

ESTE PRODUTO DESTINA-SE EXCLUSIVAMENTE A USO DOMÉSTICO

Perguntas e respostas, etc

Não esqueça

Sempre que seu aparelho apresentar problema, contate o Serviço Autorizado Panasonic mais próximo da sua residência, pois somente o Serviço Autorizado possui:

• Técnicos treinados pela Panasonic;

• Manuais e informações técnicas fornecidos pela Panasonic;

• Equipamentos adequados;

• Peças originais.

Proteja seu Aparelho

Confie seus aparelhos somente ao Serviço Autorizado Panasonic.

Não confunda com as “Oficinas Especializadas”, pois somente

o Serviço Autorizado Panasonic trabalha com as peças originais,

tem seus técnicos treinados pela fábrica, fornece garantia real

dos serviços, trabalha sob nossa supervisão, recebe constantes

orientações e atualizações. Se, apesar de tudo isso, o serviço

ainda não ficar bom, V.Sa. pode solicitar nossa intervenção e no caso

de “Oficina Especializada”, nada podemos fazer.

ATENDIMENTO AO CONSUMIDOR:

GRANDE SÃO P AULO 0800 01 1 1033 DEMAIS REGIÕES (0XX12) 3935-9300

www.panasonic.com.br

Panasonic do Brasil Limitada Comercial:

Rua Cubatão, 320 - 6º andar CEP 04013-001 - São Paulo/SP

Fábrica:

CNPJ 04.403.408/0001-65 Rua Matrinxã, 1155 - Distrito Ind. Mal. Castelo Branco CEP: 69075-150 - Manaus/AM Indústria Brasileira

Panasonic TC-L37X10B Operating Instruction [pt]

Specifications and Main Features

Frequently Asked Questions

User Manual
