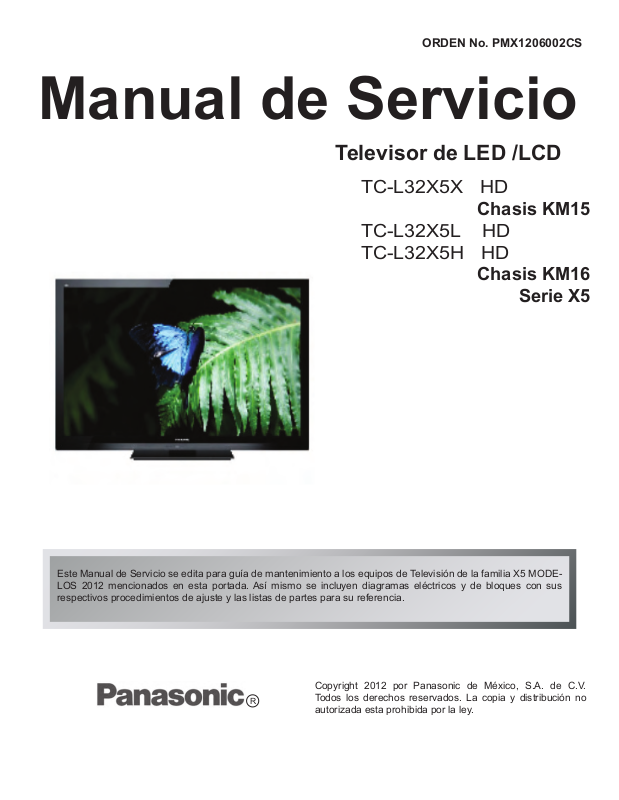

Panasonic TC-L32X5X Schematic

ORDEN No. PMX1206002CS

Manual de Servicio

Televisor de LED /LCD

Este Manual de Servicio se edita para guía de mantenimiento a los equipos de Televisión de la familia X5 MODE­LOS 2012 mencionados en esta portada. Así mismo se incluyen diagramas eléctricos y de bloques con sus
respectivos procedimientos de ajuste y las listas de partes para su referencia.

TC-L32X5X HD

Chasis KM15

TC-L32X5L HD
TC-L32X5H HD

Chasis KM16

Serie X5

Copyright 2012 por Panasonic de México, S.A. de C.V.
Todos los derechos reservados. La copia y distribución no
autorizada esta prohibida por la ley.

R

ADVERTENCIA

Este manual de servicio solo esta diseñado para técnicos en reparación con experiencia y no para el público en general. No
contiene advertencias ó precauciones sobre los peligros al dar mantenimiento por personas que no estén familiarizadas en
esta área. El mantenimiento ó reparación de productos que funcionen con electricidad deben ser realizadas por personas con
experiencia. Cualquier intento de reparar ó dar mantenimiento a los aparatos descritos en este manual por personas sin expe­riencia puede causar lesiones serias ó incluso hasta la muerte.

2

CONTENIDO

Página

Portada.
Índice. 2

Precauciones de seguridad.
Guía general .
Verificación de filtración de corriente fr ía.
Verificación de filtración de corriente Caliente. 3

Precauciónes.
Prevención de descarga electroestática.

Soldadura libre de plomo.

4

Servicio .
Modo de servicio .
Contenido de los ajustes. 5

SRV TOOL Herramienta de servicio.
Como acceder a menú de SRV TOOL.
Despliegue de historial SOS.
Contador y tiempo de encendido.

7

Guía para solución de problemas.
Función self check.
Parpadeo de led frontal.
No enciende.

8

Modo de Hotel (Aplica solo 32X5H/L).
Como acceder a la función modo de Hotel.
Descripción de las funciones de modo de Hotel. 9

Mediciones y ajuste.
Carta de voltajes.

10

Especificaciones 32X5X. 13

Instrucciones de ensamble y desensamble
del Televisor.
Pedestal y tapa.
Placa P de poder.
Placa A y AV bracket
Desensamble de de metal bracket PCB A.

14

Desensamble de bocinas.
Desensamble de bottom cover.
Desensamble de cable LVDS.

Placa K
Barrera plastica tapa.
Barrera plastica Panel.

Listas de partes de remplazo.

1

1.1

1.2

1.3

2

2.1

2.2

3

3.1

3.2

4

4.1

4.2

4.3

5

5.1

5.2

5.3

6

6.1

6.2

7

7.1

8

9

9.1

9.2

9.3

9.4

9.5

9.6

9.7

9.8

9.9

9.10

9.11

11

15

Página

Notas de lista de partes de remplazo.

11.1
Listas de partes Placa principal P

todos Serie X5

13.2

17

16

Esquematicos

17

Esquematicos placa P TNPA5596

6

Desensamble de Vesa metal y Panel LCD-LED.

12

21

Diagrama de bloques serie 32X5X.

14

26

Layout PCB P TNPA5596

Esquematicos K TNPA5604

Diagrama de conexiones.

10

Punto de cuidado. 10.1

15

20

Listas de partes Mecanico
Todos serie X5.

13.3

23

25

Layout PCB K TNPA5604

16

Contenido de modo de servicio.

3.3

11

Especificaciones 32X5H/L.

8.1

28
29

Ajuste de contraste solo 32X5H/L

7.1

22

Diagrama de bloques serie 32X5H/L.

14.1

1 Precauciones de Seguridad

1.1 Guía General

1. Es aconsejable conectar un transformador de aislamien­to en el suministro AC antes de reparar un chasis
dañado.

2. Cuando se de servicio, inspeccione el recubrimiento
original de los cables, especialmente en los circuitos de
alta tensión. Si se localiza un corto circuito, reemplace
todas las partes dañadas (incluyendo aquellas que
muestran señales de sobre calentamiento).

3. Después de la reparación, observe que todos los dispo­sitivos de protección como son papel de fibra aislante,
resistores y capacitores de aislamiento, así como los
blindajes estén correctamente instalados.

4. Cuando el Receptor no sea usado por largos periodos
de tiempo, desconecte el cable AC del toma de corrien­te.

Después de reparar el TV deberá realizar una prueba
minuciosa de la unidad, con el fin de asegurarse de que
su manejo sea seguro.

1.2 Verificación de filtración de corriente fría

1. Desconecte el cable de suministro AC y conecte un
puente (jumper) entre las dos terminales del conector.

2. Encienda el interruptor de potencia del receptor.

3. Mida la resistencia entre el conector puenteando y las
partes metálicas expuestas como son cabezas de torni­llos, terminales de antena, etc. Si la parte metálica
expuesta tiene un retorno al chasis, la lectura deberá
oscilar entre 100M . Si la parte metálica expuesta no
tiene un retorno al chasis la lectura deberá ser infinita.

1.3 Verificación de filtración de corriente caliente

1. Conecte el cable de AC directamente al toma corriente.
No utilice el transformador de aislamiento durante la
revisión.

2. Conecte una resistencia a 2 k 10 watts con una parte

metálica expuesta en el receptor y un tubo de tierra.

3. Utilice un multimetro digital con mayor tipo de impedan-

cia para medir el voltaje de AC a través del resistor.

4. Verifique que cada parte metálica expuesta no exceda

del voltaje para medir cada punto.

5. Revise el cable de AC de la toma corriente y repita cada

una de las medidas anteriores..

6. Verifique que cualquier voltaje encontrado no exceda de

0.7 mA AC o 2 mA DC. En cualquier caso si la medi­ción esta fuera de los límites especificados, existe la
posibilidad de un corto, el receptor deberá ser revisado
antes de regresar al cliente.

3

Ω

Ω

Ω

4

2.2 Soldadura libre de plomo (PbF).

La Soldadura Libre de plomo es usada en nuestros procesos de fabricación y es (Sn+Ag+Cu). Estaño (Sn), Plata (Ag) y Cobre
(Cu) aunque otros tipos están disponibles. Debido a los problemas de conservación ambientales. Para el servicio y trabajo de
la reparación, sugerimos el uso de soldadura libre de plomo., aunque la soldadura de Pb puede usarse.
Un Símbolo en forma de hoja y PbF se estampó en la parte de atrás del PCB para referencia del uso de soldadura sin plomo.

Precaución:
La soldadura libre de plomo tiene un punto de fundición más alto que la soldadura normal. Típicamente el punto de fundición
es 50 ~ 70 °F (30~40 °C) superior. Por favor use una temperatura alta y póngalo a 700 ± 20 °F (370 ± 10 °C).
Si va a usar soldadura con plomo Pb por favor remover todo la soldadura antes de aplicar la soldadura con Pb.

2 PRECAUCIONES

PRECAUCIÓN
EL SET CONTIENE PARTES Y ENSAMBLES SUSCEPTIBLES
DE DAÑARSE POR DESCARGAS ELECTROSTÁTICAS.

2.1 Prevención de Descarga Electrostática (ESD), El equipo es Sensible a la Electrostática (ES).

Algunos dispositivos semiconductores (estado sólido) pueden ser dañados fácilmente por electricidad estática. Normalmen­te se llaman Dispositivos Sensibles a la Electrostática (ES). Ejemplos típicos de dispositivos de ES son circuitos integrados
algunos transistores de efecto de campo y componentes semiconductores [chip]. Las técnicas siguientes deben usarse para
ayudar a reducir la incidencia de daño del componente por la descarga electrostática (ESD).

1. Inmediatamente antes de ocuparse de cualquier componente semiconductor o semiconductor ensamblado. Drene fuera
de su cuerpo la carga ESD tocando una tierra conocida. Conjuntamente, obtenga una correa para su muñeca para descar­gar la energía electrostática, para mayor protección de los dispositivos sensibles a la ESD.

2. Después de quitar un dispositivo semiconductor ES, ponga el dispositivo en un material conductivo como la lamina de
aluminio, para prevenir aumento de carga electrostática o exposición del ensamble.

3. Use Cautin con conexión a Tierra para soldar o desoldar los dispositivos de ES.

4. Use sólo removedor de soldadura antiestático. Algunos dispositivos removedor no son clasificados como [antiestáticos
(ESD )] puede generar carga eléctrica suficiente para dañar los dispositivos ES.

5. No use los químicos freon. Estos pueden generar cargas eléctricas suficiente para dañar los dispositivos de ES.

6. No quite un dispositivo ES inmediatamente de su empaqué de protección hasta antes de que usted esté listo para insta­larlo. (Los dispositivos de ES que son reemplazos deben de estar empacados con protección de cortos eléctricos junto con
espuma conductiva, lamina de aluminio o material conductivo comparable).

7. Inmediatamente antes de quitar el material de protección del dispositivo de ES, toque el material protector con el chasis
o ensamble el circuito en el dispositivo que se instalará.

Precaución
Asegúrese de que ningún Voltaje es aplicado al chasis o circuito, y observe todas las otras precauciones de seguridad.

8. Minimice los movimientos corporales al ocuparse del reemplazo de los dispositivos ES.
SÍMBOLOS USADOS EN DISPOSITIVOS SUSCEPTIBLES A ESD.

5

3. SERVICIO

Placa de
poder

PCB A

Panel de
control en
PCB P

PCB K

Navegación con el control remoto.
Tecla (1) Principales items en Director hacia adelante
Tecla (2) Principales items en Director hacia atras
Tecla (3) Principales items en dirección hacia adelante
Tecla (4) Principales items en dirección hacia atras

3.2 Contenido de modo de servicio.

NOTA :
Confirme estos registros únicamente si cambia memoria o placa principal. use la lista de partes para confirmar el numero
de parte por modelo
Para salir solo apague el televisor desconectando el cable de AC.

Modo de servicio

Ajuste de contraste

Ajuste de white balance

Opción

Herramientas

Peaks SOFT 7.000

Peaks EEP 01.00.0001

LSI PACKAGE 0.607

LSI DATA 1.00.00

STBY SOFT 1.03.00

STBY EEP 01.03.0390

STBY ROMCOR 0.00.00

ADJUST

CONTRAST 000

YMAX

Presione

la tecla Main Item

(1) Sub item

Versión de Software 32X5H / L

SERVICE

ADJUST

WB-ADJ

OPTION

SRV-TOOL

DRV-CHECK

MENU SUB MENU 32X5X 32X5H/L
ADJ AJUSTE CONTRASTE

COLOR

NA

51

TINT

NA

FE
SUB-BRT NA 800
BACKLGT NA 26C

B-Y-G NA - - -

MENU
WB - ADJ SOLO MODO DYNAMIC

MENU SUB MENU

SRV-TOOL ver pagina 6 ver pagina 6

Es necesario que confirme estos registros en el equipo, si no corresponde cambie a los especificado en estas tablas.

3.1 MODO DE SERVICIO.

Como entrar al modo de servicio.

1.- Presione el boton de volumen (-) y al mismo tiempo presione en el control remoto la tecla (info) tres veces dentro de tres segundos.

TC-L32X5X

Vivido R-Gain G-Gain B-Gain R-Cent G-Cent B-Cent

Cool 79 BE FF 56 80 BA
Normal 81 80 77 81 80 77
Warm 85 7D 64 85 7D 64

TC-L32X5H TC-L32X5L

Vivido R-Gain G-Gain B-Gain R-Cent G-Cent B-Cent

Cool 64 7C 80 7B 80 93
Normal 71 80 72 79 80 8E
Warm 80 79 52 77 80 81

32X5H/L 32X5X

Nota:
El software para cada modelo es diferente, no se especifi­ca ya que no se remplaza el software considere el recibido
en el set o en su caso vea la lista de partes de remplazo.

NA

R-Y-A NA - - -

H-POS NA 0

H-AMP NA 0

V-POS NA 0

V-AMP NA 0

VCOM 417 1A2

ver pag. 9

Placa de
poder

Panel de
control en
PCB P

PCB A

PCB K

TC-L32X5H/L

TC-L32X5X

Registro

Modo de servicio

Ajuste de contraste

Ajuste de white balance

Opción

SOFT 1.24

EEP 1.03.0001

PTCT: 00.00.00.00

Time 00:0 Count:1

SERVICE

VCOM

WB-ADJ

OPTION

Versión de Software 32X5X

Version de Software

6

4 SRV-TOOL HERRAMIENTAS DE SERVICIO

4.1 Como accesar 32X5H/L.

1.- Seleccione SRV-TOOL en service mode

2.- Presione OK en el control remoto.

TD2Microcode : 08c00011

Flash ROM : 1-227E

PTCT: 00.00.00.00.00

SRV-TOOL

Time 000040:40 Count 0000049

4.2 Despliegue del Historial SOS.

Historial SOS

De Izquierda a derecha ; Ultimo SOS, Antes del ultimo, Tercer ocurrencia antes, 2a ocurrencia después de embarque,
1a ocurrencia después del embarque.

Esta indicación excepto la 2a y la 1a ocurrencia después del embarque se aclarara por indicación de self check y
Forzado a condiciones de modo de fabrica.

4.3 Contador y Tiempo de Encendido.

Utilice el cursor del control remoto para desplazarse a la casilla de despliegue del Contador de tiempo de encendido
y contador de veces en que el TV ha sido encendido y apagado.

Nota : Para desplegar el menú “contador y tiempo de encendido”, presione MUTE por 3 segundos.
Time : Tiempo de encendido acumulado, indicando la hora : minuto en decimal.
Count : Numero de veces que se ha encendido el TV en decimal.

Nota : estas indicaciones no son restablecidas por ningún Self Check o algún otro comando.

Salir del Menú

Desconecte el TV del toma corriente

Despliegue del contador y tiempo
de encendido.

Despliegue de Historial
SOS

Despliegue de código de
marcado

Despliegue versión

MENU SUB MENU 32X5X 32X5H/L
OPTION BOOT ROM

STBY-SET 00
EMERGENCY ON

HDMI

0

EDID-CLK

HIGH

Y/C DELAY

-----

1

OPT 1

-----

10010000

OPT 2

-----

00000000

OPT 3

-----

00000000

OPT 4

00000000

LOUDER NO

-----

-----

-----

-----

-----

3.3 Contenido de modo de servicio.

SOFT 1.24

EEP 1.03.0001

PTCT: 00.00.00.00

Time 00:0 Count:1

SERVICE

VCOM

WB-ADJ

OPTION

Despliegue de SOS

Despliegue del contador y tiempo
de encendido.

Como accesar 32X5X.

1.- Entre a modo de servicio

2.- en la pantalla principal es desplegado
la informacion SOS y tiempo de trabajo.

7

Confirmar que el mensaje no sea NG

5.2 Parpadeo de LED Frontal.

Parpadeo de LED frontal funciona cuando una anormalidad en el Televisor esta ocurriendo, esta funcion opera como
protección de los circuitos por lo que cambia el Televisor a modo stand by.

Para ubicar el bloque defectuoso puede verificar el numero de veces que parpadea el LED, ver tabla para referencia.

5.3 Cuando el Televisor no encienda.

Existen dos estados de no enciende,

1.- Parpadeo del LED por pocos segundos ver Tabla 2.

2.- No hay indicación del LED :

a) Confirme voltajes en la placa de poder [P] (ver Pagina 9).

b) Confirme los voltajes de la placa [A] (ver Pagina 9).

5 GUIA PARA SOLUCION DE PROBLEMAS.

5.1 Función Self check

a) Solo indicaciones de self check : Use esta función para confirmar la comunicación de las IIC como auto diagnostico.

Como accesar al modo de self check autodiagnostico.
Presione en el Televisor la tecla de Volumen (-), y al mismo tiempo en el control remoto presione la tecla [OK] por mas de 3 segundos
una imagen como la que se muestra abajo sera desplegada.

b) Indicacion de self check + reset : Use esta función para confirmar el estado de las memorias IIC y establecer los registros a modo de fabrica.
Como accesar al modo de self check autodiagnostico y reset del TV.
Presione en el Televisor la tecla de Volumen (-), y al mismo tiempo en el control remoto presione la tecla [menu] por mas de 3 segundos
una imagen como la que se muestra abajo sera desplegada.

Tabla 2

Parpadeo de led

Descripción

Comentarios



$.A515





68A515

5170&515

Solo TC-L32X5H/L

Solo TC-L32X5X

Selfcheck Ver.1.240 09052200000004

TUN OK

MEM OK

IO EXPO OK

IO EXP1 OK

TCON EEP OK

TCON DCDC OK

TCON DAC OK

Copyright Panasonic Corporation 2012

Parpadeo de led

Descripción

Comentarios



$.A515



515



OCKPOKETQRTQEGUQTA515



57$8A5'05'A515



57$8A5'05'A515



5170&515



<9'(4%A515



'/'4)'0;A515

Solo 32X5H/L

Solo 32X5X

TUN

OK

MEM

OK

IO EXP0

OK

IO EXP1

OK

TCON-EEP

OK

TCON-DCDC

OK

TCON-DAC

OK

SOFT

OK

MODEL ID

OK

COPYRIGHT

OK

BLOQUE

Estatus
L32X5X

TUN

OK

STBY

OK

MEM1

OK

MEM2

OK

AVSW

OK

TCON-EEP

OK

TCON-DCDC

OK

TCON-DAC

OK

BLOQUE

Estatus

32X5L/H

SOS from PANEL inverter

TCON power down

SOS from audio AMP

2'#-5

2'#-5

56/

56/
56/
56/

56/

56/

8

6 MODO DE HOTEL APLICA SOLO TC-L32X5H TC-L32X5L

El propósito es restringir funciones del TV para operación en los Hoteles

6.1 Como accesar al Menu Modo de Hotel

1.- Para accesar al modo de hotel es necesario realizar esta operación dentro de 2 segundos.
Mantener presionada la tecla en el TV de volumen (-) y en el control remoto presione el boton (Input) por
3 veces al mismo tiempo.

Entonces, el menu de modo de Hotel sera desplegado.

Menú Operación

Modo Selecciona el modo de hotel off/on

Input Seleccione modos de señal de entrada, esta opción selecciona la entrada de AV
cada vez que se enciende el TV.
Selecciona : --- /RF/Component/HDMI1/HDMI2/Video1/Video2/PC
Off: Le da prioridad al registro al ultimo registro de memoria.

Channel Selecciona el canal cuando la entrada de señal es RF.
Selecciona el canal cada vez que el TV es encendido.

Volume Ajusta el volumen cada vez que se enciende el TV. Rango: 0 a 100

Vol. Máx Ajusta al volumen deseado Rango: 0 a 100

OSD Ctrl Restricciones de OSD
Selection:
OFF: No restricción
PATTERN1: Restricción

FP Ctrl Selección de condición de teclas frontales.
Selección:
Off: Todas las teclas son validas.
Pattern1: Solo la tecla de AV es Valida.
All: ninguna tecla es valida.

Pow Ctrl Seleccione la condición de POWER-ON/OFF cuando el cable de AC es desconectado
y después conectado.
OFF: Misma condición cuando el cable de AC es desconectado.
ON: Enciende cada vez que el cable de AC es conectado.

6.2 Descripcion de funciones de modo de Hotel

select

change

Hotel Mode

Mode

Input

Channel

Volume

Vol. Max

OSD Ctrl

FP Ctrl

Pow Ctrl

Off

-

­+ 25
+100

Off
Off
Off

Nota: el modelo TC-L32X5X no tiene funcion de modo de hotel.

9

7 MEDICIONES Y AJUSTES

7.1 Carta de voltajes.

PLACA DE PODER

INSTRUMENTOS COMENTARIOS

Control remoto
RF = SEÑAL EXT COLOR BAR

7.2 Ajuste de contraste por RF, aplica solo modelos TC-L32X5H Y TC-L32X5L.

PROCEDIMIENTO COMENTARIOS

Entre al modo de servicio y con las teclas 1, 2 del control remoto seleccione el canal
donde tiene el patrón Color bar.

1.- Seleccione el modo de ajuste como se muestra Tiene que tener de fondo el
ADJUST VIVID patrón Color Bar.
CONTRAST
Y MAX

Presione OK por mas de 3 segundos y observe que la operación se realice de forma
Automática.

Patrón sprit color bar

PLACA PRINCIPAL A

TNPA5596 TC-L32X5X (KM15), TC-L32X5H TC-L32X5L (KM16).

㪋㪇㪭

㪫㪧㪎㪌㪇㪈

㪭㪦㪣㪫㪘㪞㪜

㪫㪜㪪㪫㩷

㪧㪦㪠㪥㪫

㪫㪧㪎㪌㪇㪎

㪫㪧㪎㪌㪇㪏

㪌㪅㪏㪭

㪈㪌㪅㪍㪭

㪦㫇㪼㫉㪸㫋㪼

㪪㪫㪙㪰

㪌㪅㪉㩷㫕㩷㪍㪅㪎㩷㪭

㪈㪌㪅㪍㩷㫧㩷㪇㪅㪏㩷㪭

㪋㪇㩷㫧㩷㪋㩷㪭

㪄

Remark

㪌㪅㪉㩷㫕㩷㪍㪅㪎㩷㪭

㪄

㪪㫇㪼㪺㫀㪽㫀㪺㪸㫋㫀㫆㫅

-

-

TC-L32X5X TNP4G521(A-Board)

TP5400

4.9 - 5.1

㪪㪫㪙㪌㪭

㪪㪬㪙㪌㪭

㪪㪬㪙㪈㪅㪉㪭

TP8000

1.18 - 1.32

TP8702

4.9 - 5.1

Power

Supply

Name

Tes point

TP8700

Specification

( V )

1.74 - 1.90

-

Remark

-

-

-

-

TP8701

3.19 - 3.46

㪪㪬㪙㪈㪅㪏㪭

㪪㪬㪙㪊㪅㪊㪭

TC-L32X5H/L TNP4G526 (

A-Board

)

㪪㪬㪙㪌㪭

㪪㪫㪙㪌㪭

1.18-1.32

3.19 - 3.46

4.95 - 5.25

4.9-5.1

㪪㪬㪙㪈㪅㪉㪭

㪪㪬㪙㪊㪅㪊㪭

1.4-1.6

㪪㪬㪙㪈㪅㪏㪭

Power

Supply

Name

Test point

TP8700

TP5400

TP8701

TP8101

Remark

-

-

-

-

TP8702

TP8100

Specification

( V )

1.74-1.90

-

10

8 ESPECIFICACIONES

TC-L32E5X

TC-L32X5X

Alimentación

110-127 V CA, 60 Hz

om

u

sno

C

Consumo nominal de
energía

53 W

Condición de espera

0,25 W

e

d

l

ena

P

nóic

a

zi

l

a

u

s

iv

Relación de aspecto

16:9

Tamaño de pantalla
visible

Clase 32”
(31,5 pulgadas medidas
diagonalmente)

(An. × Al. × Diagonal) 698 mm × 392 mm × 800 mm

(27,5 ” × 15,4 ” × 31,5 ”)

(Número de píxeles)

1,049,088 (1,366 (An.) × 768 (Al.)) [4,098 × 768 puntos]

od

i

n

oS

Altavoces

2 altavoces de 1 vía

Salida de audio

20 W [10 W + 10 W] (10 % de distorsión armónica total)

Señales PC

VGA, SVGA, XGA, WXGA, SXGA
Frecuencia de escaneo horizontal 31 - 69 kHz
Frecuencia de escaneo vertical 59 - 86 Hz

Capacidad de canales­ATSC/NTSC (Digital/Análogo)

VHF/ UHF: 2 - 69, CATV: 1 - 135

Condiciones de
funcionamiento

Temperatura: 32 °F – 95 °F (0 °C – 35 °C)
Humedad: 20 % – 80 % RH (sin condensación)

n

ó

i

x

e

n

o

c

ed sel

a

ni

m

reT

VIDEO IN

VIDEO: Tipo RCA PIN × 1 1,0 V [p-p] (75 Ω)
AUDIO L-R: Tipo RCA PIN × 2 0,5 V [rms]

COMPONENT IN

Y: 1,0 V [p-p] (incluyendo sincronización)
P

B, PR: ±0,35 V [p-p]

AUDIO L-R: Tipo RCA PIN × 2 0,5 V [rms]

HDMI 1-3

Conector tipo A × 3

•

Este televisor soporta la función “HDAVI Control 5”.

USB

USB 2.0 Conector tipo A × 1 (DC 5V MÁX . 500 mA)

PC

D-SUB 15PIN: R,G,B / 0,7 V [p-p] (75 Ω)
HD, VD / 1,0 - 5,0 V [p-p] (alta impedancia)

Ranura de tarjeta

1 ranura de tarjeta SD

DIGITAL AUDIO OUT

PCM / Dolby Digital, Fibra óptica

CARACTERÍSTICAS

FILTRO Y/C 3D Subtítulos CC
V-Chip Compatible con vesa.
VIERA IMAGE VIEWER Reproductor de Medios

sen

o

isn

e

m

iD

)

.

forP ×

.

IA ×

.n

A(

Incluyendo pedestal

761 mm × 517 mm × 230 mm
(30,0 ” × 20,4 ” × 9,1 ”)

Televisor solamente

761 mm × 463 mm × 53 mm)
(30,0 ” × 18,3 ” × 2,1 ”

asa

M

Incluyendo pedestal

22,1 lb. (10,0

) NETO

Televisor solamente

17,7 lb. (8,0

) NETO

[TC-L32X5X]

761 mm (30,0 ”)

)

”
3

,81
(

m
m

364

)”
4,

02
(

m
m

715

350 mm

(13,8 ”)

230 mm (9.1 “)

(2.1 ”)

53 mm

Model No.

TC-L32X5H

CA 110 - 127 V, 60 Hz

56 W

0,15 W

Sistema del panel LED LCD panel

Tamaño de pantalla
visible (en diagonal)

82 cm / 32 pulgadas

Número de píxeles 1,049,088 (1,366 (W) × 768 (H))

Dimensiones (An × Al × P)

761 mm × 517 mm × 230 mm (Con pedestal)

761 mm × 463 mm × 53 mm (Sólo TV)

Masa

10.0

Neto (Con pedestal)

8.0

Neto (Sólo TV)

Altavoz

(75 mm × 22 mm) × 2 pzas 8

Potencia de audio

20 W (10 W + 10 W)

Sistema de recepción /
Digital

TV Digital: DVB-T 6 MHz VHF / UHF Televisión abierta

Recepción de Canales
( TV Analógo )

Aérea- Trasera

VHF / UHF

Condiciones de operación

Temperatura: 0 °C - 40 °C
Humedad: 20 % - 80 % RH (non-condensing)

AV1 IN

AUDIO L - R RCA PIN Type × 2 0.5 V[rms]

VIDEO RCA PIN Type × 1

1.0 V[p-p] (75 )

Salida de Audio AUDIO L - R

RCA PIN Type × 2 0.5 V[rms] (alta impedancia)

AV2 IN

AUDIO L - R

RCA PIN Type × 2 0.5 V[rms]

COMPONENT

Y

P

B/CB, PR/CR

1.0 V[p-p]
(incluyendo la sincronización)
±0.35 V[p-p]

VIDEO Tipo de PIN RCA × 1

1.0 V[p-p] (75 )

Entradas HDMI 1 / 2 / 3

Conectores TIPO A
Esta TV es compatible con la función “HDAVI Control 5”

PC

HIGH-DENSITY D-SUB 15PIN
R,G,B: 0.7 V[p-p] (75 )
HD, VD: TTL nivel 2.0 – 5.0 V[p-p] (alta impedancia)
Señales de entrada aplicables:
:

VGA, SVGA, WVGA, XGA
SXGA, WXGA ······(comprimido)
Frecuencia de escaneo horizontal 31 - 69 kHz
Frecuencia de escaneo vertical 59 - 86 Hz

Ranura de Tarjeta Ranura de tarjeta SD × 1

USB 1 USB 2.0 Conector TIPO A DC 5 V, Max. 500 mA

DIGITAL AUDIO OUT

PCM / Dolby Digital / DTS, Fibra óptica

Fuente de alimentación

Corriente nominal

Condición en espera



Ω

Ω

n
ó

i
xen

o
c

e
d

sela

n

im
r

eT

al
lat

nap

ed le

naP

nói
ca

t

n-emilA



11

8.1 ESPECIFICACIONES

a b c d e f

TC-L32X5H/L

(30,1 ”)

764 mm

(20,5 ”)

519 mm

(9,1 ”)

230 mm

(13,8 ”)

350 mm

(18,7 ”)

473 mm

(2,1 ”)

52 mm

a

b e

c

f

d

TC-L32X5L

AC 110 - 220 V, 50 / 60 Hz

60 W

0.25 W

TV Digital: ISDB-T

NTSC

Recepción de las transmisiones de emisión y Reproducción de VCR

PAL-M PAL-N

9.1 PEDESTAL Y TAPA

1.- Quite los tornillos para remover el pedestal y la tapa.

12

9.2 PLACA P DE PODER.

1.- Quite los tornillos para remover la placas.

9.4 DESENSAMBLE DE METAL BRACKET PCB A

1.- Confirme el metal bracket por modelo.

9 INSTRUCCIONES DE ENSAMBLE Y DESENSAMBLE DEL TELEVISOR MODELO TC-L32X5X/H/L

9.3 PLACA A Y AV BRACKET.

1.- Quite los tornillos para remover la placa A.

Símbolo

No. Parte

Cantidad

Localización

THTD030J

15

- Orilla Tapa P.

- Cubierta inferior

TMK4GX113

1

- Tapa Posterior

THEC1509

Insertar firmemente las

capuchas en la tapa posterior.

Asegurar en la ranura.

THEJ036J (6)

Tornillo

TC-L32X5X
TC-L32X5H / L

12

10

Desde inicio del modelo hasta el
mes de Abril

TKKL5521

M6_CAP x 4

TBX5ZA00301

BOTONERA

SOLO 32X5X

SOLO 32X5H/L

THEJ036J TORNILLO x4

TKZ5ZF50181

Solo TC-L32X5X

TKZ5ZF50164

Solo TC-L32X5H / L

METAL AV BRACKET SIDE

TZRNP01PWUX

Solo TC-L32X5X

TZRNP01NGUH

Solo TC-L32X5H

TZRNP01MYUL

Solo TC-L32X5L

PISTA "A"

TXN/P1PWUX

Solo TC-L32X5X

TXN/P1NGUH

Solo TC-L32X5H

TXN/P1MYUL

Solo TC-L32X5L

PISTA "P" ENSAMBLADA

Asegurar en la ranura.

1

2

SOLO 32X5X

SOLO 32X5H/L

TKZ4GG5014 x2

METAL BRACKET PCB "A"

9.5 DESENSAMBLE DE BOCINAS

1.- Quite los tornillos para desensamblar los
brackets plasticos.

13

②

①

1

1

3

2

①

①

②

②

Dirección de terminales

[Precaución]

$VHJXUHTXHODVPDUFDV
5/SDUDODFRORFD
FLRQGHODVERFLQDV

TKX5ZA02301 SP BRACKET
XYN3+F8FJ TORNILLO
L0EYAA000006

SPEAKER UNIT L

L0EYAA000007 SPEAKER UNIT R

2

1

4

3

1

1

4

9.6 DESENSAMBLE DE BOTTOM COVER

1.- Quite el bottm cover.

TKP5ZA13801A

BOTTOM COVER

TC-L32X5X/H/L

1) Insertar las pestañas superiores en las ranuras del metal.

9.7 DESENSAMBLE DE CABLE LVDS

1.- Desensamble con mucho cuidado los cables LVDS

9.8 DESENSAMBLE DE VESA METAL Y
PANEL LCD-LED.

PUNTO DE CUIDADO

No dejar caer el panel LCD de

manera que pueda dañarse o

dañar el gabinete.

Arnés "A10-K10"

Línea de referencia.

Asegurar el arnés "A10-K10"

con el PET TAPE.

Asegurar en la ranura.

1

2

TKZ5ZX5008 X 4

METAL VESA

PANEL LCD
VVX32H125G00

THEJ036J

TORNILLO M3

TSCKF0010004

Solo TC-L32X5X

TSCFH0040001

Solo TC-L32X5H / L

CABLE LVDS

T4FP1505J

PET TAPE

PUNTO DE CUIDADO

CONECTOR DEL PANEL LCD

Cuidar los puntos

de inserción.

9 INSTRUCCIONES DE ENSAMBLE Y DESENSAMBLE DEL TELEVISOR MODELO TC-L32X5X/H/L.

14

9.9 PLACA K

1.- Quite la pcb de los seguros para desensamblar.

9.11 BARRERA PLASTICA PANEL

1.- Remueva la barrera plastica

TMK3AX008

BARRERA PLÁSTICA

9.10 BARRERA PLASTICA TAPA

1.- Remueva la tapa, la barrera plastica se encuentra en la
parte interna.

2

1

Nota: Si va a remplazar la tapa busque en lista de partes la tapa con ensamble.

Use las guias en el panel para
la colocación.

1

2

4

3

Asegurar

Asegurar

Asegurar

TKK5ZC50201 LED PANEL
TKK5ZC50141 LED PANEL BRACKET
TXJA10RZUU

Solo TC-L32X5X

TXJA10PTUH

Solo TC-L32X5H

TXJA10PTUH

Solo TC-L32X5L

TZRNP03PWUX

Solo TC-L32X5X

TZRNP03MYUL

Solo TC-L32X5H

TZRNP03MYUL

Solo TC-L32X5L

PISTA "K"

4

ARNÉS "A10-K10"

3
1

2

PARTES

TKU5ZX04902
TKU5ZX04906
TMK3AX009 BARRERA TAPA POSTERIOR

TC-L32X5H/L

TAPA POSTERIOR

TC-L32X5X/H/L

TC-L32X5X

10 DIAGRAMA DE CONEXIONES MODELO TC-L32X5X/H/L.

10.1 Punto de cuidado

1.- Por favor confirmar que todos los cables estén conectados adecuadamente
Inclusive verifique que no estén de lado o inclinados.

15

TC-L32X5H/L

TC-L32X5X

Los arneses y cables no deben tocar ningún borde filoso.

PUNTO DE CUIDADO

CONECTOR DE LA PISTA "A"

A12 - SP( R )

●

PUNTO DE CUIDADO

A10 - KA10

P2 - A09

●

P3

Amarre

Arnés

1

2

A12 - SP( L )

Deslizar el arnés

dentro del conector.

Presionar

uniformemente.

Bocina Izquierda (L)

P2

P3

A12

A10

A09

1

2

35

36

37

38

A mitad del
Cable LVDS

Bocina Izquierda (L)

P2

P3

A12

A10

A09

1

2

35

36

37

38

A mitad del
Cable LVDS

A10

Bocina Derecha (R)

Bocina Derecha (R)

TMME399 X6

ESPACIADOR PCB "P"

16

11 Lista de Partes de Reemplazo

11.1 Notas de Reemplazo de Lista de Partes

Aviso Importante de Seguridad

Los componentes identificados por una marca tendrán características especiales importantes para
seguridad. Cuando reemplace alguno de estos componentes, use las partes especificadas por el fabricante.

1. Resistor
Ejemplo:
ERD25J104T C 100k , J, 1/4W
Tipo Tolerancia

2. Capacitor
Ejemplo:
ECKF1H103ZF C 0.01MF, Z, 50V
Tipo Tolerancia

Ω

EEUHDW820UPY

EEUHDW820UPY

12. Lista de partes de reemplazo PLACA DE PODER P

C75231F1J1H104A902

CAPACITOR

Posición

Cantidad

Clave

Descripción

Comentarios

APLICA A MODELO TC-L32X5X (TXN/P1PWUX), TC-L32X5H (TXN/P1NGUH), TC-L32X5L (TXN/P1MYUL).

Nota: sea cuidadoso en la selección de las partes las diferencias están descritas en color rojo, to das las demás son iguales.

CAPACITORES

Posición Cantidad Clave Descripción Comentarios

C7301 1

C7302 1

C7101 1 F0CAF104A105 CAPACITOR D7800 1 B0FCAM000001 DIODO

C7102 1 F0CAF104A105 CAPACITOR D7301 1 B0HAGQ000001 DIODO

C7308 1 F1A2E102A004 CAPACITOR D7302 1 B0HAGQ000001 DIODO

C7103 1 F1A2E471A003 CAPACITOR D7503 1 B0HAMM000154 DIODO

C7104 1 F1A2E471A003 CAPACITOR D7320 1 B0JAME000126 DIODO

C7501 1 F1A3A221A060 CAPACITOR D7502 1 B0JBSL000057 DIODO

C7510 1 F1A3A471A060 CAPACITOR D7506 1 B0JCNG000003 DIODO

C7808 1 F1A3A471A060 CAPACITOR D7513 1 DA3X103E0L DIODO SOLO 32X5H/L

C7306 1 F1B3D221A099 CAPACITOR D7804 1 DB2J41100L DIODO

C7520 1 F1J1E105A287 CAPACITOR D7321 1 DZ2J068M0L DIODO

C7521 1 F1J1E105A287 CAPACITOR D7511 1 DZ2J100M0L DIODO

C7804 1 F1J1E105A287 CAPACITOR D7805 1 DZ2J110M0L DIODO

C7805 1 F1J1E105A287 CAPACITOR D7101 1 ERZV10Q621CD SURGE ABSORBER

C7311 1 F1J1H102A909 CAPACITOR D7101A 1 ERZVA7V471 RESISTOR SOLO 32X5X/H

C7314 1 F1J1H102A909 CAPACITOR

C7801 1 F1J1H103A702 CAPACITOR IC7301 1 C0DBBYY00047 IC

C7310 1 F1J1H103A900 CAPACITOR IC7501 1 C0DBZYY00531 IC

C7807 1 F1J1H103A900 CAPACITOR IC7800 1 C1ZBZ0004572 IC

C7518 1 F1J1H104A902 CAPACITOR

CAPACITOR SOLO 32X5L D7803 1 B0ECKM000053 DIODO

CAPACITOR SOLO 32X5L D7102 1 B0FBAR000047 DIODO

Posición Cantitdad Clave Descripción Comentarios

D7802 1 B0ECKM000053 DIODO

SOLO 32X5L

SOLO 32X5X/H

SOLO 32X5L

Posición Cantidad Clave Descripción Comentarios

BOBINAS

C7525 1 F1J1H104A902 CAPACITOR L7101 1 J0JKB0000034 BOBINA

C7312 1 F1J1H105A919 CAPACITOR L7102 1 J0JKB0000034 BOBINA

C7802 1 F1J1H223A900 CAPACITOR L7301 1 J0JKA0000038 BOBINA

C7803 1 F1J1H474A757 CAPACITOR L7512 1 J0JKA0000024 BOBINA

C7519 1 F2A1C4710114 CAPACITOR L7801 1 G0C900Z00004 BOBINA

C7511 1 F2A1E6810033 CAPACITOR LF7103A 1 G0B153G00003 LINE FILTER

C7512 1 F2A1E6810033 CAPACITOR LF7104A 1 G0B153G00003 LINE FILTER

C7502 1 F2A1J4710038 CAPACITOR

C7313 1 F2A1V470B660 CAPACITOR

C7806 1 F2A2C470A222 CAPACITOR

C7301 1 F2A2E181A297 CAPACITOR

SOLO 32X5X/H

DIODOS

Posición Cantidad Clave Descripción Comentarios

D7306

D7801

D7507

D7313

D7315

1 B0BB140A0011 DIODO

1 B0BC015A0336 DIODO

1 B0EALP000012 DIODO

1 B0ECKM000053 DIODO

1 B0ECKM000053 DIODO

TRANSISTORES

Posición Cantidad Clave Descripción Comentarios

Q7510

Q7802

Q7301

Q7800

Q7801

Q7502

Q7504

Q7304

1 B1ABBE000003 TRANSISTOR

1 B1ABGJ 000007 TRANSISTOR

1 B1CERR000067 TRANSISTOR

1 B1CFRM000028 TRANSISTOR

1 B1CFRM000028 TRANSISTOR

1 B1CHRE000005 TRANSISTOR

1 B1CHRE000005 TRANSISTOR

1 B1HFCEA00001 TRANSISTOR

17

12. Lista de partes de reemplazo PLACA DE PODER P

R78241D0GD204JA052

RESISTOR

R78181D1BD3001A066

RESISTOR

APLICA A MODELO TC-L32X5X (TXN/P1PWUX), TC-L32X5H (TXN/P1NGUH), TC-L32X5L (TXN/P1MYUL).

Nota: sea cuidadoso en la selección de las partes las diferencias están descritas en color rojo, to das las demás son iguales.

RESISTENCIAS

Posición Cantidad Clave Descripción Comentarios

R7335 1 D0B1106JA033 RESISTOR R7317 1 D0GD680JA059 RESISTOR

R7325 1 D0GD100JA052 RESISTOR

R7801 1 D0GD100JA059 RESISTOR R7333 1 D0GD822JA052 RESISTOR

R7803 1 D0GD100JA059 RESISTOR R7329 1 D0GDR00J0004 RESISTOR

R7510 1 D0GD101JA052 RESISTOR R7401 1 D0GDR00J0004 RESISTOR

R7802 1 D0GD101JA052 RESISTOR R7830 1 D0GDR00J0004 RESISTOR

R7804 1 D0GD101JA052 RESISTOR R7835 1 D0GDR00J0004 RESISTOR

R7811 1 D0GD102JA052 RESISTOR R7840 1 D0GDR00J0004 RESISTOR

R7820 1 D0GD102JA052 RESISTOR R7841 1 D0GDR00J0004 RESISTOR

R7822 1 D0GD102JA052 RESISTOR R7101 1 D0GF105JA048 RESISTOR

R7332 1 D0GD103JA052 RESISTOR R7102 1 D0GF105JA048 RESISTOR SOLO 32X5L

R7511 1 D0GD103JA052 RESISTOR R7103 1 D0GF105JA048 RESISTOR SOLO 32X5L

R7528 1 D0GD103JA052 RESISTOR R7521 1 D1BD1202A066 RESISTOR

R7503 1 D0GD153JA052 RESISTOR R7819 1 D1BD1203A066 RESISTOR

R7504 1 D0GD153JA052 RESISTOR R7403 1 D1BD1401A066 RESISTOR

R7529 1 D0GD154JA052 RESISTOR R7403 1 D1BD1621A066 RESISTOR SOLO 32X5H/L

R7342 1 D0GD182JA052 RESISTOR R7402 1 D1BD1741A066 RESISTOR SOLO 32X5H/L

R7343 1 D0GD182JA052 RESISTOR R7404 1 D1BD1801A066 RESISTOR SOLO 32X5X

R7344 1 D0GD182JA052 RESISTOR R7301 1 D1BD1803A066 RESISTOR

R7821 1 D0GD1R0JA035 RESISTOR R7302 1 D1BD1803A066 RESISTOR

R7816 1 D0GD203JA052 RESISTOR R7404 1 D1BD2321A066 RESISTOR

SOLO 32X5H/L R7314 1 D0GD681JA052 RESISTOR

R7826 1 D0GD473JA052 RESISTOR

R7325 1 D0GD4R7JA059 RESISTOR SOLO 32X5X

SOLO 32X5L

SOLO 32X5X

SOLO 32X5H/L

R7825 1 D0GD204JA052 RESISTOR R7405 1 D1BD3161A066 RESISTOR SOLO 32X5H/L

R7313 1 D0GD220JA059 RESISTOR R7520 1 D1BD3301A066 RESISTOR

R7515 1 D0GD222JA052 RESISTOR R7817 1 D1BD4702A066 RESISTOR

R7517 1 D0GD222JA052 RESISTOR R7405 1 D1BD5601A066 RESISTOR

R7813 1 D0GD304JA052 RESISTOR R7519 1 D1BD5601A066 RESISTOR

R7814 1 D0GD304JA052 RESISTOR R7306 1 D1BD6203A066 RESISTOR

R7815 1 D0GD304JA052 RESISTOR R7402 1 D1BD9100A066 RESISTOR

R7505 1 D0GD391JA052 RESISTOR SOLO 32X5H/L R7303 1 ERJ8ENF2204V RESISTOR

R7506 1 D0GD391JA052 RESISTOR

R7507 1 D0GD391JA052 RESISTOR

R7318 1 D0GD471JA052 RESISTOR R7315 1 ERX1SJR33V RESISTOR

R7512 1 D0GD472JA052 RESISTOR R7316 1 ERX1SJR39V RESISTOR

R7516 1 D0GD472JA052 RESISTOR R7807 1 ERX1SJR39V RESISTOR

R7812 1 D0GD472JA052 RESISTOR R7808 1 ERX1SJR39V RESISTOR

R7330 1 D0GD473JA052 RESISTOR

R7331 1 D0GD473JA052 RESISTOR

R7805 1 D0GD473JA052 RESISTOR SW 7401 1 EVQ11G05R SW ITCH

R7806 1 D0GD473JA052 RESISTOR SW 7402 1 EVQ11G05R SW ITCH

SOLO 32X5H/L R7304 1 ERJ8ENF2204V RESISTOR

SOLO 32X5H/L R7305 1 ERJ8ENF2204V RESISTOR

OTROS

Posición Cantidad Clave Descripción Comentarios

SOLO 32X5X

SOLO 32X5X

18

12. Lista de partes de reemplazo PLACA DE PODER P

INLET/OUTLET FOR AC POWER SOURCE

INLET/OUTLET FOR AC POWER SOURCE

APLICA A MODELO TC-L32X5X (TXN/P1PWUX), TC-L32X5H (TXN/P1NGUH), TC-L32X5L (TXN/P1MYUL).

Nota: sea cuidadoso en la selección de las partes las diferencias están descritas en color rojo, to das las demás son iguales.

SW7403 1 EVQ11G05R SWITCH

SW7404 1 EVQ11G05R SWITCH

SW7405 1 EVQ11G05R SWITCH

SW7406 1 EVQ11G05R SWITCH

T7301 1 G4DYA0000375 TRANSFORMER

T7301A 1 G4DYA0000389 TRANSFORMADOR SOLO 32X5H/L

ZA7101 1 K4AD01A00003 Terminals / Terminal blocks

ZA7103 1 K4AD01A00003 Terminals / Terminal blocks

CF7101 1 D4CA94R0A001 POSISTOR

CF7101 1 D4CA98R0A001 POSISTOR SOLO 32X5L

CF7102 1 D4CA98R0A001 POSISTOR SOLO 32X5L

F7101 1 K5E502YY0001 FUSE

JK7101 1 K2AAYB000009

JK7102 1 K2AEYB000001

P2 1 K1KY15BA0386 CONNECTOR

P3 1 K1KA08BA0061 CONECTOR 08 PIN

PA7501 1 K5H502Y00004 Surface mounting fuses

PC7302 1 B3PAA0000363 OPTOACOPLADOR

PC7303 1 B3PAA0000363 OPTOACOPLADOR

SOLO 32X5X

SOLO 32X5X/H

SOLO 32X5L

SOLO 32X5X/H

19

13 Lista de partes de reemplazo

MECANICO

APLICA A MODELO TC-L32E5X, TC-L32E5H, TC-L32E5L.

Nota: sea cuidadoso en la selección de las partes las diferencias están descritas en color rojo, todas las demás son iguales.

MATERIALES MECANICOS

Posición Cantidad Clave Descripción Comentarios

1 K2CA2YY00222 AC CORD Solo 32E5L 1 TZRNP01MUUL A PRINT(FINISHED) Solo 32E5L

1 K2CB2YY00065 AC CORD Solo 32E5X/H 1 TZRNP01NCUH A PRINT(FINISHED) Solo 32E5H

1 K2CR2YY00044 AC CO RD Solo 32E5L 1 TZRNP01PUUX A PRINT(FINISHED) Solo 32E5X

1 K2KYYYY00192 AUDIO OUT CABLE Solo 32E5L 1 TZRNP03NCUH K PRINT(FINISHED)

1 K2KYYYY00204 C OMPONET+AUDIO IN CABLE

1 L0EYAA000006 SPEAKER UNIT L

1 L0EYAA000007 SPEAKER UNIT R 1 TQZ3AB039 F AN BAG ASS'Y

1 N2QAYB000705 REMOTE CONTROL

1 N2QAYB000776 CONTROL REMOTO

1 TBL5ZA32151 STAND MOUNT 4 XYN4+F25FJK SCREW

1 TBM3AU0371 ADJUSTMENT SHEET 1 SPP2-5 BO LSA

1 TBX5ZA00301 KEY BUTTON 1 TMME289 AV CABLE CLAMPER

12 THEC1509 SCREW 1 TXFPE01PWUX PEDESTAL MTG ACCESSORIES

20 THEJ036J M3 SCREW(A5/P7) 1 TPE3A0003 BAG

15 THTD030J SCREW 4 XSS5+16FJK TORNILLO

4 TKKL5521 M6_CAP 1 TBL3AX00141 PEDESTAL ENSAMBLADO

1 TKP5ZA13801A BOTTOM COVER 1 TXFKY01MUUL GABINETE ENSAMBLADO

4 TKX5ZA02301 SP BRACKET 1 TXFKY01MUULA GABINETE ENSAMBLADO SOLO 32E5H

1 TKZ5ZF50035 METAL_AV_BRACKET_SIDE 1 TXFKY01MUULC GABINETE ENSAMBLADO SOLO 32E5L

1 TKZ5ZF50071 VESA METAL 1 TTU3AA0046 BACK COVER COMPLETE ASS'Y SOLO 32E5L

1 TKZ5ZF50074 METAL AV BRACKET BTM Solo 32E5L

4 TKZ5ZX5008 VESA METAL

1 TKZ5ZX5010 METAL BRACKET BOTTOM

1 TMK3AX008 BARRIER P_PCB

2 TMKK486 HEAT RUBBER

4 TMME268 CLAMPER(V1/VESA1/BTM7)

6 TMME399 SPEACER (P-PCB)

1 TQB3AC0020-1 INSTRUCTIVO

1 TQB3AC0024A INSTRUCTIVO Solo 32E5X

1 TQB3AC0026A-1 INSTRUCTIVO Solo 32E5L

1 TSCKF0010008 CABLE LVDS

1 TSCLF0010006 CABLE LVDS

1 TTU3AA0047 BACK COVER COMPLETE ASS'Y

1 TTU3AA0050 BACK COVER COMPLETE ASS'Y Solo 32E5X

1 TXFKK5Z0004 LED PANEL

1 TXFKK5Z0006 LED BRACKET

1 TXJA02RVUU A02-P2

1 TXJA10RVUU A10-K10

1 TXJA12RVUU A12-SP

1 TXN/P1MUUL P PRINT (FINISHED)

Solo 32E5X 1 TXFPE02PWUX PEDESTAL ACCESORRIES ASSY

Solo 32E5H/L 1 TPE3A0003 BAG

Solo 32E5H

Solo 32E5H

Solo 32E5L

Posición Cantitdad Clave Descripción Comentarios

1 TXN/P1PUUX P PRINT (FINISHED) Solo 32E5X/H

VVX32F125G00

1

XYN3+F8FJ

4

LCD PANEL

TORNILLO

SOLO 32E5X

20

14. DIAGRAMA A BLOQUES APLICA A TC-L32X5X (1/1).

21

P15V5.8VS

Analog

SUB5V

PANEL

INVERTER

LP

POLL

EEP[A0]

PWM

STB5V

S C

IF1_P

IF1_N

SITU_IFAGC_MT

IF2_P / IF2_N / AGC_2

IC6700

DVB-T

(MT5135)

IC2110

Analog

ASIC

AN34043A

AP_OVP_DET SUB-on

DCDCEN PEAKSRST2

POWERSOS SOS SENSE

BL_ON/PWM_EN

POLL

CPV

DATA1

DATA2

TCON_EEP_WP

GAMMMA

DAC[E8]

T-CON

DCDC[80]

PWM

CIRCUIT

AVDD12 6V

PWM_A_IN

PWM_A_OUT

PWM

SPI_CLE

SPI_DATA

SPI_CLK

FE_SYNC

FE_CLK

FE_VAL

FE_RST

IC3001

Op-Amp

MON_L_OUT

MON_R_OUT

IC2110

HP Amp

27 MHz

AP_OVP_DET

POWERSOS SOS_

SENSE

SP_HP_MUTE MON_MUTE

AMP_STBY HP_MUTE

EXT_MUTE POWER_DET

STBRST STB3.3V

SPI Flash

128Mbit

MON_L

MON_R

P15V

AVDD12

.6V

IC8001

MT5367

L4IN

R4IN

MON_L_IOC

MON_R_IOC

REAR_Lin /

Rear_Rin

IC5602

USB 5V

USB1VBUS, USB1OD

5V

USB1DP, USB1DN

SPI_CK,

SPI_DIN,

SPI_DOUT

AV2

V1/YUV share

SPI Flash

128Mbit

(AV2)

IC3002

Changer

IC3000

Audio

Selector

L2in

R2in

L_in

R_IN

IC5603

USB 5V

USB0VBUS,

USB0OD

5V

IC8009

USB1DP, USB1DN

Audio out share

Opt

Optical

Out

(AV1)

(AV3)

Rear_Lin_T

Rear_Rin_T

HDMI_ARC

SUB3.3V

ExFAT: yes

High Speed: no

UHS-I : no

USB0DP, USB0DN

AV1/YUV

RMT/KEY

LED

EEPROM

128kbit

SLV[A0]

Out

CEC / HPD

MTK_SDDAT0, MTK_SDCMD, MTK_SDDAT3,

MTK_SDCLK, MTK_SDDAT2, MTK_SDDAT1

IC8008

SDCD , SDWP

SDCD , SDWP

DDR3 SDRAM

1Gbit / 1333MHz

14.1 DIAGRAMA A BLOQUES APLICA A TC-L32X5H/L (1/1).

22

sLD2

sLD2

Latin Digital (ISDB-T)

Latin Digital

S5/ S3.3S5/ S3.3

S3.3

NAND

Flash

1G

NAND

Flash

1G

ED[7:0]

XNFCE,XNFWPNFCLE,NFALEXNFWE,XNFRENANDRYBY

Support

Card

< DTV_XRST

CPU BUS

XECS1

XEAS

ECLK

ESZ1

XEWE1

ERXW

XNMIRQ

XIRQ1

XERE

XEWE0

ESZ0

XEDK

BOOTSWAP

(XRST)

S3.3

Buffer

Buffer

ED[15:0]

5V TS

S5S5

CI

Power

Circuit

CI

Power

Circuit

CI_POWER_ON >

< CI_OCP

NAND-IF

EA[15:1]

DATA

ADR

CTRL

ED[15:0]

EA[7:0],EA[24]

ERXW

ED[7:0]

CI_DA[7:0]

< PCDOE

PCOE

PCWE

PCIORD

PCIOWR

PCRESET

PCCE1

HSBCLKOUT

HSSYNCOUT

HSVALOUT

HSDOUT[0:7]

HS0BCLKIN

HS0SYNCIN

HS0VALIN

HS0DIN[0:7]

PCWAIT

PCCD1

PCCD2

PCREADY

5V TS

CICI

CI-IF

TS-INTS-OUT

iPod CVBS,L/R

Optical OUT

OPTOPT

S3.3/S5S3.3/S5

HDMI-MUX

CXB1444R

HDMI-MUX

CXB1444R

DDC2 > GenX, LDA2

HPD2 < STM

HDMI_5V_DET2 > STM

HDMI1HDMI1

DDC1 > GenX, LDA2

HPD1 < GenX

HDMI_5V_DET1 > GenX

DDC0 > GenX

HPD0 < GenX

HDMI_5V_DET0 > GenX

HDMI2HDMI2

HPD3 < GenX

HDMI_5V_DET3 > GenX

HDMI3HDMI3

DDC3 > GenX

S3.3

ARC Buffer-SW

ARC Buffer-SW

ARC_OFF <

S3.3

ARC Buffer-SW

ARC Buffer-SW

ARC_OFF <

HDMI_TMDS_SEL_A <

HDMI_TMDS_SEL_B <

Rx2

Rx1

HDMI4HDMI4

Rx0

SW᭴ᚑᬌ⸛

4in1 or 2in1+2

LDA3䈲Rxએᄖ4portኻᔕ

sLD䈲4portᤨHPD,5VDET,DDC

⾗Ḯ⿷䈪BUS SWⷐ

IECOUT

SOUND_VCC

PWM

AMP

?

PWM

AMP

?

SOUND_VCC

PWM

AMP

?

PWM

AMP

?

PWM0LP

PWM0LN

PWM0RP

PWM0RN

S12

Illumination

LED

Circuit

Illumination

LED

Circuit

SP_LED_ON <

SP_LED_DIM <

S12S12

Illumination

LED

Circuit

Illumination

LED

Circuit

SP_LED_ON <

SP_LED_DIM <

CVBS

RGB /YPbPr /CVBS /YC

HS,VS

Audio OUT L/R

Monitor OUT L/R

Monitor Out L/R

Audio Input

Video Input

Monitor Out CVBS

Analog AV Input

S9/S5S9/S5

AV-SW

R2A11022FT

AV-SW

R2A11022FT

㪟㪛㪆㪭㪛㪆㪝㪙㪢

㪤㪬㪫㪜

Head Phone L/R

P-IIC

Main Audio L/R

A-Chip VDD

A-Chip VDD

Analog AV Input

R1, G1, B1, V1

LIN1_R, LIN1_L

LO1_R, LO1_L

HP1_R, HP1_L

SCART TV-OUT L/R LO2_R, LO2_L

VDAC1

SCART Out L/R

(Audio L/R)

Scart Out CVBS

SIFIN

FEAIN

HS1BCLKIN

HS1SYNCIN

HS1VALIN

HS1DIN[0:7]

DMD

P-IIC2 (For DMD only)

ADC

DTV Decoder

SIF Decoder

A-SW

(Thru)

ADC

DAC

IPR INS

DSP

V-SW

(Thru)

ADC

DAC

Analog Video

Processor

Video

Format

Processor

HDMI

Rx

MUX

x3

VIF Decoder

I2S

SW

AMP

PWM

SPDIF

SW

A-Chip

CLK

GEN

A-D Chip

Internal BUS

IIC

DMD-IIC0

DMD-IIC1

Trans Port Decoder CPUBUS NAND-IF

Peaks

sLD2

STB3.3

STB1.2

IIC

STM-IIC

Serial

STM-Serial0

STM-Serial1

24.576MHz24.576MHz

STM

STM-D Chip

Communication Register

25MHz

S3.3

ETHER

S3.3

PHY

KSZ8041

PHY

KSZ8041

ETHER_XRST <

/ +++(

COL,CRS,RXCLK

RXD0,RXD1,RXD2,RXD3

RXDV,RXER,TXCLK

TXD0,TXD1,TXD2,TXD3

TXEN,MDC,MDIO,MDIO_INTL

PHYRSTL,WAKEUP,WUC

25MHz

S3.3S3.3

ETHERETHER

S3.3S3.3

PHY

KSZ8041

PHY

KSZ8041

ETHER_XRST <

/ +++(

COL,CRS,RXCLK

RXD0,RXD1,RXD2,RXD3

RXDV,RXER,TXCLK

TXD0,TXD1,TXD2,TXD3

TXEN,MDC,MDIO,MDIO_INTL

PHYRSTL,WAKEUP,WUC

USB

S5

USB

Power SW

USB

Power SW

USB0VBUS >

< USB0OC

S5

S5

USB

Power SW

USB

Power SW

USB1VBUS >

< USB1OC

S5

S5

USB Memory

75 $+(

5& +(

SDXC

S5

SD Reg

SD Reg

SD_PWR_ON >

< SD_COIN_DET

S3.3

ExFAT: yes

High Speed: no

UHS-I : no

SD-Data-VCC

SDCLK,SDCMD,SDVOLC,

SDDAT[3:0],SDCD,SDWP

5& +(

SDXCSDXC

S5

SD Reg

SD Reg

SD_PWR_ON >

< SD_COIN_DET

S3.3

ExFAT: yes

High Speed: no

UHS-I : no

SD-Data-VCC

SDCLK,SDCMD,SDVOLC,

SDDAT[3:0],SDCD,SDWP

LED Information

REMOCON

Reciever

ILLUMINANCE

Sensor

SD_LED_ON >

RMIN >

AI_SENSOR >

Flont Panel

G_LED_ON >

R_LED_ON

>

RS-232C

Control Serial

RIMOCON

THRU OUT

For System VIErA Model

STB3.3

RS-232C IF

ICL3223EIVZ-T

RS-232C IF

ICL3223EIVZ-T

STM-Serial

< KEY1

CONTROL PANEL KEY

< KEY1

CONTROL PANEL KEY

Cross Stream Switch

D-Chip

IIC

P-IIC0

P-IIC1

(P-IIC2)

P-IIC3

Serial

P-Serial0

P-Serial1

P-UART0

P-UART2

DMD IIC

DMD_IIC0DMD_IIC

1

XOR

IIC

P-IIC0

P-IIC1

(P-IIC2)

P-IIC3

Serial

P-Serial0

P-Serial1

P-UART0

P-UART2

DMD IIC

DMD_IIC0DMD_IIC

1

XOR

EEP

STB3.3

EEP

16k

EEP

16k

STB3.3

EEP

16k

EEP

16k

STM

EEP_WP >

For STM

S3.3

EEP

EEP

EEPROM_WP

P-IIC

S3.3

EEP

EEP

EEPROM_WP

P-IIC

For Peaks

EU,Russia

CI+: 32k

DLNA1.5: 64k

ASIA,Lathin

DLNA1.5: 32k

ELSE: 16k

.8 &5 6Z

O KPK.8& 56Z

6%1 0

S1.5

DDR3+

x16

1G

DDR3+

x16

1G

DDR3+

x16

1G

DDR3+

x16

1G

DDR

&& 4+(Z

S1.5

DDR3+

x16

1G

DDR3+

x16

1G

DDR3+

x16

1G

DDR3+

x16

1G

S1.5S1.5

DDR3+

x16

1G

DDR3+

x16

1G

DDR3+

x16

1G

DDR3+

x16

1G

DDR

&& 4+(Z

LCD

PANEL

LCD

PANEL

LCD

Driver

Driver

Ctrl

EEP

2k

EEP

2k

S12

P-IIC

mini-LVDS 135MHz 2pair

RGB24bit

T-CON

DCDC

T-CON

DCDC

P-IIC

GAMMA

DAC

GAMMA

DAC

AVDD_ENB>

PANEL_VCC_ON >

LCD_EEP_WP >

(LPL),LPR,(POLL),POLR

CPV,GDATA1,GDATA2

(LD)

P-IIC

Back Light

INVERTER

or

LED Driver

Back Light

INVERTER

or

LED Driver

BL_ON >

BL_SOS <

PWM

(ADIM)

REV_DAC_ENB>

S3.3

TEMP

SENSOR

TEMP

SENSOR

P-IIC

S9

INV-LED

For EEFL

INV-LED

For EEFL

PANEL_LED_ON >

LCD

PANEL

LCD

PANEL

LCD

Driver

Driver

Ctrl

EEP

2k

EEP

2k

S12S12

P-IIC

mini-LVDS 135MHz 2pair

RGB24bit

T-CON

DCDC

T-CON

DCDC

P-IIC

GAMMA

DAC

GAMMA

DAC

AVDD_ENB>

PANEL_VCC_ON >

LCD_EEP_WP >

(LPL),LPR,(POLL),POLR

CPV,GDATA1,GDATA2

(LD)

P-IIC

Back Light

INVERTER

or

LED Driver

Back Light

INVERTER

or

LED Driver

BL_ON >

BL_SOS <

PWM

(ADIM)

REV_DAC_ENB>

S3.3

TEMP

SENSOR

TEMP

SENSOR

P-IIC

S3.3S3.3

TEMP

SENSOR

TEMP

SENSOR

P-IIC

S9S9

INV-LED

For EEFL

INV-LED

For EEFL

PANEL_LED_ON >

Head

Phone

Head

Phone

VRL

VRL

PC

Side

VRL

VRL

Y

Pb

Pr

Y

Pb

Pr

VRL

VRL

VRL

VRL

Video_OUT (CVBS)

HS1BCLKIN

HS1SYNCIN

HS1VALIN

HS1DIN[0:7]

SIF_OUT

S3.3/ S1.2

S5/ S3.3/ S1.8

Low-IF

IF_AGC

D/A TUNER

SCL

SDA

IF_AGC

IFD_OUT1

IFD_OUT2

SIF_OUT

Video_OUT

< AGCI

< FE_XRST

Reset

DTMB

DEMOD

ATBM8848

DTMB

DEMOD

ATBM8848

Low-IF

IF_AGC

GPIO

< FE_XRST

P-IIC2

30.4MHz

PARALLEL TS

SW

SW

ISDB-T

Di SW

Di SW

Pattern : Growing Market Digital

DMD_IIC0

Video_OUT (CVBS)

HS1BCLKIN

HS1SYNCIN

HS1VALIN

HS1DIN[0:7]

SIF_OUT

S3.3/ S1.2S3.3/ S1.2

S5/ S3.3/ S1.8

Low-IF

IF_AGC

D/A TUNER

SCL

SDA

IF_AGC

IFD_OUT1

IFD_OUT2

SIF_OUT

Video_OUT

< AGCI

< FE_XRST

Reset

DTMB

DEMOD

ATBM8848

DTMB

DEMOD

ATBM8848

Low-IF

IF_AGC

GPIO

< FE_XRST

P-IIC2

30.4MHz

PARALLEL TS

SW

SW

ISDB-T

Di SW

Di SW

Pattern : Growing Market Digital

DMD_IIC0

S12

Peaks

DCDC

Peaks

DCDC

S1.2

S1.5

S1.8 S3.3

STB3.3

STB1.2

STB_XRST

< TV_SOS

AMP/HP MUTE

MONITOROUT MUTE

S12/S5STB5/5VS

Analog

ASIC

AN34043A

Analog

ASIC

AN34043A

OVP

SOS

Safety

Circuit

Safety

Circuit

< MON_MUTE

< SP_HP_MUTE

STB3.3V/1.2V_REG

STB5V Reset IC (STM)

S9V_REG

S12V Reset IC (Peaks)

Audio MUTE

OCP/OVP/TV-SOS

HP_MUTE,EXT_MUTE

UHS-I_REG

TV_SOS

PWM

3.3/1.8

UHS-1

REG

3.3/1.8

UHS-1

REG

S9-REG

S9-REG

S9

(SD-Data-VCC)

< (SDVOLC)

DCDC_EN

DTV_XRST >

SW_OFF_DET >

XRST POWER_DET

PWM >

S12S12

Peaks

DCDC

Peaks

DCDC

S1.2

S1.5

S1.8 S3.3

STB3.3

STB1.2

STB_XRST

< TV_SOS

AMP/HP MUTE

MONITOROUT MUTE

S12/S5STB5/5VS

Analog

ASIC

AN34043A

Analog

ASIC

AN34043A

OVP

SOS

Safety

Circuit

Safety

Circuit

< MON_MUTE

< SP_HP_MUTE

STB3.3V/1.2V_REG

STB5V Reset IC (STM)

S9V_REG

S12V Reset IC (Peaks)

Audio MUTE

OCP/OVP/TV-SOS

HP_MUTE,EXT_MUTE

UHS-I_REG

TV_SOS

PWM

3.3/1.8

UHS-1

REG

3.3/1.8

UHS-1

REG

S9-REG

S9-REG

S9

(SD-Data-VCC)

< (SDVOLC)

DCDC_EN

DTV_XRST >

SW_OFF_DET >

XRST POWER_DET

PWM >

MCLK

LRCLK

SCLK

SDIN

Panasonic

iPod Dock

P-UART

S3.3

iPod

Authentication

Coprocessor

MFI341S2161

iPod

Authentication

Coprocessor

MFI341S2161

IPOD_CP_XRST

P-IIC

STB6

IPod

Power

Circuit

IPod

Power

Circuit

5V

IPOD_PWR_ON <

XIPOD_DET >

XIPOD_ACC_PWR >

< IPOD_CTL_SW

IPOD_PWR_SOS >

Panasonic

iPod Dock

Panasonic

iPod Dock

P-UART

S3.3

iPod

Authentication

Coprocessor

MFI341S2161

iPod

Authentication

Coprocessor

MFI341S2161

IPOD_CP_XRST

P-IIC

STB6

IPod

Power

Circuit

IPod

Power

Circuit

5V

IPOD_PWR_ON <

XIPOD_DET >

XIPOD_ACC_PWR >

< IPOD_CTL_SW

IPOD_PWR_SOS >

15 LAYOUT PLACA DE PODER TNPA5596

15.0 VISTA FRONTAL TC-L32X5X/H/L .

23

24

15.1 PLACA DE PODER TC-L32X5X/H/L, PCB TNPA5596.

PLACA DE PODER VISTA TRASERA

JS7801

JS7802

C7101

C7102

C7103

C7104

C7301

C7302

C7303

Q7301

C7306

C7308

C7501

C7502

C7313

C7509

D7101

D7102

C7510

C7511

C7101-A

C7512

R7104

C7519

D7301

D7302

D7306

D7502

D7503

D7507

R7315

R7316

D7320

PC7302

PC7303

R7335

R7336

F7101

L7801

L7804

L7805

T7301

J201

J206

J208

LF7103A

J209

J1

J2

J3

J4

J210

J5

J212

J213

J214

J215

J216

CF7101

JS7101

CF7102

JS7102

CF7103

JS7103

JS7104

JS7301

JS7501

JS7502

JS7503

JS7505

JS7506

JS7507

JS7509

JS7510

D7502-HEAT0

JS7511

JS7512

Q7301-HEAT0

ZA7101

ZA7103

ZA7104

P2

P3

SW7401

C7102-A

C7806

SW7402

SW7403

C7808

SW7404

SW7405 SW7406

L7101

L7102

L7106

L7301

L7302

R7807

R7808

T7301A

L7501

LF7104A

L7510

L7511

L7512

LF7103

LF7104

J101

2017KJ 1017KJ

J104

J105

J106

J107

J109

J301

J302

J304

J111

J113

J114

J115

J117

J118

D7101A

J119

J120

J121

J122

J123

CL7120

CL7122

CL7124

CL7126

CL7128

CL7129

CL7131

CL7138

CL7139

CL7140

CL7141

CL7142

CL7143

CL7144

CL7150

Q7304

S001

S002

S003

S004

C7310

Q7501

C7311

C7506

C7312

Q7502

C7507

Q7503

Q7504

C7314

PA7501

C7128

R7101

R7102

R7103

Q7510

C7515 C7516

C7517

C7518

R7301

R7302

R7303

C7520

R7304

C7521

R7305

C7522

R7306

C7523

C7524

IC7301

C7525

D7504

R7501

D7505

D7312

R7502

D7506

D7313

R7503

D7314

R7504

R7311

R7505

D7315

R7506

R7507

R7313

D7318

R7314

IC7501

C7531

C7532

R7317

C7533

R7318

D7510

D7511

D7513

R7510

D7321

R7511

D7516

R7512

R7321

R7515

R7516

R7517

R7325

R7519

R7329

R7520

R7521

R7330R7331

R7526

R7332

R7527

R7333

R7528

R7529

R7530

R7342

R7343

R7344

TP7801

TP7802

TP7803

TP7804 TP7805

TP7806TP7807

TP7808TP7809TP7810 TP7811

TP7812 TP7813

TP7814

TP7815

TP7816

TP7817

CL7800

CL7801

CL7802

CL7803

CL7804

CL7805

CL7806

CL7807 CL7808

CL7809

CL7810

CL7812

4187LC

3187LC

CL7815

CL7816

CL7817

CL7818

CL7822

CL7823

CL7824

CL7825

CL7826

CL7827

CL7828

CL7829

CL7830

CL7831

CL7832

CL7833

CL7834

CL005

CL008

C7401

C7402

CL011

CL012

CL013 CL014

CL015

CL017

C7801

C7802

C7803

Q7800

C7804

C7805

Q7801

Q7802

C7807

Q7803

Q7804

Q7805

D7401

D7402

C7810

C7811

R7401

C7812

R7402

C7813

R7403 R7404

C7814

R7405

C7815

D7800

D7801

D7802

D7803

D7804

D7805

R7801

D7806

R7802

R7803

R7804

R7805

R7806

IC7800

R7809

C7831

C7832

C7833

C7834

CL058

R7810

CL059

R7811

R7812

R7813

R7814

R7815

TP7101

R7816

TP7102

R7817

TP7103

CL060

R7818

TP7104

R7819

TP7105

CL061

TP7106

CL062

CL063

CL064

CL066

CL067

R7820

CL068

R7821

CL069

R7822

R7823

R7824

R7825

R7826

CL070

CL071

CL072

TP7501

TP7502

TP7503

TP7504

R7830

TP7505

R7832

TP7506

R7833

TP7507

R7834

TP7508

R7835

R7836

R7837

R7838

R7839

R7840

R7841

CL7102

CL7105 CL7106

CL7107

CL7109

CL7110

CL7111

CL7112

CL7115

CL7116

CL7119

25

16 PLACA K SENSOR PANEL TC-L32X5X, TC-L32X5H, TC-L32X5L.

PLACA K VISTA FRONTAL TNPA5604

PLACA K

VISTA TRASEREA TNPA5604

RM2800A

TP2800

TP2801

TP2802

TP2803

TP2804

TP2806

TP2807

TP2808

TP2809

RM2800

26

17 Diagramas

17.1 Diagrama para chasis TC-L32X5X (KM15) Y TC-L32X5H/L (KM16).

Aviso Importante de Seguridad

Los componentes identificados por una marca tendrán características especiales importantes para
seguridad. Cuando reemplace alguno de estos componentes, use las partes especificadas por el fabricante.

Notas:

1. Resistencia:

Todas las resistencias de carbon son de 1/4W, a menos que marque lo contrario:

Bipolar
Electrolítico
Dipped Tantalum
Diodo Tipo Zener

Óxido Metal
Película de Metal
Fusible

Línea de Tierra (Caliente)

La unidad es OHM [ ] k=1,000, M=1,000,000)

Inflamable
Sólido
Alambre dañado

2. Capacitor:

Todas los capacitores cerámicos son de 50V, a menos que marque lo siguiente:

La unidad es µF, a menos que note lo contrario:

Compensación de Temperatura
Poliester
Poliester Metálico
Polisacárido

3. Bobina

La unidad de inductancia es µH, a menos que indique otra cosa.

4. Punto de Prueba

:Posición de Punto de Prueba

5. Símbolo de Tierra

: Chasis de Tierra Fria

6. Medida de Voltaje

El voltaje es medido por un Voltímetro DC
Las condiciones de medida son las siguientes:

Fuente de Alimentación........................................TC-L32X5X TC-L32X5H: 110~127 Vca, 60Hz

TC-L32X5L : 110~220 Vca, 50~60Hz

Señal Recibida......................................................Barra de Señal de Color

Todos los Controles del Usuario........................... Posición Máxima

7. Número en el círculo rojo indica el número en la forma de onda
(Vea el patrón en la Tabla)

8. Cuando la flecha se encuentre señalando ( ), la conexión se encuentra fácilmente en dirección a la flecha.

9. Indica el flujo mayor señalado : Video : Audio

10. Este diagrama esquemático es el último en el momento de imprimirse y está sujeto a cambio sin previo aviso.

Comentarios:

1. El circuito de poder contiene una área del circuito (Tierra Caliente) que usa una fuente de alimentación separada para aislar
la conexión de Tierra Fria.

M

T

m

Z

Ω

27

Precauciones:

a) No toque la parte ó las partes de tierra caliente con las de tierra fría al mismo tiempo, ya que usted
puede sufrir daños.

b) No conecte al mismo tiempo un instrumento a los circuitos calientes ó frios, como un osciloscopio.

Conecte el instrumento de tierra a la conexión de tierra correcto.

c) Asegúrese de desconectar la clavija del Televisor antes de retirar el chasis.

d) Nota importante :

Use el esquemático anexo solo para referencia del circuito y para referencia con el numero de parte
use siempre la lista de partes.

PLOT

12/02/01 23:59:16 Kamariah

VARIATION

SHEET

TNPA5596.p.cir/001.sht

CB

INPUT

S

G0B153G00003

4

C7103

470p
250V

S

Not specified DC

LF7103A

<

MTK

other

D1BD5601A066 D1BD1801A066 D1BD1401A066 D1BD9100A066

D1BD3161A066 D1BD2321A066 D1BD1621A066 D1BD1741A066

*R7405

3.16k

*R7404

2.32k

1%

1%

*R7403

1.62k

1%

*R7402

1.74k

1%

R7401
0

USA p

C7401

APPLIED MODEL

50V

C

TP7501

1000p

JS7505

C7516

TPC8116-H(T2LMAT,Q

4.7u
25V

R7504
15k

SW7401

EVQ11G05R

JS7502

R7501

15k

C7506
16V

4.7u

Q7502

B1CHRE000005

D7402

0

*JS7501

0

DZ2J068M0L

0

50V

C7507

0.1u

R7502
47k

C7517
25V
1u

B1CHRE000008

C7402

Q7501

B1CFRM000020

RCD080N25TL

C

50V

0.1u

P15.7V

*D7513

DA3X103E0L

USA KEY3

ASIA 5VS

C

C7533

50V

0.1u

C7532

50V

0.1u

C7531

50V

0.1u

L7801

G0C900Z00004

1

NC

9

3

5

R7824

200k

R7825

200k

TP7503

C7832

50V

0.1u

C7834

50V

0.1u

C7831

50V

0.1u

C

C

C7833

50V

0.1u

GND

15

14

ECO-ON

13

BL-PWM1

12

NC

11

BL-ON

10

TP7504

TP7505

TP7506

C

TP7507

C

C

TP7508

C

K1KY15BA0386

A2010WR0-15P-SW-5E-3.2

BL-SOS

KEY

9

POWER-ON

8

SUB-ON

7

GND

6

5VS

5

4

GND

3

16V

2

16V

1

16V

P2

C

TP7817

TP7801

TP7802

TP7803

C

GND

GND

24V

24V

NC

KEY

ALL_OFF

NC

TV_SUB_ON

GND

15.7V

15.7V

15.7V

GND

6.5VS

STB6.5V

*D7806

DB2J41100L

*R7830

0

*R7834
47k

C7807

50V

0.01u

R7821

R7826

47k

1

R7822

1k

C7804

1u

25V

*R7802

D7802

B0ECKM000053

DZ2J110M0L

R7801

100

R7805

47k

Q7802

B1ABGJ000007

C7805

25V

1u

D7805

10

6

NCNC

Q7800

B1CFRM000028

2.0 x 1.25

UVLO
3V FON

2.7V FOFF

FAIL

FGND
FOPEN

D7804

DB2J41100L

B0ECKM000053

D7803

R7811

1k

R7812

4.7k

*R7804

100

33

<

R7803

10

R7806

47k

2.0 x 1.25

2.0 x 1.25

2.0 x 1.25

R7810

0.2

C1ZBZ0004572

1

LED3

2

LED4

3

UVLO

4

VCC

5

OVP

6

EXT_REG

7

STB

8

N

9

FAIL

10

DCDC_GND

PGND

D7810
B0HAMM000047

D7800
B0FCAM000001

*C7808

<

470p
1kV

EXCELDR35V

*L7804

J0JKB0000034

*JS7801

0

Q7801

B1CFRM000028

R7809

0.2

BD9287FP-HVE2

IC7800

LED_GND

21 22

f(kHz)=15000/R7819
150kHz

R7808

1W

0.39

LED2

LED1

PWM1

PWM2

ISET

SS

FB

RT

CS

F2A2C470A222

TP7804

D7801

R7807

1W

0.39

PGND

20

19

18

17

16

15

14

13

12

11

C7814

100p

50V

C7806

160V

47u

TP7805

B0BC015A0336

AGND

+

OVP:typ3V

19

R7813

300k

R7814

300k

R7815

300k

R7819

120k

OVP:120V

1%

AGND

B1CFJM000001

TP7816

R7816

20k

AGND

R7820

1k

C7803

50V

0.47u

*Q7803

C7801

50V

0.01u

*R7832

3.2 x 1.6

47k

*R7833

3.2 x 1.6

47k

*R7817

1%

47k

*R7818

1%

3k

C7802

*R7835

50V

0.022u

0

Iled=3000/(R7817+R7818)
60mA

<

*JS7802
0

<

*L7805
J0JKB0000034

EXCELDR35V

*R7823

33k

1/8W

2.0 x 1.25

*Q7804

B1CFGF000025

TP7807TP7806

TP7808

TP7810

*R7840

0

X f H g p

TP7812

*R7841

0

*R7837

10k

*R7836

47k

B1ABBE000003

TP7814

TP7809

TP7811

TP7813

32X5 2srtings 120V/120mA
32E5 4strings 112V/80mA

d JW K v

F120mA

X ^ _ [ h F100mA

*Q7805

C7813
50V

1800p

PGND

C7811
50V

1800p

PGND

TP7815

C7812
50V

1800p

C7810
50V

1800p

S8B-PH-K-S(LF)(SN)

*R7838

47k

K1KA08BA0061

*R7839

10k

ANODE2

8

NC

7

LED4

6

LED3

5

LED2

4

LED1

3

NC

2

ANODE1

1

P3

3D_ON
2D f A

_ C i ~ b N A X ^ _ [ h

1
LOW F120mA(X3 p l )
HIGH F65mA(X5 p l j

D7401

DZ2J068M0L

SW7403

SW7406

EVQ11G05R

USA

+

1

TP7105

TP7106

S

MAIN

1kV

+

+

1000p

F1A3A102A060

C7303

DESD33A102KR1A

*T7301A

*C7302

H

180u250V

82u450V

F2A2W8200015

G4DYA0000389
SANHE-34-003

X f HNo X Z A K v

<

N6

6 7

5

3

/N5

2

1

N3

8

9

10

NC

N1

N2

11

N4

12

D7102

B0FBAR000047
D6JBB60V-7009F01

2

`

-

4

`

3

<

*C7301

F2A2E181A297

INPUT

CH.UP

C7501

220p

1kV

D7507

B0EALP000012

RL2LF013-216

400V/5A

3

S

0

S

10M

C7308

250V

1000p

6

7
8

NC

9

10

NC NC

11

12
13

L7501

J0JKB0000034
EXCELDR35V

<

JS7507

0

2 | [ g P R o ^

B0JAPK000011

B0JCNG000003

EC21QS06-TE12L

<

C

J0JKA0000038

*J112

10

C

*J108

10

C

J0JKA0000038

C

EXCELSA35V

<

1

23

<

*CF7101

S

D4CA94R0A001

1

JS7104

*CF7102

S

D4CAY8R20001

4

S

F0CAF104A105

LE104-MX-C3.5

C7102

0.1u

L.F L.F

<

D7306

B0BB140A0011

RM10JTN182

L7301

EXCELSA35V

J0JKA0000038

F1B3D221A099

<

DEA1X3D221JR1A

*L7302

J0JKB0000034

EXCELSA35T

EXCELDR35V

*T7301

G4DYA0000375

SFX4549EM-202H016

R7342

1.8k

B0HAKR000004

1%

R7301

180k

D7302

B0HAGQ000001

R7302
180k

2.0 x 1.25

B0HAKR000004

D7301

B0HAGQ000001

1%

1

<

1

23

LF7103

S

G0B203GA0070

S

C7104

470p
250V

2.0 x 1.25

R7343

1W

R7336

5.6k

ERG1SJ562V

1.8k

1

D7318

B0BC027A0336

R7344

1.8k
Q7301

B1CERR000067
TK8A65D(LS1PAV2,Q

1W1W

1

R7313

22

R7314

680

R7318

470

2 | [ g P R o ^

<

2kV

220p

*C7306

*JS7301

0

5

4

3

2

1

D0B1106JA033

S

S

<

R7335

1W

SW7405

EVQ11G05R

C7510
470p
1kV

63ZLH470MEFCYD12.5X25

D7502

*

*

*

B0JBSL000057

YG872C20R-F242

C7509

470p

1kV

*D7503

*D7506

CH.DN

+

63V

C

C7502

F2A1J4710038

C7511

680u

25V

F2A1E6810033

JS7506

K5H502Y00004

SW7404

EVQ11G05R

D7504

B0BC02500002

F2A1E6810033

+

C

0

PA7501

VOL.UP

C7512

680u

25V

+

EVQ11G05R

VOL.DN

D7505
B0BC02500002

TP7502

D7510
B0BC02500002

C7518

50V

0.1u

C7519

470u

16V

F2A1C4710114

SW7402

EVQ11G05R

R7503

15k

C7515
25V
1u

2.0 x 1.25

1/8W

*R7510

100

*D7511

DZ2J100M0L

+

C

SUB ASSEMBLY

PART NO.

T
O

TNPA5596CJ RZUUTC-L32X5

P

TNPA5596DL TX-L32X5E
TNPA5596CK CT-L32X5X
TNPA5596DF KX-L32X50H
TNPA5596CE CB-L32X5B
TNPA5596DF KX-LR32X5
TNPA5596DC TX-L32X5B
TNPA5596DF KX-L32X50A
TNPA5596DF KX-L32X50Z
TNPA5596EA KX-L32X50S
TNPA5596EA KX-L32X50G
TNPA5596DF KX-L32X50R
TNPA5596EA KX-L32X50X
TNPA5596EA KX-L32X50K
TNPA5596EA KX-L32X50T
TNPA5596EA KX-L32X50M
TNPA5596EC KE-L32X50D
TNPA5596EB KV-L32X50V
TNPA5596BA TH-L32X50W
TNPA5596CC CT-L32X5L
TNPA5596CD TC-L32X5A
TNPA5596DK CC-L32X50C
TNPA5596CB CT-L32X5H
TNPA5596CJ TC-32LX54

CHG NO. CHANGED BY APPROVED BYREPORT NO. ENDDATE

H1 T11P-212
H2 T11P-226

H3 T11P-228

H2

TR11-0445

H3

TR11-0451

H4

TR11-0485

H5

TR11-0517

H6

TR11-0519

H7

TR11-0524

H8

TR11-0528

H9

TR11-0530

H10

TR11-0538

H11

TR11-0545

H12

TR11-0550

H13

TR11-0559

H14

TR11-0576

H15

TR11-0589

H16

TR11-0607

H17

TR11-0613

H18

TR11-0614

H19

TR11-0624

H20

TR11-0634

H21

TR11-0646

H22

TR11-0652

H23

TR11-0660

H24

TR11-0667

H25

TR11-0680

H26

TR11-0687

H27

TR12-0010

H28

TR12-0035

H29

TR12-0039

H30

TR12-0047

H31

TR12-0052

11/09/08

2011.9.27

2011.9.30

14/09/11

19/09/11

10/10/11

24/10/11

27/10/11

27/10/11

27/10/11

28/10/11

31/10/11

02/11/11

03/11/11

09/11/11

15/11/11

17/11/11

24/11/11

29/11/11

01/12/11

06/12/11

08/12/11

14/12/11

15/12/11

21/12/11

23/12/11

28/12/11

29/12/11

09/01/12

20/01/12

20/01/12

30/01/12

01/02/12

Morishita Shimizu N
T.DEMURA N.TAKABA N

T.DEMURA N.TAKABA N

KAMARIAH MR EDWIN

KAMARIAH MR EDWIN

KAMARIAH MR EDWIN

KAMARIAH MR EDWIN

KAMARIAH MR EDWIN

KAMARIAH MR EDWIN

KAMARIAH MR EDWIN

KAMARIAH MR EDWIN

KAMARIAH MR EDWIN

KAMARIAH MR EDWIN

KAMARIAH MR EDWIN

KAMARIAH MR EDWIN

KAMARIAH MR EDWIN

KAMARIAH MR EDWIN

KAMARIAH MR EDWIN

SHUHAILA MR EDWIN

KAMARIAH MR EDWIN

SHUHAILA MR EDWIN

KAMARIAH MR EDWIN

KAMARIAH MR EDWIN

KAMARIAH MR EDWIN

KAMARIAH MR EDWIN

KAMARIAH MR EDWIN

KAMARIAH MR EDWIN

KAMARIAH MR EDWIN

KAMARIAH MR EDWIN

KAMARIAH MR EDWIN

KAMARIAH MR EDWIN

SHUHAILA MR EDWIN

KAMARIAH MR EDWIN

PLAN NO.MODEL NO.

TQUE
PWUX
PTUH
RQUB
QUUR
TQUB
QAUA
PRUZ
NTUS
NYUG
RMUR
QTUX
PCUK
NQUT
NZUM
NNUD
NPUV
NGUW
MYUL
QKUA
QTUC
NGUH
RZUU

N
N
N
N
N
N
N
N
N
N
N
N
N
N
N
N
N
N
N
N
N
N
N
N
N
N
N
N
N
N

ARRANGEMENT

DATE

09/06/11

15/09/11

21/09/11

22/09/11

22/09/11

27/09/11

27/09/11

29/09/11

29/09/11

29/09/11

29/09/11

29/09/11

29/09/11

29/09/11

29/09/11

29/09/11

03/10/11

03/10/11

03/10/11

07/10/11

07/10/11

11/10/11

13/10/11

29/10/11

PRODUCTION

START

03/02/12

23/02/12

05/03/12

03/02/12

23/03/12

24/02/12

10/02/12

03/02/12

03/03/12

03/02/12

06/03/12

23/03/12

03/02/12

03/02/12

03/03/12

03/02/12

03/03/12

03/03/12

03/03/12

23/03/12

02/03/12

21/03/12

05/03/12

CHG NO.

4

<

S

LF7104A

G0B153G00003

Not specified DC

L7101

J0JKB0000034

EXCELDR35V

*JK7101

K2AAYB000006

CCT2302-1511F

5
5

L.FL.F

TP7104

TP7103

1

23

4

1

23

<

1%

R7303

2.2M

3.2 x 1.6

ZSD

1

Latch

8

HV

D7313

68

D7315

B0ECKM000053

R7329

0

PC d 5V 16V X
40V C FB

Q7510

B1ABBE000003

2.0 x 1.25

R7512

4.7k

C7520

25V

C7521

25V

R7511

10k

2.0 x 1.25

suffix AA JAPAN

S

LF7104

G0B203GA0070

0.01u

2

FB

IC7301

B0ECKM000053

(9/1ES W )

1u

C

1u

CA USA

50V

C0DBBYY00047

NCP1234AD65R2G

R7317

D0GD680JA059

10

*R7325

D0GD100JA052

C7314

CB LATIN

50V

1000p

S

R7515

PGND

AGND

DA EU

S

C7101

0.1u

39k

C7310

C7311

50V

1000p

3

CS

4

Vcc

6

C7313

+

5

35V

D7320

1W

1W

EA E model ref

F0CAF104A105

LE104-MX-C3.5

1%

R7304

2.2M
R7321

GND

DRV

C7312

47u

B0JAME000091

B0JAME000126

SB04EQ-46A-5-LF

2.2k

C7522

50V

R7521

12k

PGND,AGND _ A [ X

1%

R7519

5.6k

1%

R7530

120k

1%

4
4
4
4

Z ANO.

s

[ _ [

T11P-211
2011/09/06

z

S

p H }

0

<

JS7101

S

S

50V

3.2 x 1.6

<

JS7102

0

<<

L7102

ZCD @Ton F62mV
@ @Latch F6.4 `8.0V @

FB i j F3.0 `3.3V

IS i d j F0.9 `1.1V

D7314
B0BC027A0336

D7316

DZ2J300M0L

1u

R7315

0.33

ERX1SJR33V

R7316

0.39

ERX1SJR39V

1/8W

2.0 x 1.25

H

TA-I TECHNOLOGY CO.,LTD.

1/8W

2.0 x 1.25

PC7302

B3PAA0000363
PC123X2YFZ0F

B3PAA0000261

R7516

C7523
50V

0.1u

2200p

R7517

2.2k

CHANGE

4.7k

CATHODE

REFERENCE

3

ANODE

IC7501

C0DBZYY00531

R7526

15k

200mW

2

1

C

KA

C0DBZYY00499

R7527

15k

REF

B1ABBE000003

C7524

16V

2.2u

Q7503

Change No.

Date

Common Mng.

TR12-0047

2012/01/30

R7520

1%

3.3k

*R7505

390

*R7506

390

*R7507

390

o o

f l b g [ N G

vT

v lU

Described

C

Q7504

TPC8116-H(T2LMAT,Q

B1CHRE000005

-- APPROVE RANGE --

AA

Approved

Engineering Department

MTV R&D

R7528

10k

C7525

50V

0.1u

R7529

150k

B1CHRE000008

14V

B0BC01400017

C

D7516

RLZTE-1115B

ZA7101

K4AD01A00003

CA

C

L7106

EXCELDR35V

<

JS7503

0

ZA7103

K4AD01A00003

<

C

CA

ZA7104

K4AD01A00003

C

SET JW INFO
nil

RefNO.Pitch
J1 5
J2 5
J3 5
J4 5
J5 5

1

J101 10

10

J104 10
J105

0

JS7103

C

AGND

C

JS7509

0

PGND

CHGNo.

for Pb Free

T2KA04200
T2KA01312
T8EJ007
T8E528-1
T8CC008-1
T8CJ013

*J117 10

J120 10
J121 10
J122 10

J123 10
J215 15
J216 15
*J304 20

[SINGLE PCB]

CHGNo.

SAFEPARTS NO.

PB FREE DIP SOLDER
PB FREE SOLDER
FLUX
THINNER

BOND FOR CHIP
BOND FOR CAPACITOR

J201 15

1

J203 15

1
3

J206 15

3

J208 15
J209 15

J210 15
J211 15J118 10
J212 15J119 10
J213 15
J214 15
J301 20
J302 20

J303

J0JKA0000024

EXCELSA39V

15

PCB NAME

PRINT TOOL NO.

COMB.PCB
PARENT NO.

CHASSIS

BOARD

DESIGNED BY

CHECKED BY

APPROVED BY

CIRCUIT DRAWING
MANAGER

TNPA5596
TNPA5596-3

P
T.DEMURA

H.IWABUCHI
N.TAKABA

S

CONFIDENTIAL

Until:31/12/2012

ASIA R&D CENTER MATSUSHITA TELEVISION & NETWORK SYSTEMS CO.,(M) SDN.BHD. (170701-M)

APPROVED

CHECKED 3

NOTE :­THIS SCHEMATIC DIAGRAM IS THE LATEST AT THE TIME

OF PRINTING AND SUBJECT TO CHANGE WITHOUT NOTICE.

CHECKED 2

J106 10
J107 10

J109 10
J111 10

J113 10
J114 10
J115 10

1

OTHER PARTS

OTHER PARTS

REFNo.

-- APPROVE RANGE --

nil EA EB EC CE CD CC DL DK
CJ CK DC DF BA CR CT EP DR DP
CP CQ CS CB EQ ER BP

DRAWNCHECKED 1

TECH.REPORT

UPDATED NO.

LA35-***

CHASSIS NO.

LA35
KM15

KM15E

KM16

KM16E

PAVCKM

ASIA R&D CENTER

ELECT. DESIGN SECT.

ISSUED

DOCUMENT TRANSFER

03th.FEB,2012

BOARD

P

MODEL NO.

CT-L32X5H

S

S

R7105

*R7101

1M

1/2W

S

LIVE

F7101

R7106

1M

1M

ERJ14YJ105U

S

S

<

ERZVA7V471

ERZV10Q621CD

NO

HOLDER

T5AH/250V

K5E502YY0001

2

*

*

1

S

L

N

$

*D7101A

*D7101

*R7102
1M

1/2W

L

S

S

2

*

1

*R7103
1M

1/2W

R7104

NEUTRAL

*

N

J0JKB0000034

EXCELDR35V

1M

S

1/2W

AC-N

TP7102

TP7101

*JK7102

<

K2AEYB000001
CCT2302-1501F

Tj F125

R7330

47k

1%

R7305

2.2M

3.2 x 1.6

B1HFCEA00001

1%

*R7306
620k

C7128

25V
1u

CA

2.0 x 1.25

2

H

R7331

Q7304

D7321

DZ2J068M0L

47k

R7332

10k

R7333

8.2k

H

H

*R7308
0

*R7309
0

1/8W

2.0 x 1.25

H

H

H

H

R7310
0

R7311
0

1/8W

H

H

2.0 x 1.25

H

PC7303
B3PAA0000363

B3PAA0000261

HOT

S

C

COLD

R2806

47

C2811
10u
10V

C1

aluminum -> ceramic
@ ES -> LEPR

D2801

EZJZ0V120JA

DOUBLE PITCH

C1

STB3.3V

R X

PullUP @100k 22k

<

C1

OUT

1

OUT

1

<

RM2800A
B3RAD0000168

RM2800
PNJ4815M01TV

VCC

3

VCC

3

C2802
16V

0.01u

GND

2

GND

2

C1

D2802
EZJZ0V120JA

C1

APPLIED MODEL

SUB ASSEMBLY

PART NO.

T
O

TNPA5604BA RZUUTC-L32X5

P

TNPA5604BD TX-L32X5E
TNPA5604BC KX-L32X50H
TNPA5604BA CT-L32X5X
TNPA5604BC KX-L32X50H
TNPA5604BB CB-L32X5B
TNPA5604BC KX-LR32X5
TNPA5604BB TX-L32X5B
TNPA5604BC KX-L32X50A

TYPE-A

C OET

[DOUBLE PCB]

OTHER PARTS

RE-FLOW EDIP for Pb Free

PARTS NO. CHGNo.

REFNo. SAFE

T8EJ007

* VOF-1100
* T2KD01200

T2KC03600

* T2KA02610

FLUX

THINNER
DIP SOLDER
CREAM SOLDER

0.0001

0.0001

0.0001

0.0001

0.0001SOLDER

d

AA FUSA

AB FEU/ASIA w/AI

AC FEU ASIA wo/AI

AD F

AE F

AF F

AG F

AH F

SUFFIX - i v

AA

AC

AB

AD

AF

AE

AG

*R2803

AA

0

0

AE

R2811

AB

0

*R2804

*R2809

AC

0

0

AF

R2812

AD

R2810

C1

0

AG

0

R2813

K

TYPE-A

TNPA5604BC KX-L32X50Z

A10 R l N ^

CRNo.

F2800 `2849

TNPA5604BC KX-L32X50S
TNPA5604BC KX-L32X50G

CHG NO. CHANGED BY APPROVED BYREPORT NO. ENDDATE

H1 TR11-0532
H2 TR11-0574 14/11/11 KAMARIAH MR EDWIN N

H3 TR11-0611 25/11/11 KAMARIAH MR EDWIN N
H4 TR11-0619 05/12/11 KAMARIAH MR EDWIN N

AI_SENSOR POWER_LEDRM_RECEIVER

REC_LED

28/10/11

KAMARIAH MR EDWIN N

REMOTE

TP2804

7

TP2802

GND

C1

6

TP2801

AI

SUB3.3V

5

TP2800

STBY 3.3

4

TP2803

3

TP2807

R_LED_ON

G_LED_ON

2

TP2806

1

K10

BM07B-GHS-TBT(LF)(SN)

K1KA07A00292

Refno. List(PCB)

------------------------------------- USED -------------------------------------

C 2801-2807 2809 2810
D 2800-2805 2800A 2800B
KA 10
Q 2800-2802
R 2800-2811 2815 2817 2825-2831
RM 2800 2800A
SN 2800
TP 2800-2804 2806-2809

------------------------------------- USED -------------------------------------

TNPA5604BC KX-L32X50R
TNPA5604BC KX-L32X50X
TNPA5604BC KX-L32X50K
TNPA5604BC KX-L32X50T
TNPA5604BC KX-L32X50M
TNPA5604BE CT-L32X5L
TNPA5604BB KE-L32X50D

SUB3.3V

TNPA5604BB KV-L32X50V

C2804

16V

0.01u

C2803

16V

D2805

EZJZ0V120JA

DOUBLE PITCH

<

p X R 2mm z u

NC

4

NC

5

NC

6

B3JB00000116

*SN2800

C1

VCC

GND

OUT

3

2

1

*R2807

0

*R2808

43k

*C2805

16V

0.1u

C1

D2803
EZJZ0V120JA

C1

D2804
EZJZ0V120JA

C1

C2809

0.01u
16V

C1

H v ]

p pTP

091030

*D2800B

B3AAB0000379

TP2808

1%

*R2805

1.2k

G

R

<

B3AGB0000065

*R2800

1%

C1

*D2800A

TP2809

953

G_LED_ON

C2807

16V

0.01u

0.01u

C1

C1

CIRCUIT INFORMATION
Only use for OR parts
Need both symbol.

OTHER PARTS

for PCB Parts Number with OR Parts Number

SAFECHGNo.PRINT TOOL Part No.

TNPA5604-1

OR1

OR2

OR3

For PCB Parts Number with OR Parts Number

PCB NAME

PRINT TOOL NO.

COMB.PCB
PARENT NO.

CHASSIS

BOARD

DESIGNED BY

CHECKED BY

TNPA5604

Input to Special Other part

K

S

CONFIDENTIAL

Until:31/12/2012

Change No.

Common Mng.

Described

Approved

-- APPROVE RANGE --

nil AA AB AC BA BB BC BD BE

CHANGE

TR11-0611

Date

Engineering Department

2011/11/14

MTV R&D

NOTE :­THIS SCHEMATIC DIAGRAM IS THE LATEST AT THE TIME

OF PRINTING AND SUBJECT TO CHANGE WITHOUT NOTICE.

TNPA5604BB TH-L32X50W
TNPA5604BB CT-L32X5L
TNPA5604BB TC-L32X5A
TNPA5604BD CC-L32X50C
TNPA5604BE CT-L32X5H
TNPA5604BA TC-32LX54

ARRANGEMENT

Change No.

Date

Common Mng.

Described

Approved

Engineering Department

-- APPROVE RANGE --

nil AA AB AC BA BB BC

EPR

2011/10/03

MTV R&D

PLAN NO.MODEL NO.

TQUE
PTUH
PWUX
PTUH
RQUB
QUUR
TQUB
QAUA
PRUZ
NTUS
NYUG
RMUR
QTUX
PCUK
NQUT
NZUM
MYUL
NNUD
NPUV
NGUW
MYUL
QKUA
QTUC
NGUH
RZUU

ARRANGEMENT

DATE

09/09/11

14/06/11

22/06/11

21/09/11

22/09/11

22/09/11

27/09/11

27/09/11

29/09/11

29/09/11

29/09/11

29/09/11

29/09/11

29/09/11

29/09/11

29/09/11

29/09/11

07/10/11

03/10/11

03/10/11

03/10/11

07/10/11

07/10/11

11/10/11

13/10/11

29/10/11

PRODUCTION

START

CHG NO.

COPY FROM AA (SISTER COMPANY PRODUCTION)

COPY FROM AB (SISTER COMPANY PRODUCTION)

COPY FROM BB (PAVCKM PRODUCTION)

05/03/12

03/02/12

23/03/12

24/02/12

10/02/12

03/02/12

03/03/12

03/02/12

06/03/12

23/03/12

03/02/12

03/02/12

03/03/12

03/02/12

03/03/12

03/03/12

03/03/12

23/03/12

21/03/12

21/03/12

05/03/12

TECH.REPORT

UPDATED NO.

KM15-***
KM16-***

PLOT

12/02/02 00:00:44 Kamariah

VARIATION

SHEET

TNPA5604.K.cir/001.sht

BE

PAVCKM

ASIA R&D CENTER

ELECT. DESIGN SECT.

ISSUED

DOCUMENT TRANSFER

03th.FEB,2012

APPROVED BY

CIRCUIT DRAWING
MANAGER

APPROVED

ASIA R&D CENTER MATSUSHITA TELEVISION & NETWORK SYSTEMS CO.,(M) SDN.BHD. (170701-M)

CHECKED 3

CHECKED 2

CHECKED 1

DRAWN

CHASSIS NO.

KM15
KM16

NOTE : REFER TO THE DIFFERENTIAL TABLE FOR DETAILS

BOARD

K

MODEL NO.

CT-L32X5H

R
