Panasonic TC-L32X5B Schematic

ORDER NO. PBRAS1203112CP

Fonte de Alimentação AC 110 - 220 V, 50 / 60 Hz

Potência

60 W

Condição de Espera

Potência Nominal

0,25 W

Tela

Relação de Aspecto 16:9

Tamanho da tela visível

80 cm (diagonal)
698 mm (W) × 393 mm (H)

Número de pixels 1.049.088 (1366 (W) × 768 (H))

Som

Alto-falantes

160 mm × 42 mm

× 2

, 8

Saída de Áudio 20 W (10 W + 10 W )
Fones de ouvido 1 Mini-conector estéreo M3 (3,5 mm)

Sinais do PC

VGA, SVGA, WVGA, XGA
SXGA, WXGA ... (comprimido)
Frequência de varredura horizontal 31 – 69 kHz
Frequência de varredura vertical 59 – 86 Hz

Sistemas de Recepção /
Nome da Banda

Digital Terrestre 6MHz, VHF/UHF (Brasil)< recepção de TV Livre

Digital TV: SBTVD

1. PAL-M

2. PAL-N

3. NTSC

Recepção de transmissão e reprodução em Videocassete ou DVD

Canais de recepção

(TV Normal)

BANDA VHF

2-13

BANDA UHF

14-69

CATV (TV A CABO)

1-125

Antena Aérea – Traseira VHF / UHF

Condições Operacionais

Temperatura : 0 °C - 40 °C
Umidade : 20 % - 80 % Umidade Relativa (não condensativa)

Manual de Serviço

Televisor LCD LED

TC-L32X5B

Chassi KM16

Especicações Técnicas

• Projeto e Especicações estão sujeitas a alterações sem prévio aviso. O peso e as dimensões são aproximadas.

© 2012 Panasonic do Brasil Limitada
Divisão CS
Setor de Apoio Técnico

TC-L32X5B

Fonte de Alimentação AC 110 - 220 V, 50 / 60 Hz

Potência

60 W

Condição de Espera

Potência Nominal

0,25 W

Tela

Relação de Aspecto 16:9

Tamanho da tela visível

80 cm (diagonal)
698 mm (W) × 393 mm (H)

Número de pixels 1.049.088 (1366 (W) × 768 (H))

Som

Alto-falantes

160 mm × 42 mm

× 2

, 8

Saída de Áudio 20 W (10 W + 10 W )
Fones de ouvido 1 Mini-conector estéreo M3 (3,5 mm)

Sinais do PC

VGA, SVGA, WVGA, XGA
SXGA, WXGA ... (comprimido)
Frequência de varredura horizontal 31 – 69 kHz
Frequência de varredura vertical 59 – 86 Hz

Sistemas de Recepção /
Nome da Banda

Digital Terrestre 6MHz, VHF/UHF (Brasil)< recepção de TV Livre

Digital TV: SBTVD

1. PAL-M

2. PAL-N

3. NTSC

Recepção de transmissão e reprodução em Videocassete ou DVD

Canais de recepção

(TV Normal)

BANDA VHF

2-13

BANDA UHF

14-69

CATV (TV A CABO)

1-125

Antena Aérea – Traseira VHF / UHF

Condições Operacionais

Temperatura : 0 °C - 40 °C
Umidade : 20 % - 80 % Umidade Relativa (não condensativa)

Terminais de conexão

Entrada
AV1

AUDIO L - R Tipo PINO RCA × 2 0.5 V[rms]
VIDEO Tipo PINO RCA × 1 1.0 V[p-p] (75 )

COMPONENT

Y 1.0 V[p-p] (incluindo sincronização)
P

B/CB

, PR/CR ±0.35 V[p-p]

Entrada
AV2

AUDIO L - R Tipo PINO RCA × 2 0.5 V[rms]
VIDEO 1 Tipo PINO RCA × 1 1.0 V[p-p] (75

)

Entrada
AV3

AUDIO L - R Tipo PINO RCA × 2 0.5 V[rms]
VIDEO 1 Tipo PINO RCA × 1 1.0 V[p-p] (75

)

Saída
de Áudio

AUDIO L - R Tipo PINO RCA × 2 0.5 V[rms] (alta impedância)

Outros

Entrada
HDMI1-3

Conectores TIPO A

Este TV suporta a função "HDAVI control 5".

Entrada PC

R / G / B: 0.7 V[p-p] (75D-SUB DE 15 PINOS DE

ALTA DENSIDADE

)

HD / VD: TTL Nível 2.0 – 5.0 V[p-p] (alta impedância)

DIGITAL
AUDIO OUT

PCM / Dolby Digital, Fibra Óptica

Slot para Cartão Slot para Cartão SD x 1
USB 1/2 Conectores USB 2.0 TIPO A 5V CC, Máximo 500 mA
ETHERNET 10BASE-T / 100BASE-TX

Dimensões (L × A × P)

761 mm x 517 mm x 230 mm (com Pedestal)
761 mm x 463 mm x 53 mm (somente o TV)

Peso

10 k

Líquido (com Pedestal)

8 k

Líquido (com Pedestal)

• Projeto e Especicações estão sujeitas a alterações sem prévio aviso. O peso e as dimensões são aproximadas.

1. PRECAUÇÕES DE SEGURANÇA .......................................................3

1.1. LINHAS GERAIS ............................................................................... 3

1.1.1. INSPEÇÃO DE FUGA DE CORRENTE .........................................3

2. PRECAUÇÕES ....................................................................................4

2.1. PREVENÇÃO DE DESCARGA ELETROSTÁTICA (ESD) ................ 4

2.2. SOBRE SOLDA SEM CHUMBO: (PBF) ............................................5

3. SERVIÇO .............................................................................................6

3.1. LOCALIZAÇÃO DAS PLACAS .......................................................... 6

4. ESPECIFICAÇÕES .............................................................................. 7

5. FUNÇÃO DE MODO DE SERVIÇO .....................................................8

5.1 COMO ENTRAR NO MODO DE SERVIÇO ....................................... 8

5.1.1. CONTEÚDO DO MODO DE AJUSTE ............................................8

5.1.2. COMO SAIR ................................................................................... 8

5.2. MODO SERVICE TOOL (FERRAMENTA DE SERVIÇO) ................. 9

5.2.1. COMO ACESSAR .......................................................................... 9

5.2.2. HISTÓRICO DO SOS NO DISPLAY .............................................. 9

5.2.3 CONTAGEM DO TEMPO DE POWER ON ..................................... 9

5.2.4 COMO SAIR .................................................................................... 9

5.2.5. AJUSTES DO MODO DE SERVIÇO ..............................................10

5.2.6. AJUSTES DO MODO HOTEL ........................................................ 10

5.2.7. MODO HOTEL ...............................................................................10

6. GUIA PARA SOLUÇÃO DE PROBLEMAS ...........................................11

6.1. VERIFICAÇÃO DA LINHA DE DADOS IIC........................................11

6.1.1. COMO ACESSAR .......................................................................... 11

6.1.2. COMO SAIR .................................................................................. 11

6.2. TABELA DE TEMPORIZAÇÃO DO LED POWER.............................12

6.3. NÃO LIGA ..........................................................................................12

7. INSTRUÇÕES PARA DESMONTAGEM E MONTAGEM ..................... 13

7.1. SUPORTES DOS ALTO-FALANTES.................................................13

7.2. SUPORTE METÁLICO VESA ...........................................................14

ÍNDICE

7.3. MÉTODO PARA MANUSEAR E FIXAR O PAINEL DE LCD ............. 16

7.4. LÂMINA PLÁSTICA ISOLANTE DO PAINEL DO LCD ...................... 17

7.5. INSTALAÇÃO DO PAINEL LED ........................................................18

7.6. PARAFUSOS DA TAMPA TRASEIRA ...............................................19

7.7. MONTAGEM DA PLACA P ................................................................20

7.8. PAINEL PLÁSTICO INFERIOR ......................................................... 22

7.9. KITS DE MONTAGEM DO SUPORTE E DO PEDESTAL .................23

8. MEDIÇÕES E AJUSTES ......................................................................24

8.1. TABELA DE VOLTAGENS DA PLACA A ...........................................24

8.2. TABELA DE VOLTAGENS DA PLACA P ...........................................24

9. DIAGRAMA EM BLOCO.......................................................................25

9.1. DIAGRAMA EM BLOCO PRINCIPAL ................................................25

10. DIAGRAMA DAS CONEXÕES ...........................................................26

10.1. ACOMODAÇÃO DOS CABOS ........................................................26

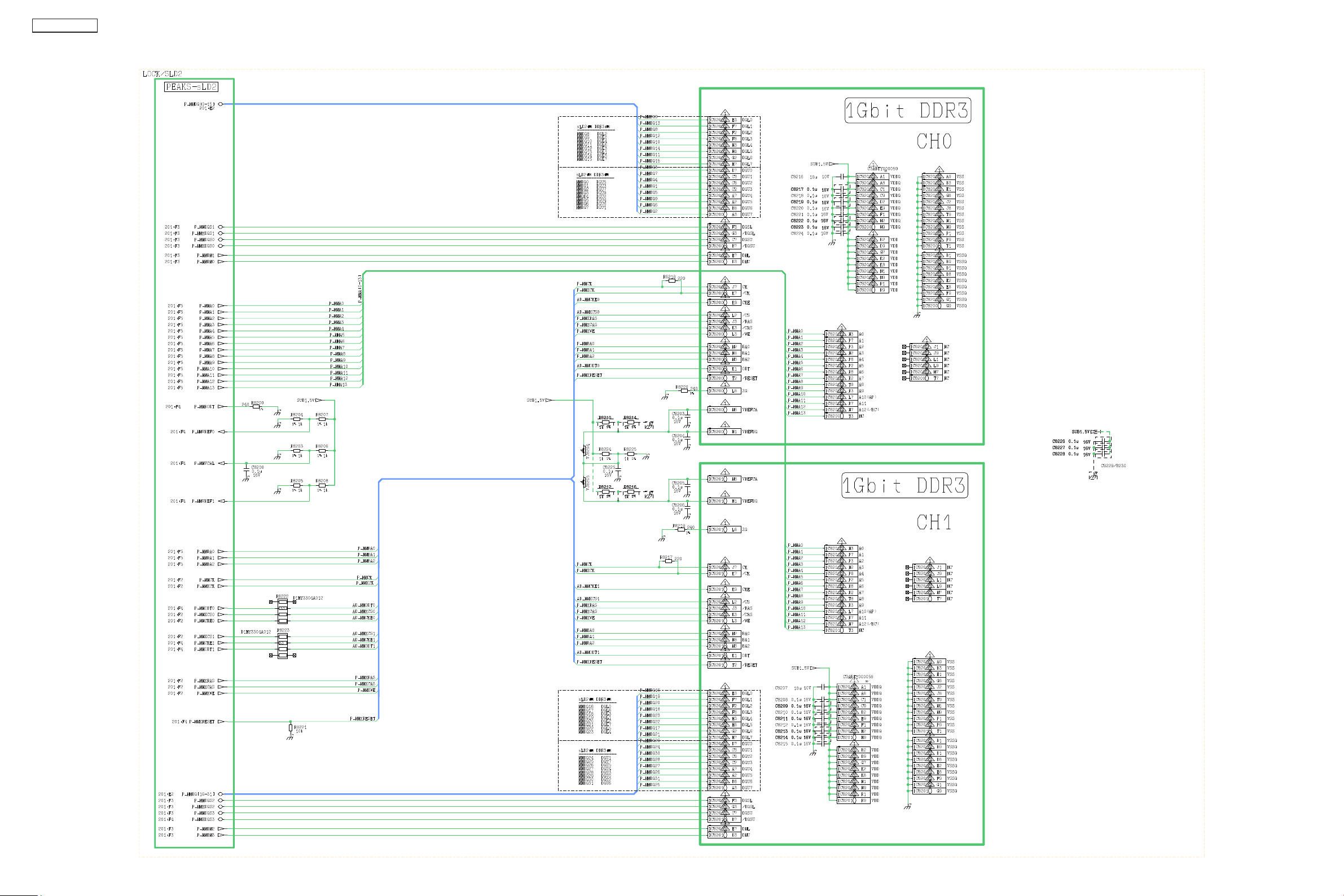

11. DIAGRAMAS ESQUEMÁTICOS ........................................................27

11.1. NOTA AOS DIAGRAMAS ESQUEMÁTICOS ..................................27

11.2. PLACA A ..........................................................................................28

11.3. DIAGRAMA ESQUEMÁTICO DA PLACA K ....................................46

11.4. DIAGRAMA ESQUEMÁTICO DA PLACA P ....................................47

12. LAYOUT DAS PLACAS DE CIRCUITO IMPRESSO..........................48

12.1. PLACA A ..........................................................................................48

12.2. PLACA K..........................................................................................50

12.3. PLACA P ..........................................................................................51

13. VISTAS EXPLODIDAS E LISTAS DE PEÇAS ...................................53

13.1.NOTAS DA LISTA DE PEÇAS ELÉTRICAS ..................................... 53

13.2. VISTA EXPLODIDA DO GABINETE ................................................54

13.2.1. LISTA DE PEÇAS MECÂNICAS ..................................................54

13.2.2. LISTA DAS PLACAS MONTADAS ...............................................54

13.3. VISTA EXPLODIDA DOS MATERIAIS DE EMBALAGEM ..............55

13.4. LISTA DE PEÇAS ELÉTRICAS ....................................................... 56

2

TC-L32X5B

1. PRECAUÇÕES DE SEGURANÇA

1.1. LINHAS GERAIS

1. Ao executar os serviços, observe a posição original dos terminais. Se for encontrado um curto-circuito, substitua todas
as partes que superaqueceram ou que foram danicadas pelo curto-circuito.

2. Após a conclusão dos serviços, verique se todos os dispositivos protetores a exemplo das barreiras de isolação, blinda­gens de papéis de isolação estão corretamente instalados.

3. Depois dos consertos, faça a checagem de corrente de fuga para evitar que o cliente seja exposto a choques elétricos.

4. Ao realizar reparos e manutenção, não tente modicar os equipamentos, suas partes ou seus materiais.

5. Quando a ação (cabos, cabos exíveis ou os) for fornecida como peça de reposição e apenas um o ou alguns dos
os foram quebrados ou desligados, não tente reparar. Substitua toda a ação.

6. Ao realizar reparos e manutenção, não toque nos conectores Faston. Ligue e desligue movimentando-os em linha reta.

1.1.1. INSPEÇÃO DE FUGA DE CORRENTE A FRIO

1. Desconecte o cabo AC e conecte um jumper entre os dois pinos do plugue.

2. Medir a resistência entre o plug AC e cada parte metálica exposta do gabinete do equipamento, tais como cabeça de
parafusos, conectores, cabos de controle. Quando a parte metálica exposta tem um caminho de retorno para o chassis,
a leitura deve ser de 100 Mohm ou mais. Quando o metal exposto não tem um caminho de retorno ao chassi, a leitura

deve ser

1.1.2. INSPEÇÃO DE FUGA DE CORRENTE A QUENTE (veja a g.1 abaixo)

1. Conecte o cabo de força diretamente na tomada CA. Não utilize transformador de isolamento para esta checagem.

2. Monte o circuito mostrado na gura 1 e conecte um dos terminais do circuito em um bom aterramento e o outro terminal
do circuito meça cada parte metálica exposta do aparelho.

3. Utilize um voltímetro (Simpson 228 ou equivalente) para medir o potencial nos pontos indicados no circuito da gura 1.

4. Verique cada parte metálica exposta, e meça a voltagem em cada ponto.

5. Inverta o cabo de força na tomada CA e repita cada uma das medições acima.

6. O potencial nos pontos U1 e U2 não devem exceder os seguintes valores:
Escala CA: U1 = 35V (pico) e U2= 0,35V (pico)
Escala CC: U1 = 1,0V

7. Para os caso em que as medições estiverem fora dos limites especicados, há possibilidade de choque elétrico, de­vendo o equipamento ser consertado e re-analisado antes de ser devolvido para o consumidor.

(innito).

“∞”

Ponto de

aterramento

Parte metálica

exposta do

aparelho

Valores das resistências em ohms (Ω)
V: Multímetro ou Osciloscópio
(rms)
Resistência de entrada: ≥ 1M Ω
Capacitância de entrada: ≤ 200 pF
Limite de freqüência: 15 Hz até 1 MHz respectivamente

Nota:

As medições devem ser efetuadas apropriadamente para obter os valores corretos em caso de não
haver formas de onda senoidal.

Fig. 1

3

TC-L32X5B

2. PRECAUÇÕES

2.1. PREVENÇÃO DE DESCARGA ELETROSTÁTICA (ESD)

Muitos dispositivos semicondutores (estado sólido) podem ser danicados facilmente pela eletricidade estática. Esses
dispositivos comumente são chamados de dispositivos Eletrostaticamente Sensíveis (ES). Exemplos de dispositivos ES
típicos são os circuitos integrados e alguns transistores de efeito de campo e componentes semicondutores. As técnicas
seguintes devem ser utilizadas para ajudar a reduzir a incidência de danos a componentes causados pela descarga ele­trostática (ESD).

1. Imediatamente antes de manusear qualquer componente semicondutor ou conjunto equipado com semicondutor, drene
toda a ESD de seu corpo tocando em um conhecido aterramento. Alternativamente, obtenha e utilize uma pulseira anti­estática comercialmente disponível, que deve ser removida devido a choques potenciais, antes de aplicar alimentação
à unidade sob teste.

2. Depois de remover um conjunto elétrico equipado com dispositivos ES, coloque o conjunto em uma superfície condu­tora, por exemplo, uma folha de alumínio, para prevenir a formação de carga eletrostática ou exposição do conjunto.

3. Utilize somente ferro de solda com ponta aterrada para soldar ou para dessoldar os dispositivos ES.

4. Utilize somente dispositivo de remoção de solda anti-estático. Muitos dispositivos de remoção de solda não classicados
como “anti-estático (ESD protegido)” podem gerar carga elétrica suciente para danicar os dispositivos ES.

5. Não utilize substâncias químicas como gás freon que podem gerar cargas elétricas e danicar os dispositivos ES.

6. Não remova um dispositivo ES substituto de sua embalagem protetora até imediatamente antes de você estar pronto
para instalá-lo. (A maioria dos dispositivos ES substitutos são embalados com terminais eletricamente curto-circuitados
através de espuma condutora, folha de alumínio ou material condutivo semelhante).

7. Imediatamente antes de remover o material protetor dos terminais de um dispositivo ES substituto, toque o material
protetor no chassi ou conjunto de circuito no qual o dispositivo será instalado.

8. Minimize os movimentos corporais ao manusear dispositivos ES substitutos não embalados. (Caso contrário, um movi­mento inofensivo como esfregar consecutivamente o tecido de suas roupas ou o levantamento de seu pé de um chão
carpetado pode gerar eletricidade estática (ESD) suciente para danicar um dispositivo ES).

ATENÇÃO !

Este aparelho utiliza componentes especiais que consideramos importantes para a segurança de seu funcionamento. Estes compo­nentes são identicados com a marca “ ” nos diagramas esquemáticos, diagramas em blocos e nas vistas explodidas. Sempre que
for necessário substituir qualquer destes componentes, utilize somente aqueles especicados nas listas de peças.
Nunca modique a especicação de qualquer componente sem a orientação da Panasonic do Brasil.

4

TC-L32X5B

2.2. SOBRE SOLDA SEM CHUMBO: (PBF)

Nota:

O chumbo é designado como (Pb) na Tabela Periódica de Elementos Químicos.
Na informação abaixo, Pb representará solda com chumbo, e PbF representará solda sem chumbo.
A solda sem chumbo usada em nosso processo de fabricação e apresentada abaixo é (Sn + Ag + Cu), que é estanho (Sn),

prata (Ag) e cobre (Cu) embora outros tipos estejam disponíveis.
Este modelo usa solda sem chumbo em sua fabricação devido a questões de conservação do meio ambiente.
Para um melhor trabalho de reparo, recomendamos o uso de solda sem chumbo, embora solda com chumbo possa ser

utilizada.
As placas de circuito fabricadas usando solda sem chumbo terão estampado na parte traseira o símbolo de uma folha com

“PbF” escrito dentro da mesma.

IMPORTANTE:

• A solda sem chumbo tem um ponto de fusão maior que a solda convencional. Tipicamente o ponto de fusão é 30 a 40 °C

maior. Utilize um ferro de solda com temperatura controlada e ajuste-o para 370º +/- 10 ºC. Em caso de utilizar um ferro
de solda com alta temperatura, tenha o cuidado para não aquecê-lo por um longo período.

• A solda sem chumbo tende a espirrar quando super aquecida (em torno de 600 ºC). Se for utilizar solda com chumbo,

remova completamente toda a solda sem chumbo dos pinos e da área soldada antes de aplicar a solda com chumbo.
Se este procedimento não for seguido, tenha o cuidado de aquecer a solda sem chumbo até que ela derreta, antes da
aplicação da nova solda com chumbo.

• Após a segunda aplicação de solda sem chumbo na placa, verique se houve excesso de solda no lado do componente,

que pode uir para o lado oposto.

Pino do componente

Remova todo
excesso de solda

Solda

Componente

Corte

lateral

• Sugestão de Solda sem chumbo

Existem muitos tipos de solda sem chumbo disponíveis para a compra. Este produto usa solda com Sn + Ag + Cu (estanho,
prata , cobre). Entretanto solda com Sn + Cu (estanho, cobre) ou Sn + Zn + Bi (Estanho, Zinco, Bismuto) também podem
ser utilizadas.

Recomendamos as seguintes espessuras de solda para uso em nossos produtos: 0,3mm, 0,6mm e 1,0mm.

5

TC-L32X5B

3. SERVIÇO

3.1. LOCALIZAÇÃO DAS PLACAS

PLACA P

PLACA A

PLACA K

PLACAS FUNÇÃO

A AVSW, TUN, OFDM, P-SLD2, EEP
P Fonte de Alimentação
K Controle Remoto, LED, Sensor de Luminosidade

6

4. ESPECIFICAÇÕES

Fonte de Alimentação AC 110 - 220 V, 50 / 60 Hz

Potência

60 W

Condição de Espera

Potência Nominal

0,25 W

Tela

Relação de Aspecto 16:9

Tamanho da tela visível

80 cm (diagonal)
698 mm (W) × 393 mm (H)

Número de pixels 1.049.088 (1366 (W) × 768 (H))

Som

Alto-falantes

160 mm × 42 mm

× 2

, 8

Saída de Áudio 20 W (10 W + 10 W )
Fones de ouvido 1 Mini-conector estéreo M3 (3,5 mm)

Sinais do PC

VGA, SVGA, WVGA, XGA
SXGA, WXGA ... (comprimido)
Frequência de varredura horizontal 31 – 69 kHz
Frequência de varredura vertical 59 – 86 Hz

Sistemas de Recepção /
Nome da Banda

Digital Terrestre 6MHz, VHF/UHF (Brasil)< recepção de TV Livre

Digital TV: SBTVD

1. PAL-M

2. PAL-N

3. NTSC

Recepção de transmissão e reprodução em Videocassete ou DVD

Canais de recepção

(TV Normal)

BANDA VHF

2-13

BANDA UHF

14-69

CATV (TV A CABO)

1-125

Antena Aérea – Traseira VHF / UHF

Condições Operacionais

Temperatura : 0 °C - 40 °C
Umidade : 20 % - 80 % Umidade Relativa (não condensativa)

Terminais de conexão

Entrada
AV1

AUDIO L - R Tipo PINO RCA × 2 0.5 V[rms]
VIDEO Tipo PINO RCA × 1 1.0 V[p-p] (75 )

COMPONENT

Y 1.0 V[p-p] (incluindo sincronização)
P

B/CB

, PR/CR ±0.35 V[p-p]

Entrada
AV2

AUDIO L - R Tipo PINO RCA × 2 0.5 V[rms]
VIDEO 1 Tipo PINO RCA × 1 1.0 V[p-p] (75

)

Entrada
AV3

AUDIO L - R Tipo PINO RCA × 2 0.5 V[rms]
VIDEO 1 Tipo PINO RCA × 1 1.0 V[p-p] (75

)

Saída
de Áudio

AUDIO L - R Tipo PINO RCA × 2 0.5 V[rms] (alta impedância)

Outros

Entrada
HDMI1-3

Conectores TIPO A

Este TV suporta a função "HDAVI control 5".

Entrada PC

R / G / B: 0.7 V[p-p] (75D-SUB DE 15 PINOS DE

ALTA DENSIDADE

)

HD / VD: TTL Nível 2.0 – 5.0 V[p-p] (alta impedância)

DIGITAL
AUDIO OUT

PCM / Dolby Digital, Fibra Óptica

Slot para Cartão Slot para Cartão SD x 1
USB 1/2 Conectores USB 2.0 TIPO A 5V CC, Máximo 500 mA
ETHERNET 10BASE-T / 100BASE-TX

Dimensões (L × A × P)

761 mm x 517 mm x 230 mm (com Pedestal)
761 mm x 463 mm x 53 mm (somente o TV)

Peso

10 k Líquido (com Pedestal)
8 k

Líquido (com Pedestal)

TC-L32X5B

7

TC-L32X5B

5. FUNÇÃO DE MODO DE SERVIÇO

5.1 COMO ENTRAR NO MODO DE SERVIÇO

Enquanto pressionando o botão de [VOLUME ( - )] no painel frontal, pressione o botão [INFO] do controle remoto 3 vezes
dentro de 2 segundos.

Versão do software

Ajuste de imagem

Ajuste do balanço de branco

Dene as Opções

Ferramentas de Serviço

5.1.1. CONTEÚDO DO MODO DE AJUSTE

• Valores mostrados em hexadecimal.

• Os valores iniciais podem ser diferentes dependendo de cada modelo.

• Depois de entrar no modo de ajuste, tome nota dos valores de cada item antes de começar a fazer os ajustes.

Item Principal Sub item Dados da Amostra

CONTRAST 000
COLOR 59
TINT FE

ADJUST

WB-ADJ

OPTION

SRV-TOOL 00

SUB-BRT 800
BACKLGT 20D
B-Y-G 40
R-Y-A 0
VCOM 189
R-GAIN 75
G-GAIN 80
B-GAIN 65
R-CENT 80
G-CENT 80
B-CENT 9B
Boot ROM
STBY-SET 00
EMERGENCY ON
CLK MODE 00
CLOCK FC7
EDID-CLK HIGH

5.1.2. COMO SAIR

Desligue o botão [POWER] na unidade principal ou pressione o botão [POWER ] no controle remoto.

8

TC-L32X5B

5.2. MODO SERVICE TOOL (FERRAMENTA DE SERVIÇO)

5.2.1. COMO ACESSAR

1. Selecionar “SRV-TOOL” no Modo de Serviço.

2. Pressione a tecla [OK] no controle remoto.

(FERRAMENTA DE SERVIÇO)

Versão do TD2Microcode

Fabricante da Flash ROM

Histórico de SOS

(Time): Tempo que o aparelho cou ligado.
(Count): Número de vezes que o aparelho
foi ligado.
Pressione o botão [MUTE] (por 3 segundos.)

5.2.2. HISTÓRICO DO SOS NO DISPLAY

Indicação de Histórico de SOS (número de vezes que pisca o LED).
Da esquerda para direita temos o último, penúltimo e antepenúltimo código de erro apresentado pelo aparelho e também a 2ª e 1ª
ocorrência de defeito após a fabricação do aparelho.
Em resumo, o “Histórico de SOS” registra os 3 últimos e os 2 primeiros códigos de erro apresentados.

5.2.3 CONTAGEM DO TEMPO DE POWER ON

Nota: Para exibir o menú TIME/COUNT, posicione na opção e pressione MUTE por 3 segundos.

Time: Tempo que a unidade cou ligada em power on, indicada em horas e minutos decimais.
Count: Número de vezes que o aparelho foi ligado (em decimal).

Nota: Esta indicação não será apagada pela “Indicação de Auto Vericação” (Self Check) ou outro comando.

5.2.4 COMO SAIR

1. Desconecte o Cabo AC da tomada.

9

TC-L32X5B

Hotel Mode

Channel

Volume

Maximum Vol Level

OSD Ctrl

Selecionar

Return

Pow Ctrl

5.2.5. AJUSTES DO MODO DE SERVIÇO

1. Pressione o botão [MENU] no controle remoto e [

2. Para sair,

pressione o botão [POWER].

VOLUME −

5.2.6. AJUSTES DO MODO HOTEL

1. Para entrar no Modo Hotel, mantenha pressionado
vezes o botão [AV] no controle remoto

5.2.7. MODO HOTEL

1. Propósito:

Restringir as funções em hoteis.

2. Para acessar as funções do Modo Hotel:
Mantenha pressionado o botão

segundos no controle remoto.

Aparecerá o menu abaixo:

3. Para sair do Modo Hotel desconecte o cabo AC da
tomada ou desligue o aparelho pela tecla [POWER].

[VOLUME −]

Off

-

-

+25

+100

Off

Off

Off

no painel da TV enquanto pressiona o botão [INPUT] 3 vezes dentro de 2

] no painel do televisor.

o botão [VOLUME −] no painel da TV e simultaneamente pressione 3

Item Função
MODE Seleciona o Modo Hotel ON/OFF
Input Seleciona o sinal de entrada inicial

Channel Seleciona o canal quando o sinal de entrada é RF.

Volume Ajusta o nível de volume inicial quando a TV é ligada

Maximum
VOL level

OSD Ctrl Restriçao de OSD.

FP Ctrl Ajusta a condição das teclas do Painel Frontal.

Pow Ctrl Ajusta a condição em que o aparelho retornará após

Dene a entrada de sinal quando a TV é ligada.
Pode ser: OFF/Analogue TV/ Digital TV/AV1/AV2/AV3/
PC/HDMI1/HDMI2/HDMI3

• OFF: Prioriza a última entrada selecionada
pelo usuário (memória)

• Sinais selecionáveis dependem do modelo

Ajusta o canal a cada vez que o aparelho é ligado.
Seleção: Qualquer número de canal ou [-].
[-] Signica o mesmo canal selecionado ao desligar.

Pode ser: 0 a 100

Dene o máximo do volume que poderá ser ajustado
pelo usuário. Pode ser de 0 a 100

Selection : OFF/PATTERN1

• OFF: Sem restrição

• PATTERN1: Restrito

Select front key conditions.
Seleção: OFF/PATTERN1/ALL

• OFF: Todas as teclas funcionam.

• PATTERN1: apenas teclas de entrada funcionam.

• ALL: Nenhuma teclas funciona.

o cabo AC ter sido retirado da tomada e em seguida

reconectado.

OFF: Na mesma condição de quando o cabo AC foi
desligado.
ON: Sempre na condição de “Ligado”.

10

6. GUIA PARA SOLUÇÃO DE PROBLEMAS

Use a função de auto-diagnóstico para testar o aparelho.

1. Vericando a linha de dados IIC.

2. Temporização do LED Power.

6.1. VERIFICAÇÃO DA LINHA DE DADOS IIC

6.1.1. COMO ACESSAR

• Para indicações da função auto-diagnóstico apenas:

Na tela de recepção de TV, e enquanto pressiona o botão [
controle remoto por mais de 3 segundos.

• Para indicações da função auto-diagnóstico e para forçar o ajustes de fábrica:

Na tela de recepção de TV, e enquanto pressiona o botão [
no controle remoto por mais de 3 segundos.

6.1.2. COMO SAIR

Desconecte o cabo AC da tomada.

6.1.3. COMO É EXIBIDO NA TELA

SELF CHECK - - - . XXXXXX - XXXXXX

PEAKS OK
TUN OK
AVSW OK
STBY OK
MEM1 OK
MEM2 OK
MEM3 OK
DCDC OK
DAC OK
ID OK

VOLUME −

VOLUME −

] no painel do aparelho, pressione o botão [OK] no

] no painel do aparelho, pressione o botão [MENU]

TC-L32X5B

Copyright Panasonic Cortporation 2012.

11

TC-L32X5B

6.2. TABELA DE TEMPORIZAÇÃO DO LED POWER

1. Função:

Informação da temporização do Led.

2. Conteúdo:

Quando ocorrer alguma anormalidade na unidade, o circuito de proteção irá resetar a unidade para o modo stand-by.
Neste momento, o bloco defeituoso pode ser identicado pelo número de vezes que o Led Power piscar no painel frontal.

Número de vezes

que o LED pisca

1 BackLight_SOS 0×0461

3 SOS(Tuner_SOS) SUB3.3V/panel_15V 0×045B

7 SUB3.3V_SENSE_SOS 0×0459

9 SOUND_SOS 0×045D

12 BackEnd(sLD)_SOS 0×0466

14 IROM_SOS Erro no STM micon

LCD

Conteúdo

Observação

Endereçamento

6.3. NÃO LIGA

Inicialmente, verique os 2 possíveis estados do LED POWER para este caso:

1. Apagado (siga o uxograma abaixo).

2. Aceso e piscando após alguns segundos (consulte a tabela do item 6.2).

EEPROM ADR

Placa

Placa A
Placa P

LCD

Placa A4 SUB12V_SENSE_SOS 0×045A

Placa A
Placa P

Placa A13 EMERGENCY_SOS Erro de comunicação

OK

Mas sem alimentação AC

Verique o cabo e

a tomada AC

LED POWER apagado

Verique a

Placa “P”

NG

Verique os Fusíveis

F7101-1, PA 4150 PA7551

OK

Verique a

Placa “A”

12

7. INSTRUÇÕES PARA DESMONTAGEM E MONTAGEM

7.1. SUPORTES DOS ALTO-FALANTES

1. Fixe os suportes dos alto-falantes ao Painel de LCD com seus parafusos (Fig. A).

2. Fixe os alto-falantes esquerdo e direito em seus suportes (Fig. B).

TC-L32X5B

Figura A

FIG. B

Nº Item Descrição Quantidade

043 TKX5ZA02301 Suporte do Alto-Falante 4
058 XYN3+F8FJ Parafuso 4
059 L0EYAA000016 Alto-falante L 1
060 L0EYAA000017 Alto-falante R 1

13

TC-L32X5B

7.2. SUPORTE METÁLICO VESA

1. Fixe os Suportes Metálicos VESA ao Painel de LCD (Fig. A).

2. Fixe o Suporte Metálico da Placa A ao Painel de LCD (Fig. B).

3. Fixe o Suporte Metálico da Base com os parafusos.

Figura A

Suporte Metálico VESA
Detalhe da inserção

Figura B

14

Suporte Metálico da Placa A

(detalhe da inserção)

1º

TC-L32X5B

2º

Fig. B

Nº Item Descrição Quantidade

046 TKZ5ZX5008 SUPORTE METÁLICO VESA 4
044 TKZ4GG5014 SUPORTE METÁLICO DA PLACA A 2
047 TKZ5ZX5010 SUPORTE METÁLICO DA BASE 1
067 THEJ036J PARAFUSO 10

15

TC-L32X5B

7.3. MÉTODO PARA MANUSEAR E FIXAR O PAINEL DE LCD

1. Posicione o gabinete como na ilustração abaixo.

2. Fixe o Painel de LCD no gabinete observando as recomendações e precauções descritas abaixo.

Encaixe o Painel de LCD com

Painel de

LCD

cuidado no gabinete, soltando-o
cuidadosamente após encostar
no gabinete, para evitar a ruptura
do painel ou arranhar a superfí­cie do gabinete.

Cuidado com a borda
aada do canto do pai­nel ao encostar no en­caixe da base do gabi­nete durante a xação
do painel.

Encaixe da base do gabinete

Gabinete

Não pressione ou force

o Painel de LCD

Não deslize o painel sobre gabi­nete como apontado pela seta,

para evitar descascar o aca-

bamento do gabinete.
Nota: O painel deve ser colocado
mais para baixo em direção ao
encaixe da base do gabinete.

Outras precauções:

1. Não pressione a superfície do painel para evitar a mancha azul no visor do painel.

2. Não use pano áspero ou esfregue a superfície com demasiada força. Isso pode causar arranhões na superfície.

3. Evite expor a superfície da TV à água ou detergente.

4. Evite expor a superfície à inseticidas, thiner, solventes ou outras substâncias voláteis. Isso pode provocar a descamação da pintura.

5. A superfície do painel de é especialmente tratada e pode ser facilmente danicada. Evite bater ou arranhar.

16

7.4. LÂMINA PLÁSTICA ISOLANTE DO PAINEL DO LCD

1. Fixe o Cabo LVDS na base do Painel de LCD (Fig. A).

2. Cole o Cabo LVDS e o cabo A10~K10 com ta PET (Fig. A).

3. Cole a Lâmina Plástica no Painel de LCD (Fig. B).

Linha guia
estampada.

TC-L32X5B

Linha de referência

TXJA10 wire

Fig. B

Fig. A

Isolante da
Placa P

Adesivo

Separador

Descole da Lâmina Plástica
antes colar no Painel de LCD

Nº Item Descrição Quantidade

063 TSCKF0010005 CABO LVDS 1
068 T4FP1505J FITA PET 0.1
087 TMK4GX087 LÂMINA PLÁSTICA ISOLANTE 1

17

TC-L32X5B

7.5. INSTALAÇÃO DO PAINEL LED

1. Prepare o Painel LED montado (Fig. A).

2. Fixe o Painel LED no Gabinete montado (Fig. B).

3. Fixe o Painel de LCD no gabinete montado (Fig. C).

FIG. A

Trava

Placa K

Fio TXJA10

Trava

FIG. B

Prender nas travas

Corner inferior direito na vista traseira

1. Posicione o Painel de LCD no corner inferior direito do gabinete antes de aparafusar.

2. Ao fechar a tampa traseira, empurre-a para o lado esquerdo antes de aparafusar.

No Item Descrição Quantidade
041 TKK5ZC50201 PAINEL LED 1
040 TKK5ZC50141 SUPORTE DO PAINEL LED 1
057 VVX32H125G00 PAINEL DE LCD 1
048 TTY4GA0261 GABINETE MONTADO 1

Posição Padrão:

18

7.6. PARAFUSOS DA TAMPA TRASEIRA

1. Fixe os parafusos na Tampa Traseira.

2. Instale as 4 Tampas Plásticas M6.

TC-L32X5B

CUIDADO:

Torque 35±1N.cm
Apenas nesta área

Nº Item Descrição Quantidade

073 THTD030J PARAFUSO 15
072 THEC1509 PARAFUSO 12
037 XTV3+8GFJK PARAFUSO (AV1) 1
030 TKKL5521 TAMPA PLÁSTICA M6 4
102 TMK4GX113 ARRUELA 1

19

TC-L32X5B

7.7. MONTAGEM DA PLACA P

1. Posicione a Placa P ao Painel de LCD.

2. Posicione os espaçadores (6 peças na Placa P) e os botões das chaves na Placa P.

3.

Posicione a tira térmica de silicone no dissipador de calor, descole o separador atrás do dissipador e cole no Painel de LCD.

4. Posicione a Placa A ao Painel de LCD.

5. Posicione o Suporte Metálico do AV Lateral na Placa A.

6. Fixe todas as partes com seus parafusos.

Placa P

Botões das chaves

(Detalhe da inserção)

1º

2º

20

Placa A

REFERÊNCIA:

Borda deste bojo
do Painel de LCD

TC-L32X5B

REFERÊNCIA:

Este furo no

Painel de LCD

Posição da Tira Térmica

de Silicone

REFERÊNCIA:

Borda do

Dissipador

TRAVAS

(Topo e Base)

NOTA: As travas do Suporte do AV Lateral

devem ser presas na Placa A.

Nº Item Descrição Quantidade

064 TMME399 ESPAÇADOR DA PLACA P 6
061 TBX5ZA00301 BOTÕES DAS CHAVES 1
045 TKZ5ZF50162 SUPORTE DO AV LATERAL 1
067 THEJ036J PARAFUSO 10
062 TUC5ZJ50041 DISSIPADOR 1
069 TMKK481 TIRA TÉRMICA DE SILICONE 1

21
