ORDER NO. PBRAS1210145CP

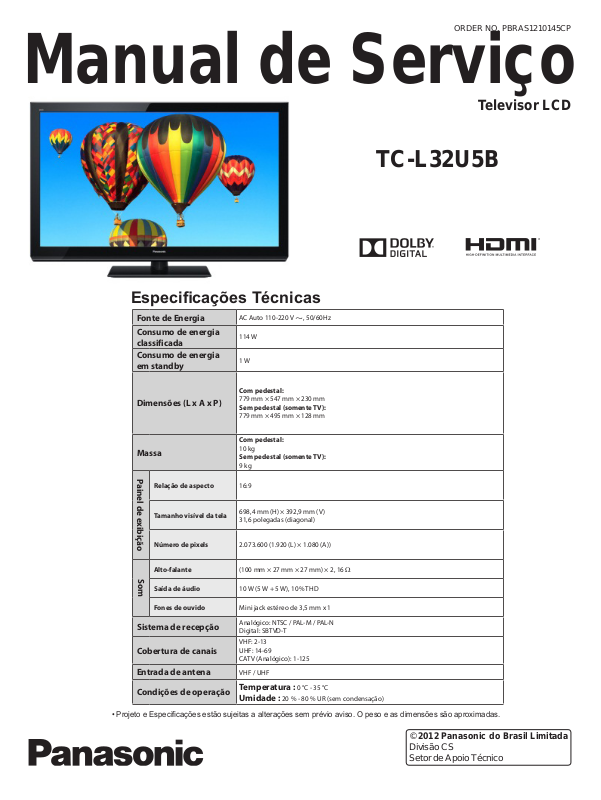

Manual de Serviço
Televisor LCD
TC-L32U5B
Especicações Técnicas
Fonte de Energia
Consumo de energia
classificada
Consumo de energia
em standby
AC Auto 110-220 V , 50/60Hz
114 W
1 W
Com pedestal:
Dimensões (L x A x P)
Massa
Painel de exibição
Relação de aspecto 16:9
Tamanho visível da tela
Número de pixels 2.073.600 (1.920 (L) × 1.080 (A))
Alto-falante (100 mm × 27 mm × 27 mm) × 2, 16 Ω
Som
Saída de áudio 10 W (5 W + 5 W), 10% THD
Fones de ouvido Mini jack estéreo de 3,5 mm x 1
Sistema de recepção
Cobertura de canais
Entrada de antena
Condições de operação
• Projeto e Especicações estão sujeitas a alterações sem prévio aviso. O peso e as dimensões são aproximadas.
779 mm × 547 mm × 230 mm
Sem pedestal (somente TV):
779 mm × 495 mm × 128 mm
Com pedestal:
10 kg
Sem pedestal (somente TV):
9 kg
698,4 mm (H) × 392,9 mm (V)
31,6 polegadas (diagonal)
Analógico: NTSC / PAL-M / PAL-N
Digital: SBTVD-T
VHF: 2-13
UHF: 14-69
CATV (Analógico): 1-125
VHF / UHF
Temperatura : 0 °C - 35 °C
Umidade : 20 % - 80 % UR (sem condensação)
© 2012 Panasonic do Brasil Limitada
Divisão CS
Setor de Apoio Técnico
TC-L32U5B
ATENÇÃO !
Este Manual foi elaborado para uso somente por prossionais e técnicos treinados e autorizados pela Panasonic do Brasil e não
foi direcionado para utilização pelo consumidor ou público em geral uma vez que não contém advertências sobre possíveis riscos
de manipulação do aparelho aqui especicado por pessoas não treinadas e não familiarizadas com equipamentos eletrônicos.
Qualquer tentativa de reparo do produto aqui especicado por parte de pessoa não qualicada, utilizando ou não este Manual,
implicará em riscos de danos ao equipamento, com a perda total da garantia e a sérios riscos de acidentes.
NOTA IMPORTANTE DE SEGURANÇA !
Este aparelho utiliza componentes especiais que consideramos importantes para a segurança de seu funcionamento. Estes
componentes são identicados com a marca “
Sempre que for necessário substituir qualquer destes componentes, utilize somente aqueles especicados nas listas de peças.
Nunca modique a especicação de qualquer componente sem a orientação da Panasonic do Brasil.
” nos diagramas esquemáticos, nos diagramas em blocos e nas vistas explodidas.
ÍNDICE
1. PRECAUÇÕES DE SEGURANÇA ..................................................................................................................................3
1.1. LINHAS GERAIS .......................................................................................................................................................... 3
1.1.1. INSPEÇÃO DE FUGA DE CORRENTE A FRIO .......................................................................................................3
1.1.2. INSPEÇÃO DE FUGA DE CORRENTE A QUENTE .................................................................................................3
2. PRECAUÇÕES ............................................................................................................................................................... 4
2.1. PREVENÇÃO DE DESCARGA ELETROSTÁTICA (ESD) ........................................................................................... 4
2.2. SOBRE SOLDA SEM CHUMBO: (PBF) .......................................................................................................................5
3. ORIENTAÇÕES DE SERVIÇO ....................................................................................................................................... 6
3.1. LOCALIZAÇÃO DAS PLACAS ..................................................................................................................................... 6
3.2. SINAIS APLICÁVEIS .................................................................................................................................................... 7
4. ESPECIFICAÇÕES ......................................................................................................................................................... 8
5. GUIA DE SOLUÇÃO DE PROBLEMAS ..........................................................................................................................9
5.1. O APARELHO NÃO LIGA ............................................................................................................................................. 9
5.2. IMAGEM ANORMAL .................................................................................................................................................... 10
5.3. SEM IMAGEM .............................................................................................................................................................. 11
5.4. SEM SOM OU COM SOM ANORMAL ......................................................................................................................... 12
5.5. CONTROLE REMONTO NÃO FUNCIONA .................................................................................................................. 13

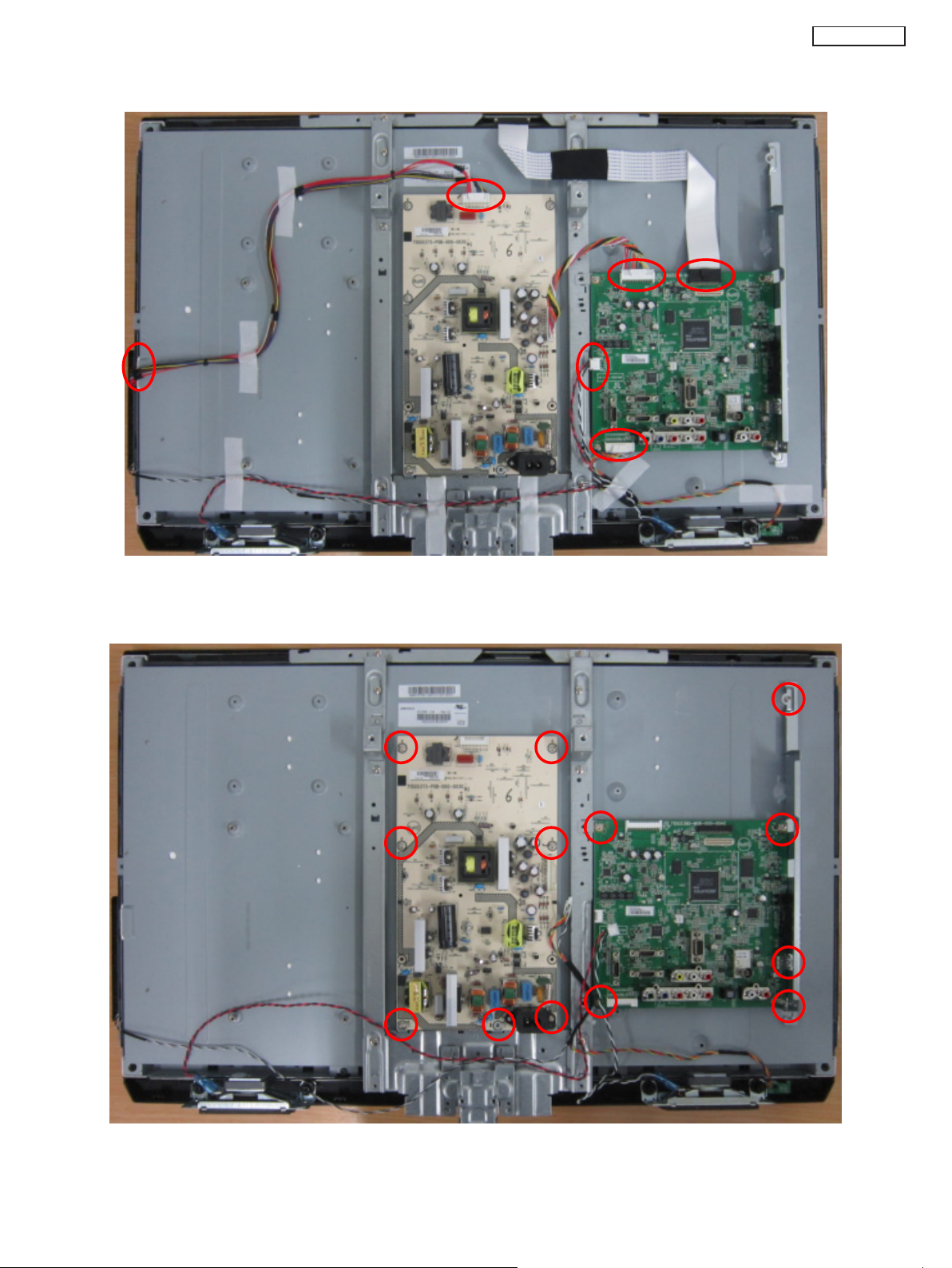

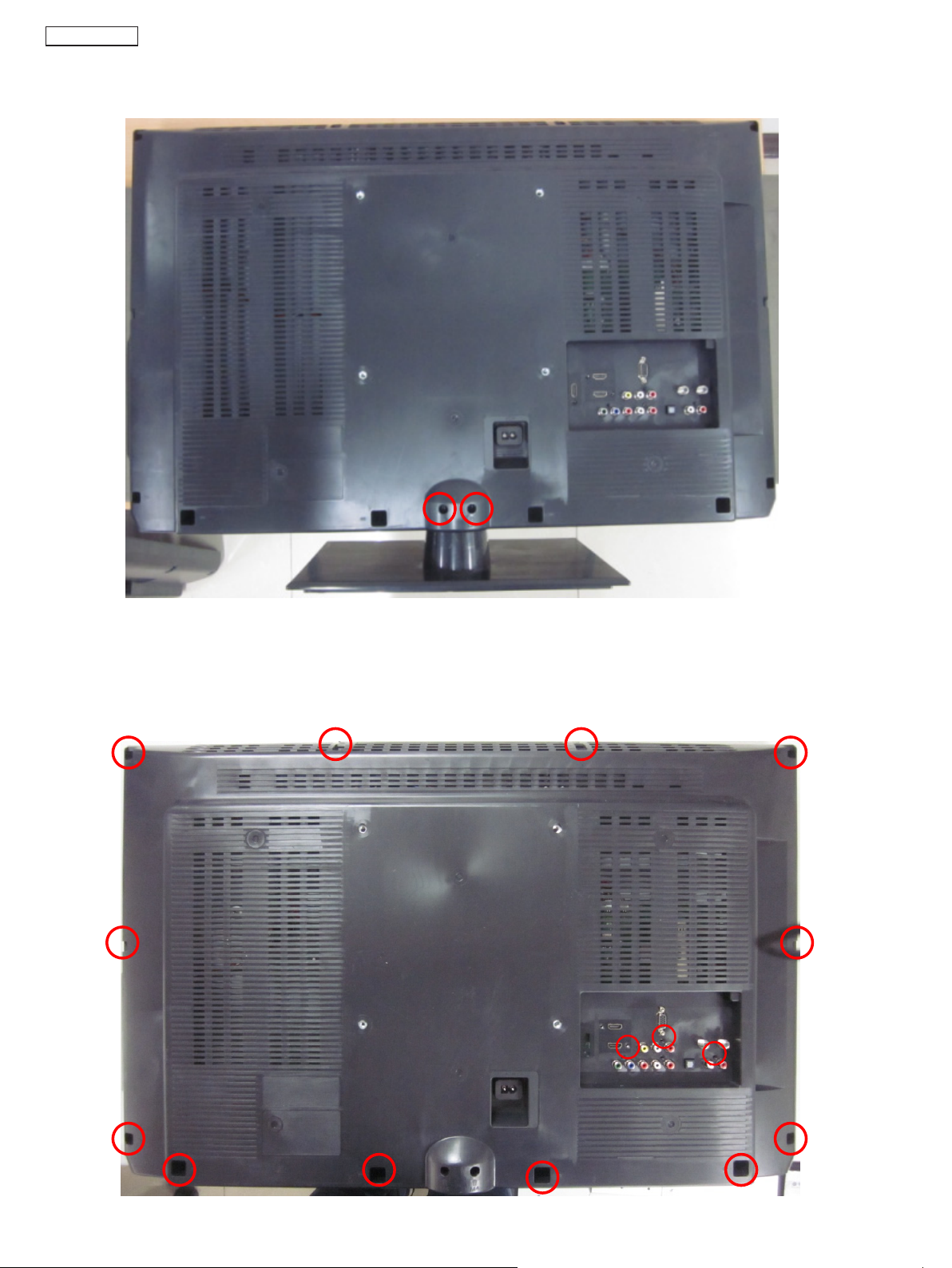

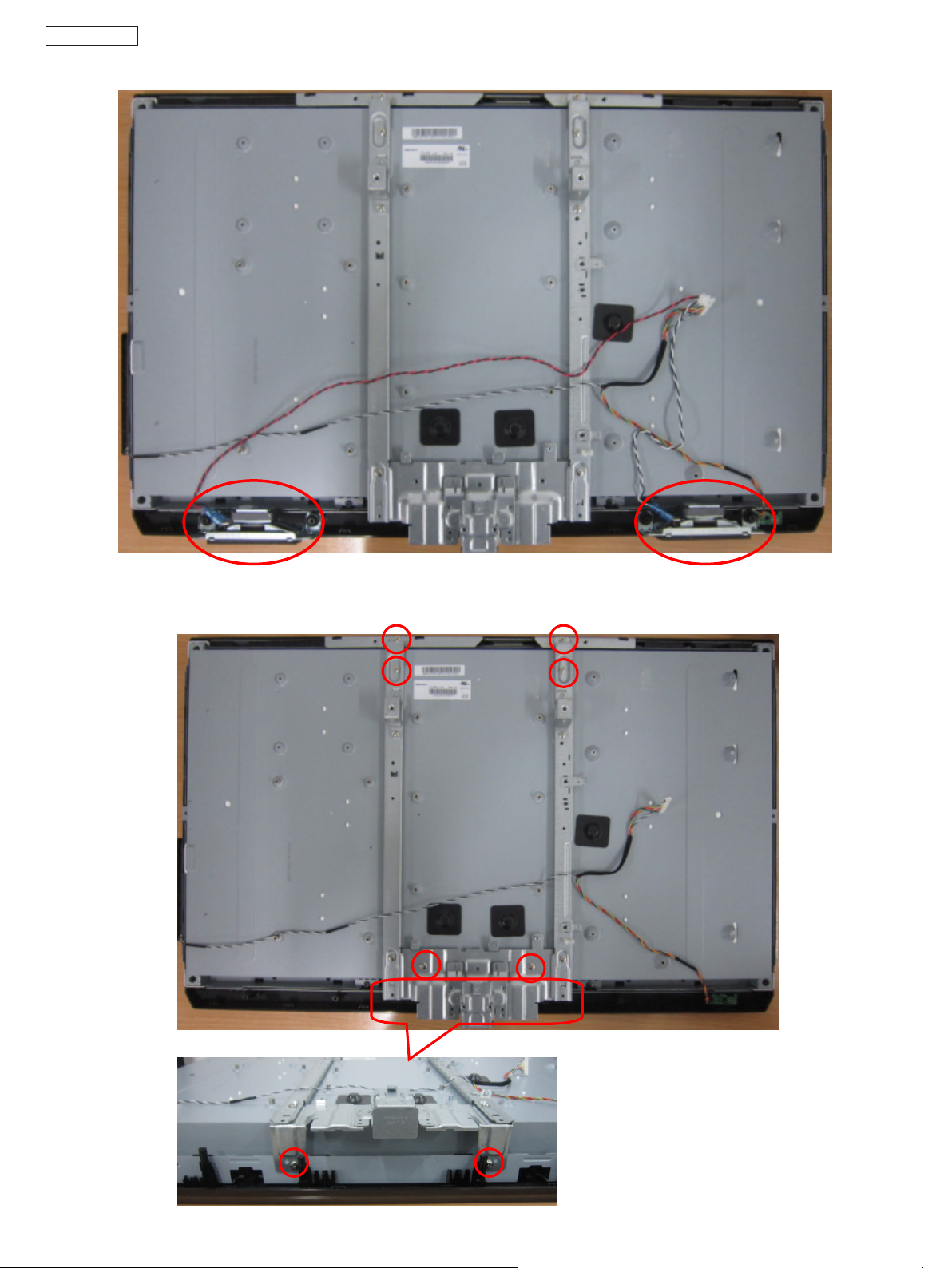

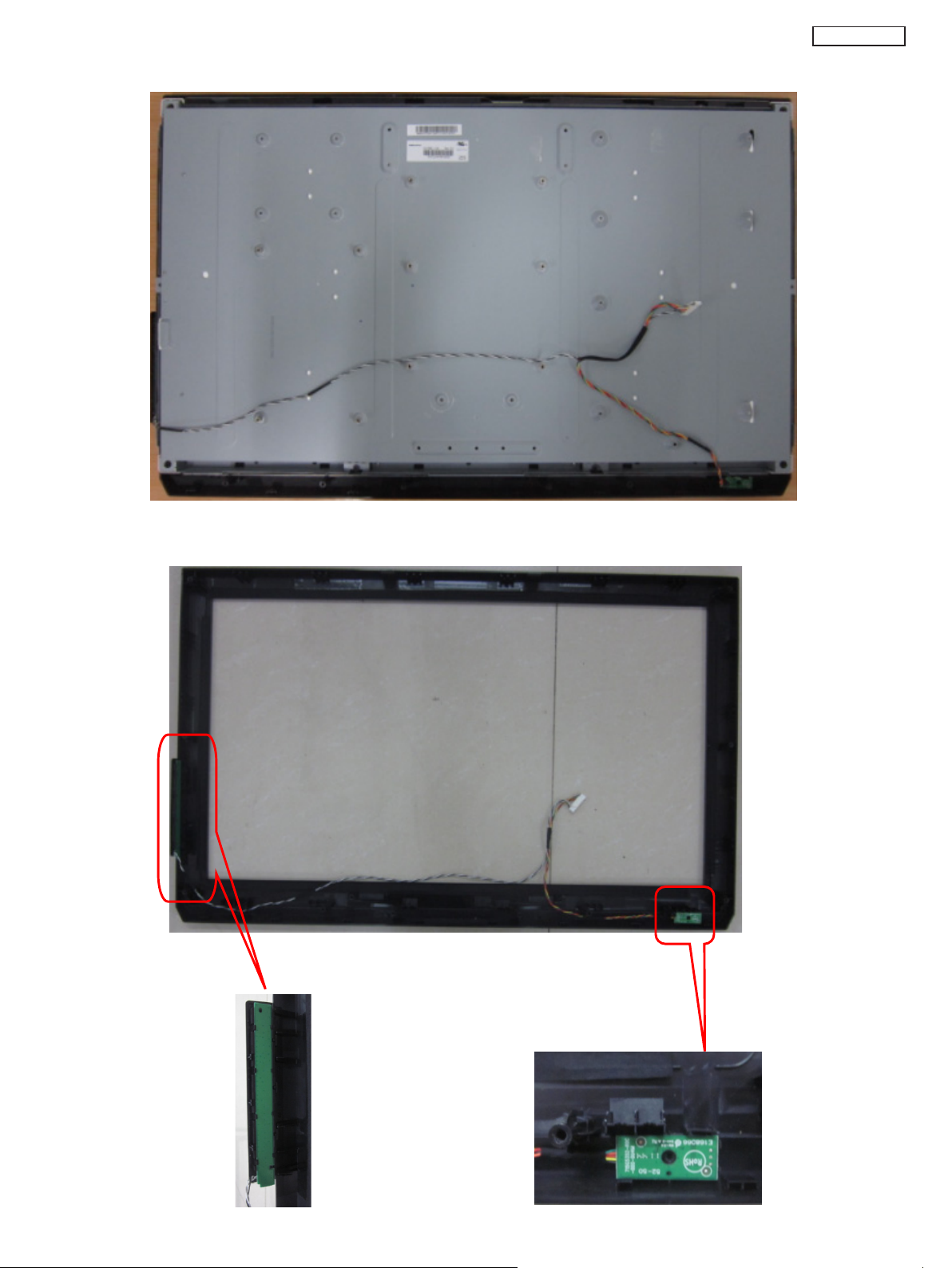

6. INSTRUÇÕES DE DESMONTAGEM E MONTAGEM ....................................................................................................14

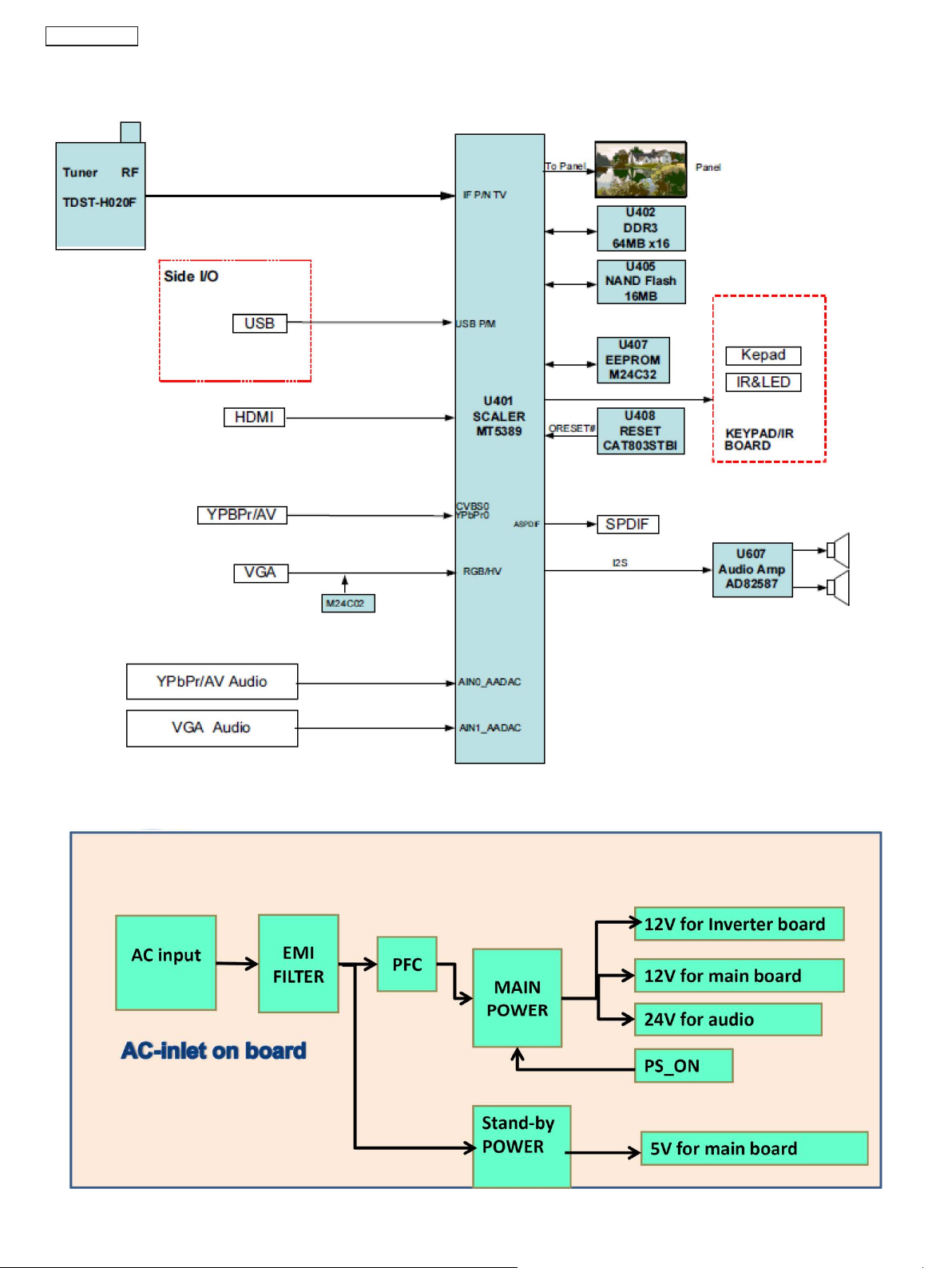

7. DIAGRAMAS EM BLOCOS............................................................................................................................................. 18
PLACA PRINCIPAL .............................................................................................................................................................18
PLACA POWER ..................................................................................................................................................................18
8. CONEXÕES .................................................................................................................................................................... 19
8.1. INSTRUÇÕES E CUIDADOS....................................................................................................................................... 19

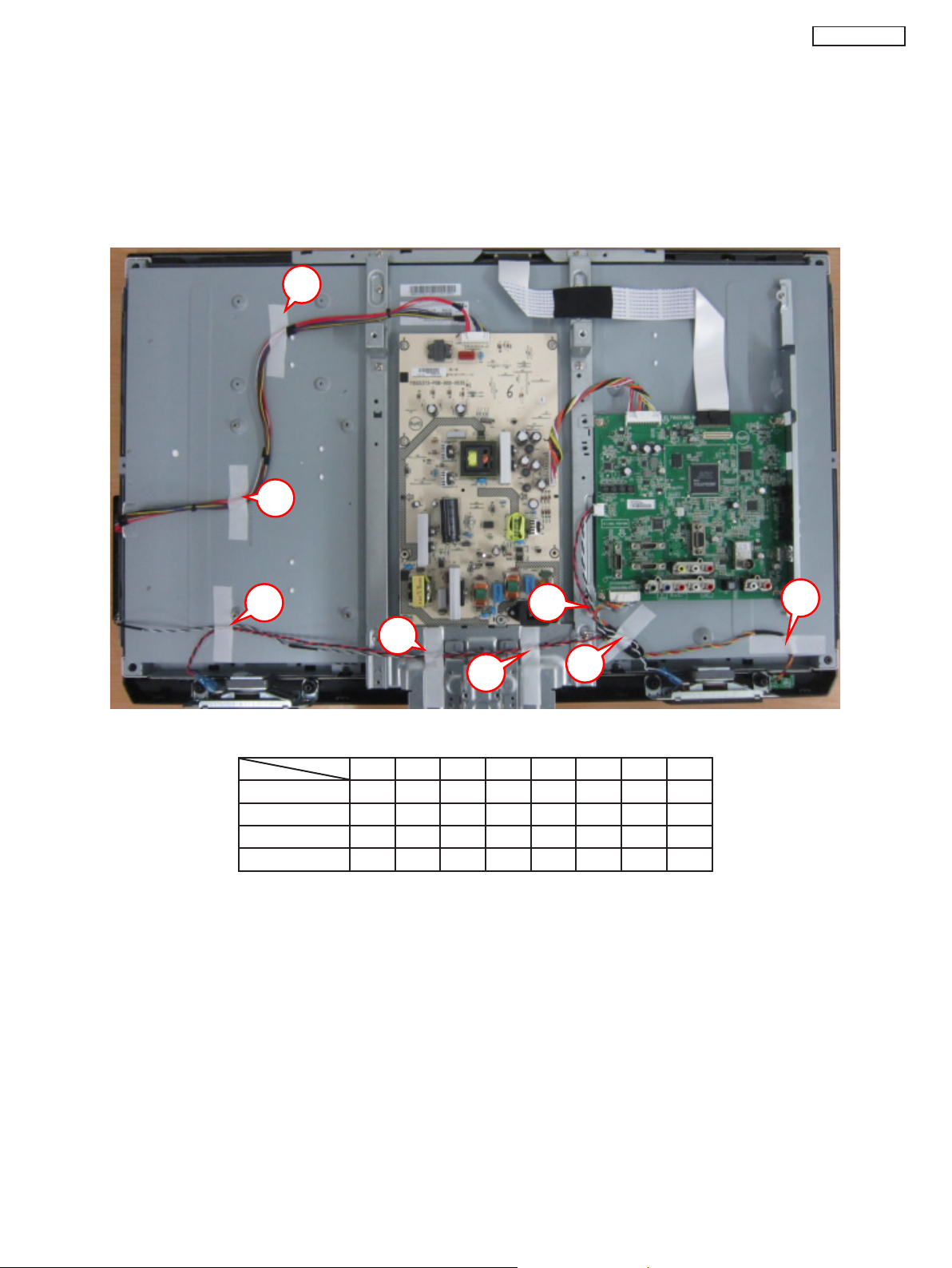

8.2. CONEXÃO E ACOMODAÇÃO DOS FIOS E CABOS ..................................................................................................19
9. VISTA EXPLODIDA E LISTAS DE PEÇAS .....................................................................................................................20

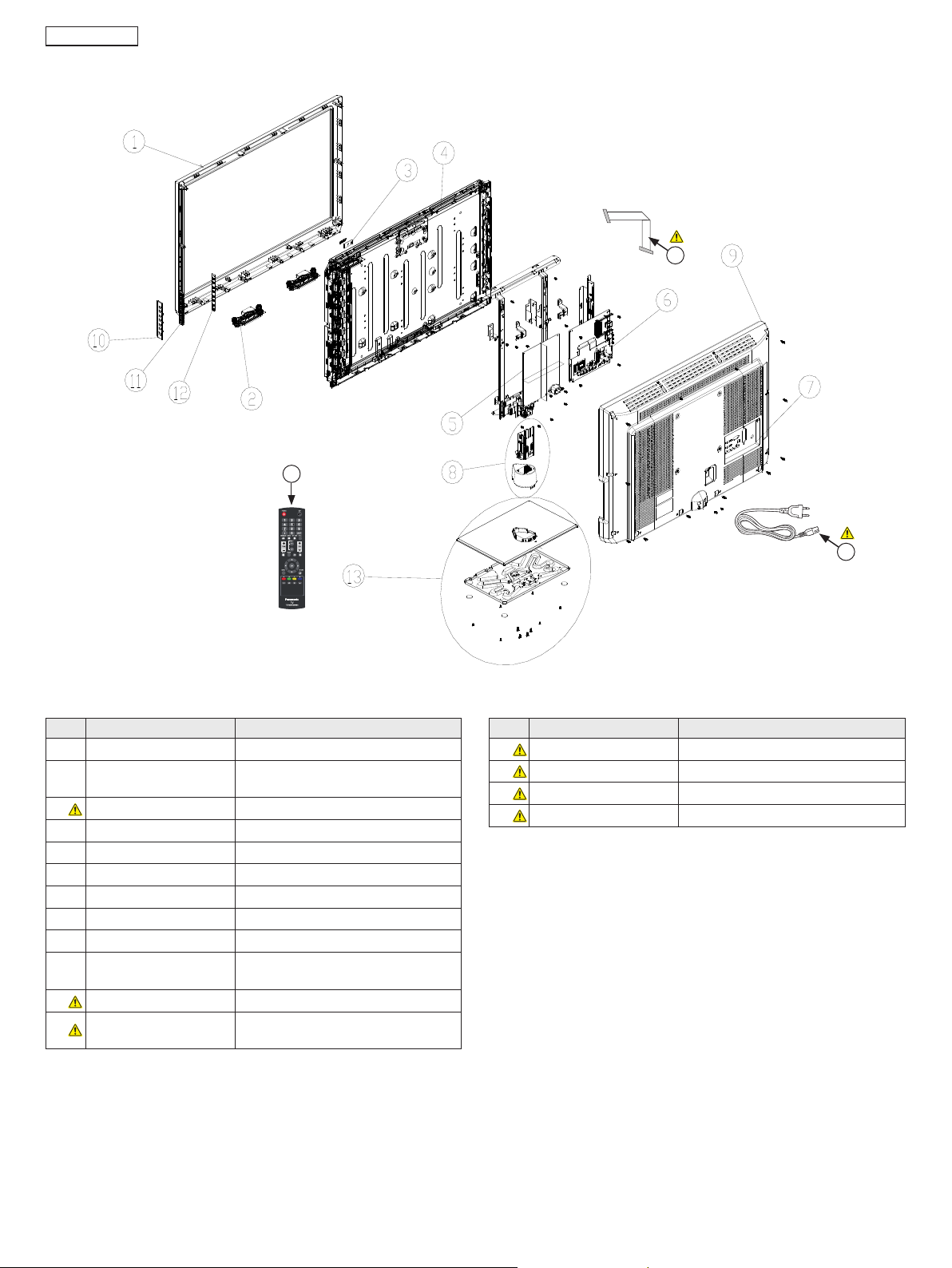

9.1. VISTA EXPLODIDA ...................................................................................................................................................... 20
9.1.1. LISTA DE PEÇAS MECÂNICAS ...............................................................................................................................20
9.1.2. LISTA DE PLACAS MONTADAS ............................................................................................................................... 20
9.2. LISTA DE PEÇAS ELÉTRICAS ....................................................................................................................................21
2
TC-L32U5B
1. PRECAUÇÕES DE SEGURANÇA
1.1. LINHAS GERAIS
1. Ao executar os serviços, observe a posição original dos terminais. Se for encontrado um curto-circuito, substitua todas
as partes que superaqueceram ou que foram danicadas pelo curto-circuito.
2. Após a conclusão dos serviços, verique se todos os dispositivos protetores a exemplo das barreiras de isolação, blindagens de papéis de isolação estão corretamente instalados.
3. Depois dos consertos, faça a checagem de corrente de fuga para evitar que o cliente seja exposto a choques elétricos.
4. Ao realizar reparos e manutenção, não tente modicar os equipamentos, suas partes ou seus materiais.
5. Quando a ação (cabos, cabos exíveis ou os) for fornecida como peça de reposição e apenas um o ou alguns dos
os foram quebrados ou desligados, não tente reparar. Substitua toda a ação.
6. Ao realizar reparos e manutenção, não toque nos conectores Faston. Ligue e desligue movimentando-os em linha reta.
1.1.1. INSPEÇÃO DE FUGA DE CORRENTE A FRIO
1. Desconecte o cabo AC e conecte um jumper entre os dois pinos do plugue.
2. Medir a resistência entre o plug AC e cada parte metálica exposta do gabinete do equipamento, tais como cabeça de
parafusos, conectores, cabos de controle. Quando a parte metálica exposta tem um caminho de retorno para o chassis,
a leitura deve ser de 100 MΩ ou mais. Quando o metal exposto não tem um caminho de retorno ao chassi, a leitura
deve ser
1.1.2. INSPEÇÃO DE FUGA DE CORRENTE A QUENTE
1. Conecte o cabo de força diretamente na tomada CA. Não utilize transformador de isolamento para esta checagem.
2. Monte o circuito mostrado na gura 1 e conecte um dos terminais do circuito em um bom aterramento e o outro terminal
do circuito meça cada parte metálica exposta do aparelho.
3. Utilize um voltímetro (Simpson 228 ou equivalente) para medir o potencial nos pontos indicados no circuito da gura 1.
4. Verique cada parte metálica exposta, e meça a voltagem em cada ponto.
5. Inverta o cabo de força na tomada CA e repita cada uma das medições acima.
6. O potencial nos pontos U
Escala CA: U
Escala CC: U1 = 1,0V
7. Para os caso em que as medições estiverem fora dos limites especicados, há possibilidade de choque elétrico, devendo o equipamento ser consertado e re-analisado antes de ser devolvido para o consumidor.
(innito).
“∞”
= 35V (pico) e U
1
e U
não devem exceder os seguintes valores:
1
2
= 0,35V (pico)
2
Ponto de
aterramento
Parte metálica
exposta do
aparelho
Fig. 1
Valores das resistências em ohms (Ω)
V: Multímetro ou Osciloscópio
(rms)
Resistência de entrada: ≥ 1M Ω
Capacitância de entrada: ≤ 200 pF
Limite de freqüência: 15 Hz até 1 MHz respectivamente
Nota:
As medições devem ser efetuadas apropriadamente para obter os valores corretos em caso de não
haver formas de onda senoidal.
3
TC-L32U5B
2. PRECAUÇÕES
2.1. PREVENÇÃO DE DESCARGA ELETROSTÁTICA (ESD)
Muitos dispositivos semicondutores (estado sólido) podem ser danicados facilmente pela eletricidade estática. Esses
dispositivos comumente são chamados de dispositivos Eletrostaticamente Sensíveis (ES). Exemplos de dispositivos ES
típicos são os circuitos integrados e alguns transistores de efeito de campo e componentes semicondutores. As técnicas
seguintes devem ser utilizadas para ajudar a reduzir a incidência de danos a componentes causados pela descarga eletrostática (ESD).
1. Imediatamente antes de manusear qualquer componente semicondutor ou conjunto equipado com semicondutor, drene
toda a ESD de seu corpo tocando em um conhecido aterramento. Alternativamente, obtenha e utilize uma pulseira anti-
-estática comercialmente disponível, que deve ser removida devido a choques potenciais, antes de aplicar alimentação
à unidade sob teste.
2. Depois de remover um conjunto elétrico equipado com dispositivos ES, coloque o conjunto em uma superfície condutora, por exemplo, uma folha de alumínio, para prevenir a formação de carga eletrostática ou exposição do conjunto.
3. Utilize somente ferro de solda com ponta aterrada para soldar ou para dessoldar os dispositivos ES.
4. Utilize somente dispositivo de remoção de solda anti-estático. Muitos dispositivos de remoção de solda não classicados
como “anti-estático (ESD protegido)” podem gerar carga elétrica suciente para danicar os dispositivos ES.
5. Não utilize substâncias químicas como gás freon que podem gerar cargas elétricas e danicar os dispositivos ES.
6. Não remova um dispositivo ES substituto de sua embalagem protetora até imediatamente antes de você estar pronto
para instalá-lo. (A maioria dos dispositivos ES substitutos são embalados com terminais eletricamente curto-circuitados
através de espuma condutora, folha de alumínio ou material condutivo semelhante).
7. Imediatamente antes de remover o material protetor dos terminais de um dispositivo ES substituto, toque o material
protetor no chassi ou conjunto de circuito no qual o dispositivo será instalado.
8. Minimize os movimentos corporais ao manusear dispositivos ES substitutos não embalados. (Caso contrário, um movimento inofensivo como esfregar consecutivamente o tecido de suas roupas ou o levantamento de seu pé de um chão
carpetado pode gerar eletricidade estática (ESD) suciente para danicar um dispositivo ES).
4
TC-L32U5B
2.2. SOBRE SOLDA SEM CHUMBO: (PBF)
Nota:
O chumbo é designado como (Pb) na Tabela Periódica de Elementos Químicos.
Na informação abaixo, Pb representará solda com chumbo, e PbF representará solda sem chumbo.
A solda sem chumbo usada em nosso processo de fabricação e apresentada abaixo é (Sn + Ag + Cu), que é estanho (Sn),
prata (Ag) e cobre (Cu) embora outros tipos estejam disponíveis.
Este modelo usa solda sem chumbo em sua fabricação devido a questões de conservação do meio ambiente.
Para um melhor trabalho de reparo, recomendamos o uso de solda sem chumbo, embora solda com chumbo possa ser
utilizada.
As placas de circuito fabricadas usando solda sem chumbo terão estampado na parte traseira o símbolo de uma folha com
“PbF” escrito dentro da mesma.
IMPORTANTE:
• A solda sem chumbo tem um ponto de fusão maior que a solda convencional. Tipicamente o ponto de fusão é 30 a 40 °C
maior. Utilize um ferro de solda com temperatura controlada e ajuste-o para 370º +/- 10 ºC. Em caso de utilizar um ferro
de solda com alta temperatura, tenha o cuidado para não aquecê-lo por um longo período.
• A solda sem chumbo tende a espirrar quando super aquecida (em torno de 600 ºC). Se for utilizar solda com chumbo,
remova completamente toda a solda sem chumbo dos pinos e da área soldada antes de aplicar a solda com chumbo.
Se este procedimento não for seguido, tenha o cuidado de aquecer a solda sem chumbo até que ela derreta, antes da
aplicação da nova solda com chumbo.
• Após a segunda aplicação de solda sem chumbo na placa, verique se houve excesso de solda no lado do componente,
que pode uir para o lado oposto.
Pino do componente
Remova todo
excesso de solda
Solda
Componente
Corte
lateral
• Sugestão de Solda sem chumbo
Existem muitos tipos de solda sem chumbo disponíveis para a compra. Este produto usa solda com Sn + Ag + Cu (estanho,
prata , cobre). Entretanto solda com Sn + Cu (estanho, cobre) ou Sn + Zn + Bi (Estanho, Zinco, Bismuto) também podem
ser utilizadas.
Recomendamos as seguintes espessuras de solda para uso em nossos produtos: 0,3mm, 0,6mm e 1,0mm.
5
TC-L32U5B
3. ORIENTAÇÕES DE SERVIÇO
3.1. LOCALIZAÇÃO DAS PLACAS
PLACA FONTE
PLACA KEY
PLACAS FUNÇÃO Observações
PLACA PRINCIPAL
PLACA IR Receptor de Controle Remoto, LED
PLACA FONTE Fonte (AC/DC), DC-DC
PLACA KEY Botões de Controle e Botão Power
Saída dos Auto-falantes, Terminais AV, Entradas HDMI,
Cartão SD, Entrada PC, Processador de Sinal Digital,
Nile-Tcon, Seletor de Canais
PLACA PRINCIPAL
PLACA IR
Todas as placas são do tipo
“sem manutençao” e devem
ser substituidas como partes
completas.
6
3.2. SINAIS APLICÁVEIS
COMPONENT (Y, PB, PR), HDMI
Nome do Sinal COMPONENTE HDMI
525 (480) / 60i, 60p
625 (S76) / 50i, 50p
750(720) 160p,50p
1,125 (1,080) / 60i, 50i
1,125 (1,080) / 60p, 50p, 24p
PC (do terminal D-sub / HDMI)
○ ○
○ ○
○ ○
○ ○
○
Marca: Sinal de entrada aplicável
○
TC-L32U5B
Nome do Sinal Frequência horizontal (kHz) Frequência vertical (Hz)
640 X 400@70Hz 31.47 70.08
640 X 480@60 Hz 31.47 59.94
640 x 480@75 Hz 37.50 75.00
800 X 600@60 Hz 37.88 60.32
800 x 600@75 Hz 46.88 75.00
800 x 600@85 Hz 53.67 85.08
1,024 X 768@60 Hz 48.36 60.00
1,024 x 768@70Hz 56.48 70.07
1,024 X 768@75 Hz 60.02 75.03
1,024 X 768@85 Hz 68.68 85.00
1,280 x 768@60 Hz 47.78 59.87
1,280 x 1,024@60 Hz 63.98 60.02
1,366 x 768@60 Hz 48.39 60.04
Macintosh13" (640 x 480) 35.00 66.67
Macintosh 16" (832 x 624) 49.73 74.55
Macintosh21" (1,152 x 870) 68.68 75.06
Sinal de entrada aplicável para PC é basicamente compatível com tempo padrão VESA
Sinal de entrada aplicável para PC é basicamente compatível com tempo padrão HDMI
Nota:
• Os sinais diferentes dos acima podem não ser exibidos corretamente.
• Os sinais acima são reformatados para visualização ótimizada em seu monitor.
• O sinal de PC é ampliado ou comprimido para exibição, portanto pode não ser possível mostrar detalhes com clareza suciente.
7
TC-L32U5B
4. ESPECIFICAÇÕES
Fonte de Energia
Consumo de energia
classificada
Consumo de energia
em standby
Dimensões (L x A x P)
Massa
Painel de exibição
Relação de aspecto 16:9
Tamanho visível da tela
AC Auto 110-220 V , 50/60Hz
114 W
1 W
Com pedestal:
779 mm × 547 mm × 230 mm
Sem pedestal (somente TV):
779 mm × 495 mm × 128 mm
Com pedestal:
10 kg
Sem pedestal (somente TV):
9 kg
698,4 mm (H) × 392,9 mm (V)
31,6 polegadas (diagonal)
Número de pixels 2.073.600 (1.920 (L) × 1.080 (A))
Alto-falante (100 mm × 27 mm × 27 mm) × 2, 16 Ω
Som
Saída de áudio 10 W (5 W + 5 W), 10% THD
Fones de ouvido Mini jack estéreo de 3,5 mm x 1
Sistema de recepção
Cobertura de canais
Entrada de antena
Condições de operação
Analógico: NTSC / PAL-M / PAL-N
Digital: SBTVD-T
VHF: 2-13
UHF: 14-69
CATV (Analógico): 1-125
VHF / UHF
Temperatura :
0 °C - 35 °C
Umidade : 20 % - 80 % UR (sem condensação)
8
5. GUIA DE SOLUÇÃO DE PROBLEMAS
5.1. O APARELHO NÃO LIGA
Aparelho Não Liga
(LED power apagado)
Há tensão de entrada AC e
a Chave Power está ligada ?
SIM
NÃO
TC-L32U5B
Verique a conexão do cabo AC.
Ligue a Chave Power.
Há tensão de saída 5V na Placa da Fonte?
SIM
O aparelho liga pelo
Controle Remoto ou pelo
Botão Power do aparelho?
NÃO
Substitua a Placa Principal
NÃO
SIM
Substitua a Placa da Fonte
1. Pelo Controle Remoto sim, mas pelo Botão Power
não: Substitua a Placa KEY.
2. Pelo Botão Power sim, mas pelo Controle Remoto
não: Substitua o Controle Remoto.
9
Loading...
