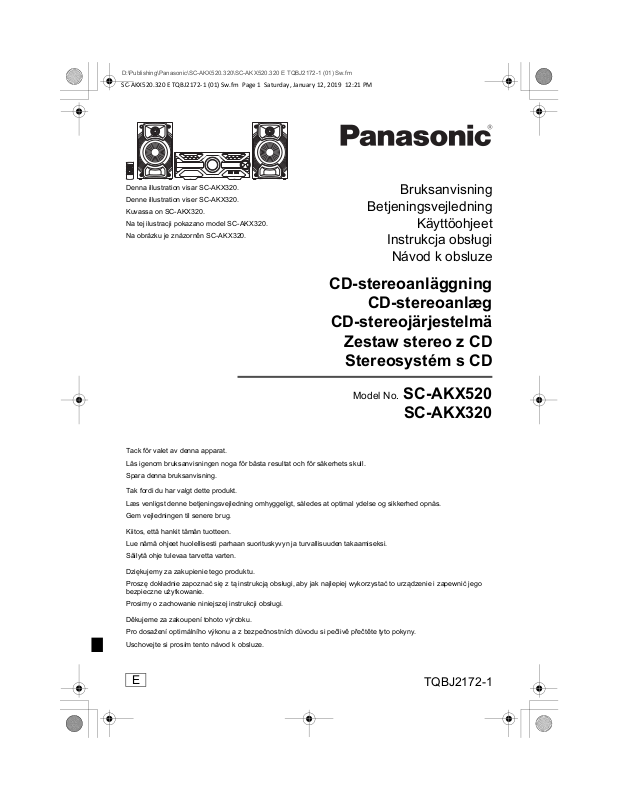

PANASONIC SC-AKX520, SC-AKX320 User guide [pl]

Page 1

Denna illustration visar SC-AKX320. Denne illustration viser SC-AKX320. Kuvassa on SC-AKX320. Na tej ilustracji pokazano model SC-AKX320. Na obrázku je znázorněn SC-AKX320.

Betjeningsvejledning

Bruksanvisning

Käyttöohjeet

Instrukcja obsługi

Návod k obsluze

CD-stereoanläggning

CD-stereoanlæg

CD-stereojärjestelmä

Zestaw stereo z CD

Stereosystém s CD

Model No. SC-AKX520

SC-AKX320

Tack för valet av denna apparat. Läs igenom bruksanvisningen noga för bästa resultat och för säkerhets skull. Spara denna bruksanvisning.

Tak fordi du har valgt dette produkt. Læs venligst denne betjeningsvejledning omhyggeligt, således at optimal ydelse og sikkerhed opnås. Gem vejledningen til senere brug.

Kiitos, että hankit tämän tuotteen. Lue nämä ohjeet huolellisesti parhaan suorituskyvyn ja turvallisuuden takaamiseksi. Säilytä ohje tulevaa tarvetta varten.

Dziękujemy za zakupienie tego produktu. Proszę dokładnie zapoznać się z tą instrukcją obsługi, aby jak najlepiej wykorzystać to urządzenie i zapewnić jego

bezpieczne użytkowanie. Prosimy o zachowanie niniejszej instrukcji obsługi.

Děkujeme za zakoupení tohoto výrobku. Pro dosažení optimálního výkonu a z bezpečnostních důvodu si pečlivě přečtěte tyto pokyny. Uschovejte si prosím tento návod k obsluze.

TQBJ2172-1

Page 2

Niniejsza instrukcja obsługi przeznaczona jest dla modeli SC-AKX520 oraz SC-AKX320.

Oznacza funkcje dostępne w modelach SC-AKX520.

[AKX520]: [AKX320]:

Oznacza funkcje dostępne w modelach SC-AKX320.

Zestaw SC-AKX520 SC-AKX320 Urządzenie

główne Głośniki SB-AKX440 SB-AKX220

Chyba, że jak to wskazano, ilustracje w niniejszej instrukcji obsługi odnoszą się do SC-AKX320. Zakupione urządzenie może różnić się od przedstawionego na ilustracjach.

Symbole na tym produkcie (włącznie z akcesoriami) oznaczają, co następuje:

Prąd przemienny Sprzęt klasy II (konstrukcja urządzenia zapewnia

podwójną izolację.) WŁ.

Gotowość

Deklaracja Zgodności (DoC)

Niniejszym, „Panasonic Corporation” deklaruje, iż niniejszy produkt jest zgodny z zasadniczymi wymogami i innymi odnośnymi postanowieniami Dyrektywy 2014/53/UE.

Klienci mogą skopiować oryginał Deklaracji Zgodności (DoC) dla naszych produktów radiowych i końcowych urządzeń teletransmisyjnych (RE) z naszego serwera DoC: http://www.ptc.panasonic.eu Kontakt z autoryzowanym przedstawicielem: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Niemcy

Typ łączności

bezprzewodowej

Bluetooth

TQBJ2172

SA-AKX520 SA-AKX320

Pasmo

częstotliwości

2402 – 2480 MHz 10 dBm

Maksymalna moc

(dBm EIRP)

Spis treści

Środki ostrożności. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Odnośniki . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Dostarczone wyposażenie . . . . . . . . . . . . . . . . . . . . . . . 4

Przygotowanie pilota zdalnego sterowania. . . . . . . . . . . 4

Konserwacja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Rozmieszczenie głośników . . . . . . . . . . . . . . . . . . . . . . . 4

Podłączenie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Opis elementów sterowania . . . . . . . . . . . . . . . . . . . . . . 6

Przygotowanie multimediów . . . . . . . . . . . . . . . . . . . . . . 8

Odtwarzanie multimediów . . . . . . . . . . . . . . . . . . . . . . . . 9

Radio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Efekty dźwiękowe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Efekty iluminacji . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Funkcje DJ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Używanie mikrofonu . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Karaoke. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Zegar i timer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Urządzenia zewnętrzne. . . . . . . . . . . . . . . . . . . . . . . . . 15

Inne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Rozwiązywanie problemów. . . . . . . . . . . . . . . . . . . . . . 16

Dane techniczne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Środki ostrożności

OSTRZEŻENIE!

Urządzenie

• Aby ograniczyć niebezpieczeństwo pożaru, porażenia prądem lub uszkodzenia urządzenia, – Nie należy wystawiać urządzenia na działanie

deszczu, wilgoci, kapanie lub zachlapanie.

– Na urządzeniu nie należy umieszczać żadnych

przedmiotów napełnionych płynami, np. dzbanków. – Należy stosować zalecane akcesoria. – Nie zdejmować pokrywy. – Użytkownik nie powinien podejmować się naprawy

urządzenia na własną rękę. Serwis należy zlecić w

autoryzowanym punkcie serwisowym. – Należy uważać, aby do wnętrza urządzenia nie

dostały się metalowe przedmioty.

UWAGA!

Urządzenie

• Aby ograniczyć niebezpieczeństwo pożaru, porażenia prądem lub uszkodzenia urządzenia, – Niniejszego urządzenia nie należy instalować lub

umieszczać w biblioteczce, wbudowanej szafce lub innej ograniczonej przestrzeni. Należy zapewnić odpowiednią wentylację urządzenia.

– Nie zasłaniaj otworów wentylacyjnych urządzenia

gazetami, obrusami, zasłonami i podobnymi przedmiotami.

– Nie umieszczać na urządzeniu źródeł otwartego

ognia, jak np. zapalone świece.

• Urządzenie jest przeznaczone do używania w klimacie umiarkowanym.

Page 3

• To urządzenie może odbierać zakłócenia wywołane

POLSKI

użyciem telefonu komórkowego. Jeżeli takie zakłócenia wystąpią, wskazane jest zwiększenie odległości pomiędzy urządzeniem a telefonem komórkowym.

• Urządzenie wykorzystuje promień lasera. Sterowanie, regulacje lub postępowanie w sposób tutaj nie określony grozi niebezpiecznym naświetleniem promieniami lasera.

• Urządzenie należy ustawić na równej powierzchni, z dala od miejsc bezpośrednio nasłonecznionych, w których panuje wysoka temperatura, duża wilgotność lub występują nadmierne drgania.

Przewód zasilania

• Wtyczka przewodu sieciowego umożliwia odłączenie zasilania urządzenia. Urządzenie należy zamontować w sposób umożliwiający szybkie wyjęcie wtyczki z gniazda zasilania.

Bateria

• Istnieje niebezpieczeństwo wybuchu w przypadku, gdy baterie zostaną nieprawidłowo założone. Baterie należy wymieniać na takie same lub na baterie równorzędnego typu, zalecane przez producenta.

• Zużyte baterie należy odpowiednio zutylizować. Właściwą metodę powinny wskazać władze lokalne.

• Nie zbliżać baterii do źródeł ciepła lub ognia.

• Baterii nie należy pozostawiać przez dłuższy czas, w pojeździe z zamkniętymi drzwiami i oknami, narażonym na bezpośrednie promieniowanie słoneczne.

• Nie wolno zwierać biegunów baterii ani jej rozbierać.

• Nie ładować baterii alkalicznych ani manganowych.

• Nie wolno używać baterii, z których została zdjęta warstwa ochronna.

• Jeśli pilot ma nie być używany przez dłuższy czas, należy wyjąć z niego baterię. Przechowywać w chłodnym, ciemnym miejscu.

Ograniczenia użytkowania

• Nie ma gwarancji, że sprzęt będzie współpracował ze wszystkimi urządzeniami Bluetooth bezprzewodowa za ich pomocą będzie możliwa.

• Wszystkie urządzenia muszą być zgodne z normami wyznaczonymi przez firmę Bluetooth SIG, Inc.

• W zależności od danych technicznych urządzenia oraz dostępnych możliwości konfiguracji nawiązanie połączenia może nie być możliwe lub mogą istnieć różnice w zakresie wykonywania niektórych operacji.

• System obsługuje funkcje bezpieczeństwa zgodnie ze standardem Bluetooth użytkowania lub ustawień te zabezpieczenia mogą być niewystarczające. Należy zachować ostrożność podczas bezprzewodowej transmisji danych do systemu.

• System nie oferuje możliwości transmisji danych do urządzenia Bluetooth

Zasięg użytkowania

• Maksymalny zasięg użytkowania urządzenia to 10 m.

• Zasięg może zmniejszyć się w zależności od warunków otoczenia, istniejących przeszkód i zakłóceń.

Zakłócenia powodowane przez inne urządzenia

• System może nie działać poprawnie lub mogą występować problemy, takie jak skoki dźwięku i głośności powodowane zakłóceniami fal radiowych, jeśli urządzenie znajdzie się zbyt blisko innych urządzeń

Bluetooth

• System może nie działać poprawnie, jeśli sygnał radiowy np. z pobliskich stacji nadawczych jest zbyt silny.

Przeznaczenie

• System jest przeznaczony tylko do ogólnego użytku w normalnych warunkach.

• Nie należy używać urządzenia w pobliżu sprzętu lub miejsc wykazujących wrażliwość na zakłócenia częstotliwości radiowej (przykład: lotnisk, szpitali, laboratoriów, itd.).

lub sprzętu korzystającego z pasma 2,4 GHz.

. Jednak zależnie od środowiska

ani że transmisja

Odnośniki

Informacje o technologii Bluetooth

Firma Panasonic nie ponosi odpowiedzialności za dane ani informacje, które mogą zostać ujawnione podczas transmisji bezprzewodowej.

Pasmo częstotliwości

• System korzysta z pasma częstotliwości 2,4 GHz.

Certyfikacja

• Niniejszy system jest zgodny z ograniczeniami częstotliwości i otrzymał certyfikat na podstawie przepisów dotyczących częstotliwości. W związku z tym pozwolenie na transmisję bezprzewodową nie jest konieczne.

• Wykonywanie poniższych czynności w niektórych krajach jest karalne: – Demontaż lub modyfikowanie urządzenia głównego. – Usuwanie etykiet z danymi technicznymi.

Licencje

Nazwa marki Bluetooth® i logotypy są zarejestrowanymi znakami towarowymi firmy Bluetooth SIG, Inc. i wszelkie ich użycie przez firmę Panasonic Corporation jest objęte licencją. Pozostałe znaki towarowe i nazwy handlowe są własnością ich posiadaczy.

Android i Google Play są znakami towarowymi firmy Google LLC.

TQBJ2172

Page 4

Dostarczone wyposażenie

Sprawdzić i znaleźć poszczególne elementy dostarczonego wyposażenia.

 2 Przewody zasilania  1 Antena pętlowa AM  [AKX520]

2 Rdzenie ferrytowe

Rozmieszczenie głośników

Zestawy głośnikowe lewy i prawy są identyczne.

[AKX520]

 1 Antena wewnętrzna FM

 1 Pilot zdalnego sterowania

(N2QAYB001215)

 1 Bateria do pilota zdalnego sterowania  Dla Wielkiej Brytanii i Irlandii

1 Przejściówka wtyczki anteny

UWAGA!

Przejściówkę wtyczki anteny należy przechowywać w miejscu niedostępnym dla dzieci, aby nie dopuścić do jej połknięcia.

Uwaga:

Należy użyć przewodu zasilania odpowiedniego do danego gniazda zasilającego.

Przygotowanie pilota zdalnego sterowania

Należy stosować baterie alkaliczne lub manganowe. Załóż baterię tak, aby jej bieguny (+ i –) były zgodne z

oznaczeniami wewnątrz obudowy pilota zdalnego sterowania.

Konserwacja

Odłączyć zasilanie sieciowe przed przystąpieniem do konserwacji. W celu oczyszczenia urządzenia przetrzyj je miękką, suchą szmatką.

• Do czyszczenia urządzenia nie należy stosować

alkoholu, rozcieńczalnika ani benzyny.

• Przed użyciem chusteczki nasączonej środkiem

TQBJ2172

chemicznym należy zapoznać się z dołączoną do niej

instrukcją.

[AKX320]

Prosimy używać tylko zestawów głośnikowych znajdujących się w wyposażeniu.

Użycie innych zestawów głośnikowych grozi uszkodzeniem urządzenia i pogorszeniem jakości dźwięku.

Uwaga:

• Aby zapewnić odpowiednią wentylację, należy zachować przynajmniej 10 mm odstępu między zestawami głośnikowymi a urządzeniem głównym.

• Zestawy głośnikowe należy ustawić na płaskim, stabilnym podłożu.

•

Niniejsze zestawy głośnikowe nie mają ekranu magnetycznego. Nie należy ich umieszczać w pobliżu odbiorników telewizyjnych, komputerów ani innych urządzeń wrażliwych na oddziaływanie pola magnetycznego.

• Długotrwałe odtwarzanie przy dużym poziomie głośności może spowodować uszkodzenia zestawów głośnikowych i skrócić jego żywotność.

• Aby uniknąć uszkodzenia urządzenia, w następujących przypadkach należy zmniejszyć głośność: – W przypadku zniekształcenia dźwięku. – Podczas regulacji brzmienia dźwięku.

UWAGA!

• Zestawów głośnikowych należy używać wyłącznie

z zalecanym systemem. W przeciwnym wypadku może dojść do uszkodzenia wzmacniacza, zestawów głośnikowych i do pożaru. W przypadku uszkodzenia urządzenia lub nagłej zmiany w jakości odtwarzania należy zwrócić się po radę do wykwalifikowanego specjalisty.

• Nie należy modyfikować głośnika lub przewodów

głośnika, ponieważ mogłoby to doprowadzić do uszkodzenia systemu.

• W celu podłączenia zestawów głośnikowych

należy zastosować procedury opisane w niniejszej instrukcji.

• Nie dotykać powierzchni odbijających stożków

głośnikowych: – Może to spowodować uszkodzenie stożka

głośnikowego.

– Stożek głośnikowy może być gorący.

Page 5

Podłączenie

Taśma klejąca

(nie należy do

wyposażenia)

5 cm

Do domowego

gniazdka

zasilającego

POLSKI

Przewód zasilania podłaczyć do gniazdka sieciowego dopiero po wykonaniu wszystkich pozostałych połączeń.

1 Podłącz antenę pętlową AM.

Ustaw antenę na jej podstawce aż usłyszysz kliknięcie.

3 Podłącz głośniki.

[AKX520]

Przymocowanie rdzenia ferrytowego

A Pociągnij wypustkę, aby

otworzyć.

B Włóż przewody głośników do

jednej z wklęsłych powierzchni. Upewnij się, że rdzeń ferrytowy jest w odległości około 5 cm od końcówki przewodu głośnika.

C Owiń kable głośnikowe wokół

rdzenia ferrytowego i na drugą wklęsłą część.

D Zamknij rdzeń ferrytowy, tak

aby rozległo się kliknięcie.

Uwaga:

Brak założenia rdzenia ferrytowego na przewody głośników może spowodować gorszy odbiór radiowy.

Podłącz przewody głośników do odpowiednich złączy.

2 Podłącz antenę wewnętrzną FM.

Antenę należy zainstalować w miejscu zapewniającym najlepszy odbiór.

4 Podłącz przewód zasilania.

Nie należy używać innych przewodów prądu przemiennego za wyjątkiem dołączonego.

Oszczędzanie energii

System pobiera niewielką ilość energii nawet pozostając w trybie spoczynku. Gdy system nie jest używany, należy go odłączać od zasilania. Po odłączeniu systemu od zasilania niektóre ustawienia zostaną utracone. Konieczne będzie ich ponowne ustawienie.

Uwaga:

Anteny należy umieszczać z dala od przewodu zasilania, aby uniknąć przechwytywania szumu.

TQBJ2172

Page 6

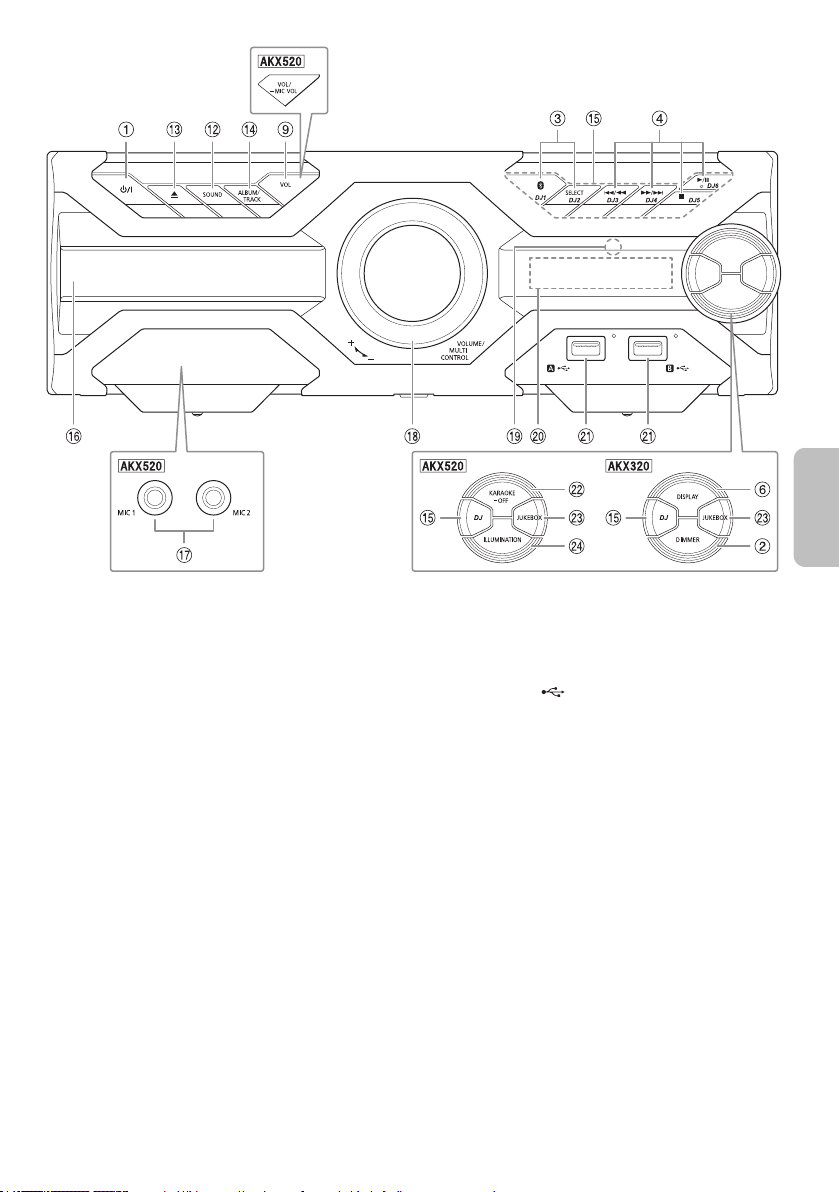

Opis elementów sterowania

Opisane procedury należy wykonać za pomocą pilota zdalnego sterowania. Można również użyć przycisków na urządzeniu głównym, jeśli są identyczne.

A Przełącznik „STANDBY/ON” [`], [1]

Naciśnij ten przycisk, aby wyłączyć urządzenie (przełączyć je w stan gotowości) lub włączyć je z powrotem. W stanie gotowości urządzenie nadal pobiera pewną niewielką moc.

B Zmniejszanie jasności wyświetlacza

Ponownie naciśnij przycisk, aby anulować wybór.

[AKX520]

Efekt iluminacji jest także wyłączony.

C Wybór źródła audio

Naciśnij [SELECT <, >] (urządzenie główne: [SELECT]) wielokrotnie, aby wybrać źródło:

USB A USB B CD

Na urządzeniu głównym: Aby rozpocząć parowanie Bluetooth przytrzymaj [ ].

AUXBLUETOOTH AM

, naciśnij i

D Podstawowe elementy sterowania odtwarzaniem E Wyświetl menu konfiguracji

F Wyświetl zawartość G Wybierz lub potwierdź opcję H Ustawianie timera wyłączającego I Dostosuj poziom głośności

Na urządzeniu głównym: Naciśnij [VOL], a następnie obróć [VOLUME/MULTI CONTROL], aby wyregulować poziom głośności.

[AKX520]

Dostosuj poziom głośności mikrofonu

Naciśnij i przytrzymaj [–MIC VOL] do chwili, aż wyświetlony zostanie komunikat „MIC VOL”. Obróć [VOLUME/MULTI CONTROL], aby wyregulować poziom głośności.

J Wycisz dźwięk

Ponownie naciśnij przycisk, aby anulować wybór. „MUTE” można wyłączyć również przez regulowanie głośności lub wyłączając system.

K Wyświetlenie menu odtwarzania L Wybór charakterystykę dźwięku

TQBJ2172

Page 7

M Otwieranie lub zamykanie kieszeni napędu płyt

POLSKI

N Wybierz album MP3 lub utwór

Naciśnij [ALBUM/TRACK], aby wybrać album lub utwór.

Przeglądanie utworów lub albumów

Aby przeglądać, obróć [VOLUME/MULTI CONTROL]. Naciśnij [4/9], aby rozpocząć odtwarzanie od wybranej pozycji.

O Bezpośrednie przyciski funkcji DJ

Naciśnij [DJ], aby włączyć funkcję DJ. Naciśnij [DJ1] do [DJ6], aby wybrać żądaną funkcję. Aby anulować, naciśnij [DJ1] do [DJ6] ponownie.

P Kieszeń napędu płyt

Q [AKX520]

Gniazdo mikrofonu

R Pokrętło głośności lub do obsługi wielu funkcji

S Czujnik zdalnego sterowania

Odległość: W granicach około 7 m Kąt: W przybliżeniu 10° w pionie, 30° w dół,

30° w lewo i w prawo

T Wyświetlacz U Gniazdo USB ( )

Wskaźnik stanu USB

V [AKX520]

Wybierz efektów Karaoke

Aby anulować, naciśnij i przytrzymaj [–OFF] aż do wyświetlenia „OFF EFFECT”.

W Wybierz DJ jukebox

X [AKX520]

Wybór efektów iluminacji

TQBJ2172

Page 8

Przygotowanie multimediów

Płyty kompaktowe

1 Naciśnij [x], aby otworzyć kieszeń napędu płyt.

Włóż płytę etykietą do góry. Naciśnij ponownie, aby otworzyć kieszeń napędu płyt.

2 Naciśnij [SELECT <, >] wielokrotnie, aby wybrać

„CD”.

USB

Przygotowanie

Przed podłączeniem zewnętrznego urządzenia USB do systemu pamiętaj, aby wykonać kopię zapasową danych.

1 Zmniejszyć poziom głośności i podłącz

urządzenie USB do gniazda USB.

Przytrzymać główne urządzenie podczas podłączania lub rozłączania urządzenia USB.

2 Naciśnij [SELECT <, >] wielokrotnie, aby wybrać

„USB A” lub „USB B”.

Po wybraniu USB wskaźnik stanu tej opcji zapala się na czerwono.

Uwaga:

• Nie należy używać przedłużacza USB. Nie są obsługiwane urządzenia USB podłączane za pomocą przewodu.

• Niektórych urządzeń nie można w pełni naładować, ponieważ maksymalne natężenie prądu przy ładowaniu z USB wynosi tylko 0,5 A.

Bluetooth

Można podłączyć urządzenie audio bezprzewodowo za pomocą funkcji Bluetooth

Przygotowanie

• Włącz urządzenie główne.

• Włącz funkcję Bluetooth pobliżu systemu.

• Aby uzyskać szczegółowe informacje, patrz instrukcja obsługi.

█

Parowanie urządzenia

[AKX320]

Przygotowanie

Jeśli system jest podłączony do urządzenia Bluetooth odłącz go (~9).

1 Naciśnij [ ].

W przypadku wyświetlenia komunikatu „PAIRING” przejdź do kroku 3.

2 Naciśnij [PLAY MENU], aby wybrać „PAIRING”, a

następnie naciśnij [OK].

i odtwarzać na nim.

urządzenia i umieść je w

3 Wybierz w menu Bluetooth

„SC-AKX520” lub „SC-AKX320”.

W przypadku wyświetlenia monitu o hasło wprowadź „0000” lub „1234”. Urządzenie łączy się automatycznie z tym systemem po zakończeniu parowania. Adres MAC (przykład: 6C:5A:B5:B3:1D:0F) może zostać wyświetlony przed pojawieniem się „SC-AKX520” lub „SC-AKX320”. Nazwa podłączonego urządzenia jest wyświetlona przez kilka sekund.

Korzystanie z urządzenia głównego

urządzenia opcję

1 Naciśnij i przytrzymaj [ ] do chwili, aż

wyświetlony zostanie komunikat „PAIRING”.

2 Wybierz w menu Bluetooth

„SC-AKX520” lub „SC-AKX320”.

Uwaga:

• Z systemem można sparować do 8 urządzeń. W przypadku sparowania dziewiątego urządzenia to, które najdłużej nie było używane zostanie zastąpione.

• W zależności od funkcjonalności przeszukiwania urządzenia

█

[AKX320]

Przygotowanie

Jeśli system jest podłączony do urządzenia Bluetooth odłącz go (~9).

Bluetooth nie jest pokazany w menu Bluetooth wielokrotnie wyłączyć, a następnie włączyć funkcję Bluetooth

i otaczającego środowiska, jeżeli nazwa produktu

urządzenia podczas procesu parowania.

Podłączanie urządzenia

urządzenia opcję

urządzenia, należy

1 Naciśnij [ ].

Wyświetlony zostanie symbol „BLUETOOTH READY”.

2 Wybierz w menu Bluetooth

„SC-AKX520” lub „SC-AKX320”.

Nazwa podłączonego urządzenia jest wyświetlona przez kilka sekund.

urządzenia opcję

3 Rozpocznij odtwarzanie na urządzeniu.

Uwaga:

• W celu podłączenia urządzenie należy sparować.

• W przypadku wybrania jako źródła „BLUETOOTH” system automatycznie próbuje połączyć się z ostatnim podłączonym urządzeniem. (Podczas tej czynności będzie wyświetlony komunikat „LINKING”.)

TQBJ2172

Page 9

█

Numer albumu

Numer utworu

POLSKI

Multi Connect

[AKX520]

System obsługuje funkcję Multi Connect, dzięki której można podłączyć do niego jednocześnie nawet 3 urządzenia.

Przełączanie pomiędzy podłączonymi urządzeniami

Gdy włączone jest jedno z podłączonych urządzeń, można bez problemu przełączyć się na inne podłączone urządzenie, włączając w nim odtwarzanie. Odtwarzanie na poprzednim urządzeniu zostanie automatycznie wstrzymane.

Uwaga:

Ta funkcja może nie działać w przypadku niektórych aplikacji lub urządzeń (w zależności od aplikacji lub danych technicznych urządzenia).

█

Rozłączanie urządzenia

Gdy podłączone jest urządzenie Bluetooth

1 Naciśnij [PLAY MENU] wielokrotnie, aby wybrać

„DISCONNECT?”.

2 Naciśnij [R, T], aby wybrać „OK? YES”, a

następnie naciśnij [OK].

Wyświetlony zostanie symbol „BLUETOOTH READY”. Aby anulować, wybierz „OK? NO”.

[AKX320]

Korzystanie z urządzenia głównego

Naciśnij i przytrzymaj [ ] do chwili, aż wyświetlony zostanie komunikat „PAIRING”.

Uwaga:

• [AKX520] Ta funkcja umożliwia odłączenie wszystkich podłączonych urządzeń.

• Urządzenie zostanie odłączone, gdy: – Zostanie wybrane inne źródło. – Urządzenie zostanie przemieszczone poza maksymalny

zasięg sygnału. – Transmisja Bluetooth – System lub urządzenie zostanie wyłączone.

urządzenia zostanie wyłączona.

Odtwarzanie multimediów

Następujące symbole wskazują dostępność funkcji.

CD :

USB : BLUETOOTH :

Odtwarzanie podstawowe

CD USB BLUETOOTH

Odtwarzanie Naciśnij [4/9]. Zatrzymać Naciśnij [8].

Przerywanie Naciśnij [4/9].

Pomiń Naciśnij [2/3] lub [5/6], aby

Szukaj Naciśnij i przytrzymaj [2/3] lub

Uwaga:

W zależności od urządzenia Bluetooth mogą nie być dostępne.

Wyświetlanie dostępnych informacji

CD USB BLUETOOTH

Możesz wyświetlić dostępne informacje, takie jak album MP3 i numer ścieżki na panelu wyświetlacza.

Nacisnąć [DISPLAY] wielokrotnie.

Przykład: Wyświetlanie albumu MP3 i numeru utworu.

Płyta CD-R/RW w formacie CD-DA lub z plikami MP3. Urządzenie USB z plikami MP3. Urządzenie Bluetooth

USB

Położenie zostanie zapamiętane. Wyświetlony zostanie symbol „RESUME”. Naciśnij ponownie, aby całkowicie zatrzymać.

Naciśnij ponownie, aby kontynuować odtwarzanie.

pominąć utwór.

CD USB

Naciśnij [R, T], aby pominąć album MP3.

[5/6].

niektóre operacje

Uwaga:

• Maksymalna liczba wyświetlanych znaków: Około 32

• Urządzenie obsługuje etykiety w formacie 1.0, 1.1 i 2.3 ID3.

• Dane tekstowe nieobsługiwane przez system mogą być wyświetlane odmiennie.

TQBJ2172

Page 10

Menu odtwarzania

CD USB

1 CD

Naciśnij [PLAY MENU].

USB

Naciśnij [PLAY MENU] wielokrotnie, aby wybrać „PLAYMODE”.

2 Naciśnij [R, T], aby wybrać ustawienie, a

następnie naciśnij [OK].

OFF PLAYMODE Anuluj ustawienie. 1-TRACK

1-ALBUM

RANDOM

RND

1-ALBUM RANDOM

1 RND

ALL REPEAT Powtarzanie wszystkich utworów.

1-TRACK REPEAT

1-ALBUM REPEAT

RANDOM REPEAT

RND

1-ALBUM RANDOM REPEAT

1 RND

Uwaga:

• Podczas odtwarzania w losowej kolejności nie można przejść do utworów poprzednio odtworzonych.

• Ustawienie zostanie anulowane po otwarciu kieszeni napędu płyt lub odłączeniu urządzenia USB.

Odtwarzanie jeden wybrany utwór. Naciśnij [2/3] lub [5/6], aby wybrać utwór.

Odtwarzanie jednego wybranego albumu MP3. Naciśnij [R, T], aby wybrać album MP3.

Odtwarzanie losowo wszystkich utworów.

Odtwarzanie losowo wszystkich utworów w jednym wybranym albumie MP3. Naciśnij [R, T], aby wybrać album MP3.

Powtórz 1-TRACK.

Powtórz 1-ALBUM.

Powtórz odtwarzanie losowe.

Powtórz 1-ALBUM RANDOM.

Tryb połączenia

BLUETOOTH

Tryb połączenia można zmienić, aby dostosować do rodzaju połączenia.

Przygotowanie

Jeśli system jest podłączony do urządzenia Bluetooth odłącz go (~9).

1 Naciśnij [PLAY MENU] wielokrotnie, aby wybrać

„LINK MODE”.

2 Naciśnij [R, T], aby wybrać tryb, a następnie

naciśnij [OK].

MODE 1 Nacisk położony na możliwość

MODE 2 (tryb domyślny)

Uwaga:

• Podczas odtwarzania wideo za pomocą tej funkcji obraz wideo i dźwięk mogą nie być zsynchronizowane. W takiej sytuacji wybierz „MODE 1”.

• W przypadku przerwane dźwięku wybierz „MODE 1”.

█

Uwaga dotycząca płyty

• Urządzenie może odtwarzać płyty CD-R/RW z zawartością CD-DA lub MP3.

• Przed odtwarzaniem, należy sfinalizować dysk na urządzeniu, na którym był nagrywany.

• Niektóre płyty CD-R/RW mogą nie być odtwarzane z powodu złego stanu nagrania.

█

Uwaga dotycząca urządzenia USB

• To urządzenie nie gwarantuje połączenia ze wszystkimi urządzeniami USB.

• To urządzenie obsługuje tryb pracy USB 2.0 „full speed”.

• To urządzenie może obsługiwać urządzenia USB o pojemności do 32 GB.

• Obsługiwany jest tylko system plików FAT 12/16/32.

█

Uwaga dotycząca pliku MP3

• Pliki są zdefiniowane jako utwory i foldery są zdefiniowane jako album.

• Utwory powinny mieć rozszerzenie „.mp3” lub „.MP3”.

• Utwory nie zawsze odtwarzane są w kolejności nagrywania.

• Niektóre pliki mogą nie być obsługiwane z powodu wielkości sektora.

Plik MP3 na płycie

• Urządzenie może odtwarzać do: – 255 albumów (włącznie z folderem nadrzędnym) – 999 utworów – 20 sesji

• Płyty muszą być zgodne ze standardem ISO9660 poziom 1 lub 2 (z wyjątkiem formatów rozszerzonych).

Plik MP3 na urządzeniu USB

• Urządzenie może odtwarzać do: – 800 albumów (włącznie z folderem nadrzędnym) – 8000 utworów – 999 utworów w jednym albumie

połączenia. Nacisk położony na jakość dźwięku.

TQBJ2172

Page 11

Radio

POLSKI

Przygotowanie

Naciśnij [SELECT <, >] wielokrotnie, aby wybrać „FM” lub „AM”.

Strojenie ręczne

1 Naciśnij [PLAY MENU] wielokrotnie, aby wybrać

„TUNE MODE”.

Lub naciśnij [8] na urządzeniu głównym, aby wybrać „MANUAL”. Przejdź do kroku 3.

2 Naciśnij [R, T], aby wybrać „MANUAL”, a

następnie naciśnij [OK].

3 Naciśnij [2/3] lub [5/6], aby dostroić

radio do żądanej stacji.

Aby uruchomić automatyczne strojenie, należy nacisnąć i przytrzymać ten przycisk, do momentu, gdy wyświetlana częstotliwość zacznie szybko się zmieniać. Podczas odbioru stereofonicznego w paśmie, wyświetlany zostanie symbol „STEREO”.

Programowanie stacji

Można zapisać do 30 stacji FM i 15 stacji AM.

█

Automatyczne programowanie

1 Naciśnij [PLAY MENU], aby wybrać „A.PRESET”. 2 Naciśnij [R, T], aby wybrać „LOWEST” lub

„CURRENT”, a następnie naciśnij [OK].

LOWEST Strojenie rozpocznie się od najniższej

CURRENT Strojenie rozpocznie się od aktualnej

Tuner zaprogramuje na kanałach, w rosnącej kolejności, wszystkie stacje, które zdoła odebrać. Aby anulować, naciśnij [8].

█

Ręczne programowanie stacji

1 Naciśnij [PLAY MENU] wielokrotnie, aby wybrać

„TUNE MODE”.

Lub naciśnij [8] na urządzeniu głównym, aby wybrać „MANUAL”. Przejdź do kroku 3.

2 Naciśnij [R, T], aby wybrać „MANUAL”, a

następnie naciśnij [OK].

3 Naciśnij [2/3] lub [5/6], aby dostroić

radio do żądanej stacji.

4 Naciśnij [OK]. 5 Naciśnij [R, T], aby wybrać zapisany numer, a

następnie naciśnij [OK].

Aby zaprogramować więcej stacji, wykonaj ponownie kroki od 3 do 5. Nowa stacja zastąpi wcześniej zaprogramowaną znajdującą się pod tym samym numerem.

częstotliwości.

█

Wybieranie zaprogramowanej stacji

1 Naciśnij [PLAY MENU] wielokrotnie, aby wybrać

„TUNE MODE”.

Lub naciśnij [8] na urządzeniu głównym, aby wybrać „PRESET”. Przejdź do kroku 3.

2 Naciśnij [R, T], aby wybrać „PRESET”, a

następnie naciśnij [OK].

3 Naciśnij [2/3] lub [5/6], aby wybrać

zaprogramowaną stację.

Poprawy brzmienia dźwięku

Jeśli wybrano pasmo „FM”

1 Naciśnij [PLAY MENU] wielokrotnie, aby wybrać

„FM MODE”.

2 Naciśnij [R, T], aby wybrać „MONO”, a następnie

naciśnij [OK].

Aby anulować, wybierz „STEREO”. Tryb „MONO” jest również anulowany z chwilą zmiany częstotliwości.

Zapamiętanie nastawy

Przejdź do kroku 4 funkcji „Ręczne programowanie stacji” (~11) .

Jeśli wybrano pasmo „AM”

1 Naciśnij [PLAY MENU] wielokrotnie, aby wybrać

„B.PROOF”.

2 Naciśnij [R, T], aby wybrać ustawienie, taki, który

zapewnia najlepszy odbiór, a następnie naciśnij [OK].

Kontrola sygnału wyjściowego

Jeśli wybrano pasmo „FM”

Naciśnij [DISPLAY], aby wybrać „FM STATUS”.

FM – – – – Sygnał FM jest słaby.

FM ST Sygnał FM jest w trybie stereo. FM MONO Tryb „MONO” jest wybrany jako

System nie jest dostrojony do żadnej stacji.

„FM MODE”. Sygnał FM jest w trybie mono.

Odbiór RDS

System ten może wyświetlać dane tekstowe nadawane przez rozgłośnie radiowe (RDS) dostępne w niektórych rejonach.

Jeśli wybrano pasmo „FM”

Nacisnąć [DISPLAY] wielokrotnie.

FREQ Częstotliwość PS Nazwa stacji PTY Typ programu

Uwaga:

Informacje RDS mogą być niedostępne, jeżeli odbiór jest słaby.

TQBJ2172

Page 12

Ustawianie stacji w paśmie AM

Ten system jest w stanie odbierać stacje radiowe w paśmie AM w krokach co 10 kHz.

Jeśli wybrano pasmo „AM”

Naciśnij i przytrzymaj [4/9] na urządzeniu głównym.

Po kilku sekundach wyświetlona zostanie bieżąca minimalna częstotliwość radiowa. Zwolnij przycisk po zmianie minimalnego zakresu częstotliwości.

• Aby powrócić do ustawień początkowych, należy wykonać ponownie powyższe kroki.

• Po zmianie ustawienia zaprogramowane częstotliwości zostaną skasowane.

Efekty dźwiękowe

1 Naciśnij [SOUND] wielokrotnie, aby wybrać efekt. 2 Naciśnij [R, T], aby wybrać ustawienie, a

następnie naciśnij [OK].

Lub obróć [VOLUME/MULTI CONTROL], aby wybrać ustawienie.

PRESET EQ „ROCK”, „POP”, „AFRO BEAT”,

BASS/MID/TREBLE –4 do +4

SURROUND „ON SURROUND” lub

D.BASS LEVEL „OFF”, „LEVEL 1” do „LEVEL 6” D.BASS BEAT „ON D.BASS BEAT” lub

„ARABIC”, „PERSIAN”, „INDIA BASS”, „DANGDUT”, „MALAY POP”, „ELECTRONICA”, „REGGAETON”, „SALSA”, „SAMBA”, „FOOTBALL”, „KARAOKE” [AKX520] lub „FLAT”.

Uwaga:

Te ustawienia mogą się zmienić po wybraniu ustawienia PRESET EQ.

„OFF SURROUND”

„OFF D.BASS BEAT”

Uwaga:

• Funkcja ta wzmacnia poziom wyrazistości uderzeń perkusji i generuje dynamiczny dźwięk. W zależności od danego utworu efekt może być nieznaczny.

• Ta funkcja nie działa, gdy funkcja „D.BASS LEVEL” jest ustawione na „OFF”.

Efekty iluminacji

[AKX520]

Efekt iluminacji można zmienić w systemie.

Naciśnij [SETUP] wielokrotnie, aby wybrać „ILLUMINATION”, a następnie naciśnij [R, T], aby wybrać efekt.

Lub naciśnij [ILLUMINATION] wielokrotnie, aby wybrać efekt.

COLOR Wybór 3 różnych kolorów iluminacji na

AUTO Oświetlenie w 3 różnych kolorach na zmianę. OFF Anuluj wybrany efekt.

Możesz również obrócić [VOLUME/MULTI CONTROL], aby wybrać następny lub poprzedni efekt.

Uwaga:

Gdy włączona jest funkcja przyciemniania, podświetlenie systemu pozostanie wyłączone, mimo włączenia funkcji podświetlenia.

urządzeniu głównym.

Funkcje DJ

Funkcje DJ umożliwiają dodawanie efektów dźwiękowych pomiędzy utworami.

Korzystanie z aplikacji „Panasonic MAX Juke”

Aby móc jednocześnie odtwarzać utwory z wielu urządzeń, można pobrać i zainstalować bezpłatną aplikację dla systemu Android™ „Panasonic MAX Juke” dostępną w Google Play™. Można wywoływać utwory, które mają być odtwarzane przez aplikację. Aby uzyskać więcej informacji o aplikacji, zobacz poniższą witrynę.

http://av.jpn.support.panasonic.com/support/global/ cs/audio/app/

(Witryna jest tylko w języku angielskim.)

DJ jukebox

USB

Za pomocą funkcji DJ jukebox można dodać efekt płynnego przechodzenia pomiędzy utworami.

1 Naciśnij [PLAY MENU], aby wybrać „JUKEBOX”. 2 Naciśnij [R, T], aby wybrać ustawienie, a

następnie naciśnij [OK].

Korzystanie z urządzenia głównego

Naciśnij [JUKEBOX] wielokrotnie, aby wybrać ustawienie.

OFF CROSSFADE Anuluj płynnego przechodzenia. ON CROSSFADE Dodaj płynnego przechodzenia. OFF Wyłącz DJ jukebox.

TQBJ2172

Page 13

Uwaga:

POLSKI

• Po włączeniu DJ jukebox system zostanie automatycznie przełączony w tryb powtarzania.

• DJ jukebox zostanie anulowany po wyłączając system lub zmianie źródła na inne.

• Funkcja płynnego przechodzenia może nie działać pomiędzy utworami o różnych częstotliwościach próbkowania.

█

Zmienianie ustawienia powtarzania

1 Naciśnij [PLAY MENU] wielokrotnie, aby wybrać

„PLAYMODE”.

2 Naciśnij [R, T], aby wybrać ustawienie, a

następnie naciśnij [OK].

RANDOM REPEAT

RND

ALL TITLE REPEAT Powtarzanie wszystkich utworów.

Powtórz odtwarzanie losowe.

Efekt DJ

(Z wyjątkiem źródła sygnału AUX)

Tylko poprzez urządzenie główne

Funkcji efekt DJ można użyć w celu dodawania efektów dźwiękowych.

1 Naciśnij [DJ], aby wybrać „DJ EFFECT SELECT

NUMBER” lub „ON DJ EFFECT”.

Aby anulować, wybierz „OFF EFFECT”.

2 Naciśnij [DJ1] do [DJ6], aby wybrać efekt.

[DJ1] PHASER

Dodaje dźwiękowi przestrzeni i wymiaru.

[DJ2] FILTER

Rozszerza lub odfiltrowuje określone zakresy dźwięku.

[DJ3] SOUND CHOPPER

Okresowo odłącza dźwięk.

[DJ4] ELECTRO ECHO

Dodaje cyfrowe echo do dźwięku.

[DJ5] PITCH SHIFTER

Reguluje tonację dźwięku.

[DJ6] HARMONIZER

Dodaje nuty do dźwięku, aby stworzyć harmonię.

Ponownie naciśnij przycisk, aby anulować wybór.

3 Obróć [VOLUME/MULTI CONTROL], aby wybrać

ustawienie.

Uwaga:

Efekt DJ jest wyłączany po wyłączeniu systemu lub zmianie źródła na AUX.

Używanie mikrofonu

[AKX520]

Przygotowanie

Przed podłączeniem lub odłączeniem mikrofonu zmniejsz głośność systemu do minimum.

1 Podłącz mikrofon (nie należy do wyposażenia) do

gniazda mikrofonowego.

Typ wtyku: Ø 6,3 mm jednouszny

2 Naciśnij [SOUND] wielokrotnie, aby wybrać

„MIC VOL”.

Lub naciśnij i przytrzymaj [–MIC VOL] do chwili, aż wyświetlony zostanie komunikat „MIC VOL”.

3 Naciśnij [R, T], aby wyregulować głośność

mikrofonu, a następnie naciśnij [OK].

Głośność mikrofonu można też regulować, obracając [VOLUME/MULTI CONTROL].

4 Jeśli chcesz śpiewać z podkładem muzycznym,

włącz odtwarzanie muzyki i wyreguluj poziom głośności systemu.

Uwaga:

• Jeśli słyszany jest dziwny, nieprzyjemny dźwięk (sprzęganie), odsuń mikrofon od głośników lub zmniejsz poziom głośności mikrofonu.

• Kiedy mikrofon nie jest używany, odłącz go od gniazda i zmniejsz poziom głośności mikrofonu do minimum.

Karaoke

[AKX520]

Przygotowanie

Wybierz źródło muzyki.

Uwaga:

Funkcja Karaoke zostanie wyłączona po wyłączając system.

TQBJ2172

Page 14

Efekt Karaoke

SLEEP 30 SLEEP 60 SLEEP 90 SLEEP120

OFF

Funkcji efekt Karaoke można użyć w celu dodawania efektów dźwiękowych.

1 Naciśnij [SOUND] wielokrotnie, aby wybrać

„KARAOKE EFFECT”, a następnie naciśnij [R, T], aby wybrać efekt.

Lub naciśnij [KARAOKE] wielokrotnie, aby wybrać efekt.

VOCAL CANCEL

ECHO Dodaje efekt echa do dźwięku. KEY

CONTROL

TEMPO CD USB

BGM Zmiana poziomu głośności muzyki w tle. MIC EQ Wybierz tryb MIC EQ. OFF

EFFECT

Aby sprawdzić bieżące ustawienie, naciśnij [OK].

2 Naciśnij [2/3] lub [5/6], aby wybrać

ustawienie, a następnie naciśnij [OK].

Lub obróć [VOLUME/MULTI CONTROL], aby wybrać ustawienie.

VOCAL CANCEL

ECHO „OFF”, 1 do 4 KEY

CONTROL TEMPO „OFF”, –2 do +2 BGM „OFF”, 1 do 3 MIC EQ „SINGING” lub „SPEECH”

Uwaga:

Aby użyć efektu Karaoke w źródle AUX, ustaw opcję „AUX MODE” na „MODE 1” (~15).

Zmniejsz poziom głosu lub zmień tryb audio (w zależności od źródła).

Zmiana tonacji utworu.

Uwaga:

To ustawienie zostaje anulowane po przejściu do innego źródła.

Zmiana tempa utworu.

Anuluj wybrany efekt. Naciśnij [OK], aby potwierdzić. Lub naciśnij i przytrzymaj [–OFF] do chwili, aż wyświetlony zostanie komunikat „OFF EFFECT”.

„OFF”, 1 do 3, „L”, „R”, „L+R”

Podczas korzystania ze źródła stereo niesformatowanego dla Karaoke

Zaleca się używanie opcji „2 VOCAL CANCEL” w przypadku większości utworów.

Podczas korzystania ze źródła sformatowanego w formacie Karaoke

L: Tylko dźwięk kanału lewego (tylko akompaniament) R: Tylko dźwięk kanału prawego (tylko głos) L+R: Dźwięk kanału lewego i prawego jest mieszany

–6 do +6

Zegar i timer

Ustawianie zegara

Jest to zegar 24-godzinny.

1 Naciśnij [SETUP], aby wybrać „CLOCK”. 2 Naciśnij [R, T], aby ustawić godzinę, a następnie

naciśnij [OK].

Sprawdzanie godziny

Naciśnij [SETUP], aby wybrać „CLOCK”, a następnie naciśnij [OK].

W trybie spoczynku naciśnij [DISPLAY].

Uwaga:

Zegar należy regularnie nastawiać, aby zawsze była ustawiona dokładna godzina.

Timer wyłączający

Timer wyłącza system po upływie ustawionego czasu.

Naciśnij [SLEEP] wielokrotnie, aby wybrać ustawienie (w minutach).

Aby anulować, wybierz „OFF”.

Aby sprawdzić pozostały czas

Naciśnij [SLEEP].

Uwaga:

• Co minutę zostaje na kilka sekund wyświetlony pozostały

czas. Gdy pozostaje już tylko 1 minuta wyświetlane jest „SLEEP 1”.

• Timer wyłączający ma zawsze priorytet. Należy pamiętać,

aby czasy timerów się nie nakładały.

Timer odtwarzania

(Z wyjątkiem źródła sygnału Bluetooth® i AUX)

Timer można ustawić w taki sposób, aby o określonej godzinie urządzenie włączało się i budziło użytkownika.

Przygotowanie

Ustaw zegar.

1 Naciśnij [SETUP] wielokrotnie, aby wybrać

„TIMER ADJ”.

2 Naciśnij [R, T], aby ustawić czas rozpoczęcia, a

następnie naciśnij [OK].

3 Powtórz krok 2, aby ustawić godzinę zakończenia. 4 Naciśnij [R, T], aby wybrać źródło, z którego

chcesz odtwarzać, a następnie naciśnij [OK].

TQBJ2172

Page 15

Aby uaktywnić timer

Tyl ny pa nel urządzenia głównego

Przewód audio (nie należy do wyposażenia)

Odtwarzacz DVD (nie należy do wyposażenia)

POLSKI

1 Przygotuj źródło do odsłuchu (płyta, USB lub

radio) i ustaw głośność.

2 Naciśnij [SETUP] wielokrotnie, aby wybrać

„TIMER SET”.

3 Naciśnij [R, T], aby wybrać „PLAY ON”, a

następnie naciśnij [OK].

Wyświetlony zostanie symbol „#”. Aby anulować, wybierz „PLAY OFF”. Aby timer działał, system musi być wyłączone.

Sprawdzanie ustawienia

Naciśnij [SETUP] wielokrotnie, aby wybrać „TIMER ADJ”, a następnie naciśnij [OK].

W trybie spoczynku naciśnij dwukrotnie [DISPLAY].

Uwaga:

• Timer rozpoczyna odtwarzanie z niskim poziomem głośności, który stopniowo rośnie do ustawionego poziomu.

• Jeśli timer jest aktywny, zadziała codziennie o ustawionej godzinie.

• W przypadku wyłączenia urządzenia a następnie włączenia go ponownie podczas pracy timera, timer nie zatrzyma się z chwilą upływu ustawionego czasu.

Urządzenia zewnętrzne

Umożliwia podłączenie i odsłuch zewnętrznych źródeł dźwięku, takich jak VCR, DVD itp.

Przygotowanie

• Odłącz przewód zasilania.

• Wyłącz wszystkie urządzenia i zapoznaj się z odpowiednimi instrukcjami obsługi.

Tryb AUX

[AKX520]

1 Naciśnij [PLAY MENU], aby wybrać „AUX MODE”. 2 Naciśnij [R, T], aby wybrać tryb, a następnie

naciśnij [OK].

MODE 1 (domyślny)

MODE 2 Wybierz ten tryb podczas oglądania

Wybierz ten tryb, aby użyć funkcji efektu Karaoke.

telewizji, filmów lub korzystania z zewnętrznego odtwarzacza z funkcjami Karaoke.

Inne

Automatyczne wyłączanie

Urządzenie automatycznie wyłącza się po około 20 minutach bezczynności.

1 Naciśnij [SETUP] wielokrotnie, aby wybrać

„AUTO OFF”.

2 Naciśnij [R, T], aby wybrać „ON”, a następnie

naciśnij [OK].

Aby anulować, wybierz „OFF”.

Uwaga:

• Funkcja nie działa, gdy źródłem jest radio lub gdy podłączone jest urządzenie Bluetooth

• [AKX520] Funkcja może nie działać, gdy podłączony jest mikrofon.

1 Podłącz urządzenie zewnętrzne. 2 Naciśnij [SELECT <, >] wielokrotnie, aby wybrać

„AUX”.

3 Uruchom odtwarzanie w urządzeniu zewnętrznym.

Uwaga:

• Nie zginaj kabli pod ostrym kątem.

• Podzespoły i przewody są sprzedawane oddzielnie.

• W przypadku korzystania z przejściówek, może dojść do zniekształcenia dźwięku.

• Aby podłączyć urządzenia innego typu niż opisane w tej instrukcji, skonsultuj się ze sprzedawcą.

Bluetooth® w trybie spoczynku

Ta funkcja automatycznie włącza urządzenie, gdy zostanie nawiązane połączenie Bluetooth urządzeniem.

1 Naciśnij [SETUP] wielokrotnie, aby wybrać

„BLUETOOTH STANDBY”.

2 Naciśnij [R, T], aby wybrać „ON”, a następnie

naciśnij [OK].

Aby anulować, wybierz „OFF”.

Uwaga:

W przypadkach niektórych urządzeń odpowiedź może wymagać więcej czasu. W przypadku podłączenia do urządzenia Bluetooth odczekać co najmniej 5 sekund przed ponownym podłączeniem tego systemu do urządzenia Bluetooth

przed wyłączeniem systemu należy

ze sparowanym

TQBJ2172

Page 16

Aktualizacja oprogramowania

Od czasu do czasu firma Panasonic może wydawać dla tego urządzenia uaktualnione oprogramowanie w celu dodania lub poprawienia działania funkcji. Aktualizacje udostępniane są bezpłatnie. Aby uzyskać więcej informacji, zobacz następującą witrynę.

http://panasonic.jp/support/global/cs/

(Witryna jest tylko w języku angielskim.)

█

Sprawdzanie wersji oprogramowania

1 Naciśnij [SETUP] wielokrotnie, aby wybrać

„SW VER.”, a następnie naciśnij [OK].

Wyświetlana jest wersja oprogramowania.

2 Naciśnij ponownie [OK], aby zakończyć.

Rozwiązywanie problemów

Przed oddaniem urządzenia do naprawy należy przeprowadzić następujące kontrole. W przypadku wątpliwości, co do niektórych punktów kontrolnych lub jeśli podane rozwiązania nie eliminują problemu, należy zwrócić się po wskazówki do sprzedawcy.

█

Typowe problemy

Urządzenie nie działa.

• Został aktywowany system bezpieczeństwa. Wykonaj

następujące czynności:

1. Naciśnij [1] na urządzeniu głównym, aby przełączyć je do trybu gotowości. Jeśli urządzenie nie przełączy się w tryb uśpienia, odłącz przewód zasilania i podłącz go ponownie.

2. Naciśnij [1] ponownie, aby włączyć urządzenie. Jeśli problem nie ustąpi, skonsultuj się z dystrybutorem.

W trybie spoczynku wyświetlacz jest włączony, a wyświetlane informacje stale się zmieniają.

• Naciśnij i przytrzymaj [8] na urządzeniu głównym, aż wyświetlony zostanie komunikat „DEMO OFF” lub „SDEMO OFF”.

Nie działa pilot zdalnego sterowania.

• Sprawdź, czy bateria została prawidłowo włożona.

Dźwięk jest zniekształcony lub brak dźwięku.

• Regulacja głośności systemu.

• Wyłącz urządzenie, określ i usuń przyczynę, a następnie włącz urządzenie ponownie. Może to być spowodowane przeciążeniem głośników wskutek nadmiernego poziomu głośności, zbyt wysokiego zasilania lub użytkowania systemu w warunkach, w których panuje zbyt wysoka temperatura.

Podczas odtwarzania słychać buczenie.

• Blisko urządzenia znajdują się przewody zasilania prądem przemiennym lub oświetlenie fluorescencyjne. Utrzymywać przewody zasilania tego urządzenia z dala od innych urządzeń lub przewodów zasilających.

Poziom głośności zostaje zmniejszony.

• Obwód zabezpieczający został uruchomiony z powodu ciągłego użycia przy wysokiej głośności. Ma to na celu zabezpieczenie systemu i zachowanie jakości dźwięku.

█

Płyty kompaktowe

Błędne informacje na wyświetlaczu. Nie uruchamia się odtwarzanie.

• Płyta nie została włożona prawidłowo. Włóż prawidłowo płytę.

• Płyta jest zabrudzona. Wyczyść plytę.

• Użyj innej płyty, jeśli jest zarysowana, wygięta lub niestandardowa.

• Nastąpiło skroplenie pary wodnej. Odczekaj 1 - 2 godzin, aż skroplona para wodna odparuje z systemu.

Całkowita liczba wyświetlanych utworów jest nieprawidłowa. Płyta nie może być odczytywana. Słyszalny zniekształcony dźwięk.

• Włożona płyta nie jest

• Włożona płyta nie jest sfinalizowana.

█

USB

Nie można odczytać urządzenia USB lub jego zawartości.

• Format urządzenia USB lub jego zawartość nie jest obsługiwana przez urządzenie.

• W niektórych przypadkach nie będą obsługiwane urządzenia USB o pojemności większej niż 32 GB.

Powolne działanie urządzenia USB.

• Pliki o dużych rozmiarach lub urządzenia USB z dużą ilością pamięci wymagają dłuższego czasu wczytywania.

█

Bluetooth

Nie można wykonać parowania.

• Sprawdź stan urządzenia Bluetooth

• Urządzenie znajduje się poza zasięgiem komunikacji wynoszącym 10 m. Przemieść urządzenie bliżej systemu.

Nie można podłączyć urządzenia.

• Parowanie urządzenia zakończyło się niepowodzeniem. Wykonaj ponownie parowanie (~8).

• Sparowanie urządzenia zostało zastąpione. Wykonaj ponownie parowanie (~8).

• System może być połączony z innym urządzeniem. Odłączyć inne urządzenie i spróbować powtórzyć łączenie urządzenia.

• System może napotkać problem. Wyłącz urządzenie, a następnie włącz je ponownie.

• Jeśli wybrano opcję „MODE 2” ustawienia „LINK MODE”, wybierz opcję „MODE 1” (~10).

Urządzenie jest podłączone, ale nie można odsłuchiwać dźwięku przez system.

• W przypadku niektórych wbudowanych urządzeń Bluetooth należy ręcznie ustawić wyjście audio na „SC-AKX520” lub „SC-AKX320”. Aby uzyskać szczegółowe informacje, patrz instrukcja obsługi.

Odtwarzanie w trybie Multi Connect nie działa lub nie ma dźwięku.

• Uruchom ponownie aplikację na urządzeniu.

• Sterowanie urządzeniem nie zostało pomyślnie przełączone. Odłącz podłączone urządzenia i spróbuj ponownie.

Dźwięk z urządzenia jest przerywany.

• Urządzenie znajduje się poza zasięgiem komunikacji wynoszącym 10 m. Przemieść urządzenie bliżej systemu.

• Usuń wszystkie przeszkody spomiędzy systemu i urządzenia.

• Zakłócenia powodują inne urządzenia używające pasma częstotliwości 2,4 GHz (router bezprzewodowy, kuchenki mikrofalowe, telefony bezprzewodowe itp.). Przesuń urządzenie bliżej systemu i oddal je od innych urządzeń.

• W celu zapewnienia stabilnej komunikacji wybierz „MODE 1” (~10).

obsługiwana przez system. Zmień płytę.

TQBJ2172

Page 17

█

POLSKI

Radio

Zniekształcenia dźwięku.

• Zastosować opcjonalnie zewnętrzną antenę FM. Montaż anteny należy zlecić fachowcowi.

Słychać dudnienie.

• Wyłącz telewizor lub odsuń go od urządzenia.

• W przypadku występowania zakłóceń odsuń telefon komórkowy od systemu.

• W trybie tunera AM, wybierz „B.PROOF” ustawienie, taki, który zapewnia najlepszy odbiór.

Podczas odbioru w paśmie AM słychać przydźwięk o niskiej częstotliwości.

• Odsuń antenę od innych kabli i przewodów.

█

AUX

Odtwarzany obraz i dźwięk nie są zsynchronizowane.

• W opcji „AUX MODE” ustaw „MODE 2”.

Nie można używać efektu Karaoke.

• W opcji „AUX MODE” ustaw „MODE 1”.

█

Wyświetlacz urządzenia

„--:--”

• Do urządzenia po raz pierwszy podłączono przewód zasilania lub niedawno wystąpiła przerwa w zasilaniu. Ustaw zegar.

• Czas odtwarzania utworu wynosi więcej niż 99 minut.

„ADJUST CLOCK”

• Zegar nie jest ustawiony. Wyreguluj zegar.

„ADJUST TIMER”

• Timer odtwarzania nie jest ustawiony. Wyreguluj timer odtwarzania.

„AUTO OFF”

• Urządzenie było nieużywane przez 20 minut i zostanie wyłączone w ciągu minuty. Aby anulować, naciśnij dowolny przycisk.

„DEVICE CONNECTED FULL”

• Masz podłączone 3 urządzenia Bluetooth następne urządzenie, odłącz jedno z podłączonych urządzeń i spróbuj ponownie.

„ERROR”

• Wykonano niewłaściwą operację. Przeczytaj instrukcję i spróbuj ponownie.

„F” / „F” („” oznacza numer.)

• Obwód zabezpieczający został uruchomiony i zestaw może zostać automatycznie wyłączyć.

• Odłącz przewód zasilania i poczekaj kilka sekund przed ponownym jego podłączeniem. Jeśli problem się powtarza, odłącz przewód zasilania i skonsultuj się z dystrybutorem.

„NO DISC”

• Nie włożono płyty.

„NO PLAY” „UNSUPPORT”

• W urządzeniu USB brak zapisanych albumów lub utworów.

• Sprawdź zawartość. Odtwarzać można wyłącznie utwory o obsługiwanym formacie.

• System może napotkać problem. Wyłącz urządzenie, a następnie włącz je ponownie.

„NOT SUPPORT MULTI CONNECT”

• Nie można ustanowić połączenia Bluetooth podłączone urządzenia i spróbuj ponownie.

„NOT SUPPORTED”

• Aby użyć efektu Karaoke w źródle AUX, ustaw opcję „AUX MODE” na „MODE 1”.

. Aby podłączyć

. Odłącz

„PLAYERROR”

• Próba odtworzenia nieobsługiwanego pliku MP3. Urządzenie pominie ten utwór i odtworzy następny.

„REMOTE 1” „REMOTE 2”

• Pilot zdalnego sterowania i urządzenie używają różnych kodów. Zmień kod na pilocie zdalnego sterowania. – Gdy wyświetlony zostanie komunikat „REMOTE 1”, naciśnij

i przytrzymaj [OK] i [ ] na pilocie przynajmniej przez 4 sekundy.

– Gdy wyświetlony zostanie komunikat „REMOTE 2”, naciśnij

i przytrzymaj [OK] i [<] przynajmniej przez 4 sekundy.

„TEMP NG”

• Obwód zabezpieczenia temperaturowego został uruchomiony i system zostanie wyłączony. Przed ponownym uruchomieniem urządzenie należy pozostawić do wystygnięcia.

• Sprawdzić, czy otwór wentylacyjny urządzenia nie jest zasłonięty.

• Należy zapewnić odpowiednią wentylację urządzenia.

„USB A NO DEVICE” „USB B NO DEVICE”

• Nie podłączono zewnętrznego urządzenia USB. Sprawdź połączenie.

„USB OVER CURRENT ERROR”

• Urządzenie USB pobiera zbyt dużo prądu. Odłącz urządzenie USB, wyłącz urządzenie, a następnie włącz je ponownie.

•

Sprawdź połączenie, być może przewód USB jest uszkodzony.

„VBR”

• Urządzenie nie może wyświetlić pozostałego czasu odtwarzania dla utworów o zmiennej prędkości strumienia bitów (VBR – Variable Bit Rate).

Kod zdalnego sterowania

Jeśli na pilota zdalnego sterowania tego systemu reagują inne urządzenia firmy Panasonic, należy zmienić kod zdalnego sterowania dla tego systemu.

Przygotowanie

Naciśnij wielokrotnie [SELECT] na urządzeniu głównym, aby wybrać „AUX”.

█

Aby zmienić kod na „REMOTE 2”

1 Naciśnij i przytrzymaj [SELECT] na urządzeniu

głównym i [<], aż wyświetlony zostanie komunikat „REMOTE 2”.

2 Naciśnij i przytrzymaj [OK] i [<] przynajmniej przez

4 sekundy.

█

Aby zmienić kod na „REMOTE 1”

1 Naciśnij i przytrzymaj [SELECT] na urządzeniu

głównym i [ ] na pilocie zdalnego sterowania, aż wyświetlony zostanie komunikat „REMOTE 1”.

2 Naciśnij i przytrzymaj [OK] i [ ] na pilocie

zdalnego sterowani przynajmniej przez 4 sekundy.

TQBJ2172

Page 18

Resetowanie pamięci systemu

W przypadku wystąpienia poniższych objawów należy zresetować pamięć urządzenia:

• Brak reakcji po naciśnięciu przycisków.

• Chęć wyczyszczenia i wyzerowania zawartości pamięci.

1 Odłącz przewód zasilania. 2 Naciskając i przytrzymując [1] na urządzeniu

głównym, podłącz ponownie przewód zasilania.

Przytrzymuj wciśnięty przycisk, aż wyświetlony zostanie komunikat „–––––––––”.

3 Zwolnij [1].

Przywrócone zostaną wszystkie ustawiania fabryczne. Konieczne będzie ponowne zaprogramowanie pamięci.

Dane techniczne

█

Dane ogólne

Zasilanie Prąd przemienny 220 V do 240 V, 50 Hz Pobór mocy

[AKX520] 86 W [AKX320] 60 W

Pobór mocy w trybie gotowości (około)

Z ustawieniem „BLUETOOTH STANDBY” spoczynku funkcji „OFF” 0,5 W

Z ustawieniem „BLUETOOTH STANDBY” spoczynku funkcji „ON” 0,6 W

Wymiary (szer. x wys. x głęb.)

Masa (SA-AKX520) 2,5 kg Masa (SA-AKX320) 2,5 kg Zakres temperatur roboczych 0°C do +40°C Zakres wilgotności roboczych

█

Sekcja wzmacniacza

Całkowita wyjściowa moc skuteczna w trybie stereo

[AKX520]

Kanał przedni (przy użyciu obu kanałów)

325 W na kanał (3 Ω), 1 kHz, 30% całkowitego

Całkowita moc skuteczna w trybie stereo 650 W

[AKX320]

Kanał przedni (przy użyciu obu kanałów)

225 W na kanał (4 Ω), 1 kHz, 30% całkowitego

Całkowita moc skuteczna w trybie stereo 450 W

400 mm x 142 mm x 250 mm

35% do 80% RH (bez kondensacji)

zniekształcenia harmonicznego (THD)

█

Sekcja tunera

Modulacja częstotliwościowa (FM)

Pamięć zaprogramowanych stacji 30 stacji Zakres częstotliwości

87,50 MHz do 108,00 MHz (w krokach co 50 kHz)

Gniazda antenowe 75 Ω (niezrównoważone)

Modulacja amplitudowa (AM)

Pamięć zaprogramowanych stacji 15 stacji Zakres częstotliwości

█

Sekcja odtwarzacza płyt CD

Odtwarzane płyty (8 cm lub 12 cm)

MPEG-1 Layer 3, MPEG-2 Layer 3

Przechwytywanie

Długość fali 790 nm (CD)

█

Sekcja złącze

Gniazdo USB

Standard USB USB 2.0 pełnej prędkości Obsługiwane formaty plików multimedialnych

System plików urządzenia USB FAT12, FAT16, FAT32

AUX IN

Wejście audio Wtyczka (1 system)

[AKX520]

Mikrofon

Złącze Mono, gniazdo 6,3 mm (2 system)

█

Sekcja Bluetooth

Wersja Bluetooth® Ver. 4.2 Klasa Klasa 2 Obsługiwane profile A2DP, AVRCP, SPP Pasmo częstotliwości Pasmo 2,4 GHz FH-SS Częstotliwość robocza 2402 MHz do 2480 MHz Maksymalna moc (EIRP) 10 dBm Odległość robocza 10 m w linii widzenia Obsługiwany kodek SBC

522 kHz do 1629 kHz (w krokach co 9 kHz)

520 kHz do 1630 kHz (w krokach co 10 kHz)

CD, CD-R/RW (CD-DA, MP3 )

MP3 (*.mp3)

TQBJ2172

Page 19

█

POLSKI

Zestawy głośnikowe

[SB-AKX440]

Głośnik

Niskotonowy 20 cm typu stożkowego x 1 Wysokotonowy 6 cm typu stożkowego x 1

Impedancja 3 Ω Wymiary (szer. x wys. x głęb.)

Masa 4,5 kg

[SB-AKX220]

Głośnik

Niskotonowy 16 cm typu stożkowego x 1 Wysokotonowy 6 cm typu stożkowego x 1

Impedancja 4 Ω Wymiary (szer. x wys. x głęb.)

Masa 3,3 kg

Uwaga:

• Dane techniczne mogą ulec zmianie bez powiadomienia. Masa i wymiary podane są w przybliżeniu.

• Wartość całkowitych zniekształceń harmonicznych została zmierzona przy użyciu cyfrowego analizatora widma.

257 mm x 422 mm x 219 mm

199 mm x 333 mm x 210 mm

Utylizacja zużytych urządzeń i baterii Dotyczy wyłącznie Unii Europejskiej i krajów z systemami recyklingu

Niniejsze symbole umieszczane na produktach, opakowaniach i/lub w dokumentacji towarzyszącej oznaczają, że nie wolno mieszać zużytych urządzeń elektrycznych i elektronicznych oraz baterii z innymi odpadami domowymi. W celu zapewnienia właściwego przetwarzania, utylizacji oraz recyklingu zużytych produktów i baterii, należy oddawać je do wyznaczonych punktów gromadzenia odpadów zgodnie z przepisami prawa krajowego. Prawidłowa utylizacja pomaga oszczędzać cenne zasoby naturalne i zapobiegać potencjalnemu negatywnemu wpływowi na zdrowie człowieka oraz stan środowiska naturalnego. Więcej informacji o zbiórce oraz recyklingu można otrzymać od władz lokalnych. Za niewłaściwe pozbywanie się powyższych odpadów mogą grozić kary przewidziane przepisami prawa krajowego.

Dotyczy symbolu baterii (symbol na dole):

Ten symbol może występować wraz z symbolem pierwiastka chemicznego. W takim przypadku spełnia on wymagania Dyrektywy w sprawie określonego środka chemicznego.

TQBJ2172
