Page 1

ORDER NO. PBRAS1203110CP

Manual de Serviço

CD Stereo System

SC-AKX14LB-K

Cor: Preto

SB-AKX14 SB-AKX14SA-AKX14

ATENÇÃO !

Este Manual foi elaborado para uso somente por prossionais e técnicos treinados e autorizados pela Panasonic do Brasil e não

foi direcionado para utilização pelo consumidor ou público em geral uma vez que não contém advertências sobre possíveis riscos

de manipulação do aparelho aqui especicado por pessoas não treinadas e não familiarizadas com equipamentos eletrônicos. Qualquer tentativa de reparo do produto aqui especicado por parte de pessoa não qualicada, utilizando ou não este Manual,

implicará em riscos de danos ao equipamento, com a perda total da garantia e a sérios riscos de acidentes.

NOTA IMPORTANTE DE SEGURANÇA !

Este aparelho utiliza componentes especiais que consideramos importantes para a segurança de seu funcionamento. Estes com-

ponentes são identicados com a marca “ ” nos diagramas esquemáticos, nos diagramas em blocos e nas vistas explodidas. Sempre que for necessário substituir qualquer destes componentes, utilize somente aqueles especicados nas listas de peças. Nunca modique a especicação de qualquer componente sem a orientação da Panasonic do Brasil.

Page 2

SC-AKX14LB-K

ÍNDICE

1. PRECAUÇÕES DE SEGURANÇA ..........................................3

1.1. DIRETRIZES GERAIS..........................................................3

1.1.1. CHECAGEM A FRIO DA CORRENTE DE FUGA

1.1.2. CHECAGEM A QUENTE DA CORRENTE DE FUGA (VEJA A FIGURA 1)

1.2. ANTES DO USO...................................................................3

1.3. CUIDADO NA SUBSTITUIÇÃO DE FUSÍVEIS

1.4. ANTES DE REPARAR E AJUSTAR

1.5. CIRCUITO DE PROTEÇÃO

1.6. COMPONENTES DE SEGURANÇA

2. PROCEDIMENTOS DE PREVENÇÃO

2.1. PREVENÇÃO DE DESCARGA ELETROSTÁTICA (ESD)

2.2. PRECAUÇÕES COM O DIODO LASER..............................6

2.3. DESCRIÇÃO GERAL DA SOLDA SEM CHUMBO: (PbF)

2.4. PRECAUÇÕES COM O BLOCO TRAVERSE (LASER)

2.4.1. MANUSEIO DA UNIDADE ÓPTICA

2.4.2. ATERRAMENTO PARA PREVENÇÃO DE ESD

3. ORIENTAÇÃO DE SERVIÇO

3.1. INFORMAÇÃO DE SERVIÇO

4. ESPECIFICAÇÕES TÉCNICAS

5. FORMATOS EXECUTÁVEIS

5.1. DISCOS E CONECTIVIDADE USB

6. GUIA - LOCALIZAÇÃO DOS CONTROLES

7. INSTRUÇÕES DE INSTALAÇÃO

7.1. CONEXÕES

8. FUNÇÃO AUTO DIAGNÓSTICO E AJUSTES

8.1. COLD START E PADRÕES DE FÁBRICA

8.2. TABELAS DO MODO DOCTOR...........................................16

8.2.1. TABELA 1 DO MODO DOCTOR

8.2.2. MODO DOCTOR - TABELA 2

8.2.3. MODO DOCTOR - TABELA 3

8.3. TESTES DO MECANISMO BRS1C

8.4. MODO DE AUTODIAGNÓSTICO

8.5. CÓDIGOS DE ERROS DO AUTODIAGNÓSTICO

8.5.1. CÓDIGOS DE ERROS DA FONTE DE ALIMENTAÇÃO

8.5.2. CÓDIGOS DE ERROS DO MECANISMO DO CD

8.6. BLOQUEIO PARA DEMONSTRAÇÃO DE VENDAS

8.6.1. MODO DEMONSTRAÇÃO DE VENDAS

8.6.2. CANCELAMENTO DO BLOQUEIO

9. TROUBLESHOOTING GUIDE

9.1. LOCALIZAÇÃO DOS COMPONENTES NAS PLACAS

9.1.1. PLACA SMPS

9.1.2. PLACA PRINCIPAL

9.2. GUIA DE SOLUÇÃO - F61 / F76

9.2. CI D-AMP - OPERAÇÃO E CONTROLE

10. FERRAMENTAS DE SERVIÇO

10.1. FERRAMENTAS E EQUIPAMENTOS DE SERVIÇO

11. INSTRUÇÕES PARA DESMONTAGEM E MONTAGEM

11.1. FLUXOGRAMA DE DESMONTAGEM

11.2. LOCALIZAÇÃO DAS PLACAS NO GABINETE

11.3. DESMONTAGEM DO GABINETE

11.4. DESMONTAGEM DA PLACA DO TUNER

11.5. DESMONTAGEM DO PAINEL FRONTAL MONTADO

11.6. DESMONTAGEM DA PLACA DO PAINEL

11.7. DESMONTAGEM DO SENSOR CONTROLE REMOTO

11.8. DESMONTAGEM DA PLACA LCD

11.9. DESMONTAGEM DA PLACA LCD

11.10. DESMONTAGEM DA TAMPA DO CD

11.11. DESMONTAGEM DA PLACA PRINCIPAL

11.12. SUBSTITUIÇÃO DO REG. DE VOLTAGEM (Q2022)

11.13.

................................................................................3

.....................................4

.................................................4

....................................4

...................................5

..................................8

..................................................10

..............................................10

..............................................11

..................................................12

.....................................12

...........................13

...........................................14

.........................................................................14

...........................15

......................................16

...........................................17

...........................................18

.....................................19

........................................20

..........................21

..................................21

................................................22

....................................................................22

...........................................................23

..........................................24

.............................25

............................................26

...............................27

......................................29

.........................30

.........................32

.....................................34

.....................................35

..............................36

SUBSTITUIÇÃO

DO ÁUDIO DIGITAL AMP IC (IC5902) ...39

.............3

....................3

...5

...7

......8

...............9

........................15

..............20

..20

............21

...........21

.......22

........26

......26

.................28

.......30

...34

........................36

......38

11.14. DESMONTAGEM DA PLACA SMPS

11.15. SUBSTITUIÇÃO DO CI REGULADOR - (IC5701)

11.16. SUBSTITUIÇÃO DO DIODO RETIFICADOR - (D5702)

11.16.2. MONTAGEM DO DIODO REGULADOR (D5702)

11.17. SUBSTITUIÇÃO DO DIODO REGULADOR - (D5801)

11.17.2. MONTAGEM DO DIODO REGULADOR - (D5801)

11.18. SUBSTITUIÇÃO DO DIODO REGULADOR - (D5802)

11.18.2. MONTAGEM DO DIODO REGULADOR - (D5802)

11.19. SUBSTITUIÇÃO DO DIODO REGULADOR - (D5803)

11.19.2. MONTAGEM DO DIODO REGULADOR - (D5803)

11.20. DESMONTAGEM DO MECANISMO BRS1C

11.21. DESMONTAGEM DO PAINEL TRASEIRO

11.22. DESMONTAGEM DO SELETOR DE VOLTAGEM

12. SUBSTITUIÇÃO DA UNIDADE DO TRAVERSE

12.1. PROCEDIMENTO DE DESMONTAGEM

12.2. MONTAGEM DA UNIDADE TRAVERSE............................55

12.3. DESMONTAGEM DA PLACA SERVO DO CD

13. POSIÇÃO DE SERVIÇO

13.1. REPARANDO A PLACA PRINCIPAL

13.2. REPARANDO A PLACA DO PAINEL

13.3. REPARANDO A PLACA DO LCD

13.4. REPARANDO A PLACA SMPS

13.5. REPARANDO A PLACA DO SERVO DO CD

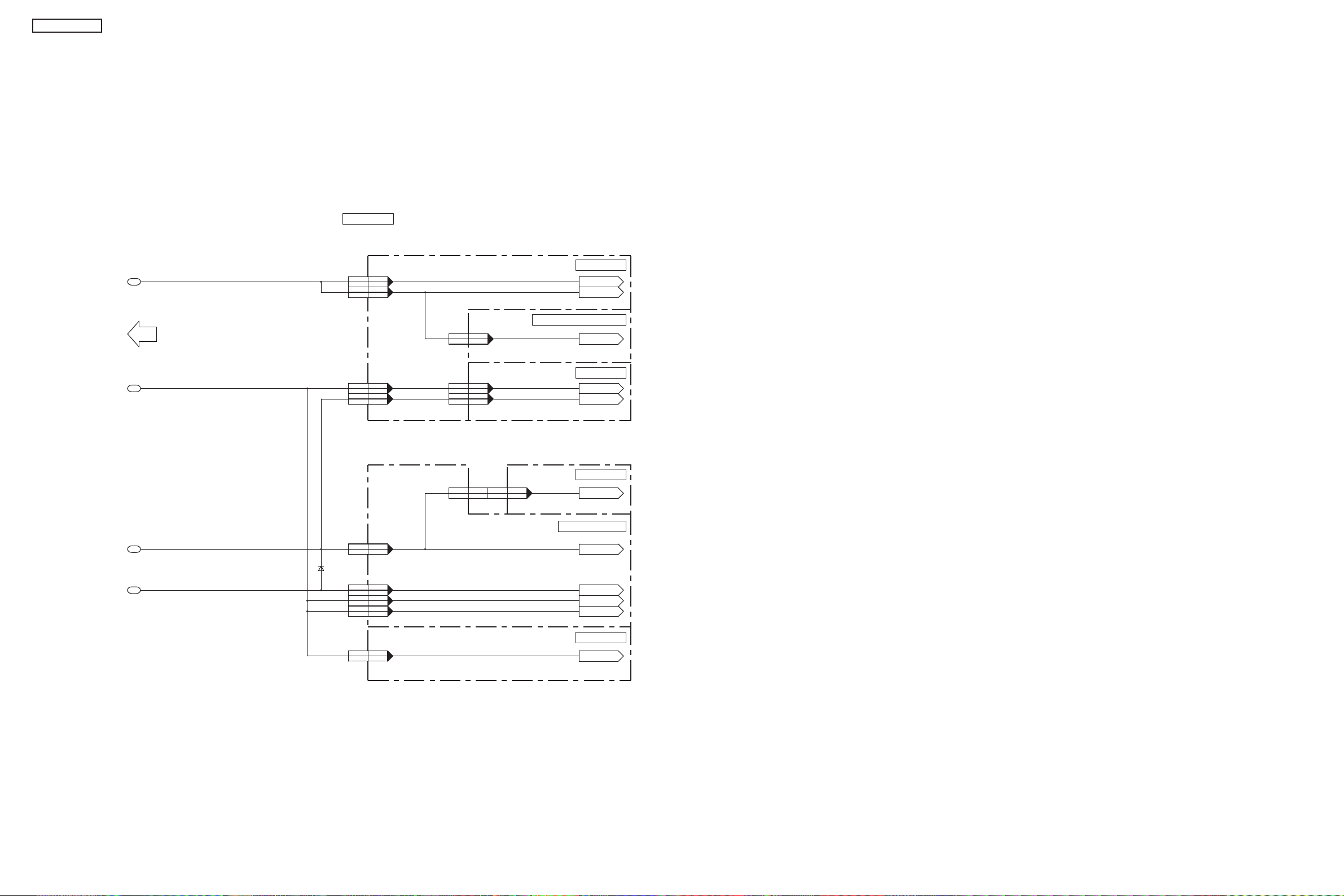

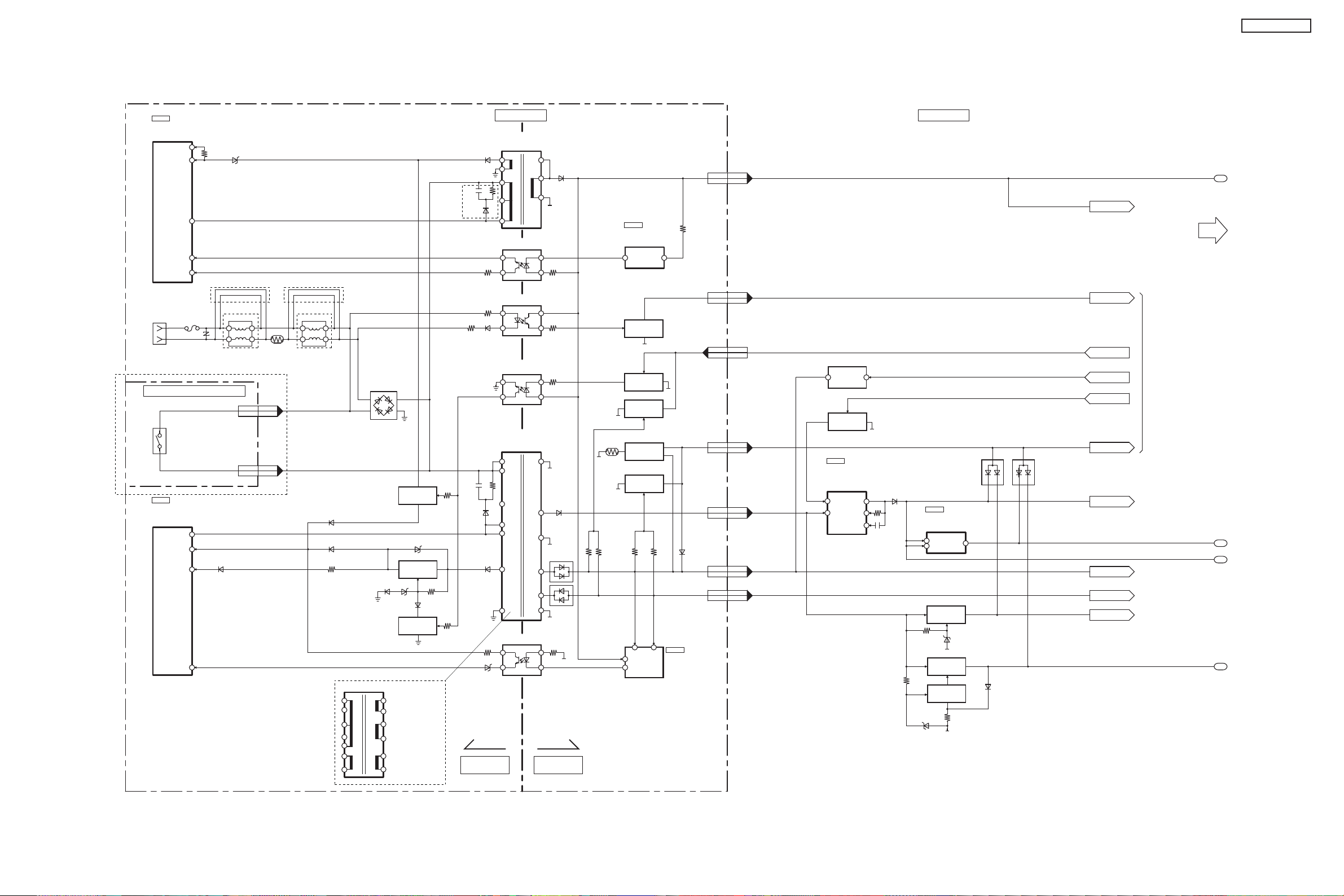

14. DIAGRAMAS EM BLOCOS SIMPLIFICADOS

14.1. DIAGRAMA EM BLOCOS GERAL

14.2. DIAGRAMA EM BLOCOS DA FONTE SMPS

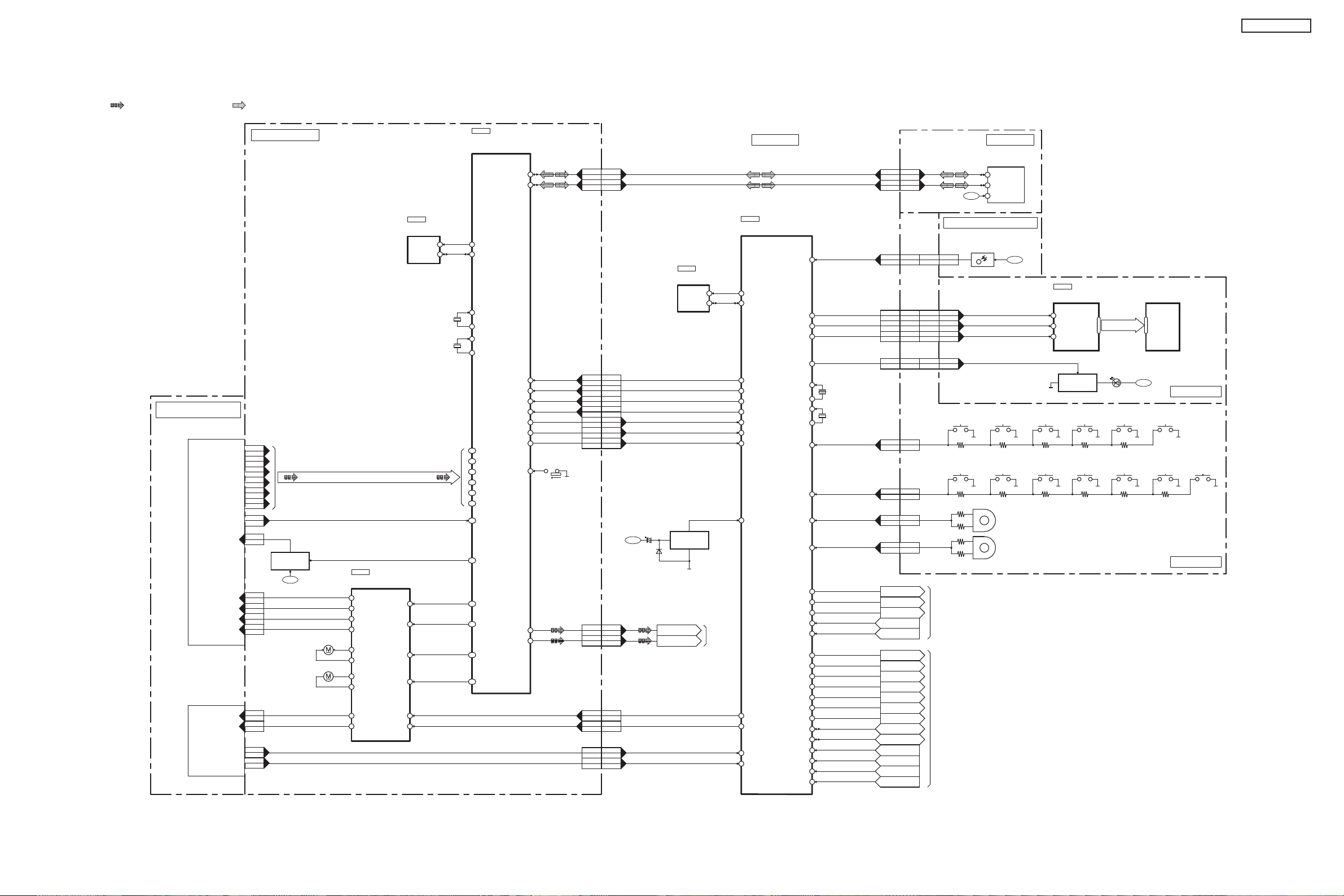

15. DIAGRAMAS EM BLOCOS...................................................65

15.1. SERVO E SYSTEM CONTROL

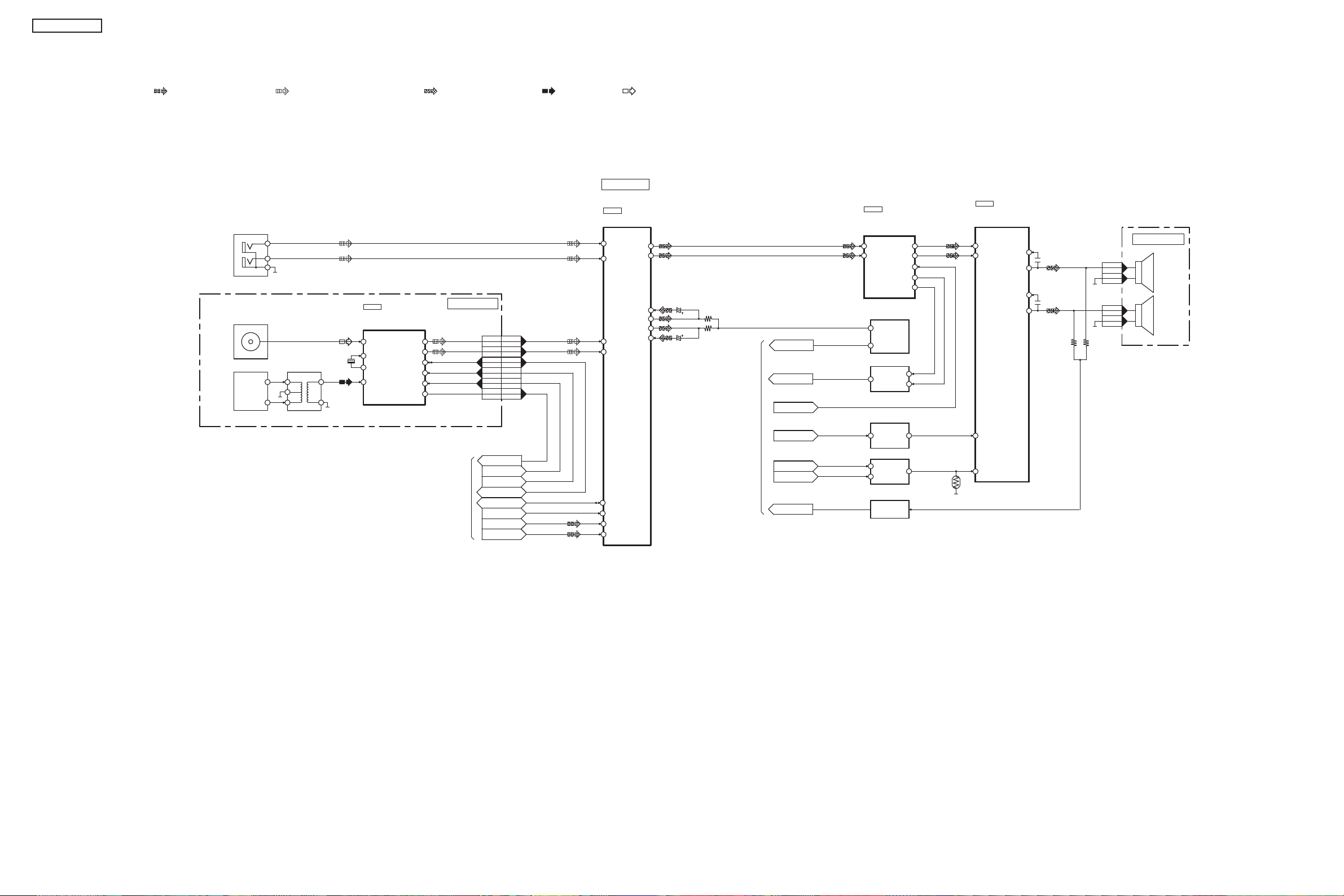

15.2. ÁUDIO

15.3. FONTE DE ALIMENTAÇÃO

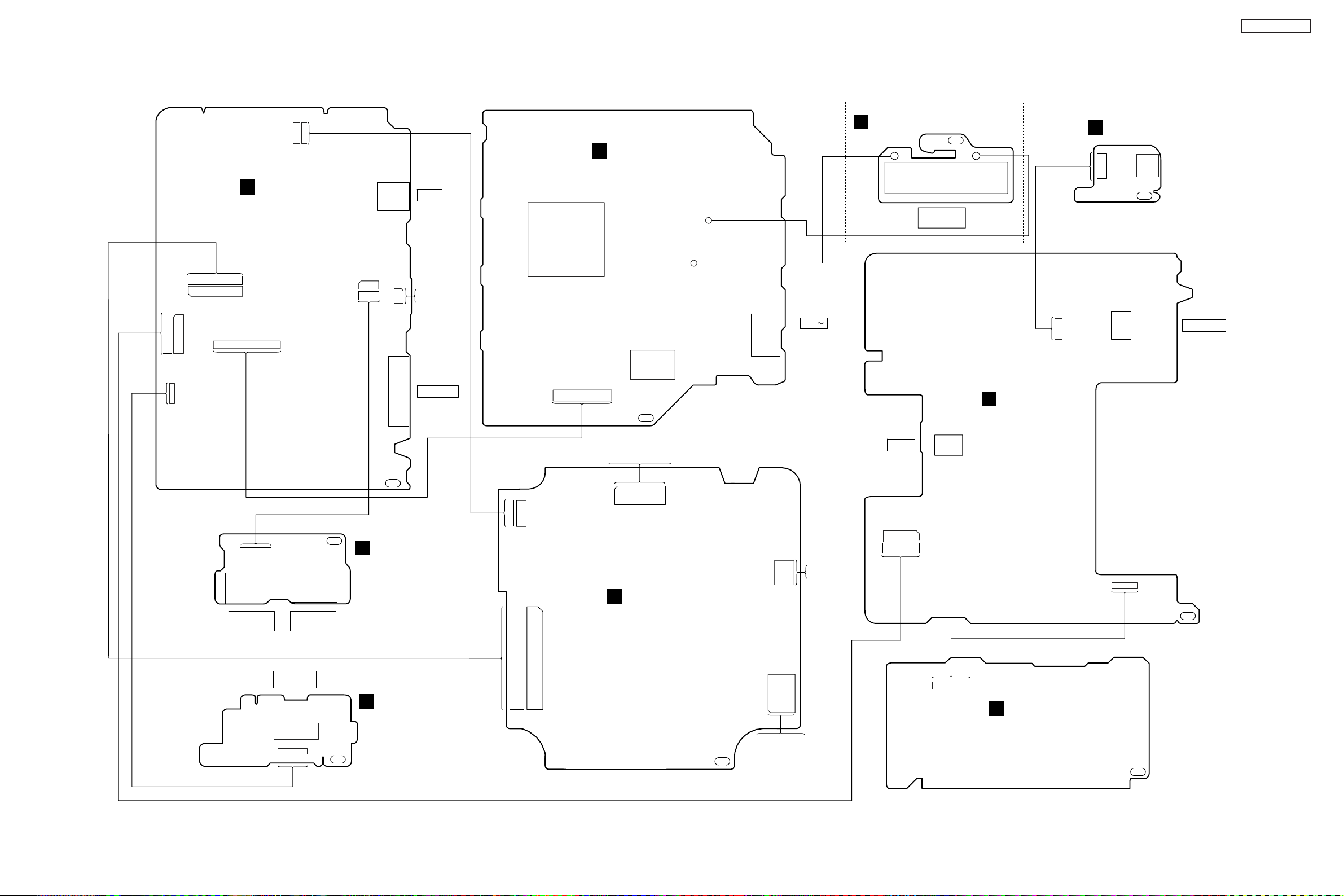

16. DIAGRAMA DAS CONEXÕES

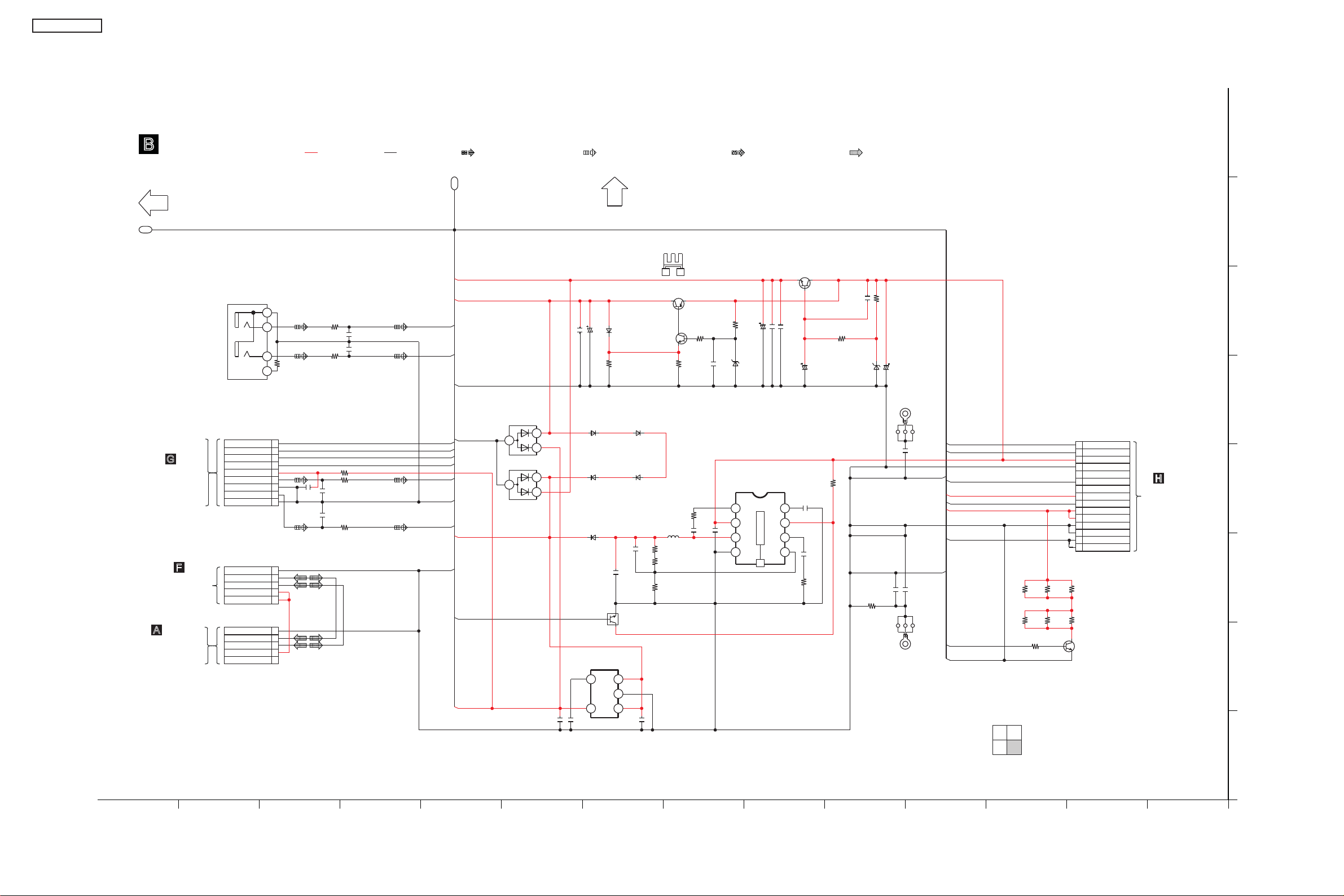

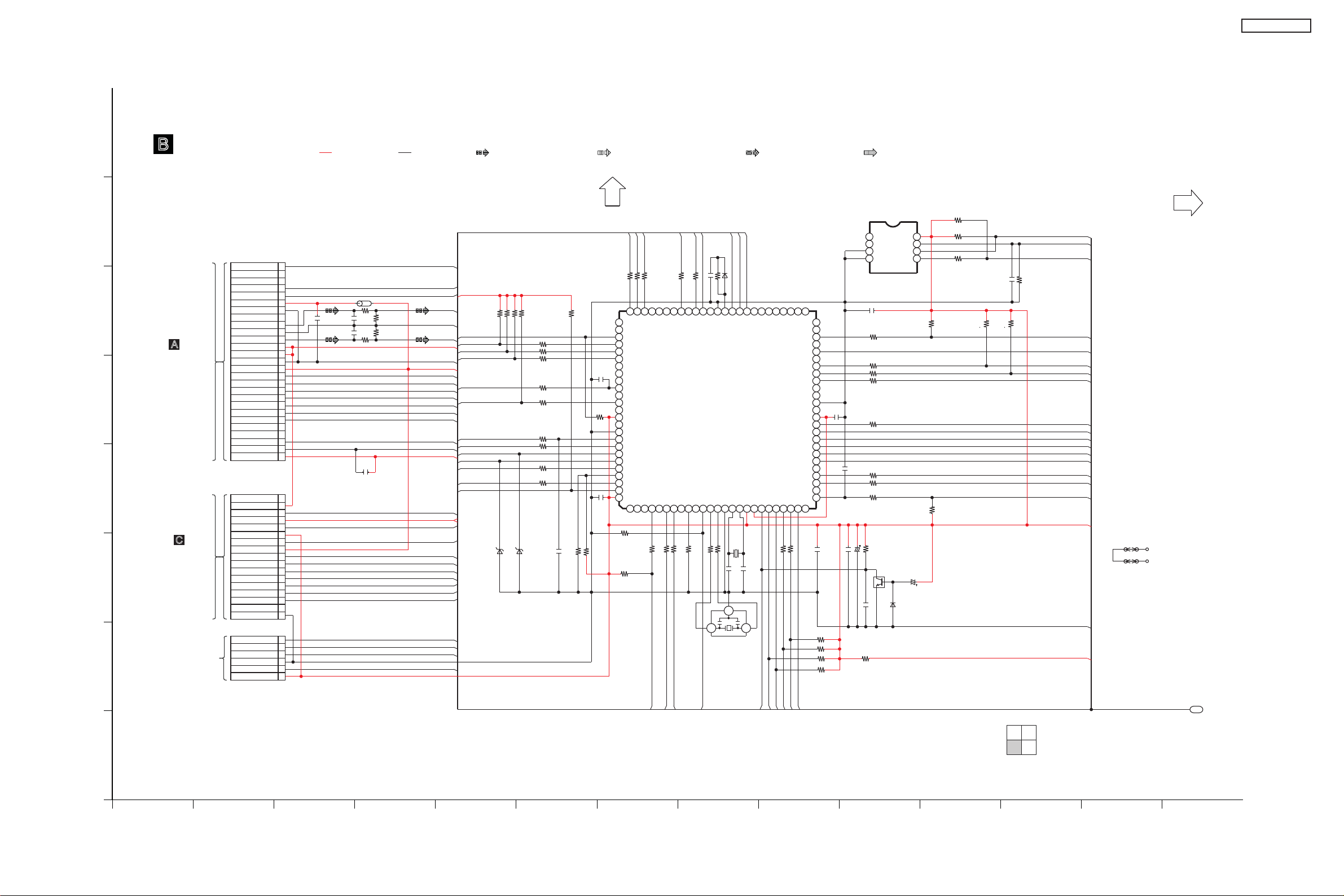

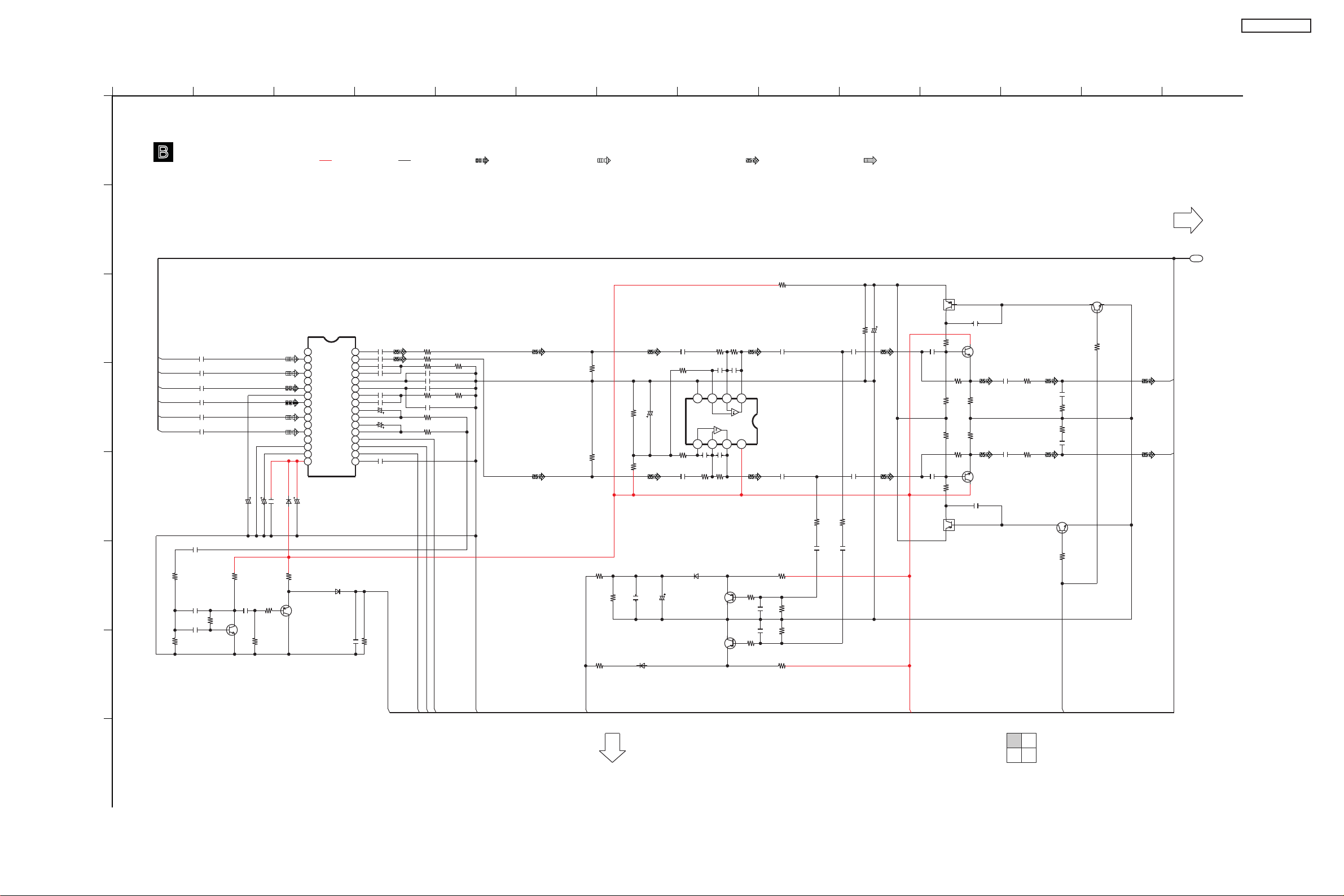

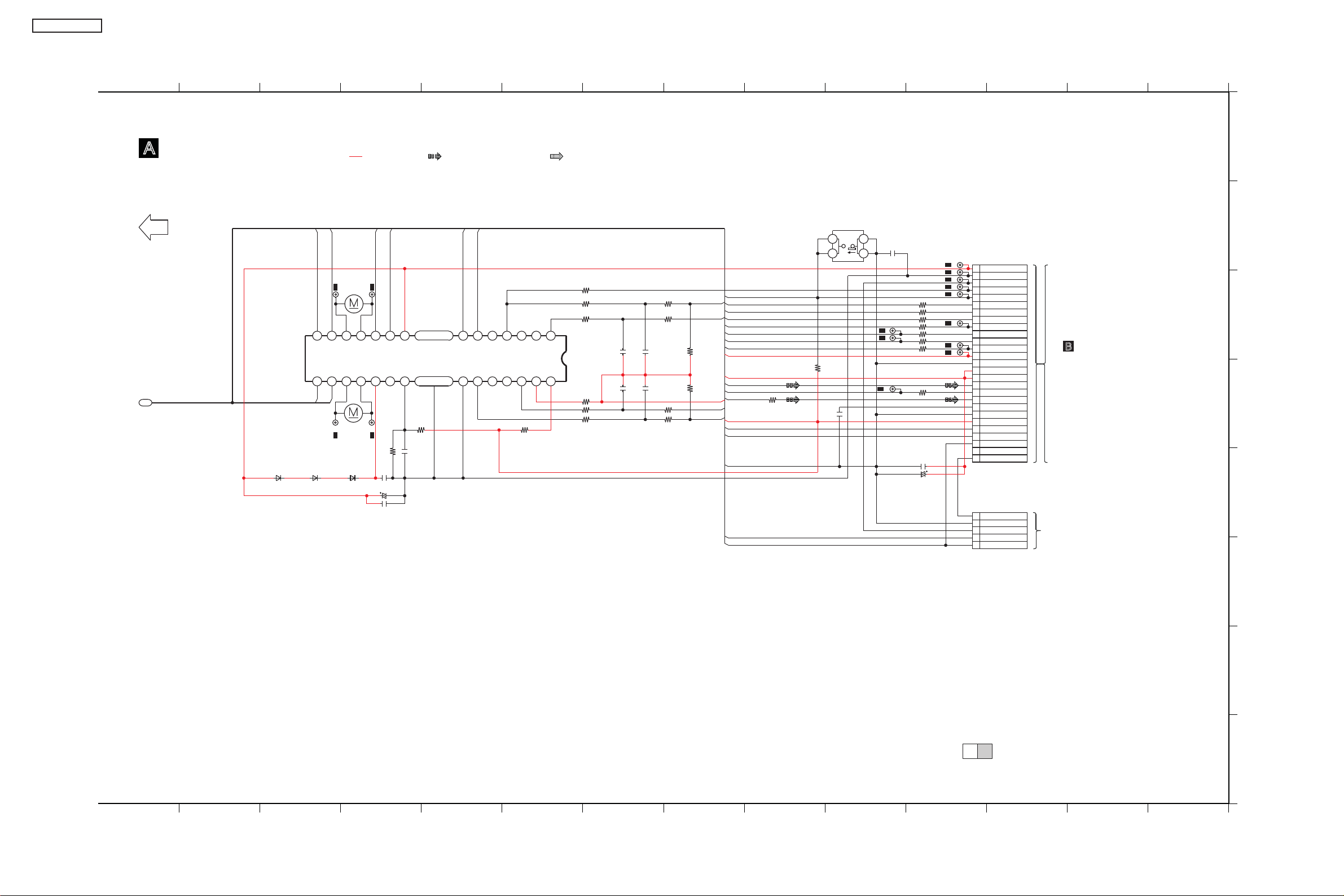

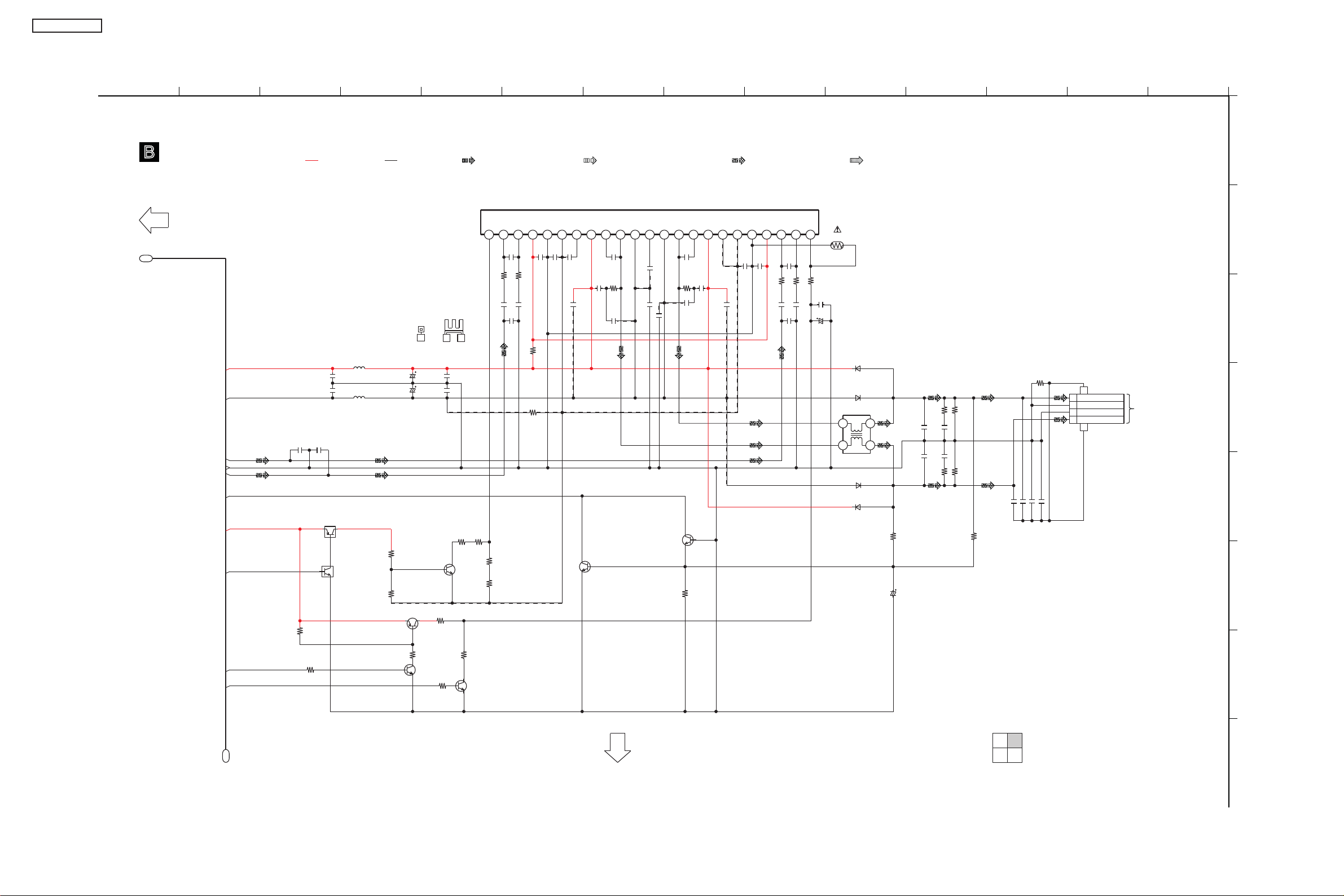

17. DIAGRAMAS ESQUEMÁTICOS

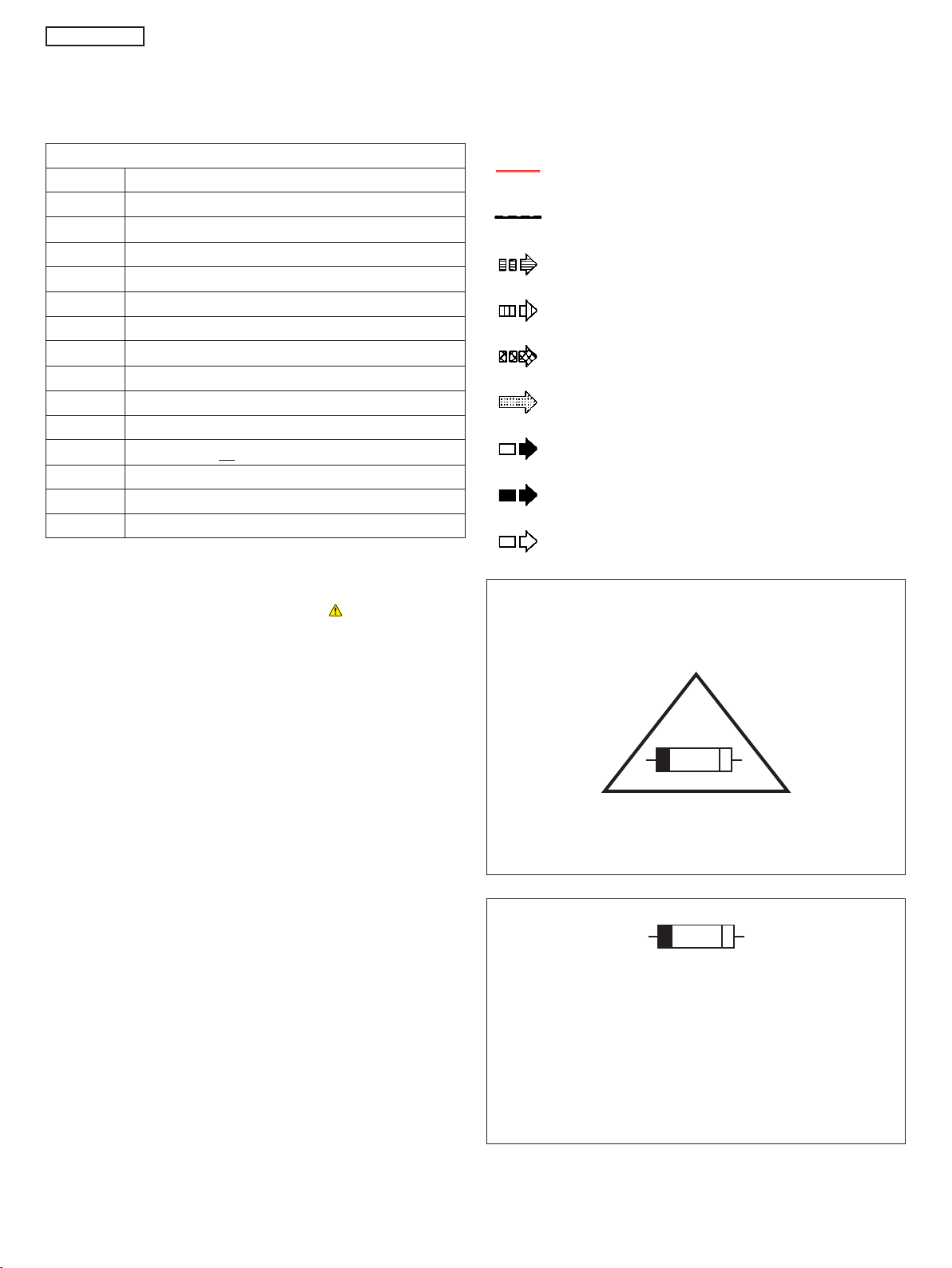

17.1 NOTAS DOS DIAGRAMAS ESQUEMÁTICOS

17.2. CIRCUITO SERVO DO CD

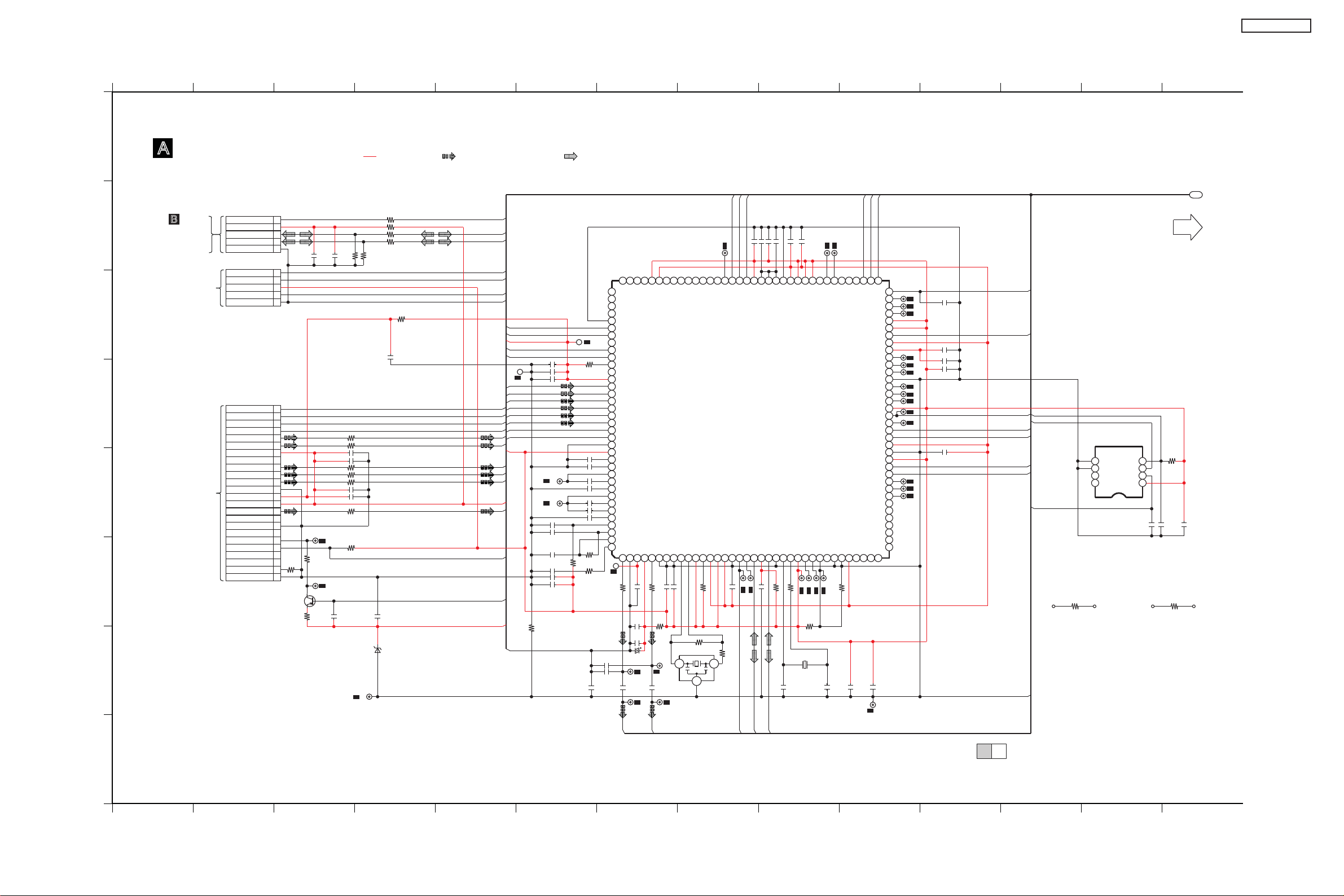

17.3. CIRCUITO PRINCIPAL

17.4.

17.5. TUNER E SELETOR DE VOLTAGEM

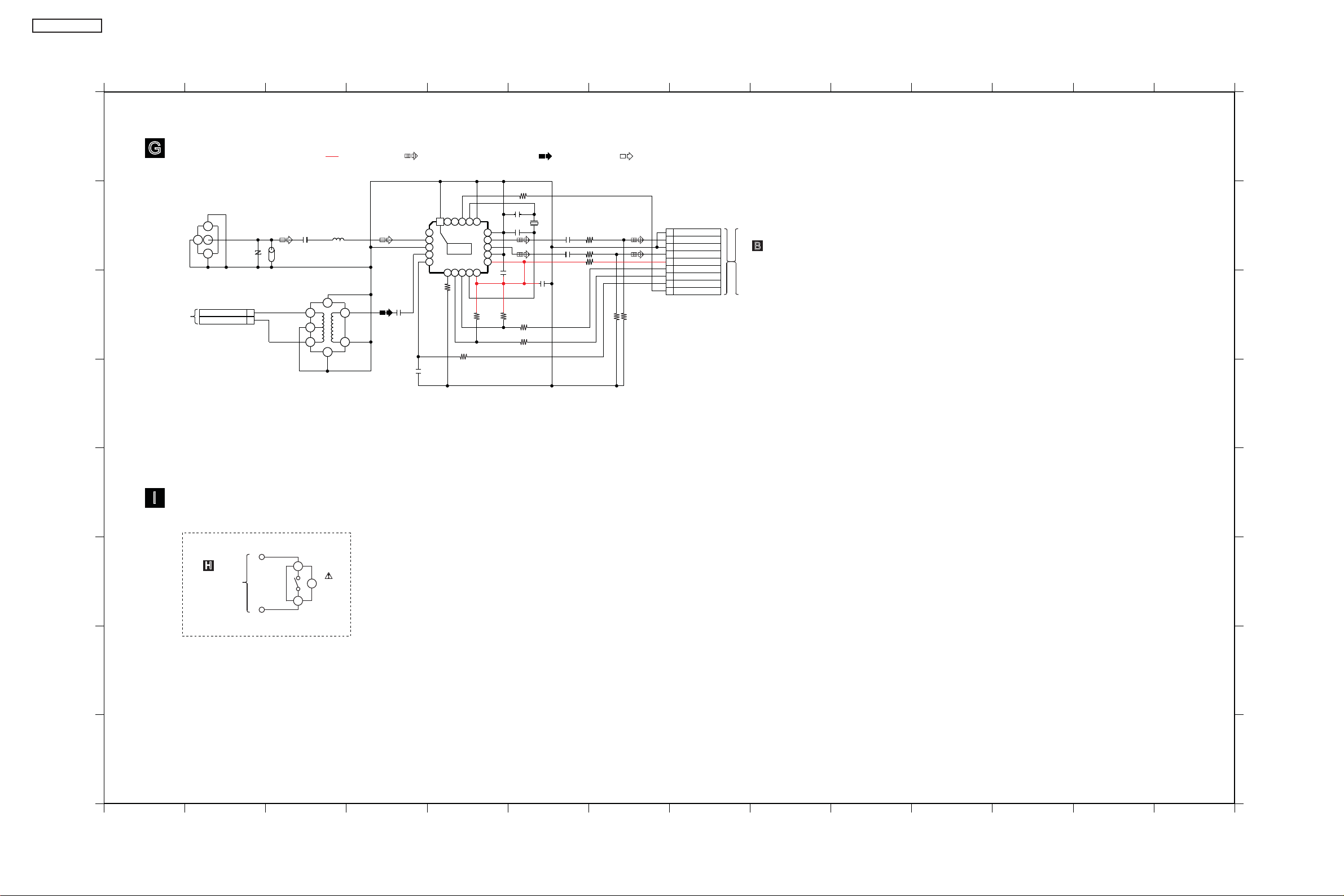

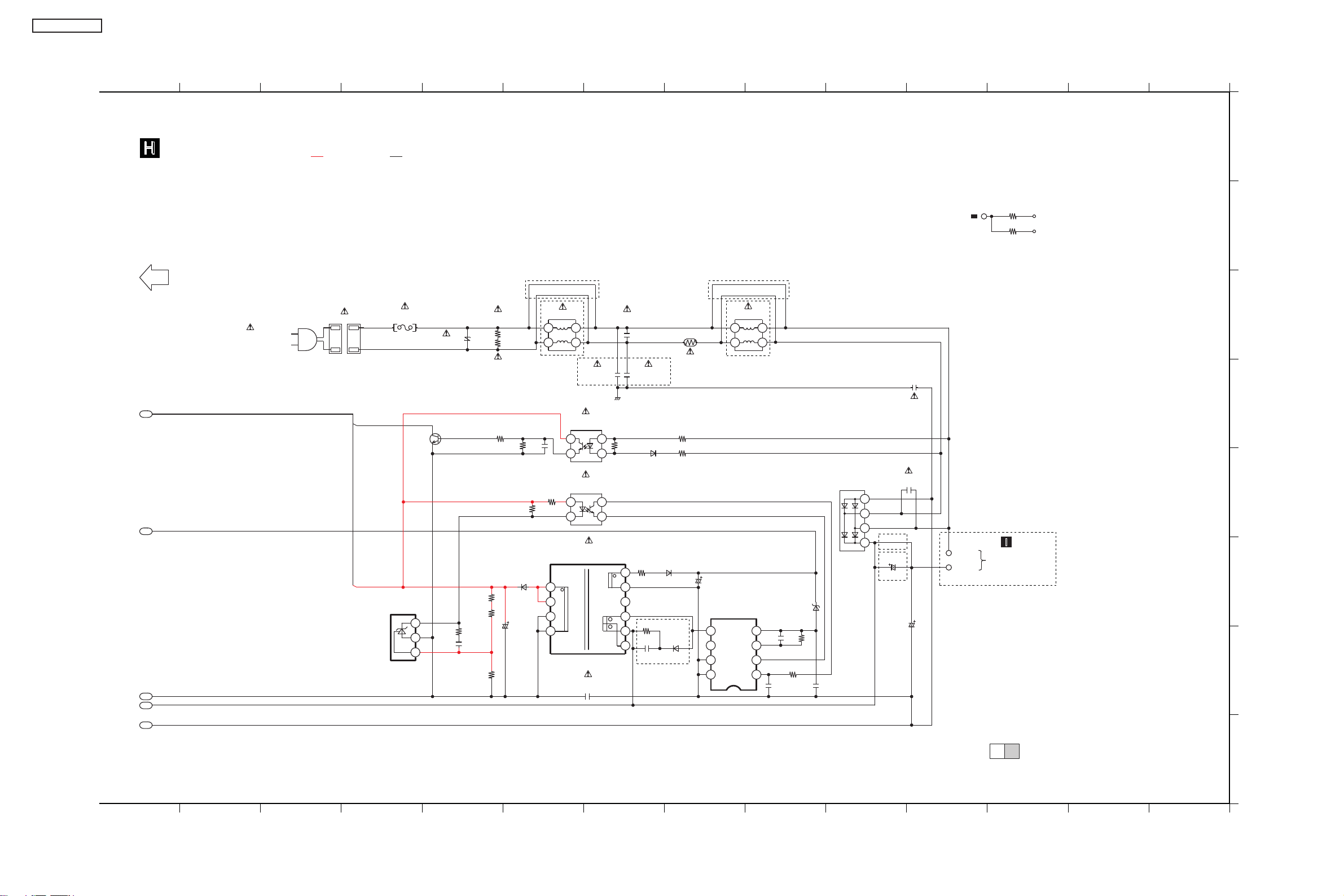

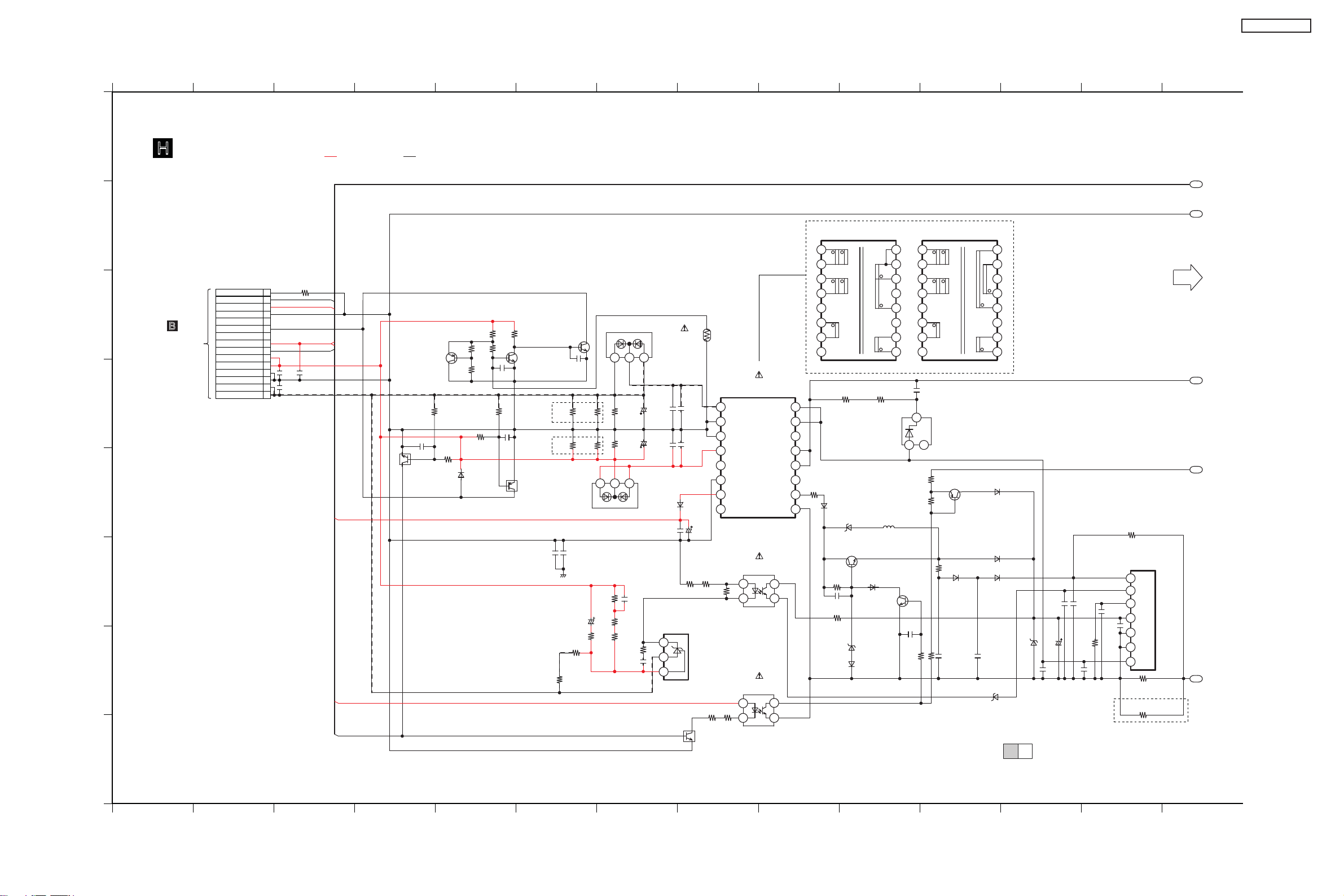

17.6. CIRCUITO SMPS

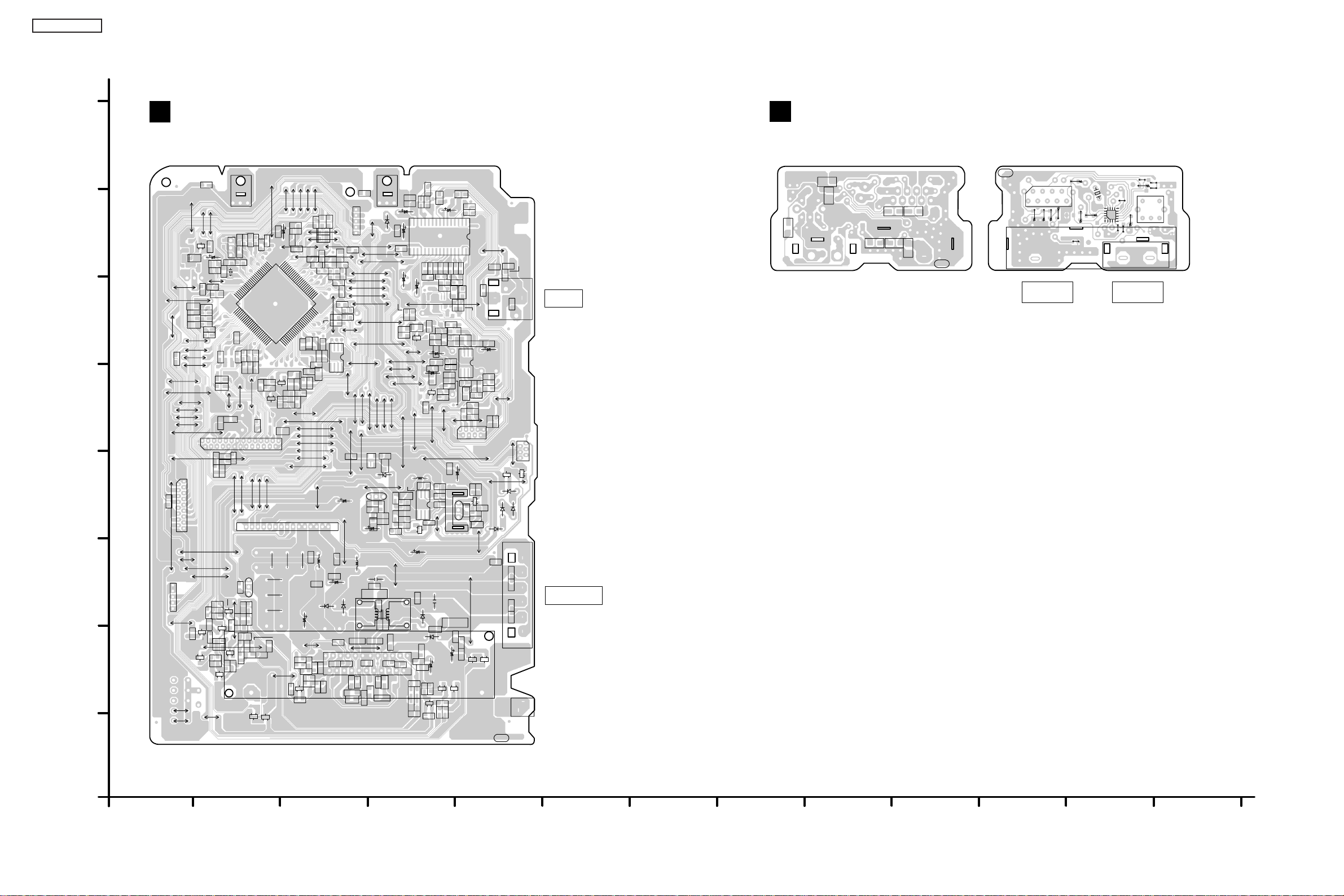

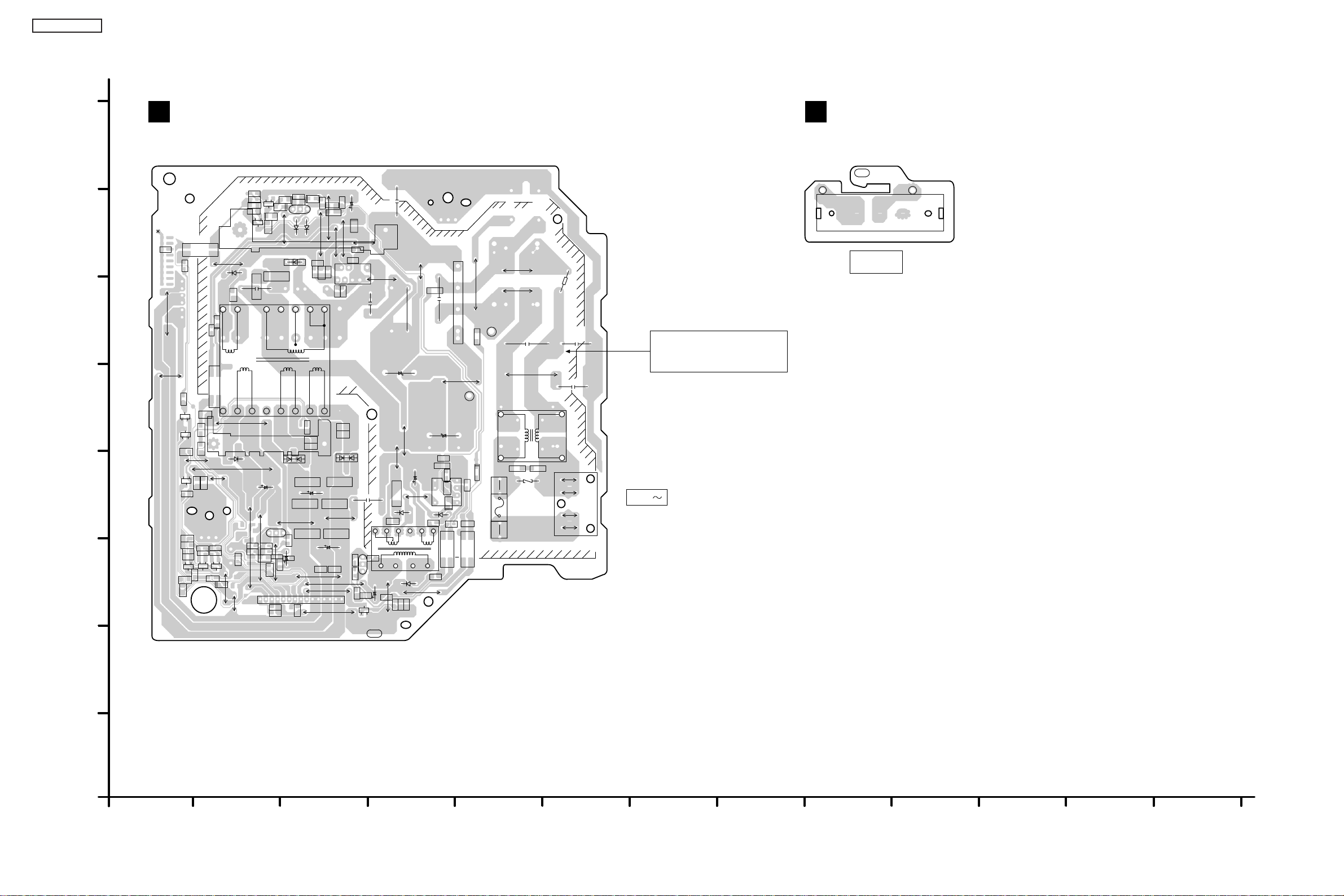

18. LAYOUTS DAS PLACAS DE CIRCUITO IMPRESSO

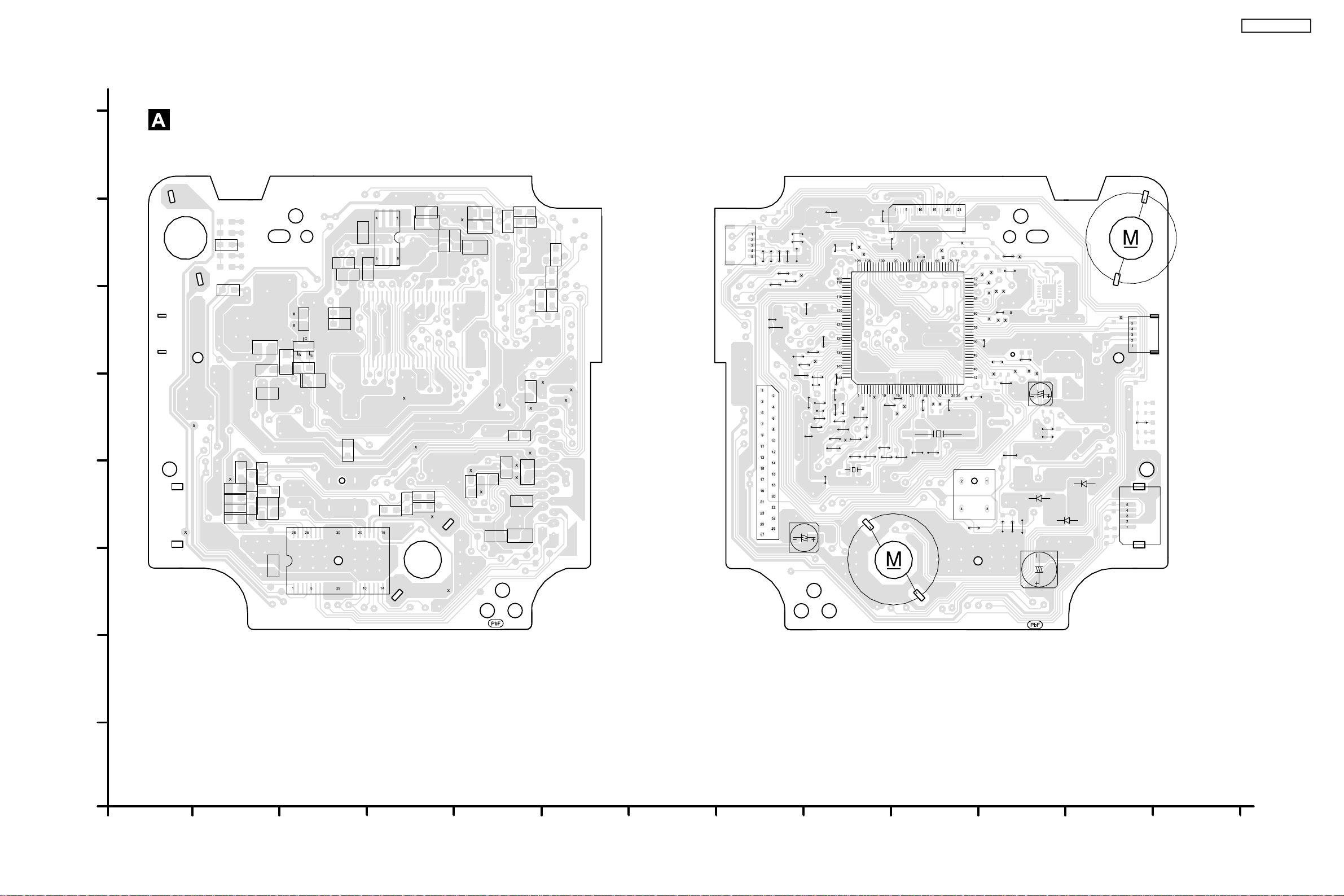

18.1. SERVO DO CD

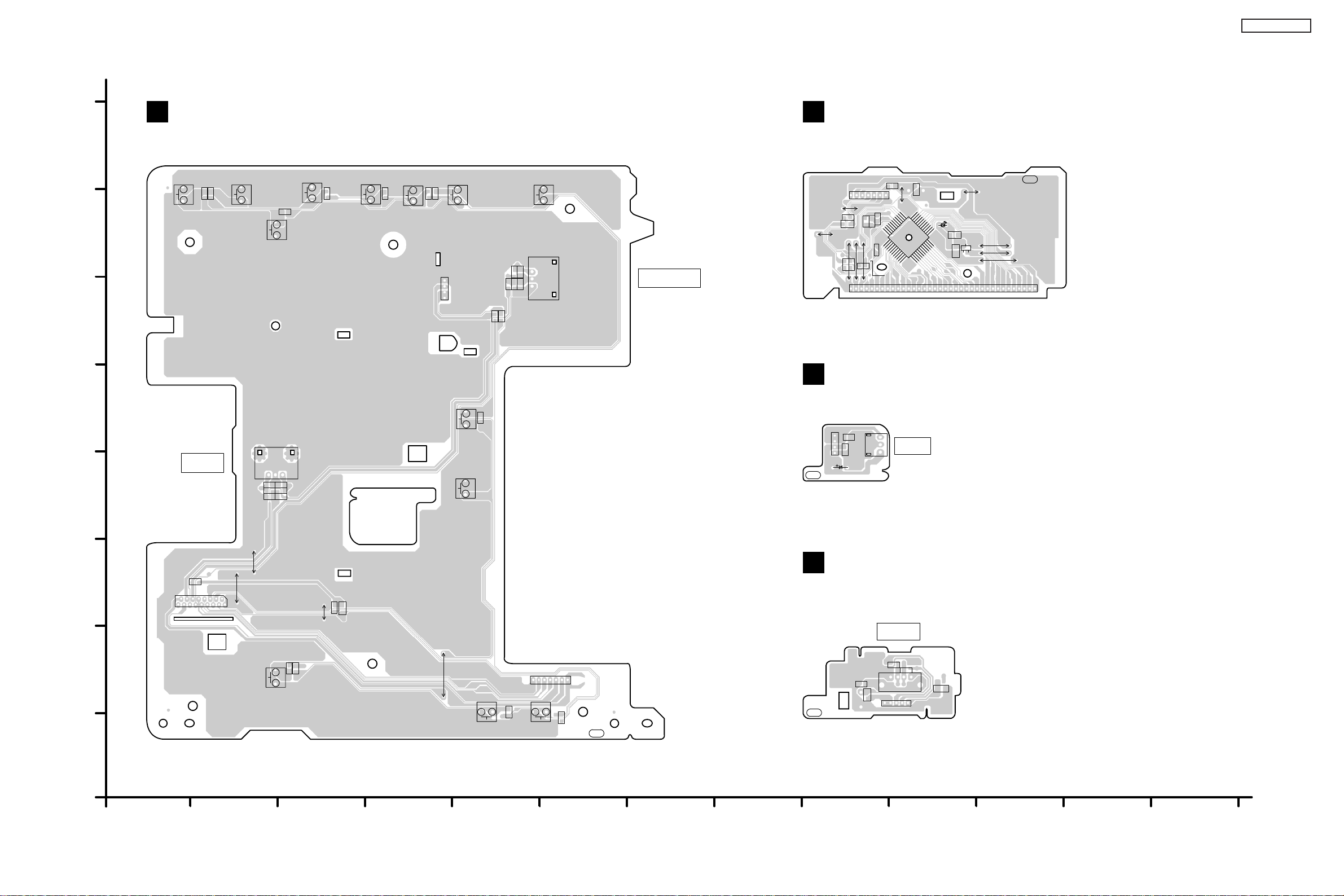

18.2. PRINCIPAL E TUNER

18.3. PAINEL, LCD, CONTROLE REMOTO E USB

18.4. SMPS E DO SELETOR DE VOLTAGEM

19. TABELAS DE VOLTAGENS E FORMAS DE ONDAS

19.1. PLACA SERVO DO CD

19.2. PLACA PRINCIPAL (1/2)

19.3. PLACA PRINCIPAL (2/2)

19.4. PLACA LCD

19.5. PLACA TUNER

19.6. PLACA SMPS

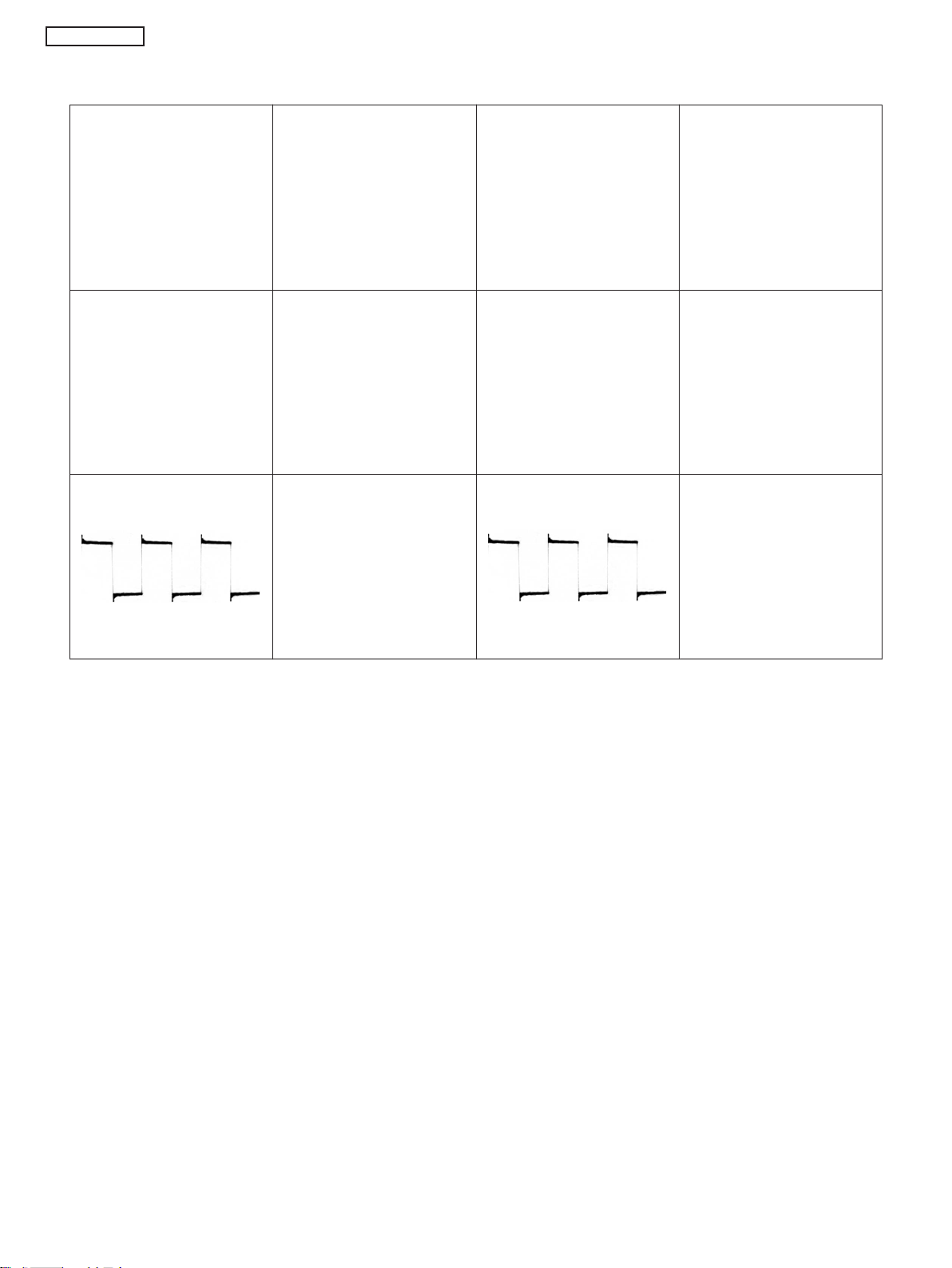

19.7. TABELA DE FORMAS DE ONDA

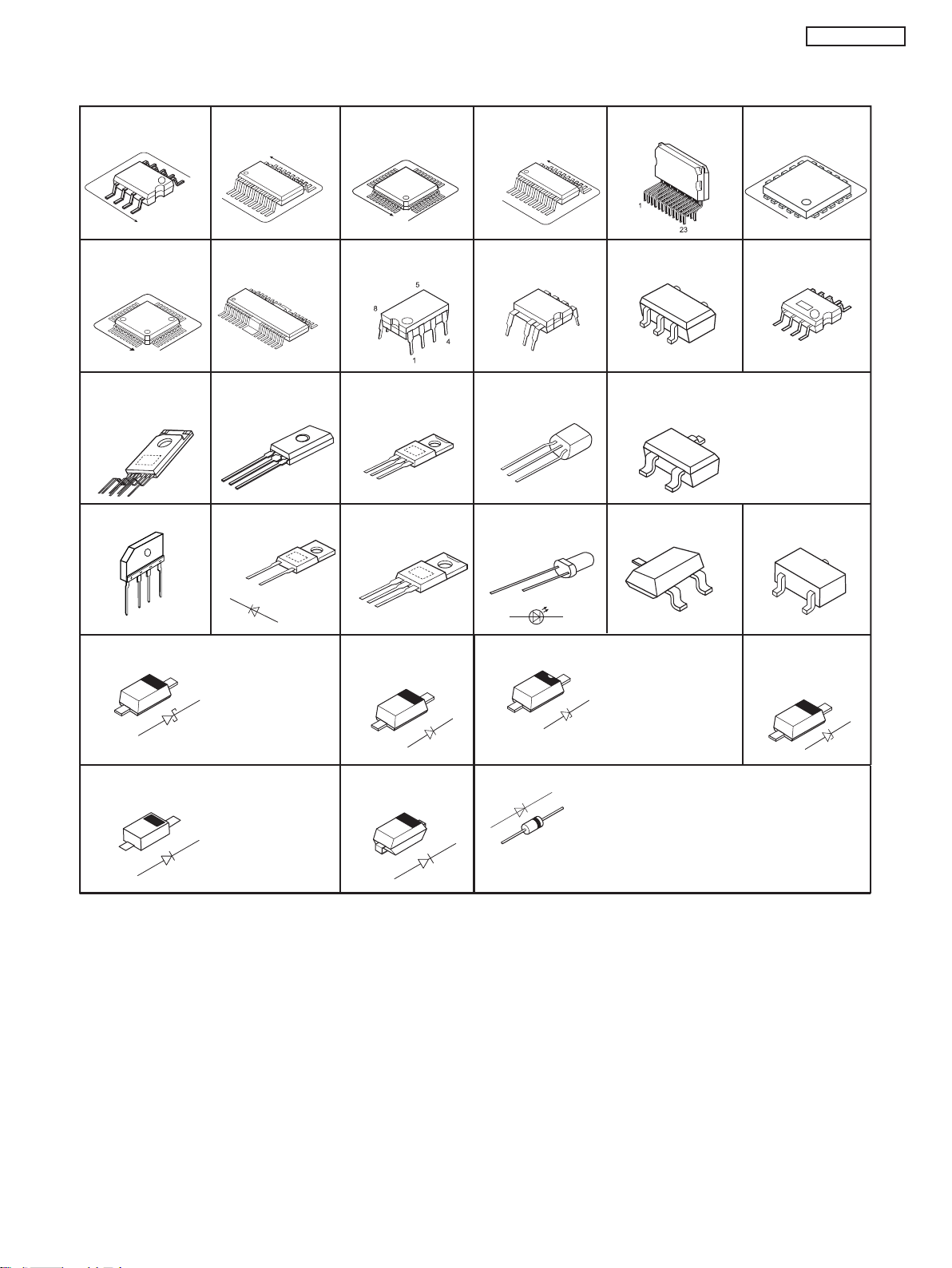

19.8. ILUSTRAÇÕES DOS CIs, TRANSISTORES E DIODOS

19.9. FUNÇÕES DOS TERMINAIS DOS CIs

19.9.1. IC2003 - MICROPROCESSADOR

19.9.2. IC900 - DRIVER DO DISPLAY

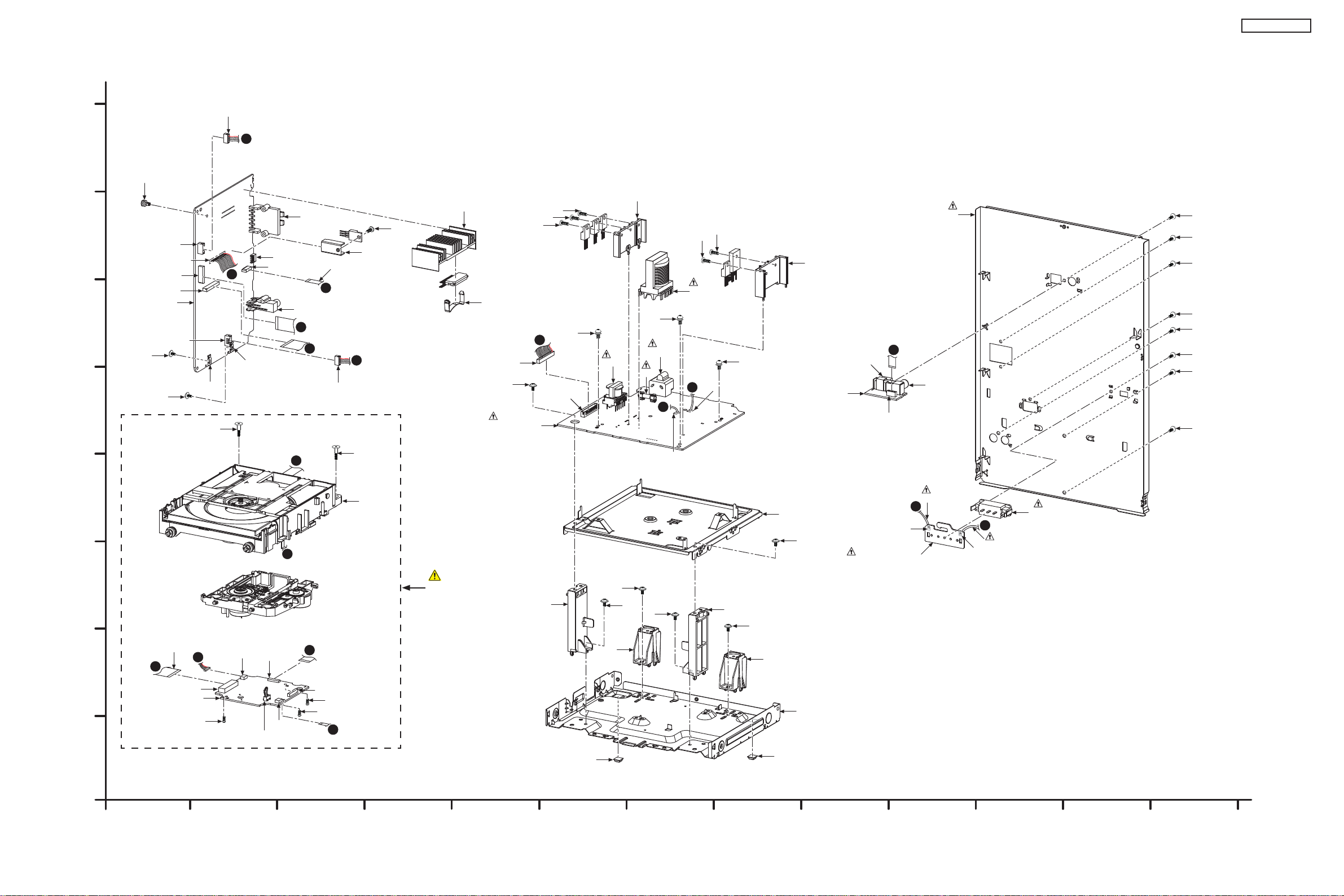

20. VISTAS EXPLODIDAS E LISTAS DE PEÇAS

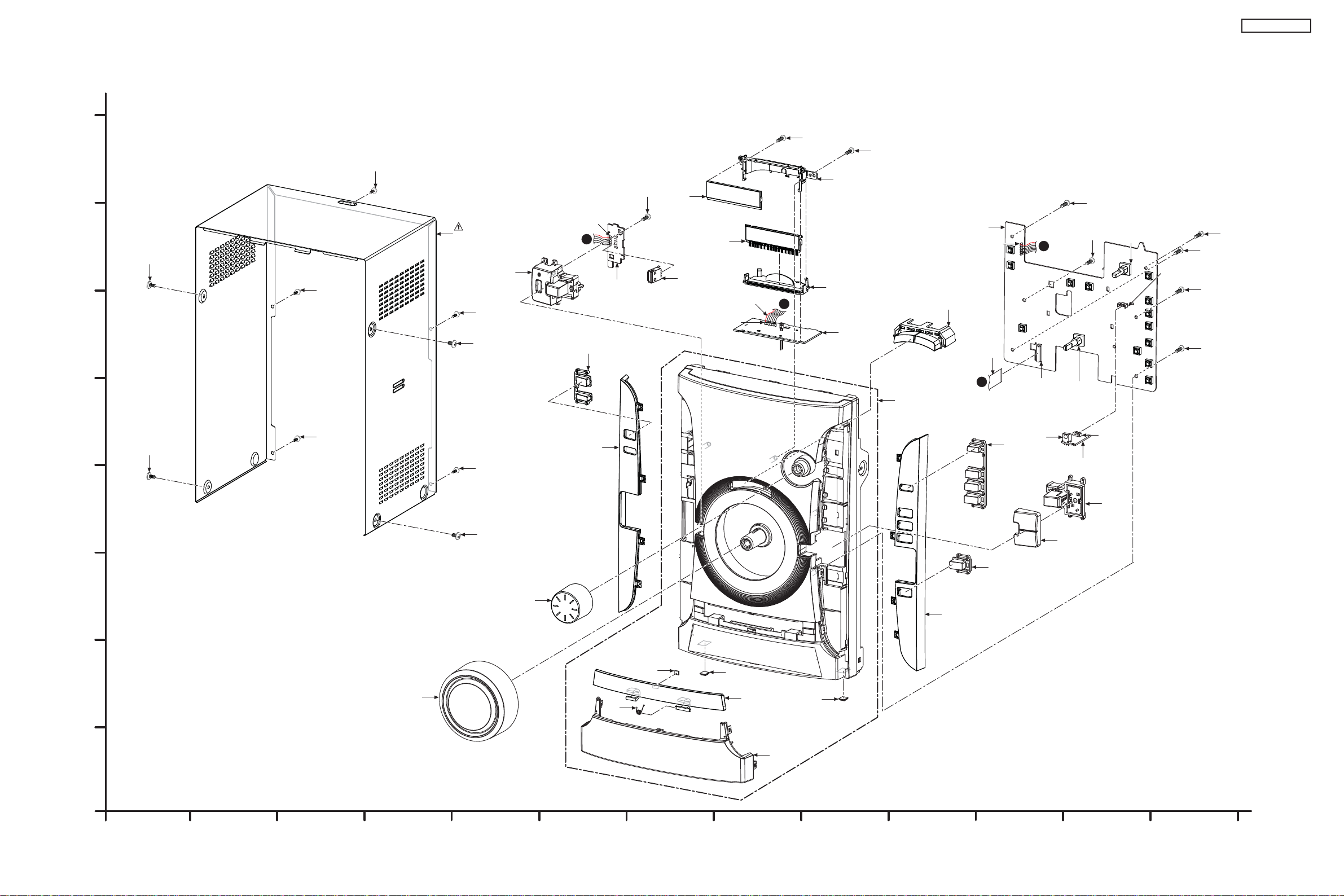

20.1. VISTA EXPLODIDA DO GABINETE

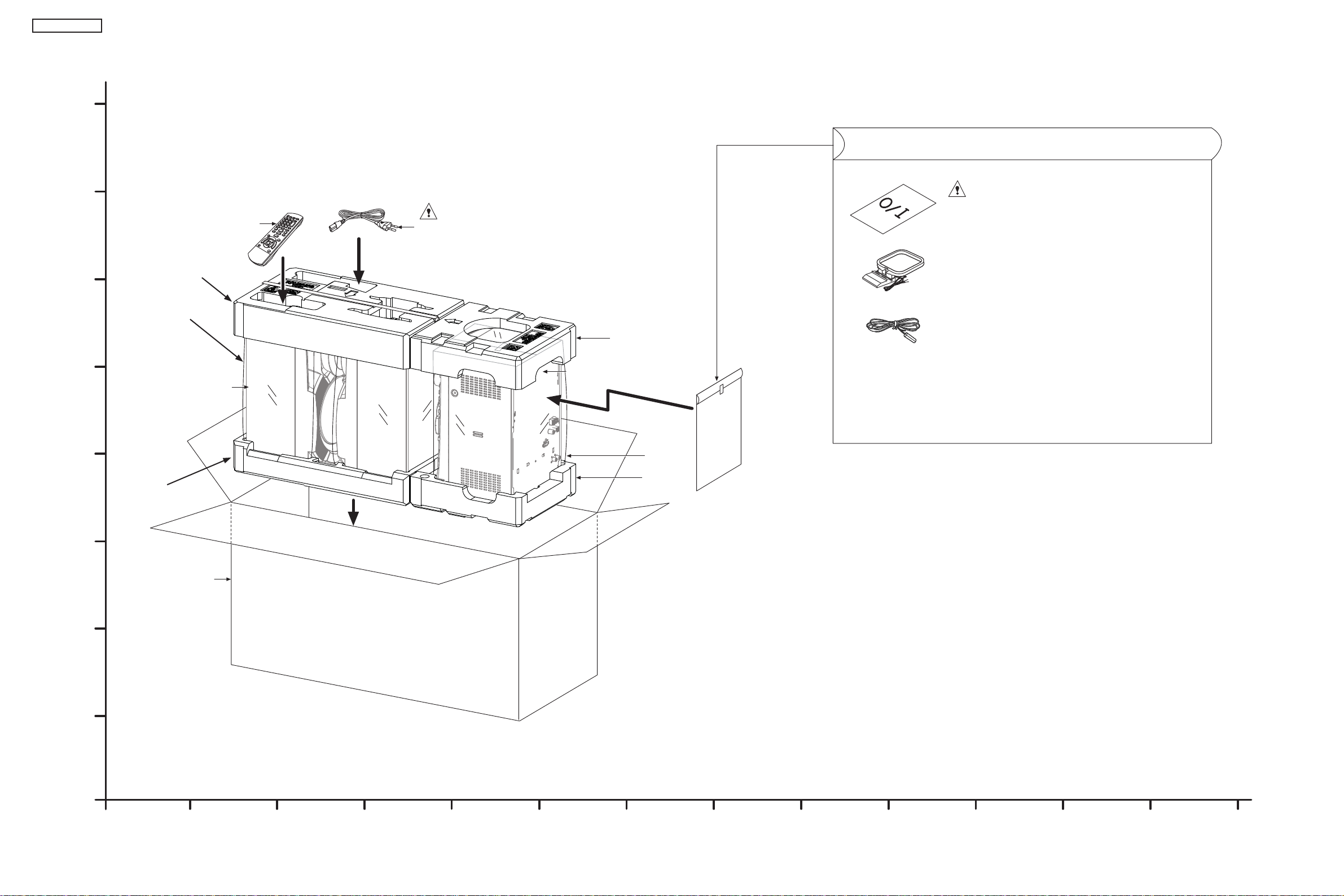

20.1.2. EMBALAGEM E ACESSÓRIOS

21. LISTA DE PEÇAS

21.1. LISTA DE PEÇAS MECÂNICAS

21.2. LISTA DE PEÇAS ELÉTRICAS

................................................................................66

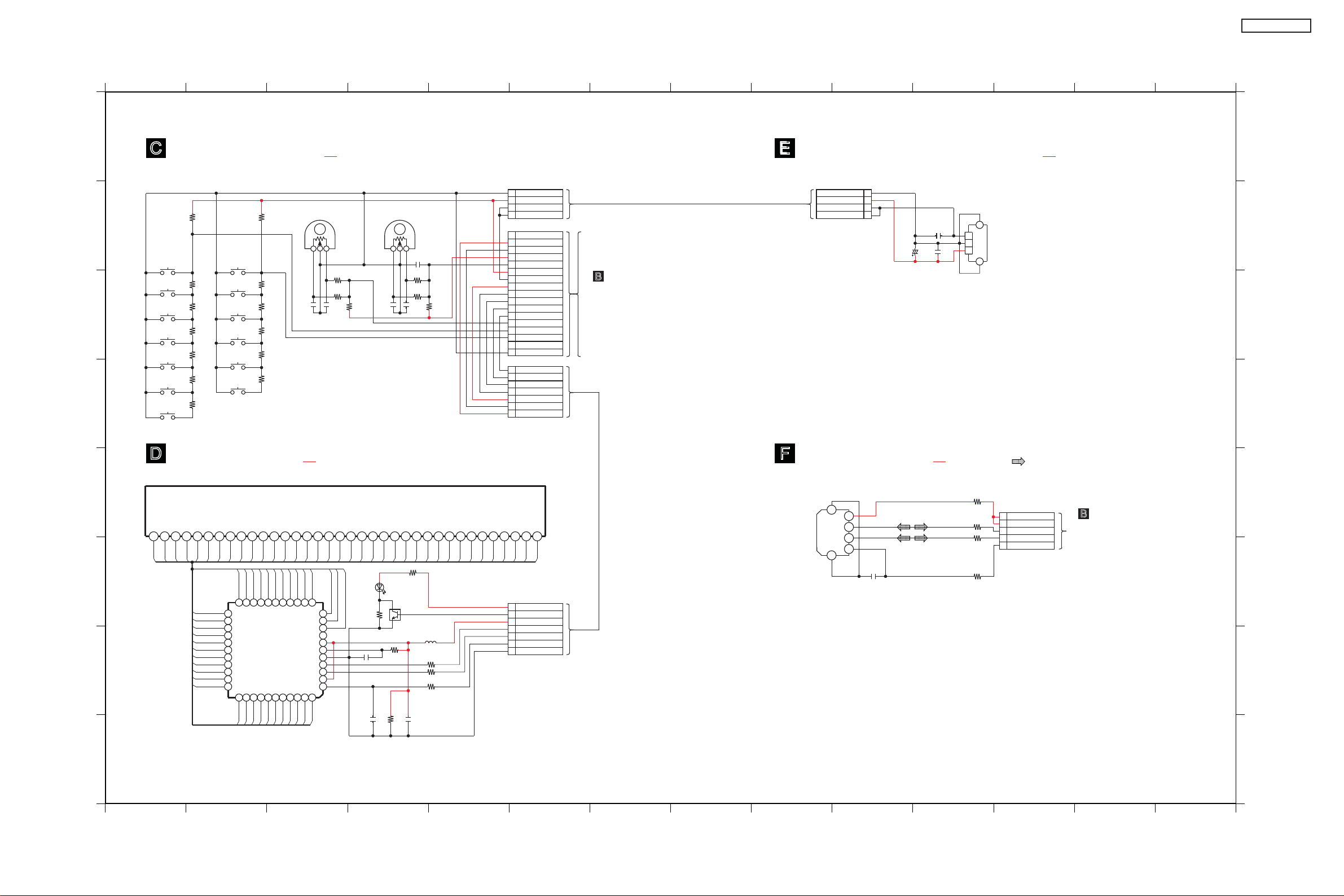

CIRCUITOS PAINEL, LCD, CONTROLE REMOTO E USB

........................................................................88

.....................................................................89

.......................................................60

...............................................67

..............................................69

................................................71

.......................................................73

...............................................................79

..................................................................81

........................................................82

......................................................85

....................................................86

....................................................87

...................................................................88

..................................................................97

................................40

...........41

..43

.........44

....45

.......45

....46

.......47

....47

.......48

...................49

......................51

...........52

..................53

...........................53

...................57

..................................60

.......................................61

..........................................61

.....................62

......................63

.....................................63

....................64

.........................................65

...........................................70

...................70

........77

................................78

..........81

...................83

...........................84

...........85

.......................................90

..91

.............................92

..................................92

........................................93

......................94

...................................94

......................................96

........................................97

..........................................98

Page 3

SC-AKX14LB-K

1. PRECAUÇÕES DE SEGURANÇA

1.1. DIRETRIZES GERAIS

1. Ao executar os serviços, observe a posição original dos terminais. Se for encontrado um curto-circuito, substitua todas

as partes que superaqueceram ou que foram danicadas pelo curto-circuito.

2. Após a conclusão dos serviços, verique se todos os dispositivos protetores a exemplo das barreiras de isolação, blindagens

de papéis de isolação estão corretamente instalados.

3. Depois dos consertos, faça as checagens de corrente de fuga a seguir para evitar que o cliente seja exposto a choques elétricos.

1.1.1. CHECAGEM A FRIO DA CORRENTE DE FUGA

1. Desconecte o cabo AC de força e conecte um jumper entre os dois pinos da tomada.

2. Meça o valor da resistência com um ohmímetro, entre o plugue CA com jumper e cada parte metálica exposta do gabinete no equipamento como cabeças de parafusos, conectores, eixos transmissores de controle, etc.

Quando as partes metálicas expostas tiverem um caminho de retorno ao chassi, a leitura deverá estar entre 1MΩ e 5,2MΩ.

Quando as partes metálicas expostas não tiverem um caminho de retorno ao chassi, a leitura deve ser (INFINITO).

1.1.2. CHECAGEM A QUENTE DA CORRENTE DE FUGA (VEJA A FIGURA 1)

1. Conecte o cabo AC de força CA diretamente na tomada CA. Não utilize transformador de isolamento para esta checagem.

2. Conecte um resistor de 1,5KΩ , 10W, em paralelo com um capacitor de 0,15µF, entre cada parte metálica exposta no aparelho

e um bom aterramento como por exemplo, uma tubulação de água, conforme o mostrado na Figura 1.

3. Utilize um voltímetro CA, com sensibilidade de 1000Ω /V ou mais, para medir o potencial através do resistor.

4. Cheque cada parte metálica exposta, e meça a voltagem em cada ponto.

5. Inverta o plugue CA na tomada CA, e repita cada uma das medições acima.

6. O potencial em qualquer ponto não deve exceder 0,75VRMS. No caso de uma medição estar fora dos limites especicados, há a possibilidade de choque elétrico, devendo o equipamento ser consertado e vericado antes de ser devolvido

ao cliente.

Circuito de Checagem a Quente

VOLTÍMETRO CA

PARA AS P ARTES METÁLICAS EXPOSTAS DO APARELHO

1500

W/10W

TUBULAÇÃO DE ÁGUA FRIA (ATERRAMENTO)

1.2. ANTES DO USO

Certique-se de desconectar o cabo de alimentação antes de ajustar o seletor de voltagem.

Usando uma chave de fenda, posicione o seletor de voltagem (no Painel Traseiro) de acordo com a voltagem fornecida na

área onde o aparelho será usado. (Se a voltagem fornecida na área for 110V ou 127V, ajuste o seletor na posição “127V”). Atenção: O aparelho pode ser seriamente danicado se este ajuste não for efetuado corretamente.

1.3. CUIDADO NA SUBSTITUIÇÃO DE FUSÍVEIS

Substitua sempre com o mesmo tipo de fusível indicado na lista de peças que encontra-se no nal deste Manual de Serviço

Page 4

SC-AKX14LB-K

1.4. ANTES DE REPARAR E AJUSTAR

Desconecte o cabo AC, descarregue os capacitores (C5700,C5701,

C5703, C5704, C5705, C5708) através de um resistor de 10Ω , 5W em curto-circuito com o chassi do aparelho. Nunca efetue

este curto-circuito sem o resistor, usando uma chave-de-fenda,

por exemplo, pois isso poderá danicar os componentes que se

pretende descarregar. Ao terminar o reparo, restaure a alimentação gradualmente utilizando um variac, para prevenir ocorrência de sobreten são. O consumo de corrente quando a tensão de alimentação for 110V~127V, 50/60Hz, em modo sem sinal e volume mínimo, deve ser de até 500mA.

1.5. CIRCUITO DE PROTEÇÃO

O circuito de proteção deve atuar se nas seguintes condições :

• Sem som com o aparelho ligado.

• Aparelho ligado em funcionamento e pára de repente.

A função deste circuito é prevenir danos ao circuito, por exemplo, se as conexões dos alto-falantes forem curto-circuitadas, ou se for usado um sistema de alto falantes com uma impedância menor do

COMPONENTES DE SEGURANÇA

Posição de Montagem Código Descrição

8 9 21 301 A2 A3 C5700 C5701 C5703 C5704 C5705 C5708 DZ5701 F1 L5706 P5701 PC5701 PC5702 PC5720 PC5799 PCB4 R5708 R5709 S5701 T5701 T5751 TH5702 TH5860 TH5900

REX1536 FIO DO SELETOR DE VOLTAGEM 1(VERMELHO) REXX1122-J FIO DO SELETOR DE VOLTAGEM 1(PRETO) RGRX2B1008L-A TAMPA TRASEIRA COM IMPRESSÃO RD-DDL081-PM MECANISMO DE CD VJA2B005-B CABO DE FORÇA DESTACÁVEL BQX0519-1 MANUAL DE INSTRUÇÕES (AKX14) F1BAF471A013 CAPACITOR CERAMICO DISCO F0CAF104A105 CAPACITOR DE POLIPROPILENO F0CAF224A105 CAPACITOR DE POLIPROPILENO F1BAF471A013 CAPACITOR CERAMICO DISCO F1BAF471A013 CAPACITOR CERAMICO DISCO F1BAF1020020 CAPACITOR CERÂMICO DE DISCO ERZVA5Z471 VARISTOR K5D632BK0007 FUSÍVEL G0B612H00002 FILTRO DE LINHA K2AA2B000011 CONECTOR AC INLET B3PBA0000503 FOTO ACOPLADOR SMD B3PBA0000503 FOTO ACOPLADOR SMD B3PBA0000503 FOTO ACOPLADOR SMD B3PBA0000503 FOTO ACOPLADOR SMD REP4783C-CS PCB SMPS / SELETOR DE VOLTAGEM ERJ8GEYJ155V RESISTOR SMD ERJ8GEYJ155V RESISTOR SMD K0ABCA000007 SELETOR DE VOLTAGEM G4DYZ0000058 TRANSFORMADOR ETS19AB2E6AG SUB - TRANSFORMADOR D4CAA2R20001 TERMISTOR PTH D4CC11040013 TERMISTOR SMD D4CC11040013 TERMISTOR SMD

que a usada pelo amplicador do aparelho.

Se isto ocorrer siga os procedimentos abaixo:

1. Desligue o aparelho.

2. Determine a causa do problema e tente corrigí-lo.

3. Ligue o aparelho novamente após um minuto. Nota: Quando o circuito de proteção atua, o aparelho não volta a

operar a não ser que o aparelho seja primeiro desligado e então ligado novamente.

1.6. COMPONENTES DE SEGURANÇA

Há componentes especiais utilizados neste equipamento que

são importantes para a segurança. Estas partes são identicadas com o símbolo “ ” nos diagramas esquemáticos, vistas

explodidas e listas de peças. É essencial que estas partes críticas

sejam substituídas pelas partes especicadas pelo fabricante para prevenir choques, incêndio ou outros perigos. Não modique o

projeto original sem permissão do fabricante.

Page 5

SC-AKX14LB-K

2. PROCEDIMENTOS DE PREVENÇÃO

2.1. PREVENÇÃO DE DESCARGA ELETROSTÁTICA (ESD) P ARA DISPOSITIVOS ELETROSTATI-

CAMENTE SENSÍVEIS (ES)

Muitos dispositivos semicondutores (estado sólido) podem ser danicados facilmente pela eletricidade estática. Esses

dispositivos comumente são chamados de dispositivos Eletrostaticamente Sensíveis (ES). Exemplos de dispositivos ES típicos são os circuitos integrados e alguns transistores de efeito de campo e componentes semicondutores. As técnicas seguintes devem ser utilizadas para ajudar a reduzir a incidência de danos a componentes causados pela descarga eletrostática (ESD).

1. Imediatamente antes de manusear qualquer componente semicondutor ou conjunto equipado com semicondutor, drene toda a ESD de seu corpo tocando em um conhecido aterramento. Alternativamente, obtenha e utilize uma pulseira antiestática comercialmente disponível, que deve ser removida devido a choques potenciais, antes de aplicar alimentação à unidade sob teste.

2. Depois de remover um conjunto elétrico equipado com dispositivos ES, coloque o conjunto em uma superfície condutora, por exemplo, uma folha de alumínio, para prevenir a formação de carga eletrostática ou exposição do conjunto.

3. Utilize somente ferro de solda com ponta aterrada para soldar ou para dessoldar os dispositivos ES.

4. Utilize somente dispositivo de remoção de solda anti-estático. Muitos dispositivos de remoção de solda não classicados como “anti-estático (ESD protegido)” podem gerar carga elétrica suciente para danicar os dispositivos ES.

5. Não utilize substâncias químicas como gás freon que podem gerar cargas elétricas e danicar os dispositivos ES.

6. Não remova um dispositivo ES substituto de sua embalagem protetora até imediatamente antes de você estar pronto para instalá-lo. (A maioria dos dispositivos ES substitutos são embalados com terminais eletricamente curto-circuitados através de espuma condutora, folha de alumínio ou material condutivo semelhante).

7. Imediatamente antes de remover o material protetor dos terminais de um dispositivo ES substituto, toque o material protetor no chassi ou conjunto de circuito no qual o dispositivo será instalado.

8. Minimize os movimentos corporais ao manusear dispositivos ES substitutos não embalados. (Caso contrário, um movimento inofensivo como esfregar consecutivamente o tecido de suas roupas ou o levantamento de seu pé de um chão

carpetado pode gerar eletricidade estática (ESD) suciente para danicar um dispositivo ES).

Page 6

SC-AKX14LB-K

2.2. PRECAUÇÕES COM O DIODO LASER

Perigo!

Este produto utiliza um laser.

O uso de controle, ajustes ou procedimentos de desempenho diferente dos aqui especicados

podem ser perigosos devido à exposição a radiação laser.

CUIDADO: Esta unidade utiliza um diodo classe 1 em sua Unidade óptica. Radiação laser invisível é emitida através de suas lentes. Comprimento de onda: 790 nm (CD)

A potência máxima de saída do coletor de radiação é 100 μW/VDE A radiação laser é emitida dentro de níveis seguros, mas certique-se dos seguintes cuidados quando a unidade estiver

ligada:

1. Não olhe diretamente para as lentes da unidade óptica.

2. Não use instrumentos ópticos para olhar para as lentes da unidade óptica.

3. Não ajuste o potenciômetro pré-ajustado nas lentes da unidade óptica.

4. Não desmonte a unidade óptica.

(Painel traseiro)

Vista interna do Mecanismo BRS1C

Page 7

SC-AKX14LB-K

2.3. DESCRIÇÃO GERAL DA SOLDA SEM CHUMBO: (PbF)

Nota:

O chumbo é designado como (Pb) na Tabela Periódica de Elementos Químicos. Na informação abaixo, Pb representará solda com chumbo, e PbF representará solda sem chumbo. A solda sem chumbo usada em nosso processo de fabricação e apresentado abaixo é (Sn + Ag + Cu), que é estanho (Sn), prata (Ag) e cobre (Cu) embora outros tipos estejam disponíveis. Este modelo usa solda sem chumbo em sua fabricação devido a questões de conservação do meio ambiente. Para um melhor trabalho de serviço e reparo, sugerimos o uso de solda sem chumbo, embora solda com chumbo possa ser utilizada. Placas de circuito impresso fabricadas usando solda sem chumbo terão estampado na parte traseira o símbolo de uma

folha com “PbF” escrito dentro da mesma.

AVISO

• Solda sem chumbo tem um ponto de fusão maior que a solda convencional. Tipicamente o seu ponto de fusão é 30 a

40 °C maior. Utilize um ferro de solda com temperatura controlada e ajuste-o para 370º +/- 10ºC. Em caso de utilizar um ferro de solda com alta temperatura, tenha o cuidado para não aquecê-lo por um longo período.

• Solda sem chumbo tenderá a espirrar quando super aquecida (em torno de 600ºC). Se você for utilizar solda com

chumbo, por favor remova completamente toda a solda sem chumbo nos pinos ou na área soldada antes de aplicar solda com chumbo. Se não for praticado, tenha o cuidado de aquecer a solda sem chumbo até que ela derreta, antes da aplicação da solda com chumbo.

• Após a segunda aplicação de solda sem chumbo na Placa, verique se houve excesso de solda no lado do compo-

nente, que pode uir para o lado oposto.

Pino do componente

Remova todo excesso de solda

Solda

Pino do componente

Corte lateral

• Solda sem chumbo recomendada

Existem muitos tipos de solda sem chumbo disponíveis para a compra. Este produto usa solda com Sn + Ag + Cu (estanho, prata , cobre). Entretanto solda com Sn + Cu (estanho, cobre) ou Sn + Zn + Bi (Estanho, Zinco, Bismuto) também podem ser utilizadas. Nós recomendamos os seguintes tamanhos de solda para serem usados em nossos produtos: 0,3mm, 0,6mm, 1,0mm.

Page 8

SC-AKX14LB-K

2.4. PRECAUÇÕES NA MANIPULAÇÃO DO BLOCO TRAVERSE (LASER)

O diodo laser da unidade óptica pode ser danicado devido à diferença de potencial causada pela eletricidade estática das

roupas ou do corpo humano. Assim, tenha cuidado para não provocar danos devido à eletrostática durante os reparos do Bloco Traverse.

2.4.1. MANUSEIO DA UNIDADE ÓPTICA

1. Não submeta a unidade óptica à eletricidade estática considerando que ela é extremamente sensível ao choque elétrico.

2. Para evitar danos ao diodo de laser, é inserido um pino de curto antiestático na Placa exível (Placa FPC). Quando você

estiver removendo ou conectando o pino de curto, conclua os trabalhos dentro do tempo mais breve possível.

3. Tenha cuidado para não esticar em excesso o Cabo Flexível (Cabo FFC).

4. Não gire o resistor variável (Ajuste de potência do laser).

Cabo Flexível

Pino curto

Cuidado:

Aterre o cabo exível com um grampo

ou pino de curto

Grampo ou um pino de curto

Figura A

Unidade traverse montada

Circuito Aberto

Circuito fechado

Page 9

SC-AKX14LB-K

2.4.2. ATERRAMENTO PARA PREVENÇÃO DE DANOS POR DESCARGA ELETROSTÁTICA

Observe sempre as recomendações do item 2, na página 5 deste Manual de Serviço.

2.4.2.1. ATERRAMENTO DA BANCADA DE TRABALHO

1. Utilize sempre uma base de material condutivo (folha ou lâmina), devidamente aterrada, na bancada onde a Unidade

Óptica for colocada para reparo.

2.4.2.2. ATERRAMENTO DO CORPO DO TÉCNICO

1. Aterramento do corpo humano: Utilize a pulseira anti-estática para descarregar a eletricidade estática do seu corpo.

Pulseira anti-estática

Manta eletrostática devidamente aterrada

CUIDADO!

A eletricidade estática de suas roupas não será aterrada pela pulseira anti-estática. Assim tome cuidado para não deixar suas roupas tocarem a unidade óptica.

Page 10

SC-AKX14LB-K

3. ORIENTAÇÃO DE SERVIÇO

3.1. INFORMAÇÃO DE SERVIÇO

Este Manual de Serviço contém informações técnicas para orientar o técnico no serviço de diagnóstico de defeitos e reparo deste modelo de CD Stereo System. Para solicitar peças use somente as informações contidas na Lista de Peças no nal de Manual de Serviço e não as referências encontradas nas ilustrações, diagramas esquemáticos ou diagramas em blocos.

Quando houver alguma modicação em circuitos, esta informação será enviada como suplemento para ser juntado neste

manual.

• UNIDADE DE MECANISMO DO CD (BRS1C)

1. Este CD Streo System utiliza o Mecanismo do CD BRS1C.

2. Este Manual de Serviço não contém orientação de serviço para o Mecanismo do CD.

Para reparos na unidade do mecanismo do CD utilize o Manual de Serviço do Mecanismo do CD (BRS1C), disponível no site de manuais.

• MICROPROCESSADOR

1. Os seguinte componentes são fornecidos como partes montadas:

– CI Microprocessador, IC2003.

• CAIXAS ACÚSTICAS

1. Este CD Streo System utiliza as caixas acústicas frontais SB-AKX14.

2. Para reparos nas caixas acústicas que compõem este CD Stereo System , utilize seus respectivos manuais de serviço.

Page 11

4. ESPECIFICAÇÕES TÉCNICAS

SC-AKX14LB-K

Amplificador

Potência de saída RMS em modo estéreo Canal frontal (ambos canais controlados)

Potência total do modo estéreo

125W por canal (4



), 1kHz, 10% THD



250W (10% THD)

Rádio AM/FM, terminais

Memórias FM - 30 emissoras

AM - 15 emissoras

Faixa de frequência

FM - 87,9 a 107,9 MHz (passo 0,2 MHz) (padrão)

FM - 87,5 a 108,0 MHz (passo 0,1 MHz)

AM - 520 a 1710 kHz (passo 10 kHz)

Terminal de antena FM - 75  (desbalanceado) Entrada AUX (tomada RCA)

Sensibilidade 630 mV Impedância 49 K

(intercambiável)

Discos reproduzidos (8 cm ou 12 cm)

(1) CD-Áudio (CD-DA) (2) CD-R/RW (CD-DA, Disco formatado MP3*) * MPEG-1 Layer 3

Leitor

Comprimento de onda 790 nm (CD) Potência do laser CLASS 1

Saída de áudio (Disco)

Número de canais 2 canais (FL, FR) FL = canal frontal esquerdo FR = canal frontal direito

USB

Padrão USB USB 2.0 full speed Formato de arquivo suportado MP3* (*.mp3)

Corrente máxima 500 mA Sistema de arquivo do dispositivo USB

FAT12, FAT16, FAT 32

Taxa de bits 16 kbps a 320 kbps

(reprodução)

Caixa Acústica

Tipo BASS REFLEX - 2 vias - 2 alto-falantes Alto-falante(s) Woofer 16 cm - tipo cone

Tweeter 6 cm - tipo cone

Impedância 4  Pressão sonora de saída 85 dB/W (1 m) Frequência de Cross Over 5 kHz Faixa de frequência 48 Hz - 22 kHz (–16 dB)

Dimensões (L x A x P) 200 x 334 x 193 mm Massa 2,5 kg

52 Hz - 20 kHz (–10 dB)

Geral (Unidade Principal)

Alimentação CA 110-127V / 220-240V, 50/60 Hz Consumo 58 W Dimensões (L x A x P) 220 x 334 x 245 mm

Massa 2,8 kg Cor Preta Faixa de temperatura de operação

Faixa de umidade de operação

35% a 80% umidade relativa (sem condensação)

Consumo no modo de espera (standby)

Nota:

1) As especificações estão sujeitas a alterações sem prévio aviso.

2) Distorção harmônica total medida com analisador de espectro digital.

3) A Panasonic reconhece como unidade real de potência apenas "RMS".

4) As massas e as dimensões são aproximadas.

0°C a +40°C

0,3 W (aprox.)

Page 12

SC-AKX14LB-K

5. FORMATOS EXECUTÁVEIS

5.1. DISCOS E CONECTIVIDADE USB

Nota sobre CDs

• Este aparelho pode reproduzir CD-R/RW com arquivos no formato CD-DA ou MP3.

• Pode não ser possível a reprodução de alguns discos CD-R/RW, devido a condição de gravação ou a qualidade da mídia.

• Os arquivos MP3 são definidos como faixas e pastas como álbuns.

• Este sistema pode acessar até: – CD-DA: 99 faixas – MP3: 999 faixas, 255 álbuns e 20 sessões

• O disco deve estar conforme a ISO9660 nível 1 ou 2 (exceto para formato estendido).

• Gravações não serão necessariamente reproduzidas na ordem em que você as gravou.

• Não use CD pirata.

Tecnologia de codificação de áudio MPEG de Layer3 sob licença de Fraunhofer IIS e Thomson.

Nota sobre a utilização de Dual Disc

• A face com o conteúdo de áudio digital de um Dual Disc não cumpre com as especificações técnicas do formato de áudio digital de disco compacto (CD-DA), podendo não ser possível sua reprodução.

Transporte

• Não mova o aparelho quando o compartimento de disco estiver se abrindo ou fechando, ou quando houver disco em seu interior.

USB

A conectividade USB permite que você conecte e reproduza faixas MP3 através de dispositivos de armazenamento em massa USB.

Não é recomendado o uso de um cabo de extensão USB. O dispositivo conectado via cabo pode não ser reconhecido por este aparelho.

1 Conecte o dispositivo de armazenamento em massa

USB na porta USB.

Segure a unidade principal ao conectar ou desconectar o dispositivo USB.

2 Pressione a tecla [USB] e então [”/P] para

iniciar a reprodução.

Parar a reprodução

Para outras operações refira-se a “DISCO”. Compatibilidade com dispositivos USB definidos

como armazenamento massivo:

• Dispositivos USB que suportem somente transferência em massa.

• Dispositivos USB que suportem velocidade total USB

2.0.

Nota:

• Os arquivos são definidos como faixas e pastas como álbuns.

• A faixa deve possuir a extensão “.mp3” ou “.MP3”.

• Este sistema pode acessar até: – 255 álbuns (inclusive álbuns sem faixas mp3) – 2500 faixas (total) – 999 faixas em um álbum

• CBI (em Inglês: Control/Bulk/Interrupt) não é suportado.

• O sistema de arquivos NTFS não é suportado (somente é suportado o sistema de arquivos FAT 12/16/32).

• Dependendo do tamanho do setor, alguns arquivos podem não funcionar.

Pressione [p] durante a reprodução. “RESUME” será mostrado no visor do aparelho. Pressione [”/P] para continuar a reprodução a partir do início da faixa ou pressione [p] duas vezes para parar completamente a reprodução.

Page 13

6. GUIA DE OPERAÇÃO - LOCALIZAÇÃO DOS CONTROLES

1 “Liga/Desliga” [u], [u/l]

SLEEP

PLAY

EXT-IN

RADIO

5 ws

qa wd

Pressione para ligar ou desligar o aparelho. Mesmo desligado, se estiver conectado na rede elétrica, uma pequena quantidade de energia é consumida.

2 Teclado numérico [1 a 9, 0,

Para um número de dois dígitos Exemplo: 16: [

3 Tecla para apagar uma faixa programada 4 Seleção de fonte de áudio 5 Controle de reprodução básica 6 Selecione os efeitos sonoros 7 Memoriza automaticamente a emissora de rádio

8 Mostra a informação no painel de visualização

Diminui a intensidade de iluminação do visor do aparelho

Pressione e mantenha pressionada a tecla para ativar a função. Para cancelar, pressione e mantenha pressionada a tecla novamente.

9 Configura o relógio ou temporizador 0 Configura a função de reprodução programada qa Ajusta o volume do aparelho qs Desativa o som do aparelho

Pressione a tecla novamente para cancelar . “MUTE” também será cancelada quando ajustar o volume ou quando desligar o aparelho.

qd Configura o item do menu de reprodução qf Configura o item do menu do rádio qg Seleciona a opção

qh Desligamento automático

A função AUTO OFF permite desligar o aparelho automaticamente nos modos CD ou USB, se estiverem parados por 30 minutos. Para cancelar, pressione a tecla novamente.

qj Painel de visualização qk Sensor do controle remoto ql Porta USB ( w; Configura o efeito de equalização manual wa Procurar faixas ou álbuns

10]  [1]  [6]

)

SC-AKX14LB-K

10]

D.BASS

DISPLAY

DIMMER

SOUND

PRESET EQ

AUTO OFF

qd qf

Gire o botão para procurar faixas. Pressione [”/P] para iniciar a reprodução da seleção.

Pressione [ALBUM/TRACK] para selecionar álbuns ou faixas. Gire o botão para procurar. Pressione [”/P] para iniciar a reprodução da seleção.

ws “Abrir/Fechar” compartimento do disco wd Compartimento do disco

Page 14

SC-AKX14LB-K

Para a tomada CA

7. INSTRUÇÕES DE INSTALAÇÃO

7.1. CONEXÃO DAS CAIXAS ACÚSTICAS, ANTENAS E CABO AC

Como economizar energia

O aparelho consome aproximadamente 0,3W quando está no modo de espera. Desconecte o cabo de força quando o aparelho não estiver em uso. Algumas configurações se perderão quando desconectar o cabo de força. Faça as configurações novamente.

1 Conecte as caixas acústicas.

(4 )

Preto

Vermelho

Tenha cuidado para não causar um curto circuito nem inverter a polaridade dos cabos das caixas acústicas, que podem ser danificadas.

2 Conecte a antena “Loop” para AM.

Colocar a antena na posição vertical sobre a sua base até ouvir um “click”.

3 Conecte a antena interna FM.

Posicione a antena onde a recepção é melhor.

Fita adesiva

4 Selecione a voltagem correta.

Utilize uma chave de fenda para ajustar a voltagem do seletor de voltagem para a voltagem em sua região.

Na fábrica o aparelho é ajustado em 220-240V.

5 Conecte o cabo de força CA.

Use exclusivamente o cabo de força CA que acompanha este aparelho.

Não use um cabo de força CA de outro aparelho. O plugue do cabo de força CA está em

conformidade com o padrão brasileiro, estabelecido pela ABNT e regulamentado pelo INMETRO.

Ao conectar ou desconectar dispositivo s externos, certifique-se de que a unidade principal esteja bem apoiada para evitar queda acidental.

Page 15

SC-AKX14LB-K

8. FUNÇÃO DE AUTO DIAGNÓSTICO E AJUSTES DO MODO ESPECIAL

8.1. COLD START OU AJUSTE PARA OS PADRÕES DE FÁBRICA

Este é o procedimento para realizar o cold-start ou ajustar para os padrões de fábrica:

1. Desconecte o cabo de alimentação AC

2. Pressione e segure botão [POWER]

3. Conecte o cabo de alimentação AC, enquanto mantem o botão [POWER] pressionado e o display mostrará “_ _ _ _ _ _ ”

4. Libere o botão [POWER].

Page 16

SC-AKX14LB-K

8.2. TABELAS DO MODO DOCTOR

8.2.1. TABELA 1 DO MODO DOCTOR

Modo Descrição Mensagem no Display Procedimento

Modo Doctor

EEPROM checksum

Para entrar no Modo Doctor

Exibe no Display:

1. Ano de desenvolvimento

2. Tipo/Modelo.

3. Tipo de ROM.

4. Versão do rmware.

23 41

Número de versão (001 a 999)

especíco para cada rmware

(Decimal)

Em modo CD:

1. Pressione o botão [] no painel do aparelho

seguido por [4] e [7] no controle remoto.

2. Para sair, pressione [OK] no controle remoto ou [POWER] no painel do aparelho.

Em modo CD:

1. Entre no Modo Doctor

Cold Start Para ativar Cold Start na próxima

vez que o aparelho for conectado na alimentação AC.

Em Modo Doctor:

1. Pressione [SLEEP] no controle remoto.

Page 17

8.2.2. MODO DOCTOR - TABELA 2

SC-AKX14LB-K

Item

Modo Descrição

Teste do ajuste de volume

Teste do Display

Testa a con-

abilidade do

mecanismo BRS1C (Traverse)

Verica o ajuste de volume na

unidade principal

Verica o funcionamento do

display. Todos o segmentos devem acender e os leds devem piscar com um intervalo de 0,5 segundos)

Testa as operações de acesso às extremidades interna e externa. do CD

Neste modo, certique de que

há um CD na bandeja de CD.

Nota: Veja o uxo do processo na

seção 6.3, Fig.2.

Mensagem no Display Procedimento

Pressione [7]: VOLUME50 Pressione [8]: VOLUME35 Pressione [9]: VOLUME0

Este contador é incrementado por 1(um) até 9999 e volta a 0000.

Display do cancelamento do teste.

Em Modo Doctor:

1. Pressione [7], [8], [9] no controle remoto.

Volume

Em Modo Doctor:

1. Pressione [1] no controle remoto.

2. Para cancelar, pressione [0] no controle remoto.

Em Modo Doctor:

1. Pressione [10], [1] e [2], no controle remoto.

2. Para cancelar, pressione [0], no controle remoto.

Testa a con-

abilidade do

mecanismo BRS1C (Combinado)

Testa a con-

abilidade do

mecanismo BRS1C (Carregamento)

Testa as operações Open/Close e de acesso às extremidades interna e externa do CD

Neste modo, certique de que

há um CD na bandeja de CD.

Nota: Veja o uxo do processo na

seção 6.3, Fig.3.

Testa as operações Open/Close do Mecanismo.

Neste teste a bandeja abre e fecha.

Nota: Veja o uxo do processo na

seção 6.3, Fig.1.

Em Modo Doctor:

1. Pressione [10], [1] e [5], no controle remoto.

O contador incrementa 1 a cada operação. Conta até 9999 e volta a 0000.

Display do cancelamento do teste.

2. Para cancelar, pressione [0], no controle remoto.

Em Modo Doctor:

1. Pressione [10], [2] e [1], no controle remoto.

Conta até 9999 e volta a 0000

Display do cancelamento do teste.

2. Para cancelar, pressione [0], no controle remoto.

Page 18

SC-AKX14LB-K

012468ACEF

8.2.3. MODO DOCTOR - TABELA 3

Item

Modo Descrição

Exibição dos resultados do

Função: Exibe os resulta-

dos do auto-ajuste do CD. auto-ajuste do CD (AJST)

• Pode ser usado em

manutenção ou análise de defeitos.

Exibe a versão do LSI do CD

Inspeciona as versões do

LSI do CD e informações

Checksum

Mensagem no Display Procedimento

Exibe o resultado do

Tabela de referência:

ERROR Code Status Condition

AOC1/AOC2 O O O O O O O O -

ABC2/ABC1 O - X O X O X O X -

AOC1 O - O X X O O X X -

FAGC/TAGC O - O O O X X X X -

AGC2 O - OOOOOOO

: OK;

: NG (Quando excede o tempo.)

: AOC, TR AOC ou FO ruim, AGC é

auto-ajuste

NG.

: Se AGC for NG (ignore outros).

Versão (Decimal)

Checksum

(Hexadecimal)

Em Modo Doctor:

1. Pressione [10], [1] e [4] no controle remoto.

2. Para cancelar pressione [0] no controle remoto.

Em Modo Doctor:

1. Pressione [4] no controle remoto.

2. Para cancelar pressione [0] no controle remoto.

Versão (Decimal) Checksum (Hex)

(Display 1)

Versão da ROM

(Display 2)

Ano Tipo

Versão (Decimal)

ROM

Após

segundos

Page 19

8.3. FLUXOS DOS TESTES DE CONFIABILIDADE DO MECANISMO BRS1C

SC-AKX14LB-K

Operação

OPEN

A bandeja do CD

ca aberta

por 1 segundo

Operação

A bandeja do CD

ca fechada

por 4 segundos

Incrementa

o contador

First Track

Access

First Track

Play 5 s

Last Track

Access

A bandeja do CD

ca fechada

por 5 segundos

Incrementa

o contador

Fig. 1. Teste de conabilidade (OPEN/CLOSE) Fig. 2. Teste de conabilidade (TRAVERSE)

First Track

Access

First Track

Play 10 s

Last Track

Access

Last Track

Play 10 s

Open

Operation

Open wait

for 1 s

Operation

Fig. 3. Teste de conabilidade (Combination)

Incrementa

o contador

Page 20

SC-AKX14LB-K

8.4. MODO DE AUTODIAGNÓSTICO

Item

Modo Descrição

Autodiagnóstico Entra no autodiagnóstico Passo 1: Selecione o modo CD (certique-se de

Histórico de códigos de erro.

Deleta códigos de erro

O sistema busca por códigos incomuns ou erros de memória

Apaga o conteúdo da memória (EEPROM IC)

Exemplo:

Mensagem no Display Procedimento

que há disco na bandeja). Passo 2: Pressione e segure os botões [] e [/] no painel frontal por 2 segundos.

Passo 1: No modo autodiagnóstico, pressione [] no painel frontal. Para sair, pressione [POWER] no painel frontal ou no controle remoto.

Passo 1: No modo autodiagnóstico, pressione

[0] no painel frontal.

Para sair, pressione [POWER] no painel frontal ou no controle remoto.

8.5. TABELA DE CÓDIGOS DE ERROS DO AUTODIAGNÓSTICO

A função autodiagnóstico informa quando ocorre um problema na unidade ou em algum componente, apresentando códigos de erro no display. Os códigos de erro (U**, H** e F**) são armazenados na memória onde permanecem até que sejam apagados. O código do erro é apresentando automaticamente após a entrada no modo autodiagnóstico.

8.5.1. TABELA DE CÓDIGOS DE ERROS DA FONTE DE ALIMENTAÇÃO

Código Diagnóstico Descrição do Erro Display Observação

F61 Anormalidade na saída

do CI de potência

Em operação normal, ligado:

PCONT = HIGH, DC_DET_AMP após vericação LSI.

Pressione [/-DEMO] no painel frontal para ver o próximo código de erro.

F76 Falha em alguma tensão

da fonte

F61-76 Anormalidade na saída

do IC de potência e falha em alguma tensão da fonte

F26 Erro de comunicação

CD - Microprocessador

DC_DET_PWR

Ambos DCDET (NG)

Comunicação anormal entre o LSI Servo do CD e o Microprocessador (iPod, Radio, USB)

Page 21

SC-AKX14LB-K

8.5.2. TABELA DE CÓDIGOS DE ERROS DO MECANISMO DO CD (BRS1C)

Código Diagnóstico Descrição do Erro Display Observação

CD H15 Funcionamento

anormal da Chave CD OPEN

CD H16 Funcionamento

anormal da Chave CD CLOSE

F26 Comunicação anor-

mal entre Servo do CD e microprocessador LSI

A chave POS_SW_R não foi detectada em 4

segundos na operação OPEN da gaveta do CD.

A chave POS_SW_CEN não foi detectada

em 4 segundos na operação CLOSE da gaveta do CD.

Na mudança para a função CD, SENSE = L, não foi detectado dentro do tempo de segurança (20ms)

Pressione [] no painel frontal para ver o próximo código de erro.

8.6. FUNÇÃO DE BLOQUEIO PARA DEMONSTRAÇÃO DE VENDAS

8.6.1. ENTRANDO NO MODO DEMONSTRAÇÃO DE VENDAS

Passo 1: Ligue o aparelho. Passo 2: Selecione qualquer modo e pressione e segure [ OPEN / CLOSE] seguida pela tecla em 0,5 segundo. Passo 3: Segure pressionadas as teclas [ OPEN / CLOSE] e por 5 segundos.

Passo 4: O display exibira a entrada o MODO DEMONSTRAÇÃO DE VENDAS.

Nota: O botão [ OPEN / CLOSE] não funcionará e o display exibirá “LOCKED”, enquanto o modo BLOQUEIO PARA DEMONSTRAÇÃO DE VENDAS estiver ativado.

8.6.2. CANCELAMENTO DO BLOQUEIO PARA DEMONSTRAÇÃO DE VENDAS.

Passo 1: O cancelamento só pode ser realizado no modo CD e com o volume no nível 19. Passo 2: Pressione e segure [ OPEN / CLOSE] seguida pela tecla em 0,5 segundo. Passo 3: Segure pressionadas as teclas [ OPEN / CLOSE] e por 5 segundos. Passo 4: A tela mostrará a saída do BLOQUEIO PARA DEMONSTRAÇÃO DE VENDAS..

Page 22

SC-AKX14LB-K

9. TROUBLESHOOTING GUIDE

9.1. LOCALIZAÇÃO DOS COMPONENTES NAS PLACAS

9.1.1. PLACA SMPS

CI de Chaveamento

IC5799

Entrada AC

P5701

Fusível

CI de Chaveamento

IC5701

Termistor

TH-5860

Fotoacoplador

PC5720

Transformador

T5701

Fotoacopladores

PC5702 e PC5799

Reticadores

D5801 e D5802

Conector

CN5802

Fig. 1 PLACA SMPS

Page 23

9.1.2. PLACA PRINCIPAL

CI Audio Digital Amp

IC5902

Resistor

Circuito Regulador Q2022

Resistor

R5926

R5936

Resistor

R5905

Circuito Regulador de

Voltagem D2004

Resistor

SC-AKX14LB-K

R5928

Circuito Regulador

D2017

Circuito Regulador

Q2000

CN2000

Circuito Regulador de

Voltagem IC2021

Chave Reguladora de

Voltagem IC2011

Regulador de

Voltagem IC2009

Fig. 2 Placa Principal

Page 24

SC-AKX14LB-K

9.2. GUIA DE SOLUÇÃO DE PROBLEMAS PARA QUANDO OCORRER F61 OU F76

Esta seção ilustra os procedimentos para quando o display exibir o erro “F61” e/ou “F76” ao ligar o aparelho. O quadro abaixo recomenda as vericações a serem efetuadas nas placas SMPS, D-Amp e na Placa Principal.

Sintoma Item Componente Item

O aparelho não liga

O aparelho liga e em seguida exibe F61

O aparelho liga e em seguida exibe F76

O aparelho liga, funciona normalmente algum tempo e em exibe F76

1 Cabo AC 1 Defeito no Cabo AC, perda de contato Veja a seção 9.1.1. 2 Entrada AC, P5701 2 Verique a solda em P5701 3 Fusível, F1 3 Fusível F1 aberto 4 PC5702, PC5799 4 Verique a solda nos Fotoacopladores PC5702/PC5799 5 IC5701 5 CI de chaveamento IC5701 defeituoso. 6 IC5799 6 CI de chaveamento IC5799 defeituoso. 1 Auto-falantes 1 Auto-falante defeituoso, perda de conexão, curto-circuito Veja a seção 9.1.2. 2 Circuito D-AMP 2 Defeito no CI D-AMP ou IC5900. +/-30V DC detectado na saída de

1 T5701 1a Curto-circuito entre pinos 14 e 15 do transformador Veja a seção 9.1.1.

2 Circuito DC-DC 2a Verique a conexão do cabo ZJ2002 da Placa Principal até o conector

3 PC5720 3 Verique a solda no fotoacoplador PC5720 Veja a seção 9.1.1.

1 Diodo D5801 1a Verique o contato entre D5801 e seu dissipador Veja a seção 9.2.1.

Diodo D5802 Verique o contato entre D5802 e seu dissipador

2 Termistor TH5860 1b Ajuste o gatilho de proteção de temperatura

Vericar / Possíveis falhas

alto-falante

1b Curto-circuito entre pinos 15 e 16 do transformador 1c Curto-circuito entre pinos 16 e 17 do transformador

CN5802 da Placa SMPS

2b Defeitos no CI regulador de voltagem IC2010 e no CI chave regula-

dora IC2011

Observação

Placa SMPS Fig. 1.

Placa Principal Fig. 2.

Placa SMPS. Fig. 1.

Veja a seção 9.1.2. Placa Principal Fig. 2.

Placa SMPS Fig. 1.

Page 25

SC-AKX14LB-K

9.2. CI D-AMP - OPERAÇÃO E CONTROLE

1) O CI D-AMP (C1AB0000497) foi utilizado nesse modelo.

2) Três pinos de controle recebem os sinais enviados pelo CI microprocessador , utilizados para controlar a operação do CI

D-AMP, nos modos Muting, Standby e Normal. Os três pinos são descritos na tabela abaixo:

Pino Sinal Função

4 F_HOP Controle da frequência Hop 6 MODE_DA Controle liga/desliga 3 MUTE_F Controle Muting

Tabela 1: Pinos de Controle do CI D-Amp

A) MODE_DA e MUTE_F são utilizados para ligar o CI D-AMP no estado de mute, como abaixo:

• L (Low/OFF): Standby ou desligado

• H (High/ON): Operando ou Mute

Abaixo está a lógica para os dois pinos utilizados para o controle do CI D-AMP.

MODE_DA MUTE_F Modo do CI D-AMP

L X Desligado (0V) H H Mute (2.5V) H L Operando(5V)

Tabela 2: Modo do CI D-Amp

Nota: O modo Standby / Desligado do D. AMP IC está disponível somente durante os seguintes eventos:

Chaveamento da Freqüência Hop, desligando e ligando (quando o aparelho está na transição do modo de espera para o modo de funcionamento normal)

B) F_HOP é usado para controlar a operação do CI D-AMP para evitar a interferência com uma fonte de AM, controlando

a frequência da fonte de utilizada. Haverá mudança de uma frequência modicada, dependendo da frequência AM sintonizada, conforme as tabelas abaixo:

Frequência AM

sintonizada

522 ~ 558 L 301 567 ~ 639 H 350 648 ~ 855 L 301 864 ~ 945 H 350

954 ~ 1152 L 301 1161 ~ 1242 H 350 1251 ~ 1449 L 301 1458 ~ 1539 H 350 1548 ~ 1629 L 301

Controle de frequência F_HOP em passos de 9 KHz

F_HOP

Tabela 3:

Frequência

modicada

Frequência AM

sintonizada

520 ~ 560 L 301

570 ~640 H 350 650 ~ 860 L 301 870 ~ 950 H 350

960 ~ 1160 L 301

1170 ~ 1250 H 350 1260 ~ 1450 L 301 1460 ~ 1540 H 350 1550 ~ 1710 L 301

Controle de frequência F_HOP em passos de 10 KHz

F_HOP

Tabela 4:

Frequência

modicada

Nota: Durante a ativação, os 3 pinos de controle (MUTE_F, MUTE_A e MODE_DA devem ser utilizados para encobrir o

“pop” causado pelo chaveamento de F-HOP.

Page 26

SC-AKX14LB-K

10. FERRAMENTAS DE SERVIÇO

10.1. FERRAMENTAS E EQUIPAMENTOS DE SERVIÇO

Organize as ferramentas e equipamentos de serviço antes de posicionar o aparelho para manutenção.

Ferramentas de Serviço Observações

Placa Principal (CN2000) - Placa SMPS (CN5802) Cabo REXX1534 (15P)

11. INSTRUÇÕES PARA DESMONTAGEM E MONTAGEM

Notas e cuidados:

Esse modelo usa um novo mecanismo de CD (BRS1C). As próximas seções não contém informações de montagem

e desmontagem para este novo mecanismo (BRS1C) Para informações especícas de montagem e desmontagem do

novo mecanismo, consulte o Manual de Serviço do Mecanismo (BRS1C).

Atenção!

Alguns componentes deste chassi são relativamente frágeis, além de possuir bordas aadas que podem provocar

cortes. Proceda sempre com cuidado ao desmontar e reparar.

1. Esta seção descreve os procedimentos para vericar a operação da Placa Principal e substituir seus principais componentes.

2. Para montar, após o reparo, efetue as operações de modo reverso. (alguns procedimentos especiais de montagem são descritos apenas quando necessários).

3. Selecione os itens seguintes de acordo com a vericação ou substituição necessária.

4. Consulte sempre a lista de peças quando necessitar do código de alguma peça.

CUIDADO!

• Este produto utiliza um diodo emissor de laser. (Veja Precauções com o Diodo Laser, na página 7).

• Evite tocar dissipadores de calor devido à sua alta temperatura após o uso prolongado.

Neste manual, atenção ao aviso abaixo que alertar a presença dos dissipadores:

CUIDADO: QUENTE!!

NÃO TOQUE O DISSIPADOR

Lista das seções de desmontagem:

• Desmontagem do Gabinete

• Desmontagem da Placa do Tuner

• Desmontagem da Unidade do Painel Frontal

• Desmontagem da Placa do Painel

• Desmontagem da Placa do Sensor de Controle Remoto

• Desmontagem da Placa do LCD

• Desmontagem da Placa USB

• Desmontagem da Tampa do CD

• Desmontagem da Placa Principal

• Susbstituição do Regulador de Voltagem (Q2022)

• Susbstituição do CI Audio Digital Amp (IC5902)

• Desmontagem da Placa SMPS

• Substituição do CI Chave Reguladora (IC5701)

• Susbstituição do Diodo Reticador (D5702)

• Susbstituição do Diodo Reticador (D5801)

• Susbstituição do Diodo Reticador (D5802)

• Susbstituição do Diodo Reticador (D5803)

• Desmontagem da Unidade do Mecanismo do CD (BRS1C)

• Desmontagem do Painel Traseiro

• Desmontagem da Placa do Seletor de Voltagem

CUIDADO! NOTA:

Utilize sempre os parafusos corretamente em cada

posição de montagem e xação.

Na tabela abaixo temos os tipos e códigos dos diferentes parafusos utilizados.

Tipo Código

a b c d e

f g

RHD30007-K2J RHD30119-S RHD26046-L RHD30111-31 XTB3+10JFJ RHDX30005-J RHDX031008 XTN2+6GFJ

Page 27

SC-AKX14LB-K

11.1. FLUXOGRAMA DE DESMONTAGEM

O uxograma abaixo demonstra a seqüência correta para desmontar o gabinete e as partes internas quando necessário ao reparo ou inspeção. Para efetuar a montagem, proceda de forma inversa ao uxo abaixo.

11.3. Gabinete

11.4. Placa T uner

11.5. Unidade do Painel Frontal

11.6. Placa do Painel

11.7. Placa do Sensor de Controle Remoto

11.8. Placa do USB

11.9. Placa do LCD

11.10. Tampa do CD

11.11. Placa Principal

11.12. Transistor Regulador de Voltagem (Q2022)

11.13. CI Audio Digital Amp (IC5902)

11.14. Placa SMPS

11.15. CI Chave Reguladora (IC5701)

11.16. Diodo Reticador

(D5702)

11.17. Diodo Reticador

(D5801)

11.20. Unid. do Mecanismo do CD (BRSC1)

11.21. Painel T raseiro

11.22. Placa do Seletor de Voltagem

11.18. Diodo Reticador

(D5802)

11.19. Diodo Reticador

(D5803)

Page 28

SC-AKX14LB-K

11.2. LOCALIZAÇÃO DAS PLACAS NO GABINETE

Gabinete

Painel Frontal

Placa LCD

Placa do Sensor de Controle Remoto

Placa USB

Placa Principal

Painel Traseiro

Placa do Tuner

Placa do Sensor do Controle Remoto

Placa do Seletor de Voltagem

Placa SMPS

Unidade do Mecanismo de CD (BRS1C)

Page 29

11.3. DESMONTAGEM DO GABINETE

Passo 1: Remova 2 parafusos de cada lado.

Vista esquerda

Passo 2: Remova 5 parafusos. Passo 3: Levante as duas laterais do gabinete abrindo-as

na direção indicada pelas setas.

Vista direita

(Passo 1)(Passo 1)

SC-AKX14LB-K

Passo 4 : Deslize o Gabinete para trás no sentido indicado pela seta para liberar as travas . Passo 5 : Remova o gabinete

(Passo 5)

Gabinete

(Passo 3)

Vista traseira

Painel Traseiro

(Passo 4) Travas

Atenção: Durante a montagem, posicione as travas do Gabinete

corretamente no painel frontal, como na ilustração acima.

Travas

Gabinete

(Passo 3)

(Passo 2)

Unidade do Painel Frontal

Page 30

SC-AKX14LB-K

11.4. DESMONTAGEM DA PLACA DO TUNER

• Veja o item “Desmontagem do Gabinete”.

Passo 1: Remova 1 parafuso.

Painel Traseiro

(Passo 1)

11.5. DESMONTAGEM DO PAINEL FRONTAL MONTADO

• Veja o item “Desmontagem do Gabinete”.

Passo 2: Desconecte o o (5P) do conector CN2005 na

Placa Principal.

Passo 2: Desconecte o cabo exível (17P) do conector

CN2003 na Placa Principal.

(Passo 1)

CN2005

(Passo 2)

CN2003

Placa Principal

Passo 2: Desconecte o cabo exível (9P) do conector CN51

na Placa do Tuner. Passo 3: Remova a Placa do Tuner.

Placa Tuner

(Passo 3)

CN51

(Passo 2)

Page 31

Passo 3: Pressione o chassi inferior para dentro no ponto indicado pela seta e libere a trava do lado esquerdo do painel frontal.

SC-AKX14LB-K

Passo 4: Libere as travas da base do Painel Frontal.

Chassi

Painel Frontal

(Passo 4)

Travas

Painel Frontal

Montado

Trava

(Passo 3)

Passo 5: Pressione o chassi inferior para dentro no ponto

indicado pela seta e libere a trava do lado direito do painel frontal.

Painel Frontal Montado

(Passo 5)

Trava

Page 32

SC-AKX14LB-K

Passo 6: Remova o Painel Frontal Montado.

Painel Frontal

Montado

(Passo 6)

11.6. DESMONTAGEM DA PLACA DO PAINEL

• Veja o item “Desmontagem do Gabinete”.

• Veja o item “Desmontagem do Painel Frontal”.

Passo 1: Remova o Botão do Volume. Passo 2: Remova o Botão Skip.

Botão Skip

(Passo 2)

Botão do Volume

(Passo 1)

Painel Frontal Montado

Passo 3: Remova 6 parafusos.

(Passo 3)

Placa do Painel

Page 33

Passo 4: Libere as travas seguindo a sequência de 1 a 10.

(Passo 4)

Travas

Placa do Painel

(Passo 4)

Travas

Passo 5: Remova Placa do Painel do Painel Frontal da Unidade.

SC-AKX14LB-K

Passo 6: Remova a solda dos 7 pinos (ZJ600A) na Placa do Painel. Passo 7: Remova a Placa do Painel.

ZJ6000A

(Passo 6)

Placa do Painel

(Passo 7)

Atenção: Durante a montagem, posicione a Placa do Painel

corretamente em suas guias e travas.

Unidade do Painel Frontal

Placa do Painel

(Passo 5)

Guia

5 Guias

Page 34

SC-AKX14LB-K

11.7. DESMONTAGEM DA PLACA DO SENSOR DE CONTROLE REMOTO

• Veja o item “Desmontagem do Gabinete”.

• Veja o item “Desmontagem do Painel Frontal”.

• Veja (Passo 1) ao (Passo 5) do item 11.6.

Passo 1: Remova a Placa do Sensor de Controle Remoto.

Atenção: Durante a montagem, a Placa do Sensor deve

ser corretamente inserida e conectada na Placa do Painel.

Placa do Sensor de

Controle Remoto

Placa do Painel

11.8. DESMONTAGEM DA PLACA LCD

• Veja o item “Desmontagem do Gabinete”.

• Veja o item “Desmontagem do Painel Frontal”.

• Veja (Passo 1) ao (Passo 5) do item 11.6.

Passo 1: Remova 1 parafuso. Passo 2: Levante a Unidade do USB.

(Passo 1)

(Passo 2)

Unidade USB

(Passo 1)

CN6005

CN6006

Passo 3: Remova 1 trava. Passo 4: Remova a Placa USB.

Placa do USB

(Passso 4)

Trava

(Passso 3)

Page 35

11.9. DESMONTAGEM DA PLACA LCD

• Veja o item “Desmontagem do Gabinete”.

• Veja o item “Desmontagem do Painel Frontal”.

Passo 1: Remova 2 parafusos. Passo 2: Levante a Unidade do LCD.

(Passo 1)

(Passo 2)

SC-AKX14LB-K

Atenção: Durante a montagem, posicione e trave a Placa do Painel

corretamente em suas guias e travas.

Placa LCD

Guias

Unidade LCD

Passo 3: Apoie a Placa do LCD sobre material isolante. Passo 4: Desolde 7 pinos (ZJ6000B) na Placa do LCD. Passo 5: Remova a Placa do LCD.

(Passo 3)

Material Isolante

ZJ6000B

(Passo 4)

Placa LCD

(Passo 5)

Page 36

SC-AKX14LB-K

11.10. DESMONTAGEM DA TAMPA DO CD

• Veja o item “Desmontagem do Gabinete”.

• Veja o item “Desmontagem do Painel Frontal”.

Passo 1: Remova a mola como indicado pela seta, na sequência 1 a 3.

Atenção: Durante a montagem, assegure que a mola

seja montada na posição correta.

11.11. DESMONTAGEM DA PLACA PRINCIP AL

• Veja o item “Desmontagem do Gabinete”.

• Veja o item “Desmontagem da Unidade do Painel Frontal”.

Passo 1: Desconecte o cabo 15P do conector CN5802 na Placa SMPS.

CN5802

(Passo 1)

Placa SMPS

Porta do CD

Mola

(Passo 1)

Passo 2: Remova a Porta do CD como indicado pelas setas.

Passo 2: Remova 3 parafusos.

Painel Traseiro

(Passo 2)

Porta do CD

(Passo 2)

Page 37

Passo 3: Remova 2 parafuso. Passo 4: Desencaixe a Placa Principal do Painel Traseiro,

movendo-a no setido indicado pela seta

SC-AKX14LB-K

Passo 5: Desconecte o cabo exível (9P) do conector

CN2010 na Placa Principal.

Passo 6: Desconecte o cabo exível (27P) do conector

CN2706 na Placa Principal.

Passo 7: Desconecte o o (5P) do conector CN2001 da

Placa Principal. Passo 8: Remova a Placa Principal.

Placa

Principal

(Passo 4)

CN2010

(Passo 10)

Placa Principal

(Passo 8)

CN2706

(Passo 6)

CN2001

(Passo 7)

Atenção: Durante a montagem, ao inserir a placa em

seus posicionadores, assegure que a contato de terra seja corretamente dobrado de encon-

tro a Placa.

Placa Principal

(Passo 3)

Contato de terra

Chassi

Page 38

SC-AKX14LB-K

11.12. SUBSTITUIÇÃO DO TRANSISTOR REGU-

LADOR DE VOL TAGEM (Q2022)

• Veja o item “Desmontagem da Placa Principal”.

11.12.1. Desmontagem do Q2022

Passo 1: Dessolde os pinos do Q2022 pelo lado da solda

da Placa Principal.

(Passo 1)

Q2022

Lado da solda

da Placa Principal

11.12.2. Montagem do Q2022

Passo 1: Aplique pasta térmica no dissipador. Passo 2: Monte o Q2022 na Placa Principal.

Cuidado: Certique-se de que o CI cou perfeitamente

assentado na Placa Principal.

Passo 3: Prenda o CI no dissipador com seu parafuso.

Cuidado: Certique-se de que o CI cou perfeitamente

preso ao dissipador.

Dissipador

Placa Principal

(Passo 3)

(Passo 2)

Q2022 Material isolante

(Passo 1)

Pasta térmica

Material isolante

Passo 2: Remova 1 parafuso. Passo 3: Remova o Q2022 da Placa Principal

Cuidado! Evite tocar o dissipador que poderá estar

quente após o uso prolongado.

Dissipador

Placa Principal

Passo 4: Solde os pinos do Q2022 no lado da solda da Placa Principal.

(Passo 4)

Q2022

Lado da solda da

Placa Principal

Material isolante

(Passo 3)

Q2022

(Passo 2)

Material isolante

Page 39

11.13.

SUBSTITUIÇÃO

DO ÁUDIO DIGITAL

AMP IC (IC5902)

• Veja o item “Desmontagem da Placa D-Amp”.

SC-AKX14LB-K

Passo 4: Remova a Mola TR. Passo 5: Remova o CI Audio Digital Amp (IC5902).

11.13.1. Desmontagem do IC5902

Passo 1: Dessolde os pinos do CI Audio Digital Amp (IC5902)

pelo lado da solda da Placa D-Amp.

(Passo 1)

IC5902

Lado da solda

da Placa D-Amp

Material

Isolante

Passo 2: Libere as 2 garras do clipe xador do dissipador. CUIDADO: Evite tocar no dissipador pois pode estar quente

após uso prolongado.

IC5902

(Passo 4)

Placa Principal

Dissipador

(Passo 3)

11.13.2. Montagem do CI ÁUDIO DIGIT AL AMP

(IC5902)

Passo 1: Aplique pasta térmica no dissipador. Passo 2: Fixe o CI Audio Digital Amp (IC5902) na Placa

Principal.

Cuidado: Certique-se que o CI Audio Digital Amp (IC5902) cou corretamente posicionado e soldado na Placa D-Amp.

Passo 3: Fixe o clipe xador no dissipador. CUIDADO: Durante a montagem, certique-se de que o clipe

xador cou corretamente preso no dissipador.

IC5902

Clipe xador do

dissipador

Dissipador

CUIDADO: QUENTE!

Evite tocar o

dissipador

Garras

(Passo 2)

Dissipador

(Passo 3)

(Passo 2)

Graxa

(Passo 1)

Placa Principal

Page 40

SC-AKX14LB-K

Passo 4: Prenda o CI Audio Digital Amp (IC5902) na Placa D-Amp.

(Passo 4)

IC5902

Lado da solda

da Placa SMPS

11.14. DESMONTAGEM DA PLACA SMPS

• Veja o item “Desmontagem Gabinete”.

• Veja o item “Desmontagem Painel Frontal”.

vPasso 1: Remova 1 parafuso.

Painel Traseiro

(Passo 1)

Material isolante

Passo 2: Remova 3 parafusos. Passo 3: Desconecte o cabo (15P) do conector C5802 na

Placa Principal.

(Passo 2)

CN5802

(Passo 3)

Placa SMPS

Page 41

Passo 4: Vire a Placa SMPS e posicione-a como na ilustração abaixo.

Passo 5: Apoie a Placa SMPS sobre material isolante. Passo 6: Dessolde 2 os, TL7 (preto) e TL8 (vermelho). Passo 7: Remova a Placa SMPS.

(Passo 4)

Placa SMPS

(Passo 7)

TL8

(Passo 6)

SC-AKX14LB-K

11.15. SUBSTITUIÇÃO DO CI REGULADOR (IC5701)

• Veja o item “Desmontagem da Placa SMPS”.

11.15.1. Desmontagem do CI Regulador (IC5701)

Passo 1: Dessolde os pinos do IC5701 pelo lado da solda

da Placa SMPS.

Lado da solda

da Placa SMPS

(Passo 5)

Material Isolante

TL7

(Passo 6)

(Passo 1)

IC5701

Material isolante

Page 42

SC-AKX14LB-K

Passo 2: Remova 1 parafuso do IC5701. Passo 3: Remova o CI Chave Reguladora (IC5701).

Passo 4: Solde os pinos do CI Chave Reguladora (IC5701)

no lado da solda da Placa SMPS.

Cuidado! Evite tocar o dissipador A que poderá estar

quente após o uso prolongado.

(Passo 3)

IC5701

(Passo 2)

Dissipador A

Material isolante

Placa SMPS

(Passo 4)

IC5701

Lado da solda

da Placa SMPS

Material isolante

11.15.2. Montagem do CI Regulador (IC5701)

Passo 1: Aplique pasta térmica no dissipador A. Passo 2: Monte o IC5701 na Placa SMPS. Cuidado: Certique-se de que os pinos do IC5701 ca-

ram perfeitamente inseridos na Placa SMPS.

Passo 3: Prenda o IC5701 com o parafuso no dissipador A. Cuidado: Certique-se de que o IC5701 cou perfeita-

mente preso com o parafuso ao dissipador.

(Passo 2)

IC5701

(Passo 3)

Dissipador A

(Passo 1)

Pasta térmica

Material isolante

Placa SMPS

Page 43

11.16. SUBSTITUIÇÃO DO DIODO RETIFICADOR (D5702)

• Veja o item “Desmontagem da Placa SMPS”.

11.16.1. Desmontagem do Diodo Reticador (D5702)

Passo 1: Dessolde os pinos do Diodo Reticador D5702

pelo lado da solda da Placa SMPS. Passo 2: Dessolde os pinos do Dissipador A.

(Passo 1)

D5702

SC-AKX14LB-K

Passo 3: Remova 1 parafuso do IC5701. Passo 4: Remova o Dissipador A com o Diodo Reticador D5702. Passo 5: Remova 1 parafuso do Diodo Reticador D5702. Passo 6: Remova o Diodo Reticador D5702 do Dissipador A.

Cuidado! Evite tocar o dissipador A que poderá estar

quente após o uso prolongado.

Dissipador A

(Passo 6)

D5702

(Passo 5)

(Passo 2)

Pinos do

Dissipador A

Lado da solda

da Placa SMPS

Material isolante

(Passo 4)

(Passo 3)

IC5701

Placa SMPS

Material isolante

Page 44

SC-AKX14LB-K

11.16.2. Montagem do Diodo Regulador (D5702)

Passo 1: Aplique pasta térmica no Dissipador A. Passo 2: Fixe o Diodo Regulador D5702 no Dissipador A.

Cuidado: Certique-se de que Diodo Regulador D5702

cou corretamente preso ao Dissipador A.

Passo 3: Fixe o na Placa SMPS na posição indicada pela seta abaixo

Cuidado: Certique-se de que o Dissipador A com o

Passo 4: Aparafuse o Diodo D5702 no Dissipador A. Atenção: Certique-se de que o Diodo D5702 cou cor-

Dissipador A

Dissipador A com o Diodo Reticador D5702

Diodo D5702 cou corretamente posicionado

na Placa SMPS.

retamente preos ao Dissipador A.

(Passo 1)

Graxa

D5702

(Passo 2)

Passo 5: Solde os pinos do Diodo Reticador (D5702) pelo

lado da solda da Placa SMPS. Passo 6: Solde os pinos do Dissipador Apelo lado da solda

da Placa SMPS.

Caution: Certique-se de que os pinos do Diodo Reticador (D5702) caram corretamente posicionados es-

oldados na Placa SMPS.

(Passo 6)

D5702

Lado da solda

da Placa SMPS

CI5701

(Passo 3)

Material isolante

(Passo 4)

Placa SMPS

Material isolante

(Passo 5)

Pinos do

Dissipador A

Page 45

11.17. SUBSTITUIÇÃO DO DIODO REGULADOR (D5801)

• Veja o item “Desmontagem da Placa SMPS”.

11.17.1. Desmontagem do Diodo Regulador (D5801)

Passo 1: Dessolde os pinos do Diodo Reticador D5801

pelo lado da solda da Placa SMPS.

SC-AKX14LB-K

Passo 2: Remova 1 parafuso do Diodo Regulador D5801. Passo 3: Remova o Diodo D5801 da Placa SMPS.

Cuidado! Evite tocar o dissipador B que poderá estar

quente após o uso prolongado.

Dissipador B

(Passo 1)

D5801

Material isolante

Lado da solda

da Placa SMPS

(Passo 2)

Material isolante

D5801

(Passo 3)

Placa SMPS

11.17.2. Montagem do Diodo Regulador (D5801)

Passo 1: Aplique pasta térmica no Dissipador B. Passo 2: Instale o Diodo Regulador D5801 na Placa SMPS.

Cuidado: Certique-se de que os pinos do Diodo Regu-

lador D5801 caram corretamente inseridos

na Placa SMPS.

Passo 3: Aparafuse Cuidado: Certique-se de que o Diodo D5801 cou r-

memente aparafusado no Dissipador B.

Pasta Térmica

o Diodo D5801

(Passo 1)

no Dissipador B.

Dissipador B

(Passo 3)

Material isolante

Placa SMPS

D5801

(Passo 2)

Page 46

SC-AKX14LB-K

Passo 4: Solde os pinos do Diodo Regulador D5801 no lado da solda da Placa SMPS.

D5801

(Passo 4)

Lado da solda

da Placa SMPS

11.18. SUBSTITUIÇÃO DO DIODO REGULADOR (D5802)

• Veja o item “Desmontagem da Placa SMPS”.

11.18.1. Desmontagem do Diodo Regulador (D5802)

Passo 1: Dessolde os pinos do Diodo Reticador D5802

pelo lado da solda da Placa SMPS.

Material isolante

(Passo 1)

D5802

Material isolante

Lado da solda

da Placa SMPS

Passo 2: Remova 1 parafuso do Diodo Regulador D5802. Passo 3: Remova o Diodo D5802 da Placa SMPS.

Cuidado! Evite tocar o dissipador B que poderá estar

quente após o uso prolongado.

Dissipador B

(Passo 2)

Placa SMPS

D5802

(Passo 3)

Material isolante

Page 47

11.18.2. Montagem do Diodo Regulador (D5802)

Passo 1: Aplique pasta térmica no Dissipador B. Passo 2: Instale o Diodo Regulador D5802 na Placa SMPS.

Cuidado: Certique-se de que os pinos do Diodo Regu-

lador D5802 caram corretamente inseridos

na Placa SMPS.

Passo 3: Aparafuse Cuidado: Certique-se de que o Diodo D5802 cou r-

memente aparafusado no Dissipador B.

o Diodo D5802

no Dissipador B.

SC-AKX14LB-K

11.19. SUBSTITUIÇÃO DO DIODO REGULADOR (D5803)

• Veja o item “Desmontagem da Placa SMPS”.

11.19.1. Desmontagem do Diodo Regulador (D5803)

Passo 1: Dessolde os pinos do Diodo Reticador D5803

pelo lado da solda da Placa SMPS.

(Passo 1)

Pasta Térmica

(Passo 3)

Placa SMPS

D5802

(Passo 2)

Dissipador B

Material isolante

Passo 4: Solde os pinos do Diodo Regulador D5802 no lado da solda da Placa SMPS.

(Passo 1)

D5803

Material isolante

Lado da solda

da Placa SMPS

D5802

(Passo 4)

Material isolante

Lado da solda

da Placa SMPS

Page 48

SC-AKX14LB-K

Passo 2: Remova 1 parafuso do Diodo Regulador D5803. Passo 3: Remova o Diodo D5803 da Placa SMPS.

Cuidado! Evite tocar o dissipador B que poderá estar

quente após o uso prolongado.

Dissipador B

Passo 4: Solde os pinos do Diodo Regulador D5803 no lado da solda da Placa SMPS.

D5803

(Passo 4)

Lado da solda

da Placa SMPS

(Passo 2)

Placa SMPS

D5803

(Passo 3)

Material isolante

11.19.2. Montagem do Diodo Regulador (D5803)

Passo 1: Aplique pasta térmica no Dissipador B. Passo 2: Instale o Diodo Regulador D5803 na Placa SMPS.

Cuidado: Certique-se de que os pinos do Diodo Regu-

lador D5803 caram corretamente inseridos

na Placa SMPS.

Passo 3: Aparafuse Cuidado: Certique-se de que o Diodo D5803 cou r-

memente aparafusado no Dissipador B.

o Diodo D5803

(Passo 1)

Pasta Térmica

no Dissipador B.

Dissipador B

Material isolante

(Passo 3)

Material isolante

Placa SMPS

D5803

(Passo 2)

Page 49

11.20. DESMONTAGEM DA UNIDADE DO MECANISMO DE CD (BRS1C)

• Veja o item “Desmontagem Gabinete”.

• Veja o item “Desmontagem Painel Frontal”.

SC-AKX14LB-K

Passo 3: Remova 3 parafusos.

Passo 1: Desligue o cabo (15P) do conector CN5802 na

Placa SMPS.

CN5802

(Passo 1)

Placa SMPS

Painel

Traseiro

(Passo 3)

Passo 4: Desencaixe a Placa do Seletor de Voltagem do Painel Traseiro como apontado pela seta.

Placa do Seletor de Voltagem

Passo 2: Remova 2 parafusos.

(Passo 4)

(Passo 2)

Page 50

SC-AKX14LB-K

Passo 5: Levante o chassi interno da Placa SMPS.

(Passo 5)

Passo 6: Remova 2 parafusos.

(Passo 6)

Chassi interno

Cuidado: Durante a montagem, certique-se de que o

chassi da Placa SMPS cou corretamente en-

caixado no Painel Traseiro.

Unidade do Mecanismo

do CD (BRS1C)

Passo 7: Levante e posicione a Unidade do Mecanismo do CD (BRS1C) como na ilustração abaixo.

Passo 8: Desligue o cabo exível (27P) do conector CN7002

na Placa Servo do CD. Passo 9: Remova a Unidade do Mecanismo do CD (BRS1C).

(Passo 10)

Unidade do Mecanismo do CD (BRS1C)

(Passo 7)

TravasPainel Traseiro

(Passo 8)

CN7002

(Passo 9)

CN7001

Page 51

11.21. DESMONTAGEM DO P AINEL TRASEIRO

• Veja o item “Desmontagem Gabinete”.

• Veja o item “Desmontagem da Placa do Tuner”.

Passo 1: Remova 7 parafusos.

Painel Traseiro

(Passo 1)

SC-AKX14LB-K

Passo 3: Levante o chassi interno da Placa SMPS para liberar as travas presas no Painel Traseiro.

Passo 2: Desencaixe a Placa do Seletor de Voltagem do Painel Traseiro, movendo-a na direção indicada pela seta.

Placa do Seletor de Voltagem

Painel Traseiro

(Passo 3)

Travas

Passo 4: Libere as 2 travas. Passo 5: Remova o Painel Traseiro.

Painel Traseiro

(Passo 4)

Trava

(Passo 4)

Trava

(Passo 2)

Page 52

SC-AKX14LB-K

11.22. DESMONTAGEM DA PLACA DO SELETOR

DE VOL TAGEM

• Veja o item “Desmontagem Gabinete”.

Passo 1: Remova 1 parafuso.

(Passo 1)

Passo 3: Posicione a Placa do Seletor de Voltagem sobre material isolante. Passo 4: Dessolde os pinos TL5 (preto) e TL6 (vermelho) na Placa do Seletor de Voltagem. Passo 5: Remova a Placa do Seletor de Voltagem.

(Passo 3)

Material Isolante

Painel Traseiro

Passo 2: Desencaixe a Placa do Seletor de Voltagem do Painel Traseiro.

Painel Traseiro

Placa do Seletor de Voltagem

(Passo 5)

(Passo 4)

TL5

(Passo 4)

TL6

(Passo 2)

Placa do Seletor

de Voltagem

Page 53

12. SUBSTITUIÇÃO DA UNIDADE DO TRAVERSE

12.1. PROCEDIMENTO DE DESMONTAGEM

SC-AKX14LB-K

• Consulte “2.4. Desmontagem da Unidade de

Mecanismo de CD (BRS1C)”

Atenção: Consulte “2.4.1. Manuseio da Unidade Óptica”

para evitar danos na Unidade Óptica. Notas:

1. Quando a unidade de leitura óptica se apresentar defeitu-

osa, será necessário substituí-la por completo.

2. Atenção com os procedimento apropriados para evitar

danos provocados por descargas eletrostáticas.

3. Certique-se que o circuito está aberto antes de montar o

Mecanismo de CD no conjunto principal.

Passo 1: Use um pino no para mover a placa deslizante do

mecanismo até o batente.

Pino

Passo 2: Deslize a bandeja do CD totalmente para fora.

(Passo 2)

Bandeja

Passo 3: Libere as travas e remova a bandeja.

Vista

Superior

(Passo 1)

Unidade Traverse

Guia

(Passo 3)

Gaveta

Guia

(Passo 3)

Page 54

SC-AKX14LB-K

Passo 4: Libere as guias como na ilustração abaixo e mova

a placa deslizante do traverse até o m.

Passo 6: Levante a Unidade do Traverse até aproximadamente 45°. Passo 7: Deslize a unidade para fora, como apontado pela seta na ilustração abaixo.

Guia

(Passo 4)

Placa deslizante do traverse

Unidade Traverse

Guia

Passo 5: Desconecte o cabo exível (5P) do conector

CN7003 na Placa Servo do CD.

(Passo 7)

Unidade Traverse

(Passo 6)

Placa Servo do CD

CN7003

(Passo 5)

Atenção: Evite tocar a superfície da Unidade Óptica.

Unidade Óptica

Page 55

12.2. MONTAGEM DA UNIDADE TRAVERSE

Passo 1: Libere as guias como na ilustração abaixo e mova

a placa deslizante do traverse até o m.

SC-AKX14LB-K

Passo 2: Deslize a Unidade do Traverse para fora na direção da seta, como mostrado na ilustração abaixo.

Encaixe

Guia

(Passo 1)

Placa deslizante do traverse

Guia

Unidade Traverse

(Passo 2)

Chassi

Guia

Encaixe

Page 56

SC-AKX14LB-K

Passo 3: Certique-se que a Unidade Traverse cou cor- retamente posicionada nos encaixes.

Passo 6: Deslize a placa deslizante até parar na guia.

(Passo 3)

Encaixe

(Passo 3)

Encaixe

Guia

(Passo 6)

Placa Deslizante do Traverse

Unidade Traverse

Passo 4: Deslize a placa deslizante para travar a Unidade Traverse, como mostrado na ilustração.

Passo 5: Conecte o cabo exível (5P) no conector CN7003

da Placa do Servo do CD.

Placa Deslizante do Traverse

Unidade Traverse

Passo 7: Encaixe a bandeja nas guias como mostrado na

gura.

Bandeja

Guias

(Passo 7)

Bandeja

Unidade Traverse

CN7003

(Passo 5)

Chassi

Page 57

Passo 8: Certique-se de que as guias estão alinhadas com

os pontos de encaixe quando for empurrar a bandeja para dentro.

Encaixe

Guias

(Passo 8)

Bandeja

SC-AKX14LB-K

12.3. DESMONT AGEM DA PLACA SERVO DO CD

• Veja o item “Desmontagem da Unidade do Mecanismo

(BRS1C)”.

• Veja o item “Substituição da Unidade Traverse”

Passo 1: Solde os três pontos de solda.Passo 2: Dessolde 4 pinos.

Unidade Traverse

Placa Deslizante do Traverse

Passo 9: Empurre a bandeja completamente para dentro.

Ponto de Solda

(Passo 1)

Cuidado 1: Evite tocar a superfície da Unidade Óptica.

Unidade

Óptica

Bandeja

(Passo 9)

Page 58

SC-AKX14LB-K

Cuidado 2: Durante a montagem remova a solda do ponto de solda.

Unidade Traverse

Passo 5: Levante ligeiramente a Placa Servo do CD.

(Passo 5)

Placa do Servo do CD

Passo 6: Gire a Placa Servo do CD no sentido indicado pela seta.

Placa do Servo do CD

(Passo 6)

Ponto de Solda

Passo 2: Remova 3 parafusos. Passo 3: Remova a solda dos 4 pinos. Passo 4: Desconecte o cabo exível (5P) do conector

CN7003 na Placa Servo do CD.

(Passo 2)

CN7003

(Passo 4)

4 Pinos

(Passo 3)

Passo 7: Desconecte o cabo exível (24P) do conector

CN7001 na Placa Servo do CD. Passo 8: Remova a Placa do Servo do CD.

(Passo 7)

CN7001

(Passo 8)

Page 59

Passo 9: Aplique um clipe ou pino de curto no cabo exível

(24P) da Unidade Traverse.

Unidade Traverse

SC-AKX14LB-K

Cabo Flexível

Clipe de curto

Cuidado!

Aplique um clipe ou pino de curto no Cabo Flexível da Undiade Traverse.

Clipe ou pino de curto

Figura A

Circuito aberto

Curto-circuito

Page 60

SC-AKX14LB-K

13. POSIÇÃO DE SERVIÇO

Nota: Veja os procedimentos de desmontagem na seção 9.

13.1. VERIFICANDO E REPARANDO A PLACA

PRINCIPAL

Passo 1: Remova o Gabinete. Passo 2: A Placa Principal pode ser vericada e reparada

em sua posição original.

13.2. VERIFICANDO E REPARANDO A PLACA DO PAINEL

Passo 1: Remova o Gabinete. Passo 2: Remova o Painel Frontal Montado. Passo 3: Conecte o cabo exível (5P) no conector CN2005

na Placa Principal. Passo 4: Conecte o cabo (17P) no conector CN2003 Placa Principal

. Passo 5: A Placa do Painel poderá ser inspecionada e reparada posicionando-se o Painel Frontal Montado como na ilustração abaixo.

(Passo 4)

CN2003

Placa Principal

Unidade do

Painel Frontal

(Passo 3)

CN2005

Placa Principal

(Passo 2)

Unidade do

Chassi SMPS

Page 61

SC-AKX14LB-K

13.3. VERIFICANDO E REPARANDO A PLACA DO LCD

Passo 1: Remova o Gabinete. Passo 2: Remova o Painel Frontal Montado. Passo 3: Position LCD Unit on the insulated material as

shown.

Passo 4: Conecte o cabo exível (5P) no conector CN2005. Passo 5: Conecte o cabo (17P) no conector CN2003. Passo 6: A Placa LCD poderá ser inspecionada e reparada

posicionando-se o Painel Frontal Montado como na ilustração abaixo.

(Passo 4)

CN2005

(Passo 5)

CN2003

Placa Principal

13.4. VERIFICANDO E REPARANDO A PLACA SMPS

Passo 1: Remova o Gabinete. Passo 2: Remova o Painel Frontal Montado. Passo 3: Remova a Placa SMPS. Passo 4: Posicione o Painel Frontal Montado e as Placas

SMPS e D-Amp como na ilustração abaixo. Passo 5: Posicione a Placa SMPS sobre algum material isolante.

Passo 6: Conecte o cabo exível (5P) no conector CN2005

da Placa Principal.

Passo 7: Conecte o cabo exível (17P) no conector CN2003

da Placa Principal. Passo 8: Conecte o cabo (15P) no conector CN5802 da Placa SMPS. Passo 9: A Placa SMPS poderá ser inspecionada e reparada posicionando-se o Painel Frontal Montado como na ilustração abaixo.

(Passo 4)

Unidade do Painel

Frontal

(Passo 6)

CN2005

(Passo 7)

CN2003

(Passo 8)

CN5802

Material Isolante

(Passo 3)

Placa LCD

(Passo 6)

Placa SMPS

(Passo 9)

Material Isolante

(Passo 5)

Page 62

SC-AKX14LB-K

13.5. VERIFICANDO E REPARANDO A PLACA DO SERVO DO CD

Passo 1: Remova o Gabinete. Passo 2: Remova o Painel Frontal Montado. Passo 3: Remova a Unidade do Chassi SMPS. Passo 4: Remova a Unidade do Mecanismo (BRS1C). Passo 5: Remova a Placa Principal. Passo 6: Posicione o Painel Frontal, Chassi SMPS, Mecanismo do CD e a Placa Principal como na ilustração abaixo. Passo 7: Posicione a Unidade do Mecanismo de CD (BRS1C) sobre algum material isolante. Passo 8: Conecte o cabo exível (5P) no conector CN2005 da Placa USB. Passo 9: Conecte o cabo exível CN2003 na Placa Principal. Passo 10: Conecte o cabo (27P) no conector CN2706 da Placa Principal. Passo 11: Conecte o cabo exível (5P) no conector CN2001 da Placa USB. Passo 12: Conecte a extensão (15P - REX1534) entre o conector CN200 da Placa Principal e o CN5802 da Placa SMPS. Passo 13: A Placa do Servo do CD poderá ser inspecionada e reparada posicionando-se o Painel Frontal Montado como

na ilustração abaixo.

(Passo 6)

Unidade do

Painel Frontal

(Passo 9)

CN2003

(Passo 10)

CN2076

(Passo 12)

CN2000

(Passo 8)

CN2005

Material Isolante

(Passo 7)

(Passo 6)

Placa Principal

Unidade do Mecanismo

de CD (Passo 6)

Placa Servo do CD

(Passo 12)

Cabo 15P

(Passo 11)

Unidade do Chassi SMPS

(Passo 6)

(Passo 11)

CN2001

(Passo 12)

CN5802

15P Cabo Extensão

(REX1534)

(Passo 12)

Page 63

14. DIAGRAMAS EM BLOCOS SIMPLIFICADOS

14.1. DIAGRAMA EM BLOCOS GERAL

SC-AKX14LB-K

Page 64

SC-AKX14LB-K

14.2. DIAGRAMA EM BLOCOS DA FONTE SMPS

Page 65

15. DIAGRAMAS EM BLOCOS

15.1. DIAGRAMA EM BLOCOS DO SERVO E SYSTEM CONTROL

SC-AKX14LB-K

: CD AUDIO INPUT SIGNAL LINE

CD MECHANISM UNIT

BRS1C

OPTICAL PICKUP UNIT

LOADING P.C.B.

: USB SIGNAL LINE

CD SERVO P.C.B.

CN7001

MD/LPD

CN7001

CD-LD

CN7001

Q7601

LASER DRIVE

LDSW

CN7001

F+

CN7001

F-

CN7001

T-

CN7001

T+

CN7003

LDM+

CN7003

LDM-

CN7003

SW CLOSE

CN7003

SW OPEN

M7301*

SPINDLE MOTOR

M7302*

TRAVERSE MOTOR

CD TRACKING SIGNAL

IC7002

C0GBY0000117

5CH MOTOR DRIVER

VOTK+15

VOTK-16

VOFC-13

VOFC+

VOLD+17

VOLD-18

VOSL+11

VOSL-12

VOTR+10

VOTR-9

IC7851

C3EBFC000042

EEPROM

26VINTK

1VINFC

23VINLD

4VINSL

7REV

6FWD

6EE CLK

5EE DAT

X7201

X7205

IC7001

MN6627947RC

SERVO PROCESSOR

EECLK73

EEDATA75

X 19

X210

MX123

MX224

127

125

126

124

122

123

128

129

118

FOP

117

TRP

114

SPOUT

115

TRVP

D-

CN2001CN7901

19USBDM

21USBDP

93MCLK

92MDATA CD SI

47MN16K REQUEST IN CD MREQ

72NRST

91STATUS CD SO35

48MN947 REQUEST OUT CD S REQ29

55USBIN CD USB IN46

66RESTW

S7201

RESET

CD SCLK

CD SI

CD MREQ

CD RESET

CD S REQ

D+

CD SO

CN7002 CN2706

11 17

CN7002 CN2706

10 18

CN7002 CN2706

9 19

CN7002 CN2706

6 22

CN7002 CN2706

7 21

CN7002 CN2706

8 20

CN7002 CN2706

12 16

D-

CN2001CN7901

D+

IC2003

RFKWMAKX14M0

MICROPROCESSOR

IC2006

C3EBEY000037

EEPROM

CD SCLK

CD SI

CD MREQ

CD RESET

CD SO

CD S REQ

CD USB INCD USB IN

3.3V

6SCL

5SDA

Q2011

RESET

EE SCL60

EE SDA61

CD SCLK

CD RESET44

NRST19

D2008

LOUT

1OUTL

5OUTR

ROUT

LD CCW

LD CW

CD CLOSE SW

CD OPEN SW

CN7002 CN2706

19 9

CN7002 CN2706

17 11

CN7002 CN2706

24 4

CN7002 CN2706

23 5

CN7002 CN2706

27 1

CN7002 CN2706

3 25

LOUT

ROUT

LD CCW

LD CW

CD CLOSE SW

CD OPEN SW

CD-L CD-R

TO AUDIO

LD CCW66

LD CW65

CD CLOSE SW43

CD OPEN SW48

MAIN P.C.B.

ROTARY JOG 96

DC-DC ENABLE 78

DC DET PWR 23

DC DET AMP 22

CLIP SENSOR 94

RMT 85

LCD DATA 31

LCD WR 33

LCD CE 32

DIMMER 28

XI 15

XO 16

OSC1(IN) 13

OSC2(OUT) 12

KEY2 93

KEY1 92

VOL JOG 98

PCONT 7

SMPS BP 74

SYNC 26

BASS SHIFT 24

FHOP 73

MODE DA 68

MUTE F 75

ASP CLK 20

TU SCLK 81

TU RST 80

ASP DATA 21

TU SDA 79

TU INT 87

AUTO BASS 95

X2000

X2001

LCD DATA

LCD WR

KEY2

KEY1

ROTARY JOG

VOL JOG

SMPS BP

DC ENABLE

SYNC

DC DET PWR

BASS SHIFT

MODE DA

ASP CLK

TU SCLK

ASP DATA

TU SDA

TU INT

DC DET AMP

CLIP SENSOR

AUTO BASS

D+

RMT

LCD CE

PCONT

FHOP

MUTE F

TU RST

D-

ZJ6001*CN2005 ZJ6001*CN2005

CN6001CN2003

CN6001CN2003 CN6001CN2003 CN6001CN2003

CN6001CN2003

PCONT

SMPS BP

DC ENABLE

SYNC

DC DET PWR

BASS SHIFT

FHOP

MODE DA

MUTE F ASP CLK TU SCLK

TU RST

ASP DATA

TU SDA

TU INT

DC DET AMP

CLIP SENSOR

AUTO BASS

117

810

711

153

315

414

513

135

D-

D+

VBUS

REMOTE SENSOR P.C.B.

REMOTE CONTROL

CN6006CN6005

3,43,4

CN6000ZJ6002*

LCD DATA

CN6000ZJ6002*

LCD WR

CN6000ZJ6002*

LCD CE

CN6000ZJ6002*

DIMMERDIMMER

S6006

ALBUM/TRACK

KEY2

S6001

POWER

KEY1

ROTARY JOG

VOL JOG

FROM/TO

POWER SUPPLY

FROM/TO AUDIO

JK1111

USB PORT

2 D-

3 D+

1 VBUS

IR6000

SENSOR

USB P.C.B.

3.3V

S6007

USB

S6002

D.BASS

VR6002

ALBUM/TRACK

VR6001

VOLUME

S6008

S6003

MANUAL EQ

IC900

C0HBA0000295

LCD DRIVER

DATA

/WR

/CS

Q900

LED DRIVE

S6009

RADIO/EXT-IN

S6004

REWIND

COM0 ~ COM3 SEG0 ~ SEG31

D993

S6010

PLAY/PAUSE

S6005

FORWARD

Z900

LCD

S6011

STOP

S6012

LATIN

PRESET EQ

PANEL P.C.B.

LCD P.C.B.

S6013

OPEN/CLOSE

Page 66

SC-AKX14LB-K

15.2. DIAGRAMA EM BLOCOS DO ÁUDIO

AUX IN

FM ANT

AM ANT

JK2000

JK51

JK52

: AUX/TUNER AUDIO INPUT SIGNAL LINE : AUDIO OUTPUT SIGNAL LINE: CD AUDIO INPUT SIGNAL LINE

: AM SIGNAL LINE : FM SIGNAL LINE

MAIN P.C.B.

IC2101

C1BB00001151

ASP

AUX-L

AUX-R

3 1

IC52

REP4780A

AM/FM RADIO RECEIVER

2 FMI

9 RCLK

X51

L52

17 DCLK

4 AMI

LOUT 14

ROUT 13

SDIO 8

SCLK 7

RST 5

GCGPIO2 18

FROM/TO SERVO & SYSTEM CONTROL

TUNER P.C.B.

L OUT

R OUT

TU SDA

TU SCLK

TU RST

CN2010CN51 CN2010CN51 CN2010CN51 CN2010CN51 CN2010CN51 CN2010CN51

TU INT

TU RST

TU SCLK

TU SDA

ASP DATA

ASP CLK

CD-L CD-R

L OUT

R OUT

TU SDA

TU SCLK

TU RST

TU INTTU INT

TU INT

TU RST

TU SCLK

TU SDA

ASP DATA

ASP CLK

CD-L

CD-R

10 INL4

4 INR4

12 INL2

2 INR2

19 SDA

18 SCL

8 DIFFL

6 DIFFR

LOUT 31

ROUT 32

VOLINR 24 IGOUTR 23

IGOUTL 21

VOLINL 22

FROM/TO SERVO & SYSTEM CONTROL

AUTO BASS

CLIP SENSOR

BASS SHIFT

FHOP

MODE DA

MUTE F

DC DET AMP

AUTO BASS

CLIP SENSOR

BASS SHIFT

FHOP

MOD DA

MUTE F

DC DET AMP

IC2201

C0ABBB000067

DUAL OP-AMP

Q2040,Q2041,Q2220, Q2222,QR2400,QR2402

PRE-AMP

BASS SHIFT

CIRCUIT

Q2038,Q2039

AUTO BASS

CIRCUIT

Q2050,Q2051

CLIP SENSOR

CIRCUIT

Q5900,QR5900,QR5901

FREQUENCY

HOPPING CONTROL

CIRCUIT

Q5901,Q5902,Q5903

MODE

SELECTION

CIRCUIT

Q5904,Q5905

SPEAKER

PROTECTION

SWITCH

TH5900

IC5902

C1BA00000497

AUDIO DIGITAL AMPLIFIER

IN2-

IN1+

OSC

MODE

BOOT2

OUT2

BOOT1

OUT1

SPEAKERS

JK5000

JK5000 JK5000

LEFT

RIGHT

Page 67

15.3. DIAGRAMA EM BLOCOS DA FONTE DE ALIMENTAÇÃO

SC-AKX14LB-K

IC5799

MIP2F20MSSCF

SWITCHING MODE POWER SUPPLY CONTROL

CL 3

VCC 4

FB 2

VDD 1

P5701

AC INLET

DZ5701

VOLTAGE SELECTOR P.C.B.

S5701

VOLT ADJ

IC5701 C5HACYY00004...PN C5HACYY00005...PH

SWITCHING REGULATOR

VCC

D5724,D5727

OCP/BD

D5795

L5706

324

TH5702

FOR PH

TL7*TL5*

BLKBLK

TL8*TL6*

REDRED

FOR PH

D5793

SMPS P.C.B.

T5751

SUB TRANSFORMER

D5798

PC5799

FEEDBACK

D5896

IC5899

C0DAEYY00040

SHUNT REGULATOR

KC RR

SYS3.3V SYS3.3V

CN2000CN5802

MAIN P.C.B.

SYS3.3V,DVREF+

3.3V

SYS3.3V,DVREF+

TO POWER SUPPLY

BLOCK (2/2)

FOR PHFOR PN

PC5702

SYNC

L5705

D5730

Q5898

SWITCH

FOR PNFOR PH

D5701

PC5701

FEEDBACK

QR5810

QR5801

PCONT

SWITCH

SYNC

PCONT

SWITCH

D5726

D5729

D5723

Q5721

SWITCH

VOLTAGE

REGULATOR

D5722

Q5722

CURRENT

LIMITING

SWITCH

D5721

Q5720

D5728

D5702

T5701

MAIN TRANSFORMER

D5731

D5725

PC5720

FEEDBACK

D5803

D5802

D5801

TH5860

Q5860,Q5861,Q5862

TRANSFORMER TEMPERATURE

DETECT

QR5802

DC DETECT

FEEDBACK

CIRCUIT

DCDET2

DC16V

D5804

+35V SENSE +35V SENSE

-35V SENSE

IC5801

C0DAZYY00039

SHUNT REGULATOR

SECONDARYPRIMARY

SYNC SYNC

CN2000CN5802

PCONT PCONT

CN2000CN5802

1414

Q2035

BEATPROOF

CIRCUIT

QR2001

SWITCH

DCDET2 DC DET PWR

CN2000CN5802

1010

DC16V

CN2000CN5802

1313

CN2000CN5802

5,65,6

-35V SENSE

CN2000CN5802

1,21,2

IC2011

C0DBAYY01122

+5V VOLTAGE SWITCHING REGULATOR

DC16V

2 VIN

SW 3

FB 5

BST 1

D2015 D2014

D2022

+5V

IC2009

C0DBFYY00049

+3.3V VOLTAGE REGULATOR

+5V

1 VIN

+5V

3 CE

VOUT 5

CD 3.3V

Q2021

+9V VOLTAGE

DC16V

REGULATOR

D2004

Q2022

VOLTAGE

CONTROL

+7.5V

D2000

DC16V

+7.5V VOLTAGE

REGULATOR

Q2000

D2017

SMPS BP

DC ENABLE

+35V SENSE

-35V SENSE

+5V

+9V+9V

SYNC

PCONT

SMPS BP

DC ENABLE

DC DET PWR

35V

-35V

FROM/TO SERVO & SYSTEM CONTROL

CD 3.3V

+5V

CD+7.5V

Page 68

SC-AKX14LB-K

SYS3.3V,DVREF+

DVREF+

SYS3.3V

MAIN P.C.B.

CN6001CN2003

144

CN6001CN2003

126

DVREF+ DVREF+

SYS3.3V SYS3.3V

PANEL P.C.B.

DVREF

3.3V

TO POWER SUPPLY

BLOCK (1/2)

REMOTE SENSOR P.C.B.

VREF+ VREF+ VREF+

CD 3.3VCD 3.3V CD3.3V CD3.3V

D2018,D2019 D2020,D2021

CD+7.5VCD+7.5V +7.5V +7.5V

CD 3.3V 3.3V 3.3V

LD SW LD SW LD SW

CN6001CN2003

+5V +5V

+5V+5V +5V 5V

3.3V 3.3V 3.3V

108

CN6001CN2003

162

CN7002CN2706

15,1612,13

CN7002CN2706

127

CN7002CN2706

226

CN7002CN2706

1315

CN51CN2010

CD3.3V

VBUS

CN6006CN6005

CN6000ZJ6002*

CD3.3V

CN6000ZJ6002*

+5V

+5V +5V

VBUS

ZJ6001*CN79014CN2001

CN2005

4,52

4,5

3.3V

LCD P.C.B.

3.3V 5V

USB P.C.B.

VBUS

CD SERVO P.C.B.

7.5V

3.3V

LDSW

TUNER P.C.B.

3.3V

Page 69

16. DIAGRAMA DAS CONEXÕES

SC-AKX14LB-K

(FOR PH ONLY)

CN2003

CN2005

CN2001

SMPS P.C.B.

(SOLDER SIDE)

JK2000

CN2010 1

CN2002

1289

JK5000

AUX IN

FOR DEBUG

TO SPEAKERS

(MAIN TRANSFORMER)

16 15 14 13 12 11

T5701

456728

91 0

(SUB TRANSFORMER)

CN5802

TO OPTICAL PICKUP UNIT

(CD MECHANISM UNIT BRS1C)

BLK TL7*

RED TL8*

P5701

AC IN

110-127V/220-240V

T5751

5432

10 7 89

PbF

50/60Hz...PH

120V-60Hz...PN

MAIN P.C.B.

(SOLDER SIDE)

CN2000

CN2706

115

VOLTAGE SELECTOR P.C.B.

(SOLDER SIDE)

RED TL6*

VOLUME

VOLT ADJ

VR6001

PbF

BLK TL5*

123

321

(SOLDER SIDE)

S5701

PANEL P.C.B.

CN6005

REMOTE SENSOR P.C.B.

(SOLDER SIDE)

CN6006

VR6002

3 2 1

IR6000

PbF

1 2

SENSOR

ALBUM/TRACK

218

JK51

CN51

FM ANT AM ANT

JK1111

ZJ6001*

JK52

USB PORT

4321

PbF

CN7901

PbF

TUNER P.C.B.

(SIDE B)

USB P.C.B.

(SOLDER SIDE)

PbF

CN7002

1 24

CN7001

CD SERVO P.C.B.

(SIDE B)

PbF

CN7801*

CN7003

TO LOADING MOTOR PCB (CD MECHANISM UNIT BRS1C)

FOR DEBUG

CN6001

CN6000

LCD P.C.B.

(SOLDER SIDE)

ZJ6002*

PbF

Page 70

SC-AKX14LB-K

17. DIAGRAMAS ESQUEMÁTICOS

17.1 NOTAS DOS DIAGRAMAS ESQUEMÁTICOS

Todos os diagramas esquemáticos poderão ser modicados com o desenvolvimento de novas tecnologias

CHAVES E POTENCIÔMETROS S5701: Chave do Seletor de Voltagem S6001: Chave POWER S6002:

Chave Stop/-Demo (  -DEMO) S6003: Chave AUX S6004:

Chave USB (/) S6005: Chave D.BASS S6006: Chave Manual EQ (MANUAL EQ) S6007: S6008:

Chave Forward (/|)

Chave Manual (|/) S6009: Chave Album+ S6010: Chave AlbumS6011:

Chave CD ( ) S6012: Chave FM/AM VR6001: Jog Volume VR6002: Jog track

• Nota de Segurança:

Componentes identicados pela marca “

” têm importantes características de segurança. Além disso, são usados comonentes especiais com o propósito de retardar fogo (resistores), produzir som de alta qualidade (capacitores), gerar baixo nível de ruído (resistores), etc.. Quando substituir qualquer componente, tenha o cuidado de usar somente as

peças especicadas pelo fabricante relacionadas na lista de

peças.

• Resistores:

Resistência expressa em OHM [Ω] (K=1,000, M=1,000,000).

• Capacitores:

Capacitância expressa em µF, quando outra não for

expressa. F=Farad, pF=Pico-Farad

• Bobinas:

Indutância expressa em H, quando outra não for expressa.

• Linhas de sinais e voltagens

: Linha do Sinal +B

: Linha do Sinal -B

: Linha do Sinal de Entrada CD Áudio

: Linha do Sinal de Entrada AUX Áudio

: Linha do Sinal Saída de Áudio

: Linha do Sinal USB

: Linha do Sinal FM/AM

: Linha do Sinal AM

: Linha do Sinal FM

CUIDADO: PARA PROTEÇÃO CONTÍNUA CONTRA O PERIGO DE INCÊNDIO, SUBSTITUA FUSÍVEIS UTILIZANDO

SEMPRE O INDICADO NA LISTA DE PEÇAS.

RISCO DE FOGO

USE SOMENTE O TIPO DE FUSÍVEL INDICADO NA

LISTA DE PEÇAS

Este símbolo localizado próximo ao fusível, indica que o

componente é do tipo “OPERAÇÃO RÁPIDA”.

Para garantir proteção contínua ao aparelho e aos usuários, é importante que ao substituir este componente seja utilizado sempre um componente novo dentro das

especicações de fábrica.

Utilize somente o componente indicado na Lista de Peças Elétricas deste manual.

Page 71

17.2. DIAGRAMA ESQUEMÁTICO DO CIRCUITO SERVO DO CD

SC-AKX14LB-K

DIAGRAMA ESQUEMÁTICO - 1

CIRCUITO SERVO DO CD

TO MAIN CIRCUIT (CN2001) IN SCHEMATIC DIAGRAM - 6

FOR DEBUG

OPTICAL PICKUP UNIT (CD MECHANISM UNIT BRS1C)

2 3 4 5 6 7 8 9 10 11 12 13 14

: +B SIGNAL LINE : USB SIGNAL LINE

CN7901

USB_DGND

CN7801*

CN7001

CD/DVD SW

VREF (2.1V)

USB_SEL

VBUS

D-

D+

4 5

OCD_SCL

OCD_SDA

STBY3.3V

3 2

NRST

VSS

F-

24 23

F+

T+

T-

17 16

GND(PD)

12 11

VCC(5V)

GND

8 7

CD-LD

MD/LPD

K7102

LD-GND

Q7601

B1ADCF000001

LASER DRIVE

R7601

C7903

4.7

0.01

C790210R7903

R7650

5.6

C7601

15K

R7707 0 R7717 0 C7755 10 C7753 10

R7702 0 R7712 0 R7721 0 C7752 0.01 C7754 10

R7731 0

R7761 2.2M

D7650

DZ2J056M0L

C7670

0.01

R7904

15K

1KR7896 0R7911 33R7901 33R7902

K7724

C7741

0.01

: CD AUDIO INPUT SIGNAL LINE

USB_SEL

USBDM

USBDP

SCLK

SDATA

NRST

VSS

SPOUT TRVP VREF TRP FOP

C7616 10 C7613 0.1 C7615 10

E F D B

F-

F+

T+

T-

C D

3.3V

A B E

LDSW

AGND

K7101

MCLK

MDATA

STATUS

C7163 0.1

8485 8081 77 7678 74 73757983 829394 9296 95 8990 87889199 9798 86

NSTANDBY

NPWNDOWN

IOVDD

16.9344M CLK 27 282523212019 22 24 26

TP4TP48TP21TP

R7207

10K

X7205

C7206

TP33TP

AMUTE

IOVDD4

DO_UART_IN/RX

DO_UART_OUT/TX

[73] EECLK [74] EECS

MN947_REQUEST_OUT

[37] A11 [38] NRAS

TEST1

iPod_PCONT

MODEL_SEL

C762610C7233

27P

C7234 0.1

C7265 0.1

C7238 0.1

C7235 10

C7237 0.1

107

105 101102 100104 103106108

109

110

A5 A4 A3

DVSS SPOUT TRVP TRVP2 TRP FOP OSCIN CTRCRS VREF E F D B C A PD LD AVSS2 AVDD2 CENV RFOENV RFOUT RFIN

ARFOUT ARFFB ARFIN DSLF IREF

PLLF PLFO VCOF

1KR7217

L_CH

C7230

0.01

C7239

C7231

6.3V47

C7228

AVREF

10C7236

RAM_CLK

AVDD1

111 112 113 114 115

116 117

R7212

820

R7213

2.7K

118 119 120 121 122 123 124 125 126 127 128 129 130 131

0.022C7107

132

3300PC7142

133 134 135 136 137 138 139 140 141 142 143 144

C7226 1000P

C7225 1000P

C7227

R7111 10K

C7102 0.47

C7223 10

C7161 0.1

C7216 680P C7244 0.015

0.1C7217 1000PC7241

0.082C7218 R7211

82K

0.33C7213 10C7208

0.01C7204

C7253 1000P

D2D6D0

DVDD

IOVDD

[107] A8 [108] A7

[1] OUTL [2] AVSS1

OUTR

DVSS

CSEL

TEST0

56312 4 13 1411 12 181615 17987 10

0.1C7152

0.1C7267

1KR7218

R7221

100

H2D169500017

R_CH

D5D4D7

IOVDD

X7201

REGON

1KR7267

1MR7220

DVDD

IOVDD

MCLK

MDATA

REGION

STATUS

SREGOUT

SREGVDD

IC7001

MN6627947RC

SERVO PROCESSOR

DVDD

DVSS

USB_OE

USBDM

USBAVDD

USB_SEL

0.1C7162

0.1C7151

R7214

470

USBDM

USB_SEL

SRAMVDD1

SRAMVDD2

DVSS

USBDP

0R7151

USBDP

DVSS6

DVDD5

MX2

MX1

1KR7205

H0J120500076

C7205

27P

EECS

EEDATA

NRST

CP_SCL

CP_RST

EEDATA

CP_SDA

IOVDD

VDD3

RESTW

DVDD

VDD18 TRCD3 / NC TRCD2 / NC

TRCD1 / NC

DVSS

TRCDO / NC

TRCST / NC

TRCCLK / NC

VPPEX

USBIN

DEBUG-EXTGO

DEBUG-SCLK

DEBUG-SDATA

DVDD DVSS

IOVDD

MN16K_REQUEST_IN

iPod_CTRL_SW

VTUNERARFDC

iPod_DET

SRDATA

LRCK

BCLK

NWE

NCAS

A1A0A10

DVDD

DVSS

323029 31 33

5.6KR7208

0.01

EECLK

TE TX

BA0

363934 35

TO CD SERVO

CIRCUIT (2/2)

71 70 69 68 67 66 65 64 63 62 61 60 59 58 57 56 55 54 53 52 51 50 49 48 47 46 45 44 43 42 41 40

38 37

TP TP

TP TP TP

25 46

30 29 24

28 27 26

49 52

44 45 47

C7166 0.01

C7269 1 C7268 0.01

C7263 0.1

C7264 0.1

NRST

REST_SW

USBIN

SCLK

SDATA

BLKCK

MLD

VSS

EEDATA EECLK

EECS

K7003

IC7851

C3EBFC000042

EEPROM

GND

EE_DAT

EE_CLK

2 1

VCC

C7852

330P

5 6 7 8

R7853

3.3K

C7853

330P

K7013

C7851

0.01

2/21/2

1 2 3 4 5 6 7 8 9 10 11 12 13 14

Page 72

SC-AKX14LB-K

15 16 17 18 19 20 21 22 23 24 25 26 27 28

DIAGRAMA ESQUEMÁTICO - 2

CIRCUITO SERVO DO CD

TO CD SERVO CIRCUIT (1/2)

IC7002

C0GBY0000117

5CH MOTOR DRIVER

D7341

B0ECKM000008

T+

14 12 911

VOTK+ VOFC+

F+

D7342

B0ECKM000008

T-

M7302*

TRAVERSE

MOTOR

VOSL-

VOFC-

VOLD+

VOTK-

F-

M7301*

SPINDLE

MOTOR

D7343

B0ECKM000008

VOSL+

VOLD-

M+

1013

191817 2015 16

VOTR+

PVCC

R7340

C7341

C7334

10V100

C7335

0.01

M-

VOTR-

VCC

VCTL

C7340 1000P

: CD AUDIO INPUT SIGNAL LINE: +B SIGNAL LINE : USB SIGNAL LINE

LID_LEFT

LID_RIGHT

VINSL

TRB_2

REGO2

VINTK

100R7335

2167298345

TRB_1

BIAS

VINFC

MUTE

R7341

1.2K

GND

REV

FWD

REGO1

VINLD

GND

22 233021 282724 25 26

S7201

RESET

12KR7332

3.3KR7323

5.6KR7327

C7352

C7338

1200P

0.015

C7339

C7315

1800P

10R7336

4.7KR7329 100R7325

0.15

47KR7331

100KR7349

R7322

5.6K

R7321

1.5K

27KR7328 1KR7315

TRVP

TRP

VREF

FOP

SPOUT

REST_SW

NRST STATUS BLKCK MLD MDATA MCLK USBIN

LDSW

R_CH

AGND

L_CH

3.3V

LID_RIGHT LID_LEFT

VSS

K7713 0

R7255

10K

C7704

15P

C7243

0.01

TP TP

8 7

R7254 1K R7253 100 R7262 100 R7264 100 R7265 100 R7266 100 K7202 100

K7712 0

C7207 10 C7751 6.3V47

+7.5V

PGND

CD_OPEN_SW

LOADING (TRAVERSE)

CD_INNER_SW

CD_RESET

CD_SO

7 8

CD_S_REQ CD_MREQ

CD_SI CD_SCLK

11 12

CD_USB_IN LD_SW

13 14

DGND

+5V +5V

ROUT

AGND

18 19

LOUT

CD_I2S_MCLK

DGND

3.3V

LD_CW

23 24

LD_CCW

M+

M-

CD_CLOSE_SW

CN7002

TO MAIN CIRCUIT (CN2706) IN SCHEMATIC DIAGRAM - 5

CN7003

SW_CLOSE

GND

SW_OPEN

MM+

LDM-

LDM+

TO LOADING P.C.B. (CD MECHANISM UNIT BRS1C)

2/21/2

15 16 17 18 19 20 21 22 23 24 25 26 27 28

Page 73

17.3. DIAGRAMA ESQUEMÁTICO DO CIRCUITO PRINCIPAL

SC-AKX14LB-K

DIAGRAMA ESQUEMÁTICO - 3

CIRCUITO PRINCIPAL

TUN_R

C2113 1

AUX_R

C2109 1

CD-R

CD-L

AUX_L

TUN_L

C2116 10

C2108 1

C2114 1

C2245

R2363

R2364

2.2K

33K

C2247

0.1

C2246

0.1

Q2038

B1ABCF000176

2 3 4 5 6 7 8 9 10 11 12 13 14

R2220

2.2K

C2220

0.22

C2224

0.22

: USB SIGNAL LINE

C2231

16V100

C2221

0.18

C2232

0.18

QR2400

B1GDCFJJ0047

SWITCH

C2025

0.01

R2223

82K

R2233

2.7K

R2230

100K

R2231

100K R2225

2.7K

R2227

82K

B1GDCFJJ0047

Q2220

B1ABCF000176

BUFFER AMP

R2222

4.7K

R2226

4.7K

Q2222

B1ABCF000176

BUFFER AMP

C2026

0.01

QR2402

SWITCH

C2222

C2226

R2302

100

C2307

R2305

R2306

C2308

R2304

100

B1ABCF000176

R2374

0.1

330

0.1

Q2041

SWITCH

Q2040

B1ABCF000176

SWITCH

R2372

10C2107

SWITCH

R2362

470K

R2361

10K

C2248

50V4.7

C2817

16V10

C2134

R2359

R2360

100K

0.01 D2120

C2127

C1BB00001151

INR1

1 231 3 4

INR4 BASSR1

INR5

627

DIFFR

726

DIFFG

825

DIFFL

INL5

INL4

INL3

12 21

INL2

INL1

14 19

AGND REFIN

VCC CEXT

B0EAKM000117

C2133 16V100

R2358

4.7K

Q2039

B1ADCE000012

SWITCH

IC2101

ASP

BASSR2INR3

BASSL1 BASSL2 VOLINR

IGOUTR

VOLINL

IGOUTL

D2028

DA2J10100L

ROUT

LOUTINR2

TRER TREL

DGND

SDA

SCL

C2244

0.22

C2301 10

C2302 10 C2118 0.12

C2119 0.056

29 28

C2126 0.056 C2125 0.12 C2122 50V2.2

24 23

C2132 50V2.2

1815

C2123 0.22

R2357

4.7M

2.2K

R2307 R2308 2.2K R2113 2.7K C2112 220P C2120 1800P C2131 1800P R2112 2.7K

C2117 220P R2016 47K

R2015 47K

R2114

330

R2111

330

: CD AUDIO INPUT SIGNAL LINE : AUX/TUNER AUDIO INPUT SIGNAL LINE : AUDIO OUTPUT SIGNAL LINE: -B SIGNAL LINE: +B SIGNAL LINE

R2219

2.2K

C0ABBB000067

R2130

R2350

C2128

39K

5600P

R2351

C2138

39K

5600P

R2131

C2405

IC2201

DUAL OP-AMP

C2402

R2348

8.2K

R2347

8.2K

R2153

27K

C2006

0.068

R2349

27K

C2007

0.068

R2313

R2314

R2377

100

R2121

R2376

100

100K

4.7M

R2201

R2202

C2004

DA2J10100L

D2301

C2121

16V100

C2208

16V100

C2204

47P

R2210

4.7K

D2300

DA2J10100L

Q2050

CLIP SENSING

Q2051

CLIP SENSING

R2205

C2205

675

C2206

R2207

C2209

R2209

R2204

C2202

B1ADCE000012

4.7K

47P

560P

27K

R2208

C2207

24V-3

27K

560P

V+

TO MAIN

CIRCUIT (2/4)

ASP_CLK

AUTO_BASS

ASP_DATA

UP_DGND

AGND

CLIP_SENSOR

TO MAIN CIRCUIT (3/4)

+9V

2/4

1/4

4/4

3/4

BASS_SHIFT

Page 74

SC-AKX14LB-K

15 16 17 18 19 20 21 22 23 24 25 26 27 28

DIAGRAMA ESQUEMÁTICO - 4

CIRCUITO PRINCIPAL

TO MAIN CIRCUIT (1/4)

+35V_SENSE

-35V_SENSE

C5901 1000P

FL AGND FR

DC_DET_AMP

+5V

FHOP

MODE_DA

MUTE_F

R5914

10K

R5915

10K

C5902 1000P

L5901

J0JKB0000020

C5912

0.1

C5911

0.1 L5900

J0JKB0000020

QR5900

B1GDCFJJ0047

+5V POWER SUPPLY

QR5901

B1GBCFJJ0051

FREQUENCY HOPPING

+5V VOLTAGE SUPPLY SWITCH

R5909

10K

Q5901

B1ADCE000012

Q5902

B1ABCF000231

MODE SWITCH

RMCX1008*

C5916 50V220

C5915 50V220

R5907

C5918

0.1

C5917

0.1

120K

Q5900

B1ABGC000005

SWITCH

R5918

R5917

10K

HEATSINK*

2.7K

R5919

10K

R5920

2.7K

G1G2

R5910

180K

: CD AUDIO INPUT SIGNAL LINE : AUX/TUNER AUDIO INPUT SIGNAL LINE : AUDIO OUTPUT SIGNAL LINE: -B SIGNAL LINE: +B SIGNAL LINE

OSC

IN1+

C5929

330P

5.6K

R5924

R5922

0.47

C5925

C5931

C5927 1000P

R5911

27K

R5912

33K

R5913

1.5K

Q5903

B1ABCF000231

SWITCH

5.6K

0.47

: USB SIGNAL LINE

IC5902

C1BA00000497

AUDIO DIGITAL AMPLIFIER

MODE

PROT

SGND1

VDDA1

C5936

0.1

C5939

0.1

VSSA1

C5942

33P

C5943 0.1

SPEAKER PROTECTION SWITCH

IN1-

R5926

R5905

OUT1

VDDP1

BOOT1

C5951

0.015

R5928

C5948

220P

C5952

220P

B1ABCF000231

SPEAKER PROTECTION SWITCH

Q5904

B1ABCF000231

VSSP1

0.1

C5956

Q5905

STABI

C5954 0.47

VSSP2

OUT2

C5961

0.015

C5962

220P

C5958 0.1

R5927

6.8K

BOOT2

C5964R5936 220P

VDDP2

VSSD

C5968 0.1

VSSA2

C5970

0.1

19 21 2322201021897456312 1514 17 18161311

SGND2

C5973

0.1

VDDA2

5.6K

R5939

0.47

C5976

IN2-

C5980

330P

C5978 1000P

5.6K

R5941

0.47

C5982

IN2+

100

R5942

TH5900

D4CC11040013

C5985 1000P

C5983

50V1

D5909

B0EAKM000117

D5910

B0EAKM000117

L5903

G0A150L00003

D5908

B0EAKM000117

D5906

B0EAKM000117

10V100

R5963

150K

C5946

C5989

0.47

C5990

0.47

R5946

C5993

0.1

C5994

0.1

R5947

22 5.6K

R5950

5.6K

R5951

R5962

150K

0.1C5802

C5922

JK5000

LEFT 3 2 1

LEFT +

RIGHT -

RIGHT +

TO SPEAKERS

C5803 0.1

C5800 0.1

C5801 0.1

2/4

TO MAIN

CIRCUIT (4/4)

1/4

4/4

3/4

Page 75

SC-AKX14LB-K

DIAGRAMA ESQUEMÁTICO - 5

CIRCUITO PRINCIPAL

CN2706

TO CD SERVO CIRCUIT (CN7002) IN SCHEMATIC DIAGRAM - 2

TO PANEL CIRCUIT (CN6001) IN SCHEMATIC DIAGRAM - 7

FOR DEBUG

CD_CLOSE_SW

CD_I2S_MCLK

CD_INNER_SW

LOADING (TRAVERSE)

CD_OPEN_SW

CN2003

ROTARY_JOG

CN2002

LD_CCW

LD_CW

3.3V

DGND

LOUT AGND ROUT

DGND

LD_SW

CD_USB_IN

CD_SCLK

CD_SI

CD_MREQ

CD_S_REQ

CD_SO

CD_RESET

PGND

+7.5V

DIMMER

DVREF+

VOL_JOG

SYS3.3V

RMT

CD3.3V

LCD_DATA

LCD_WR

LCD_CE

FL-GND

KEY1

KEY2

DGND

MMOD

MICORST

OCD_SDL

OCD_SDA

SYS3.3V

+5V +5V

+5V

VSS

1 2

M-

M+

4 5 6 7 8

9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27

9 10 11 12 13 14 15

16 17

C2156

C2143 1000P

C2154 1000P

R2103

3.3K

R2104

3.3K

C2157

1 2 3 4

C3EBEY000037

C2148

0.022

R2198 1K

R2165 1K

6.3V1

C2137 0.1

C2144

R2189 47K

220

C2139

R2000

: USB SIGNAL LINE

NC NC GND

SCL SDA

7 6 5

VCC

IC2006

EEPROM

1KR2163

100R2405

1KR2404

100R2403 100R2402

1KR2196

R2229

Q2011

B1GBCFLL0037

RESET

C2150

50V3.3

D2008

DA2J10100L

TO MAIN

R2407

4.7K

R2408

4.7K

R2218

R2232

10K

R2182

10K

R2185

10K

330PC2163

R2235 22K

EE_SCL

EE_CS

EE_SDA

CD_OPEN_SW

CD_USB_IN

CD_RESET

CD_CLOSE_SW

CD_MREQ

CD_SCLK

CD_SO

CD_SI

LCD_WR

LCD_CE

LCD_DATA

CD_S_REQ

DIMMER

SYNC

SYS3.3V

UP_DGND

DVREF+

CIRCUIT (4/4)

K2001*...PN

K2002*...PH

: CD AUDIO INPUT SIGNAL LINE : AUX/TUNER AUDIO INPUT SIGNAL LINE : AUDIO OUTPUT SIGNAL LINE: -B SIGNAL LINE: +B SIGNAL LINE

TO MAIN CIRCUIT (1/4)

FHOP

MUTE_F

R2074 100

NC DC-DC ENABLE

78 79

TU_SDA

TU_RST

TU_SCLK

82 83

RMT NC

86 87

TU_INT

CLIP_ATTN

VDD NC

90 91

VSS

KEY1 KEY2

93 94

CLIP SENSOR AUTO BASS

95 96

ROTARY JOG

REGION_AD

97 98

VOL_JOG

SMPS_ID

100

VREF+

R2102

4.7K

R2098

4.7K

SMPS_BP

100R2195

R2069 1K

74 7172 6768 56 5558 57 52 5154 536566 6162 596064 6370 697375

FHOP

OCD_SDA

465213

100R2117

100R2120

CD_CLOSE_SW

LD_CCW

LD_CW

J0JYC0000339LB2100

R2105

6.8K

R2107

6.8K

CD_USB_IN

CD_S_REQ

CD_OPEN_SW

ROTARY_JOG

CD-L

AGND

CD-R

CD_DGND

CD_3.3V

CD_SCLK

CD_SI

CD_MREQ

CD_SO

CD_RESET

PGND

CD+7.5V

DIMMER DVREF+

VOL_JOG

RMT

LCD_DATA

LCD_WR

LCD_CE

FL-GND

KEY1 KEY2

MM0D0

NRST

OCD_SCK

OCD_SDA

+5V

DVREF+

DC ENABLE

TU_SDA TU_RST TU_SCLK

RMT

TU_INT

KEY1 KEY2

CLIP_SENSOR AUTO_BASS ROTARY_JOG

VOL_JOG SMPS_ID

R2178 10K

D2002

DZ2J033M0L

R2177 15K

R2173 15K

D2003

DZ2J033M0L

R2174 10K

R2164 100 R2159 100

R2166 100

R2067 100

R2017

2.2K...PH 1K...PN

100R2156

1KR2076

100R2066

100R2071

100R2070

C2103

330P

R2175

10K

C2102

0.1

100KR2084

R2085

27K...PH

8.2K...PN

C2095 0.1

LD_CW

LD_CCW

MODE_DA

R2011 1K

R2065 100

LD_CCW

MODE_DA

[75] MUTE_F [74] SMPS_BP

RFKWMAKX14M0

MICROPROCESSOR

[1] NC [2] NC

REGION_CS

PCONT

OCD_SCK

1 08 7 9 1211

R2197 100

R2406 3.3K

C211510R2123 560K

LD_CW

IC2003

OSC2(OUT)

MM0D0 (GND)

0R2136

EE_SDA

D2001

VSS

EE_SDA

CRTIMER

[50] NC

[23] DC_DET_PWR [24] BASS_SHIFT [25] NC

VSS

OSC1(IN)

0R2140

22PC2124

X2001

H2B800400007

EE_CS

EE_SCL

DA2J10100L

EE_CS

EE_SCL

VDD1.8

VDD3.3

X2000

18PC2129

H0A327200181

19171514 16 18

NRST

ASP_CLK

NCNCNC

CD_OPEN_SW

CD_USB IN

CD_RESET

CD_CLOSE_SW

CD_M_REQ

VSS

CD_INNER_SW

VDD1.8

CD_SCLK

CD_SO

CD_SI

LCD_WR

LCD_CE

LCD_DATA

CD_S_REQ

DIMMER

SYNC

ASP_DATA

DC_DET_AMP

232120 224124

R2129 100

R2126 100

49 48 47

46 45

44 43

42 NC NC

C2130 0.1

R2096

47K 47K

R2095 R2093 3.9K

R2094 3.9K

C2141

C2142

0.1

PCONT

OCD_SDA

OCD_SCK

MM0D0

NRST

ASP_CLK

DC_DET_AMP

DC_DET_PWR

ASP_DATA

BASS_SHIFT

2/4

1/4

4/4

3/4

1 2 3 4 5 6 7 8 9 10 11 12 13 14

Page 76

SC-AKX14LB-K

DIAGRAMA ESQUEMÁTICO - 6

CIRCUITO PRINCIPAL

TO MAIN CIRCUIT (3/4)

JK2000

[LCH]

[RCH]

CN2010

CN2005

CN2001

TU_INT

TU_RST

TU_SCLK

TU_SDA

3.3V

R_OUT

GND

L_OUT

GND

DGND

VBUS VBUS

DGND

VBUS

USB_SEL

C2000

1 2 3 4 5 6 7 8 9

D+

D-

3 4 5

D+

D-

3 4 5

TO TUNER CIRCUIT (CN51) IN SCHEMATIC DIAGRAM - 8

TO USB CIRCUIT (ZJ6001*) IN SCHEMATIC DIAGRAM - 7

TO CD SERVO CIRCUIT (CN7901) IN SCHEMATIC DIAGRAM - 1

AUX IN

C2003

: CD AUDIO INPUT SIGNAL LINE : AUX/TUNER AUDIO INPUT SIGNAL LINE : AUDIO OUTPUT SIGNAL LINE: -B SIGNAL LINE: +B SIGNAL LINE

TO MAIN CIRCUIT (2/4)

: USB SIGNAL LINE

HEATSINK*

Q2021

+9V VOLTAGE REGULATOR

0.01C2203

16V220C2198

DZ2J07500L

IC2011

COMP

THERMALPAD

B1BACG000048

C2104 0.01

C2106

16V100

R2234

4.7K

C2236

0.1

C2237

6800P

R2236

10K

R2028

100

DZ2J100M0L

C2105

0.01

D2004

C2225

R2029 180

C2234

25V220

CHASSIS

SCREW B

ZJ2001

1 23

FL-GND

UP_DGND

SMPS_ID

PCONT

DC_DET_PWR

SYS3.3V SYNC

+35V_SENSE

-35V_SENSE

SMPS_BP

AGND

R2333

470

R2334

470

2/4

1/4

4/4

3/4

R2337

R2335

470

R2339

470

R2338

R2336

C2218

0.1

C2230

C2110

0.1

ZJ2000

321

CHASSIS

SCREW A

1000P

CN2000

SMPS_ID

PCONT

DC16V

+16V_GND

ECO_CTL

11 10

DCDET2

TEMP_DET

9 8

SYS3.3V SYNC

7 6

+35V_SENSE

SYS_GND

-35V_SENSE

Q2035

B1BABG000007

BEATPROOF SWITCH

TO SMPS CIRCUIT (CN5802) IN SCHEMATIC DIAGRAM - 9

G2G1

R2010

L2000

G0A330ZA0045

R2271

100

C2191

R2240

C2239

0.1

R2278

680

D2017

C0DBAYY01122

+5V SWITCHING

VOLTAGE REGULATOR

BST

VIN

C2235

GND

+9V

CD+7.5V

R2001

47K

C2017

100P

R2002

C2018

47K

100P

0LB2010 0R2003

C2015

220P

C2016

220P

0R2004

AUX_L

AUX_R

TU_INT

TU_RST

TU_SCLK

TU_SDA

TUN_R

AGND

TUN_L

CD_DGND

PGND

DC_DET_PWR

+5V

DC_ENABLE

CD_3.3V

D2014

B0ADDJ000032

D2015

B0ADDJ000032

C2188 10V100

C2187 0.1

D2018 D2019

B0EAMM000057 B0EAMM000057

B0EAKM000117

C0DBFYY00049

+3.3V VOLTAGE REGULATOR

C2195

C2249

D2021

D2022

IC2009

C2238

NC CE

VOUT

Q2022

B1BCCG000023

+7.5V VOLTAGE REGULATOR

D2000

DA2J10100L

B1ABDF000026

VOLTAGE CONTROL

R2018

B0EAMM000057

C2240

220P

B1GBCFJJ0051

VSS

VIN

C2201

Q2000

D2020

R2237

56K

R2238

R2239

10K

QR2001

SWITCH

15 16 17 18 19 20 21 22 23 24 25 26 27 28

Page 77

17.4. DIAGRAMAS ESQUEMÁTICOS DOS CIRCUITOS PAINEL, LCD, SENSOR DE CONTROLE REMOTO E USB

SC-AKX14LB-K

DIAGRAMA ESQUEMÁTICO - 7

CIRCUITO DO PAINEL

S6001

POWER

S6002

D.BASS

S6003

MANUAL EQ

S6004

REWIND

S6005

FORWARD

S6012 LATIN

PRESET EQ

S6013

OPEN/CLOSE

2 3 4 5 6 7 8 9 10 11 12 13 14

CIRCUITO DO SENSOR DE CONTROLE REMOTO

CN6006

DGND

VREF+

RMT RMT

1 2 3 4

C6065 50V22

C6064 1000P

C6063

100P

OUT

GND

REMOTE CONTROL SENSOR

VCC

IR6000

B3RAB0000084

R6012

10K

R6001

1.2K

R6002

1.5K

R6003

2.2K

R6004

3.3K

R6005

4.7K

R6011

6.8K

S6006

ALBUM/TRACK

S6007

USB

S6008

S6009

RADIO/EXT IN

S6010

PLAY/PAUSE

S6011 STOP

R6013

10K

R6006

1.2K

R6007

1.5K

R6008

2.2K

R6009

3.3K

R6010

4.7K

: +B SIGNAL LINE : +B SIGNAL LINE

VR6002 K9AA012Y0004 ALBUM/TRACK

123 123

R6068

22K

R6067

12K

C6055

C6060

100P

R6070

10K

100P

VR6001

EVEKE2F3524B

VOLUME

C6051

100P

C6050 1000P

R6059

22K

R6058

12K

C6052

100P

R6060

10K

DGND

VREF+ RMT

RMT

+5V

DIMMER DVREF+

14 13

VOL_JOG

SYS3.3V RMT

11 10

CD3.3V

LCD_DATA

LCD_WR

LCD_CE

FL-GND

ROTARY_JOG

KEY1

KEY2

DGND

FL-GND

LCD_CE

LCD_WR

LCD_DATA

CD3.3V

3 2

DIMMER

+5V

CN6005

CN6001

ZJ6002*

TO MAIN CIRCUIT (CN2003) IN SCHEMATIC DIAGRAM - 5

COM2

SEG0

COM3

COM0

COM1

COM2

COM3

SEG0

SEG1

COM0

COM1

SEG21 SEG20 SEG19 SEG18 SEG17 SEG16 SEG15 SEG14

SEG13 SEG12 SEG11

SEG1

SEG2

SEG3

23 24 25 26 27 28 29 30 31 32 33

SEG4

SEG3

SEG5

SEG4

SEG23

SEG24

SEG22

SEG21

SEG24

SEG20

[21] SEG23

SEG19

[22] SEG22

SEG18 SEG17 SEG16

C0HBA0000295

SEG15 SEG14

[34] SEG10 [35] SEG9

SEG13 SEG12

SEG11

SEG8

35 37 42 44433938 414036

SEG8

SEG10

SEG9

SEG6

SEG7

SEG26

SEG25

SEG27

SEG26

SEG25

IC900

LCD DRIVER

SEG7

SEG6

SEG5

SEG7

SEG6

SEG7

SEG28

1617

SEG27

[12] COM3 [13] SEG31

[1] /CS [44] SEG0

SEG5

SEG4

SEG8

SEG29

SEG28

SEG4

SEG3

SEG29

SEG3

SEG9

SEG30

SEG2

SEG10

SEG31

COM2 COM1 COM0

VDD

VLCD

DATA

SEG1

COM3

1215 14 131820

VSS

/WR

/RD

SEG0

: +B SIGNAL LINE

Z900

L5AYAYY00061

LCD

SEG12

SEG11

SEG13

SEG14

SEG11

SEG12

SEG13

SEG14

COM2

COM1

COM0

11 10

9 8 7 6

C907

5 4 3 2 1

SEG15

R935

180

SEG16

0.01

C902 220P

SEG16

SEG17

SEG18

SEG19

SEG20

SEG18

SEG20

SEG19

R933

180

D993

B3AFA0000131

Q900

B1GBCFJN0033

LED DRIVE

J0JBC0000019

R901

15K

R906 0 R905 0

R903 470

R908 1K

C901 1000P

SEG21

L900

SEG22

SEG23

SEG24

SEG25

SEG26

SEG27

323016 2120 232218 19 2827 292524 261711 14 1512 136108971 4523 31 34 363533

SEG27

SEG28

SEG29

+5V

DIMMER

2 3

CD3.3V

LCD_DATA

LCD_WR

LCD_CE

FL-GND

SEG30

SEG31

CN6000

CIRCUITO USBCIRCUITO DO LCD

JK1111

USB PORT

VBUS

VBUS D-

3 2

D+ DGND

: USB SIGNAL LINE

ZJ6001*

TO MAIN CIRCUIT (CN2005) IN SCHEMATIC DIAGRAM - 6

: +B SIGNAL LINE

LB1200

VBUS

D-

D+

DGND

C1110

0.1

R1200

R1210

LB1210

1 2 3 4 5 6 7 8 9 10 11 12 13 14

Page 78

SC-AKX14LB-K

17.5. DIAGRAMA ESQUEMÁTICO DO TUNER E SELETOR DE VOLTAGEM

DIAGRAMA ESQUEMÁTICO - 8

CIRCUITO DO TUNER

FM ANT

AM ANT

2 3 4 5 6 7 8 9 10 11 12 13 14

JK51

JK52

AM ANT AM ANT

VA51

EZAEG2A50AX

2 1

LB51

J0JBC0000032

G2A380Y00002

C51

1000P

L52

: +B SIGNAL LINE

L51

G1CR18JA0020

IC52

REP4780A

AM/FM RADIO RECEIVER

C52

0.47

C62

0.1

: TUNER AUDIO INPUT SIGNAL LINE

R59

T1 17 16

FMI

THERMAL

RFGND

AMI

RST

SEN

R64

19 18

GCGPO1

GCGPO2

PAD

SCLK

SDIO

R53

4.7K

R57 1K

DCLK

RCLK

C58

C57

DFS

DOUT LOUT

ROUT

GND

VDD

VIO

C61

1076

R54

4.7K

0.1

R55

R56

: AM SIGNAL LINE : FM SIGNAL LINE

2.2K

12P

X51

12P

H0A327200181

C59

R51 1K

C60

R52 1K

L54 0

C63

220

GND

L_OUT

GND

R_OUT

3.3V

TU_SDA TU_SCLK TU_RST TU_INT

CN51

1 2 3 4 5 6 7 8 9

R62 47K

R61 47K

TO MAIN CIRCUIT (CN2010) IN SCHEMATIC DIAGRAM - 6

CIRCUITO DO SELETOR DE VOLTAGEM

(BLK)

TL5*

SMPS CIRCUIT IN SCHEMATIC DIAGRAM - 10

TL6*

(RED)

S5701

VOLT ADJ

FOR PH

1 2 3 4 5 6 7 8 9 10 11 12 13 14

Page 79

17.6. DIAGRAMA ESQUEMÁTICO DO CIRCUITO SMPS

SC-AKX14LB-K

DIAGRAMA ESQUEMÁTICO - 9

CIRCUITO SMPS

2 3 4 5 6 7 8 9 10 11 12 13 14

: -B SIGNAL LINE: +B SIGNAL LINE

FOR PH

-35V

R5701

CN5802

SMPS_ID

PCONT

TO MAIN CIRCUIT (CN2000) IN SCHEMATIC DIAGRAM - 6

DC16V

+16V_GND

ECO_CTL

DCDET2

TEMP_DET

SYS3.3V

SYNC

+35V_SENSE

SYS_GND

-35V_SENSE

2.2K...PH 1K...PN

C5831

0.1

C5832

0.1

PCONT

PW_DC+16V

PW_SYS3.3V

SYNC

C5896

0.1

PW_DC+16V

PW_SYS3.3V

PCONT

Q5860

B1ADCF000001

TEMPERATURE DETECT

R5800

15K

C5844

QR5801

B1GBCFJN0038

SWITCH

R5801

22K

R5860

10K

R5864

10K

B0ACCK000012

R5862

18K

R5861

3.3K

R5840

82K

D5804

R5841

120K

R5863

18K

TEMPERATURE DETECT

C5870

0.1

C5843

Q5862

B1GBCFJJ0051

DC DETECT

Q5861

B1ABCF000176

R5836

FOR PH

2.2K

R5837

FOR PH

2.2K

QR5802

B1GDCFGA0018

DC DETECT

C5826

0.01

CHASSIS GND

R5865

C5869

C5800

0.01

C5817

100V0.1

R5814

R5805

2.2K

8.2K

0.1

R5833

2.2K

R5835

2.2K

B0ABSM000008

R5832

R5834

312

D5802

B0ABSM000008

R5802

12K

R5803

1.5K

R5804

47K

D5801

312

C5805 50V680

2.2K

C5808 50V680

2.2K

D5803

B0HFRJ000012

C5810

0.1

C0DAZYY00039

SHUNT REGULATOR

R5806

15K

C5818

0.1

QR5810

B1GBCFLL0037

PCONT SWITCH

TH5860

D4CC11040013

C5821 0.01

C5820 0.01

C5819 0.01

C5822 0.01

C5812

0.1

IC5801

R5809

330

C5813

25V220

R5807

330

R5817

330

R5808

2.2K

R5810

330

T5701

MAIN TRANSFORMER

PC5720

B3PBA0000579

FEEDBACK

PC5701

B3PBA0000579

FEEDBACK

GND

+35V

GND

+12V

R5720

B0EAMM000057

B0BC010A0007...PH B0BC01700015...PN

B1BABG000007

VOLTAGE REGULATOR

R5721

C5720

R5730

D5722

B0BC019A0007

D5723

B0ACCK000012

R5702 100K...PH 33K...PN

D5731

10K

0.1

D5721

Q5720

B0ACCK000012

VIN

VCC

GND

R5703 100K...PH 33K...PN

L5704

J0JBC0000019

Q5722

B1ABCF000176

CURRENT

LIMITING SWITCH

D5728

C5728 1000P

C5713

0.01

R5728 100K

GND

+12V

FOR PN

-35V

GND

+35V

D5702

B0ZAZ0000089

R5724

120

R5723

R5722

1.2K

B0ACCK000012

C5721

220P

R5729 10K

VIN

VCC

GND

B0EAKM000117

Q5721

B1ADCF000001

SWITCH

B0EAMM000057

B0ACCK000012

D5724

C5722 1000P

B0BC6R100010

D5726

D5729

D5727

D5725

C5HACYY00004...PN C5HACYY00005...PH

C5725

C5723

0.1

470P

C5730

C5726

0.1

R5733

47K

50V56

C5724

D5732

B0BC035A0007

C5737...PH

820P

C5727...PN

3300P

TO SMPS

CIRCUIT (2/2)

R5732

100

IC5701

SWITCHING REGULATOR

OCP/BD

OLP/SS

VCC

GND

R5726

0.1...PH

0.15...PN

R5727

0.13

FOR PN

2/21/2

1 2 3 4 5 6 7 8 9 10 11 12 13 14

Page 80

SC-AKX14LB-K

15 16 17 18 19 20 21 22 23 24 25 26 27 28

DIAGRAMA ESQUEMÁTICO - 10

CIRCUITO SMPS

TO SMPS CIRCUIT (1/2)

AC IN

110~127V/220~240V 50/60Hz...PH 120V 60Hz...PN

1 2

P5701

SYNC

PW_SYS3.3V

IC5899

C0DAEYY00040

SHUNT REGULATOR

6.3A 250V...PH 8A 125V...PN

ZA5701

: -B SIGNAL LINE: +B SIGNAL LINE

K1...PN

FOR PN

ZA5702

DZ5701

ERZV05Z471CS

Q5898

B1ABCF000176

SWITCH

R5895

15K

C5898

0.1

R5708

ERJ8GEYJ155V

R5709

ERJ8GEYJ155V

R5893

10K

R5892

R5891

33K

1.5M

R5897

100

R5896

B0EAMM000057

100K

R5890

2.2K

D5896

C5899 10V220

G0B612H00002

FOR PH

C5897

0.1

R5894

150

L5706

C5705

F1BAF471A013

470P

PC5702

B3PBA0000579

SYNC

PC5799

B3PBA0000579

FEEDBACK

T5751

ETS19AB2E6AG

SUB TRANSFORMER

3.3V

GND

C5708

F1BAF1020020

1000P

C5701

F0CAF104A105

0.1

CHASSIS GND

R5706

820K

18V

C5704

F1BAF471A013

470P

D5730

B0ECET000002

R5798

B0EAMM000057

R5786

200K

C5790 2200P

B0HAMP000094

D4CAA2R20001

FOR PH

R5704

220K

R5705

220K

D5798

D5793

FOR PH

TH5702

C5798

25V220

SWITCHING MODE POWER

FOR PH

L5705

G0B612H00004

FOR PN

IC5799

MIP2F20MSSCF

SUPPLY CONTROL

VCC

VDD

C5794

C5796

B0BC9R000008

0.1

D5795

R5795

470K1000P

R5797

15K

C5795

D5701

B0EBNR000045

F1BAF471A013

F0CAF224A105

C5711

400V220

FOR PH

C5712 400V220...PH 200V330...PN

C5700

470P

C5703

0.22

FOR PN

TL7*

(BLK)

(RED)

TL8*

K3...PH

FOR PH

TO VOLTAGE SELECTOR CIRCUIT IN SCHEMATIC DIAGRAM - 8

2/21/2

15 16 17 18 19 20 21 22 23 24 25 26 27 28

Page 81

18. LAYOUTS DAS PLACAS DE CIRCUITO IMPRESSO

18.1. PLACAS SERVO DO CD

PLACA DO SERVO DO CD

C7752

TP16

TP2

R7323

C7755

R7332

R7331

TP39

TP38

K7013

R7255

TP23

C7352

C7315

C7339

R7336

R7327

C7208

C7670

R7349

R7325

C7230

R7321

R7315

R7329

TP63

R7328C7335

TP64

C7601

R7601

R7650

Q7601

D7650

R7853

C7268

C7269

IC7002

C7852

IC7851

C7851

C7853

R7221

C7338

TP36

C7234

TP90

C7238

C7235

TP69

C7754

C7753

C7227

K7713

TP19

TP51

C7233

K7724

C7228

TP17

R7702

R7712

R7254

TP67

C7704

C7626

TP1

TP14

C7243

C7207

TP10

R7721

R7707

R7731 R7717

TP3

TP11

CN7901

R7902

R7904

R7266

C7613

C7615

CN7002

R7901

R7253

C7903

R7903

R7265

C7142

R7911

C7902

C7223

C7102

C7152

C7751

TP8

R7111

C7107

K7101

TP50

C7216

C7161

C7244

C7217

R7211

C7241

C7741

C7204

C7225

C7236

C7267

C7265

R7212

C7218

C7213

R7217

C7253

R7213

C7226

TP18

R7220

X7201

TP7

C7237

C7239

(CD MECHANISM UNIT BRS1C))

K7102

R7761

TP94

C7162

TP20

TL1

R7267

TP31

R7218

R7896

R7214

R7151

(TO OPTICAL PICKUP

C7163

IC7001

R7205

TP32

C7205

C7151

TP4

C7206

TP34

TP48

X7205

CN7001

TP33

R7207

S7201

(RESET SW)

TP12

TP21

TP71

R7208

R7322

TP30

TP28

TP25

TP47

TP46

TP29

C7263

TP27

C7264

R7264

K7202

C7166

TP24

K7712

C7616

R7340

TP49

TP13

TP26

R7262

TP45 TP44

C7341

C7340

M7302*

(TRAVERSE MOTOR)

TP9

C7231

R7335

R7341

D7343

D7342

C7334

CN7801*

(FOR DEBUG)

TP52

K7003

D7341

CN7003

(TO LOADING PCB

(CD MECHANISM UNIT BRS1C))

SC-AKX14LB-K

(LADO A)

TP37

0707A-2

M7301*

(SPINDLE MOTOR)

0707A-2

(LADO B)

10 1 12 13

Page 82

SC-AKX14LB-K

18.2. PLACAS PRINCIPAL E TUNER

PLACA PRINCIPAL

ZJ2001

C2218

W5020

W5021

W5022

X2001

W5014

W5015

W5306

W5007

CN2003

W5309

W5004

CN2005

W5002

K2002...PH

K2001...PN

W5013

W5009

W5084

W5079

W5003

W5006

W5091

C2130

R2095

R2096

R2229

D2008

W5016

W5018

W5019

Q2011

W5017

W5010

R2372

Q2040

Q2041

C2144

C2150

C2124

R2189

R2093

C2129

W5012

X2000

R2094

R2000

W5303

C2142

R2126

R2129

R2196

W5011

QR2402

R2402

R2403

R2404

W5301

W5302

W5008

LB2100

C2156

3355779

44668810101212141416 18 24

C2154

C2143

R2107

R2104

R2103

R2105

W5029

W5005

K2019

K2020

Q2220

R2233

C2221

R2223

C2220

C2025

R2230

QR2400

R2225

R2374

W5093

C2232

Q2222

C2224

C2026

R2227

R2231

HEATSINK

W5001

R2140

C2141

R2405

W5030

CN2000

W5023

R2222

C2222

C2226

QR5901

R2406

R2102

R2136

R2165

R2185

W5025

Q2035

R2335

R2305

C2308

R2306

R2197

R2163

R2182

W5031

W5028

C2307

R2302

R2120

R2198

R2232

W5305

W5026

C5901

R2117

IC2003

R2359

R2360

C2248

Q2038

23 25222120191715131311

CN2706

W5027

W5040

R2098

Q2039

R2338

R2334

R2337

R2339

C5902

QR5900

C2137

C2157

R2226

W5024

R2362

R2304

W5083

C2139

100

R2364

C2246

C2247

R2336

W5082

R2084

R2085

R2070

D2028

C2244

Q5900

R5907

C2102

W5055

R5913

R5912

R5909

C2245

W5081

R2357

R2363 W5032

W5039

R2333

C5916

R5910

W5056

R2123

R2408

R2358

R5922

C5925

W5080

C2095

W5044

W5033

W5034

W5035

W5036

W5037

W5038

D2001

R2361

R5911

C2103

R2218

C5912

C5918

W5041

R2065 R2011

R5924

C2115

W5047

R2066

R2067

R2071

D2002

D2003

R2174

R2076

R2178

R2166

R2159

R2164

IC2006

C2148

R2235

C2163

R2407

115

L5901

C5917

D5906

IC5902

C5936

C5929

C5931

C5927

ZJ2000

C2230

321

CN2001

D2120

W5042

W5313

W5043

W5070

R2017

W5071

R2156

W5053

C2195

C5942

R2177

R2195

C5911

W5307

C2234

D5908

C5939

W5072

W5073

R2173

W5062

W5063

W5065

R2175

W5310

R2074

R2069

W5066

W5052

W5067

W5085

W5054

W5049

W5086

W5088

W5089

W5090

W5087

IC2009

W5050

C2249

W5051

C2201

D2022

W5046

Q2021

C2105

R2028

R2029

C2104

C2203

C2106

W5312

D2004

K2018

L5900

C5990

C5915

R5951

R5947

C5994

C5958

C5956

C5968

C5943

W5045

C5954

C5970

C5948

C5964

C5951

C5961

R5928

C5962

C5952

R5936

R5905

R5926

C2123

W5068

W5060

W5057

C5973

C2127

R2015

R2376

R2377

W5059

R2237

C2240 R2238

R2236

R2239

C2237

C2225

C2110

C2132

R2016

Q2051

W5069

W5048

K2013

IC2011

C2238

L5903

2220

C2133

C5980

C5978

D2301

C2198

R5942

R5941

C5982

C2114

C2134

R2112

C2122

W5064

C2121

W5311

L2000

C2235

QR2001

R5950

D5909

TH5900

C5985

R5939

C5976

Q5901

Q2050

R2234

R5918

R5914

C2125

W5308

C2108

IC2101

C2126

R2131

C2138

R2351

R2220

C2004

R2121

D2300

R2153

W5058

C5989

D5910

C5993

R5920

C2117

R2111

R2307

R2313

R2349

C2231

C2006

R2348

C2239

R2240

C2236

W5092

C5983

Q5903

R5917

R5919

C2116

C2131

C2007

W5061

C2209

R2219

R2347

R2350 C2128 R2130

ZA2000*

HEATSINK

C2107

C2817

C2119

C2120

C2112 R2113

R2114

C2301

C2405

R2205

C2205 C2207

W5077

C2187

Q2022

R5946

R5962

C5946

R5915

C2109

C2113

3242972610231320

C2118

C2302

R2314

R2308

R2208

R2209

IC2201

C2204

C2206

R2210

C2402

R2003

C2015

C2003

LB2010

K2000

123457689

CN2010

C2188

R2018

R2271

D2000

R2278

D2017

W5074

R5963

Q5905

R5927

Q5902

R2207

R2010

Q2000

C2191

K2021

Q5904

R2001

R2201

R2202

R2204

C2202

W5078

C2017

2-LCH

C2016

W5076

D2018

C5922

R2004

D2015

C2208

W5075

D2019

PbF

C2018

3-RCH

D2021

JK5000

R2002

JK2000

1-GND

C2000

4-GND

CN2002

(FOR DEBUG)

W5304

D2014

D2020

1-R+

C5802

2-R-

C5800

3-L+

C5803

4-L-

C5801

ZA5903*

3533AA

B E

AUX IN

TO SPEAKERS

PLACA DO TUNER

3559A

L54

PbF

C63

C59

R51

C52

C51

L51

LB51

PbF

3559A

JK51

(LADO A) (LADO B)

CN51

R61

FM ANT

436

R62

C57

C60

R52

X51

VA51

R59

C58

IC52

JK52

R55

R54

R56

R53

L52

C61

11 10

C62

R57

R64

321

AM ANT

10 1 12 13

Page 83

18.3. PLACAS DO PAINEL, LCD, SENSOR DE CONTROLE REMOTO E USB

C D

PLACA PAINEL

SC-AKX14LB-K

PLACA LCD

S6013

(OPEN/CLOSE)

VOLUME

R6011

R6010

S6011

(STOP)

C6052

R6059 C6050

R6005

S6012

(LATIN/EQ)

VR6001

123

C6051 R6058

S6010

(PLAY/PAUSE)

R6060

R6009

S6009

(RADIO/EXT IN)

R6008

S6008

(CD)

R6007

S6007

(USB)

R6006

CN6005

S6005

(FORWARD)

S6004

(REWIND)

R6004

W109

W108

R6068

R6070

R6067

S6006

(ALBUM/TRACK)

VR6002

C6060

C6055

ALBUM/TRACK

3533AC

PbF

Z900

3635302520151051

W903

R905

C6064

C901

W904

IR6000

C907

R901

C902

L900

R906

W905

IC900

SENSOR

R908

CN6000

1234 6 75

W910

W951

W952

W901

W902

R903

PLACA DO SENSOR DE CONTROLE REMOTO

CN6006

C6063

C6065

3533AE

PbF

3533AE

W906

D993

R933

Q900

W909

R935

W908

W907

W107

CN6001

W101

W110

1234567891011121315

W102

R6012

R6013

PLACA USB

USB PORT

S6003

(MANUAL EQ)

R6002

R6003

W105

S6002

(D. BASS)

R6001

ZJ6002*

S6001

(POWER)

W106

1765432

PbF

3533AD

PbF

3533AB

JK1111

C1110

R1210

4433221

LB1200

ZJ6001*

R1200

LB1210

10 1 12 13

Page 84

SC-AKX14LB-K

18.4. PLACA SMPS E DO SELETOR DE VOLTAGEM

PLACA SMPS PLACA DO SELETOR DE VOLTAGEM

C5728

R5728

R5729

R5723

BCE

TP1

PC5701

R5810

W5535

W5536

PC5720

R5817

QR5810

R5808

BCE

QR5801

BCE

C5843

W5537

QR5802

BCE

C5826

R5840

R5863

R5862

R5861

R5864

R5860

C5869

Q5860

BCE

Q5862

C5844

W5603

R5801

Q5721

W5509

D5731

R5720

D5725

R5730

16 15 14 13 12 11

W5508

HEATSINK

R5807

R5809

D5803

W5513

W5506

C5800

W5538

R5865

R5805

BCEBCE

W5604

W5505

W5540

D5804

R5800

R5841 C5870

Q5861

R5702

W5504

CN5802

15 14 13 12 11 10 123456789

C5720

Q5722

BCE

D5722

D5728

R5724

R5703

C5713

456728

C5813

IC5801

RAK

C5818

R5814

R5803

R5804

W5602

W5510

C5812

R5701

D5723

R5721

Q5720

D5729

W5516

D5702

(MAIN TRANSFORMER)

D5802

R5834

W5514

R5806

C5810

R5802

C5817

C5896

D5726

R5835

R5837

C5822

C5819

D5721

TH5860

C5808

R5722

L5704

W5517

C5722

C5723

D5727

T5701

PRI

SEC

910

C5805

C5831 C5832

W5511

W5522

D5724

W5515

W5518

R5732

D5801

R5832

R5833

W5525

R5836

W5521

W5512

C5721

C5724

D5732

W5519

C5725

C5726

765432

C5730

R5733

C5821

C5820

IC5899

C5898

R5895

Q5898

W5527

IC5701

C5737

C5708

PRI

SEC

R5891

T5751

(MAIN TRANSFORMER)

R5893

R5892

C5899

BCE

W5526

10 789

R5890

HEATSINK

C5790

W5520

C5700

C5712

K5715

D5793

R5897

R5786

K5714

R5896

R5726

C5897

C5798

W5524

W5523

W5528

D5896

5432

R5705

IC5799

R5798

R5894

D5798

C5703

C5795

C5711

C5796

PC5799

R5795

W5601

C5794

D5795

D5701

W5529

-4

RED

TL8*

R5797

T6.3AL 250V

R5706

PC5702

W5541

R5704

D5730

ZA5702

ZA5701

BLK

TL7*

L5706

K5740

W5533

R5709

TH5702

P5701

W5534

W5530

C5705

C5704

CAUTION RISK OF ELECTRIC SHOCK AC VOLTAGE LINE. PLEASE DO NOT TOUCH THIS P.C.B

K5741

C5701

R5708

DZ5701

AC IN

W5531

W5532

110-127V/220-240V

50/60Hz

PbF

3568CB

RED

TL6*

VOLT ADJ

BLK

TL5*

S5701

321

PbF

3568CA

10 1 12 13

Page 85

SC-AKX14LB-K

19. TABELAS DE VOLTAGENS E FORMAS DE ONDAS

Nota:

Os valores de voltagem indicados são os valores padrões para a unidade medido com um testador de circuitos de alta impedância tomando o chassi como padrão. Poderá haver algum desvio nos valores das voltagens, dependendo da impedância interna do circuito DC do equipamento de medição.

As voltagens dos circuitos e as formas de ondas descritas são consididerados como informações de referência. Ao examinar um ponto com defeito, os valores podem ser diferentes dos descritos dependendo do instrumento utilizado e da condição da medição.

19.1. PLACA SERVO DO CD

REF NO.

MODE 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

CD PLAY 1.5 0 3.3 3.3 1.7 0 0 0 1.7 1.5 3.3 1.6 1.8 3.3 1.8 0 1.8 0 1.8 3.3

REF NO.

MODE 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

CD PLAY 1.8 0 1.5 1.6 3.3 1.2 1.5 1.2 3.3 0 0 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.2 1.2

REF NO.

MODE 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60

CD PLAY 3.3 3.3 3.3 0 2.1 0 3.3 3.3 3.3 0 3.3 3.3 3.3 0 3.3 3.3 1.2 1.2 1.5 0

REF NO.

MODE 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

CD PLAY 1.2 1.5 1.7 1.5 3.3 1.5 3.3 3.3 1.8 1.2 1.2 3.3 1.5 1.8 1.5 1.5 1.5 1.5 1.2 1.2

REF NO.

MODE 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

CD PLAY 0 3.3 3.3 3.3 3.3 0 3.3 3.3 3.3 1.5 3.3 3.3 3.3 0 1.5 1.5 1.5 1.5 1.5 1.5

REF NO.

MODE 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120

CD PLAY 1.5 1.5 3.3 3.3 3.3 1.5 1.5 1.5 1.5 1.5 1.5 1.5 0 3.3 3.3 0 1.5 1.5 2.1 2.1

REF NO.

MODE 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140

CD PLAY 2.1 1.5 1.5 1.5 1.5 1.2 1.5 1.8 1.8 0 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3

IC7001

REF NO.

MODE 141 142 143 144

CD PLAY 3.3 3.3 3.3 3.3

REF NO.

MODE 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

CD PLAY 1.6 0 0 1.6 3.3 3.3 3.2 7.5 2.0 2.0 3.9 3.9 2.7 2.5 2.8 2.5 1.1 3.8 5.1 0

REF NO.

MODE 21 22 23 24 25 26 27 28 29 30

CD PLAY 1.5 0 1.1 0 0 1.6 1.6 3.2 0 0

REF NO.

MODE 12345678

CD PLAY 0 0 0 0 3.2 3.2 0 3.2

REF NO.

MODE E C B

CD PLAY 3.0 2.0 2.3

Q7601

IC7001

IC7002

IC7851

Page 86

SC-AKX14LB-K

STANDBY3.33.303.303.303.4000000000003.4

19.2. PLACA PRINCIPAL (1/2)

REF NO.

MODE 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

POWER ON 0 0 0 3.4 0 1.2 3.3 0 0 0 0 1.6 1.6 0 1.1 1.8 3.3 1.8 3.3 3.4

STANDBY 0 0 0 3.4 0 1.2 3.3 0 0 0 0 1.6 1.6 0 0 1.8 3.3 1.8 3.3 3.4

REF NO.

MODE 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

POWER ON 3.3 3.3 3.3 2.8 0 1.7 0 3.3 1.1 0 3.3 0 3.3 3.3 3.3 3.3 1.8 3.3 0 3.3

STANDBY 3.3 3.3 3.3 2.8 0 1.7 0 3.3 1.1 0 3.3 0 3.3 3.3 3.3 3.3 2.0 3.3 0 3.3

REF NO.

MODE 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60

POWER ON 3.3 0 0 3.3 0 3.3 0 3.4 0 0 0 0 0 0 0 0 0 0 0 3.4

REF NO.

MODE 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

POWER ON 3.4 3.3 0 0 3.3 3.3 0 3.3 0 0 0 0 0 0 0 0 0 0 1.2 3.3

STANDBY 3.4 3.3 0 0 3.3 3.3 0 3.3 0 0 0 0 0 0 3.3 0 0 0 1.2 3.3

REF NO.

MODE 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

POWER ON 1.2 0 0 0 3.3 0 3.3 0 3.4 0 0 3.4 3.4 0.5 1.0 1.8 1.4 2.3 0.7 3.4

STANDBY 1.2 0 0 0 3.3 0 3.3 0 3.4 0 0 3.4 3.4 0.5 1.0 1.8 1.4 1.5 0.7 3.4

REF NO.

MODE 12345678

CD PLAY 0 0 0 0 3.3 3.3 0 3.4

STANDBY 0 0 0 0 3.3 3.3 0 3.4

IC2003

IC2006

REF NO.

MODE 12345

POWER ON 4.9 0 5.2 0 3.1

STANDBY 4.9 0 5.2 0 3.1

REF NO.

MODE 12345678

POWER ON 9.7 12.9 5.2 0 0.5 1.6 12.9 2.7

STANDBY 9.7 12.9 5.2 0 0.5 1.6 12.9 2.7

REF NO.

MODE 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

CD PLAY 0 4.5 0 4.5 0 4.5 4.5 4.5 0 4.5 0 4.5 0 0 4.5 9 0 3.3 3.4 0

STANDBY 0 4.3 0 4.5 0 4.5 4.5 4.5 0 4.5 0 4.5 0 0 4.5 9 0 3.3 3.4 0

REF NO.

MODE 21 22 23 24 25 26 27 28 29 30 31 32

CD PLAY 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5

STANDBY 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5

IC2009

IC2011

IC2101

Page 87

19.3. PLACA PRINCIPAL (2/2)

SC-AKX14LB-K

REF NO.

MODE 12345678

CD PLAY 4.8 4.8 4.8 0 4.8 4.8 4.8 9.7

STANDBY 4.9 4.9 4.9 0 4.9 4.9 4.9 9.8

REF NO.

MODE 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

CD PLAY -11.0 0 0 34.5 0 -32.9 -24.6 35.6 0 0 -34.0 -31.0 -34.0 0 9.0 34.6 -34.0 -34.0 0 34.0

STANDBY -11.0 0 0 34.5 0 -32.9 -24.6 35.6 0 0 -34.0 -31.0 -34.0 0 9.0 34.6 -34.0 -34.0 0 34.0

REF NO.

MODE 21 22 23

CD PLAY 0 0 5.0

STANDBY 0 0 2.3

REF NO.

MODE ECB ECB ECB ECB ECB

POWER ON 7.0 7.0 7.7 0 3.3 0 9.7 16.0 10.3 16.0 7.9 7.0 0 34.5 0

STANDBY 7.0 7.0 7.7 0 3.3 0 9.7 16.0 10.3 16.0 7.9 7.0 0 34.5 0

REF NO.

MODE ECB ECB ECB ECB ECB

CD PLAY 0 1.7 0.6 1.4 0 0.8 0 0 0.7 0 0 0.7 0.8 0 0.2

STANDBY 0 1.7 0.6 1.4 0 0.8 0 0 0.7 0 0 0.7 0.8 0 0.2

REF NO.

MODE ECB ECB ECB ECB ECB

CD PLAY 0.8 0 0 0 9.7 3.4 3.4 9.7 3.9 -34.0 -27.9 -34.0 5.2 5.2 4.6

STANDBY 0.8 0 0 0 9.7 3.4 3.4 9.7 3.9 -34.0 -27.9 -34.0 5.2 5.2 4.6

Q2000 Q2011 Q2021 Q2022 Q2035

Q2038 Q2039 Q2040

Q2051 Q2220 Q2222 Q5900 Q5901

IC2201

IC5902

Q2041 Q2050

REF NO.

MODE ECB ECB ECB ECB ECB

CD PLAY 0 0 0.7 0 3.4 0 0 3.3 0 0 3.3 0 5.0 12.0 0

STANDBY 0 0 0.7 0 0 0.7 0 3.3 0 0 3.3 0 5.0 12.0 0

REF NO.

MODE ECB ECB ECB ECB

CD PLAY 4.1 4.1 4.1 4.1 4.1 0 5.2 0 5.2 0 5.2 0

STANDBY 4.1 4.1 0 4.1 4.1 0 5.2 0 5.2 0 5.2 0

Q5902 Q5903 Q5904 Q5905 QR2001

QR2400 QR2402 QR5900 QR5901

Page 88

SC-AKX14LB-K

19.4. PLACA LCD

REF NO.

MODE 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

POWER ON 3.3 3.2 3.3 3.3 0 2.9 3.3 0 1.4 1.4 1.4 1.5 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4

STANDBY 3.3 3.2 3.3 3.3 0 2.9 3.3 0 1.4 1.4 1.4 1.5 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4

REF NO.

MODE 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

POWER ON 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4

STANDBY 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4

REF NO.

MODE 41 42 43 44

POWER ON 1.4 1.4 1.4 1.4

STANDBY 1.4 1.4 1.4 1.4

REF NO.

MODE E C B

POWER ON 0 0 0

STANDBY 0 0 3.3

Q900

IC900

19.5. PLACA TUNER

REF NO.

MODE 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

TUNER

0 1.5 0 3.0

0 0 0 3.3 3.3

IC52

3.3 0 1.4 0.3 0 0 3.3 0 0 0

3.3

Page 89

19.6. PLACA SMPS

SC-AKX14LB-K

REF NO.

MODE 1234567

POWER ON

STANDBY

REF NO.

MODE 12345678

POWER ON

STANDBY

REF NO.

MODE A K R

POWER ON 2.4 2.0 -30.0

STANDBY 2.4 2.0 -30.0

REF NO.

MODE A K R

POWER ON 1.2 0 0

STANDBY 1.2 0 0

REF NO.

MODE ECB ECB ECB ECB ECB

POWER ON 7.3 8.5 7.6 19.7 19.7 19.0 0 19.6 0 0 35.2 0 1.3 0 0.7

STANDBY 7.4 8.6 7.7 19.7 19.7 19.0 0 19.6 0 0 35.2 0 1.3 0 0.7

REF NO.

MODE ECB ECB ECB ECB ECB

POWER ON 0 0 0.7 0 3.3 0 0 3.1 0 0 3.3 6.6 0 0 3.1

STANDBY 0 3.3 0 0 3.3 0 0 3.1 0 0 3.3 6.6 0 0 3.1

164.8 0 0 19.1

5.9 1.0 2.3

Q5720 Q5721 Q5722 Q5860 Q5861

0 1.4 0.5 0 1.4 0.5

11.0 164.2 0 0 0

IC5701

IC5799

IC5801

IC5899

QR5802 QR5810Q5862 Q5898 QR5801

Page 90

SC-AKX14LB-K

19.7. TABELA DE FORMAS DE ONDA

WF No. IC52-2,13,14 (PLAY)

0.1Vp-p(200usec/div)

WF No. IC2003-15 (PLAY)

0.4Vp-p(200usec/div)

WF No. IC2101-31,32 (PLAY)

WF No. IC52-9,17 (PLAY)

0.2Vp-p(100usec/div)

WF No. IC2003-16 (PLAY)

2.95Vp-p(10usec/div)

WF No. IC5902-2 (PLAY)

WF No. IC2003-12 (PLAY)

4Vp-p(500usec/div)

WF No. IC2101-2,12 (PLAY)

0.1Vp-p(200usec/div)

WF No. IC5902-10,14 (PLAY)

WF No. IC2003-13 (PLAY)

3.2Vp-p(100usec/div)

WF No. IC2101-6,8 (PLAY)

1.4Vp-p(100usec/div)

WF No. IC5902-21 (PLAY)

3.6Vp-p(200usec/div)

1.4Vp-p(1msec/div)

100Vp-p(1usec/div)

1.5Vp-p(500usec/div)

Page 91

19.8. ILUSTRAÇÕES DOS CIRCUITOS INTEGRADOS, TRANSISTORES E DIODOS

SC-AKX14LB-K

No.1

MN6627947RC

(144P)

RFKWMAKX14M0

(100P)

No.1

C5HACYY00004 (7P) (PN) C5HACYY00005 (7P) (PH)

B0EBNR000045

Cathode

Anode

Cathode

Anode

C1BB00001151 (32P)C0ABBB000067 (8P)

No.1

B1BABG000007

B0HFRJ000012 B0ZAZ0000089

Cathode

DZ2J07500L

DZ2J100M0L

B0ECET000002

Anode

C0HBA0000295 (44P) C1BA00000497 (23P)

No.1

B1BACG000048 B1BCCG000023

B0ABSM000008

C0DBAYY01122 (8P)

No.1

MIP2F20MSSCF (8P)C3EBEY000037 (8P)C0GBY0000117

C0DAZYY00039 C0DAEYY00040

B3AFA0000131

REP4780A

(20P)

No.1

C0DBFYY00049 C3EBFC000042

B1ABGC000005 B1ADCE000012 B1ADCF000001

B0ADDJ000032

B1ABCF000176 B1ABDF000026

B1GBCFJJ0051 B1GBCFJN0033 B1GBCFLL0037 B1GDCFGA0018

B1GDCFJJ0047

B1GBCFJN0038

B1ABCF000231

Cathode

Anode

Cathode

B0BC010A0007 (PH) B0BC01700015 (PN)

Cathode

B0BC019A0007 B0BC035A0007

Anode

Cathod

Anode

B0BC6R100010 B0BC9R000008

B0EAKM000117

B0EAMM000057 B0HAMP000094 (PH)

B0ACCK000012DZ2J033M0L DA2J10100L

Anode

B0ECKM000008

Cathode

Anode

B0BC5R6A0266

Anode

Cathode

Page 92

SC-AKX14LB-K

19.9. FUNÇÕES DOS TERMINAIS DOS CIRCUITOS INTEGRADOS

19.9.1. IC2003 - MICROPROCESSADOR

No. 1 NC - No Connection 2 NC - No Connection 3 NC - No Connection

4 OCD_SDA I/O OCD Serial data

5 NC - No Connection

6 OCD_SCK I/O OC Serial Clock 7 PCONT O Power Control

8 NC - No Connection

9 REGION_CS O Region chip select

10 NC - No Connection 11 MM0D0 (GND) - Ground 12 OSC2(OUT) O Oscillator Output 13 OSC1(IN) I Oscillator Input 14 VSS - Ground 15 XI I Oscillator Input 16 XO O Oscillator Output 17 VDD3.3 - +3.3 Voltage Supply 18 VDD1.8 - +1.8 Voltage Supply 19 NRST I Reset Input (Active L)

20 ASP_CLK O ASP Clock 21 ASP_DATA I/O ASP data 22 DC_DET_AMP I DC Detect (D-AMP IC Failure

23 DC_DET_PWR I DC DETECT (Power Supply

24 BASS_SHIFT O Bass Level Meter Adjustment

25 NC - No Connection 26 SYNC I AC Failure Detection Input 27 NC - No Connection 28 DIMMER O LCD Display Brightness

29 CD_S_REQ I CD status request 30 BASS_SHIFT - No Connection 31 LCD_DATA O LCD data output 32 LCD_CE O LCD chip enable 33 LCD_WR O LCD write 34 CD_SI O CD Serial data input 35 CD_SO I CD Serial data output 36 CD_SCLK O CD Serial Clock

37 VDD18 - +1.8V Voltage supply

38 CD_INNER_SW I/O CD Inner switch detection

39 VSS - Ground 40 NC - No Connection 41 NC - No Connection

42 CD_M_REQ O CD Mode Request 43 CD_CLOSE_SW I CD Close Switch Detection 44 CD_RESET I/O CD Reset

45 NC - No Connection

46 CD_USB IN I CD USB Input

47 NC - No Connection

48 CD_OPEN_SW I CD Open Switch Detection

49 NC - No Connection 50 NC - No Connection 51 NC - No Connection 52 NC - No Connection 53 NC - No Connection 54 NC - No Connection 55 NC - No Connection 56 NC - No Connection 57 NC - No Connection

Terminal Name I/O Function

Detection)

Failure Detection)

Pin No.

58 NC - No Connection

59 EE_CS O EEPROM IC Chip select 60 EE_SCL O EEPROM IC Serial clock 61 EE_SDA I/O EEPROM IC Serial data

62 CRTIMER I/O CR Timer 63 VSS - Ground 64 NC - No Connection

65 LD_CW O Loading Motor Turning Clock-

66 LD_CCW O Loading Motor Turning

67 NC - No Connection 68 MODE_DA O Digital Amp On/Off control. 69 NC - No Connection 70 NC - No Connection 71 NC - No Connection 72 NC - No Connection 73 FHOP O Frequency Hop control

74 SMPS_BP O SMPS Breatproof 75 MUTE_F O Digital Amp Muting control

76 NC - No Connection 77 NC - No Connection 78 DC-DC ENABLE O DC-DC Converter

79 TU_SDA I/O Tuner serial data 80 TU_RST O Tuner reset 81 TU_SCLK O Tuner serial clock

82 NC - No Connection 83 NC - No Connection 84 NC - No Connection 85 RMT I Remote control serial data 86 NC - No Connection 87 TU_INT I Tuner Interrupt request 88 CLIP ATTN O Clipping attenuation 89 VDD - Voltage supply 90 NC - No Connection 91 VSS - Ground 92 KEY1 I Key 1 Input 93 KEY2 I Key 2 Input 94 CLIP SENSOR I Clipping sensor (Volume &

95 AUTO BASS I Auto Bass setting adjustment 96 ROTARY JOG I Rotary jog for browse opera-

97 REGION_AD I Region setting 98 VOL_JOG I Volume Level Adjustment 99 SMPS_ID I/O SMPS Type Detection

100 VREF+ - Voltage Supply

Terminal Name I/O Function

wise (Tray Open)

Counter-Clockwise (Tray

Close)

ASP Bass control)

tion (Album & Track)

Page 93

SC-AKX14LB-K

19.9.2. IC900 - DRIVER DO DISPLAY

No. 1 /CS I Chip Selection Input 2 /RD I Read Clock Input

3 /WR I Write Clock Input

4 DATA I/O Serial Data Input

5 VSS I Negative Power Supply 6 VLCD I LCD Power Input 7 VDD I Positive Power Supply

8 BZ O Tone Frequency Output Pair 9 COM0 O Common Output 0 10 COM1 O Common Output 1 11 COM2 O Common Output 2 12 COM3 O Common Output 3 13 SEG31 O Segment Output 31 14 SEG30 O Segment Output 30 15 SEG29 O Segment Output 29 16 SEG28 O Segment Output 28 17 SEG27 O Segment Output 27 18 SEG26 O Segment Output 26 19 SEG25 O Segment Output 25 20 SEG24 O Segment Output 24 21 SEG23 O Segment Output 23 22 SEG22 O Segment Output 22 23 SEG21 O Segment Output 21 24 SEG20 O Segment Output 20 25 SEG19 O Segment Output 19 26 SEG18 O Segment Output 18 27 SEG17 O Segment Output 17 28 SEG16 O Segment Output 16 29 SEG15 O Segment Output 15 30 SEG14 O Segment Output 14 31 SEG13 O Segment Output 13 32 SEG12 O Segment Output 12 33 SEG11 O Segment Output 11 34 SEG10 O Segment Output 10 35 SEG9 O Segment Output 9 36 SEG8 O Segment Output 8 37 SEG7 O Segment Output 7 38 SEG6 O Segment Output 6 39 SEG5 O Segment Output 5 40 SEG4 O Segment Output 4 41 SEG3 O Segment Output 3 42 SEG2 O Segment Output 2 43 SEG1 O Segment Output 1 44 SEG0 O Segment Output 0

Terminal Name I/O Function

Page 94

20. VISTAS EXPLODIDAS E LISTAS DE PEÇAS

10 11 12 13

20.1. VISTA EXPLODIDA DO GABINETE

*ZJ6001

(USB P.C.B.)

JK1111

Z900

CN6000

SC-AKX14LB-K

(PANEL P.C.B.)

*ZJ6002

(LCD P.C.B.)

VR6002

CN6005

(REMOTE SENSOR P.C.B.)

18-1

18-5

18-3

18-2

18-3

CN6001

IR6000

VR6001

CN6006

18-4

Page 95

10 11 12 13

CN2005

CN2000

CN2003

CN2706

(MAIN P.C.B.)

CN2001

ZJ2001

SC-AKX14LB-K

*HEATSINK UNIT C

T5751

P5701

*HEATSINK UNIT A

T5701

*TL7

(TUNER P.C.B.)

JK52

JK51

CN51

15 15

^15 15

ZJ2000

CN2002

CN2010

JK5000

JK2000

*D-AMP HEATSINK UNIT

*SMALL HEATSINK

UNIT

(SMPS P.C.B.)

CN5802

CN7002

(CD SERVO P.C.B.)

310

(BRS1C)

301

CN7901

CN7001

CN7003

S7201

*CN7801

310

*TL8

*TL6

(^VOLTAGE SELECTOR P.C.B.)

*TL5

^S5701

Page 96

SC-AKX14LB-K

10 11 12 13

20.1.2. EMBALAGEM E ACESSÓRIOS

SB-AKX14LB-K

SA-AKX14LB-K

ACESSÓRIOS

MANUAL DE INSTRUÇÕES

ANTENA AM LOOP

ANTENA FM

*P2

FRENTE

Page 97

SC-AKX14LB-K

21. LISTA DE PEÇAS

• Nota Importante de Segurança

Todos os componentes identicados pela marca “ ” têm característica especiais e importantes de segurança. T ambém são usadas diversas outras peças especiais com o propósitos de retardar fogo (resistores), produzir som de alta qualidade (capacitores) e eliminar ruídos (resistores). Portanto, quando substituir qualquer componente, tenha o

cuidado de usar apenas as peças especicadas pelo fabricante indicadas na lista de peças deste Manual de Serviço.

21.1. LISTA DE PEÇAS MECÂNICAS

REF. CÓDIGO DESCRIÇÃO

MECÂNICAS

1 REE1693 CABO FFC 9VIAS (FL - MAIN) 2 REEX1259 CABO FFC 27VIAS (MAIN - CD) 3 REEX1263 CABO FFC 17VIAS (MAIN - PAINEL) 4 REX1472 CABO 5 VIAS (USB MAIN) 5 REX1473 CABO DE 5VIAS (MECANISMO - MAIN) 6 REX1534 CABO 15 VIAS COM CONECTOR 7 REX1535 CABO 7 VIAS COM CONECTOR 8 REX1536 9 REXX1122-J FIO SEL. DE VOLTAGEM 1(PRETO) 10 RGW0428-S KNOB PLÁSTICO DO VOLUME 11 RGW0429-K SKIP KNOB ( PLÁSTICO ) 12 RHD26046 PARAFUSO METÁLICO 13 RHD30007-K2J PARAFUSO METÁLICO (PRETO) 14 RHD30111-31 PARAFUSO METÁLICO 15 RHD30119-S PARAFUSO METÁLICO 15 RHD30119-S PARAFUSO METÁLICO 16 RHDX031008 PARAFUSO METÁLICO 17 RHDX30005-J PARAFUSO COM ARRUELA ( D3 x 10) 18 RYP2B1693-KCS PAINEL FRONTAL MONTADO 18-1 RMGX0033A-K AMORTECEDOR DA TAMPA DO CD 18-2 RGK2307-K TAMPA DO CD 18-3 RKAX0042-K PE DE BORRACHA 18-4 RKW0984-K ORNAMENTO INFERIOR 18-5 RMB0930 MOLA ESPIRAL DA TAMPA DO CD 19 RKAX0042-K PE DE BORRACHA 20 RKMX1011-K1CS GABINETE SUPERIOR DOBRADO 21 RGRX2B1008L-A TAMPA TRASEIRA COM IMPRESSÃO 22 RMAX1007 SUPORTE DO CHASSIS 23 RMCX0035 SUPORTE METÁLICO DO DISSIPADOR 24 RMNX1011-W2 SUPORTE DO LCD 25 RMNX1012A-W2 COBERTURA DO SUPORTE LCD 26 RMQX1088 SUPORTE DO MECANISMO 27 RMX0444 ESPAÇADOR 28 RMXX1008-2 DIFUSOR DE LUZ 29 XTB3+10JFJ PARAFUSO METÁLICO ESPECIAL 31 RGK2308-K ORNAMENTO LATERAL ESQUERDO 32 RGK2309-K ORNAMENTO LATERAL DIREITO 33 RGK2325-S ORNAMENTO DO USB 34 RGK2328-S ORNAMENTO DA TECLA PLAY 35 RGU2761-K TECLA POWER 36 RGU2762-K TECLA FUNÇÃO PRINCIPAL 37 RGU2763A-S TECLA PLAY + EQ

FIO SEL. DE VOLTAGEM 1(VERMELHO)

REF. CÓDIGO DESCRIÇÃO

38 RGU2765-K TECLA CD OPEN 39 RGU2792-K TECLA SKIP 41 RMKX1031A-1 CHASSIS INFERIOR 42 RMKX1037-2 CHASSIS INTERNO 301 RD-DDL081-PM MECANISMO DE CD 310 XTN2+6GFJ PARAFUSO PLACAS MONTADAS PCB1 REP4780A-CS PCB TUNER PCB2 REP4743AA PCB MAIN / DAMP PCB3 REP4743AB PCB PAINEL PCB4 REP4783C-CS PCB SMPS / SELETOR DE VOLTAGEM

ACESSÓRIOS

A1 A2 VJA2B005-B CABO DE FORÇA DESTACÁVEL A3 BQX0519-1 MANUAL DE INSTRUÇÕES A4 N1DYYYY00010 ANTENA AM LOOP A5 RSAX0002 ANTENA FM

EMBALAGEM SA-AKX14LB-K

P1 BPG0763 CAIXA DE EMBALAGEM P2 BPE0493 CALÇO INFERIOR (ISOPOR) P3 RPFX2B0233-A SACO DE EMBALAGEM ( 520 x 545 ) P4 BPE0492 CALÇO SUPERIOR (ISOPOR)

SB-AKX14LB-K

P5 BPE0500 CALÇO INFERIOR P6 RPFX2B0233BK SACO DE EMBALAGEM ( 470 x 560) P7 BPE0501 CALÇO SUPERIOR

N2QAYB000636-BR

CONTROLE REMOTO

Page 98

SC-AKX14LB-K

21.2. LISTA DE PEÇAS ELÉTRICAS

REF. CÓDIGO DESCRIÇÃO

CAPACITORES

C51 F1H1H102A219 CAP. CER. SMD 1 nF 50 V 10 % C52 F1H1A474A001 CAP. CER. SMD 470 nF 10 V C57 F1H1H120A230 CAP. CER. SMD 12 PF 50 V 5 % C58 F1H1H120A230 CAP. CER. SMD 12 PF 50 V 5 % C59 F1H1A105A025 CAP. CER. SMD 1 µF 10 V 10 % C60 F1H1A105A025 CAP. CER. SMD 1 µF 10 V 10 % C61 F1G1C104A077 CAP. CER. SMD 100 nF 16 V 10 % C62 F1G1C104A077 CAP. CER. SMD 100 nF 16 V 10 % C63 F1H0J1050012 CAP. CER. SMD 1 µF 6,3 V 10 % C901 F1H1H102A219 CAP. CER. SMD 1 nF 50 V 10 % C902 F1H1H221A748 CAP. SMD 220 PF 50 V 10 % C907 F1H1H103A219 CAP. CER. SMD 10 nF 50 V 10 % C1110 F1H1H104A013 CAP. CER. SMD 100 nF 50 V 10 % C2000 D0GBR00JA008 RES. SMD 0 Ω 1/16 W C2003 F1H0J1050012 CAP. CER. SMD 1 µF 6,3 V 10 % C2004 F1J1A106A043 CAP. CER. SMD 10 µF 10 V C2006 F1H1C683A087 CAP. CER. SMD 68 nF 50 V 10 % C2007 F1H1C683A087 CAP. CER. SMD 68 nF 50 V 10 % C2015 F1H1H2210001 CAP. CER. SMD 220 PF 50 V C2016 F1H1H2210001 CAP. CER. SMD 220 PF 50 V C2017 F1H1H101A230 CAP. CER. SMD 100 PF 50 V C2018 F1H1H101A230 CAP. CER. SMD 100 PF 50 V C2025 F1H1H103A219 CAP. CER. SMD 10 nF 50 V 10 % C2026 F1H1H103A219 CAP. CER. SMD 10 nF 50 V 10 % C2095 F1H1H104A013 CAP. CER. SMD 100 nF 50 V 10 % C2102 F1H1H104A013 CAP. CER. SMD 100 nF 50 V 10 % C2103 F1H1H331A013 CAP. CER. SMD 330 PF 50 V 10 % C2104 F1H1H103A219 CAP. CER. SMD 10 nF 50 V 10 % C2105 F1H1H103A219 CAP. CER. SMD 10 nF 50 V 10 % C2106 F2A1C101A208 CAP. ELETR. 100 µF 16 V 20 % C2107 F1J1A106A043 CAP. CER. SMD 10 µF 10 V C2108 F1H0J1050012 CAP. CER. SMD 1 µF 6,3 V 10 % C2109 F1H0J1050012 CAP. CER. SMD 1 µF 6,3 V 10 % C2110 F1H1H102A219 CAP. CER. SMD 1 nF 50 V 10 % C2112 F1H1H2210001 CAP. CER. SMD 220 PF 50 V C2113 F1H0J1050012 CAP. CER. SMD 1 µF 6,3 V 10 % C2114 F1H0J1050012 CAP. CER. SMD 1 µF 6,3 V 10 % C2115 F1J1A106A043 CAP. CER. SMD 10 µF 10 V C2116 F1J1A106A043 CAP. CER. SMD 10 µF 10 V C2117 F1H1H2210001 CAP. CER. SMD 220 PF 50 V C2118 F1H1A124A012 CAP. CER. SMD 0,12 µF 10 V C2119 F1H1H563A748 CAP. CER. SMD 56 nF 50 V 10 % C2120 F1H1H182A219 CAP. CER. SMD 1,80 nF 50 V 10 % C2121 C2122 F2A1H2R20063 CAP. ELETR. RADIAL 2,20 µF 50 V 20 % C2123 F1H1A224A007 CAP. CER. SMD 220 nF 10 V 10 % C2124 F1H1H220A230 CAP. CER. 22 PF 50 V 5 % C2125 F1H1A124A012 CAP. CER. SMD 0,12 µF 10 V C2126 F1H1H563A748 CAP. CER. SMD 56 nF 50 V 10 %

F2A1C101A208 CAP. ELETR. 100 µF 16 V 20 %

REF. CÓDIGO DESCRIÇÃO

C2127 F1H1H103A219 CAP. CER. SMD 10 nF 50 V 10 % C2128 F1H1H562A219 CAP. CER. SMD 5,60 nF 50 V 10 % C2129 F1H1H180A230 CAP. CER. SMD 18 PF 50 V 5 % C2130 F1J1H104A459 CAP. CER. SMD 100 nF 50 V 5 % C2131 F1H1H182A219 CAP. CER. SMD 1,80 nF 50 V 10 % C2132 F2A1H2R20063 CAP. ELETR. RADIAL 2,20 µF 50 V 20 % C2133 F2A1C101A208 CAP. ELETR. 100 µF 16 V 20 % C2134 F2A1C100A234 CAP. ELETR. 10 µF 16 V 20 % C2137 F1H1H104A013 CAP. CER. SMD 100 nF 50 V 10 % C2138 F1H1H562A219 CAP. CER. SMD 5,60 nF 50 V 10 % C2139 F2A1C221A019 CAP. ELETR. 220 PF 16 V 20 % C2141 F1H1H104A013 CAP. CER. SMD 100 nF 50 V 10 % C2142 F1H1H104A013 CAP. CER. SMD 100 nF 50 V 10 % C2143 F1H1H102A219 CAP. CER. SMD 1 nF 50 V 10 % C2144 F1H0J1050012 CAP. CER. SMD 1 µF 6,3 V 10 % C2148 F1H1H223A219 CAP. CER. SMD 22 nF 50 V 10 % C2150 F2A1H3R3A213 CAP. ELETR. 3,30 µF 50 V 20 % C2154 F1H1H102A219 CAP. CER. SMD 1 nF 50 V 10 % C2156 F1J1A106A043 CAP. CER. SMD 10 µF 10 V C2157 F1J1A106A043 CAP. CER. SMD 10 µF 10 V C2163 F1H1H331A013 CAP. CER. SMD 330 PF 50 V 10 % C2187 F1H1H104A013 CAP. CER. SMD 100 nF 50 V 10 % C2188 F2A1A101A184 CAP. ELETR. 100 µF 10 V 20 % C2191 F1H1H104A013 CAP. CER. SMD 100 nF 50 V 10 % C2195 F1H0J1050012 CAP. CER. SMD 1 µF 6,3 V 10 % C2198 F2A1C221A019 CAP. ELETR. 220 PF 16 V 20 % C2201 F1J1A106A043 CAP. CER. SMD 10 µF 10 V C2202 F1H0J1050012 CAP. CER. SMD 1 µF 6,3 V 10 % C2203 F1H1H103A219 CAP. CER. SMD 10 nF 50 V 10 % C2204 F1H1H470A004 CAP. SMD 47 PF 50 V 5 % C2205 F1H1H470A004 CAP. SMD 47 PF 50 V 5 % C2206 F1H1H561A004 CAP. CER. SMD 220 PF 50 V C2207 F1H1H561A004 CAP. CER. SMD 220 PF 50 V C2208 F2A1C101A208 CAP. ELETR. 100 µF 16 V 20 % C2209 F1H0J1050012 CAP. CER. SMD 1 µF 6,3 V 10 % C2218 F1H1H104A013 CAP. CER. SMD 100 nF 50 V 10 % C2220 F1H1A224A007 CAP. CER. SMD 220 nF 10 V 10 % C2221 F1H1A184A012 CAP. CER. 180 nF 10 V 10 % C2222 F1J1A106A043 CAP. CER. SMD 10 µF 10 V C2224 F1H1A224A007 CAP. CER. SMD 220 nF 10 V 10 % C2225 D0GBR00JA008 RES. SMD 0 Ω 1/16 W C2226 F1J1A106A043 CAP. CER. SMD 10 µF 10 V C2230 F1H1H104A013 CAP. CER. SMD 100 nF 50 V 10 % C2231 F2A1C101A208 C2232 F1H1A184A012 CAP. CER. 180 nF 10 V 10 % C2234 F2A1E221B422 CAP. ELETR. 220 µF 25 V 20 % C2235 F1J1C106A059 CAP. CER. SMD 10 µF 16 V 10 % C2236 F1H1H104A013 CAP. CER. SMD 100 nF 50 V 10 % C2237 F1H1H682A219 CAP. CER. SMD 6,80 nF 50 V C2238 F1J1A106A043 CAP. CER. SMD 10 µF 10 V C2239 F1H1H104A013 CAP. CER. SMD 100 nF 50 V 10 % C2240 F1H1H2210001 CAP. CER. SMD 220 PF 50 V

CAP. ELETR. 100 µF 16 V 20 %

Page 99

SC-AKX14LB-K

REF. CÓDIGO DESCRIÇÃO

C2244 F1H1A224A007 CAP. CER. SMD 220 nF 10 V 10 % C2245 F1H0J1050012 CAP. CER. SMD 1 µF 6,3 V 10 % C2246 F1H1H104A013 CAP. CER. SMD 100 nF 50 V 10 % C2247 F1H1H104A013 CAP. CER. SMD 100 nF 50 V 10 % C2248 F1H0J1050012 CAP. CER. SMD 1 µF 6,3 V 10 % C2249 F1H0J1050012 CAP. CER. SMD 1 µF 6,3 V 10 % C2301 F1J1A106A043 CAP. CER. SMD 10 µF 10 V C2302 F1J1A106A043 CAP. CER. SMD 10 µF 10 V C2307 F1H1H104A013 CAP. CER. SMD 100 nF 50 V 10 % C2308 F1H1H104A013 CAP. CER. SMD 100 nF 50 V 10 % C2402 F1J1A106A043 CAP. CER. SMD 10 µF 10 V C2405 F1J1A106A043 CAP. CER. SMD 10 µF 10 V C2817 F2A1H4R7A213 CAP. ELETR. 4,70 µF 50 V 20 % C5700 F1BAF471A013 CAP. CER. RADIAL 470 PF 250 V 10 % C5701 F0CAF104A105 CAP. 0,10 µF 310 V 10 % C5703 F0CAF224A105 CAP. POLIPR. METALIZ. 0,22 µF 250 V C5704 F1BAF471A013 CAP. CER. RADIAL 470 PF 250 V 10 % C5705 F1BAF471A013 CAP. CER. RADIAL 470 PF 250 V 10 % C5708 F1BAF1020020 CAP. CER. 1 nF 250 V 20 % C5711 F2B2G2210025 CAP. ELETR. 220 µF 400 V 20 % C5712 F2B2G2210025 CAP. ELETR. 220 µF 400 V 20 % C5713 F0C2J1030007 CAP. POLIPROPILENO 10 nF 630 V 5 % C5720 F1H1H104A013 CAP. CER. SMD 100 nF 50 V 10 % C5721 F1H1H2210001 CAP. CER. SMD 220 PF 50 V C5722 F1H1H102A219 CAP. SMD 1 nF 50 V 10 % C5723 F1H1H471A219 CAP. CER. MULTICAMADA 470 PF 50 V C5724 F2A1H5600009 CAP. ELETR. POL. RAD. 56µF 50V 20 % C5725 F1H1H104A013 CAP. CER. SMD 100 nF 50 V 10 % C5726 F1H1H104A013 CAP. CER. SMD 100 nF 50 V 10 % C5728 F1H1H102A219 CAP. SMD 1 nF 50 V 10 % C5730 F1H1E105A116 CAP. CER. SMD 1 µF 25 V 10 % C5737 F1B3D821A084 CAP. CER. 820 PF 2.000 V 10 % C5790 F1K2J2220002 CAP. CER. SMD 2,20 nF 100 V 10 % C5794 F1H1H102A219 CAP. SMD 1 nF 50 V 10 % C5795 F1K1H105A149 CAP. CER. SMD 1.000 nF 50 V 10 % C5796 F1H1H104A013 CAP. CER. SMD 100 nF 50 V 10 % C5798 F2A1E221B422 CAP. ELETR. 220 µF 25 V 20 % C5800 F1J2E1030004 CAP. CER. SMD 10 nF 250 V C5800 F1H1H104A013 CAP. CER. SMD 100 nF 50 V 10 % C5801 F1H1H104A013 CAP. CER. SMD 100 nF 50 V 10 % C5802 F1H1H104A013 CAP. CER. SMD 100 nF 50 V 10 % C5803 F1H1H104A013 CAP. CER. SMD 100 nF 50 V 10 % C5805 F2A1H6810027 CAP. ELETR. 680 µF 50 V 20 % C5808 F2A1H6810027 C5810 F1H1H104A013 CAP. CER. SMD 100 nF 50 V 10 % C5812 F1H1H104A013 CAP. CER. SMD 100 nF 50 V 10 % C5813 F2A1E221B422 CAP. ELETR. 220 µF 25 V 20 % C5817 F2A2AR100002 CAP. ELETR. 0,10 µF 100 V 20 % C5818 F1H1H104A013 CAP. CER. SMD 100 nF 50 V 10 % C5819 F1J2E1030004 CAP. CER. SMD 10 nF 250 V C5820 F1J2E1030004 CAP. CER. SMD 10 nF 250 V C5821 F1J2E1030004 CAP. CER. SMD 10 nF 250 V

CAP. ELETR. 680 µF 50 V 20 %

REF. CÓDIGO DESCRIÇÃO

C5822 F1J2E1030004 CAP. CER. SMD 10 nF 250 V C5826 F1J2E1030004 CAP. CER. SMD 10 nF 250 V C5831 F1H1H104A013 CAP. CER. SMD 100 nF 50 V 10 % C5832 F1H1H104A013 CAP. CER. SMD 100 nF 50 V 10 % C5843 F1J1A106A043 CAP. CER. SMD 10 µF 10 V C5844 F1J1A106A043 CAP. CER. SMD 10 µF 10 V C5869 F1H1H104A013 CAP. CER. SMD 100 nF 50 V 10 % C5870 F1H1H104A013 CAP. CER. SMD 100 nF 50 V 10 % C5896 F1H1H104A013 CAP. CER. SMD 100 nF 50 V 10 % C5897 F1H1H103A219 CAP. CER. SMD 10 nF 50 V 10 % C5898 F1H1H104A013 CAP. CER. SMD 100 nF 50 V 10 % C5899 F2A1A221B161 CAP. ELETR. 220 µF 10 V 20 % C5901 F1H1H102A219 CAP. CER. SMD 1 nF 50 V 10 % C5902 F1H1H102A219 CAP. CER. SMD 1 nF 50 V 10 % C5911 F1H1H104A013 CAP. CER. SMD 100 nF 50 V 10 % C5912 F1H1H104A013 CAP. CER. SMD 100 nF 50 V 10 % C5915 F2A1H221B436 CAP. ELETR. 220 µF 50 V 20 % C5916 F2A1H221B436 CAP. ELETR. 220 µF 50 V 20 % C5917 F1H1H104A013 CAP. CER. SMD 100 nF 50 V 10 % C5918 F1H1H104A013 CAP. CER. SMD 100 nF 50 V 10 % C5918 F1H1H104A013 CAP. CER. SMD 100 nF 50 V 10 % C5922 D0GBR00JA008 RES. SMD 0 Ω 1/16 W C5925 F1H1A474A001 CAP. SMD 470 nF 10 V C5927 F1H1H102A219 CAP. CER. SMD 1 nF 50 V 10 % C5929 F1H1H331A013 CAP. CER. SMD 330 PF 50 V 10 % C5931 F1H1A474A001 CAP. SMD 470 nF 10 V C5936 F1H1H104A013 CAP. CER. SMD 100 nF 50 V 10 % C5939 F1H1H104A013 CAP. CER. SMD 100 nF 50 V 10 % C5942 F1H1H330A230 CAP. CER. SMD 33 PF 50 V 5 % C5943 F1K2A1040007 CAP. CER. SMD 100 nF 100 V 10 % C5946 F2A1A101A184 CAP. ELETR. 100 µF 10 V 20 % C5948 F1J2A221A030 CAP. CER. SMD 0,22 nF 100 V 5 % C5951 F1H1H153A219 CAP. CER. SMD 15 nF 50 V 10 % C5952 F1J2A221A030 CAP. CER. SMD 0,22 nF 100 V 5 % C5954 F1H1C474A140 CAP. CER. SMD 470 nF 16 V 10 % C5956 F1H1H104A013 CAP. CER. SMD 100 nF 50 V 10 % C5958 F1H1H104A013 CAP. CER. SMD 100 nF 50 V 10 % C5961 F1H1H153A219 CAP. CER. SMD 15 nF 50 V 10 % C5962 F1J2A221A030 CAP. CER. SMD 0,22 nF 100 V 5 % C5964 F1J2A221A030 CAP. CER. SMD 0,22 nF 100 V 5 % C5968 F1K2A1040007 CAP. CER. SMD 100 nF 100 V 10 % C5970 F1H1H104A013 CAP. CER. SMD 100 nF 50 V 10 % C5973 F1H1H104A013 CAP. CER. SMD 100 nF 50 V 10 % C5976 F1H1A474A001 C5978 F1H1H102A219 CAP. CER. SMD 1 nF 50 V 10 % C5980 F1H1H331A013 CAP. CER. SMD 330 PF 50 V 10 % C5982 F1H1A474A001 CAP. SMD 470 nF 10 V C5983 F2A1H1R0A213 CAP. ELETR. 1 µF 50 V 20 % C5985 F1H1H102A219 CAP. CER. SMD 1 nF 50 V 10 % C5989 ECQV1H474JL3 CAP. POLIÉSTER 470 nF 50 V 5 % C5990 ECQV1H474JL3 CAP. POLIÉSTER 470 nF 50 V 5 % C5993 F1H1H104A013 CAP. CER. SMD 100 nF 50 V 10 %

CAP. SMD 470 nF 10 V

Page 100

SC-AKX14LB-K

REF. CÓDIGO DESCRIÇÃO

C5994 F1H1H104A013 CAP. CER. SMD 100 nF 50 V 10 % C6050 F1H1H102A219 CAP. CER. SMD 1 nF 50 V 10 % C6051 F1H1H101A230 CAP. CER. SMD 100 PF 50 V C6052 F1H1H101A230 CAP. CER. SMD 100 PF 50 V C6055 F1H1H101A230 CAP. CER. SMD 100 PF 50 V C6060 F1H1H101A230 CAP. CER. SMD 100 PF 50 V C6063 F1H1H101A230 CAP. CER. SMD 100 PF 50 V C6064 F1H1H102A219 CAP. CER. SMD 1 nF 50 V 10 % C6065 F2A1H220B411 CAP. ELETR. 22 µF 50 V 20 %

CONECTORES

CN51 K1MY09AA0124 CONECTOR FFC DE 9 VIAS CN2000 K1YZ15000001 CONECTOR BASE DE 15 VIAS CN2001 K1KA05AA0193 CONECTOR DE 5 PINOS CN2002 K1MY06B00012 CONECTOR FFC 6 VIAS CN2003 K1MY17AA0124 CONECTOR FFC DE 17 VIAS CN2005 K1KA05AA0193 CONECTOR DE 5 PINOS CN2010 K1MY09AA0124 CONECTOR FFC DE 9 VIAS CN2706 K1MY27AA0124 CONECTOR DE 27 VIAS CN5802 K1KA15AA0194 CONECTOR DE 15 PINOS CN6000 K1KA07AA0193 CONECTOR 7 VIAS CN6001 K1MY17AA0124 CONECTOR FFC DE 17 VIAS CN6005 K1KA04A00553 PONECTOR DE 4 PINOS CN6006 K1KB04B00043 CONECTOR DE 4 PINOS

DIODOS

D993 B3AFA0000131 LED SMD 50 V 1/8 W 30,0 mA D2000 DA2J10100L DIODO CHAVEAMENTO SMD D2001 DA2J10100L DIODO CHAVEAMENTO SMD D2002 DZ2J033M0L DIODO ZENER SMD D2003 DZ2J033M0L DIODO ZENER SMD D2004 DZ2J100M0L DIODO ZENER SMD D2008 DA2J10100L DIODO CHAVEAMENTO SMD D2014 B0ADDJ000032 DIODO DE CHAVEAMENTO SMD D2015 B0ADDJ000032 DIODO DE CHAVEAMENTO SMD D2017 DZ2J07500L DIODO ZENER SMD D2018 B0EAMM000057 DIODO RETIFICADOR DE SILICIO D2019 B0EAMM000057 DIODO RETIFICADOR DE SILICIO D2020 B0EAMM000057 DIODO RETIFICADOR DE SILICIO D2021 B0EAKM000117 DIODO RETIFICADOR DE SILICIO D2022 B0EAKM000117 DIODO RETIFICADOR DE SILICIO D2028 DA2J10100L DIODO CHAVEAMENTO SMD D2120 B0EAKM000117 DIODO RETIFICADOR DE SILICIO D2300 DA2J10100L DIODO CHAVEAMENTO SMD D2301 DA2J10100L DIODO CHAVEAMENTO SMD D5701 B0EBNR000045 PONTE DE DIODOS RETIF. PTH D5702 B0ZAZ0000089 DIODO RETIFICADOR PTH D5721 B0BC010A0007 DIODO ZENER SMD D5722 B0BC019A0007 DIODO ZENER SMD D5723 B0ACCK000012 DIODO DE CHAVEAMENTO SMD D5724 B0ACCK000012 DIODO DE CHAVEAMENTO SMD D5725 B0BC6R100010 DIODO ZENER SMD D5726 B0EAKM000117 DIODO RETIFICADOR DE SILICIO D5727 B0ACCK000012 DIODO DE CHAVEAMENTO SMD

REF. CÓDIGO DESCRIÇÃO

D5728 B0ACCK000012 DIODO DE CHAVEAMENTO SMD D5729 B0EAMM000057 DIODO RETIFICADOR DE SILICIO D5730 B0ECET000002 DIODO SMD D5731 B0EAMM000057 DIODO RETIFICADOR DE SILICIO D5732 B0BC035A0007 DIODO ZENER SMD D5793 B0HAMP000094 DIODO RETIFICADOR D5795 B0BC9R000008 DIODO ZENER SMD D5798 B0EAMM000057 DIODO RETIFICADOR DE SILICIO D5801 B0ABSM000008 DIODO DE CHAVEAMENTO D5802 B0ABSM000008 DIODO DE CHAVEAMENTO D5803 B0HFRJ000012 DIODO D5804 B0ACCK000012 DIODO DE CHAVEAMENTO SMD D5896 B0EAMM000057 DIODO RETIFICADOR DE SILICIO D5906 B0EAKM000117 DIODO RETIFICADOR DE SILICIO D5908 B0EAKM000117 DIODO RETIFICADOR DE SILICIO D5909 B0EAKM000117 DIODO RETIFICADOR DE SILICIO D5910 B0EAKM000117 DIODO RETIFICADOR DE SILICIO

VARISTORES

DZ5701

DIFUSOR

HL600 RMXX1008-2 DIFUSOR DE LUZ (PLASTICO)

CIRCUITOS INTEGRADOS

IC52 C1AB00003566 CI DIGITAL SMD IC900 C0HBA0000295 CIRCUITO INTEGRADO SMD IC2003 RFKWMAKX14M0 CI (MICROCONTROLADOR)SMD IC2006 C3EBEY000037 CIRCUITO INTEGRADO MEMÓRIA SMD IC2009 C0DBFYY00049 CI REGULADOR DE VOLTAGEM SMD IC2011 C0DBAYY01122 CI REG. DE TENSÃO (DC-DC) SMD IC2101 C1BB00001151 CI PROC. DE SINAIS DE ÁUDIO SMD IC2201 C0ABBB000067 CI-DUPLO AMP. OPERACIONAL SMD IC5701 C5HACYY00005 CI AMPLIFICADOR OPERACIONAL IC5799 MIP2F20MSSCF CIRCUITO INTEGRADO IC5801 C0DAZYY00039 CI REGULADOR DE TENSÃO IC5899 C0DAEYY00040 IC REGULADOR DE VOLTAGEM PTH IC5902 C1BA00000497 AMP. DE POTÊNCIA CLASSE-D

SENSOR

IR6000 B3RAB0000084 SENSOR DO CONTROLE REMOTO

JACKS

JK51 K4ZZ02000103 CONECTOR ANTENA JK52 K4AC02B00042 AM ANTENNA TERMINAL JACK JK1111 K1FY104A0007 CONECTOR USB JK2000 K2HA204B0153 CONECTOR RCA ( 2 PINOS ) JK5000 K4AC04B00030 JACK PARA CAIXA ACÚSTICA

JUMPERS

K3 D0GBR00JA008 RES. SMD 0 Ω 1/16 W K51 D0GBR00JA008 RES. SMD 0 Ω 1/16 W

BOBINAS

L51 G1CR18JA0020 INDUTOR SMD L52 L54 D0GBR00JA008 RES. SMD 0 Ω 1/16 W L900 J0JBC0000019 BOBINA SMD L2000 G0A330ZA0045 BOBINA DE PICO

ERZVA5Z471 VARISTOR 470V +-10%, 0,1W, IP=5A

G2A380Y00002 BOBINA VARIÁVEL

100
