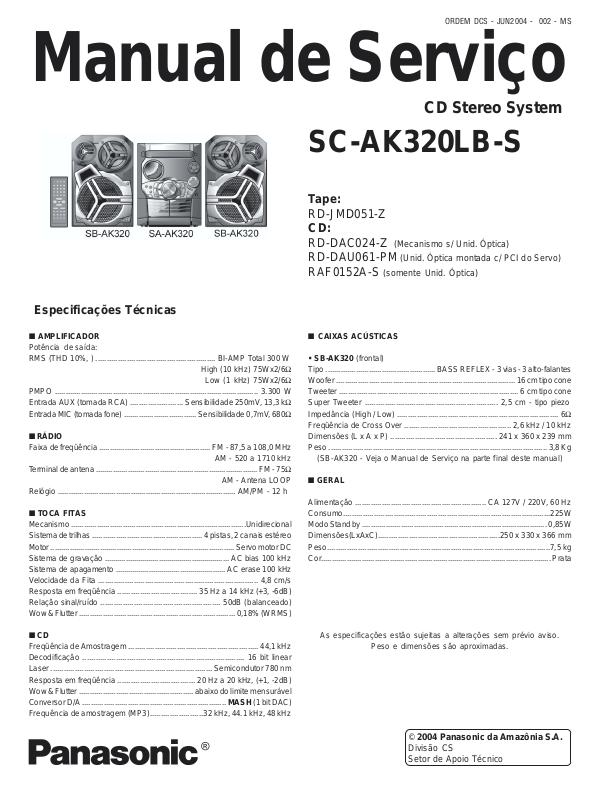

Panasonic SC-AK320LB-S Schematic [pt, en, es]

ORDEM DCS - JUN2004 - 002 - MS

Manual de Serviço

CD Stereo System

SC-AK320LB-S

Tape:

RD-JMD051-Z

CD:

RD-DAC024-Z (Mecanismo s/ Unid. Óptica)
RD-DAU061-PM (Unid. Óptica montada c/ PCI do Servo)
RAF0152A-S (somente Unid. Óptica)

Especificações Técnicas

n AMPLIFICADOR

Potência de saída:

RMS (THD 10%, ) ...................................................... BI-AMP Total 300 W

High (10 kHz) 75Wx2/6Ω

Low (1 kHz) 75Wx2/6Ω

PMPO ............................................................................................... 3.300 W

Entrada AUX (tomada RCA) ........................ Sensibilidade 250mV , 13,3 kΩ

Entrada MIC (tomada fone) .................................. Sensibilidade 0,7mV , 680Ω

n RÁDIO

Faixa de freqüência .................................................... FM - 87,5 a 108,0 MHz

AM - 520 a 1710 kHz

T erminal de antena ............................................................................ FM - 75Ω

AM - Antena LOOP

Relógio ................................................................................... AM/PM - 12 h

n TOCA FITAS

Mecanismo .................................................................................Unidirecional

Sistema de trilhas ................................................... 4 pistas, 2 canais estéreo

Motor ...................................................................................... Servo motor DC

Sistema de gravação ............................................................ AC bias 100 kHz

Sistema de apagamento ..................................................... AC erase 100 kHz

Velocidade da Fita ........................................................................ 4,8 cm/s

Resposta em freqüência .................................... 35 Hz a 14 kHz (+3, -6dB)

Relação sinal/ruído ...................................................... 50dB (balanceado)

Wow & Flutter ........................................................................ 0,18% (WRMS)

n CAIXAS ACÚSTICAS

• SB-AK320 (frontal)

Tipo ................................................... BASS REFLEX - 3 vias - 3 alto-falantes

Woofer .................................................................................. 16 cm tipo cone

Tweeter ................................................................................. 6 cm tipo cone

Super Tweeter ............................................................ 2,5 cm - tipo piezo

Impedância (High / Low) ......................................................................... 6Ω

Freqüência de Cross Over ................................................ 2,6 kHz / 10 kHz

Dimensões (L x A x P) ................................................ 241 x 360 x 239 mm

Peso ................................................................................................... 3,8 Kg

(SB-AK320 - Veja o Manual de Serviço na parte final deste manual)

n GERAL

Alimentação ........................................................... CA 127V / 220V, 60 Hz

Consumo..............................................................................................225W

Modo Stand by ...................................................................................... 0,85W

Dimensões(LxAxC).......................................................250 x 330 x 366 mm

Peso.....................................................................................................7,5 kg

Cor........................................................................................................... Prata

n CD

Freqüência de Amostragem ........................................................... 44,1 kHz

Decodificação ......................................................................... 16 bit linear

Laser ......................................................................... Semicondutor 780 nm

Resposta em freqüência ................................... 20 Hz a 20 kHz, (+1, -2dB)

Wow & Flutter ..................................................... abaixo do limite mensurável

Conversor D/A .................................................................. MASH (1 bit DAC)

Frequência de amostragem (MP3)........................32 kHz, 44.1 kHz, 48 kHz

As especificações estão sujeitas a alterações sem prévio aviso.

Peso e dimensões são aproximadas.

© 2004 Panasonic da Amazônia S.A.
Divisão CS
Setor de Apoio Técnico

ATENÇÃO !

Este Manual foi elaborado para uso somente por profissionais e técnicos treinados e autorizados pela Panasonic da Amazônia
e não foi direcionado para utilização pelo consumidor ou público em geral uma vez que não contém advertências sobre
possíveis riscos de manipulação do aparelho aqui especificado por pessoas não treinadas e não familiarizadas com equipamentos
eletrônicos. Qualquer tentativa de reparo do produto aqui especificado por parte de pessoa não qualificada, utilizando ou não
este Manual, implicará em riscos de danos ao equipamento, com a perda total da garantia e à sérios riscos de acidentes.

Sumário

1. PRECAUÇÃO DE SEGURANÇA ............................................................ 3

1.1. TESTE DE RESISTÊNCIA DE ISOLAMENTO ......................................... 3

2. ANTES DE REP ARAR E AJUST AR ......................................................... 3

3. CIRCUITO DE PROTEÇÃO ..................................................................... 4

4. ATERRAMENTO P ARA PREVENÇÃO DE DANOS

ELETROSTÁTICOS ................................................................................. 4

5. MANUSEANDO SOLDA SEM CHUMBO ................................................. 5

6. PRECAUÇÕES NA MANIPULAÇÃO DO DECK DE MOVIMENTO ............. 6

6.1. MANUSEIO DA UNIDADE ÓTICA ........................................................ 6

7. PRECAUÇÕES COM O DIODO LASER ................................................... 7

8. ACESSÓRIOS ....................................................................................... 8

9. GUIA DE OPERAÇÃO ............................................................................ 9

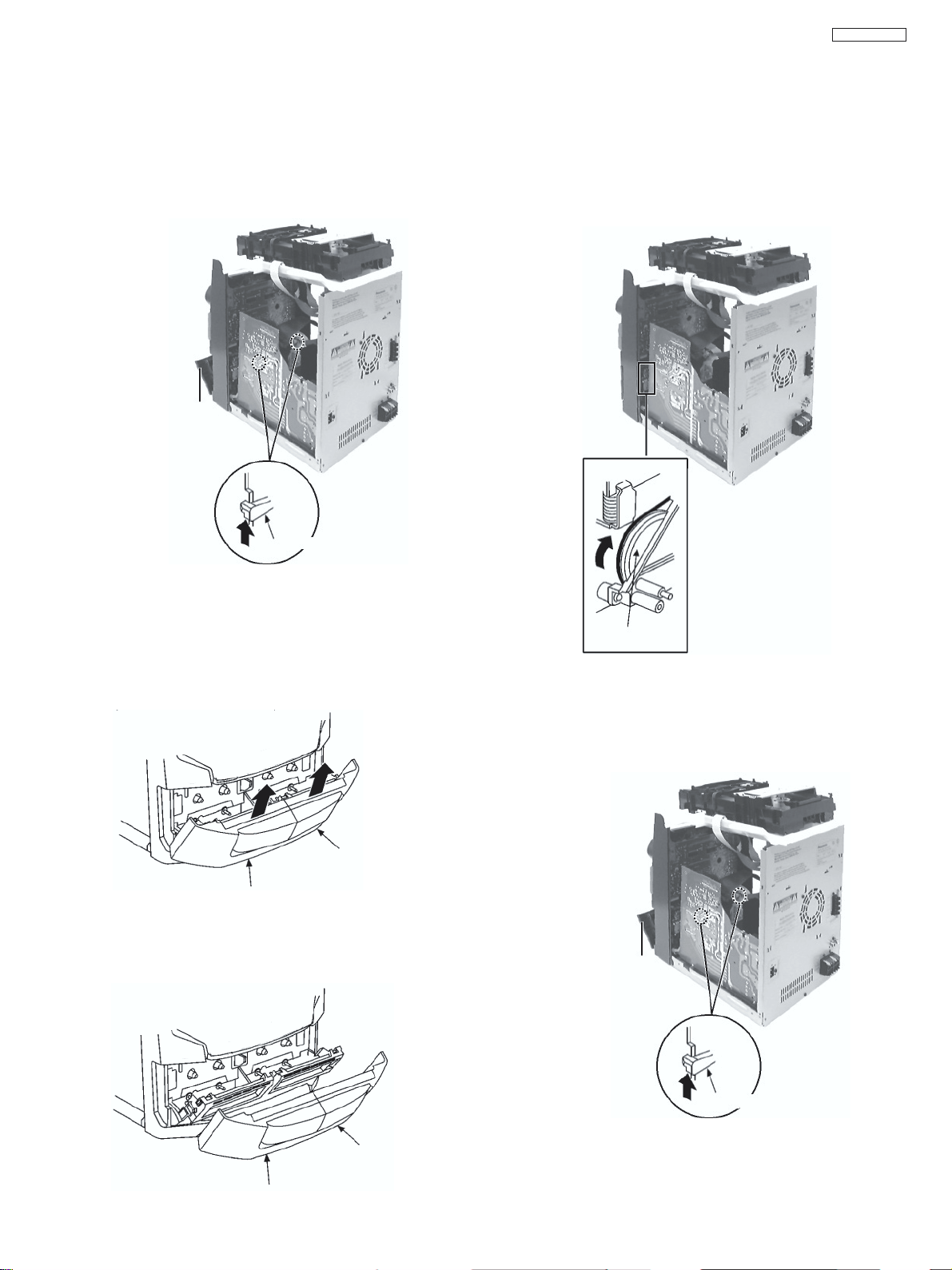

10. DESMONTAGEM E MONT AGEM DOS PRINCIP AIS COMPONENTES .... 10

10.1. FLUXO DE DESMONTAGEM ............................................................ 10

10.2. VERIFICANDO A PLACA PRINCIPAL .............................................. 1 1

10.2.1. DESMONT AGEM DA TAMPA DO CD ............................................ 1 1

10.3. DESMONT AGEM DA UNIDADE DO MECANISMO DO CD ................ 13

10.4. DESMONTAGEM DA P.C.I. PRINCIP AL & TRANSFORMADOR ......... 14

10.4.1. DESMONTAGEM DA P.C.I. PRINCIP AL .......................................... 14

10.4.2. DESMONTAGEM DA P.C.I. DO TRANSFORMADOR ..................... 14

10.4.3. SUBSTITUIÇÃO DO C.I. AMPLIFICADOR DE POTÊNCIA ....................14

10.5. DESMONTAGEM DA P.C.I. DO PAINEL & P .C.I. DAS CHA VES

DE TOQUE ........................................................................................ 15

10.6. DESMONTAGEM DO MECANISMO E DA PLACA DO T OCA-FIT AS .. 16

10.7. SUBSTITUIÇÃO DOS PR. COMPONENTES DO MEC. DO CD ........... 16

10.7.1. SUBSTITUIÇÃO DO DECK TRANSVERSAL ................................. 16

10.7.3. DESMONTAGEM E MONT AGEM DA UNIDADE BASE

DO MECANISMO ............................................................................. 21

10.7.4. SUBSTITUIÇÃO DO MOTOR MONT ADO ...................................... 28

10.8. SUBSTITUIÇÃO DO ROLO PRESSOR MONTADO E BLOCO DA

CABEÇA. .......................................................................................... 29

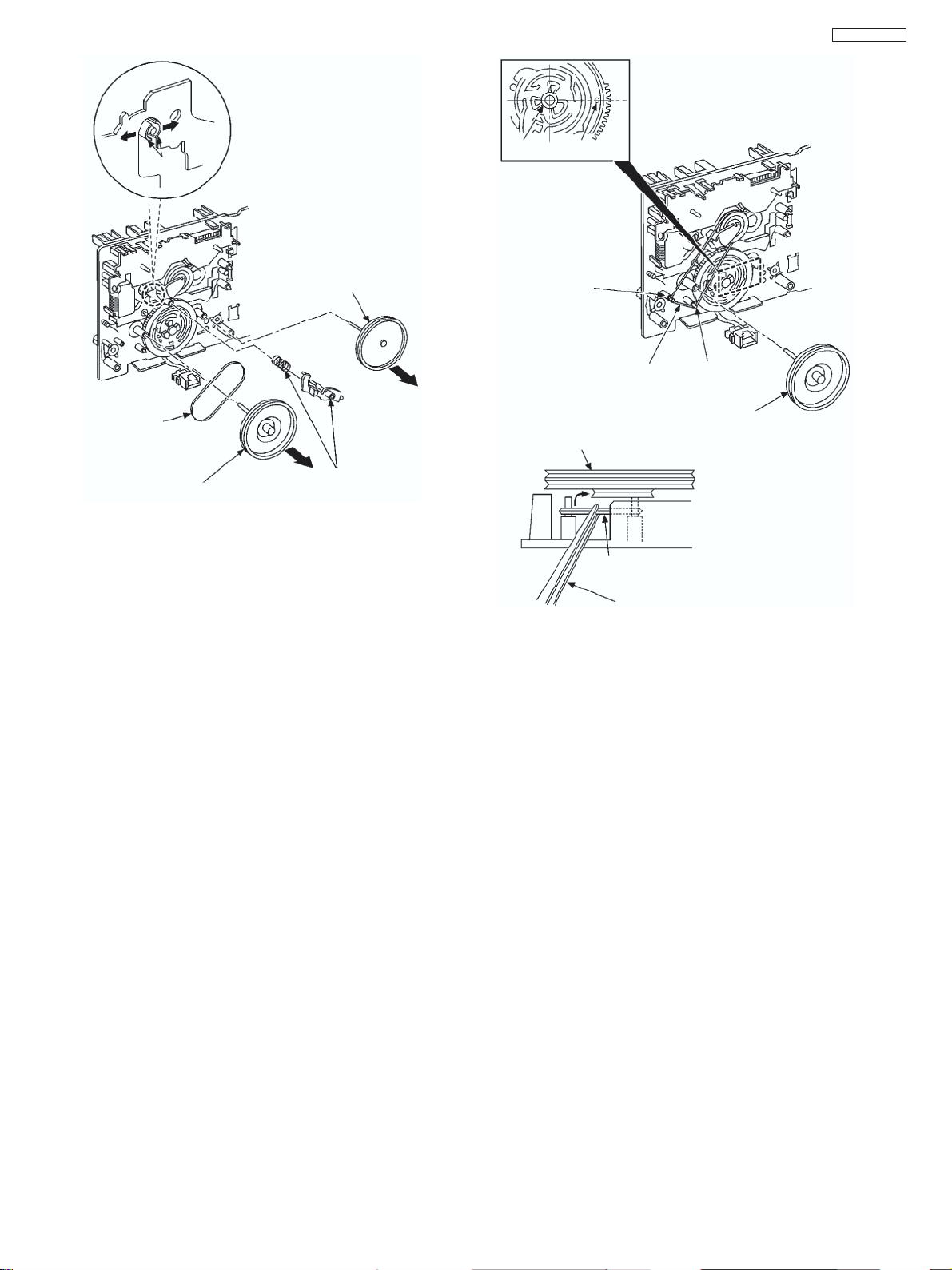

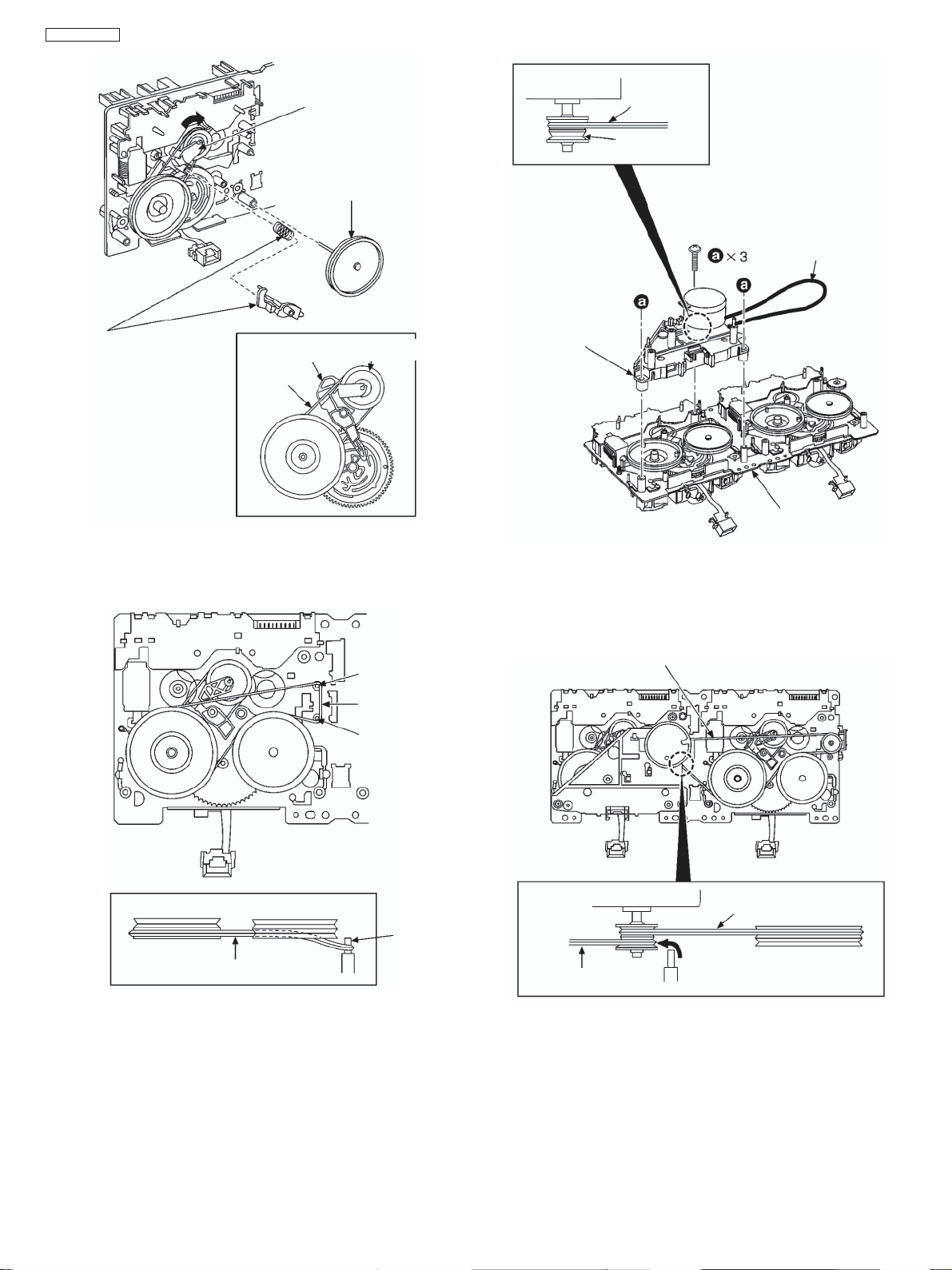

10.9. SUBSTITUIÇÃO DO MOTOR DO DECK MONT ADO, CORREIA A DO

CAPSTAN, CORREIA B DO CAPST AN E CORREIA SINUOSA. ................. 30

10.10. SUBSTITUIÇÃO DA TAMP A DO CASSETE MONT ADO .................. 33

10.1 1. MEDIDAS PARA PROBLEMAS NA FIT A ...................................... 33

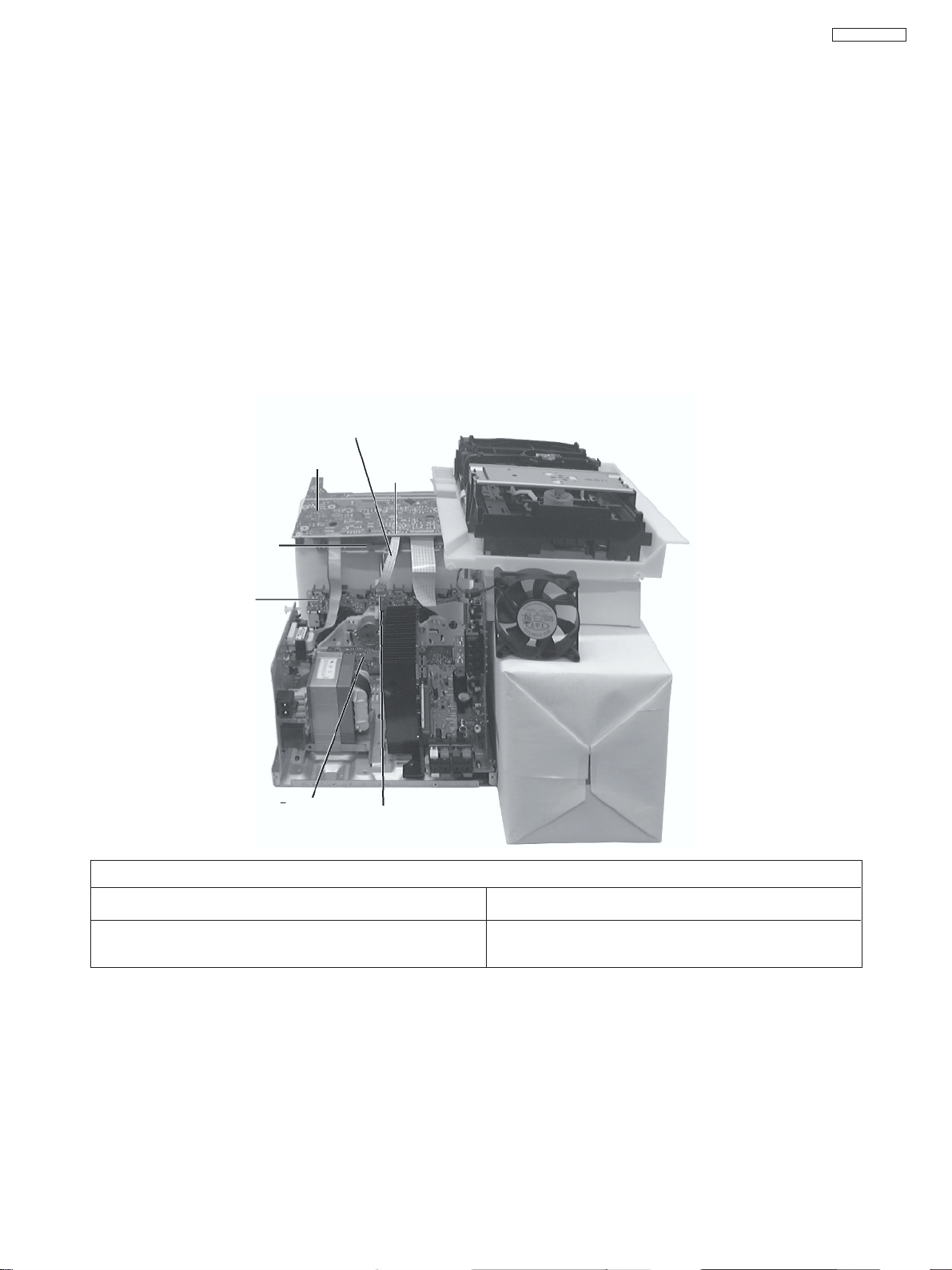

11. POSIÇÃO DE SER VIÇO ...................................................................... 34

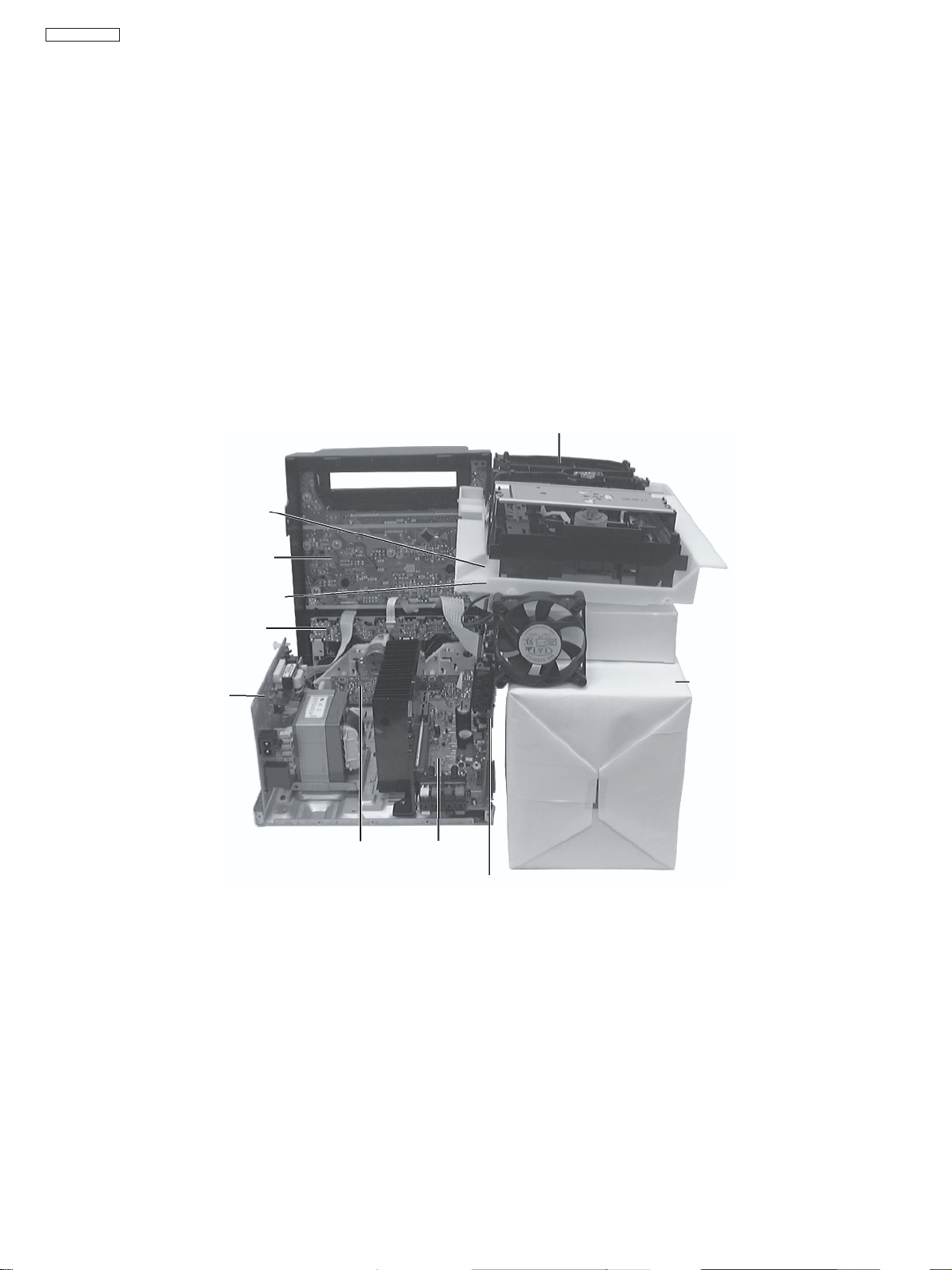

11.1. PROCEDIMENT O DE VERIFICAÇÃO ................................................ 34

11.2. VERIFICANDO A P.C.I. PRINCIPAL, P.C.I. DA FONTE DE ALIMENTAÇÃO

E P .C.I. DO TRANSFORMADOR ............................................................... 34

11.3. VERIFICANDO O PAINEL, CHAVE DE TOQUE, DECK & P.C.I. DO

MECANISMO DO DECK ............................................................................. 35

12. DESCRIÇÃO DOS CÓDIGOS DE ERRO .............................................. 36

12.1. DETECÇÃO DE ERRO PARA O BLOCO DO M. DO CASSETE ........... 36

12.2. Detecção de Erro para o Bloco do Trocador de CD ........................ 36

12.3. Detecção de Erro Relativas a Fonte de Alimentação ...................... 36

13. FUNÇÃO DE AUTO DIAGNÓSTICO ................................................... 37

13.1. EXIBIÇÃO DO AUTO DIAGNÓSTICO .............................................. 37

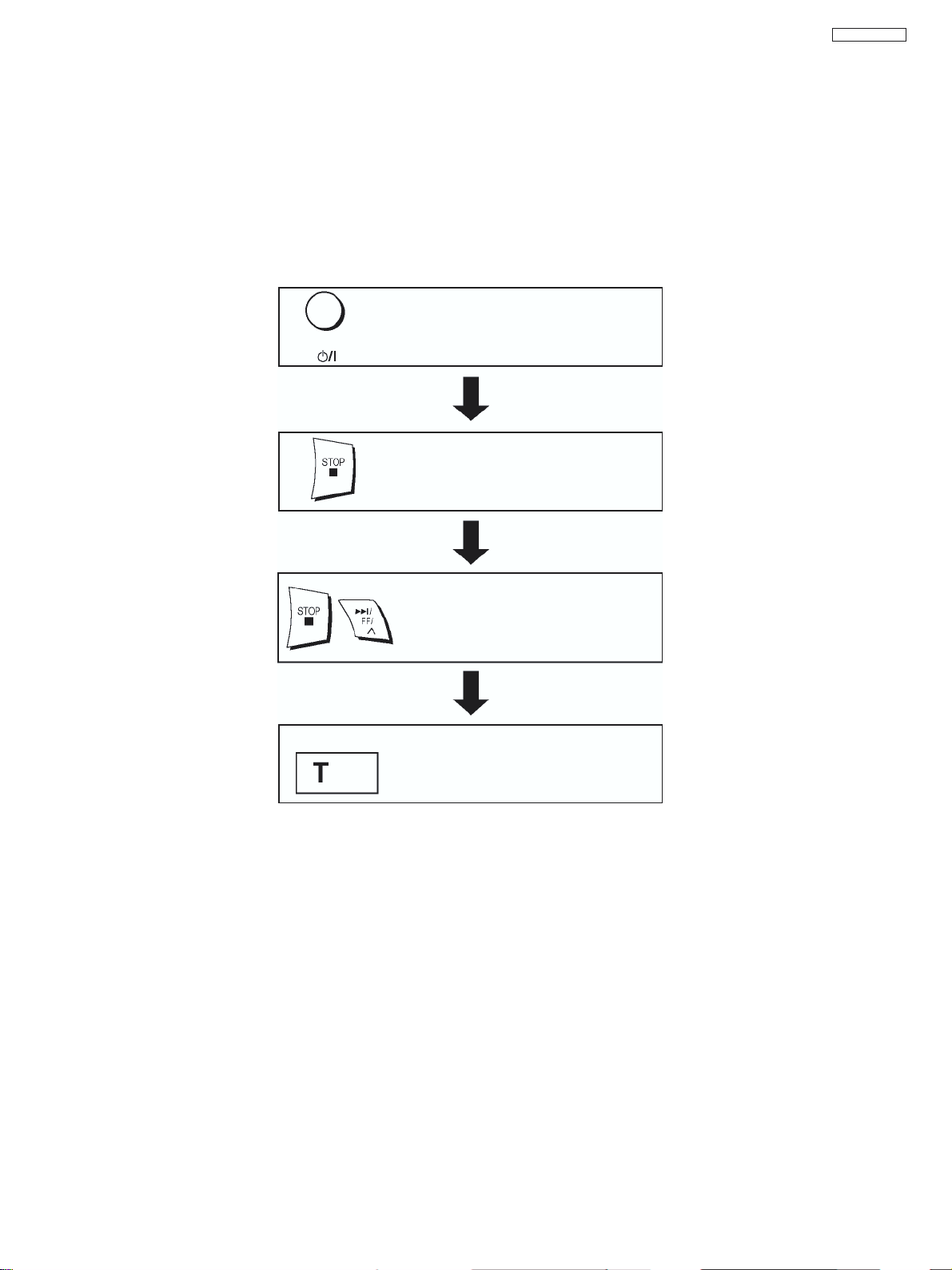

13.2. COMO ENTRAR NA FUNÇÃO DE AUTO DIAGNÓSTICO ................. 37

13.3. TESTE P ARA O MECANISMO DO CASSETE (PARA OS CÓDIGOS DE

ERRO H01, H02, H03, F01, F02) ...................................................... 37

13.4. TESTE DO M. DO CD (F15, F26, F16, F17, F27, F28, F29, H15) ....... 38

13.5. PARA APAGAR O CÓDIGO DE ERRO ............................................. 38

13.6. COMO SAIR DA FUNÇÃO AUTO-DIAGNÓSTICO ........................... 38

13.7. FALHA NO AMPLIFICADOR DE POTÊNCIA (F61) ........................... 38

14. FUNÇÕES DO MODO DE TESTE DO CD ............................................. 39

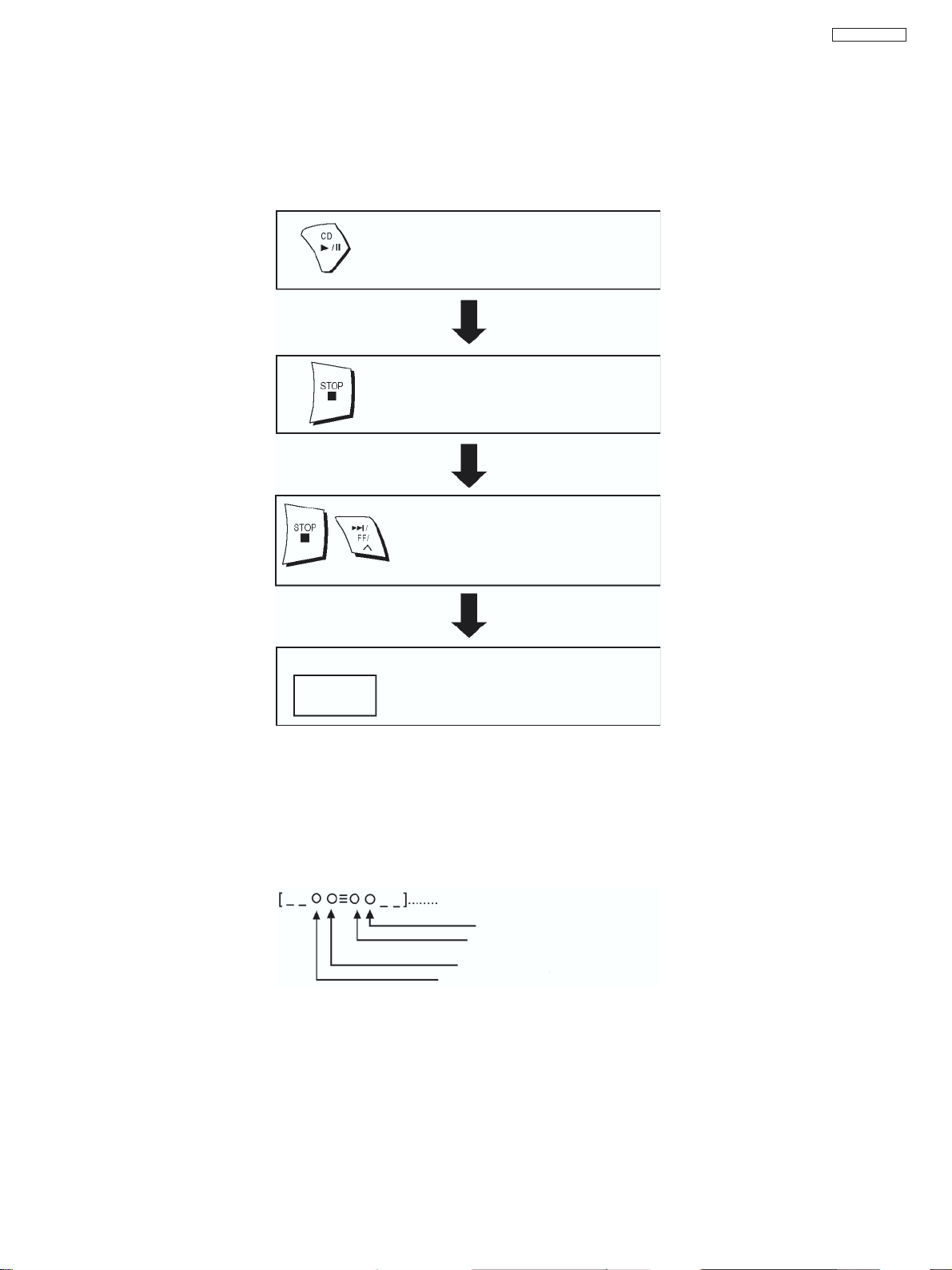

14.1 COMO ENTRAR NO MODO DE TESTE DO CD ................................... 39

14.2. INDICAÇÃO DOS R. DO AJUSTE AUTOMÁTICO DO CD .................. 39

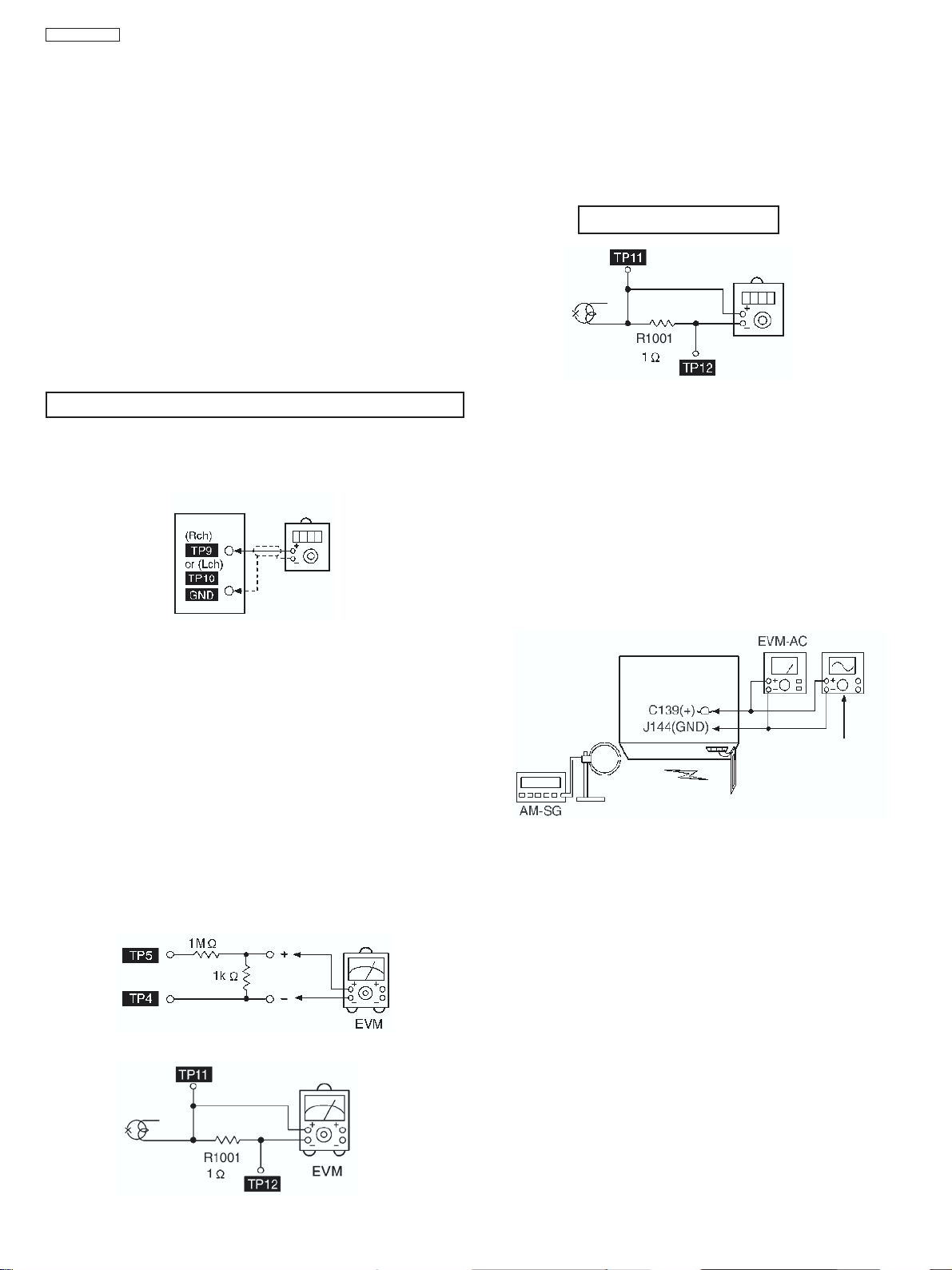

15. MEDIDAS E AJUSTES ........................................................................ 40

15.1. SEÇÃO DO CASSETE DECK .......................................................... 40

15.1.1. AJUSTE DE VELOCIDADE DA FITA ............................................. 40

15.1.2. VERIFICAR A TENSÃO DE BIAS E APAGAMENT O ...................... 40

15.1.3. AJUSTE DA FREQÜÊNCIA DE BIAS (DECK ½) ............................ 40

15.2. SEÇÃO DO SINTONIZADOR ........................................................... 40

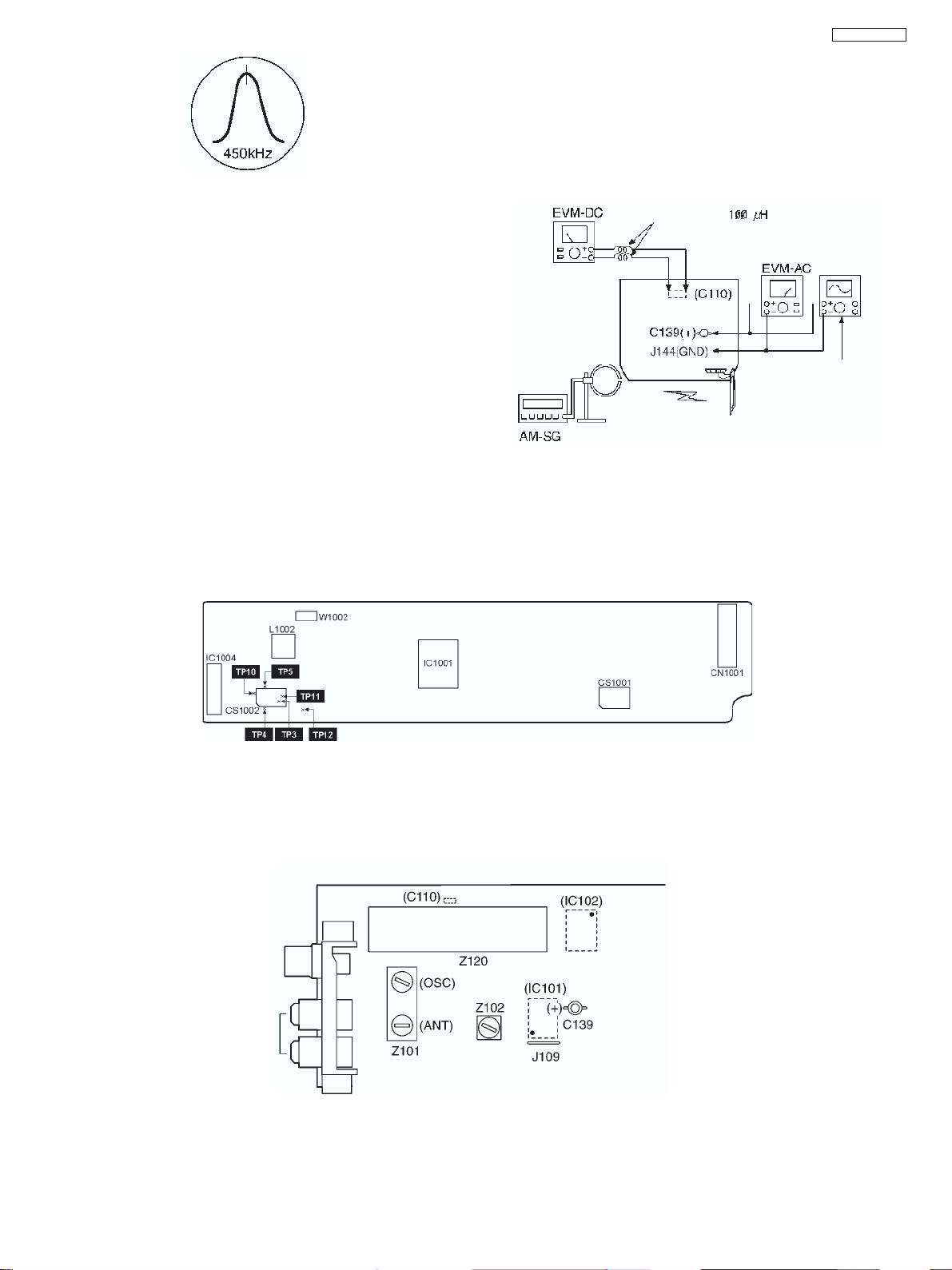

15.2.1. ALINHAMENTO DA FREQÜÊNCIA INTERMEDIÁRIA DE AM .......... 40

15.2.2 AJUSTE DE RF DE AM .................................................................. 41

15.3. PONTOS DE ALINHAMENTO ........................................................... 41

15.3.1. SEÇÃO DO DECK CASSETE ....................................................... 41

15.3.2. PONTOS DE AJUSTE ................................................................... 41

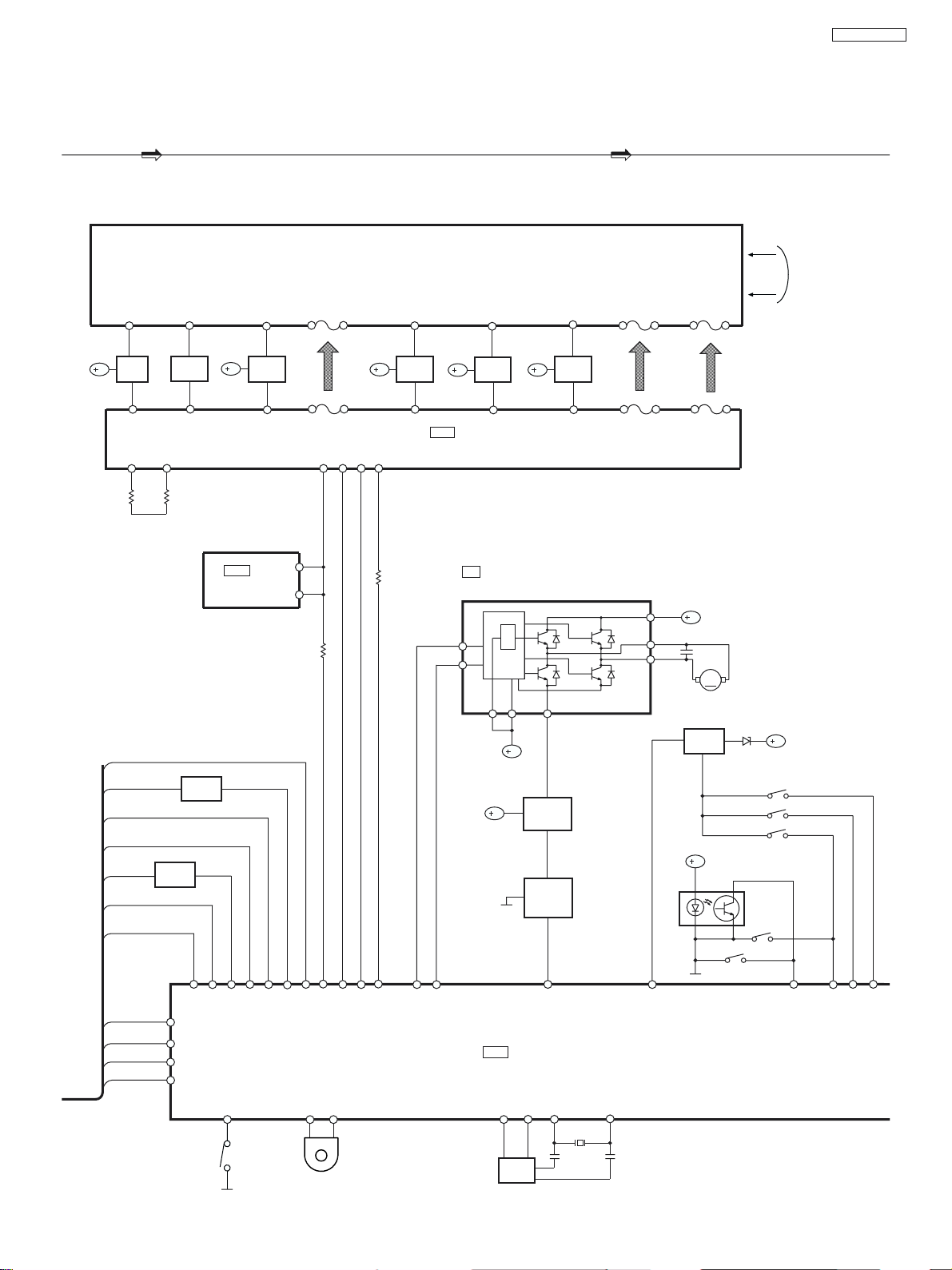

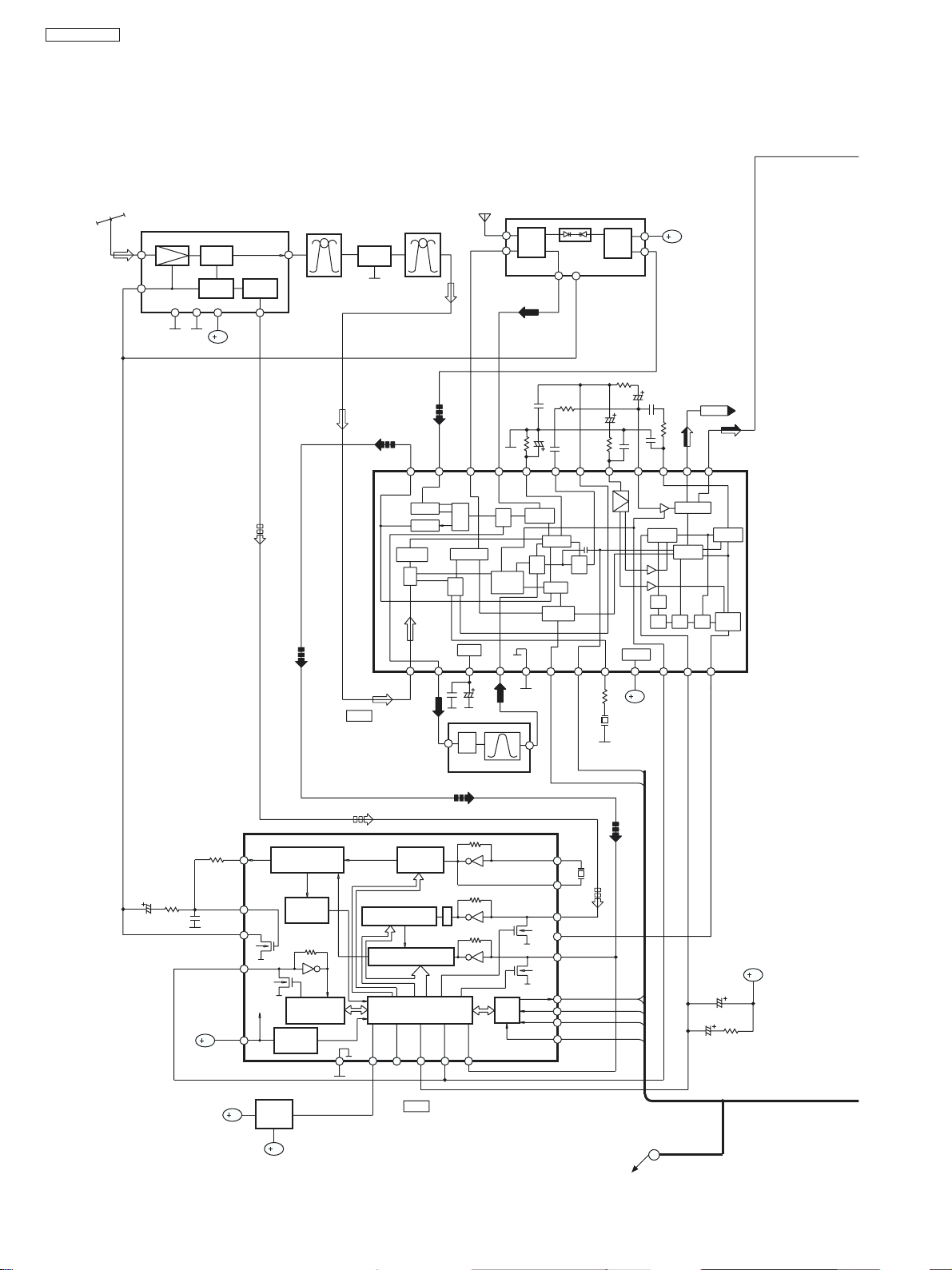

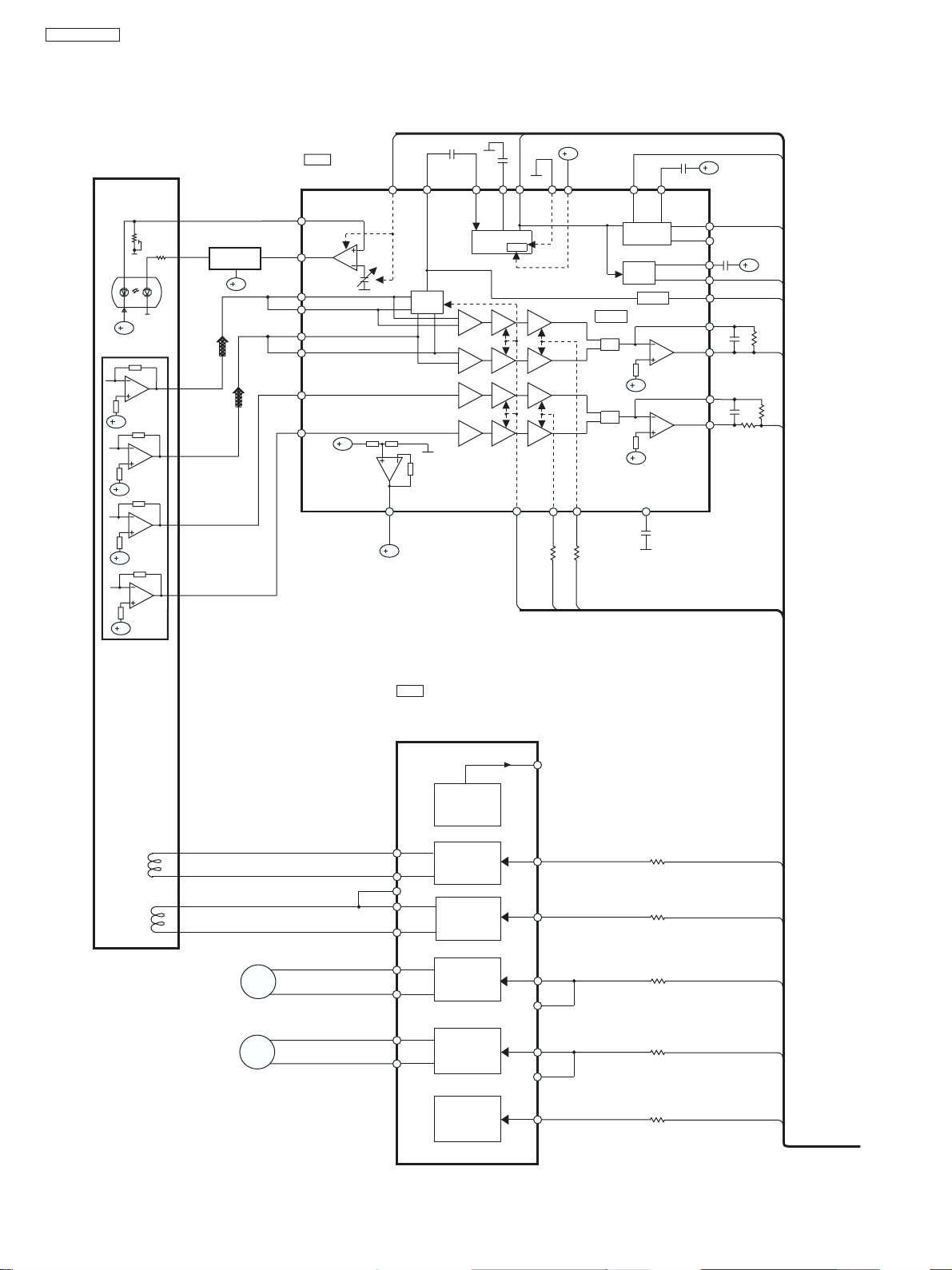

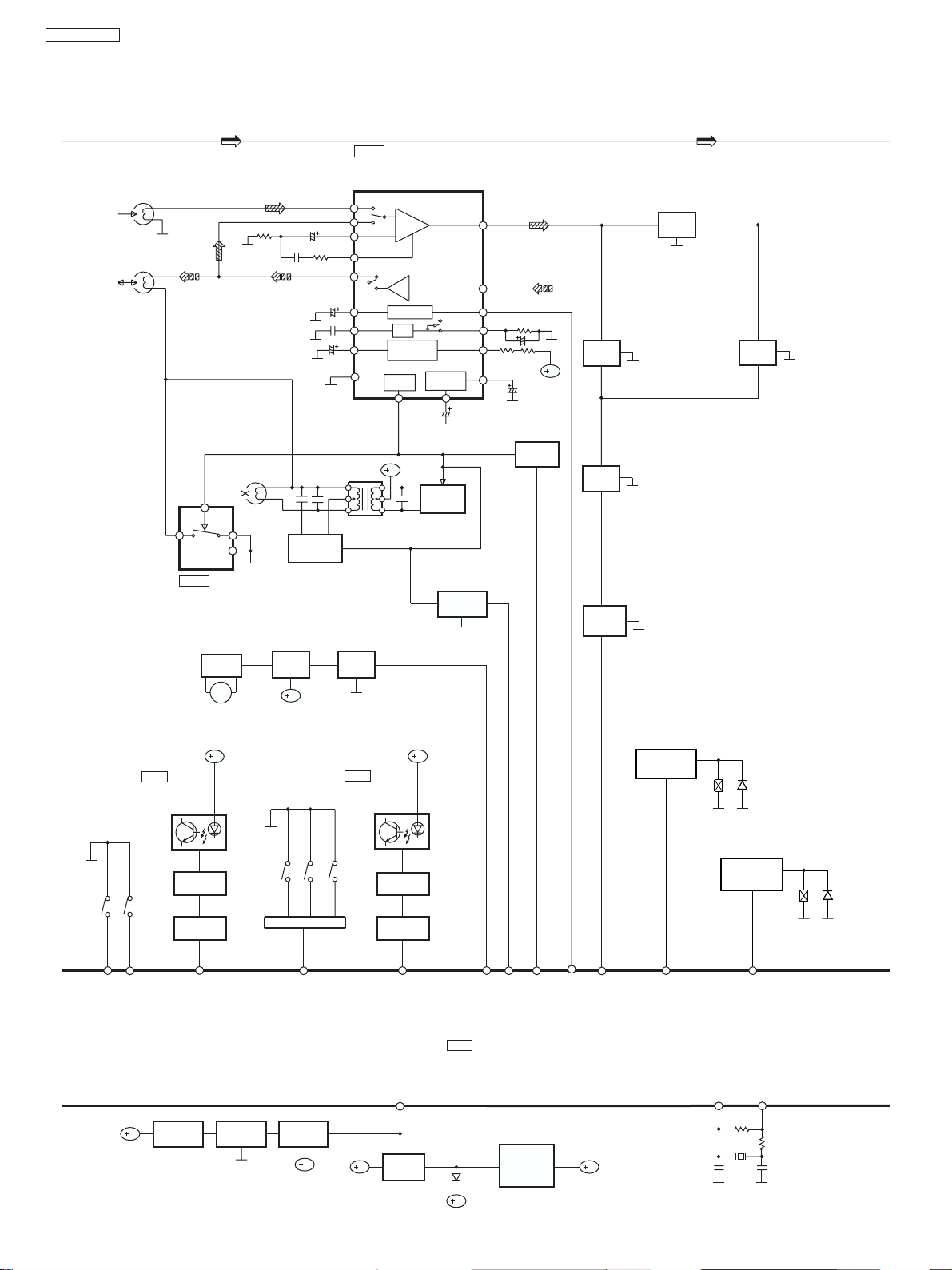

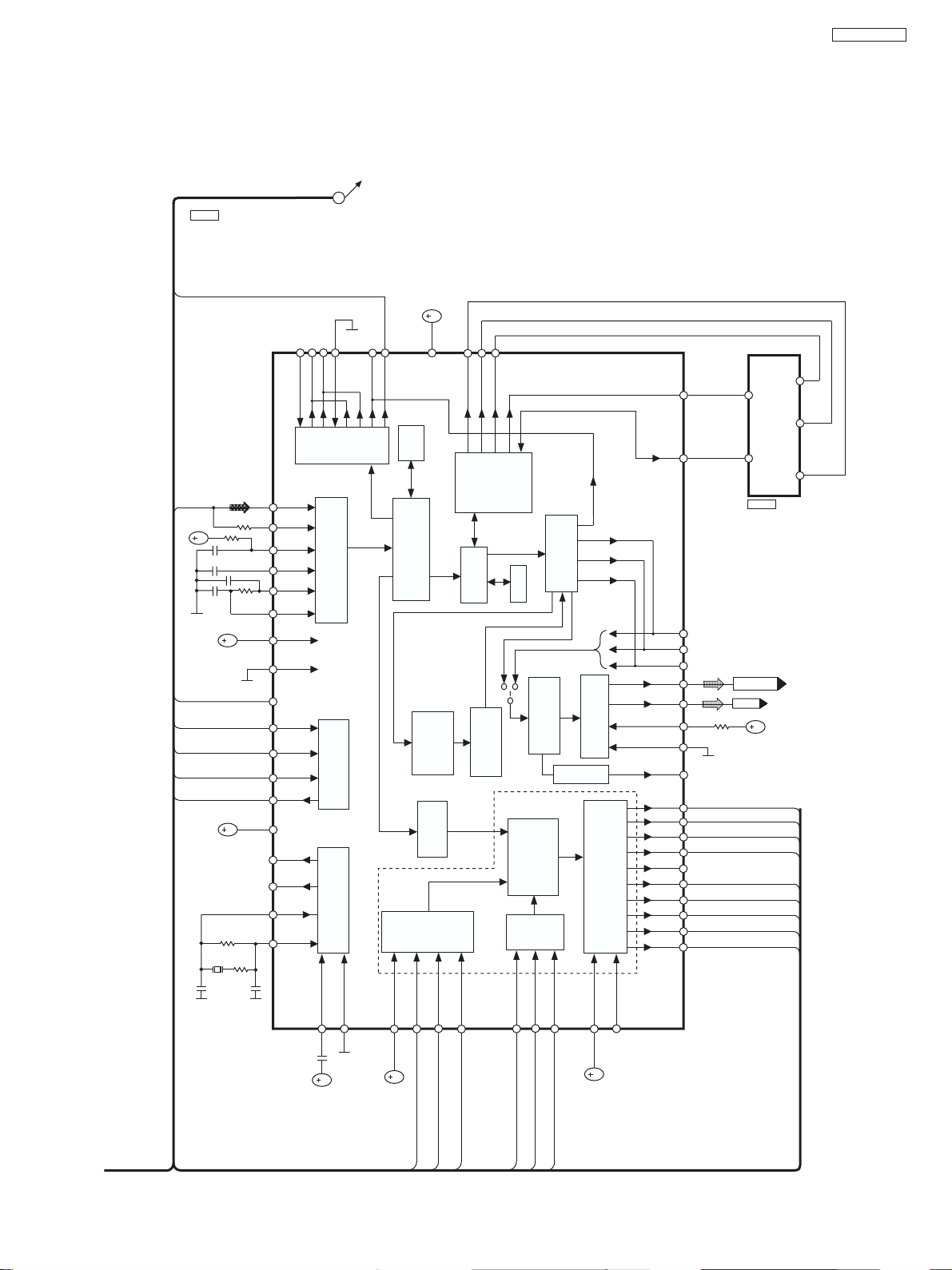

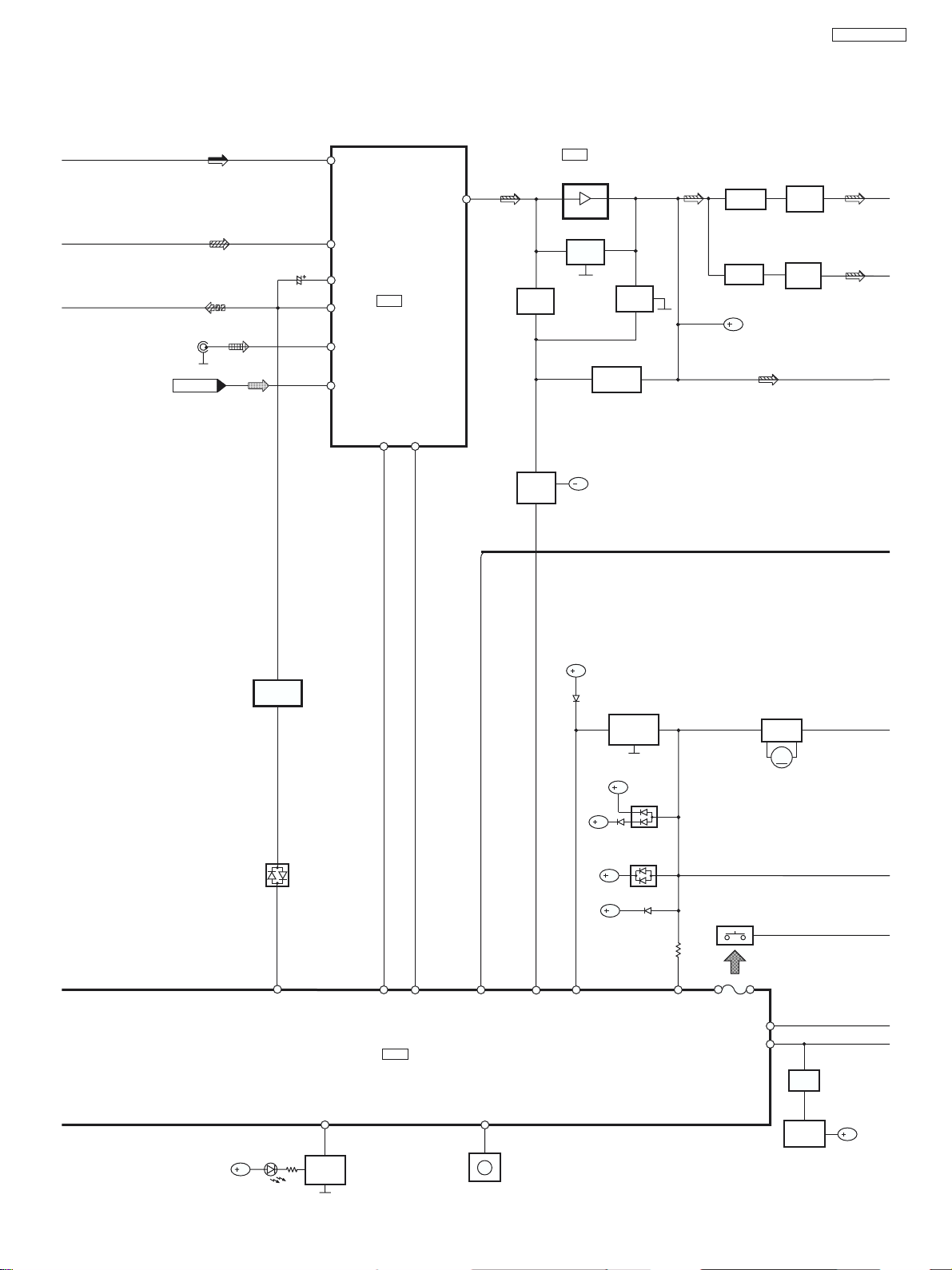

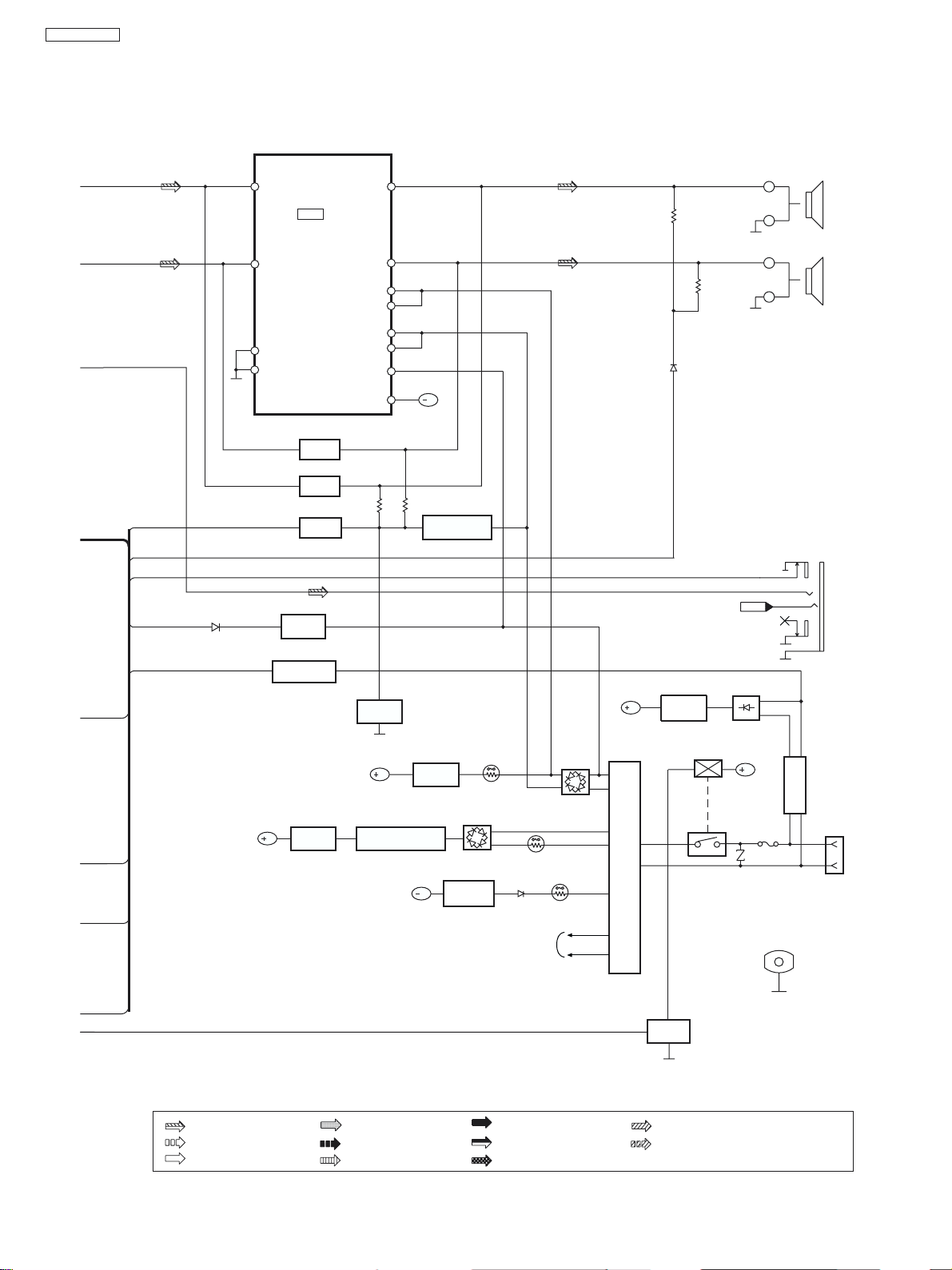

16. DIAGRAMAS EM BLOCOS ................................................................ 42

17. DIAGRAMAS ESQUEMÁTICOS .......................................................... 49

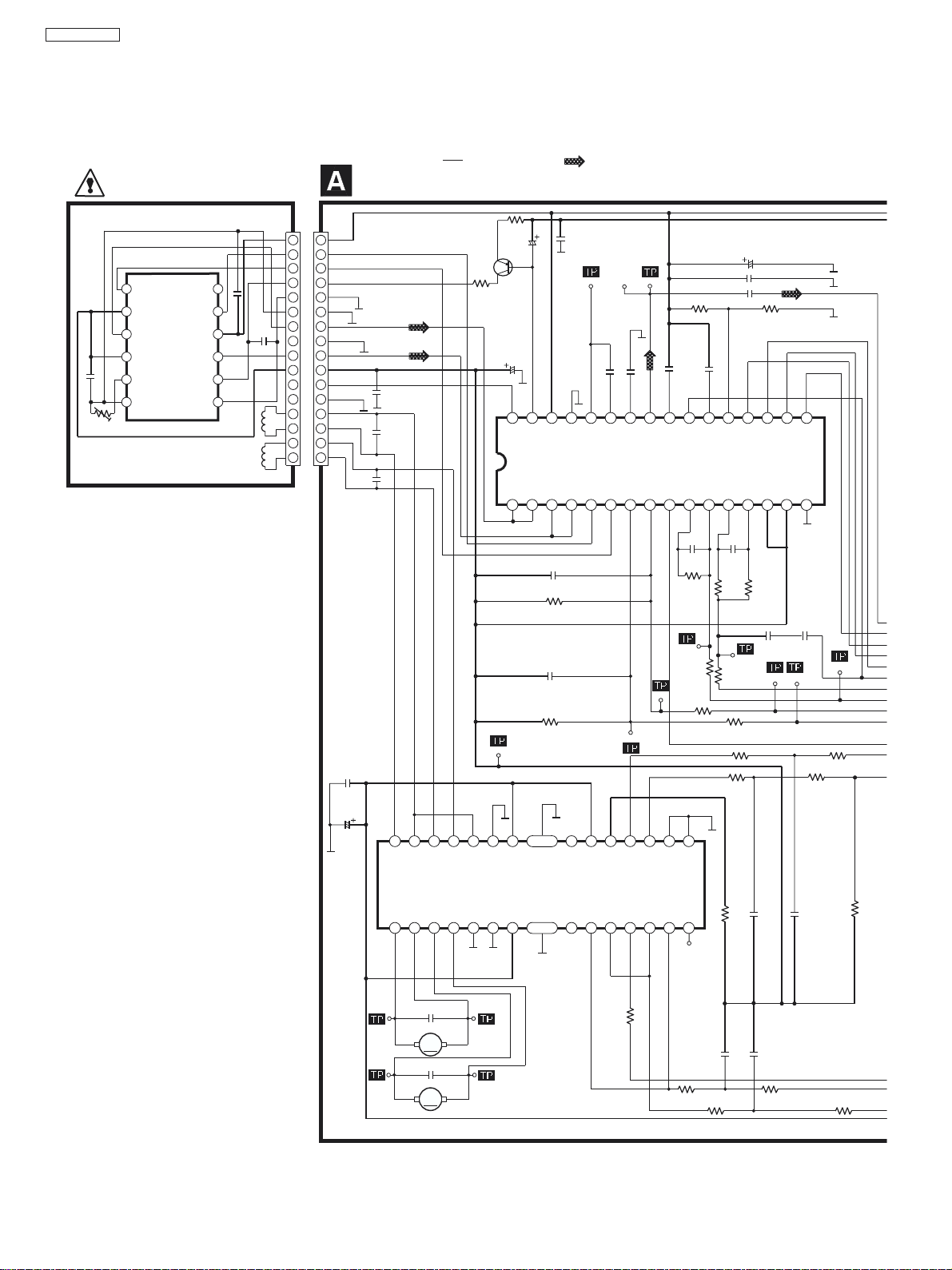

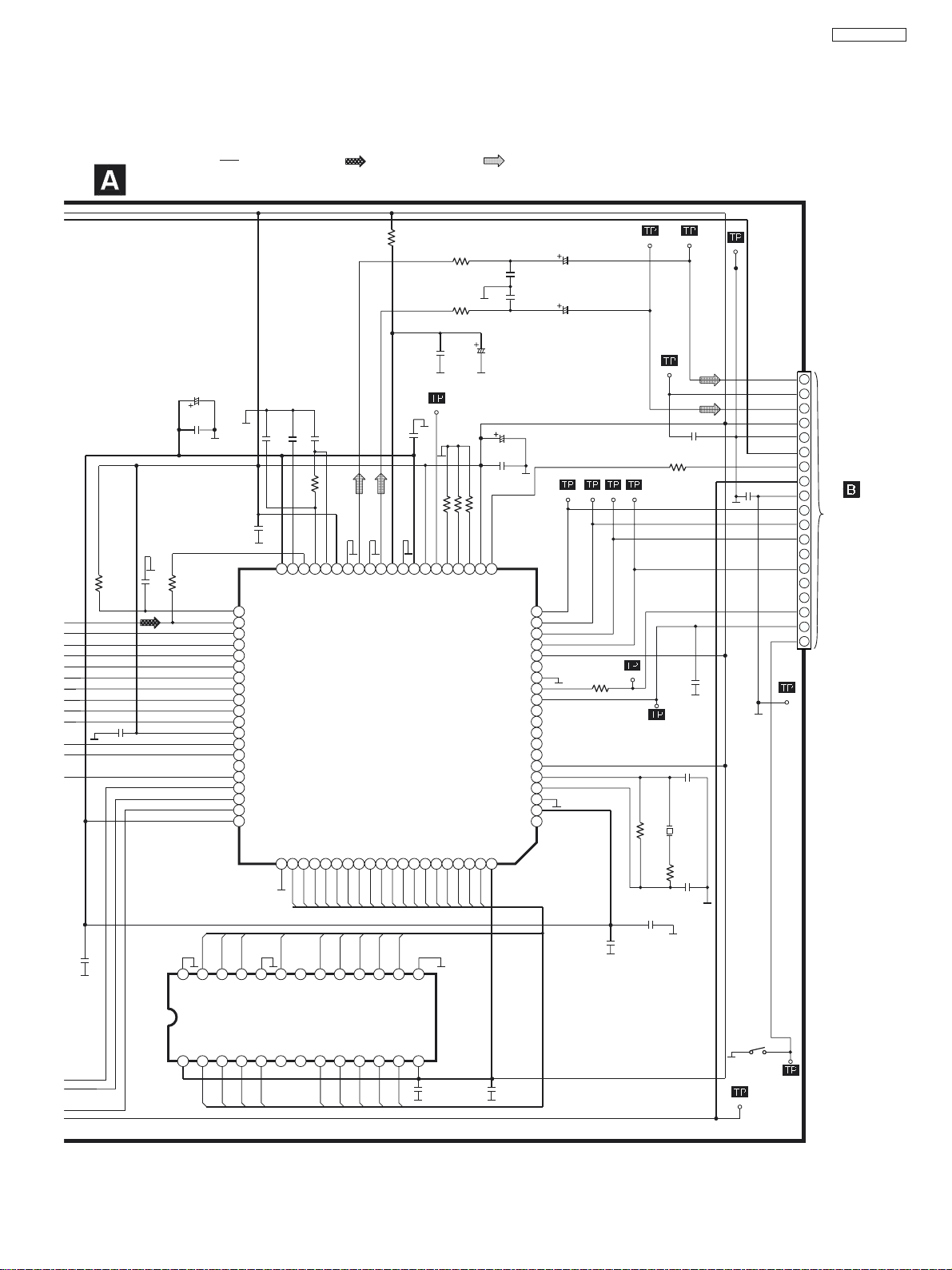

17.1. (A) CIRCUITO SERVO DO CD ......................................................... 50

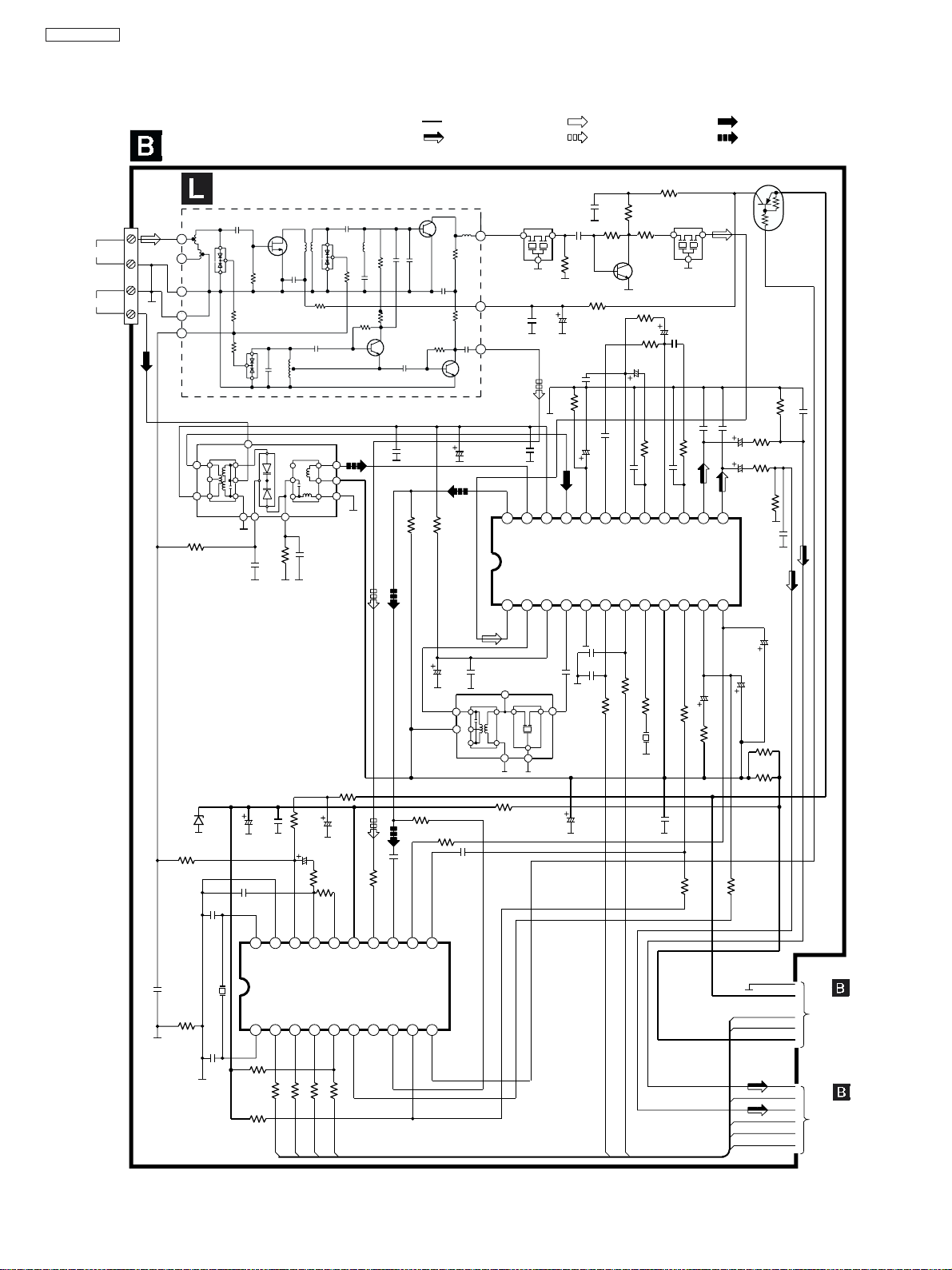

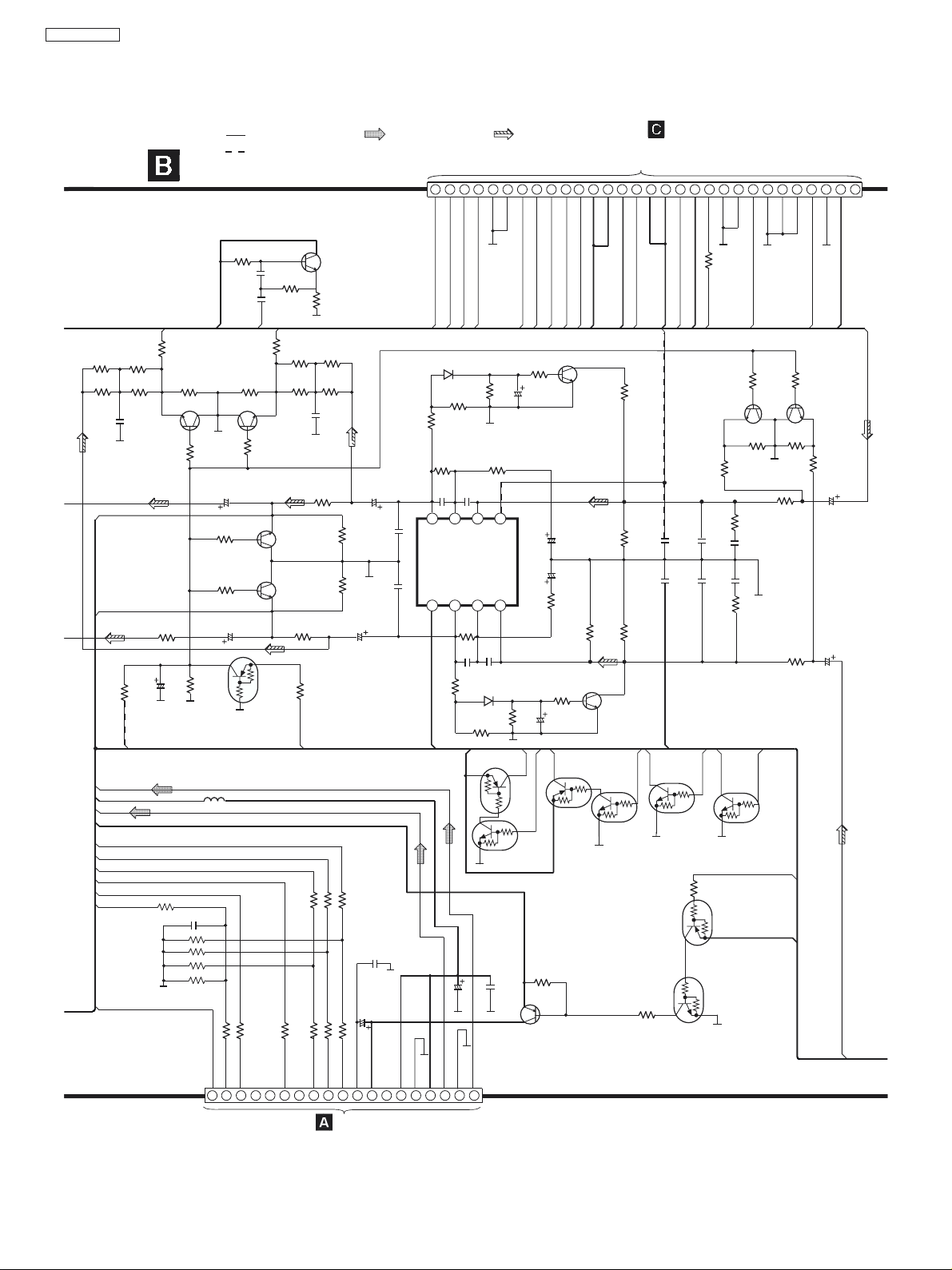

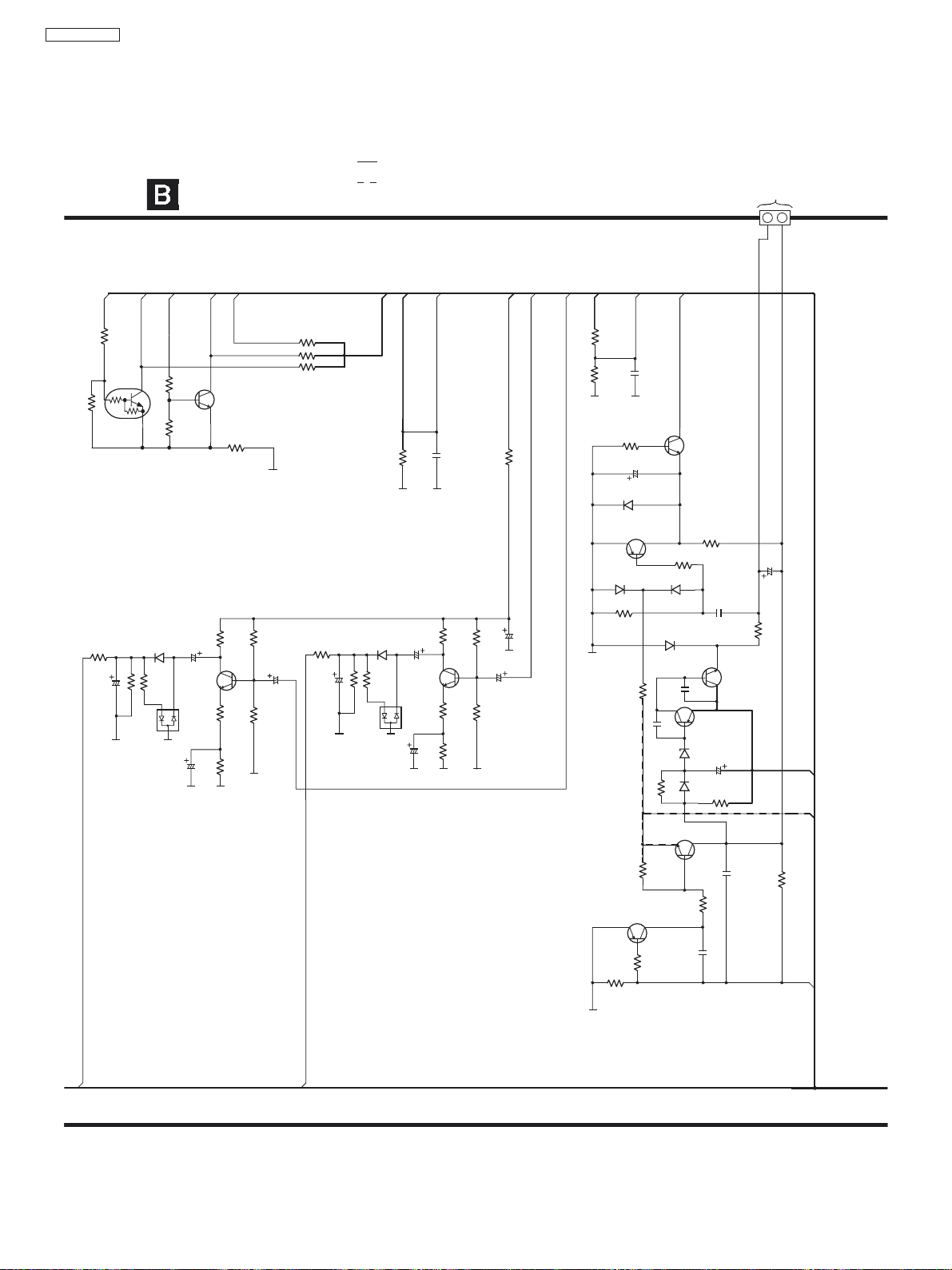

17.2. (B) CIRCUITO PRINCIPAL/TUNER .................................................... 52

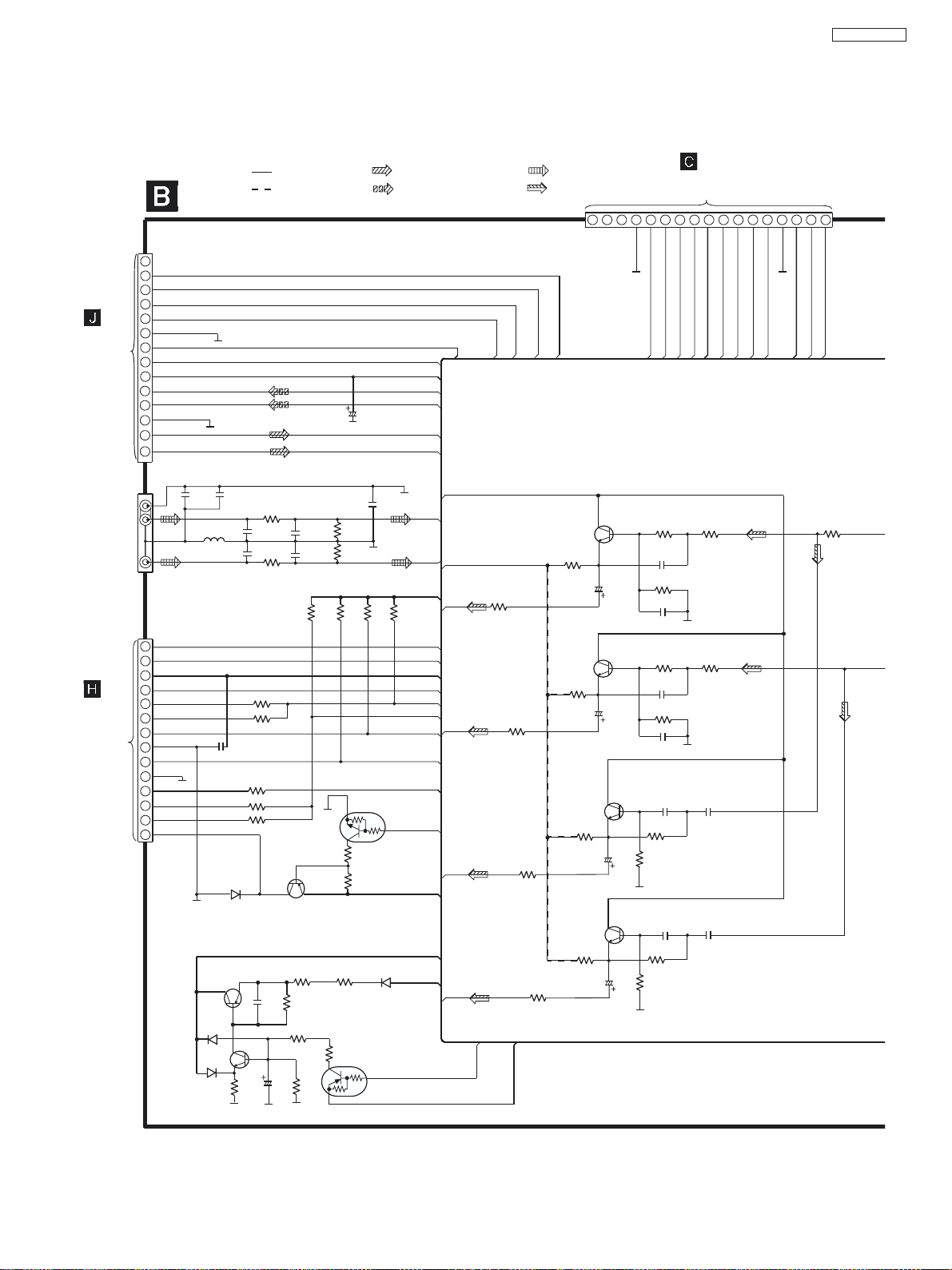

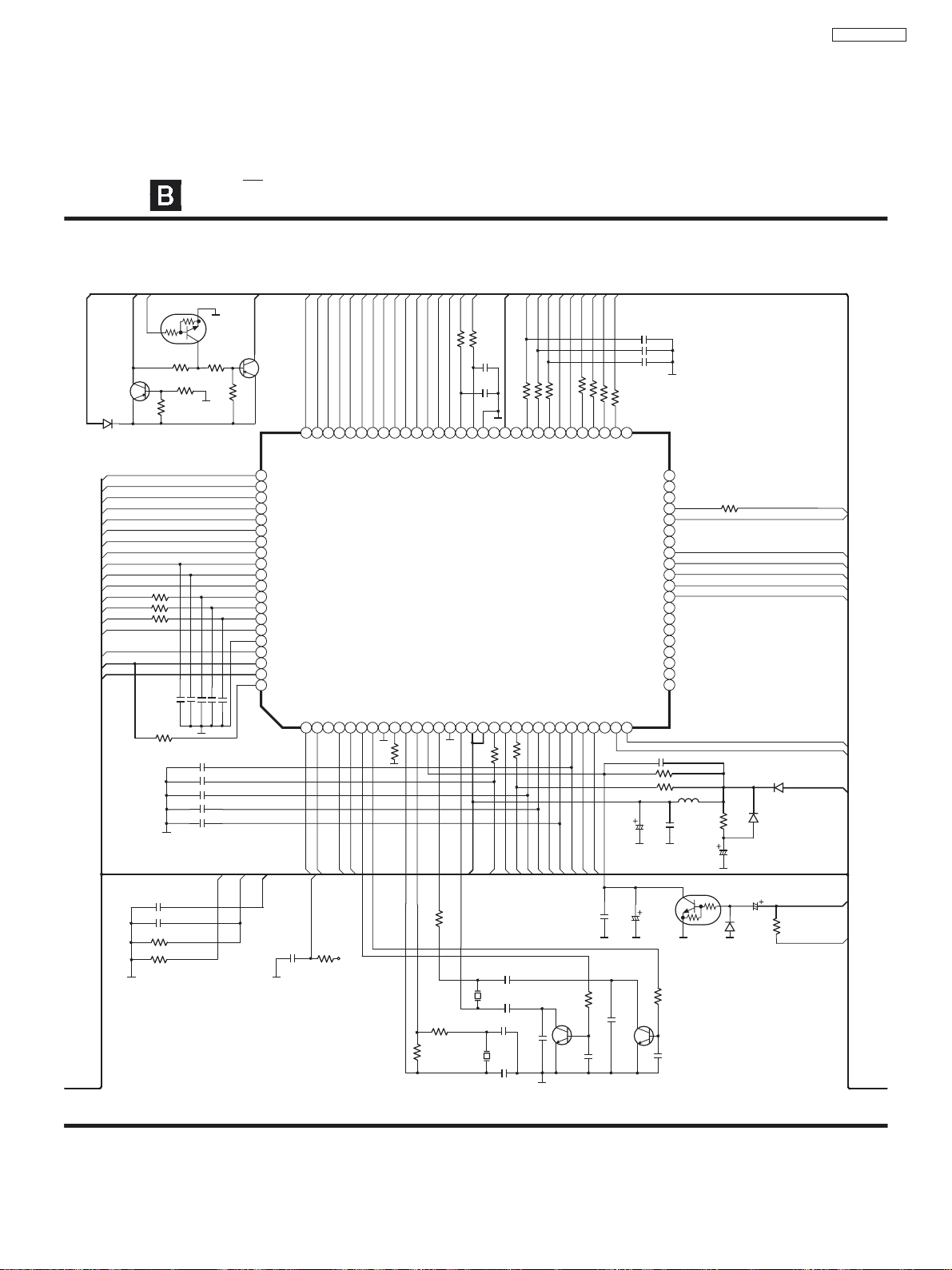

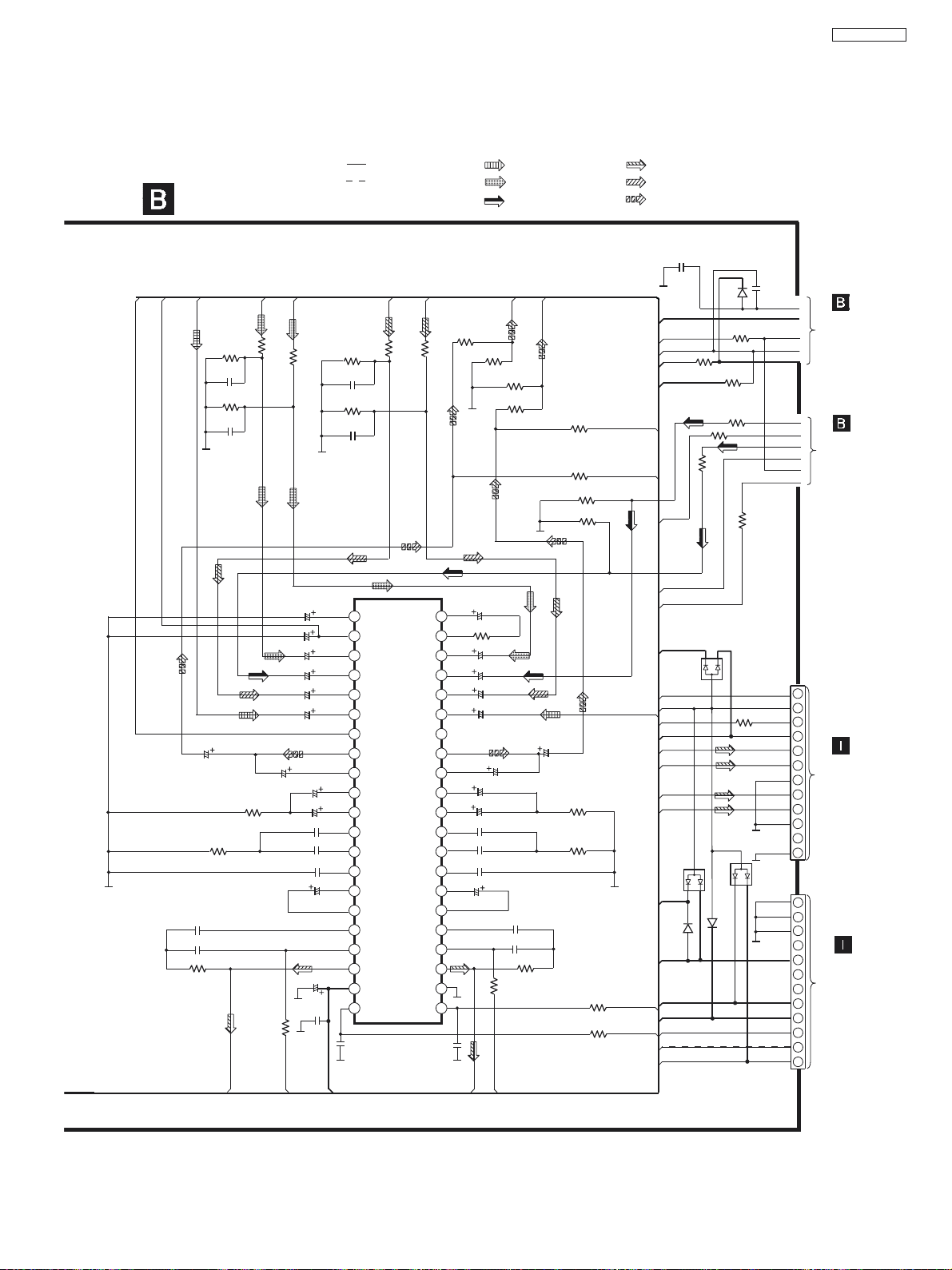

17.3. (B) CIRCUITO PRINCIP AL ................................................................ 53

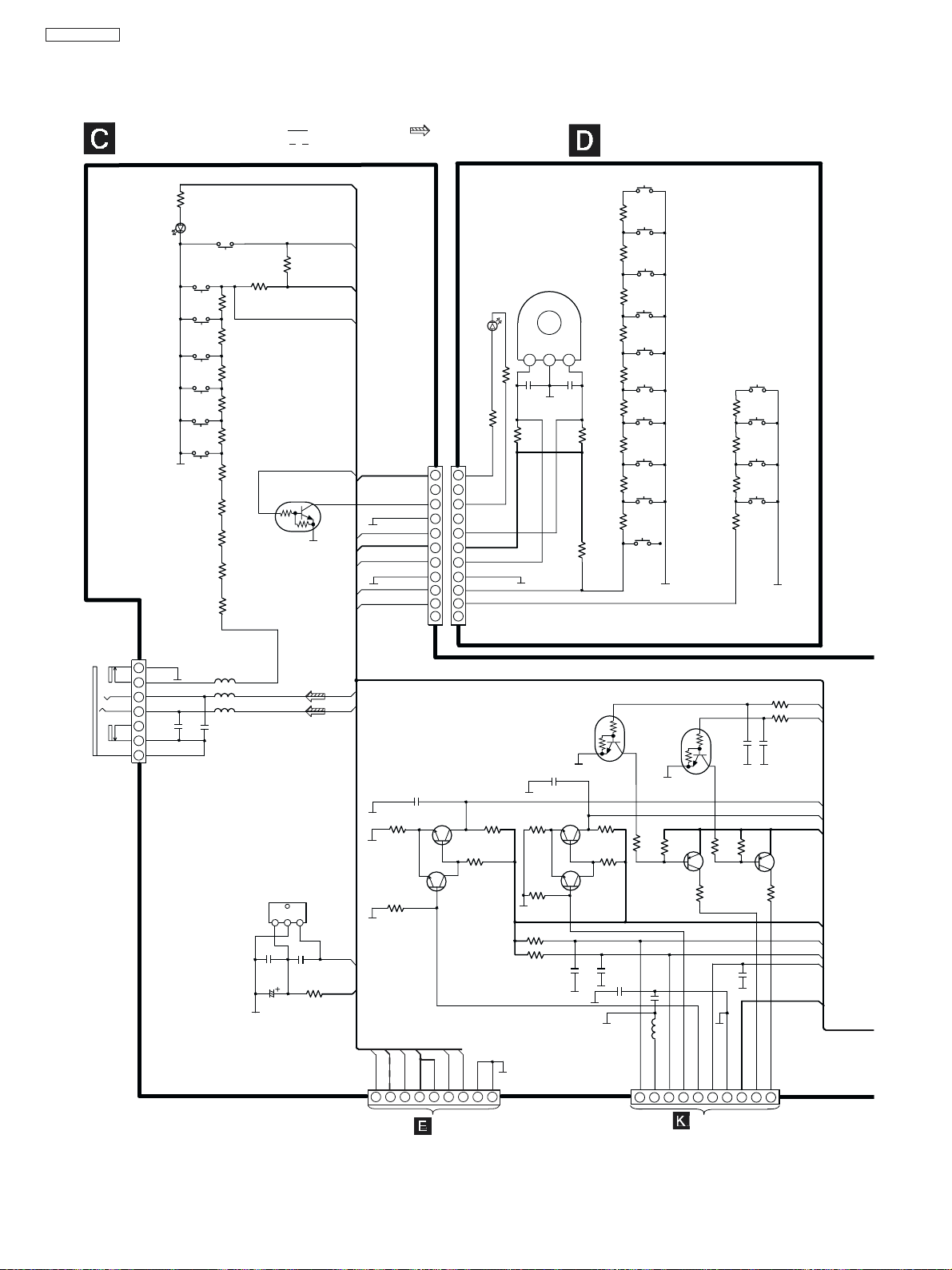

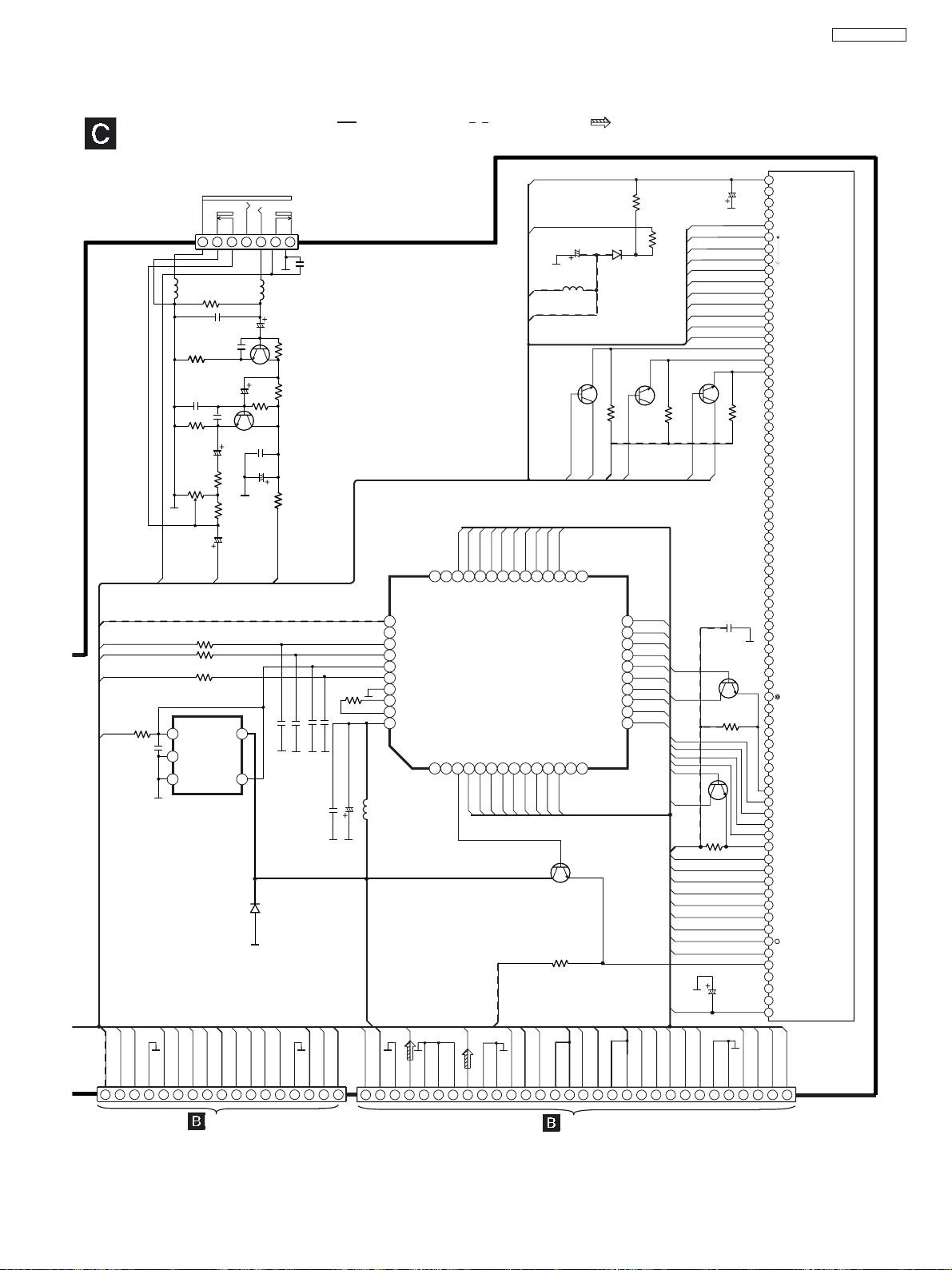

17.4. (C) CIRCUITO DO P AINEL & (D) C. DAS CHAVES DE T OQUE ........... 58

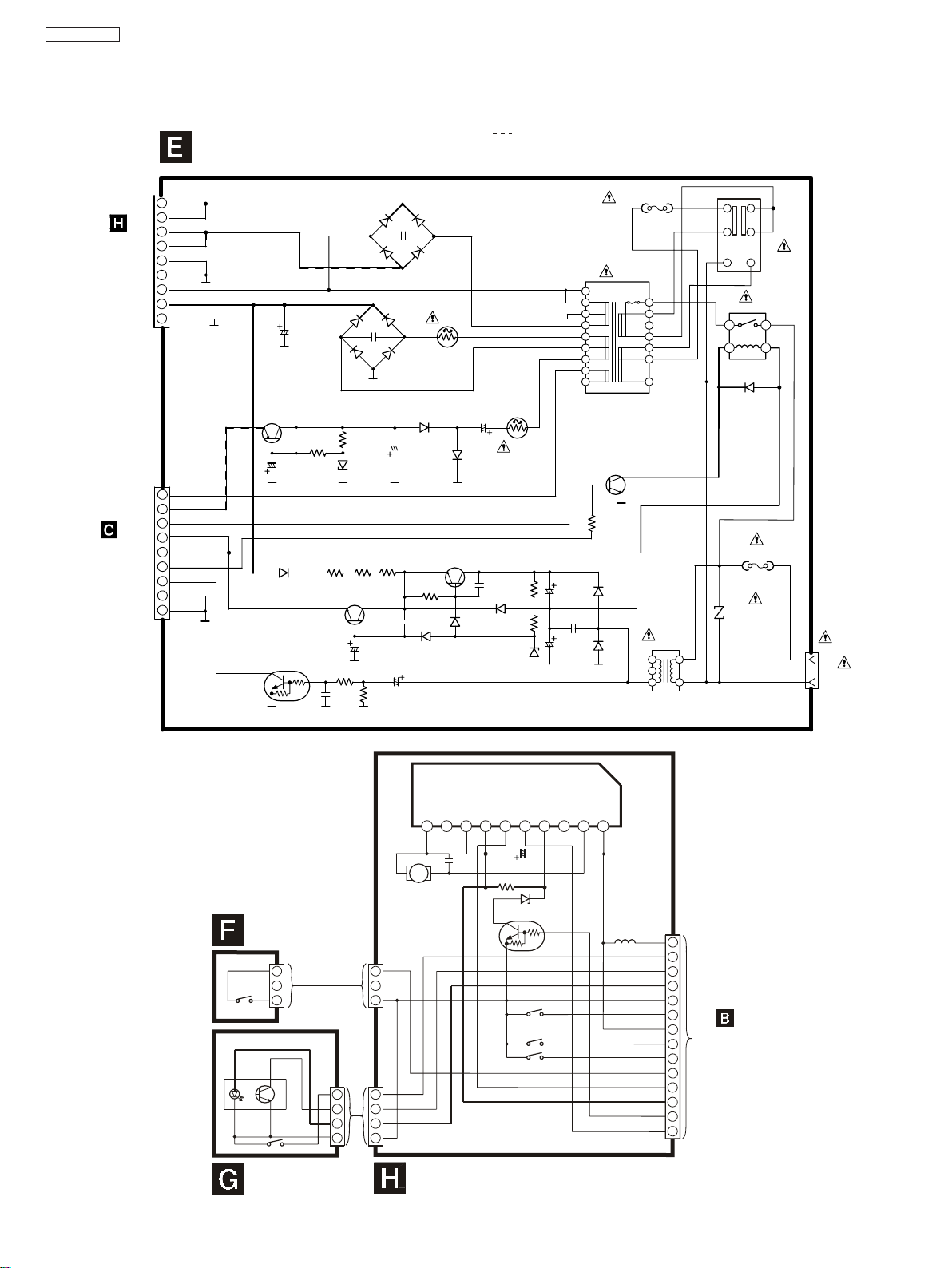

17.5. (E) CIRCUITO TRANSFORMADOR, (F) CIRCUITO DE DETECÇÃO DO
CD, (G) CIRCUITO DE POSIÇÃO DA BANDEJA & (H) CIRCUITO DE

CARREGAMENTO DO CD ................................................................. 60

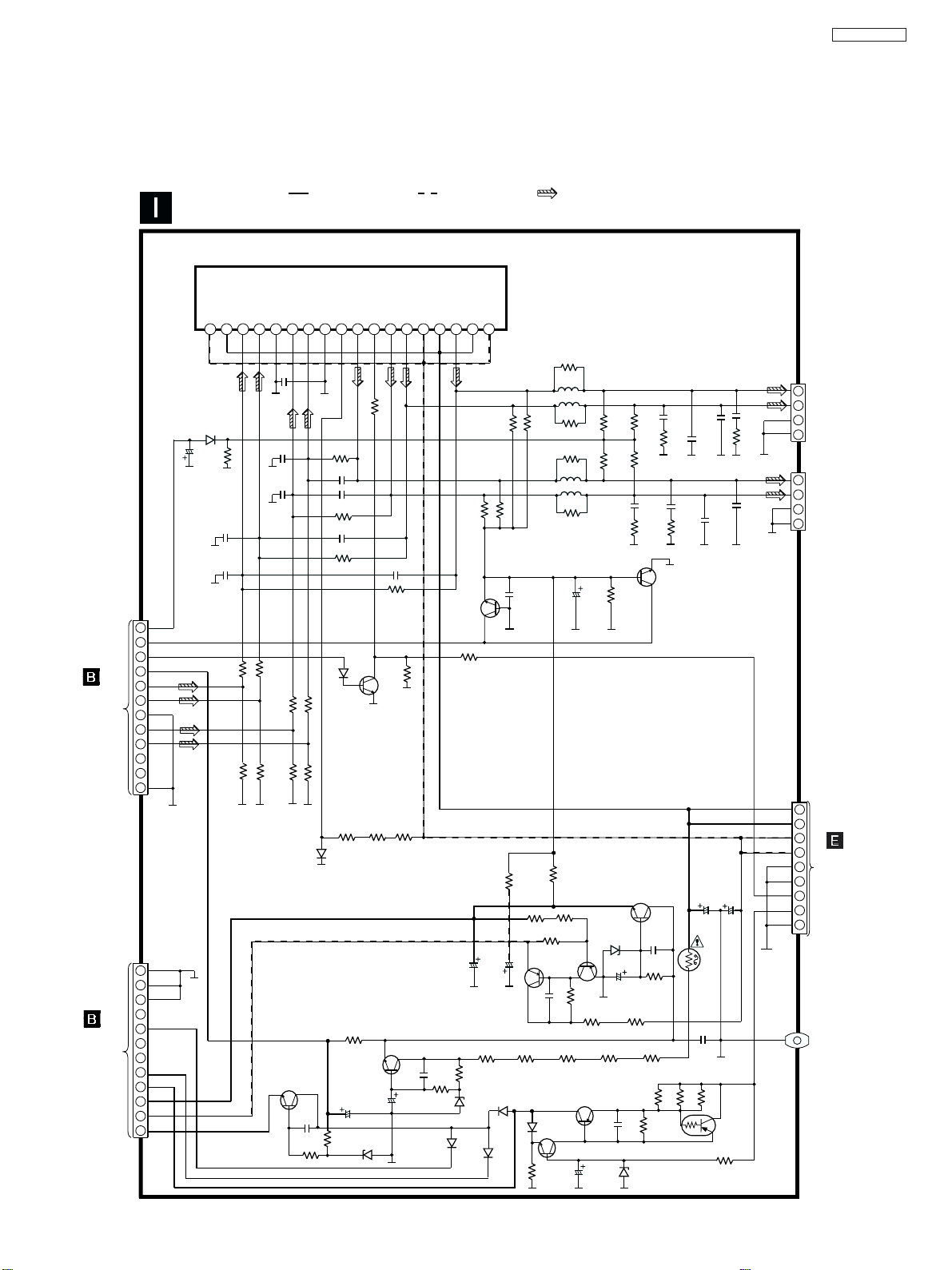

17.6. CIRCUITO DE POTÊNCIAS ............................................................... 61

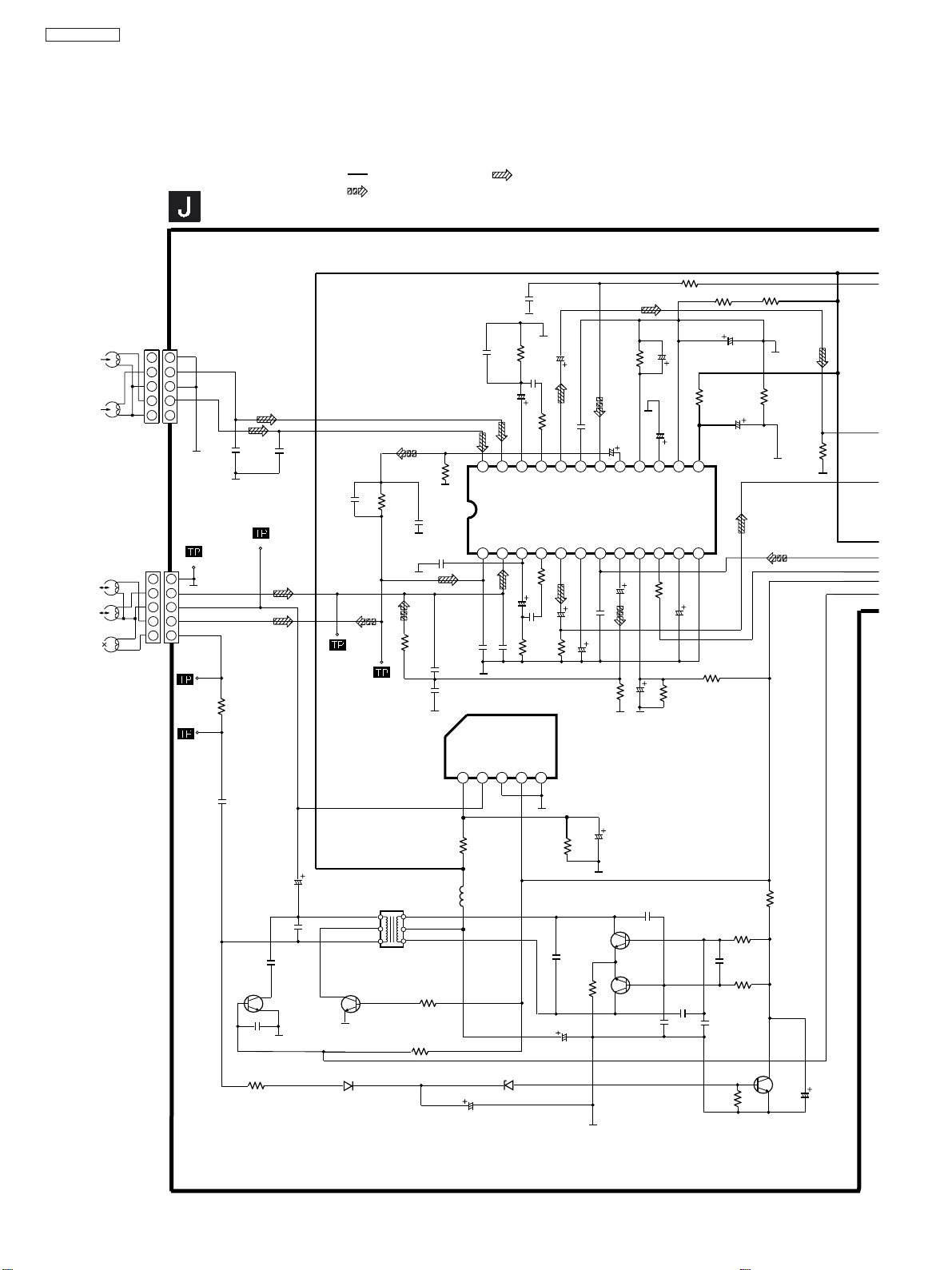

17.7. (J) CIRCUITO DO DECK .................................................................. 62

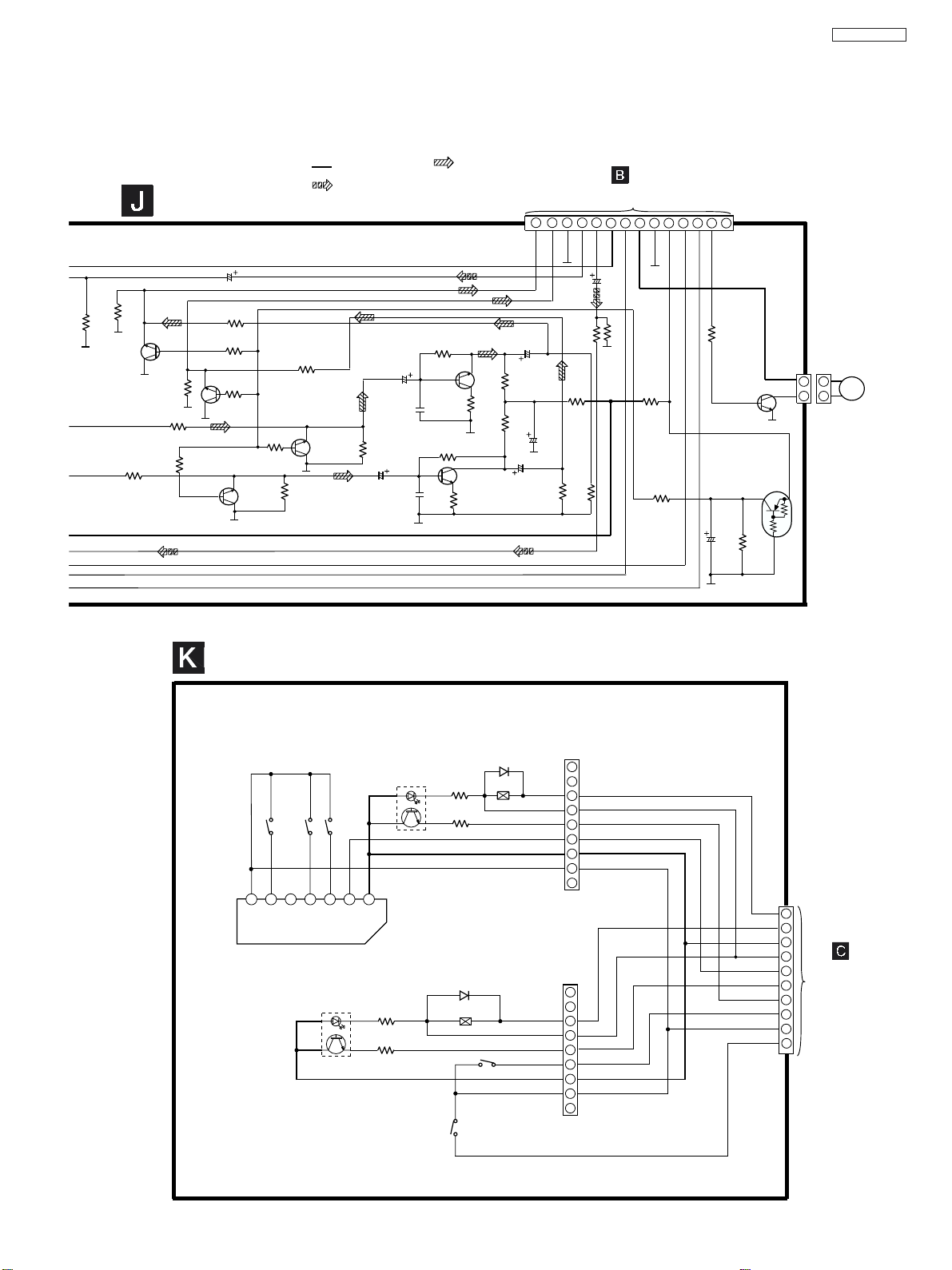

17.7. (J) CIRCUITO DO DECK & CIRCUITO DO MECANISMO ..................... 63

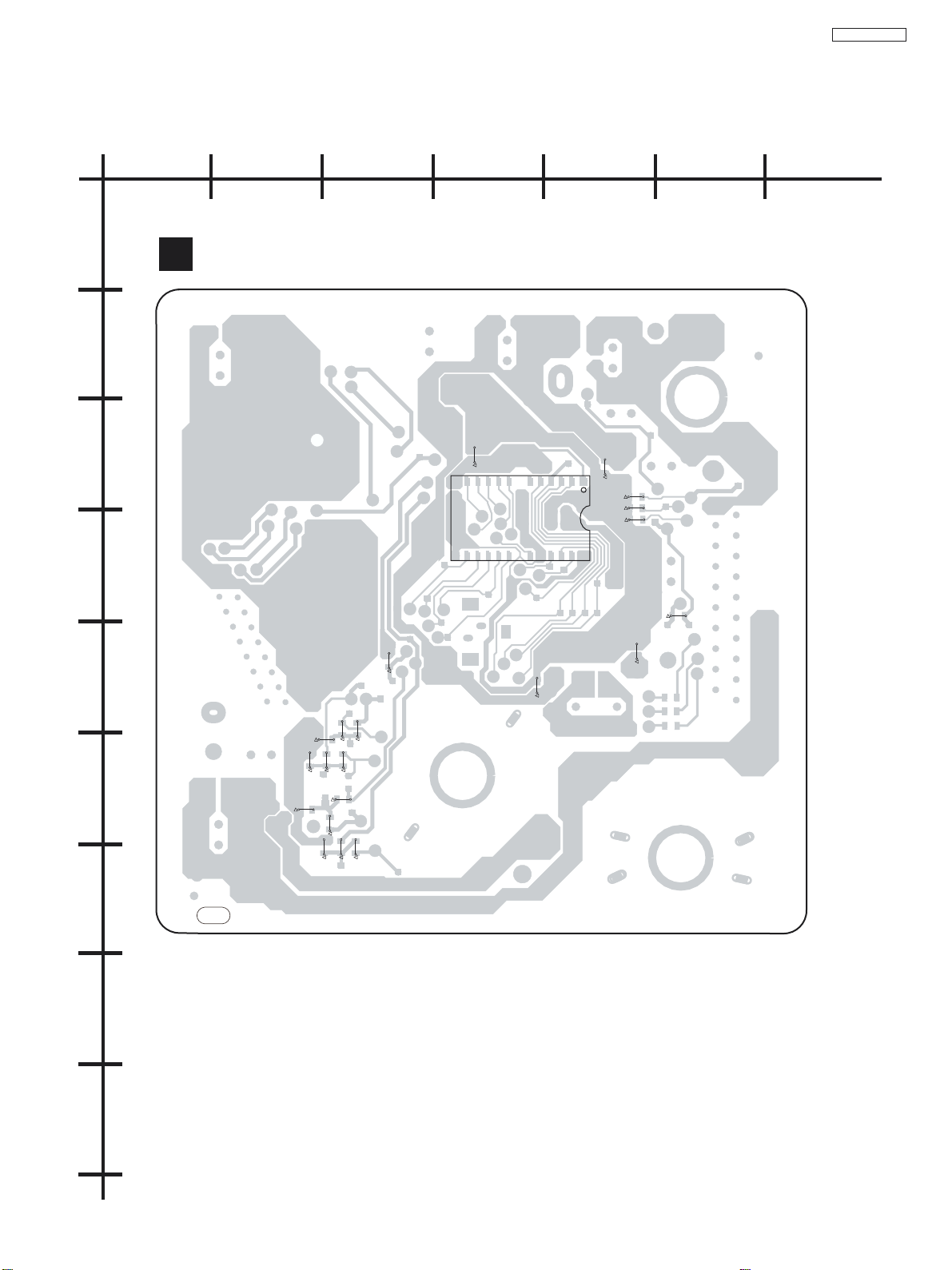

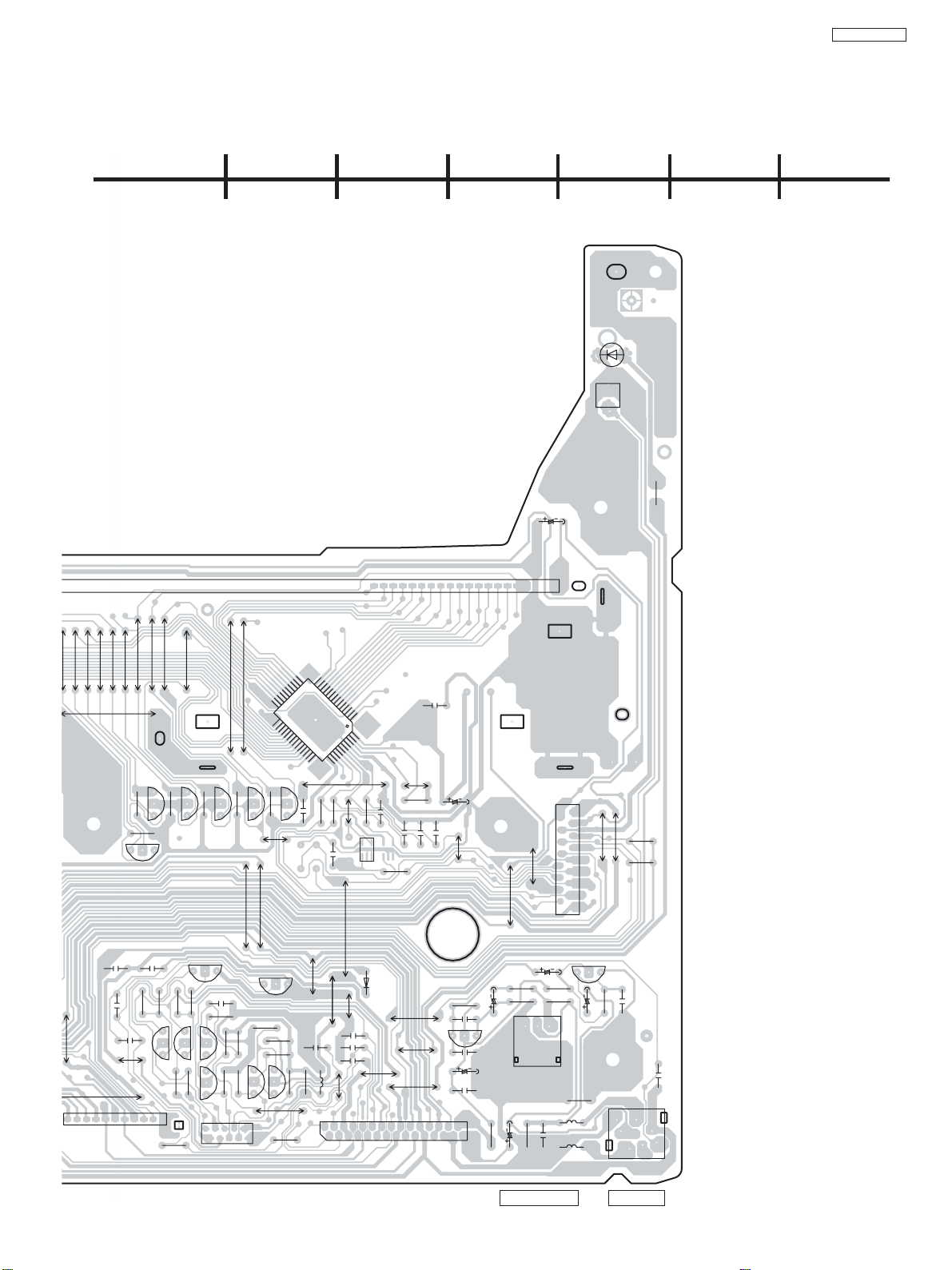

18. LAYOUT DAS PLACAS DE CIRCUIT O IMPRESSO .............................. 64

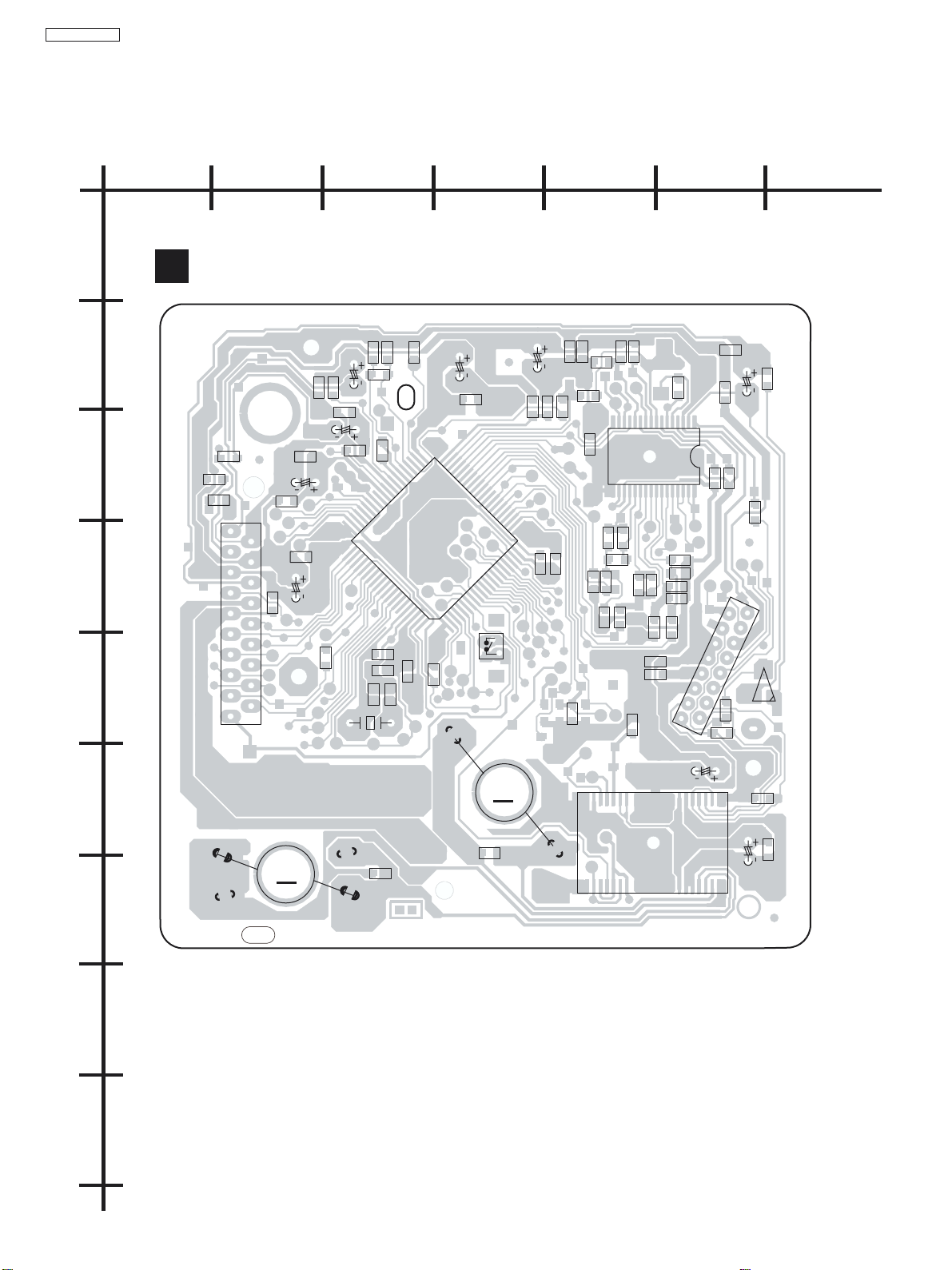

18.1. (A) PCI DO SERVO DO CD .............................................................. 64

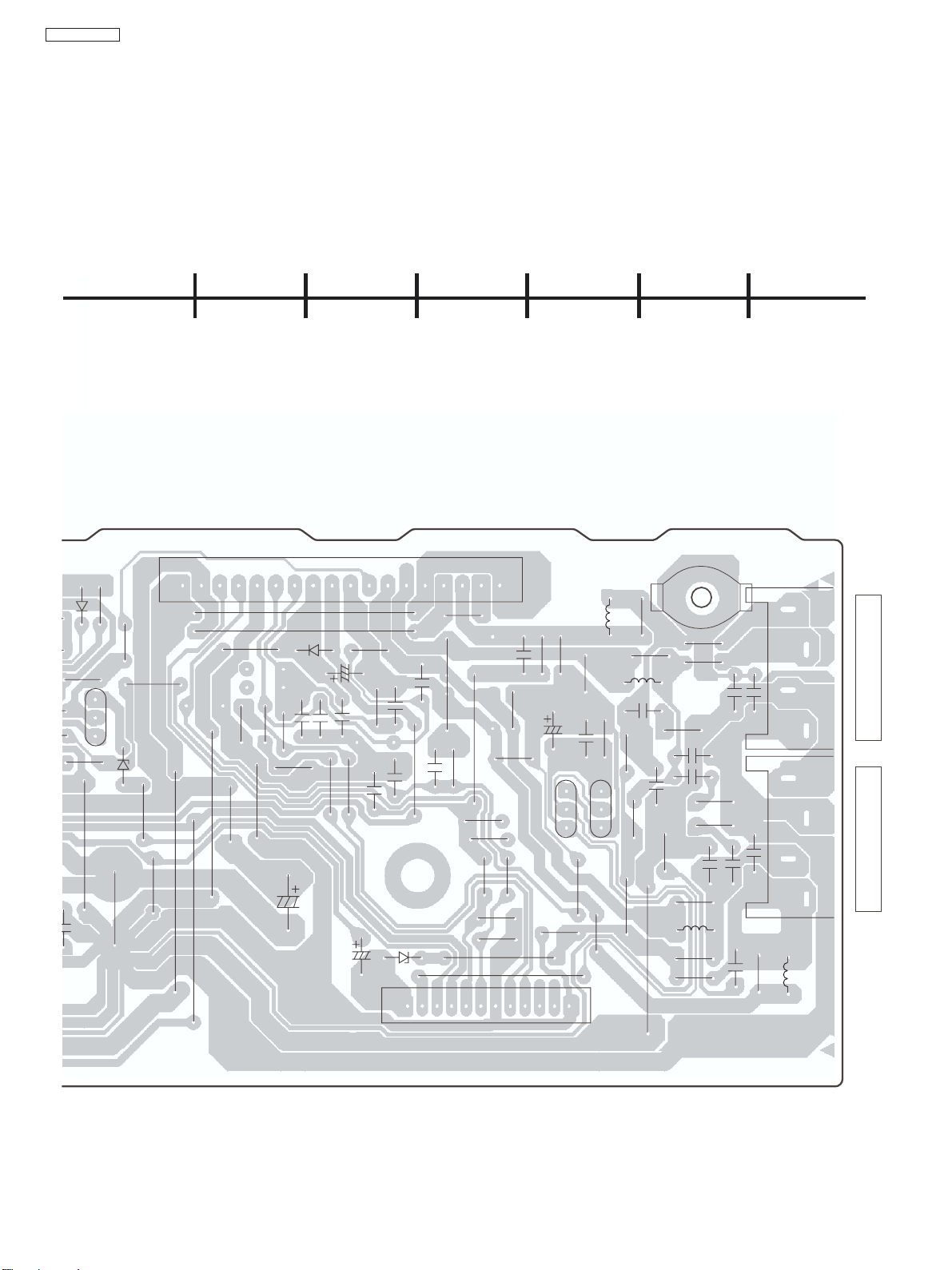

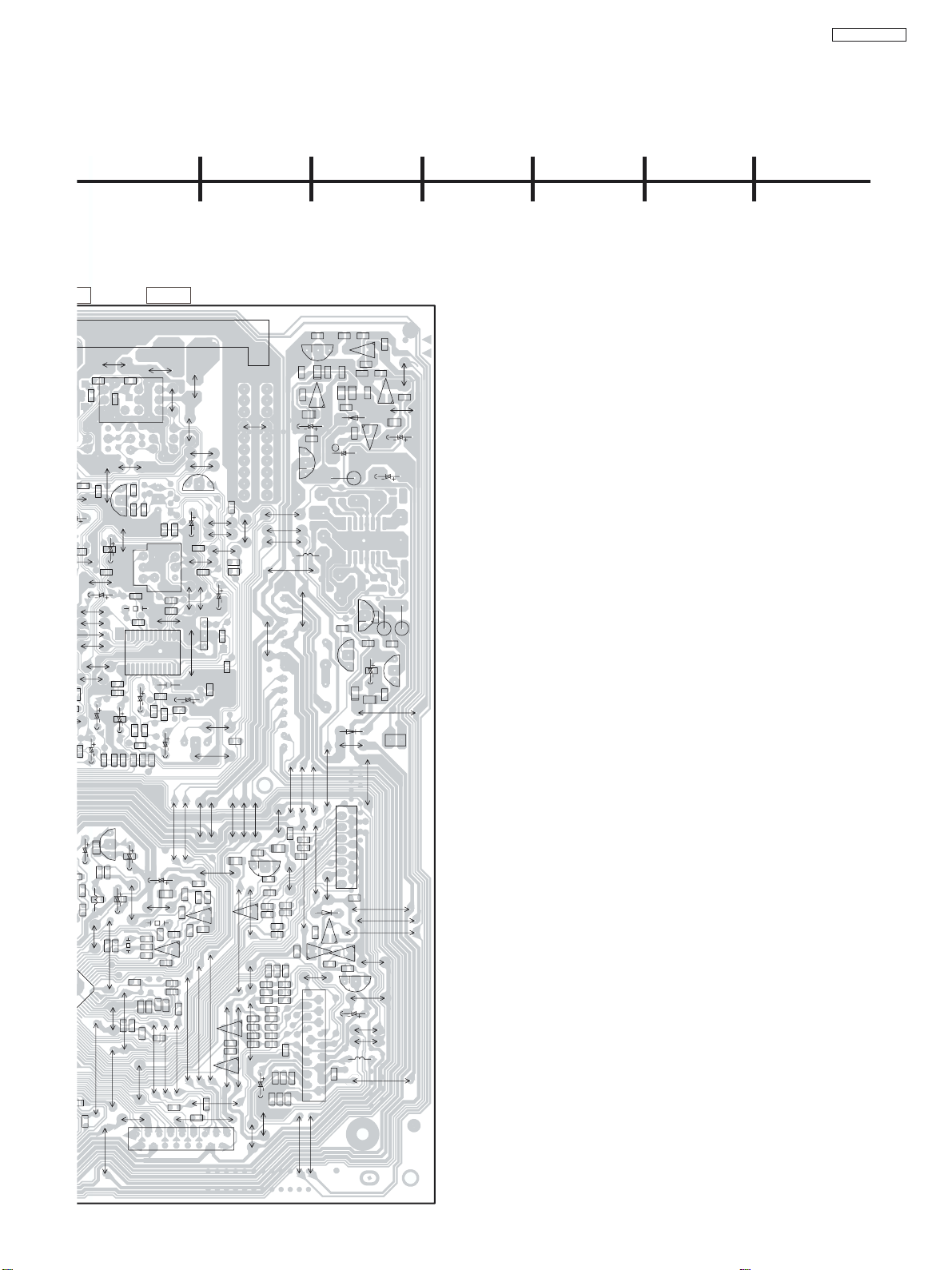

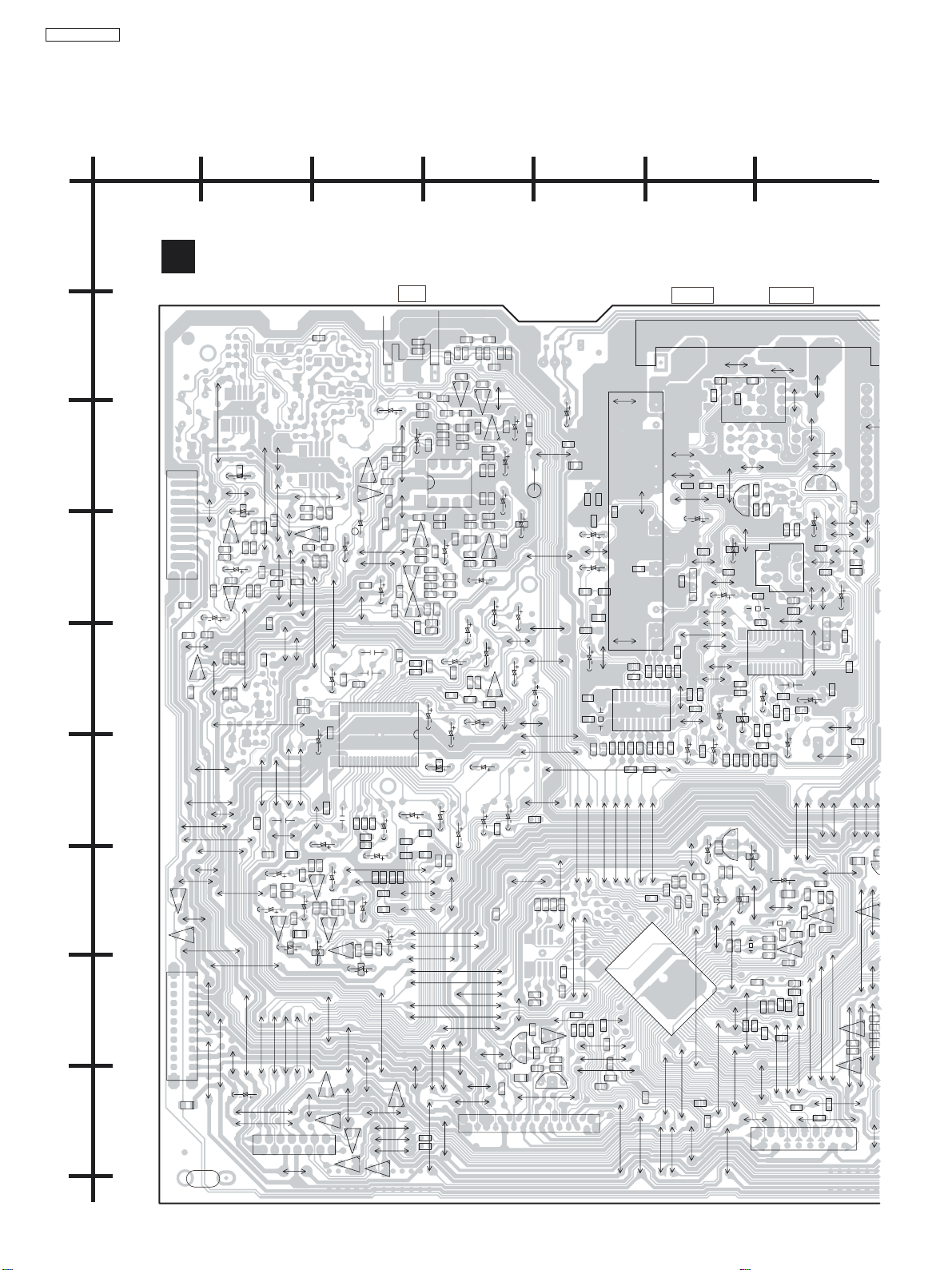

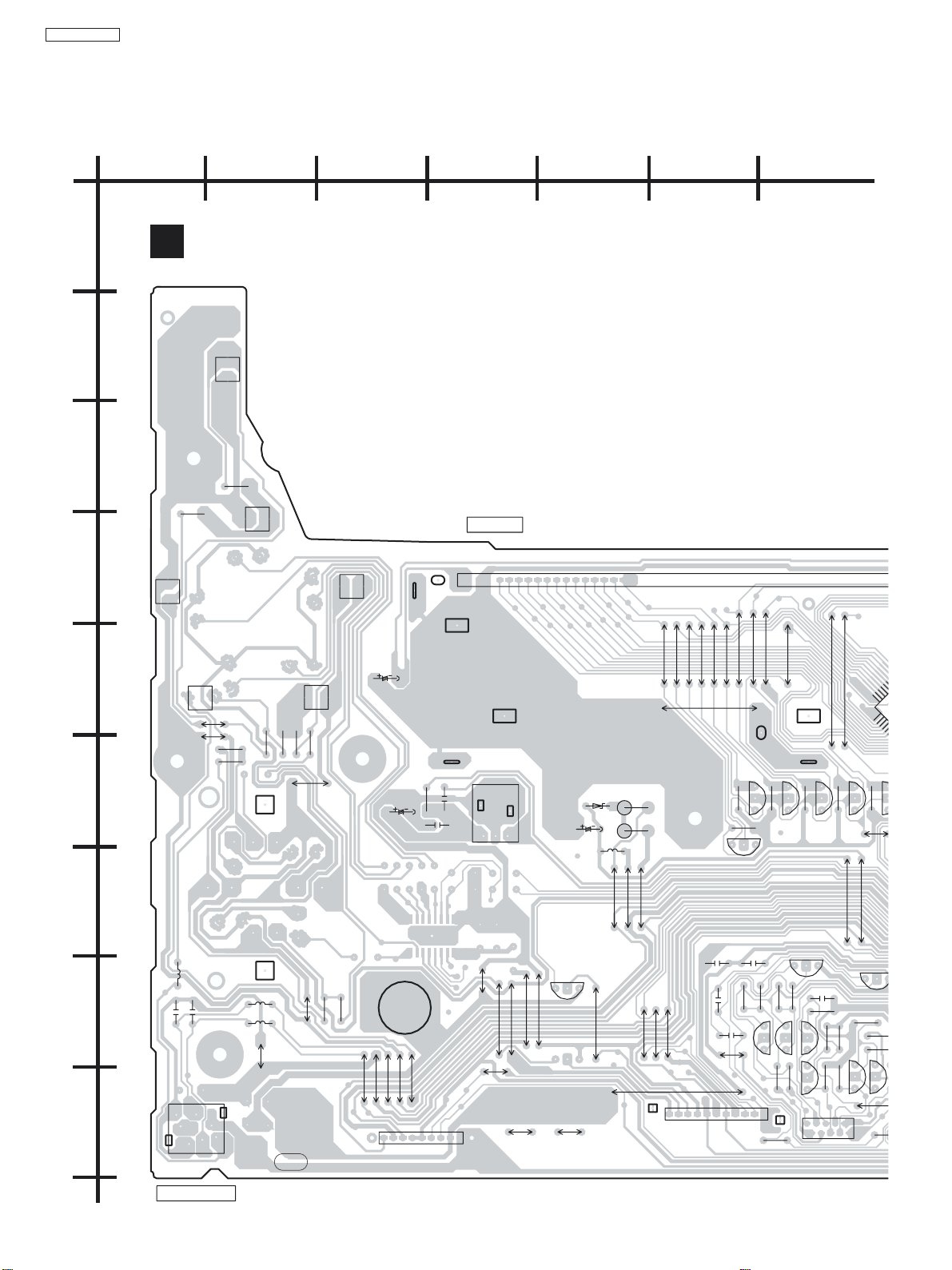

18.2.PLACA PRINCIPAL / TUNER ............................................................. 66

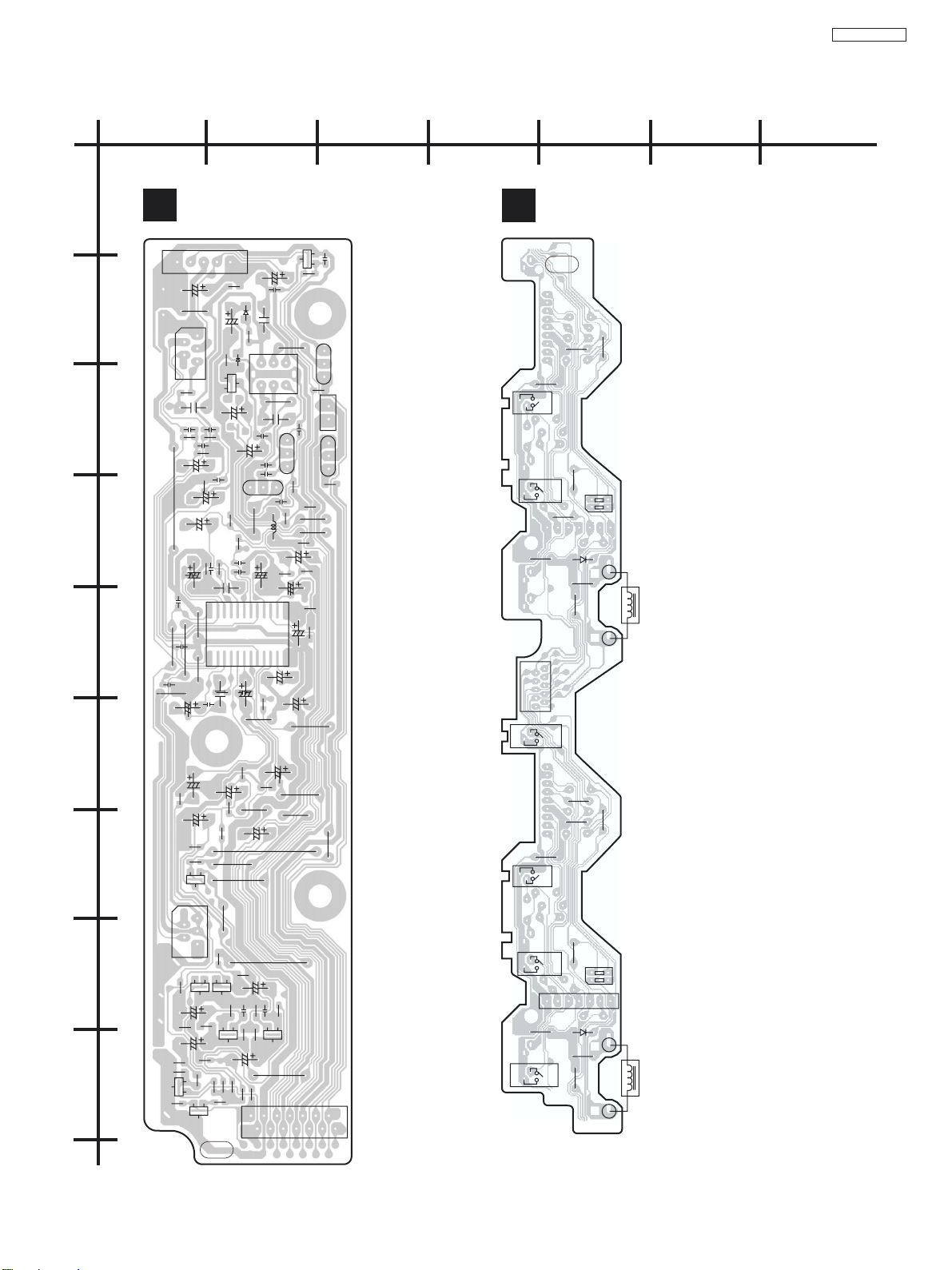

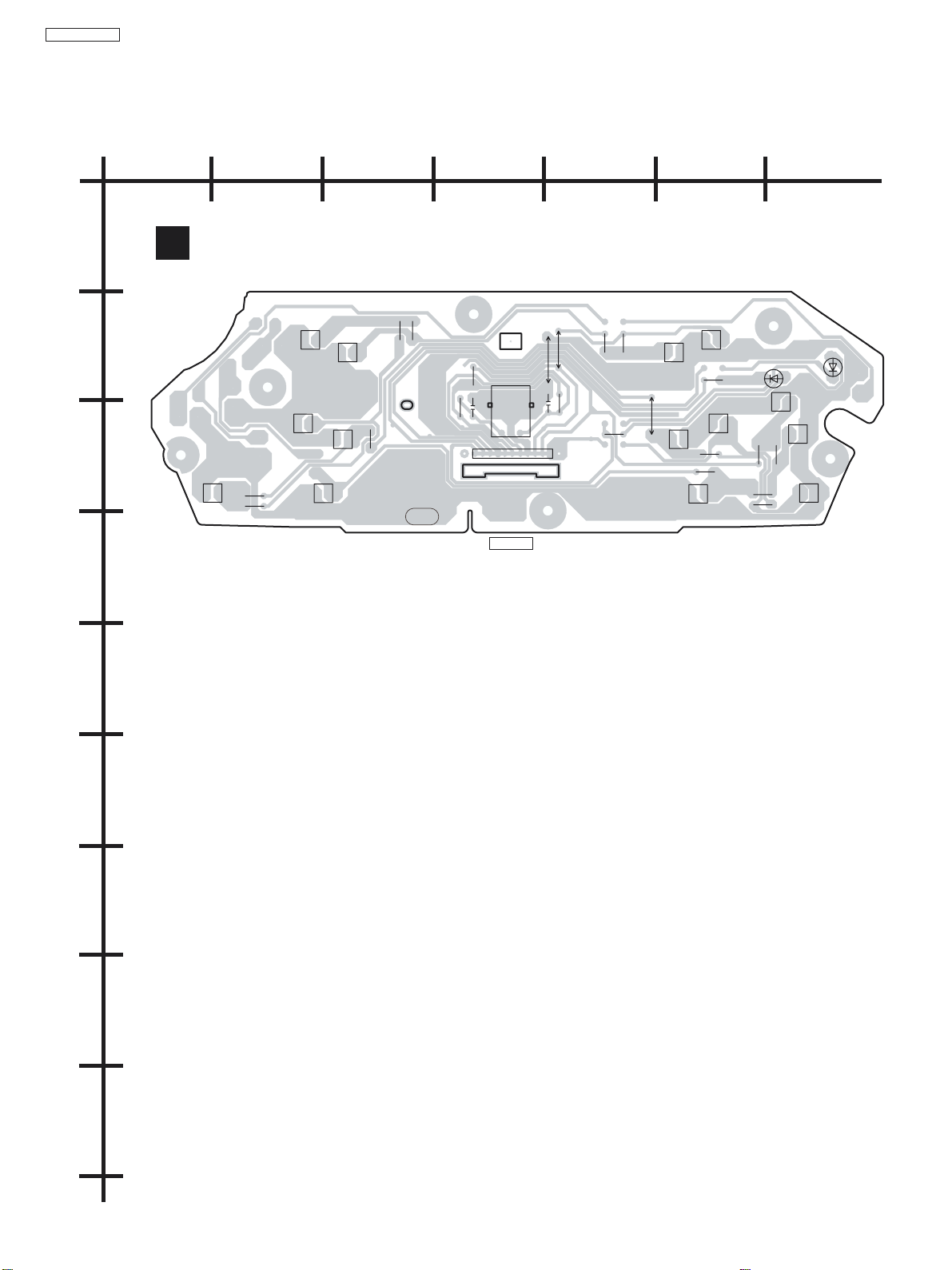

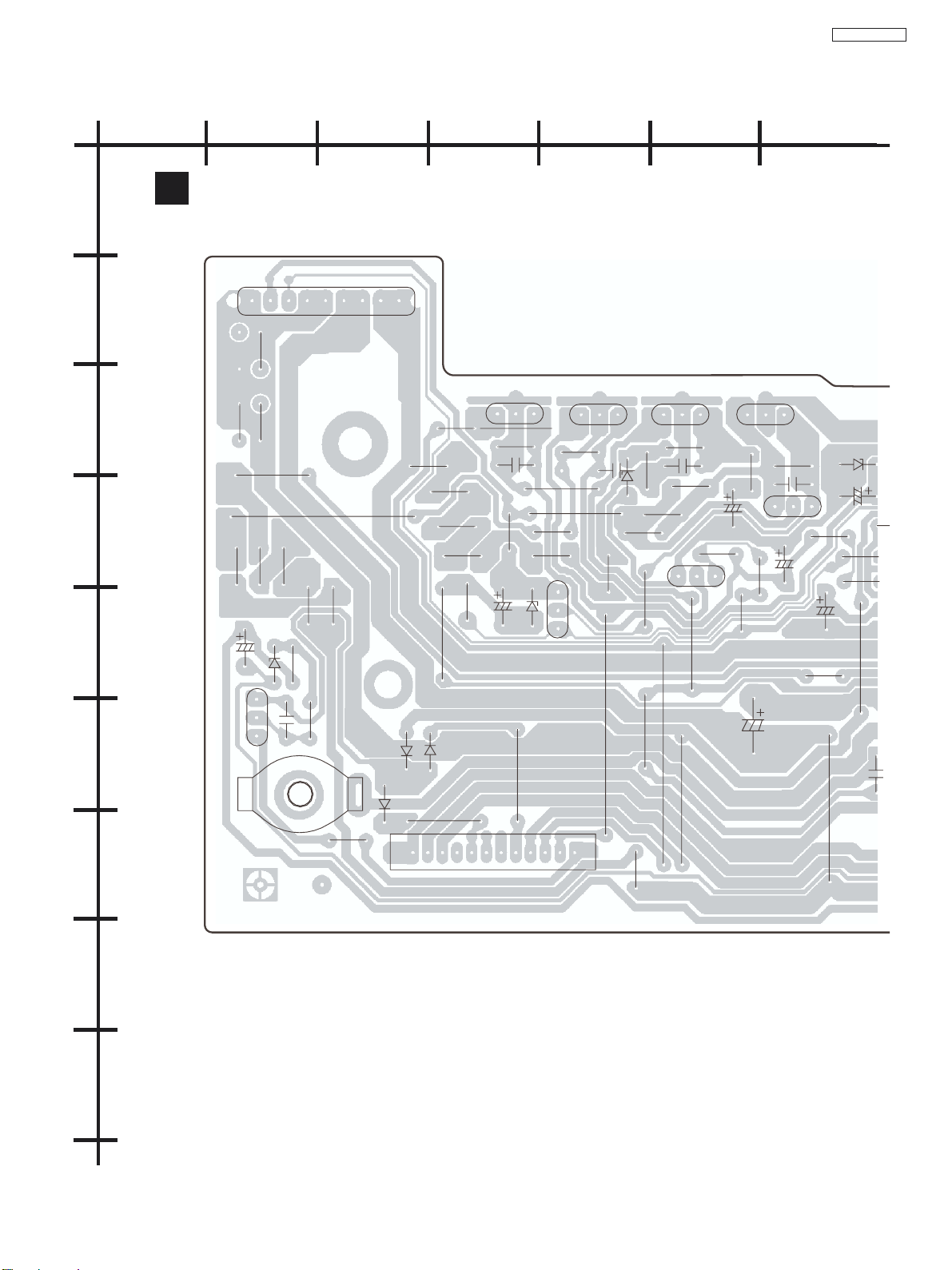

18.3. PLACA DO PAINEL (C) ................................................................... 68

18.4. PLACA DAS CHAVES DE T OQUE .................................................. 70

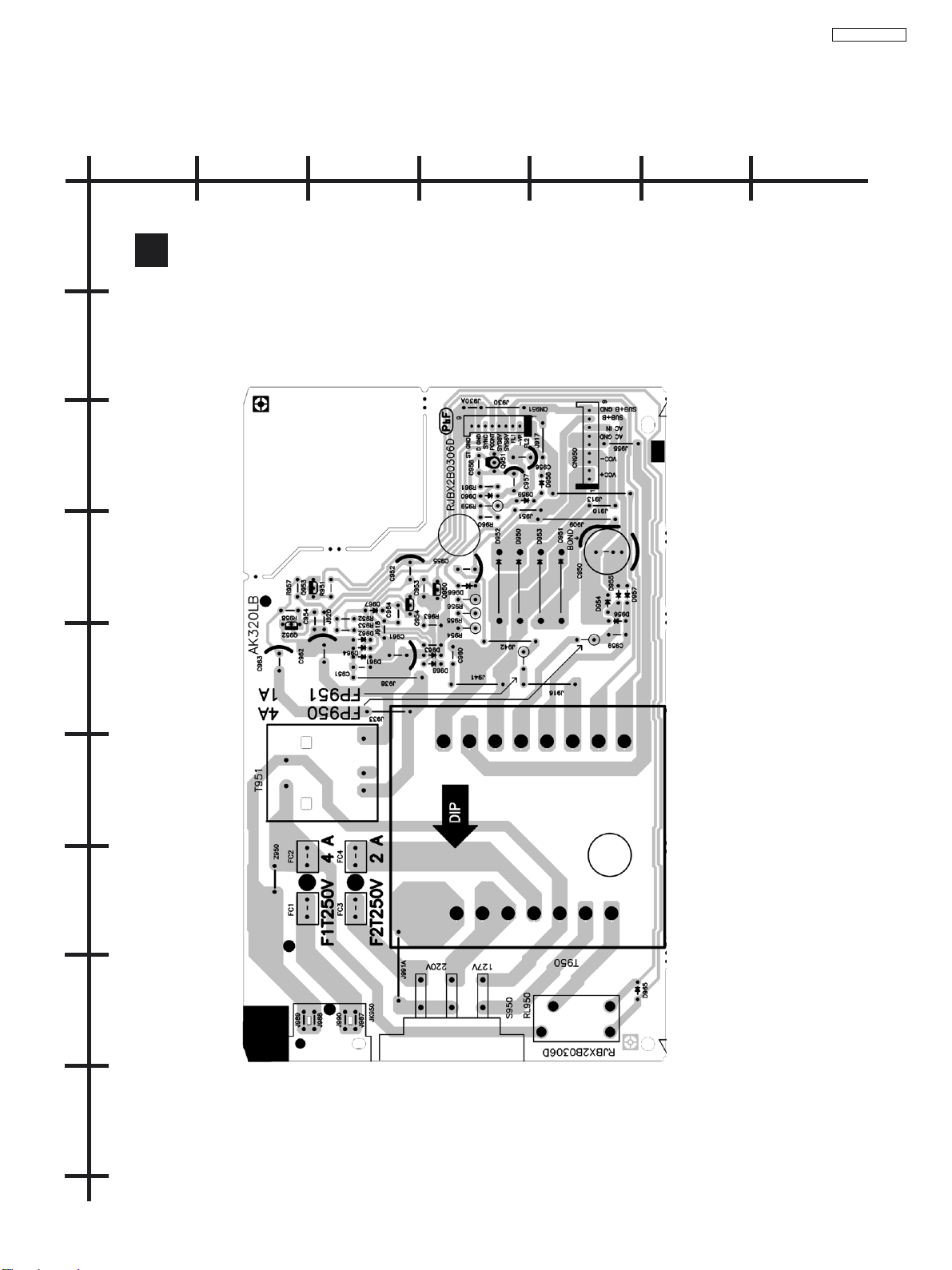

18.5. PLACA DO TRANSFORMADOR (E) ............................................... 71

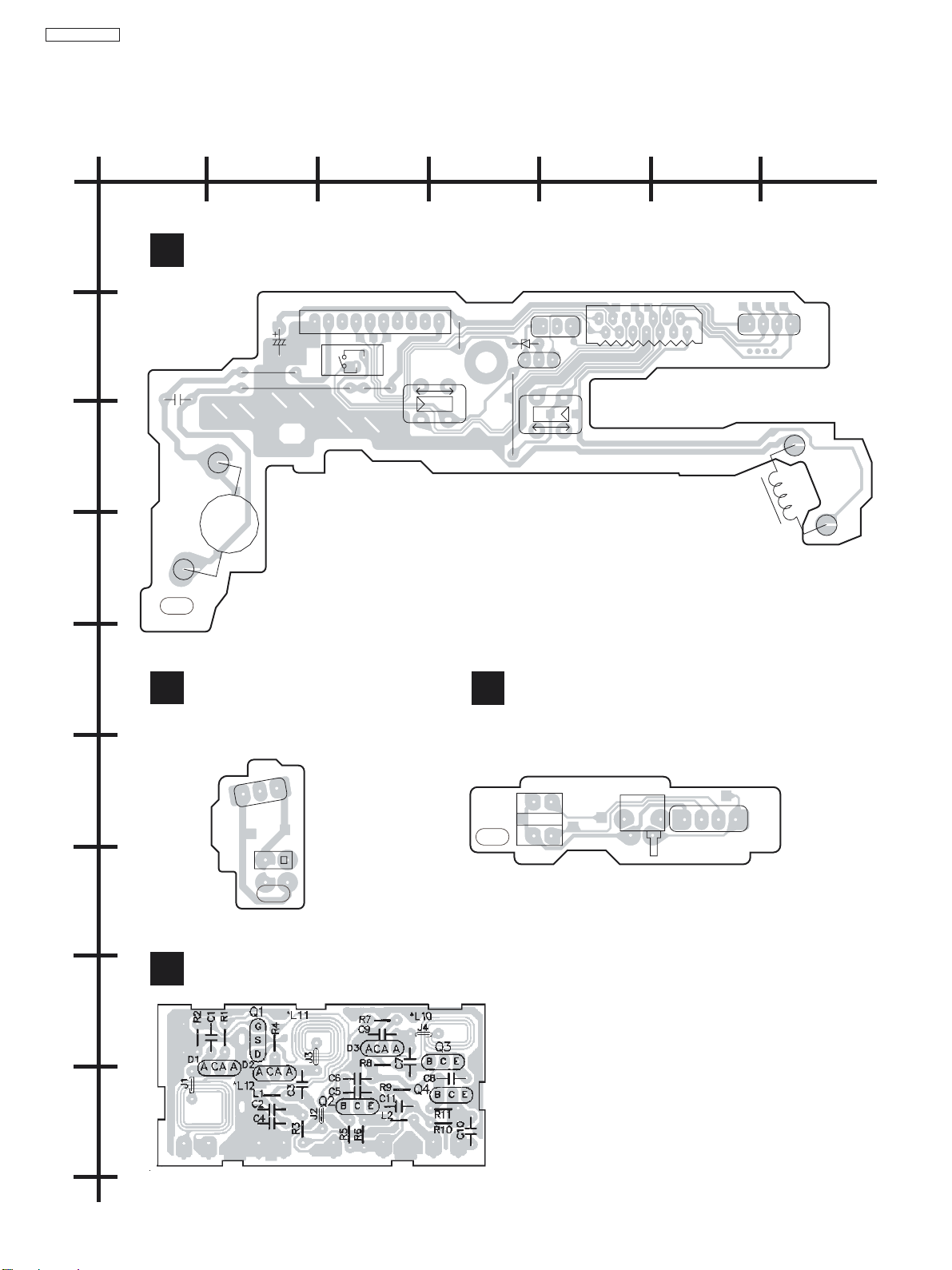

18.6. PL. DE CARREGAMENTO, DETECTORAS E TUNER P ACK .............. 72

18.7. PLACA POWER (I) .......................................................................... 73

18.8. PLACA DO DECK ............................................................................ 75

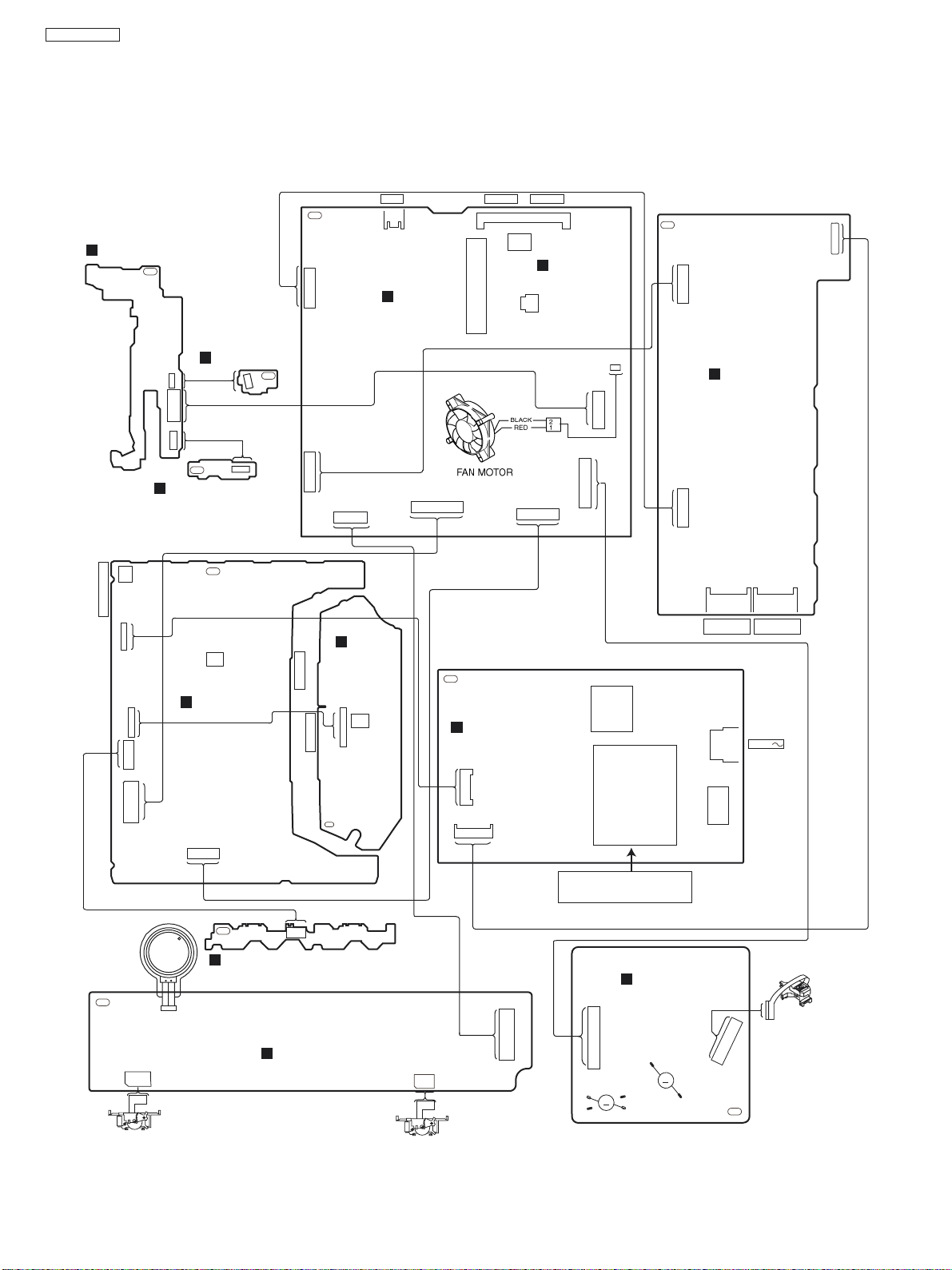

19. DIAGRAMA DE CONEXÕES ............................................................... 76

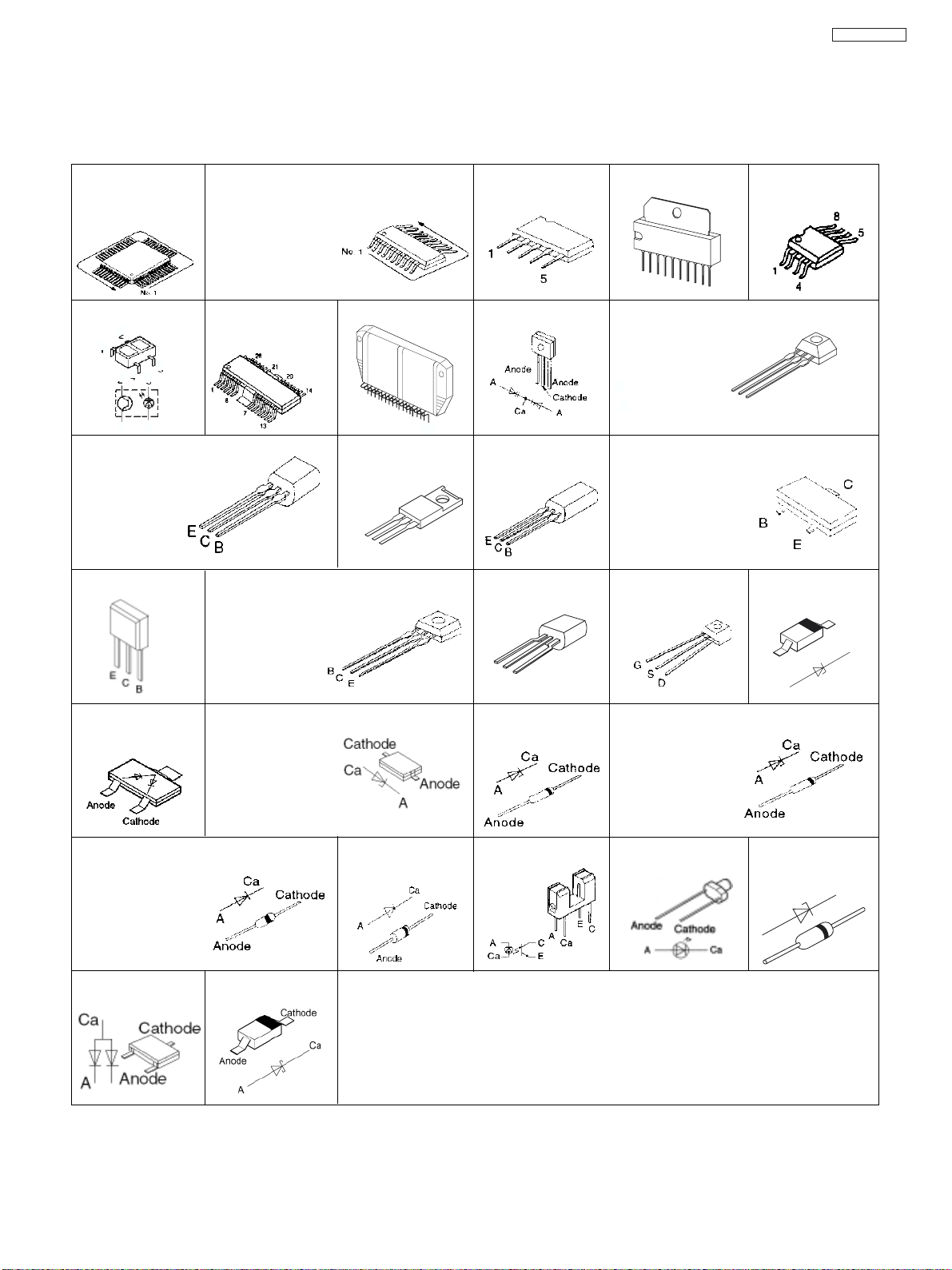

20. ILUSTRAÇÃO DE CI´S DIODOS ......................................................... 77

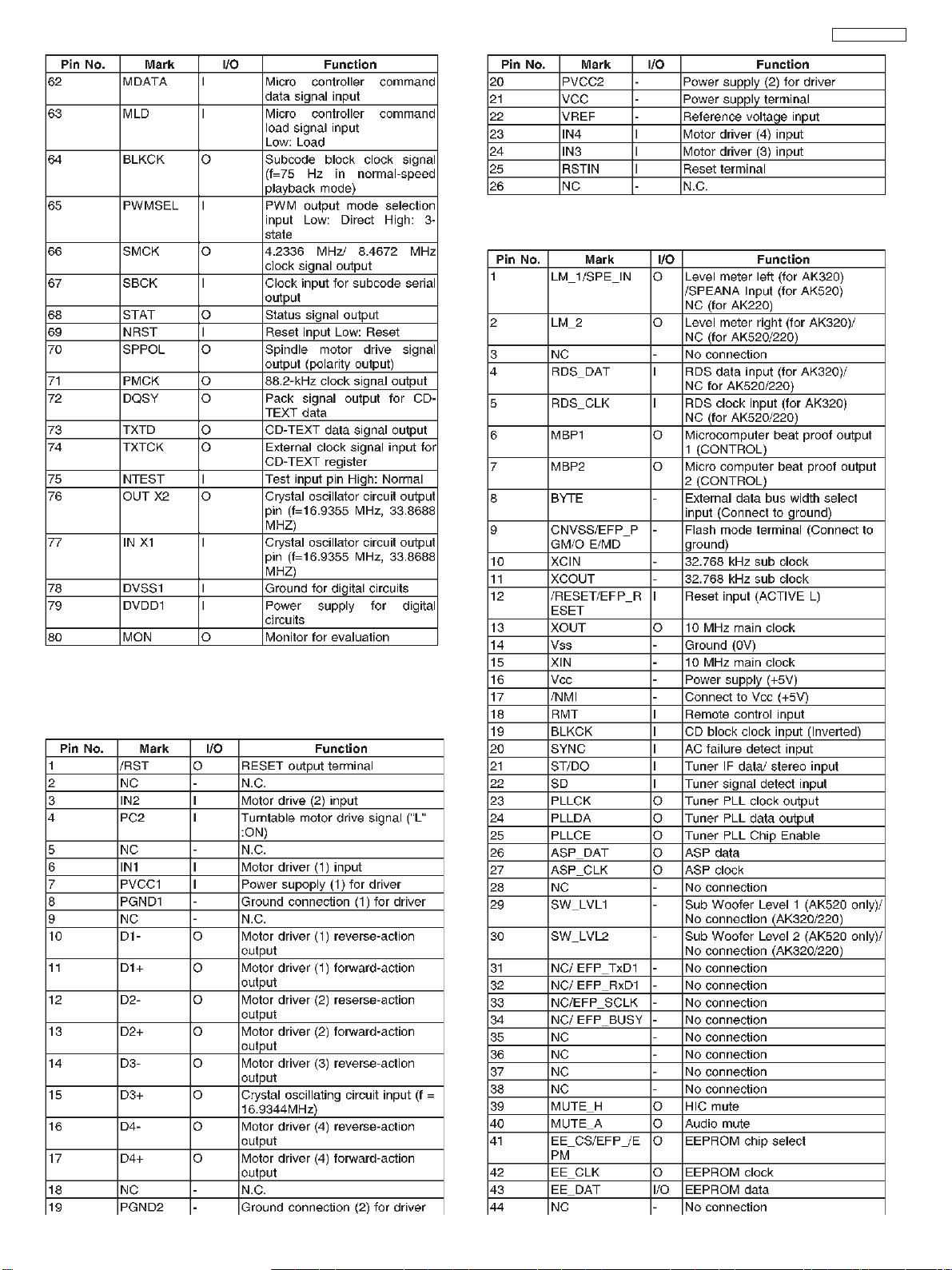

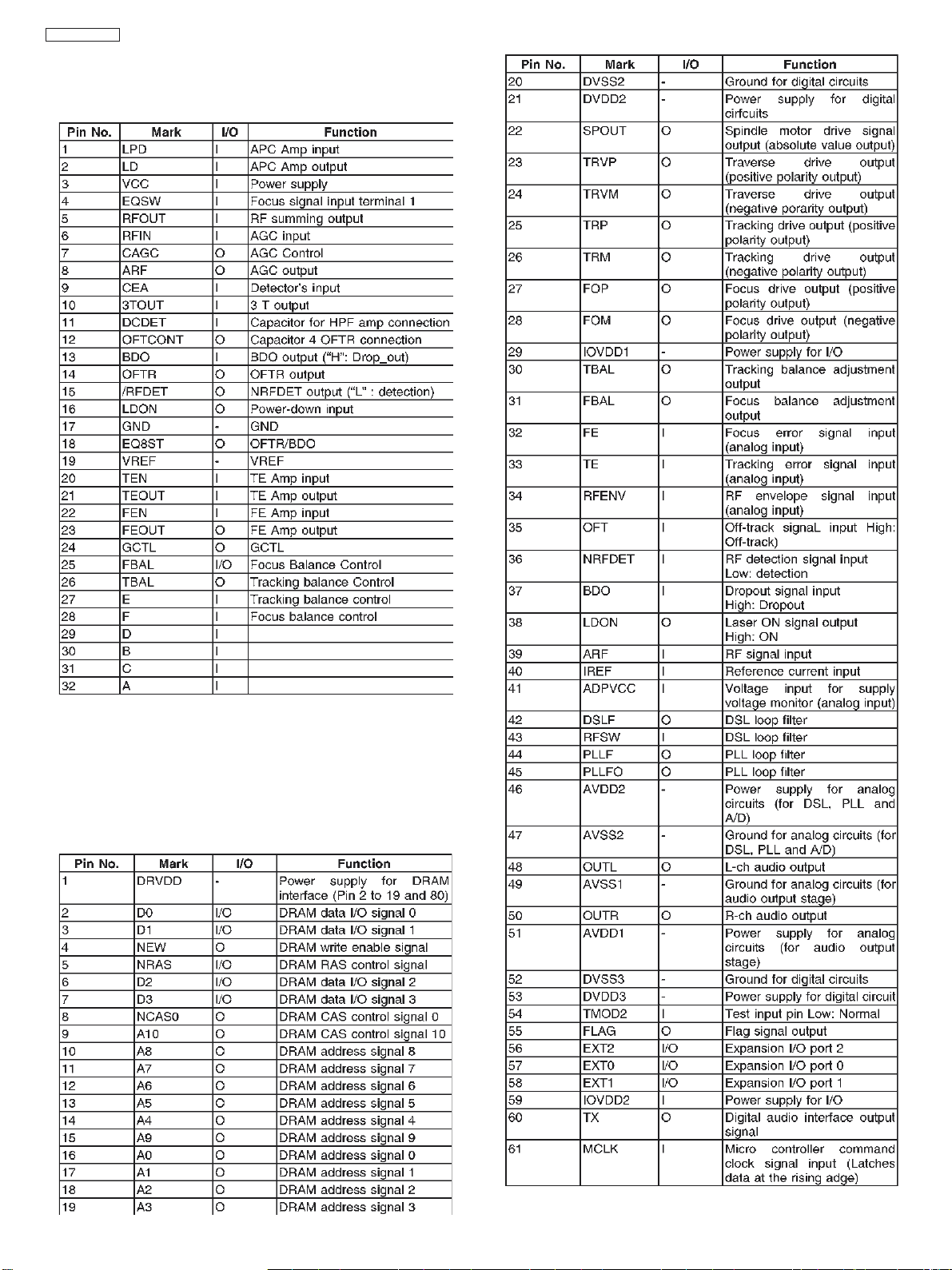

21. FUNÇÃO DOS TERMINAIS DE ICS ..................................................... 78

21.1. IC701 AMPLIFICADOR ..................................................................... 78

21.2. IC702 PROCESSADOR DO SERVO E SINAL DIGIT AL / FILTRO DIGIT AL

E CONVERSOR D/A .......................................................................... 78

21.3. IC703 BOBINA DE FOCO / BOBINA DE TRACKING / MOTOR DO

TRAVERSE E SPINDLE MOT OR DRIVER ........................................ 79

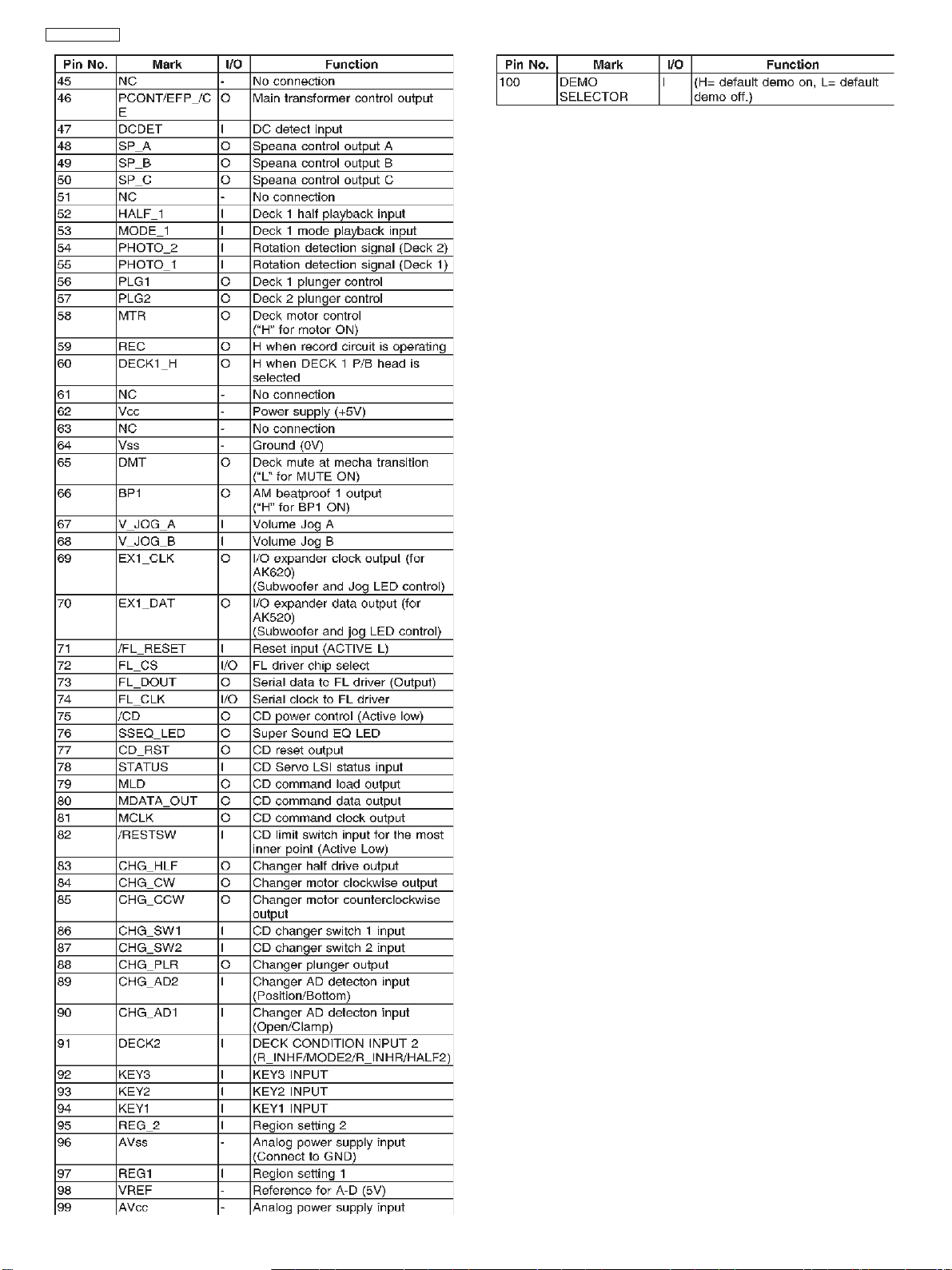

21.4. IC305 MICROPROCESSADOR ......................................................... 79

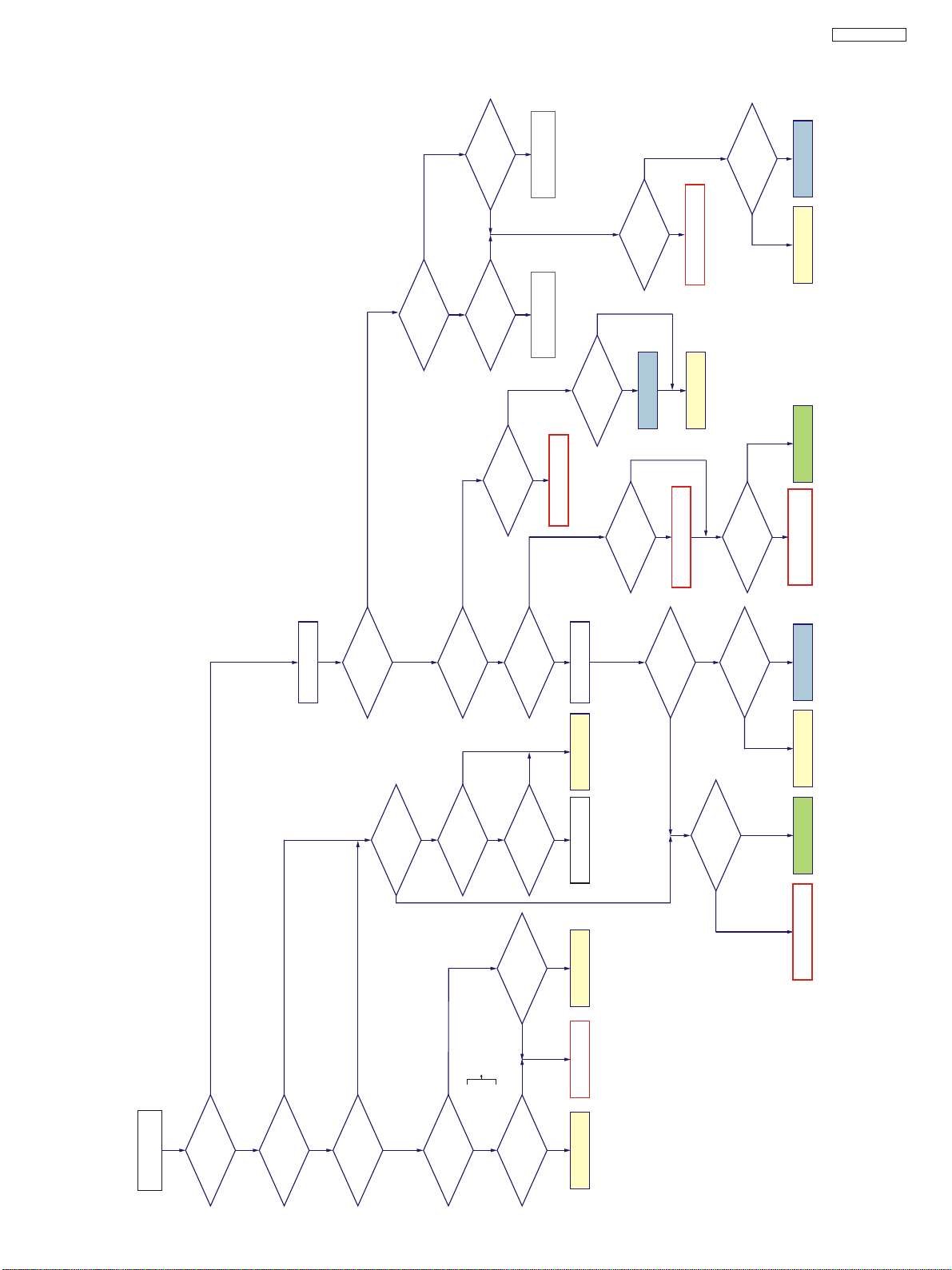

22. GUIA DE PROBLEMAS E SOLUÇÕES (SEÇÃO DO CIR. DO CD) ......... 81

23. LOCAL. DE PEÇAS E LISTA DE PEÇAS P ARA SUBSTITUIÇÃO .......... 82

23.1. MECANISMO DO TOCA FIT AS(RD-JMD051-Z) ............................... 83

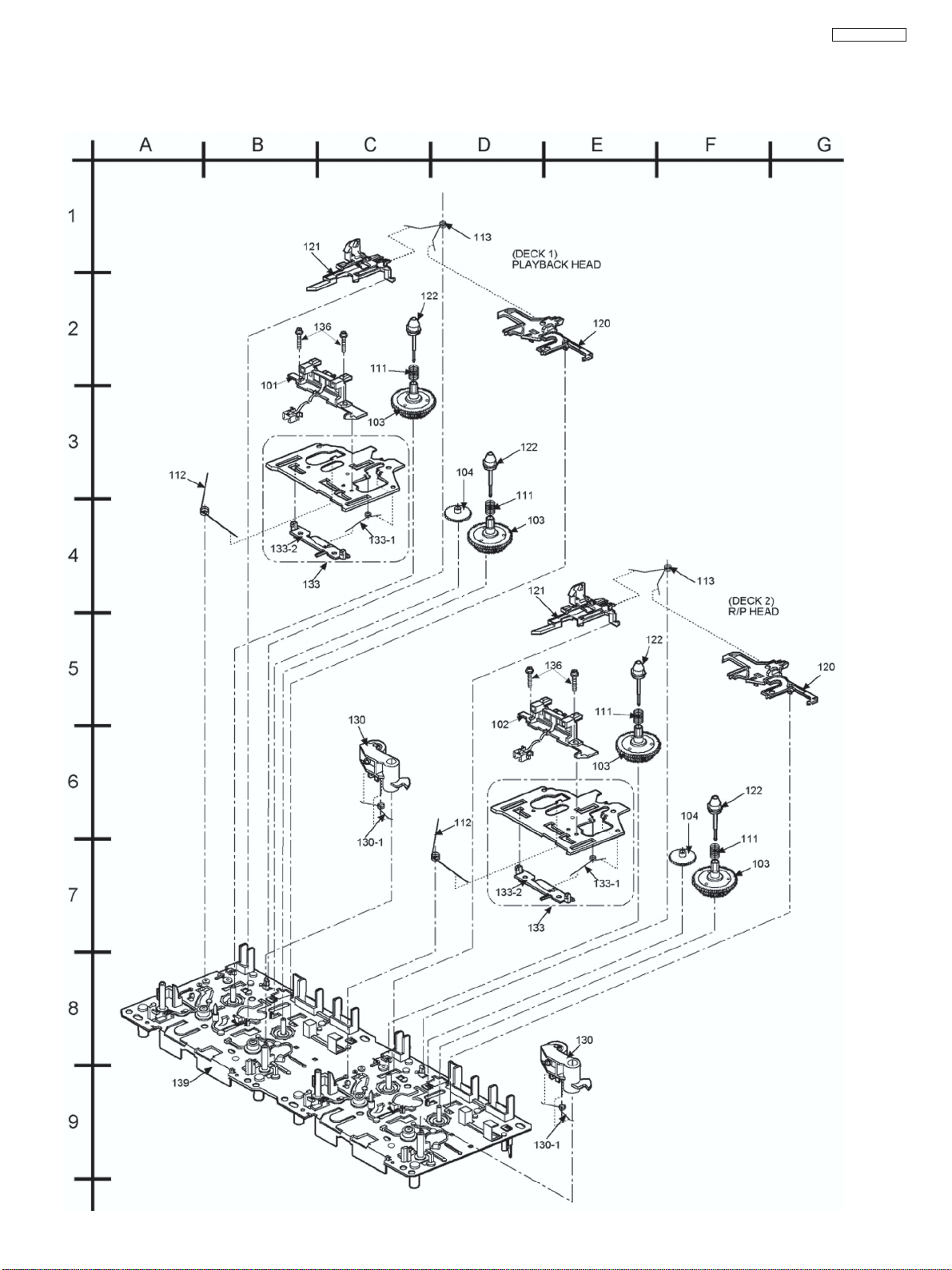

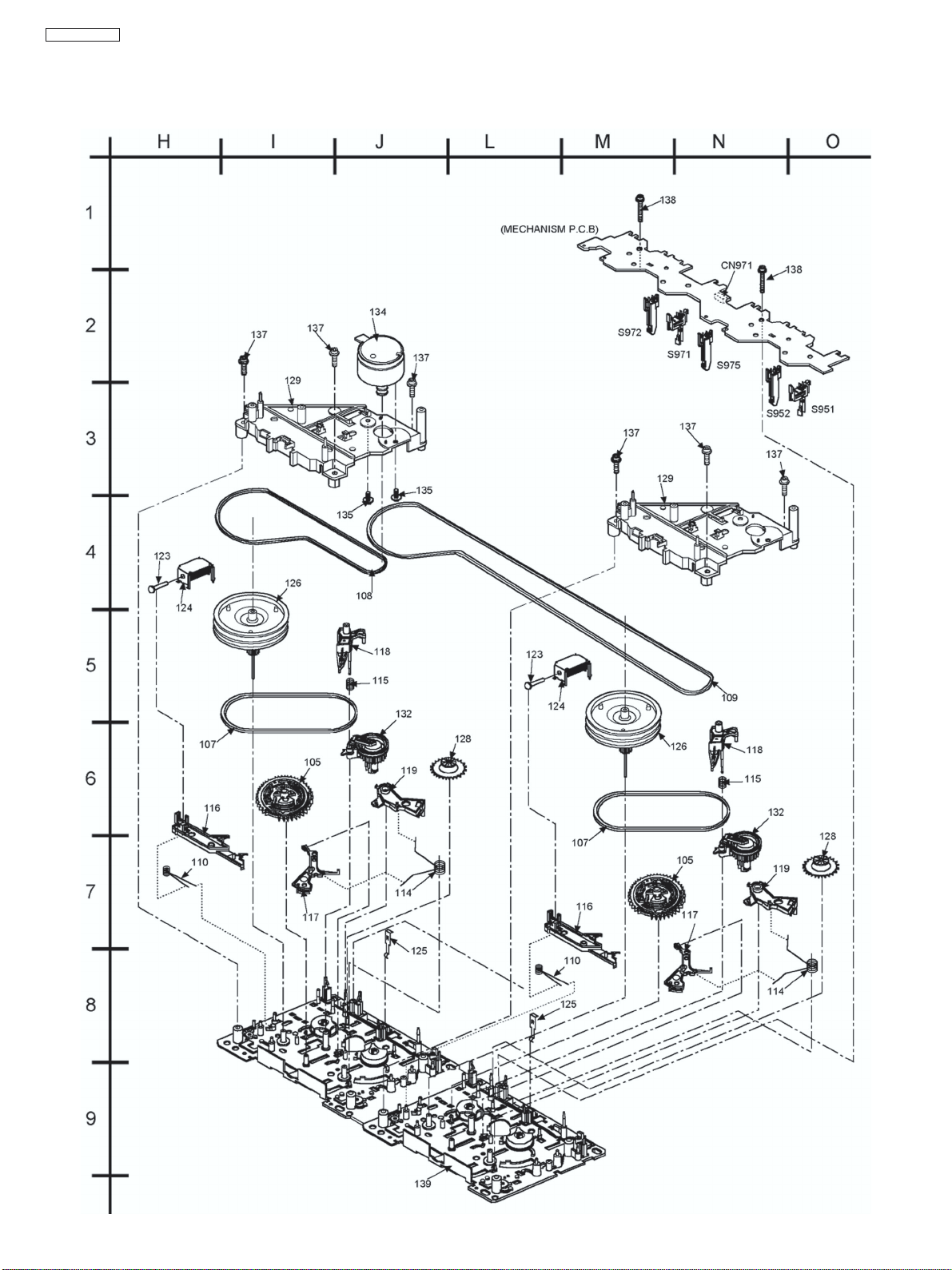

23.1.1. LOCALIZAÇÃO DAS PARTES DO MEC. DO T OCA FITAS ........... 83

23.1.2. LIST A DE PEÇAS DO - TOCA FIT AS ............................................. 85

23.2. MECANISMO DE CARREGAMENTO DO CD (RD-DAC024-Z) .......... 86

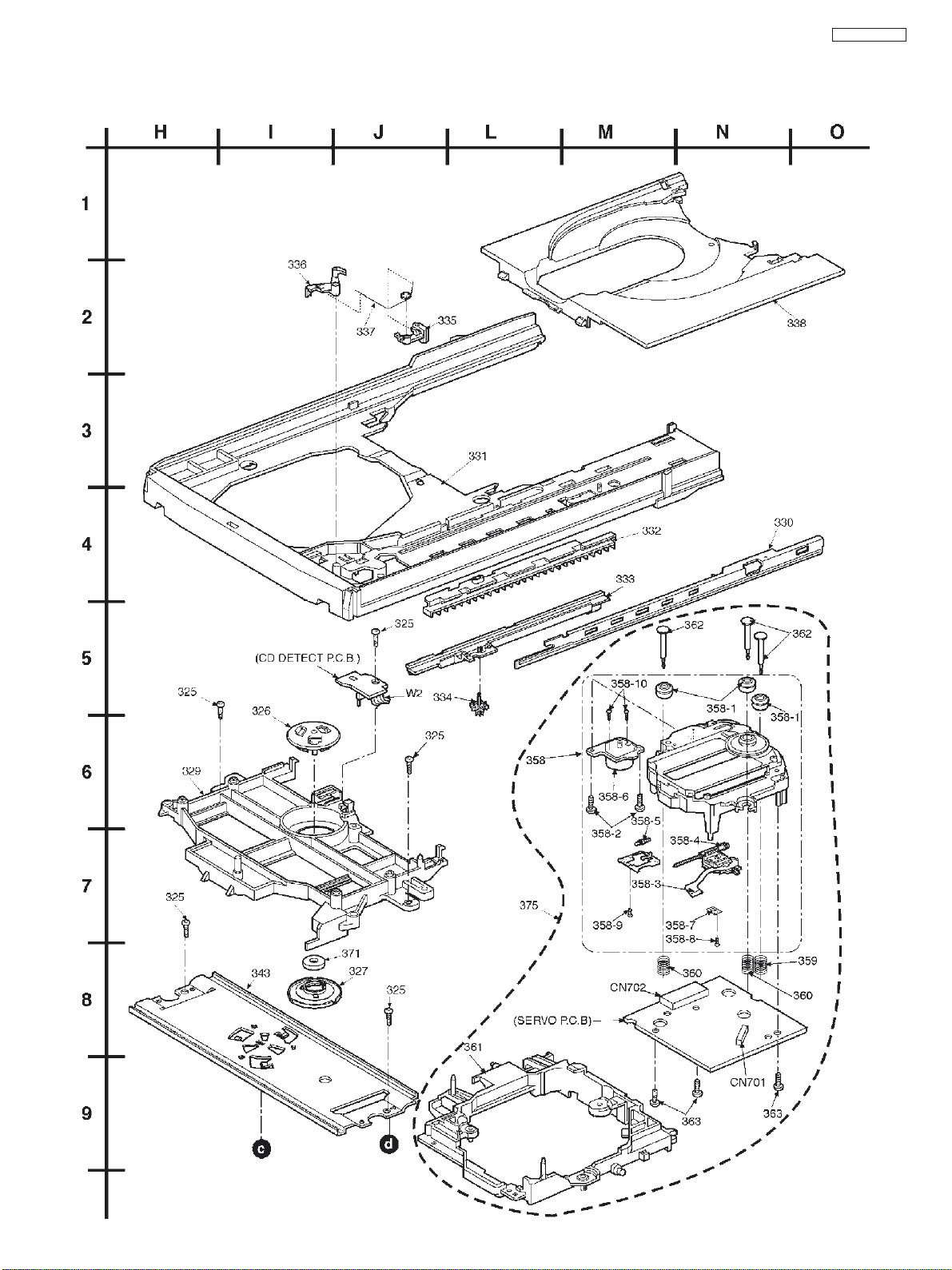

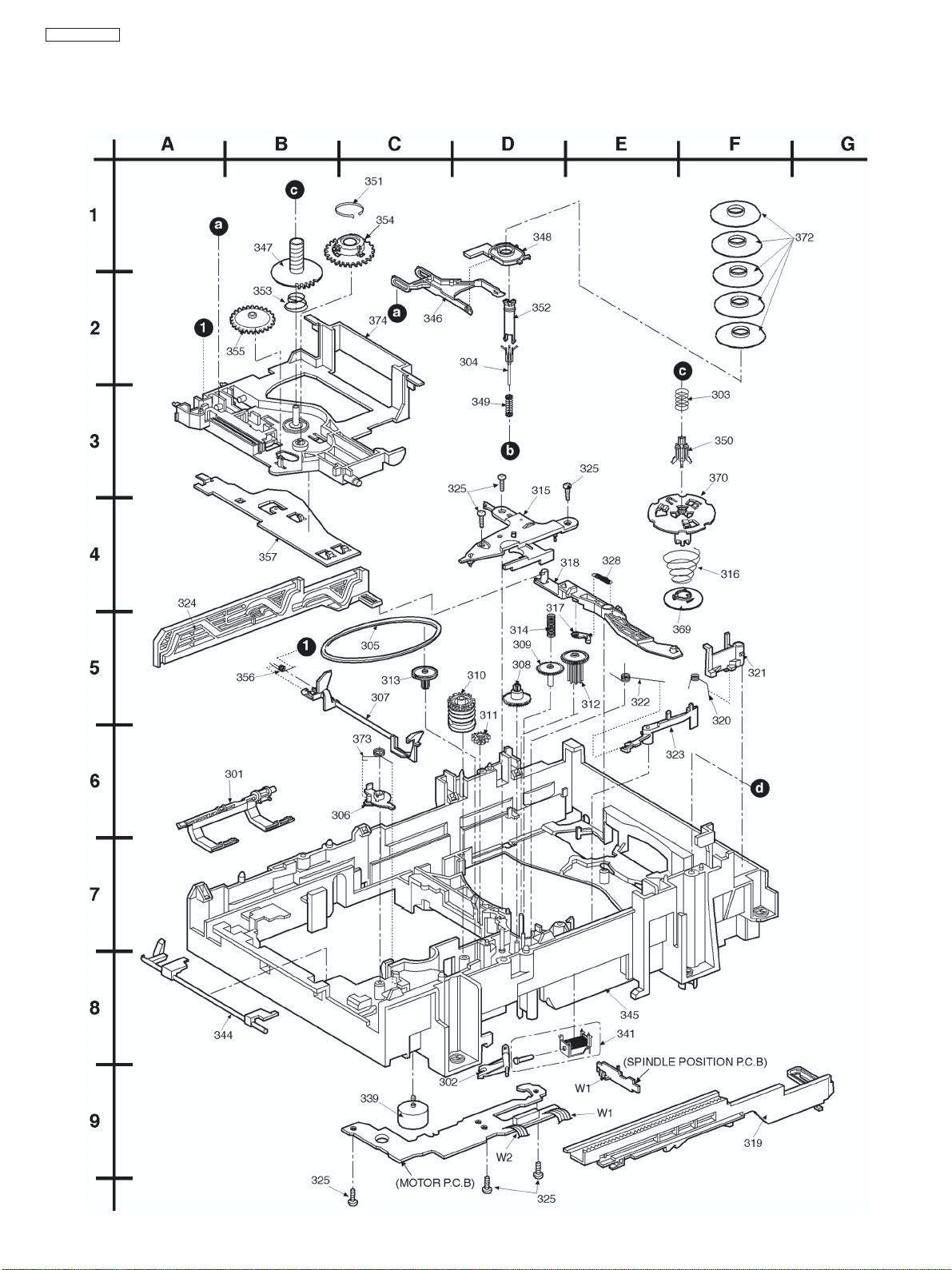

23.2.1.LOC. DAS PARTES DO MEC. DE CARREGAMENT O DO CD .......... 86

23.2.2. LISTA DE PEÇAS DO MECANISMO DO CD ................................... 88

23.3. GABINETE ........................................................................................ 89

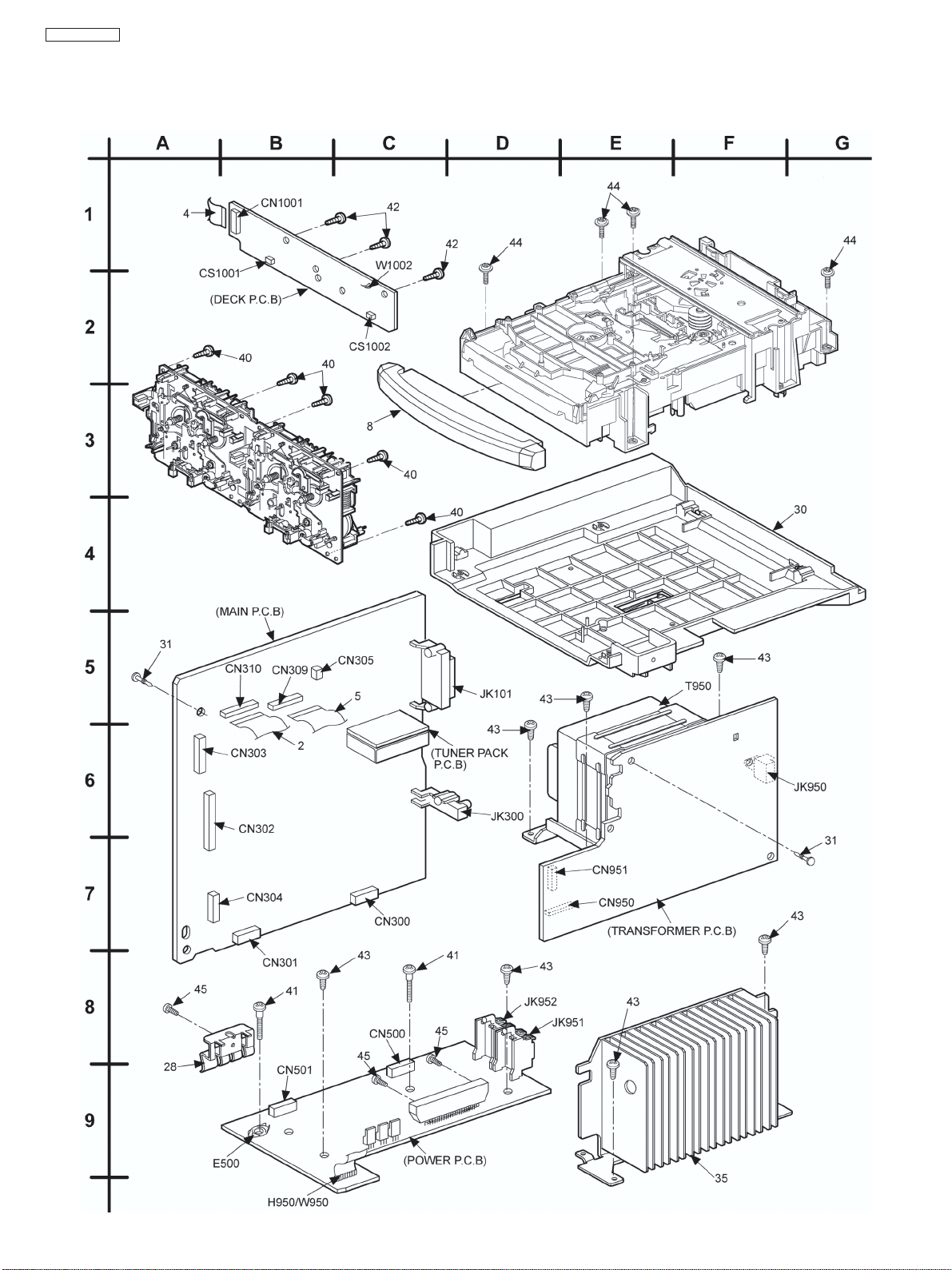

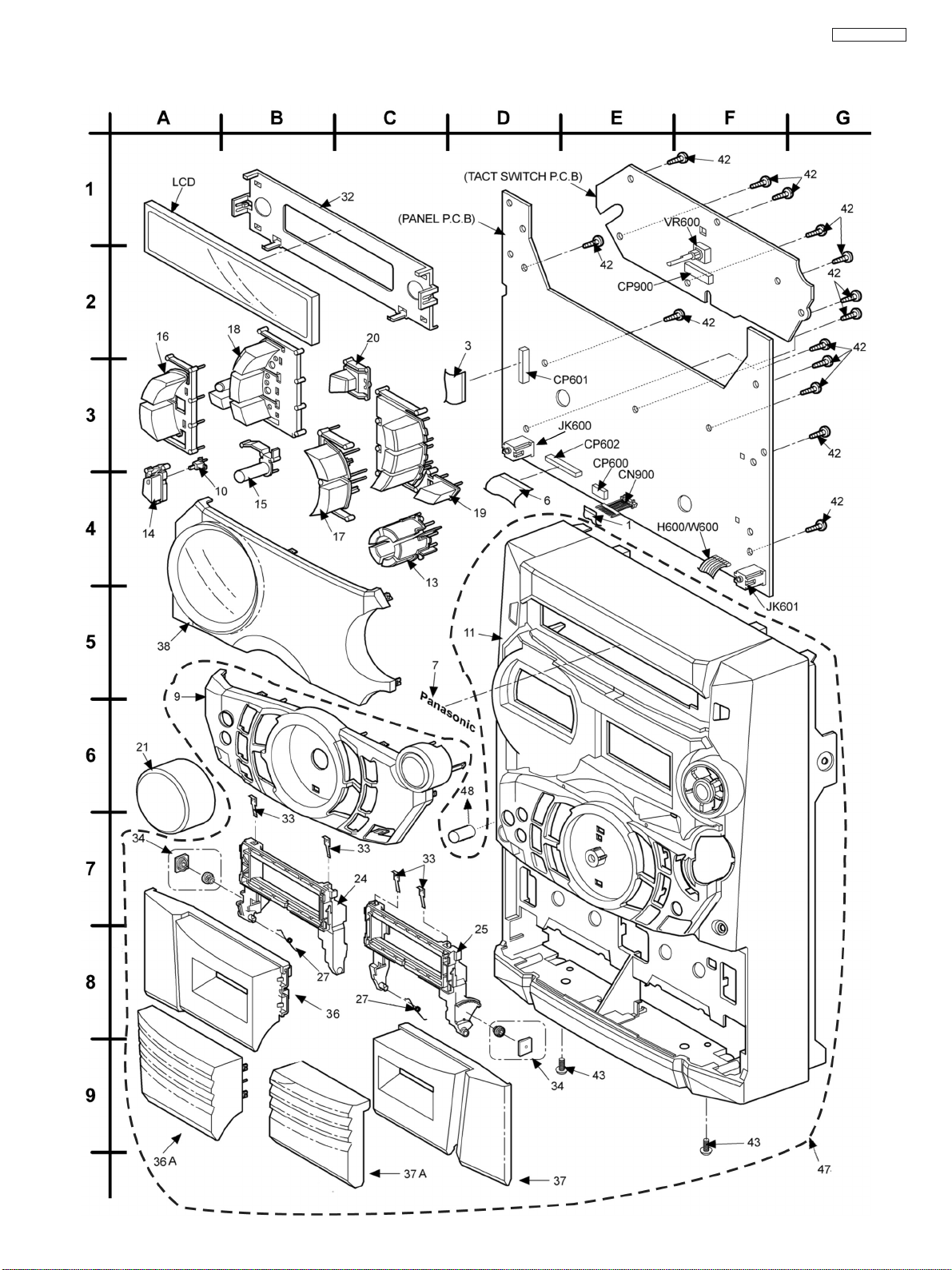

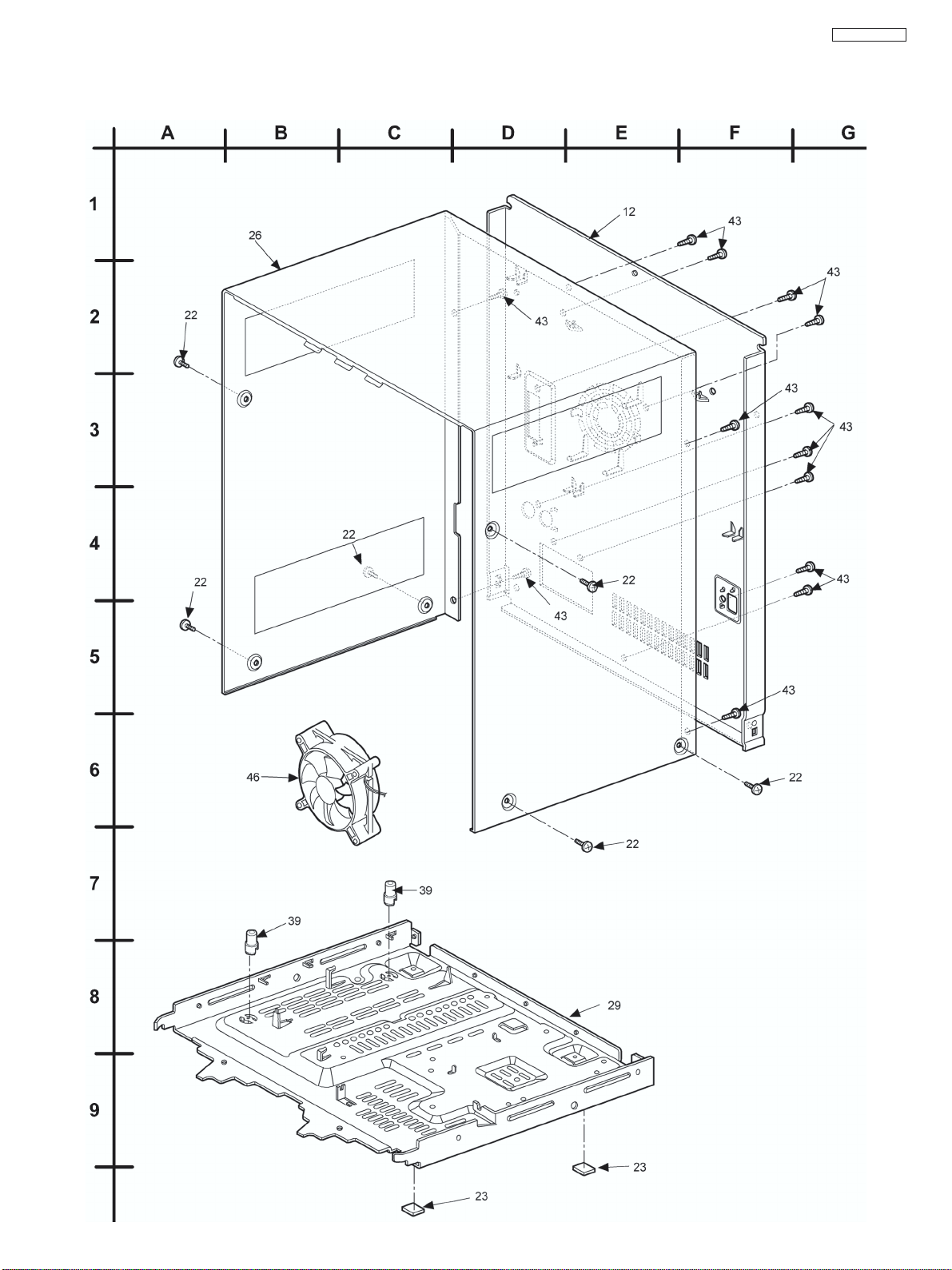

23.3.1. LOCALIZAÇÃO DAS PARTES DO GABINETE ............................. 89

23.3.2. LISTA DE PEÇAS DO GABINETE .................................................. 92

24. LISTA DE PEÇAS ELÉTRICAS ............................................................ 92

1. PRECAUÇÃO DE SEGURANÇA

1. Antes de iniciar qualquer procedimento de conserto,
desligue a alimentação de CA para prevenir um choque
elétrico.

2. Ao substituir qualquer parte, use somente os componentes
indicados pelo fabricante neste manual.

3. Confira a condição do cabo de força e substitua-o se houver
dano ou desgaste evidente.

4. Após o conserto, reinstale as proteções e barreiras de
isolamento.

5. Antes de devolver o equipamento ao cliente, faça o teste
de resistência de isolamento para prevenir que o cliente
fique exposto a perigo de choque.

1.1. TESTE DE RESISTÊNCIA DE

ISOLAMENTO

1. Desligue o cabo de força e coloque um jumper unindo os
dois pinos da tomada (curto).

2. Ligue a chave liga-desliga do aparelho.

3. Meça o valor da resistência entre a tomada de CA e cada
parte de gabinete de metal exposta, como parafusos,
antena, controles, cabos, etc.

4. Em equipamentos com terminais de antena, a leitura do
ohmímetro deverá estar entre 2.7MW e 3.9MW em todas
as partes expostas. (Fig.1)

SA-AK320LB-S

Terminal de Antena

Parte metálica
exposta

Resistência = 2.7 MΩ - 3.9 MΩ

Parte metálica
exposta

Em equipamento sem terminais de antena, a leitura do
ohmímetro deverá ser infinito em todas as partes expostas.

Resistência = Aproximadamente ∞

(Fig.2)

2. ANTES DE REPARAR E AJUSTAR

Desconectar o cabo de força AC, descarregar os capacitores C520 e C540 através de um resistor de 10 Ohms/5W para o terra.
NÃO FAÇA UM CUR TO CIRCUITO DIRET AMENTE (com a ponta de uma chave de fenda, por exemplo), isto pode danificar
alguns dispositivos de estado sólido.
Após o reparo estar completado, restaure gradualmente a tensão de alimentação usando um V ariac, para evitar sobre corrente.

A corrente de consumo para 120V, 60Hz em modo SEM SINAL (volume no mínimo para o modo CD) deverá ser de
aproximadamente 500mA.

Nota:

Algumas partes expostas podem ser fisicamente isoladas do chassi. Nestas partes a leitura da resistência também será
infinito.
Se a medida estiver fora dos limites especificados, há possibilidade de perigo de choque e o equipamento deve ser
reexaminado antes de ser devolvido ao cliente.

3

SA-AK320LB-S

3. CIRCUITO DE PROTEÇÃO

O circuito de proteção deve atuar se as seguintes condições forem notadas.

• Sem som com o aparelho ligado.

• Aparelho ligado em funcionamento e para de repente.
A função deste circuito é prevenir danos ao circuito, por exemplo, as conexões dos fios negativo e positivo dos alto-falantes
são curto-circuitadas, ou se for usado um sistema de alto falantes com uma impedância menor do que a usada pelo
amplificador do aparelho.
Se isto ocorrer siga os procedimentos abaixo:

1. Desligue o botão power.

2. Determine a causa do problema e tente corrigí-lo.

3. Ligue o aparelho novamente após um minuto.

Nota:

Quando o circuito de proteção atua, o aparelho não volta a operar a não ser que o aparelho seja primeiro desligado e então
ligado novamente.

4. ATERRAMENTO PARA PREVENÇÃO DE DANOS ELETROSTÁTICOS

1. Aterramento do corpo humano: Utilize a pulseira antiestática para descarregar a eletricidade estática do seu corpo.

2. Aterramento da mesa de trabalho: Coloque um material condutor (folha) ou chapa de aço na área onde a unidade ótica
está colocado e aterre a chapa.

Pulseira anti-estática

Manta eletrostática
devidamente aterrada

CUIDADO!

A eletricidade estática de suas roupas não será aterrada pela
pulseira antiestática. Assim tome cuidado para não deixar
suas roupas tocarem a unidade ótica.

4

5. MANUSEANDO SOLDA SEM CHUMBO

SOLDA SEM CHUMBO

Placas de circuito impresso fabricadas usando solda sem chumbo terão estampado na parte traseira o
símbolo de uma Folha com PbF escrito dentro da mesma.

SOBRE SOLDA SEM CHUMBO: (PbF)

Nota: O chumbo é designado como (Pb) na Tabela Periódica de Elementos Químicos.

SA-AK320LB-S

Na informação abaixo, Pb representará solda com chumbo, e PbF representará solda sem chumbo.

A solda sem chumbo usada em nosso processo de fabricação e debatido abaixo é (Sn + Ag + Cu). Que é
estanho (Sn), prata (Ag) e cobre (Cu) embora outros tipos estejam disponíveis.
Este modelo usa solda sem chumbo em sua fabricação devido a questões de conservação do meio ambiente.
Para um melhor trabalho de serviço e reparo, nós temos sugerido o uso de solda sem chumbo, embora solda
com chumbo possa ser utilizada.
Placas de circuito impresso fabricadas usando solda sem chumbo terão estampado na parte traseira o
símbolo de uma folha com “PbF” escrito dentro da mesma.

AVISO

• Solda sem chumbo tem um ponto de fusão maior que a solda convencional. Tipicamente o ponto de fusão
está entre 300 a 400 °C. Por favor utilize um ferro de solda com alta temperatura e ajuste-o para 370 +/­10°C. Em caso de utilizar um ferro de solda com alta temperatura, por favor tenha o cuidado para não
aquece-lo por um longo período.

• Solda sem chumbo tenderá a espirrar quando super aquecida (em torno de 600°C). Se você utilizar solda
com chumbo, por favor remova completamente toda a solda sem chumbo nos pinos ou na área soldada antes
de aplicar solda com chumbo. Se não for praticado, tenha o cuidado de aquecer a solda sem chumbo até que
ela derreta, antes da aplicação da solda com chumbo.

• Após a segunda aplicação de solda sem chumbo na placa, por favor verifique se houve excesso de solda no
lado do componente, que pode fluir para o lado oposto.

SUGESTÃO DE SOLDA SEM CHUMBO (PbF)

Existem muitos tipos de solda sem chumbo disponíveis para a compra. Este produto usa solda com Sn + Ag
+ Cu (estanho, prata , cobre). Entretanto solda com Sn + Cu (estanho, cobre) ou Sn + Zn + Bi (estanho, zinco,
bismuto) também podem ser utilizadas.

5

SA-AK320LB-S

6. PRECAUÇÕES NA MANIPULAÇÃO DO DECK DE MOVIMENTO (LASER)

O diodo laser da unidade ótica pode ser danificado devido à diferença de potencial causada pela eletricidade estática das
roupas ou do corpo humano. Assim tenha cuidado para não provocar danos devido à eletrostática durante os reparos da
unidade ótica.

6.1. MANUSEIO DA UNIDADE ÓTICA

1. Não submeta a unidade ótica à eletricidade estática considerando que ela é extremamente sensível ao choque elétrico.

2. Para evitar danos ao diodo de laser, é inserido um pino de curto antiestático na placa flexível (Placa FPC). Quando você
estiver removendo ou conectando o pino de curto, conclua os trabalhos dentro do tempo mais breve possível.

3. T enha cuidado para não esticar em excesso a placa flexível (Placa FPC).

4. Não gire o resistor variável (Ajuste de potência do laser).

Lentes

Cabo Flexível FFC

(manuseio c/ cuidado)

Aterramento

do pino do laser

(não toque)

Unidade Óptica

Pino 5 (GND) Pino 4 (LD)

Resistor variável

(não altere)

6

7. PRECAUÇÕES COM O DIODO LASER

CUIDADO:

Esta unidade utiliza um diodo classe 1
Radiação laser invisível é emitida das lentes da unidade óptica.
Comprimento de onda: 780 nm
Quando a unidade está ligada:

1. Não olhe diretamente para as lentes do toca-discos.

2. Não use instrumentos ópticos para olhar para as lentes do toca-discos.

3. Não ajuste o potenciômetro pré-ajustado nas lentes do toca-discos.

4. Não desmonte a unidade do toca-discos óptico.

Perigo!

Este produto utiliza um laser.
O uso de controle, ajustes ou procedimentos de desempenho não
especificados podem ser perigosos devido a exposição a radiação laser.

Uso da etiqueta de cuidado:

SA-AK320LB-S

7

SA-AK320LB-S

8. ACESSÓRIOS

Controle Remoto

N2QAHB000037-BR

Antena de FM interna

SSA2B272-1

Cabo de Força

VJA2B004

Antena Loop AM

N1DADYY2B00002

8

9. GUIA DE OPERAÇÃO

/

/

RE

AL

uu

uu

u/l, POWER)

66

66

6, OPEN/CLOSE)

(

4. Compartimento do cassete 1

5. Compartimento dos CD’s

6. “Abrir/Fechar” compartimento do CD

Unidade Principal A

Tecla

1. Indicador de energia (AC IN)

(Vermelho = Conectado na rede elétrica;

Sem luz = Sem Energia)

3. Visor multifuncional

2. “Liga/Desliga” (

7. Seleção de disco de CD (1 ~ 5)

8. Sensor do controle remoto

9. Saída para fone de ouvido (PHONES)

10. Compartimento do cassete 2

11. Tecla (SUPER WOOFER) (Apenas SC-AK521)

13. CD: saltar/pular

12.Tecla (SUPER SOUND EQ)

ÙÙ

ÙÙ

Ù

,

ÚÚ

ÚÚ

Ú

(CD ”/P)

ajuste de relógio

TAPE: avanço/retrocesso

sintonia de rádio:

14. Tecla (TUNER BAND).

15. Reprodução/pausa do CD

R

O

S

R

S

R

U

C

E

66

66

6 DECK 1)

do cassete 1 (

18. Tecla (PRESET EQ)

19. Tecla para abrir o compartimento

16. Tecla (ENTER) (Apenas SC-AK521)

17. Tecla (JOYSTICK) (Apenas SC-AK521)

A

R

A

H

C

/

O

M

M

R

E

U

E

M

B

K

L

R

A

A

M

H

C

R

A

E

S

E

L

T

I

T

R

E

T

DELETE

N

STOP

FFREW

CD

20. Tecla (-DISP/-DEMO)

Y

R

L

L

A

C

E

R

DECK2

1/2

DECK

TAPE

21. Tecla de gravação (rREC)

22. Fonte AUX (AUX)

66

66

6 DECK 2)

do cassete (DECK 1/2)

(STOP p)

SC-AK521: (TAPE “”)

SC-AK320: (TAPE ”)

25. Tecla de seleção do compartimento

23. Controle de volume (VOLUME DOWN/UP)

24. Reprodução da fita

do cassete 2 (

26. Tecla de parada / deletar programa

27. Tecla para abrir compartimento

(Apenas SC-AK521)

32. Entrada de microfone (MIC)

31. Volume do microfone (MIC VOL)

29. Tecla (TITLE SEARCH) (Apenas SC-AK521)

30. Tecla (MARKER, -MEMORY, -RECALL)

28. Tecla (DELETE) (Apenas SC-AK521)

SA-AK320LB-S

Localização dos Controles

ALBUM)

..

..

.

>>

>>

>

Tecla

(SLEEP/–AUTO OFF)

(PLAY MODE)

31. Desligamento automático/AUTO OFF

32. Seleção de disco do CD (DISC)

33. Programação do CD (PROGRAM)

34. Tecla de seleção do modo de reprodução

35. Tecla (REPEAT)

36. Tecla (DEL)

37. Saltar álbuns (

as mesmas funções que suas teclas

correspondentes na unidade principal.

Controle Remoto

As teclas 2, qs, qf, qg, qk, ws, wd, wf e wh possuem

42

44

43

38. Tecla (INTRO)

15

TUNER

BAND

SUPER

SOUNDEQ

MICVOL

SUBWOOFER

SPACE ! “#)

de relógio ou temporizador (CD DISP,

CLOCK/TIMER)

Temporizada (DIMMER, tPLAY/ tREC)

Para acionar as funções com o nome

impresso em cor laranja pressione SHIFT + a

tecla correspondente simultaneamente.

43. Tecla CD DISPLAY e ajuste ou confirmação

47

46

44. Teclado numérico ( ³10, 1-9, 0, A-Z,

49

48

39. Tecla Marcador (MARKER)

40. Tecla (SHIFT)

24

42. Função DIMMER + Reprodução/Gravação

45

22

AUX

REC

DEMO

DISP

PRESETEQ

DECK1

,

ÚÚ

ÚÚ

Ú

++

++

+)

/FF/

ÙÙ

ÙÙ

retrocesso,

tune, preset, seleção de canais, ajuste

de hora, tecla cursor (=/REW/

Ù

45. CD saltar / procurar, tape avanço,

48. Emudecimento de volume (MUTING)

46. Tecla (PRESET EQ/KARAOKE)

46. Tecla (ENTER)

47. Tecla (TITLE SEARCH)

18

6

7

2

3

3

4

5

49. Tecla (KARAOKE)

POWER

1

/

3

REC

DEF

PLAY

/

2

JKL MNO

ABC

CD DISP DIMMER

TIMER

CLOCK

GHI

SLEEP

AUTO OF F

DISC

PROGRAM

31

2

32

Localização dos Controles

6

TUV WXYZPQRS

789

451

PLAYMODE

33

34

10

SPACE

REPEAT

TAPE

0

CD

AUX

CLEAR

DEL

BAND

TUNER

35

14

36

26

VOL VOL

23

CURSOR

W FF
RE

BUM
AL

ENTERMARKER

TITLE

SEARCH

KARAOKE

INTRO

373839

S.SOUNDEQ PRESET EQ MUTING

SHIFT

12

Ligando/Desligando o Aparelho

Para ligar/desligar o aparelho, pressione a tecla

POWER.

66

66

6 DECK 2 OPEN

66

66

6 DECK 1 OPEN ou

66

66

6 OPEN/CLOSE

– TUNER BAND

– AUX

–

–

– CD 1~5

– CD ”/P

11

11

22

22

33

33

1

2

3

Pode-se utilizar as seguintes teclas para

acionamento imediato:

– TAPE ”

44

44

55

55

66

66

77

77

4

5

6

7

9

SA-AK320LB-S

10. DESMONTAGEM E MONTAGEM DOS PRINCIPAIS COMPONENTES

10.1.FLUXO DE DESMONTAGEM

10.2

Gabinete superior

10.2

Gabinete traseiro

10.2.1

T ampa do CD

10.3

Unidade do Mecanismo do CD

10.4.1

P .C.I Principal

10.4.3

P .C.I da Fonte

10.4.2

P.C.I do Transformador

10.2.1

T ampa do CD

10.5

P .C.I do Painel &

P.C.I das Chaves de Toque

P .C.I do Painel

P .C.I do Deck

10.6

Montagem do Deck

P .C.I do Mecanismo do Deck

C.I. de Potência

10.6.1

P .C.I do Servo do CD

C.I. Regulador

P .C.I de Carregamento do

CD

Desmontagem do CR20

10.6

P .C.I de Detecção do CD

P .C.I de Posição do Spindle

10

10.2. VERIFICANDO A PLACA PRINCIPAL

Passo 1: Remova os três parafusos de cada lateral e os 5

parafusos traseiros.
Passo 2: Levante as laterais do gabinete montado, empurre-

o para a direção traseira e remova-o.

Gabinete superior

(Passo 1)

(Passo 1)

(Passo 1)

SA-AK320LB-S

10.2.1. DESMONT AGEM DA TAMPA DO CD

(A unidade trocadora de CD pode ser removida após a tampa do
CD estar removida)

• Siga o (Passo 1) – (Passo 2) do item 10.2 – Desmontagem do
Gabinete Superior e T ampa T raseira.

Ventilador

(Passo 3)

Passo 3: Remova os 7 parafusos e desconecte o cabo do
CN305 (Ventoinha) no gabinete traseiro como ilustrado.

Quando abrindo a bandeja de disco automaticamente (usando a
fonte de alimentação)

Passo 1: Conecte o cabo de força.
Passo 2: Pressione o botão Ligar para ligar a unidade principal

(Passo 3)

(Passo 1)

(Passo 2)

Passo 3: Pressione o botão Abrir / Fechar, a bandeja de disco
abrirá automaticamente

11

SA-AK320LB-S

Bandeja de disco

T ampa do CD

Lado inferior

Garras

T ampa do CD

Passo 4: Libere as duas garras, e então remova a T ampa do CD.
Passo 5: Pressione o botão de Ligar para liga-lo.

(Passo 6)

Chassi do CD

Chave hexagonal

Sentido

Orifício

Recorra à informação
“Engrenagem de Serviço
(como um gabarito)”

horário

(Passo 5)

Passo 6: Pressione o botão Abrir / Fechar, a bandeja de disco
fechará.

Passo 1: Insira a engrenagem de serviço dentro do orifício na
lado inferior do chassi do CD e então gire-a na direção da
seta. A bandeja de disco irá abrir.

Passo 2: Libere as 2 garras, e então remova a tampa do CD.

[Abra a bandeja de disco manualmente (usando ferramentas
de serviço)]

12

Lado inferior

Garras

Bandeja de disco

T ampa do CD

SA-AK320LB-S

Passo 3: Repita o Passo 2, mas gire a engrenagem de serviço

na direção anti-horário.

T ampa do CD

Passo 4: A bandeja de disco irá fechar.

10.3. DESMONTAGEM DA UNIDADE DO MECANISMO DO CD

• Siga o (Passo 1) – (Passo 3) do item 10.2 – Desmontagem
do Gabinete Superior e Painel traseiro.

• Siga o (Passo 1) – (Passo 6) do item 10.2.1 – Desmontagem
da T ampa do CD.

Passo 1: Destaque as placas FFC (CN309 & CN310)

(Passo 3)

(Passo 3)

Garra

Garra

(Passo 4)

(Passo 3)

Unidade do
mecanismo do CD

Chassi do CD

Passo 2: Libere as garras de ambos os finais, e então levante
a Unidade do Mecanismo do CD.

Passo 3: Remova os 4 parafusos.
Passo 4: Remova o chassi do CD.
Passo 5: Deite a unidade do mecanismo do CD como ilustrado.

Nota:

Para desmontagem da unidade do mecanismo do CD, por
favor, recorra à seção 10.7 deste manual.

CD servo P.C.B. = P.C.I. do Servo)

13

SA-AK320LB-S

10.4. DESMONT AGEM DA P.C.I. PRINCIPAL &

TRANSFORMADOR

10.4.1. DESMONT AGEM DA P.C.I. PRINCIP AL

• Siga o (Passo 1) – (Passo 3) do item 10.2 – Desmontagem
do Gabinete Superior e Painel Traseiro.

• Siga o (Passo 1) – (Passo 8) do item 10.2.1 –
Desmontagem da T ampa do CD

• Siga o (Passo 1) – (Passo 5) do item 10.3 – Desmontagem
da Unidade do Mecanismo do CD.

Passo 1: Desconecte o FFC do CN303, CN302 & CN304 da
P.C.I. do Painel.

CN303

CN302

CN304

P .C.I. Principal

10.4.3. SUBSTITUIÇÃO DO C.I.
AMPLIFICADOR DE POTÊNCIA

• Siga o (Passo 1) – (Passo 2) do item 10.2 – Desmontagem
do Gabinete Superior e Painel Traseiro.

• Siga o (Passo 1) – (Passo 6) do item 10.2.1 –

Desmontagem da T ampa do CD

• Siga o (Passo 1) – (Passo 5) do item 10.3 – Desmontagem
da Unidade do Mecanismo do CD.

• Siga o (Passo 1) – (Passo 2) do item 10.4.1 –
Desmontagem da P .C.I. Principal.

• Siga o (Passo 1) – (Passo 6) do item 10.4.2 –
Desmontagem da P .C.I. do T ransformador

Passo 1: Remova os 2 parafusos fixados no CI Amplificador
de Potência e 2 parafusos no dissipador de calor.

P.C.I. da Fonte de Alimentação

(Passo 1)

(Passo 1)

CN501

CN500

Passo 2: Levante a P .C.I. Principal para desconectar CN500
& CN501 como ilustrado pela seta acima.

10.4.2. DESMONT AGEM DA P.C.I. DO
TRANSFORMADOR

• Siga o (Passo 1) – (Passo 3) do item 10.2 – Desmontagem
do Gabinete Superior e Painel Traseiro.

• Siga o (Passo 1) – (Passo 6) do item 10.2.1 –
Desmontagem da T ampa do CD

• Siga o (Passo 1) – (Passo 5) do item 10.3 – Desmontagem
da Unidade do Mecanismo do CD.

Passo 1: Remova os 3 parafusos, desconecte o conector
CN950.

(Passo 1)

P.C.I. do Transformador

Dissipador de calor

Nota:

Isole a P.C.I. da Fonte de Alimentação com um material
isolante para evitar curto-circuito.

(Passo 1)

CI Amp. Potência
IC 501
(RSN 315H42B-P)

Passo 2: Quebre a junção com um cortador de metal como
ilustrado abaixo.

14

(Passo 2)

Parafuso

SA-AK320LB-S

Terminal de solda

Passo 3: Dessolde os terminais do CI Amplificador de Potência,
transistor e substitua os componentes.

Passo 4: Acomode para trás a porção cortada com um

parafuso como ilustrado.

10.5. DESMONT AGEM DA P.C.I. DO PAINEL & P.C.I. DAS CHAVES DE TOQUE

• Siga o (Passo 1) – (Passo 2) do item 10.2 – Desmontagem

do Gabinete Superior e Painel Traseiro.

• Siga o (Passo 1) – (Passo 6) do item 10.2.1 –

Desmontagem da T ampa do CD

• Siga o (Passo 1) – (Passo 5) do item 10.3 – Desmontagem

da Unidade do Mecanismo do CD.

Passo 1: Deite a unidade como ilustrado abaixo.

Garra

Garra

(Passo 2)

Passo 2: Remova os 2 parafusos, libere as 2 garras, e então
puxe o painel frontal montado dianteiro.

Passo 3: Remova os 8 parafusos.
Passo 4: Desconecte o conector CN302.

•Verifique a P.C.I. das Chaves de T oque.

Passo 5: Desconecte o conector CN900.
Passo 6: Retire o knob de volume.
Passo 7: Puxe a P .C.I. do painel para frente

P.C.I. chaves de toque

(Passo 3)

P .C.I. do Painel

15

SA-AK320LB-S

10.6. DESMONT AGEM DO MECANISMO E DA PLACA DO T OCA-FITAS

• Siga o (Passo 1) – (Passo 3) do item 10.2 – Desmontagem

do Gabinete Superior e Painel Traseiro.

• Siga o (Passo 1) – (Passo 6) do item 10.2.1 –

Desmontagem da T ampa do CD

• Siga o (Passo 1) – (Passo 5) do item 10.3 – Desmontagem

da Unidade do Mecanismo do CD.

• Siga o (Passo 1) – (Passo 2) do item 10.5 – Desmontagem

da P.C.I. do Painel & P .C.I. das Chaves de Toque.

Passo 1: Desconecte o conector CN971
Passo 2: Desconecte o conector CN1001
Passo 3: Remova os 5 parafusos

Alavanca

T ampa do cassete
montada

Mecanismo do cassete

Passo 4: Empurre a alavanca para cima e abra a tampa do

cassete montada (para DECK1 e DECK2)

Passo 5: Incline o mecanismo na direção da seta 1 e remova-

o na direção da seta 2.

(Passo 6)

(Passo 7)

(Passo 8)

(Passo 3)

(Passo 2)
CN1001

Passo 6: Dessolde os terminais do motor.
Passo 7: Remova os 4 parafusos.
Passo 8: Remova a P .C.I. do mecanismo do deck.

10.7. SUBSTITUIÇÃO DOS PRINCIPAIS COMPONENTES DO MECANISMO DO CD

• Siga o (Passo 1) – (Passo 3) do item 10.2 – Desmontagem

do Gabinete Superior e Painel Traseiro.

• Siga o (Passo 1) – (Passo 6) do item 10.2.1 –

Desmontagem da T ampa do CD

• Siga o (Passo 1) – (Passo 5) do item 10.3 – Desmontagem

da Unidade do Mecanismo do CD.

10.7.1. Substituição do Deck Transversal

Passo 1: Remova a unidade do CD

Chave

Hexagonal

engrenagem

Lado de cima

orifício

16

SA-AK320LB-S

Passo 2: Insira a engrenagem de serviço com uma chave

hexagonal conforme figura abaixo.

Chave
hexagonal

Gaveta

(Passo 5)

Passo 3: Gire a chave hexagonal no sentido horário indicado

na figura, e então abra o gaveta completamente.

(Passo 5)

(Passo 6)

Passo 6: Puxe o deck transversal montado para cima.

Deck Transversal Montado

Engrenagem de
Tempo

Trava (B)

Alavanca de
Chave
hexagonal

conexão

(Passo 4)

Placa
Lateral R

Trava (A)

Passo 4: Pressionando a trava (A), gire a chave hexagonal no

sentido horário somente para liberar a gaveta.
Passo 5: Pressionando a trava (B) na direção a seta (1), mova
a alavanca de conexão na direção da seta (2)

Passo 7: Remova o deck transversal montado da engrenagem
de tempo

CUIDADO!

Ao remover ou inserir o deck transversal, evite tocar nas lentes
da Unidade Óptica e pressionar dentro do prato do toca-dis­cos laser.

(Passo 10)

solda solda

Passo 8: Remova 3 parafusos.
Passo 9: Remova a solda dos 4 terminais do motor.

17

SA-AK320LB-S

(Passo 10)

CUIDADO!

Conector

Cabo
flexível

Placa do
Servo do
CD

Cabo
flexível

Insira um pino de curto

no cabo flexível

pino de
curto

Passo 10: Remova o cabo flexível do conector e depois remova

a placa do servo do CD.

NOTA: Cuidado para não perder as três molas flutuantes ao
remover o deck transversal montado.

• Instalação da Placa Servo do CD após substituição.
Passo 1: Conecte e cabo plano flexível na placa
Passo 2: Instale da Placa no deck transversal montado.
Passo 3: Fixe 3 parafusos.
Passo 4: Solde os polos do motor.

(Passo 2)

Chave
S701

Cabo
flexível

1. Alargue a bossa usando
uma chave comum.

Chave-de-fenda

Bossa

Passo 11: Remova os pinos.

2. Puxe o pino na direção
da seta

(Passo 12)

Mola
amortecedora (1)

(Passo 4)

Nota:

Antes da instalação da placa servo do CD, mova a unidade
ótica para fora da marca (triângulo preto) [Caso contrário a
chave detectora de repouso (S701) montada na PCI do servo
do CD pode ser danificada na montagem].

Lado de fora

Unidade
Óptica

Engrenagem

Marca “ ”

Gire a engrenagem para mover
o lado A da pickup ótica para a
extremidade exterior do marca.

Lado A

• Instalação do Deck Transversal Montado.

Bossa

(Passo 1)

Mola

Mola
amortecedora (1)

Garra

amortecedora (2)

Passo 12: Solte a garra e remova o deck transversal montado.

Abertura para
engrenagem
CAM

Alavanca de
Tempo

18

Passo 1: Instale o Deck Transversal Montado na Alavanca de
Tempo
Passo 2: Alinhe a bossa do Deck Transversal Montado com a
abertura da engrenagem CAM.

SA-AK320LB-S

Garra (B)

Alavanca de
Conexão

Garra da Alavanca de Tempo

Passo 3: Force a garra da Alavanca de T empo

Gaveta do
CD

Passo 4: Empurre a gaveta do CD completamente.

Passo 5: Pressionando a garra (B) na direção da seta (1),

force a alavanca de conexão na direção da seta (2).

Passo 1: Retire 4 parafusos (a).

(Passo 1)

(Passo 2)

Passo 2: Retire a placa superior.
Passo 3: Retire 3 parafusos.

19

SA-AK320LB-S

(Passo 3)

(Passo 8)

(Passo 5)

Trava

Trava

Placa de chaveamento

Passo 4: Levante a trava conforme indica a seta 1 e retire a
placa de chaveamento conforme indicado na seta 2.
Passo 5: Para remover a tampa do mecanismo vire o meca­nismo montado de cabeça para baixo.

Chave
hexagonal

Engrenagem

(Lado de baixo)

Gaveta

Trava

Passo 8: Vire novamente o mecanismo montado e libere as
travas laterais e então retire a bandeja conforme figura.

Trava

Barra guia
esquerda

(Passo 9)

Orifício

Passo 6: Insira a engrenagem de serviço com uma chave
hexagonal conforme figura acima.

Chave
hexagonal

Gaveta

Passo 7: Gire a chave hexagonal no sentido horário indicado
na figura, e então abra o gaveta completamente.

Gaveta

Passo 9: Force a barra guia esquerda manualmente, porque
ela interfere na trava e puxe a bandeja do disco.

• Instalação da bandeja do disco.

(Passo 1)

Gaveta

Passo 1: Deslize o rack direcional totalmente na direção da
seta.

20

Rack
Direcional

(Passo 2)

Passo 2: Segurando o rack direcional para que não se mova,

instale a bandeja do disco.

Passo 3: Alinhe o rack direcional com a engrenagem direcional.

SA-AK320LB-S

10.7.3. DESMONT AGEM E MONT AGEM DA
UNIDADE BASE DO MECANISMO

Passo 1: Retire os Parafusos.

Passo 1

Trava

Passo 2

Rack Direcional

Engrenagem direcional

(Passo 3)

NOTA: Force manualmente a barra guia direita

da base da bandeja para que não se
mova para cima.

(Passo 5)

Barra guia direita

(Passo 4)

Passo 2: Libere a trava e remova o prendedor da engrenagem.

Mola da engrenagem de troca

Correia

NOTA: Cuidado para não perder a mola

da engrenagem de troca.

Passo 3: Remova a correia e mola da engrenagem de troca.

Engrenagem de

Engrenagem da polia

troca

Engrenagem
UP/DOWN

Gaveta

Roldana da
engrenagem

Passo 4: Segurando a bandeja do disco, gire a engrenagem
da polia na direção da seta.
Passo 5: Gire a engrenagem 5 ou 6 vezes manualmente e
depois empurre a bandeja de disco.

Passo 4: Remova a engrenagem da polia,a engrenagem de
troca e a engrenagem UP/DOWN.
Passo 5: Libere as duas travas e remova a PCI SW posição/
inferior.

21

SA-AK320LB-S

Placa de posição inferior

Travas

Trava da
bandeja

Trava

Gancho

NOTA: Cuidado para
não tirar fora a mola da
trava da traseira.

Trava

Mola da trava traseira

Trava traseira

Mola da
bandeja

Passo 6: Instale temporariamente a mola da bandeja no gancho.
Passo 7: Remova a trava e desconecte a trava da bandeja.

Passo 8: Remova a trava e retire a trava traseira.

Alavanca de conexão

Trava

Alavanca de conexão

Passo 9: Pressionando a trava B na direção da seta (1), force
a alavanca de conexão na direção da seta (2).

22

Lado do fundo

SA-AK320LB-S

Placa deslizante

Passo 10: Mova a placa deslizante 1 até o fundo.

Unidade base do eixo

Passo 11 : Levante a ponta esquerda da unidade da base do
eixo na direção da seta (1), e remova a unidade na direção da
seta (2).

Unidade da base do eixo

Placa deslizante 1
(direita)

Placa deslizante 2
(esquerda)

Passo 12: Remova a Placa Deslizante 1 e Placa Deslizante 2.

Engrenagem de substituição
transversal

Engrenagem CAM
transversal

Engrenagem guia

Passo 13: Remova a engrenagem de substituição transver­sal, a engrenagem CAM transversal, e a engrenagem guia.

• Desmontagem e Montagem da Unidade Base do Eixo.

Passo 1: Retire os 5 espaçadores de disco.

Chave de
fenda

Gancho
inferior

Espaçadores de
discos

Passo 2: Empurrando a trava, deslize a placa de suporte na
direção da seta e remova-o.

23

SA-AK320LB-S

Trava

Placa de suporte

Passo 3: Gire a alavanca de disco na direção da seta (1),
puxe a alavanca de disco.

Mola da alavanca do disco

Passo 5

Trava

NOTA: Segure o bloqueador de

carregamento montado, pois ele
pode ser lançado pela mola.

Bloqueador de
carregamento
montado

Passo 6

NOTA: Cuidado para não perder a

mola da alavanca de disco.

Alavanca de disco

Passo 4: Libere as 2 travas e puxe a engrenagem de substi­tuição B.

Engrenagem de substituição “B”

Trava

Passo 6: Remova a mola amortecedora.
Passo 7: Remova o bloqueador de carregamento montado na

direção da seta.

Passo 5: Libere as duas travas.

24

Engrenagem de
substituição “A”

Trava

Passo 8: Libere as duas travas e remova a engrenagem de
substituição “A”.

Trava

SA-AK320LB-S

Chave de
fenda

Gancho

Haste do eixo

Gancho inferior

inferior

Passo 11: Aperte a haste do gancho inferior com uma chave
de fenda pequena.
Passo 12: Segure a parte de baixo do chassis e puxe-o.

Bloqueador de carregamento

Haste do eixo

Passo 9: Remova as duas travas e desconecte a mola de
substituição.

Pinça

Mola do eixo inferior

Passo 10: Remova a mola do eixo inferior com uma pinça.

Bloqueador

Base UP/DOWN

Eixo inferior

Passo 13: Gire o eixo inferior na direção da seta até que o
eixo colida com o bloqueador.
Passo 14: Insira a ponta de uma chave de fenda pequena
entre o eixo inferior e a haste UP/DOWN e afrouxe o eixo
inferior para liberar o bloqueador.

Bloqueador de carregamento
montado

Base UP/DOWN

Barras de retenção

Passo 15: Depois gire o eixo inferior e remova-o.

25

SA-AK320LB-S

• Instalando o Bloqueador de Carregamento Montado.
Passo 1: Alinhe a trava bloqueador de carregamento montado

com a abertura da base do eixo (cuidado com o tamanho das
travas ao alinha-lás).

Bloqueador de
carregamento
montado

Trava (pequena)

Abertura (pequena)

Trava (grande)

Abertura (grande)

Passo 2: Alinhe o bloqueador de carregamento montado e
alinhe o eixo inferior com o dente trapezóide da engrenagem
de substituição A.

Dente trapezoidal

• Remontando a Unidade Guia da Base do Mecanismo

Passo 1: Instale a engrenagem CAM Transversal.
Passo 2: Gire a engrenagem CAM Transversal na direção da

seta.

Engrenagem CAM
transversal

Engrenagem CAM

transversal

Engrenagem de
substituição “A”

Eixo inferior

Passo 3: Force o bloqueador de carregamento montado, tra­vando firmemente.

Trava (grande)

Passo 3: Instale a engrenagem guia e engrenagem de substi­tuição transversal.

Engrenagem de
substituição
transversal

• Quando instalar a engrenagem de substitui­ção transversal, alinhe o dente trapezóide da
engrenagem ao dente da engrenagem guia.

Engrenagem transversal

Engrenagem guia

Dente trapezoide

Engrenagem de
substituição

Passo 4: Instale a placa deslizante 2 na base do mecanismo
e encaixe na alavanca de conexão.
Passo 5: Instale a placa deslizante 1 na base do mecanismo,
encaixe na alavanca de conexão e alinhe o dente trapezóide
da engrenagem de substituição transversal com a placa
deslizante 1.

Trava (pequena)

26

Placa Deslizante 2
(esquerda)

Alavanca de conexão

Placa Deslizante 1
(direita)

SA-AK320LB-S

Passo 1

Trava

Trava traseira

Passo 2

Base do mecanismo

Dente trapezoide

Engrenagem de

substituição

Passo 6: Instale a unidade da base do eixo (primeiro na placa
deslizante 1)

Unidade base do eixo

Passo 8: Instale a trava traseira (a trava deve estar presa).
Passo 9: Instale o P.C.I. SW Posição/Inferior (A trava deve

estar presa).

Passo 7: Mova a placa deslizante 1 totalmente para a frente.

27

SA-AK320LB-S

Placa de chaveamento inferior

Trava

Passo 11

Passo 9

Passo 10

Trava da bandeja

Trava

Gancho

Retentor da engrenagem

Passo 14: Instale a placa superior montada e aperte os
parafusos (a).
Passo 15: Instale a base da bandeja, o leitor transverso
(unidade óptica) e a tampa do mecanismo (consulte os itens
1 2 dos Procedimentos de Substituição do Componente Prin­cipal).

Verifique:

Mola da trava traseira

Passo 10: Instale a trava da bandeja (a trava deve estar presa).
Passo 11: Remova a mola da trava da bandeja do gancho e

prenda-a na trava da bandeja.
Passo 12: Instale a engrenagem UP/DOWN, engrenagem de
troca, mola da engrenagem de troca, engrenagem da polia e
a correia na ordem de (1) ~ (5).

Correia

Passo 12

Engrenagem

Molada da engrenagem
de troca

Engrenagem de troca

Engrenagem
UP/DOWN

Após o reparo, verifique se os seguintes itens operam
corretamente, utilizando a engrenagem de serviço e uma
chave hexagonal.

1. Abertura/Fechamento da base da bandeja.

2. Movimento da base da bandeja para o fundo.

3. Operação UP/DOWN (para cima/para baixo) da unidade

da base do eixo.

4. Operação UP/DOWN (para cima/para baixo) da unidade
transversal.

10.7.4. SUBSTITUIÇÃO DO MOTOR MONT ADO

Passo 1: Instale a correia temporariamente.

Passo 13: Instale o retentor da engrenagem e aperte bem o

parafuso.

passo 1

Nota: T enha cuidado para não aplicar graxa na correia
Passo 2: Vire a unidade de carregamento do CD.

Passo 3: Remova os 3 parafusos.

28

2 terminais
do solenóide

2 terminais
do motor

Passo 4: Dessolde os terminais do solenóide (2 pontos).
Passo 5: Dessolde os terminais do motor (2 pontos).

(Passo 6)
(Passo 7)

Motor montado

SA-AK320LB-S

10.8.SUBSTITUIÇÃO DO ROLO PRESSOR
MONT ADO E BLOCO DA CABEÇA.

• Siga o (Passo 1) – (Passo 3) do item 10.2. Desmontagem
do Gabinete Superior e Painel Traseiro.

• Siga o (Passo 1) – (Passo 6) do item 10.2.1. Desmontagem
da T ampa do CD.

• Siga o (Passo 1) – (Passo 5) do item 10.3. Desmontagem
da Unidade do Mecanismo do CD.

• Siga o (Passo 1) do item 10.4. Desmontagem da P.C.I.
principal & Transformador .

• Siga o (Passo 1) – (Passo 2) do item 10.5. Desmontagem
da P.C.I. do Painel & P .C.I. das Chaves de Toque.

• Siga o (Passo 1) – (Passo 5) do item 10.6. Desmontagem
do Mecanismo e da P.C.I. do Deck.

O mecanismo mostrado abaixo é do Deck1. Para substituição
do rolo pressor no Deck2, siga o mesmo procedimento.

Garra

Trava (A)

Trava (A)

Trava (B)

Passo 6: Libere as 2 travas (A) e remova a P .C.I. do motor
Passo 7: Libere a trava (B) e remova o motor montado.

[Aviso de instalação para o motor montado]

1. Situe a placa de identificação do motor para o transversal
montado.

2. Alinhe o orifício do motor com a nervura na unidade
transversal.

Placa de identificação
do motor

Motor montado

Garra

Garra

Conector da cabeça

Passo 1: Libere as 2 garras e remova o rolo pressor.
Passo 2: Libere as 2 garras e remova o conector da cabeça.

orifícios

nervura

29

SA-AK320LB-S

Passo 3: Remova os 2 parafusos.

Bloco da Cabeça

(Passo 3)

10.9.SUBSTITUIÇÃO DO MOTOR DO DECK MONTADO, CORREIA A DO CAPSTAN, CORREIA B

DO CAPSTAN E CORREIA SINUOSA.

• Siga o (Passo 1) – (Passo 2) do item 10.2 – Desmontagem
do Gabinete Superior e Painel Traseiro.

• Siga o (Passo 1) – (Passo 6) do item 10.2.1 –
Desmontagem da T ampa do CD

• Siga o (Passo 1) – (Passo 2) do item 10.3 – Desmontagem
da Unidade do Mecanismo do CD.

• Siga o (Passo 1) do item 10.4 – Desmontagem da P.C.I.
Principal & P .C.I. do T ransformador.

• Siga o (Passo 1) – (Passo 2) do item 10.5 – Desmontagem
da P .C.I. do Mecanismo do Deck & P.C.I. das Chaves do
Toque.

• Siga o (Passo 1) – (Passo 5) do item 10.6 – Desmontagem
da P.C.I. do Mecanismo do Deck.

(Passo 4)

Correia do capstan B

Passo 1: Libere as 2 garras,e então remova o conector da cabeça.
Passo 2: Dessolde o ponto do solenóide.
Passo 3: Remova a P.C.I. do Mecanismo do Deck.

(Passo 1)

Garra

(Passo 2)

Garra

(Passo 2)

Garra

Correia do capstan A

Passo 4: Remova os 3 parafusos

Motor DC montado

30

Garras

(Lado da fita)

Bossa

SA-AK320LB-S

Marca

(Passo 5)

Correia sinuosa

(Passo 7)

(Passo 6)

Passo 5: Remova a polia ou volante R.
Passo 6: Libere a garra do lado da fita, e então remova a

alavanca sinuosa e a mola.

Passo 7: Remova a polia ou volante F .
[Instalação da correia]
Passo 1: A bossa e marca deverão estar posicionadas

horizontalmente.

Bossa

(Passo 2)

Polia ou volante F

Correia sinuosa

Pinça

Bossa

(Passo 3)

Passo 2: Ponha a correia sinuosa na polia temporariamente.
Passo 3: Instale a polia ou volante F .
Passo 4: Ponha a correia sinuosa na polia ou volante F .
Passo 5: Instale a alavanca sinuosa e mola enquanto pressiona

o braço sinuoso na direção da seta.

Passo 6: Instale a polia ou volante R.

31

SA-AK320LB-S

Braço sinuoso

(Passo 6)

(Passo 5)

Alavanca sinuosa

Correia
sinuosa

Braço sinuoso

NOT A:

A alavanca sinuosa deverá
estar posicionada como
ilustrado ao lado

Passo 7: Ponha a correia do capstan A temporariamente como

ilustrado abaixo.

Motor montado

(Passo 9)

Correia do
capstan B

Polia

(Passo 10)

Correia do
capstan B

Mecanismo

Passo 10: Remova os três parafusos.
Passo 11: Ponha a correia do capstan B como ilustrado abaixo.

Bossa

Correia do
capstan A

Bossa

Bossa

Correia do capstan A

Passo 8: Ponha a correia do capstan B na polia do motor

montado.

Passo 9: Instale o sub chassi no mecanismo, e então aperte

os parafusos.

(Passo 11)

Correia do capstan B

Correia do capstan A

Passo 12: Ponha a correia do capstan B na polia do motor

montado.

32

SA-AK320LB-S

10.10. SUBSTITUIÇÃO DA TAMPA DO
CASSETE MONTADO.

• Siga o (Passo 1) – (Passo 2) do item 10.2.

Passo 1: Force a alavanca para cima, abra a tampa do cassete

montado. (Para o DECK1 E DECK2).

Tampa do cassete
montado

10.11 . MEDIDAS P ARA PROBLEMAS NA FITA.

• Siga o (Passo 1) – (Passo 2) do item 10.2

Passo 1: Se a fita cassete não pode ser removida do deck

desde a fita ser pega pelo capstan ou rolo pressor
durante a reprodução ou gravação, gire a polia ou
volante F na direção da seta e remova a fita.

Alavanca

Passo 2: Force a alavanca para cima e abra a tampa do

cassete montado e retire a fita cassete.

Tampa do cassete montado
(DECK2)

Tampa do cassete montado
(DECK1)

Passo 3: Remova a tampa do cassete montado. (Para o

DECK1 e DECK2).

Polia ou volante F

Passo 2: Force a alavanca para cima e abra a tampa do

cassete montado.

Retire a fita cassete.

Tampa do cassete
montado

Tampa do cassete montado
(DECK1)

Alavanca

Tampa do cassete montado
(DECK2)

33

SA-AK320LB-S

11. POSIÇÃO DE SERVIÇO

1 1.1.PROCEDIMENTO DE VERIFICAÇÃO

Nota:

Para o procedimento de desmontagem, veja a Seção 10.

1 1.2.VERIFICANDO A P .C.I. PRINCIPAL, P.C.I. DA FONTE DE ALIMENTAÇÃO E P.C.I. DO

TRANSFORMADOR.

1. Remova o Gabinete Superior e Painel Traseiro

2. Remova a T ampa do CD.

3. Remova a Unidade do Mecanismo.

4. Conecte a placa FFC (CN309 & CN310) da Unidade do Mecanismo.

Unidade do Mecanismo do CD

CN 309

P .C.I. do Painel

CN 310

P .C.I. do Mecanismo do Deck

P.C.I do Transformador

P .C.I. do Deck

P .C.I. da Fonte
de Alimentação

P .C.I. Principal

34

SA-AK320LB-S

1 1.3.VERIFICANDO O PAINEL, CHAVE DE TOQUE, DECK & P.C.I. DO MECANISMO DO DECK

1. Remova o Gabinete Superior e Painel Traseiro

2. Remova a T ampa do CD.

3. Remova a Unidade do Mecanismo.

4. Remova o botão do volume do painel frontal.

1. Remova a P .C.I. do Painel & P.C.I. das Chaves de T oque.

2. Remova a Unidade do Mecanismo do Deck.

3. Use o cabo de extensão (REEX0310 – 10 Pinos), reconectar (CP600) da P .C.I. do Painel e (CN971) da P .C.I. do Deck do Mecanismo.

Cabo de extansão

REEX0310

10 pinos

P .C.I. do Painel

P.C.I. das Chaves de Toque

P .C.I. do Mecanismo do Deck

P .C.I. do Deck

CP600

CN971

Ferramentas de Serviço
Extensão FFC REEX0310
P.C.I. do Painel para P .C.I. do Mecanismo do Deck. (10 Pinos)

35

SA-AK320LB-S

12 . DESCRIÇÃO DOS CÓDIGOS DE ERRO.

12.1. DETECÇÃO DE ERRO PARA O BLOCO DO MECANISMO DO CASSETE.

N.o Itens anormais Erro Erro no Display Método de Detecção

1

2

3
4

Chave de modo anormal

Chave REC INH anormal

Chave HALF anormal
Pulso do Carretel anormal

H01

H02

H03

F01

12.2. Detecção de Erro para o Bloco do Trocador de CD.

N.o Itens Anormais Erro no Display Métoto de Detecção

1

2

3

4

5 Chave de Posição anormal.

6 SW1 anormal. F28
7 SW2 anormal. F29

8 Chave Abrir anormal. H15

Chave de Repouso anormal

Erro de transmissão entre o CI LSI
do Servo do CD e o Microprocessador.

Chave de Grampo anormal.

Chave de Posição baixa anormal.

F15

F26

F16

F17

F27

Operação normal durante a transição mecânica, Chave de Modo anormal é
memorizada. O conteúdo da anormalidade pode ser confirmado no modo de detecção
anormal explanada na seção posterior.

O conteúdo da anormalidade pode ser confirmado no modo de detecção anormal
explanada na seção posterior.

O conteúdo da anormalidade pode ser confirmado no modo de detecção anormal
explanada na seção posterior.
O conteúdo da anormalidade pode ser confirmado no modo de detecção anormal
explanada na seção posterior.

Sob operação normal (inclusive no Modo de Auto Diagnóstico), este erro ocorre
quando a Chave de Repouso ligada não é detectada dentro do tempo
especificado e será memorizado.

Sob operação normal (inclusive no Modo de Auto Diagnóstico), este erro ocorre
quando a seleção é estabelecida para CD e SENSE-H é detectado e SENSE L não
é detectado dentro de um tempo seguro de caída (20ms) após o sistema do
comando de transmissão ter sido enviado.

Referir a seção 5-2 especificação de controle do CR-20 [Código de Erro] a tabela
de erro M-0A é detectada.
Referir a seção 5-2 especificação de controle do CR-20 [Código de Erro] a tabela
de erro M-09 é detectada.

Referir a seção 5-2 especificação de controle do CR-20 [Código de Erro] a tabela
de erro M-05 ~M-09 é detectada.

Referir a seção 5-2 especificação de controle do CR-20 [Código de Erro] a tabela
de erro M-02 ~ M-08 é detectada.

Referir a seção 5-2 especificação de controle do CR-20 [Código de Erro] a tabela
de erro M-02 ~ M-08 é detectada.

Referir a seção 5-2 especificação de controle do CR-20 [Código de Erro] a tabela
de erro M-01 é detectada.

12.3. Detecção de Erro Relativas a Fonte de Alimentação

N.o Itens Anormais Erro no Display Mátodo de Detecção

1

Amplificador de Potência de
saída anormal.

F61 Durante a operação normal, se DCDET ½ torna-se nível baixo, o processo de

desligamento normal não será executado, o sinal PCNT será chaveado para nível
baixo imediatamente. GOODBYE será visualizado e o erro no display F61 será
visualizado instantaneamente.Dois segundos depois F61 será visualizado,
ECONO será fixado para nível baixo e o display florescente será desligado.O
conteúdo do erro será memorizado quando ocorrer anormalidades e será
visualizado na mecânica-C no modo de auto-diagnóstico descrito posteriormente.

36

SA-AK320LB-S

13. FUNÇÃO DE AUTO DIAGNÓSTICO

13.1. EXIBIÇÃO DO AUTO DIAGNÓSTICO

Esta unidade está equipada com a função de exibição de auto diagnóstico que, se um problema ocorrer, será exibido um erro
correspondente para o problema.
Use está função quando estiver executando manutenção na unidade.

13.2. COMO ENTRAR NA FUNÇÃO DE AUTO DIAGNÓSTICO

Ligue a unidade sem fita cassete no deck

(Selecione a função TAPE)

Mantenha pressionado o botão “ ¢” STOP

por no mínimo 2 segundos

Enquanto mantém pressionado o botão “¢

STOP”, pressione o botão “:/FF/6” por

no mínimo dois segundos.

DISPLAY

“ T “ aparecerá no visor. (A unidade está

na função de Auto Diagnóstico).

13.3. TESTE PARA O MECANISMO DO CASSETE (PARA OS CÓDIGOS DE ERRO H01, H02,
H03, F01, F02)

1. Pressione “T APE, DECK1/2” para selecionar o Deck 2.

2. Carregue uma fita cassete com a aba de prevenção de apagamento, remova somente a aba do lado esquerdo e feche o

retentor cassete.

3. Pressione “FAST FOR WARD MEMORY” (A fita deverá parar após dois segundos).

4. Carregue uma fita cassete com a aba de prevenção de apagamento, remova somente a aba do lado direito e feche o

retentor cassete.

5. Pressione “REVERSE FM MODE/BP” (A fita deverá parar após dois segundos).

6. Carregue uma fita pré gravada com as abas de prevenção de apagamento intactas e feche o retentor cassete.

7. Pressione “PLA Y/TUNE/TIME ADJ UP” (Após a função TPS, a fita irá parar automaticamente).

8. Pressione “REC/STOP” (A fita não se moverá).

9. Pressione “STOP/TUNE MODE” para indicar o código de erro.* Se vários problemas existem, o código de erro mudará

cada vez que o botão “< / STOP” for pressionado. (Exemplo: H01 à H03 à F01 ... etc).

10. Pressione “TAPE, DECK ½” para selecionar Deck 1.

1 1. Repita os passos 2 a 9 para testar o Deck 1. (O Deck 1 não verificará H02 porque ele não faz gravação).

37

SA-AK320LB-S

13.4. TESTE DO MECANISMO DO CD (F15, F26, F16, F17, F27, F28, F29, H15)

Pressione “CD.”
Pressione “OPEN/CLOSE (1)” e coloque um CD.
Pressione “OPEN/CLOSE (1)” feche a bandeja.
Pressione “OPEN/CLOSE (5)” e espere até que a bandeja se abra completamente.
Pressione “OPEN/CLOSE (1)” e remova o CD.
Pressione “OPEN/CLOSE (1)” para fechar a bandeja.
Pressione “ g /STOP” para ver o código de erro.

• Se existir vários problemas, o código de erro mudará ao pressionar “ g /STOP”. (por exemplo: F15 → F26 → F16.... etc).

13.5. PARA AP AGAR O CÓDIGO DE ERRO

Pressione “STOP/TUNE MODE” durante 5 segundos.
O display mostrará “Clear” durante 1 segundo e muda para “T .”

13.6. COMO SAIR DA FUNÇÃO AUTO-DIAGNÓSTICO

Pressione “POWER OFF”.

13.7. FALHA NO AMPLIFICADOR DE POTÊNCIA (F61)

Para falhas do amplificador de potência , o código “F61” será mostrado automaticamente no display .

38

SA-AK320LB-S

14. FUNÇÕES DO MODO DE TESTE DO CD

Este modo de teste é fornecido para verificar a unidade do CD sem conexão com o mecanismo de mudança de carregamento.
Este modo irá operar o tocador de CD somente com a unidade do CD sendo conectada e o resultado do Alinhamento do CD
será mostrado no visor.

14.1 COMO ENTRAR NO MODO DE TESTE DO CD.

Pressione a tecla CD

Pressione e segure “n/STOP” por no
mínimo 2 segundos

Enquanto estiver pressionando o
botão “n/-DEMO” pressione

simultaneamente o botão “:/FF/^”
por no mínimo 2 segundos

DISPLAY

CD TEST

“CD TEST” irá aparecer no Display .

(a unidade está em modo teste de CD)

14.2. INDICAÇÃO DOS RESULTADOS DO AJUSTE AUTOMÁTICO DO CD

Após estar no modo de teste do CD, pressione a tecla numérica “0” no controle remoto, com isso aparecerá o resultado do auto
ajuste. As posições serão mostradas no visor FLOCK, TLOCK e CL VS conforme figura abaixo:

Será visualizado como ao lado se o resultado estiver correto

Resultado de Auto Ajuste

CLVS ( 1 = NG, 0 = OK )

TLOCK ( 1 = NG, 0 = OK )

FLOCK ( 1 = NG, 0 = OK )

Durante o modo de reprodução, o resultado do Auto Ajuste será visualizado.

39

SA-AK320LB-S

15. MEDIDAS E AJUSTES

15.1. SEÇÃO DO CASSETE DECK

• Condições para medida:

- Tenha a certeza de que a Cabeça, o Rolo Pressor e o
Capstan estejam limpos.

- T emperatura Ambiente de 20+/- 5°C (68 +/-9°F)

• Instrumentos de Medida:

- EVM (Voltímetro Eletrônico DC) e Freqüêncimetro

• Fita de T este (QZZCW AT )

- Ajuste de Ganho da Velocidade da Fita (3Khz, -10dB);

15.1.1. AJUSTE DE VELOCIDADE DA FITA

1. Fixe o botão “Edit bottom” para a posição normal.

2. Insira a fita de teste QZZCWAT no Deck 2 e reproduza
(FWD) a média porção.

3. Ajuste o Motor VR (Deck 2) para o valor mostrado abaixo:

Objetivo do ajuste: 2940 ~ 3060 Hz (Velocidade Normal)

4. Após o alinhamento, assegure-se de a freqüência de saída

do Deck 1 FWD está dentro de +/- 60Hz do valor da saída
do Deck 2 FWD

Unidade

Freqüencímetro Digital

Fig. 1

15.1.3. AJUSTE DA FREQÜÊNCIA DE BIAS
(DECK ½)

1. Posicione a unidade na posição “AUX”.

2. Insira a fita cassete “virgem” (QZZCRA) no Deck 2 e acione

o modo “REC” (use a tecla “=REC/STOP”).

3. Ajuste L1002 para que a freqüência na saída fique dentro

do valor padrão:

V alor padrão 97 +/- 8Khz

Freqüencímetro Digital

Fig. 4

15.2. SEÇÃO DO SINTONIZADOR.

15.2.1. ALINHAMENTO DA FREQÜÊNCIA
INTERMEDIÁRIA DE AM.

1. Conecte o instrumento conforme ilustrado na Fig.5.

2. Posicione a unidade no modo AM.

3. Aplique o sinal como ilustrado na fig. 5 do AM-SG.

4. Ajuste Z102 para que a freqüência de saída seja maximizada

Modulation = Modulação
Modulation frequency = Modulação de frequência
Oscillocope = Osciloscópio

15.1.2. VERIFICAR A TENSÃO DE BIAS E
APAGAMENTO.

1. Coloque a unidade na posição “AUX”.

2. Insira a fita cassete “virgem” (QZZCRA) no Deck 2 e acione

o modo “REC” (use a tecla “•REC/STOP”).

3. Execute as medidas e tenha certeza de que as medidas

estão dentro dos valores padrões de tensão de Bias para o
Deck 2 :

14 +/- 4mV (Normal)

T ensão de Apagamento para o Deck 2:
Mais de 80mV (Normal)
Erase head = Cabeça apagadora

14+/-4mV (Normal)
80mV (Normal)

Fig. 2

Osciloscópio.

Modulação
Freqüência de modulação.

Fig. 5

Fig. 3

40

SA-AK320LB-S

9 - Ajuste AM-SG para 520 MHz
10 - Receba 520 MHz na unidade
1 1 - Ajuste Z101 (OSC) para que o valor de EVM-DC seja

1.1± 0,5v .

15.2.2 AJUSTE DE RF DE AM

1. Conecte o instrumento como ilustrado na Fig.6.

2. Posicione a unidade para o modo AM.

3. Ajuste o AM-SG para 520Khz.

4. Receba 520Khz na unidade.

5. Ajuste Z101 (OSC) para que o EVM-AC seja maximizado.

6. Ajuste AM-SG para 600Hz.

7. Receba 600Hz na unidade.

8. Ajuste Z101 (ANT) para que o EVM-SG seja maximizado.

15.3. PONTOS DE ALINHAMENTO

15.3.1. SEÇÃO DO DECK CASSETE

Bobina
de choque

Fig. 6

15.3.2. PONTOS DE AJUSTE

Terminal
de Antena
de AM

P.C.I. Principal (sintonizador)

41

SA-AK320LB-S

16. DIAGRAMAS EM BLOCOS

OPTICAL PICKUP

SEMICONDUCTOR

LASER

B

PHOTO DETECTOR

A

B

B

B

F

B

E

B

Q701

LASER

POWER DRIVE

B

IC701

AN22004A-NF

SERVO AMP

1

LPD

LD2

32

A

C

31

30

B

29

D

28

F

E

27

LDON

ARF

B

BDO

B

5

16

LDON

RFOUT

RFAMP

AMP

AMP

AMP

B

AMP

8

CAGC

RFEQ

4

18

ARF

EQSW

EQBST

BCA

BCA

BCA

BCA

BandGap

SUB

SUB

13

BDO

BDO/OFTR

3TENV

B

NRFDET

11

DCDET

(ENV) 3TOUT

OFTR

OFTCONT

CEA

/RFDET

FEOUT

TEOUT

14

12

9

10

15

22

FEN

23

TEN

21

OFTR

B

ENV

/RFDET

FE

20

TE

7

6

RFIN

AGC

GCA

GCA

GCA

GCA

B

VREF

19

GCTL

TBAL

24

FBAL

25

26

GND

17

B

GCTL

TBAL

FBAL

FOCUS COIL

TRACKING COIL

F+

F-

T-

T+

M701

TRAVERSE

MOTOR

M702

SPINDLE

MOTOR

M

_

M

_

IC703

AN8739SBTE2

FOCUS COIL/TRACKING COIL/
TRAVERSE MOTOR/
SPINDLE MOTOR DRIVE

RESET

SIGNAL

GENERATOR

D4+

17

16

D4-

18

NC

15

D3+

D3-

14

11

D1+

D1-10

13

D2+

12

D2-

FOCUS

COIL

DRIVE

TRACKING

COIL

DRIVE

TRAVERSE

MOTOR

DRIVE

SPINDLE

MOTOR

DRIVE

MUTE

[CH2]

/RST

PC2

1

23

IN4

24

IN3

6

IN1

2

NC

3

IN2

5

NC

4

FOP

TRP

TRVP

SPOUT

TRVM(PC)

42

IC702

MN6627934CH

SERVO PROCESSOR
DIGITAL SIGNAL
PROCESSOR/
DIGITAL FILTER/
D/A CONVERTER

BLKCK

ARF

B

B

CD_RST

MDATA

MCLK

MLD

STAT

B

X701

SA-AK320LB-S

TO MAIN UNIT

A

B

72

67

74

73

TXTD

DQSY

TXTCK

SUBCODE

INTERFACE

39

ARF

RFSW

43

IREF

40

DSLF

42

PLLF

44

45

PLLF0

46

AVDD2

47

AVSS2

69

NRST

MDATA

62

MCLK

61

63

MLD

68

STAT

75

NTEST

PMCK

71

SMCK

66

OUTX2

76

77

INX1

55

FLAG

SBCK

DSL, PLL, VCO

INTERFACE

MICROCOMPUTER

TIMING

GENERATOR

64

BLKCK

CTRL
RAM

CTRCEOC

EFM DEMODULATION

SYNC INTERPOLATION

CONVERTER

1

DRVDD

CDROM EOC

MP3

DECODER

SERVO

SPINDLE

A/D

8

NCAS0

BUS

4

5

NEW

NRAS

DRAM

INTERFACE

UNIT

CONTROL

FS

CONVERTER

DSV

ADPCM

SERVO

CPU

INPUT
PORT

DIGITAL FILTER

SERIAL OUTPUT

D/A CONVERTER

(DAO)

INTERFACE

DIGITAL OUT

ANALOG

LOW PASS FILTER

4

A0~10

D0~3

IC704

C3ABMB000027

16M DRAM

RCH

B

TRVM(PC)

RAS

/CAS

SPOUT

TRVP

FOP

TRP

GCTL

TBAL

FBAL

LDON

WE

5

23

8~12,

9~19

A0~10

D0~3

EXT158EXT1

EXT2

EXT0

OUTL

OUTR

AVDD1

AVSS1

TRVM(PC)

SPOUT

TRVP

FOP

TRM

TRP

OUTPUT PORT

FOM

TBAL

FBAL

LDON

15~19,21

2,3,
24,25

2,3,6,7

56

57

48

CD SIGNAL

50

51

49

TX

60

24

22

23

27

26

25

28

30

31

38

21,53,

DVDD1~3

79

20,52,

B

78

DVSS1~3

ADPVCC

41

TE

FE

RFENV

33

32

34

B

TE

FE

ENV

35

OFTR

NRFDET

OFT

BDO

36

37

65

PWMSEL

SPPOL

70

B

BDO

/RFDET

43

SA-AK320LB-S

FM ANT

Z120

1

RF AMP

5

Q1

Q2

MIXER

Q3

OSC

346

(FM)

Q4

BUFFER

8

AM ANT

CF201

7

IF AMP

Q101

CF202

FM

AM
ANT
COIL

Z101

AM
OSC
COIL

B

B

RCH

PHASE

DET

VCO

FF FF

DECODER

STEREO
SWITCH

1316 15 14

PILOT

CANCEL

PILOT

FF

DET

24 23 22

ALC

AM

OSC

BUFFER

LEVEL

DET

FM

12 3

S-CURVE

IF

FM

DET

REG

21 20 19 18

AM

AM

RM AMP

MIX

AGC

AM

IF

AM/FM

IF

BUFFER

456

COMP

TUNING

DRIVE

SD

17

AM

DET

ST

7

REG

9810 11 12

B

IC101

LA1833NMNTLM

FM/AM IF AMP,
DET/AM OSC,
MIX/FM MPX

Z102

AM
IFT

X102

DO/ST

SD

16

PHASE DETECTOR

CHARGE PUMP

17

18

11

15

B

B

Q106

TUNER

15V
SUPPLY
SWITCH

(FM)

DETECTOR

POWER ON

RESET

B

UNLOCK

UNIVERSAL

COUNTER

19

REFERENCE

DIVIDER

SWALLOW COUNTER

1/6,1/17,4 BITS

12 BITS PROGRAMMABLE

SHIFT REGISTER LATCH

10

7

1
2

DIVIDER

6

9

IC102

LC72131MDTRM

PLL FREQUENCY SYNTHESIZER

C2B

I/F

8

X103

1

20

14

12

13

B

5

DO

CE

2
3

DI

4

CL

ST/DO

PLLDA

PLLCLK

CE

A

TO CD DRIVE UNIT

44

SA-AK320LB-S

B

Q661

PLLDA

STAT

ST/DO

PLLCLK

BLKCK

CD_RST

SD

MLD

MDATA

MCLK

CE

18

SWITCH

21

46

GRID1

XT

47

79

80

81

25

Q662

XTB

Q302

SWITCH

17

SWITCH

22

22

MLD

MDATA

MCLK

PLLCE

GRID2

Q303

SWITCH

SD

IC603

C0JBAE000192

XOR GATE

19

77

CD_RST

B

BLKCK

FROM POWER

TRANSFORMER

Q663

16

SWITCH

23

GRID3

4

1

GRID4

5~15

24,27~36

GRID4

SCK

43

FL DISPLAY

FL600

GRID14

GRID14

RSTB

41

42

CSB

55

Q621

SWITCH

B

20

SEG1

IC602

C0HBB0000040

FL DRIVER

SI

44

60

Q626

SWITCH

B

15

SEG6

IC1

C0GAM0000005

MOTOR DRIVE

REG

5

IN1

6

IN2

70

Q636

SWITCH

B

3

SEG16

SEG2

56~59

16~19

SEG5

VS

OUT1

OUT2

SEG5

8

2

10

SEG2

B

SEG7

61~69

SEG15

SEG15

4~12

SEG7

M

D1

RM1

Q1

POWER
SUPPLY

CONTROL

B

SW5

LOAD

D2

PUSH

PUSH

OPEN

SW4

B

SW2

SW1

SW3

CD

86

90

CHG_AD1

87

CHG_SW1

CHG_SW2

89

CHG_AD2

VCC

VREF

4

GND

7

1

B

Q324

CD

MOTOR

B

SUPPLY
SWITCH

Q323

PLUNGER

MOTOR
SUPPLY

CONTROL

SWITCH

FL_CLK

71

FL_RESET

73

72

FL_CS

FL_DOUT

85

84

CHG_CW

CHG_CCW

C2CBJF000014

IC305

88

CHG_PLR

MICROPROCESSOR

83

CHG_HLF

74

PLLCK

24

21

78

ST/DO

PLLDA

STATUS

23

S701

82

/RESTSW

V_JOG_A

68

67

VR600

(JOG VOL)

V_JOG_B

45

MBP2

7

SWITCH

Q313, Q314

X_IN

MBP1

15

6

X_OUT

13

X303

SA-AK320LB-S

(DECK 1)

P.B. HEAD LCH

(DECK 2)

R/P HEAD LCH

4

2

IC1004

C1AA00000612

R/P SELECT

Q1017

MOTOR

SWITCH

M

M1002

(DECK 2)

ERASE HEAD

3

5

(BEAT PROOF/

Q325

REC:

ON/OFF

CONTROL

B

SWITCHING

RECH)

Q1001,Q1003

IC1001

AN7348S-E1

P.B EQ/REC AMP/
ALC/TPS AMP

24(23)

1(2)

22(3)

21(4)

17(8)

6

19

15

12

L1002

Q322

SUPPLY

CONTROL

SWITCH

+

-

LOGIC L/H

ALC

NOR/CrO &

HI/LO LOGIC

LOGIC

REC/PB

9

B

RIPPLE

REJECTION

11

BIAS OSC
CONTROL

Q1004,Q1005,

Q1007

SWITCH

Q319

20(5)

18(7)

10

16

14

13

Q320,Q321

REC:ON/OFF

CONTROL/

SWITCH

BP

Q1012

(Q1013)

MUTING

B

Q1016

DECK
MUTING
SWITCH

Q318

DECK

MUTING

CONTROL

SWITCH

Q1014(Q1015)

BUFFER

AMP

Q1020

(Q1021)

MUTING
SWITCH

(MODE)

S951

53

MODE_1

IC951

CNB13030R2AU

INTERRUPTER

(HALF)

S952

52

HALF_1

B

Q612

SWITCH

PHOTO:ON/OFF

Q616

SWITCH

PHOTO:ON/OFF

Q326

SWITCH

Q615, Q619

DMT

PLUNGER

SUPPLY SWITCH/

PLUNGER:ON/OFF

SWITCH

56

PLG1

Q617, Q618

SUPPLY SWITCH/

PLUNGER:ON/OFF

XC_IN

10

X301

D951

PLUNGER

SWITCH

57

PLG2

11

D971

XC_OUT

Q610

SWITCH

PHOTO:ON/OFF

Q611

SWITCH

PHOTO:ON/OFF

54

PHOTO_2

C2CBJF000014

/CD

75

Q310

CD ON/OFF

SUPPLY
SWITCH

B

58

MTR

MICROPROCESSOR

IC305

D307

66

BP1

Q308, Q309

CURRENT
CONTROL/

VOLTAGE

STABILISER

CD 3.3V

60

59

REC

65

DECK1_H

B

B

IC971

CNB13030R2AU

INTERRUPTER

(MODE)

(F.REC INH)

(HALF)

S972

S975

S971

Z971

INTERFACE

55

PHOTO_1

Q327

SWITCH

91

Q328

SWITCH

B

DECK2

B

B

46

SA-AK320LB-S

AUX

JK300

CD SIGNAL

4(39)

5(38)

9(34)

8(35)

6(37)

3(40)

IN B1(2)

IN C1(2)

A_VOLIN1(2)

REC1(2)

IN D1(2)

IN A1(2)

IC300

C1BB00000747

AUDIO SOUND
PROCESSOR

CLOCK

DATA

22

21

OUT1(2)

19(24)

MUTE_H

Q407

(Q207)

MUTING
SWITCH

Q301

MUTING

CONTROL

SWITCH

AUDIO

IC301

C0AABB000117

HEADPHONE AMP

3(5)

AMP

Q401(Q201)

AGC

SWITCH

Q403(Q203)

HEADPHONE

MUTING
SWITCH

B

1(7)

(Q202)

Q402

MUTING
SWITCH

HP_L(R)

FILTER

FILTER

B

Q405(Q205)

HPF FREQ

AMP

SWITCH

Q404(Q204)

LPF FREQ

AMP

SWITCH

Q409
(Q209)

SWITCH

B

D312

Q315

POWER

RESET

CONTROL

SWITCH

Q370~Q375

FAN

MOTOR

DRIVE

M

B

D303

B

D306

D304,D305

D404

(D204)

1(2)

LM_L(R)

C2CBJF000014

76

Q614

D929

B

LED

DRIVE

SSEQ_LED

26

27

ASP_DAT

MICROPROCESSOR

IC305

ASP_CLK

Z600

39

18

MUTE_H

RMT

40

MUTE_A

(REMOTE SENSOR)

12

/RESET/EFP_RESET

B

B

D302

47

DCDET

KEY SW

92~94

KEY3

SYNC

PCONT/EFP_/CE

KEY1

20

46

Q312

PCONT

SWITCH

Q316,

Q317

POWER
SUPPLY
SWITCH

B

47

SA-AK320LB-S

16(15)

-IN2 1(2)

IC501

RSN315H42B-P

POWER HIC

13(12)

-IN1 1(2)

14

IN GND

11

OUT GND

FILTER

FILTER

DC_DET

FAN

HP _SW

MUTE_H

D513

SYNC

FAN

Q512,Q513

DC DETECT

SWITCH

Q514

HEADPHONE

MUTING
SWITCH

Q952

SYNCHRONISING

SWITCH

OUT 2 1(2)

OUT 1 1(2)

+VCC 1(2)

+VD

-VCC 1(2)

-VD

AC DET

-VCCM

Q501

10V VOLTAGE
REGULATOR

3(6)

7(9)

4(2)

17

5(1)

18

8

10

B

Q502,Q505

VOLTAGE SUPPLY/

CURRENT CONTROL

SWITCH

+

LCH

-

+

LCH

-

JK601

HEADPHONE

JK951

HIGH CH

(6 W)

JK952

LOW CH

(6 W)

RCH

Q950

SYSTEM 6V

VOLTAGE

B

REGULATOR

D961~D964

DC_DET

HP_SW

SYNC

B

Q504,Q506,Q507Q508

B

5V VOLTAGE

REGULATOR

CURRENT STABILISER/

LIMIT SWITCH/

10V VOLTAGE REGULATOR

SIGNAL LINES

MAIN SIGNAL LINE

FM OSC SIGNAL LINE

FM SIGNAL LINE

CD SIGNAL LINE

AM OSC SIGNAL LINE

AUX SIGNAL LINE

NOTE : Signal lines are applicable to the Left channel only

Q503

15V VOLTAGE

REGULATOR

B

D954~D957

Q951

VOLTAGE

REGULATOR

(-VP)

FP533

FP950

D959

TO

FL DISPLAY

AM SIGNAL LINE

FM & AM SIGNALS LINE

CD-DA SIGNAL LINE

D950~D953

FP951

T950

RL950

POWER TRANSFORMER

Q953

POWER
SWITCH

CONTROL

PLAYBACK SIGNAL LINE

RECORDING SIGNAL LINE

( )

INDICATES THE PIN NO. OF RIGHT CHANNEL

T951

B

SUB

TRANSFORMER

JK950

F1

AC INLET

E500

48

17. DIAGRAMAS ESQUEMÁTICOS

T odos os diagramas esquemáticos poderão ser modificados com o desenvolvimento de novas tecnologias

SA-AK320LB-S

.SW1 : Push switch

·SW2 : Push switch

·SW3 : Open switch

·SW4 : CD switch

·SW5 : Load switch

·S601 : CD Open/ Close switch

·S602 : CD 1 switch

·S603 : CD 2 switch

·S604 : CD 3 switch

·S605 : CD 4 switch

·S606 : CD 5 switch

·S612 : Power switch

·S613 : SSEQ switch

·S614 : Preset switch

·S615 : Record switch

·S616 : Deck 1/2 switch

·S701 : Rest switch

·S901 : Rew switch

·S902 : Tuner switch

·S903 : CD switch

·S904 : FF switch

·S905 : Stop switch

·S906 : Deck 2 switch

·S907 : Tape switch

·S908 : AUX switch

·S909 : Deck 1 switch

·S910 : Display switch

·S951 : Mode switch

·S952 : Half switch

·S971 : Mode switch

·S972 : Half switch

·S975 : Recinh_F switch

·VR600 : VR Volume Jog

O valor das voltagens e formas de ondas são as tensões de
referência desta unidade, medidas por um voltímetro eletrônico
de alta impedância e osciloscópio na base do chassi.
Consequentemente poderá aparecer alguma diferença nos
valores de voltagens e formas de onda dependendo da
impedância interna do voltímetro utilizado ou da unidade
medida.
(( )): CD < >: FM

<< >>: REC
(s/ sinal): REPRODUÇÃO

• Nota importante de segurança

Componentes identificados pela marca “ ! “ tem importante
características de segurança.
Além disso, peças especiais que tem propósito de retardar
fogo (resistores), som de alta qualidade (capacitores), baixo
ruído (resistores), etc., são usadas. Quando substituir qualquer
componente, tenha o cuidado de usar somente as peças
especificadas pelo fabricante relacionadas na lista de peças.

• Cuidado!

CI, LSI e VLSI são sensíveis a eletricidade estática. Problemas
secundários podem ser prevenidos tomando-se alguns
cuidado durante o reparo:

• T ampe as caixas de peças feitas de plástico com uma folha
de alumínio.

• Ponha o material condutivo na mesa de trabalho.

• Aterre o ferro de soldar.

• Não toque nos pinos de CIs, LSIs, VLSIs diretamente com
os dedos

CUIDADO:

P ARA PROTEÇÃO CONTÍNUA CONTRA O PERÍGO DE

INCÊNDIO, SUBSTITUA FUSÍVEIS UTILIZANDO SEMPRE

O INDICADO NA LIST A DE PEÇAS.

RISCO DE FOGO

USE SOMENTE O TIPO DE FUSÍVEL INDICADO NA

LISTA DE PEÇAS

Este símbolo localizado próximo ao fusível, indica que o
componente é do tipo “OPERAÇÃO RÁPIDA”.
Para garantir proteção contínua ao aparelho e aos
usuários, é importante que ao substituir este componente
seja utilizado sempre um componente novo dentro das
especificações de fábrica.
Utilize somente o componente indicado na Lista de Peças
Elétricas deste manual (veja na página 102).

49

SA-AK320LB-S

17.1. (A) CIRCUITO SERVO DO CD

DIAGRAMA ESQUEMÁTICO - 1

CIRCUITO DA
LEITURA ÓTICA

: +B SIGNAL LINE

CIRCUITO SERVO DO CD

: CD-DA SIGNAL LINE

C3 0.22

VR1

R701

Q701

R750

5.6

4.7
C701

6.3V33

C714

6.3V100

1234

LPD

A

28

1

1

VCC

2

2

F

3

3

E

4

4

12

E

11

VREF

10

A

9

NC

8

LPD

7

GND

GND

VCC

LDG

1

C2 0.22

2

F

C1

3

B

LD

0.47

4

5

6

5

6

7

8

9

10

11

12

13

14

15

16

CN701

10

11

12

13

14

15

16

5

6

7

8

9

LD

LD GND

GND

B

GND

A

VREF

LPD

GND

T-

T+

F-

F+

C751

0.1

C713

C750

0.1

0.1

C770

LD

VCC

3132

C712

0.1

R738

6.8K

C711

0.1

R737

6.8K

Q701

0.1

B1ADCF000001

LASER POWER DRIVE

29

52662572482392210211120121913 14

EQSW

RFOUT

F

DCB

30

RF VOLT

C702 0.47

C705 0.1

ARF

RFIN

CAGC

IC701

AN22004A-NF

SERVO AMP

FBAL

TBAL

E

27282930

39

41

R742 10K R743 4.7K

C706 10

C707 0.039

CEA

DCDET

(ENV) 3TOUT

FEN

FEOUT

GCTL

C747
470P

R744

39K

34

R706

1K

R708 0

R707 0

R729 1.5K

C703 6.3V100

C704 0.1K

C716 680P

BDO

OFTR

OFTCONT

VREF

TEN

TEOUT

C710

470P

R702

R705

4.7K

39K

C749

3900P

32

R704

42

1K

15 16

/RFDET

EQ8ST

18 17

C742

0.047

40

LDON

GND

33

R728 18K

C735

0.1

C734

10V220

R727

1.5K

21

NC

VCC

24 25 26

23

22

IN4

VREF

NC

IN3

RSTIN

D3+

171615

D4-

NC

D4+

PGND2

GND

PVCC2

14

D3-

R749

18K

IC703

R736

D1+

D1-

NC

920101911181213

8

35

M702

SP MOTOR

38

M701

TRV MOTOR

IN1NCPC2NCIN2

7

NC

R735

100

D2+

D2-

C737 0.1

36

M

C736 0.1

37

M

GND

PGND1

PVCC1

/RST

12

3456

C738

0.047

R725

R723

560

5.6K

10

C715

0.22

C752

0.01

R731

22K

R739

C739

1K

0.01

IC703

AN8739SBTE2

FOCUS COIL/

TRACKING COIL/

TRAVERSE MOTOR/

SPINDLE MOTOR DRIVE

R715

2.7K

50

DIAGRAMA ESQUEMÁTICO - 2

: +B SIGNAL LINE : CD SIGNAL LINE

CIRCUITO SERVO DO CD

SA-AK320LB-S

: CD-DA SIGNAL LINE

R711

82K

C729 0.1

C717

0.1

R709
100K

C757

6.3V100

C758

0.1

C755

0.1

40

IREF

39

ARF

38

LDON

37

BDO

36

NRFDET
OFT

35
34

RFENV
TE

33

FE

32
31

FBAL

30

TBAL

29

FOM

28
27

FOP

26

TRM

25

TRP

24

TRVM(PC)

23

TRVP

22

SPOUT

21

DVDD2

IOVDD1

R721

100

C744

C741

1000P

C718

0.015

0.082

R712

820

41

43

444546

42

DSLF

ADPVCC

(DRF)RFSW

DVSS2

181920

A3A2A1A0A9A4A5A6A7A8CASD3D2

48

49

47

PLLF

OUTL

AVSS 2

PLLFO

AVDD2

MN6627934CH

SERVO PROCESSOR

DIGITAL SIGNAL PROCESSOR/

DIGITAL FILTER/

D/A CONVERTER

A1A2A3

14

1213

15

16

17

AVSS 1

50

51

OUTR

IC702

11

10

C740

0.1

52

AVDD1

A8A7A6A5A4A9A0

53

DVSS3

(NCAS1)

A10

8

9

A10

C730

0.1

54

DVDD3

D3

NCAS0

7

25

R761 10K

56

55

FLAG

TMOD2

D2

6

5

R717

1K

R718

1K

C731

6.3V220

R762 10K

R763 10K

57

58

EXT0

EXT2

EXT1

NRAS

4

3

RASWED1

59

IOVDD2

D0D1NEW

2

C723

6.3V220

C724

0.1

60

TX

PWMSEL

DRVDD

1

D0

MCLK

MDATA

MLD

BLKCK

SMCK

SBCK

STAT

NRST

SPPOL

PMCK
DQSY

TXTD
TXTCK
NTEST

OUT X2

IN X1

DVSS1

DVDD1

MON

C725

1000P

C726

1000P

24

22

C727

50V1

C728

50V1

23

R760

11 10 9

12

61
62
63
64
65
66
67

R753 10

68
69
70
71
72
73
74
75
76
77
78
79
80

100

8

7

C722

12P

R720

1M

X701

R714

C721

220

12P

C753
470P

C780

0.1

RSXB16M9J02T

16

LCH OUT

19

A.GND

18

RCH OUT

17

+3.3V

16

D.GND

15

LD SW

14

TX

13

+7.5V

P.GND

MCLK

MDATA

MLD

BLKCK

STAT

/RST

REST SW

12

TO

11

MAIN

10

CIRCUIT
(CN310) ON

9

SCHEMA

8

NC

7

6

NC

5

NC

4

3

2

1

CN702

13

TIC

DIAGRAM-5

C743

0.1

C733

0.1

D2

D3

242526

D3

D2

VSS

VCC

1234

/CAS

WE

D1

D0

D1

D0

A9

CAS

21

2223

20

A9

NC

/OE

IC704

C3ABMB000027

16M DRAM

NC

NC

RAS

6197

5

RAS

WE

A8

A7

18

A8

A7

A0

A10

81791610

A10

A0

A5

A4

A6

15

A5

A6

A4

VSS

A3

A2

111412

A2

VCC

13

C781

0.1

A3

C748

0.1

A1

A1

C746

0.1

C782

0.1

REST SW

15

S701

1

51

SA-AK320LB-S

17.2. (B) CIRCUITO PRINCIPAL/TUNER

FM EXT

ANT

75 OHM

GND

AM LOOP ANT

AM EXT

ANT

JK101

DIAGRAMA ESQUEMÁTICO - 3

CIRCUITO PRINCIPAL/TUNER

TUNER PACK CIRCUIT

R113

10K

C111

50V4.7

4.7P

C108

8P

220

R116

R115

560

1K

100K

16V22

4

5

6

C125

2.2P

R111

390

1.2U

180P

560K

1

2

3

4

1

2

3

4

5

AM ANT COIL

2

1

Z101

RLA2Z007-T

R110

1K

D101

B0BC5R000009

R114

5.6K

C133

27P

5.6P 2SK544

1000P

100K

100K

2.7K

2.2P

3

AM OSC COIL

8

7

9

R112

100K

C107

0.047

IC101

LA1833NMNTLM

FM/AM IF AMP

DET/AM OSC MIX/

FM MPX

C130

C132

6.3V100

1000P

C112

0.01

R151

82

2SC2786M

3.3P

680K

390

2SC1675l1l2

2.2P

C113

1000P

18P

1000P

680K

2SC2787FL1TA

C136

1000P

R119

3.3K

R117

R129

47K

390

27K

: +B SIGNAL LINE
: FM/AM SIGNAL LINE

0.47U

7

390

6

5.6P

8

C109

C114

1000P

50V3.3

R118

3.3K

OSC OUT

FM IF IN

1234

C127

C126

16V22

1

3

2

1

5

Z102

G2BAE0000003

R128

82

C124
100P

CF201

RLFFETWND01M
1

3

2

C101

0.01

16V10

C119
680P

R120

47K

2324

2122

AFC

OSC

REG

AM MIX OUT

C106

0.01

4

6

: FM SIGNAL LINE
: FM OSC SIGNAL LINE

C103

R107

0.01

R106

C104

470K

1000P

R105

470

R103

C102

270

C116

0.033

C115

50V4.7

AGC

AM OUT

AM RF IN

AM IF IN

6.3V100

DET OUT

IC101

ST

SD

GND

5206197188179

C147

1000P

C148

0.01

1K

R126

C129

R104

1K

330

RLFFETWND01M

1

R101

0

Q101

2SC2058SPTA

FM IF AMP

R121

C120

22K

16V10

C138

R143

0.01

22K

C139

50V4.7

4.7K

R102

150P

C137

C131

16101511141213

MPX IN

PILOT IN

FM DET

VCC

470

R125

33

R124

X102

RLFDFT22DD

C149

0.1

CF202

Q101

3300P

STRQ

2

C118

PILOT OUT

R132

R123

R127

10K

: AM SIGNAL LINE
: AM OSC SIGNAL LINE

3

KRA102MTA

C117

0.01

0.01

C142

68K

50V1

C141
50V1

LCH

RCH

FM/AM

MONO

C121

50V0.47

50V1

C122

470

2.7K

R122

R133

1K

Q106

Q106

TUNER 15V

SUPPLY SWITCH

R146
100K

C144

6800P

R142

6.8K

R141

6.8K

R145
100K

C143

6800P

C123
50V1

R144

120

R131

120

C110

0.01

R152

0

X103

RSXC7M20S05T

C134

27P

17181920

VSS

XOUT

AOUT

LC72131MDTRM

PLL FREQUENCY SYNTHESIZER

DI

CE

XIN

1234

R138

3.3K

R136 1K

R137 1K

R130

10K

PLLDA

CE

PD

AIN

VDD

FMIN

IC102

LW

DO

CL

AM

51661571481391210

R135 1K

R134 470

DO/ST

PLLCLK

AMIN

SDC

MONO

STRQ

11

IFIN

TGND

TO

15V

MAIN

FM

DO/ST

SD

DO/ST

+7.5V

RCH

LCH

PLLDA

DO/ST

PLLCLK

SD

CE

CIRCUIT
(2A) ON
SCHEMATIC
DIAGRAM-8

1A

TO
MAIN
CIRCUIT
(2B) ON
SCHEMATIC
DIAGRAM-8

1B

52

17.3. (B) CIRCUITO PRINCIPAL

SA-AK320LB-S

TO
DECK
CIRCUIT
(CN1001) ON
SCHEMATIC
DIAGRAM-14

AUX

TO
CD LOADING
CIRCUIT
(CN1) ON
SCHEMATIC
DIAGRAM-11

DIAGRAMA ESQUEMÁTICO - 4

: +B SIGNAL LINE
: -B SIGNAL LINE

CIRCUITO PRINCIPAL

CR02

1

MOTOR

2

BP1

3

DECK1_H

4

DMT

5

MOGND

6

MOT+B

7

REC_H

8

+15V

9

RECINR

10

RECINL

11

AFGND

12

PBR

13

PBL

14

CN304

C442

C410

0.22

RCH

LCH

JK300

CN309

CHG_CW

14

CHG_HALF

13

CD8V

12

CHG_CCW

11

CLAMP

10

OPEN

9

CD_SW1

8

PGND

7

CD_SW2

6

DGND

5

5V

4

POSITION

3

BOTTOMSW

2

PLUNGER

1

0.22

L305

J0JBC0000019

Q308

D307

D308

D307-D308

B0ACCK000005

B0ACCK000005

R329

R201

10K

C201

680

C401

680

R401

10K

R344 22K

R345 12K

C326

0.47

R348 220

R346 22K
R347 12K

D324

CD MOTOR SUPPLY SWITCH

Q324

Q324

KTA12710YTA

C321

0.01

Q309

C320

R328

10V22

330

2.2K

R325

10K

R327

1K

R324

12

C202
100P

C402
100P

R326

100

C306

50V1

R202

3.3K
R402

3.3K

R396

R340

47K

10K

Q323

R349

1K

R350

10K

KRC102STA

PLUNGER MOTOR

SUPPLY CONTROL SWITCH

R323

B0EAKM000117

15

Q310

: PLAYBACK SIGNAL LINE

: RECORD SIGNAL LINE

MOT10V

REC

+15V

REC_R

REC_L

PBR

PBL

AUXR

AUXL

VREF+

10K

CHG_CW

CHG_HLF

CD8V

CHG_CCW

CHG_AD1
CHG_AD2

CHG_SW1

CHG_SW2

SW5V

CHG_PLR

MOT10V

CD3.3V

CD8V

+9.0V

-9.0V

LO_L

LO_R

HI_L

HI_R

C443

R395

47K

D309

0.1

R343

Q323

: AUX SIGNAL LINE

: MAIN SIGNAL LINE

/BP1

/DMT

DECK1_H

MTR

Q404

R439

4.7K

R443

3K

C435

50V0.68

Q204

R239

4.7K

R243

3K

C235

50V0.68

Q405

R442

5.6K

R444

1.2K

C434
50V1

Q205

R242

5.6K

R244

1.2K

/CD

SW5V

C234
50V1

Q308

KTA12710YTA

CURRENT CONTROL

SWITCH

TO
PANEL CIRCUIT
(CP601) ON
SCHEMATIC DIAGRAM-10

8

7654321

KEY3KEY3

KEY1KEY1

KEY2KEY2

D_GND

R241

R437

18K

C430

0.015

R438
220K

C431
820P

R237

18K

C230

0.015

R238
220K

C231
820P

C433

8200P

R440

4.7K

R441

KTC3875GRTA

12K

C233

8200P

R240

4.7K

12K

KTC3199GRTA

VOLTAGE STABILISER

SSEQ_LED

SSEQ_LED

R436

18K

KTC3875GRTA

R236

18K

C432

8200P

Q205, Q405

HPF FREQ AMP

SWITCH

C232

8200P

Q309

CD3.3V

9

10

SW5V

FL_CLKFL_CLK

FL_DOUTFL_DOUT

SW5V

Q204, Q404

LPF FREQ AMP

SWITCH

FL_CSFL_CS

FL_RSTFL_RST

17

161514131211

DGND

LED9VLED9V

EXP_CLK

EXP_DAT

EXP_CLK

EXP_DAT

R445

220

Q310

KRA110MTA

CD ON/OFF

SUPPLY SWITCH

CN303

53

SA-AK320LB-S

DIAGRAMA ESQUEMÁTICO - 5

: +B SIGNAL LINE
: -B SIGNAL LINE

CIRCUITO DA PLACA PRINCIPAL

C436

R451

0.039

22K

C437

0.15

VCUT

+9.0V

R203

Q203, Q403

HP_R

R204

33

R205

33

C203

1000P

Q202, Q402

C309

10V10

R450 4.7K

1

KTD1304TA

HEADPHONE MUTING

SWITCH

R208

3.3K

Q203 Q403

R209

560

R435

1.5K

R245

220

R310

56K

Q301

B1GDCFJJ0023

AUDIO MUTING

CONTROL SWITCH

L303

C398 1000P

R382 10K
R380 10K

R369 10K

R368 10K

R408

3.3K

C429
50V1

R235

1.5K

C229
50V1

Q301

G0C101JA0030

1K

1K

R366

R365

R409

560

R206

33

R207

33

LHPF

KTD1304TA

MUTING SWITCH

RHPF

R309

27K

LDL

CD3.3V

CDR
CD7.5V

MCLK
MDATA

MLD
CBLKCK
CCDSTAT

CD_RST

RESTSW

-9.0V

Q406

KTC3875GRTA

SWITCH

Q406

R477

R478

100

4.7K

R403

1

HP_L

Q402

Q202

R818

2.2K

1K

R364

R404

33

R405

33

R228

2.2K

MUTE_A

R406

33

R407

33

C403

1000P

R428

2.2K

R434
100K

R234
100K

R813 4.7K

R812 4.7K

1K

1K

R363

R362

: CD SIGNAL LINE

C427

16V10

C440
1000P

C240

0.01

C227
16V10

IC301

C0AABB000117

HEADPHONE AMP

Q201

KTC3875GRTA

AGC CONTROL

R814 4.7K

C444
470P

C391

10V100

1K

R361

24531

PLG1/PLG1

PLG2


/PHOTO1

/PLG2

D401

MA2J72800L

R431
100K

R433

R432

4.7K

2.2K

R427

56K

C425

C426

100P

47P

1234

-IN1

IC301

VCC

OUT2

R227

56K

C226

47P

R232

MA2J72800L

2.2K

+9.0V

SW5V

C395

50V10

P_GND


/PHOTO2

R426

3.3K

+IN1

-IN2 +IN2

C225
100P

D201

R233

4.7K

Q325

Q322

: MAIN SIGNAL LINE

6897

P_GND

MODE_1

V_JOG_AV_JOG_A

/MODE_1

R430

C428

1K

16V10

KTC3875GR

GNDOUT1

5678

R231
100K

MTR

/MTR

R461

1K

C360

0.1

Q326

TO
PANEL CIRCUIT
(CP602) ON
SCHEMATIC DIAGRAM-10

SYS6V

DVREF

MOT10V

MOT10V

MOT10V

R429

12K

TA

R425

47K

R229

12K

Q201

PCONTPCONT

DVREF+

/REC

C313

0.01

C312

0.01

/BP1

HALF_1

DECK_2

V_JOG_BV_JOG_B

/HALF_1

DECK_2

Q401

Q401

AGC CONTROL

C424
50V1

C224
50V1

R226

3.3K

R225

47K

R230

1K

C228

16V10

REC

Q320

Q321

Q322

KRC102STA

SUPPLY CONTROL SWITCH

Q320,Q325

B1GDCFJJ0023

REC:ON/OFF CONTROL

Q318

KRC102STA

DECK MUTING CONTROL SWITCH

Q327

Q326

KRC12710YTA

SWITCH

R462

1K

1716151413121110

18

RMT

VREF+VREF+

RMT

SYS6V SYS6V

-9.0V

C423
100P

C223
100P

+9.0V

BP1

Q319

R463

100

Q327

KRC102STA

SWITCH

2019 21

2322242526

HP_RHP_R

SYNC

D_GND

D_GND

HP_GND

R820

470

SYNC

R456

1.5K

Q407

R455

100K

R448

4.7

R424

4.7K

C422

0.033

C222

0.033
R224

4.7K

Q319

KRC102STA

BP SWITCH

Q321

KRA102STA

SWITCH

DMT

/DMT

Q318

Q328

SW5V

Q328

B1GDCFJJ0023

SWITCH

HP_GND

R256

1.5K

R423

2.7K

/CD

MIC_GND

R255
100K

R223

2.7K

28

27

29

+9V+9V

HP_L

MIC_GND

HP_L

Q207, Q407

KTD1304TA

MUTING SWITCH

Q207

R248

4.7

C421

16V10

C221

16V10

OUT2

CN302

30

OUT1

/RESTSW

/RST

2

1

STAT

4

3

MLD

MDATA

BLKCLK

NC

NC

5

9

6

8

7

TO
SERVO CIRCUIT
(CN702) ON
SCHEMATIC DIAGRAM-2

MCLK

10

PGND

11

+7.5V

LD_SW

141312

CD_GND

CD3.3V

15

AGND

RCH_OUT

LCH_OUT

19181716

CN310

54

DIAGRAMA ESQUEMÁTICO - 6

: +B SIGNAL LINE

CIRCUITO PRINCIPAL

SA-AK320LB-S

Q316

KTA1267GRTA

SWITCH

SYS6V

VREF+

PCONT

Q316

D313

B0ACCE000003

MCLK

RESTSW
CHG_HLF
CHG_CW

CHG_CCW
CHG_SW1
CHG_SW2
CHG_PLR
CHG_AD2

CHG_AD1

DECK2
KEY3

R884
R885

KEY2

R886

KEY1
REG_2

REG_1
VREF+

VCC

C363 0.022

C364 330P

R802 22K

R803 22K

Q312

KRC102STA

PCONT SWITCH

Q312

R338

R805

1K

4.7K

R367

10K

R816

470K
R815
470K

Q317

KTA1267GRTA

DECK SUPPLY SWITCH

100
100
100

560P

560P

560P

560P

C381

C383

C380

C384

R312
100K

C332 100P

100P

C331

100P

C330

C329

100P

100P

C328

EE_CLK

560P

C385

DVREF+

100

EE_CS

Q317

MCLK

81

/RESTSW

82

CHG_HLF

83

CHG_CW

84

CHG_CCW

85

CHG_SW1

86

CHG_SW2

87

CHG_PLR

88
89

CHG_AD2

CHG_AD1

90

DECK2

91

KEY3

92

KEY2

93

KEY1

94

REG_2

95

AVSS

96

REG_1

97

VREF

98

AVCC

99

DEMO SELECTOR

VREF+

C366
330P

MDATA

80

1

LM_L

MDATA

LM_L

EE_DAT

MLD

79

2

LM_R

R806

MLD

LM_R

3

4.7K

CDSTAT

STATUS

NC

CD_RST

SSEQ_LED

76

7778

CD_RST

RDS_DAT

4

5

RDS_CLK

RDS_DAT

/CD

FL_CLK

7475

/CD

SSEQ_LED

RDS_CLK

MBP1

MBP2

6

7

R394

MBP1

MBP2

FL_CS

FL_RST

FL_DOUT

72

73

FL_CS

FL_CLK

FL_DOUT

FL_RESET

XC_IN

CNVSS/EFP_CNVSS

BYTE

9

10

11

8

10K

XC_IN

BP1

DMT

V_JOG_B

EXP_DAT

EXP_CLK

V_JOG_A

R393 10K

66

65

68

697071

67

BP1

EX1_CLK

EX1_DAT

V_JOG_A

V_JOG_B

IC305

C2CBJF000014

MICROPROCESSOR

VSS

XC_OUT

/RESET/EFP_RESET

X_OUT

XIN

16

1413

12

15

VCC

XIN

X_OUT

XC_OUT

R807

680

R804
330K

R801

10M

X301

H0A327200073

VCC

C353
100P

R392 10K

C354
100P

64

62

63

NC

VSS

DMT

VCC

/NMI

RMT

18

17

R332

100

BLKCK

RMT

C387

68P

X303

H2A100500006

C388

68P

C361

15P

C362

18P

DECK1_H

R391 4.7K

60

61

NC

VCC

BLKCK

SYNC

2019

R400

SYNC

C369

56P

/REC

/MTR

R389 10K

R390 10K

58

59

REC

DECK1_H

ST/DO

SD

10K

DO/ST

PLLCLK/

SD

/PLG2

57

MTR

PLG2

PLLDA

PLLCK

PLLDA

Q313

1000P

/PLG1

/PHOTO_1

R386 10K

56

55

PLG1

PHOTO_1

ASP_DAT

PLLCE

2524232221

ASP_DAT

PLLCE

C325
100P

R810

4.7K

C359

/HALF_1

/MODE_1

/PHOTO_2

C352 100P
C351 100P
C350 100P

R385 10K

R384 10K

R383 10K

54

51

52

53

HALF_1

MODE_1

PHOTO_2

PCONT/EFP_/CE

EE_CS/EFP_/EPM

SW_LV1

NC

ASP_CLK

3029282726

C389

6.3V100

ASP_CLK

C392
50V1

C374

56P

NC

SP_C

50
49

SP_B

48

SP_A

47

DCDET

46
45

NC

44

NC

43

EE_DAT

42

EE_CLK

41

MUTE_A

40

MUTE_H

39
38

NC

37

NC
NC

36

NC

35
34

NC

33

NC

NC

32

NC

31

2
_LV

W
S

C324

0.1

R808

R446

C323

0.1

L304

RLQB3R3KT-1Y

R811

4.7K

Q314

C357

1000P

47K

22K

L304

Q315

R337

1K

B0ACCE000003

R817

MA2J72900L

680

C397

10V1000P

C396

50V2.2

D310

B0ACCK000005

Q315

KRC103MTA

POWER RESET

CONTROL

SWITCH

Q313,Q314

KTC3875GRTA

SWITCH

D314

D312

R809

47K

/DCDET

PCONT

EE_DAT

EE_CLK

EE_CS

MUTE_A
MUTE_H

SW_LV2
SW_LV1

SYS6V

VREF+

/DCDET

55

SA-AK320LB-S

DIAGRAMA ESQUEMÁTICO - 7

CIRCUITO PRINCIPAL

CBLKCK

R314

4.7K

KRC101STA

INTERFACE DRIVER

R253

1K

C250

4.7K

R355

Q302

Q302

100K

50V0.022

R252

B0ADCC000002

BLKCK

R356

10K

R313

4.7K

D205

MA2J72800L

33K

R276

D204

CDSTAT

CCDSTAT

Q303

Q303

KTC3875GRTA

SWITCH

R272

2.7K

C252

50V1

Q209

R275

100

R268

C297

1K

16V10

Q209,Q409

KTC3875GRTA

SWITCH

RESTSW

R320

0

R271

330K

R269

82K

R358 10K

R359 4.7K
R360 10K

C251

50V1

R453

1K

C450

MA2J72800L

50V0.022

R452 100K

D404

B0ADCC000002

: +B SIGNAL LINE

: -B SIGNAL LINE

SW5V

VREF+

R318

0

D405

C452

50V1

Q409

R476 33K

C497

16V10

R472

2.7K

R475

100

R468

1K

REG_1

C338

0.01

R471
330K

R469

82K

R351

220

C298

16V33

C451

50V1

+9V

LM_LIN

LM_RIN

R352

1K

VREF+

R353

8.2K

R399

16V330

D377

B0ACCK00005

Q374

D376

B0ACCK00005

R377

220K

10K

C375

REG_2

C339

0.01

R375

DCDET

Q375

B1ABCF000011

R378

100

D375

B0ACCK00005

D374

B0EAKM000117

10K

C377

0.01

C376

R374

100K

Q371

Q375

SWITCH

R379

100K

C373

50V10P

Q373

0.01

Q372

D371

B0BC01000014

C372

16V220

D370

B0ACCK000005

R373

TO FAN UNIT

R376

3.3K

2

C378

16V10

CN305

1

22

SW5V

-9V

LM_R

LM_L

56

R370

100K

Q370

R372

R398

10K

4.7K

C371

R371

4.7K

C370

0.01

LOW FREQUENCY AMPLIFIER

B1ADCF000001

0.01

Q371,Q373

2SD0592ARA

Q370,Q372,Q374

SWITCH

R381

2.2M

FAN

SA-AK320LB-S

DIAGRAMA ESQUEMÁTICO - 8

CIRCUITO PRINCIPAL

3K

R411

5.6K

C404

220P

R211

5.6K

C204
220P

16V10

OUT1

R410

R419

1.5K

CDL

82

R421

56K

CDR

82

R210

C310

C311

C406 16V10

C407

C408

C409

16V10C411

C413

C414

C415 0.22

C416 0.22

C417 1500P

C418

C305

16V220

C336

0.1

REF

6.3V100

6.3V100

16V10

16V10

16V10

50V0.47

50V0.47

16V10

+9.0V

REF

VCUT

C412

C1BB00000747

AUDIO SOUND PROCESSOR

C419

C420

R422 680

AUXL

R420

IC300

0.47

0.47

: +B SIGNAL LINE
: -B SIGNAL LINE

R415

47K

R414

C405

220P

R215

47K

C205

220P

1

REF IN

2

REF OUT

3

IN A1

4

IN B1

5

1N C1

6

IN D1

VCUT

7

8

REC1

A_VOLIN1

9

TBI1

10

TBO1

11

12

TMI1

13

TMO1

14

TT1

15

TOUT1

16

B_VOLIN1

17

BB_A1

BB_B1

18

OUT1

19

VCC

20

DATA

21

C308
120P

PBL

1K

IC300

1K

R214

SUR1

SUR2

IN A2

IN B2

IN C2

IN D2

MIC IN

REC2

A_VOLIN2

TBI2

TBO2

TMI2

TMO2

TT2

TOUT2

BVOLIN2

BB_A2

BB_B2

OUT2

GND

CLOCK

PBR

42

41

40

39

38

37

36

35

34

33

32

31

30

29

28

27

26

25

24

23

22

C307
120P

R416

100K

C304

R305

C206

C207

C208

C209

C211

C213

C214

C215 0.22

C216 0.22

C217 1500P

C218

OUT2

: AUX SIGNAL LINE
: CD SIGNAL LINE

: FM/AM SIGNAL LINE

REC_L

REC_R

R417

47K

R217

47K

R216
100K

50V1

6.8K

16V10

16V10

16V10

16V10

C212

16V10

50V0.47

50V0.47

16V10

0.47

C219

0.47

C220

R222

680

R221

56K

REF

16V10

R279

8.2K

R479

R219

1.5K

R220

8.2K

3K

R213

47K

R413

47K

R307

2.2K

R308

1.2K

: MAIN SIGNAL LINE
: PLAYBACK SIGNAL LINE

: RECORD SIGNAL LINE

C303
1000P

+15V

DO/ST
SD
+9.0V

DVREF+

LM_RIN

LM_LIN

AUXR

ASP_CLK

ASP_DAT

R301 4.7K

PLLCE

PLLDA

PLLCLK/

+9.0V

FAN

DCDET

MUTE_H

+15V +15V

HI_L

HI_R

LO_L

LO_R

D303

CD7.5V

D306

CD8V

LED9V

MOT10V

+9V

-9V

SW5V

D301

B0BC7R500001

D301

R302

10K

R303

R454

27

4.7K

R212

1K

1K

R412

D304

R819

D305

D302

D302

B0ACCK000005

D303-D305

B0ADCJ000020

D306

B0EAKM000117

2.2K

C302

0.01

R354

100

DC_DET

MUTE_H

HIGH_LIN

HIGH_RIN

A_GND

LOW_LIN

LOW_RIN

UP GND

MOT10V

DO/ST

PLLDA

DO/ST

PLLCLK

FAN

AGND

T GND

P_GND

D_GND

CD8V

LED9V

+9V

-9V

SW5V

TGND

+15V

+7.5V

RCH

LCH

CE

SD

2A

2B

1

2

3

4

5

6

7

8

9

10

11

12

CN300

1

2

3

4

5

6

7

8

9

10

11

12

CN301

TO
TUNER/MAIN
CIRCUIT
(1A) ON
SCHEMATIC
DIAGRAM-3

TO
TUNER/MAIN
CIRCUIT
(1B) ON
SCHEMATIC
DIAGRAM-3

TO
POWER
CIRCUIT
(CN500) ON
SCHEMATIC

DIAGRAM-12

TO
POWER
CIRCUIT
(CN501) ON
SCHEMATIC

DIAGRAM-12

57

SA-AK320LB-S

17.4. (C) CIRCUITO DO PAINEL & (D) CIRCUITO DAS CHAVES DE T OQUE

DIAGRAMA ESQUEMÁTICO - 9

: MAIN SIGNAL LINE

TACT SWITCH CIRCUIT

CIRCUITO DO PAINEL

: +B SIGNAL LINE

: -B SIGNAL LINE

R600

D600

SLI325URCT31

OPEN/CLOSE

4.7K

S601

CD1

S602

CD2

S603

CD3

S604

CD4

S605

CD5

S606

POWER

S612

R601

R602

R603

R604

R605

R606

R607

R608

R609

R610

1K

1K

1.2K

1.8K

2.2K

2.7K

4.7K

6.8K

10K

22K

10K

R634

R635

10K

SSEQ_LED

Q614

Q614

B1GACFGG0004

LED DRIVE

SYS6V

KEY1

VREF

KEY3

LED9V

GND2_2

VJOG_B

VREF

VJOG_A

DGND

KEY2

KEY1

CN900

1

3

4

8

9

10
11

2

5

6

7

SLI325URCT31

R975

1.8K

LED9V

1

NC

2

SSEQ_LED

3

NC

4

V_JOG_B

5

VREF+

6

V_JOG_A_1

7

GND2_1

8

K2_1

9

10
11

CP900

EVEKE2F3524M

D929

A
1

C902

R979 100

100P

R913

47K

VR600

JOG VOL

COM

2

C901
100P

R912

47K

R924

10K

S910

DISPLAY

10K

R909

S909

DECK1 OPEN

6.8K

R908

S908

AUX

4.7K

R907

S907

TAPE

2.7K

R906

B
3

S906

DECK2 OPEN

2.2K

R905

S905

STOP

1.8K

S904

R904

FF

1.2K

R903

S903

CD

1K

R902

S902

TUNER

1K

R901

S901

REW

R615

1.8K

R614

1.2K

R613

R612

S616

DECK 1/2

S615

REC

S614

PRESET

1K

S613

SSEQ

1K

HEADPHONE

JK601

4

5

2

3

C621

6

0.022

7

1

L609

L602

L603

C620

0.022

L602,L603

RLQZP101KT-Y

L609

RLQZP100KT-Y

Z600

B3RAB0000025

REMOTE SENSOR

O

Vdd G

2

3

1

C637

C638

0.01

1000P

C639

6.3V47

R691

47

HPL

HPR

Q610,Q611,Q612,Q616

RMT

KTC3199GRTA

PHOTO:ON/OFF

VREF

H600/
W600

C920
100P

R918

Q616

47

Q612

SYS6V

PCONT

FL1

SYS6V

5

4

6

3

TO
TRANSFORMER CIRCUIT

(CN951) ON
SCHEMATIC DIAGRAM-11

F2

FL2

1

R917

56K

SWITCH

-VP

-VP

2

Q618,Q619

KRC103MTA

PLUNGER:ON/OFF SWITCH

R920

10K

R916

100K

R921

R922

DGND

SYNC

STGND

8

7

9

R915

R914

56K

10K

10K

47

C921
100P

Q611

C922

100P

Q619

R919

10K

R911

100K

Q610

C923

100P

L610

RLQB100KT-1Y

CP600

R698

1K

Q615

Q615,Q617

KTA12710YTA

PLUNGER SUPPLY

SWITCH

C678

C675

0.01

0.1

L610

MODE_1

VREF_GND

10 9 7 5

Q618

C919

100P

R701

HALF_1

8

TO
MECHANISM CIRCUIT
(CN971) ON
SCHEMATIC

22K

PPHOTO_2

R699

R700

2.7

C924
100P

PPHOTO_1

DECK2

DIAGRAM-14

1K

PGND

DVREF

3

R689

22K

PL1

246

PL2

1

R989

10K

R988

C918

100P

10K

PHOTO_1

PHOTO_2

MOT10V

Q617

R688

2.7

MODE_1

PLG1

PLG2

SW5V

HALF_1

DECK2

DVREF

58

DIAGRAMA ESQUEMÁTICO - 10

CIRCUITO DA PLACA DO PAINEL

: +B SIGNAL LINE : -B SIGNAL LINE

SA-AK320LB-S

: MAIN SIGNAL LINE

-VP_1

FL_RESET
FL_CS

FL_DOUT

FL_CLK

R976

220

C903
100P

JK600

L607
10U

R640

C660

R642

47

C664

1000P

R697

4.7K

VR602

MICSW

R650 470

R651 470

R655 220

1

IC603

2

3

IC603 - XOR GATE

1

C676
50V1

7

C665

C668

R695

R696

MIC

560

0.01

C662

0.047

C663

6

50V0.33

50V1

100P

Q606

50V1

100

8.2K

D620

MIC

C661

5

4

3

L606
10U

Q607

10V100

2

R644
330K

C666

1000P

C667

5

4

R690
330K

R643

8.2K

Q606

MIC AMP

R694

3.3K

+9V

C671 0.047

C669 100P

C659

0.022

Q607

MIC AMP

C673 100P

C672 100P

R702

12K

C682 100P

C674 25V47

SW5V

MIC

L600

+9V

FL1

R693

47

R662

Q661

120K

SEG1

SW5V

SEG2
SEG3
SEG4
SEG5
SEG6

C642

35V22

GRID14
GRID13
GRID12
GRID11
GRID10

GRID9

GRID8

GRID7

GRID6

GRID5

GRID4

SW5V

GRID1

Q621, Q626

SWITCH

R692

47

FL2

D613

C640

50V3.3

L601

-VP
RLQB101KT-1Y

-VP_1

Q663

GRID3

GRID13

GRID12

GRID11

GRID9

GRID8

GRID7

GRID14

GRID10

33

3536

3738

N.C.

N.C.

VFOP

39
40

N.C.

41

RSTB
CSB

42

SCK

43

SI

44

VSS

45
46

XT
XTB

47
48

VDO

N.C.

N.C.

1

2

T13

S0

4

3

34

T11

T12

T10

IC602

FL DRIVER

S1

S2S3S4S5S6

67

5

32

T9T8T7

GRID5

GRID6

28

26

293031

27

T6

T4

T5

S8

S9

S7

10

12

8

13 14

11

9

N.C.

N.C.

Q662

120K

R663

-VP_1

SW5V

GRID2

25

N.C.

GRID4

T3

24

GRID3

23

T2

GRID2

22

T1

GRID1

21

T0

SEG1

S15

20

SEG2

S14

19

SEG3

S13

18

SEG4

17

S12

SEG5

16

S11

SEG6

S10

15

N.C.

Q626

SEG15

SEG16

SEG14

SEG13

-VP_1

SEG12

SEG11

Q636

SEG10

SEG9

SEG8

R636

120K

SEG7

SW5V

-VP_1

SEG7
SEG8
SEG9

SEG10
SEG11
SEG12
SEG13
SEG14
SEG15

F2

R625
120K

R661

C681
100P

R621
120K

C641

35V22

120K

Q621

1
2
3
4
5
6
7

8

9
10
11
12
13
14

15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44

45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70

71
72
73
74

FL600

IC

NP NP

F1
F1
F1

CP601

FL1

-VP

2

1

GND_KEY

FL2

KEY2

KEY1

4689

53

TO
MAIN CIRCUIT
(CN303) ON
SCHEMATIC
DIAGRAM-4

KEY3

SSEQ_LED

7

SW5V

FL_CLK

FL_CS

FL_DOUT

GND_FL

FL_RESET

14

13121110

EX1_DAT

LED9V

EX1_CLK

1615

17

HPL

MIC

+9V

2

4689

VREF

SYNC

HPR

D_GND

HP_GND

531

GND2

7

1110

TO
MAIN CIRCUIT
(CN302) ON
SCHEMATIC

DIAGRAM-5

RMT

1312

PCONT

SYS6V

DVREF

DECK2

MOT10V

20

15

14

1918

1716

VJOG_B

HALF_1

MODE_1

232221

VJOG_A

2524

PGND

PHOTO_2

PLG2

PHOTO_1

PLG1

282726

3029

CP602

59

SA-AK320LB-S

17.5. (E) CIRCUITO TRANSFORMADOR, (F) CIRCUITO DE DETECÇÃO DO CD, (G) CIRCUITO
DE POSIÇÃO DA BANDEJA & (H) CIRCUITO DE CARREGAMENTO DO CD

TO
POWER
CIRCUIT
(H950/
W950) ON
SCHEMATIC
DIAGRAM-11

TO
PANEL
CIRCUIT
(H6555/
W6555) ON
SCHEMATIC
DIAGRAM-8

DIAGRAMA ESQUEMÁTICO - 11

CIRCUITO DO TRANSFORMADOR

VCC+

1
2

VCC-

3

4

AC GND

5
6

AC_IN

7

SUB B

8
9

CN950

1
2
3
4
5
6
7

8

9

CN951

SUB+B GND

Q951

2SB621ARSTA

VOLTAGE REGULATOR

(-VP)

FL2

-VP
FL1

SYS6V
SYS6V
PCONT

SYNC
ST_GND

D_GND

Q952

KRC102MTA

SYCHRONISING

SWITCH

Q951

C957
100V10

D966

KTC3205YTA

SYSTEM 6V

VOLTAGE REGULATOR

Q952

C950

25V2200

C958

0.01

Q950

R961

D956

150

R956

10

R958

C954

0.01

D957

R960

4.7K

R955

Q950

10K

: +B SIGNAL LINE : -B SIGNAL LINE

R954

C953

C960

D955

10

0.01

C963

35V4.7

D950

0.1
D951

D954

D959

B0EAKM000117

C956
50V47

R963
820K

D968

FP950

4000

Q954

C955

50V22

D958

C964

D967

B0BA6R600008

0.01
D5980

D564

D952

D953

D960

10

C952
10V47

C959

0.01

R957

10K

FP951

R952

1.2K

R953

1.5K

1000

250V 1.6A

B1AAGC000007

POWER CONTROL

SWITCH

Q953

R951

3.3K

C951

0.01

D961

D962

C961

C962

F2

Q953

T950

FC3

T

NC

T951

RTP1H3E002

FC4

4

1

5

2

6

3

RL950

1

3

D965

B0AACK000004

F1

250V 4A

FC1

Z950

ERZV10V511CS

S950

VOLTAGE

SELECTOR

2

4

FC2

JK950

AC IN

127/220V

60Hz

CIRCUITO DE
DETECÇÃO DO CD

W2
3
2
1

SW4

CD

D1

GP1S94

D1

SW5 LOAD

CIRCUITO DA
POSIÇÃO DA
BADEJA

IC1

C0GAM0000005

MOTOR DRIVE

S

V

VCC

NC

9

10

8

7

C2

0.01

M

RM1

M

R1 100K

Q1

W2

3
2
1

4

4

3

3

2

2

1

1

W1

B1AGACFGG0004

POWER SUPPLY

6

5

C1

50V5.6P

D2

B0BA4R600003

SW2

PUSH

SW1

PUSH

SW3

OPEN

Q1

CONTROL

4

VREF

NC

2

3

1

L

BOTTOMSW

DRIVEPOWER

PLUNGER

POSITION

PSLED

D_GND

SW2

P_GND

SW1

OPEN

CLAMP

CCW

HALF

CW

1

2

3
4
5
6

7
8
9

10

11
12
13
14

CN1

TO
MAIN CIRCUIT
(CN309) ON
SCHEMATIC
DIAGRAM-4

CIRCUITO

DE CARREGAMENTO DO CD

60

17.6. CIRCUITO DE POTÊNCIAS

DIAGRAMA ESQUEMÁTICO - 12

SA-AK320LB-S

TO
MAIN
CIRCUIT
(CN300) ON
SCHEMATIC
DIAGRAM-8

TO
MAIN
CIRCUIT
(CN301) ON
SCHEMATIC
DIAGRAM-8

CN500

CN501

CIRCUITO DO POWER

-VD

+VD

-IN 2 1

D514

B0AACK000004

C538

R553

50V2.2

220K

C240

2200P

C440

2200P

FAN

1

DC_DET

2

MUTE_H

10

11

12

10

11

12

3

4

5

6

7

8

9

1

2

3

4

5

6

7

8

9

+15V

HI_L

HI_R

A_GND

LO_L

LO_R

T GND

P_GND

D_GND

UP GND

CD8V

LED 9V

MOT10V

+9V

-9V

SW 5V

R445

3.3K

15K

R446

R246

B1AAKD000009

5V VOLTAGE REGUALTOR

D508

B0BA5R600016

: +B SIGNAL LINE

IC501

-IN 2 2

IN GND

-IN 1 1

-IN 1 2

OUT GND

C501

0.01

C242

2200P

C442

2200P

R245

3.3K

R447

3.3K

15K

B0BA01500003

Q508

KTC3199GRTA

10V VOLTAGE REGUALTOR

15K

R448

R247

15K

R248

D502

Q507

R250

68K

C243

39P

C443

39P

R450

68K

C241

39P

R249

68K

3.3K

B0AACK000004

B1AAGC000007

Q508

C514

0.01

R532

R531

150

-VCCM

OUT 1 2

AC DET

OUT 1 1

OUT 2 2

R501

10K

C441

39P

R449

68K

R502

22K

Q514

D513

Q514

HEADPHONE

MUTING SWITCH

R508

R509

330

R524

R507

330

330

Q503

KTC2026

15V VOLTAGE REGULATOR

Q504

KTA1046

CURRENT STABILISER

SWITCH

Q506

KRA110MTA

CURRENT LIMITING SWITCH

(SHORT CIRCUIT PROTECTION)

2.2

Q503

C509

0.01

D508

C510

25V100

C513

25V10

2.2K

: -B SIGNAL LINE

-VCC 1

+VCC 1

OUT 2 1

23456789101112131415161718

R451

56K

Q512

R503

12K

C508

16V10

R522

3.3K

R523

D503

470

D507
1T3T

D506
1T3T

+VCC 2

-VCC 2

1

R252
100K

R251
150K

C507

16V10

Q502

R521

8.2

D505

1T3T

B0BA01400041

: MAIN SIGNAL LINE

IC501

RSN315H42B-P

POWER HIC

R453

10

L401

0.7U

L201

0.7U

R452

220K

R253

10

R254

10

L202

0.7U

L402

0.7U

R454

10

C503

1000P

R504

47K

R511

560

R512

2.7K

R505

47K

R510

2.7K

16V330

Q505

3.3K

R513

0.01

C506

R519

R520

8.2

8.2

D504

B0AACK000004

Q507

R529

330

1/2W

R555

R557

22K

22K

R554

R556

10K

10K

C444

0.047

R455

R506

C502

100K

KTC2026

10V VOLTAGE REGULATOR

KTA1046

VOLTAGE SUPPLY SWITCH

KTA1267GRTA

CURRENT CONTROL SWITCH

Q501

D501

B0BA9R600002

C505

16V100

R515

R516

27

15

R518

R517

8.2

Q504

C511

0.01

C512

D509

25V33

B0BA9R600002

C245

0.047

R256

10

C244

0.047

R255

10

Q513

B1AAGC000007

Q501

Q502

Q505

C504

0.01

R514

3.3K

8.2

2.2

R525

R528

10K

C445

C246

0.047

0.047
R456

C446

0.047

C447

0.047

10

Q512-Q513

DC DETECT SWITCH

C540

C520

63V2200

63V2200

C_GND

400

FP533

C530

0.18

2.2

2.2
R527

R526

Q506

R530

1.2K

10

C247

0.047

VCC+

VCC-

AC GND

ACIN

SUB B

1

+

L

2

R

+

HIGH

CHANNEL

3

-

L

SPEAKER

-

4

R

JK951

R

4

+

3

L

+

LOW

CHANNEL

2

-

R

SPEAKER

-

L

1

JK952

1

2

3

TO

4

TRANSFORMER

CIRCUIT

5

(CN950) ON

6

SCHEMATIC
DIAGRAM-11

7

8

9

H950/
W950

E500

61

SA-AK320LB-S

17.7. (J) CIRCUITO DO DECK

PLAYBACK

HEAD

RECORD/PLAY

HEAD

ERASE

HEAD

DIAGRAMA ESQUEMÁTICO -13

CIRCUIO DO DECK

1

1

L

2

3

4

5

R

CS1001

1

2

L

3

4

R

5

CS1002

R

2

3

L

4

5

C1012

C1015

1000P

1000P

5

10

1

2

3

4

5

11

R1001

1

12

C1002

2.2

: +B SIGNAL LINE

: RECORD SIGNAL LINE

C1020

470P

4

AN7348S-E1

P.B EQ/REC AMP/

ALC/TPS AMP

R1009

18K

R1010

18K

3

C1057

IC1001

R1017

8.2K

C1019
1000P

C1058
1000P

C1021

470P

C1022
1000P

12345

C1038

220P

R1015

1000P

47

C1030

10V100

INPUT

INPUT

TAPE A

TAPE A

IC1001

TAPE B

INPUT

TAPE B

INPUT

1234

1000P

1000P

C1027

C1023

IC1004

SW

GND

VCC

R1026

1K

: PLAYBACK SIGNAL LINE

C1034
50V3.3

C1032

0.018

3.9K

R1018

0.033

C1036

C1040
16V10

21222324

NF

EQ

CUT

REC IN

PB AMP

PB AMP

PB AMP

OUTPUT

ALC LOW

AB SW T

REC IN

PB AMP

OUTPUT

5206197188179161015111412

3.9K

220P

C1039

50V3.3

10K

C1037

50V3.3

R1028

IC1004

C1AA00000612

R/P SELECT

C1009
10V47

R1005

4.7K

C1031

10V100

R1016

PB AMP

C1033

0.018

47

CTRL2

NF

PB AMP

EQ

R1019

C1035

R1022

CTRL1

R1029

REC OUT

REC OUT

8.2K

4.7M

C1043

C1056

ALC T

REC/PB SW

R1030

16V10

C1041

50V4.7

16V10

100

16V22

C1042

HI/LO

AB SW

C1045

R1055

2.2K

CRO/NOR

RIPPLE

FILTER

10V22

27K

R1031

R1090

13

VCC

OUTPUT

GND

R1035

10K

220

R1038

4.7K

C1044
10V33

C1046

10V220

R1039

15K

R1040

0

R1032

10K

C1007
4700P

C1003
1500P

Q1001

C1001

0.01

R1003

10K

Q1001

KTC3875GRTA

SWITCHING

(BEAT PROOF)

C1006

50V1

Q1003

D1003

B0ACCK000005

Q1003

B1AAGC000007

SWITCHING

(RECH)

L1002

7L1A62N

6
5
4

3
2
1

R1004

R1006

1K

1.5K

L1001
G0C470JA0030

B0BC3R700004

C1008

50V1

62

D1004

Q1004-Q1005

B1AAGC000007

BIAS OSCILLATOR

C1011

0.047

R1007

4.7

C1010

25V100

Q1004

Q1005

C1016
2200P

C1014
1000P

C1013
1000P

C1017
2200P

KTC3875GRTA

R1012

4.7K

C1018

0.01
R1013

4.7K

Q1007

R1011

10K

Q1007

BIAS OSC CONTROL

R1014

4.7K

C1026

6.3V47

17.7. (J) CIRCUITO DO DECK & CIRCUITO DO MECANISMO

SA-AK320LB-S

DIAGRAMA ESQUEMÁTICO - 14

CIRCUITO DO DECK

50V3.3

C1054

R1048

1K

R1091

2.2K

R1094

1K

R1093

1K

Q1021

Q1013

R1047

1K

R1046

100K

R1095

100K

R1098

10K

Q1020

Q1020-Q1021

KTD1304TA

MUTING SWITCH

R1086

2.2K

R1096

100K

R1084

2.2K

Q1012-Q1013

KTD1304TA

MUTING

: +B SIGNAL LINE

: RECORD SIGNAL LINE

R1092

2.2K

Q1012

Q1014-Q1015

B1ABCF000011

BUFFER AMP

R1045

100K

C1047

50V1

C1048

50V1

: PLAYBACK SIGNAL LINE

R1049

1M

Q1014

C1049
1000P

R1050

1M

R1051

220

Q1015

C1050

R1052

1000P

220

R1053

680

R1054

680

C1052

50V1

C1051

50V1

14

PBL

C1053

16V220

R1087

47K

TO
MAIN CIRCUIT (CN304) ON
SCHEMATIC DIAGRAM-4

10

1112

13

PBR

AFGND

RECINL

RECINR

C1064

50V3.3

R1057

2.2K
R1097

10K

R1056

220

R1085

47K

+B

REC_H

MO+B

R1058

2.7K

6897

5

DMT

MO GND

R1061

0

4

3

DECK1_H

2

BP1

MOTOR

CN1001

1

Q1017

KTD1146YTA

MOTOR SWITCH

R1060

390

Q1017

Q1016

C1055

R1059

50V0.1

10K

Q1016

B1GDCFJJ0023

DECK MUTING SWITCH

121

W1002

+

M

2

-

MECHANISM CIRCUIT

S972 HALF

HALF

VREF

_GND

S975 RECINH_F

S971 MODE

_F

_R

MODE

RECINH

RECINH

AD_OUT

IC951

CNB13030R2AU

PHOTO INTERRUPTER

IC971

CNB13030R2AU

PHOTO INTERRUPTER

1234567

STBY

_5V

R952

R953

820

39K

Z971

RGSD12A1445T

R972

820

R973

39K

D951

MA2C16500E

PL971

S952 HALF

MODE

D971

MA2C16500E

PL970

MODE

D1_CRO2

GND

PHOTO_T

HALF

STBY_5V

VREF_GND

PHOTO_S

MODE

D1_CRO2

GND

PHOTO_T

HALF

STBY_5V

VREF_GND

PL

PL2

1

PL1

2

STBY_5V

3

PL_GND

4

5

6

7

8

9

10

CN971

TO
PANEL
CIRCUIT
(CP600) ON
SCHEMATIC
DIAGRAM-9

AD_OUT

PHOTO_PB

PHOTO_RP

HALF_PB

PL

VREF_GND

MODE_PB

S951

63

SA-AK320LB-S

18. LAYOUT DAS PLACAS DE CIRCUITO IMPRESSO

NOTA: Os diagramas das placas de circuito impresso

18.1. (A) PCI DO SERVO DO CD

ABCDEFG

1

A

CD SERVO P.C.B (REPX0405A)

2

3

4

5

6

7

TP16

TP37

X

R744

X

C702

X

TP41

16

TP30

R707

14

RF

X

1

32

C711

C712

R738

12

C714

R737

10

15

C770

C701

J705

C706

4

6

8

9

11

13

C751

14

13

7

2

C705

5

J722

3

R750

C734

1

CN701

C

B

Q701

C750

R701

E

C735

TP16

X

TP24

J712

C753

J733

TP22

X

X

C725

C728

C730

C731

R721

CN702

19

18

17

15

X

13

11

9

7

5

3

1

TP1

X

C724

16

14

12

C743

10

X

TP12

X

TP11

X

8

TP10

6

4

TP8

X

2

X

M701

TRV MOTOR

M

X

C723

TP9

X

TP7

R717

C726

60

61

R753

R718

C727

C722

C721

X701

TP38

X

R720

C736

C718

C755

TP13

C741

TP15

X

X

R712

R714

X

C746

C744

TP25

41

40

IC702

C748

X

TP36

C757

C758

REST. SW

180

SPL MOTOR

TP15

C737

X

S701

M702

M

C717

C733

R739

R709

J715

TP42

C716

J707

X

TP40

26

C704

R702

C742

X

1

R743

16

17

R704

C749

R705

TP32
X

X

TP33

R742

C710

TP34

X

C713
J706

R736

C707

TP29

IC701

C747

TP39

R706

R708

IC703

C703

R711

21

20

C729

X

TP35

PbF

8

9

(SIDE A)

64

1

2

SA-AK320LB-S

ABCDEFG

A

CD SERVO P.C.B (REPX0405A)

3

4

5

6

7

PbF

C715

C739

C752

C738

R728

R725

R715

R727

R729

R731

R749

R723

R735

C781

12

IC704

13 24

C782

C740

1

R761
R762
R763

X

TP14

R760

C780

8

9

(SIDE B)

65

SA-AK320LB-S

18.2. PLACA PRINCIP AL / TUNER (AK320-MA-MO)

ABCDEFG

1

B

PLACA PRINCIPAL / TUNER (AK320-MA-MO)

AUX

FM ANT

AM ANT

2

3

4

5

6

7

8

9

CN300

Q205

1

D304

2

CN301

75 OHMS

2

34

W131

W134

C129

C137

W391

Q101

C117

C118

B

C

E

C324

W237

W392

W130

-6

R112

-2

1

7

8

9

C108

-1

-5

-3

-7

W125

B

R106

C

E

R101

R107

W118

4

5

3

C149

X102

R124

12

IC101

13

C139

C142

R123

R143

C138

C143

R146

R142

R145

C392

C325

C389

W282

C323

C362

C361

X301

R804

R394

R312

C339

W366

C384

C383

C381

W283

W229

17

15

16

W160

3

W129

2

W113

CF202

W273

C374

5

B

1

2

3

R120

W103

W150

W274

C357

E

Q314

B

W456

C

R885

W361

4

CN303

W121

W120

W132

C114

W280

Q323

Q302

C

R360

R359

W329

3

W243

C302

W151

R131

R144

R119

C136

W486

W275

W276

W277

R350

D312

E

Q324

E

C

B

W325

W432

W232

R313

E

W405

W406

R356

B

R355

E

W324

Q303

B

C395

1

W393

2

Z101

W128

W127

W126

CE

Q106

C127

R126

R125

Z102

C109

2

6

W116

1

R118

C106

W114

C126

W111

1

W144

24

C119

C115

C131

R121

R102

C116

C120

C144

W363

W364

C397

R817

D314

C369

W236

C388

C

X303

R811

C387

C359

R807

E

C

Q313

B

R810

R353

C385

C338

R318

R352

R886

C380

W440

W433

W387

W385

W386

R450

R884

13

11

9

7

14

8

12

6

10

C107

5

4

R110

6

C103

C147

C148

W115

C123

W112

W110

W109

W108

W106

C141

C121

R141

Q315

D310

R808

R446

R400

L304

R332

W235

R801

1

100

W390

C353

W323

C419

C216

C250

W279

C

W301

W304

C420

IC300

C215

C213

D205

Q318

E

C229

C405

R214

R414

W322

JK300

C421

R434

R435

R309

C

C313

C312

Q203

Q403

C214

R415

C252

R253

W404

Q320

BCE

W267

W268

W269

E

B

3

4

C410

R

C442

L

Q407

R448

R433

C440

W370

C427

R428

R310

1

8

W201

R227

C240

C

C226

R234

Q202

E

B

R235

R228

R209

E

B

R204

R205

C203

C

C

R208

R409

R408

R406

E

B

R405

R407

R404

C417

C416

R420

C415

1

C311

42

C212

R216

R217

R416

R417

W402

C205

R215

W403

W251

W252

W315

W316

W230

W377

R392

R393

R455

R432

R427

C426

IC301

C227

R206

R207

R203

C403

R305

C304

C211

R479

W317

L305

C443

C401

C201

R202

C202

R402

R201

E

C413

C437

C310

R279

W271

W378

W379

W461

C402

R401

R456

B

Q207

R256

E

B

W200

C

R429R423

C

Q401

C

D401

R426

C425

R232

R419

C208

W426

W425

W424

W423

R431

R430

B

E

R424

C422

4

C424

C423

R425

R225

C223

5

C224

C222

C225

R231

R226

R224

C

D201

R230

R229

Q201

E

B

R233

R223

C221

C412

C414

C477

W362

W272

W312

30

29

C409

W258

C411

C

C407

R451

R436

Q406

E

B

C478

C406

W213

C209

C206

C207

R213

R809

W326

W233

W481

D313

W228

R820

22

201918

28

262524

23

21

27

C228

W231

C428

W212

W281

B

C

Q316

E

171615

C399

R255R248

C303

W250

D301

R303

W303

R115

CL

W257

R128

W259

C408

R212

R806

C366

R367

W482

14

R803

B

E

R815

E

13

W343

W344

W260

R802

Q312

R338

Q317

W416

12

11

C133

C134

W413

W384

C364

C363

W415

W414

R454

R337

R383

R385

R384

C

R805

R816

B

C

4

8

6

10

7

9

5

CN302

R114

R111

R113

C125

W119

C111

C112

D101

C130

R413

W412

W389

R386

W331

W284

C350

2

1

3

JK101

W100

C110

C101

W101

W107

C132

R116

20 11

IC102

X103

1

R136

R137

R135

R412

R354

W455

W409

W410

W411

50

51

R389

W330

R390

R391

C352

W383

ANT

GND

GND

W122

V+

IF

OSC

R134

W408

W355

1

Z120

1

2

W124

3

W123

R104

R103

4

W135

C102

5

B+

C104

W117

6

3

CF201

R105

2

1

7

8

W145

C124

R132 R127

R129

R151

C113

R152

W105

R130

W104

10

R138

R117

R133

C122

R302

W407

R301

31

30

R122

C396

W234

C331

C330

C329

C328

C332

W485

IC305

80

81

W460

W365

W388

C351

C354

W278

W327

W328

W480

W400

W372

R872

R869

W341

C452

R453

6

R437

E

R475

5

W300

E

B

R438

W421

C305

W214

C218

R468

C

R272

C297

W352

Q321

B

Q322

W218

C

4

3

CN304

Q402

B

B

E

Q301

C879

R867

C309

N

C430

R436

C429

C431

R245

W208

W422

C418

R422

R421

21

C336

22

C307

C219

C217

R220

R219

R469

B

C451

R268

R269

C251

R275

R271

BE

Q209

1

C

3

D204

R276

2

R252

W313

W311

C

E

W263

E

Q325

B

E

B

2

1

E

C

C

C

B

Q319

W202

R443

12

C435

11

W204

10

9

8

W206

7

6

5

4

3

2

1

R244

Q405

R819

C234

R242

R818

W207

C

E

B

W256

R403

W253

W308

W310

W373

W309

W215

W262

2

3

W217

1

D305

3

W345

12

11

10

9

W261

8

7

6

5

4

3

2

1

W354

D302

PbF

C231

R238

W216

W463

Q204

B

R444

R240

R247

W430

W340

R243

C235

C

R239

R439

W205

C230

E

C434

BE

C

R241

C233

R447

W307

W374

W371

C306

C

Q404

R237

R236

R442

R441

R445

C432

R440

C433

W302

W342

C232

W401

W254

W211

C241

C308

R308

W420

W353

W306

W305

C220

R307

W462

R221

R222

C497

R471

Q409

R472

R351

C298

1

2

D404

R476

D405

3

C450

R452

W375

W348

W349

W350

W351

W347

W346

12

8

14

7

13

91011

W219

66

SA-AK320LB-S

W

3

C113

GHI J KL M

W131

C129

C137

B

C

E

C324

W391

W392

2

-6

C108

-7

Q101

C117

C118

C142

R145

C389

R804

W237

AM ANT

75 OHMS

34

W130

R112

-2

1

7

8

9

-1

-5

W125

B

R106

C

E

R101

R107

W118

4

5

3

C149

X102

R124

12

IC101

13

C139

R123

C138

C143

R146

R142

C392

C325

W282

C323

C362
C361

X301

R394

R312

C339

W366

C384

C383

C381

W283

W229

17

15

16

W160

3

W129

2

-3

Z101

W128

W127

W126

CE

B

Q106

W121

C127

R126

6

C106

C126

W111

C119

C131

R102

C116

R143

C120

C144

C397

D314

W236

X303

R807

C

R810

C338

R352

C380

W385

W386

13

14

12

W120

R125

Z102

C109

W132

2

W116

1

R118

C114

W114

W113

1

CF202

1

2

3

W144

24

R120

C115

R121

W103

W150

W273

W274

W363

W364

W280

R817

C369

C357

C374

Q323

E

C388

Q314

C

B

R811

C387

C359

E

Q313

B

R353
C385

Q302

R318

R886

C

W456

W440

W433

R360
R359

C

W387

R885

W329

R450

R884

W361

11109

5

3

7

8

6

2

4

CN303

R371

R372

C370

E

R373

D375

R377

C373

Q308

Q310

2

4

6

8

10

12

14

1

R461

E

R370

C

B

R398

R381

C371

C

W209

R399

R379

D376

E

B

W210

Q375

D374

D377

E

B

C375

R378

Q374

C

C378

B

R325

C

R323

R324

E

R327

C321

B

C

B

E

R328

C

E

C320

Q309

D307

R329

D308

W380

D309

CN305

2

1

W465

W318

1

3

5

7

9

11

13

C326

W359

W356

W376

E

Q327

W222

B

B

C

Q326

W285

C391

W221

W220

L303

W358

Q371

CE

B

Q370

D370

R374

R375

C

C376

E

B

D371

Q372

W243

C302

W151

R131

R144

C372

C377

N

B

C

Q373

E

R376

W264

W255

W265

L301

W314

W270

R119

W266

R326

C136

W486

W360

W319

W320

W321

CN309

W275

W276

W277

W225

R347

W483

D324

R346

R350

Q324

W432

E

W405

B

E

Q303

B

R348

C

B

E

R349
W484

E

R340
R396

B

W325

W232

R382
R380
R369

C398

R313

R368

R366

R356

R365

R314

R364

R355

W324

C395

W226

W393

W382

W431

W224

W223

R345

D306

R344

R343
R395

R814

R813

R361
R362
R363

R211

R411

3

D303

R463

B

2

C

C

R358

E

R462

Q328

W227

R812

CN310

1

2

3

4

5

6

7

8

9

10

11

C444

12

13

14

15

C360

16

C204

R210

17

18

19

C404

R410

W357

W381

D312

C

W406

1

T

C107

5

4

R110

6

R104

W134

C103

02

C147

104

117

C148

W115

C123

W112

W110

145

W109

W108

W106

C141

C121

R122

R141

Q315

D310

C396

R808

1

R446

R400

L304

R332

W235

R801

1

100

W390

54

C353

W323

67

SA-AK320LB-S

B

C

E

E

5

2

8

8

18.3. PLACA DO PAINEL (C)

ABCDEFG

1

2

3

4

5

6

C

PLACA DO PAINEL (AK320-PN-MO) (AK320-PCI-PN-MO)

S601

OPEN/

CLOSE

R601

R602

S602

S603

CD2

S604

CD3

W606

W605

CD1

R609

R610

R603

S605

CD4

R604

R605

W602

R606

S606

CD5

C642

C639

R691

C637

C638

SENSOR

Z600

2

13

105115

W639

W641

W640

W663

D613

R693

C640

R692

L601

W638

W637

W636

R663

Q663

B

W647

Q662

R662

CE

W648

E

C

B

W649

W642

Q661

E

C

R661

B

FL600

Q636

E

C

R636

B

W656

W655

Q621

E

C

R621

B

24

25

Q6

R625

W604

7

8

9

L609

C621

C620

2

7

4

6

5

3

1

JK601

HEADPHONE

L602

L603

W672

PbF

W607

R608

R607

W617

W618

W628

1

23456789

H600/W600

W619

W621

68

W603

W608

W643

W632

W670

W645

W644

Q614

B

CE

W671

W646

W631

W634

W635

W626

W627

C678

C918

W620

W653

23456789

1

CN900

C919

W676

C675

R689

Q617

W652

W651

Q619

B

CE

C920

R701

R698

R699

E

C

B

11

10

R988

Q615

E

C

B

R688

R700

B

C

E

B

C

E

Q612

1

CP600

R918

Q616

2

34567

R916

R920

Q610

R917

8

R914

9

10

R915

B

C

E

Q61

B

C

R919

R911

B

C

E

Q611

W62

R9

SA-AK320LB-S

W620

GHI J K L M

D600

S612

POWER

W637

W638

W639

W640

W663

C678

C918

W653

23456789

1

CN900

W636

C919

W676

W647

Q662

R662

R663

Q663

B

CE

C675

R689

Q617

W648

E

C

B

R699

10

E

C

B

11

W649

R988

W642

Q661

E

C

R661

B

R701

Q615

E

C

B

R688

R700

FL600

Q636

Q619

B

CE

R698

B

C

E

B

C

E

Q612

1

CP600

E

C

R636

B

C920

R918

Q616

34567

2

W656

R916

W655

Q621

R920

Q610

R917

9

8

R621

W651

R914

10

E

C

B

R915

B

C

E

24

25

Q626

W604

W652

Q618

B

R919

R911

Q611

W625

R625

CE

B

C

E

R989

E

C

B

15

IC602

R922

38

C681

W613

C921

R921

14

39

W650

R651

R650

C903

W654

C924

C923

C922

L610

30

28

29

CP602

27

W611

W662

W661

26

25

W601

1

48

IC603

1

D620

22

24

23

W675

R702

R655

C671

C673

C669

45

3

2

R976

W633

W616

W630

W622

20191817161514131211109876

21

C682

C672

Q606

C674

C664

5

4

C665

B

C666

3

W610

R644

CE

C667

2

1

C668

R694

W629

C676

70656055

R695

R697

2

VR602

R640

W614

C663

3

C641

C660

74

CP601

2

4

6

8

10

12

14

16

R643

R696

1

L606

L607

1

3

5

7

9

11

13

15

17

Q607

B

R642

C661

CE

W623

R690

JK600

W624

C662

7

6

1

R634

R635

2

R600

C659

4

5

3

69

MICMIC VOLUME

SA-AK320LB-S

18.4.PLACA DAS CHAVES DE TOQUE

ABCDEFG

1

2

3

4

5

D

TACT SWITCH P.C.B (REPX0423A)

S904

FF

S906

DECK2

OPEN

R906
R905

S905

STOP

S616

DECK1/2

S903

CD

S907

TAPE

R907

R904

R903

PbF

R913

R924

C902

CP900

2345

1

VR600

VOLUME

67

S901
REW

S902

TUNER

R901

R902

W658

W660

R912

C901

10

8

11

9

R975

W659

S908

AUX

R979

S910

DISPLAY

R908

R615

S615

REC

D929

S614

PRESET

R613

R612

R614
R909

S613

SSEQ

S909

DECK1

OPEN

D928

6

7

8

9

70

18.5. PLACA DO TRANSFORMADOR (E)

ABCDEFG

1

E

PLACA DO TRANSFORMADOR (AK320-PCI-TR-MO)

2

3

SA-AK320LB-S

4

5

6

7

8

9

71

SA-AK320LB-S

18.6. PLACAS DE CARREGAMENTO, DETECTORAS E TUNER PACK

ABCDEFG

1

2

3

4

5

G

H

PLACA DE CARREGAMENTO DO CD (REP2578A-N)

IC1

1

2

4

3

C1

J3

C2

J1

7

6

5

J4

SW3
OPEN

8

SW1

9

PUSH

10

R1

W2

2

1

D2

E

C

B

Q1

SW2

J2

PUSH

121314

3

10

11

2

8

9

34567

1

CN1

W1

2

4

3

1

M

-

PbF

PLACA

FH

F

DETECTORA DO CD
(REP2578A-N)

PLACA DETECTORA DE

G

POSIÇÃO DA BANDEJA
(REP2578A-N)

6

7

8

9

1

2

3

W2

SW4

CD

PbF

N

L

PLACA TUNER PACK (PACK1-TUN-MO)

PbF

72

D1

LOAD

SW5

W1

2

1

3

4

18.7. PLACA POWER (I)

ABCDEFG

I

1

2

I

PLACA POWER (AK320-PCI-PW-MO)

H950/W950

8765432

J512

SA-AK320LB-S

19

3

4

5

6

7

J511

R516

C513

Q508

J510

J535

R509

C
B
E

D508

R508

C514

E500

J564

R507

R531

R532

R515

J502

Q501

C

B

R518

R519

D506

R529

E

C504

C512

R514

R530

D509

J541

J509

R533

400

R517

J543

D505

D507

J531

CN501

112

234567891011

J534

J505

R520

Q507

E
C

B

E

R513

J546

Q502

C

C506

J567

B

D503

R527

R521

J523

J576

J501

Q503

C

E

R523

R522

R525

R526

Q505

EB

J542

J566

J553

B

C509

C

R512

C510

Q504

E

J506

R511

C540

C

C511

R510

B

R528

C

Q506

C507

EB

C508

R524

D501

C505

J504

R503

R504

J554

C530

J572

8

9

73

SA-AK320LB-S

GHI J KL M

D504

R502

R505

J571

B
C
E

J507

R501

Q514

J532

J524

D513

J519

J517

18

J569

J568

16

17 15

J562

J574

J518

J525

R248

R447

J533

1314

R247

C520

12

R448

11

J570
D502

C242

10

C442

J522

IC501

9

C521

J521

C538

C538

8

R450

C501

C440

7

R250

CN500

C243

C240

D514

6

5

C443

J544

4

3

J508

J545

C241

R249

5678910

4

2

J555

J578

J579

R445

R446

R246

J551

J561

1

C441

R451

R251

R245

R452

C503

L401

R252

R449

C502

Q513 Q512

B

B

C

C

E

E

J520

R553

J503

12123

11

R506

J516

R453

R253

L201

C445

R557

R555

C446

J577

R456

C246

C245

R255

E501

J556
J557

R454

L402

R554
R556

R256

R455

C447

C447

C448

C444

C244

JK951

C248

C247

JK952

R254

1

3

1

3

L202

L+

2

R+

L-

R-

4

L-

2

R-

L+

4

R+

HIGH CH SPEAKERS

LOW CH SPEAKERS

74

PbF

18.8. PLACA DO DECK

ABCDEFG

SA-AK320LB-S

1

2

3

4

5

PLACA DO DECK

J

(AK320-PCI-DK-MO)

Q1001

B

C

J1003

C1011

C1018

L1001

C1043

C1044

R1038

5

2

EB

C1054

R1098

13

J1002

6

1

E

C

B

R1013

12

C1056

R1006

R1012

R1026

R1039

C1046

Q1003

R1004

C1017

Q1004

R1014

J1005

J1007

R1090

J1020

E

Q1017

R1060

R1040

C1001

E

C

B

2

1

E

C

B

CS1002

TP4

TP12

C1027

TP3

C1015

J1111

C1031

X

C1002

X

J1016

TP11

R1001

J1039

C1012

X

C1021

R1010

C1022

R1028

C1040

C1023

IC1004

C1009

J1000

2

4

X

C1041

C1034

C1030

J1008

TP10

X

1

3

5

Q1007

C1020

R1009

R1017

R1015

C1032

J1009

J1010

C1058

R1016

X

C1026

C1019

C1057

24

1

TP5

C1008

B

E

C1036

R1018

C1033

15

R1005

R1011

C1010

R1032

C1038

IC1001

R1019

D1004

C

R1055

R1029

C1039

D1003

R1003

L1002

C1016

C1013

Q1005

R1007

C1037

J1011

C1006

C1003

C1007

4

3

C1014

C

C1045

R1030

W1002

DECK MECHANISM P.C.B.

K

(REPX0321A)

PbF

J16

R952

J14

S951

MODE

S952

HALF

R953

IC951

2

1
4

3

J3

D951

J13

9
7
5
3
1

10

8

6
4
2

J6

J15

CN971

PL-

SOLENOID

PL+

6

7

8

9

Q1016

Q1021

C1047

R1046

C1052

R1087

R1096

C

R1095

Q1020

C1035

R1022

C1055

R1059

R1058

E

CS1001

2

3

4

5

Q1013

E

R1086

R1085

E

R1092

B

ECB

B

C

1

C

R1050

C1053

R1084

Q1012

E

B

Q1015

R1093

R1094

PbF

R1056

J1022

J1014

C

E

C1051

R1047

R1057

J1028

B

C1048

R1052

C

R1048

R1097

J1012

C1064

R1045

C1050

B

R1061

CN1001

14

C1042

J1038

R1051

R1054

R1091

13

R1031

J1033

C1049

R1053

E

J1023

11

R1049

C

10712

B

R1035

J1021

J1013

Q1014

8

9

S975

J90

RECINH_F

J160

R972

J1015

6

24

1

3

5

J140

S971

MODE

S972

HALF

Z971

7

J130

S974

RECINH_R

R973

IC971

2

1

4

3

2

5

6

4

D971

1

3

PL-

J60

J150

SOLENOID

PL+

75

SA-AK320LB-S

19. DIAGRAMA DE CONEXÕES

CD LOADING P.C.B

H

SOLDER SIDE

PbF

G

HEADPHONE

JK601

H600/W600

. . . . . .

1

9

CN900

1

. . . . . .

11

. . . . . .

1

. . . . . .

CP600

2

9

10

CP602

. . . . . . . . . .

1

2

. . . . . . . . . .

29

30

F

CD DETECT P.C.B

W2

CN1

W1

SOLDER SIDE

1

PbF

1

.

3

14

. . . . . .

13

. . . . . .

2

1

1

. .

4

PbF

SPINDLE POSITION P.C.B

SOLDER SIDE

2

3

W2

1. . 4

W1

PbF

Z600

PANEL P.C.B

C

SOLDER SIDE

CP601

16 . . . . . . 2

17 . . . . . . 1

PbF

CN300

12

. . . . . . . .

1

CN301

12

. . . . . . . .

1

SENSOR

VOLUME

CN304

14 . . . . . . .2

13 . . . . . . .1

SOLDER SIDE

D

CP900

1

. . . . . . . . . .

11

PbF

TACT
SWITCH
P.C.B

SOLDER SIDE

VR600

AUX

JK300

MAIN/TUNER

B

P.C.B

SOLDER SIDE

CN302

30 . . . . . . . . . . .2

29 . . . . . . . . . . . .1

FM ANT

Z120

Z101

Z102

CN303

17 . . . . . . . . . .1

16 . . . . . . . . 2

PbF

TRANSFORMER P.C.B

E

SOLDER SIDE

CN951

9

. . . . . . .

1

CN950

9 . . . . . . . . .1

AM ANT

JK101

TUNER PACK

L

P.C.B

CN305

CN309

1

. . . . . .

2

. . . . . .

13

14

CN310

19

. . . . . . . . . . .

18

. . . . . . . . . . .

1

2

T951 (SUB-TRANSFORMER)

T950 (POWER TRANSFORMER)

CAUTION
RISK OF ELECTRIC SHOCK
AC VOLTAGE LINE. PLEASE DO NOT

T OUCH THIS P.C.B

PbF

1

CN501

. . . . . . . .

12

1 2

1

. . . . . . . .

12

I

CN500

POWER P.C.B

SOLDER SIDE

JK952

LOW CH

SPEAKERS

HIGH CH

SPEAKERS

H950/W950

JK951

9

1

. . . . . .

JK950

AC IN

120V 60HZ

RL950

PbF

CS1002

1

5

3

4

2

X

X

1. . . 5

(DECK 2)
R/P HEAD,
ERASE HEAD

MOTOR

-

+

2

1

PbF

DECK MECHANISM P.C.B

K

SOLDER SIDE

W1002

1 . . . 9

2 . . . 10

DECK P.C.B

J

SOLDER SIDE

CN971

CS1001

12345

1. . . 5

(DECK 1)
PLAYBACK HEAD

76

CN1001

2

. . . . . . . . . .

14

1

. . . . . . . . . .

13

CN702

19

. . . . . . . . . . . . . .

18

. . . . . . . . . . . .

2

1

TREVERSE

MOTOR

M701

M

CD SERVO P.C.B

A

(SIDE: A)

SOLDER SIDE

M

SPINDLE MOTOR

M702

.

.

.

.

. . .

.

15

16

CN701

.
.

2

.

.

.

. . . .

.

.

.

PbF

1

OPTICAL PICKUP

20. ILUSTRAÇÃO DE CI´s DIODOS

SA-AK320LB-S

C2CBJF000014 (100P)
C0HBB0000040 (48P)
MN6627934CH (80P)

CNB13030R2AU

2

1

3

4

2

3

4

1

2SB621ARSTA
B1AAKD000009
KTA12710YTA
KTC3205YTA
KTD1146YTA

2SC2058SPTA

AN7348S-E1 (24P)
C1BB00000747 (42P)

C3ABMB000027 (26P)

LA1833NMNTLM (24P)
LC72131MDTRM (20P)
AN22004A-NF (32P)

AN8739SBTE2

B1AAGC000007
KTA1267GRTA
KTC3199GRTA
2SC2787FL1TA
2SC2786MTA
B1GACFGG0004

RSN315H42B-P

1

KTC2026

KTA1046

B

C

E

C1AA00000612

C0GAM0000005

C0AABB000117

1

10

SVC211SPA-AL

KRA102MTA
KRA110MTA
KRC102MTA
KRC103MTA

B

C

E

18

18

KRC114STA

B1ABCF000011
KRA102STA
KRC101STA
KRC102STA
KTC3875GRTA
KTD1304TA

B1ADCF000001

2SD0592ARA

E

C

B

2SK544F-AC

B0BC7R500001

Cathode

Ca

Anode

A

B0ADCC000002

B0AACK000004
MA2J72800L
MA2C16500E

B0ADCJ000020

B0BC3R700004
B0ACCK000005
B0BC5R000009

MAJ72900L

1T3T
B0EAKM000122

B0BA4R600003

GP1S94

B0BA01500003
B0BA9R600002
B0BA5R600016
B0BA01400041
MTZJ39CTA

SLI325URCT31

B0BA6R600008
B0BA7R200003

A

Anode

Ca

Cathode

77

SA-AK320LB-S

21. FUNÇÃO DOS TERMINAIS DE ICs

21.1. IC701 AMPLIFICADOR

21.2. IC702 PROCESSADOR DO SERVO E
SINAL DIGIT AL / FILTRO DIGITAL E
CONVERSOR D/A

78

21.4. IC305 MICROPROCESSADOR

SA-AK320LB-S

21.3. IC703 BOBINA DE FOCO / BOBINA DE
TRACKING / MOTOR DO TRAVERSE E
SPINDLE MOTOR DRIVER

79

SA-AK320LB-S

80

22. GUIA DEPROBLEMAS E SOLUÇÕES (SEÇÃO DO CIRCUITO DO CD)

SA-AK320LB-S

Alto

do CN702 é:

O Nível no pino 1

Baixo

Interno à trilha

Não

Alto

do CN702 é:

O Nível no pino 1

Há saída nos

Externo ou próximo

do meio da trilha

Óptica.

Cheque

a posição da Unidade

Não

Ruim

do IC703 ?

pino 17 e 18

Baixo

Não

ou desconectada

S701 está com defeito

S701 está

Sim

curto-circuitada

Falha na Unid ade Ópti ca

Ruim

Há saída no

Ruim

Há saída

Sim

(FOD)

pino 28 do IC702 ?

< 0,4V

R701 é:

A tensão em

Sim

do IC703 ?

nos pinos 15 e 16

Falha no IC70 3

> 0,4V

Unida de Óptic a com de feito

Unida de Óptic a com de feito

Falha no IC70 2

(TVD)

Há saída

no pino 22 do IC702 ?

Ruim

< 0,6V

do Q701 é:

base e coletor

A tensão entre

Sim

> 0,6V

Falha no IC70 3Falha no IC70 2

está com defe ito

Q701 ou a Uni dade Ópt ica

Muda de Alto

(RFDET)

o pino 15 do IC701

nível Alto

Sem forma de onda

para Baixo.

Cheque

(FEOUT)

o pino 24 do IC701

ou amplitude superior

está diferente da

Sim, ligeiramente, uma vez na

direção da trilha interna e então

A

Remova o disco de teste

Não

O disco de

teste gira ?

Não

Sim

TOC atua ?

A leitura da

Sim

CD NÃO TOCA

Unidade Óptica

Sem acesso

no display ?

“Cd1” aparece

na direção da trilha externa

se move ?

(RF)

TJ701

Saída no

Abaixo de

500mVp-p

Sim

Tempo decorrido no display

± 550mVp-p

Ruim

Há

saída nos pinos

A lente

vertical ?

faz o movimento

Baixo

O Nível

(CLVS) é:

no pino 66 do IC702

1 - BCLK

2 - LRCK OK

Sim

IC702 ?

1,2 e 3 do

Alto Sim

3 - SRDATA

Há

aciona ?

O Diodo Laser

Ruim

Há

(IN3)

saída no pino

26 do IC703 ?

está:

O Nível

no pino 14 do IC702

Alto

Ruim

IC702 ?

73 e 75 do

saída nos pinos

Cheque

Carregue o disco de teste

Permanece em

Falha no IC70 2

Sim Sim

Falha em R727 ou R749

Baixo

Falha no IC70 2

Chequ e a unid ade

Sem sinal

Falha no IC70 2

(FLOCK)

Cheque o TP10

Permanece em

nível Alto

Amplitude

superior e inferior

inferior.

Muda de Alto

para Baixo.

Falha no IC70 3 Fa lha no IC 701

Falha no IC70 2

da forma de onda

estão iguais

Falha no IC70 1

Falha na Unid ade Ópti ca

81

SA-AK320LB-S

23 . LOCALIZAÇÃO DE PEÇAS E LISTA DE PEÇAS PARA SUBSTITUIÇÃO

• Nota Importante de Segurança:

Os componentes indicados com a marca “ ” têm uma importante característica de segurança.

!

Além disso, são usadas peças especiais que tem o propósito de retardar fogo (resistores), alta qualidade de som (capacitores),
baixo ruído (resistores), etc.
Quando trocar qualquer um destes componentes, tenha certeza de usar apenas peças especificadas pelo fabricante, como
relacionado na lista de peças no final deste manual.

• A indicação entre parênteses na coluna de comentários específica a área ou cor. (V eja capa deste manual).

Peças sem estas indicações podem ser usadas por todas as áreas.

• Aviso: Este produto usa um diodo emissor de laser . Refira-se a cuidados descritos em “Precauções com o Diodo Laser”.

• Os valores dos Capacitores são em microfarads (uF) a menos que especificado de outra maneira, P = Pico-farads (pF), F =

Farada.
Os valores dos Resistores são em OHMs, a menos que especificado de outra maneira, 1K = 1.000 (OHM).
A marca (RTL) indica que o tempo de retenção é limitado para estes itens. Após a descontinuação desta montagem na
produção, o item continuará disponível por um período de tempo. O período de retenção da disponibilidade depende do tipo de
montagem, e de acordo com as leis governamentais vigentes e retenção do produto. Após o final deste período, a montagem
não estará mais disponível.

• [M] Indicado na coluna de comentários indica peças fornecidas por MESA.

• A marca “(SF)” denota a peça padrão.

• A referência de idiomas é como descrito abaixo:

Ar: Árabe Du: Holandês It: Italiano Sp: Espanhol
Cf: Francês Canadense En: Inglês Ko: Koreano Sw: Suíço
Cz: T checo Fr: Francês Po: Polonês Co: Chinês tradicional
Da: Danish Da: Alemã Ru: Russo Cn: Chinês simplificado

82

23.1. MECANISMO DO TOCA FIT AS(RD-JMD051-Z)

23.1.1. LOCALIZAÇÃO DAS P ARTES DO MECANISMO DO TOCA FITAS

SA-AK320LB-S

83

SA-AK320LB-S

84

23.1.2. LISTA DE PEÇAS DO - TOCA FITAS

REF. CÓDIGO DESCRIÇÃO

101 RED0069 R/P HEAD BLOCK UNIT
102 RED0070 P/B HEAD BLOCK UNIT
103 RDG0300 REEL BASE GEAR
104 RDG0301 WINDING RELAY GEAR
105 RDK0026 MAIN GEAR
107 RDV0033-4 WINDING BELT
108 RDV0064 CAPST AN BELT
109 RDV0071 CAPST AN BEL T B
110 RMB0312 TRIGGER LEVER SPRING
111 RMB0400 REEL SPRING
112 RMB0403 HEAB PANEL SPRING
113 RMB0404 BRAKE ROD SPRING
114 RMB0406 FR LEVER SPRING
115 RMB0408 THRUST SPRING
116 RML0370 TRIGGER LEVER
117 RML0371 FR LEVER
118 RML0372 WINDING LEVER
119 RML0374 EJECT LEVER
120 RMM0131 BRAKE ROD
121 RMM0133 EJECT ROD
122 RMQ0519 REEL HUB
123 RMS0398-1 MOVING CORE
124 RSJ0003 PLUNGER ASS’Y
125 RMC0061 PACK SPRING
126 RXF0061 FLYWHEEL F ASS’Y
128 RXG0040 FF RELAY GEAR ASS’Y
129 RMK0283A-J SUB-CHASSIS
130 RXL0124 PINCH ROLLER F ASS’Y
130-1 RMB0401 PINCH ARM SPRING F
132 RXL0126 WINDING ARM ASS’Y
133 RXQ0412 HEAD PANEL ASS’Y
133-1 RMB0405 FR ROD SPRING
133-2 RMM0132 FR R OD
134 REM0088 CAP MOTOR ASS’Y
135 RHD26022 MOTOR SCREW
136 XTW2+5L HEAD BLOCK UNIT SCRE
137 XTW26+10S SUB-CHASSIS SCREW
138 XYC2+JF17 PCB EARTH SCREW
139 RFKJAA4501-S CHASSIS ASS’Y

SA-AK320LB-S

85

SA-AK320LB-S

23.2. MECANISMO DE CARREGAMENTO DO CD (RD-DAC024-Z)

23.2.1. LOCALIZAÇÃO DAS P ARTES DO MECANISMO DE CARREGAMENT O DO CD

86

SA-AK320LB-S

87

SA-AK320LB-S

23.2.2. LISTA DE PEÇAS DO MECANISMO DO CD

REF. CÓDIGO DESCRIÇÃO

301 RML0517 TIMING LEVER
302 RML0516 PLUNGER LEVER
303 RMB0551 UPPER SPINDLE SPRING
304 RMQ0744 LOWER HOOK
305 RDV0056 BELT
306 RML0525 FRONT LOCK LEVER
307 RML0526 DISC LEVER
308 RDG0424 DRIVE GEAR
309 RDG0425 CHANGE GEAR
310 RDG0427 TRA VERSE CAM GEAR
311 RDG0428 TRAVERSE RELAY GEAR
312 RDG0426 UP/DOWN GEAR
313 RDG0429 PULLEY GEAR
314 RMB0549-1 CHANGE GEAR SPRING
315 RMQ0748 PITCH PLATE
316 RMB0553 PUSH SPRING
317 RML0530 ASSIST LEVER
318 RML0518 CONNECTION LEVER
319 RMM0201 SLIDE PLATE 1
320 RME0258 REAR LOCK SPRING
321 RML0521 REAR LOCK
322 RME0257 TRAY LOCK LEVER SPRI
323 RML0520 TRAY LOCK
324 RMM0202 SLIDE PLATE 2
325 XTB3+10J SCREW
326 RMR0334 FIXED PLATE
327 RMR0624-W2 CLAMPER
328 RMB0561 ASSIST LEVER SPRING
329 RMR1121-K MECHA COVER
330 RMA1110-2 TRAY ANGLE
331 RMR1122-H1 TRAY BASE
332 RMM0204 CARRIER
333 RMM0203 DRIVE RACK
334 RDG0432 SPEED UP GEAR
335 RML0524 SLIDE LOCK
336 RML0523 CARRIER LOCK
337 RME0260-1 SLIDE LOCK SPRING
338 RMR1123-H TRAY
339 RXQ 0595 MOTOR SUB ASS’Y
341 RSJ0003 SOLENOLD ASS’Y
343 RMA1106 UPPER PLA TE
344 RML0519 8CD LEVER
345 RFKNAAK27GCS MECHA BASE ASS’Y
346 RML0522 TURNING STOPPER
347 RMQ0745 LOWER SPINDLE
348 RMQ0746 UP/DOWN BASE
349 RMB0550 LOWER SPINDLE SPRING
350 RMQ0747 UPPER HOOK
351 RME0263 CLICK SPRING
352 RMQ0743 SPINDLE SHAFT
353 RMB0552 CUSHION SPRING
354 RDG0430 RELAY GEAR ‘A’
355 RDG0431 RELAY GEAR ‘B’
356 RME0262 DISK LEVER SPRING
357 RMA1105 SUPPORT PLATE
358 RAE0153Z-S TRAVERSE
358-1 SHGD113-1 FLOATING CUSHION
358-2 SNSD38 TRV MOTOR ASSY SCREW
358-3 RAF0152A-S OPU ASS’Y
358-4 RDG0247 DRIVE GEAR
358-5 RDG0248 RELAY GEAR
358-6 RXQ0339 TRAVERSE MOTOR ASS’Y
358-7 RXQ0304-1 NUT PLATE ASS’Y

REF. CÓDIGO DESCRIÇÃO

358-8 XQN17+CG5 NUT PLATE ASSY SCREW
358-9 XQS2+A3FZ SPINDLE MOTOR SCREW
358-10 XQS17+A35FZ TRAVERSE MOTOR SCREW
359 RME0142 FLOATING SPRING A
360 RME0109 FLOATING SPRING B
361 RMR1124A-K TRAVERSE CHASSIS
362 RMS0632 TRAVERSE PIN
363 XTN2+6G SCREW
369 RMX0141 PUSH SPACER
370 RMQ0749 UPPER SPINDLE
371 RHM0001 MAGNET
372 RMX0140 DISC SPACER
373 RME0261 FRONT LOCK SPRING
374 RMQ0742 SPINDLE BASE
375 RD-DAV061PM UNIDADE ÓPTICA MAIS PCI DO SERVO

88

23.3. GABINETE

23.3.1. LOCALIZAÇÃO DAS P ARTES DO GABINETE

SA-AK320LB-S

89

SA-AK320LB-S

90

SA-AK320LB-S

91

SA-AK320LB-S

23.3.2. LISTA DE PEÇAS DO GABINETE

REF. CÓDIGO DESCRIÇÃO

1 REEX0202-2 FLAT CABLE FFC DE 10 VIAS
2 REEX0391 FLAT CABLE DE 19 VIAS
3 REEX0210 FLAT CABLE FFC DE 17 VIAS
4 REEX0211 FLAT CABLE FFC DE 14 VIAS
5 REEX0212-1 FLAT CABLE FFC DE 14 VIAS
6 REEX0215 FLAT CABLE DE 30 VIAS
7 RGBX001 1-S EMBLEMA P ANASONIC
8 RGKX0241Z-S TAMPA DO CD
9 RGKX0242AZ-1S PAINEL DO CONTROLE
10 RGLX0081-Q DIFUSOR DE LUZ DO POWER
11 RGPX0144Z-SB PAINEL FRONT AL
12 RGRX2B0023-32 TAMPA TRASEIRA
13 RGUX0486-S1 BO TAO DE CONTROLE DO CD
14 RGUX0546Z-S BOTÃO POWER
15 RGUX0547-R BOTÃO SUPER SOUND EQ
16 RGUX0548Z-S BOTAO DE FUNÇAO ESQUERDO
17 RGUX0549Z-S BOTAO DE FUNÇAO DIREITO
18 RGUX2B0550-S BOTAO DE CONTROLE ESQUERDO DO DECK
19 RGUX2B0551-S BOTAO DE CONTROLE DIREITO DO DECK
20 RGUX0552-S CD EJECT BOTAO
21 RGWX2B0070-S KNOB DO VOLUME
22 R4D2B03001 PARAFUSO
23 RKA0059-K PE DE FELTRO
24 RKFX0093-KM ESTOJO CASSETE ESQUERDO
25 RKFX0094-KM ESTOJO CASSETE DIREITO
26 RKMX2B0077D-DBL GABINETE DOBRADO
27 RMBX0027 MOLA DO ESTOJO K7
28 RMCX0021 SUPORTE DO TRANSISTOR
29 RMKX2B0064 TAMPA INFERIOR
30 RMKX2B0088 CHASSIS DO CD
31 RMNX0019 ESPAÇADOR DE PLACA
32 RMNX0117-1 SUPORTE DO DISPLAY
33 RUS757ZAA MOLA DO CASSETE
34 RXGX0002 ENGRENAGEM DE FRICCAO
35 RXXX0039A-1 DISSIPADOR
36 RKFX2B0119-5 ESTOJO CASSETE ESQUERDO
36A RKWX2B0222-H JANELA DO CASSETE ESQUERDO
37 RKWX0223-H JANELA DO CASSETE DIREITO
37A RKFX2B0120-5 ESTOJO CASSETE DIREITO
38 RKWX0221-H1 JANELA DO DISPLAY
38 RKWX0221-H2 JANELA DO DISPLAY
39 SHE2B187 ESPAÇADOR DE PLACA
40 XTBA+10CFZ PARAFUSO
41 XTBA+20RFQ P ARAFUSO
42 XTB26+10C PARAFUSO
43 XTBT3+8CFZ PARAFUSO
44 XTW3-12T PARAFUSO
45 XTW3+12T/B PARAFUSO
46 REM0072-4 VENTILADOR
47 PFAK320 PAINEL FRONTAL
48 RGWX0087-S KNOB DO MICROFONE

24. LISTA DE PEÇAS ELÉTRICAS

REF. CÓDIGO DESCRIÇÃO

PLACAS MONTADAS

AK320-PCI-PW-MO PLACA POWER MONT ADA
AK320-PCI-TR-MO PLACA DO TRAFO MONT ADO
AK320-MA-MO PLACA MAIN MONTADO
AK320-PCI-DK-MO PLACA DO DECK MONTADA
AK320-PCI-PN-MO PLACA DO PAINEL MONTADA
PACK1-TUN-MO PLACA TUNER PACK
REPX0405A PLACA SERVO DO CD
REP2578A-N PLACA DE CARREGAMENTO DO CD
REPX0321A PLACA DO MECANISMO DO DECK

CAPACIT ORES

C1 ECBT1H5R6KC5 CAP. CER. 5,60 pF 50,0 V
C101 ECJ1VB1E103K CAP. CER. SMD 10,00 nF 25,0 V
C102 ECEA1CKA100B CAP. ELETR. 10,00 µF 16,0 V
C103 ECJ1VB1E103K CAP. CER. SMD 10,00 nF 25,0 V
C104 ECJ1VB1H102K CAP. CER. SMD 1,00 nF 50,0 V
C106 ECJ1VB1E103K CAP. CER. SMD 10,00 nF 25,0 V
C107 F1H1E473A012 CAP. CER. SMD 47,00 nF 25,0 V
C108 ECJ1VC1H080D CAP. CER. SMD 8,00 pF 50,0 V
C109 ECJ1VB1H102K CAP. CER. SMD 1,00 nF 50,0 V
C110 ECJ1VB1E103K CAP. CER. SMD 10,00 nF 25,0 V
C111 ECEA1HKA4R7B CAP. ELETR. 4,70 µF 50,0 V
C112 ECJ1VB1E103K CAP. CER. SMD 10,00 nF 25,0 V
C113 ECJ1VB1H102K CAP. CER. SMD 1,00 nF 50,0 V
C114 ECEA1HKA3R3B CAP. ELETR. 3,30 µF 50,0 V
C115 ECEA1HKA4R7B CAP. ELETR. 4,70 µF 50,0 V
C116 ECJ1VB1C333K CAP. CER. SMD 33,00 nF 16,0 V
C117 ECJ1VB1E103K CAP. CER. SMD 10,00 nF 25,0 V
C118 ECJ1VB1E103K CAP. CER. SMD 10,00 nF 25,0 V
C119 F0A2A681A010 C A P. DE POLIPROPILENO 680,00 pF 100,0 V
C120 ECEA1CKA100B CAP. ELETR. 10,00 µF 16,0 V
C121 ECEA1HKAR47B CAP. ELETR. 0,47 µF 50,0 V
C122 ECEA1HKA010B CAP. ELETR. 1,00 µF 50,0 V
C123 ECEA1HKA010B CAP. ELETR. 1,00 µF 50,0 V
C124 ECJ1VC1H101K CAP. CER. SMD 100,00 pF 50,0 V
C125 ECEA1CKA220B CAP. ELETR. 22,00 µF 16,0 V
C126 ECJ2VF1C105Z CAP. CER. SMD 1,00 µF 16,0 V
C127 ECEA1CKA220B CAP. ELETR. 22,00 µF 16,0 V
C129 ECEA0JKA101B CAP. ELETR. 100,00 µF 6,3 V
C130 ECEA0JKA101B CAP. ELETR. 100,00 µF 6,3 V
C131 ECJ1VC1H151J CAP. CER. SMD 150,00 pF 50,0 V
C132 ECJ1VB1H102K CAP. CER. SMD 1,00 nF 50,0 V
C133 ECJ1VC1H270J CAP. CER. SMD 27,00 pF 50,0 V
C134 ECJ1VC1H270J CAP. CER. SMD 27,00 pF 50,0 V
C136 ECJ1VB1H102K CAP. CER. SMD 1,00 nF 50,0 V
C137 ECJ1VB1H332K CAP. CER. SMD 3,30 nF 50,0 V
C138 ECJ1VB1E103K CAP. CER. SMD 10,00 nF 25,0 V
C139 ECEA1HKA4R7B CAP. ELETR. 4,70 µF 50,0 V
C141 ECEA1HKA010B CAP. ELETR. 1,00 µF 50,0 V
C142 ECEA1HKA010B CAP. ELETR. 1,00 µF 50,0 V
C143 ECJ1VB1H682K CAP. CER. SMD 6,80 nF 50,0 V
C144 ECJ1VB1H682K CAP. CER. SMD 6,80 nF 50,0 V
C147 ECJ1VB1H102K CAP. CER. SMD 1,00 nF 50,0 V
C148 ECJ1VB1E103K CAP. CER. SMD 10,00 nF 25,0 V
C149 ECUV1C104ZFV CAP. CER. SMD 100,00 nF 16,0 V
C201 ECJ1VB1H681K CAP. CER. SMD 680,00 pF 50,0 V
C202 ECJ1VC1H101K CAP. CER. SMD 100,00 pF 50,0 V
C203 ECJ1VB1H102K CAP. CER. SMD 1,00 nF 50,0 V

92

SA-AK320LB-S

REF. CÓDIGO DESCRIÇÃO

C204 ECJ1VB1H221K CAP. CER. SMD 220,00 pF 50,0 V
C205 ECJ1VB1H221K CAP. CER. SMD 220,00 pF 50,0 V
C206 ECEA1CKA100B CAP. ELETR. 10,00 µF 16,0 V
C207 ECEA1CKA100B CAP. ELETR. 10,00 µF 16,0 V
C208 ECEA1CKA100B CAP. ELETR. 10,00 µF 16,0 V
C209 ECEA1CKA100B CAP. ELETR. 10,00 µF 16,0 V
C211 ECEA1CKA100B CAP. ELETR. 10,00 µF 16,0 V
C212 ECEA1CKA100B CAP. ELETR. 10,00 µF 16,0 V
C213 ECEA1HKAR47B CAP. ELETR. 0,47 µF 50,0 V
C214 ECEA1HKAR47B CAP. ELETR. 0,47 µF 50,0 V
C215 ECJ1VB1A224K CAP. CER. SMD 220,00 nF 10,0 V
C216 ECJ1VB1A224K CAP. CER. SMD 220,00 nF 10,0 V
C217 ECUV1H152KBV CAP. CER. SMD 1,50 nF 50,0 V
C218 ECEA1CKA100B CAP. ELETR. 10,00 µF 16,0 V
C221 ECEA1CKA100B CAP. ELETR. 10,00 µF 16,0 V
C222 ECJ2VB1H333K CAP. CER. SMD 33,00 nF 50,0 V
C223 ECJ1VC1H101K CAP. CER. SMD 100,00 pF 50,0 V
C224 ECEA1HKA010B CAP. ELETR. 1,00 µF 50,0 V
C225 ECJ1VC1H101K CAP. CER. SMD 100,00 pF 50,0 V
C226 ECJ1VC1H470J CAP. CER. SMD 47,00 pF 50,0 V
C227 ECEA1CKA100B CAP. ELETR. 10,00 µF 16,0 V
C228 ECEA1CKA100B CAP. ELETR. 10,00 µF 16,0 V
C229 ECEA1HKA010B CAP. ELETR. 1,00 µF 50,0 V
C230 ECJ2VB1H333K CAP. CER. SMD 33,00 nF 50,0 V
C231 ECJ1VB1H182K CAP. CER. SMD 1,80 nF 50,0 V
C232 F1H1H822A022 CAP. CER. SMD 8,20 nF 50,0 V
C233 F1H1H822A022 CAP. CER. SMD 8,20 nF 50,0 V
C234 ECEA1HKA010B CAP. ELETR. 1,00 µF 50,0 V
C235 ECEA1HKAR68B CAP. ELETR. 0,68 µF 50,0 V
C240 ECBT1H821KB5 CAP. CER. 820,00 pF 50,0 V
C240 ECJ1VB1H102K CAP. CER. SMD 1,00 nF 50,0 V
C241 ECBT1H150JC5 CAP. CER. 15,00 pF 50,0 V
C242 ECBT1H821KB5 CAP. CER. 820,00 pF 50,0 V
C243 ECBT1H150JC5 CAP. CER. 15,00 pF 50,0 V
C244 F1D1H473A012 CAP. CER. 47,00 nF 50,0 V
C245 F1D1H473A012 CAP. CER. 47,00 nF 50,0 V
C250 ECEA1HKAR22B CAP. ELETR. 0,22 µF 50,0 V
C251 ECEA1HKA010B CAP. ELETR. 1,00 µF 50,0 V
C252 ECEA1HKA010B CAP. ELETR. 1,00 µF 50,0 V
C259 ECJ1VB1A474K CAP. POLIÉSTER 470,00 µF 50,0 V
C260 ECJ1VB1A474K CAP. POLIÉSTER 470,00 µF 50,0 V
C297 ECEA1CKA100B CAP. ELETR. 10,00 µF 16,0 V
C298 ECEA1CKA330B CAP. ELETR. 33,00 µF 16,0 V
C302 ECJ1VB1E103K CAP. CER. SMD 10,00 nF 25,0 V
C303 ECJ1VB1H102K CAP. CER. SMD 1,00 nF 50,0 V
C304 ECEA1HKA010B CAP. ELETR. 1,00 µF 50,0 V
C305 ECEA1CKA221B CAP. ELETR. 220,00 µF 16,0 V
C306 ECEA1HKA010B CAP. ELETR. 1,00 µF 50,0 V
C308 ECJ1VC1H121J CAP. CER. SMD 120,00 pF 50,0 V
C309 ECEA1AKN100B CAP. ELETR. 10,00 µF 10,0 V
C310 ECEA0JKA101B CAP. ELETR. 100,00 µF 6,3 V
C311 ECEA0JKA101B CAP. ELETR. 100,00 µF 6,3 V
C312 ECJ1VB1E103K CAP. CER. SMD 10,00 nF 25,0 V
C313 ECJ1VB1E103K CAP. CER. SMD 10,00 nF 25,0 V
C320 ECEA1AKA220B CAP. ELETR. 22,00 µF 10,0 V
C321 ECJ1VB1H103K CAP. CER. SMD 10,00 nF 50,0 V
C323 ECUV1C104ZFV CAP. CER. SMD 100,00 nF 16,0 V
C324 ECUV1C104ZFV CAP. CER. SMD 100,00 nF 16,0 V

REF. CÓDIGO DESCRIÇÃO

C325 ECJ1VC1H101K CAP. CER. SMD 100,00 pF 50,0 V
C326 ECJ1VF1C474Z CAP. CER. SMD 470,00 nF 16,0 V
C328 ECJ1VC1H101K CAP. CER. SMD 100,00 pF 50,0 V
C329 ECJ1VC1H101K CAP. CER. SMD 100,00 pF 50,0 V
C330 ECJ1VC1H101K CAP. CER. SMD 100,00 pF 50,0 V
C331 ECJ1VC1H101K CAP. CER. SMD 100,00 pF 50,0 V
C332 ECJ1VC1H101K CAP. CER. SMD 100,00 pF 50,0 V
C336 ECJ1VB1H104K CAP. CER. SMD 100,00 nF 50,0 V
C338 ECJ1VB1E103K CAP. CER. SMD 10,00 nF 25,0 V
C339 ECJ1VB1E103K CAP. CER. SMD 10,00 nF 25,0 V
C350 ECJ1VC1H101K CAP. CER. SMD 100,00 pF 50,0 V
C351 ECJ1VC1H101K CAP. CER. SMD 100,00 pF 50,0 V
C352 ECJ1VC1H101K CAP. CER. SMD 100,00 pF 50,0 V
C353 ECJ1VC1H101K CAP. CER. SMD 100,00 pF 50,0 V
C354 ECJ1VC1H101K CAP. CER. SMD 100,00 pF 50,0 V
C357 ECJ1VC1H102J CAP. CER. SMD 1,00 nF 50,0 V
C359 ECJ1VB1H102K CAP. CER. SMD 1,00 nF 50,0 V
C360 ECJ1VB1H104K CAP. CER. SMD 100,00 nF 50,0 V
C361 ECJ1VC1H180J CAP. CER. SMD 18,00 pF 50,0 V
C362 ECJ1VC1H180J CAP. CER. SMD 18,00 pF 50,0 V
C363 ECJ1VB1H223K CAP. CER. SMD 22,00 nF 50,0 V
C364 F1H1H331A789 CAP. CER. SMD 330,00 pF 50,0 V
C366 F1H1H331A789 CAP. CER. SMD 330,00 pF 50,0 V
C369 ECJ1VC1H560J CAP. CER. SMD 56,00 pF 50,0 V
C370 ECJ1VB1E103K CAP. CER. SMD 10,00 nF 25,0 V
C371 ECJ1VB1C103K CAP. CER. SMD 10,00 nF 16,0 V
C372 ECA1CM221B C AP. ELETR. 220,00 µF 16,0 V
C373 RCE1HKN100BG CAP. ELETR. 10,00 µF 50,0 V
C374 ECJ1VC1H560J CAP. CER. SMD 56,00 pF 50,0 V
C375 ECA1AM331B CAP. ELETR. 330,00 µF 10,0 V
C375 ECA1CM331B C AP. ELETR. 330,00 µF 16,0 V
C376 ECJ1VB1E103K CAP. CER. SMD 10,00 nF 25,0 V
C377 ECJ1VB1E103K CAP. CER. SMD 10,00 nF 25,0 V
C378 ECEA1CKA100B CAP. ELETR. 10,00 µF 16,0 V
C380 ECJ1VB1H561K CAP. CER. SMD 560,00 pF 50,0 V
C381 ECJ1VB1H561K CAP. CER. SMD 560,00 pF 50,0 V
C383 ECJ1VB1H561K CAP. CER. SMD 560,00 pF 50,0 V
C384 ECJ1VB1H561K CAP. CER. SMD 560,00 pF 50,0 V
C385 ECJ1VB1H561K CAP. CER. SMD 560,00 pF 50,0 V
C387 ECUV1H680JCV CAP. CER. SMD 68,00 pF 50,0 V
C388 ECUV1H680JCV CAP. CER. SMD 68,00 pF 50,0 V
C389 ECEA0JKA101B CAP. ELETR. 100,00 µF 6,3 V
C391 ECEA1AKA101B C A P. ELETR. 100,00 µF 10,0 V
C392 ECEA1HKA010B CAP. ELETR. 1,00 µF 50,0 V
C395 ECEA1HKA100B CAP. ELETR. 10,00 µF 50,0 V
C396 ECEA1HKA2R2B CAP. ELETR. 2,20 µF 50,0 V
C397 RCE1AM102B CAP. ELETR. 1.000,00 µF 10,0 V
C398 ECJ1VB1H102K CAP. CER. SMD 1,00 nF 50,0 V
C401 ECJ1VB1H681K CAP. CER. SMD 680,00 pF 50,0 V
C402 ECJ1VC1H101K CAP. CER. SMD 100,00 pF 50,0 V
C403 ECJ1VB1H102K CAP. CER. SMD 1,00 nF 50,0 V
C404 ECJ1VB1H221K CAP. CER. SMD 220,00 pF 50,0 V
C405 ECJ1VB1H221K CAP. CER. SMD 220,00 pF 50,0 V
C406 ECEA1CKA100B CAP. ELETR. 10,00 µF 16,0 V
C407 ECEA1CKA100B CAP. ELETR. 10,00 µF 16,0 V
C408 ECEA1CKA100B CAP. ELETR. 10,00 µF 16,0 V
C409 ECEA1CKA100B CAP. ELETR. 10,00 µF 16,0 V
C411 ECEA1CKA100B CAP. ELETR. 10,00 µF 16,0 V

93

SA-AK320LB-S

REF. CÓDIGO DESCRIÇÃO

C412 ECEA1CKA100B CAP. ELETR. 10,00 µF 16,0 V
C413 ECEA1HKAR47B CAP. ELETR. 0,47 µF 50,0 V
C414 ECEA1HKAR47B CAP. ELETR. 0,47 µF 50,0 V
C415 ECJ1VB1A224K CAP. CER. SMD 220,00 nF 10,0 V
C416 ECJ1VB1A224K CAP. CER. SMD 220,00 nF 10,0 V
C417 ECUV1H152KBV CAP. CER. SMD 1,50 nF 50,0 V
C418 ECEA1CKA100B CAP. ELETR. 10,00 µF 16,0 V
C421 ECEA1CKA100B CAP. ELETR. 10,00 µF 16,0 V
C422 ECJ2VB1H333K CAP. CER. SMD 33,00 nF 50,0 V
C423 ECJ1VC1H101K CAP. CER. SMD 100,00 pF 50,0 V
C424 ECEA1HKA010B CAP. ELETR. 1,00 µF 50,0 V
C425 ECJ1VC1H101K CAP. CER. SMD 100,00 pF 50,0 V
C426 ECJ1VC1H470J CAP. CER. SMD 47,00 pF 50,0 V
C427 ECEA1CKA100B CAP. ELETR. 10,00 µF 16,0 V
C428 ECEA1CKA100B CAP. ELETR. 10,00 µF 16,0 V
C429 ECEA1HKA010B CAP. ELETR. 1,00 µF 50,0 V
C430 ECJ2VB1H333K CAP. CER. SMD 33,00 nF 50,0 V
C431 ECJ1VB1H182K CAP. CER. SMD 1,80 nF 50,0 V
C432 F1H1H822A022 CAP. CER. SMD 8,20 nF 50,0 V
C433 F1H1H822A022 CAP. CER. SMD 8,20 nF 50,0 V
C434 ECEA1HKA010B CAP. ELETR. 1,00 µF 50,0 V
C435 ECEA1HKAR68B CAP. ELETR. 0,68 µF 50,0 V
C436 ECJ2VB1C393K CAP. CER. SMD 39,00 nF 50,0 V
C437 ECJ2VB1C154K CAP. CER. SMD 150,00 nF 16,0 V
C440 ECBT1H821KB5 CAP. CER. 820,00 pF 50,0 V
C440 ECJ1VB1H102K CAP. CER. SMD 1,00 nF 50,0 V
C441 ECBT1H150JC5 CAP. CER. 15,00 pF 50,0 V
C442 ECBT1H821KB5 CAP. CER. 820,00 pF 50,0 V
C443 ECBT1H150JC5 CAP. CER. 15,00 pF 50,0 V
C443 ECJ1VB1H104K CAP. CER. SMD 100,00 nF 50,0 V
C444 F1D1H473A012 CAP. CER. 47,00 nF 50,0 V
C444 ECJ1VB1H471K CAP. CER. SMD 470,00 pF 50,0 V
C445 F1D1H473A012 CAP. CER. 47,00 nF 50,0 V
C450 ECEA1HKAR22B CAP. ELETR. 0,22 µF 50,0 V
C451 ECEA1HKA010B CAP. ELETR. 1,00 µF 50,0 V
C452 ECEA1HKA010B CAP. ELETR. 1,00 µF 50,0 V
C459 ECJ1VB1A474K CAP. POLIÉSTER 470,00 µF 50,0 V
C460 ECJ1VB1A474K CAP. POLIÉSTER 470,00 µF 50,0 V
C497 ECEA1CKA100B CAP. ELETR. 10,00 µF 16,0 V
C501 ECBT1H103KB5 CAP. CER. 10,00 nF 50,0 V
C502 ECA1CM331B CAP. ELETR. 330,00 µF 16,0 V
C503 ECBT1H102KB5 CAP. CER. 1,00 nF 50,0 V
C504 ECKR1H103MD5 CAP. CER. 10,00 nF 50,0 V
C505 ECEA1CKA101B CAP. ELETR. 100,00 µF 16,0 V
C506 ECKR1H103MD5 CAP. CER. 10,00 nF 50,0 V
C507 ECEA1CKA100B CAP. ELETR. 10,00 µF 16,0 V
C508 ECEA1CKA100B CAP. ELETR. 10,00 µF 16,0 V
C509 ECKR1H103MD5 CAP. CER. 10,00 nF 50,0 V
C510 ECA1EM101B CAP. ELETR. 100,00 µF 25,0 V
C511 ECKR1H103MD5 CAP. CER. 10,00 nF 50,0 V
C512 ECEA1EKA330B CAP. ELETR. 33,00 µF 25,0 V
C513 ECEA1EKA100B CAP. ELETR. 10,00 µF 25,0 V
C514 ECKR1H103MD5 CAP. CER. 10,00 nF 50,0 V
C520 ECA1HM222B CAP. ELETR. 2.200,00 µF 50,0 V
C520 ECA1JM222B CAP. ELETR. 2.200,00 µF 63,0 V
C530 ECQV1H184JL3 CAP. DE POLIÉSTER 180,00 nF 50,0 V
C538 ECEA1HKA2R2B CAP. ELETR. 2,20 µF 50,0 V
C540 ECA1HM222B CAP. ELETR. 2.200,00 µF 50,0 V

REF. CÓDIGO DESCRIÇÃO

C540 ECA1JM222B CAP. ELETR. 2.200,00 µF 63,0 V
C620 ECBT1E223ZF5 CAP. CER. 22,00nF 25,0 V
C621 ECBT1E223ZF5 CAP. CER. 22,00nF 25,0 V
C637 ECBT1H103KB5 CAP. CER. 10,00nF 50,0 V
C638 ECBT1H102KB5 CAP. CER. 1,00nF 50,0 V
C639 ECEA0JKA470B CAP. ELETR. 47,00 µF 6,3 V
C640 ECEA1HKA3R3B CAP. ELETR. 3,30 µF 50,0 V
C641 ECEA1VKA220B CAP. ELETR. 22,00 µF 35,0 V
C642 ECEA1VKA220B CAP. ELETR. 22,00 µF 35,0 V
C659 ECBT1E223ZF5 CAP. CER. 22,00nF 25,0 V
C660 ECBT1E103ZF5 CAP. CER. 10,00nF 25,0 V
C661 ECEA1HKAR33B CAP. ELETR. 0,33 µF 50,0 V
C662 ECBT1H473ZF5 CAP. CER. 47,00 nF 50,0 V
C663 ECEA1HKA010B CAP. ELETR. 1,00 µF 50,0 V
C664 ECBT1H102KB5 CAP. CER. 1,00nF 50,0 V
C665 ECBT1H101KB5 CAP. CER. 100,00pF 50,0 V
C666 ECBT1H102KB5 CAP. CER. 1,00nF 50,0 V
C667 ECEA1HKA010B CAP. ELETR. 1,00 µF 50,0 V
C668 ECEA1HKA010B CAP. ELETR. 1,00 µF 50,0 V
C669 ECBT1H101KB5 CAP. CER. 100,00pF 50,0 V
C671 F1D1H473A012 CAP. CER. 47,00 nF 50,0 V
C672 ECBT1H101KB5 CAP. CER. 100,00pF 50,0 V
C673 ECBT1H101KB5 CAP. CER. 100,00pF 50,0 V
C674 ECEA1EKA470B CAP. ELETR. 47,00 µF 25,0 V
C675 F1D1H1040002 CAP. CER. 100,00 nF 50,0 V
C676 ECEA1HKA010B CAP. ELETR. 1,00 µF 50,0 V
C678 ECBT1H103KB5 CAP. CER. 10,00nF 50,0 V
C681 ECBT1H101KB5 CAP. CER. 100,00pF 50,0 V
C682 ECBT1H101KB5 CAP. CER. 100,00pF 50,0 V
C901 ECBT1H101KB5 CAP. CER. 100,00pF 50,0 V
C902 ECBT1H101KB5 CAP. CER. 100,00pF 50,0 V
C903 ECBT1H101KB5 CAP. CER. 100,00pF 50,0 V
C918 ECBT1H101KB5 CAP. CER. 100,00pF 50,0 V
C919 ECBT1H101KB5 CAP. CER. 100,00pF 50,0 V
C920 ECBT1H101KB5 CAP. CER. 100,00pF 50,0 V
C921 ECBT1H101KB5 CAP. CER. 100,00pF 50,0 V
C922 ECBT1H101KB5 CAP. CER. 100,00pF 50,0 V
C923 ECBT1H101KB5 CAP. CER. 100,00pF 50,0 V
C924 ECBT1H101KB5 CAP. CER. 100,00pF 50,0 V
C950 ECA1EM222B CAP. ELETR. 2.200,00 µF 25,0 V
C951 ECKR1H103ZF5 CAP. CER. 10,00 nF 50,0 V
C952 ECEA1AKA470B CAP. ELETR. 47,00 µF 10,0 V
C953 ECKR1H103MD5 CAP. CER. 10,00 nF 50,0 V
C954 ECKR1H103ZF5 CAP. CER. 10,00 nF 50,0 V
C955 ECA1HM101B C AP. ELETR. 100,00 µF 50,0 V
C956 ECA1JM101B CAP. ELETR. 100,00 µF 63,0 V
C957 ECEA2AU100B CAP. ELETR. 10,00 µF 100,0 V
C958 ECKR1H103MD5 CAP. CER. 10,00 nF 50,0 V
C959 ECKR2H103ZF5 CAP. CER. 10,00 nF 50,0 V
C960 ECQE1104KF3 CAP.POLIÉSTER 100,00 nF 100,0 V
C961 RCA1CM102BT CAP. ELETR. 1.000,00 µF 16,0 V
C962 RCA1CM102BT CAP. ELETR. 1.000,00 µF 16,0 V
C963 ECEA1VKA4R7B CAP. ELETR. 4,70 µF 35,0 V
C964 ECKR1H102ZF5 CAP. CER. 1,00 nF 50,0 V
C1001 ECJ1VF1H103Z CAP. CER. SMD 10,00 nF 50,0 V
C1002 ECEA1HKN2R2B CAP. BIPOLAR 2,20 µF 50,0 V
C1003 ECUV1H152KBV CAP. CER. SMD 1,50 nF 50,0 V
C1006 ECEA1HKA010B CAP. ELETR. 1,00 µF 50,0 V

94

SA-AK320LB-S

REF. CÓDIGO DESCRIÇÃO

C1007 F0A2A472A015 CAP. POLIPROPILENO 4,70 nF 100,0 V
C1008 ECEA1HKA010B CAP. ELETR. 1,00 µF 50,0 V
C1009 ECEA1CKA470B CAP. ELETR. 47,00 µF 16,0 V
C1010 ECEA1EM101B CAP. ELETR. 100,00 µF 25,0 V
C1011 ECQV1H473JZ3 CAP. DE POLIÉSTER 47,00 nF 50,0 V
C1012 ECJ1VB1H102K CAP. CER. SMD 1,00 nF 50,0 V
C1013 ECJ1VB1H102K CAP. CER. SMD 1,00 nF 50,0 V
C1014 ECJ1VB1H102K CAP. CER. SMD 1,00 nF 50,0 V
C1015 ECJ1VB1H102K CAP. CER. SMD 1,00 nF 50,0 V
C1016 ECJ1VB1H222K CAP. CER. SMD 2,20 nF 50,0 V
C1017 ECJ1VB1H222K CAP. CER. SMD 2,20 nF 50,0 V
C1018 ECJ1VB1H103K CAP. CER. SMD 10,00 nF 50,0 V
C1019 ECJ1VB1H102K CAP. CER. SMD 1,00 nF 50,0 V
C1020 ECJ1VB1H471K CAP. CER. SMD 470,00 pF 50,0 V
C1021 ECJ1VB1H471K CAP. CER. SMD 470,00 pF 50,0 V
C1022 ECJ1VB1H102K CAP. CER. SMD 1,00 nF 50,0 V
C1023 ECJ1VB1H102K CAP. CER. SMD 1,00 nF 50,0 V
C1026 ECEA0JKA470B CAP. ELETR. 47,00 µF 6,3 V
C1027 ECJ1VB1H102K CAP. CER. SMD 1,00 nF 50,0 V
C1030 ECEA1AKA101B CAP. ELETR. 100,00 µF 10,0 V
C1031 ECEA1AKA101B CAP. ELETR. 100,00 µF 10,0 V
C1032 F1C1C183A001 CAP. CER. 18,00 nF 16,0 V
C1033 F1C1C183A001 CAP. CER. 18,00 nF 16,0 V
C1034 ECEA1HKA3R3B CAP. ELETR. 3,30 µF 50,0 V
C1035 ECEA1HKA3R3B CAP. ELETR. 3,30 µF 50,0 V
C1036 ECJ1VB1C333K CAP. CER. SMD 33,00 nF 16,0 V
C1037 ECEA1HKA3R3B CAP. ELETR. 3,30 µF 50,0 V
C1038 ECJ1VB1H221K CAP. CER. SMD 220,00 pF 50,0 V
C1039 ECJ1VB1H221K CAP. CER. SMD 220,00 pF 50,0 V
C1040 ECEA1CKA100B CAP. ELETR. 10,00 µF 16,0 V
C1041 ECEA1CKA100B CAP. ELETR. 10,00 µF 16,0 V
C1042 ECEA1CKA220B CAP. ELETR. 22,00 µF 16,0 V
C1043 ECEA1HKA4R7B CAP. ELETR. 4,70 µF 50,0 V
C1044 ECEA1AKA330B CAP. ELETR. 33,00 µF 10,0 V
C1045 ECEA1AKA220B CAP. ELETR. 22,00 µF 10,0 V
C1046 ECEA1CKA221B CAP. ELETR. 220,00 µF 16,0 V
C1047 ECEA1HKA010B CAP. ELETR. 1,00 µF 50,0 V
C1048 ECEA1HKA010B CAP. ELETR. 1,00 µF 50,0 V
C1049 ECJ1VB1H102K CAP. CER. SMD 1,00 nF 50,0 V
C1050 ECJ1VB1H102K CAP. CER. SMD 1,00 nF 50,0 V
C1051 ECEA1HKA010B CAP. ELETR. 1,00 µF 50,0 V
C1052 ECEA1HKA010B CAP. ELETR. 1,00 µF 50,0 V
C1053 ECA1CM221B CAP. ELETR. 220,00 µF 16,0 V
C1054 ECEA1HKA3R3B CAP. ELETR. 3,30 µF 50,0 V
C1055 ECEA1HKA0R1B CAP. ELETR. 0,10 µF 50,0 V
C1056 ECEA1CKA100B CAP. ELETR. 10,00 µF 16,0 V
C1057 ECJ1VB1H102K CAP. CER. SMD 1,00 nF 50,0 V
C1058 ECJ1VB1H102K CAP. CER. SMD 1,00 nF 50,0 V
C1059 ECJ1VB1H103K CAP. CER. SMD 10,00 nF 50,0 V
C1060 ECJ1VB1H103K CAP. CER. SMD 10,00 nF 50,0 V
C1064 ECEA1HKA3R3B CAP. ELETR. 3,30 µF 50,0 V

FILTROS

CF201 RLFFETWND01M FILTRO CERAMICO 10,650MHZ
CF202 RLFFETWND01M FILTRO CERAMICO 10,650MHZ

CONECTORES

CN300 K1KB12B00036 CONECTOR DE 12VIAS
CN301 K1KB12B00036 CONECTOR DE 12VIAS
CN302 K1MN30A00045 CONECTOR FFC DE 30 VIAS

REF. CÓDIGO DESCRIÇÃO

CN303 RJS1A9417-1 CONECTOR FFC DE 17 VIAS
CN304 RJS1A9414-1 CONECTOR P/ FLAT CABLE 14VIAS
CN305 K1KA02A00008 CONECTOR 02 VIAS
CN309 RJS1A9414-1 CONECTOR P/ FLAT CABLE 14VIAS
CN310 K1MN19A00026 CONECTOR FFC DE 19 VIAS
CN500 K1KA12A00184 CONECTOR DE 12 PINOS FÊMEA
CN501 K1KA12A00184 CONECTOR DE 12 PINOS FÊMEA
CN900 K1KA11B00033 CONECTOR DE 11 PINOS
CN950 RJT119W09V CONECTOR DE 9 VIAS
CN951 K1KA09A00050 CONECTOR 9 VIAS
CN1001 K1MN14B00058 CONECTOR FFC DE 14 PINOS
CP600 K1MN10B00104 CONECTOR FFC DE 10 PINOS
CP601 RJS1A9417-1 CONECTOR FFC DE 17 VIAS
CP602 K1MN30A00045 CONEC TO R F FC DE 3 0 V IA S
CP900 RJU071H11M CONECTOR DE 11 VIAS
CS1001 RJS1A6805-J CONECTOR SOCKET DE 5 PINOS
CS1002 RJS1A6805-J CONECTOR SOCKET DE 5 PINOS
H600 RMR0318 BASE SUPORTE P/ FLAT DE 9 VIAS
H950 RJS1A5509 BASE DE CABO DE 9 VIAS
JK101 RJH5414-1 JACK PARA ANTENA
JK300 RJH2213N-2 JACK AUX
JK600 K2HC103A0023 JACK DO MICROFONE/HEADFONE
JK601 K2HC103A0023 JACK DO MICROFONE/HEADFONE
JK950 K2AA2B000004 JACK AC
JK951 K4BC04B00050 JACK P/ CX. ACÚS. CINZA/AZUL
JK952 K4BC04B00046 JACK P/ CX. ACÚS. VERMELHO/PRETO

DIODOS

D101 B0BC5R000009 DIODO ZENER SMD 5,1V 0,2W 5,0mA
D201 MA2J72800L DIODO SMD 30,0 V 30,0mA
D204 B0ADCC000002 DIODO CHAVEAM. SMD 20,0V 100,00 mA
D205 MA2J72800L DIODO SMD 30,0 V 30,0mA
D301 B0BC7R500001 DIODO ZENER SMD 7,5V 0,2W 5,0mA
D303 B0ADCJ000020 DIODO CHAVEAM. SMD 80,0V 100,00 mA
D304 B0ADCJ000020 DIODO CHAVEAM. SMD 80,0V 100,00 mA
D305 B0ADCJ000020 DIODO CHAVEAM. SMD 80,0V 100,00 mA
D306 B0EAKM000117 DIODO RETIF. 1,0 A
D307 B0ACCK000005 DIODO CHAVEAM. SMD 90,0V 100,00 mA
D308 B0ACCK000005 DIODO CHAVEAM. SMD 90,0V 100,00 mA
D310 B0ACCK000005 DIODO CHAVEAM. SMD 90,0V 100,00 mA
D312 B0ACCE000003 DIODO CHAVEAM. SMD 40,0V 100,00 mA
D313 B0ACCE000003 DIODO CHAVEAM. SMD 40,0V 100,00 mA
D314 B0ACCK000005 DIODO CHAVEAM. SMD 90,0V 100,00 mA
D324 B0ACCK000005 DIODO CHAVEAM. SMD 90,0V 100,00 mA
D370 B0ACCK000005 DIODO CHAVEAM. SMD 90,0V 100,00 mA
D371 B0BC01000014 DIODO ZENER SMD 10,0 V 1/5W 5,0mA
D374 B0EAKM000117 DIODO RETIF. 1,0 A
D375 B0ACCK000005 DIODO CHAVEAM. SMD 90,0V 100,00 mA
D376 B0ACCK000005 DIODO CHAVEAM. SMD 90,0V 100,00 mA
D377 B0ACCK000005 DIODO CHAVEAM. SMD 90,0V 100,00 mA
D401 MA2J72800L DIODO SMD 30,0 V 30,0mA
D404 B0ADCC000002 DIODO CHAVEAM. SMD 20,0V 100,00 mA
D405 MA2J72800L DIODO SMD 30,0 V 30,0mA
D501 B0BA9R600002 DIODO ZENER 10,0 V 0,5 W 5,0 mA
D502 B0BA01500003 DIODO ZENER 16,0 V 0,5 W 5,0 mA
D503 B0BA01400041 DIODO ZENER 15,0 V 0,5 W 5,0 mA
D504 B0AACK000004 DIODO CHAVEAM. 90,0 V 0,3 W 100,0 mA
D505 1T3T DIODO CHAVEAM. 1,0 A
D506 1T3T DIODO CHAVEAM. 1,0 A

95

SA-AK320LB-S

REF. CÓDIGO DESCRIÇÃO REF. CÓDIGO DESCRIÇÃO

D507 1T3T DIODO CHAVEAM. 1,0 A
D508 B0BA5R600016 DIODO ZENER 5,6 V 0,5 W 5,0 mA
D509 B0BA9R600002 DIODO ZENER 10,0 V 0,5 W 5,0 mA
D513 B0AACK000004 DIODO CHAVEAM. 90,0 V 0,3 W 100,0 mA
D514 B0AACK000004 DIODO CHAVEAM. 90,0 V 0,3 W 100,0 mA
D600 B3AAA0000583 LED VERMELHO 30,0 mA
D613 B0BA7R200003 DIODO ZENER SMD 7,5 V 0,5W 5,0 mA
D620 B0AACK000004 DIODO CHAVEAM. 90,0 V 0,3W 100,0 mA
D929 B3AAA0000583 LED VERMELHO 30,0 mA
D950 B0EAMM000038 DIODO RETIF. 200,0 V 3,0 A
D951 B0EAMM000038 DIODO RETIF. 200,0 V 3,0 A
D952 B0EAMM000038 DIODO RETIF. 200,0 V 3,0 A
D953 B0EAMM000038 DIODO RETIF. 200,0 V 3,0 A
D954 1T3T DIODO CHAVEAM. 1,0 A
D955 1T3T DIODO CHAVEAM. 1,0 A
D956 1T3T DIODO CHAVEAM. 1,0 A
D957 1T3T DIODO CHAVEAM. 1,0 A
D958 1T3T DIODO CHAVEAM. 1,0 A
D959 1T3T DIODO CHAVEAM. 1,0 A
D960 MTZJ39CTA DIODO ZENER 31,0 V 0,5 W 5,0mA
D961 B0EAKM000122 DIODO RETIFICADOR 200,0 V 1,0 A
D962 B0EAKM000122 DIODO RETIFICADOR 200,0 V 1,0 A
D963 B0EAKM000122 DIODO RETIFICADOR 200,0 V 1,0 A
D964 B0BA7R000005 DIODO ZENER 7,5 V 0,5 W 5,0 mA
D965 B0EAKM000122 DIODO RETIFICADOR 200,0 V 1,0 A
D966 B0EAKM000122 DIODO RETIFICADOR 200,0 V 1,0 A
D967 B0EAKM000122 DIODO RETIFICADOR 200,0 V 1,0 A
D968 B0AACK000004 DIODO CHAVEAM. 90,0 V 0,3W 100,0 mA
D1003 B0ACCK000005 DIODO CHAVEAM. SMD 90,0 V 100,0 mA
D1004 B0BC3R700004 DIODO ZENER SMD 3,6 V 0,2W 5,0 mA

DISPLAY

FL600 A2BD00000081 DISPLAY

FUSISTORES

FP533 K5G400A00001 FUSISTOR 125.0 VAC, 400.0mA
FP950 K5G402A00010 FUSISTOR
FP951 RSFMB10KT-L FUSISTOR

CIRCUITOS INTEGRADOS

IC1 C0GAM0000005 IC DRIVE
IC101 LA1833NMNTLM CIRCUITO INTEGRADO MONOLITICO SMD
IC102 LC72131MDTRM CIRCUITO INTEGRADO PLL SMD
IC300 C1BB00000747 MICROCONTROLADOR SMD
IC301 C0AABB000117 AMPLIFICADOR OPERACIONAL
IC501 RSN315H42B-P IC DE POTENCIA
IC602 C0HBB0000040 CIRCUITO INTEGRADO SMD
IC603 C0JBAE000192 CIRCUITO INTEGRADO SMD
IC701 AN22004A-NF IC AM P. DE CABEÇA
IC702 MN6627934CH I C LSI
IC703 AN8739SBTE2 IC DRIVER 4ch
IC704 C3ABMB000027 IC 16M DRAM
IC951 CNB13030R2AU IC FOTO INTERRUPTOR
IC971 CNB13030R2AU IC FOTO INTERRUPTOR
IC1001 AN7348S-E1 IC AMP REC/PLAY PRE-AMP BIPOLAR SMD
IC1004 C1AA00000612 CIR. INTEGRADO MONOLITICO BIPOLAR

BOBINAS

L1 RLQZP1R2KT-Y BOBINA 1,20 µH
L2 RLQZPR47KT-Y BOBINA 0,47 µH
L303 G0C101JA0030 BOBINA DE RF 100,00 µH
L304 RLQB3R3KT-1Y BOBINA 3,30 µH

L305 J0JBC0000019 BOBINA SMD 100MHz
L600 RLQB3R3KT-1Y BOBINA 3,30 µH
L601 G0C101JA0044 BOBINA 100,00 µH
L601 RLQB101KT-1Y BOBINA 100,00 µH
L602 G0C101JA0044 BOBINA 100,00 µH
L602 RLQZP101KT-Y BOBINA 100,00 µH
L603 G0C101JA0044 BOBINA 100,00 µH
L603 RLQZP101KT-Y BOBINA 100,00 µH
L606 G0C100JA0030 BOBINA 10,00 µH
L607 G0C100JA0030 BOBINA 10,00 µH
L609 G0C100JA0044 BOBINA 10,00 µH
L609 RLQZP100KT-Y BOBINA 10,00 µH
L610 G0C100JA0044 BOBINA 10,00 µH
L610 RLQB100KT-1Y BOBINA 10,00 µH
L1001 G0C470JA0030 BOBINA DE RF 47,00 µH
L1002 7L1A62N BOBINA COM NUCLEO DE FERRITE
Z101 G0ZZ00002194 BOBINA DE AM ANT
Z101 RLA2Z007-T BOBINA DE AM ANT
Z102 G2BAE0000003 BOBINA DE FI - AM

TRANSISTORES

Q1 B1GACFGG0004 TRANSISTOR
Q1 2SK544F-AC TRANS. FET
Q2 B1AAAC000011 TRANS. NPN 0,25 W 20,0 mA
Q3 B1AAAD000013 TRANS. NPN 0,3 W 30,0 mA
Q4 B1AAAD000013 TRANS. NPN 0,3 W 30,0 mA
Q101 2SC2058SPTA TRANS. PNP 0,3 W 25,0 V 50,0 mA
Q106 B1GCCFJJ0015 TRANS. PNP 0,4 W 50,0 V 8,0 A
Q201 KTC3875GRTA TRANS. SMD NPN 0,15W 150,0 mA
Q204 KTC3875GRTA TRANS. SMD NPN 0,15W 150,0 mA
Q205 KTC3875GRTA TRANS. SMD NPN 0,15W 150,0 mA
Q207 KTD1304TA TRANS. SMD NPN 200MW 20,0V 300,0 mA
Q209 KTC3875GRTA TRANS. SMD NPN 0,15W 150,0 mA
Q301 B1GDCFJJ0023 TRANS. SMD PNP 0,4 W 100,0mA
Q302 B1ABCF000131 TRANS. SMD NPN 0,4 W 100,0mA
Q303 KTC3875GRTA TRANS. SMD NPN 0,15W 150,0 mA
Q308 KTA12710YTA TRANS. PNP 5/8 W 30,0 V 800,0 mA
Q309 KTC3199GRTA TRANS. NPN 0,4 W 150,0 mA
Q310 B1GCCFGA0005 TRANS. PNP 0,4 W 100,0 mA
Q312 B1GBCFJJ0039 TRANS. SMD NPN 0,2W 50,0V 100,0 mA
Q313 KTC3875GRTA TRANS. SMD NPN 0,15W 150,0 mA
Q314 KTC3875GRTA TRANS. SMD NPN 0,15W 150,0 mA
Q315 KRC103MTA TRANS. NPN 0,4 W 50,0 V 100,0 mA
Q316 KTA1267GRTA TRANS. PNP 0,3 W 50,0 V 150,0 mA
Q317 KTA1267GRTA TRANS. PNP 0,3 W 50,0 V 150,0 mA
Q318 B1GBCFJJ0039 TRANS. SMD NPN 0,2W 50,0V 100,0 mA
Q319 B1GBCFJJ0039 TRANS. SMD NPN 0,2W 50,0V 100,0 mA
Q320 B1GBCFJJ0039 TRANS. SMD NPN 0,2W 50,0V 100,0 mA
Q321 B1GDCFJJ0023 TRANS. SMD PNP 0,4 W 100,0mA
Q322 B1GBCFJJ0039 TRANS. SMD NPN 0,2W 50,0V 100,0 mA
Q323 B1GBCFJJ0039 TRANS. SMD NPN 0,2W 50,0V 100,0 mA
Q324 KTA12710YTA TRANS. PNP 5/8 W 30,0 V 800,0 mA
Q325 B1GDCFJJ0023 TRANS. SMD PNP 0,4 W 100,0mA
Q326 KTA12710YTA TRANS. PNP 5/8 W 30,0 V 800,0 mA
Q327 B1GBCFJJ0039 TRANS. SMD NPN 0,2W 50,0V 100,0 mA
Q328 B1GDCFJJ0023 TRANS. SMD PNP 0,4 W 100,0mA
Q370 2SB0709AHL TRANS. SMD PNP 0,1 W 50,0 V 100,0 mA
Q370 B1ADCF000001 TRANS. SMD PNP 0,1 W 50V 100,0 mA
Q371 2SD0592ARA TRANS. NPN 0,6 W 50,0 V 1,0 A

96

REF. CÓDIGO DESCRIÇÃO REF. CÓDIGO DESCRIÇÃO

Q372 2SB0709AHL TRANS. SMD PNP 0,1 W 50,0 V 100,0 mA
Q372 B1ADCF000001 TRANS. SMD PNP 0,1 W 50V 100,0 mA
Q373 2SD0592ARA TRANS. NPN 0,6 W 50,0 V 1,0 A
Q374 2SB0709AHL TRANS. SMD PNP 0,1 W 50,0 V 100,0 mA
Q374 B1ADCF000001 TRANS. SMD PNP 0,1 W 50V 100,0 mA
Q375 2SD0601AHL TRANS. SMD NPN 0,2 W 50,0 V 100,0 mA
Q375 B1ABCF000011 TRANS. SMD NPN 0,2 W 50V 100,0 mA
Q401 KTC3875GRTA TRANS. SMD NPN 0,15W 150,0 mA
Q404 KTC3875GRTA TRANS. SMD NPN 0,15W 150,0 mA
Q405 KTC3875GRTA TRANS. SMD NPN 0,15W 150,0 mA
Q406 KTC3875GRTA TRANS. SMD NPN 0,15W 150,0 mA
Q407 KTD1304TA TRANS. SMD NPN 200MW 20,0V 300,0 mA
Q409 KTC3875GRTA TRANS. SMD NPN 0,15W 150,0 mA
Q501 KTC2026 TRANS. NPN 2W 60,0 V 3,0A
Q502 KTA1046 TRANS. PNP 2W 60,0V 3,0 A
Q503 KTC2026 TRANS. NPN 2W 60,0 V 3,0A
Q504 KTA1046 TRANS. PNP 2W 60,0V 3,0 A
Q505 KTA1267GRTA TRANS. PNP 0,3 W 50,0V 150,0 mA
Q506 B1GCCFGA0005 TRANS. PNP 0,4 W 100,0 mA
Q507 KTC3199GRTA TRANS. NPN 0,4 W 150,0 mA
Q508 B1AAKD000009 TRANS. NPN 0,6 W 30,0 V 800,0 mA
Q512 B1AAGC000007 TRANS. NPN 0,2 W 20,0 V 500,0 mA
Q513 B1AAGC000007 TRANS. NPN 0,2 W 20,0 V 500,0 mA
Q514 B1AAGC000007 TRANS. NPN 0,2 W 20,0 V 500,0 mA
Q606 KTC3199GRTA TRANS. NPN 0,4 W 150,0 mA
Q607 2SC1740SSTA TRANS. DE SILICIO NPN 0,3 W 150,0mA
Q610 KTC3199GRTA TRANS. NPN 0,4 W 150,0 mA
Q611 KTC3199GRTA TRANS. NPN 0,4 W 150,0 mA
Q612 KTC3199GRTA TRANS. NPN 0,4 W 150,0 mA
Q614 B1GACFGG0004 TRANS. NPN 0.35 W 50,0 V 100,0mA
Q615 KTA12710YTA TRANS. PNP 5/8 W 30,0 V 800,0 mA
Q616 KTC3199GRTA TRANS. NPN 0,4 W 150,0 mA
Q617 KTA12710YTA TRANS. PNP 5/8 W 30,0 V 800,0 mA
Q618 KRC103MTA TRANS. NPN 0,4 W 50,0 V 100,0 mA
Q619 KRC103MTA TRANS. NPN 0,4 W 50,0 V 100,0 mA
Q621 KTC3199GRTA TRANS. NPN 0,4 W 150,0 mA
Q626 KTC3199GRTA TRANS. NPN 0,4 W 150,0 mA
Q636 KTC3199GRTA TRANS. NPN 0,4 W 150,0 mA
Q661 KTC3199GRTA TRANS. NPN 0,4 W 150,0 mA
Q662 KTC3199GRTA TRANS. NPN 0,4 W 150,0 mA
Q663 KTC3199GRTA TRANS. NPN 0,4 W 150,0 mA
Q701 B1ADCF000001 TRANSISTOR
Q950 KTC3205YTA TRANS. NPN 1W 30,0 V 2,0 A
Q951 2SB621ARSTA TRANS. PNP 0,75 W 50,0 V 1,0 A
Q952 KRC102MTA TRANS. NPN 0,4 W 50,0 V 100,0 mA
Q953 B1AAGC000007 TRANS. NPN 0,2 W 20,0 V 500,0 mA
Q954 B1AAGC000007 TRANS. NPN 0,2 W 20,0 V 500,0 mA
Q1001 KTC3875GRTA TRANS. SMD NPN 0,15W 150,0 mA
Q1003 B1AAGC000007 TRANS. DE SINAL NPN 0,2 W 20,0 V 500,0 mA
Q1004 B1AAGC000007 TRANS. DE SINAL NPN 0,2 W 20,0 V 500,0 mA
Q1005 B1AAGC000007 TRANS. DE SINAL NPN 0,2 W 20,0 V 500,0 mA
Q1006 KRC1 14STA TRANS. SMD NPN 0,2W 50,0V 100,0 mA
Q1007 KTC3875GRTA TRANS. SMD NPN 0,15W 150,0 mA
Q1012 KTD1304T A TRANS. SMD NPN 200MW 20,0 V 300,0 mA
Q1013 KTD1304T A TRANS. SMD NPN 200MW 20,0 V 300,0 mA
Q1014 B1ABCF000011 TRANS. SMD NPN 0.2 W 50,0 V 100,0 mA
Q1015 B1ABCF000011 TRANS. SMD NPN 0.2 W 50,0 V 100,0 mA
Q1016 KRA102ST A TRANS. SMD PNP 0,4W 100,0mA

Q1017 KTD1 146YTA TRANS. NPN 625MW 40,0 V 5,0 A
Q1020 KTD1304T A TRANS. SMD NPN 200MW 20,0 V 300,0 mA
Q1021 KTD1304T A TRANS. SMD NPN 200MW 20,0 V 300,0 mA

RESISTORES

R101 ERJ3GEY0R00V RESIS. F. METÁLICO SMD 0,00 Ω 1/10 W
R102 ERJ3GEYJ472V RESIS. F. METÁLICO SMD 4,70 kΩ 1/10 W
R103 D0GB271JA002 RES. F. METÁLICO SMD 270,00 Ω 1/16 W
R104 ERJ3GEYJ102V RESIS. F. METÁLICO SMD 1,00 kΩ 1/10 W
R105 ERJ3GEYJ471V RESIS. F. METÁLICO SMD 470,00 Ω 1/10 W
R106 ERJ3GEYJ474V RESIS. F. METÁLICO SMD 470,00 kΩ 1/10 W
R107 ERJ3GEYJ331V RESIS. F. METÁLICO SMD 330,00 Ω 1/10 W
R110 ERJ3GEYJ102V RESIS. F. METÁLICO SMD 1,00 kΩ 1/10 W
R111 ERJ3GEYJ391V RESIS. F. METÁLICO SMD 390,00 Ω 1/10 W
R112 ERJ3GEYJ104V RESIS. F. METÁLICO SMD 100,00 kΩ 1/10 W
R113 ERJ3GEYJ103V RESIS. F. METÁLICO SMD 10,00 kΩ 1/10 W
R114 D0GB562JA002 RES. F. METÁLICO SMD 5,60 kΩ 1/16 W
R115 ERJ3GEYJ561V RESIS. F. METÁLICO SMD 560,00 Ω 1/10 W
R116 ERJ3GEYJ102V RESIS. F. METÁLICO SMD 1,00 kΩ 1/10 W
R117 ERJ3GEYJ473V RESIS. F. METÁLICO SMD 47,00 kΩ 1/10 W
R118 D0GB332JA002 RES. F. METÁLICO SMD 3,30 kΩ 1/16 W
R119 D0GB332JA002 RES. F. METÁLICO SMD 3,30 kΩ 1/16 W
R120 ERJ3GEYJ473V RESIS. F. METÁLICO SMD 47,00 kΩ 1/10 W
R121 ERJ3GEYJ223V RESIS. F. METÁLICO SMD 22,00 kΩ 1/10 W
R122 D0GB272JA002 RES. F. METÁLICO SMD 2,70 kΩ 1/16 W
R123 D0GB683JA002 RES. F. METÁLICO SMD 68,00 kΩ 1/16 W
R124 ERJ3GEYJ330V RESIS. F. METÁLICO SMD 33,00 Ω 1/10 W
R125 ERJ3GEYJ471V RESIS. F. METÁLICO SMD 470,00 Ω 1/10 W
R126 ERJ3GEYJ102V RESIS. F. METÁLICO SMD 1,00 kΩ 1/10 W
R127 ERJ3GEYJ471V RESIS. F. METÁLICO SMD 470,00 Ω 1/10 W
R128 ERJ3GEYJ820V RESIS. F. METÁLICO SMD 82,00 Ω 1/10 W
R129 D0GB273JA002 RES. F. METÁLICO SMD 27,00 kΩ 1/16 W
R130 ERJ3GEYJ103V RESIS. F. METÁLICO SMD 10,00 kΩ 1/10 W
R131 D0GB121JA002 RES. F. METÁLICO SMD 120,00 Ω 1/16 W
R132 ERJ3GEYJ103V RESIS. F. METÁLICO SMD 10,00 kΩ 1/10 W
R133 ERJ3GEYJ102V RESIS. F. METÁLICO SMD 1,00 kΩ 1/10 W
R134 ERJ3GEYJ471V RESIS. F. METÁLICO SMD 470,00 Ω 1/10 W
R135 ERJ3GEYJ102V RESIS. F. METÁLICO SMD 1,00 kΩ 1/10 W
R136 ERJ3GEYJ102V RESIS. F. METÁLICO SMD 1,00 kΩ 1/10 W
R137 ERJ3GEYJ102V RESIS. F. METÁLICO SMD 1,00 kΩ 1/10 W
R138 D0GB332JA002 RES. F. METÁLICO SMD 3,30 kΩ 1/16 W
R141 ERJ3GEYJ682V RESIS. F. METÁLICO SMD 6,80 kΩ 1/10 W
R142 ERJ3GEYJ682V RESIS. F. METÁLICO SMD 6,80 kΩ 1/10 W
R143 ERJ3GEYJ223V RESIS. F. METÁLICO SMD 22,00 kΩ 1/10 W
R144 D0GB121JA002 RES. F. METÁLICO SMD 120,00 Ω 1/16 W
R145 ERJ3GEYJ104V RESIS. F. METÁLICO SMD 100,00 kΩ 1/10 W
R146 ERJ3GEYJ104V RESIS. F. METÁLICO SMD 100,00 kΩ 1/10 W
R151 ERJ3GEYJ820V RESIS. F. METÁLICO SMD 82,00 Ω 1/10 W
R152 ERJ3GEY0R00V RESIS. F. METÁLICO SMD 0,00 Ω 1/10 W
R201 ERJ3GEYJ103V RESIS. F. METÁLICO SMD 10,00 kΩ 1/10 W
R202 D0GB332JA002 RES. F. METÁLICO SMD 3,30 kΩ 1/16 W
R203 D0GB1R0JA002 RES. F. METÁLICO SMD 1,00 Ω 1/16 W
R204 ERJ3GEYJ330V RESIS. F. METÁLICO SMD 33,00 Ω 1/10 W
R205 ERJ3GEYJ330V RESIS. F. METÁLICO SMD 33,00 Ω 1/10 W
R206 ERJ3GEYJ330V RESIS. F. METÁLICO SMD 33,00 Ω 1/10 W
R207 ERJ3GEYJ330V RESIS. F. METÁLICO SMD 33,00 Ω 1/10 W
R208 D0GB332JA002 RES. F. METÁLICO SMD 3,30 kΩ 1/16 W
R210 ERJ3GEYJ820V RESIS. F. METÁLICO SMD 82,00 Ω 1/10 W
R211 D0GB562JA002 RES. F. METÁLICO SMD 5,60 kΩ 1/16 W

SA-AK320LB-S

97

SA-AK320LB-S

REF. CÓDIGO DESCRIÇÃO

R212 ERJ3GEYJ102V RESIS. F. METÁLICO SMD 1,00 kΩ 1/10 W
R213 ERJ3GEYJ473V RESIS. F. METÁLICO SMD 47,00 kΩ 1/10 W
R214 ERJ3GEYJ102V RESIS. F. METÁLICO SMD 1,00 kΩ 1/10 W
R215 ERJ3GEYJ473V RESIS. F. METÁLICO SMD 47,00 kΩ 1/10 W
R216 ERJ3GEYJ104V RESIS. F. METÁLICO SMD 100,00 kΩ 1/10 W
R217 ERJ3GEYJ123V RESIS. F. METÁLICO SMD 12,00 kΩ 1/10 W
R219 D0GB152JA002 RES. F. METÁLICO SMD 1,50 k Ω 1/16 W
R220 D0GB302JA008 RES. F. METÁLICO SMD 3,00 k Ω 1/16 W
R221 D0GB563JA002 RES. F. METÁLICO SMD 56,00 kΩ 1/16 W
R222 ERJ3GEYJ681V RESIS. F. METÁLICO SMD 680,00 Ω 1/10 W
R223 D0GB272JA002 RES. F. METÁLICO SMD 2,70 k Ω 1/16 W
R224 ERJ3GEYJ472V RESIS. F. METÁLICO SMD 4,70 kΩ 1/10 W
R225 ERJ3GEYJ473V RESIS. F. METÁLICO SMD 47,00 kΩ 1/10 W
R226 D0GB332JA002 RES. F. METÁLICO SMD 3,30 k Ω 1/16 W
R227 ERJ3GEYJ473V RESIS. F. METÁLICO SMD 47,00 kΩ 1/10 W
R228 ERJ3GEYJ222V RESIS. F. METÁLICO SMD 2,20 kΩ 1/10 W
R229 ERJ3GEYJ103V RESIS. F. METÁLICO SMD 10,00 kΩ 1/10 W
R230 ERJ3GEYJ102V RESIS. F. METÁLICO SMD 1,00 kΩ 1/10 W
R231 ERJ3GEYJ104V RESIS. F. METÁLICO SMD 100,00 kΩ 1/10 W
R232 ERJ3GEYJ222V RESIS. F. METÁLICO SMD 2,20 kΩ 1/10 W
R233 ERJ3GEYJ472V RESIS. F. METÁLICO SMD 4,70 kΩ 1/10 W
R234 ERJ3GEYJ104V RESIS. F. METÁLICO SMD 100,00 kΩ 1/10 W
R236 ERJ3GEYJ822V RESIS. F. METÁLICO SMD 8,20 kΩ 1/10 W
R237 ERJ3GEYJ822V RESIS. F. METÁLICO SMD 8,20 kΩ 1/10 W
R238 ERJ3GEYJ104V RESIS. F. METÁLICO SMD 100,00 kΩ 1/10 W
R239 D0GB272JA002 RES. F. METÁLICO SMD 2,70 k Ω 1/16 W
R240 ERJ3GEYJ472V RESIS. F. METÁLICO SMD 4,70 kΩ 1/10 W
R241 ERJ3GEYJ123V RESIS. F. METÁLICO SMD 12,00 kΩ 1/10 W
R242 D0GB562JA002 RES. F. METÁLICO SMD 5,60 k Ω 1/16 W
R243 ERJ3GEYJ222V RESIS. F. METÁLICO SMD 2,20 kΩ 1/10 W
R244 ERJ3GEYJ471V RESIS. F. METÁLICO SMD 470,00 Ω 1/10 W
R245 ERJ3GEYJ221V RESIS. F. METÁLICO SMD 220,00 Ω 1/10 W
R248 ERJ3GEY0R00V JUMPER
R249 ERDS2TJ683T RES. CARB. 68,00 k Ω 1/4 W
R250 ERDS2TJ683T RES. CARB. 68,00 k Ω 1/4 W
R251 ERDS2TJ154T RES. CARB. 150,00 kΩ 1/4 W
R252 ERDS2TJ104T RES. CARB. 100,00 kΩ 1/4 W
R252 ERJ3GEYJ104V RESIS. F. METÁLICO SMD 100,00 kΩ 1/10 W
R253 ERJ3GEYJ102V RESIS. F. METÁLICO SMD 1,00 kΩ 1/10 W
R255 ERDS1FVJ100T RES. CARB. 10,00 Ω 1/2 W
R255 ERJ3GEYJ104V RESIS. F. METÁLICO SMD 100,00 kΩ 1/10 W
R256 ERDS1FVJ100T RES. CARB. 10,00 Ω 1/2 W
R256 D0GB152JA002 RES. F. METÁLICO SMD 1,50 k Ω 1/16 W
R268 ERJ3GEYJ102V RESIS. F. METÁLICO SMD 1,00 kΩ 1/10 W
R269 ERJ3GEYJ823V RESIS. F. METÁLICO SMD 82,00 kΩ 1/10 W
R271 ERJ3GEYJ334V RESIS. F. METÁLICO SMD 330,00 kΩ 1/10 W
R272 D0GB272JA002 RES. F. METÁLICO SMD 2,70 kΩ 1/16 W
R275 D0GB101JA002 RES. F. METÁLICO SMD 100,00 Ω 1/16 W
R276 D0GB333JA002 RES. F. METÁLICO SMD 33,00 kΩ 1/16 W
R279 ERJ3GEYJ822V RESIS. F. METÁLICO SMD 8,20 kΩ 1/10 W
R301 ERJ3GEYJ472V RESIS. F. METÁLICO SMD 4,70 kΩ 1/10 W
R302 ERJ3GEYJ103V RESIS. F. METÁLICO SMD 10,00 kΩ 1/10 W
R303 ERDS1FVJ270T RES. CARB. 27,00 Ω 1/2W
R305 ERJ3GEYJ682V RESIS. F. METÁLICO SMD 6,80 kΩ 1/10 W
R307 D0GB122JA008 RES. F. METÁLICO SMD 1,20 k Ω 1/16 W
R308 D0GB122JA008 RES. F. METÁLICO SMD 1,20 k Ω 1/16 W
R309 D0GB273JA002 RES. F. METÁLICO SMD 27,00 kΩ 1/16 W
R310 D0GB563JA002 RES. F. METÁLICO SMD 56,00 kΩ 1/16 W

REF. CÓDIGO DESCRIÇÃO

R311 ERJ3GEYJ104V RESIS. F. METÁLICO SMD 100,00 kΩ 1/10 W
R313 ERJ3GEYJ472V RESIS. F. METÁLICO SMD 4,70 kΩ 1/10 W
R314 ERJ3GEYJ472V RESIS. F. METÁLICO SMD 4,70 kΩ 1/10 W
R315 ERJ3GEYJ822V RESIS. F. METÁLICO SMD 8,20 kΩ 1/10 W
R318 ERJ3GEYJ102V RESIS. F. METÁLICO SMD 1,00 kΩ 1/10 W
R320 ERJ3GEY0R00V RESIS. F. METÁLICO SMD 0,00 Ω 1/10 W
R323 ERDS1FVJ150T RES. CARB. 15,00 Ω 1/2W
R324 ERD2FCVG120T RES. CARB. 12,00 Ω 1/4W
R325 ERJ3GEYJ103V RESIS. F. METÁLICO SMD 10,00 kΩ 1/10 W
R326 D0GB101JA002 RES. F. METÁLICO SMD 100,00 Ω 1/16 W
R327 ERJ3GEYJ102V RESIS. F. METÁLICO SMD 1,00 kΩ 1/10 W
R328 ERJ3GEYJ222V RESIS. F. METÁLICO SMD 2,20 kΩ 1/10 W
R329 ERJ3GEYJ331V RESIS. F. METÁLICO SMD 330,00 Ω 1/10 W
R332 D0GB101JA002 RES. F. METÁLICO SMD 100,00 Ω 1/16 W
R335 ERJ3GEYJ124V RESISTOR
R337 ERJ3GEYJ102V RESIS. F. METÁLICO SMD 1,00 kΩ 1/10 W
R338 ERJ3GEYJ102V RESIS. F. METÁLICO SMD 1,00 kΩ 1/10 W
R340 ERJ3GEYJ103V RESIS. F. METÁLICO SMD 10,00 kΩ 1/10 W
R343 ERJ3GEYJ103V RESIS. F. METÁLICO SMD 10,00 kΩ 1/10 W
R344 ERJ3GEYJ223V RESIS. F. METÁLICO SMD 22,00 kΩ 1/10 W
R345 ERJ3GEYJ123V RESIS. F. METÁLICO SMD 12,00 kΩ 1/10 W
R346 ERJ3GEYJ223V RESIS. F. METÁLICO SMD 22,00 kΩ 1/10 W
R347 ERJ3GEYJ123V RESIS. F. METÁLICO SMD 12,00 kΩ 1/10 W
R348 ERJ3GEYJ221V RESIS. F. METÁLICO SMD 220,00 Ω 1/10 W
R349 ERJ3GEYJ102V RESIS. F. METÁLICO SMD 1,00 kΩ 1/10 W
R350 ERJ3GEYJ103V RESIS. F. METÁLICO SMD 10,00 kΩ 1/10 W
R351 ERJ3GEYJ221V RESIS. F. METÁLICO SMD 220,00 Ω 1/10 W
R352 ERJ3GEY0R00V RESIS. F. METÁLICO SMD 0,00 Ω 1/10 W
R354 D0GB101JA002 RES. F. METÁLICO SMD 100,00 Ω 1/16 W
R355 ERJ3GEYJ103V RESIS. F. METÁLICO SMD 10,00 kΩ 1/10 W
R356 ERJ3GEYJ103V RESIS. F. METÁLICO SMD 10,00 kΩ 1/10 W
R358 ERJ3GEYJ103V RESIS. F. METÁLICO SMD 10,00 kΩ 1/10 W
R359 ERJ3GEYJ472V RESIS. F. METÁLICO SMD 4,70 kΩ 1/10 W
R360 ERJ3GEYJ472V RESIS. F. METÁLICO SMD 4,70 kΩ 1/10 W
R361 ERJ3GEYJ102V RESIS. F. METÁLICO SMD 1,00 kΩ 1/10 W
R362 ERJ3GEYJ102V RESIS. F. METÁLICO SMD 1,00 kΩ 1/10 W
R363 ERJ3GEYJ102V RESIS. F. METÁLICO SMD 1,00 kΩ 1/10 W
R364 ERJ3GEYJ102V RESIS. F. METÁLICO SMD 1,00 kΩ 1/10 W
R365 ERJ3GEYJ102V RESIS. F. METÁLICO SMD 1,00 kΩ 1/10 W
R366 ERJ3GEYJ102V RESIS. F. METÁLICO SMD 1,00 kΩ 1/10 W
R367 ERJ3GEYJ103V RESIS. F. METÁLICO SMD 10,00 kΩ 1/10 W
R368 ERJ3GEYJ103V RESIS. F. METÁLICO SMD 10,00 kΩ 1/10 W
R369 ERJ3GEYJ103V RESIS. F. METÁLICO SMD 10,00 kΩ 1/10 W
R370 ERJ3GEYJ104V RESIS. F. METÁLICO SMD 100,00 kΩ 1/10 W
R371 ERJ3GEYJ472V RESIS. F. METÁLICO SMD 4,70 kΩ 1/10 W
R372 ERJ3GEYJ472V RESIS. F. METÁLICO SMD 4,70 kΩ 1/10 W
R373 D0GB332JA002 RES. F. METÁLICO SMD 3,30 kΩ 1/16 W
R374 ERJ3GEYJ104V RESIS. F. METÁLICO SMD 100,00 kΩ 1/10 W
R375 ERJ3GEYJ102V RESISTOR 1K OHM 1/10W
R376 ERDS1FVJ220T RES. CARB. 22,00 Ω 1/2W
R377 ERJ3GEYJ224V RESIS. F. METÁLICO SMD 220,00 kΩ 1/10 W
R378 D0GB101JA002 RES. F. METÁLICO SMD 100,00 Ω 1/16 W
R379 ERJ3GEYJ104V RESIS. F. METÁLICO SMD 100,00 kΩ 1/10 W
R380 ERJ3GEYJ103V RESIS. F. METÁLICO SMD 10,00 kΩ 1/10 W
R381 ERJ3GEYJ225V RESIS. F. METÁLICO SMD 2,20 MΩ 1/10 W
R382 ERJ3GEYJ103V RESIS. F. METÁLICO SMD 10,00 kΩ 1/10 W
R383 ERJ3GEYJ103V RESIS. F. METÁLICO SMD 10,00 kΩ 1/10 W
R384 ERJ3GEYJ103V RESIS. F. METÁLICO SMD 10,00 kΩ 1/10 W

98

SA-AK320LB-S

REF. CÓDIGO DESCRIÇÃO

R385 ERJ3GEYJ103V RESIS. F. METÁLICO SMD 10,00 kΩ 1/10 W
R386 ERJ3GEYJ103V RESIS. F. METÁLICO SMD 10,00 kΩ 1/10 W
R389 ERJ3GEYJ103V RESIS. F. METÁLICO SMD 10,00 kΩ 1/10 W
R390 ERJ3GEYJ103V RESIS. F. METÁLICO SMD 10,00 kΩ 1/10 W
R391 ERJ3GEYJ472V RESIS. F. METÁLICO SMD 4,70 kΩ 1/10 W
R392 ERJ3GEYJ103V RESIS. F. METÁLICO SMD 10,00 kΩ 1/10 W
R393 ERJ3GEYJ103V RESIS. F. METÁLICO SMD 10,00 kΩ 1/10 W
R394 ERJ3GEYJ103V RESIS. F. METÁLICO SMD 10,00 kΩ 1/10 W
R395 ERJ3GEYJ473V RESIS. F. METÁLICO SMD 47,00 kΩ 1/10 W
R396 ERJ3GEYJ473V RESIS. F. METÁLICO SMD 47,00 kΩ 1/10 W
R398 ERJ3GEYJ103V RESIS. F. METÁLICO SMD 10,00 kΩ 1/10 W
R399 ERJ3GEYJ103V RESIS. F. METÁLICO SMD 10,00 kΩ 1/10 W
R400 ERJ3GEYJ103V RESIS. F. METÁLICO SMD 10,00 kΩ 1/10 W
R401 ERJ3GEYJ103V RESIS. F. METÁLICO SMD 10,00 kΩ 1/10 W
R402 D0GB332JA002 RES. F. METÁLICO SMD 3,30 k Ω 1/16 W
R403 D0GB1R0JA002 RES. F. METÁLICO SMD 1,00 Ω 1/16 W
R404 ERJ3GEYJ330V RESIS. F. METÁLICO SMD 33,00 Ω 1/10 W
R405 ERJ3GEYJ330V RESIS. F. METÁLICO SMD 33,00 Ω 1/10 W
R406 ERJ3GEYJ330V RESIS. F. METÁLICO SMD 33,00 Ω 1/10 W
R407 ERJ3GEYJ330V RESIS. F. METÁLICO SMD 33,00 Ω 1/10 W
R408 D0GB332JA002 RES. F. METÁLICO SMD 3,30 k Ω 1/16 W
R410 ERJ3GEYJ820V RESIS. F. METÁLICO SMD 82,00 Ω 1/10 W
R411 D0GB562JA002 RES. F. METÁLICO SMD 5,60 kΩ 1/16 W
R412 ERJ3GEYJ102V RESIS. F. METÁLICO SMD 1,00 kΩ 1/10 W
R413 ERJ3GEYJ473V RESIS. F. METÁLICO SMD 47,00 kΩ 1/10 W
R414 ERJ3GEYJ102V RESIS. F. METÁLICO SMD 1,00 kΩ 1/10 W
R415 ERJ3GEYJ473V RESIS. F. METÁLICO SMD 47,00 kΩ 1/10 W
R416 ERJ3GEYJ104V RESIS. F. METÁLICO SMD 100,00 kΩ 1/10 W
R417 ERJ3GEYJ123V RESIS. F. METÁLICO SMD 12,00 kΩ 1/10 W
R419 D0GB152JA002 RES. F. METÁLICO SMD 1,50 k Ω 1/16 W
R420 D0GB302JA008 RES. F. METÁLICO SMD 3,00 k Ω 1/16 W
R421 D0GB563JA002 RES. F. METÁLICO SMD 56,00 kΩ 1/16 W
R422 ERJ3GEYJ681V RESIS. F. METÁLICO SMD 680,00 Ω 1/10 W
R423 D0GB272JA002 RES. F. METÁLICO SMD 2,70 k Ω 1/16 W
R424 ERJ3GEYJ472V RESIS. F. METÁLICO SMD 4,70 kΩ 1/10 W
R425 ERJ3GEYJ473V RESIS. F. METÁLICO SMD 47,00 kΩ 1/10 W
R426 D0GB332JA002 RES. F. METÁLICO SMD 3,30 k Ω 1/16 W
R427 ERJ3GEYJ473V RESIS. F. METÁLICO SMD 47,00 kΩ 1/10 W
R428 ERJ3GEYJ222V RESIS. F. METÁLICO SMD 2,20 kΩ 1/10 W
R429 ERJ3GEYJ103V RESIS. F. METÁLICO SMD 10,00 kΩ 1/10 W
R430 ERJ3GEYJ102V RESIS. F. METÁLICO SMD 1,00 kΩ 1/10 W
R431 ERJ3GEYJ104V RESIS. F. METÁLICO SMD 100,00 kΩ 1/10 W
R432 ERJ3GEYJ222V RESIS. F. METÁLICO SMD 2,20 kΩ 1/10 W
R433 ERJ3GEYJ472V RESIS. F. METÁLICO SMD 4,70 kΩ 1/10 W
R434 ERJ3GEYJ104V RESIS. F. METÁLICO SMD 100,00 kΩ 1/10 W
R436 ERJ3GEYJ822V RESIS. F. METÁLICO SMD 8,20 kΩ 1/10 W
R437 ERJ3GEYJ822V RESIS. F. METÁLICO SMD 8,20 kΩ 1/10 W
R438 ERJ3GEYJ104V RESIS. F. METÁLICO SMD 100,00 kΩ 1/10 W
R439 D0GB272JA002 RES. F. METÁLICO SMD 2,70 k Ω 1/16 W
R440 ERJ3GEYJ472V RESIS. F. METÁLICO SMD 4,70 kΩ 1/10 W
R441 ERJ3GEYJ123V RESIS. F. METÁLICO SMD 12,00 kΩ 1/10 W
R442 D0GB562JA002 RES. F. METÁLICO SMD 5,60 k Ω 1/16 W
R443 ERJ3GEYJ222V RESIS. F. METÁLICO SMD 2,20 kΩ 1/10 W
R444 ERJ3GEYJ471V RESIS. F. METÁLICO SMD 470,00 Ω 1/10 W
R445 ERJ3GEYJ221V RESIS. F. METÁLICO SMD 220,00 Ω 1/10 W
R446 ERJ3GEYJ223V RESIS. F. METÁLICO SMD 22,00 kΩ 1/10 W
R448 ERJ3GEY0R00V JUMPER
R449 ERDS2TJ683T RES. CARB. 68,00 k Ω 1/4 W

REF. CÓDIGO DESCRIÇÃO

R450 ERDS2TJ683T RES. CARB. 68,00 k Ω 1/4 W
R450 ERJ3GEYJ472V RESIS. F. METÁLICO SMD 4,70 kΩ 1/10 W
R451 ERDS2TJ563T RES. CARB. 56,00 k Ω 1/4 W
R451 ERJ3GEYJ223V RESIS. F. METÁLICO SMD 22,00 kΩ 1/10 W
R452 ERDS2TJ224T RES. CARB. 220,00 kΩ 1/4 W
R452 ERJ3GEYJ104V RESIS. F. METÁLICO SMD 100,00 kΩ 1/10 W
R453 ERJ3GEYJ102V RESIS. F. METÁLICO SMD 1,00 kΩ 1/10 W
R454 ERJ3GEYJ472V RESIS. F. METÁLICO SMD 4,70 kΩ 1/10 W
R455 ERDS1FVJ100T RES. CARB. 10,00 Ω 1/2 W
R455 ERJ3GEYJ104V RESIS. F. METÁLICO SMD 100,00 kΩ 1/10 W
R456 ERDS1FVJ100T RES. CARB. 10,00 Ω 1/2 W
R456 D0GB152JA002 RES. F. METÁLICO SMD 1,50 kΩ 1/16 W
R461 ERJ3GEYJ102V RESIS. F. METÁLICO SMD 1,00 kΩ 1/10 W
R462 ERJ3GEYJ102V RESIS. F. METÁLICO SMD 1,00 kΩ 1/10 W
R463 D0GB101JA002 RES. F. METÁLICO SMD 100,00 Ω 1/16 W
R468 ERJ3GEYJ102V RESIS. F. METÁLICO SMD 1,00 kΩ 1/10 W
R469 ERJ3GEYJ823V RESIS. F. METÁLICO SMD 82,00 kΩ 1/10 W
R471 ERJ3GEYJ334V RESIS. F. METÁLICO SMD 330,00 kΩ 1/10 W
R472 D0GB272JA002 RES. F. METÁLICO SMD 2,70 kΩ 1/16 W
R475 D0GB101JA002 RES. F. METÁLICO SMD 100,00 Ω 1/16 W
R476 D0GB333JA002 RES. F. METÁLICO SMD 33,00 kΩ 1/16 W
R477 D0GB101JA002 RES. F. METÁLICO SMD 100,00 Ω 1/16 W
R478 ERJ3GEYJ472V RESIS. F. METÁLICO SMD 4,70 kΩ 1/10 W
R479 ERJ3GEYJ822V RESIS. F. METÁLICO SMD 8,20 kΩ 1/10 W
R501 ERDS2TJ103T RES. CARB. 10,00 k Ω 1/4 W
R502 ERDS2TJ223T RES. CARB. 22,00 k Ω 1/4 W
R503 ERDS2TJ123T RES. CARB. 12,00 k Ω 1/4 W
R504 ERDS2TJ473T RES. CARB. 47,00 k Ω 1/4 W
R505 ERDS2TJ473T RES. CARB. 47,00 k Ω 1/4 W
R506 ERDS2TJ104T RES. CARB. 100,00 kΩ 1/4 W
R507 ERDS1FVJ331T RES. CARB. 330,00 Ω 1/2 W
R508 ERDS1FVJ331T RES. CARB. 330,00 Ω 1/2 W
R509 ERDS1FVJ331T RES. CARB. 330,00 Ω 1/2 W
R510 ERDS2TJ272T RES. CARB. 2,70 k Ω 1/4 W
R511 ERDS2TJ561T RES. CARB. 560,00 Ω 1/4 W
R512 ERDS2TJ272T RES. CARB. 2,70 k Ω 1/4 W
R513 ERDS2TJ332T RES. CARB. 3,30 k Ω 1/4 W
R514 ERDS2TJ332T RES. CARB. 3,30 k Ω 1/4 W
R515 ERDS1FVJ270T RES. CARB. 27,00 Ω 1/2 W
R516 ERDS1FVJ150T RES. CARB. 15,00 Ω 1/2 W
R517 ERDS1FVJ8R2T RES. CARB. 8,20 Ω 1/2 W
R518 ERDS1FVJ8R2T RES. CARB. 8,20 Ω 1/2 W
R519 ERDS1FVJ8R2T RES. CARB. 8,20 Ω 1/2 W
R520 ERDS1FVJ8R2T RES. CARB. 8,20 Ω 1/2 W
R521 ERDS1FVJ8R2T RES. CARB. 8,20 Ω 1/2 W
R522 ERDS2TJ332T RES. CARB. 3,30 k Ω 1/4 W
R523 ERDS2TJ471T RES. CARB. 470,00 Ω 1/4 W
R524 ERDS2TJ2R2T RES. CARB. 2,20 Ω 1/4 W
R525 ERDS2TJ2R2T RES. CARB. 2,20 Ω 1/4 W
R526 ERDS2TJ2R2T RES. CARB. 2,20 Ω 1/4 W
R527 ERDS2TJ2R2T RES. CARB. 2,20 Ω 1/4 W
R528 ERDS2TJ103T RES. CARB. 10,00 k Ω 1/4 W
R529 ERDS1FVJ331T RES. CARB. 330,00 Ω 1/2 W
R530 ERDS2TJ122T RES. CARB. 1,20 k Ω 1/4 W
R531 ERDS2TJ222T RES. CARB. 2,20 k Ω 1/4 W
R532 ERDS2TJ151T RES. CARB. 150,00 Ω 1/4 W
R553 ERDS2TJ224T RES. CARB. 220,00 kΩ 1/4 W
R554 ERDS2TJ103T RES. CARB. 10,00 k Ω 1/4 W

99

SA-AK320LB-S

REF. CÓDIGO DESCRIÇÃO

R555 ERDS2TJ223T RES. CARB. 22,00 k Ω 1/4 W
R556 ERDS2TJ103T RES. CARB. 10,00 k Ω 1/4 W
R557 ERDS2TJ223T RES. CARB. 22,00 k Ω 1/4 W
R600 ERDS2TJ472T RES. CARB. 4,70 KΩ 1/4 W
R601 ERDS2TJ102T RES. CARB. 1,00 KΩ 1/4 W
R602 ERDS2TJ102T RES. CARB. 1,00 KΩ 1/4 W
R603 ERDS2TJ122T RES. CARB. 1,20 KΩ 1/4 W
R604 ERDS2TJ182T RES. CARB. 1,80 KΩ 1/4 W
R605 ERDS2TJ222T RES. CARB. 2,20 KΩ 1/4 W
R606 ERDS2TJ272T RES. CARB. 2,70 KΩ 1/4 W
R607 ERDS2TJ472T RES. CARB. 4,70 KΩ 1/4 W
R608 ERDS2TJ682T RES. CARB. 6,80 KΩ 1/4 W
R609 ERDS2TJ103T RES. CARB. 10,00 KΩ 1/4 W
R610 ERDS2TJ223T RES. CARB. 22,00 KΩ 1/4 W
R612 ERDS2TJ102T RES. CARB. 1,00 KΩ 1/4 W
R613 ERDS2TJ102T RES. CARB. 1,00 KΩ 1/4 W
R614 ERDS2TJ122T RES. CARB. 1,20 KΩ 1/4 W
R615 ERDS2TJ182T RES. CARB. 1,80 KΩ 1/4 W
R621 ERDS2TJ124T RES. CARB. 120,00 KΩ 1/4 W
R625 ERDS2TJ124T RES. CARB. 120,00 KΩ 1/4 W
R634 ERDS2TJ103T RES. CARB. 10,00 KΩ 1/4 W
R635 ERDS2TJ103T RES. CARB. 10,00 KΩ 1/4 W
R636 ERDS2TJ124T RES. CARB. 120,00 KΩ 1/4 W
R640 ERDS2TJ561T RES. CARB. 560,00 Ω 1/4 W
R642 ERDS2TJ470T RES. CARB. 47,00 Ω 1/4 W
R643 ERDS2TJ822T RES. CARB. 8,20 KΩ 1/4 W
R644 ERDS2TJ334T RES. CARB. 330,00 KΩ 1/4 W
R650 ERDS2TJ471T RES. CARB. 470,00 Ω 1/4 W
R651 ERDS2TJ471T RES. CARB. 470,00 Ω 1/4 W
R655 ERDS2TJ221T RES. CARB. 220,00 Ω 1/4 W
R661 ERDS2TJ124T RES. CARB. 120,00 KΩ 1/4 W
R662 ERDS2TJ124T RES. CARB. 120,00 KΩ 1/4 W
R663 ERDS2TJ124T RES. CARB. 120,00 KΩ 1/4 W
R688 ERDS2TJ2R7T RES. CARB. 2,70 Ω 1/4 W
R689 ERDS2TJ223T RES. CARB. 22,00 KΩ 1/4 W
R690 ERDS2TJ334T RES. CARB. 330,00 KΩ 1/4 W
R691 ERDS2TJ470T RES. CARB. 47,00 Ω 1/4 W
R692 ERD2FCVG470T RES. CARB. 47,00 Ω 1/4 W
R693 ERD2FCVG470T RES. CARB. 47,00 Ω 1/4 W
R694 ERDS2TJ332T RES. CARB. 3,30 KΩ 1/4 W
R695 ERDS2TJ101T RES. CARB. 100,00 Ω 1/4 W
R696 ERDS2TJ822T RES. CARB. 8,20 KΩ 1/4 W
R697 ERDS2TJ472T RES. CARB. 4,70 KΩ 1/4 W
R698 ERDS2TJ102T RES. CARB. 1,00 KΩ 1/4 W
R699 ERDS2TJ102T RES. CARB. 1,00 KΩ 1/4 W
R700 ERDS2TJ2R7T RES. CARB. 2,70 Ω 1/4 W
R701 ERDS2TJ223T RES. CARB. 22,00 KΩ 1/4 W
R702 ERDS2TJ123T RES. CARB. 12,00 KΩ 1/4 W
R801 D0GB106JA008 RES. F. METÁLICO SMD 10,00 MΩ 1/16 W
R802 ERJ3GEYJ223V RESIS. F. METÁLICO SMD 22,00 kΩ 1/10 W
R803 ERJ3GEYJ223V RESIS. F. METÁLICO SMD 22,00 kΩ 1/10 W
R804 ERJ3GEYJ334V RESIS. F. METÁLICO SMD 330,00 kΩ 1/10 W
R805 ERJ3GEYJ472V RESIS. F. METÁLICO SMD 4,70 kΩ 1/10 W
R806 ERJ3GEYJ472V RESIS. F. METÁLICO SMD 4,70 kΩ 1/10 W
R807 ERJ3GEYJ681V RESIS. F. METÁLICO SMD 680,00 Ω 1/10 W
R808 ERJ3GEYJ473V RESIS. F. METÁLICO SMD 47,00 kΩ 1/10 W
R809 ERJ3GEYJ473V RESIS. F. METÁLICO SMD 47,00 kΩ 1/10 W
R810 ERJ3GEYJ472V RESIS. F. METÁLICO SMD 4,70 kΩ 1/10 W

REF. CÓDIGO DESCRIÇÃO

R811 ERJ3GEYJ472V RESIS. F. METÁLICO SMD 4,70 kΩ 1/10 W
R812 ERJ3GEYJ472V RESIS. F. METÁLICO SMD 4,70 kΩ 1/10 W
R813 ERJ3GEYJ472V RESIS. F. METÁLICO SMD 4,70 kΩ 1/10 W
R814 ERJ3GEYJ472V RESIS. F. METÁLICO SMD 4,70 kΩ 1/10 W
R815 ERJ3GEYJ474V RESIS. F. METÁLICO SMD 470,00 kΩ 1/10 W
R816 ERJ3GEYJ474V RESIS. F. METÁLICO SMD 470,00 kΩ 1/10 W
R817 ERJ3GEYJ681V RESIS. F. METÁLICO SMD 680,00 Ω 1/10 W
R818 ERJ3GEYJ222V RESIS. F. METÁLICO SMD 2,20 kΩ 1/10 W
R819 ERJ3GEYJ222V RESIS. F. METÁLICO SMD 2,20 kΩ 1/10 W
R820 ERJ3GEYJ471V RESIS. F. METÁLICO SMD 470,00 Ω 1/10 W
R884 D0GB101JA002 RES. F. METÁLICO SMD 100,00 Ω 1/16 W
R885 D0GB101JA002 RES. F. METÁLICO SMD 100,00 Ω 1/16 W
R886 D0GB101JA002 RES. F. METÁLICO SMD 100,00 Ω 1/16 W
R901 ERDS2TJ102T RES. CARB. 1,00 KΩ 1/4 W
R902 ERDS2TJ102T RES. CARB. 1,00 KΩ 1/4 W
R903 ERDS2TJ122T RES. CARB. 1,20 KΩ 1/4 W
R904 ERDS2TJ182T RES. CARB. 1,80 KΩ 1/4 W
R905 ERDS2TJ222T RES. CARB. 2,20 KΩ 1/4 W
R906 ERDS2TJ272T RES. CARB. 2,70 KΩ 1/4 W
R907 ERDS2TJ472T RES. CARB. 4,70 KΩ 1/4 W
R907 ERDS2TJ472T RES. CARB. 4,70 KΩ 1/4 W
R908 ERDS2TJ682T RES. CARB. 6,80 KΩ 1/4 W
R909 ERDS2TJ103T RES. CARB. 10,00 KΩ 1/4 W
R911 ERDS2TJ104T RES. CARB. 100,00 KΩ 1/4 W
R912 ERDS2TJ473T RES. CARB. 47,00 KΩ 1/4 W
R913 ERDS2TJ473T RES. CARB. 47,00 KΩ 1/4 W
R914 ERDS2TJ563T RES. CARB. 56,00 KΩ 1/4 W
R915 ERDS2TJ470T RES. CARB. 47,00 Ω 1/4 W
R916 ERDS2TJ104T RES. CARB. 100,00 KΩ 1/4 W
R917 ERDS2TJ563T RES. CARB. 56,00 KΩ 1/4 W
R918 ERDS2TJ470T RES. CARB. 47,00 Ω 1/4 W
R919 ERDS2TJ103T RES. CARB. 10,00 KΩ 1/4 W
R920 ERDS2TJ103T RES. CARB. 10,00 KΩ 1/4 W
R921 ERDS2TJ103T RES. CARB. 10,00 KΩ 1/4 W
R922 ERDS2TJ103T RES. CARB. 10,00 KΩ 1/4 W
R924 ERDS2TJ103T RES. CARB. 10,00 KΩ 1/4 W
R951 ERDS2TJ332T RES. CARB. 3,30 k Ω 1/4 W
R952 ERDS2TJ122T RES. CARB. 1,20 k Ω 1/4 W
R953 ERDS2TJ152T RES. CARB. 1,50 k Ω 1/4 W
R954 ERDS1FVJ100T RES. CARB. 10,00 Ω 1/2 W
R955 ERDS1FVJ100T RES. CARB. 10,00 Ω 1/2 W
R956 ERDS1FVJ100T RES. CARB. 10,00 Ω 1/2 W
R957 ERDS2TJ103T RES. CARB. 10,00 k Ω 1/4 W
R958 ERDS2TJ103T RES. CARB. 10,00 k Ω 1/4 W
R959 ERD2FCVJ4R7T RES. CARB. 4,70 Ω 1/2 W
R960 ERDS2TJ472T RES. CARB. 4,70 k Ω 1/4 W
R961 ERDS2TJ151T RES. CARB. 150,00 Ω 1/4 W
R963 ERDS2TJ824T RES. CARB. 820,00 kΩ 1/4 W
R975 ERDS2TJ182T RES. CARB. 1,80 KΩ 1/4 W
R976 ERDS2TJ221T RES. CARB. 220,00 Ω 1/4 W
R979 ERDS2TJ101T RES. CARB. 100,00 Ω 1/4 W
R988 ERDS2TJ103T RES. CARB. 10,00 KΩ 1/4 W
R989 ERDS2TJ103T RES. CARB. 10,00 KΩ 1/4 W
R1001 D0GB1R0JA002 RESIS. F. METÁLICO SMD 1,00 KΩ 1/16 W
R1003 ERJ3GEYJ103V RESIS. F. METÁLICO SMD 10,00 KΩ 1/10 W
R1004 D0GB152JA002 RESIS. F. METÁLICO SMD 1,50 KΩ 1/16 W
R1005 ERJ3GEYJ472V RESIS. F. METÁLICO SMD 4,70 KΩ 1/10 W
R1006 ERJ3GEYJ102V RESIS. F. METÁLICO SMD 1,00 KΩ 1/10 W

100
