INSTALLATION AND OPERATION MANUAL

URBAN MULTI AIR CONDITIONER

S-20FM3HPQ
S-25FM3HPQ
S-32FM3HPQ
S-40FM3HPQ
S-50FM3HPQ
S-63FM3HPQ
S-80FM3HPQ
S-100FM3HPQ
S-125FM3HPQ

Installation and operation manual

Urban Multi air conditioner

Installations- und Bedienungsanleitung

Urban Multi Klimaanlage

Manuel d'installation et d'utilisation

Conditionneur d'air Urban Multi

Montagehandleiding en gebruiksaanwijzing

Urban Multi airconditioner

Manual de instalación y funcionamiento

Acondicionadores de aire, Urban Multi

Manuale d'installazione e d'uso

Climatizzatore Urban Multi

∂Б¯ВИЪ›‰ИФ ВБО·Щ¿ЫЩ·ЫЛ˜ О·И ПВИЩФ˘ЪБ›·˜

™˘ЫОВ˘‹ ОПИМ·ЩИЫМФ‡ Urban Multi

Manual de instalação e de funcionamento

Aparelho de ar condicionado Urban Multi

English

Deutsch

Français

Nederlands

Español

Italiano

EППЛУИО¿

Portugues

2

1

5

2

3

7

4

680

65

1

4

3

4

2

800

630

B

A

145

1

3

2

2

1

3

3

2

1

6

5

4

1

2

3

7
6

≥300

1

1

4

2

5

1

5

1

4 3

2

2

680

2

2

3

6c

6

200≤45

5

4

6c

7a

3

5

4

6a

1

3

680

4

3

5

6b

85

4

1

3

50

2

6a

7b

180

6b

4

≥ 425

5

160 (160-300)

1

460

2

3

A

2

7b

7c

180

≥ 350

1

460

3

4

A

22

7a

10

7c

8

8

1

6

5 4

1 - 1.5m

2

A

3

0-625mm

9

≥ 100mm

10

1

9

S-20FM3HPQ S-40FM3HPQ S-80FM3HPQ
S-25FM3HPQ S-50FM3HPQ S-100FM3HPQ
S-32FM3HPQ S-63FM3HPQ S-125FM3HPQ

Urban Multi air conditioner

Installation and

operation manual

ONTENTS

C

age

P

Before installation..............................................................................1

Selecting installation site ................................................................... 2

Preparations before installation.........................................................2

Indoor unit installation........................................................................3

Refrigerant piping work......................................................................3

Drain piping work............................................................................... 4

Electric wiring work............................................................................5

Wiring example and how to set the remote controller........................6

Wiring example.................................................................................. 6

Installation of the decoration panel.................................................... 7

Test operation....................................................................................7

Maintenance......................................................................................8

Wiring diagram ................................................................................10

READ THESE INSTRUCTIONS CAREFULLY BEFORE
INSTALLATION. KEEP THIS MANUAL IN A HANDY
PLACE FOR FUTURE REFERENCE.

IMPROPER INSTALLATION OR ATTACHMENT OF
EQUIPMENT OR ACCESSORIES COULD RESULT IN
ELECTRIC SHOCK, SHORT-CIRCUIT, LEAKS, FIRE OR
OTHER DAMAGE TO THE EQUIPMENT. BE SURE ONLY
TO USE ACCESSORIES MADE BY PANASONIC WHICH
ARE SPECIFICALLY DESIGNED FOR USE WITH THE
EQUIPMENT AND HAVE THEM INSTALLED BY A
PROFESSIONAL.

IF UNSURE OF INSTALLATION PROCEDURES OR USE,
ALWAYS CONTACT YOUR PANASONIC DEALER FOR
ADVICE AND INFORMATION.

Precautions

■

Do not install or operate the unit in rooms mentioned below.

- Places with mineral oil, or filled with oil vapour or spray like in
kitchens. (Plastic parts may deteriorate.)

- Where corrosive gas like sulphurous gas exists. (Copper
tubing and brazed spots may corrode.)

- Where volatile flammable gas like thinner or gasoline is used.

- Where machines generating electromagnetic waves exist.
(Control system may malfunction.)

- Where the air contains high levels of salt such as air near the
ocean and where voltage fluctuates a lot (e.g. in factories).
Also in vehicles or vessels.

■

When selecting the installation site, use the supplied paper
pattern for installation.

■

Do not install accessories on the casing directly. Drilling holes in
the casing may damage electrical wires and consequently cause
fire.

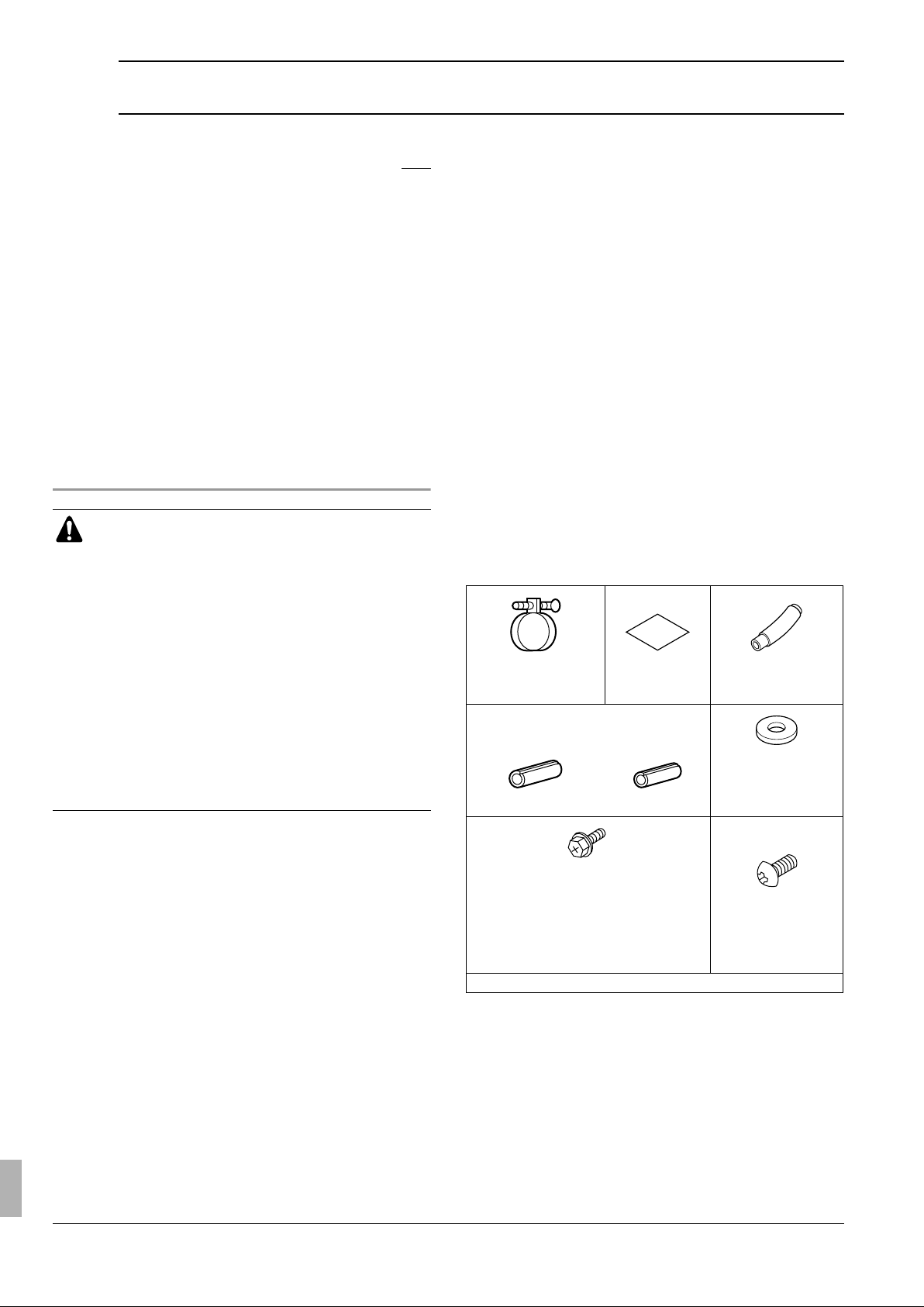

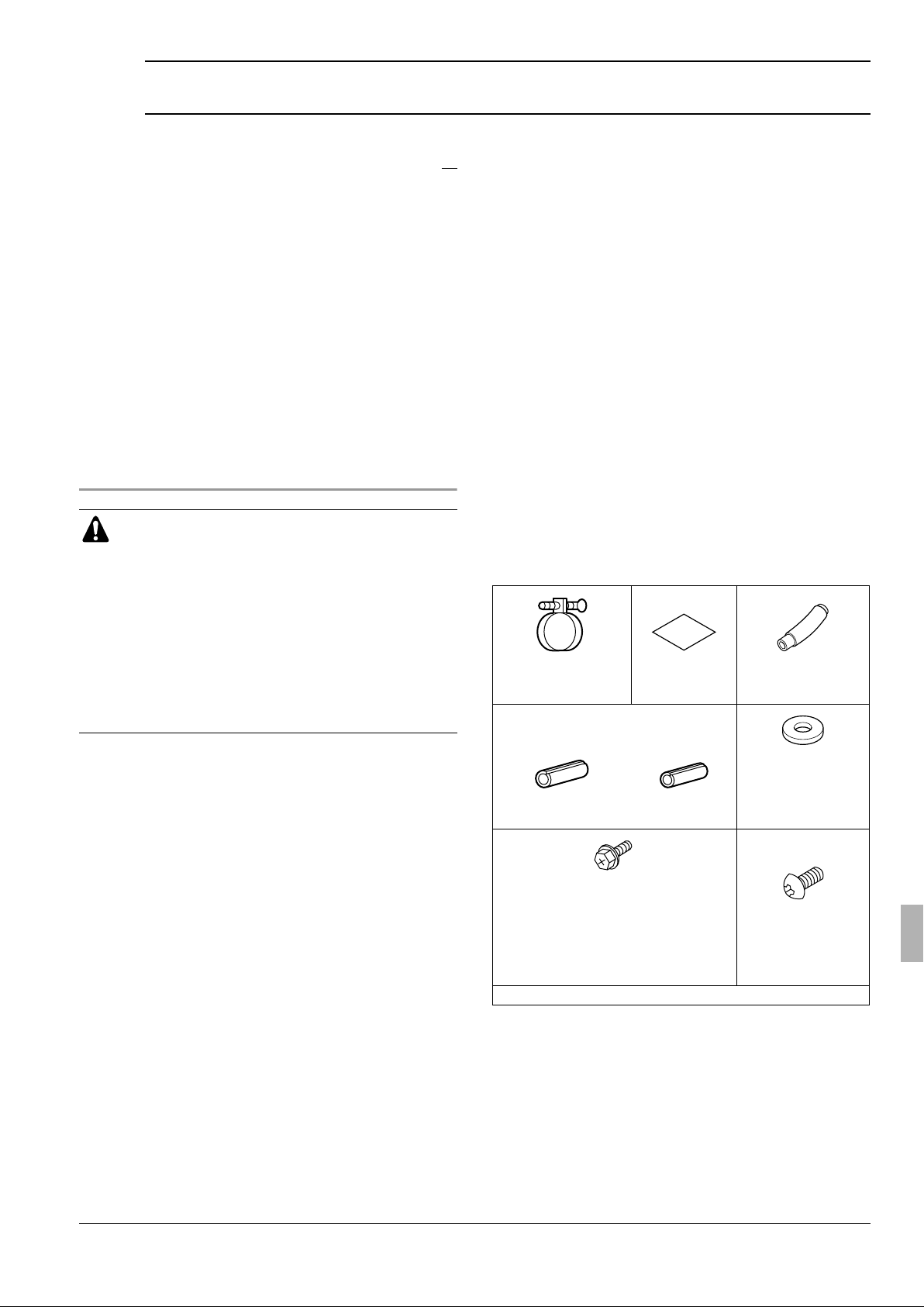

Accessories

Check if the following accessories are included with your unit.

Metal clamp

1 piece

Insulation for fitting

for gas pipe for liquid pipe

1 each

Paper pattern for

installation

1 piece

Drain hose

1 piece

Washer for

hanging bracket

8 pieces

B

EFORE INSTALLATION

■

Leave the unit inside its packaging until you reach the
installation site. Where unpacking is unavoidable, use a sling of
soft material or protective plates together with a rope when
lifting, this to avoid damage or scratches to the unit.

■

Refer to the installation manual of the outdoor unit for items not
described in this manual.

■

Caution concerning refrigerant series R-410A:
The connectable outdoor units must be designed exclusively for

R-410A.

■

Do not place objects in direct proximity of the outdoor unit and
do not let leaves and other debris accumulate around the unit.
Leaves are a hotbed for small animals which can enter the unit.
Once in the unit, such animals can cause malfunctions, smoke
or fire when making contact with electrical parts.

Screws for duct flanges

1 set

S-20•25•32FM3HPQ 6 pieces
S-40•50FM3HPQ 8 pieces
S-63FM3HPQ 12 pieces
S-80•100•125FM3HPQ 16 pieces
Other: installation and operation manual, fuse

Screws for fixing

the paper pattern

for installation

6 pieces

Screws for fixing panels are attached to the air inlet panel.

Optional accessories

■

There are two types of remote controllers: wired and wireless.
Select a remote controller according to customer request and
install in an appropriate place.
Refer to catalogues and technical literature for selecting a
suitable remote controller.

■

When installing bottom suction: air inlet panel and canvas
connection for the air inlet panel.

S-20~125FM3HPQ
Urban Multi air conditioner
4PW15114-1A

Installation and operation manual

1

For the following items, take special care during
construction and check after installation is finished

Tick ✓

when

checked

Is the indoor unit fixed firmly?

■

■

■

■

■

■

■

■

■

■

■

The unit may drop, vibrate or make noise.

Is the gas leak test finished?

It may result in insufficient cooling.

Is the unit fully insulated?

Condensate water may drip.

Does drainage flow smoothly?

Condensate water may drip.

Does the power supply voltage correspond to that shown on the
name plate?

The unit may malfunction or components may burn out.

Are wiring and piping correct?

The unit may malfunction or components may burn out.

Is the unit safely grounded?

Dangerous at electric leakage.

Is the wiring size according to specifications?

The unit may malfunction or components may burn out.

Is nothing blocking the air outlet or inlet of either the indoor or
outdoor units?

It may result in insufficient cooling.

Are refrigerant piping length and additional refrigerant charge
noted down?

The refrigerant charge in the system might not be clear.

Are the air filters fixed properly (when installing with rear duct)?

Maintenance of the air filters can be impossible.

Notes to the installer

■

Read this manual carefully to ensure correct installation. Be
sure to instruct the customer how to properly operate the system
and show him/her the enclosed operation manual.

■

Explain to the customer what system is installed on the site. Be
sure to fill out the appropriate installation specifications in the
chapter "What to do before operation" of the outdoor unit
operation manual.

ELECTING INSTALLATION SITE

S

2

Use suspension bolts for installation. Check whether the ceiling
is strong enough to support the weight of the indoor unit. If there
is a risk, reinforce the ceiling before installing the unit.

1

Service space ≥300

2

Drain pipe

3

Power supply wiring port

4

Tr ansmission wiring port

5

Maintenance drain outlet

6

Gas pipe

7

Liquid pipe

REPARATIONS BEFORE INSTALLATION

P

1

Relation of ceiling opening to unit and suspension bolt position.
(See figure 3)

Model A B

S-20•25•32FM3HPQ 550 600
S-40•50FM3HPQ 700 750
S-63FM3HPQ 1000 1050
S-80•100•125FM3HPQ 1400 1450

1

Indoor unit

2

Pipe

3

Suspension bolt pitch (x4)

4

Suspension bolt pitch distance

For installation, choose one of the possibilities as listed further.

Standard rear suction (See figure 6a)

1

Ceiling surface

2

Ceiling opening

3

Service access panel (optional accessory)

4

Air filter

5

Air inlet duct

6

Duct service opening

7

Interchangeable plate

(See figure 1 and figure 2)

1

Select an installation site where the following conditions are
fulfilled and that meets your customer's approval.

- Where optimum air distribution can be ensured.

- Where nothing blocks air passage.

- Where condensate water can be properly drained.

- Where the false ceiling is not noticeably on an incline.

- Where sufficient clearance for maintenance and service can
be ensured.

- Where piping between indoor and outdoor units is possible
within the allowable limit. (Refer to the installation manual of
the outdoor unit.)

- This is a class A product. In a domestic environment this
product may cause radio interference in which case the user
may be required to take adequate measures.

-Keep indoor unit, outdoor unit, power supply wiring and
transmission wiring at least 1 meter away from televisions
and radios. This is to prevent image interference and noise in
those electrical appliances. (Noise may be generated
depending on the conditions under which the electric wave is
generated, even if 1 meter is kept.)

Installation with rear duct and duct service opening (See
figure 6b)

Installation with rear duct, no duct service opening (See
figure 6c)

NOTE

Before installation of the unit (in case of installation
with duct, but no duct service opening): modify the
position of the air filters.

1

Remove the air filter(s) at the
outside of the unit

2

Remove the interchangeable plate
Install the air filter(s) from the inside

3

of the unit

4

Reinstall the interchangeable plate

4

3

2

1

Installation and operation manual

2

S-20~125FM3HPQ

Urban Multi air conditioner

4PW15114-1A

Bottom suction (See figure 7a)

NOTE

The unit can be used with bottom suction by replacing
the interchangeable plate by the air filter holding plate.

1

Air filter holding plate with air filter(s)

2

Interchangeable plate

3

Small bottom plate

Mounting the air inlet panel with a canvas connection (See
figure 7b)

1

Ceiling surface

2

Ceiling opening

3

Air inlet panel (Optional accessory)

4

Indoor unit (Back side)

5

Canvas connection for air inlet panel (Optional accessory)

Model A

S-20•25•32FM3HPQ

S-40•50FM3HPQ

S-63FM3HPQ

S-80•100•125FM3HPQ

610

760
1060
1460

Mounting the air inlet panel directly (See figure 7c)

NOTE

When installing an air inlet duct, select fixing screws
that shall stick out maximum 5 mm at the inside of the
flange.

1

Air inlet duct

2

Inside of the flange

3

Fixing screw

12

Installation example

1
2
3
4
5

NOTE

I

NDOOR UNIT INSTALLATION

(See figure 4)

Anchor
Ceiling slab
Long nut or turn-buckle
Suspension bolt
Indoor unit

All the above parts are field supplied.

When installing optional accessories (except for the air inlet panel),
read also the installation manual of the optional accessories.
Depending on the field conditions, it may be easier to install optional
accessories before the indoor unit is installed.

1

Install the indoor unit temporarily.

- Attach the hanger bracket to the suspension bolt. Be sure to
fix it securely by using a nut and washer from the upper and
lower sides of the hanger bracket. (See figure 5)

1

Nut (field supply)

2

Washer for hanger bracket (supplied with the unit)

3

Tighten (double nut)

2

Check if the unit is horizontally levelled.

- Do not install the unit tilted. The indoor unit is equipped with a
built-in drain pump and float switch. (If the unit is tilted
against condensate flow, the float switch may malfunction
and cause water to drip.)

- Check if the unit is levelled at all four corners with a water
level or a water-filled vinyl tube as shown in figure 13.

1

Water level

2

Vinyl tube

3

≤5 mm

This is to protect the air filter from damage during maintenance of the
filter.

For other installation than standard installation, contact your
Panasonic dealer for details.

2

The fan speed for this indoor unit is preset to provide standard
external static pressure.

If higher or lower external static pressure is required, reset the external
static pressure by repositioning the adaptors of the PC-board.

Refer to "Setting of static pressure changeover connector" on
page 6.

3

Install the suspension bolts.
(Use M10 size bolt for the suspension bolt.) Use anchors for

existing ceilings, and a sunken insert, sunken anchors or other
field supplied parts for new ceilings to reinforce the ceiling in
order to bear the weight of the unit.

3

Tighten the upper nut.

4

Fix the paper pattern for installation.

- The paper pattern for installation corresponds with the
measurements of the ceiling opening. Consult the builder for
details.

- Attach the paper pattern for installation to the unit with the
attached screws as shown in figure 17.
The paper pattern for installation is marked for 3 types of
ceiling openings. Read the notations carefully when
installing.

1

Paper pattern for installation (supplied with the unit)

2

Screws for fixing the paper pattern for installation (supplied with
the unit (6))

R

EFRIGERANT PIPING WORK

For refrigerant piping of outdoor unit, refer to the installation manual
supplied with the outdoor unit.

Before rigging tubes, check which type of refrigerant is used.

NOTE

All field piping must be provided by a licensed
refrigeration technician and must comply with the
relevant local and national codes.

■

Use a pipe cutter and flare suitable for the used refrigerant.

■

Apply ether oil or ester oil around the flare portions before
connecting.

■

To prevent dust, moisture or other foreign matter from infiltrating
the tube, either pinch the end, or cover it with tape.

■

The outdoor unit is charged with refrigerant.

S-20~125FM3HPQ
Urban Multi air conditioner
4PW15114-1A

Installation and operation manual

3

■

m

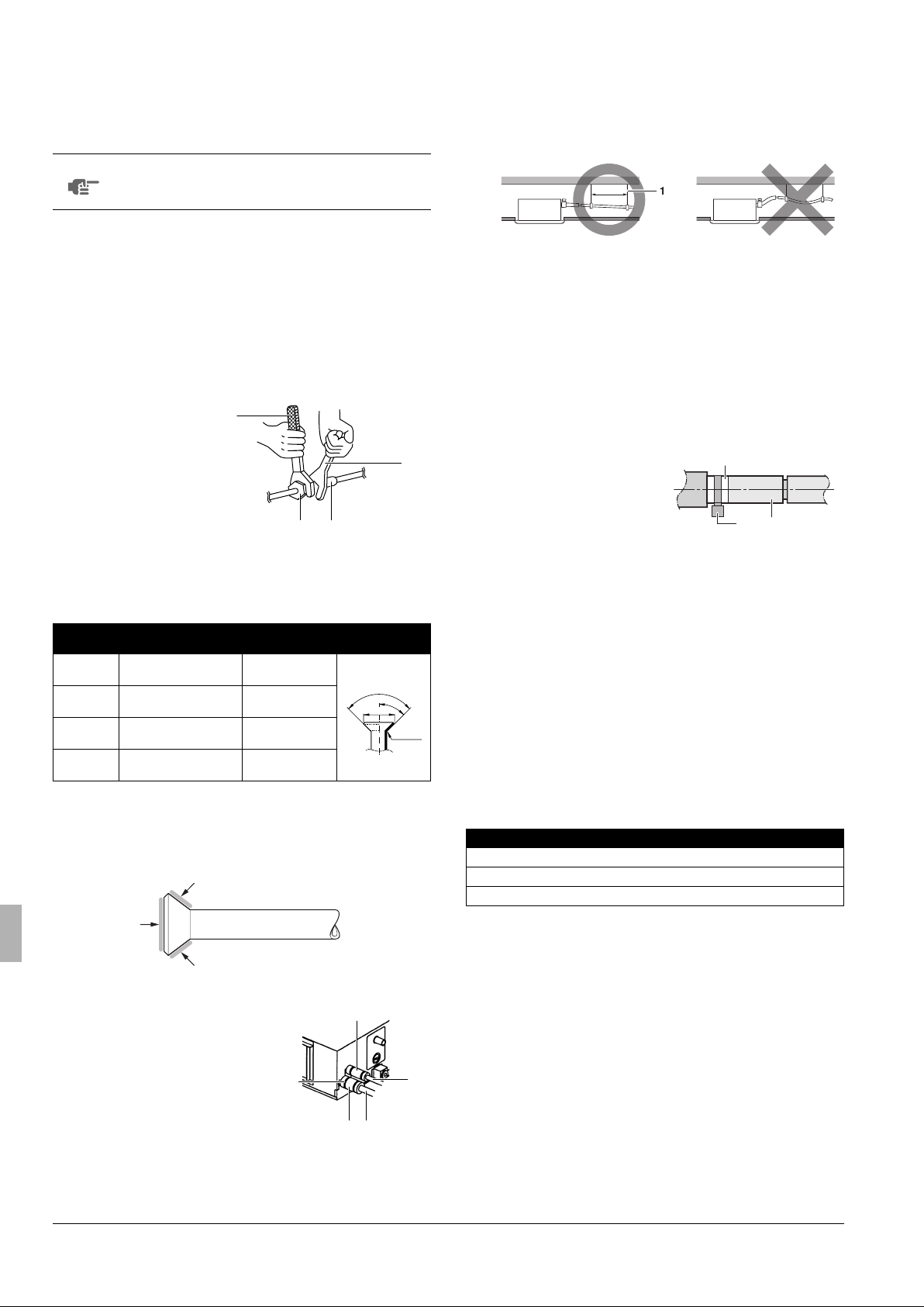

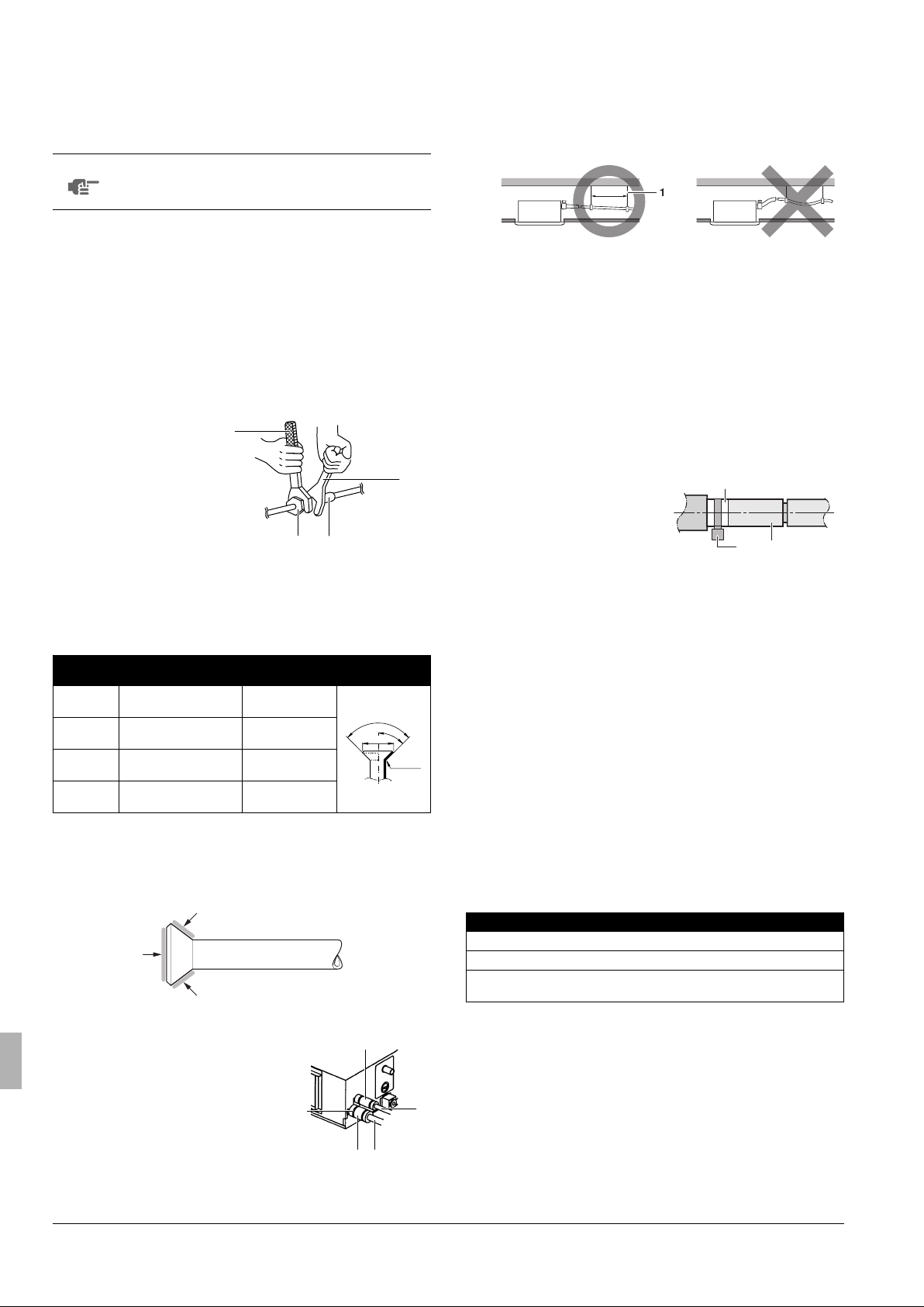

Be sure to use both a spanner and torque wrench together when
connecting or disconnecting pipes to/from the unit.

1

Torque wrench

2 Spanner
3 Piping union
4 Flare nut

1

4

3

D

RAIN PIPING WORK

Rig the drain piping as shown in the figure and take measures
against condensation. Improperly rigged piping could lead to leaks
and eventually wet furniture and belongings.

2

1-1.5

■

Refer to Table 1 for the dimensions of flare nut spaces and the
appropriate tightening torque. (Overtightening may damage the
flare and cause leaks.)

Ta ble 1

Pipe

gauge

Ø6.4 14.2~17.2 N•m

Ø9.5 32.7~39.9 N•m

Ø12.7 49.5~60.3 N•m

Ø15.9 61.8~75.4 N•m

■

When connecting the flare nut, coat the flare both inside and

Tightening torque

(144~176 kgf•cm)

(333~407 kgf•cm)

(504~616 kgf•cm)

(630~770 kgf•cm)

Flare dimension

A (mm)

8.7~9.1

12.8~13.2

16.2~16.6

19.3~19.7

Flare shape

outside with ether oil or ester oil and initially tighten by hand 3 or
4 turns before tightening firmly.
Coat here with ether oil or ester oil

■

Check the pipe connector for gas leaks, then insulate it.

1 Liquid pipe
2 Gas pipe
3 Insulation for fitting of liquid line

(supplied with the unit)

4 Insulation for fitting of gas line

(supplied with the unit)

5 Clamps (use 2 clamps per

insulation)

5

3

1 Hanging bar

1

Install the drain pipes.

-Keep piping as short as possible and slope it downwards so
that air may not remain trapped inside the pipe.

-Keep pipe size equal to or greater than that of the connecting
pipe (vinyl pipe of 25 mm nominal diameter and 32 mm outer
diameter).

±2

90°

45°

±2

A

R=0.4~0.8

- Use the supplied drain hose and metal clamp. Tighten the
clamp firmly.

1 Metal clamp
2 Drain hose
3 White tape (field

supply)

■

Insulate the drain hose inside the building.

■

If the drain hose cannot be sufficiently set on a slope, fit the

3

21

hose with drain raising piping (field supply).

HOW TO PERFORM PIPING (See figure 8)

1 Ceiling slab
2 Hanging bar
3 Adjustable range
4 Drain hose (supplied with the unit)
5 Metal clamp (supplied with the unit)
6 Drain raising pipe (field supply)

■

Connect the drain hose to the drain raising pipes, and insulate
them.

■

1

24

Connect the drain hose to the drain pipe on the indoor unit, and
tighten it with the metal clamp.

Installation A

Rear suction installation 275
When canvas duct is installed 350-530
When air inlet panel is directly installed 275

Installation and operation manual

4

-To ensure a downward slope of 1:100, install hanging bars
every 1 to 1.5 m.

- If unifying multiple drain pipes, install the pipes as shown in
figure 9.

1 Multiple drain piping

2

After piping work is finished, check if drainage flows smoothly.

- Open the water inlet lid, add approximately 1 l of water
gradually and check the drainage flow. (See figure 10)

1 Water inlet
2 Por table pump
3 Water inlet lid
4 Bucket (adding water from water inlet)
5 Drain outlet for maintenance (with rubber drain plug)
6 Refrigerant pipes

S-20~125FM3HPQ

Urban Multi air conditioner

4PW15114-1A

Caution for drain socket

TEST

Do not remove the drain pipe plug. Water might leak out.
The drain outlet is only used to discharge water if the drain

pump is not used or before maintenance. Gently put in and
out the drain plug. Excessive force may deform the drain
socket of the drain pan.

■ Pulling out the plug

1

1 Drain plug

Do not wiggle the plug up and down

■ Pushing in the plug

1

ELECTRIC WIRING WORK

General instructions

■ All field supplied parts and materials and electric works must

conform to local codes.

■ Use copper wire only.

■ Follow the "Wiring diagram" attached to the switch box cover to

wire the outdoor unit, indoor units and the remote controller. For
details on hooking up the remote controller, refer to the
"Installation manual of the remote controller".

■ All wiring must be performed by an authorized electrician.

■ A circuit breaker capable of shutting down power supply to the

entire system must be installed.

■ This system consists of multiple indoor units. Mark each indoor

unit as unit A, unit B..., and be sure the terminal board wiring to
the outdoor unit and HR box are properly matched. If wiring and
piping between the outdoor unit and an indoor unit are
mismatched, the system may cause a malfunction.

2

1 Drain plug
2 Philips screwdriver

Set the plug and push it by using a Philips screwdriver

When electric wiring work is finished

Check drainage flow during COOL running, explained in "Test operation"
on page 7.

When electric wiring work is not finished

Remove the switch box cover and connect the single-phase power
supply and the remote controller to the terminals. (Refer to "Electric
wiring work" on page 5 for switch box attachment/detachment.)
(Refer to figure 11a and figure 11b)

1 Switch box cover
2 Power supply wiring port
3 Tr ansmission wiring port
4 Wiring diagram
5 Switch box
6 Plastic clamp
7 Remote controller wiring
8 Te r minal board for unit transmission wiring

9 Power supply wiring
10 Indoor PC board
11 Power supply terminal board
12 Earth screw
13 Tr ansmission wiring between units
14 Adaptor for PC board

Electrical characteristics

Model Hz Volts Voltage range

S-20~125FM3HPQ 50 230 min. 198-max. 264

power supply Fan motor

Model MCA MFA KW FLA

S-20•25•32FM3HPQ 0.5 16 A 0.05 0.4
S-40FM3HPQ 0.6 16 A 0.065 0.5
S-50FM3HPQ 0.9 16 A 0.085 0.7
S-63FM3HPQ 1.1 16 A 0.125 0.9
S-80FM3HPQ 1.3 16 A 0.135 1.0
S-100FM3HPQ 1.5 16 A 0.135 1.2
S-125FM3HPQ 2.0 16 A 0.225 1.6

MCA: Min. circuit Amps (A)
MFA: Max. Fuse Amps (A)
KW: Fan Motor Rated Output (kW)
FLA: Full Load Amps (A)

NOTE

For details, refer to "Electrical data".

Specifications for field supplied fuses and wire

Power supply wiring

Model Field fuses Wire Size

S-20~125FM3HPQ 16 A H05VV-U3G Local codes

Model Wire Size

S-20~125FM3HPQ Sheathed wire (2)

0.75-1.25 mm

2

Next, press the inspection/test operation button on the remote

TEST

controller. The unit will engage the test operation mode. Press the

operation mode selector button until selecting fan operation

. Then, press the on/off button . The indoor unit fan and drain

pump will start up. Check that the water has drained from the unit.

Press to go back to the first mode.

S-20~125FM3HPQ
Urban Multi air conditioner
4PW15114-1A

NOTE

For details, refer to "Wiring example" on page 6.

Allowable length of transmission wiring between indoor and outdoor
units, and between the indoor unit and the remote controller is as
follows:

1. Outdoor unit - indoor unit: max. 1000 m (total wiring length: 2000 m)

2. Indoor unit - remote controller: max 500 m

Installation and operation manual

5

WIRING EXAMPLE AND HOW TO SET THE

REMOTE CONTROLLER

How to connect wiring

From the outside of the unit

Remove the switch box cover as shown in figure 11b, and make the
connections.

From the inside of the unit

Remove the small bottom plate and the interchangeable plate (in
case of rear suction) or the air filter holding plate (in case of bottom
suction). Lower the switch box as shown in figure 11c. Put the wires
through the wiring ports of the switch box cover before connecting
them.

1 Small bottom plate
2 Air filter holding plate
3 Switch box
4 Interchangeable plate
5 Square hole (covered by the switch box cover)

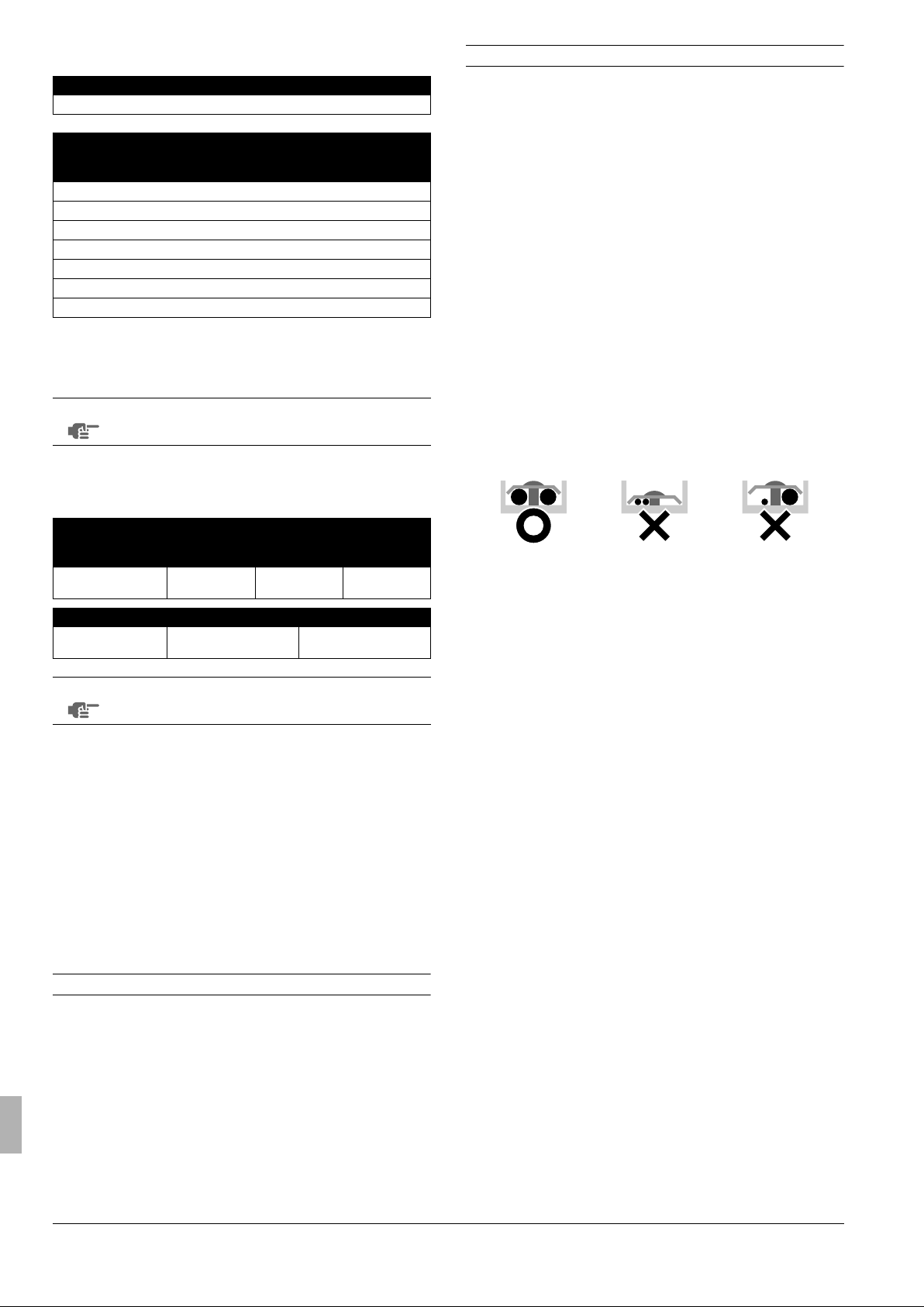

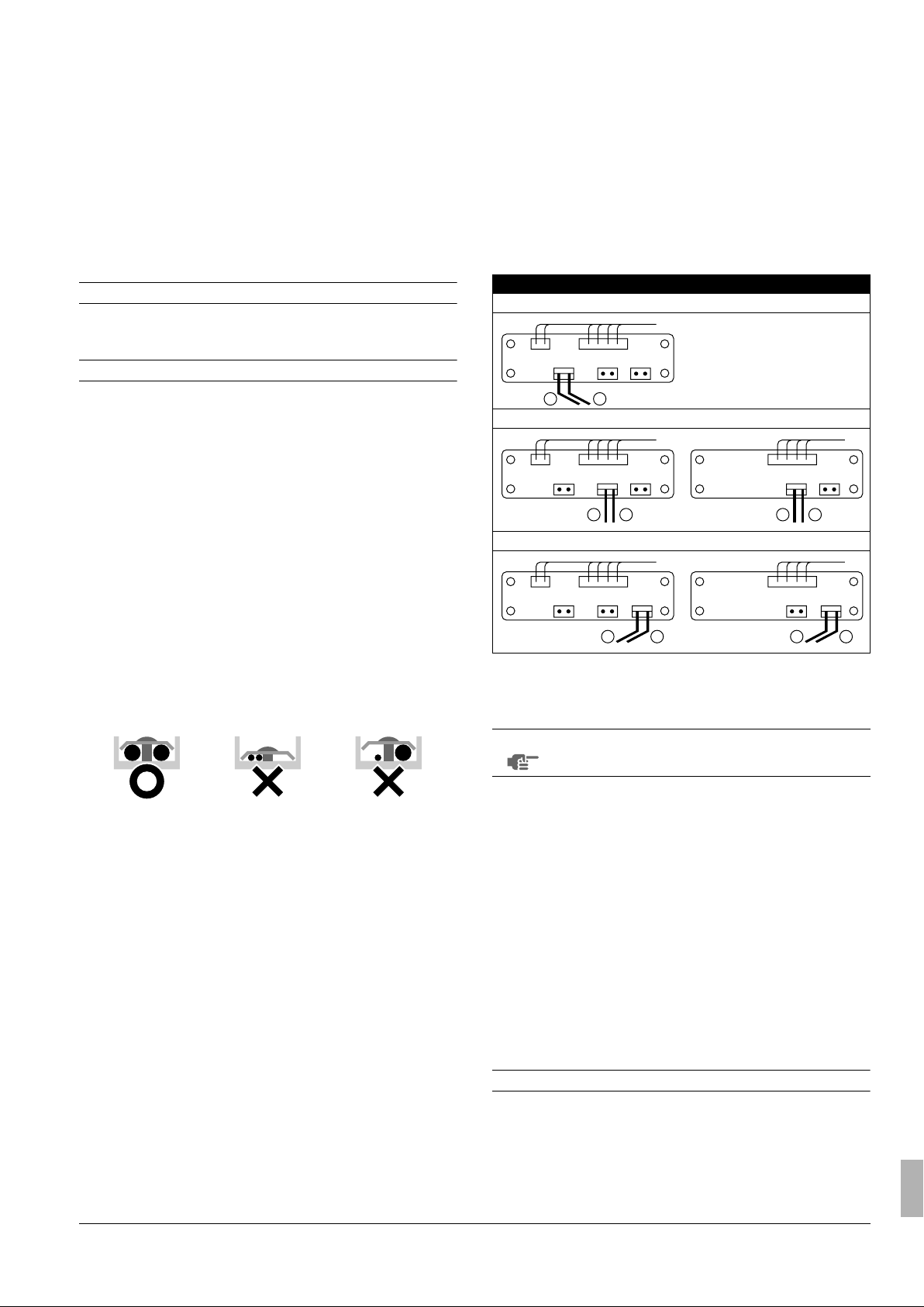

PRECAUTIONS

1 Observe the notes mentioned below when wiring to the power

supply terminal board.

- Do not connect wires of different gauge to the same power
supply terminal. (Looseness in the connection may cause
overheating.)

- When connecting wires of the same gauge, connect them
according to the figure.

Setting of static pressure changeover connector

■ According to the systems static pressure requirement, reposition
the adaptors of the PC board inside the switch box as shown in
the figure.

S-20~63FM3HPQ S-80~125FM3HPQ

Low

X6A

X6A

X6A

1 Black wire
2 Blue wire

NOTE

X7A

X5A

1 2

X7A

X5A

X7A

X5A

X4A

X4A

1 2

X4A

1 2

X3A

Standard

X3A

High

X3A

not available

X7A

X4A

1 2

X7A

X4A

1 2

The unit is factory set for standard static pressure
(X4A) at the time of shipping.

X3A

X3A

2 Keep total current of crossover wiring between indoor units less

than 12 A. Branch the line outside the terminal board of the unit
in accordance with electrical equipment standards, when using

2

two power wiring of a gauge greater than 2 mm

(Ø1.6).

The branch must be sheathed in order to provide an equal or
greater degree of insulation as power supply wiring itself.

3 Do not connect wires of different gauge to the same grounding

terminal. Looseness in the connection may deteriorate the
protection.

4 Remote controller cords and wires connecting the units should

be located at least 50 mm away from power supply wiring. Not
following this guideline may result in malfunction due to
electrical noise.

5 For the remote controller wiring, refer to the "Installation manual

of the remote controller" supplied with the remote controller.

6 Never connect the power supply wiring to the terminal board for

transmission wiring. This mistake could damage the entire
system.

7 Use only specified wires and tightly connect wires to the

terminals. Be careful that wires do not place external stress on
the terminals. Keep wiring in neat order so that they do not
obstruct other equipment such as popping open the switch box
cover. Make sure the cover closes tight. Incomplete connections
could result in overheating, and in the worse case, electric shock
or fire.

WIRING EXAMPLE

Fit the power supply wiring of each unit with a switch and fuse as
shown in figure 19.

1 Power supply
2 Main switch
3 Power supply wiring
4 Tr ansmission wiring
5 Switch
6 Fuse
7 HR box
8 Indoor unit
9 Remote controller

Complete system example (3 systems)

When using 1 remote controller for 1 indoor unit (Normal operation)
(See figure 12)

For group control or use with 2 remote controllers (See figure 14)
When including HR box (See figure 16)

1 Outdoor unit
2 Indoor unit
3 Remote controller (optional accessories)
4 Most downstream indoor unit
5 For use with 2 remote controllers
6 HR box

Installation and operation manual

6

S-20~125FM3HPQ

Urban Multi air conditioner

4PW15114-1A

NOTE

It is not necessary to designate an indoor unit address
when using group control. The address is
automatically set when the power is activated.

PRECAUTIONS

■ A single switch can be used to supply power to units on the
same system. However, branch switches and branch circuit
breakers must be selected carefully.

■ For a group control remote controller, choose the remote
controller that suits the indoor unit which has the most functions.

■ Do not ground the equipment on gas pipes, water pipes,
lightning rods or crossground with telephones. Improper
grounding could result in electric shock.

Control by 2 Remote Controllers (Controlling 1 indoor
unit by 2 remote controllers)

When using 2 remote controllers, one must be set to "MAIN" and the
other to "SUB".

MAIN/SUB CHANGEOVER

■ Insert a wedge-head screwdriver into the recess between the
upper and lower part of the remote controller and, working from
the 2 positions, pry off the upper part. (See figure 15)
(The remote controller PC board is attached to the upper part of
the remote controller.)

■ Tu rn the main/sub changeover switch on one of the two remote
controller PC boards to "S". (See figure 20)
(Leave the switch of the other remote controller set to "M".)

1 Remote controller PC board
2 Factory setting
3 Only one remote controller needs to be changed

Computerised control (forced off and on/off operation)

1 Wire specifications and how to perform wiring

- Connect input from outside to terminals T1 and T2 of the

terminal board (remote controller to transmission wiring).

Wire specification Sheathed vinyl cord or cable (2 wire)

Gauge

Length Max. 100 m
External terminal Contact that can ensure the minimum

0.75-1.25 mm

applicable load of 15 V DC, 10 mA

(See figure 18)

1 Input A

2 Actuation

- The following table explains "forced off" and "on/off

operations" in response to input A.

Forced off on/off operation

Input "on" stops operation input off ➜ on: turns on the unit

Input "off" enables control input on ➜ off: turns off the unit by remote

(impossible by remote controllers)

controller

3 How to select forced off and on/off operation

-Turn the power on and then use the remote controller to

select operation.

- Set the remote controller to the field set mode. For details,

refer to the chapter "How to set in the field", in the remote
controller manual.

2

- When in the field set mode, select mode No. 12, then set the
first code No. to "1". Then set second code (position) No. to
"01" for forced off and to "02" for on/off operation. (forced off
at factory set.) (See figure 21)

1 Second code No.
2 Mode No.
3 First code No.
4 Field set mode

Centralized control

For centralized control, it is necessary to designate the group No. For
details, refer to the manual of each optional controller for centralized
control.

INSTALLATION OF THE DECORATION PANEL

Refer to the installation manual attached to the decoration panel.
After installing the decoration panel, ensure that there is no space

between the unit body and decoration panel.

TEST OPERATION

Refer to the installation manual of the outdoor unit.
The operation lamp of the remote controller will flash when an error

occurs. Check the error code on the liquid crystal display to identify
the trouble. An explanation of error codes and the corresponding
trouble is provided on the "Caution for servicing" sticker on the indoor
units switch box.

PRECAUTIONS

In case something is wrong with the unit and it does not operate,
refer to the malfunction diagnosis label attached to the unit.

1

2

3

4

5

1 Drain pumping device (built-in) drain water is removed from the

room during cooling.

2 Air filter (inside suction grill)
3 Air outlet

Decoration panel (optional), this is where the room air is drawn

4

in.

5 Remote controller

S-20~125FM3HPQ
Urban Multi air conditioner
4PW15114-1A

Installation and operation manual

7

MAINTENANCE

Caution

■ Only a qualified service person is allowed to perform
maintenance.

■ Before obtaining access to terminal devices, all power
supply circuits must be interrupted.

■ Do not use water or air of 50°C or higher for cleaning
air filters and outside panels.

■ When cleaning the heat exchanger, be sure to remove
the switchbox, fan motor, auxiliary electric heater and
drain pump. Water or detergent may deteriorate the
insulation of electronic components and result in
burn-out of these components.

■ If the main power supply is turned off during
operation, operation will restart automatically after the
power turns back on again.

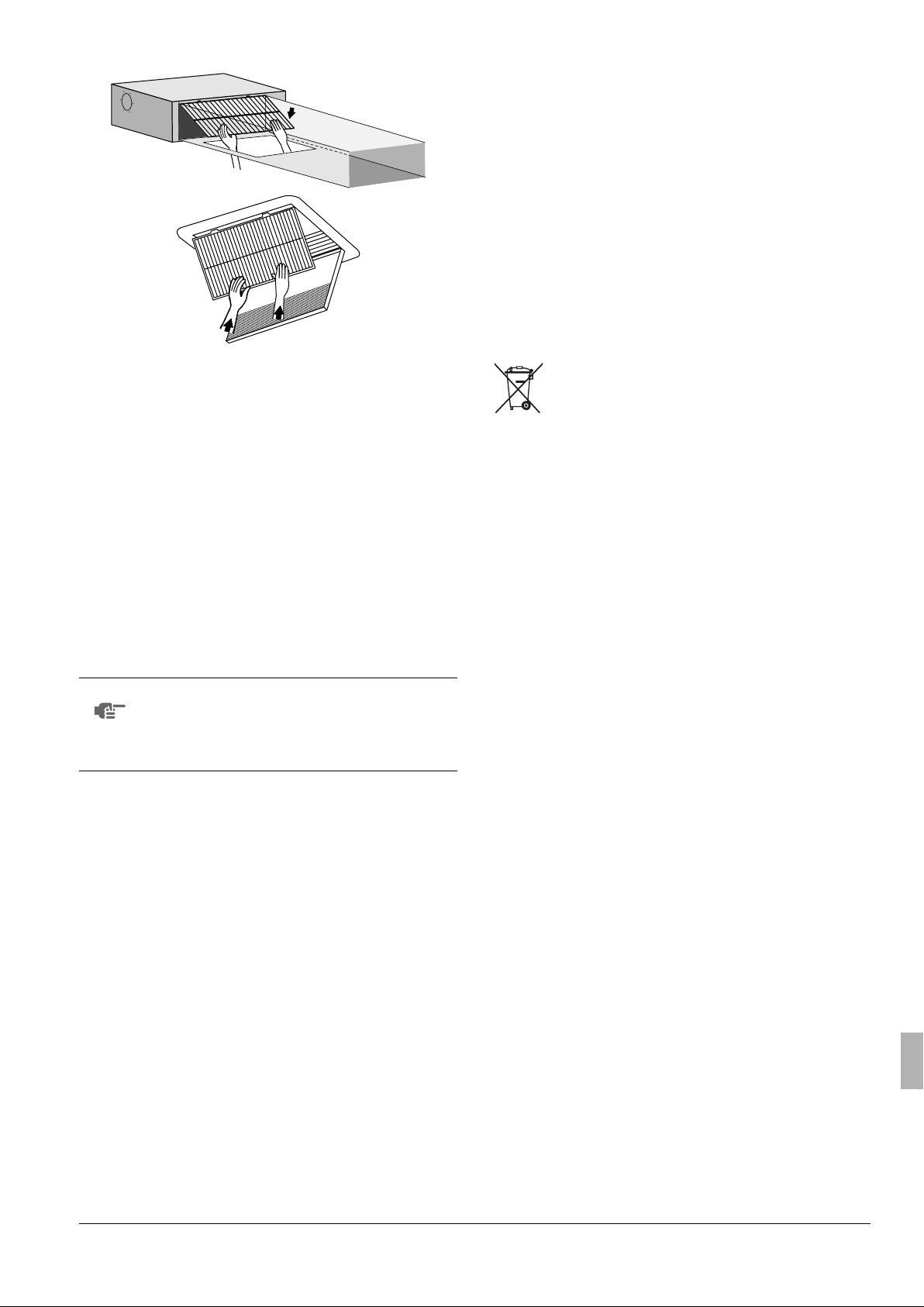

How to clean the air filter

bottom suction

3 Clean the air filter.

Use vacuum cleaner (A) or wash the air filter with water (B).

(A) Using a vacuum cleaner

(B) Washing with water

Clean the air filter when the display shows " " (TIME TO CLEAN
AIR FILTER).

Increase the frequency of cleaning if the unit is installed in a room
where the air is extremely contaminated.

If the dirt becomes impossible to clean, change the air filter. (Air filter
for exchange is optional.)

1 Open the suction grille. (Only for bottom suction.)

Slide both knobs simultaneously as shown and then pull them
downward.

If chains are present, unhook the chains.

2 Remove the air filters.

Remove the air filters by pulling their cloth upward (rear suction)
or backward (bottom suction).

When the air filter is very dirty, use soft brush and neutral
detergent.
Remove water and dry in the shade.

4 Fix the air filter.

rear suction

bottom suction

Align the two hanger brackets and push the two clips in their
place (pull the cloth if necessary).
Confirm that four hangers are fixed.

5 Shut the air inlet grille. (Only for bottom suction.)

Refer to item no. 1.

6 After turning on the power, press FILTER SIGN RESET button.

The "TIME TO CLEAN AIR FILTER" display is turned off.

rear suction

Installation and operation manual

8

S-20~125FM3HPQ

Urban Multi air conditioner

4PW15114-1A

How to clean air outlet and outside panels

■ Clean with soft cloth.

■ When it is difficult to remove stains, use water of neutral

detergent.

■ Clean the air inlet grille when it is shut.

NOTES

NOTE

Do not use gasoline, benzene, thinner, polishing
powder, liquid insecticide. It may cause discoloring or
warping.

Do not let the indoor unit get wet. It may cause an
electric shock or a fire.

Start up after a long stop

Confirm the following:

■ Check that the air inlet and outlet are not blocked. Remove any
obstacle.

■ Check if the earth is connected.

Clean the air filter and outside panels.

■ After cleaning the air filter, make sure to attach it.

Tu rn on the main power supply switch.

■ The control panel display lights when the power is turned on.

■ To protect the unit, turn on the main power switch at least

6 hours before operation.

What to do when stopping the system for a long period

Tu rn on FAN OPERATION for half a day and dry the unit.

■ Refer to the operation manual of the outdoor unit.

Cut off the power supply.

■ When the main power switch is turned on, some wattage is
being consumed even if the system is not operating.

■ The remote controller display is turned off when the main power
switch is turned off.

Disposal requirements

Dismantling of the unit, treatment of the refrigerant, of oil and of other
parts must be done in accordance with relevant local and national
legislation.

Your air conditioning product is marked with this symbol.
This means that electrical and electronic products shall
not be mixed with unsorted household waste.

Do not try to dismantle the system yourself: the dismantling of the air
conditioning system, treatment of the refrigerant, of oil and of other
parts must be done by a qualified installer in accordance with
relevant local and national legislation.

Air conditioners must be treated at a specialized treatment facility for
re-use, recycling and recovery. By ensuring this product is disposed
of correctly, you will help to prevent potential negative consequences
for the environment and human health. Please contact the installer or
local authority for more information.

Batteries must be removed from the remote controller and disposed
of separately in accordance with relevant local and national
legislation.

S-20~125FM3HPQ
Urban Multi air conditioner
4PW15114-1A

Installation and operation manual

9

WIRING DIAGRAM

: FIELD WIRING BLK : BLACK
: TERMINAL BLU : BLUE

,

33H.........................FLOAT SWITCH

A1P ........................PRINTED CIRCUIT BOARD

A2P ........................TERMINAL BOARD

C1R ........................CAPACITOR (FAN)

F1U ........................FUSE (250 V/10 A)

F2U ........................FIELD FUSE

HAP........................LIGHT EMITTING DIODE (SERVICE MONITOR - GREEN)

M1F ........................MOTOR (FAN)

M1P........................MOTOR (DRAIN PUMP)

Q2E ........................EARTH LEAK DETECTOR

R1T ........................THERMISTOR (AIR)

R2T,R3T .................THERMISTOR (REFRIGERANT)

RyF1-3 ...................MAGNETIC RELAY (FAN)

RyP ........................MAGNETIC RELAY (DRAIN PUMP)

X1M........................TERMINAL STRIP (POWER)

X2M........................TERMINAL STRIP (CONTROL)

T1R ........................TRANSFORMER (220-240 V/22 V)

Y1E ........................ELECTRONIC EXPANSION CIRCUIT

: CONNECTOR ORG : ORANGE
: WIRE CLAMP PNK : PINK
: PROTECTIVE EARTH (SCREW) RED : RED

WHT : WHITE
YLW : YELLOW

OPTIONAL PARTS

F3-5U .....................FUSE (250 V/16 A)

J1EH ......................ELECTRIC HEATER

K1R ........................MAGNETIC RELAY (J1EH)

ADAPTOR FOR WIRING

RyC,RyF.................MAGNETIC RELAY

RyH ........................MAGNETIC RELAY (J1EH)

F1U,F2U.................FUSE (250 V/5 A)

X1A,X2A.................CONNECTOR (WIRING ADAPTOR)

X1M........................TERMINAL STRIP

CONNECTOR FOR OPTIONAL PARTS

X16A ......................CONNECTOR (WIRING ADAPTOR)

X18A ......................CONNECTOR (WIRING ADAPTOR FOR ELECTRICAL APPENDICES)

RECEIVER/DISPLAY UNIT :
WIRED REMOTE CONTROLLER :
SWITCH BOX :
TRANSMISSION WIRING :
INPUT FROM OUTSIDE :
CENTRAL REMOTE CONTROLLER :

NOTE

1. WHEN USING THE CENTRAL REMOTE CONTROLLER, SEE MANUAL FOR CONNECTION TO THE UNIT.

2. X23A IS CONNECTED WHEN THE CENTRAL REMOTE CONTROLLER IS USED.

3. WHEN CONNECTING THE INPUT WIRES FROM OUTSIDE, FORCED OFF OR ON/OFF CONTROL OPERATION CAN BE

SELECTED BY THE REMOTE CONTROLLER. SEE INSTALLATION MANUAL FOR MORE DETAILS.

Installation and operation manual

10

S-20~125FM3HPQ

Urban Multi air conditioner

4PW15114-1A

S-20FM3HPQ S-40FM3HPQ S-80FM3HPQ
S-25FM3HPQ S-50FM3HPQ S-100FM3HPQ
S-32FM3HPQ S-63FM3HPQ S-125FM3HPQ

Urban Multi Klimaanlage

Installations- und

Bedienungsanleitung

INHALTSVERZEICHNIS Seite

Vor der Installation.............................................................................1

Auswahl des Installationsortes ..........................................................2

Vorbereitungen vor der Installation....................................................2

Installation des Innengerätes.............................................................3

Ver legen der Kältemittelleitungen...................................................... 4

Ver legen der Kondensatleitungen......................................................4

Ver legen der Elektroverdrahtung....................................................... 5

Verdrahtungsbeispiel und Einstellen der Fernbedienung ..................6

Verdrahtungsbeispiel .........................................................................6

Installation der Zierblende ................................................................. 7

Probelauf ........................................................................................... 8

Wartung.............................................................................................8

Verdrahtungsplan.............................................................................10

LESEN SIE SICH DIESE ANLEITUNG SORGFÄLTIG VOR DER
INSTALLATION DURCH. BEWAHREN SIE DIESE ANLEITUNG
GRIFFBEREIT AUF, DAMIT SIE AUCH SPÄTER NOCH DARIN
NACHSCHLAGEN KÖNNEN.

UNSACHGEMÄSSE INSTALLATION ODER ANSCHLUSS DER
AUSRÜSTUNG ODER VON ZUBEHÖR KANN ZU
ELEKTRISCHEM SCHLAG, KURZSCHLUSS, LECKS, BRAND
ODER ANDEREN SCHÄDEN DER AUSRÜSTUNG FÜHREN.
ACHTEN SIE DARAUF, DASS NUR ZUBEHÖRTEILE VERWEN­DET WERDEN, DIE VON PANASONIC HERGESTELLT
WURDEN UND SPEZIELL FÜR DEN EINSATZ MIT DER
AUSRÜSTUNG ENTWICKELT WURDEN. LASSEN SIE SIE
VON FACHLEUTEN INSTALLIEREN.

WENN IHNEN DIE INSTALLATIONSVERFAHREN ODER DER
EINSATZ NICHT GELÄUFIG SIND, WENDEN SIE SICH BEI
FRAGEN ODER WEGEN INFORMATIONEN IMMER AN IHREN
PANASONIC-HÄNDLER.

Vorsichtsmassnahmen

■ Das Gerät darf in den folgenden Räumen nicht installiert oder
betrieben werden.

- Räume mit einem Vorkommen an Mineralöl, Öldampf oder

Ölspritzern wie z.B. Küchen. (Die Kunststoffteile können
beschädigt werden.)

-Orte mit einem Vorkommen an ätzenden Gasen wie

Schwefelgas. (Kupferleitungen und gelötete Teile können
korrodieren.)

-Orte, an denen mit flüchtigen brennbaren Gasen wie

Verdünner oder Benzin gearbeitet wird.

-Orte, an denen Maschinen elektromagnetische Wellen

erzeugen. (Dies könnte Störungen des Regelsystems
verursachen.)

-Orte, an denen die Luft stark salzhaltig ist, wie z.B. in

Meeresnähe, und an denen starke Spannungsschwan­kungen herrschen, wie z.B. in Fabriken sowie in Fahrzeugen
oder Schiffen.

■ Verwenden Sie bei der Auswahl des Installationsortes die
beiliegende Installations-Pappschablone.

■ Installieren Sie kein Zubehör direkt am Gehäuse. Bohrlöcher im
Gehäuse können elektrische Kabel beschädigen und stellen
folglich eine Brandgefahr dar.

Zubehör

Überprüfen Sie, ob die beiliegenden Zubehörteile Ihrem Gerät
beiliegen.

Rohrschelle

1 Stck.

Isolierung für den Anschluß

jeweils 1

Installations-

Pappschablone

1 Stck.

Kondensatschlauch

1 Stck.

VOR DER INSTALLATION

■ Belassen Sie das Gerät in seiner Verpackung, bis Sie es an den
Installationsort gebracht haben. Muß das Gerät ausgepackt
werden, verwenden Sie Schlingen aus weichem Material oder
Schutzplatten mit einem Seil zum Anheben, um Beschädi­gungen oder Verkratzen des Gerätes zu vermeiden.

■ In dieser Anleitung nicht beschriebene Punkte finden Sie in der
Installationsanleitung des Außengerätes.

■ Vorsichtsmaßnahmen für das Kältemittel der Serie R-410A:

Die anschließbaren Außeneinheiten müssen ausschließlich für R-410A
konstruiert sein.

■ Legen Sie keine Gegenstände in direkter Nähe der
Außeneinheit ab. Lassen Sie nicht zu, dass sich Blätter und
andere Ablagerungen um die Einheit ansammeln.
Blätter bedeuten eine Brutstätte für Kleintiere, die in die Einheit
eindringen können. Wenn sie einmal in der Einheit sind, können
solche Tiere durch den Kontakt mit Elektroteilen Funktions­störungen, Rauch oder Brand verursachen.

S-20~125FM3HPQ
Urban Multi Klimaanlage
4PW15114-1A

Unterlegscheibe

für Aufhängung

für Gasleitung

Schrauben für Kanalflansche

1 Satz

S-20•25•32FM3HPQ 6 Stck.
S-40•50FM3HPQ 8 Stck.
S-63FM3HPQ 12 Stck.
S-80•100•125FM3HPQ 16 Stck.
Andere: Installations- und Betriebsanleitung, Sicherung

für

Flüssigkeitsleitung

8 Stck.

Schrauben zur

Befestigung der

Installations-

Pappschablone

6 Stck.

Schrauben zur Befestigung der Blenden liegen der Blende für den
Lufteinlaß bei.

Installations- und Bedienungsanleitung

1

Sonderzubehör

■ Es sind zwei Ausführungen von Fernbedienungen erhältlich:
Verdrahtete und drahtlose. Wählen Sie die Fernbedienung
entsprechend den Wünschen des Kunden, und installieren Sie
sie an einem geeigneten Ort.
Zur Auswahl einer geeigneten Fernbedienung siehe Kataloge
und technische Literatur.

■ Bei Installation mit Bodenansaugung: Lufteinlaßblende und
Segeltuchanschluß für die Lufteinlaßblende.

Achten Sie während der Arbeiten auf die folgenden
Punkte, und überprüfen Sie sie nach Abschluß der
Installation

Haken Sie die

abgeschlossenen

Punkte ab ✓

Ist das Innengerät korrekt befestigt?

■

■

■

■

■

■

■

■

■

■

■

Das Gerät kann umfallen, vibrieren oder Geräusche von sich
geben.

Wurde die Gasdichtheitsprobe durchgeführt?

Die Kühlleistung kann mangelhaft sein.

Wurde das Gerät vollständig isoliert?

Kondensat kann abtropfen.

Fließt das Kondensat gleichmäßig ab?

Kondensat kann abtropfen.

Entspricht die Netzspannung den Angaben auf dem Typenschild?

Funktionsstörungen des Gerätes oder Durchbrennen der Teile
kann verursacht werden.

Sind Verdrahtung und Rohrleitungen korrekt verlegt?

Funktionsstörungen des Gerätes oder Durchbrennen der Teile
kann verursacht werden.

Ist das Gerät korrekt geerdet?

Es besteht die Gefahr von Erdschluß.

Entspricht die Kabelgröße den Spezifikationen?

Funktionsstörungen des Gerätes oder Durchbrennen der Teile
kann verursacht werden.

Sind Luftauslaß bzw. Lufteinlaß von Innen- bzw. Außengeräten
frei von Hindernissen?

Die Kühlleistung kann mangelhaft sein.

Wurden Länge der Kältemittelleitungen und zusätzliche
Kältemittel-Füllmenge notiert?

Die Menge des Kältemittels im System ist nicht bekannt.

Sind die Luftfilter korrekt befestigt (bei Installation mit
rückseitigem Kanal)?

Die Wartung der Luftfilter ist eventuell nicht möglich.

- Die Rohrleitungen zwischen Innen- und Außengeräten
können innerhalb der zulässigen Längen verlegt werden.
(Siehe Installationsanleitung des Außengerätes.)

- Dies ist ein Produkt der Klasse A. Dieses Produkt kann
Funkstörungen in einer häuslichen Umgebung verursachen.
In diesem Fall muss der Anwender entsprechende
Maßnahmen vornehmen.

-Verlegen Sie die Verdrahtung von Innengerät, Außengerät,
Netzanschluß und Übertragung mindestens 1 Meter entfernt
von Fernseh- und Radiogeräten. So können Bild- und
Tonstörungen dieser Elektrogeräte verhindert werden.
(Störgeräusche können je nach den Bedingungen, unter
denen die elektrischen Wellen erzeugt werden, trotzdem
entstehen, auch wenn 1m Abstand eingehalten wurde.)

2 Verwenden Sie zur Installation Montagebolzen. Überprüfen Sie,

ob die Decke stark genug ist, um das Gewicht des Innengerätes
zu tragen. Ist dies nicht sichergestellt, verstärken Sie die Decke
vor Installation des Gerätes.

1 Wartungsfreiraum ≥300
2 Kondensatleitung
3 Öffnung für Netzverdrahtung
4 Öffnung für Übertragungsverdrahtung
5 Wartungs-Kondensatschlauch
6 Gasleitung
7 Flüssigkeitsleitung

VORBEREITUNGEN VOR DER INSTALLATION

1 Verhältnis der Deckenöffnung zu Gerät und Position des

Montagebolzens. (Siehe Abbildung 3)

Modell A B

S-20•25•32FM3HPQ 550 600
S-40•50FM3HPQ 700 750
S-63FM3HPQ 1000 1050
S-80•100•125FM3HPQ 1400 1450

1 Innengerät
2 Leitung
3 Öffnung für Montagebolzen (x4)
4 Abstand der Öffnung für Montagebolzen

Anmerkungen für den Installateur

■ Lesen Sie sich diese Anleitung sorgfältig durch, so daß eine
korrekte Installation gewährleistet ist. Achten Sie darauf, daß
Sie den Kunden in den korrekten Betrieb des Systems ein­weisen, und händigen Sie ihm die beiliegende Betriebsanleitung
aus.

■ Erläutern Sie dem Kunden, welches System vor Ort installiert
wurde. Denken Sie daran, die entsprechenden Spezifikationen
zur Installation im Kapitel "Vor dem Betrieb" in der Betriebs­anleitung des Außengerätes auszufüllen.

AUSWAHL DES INSTALLATIONSORTES

(Siehe Abbildung 1 und Abbildung 2)

1 Wählen Sie einen Installationsort, der die folgenden

Bedingungen erfüllt und der den Anforderungen des Kunden
entspricht.

- Es ist eine optimale Luftverteilung gewährleistet.

- Die Luftzirkulation wird nicht behindert.

-Kondensatwasser kann ausreichend abgeleitet werden.

- Die eingeschobene Decke ist bei einer Neigung nicht

sichtbar.

- Es steht ausreichend Freiraum für Wartung und Service-

arbeiten zur Verfügung.

Installations- und Bedienungsanleitung

2

Wählen Sie zur Installation eine der nachfolgend aufgeführten
Möglichkeiten.

Serienmäßige rückseitige Ansaugung (Siehe Abbildung 6a)

Deckenfläche

1

Deckenöffnung

2

Wartungsblende (Sonderzubehör)

3

Luftfilter

4

Lufteinlaßkanal

5

Wartungsöffnung des Kanals

6

Austauschplatte

7

Installation mit rückseitigem Kanal und Wartungsöffnung des
Kanals (Siehe Abbildung 6b)

S-20~125FM3HPQ

Urban Multi Klimaanlage

4PW15114-1A

Installation mit rückseitigem Kanal, ohne Wartungsöffnung
des Kanals (Siehe Abbildung 6c)

HINWEIS

Vor Installation der Einheit (bei Installation mit Kanal,
jedoch ohne Kanal-Wartungsöffnung): Verändern Sie
die Position der Luftfilter.

1 Entfernen Sie den (die) Luftfilter

außen an der Einheit

2 Entfernen Sie die Austauschplatte
3 Installieren Sie den (die) Luftfilter

von der Innenseite der Einheit

4 Bringen Sie die Austauschplatte

wieder an

3

4

1

2

Ansaugung von unten (Siehe Abbildung 7a)

2 Die Ventilatordrehzahl für dieses Innengerät ist voreingestellt, um

einen einheitlichen externen statischen Druck zu gewährleisten.
Ist ein höherer oder niedrigerer externer statischer Druck

erforderlich, wird der externe statische Druck durch Verändern
der Position der Adapter der Leiterplatte neu eingestellt.
Siehe "Einstellen des Steckers für den Umschalter für statischen
Druck" auf Seite 6.

3 Bringen Sie die Montagebolzen an.

(Verwenden Sie Bolzen der Größe M10 zur Montage.)
Verwenden Sie bei vorhandenen Decken Anker, bei neuen
Decken eingelassene Gewindeeinsatzbuchsen, eingelassene
Anker oder andere bauseitige Teile, um die Decke zu verstärken,
so daß sie das Gewicht des Gerätes trägt.

Installationsbeispiel (Siehe Abbildung 4)

1 Anker
2 Deckenplatte
3 Ausgleichsmutter oder Spannschraube
4 Montagebolzen
5 Innengerät

HINWEIS

Die Einheit kann mit Ansaugung von unten eingesetzt
werden, indem die Austauschplatte durch die Halte­platte des Luftfilters ersetzt wird.

1 Luftfilter-Halteplatte mit Luftfilter(n)
2 Austauschplatte
3 Kleine Bodenplatte

Anbringen der Lufteinlaßblende mit einem
Segeltuchanschluß (Siehe Abbildung 7b)

1 Deckenfläche
2 Deckenöffnung
3 Lufteinlaßblende (Sonderzubehör)
4 Inneneinheit (Rückseite)
5 Segeltuchanschluß für Lufteinlaßblende (Sonderzubehör)

Modell A

S-20•25•32FM3HPQ 610
S-40•50FM3HPQ 760
S-63FM3HPQ 1060
S-80•100•125FM3HPQ 1460

Direktes Anbringen der Lufteinlaßblende (Siehe
Abbildung 7c)

HINWEIS

Bei Installation eines Lufteinlaßkanals müssen die
Befestigungsschrauben ausgewählt werden. Sie
dürfen maximal 5 mm innerhalb des Flansches
herausstehen.

HINWEIS

Alle oben aufgeführten Teile müssen bauseitig
beschafft werden.

INSTALLATION DES INNENGERÄTES

Wird Sonderzubehör installiert (mit Ausnahme der Lufteinlaßblende),
lesen Sie sich bitte auch die Installationsanleitung dieser Zubehörteile
durch. Je nach bauseitigen Bedingungen ist es empfehlenswert, das
Sonderzubehör vor der Installation des Innengerätes zu montieren.

1 Installieren Sie das Innengerät vorläufig.

- Befestigen Sie die Aufhängung am Montagebolzen. Achten
Sie darauf, daß sie an den oberen und unteren Seiten sicher
mit Mutter und Unterlegscheibe befestigt ist. (Siehe
Abbildung 5)

1 Mutter (bauseitig)
2 Unterlegscheibe für Aufhängung (liegt dem Gerät bei)
3 Anziehen (Doppelmutter)

2 Überprüfen Sie, ob das Gerät horizontal ausgerichtet ist.

- Das Gerät darf nicht geneigt installiert werden. Das Innen­gerät ist mit einer eingebauten Kondensatpumpe und einem
Schwimmerschalter ausgestattet. (Wird das Gerät gegen
den Kondensatfluß geneigt, kann dies zu
Funktionsstörungen des Schwimmerschalters und so zu
Abtropfen von Wasser führen.)

-Vergewissern Sie sich, ob das Gerät eben ausgerichtet ist.
Überprüfen Sie dies an allen vier Ecken mit einer Wasser­waage oder einem wassergefüllten Vinylschlauch. (Siehe
Abbildung 13)

1 Wasserwaage
2 Vinylschlauch

1 Lufteinlaßkanal
2 Innenseite des Flansches
3 Befestigungsschraube

12

3

≤5 mm

So wird verhindert, daß der Luftfilter bei der Wartung beschädigt
wird.

Näheres zu anderen Installationsarten außer der serienmäßigen
Installation erfahren Sie von Ihrem Panasonic-Händler.

S-20~125FM3HPQ
Urban Multi Klimaanlage
4PW15114-1A

3 Ziehen Sie die obere Mutter an.

4 Befestigen Sie die Installations-Pappschablone.

- Die Installations-Pappschablone entspricht den Maßen der
Deckenöffnung. Wenden Sie sich für nähere Informationen
an Ihr Bauunternehmen.

-Bringen Sie die Installations-Pappschablone mit den
beiliegenden Schrauben am Gerät an. (Siehe Abbildung 17)
Die Installations-Pappschablone ist für drei Ausführungen
von Deckenöffnungen gekennzeichnet. Lesen Sie sich zum
Installieren sorgfältig die Hinweise durch.

1 Installations-Pappschablone (liegt dem Gerät bei)
2 Schrauben zur Befestigung der Installations-Pappschablone

(liegt dem Gerät bei (6))

Installations- und Bedienungsanleitung

3

VERLEGEN DER KÄLTEMITTELLEITUNGEN

m

Zum Verlegen der Kältemittelleitungen des Außengerätes siehe
Installationsanleitung, die dem Außengerät beiliegt.

Überprüfen Sie beim Montieren der Rohrleitungen, welcher Typ
Kältemittel verwendet wird.

VERLEGEN DER KONDENSATLEITUNGEN

Richten Sie die Kondensatleitung wie in der Abbildung gezeigt aus,
und ergreifen Sie Maßnahmen gegen Kondensatbildung. Falsch
ausgerichtete Leitungen können zu Austreten von Kondensat führen,
so daß Möbel und andere Gegenstände möglicherweise naß werden.

HINWEIS

Alle bauseitigen Leitungen müssen von einem zuge­lassenen Kältemitteltechniker verlegt werden und den
entsprechenden örtlichen und staatlichen Vorschriften
entsprechen.

■ Verwenden Sie einen Rohrschneider, und bördeln Sie ent­sprechend dem Kältemittel auf.

■ Tr agen Sie vor dem Anschließen um die Bördelteile Etheröl oder
Esteröl auf.

■ Kneifen Sie das Ende der Rohrleitung zu, oder dichten Sie es
mit Klebeband ab, um ein Eindringen von Staub, Feuchtigkeit
oder anderen Fremdkörpern in die Rohrleitung zu verhindern.

■ Das Außengerät ist bereits mit Kältemittel gefüllt.

■ Achten Sie darauf, daß Sie zum Anschließen der Leitungen an

das Gerät bzw. zum Abtrennen der Leitungen vom Gerät einen
Schraubenschlüssel und einen Drehmomentschlüssel
verwenden.

1 Drehmoment-

schlüssel

2 Schrauben-

schlüssel

3 Rohrleitungs-

anschluß

4 Bördelmutter

1

2

4

3

■ Siehe Tabelle 1 für die Abmessungen der Bördelmutter­Abstände und den entsprechenden Anzugsdrehmoment. (Durch
Überdrehen können der Bördel beschädigt und Undichtheiten
verursacht werden.)

Tabelle 1

Bördel-

Leistungs-

durchmesser

Ø6,4 14,2~17,2 N•m

Ø9,5 32,7~39,9 N•m

Ø12,7 49,5~60,3 N•m

Ø15,9 61,8~75,4 N•m

Anzugsdrehmoment

(144~176 kgf•cm)

(333~407 kgf•cm)

(504~616 kgf•cm)

(630~770 kgf•cm)

Abmessung

A (mm)

8,7~9,1

12,8~13,2

16,2~16,6

19,3~19,7

Form des

Bördels

±2

90°

45°

±2

A

R=0.4~0.8

■ Tr agen Sie beim Anschließen der Bördelmutter sowohl innen als
auch außen am Bördel Etheröl oder Esteröl auf, und ziehen Sie
sie mit der Hand 3 oder 4 Umdrehungen an, bevor Sie sie fest
anziehen.
Tr agen Sie hier Etheröl oder Esteröl auf

1-1.5

1 Hängebalken

1 Installieren Sie die Kondensatleitungen.

-Verlegen Sie die Leitungen so kurz wie möglich und nach
unten geneigt, so daß sich kein Knie in der Leitung bildet,
in dem Luft eingeschlossen werden kann.

-Verlegen Sie die Leitungen in einer Länge, die der der
Anschlußleitung entspricht oder länger ist als diese
(Vinylleitung von 25 mm Nenndurchmesser und 32 mm
Außendurchmesser).

-Verwenden Sie den Kondensatschlauch und die Rohrschelle,
die beiliegen. Ziehen Sie die Rohrschelle fest.

Rohrschelle (liegt der Einheit bei)

1
2

Kondensatschlauch (liegt der
Einheit bei)

3

Weißes Klebeband (bauseitig)

3

21

■ Isolieren Sie den Kondensatschlauch im Gebäudeinneren.

■ Kann der Kondensatschlauch nicht ausreichend geneigt wer-

den, bringen Sie eine Steigrohrleitung in der Kondensatleitung
an (bauseitig).

VERLEGEN DER LEITUNGEN (Siehe Abbildung 8)

1 Deckenplatte
2 Hängebalken
3 Veränderbarer Bereich
4 Kondensatschlauch (liegt dem Gerät bei)
5 Rohrschelle (liegt dem Gerät bei)
6 Steigrohrleitung (bauseitig)

■ Schließen Sie den Kondensatschlauch an die
Steigrohrleitungen an, und isolieren Sie sie.

■ Schließen Sie den Kondensatschlauch an den Kondensatauslaß
am Innengerät an, und ziehen Sie ihn mit der Rohrschelle fest.

Installation A

Installation mit rückseitiger Ansaugung 275
Bei Installation des Segeltuchstutzens 350-530
Bei direkter Installation der Lufteinlaßblende 275

- Installieren Sie alle 1 bis 1,5 m Hängebalken, damit eine

Neigung von 1:100 gewährleistet wird.

- Installieren Sie die Leitungen wie in Abbildung 9 dargestellt,

wenn mehrere Kondensatleitungen zusammengefaßt
werden.

1 Mehrere Kondensatleitungen

■ Überprüfen Sie den Leitungsanschluß auf Austreten von Gas.

1 Flüssigkeitsleitung
2 Gasleitung
3 Isolierung für den Anschluß der

Flüssigkeitsleitung (liegt dem
Gerät bei)

4 Isolierung für den Anschluß der

Gasleitung (liegt dem Gerät bei)

5 Rohrschellen (verwenden Sie

2 Rohrschellen pro Isolierung)

Installations- und Bedienungsanleitung

5

4

2 Überprüfen Sie nach Abschluß der Rohrleitungsarbeiten, ob das

Kondensat gleichmäßig abläuft.

- Öffnen Sie den Deckel des Wassereinlasses, fügen Sie

3

langsam ca. 1 l Wasser zu, und überprüfen Sie den
Kondensatabfluß. (Siehe Abbildung 10)

1 Wassereinlaß

1

24

2 Tr agbare Pumpe
3 Deckel des Wassereinlasses
4 Eimer (Wasser durch Inspektionsöffnung zufügen)
5 Kondensatauslaß für die Wartung (mit Gummipumpe)
6 Kältemittelleitungen

S-20~125FM3HPQ

Urban Multi Klimaanlage

4PW15114-1A

Warnhinweis für Kondensatanschluss

Ziehen Sie den Kondensatstopfen nicht heraus, da sonst
Schmutzwasser auslaufen könnte.

Der Kondensatauslaß wird nur vor der Wartung oder zum
Ablassen von Wasser verwendet, wenn die Kondensatpumpe
nicht eingesetzt wird. Gehen Sie beim Einsetzen und
Herausnehmen des Kondensatstopfens vorsichtig vor. Bei
Gewaltanwendung kann der Kondensatanschluß der
Kondensatwanne beschädigt werden.

■ Herausziehen des Kondensatstopfens

1

1 Kondensatstopfen

Lockern Sie diesen Stopfen nicht.

■ Hereindrücken des Kondensatstopfens

1

VERLEGEN DER ELEKTROVERDRAHTUNG

Allgemeine Anweisungen

■ Sämtliche bauseitigen Teile, Materialien und Elektroarbeiten

müssen den örtlichen Vorschriften entsprechen.

■ Es dürfen nur Kupferleiter verwendet werden.

■ Richten Sie sich bei der Verdrahtung von Außeneinheit, Innen-

einheiten und Fernbedienung nach dem "Elektroschaltplan", der
am Deckel des Schaltkastens angebracht ist. Näheres zum
Anschluß der Fernbedienung erfahren Sie aus der
"Installationsanleitung der Fernbedienung".

■ Sämtliche Verdrahtungsarbeiten müssen von einem zuge-

lassenen Elektriker durchgeführt werden.

■ Es muß ein Hauptschalter installiert werden, mit dem die Strom-

zufuhr des gesamten Systems abgeschaltet werden kann.

■ Dieses System besteht aus mehreren Innengeräten. Kenn-

zeichnen Sie die Innengeräte als Gerät A, Gerät B usw., und
achten Sie darauf, daß die Verdrahtung der Anschlußplatte zum
Außengerät und zum HR-Behälter entsprechend durchgeführt
wird. Werden Verdrahtung und Rohrleitungen zwischen
Außengerät und einem Innengerät falsch verlegt, kann dies
Funktionsstörungen des Systems verursachen.

2

1 Kondensatstopfen
2 Kreuzschlitzschraubendreher

Setzen Sie den Kondensatstopfen an, und drücken Sie
ihn mit Hilfe eines Kreuzschlitzschraubendrehers hinein.

Wenn die Verdrahtungsarbeiten abgeschloßen sind

Überprüfen Sie den Kondensatabfluß während der Betriebsart
KÜHLEN. Dies wird im Kapitel "Probelauf" auf Seite 8 erläutert.

Wenn die Verdrahtungsarbeiten noch nicht abgeschloßen sind

Nehmen Sie den Deckel des Schaltkastens ab, und schließen Sie die
einphasige Netzleitung und die Fernbedienung an die Klemmen an. (Siehe
Kapitel "Elektrische Eigenschaften" auf Seite 5 zum Anbringen/Abnehmen
des Schaltkastens.) (Siehe Abbildung 11a und Abbildung 11b)

1 Deckel des Schaltkastens
2 Öffnung für Netzverdrahtung
3 Öffnung für Übertragungsverdrahtung
4 Elektroschaltplan
5 Schaltkasten
6 Kunststoffkabelbinder
7 Verdrahtung für Fernbedienung
8 Klemmleiste für Übertragungsverdrahtung der Einheit

9 Netzverdrahtung
10 Innen-Leiterplatte
11 Klemmleiste für Netzleitung
12 Erdungsschraube
13 Übertragungsverdrahtung zwischen den Einheiten
14 Adapter für Leiterplatte

Drücken Sie danach die Taste Inspektion/Probelauf auf der
Fernbedienung. Das Gerät nimmt den Probelauf auf. Drücken Sie
den Betriebsart-Wahlschalter bis die Einstellung für den
Ventilatorbetrieb gewählt ist. Drücken Sie danach den Ein-Aus­Schalter . Ventilator des Innengerätes und Kondensatpumpe
nehmen ihren Betrieb auf. Überprüfen Sie, daß das Wasser aus dem
Gerät abgeleitet wurde. Drücken Sie um zur ursprünglichen

TEST

Betriebsart zurückzukehren

TEST

Elektrische Eigenschaften

Modell Hz Vo lt Spannungsbereich

S-20~125FM3HPQ 50 230 min. 198-max. 264

Netzanschluß Ventilatormotor

Modell MCA MFA KW FLA

S-20•25•32FM3HPQ 0,5 16 A 0,05 0,4
S-40FM3HPQ 0,6 16 A 0,065 0,5
S-50FM3HPQ 0,9 16 A 0,085 0,7
S-63FM3HPQ 1,1 16 A 0,125 0,9
S-80FM3HPQ 1,3 16 A 0,135 1,0
S-100FM3HPQ 1,5 16 A 0,135 1,2
S-125FM3HPQ 2,0 16 A 0,225 1,6

MCA: Mindestkreislaufampere (A)
MFA: Maximale Sicherungsampere (A)
KW: Nennleistung Ventilatormotor (kW)
FLA: Dauerbetriebsampere (A)

HINWEIS

Näheres erfahren Sie aus "Elektrische Daten".

Spezifikationen für bauseitige Sicherungen und Kabel

Netzverdrahtung

Bauseitige

Modell

S-20~125FM3HPQ 16 A H05VV-U3G

Modell Kabel Durchmesser

S-20~125FM3HPQ

HINWEIS

Einzelheiten erfahren Sie aus dem Kapitel
"Verdrahtungsbeispiel" auf Seite 6.

Zulässige Länge der Übertragungsverdrahtung zwischen Innen- und
Außengeräten sowie zwischen Innengerät und Fernbedienung ist wie
folgt:

1. Außengerät - Innengerät: Max. 1.000 m (Verdrahtungslänge
insgesamt: 2.000 m)

2. Innengerät - Fernbedienung: Max. 500 m

Sicherungen

Ummanteltes Kabel (2)

Kabel Durchmesser

Örtliche

Vorschriften

0,75-1,25 mm

2

S-20~125FM3HPQ
Urban Multi Klimaanlage
4PW15114-1A

Installations- und Bedienungsanleitung

5

VERDRAHTUNGSBEISPIEL UND EINSTELLEN DER

ERNBEDIENUNG

F

Anschluß der Verdrahtung

Von außerhalb der Einheit

Nehmen Sie, wie in Abbildung 11b dargestellt, den Deckel des
Schaltkastens ab, und verlegen Sie die Anschlüsse.

Von innerhalb der Einheit

Nehmen Sie die kleine Bodenplatte und die Austauschplatte (bei
rückseitiger Ansaugung) bzw. die Luftfilter-Halteplatte (bei Boden­ansaugung) ab. Setzen Sie den Schaltkasten, wie in Abbildung 11c
dargestellt, ein. Führen Sie die Kabel durch die Verdrahtungs­öffnungen des Schaltkastendeckels, bevor Sie sie anschließen.

1 Kleine Bodenplatte
2 Luftfilter-Halteplatte
3 Schaltkasten
4 Austauschplatte
5 Quadratische Öffnung (von Schaltkastendeckel abgedeckt)

Einstellen des Steckers für den Umschalter für
statischen Druck

■ Entsprechend dem für das System erforderlichen statischen
Druck werden die Adapter auf der Leiterplatte im Schaltkasten
wie in der Abbildung gezeigt neu eingestellt.

S-20~63FM3HPQ S-80~125FM3HPQ

Niedrig

X6A

X6A

X7A

X5A

1 2

X7A

X5A

X4A

X4A

1 2

X3A

Serienmäßig

X3A

Hoch

nicht verfügbar

X7A

X4A

1 2

X3A

VORSICHTSMASSNAHMEN

1 Beachten Sie bei der Verdrahtung zur Anschlußplatte der Netz-

leitung die folgenden Hinweise.

- Schließen Sie nicht Kabel unterschiedlicher Durchmesser
an dieselbe Netzklemme an. (Lose Anschlüsse können
Überhitzung verursachen.)

- Gehen Sie beim Anschluß von Kabeln desselben Durch­messers entsprechend der Abbildung vor.

2 Der Gesamtstrom von Querverdrahtungen zwischen den Innen-

geräten muß unter 12 A liegen. Zweigen Sie die Leitung außer­halb der Anschlußplatte des Gerätes gemäß den Vorschriften für
elektrische Geräte ab wenn zwei Netzkabel mit einem Durch­messer von über 2 mm

2

verwendet werden (Ø1,6).

Der Abzweig muß ummantelt werden, so daß die Isolierung der
der Netzleitung entspricht oder stärker ist.

3 Schließen Sie nicht Kabel unterschiedlicher Durchmesser an

dieselbe Erdungsklemme an. Lose Anschlüsse können die
Schutzwirkung beeinträchtigen.

4 Fernbedienungsleitungen und -kabel zum Anschluß an die

Geräte müssen mindestens 50 mm entfernt von Netzleitungen
verlegt werden. Wird dieser Abstand nicht eingehalten, kann dies
zu Funktionsstörungen aufgrund von Störgeräuschen führen.

X6A

1 Schwarzes Kabel
2 Blaues Kabel

HINWEIS

X5A

X7A

X4A

X3A

1 2

X7A

X4A

X3A

1 2

Das Gerät ist bei Versand werkseitig auf einen serien­mäßigen statischen Druck (X4A) eingestellt.

VERDRAHTUNGSBEISPIEL

Statten Sie die Netzverdrahtung jedes Gerätes wie in Abbildung 19
gezeigt mit einem Schalter und einer Sicherung aus.

1 Netzanschluß
2 Hauptschalter
3 Netzverdrahtung
4 Übertragungsverdrahtung
5 Schalter
6 Sicherung
7 HR-Behälter
8 Innengerät
9 Fernbedienung

5 Zur Verdrahtung der Fernbedienung siehe Installationsanleitung

der Fernbedienung, die der Fernbedienung beiliegt.

6 Schließen Sie nie die Netzverdrahtung an die Anschlußplatte

der Übertragungsverdrahtung an. Dies kann das gesamte
System beschädigen.

7 Verwenden Sie nur die angegebenen Kabel, und schließen Sie

sie korrekt an die Klemmen an. Achten Sie darauf, daß die
Kabel nicht zu sehr auf die Klemmen drücken. Führen Sie die
Verdrahtung sorgfältig und ordentlich durch, so daß die Kabel
andere Ausrüstung nicht behindern und z.B. die Wartungs­öffnung aufdrücken. Achten Sie darauf, daß der Deckel richtig
schließt. Fehlerhaft verlegte Anschlüsse können zu Überhitzung
und schlimmstenfalls zu elektrischem Schlag oder Brand führen.

Installations- und Bedienungsanleitung

6

S-20~125FM3HPQ

Urban Multi Klimaanlage

4PW15114-1A

Beispiel für ein komplettes System (3 Systeme)

Beim Einsatz von einer Fernbedienung für ein Innengerät (Normaler
Betrieb) (Siehe Abbildung 12)

Bei der Gruppenregelung oder beim Einsatz mit zwei Fern­bedienungen (Siehe Abbildung 14)

Beim Einsatz mit einem HR-Behälter (Siehe Abbildung 16)

1 Außengerät
2 Innengerät
3 Fernbedienung (Sonderzubehör)
4 Am weitesten nachgeschaltetes Innengerät
5 Beim Einsatz mit zwei Fernbedienungen
6 HR-Behälter

HINWEIS

VORSICHTSMASSNAHMEN

■ Zur Speisung von Geräten innerhalb desselben Systems kann

■ Wählen Sie als Fernbedienung für die Gruppenregelung eine

■ Die Ausrüstung darf nicht an Gasleitungen, Wasserleitungen,

Bei der Gruppenregelung ist es nicht nötig, die Adresse
des Innengerätes einzustellen. Bei Einschalten des
Stroms wird die Adresse automatisch eingestellt.

ein einziger Schalter verwendet werden. Abzweigschalter und
Abzweig-Hauptschalter müssen jedoch sorgfältig ausgewählt
werden.

Fernbedienung, die zu dem Innengerät mit den meisten
Funktionen paßt.

Blitzableitern oder über Telefonleitungen geerdet werden.
Fehlerhafte Erdung kann zu elektrischem Schlag führen.

2 Aktivierung

- Die folgende Tabelle erläutert "Notaus" und "Ein/Aus-Betrieb"
hinsichtlich Eingang A.

Notaus Ein/Aus-Betrieb

Eingang "ein" stoppt den
Betrieb

Eingang "aus" ermöglicht
Regelung

Eingang aus ➜ an schaltet das Gerät ein
(mit Fernbedienung nicht möglich)

Eingang ein ➜ aus schaltet das Gerät mit
der Fernbedienung aus

3 Auswahl von Notaus und Ein/Aus-Betrieb

- Schalten Sie den Strom ein, und wählen Sie danach mit der
Fernbedienung den Betrieb aus.

- Schalten Sie die Fernbedienung auf die bauseitige
Betriebsart ein. Einzelheiten ersehen Sie aus dem Kapitel
"Einstellen der bauseitigen Betriebsart" im Handbuch der
Fernbedienung.

- Wählen Sie in der bauseitigen Betriebsart Betriebsart 12,
und stellen Sie danach die erste Code-Nr. auf "1". Stellen Sie
danach die zweite Code-Nr. (Position) auf "01" für Notaus
und auf "02" für Ein/Aus-Betrieb (Werkseinstellung Notaus)
(Siehe Abbildung 21)

1 Zweite Code-Nr.
2 Betriebsart Nr.
3 Bauseitige Code-Nr.
4 Bauseitig eingestellte Betriebsart

Zentralregelung

Für die Zentralregelung muß die Gruppennr. eingestellt werden.
Näheres dazu ersehen Sie aus dem Handbuch der jeweiligen
Fernbedienung für die Zentralregelung (Zubehör).

Regelung mit zwei Fernbedienungen (Regelung
eines Innengerätes mit zwei Fernbedienungen)

Beim Einsatz von zwei Fernbedienungen muß eine auf "HAUPT" und
die andere auf "NEBEN" eingestellt werden.

UMSCHALTER HAUPT/NEBEN

■ Setzen Sie einen Schlitzschraubenzieher in die Vertiefung
zwischen oberem und unterem Teil der Fernbedienung ein, und
heben Sie den oberen Teil an. (Siehe Abbildung 15)
(Die Anschlußplatte der Fernbedienung ist am oberen Teil der
Fernbedienung angebracht.)

■ Drehen Sie den Umschalter Haupt/Neben auf der Anschluß­platte einer der beiden Fernbedienungen auf "S". (Siehe
Abbildung 20)
(Belassen Sie den Schalter der anderen Fernbedienung auf "M".)

1 Anschlußplatte der Fernbedienung
2 Werkseitige Einstellung
3 Es muß nur eine Fernbedienung geändert werden

Computerregelung (Notaus und Ein/Aus-Betrieb)

1 Verdrahtungs-Spezifikationen und Durchführen der Verdrahtung.

- Schließen Sie den Eingang von Außen an die Klemmen T1

und T2 der Anschlußplatte an (Fernbedienung an Über­tragungsverdrahtung).

Ummanteltes Vinylkabel oder

Verdrahtungsspezifikationen

Durchmesser

Länge Max. 100 m
Externe Klemme Kontakt muß die Mindestlast von 15 V

Leitungsschnur (zweiadrig)

0,75-1,25 mm

Gleichstrom, 10 mA erfüllen

2

INSTALLATION DER ZIERBLENDE

Siehe die Installationsanleitung, die der Zierblende beiliegt.
Vergewissern Sie sich nach Installation der Zierblende, daß zwischen

Gehäuse des Gerätes und Zierblende kein Freiraum mehr besteht.

(Siehe Abbildung 18)

1 Eingang A

S-20~125FM3HPQ
Urban Multi Klimaanlage
4PW15114-1A

Installations- und Bedienungsanleitung

7

PROBELAUF

Siehe Installationsanleitung des Außengerätes.
Die Betriebslampe der Fernbedienung blinkt, wenn eine Störung

auftritt. Überprüfen Sie den Störungscode auf der LCD-Anzeige, um
die Art der Störung zu ermitteln. Eine Erläuterung der Störungscodes
und die entsprechende Störung finden Sie auf dem Aufkleber
"Wartungshinweise" auf dem Schaltkasten der Innengeräte.

VORSICHTSMASSNAHMEN

Im Fall einer Störung des Gerätes und eines Betriebsausfalls siehe
Aufkleber zur Störungsdiagnose auf dem Gerät.

1

3

4

5

Reinigung des Luftfilters

Reinigen Sie den Luftfilter, wenn auf dem Display die Meldung

"" (ZEIT FÜR LUFTFILTERREINIGUNG) erscheint.

Wenn das Gerät in einem Raum mit starker Luftverschmutzung
installiert ist, muß die Reinigung häufiger ausgeführt werden.

Wenn es nicht mehr möglich ist, den Schmutz zu beseitigen, den
Luftfilter auswechseln. (Der Austauschluftfilter ist Sonderzubehör.)

1 Die Ansauglamellen öffnen. (Nur bei Bodenansaugung.)

Schieben Sie die Knöpfe gleichzeitig, wie in der Abbildung
gezeigt, und ziehen Sie sie dann nach unten. (Verwenden Sie
das gleiche Verfahren zum Schließen.)

2

Wenn Ketten vorhanden sind, die Ketten loshaken.

Kondensatpumpe (eingebaut) - Kondensat wird während

1

des Kühlbetriebes aus dem Raum abgeleitet

2 Luftfilter (im Ansauggitter)
3 Luftauslaß
4 Zierblende (Zubehör) - hier wird die Raumluft eingesogen
5 Fernbedienung

WARTUNG

Achtung

■ Die Wartung darf nur von einem qualifizierten
Kundendiensttechniker durchgeführt werden.

■ Bevor Arbeiten an den Klemmvorrichtungen durch­geführt werden, müssen sämtliche Netzleitungen
unterbrochen werden.

■ Zum Reinigen der Luftfilter und Außenblenden karf
kein Wasser von über 50°C verwendet werden.

■ Entfernen sie zum Reinigen des Wärmetauschers
Schaltkasten, Lüftermotor, das elektrische
Hilfsheizgerät und die Abflusspumpe, da sonst
Wasser oder Reinigungsmittel die Isolierung der
elektrischen Komponenten angreifen und zum
Durchbrennen dieser Komponenten führen können.

■ Wird die Hauptstromversorgung während des
Betriebes abgeschaltet, nimmt das Gerät den Betrieb
automatisch wieder auf, wenn der Strom wieder
eingeschaltet wird.

2 Die Luftfilter ausbauen.

Entfernen Sie die Luftfilter, indem Sie das Gewebe nach oben
(rückseitige Ansaugung) oder nach hinten (Bodenansaugung) ziehen.

Rückseitige Ansaugung

Bodenansaugung

3 Die Luftfilter reinigen.

Verwenden Sie einen Staubsauger (A) oder waschen Sie den
Luftfilter mit Wasser (B) ab.

(A) Verwenden eines Staubsaugers

(B) Abwaschen mit Wasser

Installations- und Bedienungsanleitung

8

Wenn der Luftfilter sehr verschmutzt ist, verwenden Sie eine
weiche Bürste und neutrales Waschmittel.
Das Wasser abwischen, und im Schatten trocknen lassen.

S-20~125FM3HPQ

Urban Multi Klimaanlage

4PW15114-1A

4 Bringen Sie den Luftfilter wieder an.

Wenn die Anlage langere Zeit nicht betrieben werden soll

Rückseitige Ansaugung

Bodenansaugung

Richten Sie die beiden Aufhängungen aus, und drücken Sie die
beiden Klemmen ein (ziehen Sie am Gewebe, falls erforderlich).
Bestätigen Sie, daß die vier Aufhänger befestigt sind.

5 Die Lufteinlaßlamellen schließen. (Nur bei Bodenansaugung.)

Siehe Punkt 1.

6 Nach Stromeinschaltung drücken Sie die FILTERZEICHEN-

RÜCKSTELL-Taste.
Die Anzeige "LUFTFILTER REINIGEN" verschwindet.

Reinigen von Luftauslassen und Aussenteilen

■ Mit einem weichen Lappen reinigen.

■ Bei schwer entfernbaren Verschmutzungen Wasser oder ein

neutrales Reinigungsmittel verwenden.

■ Das Lufteinlaßgrill waschen, wenn es in der geschlossenen
Konfiguration ist.

Betätigen Sie den VENTILATION-BETRIEB für einen halben Tag und
lassen Sie das Aggregat trocknen.

■ Siehe Betriebsanleitung der Außeneinheit.
Schalten Sie den Strom aus.

■ Wenn der Hauptschalter eingeschaltet ist, wird eine geringe
Strommenge verbraucht auch wenn die Anlage nicht in Betrieb
ist.

■ Die Anzeige auf der Fernbedienung verschwindet, wenn der
Hauptschalter ausgeschaltet wird.

Vorschriften zur Entsorgung

Die Demontage des Geräts sowie die Handhabung von Kältemittel,
Öl und möglichen weiteren Teilen muss gemäß den entsprechenden
örtlichen und staatlichen Bestimmungen erfolgen.

hre Klimaanlage ist mit diesem Symbol gekennzeichnet.
Das bedeutet, dass elektrische und elektronische
Produkte nicht mit unsortiertem Haushaltsabfall entsorgt
werden dürfen.

Versuchen Sie auf keinen Fall das System selbst zu demontieren.
Die Demontage des Klimaanlagensystems sowie die Handhabung
von Kältemittel, Öl und möglichen weiteren Teilen muss von einem
qualifizierten Monteur gemäß den entsprechenden örtlichen und
staatlichen Bestimmungen vorgenommen werden.

Klimaanlagen müssen bei einer fachkundigen Einrichtung für
Wiederverwendung, Recycling und Wiedergewinnung aufbereitet
werden. Indem Sie dieses Produkt korrekt entsorgen, helfen Sie
potenzielle negative Folgen für die Umwelt und die Gesundheit der
Menschen zu vermeiden. Nehmen Sie bitte hinsichtlich weiterer
Informationen Kontakt auf mit dem Monteur oder den örtlichen
Behörden.

Die Batterien müssen aus der Fernbedienung entfernt werden und
gemäß den entsprechenden örtlichen und staatlichen Vorschriften
separat entsorgt werden.

HINWEIS

Nicht Benzin, Benzol, Verdünner, Scheuerpulver, flüssige
Insektizide o.ä. auf die Oberfläche kommen lassen. Diese
Mittel können Verfärbung oder Verformung verursachen.

Das Innenaggregat nicht naß werden lassen. Dabei besteht
die Gefahr von elektrischen Schlägen oder Bränden.

Inbetriebnahme nach langerem nichtbetrieb

Folgendes Bestätigen:

■ Prüfen Sie, ob der Lufteinlaß oder Luftauslaß durch Hindernisse
blockiert ist. Entfernen Sie die Hindernisse.

■ Prüfen Sie, ob die Erdleitung angeschlossen ist.

Reinigen Sie den Luftfilter und die Außenwände.

■ Nach Reinigung des Luftfilters, vergessen Sie nicht ihn wieder
einzusetzen.

Schalten Sie den Hauptschalter ein.

■ Die Anzeige auf der Fernbedienung erscheint nach
Stromeinschaltung.

■ Als Schutzmaßnahme für das Aggregat sollte der Hauptschalter
6 Stunden vor dem Betrieb eingeschaltet werden.

S-20~125FM3HPQ
Urban Multi Klimaanlage
4PW15114-1A

Installations- und Bedienungsanleitung

9

VERDRAHTUNGSPLAN

: BAUSEITIGE VERDRAHTUNG BLK : SCHWARZ
: KLEMME BLU : BLAU

,

33H.........................SCHWIMMERSCHALTER

A1P ........................LEITERPLATTE

A2P ........................ANSCHLUSSPLATINE

C1R ........................KONDENSATOR (VENTILATOR)

F1U ........................SICHERUNG (250 V/10 A)

F2U ........................BAUSEITIGE SICHERUNG

HAP........................LEUCHTDIODE (SERVICE-MONITOR - GRÜN)

M1F ........................MOTOR (VENTILATOR)

M1P........................MOTOR (ENTWÄSSERUNGSPUMPE)

Q2E ........................ERDSCHLUßANZEIGER

R1T ........................THERMISTOR (LUFT)

R2T,R3T .................THERMISTOR (KÄLTEMITTEL)

RyF1-3 ...................MAGNETRELAIS (VENTILATOR)

RyP ........................MAGNETRELAIS (M1P)

X1M........................KLEMMENLEISTE (STROMZUFUHR)

X2M........................KLEMMENLEISTE (STEUERUNG)

T1R ........................TRANSFORMATOR (220-240 V/22 V)

Y1E ........................ELEKTRONISCHER ERWEITERUNGSSTROMKREIS

: STECKVERBINDUNG ORG : ORANGE
: KABELSCHELLE PNK : ROSA
: SICHERHEITSERDUNG (SCHRAUBE) RED : ROT

WHT : WEISS
YLW : GELB

SONDERZUBEHÖR

F3-5U .....................SICHERUNG (250 V/16 A)

J1EH ......................ELEKTRISCHES HEIZGERÄT

K1R ........................MAGNETRELAIS (J1EH)

VERDRAHTUNGSADAPTER

RyC,RyF.................MAGNETRELAIS

RyH ........................MAGNETRELAIS (J1EH)

F1U,F2U.................SICHERUNG (250 V/5 A)

X1A,X2A.................STECKVERBINDUNG (VERDRAHTUNGSADAPTER)

X1M........................KLEMMENLEISTE

VERBINDUNGSSTECKER FÜR WAHLWEISE TEILE

X16A ......................STECKVERBINDUNG (VERDRAHTUNGSADAPTER)

X18A ......................STECKVERBINDUNG (VERDRAHTUNGSADAPTER FÜR ELEKTRISCHE ZUSÄTZE)

RECEIVER/DISPLAY UNIT : EMPFÄNGER/DISPLAY-EINHEIT
WIRED REMOTE CONTROLLER : VERDRAHTETE FERNBEDIENUNG
SWITCH BOX : SCHALTKASTEN
TRANSMISSION WIRING : ÜBERTRAGUNGSKABEL
INPUT FROM OUTSIDE : EINGANG VON AUSSEN
CENTRAL REMOTE CONTROLLER : ZENTRALE FERNBEDIENUNG

HINWEIS

Installations- und Bedienungsanleitung

1. BEI ANWENDUNG DER ZENTRALEN FERNBEDIENUNG IST SIE GEMÄSS DER BEILIEGENDEN BETRIEBSANLEITUNG
ANZUSCHLIESSEN.

2. X23A IST ANGESCHLOSSEN, WENN DIE ZENTRALE FERNBEDIENUNG VERWENDET WIRD.

3. WENN DIE EINGANGSKABEL VON AUSSEN ANGESCHLOSSEN WERDEN; KANN EINE ERZWUNGENE AUS- ODER EIN/AUS

BETRIEBSSTEUERUNG ÜBER DIE FERNBEDIENUNG GEWÄHLT WERDEN. IM INSTALLATIONSHANDBUCH FINDEN SIE
WEITERE EINZELHEITEN.

10

S-20~125FM3HPQ

Urban Multi Klimaanlage

4PW15114-1A

S-20FM3HPQ S-40FM3HPQ S-80FM3HPQ
S-25FM3HPQ S-50FM3HPQ S-100FM3HPQ
S-32FM3HPQ S-63FM3HPQ S-125FM3HPQ

Conditionneur d'air Urban Multi

Manuel d'installation

et d'utilisation

TABLE DES MATIÈRES Page

Avant l'installation .............................................................................. 1

Choix du lieu d'installation .................................................................2

Preparations avant l'installation.........................................................2

Installation de l'unité intérieure ..........................................................3

Tu yauterie de réfrigérant....................................................................3

Tu yauterie de purge ...........................................................................4

Câblage électrique.............................................................................5

Exemple de câblage et comment régler le dispositif de

régulation à distance .........................................................................6

Exemple de câblage..........................................................................6

Installation du panneau décoratif.......................................................7

Essai de fonctionnement ................................................................... 7

Maintenance......................................................................................8

Fiche technique du câblage.............................................................10

LIRE ATTENTIVEMENT CES INSTRUCTIONS AVANT
L'INSTALLATION. CONSERVER CE MANUEL A
PROXIMITE POUR UNE UTILISATION ULTERIEURE.

UNE INSTALLATION OU UNE FIXATION INCORRECTE
DE L'EQUIPEMENT OU DES ACCESSOIRES PEUT
PROVOQUER UN CHOC ELECTRIQUE, UN COURT­CIRCUIT, DES FUITES, UN INCENDIE OU D'AUTRES
DOMMAGES DE L'EQUIPEMENT. N'UTILISER QUE LES
ACCESSOIRES FABRIQUES PAR PANASONIC, QUI
SONT SPECIFIQUEMENT CONÇUS POUR ETRE
UTILISES AVEC L'EQUIPEMENT ET LES FAIRE
INSTALLER PAR UN PROFESSIONNEL.

EN CAS DE DOUTE SUR LES PROCEDURES
D'INSTALLATION OU SUR L'UTILISATION, PRENDRE
CONTACT AVEC VOTRE REVENDEUR PANASONIC
POUR OBTENIR DES CONSEILS ET DES
INFORMATIONS.

AVANT L'INSTALLATION

Précautions

■ Ne pas installer ou utiliser l'unité dans les pièces mentionnées
ci-dessous.

- Lieux comportant de l'huile minérale ou des vapeurs d'huile

ou des sprays comme une cuisine (les pièces en plastique
pourraient être endommagées).

- Lieu dans lesquels se trouvent des gaz corrosifs comme du

gaz sulfureux. (Les tubes en cuivre et les points brasés
pourraient être corrodés.)

- Lieu où des gaz inflammables volatiles, comme des diluants

ou de l'essence, sont utilisés.

- Lieu où se trouvent des machines générant des ondes

électromagnétiques. (Le système de commande risque de
mal fonctionner.)

- Lieu où l'air contient des niveaux élevés de sel, comme près

de l'océan et où la tension varie énormément (par exemple
dans les usines). Egalement dans les véhicules ou les
navires.

■ Lors du choix du lieu d'installation, utiliser le modèle papier
fourni pour l'installation.

■ Ne pas installer d'accessoires directement sur le boîtier. Percer
des trous dans le boîtier peut endommager les câbles
électriques et provoquer, par conséquent, un incendie.

Accessoires

Vérifier si les accessoires suivants sont joints à l'unité.

Collier de serrage

1 pièce

Isolation pour raccord

1 pour chaque

pour tuyau de gaz

Modèle papier

pour l'installation

1 pièce

pour tuyau

de liquide

Tu yau de purge

1 pièce

Rondelle pour bride

de fixation suspendue

8 pièces

■ Laisser l'unité dans son emballage jusqu'à ce qu'elle se trouve
sur le lieu d'installation. Lorsqu'un déballage est inévitable,
utiliser une élingue constituée d'un matériau doux ou des
plaques de protection avec une corde pour le levage, cela
permet d'éviter d'endommager ou de rayer l'unité.

■ Se reporter au manuel d'installation de l'unité extérieure pour les
points non décrits dans le présent manuel.

■ Prudence concernant les séries de réfrigérant R-410A:

Les unités extérieures connectables doivent être conçues
exclusivement pour R-410A.

■ Ne placez pas d'objets à proximité directe de l'unité extérieure et
ne laissez pas les feuilles ou d'autres débris s'accumuler autour
de l'unité.
Les feuilles constituent un foyer pour les petits animaux qui
peuvent ensuite pénétrer dans l'unité. Une fois entrés, ces
animaux peuvent provoquer des dysfonctionnements, de la
fumée ou un incendie lorsqu'ils entrent en contact avec des
pièces électriques.

S-20~125FM3HPQ
Conditionneur d'air Urban Multi
4PW15114-1A

Vis pour brides de conduite

S-20•25•32FM3HPQ 6 pièces
S-40•50FM3HPQ 8 pièces
S-63FM3HPQ 12 pièces
S-80•100•125FM3HPQ 16 pièces
Autres: manuel d'installation et d'utilisation, fusible

1 jeu

Vis pour fixer
le modèle papier
pour l'installation

6 pièces

Les vis de fixation des panneaux se trouvent sur le panneau d'arrivée
d'air.

Accessoires en option

■ Il existe deux types de dispositif de régulation à distance: à fil et
sans fil. Choisir le dispositif de régulation à distance qui corres­pond aux exigences du client et l'installer dans un endroit
adéquat.
Se reporter aux catalogues et à la documentation technique
pour choisir un dispositif de régulation à distance approprié.

Manuel d'installation et d'utilisation

1

■ Lors de l'installation de l'aspiration inférieure: panneau
d'admission d'air et connexion en toile pour panneau
d'admission d'air.

Pour les points suivants, faire particulièrement
attention lors de la construction et vérifier une fois
l'installation terminée

Cocher ✓

après

vérification

L'unité intérieure est-elle fixée solidement?

■

■

■

■

■

■

■

■

■

■

■

L'unité peut tomber, vibrer ou faire du bruit.

Le test de fuite de gaz a-t-il été effectué?

Cela peut entraîner un refroidissement insuffisant.

L'unité est-elle entièrement isolée?

De l'eau de condensation peut s'égoutter.

L'écoulement se fait-il régulièrement?

De l'eau de condensation peut s'égoutter.

La tension d'alimentation correspond-elle à celle indiquée sur
la plaque signalétique?

L'unité risque de ne pas fonctionner correctement ou des
composants peuvent griller.

Le câblage et la tuyauterie sont-ils corrects?

L'unité risque de ne pas fonctionner correctement ou des
composants peuvent griller.

L'unité est-elle mise à la terre en toute sécurité?

Danger en cas de fuite de courant.

La taille du câblage correspond-elle aux spécifications?

L'unité risque de ne pas fonctionner correctement ou des
composants peuvent griller.

Il y a-t-il des objets bouchant l'arrivée ou la sortie d'air des
unités intérieure et extérieure?

Cela peut entraîner un refroidissement insuffisant.

La longueur de la conduite de réfrigérant et la charge
supplémentaire de réfrigérant ont-elles été notées?

La charge de réfrigérant dans le système peut ne pas être
claire.

Les filtres à air sont-ils correctement fixés (pour installation
avec conduite arrière)?

La maintenance des filtres à air peut être impossible.

Remarques destinées à l'installateur

■ Lire attentivement ce manuel pour garantir une installation
correcte. Ne pas oublier d'apprendre au client à utiliser correcte­ment le système et lui montrer le manuel d'utilisation joint.

■ Expliquer au client le type de système qui est installé sur le site.
Ne pas oublier de remplir les spécifications d'installation appro­priées, données au chapitre "Que faire avant l'utilisation" du
manuel d'utilisation de l'unité extérieure.

CHOIX DU LIEU D'INSTALLATION

(Voir la figure 1 et la figure 2)

1 Choisir un lieu d'installation qui remplit les conditions suivantes

et qui a obtenu l'approbation du client.

- Où une répartition optimale de l'air peut être assurée.

- Où rien ne bouche le passage de l'air.

- Où l'eau de condensation peut être correctement purgée.

- Où le faux-plafond n'est apparemment pas en pente.

- Où un dégagement suffisant pour la maintenance et

l'entretien est assuré.

- Où la tuyauterie entre les unités intérieure et extérieure est

possible dans la limite admise. (Se reporter au manuel
d'installation de l'unité extérieure.)

- Il s'agit d'un produit de classe A. Dans un environnement

domestique, ce produit peut provoquer des interférences
radio. Dans ce cas, l'utilisateur sera invité à prendre les
mesures adéquates.

- L'unité intérieure, l'unité extérieure, le câble d'alimentation et
le câble de transmission doivent se trouver à au moins un
mètre des postes de télévision et de radio. Cela afin d'éviter
toute interférence d'image et tout bruit dans ces appareils
électriques. (Un bruit peut se faire entendre en fonction des
conditions dans lesquelles l'onde électrique est générée,
même si la distance d'un mètre est respectée.)

2 Utiliser des boulons de suspension pour l'installation. Vérifier si

le plafond est suffisamment résistant pour supporter le poids de
l'unité intérieure. En cas de risque, renforcer le plafond avant
d'installer l'unité.

1 Dégagement pour entretien ≥300
2 Tu yau de purge
3 Orifice du câble d'alimentation
4 Orifice du câble de transmission
5 Tu yau de purge pour la maintenance
6 Tu yau de gaz
7 Tu yau de liquide

PREPARATIONS AVANT L'INSTALLATION

1 Rapport entre l'ouverture du plafond pour l'unité et la position

des boulons de suspension. (Voir la figure 3)

Modèle A B

S-20•25•32FM3HPQ 550 600
S-40•50FM3HPQ 700 750
S-63FM3HPQ 1000 1050
S-80•100•125FM3HPQ 1400 1450

1 Unité intérieure
2 Tu ya u
3 Pas des boutons de suspension (x4)
4 Ecartement des boutons de suspension

Pour l'installation, choisir l'une des possibilités indiquées ci-dessous.

Conduite arrière standard (Voir la figure 6a)

1 Surface au plafond
2 Ouverture au plafond
3 Panneau d'accès de service (accessoire en option)
4 Filtre à air
5 Conduite d'admission d'air
6 Ouverture pour entretien de la conduite
7 Plaque interchangeable

Installation avec conduite arrière et ouverture pour entretien
de la conduite (Voir la figure 6b)

Installation avec conduite arrière, sans ouverture pour
entretien de la conduite (Voir la figure 6c)

NOTE

Avant l'installation de l'unité (en cas d'installation avec
conduite mais sans ouverture pour entretien de la
conduite): modifier la position des filtres à air.

Manuel d'installation et d'utilisation

2

Conditionneur d'air Urban Multi

S-20~125FM3HPQ

4PW15114-1A

1 Retirer le ou les filtres à air

à l'extérieur de l'unité

2 Retirer la plaque interchangeable
3 Installer le ou les filtres à air de

l'intérieur de l'unité

4 Replacer la plaque interchangeable

Exemple d'installation

(Voir la figure 4)

3

4

1

2

1 Ancrage
2 Dalle de plafond
3 Ecrou long ou manchon de serrage
4 Boulon de suspension
5 Unité intérieure

Aspiration inférieure (Voir la figure 7a)

NOTE

L'unité peut être utilisée avec une aspiration inférieure
en remplaçant la plaque interchangeable par la plaque
de fixation des filtres à air.

1 Plaque de fixation des filtres à air avec filtre(s) à air
2 Plaque interchangeable
3 Petite plaque inférieure

Montage du panneau d'admission d'air avec une connexion
en toile (Voir la figure 7b)

1 Surface au plafond
2 Ouverture au plafond
3 Panneau d'admission d'air (accessoire en option)
4 Unité intérieure (côté arrière)
5 Connexion en toile pour panneau d'admission d'air (accessoire

en option)

Modèle A

S-20•25•32FM3HPQ 610
S-40•50FM3HPQ 760
S-63FM3HPQ 1060
S-80•100•125FM3HPQ 1460

Montage direct du panneau d'admission d'air (Voir la figure 7c)

NOTE

Cela afin de protéger le filtre à air contre tout dommage éventuel lors
de la maintenance du filtre.

Pour une installation autre que l'installation standard, prendre contact
avec votre revendeur Panasonic pour plus de détails.

2 Pour cette unité, la vitesse du ventilateur est préréglée pour

3 Installer les boulons de suspension.

Lors de l'installation d'une conduite d'admission d'air,
choisir des vis de fixation qui dépassent d'au plus
5 mm à l'intérieur de la bride.

1 Conduite d'admission d'air
2 Intérieur de la bride
3 Vis de fixation

fournir une pression statique externe standard.
Si une pression statique externe plus élevée ou moins élevée

est nécessaire, régler de nouveau la pression statique externe
en repositionnant les adaptateurs sur la carte à circuits
imprimés.
Se reporter à "Réglage du connecteur de changement de la
pression statique" à la page 6.

(Utiliser des boulons de taille M10 comme boulons de suspen­sion.) Utiliser des ancrages pour les plafonds existants et un
insert noyé, des ancrages noyés ou d'autres pièces non fournies
pour les nouveaux plafonds afin de renforcer le plafond de
manière à ce qu'il puisse supporter le poids de l'unité.

NOTE

Toutes les pièces ci-dessus ne sont pas fournies avec
l'unité.

INSTALLATION DE L'UNITÉ INTÉRIEURE

Lors de l'installation des accessoires en option (à l'exception du
panneau d'arrivée d'air) lire également le manuel d'installation des
accessoires concernés. Selon les conditions locales, il peut être plus
facile d'installer les accessoires en option avant l'unité intérieure.

1 Installation provisoire de l'unité intérieure.

- Fixer la bride de suspension au boulon de suspension.
S'assurer de bien la fixer solidement en utilisant un écrou et
une rondelle sur les côtés supérieur et inférieur de la bride
de suspension. (Voir la figure 5)

1 Ecrou (non fourni)
2 Rondelle pour bride de suspension (fournie avec l'unité)
3 Serrage (écrou double)

2 Vérifier que l'unité est à niveau horizontalement.

- Ne pas installer l'unité en position inclinée. L'unité intérieure
est équipée d'une pompe de purge intégrée et d'un
interrupteur à flotteur. (Si l'unité est inclinée par rapport à
l'écoulement d'eau condensée, l'interrupteur à flotteur peut
mal fonctionner et l'eau risque de s'égoutter.)

- Vérifier que l'unité est à niveau aux quatre coins à l'aide d'un
niveau à bulle d'air ou d'un tube en vinyle rempli d'eau
comme le montre la figure 13.

1 Ecrou (non fourni)
2 Tube en vinyle

3 Serrer l'écrou supérieur.

4 Fixer le modèle papier pour l'installation.

- Le modèle papier pour l'installation correspond aux
dimensions de l'ouverture dans le plafond. Consulter le
constructeur pour plus de détails.

- Fixer le modèle papier pour l'installation sur l'unité avec les
vis jointes comme le montre la figure 17. Le modèle papier
pour l'installation est marqué pour trois types d'ouvertures de
plafond. Lire attentivement les indications lors de la mise en
place.

1 Modèle papier pour l'installation

Vis pour fixer le modèle papier pour l'installation (fournies avec

2

l'unité (6))

TUYAUTERIE DE RÉFRIGÉRANT

Pour la tuyauterie de réfrigérant de l'unité extérieure, se reporter au
manuel d'installation fourni avec l'unité extérieure.

Avant l'installation des tuyauteries, vérifiez le type de fluide de
refroidissement qui est utilisé.

NOTE

Tous les tuyaux non fournis avec l'unité doivent être
fournis par un technicien agréé spécialisé dans la
réfrigération et doivent être conformes aux codes
locaux et nationaux correspondants.

S-20~125FM3HPQ
Conditionneur d'air Urban Multi
4PW15114-1A

Manuel d'installation et d'utilisation

3

■ Utiliser un coupe-tubes et un évasement adapté au réfrigérant

m

utilisé.

■ Appliquez de l'huile volatile autour du raccord avant de procéder
à la connexion.

■ Pour éviter l'infiltration de poussière, d'humidité ou d'autres
matières étrangères dans le tube, pincez-en l'extrémité ou
couvrez-la de ruban isolant.

■ L'unité extérieure contient du réfrigérant.

■ S'assurer de bien utiliser une clé à vis et une clé dynamo-

métrique pour la connexion et la déconnexion des tuyaux sur
l'unité.

1 Torque wrench
2 Clé à vis
3 Raccord

de tuyaux

4 Ecrou évasé

1

2

4

3

■ Se reporter au Tableau 1 pour les dimensions des espacements
de l'écrou évasé et le couple de serrage approprié. (Un serrage
excessif peut endommager le bord évasé et provoquer des
fuites.)

Ta bleau 1

Dimension

Section

du tuyau

Ø6,4 14,2~17,2 N•m

Ø9,5 32,7~39,9 N•m

Ø12,7 49,5~60,3 N•m

Ø15,9 61,8~75,4 N•m

Couple deserrage

(144~176 kgf•cm)

(333~407 kgf•cm)

(504~616 kgf•cm)

(630~770 kgf•cm)

évasement A

(mm)

8,7~9,1

12,8~13,2

16,2~16,6

19,3~19,7

Forme

d'évasement

±2

90°

45°

±2

A

R=0.4~0.8

■ Au moment de placer le boulon du raccord, enduisez ce dernier
d'huile volatile à l'extérieur et à l'intérieur, et donnez 3 ou 4 tours
à la main avant de serrer fermement.
Enduire ici d'huile volatile

TUYAUTERIE DE PURGE

Garnir la tuyauterie de purge comme sur la figure et prendre des
mesures pour éviter la condensation. Une tuyauterie incorrectement
garnie peut fuir et éventuellement mouiller les meubles et autres
objets.

1-1.5

1 Barre de suspension

1 Installer les tuyaux de purge.

- Les tuyaux doivent être aussi courts que possible et inclinés
vers le bas afin que l'air ne puisse pas rester piégé dans le
tuyau.

- La taille du tuyau doit être supérieure ou égale à celle
du tuyau de raccordement (tuyau en vinyle d'un diamètre
nominal de 25 mm et d'un diamètre extérieur de 32 mm).

- Utiliser le tuyau de purge et le collier métallique fournis.
Serrer fermement le collier.

1 Collier de serrage métallique

(fourni avec l’unité)

2 Tu y au de purge (fourni avec

l’unité)

3 Bande blanche (non fournie)

■ Isoler le tuyau de purge à l'intérieur de l'immeuble.

■ Si le tuyau de purge ne peut être suffisamment incliné, raccordé

le tuyau à la tuyauterie de montée de purge (non fournie).

COMMENT REALISER LA TUYAUTERIE (Voir la figure 8)

1 Dalle de plafond
2 Barre de suspension
3 Plage ajustable
4 Tu yau de purge (fourni avec l'unité)
5 Collier métallique (fourni avec l'unité)
6 Tu yauterie de montée de purge (non fournie)

3

21

■ Vérifier le raccord de tuyau pour s'assurer qu'il n'y a pas de fuite
de gaz.

1 Tu y au de liquide
2 Tu y au de gaz
3 Isolation pour raccordement

de la conduite de liquide
(fournie avec l'unité)

4 Isolation pour raccordement

de la conduite de gaz
(fournie avec l'unité)

5 Colliers (utilisez 2 colliers

par isolement)

5

3

1

24

■ Raccorder le tuyau de purge aux conduites de montée de purge
et isoler.

■ Raccorder le tuyau de purge à la sortie de purge sur l'unité
intérieure et serrer avec le collier de serrage.

Installation A

Installation aspiration arrière 275
Lorsque la conduite en toile est installée 350-530
Lorsque le panneau d'arrivée d'air est directement installé 275

-Pour garantir une inclinaison vers le bas de 1:100, installer

les barres de suspension tous les 1 m à 1,5 m.

- Si plusieurs tuyaux de purge sont réunis, installer les tuyaux

comme illustré sur la figure 9.

1 Tu yaux de purge multiples

2 Lorsque la tuyauterie est installée, vérifier que la purge

s'effectue régulièrement.

- Ouvrir le couvercle d'arrivée d'eau, ajouter progressivement

environ 1 litre d'eau et vérifier l'écoulement. (Voir la figure 10)

1 Arrivée d'eau
2 Pompe portable
3 Couvercle d'arrivée d'eau
4 Réservoir (ajouter de l'eau par l'ouverture de contrôle)
5 Sortie de purge pour la maintenance (avec pompe en

caoutchouc)

6 Tu yaux de réfrigérant

Manuel d'installation et d'utilisation

4

Conditionneur d'air Urban Multi

S-20~125FM3HPQ

4PW15114-1A

Précautions concernant la prise de purge

Ne retirez pas le bouchon du tuyau de purge. De l'eau de
purge risque de s'échapper.

La sortie de purge est utilisée uniquement pour évacuer
l'eau lorsque la pompe de purge n'est pas utilisée ou avant
la maintenance. Enlever et remettre doucement le
bouchon de purge. Une force excessive pourrait déformer
la prise de purge de l'égouttoir.

■ Retrait du bouchon

1

1 Bouchon de vidange

Ne faites pas coulisser le bouchon dans le tuyau.

■ Mise en place du bouchon

1

CÂBLAGE ÉLECTRIQUE

Instructions générales

■ Toutes les pièces et matériels non fournis et l'installation électri-

que doivent être conformes aux codes locaux.

■ Utiliser uniquement des câbles en cuivre.

■ Suivre le "Schéma de câblage" fixé au couvercle du coffret élec-

trique pour câbler l'unité extérieure, les unités intérieures et le
dispositif de régulation à distance. Pour plus de détails sur la
connexion du dispositif de régulation à distance, voir le "Manuel
d'installation du dispositif de régulation à distance".

■ Tout le câblage doit être réalisé par un électricien agréé.

■ Un disjoncteur capable de couper l'alimentation de l'ensemble

du système doit être installé.

■ Ce système se compose de plusieurs unités intérieures.

Repérer chaque unité intérieure comme unité A, unité B, etc. et
s'assurer que le câblage de la planche à bornes vers l'unité
extérieure et le boîtier HR correspond. Si le câblage et la
tuyauterie entre l'unité extérieure et une unité intérieure ne
correspondent pas, le système risque de mal fonctionner.

2

1 Bouchon de vidange
2 Tournevis cruciforme

Positionnez le bouchon et fixez-le à l'aide d'un
tournevis cruciforme.

Lorsque le câblage électricque est terminé

Vérifier l'écoulement pendant le fonctionnement à FROID d'après les
explications données au chapitre "Essai de fonctionnement" à la
page 7.

Lorsque le câblage électrique n’est pas terminé

Retirer le couvercle du coffret électrique et raccorder l'alimentation
monophasée et le dispositif de régulation à distance sur les bornes.
(Se reporter au "Câblage électrique" à la page 5 pour le montage et le
démontage du coffret électrique.) (Voir la figure 11a et la figure 11b)

1 Couvercle du coffret électrique
2 Orifice de câblage de l'alimentation
3 Orifice de câblage de la transmission
4 Schéma de câblage
5 Coffret électrique
6 Collier en plastique
7 Câblage du dispositif de régulation à distance
8 Planche à bornes pour le câblage de transmission de l'unité

9 Câblage de l'alimentation
10 Carte à circuits imprimés intérieure
11 Planche à bornes pour l'alimentation
12 Vis de terre
13 Câblage de transmission entre les unités
14 Adaptateur pour carte à circuits imprimés

Ensuite, appuyer sur le bouton Inspection/test sur le dispositif
de régulation à distance. L'unité passe en mode essai de fonctionne­ment. Appuyer sur le sélecteur de mode pour sélectionner le
mode ventilateur . Appuyer ensuite sur le bouton marche/arrêt

. Le ventilateur de l'unité intérieure et la pompe de purge
démarrent. Vérifier que l'eau est purgée de l'unité. Appuyer sur
pour revenir au mode initial.

TEST

TEST

Caractéristiques électriques

Modèle Hz Volts Plage de tension

S-20~125FM3HPQ 50 230 min. 198-max. 264

Alimentation Moteur de ventilateur

Modèle MCA MFA KW FLA

S-20•25•32FM3HPQ 0,5 16 A 0,05 0,4
S-40FM3HPQ 0,6 16 A 0,065 0,5
S-50FM3HPQ 0,9 16 A 0,085 0,7
S-63FM3HPQ 1,1 16 A 0,125 0,9
S-80FM3HPQ 1,3 16 A 0,135 1,0
S-100FM3HPQ 1,5 16 A 0,135 1,2
S-125FM3HPQ 2,0 16 A 0,225 1,6

MCA: ampérage minimum du circuit (A)
MFA: ampérage maximum des fusibles (A)
KW: Puissance nominale du moteur du ventilateur (kW)
FLA: Ampérage à pleine charge (A)

NOTE

Pour plus de détails, se reporter au chapitre
"Caractéristiques électriques".

Spécifications pour les fusibles et câbles non fournis

Câblage alimentation

Fusibles

Modèle

S-20~125FM3HPQ 16 A H05VV-U3G Codes locaux

Modèle Câble Taille

S-20~125FM3HPQ

NOTE

Pour plus de détails, se reporter au chapitre "Exemple
de câblage" à la page 6.

Les longueurs admises du câble de transmission entre les unités
intérieure et extérieure et entre l'unité intérieure et le dispositif de
régulation à distance sont les suivantes:

1 Unité extérieure - unité intérieure: maxi. 1000 m (longueur totale

du câblage: 2000 m)

2 Unité intérieure - dispositif de régulation à distance: maxi. 500 m

non fournis

Câble sous gaine (2)

Câble Taille

0,75-1,25 mm

2

S-20~125FM3HPQ
Conditionneur d'air Urban Multi
4PW15114-1A

Manuel d'installation et d'utilisation

5

EXEMPLE DE CÂBLAGE ET COMMENT RÉGLER LE

DISPOSITIF DE RÉGULATION À DISTANCE

Comment connecter les câbles

De l'extérieur de l'unité

Retirer le couvercle du coffret électrique comme indiqué sur la
figure 11b et réaliser les connexions.

Réglage du connecteur de changement de la pression
statique

■ Selon les exigences concernant la pression statique du
système, changer la position des adaptateurs placés sur la carte
à circuits imprimés à l'intérieur du coffret électrique comme
indiqué sur la figure.

S-20~63FM3HPQ S-80~125FM3HPQ

Bas

De l'intérieur de l'unité

Retirer la petite plaque inférieure et la plaque interchangeable
(en cas d'aspiration arrière) ou la plaque de fixation des filtres à air
(en cas d'aspiration inférieure). Baisser le coffret électrique comme
indiqué sur la figure 11c. Passer les câbles par les orifices de
câblage du couvercle du coffret électrique avant de les raccorder.

1 Petite plaque inférieure
2 Plaque de fixation des filtres à air
3 Coffret électrique
4 Plaque interchangeable
5 Trou carré (couvert par le couvercle du coffret électrique)

PRECAUTIONS

1 Observer les notes mentionnées ci-dessous lors du câblage à la

planche à bornes d'alimentation.

- Ne pas connecter des câbles de sections différentes à la
même borne d'alimentation. (Un desserrage de la connexion
peut provoquer une surchauffe.)

- Lors de la connexion de câbles de même section, les
raccorder selon la figure.

X6A

X5A

1 2

X6A

X5A

X6A

X5A

1 Câble noir
2 Câble bleu

NOTE

X7A

X7A

1 2

X7A

X4A

X3A

X4A

X3A

X4A

X3A

1 2

Standard

Haut

non disponible

X7A

X4A

1 2

X7A

X4A

1 2

X3A

X3A

L'unité est réglée en usine pour une pression statique
standard (XA4) au moment de l'expédition.

2 L'intensité totale du courant du câblage de jonction entre les

unités intérieures doit demeurer inférieure à 12 A. Brancher la
ligne à l'extérieur de la planche à bornes de l'unité selon les
normes des équipements électriques, en cas d'utilisation de deux
câbles d'alimentation de section supérieure à 2 mm

2

(Ø1,6).

Le branchement doit être sous gaine afin de fournir un degré
d'isolation supérieur ou égal à celui du câblage d'alimentation
lui-même.

3 Ne pas raccorder des câbles de sections différentes à une

même borne de terre. Le desserrage de la connexion peut
détériorer la protection.

4 Les câbles et cordons du dispositif de régulation à distance

reliant les unités doivent se trouver à au moins 50 mm du
câblage de l'alimentation. Si cette règle n'est pas respectée, un
dysfonctionnement dû au bruit électrique peut apparaître.

5 Pour le câblage du dispositif de régulation à distance, se

reporter au "Manuel d'installation du dispositif de régulation à
distance" fourni avec le dispositif.

6 Ne jamais connecter le câblage d'alimentation à la planche à

bornes du câblage de transmission. Cette erreur pourrait
endommager l'ensemble du système.

7 Utiliser uniquement les câbles spécifiés et bien serrer les

connexions des câbles sur les bornes. S'assurer que les câbles
n'exercent pas une tension externe sur les bornes. Les câbles
doivent être correctement placés de façon à ne pas obstruer
d'autres équipements comme l'ouverture à ressort du couvercle
de service. S'assurer que le couvercle se ferme correctement.
Des connexions incomplètes pourraient entraîner une sur­chauffe et, au pire, un choc électrique ou un incendie.

EXEMPLE DE CÂBLAGE

Equiper le câblage d'alimentation de chaque unité d'un interrupteur
et d'un fusible comme le montre la figure 19.

1 Alimentation
2 Interrupteur principal
3 Câblage d'alimentation
4 Câblage de transmission
5 Interrupteur
6 Fusible
7 Boîtier HR
8 Unité intérieure
9 Dispositif de régulation à distance

Exemple de systéme complet (3 systèmes)

En cas d'utilisation d'un dispositif de régulation à distance pour une
unité intérieure.(Fonctionnement normal) (Voir la figure 12)

En cas de commande de groupe ou d'utilisation de deux dispositifs
de régulation à distance (Voir la figure 14)

En cas d'inclusion deBoîtier HR (Voir la figure 16)

1 Unité extérieure
2 Unité intérieure
3 Dispositif de régulation à distance (accessoires en option)
4 Unité intérieure la plus en aval
5 Pour utilisation avec deux dispositifs de régulation à distance
6 Boîtier HR

Manuel d'installation et d'utilisation

6

Conditionneur d'air Urban Multi

S-20~125FM3HPQ

4PW15114-1A

NOTE

Il n'est pas nécessaire de désigner l'adresse de l'unité
intérieure lors de l'utilisation d'une commande de
groupe. L'adresse est automatiquement définie lors­que l'alimentation est activée.

PRECAUTIONS

■ Un interrupteur unique peut être utilisé pour l'alimentation des

unités dans le même système. Néanmoins, les interrupteurs et
les disjoncteurs de branchement doivent être choisis avec soin.

■ Pour un dispositif de régulation à distance à commande de

groupe, choisir le dispositif de régulation à distance qui
correspond à l'unité intérieure qui possède le plus de fonctions.

■ Ne pas mettre l'équipement à la terre sur les tuyaux de gaz, les

tuyaux d'eau, les tiges de paratonnerre ou par une terre croisée
avec des téléphones. Une mise à la terre incorrecte pourrait
provoquer un choc électrique.

Commande par 2 dispositifs de régulation à distance
(commande d'une unité intérieure par 2 dispositifs de
régulation à distance)

Lors de l'utilisation de deux dispositifs de régulation à distance, l'un
doit être réglé sur "PRINCIPAL" et l'autre sur "SECONDAIRE".

PASSAGE PRINCIPAL/SECONDAIRE

■ Insérer un tournevis dans l'évidement situé entre la partie

supérieure et la partie inférieure du dispositif de régulation à
distance et, en travaillant à partir de 2 positions, faire levier pour
soulever la partie supérieure. (Voir la figure 15)
(La carte à circuits imprimés du dispositif de régulation à
distance est fixée sur la partie supérieure du dispositif.)

■ Placer l'interrupteur principal/secondaire qui se trouve sur l'une

des deux cartes à circuits imprimés du dispositif de régulation à
distance sur "S". (Voir la figure 20)
(Laisser l'interrupteur de l'autre dispositif de régulation à
distance sur "M".)

1 Carte à circuits imprimés du dispositif de régulation à distance
2 Réglage usine
3 Seul le réglage d'un dispositif de régulation à distance doit être

changé

Commande informatisée (arrêt forcé et marche/arrêt)

1 Spécifications des câbles et comment exécuter le câblage.

- Connecter l'entrée de l'extérieur aux bornes T1 et T2 de la
planche à bornes (dispositif de régulation à distance vers
câblage de transmission)

Spécifications des câbles

Section

Longueur Max. 100 m
Borne externe contact garantissant la charge minimum

Cordon ou câble en vinyle sous gaine

0,75-1,25 mm

applicable de 15 V CC, 10 mA

(Voir la figure 18)

1 Entrée A

2 Activation

- Le tableau suivant explique "arrêt forcé" et "marche/arrêt" en
réponse à l'entrée A.

Arrêt forcé Marche/arrêt

Entrée arrêt fonctionnement
"marche”

Entrée "arrêt" active la
commande

Entrée arrêt ➜ met l'unité en marche
(impossible pour dispositifs de régulation
à distance)

Entrée marche ➜ arrête l'unité pour
dispositif de régulation à distancer

(2 câbles)

2

3 Comment sélectionner l'arrêt forcé et marche/arrêt

- Mettre sous tension, puis utiliser le dispositif de régulation à
distance pour choisir le mode.

- Régler le dispositif de régulation à distance sur le mode
réglage sur site. Pour plus de détails, se reporter au chapitre
"Réglage sur site" du manuel du dispositif de régulation.

- Lorsque le mode réglage sur site est défini, sélectionner le n°
de mode 12, puis régler le premier n° de code sur "1".
Ensuite, régler le deuxième n° de code (position) sur "01"
pour arrêt forcé et sur "02" pour marche/arrêt. (arrêt forcé
est réglé en usine.) (Voir la figure 21)

1 Deuxième n° de code
2 N° de mode
3 N° de code sur site
4 Mode réglé sur site

Commande centralisée

Pour la commande centralisée, il faut désigner le n° de groupe. Pour
plus de détails, se reporter au manuel de chaque dispositif de
régulation en option pour commande centralisée.

INSTALLATION DU PANNEAU DÉCORATIF

Se reporter au manuel d'installation joint au panneau décoratif.
Après l'installation du panneau décoratif, assurer qu'il n'y a aucun

espace entre le corps de l'unité et le panneau décoratif.

ESSAI DE FONCTIONNEMENT

Se reporter au manuel d'installation de l'unité extérieure.
Le voyant de fonctionnement du dispositif de régulation à distance

s'allumera en cas d'erreur. Vérifier alors le code d'erreur sur
l'affichage à cristaux liquides afin d'identifier le problème. Une
explication des codes d'erreur et de la panne correspondante est
donnée sur l'étiquette "Précautions pour l'entretien", placée sur le
coffret électrique des unités intérieures.

PRECAUTIONS

En cas de problème sur l'unité ou de non-fonctionnement de l'unité,
se reporter à l'étiquette de diagnostic des dysfonctionnements fixée
sur l'unité.

1

2

3

4

5

1 Dispositif de pompage de purge (intégré). L'eau de purge est

évacuée de la pièce pendant le refroidissement.

2 Filtre à air (dans la grille d'aspiration)
3 Sortie d'air
4 Panneau décoratif (en option) l'air de la pièce est aspiré par là.
5 Dispositif de régulation à distance

S-20~125FM3HPQ
Conditionneur d'air Urban Multi
4PW15114-1A

Manuel d'installation et d'utilisation

7

MAINTENANCE

Précautions

■ Seul un technicien qualifié est autorisé à exécuter la
maintenance.

■ Avant d'accéder aux bornes, tous les circuits
d'alimentation doivent être coupés.

■ Ne pas utiliser d'eau ou d'air à une température
supérieure ou égale à 50°C pour le nettoyage des
filtres à air et des panneaux extérieurs.

■ Lors du nettoyage de l'échangeur thermique, veillez à
retirer le coffret électrique, le moteur du ventilateur, le
radiateur électrique auxiliaire et la pompe de vidange.
L'eau ou un détergent pourraient détériorer l'isolation
des composants électriques et les faire ainsi griller.

■ Si l'interrupteur principal est mis sur arrêt pendant le
fonctionnement, l'opération reprend automatiquement
lorsque l'interrupteur est replacé sur marche.

aspiration par le fond

3 Nettoyer le filtre à air.

Utiliser un aspirateur (A) ou laver le filtre à l'air avec de l'eau (B).

(A) Avec un aspirateur (B) Lavage avec de l'eau

Comment nettoyer le filtre à air

Nettoyer le filtre à air lorsque " " (NETTOYER LE FILTRE
À AIR) est affiché.

Augmenter la fréquence du nettoyage lorsque l'unité est installée
dans une pièce dont l'air est très pollué.

Si la poussière devient impossible à nettoyer, changer le filtre à air.
(Filtre à air de rechange en option.)

1 Ouvrir la grille d'aspiration. (Uniquement pour aspiration par le

fond.)
Faire glisser les deux tenons simultanément comme montré et

les tirer vers le bas.

En présence de chaînes, décrocher les chaînes.

Lorsque le filtre à air est très encrassé, utiliser une brosse
douce et du détergent neutre.
Essuyer l'eau et faire sécher à l'ombre.

4 Fixer le filtre à air.

aspiration arrière

aspiration par le fond

Aligner les deux crochets de suspension et pousser les deux
clips en place (tirer l'étoffe si nécessaire).
Vérifier que les quatre dispositifs de suspension sont attachés.

2 Retirer le filtre à air.

Retirer les filtres à air en tirant l'étoffe vers le haut
(aspiration arrière) ou vers l'arrière (aspiration par le fond).

aspiration arrière

Manuel d'installation et d'utilisation

8

5 Fermer la grille d'aspiration. (Uniquement pour aspiration par le

fond)
Se référer à l'article No. 1.

6 Après avoir rétabli l'alimentation, presser le bouton REMISE À

ZÉRO DU SIGNE DU FILTRE À AIR.
L'affichage "TEMPS DU NETTOYAGE DU FILTRE" disparaît.

Conditionneur d'air Urban Multi

S-20~125FM3HPQ

4PW15114-1A

Comment nettoyer la bouche de soufflage et les
panneaux extérieures

■ Nettoyer à l'aide d'un chiffon doux.

■ Si des taches sont difficiles à enlever, utiliser de l'eau ou un

détergent neutre.

■ Nettoyer la grille de la bouche d'aspiration lorsque celle-ci est
fermée.

REMARQUES

NOTE

Ne pas utiliser d'essence, de benzène, de dissolvant,
de poudre à polir, ou d'insecticide liquide. Cela peut
provoquer des décolorations ou des déformations.

Ne pas exposer l'unité intérieure à l'humidité. Cela
peut provoquer une électrocution ou un incendie.

Démarrage après un arrêt prolonge

Vérifier les points suivants:

■ Vérifier que les entrées et sorties d'air ne soient pas obstruées.
Retirer toute obstruction.

■ Vérifier que la terre soit raccordée.

Nettoyer le filtre à l'air et les panneaux extérieurs.

■ Après avoir nettoyé le filtre à l'air, veiller à le ré-attacher.

Mettre l'interrupteur principal d'alimentation en circuit.

■ L'affichage de la télécommande est visible lorsque l'alimentation
est en circuit.

■ Afin de protéger l'unité, mettre l'interrupteur principal d'alimen­tation en circuit au moins 6 heures avant le fonctionnement.

Que faire avant l’arrêt du système pendant une période
prolongée

Faire fonctionner la VENTILATION pendant une demi journée et
sécher l'unité.

■ Se reporter au manuel d'utilisation de l'unité extérieure.

Mettre l'alimentation hors circuit.

■ Lorsque l'interrupteur principal d'alimentation est en circuit,
quelques watts d'électricité sont utilisés même si le système ne
fonctionne pas.

■ L'affichage de la télécommande est mis hors circuit.

Instructions d'élimination

Le démantèlement de l'appareil ainsi que le traitement du réfrigérant,
de l'huile et d'autres composants doivent être effectués en accord
avec les réglementations locales et nationales en vigueur.

Cet appareil de conditionnement d'air porte le symbole ci­joint. Ce symbole signifie que les appareils électriques et
électroniques doivent être éliminés séparément des
ordures ménagères non triées.

N'essayez pas de démonter vous-même l'appareil : le démontage de
l'appareil de conditionnement d'air ainsi que le traitement du
réfrigérant, de l'huile et d'autres composants doivent être effectués
par un installateur qualifié, en accord avec les réglementations
locales et nationales en vigueur.

Les appareils de conditionnement d'air doivent être traités dans des
installations spécialisées de dépannage, réutilisation ou recyclage.
En vous assurant que cet appareil est éliminé correctement, vous
contribuez à éviter les conséquences potentiellement néfastes sur
l'environnement et la santé. Veuillez contacter votre installateur ou
les autorités locales pour plus d'information.

Les piles de la télécommande doivent être enlevées et éliminées
séparément, conformément aux réglementations locales et
nationales en vigueur.

S-20~125FM3HPQ
Conditionneur d'air Urban Multi
4PW15114-1A

Manuel d'installation et d'utilisation

9

FICHE TECHNIQUE DU CÂBLAGE

: CABLAGE LOCAL BLK : NOIR
: BORNE BLU : BLEU

,

33H.........................INTERRUPTEUR A FLOTTEUR

A1P ........................PLAQUETTE DE CIRCUITS IMPRIMES

A2P ........................CARTE DE BORNE

C1R ........................CONDENSATEUR (VENTILATEUR)

F1U ........................FUSIBLE (250 V/10 A)

F2U ........................FUSIBLE LOCAL

HAP........................DIODE EMETTRICE DE LUMIERE (ECRAN DE CONTROLE DE L'ENTRETIEN - VERT)

M1F ........................MOTEUR (VENTILATEUR)

M1P........................MOTEUR (POMPE D'ECOULEMENT)

Q2E ........................DETECTEUR DE FUITES A LA TERRE

R1T ........................THERMISTANCE (AIR)

R2T,R3T .................THERMISTANCE (REFRIGERANT)

RyF1-3 ...................RELAIS MAGNETIQUE (VENTILATEUR)

RyP ........................RELAIS MAGNETIQUE (POMPE D'ECOULEMENT)

X1M........................PLANCHETTE A BORNES (ALIMENTATION)

X2M........................PLANCHETTE A BORNES (COMMANDE)

T1R ........................TRANSFORMATEUR (220-240 V/22 V)

Y1E ........................CIRCUIT D'EXPANSION ELECTRONIQUE

: CONNECTEUR ORG : ORANGE
: AT TA CHE CABLES PNK : ROSE
: TERRE DE PROTECTION (VIS) RED : ROUGE

WHT : BLANC
YLW : JAUNE

PIECES EN OPTION

F3-5U .....................FUSIBLE (250 V/16 A)

J1EH ......................ELEMENT CHAUFFANT ELECTRIQUE

K1R ........................RELAIS MAGNETIQUE (J1EH)

ADAPTEUR DE CABLAGE

RyC,RyF.................RELAIS MAGNETIQUE

RyH ........................RELAIS MAGNETIQUE (J1EH)

F1U,F2U.................FUSIBLE (250 V/5 A)

X1A,X2A.................CONNECTEUR (ADAPTEUR DE CABLAGE)

X1M........................TABLETTE A BORNES

RACCORD POUR PIECES EN OPTION

X16A ......................CONNECTEUR (ADAPTEUR DE CABLAGE)

X18A ......................CONNECTEUR (ADAPTEUR DE CABLAGE POUR LES ACCESSOIRES ELECTRIQUES)

RECEIVER/DISPLAY UNIT : UNITE RECEPTEUR/AFFICHAGE
WIRED REMOTE CONTROLLER : TELECOMMANDE CABLEE
SWITCH BOX : COFFRET ELECTRIQUE
TRANSMISSION WIRING : CÂBLE DE TRANSMISSION
INPUT FROM OUTSIDE : ENTRÉE DE L'EXTÉRIEUR
CENTRAL REMOTE CONTROLLER : TÉLÉCOMMANDE CENTRALE

REMARQUES

1. DANS LE CAS DE L'UTILISATION D'UNE TELECOMMANDE CENTRALE, LA RACCORDER A L'UNITE CONFORMEMENT AUX

INSTRUCTIONS D'INSTALLATION JOINTES.

2. X23A EST CONNECTÉ QUAND LA TÉLÉCOMMANDE CENTRALE EST UTILISÉE.

3. LORS DU RACCORDEMENT DES CÂBLES D'ENTRÉE DE L'EXTÉRIEUR, LA FONCTION FORCÉE OFF OU ON/OFF

PEUT ÊTRE SÉLECTIONNÉE PAR LA TÉLÉCOMMANDE. VOIR LE MANUEL D'INSTALLATION POUR PLUS DE DETAILS.

Manuel d'installation et d'utilisation

10

Conditionneur d'air Urban Multi

S-20~125FM3HPQ

4PW15114-1A

S-20FM3HPQ S-40FM3HPQ S-80FM3HPQ
S-25FM3HPQ S-50FM3HPQ S-100FM3HPQ
S-32FM3HPQ S-63FM3HPQ S-125FM3HPQ

Urban Multi airconditioner

Montagehandleiding en

gebruiksaanwijzing

INHOUD Blz.

Voor de montage...............................................................................1

Keuze van de montageplaats............................................................2

Voorbereidingen voor de montage.....................................................2

Montage van de binnenunit ............................................................... 3

Montage van de koelleiding............................................................... 4

Montage van de afvoerleiding............................................................4

Elektrische bedrading........................................................................5

Voorbeeld van bedrading en instellen van de afstandsbediening......6

Voorbeeld van bedrading...................................................................6

Montage van het sierpaneel .............................................................. 7

Uitvoeren van een test.......................................................................7

Onderhoud.........................................................................................8

Bedradingsschema.......................................................................... 10

LEES DEZE INSTRUCTIES ZORGVULDIG VOOR DE
MONTAGE. BEWAAR DEZE HANDLEIDING OP EEN PLAATS
WAAR U HEM KUNT TERUGVINDEN VOOR LATERE NASLAG.

DE VERKEERDE MONTAGE OF BEVESTIGING VAN
ONDERDELEN OF OPTIES KAN ELEKTRISCHE SCHOKKEN,
KORTSLUITING, LEKKEN, BRAND OF ANDERE SCHADE
VEROORZAKEN AAN DE UITRUSTING. LAAT DAAROM
UITSLUITEND PANASONIC TOEBEHOREN DIE SPECIAAL
ONTWORPEN ZIJN VOOR GEBRUIK MET DE UITRUSTING
MONTEREN DOOR EEN VAKMAN.

RAADPLEEG BIJ TWIJFEL OVER DE MONTAGEPROCEDURE
OF HET GEBRUIK UW VERDELER VAN PANASONIC
PRODUCTEN VOOR ADVIES EN INFORMATIE.

Voorzorgsmaatregelen

■ Monteer of gebruik de unit niet op onderstaande plaatsen:

-Verzadigd met minerale olie, of vol oliedampen of sprays
zoals in een keuken. (De kwaliteit van de plastic onderdelen
kan verminderen).

- In aanwezigheid van bijtende gassen zoals zwavelgas.
(De koperen leidingen en messing plekken zullen misschien
worden aangetast).

- In aanwezigheid van vluchtige ontvlambare gassen zoals van
verdunner of benzine.

- Bij machines die elektromagnetische golven opwekken.
(Het besturingssysteem zal misschien slecht werken).

-Wanneer de lucht een hoog zoutgehalte heeft, bijvoorbeeld
vlakbij zee, en wanneer er grote spanningswisselingen
plaatsvinden, zoals in een fabriek. Dit geldt tevens voor
voertuigen en schepen.

■ Raadpleeg het meegeleverde schemablad bij de keuze van de
montageplaats.

■ Bevestig accessoires niet rechtstreeks op de behuizing. Als u
gaten boort in de behuizing kan de elektrische bedrading
beschadigd worden, waardoor brand kan ontstaan.

Accessoires

Controleer of de volgende accessoires met de unit zijn meegeleverd.

Klem

1 stuk

Isolatiemateriaal voor fitting

Elk 1

Schemablad

voor montage

1 stuk

Afvoerslang

1 stuk

VOOR DE MONTAGE

■ Laat het toestel in de verpakking tijdens het verhuizen totdat de
montageplaats is bereikt. Als u het toestel toch moet uitpakken,
gebruik dan een draagband van zacht materiaal of bescher­mende platen met een touw om het te heffen, om zodoende
schade aan of krassen op de unit te voorkomen.

■ Raadpleeg de montagehandleiding van de buitenunit voor zaken
die niet in deze handleiding worden beschreven

■ Waarschuwing met betrekking tot koelmiddelen van serie
R-410A:

De aansluitbare openluchteenheden moeten speciaal ontworpen zijn
voor R-410A.

■ Zet geen voorwerpen vlakbij de buitenunit en laat geen bladeren
en ander afval zich rond de unit ophopen.
Bladeren trekken kleine dieren aan die in de unit kunnen
binnendringen. In de unit kunnen dergelijke dieren storingen,
rook of brand veroorzaken wanneer ze in contact komen met
elektrische onderdelen.

Pakking voor

ophangbeugel

Voor gasleiding

Schroeven voor kanaalflenzen

1 set

S-20•25•32FM3HPQ 6 stuks
S-40•50FM3HPQ 8 stuks
S-63FM3HPQ 12 stuks
S-80•100•125FM3HPQ 16 stuks
Andere: gebruiksaanwijzing, montagehandleiding en zekering.

Voor

vloeistofleiding

8 stuks

Bevestigingsschroeven

voor het schemablad

voor montage

6 stuks

De bevestigingsschroeven voor de panelen zijn bevestigd aan het
luchtinlaatpaneel.

Opties

■ Er zijn twee soorten afstandsbedieningen: bedraad en draad­loos. Kies een afstandsbediening naar de wens van de klant en
monteer het op een geschikte plaats.
Raadpleeg catalogi en technische literatuur voor het kiezen van
een geschikte afstandsbediening.

■ Bij montage van de onderaanzuiging: luchtinlaatpaneel en
canvasaansluiting voor het luchtinlaatpaneel.

S-20~125FM3HPQ
Urban Multi airconditioner
4PW15114-1A

Montagehandleiding en gebruiksaanwijzing

1

Let tijdens de constructie speciaal op de volgende
punten en controleer na montage

✓ Te controleren

punten

Is de binnenunit stevig bevestigd?

■

■

■

■

■

■

■

■

■

■

■

Het toestel zal misschien naar beneden vallen, trillen of
geluiden produceren.

Is de gaslekproef volledig uitgevoerd?

Het toestel zal misschien onvoldoende koelen.

Is het toestel volledig geïsoleerd?

Er zal misschien condenswater naar beneden druppelen.

Loopt de afvoer vlot?

Er zal misschien condenswater naar beneden druppelen.

Stemt de voedingsspanning overeen met de waarde op het
naamplaatje?

Het toestel zal misschien slecht functioneren of de onderdelen
kunnen doorbranden.

Zijn de bedrading en de leidingen correct uitgevoerd?

Het toestel zal misschien slecht functioneren of de onderdelen
kunnen doorbranden.

Is het toestel veilig geaard?

Gevaar bij elektrische lekken.

Is het type van de bedrading conform de voorschriften?

Het toestel zal misschien slecht functioneren of de onderdelen
kunnen doorbranden.

Wordt de luchtuitblaasopening of de luchtinlaat van de binnen- of
buitenunit geblokkeerd door een voorwerp?

Het toestel zal misschien onvoldoende koelen.

Heeft u de lengte van de koelleiding en de hoeveelheid extra
koelstof genoteerd?

Het is niet duidelijk hoeveel koelstof het systeem nog bevat.

Zijn de luchtfilters naar behoren bevestigd (bij montage van een
achteraansluiting)?

Het onderhoud van de luchtfilters kan onmogelijk blijken.

2 Gebruik ophangbouten voor de montage. Controleer of het

plafond sterk genoeg is om het gewicht van de binnenunit te
dragen. Als er enig risico bestaat, versterk dan eerst het plafond
en installeer dan pas de unit.

1 Ruimte voor onderhoud ≥300
2 Afvoerleiding
3 Opening voor voedingskabel
4 Opening voor transmissiekabel
5 Afvoerslang voor onderhoud
6 Gasleiding
7 Vloeistofleiding

VOORBEREIDINGEN VOOR DE MONTAGE

1 Verband tussen de plafondopening en de stand van de

ophangbout. (Raadpleeg afbeelding 3)

Model A B

S-20•25•32FM3HPQ 550 600
S-40•50FM3HPQ 700 750
S-63FM3HPQ 1000 1050
S-80•100•125FM3HPQ 1400 1450

1 Binnenunit
2 Leiding
3 Stand van de ophangbouten (x4)
4 Afstand tussen de ophangbouten

Kies voor de montage een van de onderstaande mogelijkheden.

Opmerkingen voor de installateur

■ Neem deze handleiding zorgvuldig door om een correcte
montage te verzekeren. Toon de klant hoe het systeem op een
correcte manier te gebruiken aan de hand van de bijgevoegde
gebruiksaanwijzing.

■ Leg de klant uit wat voor systeem is gemonteerd. Vul de
montagespecificaties in onder het hoofdstuk "Wat te doen voor
gebruik?" in de gebruiksaanwijzing van de buitenunit.

KEUZE VAN DE MONTAGEPLAATS

(Raadpleeg de afbeelding 1 en afbeelding 2)

1 Kies een montageplaats waar aan de volgende voorwaarden

wordt voldaan en waar de klant het mee eens is:

-Waar een optimale luchtspreiding verzekerd is.

-Waar de luchtstroom niet is belemmerd.

-Waar condenswater kan worden afgevoerd.

-Waar het vals plafond niet zichtbaar afhelt.

-Waar er voldoende speling is voor onderhoud en

herstellingen.

-Waar de lengte van de leidingen tussen de binnen- en

buitenunits binnen de grenzen kan worden gehouden.
(Raadpleeg de montagehandleiding van de buitenunit.)

- Dit is een klasse A-product. In een residentiële omgeving kan

dit product radiostoringen veroorzaken, en dan moet de
gebruiker de gepaste maatregelen treffen.

- Hou de bedrading van de binnenunit, de buitenunit, de

voeding en de transmissie minstens 1 meter van televisie- en
radiotoestellen, dit om beeldstoringen en ruis in deze
toestellen te voorkomen. (Het kan gebeuren dat u ruis hoort,
afhankelijk van de omstandigheden waaronder de
elektrische golven worden voortgebracht, zelfs als de afstand
meer dan 1 meter bedraagt).

Standaard achteraansluiting (Raadpleeg afbeelding 6a)

1 Plafondoppervlak
2 Plafondopening
3 Toegangspaneel voor service (als optie verkrijgbaar)
4 Luchtfilter
5 Luchtinlaatkanaal
6 Serviceopening voor kanaal
7 Verwisselbare plaat

Montage met kanaal en serviceopening voor kanaal
achteraan (Raadpleeg afbeelding 6b)

Montage met kanaal achteraan, en zonder serviceopening
voor kanaal (Raadpleeg afbeelding 6c)

LET OP

Voor montage van de unit (bij montage met een kanaal
maar zonder serviceopening voor kanaal): wijzig de
positie van de luchtfilters.

1 Verwijder de luchtfilter(s) aan de

buitenkant van de unit

2 Verwijder de verwisselbare plaat
3 Monteer de luchtfilter(s) vanuit de

binnenkant van de unit

4 Hermonteer de verwisselbare plaat.

4

3

1

2

Montagehandleiding en gebruiksaanwijzing

2

S-20~125FM3HPQ

Urban Multi airconditioner

4PW15114-1A

Onderaanzuiging (Raadpleeg afbeelding 7a)

LET OP

De unit kan worden gebruikt met onderaanzuiging
door de verwisselbare plaat te vervangen door de
steunplaat van het luchtfilter.

1 Steunplaat van luchtfilter met luchtfilter(s)
2 Verwisselbare plaat
3 Kleine bodemplaat

Montage van het luchtinlaatpaneel met een
canvasaansluiting (Raadpleeg afbeelding 7b)

Montagevoorbeeld

(Raadpleeg afbeelding 4)

1 Anker
2 Plafondtegel
3 Lange moer of spanschroef
4 Ophangbout
5 Binnenunit

LET OP

Alle bovenvermelde onderdelen zijn lokaal aan te
kopen.

1 Plafondoppervlak
2 Plafondopening
3 Luchtinlaatpaneel (als optie verkrijgbaar)
4 Binnenunit (achterzijde)
5 Canvasaansluiting voor luchtinlaatpaneel (als optie

verkrijgbaar)

Model A

S-20•25•32FM3HPQ 610
S-40•50FM3HPQ 760
S-63FM3HPQ 1060
S-80•100•125FM3HPQ 1460

Rechtstreekse montage van het luchtinlaatpaneel
(Raadpleeg afbeelding 7c)

LET OP

Daarmee beschermt u het luchtfilter tegen beschadiging tijdens het
onderhoud van het filter.

Raadpleeg voor andere methoden dan de standaardmontage uw
verdeler van Panasonic producten.

2 De ventilatorsnelheid van deze binnenunit is vooraf ingesteld om

3 Bevestig de ophangbouten.

Kies bij de montage van het luchtinlaatkanaal
bevestigingsschroeven die maximaal 5mm uitsteken
aan de binnenkant van de flens.

1 Luchtinlaatkanaal
2 Binnenkant van de flens
3 Bevestigingsschroef

12

3

≤5 mm

een standaard uitwendige statische druk te verzekeren.
Als een hogere of lagere uitwendige statische druk nodig is dient

u de uitwendige statische druk terug te stellen door de posities
te wijzigen van de adapters van de printplaat.
Raadpleeg het hoofdstuk "Instellen van de aansluitklem voor
omschakeling van de statische druk" op pagina 6.

(Gebruik M10 ophangbouten.) Gebruik voor bestaande plafonds
een anker en voor nieuwe plafonds een verzonken inzetstuk,
verzonken anker of andere lokaal aan te kopen onderdelen. Op
die manier kunt het plafond versterken zodat die het gewicht van
de unit kan dragen.

MONTAGE VAN DE BINNENUNIT

Raadpleeg voor het monteren van de opties (behalve voor het
luchtinlaatpaneel) ook de montagehandleiding van de opties. Al
naargelang de omstandigheden ter plaatse is het misschien
gemakkelijker om de opties te monteren vooraleer de binnenunit is
gemonteerd.

1 Monteer de binnenunit tijdelijk.

-Bevestig de ophangbeugel aan de ophangbout. Bevestig
die stevig met behulp van een moer en pakking aan de
boven- en onderkant van de ophangbeugel. (Raadpleeg
afbeelding 5)

1 Moer (lokaal aan te kopen)
2 Pakking voor ophangbeugel (meegeleverd met de unit)
3 Vastdraaien (dubbele moer)

2 Zorg ervoor dat de unit waterpas is.

- Plaats de unit niet in schuine positie. De binnenunit is immers
uitgerust met een ingebouwde afvoerpomp en vlotterscha­kelaar. (Als de unit tegen de condenswaterstroom in kantelt
kan er een storing ontstaan in de vlotterschakelaar. Dit kan
aanleiding geven tot het druppelen van water.)

- Zorg ervoor dat de unit waterpas is aan elk van de 4 hoeken.
Gebruik daartoe een waterpas of een met water gevulde
vinylbuis, zoals in afbeelding 13.

1 Waterpas
2 Vinylbuis

3 Draai de bovenste moer vast.

4 Bevestig het schemablad voor montage.

- Het schemablad voor montage komt overeen met de
afmetingen van de plafondopening. Raadpleeg voor nadere
details de aannemer.

-Bevestig het schemablad voor montage op de unit
met behulp van de meegeleverde schroeven, zoals in
afbeelding 17. Het schemablad voor montage is gemarkeerd
voor drie soorten plafondopeningen. Lees aandachtig de
instructies bij de montage.

1 Schemablad voor montage (meegeleverd met de unit)
2 Bevestigingsschroeven voor het schemablad voor montage

(meegeleverd met de unit (6))

S-20~125FM3HPQ
Urban Multi airconditioner
4PW15114-1A

Montagehandleiding en gebruiksaanwijzing

3

MONTAGE VAN DE KOELLEIDING

m

MONTAGE VAN DE AFVOERLEIDING

Raadpleeg de montagehandleiding meegeleverd met de buitenunit
voor het monteren van de koelleiding van de buitenunit.

Voordat u de buizen aansluit, moet u controleren welk soort
koelmiddel wordt gebruikt.

LET OP

De lokale leidingen moeten worden gemonteerd door
een erkend koeltechnicus en moeten beantwoorden
aan de lokale en nationale reglementeringen terzake.

■ Gebruik een pijpensnijder en een koppeling die geschikt zijn
voor het gebruikte koelmiddel.

■ Smeer de moer in met ether- of esterolie, voordat u de buis
aansluit.

■ Knijp het uiteinde van de buis vast of plak deze af met tape om
te voorkomen dat stof, vocht of andere vreemde voorwerpen in
de buis terecht komen.

■ De buitenunit is gevuld met koelstof.

■ Gebruik bij het aansluiten of losmaken van de leidingen aan/van

het toestel altijd een moersleutel en een steeksleutel.

1 Draaimoment
2 Moersleutel
3 Leidingverbinding
4 Flarewartel

1

2

4

3

■ Raadpleeg Tabel 1 voor de afmetingen van de flarewartel en het
geschikte draaimoment. (Overmatig aanspannen kan de wartel
beschadigen en lekken veroorzaken.)

Tabel 1

Leiding­diameter

Ø6,4 14,2~17,2 N•m

Ø9,5 32,7~39,9 N•m

Ø12,7 49,5~60,3 N•m

Ø15,9 61,8~75,4 N•m

Draaimoment

(144~176 kgf•cm)

(333~407 kgf•cm)

(504~616 kgf•cm)

(630~770 kgf•cm)

Flareafmeting

A (mm)

8,7~9,1

12,8~13,2

16,2~16,6

19,3~19,7

Flarevorm

±2

90°

45°

±2

A

R=0.4~0.8

■ Wanneer u de moer bevestigt, smeert u deze eerst aan de
binnen- en buitenkant in met ether- of esterolie en draait u deze
vervolgens met de hand 3 of 4 slagen vast, voordat u deze
stevig vastschroeft.
Smeer dit gedeelte in met ether- of esterolie

Monteer de afvoerleiding zoals afgebeeld en neem de nodige maat­regelen om condensvorming te voorkomen. Slecht gemonteerde
leidingen kunnen lekken veroorzaken en uiteindelijk meubilair en
andere zaken bevochtigen.

1-1.5

1 Hangbalk

1 Monteer de afvoerleidingen.

- Zorg ervoor dat de afvoerleiding zo kort mogelijk is en naar
beneden gericht om te voorkomen dat er licht in de leiding
blijft.

- De diameter van de afvoerleiding moet minstens even groot
zijn als de diameter van de aansluitleiding (vinylbuis met een
nominale diameter van 25 mm en een buitendiameter van
32 mm).

- Gebruik de meegeleverde afvoerslang en metalen klem.
Maak de klem stevig vast.

1 Metalen klem (meegeleverd

met de unit)

2 Afvoerslang (meegeleverd

met de unit)

3 Witte kleefband

(lokaal aan te kopen)

3

21

■ Isoleer het gedeelte van de afvoerslang dat zich in het gebouw
bevindt.

■ Bevestig de afvoerophoogleiding (lokaal aan te kopen) op de
afvoerslang indien de afvoerslang niet voldoende kan afhellen.

LEIDINGWERK (Raadpleeg afbeelding 8)

1 Plafondtegel
2 Hangbalk
3 In te stellen bereik
4 Afvoerslang (meegeleverd met de unit)
5 Metalen klem (meegeleverd met de unit)
6 Afvoerophoogleiding (lokaal aan te kopen)

■ Sluit de afvoerslang aan op de afvoerophoogleidingen en isoleer ze.

■ Sluit de afvoerslang aan op de afvoeruitlaat van de binnenunit

en maak die vast met behulp van de klem.

Montage A

Montage met achteraanzuiging 275
Bij montage van een canvaskanaal 350-530
Bij directe montage van een luchtinlaatpaneel 275

■ Controleer of er geen gaslekken zijn in de leidingaansluiting.

1 Vloeistofleiding
2 Gasleiding
3 Isolatiemateriaal voor

bevestiging van vloeistof­leiding (meegeleverd met de
unit)

4 Isolatiemateriaal voor

bevestiging van gasleiding
(meegeleverd met de unit)

5 Klemmen (gebruik 2 klemmen

per isolatie)

Montagehandleiding en gebruiksaanwijzing

5

4

- Monteer de hangbalken om de 1 tot 1,5 meter om een

afhelling van 1:100 te verzekeren.

- Monteer de leidingen zoals in afbeelding 9 voor het bundelen

van meerdere afvoerleidingen.

1 Meerdere afvoerleidingen

3

2 Controleer na beëindiging van het leidingwerk of de afvoer vlot loopt.

- Open de inspectie-opening en giet geleidelijk ongeveer 1 l

water in de lekbak. Ga daarbij na of de afvoer vlot loopt.

1

24

(Raadpleeg afbeelding 10)

1 Waterinlaat
2 Draagbare pomp
3 Deksel van waterinlaat
4 Emmer (water bijvullen via de inspectieopening)
5 Afvoeruitlaat voor onderhoud (met rubberpomp)
6 Koelleidingen

Urban Multi airconditioner

S-20~125FM3HPQ

4PW15114-1A

Waarschuwing voor condensaansluiting

Verwijder de afvoerblindprop niet. Anders kan het
afvoerwater gaan lekken.

De afvoeruitlaat wordt enkel gebruikt voor het afvoeren van
water als de afvoerpomp niet wordt gebruikt of vooraleer
het onderhoud uit te voeren. Breng voorzichtig de
blindprop in en uit. Het overmatig uitoefenen van druk kan
de condensaansluiting vervormen van de lekbak.

■ De blindprop verwijderen

1

1 Blindprop

Beweeg de blindprop niet op en neer

■ De blindprop induwen

1

2

1 Blindprop
2 Kruiskopschroevendraaier

Breng de blindprop aan en duw ze omlaag met een
kruiskopschroevendraaier.

Als de elektrische bedrading is aangesloten

Controleer de afvoer tijdens het KOELEN, zoals uitgelegd in het
hoofdstuk "Uitvoeren van een test" op pagina 7.

Als de elektrische bedrading niet is aangesloten

Verwijder het deksel van de schakelkast en sluit de enkelvoudige
voeding en de afstandsbediening aan op de klemmen. (Raadpleeg
het hoofdstuk "Elektrische bedrading" op pagina 5 voor het aan- en
afsluiten van de schakelkast.) (Raadpleeg afbeelding 11a en
afbeelding 11b)

1 Deksel van schakelkast
2 Voedingskabelpoort
3 Tr ansmissiebedradingspoort
4 Elektrisch schema
5 Schakelkast
6 Plastieken klem
7 Afstandsbedieningskabel
8 Klemmenstrook voor transmissiebedrading van de unit

9 Voedingsbedrading
10 Binnenprintplaat
11 Voedingsklemmenstrook
12 Aardschroef
13 Tr ansmissiebedrading tussen units
14 Printplaatadapter

ELEKTRISCHE BEDRADING

Algemene instructies

■ Alle lokaal aan te kopen onderdelen en materialen en de lokale
bedrading moeten beantwoorden aan de plaatselijke
reglementeringen.

■ Gebruik uitsluitend koperen draden.

■ Volg het "Elektrisch schema" bevestigd op het deksel van de

schakelkast om de buitenunit, binnenunits en afstandsbediening
te bedraden. Raadpleeg de "Montagehandleiding van de
afstandsbediening" voor nadere details over het bevestigen van
de afstandsbediening.

■ Een erkend elektricien moet instaan voor de volledige
bedrading.

■ Er moet een werkschakelaar worden geïnstalleerd die de
voeding voor het hele systeem kan uitschakelen.

■ Dit systeem omvat meerdere binnenunits. Markeer elke
binnenunit als unit A, unit B, enz. Zorg ervoor dat de bedrading
van de klemmenstrook naar de buitenunit en HR-box met elkaar
overeenstemmen. Als de bedrading en de leidingen tussen de
buitenunit en een binnenunit niet met elkaar overeenstemmen
kan er een storing optreden in het systeem.

Elektrische specificaties

Model Hz Vo lt Spanningsbereik

S-20~125FM3HPQ 50 230 min. 198-max. 264

Voeding Ventilatormotor

Model MCA MFA KW FLA

S-20•25•32FM3HPQ 0,5 16 A 0,05 0,4
S-40FM3HPQ 0,6 16 A 0,065 0,5
S-50FM3HPQ 0,9 16 A 0,085 0,7
S-63FM3HPQ 1,1 16 A 0,125 0,9
S-80FM3HPQ 1,3 16 A 0,135 1,0
S-100FM3HPQ 1,5 16 A 0,135 1,2
S-125FM3HPQ 2,0 16 A 0,225 1,6

MCA: Minimaal opgenomen vermogen in het circuit (A)
MFA: Maximale zekeringsstroom (A)
KW: Nominaal afgegeven vermogen van de ventilatormotor (kW)
FLA: Maximaalstroom (A)

LET OP

Specificaties voor lokale zekeringen en kabels

Model

S-20~125FM3HPQ 16 A H05VV-U3G

Model Draad Diameter

S-20~125FM3HPQ

Raadpleeg voor nadere details "Elektrische
specificaties".

Voedingskabel

Lokale

zekeringen

Mantelkabel (2)

Draad Diameter

Lokale

reglementering

0,75-1,25 mm

2

Druk vervolgens de inspectie/test-toets op de afstandsbediening.

TEST

De unit zal een test uitvoeren. Druk de keuzetoets voor werking in
totdat ventilatie wordt geselecteerd. Druk vervolgens de aan/uit­toets in. De ventilator van de binnenunit en de afvoerpomp zullen
starten. Controleer of het water uit de unit is afgevoerd. Druk opnieuw

TEST

in om terug te gaan naar de eerste instelling.

S-20~125FM3HPQ
Urban Multi airconditioner
4PW15114-1A

LET OP

Raadpleeg voor nadere details "Voorbeeld van
bedrading" op pagina 6.

De maximaal toegestane lengte van de transmissiebedrading tussen
binnen- en buitenunits, en tussen de binnenunit en de
afstandsbediening is als volgt:

1. Buitenunit - binnenunit: max. 1000 m (totale draadlengte: 2000 m)

2. Binnenunit - afstandsbediening: max. 500 m

Montagehandleiding en gebruiksaanwijzing

5

VOORBEELD VAN BEDRADING EN INSTELLEN

VAN DE AFSTANDSBEDIENING

Aansluiten van de bedrading

Vanaf de buitenkant van de unit

Verwijder het deksel van de schakelkast zoals weergegeven in
afbeelding 11b en voer de aansluitingen uit.

Vanaf de binnenkant van de unit

Verwijder de kleine bodemplaat en de verwisselbare plaat
(bij achteraanzuiging) of de steunplaat van het luchtfilter (bij
onderaanzuiging). Verlaag de schakelkast zoals weergegeven in
afbeelding 11c. Breng de kabels aan door de kabelpoorten van het
deksel van de schakelkast vooraleer die aan te sluiten.

1 Kleine bodemplaat
2 Steunplaat voor luchtfilter
3 Schakelkast
4 Verwisselbare plaat

Vierkanten opening (bedekt door het deksel van de

5

schakelkast)

VOORZORGSMAATREGELEN

1 Neem de volgende opmerkingen in acht bij het bedraden naar

de voedingsklemmenstrook.

- Sluit geen draden van een verschillende gauge aan op
dezelfde voedingsklem (Losse aansluitingen kunnen over­verhitting veroorzaken).

- Sluit draden met eenzelfde gauge als volgt aan.

Instellen van de aansluitklem voor omschakeling van de
statische druk

■ Al naargelang de vereisten van de statische druk voor het
systeem dient u, zoals afgebeeld, de adapters van de printplaat
in de schakelkast te wijzigen.

S-20~63FM3HPQ S-80~125FM3HPQ

Laag

X6A

X6A

X6A

1 Zwarte draad
2 Blauwe draad

X7A

X5A

1 2

X7A

X5A

X7A

X5A

X4A

X4A

1 2

X4A

1 2

X3A

X3A

X3A

Standaard

Hoog

niet beschikbaar

X7A

X4A

1 2

X7A

X4A

1 2

X3A

X3A

2 De totale spanning van de dwarsbedrading tussen binnenunits

moet minder dan 12 A bedragen. Tak de leiding buiten de klem­menstrook van de unit af in overeenstemming met de normen
voor elektrische uitrustingen bij gebruik van een dubbele

2

voedingskabel met een gauge groter dan 2 mm

(Ø1,6).

De aftakking moet zodanig worden beschermd dat die minstens
even goed is geïsoleerd als de voedingskabel zelf.

3 Sluit geen draden met een verschillende gauge aan op dezelfde

aardklem. Losse aansluitingen kunnen de bescherming aan­tasten.

4 De afstandsbedieningskabels en aansluitdraden van de units

moeten zich op minstens 50 mm afstand bevinden van de
voedingskabel. Anders kan er een storing optreden als gevolg
van elektrische interferentie.

5 Raadpleeg de "Montagehandleiding van de afstandsbediening"

die is meegeleverd met de afstandsbediening voor het bedraden
van de afstandsbediening.

6 Sluit de voedingskabel nooit aan op de klemmenstrook voor

transmissiebedrading. Dit kan het hele systeem beschadigen.

7 Gebruik uitsluitend gespecificeerde draden en sluit die stevig

aan op de klemmen. Let op dat de draden geen externe druk
uitoefenen op de klemmen. De draden moeten zich ook in de
juiste volgorde bevinden zodat ze geen andere uitrusting
belemmeren zoals het openduwen van het servicedeurtje. Zorg
ervoor dat het deksel stevig sluit. Slecht uitgevoerde aan­sluitingen kunnen oververhitting veroorzaken of, in het slechtste
geval, kortsluiting of brand.

LET OP

De unit is in de fabriek ingesteld op standaard
statische druk (X4A).

VOORBEELD VAN BEDRADING

Voorzie de voedingskabel van elke unit met een schakelaar en
zekering, zoals in afbeelding 19.

1 Voeding
2 Hoofdschakelaar
3 Voedingskabel
4 Tr ansmissiebedrading
5 Schakelaar
6 Zekering
7 HR-box
8 Binnenunit
9 Afstandsbediening

Voorbeeld van een compleet systeem (3 systemen)

Bij gebruik van 1 afstandsbediening voor 1 binnenunit (Normale
werking) (Raadpleeg afbeelding 12)

Bij groepsbesturing of gebruik van 2 afstandsbedieningen
(Raadpleeg afbeelding 14)

Bij gebruik van een HR-box (Raadpleeg afbeelding 16)

1 Buitenunit
2 Binnenunit
3 Afstandsbediening (Optie)
4 Meest stroomafwaarts gelegen binnenunit
5 Bij gebruik van 2 afstandsbedieningen
6 HR-box

Montagehandleiding en gebruiksaanwijzing

6

S-20~125FM3HPQ

Urban Multi airconditioner

4PW15114-1A

LET OP

Bij groepsbesturing is het niet nodig om een adres van
een binnenunit aan te duiden. Het adres wordt
automatisch ingesteld bij het inschakelen van de
voeding.

VOORZORGSMAATREGELEN

■ Met een enkele schakelaar kunt u de units van hetzelfde
systeem voeden. De schakelaars en werkschakelaars van de
aftakkingen moeten echter zorgvuldig worden geselecteerd.

■ Kies bij groepsbesturing met afstandsbediening een afstands­bediening die aangepast is aan de binnenunit met de meeste
functies.

■ Aard de uitrusting niet op gasleidingen, waterleidingen en
bliksemafleiders, en voer geen dwarsaarding uit met een
telefoon. Een verkeerd uitgevoerde aarding kan kortsluiting
veroorzaken.

Besturing met 2 afstandsbedieningen
(2 afstandsbedieningen besturen 1 binnenunit)

Bij gebruik van 2 afstandsbedieningen moet er een worden ingesteld
op "MAIN" (hoofdafstandsbediening) en de andere op "SUB"
(ondergeschikte afstandsbediening).

OMSCHAKELING HOOFD/SUB

■ Breng een platte schroevedraaier aan in de uitsparing tussen
het bovenste en onderste gedeelte van de afstandsbediening en
verwijder vanuit de 2 posities het bovenste gedeelte.
(Raadpleeg afbeelding 15)
(De printplaat van de afstandsbediening is bevestigd op het
bovenste gedeelte van de afstandsbediening)

■ Stel de hoofd/sub-omschakelaar op een van de twee printplaten
van de afstandsbedieningen in op "S". (Raadpleeg
afbeelding 20)
(Laat de schakelaar van de andere afstandsbediening ingesteld
op "M").

1 Printplaat van afstandsbediening
2 Fabrieksinstelling
3 Slechts een afstandsbediening moet worden gewijzigd

Computerbesturing (geforceerde uit en aan/uit
werking)

1 Draadspecificaties en uitvoeren van de bedrading

- Sluit de ingang van buitenuit aan op de klemmen T1 en T2

van de klemmenstrook (afstandsbediening naar trans­missiebedrading).

Draadspecificatie Beschermde vinylkoord of kabel (tweedradig)

Gauge

Lengte Max. 100 m
Externe klem Contact dat de minimale belasting van

0,75-1,25 mm

15 V DC, 10 mA kan verzekeren

(Raadpleeg afbeelding 18)

1 Ingang A

2 Activering

- De volgende tabel licht de werkingen "geforceerd uit" en

"aan/uit" toe bij ingang A.

Geforceerd uit aan/uit werking

Ingang "aan" stopt de
werking

Ingang "uit" maakt besturing
mogelijk

2

Ingang uit ➜ aan zet de unit in werking
(onmogelijk met afstandsbedieningen)

Ingang aan ➜ uit schakelt de unit uit met
de afstandsbediening

3 Selecteren van geforceerde uit en aan/uit werking

- Schakel de voeding in en selecteer de werking met de
afstandsbediening.

- Stel de afstandsbediening in op lokale instelling. Raadpleeg
voor nadere details het hoofdstuk "Lokale instelling" in de
handleiding van de afstandsbediening.

- Selecteer bij lokale instelling werkingsnr. 12 en stel
vervolgens het eerste codenr. in op "1". Stel dan het tweede
codenr. (positie) in op "01" voor geforceerde uit werking of op
"02" voor geforceerde aan/uit werking. (De fabrieksinstelling
is geforceerd uit.) (Raadpleeg afbeelding 21)

1 Tw eede codenr.
2 Werkingsnr.
3 Eerste codenr.
4 Lokale instelling

Centrale besturing

Bij centrale besturing is het noodzakelijk om het groepsnr. aan te
duiden. Raadpleeg voor nadere details de handleiding van elke als
optie verkrijgbare besturing voor centrale besturing.

MONTAGE VAN HET SIERPANEEL

Raadpleeg de montagehandleiding die met het sierpaneel is
meegeleverd.

Na montage van het sierpaneel moet u ervoor zorgen dat er geen
speling is tussen de unit en het sierpaneel.

UITVOEREN VAN EEN TEST

Raadpleeg de montagehandleiding van de buitenunit.
Het werkingslampje van de afstandsbediening knippert als er zich

een storing voordoet. Controleer de storingscode op het LCD­scherm om de aard van de storing te bepalen. Uitleg over de
storingscodes vindt u op de sticker "Let op bij onderhoud" op de
schakelkast van de binnenunit.

VOORZORGSMAATREGELEN

Raadpleeg het label met de storingsdiagnose op de unit mocht er
iets mislopen en de unit niet wil functioneren.

1

2

3

4

5

1 Afvoerpomp (ingebouwd) tijdens het koelen wordt afvoerwater

verwijderd uit de kamer

2 Luchtfilter (in het aanzuigrooster)
3 Luchtuitlaat
4 Sierpaneel (optie). Daarin wordt de kamerlucht gezogen.
5 Afstandsbediening

S-20~125FM3HPQ
Urban Multi airconditioner
4PW15114-1A

Montagehandleiding en gebruiksaanwijzing

7

ONDERHOUD

Let op

■ Alleen een gekwalificeerd servicetechnicus mag het
onderhoud uitvoeren.

■ Alle voedingscircuits moeten onderbroken zijn
vooraleer de klemonderdelen te behandelen.

■ Gebruik geen water of lucht van 50°C of warmer bij
het reinigen van de luchtfilters en buitenpanelen.

■ Vergeet voor het schoonmaken van de
warmtewisselaar niet de schakelkast, ventilatormotor,
elektrische hulpverwarming en afvoerpomp te
verwijderen. De isolatie van de elektrische
componenten kan door water of schoonmaakmiddel
worden aangetast, waardoor deze componenten
kunnen doorbranden.

■ Als de hoofdvoeding tijdens de werking wordt uitge­schakeld zal de unit automatisch weer beginnen
functioneren nadat de voeding weer is ingeschakeld.

onderaanzuiging

3 Maak het luchtfilter schoon.

Gebruik een stofzuiger (A) of was het luchtfilter uit met water
(B).

(A) Met een stofzuiger (B) Uitwassen met water

Schoonmaken van het luchtfilter

Maak het luchtfilter schoon wanneer " " (TIJD OM HET
LUCHTFILTER SCHOON TE MAKEN) op het display verschijnt.

Maak het vaker schoon als de unit in een kamer is geïnstalleerd waar
de lucht uitzonderlijk vervuild is.

Indien het vuil niet meer gereinigd kan worden, moet het luchtfilter
worden vervangen. (Een nieuwe luchtfilter is los verkrijgbaar.)

1 Open het aanzuigrooster. (Alleen voor onderaanzuiging.)

Schuif beide knoppen tegelijkertijd in de getoonde richting en
duw ze vervolgens naar beneden.

Als er kettingen zijn, haak de kettingen los.

Gebruik een zachte borstel en een neutraal schoonmaakmiddel
als het luchtfilter sterk verontreinigd is.
Schud het water af en laat het rooster drogen in de schaduw.

4 Bevestig het luchtfilter opnieuw.

achteraanzuiging

onderaanzuiging

Breng de twee hangconsoles op één lijn en druk de twee
klemmen op hun plaats (trek daarbij, indien nodig, aan de stof).
Controleer of de vier tongen bevestigd zijn.

2 Verwijder de luchtfilters.

Verwijder de luchtfilters door de stof naar boven (achter­aanzuiging) of naar achteren (onderaanzuiging) te trekken.

achteraanzuiging

Montagehandleiding en gebruiksaanwijzing

8

5 Sluit het luchtinlaatrooster. (Alleen voor onderaanzuiging)

Zie punt Nr. 1.

6 Nadat het systeem is aangezet, moet de FILTERTEKEN

TERUGSTELLEN-toets worden ingedrukt.
Het display "TIJD OM LUCHTFILTER TE REINIGEN" verdwijnt.

Schoonmaken van de luchtuitblaas en de buitenpanelen

■ Schoonmaken met een zachte doek.

■ Als sommige vlekken moeilijk te verwijderen zijn, gebruik dan

water of een neutraal schoonmaakmiddel.

■ Maak het luchtinlaatrooster schoon als het dicht is.

LET OP

Gebruik geen benzine, benzeen, verdunner, schuur­poeder of vloeibaar insecticide. Deze producten
kunnen de onderdelen verkleuren of vervormen.

Laat de binnenunit niet nat worden. Zo niet kan dit een
elektrische schok of een brand veroorzaken.

S-20~125FM3HPQ

Urban Multi airconditioner

4PW15114-1A

Opstarten na een lange periode van inactiviteit

Bevestig het volgende:

■ Controleer of de luchtinlaat en -uitlaat niet zijn geblokkeerd.
Verwijder eventuele belemmeringen.

■ Controleer of de aarde is aangesloten.

Reinig het luchtfilter en de buitenpanelen.

■ Vergeet niet het luchtfilter na het reinigen te bevestigen.

Zet de hoofdschakelaar aan.

■ Het display op de afstandsbediening wordt getoond wanneer de
stroom wordt aangezet.

■ Ter bescherming van de unit moet de hoofdschakelaar ten
minste 6 uur voordat het systeem in gebruik wordt genomen
worden aangezet.

Wat te doen als u het systeem voor lange tijd stopt

Zet VENTILATOR een halve dag aan en laat de unit drogen.

■ Raadpleeg de gebruiksaanwijzing van de buitenunit.

Zet de stroom uit.

■ Wanneer de hoofdschakelaar wordt aangezet, wordt er een
kleine hoeveelheid elektriciteit gebruikt, ook al is het systeem
niet in bedrijf.

■ Het display op de afstandsbediening verdwijnt wanneer de
hoofdschakelaar wordt uitgezet.

NOTITIES

Vereisten voor het opruimen

Het ontmantelen van de unit, behandelen van het koelmiddel, olie en
andere onderdelen moet gebeuren in overeenstemming met de
relevante lokale en nationale reglementeringen.

Uw airconditioningproduct draagt dit symbool. Dit
betekent dat u geen elektrische en elektronische
producten mag mengen met niet-gesorteerd
huishoudelijk afval.

Probeer niet zelf het systeem te ontmantelen: het ontmantelen van
het airconditioningsysteem, behandelen van het koelmiddel, olie en
andere onderdelen moet worden uitgevoerd door een bevoegd
installateur in overeenstemming met de relevante lokale en nationale
reglementeringen.

Airconditioners moeten bij een gespecialiseerd behandelingsbedrijf
worden behandeld voor hergebruik, recyclage en terugwinning. Door
ervoor te zorgen dat dit product op de correcte manier wordt
opgeruimd, helpt u potentiële negatieve gevolgen voor het milieu en
de gezondheid te voorkomen. Voor meer informatie, gelieve contact
op te nemen met de installateur of de lokale overheid.

De batterijen moeten uit de afstandsbediening worden verwijderd en
afzonderlijk opgeruimd in overeenstemming met de relevante lokale
en nationale reglementeringen.

S-20~125FM3HPQ
Urban Multi airconditioner
4PW15114-1A

Montagehandleiding en gebruiksaanwijzing

9

BEDRADINGSSCHEMA

: BEDRADING TER PLAATSE BLK : ZWART
: TERMINAL BLU : BLAUW

,

33H.........................VLOTTERSCHAKELAAR

A1P ........................PRINTPLAAT

A2P ........................KLEMMENPLAAT

C1R ........................CONDENSATOR (VENTILATOR)

F1U ........................ZEKERING (250 V/10 A)

F2U ........................ZEKERING TE INSTALLEREN

HAP........................LICHTGEVENDE DIODE (SERVICE MONITOR - GROEN)

M1F ........................MOTOR (VENTILATOR)

M1P........................MOTOR (AFVOERPOMP)

Q2E ........................AARDLEKZOEKER

R1T ........................THERMISTOR (LUCHT)

R2T,R3T .................THERMISTOR (KOELMIDDEL)

RyF1-3 ...................MAGNETISCH RELAIS (VENTILATOR)

RyP ........................MAGNETISCH RELAIS (AFVOERPOMP)

X1M........................KLEMMENSTRIP (STROOM)

X2M........................KLEMMENSTRIP (BESTURING)

T1R ........................TRANSFORMATOR (220-240 V/22 V)

Y1E ........................ELEKTRONISCH UITBREIDINGSCIRCUIT

: CONNECTOR ORG : ORANJE
: DRAADKLEM PNK : ROZE
: VEILIGHEIDSAARDING (VIJS) RED : ROOD

WHT : WIT
YLW : GEEL

OPTIONELE ONDERDELEN

F3-5U .....................ZEKERING (250 V/16 A)

J1EH ......................ELEKTRISCHE VERWARMING

K1R ........................MAGNETISCH RELAIS (J1EH)

ADAPTER VOOR BEKABELING

RyC,RyF.................MAGNETISCH RELAIS

RyH ........................MAGNETISCH RELAIS (J1EH)

F1U,F2U.................ZEKERING (250 V/5 A)

X1A,X2A.................CONNECTOR (BEDRADINGSADAPTOR)

X1M........................KLEMMENSTRIP

AANSLUITSTEKKER VOOR EXTRA LEVERBARE ONDERDELEN

X16A ......................CONNECTOR (BEDRADINGSADAPTOR)

X18A ......................CONNECTOR (BEDRADINGSADAPTOR VOOR ELEKTRISCHE HULPSTUKKEN)

RECEIVER/DISPLAY UNIT : ONTVANGER/DISPLAY-UNIT
WIRED REMOTE CONTROLLER : BIJZONDERHEDEN VAN BEKABELDE AFSTANDSBEDIENING
SWITCH BOX : SCHAKELDOOS
TRANSMISSION WIRING : BEDRADING OVERBRENGING
INPUT FROM OUTSIDE : INVOER VAN BUITEN
CENTRAL REMOTE CONTROLLER : CENTRALE AFSTANDSBEDIENING

LET OP

Montagehandleiding en gebruiksaanwijzing

1. INDIEN GEBRUIK WORDT GEMAAKT VAN CENTRALE AFSTANDSBEDIENING DIENT DEZE CONFORM DE BIJGEVOEGDE
INSTRUCTIEHANDLEIDING OP DE UNIT TE WORDEN AANGESLOTEN.

2. X23A IS AANGESLOTEN BIJ GEBRUIK VAN DE CENTRALE AFSTANDSBEDIENING.

3. WANNEER DE INVOERBEDRADING VAN BUITEN AF WORDT AANGESLOTEN, KAN OP DE AFSTANDSBEDIENING HANDMATIG

UITSCHAKELEN OF IN- EN UITSCHAKELEN WORDEN GESELECTEERD. ZIE DE INSTALLATIEHANDLEIDING VOOR NADERE
BIJZONDERHEDEN.

10

S-20~125FM3HPQ

Urban Multi airconditioner

4PW15114-1A

S-20FM3HPQ S-40FM3HPQ S-80FM3HPQ
S-25FM3HPQ S-50FM3HPQ S-100FM3HPQ
S-32FM3HPQ S-63FM3HPQ S-125FM3HPQ

Acondicionadores de aire, Urban Multi

Manual de instalación y

funcionamiento

INDICE Página

Antes de realizar la instalación.......................................................... 1

Selección del lugar de instalación ..................................................... 2

Preparativos previos a la instalación.................................................2

Instalación de la unidad interior......................................................... 3

Tr abajo con la conducción de refrigerante.........................................3

Tr abajo con la conducción de drenaje...............................................4

Tr abajos de instalación eléctrica........................................................5

Ejemplo de instalación eléctrica y configuración del mando

a distancia .........................................................................................6

Ejemplo de instalación eléctrica ........................................................ 7

Instalación del panel de decoración .................................................. 7

Comprobación del funcionamiento....................................................7

Mantenimiento...................................................................................8

Diagrama del cableado....................................................................10

LEA CUIDADOSAMENTE ESTAS INSTRUCCIONES
ANTES DE PROCEDER A LA INSTALACIÓN.
MANTENGA ESTE MANUAL A MANO PARA FUTURAS
CONSULTAS.

UNA INSTALACIÓN O SUJECCIÓN INCORRECTA DEL
EQUIPO O DE LOS ACCESORIOS PUEDE PRODUCIR
DESCARGAS ELÉCTRICAS, CORTOCIRCUITOS,
FUGAS, FUEGO U OTROS DAÑOS EN EL EQUIPO.
ASEGÚRESE DE UTILIZAR SÓLO ACCESORIOS
FABRICADOS POR PANASONIC, QUE SE HAN
DISEÑADO ESPECÍFICAMENTE PARA USARSE CON
EL EQUIPO, Y HAGA QUE LOS INSTALE UN
PROFESIONAL.

SI NO ESTÁ SEGURO DE LOS PROCEDIMIENTOS DE
INSTALACIÓN O DE UTILIZACIÓN, NO DUDE EN
PONERSE EN CONTACTO CON SU PROVEEDOR
PANASONIC PARA QUE LE ACONSEJE O LE AMPLÍE
LA INFORMACIÓN.

Precauciones

■ No instale ni ponga en funcionamiento la unidad en los lugares
que se relacionan a continuación:

- Sitios en los que haya aceite mineral, o que estén llenos de

vapor de aceite o pulverizador, como pueden ser las cocinas.
(Se pueden deteriorar las partes plásticas).

- Donde haya gas corrosivo, como el gas sulfuroso.

(Se pueden producir corrosiones en las tuberías de cobre
o en los puntos reforzados).

- Donde se utilice gas volátil inflamable como el que emite

el disolvente o de la gasolina.

- Donde haya máquinas que generen ondas

electromagnéticas. (Se puede producir un mal
funcionamiento del sistema de control).

- Donde el aire contenga altos niveles de sal, como el aire

próximo al océano, y donde el voltaje fluctúe demasiado (por
ejemplo, en las fábricas). Tampoco en vehículos o barcos.

■ Al seleccionar el lugar de instalación, utilice la plantilla de papel
que se proporciona para realizar dicha instalación.

■ No instale accesorios directamente en la carcasa. Si se taladra­ran orificios en la carcasa se podrían dañar los cables eléctricos
y, como consecuencia, podría producirse un incendio.

Accesorios

Compruebe si se han incluido con la unidad los siguientes accesorios.

Abrazadera

1 pieza

Aislante para ajuste

1 de cada

para tuberías de gas

Modelo de papel

para la instalación

1 pieza.

para tuberías

de líquido

Manguera de drenaje

1 pieza

Arandela para soporte

de suspensión

8 piezas

ANTES DE REALIZAR LA INSTALACIÓN

■ Deje la unidad en el interior de su embalaje hasta que llegue al
lugar en que la vaya a instalar. En aquellos lugares en que sea
inevitable tener que desembalarla, utilice una eslinga de
material blando o unas placas protectoras junto con una cuerda
para levantarla; con ello evitará daños o arañazos a la unidad.

■ Para artículos no descritos en este manual, consulte el de
instalación de la unidad exterior.

■ Precauciones relativas a las series de refrigerantes R-410A:

Las unidades externas conectables deben estar diseñadas
exclusivamente para R-410A.

■ No coloque ningún objeto demasiado cerca de la unidad
exterior ni permita que se acumulen hojas o suciedad en ella.
Las hojas constituyen el hábitat de pequeños animales que
podrían entrar en la unidad. Una vez en el interior, estos
animales pueden provocar averías, humo o fuego si entran en
contacto con los componentes eléctricos.

S-20~125FM3HPQ
Acondicionadores de aire, Urban Multi
4PW15114-1A

To r nillos para las bridas de los conductos

S-20•25•32FM3HPQ 6 piezas
S-40•50FM3HPQ 8 piezas
S-63FM3HPQ 12 piezas
S-80•100•125FM3HPQ 16 piezas
Otros: manual de instalación y funcionamiento, fusible

1 conjunto

To r nillos de unión

de la plantilla de papel

para la instalación

6 piezas

Los tornillos para montar los paneles están colocados en el panel de
entrada de aire.

Accesorios opcionales

■ Hay dos tipos de mandos a distancia: con o sin cable.
Seleccione un mando a distancia de acuerdo con lo que solicite
el cliente, e instálelo en el lugar adecuado.
Consulte los catálogos y los libros técnicos para seleccionar un
mando a distancia adecuado.

■ Al instalar con aspiración inferior: panel de entrada de aire y
conexión de inspección para dicho panel.

Manual de instalación y funcionamiento

1

En los siguientes elementos, ponga un cuidado especial
durante la construcción, y ponga una marca de
verificación una vez finalizada la instalación

Marque ✓

acuando esté

comprobado

¿Está fijada firmemente la unidad exterior?

■

■

■

■

■

■

■

■

■

■

■

La unidad puede caerse, vibrar o hacer ruido.

¿Se ha completado la comprobación de fuga de gas?

Puede provocar una refrigeración insuficiente.

¿Esta la unidad completamente aislada?

El agua de condensación puede gotear.

¿Fluye el drenaje con suavidad?

El agua de condensación puede gotear.

¿Corresponde el voltaje de la alimentación al que aparece
en la placa del nombre?

La unidad puede no funcionar correctamente, o puede
quemarse alguno de sus componentes.

¿Están correctos el cableado y las conducciones?

La unidad puede no funcionar correctamente, o puede
quemarse alguno de sus componentes.

¿Está conectada a masa la unidad?

Peligro en caso de pérdidas eléctricas.

¿El grosor de los cables es el señalado en las especificaciones?

La unidad puede no funcionar correctamente, o puede
quemarse alguno de sus componentes.

¿Están libres las entradas y las salidas de aire de las unidades
exterior e interior?

Puede provocar una refrigeración insuficiente.

¿Se han anotado la longitud de los conductos refrigerantes y la
carga de refrigerante adicional?

Puede no estar clara la carga de refrigerante en el sistema.

¿Están correctamente asegurados los filtros de aire (cuando se
instala con conducto trasero)?

Es posible que no se pueda realizar el mantenimiento de los
filtros de aire.

Notas para el instalador

■ Lea cuidadosamente este manual para asegurar una instalación
correcta de la unidad. Asegúrese de dar al cliente las
instrucciones oportunas sobre cómo trabajar correctamente con
el sistema y muéstrele el manual de funcionamiento que se
incluye con el equipo.

■ Explique al cliente qué sistema se ha instalado. Compruebe que
ha rellenado las especificaciones apropiadas de instalación, en
el capítulo "Qué hacer antes de la puesta en funcionamiento"
del manual de funcionamiento de la unidad exterior.

SELECCIÓN DEL LUGAR DE INSTALACIÓN

(Ver la figura 1 y la figura 2)

1 Seleccione un lugar para realizar la instalación en donde se

cumplan las siguientes condiciones, y con el que el cliente esté
conforme.

- Donde se pueda asegurar una distribución de aire óptima.

- Donde nada bloquee el paso de aire.

- Donde el agua de condensación pueda drenarse

correctamente.

- Donde el falso techo no esté inclinado de forma evidente.

- Donde exista el suficiente espacio libre que permita realizar

los trabajos de mantenimiento y reparación.

- Donde se puedan realizar las conducciones entre las

unidades exterior e interior dentro de los límites permisibles.
(Consulte el manual de instalación de la unidad exterior).

- Este equipo es un producto de clase A. En un entorno

doméstico, este producto puede causar interferencias de
radio, en cuyo caso el usuario podría verse obligado a tomar
las medidas adecuadas.

- Mantenga la unidad interior, la exterior, la instalación

eléctrica de la alimentación y la de la transmisión alejadas,
como mínimo, 1 metro de los aparatos de televisión y radio,
para evitar interferencias en las imágenes y ruidos en todos
estos aparatos eléctricos. (El ruido se puede generar
dependiendo de las condiciones bajo las que se genera la
onda eléctrica, incluso manteniendo la distancia de 1 metro).

2 Utilice pernos de suspensión para la instalación. Compruebe

que el techo es lo suficientemente resistente como para
soportar el peso de la unidad interior. En caso de que exista
algún riesgo, refuerce el techo antes de instalar la unidad.

1 Espacio para mantenimiento y reparación ≥300
2 Tubería de drenaje
3 Puerto de conexión eléctrica de la alimentación
4 Puerto de conexión eléctrica de la transmisión
5 Manguera de drenaje de mantenimiento
6 Tubería de gas
7 Tubería de líquido

PREPARATIVOS PREVIOS A LA INSTALACIÓN

1 Relación entre la posición de los orificios del techo para la

unidad y la del perno de suspensió. (Ver figura 3)

Modelo A B

S-20•25•32FM3HPQ 550 600
S-40•50FM3HPQ 700 750
S-63FM3HPQ 1000 1050
S-80•100•125FM3HPQ 1400 1450

1 Unidad interior
2 Tubería
3 Paso del perno de suspensión (x4)
4 Distancia de paso del perno de suspensión

Para la instalación, elija una de las posibilidades que se relacionan a
continuación.

Aspiración trasera estándar (Ver figura 6a)

Superficie de techo

1

Abertura de techo

2

Panel de acceso de servicio (accesorio opcional)

3

Filtro de aire

4

Conducto de entrada de aire

5

Abertura de servicio del conducto

6

Placa intercambiable

7

Instalación con conducto trasero y abertura de servicio del
conducto (Ver figura 6b)

Instalación con conducto trasero, sin abertura de servicio del
conducto (Ver figura 6c)

NOTA

Antes de instalar la unidad (en caso de instalación con
conducto pero sin abertura de servicio del conducto):
modifique la posición de los filtros de aire.

1 Quite el filtro o filtros de aire

de la parte exterior de la unidad

2 Quite la placa intercambiable
3 Instale el filtro o filtros de aire

del interior de la unidad

4 Instale de nuevo la placa

intercambiable

4

3

1

2

Manual de instalación y funcionamiento

2

Acondicionadores de aire, Urban Multi

S-20~125FM3HPQ

4PW15114-1A

Aspiración inferior (Ver figura 7a)

NOTA

La unidad puede utilizarse con aspiración inferior
sustituyendo la placa intercambiable por la placa de
sujeción del filtro de aire.

1 Placa de sujeción del filtro de aire con filtro de aire
2 Placa intercambiable
3 Placa inferior pequeña

Montaje del panel de entrada de aire con una conexión de
inspección (Ver figura 7b)

Ejemplo de instalación

(Ver figura 4)

1 Sujeción
2 Plancha del techo
3 Tuerca y argolla de giro
4 Perno de suspensión
5 Unidad interior

NOTA

Todos los componentes mencionados arriba se
suministran en obra.

1 Superficie de techo
2 Abertura de techo
3 Panel de entrada de aire (accesorio opcional)
4 Unidad interior (lado posterior)
5 Conexión de inspección para el panel de entrada de aire

(accesorio opcional)

Modelo A

S-20•25•32FM3HPQ 610
S-40•50FM3HPQ 760
S-63FM3HPQ 1060
S-80•100•125FM3HPQ 1460

Montaje directo del panel de entrada de aire (Ver figura 7c)

NOTA

Esto se hace para proteger el filtro de aire de los posibles daños que
pueden derivarse de las tareas de mantenimiento del mismo.

Para realizar una instalación distinta de la estándar, contacte con su
proveedor Panasonic para obtener más detalles.

2 La velocidad de esta unidad interior está presintonizada para

3 Instale los pernos de suspensión.

Al instalar un conducto de entrada de aire, seleccione
tornillos de fijación que sobresalgan como máximo
5 mm en el interior de la brida.

1 Conducto de entrada de aire
2 Interior de la brida
3 To r nillo de fijación

12

3

≤5 mm

proporcionar una presión estática externa estándar.
Si se necesita una presión estática externa mayor o menor,

reajuste la presión estática externa cambiando de posición los
adaptadores de la tarjeta de PC.
Consulte "Configuración del conector del inversor de presión"
en la página 6.

(Utilice pernos de suspensión tamaño M10.) Para los techos ya
existentes, emplee sujeciones; y para los techos de nueva
construcción, utilice insertos barrenados, sujeciones barrena­das u otros componentes suministrados en obra, con el fin de
reforzar dicho techo para que soporte el peso de la unidad.

INSTALACIÓN DE LA UNIDAD INTERIOR

Al instalar accesorios opcionales (excepto el panel de entrada de
aire), lea también el manual de instalación de dichos accesorios.
Dependiendo de las condiciones de la obra, puede ser más fácil
instalar los accesorios opcionales antes de hacerlo con la unidad
interior.

1 Instale la unidad interior de forma temporal.

- Fije el soporte del cojinete al perno de suspensión.
Asegúrese de apretarlo de forma segura, utilizando una
tuerca y una arandela para las caras superior e inferior del
soporte del cojinete. (Ver figura 5)

1 Tuerca (de suministro en obra)
2 Arandela para el soporte del cojinete

(suministrado con la unidad)

3 Apretar (doble tuerca)

2 Compruebe que la unidad está nivelada en sentido horizontal.

- No instale la unidad inclinada. La unidad interior está
equipada con una bomba de drenaje y un interruptor de
flotador internos.

(Si la unidad está inclinada en contra del flujo de drenaje, el
interruptor de flotador puede funcionar incorrectamente y causar
un goteo de agua).

- Compruebe si la unidad está nivelada en sus cuatro
esquinas, con un nivel de agua o con un tubo de vinilo lleno
de agua, como se muestra en la figura 13.

1 Nivel de agua
2 Tubo de vinilo

3 Apriete la tuerca superior.

4 Fije la plantilla de papel para la instalación.

- Este modelo de papel corresponde a las medidas de los
orificios del techo. Para obtener más detalles, consulte al
constructor.

- Fije la plantilla a la unidad mediante los tornillos adjuntos,
como se muestra en la figura 17. La plantilla está marcada
para tres tipos de orificios en el techo. Lea las anotaciones
con cuidado cuando realice la instalación.

1 Plantilla de papel para la instalación

(se suministran con la unidad)

2 To r nillos para fijar la plantilla (se suministran con la unidad (6))

TRABAJO CON LA CONDUCCIÓN DE

REFRIGERANTE

S-20~125FM3HPQ
Acondicionadores de aire, Urban Multi
4PW15114-1A

Para obtener más información sobre la conducción de refrigerante,
consulte el manual de instalación que se suministra con la unidad
exterior.

Antes de montar los tubos, compruebe qué tipo de refrigerante se
utiliza.

Manual de instalación y funcionamiento

3

NOTA

m

Todas las conducciones de obra deben ser
proporcionadas por un técnico oficial y deben cumplir
los códigos nacionales y locales correspondientes.

■ Utilice un cortatubos y abocardado adecuados para el refrige­rante que se utilice.

■ Aplique aceite de éter o de éster sobre las partes abocardadas
antes de conectarlas.

■ Para evitar que el polvo, la humedad o cualquier otra sustancia
externa se infiltren en el tubo, pince el extremo o cúbralo con
cinta.

■ La unidad exterior está cargada con refrigerante.

■ Asegúrese de utilizar juntas una llave para tuercas y una llave

inglesa para el par cuando realice la conexión o desconexión de
las tuberías a/de la unidad.

1 Llave inglesa

para el par

2 Llave para

tuerca

3 Unión entre

tuberías

4 Guía de la

Tuerca

1

2

4

3

■ Consulte la Tabla 1 para obtener información sobre las dimen­siones de los espacios de las guías de la tuerca y el par de
ajuste adecuado. (Un exceso de ajuste puede dañar la guía y
causar pérdidas).

Ta bla 1

Dimensiones

Calibre de

la tubería

Ø6,4 14,2~17,2 N•m

Ø9,5 32,7~39,9 N•m

Ø12,7 49,5~60,3 N•m

Ø15,9 61,8~75,4 N•m

Par de ajuste

(144~176 kgf•cm)

(333~407 kgf•cm)

(504~616 kgf•cm)

(630~770 kgf•cm)

de la guía A

(mm)

8,7~9,1

12,8~13,2

16,2~16,6

19,3~19,7

Campo

de acción

±2

90°

45°

A

R=0.4~0.8

±2

■ Cuando conecte la tuerca abocardada, recubra el abocardado
con aceite de éter o de éster por dentro y por fuera y dé tres o
cuatro vueltas con la mano antes de apretar firmemente.
Recubra aquí con aceite de éter o de éster

■ Compruebe si existen pérdidas en el conector de la tubería.

1 Tubería de líquido
2 Tubería de gas
3 Aislante para ajustar

las tuberías de líquido
(suministrado con la unidad)

4 Aislante para ajustar

las tuberías de gas
(suministrado con la unidad)

5 Abrazaderas (utilice

2 abrazaderas para
aislamiento)

5

3

1

24

TRABAJO CON LA CONDUCCIÓN DE DRENAJE

Apareje la conducción de drenaje como se muestra en la figura y
tome las medidas oportunas para evitar la condensación. Las
conducciones aparejadas de forma incorrecta pueden producir
pérdidas y, en su caso, mojar los muebles y otras pertenencias.

1-1.5

1 Barra de refuerzo

1 Instale las tuberías de drenaje.

- Haga las conducciones lo más cortas posible e inclínelas
hacia abajo para evitar que el aire quede atrapado dentro de
las tuberías.

- El tamaño de la tubería debe ser igual o mayor que el de la
tubería de conexión (tubería de vinilo de 25 mm de diámetro
nominal y 32 mm de diámetro exterior).

- Utilice la manguera de drenaje y la abrazadera metálica que
se suministran. Apriete con fuerza la abrazadera.

1 Componente metálico de la

pinza (suministrado con la
unidad)

2 Manguera de drenaje

(suministrado con la unidad)

3 Cinta blanca (suministrada

en obra)

■ Aísle la manguera de drenaje en el interior del edificio.

■ Si no se puede dar una inclinación adecuada a la manguera de

drenaje, ajuste dicha manguera con tuberías de drenaje
ascendentes (se suministran en obra).

CÓMO REALIZAR CONDUCCIONES (Ver figura 8)

1 Plancha del techo
2 Barra de refuerzo
3 Recorrido ajustable
4 Manguera de drenaje (suministrada con la unidad)
5 Abrazadera metálica (suministrada con la unidad)
6 Tubería de drenaje ascendente (se suministra en obra)

■ Conecte la manguera de drenaje a las tuberías de drenaje
ascendentes, y aíslelas.

■ Conecte la manguera de drenaje a la salida de drenaje de la
unidad exterior, y apriétela con la pinza.

Instalación A

Instalación con aspiración trasera 275
Cuando está instalado el conducto de lona 350-530
Cuando el panel de entrada de aire está instalado

directamente

-Para asegurar una inclinación hacia debajo de 1:100, instale

barras de refuerzo entre cada 1 ó 1,5 m.

- Si se van a unir múltiples tuberías de drenaje, instálelas

como se muestra en la figura 9.

1 Múltiples tuberías de drenaje

2 Una vez terminadas las conducciones, compruebe que el

drenaje fluye normalmente.

- Abra la tapa de la entrada de agua, vierta 1 litro de agua,

aproximadamente, de forma gradual y compruebe el flujo de
drenaje (Ver figura 10).

3

21

275

Manual de instalación y funcionamiento

4

Acondicionadores de aire, Urban Multi

S-20~125FM3HPQ

4PW15114-1A

1 Entrada de agua
2 Bomba portátil
3 Tapa de la entrada de agua
4 Cubeta (para añadir agua desde la apertura para inspección)
5 Salida de drenaje para mantenimiento (con bomba de goma)
6 Tuberías de refrigeración

Cuidado de la salida de desagüe

No quite el enchufe de la tubería de desagüe. El agua de
desagüe puede que gotee fuera.

La salida de drenaje se utiliza únicamente para dar salida
al agua si no se utiliza la bomba de drenaje o antes de
realizar el mantenimiento. Meta y saque lentamente la
toma de drenaje ya que una fuerza excesiva puede
deformar el zócalo de drenaje de la bandeja de drenaje.

■ Tirar del enchufe

1

1 Enchufe de desagüe

No menee el enchufe hacia arriba y abajo

■ Meter el enchufe

1

2

1 Enchufe de desagüe
2 Destornillador de estrella

Ajuste el enchufe y empújelo utilizando un
destornillador de estrella

Cuando se haya terminado de trabajar con la instalación eléctrica

A continuación, pulse el botón de inspección/comprobación del
funcionamiento del mando a distancia. La unidad iniciará el

TEST

funcionamiento en modo de comprobación. Pulse el botón de
selección de modo de funcionamiento hasta seleccionar la
puesta en marcha del ventilador . Después, pulse el botón de
encendido/apagado . El ventilador de la unidad interior y la
bomba de drenaje empezarán a funcionar. Compruebe que
comienza a drenarse el agua de la unidad. Pulse para regresar

TEST

al primer modo de funcionamiento.

TRABAJOS DE INSTALACIÓN ELÉCTRICA

Instrucciones generales

■ Todos los componentes y materiales suministrados en obra, y

los trabajos de instalación eléctrica deben ajustarse a los
códigos locales.

■ Utilice únicamente cables de cobre.

■ Siga el "Diagrama de cableado" que está pegado a la cubierta

del cuadro eléctrico para tender los cables entre la unidad
exterior, las unidades interiores y el control remoto; consulte el
"Manual de instalación del mando a distancia".

■ Todas las conexiones eléctricas deben realizarse por un

electricista autorizado.

■ Es necesario instalar un interruptor de circuito que pueda cortar

el suministro eléctrico de todo el sistema.

■ Este sistema se compone de múltiples unidades interiores.

Marque cada una de ellas como unidad A, unidad B..., y ase­gúrese de que las conexiones del cuadro eléctrico a la unidad
exterior y a caja HR son correctas. Si las conexiones eléctricas
y las conducciones entre la unidad exterior y alguna de las
interiores no son correctas, puede provocar un mal
funcionamiento del sistema.

Características eléctricas

Compruebe el flujo de drenaje durante en funcionamiento como
REFRIGERACIÓN, explicado en el capítulo "Comprobación del
funcionamiento" en la página 7.

Cuando no se haya terminado de trabajar con la instalación
eléctrica

Quite la cubierta del cuadro eléctrico y conecte la alimentación
eléctrica monofásica y el control remoto a los terminales (consulte
el capítulo "Trabajos de instalación eléctrica" en la página 5 para la
conexión/desconexión del cuadro eléctrico.) (Consulte la figura 11a
y la figura 11b)

1 Cubierta del cuadro eléctrico
2 Orificio para el cableado de la alimentación eléctrica
3 Orificio para el cableado de transmisión
4 Diagrama de cableado
5 Cuadro eléctrico
6 Abrazadera de plástico
7 Cableado del control remoto
8 Placa de terminales para el cableado de transmisión de la

unidad

9 Cableado de la alimentación eléctrica
10 Tarjeta de PC
11 Placa de terminales de la alimentación eléctrica
12 To r nillo de toma de tierra
13 Cableado de transmisión entre unidades
14 Adaptador para tarjeta de PC

Modelo Hz Voltios Rango de voltaje

S-20~125FM3HPQ 50 230 min. 198-max. 264

Suministro eléctrico Motor del ventilador

Modelo MCA MFA KW FLA

S-20•25•32FM3HPQ 0,5 16 A 0,05 0,4
S-40FM3HPQ 0,6 16 A 0,065 0,5
S-50FM3HPQ 0,9 16 A 0,085 0,7
S-63FM3HPQ 1,1 16 A 0,125 0,9
S-80FM3HPQ 1,3 16 A 0,135 1,0
S-100FM3HPQ 1,5 16 A 0,135 1,2
S-125FM3HPQ 2,0 16 A 0,225 1,6

MCA: Amperaje mínimo del circuito (A)
MFA: Amperaje máximo del fusible (A)
KW: Salida nominal del motor del ventilador (kW)
FLA: Amperaje de carga completa (A)

NOTA

Para obtener más detalles, consulte "Datos eléctricos".

S-20~125FM3HPQ
Acondicionadores de aire, Urban Multi
4PW15114-1A

Manual de instalación y funcionamiento

5

Especificaciones para los fusibles y cableado
suministrados en obra

Conexiones de la alimentación eléctrica

Fusibles de

Modelo

S-20~125FM3HPQ 16 A H05VV-U3G Local codes

obra

Cableado Tamaño

3 No conecte cables de calibre diferente a la misma terminal de

toma de masa. Las pérdidas que se produzcan en la conexión
pueden estropear la protección.

4 Los cables del mando a distancia y los que conectan las uni-

dades deben situarse al menos a 50 mm de cualquier otro cable
de alimentación eléctrica. En caso contrario se puede producir
un funcionamiento incorrecto debido a interferencias eléctricas.

Modelo Cableado Tamaño

S-20~125FM3HPQ

NOTA

Para obtener más detalles, consulte el capítulo

Cable forrado (2)

0,75-1,25 mm

2

"Ejemplo de instalación eléctrica" en la página 7.

La longitud de instalación eléctrica permisible entre las unidades
interiores y exteriores, y entra la unidad interior y el mando a
distancia es la siguiente:

1 Unidad exterior - unidad interior: 1.000 m como máximo

(longitud total de cables: 2.000 m)

2 Unidad interior - mando a distancia: 500 m como máximo

EJEMPLO DE INSTALACIÓN ELÉCTRICA Y

CONFIGURACIÓN DEL MANDO A DISTANCIA

Conexión del cableado

Desde el exterior de la unidad

Quite la cubierta del cuadro eléctrico tal y como se muestra en la
figura 11b y realice las conexiones.

Desde el interior de la unidad

Quite la placa inferior pequeña y la placa intercambiable (en caso de
aspiración posterior) o la placa de sujeción del filtro de aire (en caso
de aspiración inferior). Baje el cuadro eléctrico tal y como se muestra
en la figura 11c. Pase los cables a través de los orificios de la
cubierta del cuadro eléctrico antes de conectarlos.

1 Placa inferior pequeña
2 Placa de sujeción del filtro de aire
3 Cuadro eléctrico
4 Placa intercambiable
5 Orificio cuadrado (tapado por la cubierta del cuadro eléctrico)

5 Para la conexión del mando a distancia, consulte el "Manual de

instalación del mando a distancia" que se suministra con dicho
mando.

6 No conecte nunca el cableado de la alimentación eléctrica al

cuadro de terminales del cableado de transmisión. Este error
podría dañar todo el sistema.

7 Utilice únicamente los cables que se especifican, y conecte

fuertemente dichos cables a las terminales. Tenga cuidado de
que las conexiones no produzcan cargas externas en las
terminales. Mantenga el cableado en orden para que no
obstruyan otros equipos, además de para poder abrir la tapa de
mantenimiento. Asegúrese de que la tapa cierra perfectamente.
Cualquier conexión incompleta podría provocar un
calentamiento excesivo y, en el peor de los casos, descargas
eléctricas o fuego.

Configuración del conector del inversor de presión

■ De acuerdo con la necesidad de presión estática de los
sistemas, coloque los adaptadores del tablero de PC dentro de
la caja de interruptores, tal como se muestra en la figura.

S-20~63FM3HPQ S-80~125FM3HPQ

Bajo

X6A

X6A

X7A

X5A

1 2

X7A

X5A

X4A

X4A

1 2

X3A

X3A

Estándar

Alto

no disponible

X7A

X4A

1 2

X3A

PRECAUCIONES

1 Cuando realice las conexiones al cuadro eléctrico, siga las

notas que se citan a continuación.

- No conecte cables de diferente calibre a la misma terminal.
(Las pérdidas producidas en las conexiones pueden causar
calentamientos excesivos).

- Al conectar cables del mismo calibre, hágalo como se indica
en la figura.

2 Mantenga la corriente total de cruce de cables en un valor

inferior a 12 A. Derive la línea fuera del cuadro eléctrico de la
unidad, de acuerdo con los estándares del equipo eléctrico,
cuando utilice dos cables de conexión de calibre superior a

2

2 mm

(Ø1,6).

Debe forrarse la derivación para proporcionar un grado de
aislamiento igual o mayor del que tiene el propio cable.

Manual de instalación y funcionamiento

6

X6A

X5A

1 Cable negro
2 Cable azu

NOTA

X7A

X4A

X3A

1 2

X7A

X4A

X3A

1 2

La unidad viene configurada de fábrica para una
presión estática estándar (x4A) en el momento del
envío.

Acondicionadores de aire, Urban Multi

S-20~125FM3HPQ

4PW15114-1A

EJEMPLO DE INSTALACIÓN ELÉCTRICA

Monte la instalación eléctrica de cada unidad con un interruptor y un
fusible, según se muestra en la figura 19.

1 Alimentación eléctrica
2 Interruptor principal
3 Instalación eléctrica de la alimentación
4 Instalación eléctrica de la transmisión
5 Interruptor
6 Fusible
7 Caja HR
8 Unidad interna
9 Mando a distancia

Control informatizado (funcionamiento forzado OFF y
ON/OFF)

1 Especificaciones de la instalación eléctrica y cómo realizar esta

instalación.

- Conecte la entrada desde fuera a las terminales T1 y T2 del
cuadro de terminales (mando a distancia a la instalación
eléctrica de la transmisión).

Especificación de la
instalación eléctrica

Calibre

Longitud Máxima: 100 m
Te r minal exterior Un contacto que pueda asegurar la

Cable o cordón forrado convinilo

0,75-1,25 mm

pérdida mínima aplicable de 15 V de CC
y 10 mA.

(2 cables)

2

Ejemplo de un sistema completo (3 sistemas)

Utilizando 1 mando a distancia para 1 unidad interior
(Funcionamiento normal) (Ver figura 12)

Para control en grupo o utilización de 2 mandos a distancia
(Ver figura 14)

Cuando se incluye una caja HR (Ver figura 16)

1 Unidad exterior
2 Unidad interior
3 Mando a distancia (accesorios opcionales)
4 Unidad interior más aguas abajo
5 Para utilizar con 2 mandos a distancia
6 Caja HR

NOTA

PRECAUCIONES

■ Un solo interruptor se puede utilizar para suministrar potencia a

■ Para el mando a distancia de un control de grupo, elija el que

■ No conecte a masa el equipo en tuberías de gas o de agua, en

No es necesario designar la dirección de la unidad
interior cuando se utiliza el control de grupo. La
dirección se configura automáticamente cuando se
enciende.

las unidades en el mismo sistema. Sin embargo, los
interruptores y el circuito de la derivación deben seleccionarse
cuidadosamente.

tenga más funciones tenga en relación con la unidad interna.

barras de iluminación, o en tomas de teléfonos. Si se hace la
conexión a masa de forma incorrecta, se pueden producir
descargas eléctricas.

(Ver figura 18)

1 Entrada A

2 Actuación

- La tabla siguiente explica "forzado desactivado" y "funciona­miento activado/desactivado" en respuesta a la entrada A.

Forzado desactivado Funcionamiento activado/desactivado

La entrada "on" detiene
la operación

La entrada "off" activa
el control

La entrada off ➜ on enciende la unidad
(imposible mediante mando a distancia)

La entrada on ➜ apaga la unidad
mediante el mando a distancia.

3 Cómo seleccionar forzado desactivado y funcionamiento

activado/desactivado.

- Encienda y utilice el mando a distancia para seleccionar el
funcionamiento.

- Sitúe el mando a distancia en modo configuración de campo.
Para obtener más detalles, consulte el capítulo "Cómo poner
en movimiento el campo", en el manual del mando a
distancia.

- Cuando esté en el modo de campo, seleccione el modo nº
12 y, a continuación, sitúe el primer número de código en "1".
Después, coloque el segundo número de código (posición)
en "01" para desactivar el forzado y en "02" para
funcionamiento activado/desactivado. (la configuración de
fábrica está en forzado desactivado.) (Ver figura 21)

1 Segundo número de código
2 Nº de modo
3 Nº de código de campo
4 Modo de configuración de campo

Control centralizado

Control por 2 mandos a distancia (Control de una
unidad interior con 2 mandos a distancia)

Cuando se utilicen 2 mandos a distancia, uno de ellos debe configu­rarse como principal, "MAIN", y el otro como secundario, "SUB".

INVERSOR PRINCIPAL/SECUNDARIO (MAIN/SUB)

■ Inserte un destornillador de cabeza de cuña en el hueco entre la
parte superior y la inferior del mando a distancia y, desde las
dos posiciones, haga palanca y saque la parte superior
(Ver figura 15).
(La tarjeta de PC del mando a distancia está unida a la parte
superior de dicho mando.)

■ Sitúe el interruptor del inversor principal/secundario de la tarjeta
de uno de los dos mandos en la posición "S" (Ver figura 20).
(Deje el interruptor del otro mando a distancia en la posición "M".)

1 Tarjeta de PC del mando a distancia
2 Configuración de fábrica
3 Sólo es necesario cambiar un mando a distancia

S-20~125FM3HPQ
Acondicionadores de aire, Urban Multi
4PW15114-1A

Para realizar un control centralizado, es necesario designar el
número de grupo. Para obtener más detalles, consulte el manual de
cada mando opcional, para control centralizado.

INSTALACIÓN DEL PANEL DE DECORACIÓN

Consulte el manual de instalación que se adjunta con el panel de
decoración.

Después de instalar el panel de decoración, asegúrese de que no
hay espacio entre el cuerpo de la unidad y el panel de decoración.

COMPROBACIÓN DEL FUNCIONAMIENTO

Consulte el manual de instalación de la unidad exterior.
La luz de funcionamiento del mando a distancia parpadeará cuando

se produzca un fallo. Compruebe el código de error que aparece en
la pantalla de cristal líquido, para identificar la avería. En la etiqueta
"Precauciones en las reparaciones" que está pegada en la caja de
interruptores de la unidad interna.

Manual de instalación y funcionamiento

7

PRECAUCIONES

En el caso de que en la unidad algo vaya mal y no funcione, consulte
la etiqueta de diagnóstico de averías adjunta a la unidad.

1

3

4

5

1 Dispositivo de bombeo del drenaje (interno). El agua de

drenaje se elimina durante la refrigeración.

2 Filtro del aire (parrilla de succión interior)
3 Salida de aire
4 Panel de decoración (opcional); es donde entra el aire de la

habitación.

5 Mando a distancia

Si hay cadenas, desenganche las cadenas.

2 Desmonte los filtros de aire.

Quite los filtros de aire tirando hacia arriba de la tela (aspiración
trasera) o hacia atrás (aspiración inferior).

2

aspiración trasera

aspiración inferior

MANTENIMIENTO

Cuidado

■ El servicio de mantenimiento solo puede ser
realizado por personal de servicio cualificado.

■ Antes de obtener el acceso a dispositivos terminales,
deben interrumpirse todos los circuitos de
alimentación eléctrica.

■ No utilice agua o aire con una temperatura igual o
mayor que 50°C para limpiar los filtros de aire y los
paneles externos.

■ Durante la limpieza del intercambiador de calor,
asegúrese de quitar la caja del interruptor, el motor
del ventilador, el calentador eléctrico y la bomba de
desagüe. El agua o el detergente puede deteriorar el
aislamiento de los componentes electrónicos y dar
como resultado el quemado de dichos componentes.

■ Si se apaga la alimentación eléctrica principal durante
el funcionamiento, éste volverá a arrancar automáti­camente cuando se recupere la alimentación.

Forma de limpiar el filtro de aire

Limpie el filtro de aire cuando aparezca " " (HORA DE LIMPIAR
EL FILTRO DE AIRE).

Aumente la frecuencia con que se hace la limpieza si se ha instalado
la unidad en una habitación donde el aire es muy sucio.

Si no puede quitarse la suciedad, cambie el filtro de aire (El filtro de
aire de recambio es opcional).

1 Abra la rejilla de succión. (Sólo para aspiración inferior.)

Deslice simultáneamente ambas perillas tal como se puede
apreciar en la figura y bájelas.

3 Limpie el filtro de aire.

Utilice una aspiradora de polvo "(A)" o lave el filtro de aire con
agua "(B)".

(A) Utilización de la aspiradora de polvo (B) Lavado con agua

Cuando el filtro de aire está muy sucio, utilice un cepillo suave y
un detergente neutro.
Elimine el agua y seque a la sombra.

4 Fije el filtro de aire.

aspiración trasera

aspiración inferior

Manual de instalación y funcionamiento

8

Alinee las dos abrazaderas de suspensión y coloque los dos
enganches en su lugar (tire de la tela si fuera necesario).
Ver ifique que los cuatro soportes están fijos.

5 Cierre la rejilla de admisión de aire. (Sólo para aspiración

inferior.)
Consulte el punto Nº 1.

Acondicionadores de aire, Urban Multi

S-20~125FM3HPQ

4PW15114-1A

6 Después de conectar la corriente, pulse el botón de

REPOSICIÓN DE SEÑAL DE FILTRO.
Desaparece la indicación "HORA DE LIMPIAR EL FILTRO DE

AIRE".

Limpieza de la salida de aire y de las planchas exteriores

■ Limpie con un paño suave.

■ Si las manchas no salen, utilice agua o un detergente suave.

■ Limpie la rejilla de admisión de aire sin abrirla.

NOTAS

NOTA

No utilice gasolina, bencina, diluyente, pulidores,
insecticidas líquidos. Pueden hacer que pierda color o
se doble.

No deje que se salpique agua sobre la unidad interior.
Puede producir una sacudida eléctrica o ser la causa
de un incendio.

Para utilizar después de un largo período sin usar

Confirme lo siguiente:

■ Ve rifique que la entrada y la salida de aire no están bloqueadas.
Retire el obstáculo.

■ Ve rifique que la toma a tierra está conectada.

Limpie el filtro de aire y los paneles exteriores.

■ Después de limpiar el filtro de aire, instale sin falta.

Conecte el interruptor principal.

■ La indicación del control remoto aparecerá cuando se conecte
la corriente.

■ Para proteger la unidad, conecte el interruptor principal por lo
menos 6 horas antes de empezar a utilizar.

Pasos a realizar cuando no se ha utilizado el sistema
durante un largo período de tiempo

Conecte el FUNCIONAMIENTO DEL VENTILADOR durante medio
día para terminar de secar la unidad.

■ Consulte el manual de funcionamiento de la unidad exterior.

Desconecte la corriente.

■ Cuando se deja el interruptor principal conectado, se
consumirán algunos vatios de electricidad aunque el sistema no
funcione.

■ Las indicaciones del control remoto desaparecerán cuando se
desconecte el interruptor principal.

Requisitos para la eliminación

El desmantelamiento de la unidad, así como el tratamiento del
refrigerante, aceite y otros componentes, debe realizarse de acuerdo
con las normas locales y nacionales aplicables.

Su acondicionador de aire está marcado con este
símbolo. Esto significa que los productos eléctricos y
electrónicos no deben mezclarse con el resto de residuos
domésticos no clasificados.

No intente desmontar el sistema usted mismo: El desmantelamiento
del acondicionador de aire, así como el tratamiento del refrigerante,
aceite y otros componentes, debe ser efectuado por un instalador
competente de acuerdo con las normas locales y nacionales
aplicables.

Los acondicionadores de aire deben ser tratados en instalaciones
especializadas para su reutilización, reciclaje y recuperación. Al
asegurarse de desechar este producto de la forma correcta, está
contribuyendo a evitar posibles consecuencias negativas para el
entorno y para la salud de las personas. Contacte, por favor, con el
instalador o con las autoridades locales para obtener más
información.

Las pilas del control remoto deben extraerse y eliminarse por
separado y de acuerdo con la normativa local y nacional aplicable.

S-20~125FM3HPQ
Acondicionadores de aire, Urban Multi
4PW15114-1A

Manual de instalación y funcionamiento

9

DIAGRAMA DEL CABLEADO

: CABLAGE LOCAL BLK : NEGRO
: BORNE BLU : AZUL

,

33H.........................INTERRUPTOR DEL FLOTADOR

A1P ........................TABLERO DE CIRCUITOS IMPRESOS

A2P ........................TARJETA DE TERMINAL

C1R ........................CONDENSADOR (VENTILADOR)

F1U ........................FUSIBLE (250 V/10 A)

F2U ........................FUSIBLE DE OBRA

HAP........................DIODO EMISOR DE LUZ (MONITOR DE SERVICIO - VERDE)

M1F ........................MOTOR (VENTILADOR)

M1P........................MOTOR (BOMBA DE DRENAJE)

Q2E ........................DETECTOR DE PERDIDA A TIERRA

R1T ........................TERMISTOR (AIRE)

R2T,R3T .................TERMISTOR (REFRIGERANTE)

RyF1-3 ...................RELEVADOR MAGNETICO (VENTILADOR)

RyP ........................RELEVADOR MAGNETICO (BOMBA DE DRENAJE)

X1M........................BANDA DEL TERMINAL (ALIMENTACIÓN)

X2M........................BANDA DEL TERMINAL (CONTROL)

T1R ........................TRANSFORMADOR (220-240 V/22 V)

Y1E ........................CIRCUITO DE EXPANSIÓN ELECTRÓNICA

: CONNECTEUR ORG : NARANJA
: AT TA CHE CABLES PNK : ROSADO
: TERRE DE PROTECTION (VIS) RED : ROJO

WHT : BLANCO
YLW : AMARILLO

PIEZAS OPCIONALES

F3-5U .....................FUSIBLE (250V/16A)

J1EH ......................CALENTADOR ELÉCTRICO

K1R ........................RELEVADOR MAGNETICO (J1EH)

ADAPTADOR PARA EL CABLEADO

RyC,RyF.................RELEVADOR MAGNETICO

RyH ........................RELEVADOR MAGNETICO (J1EH)

F1U,F2U.................FUSIBLE (250 V/5 A)

X1A,X2A.................CONECTOR (ADAPTADOR DEL CABLEADO)

X1M........................REGLETA DE TERMINALES

CONECTOR PARA PIEZAS OPCIONALES

X16A ......................CONECTOR (ADAPTADOR DEL CABLEADO)

X18A ......................CONECTOR (ADAPTADOR DEL CABLEADO PARA ANEXOS ELECTRICOS)

RECEIVER/DISPLAY UNIT : UNIDAD DE RECEPTOR/INDICADOR
WIRED REMOTE CONTROLLER : CONTROL REMOTO POR CABLE
SWITCH BOX : CAJA DE CONMUTADORES
TRANSMISSION WIRING : CABLEADO DE TRANSMISIÓN
INPUT FROM OUTSIDE : ENTRADA DESDE EL EXTERIOR
CENTRAL REMOTE CONTROLLER : CONTROLADOR CENTRAL REMOTO

NOTAS

1. EN EL CASO DE UTILIZAR UN CONTROL REMOTO CENTRALIZADO, CONECTE EN LA UNIDAD DE ACUERDO CON LAS

INSTRUCCIONES DEL MANUAL QUE VIENE JUNTO CON LA UNIDAD.

2. X23A SE CONECTA CUANDO SE UTILIZA EL CONTROLADOR CENTRAL REMOTO.

3. CUANDO SE CONECTAN LOS CABLES DE ENTRADA DEL EXTERIOR, SE PUEDE SELECCIONAR CON EL CONTROLADOR

REMOTO EL FUNCIONAMIENTO DE CONTROL ON/OFF O DE APAGADO FORZADO. CONSULTAR MÁS DETALLES EN EL
MANUAL DE INSTALACIÓN.

Manual de instalación y funcionamiento

10

Acondicionadores de aire, Urban Multi

S-20~125FM3HPQ

4PW15114-1A

S-20FM3HPQ S-40FM3HPQ S-80FM3HPQ
S-25FM3HPQ S-50FM3HPQ S-100FM3HPQ
S-32FM3HPQ S-63FM3HPQ S-125FM3HPQ

Climatizzatore Urban Multi

Manuale d'installazione

e d'uso

INDICE Pagina

Prima dell'installazione ......................................................................1

Scelta della posizione d'installazione ................................................2

Preparazione prima dell'installazione ................................................2

Installazione della sezione interna ....................................................3

Installazione delle linee frigorifere ..................................................... 4

Installazione delle linea di drenaggio.................................................4

Esecuzione dei collegamenti elettrici.................................................5

Esempio di collegamento elettrico e di impostazione del

telecomando......................................................................................6

Esempio di collegamento ..................................................................7

Installazione del panello decorativo...................................................7

Prova di funzionamento..................................................................... 7

Manutenzione....................................................................................8

Schema elettrico.............................................................................. 10

LEGGERE ATTENTAMENTE QUESTE ISTRUZIONI PRIMA DI
INSTALLARE L'APPARECCHIO. UNA VOLTA LETTO, QUESTO
MANUALE DEVE ESSERE CONSERVATO IN UN LUOGO A
PORTATA DI MANO IN MODO DA ESSERE DISPONIBILE IN
CASO DI FUTURE NECESSITA'.

L'INSTALLAZIONE O IL COLLEGAMENTO IMPROPRI
DELL'APPARECCHIO O DEI SUOI ACCESSORI POSSONO
PROVOCARE CORTOCIRCUITI, FOLGORAZIONI, PERDITE,
INCENDI O ALTRI DANNI ALL'APPARECCHIO STESSO.
USARE SOLO ACCESSORI ORIGINALI
SONO SPECIFICATAMENTE STUDIATI PER QUESTI
APPARECCHI E FARLI INSTALLARE SOLO DA PERSONALE
SPECIALIZZATO.

CONTATTARE L'UFFICIO ASSISTENZA
AVERE I NECESSARI CHIARIMENTI IN CASO IN CUI SI
AVESSERO DUBBI CIRCA L'INSTALLAZIONE O L'USO DELL'
PPARECCHIO.

PANASONIC

PANASONIC

CHE

PER

Precauzioni

■ L'apparecchio non deve essere installato e fatto funzionare in
locali con le caratteristiche di seguito menzionate.

- In cui sia presente del petrolio o in cui siano presenti vapori

d'olio o aerosol di varia natura, come per esempio le cucine
(potrebbero deteriorarsi le parti in plastica).

-Dove esistano gas corrosivi come quelli solforici (potrebbero

corrodersi i tubi e i punti di saldatura).

- Nei quali vi siano vapori infiammabili come quelli di solvente

o di benzina.

- In cui si trovino apparecchiature che generino onde

elettromagnetiche (il sistema di controllo potrebbe essere
soggetto a malfunzionamenti).

- Nei quali l'aria sia fortemente salina, come in prossimità di

scogliere marine, e nel quali la tensione di linea sia soggetta
a grandi fluttuazioni (come per esempio accade nelle
fabbriche). L'apparecchio non deve inoltre venire installato su
veicoli o natanti.

■ Una volta individuato il luogo di montaggio, per l'installazione
avvalersi dell'apposita dima in cartone.

■ Non installare gli accessori direttamente sul telaio. La realizza­zione di fori nel telaio potrebbe danneggiare i fili elettrici e di
conseguenza provocare incendi.

Accessori

Controllare che siano effettivamente disponibili i seguenti accessori
che sono forniti a corredo dell'apparecchio.

Fascetta metallica

1 pezzo

Materiale isolante per gli attacchi

1 pezzo cad.

Dima

d'installazione in

cartone

1 pezzo

Flessibile di drenaggio

1 pezzo

PRIMA DELL'INSTALLAZIONE

■ L'apparecchio deve essere lasciato nel suo imballaggio originale
fino a quando non abbia raggiunto la posizione d'installazione.
Dopo l'estrazione dall'imballaggio l'apparecchio deve essere
sollevato mediante funi, proteggendolo con materiali atti a
evitare ogni danneggiamento.

■ Fare riferimento al Manuale d'Installazione della sezione
esterna per quanto riguarda le parti non trattate in questo
manuale.

■ Precauzioni relative al refrigerante serie R-410A:

Le unità collegabili esternamente devono essere progettate
esclusivamente per R-410A.

■ Non sistemare oggetti nelle immediate vicinanze dell'unità
esterna ed evitare che foglie e altri detriti si depositino intorno
all'unità.
Le foglie rappresentano un giaciglio per i piccoli animali che
potrebbero penetrare all'interno dell'unità. All'interno dell'unità,
questi piccoli animali posso essere causa di malfunzionamenti,
fumo o incendi se entrano in contatto con le parti elettriche.

S-20~125FM3HPQ
Climatizzatore Urban Multi
4PW15114-1A

Rosetta per i tiranti

di sospensione

per la linea del gas

Viti per la flangia dei canali

1 serie

S-20•25•32FM3HPQ 6 pezzi
S-40•50FM3HPQ 8 pezzi
S-63FM3HPQ 12 pezzi
S-80•100•125FM3HPQ 16 pezzi
Altri: Manuali d'Installazione e Uso, fusibili

per la linea

del liquido

8 pezzi

Viti per il fissaggio
della dima in carta

durante l'installazione

6 pezzi

Le viti per il fissaggio dei pannelli sono fornite con i pannelli di
ingresso aria.

Manuale d'installazione e d'uso

1

Accessori optional

■ Il telecomando è disponibile in due tipi: con collegamento a filo
oppure a raggi infrarossi. Occorre scegliere il telecomando del
tipo che meglio soddisfa le esigenze dell'Utente e installarlo in
una posizione appropriata.
Per la scelta del tipo di telecomando fare riferimento ai cataloghi
e alla letteratura tecnica degli apparecchi.

■ Per l'installazione dell'aspirazione dal fondo: pannello d'ingresso
aria e giunto flessibile per il pannello d'ingresso aria.

Durante il montaggio prestare particolare attenzione ai
punti di seguito precisati e controllarli bene una volta
terminata l'installazione

Spuntare ✓ dopo il

controllo finale

L'apparecchio è fissato saldamente?

■

■

■

■

■

■

■

■

■

■

■

In caso contrario potrebbe cadere, vibrare o essere
rumoroso.

La ricerca delle fughe è stata eseguita?

Se fossero presenti delle fughe la capacità dell'apparecchio
diminuirebbe.

L'apparecchio è stato completamente isolato?

In caso contrario si potrebbero verificare gocciolamenti
di condensa.

La condensa si scarica regolarmente?

In caso contrario si potrebbero verificare gocciolamenti
di condensa.

La tensione d'alimentazione corrisponde a quella indicata sulla
targhetta dell'apparecchio?

In caso contrario l'apparecchio potrebbe funzionare male o si
potrebbero verificare bruciature dei suoi componenti.

I collegamenti elettrici e frigoriferi sono stati eseguiti
correttamente?

In caso contrario l'apparecchio potrebbe funzionare male o si
potrebbero verificare bruciature dei suoi componenti.

L'apparecchio è adeguatamente collegato a terra?

Ogni dispersione di corrente è pericolosissima.

I conduttori usati per i collegamenti hanno le sezioni
specificate?

In caso contrario l'apparecchio potrebbe funzionare male o si
potrebbero verificare bruciature dei suoi componenti.

Non esiste alcun ostacolo che disturbi l'ingresso e/o l'uscita
dell'aria dalla sezione interna e/o dalla sezione esterna?

In caso contrario la capacità dell'apparecchio potrebbe
diminuire.

E' stata presa nota della lunghezza delle tubazioni e dell'entità
del rabbocco della carica di refrigerante?

In caso contrario l'entità della carica potrebbe non risultare
chiaramente definita.

I filtri dell'aria sono debitamente fissati? (in caso di installazione
con canale posteriore)?

La manutenzione dei filtri dell'aria potrebbe rivelarsi
impossibile.

Note per l'Installatore

■ Leggere attentamente questo manuale per essere in grado di
eseguire un'installazione ottimale. L'Utente deve inoltre venire
addestrato a gestire correttamente l'apparecchio spiegandogli i
contenuti del Manuale d'Uso che correda l'apparecchio stesso.

■ Illustrare all'Utente le caratteristiche dell'apparecchio. Verificare
inoltre che siano state rispettate le indicazioni riportate nel
paragrafo "Prima della Messa in Marcia" del Manuale d'uso della
sezione esterna.

- La condensa possa essere drenata adeguatamente.

- Il controsoffitto non sia né inclinato né presenti gradini.

- Vi sia la possibilità di garantire gli spazi necessari per il
servizio e per la manutenzione.

- Esista la possibilità di collegare la sezione esterna con la
sezione interna mediante linee la cui lunghezza rientri entro
i limiti precisati sul Manuale d'Installazione della sezione
esterna.

-È un prodotto di classe A. In ambienti domestici questo
prodotto potrebbe essere causa di interferenze radio e quindi
si richiede all'utente di adottare provvedimenti adeguati.

- Sia possibile fare correre i cavi di collegamento
dell'alimentazione e di trasmissione ad almeno 1 metro di
distanza da apparecchi radiotelevisivi, in modo da evitare
che essi acquisiscano dei disturbi o che siano soggette a
interferenze di ricezione. (Occorre notare che, a seconda
delle modalità con le quali sono generate le onde, si possono
verificare dei disturbi anche rispettando la distanza minima di
un metro).

2 Per l'installazione devono essere usati dei tiranti filettati di

sospensione. Si deve inoltre controllare che il soffitto sia robusto
quanto basta a reggere il peso della sezione interna. In caso di
dubbi, il soffitto deve essere debitamente rinforzato.

1 Spazio di servizio ≥300
2 Tubazione di drenaggio
3 Punto di collegamento dei cavi d'alimentazione
4 Punto di collegamento dei cavi di trasmissione
5 Manutenzione del flessibile di drenaggio
6 Tubazione del gas
7 Tubazione del liquido

PREPARAZIONE PRIMA DELL'INSTALLAZIONE

1 Relazione tra la posizione dell'apertura nel controsoffitto e le

posizioni dei tiranti di sospensione. (Vedere la figura 3)

Modello A B

S-20•25•32FM3HPQ 550 600
S-40•50FM3HPQ 700 750
S-63FM3HPQ 1000 1050
S-80•100•125FM3HPQ 1400 1450

1 Sezione interna
2 Tubazione
3 Tirante di sospensione filettato (x4)
4 Interasse dei tiranti di sospensione

Per l'installazione scegliere una delle possibilità di seguito elencate.

Aspirazione standard dal lato posteriore (Vedere la figura 6a)

1 Superficie del soffitto
2 Apertura nel soffitto
3 Pannello d'accesso per servizio (accessorio optional)
4 Filtro dell'aria
5 Canale d'ingresso dell'aria
6 Apertura di servizio per il canale
7 Piastra intercambiabile

SCELTA DELLA POSIZIONE D'INSTALLAZIONE

(vedere le figura 1 e figura 2)

1 La posizione d'installazione deve essere tale da soddisfare le

esigenze dell'Utente e da garantire che:

- L'aria possa essere distribuita in modo ottimale.

- Nulla ostacoli la circolazione dell'aria

Manuale d'installazione e d'uso

2

Installazione con collegamento del canale dal lato posteriore
e con apertura di servizio per il canale (Vedere la figura 6b)

S-20~125FM3HPQ

Climatizzatore Urban Multi

4PW15114-1A

Installazione con collegamento del canale dal lato posteriore,
ma senza apertura di servizio per il canale (Vedere la figura 6c)

NOTA

Prima dell'installazione dell'unità (in caso di installa­zione con collegamento del canale dal lato posteriore,
ma senza apertura di servizio per il canale): modificare
la posizione dei filtri dell'aria.

1 Smontare il(i) filtro(i) dell'aria

all'esterno dell'unità

2 Smontare la piastra intercambiabile
3 Installare i filtri dell'aria dall'interno

dell'unità

4 Reinstallare la piastra

intercambiabile

3

4

1

2

Aspirazione dal basso (Vedere la figura 7a)

NOTA

Le unità possono venire usate con aspirazione dal
basso a patto di sostituire la piastra intercambiabile
con la piastra di supporto del filtro dell'aria.

1 Piastra di supporto del filtro dell'aria con filtro(i) dell'aria
2 Piastra intercambiabile
3 Piastra di fondo piccola

Montaggio del pannello d'ingresso aria con un giunto
flessibile (Vedere la figura 7b)

1 Superficie del soffitto
2 Apertura nel soffitto
3 Pannello d'ingresso dell'aria (accessori optional)
4 Unità interna (lato posteriore)
5 Giunto flessibile per il pannello d'ingresso dell'aria (accessorio

optional)

Modello A

S-20•25•32FM3HPQ 610
S-40•50FM3HPQ 760
S-63FM3HPQ 1060
S-80•100•125FM3HPQ 1460

Montaggio diretto del pannello d'ingresso dell'aria (Vedere la
figura 7c)

NOTA

L'adozione di questo accorgimento serve per proteggere il filtro
dell'aria dagli eventuali danni che potrebbe subire in fase di
manutenzione.

Contattare il Servizio d'Assistenza Panasonic per tipologie
d'installazione diverse da quelle standard.

Per l'installazione del canale d'ingresso dell'aria
occorre usare viti di fissaggio con una sporgenza
massima di 5 mm sul lato interno della flangia.

1 Canale di ingresso dell'aria
2 Lato interno della flangia
3 Vite di fissaggio

12

3

≤5 mm

2 La velocità del ventilatore di questa sezione interna è preimpos-

tata in modo da garantire la pressione statica utile standard.
Nei casi in cui siano necessarie prevalenze utili maggiori o

minori occorre reimpostare gli adattatori che si trovano sulla
scheda a circuiti stampati.
A questo proposito, fare riferimento al paragrafo "Impostazione
del connettore di commutazione della pressione statica utile"
sulla pagina 6.

3 Installazione dei tiranti di sospensione filettati.

(I tiranti devono essere costituiti da barre con filetto M10). I tiranti
devono essere ancorati nei soffitti mediante tasselli a espansione
o mediane un altro sistema equivalente. Il punto d'inserimento del
tassello deve essere irrobustito se il soffitto non offrisse le
necessarie garanzie di tenuta al peso dell'apparecchio.

Esempio d'installazione

(Vedere la figura 4)

1 Tassello
2 Soletta
3 Vite lunga o giunto ad altezza regolabile
4 Tirante di sospensione
5 Sezione interna

NOTA

Tutte le parti sopra indicate non sono di fornitura
Panasonic.

INSTALLAZIONE DELLA SEZIONE INTERNA

Se devono essere installati anche degli optional differenti dal
pannello d'ingresso aria, prima di procedere leggere attentamente i
rispettivi Manuali d'Installazione.

1 Installazione provvisoria della sezione interna.

- Collegare la staffa di sospensione al tirante di sospensione.
Il fissaggio deve essere sicuro ed eseguito per mezzo di un
dado e di una rosetta sia sul lato superiore che sul lato
inferiore. (Vedere la figura 5)

1 Dado (non di fornitura Daikin)
2 Rosetta per la staffa di sospensione (fornita a corredo

dell'apparecchio)

3 Serrare (controdado)

2 Ve rifica del livellamento orizzontale.

- La sezione interna non deve essere installata in posizione
inclinata. Essa è infatti dotata di una pompa di drenaggio
incorporata azionata da un interruttore a galleggiante. (Se
l'apparecchio avesse un'inclinazione contraria alla direzione
del flusso della condensa, l'interruttore a galleggiante
potrebbe funzionare male causando perdite di condensa).

-Verificare che l'apparecchio sia livellato in corrispondenza
dei suoi quattro angoli usando un tubo vinilico trasparente
riempito d'acqua così come si vede nella figura 13.

1 Livello dell'acqua
2 Tubo vinilico

3 Serrare il dado superiore.

4 Fissaggio della dima d'installazione.

- Sulla dima d'installazione sono riportate le dimensioni
dell'apertura da praticare nel controsoffitto. Consultare il
costruttore dell'edificio per concordare le modalità di foratura
del controsoffitto.

-Per mezzo delle viti di fissaggio fornite a corredo, montare la
dima così come si vede nella figura 17. Sulla dima sono
riportate le misure per tre differenti tipi di fori nel
controsoffitto. Prima di fissarla leggere attentamente le
avvertenze in merito.

1 Dima d'installazione in cartone (fornita a corredo

dell'apparecchio)
Viti di fissaggio della dima (fornita a corredo dell'apparecchio (6))

2

S-20~125FM3HPQ
Climatizzatore Urban Multi
4PW15114-1A

Manuale d'installazione e d'uso

3

INSTALLAZIONE DELLE LINEE FRIGORIFERE

m

INSTALLAZIONE DELLE LINEA DI DRENAGGIO

Per il collegamento delle linee frigorifere alla sezione esterna fare
riferimento al Manuale d'Installazione di quest'ultima.

Prima di posare le tubazioni occorre controllare il tipo di refrigerante
usato.

NOTA

Tutti i collegamenti frigoriferi devono essere eseguiti da
un frigorista qualificato ed essere conformi alle
normative locali e nazionali vigenti in merito.

■ Utilizzare un tagliatubi ed una svasatura adeguata al tipo di
refrigerante impiegato.

■ Prima del collegamento lubrificare le due parti della cartella con
olio eterico o esterico.

■ Per prevenire infiltrazioni di polvere, di umidità o di altri corpi
estranei all'interno dei tubi è necessario pinzarne le estremità o
chiuderle con del nastro adesivo.

■ La sezione esterna contiene la carica di refrigerante.

■ Il collegamento e l'eventuale scollegamento delle linee

all'apparecchio devono essere eseguiti mediante una chiave
dinamometrica e una chiave fissa.

1 Chiave

dinamometrica

2 Chiave fissa
3 Dado della

cartella

4 Maschi della

cartella

1

2

4

3

■ Fare riferimento alla Tabella 1 per quanto riguarda la grandezza
degli attacchi e le rispettive coppie di serraggio (un serraggio
esagerato potrebbe danneggiare la cartella e provocare delle
perdite).

Tabella 1

Diametro

tubazione

Ø6,4 14,2~17,2 N•m

Ø9,5 32,7~39,9 N•m

Ø12,7 49,5~60,3 N•m

Ø15,9 61,8~75,4 N•m

Coppia di serraggio

(144~176 kgf•cm)

(333~407 kgf•cm)

(504~616 kgf•cm)

(630~770 kgf•cm)

Dimensioni del

giunto A (mm)

8,7~9,1

12,8~13,2

16,2~16,6

19,3~19,7

Sagoma della

cartella

±2

90°

45°

±2

A

R=0.4~0.8

La linea di drenaggio deve essere sospesa con le modalità indicate
in figura e isolata in modo da evitare formazioni di condensa al suo
esterno. Ogni sospensione impropria della linea può dare luogo a
perdite che potrebbero a loro volta bagnare mobilio e a altri oggetti.

1-1.5

1 Barra di sospensione

1 Installazione della linea di drenaggio.

- La linea deve la minima lunghezza possibile ed essere
inclinata in direzione del flusso così da impedire che la
condensa possa rimanere intrappolata all'interno.

- Il diametro della linea deve essere mantenuto pari o
maggiore a quello della tubazione flessibile di collegamento
che è vinilica e ha 25 mm di diametro nominale e 32 mm di
diametro esterno.

- Usare il flessibile di drenaggio e la fascetta metallica che
sono forniti a corredo. La fascetta deve venire serrata con
decisione.

1 Fascetta metallica (fornita a

corredo dell’apparecchio)

2 Flessibile di drenaggio

(fornita a corredo
dell’apparecchio)

3 Nastro bianco (non di

fornitura

Panasonic)

3

21

■ Isolare tutti i tratti della linea che corrono all'interno dell'edificio.

■ Se la lunghezza del flessibile fornito a corredo non fosse

sufficiente a raggiungere la linea di drenaggio, esso può essere
dotato di un montante (non di fornitura Daikin).

MODALITA' DI ESECUZIONE DEL COLLEGAMENTO
(Vedere la figura 8)

1 Soletta
2 Barra di sospensione
3 Campo di regolazione
4 Flessibile di drenaggio (fornito a corredo dell'apparecchio)
5 Fascetta metallica (fornita a corredo dell'apparecchio)
6 Montante (non di fornitura Daikin)

■ Prima di imboccare il dado della cartella è necessario lubrificare
sia la sua filettatura che la filettatura dell'attacco con olio
esterico o eterico e poi avvitarlo a mano per tre o quattro giri
prima di serrarlo definitivamente.
Lubrificare qui con olio eterico o esterico

■ Controllare la tenuta dei giunti.

1 Tubazione del liquido
2 Tubazione del gas
3 Isolamento per l'attacco della

linea del liquido

4 Isolamento per l'attacco della

linea del gas

5 Fascette (usare due fascette per

isolamento)

Manuale d'installazione e d'uso

5

3

24

4

■ Collegare il flessibile di drenaggio alla linea di drenaggio e
isolare il tutto.

■ Collegare il flessibile di drenaggio all'attacco d'uscita della
condensa della sezione interna e serrare il giunto eseguito
mediante la fascetta.

Installazione A

Installazione con aspirazione dal lato posteriore 275
In caso d'uso di giunto flessibile in tela 350-530
In caso d'installazione diretta del pannello

d'ingresso aria

- Utilizzare una barra di sospensione ogni 1 - 1,5 metri,

facendo in modo da garantire una pendenza dell'1%.

-I collegamenti di più apparecchi a un'eventuale linea di

drenaggio unica devono essere eseguiti come indicato alla
figura 9.

1

1 Linea di drenaggio unica

Climatizzatore Urban Multi

275

S-20~125FM3HPQ

4PW15114-1A

2 Una volta terminato il collegamento della linea di drenaggio

controllare che la condensa defluisca dolcemente dalla
bacinella di raccolta.

- Aprire il coperchio dell'immissione dell'acqua e introdurre
progressivamente circa un litro d'acqua, controllando che
quest'ultima defluisca con regolarità. (Vedere la figura 10)

1 Punto d'immissione acqua
2 Pompa portatile
3 Coperchio del punto d'immissione acqua
4 Recipiente per l'immissione dell'acqua
5 Attacco di drenaggio per manutenzione (con pompa in gomma)
6 Linee frigorifere

Cautela nell'utilizzo della fascetta metallica

Non rimuovere il tappo del tubo di drenaggio. È possibile
che si verifichi una perdita d'acqua.

Lo scarico di drenaggio deve essere usato per scaricare
l'acqua quando non viene usata la pompa di drenaggio o
prima della manutenzione. Il tappo di drenaggio deve
venire tolto e inserito delicatamente. Ogni sollecitazione
eccessiva potrebbe infatti deformare la tasca di drenaggio
della bacinella di raccolta condensa.

■ Rimozione del tappo

1

1 Tappo di drenaggio

Non forzare e strattonare il tappo.

■ Inserimento del tappo

1

2

1 Tappo di drenaggio
2 Giravite Phillips

10 Scheda a circuiti stampati interna
11 Morsettiera di collegamento dell'alimentazione
12 Vite di terra
13 Cavi di trasmissione tra le unità
14 Adattatore per la scheda a circuiti stampati

Premere poi il pulsante di Ispezione/Prova del telecomando, così

TEST

facendo l'apparecchio entra in modalità di prova del funzionamento.
Premere il pulsante di scelta della modalità di funzionamento fino
a scegliere la modalità di ventilazione . Premere poi il pulsante di
attivazione/disattivazione . A questo punto s'avvia sia la sezione
interna che la sua pompa di drenaggio. Controllare che tutta l'acqua
venga drenata dall'apparecchio. Premere un'altra volta il pulsante

TEST

per ritornare alla modalità precedente.

ESECUZIONE DEI COLLEGAMENTI ELETTRICI

Istruzioni a carattere generale

■ Tutti i componenti reperiti il loco, i materiali e le modalità di
esecuzione dei collegamenti devono essere conformi alle
normative locali vigenti in merito.

■ Usare esclusivamente cavi con conduttori in rame.

■ Per il collegamento dell'unità esterna, delle unità interne e del

telecomando è necessario fare riferimento allo "Schema
Elettrico" apposto al coperchio del quadro elettrico. Per i dettagli
sull'installazione del telecomando vedere il "Manuale
d'Installazione del telecomando" stesso.

■ Tutti i collegamenti elettrici devono essere eseguiti da un
elettricista abilitato.

■ E' necessario prevedere anche un interruttore magnetotermico
in grado di interrompere l'alimentazione dell'intero sistema.

■ Questo sistema è dotato di più sezioni interne che devono
essere identificate e contrassegnante come A, B,... Accertarsi
che per i collegamenti alla sezione esterna e alla scatolaHR
vengono usati le parti corrispondenti della morsettiera. Se le
sezioni interne non vengono collegate elettricamente in
conformità con i collegamenti frigoriferi il sistema non può
funzionare correttamente.

Caratteristiche elettriche

Inserire il tappo e avvitarlo utilizzando un giravite
Phillips.

Dopo il completamento dei collegamenti elettrici

Ver ificare il drenaggio della condensa durante il funzionamento
dell'apparecchio in modalità di RAFFREDDAMENTO, così come
spiegato nel paragrafo "Prova di funzionamento" sulla pagina 7.

Prima del completamento dei collegamenti elettrici

Smontare il coperchio del quadro elettrico e collegare ai morsetti l'ali­mentazione monofase e il telecomando. (Per lo smontaggio e il rimon­taggio del quadro elettrico fare riferimento al paragrafo "Esecuzione
dei collegamenti elettrici" sulla pagina 5.) (Fare riferimento alle figura
11a e figura 11b)

1 Coperchio del quadro elettrico
2 Ingresso dei cavi di alimentazione
3 Ingresso dei cavi di trasmissione
4 Schema elettrico
5 Quadro elettrico
6 Fascetta in plastica
7 Collegamento elettrico del telecomando
8 Morsettiera per i cavi di trasmissione dell'unità
9 Collegamento dell'alimentazione

Modello Hz Vo lts Campo di tensione

S-20~125FM3HPQ 50 230 min. 198-max. 264

Alimentazione Motore del ventilatore

Modello MCA MFA KW FLA

S-20•25•32FM3HPQ 0,5 16 A 0,05 0,4
S-40FM3HPQ 0,6 16 A 0,065 0,5
S-50FM3HPQ 0,9 16 A 0,085 0,7
S-63FM3HPQ 1,1 16 A 0,125 0,9
S-80FM3HPQ 1,3 16 A 0,135 1,0
S-100FM3HPQ 1,5 16 A 0,135 1,2
S-125FM3HPQ 2,0 16 A 0,225 1,6

MCA: Corrente minima del circuito, A
MFA: Portata massima dei fusibili, A
KW: Potenza nominale del motore del ventilatore, kW
FLA: Corrente a pieno carico, A

NOTA

Per ulteriori dettagli fare riferimento al paragrafo
"Dati Elettrici".

S-20~125FM3HPQ
Climatizzatore Urban Multi
4PW15114-1A

Manuale d'installazione e d'uso

5

Specifiche per cavi e fusibili non di fornitura Panasonic

Cavi d'alimentazione

Modello Fusibili Cavi Grandezza

S-20~125FM3HPQ 16 A H05VV-U3G Norme locali

Modello Cavi Grandezza

S-20~125FM3HPQ

NOTA

Per ulteriori dettagli fare riferimento al paragrafo
"Esempio di collegamento" sulla pagina 7.

Cavi inguainati (2)

0,75-1,25 mm

2

3 Non collegare cavi di diversa sezione allo stesso morsetto di terra.

L'allentamento dei collegamenti può diminuire il grado di protezione.

4 Il cavo del telecomando e i cavi di collegamento tra gli

apparecchi devono correre ad almeno 50 mm di distanza da
ogni cavo d'alimentazione. In caso contrario si potrebbe
verificare l'acquisizione di disturbi elettromagnetici che potrebbe
dare luogo a dei malfunzionamenti.

5 Per quanto riguarda il collegamento del telecomando fare

riferimento al "Manuale d'Installazione del telecomando" stesso
che è fornito a corredo di tale accessorio.

Le lunghezze massime consentite dei cavi di trasmissione tra le
sezioni interna ed esterna e tra la sezione interna e il telecomando
sono le seguenti:

1 Sezione interna - Sezione esterna: 1000 m (lunghezza totale

massima dei collegamenti: 2000 m)

2 Sezione interna - Telecomando: 500 m

ESEMPIO DI COLLEGAMENTO ELETTRICO E DI

IMPOSTAZIONE DEL TELECOMANDO

Modalità di esecuzione dei collegamenti elettrici

Dal lato esterno dell'unità

Smontare il coperchio del quadro elettrico così come si vede nella
figura 11b ed eseguire i collegamenti.

Dal lato interno dell'unità

Smontare la piastrina di fondo e la piastra intercambiabile (in caso di
aspirazione dal lato posteriore) o la piastra di supporto del filtro
dell'aria (in caso di aspirazione dal lato inferiore). Abbassare il
quadro elettrico così come si vede nella figura 11c. Prima di
collegare i cavi è necessario farli passare attraverso le aperture
appositamente predisposte nel quadro elettrico.

1 Piastrina di fondo
2 Piastra di supporto del filtro dell'aria
3 Quadro elettrico
4 Piastra intercambiabile
5 Foro quadrato (coperto dal coperchio del quadro elettrico)

PRECAUZIONI

1 Prendere le seguenti precauzioni per l'esecuzione dei collega-

menti alla morsettiera d'alimentazione.

- Non collegare cavi di diversa sezione allo stesso morsetto
d'alimentazione (l'allentamento dei collegamenti può
provocare un surriscaldamento).

-I cavi di identica sezione devono essere collegati come
indicato in figura.

6 Non collegare mai l'alimentazione alla morsettiera dei

collegamenti di trasmissione. In caso contrario l'intero sistema
potrebbe danneggiarsi.

7 Usare solo cavi di tipo specificato e serrare bene ai morsetti i

loro conduttori. Fare in modo che i cavi non trasmettano alcuna
sollecitazione meccanica ai morsetti ai quali sono collegati.
Posare i cavi ordinatamente e in modo che non possano
disturbare la funzionalità di altri parti, come per esempio il
dispositivo di apertura a scatto del portello di servizio. Accertarsi
che quest'ultimo possa chiudersi bene. L'inserimento solo
parziale dei conduttori dei cavi nei morsetti può causare
surriscaldamenti e, al limite, anche folgorazioni o incendi.

Impostazione del connettore di commutazione della
pressione statica utile

■ L'adattatore della scheda a circuiti stampati che si trova
all'interno del quadro elettrico deve essere riposizionato in
funzione delle perdite di carico dei canali seguendo le
indicazioni della figura.

S-20~63FM3HPQ S-80~125FM3HPQ

Bassa

X6A

X6A

X6A

X7A

X5A

1 2

X7A

X5A

X7A

X5A

X4A

X4A

1 2

X4A

1 2

X3A

X3A

X3A

Standard

Alta

non disponibile

X7A

X4A

1 2

X7A

X4A

1 2

X3A

X3A

2 La corrente massima circolante nei collegamenti tra le sezioni

interne non deve superare i 12 A. Le derivazioni dalla
morsettiera dell'apparecchio devono essere eseguite in
conformità alle normativa vigente in merito.

In caso d'uso di collegamenti con due cavi con sezione

2

superiore ai 2 mm

(diam. 1,6 mm), le derivazione devono
essere inguainate in modo da garantire un grado d'isolamento
pari o maggiore di quello della linea d'alimentazione.

Manuale d'installazione e d'uso

6

1 Cavo nero
2 Cavo blu

NOTA

L'impostazione di fabbrica prevede l'erogazione della
prevalenza statica utile standard (X4A).

S-20~125FM3HPQ

Climatizzatore Urban Multi

4PW15114-1A

ESEMPIO DI COLLEGAMENTO

I cavi della linea d'alimentazione di ogni apparecchio devono essere
dotati di interruttore e fusibili, così come indicato nella figura 19.

1 Alimentazione
2 Selezionatore generale
3 Cavi d'alimentazione
4 Cavi di trasmissione
5 Interruttore
6 Fusibili
7 Scatola HR
8 Sezione interna
9 Telecomando

Controllo computerizzato (disattivazione e attivazione/
disattivazione forzate)

1 Specifiche dei cavi e delle modalità d'esecuzione dei collegamenti

- Collegare l'input esterno ai morsetti T1 e T2 della morsettiera
(telecomando con linea di trasmissione).

Specifiche dei cavi Cavo a due conduttori con guaina vinilica

Sezione

Lunghezza Max. 100 m
Morsetto esterno Il contatto deve essere adatto a gestire un

0,75-1,25 mm

carico minimo di 10 mA a 15 V in c.c.

(Vedere la figura 18)

1 Input A

2

Esempio relativo a un sistema completo (3 apparecchi)

In caso d'uso di un telecomando per una sezione interna (normale
funzionamento) (Vedere la figura 12)

In caso di controllo di gruppo con uso di due telecomandi (Vedere la
figura 14)

In caso di presenza discatola HR (Vedere la figura 16)

1 Sezione esterna
2 Sezione interna
3 Telecomando (optional)
4 Con la maggioranza degli apparecchi a valle
5 In caso d'uso con due telecomandi
6 Scatola HR

NOTA

In caso d'uso di un controllo di gruppo non serve
designare l'indirizzo delle sezioni interne. Una volta
data tensione, la designazione dell'indirizzo avviene
infatti automaticamente.

PRECAUZIONI

■ Per l'alimentazione degli apparecchi inseriti nello stesso sistema
è consentito usare un solo selezionatore. Occorre in ogni caso
dimensionare correttamente gli interruttori e i magnetotermici
delle derivazioni.

■ In caso di controllo di gruppo è indispensabile scegliere il
telecomando adatto per l'apparecchio dotato della maggior
quantità di funzioni.

■ Le messe a terra degli apparecchi non devono essere eseguite
su tubazioni del gas, su tubazioni dell'acqua, su sistemi
parafulmine o su linee telefoniche. Ogni errore di messa a terra
può generare pericoli di folgorazione.

Controllo per mezzo di due telecomandi (controllo di
una sezione interna per mezzo di due telecomandi)

■ Quando sono usati due telecomandi occorre impostarne uno
come "MAIN" e l'altro come "SUB".

COMMUTAZIONE MAIN/SUB

■ Inserire la lama di un cacciavitino nell'incavo tra la parte
superiore e la parte inferiore del telecomando e, lavorando da
due posizioni, sollevare la parte superiore. (Vedere la figura 15)
(La scheda a circuiti stampati del telecomando è montata sulla
parte superiore del telecomando stesso).

■ Impostare su "S" il commutatore della scheda a circuiti stampati
di uno dei due telecomandi. (Vedere la figura 20)
(Il commutatore della scheda dell'altro telecomando deve invece
essere lasciato impostato su "M").

1 Scheda a circuiti stampati del telecomando
2 Impostazione di fabbrica
3 Deve essere modificata solo l'impostazione di uno dei due

telecomandi

2 Legenda

- Sulla tabella che segue sono riportate le reazioni del sistema
di "disattivazione forzata" e di "attivazione/disattivazione" in
funzione della natura dell'input A.

Disattivazione forzata Attivazione/Disattivazione

Presenza di segnale:
disattivazione

Assenza di segnale: abilita­zione del sistema di controllo

Assenza di segnale ➜ l'apparecchio si
attiva con "on" (impossibile tramite il
comando a distanza)

Presenza di segnale ➜ se il telecomando
dà un segnale di "on" l'apparecchio si attiva

3 Modalità di scelta di funzionamento con disattivazione e

attivazione/disattivazione forzate.

-Porre il sistema sotto tensione e quindi attivarlo tramite il
telecomando.

-Portare il telecomando sulla modalità di scelta in loco. Per
maggiori dettagli vedere il paragrafo del Manuale d'Uso del
telecomando che riguarda le "Impostazioni da eseguire in
loco".

- Una volta entrati nella modalità di scelta in loco, scegliere la
modalità No. 12 e poi impostare su "1" il primo numero d
codice. Impostare poi il secondo numero di codice su "01" se
si desidera fruire della disattivazione forzata o su "02" se si
desidera invece fruire dell'attivazione/disattivazione forzate.
(l'impostazione di fabbrica corrisponde alla disattivazione
forzata.) (Vedere la figura 21)

1 Secondo num. di codice
2 Num. della modalità
3 Primo num. di codice
4 Modalità d'impostazione in loco.

Comando centralizzato

Per il comando centralizzato è necessario designare il numero di
gruppo. Per maggiori dettagli in merito vedere il manuale di ogni
dispositivo optional di comando centralizzato.

INSTALLAZIONE DEL PANELLO DECORATIVO

Fare riferimento al Manuale d'Installazione che correda il pannello
decorativo.

Una volta installato il pannello decorativo, accertarsi che non esista alcuna
fessura tra il corpo dell'apparecchio e il pannello decorativo stesso.

PROVA DI FUNZIONAMENTO

Fare riferimento al Manuale d'Installazione della sezione esterna.
In caso di manifestazione di un'anomalia la spia di funzionamento del

telecomando inizia a lampeggiare. Per identificare la natura del
problema occorre rilevare il codice d'anomalia che appare sul display
a cristalli liquidi. Sull'etichetta riportante le "Precauzioni per la
manutenzione" apposta sul quadro elettrico della sezione interna
sono elencati i significati dei codici d'anomalia.

S-20~125FM3HPQ
Climatizzatore Urban Multi
4PW15114-1A

Manuale d'installazione e d'uso

7

PRECAUZIONI

Nel caso in cui si manifestasse qualche inconveniente fare
riferimento alle indicazioni riportate sull'etichetta di diagnosi delle
anomalie di funzionamento apposta sull'apparecchio.

1

3

4

Se ci sono delle catenelle, sganciare le catenelle.

2

1

Pompa di sollevamento (incorporata) per la rimozione della condensa
che si produce durante il funzionamento in raffreddamento.

2 Filtro aria (all'interno della griglia di ripresa)
3 Uscita aria
4 Pannello decorativo (optional) attraverso il quale avviene

l'aspirazione dell'aria dall'ambiente.

5 Telecomando

MANUTENZIONE

Attenzione

■ Le operazioni di manutenzione devono essere
eseguite esclusivamente da personale qualificato.

■ Interrompere tutti i circuiti d'alimentazione prima di
accedere all'unità.

■ I filtri ed i pannelli esterni non devono essere puliti con
acqua a temperatura superiore ai 50°C.

■ Quando si pulisce lo scambiatore di calore,
assicurarsi di rimuovere preliminarmente il quadro
elettrico, il motore del ventilatore, il riscaldatore
elettrico ausiliario e la pompa di drenaggio Acqua e
detergenti possono deteriorare l'isolamento dei
componenti elettrici e provocare la loro bruciatura.

■ Se durante il funzionamento venisse interrotta l'alimen­tazione, il funzionamento riprenderebbe automatica­mente una volta ripristinata l'alimentazione stessa.

5

2 Rimuovere i filtri dell'aria.

Smontare i filtri dell'aria tirandone gli elementi verso l'alto
(aspirazione dal basso) o all'indietro (aspirazione dal fondo).

aspirazione dal basso

aspirazione dal fondo

3 Pulire il filtro dell'aria.

Usare l'aspirapolvere (A) o lavare il filtro dell'aria con acqua (B)

(A) In caso di uso

dell'aspirapolvere

(B) In caso di lavaggio

con acqua

Come pulire il filtro dell’aria

Pulire il filtro dell'aria quando il display mostra " " (PULIZIA
PERIODICA DEL FILTRO DELL'ARIA).

Se l'unità è installata in un ambiente dove l'aria è estremamente
inquinata, pulirlo con maggiore frequenza.

Se lo sporco è diventato troppo difficile da pulire, cambiare il filtro
dell'aria. (Il filtro dell'aria di ricambio è disponibile come accessorio
opzionale.)

1 Aprire la griglia di aspirazione. (Solo in caso di aspirazione dal

basso.)
Far scorrere tutte e due insieme i pomelli come viene mostrato

in illustrazione e poi tirarli verso il basso.

Manuale d'installazione e d'uso

8

Quando il filtro dell'aria è molto sporco, usare una spazzola
morbida e un detergente neutro.
Rimuovere l'acqua e asciugare all'ombra.

S-20~125FM3HPQ

Climatizzatore Urban Multi

4PW15114-1A

4 Fissare il filtro dell'aria.

aspirazione dal basso

aspirazione dal fondo

Allineare le due staffe di aggancio e spingere in posizione le due
clip (tirando gli elementi del filtro se necessario).
Confermare che le quattro staffe siano fissate.

5 Chiudere la griglia di ingresso dell'aria. (Solo in caso di

aspirazione dal basso)
Vedere la voce No. 1.

6 Dopo aver acceso l'interruttore di alimentazione principale,

premere il tasto RIPRISTINO INDICAZIONE FILTRO.
Il display "PULIZIA PERIODICA DEL FILTRO DELL'ARIA"

scompare.

Come pulire l'uscita dell'aria e i pannelli esterni

■ Pulire con un panno morbido.

■ Quando è difficile rimuovere delle macchie, usare acqua o un

detergente neutro.

■ Pulire la griglia di ingresso dell'aria quando è chiusa.

Cose da fare quando si vuole fermare il sistema per un
lungo periodo di tempo

Per asciugare la sezione, attivare il FUNZIONAMENTO A
VENTILATORE per una mezza giornata.

■ Fare riferimento al manuale d'uso dell'unità esterna.
Togliere la corrente elettrica di alimentazione.

■ Quando l'interruttore di alimentazione principale viene acceso,
anche se non si utilizza il sistema ugualmente verranno
consumati alcuni watt di energia elettrica.

■ Quando l'interruttore di alimentazione principale viene spento,
ildisplay sulla unità di comando a distanza svanisce.

Specifiche di smaltimento

La rimozione dell'apparecchio, nonché il recupero del refrigerante,
dell'olio e di qualsiasi altra parte devono essere eseguiti in conformità
alla legislazione locale e nazionale.

Il climatizzatore è contrassegnato con questo simbolo,
ciò significa che i prodotti elettrici ed elettronici non
possono essere smaltiti insieme ai rifiuti domestici non
differenziati.

Non cercare di rimuovere il sistema da soli: la rimozione del sistema
di condizionamento, nonché il recupero del refrigerante, dell'olio e di
qualsiasi altra parte devono essere eseguiti da un installatore
qualificato in conformità alla legislazione locale e nazionale vigente
in materia.

I climatizzatori devono essere trattati presso una struttura
specializzata nel riutilizzo, riciclaggio e recupero dei materiali. Il
corretto smaltimento del prodotto eviterà le possibili conseguenze
negative all'ambiente e alla salute dell'uomo. Per maggiori
informazioni contattare l’installatore o le autorità locali.

Le batterie devono essere tolte dal telecomando e smaltite
separatamente conformemente alla legislazione locale e nazionale
vigente in materia.

NOTA

Non usare benzina, solventi, polvere per lucidare,
insetticidi liquidi. Potrebbero causare perdita di colore
o deformazioni.

Non far bagnare la sezione interna. Potrebbe causare
una scossa elettrica o un incendio.

Riavviamento dopo un lungo tempo di arresto

Confermare quanto segue.

■ Controllare che la presa di ingresso dell'aria e lo sbocco di
uscita dell'aria non siano ostruite. Rimuovere tutti gli eventuali
ostacoli.

■ Controllare che il collegamento di messa a terra sia corretto.

Pulire il filtro dell'aria e i pannelli esterni.

■ Dopo aver pulito il filtro dell'aria, non mancare di riattaccarlo.

Accendere l'interruttore di alimentazione principale.

■ Il display sulla unità di comando a distanza viene visualizzato
appena l'interruttore di alimentazione principale viene acceso.

■ Per proteggere la sezione, accendere l'interruttore di alimen­tazione principale almeno 6 ore prima che si usi il sistema.

S-20~125FM3HPQ
Climatizzatore Urban Multi
4PW15114-1A

Manuale d'installazione e d'uso

9

SCHEMA ELETTRICO

: CABLAGGI DA EFFETTUARE LOCALMENTE BLK : NERO
: TERMINALE BLU : BLU

,

33H.........................COMANDO GALLEGGIANTE

A1P ........................SCHEDA A CIRCUITI STAMPATI

A2P ........................TAVOLA TERMINALE

C1R ........................CONDENSATORE (VENTILATORE)

F1U ........................FUSIBILE (250 V/10 A)

F2U ........................FUSIBILE DI CANTIERE

HAP........................LED (MONITORAGGIO MANUTENZIONE - VERDE)

M1F ........................SERVOMOTORE (VENTILATORE)

M1P........................SERVOMOTORE (POMPA DI SCARICO)

Q2E ........................SENSORE DI DISPERSIONI A TERRA

R1T ........................TERMISTORE (ARIA)

R2T,R3T .................TERMISTORE (REFRIGERANTE)

RyF1-3 ...................RELÉ MAGNETICO (VENTILATORE)

RyP ........................RELÉ MAGNETICO (POMPA DI SCARICO)

X1M........................LISTA DEL TERMINALE (CORRENTE)

X2M........................LISTA DEL TERMINALE (CONTROLLO)

T1R ........................TRASFORMATORE (220-240 V/22 V)

Y1E ........................CIRCUITO ELETTRONICO DI ESPANSIONE

: CONNETTORE ORG : ARANCIO
: MORSETTO FILO PNK : ROSA
: PROTEZIONE DI TERRA (VITE) RED : ROSSO

WHT : BIANCO
YLW : GIALLO

PA RTI OPZIONALI

F3-5U .....................FUSIBILE (250 V/16 A)

J1EH ......................RISCALDATORE ELETTRICO

K1R ........................RELÉ MAGNETICO (J1EH)

ADATTATORE PER COLLEGAMENTO ELETTRICO

RyC,RyF.................RELÉ MAGNETICO

RyH ........................RELÉ MAGNETICO (J1EH)

F1U,F2U.................FUSIBILE (250 V/5 A)

X1A,X2A.................CONNETTORE (ADATTATORE DEI CAVI)

X1M........................MORSETTIERA A STRISCIA

CONNETTORE PER PARTI OPZIONALI

X16A ......................CONNETTORE (ADATTATORE DEI CAVI)

X18A ......................CONNETTORE (ADATTATORE DIE CAVI O APPENDICI ELETTRICHE)

RECEIVER/DISPLAY UNIT : RICEVITORE/UNITA' DISPLAY
WIRED REMOTE CONTROLLER : UNITA' DI COMMANDO A DISTANZA A COLLEGAMENTO ELETTRICO
SWITCH BOX : CASSETTA DI COMMUTAZIONE
TRANSMISSION WIRING : CAVI DI TRASMISSIONE
INPUT FROM OUTSIDE : INGRESSO DALL'ESTERNO
CENTRAL REMOTE CONTROLLER : TELECOMANDO CENTRALIZZATO

NOTA

Manuale d'installazione e d'uso

1. NEL CASO CHE SI UTILIZZI UNA UNITA' DI COMMANDO A DISTANZA CENTRALE, COLLEGARLA ALLA UNITA' SEGUENDO LE
ISTRUZIONI DEL MANUALE FORNITO IN DOTAZIONE.

2. UTILIZZANDO IL TELECOMANDO CENTRALIZZATO, X23A SI COLLEGA.

3. COLLEGANDO I FILI DI INGRESSO DALL'ESTERNO, CON IL TELECOMANDO È POSSIBILE SELEZIONARE LE OPERAZIONI DI

CONTROLLO VENTILAZIONE FORZATA OFF O ON/OFF. PER ULTERIORI INFORMAZIONI SI RIMANDA AL MANUALE DI
INSTALLAZIONE.

10

S-20~125FM3HPQ

Climatizzatore Urban Multi

4PW15114-1A

S-20FM3HPQ S-40FM3HPQ S-80FM3HPQ
S-25FM3HPQ S-50FM3HPQ S-100FM3HPQ
S-32FM3HPQ S-63FM3HPQ S-125FM3HPQ

™˘ЫОВ˘‹ ОПИМ·ЩИЫМФ‡ Urban Multi

∂Á¯ÂÈÚ›‰ÈÔ ÂÁηٿÛÙ·Û˘

О·И ПВИЩФ˘ЪБ›·˜

¶ÂÚȯfiÌÂÓ· ÛÂÏ›‰·

¶ƒπ¡ ∆∏¡ ∂°∫∞∆∞™∆∞™∏ ............................................................. 1

∂¶π§√°∏ ∆∏™ £∂™∏™ ∂°∫∞∆∞™∆∞™∏™ ..................................... 2

¶ƒ√∂∆√πª∞™π∂™ ¶ƒπ¡ ∞¶√ ∆∏¡ ∂°∫∞∆∞™∆∞™∏ .................... 2

∂°∫∞∆∞™∆∞™∏ ∆∏™ ∂™ø∆∂ƒπ∫∏™ ª√¡∞¢∞™ ........................... 3

™ø§∏¡ø™∂π™ æÀ∫∆π∫√À.............................................................. 4

™ø§∏¡ø™∂π™ ∞¶√™∆ƒ∞°°π™∏™................................................... 4

∏§∂∫∆ƒπ∫∂™ ∫∞§ø¢πø™∂π™.......................................................... 5

¶∞ƒ∞¢∂π°ª∞ ∫∞§ø¢πø™∏™ ∫∞π ¶ø™ ¡∞ ƒÀ£ªπ™∂∆∂ ∆√

∆∏§∂Ã∂πƒπ™∆∏ƒπ√ .......................................................................... 6

¶∞ƒ∞¢∂π°ª∞ ∫∞§ø¢πø™∏™.......................................................... 7

∂°∫∞∆∞™∆∞™∏ ∆√À ¢π∞∫√™ª∏∆π∫√À ¶∞¡∂§ ......................... 8

¢√∫πª∞™∆π∫∏ §∂π∆√Àƒ°π∞........................................................... 8

™À¡∆∏ƒ∏™∏.................................................................................... 8

KA§ø¢IAKO ¢IA°PAMMA ............................................................ 11

¢π∞µ∞™∆∂ ¶ƒ√™∂∫∆π∫∞ ∞À∆∂™ ∆π™ √¢∏°π∂™ ¶ƒπ¡
∆∏¡ ∂°∫∞∆∞™∆∞™∏. ∂Ã∂∆∂ ∞À∆√ ∆√ ∂°Ã∂πƒπ¢π√
∂À∫∞πƒ√ °π∞ ¡∞ ∆√ ™Àªµ√À§∂À∂™∆∂ ™∆√ ª∂§§√¡.

∞∫∞∆∞§§∏§∏ ∂°∫∞∆∞™∆∞™∏ '∏ ∆√¶√£∂∆∏™∏ ∆√À
∂•√¶§π™ª√À '∏ ∆ø¡ ¶∞ƒ∂§∫√ª∂¡ø¡ ª¶√ƒ∂π ¡∞
¶ƒ√∫∞§∂™∂π ∏§∂∫∆ƒ√¶§∏•π∞, µƒ∞ÃÀ∫À∫§øª∞,
¢π∞ƒƒ√∂™, ¶Àƒ∫∞°π∞ '∏ ∞§§∏ µ§∞µ∏ ∆√À
∂•√¶§π™ª√À. µ∂µ∞πø£∂π∆∂ √∆π Ã∏™πª√¶√π∂π∆∂
¶∞ƒ∂§∫√ª∂¡∞ ¶√À ∂Ã√À¡ ∫∞∆∞™∫∂À∞™∆∂π ∞¶√
∆∏¡ PANASONIC, ∂π¡∞π ∂π¢π∫∞ ™Ã∂¢π∞™ª∂¡∞ °π∞ ¡∞
Ã∏™πª√¶√π∏£√À¡ ª∂ ∆√¡ ∂•√¶§π™ª√ ∫∞π ∏
∂°∫∞∆∞™∆∞™∏ ∆√À™ ∂Ã∂π °π¡∂π ∞¶√ ∂¶∞°°∂§ª∞∆π∞.

∞¡ ¢∂¡ ∂π™∆∂ µ∂µ∞π√π °π∞ ∆π™ ¢π∞¢π∫∞™π∂™
∂°∫∞∆∞™∆∞™∏™ '∏ ∆∏ Ã∏™∏, ∂¶π∫√π¡ø¡∏™∆∂ ª∂
∆√¡ ∞¡∆π¶ƒ√™ø¶√ ∆∏™ PANASONIC °π∞
™Àªµ√À§∂™ ∫∞𠶧∏ƒ√º√ƒπ∂™.

¶ÚÔÊ˘Ï¿ÍÂȘ

■ ªЛУ ВБО·Щ·ЫЩ‹ЫВЩВ О·И МЛУ ı¤ЫВЩВ ЫВ ПВИЩФ˘ЪБ›· ЩЛ
МФУ¿‰· ЫЩФ˘˜ ·Ъ·О¿Щˆ ¯ТЪФ˘˜.

- ГТЪФИ МВ ФЪ˘ОЩ¤П·И· ‹ Ф˘ ВЪИ¤¯Ф˘У ·ЩМФ‡˜ ‹

ÛÙ·ÁÔÓ›‰È· ÂÏ·›Ô˘, fiˆ˜ ÛÙȘ ÎÔ˘˙›Ó˜. (∆· Ï·ÛÙÈο
ÂÍ·ÚÙ‹Ì·Ù· ÌÔÚ› Ó· ·ÔÛ˘ÓÙÂıÔ‡Ó).

- ГТЪФИ fiФ˘ ˘¿Ъ¯Ф˘У ‰И·‚ЪˆЩИО¿ ·¤ЪИ·, fiˆ˜ ¯.

ıВИФ‡¯· ·¤ЪИ·. (√И ¯¿ПОИУВ˜ ЫˆПЛУТЫВИ˜ О·И Щ· ЫЛМВ›·
¯·ПОФОФПП‹ЫВˆУ МФЪВ› У· ‰И·‚ЪˆıФ‡У).

- ГТЪФИ fiФ˘ ¯ЪЛЫИМФФИФ‡УЩ·И ЩЛЩИО¿ В‡КПВОЩ· ˘ПИО¿

fiˆ˜ ‰È·Ï‡Ù˜ ‹ ‚ÂÓ˙›ÓË.

- ГТЪФИ fiФ˘ ˘¿Ъ¯Ф˘У МЛ¯·У‹М·Щ· Ф˘ ‰ЛМИФ˘ЪБФ‡У

ЛПВОЩЪФМ·БУЛЩИО¿ О‡М·Щ·. (∆Ф Ы‡ЫЩЛМ· ВП¤Б¯Ф˘ МФЪВ›
У· ·ЪФ˘ЫИ¿ЫВИ ‚П¿‚В˜).

- ГТЪФИ ЫЩФ˘˜ ФФ›Ф˘˜ Ф ·¤Ъ·˜ ВЪИ¤¯ВИ ˘„ЛП¿ В›В‰·

¿П·ЩФ˜, fiˆ˜ ЫВ ·Ъ·ı·П¿ЫЫИВ˜ ВЪИФ¯¤˜, О·ıТ˜ О·И
¯ТЪФИ МВ МВБ¿ПВ˜ ‰И·О˘М¿УЫВИ˜ ЩЛ˜ Щ¿ЫЛ˜ ЩФ˘ ‰ИОЩ‡Ф˘
(¯. ЫВ ВЪБФЫЩ¿ЫИ·). ∂›ЫЛ˜, ЫВ Ф¯‹М·Щ· ‹ ЫО¿КЛ.

■ √Щ·У ВИП¤БВЩВ ЩФУ ¯ТЪФ ВБО·Щ¿ЫЩ·ЫЛ˜, ¯ЪЛЫИМФФИ‹ЫЩВ
ЩФ ¯¿ЪЩИУФ Ы¯¤‰ИФ Ф˘ ·Ъ¤¯ВЩ·И М·˙› МВ ЩЛ МФУ¿‰· БИ· ЩЛУ
ВБО·Щ¿ЫЩ·ЫЛ.

■ ªЛУ ВБО·ıИЫЩ¿ЩВ ЪfiЫıВЩ· ВН·ЪЩ‹М·Щ· ·' В˘ıВ›·˜ ЫЩФ
ВЪ›‚ПЛМ·. ∏ ‰И¿ЩЪЛЫЛ ФТУ ЫЩФ ВЪ›‚ПЛМ· МФЪВ› У·
О·Щ·ЫЩЪ¤„ВИ Щ· ЛПВОЩЪИО¿ О·ПТ‰И· О·И У· ЪФО·П¤ЫВИ
˘ЪО·БИ¿.

¶·ÚÂÏÎfiÌÂÓ·

µÂ‚·Èˆı›Ù fiÙÈ Ù· ·Ú·Î¿Ùˆ ·ÚÂÏÎfiÌÂÓ· ÂÚÈÏ·Ì‚¿ÓÔÓÙ·È Ì·˙›
Ì ÙË ÌÔÓ¿‰· Û·˜.

™КИБОЩ‹Ъ·˜

1 ÙÂÌ.

ªfiÓˆÛË ÁÈ· Û˘Ó‰ÂÙÈο ÂÍ·ÚÙ‹Ì·Ù·

1 ¤Î·ÛÙÔ

Г¿ЪЩИУФ Ы¯¤‰ИФ

ÁÈ· ÂÁηٿÛÙ·ÛË

1 ÙÂÌ.

™ˆÏ‹Ó·˜

·ФЫЩЪ¿ББИЫЛ˜
1 ЩВМ.

¶ƒπ¡ ∆∏¡ ∂°∫∞∆∞™∆∞™∏

■ ∞К‹ЫЩВ ЩЛ МФУ¿‰· М¤Ы· ЫЩЛ Ы˘ЫОВ˘·Ы›· ЩЛ˜, М¤¯ЪИ˜ fiЩФ˘
ЩЛ МВЩ·К¤ЪВЩВ ЫЩФУ ЩfiФ ВБО·Щ¿ЫЩ·ЫЛ˜. ™ЩИ˜ ВЪИЩТЫВИ˜
Ф˘ Л ·ФЫ˘ЫОВ˘·Ы›· В›У·И ·У·fiКВ˘ОЩЛ, ¯ЪЛЫИМФФИ‹ЫЩВ
М›· ·ЪЩ¿УЛ ·fi М·П·Оfi ˘ПИОfi ‹ ЪФЫЩ·ЩВ˘ЩИО¤˜ П¿ОВ˜ М·˙›
МВ ЫОФИУ› БИ· ЩЛУ ·У‡„ˆЫЛ, БИ· У· ·ФК‡БВЩВ О·Щ·ЫЩЪФК‹ ‹
БЪ·ЩЫФ˘УИ¤˜ ЫЩЛ МФУ¿‰·.

■ ™˘М‚Ф˘ПВ˘ЩВ›ЩВ ЩФ ВБ¯ВИЪ›‰ИФ ВБО·Щ¿ЫЩ·ЫЛ˜ ЩЛ˜ ВНˆЩВЪИО‹˜
МФУ¿‰·˜ БИ· Щ· В›‰Л Ф˘ ‰ВУ ВЪИБЪ¿КФУЩ·И ЫВ ·˘Щfi ЩФ
ВБ¯ВИЪ›‰ИФ.

■ √‰ЛБ›В˜ ЪФК‡П·НЛ˜ Ы¯ВЩИО¿ МВ ЩЛ ЫВИЪ¿ „˘ОЩИОТУ R-410A:

√И Ы˘У‰ВfiМВУВ˜ ВНˆЩВЪИО¤˜ МФУ¿‰В˜ Ъ¤ВИ У· В›У·И

·ФОПВИЫЩИО¿ Ы¯В‰И·ЫМ¤УВ˜ БИ· R-410A.

■ ªЛУ ЩФФıВЩВ›ЩВ ·УЩИОВ›МВУ· ОФУЩ¿ ЫЩЛУ ВНˆЩВЪИО‹ МФУ¿‰·
О·И МЛУ ВИЩЪ¤„ВЩВ У· Ы˘ЫЫˆЪВ˘ЩФ‡У К‡ПП· ‹ ¿ПП·
·ЪВМКВЪ‹ ·УЩИОВ›МВУ· Б‡Ъˆ ·fi ЩЛ МФУ¿‰·.
∆· К‡ПП· ·ФЩВПФ‡У ˙ВЫЩfi О·Щ·К‡БИФ БИ· Щ· МИОЪ¿ ˙Т·, Щ·
ФФ›· МФЪФ‡У У· ВИЫ¤ПıФ˘У ЫЩЛ МФУ¿‰·. ∂¿У МФ˘У
˙ˆ¿ОИ· ЫЩЛ МФУ¿‰· О·И ¤ЪıФ˘У ЫВ В·К‹ МВ ЛПВОЩЪФКfiЪ·
ЩМ‹М·Щ·, МФЪФ‡У У· ЪФО·П¤ЫФ˘У ‚П¿‚В˜, О·Уfi ‹ КˆЩИ¿.

S-20~125FM3HPQ
™˘ЫОВ˘‹ ОПИМ·ЩИЫМФ‡ Urban Multi
4PW15114-1A

ƒÔ‰¤Ï· ÁÈ· ‚Ú·¯›ÔÓ·

ÁÈ· ۈϋӷ ·ÂÚ›Ô˘

µ›‰Â˜ ÁÈ· ÊÏ¿ÓÙ˙˜ ·ÂÚ·ÁˆÁÔ‡

1 ÙÂÌ.

S-20•25•32FM3HPQ 6 ÙÂÌ.
S-40•50FM3HPQ 8 ÙÂÌ.
S-63FM3HPQ 12 ÙÂÌ.
S-80•100•125FM3HPQ 16 ÙÂÌ.

∞ПП·: ВБ¯ВИЪ›‰ИФ ВБО·Щ¿ЫЩ·ЫЛ˜ О·И ПВИЩФ˘ЪБ›·˜, ЛПВОЩЪИО‹ ·ЫК¿ПВИ·

ÁÈ· ۈϋӷ

˘ÁÚÔ‡

8 ÙÂÌ.

µ›‰Â˜ ÁÈ· ÛÙÂÚ¤ˆÛË

ЩФ˘ ¯¿ЪЩИУФ˘ Ы¯¤‰ИФ˘

ÁÈ· ÂÁηٿÛÙ·ÛË

6 ÙÂÌ.

√È ‚›‰Â˜ ÁÈ· ÙËÓ ÂÁηٿÛÙ·ÛË ÙÔ˘ ¿ÓÂÏ ¤¯Ô˘Ó ÙÔÔıÂÙËı› ÛÙÔ
¿ÓÂÏ ÂÈÛfi‰Ô˘ ·¤Ú·.

∂Б¯ВИЪ›‰ИФ ВБО·Щ¿ЫЩ·ЫЛ˜ О·И ПВИЩФ˘ЪБ›·˜

1

¶ЪФ·ИЪВЩИО¿ ·ЪВПОfiМВУ·

■ А¿Ъ¯Ф˘У ‰‡Ф Щ‡ФИ ЩЛПВ¯ВИЪИЫЩЛЪ›ˆУ: ∂УЫ‡ЪМ·ЩФИ О·И

·Ы‡ЪМ·ЩФИ. ∂ИП¤НЩВ ¤У· ЩЛПВ¯ВИЪИЫЩ‹ЪИФ Ы‡МКˆУ· МВ ЩЛУ

··›ЩЛЫЛ ЩФ˘ ВП¿ЩЛ О·И ВБО·Щ·ЫЩ‹ЫЩВ ЩФ ЫЩЛУ О·Щ¿ППЛПЛ

ı¤ЫЛ.
™˘М‚Ф˘ПВ˘ЩВ›ЩВ ЩФ˘˜ О·Щ·ПfiБФ˘˜ О·И Щ· ЩВ¯УИО¿ ¤ББЪ·К·
БИ· У· ВИП¤НВЩВ ЩФ О·Щ¿ППЛПФ ЩЛПВ¯ВИЪИЫЩ‹ЪИФ.

■ √Ù·Ó ÂÁηıÈÛٿ٠·Ó·ÚÚfiÊËÛË ·fi οو: ¿ÓÂÏ ÂÈÛfi‰Ô˘

·¤Ú· Î·È Û‡Ó‰ÂÛË ·fi ηڷ‚fi·ÓÔ ÁÈ· ÙÔ ¿ÓÂÏ ÂÈÛfi‰Ô˘

·¤Ú·.

°И· Щ· ·Ъ·О¿Щˆ В›‰Л, ЪФЫ¤НЩВ И‰И·›ЩВЪ· О·Щ¿ ЩЛУ
О·Щ·ЫОВ˘‹ О·И ВП¤БНЩВ Щ· МfiПИ˜ ЩВПВИТЫВИ Л ВБО·Щ¿ЫЩ·ЫЛ

✓ Î·È ÙÛÂοÚÂÙ¤

Щ· МfiПИ˜ ФПФОПЛЪˆıВ› Л

ÂÁηٿÛÙ·ÛË

™ЩВЪВТıЛОВ БВЪ¿ Л ВЫˆЩВЪИО‹ МФУ¿‰·;

■

■

■

■

■

■

■

■

■

■

■

∏ ÌÔÓ¿‰· ÌÔÚ› Ó· ¤ÛÂÈ, Ó· ÚÔηÏ› ‰ÔÓ‹ÛÂȘ
‹ ıfiÚ˘‚Ô.

∆ВПВ›ˆЫВ Л ‰ФОИМ‹ ‰И·ЪЪФТУ ·ВЪ›Ф˘;

ªÔÚ› Ó· ÚÔηϤÛÂÈ ·ÓÂ·Ú΋ „‡ÍË.

ªÔÓÒıËΠÏ‹Úˆ˜ Ë ÌÔÓ¿‰·;

ªÔÚ› Ó· ÛÙ¿ÍÂÈ Û˘Ì‡Îӈ̷ ÓÂÚÔ‡.

ƒ¤ВИ ФМ·П¿ Л ·ФЫЩЪ¿ББИЫЛ;

ªÔÚ› Ó· ÛÙ¿ÍÂÈ Û˘Ì‡Îӈ̷ ÓÂÚÔ‡.

∞УЩИЫЩФИ¯В› Л Щ¿ЫЛ ЛПВОЩЪИО‹˜ ·ЪФ¯‹˜ МВ ·˘Щ‹ Ф˘
К·›УВЩ·И ЫЩЛУ ИУ·О›‰· ФУfiМ·ЩФ˜.

∏ ÌÔÓ¿‰· ÌÔÚ› Ó· ·ÚÔ˘ÛÈ¿ÛÂÈ ‚Ï¿‚˜ ‹ Ó· ηԇÓ
ÂÍ·ÚÙ‹Ì·Ù·.

∂›У·И ЫˆЫЩ¤˜ ФИ О·Пˆ‰ИТЫВИ˜ О·И ФИ ЫˆПЛУТЫВИ˜;

∏ ÌÔÓ¿‰· ÌÔÚ› Ó· ·ÚÔ˘ÛÈ¿ÛÂÈ ‚Ï¿‚˜ ‹ Ó· ηԇÓ
ÂÍ·ÚÙ‹Ì·Ù·.

∂¯ÂÈ ÁÂȈı› ÛˆÛÙ¿ Ë ÌÔÓ¿‰·;

∫›У‰˘УФ˜ БИ· ЛПВОЩЪИО¤˜ ‰И·ЪЪФ¤˜.

∂›Ó·È ÙÔ Ì¤ÁÂıÔ˜ ηψ‰ÈÒÛÂˆÓ Û‡Ìʈӷ ÚÔ˜ ÙȘ
ÚԉȷÁڷʤ˜;

∏ ÌÔÓ¿‰· ÌÔÚ› Ó· ·ÚÔ˘ÛÈ¿ÛÂÈ ‚Ï¿‚˜ ‹ Ó· ηԇÓ
ÂÍ·ÚÙ‹Ì·Ù·.

∂МФ‰›˙ВИ О¿ЩИ ЩЛУ ¤НФ‰Ф ‹ ЩЛУ В›ЫФ‰Ф ЩФ˘ ·¤Ъ· ЫЩЛУ
ВЫˆЩВЪИО‹ ‹ ЩЛУ ВНˆЩВЪИО‹ МФУ¿‰·;

ªÔÚ› Ó· ÚÔηϤÛÂÈ ·ÓÂ·Ú΋ „‡ÍË.

™ЛМВИТЫ·ЩВ ЩФ М‹ОФ˜ ЫˆПЛУТЫВˆУ „˘ОЩИОФ‡
О·И ЩЛ Ы˘МПЛЪˆМ·ЩИО‹ П‹ЪˆЫЛ „˘ОЩИОФ‡;

∏ ФЫfiЩЛЩ· „˘ОЩИОФ‡ ЫЩФ Ы‡ЫЩЛМ· ‰ВУ В›У·И В˘ОЪИУ‹˜.

∂¯Ф˘У ЫЩВЪВˆıВ› ЫˆЫЩ¿ Щ· К›ПЩЪ· ·¤Ъ·; (fiЩ·У ВБО·ıИЫЩ¿ЩВ
МВ ›Ыˆ ·ВЪ·БˆБfi)

∏ Û˘ÓÙ‹ÚËÛË ÙˆÓ Ê›ÏÙÚˆÓ ·¤Ú· ÌÔÚ› Ó· Â›Ó·È ·‰‡Ó·ÙË.

™ЛМВИТЫВИ˜ БИ· ЩФУ ЩВ¯УИОfi ВБО·Щ¿ЫЩ·ЫЛ˜

■ ªВПВЩ‹ЫЩВ ЪФЫВОЩИО¿ ·˘Щfi ЩФ ВБ¯ВИЪ›‰ИФ БИ· У·
ВН·ЫК·П›ЫВЩВ ЫˆЫЩ‹ ВБО·Щ¿ЫЩ·ЫЛ. ªЛУ НВ¯¿ЫВЩВ У·
ВНЛБ‹ЫВЩВ ЫЩФУ ВП¿ЩЛ Т˜ У· ¯ЪЛЫИМФФИВ› ЫˆЫЩ¿ ЩФ
Ы‡ЫЩЛМ·, ‰В›¯УФУЩ¿˜ ЩФ˘ ·Ъ¿ППЛП· ЩФ ВБ¯ВИЪ›‰ИФ ¯Ъ‹ЫЛ˜
Ф˘ ВЫˆОПВ›ВЩ·И.

■ ∂НЛБ‹ЫЩВ ЫЩФУ ВП¿ЩЛ ФИФ Ы‡ЫЩЛМ· ¤¯ВИ ВБО·Щ·ЫЩ·ıВ›
ЫЩФУ ЩfiФ ВБО·Щ¿ЫЩ·ЫЛ˜. ªЛУ НВ¯¿ЫВЩВ У· Ы˘МПЛЪТЫВЩВ
ЩИ˜ ЪФ‰И·БЪ·К¤˜ ВБО·Щ¿ЫЩ·ЫЛ˜ ЫЩФ ОВК¿П·ИФ "∆И Ъ¤ВИ
У· О¿УВЩВ ЪИУ ·fi ЩЛ ПВИЩФ˘ЪБ›·" ЩФ˘ ВБ¯ВИЪИ‰›Ф˘
ПВИЩФ˘ЪБ›·˜ ЩЛ˜ ВНˆЩВЪИО‹˜ МФУ¿‰·˜.

- ∂ОВ› fiФ˘ ВИЩЪ¤ВЩ·И ЫˆЫЩ‹ ·ФЫЩЪ¿ББИЫЛ ЩЛ˜
Ы˘М˘ОУˆМ¤УЛ˜ ˘БЪ·Ы›·˜.

- ∂Λ fiÔ˘ Ë „¢‰ÔÚÔÊ‹ ‰ÂÓ ·ÚÔ˘ÛÈ¿˙ÂÈ ·ÈÛıËÙ‹ ÎÏ›ÛË.

- ∂Λ fiÔ˘ ÂÍ·ÛÊ·Ï›˙ÂÙ·È Â·Ú΋˜ ÎÂÓfi˜ ¯ÒÚÔ˜ ÁÈ· ÙËÓ
ÂÁηٿÛÙ·ÛË Î·È ÁÈ· ÏfiÁÔ˘˜ Û˘ÓÙ‹ÚËÛ˘.

- ∂ОВ› fiФ˘ ВИЩЪ¤ВЩ·И Л Ы‡У‰ВЫЛ МВ ЫˆПЛУТЫВИ˜ ЩЛ˜
ВЫˆЩВЪИО‹˜ МВ ЩЛУ ВНˆЩВЪИО‹ МФУ¿‰·, ВУЩfi˜ ЩЛ˜
ВИЩЪВЩ‹˜ ·fiЫЩ·ЫЛ˜. (™˘М‚Ф˘ПВ˘ЩВ›ЩВ ЩФ ВБ¯ВИЪ›‰ИФ
ВБО·Щ¿ЫЩ·ЫЛ˜ ЩЛ˜ ВНˆЩВЪИО‹˜ МФУ¿‰·˜).

- ∞˘Щfi ЩФ ЪФ˚fiУ В›У·И ∞ О·ЩЛБФЪ›·˜. ™В ВЫˆЩВЪИОФ‡˜
¯ТЪФ˘˜ ЩФ ЪФ˚fiУ ВУ‰¤¯ВЩ·И У· ЪФО·П¤ЫВИ
Ъ·‰ИФКˆУИО¤˜ ·ЪВМ‚ФП¤˜, ВЪ›ЩˆЫЛ О·Щ¿ ЩЛУ ФФ›· Ф
¯Ъ‹ЫЩЛ˜ МФЪВ› У· ОПЛıВ› У· П¿‚ВИ В·ЪО‹ М¤ЩЪ·.

- ¢И·ЩЛЪВ›ЫЩВ ЩЛУ ВЫˆЩВЪИО‹ О·И ЩЛУ ВНˆЩВЪИО‹ МФУ¿‰·,
ЩФО·ПТ‰ИФ ЩЪФКФ‰ФЫ›·˜ ЪВ‡М·ЩФ˜ О·И ЩЛУ О·Пˆ‰›ˆЫЛ
МВЩ¿‰ФЫЛ˜ ЩФ˘П¿¯ИЫЩФУ 1 М¤ЩЪФ М·ОЪИ¿ ·fi Ы˘ЫОВ˘¤˜
ЩЛПВfiЪ·ЫЛ˜ О·И ‰¤ОЩВ˜ Ъ·‰ИfiКˆУФ˘. ∞˘Щfi Б›УВЩ·И БИ·
У··ФК‡БВЩВ ЩЛУ ·Ъ·МfiЪКˆЫЛ ЩЛ˜ ВИОfiУ·˜ О·И ЩЛ
‰ЛМИФ˘ЪБ›· ЫЩ·ЩИОФ‡ ıФЪ‡‚Ф˘ Ы' ·˘Щ¤˜ ЩИ˜ Ы˘ЫОВ˘¤˜.
(∞У¿ПФБ· МВ ЩИ˜ Ы˘Уı‹ОВ˜ МВ ЩИ˜ ФФ›В˜ ‰ЛМИФ˘ЪБФ‡УЩ·И
Щ· ЛПВОЩЪИО¿ О‡М·Щ·, МФЪВ› У· ЪФО·ПВ›Щ·И ıfiЪ˘‚Ф˜

·ÎfiÌ· Î·È Û ·ÔÛÙ¿ÛÂȘ ÂÓfi˜ ̤ÙÚÔ˘.)

1 ГЪЛЫИМФФИ‹ЫЩВ МФ˘ПfiУИ· ·У¿ЪЩЛЫЛ˜ БИ· ЩЛУ ВБО·Щ¿ЫЩ·ЫЛ.

µВ‚·ИˆıВ›ЩВ fiЩИ Л ФЪФК‹ В›У·И ·ЪОВЩ¿ ·УıВОЩИО‹ БИ· У·

·УЩ¤НВИ ЩФ ‚¿ЪФ˜ ЩЛ˜ ВЫˆЩВЪИО‹˜ МФУ¿‰·˜. ∂¿У ˘¿Ъ¯ВИ

οÔÈÔ˜ ΛӉ˘ÓÔ˜, ÂÓÈÛ¯‡ÛÙ ÙËÓ ÔÚÔÊ‹ ÚÈÓ
ÂÁηٷÛÙ‹ÛÂÙ ÙË ÌÔÓ¿‰·.

1 ÃÒÚÔ˜ Û˘ÓÙ‹ÚËÛ˘ ≥300
2 ™ˆП‹У·˜ ·ФЫЩЪ¿ББИЫЛ˜
3 £˘Ъ›‰· О·Пˆ‰›ˆЫЛ˜ ЛПВОЩЪИО‹˜ ·ЪФ¯‹˜
4 £˘Ú›‰· ηψ‰›ˆÛ˘ ÌÂÙ¿‰ÔÛ˘
5 ™ˆП‹У·˜ ·ФЫЩЪ¿ББИЫЛ˜ БИ· Ы˘УЩ‹ЪЛЫЛ
6 ™ˆÏ‹Ó·˜ ·ÂÚ›Ô˘
7 ™ˆÏ‹Ó·˜ ˘ÁÚÔ‡

¶ƒ√∂∆√πª∞™π∂™ ¶ƒπ¡ ∞¶√ ∆∏¡
∂°∫∞∆∞™∆∞™∏

1 ™¯¤ЫЛ ЩЛ˜ ВЫˆЩВЪИО‹˜ МФУ¿‰·˜ О·И ЩЛ˜ ı¤ЫЛ˜ ЩФ˘

МФ˘ПФУИФ‡ ·У¿ЪЩЛЫЛ˜. (µП¤В Ы¯‹М· 3)

ªÔÓÙ¤ÏÔ A B

S-20•25•32FM3HPQ 550 600
S-40•50FM3HPQ 700 750
S-63FM3HPQ 1000 1050
S-80•100•125FM3HPQ 1400 1450

1 ∂ЫˆЩВЪИО‹ МФУ¿‰·
2 ™ˆÏ‹Ó·˜
3 µ‹М· МФ˘ПФУИФ‡ ·У¿ЪЩЛЫЛ˜ (x4)
4 ∞fiЫЩ·ЫЛ ‚‹М·ЩФ˜ МФ˘ПФУИФ‡ ·У¿ЪЩЛЫЛ˜

°È· ÙËÓ ÂÁηٿÛÙ·ÛË, ÂÈϤÍÙ ̛· ·fi ÙȘ ‰˘Ó·Ù¤˜ ÂÈÏÔÁ¤˜
fiˆ˜ ·Ú·ı¤ÙÔÓÙ·È ·Ú·Î¿Ùˆ.

µ·ÛÈ΋ ·Ó·ÚÚfiÊËÛË ·fi ›Ûˆ (µÏ¤ ۯ‹Ì· 6a)

∂¶π§√°∏ ∆∏™ £∂™∏™ ∂°∫∞∆∞™∆∞™∏™

(µÏ¤ ٷ Û¯‹Ì· 1 Î·È Û¯‹Ì· 2)

1 ∂ÈϤÍÙ ̛· ı¤ÛË ÂÁηٿÛÙ·Û˘ fiÔ˘ ÙËÚÔ‡ÓÙ·È ÔÈ

·Ú·Î¿Ùˆ ÚÔ¸Ôı¤ÛÂȘ Î·È ÙËÓ ÔÔ›· ¤¯ÂÈ ÂÁÎÚ›ÓÂÈ Ô
ÂÏ¿Ù˘.

- ∂ОВ› fiФ˘ ВН·ЫК·П›˙ВЩ·И ‚¤ПЩИЫЩЛ О˘ОПФКФЪ›· ЩФ˘ ·¤Ъ·.

- ∂ОВ› fiФ˘ Щ›ФЩ· ‰ВУ ВМФ‰›˙ВИ ЩЛУ О˘ОПФКФЪ›· ЩФ˘

·¤Ú·.

∂Б¯ВИЪ›‰ИФ ВБО·Щ¿ЫЩ·ЫЛ˜ О·И ПВИЩФ˘ЪБ›·˜

2

1 ∂ÈÊ¿ÓÂÈ· ÔÚÔÊ‹˜
2 ∞УФИБМ· ФЪФК‹˜
3 ¶¿ÓÂÏ ÚfiÛ‚·Û˘ ÁÈ· ÙÔ Û¤Ú‚È˜

(ЪФ·ИЪВЩИОfi ·ЪВПОfiМВУФ)

4 º›ÏÙÚÔ ·¤Ú·
5 ∞ÂÚ·ÁˆÁfi˜ ÂÈÛfi‰Ô˘ ·¤Ú·
6 ∞УФИБМ· БИ· ЩФ Ы¤Ъ‚И˜ ЩФ˘ ·ВЪ·БˆБФ‡
7 ∞УЩИО·ıИЫЩТМВУЛ П¿О·

™˘ЫОВ˘‹ ОПИМ·ЩИЫМФ‡ Urban Multi

S-20~125FM3HPQ

4PW15114-1A

∂БО·Щ¿ЫЩ·ЫЛ МВ ›Ыˆ ·ВЪ·БˆБfi О·И ¿УФИБМ· БИ· ЩФ
Ы¤Ъ‚И˜ ЩФ˘ ·ВЪ·БˆБФ‡ (µП¤В Ы¯‹М· 6b)

°И· ¿ППЛ ВБО·Щ¿ЫЩ·ЫЛ ‰И·КФЪВЩИО‹ ·fi ЩЛУ О·УФУИО‹
ВБО·Щ¿ЫЩ·ЫЛ, ·В˘ı˘УıВ›ЩВ ЫЩФУ ·УЩИЪfiЫˆФ ЩЛ˜ Panasonic
БИ· ВЪИЫЫfiЩВЪВ˜ ПВЩФМ¤ЪВИВ˜.

∂БО·Щ¿ЫЩ·ЫЛ МВ ›Ыˆ ·ВЪ·БˆБfi, ¯ˆЪ›˜ ¿УФИБМ· БИ· ЩФ
Ы¤Ъ‚И˜ ЩФ˘ ·ВЪ·БˆБФ‡ (µП¤В Ы¯‹М· 6c)

™∏ª∂πø™∏

¶ЪИУ ·fi ЩЛУ ВБО·Щ¿ЫЩ·ЫЛ ЩЛ˜ МФУ¿‰·˜ (ЫВ
ВЪ›ЩˆЫЛ ВБО·Щ¿ЫЩ·ЫЛ˜ МВ ·ВЪ·БˆБfi, ·ПП¿
¯ˆЪ›˜ ¿УФИБМ· БИ· ЩФ Ы¤Ъ‚И˜ ЩФ˘ ·ВЪ·БˆБФ‡):
ЩЪФФФИ‹ЫЩВ ЩЛ ı¤ЫЛ ЩˆУ К›ПЩЪˆУ ·¤Ъ·.

1 ∞Ê·ÈÚ¤ÛÙ ÙÔ(Ù·) Ê›ÏÙÚÔ(·) ·¤Ú·

ЫЩФ ВНˆЩВЪИОfi М¤ЪФ˜ ЩЛ˜
МФУ¿‰·˜

2 ∞К·ИЪ¤ЫЩВ ЩЛУ ·УЩИО·ıИЫЩТМВУЛ

Ͽη

3 ∆ÔÔıÂÙ‹ÛÙ ÙÔ(Ù·) Ê›ÏÙÚÔ(·)

·¤Ъ· ·fi ЩФ ВЫˆЩВЪИОfi М¤ЪФ˜
ЩЛ˜ МФУ¿‰·˜

4 ∂·Ó·ÙÔÔıÂÙ‹ÛÙ ÙËÓ

·УЩИО·ıИЫЩТМВУЛ П¿О·

3

4

1

2

∞Ó·ÚÚfiÊËÛË ·fi οو (µÏ¤ ۯ‹Ì· 7a)

™∏ª∂πø™∏

∏ МФУ¿‰· МФЪВ› У· ¯ЪЛЫИМФФИЛıВ› МВ

·У·ЪЪfiКЛЫЛ ·fi ›Ыˆ ·УЩИО·ıИЫЩТУЩ·˜ ЩЛУ

·УЩИО·ıИЫЩТМВУЛ П¿О· МВ ЩЛУ П¿О· Ы˘БОЪ¿ЩЛЫЛ˜
ЩФ˘ К›ПЩЪФ˘ ·¤Ъ·.

1 ¶Ï¿Î· Û˘ÁÎÚ¿ÙËÛ˘ ÙÔ˘ Ê›ÏÙÚÔ˘ ·¤Ú· Ì ʛÏÙÚÔ(·) ·¤Ú·
2 ∞УЩИО·ıИЫЩТМВУЛ П¿О·
3 ªÈÎÚ‹ Ͽη ÛÙÔ Î¿Ùˆ ̤ÚÔ˜

∆ÔÔı¤ÙËÛË ÙÔ˘ ¿ÓÂÏ ÂÈÛfi‰Ô˘ ·¤Ú· Ì ۇӉÂÛË ·fi
ηڷ‚fi·ÓÔ (µÏ¤ ۯ‹Ì· 7b)

1 ∂ÈÊ¿ÓÂÈ· ÔÚÔÊ‹˜
2 ∞УФИБМ· ФЪФК‹˜
3 ¶¿УВП ВИЫfi‰Ф˘ ·¤Ъ· (¶ЪФ·ИЪВЩИОfi ·ЪВПОfiМВУФ)
4 ∂ЫˆЩВЪИО‹ МФУ¿‰· (¶›Ыˆ ПВ˘Ъ¿)
5 ™‡Ó‰ÂÛË ·fi ηڷ‚fi·ÓÔ ÁÈ· ÙÔ ¿ÓÂÏ ÂÈÛfi‰Ô˘ ·¤Ú·

(¶ЪФ·ИЪВЩИОfi ·ЪВПОfiМВУФ)

ªÔÓÙ¤ÏÔ A

S-20•25•32FM3HPQ 610
S-40•50FM3HPQ 760
S-63FM3HPQ 1060
S-80•100•125FM3HPQ 1460

∞¢ı›·˜ ÙÔÔı¤ÙËÛË ÙÔ˘ ¿ÓÂÏ ÂÈÛfi‰Ô˘ ·¤Ú· (µÏ¤Â
Û¯‹Ì· 7c)

™∏ª∂πø™∏

∞˘Щfi Б›УВЩ·И БИ· ЩЛУ ЪФЫЩ·Ы›· ЩФ˘ К›ПЩЪФ˘ ·¤Ъ· ·fi ЪfiОПЛЫЛ
‚П·‚ТУ О·Щ¿ ЩЛ ‰И¿ЪОВИ· ЩЛ˜ Ы˘УЩ‹ЪЛЫЛ˜ ЩФ˘ К›ПЩЪФ˘.

√Щ·У ВБО·ıИЫЩ¿ЩВ ¤У·У ·ВЪ·БˆБfi ВИЫfi‰Ф˘ ·¤Ъ·,
ВИП¤НЩВ ‚›‰В˜ ЫЩВЪ¤ˆЫЛ˜ ФИ ФФ›В˜ ı·
ЪФВН¤¯Ф˘У ЩФ ФП‡ О·Щ¿ 5mm ЫЩФ ВЫˆЩВЪИОfi
ЩЛ˜ КП¿УЩ˙·˜.

1 ∞ÂÚ·ÁˆÁfi˜ ÂÈÛfi‰Ô˘ ·¤Ú·
2 ∂ЫˆЩВЪИОfi ЩЛ˜ КП¿УЩ˙·˜
3 µ›‰· ÛÙÂÚ¤ˆÛ˘

12

3

≤5 mm

2 √И ЫЩЪФК¤˜ ЩФ˘ ·УВМИЫЩ‹Ъ· БИ· ЩЛУ ВЫˆЩВЪИО‹ МФУ¿‰·

¤¯Ф˘У ЪФЪ˘ıМИЫЩВ› БИ· У· ·Ъ¤¯Ф˘У О·УФУИО‹ ВНˆЩВЪИО‹
ЫЩ·ЩИО‹ ›ВЫЛ.

∞У В›У·И ··Ъ·›ЩЛЩЛ ˘„ЛПfiЩВЪЛ ‹ ¯·МЛПfiЩВЪЛ ВНˆЩВЪИО‹
ЫЩ·ЩИО‹ ›ВЫЛ, В·У·К¤ЪВЩВ ЩЛУ ВНˆЩВЪИО‹ ЫЩ·ЩИО‹ ›ВЫЛ

·ÏÏ¿˙ÔÓÙ·˜ ÙË ı¤ÛË ÙˆÓ ·ÓÙ¿ÙÔÚ Ù˘ ϷΤٷ˜ PC.
™˘Ì‚Ô˘Ï¢Ù›Ù ÙËÓ "ƒ‡ıÌÈÛË ÙÔ˘ Û˘Ó‰ÂÙ‹Ú· ÂÓ·ÏÏ·Á‹˜
ÛÙ·ÙÈ΋˜ ›ÂÛ˘" ÛÙË ÛÏ›‰· 7.

3 ∂БО·Щ·ЫЩ‹ЫЩВ Щ· МФ˘ПfiУИ· ·У¿ЪЩЛЫЛ˜.

(ГЪЛЫИМФФИ‹ЫЩВ М¤БВıФ˜ МФ˘ПФУИФ‡ ª10 БИ· ЩФ МФ˘ПfiУИ

·У¿ЪЩЛЫЛ˜.) ГЪЛЫИМФФИ‹ЫЩВ ·БО‡ЪИ· ЫЩИ˜ ˘¿Ъ¯Ф˘ЫВ˜
ФЪФК¤˜, О·И ¤У· К˘ЩВ˘Щfi ‚‡ЫМ·, К˘ЩВ˘Щ¿ ·БО‡ЪИ· ‹ ¿ПП·
ВН·ЪЩ‹М·Щ· ·fi ЩЛУ ЩФИО‹ ·БФЪ¿ ЫЩИ˜ О·ИУФ‡ЪИВ˜ ФЪФК¤˜
БИ· У· ВУИЫ¯‡ЫВЩВ ЩЛУ ФЪФК‹ ТЫЩВ У· ·УЩ¤НВИ ЩФ ‚¿ЪФ˜ ЩЛ˜
МФУ¿‰·˜.

¶·Ú¿‰ÂÈÁÌ· ÂÁηٿÛÙ·Û˘

(µÏ¤ ۯ‹Ì· 4)

1 ∞Á·ÚÈÔ
2 ¶Ï¿Î· ÔÚÔÊ‹˜
3 ª·ОЪ‡ ·НИМ¿‰И ‹ ВЪИЫЩЪВКfiМВУФ ОФМ‚›Ф
4 ªФ˘ПfiУИ ·У¿ЪЩЛЫЛ˜
5 ∂ЫˆЩВЪИО‹ МФУ¿‰·

™∏ª∂πø™∏

∏ ÚÔÌ‹ıÂÈ· ÙˆÓ ·Ú·¿Óˆ ÂÍ·ÚÙËÌ¿ÙˆÓ ı· Á›ÓÂÈ

·fi ÙËÓ ÙÔÈ΋ ·ÁÔÚ¿.

∂°∫∞∆∞™∆∞™∏ ∆∏™ ∂™ø∆∂ƒπ∫∏™
ª√¡∞¢∞™

√Щ·У ВБО·ıИЫЩ¿ЩВ ЪФ·ИЪВЩИО¿ ·ЪВПОfiМВУ· (ВОЩfi˜ ·fi ЩФ
¿УВП ВИЫfi‰Ф˘ ·¤Ъ·), ‰И·‚¿ЫЩВ В›ЫЛ˜ ЩФ ВБ¯ВИЪ›‰ИФ
ВБО·Щ¿ЫЩ·ЫЛ˜ ЩˆУ ЪФ·ИЪВЩИОТУ ·ЪВПОfiМВУˆУ. ∞У¿ПФБ· МВ ЩИ˜
Ы˘Уı‹ОВ˜ ЩФ˘ ¯ТЪФ˘ ВБО·Щ¿ЫЩ·ЫЛ˜, ›Ыˆ˜ В›У·И В˘ОФПfiЩВЪФ У·
ВБО·Щ·ЫЩ‹ЫВЩВ Щ· ЪФ·ИЪВЩИО¿ ·ЪВПОfiМВУ· ЪФЩФ‡
ВБО·Щ·ЫЩ‹ЫВЩВ ЩЛУ ВЫˆЩВЪИО‹ МФУ¿‰·.

1 ∂БО·Щ·ЫЩ‹ЫЩВ ЪФЫˆЪИУ¿ ЩЛУ ВЫˆЩВЪИО‹ МФУ¿‰·.

- ™ЩВЪВТЫЩВ ЩФ ‚Ъ·¯›ФУ· ·У¿ЪЩЛЫЛ˜ ЫЩФ МФ˘ПfiУИ

·У¿ЪЩЛЫЛ˜. µВ‚·ИˆıВ›ЩВ fiЩИ ЩФ ВБО·Щ·ЫЩ‹Ы·ЩВ ЫˆЫЩ¿
¯ЪЛЫИМФФИТУЩ·˜ ¤У· ·НИМ¿‰И О·И М›· ЪФ‰¤П· ·fi
ЩЛУ¿Уˆ О·И О¿Щˆ ПВ˘Ъ¿ ЩФ˘ ‚Ъ·¯›ФУ· ·У¿ЪЩЛЫЛ˜.
(µП¤В Ы¯‹М· 5)

1 ¶·ÍÈÌ¿‰È (ÙÔÈ΋ ÚÔÌ‹ıÂÈ·)
2 ƒФ‰¤П· БИ· ‚Ъ·¯›ФУ· ·У¿ЪЩЛЫЛ˜ (·Ъ¤¯ВЩ·И МВ ЩЛ МФУ¿‰·)
3 ™Ê›ÍÙ (‰ÈÏfi ·ÍÈÌ¿‰È)

2 µÂ‚·Èˆı›Ù fiÙÈ Ë ÌÔÓ¿‰· Â›Ó·È Â›‰Ë.

- ªЛУ ВБО·ıИЫЩ¿ЩВ ЩЛ МФУ¿‰· ˘fi ОП›ЫЛ. ∏ ВЫˆЩВЪИО‹
МФУ¿‰· В›У·И ВНФПИЫМ¤УЛ МВ М›· ВУЫˆМ·ЩˆМ¤УЛ ·УЩП›·

·ФЫЩЪ¿ББИЫЛ˜ О·И ‰И·ОfiЩЛ МВ ПˆЩ‹Ъ·. (∂¿У Л МФУ¿‰·
‚Ъ›ЫОВЩ·И ˘fi ОП›ЫЛ ·УЩ›ıВЩ· ЫЩЛ ЪФ‹ ЩФ˘
Ы˘М˘ОУТМ·ЩФ˜, Ф ‰И·ОfiЩЛ˜ МВ ПˆЩ‹Ъ· МФЪВ› У·
¿ıВИ ‚П¿‚Л О·И У· ЪФО·П¤ЫВИ ЫЩ¿НИМФ УВЪФ‡.)

- µВ‚·ИˆıВ›ЩВ fiЩИ Л МФУ¿‰· В›У·И ФЪИ˙fiУЩИ· О·И ЫЩИ˜
Щ¤ЫЫВЪИ˜ БˆУ›В˜ МВ ¤У· ·ПК¿‰И ‹ МВ ¤У· ЫˆП‹У·
‚ИУ‡ПИФ˘ БВМ¿ЩФ УВЪfi fiˆ˜ К·›УВЩ·И ЫЩФ Ы¯‹М· 13.

1 ∞ÏÊ¿‰È
2 ™ˆÏ‹Ó·˜ ‚ÈÓ‡ÏÈÔ˘

3 µÈ‰ÒÛÙ ÙÔ ¿Óˆ ·ÍÈÌ¿‰È.

S-20~125FM3HPQ
™˘ЫОВ˘‹ ОПИМ·ЩИЫМФ‡ Urban Multi
4PW15114-1A

∂Б¯ВИЪ›‰ИФ ВБО·Щ¿ЫЩ·ЫЛ˜ О·И ПВИЩФ˘ЪБ›·˜

3

4 ™ЩВЪВТЫЩВ ЩФ ¯¿ЪЩИУФ Ы¯¤‰ИФ БИ· ЩЛУ ВБО·Щ¿ЫЩ·ЫЛ.

m

- ∆Ф ¯¿ЪЩИУФ Ы¯¤‰ИФ БИ· ЩЛУ ВБО·Щ¿ЫЩ·ЫЛ ·УЩИЫЩФИ¯В›
МВ ЩИ˜ МВЩЪ‹ЫВИ˜ ЩФ˘ ·УФ›БМ·ЩФ˜ ЩЛ˜ ФЪФК‹˜. ™˘М‚Ф˘­ПВ˘ЩВ›ЩВ ЩФУ О·Щ·ЫОВ˘·ЫЩ‹ ЩФ˘ ОЩИЪ›Ф˘ БИ· ПВЩФМ¤ЪВИВ˜.

-¶ЪФЫ·ЪМfiЫЩВ ЩФ ¯¿ЪЩИУФ Ы¯¤‰ИФ БИ· ЩЛУ ВБО·Щ¿ЫЩ·ЫЛ ЫЩЛ
МФУ¿‰· МВ ЩИ˜ ·ЪВ¯fiМВУВ˜ ‚›‰В˜ fiˆ˜ К·›УВЩ·И ЫЩФ
Ы¯‹М· 17. ∆Ф ¯¿ЪЩИУФ Ы¯¤‰ИФ БИ· ЩЛУ ВБО·Щ¿ЫЩ·ЫЛ ¤¯ВИ
ЫЛМ·‰В˘ЩВ› БИ· 3 Щ‡Ф˘˜ ·УФИБМ¿ЩˆУ ФЪФК‹˜. ¢И·‚¿ЫЩВ
ЩИ˜ ЫЛМВИТЫВИ˜ ЪФЫВОЩИО¿ ЪИУ ·fi ЩЛУ ВБО·Щ¿ЫЩ·ЫЛ.

1 Г¿ЪЩИУФ Ы¯¤‰ИФ БИ· ЩЛУ ВБО·Щ¿ЫЩ·ЫЛ (·Ъ¤¯ВЩ·И М·˙› МВ ЩЛ

ÌÔÓ¿‰·)

2 µ›‰В˜ БИ· ЩЛ ЫЩВЪ¤ˆЫЛ ЩФ˘ ¯¿ЪЩИУФ˘ Ы¯В‰›Ф˘ БИ· ЩЛУ

ÂÁηٿÛÙ·ÛË (·Ú¤¯ÂÙ·È Ì·˙› Ì ÙË ÌÔÓ¿‰· (6))

■ ∆˘П›НЩВ МfiУФ ЩЛУ ПВ˘Ъ¿ ЩЛ˜ БЪ·ММ‹˜ ·ВЪ›Ф˘ ЩЛ˜ МfiУˆЫЛ˜
МВ ЩФ ·ЪВ¯fiМВУФ ЫЩВБ·УФФИЛЩИОfi ˘ПИОfi.

1 ™ˆÏ‹Ó·˜ ˘ÁÚÔ‡
2 ™ˆÏ‹Ó·˜ ·ÂÚ›Ô˘
3 ªfiÓˆÛË ÁÈ· Û˘Ó‰ÂÙÈο

ÂÍ·ÚÙ‹Ì·Ù· Ù˘ ÁÚ·ÌÌ‹˜
˘ÁÚÔ‡ (·Ú¤¯ÂÙ·È Ì ÙË
ÌÔÓ¿‰·)

4 ªfiÓˆÛË ÁÈ· Û˘Ó‰ÂÙÈο

ÂÍ·ÚÙ‹Ì·Ù· Ù˘ ÁÚ·ÌÌ‹˜
˘ÁÚÔ‡ (·Ú¤¯ÂÙ·È Ì ÙË
ÌÔÓ¿‰·)

5 ™КИБОЩ‹ЪВ˜ (¯ЪЛЫИМФФИ‹ЫЩВ

2ЫКИБОЩ‹ЪВ˜ ·У¿ МfiУˆЫЛ)

5

3

1

24

™ø§∏¡ø™∂π™ æÀ∫∆π∫√À

°И· ЩИ˜ ЫˆПЛУТЫВИ˜ „˘ОЩИОФ‡ ЩЛ˜ ВНˆЩВЪИО‹˜ МФУ¿‰·˜, ‚П¤В ЩФ
ВБ¯ВИЪ›‰ИФ ВБО·Щ¿ЫЩ·ЫЛ˜ Ф˘ Ы˘УФ‰В‡ВИ ЩЛУ ВНˆЩВЪИО‹ МФУ¿‰·.

¶ЪИУ У· ЩФФıВЩ‹ЫВЩВ ЩФ˘˜ ЫˆП‹УВ˜, ВП¤БНЩВ ФИФ˜ Щ‡Ф˜
„˘ОЩИОФ‡ ¯ЪЛЫИМФФИВ›Щ·И.

™∏ª∂πø™∏

■ ГЪЛЫИМФФИ‹ЫЩВ ¤У·У ОfiКЩЛ ЫˆП‹УˆУ О·И ВО¯ВИПˆМ¤УФ ¿ОЪФ

■ ∂·Ï›„Ù Ͽ‰È ·Èı¤Ú· ‹ Ï¿‰È ÂÛÙ¤Ú· Á‡Úˆ ·fi Ù· ÙÌ‹Ì·Ù·

■ °È· Ó· ·ÔʇÁÂÙ ÙË ‰È›ۉ˘ÛË ÛÎfiÓ˘, ˘ÁÚ·Û›·˜ ‹ ¿ÏψÓ

■ ∏ ВНˆЩВЪИО‹ МФУ¿‰· В›У·И ПЛЪˆМ¤УЛ МВ „˘ОЩИОfi.

■ µВ‚·ИˆıВ›ЩВ fiЩИ ¯ЪЛЫИМФФИВ›ЩВ Щ·˘Щfi¯ЪФУ· ОПВИ‰› О·И ЪФfi-

■ ™˘Ì‚Ô˘Ï¢Ù›Ù ÙÔÓ ¶›Ó·Î·˜ 1 ÁÈ· ÙȘ ÌÂÙÚ‹ÛÂȘ ‰È¢ڢ-

¶›Ó·Î·˜ 1

ª¤ÁÂıÔ˜

ۈϋӷ

Ø6,4 14,2~17,2 N•m

Ø9,5 32,7~39,9 N•m

Ø12,7 49,5~60,3 N•m

Ø15,9 61,8~75,4 N•m

■ √Ù·Ó Û˘Ó‰¤ÂÙ ÙÔ ·ÍÈÌ¿‰È ÙÔ˘ Ú·ÎfiÚ, Â·Ï›„Ù ÙÔ

ŸПВ˜ ФИ ЫˆПЛУТЫВИ˜, ЫЩФУ ЩfiФ ЩЛ˜
ВБО·Щ¿ЫЩ·ЫЛ˜, ı· Ъ¤ВИ У· ·Ъ¤¯ФУЩ·И ·fi

·‰ÂÈÔ‡¯Ô „˘ÎÙÈÎfi Û‡Ìʈӷ Ì ÙÔ˘˜ ÈÛ¯‡ÔÓÙ˜
ÙÔÈÎÔ‡˜ Î·È ÂıÓÈÎÔ‡˜ ÎÒ‰ÈΘ ÓÔÌÔıÂÛ›·˜.

О·Щ¿ППЛПФ БИ· ЩФ ¯ЪЛЫИМФФИФ‡МВУФ „˘ОЩИОfi.

Ú·ÎfiÚ ÚÈÓ ·fi ÙË Û‡Ó‰ÂÛË.

˘ПИОТУ ЫЩФУ ЫˆП‹У·, В›ЩВ ОПВ›ЫЩВ ЩФ ¿ОЪФ ‹ О·П‡„ЩВ ЩФ МВ
Щ·ИУ›·.

ÎÏÂȉÔ, ηٿ ÙË Û‡Ó‰ÂÛË Î·È ·ÔÛ‡Ó‰ÂÛË ÙˆÓ ÛˆÏ‹ÓˆÓ

·fi/ÚÔ˜ ÙË ÌÔÓ¿‰·.

1 ƒÔfiÎÏÂȉÔ
2 ∫ÏÂȉ›
3 ∂ÓˆÛË

ۈϋӈÛ˘

4 ƒ·ÎfiÚ

Âί›ψÛ˘

1

2

4

3

М¤УФ˘ ЫЩФМ›Ф˘ ЫˆП‹У· О·И ЩИ˜ О·Щ¿ППЛПВ˜ ЩИМ¤˜ ЪФ‹˜
Ы‡ЫКИБНЛ˜. (∞У ЫК›НВЩВ ЩФ Ъ·ОfiЪ ˘ВЪ‚ФПИО¿, МФЪВ› У·
О·Щ·ЫЩЪ¤„ВЩВ ЩЛУ ВО¯В›ПˆЫЛ О·И У· ЪФОПЛıФ‡У ‰И·ЪЪФ¤˜.)

ƒФ‹ Ы‡ЫКИБНЛ˜

(144~176 kgf•cm)

(333~407 kgf•cm)

(504~616 kgf•cm)

(630~770 kgf•cm)

¢È·ÛÙ¿ÛÂȘ

‰ÈÂ˘Ú˘Ì¤ÓÔ˘

ÛÙÔÌ›Ô˘ A (¯ÈÏ.)

8,7~9,1

12,8~13,2

16,2~16,6

19,3~19,7

™¯‹Ì·

‰ÈÂ˘Ú˘Ì¤ÓÔ˘-

ÙÔÌ›Ô˘

±2

90°

45°

±2

A

R=0.4~0.8

ВЫˆЩВЪИОfi О·И ЩФ ВНˆЩВЪИОfi М¤ЪФ˜ ЩФ˘ Ъ·ОfiЪ МВ П¿‰И

·Иı¤Ъ· ‹ П¿‰И ВЫЩ¤Ъ· О·И ·Ъ¯ИО¿ ЫК›НЩВ МВ ЩФ ¯¤ЪИ О·Щ¿ 3 ‹
4 ВЪИЫЩЪФК¤˜ ЪИУ У· ЫК›НВЩВ ‰˘У·Щ¿.
∂·ПВ›„ЩВ ·˘Щfi ЩФ ЫЛМВ›Ф МВ П¿‰И ·Иı¤Ъ· ‹ П¿‰И ВЫЩ¤Ъ·

™ø§∏¡ø™∂π™ ∞¶√™∆ƒ∞°°π™∏™

™˘У‰¤ЫЩВ ЩФ ЫˆП‹У· ·ФЫЩЪ¿ББИЫЛ˜ fiˆ˜ К·›УВЩ·И ЫЩФ Ы¯‹М·
О·И ¿ЪЩВ М¤ЩЪ· О·Щ¿ ЩЛ˜ ‰ЛМИФ˘ЪБ›·˜ Ы˘М˘ОУТМ·ЩФ˜.
∞О·Щ¿ППЛПЛ Ы‡У‰ВЫЛ ЫˆПЛУТЫВˆУ МФЪВ› У· ЪФО·П¤ЫВИ
‰И·ЪЪФ¤˜ О·И О·Щ¿ Ы˘У¤ВИ· У· ‚Ъ¤НВИ Щ· ¤ИП· О·И Щ·

·УЩИОВ›МВУ· ЩФ˘ ¯ТЪФ˘.

1-1.5

1 ª¿Ъ· ·У¿ЪЩЛЫЛ˜

1 ∂БО·Щ·ЫЩ‹ЫЩВ ЩФ˘˜ ЫˆП‹УВ˜ ·ФЫЩЪ¿ББИЫЛ˜.

- ¢И·ЩЛЪ‹ЫЩВ ЩФ˘˜ ЫˆП‹УВ˜ fiЫФ ЩФ ‰˘У·ЩfiУ ИФ ОФУЩФ‡˜

О·И МВ ОП›ЫЛ ЪФ˜ Щ· О¿Щˆ ¤ЩЫИ ТЫЩВ Ф ·¤Ъ·˜ У· МЛУ
·Ъ·М¤УВИ ·БИ‰В˘М¤УФ˜ ЫЩФ ВЫˆЩВЪИОfi ЩФ˘ ЫˆП‹У·.

- ¢È·ÙËÚ›Ù ÙÔ Ì¤ÁÂıÔ˜ ÙÔ˘ ۈϋӷ ›ÛÔ ‹ ÌÂÁ·Ï‡ÙÂÚÔ

·fi ·˘Щfi ЩФ˘ Ы˘У‰ВfiМВУФ˘ ЫˆП‹У· (™ˆП‹У·˜ ‚ИУ‡ПИФ˘
ФУФМ·ЫЩИО‹˜ ‰И·М¤ЩЪФ˘ 25 mm О·И ВНˆЩВЪИО‹˜ ‰И·М¤ЩЪФ˘
32 mm.)

- ГЪЛЫИМФФИ‹ЫЩВ ЩФУ ·ЪВ¯fiМВУФ ВП·ЫЩИОfi ЫˆП‹У·

·ФЫЩЪ¿ББИЫЛ˜ О·И ЩФУ МВЩ·ППИОfi ЫКИБОЩ‹Ъ·. ™ЩВЪВТЫЩВ
БВЪ¿ ЩФУ ЫКИБОЩ‹Ъ·.

1

ªВЩ·ППИОfi˜ ЫКИОЩ‹Ъ·˜
(·Ъ¤¯ВЩ·И МВ ЩЛ
МФУ¿‰·)

2

™ˆÏ‹Ó·˜

·ФЫЩЪ¿ББИЫЛ˜
(·Ъ¤¯ВЩ·И МВ ЩЛ
МФУ¿‰·)

3

§Â˘Î‹ Ù·ÈÓ›· (ÙÔÈ΋
ÚÔÌ‹ıÂÈ·)

■ ªФУТЫЩВ ЩФ ЫˆП‹У· ·ФЫЩЪ¿ББИЫЛ˜ ЫЩФ ВЫˆЩВЪИОfi ЩФ˘
ОЩИЪ›Ф˘.

■ ∞У ‰ВУ МФЪВ›ЩВ У· ‰ТЫВЩВ ·ЪОВЩ‹ ОП›ЫЛ ЫЩФ ЫˆП‹У·

·ФЫЩЪ¿ББИЫЛ˜, Ъ·БМ·ЩФФИ‹ЫЩВ ЩЛ ЫˆП‹УˆЫЛ

·У˘„ˆМ¤УЛ˜ ·ФЫЩЪ¿ББИЫЛ˜ (¿УЩПЛЫЛ˜) (ЩФИО‹ ЪФМ‹ıВИ·).

¶ø™ ¡∞ ¶ƒ∞°ª∞∆√¶√π∏™∂∆∂ ∆π™ ™ø§∏¡ø™∂π™ (µÏ¤Â
Û¯‹Ì· 8)

1 ¶Ï¿Î· ÔÚÔÊ‹˜
2 ª¿Ъ· ·У¿ЪЩЛЫЛ˜
3 ƒ˘ıÌÈ˙fiÌÂÓË ÂÚÈÔ¯‹
4 ™ˆП‹У·˜ ·ФЫЩЪ¿ББИЫЛ˜ (·Ъ¤¯ВЩ·И МВ ЩЛ МФУ¿‰·)
5 ªВЩ·ППИОfi˜ ЫКИБОЩ‹Ъ·˜ (·Ъ¤¯ВЩ·И МВ ЩЛ МФУ¿‰·)
6 ™ˆП‹У·˜ ·У˘„ˆМ¤УЛ˜ ·ФЫЩЪ¿ББИЫЛ˜ (ЩФИО‹ ЪФМ‹ıВИ·)

■ ™˘У‰¤ЫЩВ ЩФУ ЫˆП‹У· ·ФЫЩЪ¿ББИЫЛ˜ ЫЩФ˘˜ ЫˆП‹УВ˜

·У˘„ˆМ¤УЛ˜ ·ФЫЩЪ¿ББИЫЛ˜, О·И МФУТЫЩВ ЩФ˘˜.

3

21

∂Б¯ВИЪ›‰ИФ ВБО·Щ¿ЫЩ·ЫЛ˜ О·И ПВИЩФ˘ЪБ›·˜

4

™˘ЫОВ˘‹ ОПИМ·ЩИЫМФ‡ Urban Multi

S-20~125FM3HPQ

4PW15114-1A

■ ™˘У‰¤ЫЩВ ЩФУ ЫˆП‹У· ·ФЫЩЪ¿ББИЫЛ˜ ЫЩЛУ ВОЪФ‹

·ФЫЩЪ¿ББИЫЛ˜ ЩЛ˜ ВЫˆЩВЪИО‹˜ МФУ¿‰·˜, О·И ЫК›НЩВ ЩФУ МВ
ЩФУ ЫКИОЩ‹Ъ·.

∂ÁηٿÛÙ·ÛË A

∂ÁηٿÛÙ·ÛË ·Ó·ÚÚfiÊËÛ˘ ·fi ›Ûˆ 275
√Ù·Ó ÂÁηıÈÛٿ٠·ÂÚ·ÁˆÁfi˜ ηӷ‚¿ÙÛÔ˘ 350-530

√Ù·Ó ÂÁηıÈÛٿ٠·¢ı›·˜ ¿ÓÂÏ ÂÈÛfi‰Ô˘

·¤Ú·

275

-°И· У· ВН·ЫК·П›ЫВЩВ ОП›ЫЛ ЪФ˜ Щ· О¿Щˆ 1:100
ЩФФıВЩ‹ЫЩВ Ъ¿‚‰Ф˘˜ ·У¿ЪЩЛЫЛ˜ О¿ıВ 1 ˆ˜ 1,5 m.

- ∞Ó ¤¯ÂÙ ÂÓÔÔÈË̤ÓÔ˘˜ ÔÏÏ·ÏÔ‡˜ ۈϋÓ˜

·ФЫЩЪ¿ББИЫЛ˜, ЩФФıВЩ‹ЫЩВ ЩФ˘˜ fiˆ˜ К·›УВЩ·И ЫЩФ
Ы¯‹М· 9.

1 ¶ФПП·Пfi˜ ЫˆП‹У·˜ ·ФЫЩЪ¿ББИЫЛ˜

2 √Щ·У ФПФОПЛЪˆıФ‡У ФИ ВЪБ·Ы›В˜ ЫˆПЛУТЫВˆУ, ‚В‚·ИˆıВ›ЩВ

fiЩИ Л ·ФЫЩЪ¿ББИЫЛ Ъ¤ВИ ФМ·П¿.

- ∞ÓÔ›ÍÙ ÙÔ Î·¿ÎÈ ÂÈÛfi‰Ô˘ ÓÂÚÔ‡, ÚÔÛı¤ÛÙ ‚·ıÌÈ·›·
ÂÚ›Ô˘ 1 Ï›ÙÚÔ ÓÂÚÔ‡ Î·È ÂϤÁÍÙ ÙË ÚÔ‹ Ù˘

·ФЫЩЪ¿ББИЫЛ˜. (µП¤В Ы¯‹М· 10)

1 ∂›ÛÔ‰Ô˜ ÓÂÚÔ‡
2 ºÔÚËÙ‹ ·ÓÙÏ›·
3 ∫·¿ÎÈ ÂÈÛfi‰Ô˘ ÓÂÚÔ‡
4 ∫Ф˘‚¿˜ (ЪФЫı‹ОЛ УВЪФ‡ ·fi ЩФ ¿УФИБМ· ВИıВТЪЛЫЛ˜)
5

∂НФ‰Ф˜ ·ФЫЩЪ¿ББИЫЛ˜ БИ· ЩЛ Ы˘УЩ‹ЪЛЫЛ (МВ П·ЫЩИ¯¤УИ· ·УЩП›·)

6 ™ˆП‹УВ˜ „˘ОЩИОФ‡

¶ÚÔÛÔ¯‹ ÛÙËÓ ˘Ô‰Ô¯‹ ÂÎΤӈÛ˘

ªËÓ ·Ê·ÈÚ›Ù ÙÔ ÂÈÛÙfiÌÈÔ ÙÔ˘ ۈϋӷ ÂÎΤӈÛ˘.
∂Ó‰¤¯ÂÙ·È Ó· ‰È·ÚÚ‡ÛÂÈ ÙÔ ÓÂÚfi ÂÎΤӈÛ˘.

∏ ¤НФ‰Ф˜ ·ФЫЩЪ¿ББИЫЛ˜ ¯ЪЛЫИМФФИВ›Щ·И МfiУФ БИ· ЩЛУ
ВОЪФ‹ УВЪФ‡ ·У ‰ВУ ¯ЪЛЫИМФФИВ›Щ·И Л ·УЩП›·

·ФЫЩЪ¿ББИЫЛ˜ ‹ ЪИУ ·fi ЩЛУ Ы˘УЩ‹ЪЛЫЛ. µ¿ПЩВ О·И
‚Б¿ПЩВ ЪФЫВОЩИО¿ ЩЛУ Щ¿· ·ФЫЩЪ¿ББИЫЛ˜. ∏
˘ВЪ‚ФПИО‹ ›ВЫЛ МФЪВ› У· ·Ъ·МФЪКТЫВИ ЩЛУ
˘Ф‰Ф¯‹ ·ФЫЩЪ¿ББИЫЛ˜ ЩЛ˜ ПВО¿УЛ˜ ·ФЫЩЪ¿ББИЫЛ˜.

■ ∂Н·БˆБ‹ ЩФ˘ ВИЫЩФМ›Ф˘

1

1 ∂ÈÛÙfiÌÈÔ ÂÎΤӈÛ˘

ªЛУ ОИУВ›ЩВ ·ПИУ‰ЪФМИО¿ ЩФ ВИЫЩfiМИФ ¿Уˆ-О¿Щˆ

■ ∆ФФı¤ЩЛЫЛ ЩФ˘ ВИЫЩФМ›Ф˘

1

2

1 ∂ÈÛÙfiÌÈÔ ÂÎΤӈÛ˘
2 ™Ù·˘ÚÔηÙÛ¿‚ȉÔ

∆ÔÔıÂÙ‹ÛÙ ÙÔ ÂÈÛÙfiÌÈÔ Î·È ˆı‹ÛÙ ÙÔ Ì ¤Ó·
ÛÙ·˘ÚÔηÙÛ¿‚ȉÔ

√∆∞¡ √§√∫§∏ƒø£√À¡ √π ∂ƒ°∞™π∂™ ∆ø¡
∏§∂∫∆ƒπ∫ø¡ ∫∞§ø¢πø™∂ø¡

√∆∞¡ ¢∂¡ ∂Ã√À¡ √§√∫§∏ƒø£∂π √π ∂ƒ°∞™π∂™
∏§∂∫∆ƒπ∫ø¡ ∫∞§ø¢πø™∂ø¡

∞К·ИЪ¤ЫЩВ ЩФ О¿П˘ММ· ЩФ˘ ОИ‚ˆЩ›Ф˘ ‰И·ОФЩТУ О·И Ы˘У‰¤ЫЩВ ЩЛУ
МФУФК·ЫИО‹ ЛПВОЩЪИО‹ ЩЪФКФ‰ФЫ›· О·И ЩФ ЩЛПВ¯ВИЪИЫЩ‹ЪИФ ЫЩФ˘˜

·ÎÚÔ‰¤ÎÙ˜. (™˘Ì‚Ô˘Ï¢Ù›Ù ÙÔ ÎÂÊ¿Ï·ÈÔ "∏§∂∫∆ƒπ∫∂™
∫∞§ø¢πø™∂π™" ÛÙË ÛÏ›‰· 5 ÁÈ· ÙÔÔı¤ÙËÛË/·Ê·›ÚÂÛË ÙÔ˘ ÎÈ‚ˆÙ›Ô˘
‰È·ÎÔÙÒÓ.) (™˘Ì‚Ô˘Ï¢Ù›Ù ÙÔ Û¯‹Ì· 11a Î·È Û¯‹Ì· 11b.)

1 ∫¿Ï˘ÌÌ· ÙÔ˘ ÎÈ‚ˆÙ›Ô˘ ‰È·ÎÔÙÒÓ
2 £‡Ъ· О·Пˆ‰›ˆЫЛ˜ ЛПВОЩЪИО‹˜ ЩЪФКФ‰ФЫ›·˜
3 £‡Ú· ηψ‰›ˆÛ˘ ÌÂÙ¿‰ÔÛ˘
4 ¢È¿ÁÚ·ÌÌ· ηψ‰›ˆÛ˘
5 ∫È‚ÒÙÈÔ ‰È·ÎÔÙÒÓ
6 ¶П·ЫЩИОfi˜ ЫКИБОЩ‹Ъ·˜
7 ∫·Пˆ‰›ˆЫЛ ЩЛПВ¯ВИЪИЫЩЛЪ›Ф˘
8 ∆ÂÚÌ·ÙÈÎfi˜ ›Ó·Î·˜ ÁÈ· ÙËÓ Î·Ïˆ‰›ˆÛË ÌÂÙ¿‰ÔÛ˘ Ù˘

ÌÔÓ¿‰·˜

9 ∫·Пˆ‰›ˆЫЛ ЛПВОЩЪИО‹˜ ЩЪФКФ‰ФЫ›·˜
10 ∂ЫˆЩВЪИО‹ П·О¤Щ· PC
11 ∆ВЪМ·ЩИОfi˜ ›У·О·˜ ЛПВОЩЪИО‹˜ ЩЪФКФ‰ФЫ›·˜
12 µ›‰· Á›ˆÛ˘
13 ∫·Ïˆ‰›ˆÛË ÌÂÙ¿‰ÔÛ˘ ÌÂٷ͇ ÙˆÓ ÌÔÓ¿‰ˆÓ
14 ∞ÓÙ¿ÙÔÚ ÁÈ· ϷΤٷ PC

∫·ЩfiИУ, И¤ЫЩВ ЩФ П‹ОЩЪФ ВИıВТЪЛЫЛ˜/‰ФОИМ·ЫЩИО‹˜ ПВИЩФ˘ЪБ›·˜

TEST

ЩФ˘ ЩЛПВ¯ВИЪИЫЩ‹ЪИФ˘. ∏ МФУ¿‰· ı· ЩВıВ› ЫВ О·Щ¿ЫЩ·ЫЛ

‰ФОИМ·ЫЩИО‹˜ ПВИЩФ˘ЪБ›·˜. ¶И¤ЫЩВ ЩФ П‹ОЩЪФ ВИПФБ‹˜ ЩЪfiФ˘
ПВИЩФ˘ЪБ›·˜ М¤¯ЪИ У· ВИП¤НВЩВ ЩЛ ПВИЩФ˘ЪБ›· ЩФ˘ ·УВМИЫЩ‹Ъ·

. ∫·ÙfiÈÓ, ȤÛÙ ÙÔ Ï‹ÎÙÚÔ ÂÓÙfi˜/ÂÎÙfi˜ . √ ·УВМИЫЩ‹Ъ·˜
ЩЛ˜ ВЫˆЩВЪИО‹˜ МФУ¿‰·˜ О·И Л ·УЩП›· ·ФЫЩЪ¿ББИЫЛ˜ ı· ВООИУ‹ЫФ˘У.
µВ‚·ИˆıВ›ЩВ fiЩИ ЩФ УВЪfi ¤¯ВИ ·ФЫЩЪ·ББИЫЩВ› ·fi ЩЛ МФУ¿‰·. ¶И¤ЫЩВ

TEST

БИ· У· ВИЫЩЪ¤„ВЩВ ЫЩФУ ЪТЩФ ЩЪfiФ ПВИЩФ˘ЪБ›·˜.

∏§∂∫∆ƒπ∫∂™ ∫∞§ø¢πø™∂π™

°ÂÓÈΤ˜ Ô‰ËÁ›Â˜

■ √Ï· Ù· ÂÍ·ÚÙ‹Ì·Ù· Î·È ˘ÏÈο ÙÔÈ΋˜ ÚÔÌ‹ıÂÈ·˜, ηıÒ˜

О·И ФИ ЛПВОЩЪФПФБИО¤˜ ВЪБ·Ы›В˜ Ъ¤ВИ У· Ы˘ММФЪКТУФУЩ·И
МВ ЩФ˘˜ ЩФИОФ‡˜ ОТ‰ИОВ˜.

■ ГЪЛЫИМФФИВ›ЩВ МfiУФ Ы‡ЪМ· ¯·ПОФ‡.

■ ∞ÎÔÏÔ˘ı‹ÛÙ ÙÔ "¢È¿ÁÚ·ÌÌ· ηψ‰›ˆÛ˘" Ô˘ ›ӷÈ

ЩФФıВЩЛМ¤УФ ЫЩФ О¿П˘ММ· ЩФ˘ ОИ‚ˆЩ›Ф˘ ‰И·ОФЩТУ БИ· У·
Ы˘У‰¤ЫВЩВ ЩИ˜ О·Пˆ‰ИТЫВИ˜ ЩЛ˜ ВНˆЩВЪИО‹˜ МФУ¿‰·˜, ЩˆУ
ВЫˆЩВЪИОТУ МФУ¿‰ˆУ О·И ЩФ˘ ЩЛПВ¯ВИЪИЫЩЛЪ›Ф˘. °И· ПВЩФМ¤ЪВИВ˜
¿Уˆ ЫЩЛ Ы‡У‰ВЫЛ ЩФ˘ ЩЛПВ¯ВИЪИЫЩЛЪ›Ф˘, Ы˘М‚Ф˘ПВ˘ЩВ›ЩВ ЩФ
"∂Б¯ВИЪ›‰ИФ ВБО·Щ¿ЫЩ·ЫЛ˜ ЩФ˘ ЩЛПВ¯ВИЪИЫЩ‹ЪИФ˘".

■ √ПВ˜ ФИ О·Пˆ‰ИТЫВИ˜ Ъ¤ВИ У· ВОЩВПФ‡УЩ·И ·fi ¤У·

·‰ВИФ‡¯Ф ЛПВОЩЪФПfiБФ.

■ ¶Ú¤ÂÈ Ó· ÙÔÔıÂÙËı› ¤Ó·˜ ‰È·ÎfiÙ˘ Ô˘ ı· ÎÏ›ÓÂÈ ÙËÓ

·ЪФ¯‹ ЫВ fiПФ ЩФ ЛПВОЩЪИОfi О‡ОПˆМ·.

■ ∞˘Щfi ЩФ Ы‡ЫЩЛМ· ·ФЩВПВ›Щ·И ·fi ФПП·П¤˜ ВЫˆЩВЪИО¤˜

МФУ¿‰В˜. ™ЛМ·‰¤„ЩВ, О¿ıВ ВЫˆЩВЪИО‹ МФУ¿‰· Ы·У МФУ¿‰·
∞, МФУ¿‰· µ..., О·И ‚В‚·ИˆıВ›ЩВ fiЩИ Л О·Пˆ‰›ˆЫЛ ЩЛ˜
ЩВЪМ·ЩИО‹˜ П·О¤Щ·˜ ЪФ˜ ЩЛУ ВНˆЩВЪИО‹ МФУ¿‰· О·И ЩЛ
ОИ‚ТЩИФ HR Щ·ИЪИ¿˙ВИ. ∞У Л О·Пˆ‰›ˆЫЛ О·И Л ЫˆП‹УˆЫЛ
МВЩ·Н‡ ЩЛ˜ ВНˆЩВЪИО‹˜ МФУ¿‰·˜ О·И М›·˜ ·fi ЩИ˜
ВЫˆЩВЪИО¤˜ МФУ¿‰В˜ ‰ВУ Щ·ИЪИ¿˙Ф˘У, ЩФ Ы‡ЫЩЛМ· МФЪВ› У·
·ЪФ˘ЫИ¿ЫВИ ‚П¿‚Л.

∂П¤БНЩВ ЩЛ ЪФ‹ ЩЛ˜ ·ФЫЩЪ¿ББИЫЛ˜ О·Щ¿ ЩЛ ‰И¿ЪОВИ·
ПВИЩФ˘ЪБ›·˜ жА•∏™, fiˆ˜ ВЪИБЪ¿КВЩ·И ЫЩФ ОВК¿П·ИФ
"¢√∫πª∞™∆π∫∏ §∂π∆√Аƒ°π∞" ЫЩЛ ЫП›‰· 8.

S-20~125FM3HPQ
™˘ЫОВ˘‹ ОПИМ·ЩИЫМФ‡ Urban Multi
4PW15114-1A

∂Б¯ВИЪ›‰ИФ ВБО·Щ¿ЫЩ·ЫЛ˜ О·И ПВИЩФ˘ЪБ›·˜

5

∏ПВОЩЪИО¿ ¯·Ъ·ОЩЛЪИЫЩИО¿

∞fi ЩФ ВЫˆЩВЪИОfi ЩЛ˜ МФУ¿‰·˜

ªÔÓÙ¤ÏÔ Hz BÔÏÙ ¢È·Î‡Ì·ÓÛË Ù¿Û˘

S-20~125FM3HPQ 50 230 min. 198-ªÂÁ. 264

∏ПВОЩЪИО‹

ЩЪФКФ‰ФЫ›·

ªÔÓÙ¤ÏÔ MCA MFA KW FLA

S-20•25•32FM3HPQ 0,5 16 A 0,05 0,4
S-40FM3HPQ 0,6 16 A 0,065 0,5
S-50FM3HPQ 0,9 16 A 0,085 0,7
S-63FM3HPQ 1,1 16 A 0,125 0,9
S-80FM3HPQ 1,3 16 A 0,135 1,0
S-100FM3HPQ 1,5 16 A 0,135 1,2
S-125FM3HPQ 2,0 16 A 0,225 1,6

∫ИУЛЩ‹Ъ·˜ ·УВМИЫЩ‹Ъ·

MCA: ∂П¿¯. ∂УЩ·ЫЛ ∫˘ОПТМ·ЩФ˜ (A)
MFA: ªВБ. ∂УЩ·ЫЛ ∞ЫК¿ПВИ·˜ (A)
KW: √УФМ·ЫЩИО‹ ·fi‰ФЫЛ ОИУЛЩ‹Ъ· ЩФ˘ ·УВМИЫЩ‹Ъ· (kW)
FLA: ∂УЩ·ЫЛ М¤БИЫЩФ˘ КФЪЩ›Ф˘ (A)

™∏ª∂πø™∏

°И· ПВЩФМ¤ЪВИВ˜, Ы˘М‚Ф˘ПВ˘ЩВ›ЩВ Щ· "∏ПВОЩЪИО¿
‰В‰ФМ¤У·".

¶ÚԉȷÁڷʤ˜ ÁÈ· ·ÛÊ¿ÏÂȘ Î·È Û‡ÚÌ· ÙÔÈ΋˜
ÚÔÌ‹ıÂÈ·˜

∫·Пˆ‰›ˆЫЛ ЛПВОЩЪИО‹˜ ·ЪФ¯‹˜

ªÔÓÙ¤ÏÔÙÔÈ΋˜
ÚÔÌ‹ıÂÈ·˜

S-20~125FM3HPQ 16 A H05VV-U3G

ªÔÓÙ¤ÏÔ ™‡ÚÌ· ª¤ÁÂıÔ˜

S-20~125FM3HPQ

™∏ª∂πø™∏

°È· ÏÂÙÔ̤ÚÂȘ, Û˘Ì‚Ô˘Ï¢Ù›Ù ÙÔ ÎÂÊ¿Ï·ÈÔ
"¶∞ƒ∞¢∂π°ª∞ ∫∞§ø¢πø™∏™" ÛÙË ÛÏ›‰· 7.

∞ÛÊ¿ÏÂȘ ™‡ÚÌ· ª¤ÁÂıÔ˜

∆ÔÈÎÔ›
ÎÒ‰ÈΘ

∫·ÏÒ‰ÈÔ Ì ÌÔÓˆÙÈ΋
Â¤Ó‰˘ÛË (2)

0,75-1,25 mm

∞Ê·ÈÚ¤ÛÙ ÙËÓ ÌÈÎÚ‹ Ͽη ÙÔ˘ οو ̤ÚÔ˘˜ Î·È ÙËÓ

·УЩИО·ıИЫЩТМВУЛ П¿О· (ЫВ ВЪ›ЩˆЫЛ ·У·ЪЪfiКЛЫЛ˜ ·fi ›Ыˆ)
‹ ЩЛУ П¿О· Ы˘БОЪ¿ЩЛЫЛ˜ ЩФ˘ К›ПЩЪФ˘ ·¤Ъ· (ЫВ ВЪ›ЩˆЫЛ

·Ó·ÚÚfiÊËÛ˘ ·fi οو). ∫·Ù‚¿ÛÙ ÙÔ ÎÈ‚ÒÙÈÔ ‰È·ÎÔÙÒÓ fiˆ˜
Ê·›ÓÂÙ·È ÛÙÔ Û¯‹Ì· 11c. ¶ÂÚ¿ÛÙ ٷ ηÏ҉ȷ ̤۷ ·fi ÙȘ
ı‡Ú˜ ηψ‰›ˆÛ˘ ÙÔ˘ ηχÌÌ·ÙÔ˜ ÙÔ˘ ÎÈ‚ˆÙ›Ô˘ ‰È·ÎÔÙÒÓ ÚÈÓ
Ù· Û˘Ó‰¤ÛÂÙÂ.

1 ªÈÎÚ‹ Ͽη ÙÔ˘ οو ̤ÚÔ˘˜
2 ¶Ï¿Î· Û˘ÁÎÚ¿ÙËÛ˘ ÙÔ˘ Ê›ÏÙÚÔ˘ ·¤Ú·
3 ∫È‚ÒÙÈÔ ‰È·ÎÔÙÒÓ
4 ∞УЩИО·ıИЫЩТМВУЛ П¿О·
5 ∆ÂÙÚ¿ÁˆÓË Ô‹ (ηχÙÂÙ·È ·fi ÙÔ Î¿Ï˘ÌÌ· ÙÔ˘ ÎÈ‚ˆÙ›Ô˘

‰È·ÎÔÙÒÓ)

¶ƒ√ºÀ§∞•∂π™

1 ∞ОФПФ˘ı‹ЫЩВ ЩИ˜ ЫЛМВИТЫВИ˜ Ф˘ ·У·К¤ЪФУЩ·И ·Ъ·О¿Щˆ

fiЩ·У Ы˘У‰¤ВЩВ ЩЛУ ЩВЪМ·ЩИО‹ П·О¤Щ· ЛПВОЩЪИО‹˜
ЩЪФКФ‰ФЫ›·˜.

- ªЛУ Ы˘У‰¤ВЩВ О·ПТ‰И· ‰И·КФЪВЩИОФ‡ МВБ¤ıФ˘˜ ЫЩФУ ›‰ИФ

·ОЪФ‰¤ОЩЛ ЩЪФКФ‰ФЩИОФ‡. (∏ ¯·П·ЪfiЩЛЩ· ЩˆУ
Ы˘У‰¤ЫВˆУ МФЪВ› У· ЪФО·П¤ЫВИ ˘ВЪı¤ЪМ·УЫЛ.)

- √Ù·Ó Û˘Ó‰¤ÂÙ ηÏ҉ȷ ›‰ÈÔ˘ ÌÂÁ¤ıÔ˘˜, Û˘Ó‰¤ÛÙ ٷ

Û‡Ìʈӷ Ì ÙÔ Û¯‹Ì·.

2 ¢И·ЩЛЪВ›ЩВ ЩЛ Ы˘УФПИО‹ ¤УЩ·ЫЛ ЩˆУ ‰И·ЫЩ·˘ЪФ‡МВУˆУ

О·Пˆ‰ИТЫВˆУ, МВЩ·Н‡ ЩˆУ ВЫˆЩВЪИОТУ МФУ¿‰ˆУ О¿Щˆ ·fi
Щ· 12 ∞. ¢И·ОП·‰ТЫЩВ ЩЛ БЪ·ММ‹ ¤Нˆ ·fi ЩЛУ ЩВЪМ·ЩИО‹
П·О¤Щ· ЩЛ˜ МФУ¿‰·˜ Ы‡МКˆУ· МВ ЩИ˜ ЪФ‰И·БЪ·К¤˜

2

ЛПВОЩЪФПФБИОФ‡ ВНФПИЫМФ‡, fiЩ·У ¯ЪЛЫИМФФИВ›ЩВ ‰‡Ф
О·Пˆ‰ИТЫВИ˜ ЩЪФКФ‰ФЫ›·˜ МВБ¤ıФ˘˜ МВБ·П‡ЩВЪФ˘ ·fi

2

. (ø1,6)

2 mm
∏ ‰È·ÎÏ¿‰ˆÛË Ú¤ÂÈ Ó· Â›Ó·È ÌÔӈ̤ÓË ÁÈ· Ó· ·Ú¤¯ÂÈ ›ÛÔ

‹ МВБ·П‡ЩВЪФ ‚·ıМfi МfiУˆЫЛ˜ МВ ЩЛУ О·Пˆ‰›ˆЫЛ ЛПВОЩЪИО‹˜
ЩЪФКФ‰ФЫ›·˜.

∆Ф ВИЩЪВfiМВУФ М‹ОФ˜ ЩЛ˜ О·Пˆ‰›ˆЫЛ˜ МВЩ¿‰ФЫЛ˜ МВЩ·Н‡ ЩЛ˜
ВЫˆЩВЪИО‹˜ О·И ЩЛ˜ ВНˆЩВЪИО‹˜ МФУ¿‰·˜, О·И МВЩ·Н‡ ЩЛ˜
ВЫˆЩВЪИО‹˜ МФУ¿‰·˜ О·И ЩФ˘ ЩЛПВ¯ВИЪИЫЩ‹ЪИФ˘ В›У·И:

1 ∂НˆЩВЪИО‹ МФУ¿‰· - ВЫˆЩВЪИО‹ МФУ¿‰·: ªВБ. 1000 m

(™˘УФПИОfi М‹ОФ˜ О·Пˆ‰›Ф˘ 2000 m)

2 ∂ЫˆЩВЪИО‹ МФУ¿‰· - ЩЛПВ¯ВИЪИЫЩ‹ЪИФ: ªВБ. 500 m

¶∞ƒ∞¢∂π°ª∞ ∫∞§ø¢πø™∏™ ∫∞π ¶ø™
¡∞ ƒÀ£ªπ™∂∆∂ ∆√ ∆∏§∂Ã∂πƒπ™∆∏ƒπ√

¶ˆ˜ Ó· Û˘Ó‰¤ÛÂÙ ÙËÓ Î·Ïˆ‰›ˆÛË

∞fi ЩФ ВНˆЩВЪИОfi ЩЛ˜ МФУ¿‰·˜

∞Ê·ÈÚ¤ÛÙ ÙÔ Î¿Ï˘ÌÌ· ÙÔ˘ ÎÈ‚ˆÙ›Ô˘ ‰È·ÎÔÙÒÓ fiˆ˜ Ê·›ÓÂÙ·È
ÛÙÔ Û¯‹Ì· 11b Î·È Î¿ÓÂÙ ÙȘ Û˘Ó‰¤ÛÂȘ.

3 ªЛ Ы˘У‰¤ВЩВ О·ПТ‰И· ‰И·КФЪВЩИОФ‡ МВБ¤ıФ˘˜ ЫЩФУ ›‰ИФ

·ОЪФ‰¤ОЩЛ БВ›ˆЫЛ˜. ∏ ¯·П·ЪfiЩЛЩ· ЫЩЛ Ы‡У‰ВЫЛ МФЪВ› У·
МВИТЫВИ ЩЛУ ЪФЫЩ·Ы›·.

4 ¢И·ЩЛЪВ›ЩВ ЩЛУ О·Пˆ‰›ˆЫЛ МВЩ¿‰ФЫЛ˜ ЩФ˘П¿¯ИЫЩФУ 50 mm

М·ОЪИ¿ ·fi ЩЛУ О·Пˆ‰›ˆЫЛ ЛПВОЩЪИО‹˜ ЩЪФКФ‰ФЫ›·˜. ∏ МЛ
Ы˘ММfiЪКˆЫЛ МВ ·˘Щ‹ ЩЛУ Ф‰ЛБ›· МФЪВ› У· ЪФОПЛıВ›
‚П¿‚Л ПfiБˆ ЩФ˘ ЛПВОЩЪИОФ‡ ıФЪ‡‚Ф˘.

5 °И· ЩЛУ О·Пˆ‰›ˆЫЛ ЩФ˘ ЩЛПВ¯ВИЪИЫЩЛЪ›Ф˘ Ы˘М‚Ф˘ПВ˘ЩВ›ЩВ ЩФ

"∂Б¯ВИЪ›‰ИФ ВБО·Щ¿ЫЩ·ЫЛ˜ ЩФ˘ ЩЛПВ¯ВИЪИЫЩЛЪ›Ф˘" Ф˘
Ы˘УФ‰В‡ВИ ЩФ ЩЛПВ¯ВИЪИЫЩ‹ЪИФ.

6 ¶ФЩ¤ МЛУ Ы˘У‰¤ВЩВ ЩЛУ О·Пˆ‰›ˆЫЛ ЛПВОЩЪИО‹˜ ЩЪФКФ‰ФЫ›·˜

ЫЩЛУ ЩВЪМ·ЩИО‹ П·О¤Щ· БИ· ЩЛУ О·Пˆ‰›ˆЫЛ МВЩ¿‰ФЫЛ˜. ∂У·
Щ¤ЩФИФ П¿ıФ˜ МФЪВ› У· ЪФО·П¤ЫВИ ‚П¿‚Л ЫВ ФПfiОПЛЪФ ЩФ
Ы‡ЫЩЛМ·.

7 ГЪЛЫИМФФИВ›ЩВ МfiУФ Щ· ЪФ‰И·БЪ·КfiМВУ· О·ПТ‰И· О·И

ЫК›НЩВ Щ· БВЪ¿ ЫЩФ˘˜ ·ОЪФ‰¤ОЩВ˜. µВ‚·ИˆıВ›ЩВ fiЩИ Щ·
О·ПТ‰И· ‰ВУ ı· ·ЪФ˘ЫИ¿˙Ф˘У ВНˆЩВЪИО‹ ›ВЫЛ ЫЩФ˘˜

·ОЪФ‰¤ОЩВ˜. ¢И·ЩЛЪВ›ЩВ ЩИ˜ О·Пˆ‰ИТЫВИ˜ МВ Щ¿НЛ ¤ЩЫИ ТЫЩВ
У· МЛУ ВМФ‰›˙Ф˘У ¿ППФУ ВНФПИЫМfi fiˆ˜ ¯. У· И¤˙Ф˘У
ЩФ О¿П˘ММ· Ы˘УЩ‹ЪЛЫЛ˜ О·И ЩФ ·УФ›НФ˘У. µВ‚·ИˆıВ›ЩВ fiЩИ ЩФ
О¿П˘ММ· ОПВ›УВИ О·УФУИО¿. ∞ЩВПВ›˜ Ы˘У‰¤ЫВИ˜ МФЪВ› У·
ЪФО·П¤ЫФ˘У ˘ВЪı¤ЪМ·УЫЛ О·И ЫЩЛУ ¯ВИЪfiЩВЪЛ ВЪ›ЩˆЫЛ
ЛПВОЩЪФПЛН›· ‹ ˘ЪО·БИ¿.

∂Б¯ВИЪ›‰ИФ ВБО·Щ¿ЫЩ·ЫЛ˜ О·И ПВИЩФ˘ЪБ›·˜

6

™˘ЫОВ˘‹ ОПИМ·ЩИЫМФ‡ Urban Multi

S-20~125FM3HPQ

4PW15114-1A

ƒ‡ıÌÈÛË ÙÔ˘ Û˘Ó‰ÂÙ‹Ú· ÂÓ·ÏÏ·Á‹˜ ÛÙ·ÙÈ΋˜ ›ÂÛ˘

■ ™‡Ìʈӷ Ì ÙȘ ··ÈÙ‹ÛÂȘ ÛÙ·ÙÈ΋˜ ›ÂÛ˘ ÙÔ˘
Û˘ÛÙ‹Ì·ÙÔ˜, Â·Ó·ÙÔÔıÂÙ‹ÛÙ ٷ ·ÓÙ¿ÙÔÚ Ù˘ ϷΤٷ˜
PC ̤۷ ÛÙÔ ÎÔ˘Ù› ‰È·ÎÔÙÒÓ fiˆ˜ Ê·›ÓÂÙ·È ÛÙÔ Û¯‹Ì·.

S-20~63FM3HPQ S-80~125FM3HPQ

÷ÌËÏ‹

X6A

X6A

X7A

X5A

1 2

X7A

X5A

1 2

X4A

X4A

X3A

X3A

∫·УФУИО‹

À„ËÏ‹

‰ÂÓ ‰È·Ù›ıÂÙ·È

X7A

X4A

1 2

X3A

™∏ª∂πø™∏

¢ВУ В›У·И ··Ъ·›ЩЛЩФ У· ЪФЫ‰ИФЪ›ЫВЩВ ЩЛ
‰ИВ‡ı˘УЫЛ ЩЛ˜ ВЫˆЩВЪИО‹ МФУ¿‰·˜ fiЩ·У
¯ЪЛЫИМФФИВ›ЩВ ФМ·‰ИОfi ¤ПВБ¯Ф. ∏ ‰ИВ‡ı˘УЫЛ
Ъ˘ıМ›˙ВЩ·И ·˘ЩfiМ·Щ· fiЩ·У ВУВЪБФФИЛıВ› Л ·ЪФ¯‹.

¶ƒ√ºÀ§∞•∂π™

■ ∂У·˜ МfiУФ ‰И·ОfiЩЛ˜ МФЪВ› У· ¯ЪЛЫИМФФИЛıВ› БИ·
ЩЪФКФ‰ФЫ›· ЩˆУ МФУ¿‰ˆУ ЩФ˘ ›‰ИФ˘ Ы˘ЫЩ‹М·ЩФ˜. £· Ъ¤ВИ
fiМˆ˜ У· ВИПВБФ‡У ЪФЫВОЩИО¿ ‰И·ОfiЩВ˜ ‰И·ОП¿‰ˆЫЛ˜ О·И
ЪВП·› ‰И·ОП¿‰ˆЫЛ˜.

■ °И· ЩЛПВ¯ВИЪИЫЩ‹ЪИФ ФМ·‰ИОФ‡ ВП¤Б¯Ф˘, ВИП¤НЩВ ЩФ
ЩЛПВ¯ВИЪИЫЩ‹ЪИФ Ф˘ Щ·ИЪИ¿˙ВИ О·П‡ЩВЪ· ЫЩЛУ ВЫˆЩВЪИО‹
МФУ¿‰· МВ ЩИ˜ ВЪИЫЫfiЩВЪВ˜ ПВИЩФ˘ЪБ›В˜.

■ ªЛУ БВИТУВЩВ ЩФУ ВНФПИЫМfi ЫВ ЫˆПЛУТЫВИ˜ К˘ЫИОФ‡

·ВЪ›Ф˘, ЫˆПЛУТЫВИ˜ УВЪФ‡, ·ПВНИО¤Ъ·˘У· ‹ ЫВ БВ›ˆЫЛ
ЩЛПВКТУˆУ. ∞О·Щ¿ППЛПЛ БВ›ˆЫЛ МФЪВ› У· ЪФО·П¤ЫВИ
ЛПВОЩЪФПЛН›·.

∂ПВБ¯Ф˜ М¤Ыˆ 2 ЩЛПВ¯ВИЪИЫЩЛЪ›ˆУ (∂П¤Б¯ФУЩ·˜
1 ВЫˆЩВЪИО‹ МФУ¿‰· М¤Ыˆ 2 ЩЛПВ¯ВИЪИЫЩЛЪ›ˆУ)

X6A

1 ª·‡ÚÔ Î·ÏÒ‰ÈÔ
2 ªÏ ηÏÒ‰ÈÔ

™∏ª∂πø™∏

X5A

X7A

X4A

X3A

1 2

X7A

X4A

X3A

1 2

∏ МФУ¿‰· ¤¯ВИ ВЪБФЫЩ·ЫИ·О‹ Ъ‡ıМИЫЛ БИ· О·УФУИО‹
ЫЩ·ЩИО‹ ›ВЫЛ (Г4∞) О·Щ¿ ЩЛУ ЫЩИБМ‹ ЩЛ˜
МВЩ·КФЪ¿˜.

¶∞ƒ∞¢∂π°ª∞ ∫∞§ø¢πø™∏™

∂НФП›ЫЩВ ЩЛУ О·Пˆ‰›ˆЫЛ ЛПВОЩЪИО‹˜ ·ЪФ¯‹˜ ЩЛ˜ О¿ıВ
МФУ¿‰·˜ МВ ¤У· ‰И·ОfiЩЛ О·И ·ЫК¿ПВИ· fiˆ˜ К·›УВЩ·И ЫЩФ
Ы¯‹М· 19.

1 ∏ПВОЩЪИО‹ ·ЪФ¯‹
2 ∫ВУЩЪИОfi˜ ‰И·ОfiЩЛ˜
3 ∫·Пˆ‰›ˆЫЛ ЛПВОЩЪИО‹˜ ·ЪФ¯‹˜
4 ∫·Ïˆ‰›ˆÛË ÌÂÙ¿‰ÔÛ˘
5 ¢È·ÎfiÙ˘
6 ∞ÛÊ¿ÏÂÈ·
7 ∫È‚ÒÙÈÔ HR
8 ∂ЫˆЩВЪИО‹ МФУ¿‰·
9 ∆ЛПВ¯ВИЪИЫЩ‹ЪИФ

¶∞ƒ∞¢∂π°ª∞ ¶§∏ƒ√À™ ™À™∆∏ª∞∆√™ (3 Û˘ÛÙ‹Ì·Ù·)

√Щ·У ¯ЪЛЫИМФФИВ›ЩВ 1 ЩЛПВ¯ВИЪИЫЩ‹ЪИФ БИ· 1 ВЫˆЩВЪИО‹ МФУ¿‰·
(∫·УФУИО‹ ПВИЩФ˘ЪБ›·) (µП¤В Ы¯‹М· 12)

°И· ФМ·‰ИОfi ¤ПВБ¯Ф ‹ ¯Ъ‹ЫЛ 2 ЩЛПВ¯ВИЪИЫЩЛЪ›ˆУ (µП¤В
Ы¯‹М· 14)

√Ù·Ó ÂÚÈÏ·Ì‚¿ÓÂÙ·È Ë ÎÈ‚ÒÙÈÔ HR (µÏ¤ ۯ‹Ì· 16)

1 ∂НˆЩВЪИО‹ МФУ¿‰·
2 ∂ЫˆЩВЪИО‹ МФУ¿‰·
3 ∆ЛПВ¯ВИЪИЫЩ‹ЪИФ (¶ЪФ·ИЪВЩИО¿ ·ЪВПОfiМВУ·)
4 ¶ИФ ЩВПВ˘Щ·›· ВЫˆЩВЪИО‹ МФУ¿‰·
5 °И· ¯Ъ‹ЫЛ 2 ЩЛПВ¯ВИЪИЫЩЛЪ›ˆУ
6 ∫È‚ÒÙÈÔ HR

√Щ·У ¯ЪЛЫИМФФИВ›ЩВ 2 ЩЛПВ¯ВИЪИЫЩ‹ЪИ·, ЩФ ¤У· Ъ¤ВИ У·
Ъ˘ıМИЫЩВ› ЫЩЛ ı¤ЫЛ "MAIN" (∫∂¡∆ƒπ∫√) О·И ЩФ ¿ППФ ЫЩЛ ı¤ЫЛ
"SUB" (¢∂А∆∂ƒ∂А√¡) .

∂¡∞§§∞°∏ MAIN/SUB (∫∂¡∆ƒπ∫√À/¢∂À∆∂ƒ∂À√¡∆√™)

■ ∆ФФıВЩ‹ЫЩВ ¤У· ОФИУfi О·ЩЫ·‚›‰И ЫЩЛУ ВЫФ¯‹ ЩФ˘ ¿Уˆ О·И
О¿Щˆ ЩМ‹М·ЩФ˜ ЩФ˘ ЩЛПВ¯ВИЪИЫЩЛЪ›Ф˘ О·И И¤˙ФУЩ·˜ ЩИ˜ ‰‡Ф
ı¤ЫВИ˜, ·К·ИЪ¤ЫЩВ ЪФЫВОЩИО¿ ЩФ ¿Уˆ М¤ЪФ˜. (µП¤В
Ы¯‹М· 15)
(∏ П·О¤Щ· PC ЩФ˘ ЩЛПВ¯ВИЪИЫЩЛЪ›Ф˘ В›У·И ЩФФıВЩЛМ¤УЛ
ЫЩФ ¿Уˆ М¤ЪФ˜ ЩФ˘ ЩЛПВ¯ВИЪИЫЩЛЪ›Ф˘.)

■ °˘Ъ›ЫЩВ ЩФ ‰И·ОfiЩЛ ВУ·ПП·Б‹˜ main/sub (ОВУЩЪИОФ‡/
‰В˘ЩВЪВ‡ФУЩФ˜) Ф˘ ‚Ъ›ЫОВЩ·И ¿Уˆ ЫЩЛ М›· ·fi ЩИ˜ ‰‡Ф
П·О¤ЩВ˜ PC ЩФ˘ ЩЛПВ¯ВИЪИЫЩЛЪ›Ф˘ ЫЩЛ ı¤ЫЛ "S". (µП¤В
Ы¯‹М· 20)

(∞К‹ЫЩВ ЩФ ‰И·ОfiЩЛ ЩФ˘ ¿ППФ˘ ЩЛПВ¯ВИЪИЫЩЛЪ›Ф˘ ЫЩЛ ı¤ЫЛ "M".)

1 ¶П·О¤Щ· PC ЩФ˘ ЩЛПВ¯ВИЪИЫЩЛЪ›Ф˘
2 ∂ЪБФЫЩ·ЫИ·О‹ Ъ‡ıМИЫЛ
3 ªfiУФ ¤У· ЩЛПВ¯ВИЪИЫЩ‹ЪИФ Ъ¤ВИ У· ·ПП·¯ıВ›

∂ПВБ¯Ф˜ М¤Ыˆ ˘ФПФБИЫЩ‹ (ВН·У·БО·ЫМ¤УЛ ‰И·ОФ‹
ПВИЩФ˘ЪБ›·˜ О·И ПВИЩФ˘ЪБ›· ВУЩfi˜/ВОЩfi˜)

1 ¶ÚԉȷÁڷʤ˜ ηψ‰›Ô˘ Î·È ˆ˜ Ó· Ú·ÁÌ·ÙÔÔÈ‹ÛÂÙ ÙËÓ

ηψ‰›ˆÛË.

- ™˘Ó‰¤ÛÙ ÙËÓ Â›ÛÔ‰Ô ·fi ÙÔ ¤Íˆ ̤ÚÔ˜ ÙÔ˘ ·ÎÚÔ‰¤ÎÙË

∆1 О·И ∆2 ЩЛ˜ ЩВЪМ·ЩИО‹˜ П·О¤Щ·˜ (ЩЛПВ¯ВИЪИЫЩ‹ЪИФ
ЪФ˜ О·Пˆ‰›ˆЫЛ МВЩ¿‰ФЫЛ˜).

∫·ÏÒ‰ÈÔ Ì Â¤Ó‰˘ÛË ‚ÈÓ‡ÏÈÔ˘ ‹ ÎÔÈÓfi

¶ÚԉȷÁڷʤ˜ ηψ‰›Ô˘

ª¤ÁÂıÔ˜

ª‹ÎÔ˜ ªÂÁ. 100 m

∂НˆЩВЪИОfi˜ ·ОЪФ‰¤ОЩЛ˜. ∂·Ê‹ Ô˘ ı· ÌÔÚ› Ó· ÂÍ·ÛÊ·Ï›˙ÂÈ

(µÏ¤ ۯ‹Ì· 18)

1 ∂›ÛÔ‰Ô˜ ∞

ηÏÒ‰ÈÔ (Ì 2 Û‡ÚÌ·Ù·)

0,75-1,25 mm

ÙÔ ÂÏ¿¯ÈÛÙÔ ÂÊ·ÚÌÔ˙fiÌÂÓÔ ÊÔÚÙ›Ô ÙˆÓ
15 V DC, 10 mA.

2

S-20~125FM3HPQ
™˘ЫОВ˘‹ ОПИМ·ЩИЫМФ‡ Urban Multi
4PW15114-1A

∂Б¯ВИЪ›‰ИФ ВБО·Щ¿ЫЩ·ЫЛ˜ О·И ПВИЩФ˘ЪБ›·˜

7

2 ∂УВЪБФФ›ЛЫЛ

-√ ·Ъ·О¿Щˆ ›У·О·˜ ВНЛБВ› ЩЛУ "ВН·У·БО·ЫМ¤УЛ ‰И·ОФ‹
ПВИЩФ˘ЪБ›·˜" О·И ЩЛУ "ПВИЩФ˘ЪБ›· ВУЩfi˜/ВОЩfi˜" Ы¯ВЩИО¿ МВ
ЩЛУ В›ЫФ‰Ф ∞.

∂Í·Ó·ÁηṲ̂ÓË ‰È·ÎÔ‹

ПВИЩФ˘ЪБ›·˜

∏ В›ЫФ‰Ф˜ "ВУЩfi˜" ЫЩ·М·Щ¿
ЩЛ ПВИЩФ˘ЪБ›·

∏ ›ÛÔ‰Ô˜ "ÂÎÙfi˜"
ÂÈÙÚ¤ÂÈ ÙÔÓ ¤ÏÂÁ¯Ô

∂›ÛÔ‰Ô˜ ÂÎÙfi˜ ➜ ВУЩfi˜ ı¤ЩВИ ЩЛ
МФУ¿‰· ВУЩfi˜ (·‰‡У·ЩЛ М¤Ыˆ
ЩЛПВ¯ВИЪИЫЩЛЪ›ˆУ)

∂›ÛÔ‰Ô˜ ÂÓÙfi˜ ➜ ВОЩfi˜ ı¤ЩВИ ЩЛ
МФУ¿‰· ВОЩfi˜ М¤Ыˆ ЩЛПВ¯ВИЪИЫЩЛЪ›Ф˘.

ПВИЩФ˘ЪБ›· ВУЩfi˜/ВОЩfi˜

¶ƒ√ºÀ§∞•∂π™

™В ВЪ›ЩˆЫЛ Ф˘ ·ЪФ˘ЫИ·ЫЩВ› Ъfi‚ПЛМ· ЫЩЛУ МФУ¿‰· О·И ‰ВУ
ПВИЩФ˘ЪБВ›, Ы˘М‚Ф˘ПВ˘ЩВ›ЩВ ЩЛУ ВЩИО¤Щ· ‰И¿БУˆЫЛ˜ ‚П¿‚Л˜ Ф˘
В›У·И ОФППЛМ¤УЛ.

1

3 ¶ˆ˜ У· ВИП¤НВЩВ ЩЛУ "ВН·У·БО·ЫМ¤УЛ ‰И·ОФ‹ ПВИЩФ˘ЪБ›·˜"

О·И ЩЛУ "ПВИЩФ˘ЪБ›· ВУЩfi˜/ВОЩfi˜"

- ™˘У‰¤ЫЩВ ЩЛУ ЛПВОЩЪИО‹ ЩЪФКФ‰ФЫ›· О·И О·ЩfiИУ
¯ЪЛЫИМФФИ‹ЫЩВ ЩФ ЩЛПВ¯ВИЪИЫЩ‹ЪИФ БИ· У· ВИП¤НВЩВ ЩЛ
ПВИЩФ˘ЪБ›·.

- ƒ˘ıМ›ЫЩВ ЩФ ЩЛПВ¯ВИЪИЫЩ‹ЪИФ ЫЩФУ ЩЪfiФ ПВИЩФ˘ЪБ›·˜
Ъ‡ıМИЫЛ˜ ¯ТЪФ˘ ВБО·Щ¿ЫЩ·ЫЛ˜. °И· ВЪИЫЫfiЩВЪВ˜
ПВЩФМ¤ЪВИВ˜ Ы˘М‚Ф˘ПВ˘ЩВ›ЩВ ЩФ "¶ˆ˜ У· Ъ˘ıМ›ЫВЩВ
БИ·ЩФ ¯ТЪФ ВБО·Щ¿ЫЩ·ЫЛ˜", ЫЩФ ВБ¯ВИЪ›‰ИФ ЩФ˘
ЩЛПВ¯ВИЪИЫЩЛЪ›Ф˘.

- ∞fi ЩФУ ЩЪfiФ ПВИЩФ˘ЪБ›·˜ Ъ‡ıМИЫЛ˜ ¯ТЪФ˘ ВБО·Щ¿­ЫЩ·ЫЛ˜, ВИП¤НЩВ ЩФУ ЩЪfiФ ПВИЩФ˘ЪБ›·˜ ∞Ъ. 12, О·ЩfiИУ
Ъ˘ıМ›ЫЩВ ЩФУ 1Ф Оˆ‰ИОfi ∞Ъ. (‰И·ОfiЩЛ) ЫЩФ "1". ∫·ЩfiИУ
Ъ˘ıМ›ЫЩВ ЩФ ‰В‡ЩВЪФ Оˆ‰ИОfi ∞Ъ. (ı¤ЫЛ) ЫЩФ "01" БИ·
ВН·У·БО·ЫМ¤УЛ ‰И·ОФ‹ ПВИЩФ˘ЪБ›·˜ О·И "02"
БИ· ПВИЩФ˘ЪБ›· ВУЩfi˜/ВОЩfi˜. (ВН·У·БО·ЫМ¤УЛ ‰И·ОФ‹
ПВИЩФ˘ЪБ›·˜ В›У·И Л ВЪБФЫЩ·ЫИ·О‹ Ъ‡ıМИЫЛ.) (µП¤В
Ы¯‹М· 21)

1 ¢Â‡ÙÂÚÔ˜ Έ‰ÈÎfi˜ ∞Ú.
2

∞Ъ. ∆ЪfiФ˘ ПВИЩФ˘ЪБ›·˜.

3 ∞Ú. Έ‰ÈÎÔ‡ ÁÈ· ÙÔ ¯ÒÚÔ ÂÁηٿÛÙ·Û˘
4 ∆ЪfiФ˜ ПВИЩФ˘ЪБ›·˜ Ъ‡ıМИЫЛ˜ ¯ТЪФ˘ ВБО·Щ¿ЫЩ·ЫЛ˜

∫ВУЩЪИОfi˜ ¤ПВБ¯Ф˜

°И· ОВУЩЪИОfi ¤ПВБ¯Ф, В›У·И ··Ъ·›ЩЛЩФ У· ЪФЫ‰ИФЪ›ЫВЩВ ЩФУ ·Ъ.
ФМ¿‰·˜. °И· ВЪИЫЫfiЩВЪВ˜ ПВЩФМ¤ЪВИВ˜ Ы˘М‚Ф˘ПВ˘ЩВ›ЩВ ЩФ
ВБ¯ВИЪ›‰ИФ О¿ıВ ЪФ·ИЪВЩИОФ‡ ВПВБОЩ‹ БИ· ОВУЩЪИОfi ¤ПВБ¯Ф.

∂°∫∞∆∞™∆∞™∏ ∆√À ¢π∞∫√™ª∏∆π∫√À
¶∞¡∂§

™˘М‚Ф˘ПВ˘ЩВ›ЩВ ЩФ ВБ¯ВИЪ›‰ИФ ВБО·Щ¿ЫЩ·ЫЛ˜ Ф˘ Ы˘УФ‰В‡ВИ ЩФ
‰И·ОФЫМЛЩИОfi ¿УВП.

∞КФ‡ ВБО·Щ·ЫЩ‹ЫВЩВ ЩФ ‰И·ОФЫМЛЩИОfi ¿УВП, ‚В‚·ИˆıВ›ЩВ fiЩИ
‰ВУ ˘¿Ъ¯ВИ ОВУfi˜ ¯ТЪФ˜ МВЩ·Н‡ ЩФ˘ ЫТМ·ЩФ˜ ЩЛ˜ МФУ¿‰·˜ О·И
ЩФ˘ ‰И·ОФЫМЛЩИОФ‡ ¿УВП.

¢√∫πª∞™∆π∫∏ §∂π∆√Àƒ°π∞

3

4

1 ¢И¿Щ·НЛ ¿УЩПЛЫЛ˜ ·ФЫЩЪ¿ББИЫЛ˜ (ВУЫˆМ·ЩˆМ¤УЛ) ЩФ УВЪfi

ЩЛ˜ ·ФЫЩЪ¿ББИЫЛ˜ ·К·ИЪВ›Щ·И ·fi ЩФ ‰ˆМ¿ЩИФ О·Щ¿ ЩЛ
‰И¿ЪОВИ· ЩЛ˜ „‡НЛ˜.

2 º›ÏÙÚÔ ·¤Ú· (̤۷ ÛÙËÓ Û¯¿Ú· ·Ó·ÚÚfiÊËÛ˘)
3 ∂ÍÔ‰Ô˜ ·¤Ú·
4 ¢И·ОФЫМЛЩИОfi ¿УВП (ЪФ·ИЪВЩИОfi), ·fi ВОВ› ·У·ЪЪФК¿Щ·И Ф

·¤Ú·˜ ÙÔ˘ ‰ˆÌ·Ù›Ô˘.

5 ∆ЛПВ¯ВИЪИЫЩ‹ЪИФ

™À¡∆∏ƒ∏™∏

¶ÚÔÛÔ¯‹

■ ªfiÓÔ ÂȉÈÎÂ˘Ì¤ÓÔ ¿ÙÔÌÔ ÙÔ˘ ۤڂȘ ÂÈÙÚ¤ÂÙ·È
Ó· Ú·ÁÌ·ÙÔÔÈ› ÙË Û˘ÓÙ‹ÚËÛË.

■ ¶ЪФЩФ‡ ·ФОЩ‹ЫВЩВ ЪfiЫ‚·ЫЛ ЫЩИ˜ ЩВЪМ·ЩИО¤˜
‰И·Щ¿НВИ˜, ı· Ъ¤ВИ У· ·ФЫ˘У‰¤ЫВЩВ fiП· Щ·
ЩЪФКФ‰ФЩИО¿ О˘ОПТМ·Щ·.

■ ªЛУ ¯ЪЛЫИМФФИВ›ЩВ УВЪfi ‹ ·¤Ъ· ЫВ ıВЪМФОЪ·Ы›·
50ЖC ‹ МВБ·П‡ЩВЪЛ БИ· У· О·ı·Ъ›ЫВЩВ Щ· К›ПЩЪ·

·¤Ъ· О·И Щ· ВНˆЩВЪИО¿ ¿УВП.

■ √Щ·У О·ı·Ъ›˙ВЩВ ЩФУ ВУ·ПП¿ОЩЛ ıВЪМfiЩЛЩ·˜,
‚В‚·ИˆıВ›ЩВ fiЩИ ¤¯ВЩВ ·К·ИЪ¤ЫВИ ЩФУ ЛПВОЩЪИОfi
›У·О·, ЩФУ ОИУЛЩ‹Ъ· ЩФ˘ ·УВМИЫЩ‹Ъ·, ЩФ
‚ФЛıЛЩИОfi ЛПВОЩЪИОfi ıВЪМ·УЩ‹Ъ· О·И ЩЛУ ·УЩП›·
ВОО¤УˆЫЛ˜. ∆Ф УВЪfi ‹ Щ· ·ФЪЪ˘·УЩИО¿ МФЪФ‡У
У· ‰И·ВЪ¿ЫФ˘У ЩЛ МfiУˆЫЛ ЩˆУ ЛПВОЩЪИОТУ
ВН·ЪЩЛМ¿ЩˆУ О·И У· Щ· О¿„Ф˘У.

■ ∞У Л ·ЪФ¯‹ ЪВ‡М·ЩФ˜ ‰И·ОФВ› О·Щ¿ ЩЛ ‰И¿ЪОВИ·
ЩЛ˜ ПВИЩФ˘ЪБ›·˜, Л ПВИЩФ˘ЪБ›· ı· В·УВООИУ‹ЫВИ

·˘ЩfiМ·Щ· fiЩ·У В·У¤ПıВИ Л ЛПВОЩЪИО‹ ·ЪФ¯‹.

2

5

™˘М‚Ф˘ПВ˘ЩВ›ЩВ ЩФ ВБ¯ВИЪ›‰ИФ ВБО·Щ¿ЫЩ·ЫЛ˜ ЩЛ˜ ВНˆЩВЪИО‹˜
МФУ¿‰·˜.

∏ П˘¯У›· ПВИЩФ˘ЪБ›·˜ ЩФ˘ ЩЛПВ¯ВИЪИЫЩЛЪ›Ф˘ ı· ·У·‚ФЫ‚‹УВИ fiЩ·У
·ЪФ˘ЫИ·ЫЩВ› О¿ФИФ ЫК¿ПМ·. ∂П¤БНЩВ ЩФУ Оˆ‰ИОfi ЫК·ПМ¿ЩˆУ
ЫЩЛУ ФıfiУЛ ˘БЪТУ ОЪ˘ЫЩ¿ППˆУ БИ· У· ВУЩФ›ЫВЩВ ЩФ Ъfi‚ПЛМ·.
ª›· ВВН‹БЛЫЛ ЩˆУ Оˆ‰ИОТУ ЫК·ПМ¿ЩˆУ О·И ЩФ˘ ·УЩ›ЫЩФИ¯Ф˘
ЪФ‚П‹М·ЩФ˜ ˘¿Ъ¯ВИ ЫЩФ ·˘ЩФОfiППЛЩФ "¶ЪФЫФ¯‹ БИ· ЩЛ
Ы˘УЩ‹ЪЛЫЛ" ЫЩФ ОФ˘Щ› ‰И·ОФЩТУ ЩˆУ ВЫˆЩВЪИОТУ МФУ¿‰ˆУ.

∂Б¯ВИЪ›‰ИФ ВБО·Щ¿ЫЩ·ЫЛ˜ О·И ПВИЩФ˘ЪБ›·˜

8

™˘ЫОВ˘‹ ОПИМ·ЩИЫМФ‡ Urban Multi

S-20~125FM3HPQ

4PW15114-1A

¶ø™ £∞ ∫∞£∞ƒπ™∂∆∂ ∆∞ ºπ§∆ƒ∞ ∞∂ƒ∞

·Ó·ÚÚfiÊËÛË ·fi ›Ûˆ

·Ó·ÚÚfiÊËÛË

·fi οو

∫·ı·Ú›ÛÙ ÙÔ Ê›ÏÙÚÔ ·¤Ú· fiÙ·Ó ÛÙËÓ ¤Ó‰ÂÈÍË ÂÌÊ·Ó›˙ÂÙ·È

"" (øƒ∞ °π∞ ∫∞£∞ƒπ™ª√ ∆√À ºπ§∆ƒ√À ∞∂ƒ∞) (TIME TO
CLEAN AIR FILTER).

∫·ı·Ъ›˙ВЩВ ИФ Ы˘¯У¿ ЩФ К›ПЩЪФ ·У Л МФУ¿‰· В›У·И
ВБО·ЩВЫЩЛМ¤УЛ ЫВ ¤У· ‰ˆМ¿ЩИФ fiФ˘ Ф ·¤Ъ·˜ В›У·И ˘ВЪ‚ФПИО¿
МФП˘ЫМ¤УФ˜.

∞ПП¿НЩВ ЩФ К›ПЩЪФ ·¤Ъ·, ·У В›У·И ЩfiЫФ ‚ЪfiМИОФ Ф˘ ‰ВУ МФЪВ›
У· О·ı·ЪИЫЩВ›. (∆Ф К›ПЩЪФ ·¤Ъ· БИ· ·ПП·Б‹ В›У·И ЪФ·ИЪВЩИОfi)

1 ∞ÓÔ›ÍÙ ÙË Û¯¿Ú· ·Ó·ÚÚfiÊËÛ˘. (ªfiÓÔ ÁÈ· ·Ó·ÚÚfiÊËÛË

·fi οو.)
™‡Ú·Ù ٷ˘Ùfi¯ÚÔÓ· Î·È Ù· ‰‡Ô ÎÔ˘ÌÈ¿ fiˆ˜ ‚ϤÂÙ ÛÙÔ

Û¯‹Ì· Î·È Î·ÙfiÈÓ ÙÚ·‚‹ÍÙ ÚÔ˜ Ù· οو.

∞У ˘¿Ъ¯Ф˘У ·П˘Ы›‰В˜
∞·БОИЫЩЪТЫЩВ ЩИ˜ ·П˘Ы›‰В˜

3 ∫·ı·Ú›ÛÙ ÙÔ Ê›ÏÙÚÔ ·¤Ú·.

ГЪЛЫИМФФИ‹ЫЩВ ЛПВОЩЪИО‹ ЫОФ‡· (∞) ‹ П‡УЩВ Щ· К›ПЩЪ·

·¤Ú· ÌÂ ÓÂÚfi (µ).

(∞) ГЪЛЫИМФФИТУЩ·˜

ЛПВОЩЪИО‹ ЫОФ‡· (µ) ¶Ï‡ÛÈÌÔ Ì ÓÂÚfi

√Щ·У ЩФ К›ПЩЪФ ·¤Ъ· В›У·И ФП‡ ‚ЪfiМИОФ, ¯ЪЛЫИМФФИ‹ЫЩВ М·П·О‹
‚Ф‡ЪЩЫ· О·И Ф˘‰¤ЩВЪФ ·ФЪЪ˘·УЩИОfi.
∞ФМ·ОЪ‡УВЩВ ЩФ УВЪfi О·И ·К‹ЫЩВ У· ЫЩВБУТЫВИ ЫВ ЫОИВЪfi М¤ЪФ˜.

4 ¶ÚÔÛ·ÚÌfiÛÙ ÙÔ Ê›ÏÙÚÔ ·¤Ú·.

2 ∞Ê·ÈÚ¤ÛÙ ٷ Ê›ÏÙÚ· ·¤Ú·.

∞Ê·ÈÚ¤ÛÙ ٷ Ê›ÏÙÚ· ·¤Ú· ÙÚ·‚ÒÓÙ·˜ ÙÔ ‡Ê·ÛÌ¿ ÙÔ˘˜
ÚÔ˜ Ù· ¿Óˆ (·Ó·ÚÚfiÊËÛË ·fi ›Ûˆ) ‹ ÚÔ˜ Ù· ›Ûˆ
(·Ó·ÚÚfiÊËÛË ·fi οو)

·Ó·ÚÚfiÊËÛË ·fi ›Ûˆ

·Ó·ÚÚfiÊËÛË ·fi οو

∂˘ı˘БЪ·ММ›ЫЩВ ЩФ˘˜ ‰‡Ф ‚Ъ·¯›ФУВ˜ ·У¿ЪЩЛЫЛ˜ О·И ЫЪТНЩВ
ЩФ˘˜ ‰‡Ф Ы˘У‰ВЩ‹ЪВ˜ ЫЩЛ ı¤ЫЛ ЩФ˘˜ (·У В›У·И ··Ъ·›ЩЛЩФ,
ЩЪ·‚‹НЩВ ЩФ ‡К·ЫМ·).
µВ‚·ИˆıВ›ЩВ fiЩИ ФИ Щ¤ЫЫВЪИ˜ ˘Ф‰Ф¯¤˜ ·У¿ЪЩЛЫЛ˜ В›У·И
ЫˆЫЩ¿ ЫЩВЪВˆМ¤УВ˜.

5 ∫Ï›ÛÙ ÙË Û¯¿Ú· ÂÈÛ·ÁˆÁ‹˜ ·¤Ú·. (ªfiÓÔ ÁÈ· ·Ó·ÚÚfiÊËÛË

·fi οو)
µÏ¤ ›‰Ô˜ ∞ÚÈı. 1.

6 ∞ÊÔ‡ ·ÓÔ›ÍÂÙ ÙÔ ‰È·ÎfiÙË ·ÚÔ¯‹˜ Ú‡̷ÙÔ˜, ȤÛÙ ÙÔ

ÎÔ˘Ì› ∂¶∞¡∞º√ƒ∞ ºπ§∆ƒ√À.
∏ ¤Ó‰ÂÈÍË "øƒ∞ °π∞ ∫∞£∞ƒπ™ª√ ∆√À ºπ§∆ƒ√À ∞∂ƒ∞"

ÂÍ·Ê·Ó›˙ÂÙ·È.

¶ø™ ¡∞ ∫∞£∞ƒπ™∂∆∂ ∆∏¡ ∂•√¢√ ∞∂ƒ∞ ∫∞π ∆π™
∂•ø∆∂ƒπ∫∂™ ™Ã∞ƒ∂™

■ ∫·ı·Ú›ÛÙ Ì ̷ϷÎfi ‡Ê·ÛÌ·.

■ √Щ·У В›У·И ‰‡ЫОФПФ У· ·К·ИЪ¤ЫВЩВ ЩФ˘˜ ПВО¤‰В˜

¯ЪЛЫИМФФИ‹ЫЩВ УВЪfi ‹ ¤У· Ф˘‰¤ЩВЪФ ·ФЪЪ˘·УЩИОfi.

■ ∫·ı·Ъ›˙ВЩВ ЩЛ Ы¯¿Ъ· ВИЫ·БˆБ‹˜ ·¤Ъ· fiЩ·У В›У·И ОПВИЫЩ‹.

™∏ª∂πø™∏

ªЛУ ¯ЪЛЫИМФФИ‹ЫВЩВ ‚ВУ˙›УЛ, ‰И·П˘ЩИОfi, ˘ПИОfi
Б˘·П›ЫМ·ЩФ˜ ‹ ВУЩФМФОЩfiУ·. ªФЪВ› У·
ЪФО·П¤ЫФ˘У НВıТЪИ·ЫМ· ‹ ЫО¤‚ЪˆМ·.

ªЛУ ·К‹УВЩВ У· ‚Ъ·¯В› Л ВЫˆЩВЪИО‹ МФУ¿‰·.
ªФЪВ› У· ЪФО·П¤ЫВИ ЛПВОЩЪФПЛН›· ‹ ˘ЪО·БИ¿.

S-20~125FM3HPQ
™˘ЫОВ˘‹ ОПИМ·ЩИЫМФ‡ Urban Multi
4PW15114-1A

∂Б¯ВИЪ›‰ИФ ВБО·Щ¿ЫЩ·ЫЛ˜ О·И ПВИЩФ˘ЪБ›·˜

9

∂∫∫π¡∏™∏ ª∂∆∞ ∞¶√ ª∂°∞§∏ ¢π∞ƒ∫∂π∞ ¢π∞∫√¶∏™

∂И‚В‚·ИТЫЩВ Щ· ·ОfiПФ˘ı·.

■ ∂ϤÁÍÙ ·Ó Ë Â›ÛÔ‰Ô˜ Î·È ¤ÍÔ‰Ô˜ ·¤Ú· ‰ÂÓ Â›Ó·È
‚Ô˘ÏˆÌ¤Ó˜. ∞ÔÌ·ÎÚ‡ÓÂÙ οı ÂÌfi‰ÈÔ.

■ ∂ϤÁÍÙ ·Ó ˘¿Ú¯ÂÈ Á›ˆÛË.

∫·ı·Ъ›ЫЩВ ЩФ К›ПЩЪФ ·¤Ъ· О·И Щ· ВНˆЩВЪИО¿ ¿УВП.

■ ªВЩ¿ ЩФУ О·ı·ЪИЫМfi ЩФ˘ К›ПЩЪФ˘ ·¤Ъ·, КЪФУЩ›ЫЩВ У· ЩФ
‚¿ПВЩВ ЫЩЛ ı¤ЫЛ ЩФ˘.

∞ÓÔ›ÍÙ ÙÔ ‰È·ÎfiÙË ·ÚÔ¯‹˜ Ú‡̷ÙÔ˜.

■ ∏ ¤У‰ВИНЛ ЫЩФ ЩЛПВ¯ВИЪИЫЩ‹ЪИФ ı· ВМК·УИЫЩВ› fiЩ·У Ф
‰И·ОfiЩЛ˜ ЪВ‡М·ЩФ˜ В›У·И ·УФИОЩfi˜.

■ °И· У· ЪФЫЩ·Щ¤„ВЩВ ЩЛ МФУ¿‰·, ·УФ›НЩВ ЩФ ‰И·ОfiЩЛ
·ЪФ¯‹˜ ЪВ‡М·ЩФ˜ ЩФ˘П¿¯ИЫЩФУ 6 ТЪВ˜ ЪИУ ЩЛ ПВИЩФ˘ЪБ›·.

∆𠶃∂¶∂π ¡∞ ∫∞¡∂∆∂ √∆∞¡ ™∆∞ª∞∆∞∆∂ ∆√
™À™∆∏ª∞ °π∞ ª∂°∞§∏ Ã√¡π∫∏ ¶∂ƒπ√¢√

∞УФ›НЩВ ЩЛ §∂π∆√Аƒ°π∞ ∞¡∂ªπ™∆∏ƒ∞ БИ· МИЫ‹ М¤Ъ· О·И
ЫЩВБУТЫЩВ ЩЛ МФУ¿‰·.

■ ™˘М‚Ф˘ПВ˘ЩВ›ЩВ ЩФ ВБ¯ВИЪ›‰ИФ ПВИЩФ˘ЪБ›·˜ ЩЛ˜ ВНˆЩВЪИО‹˜
МФУ¿‰·˜.

¢È·Îfi„Ù ÙËÓ ·ÚÔ¯‹ Ú‡̷ÙÔ˜.

■ √Щ·У Ф ‰И·ОfiЩЛ˜ ·ЪФ¯‹˜ ЪВ‡М·ЩФ˜ В›У·И ·УФИОЩfi˜,
О·Щ·У·ПТУВЩ·И ЛПВОЩЪИЫМfi˜ ·ОfiМ· ОИ ·У ЩФ Ы‡ЫЩЛМ· ‰В
‚Ъ›ЫОВЩ·И ЫВ ПВИЩФ˘ЪБ›·.

■ ∏ ¤У‰ВИНЛ ЫЩФ ЩЛПВ¯ВИЪИЫЩ‹ЪИФ ВН·К·У›˙ВЩ·И fiЩ·У ОПВ›ЫВИ Ф
‰И·ОfiЩЛ˜ ·ЪФ¯‹˜ ЪВ‡М·ЩФ˜.

™∏ª∂πø™∂π™

¶ƒ√Ω¶√£∂™∂π™ ∞¶√ƒƒπæ∏™

∏ ·ФЫ˘У·ЪМФПfiБЛЫЛ ЩЛ˜ МФУ¿‰·˜, Ф ¯ВИЪИЫМfi˜ ЩФ˘ „˘ОЩИОФ‡
М¤ЫФ˘, ЩФ˘ П·‰ИФ‡ О·И ЩˆУ ¿ППˆУ МВЪТУ Ъ¤ВИ У· Б›УВЩ·И
Ы‡МКˆУ· МВ ЩЛ Ы¯ВЩИО‹ ЩФИО‹ О·И ВıУИО‹ УФМФıВЫ›·.

∆Ф ОПИМ·ЩИЫЩИОfi Ы·˜ ВИЫЛМ·›УВЩ·И МВ ·˘Щfi ЩФ
Ы‡М‚ФПФ. ∞˘Щfi ЫЛМ·›УВИ fiЩИ ФИ ЛПВОЩЪИО¤˜ О·И
ЛПВОЩЪФУИО¤˜ Ы˘ЫОВ˘¤˜ Ъ¤ВИ У· ·ФЪЪ›ЩФУЩ·И
¯ˆЪИЫЩ¿ ·fi Щ· ФИОИ·О¿ ·ФЪЪ›ММ·Щ·.

ªЛУ ЪФЫ·ı‹ЫВЩВ У· ·ФЫ˘У·ЪМФПФБ‹ЫВЩВ МfiУФИ Ы·˜ ЩФ
Ы‡ЫЩЛМ·: ∏ ·ФЫ˘У·ЪМФПfiБЛЫЛ ЩЛ˜ МФУ¿‰·˜ ОПИМ·ЩИЫМФ‡, Ф
¯ВИЪИЫМfi˜ ЩФ˘ „˘ОЩИОФ‡ М¤ЫФ˘, ЩФ˘ П·‰ИФ‡ О·И ЩˆУ ¿ППˆУ МВЪТУ
ı· Ъ¤ВИ У· Б›УВЩ·И ·fi О¿ФИФ ВИ‰ИОВ˘М¤УФ ЩВ¯УИОfi, Ы‡МКˆУ·
МВ ЩЛ Ы¯ВЩИО‹ ЩФИО‹ О·И ВıУИО‹ УФМФıВЫ›·.

°И· ЩЛУ ВО У¤Ф˘ ¯Ъ‹ЫЛ, ЩЛУ ·У·О‡ОПˆЫЛ О·И ЩЛУ ВИЫОВ˘‹, ФИ
МФУ¿‰В˜ ОПИМ·ЩИЫМФ‡ ı· Ъ¤ВИ У· ˘К›ЫЩ·УЩ·И ВВНВЪБ·Ы›· ЫВ
ВИ‰ИО¤˜ ВБО·Щ·ЫЩ¿ЫВИ˜. ∂И‚В‚·ИТУФУЩ·˜ fiЩИ ·˘Щfi ЩФ ЪФ˚fiУ

·ФЪЪ›ЩВЩ·И ЫˆЫЩ¿, ı· ·ФК‡БВЩВ ВУ‰В¯fiМВУВ˜ ·ЪУЛЩИО¤˜

Ы˘У¤ВИВ˜ БИ· ЩФ ВЪИ‚¿ППФУ О·И ЩЛУ ˘БВ›·. ¶·Ъ·О·ПТ
ВИОФИУˆУ‹ЫЩВ МВ ЩФУ ЩВ¯УИОfi ВБО·Щ¿ЫЩ·ЫЛ˜ ‹ ЩИ˜ ЩФИО¤˜

·Ъ¯¤˜ БИ· ВЪИЫЫfiЩВЪВ˜ ПЛЪФКФЪ›В˜.

√И М·Щ·Ъ›В˜ ı· Ъ¤ВИ У· ·К·ИЪФ‡УЩ·И ·fi ЩФ ЩЛПВ¯ВИЪИЫЩ‹ЪИФ
О·И У· ·ФЪЪ›ЩФУЩ·И НВ¯ˆЪИЫЩ¿, Ы‡МКˆУ· МВ ЩЛ Ы¯ВЩИО‹ ЩФИО‹
О·И ВıУИО‹ УФМФıВЫ›·.

∂Б¯ВИЪ›‰ИФ ВБО·Щ¿ЫЩ·ЫЛ˜ О·И ПВИЩФ˘ЪБ›·˜

10

™˘ЫОВ˘‹ ОПИМ·ЩИЫМФ‡ Urban Multi

S-20~125FM3HPQ

4PW15114-1A

KA§ø¢IAKO ¢IA°PAMMA

: E¶ITO¶OY ™YN¢E™MO§O°IA BLK : MAYPO
: AKPO¢EKTH™ BLU : M¶§E

,

33H........................ ¢IAKO¶TH™ ME ¶§øTHPA

A1P........................ ¶§AKETA TY¶øMENOY KYK§øMATO™

A2P........................ ∆∂ƒª∞∆π∫∏ ¶§∞∫∂∆∞

C1R ....................... ¶YKNøTH™ (ANEMI™THPA)

F1U........................ A™ºA§EIA (250 V/10 A)

F2U........................ A™ºA§EIA

HAP ....................... §YXNIA (LED) (¶APAKO§OY£H™H ™YNTHPH™H™ - ¶PA™INH)

M1F ....................... MOTEP (ANEMI™THPA)

M1P ....................... MOTEP (ANT§IA™ A¶O™TPA°°I™H™)

Q2E ....................... ™Y™KEYH ANIXNEY™H™ ¢IAPPOH™ ¶PO™ °H

R1T........................ £EPMI™TOP (AEPA)

R2T,R3T................ £EPMI™TOP (æÀ∫∆π∫√À)

RyF1-3................... MA°NHTIKO PE§E (ANEMI™THPA)

RyP........................ MA°NHTIKO PE§E (ANT§IA™ A¶O™TPA°°I™H™)

X1M ....................... ∫§∂ª√™∂πƒ∞ (§∂π∆√Àƒ°π∞)

X2M ....................... ∫§∂ª√™∂πƒ∞ (∂§∂°Ã√™)

T1R........................ ª∂∆∞™Ã∏ª∞∆π™∆∏™ (220-240 V/22 V)

Y1E........................ ∏§∂∫∆ƒ√¡π∫√ ∫À∫§øª∞ ∂¶∂∫∆∞™∏™

: ™YN¢ETHPA™ ORG : ¶OPTOKA§I
: ™ºI°KTHPA™ KA§ø¢IøN PNK : ƒ√∑
: ¶PO™TATEYTIKH °EIø™H (BI¢A) RED : KOKKINO

WHT : §EYKO
YLW : KITPINO

¶ƒ√∞πƒ∂∆π∫∞ ∂•∞ƒ∆∏ª∞∆∞

F3-5U..................... A™ºA§EIA (250 V/16 A)

J1EH...................... ∏§∂∫∆ƒπ∫√™ £∂ƒª∞¡∆∏ƒ∞™

K1R........................ MA°NHTIKO PE§E (J1EH)

ANTA¶TOP KA§ø¢Iø™H™

RyC,RyF................ MA°NHTIKO PE§E

RyH ....................... MA°NHTIKO PE§E (J1EH)

F1U,F2U................ A™ºA§EIA (250 V/5 A)

X1A,X2A................ ™À¡¢∂∆∏ƒ∞™ (∞¡∆∞¶∆√ƒ ∫∞§ø¢πø™∂ø¡)

X1M ....................... TAINIA AKPO¢EKTH

™YN¢ETHPA™ °IA ¶POAIPETIKA E•APTHMATA

X16A...................... ™À¡¢∂∆∏ƒ∞™ (∞¡∆∞¶∆√ƒ ∫∞§ø¢πø™∂ø¡)

X18A...................... ™À¡¢∂∆∏ƒ∞™ (∞¡∆∞¶∆√ƒ ∫∞§ø¢πø™∂ø¡ °π∞ ∏§∂∫∆ƒπ∫∞ ¶∞ƒ∞ƒ∆∏ª∞∆∞)

RECEIVER/DISPLAY UNIT : ¢EKTH™/MONA¢A O£ONH™

WIRED REMOTE CONTROLLER : ANTA¶TOP KA§ø¢Iø™H™

SWITCH BOX : §E¶TOMEPEIE™ TOY TH§EXEIPI™THPIOY

TRANSMISSION WIRING : ∫∞§ø¢πø™∏ ª∂∆∞¢√™∏™

INPUT FROM OUTSIDE : ∂π™√¢√™ ∞¶√ ∆√ ∂•ø∆∂ƒπ∫√

CENTRAL REMOTE CONTROLLER : ∫∂¡∆ƒπ∫√ ∆∏§∂Ã∂πƒπ™∆∏ƒπ√

™∏ª∂πø™∏

1. ™E ¶EPI¶Tø™H ¶OY XPH™IMO¶OIEITE KENTPIKO TH§EXEIPI™THPIO, ™YN¢E™TE TO ™TH MONA¢A ™YMºøNA ME TI™

¶APEXOMENE™ O¢H°IE™ §EITOYP°IA™.

2. ∆√ X23A ™À¡¢∂∂∆∞π √∆∞¡ Ã∏™πª√¶√π∂π∆∞π ∆√ ∫∂¡∆ƒπ∫√ ∆∏§∂Ã∂πƒπ™∆∏ƒπ√.

3. √∆∞¡ ™À¡¢∂£√À¡ ∆∞ ∫∞§ø¢π∞ ∂π™√¢√À ∞¶√ ∂•ø, ª¶√ƒ∂π ¡∞ ∂¶π§∂°∂π ∞¶√ ∆√ ∆∏§∂Ã∂πƒπ™∆∏ƒπ√ §∂π∆√Àƒ°π∞

∂•∞¡∞°∫∞™ª∂¡∏™ ¢π∞∫√¶∏™ ◊ ¢À¡∞∆√∆∏∆∞ ∂§∂°Ã√À ∂¡∆√™/∂∫∆√™ §∂π∆√Àƒ°π∞™, ¢∂π∆∂ ∆√ ∂°Ã∂πƒπ¢π√
∂°∫∞∆∞™∆∞™∏™ °π∞ ¶∂ƒπ™™√∆∂ƒ∂™ §∂¶∆√ª∂ƒ∂π∂™.

S-20~125FM3HPQ
™˘ЫОВ˘‹ ОПИМ·ЩИЫМФ‡ Urban Multi
4PW15114-1A

∂Б¯ВИЪ›‰ИФ ВБО·Щ¿ЫЩ·ЫЛ˜ О·И ПВИЩФ˘ЪБ›·˜

11

S-20FM3HPQ S-40FM3HPQ S-80FM3HPQ
S-25FM3HPQ S-50FM3HPQ S-100FM3HPQ
S-32FM3HPQ S-63FM3HPQ S-125FM3HPQ

Aparelho de ar condicionado Urban Multi

Manual de instalação e de

funcionamento

ÍNDICE Página

Antes de instalar ............................................................................... 1

Escolher o local de instalação........................................................... 2

Preparações antes da instalação...................................................... 2

Instalação da unidade interior........................................................... 3

Instruções referentes ao tubo do líquido de refrigeração.................. 4

Instruções referentes aos tubos de drenagem.................................. 4

Instruções referentes ás ligações eléctricas .....................................5

Exemplos de ligações eléctricas e como ajustar o controlo remoto . 6

Exemplos de ligações eléctricas ....................................................... 6

Instalação do painel de decoração ................................................... 7

Operação de teste............................................................................. 7

Manutenção ...................................................................................... 8

Diagrama da rede elétrica............................................................... 10

BLEIA ESTAS INSTRUÇÕES ATENTAMENTE ANTES DE
PROCEDER À INSTALAÇÃO. MANTENHA ESTE
MANUAL NUM LOCAL ACESSÍVEL PARA FUTURAS
CONSULTAS.

A INSTALAÇÃO OU FIXAÇÃO INADEQUADAS DO
EQUIPAMENTO OU ACESSÓRIOS PODE PROVOCAR
CHOQUES ELÉCTRICOS, CURTOS-CIRCUITOS,
FUGAS, INCÊNDIOS OU OUTROS DANOS NO
EQUIPAMENTO. ASSEGURE-SE DE QUE UTILIZA
APENAS ACESSÓRIOS FABRICADOS PELA
PANASONIC ESPECIFICAMENTE CONCEBIDOS PARA
SEREM UTILIZADOS COM O EQUIPAMENTO E
ASSEGURE-SE DE QUE SÃO INSTALADOS POR UM
PROFISSIONAL.

SE TIVER DÚVIDAS SOBRE OS PROCEDIMENTOS DE
INSTALAÇÃO OU A UTILIZAÇÃO, CONTACTE SEMPRE
O SEU REVENDEDOR PANASONIC PARA OBTER
ESCLARECIMENTOS E INFORMAÇÕES.

Precauções

■ Não instale ou opere a unidade em compartimentos
mencionados abaixo:

- Locais com óleo mineral ou cheios de vapor de óleo ou

spray, como as cozinhas. (As partes plásticas podem
deteriorar-se).

- Onde exista gás corrosivo como o gás sulfuroso. (A tubagem

em cobre e os pontos soldados podem corroer.)

- Onde seja utilizado gás inflamável volátil como gasolina ou

diluente.

- Onde existam máquinas que produzam ondas

electromagnéticas (O sistema de controlo poderá avariar.)

- Onde o ar contenha níveis elevados de sal, como por

exemplo, perto do oceano e onde haja grande flutuação de
tensão (ex. em fábricas). Igualmente em veículos ou
embarcações.

■ Ao seleccionar o local de instalação, utilize o molde de
instalação fornecido para fazer a instalação.

■ Não instale acessórios directamente na caixa de cobertura.
A perfuração da caixa de cobertura poderá danificar fios
eléctricos e, consequentemente, provocar um incêndio.

Acessórios

Ver ifique se os acessórios seguintes estão incluídos na sua unidade:

braçadeira

1 peça

isolamento para vedar

1 de cada

tubos de gás tubos de líquidos

molde de

instalação

1 peça

mangueira

de drenagem

1 peça

anilha para suporte

de suspensão

8 peças

ANTES DE INSTALAR

■ Mantenha a unidade no interior da embalagem até chegar ao
local de instalação. Sempre que for inevitável desembalar a
unidade, utilize um gancho de material macio ou placas de
protecção com uma corda ao levantar a unidade, para evitar que
esta sofra danos ou riscos.

■ Consulte o manual de instalação da unidade exterior para itens
não descritos neste manual.

■ Cuidado relativamente à série de refrigeração R-410A:
As unidades exteriores conectáveis deverão ser concebidas
exclusivamente para os R-410A.

■ Não coloque objectos perto da unidade de exterior, nem deixe
que junto dela se acumulem folhas ou outros detritos.
As folhas acumuladas são um refúgio para animais pequenos,
que podem entrar na unidade. Dentro da unidade, os animais
podem provocar avarias, fumo ou um incêndio, ao entrar em
contacto com os componentes eléctricos.

Manual de instalação e de funcionamento

1

parafusos para roscas de tubos

S-20•25•32FM3HPQ 6 peças
S-40•50FM3HPQ 8 peças
S-63FM3HPQ 12 peças
S-80•100•125FM3HPQ 16 peças
Outros: manual de instalação e de funcionamento, fusível

1 conjunto

parafusos par fixar o

molde de instalação

6 peças

Junto ao painel de entrada de ar encontram-se parafusos para fixar
painéis.

Acessórios Opcionais

■ Há dois tipos de controlos remotos: por cabo e à distância.
Seleccione o controlo remoto de acordo com o pedido do cliente
e instale-o num local apropriado.
Consulte catálogos e livros técnicos para seleccionar o controlo
remoto que mais lhe convier.

■ Quando fizer a instalação da sucção inferior: painel de entrada
de ar e manga flexível de ligação para o painel de entrada de ar.

Aparelho de ar condicionado Urban Multi

S-20~125FM3HPQ

4PW15114-1A

Para os itens seguintes tenha especial atenção
durante a montagem e verifique depois de a instalação
estar terminada

Marque ✓ depois de

verificar

A unidade interior está bem fixada?

■

■

■

■

■

■

■

■

■

■

■

A unidade pode cair, vibrar ou fazer ruído.

Já fez o teste de fuga de gás?

Poderá resultar numa refrigeração insuficiente.

A unidade está completamente isolada?

Pode pingar água condensada.

A drenagem flui suavemente?

Pode pingar água condensada.

A voltagem da corrente eléctrica corresponde à indicada na
placa do modelo?

A unidade pode avariar ou os componentes podem ficar
queimados.

As ligações eléctricas e as tubagens estão correctas?

A unidade pode avariar ou os componentes podem ficar
queimados.

A unidade está bem ligada à terra?

Pode ser perigoso se houver fuga de corrente.

O tamanho das ligações eléctricas está de acordo com as
especificações?

A unidade pode avariar ou os componentes podem ficar
queimados.

Não há nada a bloquear as entradas e saídas de ar das
unidades interior e exterior?

Poderá resultar numa refrigeração insuficiente.

O comprimento dos tubos de refrigeração e as cargas
adicionais de refrigeração estão registados?

A carga de refrigeração no sistema pode não estar correcta.

Os filtros de ar estão bem fixos (quando fizer a instalação com
uma conduta traseira)?

Pode ser impossível fazer a manutenção dos filtros de ar.

Notas para o instalador

■ Leia este manual atentamente para fazer uma instalação
correcta da unidade. Informe o cliente sobre o modo de
operação correcto deste sistema e mostre-lhe o manual de
operação incluído.

■ Explique ao cliente qual o sistema instalado no local. Verifique
se preencheu as especificações de instalação adequadas no
capítulo "O que fazer antes da operação" do manual de
operação da unidade exterior.

2 Utilize parafusos de suspensão na instalação. Verifique se o

tecto é suficientemente forte para aguentar o peso da unidade
interior. Se houver a possibilidade de risco, reforce o tecto antes
de instalar a unidade.

1 Espaço de serviço ≥300
2 Tubo de drenagem
3 Por ta dos cabos de fornecimento de energia
4 Por ta dos cabos de transmissão
5 Mangueira de drenagem de manutenção
6 Tubo de gás
7 Tubo de líquidos

PREPARAÇÕES ANTES DA INSTALAÇÃO

1 Relação da abertura no tecto com a posição da unidade e dos

parafusos de suspensão. (Ver figura 3)

Modelo A B

S-20•25•32FM3HPQ 550 600
S-40•50FM3HPQ 700 750
S-63FM3HPQ 1000 1050
S-80•100•125FM3HPQ 1400 1450

1 Unidade interior
2 Tubo
3 Inclinação do parafuso de suspensão (x4)
4 Distância de inclinação do parafuso de suspensão

Para fazer a instalação, escolha uma das possibilidades listadas a
seguir.

Sucção traseira padrão (Ver figura 6a)

1 Superfície do tecto
2 Abertura no tecto
3 Painel de acesso de serviço (acessório opcional)
4 Filtro de ar
5 Conduta de entrada de ar
6 Abertura de serviço da conduta
7 Chapa permutável

ESCOLHER O LOCAL DE INSTALAÇÃO

(Ver figura 1 e figura 2)

1 Seleccione um local de instalação onde se verifiquem as

seguintes condições e que seja aprovado pelo cliente:

- Onde possa ser assegurada uma boa distribuição de ar.

- Onde nada bloqueie a passagem de ar.

- Onde a água condensada possa ser eficazmente drenada.

- Onde o tecto falso não seja visível num plano inclinado.

- Onde haja espaço suficiente para a manutenção e para a

assistência técnica.

- Onde a tubagem entre as unidades interior e exterior seja

possível dentro do limite permitido. (Consulte o manual de
instalação da unidade exterior.)

- Este é um produto da classe A. Num ambiente doméstico,

pode provocar interferências de radiofrequência. Se tal
suceder, pode ser necessária a adequada intervenção do
utilizador.

- Onde possa manter a unidade interior, a unidade exterior, os

cabos de fornecimento de energia, e os cabos de
transmissão afastados pelo menos um metro de televisores
e rádios. Para evitar que haja interferências de imagem e de
ruído nestes aparelhos eléctricos. (O ruído pode ser gerado
devido às condições sob as quais é produzida a onda
eléctrica, mesmo se for mantida a distância de um metro.)

S-20~125FM3HPQ
Aparelho de ar condicionado Urban Multi
4PW15114-1A

Instalação com conduta traseira e abertura de serviço da
conduta (Ver figura 6b)

Instalação com conduta traseira, sem abertura de serviço da
conduta (Ver figura 6c)

NOTA

Antes de instalar a unidade (no caso de uma instala­ção com conduta, mas sem abertura de serviço da
conduta): modificar a posição dos filtros de ar.

1 Retirar o(s) filtro(s) de ar no exterior

da unidade

2 Retirar a chapa permutável
3 Instalar o(s) filtro(s) de ar a partir

do interior da unidade

4 Voltar a instalar a chapa

permutável

Manual de instalação e de funcionamento

3

4

1

2

2

Sucção inferior (Ver figura 7a)

NOTA

A unidade pode ser utilizada com sucção inferior
bastando substituir a chapa permutável pela chapa de
sustentação do filtro de ar.

1 Chapa de sustentação do filtro de ar com filtro(s) de ar
2 Chapa permutável
3 Pequena chapa inferior

Montar o painel de entrada de ar com uma manga flexível de
ligação (Ver figura 7b)

Exemplo de instalação

(Ver figura 4)

1 Gancho
2 Placa do tecto
3 Porca comprida ou tensor
4 Parafuso de suspensão
5 Unidade interior

NOTA

Todas as peças mencionadas acima são fornecidas
em campo.

1 Superfície do tecto
2 Abertura no tecto
3 Painel de entrada de ar (Acessório opcional)
4 Unidade interior (parte traseira)
5 Manga flexível de ligação para o painel de entrada de ar

(Acessório opcional)

Modelo A

S-20•25•32FM3HPQ 610
S-40•50FM3HPQ 760
S-63FM3HPQ 1060
S-80•100•125FM3HPQ 1460

Montar directamente o painel de entrada de ar (Ver figura 7c)

NOTA

Quando instalar uma conduta de entrada de ar,
escolha parafusos de fixação com uma saliência
máxima de 5 mm no interior do rebordo.

1 Conduta de entrada de ar
2 Dentro do rebordo
3 Parafuso de fixação

12

3

≤5 mm

INSTALAÇÃO DA UNIDADE INTERIOR

Sempre que instalar acessórios opcionais (excepto o painel de
entrada de ar), leia também o manual de instalação dos acessórios
opcionais. Dependendo das condições do local, poderá ser mais fácil
instalar os acessórios opcionais antes de instalar a unidade interior.

1 Instale a unidade interior temporariamente.

- Encaixe o suporte de suspensão no parafuso de suspensão.
Certifique-se que o fixa de forma segura utilizando uma
porca e uma anilha no lado superior e inferior do suporte de
suspensão. (Ver figura 5)

1 Porca (fornecimento de campo)
2 Anilha para o suporte de suspensão (fornecida com a unidade)
3 Aperte (com uma porca dupla)

2 Ve rifique se a unidade está nivelada na horizontal.

- Não instale a unidade inclinada. A unidade interior está
equipada com uma bomba de drenagem e um interruptor de
flutuação integrados. (Se a unidade ficar inclinada devido à
condensação de fluxo, o interruptor de flutuação deixará de
funcionar e provocará a queda de gotas de água.)

-Verifique se a unidade está nivelada nos quatro cantos com
um nível de água ou um tubo de vinil cheio de água, tal como
indicado na figura 13.

1 Nível de Água
2 Tubo de Vinil

Isto serve para proteger filtro de ar contra danos durante a
manutenção do filtro.

Para outras instalações (sem ser a instalação padrão), contacte o
seu revendedor Panasonic para mais informações.

2 A velocidade do ventilador para esta unidade interior está pré-

definida para fornecer pressão estática exterior padrão.
Se for necessária uma pressão estática externa superior ou

inferior, volte a definir a pressão estática externa repondo os
adaptadores da placa do PC.
Consulte o capítulo "Ajustar a ligação de comutação da pressão
estática" na página 6.

3 Instale o parafuso de suspensão.

(Utilize parafusos do tamanho M10.) Utilize ganchos de fixação
em tectos já existentes e um orifício de inserção embutido, um
gancho embutido ou outras peças de fornecimento local em
tectos novos para reforçar o tecto de maneira a suportar o peso
da unidade.

3 Aperte a porca superior.

4 Fixe o molde de instalação.

-O molde de instalação corresponde às medidas da abertura
no tecto. Consulte o construtor para mais detalhes.

- Encaixe o molde de instalação na unidade utilizando os
parafusos de encaixe , da maneira indicada na figura 17.
O molde de instalação pode ser utilizado em três tipos de
aberturas nos tectos. Leia atentamente as indicações
durante a instalação.

1 Molde de instalação (fornecido com a unidade)
2 Parafusos para fixar o molde de instalação

(fornecidos com a unidade (6))

Manual de instalação e de funcionamento

3

Aparelho de ar condicionado Urban Multi

S-20~125FM3HPQ

4PW15114-1A

INSTRUÇÕES REFERENTES AO TUBO DO LÍQUIDO

m

DE REFRIGERAÇÃO

Para o tubo do liquido de refrigeração da unidade exterior, consulte o
manual de instalação fornecido com a unidade exterior.

Antes de montar os tubos, verifique o tipo de refrigerante utilizado.

I

NSTRUÇÕES REFERENTES AOS TUBOS DE DRENAGEM

Revista os tubos de drenagem do modo indicado na figura e tome
medidas contra a condensação. Os tubos mal revestidos podem
provocar fugas e molhar o mobiliário ou qualquer outro bem.

NOTA

Toda a tubagem de campo deve ser fornecida por um
técnico de refrigeração autorizado e deve estar em
conformidade com os códigos locais e nacionais
relevantes.

■ Utilize um cortador de tubo e um bícone adequados para o
refrigerante utilizado.

■ Aplique óleo de éter ou óleo de éster à volta das partes do
bicone antes de fazer a ligação.

■ Para evitar que o pó, a humidade ou outros materiais estranhos
se infiltrem no tubo, aperte a extremidade ou tape-a com uma
fita.

■ A unidade exterior está cheia de refrigerante.

■ Utilize uma chave de bocas e uma chave dinamométrica ao

mesmo tempo sempre que ligar ou desligar tubos à/da unidade.

1 Chave

dinamométrica

2 Chave de bocas
3 União da tubagem
4 Porca do bicone

1

2

4

3

Consulte a Tabela 1 para as dimensões adequadas dos espaços das
porcas bicones e a torção para apertar correcta. (Se apertar
demasiado poderá danificar o bicone e provocar fugas.)

Tabela 1

Calibre

dos tubo

Ø6,4 14,2~17,2 N•m

Ø9,5 32,7~39,9 N•m

Ø12,7 49,5~60,3 N•m

Ø15,9 61,8~75,4 N•m

Tor que de apertar

(144~176 kgf•cm)

(333~407 kgf•cm)

(504~616 kgf•cm)

(630~770 kgf•cm)

Dimensão do

bicone A (mm)

8,7~9,1

12,8~13,2

16,2~16,6

19,3~19,7

Formato do

bicone

±2

90°

45°

±2

A

R=0.4~0.8

■ Quando ligar a porca do bicone, revista o bicone no interior e no
exterior utilizando óleo de éter ou óleo de éster e comece por
apertar manualmente, rodando 3 ou 4 vezes antes de apertar
firmemente.
Faça o revestimento aqui com óleo de éter ou óleo de éster

1-1.5

1 Barra de suspensão

1 Instale os tubos de drenagem.

- Mantenha-os tão curtos quanto possível e incline-os para
baixo de modo a que o ar não permaneça dentro dos tubos.

- Mantenha um tamanho igual ou maior do que o tamanho do
tubo de ligação (tubo de vinil com um diâmetro nominal de
25 mm e um diâmetro exterior de 32 mm).

- Utilize a mangueira de drenagem fornecida e o grampo
metálico. Aperte bem o grampo.

1 Braçadeira de metal

(fornecido com a unidade)

2 Mangueira de drenagem

(fornecido com a unidade)

3 Fita Branca (fornecida no

local)

3

21

■ Isole a mangueira de drenagem dentro da estrutura.

■ Se a mangueira de drenagem não puder ser bem ajustada

numa inclinação, ajuste-a com os tubos de drenagem elevados
(fornecimento em campo).

COMO FAZER AS LIGAÇÕES DOS TUBOS (Ver figura 8)

1 Placa do tecto
2 Barra de suspensão
3 Raio ajustável
4 Mangueira de drenagem (fornecida com a unidade)
5 Grampo metálico (fornecida com a unidade)
6 Tubos de drenagem elevados (fornecimento em campo)

■ Ligue a mangueira de drenagem aos tubos de drenagem
elevados e proceda ao seu isolamento.

■ Ligue a mangueira de drenagem à saída de drenagem na
unidade interior, e aperte-a com a braçadeira.

Instalação A

Instalação da sucção traseira 275
Quando está instalada a tubagem com a manga

flexível de ligação
Quando o painel de entrada de ar é directamente

instalado

350-530

275

-Para obter uma inclinação virada para baixo de 1:100, instale

barras de suspensão de 1/1,5 m em 1/1,5 m.

- Se quiser unir vários tubos de drenagem, instale os tubos do

modo indicado na figura 9.

1 Tubos de drenagem múltiplos

■ Ve rifique se existe fuga de gás nas ligações dos tubos.

1 Tubo de líquidos
2 Tubo de gás
3 Isolamento para vedar

a conduta de líquidos
(fornecido com a unidade)

4 Isolamento para vedar a

conduta de gás (fornecido com
a unidade)

5 Grampos (utilize 2 grampos por

isolamento)

S-20~125FM3HPQ
Aparelho de ar condicionado Urban Multi
4PW15114-1A

5

3

1

24

2 Depois de terminada a instalação dos tubos, verifique se a

drenagem flui com suavidade.

- Abra a tampa de entrada de água, acrescente

aproximadamente 1 litro de água, de forma gradual,
e verifique a fluidez da drenagem (Ver figura 10).

1 Entrada de água
2 Bomba portátil
3 Tampa da entrada de água
4 Balde (com água da abertura de inspecção)

Saída de drenagem para manutenção (com bomba de borracha)

5
6 Tubos de refrigeração

Manual de instalação e de funcionamento

4

Advertência quanto ao encaixe da descarga

Não retire o bujão do tubo de drenagem. Se o fizer, pode
escorrer água de drenagem.

A saída de drenagem apenas é utilizada para descarregar
água no caso de não se utilizar a bomba de drenagem, ou
antes da manutenção. Introduza e retire cuidadosamente
a fiche de drenagem. Se exercer muita força poderá
deformar a tomada de drenagem do recipiente de
drenagem.

■ Retirar o bujão

1

1 Bujão da drenagem

Não sacuda o bujão para cima e para baixo

■ Introduzir o bujão

1

2

1 Bujão da drenagem
2 Chave de estrela

INSTRUÇÕES REFERENTES ÁS LIGAÇÕES

ELÉCTRICAS

Instruções Gerais

■ Todos os componentes e materiais fornecidos no local bem
como as instalações eléctricas devem estar em conformidade
com os códigos locais.

■ Utilize apenas fios de cobre.

■ Para ligar a unidade exterior, as unidades interiores e o controlo

remoto, consulte o "Diagrama de ligação" anexado à tampa da
caixa de fusíveis. Para mais detalhes sobre a ligação do
controlo remoto, consulte o "Manual de instalação do controlo
remoto".

■ As ligações devem ser todas efectuadas por um técnico
especializado.

■ Deve ser instalado um disjuntor de circuito capaz de interromper
o fornecimento de energia a todo o sistema.

■ Este sistema é constituído por unidades interiores múltiplas.
Marque cada unidade interior como unidade A, unidade B, etc. e
certifique-se que as ligações do quadro do terminal à unidade
exterior e à caixa HR, têm a correspondência exacta. Se as
ligações e as tubagens entre a unidade exterior e uma unidade
interior não tiverem correspondência, poderão provocar uma
avaria no sistema.

Características Eléctricas

Posicione o bujão e empurre-o, utilizando uma chave
de estrela

Quando terminar a instalação dos cabos eléctricos

Ver ifique a fluidez da drenagem durante o funcionamento FRESCO
explicado na secção "Operação de teste" na página 7.

Quando a instalação dos cabos eléctricos não estiver terminada

Retire a tampa da caixa de fusíveis e ligue a tomada monofásica e o
controlo remoto aos terminais. (Consulte o capítulo "Instruções
referentes ás ligações eléctricas" na página 5 para anexação/
separação da caixa de fusíveis.) (Consulte a figura 11a e figura 11b)

1 Tampa da caixa de fusíveis
2 Por ta de ligação da tomada
3 Por ta da ligação de transmissão
4 Diagrama de ligação
5 Caixa de fusíveis
6 Grampo de plástico
7 Ligação do controlo remoto
8 Quadro terminal para a ligação de transmissão da unidade

9 Ligação eléctrica
10 Placa PC interior
11 Quadro do terminal eléctrico
12 Parafuso de ligação à terra
13 Ligação de transmissão entre unidades
14 Adaptador para a placa PC

Depois, pressione o botão de inspecção/operação de teste do
controlo remoto. A unidade iniciará o modo de operação de teste.
Pressione o botão de selecção do modo de operação até
seleccionar a operação do ventilador . Depois, pressione o
botão on/off (ligar/desligar) . O ventilador da unidade interior e a
bomba de drenagem começarão a funcionar. Verifique se a água foi
drenada da unidade. Pressione para regressar ao modo inicial.

TEST

TEST

Modelo Hz Vo lts Voltagem Raio

S-20~125FM3HPQ 50 230 min. 198-max. 264

Fornecimento de

Energia

Modelo MCA MFA KW FLA

S-20•25•32FM3HPQ 0,5 16 A 0,05 0,4
S-40FM3HPQ 0,6 16 A 0,065 0,5
S-50FM3HPQ 0,9 16 A 0,085 0,7
S-63FM3HPQ 1,1 16 A 0,125 0,9
S-80FM3HPQ 1,3 16 A 0,135 1,0
S-100FM3HPQ 1,5 16 A 0,135 1,2
S-125FM3HPQ 2,0 16 A 0,225 1,6

Motor do Ventilador

MCA - Min. Circuito Amperes (A)
MFA - Máx. Fusíveis Amperes (A)
KW - Potência Efectiva Nominal do Motor do Ventilador (kW)
FLA - Funcionamento Máximo Amperes (A)

NOTA

Para mais detalhes, consulte os "Exemplos de
ligações eléctricas" na página 6.

Especificações para cabos e fusíveis fornecidos
em campo

Cabos de Corrente Eléctrica

Fusíveis de

Modelo

S-20~125FM3HPQ 16 A H05VV-U3G

Modelo Cabos Tamanho

S-20~125FM3HPQ

NOTA

Para mais detalhes, consulte o capítulo "Exemplos de
Ligações".

Campo

Mantelkabel (2)

Cabos Tamanho

Códigos

Locais

0,75-1,25 mm

2

Manual de instalação e de funcionamento

5

Aparelho de ar condicionado Urban Multi

S-20~125FM3HPQ

4PW15114-1A

O comprimento permitido das ligações de transmissão entre a

X6A

X7A

X5A

X4A

X3A

1 2

X6A

X7A

X5A

X4A

X3A

1 2

X6A

X7A

X5A

X4A

X3A

1 2

unidade interior e o controlo remoto é o seguinte:

1 Unidade Exterior – Unidade Interior: máx: 1000 m (comprimento

total da ligação: 2000 m)

2 Unidade Interior – Controlo Remoto: máx: 500 m

7 Utilize apenas os cabos indicados e ligue os cabos aos

terminais com firmeza. Tenha cuidado para que os cabos não
provoquem pressão externa sobre os terminais. Mantenha os
cabos no devido lugar para que não obstruam outros equipa­mentos como o dispositivo de abertura da tampa de serviço.
Certifique-se que a tampa está bem fechada. As ligações
incompletas poderão resultar num sobreaquecimento, e no pior
dos casos, em choque eléctrico ou incêndio.

EXEMPLOS DE LIGAÇÕES ELÉCTRICAS E COMO

AJUSTAR O CONTROLO REMOTO

Como fazer a instalação eléctrica

A partir do exterior da unidade

Retire a tampa da caixa de fusíveis tal como está exemplificado na
figura 11b, e faça as ligações.

A partir do interior da unidade

Retire a pequena chapa inferior e a chapa permutável (no caso de
sucção traseira) ou a chapa de sustentação do filtro de ar (no caso
de sucção inferior). Baixe a caixa de fusíveis, tal como exemplificado
na figura 11c. Antes de ligar os fios, introduza-os através das portas
de ligação eléctrica da tampa da caixa de fusíveis.

1 Pequena chapa inferior
2 Chapa de sustentação do filtro de ar
3 Caixa de fusíveis
4 Chapa permutável
5 Orifício quadrado (coberto pela tampa da caixa de fusíveis)

PRECAUÇÕES

1 Ve rifique as notas mencionadas abaixo ao fazer a ligação ao

quadro do terminal de alimentação eléctrica.

- Não ligue cabos de diferentes calibres ao mesmo terminal de
alimentação. (Se a ligação estiver solta, pode provocar
sobreaquecimento)

- Quando ligar cabos do mesmo calibre, ligue-os de acordo
com a figura.

Ajustar a ligação de comutação da pressão estática

■ De acordo com a necessidade de pressão estática do sistema,
volte a colocar os adaptadores do painel de PC dentro da caixa
de comutação tal como indicado na figura.

S-20~63FM3HPQ S-80~125FM3HPQ

Baixa

Não Disponível

Padrão

X7A

X4A

X3A

1 2

Alta

X7A

X4A

X3A

1 2

1 Cabo preto
2 Cabo azu

NOTA

Na altura da distribuição, a unidade vem pré-ajustada
de origem para uma pressão estática padrão (X4A).

2 Mantenha a corrente total das ligações cruzadas entre as

unidades interiores abaixo dos 12 Amperes. Divida os fios no
exterior do quadro do terminal da unidade de acordo com os
padrões dos equipamentos eléctricos, sempre que utilizar dois

cabos de electricidade de calibres superiores a 2 mm
A divisão deve estar revestida de modo a fornecer um grau de

isolamento igual ou maior do que o da própria corrente
eléctrica.

3 Não ligue cabos de calibres diferentes ao mesmo terminal de

terra. Se a ligação estiver solta, poderá deteriorar a protecção.

4 Os cabos do controlo remoto e os cabos que ligam as unidades

devem estar localizados a, pelo menos, 50 mm de distância dos
cabos da corrente eléctrica. O incumprimento destas indica­ções, poderá provocar avarias causadas por ruídos eléctricos.

5 Para ligar o controlo remoto, consulte o "Manual de Instalação

do Controlo Remoto" fornecido com o controlo remoto.

6 Nunca ligue os cabos da corrente eléctrica ao quadro do

terminal para fazer a ligação de transmissões. Este erro poderá
danificar todo o sistema.

S-20~125FM3HPQ
Aparelho de ar condicionado Urban Multi
4PW15114-1A

2

(Ø1,6).

EXEMPLOS DE LIGAÇÕES ELÉCTRICAS

Ajuste as ligações da corrente eléctrica de cada unidade com um
interruptor e um fusível, tal como indicado na figura 19.

1 Corrente eléctrica
2 Interruptor principal
3 Cabos da corrente eléctrica
4 Cabos de transmissão
5 Interruptor
6 Fusível
7 Caixa HR
8 Unidade interior
9 Controlo remoto

Exemplo de sistema completo (3 sistemas)

Sempre que utilizar um controlo remoto para uma unidade interior
(Operação Normal) (Ver figura 12)

Para controlo de grupos ou para utilizar com 2 controlos remotos
(Ver figura 14)

Manual de instalação e de funcionamento

6

Quando incluir Caixa HR (Ver figura 16)

1 Unidade Exterior
2 Unidade Interior
3 Controlo Remoto (Acessórios Opcionais)
4 Unidade Interior mais afastada
5 Para utilizar com 2 controlos remotos
6 Caixa HR

NOTA

Não é necessário designar a localização da unidade
interior quando utilizar controlo de grupo. A
localização é ajustada automaticamente sempre que
ligar a energia.

PRECAUÇÕES

■ Pode utilizar um único interruptor para fornecer energia às
unidades do mesmo sistema. No entanto, deve seleccionar com
cuidado os interruptores divididos e os disjuntores de circuitos
divididos.

■ Para um controlo remoto de grupos, escolha o controlo remoto
que sirva a unidade interior com mais funções.

■ Não ligue o equipamento à terra através de tubos de gás , tubos
de água, pára-raios nem cruze com telefones. Uma ligação à
terra incorrecta pode provocar choques eléctricos.

3 Como seleccionar a operação on/off (ligar/desligar) e a desacti-

vação forçada.

- Ligue a unidade e utilize o controlo remoto para seleccionar
a operação.

- Ajuste o controlo remoto para o modo "field set" (ajuste em
campo). Para mais detalhes, consulte o capítulo "Fazer
ajustes em Campo" do manual do controlo remoto.

- Quando estiver no modo de ajuste em campo, seleccione o
modo nº 12, depois ajuste o primeiro número do código para
"1". De seguida, ajuste o segundo número do código
(posição) para "01" para a desactivação forçada ou para "02"
para a operação on/off. (desactivação forçada pré-definida).
(Ver figura 21)

1 Segundo número do código
2 Modo nº
3 Número do Código em campo
4 Modo de Ajuste em campo

Controlo Centralizado

Para o controlo centralizado, é necessário designar o número do
grupo. Para mais detalhes, consulte o manual de cada controlo
opcional para controlo centralizado.

Controlo através de 2 controlos remotos (Controlar
uma unidade interior com 2 controlos remotos)

Sempre que utilizar 2 controlos remotos, um deve estar ajustado
para "MAIN" (principal) e o outro para "SUB" (secundário).

COMUTAÇÃO MAIN/SUB (PRINCIPAL/SECUNDÁRIO)

■ Insira uma chave de fendas no encaixe entre as partes superior
e inferior do controlo remoto e, trabalhando a partir de duas
posições, erga a parte superior. (Ver figura 15)
(O painel de PC do controlo remoto está encaixado na parte
superior do controlo remoto.)

■ Ajuste o interruptor de comutação main/sub de um dos dois
painéis de PC dos controlos remotos para "S". (Ver figura 20)
(Deixe o interruptor do outro controlo remoto na posição "M".)

1 Painel de PC do controlo remoto
2 Ajuste pré-definido
3 Só precisa de alterar um controlo remoto

Controlo Computadorizado ( operações on/off (ligar/
desligar e desactivação forçada)

1 Especificações sobre as ligações e como efectuar ligações.

- Ligue a entrada do exterior aos terminais T1 e T2 do quadro

do terminal (controlo remoto para ligações de transmissão)

Especificações

sobre as ligações

Extensão

Comprimento

Te r minal Exterior Contacto que pode assegurar a carga

(Ver figura 18)

1 Entrada A

2 Actuação

-A tabela seguinte explica a operação "on/off" e a

"desactivação forçada" em resposta à entrada A.

Desactivação Forçada Operação On/Off (ligar/desligar)

Se introduzir "on",
pára a operação

Se introduzir "off",
activa o controlo

Fio ou cabo de vinil revestido (2 cabos)

0,75-1,25 mm
M

áx 100 m

mínima aplicável de 15 V DC, 10 mA

Se introduzir "off ➜ on", liga a unidade
(impossível nos controlos remotos)

Se introduzir "on ➜ off", desliga a unidade
com o controlo remoto

2

INSTALAÇÃO DO PAINEL DE DECORAÇÃO

Consulte o manual de instalação incluído no painel de decoração.
Depois de instalar o painel de decoração, certifique-se de que não

há espaço entre o corpo da unidade e o painel de decoração.

OPERAÇÃO DE TESTE

Consulte o manual de instalação da unidade exterior.
A luz de operação do controlo remoto piscará sempre que ocorra um

erro. Verifique o código do erro no ecrã de cristal líquido para
identificar o problema. Na caixa de comutação da unidade interior há
um autocolante "Caution for Servicing" (Aviso para Manutenção) que
explica os códigos dos erros e respectivos problemas.

PRECAUÇÕES

No caso de haver algo de errado com a unidade e esta não
funcionar, consulte o quadro de diagnóstico de avarias incluído na
unidade.

1

2

3

4

5

1 Dispositivo da bomba de drenagem ( integrado) a água

de drenagem é retirada do compartimento durante
o arrefecimento.

2 Filtro de ar (no interior da grelha de sucção)
3 Saída de ar
4 Painel de decoração (opcional), onde é recolhido o ar da sala.
5 Controlo remoto

Manual de instalação e de funcionamento

7

Aparelho de ar condicionado Urban Multi

S-20~125FM3HPQ

4PW15114-1A

MANUTENÇÃO

sucção traseira

sucção traseira

sucção inferior

Aviso

■ A manutenção só deverá ser feita por um técnico
qualificado.

■ Antes de obter o acesso a dispositivos do terminal,
todos os circuitos de alimentação eléctrica deverão
ser interrompidos.

■ Não limpe filtros de ar e painéis exteriores com água
ou quando a temperatura do ar for igual ou superior a
50°C.

■ Durante a limpeza do permutador de calor, certifique­se de que retira a caixa de distribuição, o motor do
ventilador e a bomba de drenagem. Água e
detergentes podem deteriorar o isolamento dos
componentes eléctricos, originando o respectivo
desgaste.

■ Se a principal fonte de alimentação eléctrica for
cortada durante o funcionamento do aparelho, este
reiniciará automaticamente depois de a energia ser
retomada.

2 Remova os filtros de ar.

Retire os filtros do ar, puxando o tecido para cima (sucção
traseira) ou para trás (sucção inferior).

sucção inferior

Como limpar o filtro de ar

Limpe o filtro de ar quando o visor indicar " " (HORA DE
LIMPAR O FILTRO DE AR)

Aumente a frequência de limpeza se a unidade estiver instalada num
ambiente onde há um excesso de poluição.

Se for impossível limpar a sujidade, troque de filtro de ar. (O filtro de
ar para troca é opcional.)

1 Abra a grade de sucção. (Apenas para a sucção inferior.)

Deslize simultaneamente ambas as extremidades como mostra
abaixo e puxe-as para baixo.

Na presença de correntes, desenganche as correntes.

3 Limpe o filtro de ar.

Use um aspirador (A) ou lave o filtro de ar com água (B).

(A) Usando um aspirador (B) Lavando com água

Caso o filtro de ar esteja muito sujo, use uma escova macia e
detergente neutro.
Retire o excesso de água e seque-o na sombra.

4 Fixe o filtro de ar.

S-20~125FM3HPQ
Aparelho de ar condicionado Urban Multi
4PW15114-1A

Alinhe os dois suportes de suspensão e empurre os dois clips
para o devido local (puxe o tecido se necessário).
Certifique se que as quatro braçadeiras estejam corretamente
ajustadas.

5 Feche a grade de entrada de ar. (Apenas para a sucção inferior)

Referência do item nº 1.

6 Após ligar a força, pressione BOTÃO DE REAJUSTE DO

FILTRO.
A indicação "HORA DE LIMPAR O FILTRO DE AR" desaparece.

Manual de instalação e de funcionamento

8

Como limpar a saída de ar e os painéis externos

■ Limpe com uma flanela macia.

■ Caso seja difícil remover as manchas, use água ou detergente

neutro.

■ Limpe a grade da entrada de ar quando estiver fechada.

NOTAS

NOTA

Não use gasolina, benzina, tinner, inceticida. Isto pode
causar descoloração ou deformação.

Não molhe a unidade interna Isto pode causar um
choque elétrico ou um incêndio.

Para ligar após um longo período de desuso

Confirme o seguinte:

■ Ve rifique se entrada e a saída de ar não estão bloqueadas.
Remova qualquer obstáculo.

■ Ve rifique se o fio-terra está conectado.

Limpe o filtro de ar e os painéis externos.

■ Depois de ter limpo o filtro de ar, certifique-se que o fixa.

Ligue o interruptor da fonte da força principal.

■ O visor no controle remoto será indicado quando a força for
ligada.

■ A fim de proteger a unidade, ligue o interruptor da fonte da força
principal pelo menos 6 horas antes da operação.

O que fazer quando não for utilizar o sistema por um
longo período

Ligue a OPERAÇÃO DE VENTILAÇÃO durante meio-dia e seque a
unidade.

■ Consulte o manual de instruções da unidade exterior.

Desligue a fonte de energia.

■ Quando o interruptor da fonte da força principal for ligado,
estarão a ser utilizados alguns watts de eletricidade mesmo se
o sistema não estiver a funcionar.

■ O visor no controle remoto desaparecerá quando o interruptor
da fonte da força principal for desligado.

Requisitos para a eliminação

O desmantelamento da unidade e o tratamento do líquido de
refrigeração, do óleo e de outros componentes, têm de ser feitos de
acordo com a legislação nacional relevante e regulamentos locais
aplicáveis..

O equipamento de ar condicionado que possui está
marcado com este símbolo. Significa que os produtos
eléctricos e electrónicos não devem ser misturados com
o lixo doméstico indiferenciado.

Não tente desmontar pessoalmente o sistema: o desmantelamento
do sistema de ar condicionado e o tratamento do líquido de
refrigeração, do óleo e de outros componentes têm de ser feitos por
um instalador qualificado, cumprindo a legislação nacional relevante
e regulamentos locais aplicáveis.

Os equipamentos de ar condicionado têm de ser processados numa
estação de tratamento especializada, para reutilização, reciclagem
ou recuperação. Ao certificar-se de que este produto é eliminado
correctamente, está a contribuir para evitar as potenciais
consequências negativas para o ambiente e para a saúde humana.
Contacte o seu instalador ou as autoridades locais, para obter mais
informações.

As pilhas do controlo remoto têm de ser retiradas e eliminadas
separadamente, cumprindo a legislação nacional e os regulamentos
locais aplicáveis.

Manual de instalação e de funcionamento

9

Aparelho de ar condicionado Urban Multi

S-20~125FM3HPQ

4PW15114-1A

DIAGRAMA DA REDE ELÉTRICA

: CABLAGEM DE FORNECIMENTO LOCAL BLK : PRETO
: TERMINAL BLU : AZUL

,

3H.......................... CHAVE-BÓIA

A1P........................ QUADRO DE CIRCUITOS IMPRESSOS

A2P........................ PLACA TERMINAL

C1R ....................... CAPACITOR (VENTILADOR)

F1U........................ FUSÍVEL (250 V/10 A)

F2U........................ FUSÍVEL DE CAMPO

HAP ....................... DÍODO EMISSOR DE LUZ (MONITOR DE SERVIÇO - VERDE)

M1F ....................... MOTOR (VENTILADOR)

M1P ....................... MOTOR (ALETA DE OSCILAÇÃO)

Q2E ....................... DETECTOR DE FUGAS DE LIGAÇÃO À TERRA

R1T........................ TERMISTOR (AR)

R2T,R3T ................ TERMISTOR (REFRIGERANTE)

RyF1-3................... RELÉ MAGNÉTICO (VENTILADOR)

RyP........................ RELÉ MAGNÉTICO (M1P)

X1M ....................... FITA TERMINAL (CORRENTE)

X2M ....................... FITA TERMINAL (CONTROLO)

T1R........................ TRANSFORMADOR (220-240 V/22 V)

Y1E........................ CIRCUITO ELECTRÓNICO DE EXPANSÃO

: CONECTOR ORG : LARANJA
: GRAMPO DE FIO PNK : ROSA
: TERRA DE PROTECÇÃO (PARAFUSO) RED : VERMELHO

WHT : BRANCO
YLW : AMARELO

PEÇAS OPCIONAIS

F3-5U..................... FUSÍVEL (250 V/16 A)

J1EH...................... AQUECEDOR ELÉCTRICO

K1R........................ RELÉ MAGNÉTICO (VENTILADOR)

ADAPTADOR PARA FIAÇÃO

RyC,RyF................ RELÉ MAGNÉTICO

RyH........................ RELÉ MAGNÉTICO (J1EH)

F1U,F2U................ FUSÍVEL (250 V/5 A)

X1A,X2A................ CONECTOR (ADAPTADOR DE LIGAÇÃO)

X1M ....................... TIRA DE TERMINAIS

CONECTOR PARA PEÇAS OPCIONAIS

X16A...................... CONECTOR (ADAPTADOR DE LIGAÇÃO)

X18A...................... CONECTOR (ADAPTADOR DE LIGAÇÃO PARA ACESSÓRIOS ELÉCTRICOS)

RECEIVER/DISPLAY UNIT : UNIDADE DO RECEPTOR/VISOR
WIRED REMOTE CONTROLLER : CONTROLE REMOTO COM FIO
SWITCH BOX : CAIXA DE INTERRUPTORES
TRANSMISSION WIRING : CABLAGEM DE TRANSMISSÃO
INPUT FROM OUTSIDE : ENTRADA DESDE O EXTERIOR
CENTRAL REMOTE CONTROLLER : CONTROLO REMOTO CENTRAL

NOTA

S-20~125FM3HPQ
Aparelho de ar condicionado Urban Multi
4PW15114-1A

1. NO CASO DE USAR CONTROLE REMOTO CENTRAL, LIGUE-O À UNIDADE DE ACORDO COM O MANUAL DE INSTRUÇÕES
ANEXO.

2. O X23A ESTÁ LIGADO QUANDO FOR UTILIZADO O CONTROLO REMOTO CENTRAL.

3. QUANDO ESTIVER A LIGAR OS FIOS DE ENTRADA A PARTIR DO EXTERIOR, PODE SELECCIONAR A OPERAÇÃO DE

CONTROLO "FORCED OFF" OU "ON/OFF" ATRAVÉS DO CONTROLO REMOTO. PARA MAIS DETALHES CONSULTE O MANUAL
DE INSTALAÇÃO.

Manual de instalação e de funcionamento

10

NOTES NOTES

11a

F2 T1 T2

FORCED
OFF

1

10

14

11b

5

11c

4

5

13

5

6

11a

4

1

3

2

11b

8

11

12

12

1

Control box

IN/D OUT/D

1 F2 F1 F2

LN

F

3

1

2

11c

LNLN

LN

4

LN

P1P

2

F1F2T1T

2

P1P

2

F1F2T1T

7

13

6

9

2

P1P

2

3

2LN

P1P

2

P1P

2

F1F2T1T

P1P

2

2LN LNP1P2

F1F2T1T

P1P

2

2

12

14

1

2

LN

2

1

Control box

IN/D OUT/D

F1 F2 F1 F2

13

16

LN

P1P

2

F1F2T1T

2 LNP1P2F1F2T1T2 LNP1P2F1F2T1T2 LNP1P2F1F2T1T2

P1P

2

17

LN

Control box

IN/D OUT/D

F

1 F2 F1 F2

LN

1

P1P2F1F2T1T

2

6

Control box

IN/DOUT/D

F

1 F2 F1 F2

15

2

14

3

2

1

P1P

2

3

16

19

1

2

3

4
5
6

15

20

S

S

2

M

17

21

2

4

P1P

P1P

5

18

2

2

18

21

19

7

S

3

M

8

1

3

SETTING

4

9

20

21

4PW15114-1A
