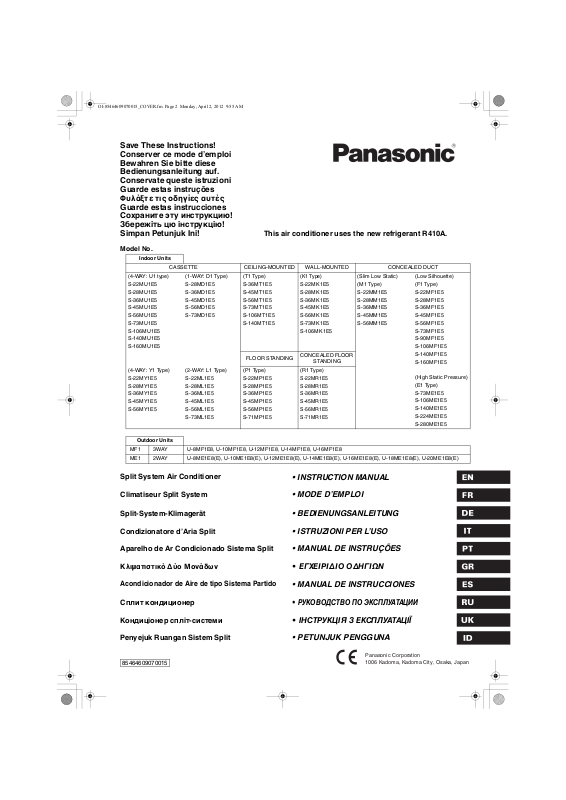

PANASONIC U8ME1E8, U8MF1E8, U12ME1E8, U14ME1E8, U10ME1E8 User Manual [el, en]

...

Page 1

Save These Instructions! Conserver ce mode d’emploi Bewahren Sie bitte diese Bedienungsanleitung auf. Conservate queste istruzioni Guarde estas instruções

Φυλάξτε τις οδηγίες αυτές

Guarde estas instrucciones

Сохраните эту инструкцию! Збережіть цю інструкцію!

Simpan Petunjuk Ini!

Model No.

Indoor Units

(4-WAY: U1 type) S-22MU1E5 S-28MU1E5 S-36MU1E5 S-45MU1E5 S-56MU1E5 S-73MU1E5 S-106MU1E5 S-140MU1E5 S-160MU1E5

(4-WAY: Y1 Type) S-22MY1E5 S-28MY1E5 S-36MY1E5 S-45MY1E5 S-56MY1E5

CASSETTE CEILING-MOUNTED WALL-MOUNTED CONCEALED DUCT

(1-WAY: D1 Type) S-28MD1E5 S-36MD1E5 S-45MD1E5 S-56MD1E5 S-73MD1E5

(2-WAY: L1 Type) S-22ML1E5 S-28ML1E5 S-36ML1E5 S-45ML1E5 S-56ML1E5 S-73ML1E5

This air conditioner uses the new refrigerant R410A.

(T1 Type) S-36MT1E5 S-45MT1E5 S-56MT1E5 S-73MT1E5 S-106MT1E5 S-140MT1E5

FLOOR STANDING

(P1 Type) S-22MP1E5 S-28MP1E5 S-36MP1E5 S-45MP1E5 S-56MP1E5 S-71MP1E5

(K1 Type) S-22MK1E5 S-28MK1E5 S-36MK1E5 S-45MK1E5 S-56MK1E5 S-73MK1E5 S-106MK1E5

CONCEALED FLOOR

STANDING

(R1 Type) S-22MR1E5 S-28MR1E5 S-36MR1E5 S-45MR1E5 S-56MR1E5 S-71MR1E5

(Slim Low Static) (M1 Type) S-22MM1E5 S-28MM1E5 S-36MM1E5 S-45MM1E5 S-56MM1E5

(Low Silhouette) (F1 Type) S-22MF1E5 S-28MF1E5 S-36MF1E5 S-45MF1E5 S-56MF1E5 S-73MF1E5 S-90MF1E5 S-106MF1E5 S-140MF1E5 S-160MF1E5

(High Static Pressure) (E1 Type) S-73ME1E5 S-106ME1E5 S-140ME1E5 S-224ME1E5 S-280ME1E5

Outdoor Units

MF1 3WAY U-8MF1E8, U-10MF1E8, U-12MF1E8, U-14MF1E8, U-16MF1E8 ME1 2WAY U-8ME1E8(E), U-10ME1E8(E), U-12ME1E8(E), U-14ME1E8(E), U-16ME1E8(E), U-18ME1E8(E), U-20ME1E8(E)

Split System Air Conditioner

Climatiseur Split System

Split-System-Klimagerät

Condizionatore d’Aria Split

Aparelho de Ar Condicionado Sistema Split

Κλι ατιστικ Δύο Μονάδων

Acondicionador de Aire de tipo Sistema Partido

Сплит кондиционер

Кондиціонер спліт-системи

Penyejuk Ruangan Sistem Split

85464609070015

• INSTRUCTION MANUAL

• MODE D’EMPLOI

• BEDIENUNGSANLEITUNG

• ISTRUZIONI PER L’USO

• MANUAL DE INSTRUÇÕES

• ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ

• MANUAL DE INSTRUCCIONES

• РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

• ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ

• PETUNJUK PENGGUNA

Panasonic Corporation 1006 Kadoma, Kadoma City, Osaka, Japan

Page 2

Αυτό το κλιματιστικό χρησιμοποιεί το καινούργιο ψυκτικό R410A.

Αρ. μοντέλου

Εσωτερικές μονάδες

(4-ΚΑΤΕΥΘΥΝΣΕΩΝ: Τύπ ο υ U1)

S-22MU1E5 S-28MU1E5 S-36MU1E5 S-45MU1E5 S-56MU1E5 S-73MU1E5

S-106MU1E5 S-140MU1E5 S-160MU1E5

(4-ΚΑΤΕΥΘΥΝΣΕΩΝ: Τύπ ο υ Y1) S-22MY1E5 S-28MY1E5 S-36MY1E5 S-45MY1E5 S-56MY1E5

Εξωτερικές μονάδες

MF1 3ΣΩΛΗΝΙΟ U-8MF1E8, U-10MF1E8, U-12MF1E8, U-14MF1E8, U-16MF1E8

ME1 2ΣΩΛΗΝΙΟ U-8ME1E8(E), U-10ME1E8(E), U-12ME1E8(E), U-14ME1E8(E), U-16ME1E8(E), U-18ME1E8(E), U-20ME1E8(E)

ΚΑΣΕΤΑ ΟΡΟΦΗΣ ΕΜΦΑΝΕΣ ΕΠΙΤΟΙΧΙΑ ΜΟΝΑ ΔΑ

(1-ΚΑΤΕΥΘΥΝΣΕΩΝ: Τύπ ου D1) S-28MD1E5 S-36MD1E5 S-45MD1E5 S-56MD1E5 S-73MD1E5

(2-ΚΑΤΕΥΘΥΝΣΕΩΝ: Τύπ ου L1) S-22ML1E5 S-28ML1E5 S-36ML1E5 S-45ML1E5 S-56ML1E5 S-73ML1E5

(Τύπ ο ς T1) S-36MT1E5 S-45MT1E5 S-56MT1E5 S-73MT1E5 S-106MT1E5 S-140MT1E5

ΟΡΘΙΟ ΔΑΠΕΔΟΥ

(Τύπ ο ς P1) S-22MP1E5 S-28MP1E5 S-36MP1E5 S-45MP1E5 S-56MP1E5 S-71MP1E5

(Τύπ ος K1) S-22MK1E5 S-28MK1E5 S-36MK1E5 S-45MK1E5 S-56MK1E5 S-73MK1E5 S-106MK1E5

ΕΝΤΟΙΧΙΣΜΕΝΟ

ΟΡΘΙΟ ΔΑΠΕΔΟΥ

(Τύπ ος R1) S-22MR1E5 S-28MR1E5 S-36MR1E5 S-45MR1E5 S-56MR1E5 S-71MR1E5

(Χαμηλού προφίλ) (Τύπ ο ς M1) S-22MM1E5 S-28MM1E5 S-36MM1E5 S-45MM1E5 S-56MM1E5

ΚΑΝΑΛΑΤΟ

(Standard) (Τύπ ο ς F1) S-22MF1E5 S-28MF1E5 S-36MF1E5 S-45MF1E5 S-56MF1E5 S-73MF1E5

S-90MF1E5 S-106MF1E5 S-140MF1E5 S-160MF1E5

(Υψηλή στατική πίεση) (Τύπ ο ς E1) S-73ME1E5 S-106ME1E5 S-140ME1E5 S-224ME1E5

S-280ME1E5

Κλι ατιστικ Δύο Μονάδων

OI-070-1-GR

• ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ

Page 3

Περιεχόμενα

Πληροφορίες για το προϊόν .........................................................................................................52

Σύμβολα προειδοποίησης ...........................................................................................................52

Θέση εγκατάστασης .................................................................................................................... 53

Ηλεκτρικές προϋποθέσεις ........................................................................................................... 53

Οδηγίες ασφάλειας......................................................................................................................53

Ασύρματο τηλεχειριστήριο (προαιρετικά μέρη)............................................................................ 55

ΠΑΡΑΤΗΡΗΣΗ Ανατρέξτε στο εγχειρίδιο οδηγιών που παρέχεται με το προαιρετικό

ασύρματο τηλεχειριστήριο...........................................................................55

Τηλεχειριστήριο χρονοδιακόπτη (Προαιρετικά εξαρτήματα) ........................................................55

ΠΑΡΑΤΗΡΗΣΗ Ανατρέξτε στο εγχειρίδιο οδηγιών που παρέχεται με το προαιρετικό

τηλεχειριστήριο χρονοδιακόπτη. .................................................................55

Συνθήκες λειτουργίας .................................................................................................................. 55

Ρύθμιση της κατεύθυνση ροής ....................................................................................................56

Ρύθμιση της κατεύθυνσης της ροής αέρα για πολλές εσωτερικές μονάδες με χρήση ενός

τηλεχειριστηρίου (Ενσύρματο).....................................................................................................58

Eιδικές παρατηρήσεις.................................................................................................................. 59

Φροντίδα και καθάρισμα ..............................................................................................................59

Προδιαγραφές ...........................................................................................................................103

Σελίδα

Πληροφορίες για το προϊόν

Αν έχετε προβλήματα ή απορίες σχετικά με το κλιματιστικό σας, θα χρειαστείτε τις παρακάτω πληροφορίες. Ο αριθμός μοντέλου και ο αύξων αριθμός βρίσκονται στην πινακίδα της συσκευής.

Αρ. Μοντέλου ______________________________ Αύξων αριθμός ___________________

Ημερομηνία αγοράς ____________________________________________________

Διεύθυνση προμηθευτή _________________________________________________

Τηλέφωνο _______________________

Σύμβολα προειδοποίησης

Τα παρ ακάτω σύμβολα που χρησιμοποιούνται στο παρόν εγχειρίδιο σάς προειδοποιούν για ενδεχόμενες επικίνδυνες καταστά σεις για τους χρήστες, το προσωπικό επισκευής ή το μηχάνημα:

Αυτό το σύμβολο αναφέρεται σε μια επικίνδυνη ή μη ασφαλή ενέργεια που μπορεί να οδηγήσει σε σοβαρό προσωπικό τραυματισμό ή θάνατο.

Αυτό το σύμβολο αναφέρεται σε μια επικίνδυνη μη ασφαλή ενέργεια που μπορεί να οδηγήσει σε προσωπικό τραυματισμό ή ζημιά το υ προϊόντος ή της περιουσίας σας.

OI-070-2-GR

Page 4

Θέση εγκατάστασης

• Συνιστούμε η εγκατάσταση του συστήματος κλιματιστικού να γίνει σωστά από

ειδικευμένους τεχνικούς εγκατάστασης σύμφωνα με τις οδηγίες εγκατάστασης που συνοδεύουν τη συσκευή.

• Πριν από την εγκατάσταση, βεβαιωθείτε ότι η τάση του ηλεκτρικού ρεύματος στο σπίτι ή στο

γραφείο σας είναι η ίδια με την τάση που αναγράφεται στην πινακίδα.

Μην εγκαταστήσετε αυτό το κλιματιστικό σε μέρη όπου υπάρχουν αναθυμιάσεις ή

•

εύφλεκτα αέρια, ή σε κάποιο μέρος όπο υ υπάρχει πολύ υγρασία, όπως, για παράδειγμα, σε ένα θερμοκήπιο.

• Μην εγκαταστήσετε το σύστημα κλιματισμού σε μέρη όπου βρίσκονται αντικείμενα που παράγ ουν μεγάλες ποσότητες θερμότητας.

Αποφύγετε: Για να προστατέψετε το κλιματιστικό από διάβρωση

εγκατάσταση της εξωτερικής μονάδας σε μέρη όπου αυτή μπορεί να έρθει σε άμεση επαφή με θαλασσινό νερό ή κοντά σε πηγές θειούχων αερίων σε ιαματικά λουτρά.

Ηλεκτρικές προϋποθέσεις

Όλες οι καλωδιώσεις πρέπει να συμμορφώνονται με τους κατά τόπον κανονισμών περί ηλεκτρολογίας. Συμβουλευθείτε τον προμηθευτή σας ή έναν ειδικευμένο ηλεκτρολόγο για λεπτομέρειες.

2. Κάθε μονάδα πρέπει να είναι γειωμένη με ένα καλώδιο γείωσης ή μέσω των σωληνώσεων ύδρευσης.

3. Οι καλωδιώσεις πρέπει να γίνουν από έναν ειδικευμένο ηλεκτρολόγο.

Για να προθερμανθεί το σύστημα, πρέπει να είναι ενεργοποιημένη η κεντρική ηλεκτρική παροχή πέντε (5) τουλάχι στον ώρες πριν τη λειτουργία. Αφήστε την ηλεκτρική παροχή στην ενεργή θέση (ON), εκτός αν δεν χρησιμοποιήσετε τη συσκευή αυτή για μεγάλο χρονικό διάστημα.

Οδηγίες ασφάλειας

• Διαβάστε προσεκτικά το παρόν εγχειρίδιο οδηγιών πριν χρησιμοποιήσετε αυτό το

κλιματιστικό. Αν έχετε οποιεσδήποτε δυσκολίες ή προβλήματα, συμβουλευθείτε τον προμηθευτή σας για βοήθεια.

• Αυτό το κλιματιστικό έχει σχεδιαστεί για να σας παρέχει άνετες συνθήκες δωματίου.

Χρησιμοποιήστε το μόνο για το σκοπό που προορίζεται, όπως περιγράφεται στο παρόν εγχειρίδιο οδηγιών.

• Μην αγγίζετε ποτέ τη συσκευή με βρεγμένα χέρια.

• Ποτέ μη χρησιμοποιείτε, ούτε να αποθηκεύετε, βενζίνη ή άλλο εύφλεκτο αέριο ή υγρό κοντά στο κλιματιστικό. Είναι πολύ επικίνδυνο.

• Αυτό το κλιματιστικό δεν έχει εξαεριστήρα για να παίρνει καθαρό αέρα απ’ έξω. Κάθε φορ ά

που χρησιμοποιείτε συσκευές θέρμανσης με υγραέριο ή πετρέλαιο στο ίδιο δωμάτιο, πρέπει να ανοίγετε συχνά τις πόρτες και τα παράθυρα επειδή καταναλώνουν πολύ από το οξυγόνο του αέρα. Διαφορετικά, σε έσχατη περίπτωση, υπάρχει κίνδυνος ασφυξίας.

• Να έχετε μια πρίζα που θα χρησιμοποιείτε αποκλειστικά για κάθε μονάδα, αλλά και να παρέχετε στην αποκλειστική γραμμή διακόπτη ηλεκτρικής παροχής, ασφάλεια κυκλώματος και διακόπτη διαρροής για προστασία από υπερβολική τάση.

• Φροντίστε να υπάρχει αποκλειστική παροχή ρεύματος για κάθε μονάδα. Στη μόνιμη καλωδίωση, απαιτείται να ενσωματωθεί διάταξη πλήρους αποσύνδεσης με δυνατότητα διαχωρισμού επαφών σε όλους τους πόλους σύμφωνα τους κανό νες κατασκ ευή ς καλ ωδι ώσ εων .

• Για την πρόληψη πιθανών κινδύνων από βλάβη της μόνωσης, η μονάδα πρέπει να γειώνεται.

• Ο καθαρισμός του εσωτερικού των εσωτερικών και εξωτερικών μονάδων δεν πρέπει να πραγματοποιείται από τους χρήστες. Καλέστε εξουσιοδοτημένο αντιπρόσωπο ή ειδικό για τον

• Σε περίπτωση δυσλειτουργίας αυτής της συσκευής, μην την επισκευάσετε μόνοι σας. Επικοινωνήστε με τον αντιπρόσωπο πωλήσε ων ή το αντιπρόσωπο σέρβις για την επισκευή.

• Η διαρροή ψυκτικού αερίου μπορεί να προκαλέσει πυρκαγιά.

• Για λόγους ασφάλειας, βεβαιωθείτε ότι έχετε σβήσει το κλιματιστικό καθώς

επίσης ότι έχετε αποσυνδέσει την τροφοδοσία ρεύματος καθαρ ισμ ό ή το σέρβις.

• Διακόψτε τη λειτουργία του προϊόντος σε περίπτωση που συμβεί οποιαδήποτε ανωμαλία/αστοχία και αποσυνδέστε το ηλεκτρικό καλώδ ιο ή κλείστε το διακόπτη ισχύος και τον ασφαλειοδιακόπτη. (Υπάρχει κίνδυνος καπ νού /πυρκαγιάς/ηλεκτροπληξίας)

καθα ρισ μό .

μεγάλου βαθμού, αποφύγετε την

Κεντρική ηλεκτρική

κεντρική

παροχή

πριν τον

Έναρξη

OI-070-3-GR

Page 5

• Μην ανοιγοκλείνετε το κλιματιστικό από τον κεντρικό διακόπτη ηλεκτρικού. Χρησιμοποιήστε το κουμπ ί λειτουργίας ON/OFF.

• Μη τοποθετείτε τίποτα στην έξοδο αέρα της εξωτερικής μονάδας. Αυτό είναι επικίνδυνο επειδή ο ανεμιστήρας περιστρέφεται με μεγάλη ταχύτη τα.

• Μην αγγίζετε την είσοδο αέρα ή τα αιχμηρά πτερύγια αλουμινίου της εξωτερικής μονάδας. Μπορεί να τραυματιστείτε.

• Διατηρείτε μακριά από τη μονάδα.

• Η χρήση αυτής της συσκευής δεν προορίζεται για άτομα (συμπεριλαμβανομένων παιδιών) με μειωμένες σωματικές, αισθητήριες ή διανοητικές ικανότητες, ούτε με έλλειψη εμπειρίας και γνώσης, εκτός εάν επιτηρούνται ή τους έχουν δοθεί οδηγίες χρήσης από άτομο που είναι επιτηρούνται για να εξασφαλιστεί ότι δεν παίζου ν με τη συσκευή.

• Η θερμοκρασία ενός δωματίου όπου βρίσκονται μωρά ή ηλικιωμένοι δεν πρέπει να είναι υπερβολικά χαμηλή ή υψηλή.

• Μην κάθεστε και μην στέκεστε επάνω στη μονάδα. Μπορεί να πέσετε κάτω κατά

• Μην τοποθετείτ ε κανένα αντικείμενο στη ΘΗΚΗ ΑΝΕΜΙΣΤΗΡΑ. Μπορεί να τραυματιστείτε και η μονάδα μπορεί να υποστεί βλάβη.

το συναγερμό πυρκαγιάς και την έξοδο αέρα τουλά χισ τον 1,5 μέτρα

υπεύθυνο για την ασφάλειά τους. Τα παιδιά πρέπει να

λάθος.

ΑΝΑΚΟΙΝΩΣΗ

• Η λειτουργία του συμπιεστή ενδέχεται να διακόπτεται περιστασιακά στη διάρκεια καταιγίδων. Δεν πρόκειται για μηχανική αστοχία. Η δυνατότητα λειτουργίας της μονάδας επανέρχεται αυτόματα μετά από μερικά λεπτά.

• Το αγγλικό kείμενο είναι μεταφράσεις των πρωτότυπων οδηγιών.

οι πρωτότυπες οδηγίες. Οι άλλες γλώσσες είναι

OI-070-4-GR

Page 6

ΠΑΡΑΤΗΡΗΣΗ

Ασύρματο τηλεχειριστήριο (προαιρετικά μέρη)

Ανατρέξτ ε στο εγχειρίδιο οδηγιών που παρέχεται με το προαιρετικό ασύρματο τηλεχειριστήριο.

Τηλεχειριστήριο χρονοδιακόπτη (Προαιρετικά εξαρτήματα)

ΠΑΡΑΤΗΡΗΣΗ

Ανατρέξτ ε στο εγχειρίδιο οδηγιών που παρέχεται με το προαιρετικό τηλεχειριστήριο χρονοδιακόπτη.

Συνθήκες λειτουργίας

Χρησιμοποιήστε αυτό το κλιματιστικό στα ακόλουθα εύρη θερμοκρασίας:

Εύρος εσωτερικής θερμοκρασίας: Λειτουργία ψύξης 14°C ~ 25°C (*ΘΥΒ ) Λειτουργία θέρμανσης 15°C ~ 30°C (*ΘΞΒ)

Εύρος εξωτερικής θερμοκρασίας: Λειτουργία ψύξης -10°C ~ 43°C (*ΘΞΒ) Λειτουργία θέρμανσης -20°C ~ 15°C (*ΘΥ Β) 3ΔΡΟΜΟ

Λειτουργία ψύξης και θέρμανσης

*ΘΞΒ: Θερμοκρασία ξηρού βολβού *ΘΥΒ: Θερμοκρασία υγρού βολβού

-25°C ~ 20°C (*ΘΥΒ) 2ΔΡΟΜΟ

-10°C ~ 43°C 3ΔΡΟΜΟ

OI-070-5-GR

Page 7

Ρύθμιση της κατεύθυνση ροής

Η λειτουργία διαφέρει ανάλογα με την εσωτερική μονάδα που χρησιμοποιείται. Δεν μπορείτε να ρυθμίσετε την κατεύθυνση της ροής αέρα με χρήση του τηλεχειριστηρίου για κάποια μονάδα που δεν παρατίθετα ι παρακάτω. Τύπ ο ς U1, τύπος Y1, τύπος L1, τύπος D1, τύπος T1 και τύπος K1.

• Μη μετακινείτε με το χέρι το πτερύγιο (πτερύγιο κάθετης ροής αέρα) που ελέγχεται τηλεχειριστήριο.

• Όταν είναι απενεργοποιημένο το κλιματιστικό, το πτερύγιο (πτερύγιο κάθετης ροής αέρα) μετακινείται αυτόματα στην κάτω θέση.

• Το πτερύγιο (πτερύγιο κάθετης ροής αέρα) μετακινείται στην άνω θέση όταν εκτελείται η λειτουργία αναμονής για τη θέρμανση. Γίνεται μετάβαση στη λειτουργία σάρωσης μετά την ακύρωση της λειτουργίας αναμονής για τη τηλεχειριστήριο ακόμη και κατά τη διάρκεια της λειτουργίας αναμονής για θέρμανση.

Ρύθμιση της κατεύθυνσης

Για να ενεργοποιήσετε τη

της ροής αέρα

λειτουργία σάρωσης

Η κατεύθυνση της ροής αέρα αλλάζει κάθε φορά που πιέζετε το κουμπ ί πτερυγίου κατά τη λειτουργία.

Πιέστε το κουμπί πτερυγίου για να ρυθμίσετε κάτω θέση και κατόπιν πιέστε ξανά το κουμπί πτερυγίου. Έτσι θα εμφανιστεί η ένδειξη , και η ροή αέρα αυτόματα αιωρείται πάνω και κάτω .

Θέρμανση Ψύξη και αφύγρανση Λειτουργία

Ρυθμίστε το πτερύγιο (πτερύγιο κάθετης ροής αέρα) στην κάτω θέση. Αν το πτερύγιο είναι ρυθμισμένο στην άνω θέση, μπορεί να μη φτάσει στο δάπεδο θερμός αέρας.

Αρχική ρύθμιση

Το πτερύγιο (πτερύγιο κάθετης ροής αέρα) μπορεί να ρυθμιστεί σε μία από τις τρεις θέσεις.

Αρχική ρύθμιση

θέρμανση, όμως η σάρωση υποδεικνύεται στο

το πτερύγιο (πτερύγιο κάθετης ροής αέρα) στην

ανεμιστήρα

Αρχική ρύθμιση

με το

Όλες οι λειτουργίες

Συνεχόμενη λειτουργία

Για να σταματήσετε τη

λειτουργία σάρωσης

Πιέστε ξανά το κουμπί πτερυγίου κατά τη λειτουργία σάρωσης πτερυγίου για να σταματήσετε το πτερύγιο στην πιέζοντας ξα νά το κουμπί πτερυγίου.

επιθυμητή θέση. Τό τ ε , μπορεί να ρυθμιστεί η ροή αέρα από την άνω θέση

Ένδειξη όταν είναι σταματημένη η λειτουργία σάρωσης

Ανεμ ισ τήρας και θέρμανση Ψύξη και αφύγρανση

Κατά τη λειτουργία ψύξης και αφύγρανσης, το πτερύγιο δεν θα σταματήσει στην κάτω θέση. Ακόμη κι αν το πτερύγιο έχει σταματήσει στην κάτω θέση κατά τη σάρωσης, δεν θα σταματήσει έως ότου μετακινηθεί στην τρίτη θέση από πάνω.

διάρκεια της λειτουργίας

OI-070-6-GR

Page 8

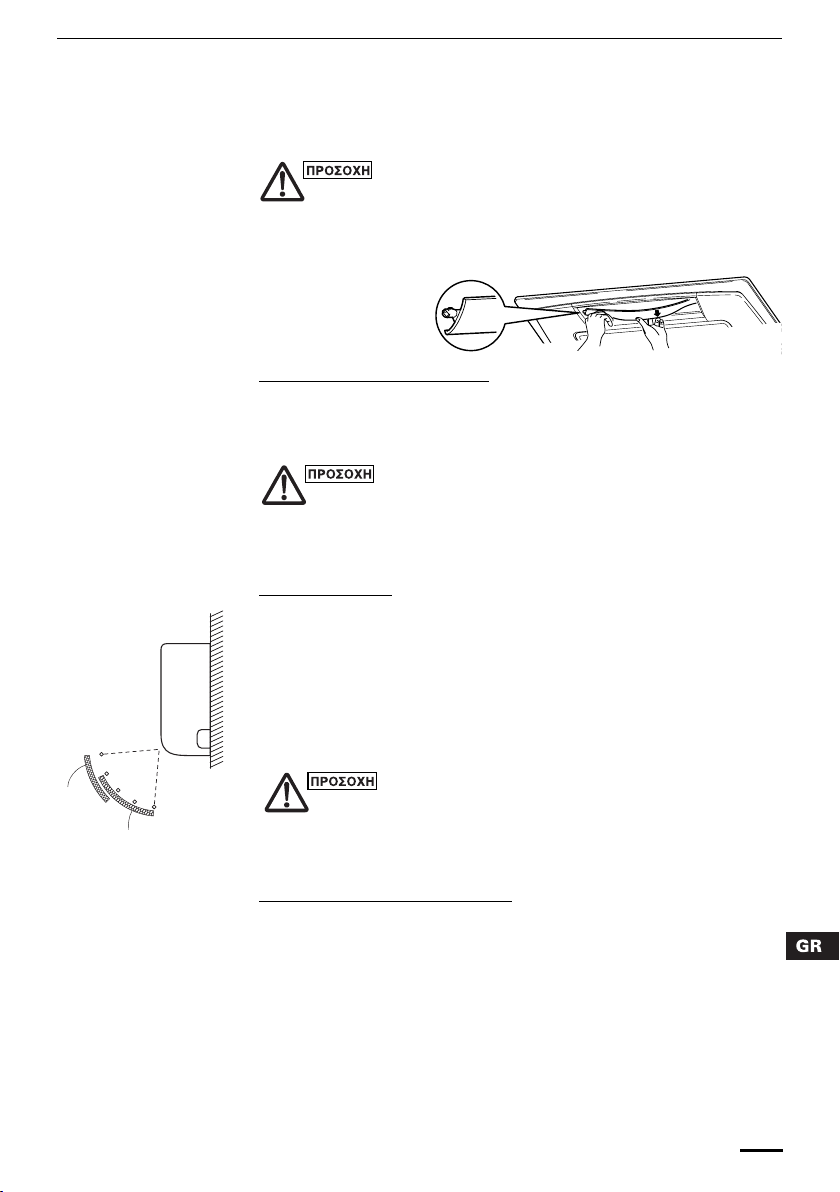

Ρύθμιση της κατεύθυνση ροής (συνέχεια)

Τα κλιματιστικά τύπου U1, τύπου Y1, τύπου L1 και τύπου D1 είναι εξοπλισμένα με αυτόματα πτερύγια. Με το τηλεχειριστήριο, μπορείτε να ρυθμίσετε την κατεύθυνση της ροής αέρα σε μια συγκεκριμένη γωνία ή να χρησιμοποιήσετε τη θέση σάρωσης.

Μη μετακινείτε το πτερύγιο με τα χέρια σας.

4-δρομος (Τύπος U1),

Εσωτερική μονάδα

Ζώνη «Α» για ψύξη

Ζώνη «Β» για θέρμανση

(Τύπο ς Y1)

• Μπορείτε να αφαιρέσετε εύκολα το πτερύγιο εξόδου αέρα και να το πλύνετε με νερό.

• Βεβαιωθείτε να διακόπτετε πάντα τη λειτουργία πριν αφαιρέσετε το πτερύγιο.

• Αφού το πλύνετε με νερό, αφήστε το να στεγνώσει και κατόπιν τοποθετήστε το ξα νά με το βέλος να δείχνει προς τα έξω.

 Τύ πος τοποθε τούμενος σε οροφή (T1)

Κάθετες κατευθύνσεις (αυτόματο)

Αυτό το κλιματιστικό είναι εξοπλισμένο με αυτόματο πτερύγιο. Με το τηλεχειριστήριο, μπορείτε να ρυθμίσετε την κατεύθυνση της ροής αέρα σε μια συγκεκριμένη γωνία ή να χρησιμοποιήσετε τη θέση σάρωσης. (Ανατρέξτε στην περιγραφή του τηλεχειριστηρίου).

Μη μετακινείτε το πτερύγιο με τα χέρια σας.

Οριζόντιες κατευθύνσεις (χειροκίνητο)

Η κατεύθυνση της κατακόρυφων πτερυγίων προς τα αριστερά ή δεξιά.

 Επιτοίχιος τύπος (K1)

Κάθετες κατευθύνσεις (αυτόματο)

Βεβαιωθείτε ότι η μονάδα τηλεχειριστηρίου είναι αναμμένη. Πιέστε το κουμπί πτερυγίου για να ξεκινήσετε τη μετακίνηση του πτερυγίου προς τα πάνω και κάτω. Αν θέλετε να σταματήσετε την κίνηση του πτερυγίου και να κατευθύνετε τον αέρα σε μια επιθυμητή κατεύθυνση, πιέστε ξα νά το κουμπί πτερυγίου. Στη θέση ψύξης από τη ζών η ψύξης «Α». Διαφορετικά, τα συμπυκνώματα μπορεί να στάξουν στο δάπεδο. Η ζών η «Α» είναι η συνιστώμενη θέση του πτερυγίου για ψύξη. Όταν χρησιμοποιείται συνεχόμενα σε σταθερή κατεύθυνση ροής αέρα για περίπου μία ώρα, η κατεύθυνση ροής αέρα ελέγχεται ροής αέρα μπορεί να διαφέρει από την ένδειξη στο τηλεχειριστήριο.

Οριζόντιες κατευθύνσεις (χειροκίνητο)

Η κατεύθυνση της οριζόντιας ροής αέρα μπορεί να ρυθμιστεί χειροκίνητα με μετακίνηση των κατακόρυφων πτερυγίων προς τα αριστερά ή δεξιά.

οριζόντιας ροής αέρα μπορεί να ρυθμιστεί χειροκίνητα με μετακίνηση των

, μην κατευθύνετε το πτερύγιο προς τα κάτω και βγείτε

αυτόματα και αλλάζει η θέση του πτερυγίου. Η κατεύθυνση

Μη μετακινείτε το πτερύγιο με τα χέρια σας.

OI-070-7-GR

 Τύ πος εντοιχισμένου αγωγού (F1, M1, E1)

Αυτό το κλιματιστικό δεν είναι εξοπλισμένο με εξαρτήματα εξόδου αέρα. Αυτά τα εξαρτήματα πρέπει να τα προμηθευτείτε τοπικά. Παρακαλείστε να ανατρέξετε στο εγχειρίδιο των εξαρτημάτων εξόδου αέρα που χρησιμοποιείτε.

Page 9

Ρύθμιση της κατεύθυνσης της ροής αέρα για πολλές εσωτερικές μονάδες με χρήση ενός τηλεχειριστηρίου

(Ενσύρματο)

• Η κατεύθυνση της ροής αέρα δεν μπορεί να ρυθμιστεί με χρήση του τηλεχειριστηρίου για τον τύπο εντοιχισμένου αγωγού (F1, M1, E1) και τον τύπο όρθιου δαπέδου (P1, R1).

• Αν είναι συνδεδεμένες πολλές εσωτερικές μονάδες σε ένα τηλεχειριστήριο, μπορεί να ρυθμιστεί η

κατεύθυνση της ροής αέρα για κάθε εσωτερική μονάδα με επιλογή των εσωτερικών μονάδων (βλ. παρακάτω λειτουργία).

Κουμπί αυτόματου

πτερυγίου ()

Μία εξωτερική μονάδα και οκτώ εσωτερικές μονάδες

Καμία

Αρ.

μονάδας

1–1

μονάδας

ένδειξη

• Για να ρυθμίσετε τη ροή αέρα για ξεχωριστές μονάδες, πιέστε το κουμπί μονάδας (UNIT). Στ ην ένδειξη εμφανίζεται ο αριθμός της εσωτερικής μονάδας στον ομαδικό έλεγχο. Ρυθμίστε την κατεύθυνση της ροής αέρα για την εσωτερική μονάδα που εμφανίζεται στην ένδειξη.

• Κάθε φορά που πιέζετε το κουμπί μονάδας (UNIT), αλλάζει η ένδειξη με τη σειρά που εμφανίζεται παρακάτω.

• Όταν δεν υπάρχει ένδειξη, μπορείτε να κάνετε τις ρυθμίσεις για όλες τις εσωτερικές μονάδες με μία λειτουργία.

• Ο αριθμός της μονάδας εμφανίζεται ως αριθμός εξωτερικής μονάδας–αριθμός εσωτερικής μονάδας. Μεταβάλλεται ανάλογα με τον αριθμό των μονάδων στον ομαδικό έλεγχο.

Αρ.

1–2

Αρ.

μονάδας

1–3

Αρ.

μονάδας

1–8

Δύο εξωτερικές μονάδες και τέσσερις εσωτερικές μονάδες

Καμία

Αρ.

ένδειξη

μονάδας

1–1

Αρ.

μονάδας

1–2

Αρ.

μονάδας

1–3

Αρ.

μονάδας

1–4

Αρ.

μονάδας

2–1

Αρ.

μονάδας

2–4

OI-070-8-GR

Page 10

Eιδικές παρατηρήσεις

Λειτουργία αφύγρανσης

Πώς λειτουργεί το

σύστημα

Λειτουργία θέρμανσης

Απόδοση θέρμανσης • Επειδή αυτή η συσκευή θερμαίνει το δωμάτιο με χρήση της θερμότητας του εξωτερικού

Απόψυξη • Όταν

(Αναμονή) στην

ΠΑΡΑΤΗΡΗΣΗ

• Όταν η θερμοκρασία δωματίου φθάσει στο επίπεδο στο οποίο έχει ρυθμιστεί, η συσκευή επαναλαμβάνει αυτόματα τον κύκλο ενεργοποίησης και απενεργοποίησης.

• Προκειμένου να αποφευχθεί η εκ νέου αύξηση της υγρασίας στο δωμάτιο, απενεργοποιείται επίσης και ο εσωτερικός ανεμιστήρας όταν διακόπτεται η λειτουργία της μονάδας.

• Η ταχύτητα του ανεμιστήρα έχει ρυθμιστεί στη χαμηλή θέση και δεν μπορείτε να την αλλάξετε.

• Η λειτουργία αφύγρανσης δεν είναι δυνατή αν η εξωτερική θερμοκρασία είναι 15 °C ή χαμηλότερη.

αέρα (σύστημα αντλίας θέρμανσης), η αποδοτι κότητα της θέρμανσης μειώνεται όταν η εξωτερική θερμοκρασία είναι πολύ χαμηλή . Αν δεν παράγεται αρκετή θέρμανση με αυτήν την αντλία θέρμανσης, χρησιμοποιήστε μαζί με αυτό και άλλη συσκευή θέρμανσης.

η εξωτερική θερμοκρασία είναι χαμ ηλή, μπορεί να σχηματιστεί πάγος επάνω στο πηνίο του εναλλάκτη θερμότητας και να μειωθεί η απόδοση της θέρμανσης. Όταν συμβεί αυτό, τίθεται σε λειτουργία ένα σύστημα απόψυξης που ελέγχεται με μικροεπεξεργαστή. Ταυ τ όχρ ο ν α , διακόπτεται η λειτουργία του ανεμιστήρα της εσωτερικής μονάδας (ή, σε μερικές περιπτώσεις, γίνεται με μέχρι να ολοκληρωθεί η απόψυξη. Η λειτουργία θέρμανσης κατόπι ν ξεκινά μετά από αρκετά λεπτά. (Αυτό το χρονικό διάστημα διαφέρει ελαφρώς ανάλογα με την εξωτερική θερμοκρασία και τον τρόπο που δημιουργείτε ο πάγος).

• Για αρκετά λεπτά μετά την έναρξη της λειτουργίας

οθόνη

ανεμιστήρα δεν θα ξεκινήσει (ή, σε μερικές περιπτώσεις, γίνεται με πολύ χαμηλή ταχύτητα) έως ότου θερμανθεί επαρκώς το πηνίο του εσωτερικού εναλλάκτη θερμότητας. Αυτό γίνεται επειδή λειτουργεί το σύστημα αποφυγής δημιουργίας κρύου αέρα. Κατά την περίοδο αυτή, παραμένει στην οθόνη η ένδειξη «» (Αναμονή ).

• Η ένδειξη

• Όταν ολοκληρωθεί η απόψυξη και ενεργοποιηθεί ξανά ο συμπιεστής, η ένδειξη «»

Σε περίπτωση διακοπής ρεύματος ενώ λειτουργεί η μονάδα

Αν η ηλεκτρική παροχή της συσκευής διακοπεί προσωρινά, θα επαναφερθεί αυτόματα η λειτουργία της συσκευής (μόλις επανέλθει το ηλεκτρικό ρεύμα) με τις ίδιες ρυθμίσεις που υπήρχαν πριν διακοπεί η ηλεκτρική παροχή.

«» (Αναμονή) παραμένει στην οθόνη κατά την απόψυξη ή, όταν το σύστημα βρίσκεται στη θέση θέρμανσης, ο θερμοστάτης έχει απενεργοποιήσει το συμπιεστή (ή όταν η συσκευή λειτουργεί με πολύ χαμη λή ταχύτητα).

(Αναμονή) θα σβήσει αυτόματα καθώς επαναφέρεται η λειτουργία

πολύ χαμηλ ή ταχύτητα) και εμφανίζεται η ένδειξη αναμονής

θέρμανσης, η λειτουργία του εσωτερικού

θέρμανσης.

Πλευρά εισόδου και

(εσωτερική μονάδα)

OI-070-9-GR

εξόδου αέρα

Φροντίδα και καθάρισμα

1. Για λόγους ασφαλείας, πριν από το καθάρ ισμα, πρέπει να σβήνετε τη κλιματισμού και βγάζετε το ηλεκτρικό καλώ διο από την πρίζα.

2. Μη ρίχνετε νερό στην εσωτερική μονάδα για να την καθαρίσετ ε. Αυτό θα προκαλέσει βλάβη στα εσωτερικά μέρη και κίνδυνο ηλεκτροπληξίας.

Καθαρίστε την πλευρά εισόδου και εξόδου αέρα της εσωτερικής μονάδας με ηλεκτρική σκούπα

με βούρτσα ή σκουπίστε τις πλευρές με ένα καθαρό και μαλακό πανί. Αν αυτά τα µέρη είναι βρόµικα, χρησιµοποιήστε ένα καθαρό πανί βρεγµένο µε νερό. Όταν καθαρίζετε την πλευρά εξόδου αέρα, προσέξτε να μη βγάλετε τα πτερύγια από τη θέση τους.

1. Ποτέ μη χρησιμοποιείτε διαλύτες ή ισχυρές

εσωτερικής μονάδας. Μη σκουπίζετε τα πλαστικά μέρη χρησιμοποιώντας πολύ ζεστό νερό.

2. Μερικές άκρες μεταλλικών τμημάτων καθώς και τα πτερύγια είναι πολύ αιχμηρά κα ι

μπορεί να προκαλέσουν τραυματισμό αν ο χειρισμός τους δεν είναι σωστός. Να είστε ιδιαίτερα προσεκτικοί όταν καθαρίζε τε αυτά τα μέρη.

3. Το

εσωτερικό πηνίο και άλλα τµήµατα της εξωτερικής μονάδας πρέπει να

καθαρ ίζοντα ι τακ τικά . Συμβουλευθείτε τον προμηθευτή σας ή το κέντρο εξυπηρέτησης.

χημικές ουσίες για τον καθαρ ισμ ό της

συσκευή

Page 11

Πληροφορίες για τους χρήστες σχετικά με την συλλογή και απόρριψη παλιών εξαρτημάτων και χρησιμοποιημένων μπαταριών

Αυτή η σήμανση πάνω στα προϊοντα, στις συσκευασίες και/ή στα συνοδευτικά έγγραφα υποδηλώνει πως τα εν λόγω ηλεκτρικά και ηλεκτρονικά προϊοντα και οι μπαταρίες δεν θα πρέπει να αναμιγνύονται με κοινά οικιακά απορρίματα. Προκειμένου να πραγματοποιηθεί η κατάλληλη επεξεργασία, κατεργασία και ανακύκλωση παλιών εξαρτημάτων και χρησιμοποιημένων μπαταριών παρακαλούμε να τα μεταφέρετε σε ανάλογα σημεία περισυλλογής σύμφωνα με την νομοθεσία της χώρας σας και τις οδηγίες 2002/96/EΚ και 2006/66/EΚ. Μέσω της σωστής απόρριψης αυτών των προϊόντων και μπαταριών συμβάλλετε στο να διασωθούν πολύτιμοι πόροι και προλαμβάνετε ενδεχόμενες αρνητικές επιπτώσεις για την ανθρώπινη υγεία και το περιβάλλον οι οποίες σε άλλη περίπτωση θα μπορούσαν να προκύψουν από την ακατάλληλη διαχείρηση αποβλήτων. Για περισσότερες πληροφορίες σχετικά με την συλλογή και ανακύκλωση παλιών εξαρτημάτων και μπαταριών παρακαλούμε να απευθυνθείτε στις τοπικές αρχές, στην γενική υπηρεσία αποβλήτων ή στο κατάστημα πώλησης από όπου αγοράσατε τα συγκεκριμένα είδη. Πρόστιμα και κυρώσεις μπορούν να επιβληθούν για την λανθασμένη απόρριψη αυτών των αποβλήτων σύμφωνα με την νομοθεσία της χώρας σας.

Για επιχειρηματικούς χρήστες στην Ευρωπαϊκή Ένωση

Εάν επιθυμείτε να απορρίψετε ηλεκτικό ή ηλεκτρονικό εξοπλισμό παρακαλούμε να επικοινωνήσετε με τον πωλητή ή προμηθευτή για περισσότερες πληροφορίες.

[Πληροφορίες σχετικά με την απόρριψη σε άλλες χώρες εκτός Ευρωπαϊκής Ένωσης]

Αυτή η σήμανση ισχύει μόνο στην Ευρωπαϊκή Ένωση. Εάν επιθυμείτε να απορρίψετε αυτά τα προϊοντα παρακαλούμε να επικοινωνήσετε με τις τοπικές αρχές ή τον πωλητή για να πληροφορηθείτε σχετικά με την σωστή διαδικασία απόρριψης.

Σημείωση για την σημάνση μπαταριών (στο κάτω μέρος δύο σύμβολα ως παράδειγμα):

Αυτή η σήμανση μπορεί να χρησιμοποιείται σε

περίπτωση ανταποκρίνεται στις προδιαγραφές που προβλέπει η οδηγία η οποία αναφέρεται στο εν λόγω χημικό στοιχείο.

συνδυασμό με κάποιο χημικό σύμβολο. Σ’ αυτήν την

Οδηγίες ασφάλειας

Διακόψτε τη λειτουργία του προϊόντος σε περίπτωση που συμβεί οποιαδήποτε ανωμαλία/αστοχία και αποσυνδέστε το ηλεκτρικό καλώδιο.

(Υπάρχει κίνδυνος καπνού/πυρκαγιάς/ηλεκτροπληξίας)

Παραδείγματα ανωμαλίας/ αστοχίας

- Μερικές φορές, το προϊόν δεν ξεκινά όταν το ενεργοποιείτε.

- Μερικές φορές, η ισχύς αποσυνδέεται όταν κινείται το καλώδ ιο.

- Υπάρχει οσμή καμμένου ή ασυνήθιστος θόρυβος κατά τη λειτουργία.

- Το κυρίως τμήμα είναι παραμορφωμένο ή ασυνήθιστα ζεστό.

Επικοινωνήστε αμέσως με τον τοπικό σας αντιπρόσωπο για συντήρηση/επισκευή.

Να τηρείται αυστηρά

OI-070-10-GR

Page 12

4-Way Cassette (U1 type)

Model Name

Power Source 220 - 230 - 240 V, single-phase, 50/60 Hz

Cooling Capacity

Heating Capacity

High

Sound Pressure Level

Sound Power Level

Unit Dimensions (H×W×D)

Net Weight

Model Name S-106MU1E5 S-140MU1E5

Power Source 220 - 230 - 240 V, single-phase, 50/60 Hz

Cooling Capacity

Heating Capacity

Sound Pressure Level

Sound Power Level

Unit Dimensions (H×W×D)

Net Weight

Medium

Low

High

Medium

Low

High

Medium

Low

High

Medium

Low

S-22MU1E5 S-28MU1E5 S-36MU1E5 S-45MU1E5 S-56MU1E5 S-73MU1E5

BTU/h

dB(A)

BTU/h

dB(A)

kg 29 29

2.2 2.8 3.6 4.5

7,500 9,600 12,000 15,000

2.5 3.2 4.2 5.0

8,500 11,000 14,000 17,000

29 29 29 30

28 28 28 28

27 27 27 27

44 44 44 47

42 42 42 45

41 41 41 43

290×950×950

10.6 14.0

36,000 47,800

11.4 16.0

39,000 54,600

353×950×950

290×950×950 290×950×950 290×950×950 290×950×950 290×950×950

43 44

38 39

32 33

60 61

55 55

47 49

353×950×950

S-160MU1E5

16.0

54,600

18.0

61,400

353×950×950

19,000

21,000

24 24 25

5.6

6.3

7.3

25,000

8.0

27,000

Ceiling (T1 type)

Model Name

Power Source 220 - 230 - 240 V, single-phase, 50/60 Hz

Cooling Capacity

Heating Capacity

High

Sound Pressure Level

Sound Power Level

Unit Dimensions (H×W×D)

Net Weight

Medium

Low

High

Medium

Low

S-36MT1E5 S-45MT1E5 S-56MT1E5 S-73MT1E5 S-106MT1E5 S-140MT1E5

BTU/h

dB(A)

3.6 4.5 5.6 7.3

12,000 15,000 19,000 25,000

4.2 5.0 6.3 8.0

14,000 17,000 21,000 27,000

35 36 36 38

32 33 33 36

30 30 30 33

46 47 47 49

43 44 44 47

41 41 41 44

210×910×680

210×910×680 210×910×680 210×1180×680 210×1595×680 210×1595×680

21 21 25 33 33

36,000

39,000

10.6

11.4

14.0

47,800

16.0

54,600

103

Page 13

High Static Pressure Ducted (E1 type)

Model Name

Power Source 220 - 230 - 240 V, single-phase, 50/60 Hz

Cooling Capacity

Heating Capacity

High

Sound Pressure Level

Sound Power Level

Unit Dimensions (H×W×D)

Net Weight

Medium

Low

High

Medium

Low

S-73ME1E5 S-106ME1E5 S-140ME1E5 S-224ME1E5 S-280ME1E5

220 - 230 - 240 V, single-phase, 50 Hz

BTU/h

dB(A)

kg 47 50 54 110 120

7.3 10.6 14.0 22.4

25,000 36,000 47,800 76,400

8.0 11.4 16.0 25.0

27,000 39,000 54,600 85,300

44 45 47 48

43 44 46 47

42 42 44 46

55 56 58 59

54 55 57 58

53 53 55 57

420×1065×620

420×1065×620 450×1065×620

467×1428×1230 467×1428×1230

28.0

95,500

31.5

107,500

4-Way Cassette 60x60 (Y1 type)

Model Name S-22MY1E5 S-28MY1E5 S-36MY1E5 S-45MY1E5 S-56MY1E5

Power Source 220 - 230 - 240 V, single-phase, 50/60 Hz

Cooling Capacity

Heating Capacity

High

Sound Pressure Level

Sound Power Level

Unit Dimensions (H×W×D)

Net Weight

Medium

Low

High

Medium

Low

BTU/h

dB(A)

2.2 2.8 3.6 4.7

7,500 9,600 12,000 16,000

2.5 3.2 4.2 5.0

8,500 11,000 14,000 17,000

30 30 32 36

27 27 29 32

25 25 26 28

46 46 49 53

43 43 46 48

41 41 42 45

313×625×625

18.4

313×625×625 313×625×625 313×625×625 313×625×625

18.4 18.4 18.4 18.4

5.6

19,000

6.3

21,000

Slim Low Static Ducted (M1 type)

Model Name

Power Source 220 - 230 - 240 V, single-phase, 50/60 Hz

Cooling Capacity

Heating Capacity

High

Sound Pressure Level

Sound Power Level

Unit Dimensions (H×W×D)

Net Weight

Medium

Low

High

Medium

Low

S-22MM1E5 S-28MM1E5 S-36MM1E5 S-45MM1E5 S-56MM1E5

BTU/h

dB(A)

2.2 2.8 3.6 4.5

7,500 9,600 12,000 15,000

2.5 3.2 4.2 5.0

8,500 11,000 14,000 17,000

28 30 32 34

27 29 30 32

25 27 28 30

43 45 47 49

42 44 45 47

40 42 43 45

200×750×640

200×750×640 200×750×640 200×750×640 200×750×640

19 19 19 19

5.6

19,000

6.3

21,000

104

Page 14

Low Silhouette Ducted (F1 type)

Model Name

Power Source 220 - 230 - 240 V, single-phase, 50/60 Hz

Cooling Capacity

Heating Capacity

High

Sound Pressure Level

Sound Power Level

Unit Dimensions (H×W×D)

Net Weight

Model Name S-90MF1E5 S-106MF1E5

Power Source 220 - 230 - 240 V, single-phase, 50/60 Hz

Cooling Capacity

Heating Capacity

Sound Pressure Level

Sound Power Level

Unit Dimensions (H×W×D)

Net Weight

Medium

Low

High

Medium

Low

High

Medium

Low

High

Medium

Low

S-22MF1E5 S-28MF1E5 S-36MF1E5 S-45MF1E5 S-56MF1E5 S-73MF1E5

BTU/h

dB(A)

BTU/h

dB(A)

kg 32 47 47

2.2 2.8 3.6 4.5

7,500 9,600 12,000 15,000

2.5 3.2 4.2 5.0

8,500 11,000 14,000 17,000

29 29 29 30

26 26 26 28

22 22 22 25

40 40 40 41

37 37 37 39

33 33 33 36

310×700×630

30,000 36,000

10.0 11.4

34,000 39,000

310×1000×630

310×700×630 310×700×630 310×700×630 310×700×630 310×1000×630

9.0 10.6

34 38

30 33

27 31

45 49

41 44

3842

24 24 25 25 32

310×1480×630

S-140MF1E5

47,800

54,600

310×1480×630

S-160MF1E5

14.0

16.0

310×1480×630

16.0

54,600

18.0

61,500

5.6

19,000

6.3

21,000

7.3

25,000

8.0

27,000

2-Way Cassette (L1 type)

Model Name

Power Source 220 - 230 - 240 V, single-phase, 50/60 Hz

Cooling Capacity

Heating Capacity

High

Sound Pressure Level

Sound Power Level

Unit Dimensions (H×W×D)

Net Weight

Medium

Low

High

Medium

Low

S-22ML1E5 S-28ML1E5 S-36ML1E5 S-45ML1E5 S-56ML1E5 S-73ML1E5

BTU/h

dB(A)

2.2 2.8 3.6 4.5

7,500 9,600 12,000 15,000

2.5 3.2 4.2 5.0

8,500 11,000 14,000 17,000

30 33 34 35

27 29 31 33

24 26 28 29

40 44 45 46

38404244

35 37 3940

358×1060×680

358×1060×680 358×1060×680 358×1060×680 358×1060×680 358×1060×680

30 30 30 30 30

5.6

19,000

6.3

21,000

7.3

25,000

8.0

27,000

105

Page 15

1-Way Cassette (D1 type)

Model Name

Power Source

Cooling Capacity

Heating Capacity

High

Sound Pressure Level

Sound Power Level

Unit Dimensions (H×W×D)

Net Weight

Medium

Low

High

Medium

Low

S-28MD1E5 S-36MD1E5 S-45MD1E5 S-56MD1E5 S-73MD1E5

220 - 230 - 240 V, single-phase, 50/60 Hz

BTU/h

dB(A)

kg 26.5 26.5 26.5 26.5 27.5

2.8 3.6 4.5 5.6

9,600 12,000 15,000 19,000

3.2 4.2 5.0 6.3

11,000 14,000 17,000 21,000

36 36 36 38

34 34 35 36

33 33 34 34

47 47 47 49

45 45 46 47

44 44 45 45

220×1230×800

220×1230×800 220×1230×800 220×1230×800 220×1230×800

7.3

25,000

8.0

27,000

Floor Standing (P1 type)

Model Name S-22MP1E5 S-28MP1E5 S-36MP1E5 S-45MP1E5 S-56MP1E5

Power Source 220 - 230 - 240 V, single-phase, 50/60 Hz

Cooling Capacity

Heating Capacity

High

Sound Pressure Level

Sound Power Level

Unit Dimensions (H×W×D)

Net Weight

Medium

Low

High

Medium

Low

BTU/h

dB(A)

2.2 2.8 3.6 4.5

7,500 9,600 12,000 15,000

2.5 3.2 4.2 5.0

8,500 11,000 14,000 17,000

33 33 39 38

30 30 35 35

28 28 29 31

44 44 50 49

41 41 46 46

39 394042

615×1065×230

615×1065×230 615×1065×230 615×1380×230 615×1380×230

29 29 39 39

5.6

19,000

6.3

21,000

S-71MP1E5

7.1

24,000

8.0

27,000

615×1380×230

Concealed Floor Standing (R1 type)

Model Name S-22MR1E5 S-28MR1E5 S-36MR1E5 S-45MR1E5 S-56MR1E5

Power Source 220 - 230 - 240 V, single-phase, 50/60 Hz

Cooling Capacity

Heating Capacity

High

Sound Pressure Level

Sound Power Level

Unit Dimensions (H×W×D)

Net Weight

Medium

Low

High

Medium

Low

BTU/h

dB(A)

2.2 2.8 3.6 4.5

7,500 9,600 12,000 15,000

2.5 3.2 4.2 5.0

8,500 11,000 14,000 17,000

33 33 39 38

30 30 35 35

28 28 29 31

44 44 50 49

41 41 46 46

39 394042

616×904×229

616×904×229 616×904×229 616×1219×229616×1219×229 616×1219×229

21 21 28 28

5.6

19,000

6.3

21,000

106

S-71MR1E5

7.1

24,000

8.0

27,000

616×1219×229

Page 16

Wall Mounted (K1 type)

Model Name

Power Source 220 - 230 - 240 V, single-phase, 50/60 Hz

Cooling Capacity

Heating Capacity

High

Sound Pressure Level

Sound Power Level

Unit Dimensions (H×W×D)

Net Weight

Model Name S-45MK1E5 S-56MK1E5

Power Source 220 - 230 - 240 V, single-phase, 50/60 Hz

Cooling Capacity

Heating Capacity

Sound Pressure Level

Sound Power Level

Unit Dimensions (H×W×D)

Net Weight

Medium

Low

High

Medium

Low

High

Medium

Low

High

Medium

Low

S-22MK1E5 S-28MK1E5 S-36MK1E5

BTU/h

dB(A)

BTU/h

dB(A)

kg 13 13 14.5

2.2 2.8 3.6

7,500 9,600 12,000

2.5 3.2 4.2

8,500 11,000 14,000

35 35 37

32 32 33

28 28 29

46 46 48

43 43 44

39 3940

285×825×217

15,000 19,000

17,000 21,000

300×1065×230

285×825×217 285×825×217

4.5 5.6

5.0 6.3

3840

34 36

30 32

49 51

45 47

41 43

10 10

300×1065×230

S-73MK1E5

300×1065×230

S-106MK1E5

7.3

25,000

8.0

27,000

300×1065×230

10.6

36,000

11.4

39,000

14.5

107

Page 17

2WAY (ME1 series) Standard-COP mode

Model Name

Power Source

Cooling Capacity

Heating Capacity

Sound Pressure Level

Sound Power Level dB(A)

Unit Dimensions (H×W×D)

Net Weight

Model Name

Power Source

Cooling Capacity

Heating Capacity

Sound Pressure Level

Sound Power Level dB(A)

Unit Dimensions (H×W×D)

Net Weight

* Outdoor unit model name ended with letters "E8E" is salt-air damage resistant specifications.

U-8ME1E8 U-8ME1E8E

380 - 400 - 415 V,

3N, 50/60 Hz

BTU/h

dB(A)

kg 230 281 281 307 307

BTU/h

dB(A)

kg 423 423

22.4 28.0 33.5 40.0

76,500 95,600 114,300 136,500

25.0 31.5 37.5 45.0

85,300 107,500 128,000 153,600

56.5 59.0

71.0

1758×770×930

U-18ME1E8 U-20ME1E8 U-18ME1E8E U-20ME1E8E

380 - 400 - 415 V, 3N, 50 Hz

50.0 56.0

170,600 191,100

56.0 63.0

191,100 215,000

60.0 63.0

74.5 77.5

1758×1540×930

U-10ME1E8 U-12ME1E8 U-14ME1E8 U-16ME1E8 U-10ME1E8E U-12ME1E8E U-14ME1E8E U-16ME1E8E

380 - 400 - 415 V, 3N, 50 Hz

61.0 62.0

73.5

1758×770×930 1758×770×930 1758×1000×930 1758×1000×930

1758×1540×930

75.5 76.5 76.5

45.0

153,600

50.0

170,600

62.0

2WAY (ME1 series) High-COP mode

Model Name

Power Source

Cooling Capacity

Heating Capacity

Sound Pressure Level

Sound Power Level dB(A)

Unit Dimensions (H×W×D)

Net Weight

* Outdoor unit model name ended with letters "E8E" is salt-air damage resistant specifications.

U-8ME1E8 U-8ME1E8E U-14ME1E8E U-16ME1E8E U-18ME1E8E U-20ME1E8E

380 - 400 - 415 V,

3N, 50/60 Hz

BTU/h

dB(A)

kg 230

22.4

76,500

25.0

85,300

56.5

71.0 72.0 72.0

1758×770×930

U-14ME1E8

28.0

95,600

31.5

107,500

60.0

1758×1000×930

307

U-16ME1E8

380 - 400 - 415 V, 3N, 50 Hz

33.5

114,300

37.5

128,000

60.0

1758×1000×930

307

108

U-18ME1E8 U-20ME1E8

40.0 45.0

136,500 153,600

45.0 50.0

153,600 170,600

59.0 60.0

75.0 76.0

1758×1540×930

423 423

1758×1540×930

Page 18

3WAY (MF1 series)

Model Name

Power Source

Cooling Capacity

Heating Capacity

Sound Pressure Level

Sound Power Level dB(A)

Unit Dimensions (H×W×D)

Net Weight

BTU/h

dB(A)

U-8MF1E8 U-10MF1E8 U-12MF1E8 U-14MF1E8 U-16MF1E8

380 - 400 - 415 V, 3N, 50 Hz

22.4 28.0 33.5 40.0

76,400 95,500 114,300 136,500

25.0 31.5 37.5 45.0

85,300 107,500 128,000 153,600

54.7 55.3 56.3 60.3

68.4 69.0 70.0 74.0 73.7

1887×890×(890(Ceiling dimension)(+60))

290

290 290 340 340

45.0

153,600

50.0

170,600

60.5

109

Page 19

English Français Deutsch Italiano

4-Way Cassette (U1 type) Cassette 4 voies (Type U1) 4-Weg Kassette (Typ U1) A cassetta a 4 vie (tipo U1)

Ceiling (T1 type) Plafond (Type T1) Deckenmontage (Typ T1) A soffitto (tipo T1)

High Static Pressure Ducted (E1 type)

4-Way Cassette 60x60 (Y1 type) Cassette 4 voies 60x60 (Type Y1) 4-Weg Kassette 60 x 60 (Typ Y1) A cassetta a 4 vie 60x60 (tipo Y1)

Slim Low Static Du

Low Silhouette Ducted (F1 type) Conduit Silhouette Basse

2-Way Cassette (L1 type) Cassette 2 voies (Type L1) 2-Weg Kassette (Typ L1) A cassetta a 2 vie (tipo L1)

1-Way Cassette (D1 type) Cass

Floor Standing (P1 type) Vertical au sol (Type P1) Bodenaufstellung (Typ P1) A pavimento (tipo P1)

Concealed Floor Standing (R1 type)

Wall Mounted (K1 type) Monté au mur (Type K1) Wandmontage (Typ K1) Con montaggio a parete (tipo K1)

2-Way (ME1 series)2 voies (série ME1) 2-Weg (Serie ME1) A 2 vie (serie ME1)

Standard-COP mode Mode COP

2-Way (ME1 series)2 voies (série ME1) 2-Weg (Serie ME1) A 2 vie (serie ME1)

High-COP mode Mode COP élevé COP-Modus hoch Modalità COP alta

3-Way (MF1 series)3 voies (sér ie MF1) 3-Weg (Serie MF1) A 3 vie (serie MF1)

cted (M1 type) Conduit Mince Faible Statique

Conduit Haute Pression Statique (Type E1)

(Type M1)

(Type F1)

ette 1 voie (Type D1) 1-Weg Kassette (Typ D1) A cassetta a 1 via (tipo D1)

Ver ti cal au sol caché (Type R1) Bodenaufstellung/Einbau (Typ R1) A pavimento nascosto (tipo R1)

standard COP-Modus Standard Modalità COP standard

Kanalgerät mit hoher statischer Pressung (Typ E1)

Flaches Kanalgerät mit niedriger statischer Pressung (M1)

Kanalgerät, flache Bauform (Typ F1)

A condotto ad alta pressione

statica (tipo E1)

Sottile a condotto a bassa

pressione statica (tipo M1)

A profilo basso a condotto (tipo F1)

EnglishPortug uês Ελληνικη Español

4-Way Cassette (U1 type) Cassete de 4 vias (Tipo U1) Κασέτας 4-δρομο (Τύ πο ς U1) Cassette de 4 vías (tipo U1)

Ceiling (T1 type) Tecto (Tipo T1) Οροφής (Τύπ ο ς T1 ) Tech o ( ti p o T1 )

High Static Pressure Ducted (E1 type)

4-Way Cassette 60x60 (Y1 type) Cassete de 4 vias 60x60

Static Ducted (M1 type) Estática baixa fina no tubo

Slim Low

Low Silhouette Ducted (F1 type) Baixo perfil no tubo (Tipo F1) Χαμηλής σιλουέτας με αγωγό

2-Way Cassette (L1 type) Cassete de 2 vias (Tipo L1) Κασ έτας 2-δρομο

1-Way Cassette (D1 type) Cassete de 1 via (Tipo D1) Κασ έτας 1-δρομο (Τύ πο ς D1) Cassette de 1 vía (tipo D1)

Floor Standing (P1 type) Montagem no chão (Tipo P1) Όρθιο δαπέδου (Τύπο ς P1) De pie (tipo P1)

Concealed Floor Standing (R1 type)

Wall Mounted (K1 type) Montagem na parede (Tipo K1) Επιτοίχιο (Τύπο ς K1) Montado en pared (tipo K1)

2-Way (ME1 series)2 vias (Sér ie ME1)

Standard-COP mode Modo COP padrão Λειτουργία τυπικού COP Modo COP estándar

2-Way (ME1 series)2 vias (Sér ie ME1) 2-δρομο (Σειρά ME1) 2 vías (serie ME1)

High-COP mode Modo COP alto Λειτουργία υψηλού COP Modo COP alto

3-Way (MF1 series)3 vias (Série MF1) 3-δρ ομο (Σειρά MF1) 3 vías (serie M F1)

Pressão estática elevada no tubo (Tipo E1)

(Tipo Y1)

(Tipo M1)

Montagem no chão oculta (Tipo R1)

Αγωγός υψηλής στατικής πίεσης (Τύπ ο ς E1)

Κασέτας 4-δρομο 60x60 (Τύπ ο ς Y1)

Αγωγός χαμηλής στατικής πίεσης λεπτού τύπου (Τύπο ς M1)

(Τύπ ο ς F1)

Εντοιχισμένο όρθιο δαπέδου

(Τύπ ο ς R1)

2-δρομο (Σειρά ME1) 2 vías (serie ME1)

(Τύπ ο ς L1) Cass ette de 2 vías (tipo L1)

Conductos de presión estática alta (tipo E1)

Cassette de 4 vías 60x60 (tipo Y1)

Conductos finos de presión estática baja (tipo M1)

Conductos de silueta baja (tipo F1)

De pie y oculto (tipo R1)

110

Page 20

English Français Deutsch Italiano

Model Name Nom du modèle Modellbezeichnung Modello

Powe r Source Source d'alimentation Spannungsquelle Fonte di alimentazione

Cooling Capacity Capacité de refroidissement Kühlleistung Capacità di raffreddamento

Heating Capacity Capacité de chauffage Heizleistung Capacità di riscaldamento

Sound Pressure Level (High/ Medium/Low)

Sound Power Level (High/ Medium/Low)

Unit Dimensions (HxWxD; mm) Dimen sions d'unité (HxLxP ; mm) Geräteabmessungen (H x B x T

Only 3-Way (MF1 series)

(HxWxD: ceiling dimension) (HxLxP : dimensions plafond) (H x B x T: Deckenmaß) (AxLxP: dimensione soffitto)

Net Weight (kg) Poids net (kg) Nettogewicht (k g) Peso netto (kg)

Outdoor unit model name ended with letters “E8E” is salt-air damage resistant specifications.

Niveau de pression s Moyen/Bas)

Niveau de puissance sonore (Haut/Moyen/Bas)

Seulement 3 voies (série MF1) Nur 3-Weg (Serie MF1) Solo a 3 vie (serie MF1)

Les noms de modèle d'unité exté rie ure se terminant par les lettres « E8E » sont des

pécifications de résistance aux dommages provoqués par l'air marin.

onore (Haut/

Schalldruckpegel (hoch/mittel/ niedrig)

Schallleistungspegel (hoch/mittel/ niedrig)

[mm])

Die Außeneinheit, deren Modelbezeichnung auf „E8E“ endet, ist laut Spezifikation salzluftbeständig.

Livello di pressione acustica (alto/ medio/basso)

Livello di potenza acustica (alto/ medio/basso)

Dimensioni unità (AxLxP; mm)

I nomi dei modelli di unità esterne che terminano con i caratteri “E8E” indicano caratteristiche tecniche di resistenza al danneggiamento da salsedine.

EnglishPortug uês Ελληνικη Español

Model Name Nome do modelo Όνομα μοντέλου Nombre del modelo

Powe r Source Fonte de alimentação Πηγή ισχύος Fuente de alimentación

Cooling Capacity Capacid ade de arrefecimento Δυνατότητα ψύξης Capacidad de refrigeración

Heating Capacity Capacidade de aquecimento Δυνατότητα θέρμανσης Capacidad de calefacc ión

Sound Pressure Level (High/ Medium/Low)

Sound Power Level (High/ Medium/Low)

Unit Dimensions (HxWxD; mm) Dimen sões da unidade (AxLxP;

Only 3-Way (MF1 series)Apenas 3 vias (Sér ie MF1) Μόνο 3δρο μο (Σειρά MF1) Sólo 3 vías (serie MF1)

(HxWxD: ceiling dimension) (AxLxP: dimensão do tecto) (ΥxΠxΒ: διαστάσεις οροφής) (Alto x Largo x Ancho: dimensión

Net Weight (kg) Peso líquido (kg) Κα θαρό βάρος (kg) Peso neto (kg)

Outdoor unit model name ended with letters “E8E” is salt-air damage resistant specifications

Nível da pressão do som (Alto/ Médio/Baixo)

Nível da potência de som (Alto/ Médio/Baixo)

mm)

O nome do modelo da unidade exterior terminado pelas letras

“E8E” é a especificação de resistência aos danos do ar salgado.

Επίπεδο πίεσης ήχου (Υψηλό/ Μεσαίο/Χαμηλό)

Επίπεδο ισχύος ήχου (Υψηλό/ Μεσαίο/Χαμηλό)

Διαστάσεις μονάδας (ΥxΠxΒ, mm) Dimensiones de la

Το μοντ έλο εξωτερικής μονάδας του οποίου η ονομασία τελειώνει με τους χαρακ τήρες “E8E” είναι ανθεκτικό στην πρόκληση βλάβης από αέρα που περιέχει αλάτι.

Nivel de presión acústica (alto/ medio/bajo)

Nivel de potencia acústica (alto/ medio/bajo)

Largo x Ancho; mm)

del techo)

El nombre del modelo de la unidad exterior termina con los caracteres “E8E” para indicar sus especificaciones de resistencia al aire salado.

unidad (Alto x

111

Page 21

English Русский Українська

4-Way Cassette (U1 type) Кассетный с 4 направлениями потока (тип

Ceiling (T1 type) Потолочный (Тип T1) Стельовий (тип T1) High Static Pressure Ducted (E1 type) Скрытый с высоким статическим

4-Way Cassette 60x60 (Y1 type) Кассетный с 4 направлениями потока

Slim Low Static Ducted (M1 type) Скрытый тонкий с низким статическим

Low Silhouette Ducted (F1 type) Скрытый плоский (тип F1) Із каналом з низького профілю (тип F1) 2-Way Cassette (L1 type) Кассетный с 2 направлениями потока (тип

1-Way Cassette (D1 type) Кассетный с 1 направлением потока (тип

Floor Standing (P1 type) Напольный (Тип P1) Підлоговий (тип P1) Concealed Floor Standing (R1 type) Скрытый напольный (Тип R1) Прихований підлоговий (тип R1) Wall Mounted (K1 type) Настенный (тип K1) Настінний (тип K1) 2-Way (ME1 series) С 2 направлениями потока (серии ME1) 2-канальний (серія ME1)

Standard-COP mode 2-Way (ME1 series) С 2 направлениями потока (серии ME1) 2-канальний (серія ME1) High-COP mode Высокий COP режим Режим високого ККД 3-Way (MF1 series) С 3 направлениями потока (серии MF1) 3-канальний (серія MF1)

U1)

давлением (тип E1)

60x60 (тип Y1)

давлением (тип M1)

L1)

D1)

Стандартный COP режим Режим стандартного ККД

4-канальний касетний (тип U1)

Із каналом під високим статичним тиском (тип E1)

4-канальний касетний 60x60 (тип Y1)

Тонкий, із каналом під низьким статичним тиском (тип M1)

2-канальний касетний (тип L1)

1-канальний касетний (тип D1)

English Русский Українська

Model Name Название модели Назва моделі Power Source Источник питания Джерело живлення Cooling Capacity Мощность охлаждения Охолоджувальна здатність Heating Capacity Мощность обогрева Нагрівальна здатність

Sound Pressure Level (High/Medium/Low) Уровень звукового давления (Высокий/

Sound Power Level (High/Medium/Low) Уровень звуковой мощности (Высокий/

Unit Dimensions (HxWxD; mm) Размеры аппарата (ВxШxГ; мм) Розміри пристрою (ВxШxГ; мм) Only 3-Way (MF1 series) Только с 3 направлениями потока (серии

(HxWxD: ceiling dimension) (ВxШxГ: размеры потолка) (ВxШxГ: розмір стелі) Net Weight (kg) Вес нетто (кг) Вага нетто (кг)

Outdoor unit model name ended with letters “E8E” is salt-air damage resistant specifications

Средний/Низкий)

MF1)

Название модели внешнего блока, оканчивающееся буквами “E8E”, представляет собой устойчивый к соленому воздуху вариант.

Рівень звукового тиску (високий/середній/ низький)

Рівень потужності звуку (високий/середній/ низький)

Лише 3-канальний (серія MF1)

Якщо назва моделі зовнішнього пристрою закінчується буквами «E8E», це означає, що модель стійка до дії солоного повітря.

112

Page 22

SPECIFICATIONS

Spesifikasi

English B.INDONESIA

4-Way Cassette (U1 type) Kaset 4 Arah (Tipe U1)

Ceiling (T1 type) Langit-Langit (Tipe T1)

High Static Pressure Ducted (E1 type)

4-Way Cassette 60x60 (Y1 type) Kaset 4 Arah 60x60 (Tipe Y1)

Slim Low Static Ducted (M1 type) Pipa Statis Rendah dan Tipis

Low Silhouette Ducted (F2 type) Pipa Siluet Rendah (Tipe F2)

2-Way Cassette (L1 type) Kaset 2 Arah (Tipe L1)

1-Way Cassette (D1 type) Kaset 1 Ar

Floor Standing (P1 type) Berdiri (Tipe P1)

Concealed Floor Standing (R1 type)

Wall Mounted (K1 type) Pemasangan di Dinding (Tipe K1)

2-Way (ME1 series)2 Arah (seri ME-1)

Standard-COP mode Mode COP Standar

2-Way (ME1 series)2 Arah (seri ME-1)

High-COP mode Mode COP Tinggi

3-Way (MF1 series)3 Arah (seri MF-1)

Pipa Bertekanan Statis Tinggi (Tipe E1)

(Tipe M1)

ah (Tipe D1)

Berdiri dan Tersembu nyi (Tipe R1)

English B.INDONESIA

Model Name Nama Model

Power Source Catu Daya

Cooling Capacity Kapasitas Pendinginan

Heating Capacity Kapasitas Pe manasan

Sound Pressure Level (High/Medium/Low)

Sound Power Level (High/Medium/Low)

Unit Dimensions (HxWxD; mm) Dimensi Unit (PxLxT; mm)

(HxWxD:ceiling dimension) (PxLxT:dime nsi langit-langit)

Net Weight (kg) Berat Bersih (kg)

Outdoor unit model name ended with letters “E8E” is salt-air damage resistant specifications.

Tingkat Tekanan Suara (Tinggi/Sedang/Rendah)

Tingkat Daya Suara (Tinggi/Sedang/Rendah)

Nama model unit outdoor yang berakhir dengan huruf “E8E” memiliki spesifikasi antikerusakan akibat air asin.

113

Page 23

Authorized representative in EU Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Germany

Printed in Japan
