Instrucciones de operación
Operaciones de red
Proyector LCD
No. de modelo PT-LX26HU/PT-LX30HU/PT-LW25HU
Uso comercial
PT-LX26HE/PT-LX30HE/PT-LW25HE
PT-LX26HEA/PT-LX30HEA/PT-LW25HEA
Este manual describe el uso del proyector a través de una red.
Para obtener otra información que no sea sobre el uso a través de una red, como el uso, la inspección y la
sustitución de piezas, consulte las "Instrucciones de operación - Operaciones del proyector".
SPANISH
SO- LE4AC-S
2
Contenido
Notas
Petición con respecto a la seguridad · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·3
Qué es posible hacer · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·3
Comprobación del ordenador · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·4
Entorno necesario para los ordenadores a conectar ··································· 4
Menú RED· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·5
Visualización del menú RED ······················································· 5
Nombre proyector ································································ 6
Network setup ··································································· 7
Network control · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 8
Estado network ·································································· 8
Network factory default ··························································· 9
Conexión con LAN cableada · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·9
Uso del ordenador · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 9
Uso del navegador web · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·10
Acceso desde el navegador web · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·10
Protocolo PJLink ······················································21
Comandos de control ·····························································21
Autorización de seguridad de PJLink · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·21
Órdenes de control vía LAN ·············································22
Con una contraseña para obtener derechos de administración en el control web (modo protegido)
Sin contraseña para obtener derechos de administrador en el control web (modo sin protección) ·····23
· · 22
Glosario · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·24
Marcas comerciales · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·24
Las guras y pantallas que aparecen en este manual pueden diferir de las de su ordenador.
Expresiones usadas en este documento
Las páginas de referencia dentro de este documento se indican como (Consulte la página ○○), y las páginas de
referencia en las "Instrucciones de operación - Operaciones del proyector" complementarias se indican como
(Consulte la [○○] de las Instrucciones de operaciones del proyector).
3
Petición con respecto a la seguridad
Nota
Al utilizar este producto pueden producirse problemas de seguridad como los que se exponen a continuación.
Filtración de su información privada a través de este producto.•
Uso ilegal de este producto por parte de un tercero malintencionado.•
Daños a este producto o cese de la utilización del mismo por parte de un tercero malintencionado.•
Asegúrese de tomar medidas de seguridad sucientes.
Congure contraseñas y limite el número de usuarios a los cuales se permite el acceso previa identicación.•
Asegúrese de que la contraseña sea tan difícil de adivinar como sea posible.•
Cambie la contraseña periódicamente.•
Panasonic Corporation y sus compañías aliadas nunca solicitan directamente la contraseña de los clientes. •
No dé su contraseña aunque se la solicite directamente una tercera persona que diga ser representante de
Panasonic Corporation.
Trabaje siempre en redes que estén sucientemente protegidas, por ejemplo con un cortafuegos.•
Qué es posible hacer
<Control WEB> (Consulte la página 10)
Desde un navegador web, se pueden realizar las siguientes operaciones.
Conguración y ajuste del proyector•
Indicación del estado del proyector•
Conguración de la transmisión de mensajes•
<PJLink> (Consulte la página 21)
Compatible con PJLink Clase 1. Con el protocolo PJLink, se pueden efectuar las siguientes operaciones desde un
ordenador.
Conguración del proyector•
Consulta del estado del proyector•
<Control de comandos>
(Consulte las seciones "Terminal serie" en la "Información técnica" de las Instrucciones de uso del
proyector).
El proyector se puede controlar desde un ordenador usando los comandos de control de los terminales serie.
Para usar [Control WEB], [PJLink] y [Control de comandos], ajuste [Network control] en el menú [Red] del
proyector a [On] (Consulte la página 8).
4
Comprobación del ordenador
Notas
Entorno necesario para los ordenadores a conectar
En primer lugar, compruebe el ordenador para ver si dispone de una función de LAN cableada • .
"Glosario" (Consulte la página 24)
Antes de conectar el proyector al ordenador, asegúrese de comprobar los ajustes siguientes.•
LAN cableada
Comprobación 1
¿Está el cable bien conectado?•
Use un cable de LAN que sea compatible con categoría 5 o superior.•
Comprobación 2
<Ordenador con función LAN cableada integrada>
¿Está encendida la LAN cableada?•
<Ordenador sin función LAN cableada integrada>
¿Se reconoce correctamente su adaptador de LAN cableada?•
¿Está activado su adaptador de LAN cableada?•
Instale de antemano el controlador del adaptador de LAN cableada. •
Para más detalles sobre cómo instalar el controlador, consulte las instrucciones que acompañan al adaptador
de LAN cableada.
Comprobación 3
Para usar el control WEB es necesario disponer de un navegador web.•
Sistema Operativo compatible: Windows XP/Windows Vista/Windows 7, Mac OS X v10.4/v10.5/v10.6/v10.7•
Navegadores web compatibles: Internet Explorer 7.0/8.0/9.0, Safari 4.0/5.0 (Mac OS)•
No toque el terminal de red LAN ni la parte metálica del cable de LAN. Se puede producir una descarga de
electricidad estática desde la mano (o cuerpo) y provocar una avería.
Para LAN con cables
Conguración de la LAN cableada
Para el navegador web
5
Menú RED
Nota
Para conectar el proyector y el ordenador cambiando la conguración de fábrica, cambie la conguración
mostrando menú según el procedimiento siguiente.
Visualización del menú RED
1
2
Pulse el botón <MENU> del control remoto.
Aparece el menú principal.
Seleccione [RED] con los botones ▲▼.
Aparece el menú de red.
3
Los elementos no disponibles en la pantalla del menú están en gris y no se pueden seleccionar.
Pulse el botón <SELECT>.
Desde aquí es posible seleccionar un elemento del submenú.
6
Menú RED (continuación)
Nombre proyector
El nombre de red del proyector se puede cambiar.
1
2
Pulse ▲▼ para seleccionar [Nombre proyector] y pulse el botón <SELECT>.
PT-LX26HE
Seleccione los caracteres con los botones
▲▼◄► y pulse el botón <SELECT> para
introducir el nombre del proyector.
Seleccione [Activar] con los botones ▲▼◄►
3
y pulse el botón <SELECT>.
Seleccione [CANCELAR] para deshacer los cambios y
luego pulse el botón <SELECT>.
Seleccione [Sí] o [No] con los botones
4
▲▼◄► y pulse el botón <SELECT>.
7
Menú RED (continuación)
Notas
Network setup
Se pueden establecer conguraciones detalladas de LAN cableada.
1
2
3
Pulse ▲▼ para seleccionar [Network setup] y pulse el botón <SELECT>.
Aparece la pantalla [Network setup] detallada.
Pulse ▲▼ para seleccionar un elemento, y cambiar la conguración de acuerdo con
las instrucciones.
On: Si existe un servidor DHCP en la red a la que está conectado
DHCP
(Función de cliente DHCP)
Dirección IP
(Visualización y ajuste de la dirección IP)
Máscara de subred
(Visualización y ajuste de la máscara de
subred)
Puerta de enlace
(Visualización y ajuste de la dirección de
la puerta de enlace)
DNS1 (Visualización de la dirección y
conguración del servidor de DNS
preferido)
DNS2 (Visualización de la dirección y
conguración del servidor de DNS
alternativo)
"Glosario" (Consulte la página 24)
el proyector, la dirección IP se adquirirá automáticamente.
Off: Si no existe un servidor DHCP en la red a la que está conectado
el proyector, establezca adicionalmente [Dirección IP ],
[Máscara de subred ] y [Puerta de enlace ].
Introduzca la dirección IP si no va a utilizar un servidor DHCP.
Si no va a utilizar un servidor DHCP, introduzca la máscara de
subred.
Introduzca la dirección de la puerta de enlace si no va a utilizar un
servidor DHCP.
Introduzca la dirección del servidor DNS si no se va a usar un
servidor DHCP.
Introduzca la dirección del servidor DNS alternativo si no se va a
usar un servidor DHCP.
Pulse ▲▼◄► para seleccionar [Activar] y pulse el botón <SELECT>.
Guarda la conguración de red actual.
Antes de utilizar un servidor DHCP, asegúrese de que el servidor DHCP esté en funcionamiento.
Para obtener información sobre la dirección IP, máscara de subred, puerta de enlace y DNS, consulte con el
administrador de la red.
Conguraciones predeterminadas de LAN cableada
Los siguientes ajustes se establecen antes de que el proyector salga de la fábrica.
DHCP Off
Dirección IP 19 2.1 68 .10.10 0
Máscara de subred 255.255.255.0
Puerta de enlace 19 2.1 68 .10.1
DNS 1/DNS 2 NINGUNA
8
Menú RED (continuación)
Network control
Ajuste cuando desee controlar el proyector desde un ordenador conectado a la red.
1
2
Pulse ▲▼ para seleccionar [Network control].
Pulse el botón <SELECT> o el botón ► para seleccionar [On] u [Off] con los
botones ▲▼.
Estado network
Esta función muestra el entorno de red congurado para el proyector seleccionado en cada momento.
1
2
Pulse ▲▼ para seleccionar [Estado network].
Pulse el botón <SELECT> o el botón ► para mostrar la información de estado del
proyector actual.
9
Menú RED (continuación)

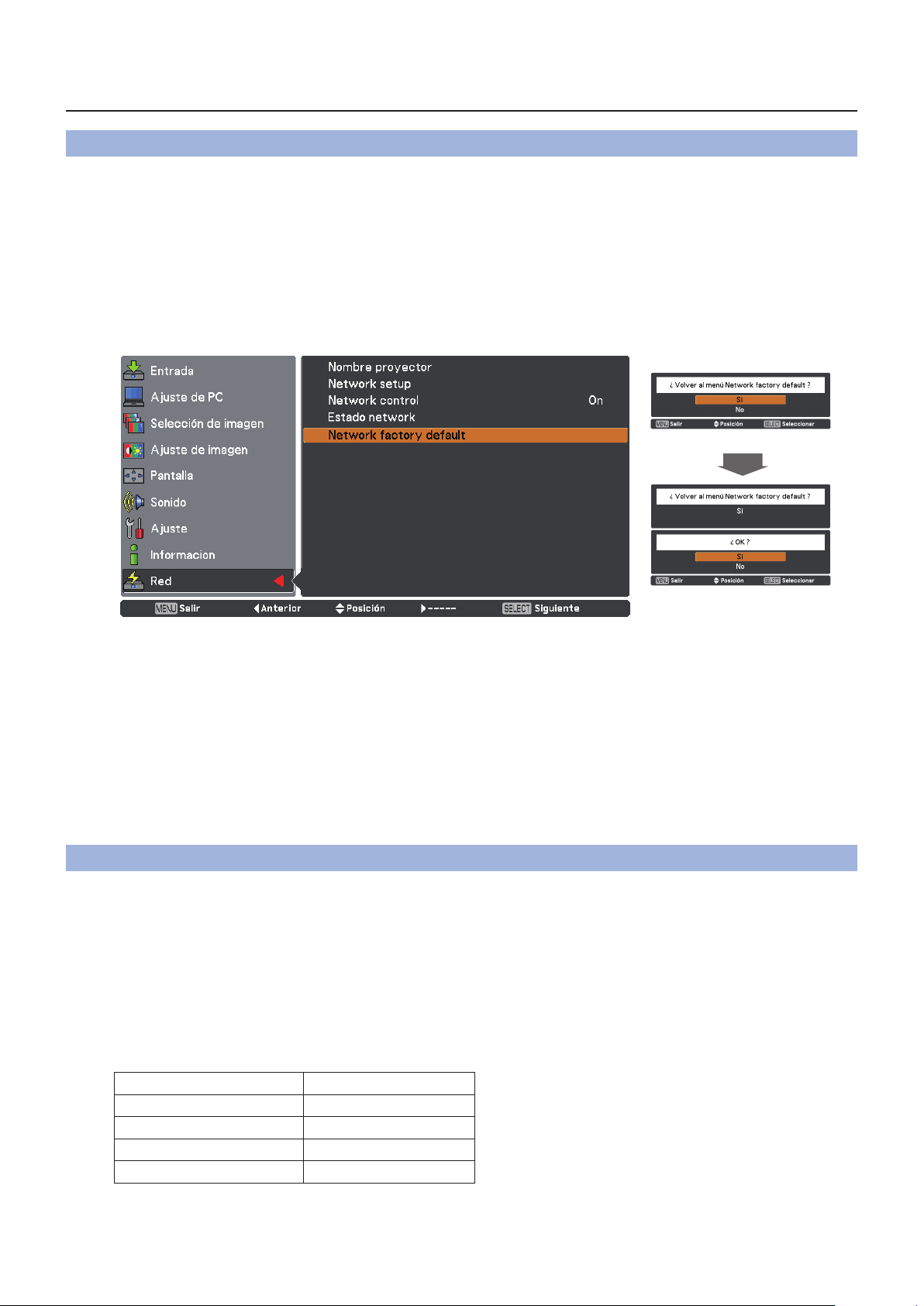

Network factory default
Puede restablecer la conguración de red a los valores predeterminados de fábrica del proyector.
1
2
Pulse ▲▼ para seleccionar [Network factory default] y pulse el botón <SELECT>.
Se abrirá un cuadro de conrmación. Seleccione [Sí] y, a continuación, pulse el
botón <SELECT>. Se abrirá otro un cuadro de conrmación. Seleccione [Sí] y, a
continuación, pulse el botón <SELECT>.
Conexión con LAN cableada
Uso del ordenador
La conexión se puede establecer con una LAN cableada. No obstante, consulte con su administrador de sistemas
acerca de la conguración de la red antes de cambiar cualquier ajuste.
1
2
Encienda el ordenador.
Haga la conguración de la red según las indicaciones de su administrador de
sistemas.
Si la conguración del proyector es la conguración predeterminada (Consulte la página 7), el ordenador se
podrá utilizar con la conguración de red siguiente.
DHCP Off
Dirección IP 19 2.1 68 .10.101
Máscara de subred 255.255.255.0
Puerta de enlace 19 2.1 68 .10.1
DNS 1/DNS 2 NINGUNA
10
Uso del navegador web
Notas

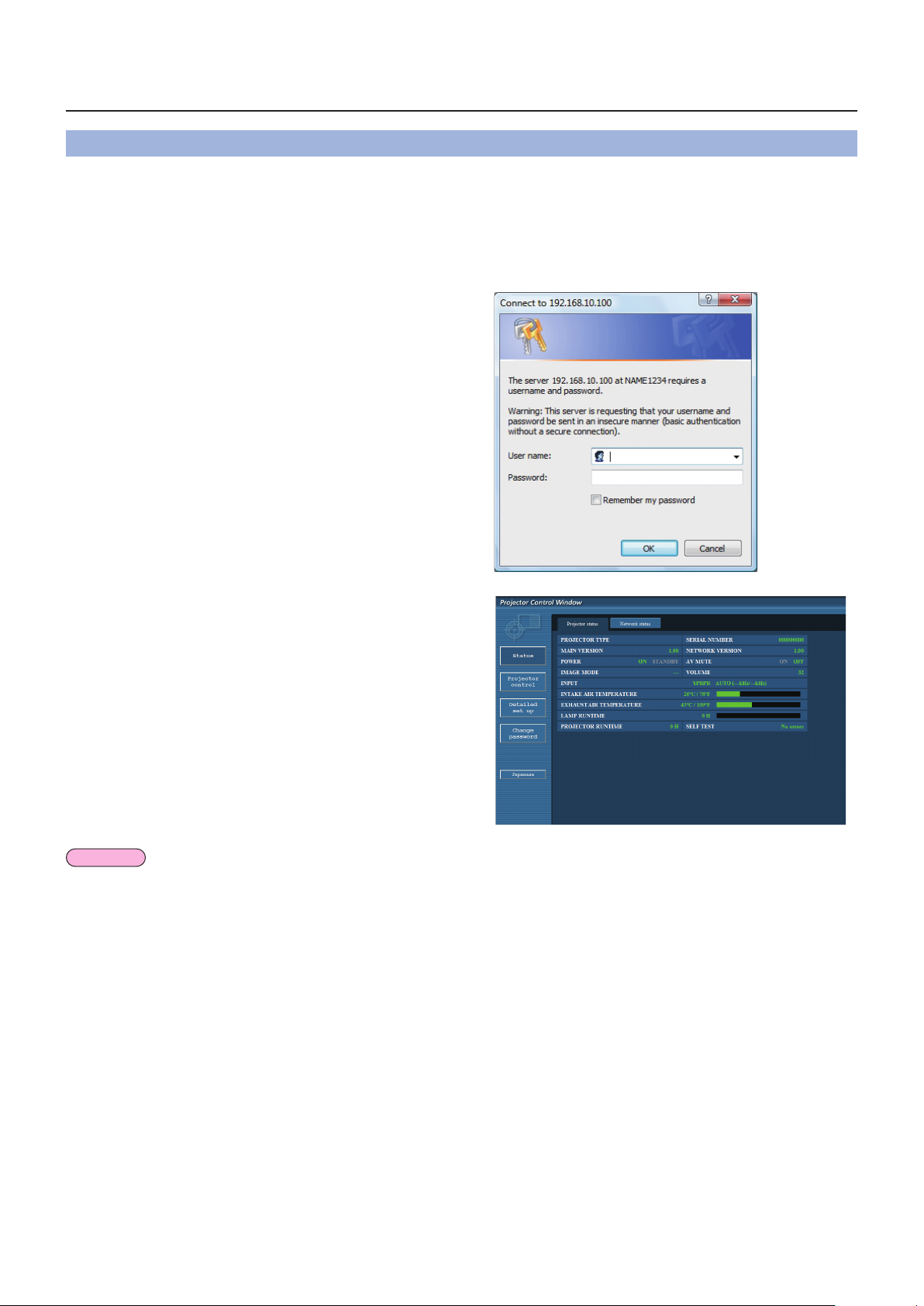

Acceso desde el navegador web
1
2
3
4
Inicie el navegador web en el ordenador personal.
Introduzca la dirección IP establecida por el proyector en la barra de direcciones
del navegador web.
Introduzca su "User name" y
"Password".
Los ajustes por defecto son user1 (privilegios de
usuario) o admin1 (privilegios de administrador) para
el nombre de usuario y panasonic (en minúsculas)
para la contraseña.
Pulse [OK] para visualizar la página de
estado del proyector.
Se muestra la página "Projector status".
• Evite iniciar dos o más navegadores web simultáneamente para realizar acciones de ajuste o control.
• Cambie la contraseña antes de hacer cualquier otra cosa.
• Los privilegios del administrador permiten utilizar todas las funciones. Los privilegios de usuario sólo permiten
utilizar “Projector status”, “Network status”, “Basic control”, “Advanced control” y “Change password”.
• Si desea controlar el proyector usando un explorador web, je [Network control] en el menú de red en [On].
• Hay algunos elementos de control de las páginas de configuración que utilizan JavaScript. Si el navegador
está configurado para no utilizar JavaScript, es posible que no se pueda controlar el proyector correctamente.
11
Uso del navegador web (continuación)
Description of each item
1
2
3
4
5
1
Pestañas de selección de página
Púlselas para cambiar de página.
2
Botón de información de monitorización
Haga clic en este botón para visualizar el estado
del proyector.
3
Botón de control del proyector
Haga clic en este elemento para mostrar la página
de control del proyector.
4
Botón de conguración avanzada
Haga clic en este elemento para visualizar la
página de la conguración avanzada.
5
Botón de cambio de contraseña
Pulse este botón para mostrar la página de
cambio de contraseña.
6 Botón de cambio de idioma
Haga clic en este botón para cambiar el idioma
entre inglés y japonés.
Página de estado del proyector
Haga clic en [Status] y, a continuación, en [Projector status] para visualizar la página de información de estado.
Esta página muestra los estados del proyector establecidos para los elementos que se indican a continuación.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1 Indica el tipo de proyector.
2 Indica la versión de rmware de la unidad
principal del proyector.
3 Visualiza el estado de la fuente de alimentación.
4 Visualiza el estado del modo de vídeo.
5 Visualiza el número de serie del proyector.
6 Visualiza la versión de rmware de la red.
7 Visualiza el estado de silenciación de AV.
8 Visualiza el estado del volumen.
9 Muestra el estado del conmutador de entrada.
10 Muestra el estado de la temperatura en la
entrada de aire del proyector.
11 Muestra el estado de la temperatura en la salida
de aire del proyector.
12 Muestra el tiempo de uso de la lámpara.
13 Muestra la información de diagnóstico automático.
(Consulte la página 12)
14 Muestra el tiempo de funcionamiento del proyector.
12
Uso del navegador web (continuación)

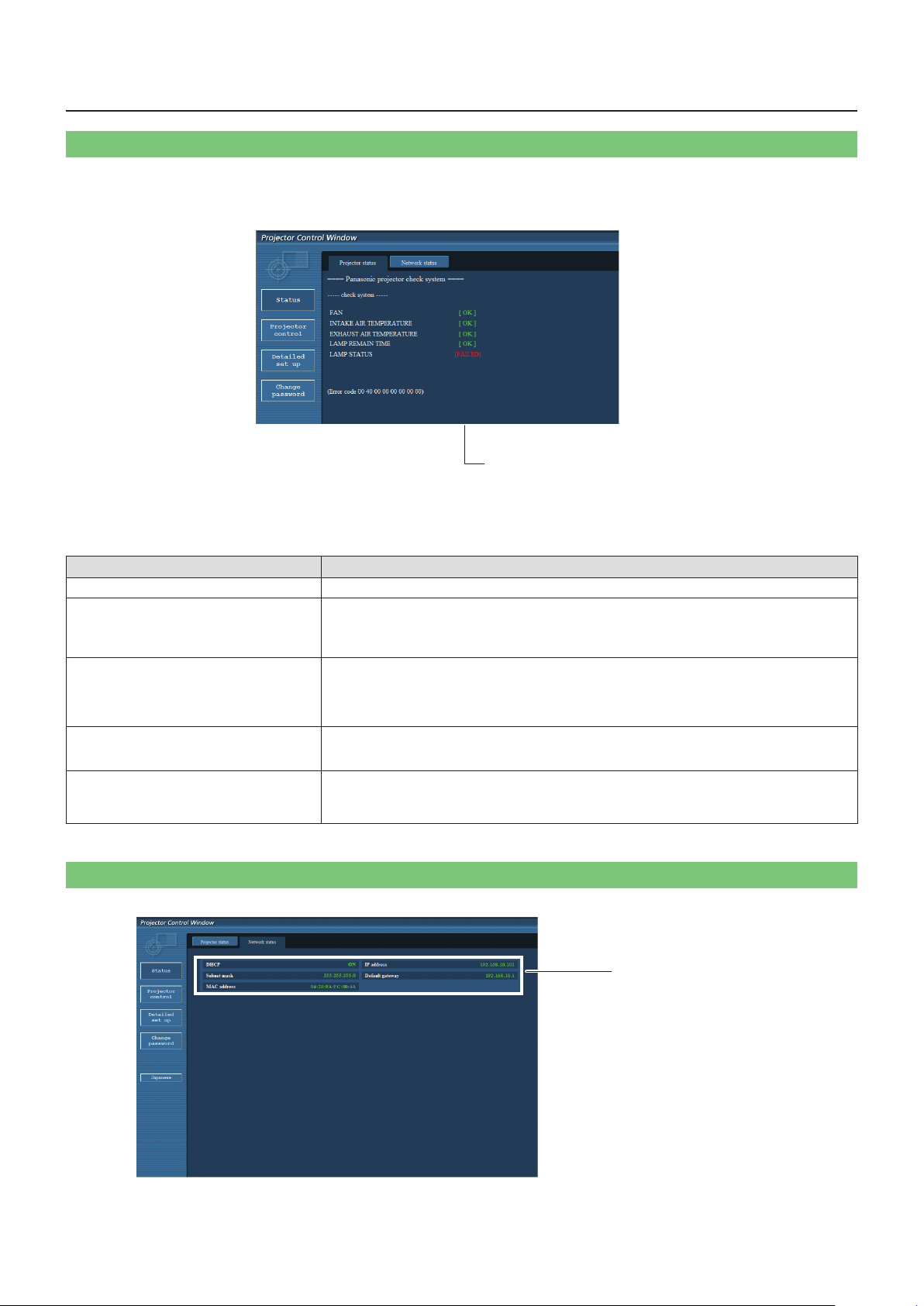

Página de información de error
Si en la columna de información de autodiagnóstico de la pantalla [Projector status] aparece [Error (Detail)], haga
clic en la pieza para visualizar los detalles del error.
Dependiendo de la naturaleza del error, el proyector puede entrar en modo de espera como medida de protección.•
OK: Funcionamiento normal
FAILED: Ha ocurrido un error
WARNING: Condición anómala
Cuando se aparece [FAILED] para un elemento
Parámetro Descripción
FAN Ha ocurrido un error en el ventilador o en su circuito. Consulte con su distribuidor.
La temperatura del aire de entrada es alta. Esto puede ser porque se usa en un entorno
INTAKE AIR TEMPERATURE
EXHAUST AIR TEMPERATURE
LAMP REMAIN TIME
LAMP STATUS
de temperatura alta como cerca de un calefactor, etc., porque la entrada de aire está
bloqueada o porque el ltro de aire está obstruido.
La temperatura de aire de salida es alta. La abertura de salida de aire puede estar
bloqueada o el modo de [Control ventiladores] puede estar mal ajustado. Consulte la
[Control
ventiladores] de las Instrucciones de operaciones del proyector).
El tiempo de funcionamiento de la lámpara ha excedido el tiempo acumulado indicado,
y ha llegado el momento de sustituir la lámpara.
La lámpara no se ha encendido.
Espere algunos instantes hasta que la lámpara se enfríe y, a continuación, encienda el
aparato.
Página de estado de la red
Muestra la información de la conguración actual de la red.
Muestra los detalles de conguración de la red LAN cableada.
13
Uso del navegador web (continuación)

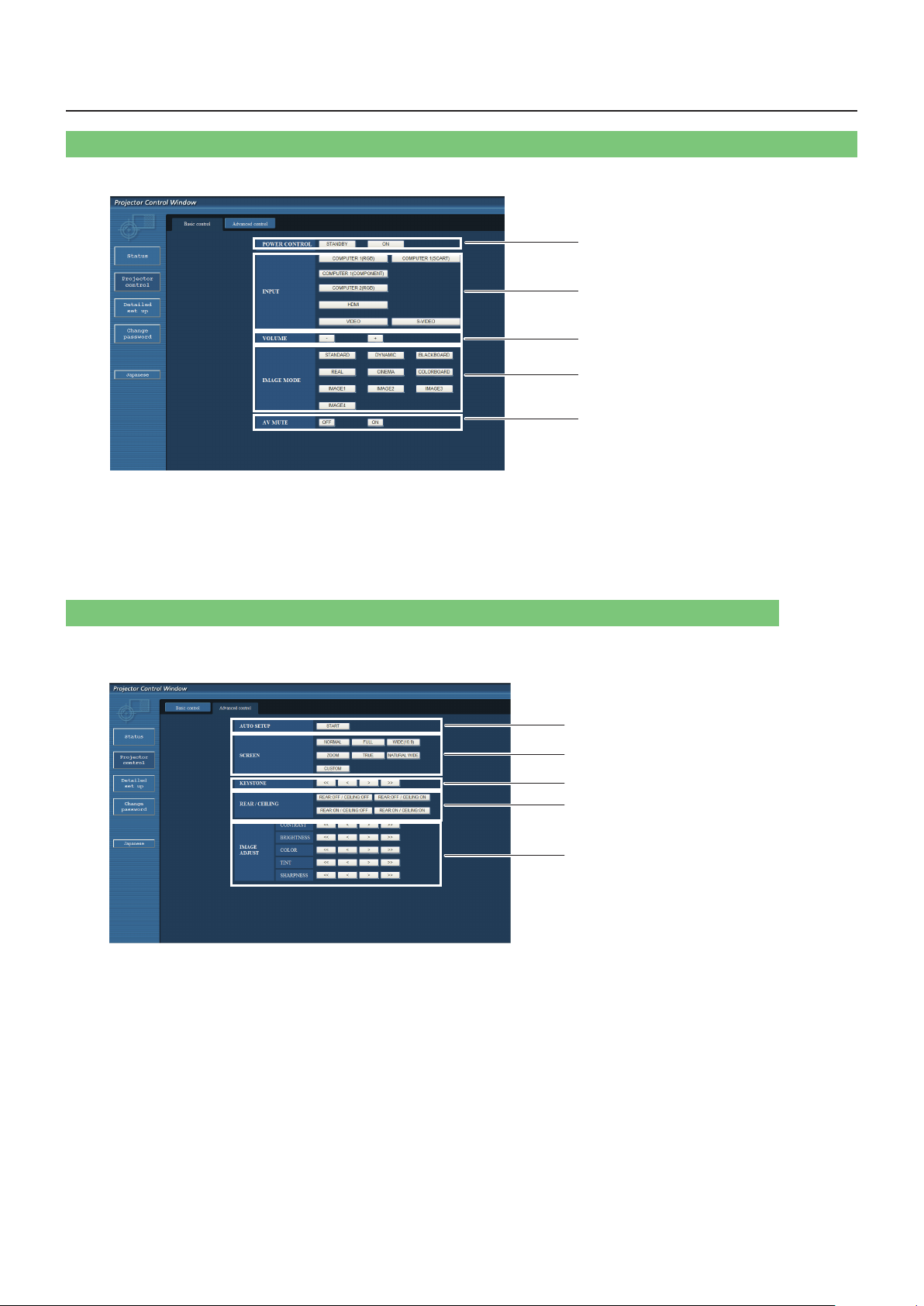

Página de control básico
Para ir a otra página, haga clic en [Projector control] y, a continuación, en [Basic control].
1
2
3
4
5
1
Control de encendido/Modo de espera.
2
Utilice estos botones para seleccionar las señales
de entrada.
3
Control de volumen.
4
Cambia el modo de imagen.
5
Uso de la función Enmudecer audio&video.
Página de control detallado
Haga clic en [Projector control] y, a continuación, en [Advanced control] para visualizar la página de
control detallado.
1
2
3
4
5
1
Ejecuta la función Auto arranque.
2
Operaciones relacionadas con el modo de Pantalla.
3 Operaciones relacionadas con la función Keystone.
4 Operaciones relacionadas con Trasero/Techo.
5 Operaciones relacionadas con el ajuste de Imagen.
14
Uso del navegador web (continuación)
Nota
Página de cambio de contraseña
Pulse [Change password].
1
Administrador
2
1
2
Modo administrador
1
2
3
4
5
6
7
Usuario
1
Cuenta
2
Campo para introducir el nombre del usuario actual
3
Campo para introducir la contraseña actual
4
Campo para introducir el nombre del nuevo usuario
5
Campo para introducir la contraseña nueva
6
Campo de introducción de la contraseña nueva
(vuelva a introducirla para conrmar)
7
Botón para ejecutar el cambio de contraseña
Cuenta del Usuario
Modo de usuario
Los usuarios sólo pueden cambiar la contraseña.
1
1
2
3
4
5
1
2
3
4
Cuenta
2
Campo para introducir el nombre del nuevo usuario
3
Campo para introducir la contraseña nueva
4
Campo de introducción de la contraseña nueva
(vuelva a introducirla para conrmar)
5
Botón para ejecutar el cambio de contraseña
1
Campo para introducir la contraseña actual
2
Campo para introducir la contraseña nueva
3
Campo de introducción de la contraseña nueva
(vuelva a introducirla para conrmar)
4
Botón para ejecutar el cambio de contraseña
- Al cambiar la cuenta del administrador, se requiere la "Contraseña actual" y el "Nombre de usuario actual".
- No es posible no disponer de ninguna cuenta.
- Las cuentas de administrador y de usuario deben ser distintas.
15
Uso del navegador web (continuación)
Notas
Página de conguración de red
La conguración de red se puede cambiar en el proyector al conectarse con privilegios de administrador.
Conguraciones de LAN
Haga clic en [Detailed set up] en el menú.
1
Haga clic en [Change] para cambiar las
2
conguraciones de la LAN.
Para regresar a la ventana anterior, haga clic en [Back].
Complete las conguraciones detalladas y
3
haga clic en [Next].
Al hacer clic en [Next], aparece la página siguiente para
permitirle completar las conguraciones detalladas como
desee.
Los ajustes realizados aquí son los mismos que los
realizados en el menú [Red] del proyector.
Haga clic en [Submit].
4
Las conguraciones quedarán registradas.
Al cambiar el ajuste de LAN mientras está conectado a la LAN se puede perder la conexión.
16
Uso del navegador web (continuación)
Página de prueba de ping
Esta página permite comprobar si la red está conectada al servidor de correo electrónico, servidor POP, servidor
DNS, etc.
Haga clic en [Detailed set up] y, a continuación, en [Ping test] para visualizar la página de ping.
Pantalla que aparece cuando la conexión ha tenido
éxito.
1
2
Pantalla que aparece cuando la conexión ha fallado.
1
Introduzca la dirección IP del servidor que desee probar.
2
Botón para realizar la prueba.
17
Uso del navegador web (continuación)
Página de conguración de correo electrónico
En este proyector, si ocurre un problema o si se alcanza el valor establecido para el tiempo de uso de la lámpara,
se puede enviar un mensaje de correo electrónico a una o más direcciones de correo electrónico preestablecidas
(máximo dos direcciones).
Haga clic en [Detailed set up] y, a continuación, en [E-mail set up] para visualizar la página de conguración de
correo electrónico.
1
2
3
4
5
6
1
Seleccione Enable para usar la función de correo
electrónico.
2
Introduzca la dirección IP o el nombre del servidor
de correo electrónico (SMTP). Deberá congurar el
servidor DNS si introduce el nombre de servidor.
3
Introduzca la dirección de correo electrónico del
proyector. (máximo 63 caracteres)
4
El usuario puede introducir, por ejemplo, la
ubicación del proyector instalado para que el
destinatario pueda identicar fácilmente el origen
del mensaje de correo electrónico.
(máximo 63 caracteres)
5
El usuario puede modicar el intervalo de
tiempo mínimo para el correo de advertencia
de temperatura. El valor predeterminado es
60 minutos. En este caso, el usuario no puede
enviar otro correo antes de que transcurran 60
minutos desde el envío del correo de advertencia
de temperatura anterior, incluso si se vuelve
a alcanzar la temperatura de advertencia
establecida.
6
Seleccione la temperatura del sensor del aire
entrante a la cual se desea enviar un mensaje de
aviso.
1
2
1
Introduzca la dirección de correo electrónico 1 del destinatario que desee.
2
Seleccione las condiciones para el envío de correo electrónico.
MAIL CONTENTS: Seleccione [NORMAL] o [SIMPLE].
ERROR: Se ha detectado un error por autodiagnóstico.
LAMP RUNTIME: El tiempo restante para el servicio de la lámpara ha alcanzado el valor
establecido en el campo.
INTAKE AIR TEMPERATURE: La temperatura del aire de entrada ha alcanzado el valor establecido en el
campo.
18
Uso del navegador web (continuación)
Página de conguración de correo electrónico (continuación)
1
Introduzca la dirección de correo electrónico 2 del destinatario que desee.
2
Seleccione las condiciones para el envío de correo electrónico.
MAIL CONTENTS: Seleccione [NORMAL] o [SIMPLE].
ERROR: Se ha detectado un error por autodiagnóstico.
LAMP RUNTIME: El tiempo restante para el servicio de la lámpara ha alcanzado el valor
establecido en el campo.
INTAKE AIR TEMPERATURE: La temperatura del aire de entrada ha alcanzado el valor establecido en el
campo.
1
2
Página de conguración de la autenticación
El servidor POP/SMTP se congura en esta página cuando se requiere autenticación POP/SMTP para transmitir
correo.
Haga clic en [Detailed set up], luego [Authentication set up] para mostrar la página de conguración del servidor
de autenticación.
1
2
3
4
5
6
7
8
1
Seleccione el método de autenticación
especicado por su proveedor de Internet.
2
Congure estas opciones si ha seleccionado
autenticación SMTP.
3
Campo de nombre de servidor POP
Caracteres que se pueden introducir:
Caracteres alfanuméricos (A - Z, a - z, 0 - 9),
guión (-), punto (.)
4
Campo de nombre de usuario de servidor POP/ SMTP.
5
Campo de contraseña del servidor POP/SMTP.
6
Introduzca el número de puerto del servidor SMTP
(normalmente "25").
7
Introduzca el número de puerto del servidor POP
(normalmente "110").
8
Botón para actualizar los ajustes
19
Uso del navegador web (continuación)
Contenido de los mensajes de correo electrónico enviados
Cuando se establece la conguración de correo electrónico, se envía un mensaje de correo electrónico con el
contenido que se indica a continuación.
20
Uso del navegador web (continuación)
Cuando ocurre un error, se envía un mensaje de correo electrónico con el contenido que se indica a
continuación.
Ajuste del puerto de comando
Fije el número de puerto que debe usar el control de comando.
Haga clic en [Detailed set up] → [Command port set up].
1
Ingrese el número de puerto a ser usado con el control de comando
2
Ajuste del botón de actualización
1
2
21
Protocolo PJLink
La función de red del proyector es compatible con PJLink Clase 1 y el protocolo PJLink puede utilizarse para
ejecutar la conguración del proyector y las operaciones de consulta del estado del proyector desde un ordenador.
Comandos de control
En la tabla siguiente se indican los comandos del protocolo PJLink que se pueden utilizar para controlar el proyector.
Comando Detalles de control Notas
Parámetros
POWR Control de alimentación
POWR ?
INPT Selección de entrada
INPT ?
AVMT
AVMT ?
ERST ? Consulta del estado de error.
Consulta del estado de la
alimentación
Consulta de la selección de
entrada
Control de Enmudecer
audio&video
Consulta del estado de
Enmudecer audio&video.
0 = En espera
1 = Alimentación conectada
Parámetros
0 = En espera 1 = Alimentación conectada
2 = Enfriamiento en curso
Parámetros
11 = RGB1 12 = RGB2 13 = RGB(Scart)
21 = VIDEO 22 = COMPONENT 25 = S-VIDEO
Parámetros
30 = Modo de Enmudecer audio&video apagado.
31 = Modo de Enmudecer audio&video encendido.
Parámetros
1er byte: Indica errores de ventilador, intervalo 0 – 2
2º byte: Indica errores de lámpara, intervalo 0 – 2
3er byte: Indica errores de temperatura, intervalo 0 – 2
4º byte: Fijado en 0
5º byte: Indica errores de ltro, intervalo 0 – 2
6º byte: Indica otros errores, intervalo 0 – 2
Las deniciones de cada valor de 0 a 2 son las siguientes.
0 = Ningún error conocido 1 = Advertencia 2 = Error
Parámetros
LAMP ?
INST ?
NAME ?
INF1 ?
INF2 ?
INF0 ? Solicitud de otra información Se visualiza información como el número de versión.
CLSS ?
Solicitud de estado de
lámpara
Consulta de lista de selección
de entrada
Consulta del nombre del
proyector
Consulta del nombre del
fabricante
Consulta del nombre del
modelo
Consulta de información de clase
Primeros dígitos (1 – 5 dígitos): Tiempo de funcionamiento
acumulado de la lámpara
2º dígito: 0 = Lámpara apagada, 1 = Lámpara encendida
Se devuelven los parámetros siguientes.
"11, 12, 13, 21, 22, 25"
Devuelve el nombre establecido para [CAMB. NOMBRE] en [RED].
Devuelve "Panasonic".
Responde con el nombre del modelo ya sea "LX26HE".
Devuelve "1".
Autorización de seguridad de PJLink
Al utilizar PJLink con autorización de seguridad, se puede utilizar como contraseña de PJLink™ tanto la
contraseña que permite obtener privilegios de administrador como la contraseña como la que permite obtener
privilegios de usuario en el control del explorador web (Consulte la página 14).
Al utilizar PJLink sin autorización de seguridad, congure el uso sin contraseña para obtener privilegios de
administrador y para obtener privilegios de usuario en el control mediante explorador web.
Para más información sobre PJLink, consulte el sitio web de la Asociación Japonesa de Industrias de Máquinas
Comerciales y Sistemas de Información.
URL http://pjlink.jbmia.or.jp/
22
Órdenes de control vía LAN
Con una contraseña para obtener derechos de administración en el control web (modo protegido)
Método de conexión
Obtenga la dirección IP y el número de puerto (valor establecido inicialmente = 1024) 1)
del proyector y haga una solicitud de conexión del proyector.
Adquiera la dirección IP desde la pantalla de menú del proyector y el número de puerto desde la página de control web.
Dirección IP : Obténgala a partir del MENÚ PRINCIPAL → [Red] → [Estado network].
Número de
puerto:
Hay una respuesta del proyector.2)
Datos de respuesta
Sección de datos Blanco Modo Blanco
"NTCONTROL"
(Cadena ASCII)
9 bytes 1 byte 1 byte 1 byte 8 bytes 1 byte
Modo: 1 = Modo de protección
Consúltelo en la página de control web "Detailed set up" → página "Command port set up"
‘ ’
0x20
‘1’
0x31
‘ ’
0x20
Sección con números
aleatorios
"zzzzzzzz"
(Número hexadecimal de
código ASCII)
Símbolo de
terminación
(CR)
0x0d
Genere un valor hash de 32 bytes de los siguientes datos usando el algoritmo MD5.3)
"xxxxxx:yyyyy:zzzzzzzz"
xxxxxx : Nombre de usuario con derechos de Administrador para CONTROL VÍA WEB (el nombre de
usuario por defecto es "admin1").
yyyyy : Contraseña del usuario con derechos de administrador antedicho (la contraseña por defecto
es "panasonic").
zzzzzzzz : Número aleatorio de 8 bytes obtenido en el Paso 2.
Método de transmisión de comandos
Transmitir usando el siguiente formato de orden.
Datos transmitidos
Encabezado Sección de datos Símbolo de terminación
Valor hash
(Ver más arriba
<Método de conexión>)
32 bytes 1 byte 1 byte Longitud indenida 1 byte
Datos recibidos
Encabezado Sección de datos Símbolo de terminación
‘0’
0x30
1 byte 1 byte Longitud indenida 1 byte
‘0’
0x30
‘0’
0x30
‘0’
0x30
Orden de control
(Cadena ASCII)
Orden de control
(Cadena ASCII)
(CR)
0x0d
(CR)
0x0d
Respuesta de error
"ERR1"
"ERR2"
"ERR3"
"ERR4"
"ERR5"
"ERRA"
Mensaje de error Símbolo de terminación
Comando de control no denido
Fuera del intervalo de parámetros
Estado ocupado o período no aceptable
Superado el tiempo de espera o período no aceptable
Longitud de datos incorrecta
La contraseña no coincide
4 bytes 1 byte
(CR)
0x0d
23
Órdenes de control vía LAN (continuación)
Sin contraseña para obtener derechos de administrador en el control web (modo sin protección)
Método de conexión
Obtenga la dirección IP y el número de puerto (valor establecido inicialmente = 1024) 1)
del proyector y haga una solicitud de conexión al proyector.
Adquiera la dirección IP desde la pantalla de menú del proyector y el número de puerto desde la página de
control web.
Dirección IP : Obténgala a partir del MENÚ PRINCIPAL → [Red] → [Estado network].
Número de
puerto:
Hay una respuesta del proyector.2)
Datos de respuesta
Sección de datos Blanco Modo Símbolo de terminación
(Cadena ASCII)
Modo: 0 = Modo sin protección
Consúltelo en la página de control web "Detailed set up" → página "Command port set up"
"NTCONTROL"
9 bytes 1 byte 1 byte 1 byte
‘ ’
0x20
‘0’
0x30
(CR)
0x0d
Método de transmisión de comandos
Transmitir con el siguiente formato de comando.
Datos transmitidos
Encabezado Sección de datos Símbolo de terminación
‘0’
0x30
1 byte 1 byte Longitud indenida 1 byte
Datos recibidos
‘0’
0x30
1 byte 1 byte Longitud indenida 1 byte
Datos recibidos
"ERR1"
"ERR2"
"ERR3"
"ERR4"
"ERR5"
"ERRA"
Encabezado Sección de datos Símbolo de terminación
Mensaje de error Símbolo de terminación
Comando de control no denido
Fuera del intervalo de parámetros
Estado ocupado o período no aceptable
Superado el tiempo de espera o período no
aceptable
Longitud de datos incorrecta
La contraseña no coincide
‘0’
0x30
‘0’
0x30
4 bytes 1 byte
Orden de control
(Cadena ASCII)
Orden de control
(Cadena ASCII)
(CR)
0x0d
(CR)
0x0d
(CR)
0x0d
Glosario
Elemento Descripciones Página
DHCP Siglas de Dynamic Host Conguration Protocol (Protocolo de conguración
dinámica de servidor). Esta función asigna automáticamente direcciones IP a
los equipos conectados. Si en una LAN hay un dispositivo provisto de la función
de servidor DHCP, dicho dispositivo asigna automáticamente direcciones IP a
los equipos conectados.
7
Puerta de enlace Los dispositivos que se utilizan para estándares de red distintos del suyo.
La Puerta de enlace permite la conexión con otra red ajustando diferencias
bilaterales, como protocolos de comunicación. Si no se especica ninguna
puerta de enlace para la dirección IP del destino de acceso, los datos se
enviarán al host congurado como puerta de enlace predeterminada.
Dirección IP El protocolo de internet (IP) sirve para distribuir datos, y la dirección
correspondiente al destino de dicha distribución de datos se llama dirección IP.
Dentro de la misma LAN no se puede usar la misma dirección IP más de una vez.
LAN Siglas de Local Area Network (Red de área local). Se trata de una red con un
radio de acción relativamente pequeño, como por ejemplo la que se utiliza a
nivel interno en las empresas.
Subred Limita el intervalo de direcciones IP asignadas a los ordenadores con el n de
dividir la red en varias secciones durante la conexión TCP/IP. El valor que se
utiliza para dividir la red en este caso se llama máscara de subred.
7
7
4
7
Marcas comerciales
Microsoft•
marcas registradas de Microsoft Corporation en los Estados Unidos y otros países.
Macintosh, Mac OS, y Safari son marcas registradas de Apple Inc. registradas en los Estados Unidos y otros •
países.
PJLink es una marca en proceso de registro en Japón, los Estados Unidos y otros países y regiones.•
Otros nombres de compañías, nombres de productos, y otros nombres mencionados en este manual son •
marcas comerciales o marcas comerciales registradas de sus respectivas compañías. Observe que las
marcas ® y ™ no aparecen indicadas en el texto de este manual.
Notas:
Quedan estrictamente prohibidos el uso o la reproducción parcial o total de este manual sin autorización.•
Panasonic no será responsable de ningún efecto que resulte del uso de este manual.•
Panasonic se reserva el derecho de revisar el contenido de este manual sin aviso previo.•
®
y sus logos, Windows®, Windows® XP, Windows Vista®, Windows® 7 e Internet Explorer® son las
24
ヱㄏㄔㄐㄏㄊチヤㄐㄓㄑㄐㄓㄕㄊㄐㄏ
Web Site : http://panasonic.net/avc/projector/
© Panasonic Corporation 2011
SS1111- 0
Loading...
