可编程控制器
FP0 A/D转换单元
用户手册
FP0 A/D 转换单元 用户手册
ARCT1F321C '07年4月
适用机种: FP0-A80 (AFP0401)
安全注意事项
为防止受伤、事故，请务必遵守以下事项。
在安装、运行、维护保养以及检查之前，请务必阅读本手册并正确使用设备。
请充分了解设备的相关知识、安全信息以及其他所有注意事项之后再使用。
本手册将安全注意事项的等级划分为「警告」和「注意」。
当发生错误操作时，会出现使用者死亡或重伤的危险状态
● 请在本产品的外部采取安全措施，即使本产品的故障或外部原因引发异常，系统整体也可安全运转。
● 请不要在有可燃性气体的环境中使用。
否则可能会引起爆炸。
● 请不要将本产品投入火中。
否则可能会引起电池及电子部品破裂。
当发生错误操作时，会出现使用者重伤或物品损害的危险状态
● 为防止异常发热及冒烟，使用时请相对于本产品的保证特性、性能数值留有一定的余量。
● 请不要分解、改造。
否则会引起异常发热及冒烟。
● 通电中请不要触摸端子。
否则会造成触电。
● 请在外部电路中设置紧急停止、联锁电路。
● 请切实连接电线及接插件。
若未完全连接，可能会出现异常发热或冒烟。
● 请不要将液体、可燃物、金属等异物放入产品内部。
否则会引起异常发热、冒烟。
● 请不要在接通电源的状态下进行施工（连接、拆卸等）。
否则会引起触电。
关于著作权及商标的记述
● 本手册的著作权归松下电工株式会社所有。
● 绝对禁止对本书的随意复制。
● Windows 及 WindowsNT 是美国 Microsoft Corporation 在美国及其他国家的注册商标。
● 其他公司及产品名是各公司的商标或注册商标。
● 因商品改良，规格、外观及手册内容会有所更改，恕不另行通知，敬请谅解。
All Rights Reseved Copyright Panasonic Electric Works, Ltd.
前言
本次承蒙您购买可编程序控制器
「FP0 A/D转换单元」
，本公司谨
表示诚挚的感谢。在本手册中，将对硬件构成和设置、配线的方法、
I/O的分配以及维护加以说明。
请您在充分理解所述内容之后正确使用本产品。
●希望
对于本手册中的内容，我们虽然已考虑周全，但如果您有不明白
或发现错误之处以及有不满意的地方，麻烦您与本公司联系。
All Rights Reseved Copyright Panasonic Electric Works, Ltd.
目录
关于单元组合使用的限制和兼容性................................................................................................................. ii
第 1 章 各部分的名称与功能
1-1 各部分的名称与功能...............................................................................................................................1
1-2 模拟输入端子台 ......................................................................................................................................2
第 2 章 输入设备的连接
2-1 接线方法 ................................................................................................................................................. 3
第 3 章 输入范围的设定
3-1 输入范围设定开关...................................................................................................................................4
第 4 章 A/D 转换特性

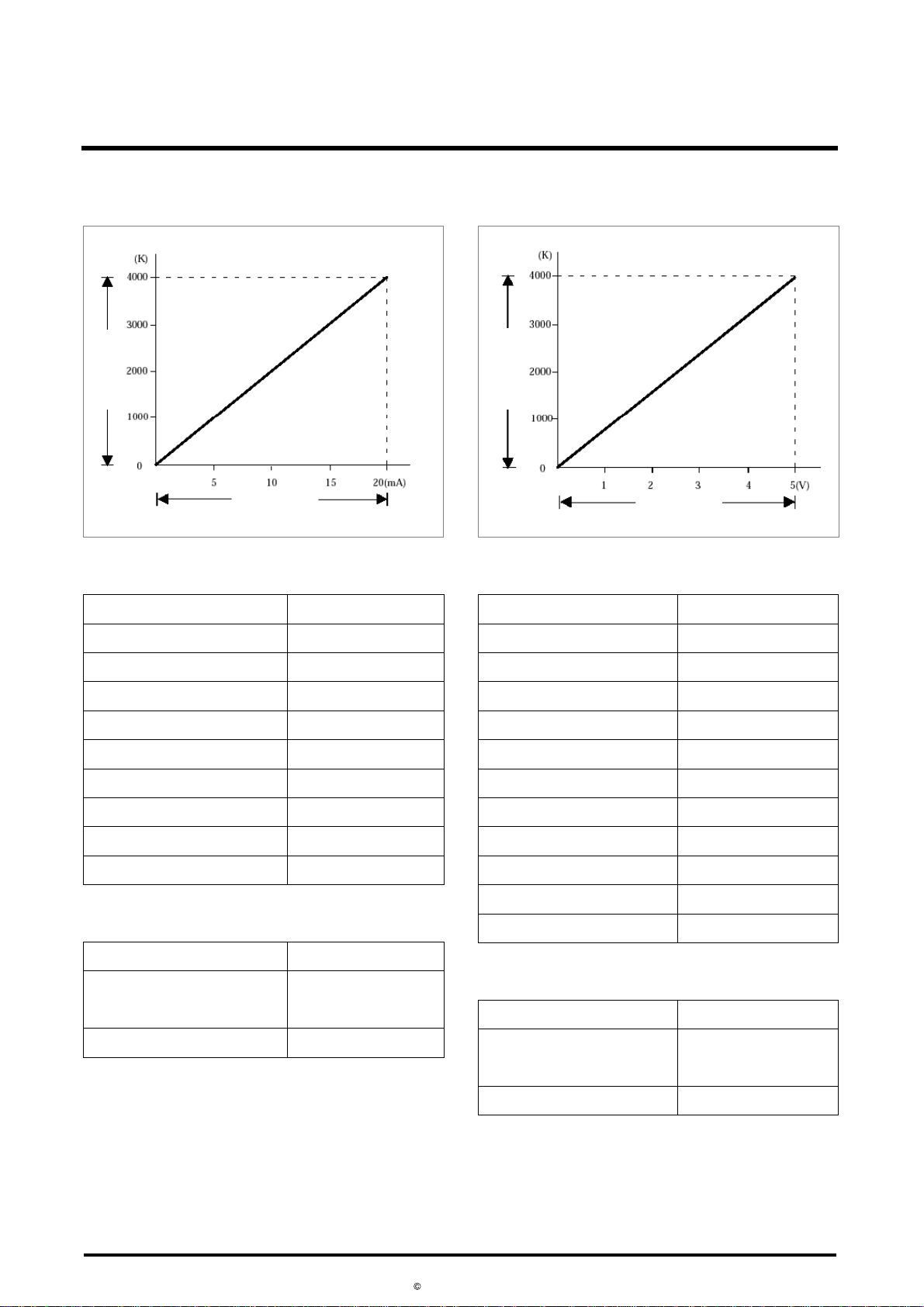

4-1 A/D 转换特性 .......................................................................................................................................... 5
第 5 章 关于电压、电流范围时的平均处理
5-1 平均处理的概念 ......................................................................................................................................7
第 6 章 I/O 的分配和程序

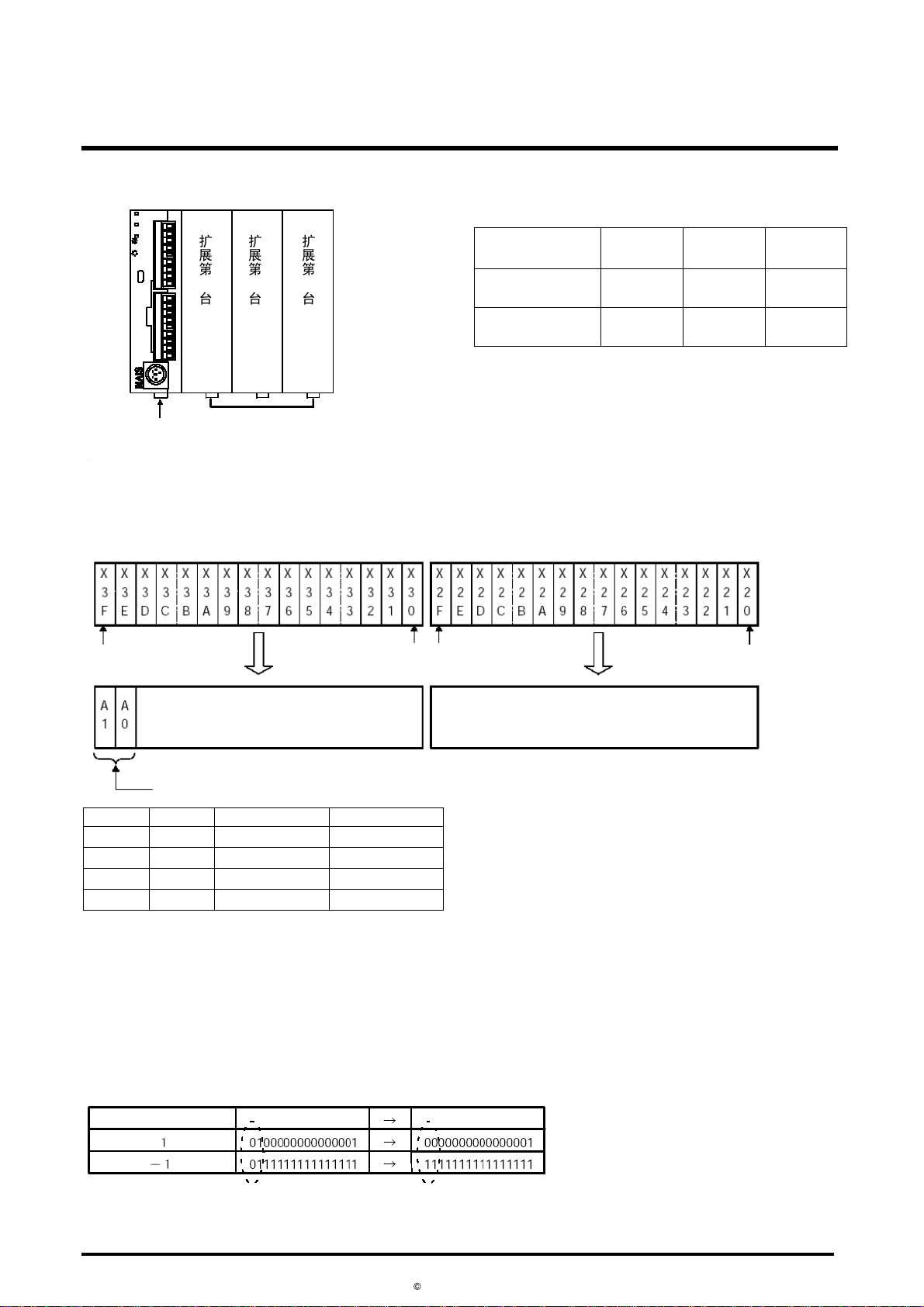

6-1 A/D 转换单元的 I/O 编号......................................................................................................................... 8
6-2 A/D 转换单元的程序 ...............................................................................................................................9
第 7 章 性能规格一览表
7-1 性能规格一览表 ....................................................................................................................................10
7-2 单元尺寸图 ...........................................................................................................................................12
All Rights Reseved Copyright Panasonic Electric Works, Ltd.
ii
关于单元组合使用的限制和兼容性
■单元的组合限制
与其他的扩展单元和高功能单元合用，最多可扩展到 3 台。
■和以往产品(FP0-A21)的兼容性
在软件方面的设计上与 FP0-A21 也存在差异，所以程序的方法有所不同。
All Rights Reseved Copyright Panasonic Electric Works, Ltd.
1
1.1 各部分的名称与功能
■FP0－A80 A/D 转换单元
② 模拟输入端子台
① 输入范围设定开关
④ 扩展用连接器
⑤ DIN导轨
安装杆
⑥ 扩展钩
③ 电源端子
① 输入范围（电压/电流）设定开关
用于对输入模式(电压/电流)进行切换的开关。在 A/D 转换单元中，输入的 8 个通道均在相同的范围内进行工作。
有关详情，请参阅“3-1 输入范围设定开关”。
② 模拟输入端子台（9 针）
输入端子请使用 Phoenix Contact Co., Ltd 生产的端子台，型号 MC1.5/9 - ST - 3.5（产品编号 1840434）产品。
③ 电源端子
请供给 24V DC。使用附属的电缆（AFP0581）连接。
④ 扩展用连接器
连接扩展单元和内部电路。
⑤ DIN 导轨安装杆(左右挂钩)
可以轻松一按即在导轨上安装。
另外设置在安装板窄长型（AFP0803）上时也可使用。
⑥ 扩展钩
用于与扩展单元的固定。
All Rights Reseved Copyright Panasonic Electric Works, Ltd.
