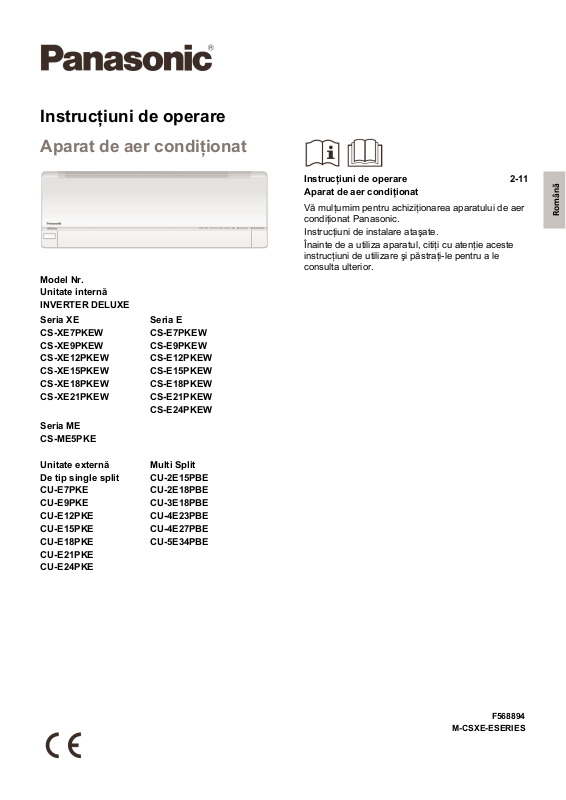

Panasonic CS-E24PKEW, CS-XE18PKEW, CS-XE15PKEW, CU-E12PKE, CU-E7PKE Operating Instructions [ro]

Instrucţiuni de operare

Aparat de aer condiţionat



Instrucţiuni de operare 2-11
Aparat de aer condiţionat

Model Nr.
Unitate internă
INVERTER DELUXE

Seria XE
CS-XE7PKEW
CS-XE9PKEW
CS-XE12PKEW
CS-XE15PKEW
CS-XE18PKEW
CS-XE21PKEW

Seria ME
CS-ME5PKE

Unitate externă
De tip single split
CU-E7PKE
CU-E9PKE
CU-E12PKE
CU-E15PKE
CU-E18PKE
CU-E21PKE
CU-E24PKE

Seria E
CS-E7PKEW
CS-E9PKEW
CS-E12PKEW
CS-E15PKEW
CS-E18PKEW
CS-E21PKEW
CS-E24PKEW

Multi Split
CU-2E15PBE
CU-2E18PBE
CU-3E18PBE
CU-4E23PBE
CU-4E27PBE
CU-5E34PBE

Vă mulţumim pentru achiziţionarea aparatului de aer
condiţionat Panasonic.

Instrucţiuni de instalare ataşate.
Înainte de a utiliza aparatul, citiţi cu atenţie aceste

instrucţiuni de utilizare şi păstraţi-le pentru a le
consulta ulterior.

Română

F568894

M-CSXE-ESERIES

Asiguraţi un confort maxim,
aer curat şi economisiţi mai multă energie

ECONAVI şi AUTO COMFORT (Confort automat)

Prevăzut cu senzorul de activitate umană, aparatul de aer condiţionat asigură aer rece şi cald şi menţine camera
la un nivel confortabil cu un consum minim de energie.

În plus, senzorul de lumină solară detectează intensitatea luminii solare şi ajută la controlarea temperaturii de
încălzire/răcire pentru a oferi confort maxim. Consultaţi „Pentru a afla mai mult” pentru detalii.

nanoe-G

Dezactivează micro-organismele dăunătoare precum viruşii, bacteriile, etc. pentru a menţine aerul curat.
De asemenea, dezactivează viruşii şi bacteriile de pe filtru pentru a menţine interiorul unităţii curat.





Sistem multiplu de aer condiţionat

Sistemele multiple de aer condiţionat economisesc spaţiu
deoarece vă permit să conectaţi mai multe unităţi interne la
o singură unitate externă.

• Pentru funcţii complete ale produsului, consultaţi

catalogul.

Unităţi interne

• Este posibilă operarea individuală sau simultană a

unităţilor interne. Prioritatea de operare o are prima
unitate pornită.

• În timpul funcţionării, modul HEAT (Încălzire) şi modul

COOL (Răcire) nu pot fi activate în acelaşi timp pentru
unităţi interne diferite.

• Indicatorul de alimentare luminează intermitent pentru

a indica faptul că unitatea internă se află în modul
stand-by pentru un mod de operare diferit.



Unităţi interne

Unitate externă

(CU-2E15PBE, CU-2E18PBE, CU-3E18PBE,

CU-4E23PBE, CU-4E27PBE, CU-5E34PBE)

2

Ghid rapid

Introducerea bateriilor

① Scoateţi capacul posterior al

telecomenzii

② Introduceţi baterii de tip AAA sau

R03 (pot fi utilizate aproximativ 1 an)

③ Închideţi clapa

Setarea ceasului

① Apăsaţi pe butonul CLOCK (Ceas)

② Setaţi ora

③ Confirmaţi

Operaţii de bază

① Selectaţi modul dorit

② Porniţi/opriţi funcţionarea

Cuprins

Măsuri de siguranţă ...........................4-5

Mod de utilizare..................................6-7

Pentru a afla mai mult ........................8-9

Instrucţiuni de curăţare........................10

Ghid de rezolvare a problemelor ........... 11

Informaţii .............................................12

Accesorii

• Telecomandă

• Baterii AAA sau R03 × 2

• Suport pentru telecomandă

• Şuruburi pentru suportul pentru
telecomandă x 2

Română

• Reţineţi faptul că indicatorul

(Dezactivare) este activ la pornire.

③ Selectaţi temperatura dorită

• Domeniu de selectare:
16 °C ~ 30 °C.

• Utilizarea unităţii respectând limitele
indicate de temperatură poate ajuta
la economisirea de energie.

HEAT (ÎNCĂLZIRE): 20 °C ~ 24 °C.
COOL (Răcire) : 26 °C ~ 28 °C.
DRY (Uscare): 1 °C ~ 2 °C mai mică

decât temperatura
încăperii.

• Ţineţi apăsat butonul

5 secunde pentru a reduce sau restabili
luminozitatea indicatorului aparatului.

• Utilizaţi telecomanda pe o rază de 8 m

de la receptorul pentru telecomandă de
pe unitatea internă.

Ilustraţiile din prezentul manual au doar un rol explicativ şi pot diferi de unitatea
propriu-zisă. Acestea pot fi modificate fără o notificare prealabilă, în scopul
îmbunătăţirii viitoare.

timp de

3

ţ

Măsuri de siguranţă

Pentru a evita riscul de a vă răni sau de a vătăma alte
persoane şi pentru a evita orice deteriorare a bunurilor, vă
rugăm să respectaţi următoarele măsuri de precauţie:

Utilizarea incorectă datorată nerespectării instrucţiunilor de
mai jos poate provoca leziuni sau deteriorări ale obiectelor,
a căror gravitate este clasificată după cum urmează:

Acest simbol indică pericol

AVERTISMENT

de moarte sau de rănire
gravă.

Acest simbol indică posibilitatea

ATENŢIE

rănirii utilizatorului sau a
deteriorării bunurilor.

Instrucţiunile care trebuie să fie urmate sunt clasificate în
funcţie de următoarele simboluri:

Acest simbol denotă o acţiune
care este INTERZISĂ.

Aceste simboluri denotă acţiuni
OBLIGATORII.



Unitate internă

Conductă de

admisie aer

Conductă de

evacuare a aerului

Sursă de alimentare



AVERTISMENT

Unitate internă şi unitate externă

Acest aparat nu trebuie să fie utilizat de persoane
(inclusiv copii) cu capacităţi fizice, senzoriale sau
mentale reduse sau fără experienţă şi cunoştinţe,
cu excepţia cazurilor în care au fost supravegheaţi
sau instruiţi în prealabil privind folosirea aparatului
de către o persoană responsabilă pentru siguran
lor. Copiii trebuie să fie supravegheaţi pentru a vă
asigura că nu se joacă cu aparatul.

Vă rugăm să consultaţi un distribuitor autorizat
sau un specialist pentru curăţarea componentelor
interne, repararea, instalarea, demontarea şi
reinstalarea aparatului. Instalarea şi manipularea
necorespunzătoare pot duce la scurgeri, şocuri
electrice sau incendii.

Consultaţi distribuitorul autorizat sau un specialist
cu privire la vârsta oricărui tip de agent de răcire
specificat. Utilizarea unui alt tip de agent de răcire
în afară de cel specificat poate cauza deteriorarea
produsului, explozie şi rănire etc.

Nu instalaţi aparatul într-o atmosferă potenţial
explozivă sau inflamabilă. În caz contrar,se pot
produce incendii.

Nu introduceţi degetele sau alte
obiecte în unitatea internă sau externă
a aparatului de aer condiţionat;
componentele aflate în mişcare pot
cauza vătămări.

Nu atingeţi unitatea externă în timpul descărcărilor
electrice, deoarece există riscul de electrocutare.

Nu vă expuneţi în mod direct la aer rece pentru o
perioadă îndelungată de timp pentru a evita
răcirea în exces.

Nu vă aşezaţi şi nu păşiţi pe unitate;
există riscul de a cădea în mod
accidental.

a

Telecomandă

Conductă de

admisie aer

Telecomandă

Nu permiteţi bebeluşilor sau copiilor mici să se

Unitate externă

Conductă de

evacuare a aerului

joace cu telecomanda, pentru a împiedica
posibilitatea de a înghiţi bateriile.

Sursă de alimentare

Nu utilizaţi un cablu modificat,
îmbinat, prelungitor sau un
cablu nespecificat, pentru a
preveni supraîncălzirea şi
incendiile.

4

Pentru a preveni supraîncălzirea, incendiile sau
şocurile electrice:

• Nu conectaţi şi alte echipamente la aceeaşi
sursă de alimentare cu curent folosită pentru
aparatul de aer condiţionat.

• Nu manipulaţi aparatul cu mâinile ude.

• Nu îndoiţi prea tare cablul de alimentare cu curent.

• Nu porniţi sau întrerupeţi funcţionarea unităţii prin
introducerea sau extragerea fişei de alimentare.

În cazul în care cablul de alimentare este
deteriorat, acesta trebuie să fie înlocuit de către
producător, de către agentul care asigură
întreţinerea sau de altă persoană calificată, pentru
a evita orice pericol.

Se recomandă insistent ca acest echipament să
fie legat la împământare şi prevăzut cu un
întrerupător diferenţial (ELCB) sau cu un dispozitiv
de curent rezidual (RCD) pentru a preveni şocurile
electrice sau incendiile.

Pentru a preveni supraîncălzirea, incendiile sau
şocurile electrice:

• Introduceţi fişa de alimentare în mod
corespunzător.

• Praful de pe fişa de alimentare trebuie să fie
şters periodic cu ajutorul unei cârpe uscate.

Întrerupeţi utilizarea produsului dacă apare o
anomalie/defecţiune şi deconectaţi fişa de
alimentare sau deconectaţi întrerupătorul şi
disjunctorul.(Risc de fum/incendiu/electrocutare)
Exemple de anomalii/defecţiuni

• ELCB se întrerupe frecvent.

• Se simte un miros de ars.

• Se observă zgomote anormale sau vibraţii ale
aparatului.

• Se scurge apă din unitatea internă.

• Cablul sau fişa de alimentare se încălzeşte
anormal de mult.

• Turaţia ventilatorului nu poate fi controlată.

• Aparatul se opreşte imediat, chiar dacă este
pornit pentru operare.

• Ventilatorul nu se opreşte, chiar dacă
funcţionarea este întreruptă.

Contactaţi imediat distribuitorul local pentru
întreţinere/reparaţii.

Echipamentul trebuie împământat pentru a
preveni şocurile electrice sau incendiile.

Preveniţi şocurile electrice prin întreruperea
alimentării cu energie electrică în următoarele
situaţii:

• Înaintea curăţării sau operaţiilor de service.

• În cazul neutilizării pe o perioadă extinsă sau

• În timpul unor descărcări electrice extrem de
puternice.

ATENŢIE

Unitate internă şi unitate externă

Nu spălaţi unitatea internă cu apă, benzen,
solvent sau praf de curăţat pentru a evita
deteriorarea sau coroziunea unităţii.

Nu utilizaţi aparatul pentru conservarea
echipamentelor de precizie, alimentelor,
animalelor, plantelor, lucrărilor de artă sau altor
obiecte. Acest lucru poate duce la deteriorarea
calităţii, etc.

Nu folosiţi nici un echipament inflamabil în faţa
orificiului de evacuare a aerului, pentru a evita
producerea incendiilor.

Nu expuneţi plantele sau animalele de companie
direct la fluxul de aer pentru a evita accidentarea
etc.

Nu atingeţi paletele ascuţite din
aluminiu, componentele ascuţite
pot cauza vătămarea.

Nu PORNIŢI funcţionarea unităţii interne în
momentul ceruirii podelei. După ceruire, aerisiţi în
mod corespunzător încăperea înainte de a porni
funcţionarea unităţii.

Nu instalaţi unitatea în zone uleioase şi pline de
fum pentru a preveni deteriorarea unităţii.

Nu dezasamblaţi unitatea în scop de curăţare
pentru a evita accidentarea.

Nu păşiţi pe un suport instabil când curăţaţi
unitatea pentru a preveni accidentarea.

Nu aşezaţi un vas sau recipient cu apă pe acest
aparat. Apa poate pătrunde în aparat şi deteriora
izolarea. Acest lucru poate cauza un şoc electric.

Nu deschideţi fereastra sau uşa pentru o perioadă
îndelungată în timpul funcţionării în modul
COOL/DRY (Răcire/Uscare).

Preveniţi scurgerile de apă asigurându-vă că
ţeava de scurgere este:

− Conectată corespunzător,

− Ţinută la distanţă de jgheaburi şi recipiente sau

− Nu scufundaţi în apă

După o perioadă îndelungată de utilizare sau
după utilizarea cu orice echipament inflamabil,
aerisiţi în mod regulat încăperea.

După o perioadă lungă de utilizare, asiguraţi-vă că
suportul pentru instalare nu se deteriorează,
pentru a preveni căderea aparatului.

Telecomandă

Nu utilizaţi acumulatoare (Ni-Cd) reîncărcabile.
Acestea pot duce la defectarea telecomenzii.

Pentru a preveni defecţiunile sau deteriorarea
telecomenzii:

• Scoateţi bateriile din telecomandă în cazul în
care unitatea nu va fi utilizată pentru o perioadă
lungă de timp.

• Bateriile noi, de acelaşi tip, trebuie să fie
introduse respectând polaritatea indicată.

Sursă de alimentare

Nu deconectaţi fişa trăgând de cablu pentru a
preveni riscul de şoc electric.

RomânăMăsuri de siguranţă

5

Sistem de tip single split

Mod de utilizare

(Verde) (Portocaliu) (Verde) (Albastru) (Portocaliu) (Portocaliu) (Verde)

Sistem de tip multi split

Indicator

Pentru a optimiza economisirea energiei

Pentru a selecta modul de operare

Modul AUTO (Automat) - Pentru confortul dumneavoastră
MODUL HEAT (Încălzire) - Pentru a vă bucura de aer cald
COOL (Răcire) - Pentru a vă bucura de aer rece
MODUL DRY (Uscare) - Pentru a dezumidifica mediul

Pentru a îmbunătăţi nivelul
de umiditate

• Această operaţie reduce nivelul de uscare a aerului
şi vă asigură un mediu confortabil, în timpul modului

RĂCIRE.

• Atunci când direcţia curentului de aer este setată la
AUTO, aceasta se opreşte într-o poziţie inferioară
pentru a evita contactul cu aer rece. Cu toate acestea,
puteţi regla manual fanta pentru direcţionare.

• Funcţia nu este aplicabilă.

Pentru comutare între modul paterni
şi modul silenţios

POWERFUL (Puternic): Pentru a atinge rapid

• Această operaţie se opreşte automat
după 20 de minute.

• Apăsaţi din nou butonul sau opriţi unitatea
pentru a întrerupe operaţia.

temperatura dorită

QUIET (Silenţios): Pentru a vă bucura de o

funcţionare silenţioasă

• Această operaţie reduce zgomotul provocat de curentul
de aer.

Buton de PORNIRE/OPRIRE automată (ON/OFF)

Utilizaţi atunci când telecomanda lipseşte sau este defectă. Ridicaţi panoul frontal:

1. Apăsaţi butonul o singură dată pentru a utiliza modul AUTO (Automat).

2. Ţineţi apăsat butonul până când auziţi 1 bip, apoi eliberaţi pentru a utiliza în modul COOL (Răcire) forţat.

3. Repetaţi pasul 2. Ţineţi apăsat butonul până când auziţi 2 bip-uri, apoi eliberaţi pentru a utiliza în modul
HEAT (Încălzire) forţat.

• Apăsaţi din nou butonul pentru a întrerupe funcţionarea.

Senzor de activitate umană

Afişajul telecomenzii

Senzor de lumină solară
şi receptor telecomandă

Pentru a schimba modul de
afişare al temperaturii din
grade Celsius în Fahrenheit,
ţineţi apăsat butonul timp de
10 secunde.

Apăsaţi pentru a reactiva
setarea implicită a
telecomenzii.

În condiţii normale, nu este
utilizată.

Pentru a selecta turaţia ventilatorului

(Afişajul telecomenzii)

• Pentru modul AUTO (Automat), turaţia ventilatorului din
interior este reglată în mod automat în funcţie de modul
de operare.

6

Consultaţi „Pentru a afla mai mult...” pentru detalii.

Pentru un confort sporit

Pentru a purifica aerul

• nanoe-G porneşte automat când unitatea este activată cu

.

• Funcţia poate fi activată chiar şi atunci când aparatul este

oprit. În acest caz, aparatul va funcţiona cu turaţie AUTO
(Automat) a ventilatorului şi oscilarea curentului de aer.

• Această operaţie nu poate fi efectuată sau va fi
oprită dacă cealaltă unitate internă activează
modul HEAT (Căldură).

Pentru dezactivarea viruşilor/bacteriilor
de pe filtru

• După oprirea aparatului, dezactivarea filtrului interior

nanoe-G poate dura până la 150 de minute. Oprirea
aparatului anulează această operaţie.

• Pentru a dezactiva această operaţie în viitor, ţineţi apăsat

Pentru a seta temporizatorul

2 seturi de temporizatoare pentru pornire şi oprire sunt disponibile
pentru a porni şi opri aparatul la o oră presetată diferită.



① Selectaţi temporizatorul

pentru ON (Activare) sau
OFF (Dezactivare)
temporizator

• De fiecare dată când apăsaţi pe:

② Setaţi ora

③ Confirmaţi

Exemplu:
OFF (Dezactivare)
la 22:00

RomânăMod de utilizare

până auziţi un semnal sonor scurt. Acest lucru nu

va dezactiva nanoe-G pentru a purifica aerul.

• Pentru a restabili dezactivarea filtrului interior nanoe-G,

ţineţi apăsat până auziţi un semnal sonor lung.

Pentru a ajusta direcţia fluxului de aer

(Afişajul telecomenzii)

• Această funcţie permite ventilarea întregii încăperi.

• În modul COOL (Răcire)/DRY (Uscare), dacă este setată

opţiunea AUTO (Automat), fantele se balansează în mod
automat stânga/dreapta şi sus/jos.

• În modul HEAT (Încălzire), dacă este setată opţiunea

AUTO (Automată), fanta orizontală rămâne fixă într-o
poziţie predeterminată. Fantele verticale se balansează
spre stânga/dreapta după creşterea temperaturii.

• Nu reglaţi fanta manual.

• Pentru a anula temporizatorul ON (Activare) sau OFF (Dezactivare),

apăsaţi (Activare) sau (Dezactivare) pentru a selecta

sau , apoi apăsaţi (Anulare).

• Dacă temporizatorul este anulat manual sau din cauza unei

căderi de tensiune, puteţi restabili temporizatorul din nou
apăsând

selecta sau , apoi apăsaţi (Setare).

• Va fi afişată cea mai apropiată setare de temporizator şi se

va activa în ordine.

• Atunci când este setat temporizatorul ON (Activare),

unitatea poate începe să funcţioneze înainte de ora
selectată (cu până la 35 de minute), pentru ca aparatul
să atingă temperatura dorită.

• Temporizatorul funcţionează pe baza orei selectate cu

ajutorul telecomenzii şi repetă operaţia zilnic după setare.
Pentru setarea ceasului, consultaţi Ghidul rapid.

(Activare) sau (Dezactivare) pentru a

Notă

• Pot fi activate în toate modurile şi pot fi anulate prin

apăsarea aceluiaşi buton.

• Nu pot fi selectate în acelaşi timp.

• Nu pot fi activate în timpul MILD DRY COOLING

(Răcire cu uscare uşoară).

7

Sistem de tip single split

Pentru a afla mai mult

Sistem de tip multi split

Modul de operare

AUTO (Automat): În timpul selectării modului de operare, indicatorul de alimentare luminează intermitent.

• Unitatea selectează modul de operare la fiecare 10 de minute, în funcţie de setarea temperaturii şi temperatura încăperii.

• Unitatea selectează modul de operare la fiecare 3 are, în funcţie de setarea temperaturii, temperatura exterioară şi temperatura încăperii.

HEAT (ÎNCĂLZIRE): Este necesar un anumit interval de timp pentru încălzirea aparatului. Indicatorul de alimentare se aprinde în timpul acestei operaţii
COOL (RĂCIRE): Pentru a reduce consumul de curent electric în timpul modului COOL (Răcire), trageţi perdelele pentru a împiedica lumina

soarelui sau căldura să pătrundă în încăpere.

DRY (USCARE): Aparatul funcţionează cu o turaţie redusă a ventilatorului pentru a asigura o funcţie de răcire moderată.

Dezactivarea filtrului interior nanoe-G

În funcţie de timpul de operare acumulat al unităţii, dezactivarea filtrului interior nanoe-G poate avea loc o dată pe zi, după
oprirea unităţii.
Pentru a îndepărta umiditatea rămasă în componentele interne, ventilatorul va funcţiona timp de 30 de minute cu fanta pentru
direcţionarea aerului deschisă uşor. Acest proces este aplicabil doar când aparatul este operat în modul COOL (Răcire)/DRY
(Uscare) înainte de a fi oprit. Apoi, filtrul nanoe-G dezactivează viruşii/bacteriile de pe filtru timp de 2 ore, cu ventilatorul oprit şi
fanta pentru direcţionare închisă.
Nu opriţi alimentarea în timpul funcţionării. După căderea de tensiune, această operaţie nu va fi reluată.

ECONAVI şi AUTO COMFORT (Confort automat)

sau

Aparatul va începe iniţializarea
(timp de aproximativ 1 minut)

Funcţia senzorului de activitate umană

ECONAVI; Detectând prezenţa şi activitatea umană, aparatul controlează temperatura camerei pentru a economisi energie.

Mod

COOL (Răcire)/
DRY (Uscare)

HEAT (Încălzire)

Persoană

Setare
temperatură

Senzorul de activitate umană
şi senzorul de lumină solară
va începe să detecteze.

Activitate redusă Activitate normală Activitate sporită Absent

Notă

Când se selectează funcţia manuală AIR
SWING (Oscilare curent de aer), funcţiile
ECONAVI şi AUTO COMFORT (Confort
automat) vor fi anulate.

AUTO COMFORT (Confort automat); Detectând prezenţa şi activitatea umană, aparatul controlează temperatura camerei pentru
a asigura un confort constant.

Mod Persoană

COOL (Răcire)/
DRY (Uscare)

HEAT (Încălzire)

ECONAVI şi AUTO COMFORT (Confort automat)

Control exact al temperaturii în timpul perioadelor de activitate redusă pentru maximizarea economiilor de energie.

Mod

COOL (Răcire)/
DRY (Uscare)

* În timpul perioadelor de activitate redusă, măriţi turaţia ventilatorului cu 1 treaptă în primele 15 minute sau până când este atinsă

temperatura setată.

** În timpul absenţei, turaţia maximă a ventilatorului pentru modul COOL (Răcire)/DRY (Uscare) este cea medie.

Setare

temperatură

Setare turaţie
ventilator

Setare

temperatură

Persoană

Activitate redusă Activitate normală Activitate sporită Absent

+1 atingere* +1 atingere

Activitate redusă

ECONAVI şi AUTO COMFORT (Confort automat) profită de natura
umană, de faptul că oamenii observă creşterea temperaturii după
un timp mai îndelungat în timpul perioadelor cu activitate redusă;
aparatul ajustează temperatura pentru a maximiza economiile de
energie fără a reduce confortul.

≤Ventilator mediu**

8

Senzorul de activitate umană va scana, de asemenea, zona pentru a detecta sursa de căldură şi mişcarea din încăpere.

Zonă de detectare

• Pe baza activităţii din zonă, fanta pentru direcţionarea orizontală a curentului de aer se va regla într-o poziţie fixă

predeterminată sau va oscila periodic stânga/dreapta.

• Performanţa senzorului de activitate umană este influenţată de amplasarea unităţii interne, de viteza de mişcare, domeniul de

temperatură etc.

• Senzorul de activitate umană poate:

− detecta accidental un obiect cu sursă de căldură şi mişcare asemănătoare cu cea a unui om, precum un animal de casă, etc.

− detecta accidental o lipsă de sursă de căldură şi mişcare dacă o persoană rămâne nemişcată pentru o anumită perioadă de timp.

• Nu amplasaţi obiecte mari lângă senzor şi îndepărtaţi unităţile de încălzire sau umidificatorul din zona de detectare a

senzorului. Acestea pot cauza defectarea senzorului.

Funcţia senzorului de lumină solară

ECONAVI; Detectând intensitatea luminii solare, aparatul ajustează temperatura pentru a economisi energie.

Mod

COOL (Răcire)/
DRY (Uscare)

HEAT (Încălzire)

Condiţii ambientale

Setare
temperatură

• Într-o încăpere fără ferestre sau cu o perdea groasă, senzorul de lumină solară va considera că este înnorat/noapte.

ECONAVI este activat, aparatul
menţinând temperatura setată
până la detectarea unei intensităţi
ridicate a luminii solare.
Senzorul de lumină solară
detectează intensitatea luminii
solare în timpul modificărilor
climatice sau zi/noapte, iar
aparatul reglează temperatura.

Condiţii de operare

Utilizaţi acest aparat de aer condiţionat în următoarele domenii de temperatură.
DBT: Temperatura indicată de termometrul uscat / WBT: Temperatura indicată de termometrul umed

Unitate externă de tip single split

CU-E7PKE, CU-E9PKE,
CU-E12PKE, CU-E15PKE,
CU-E18PKE, CU-E21PKE, CU-E24PKE

COOL (Răcire)

HEAT (Încălzire)

°C (temperatură)

Max. 32 23 43 26

Min. 16 11 -10 -

Max. 30 - 24 18

Min. 16 - -15 -16

În interior În exterior

DBT WBT DBT WBT

RomânăPentru a afla mai mult …

Unitate externă de tip multi split

CU-2E15PBE, CU-2E18PBE,
CU-3E18PBE, CU-4E23PBE,
CU-4E27PBE, CU-5E34PBE

COOL (Răcire)

HEAT (Încălzire)

°C (temperatură)

Max. 32 23 46 26

Min. 16 11 -10 -

Max. 30 - 24 18

Min. 16 - -15 -16

În interior În exterior

DBT WBT DBT WBT

9

Instrucţiuni de curăţare

Pentru a asigura o eficienţă optimă a unităţii, lucrările
de curăţare trebuie să fie efectuate la intervale
regulate. Dacă este murdară, unitatea se poate defecta
şi poate afişa codul de eroare „H99“.
Vă rugăm să consultaţi distribuitorul autorizat.

• Întrerupeţi alimentarea cu curent electric a aparatului şi
scoateţi-l din priză înainte de a-l curăţa.

• Nu atingeţi paleta din aluminiu; componentele ascuţite pot
cauza vătămarea.

• Nu utilizaţi benzen, solvent sau praf de curăţat.

• Folosiţi numai săpun (

ph 7) sau detergent neutru pentru

gospodărie.

• Nu folosiţi apă cu o temperatură mai mare de 40 ºC.

Unitate internă

Ştergeţi unitatea uşor, cu ajutorul
unei cârpe moi, uscate.

Senzor de activitate umană

Nu loviţi sau apăsaţi violent senzorul şi nu îl bruscaţi cu un
obiect ascuţit. Acest lucru ar putea duce la defectarea acestuia.

Panou frontal

Spălaţi-l cu grijă şi uscaţi-l.

Înlăturaţi panoul frontal.

② Trageţi

Unitate internă

Panou frontal Paletă din aluminiu

Senzor

de activitate umană

Generator

nanoe-G

Filtrele de aer

Generator nanoe-G

La fiecare 6 luni

• Curăţaţi cu ajutorul unui tampon uscat de vată.

• Nu atingeţi în timpul funcţionării.

Filtrele de aer

Odată la 2 săptămâni

• Spălaţi/clătiţi filtrele uşor cu apă pentru a

evita deteriorarea suprafeţei filtrului.

• Uscaţi bine filtrele la umbră, departe de sursele

de foc sau de lumina solară directă.

• Înlocuiţi filtrele deteriorate.

Îndepărtaţi filtrul de aer Ataşaţi filtrul de aer

① Ridicaţi

Închideţi-l în siguranţă

① Introduceţi în

ambele părţi

③ Apăsaţi ambele capete

ale panoului frontal

② Închideţi

④ Apăsaţi ambele capete ale panoului frontal

For CS-XE18PKEW, CS-XE21PKEW, CS-E18PKEW,
CS-E21PKEW, CS-E24PKEW:
Apăsaţi în centrul panoului frontal.

Introduceţi în aparat

Pentru verificarea periodică după o lungă perioadă în
care aparatul nu a fost utilizat

Verificarea bateriilor din telecomandă.

•

• Trebuie să se verifice dacă grilele de admisie şi de evacuare a aerului

sunt înfundate.

• Utilizaţi butonul Auto OFF/ON (Oprire/Pornire automată) pentru a selecta

funcţia COOL/ HEAT (Răcire/Încălzire). După 15 minute de funcţionare,
este normal să existe următoarea diferenţă de temperatură între orificiile
pentru admisia şi cele pentru evacuarea aerului:

COOL (Răcire) : ≥ 8 °C HEAT (Încălzire): ≥ 14 °C

În cazul în care aparatul nu va fi folosit pentru o
perioadă lungă de timp

• Activaţi modul HEAT (Încălzire) timp de 2~3 ore pentru a

îndepărta temeinic umiditatea din componentele interne
pentru a preveni dezvoltarea mucegaiului.

• Opriţi alimentarea cu curent electric a aparatului şi deconectaţi fişa de

alimentare a acestuia.

• Scoateţi bateriile din telecomandă.

10

Identificarea şi remedierea problemelor

Următoarele simptome nu semnalează defecţiuni.

Simptom Cauză

O ceaţă este emisă de unitatea internă. • Efectul de condensare datorat procesului de răcire.
Un sunet similar curgerii apei în timpul funcţionării. • Agentul de răcire circulă în interiorul unităţii.
Încăperea are un miros ciudat.

Ventilatorul din interior se opreşte ocazional în timpul
setării turaţiei automate a ventilatorului.

Fluxul de aer continuă chiar şi după oprirea aparatului.

Funcţionarea aparatului întârzie câteva minute după
comanda de repornire.

Unitatea externă emite apă/abur.

Indicatorul TIMER (Temporizator) este întotdeauna activat.

Indicatorul de pornire iluminează intermitent în timpul
modului HEAT (Încălzire), fără alimentare a aerului cald
(iar fanta este închisă).

Ventilatorul din interior se opreşte ocazional în timpul
modului de încălzire.

Indicatorul de ALIMENTARE luminează intermitent înainte
de pornirea unităţii.

Sunet de fisurare în timpul funcţionării.

Verificaţi dacă sunt îndeplinite următoarele condiţii, înainte de a contacta echipa de întreţinere.

• Acest lucru se poate datora mirosului de umiditate răspândit
de pereţi, covor, mobilă sau îmbrăcăminte.

• Acest lucru ajută la eliminarea mirosurilor din încăpere.

• Extragerea căldurii rămase din unitatea internă
(maximum 30 de secunde).

• Această întârziere are rolul de a proteja compresorul unităţii.

• Are loc fenomenul de condensare sau de evaporare la nivelul
conductelor.

• Setarea temporizatorului este reluată zilnic, odată ce a fost
stabilită.

• Unitatea funcţionează în modul de dezgheţ (iar oscilarea
curentului de aer este setată la AUTO (Automat)).

• Pentru a evita efectul nedorit de răcire.

• Acesta este un pas preliminar pentru pregătirea funcţionării,
atunci când a fost setată activarea temporizatorului.

• Modificările de temperatură au cauzat dilatarea/
contracţia aparatului.

RomânăInstrucţiuni de curăţare/Identificarea şi remedierea problemelor

Simptom Verificare

Operarea în modul HEAT/COOL (Încălzire/Răcire)
nu este realizată eficient.

Funcţionare zgomotoasă.

Telecomanda nu funcţionează. (Afişajul este estompat sau
semnalul de transmisie este slab).

Aparatul nu funcţionează.

Unitatea nu recepţionează semnalul de la telecomandă.

CAZURI ÎN CARE SERVICE-UL NU POATE FI
EFECTUAT

OPRIŢI ALIMENTAREA CU CURENT ELECTRIC ŞI
DECONECTAŢI FIŞA DE ALIMENTARE A
APARATULUI, după care consultaţi distribuitorul
autorizat în următoarele cazuri:

• Zgomot anormal în timpul funcţionării.

• Apă/particule străine au intrat în interiorul
telecomenzii.

• Scurgere de apă din unitatea internă.

• Întrerupătorul se deconectează frecvent.

• Cablul de alimentare se încălzeşte anormal de mult.

• Întrerupătoarele sau butoanele nu funcţionează normal.

• Setaţi temperatura în mod corespunzător.

• Închideţi toate uşile şi ferestrele.

• Curăţaţi sau înlocuiţi filtrele.

• Curăţaţi obstrucţionările din orificiile de admisie
şi de evacuare a aerului.

• Verificaţi dacă unitatea a fost instalată în poziţie înclinată.

• Închideţi în mod corespunzător panoul frontal.

• Introduceţi bateriile în mod corespunzător.

• Înlocuiţi bateriile descărcate.

• Verificaţi dacă este decuplat întrerupătorul.

• Verificaţi dacă au fost programate temporizatoarele.

• Asiguraţi-vă că receptorul nu este obstrucţionat.

• Anumite corpuri de iluminat fluorescente pot împiedica
transmiterea semnalului.
Vă rugăm să consultaţi distribuitorul autorizat.

Unitatea se opreşte şi TEMPORIZATORUL luminează intermitent.

Utilizaţi telecomanda pentru a obţine codul de eroare.

1

Apăsaţi timp

de 5 secunde

3 Apăsaţi timp

de 5 secunde
pentru a opri
verificarea

În cazul anumitor erori, unitatea poate deveni funcţională pe o durată
limitată, fiind emise 4 semnale sonore în momentul pornirii funcţionării.

2

Apăsaţi până când

este emis un semnal
sonor, după care notaţi
codul de eroare

4 Opriţi funcţionarea

unităţii şi comunicaţi
codul de verificare a
erorii distribuitorului
autorizat.

11

Informaţii

Română

Informaţii pentru utilizatori privind colectarea şi eliminarea echipamentelor
vechi şi a bateriilor uzate

Aceste simboluri de pe produse, ambalaje
şi/sau documentele însoţitoare indică faptul că
produsele electrice şi electronice, precum şi
bateriile folosite nu trebuie să fie amestecate
cu deşeurile menajere obişnuite.

Pentru tratarea adecvată, recuperarea şi
reciclarea produselor vechi şi a bateriilor
uzate, vă rugăm să le depuneţi la punctele de
colectare corespunzătoare, în conformitate cu
legislaţia dumneavoastră naţională şi cu
Directivele 2002/96/CE şi 2006/66/CE.

Prin depunerea corespunzătoare la deşeuri a
acestor produse şi acumulatoare, veţi ajuta la
salvarea resurselor valoroase şi la prevenirea
efectelor potenţial negative asupra sănătăţii
umane şi asupra mediului care, în caz contrar,
pot apărea din cauza procesării
necorespunzătoare a deşeurilor.

Pentru mai multe informaţii despre colectarea
şi reciclarea produselor şi acumulatoarelor
vechi, vă
serviciul dumneavoastră de eliminare a
deşeurilor sau punctul de vânzare de unde aţi
achiziţionat produsele respective.

Este posibil ca depunerea incorectă la deşeuri
să fie pedepsită în conformitate cu legile
naţionale.

rugăm contactaţi autorităţile locale,

Pentru utilizatorii comerciali din cadrul
Uniunii Europene

Dacă doriţi să eliminaţi echipamente electrice
şi electronice, vă rugăm să contactaţi

distribuitorul sau furnizorul dumneavoastră
pentru informaţii suplimentare.

[Informaţii referitoare la depunerea la
deşeuri pentru alte ţări situate în afara
Uniunii Europene]

Aceste simboluri sunt valabile doar în Uniunea
Europeană. Dacă doriţi să eliminaţi aceste
produse, vă rugăm să contactaţi autorităţile
locale pentru a afla care este metoda de
eliminare corespunzătoare.

Notă pentru simbolul de acumulator
(ultimele două exemple de simboluri):

Acest simbol poate fi utilizat în combinaţie
cu un simbol chimic.

În acest caz, acesta este conform cu
cerinţele stabilite de Directivă pentru
elementul chimic în cauză.

RomânăInformaţii

Panasonic Corporation

Website: http://panasonic.net/
© Panasonic Corporation 2012

Tipărit în Malaezia

Reprezentat autorizat în UE
Panasonic Testing Centre
Panasonic Marketing Europe GmbH
Winsbergring 15, 22525 Hamburg, Germania

F568894

FS0812-0


