Page 1

Operating Instructions

Air Conditioner

Model No. Indoor Unit

CS-MRE5SKE

Outdoor Unit Multi Split

CU-3RE18SBE

Bedienungsanleitung Klimagerät

Wir danken Ihnen für den Kauf Ihres PanasonicKlimageräts. Die Montageanleitung liegt dem Gerät bei. Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch und bewahren Sie sie für die künftige Verwendung auf.

Handleiding Airconditioner

Hartelijk dank voor de aanschaf van de Panasonicairconditioner. Installatie-instructies bijgevoegd. Lees voor u het apparaat gebruikt deze gebruiksinstructies grondig en bewaar ze voor toekomstig gebruik.

Upute za rad Klimatizacijski uređaj

Zahvaljujemo vam što ste kupili klimatizacijski uređaj Panasonic. Priložene upute za montažu. Prije rada s jedinicom, pažljivo pročitajte ove upute za rad i čuvajte ih za buduće potrebe.

2-9

10-17

18-25

Οδηγίες λειτουργίας Κλιματιστικό

Σας ευχαριστούμε για την αγορά ενός Κλιματιστικού Panasonic.

Οι οδηγίες εγκατάστασης επισυνάπτονται. Προτού θέσετε τη μονάδα σε λειτουργία, διαβάστε προσεκτικά αυτές τις οδηγίες χρήσης και φυλάξτε τις για μελλοντική αναφορά.

26-33

ACXF55-01600

Eλληνικά Hrvatski Nederlands Deutsch

Page 2

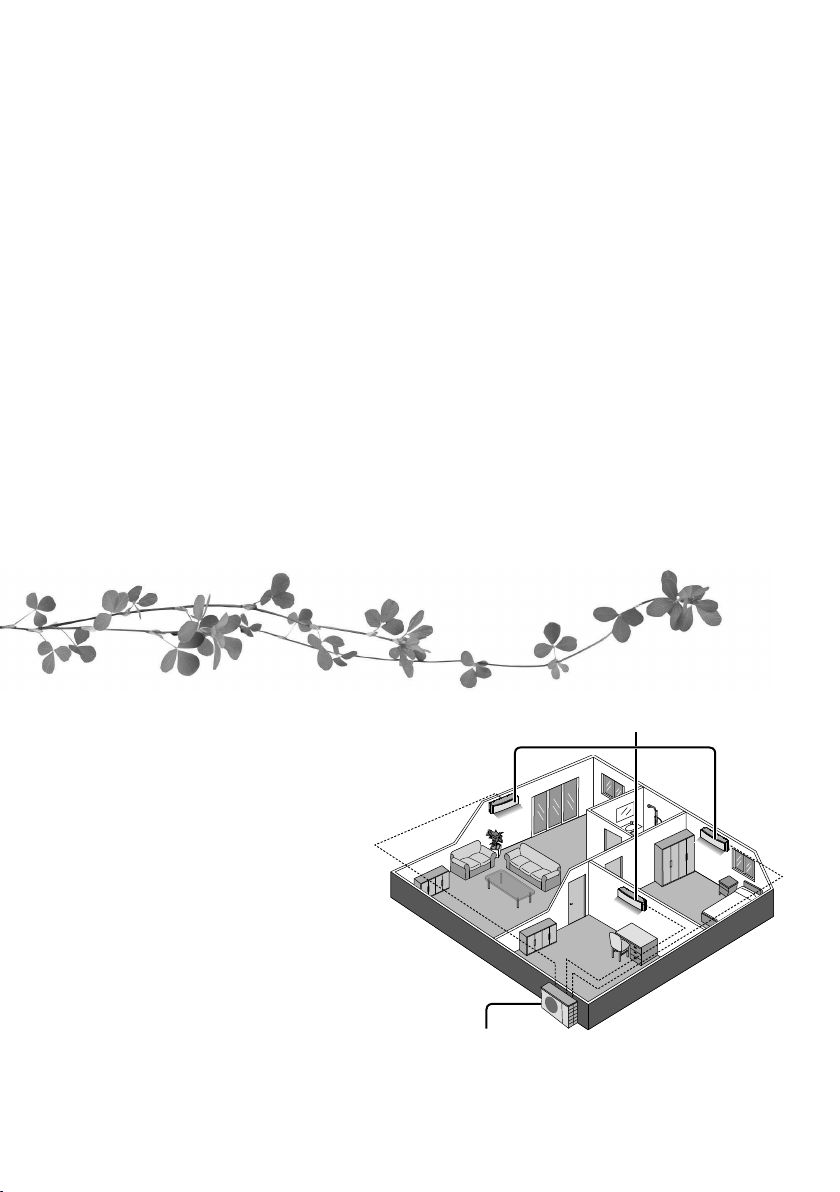

Multi-Split-Klimasystem

Bei Multi-Split-Klimasystemen werden mehrere Innengeräte an ein einziges Außengerät angeschlossen, so dass diese Systeme sehr platzsparend sind.

•

Näheres zu den Features dieses Produkts siehe im Produktkatalog.

Innengerät

•

Die Innengeräte können einzeln oder zusammen verwendet werden. Die Wahl der Betriebsart richtet sich nach dem Gerät, das als erstes eingeschaltet wird.

•

Heiz- und Kühlbetrieb können nicht gleichzeitig von verschiedenen Klimageräten genutzt werden.

•

Die POWER-Symbol blinkt, um anzuzeigen, dass das Innengerät sich im Standby-Betrieb beﬁ ndet, bis eine andere Betriebsart verwendet wird.

•

Bei einem System, in dem der Heizbetrieb gesperrt wurde und eine andere Betriebsart als der Heizbetrieb (HEAT) ausgewählt ist, stoppt das Innengerät und das POWER-Symbol blinkt.

Innengerät

Außengerät

( CU-3RE18SBE)

Page 3

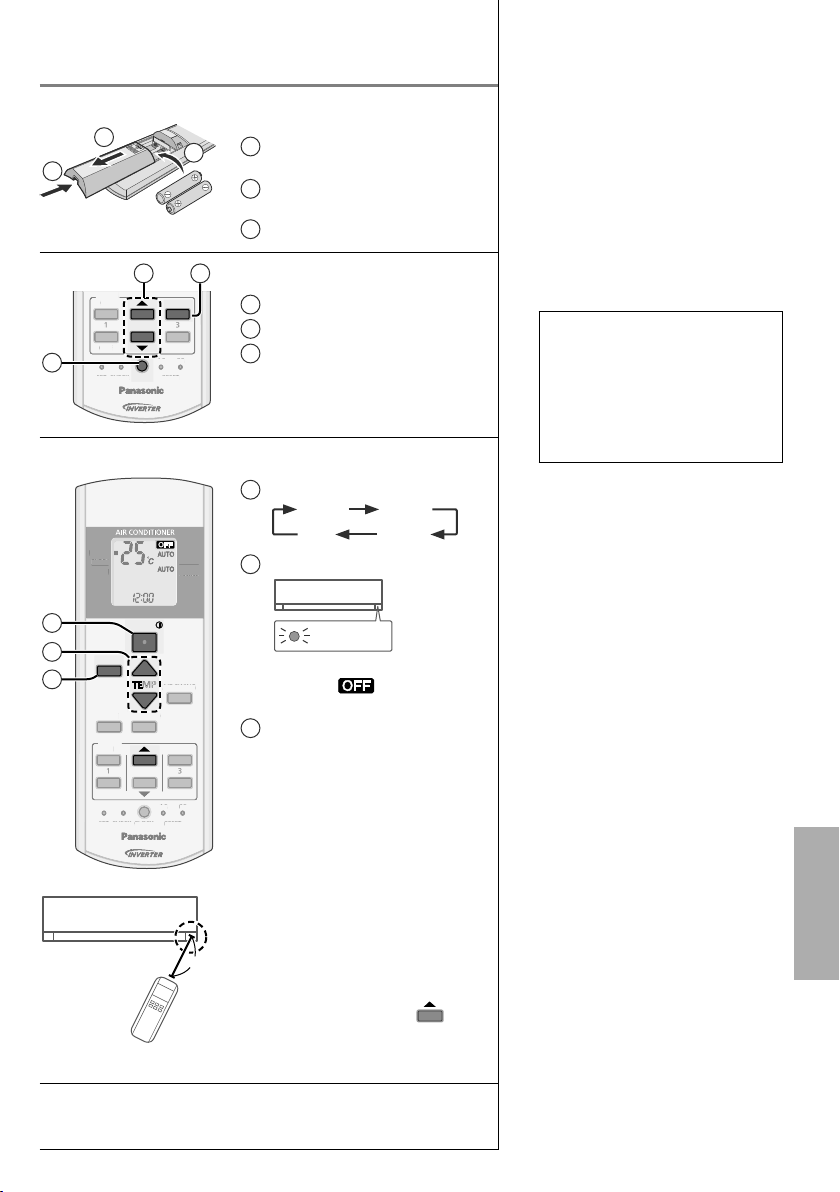

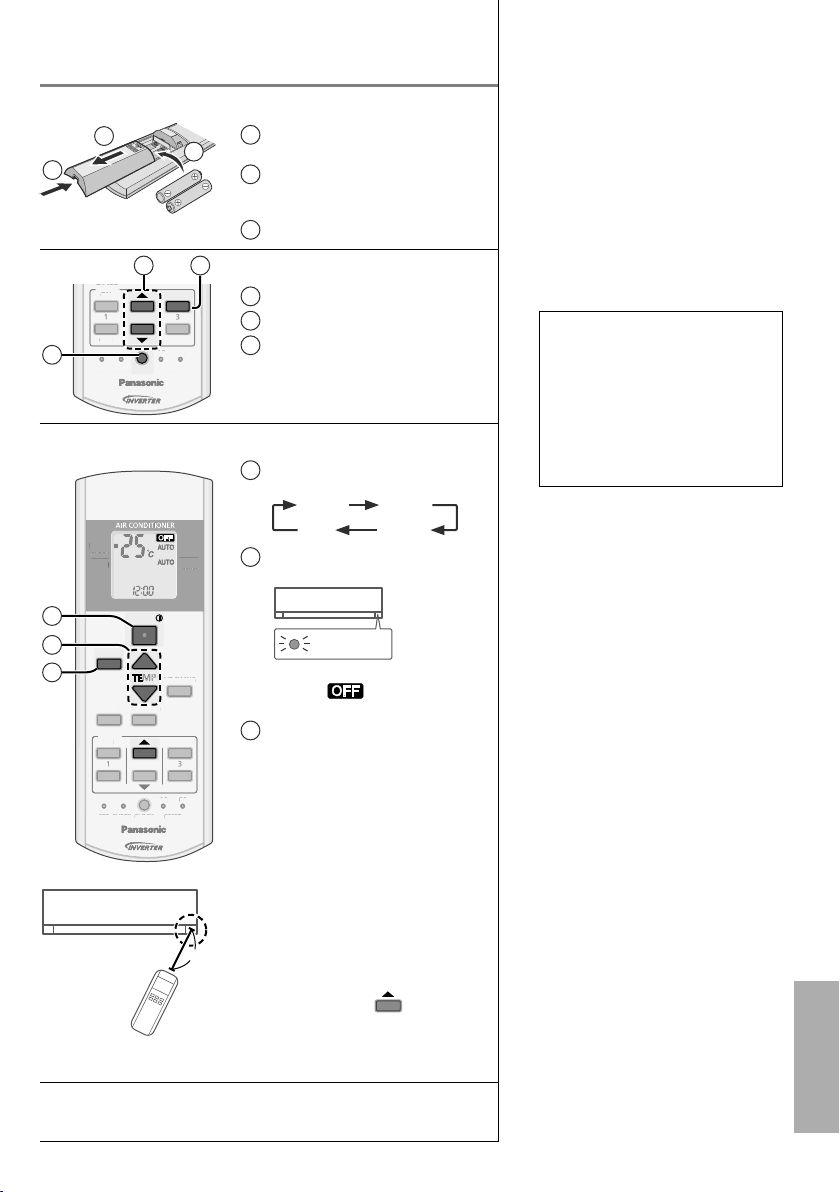

Kurzanleitung

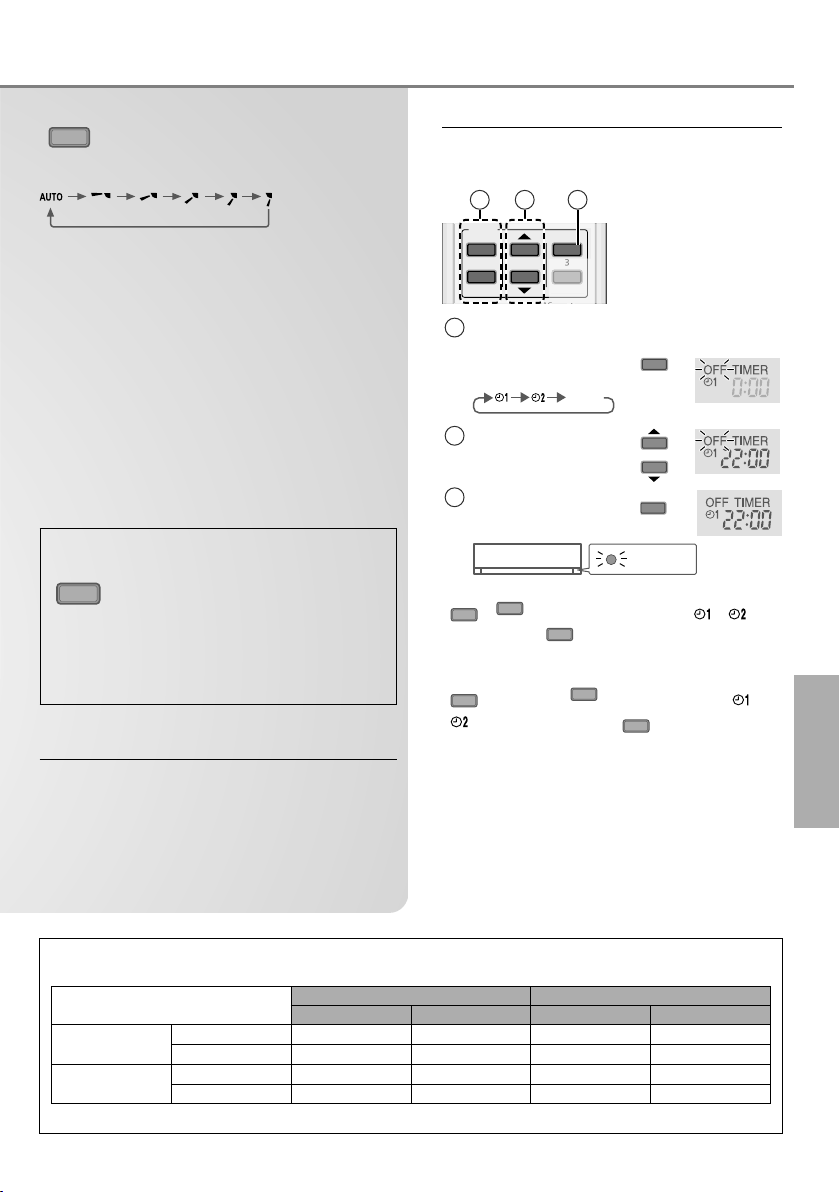

TIMER

CANCEL

RES

TIMER

CANCEL

RES

FAN

AIR

HEAT

OOL

DRY

Einlegen der Batterien

Deckel der Fernbedienung nach

unten wegziehen.

Batterien einlegen (AAA oder R03)

Inhalt

Sicherheitshinweise .................4-5

Bedienung ...............................6-7

(Betriebsdauer etwa ein Jahr).

Reinigungsanweisungen ............8

Störungssuche............................9

Informationen............................34

Zubehör

• Fernbedienung

2 3

TIMER

OFF

SET CHECK CLOCK RESET

ETCHE

SET

CANCEL

Batteriefach schließen.

Einstellen der Uhr

CLOCK drücken. Gewünschte Uhrzeit einstellen.

2 3

Bestätigen.

• 2 Batterien des Typs AAA bzw. R03

• Fernbedienungshalter

• 2 Schrauben für Fernbedienungshalter

3 1

AUTO

AUT HEAT C

COOL

DRY

OFF/ON

MODE

TEMP

POWERFUL/

POWERFUL

FAN SPEED

AN SPEE

QUIET

UIET

TIMER

OFF

SET CHECK CLOCK RESET

ETCHECKCLOC

AIR SWING

AIR SWIN

SET

CANCEL

Grundlegender Betrieb

Gewünschte Betriebsart auswählen.

FAN SPEED

PEE

AIR

WIN

SWING

AUTO HEAT DRY

Gerät ein- bzw. ausschalten.

•

Achten Sie darauf, dass auf der Anzeige erscheinen muss, bevor Sie das Gerät einschalten können.

Gewünschte Temperatur einstellen.

•

Einstellbereich: 16 bis 30°C.

•

Ein Betreiben des Geräts im empfohlenen Temperaturbereich kann

COOL

POWER

helfen, Strom zu sparen. HEIZEN : 20 °C bis 24 °C. KÜHLEN : 26 °C bis 28 °C. ENTFEUCHTEN : 1 °C bis 2 °C niedriger als die Raumtemperatur.

•

Um die Helligkeit der Symbole in der

Anzeigenleiste zu verringern bzw. wiederherzustellen, ist die Taste 5 Sekunden lang zu drücken.

•

Die Reichweite der Fernbedienung zum Empfänger beträgt maximal 8 m.

Die Abbildungen in diesem Handbuch dienen nur Erläuterungszwecken und können sich von dem tatsächlichen Gerät unterscheiden. Sie können durch künftige Verbesserungen am Gerät ohne vorherige Ankündigung geändert werden.

Deutsch

Page 4

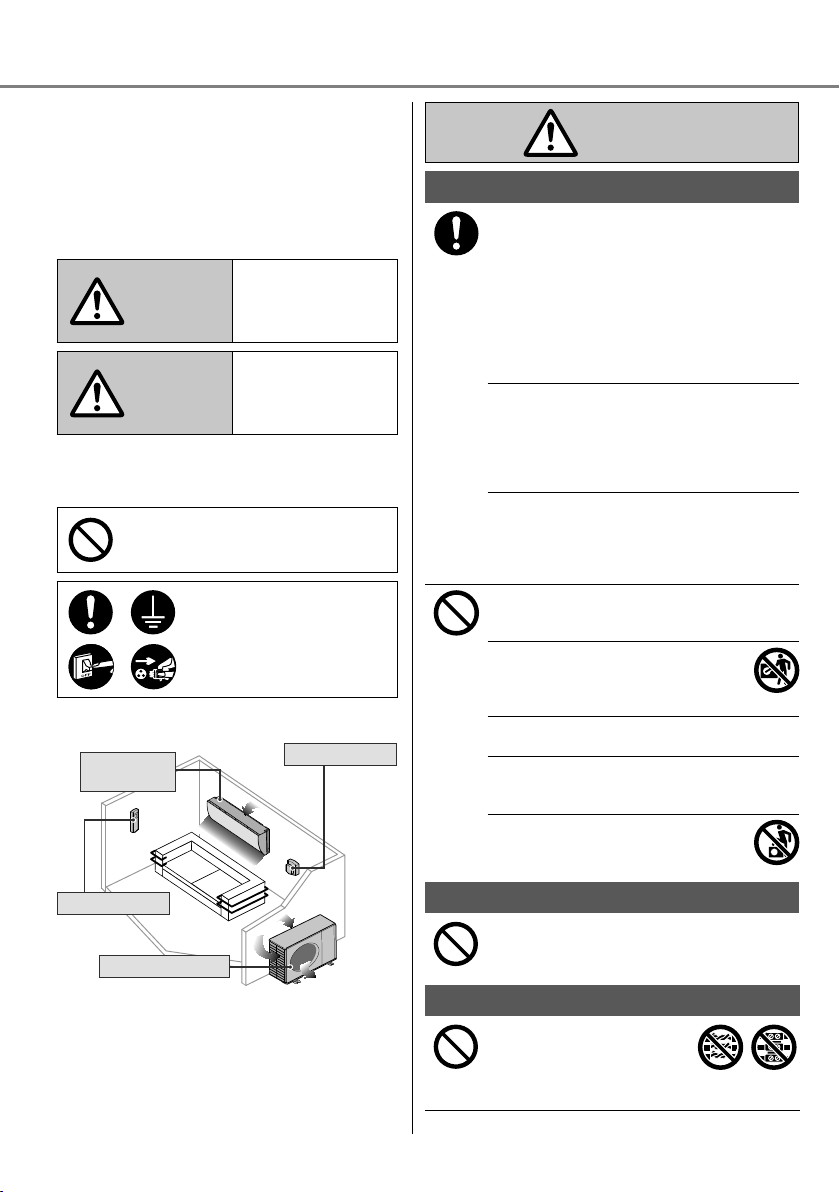

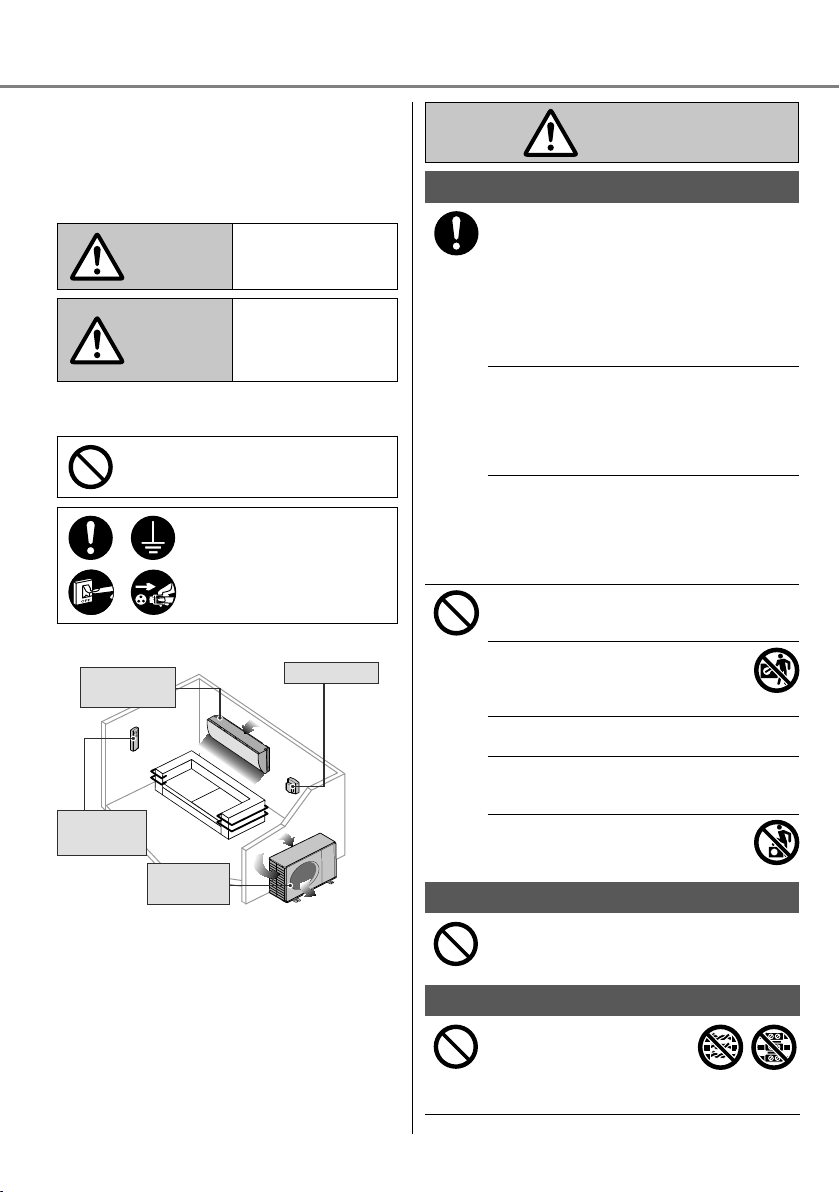

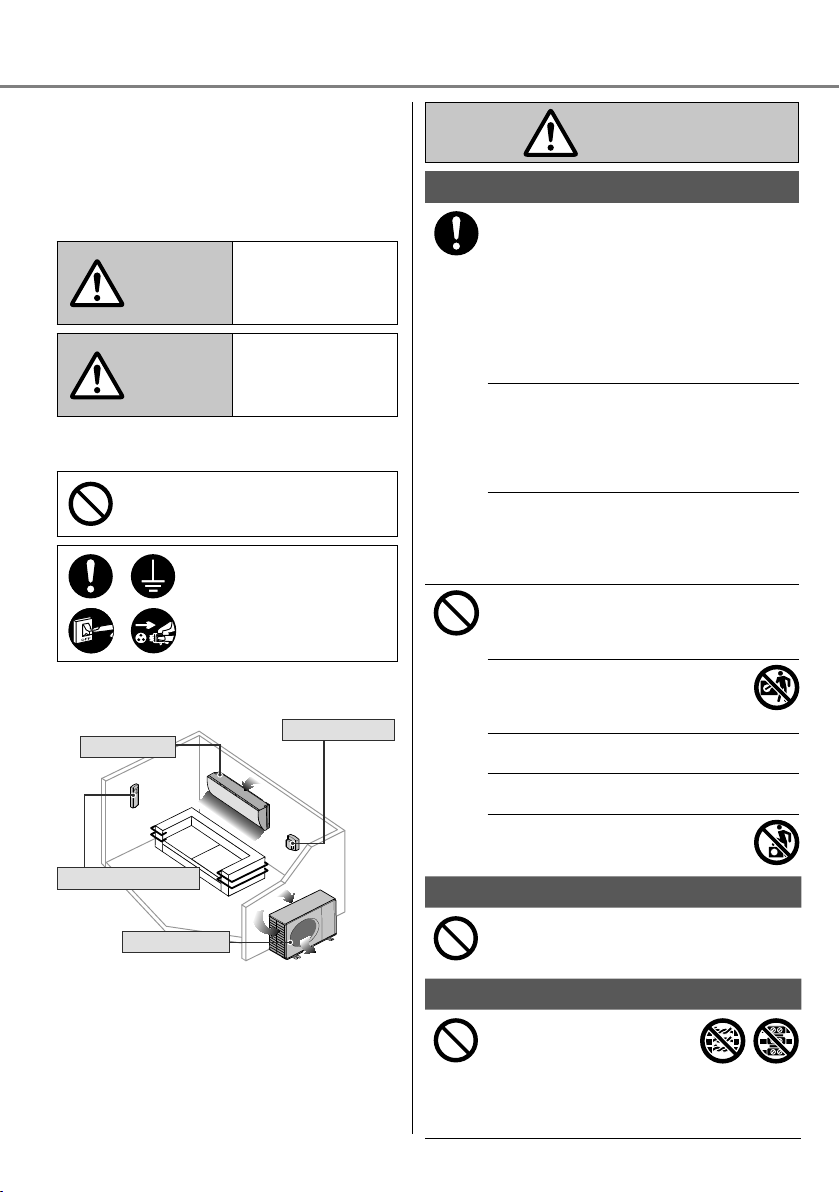

Sicherheitshinweise

Lufteintritt

Luftaustritt

Um Personen- oder Sachschäden zu vermeiden, sind die nachfolgenden Sicherheitshinweise zu beachten: Die verwendeten Warnhinweise untergliedern sich entsprechend ihrer Wichtigkeit wie folgt:

Die Nichtbeachtung dieses Hinweises

VORSICHT

ACHTUNG

Bei den folgenden Symbolen handelt es sich um Verbote bzw. Gebote:

Innengerät

Luftaustritt

kann zu schweren Verletzungen oder gar zum Tod führen.

Die Nichtbeachtung dieses Hinweises kann zu Verletzungen oder zu Beschädigungen führen.

Dieses Symbol weist darauf hin, dass eine bestimmte Tätigkeit NICHT durchgeführt werden darf.

Diese Symbole weisen darauf hin, dass bestimmte Tätigkeiten durchgeführt werden MÜSSEN.

Stromversorgung

Lufteintritt

VORSICHT

Innen- und Außengerät

Dieses Gerät kann von Kindern ab 8 Jahren sowie Personen verwendet werden, welche eingeschränkte körperliche, sensorische oder geistige Fähigkeiten aufweisen bzw. fehlende Erfahrung und Kenntnis im Umgang mit diesem Gerät haben, wenn sie zuerst auf sichere Weise instruiert wurden oder während der Gerätebedienung beaufsichtigt werden und die damit verbundenen Gefahren verstanden haben. Kinder sollten nicht mit dem Gerät spielen. Reinigung und Benutzerwartung sollten nur von Kindern durchgeführt werden, wenn diese dabei beaufsichtigt werden.

Bitten wenden Sie sich an einen Fachhändler oder Kundendienst, um die Einbauteile reinigen zu lassen, und wenn das Gerät repariert, montiert, ausgebaut oder neu installiert werden soll. Eine unsachgemäße Installation und Handhabung kann elektrische Schläge oder Brände verursachen oder dazu führen, dass Wasser aus dem Gerät tropft.

Zur Verwendung des korrekten Kältemittels wenden Sie sich an Ihren Fachhändler bzw. Kundendienst. Durch den Einsatz eines anderen als des angegebenen Kältemittels kann das Produkt beschädigt werden oder gar Verletzungen hervorrufen.

Das Gerät darf nicht in einer potenziell explosiven oder entﬂ ammbaren. Atmosphäre verwendet werden, da ansonsten Brandgefahr besteht.

Fassen Sie nicht in das Innen- oder Außengerät und stecken Sie auch keine Gegenstände hinein, drehende Teile könnten sonst zu Verletzungen führen.

Fassen Sie bei Gewittern nicht das Außengerät an, da die Gefahr von Stromschlägen besteht.

Halten Sie sich nicht zu lange im kalten Luftstrom auf. Stellen oder setzen Sie sich nicht auf das

Außengerät, Sie könnten herunterfallen und sich verletzen.

Fernbedienung

Außengerät

Lufteintritt

Luftaustritt

Fernbedienung

Kinder sollten Sie nicht mit der Fernbedienung spielen lassen, da sonst die Gefahr besteht, dass sie Batterien verschlucken könnten.

Stromversorgung

Verwenden Sie keine modiﬁ zierten oder miteinander verbundenen oder nicht speziﬁ zierten Netzkabel und auch keine Verlängerungskabel, um Überhitzung und Brandgefahr zu vermeiden.

Page 5

Beachten Sie Folgendes, um eine Überhitzung, Feuer oder Stromschläge zu vermeiden:

•

Schließen Sie keine anderen elektrischen Geräte zusammen mit dem Klimagerät an.

•

Das Klimagerät darf nicht mit nassen oder feuchten Händen bedient werden.

•

Das Netzkabel darf nicht geknickt werden.

•

Das Klimagerät darf nicht durch Einstecken oder Herausziehen des eventuell vorhandenen Steckers ein- bzw. ausgeschaltet werden.

Bei Beschädigung des Netzkabels muss das Kabel durch den Hersteller, seinen Kundendienst oder eine entsprechend autorisierte Person ausgewechselt werden, um eine Gefährdung für Personen zu vermeiden.

Es wird dringend empfohlen, das Klimagerät zusätzlich mit einem FI-Schutzschalter zu versehen, um Stromschläge oder Brände zu vermeiden.

Beachten Sie Folgendes, um eine Überhitzung, Feuer oder Stromschläge zu vermeiden:

•

Stecken Sie den eventuell vorhandenen Netzstecker richtig in die Steckdose.

•

Staub auf dem eventuell vorhandenen Stecker sollte regelmäßig mit einem trockenen Tuch weggewischt werden.

Im Fall einer Funktionsstörung oder einer Fehlfunktion ist das Produkt auszuschalten und der Netzstecker zu ziehen bzw. der Sicherungsautomat zu öffnen (Gefahr von Rauchbildung, Feuer oder elektrischen Schlägen). Beispiele für Funktionsstörungen bzw. Fehlfunktionen

•

Der Fehlerstrom-Schutzschalter löst häuﬁ g aus.

•

Es riecht verbrannt.

•

Ungewöhnliche Geräusche oder Vibrationen.

•

Wasser tropft aus dem Innengerät.

•

Das Netzkabel bzw. der Netzstecker wird ungewöhnlich warm.

•

Die Ventilatordrehzahl wird nicht geregelt.

•

Das Gerät bleibt sofort stehen, wenn es eingeschaltet wird.

•

Der Ventilator bleibt nicht stehen, wenn das Gerät

abgeschaltet wird. Wenden Sie sich für Wartungs- und Reparaturarbeiten umgehend an Ihren Fachhändler.

Dieses Gerät muss geerdet sein, um Stromschläge oder Brände zu vermeiden.

Um Stromschläge zu vermeiden, schalten Sie das Gerät aus und unterbrechen Sie die Stromversorgung:

- das Gerät gereinigt oder gewartet werden soll,

- wenn das Gerät längere Zeit außer Betrieb

genommen werden soll, oder

- wenn starke Gewitter herrschen.

ACHTUNG

Innen- und Außengerät

Um Beschädigungen oder eine Korrosion des Geräts zu vermeiden, reinigen Sie das Innengerät nicht mit Wasser, Benzin, Verdünner oder Scheuerpulver.

Verwenden Sie das Gerät nicht zum Kühlen von Präzisionsgeräten, Nahrung, Tieren, Pﬂ anzen, Kunstwerken oder ähnlichen Objekten, da diese sonst in Mitleidenschaft gezogen werden könnten.

Um eine Ausbreitung von Feuer zu vermeiden, dürfen keine Verbrennungsgeräte in den Luftstrom des Geräts gestellt werden.

Um Unterkühlungen zu vermeiden, sollten Haustiere oder Pﬂ anzen nicht direkt dem Luftstrom ausgesetzt werden.

Fassen Sie nicht die scharfkantigen Aluminiumlamellen an, Sie könnten sich sonst verletzen.

Das Klimagerät darf nicht eingeschaltet sein, wenn der Fußboden gewachst wird. Belüften Sie den Raum nach dem Wachsen sorgfältig, bevor Sie das Gerät einschalten.

Um Beschädigungen des Geräts zu vermeiden, sollte es nicht in fett- und rauchhaltigen Bereichen montiert werden.

Um Verletzungen zu vermeiden, darf das Gerät nicht zu Reinigungszwecken auseinandergebaut werden.

Steigen Sie nicht auf eine instabile Unterlage, wenn Sie das Gerät reinigen, sonst besteht Verletzungsgefahr.

Stellen Sie keine Vase oder andere Wassergefäße auf das Gerät. Ansonsten könnte Wasser in das Gerät gelangen und die Isolierung beeinträchtigen, was zu Stromschlägen führen könnte.

Im Kühl- und im Entfeuchtungsbetrieb sollte vermieden werden, Fenster bzw. Türen längere Zeit offen zu halten.

Um ein Austreten von Wasser zu verhindern, ist darauf zu achten, dass die Kondensatleitung:

- fachgerecht angeschlossen wird,

- nicht direkt in einen Abﬂ uss geführt wird, bei dem Rückstaugefahr besteht,

- nicht in einen mit Wasser gefüllten Behälter geführt wird

Nach einer längeren Nutzung von Kaminen oder ähnlichem sollte der Raum regelmäßig gelüftet werden.

Nach einer langen Nutzungsdauer ist zu kontrollieren, ob die Montagehalterung noch einwandfrei ist, damit das Gerät nicht herunterfällt.

Fernbedienung

Es sollten keine wiederauﬂ adbaren Ni-Cd- Akkus verwendet werden. Diese könnten die Fernbedienung beschädigen.

Beachten Sie Folgendes, um Fehlfunktionen oder eine Beschädigung der Fernbedienung zu vermeiden:

•

Nehmen Sie die Batterien aus dem Batteriefach, wenn die Fernbedienung längere Zeit nicht benutzt wird.

•

Es sind stets neue Batterien gleichen Typs einzulegen, wobei die Polarität zu beachten ist.

Stromversorgung

Um Stromschläge zu vermeiden, ziehen Sie den eventuell vorhandenen Stecker nicht am Netzkabel heraus.

DeutschSicherheitshinweise

Page 6

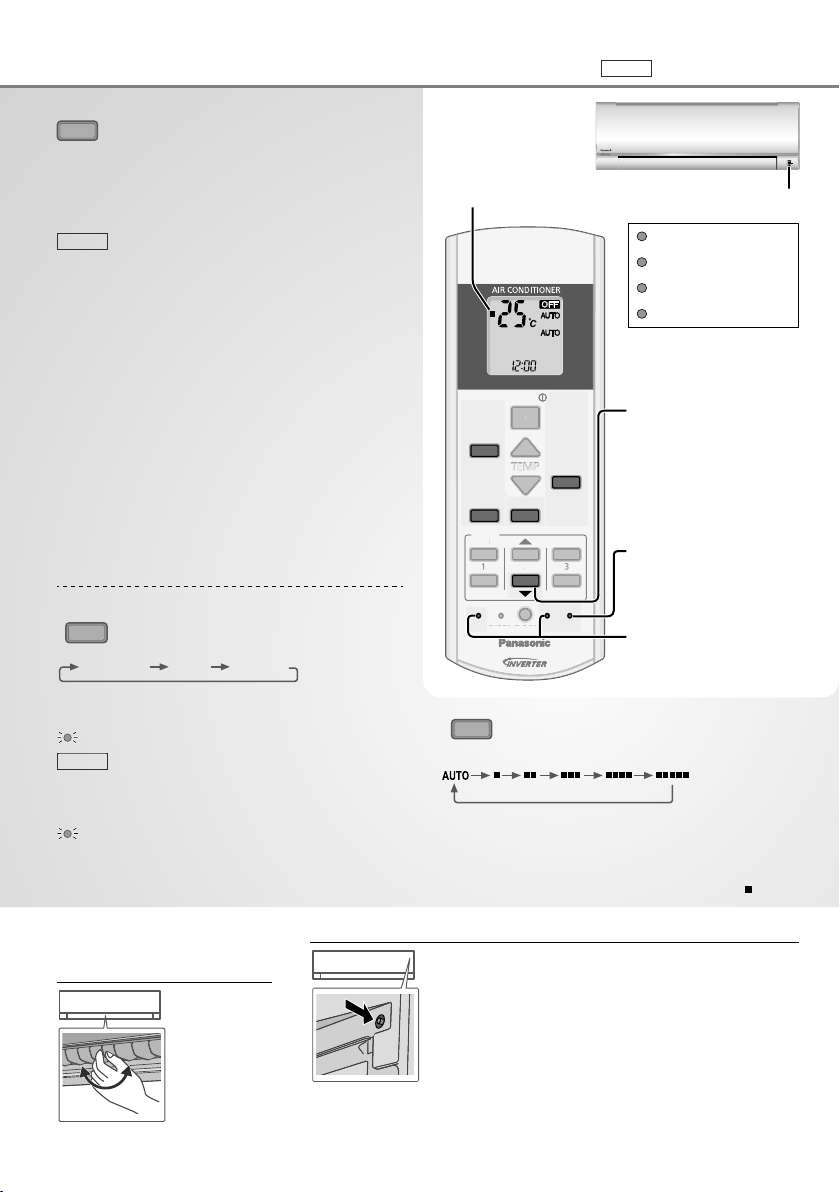

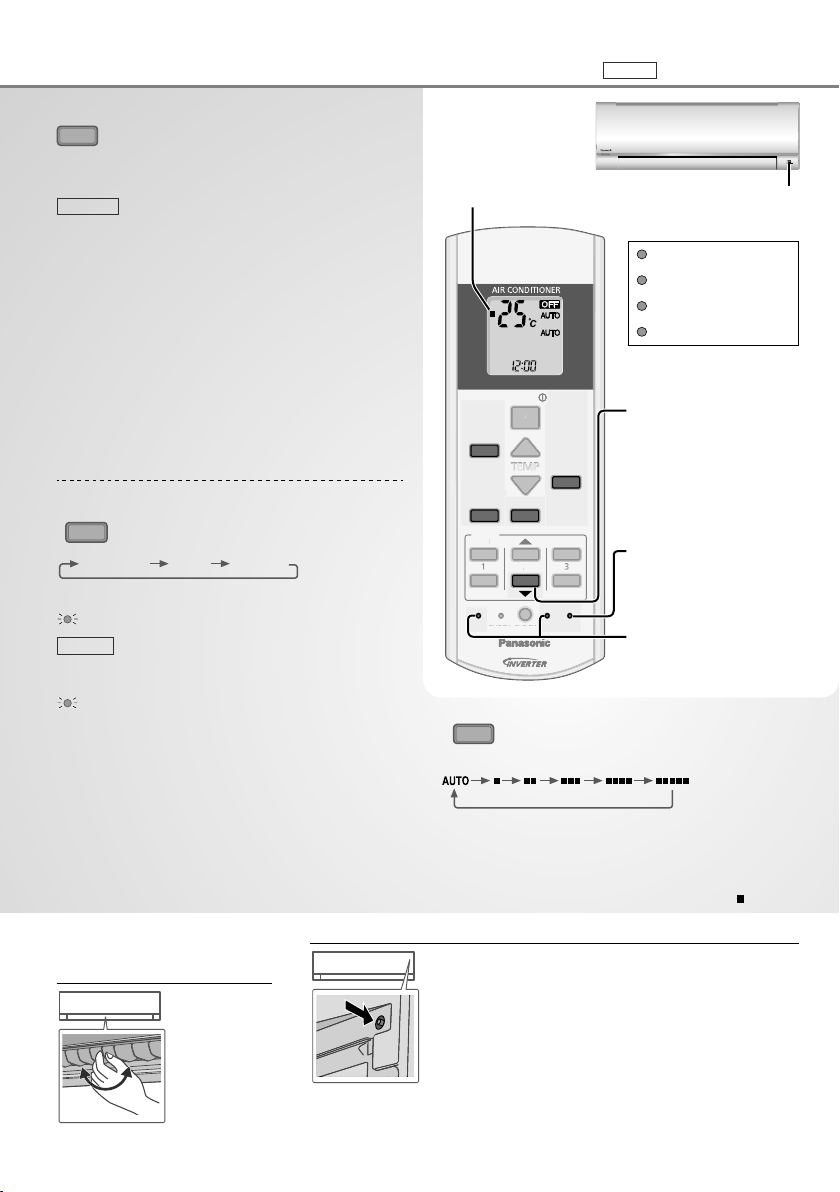

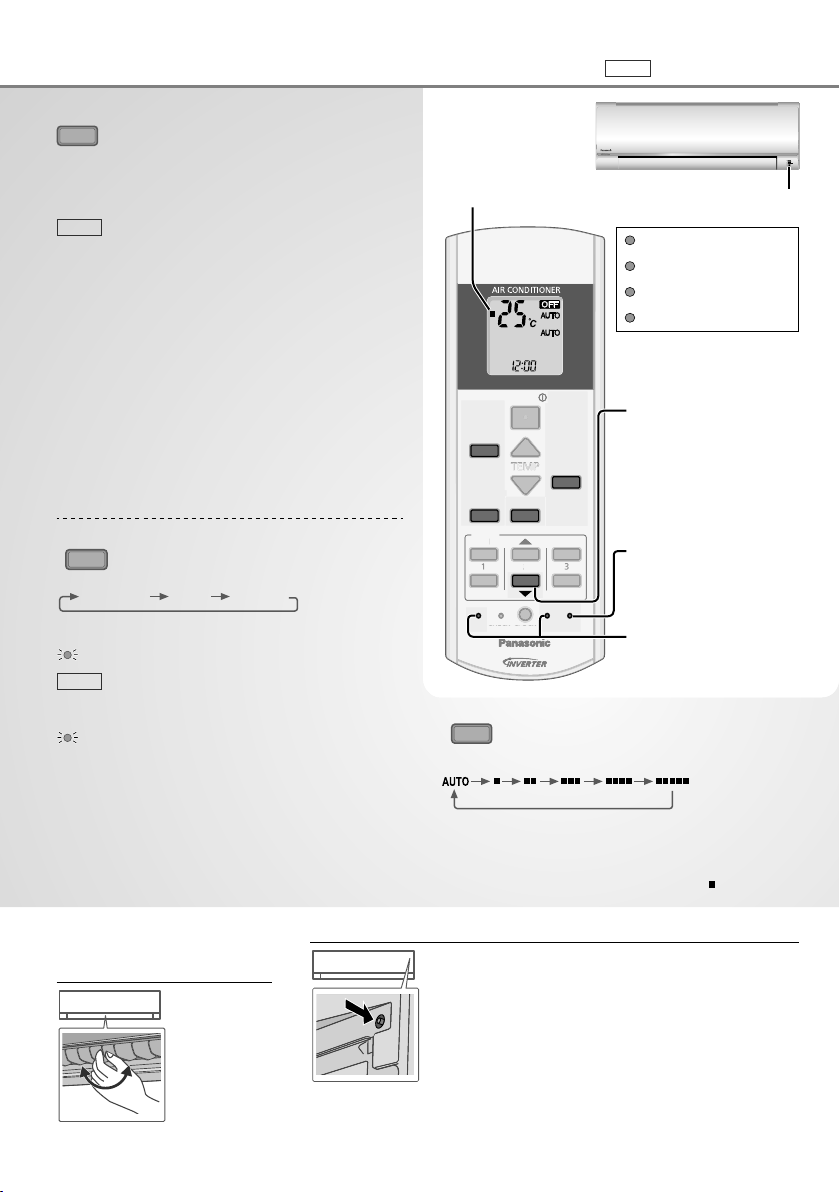

Bedienung

TEMP

OFF/ON

TIMER

CANCEL

CHECK

MODE

Einstellen der Betriebsart

AUTOMATIKBETRIEB (AUTO) - Für einen hohen Komfort

•

Während die Betriebsart bestimmt wird, blinkt das POWER-Symbol.

•

Das Gerät wählt die Betriebsart alle 3 Stunden in

Multi

Abhängigkeit von der eingestellten Temperatur, der Außen- und der Raumlufttemperatur.

HEIZBETRIEB (HEAT) - Für ein warmes Raumklima

•

Es dauert etwas, bis das Gerät aufgeheizt ist. Während dieser Zeit blinkt das POWER-Symbol.

KÜHLBETRIEB (COOL) - Für ein kühles Raumklima

•

Um den Stromverbrauch im Kühlbetrieb zu verringern, schließen Sie die Vorhänge, damit kein direktes Sonnenlicht bzw. keine Wärme in den Raum gelangt.

ENTFEUCHTUNGSBETRIEB (DRY) - Zum Entfeuchten der Raumluft

•

Das Innengerät läuft mit niedriger Ventilatordrehzahl, um sanft zu kühlen.

POWERFUL/

POWERFUL: Turbobetrieb

QUIET: Flüsterbetrieb

•

Umschalten zwischen

QUIET

QUIET (Flüsterbetrieb) und POWERFUL (Turbobetrieb)

QUIETPOWERFUL NORMAL

POWERFUL

•

Um diese Betriebsart zu beenden, drücken Sie

Multi

die Taste erneut oder schalten Sie das Gerät aus.

QUIET

In dieser Betriebsart wird der Schallpegel verringert.

Anzeige auf dem display

AUTO

HEAT

COOL

DRY

MODE

POWERFUL/

QUIET

TIMER

OFF

SET CHECK CLOCK RESET

FAN SPEED

OFF/ON

TEMP

FAN SPEED

CLOC

FAN SPEED

AIR SWING

SET

CANCEL

Einstellen der ventilatordrehzahl

(Anzeige auf dem display)

Multi

Multi-Split-Geräte

Fernbedienungsempfänger und Anzeige

POWER

TIMER

POWERFUL

QUIET

(Grün) (Orange) (Orange) (Orange)

Um zur Temperatureinstellung zwischen °C order °F zu wechseln, ist diese Taste ca. 10 Sekunden lang zu drücken.

Drücken Sie diese Taste, um die Fernbedienung zurückzusetzen.

Diese Taste wird im Normalbetrieb nicht benötigt.

Einstellen der horizontalen Zuluftrichtung

• Manuell einstellbar.

• In der Stellung AUTO wird die Drehzahl des Innengeräteventilators automatisch an die jeweilige Betriebsart angepasst.

• Um einen vorrangig geräuscharmen Betrieb zu haben, wählen Sie die geringste Lüftergeschwindigkeit ( ).

Taste AUTO OFF/ON

Bedienung, wenn die Fernbedienung ausgefallen oder unaufﬁ ndbar ist. Klappen Sie zunächst die Frontabdeckung hoch und verfahren Sie dann wie folgt:

•

Um das Gerät im Automatikbetrieb zu verwenden, drücken Sie diese Taste einmal kurz.

•

Um das Gerät im Kühlbetrieb zu verwenden, halten Sie die Taste gedrückt, bis ein Piepton ertönt, dann loslassen.

•

Um das Gerät im Heizbetrieb zu verwenden, halten Sie die Taste gedrückt, bis ein Piepton ertönt, dann loslassen. Drücken Sie sie erneut, bis zwei Pieptöne ertönen, dann loslassen.

•

Drücken Sie die Taste erneut, um das Gerät auszuschalten.

Page 7

TIMER

CANCEL

AIR SWING

Einstellen der vertikalen zuluftrichtung

(Anzeige auf dem Display)

• Durch die richtige Lamellenposition wird die Luft gleichmäßig im Raum verteilt.

• Im Kühl- bzw. Entfeuchtungsbetrieb schwenkt die Klappe in der Stellung AUTO automatisch auf und ab.

• Wenn im Heizbetrieb die Einstellung AUTO gewählt wurde, wird die horizontale Klappe in einer bestimmten Stellung ﬁ xiert.

• Die Klappe darf nicht von Hand verstellt werden.

Hinweis

POWERFUL/

QUIET

• Diese Funktionen können in allen

Betriebsarten verwendet und durch erneutes Drücken der jeweiligen Taste wieder beendet werden.

• Diese Funktionen können nicht gleichzeitig

verwendet werden.

Automatische Neustartsteuerung

• Wenn der Strom nach einem Stromausfall wieder ﬂ ießt, wird der Betrieb nach einer gewissen Zeit im vorherigen Betriebsmodus und mit der gleichen Luftstromrichtung automatisch neu gestartet.

• Diese Steuerung ist nicht anwendbar, wenn der TIMER gestellt wurde.

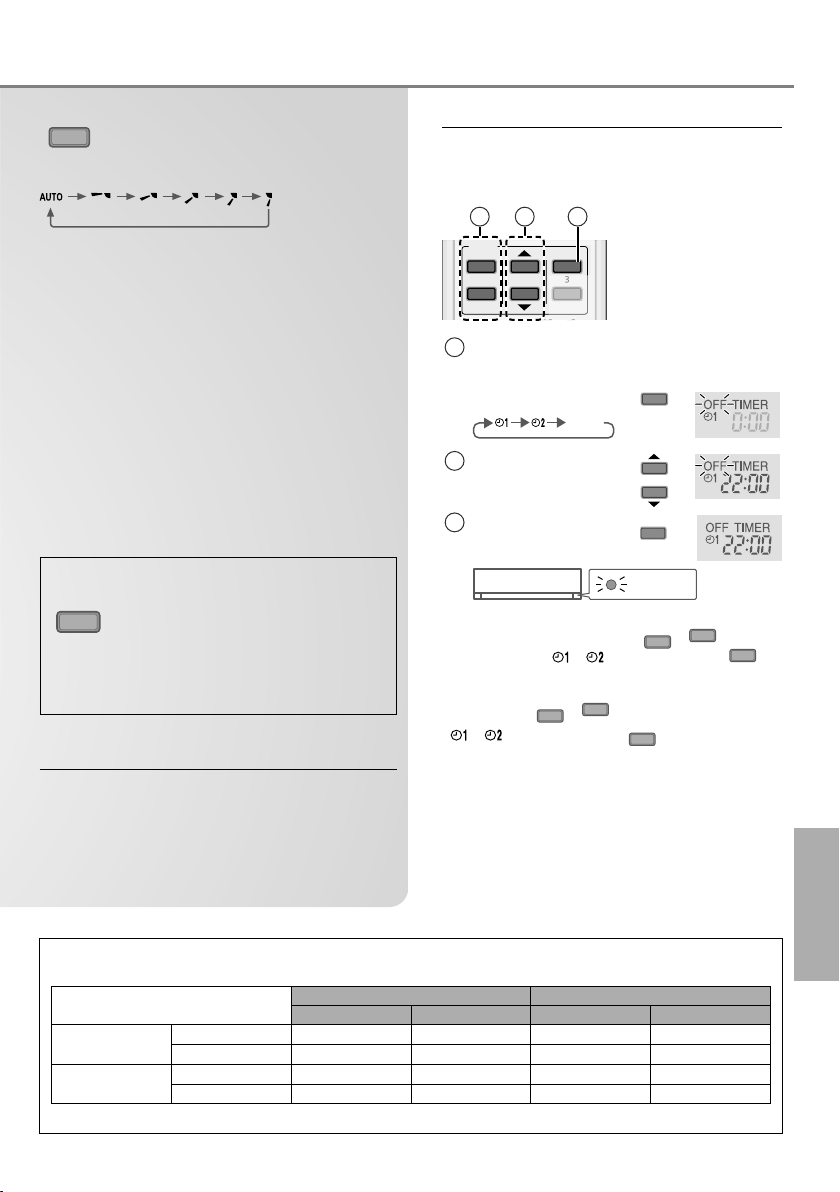

Einstellen des Timers

Um das Gerät zu bestimmten Zeiten ein- bzw. auszuschalten, stehen jeweils 2 Ein- und AusschaltTimer zur Verfügung.

21 3

OFF

Wählen Sie den

Einschalt- bzw. den

SET

CANCEL

Beispiel: AUS um 22:00

Ausschalt-Timer aus

• Mit jedem Tastendruck:

Cancel

Stellen Sie die

gewünschte Uhrzeit

OFF

ein Bestätigen

SET

TIMER

•

Um den Ein- bzw. Ausschalt-Timer zu löschen, drücken Sie die Taste ON bzw.

auszuwählen, dann die Taste

•

Nach einem Stromausfall oder dem Deaktivieren der Timerfunktion kann die vorherige Einstellung wiederhergestellt werden. Hierzu ist zunächst die Taste

bzw.

drücken, dann die Taste

•

Die nachfolgende Timer-Einstellung wird angezeigt

zum Auswählen von bzw. zu

OFF

SET

und zur angegebenen Zeit aktiviert.

•

Wenn der Einschalt-Timer gestellt ist, kann das Gerät bis zu 35 Minuten vor der eingestellten Uhrzeit anlaufen, damit die gewünschte Raumtemperatur zu diesem Zeitpunkt erreicht ist.

•

Die Timerfunktion richtet sich nach der in der Fernbedienung eingestellten Uhrzeit und wird täglich ausgeführt. Zum Einstellen der Uhrzeit siehe die Kurzanleitung.

CANCEL

OFF

, um bzw.

DeutschBedienung

Betriebsbereiche

Verwenden Sie dieses Klimagerät in folgenden Temperaturbereichen.

Temperatur (°C)

KÜHLEN

HEIZEN

TK : Trockenkugeltemperatur FK : Feuchtkugeltemperatur

Max. 32 23 43 26

Min. 16 11 16 11

Max. 30 - 24 18

Min. 16 - -10 -11

Innen CU-3RE18SBE

TK FK TK FK

Page 8

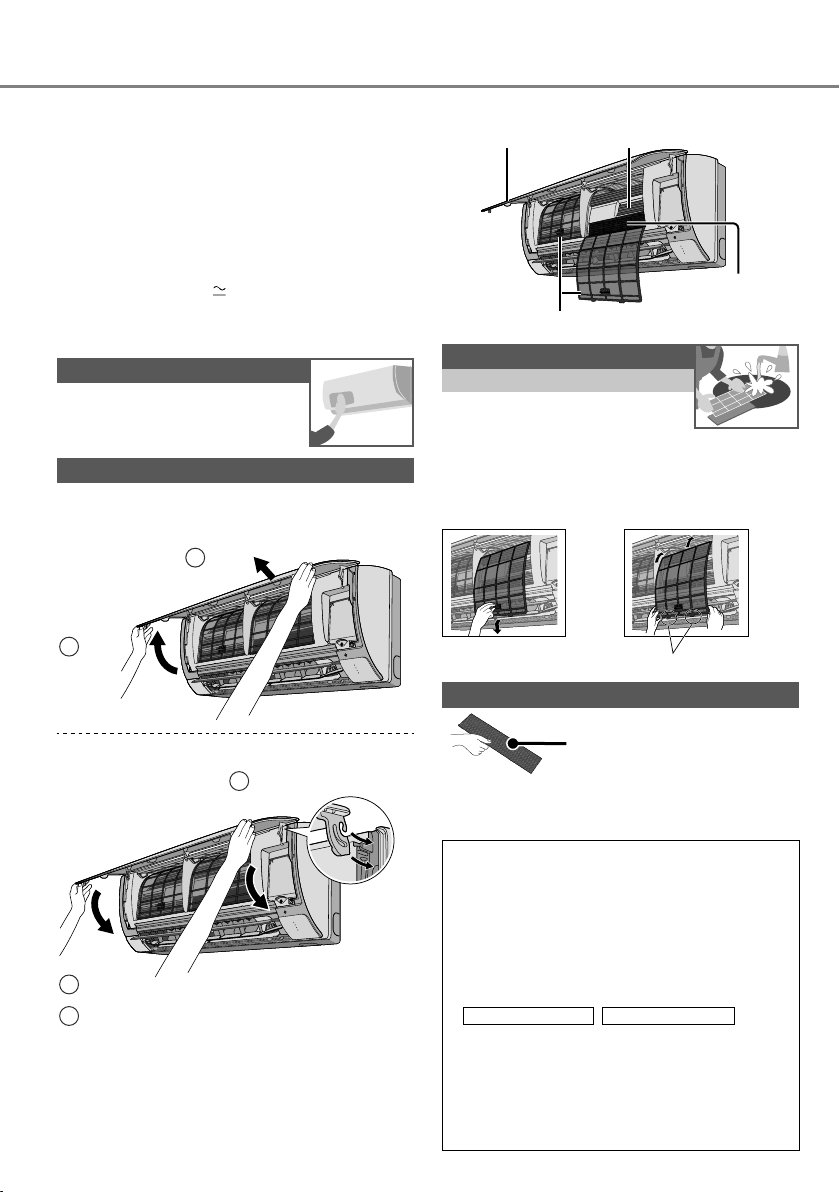

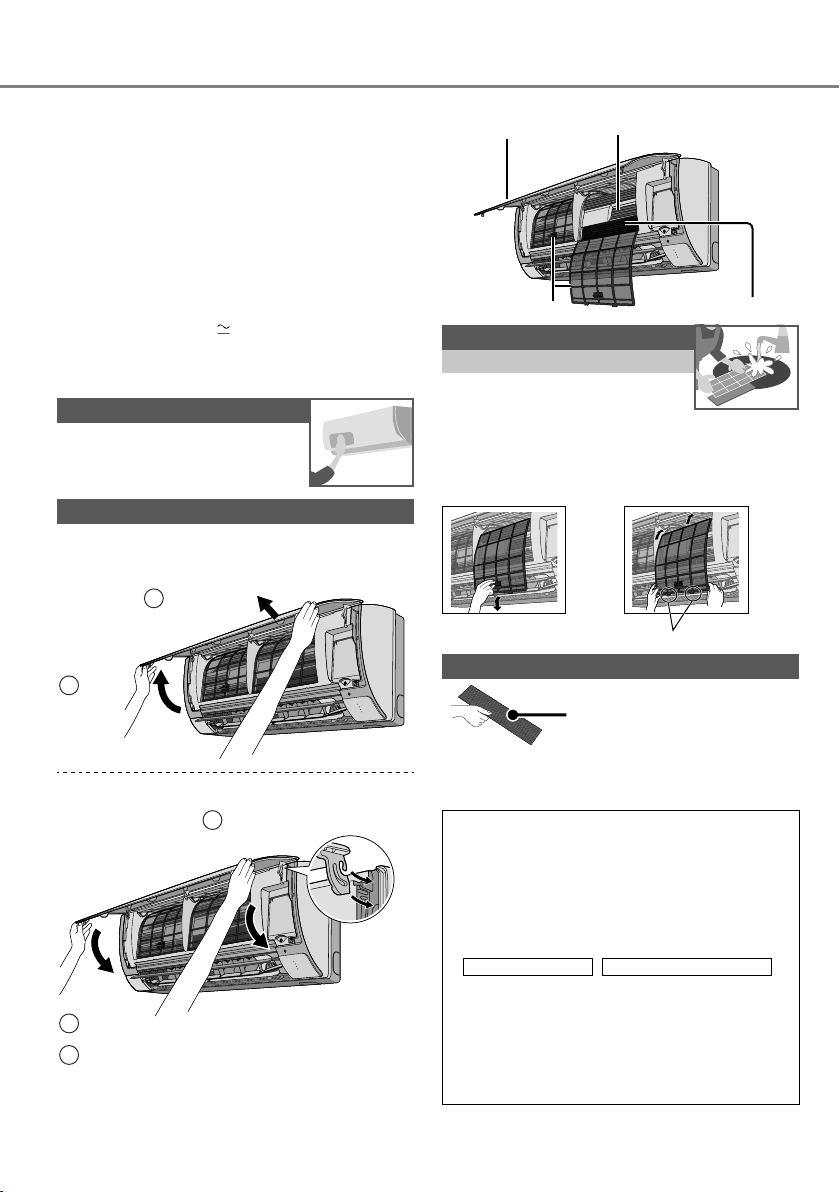

Reinigungsanweisungen

Um eine optimale Leistung des Geräts zu gewährleisten, muss es in regelmäßigen Abständen gereinigt werden. Ein verschmutztes Gerät kann Störungen verursachen, und es kann der Fehlercode „H99“ auftreten. Wenden Sie sich in diesem Fall an Ihren Fachhändler.

• Unterbrechen Sie die Stromversorgung, bevor Sie das Gerät reinigen.

• Fassen Sie nicht die scharfkantigen Aluminiumlamellen an, Sie könnten sich sonst verletzen.

• Verwenden Sie kein Benzin, Verdünner oder Scheuerpulver.

• Verwenden Sie nur Seife oder neutrale Haushaltsreiniger (pH-Wert ca. 7).

• Verwenden Sie kein Wasser, das über 40°C warm ist.

Innengerät

Wischen Sie das Gerät mit einem weichen, trockenen Tuch ab.

Frontabdeckung

Waschen Sie sie vorsichtig ab und trocknen Sie sie.

Entfernen der Frontabdeckung

Nach unten ziehen

Innengerät

Frontabdeckung

Aluminiumlamellen

POWER

TIMER

POWERFUL

QUIET

Luftreinigungsﬁ lter

Luftﬁ lter

Alle zwei Wochen

•

Gehen Sie beim Waschen und Ausspülen der Luftﬁ lter vorsichtig vor, damit die Filteroberﬂ äche nicht beschädigt wird.

•

Lassen Sie den Luftﬁ lter im Schatten trocknen, nie in direktem Sonnenlicht oder an einem Feuer.

•

Beschädigte Filter sind zu ersetzen.

Entfernen des Luftﬁ lters Einsetzen des Luftﬁ lters

Im Gerät einhaken

Luftreinigungsﬁ lter

Nach

oben klappen

Anbringen der Frontabdeckung

Auf beiden Seiten einhängen

POWER

TIMER

RFUL

POWE

QUIET

Nach unten klappen Beide Enden der Frontabdeckung nach unten drücken

Luftreinigungsﬁ lter

•

Waschen Sie den Luftreinigungsﬁ lter nicht.

•

POWER

TIMER

POWERFUL

QUIET

Der Filter sollte etwa alle 10 Jahre ausgewechselt werden. Beschädigte Filter sind ebenfalls auszuwechseln. Bestellnummer: CZ-SA32P

Kontrollen nach einer längeren Betriebsunterbrechung

•

Überprüfen Sie, ob die Batterien der Fernbedienung ersetzt werden müssen.

•

Stellen Sie sicher, dass die Luftein- und -austritte frei sind.

•

Schalten Sie das Gerät mit der Auto OFF/ON-Taste in den Kühlbzw. Heizbetrieb. Nach einem 15-minütigen Betrieb sollte die Temperaturdifferenz zwischen Lufteintritt und Luftaustritt folgende Werte aufweisen:

KÜHLEN: ≥ 8°C HEIZEN: ≥ 14°C

Längere Betriebsunterbrechung

•

Schalten Sie für 2 bis 3 Stunden den Heizbetrieb ein, um im Gerät verbliebene Feuchtigkeit restlos zu entfernen und Schimmelbildung zu verhindern.

•

Schalten Sie das Gerät ab und unterbrechen Sie die Stromversorgung.

•

Entfernen Sie die Batterien aus der Fernbedienung.

Page 9

Störungssuche

TIMER

CANCEL

RES

Die nachfolgend aufgeführten Symptome sind kein Anzeichen für eine Fehlfunktion.

Aus dem Innengerät tritt Nebel aus. Während des Betriebs ist das Geräusch ﬂ ießenden

Wassers zu hören. Im Raum herrscht ein eigenartiger Geruch.

Der Innengeräteventilator bleibt in der Ventilatorautomatik gelegentlich stehen.

Es strömt trotz Ausschaltens des Geräts weiter Luft aus.

Nach dem Neustart verzögert sich der Betrieb um einige Minuten.

Aus dem Außengerät tritt Wasser oder Dampf aus. Das TIMER-Symbol leuchtet immer. Das POWER-Symbol am Innengerät blinkt im

Heizbetrieb, die Klappe ist geschlossen, und es wird keine warme Luft ausgeblasen.

Der Innengeräteventilator bleibt im Heizbetrieb gelegentlich stehen.

Das POWER-Symbol blinkt, bevor das Gerät eingeschaltet wird.

Knackgeräusche während des Betriebs.

Verfärbung einiger Plastikteile.

Kühlen/Heizen-Leistung wird während der geringsten Lüftergeschwindigkeitseinstellung reduziert.

Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden.

Das Gerät kühlt bzw. heizt nicht richtig.

Das Gerät arbeitet laut.

Die Fernbedienung funktioniert nicht. (Die Anzeige oder das Sendesignal ist schwach.)

Das Gerät funktioniert nicht.

Das Gerät empfängt kein Signal von der Fernbedienung.

Symptom Mögliche Ursache

•

Durch die Abkühlung der Raumluft kondensiert Feuchtigkeit.

•

Durch das Gerät strömt Kältemittel.

•

Dieser Geruch kann von Feuchtigkeit stammen, die von Wänden, Teppichen, Möbeln oder Kleidungsstücken an die Raumluft abgegeben wird.

•

Dies dient dazu, Gerüche zu entfernen.

•

Aus dem Innengerät wird Restwärme abgeführt (max. 30 Sekunden lang).

•

Hierbei handelt es sich um einen Schutzmechanismus des Geräts.

•

Auf den Rohren kann Wasser kondensieren oder verdunsten.

•

Die Timer-Funktion wird täglich ausgeführt.

•

Das Gerät beﬁ ndet sich im Abtaubetrieb (der Lamellenbetrieb steht auf AUTO).

•

Hierdurch wird verhindert, dass kalte Luft austritt.

•

Während dieser Zeit bereitet sich das Gerät für den Betrieb mit programmiertem Einschalttimer vor.

•

Dehnung bzw. Kontraktion von Geräteteilen aufgrund von Temperaturänderungen.

•

Die Verfärbung ist von den in Kunststoffteilen verwendeten Materialtypen abhängig und wird durch Hitze, Sonnenlicht, UV-Licht oder Umweltfaktoren beschleunigt.

•

Die Lüftergeschwindigkeit ist ein vorrangig geräuscharmer Betrieb, so dass die Kühlen/Heizen-Leistung geringer ist (abhängig von den Bedingungen). Erhöhen Sie die Lüftergeschwindigkeit um die Leistung zu erhöhen.

Symptom Zu überprüfen

•

Stellen Sie die Temperatur richtig ein.

•

Achten Sie darauf, dass Fenster und Türen geschlossen sind.

•

Reinigen oder ersetzen Sie die Luftﬁ lter.

•

Stellen Sie sicher, dass die Luftein- und -austritte frei sind.

•

Überprüfen Sie, ob das Gerät schief steht.

•

Schließen Sie das Frontgitter richtig.

•

Legen Sie die Batterien richtig ein.

•

Ersetzen Sie schwache Batterien.

•

Überprüfen Sie, ob der Sicherungsautomat ausgelöst hat.

•

Überprüfen Sie, ob der Timer gestellt wurde.

•

Stellen Sie sicher, dass der Empfänger nicht verdeckt ist.

•

Bestimmte Leuchtstoffröhren können die Signalübertragung stören. Wenden Sie sich in diesem Fall an Ihren Fachhändler.

Deutsch

KRITERIEN FÜR BETRIEBSUNTERBRECHUNG

Unter den folgenden Umständen sollten Sie die STROMZUFUHR UNTERBRECHEN, DEN EVENTUELL VORHANDEN NETZSTECKER ZIEHEN und sich an Ihren Fachhändler wenden:

•

Ungewöhnliche Geräusche während des Betriebs.

•

Wasser/Fremdpartikel sind in die Fernbedienung gelangt.

•

Wasser tropft aus dem Innengerät.

•

Der Sicherungsautomat schaltet sich häuﬁ g ab.

•

Das Stromkabel wird ungewöhnlich warm.

•

Schalter oder Tasten funktionieren nicht ordnungsgemäß.

Das Gerät bleibt stehen, und das TIMER-Symbol blinkt.

Verwenden Sie die Fernbedienung, um den Fehlercode zu ermitteln.

CHECK-Taste 5 Sekunden lang drücken

CHECK-Taste 5 Sekunden lang drücken, um die Störungssuche zu beenden

Je nach Störung kann das Gerät nach erneutem Einschalten

• eventuell eingeschränkt verwendet werden. Beim Einschalten ertönen in diesem Fall 4 Pieptöne.

TIMER

CANCEL

OFF

SET CHECK CLOCK RESET

ET CLOC

SET

Pfeiltaste drücken, bis ein Piepton ertönt, dann den Fehlercode ablesen

Schalten Sie das Gerät aus und teilen Sie den Fehlercode Ihrem Fachhändler mit

Reinigungsanweisungen / Störungssuche

Page 10

Free-multi systeem

Free-multi systemen spaart ruimte, omdat hierbij verschillende binnendelen op een enkel buitendeel aangesloten kunnen worden.

•

Raadpleeg voor de complete producteigenschappen de referentiecatalogus.

Binnenunits

• Het is mogelijk de binnenunits individueel of tegelijkertijd te laten functioneren. De prioriteit van de werking is aan de unit gegeven, die het eerste ingeschakeld werd.

• Tijdens het bedrijf kunnen de modus VERWARMEN en KOELEN niet tegelijkertijd voor de verschillende units ingeschakeld worden.

• De powerled knippert om te tonen, dat het binnendeel gereed is voor de verschillende bedrijfsmodus.

• Voor een systeem waarbij de HEAT-modus is vergrendeld, als een bedrijfsmodus anders dan HEAT is geselecteerd, stopt de binnenunit en gaat de POWER-indicator knipperen.

Binnenunits

Buitenunit

( CU-3RE18SBE)

Page 11

Snelle gids

TIMER

CANCEL

RES

TIMER

CANCEL

RES

FAN

AIR

HEAT

OOL

DRY

3 1

2 3

TIMER

OFF

SET CHECK CLOCK RESET

ETCHE

AUTO

AUT HEAT COOL

DRY

OFF/ON

MODE

TEMP

POWERFUL/

FAN SPEED

AN SPEE

QUIET

UIET

TIMER

OFF

SET CHECK CLOCK RESET

ETCHECKCLOC

SET

CANCEL

AIR SWING

IR SWIN

CANCEL

FAN SPEED AIR SWING

SET

De batterijen plaatsen

Open het klepje van de

afstandsbediening

Plaats AAA- of R03-batterijen

(kan ~ 1 jaar gebruikt worden)

Sluit het deksel

Instellen van de klok

Druk op CLOCK

Stel de tijd in

Bevestig

Eenvoudige bediening

Selecteer de gewenste stand

AUTO HEAT

PEE

WIN

DRY

Start/stop het apparaat

POWER

•

Let op dat de aanduiding wordt weergegeven voor het starten van de unit.

Stel de gewenste temperatuur in

•

Instellingsbereik: 16°C ~ 30°C.

•

Gebruik van de unit binnen het aanbevolen temperatuurbereik kan energie besparen. VERWARMEN : 20°C ~ 24°C. KOELEN : 26°C ~ 28°C DROGEN :

Inhoudsopgave

Veiligheidsmaatregelen .......12-13

Het gebruik ..........................14-15

Reinigingsinstructies.................16

Problemen oplossen ................. 17

Informatie..................................34

Accesoires

• Afstandsbediening

• AAA of 2 x R03 batterijen

• Afstandsbedieningshouder

• 2 x schroeven voor de afstandbedieninghouder

COOL

Nederlands

1°C ~ 2°C onder kamertemperatuur.

•

Om het helderheid van het scherm te dimmen kunt u 5 seconden

ingedrukt houden.

•

Gebruik de afstandsbediening binnen 8 meter van de ontvanger van de binnen-unit.

De afbeeldingen in deze handleiding zijn alleen bedoeld als toelichting en kunnen afwijken van het daadwerkelijke uiterlijk van het apparaat. Deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd ter verbetering.

Page 12

Veiligheidsmaatregelen

Luchtinlaat

Luchtuitlaat

Houd u aan de volgende instructies zodat persoonlijk letsel, bij u of bij iemand anders, of materiële schade wordt voorkomen: Onjuiste bediening wegens het niet opvolgen van de instructies kan leiden tot letsel of schade, waarvan de ernst wordt geclassiﬁ ceerd zoals hieronder is aangegeven:

Met dit teken wordt u

WAARSCHUWING

OPGEPAST

De op te volgen instructies worden aangeduid met de volgende symbolen:

Binnenunit

Luchtuitlaat

gewaarschuwd voor de dood of ernstig letsel.

Met dit teken wordt u gewaarschuwd voor letsel of schade aan eigendommen.

Dit symbool verwijst naar een handeling die VERBODEN is.

Deze symbolen geven VERPLICHTE acties aan.

Stroom toevoer

Luchtinlaat

Binnenunit en buitenunit

WAARSCHUWING

Dit apparaat kan worden gebruikt door kinderen vanaf de leeftijd van 8 jaar en door personen met verminderde fysieke, sensorische of mentale capaciteiten, of zonder ervaring of kennis, als dat plaatsvindt onder toezicht of na instructie over het veilig gebruik van het apparaat en zij begrijpen welke risico’s er zijn. Kinderen mogen niet met het apparaat spelen. Reiniging en door gebruiker uit te voeren onderhoud mag niet zonder toezicht door kinderen worden uitgevoerd.

Vraag advies aan een geautoriseerde dealer of gespecialiseerde vakman, wanneer de unit schoongemaakt, gerepareerd, geïnstalleerd, verwijderd of opnieuw geïnstalleerd moet worden. Onjuiste installatie en behandeling zal lekkage, een elektrische schok of brand tot gevolg hebben.

Vraag een gekwaliﬁ ceerde dealer of specialist voor eventueel te gebruiken koelmiddel. Het gebruik van koelmiddelen anders dan aangegeven kan schade aan het product, ongevallen en letsel veroorzaken, enz.

Installeer de unit niet in een ruimte waar explosieof brandgevaar kan ontstaan. Houdt u zich niet aan deze instructie, dan kan dat brand tot gevolg hebben.

Steek niet uw vingers of een voorwerp in de binnen- of buitenunit van de airconditioner, draaiende delen kunnen letsel veroorzaken.

Raak de buitenunit niet aan tijdens onweer, het zou kunnen leiden tot een elektrische schok.

Stel het apparaat niet voor lange tijd direct bloot aan koude lucht. Dit om overmatige afkoeling te vermijden.

Ga niet op het apparaat zitten of staan, omdat u per ongeluk zou kunnen vallen.

Afstandsbediening

Buitenunit

Luchtinlaat

Luchtuitlaat

Afstandsbediening

Laat peuters en jonge kinderen niet met de afstandsbediening spelen om te voorkomen dat zij de batterijen per ongeluk doorslikken.

Stroom toevoer

Voorkom oververhitting of brand, gebruik niet een snoer waarin wijzigingen zijn aangebracht of dat uit meerdere stukken is samengesteld of een verlengsnoer of een snoer van onbekende herkomst.

Page 13

Om oververhitting, brand of elektrische schokken te voorkomen:

•

Sluit geen andere apparaten aan op hetzelfde stopcontact.

•

Bedien het apparaat niet met natte handen.

•

Laat geen knikken in het stroomsnoer komen.

•

Werk niet met de unit en stop deze ook niet door de stekker in te steken of juist uit te trekken.

Als het netsnoer beschadigd is, moet deze door de fabrikant, een onderhoudsmonteur of een vergelijkbaar gekwaliﬁ ceerd persoon vervangen worden om mogelijk risico te voorkomen.

U wordt ten zeerste geadviseerd de apparatuur te installeren met een differentieelschakelaar of een aardlekschakelaar.

Om oververhitting, brand of elektrische schokken te voorkomen:

•

Steek de stekker goed in het stopcontact.

•

Men moet het stof op de stekker periodiek afvegen met een droge doek.

Stop met het gebruiken van het product, wanneer er een abnormaliteit/storing optreedt en haal de stekker uit het stopcontact of schakel de stroomschakelaar en de circuitbreker uit. (Risico op rook/brand/elektrische schok) Voorbeelden van abnormaliteit/storing

•

De ELCB stopt vaak.

•

Men merkt een brandgeur op.

•

Er wordt een abnormaal geluid of trilling van de eenheid opgemerkt.

•

Er lekt water uit de binnenunit.

•

Stroomsnoer of stekker wordt abnormaal heet.

•

Ventilatorsnelheid kan niet geregeld worden.

•

De eenheid stopt onmiddellijk met werken, zelfs als deze ingeschakeld is om te werken.

•

De ventilator stopt niet, zelfs niet als de

eenheid stopt met werken. Neem onmiddellijk contact op met uw plaatselijke leverancier voor onderhoud/ reparatie.

Deze apparatuur moet worden geaard om te voorkomen dat een elektrische schok of brand ontstaat.

Voorkom een elektrische schok door het apparaat uit te schakelen en de stekker uit het stopcontact te trekken:

- Voordat de apparatuur wordt gereinigd of

nagezien,

- Bij langdurige perioden zonder gebruik of

- Tijdens zware onweersbuien.

OPGEPAST

Binnenunit en buitenunit

Was de interne unit niet met water, benzeen, thinner of schuurpoeder om schade en roest bij de unit te vermijden.

Deze stoffen mogen niet gebruikt worden voor tere apparatuur, voedsel, dieren, planten, versieringen of andere objecten. Doet u dit wel, dan kan dit leiden tot verslechtering van de kwaliteit.

Voorkom dat een eventuele brand wordt aangewakkerd, gebruik geen apparatuur die brand kan veroorzaken, vóór de luchtuitlaat.

Stel planten of ook huisdieren niet direct bloot aan de luchtstroming om letsel te voorkomen.

Raak de scherpe aluminiumvin niet aan; scherpe delen kunnen blessures veroorzaken.

Schakel de binnenunit niet in wanneer u de vloer in de was zet. Lucht het vertrek goed voordat u de unit inschakelt, wanneer u de vloer in de was hebt gezet.

Installeer de unit niet in ruimten waar een oliedamp of rook hangt om schade aan de unit te voorkomen.

Haal de unit niet uit elkaar om schoon te maken. Hierdoor voorkomt u letsel.

Stap niet op een bank die niet stevig staat. Zo voorkomt men letsel.

Zet geen vaas of object met water op de unit. Water kan de unit binnendringen en de kwaliteit van de isolatie verslechteren. Dit kan tot een elektrische schok leiden.

Zet niet in de stand KOELEN/DROGEN lange tijd een raam of deur open.

Voorkom lekkend water door te zorgen dat de aftapslang:

- Goed aangesloten is,

- Uit de buurt van dakgoten en containers loopt of,

- Niet ondergedompeld is in water

Na een lange periode van gebruik of ook gebruik met brandbare apparatuur, moet u de ruimte goed luchten.

Controleer, wanneer u de apparatuur lange tijd hebt gebruikt, dat het installatierek nog in goede staat is, zodat u er zeker van kunt zijn dat de unit niet kan vallen.

Afstandsbediening

Gebruik geen oplaadbare (Ni-Cd) batterijen. Hierdoor kan de afstandsbediening beschadigd raken.

Om disfunctie of schade aan de afstandsbediening te voorkomen:

•

Verwijder de batterijen indien het apparaat gedurende lange tijd niet zal worden gebruikt.

•

Men moet nieuwe batterijen van hetzelfde type insteken en daarbij de vermelde polariteit volgen.

Stroom toevoer

Trek de stekker niet via het snoer uit het stopcontact, om een elektrische schok te vermijden.

Nederlands Veiligheidsmaatregelen

Page 14

Het gebruik

TEMP

OFF/ON

TIMER

CANCEL

CHECK

Meerdere

Multi Split-systeem

MODE

De bedrijfsmodus kiezen

AUTO modus - Voor uw gemak

•

Tijdens werkingsmodus ﬂ ikkert het werkingssignaal.

•

Meerdere

Het apparaat kiest elke 3 uur een bedrijfsmodus, afhankelijk van de temperatuurinstelling, buitentemperatuur en de kamertemperatuur.

VERWARMEN modus - Genieten van warme lucht

•

Het duurt even voordat de eenheid opwarmt. De powerled knippert tijdens dit proces.

KOELEN modus - Genieten van koude lucht

•

Gebruik de gordijnen om het zonlicht en de hitte buiten te houden tijdens het KOELEN om het energieverbruik te verminderen.

DROGEN modus - Drogen van de omgeving

•

Het apparaat werkt bij lage ventilatorsnelheid om zo voor een aangename koeling te zorgen.

POWERFUL/

QUIET

Overschakelen tussen krachtig en rustig

QUIETPOWERFUL NORMAL

POWERFUL: Snel Temperatuur Bereiken

POWERFUL

•

Meerdere

QUIET: Genieten Van Een Stille Werking

•

Deze bedrijfsfunctie reduceert het geruis van de luchtstroom.

Druk nogmaals op de knop of schakel de unit uit (OFF) als u deze functie wilt stoppen.

QUIET

Display van de afstandsbediening

Ontvanger afstandsbediening en indicator

POWER

TIMER

AUTO

HEAT

COOL

DRY

OFF/ON

MODE

TEMP

POWERFUL/

FAN SPEED

QUIET

TIMER

OFF

SET CHECK CLOCK RESET

CLOC

FAN SPEED

AIR SWING

SET

CANCEL

POWERFUL

QUIET

Houd deze toets ongeveer 10 seconden ingedrukt, om de ingestelde temperatuur in °C of °F te tonen.

Indrukken om de standaardinstelling van de afstandsbediening te herstellen.

Deze toets wordt in normaalbedrijf niet gebruikt.

FAN SPEED

Ventilatiesnelheid selecteren

(Display van de afstandsbediening)

(Groen) (Oranje) (Oranje) (Oranje)

Voor het horizontaal afstellen van de luchtstroom

• Handmatig regelbaar.

• Op AUTO wordt de snelheid van de binnenventilator automatisch aangepast, in overeenstemming met de bedrijfsmodus.

• Selecteer de laagste ventilatorsnelheid als u geruisarme werking prioriteit wilt geven ( ).

Knop Auto OFF/ON

Wordt gebruikt, wanneer u de afstandsbediening niet bij de hand hebt of bij storingen. Het frontpaneel omhoog brengen:

• Druk eenmaal op de knop om het apparaat te gebruiken in de stand AUTO.

•

Houd de knop ingedrukt tot u 1 piep hoort en laat vervolgens los om de COOL-stand (koelen) te gebruiken.

•

Houd de knop ingedrukt tot u 1 piep hoort en laat de knop vervolgens los om de modus VERWARMEN te gebruiken. En houd opnieuw ingedrukt, totdat 2 pieptonen te horen zijn, en laat dan los.

• Nogmaals op de knop drukken om het apparaat uit te schakelen.

Page 15

TIMER

CANCEL

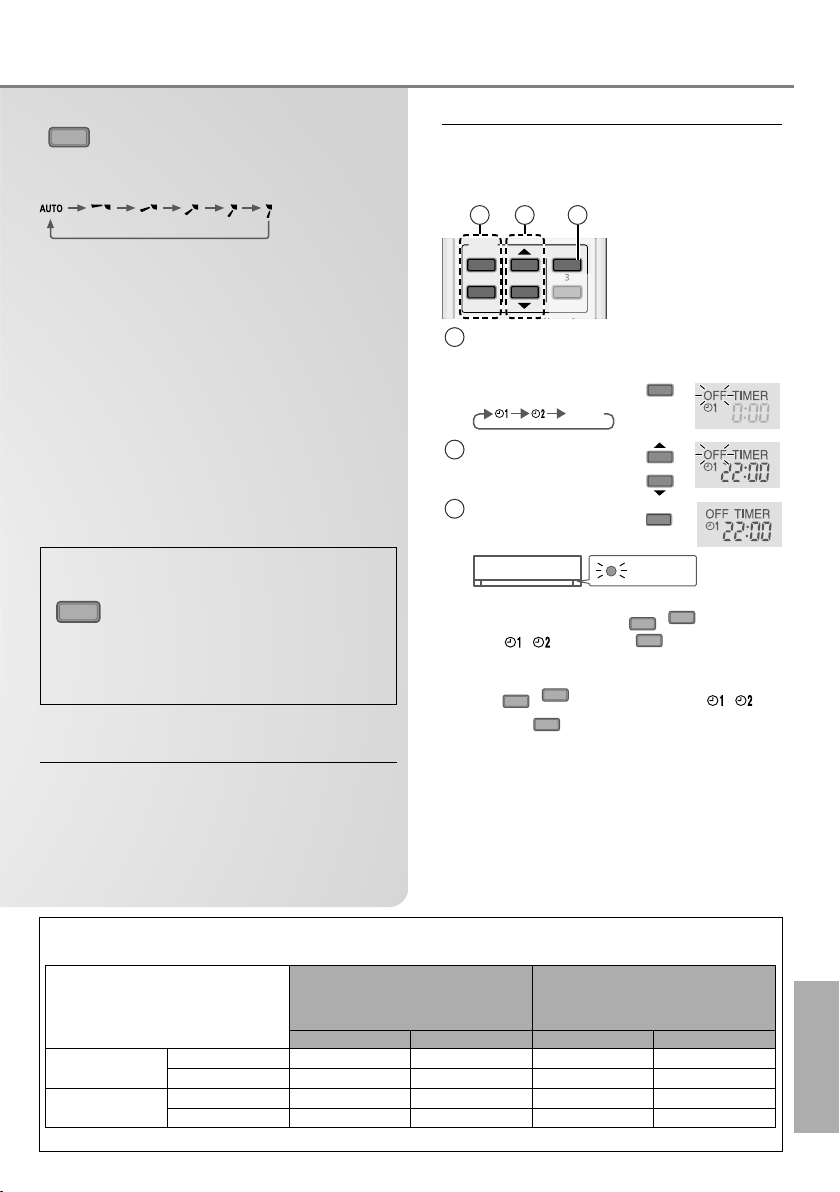

AIR SWING

Voor het verticaal afstellen van de luchtstroom

(Display van de afstandsbediening)

• Hiermee houdt u de kamer geventileerd.

• Als AUTO is ingesteld in de stand KOELEN/ DROGEN, zwenkt de klep automatisch omhoog of omlaag.

• Als AUTO is ingesteld in de stand VERWARMEN, staat de horizontale klep in een vooraf bepaalde stand.

• Verstel de klep niet met de hand.

De timer instellen

Er zijn 2 stel AAN- en UIT-timers beschikbaar voor het IN- of UIT-schakelen van de unit op verschillende vooraﬁ ngestelde tijdstippen.

21 3

OFF

Stel de timer in op

ON of OFF

• Bij elke keer indrukken:

Stel de tijd in

SET

CANCEL

Voorbeeld: UIT om 22:00

OFF

Cancel

Bevestig

Opmerking

POWERFUL/

QUIET

• Kan worden geactiveerd in alle standen en kan worden uitgeschakeld door de betreffende knop weer in te drukken.

• Kunnen niet tegelijkertijd worden geselecteerd.

•

Druk als u de AAN- of UIT-timer wilt uitschakelen op

en selecteer respectievelijk of en

OFF

druk daarna op

•

Als de timer is uitgeschakeld, handmatig of als gevolg van een stroomstoring, kunt u de timer herstellen door

respectievelijk

CANCEL

te drukken en daarna op

•

Automatische herstartfunctie

• Als na een stroomstoring de stroom weer wordt hersteld, dan zal de unit na enige tijd automatisch herstarten met de vorige bedrijfstoestand en richting van de luchtstroom.

• Deze functie is niet van toepassing als de TIMER is ingesteld.

De dichtstbijzijnde timerinstelling wordt weergegeven en wordt in volgorde ingeschakeld.

•

Wanneer de ON-timer ingeschakeld is, start het apparaat eventueel (tot 35 minuten) vóór het eigenlijke geprogrammeerde tijdpunt, om op tijd de gewenste temperatuur te bereiken.

•

De timer-functie baseert op de, afstandsbediening ingestelde, uurtijd en wordt, eenmaal geprogrammeerd, dagelijks herhaald. Zie de snelstartgids voor het instellen van de klok.

Gebruiksomstandigheden

Gebruik deze airconditioner binnen het volgende temperatuurbereik.

Temperatuur (°C)

KOELEN

VERWARMEN

DBT : Droge bolttemperatuur WBT : Natte bolttemperatuur

Max. 32 23 43 26

Min. 16 11 16 11

Max. 30 - 24 18

Min. 16 - -10 -11

Binnen CU-3RE18SBE

DBT WBT DBT WBT

SET

TIMER

te selecteren door op of

OFF

SET

te drukken.

Nederlands Het gebruik

Page 16

Reinigingsinstructies

Voor optimale prestaties moet het apparaat regelmatig gereinigd worden. Wanneer de unit vuil is kan een storing ontstaan en zult u mogelijk foutcode "H99" te zien krijgen. Vraag advies aan een ofﬁ ciële dealer.

• Schakel de voeding uit en trek de stekker uit het stopcontact, voordat u het apparaat reinigt.

• Raak niet de aluminium vin aan, het scherpe deel kan letsel veroorzaken.

• Gebruik geen benzeen, verdunner of schuurpoeder.

• Gebruik alleen zeep (

pH7) of milde

reinigingsmiddelen voor huishoudelijk gebruik.

• Gebruik geen water dat warmer is dan 40°C.

Binnenunit

Veeg de unit zachtjes af met een zachte, droge doek.

Voorpaneel

Was het voorzichtig af en droog het.

Verwijder het voorpaneel

Verwijderen

Optillen

POWER

TIMER

POWERFUL

QUIET

Binnenunit

Voorpaneel

Luchtﬁ lter

Aluminium vin

POWER

TIMER

POWERFUL

QUIET

Luchtreinigingsﬁ lter

Luchtﬁ lter

Elke 2 weken

Was/spoel de ﬁ lters voorzichtig met water

• om schade aan het oppervlakte van de ﬁ lters te voorkomen.

•

Droog de ﬁ lters goed in de schaduw, uit de buurt van vuur of direct zonlicht.

•

Vervang beschadigde ﬁ lters.

Luchtﬁ lter verwijderen Luchtﬁ lter bevestigen

In het apparaat plaatsen

Luchtreinigingsﬁ lter

Goed afsluiten

Aan beide zijden insteken

Sluiten

Druk op beide zijden van het frontpaneel

Het luchtreinigingsﬁ lter mag niet gewassen worden.

•

Vervang het ﬁ lter na elke 10 jaar en vervang beschadigde ﬁ lters. Onderdeel nr: CZ-SA32P

Voor seizoensinspectie, nadat het apparaat lang niet in gebruik was

•

Controleer de batterijen van de afstandsbediening.

•

Controleer de inlaat- en uitlaatopeningen op obstructies.

•

Gebruik de AUTO OFF/ON-knop om de modus KOELEN/ VERWARMEN te selecteren. Na 15 minuten looptijd is het volgende temperatuurverschil tussen inlaat- en

POWER

TIMER

POWERFUL

QUIET

uitlaatlucht normaal:

KOELEN: ≥ 8°C VERWARMEN: ≥ 14°C

Bij langdurige inactiviteit

•

Schakel de modus VERWARMEN gedurende 2-3 uur in. Dit is een manier om vocht dat is achtergebleven in de interne onderdelen grondig te verwijderen en schimmelgroei te voorkomen.

•

Schakel de voeding uit en ontkoppel.

•

Verwijder de batterijen uit de afstandsbediening.

Page 17

Problemen oplossen

TIMER

CANCEL

RES

De volgende symptomen geven niet een defect aan.

Symptoom Oorzaak

Er komt damp uit de binnenunit. Tijdens werking klinkt er geluid van stromend water.

De ruimte heeft een vreemde geur.

De binnenventilator stopt af en toe wanneer de ventilatorsnelheid is ingesteld op automatisch.

De lucht stroomt zelfs nog verder nadat het bedrijf reeds gestopt is.

Het apparaat begint pas na enkele minuten vertraging nadat het opnieuw is opgestart.

Er komt water/stoom uit de buitenunit. TIMER-indicator is altijd aan.

Het POWER-lampje knippert in de stand VERWARMEN zonder toevoer van warme lucht (en gesloten klep).

De binnenventilator stopt af en toe tijdens verwarmen. De POWER-indicator knippert voordat de unit wordt

ingeschakeld. Krakend geluid tijdens bedrijf.

Verkleuring van kunststof onderdelen.

Koeling/verwarmingscapaciteit is minder bij de laagste instelling voor de ventilatorsnelheid.

Controleer het volgende voordat u een onderhoudsmonteur belt.

Symptoom Controleer

De stand VERWARMING/KOELEN werkt niet goed.• Stel de temperatuur correct in.

Luidruchtig tijdens werking.

Afstandsbediening werkt niet. (De display is gedimd of het transmissiesignaal is zwak.)

Het apparaat werkt niet.

Het apparaat ontvangt geen signaal van de afstandsbediening.

•

Condensatie door koelproces.

•

Stromend koelmiddel in het apparaat.

•

Dit is mogelijk een geur van vochtigheid die afkomstig is van de muur, het tapijt, meubels of kleding.

•

Zo verdrijft u de omgevingsgeur.

•

Extractie van de resterende warmte uit de binnenunit (hoogstens 30 seconden).

•

De vertraging dient ter bescherming van de compressor van de unit.

•

In de leidingen vindt condensatie of verdamping plaats.

•

Nadat de timer is ingesteld, worden de instellingen dagelijks uitgevoerd.

•

De unit staat in de ontdooistand (en AIR SWING (Luchzwenking) is ingesteld op AUTO).

•

Onbedoeld koelen voorkomen.

•

Dit is een initiële stap tijdens de voorbereiding voor werking wanneer de ON timer is ingeschakeld.

•

Temperatuurveranderingen veroorzaken expansie of contractie van het apparaat.

•

Verkleuring is afhankelijk van het materiaaltype van de kunststof onderdelen en wordt versneld bij blootstelling aan warmte, zonlicht, UV-straling of omgevingsfactoren.

•

De lage ventilatorsnelheid geeft prioriteit aan geruisarme werking, dus koeling/verwarmingscapaciteit kan minder zijn (afhankelijk van de omstandigheden). Laat de Ventilatorsnelheid toenemen als u de capaciteit wilt laten toenemen.

•

Sluit alle deuren en ramen.

•

Maak de ﬁ lters schoon of vervang ze.

•

Verwijder elke obstructie bij de lucht in- en uitlaatopingen.

•

Controleer of de unit is geinstalleerd op een helling.

•

Sluit het voorpaneel correct.

•

Plaats de batterijen correct.

•

Vervang zwakke batterijen.

•

Controleer of de stroomonderbreker ontkoppeld is.

•

Controleer of de timers zijn ingesteld.

•

Controller, of de ontvanger niet geblokkeerd wordt.

•

Het een en ander ﬂ uorescerend licht kan eventueel de signaalzender storen. Vraag advies aan een ofﬁ ciële dealer.

Reinigingsinstructies / Problemen oplossen

Nederlands

OMSTANDIGHEDEN WAARIN U HULP MOET INROEPEN

SCHAKEL DE STROOMTOEVOER UIT EN TREK DE STEKKER UIT HET STOPCONTACT en raadpleeg een bevoegde handelaar, onder de volgende omstandigheden:

• Een abnormaal lawaai tijdens de werking.

• Water of vreemde deeltjes zijn in de afstandsbediening binnengedrongen.

• Er lekt water uit de binnenunit.

• De zekering springt regelmatig uit.

• De stroomdraad wordt onnatuurlijk warm.

• De schakelaars of knoppen werken niet zoals het hoort.

De unit stopt en de TIMER-indicator knippert.

Laat de foutcode verschijnen met behulp van de afstandsbediening.

Houd de knop 5 seconden ingedrukt

Druk op de knop om de controle te stoppen

Bij bepaalde fouten kunt u de unit opnieuw opstarten met

• beperkte functies, er klinken dan 4 piepgeluiden bij het opstarten.

TIMER

OFF

SET CHECK CLOCK RESET

ET CLOC

CANCEL

SET

Houd de knop ingedrukt totdat u een pieptoon hoort en noteer de foutcode

Schakel de eenheid uit en deel de foutcode mee aan de geautoriseerde leverancier

Page 18

Sustav klimatizacije multi air

Sustavi klimatizacije Multi air štede prostor na način da vam omogućuju priključivanje više unutarnjih jedinica na jednu vanjsku jedinicu.

• Za potpune karakteristike proizvoda, molimo vas da pogledate katalog.

Unutarnje jedinice

• Moguće je da unutarnje jedinice rade

pojedinačno ili istovremeno. Prioritet rada dan je prvoj jedinici koja je uključena.

• Tijekom rada, načini rada HEAT (Grijanje) i

COOL (Hlađenje) ne mogu se istovremeno aktivirati za različite unutarnje jedinice.

• Indikator napajanja treperi kako bi naznačio

da je unutarnja jedinica u stanju pripravnosti za različite načine rada.

• Kod sustava koji je postavljen na način

rada HEAT (Grijanje) unutarnja se jedinica zaustavlja i treperi indikator napajanja ako je odabran neki drugi način rada osim HEAT (Grijanje).

Unutarnje jedinice

Vanjska jedinica

( CU-3RE18SBE)

Page 19

Vodič za brzi početak

TIMER

CANCEL

RES

TIMER

CANCEL

RES

FAN

AIR

HEAT

OOL

DRY

Umetanje baterija

2 3

TIMER

OFF

SET CHECK CLOCK RESET

ETCHE

AUTO

AUT HEAT C

COOL

DRY

SET

CANCEL

FAN SPEED

PEE

AIR

WIN

SWING

Izvadite stražnju stranu

daljinskog upravljača

Umetnite AAA ili R03 baterije

(mogu se koristiti ~ 1 godinu)

Zatvorite poklopac

Postavka sata

Pritisnite CLOCK (SAT)

Postavljanje vremena

Potvrdi

Osnovno rukovanje

Odaberite željeni način rada

AUTO HEAT DRY

Pokretanje/zaustavljanje rada

COOL

Sadržaj

Sigurnosne mjere ................20-21

Uporaba ...............................22-23

Upute za čišćenje ..................... 24

Rješavanje problema ............... 25

Informacije ................................ 35

Dodaci

• Daljinsko upravljanje

• AAA ili R03 baterije × 2

• Držač daljinskog upravljača

• Vijci držača daljinskog upravljača × 2

3 1

OFF/ON

MODE

TEMP

POWERFUL/

POWERFUL

FAN SPEED

AN SPEE

UIET

QUIET

TIMER

OFF

SET CHECK CLOCK RESET

ETCHECKCLOC

AIR SWING

AIR SWIN

SET

CANCEL

POWER

•

Pripazite da je indikator u položaju (Isključeno) kako biste pokrenuli jedinicu.

Odaberite željenu

temperaturu

Raspon za odabir:

• 16 °C ~ 30 °C.

•

Rad jedinice unutar preporučenog raspona temperature može uštedjeti energiju. GRIJANJE: 20 °C ~ 24 °C. HLAĐENJE: 26 °C ~ 28 °C. ISUŠIVANJE: 1 °C ~ 2 °C

•

Za tamnjenje ili vraćanje na tvorničke

manje od sobne temperature.

postavke svjetline indikatora jedinice pritisnite i 5 sekundi držite

•

Koristite daljinski upravljač unutar 8 m od prijamnika na unutarnjoj jedinici.

Ilustracije u ovom priručniku su samo u svrhu objašnjenja i mogu se razlikovati od stvarne jedinice. Radi budućih poboljšanja podložne su promjenama bez prethodne obavijesti.

Hrvatski

Page 20

Sigurnosne mjere

Ulaz zraka

Izlaz zraka

Molimo vas da zadovoljite sljedeće kako biste spriječili osobne ozljede, ozljede drugih osoba ili oštećenje imovine: Nepravilan rad zbog nepridržavanja uputa može dovesti do ozbiljne ozljede ili štete koje su klasiﬁ cirane u nastavku:

Ovaj znak upozorava

UPOZORENJE

OPREZ

Upute kojih se treba pridržavati klasiﬁ cirane su sljedećim simbolima:

Unutarnja

jedinica

Izlaz zraka

Daljinsko

upravljanje

Vanjska

jedinica

na moguću smrt ili ozbiljne ozljede.

Ovaj znak upozorava na ozljede ili oštećenje vlasništva.

Ovaj simbol naznačuje radnju koja je ZABRANJENA.

Ovi simboli naznačuju radnje koje su OBVEZNE.

Napajanje

Ulaz zraka

Izlaz zraka

UPOZORENJE

Unutarnja jedinica i vanjska jedinica

Ovaj uređaj ne smiju koristiti djeca mlađa od 8 godina i više, te osobe smanjenih tjelesnih, osjetilnih ili mentalnih mogućnosti ili osobe koje ne raspolažu iskustvom i znanjem osim ako nisu bez nadzora ili rade po uputama koje se odnose na sigurno korištenje uređaja i razumiju povezane opasnosti. Djeca se ne smiju igrati s ovim uređajem. Čišćenje i održavanje koje izvodi korisnik ne smiju vršiti djeca bez nadzora.

Molimo vas da se obratite ovlaštenom dobavljaču ili stručnjaku za čišćenje unutarnjih dijelova, popravak, ugradnju, uklanjanje i ponovnu ugradnju jedinice. Nepravilna ugradnja i rukovanje dovode do curenja, električnog udara ili požara.

Za uporabu speciﬁ ciranog tipa rashladnog sredstva obratite se ovlaštenom distributeru ili specijalistu. Uporaba rashladnog sredstva drugog tipa može uzrokovati oštećenje proizvoda, eksploziju, ozljedu itd.

Jedinicu nemojte ugrađivati u potencijalno eksplozivnoj ili zapaljivoj atmosferi. Nepoštivanje ove upute može dovesti do požara.

Ne stavljajte prste ili druge predmete u unutarnju ili vanjsku jedinicu klimatizacijskog uređaja, rotirajući dijelovi mogu dovesti do ozljeda.

Ne dodirujte vanjsku jedinici tijekom sijevanja, to može dovesti do električnog udara.

Ne izlažite se izravno hladnom zraku za dulje vremensko razdoblje kako biste izbjegli prekomjerno hlađenje.

Nemojte sjesti ili stati na jedinicu, slučajno možete pasti.

Daljinsko upravljanje

Nemojte dozvoliti novorođenčadi i maloj djeci da se igraju s daljinskim upravljačem kako biste ih spriječili da slučajno ne progutaju baterije.

Napajanje

Nemojte koristiti modiﬁ cirani kabel, spajani kabel, produžni kabel ili nespeciﬁ cirani kabel kako biste spriječili pregrijavanje i požar.

Page 21

Za sprječavanje pregrijavanja, požara ili električnog udara:

•

Nemojte dijeliti istu utičnicu za napajanje s drugom opremom.

•

Nemojte rukovati s vlažnim rukama.

•

Nemojte presavijati kabel za napajanje.

•

Nemojte pokretati ili zaustavljati jedinicu na način da umetnete ili izvučete utikač za napajanje.

Ako je kabel za napajanje oštećen mora ga zamijeniti proizvođač, njegov servisni agent ili slične kvaliﬁ cirane osobe kako bi se izbjegla opasnost.

Izričito preporučujemo da bude ugrađen s prekidačem dozemnog spoja (eng. - Earth Leakage Circuit Breaker (ELCB)) ili FID sklopkom (eng.- Residual Current Device (RCD uređaj)) za sprečavanje električnog udara ili požara.

Za sprječavanje pregrijavanja, požara ili električnog udara:

•

Pravilno umetnite prekidač.

•

Prašinu na utikaču za napajanje treba povremeno obrisati sa suhom krpom.

Prestanite koristiti jedinicu kad dođe do neke nepravilnosti/kvara i isključite utikač ili isključite sklopku za napajanje i prekidač. (Opasnost od dima/vatre/električnog udara) Primjeri nepravilnosti/kvara

•

ELCB često iskače.

•

Zamijetili ste dim od izgaranja.

•

Zamijetili ste abnormalan zvuk ili vibracije jedinice.

•

Curenje vode iz unutarnje jedinice.

•

Kabel za napajanje ili utikač postaje neuobičajeno vruć.

•

Brzina ventilatora ne može se kontrolirati.

•

Jedinica odmah prestaje s radom čak iako je uključena za rad.

•

Ventilator se ne zaustavlja iako je rad

zaustavljen. Odmah se obratite svom lokalnom dobavljaču radi održavanja/popravka.

Ova oprema mora biti uzemljena kako bi se spriječio električni udar ili požar.

Spriječite električni udar tako da isključite napajanje i utikač:

- prije čišćenja i servisiranja,

- kad uređaj duže ne koristite

- tijekom neuobičajeno jakog sijevanja.

OPREZ

Unutarnja jedinica i vanjska jedinica

Nemojte prati unutarnju jedinicu s vodom, benzinom, razrjeđivačem ili jastučićem za ribanje kako biste izbjegli oštećenje ili koroziju jedinice.

Nemojte koristiti za očuvanje precizne opreme, hrane, životinja, biljki, umjetnina i drugih predmeta. To može ugroziti kvalitetu, itd.

Nemojte koristiti nikakvu zapaljivu opremu ispred otvora za zrak kako biste izbjegli prijenos požara.

Nemojte izlagati biljke ili kućne ljubimce izravno strujanju zraka kako biste izbjegli ozljede, itd.

Nemojte dodirivati oštre aluminijske lamele, oštri dijelovi mogu uzrokovati ozljede.

Nemojte ON (Uključeno) unutarnju jedinicu kad nanosite vosak na pod. Nakon nanošenja voska, prije rada s jedinicom pravilno prozračite prostoriju.

Nemojte ugrađivati jedinicu u uljnim i dimnim područjima kako biste spriječili oštećenje jedinice.

Nemojte rastavljati jedinicu radi čišćenja kako biste izbjegli ozljede.

Nemojte stajati na nestabilnoj površini kad čistite jedinicu kako biste izbjegli ozljede.

Nemojte postavljati vazu ili spremnik s vodom na jedinicu. Voda može doprijeti u unutrašnjost jedinice i oštetiti izolaciju. Ovo može uzrokovati električni udar.

Nemojte otvarati prozor ili vrata za dulje vremensko razdoblje tijekom načina rada HLAĐENJE/GRIJANJE.

Spriječite curenje vode tako što ćete osigurati da je cijev za odvod:

- pravilno priključena

- udaljena od slivnika i spremnika

- nije uronjena u vodu Nakon duljeg razdoblja korištenja ili korištenja

s nekom zapaljivom opremom, redovito prozračite prostoriju.

Nakon duljeg razdoblja korištenja provjerite da ugradbena rešetka nije istrošena kako biste spriječili da jedinica padne.

Daljinsko upravljanje

Nemojte koristiti baterije koje se mogu ponovno napuniti (Ni-Cd). One mogu oštetiti daljinski upravljač.

Za sprječavanje kvara ili oštećenja daljinskog upravljača:

•

Uklonite baterije ako se jedinica neće koristiti za dulje vremensko razdoblje.

•

Nove baterije iste vrste moraju se umetnuti sljedeći utvrđeni polaritet.

Napajanje

Radi sprečavanja električnog udara nemojte povlačiti kabel kako biste isključili utikač.

Sigurnosne mjere

Hrvatski

Page 22

TEMP

OFF/ON

TIMER

CANCEL

CHECK

Uporaba

MODE

Za odabir načina rada

Način rada AUTOMATSKI - radi praktičnosti

•

Tijekom postupka odabira načina rada treperi indikator napajanja.

•

Jedinica odabire način rada svakih 3 sata

Više

prema postavci temperature, vanjskoj temperaturi i temperaturi prostorije.

Način rada GRIJANJE - za uživanje u toplom zraku

•

Jedinici treba nešto vremena za zagrijavanje. Tijekom ove radnje treperi indikator napajanja.

Način rada HLAĐENJE - za uživanje u hladnom zraku

•

Radi smanjenja potrošnje energije tijekom načina rada HLAĐENJE, koristite zastore kako biste prikrili sunčevo svjetlo i vanjsku toplinu.

Način rada ISUŠIVANJE - za odvlaživanje okoliša

•

Jedinica radi pri maloj brzini ventilatora kako bi omogućila lagano hlađenje.

POWERFUL/

POWERFUL: Za brzo dostizanje temperature

QUIET: Za užitak tihog rada

•

Za prebacivanje između načina

QUIET

rada snažno i tiho

QUIETPOWERFUL NORMAL

POWERFUL

•

Za zaustavljanje rada ponovno pritisnite

Više

gumb ili OFF (Isključeno) jedinicu.

QUIET

Ovaj postupak smanjuje buku strujanja zraka.

Više

Prikaz daljinskog upravljača

Prijamnik daljinskog upravljača i indikator

AUTO

HEAT

COOL

DRY

OFF/ON

MODE

POWERFUL/

QUIET

TIMER

OFF

SET CHECK CLOCK RESET

TEMP

FAN SPEED

CLOC

FAN SPEED

AIR SWING

SET

CANCEL

Za prikaz postavke temperature u °C ili °F pritisnite i držite približno 10 sekundi.

Pritisnite za vraćanje na zadane postavke daljinskog upravljanja.

Ne koristi se u normalnom radu.

FAN SPEED

Za odabir brzine ventilatora

(Prikaz daljinskog upravljača)

Multi split sustav

POWER

TIMER

POWERFUL

QUIET

(Zeleno) (Narančasto) (Narančasto) (Narančasto)

Za podešavanje vodoravnog smjera strujanja zraka

•

Ručno podesivo.

• Za AUTOMATSKI, brzina unutarnjeg ventilatora automatski je podešena prema načinu rada.

• Kako biste imali prioritet rada s niskom bukom, odaberite najnižu brzinu ventilatora ( ).

Gumb za Auto OFF/ON (Automatsko Isključivanje/uključivanje)

Koristite kad je daljinski upravljač izgubljen ili je došlo do kvara. Podignite prednju ploču:

•

Za korištenje u načinu rada AUTOMATSKI pritisnite gumb jedanput.

•

Za korištenje u načinu rada HLAĐENJE pritisnite i držite gumb dok ne čujete 1 zvučni signal, a zatim pustite gumb.

•

Za korištenje u načinu rada GRIJANJE pritisnite i držite gumb dok ne čujete 1 zvučni signal, a zatim pustite gumb. I ponovno pritisnite dok se ne oglase 2 zvučna signala, potom otpustite.

•

Ponovno pritisnite gumb za isključivanje.

Page 23

TIMER

CANCEL

AIR SWING

Za podešavanje okomitog smjera strujanja zraka

(Prikaz daljinskog upravljača)

• Održava prostoriju ventiliranom.

• U načinu rada HLAĐENJE/ISUŠIVANJE, ako je postavljeno na AUTOMATSKI, krilce se automatski zakreće gore/dolje.

• U načinu rada GRIJANJE, ako je postavljeno na AUTOMATSKI, vodoravno krilce nalazi se u prethodno određenom položaju.

• Ne namještajte krilca rukom.

Za postavljanje tajmera

Za ON (Uključivanje) ili OFF (Isključivanje) jedinice u različito prethodno postavljeno vrijeme na raspolaganju su 2 postavljanja tajmera za ON (Tajmer uključivanja) i OFF (Tajmer isključivanja).

21 3

OFF

Odabir ON

(Uključeno) ili OFF (Isključeno) tajmera

• Svakim pritiskom:

Postavljanje vremena

SET

CANCEL

Primjer: Isključivanje u 22:00

Cancel

OFF

Potvrdi

Napomena

POWERFUL/

QUIET

• Može se aktivirati u svim načinima rada i

može se poništiti tako da se ponovno pritisne odgovarajući gumb.

• Ne može se istovremeno odabrati.

Komanda automatskog restartiranja

• Ako se napajanje nastavi i nakon nestanka struje, radnja će se automatski restartirati nakon nekog vremena u prethodnom režimu rada i smjeru strujanja zraka.

• Ova komanda se ne može primjeniti kada je postavljen TIMER.

•

Za poništavanje ON (Uključeno) ili OFF (Isključeno) tajmera pritisnite ON ili

odgovarajućeg ili te potom pritisnite

•

Ako je tajmer ručno otkazan ili zbog nestanka napajanja, tajmer možete ponovno vratiti na način

da pritisnete ON ili

ili te potom pritisnite

•

Nadolazeća postavka tajmera bit će prikazana i aktivirat će se u nizu.

•

Kad je postavljen ON tajmer (Tajmer uključivanja), jedinica se može pokrenuti prije (do 35 minuta) trenutačno postavljenog vremena kako biste na vrijeme dostigli željenu temperaturu.

•

Rad tajmera temelji se na postavci sata u daljinskom upravljaču i ponavljanju dnevnog postavljanja. Za postavku sata pogledajte Vodič

TIMER

za odabir odgovarajućeg

OFF

SET

za brzi početak.

Radni uvjeti

Ovaj klimatizacijski uređaj koristite pod sljedećim rasponom temperatura.

Temperatura (°C)

HLAĐENJE

GRIJANJE

DBT : Temperatura suhog termometra WBT : Temperatura mokrog termometra

Maks. 32 23 43 26

Min. 16 11 16 11

Maks. 30 - 24 18

Min. 16 - -10 -11

Unutarnja CU-3RE18SBE

DBT WBT DBT WBT

SET

za odabir

OFF

CANCEL

Uporaba

Hrvatski

Page 24

Upute za čišćenje

Kako biste osigurali optimalnu učinkovitost jedinice, čišćenje treba izvršavati u redovnim intervalima. Prljava jedinica dovodi do kvara i može vam se prikazati kôd pogreške »H99«. Molimo vas da se obratite ovlaštenom dobavljaču.

•

Prije čišćenja isključite napajanje i izvucite utikač.

•

Ne dodirujte aluminijske lamele, oštri dijelovi mogu uzrokovati ozljede.

•

Nemojte koristiti benzin, razrjeđivač ili jastučiće za ribanje.

•

Koristite samo sapun ( pH 7) ili neutralni kućanski deterdžent.

•

Nemojte koristiti vodu topliju od 40 °C.

Unutarnja jedinica

Lagano obrišite s mekom, suhom krpom.

Prednja ploča

Lagano operite i osušite.

Uklonite prednju ploču

Izvucite

Podignite

POWER

TIMER

POWERFUL

QUIET

Unutarnja jedinica

Aluminijska lamelaPrednja ploča

POWER

TIMER

POWERFUL

QUIET

Filtar za pročišćavanje

Filtri za zrak

zraka

Filtri za zrak

Svaka 2 tjedna

• Lagano operite/isperite ﬁ ltre s vodom kako biste izbjegli oštećenje na površini ﬁ ltra.

• Temeljito osušite ﬁ ltre u sjeni, dalje od vatre ili izravnog sunčevog svjetla.

• Zamijenite sve oštećene ﬁ ltre.

Uklonite ﬁ ltar za zrak Priključite ﬁ ltar za zrak

Umetnite u jedinicu

Filtar za pročišćavanje zraka

Čvrsto zatvorite

Zatvorite

Pritisnite oba kraja prednje ploče

Umetnite na obje strane

POWER

TIMER

POWERFUL

QUIET

Filtar za pročišćavanje zraka

• Ne perite ﬁ ltar za pročišćavanje zraka.

• Zamijenite ﬁ ltar svakih 10 godina ili zamijenite

svaki oštećeni ﬁ ltar. Broj dijela: CZ-SA32P

Za sezonsku provjeru nakon duljeg razdoblja nekorištenja

Provjerite baterije daljinskog upravljača.

•

Nema začepljenja na ventilacijskom ulazu zraka ili izlazu zraka.

•

Za odabir načina rada HLAĐENJE/GRIJANJE koristite gumb Auto OFF/ON (Automatsko uključivanje/isključivanje). Nakon 15 minuta rada normalno je da imate sljedeće razlike temperature između ventilacijskih ulaza zraka i izlaza zraka:

HLAĐENJE: ≥ 8 °C GRIJANJE: ≥ 14 °C

Za dulje razdoblje nekorištenja

•

Uključite način rada GRIJANJE za 2~3 sata za temeljito uklanjanje vlage koja je preostala u unutarnjim dijelovima kako biste spriječili nastajanje plijesni.

•

Isključite napajanje i izvucite utikač.

•

Uklonite baterije daljinskog upravljača.

Page 25

Rješavanje problema

TIMER

CANCEL

RES

Sljedeći simptomi ne naznačuju kvar.

Simptom Uzrok

Izlazi maglica iz unutarnje jedinice. Zvuk protoka vode tijekom rada.

Prostorija ima čudan miris.

Vanjski ventilator povremeno se zaustavlja tijekom postavke automatske brzine ventilatora.

Strujanje zraka se nastavlja čak i nakon što je rad zaustavljen.

Rad je odgođen nekoliko minuta nakon ponovnog pokretanja.

Vanjska jedinica ispušta vodu/paru. Pokazivač TIMER (VREMENSKA SKLOPKA)

stalno je uključen. Tijekom načina rada GRIJANJE treperi indicator

POWER (NAPAJANJE) bez dovoda toplog zraka (krilce je zatvoreno).

Unutarnji ventilator povremeno se zaustavlja tijekom grijanja.

Pokazivač POWER (NAPAJANJE) treperi prije nego što je jedinica uključena.

Zvuk pucketanja tijekom rada. Promjena boje nekih plastičnih dijelova.

Učin hlađenja/grijanja smanjen je tijekom postavke najniže brzine ventilatora.

Prije poziva za servisiranje provjerite sljedeće.

Simptom Provjera

Rad u načinu GRIJANJE/HLAĐENJE ne radi učinkovito.

Buka tijekom rada.

Daljinski upravljač ne radi. (Zaslon je taman ili je signal prijenosa preslab.)

Jedinica ne radi.

Jedinica ne prima signal s daljinskog upravljača.

KRITERIJ ZA NEPOZIVANJE SERVISA

ISKLJUČITE NAPAJANJE I IZVADITE UTIKAČ, te potom vas molimo da se pod sljedećim uvjetima obratite ovlaštenom dobavljaču:

•

Abnormalna buka tijekom rada.

•

Voda/strane čestice su ušle u daljinski upravljač.

•

Curenje vode iz unutarnje jedinice.

•

Prekidač strujnog kruga učestalo se uključuje.

•

Kabel za napajanje postaje neprirodno topao.

•

Prekidači ili gumbi ne funkcioniraju pravilno.

•

Efekt kondenzacije uslijed postupka hlađenja.

•

Rashladno sredstvo teče unutar jedinice.

•

Ovo može biti zbog mirisa vlage koju ispušta zid, tepih, namještaj ili odjeća.

•

Ovo pomaže ukloniti okolne mirise.

•

Izdvajanje preostale topline iz unutarnje jedinice (maksimalno 30 sekundi).

•

Odgoda je zaštita kompresora jedinice.

•

Dolazi do kondenzacije ili isparavanja na cijevima.

•

Postavka tajmera ponavlja dnevno postavljanje.

•

Jedinica je u načinu rada odmrzavanja (i AIR SWING (Strujanje zraka) je postavljeno na AUTO (Automatski)).

•

Za izbjegavanje nenamjernog efekta hlađenja.

•

Ovo je početni korak u pripremi za rad kad je postavljen ON tajmer (tajmer uključivanja).

•

Promjene temperature uzrokuju širenje/skupljanje jedinice.

•

Promjena boje podložna je vrstama materijala koji se koriste u plastičnim dijelovima, a ubrzava se kada se dio izlaže toplini, sunčevoj svjetlosti, ultraljubičastoj svjetlosti ili faktoru okoliša.

•

Niska brzina ventilatora je prioritet rada s nikom bukom, stoga učin hlađenja/grijana može biti smanjen (ovisno o uvjetima). Povećajte brzinu za povećanje učina.

•

Postavite točnu temperaturu.

•

Zatvorite sva vrata i prozore.

•

Očistite ili zamijenite ﬁ ltre.

•

Očistite sva začepljenja na ventilacijskom ulazu zraka ili izlazu zraka.

•

Provjerite je li jedinica ugrađena na koso.

•

Pravilno zatvorite prednju ploču.

•

Pravilno umetnite baterije.

•

Zamijenite slabe baterije.

•

Provjerite je li iskočio prekidač strujnog kruga.

•

Provjerite jesu li postavljeni tajmeri.

•

Provjerite da prijamnik nije zapriječen u prijemu.

•

Određena ﬂ uorescentna svjetla mogu se umiješati sa signalom predajnika. Molimo vas da se obratite ovlaštenom dobavljaču.

Jedinica se zaustavlja i treperi pokazivač TIMER (VREMENSKA SKLOPKA).

Koristite daljinski upravljač za dohvaćanje koda pogreške.

Pritisnite za 5 sekundi

Za prekid provjere pritisnite za 5 sekundi

•

Za određene pogreške možete ponovno pokrenuti jedinicu za ograničeni rad s 4 zvučna signala tijekom pokretanja rada.

TIMER

OFF

SET CHECK CLOCK RESET

ET CLOC

CANCEL

SET

Pritišćite sve dok se ne oglasi zvučni signal, te potom zapišite kôd pogreške

Isključite jedinicu i pokažite kôd pogreške ovlaštenom zastupniku

Upute za čišćenje/Rješavanje problema

Hrvatski

Page 26

Συστημα πολλαπλου κλιματιστικου

Τα συστήματα πολλαπλού κλιματιστικού εξοικονομούν χώρο, επιτρέποντάς σας να συνδέσετε πολλαπλές εσωτερικές μονάδες σε μια και μόνο εξωτερική μονάδα.

•

Για το σύνολο των χαρακτηριστικών γνωρισμάτων του προϊόντος, παρακαλείστε να ανατρέξετε στον κατάλογο.

Εσωτερικές μονάδες

•

Είναι δυνατή η λειτουργία των εσωτερικών μονάδων χωριστά ή ταυτόχρονα. Η προτεραιότητα του τρόπου λειτουργίας δίνεται στην πρώτη μονάδα που έχει ενεργοποιηθεί.

•

Κατά τη διάρκεια της λειτουργίας, δεν είναι δυνατή η ενεργοποίηση της ΘΕΡΜΑΝΣΗΣ και ΨΥΞΗΣ την ίδια στιγμή για διαφορετικές εσωτερικές μονάδες.

•

Ο δείκτης λειτουργίας αναβοσβήνει ώστε να υποδείξει ότι η εσωτερική μονάδα βρίσκεται σε κατάσταση αναμονής (stand by) για διαφορετικούς τρόπους λειτουργίας.

•

Σε ένα σύστημα στο οποίο ο τρόπος λειτουργίας ΘΕΡΜΑΝΣΗ είναι κλειδωμένος, αν επιλεχθεί άλλος τρόπος λειτουργίας εκτός από τον τρόπο λειτουργίας ΘΕΡΜΑΝΣΗ, η εσωτερική μονάδα σταματάει και αναβοσβήνει η λυχνία ΛΕΙΤΟΥΡΓΙΑΣ.

Εσωτερικές μονάδες

Εξωτερική μονάδα

(CU-3RE18SBE)

Page 27

Σyntomoς oδhгoς

TIMER

CANCEL

RES

TIMER

CANCEL

RES

FAN

AIR

HEAT

OOL

DRY

3 1

2 3

TIMER

OFF

SET CHECK CLOCK RESET

ETCHE

AUTO

AUT HEAT C

COOL

DRY

OFF/ON

MODE

TEMP

POWERFUL/

FAN SPEED

AN SPEE

UIET

QUIET

TIMER

OFF

SET CHECK CLOCK RESET

ETCHECKCLOC

SET

CANCEL

AIR SWING

IR SWIN

SET

CANCEL

FAN SPEED

PEE

AIR

WIN

SWING

Για να εισάγετε τις μπαταρίες

Αφαιρέστε το πίσω κάλυμμα του

τηλεχειριστηρίου

Τοποθετήστε μπαταρίες AAA ή

R03 (μπορεί να χρησιμοποιηθεί ~ 1 χρόνο)

Κλείστε το κάλυμμα

Ρύθμιση ρολογιού

Πατήστε CLOCK

Ρυθμίστε τον χρόνο

Επιβεβαιώστε

Βασική λειτουργία

Επιλέξτε την κατάσταση

λειτουργίας που επιθυμείτε

AUTO HEAT DRY

Ξεκινήστε/σταματήστε τη

λειτουργία

POWER

•

Παρακαλείστε να σημειώσετε ότι η ένδειξη φαίνεται στην οθόνη για να ενεργοποιήσετε τη μονάδα.

Επιλέξτε την επιθυμητή

θερμοκρασία

Εύρος επιλογής:

• 16 °C ~ 30 °C.

•

Η λειτουργία της μονάδας στα πλαίσια του συνιστώμενου εύρους θερμοκρασίας εξοικονομεί ενέργεια. ΘΕΡΜΑΝΣΗ : 20 °C ~ 24 °C. ΨΥΞΗ : 26 °C ~ 28 °C. ΑΦYΓΡΑΝΣΗ

•

Για να μειώσετε τη διαύγεια ή να

ανακτήσετε τη λαμπρότητα του δείκτη της μονάδας, πατήστε και κρατήστε πατημένο για 5 δευτερόλεπτα το .

Πινακας περιεχομενων

Προφυλαξεις ασφαλειας ......28-29

Τρόπος χρήσης ...................30-31

Οδηγιες πλυσιματος .................32

Αντιμετωπιση προβληματων ...33

Πληροφοριες .............................35

Εξαρτήματα

• Τηλεχειριστήριο

• μπαταρίες AAA ή R03 × 2

• Βάση στήριξης

τηλεχειριστηρίου

• Βίδες για τη βάση στήριξης του τηλεχειριστηρίου × 2

COOL

: 1˚C ~ 2˚C χαμηλότερα

από τη θερμοκρασία δωματίου.

•

Χρησιμοποιείτε το τηλεχειριστήριο σε απόσταση 8 m από τον δέκτη του τηλεχειριστηρίου της εσωτερικής μονάδας.

Οι εικόνες σε αυτόν τον οδηγό είναι μόνο για επεξήγηση και μπορεί να διαφέρουν από την πραγματική μονάδα. Υπόκεινται σε αλλαγές δίχως προειδοποίηση για μελλοντική βελτίωση.

Eλληνικά

Page 28

Προφυλαξεις ασφαλειας

Είσοδος

αέρα

Είσοδος αέρα

Έξοδος του αέρα

Έξοδος του

αέρα

Για να προληφθεί προσωπικός τραυματισμός, τραυματισμός τρίτων ή ιδιοκτησίας, παρακαλείστε να συμμορφωθείτε με τα επόμενα: Η λανθασμένη λειτουργία εξαιτίας της αποτυχίας σας να ακολουθήσετε τις οδηγίες μπορεί να προκαλέσει τραυματισμό ή ζημιά, η σοβαρότητα των οποίων κατηγοριοποιείται σύμφωνα με τα παρακάτω:

Αυτό το σήμα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΠΡΟΣΟΧΗ

Οι οδηγίες που πρέπει να ακολουθηθούν κατηγοριοποιούνται σύμφωνα με τα παρακάτω σύμβολα:

Εσωτερική

μονάδα

Έξοδος του αέρα

προειδοποιεί για θάνατο ή σοβαρό τραυματισμό.

Αυτό το σήμα προειδοποιεί για τραυματισμό ή ζημιά σε περιουσία.

Αυτό το σύμβολο δηλώνει μια ενέργεια που ΑΠΑΓΟΡΕΥΕΤΑΙ.

Τα εν λόγω σύμβολα υποδηλώνουν ΥΠΟΧΡΕΩΤΙΚΕΣ ενέργειες.

αέρα

Τροφοδοσία

Είσοδος

Εσωτερικη μοναδα και εξωτερικη μοναδα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η συσκευή αυτή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας 8 ετών και άνω και από άτομα με μειωμένες φυσικές, αισθητήριες ή νοητικές ικανότητες, ή χωρίς εμπειρία και γνώση, αν βρίσκονται υπό επιτήρηση ή τους παρέχονται οδηγίες σχετικά με τη χρήση της συσκευής με ασφαλή τρόπο και κατανοούν τους κινδύνους που ενέχονται. Τα παιδιά δεν πρέπει να παίζουν με τη συσκευή. Ο καθαρισμός και η συντήρηση από το χρήστη δεν πρέπει να πραγματοποιούνται από παιδιά χωρίς επίβλεψη.

Παρακαλείστε να συμβουλευθείτε τον εξουσιοδοτημένο αντιπρόσωπο ή ειδικό για να καθαρίσετε τα εσωτερικά εξαρτήματα, να επισκευάσετε, να εγκαταστήσετε, να αφαιρέσετε και να επανεγκαταστήσετε τη μονάδα. Ακατάλληλη θα προκαλέσουν διαρροή, ηλεκτροπληξία ή πυρκαγιά.

Επιβεβαιώστε με εξουσιοδοτημένο αντιπρόσωπο ή ειδικό τη χρήση του καθορισμένου τύπου ψυκτικού. Η χρήση άλλου ψυκτικού από τον καθορισμένο τύπο ενδέχεται να προκαλέσει βλάβη στο προϊόν, τραυματισμό κλπ.

Μην εγκαθιστάτε τη μονάδα σε πιθανά εκρηκτική ή εύφλεκτη ατμόσφαιρα. Εφόσον αυτό δεν γίνει, το αποτέλεσμα μπορεί να είναι ατύχημα πυρκαγιάς.

Μην εισάγετε δάχτυλα ή άλλα αντικείμενα μέσα στην εσωτερική ή την εξωτερική μονάδα του κλιματισμού, τα περιστρεφόμενα μέρη μπορεί να προκαλέσουν τραυματισμό.

Μην αγγίζετε την εξωτερική μονάδα κατά τη διάρκεια του φωτισμού, μπορεί να προκαλέσει ηλεκτροπληξία.

Μην εκτίθεστε άμεσα στον κρύο αέρα για παρατεταμένο χρονικό διάστημα προς αποφυγή υπερβολικής ψύξης.

Μη κάθεστε και μην βαδίζετε πάνω στη μονάδα γιατί μπορεί να πέσετε.

εγκατάσταση και ο ακατάλληλος χειρισμός

Τηλεχειριστήριο

Είσοδος αέρα

Εξωτερική μονάδα

Έξοδος του

αέρα

Τηλεχειριστήριο

Μην επιτρέπετε σε βρέφη και μικρά παιδιά να παίζουν με το τηλεχειριστήριο, διότι υπάρχει κίνδυνος να καταπιούν κατά λάθος τις μπαταρίες.

Τροφοδοσία

Μη χρησιμοποιείτε τροποποιημένα καλώδια, συνδεδεμένα καλώδια, επεκτάσεις καλωδίων ή μη καθορισμένα καλώδια για πρόληψη υπερθέρμανσης ή πυρκαγιάς.

Page 29

Προς αποφυγή υπερθέρμανσης, πυρκαγιάς ή ηλεκτροπληξίας:

•

Δεν πρέπει να μοιράζεται την ίδια πρίζα ρεύματος με άλλες συσκευές.

•

Μην χειρίζεστε το συσκευή με βρεγμένα χέρια.

•

Μη λυγίζετε υπερβολικά το καλώδιο τροφοδοσίας.

•

Μη θέτετε σε λειτουργία και μη σταματάτε τη μονάδα βάζοντας ή βγάζοντας το βύσμα του ρεύματος.

Εάν το καλώδιο τροφοδοσίας έχει υποστεί ζημιά, πρέπει να αντικατασταθεί από τον κατασκευαστή, τον αντιπρόσωπο σέρβις ή εξειδικευμένους τεχνικούς για να αποφευχθεί ενδεχόμενος κίνδυνος.

Συνιστάται θερμά να εγκατασταθεί με Διακόπτη Κυκλώματος Διαρροής της Γείωσης (ELCB:= Earth Leakage Circuit Breaker) ή με Διάταξη Προστασίας Ρεύματος Διαρροής (RCD:= Residual Current Device) ώστε να αποφευχθεί ο κίνδυνος ηλεκτροπληξίας ή πυρκαγιάς.

Προς αποφυγή ηλεκτροπληξίας:

•

Εισαγάγετε το βύσμα του ρεύματος σωστά.

•

Η σκόνη πάνω στο βύσμα του ρεύματος θα πρέπει να καθαρίζεται τακτικά με ένα στεγνό πανί.

Διακόψτε τη χρήση του προϊόντος αν παρουσιαστεί οποιαδήποτε ανωμαλία/βλάβη και αποσυνδέστε το βύσμα του ρεύματος ή κλείστε το διακόπτη τροφοδοσίας και το διακόπτη ρεύματος. (Κίνδυνος καπνού/πυρκαγιάς/ηλεκτροπληξίας) Παραδείγματα ανωμαλίας/βλάβης

•

Ο ELCB ενεργοποιείται συχνά.

•

Παρατηρείται μυρωδιά καμένου.

•

Παρατηρείται μη φυσιολογικός θόρυβος ή δόνηση της μονάδας.

•

Υπάρχει διαρροή νερού από την εσωτερική μονάδα.

•

Το καλώδιο ή το βύσμα ρεύματος είναι υπερβολικά ζεστό.

•

Δεν είναι εφικτός ο έλεγχος της ταχύτητας του ανεμιστήρα.

•

Η λειτουργία της μονάδας διακόπτεται αμέσως, ακόμη και αν έχει τεθεί σε λειτουργία.

•

Ο ανεμιστήρας δεν σταματάει ακόμη και αν έχει

διακοπεί η λειτουργία. Επικοινωνήστε αμέσως με τον τοπικό αντιπρόσωπο για συντήρηση/επισκευή.

Ο εξοπλισμός αυτός πρέπει να είναι γειωμένος ώστε να αποφευχθεί ο κίνδυνος ηλεκτροπληξίας ή πυρκαγιάς.

Προς αποφυγή ηλεκτροπληξίας διακόπτετε την παροχή ρεύματος και αποσυνδέετε το βύσμα:

- Πριν τον καθαρισμό ή το σέρβις,

- Όταν δεν γίνεται χρήση του για παρατεταμένο χρονικό

διάστημα, ή

- Σε περίπτωση μη κανονικής δραστηριότητας με

παρουσία ισχυρών σπινθήρων.

υπερθέρμανσης, πυρκαγιάς ή

ΠΡΟΣΟΧΗ

Εσωτερικη μοναδα και εξωτερικη μοναδα

Μην πλένετε την εσωτερική μονάδα με νερό, βενζίνη, διαλυτικά ή σκόνες καθαρισμού προς αποφυγή πρόκλησης φθοράς ή διάβρωσης στη μονάδα.

Να μην χρησιμοποιείται για τη συντήρηση εξοπλισμού ακριβείας, τροφίμων, ζώων, φυτών, έργων τέχνης ή άλλων αντικειμένων. Υπάρχει ενδεχόμενο αλλοίωσης της ποιότητας, κ.λπ.

Μη χρησιμοποιείτε εξοπλισμό που περιέχει καύσιμα μπροστά από την έξοδο της ροής του αέρα ώστε να αποφύγετε την εξάπλωση πυρκαγιάς.

Να αποφεύγεται η άμεση έκθεση φυτών ή κατοικίδιων τραυματισμού κ.λπ.

Μην αγγίζετε το κοφτερό αλουμινένιο πτερύγιο, τα κοφτερά μέρη μπορεί να σας τραυματίσουν.

Μην ανάβετε την εσωτερική μονάδα όταν κάνετε παρκέ στο πάτωμα. Μετά την επάλειψη με κερί αερίστε κατάλληλα το δωμάτιο πριν να θέσετε σε λειτουργία τη μονάδα.

Μην εγκαθιστάτε τη μονάδα σε χώρους με λάδια και καπνούς προς αποφυγή φθοράς της μονάδας.

Μην αποσυναρμολογείτε τη μονάδα για λόγους καθαρισμού προς αποφυγή τραυματισμού

Μην πατάτε πάνω σε ασταθή πάγκο όταν καθαρίζετε τη μονάδα προς αποφυγή τραυματισμού.

Μην τοποθετείτε βάζα ή δοχεία νερού πάνω στη μονάδα. Το νερό μπορεί να εισέλθει στη μονάδα και να υποβαθμίσει τη μόνωση. Αυτό μπορεί να προκαλέσει ηλεκτροπληξία.

Μην αφήνετε ανοικτό το παράθυρο ή την πόρτα για μεγάλο χρονικό λειτουργίας ΨΥΞΗ/ΑΦYΓΡΑΝΣΗ.

Είναι δυνατή η αποφυγή της διαρροής νερού εξασφαλίζοντας ότι ο σωλήνας αποστράγγισης:

- έχει τοποθετηθεί σωστά,

- βρίσκεται μακριά από αποχετεύσεις και δοχεία, ή

- δεν έχει βυθιστεί σε νερό

Μετά από παρατεταμένη χρήση ή από χρήση με εύφλεκτο εξοπλισμό, εξαερίζετε τον χώρο τακτικά.

Μετά από μακροχρόνια περίοδο χρήσης, βεβαιωθείτε ότι το πλαίσιο είναι φθαρμένο ώστε να αποφευχθεί η πτώση της μονάδας.

στη ροή του αέρα προς αποφυγή

διάστημα κατά τον τρόπο

εγκατάστασης δεν

Τηλεχειριστήριο

Μη χρησιμοποιείτε επαναφορτιζόμενες (Ni-Cd) μπαταρίες. Μπορεί να προκαλέσει βλάβη στο τηλεχειριστήριο.

Προς αποφυγή δυσλειτουργίας ή βλάβης του τηλεχειριστηρίου:

•

Να αφαιρείτε τις μπαταρίες αν η μονάδα δεν πρόκειται να χρησιμοποιηθεί για μεγάλο χρονικό διάστημα.

•

Θα πρέπει να τοποθετούνται καινούργιες μπαταρίες του ίδιου τύπου σύμφωνα με την αναγραφόμενη πολικότητα.

Τροφοδοσία

Μην τραβάτε το καλώδιο για να αποσυνδέσετε το βύσμα προς αποφυγή ηλεκτροπληξίας.

Προφυλαξεις ασφαλειας

Eλληνικά

Page 30

TEMP

OFF/ON

TIMER

CANCEL

CHECK

Τρόπος χρήσης

MODE

Για την επιλογη του τροπου λειτουργιασ

Κατάσταση λειτουργίας ΑΥΤΟΜΑΤΗ - Για μεγαλυτερη ευκολια

•

Κατά τη διάρκεια επιλογής κατάστασης λειτουργίας, αναβοσβήνει η λυχνία λειτουργίας.

•

Πολλαπλή

Κατάσταση λειτουργίας ΘΕΡΜΑΝΣΗΣ - Για να απολαμβανετε ζεστο αερα

•

Κατάσταση λειτουργίας ΨΥΞΗΣ - Για να απολαμβάνετε κρύο αέρα

•

Κατάσταση λειτουργίας ΑΦΥΓΡΑΝΣΗΣ - Για την αφύγρανση του περιβάλλοντος χώρου

•

POWERFUL/

ΙΣΧΥΡΗ: Για να επιτυγχανεται γρηγορα η θερμοκρασια

Πολλαπλή

ΑΘΟΡΥΒΗ: Για να απολαμβανετε αθορυβη λειτουργια

•

Η μονάδα επιλέγει τρόπο λειτουργίας κάθε 3 ώρες σύμφωνα με τη ρύθμιση της θερμοκρασίας, την εξωτερική θερμοκρασία καθώς και τη θερμοκρασία δωματίου.

Η μονάδα χρειάζεται λίγο χρόνο για να ζεσταθεί. Ο δείκτης ισχύος αναβοσβήνει κατά τη διάρκεια αυτής της λειτουργίας.

Για τη μείωση της κατανάλωσης ισχύος κατά τη λειτουργία ΨΥΞΗΣ, χρησιμοποιείτε κουρτίνες προκειμένου να παρεμποδίζετε το ηλιακό φως και την εξωτερική θερμότητα.

Η μονάδα λειτουργεί σε χαμηλή ταχύτητα ανεμιστήρα ώστε να δώσει μια απαλή λειτουργία ψύξης.

QUIET

Για εναλλαγή ανάμεσα σε ισχυρή & ήσυχη

QUIETPOWERFUL NORMAL

POWERFUL

•

Πατήστε ξανά το κουμπί ή γυρίστε τη μονάδα στο OFF για να σταματήσετε αυτή τη λειτουργία.

QUIET

Η λειτουργία αυτή μειώνει τον θόρυβο της ροής του αέρα.

Πολλαπλή

Πολυστέλεχο Σύστημα

Οθόνη Τηλεχειριστηρίου

Δέκτης και δείκτης τηλεχειριστηρίου

AUTO

HEAT

COOL

DRY

OFF/ON

MODE

TEMP

POWERFUL/

FAN SPEED

QUIET

TIMER

OFF

SET CHECK CLOCK RESET

CLOC

FAN SPEED

AIR SWING

SET

CANCEL

POWER

TIMER

POWERFUL

QUIET

Πατήστε και κρατήστε πατημένο για 10 δευτερόλεπτα για να δείξετε τη ρύθμιση της θερμοκρασίας σε °C ή °F.

Πατήστε για να ανακτήσετε την προκαθορισμένη ρύθμιση του τηλεχειριστηρίου.

Δεν χρησιμοποιείται σε

(Πράσινο) (Πορτοκαλόχρους) (Πορτοκαλόχρους) (Πορτοκαλόχρους)

κανονικές λειτουργίες.

FAN SPEED

Για να επιλεξετε ταχυτητα ανεμιστηρα

(Οθόνη Τηλεχειριστηρίου)

•

Για τον ΑΥΤΟΜΑΤΟ τρόπο λειτουργίας, η ταχύτητα του εσωτερικού ανεμιστήρα ρυθμίζεται αυτόματα σύμφωνα με τον τρόπο λειτουργίας.

•

Για λειτουργία με προτεραιότητα χαμηλού θορύβου, επιλέξτε τη χαμηλότερη ταχύτητα ανεμιστήρα ( ).

Για να προσαρμόσετε την οριζόντια κατεύθυνση της ροής του αέρα

•

Μπορεί να ρυθμιστεί με το χέρι.

Κουμπί auto OFF/ON

Χρησιμοποιείται, όταν το τηλεχειριστήριο βρίσκεται σε λάθος θέση ή δεν λειτουργεί κανονικά. Σηκώστε τον μπροστινό πίνακα:

•

Για χρήση στην ΑΥΤΟΜΑΤΗ λειτουργία (AUTO), πατήστε μία φορά το κουμπί.

•

Για χρήση στη λειτουργία ΨΥΞΗΣ, πατήστε και κρατήστε πατημένο το κουμπί έως ότου να ακουστεί ένα μπιπ, στη συνέχεια αφήστε το.

•

Για χρήση στη λειτουργία ΘΕΡΜΑΝΣΗΣ, πατήστε και κρατήστε πατημένο το κουμπί έως ότου να ακουστεί ένα μπιπ, στη συνέχεια αφήστε το. Και πατήστε ξανά έως ότου να ακουστούν 2 μπιμ, στη συνέχεια αφήστε το.

•

Πατήστε ξανά το κουμπί για απενεργοποίηση.

Page 31

TIMER

CANCEL

AIR SWING

Για να προσαρμοσετε την κατακορυφη κατευθυνση ροης του αερα

(Οθόνη Τηλεχειριστηρίου)

•

Διατηρεί το δωμάτιο αερισμένο.

•

Στον τρόπο λειτουργίας ΨΥΞΗ/ΑΦYΓΡΑΝΣΗ, εφόσον έχει ρυθμιστεί ο αυτόματος τρόπος λειτουργίας

(AUTO), το πτερύγιο αιωρείται άνω/κάτω αυτόματα.

•

Στον τρόπο λειτουργίας ΘΕΡΜΑΝΣΗ, εφόσον έχει ρυθμιστεί ο αυτόματος τρόπος λειτουργίας (AUTO), το οριζόντιο πτερύγιο σταθεροποιείται σε προκαθορισμένη θέση.

•

Μην ρυθμίζετε με το χέρι το πτερύγιο.

Για να ρυθμισετε το χρονοδιακοπτη

2 σετ χρονοδιακοπτών ενεργοποίησης (ON) και απενεργοποίησης (OFF) διατίθενται για την ενεργοποίηση (ON) ή την απενεργοποίηση (OFF) της μονάδας σε διαφορετικό προρρυθμισμένο χρόνο.

21 3

OFF

Επιλέξτε το χρονοδιακόπτη

ON ή OFF

•

Κάθε φορά που το πατάτε:

Ρυθμίστε τον χρόνο

SET

CANCEL

Παράδειγμα: Απενεργοποίηση (OFF) στις 22:00 μμ

Cancel

OFF

Επιβεβαιώστε

Σημείωση

POWERFUL/

QUIET

•

Μπορεί να ενεργοποιηθεί σε όλους τους τρόπους λειτουργίας και μπορεί να ακυρωθεί πατώντας ξανά το αντίστοιχο κουμπί.

•

Δεν μπορεί να επιλεγεί ταυτόχρονα.

•

Για να ακυρώσετε την ενεργοποίηση (ON) ή την απενεργοποίηση (OFF) του χρονοδιακόπτη, πατήστε

αντίστοιχα ή πατήστε ύστερα

•

Αν ο χρονοδιακόπτης ακυρωθεί χειροκίνητα ή λόγω διακοπής ρεύματος, μπορείτε να ανακτήσετε ξανά τον χρονοδιακόπτη

πατώντας ON ή πατήστε ύστερα

•

Έλεγχος Αυτόματης Επανεκκίνησης

•

Αν επανέλθει το ρεύμα μετά από διακοπή ρεύματος, η λειτουργία θα επανεκκινηθεί αυτόματα μετά από ένα χρονικό διάστημα με τον προηγούμενο τρόπο λειτουργίας και την κατεύθυνση ροής αέρα.

•

Ο έλεγχος αυτός δεν ισχύει όταν έχει ρυθμιστεί ο ΧΡΟΝΟΔΙΑΚΟΠΤΗΣ.

Θα εμφανιστεί και ενεργοποιηθεί ακολούθως η ρύθμιση του πλησιέστερου χρονοδιακόπτη.

•

Όταν ενεργοποιηθεί ο χρονοδιακόπτης, η μονάδα μπορεί να ξεκινήσει νωρίτερα (έως και 35 λεπτά) πριν από τον τρέχοντα χρόνο ρύθμισης έτσι ώστε να επιτευχθεί έγκαιρα η επιθυμητή θερμοκρασία.

•

Η λειτουργία του χρονοδιακόπτη βασίζεται στο ρολόι που ρυθμίζεται στο τηλεχειριστήριο και επαναλαμβάνεται καθημερινά από τη στιγμή που θα ρυθμιστεί. Για τη ρύθμιση του ρολογιού, ανατρέξτε στον Σύντομο οδηγό.

Συνθήκες λειτουργίας

Χρησιμοποιείτε αυτό το κλιματιστικό στα παρακάτω εύρη θερμοκρασιών.

Θερμοκρασία (°C)

Μέγ. 32 23 43 26

Ελάχ. 16 11 16 11

Μέγ. 30 - 24 18

Ελάχ. 16 - -10 -11

ΨΥΞΗ

ΘΕΡΜΑΝΣΗ

DBT: Θερμοκρασία ξηρού βολβού WBT: Θερμοκρασία υγρού βολβού

Μέσα CU-3RE18SBE

DBT WBT DBT WBT

SET

TIMER

OFF

CANCEL

για να επιλέξετε αντίστοιχα ή

OFF

SET

για να επιλέξετε

Τρόπος χρήσης

Eλληνικά

Page 32

Οδηγιες πλυσιματος

Για να εξασφαλιστεί η βέλτιστη απόδοση της μονάδας, ο καθαρισμός πρέπει να γίνονται σε τακτικά χρονικά διαστήματα. Μια ρυπαρή μονάδα μπορεί να προκαλέσει δυσλειτουργία και μπορεί να δείτε τον κωδικό σφάλματος ″H99″. Παρακαλείστε να συμβουλευτείτε τον εξουσιοδοτημένο αντιπρόσωπο.

•

Σβήστε την παροχή τροφοδοσίας και αποσυνδέστε τη μονάδα από την πρίζα πριν τον καθαρισμό.

•

Μην αγγίζετε το αλουμινένιο πτερύγιο, το κοφτερό μέρος μπορεί να προκαλέσει τραυματισμούς.

•

Μην χρησιμοποιείτε βενζίνη, διαλυτικές ουσίες ή καθαριστικές σκόνες.

•

Χρησιμοποιείτε μόνο σαπούνι ( pH 7) ή ουδέτερα οικιακά καθαριστικά.

•

Μη χρησιμοποιείτε νερό πιο ζεστό από τους 40 °C.

Εσωτερική μονάδα

Σκουπίζετε μαλακά τη μονάδα με ένα μαλακό, στεγνό πανί.

Μπροστινός πίνακας

Πλύνετε απαλά και στεγνώστε.

Αφαιρέστε τον μπροστινό πίνακα

Τραβήξτε έξω

Σηκώστε

τον

POWER

TIMER

POWERFUL

QUIET

Εσωτερική μονάδα

Αλουμινενιο πτερυγιοΜπροστινός πίνακας

POWER

TIMER

POWERFUL

QUIET

Φίλτρα αέρα

Φίλτρο καθαρισμού του αέρα

Φίλτρα αέρα

Κάθε 2 εβδομάδες

•

Πλύνετε/ξεπλύνετε τα φίλτρα με νερό, προσεκτικά, ώστε να αποφευχθεί η πρόκληση ζημιάς στην επιφάνειά τους.

•

Αφήστε τα φίλτρα να στεγνώσουν στη σκιά, μακριά από εστίες φωτιάς ή από τις ακτίνες του ήλιου.

•

Αντικαθιστάτε τα κατεστραμμένα φίλτρα.

Αφαιρέστε το φίλτρο αέρα Συνδέστε το φίλτρο αέρα

Εισάγετέ το στη μονάδα

Φίλτρο καθαρισμού του αέρα

Κλείστε τον με ασφάλεια

Απενεργοποιήστε τον

Πιέστε και τα δύο άκρα του μπροστινού πίνακα

Εισάγετέ τον και στις δύο πλευρές

POWER

TIMER

POWERFUL

QUIET

Φίλτρο καθαρισμού του αέρα

•

Μην πλένετε το φίλτρο καθαρισμού του αέρα.

•

Αντικαθιστάτε το φίλτρο κάθε 10 χρόνια ή αντικαταστήστε τυχόν κατεστραμμένο φίλτρο. Αρ. εξαρτήματος: CZ-SA32P

Για εποχιακη επιθεωρηση μετα απο εκτεταμενη μη-χρηση

•

Έλεγχος των μπαταριών του τηλεχειριστήριου.

•

Δεν υπάρχουν εμπόδια στα στόμια εισόδου και εξόδου του αέρα.

•

Χρήση του κουμπιού Αυτόματης ΕΝΕΡΓΟΠΟΙΗΣΗΣ/ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ (Auto OFF/ON) για επιλογή της λειτουργίας ΨΥΞΗ/ΘΕΡΜΑΝΣΗ. Ύστερα από 15 λεπτά λειτουργία, είναι φυσιολογικό να παρατηρηθεί η ακόλουθη διαφορά θερμοκρασίας μεταξύ των στομίων εισόδου και εξόδου του αέρα:

ΨΥΞΗ: ≥ 8 °C ΘΕΡΜΑΝΣΗ: ≥ 14 °C

Για παρατεταμενο διαστημα που δε θα χρησιμοποιηθει

•

Ενεργοποιήστε τον τρόπο λειτουργίας ΘΕΡΜΑΝΣΗ για 2 ~ 3 ώρες για να αφαιρέσετε εντελώς την υγρασία που έχει

εναπομείνει στα εσωτερικά μέρη ώστε να αποφύγετε την ανάπτυξη μούχλας.

•

Απενεργοποιήστε την τροφοδοσία ρεύματος και αφαιρέστε τη μονάδα από την πρίζα.

•

Αφαιρέστε τις μπαταρίες από το τηλεχειριστήριο.

Page 33

Αντιμετωπιση προβληματων

TIMER

CANCEL

RES

Τα ακόλουθα συμπτώματα δεν υποδεικνύουν δυσλειτουργία.

Βγαίνει θολούρα από την εσωτερική μονάδα. Υπάρχει ήχος ροής νερού κατά τη λειτουργία. Το δωμάτιο έχει μια περίεργη οσμή.

Ο ανεμιστήρας της εσωτερικής μονάδας σταματάει περιστασιακά κατά την αυτόματη ρύθμιση της ροής του αέρα. Η ροή του αέρα συνεχίζεται ακόμα και αν η λειτουργία σταματήσει. Η λειτουργία καθυστερεί μερικά λεπτά την επανεκκίνηση. Η εξωτερική μονάδα βγάζει νερό/ατμό. Ένδειξη χρονοδιακόπτη (TIMER) μόνιμα αναμμένη.

Η ένδειξη ισχύος (POWER) αναβοσβήνει κατά τη διάρκεια του τρόπου λειτουργίας ΘΕΡΜΑΝΣΗ δίχως παροχή ζεστού αέρα (και το πτερύγιο είναι κλειστό). Ο ανεμιστήρας της εσωτερικής μονάδας σταματάει περιστασιακά κατά τη λειτουργία θέρμανσης. Η ενδεικτική λυχνία λειτουργίας (POWER) αναβοσβήνει πριν να ενεργοποιηθεί η μονάδα. Ήχος τριγμού κατά τη διάρκεια της λειτουργίας.

Αλλοίωση του χρώματος ορισμένων πλαστικών μερών.

Η απόδοση ψύξης/θέρμανσης μειώνεται κατά τη διάρκεια της ρύθμισης χαμηλότερης ταχύτητας ανεμιστήρα.

Πριν καλέσετε τον τεχνικό επισκευής, ελέγξτε τα ακόλουθα.

Η λειτουργία ΘΕΡΜΑΝΣΗ/ΨΥΞΗ δεν είναι ικανοποιητική.

Θόρυβος κατά τη λειτουργία.

Δεν λειτουργεί το τηλεχειριστήριο. (Η οθόνη είναι θολή ή το σήμα μετάδοσης αδύνατο.) Δε λειτουργεί η μονάδα.

Η μονάδα δεν λαμβάνει σήμα από το τηλεχειριστήριο.

ΠΕΡΙΠΤΩΣΕΙΣ ΠΟΥ ΔΕΝ ΑΝΤΙΜΕΤΩΠΙΖΟΝΤΑΙ ΑΠΟ ΤΟ ΧΡΗΣΤΗ

ΣΒΗΣΤΕ ΤΗΝ ΠΑΡΟΧΗ ΡΕΥΜΑΤΟΣ ΚΑΙ ΑΠΟΣΥΝΔΕΣΤΕ και συμβουλευτείτε ύστερα τον εξουσιοδοτημένο σας αντιπρόσωπο κάτω από τις εξής συνθήκες:

•

Θόρυβος κατά τη λειτουργία.

•

Είσοδος νερού/σωματιδίων στο τηλεχειριστήριο.

•

Διαρροή νερού από την εσωτερική μονάδα.

•

Συχνή πτώση του ασφαλειοδιακόπτη.

•

Αποσυνδέστε την παροχή ρεύματος.

•

Οι διακόπτες ή τα πλήκτρα δε λειτουργούν σωστά.

Σύμπτωμα Αιτία

•

Υπάρχει συμπύκνωση εξαιτίας της διαδικασίας ψύξης.

•

Ροή ψυκτικού στο εσωτερικό της μονάδας.

•

Μπορεί να οφείλεται σε οσμή υγρασίας από έναν τοίχο, ένα χαλί, ένα έπιπλο ή από ρούχα.

•

Αυτό βοηθάει στο να αφαιρούνται οι περιβαλλοντικές μυρωδιές.

•

Εξαγωγή της παραμένουσας θερμότητας από την εσωτερική μονάδα (το πολύ 30 δευτερόλεπτα).

•

Η καθυστέρηση είναι μια προστασία του συμπιεστή της μονάδας.

•

Η συμπύκνωση ή η εξάτμιση λαμβάνει χώρα στους σωλήνες.

•

Η ρύθμιση του χρονοδιακόπτη επαναλαμβάνεται ημερησίως αφότου ρυθμιστεί.

•

Η μονάδα βρίσκεται σε τρόπο λειτουργίας απόψυξης (και η ΠΑΛΙΝΔΡΟΜΗΣΗ ΑΕΡΑ έχει ρυθμιστεί στο ΑΥΤΟΜΑΤΟ).

•

Προς αποφυγή μη επιθυμητής λειτουργίας ψύξης.

•

Αυτό αποτελεί ένα προκαταρκτικό βήμα στην προετοιμασία για τη λειτουργία όταν έχει ρυθμιστεί ο χρονοδιακόπτης ON.

•

Οι αλλαγές της θερμοκρασίας προκαλούν τη διαστολή/ συστολή της μονάδας.

•

Η αλλοίωση του χρώματος οφείλεται στους τύπους υλικών που χρησιμοποιούνται στα πλαστικά μέρη, η οποία επιταχύνεται όταν εκτίθεται σε θερμότητα, ηλιακό φως, υπεριώδες φως ή άλλο περιβαλλοντικό παράγοντα.

•

Η χαμηλή ταχύτητα ανεμιστήρα είναι λειτουργία με προτεραιότητα χαμηλού θορύβου, επομένως η απόδοση ψύξης/θέρμανσης μπορεί να είναι μειωμένη (ανάλογα με τις συνθήκες). Αυξήστε την Ταχύτητα Ανεμιστήρα για να αυξήσετε την απόδοση.

Σύμπτωμα Έλεγχος

•

Ρυθμίστε σωστά τη θερμοκρασία.

•

Κλείστε όλες τις πόρτες και τα παράθυρα.

•

Καθαρίστε ή αντικαταστήστε τα φίλτρα.

•

Απομακρύνετε τυχόν εμπόδια από τα στόμια εισόδου και εξόδου αέρα.

•

Ελέγξτε εάν η μονάδα έχει εγκατασταθεί σε επιφάνεια με κλίση.

•

Κλείστε καλά το μπροστινό πλαίσιο.

•

Τοποθετήστε σωστά τις μπαταρίες.

•

Αντικαταστήστε τις μπαταρίες εάν έχουν αδειάσει.

•

Ελέγξτε εάν ο διακόπτης κυκλώματος έχει κλείσει.

•

Ελέγξτε εάν έχουν ρυθμιστεί οι χρονοδιακόπτες.

•

Βεβαιωθείτε ότι ο δέκτης δεν παρεμποδίζεται.

•

Ορισμένα φθορίζοντα φώτα μπορεί να προκαλέσουν παρεμβολές στον μεταδότη σήματος. Παρακαλείστε να συμβουλευτείτε τον εξουσιοδοτημένο αντιπρόσωπο.

Η μονάδα σταματά και η ένδειξη του χρονοδιακόπτη (TIMER) αναβοσβήνει.

Χρησιμοποιήστε το τηλεχειριστήριο για να ανακτήσετε τον κωδικό σφάλματος.

Πατήστε το για 5 δευτερόλεπτα

για να σταματήσετε το έλεγχο

•

Για συγκεκριμένο σφάλμα, μπορείτε να κάνετε επανεκκίνηση της μονάδας με περιορισμένη λειτουργία με 4 "μπιπ" κατά την έναρξη της λειτουργίας.

TIMER

OFF

SET CHECK CLOCK RESET

ET CLOC

SET

CANCEL

Πατήστε το μέχρι να ακούσετε έναν ήχο, έπειτα καταγράψτε τον κωδικό σφάλματος

Σβήστε τη μονάδα και αποκαλύψτε τον κωδικό σφάλματος στον εξουσιοδοτημένο αντιπρόσωπο

Οδηγιες πλυσιματος / Αντιμετωπιση προβληματων

Eλληνικά

Page 34

Informationen/Informatie

Deutsch

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen. Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten. Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können. Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an Ihren Händler oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist.

Hinweis zum Batteriesymbol (unten zwei Symbolbeispiele):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall

erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

Nederlands

Informatie voor gebruikers betreffende het verzamelen en verwijderen van oude uitrustingen en lege batterijen

Deze symbolen op de producten, verpakkingen, en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijke afval gemengd mogen worden. Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC. Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan. Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt. Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Voor zakengebruikers in de Europese Unie

Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen.

Opmerking over het batterijensymbool (beneden twee voorbeelden):

Dit symbool kan gebruikt worden in verbinding met een chemisch symbool. In dat geval wordt de eis,

vastgelegd door de Richtlijn voor de betrokken chemische producten vervuld.

3434

Page 35

Informacije/Πληροφοριες

Hrvatski

Informacije za korisnike o prikupljanju i zbrinjavanju stare opreme i iskorištenih baterija

Ovi simboli na proizvodima, pakiranju i/ili pripadajućim dokumentima znače da se iskorišteni električni i elektronički proizvodi i baterije ne smiju miješati s kućnim otpadom. Za pravilno tretiranje, povrat i recikliranje starih proizvoda i iskorištenih baterija, molimo vas da ih odnesete na prikladna mjesta za prikupljanje u skladu s nacionalnim zakonima i Direktivama 2002/96/ EC i 2006/66/EC. Pravilnim zbrinjavanjem ovih proizvoda i baterija, pomažete sačuvati vrijedne resurse i spriječiti sve potencijalno negativne učinke na ljudsko zdravlje i okoliš koji na drugi način mogu nastati od nepravilnog rukovanja otpadom. Za više podataka o prikupljanju i recikliranju starih proizvoda i baterija, molimo vas da se obratite lokalnoj upravi, službi za odvoz smeća ili na mjestu gdje ste kupili predmete. U skladu s nacionalnim zakonima radi nepravilnog zbrinjavanja otpada mogu se primjenjivati kazne.

Za poslovne korisnike u Europskoj zajednici

Ako želite odložiti električnu ili elektroničku opremu, molimo vas da se obratite svom dobavljaču ili prodavaču radi daljnjih informacija.

[Informacije o zbrinjavanju u drugim zemljama izvan Europske zajednice]

Ovi simboli važeći su samo u Europskoj zajednici. Ako želite zbrinuti ove predmete, molimo vas da se obratite lokalnim vlastima ili dobavljaču i upitate za pravilni način zbrinjavanja.

Napomena za simbol baterije (na dnu su dva primjera simbola):

Ovaj simbol može se koristiti u kombinaciji s kemijskim simbolom. U tom slučaju u skladu je sa

zahtjevima postavljenim prema Direktivi koja uključuje kemijska sredstva.

Eλληνικά

Πληροφορίες για τους χρήστες σχετικά με την συλλογή και απόρριψη παλιών εξαρτημάτων και χρησιμοποιημένων μπαταριών

Αυτή η σήμανση πάνω στα προϊοντα, στις συσκευασίες και/ή στα συνοδευτικά έγγραφα υποδηλώνει πως τα εν λόγω ηλεκτρικά και ηλεκτρονικά προϊοντα και οι μπαταρίες δεν θα πρέπει να αναμιγνύονται με κοινά οικιακά απορρίματα. Προκειμένου να πραγματοποιηθεί η κατάλληλη επεξεργασία, κατεργασία και ανακύκλωση παλιών εξαρτημάτων και χρησιμοποιημένων μπαταριών παρακαλούμε να περισυλλογής σύμφωνα με την νομοθεσία της χώρας σας και τις οδηγίες 2002/96/EΚ και 2006/66/EΚ. Μέσω της σωστής απόρριψης αυτών των προϊόντων και μπαταριών συμβάλλετε στο να διασωθούν πολύτιμοι πόροι και προλαμβάνετε ενδεχόμενες αρνητικές επιπτώσεις για την ανθρώπινη υγεία και το περιβάλλον οι οποίες σε άλλη περίπτωση αποβλήτων. Για περισσότερες πληροφορίες σχετικά με την συλλογή και ανακύκλωση παλιών εξαρτημάτων και μπαταριών παρακαλούμε να απευθυνθείτε στις τοπικές αρχές, στην γενική υπηρεσία αποβλήτων ή στο κατάστημα πώλησης από όπου αγοράσατε τα συγκεκριμένα είδη. Πρόστιμα και κυρώσεις μπορούν να επιβληθούν για την σύμφωνα με την νομοθεσία της χώρας σας.

Για επιχειρηματικούς χρήστες στην Ευρωπαϊκή Ένωση

Εάν επιθυμείτε να απορρίψετε ηλεκτικό ή ηλεκτρονικό εξοπλισμό παρακαλούμε να επικοινωνήσετε με τον πωλητή ή προμηθευτή για περισσότερες πληροφορίες.

[Πληροφορίες σχετικά με την απόρριψη σε άλλες χώρες εκτός Ευρωπαϊκής Ένωσης]

Αυτή η σήμανση ισχύει μόνο στην Ευρωπαϊκή Ένωση. Εάν επιθυμείτε να απορρίψετε αυτά τα παρακαλούμε να επικοινωνήσετε με τις τοπικές αρχές ή τον πωλητή για να πληροφορηθείτε σχετικά με την σωστή διαδικασία απόρριψης.

Σημείωση για την σημάνση μπαταριών (στο κάτω μέρος δύο σύμβολα ως παράδειγμα):

Αυτή η σήμανση μπορεί να χρησιμοποιείται σε συνδυασμό με κάποιο χημικό σύμβολο. Σ’αυτήν την

περίπτωση ανταποκρίνεται στις προδιαγραφές χημικό στοιχείο.

θα μπορούσαν να προκύψουν από την ακατάλληλη διαχείρηση

που προβλέπει η οδηγία η οποία αναφέρεται στο εν λόγω

τα μεταφέρετε σε ανάλογα σημεία

λανθασμένη απόρριψη αυτών των αποβλήτων

προϊοντα

Page 36

Panasonic Corporation

Website: http://www.panasonic.com

Printed in Malaysia

Authorised representative in EU Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Germany

ACXF55-01600

FS0216-0

Panasonic CU3RE18SBE, CS-MRE5SKE Operating Instructions [nl]

Specifications and Main Features

Frequently Asked Questions

User Manual
