Panasonic CS-S9KKQ, CU-S9KKQ, CS-S12KKQ, CU-S12KKQ, CS-S18KKQ Operating Instructions Manual [es, en]

© Panasonic HA Air-Conditioning (M) Sdn. Bhd. 2009.
Unauthorized copying and distribution is a violation
of law.

Operating Instructions

Air Conditioner

Model No.
Indoor Unit Outdoor Unit

CS-S9KKQ CU-S9KKQ
CS-S12KKQ CU-S12KKQ
CS-S18KKQ CU-S18KKQ
CS-S24KKQ CU-S24KKQ
CS-S28KKQ CU-S28KKQ

QUICK GUIDE
GUÍA RÁPIDA

F567176

ENGLISH 2 ~ 7

Before operating the unit, read these operating
instructions thoroughly and keep them for future
reference.

ESPAÑOL 8 ~ 13

Antes de utilizar la unidad, sírvase leer
atentamente estas instrucciones de
funcionamiento y conservarlas como futuro
elemento de consulta.

2

SAFETY PRECAUTIONS

To prevent personal injury, injury to others, or property damage, please
comply with the following.
Incorrect operation due to failure to follow instructions below may cause
harm or damage, the seriousness of which is classifi ed as below:

WARNING

This sign warns of death or serious injury.

CAUTION

This sign warns of injury or damage to
property.

The instructions to be followed are classifi ed by the following symbols:

This symbol denotes an action that is
PROHIBITED.

These symbols denote an actions that
is COMPULSORY.

WARNING

INDOOR UNIT AND OUTDOOR UNIT

This appliance is not intended for use by persons (including
children) with reduced physical, sensory or mental
capabilities, or lack of experience and knowledge, unless
they have been given supervision or instruction concerning
use of the appliance by a person responsible for their safety.
Children should be supervised to ensure that they do not
play with the appliance.

Please consult authorized dealer or specialist to repair,
install, remove and reinstall the unit. Improper installation
and handling will cause leakage, electric shock or fi re.

Do not install the unit in a potentially explosive or fl ammable
atmosphere. Failure to do so could result in fi re.

Do not insert your fi ngers or other objects into the
air conditioner indoor or outdoor unit, rotating parts
may cause injury.

Do not touch the outdoor unit during lightning, it may cause
electric shock.

REMOTE CONTROL

Do not allow infants and small children to play with the
remote control to prevent them from accidentally swallowing
the batteries.

Thank you for purchasing

Panasonic Air Conditioner

TABLE OF CONTENTS

SAFETY PRECAUTIONS

2~3

REMOTE CONTROL

4~5

INDOOR UNIT

6

TROUBLESHOOTING

7

INFORMATION

14~15

QUICK GUIDE

BACK COVER

NOTE

The illustrations in this manual are for
explanation purposes only and may
differ from the actual unit. It is subjected
to change without notice for future
improvement.

OPERATION CONDITION

Use this air conditioner under the following
temperature range

Temperature (°C)

Indoor

*DBT *WBT

COOLING

Max. 32 23

Min. 16 11

Temperature (°C)

Outdoor

*DBT *WBT

COOLING

Max. 43 26

Min. 16 11

* DBT: Dry bulb temperature
* WBT: Wet bulb temperature

ENGLISH

3

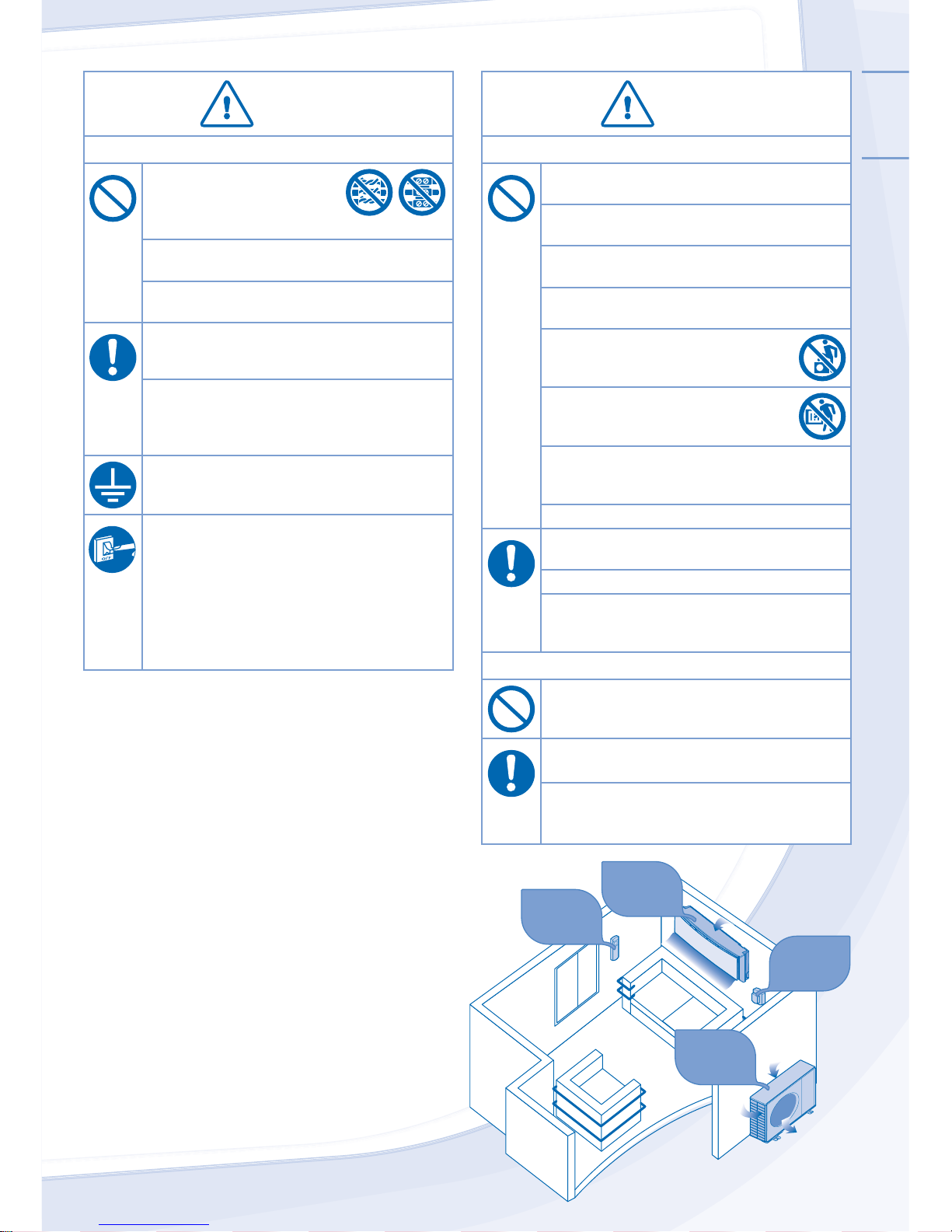

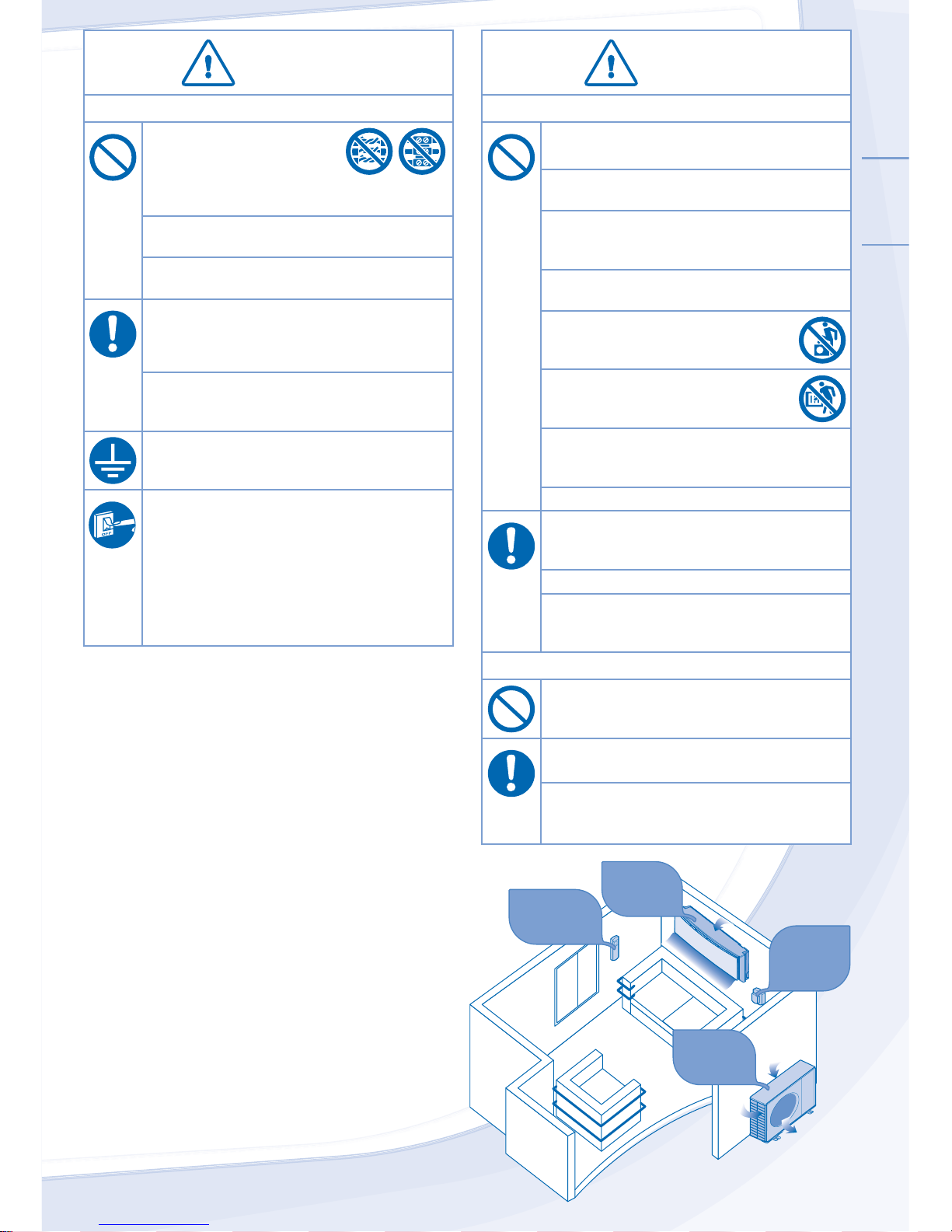

CAUTION

INDOOR UNIT AND OUTDOOR UNIT

Do not wash the indoor unit with water, benzene,
thinner or scouring powder.

Do not use for other purpose such as
preservation of food.

Do not use any combustible equipment in front of
the airfl ow outlet to avoid propagation fi re.

Do not expose yourself directly to cold air for a
long period.

Do not sit or step on the unit, you may
fall down accidentally.

Do not touch the sharp aluminium fi n,
sharp parts may cause injury.

Do not switch ON the indoor unit when waxing
the fl oor. After waxing, aerate the room properly
before operating the unit.

Do not install the unit in oily and smoky areas.
Ensure drainage pipe is connected properly.

Otherwise, leakage may occur.
Aerate the room regularly.
After long period of use, make sure the

installation rack is not deteriorate to prevent the
unit from falling down.

REMOTE CONTROL

Do not use rechargeable (Ni-Cd) batteries.
It may damage the remote control.

Remove the batteries if the unit is not going to be
used for a long period of time.

New batteries of the same type must be inserted
following the polarity stated to prevent
malfunction of the remote control.

WARNING

POWER SUPPLY

Do not use modifi ed cord,
joint cord, extension cord or
unspecifi ed cord to prevent
overheating and fi re.

Do not share the same power outlet with other
equipment to prevent overheating and fi re.

Do not operate with wet hands to prevent electric
shock.

If the supply cord is damage, it must be replaced
by the manufacturer, its service agent or similarly
qualifi ed persons in order to avoid a hazard.

It is strongly recommended to be installed
with Earth Leakage Circuit Breaker (ELCB)
or Residual Current Device (RCD) to prevent
electric shock or fi re.

This equipment must be earthed to prevent
electrical shock or fi re.

In case of emergency or abnormal conditions
(burnt smell, etc), turn off the power supply, and
please consult authorized dealer.

Prevent electric shock by switching off the power
supply when:

- Before cleaning or servicing.

- Extended non-use.

- Abnormally strong lightning activity.

Air Inlet

Air Outlet

Air Outlet

Air Inlet

Air Inlet

Indoor

Unit

Power

Supply

Remote
Control

Outdoor

Unit

4

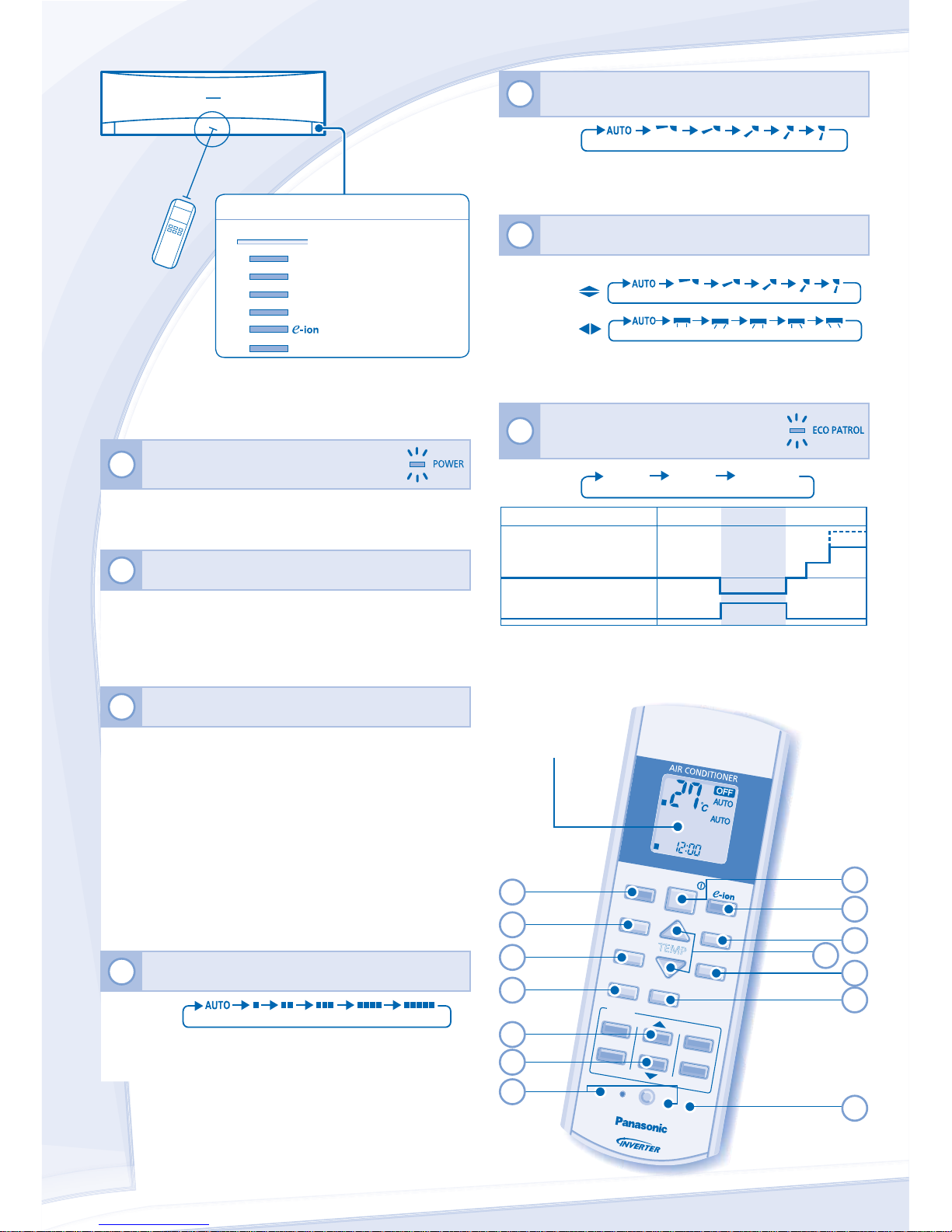

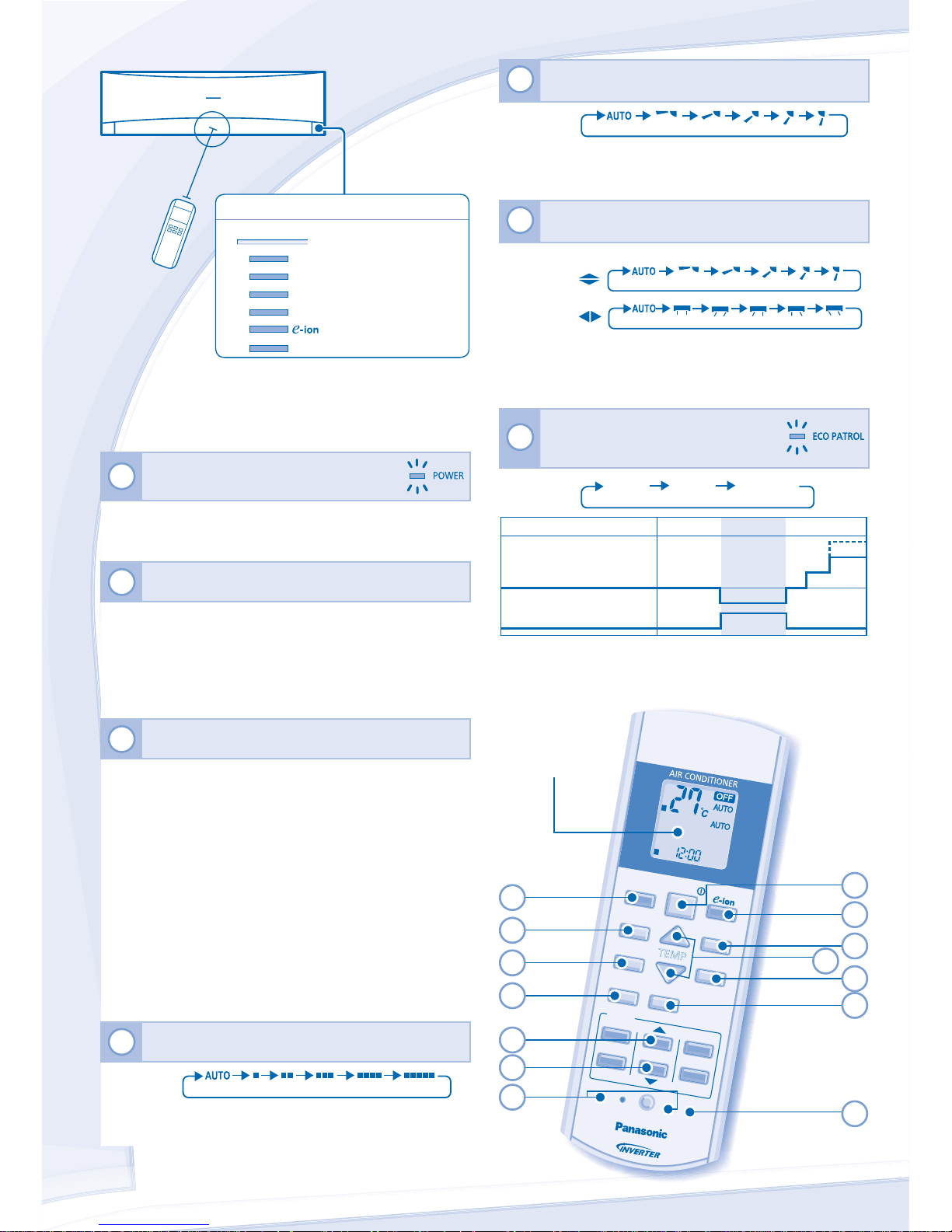

REMOTE CONTROL

5

TO ADJUST VERTICAL AIRFLOW DIRECTION
(5 OPTIONS)

AIR SWING

• Keeps the room ventilated.

• In COOL/DRY mode, if AUTO is set, the louver swing
up/down automatically.

6

TO ADJUST AIRFLOW DIRECTION (5 OPTIONS)

(PAGE 5)

AIR SWING

• Keeps the room ventilated.

• In COOL/DRY mode, if AUTO is set, the louver swing
left/right and up/down automatically.

7

TO MONITOR HUMAN PRESENCE
& ACTIVITY FOR ENERGY SAVING

ECO

PATROL

ECO 1 ECO 2 ECO OFF

+3°C

Heat Source & Movement

Low

High

+2°C

Set Temperature

None

-1°C

Set Fan Speed

≤ Medium

Fan

+1 tap

• — ECO 1 - To optimize comfort and energy saving.

• --- ECO 2 - To maximize energy saving.

MILD

DRY

FAN

SPE

ED
AIR
SWING

QUIET

POW

ERFUL

FAN

SPEED

AIR

SWI

NG

ECO

PATROL

PAT

ROL/

MILD

DRY

COOLI

NG

MOD

E

TEM

P

OFF/ON

TIM

ER

SET

CAN

CEL

ON

OFF

1

2

3

SET

CHECK CLOCK

RESET

AC

RC

AUTO

COOL

DRY

Press the remote control’s button

1

TO TURN ON OR OFF THE UNIT

• Please be aware of the OFF indication on the remote
control display to prevent the unit from starting/stopping
improperly.

2

TO SET TEMPERATURE

• Selection range: 16˚C ~ 30˚C.

• Operating the unit within the recommended temperature
could induce energy saving.
COOL mode : 26˚C ~ 28˚C.
DRY mode : 1˚C ~ 2˚C lower than room temperature.

3

TO SELECT OPERATION MODE

AUTO mode - For your convenience

• During operation mode selection the power indicator
blinks.

• Unit selects operation mode during startup according to
temperature setting and room temperature.

COOL mode - To enjoy cool air

• Use curtains to screen off sunlight and outdoor heat to
reduce power consumption during cool mode.

DRY mode - To dehumidify the environment

• Unit operates at low fan speed to give a gentle cooling
operation.

4

TO SELECT FAN SPEED (5 OPTIONS)

FAN SPEED

• For AUTO, the indoor fan speed is automatically adjusted

according to the operation mode.

Maximum
distances: 8m

INDICATOR

PATROL SENSOR

(Red/Orange/Blue)

POWER

(Green)

TIMER

(Orange)

QUIET

(Orange)

POWERFUL

(Orange)
(Blue)

ECO PATROL

(Green)

S9KKQ, S12KKQ

4
5

2

11

3

10

12
13

15

Remote
Control display

14

7

9

1
8

ENGLISH

5

NOTES

PATROL/

,

Q

UIET

,

POWERFUL

,

ECO

PATROL

• Can be activated in all modes and can be cancelled
by pressing the respective button again.

Q

UIET

,

POWERFUL

,

ECO

PATROL

• Cannot be selected at the same time.

• Cannot be activated during “MIILD DRY COOLING”
operation is activated.

TO SET THE TIMER

• 2 sets of ON and OFF timers are available to turn ON

or OFF the unit at different preset time.

• Complete below procedures to set each timer:

ON

OFF

1

Cancel

Cancel

2

S

ET

Select ON or OFF timer

Set the

time

Confi rm

• Example of application at living room:
Morning: ON at 07:00 (Wake up)

OFF at 08:00 (Out for work)

Evening: ON at 17:00 (Back home)

OFF at 22:00 (Sleep)

• To cancel ON or OFF timer, press

O

N

or

OFF

to

select respective or then press

CANCEL

.

• If timer is cancelled manually or due to power failure,

you can restore the timer again by pressing

O

N

or

OFF

to select respective or then press

SET

.

• Upcoming timer will be displayed and will be activated

in sequence.

• When ON Timer is set, the unit may start earlier (up

to 15 minutes) before the actual set time in order to
achieve the desired temperature on time.

• Timer operation is based on the clock set in the

remote control and repeats daily once set. For clock
setting, please refer to Remote Control Preparation at
back cover.

FAN SPEED

ECO

PAT

ROL

PATROL/

MILD DRY
COOLI

NG

MOD

E

QUIET

TEM

P

OFF/ON

AIR

SWI

NG

POW

ERFUL

TIMER

SET

CAN

CEL

ON

OFF

1

2

3

SET

CHECK CLOCK

AC

RC

8

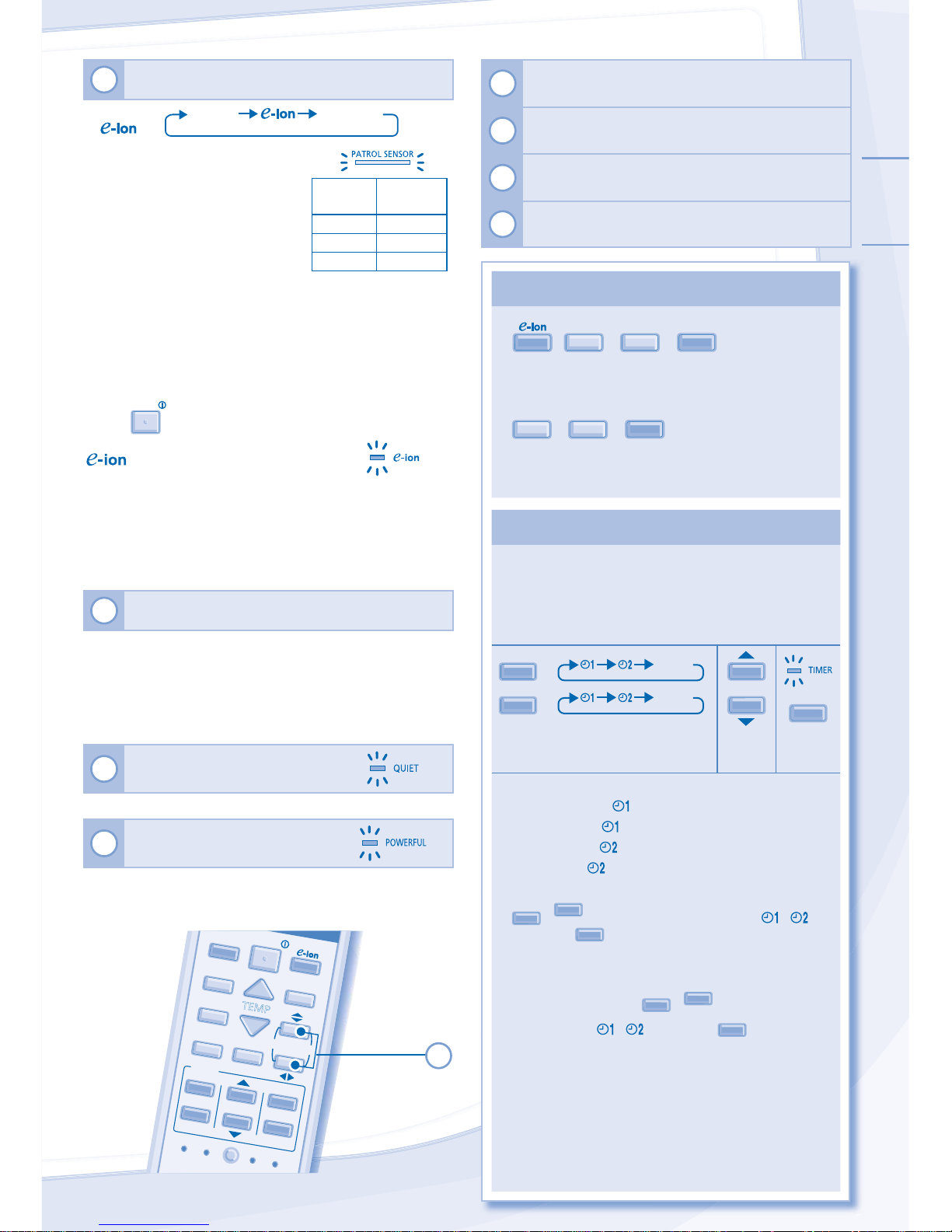

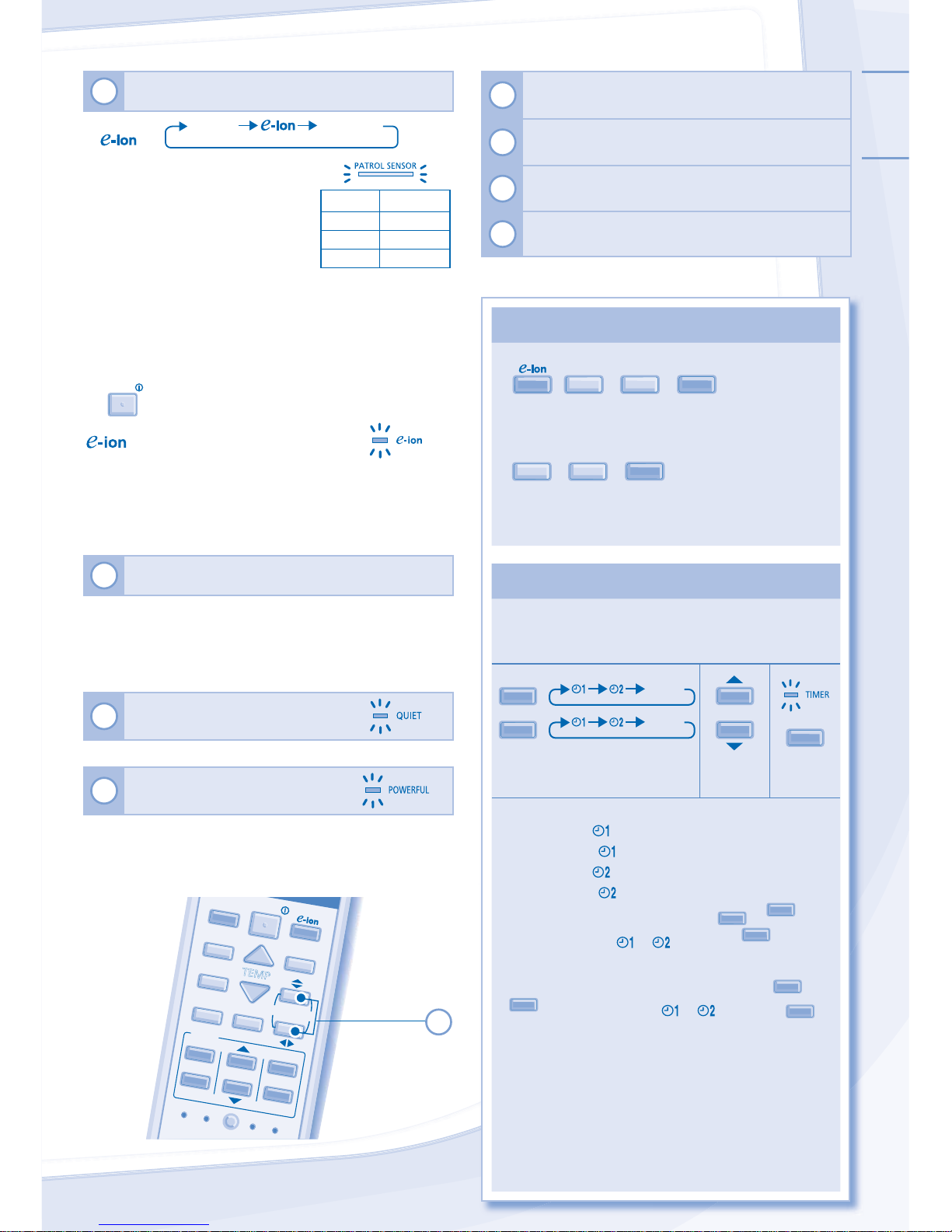

TO ENJOY CLEAN & FRESH AIR

PATROL/

PATROL

NORMAL

PATROL - To monitor air quality

• Detects air quality; e-ion operation
activates when air quality is at dirty
level.

• Regardless of air quality, to
maintain air freshness e-ion
activates automatically (PATROL
SENSOR indicator turns red) when:

- 2 minutes after the unit is on, or

- exceeds 4 hours at clean level.

Indicator Air Quality

Blue Clean

Orange Moderate

Red Dirty

• Can be activated even when the unit is turned off.

• Patrol starts automatically with the unit switched on with

OFF/ON

.

- To freshen and purify the air

• Generates negative ions to produce fresh air effect and
attract dust which will then be captured at the positively
charged e-ion fi lters.

• Can be activated even when the unit is turned off. In this
condition, fan speed and air swing can not be adjusted.

9

TO IMPROVE HUMIDITY AND MOISTURE LEVEL

• This operation reduces air dryness and provides you with
a comfortable living environment during COOL mode only.

• When vertical airfl ow direction is set to AUTO, it stops at
lower position to avoid cold air contact. However, you can
adjust the louver direction manually.

10

TO ENJOY QUIET OPERATION

• This operation reduces airfl ow noise.

11

TO REACH TEMPERATURE
QUICKLY

• This operation will stop automatically after 4 hours.

12

Press and hold for 5 seconds to dim or restore the
unit’s indicator brightness.

13

Press and hold for approximately 10 seconds to
show temperature setting in °C or °F.

14

Press to restore the remote control’s default setting.

15

Not used in normal operations.

S18KKQ, S24KKQ, S28KKQ

6

6

1

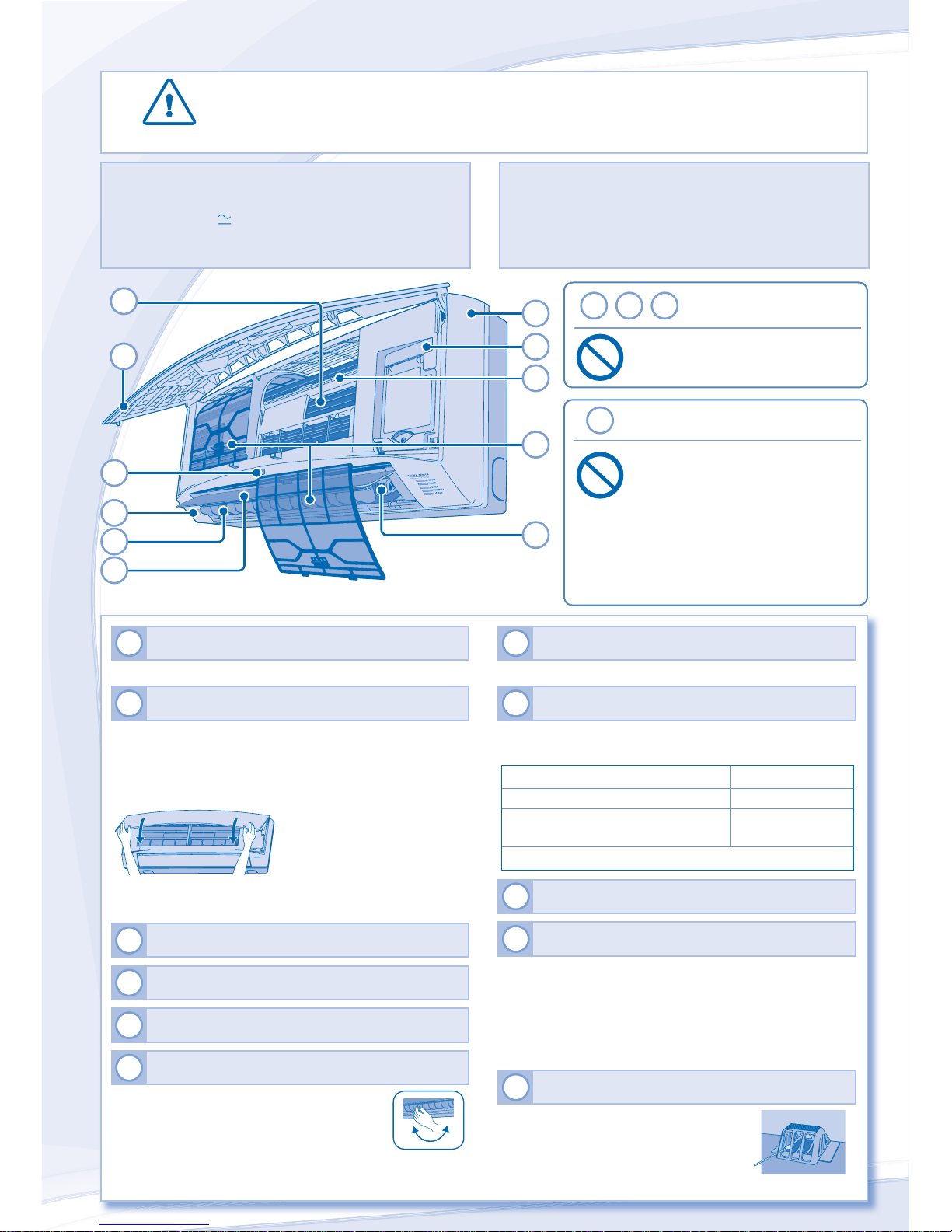

INDOOR UNIT

• Wipe the unit gently with a soft, dry cloth.

2

FRONT PANEL

Remove Front Panel

• Raise and pull to remove the front panel.

• Wash gently and dry.

Close Front Panel

• Press down both ends of the front panel to close it
securely.

3

REMOTE CONTROL RECEIVER

4

ALUMINIUM FIN

5

ECO PATROL SENSOR

6

HORIZONTAL AIRFLOW DIRECTION LOUVER

S9KKQ, S12KKQ

• Manually adjustable.

S18KKQ, S24KKQ, S28KKQ

• Do not adjust by hand.

7

VERTICAL AIRFLOW DIRECTION LOUVER

• Do not adjust by hand.

8

AUTO OFF/ON BUTTON

• Use when remote control is misplaced or a malfunction
occurs.

Action Mode

Press once. Auto
Press and hold until 1 beep is

heard, then release.

Cooling

Press the button to turn off.

9

e-ion CHARGING WIRE

10

e-ion FILTERS

• Clean the fi lters regularly.

• Wash/rinse the fi lters gently with water to avoid damage

to the fi lter surface.

• Dry the fi lters thoroughly under the shade, away from

fi re or direct sunlight.

• Replace any damaged fi lters.

11

ACTIVE e-ion GENERATOR

Clean with dry cotton bud.

• Active e-ion generator cleaning is
recommended every 6 months.

CAUTION

• Switch off the power supply before cleaning.

• Do not touch the aluminium fi n, sharp parts may cause injury.

INDOOR UNIT

5

ECO PATROL SENSOR

• Do not hit or violently press the
sensor or poke it with a sharp
object. This can lead to damage
and malfunction.

• Do not place large objects near
the sensor and keep heating units
or humidifi ers off the sensor’s
detection area. This may lead to
sensor malfunction.

2

3

5

7

8

1

4

6

9

10

11

9, 10, 11

e-ion AIR PURIFYING
SYSTEM

• Do not touch during operation

CLEANING INSTRUCTIONS

HINT

• Do not use benzene, thinner or scouring powder.

• Use only soap (

pH7) or neutral household detergent.

• Do not use water hotter than 40°C.

• To ensure optimal performance of the unit, cleaning
maintenance has to be carried out at regular intervals.
Dirty unit may cause malfunction and you may see error
code “H99”. Please consult authorized dealer.

ENGLISH

7

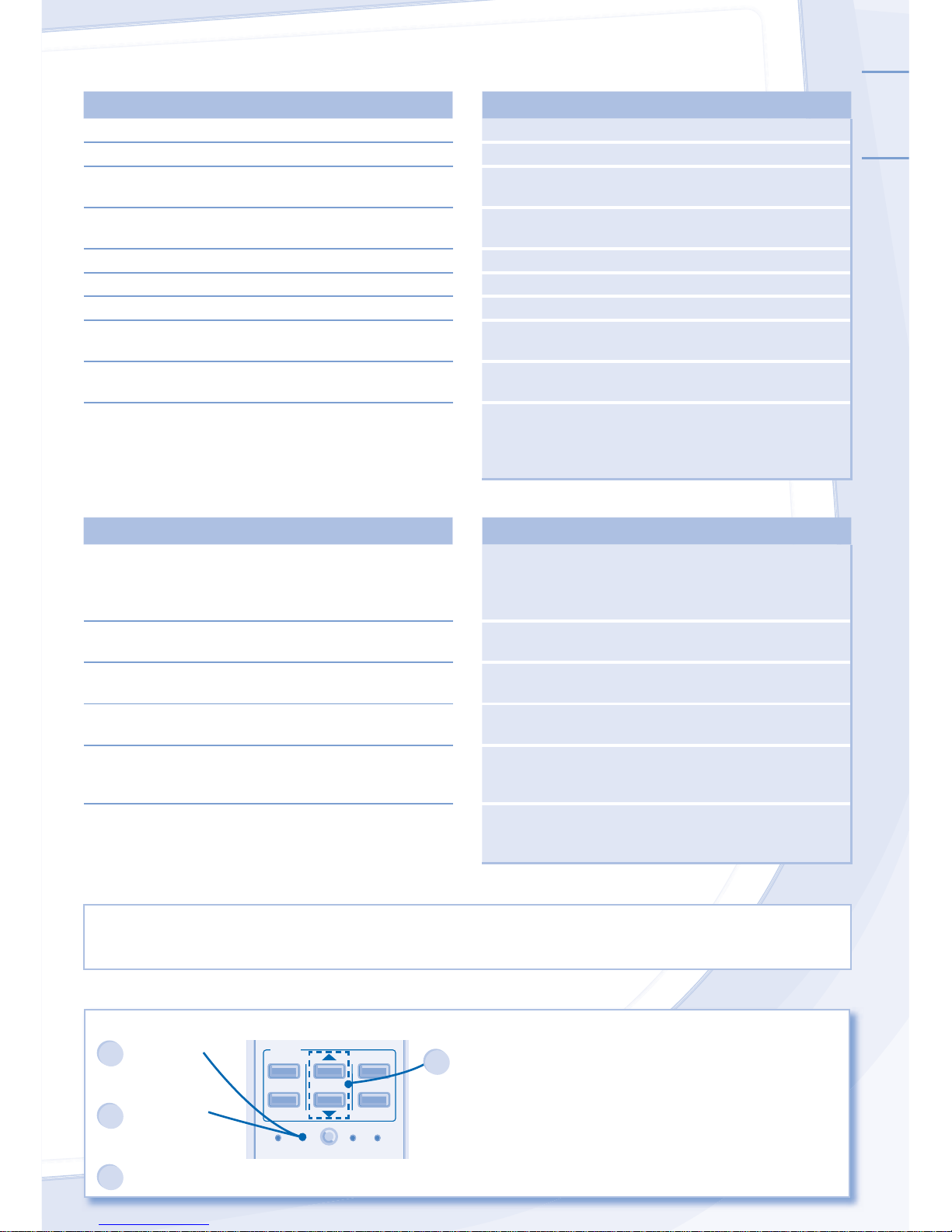

TROUBLESHOOTING

The following symptoms do not indicate malfunction.

SYMPTOM

CAUSE

Mist emerges from indoor unit. ► • Condensation effect due to cooling process.
Water fl owing sound during operation. ► • Refrigerant fl ow inside the unit.
The room has a peculiar odour. ► • This may be due to damp smell emitted by the wall,

carpet, furniture or clothing.

Indoor fan stops occasionally during automatic fan speed
setting.

► • This helps to remove the surrounding odours.

Operation is delayed a few minutes after restart. ► • The delay is a protection to the unit’s compressor.
Outdoor unit emits water/steam. ► • Condensation or evaporation occurs on pipes.
Timer indicator is always on. ► • The timer setting repeats daily once set.
Power indicator blinks before the unit is switched on. ► • This is a preliminary step in preparation for the operation

when the ON timer has been set.

Cracking sound during operation. ► • Changes of temperature cause the expansion/contraction

of the unit.

Inconsistent airfl ow during PATROL operation. ► • Fan speed is adjusted automatically during patrol

operation.

Select QUIET operation to maintain the airfl ow

consistency.

Check the following before calling for servicing.

SYMPTOM

CHECK

Cooling operation is not working effi ciently. ► • Set the temperature correctly.

• Close all doors and windows.

• Clean or replace the fi lters.

• Clear any obstruction at the air inlet and air outlet vents.

Noisy during operation. ► • Check if the unit has been installed at an incline.

• Close the front panel properly.

Remote control does not work.
(Display is dim or transmission signal is weak.)

► • Insert the batteries correctly.

• Replace weak batteries.

The unit does not work. ► • Check if the circuit breaker is tripped.

• Check if timers have been set.

The unit does not receive the signal from the remote
control.

► • Make sure the receiver not obstructed.

• Certain fl uorescent lights may interfere with signal
transmitter. Please consult authorized dealer.

Patrol sensor or e-ion indicator on the indoor unit is
blinking.

► • Stop Patrol or e-ion operation then restart. If the patrol

sensor or e-ion indicator still blinking, please consult
authorized dealer.

Notes on “ECO PATROL SENSOR”

• Sensor may not detect moving objects further than 7m away or beyond detection angle.

• Sensor sensitivity is infl uenced by indoor unit location, movement speed, temperature range, etc.

• The sensor may mistakenly detects pets, sunlight, certain lighting, fl uttering curtains and light refl ection as human being.

The unit stops and the timer indicator blinks.

Use remote control to retrieve error code.

TIMER

SET

CANCEL

ON

OFF

1

2

3

SET CHECK CLOCK RESET

AC

RC

1

Press for 5
seconds.

3

Press for 5
seconds to
quit checking.

2

Press until you hear
beep sound, then
write down the error
code.

Note:

• For certain errors, you
may restart the unit for
limited operation with 4
beeps during operation
starts.

4

Turn the unit off and reveal the error code to authorized dealer.

8

PRECAUCIONES DE SEGURIDAD

Muchas gracias por elegir una

unidad de aire acondicionado

Panasonic

CONTENIDO

PRECAUCIONES DE
SEGURIDAD

8~9

MANDO A DIST ANCIA

10~11

UNIDAD INTERIOR

12

LOCALIZACIÓN DE
AVERÍAS

13

INFORMACIÓN

14~15

GUÍA RÁPIDA

CUBIERTA TRASERA

NOTA

Las ilustraciones de este manual
sirven únicamente para describir las
explicaciones y pueden no coincidir
exactamente con las del aparato
suministrado. Están sujetas a cambios
sin previo aviso con el fi n de mejorar el
producto.

CONDICIONES DE
FUNCIONAMIENTO

Utilice este aparato de aire acondicionado
dentro del siguiente intervalo de
temperaturas

Temperatura (°C)

Interior

*DBT *WBT

ENFRIAMIENTO

Máx. 32 23

Mín. 16 11

Temperatura (°C)

Exterior

*DBT *WBT

ENFRIAMIENTO

Máx. 43 26

Mín. 16 11

* DBT: Temperatura de bulbo seco
* WBT: Temperatura de bulbo húmedo

Para evitar lesiones personales, lesiones a terceros, o daños materiales,
cumpla lo siguiente.
El uso incorrecto por no seguir las instrucciones puede causar daños o
averías; su gravedad se clasifi ca con las indicaciones siguientes:

ADVERTENCIA

Esta indicación advierte del posible peligro
de muerte o de daños graves.

PRECAUCIÓN

Esta indicación advierte de los posibles
daños o desperfectos materiales.

Las instrucciones que deben seguirse están clasifi cadas mediante los
siguientes símbolos:

Este símbolo denota una acción
que está PROHIBIDA.

Estos símbolos denotan acciones
que son OBLIGATORIAS.

ADVERTENCIA

UNIDAD INTERIOR Y UNIDAD EXTERIOR

Este aparato no debe ser utilizado por personas (incluyendo
niños) con discapacidades mentales, sensoriales o físicas,
o falta de experiencia y conocimiento, a menos que hayan
recibido formación o supervisión en relación al uso del
aparato por una persona responsable por su seguridad. Los
niños deberían estar supervisados para asegurar que no
juegan con el aparato.

Consulte a un distribuidor autorizado o especialista para
reparar, instalar, retirar y reinstalar la unidad. Una instalación
y uso incorrectos provocarán fugas, descargas eléctricas o
incendios.

No instale la unidad en ambientes potencialmente
explosivos o infl amables. En caso contrario, podría
provocar accidentes de incendios.

No introduzca los dedos u otros objetos en la
unidad exterior o interior del aire acondicionado,
ya que las partes rotatorias podrían provocarle
lesiones.

No toque la unidad exterior durante un relámpago, ya que
podría causar una descarga eléctrica.

MANDO A DISTANCIA

No permita que bebés y niños pequeños jueguen con el
mando a distancia para evitar que ingieran accidentalmente
las pilas.

ESPAÑOL

9

PRECAUCIÓN

UNIDAD INTERIOR Y UNIDAD EXTERIOR

No limpie la unidad interior con agua, benceno,
disolvente o limpiador en polvo.

No utilice la unidad para otros fi nes, como la
conservación de alimentos.

No utilice ningún equipo combustible delante de
la salida de aire pare evitar que se propague un
incendio.

No se exponga directamente al aire frío durante un
periodo prolongado de tiempo.

No se siente o pare sobre la unidad, se
podría caer accidentalmente.

No toque la fi losa aleta de aluminio, las
piezas fi losas pueden causar lesiones.

No encienda la unidad cuando encere el suelo.
Después de encerar, airee la habitación correctamente
antes de usar la unidad.

No instale la unidad en áreas aceitosas y ahumadas.
Asegúrese de que el tubo de drenaje esté conectado

correctamente. Si no es así, se podrían producir
fugas.

Ventile la habitación con regularidad.
Después de un largo periodo de uso, asegúrese

de que la ranura de instalación no se encuentre
deteriorada, para evitar que la unidad se caiga.

MANDO A DISTANCIA

No utilice pilas recargables (Ni-Cd).
Podría dañar el control remoto.

Extraiga las pilas si no va a utilizar la unidad durante
un periodo prolongado de tiempo.

Para que el mando a distancia funcione bien, es
necesario insertar las pilas según la polaridad
indicada.

Entrada
de aire

Salida
de aire

Salida
de aire

Entrada
de aire

Entrada
de aire

Unidad
Interior

Fuente

de

energía

Mando a

Distancia

Unidad

Exterior

ADVERTENCIA

FUENTE DE ENERGÍA

No utilice un cable modifi cado,
unido con otro, un cable
de extensión o un cable
no especifi cado para evitar
sobrecalentamiento e incendios.

No comparta la misma salida eléctrica con otros
equipos para evitar el calentamiento e incendios.

No lo use con las manos mojadas para evitar
descargas eléctricas.

Para evitar riesgos, si el cable de alimentación
está dañado y es necesario cambiarlo, deberá hacerlo
el fabricante, un representante del servicio técnico o
una persona califi cada.

Se recomienda altamente instalarlo con un disyuntor
de fuga a tierra (ELCB) o un dispositivo residual actual
(RCD) para evitar descargas eléctricas o incendios.

Este equipo deberá conectarse a tierra para evitar
descargas eléctricas o incendios.

En caso de emergencia o condiciones anormales (olor
a quemado, etc.), corte la alimentación de energía y
consulte al distribuidor autorizado.

Evite descargas eléctricas desconectando la
alimentación eléctrica cuando:

- Antes de limpiarlo o repararlo.

- Largo periodo en desuso.

- Tormentas eléctricas especialmente violentas.

10

MANDO A DISTANCIA

5

PARA AJUSTAR LA DIRECCIÓN VERTICAL DE LA
CORRIENTE DE AIRE (5 OPCIONES)

AIR SWING

• Mantiene la habitación ventilada.

• En el modo FRÍO/SECAR, si AUTOMÁTICO está
confi gurado, la rejilla gira hacia arriba/abajo automáticamente.

6

PARA REGULAR LA DIRECCIÓN DE LA
CORRIENTE DE AIRE (5 OPCIONES)

(PÁGINA 11)

AIR SWING

• Mantiene la habitación ventilada.

• En el modo FRÍO/SECAR, si AUTOMÁTICO está confi gurado,
la rejilla gira hacia la izquierda/derecha y arriba/abajo
automáticamente.

7

PARA CONTROLAR LA PRESENCIA
HUMANA Y LA ACTIVIDAD PARA EL
AHORRO DE ENERGÍA

ECO

PATROL

ECO 1 ECO 2 ECO OFF

+3°C

Fuente de calor y movimiento

Baja

Alta

+2°C

Temperatura configurada

Ninguna

-1°C

Definir la velocidad del ventilador

≤ Ventilador

medio

+1 punto

• — ECO 1 - Para optimizar la comodidad y ahorro de energía.

• --- ECO 2 - Para el máximo ahorro de energía.

MILD

DRY

FAN

SPE

ED
AIR
SWI

NG

QUIET

POW

ERFUL

FAN SPE

ED

AIR

SWI

NG

ECO

PATROL

PAT

ROL/

MILD DRY
COOLING

MOD

E

TEMP

OFF/

ON

TIM

ER

SET

CAN

CEL

ON

OFF

1

2

3

SET

CHE

CK CLOCK

RESET

AC

RC

AUTO

COOL

DRY

Distancia
máxima: 8m

INDICADOR

PATROL SENSOR

(Rojo/Naranja/Azul)

POWER

(Verde)

TIMER

(Naranja)

QUIET

(Naranja)

POWERFUL

(Naranja)
(Azul)

ECO PATROL

(Verde)

S9KKQ, S12KKQ

4
5

2

11

3

10

12
13

15

Pantalla del
mando a
distancia

14

7

9

1
8

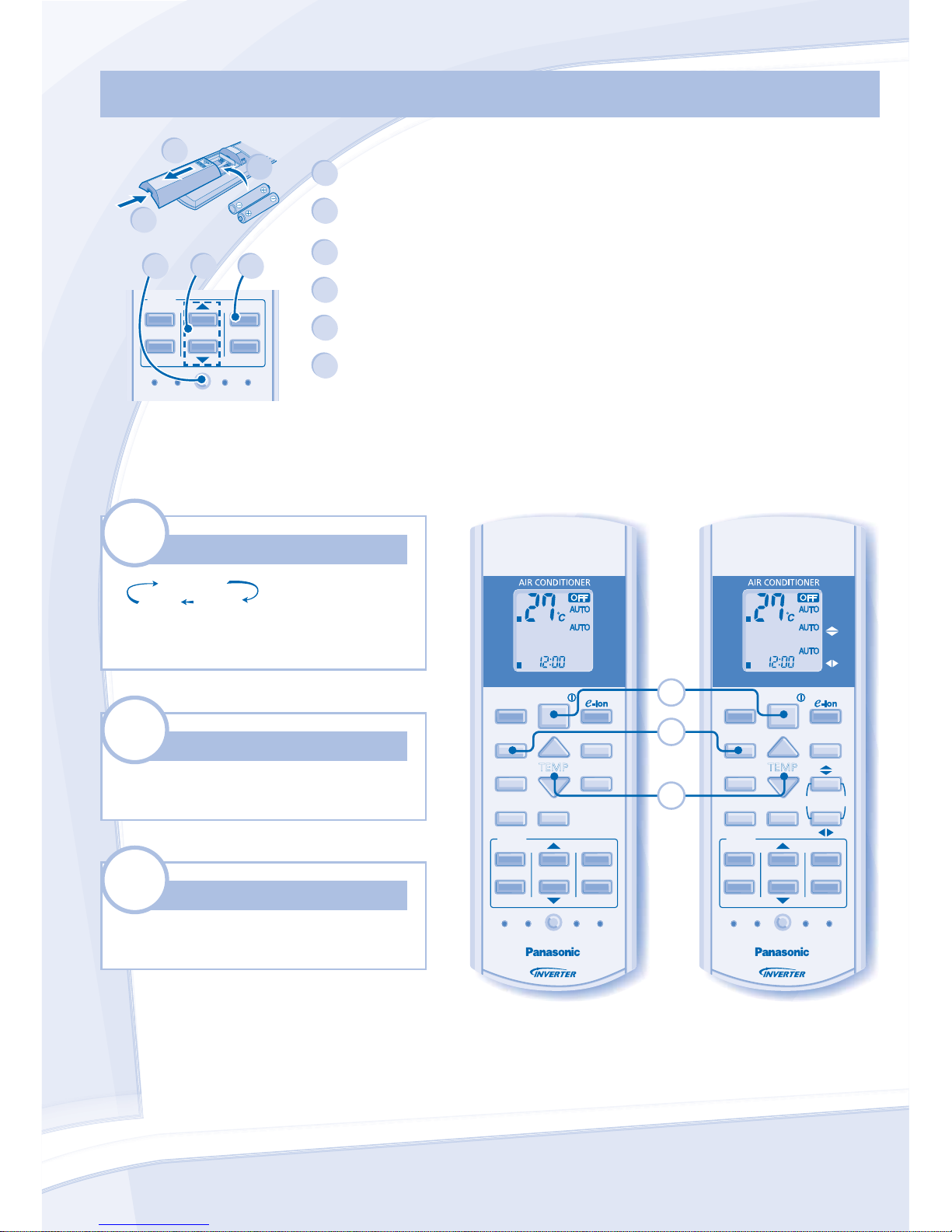

Pulse el botón del control remoto

1

ENCENDER O APAGAR LA UNIDAD

• Por favor esté al tanto de la indicación OFF en la pantalla del
mando a distancia para impedir que la unidad arranqueo se
detenga incorrectamente.

2

PARA AJUSTAR LA TEMPERATURA

• Gama de selección: 16°C ~ 30°C.

• El funcionamiento de la unidad dentro de la temperatura
recomendada podría resultar en el ahorro de energía.
MODO FRÍO : 26°C ~ 28°C.
MODO DESHUMIDIFICACIÓN : 1°C ~ 2°C menos que la
temperatura ambiente.

3

SELECCIONAR MODO DE OPERACIÓN

MODO AUTOMÁTICO - Para su conveniencia

• Durante la selección del modo de funcionamiento el indicador de
encendido parpadea.

• La unidad selecciona el modo de operación durante el inicio de
acuerdo a la confi guración de la temperatura y a la temperatura
de la habitación.

MODO FRÍO - Para disfrutar de aire frío

• Use cortinas para proteger de luz solar y el calor exterior y así
reducir el consumo eléctrico durante el modo de frío.

MODO DESHUMIDIFICACIÓN - Para deshumidifi car
el ambiente

• La unidad funciona en la velocidad de ventilador baja para
proporcionar una agradable refrigeración.

4

PARA SELECCIONAR LA VELOCIDAD DEL
VENTILADOR (5 OPCIONES)

FAN SPEED

• Para AUTO (automático), la velocidad de ventilador de interior

es ajustada automáticamente según el modo de operación.

ESPAÑOL

11

NOTAS

PATROL/

,

QUIET

,

POWERFUL

,

ECO

PATROL

• Se puede activar en todos los modos y se puede
cancelar pulsando de nuevo el botón respectivo.

Q

UIET

,

POWERFUL

,

ECO

PATROL

• No se puede seleccionar al mismo tiempo.

• No se puede activar mientras la operación “DRY
COOLING NEUTRO” esté activada.

PARA AJUSTAR EL TEMPORIZADOR

• Están disponibles 2 conjuntos de temporizadores de encender

y apagar, para encender y apagar la unidad a diferentes
tiempos predefi nidos.

• Complete los procedimientos de abajo para confi gurar cada

temporizador:

ON

OFF

1

Cancel

Cancel

2

S

ET

Seleccione el temporizador de

activación (ON) o de desactivación (OFF)

Ajuste la

hora

Confi rmar

• Ejemplo de aplicación en una sala de estar:
Mañana: Encender a las 07:00 (Despertarse)

Apagar a las 08:00 (Salir a trabajar)

Tarde: Encender a las 17:00 (De vuelta a casa)

Apagar a las 22:00 (Acostarse)

• Para cancelar el temporizador de encender y apagar, pulse

O

N

o

OFF

para seleccionar respectivamente o y

luego pulse

CANCEL

.

• Si el temporizador se cancela manualmente o a causa

de un fallo de alimentación, puede restablecer de nuevo
el temporizador pulsando

O

N

o

OFF

para seleccionar

respectivamente o y luego pulse

SET

.

• El temporizador aparecerá y se activará de modo secuencial.

• Cuando el temporizador es ajustado en ON, la unidad puede

comenzar (hasta 15 minutos) antes de la hora real programada
para alcanzar la temperatura deseada a tiempo.

• La operación de temporizador está basada en la hora

programada en el mando a distancia y se repite diariamente.
Para el ajuste del reloj, por favor consulte Preparación del
Mando a Distancia en la contra portada.

8

PARA DISFRUTAR DE AIRE LIMPIO Y FRESCO

PATROL/

PATROL

NORMAL

PATROL - Para supervisar la
calidad de aire

• Detecta la calidad del aire; el
funcionamiento de e-ion se activa
cuando la calidad del aire está en el
nivel sucio.

Indicador

Calidad del

aire

Azul Limpio

Naranja Moderado

Rojo Sucio

• Independientemente de la calidad del aire, para mantener
automáticamente la frescura del aire de e-ion (el indicador de
PATROL SENSOR se pone rojo) si:

- 2 minutos después de encender la unidad, o

- sobrepasó las 4 horas en el nivel limpio.

• Se puede activar incluso cuando la unidad esté apagada.

• Patrol se inicia automáticamente cuando la unidad se enciende

con

OFF/ON

.

- Para refrescar y purifi car el aire

• Genera iones negativos para producir el efecto de aire fresco y
atrae el polvo que es capturado en los fi ltros de e-ion cargados
positivamente.

• Se puede activar incluso cuando la unidad esté apagada. En
este estado, la velocidad del ventilador y la dirección del aire no
se pueden ajustar.

9

PARA MEJORAR EL NIVEL DE HUMEDAD

• Esta operación reduce la sequedad del aire y le proporciona un
ambiente cómodo durante el modo de sólo COOL.

• Cuando la dirección del fl ujo de aire vertical está establecida
en AUTO, se detiene en una posición más baja para evitar el
contacto con el aire frío. Sin embargo, puede ajustar la dirección
de la aleta de forma manual.

10

PARA DISFRUTAR DE UNA
OPERACIÓN SILENCIOSA

• Esta operación reduce el ruido de corriente de aire.

11

PARA ALCANZAR LA
TEMPERATURA RÁPIDAMENTE

• Esta operación se detendrá automáticamente después de 4
horas.

12

Mantenga pulsado por 5 segundos para oscurecer o
restablecer el brillo del indicador de la unidad.

13

Mantenga pulsado aproximadamente 10 segundos
para mostrar la temperatura en °C o °F.

14

Presione para restablecer el ajuste de fábrica del
mando a distancia.

15

No utilizado en operaciones normales.

FAN SPE

ED

ECO

PATROL

PAT

ROL/

MILD DRY
COOLI

NG

MOD

E

QUIET

TEMP

OFF/ON

AIR

SWING

POW

ERFUL

TIM

ER

SET

CAN

CEL

ON

OFF

1

2

3

SET

CHE

CK CLOC

K

AC

RC

S18KKQ, S24KKQ, S28KKQ

6

12

1

UNIDAD INTERIOR

• Limpie la unidad suavemente con un paño suave y seco.

2

PANEL FRONTAL

Retire el panel frontal

• Levante y tire del panel frontal para retirarlo.

• Lávelo con cuidado y séquelo.

Cierre el panel frontal

• Pulse hacia abajo los dos extremos del panel frontal para
cerrarlo herméticamente.

3

RECEPTOR DE CONTROL REMOTO

4

ALETA DE ALUMINIO

5

SENSOR ECO PATROL

6

REJILLA DE DIRECCIÓN DE CORRIENTE DE
AIRE HORIZONTAL

S9KKQ, S12KKQ

• Manualmente ajustable.

S18KKQ, S24KKQ, S28KKQ

• No lo ajuste manualmente.

7

REJILLA DE DIRECCIÓN DE CORRIENTE DE
AIRE VERTICAL

• No lo ajuste manualmente.

8

BOTÓN DE ENCENDIDO/APAGADO
AUTOMÁTICO (AUTO OFF/ON)

• Utilizado cuando el mando a distancia está extraviado o
funciona mal.

Acción Modo

Pulsar una vez. Funcionamiento

automático

Presione y mantenga hasta que
escuche un pitido, luego suéltelo.

Enfriamiento

Presione el botón para apagar.

9

CABLE DE CARGA de e-iones

10

FILTROS de e-ión

• Limpie los fi ltros regularmente.

• Lave/enjuague los fi ltros con agua, con cuidado para evitar

dañar la superfi cie del mismo.

• Secar minuciosamente los fi ltros a la sombra, lejos del

fuego o la luz solar directa.

• Reemplace los fi ltros dañados.

11

GENERADOR de e-iones ACTIVO

Límpielos con un bastoncillo de
algodón seco.

• Se recomienda limpiar el generador de
e-iones activo cada 6 meses.

UNIDAD INTERIOR

5

SENSOR ECO PATROL

• No golpee ni presione violentamente el
sensor ni introduzca un objeto fi loso.
Esto puede causar daños y fallas.

• No coloque objetos grandes cerca del
sensor y mantenga las unidades de
calefacción y los humidifi cadotes fuera
del área de detección del sensor. Esto
podría provocar que el sensor funcione
de manera inadecuada.

2

3

5

7

8

1

4

6

9

10

11

9, 10, 11

SISTEMA DE PURIFICACIÓN
DE AIRE e-ión

• No toque durante el funcionamiento

PRECAUCIÓN

• Apague la unidad antes de limpiarla.

• No toque la aleta de aluminio, las partes afi ladas pueden causar
heridas.

INSTRUCCIONES DE LAVADO

INDICACIONES

• No utilice benceno, disolvente o limpiador en polvo.

• Utilice sólo jabones (

pH7) o detergentes domésticos neutros.

• No utilice agua con una temperatura superior a 40°C.

• Para garantizar el desempeño óptimo de la unidad, el
mantenimiento de limpieza debe llevarse a cabo durante
intervalos regulares. Una unidad sucia podría provocar un
funcionamiento inadecuado y que usted vea el código de error
“H99”. Por favor, consulte su distribuidor autorizado.

ESPAÑOL

13

LOCALIZACIÓN DE AVERÍAS

Las siguientes señales no indican un mal funcionamiento.

SEÑAL

CAUSA

Sale neblina de la unidad interior. ► • Efecto de condensación producido durante el proceso de enfriamiento.
Se escucha un sonido similar a agua fl uyendo durante el funcionamiento. ► • Flujo del refrigerante en el interior de la unidad.
Hay un olor extraño en la habitación. ► • Puede ocurrir debido al olor a humedad producido por las paredes, las

alfombras, los muebles o las telas de la habitación.

El ventilador interior se para de vez en cuando con la velocidad del
ventilador automática.

► • Con esto se eliminan los malos olores del ambiente.

El aparato tarda varios minutos en funcionar tras volver a encenderlo. ► • El retraso responde a un dispositivo de protección del compresor de la

unidad.
La unidad exterior emite agua o vapor. ► • Se produce condensación o evaporación en los tubos.
El indicador TIMER siempre está encendido. ► • Una vez confi gurado, el ajuste del temporizador se repite todos los

días.
El indicador de encendido parpadea antes de encender la unidad. ► • Se trata de un paso preliminar para preparar el funcionamiento cuando

se ha ajustado el temporizador de encendido.
Sonido seco (de chasquido) durante el funcionamiento. ► • Los cambios de temperatura causan la expansión/contracción de la

unidad.
Corriente de aire inconstante durante operación PATROL. ► • La velocidad de ventilador es ajustada automáticamente durante

la operación patrol. Activa la operación SILENCIOSA (QUIET) para

mantener la consistencia de la circulación de aire.

Compruebe lo siguiente antes de llamar a un técnico.

SEÑAL

COMPRUEBE

La operación frío no funciona efi cientemente. ► • Programe la temperatura correctamente.

• Cierre todas las puertas y ventanas.

• Limpie o sustituya los fi ltros.

• Quite cualquier obstrucción en la entrada y salida de aire.

Funcionamiento ruidoso. ► • Compruebe si la unidad ha sido instalada en una inclinación.

• Cierre el panel delantero correctamente.

El mando a distancia no funciona.
(La pantalla está oscura o la señal de transmisión es débil.)

► • Inserte las baterías correctamente.

• Reemplace las baterías débiles.

La unidad no funciona. ► • Compruebe si el disyuntor está activado.

• Compruebe si los temporizadores han sido programados.

La unidad no recibe la señal del mando a distancia. ► • Asegúrese de que el receptor no esté obstruido.

• Ciertas luces fl uorescentes puede interferir con el transmisor de señal.
Consulte con un distribuidor autorizado.

El sensor Patrol o el indicador de e-ión sobre la unidad de interior titila. ► • Pare el funcionamiento Patrol o E-ion y reinicie la unidad. Si el sensor

Patrol o en indicador E-ion todavía parpadean, consulte con un
distribuidor autorizado.

Notas sobre “SENSOR ECO PATROL”

• El sensor podría no detectar objetos en movimiento a más de 7m. de distancia o más allá del ángulo de detección.

• La sensibilidad del sensor está infl uenciada por la ubicación de la unidad interior, la velocidad de movimiento, el margen de temperatura, etc.

• El sensor puede detectar erróneamente animales, luz solar, cierta iluminación, cortinas ondeantes y refl exión de luz como presencia humana.

La unidad se detiene y el indicador de tiempo titila.

Use el control remoto para recuperar el código de error.

TIMER

SET

CANCEL

ON

OFF

1

2

3

SET CHECK CLOCK RESET

AC

RC

1

Pulse durante
5 segundos.

3

Pulse durante 5
segundos para
abandonar la
comprobación.

2

Pulse hasta escuchar
un pitido y, después,
apunte el código del
error.

Nota:

• Para cierto error, puede
reiniciar la unidad con el
funcionamiento limitado
con 4 pitidos durante el
inicio de la operación.

4

Apague la unidad e informe el código de error al distribuidor autorizado.

14

Información para Usuarios sobre la Recolección y Eliminación de aparatos viejos y baterías usadas

[Informacion sobre la Eliminación en otros
Países fuera de la Unión Europea]

Estos símbolos sólo son válidos dentro
de la Unión Europea. Si desea desechar
estos objetos, por favor contacte con sus
autoridades locales o distribuidor y consulte
por el método correcto de eliminación.

Nota sobre el símbolo de la bateria (abajo,
dos ejemplos de símbolos):

Este símbolo puede ser usado en combinación
con un símbolo químico. En este caso,
el mismo cumple con los requerimientos
establecidos por la Directiva para los químicos
involucrados.

Pb

INFORMATION/INFORMACIÓN

Information for Users on Collection and Disposal of Old Equipment and used Batteries

[Information on Disposal in other Countries
outside the European Union]

These symbols are only valid in the European
Union. If you wish to discard these items,
please contact your local authorities or dealer
and ask for the correct method of disposal.

Note for the battery symbol (bottom two
symbol examples):

This symbol might be used in combination with
a chemical symbol. In this case it complies with
the requirement set by the Directive for the
chemical involved.

Pb

15

PARA INSPECCIÓN TEMPORAL DESPUÉS DE UN LARGO
PERÍODO EN DESUSO

• Verifi que las pilas del mando a distancia.

• Compruebe que las tomas de entrada y salida de las rejillas
de ventilación no estén obstruidas.

• Tras 15 minutos de funcionamiento, es normal que se
produzca la siguiente diferencia de temperatura entre las
tomas de entrada y salida de las rejillas de ventilación:
Enfriamiento: ≥ 8°C

SI NO SE VA A UTILIZAR LA UNIDAD DURANTE UN
PERIODO PROLONGADO DE TIEMPO

• Active el funcionamiento E-ion durante 2~3 horas como
alternativa a retirar totalmente la humedad restante en las
piezas internas para evitar que se origine moho.

• Apague la unidad.

• Extraiga las pilas del mando a distancia.

NO UTILICE LA UNIDAD SI

APAGUE EL SUMINISTRO DE ENERGÍA y luego
consulte con el distribuidor autorizado bajo las
siguientes condiciones:

• Si escucha ruidos extraños durante el
funcionamiento.

• Si entra agua o elementos extraños en el mando
a distancia.

• Si hay escapes de agua de la unidad interior.

• Si el interruptor del circuito se abre
frecuentemente.

• El cable de alimentación está demasiado caliente.

• Los interruptores o los botones no funcionan
correctamente.

• El indicador del temporizador parpadea.

FOR SEASONAL INSPECTION AFTER EXTENDED NON-USE

• Checking of remote control batteries.

• No obstruction at air inlet and air outlet vents.

• After 15 minutes of operation, it is normal to have the following
temperature difference between air inlet and air outlet vents:
Cooling: ≥ 8°C

FOR EXTENDED NON-USE

• Activate e-ion operation for 2~3 hours as an alternative to
remove moisture left in the internal parts thoroughly to prevent
mould growth.

• Turn off the power supply.

• Remove the remote control batteries.

NON SERVICEABLE CRITERIAS

TURN OFF POWER SUPPLY then please consult
authorized dealer under the following conditions:

• Abnormal noise during operation.

• Water/foreign particles have entered the remote
control.

• Water leaks from Indoor unit.

• Circuit breaker switches off frequently.

• Power cord becomes unnaturally warm.

• Switches or buttons are not functioning properly.

• Timer indicator blinks.

Panasonic Corporation

Website: http://panasonic.net/

F567176

QUICK GUIDE/GUÍA RÁPIDA

Printed in Malaysia

OSTH1001-01

MILD

DRY

FAN
SPEED

AIR
SWING

QUIET

POWERFUL

FAN SPEED

AIR SWING

ECO

PATROL

PATROL/

MILD DRY

COOLING

MODE

TEMP

OFF/ON

TIMER

SET

CANCEL

ON

OFF

1

2

3

SET CHECK CLOCK RESET

AC

RC

AUTO
COOL

DRY

MILD

DRY

FAN
SPEED

AIR
SWING

FAN SPEED

ECO

PATROL

PATROL/

MILD DRY

COOLING

MODE

QUIET

TEMP

OFF/ON

AIR SWING

POWERFUL

TIMER

SET

CANCEL

ON

OFF

1

2

3

SET CHECK CLOCK RESET

AC

RC

AUTO
COOL

DRY

2

1

3

Remote Control Preparation • Preparación Del Mando A Distancia

1

2

3

TIMER

SET

CANCEL

ON

OFF

1

2

3

SET CHECK CLOCK RESET

AC

RC

4

5 6

1

Pull out • Quite

2

Insert AAA or R03 batteries (can be used ~ 1 year) •

Inserte pilas AAA o R03 (puede ser usado ~ 1 año)

3

Close the cover • Cierre la tapa

4

Press CLOCK • Presione CLOCK

5

Set time • Ajuste la hora

6

Confi rm • Confi rmar

S18KKQ, S24KKQ,

S28KKQ

S9KKQ, S12KKQ

MODE

AUTO

DRY COOL

Select the desired mode.

Seleccione el modo deseado.

1

OFF/ON

Start/stop the operation.

Inicie/detenga el funcionamiento.

2

TEMP

Select the desired temperature.

Seleccione la temperature deseada.

3
