Page 1

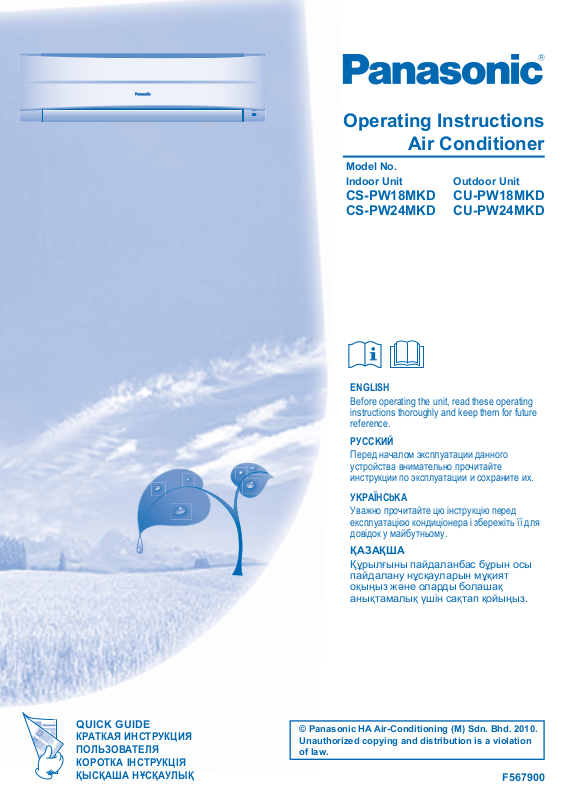

Operating Instructions

QUICK GUIDE

КРАТКАЯ ИНСТРУКЦИЯ ΠОЛЬЗОВАТЕЛЯ КОРОТКА ІНСТРУКЦІЯ ҚЫСҚАША НҰСҚАУЛЫҚ

Air Conditioner

Model No. Indoor Unit Outdoor Unit

CS-PW18MKD CU-PW18MKD CS-PW24MKD CU-PW24MKD

ENGLISH

Before operating the unit, read these operating instructions thoroughly and keep them for future reference.

РУCCKИЙ

Перед началом эксплуатации данного устройства внимательно прочитайте инструкции по эксплуатации и сохраните их.

УKPAΪHCbKA

Уважно прочитайте цю інструкцію перед експлуатацією кондиціонера і збережіть її для довідок у майбутньому.

ҚАЗАҚША

Құрылғыны пайдаланбас бұрын осы пайдалану нұсқауларын мұқият оқыңыз жəне оларды болашақ анықтамалық үшін сақтап қойыңыз.

QUICK GUIDE

КРАТКАЯ ИНСТРУКЦИЯ ΠОЛЬЗОВАТЕЛЯ КОРОТКА ІНСТРУКЦІЯ ҚЫСҚАША НҰСҚАУЛЫҚ

F567900

Page 2

ENGLISH Thank you for purchasing Panasonic Air Conditioner

TABLE OF CONTENTS

СОДЕРЖАНИЕ

ЗМІСТ

МАЗМҰНЫ

TABLE OF CONTENTS

SAFETY PRECAUTIONS 4~5 REMOTE CONTROL INDOOR UNIT TROUBLESHOOTING INFORMATION QUICK GUIDE

NOTE : The illustrations in this manual are for explanation purposes only and may differ from the actual unit. It is

subjected to change without notice for future improvement.

РУCCKИЙ Благодарим вас за приобретение кондиционера Panasonic

СОДЕРЖАНИЕ

МЕРЫ ПРЕДОСТОРОЖНОСТИ 14~15 ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ ВНУТРЕННИЙ БЛОК УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ИНФОРМАЦИЯ КРАТКАЯ ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ

BACK COVER

ЗАДНЯЯ КРЫШКА

6~7

16~17

18 19 20

8 9

ПРИМЕЧАНИЕ : Иллюстрации в данном руководстве предназначены для пояснительных целей и могут

УKPAΪHCbKA Дякуємо за придбання кондиціонера компанії Panasonic

ЗМІСТ

ТЕХНІКА БЕЗПЕКИ 24~25 ПУЛЬТ ДИСТАНЦІЙНОГО КЕРУВАННЯ ВНУТРІШНІЙ БЛОК УСУНЕННЯ НЕСПРАВНОСТЕЙ ІНФОРМАЦІЯ КОРОТКА ІНСТРУКЦІЯ

ПРИМІТКА : Наведені тут ілюстрації служать тільки для пояснення; зовнішній вигляд кондиціонера може

ҚАЗАҚША Panasonic ауа желдеткішін сатып алғаныңыз үшін рақмет

МАЗМҰНЫ САҚТЫҚ ШАРАЛАРЫ 34~35

ҚАШЫҚТАН БАСҚАРУ ҚҰРАЛЫ ІШКІ ҚҰРЫЛҒЫ АҚАУЛЫҚТАРДЫ ЖОЮ АҚПАРАТ ҚЫСҚАША НҰСҚАУЛЫҚ

отличаться для конкретного кондиционера. В связи с последующим совершенствованием конструкции могут вноситься изменения без предварительного уведомления.

26~27

28 29 30

ЗАДНЯ ОБКЛАДИНКА

відрізнятися від зображеного. Конструкція і дизайн виробу можуть бути змінені без попередження з метою його вдосконалення.

36~37

38 39 40

АРТҚЫ ҚАҚПАҚ

ЕСКЕРТПЕ : Осы нұсқаулықтағы суреттер тек түсіндіру мақсатында берілген жəне олар

нақты құрылғыдан басқа болуы мүмкін. Құрылғы болашақта жетілдірілген болса, нұсқаулық ескертусіз өзгертілуі мүмкін.

Page 3

OPERATION CONDITION

УСЛОВИЯ ЭКСПЛУАТАЦИИ

УМОВИ ЕКСПЛУАТАЦІЇ

ПАЙДАЛАНУ ШАРТЫ

OPERATION CONDITION

Use this air conditioner under the following temperature range

Temperature (°C)

COOLING

HEATING

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Используйте данный кондиционер в следующем диапазоне температур

Температура (°C)

ОХЛАЖДЕНИЕ

ОБОГРЕВ

УМОВИ ЕКСПЛУАТАЦІЇ

Кондиціонер потрібно використовувати в такому температурному діапазоні

Температура (°C)

ОХОЛОДЖЕННЯ

ОБІГРІВ

Max. 32 23 43 26

Min. 16 11 16 11

Max. 30 - 24 18

Min. 16 - -5 -6

Макс.32234326

Мин.16111611

Макс. 30 - 24 18

Мин. 16 - -5 -6

Макс.32234326

Мін.16111611

Макс. 30 - 24 18

Мін. 16 - -5 -6

Indoor Outdoor

*DBT *WBT *DBT *WBT

В помещении Вне помещения

*DBT *WBT *DBT *WBT

У приміщенні Зовні

*DBT *WBT *DBT *WBT

* DBT: Dry bulb temperature * WBT: Wet bulb temperature

* DBT:

Температура по

сухому термометру

* WBT:

Температура по

влажному термометру

* DBT:

Температура за

сухим термометром

* WBT:

Температура за вологим термометром

ПАЙДАЛАНУ ШАРТЫ

Осы ауа желдеткішін мына температура ауқымында пайдаланыңыз

Температура (°C)

САЛҚЫНДАТУ

ЖЫЛЫТУ

Ең көп 32 23 43 26

Ең аз 16 11 16 11

Ең көп 30 - 24 18

Ең аз 16 - -5 -6

Ішкі Сыртқы

*DBT *WBT *DBT *WBT

* DBT: * WBT:

Құрғақ температура Ылғал

температура

Page 4

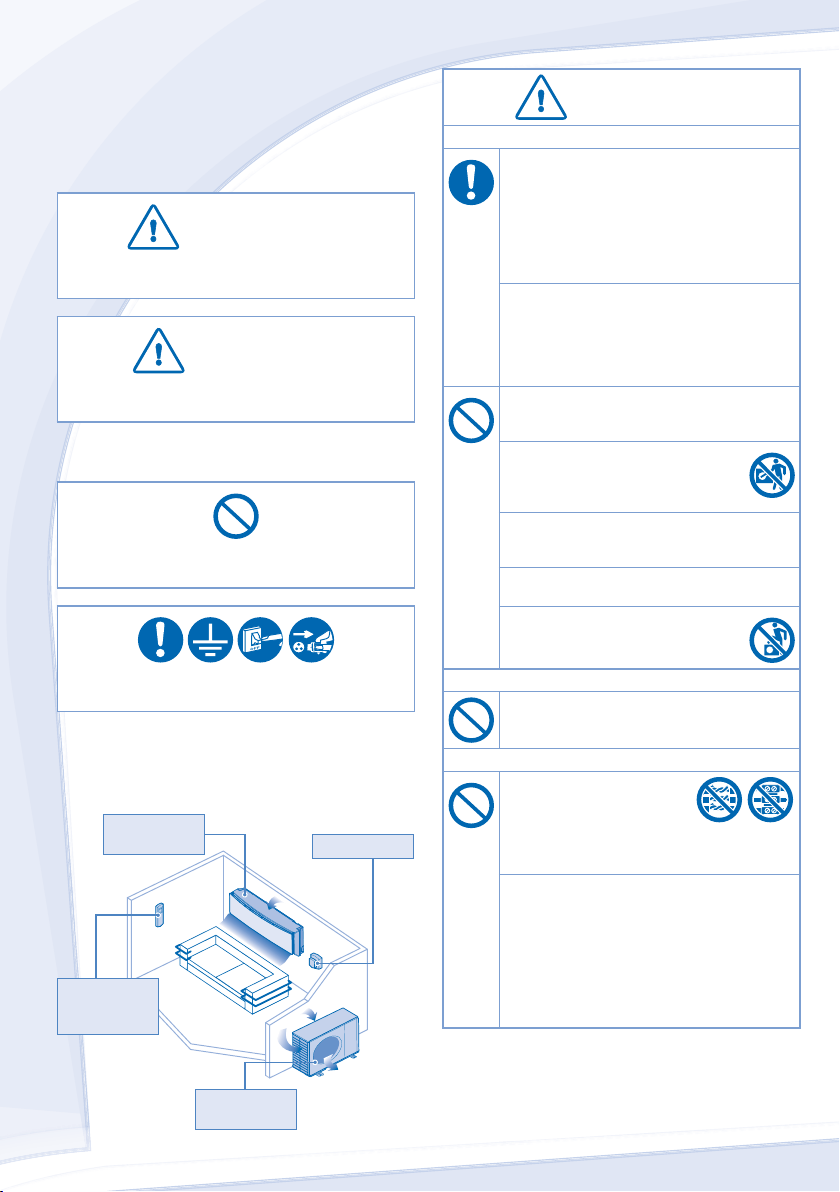

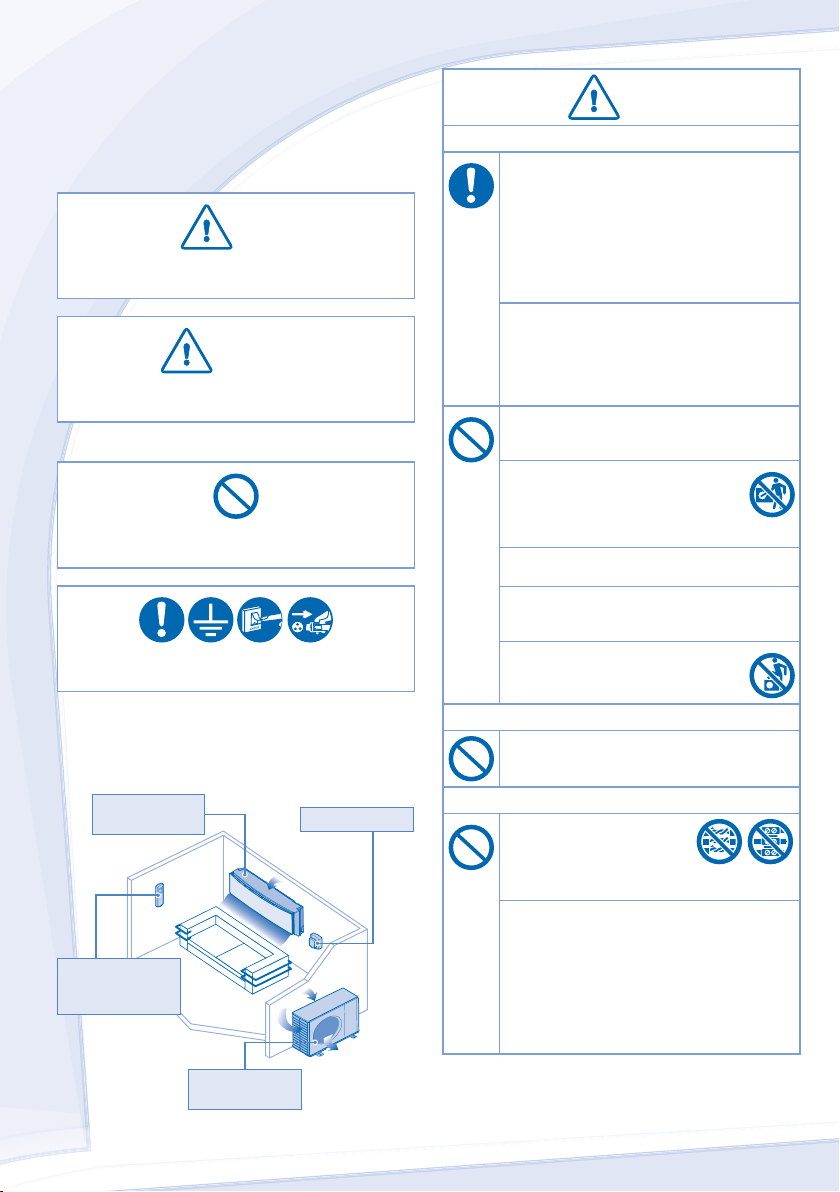

SAFETY PRECAUTIONS

WARNING

CAUTION

WARNING

Air Inlet

Air Outlet

Air Inlet

To prevent personal injury, injury to others, or property damage, please comply with the following. Incorrect operation due to failure to follow instructions below may cause harm or damage, the seriousness of which is classiﬁ ed as below:

WARNING

This sign warns of death or serious injury.

CAUTION

This sign warns of injury or damage to property.

The instructions to be followed are classiﬁ ed by the following symbols:

This symbol denotes an action that is PROHIBITED.

These symbols denote an actions that is

COMPULSORY.

WARNING

INDOOR UNIT AND OUTDOOR UNIT

This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. Children should be supervised to ensure that they do not play with the appliance.

Please consult authorized dealer or specialist to clean the internal parts, repair, install, remove and reinstall the unit. Improper installation and handling will cause leakage, electric shock or ﬁ re.

Do not install the unit in a potentially explosive or ﬂ ammable atmosphere. Failure to do so could result in ﬁ re.

Do not insert your ﬁ ngers or other objects into the air conditioner indoor or outdoor unit, rotating parts may cause injury.

Do not touch the outdoor unit during lightning, it may cause electric shock.

Do not expose yourself directly to cold air for a long period to avoid excess cooling.

Do not sit or step on the unit, you may fall down accidentally.

REMOTE CONTROL

Do not allow infants and small children to play with the remote control to prevent them from

Indoor

Unit

Air Inlet

Power

Supply

accidentally swallowing the batteries.

POWER SUPPLY

Do not use modiﬁ ed cord, joint cord, extension cord or unspeciﬁ ed cord to prevent overheating and ﬁ re.

To prevent overheating, ﬁ re or electric shock:

• Do not share the same power outlet with other equipment.

• Do not operate with wet hands.

• Do not over bend the power supply cord.

• Do not operate or stop the unit by inserting or

Remote

Control

Air Outlet

Air Inlet

pulling out the power plug.

Air Outlet

Outdoor

Unit

Page 5

WARNING

CAUTION

WARNING

POWER SUPPLY

If the supply cord is damage, it must be replaced by the manufacturer, its service agent or similarly qualiﬁ ed persons in order to avoid a hazard.

It is strongly recommended to be installed with Earth Leakage Circuit Breaker (ELCB) or Residual Current Device (RCD) to prevent electric shock or ﬁ re.

To prevent overheating, ﬁ re or electric shock:

• Insert the power plug properly.

• Dust on the power plug should be periodically wiped with a dry cloth.

Stop using the product when any abnormality/ failure occurs and disconnect the power plug or turn off the power switch and breaker. (Risk of smoke/ﬁ re/electric shock)

Examples of abnormality/failure

• The ELCB trips frequently.

• Burning smell is observed.

• Abnormal noise or vibration of the unit is observed.

• Water leaks from the indoor unit.

• Power cord or plug becomes abnormally hot.

• Fan speed cannot be controlled.

• The unit stops running immediately even if it is switched on for operation.

• The fan does not stop even if the operation is stopped.

Contact immediately your local dealer for maintenance/repair.

This equipment must be earthed to prevent electrical shock or ﬁ re.

Prevent electric shock by switching off the power supply and unplug when:

- Before cleaning or servicing.

- Extended non-use.

- Abnormally strong lightning activity.

CAUTION

INDOOR UNIT AND OUTDOOR UNIT

Do not wash the indoor unit with water, benzene, thinner or scouring powder to avoid damage or corrosion at the unit.

Do not use for preservation of precise equipment, food, animals, plants, artwork or other objects. This may cause quality deterioration, etc.

Do not use any combustible equipment in front of the airﬂ ow outlet to avoid ﬁ re propagation.

Do not expose plants or pet directly to airﬂ ow to avoid injury, etc.

Do not touch the sharp aluminium ﬁ n, sharp parts may cause injury.

Do not switch ON the indoor unit when waxing the ﬂ oor. After waxing, aerate the room properly before operating the unit.

Do not install the unit in oily and smoky areas to prevent damage to the unit.

Do not dismantle the unit for cleaning purpose to avoid injury.

Do not step onto unstable bench when cleaning the unit to avoid injury.

Do not place vase or water container on the unit. Water may enter the unit and degrade the insulation. This may cause an electric shock.

Do not open window or door for long time during COOL/DRY mode operation.

Ensure drainage pipe is connected properly and keep drainage outlet clear of gutters, containers or does not immersed in water to prevent water leakage.

After long period of use or use with any combustible equipment, aerate the room regularly.

After long period of use, make sure the installation rack does not deteriorate to prevent the unit from falling down.

REMOTE CONTROL

Do not use rechargeable (Ni-Cd) batteries. It may damage the remote control.

ENGLISH

To prevent malfunction or damage of the remote control:

• Remove the batteries if the unit is not going to be used for a long period of time.

• New batteries of the same type must be inserted following the polarity stated.

POWER SUPPLY

Do not pull the cord to disconnect the plug to prevent electric shock.

Page 6

FAN SPEED

AIR

SWI

MODE

TEMP

OFF/

TIM

SET

CANCEL

OFF

SET CLOCK RESET

OFF

TIMER

TIM

FAN

SPEED

AIR

SWING

AUTO HEAT

COOL

DRY

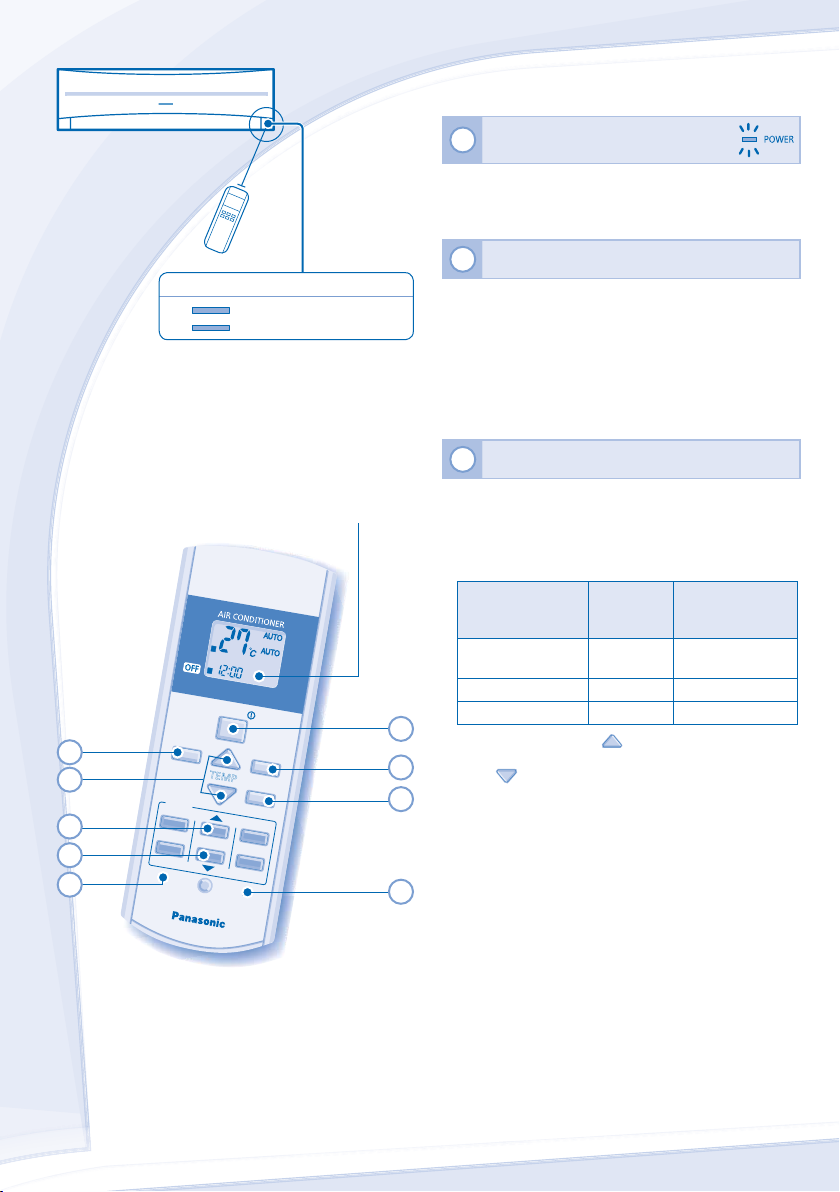

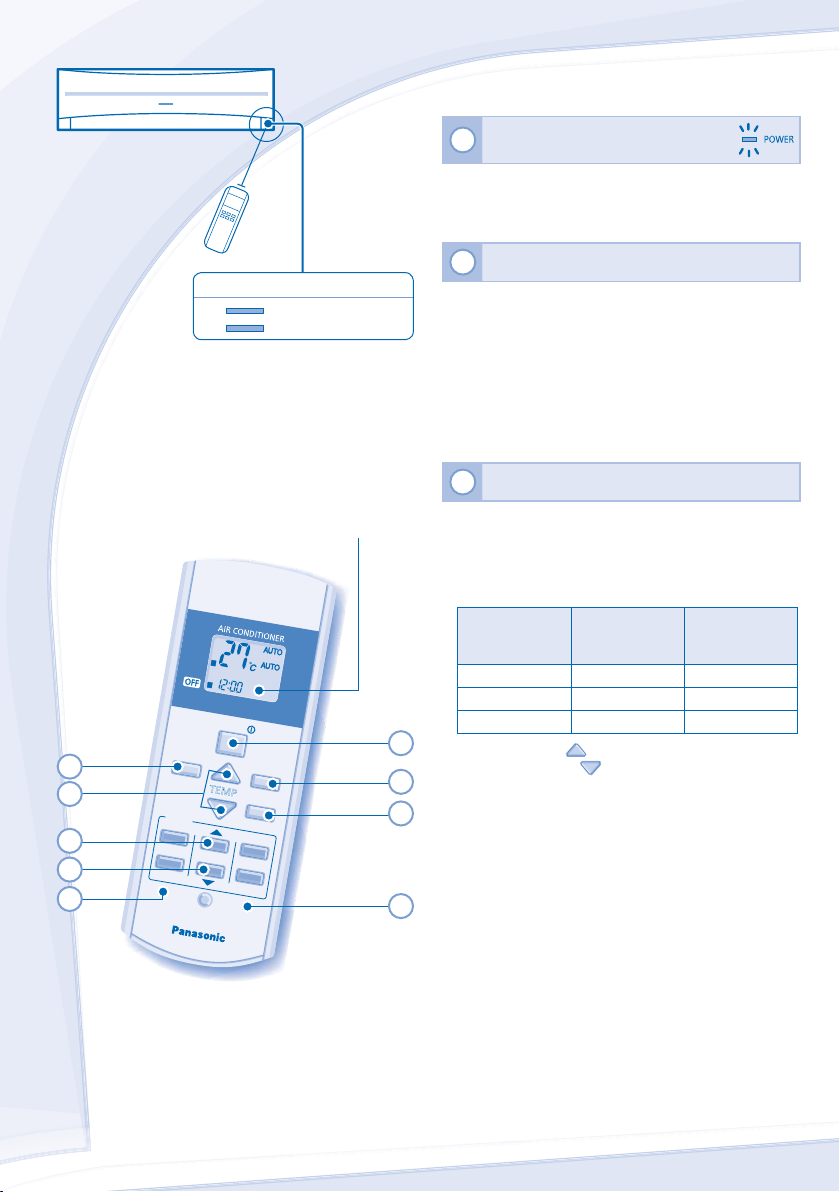

REMOTE CONTROL

Maximum distances: 8m

INDICATOR

POWER

TIMER

Remote Control display

(Green) (Orange)

Press the remote control’s button

TO TURN ON OR OFF THE UNIT

• Please be aware of the OFF indication on the remote control display to prevent the unit from starting/stopping improperly.

TO SET TEMPERATURE

• For heat, cool and dry modes, the range of temperature for selection is 16°C ~ 30°C.

• Operating the unit within the recommended temperature could induce energy saving. HEAT mode : 20˚C ~ 24˚C. COOL mode : 26˚C ~ 28˚C. DRY mode : 1˚C ~ 2˚C lower than room temperature.

TO SELECT OPERATION MODE

AUTO mode - For your convenience

• Unit selects the operation mode according to the room temperature.

• Once auto mode is selected, the unit will operate at the standard setting temperature.

Room

temperature

Operation mode

23˚C & above Cool 25˚C

Below 23˚C Dry 22˚C Below 20˚C Heat 21˚C

• Press

for “HI” to +2˚C or for “LO” to -2˚C to the

standard setting temperature.

HEAT mode - To enjoy warm air

• Unit takes a while to warm up. The power indicator blinks during this operation.

COOL mode - To enjoy cool air

• Use curtains to screen off sunlight and outdoor heat to

reduce power consumption during cool mode.

DRY mode - To dehumidify the environment

• Unit operates at low fan speed to give a gentle cooling operation.

TO SELECT FAN SPEED (3 OPTIONS)

FAN SPEED

• For AUTO, the indoor fan speed is automatically adjusted

according to the operation mode.

Standard setting

temperature

Page 7

TO ADJUST VERTICAL AIRFLOW DIRECTION

TO SET THE TIMER

(5 OPTIONS)

AIR SWING

• Keeps the room ventilated.

• In COOL/DRY mode, if AUTO is set, the louver swing up/down automatically.

• In HEAT mode, if AUTO is set, the louver ﬁ x at predetermined position.

Press and hold for 5 seconds to dim or restore the

unit’s indicator brightness.

Press and hold for approximately 10 seconds to

show temperature setting in °C or °F.

Press to restore the remote control’s default setting.

Not used in normal operations.

TO SET THE TIMER

• To turn ON or OFF the unit at a preset time.

OFF

Select ON or

OFF timer

• To cancel ON or OFF timer, press

press

CANCEL

Set the time Conﬁ rm

OFF

then

• When ON Timer is set, the unit may start earlier (up to 30 minutes) before the actual set time in order to achieve the desired temperature on time.

• Timer operation is based on the clock set in the remote control and repeats daily once set. For clock setting, please refer to Remote Control Preparation at back cover.

• If timer is cancelled manually or due to power failure, you can restore the previous setting (once power is

resumed) by pressing

SET

ENGLISH

Page 8

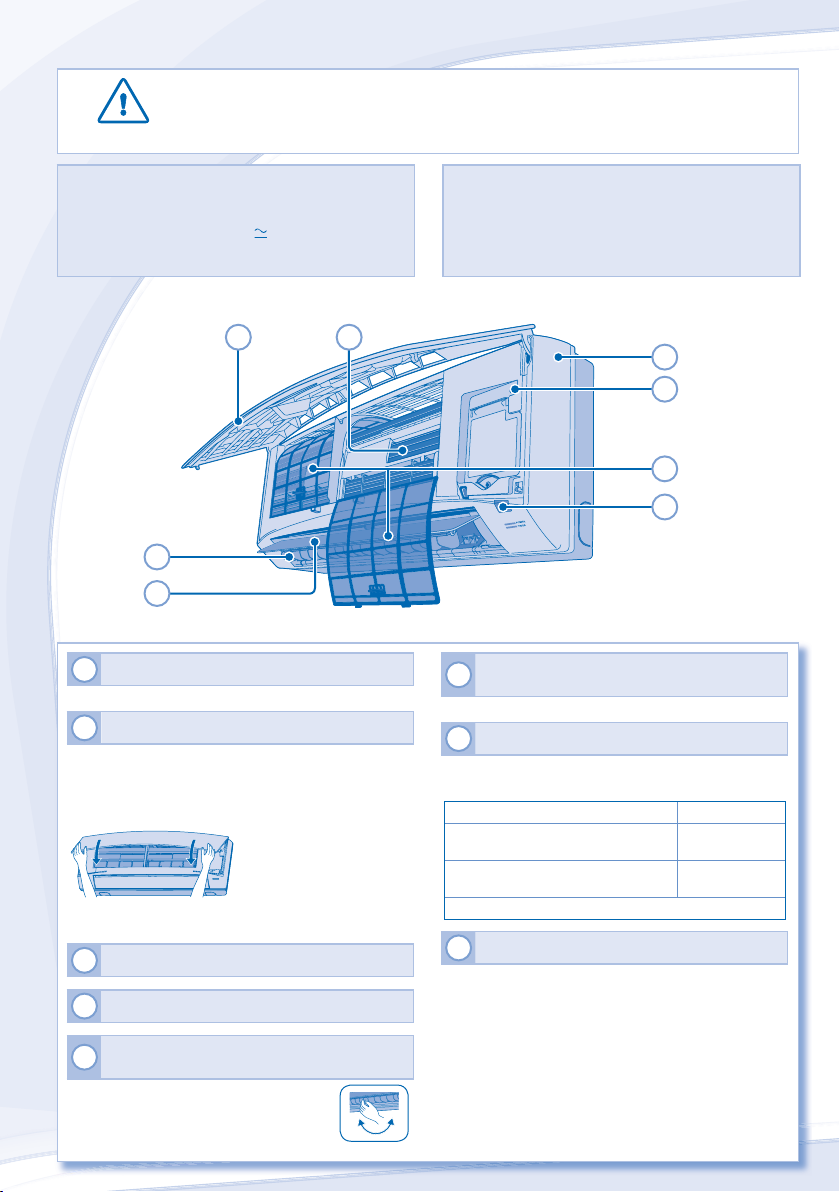

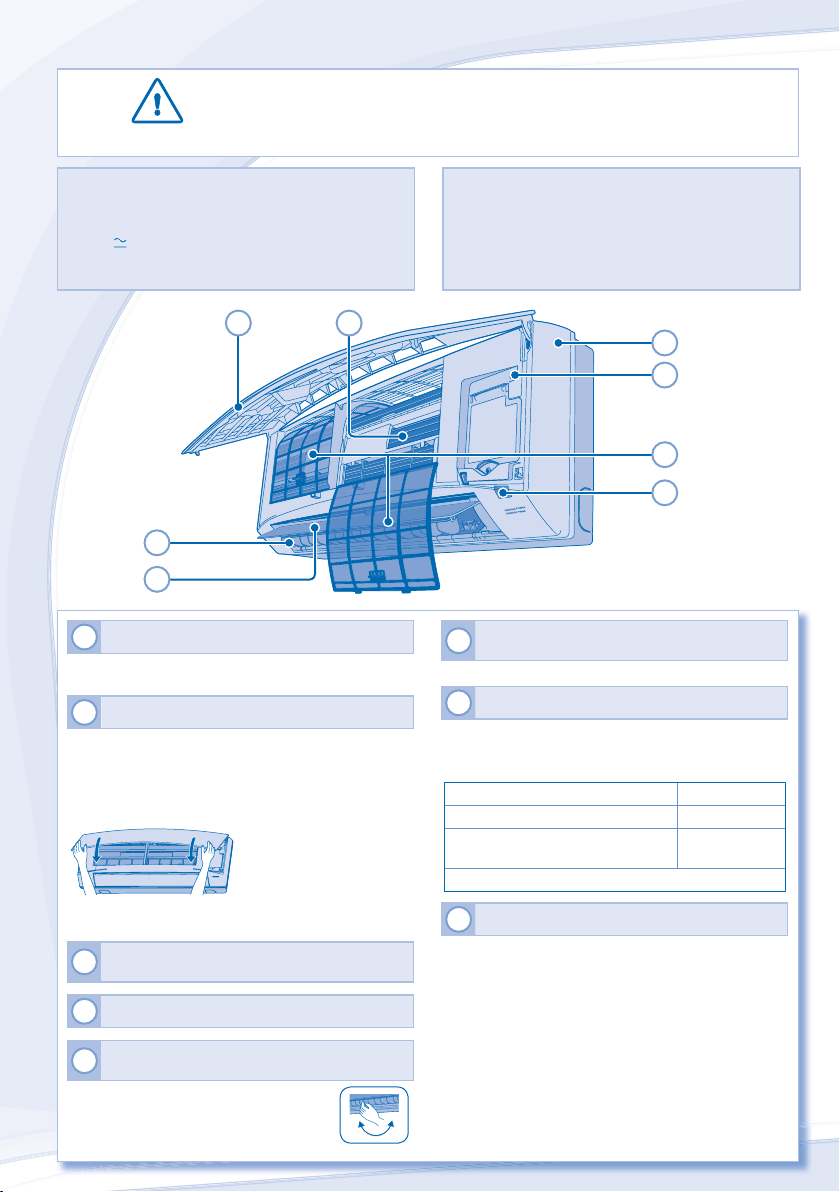

INDOOR UNIT

CLEANING INSTRUCTIONS

HINT

• Switch off the power supply and unplug before cleaning.

CAUTION

CLEANING INSTRUCTIONS

• Do not use benzene, thinner or scouring powder.

• Use only soap ( pH7) or neutral household detergent.

• Do not use water hotter than 40°C.

• Do not touch the aluminium ﬁ n, sharp parts may cause injur y.

HINT

• To ensure optimal performance of the unit, cleaning maintenance has to be carried out at regular intervals. Please consult authorized dealer.

INDOOR UNIT

• Wipe the unit gently with a soft, dry cloth.

FRONT PANEL

Remove Front Panel

• Raise and pull to remove the front panel.

• Wash gently and dry.

Close Front Panel

• Press down both ends of the front panel to close it securely.

REMOTE CONTROL RECEIVER

ALUMINIUM FIN

HORIZONTAL AIRFLOW DIRECTION LOUVER

• Manually adjustable.

VERTICAL AIRFLOW DIRECTION LOUVER

• Do not adjust by hand.

AUTO OFF/ON BUTTON

• Use when remote control is misplaced or a malfunction occurs.

Press once. Auto Press and hold until 1 beep is heard,

then release. Press the button to turn off.

• Air ﬁ lter cleaning is required every two weeks.

• Wash/rinse the ﬁ lters gently with water to avoid damage

to the ﬁ lter surface.

• Dry the ﬁ lters thoroughly under the shade, away from

ﬁ re or direct sunlight.

• Replace any damaged ﬁ lters.

Action Mode

Cooling

AIR FILTERS

Page 9

The following symptoms do not indicate malfunction.

SYMPTOM

CAUSE

Check the following before calling for servicing.

SYMPTOM

CHECK

TROUBLESHOOTING

The following symptoms do not indicate malfunction.

SYMPTOM

Mist emerges from indoor unit. ► • Condensation effect due to cooling process. Water ﬂ owing sound during operation. ► • Refrigerant ﬂ ow inside the unit. The room has a peculiar odour. ► • This may be due to damp smell emitted by the wall,

Indoor fan stops occasionally during automatic fan speed setting.

Operation is delayed a few minutes after restart. ► • The delay is a protection to the unit’s compressor. Outdoor unit emits water/steam. ► • Condensation or evaporation occurs on pipes. Timer indicator is always on. ► • The timer setting repeats daily once set. Power Indicator blinks during operation and the indoor fan

is stopped. Indoor fan stops occasionally during heating operation. ► • To avoid unintended cooling effect. Cracking sound during operation. ► • Changes of temperature cause the expansion/contraction

Check the following before calling for servicing.

SYMPTOM

Heating/Cooling operation is not working efﬁ ciently. ► • Set the temperature correctly.

Noisy during operation. ► • Check if the unit has been installed at an incline.

Remote control does not work. (Display is dim or transmission signal is weak.)

The unit does not work. ► • Check if the circuit breaker is tripped.

The unit does not receive the signal from the remote control.

carpet, furniture or clothing.

► • This helps to remove the surrounding odours.

► • The unit is in defrost mode, and the melted frost is

drained from the outdoor unit.

of the unit.

• Close all doors and windows.

• Clean or replace the ﬁ lters.

• Clear any obstruction at the air inlet and air outlet vents.

• Close the front panel properly.

► • Insert the batteries correctly.

• Replace weak batteries.

• Check if timers have been set.

► • Make sure the receiver not obstructed.

• Certain ﬂ uorescent lights may interfere with signal

transmitter. Please consult authorized dealer.

CAUSE

CHECK

ENGLISH

Page 10

INFORMATION

FOR SEASONAL INSPECTION AFTER EXTENDED NON-USE

• Checking of remote control batteries.

• No obstruction at air inlet and air outlet vents.

• After 15 minutes of operation, it is normal to have the following temperature difference between air inlet and air outlet vents: Cooling: ≥ 8°C Heating: ≥ 14°C

FOR EXTENDED NON-USE

• Activate Heat mode for 2~3 hours as an alternative to remove moisture left in the internal parts thoroughly to prevent mould growth.

• Turn off the power supply and unplug.

• Remove the remote control batteries.

NON SERVICEABLE CRITERIAS

TURN OFF POWER SUPPLY AND UNPLUG then please consult authorized dealer under the following conditions:

• Abnormal noise during operation.

• Water/foreign particles have entered the remote control.

• Water leaks from Indoor unit.

• Circuit breaker switches off frequently.

• Power cord becomes unnaturally warm.

• Switches or buttons are not functioning properly.

Information for Users on Collection and Disposal of Old Equipment and used Batteries

[Information on Disposal in other Countries outside the European Union]

These symbols are only valid in the European Union. If you wish to discard these items, please contact your local authorities or dealer and ask for the correct method of disposal.

Note for the battery symbol (bottom two symbol examples):

This symbol might be used in combination with a chemical symbol. In this case it complies with the requirement set by the Directive for the chemical involved.

Page 11

MEMO

ENGLISH

Page 12

Declaration of Conformity

with the requirements of Technical Regulation on the Restriction Of the use of certain Hazardous

Substances in Electrical and Electronic Equipment

(adopted by Order №1057 of Cabinet of Ministers of Ukraine)

The Product is in conformity with the requirements of Technical Regulation on the Restriction Of the use of certain Hazardous Substances in electrical and electronic equipment (TR on RoHS).

The content of hazardous substance with the exemption of the applications listed in the Annex №2 of TR on RoHS:

1. Lead (Pb) – not over 0,1wt % or 1000wt ppm;

2. Cadmium (Cd) – not over 0,01wt % or 100wt ppm;

3. Mercury (Hg) – not over 0,1wt % or 1000wt ppm;

4. Hexavalent chromium (Cr

) – not over 0,1wt % or 1000wt ppm;

5. Polybrominated biphenyls (PBBs) – not over 0,1wt % or 1000wt ppm;

6. Polybrominated diphenyl ethers (PBDEs) – not over 0,1wt % or 1000wt ppm.

Page 13

Инструкции по эксплуатации

Кондиционер

Модель №. Внутренний блок Внешний блок

CS-PW18MKD CU-PW18MKD CS-PW24MKD CU-PW24MKD

ME67

Название и адрес завода-изготовителя указаны на упаковке и на изделии.

Неразрешенное копирование и распространение являются нарушением закона.

Page 14

МЕРЫ ПРЕДОСТОРОЖНОСТИ

ПРЕДУПРЕЖДЕНИЕ

ПРЕДОСТЕРЕЖЕНИЕ

ПРЕДУПРЕЖДЕНИЕ

Воздухозаборник

Воздуховыпускное отверстие

Воздухозаборник

Воздуховыпускное отверстие

Во избежание получения травм, нанесения телесных повреждений другим лицам и ущерба имуществу следует соблюдать следующие инструкции. Неправильная эксплуатация вследствие несоблюдения инструкций нанесет вред или ущерб, степень серьезности которых классифицируется следующим образом:

ПРЕДУПРЕЖДЕНИЕ

Этот символ предупреждает о смертельной

опасности или о риске получения серьезной

Этот символ предупреждает об опасности

травмы или нанесения вреда имуществу.

травмы.

ПРЕДОСТЕРЕЖЕНИЕ

Инструкции, которые следует выполнять, обозначаются следующими символами:

Этот символ обозначает действие

как ЗАПРЕЩЕННОЕ.

Эти символы обозначают действия

как ОБЯЗАТЕЛЬНЫЕ.

ВНУТРЕННИЙ И НАРУЖНЫЙ БЛОКИ

ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ

ПРЕДУПРЕЖДЕНИЕ

Данное устройство может использоваться лицами с ограниченными физическими, чувствительными или умственными способностями (включая детей) или лицами с отсутствием опыта или знания только при условии, что они находятся под надзором или получили от лица, ответственного за их безопасность, соответствующие инструкции по использованию изделия. Дети должны находиться под наблюдением. Необходимо следить за тем,

чтобы они не играли с

устройством. Для чистки внутренних деталей, ремонта, установки,

переноса и переустановки блока следует обращаться к официальному дилеру. Неправильная установка и обращение могут привести к утечке, поражению электрическим током или пожару.

Не устанавливайте блок в потенциально взрыво- или огнеопасной среде. Несоблюдение данного условия может привести к пожару.

Не вставляйте пальцы или другие предметы в наружный или внутренний блок кондиционера, поскольку вращающиеся части могут нанести травму.

Не прикасайтесь к наружному блоку кондиционера во время грозы, это может привести к поражению электрическим током.

Во избежание переохлаждения не подвергайте себя прямому воздействию холодного воздуха в течение длительного времени.

Не садитесь и не становитесь на устройство, вы можете упасть.

Держите пульт ДУ вдали от грудных и маленьких детей, во избежание случайного проглатывания батарей.

Дистанционное

управление

Внутренний

блок

Воздуховыпускное отверстие

Воздухозаборник

Наружный

блок

Электросна-

бжение

Воздуховыпускное отверстие

ЭЛЕКТРОСНАБЖЕНИЕ

Во избежание перегрева и возникновения пожара не используйте модифицированный шнур, сращенный шнур, удлинитель или шнур, не соответствующий техническим условиям.

Для предотвращения перегрева, возникновения пожара или поражения электрическим током:

• Не используйте одну и ту же розетку питания с другим оборудованием.

• Не прикасайтесь к оборудованию мокрыми руками.

• Не изгибайте шнур электропитания.

• Не включайте и не выключайте питание

кондиционера включением вилки в розетку или ее извлечением.

Page 15

ПРЕДУПРЕЖДЕНИЕ

ПРЕДОСТЕРЕЖЕНИЕ

ВНУТРЕННИЙ И НАРУЖНЫЙ БЛОКИ

ПРЕДУПРЕЖДЕНИЕ

ЭЛЕКТРОСНАБЖЕНИЕ

Если кабель электропитания поврежден, во избежание опасности замену должен произвести изготовитель, представитель изготовителя по сервисному обслуживанию или аналогичный квалифицированный специалист.

Во избежание поражения электрическим током или возникновения пожара настоятельно рекомендуется установить на данное устройство автоматический выключатель с функцией защиты от утечки на землю

(ELCB) или устройство контроля остаточного тока (RCD).

Для предотвращения

перегрева, возникновения пожара

или поражения электрическим током:

• Правильно вставляйте вилку в розетку.

• Пыль, скапливающуюся на штепселе шнура

электропитания, необходимо периодически удалять с помощью влажной ткани.

При возникновении любых неисправностей/сбоях следует прекратить использовать изделие и вынуть штепсель шнура питания из розетки или выключить сетевой выключатель и прерыватель.

(Риск задымления

/возгорания/поражения

электрическим током) Примеры неисправностей/сбоев

• Частое выключение ELCB.

• Появился запах гари.

• Появился ненормальный шум или вибрация блока.

• Утечка воды из внутреннего блока.

• Шнур питания или штепсель становятся слишком горячими.

• Невозможно контролировать скорость вентилятора.

• Кондиционер сразу перестает функционировать даже при включении для работы.

• Вентилятор не останавливается даже

работы.

Незамедлительно свяжитесь с местным дилером для обеспечения технического обслуживания/выполнения ремонтных работ.

Во избежание поражения электрическим током или возникновения пожара оборудование должно быть заземлено.

Поражение электрическим током можно предотвратить, если в следующих ситуациях вы будете отключать питание и извлекать штепсель из розетки питания:

- Перед чисткой или сервисным обслуживанием.

- В случае неиспользования в течение длительного

времени.

- Во время слишком сильной грозовой активности.

при остановке

ПРЕДОСТЕРЕЖЕНИЕ

ВНУТРЕННИЙ И НАРУЖНЫЙ БЛОКИ

Во избежание повреждения или образования на блоке коррозии не мойте внутренний блок водой, бензолом, растворителем и не чистите абразивной пастой.

Не используйте для хранения точного оборудования, продуктов, животных, растений, художественных произведений или других предметов. Это может привести к ухудшению качества и т.д.

Во избежание распространения огня не используйте каких-либо

приборов открытого горения перед выходом

воздушного потока. Во избежание нанесения повреждений растениям

или травм домашним животным не размещайте их непосредственно под воздушным потоком.

Не прикасайтесь к острым алюминиевым ребрам, острые части могут нанести травму.

Не включайте внутренний блок во время полирования пола. После полирования прежде, чем вновь включить блок, тщательно проветрите комнату.

Для предотвращения повреждения блока не устанавливайте его в замасленных и задымленных местах.

Во избежание травм не разбирайте блок для чистки. Во избежание получения травм во время чистки блока

не вставайте на неустойчивую скамью Не размещайте на блоке вазу или емкость с водой. Вода

может попасть в блок и повредить изоляцию. Это может стать причиной поражения электрическим током.

Не открывайте надолго окно или дверь во время работы кондиционера в режиме ОХЛАЖДЕНИЯ/ОСУШЕНИЯ.

Для предотвращения утечек воды убедитесь, что дренажная трубка подсоединена правильно, следите за тем, чтобы на дренажном выпуске не было спускных трубок, контейнеров и чтобы он не был погружен в воду.

Регулярно проветривайте помещение после

длительного использования кондиционера или после его использования вместе с любым топливным оборудованием.

Для предотвращения падения блока после

эксплуатации проверьте, не поврежден ли установочный

кронштейн.

ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ

Не используйте никель-кадмиевые (Ni-Cd)

аккумуляторы.

Это может повредить пульт дистанционного управления.

Для предотвращения возникновения неисправности или

повреждения пульта ДУ:

• Извлеките батареи, если кондиционер не будет эксплуатироваться в течение длительного времени.

• Новые батарейки того же типа следует устанавливать с соблюдением указанной полярности.

ЭЛЕКТРОСНАБЖЕНИЕ

Для предотвращения поражения электрическим током не тяните шнур, чтобы вытащить штепсель из розетки.

РУCCKИЙ

длительной

Page 16

FAN SPE

AIR SWI

MODE

TEMP

OFF/

TIMER

SET

CANCEL

OFF

SET CLOCK RESET

OFF

TIM

TIMER

FAN

SPEED

AIR

SWING

AUTO HEAT

COOL

DRY

ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ

Нажмите кнопку пульта дистанционного управления

• Пожалуйста, обращайте внимание на индикацию OFF (выключение), находящуюся на дисплее пульта

дистанционного управления, чтобы предотвратить неправильный запуск/остановку устройства.

• Для режимов работы: нагрев, охлаждение и осушение, диапазон регулируемых температур составляет 16°C

~ 30°C.

• Использование аппарата в диапазоне

рекомендованных температур может привести к экономии электроэнергии. РЕЖИМ НАГРЕВА : 20°C ~ 24°C. РЕЖИМ ОХЛАЖДЕНИЯ : 26°C ~ 28°C. РЕЖИМ ОСУШЕНИЯ : 1°C ~ 2°C ниже комнатной температуры.

АВТОМАТИЧЕСКИЙ РЕЖИМ - Для вашего удобства

• Аппарат выбирает режим работы в зависимости от

температуры воздуха в помещении.

• При выборе автоматического режима, аппарат будет

работать при стандартных настройках температуры.

температура

23°C и выше Охлаждение 25˚C

• Нажмите +2°C или для установки настройки “Низкий” на

-2°C на стандартную температурную уставку.

РЕЖИМ НАГРЕВА - Для обогрева

• Блоку необходимо некоторое время, чтобы

прогреться. Во время выполнения этой операции мигает индикатор питания.

РЕЖИМ ОХЛАЖДЕНИЯ - Для охлаждения

• Чтобы уменьшить потребление электроэнергии при

работе в режиме охлаждения, используйте занавески для предотвращения воздействия солнечного света и внешнего тепла

РЕЖИМ ОСУШЕНИЯ - Для уменьшения уровня влажности в помещении

• Блок работает при малой скорости вентилятора для

слабого охлаждения.

FAN SPEED

• Для автоматического режима (AUTO) скорость

вентилятора внутреннего блока автоматически регулируется в соответствии с режимом.

Максимальное расстояние: 8м

ИНДИКАТОР

POWER

TIMER

Дисплей пульта

дистанционного

(

Зеленый

)

(

Оранжевый

управления

)

ДЛЯ ВКЛЮЧЕНИЯ ИЛИ ВЫКЛЮЧЕНИЯ БЛОКА

УСТАНОВКА ТЕМПЕРАТУРЫ

ВЫБОР РЕЖИМА РАБОТЫ

Комнатная

Режим

работы

Стандартная настройка

температуры

Ниже 23°C Осушение 22˚C Ниже 20°C Нагрев 21˚C

для установки настройки “Высокий” на

ВЫБОР СКОРОСТИ ВЕНТИЛЯТОРА (3 ВАРИАНТОВ)

Page 17

РЕГУЛИРОВАНИЕ ВЕРТИКАЛЬНОГО

НАСТРОЙКА ТАЙМЕРА

НАПРАВЛЕНИЯ ПОТОКА ВОЗДУХА (5 ВАРИАНТОВ)

AIR SWING

• Обеспечивает проветривание помещений.

• Если установлен автоматический режим (AUTO), жалюзи поворачиваются вверх/вниз автоматически.

• При работе в режиме обогрева воздушный поток

некоторое время распространяется горизонтально, а затем начинает направляться вниз.

Нажмите и удерживайте в течение 5 секунд,

чтобы уменьшить или восстановить яркость индикатора блока.

Нажмите и удерживайте приблизительно в

течение 10 секунд, чтобы отобразить настройку температуры в °C или °F.

Нажмите, чтобы восстановить стандартную

настройку пульта дистанционного управления.

Не используется в нормальных функциях.

НАСТРОЙКА ТАЙМЕРА

• Для ВКЛЮЧЕНИЯ или ВЫКЛЮЧЕНИЯ блока в заранее заданное время.

OFF

Выберите

“ON” или “OFF”

таймера

Установите

время

Подтвердите

(тип таймера)

• Для отмены таймера “ON” или “OFF” нажмите

или

затем нажмите

OFF

CANCEL

• При установке таймера ВКЛЮЧЕНИЯ, аппарат

может начать работу раньше установленного времени (до 30 минут) для достижения необходимой температуры.

• Функция таймера включается по часам, установленным на пульте дистанционного управления, и ежедневно повторяет заданную программу. Для установки часов, пожалуйста, ознакомьтесь с главой «Подготовкой пульта дистанционного управления к работе» на задней обложке.

• Если

работа таймера отменена вручную или

вследствие отказа питания, можно восстановить предыдущую настройку (после восстановления

подачи питания), нажав кнопку

SET

РУCCKИЙ

Page 18

ВНУТРЕННИЙ БЛОК

ИНСТРУКЦИИ ПО ЧИСТКЕ

СОВЕТ

• Перед чисткой выключите электропитание и извлеките штепсель из розетки.

• Не прикасайтесь к алюминиевому ребру, острая

ПРЕДОСТЕРЕЖЕНИЕ

ИНСТРУКЦИИ ПО ЧИСТКЕ

• Не используйте бензол, разбавитель или чистящий порошок.

• Используйте исключительно мыло ( pH7) или химически нейтральное бытовое моющее средство.

• Не используйте воду с температурой выше 40°C.

часть может причинить повреждения.

СОВЕТ

• Для поддержания оптимальных рабочих характеристик устройства необходимо обеспечить регулярное проведение технического обслуживания и чистки. Обратитесь, пожалуйста, к официальному дилеру.

ВНУТРЕННИЙ БЛОК

• Аккуратно протирайте кондиционер мягкой сухой тканью.

ПЕРЕДНЯЯ ПАНЕЛЬ

Снимите переднюю панель

• Поднимите и потяните, чтобы снять переднюю панель.

• Осторожно промойте и высушите.

Закройте переднюю панель

• Прижмите оба конца передней панели, чтобы прочно закрыть ее.

РЕСИВЕР ПУЛЬТА ДИСТАНЦИОННОГО

УПРАВЛЕНИЯ

АЛЮМИНИЕВОЕ РЕБРО

ГОРИЗОНТАЛЬНЫЕ ЖАЛЮЗИ

НАПРАВЛЕНИЯ ПОТОКА

• Регулируется вручную.

ВЕРТИКАЛЬНЫЕ ЖАЛЮЗИ НАПРАВЛЕНИЯ

ПОТОКА

• Не повертайте її вручну.

КНОПКА ВЫКЛ./ВКЛ. АВТОМАТИЧЕСКОГО

РЕЖИМА

• Используется, когда пульт дистанционного управления не соответствует или работает неисправно.

Действие Режим

Нажмите один раз. Автоматический Нажмите и удерживайте, пока

не послышится одиночный звуковой сигнал, а потом отпустите.

Нажмите кнопку, чтобы отключить.

ВОЗДУШНЫЙ ФИЛЬТР

• Воздушные фильтры рекомендуется чистить раз в 2

месяца.

• Осторожно промойте/прополаскайте фильтры водой

во избежание повреждения их поверхности.

• Тщательно просушите фильтры в затененном месте

вне досягаемости воздействия огня или прямых солнечных лучей.

• Все поврежденные фильтры заменяйте.

Охлаждение

Page 19

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Следующие признаки не означают наличие неисправности:

ПРИЗНАК

ПРИЧИНА

Перед обращением в сервисный центр проверьте следующее:

ПРИЗНАК

ПРОВЕРЬТЕ

Следующие признаки не означают наличие неисправности:

ПРИЗНАК

Из внутреннего блока выделяется туман. ► • Эффект конденсации, вызванный процессом

Во время работы слышен звук льющейся воды. ► • Поток хладагента внутри блока. В помещении специфический запах. ► • Это может быть вызвано запахом сырости от стен,

При установке скорости вращения вентилятора в автоматический режим вентилятор внутреннего блока время от времени останавливается.

После повторного пуска начало работы задерживается на несколько минут.

Из наружного блока выделяется вода/пар. ► • На трубах происходит конденсация или испарение. Индикатор таймера всегда включен. ► • При установленном таймере кондиционер

Во время работы индикатор питания мигает, и вентилятор внутреннего блока остановится.

В режиме обогрева вентилятор внутреннего блока время от времени останавливается.

Потрескивающий звук во время работы

Перед обращением в сервисный центр проверьте следующее:

ПРИЗНАК

Аппарат в режимах нагрева/охлаждения работает неэффективно.

Шум во время эксплуатации. ► • Проверьте, не установлен ли аппарат под наклоном?

ДУ

не работает.

(Темный дисплей или слабый сигнал передачи.) Кондиционер не работает. ► • Проверьте, не разомкнуты ли контакты

Аппарат не принимает сигнал от пульта дистанционного управления.

. ► • Изменения температуры являются причиной

охлаждения.

ковра, мебели или одежды.

► • Это помогает устранять запахи в окружающей среде.

► • Задержка предназначена для защиты компрессора

блока.

ежедневно повторять заданную программу.

► • Аппарат работает в режиме разморозки и растаявший

иней стекает из наружной части аппарата.

► • Чтобы избежать непреднамеренного охлаждающего

воздействия.

расширения/сжатия блока.

► • Правильно установите температуру.

• Закройте все двери и окна.

• Произведите очистку или замену фильтров.

• Удалите все инородные тела из входного или выходного вентиляционных отверстий.

• Правильно закройте переднюю панель.

► • Правильно установите батареи.

• Замените разряженные батареи.

автоматического выключателя?

• Проверьте, не установлено ли время таймера?

► • Убедитесь, что перед приемником отсутствуют

препятствия.

• Некоторые люминесцентные создавать помехи передатчику сигнала. Пожалуйста, проконсультируйтесь у авторизованного дилера.

ПРИЧИНА

ПРОВЕРЬТЕ

излучения могут

будет

РУCCKИЙ

Page 20

ИНФОРМАЦИЯ

ЖИЗНЬ (ЭКСПЛУАТАЦИЯ В ТЕЧЕНИЕ НЕСКОЛЬКИХ ЛЕТ)

ПЕРИОДИЧЕСКАЯ (СЕЗОННАЯ) ПРОВЕРКА ПРИ ДЛИТЕЛЬНОМ ПЕРИОДЕ БЕЗ ЭКСПЛУАТАЦИИ

• Проверка батареек из пульта дистанционного управления.

• Убедитесь в отсутствии инородных тел, блокирующих воздухозаборное и воздуховыпускное отверстия.

• После 15 минут работы следующая разница температур между воздухозаборным и воздуховыпускным отверстиями считается нормальной: При охлаждении: ≥ 8°C При обогреве: ≥ 14°C

ПРИ ДЛИТЕЛЬНОМ ПЕРИОДЕ БЕЗ ЭКСПЛУАТАЦИИ

• В качестве альтернативы для полного удаления влаги, оставшейся во внутренних частях, и для предотвращения возникновения плесени включите на

2~3 часа режим Обогрев.

• Выключите электропитание и извлеките штепсель из розетки.

• Извлеките батарейки из пульта дистанционного управления.

КРИТЕРИИ НЕРАБОТОСПОСОБНОСТИ

ВЫКЛЮЧИТЕ ЭЛЕКТРОПИТАНИЕ И ОТСОЕДИНИТЕ УСТРОЙСТВО ОТ СЕТИ, а затем проконсультируйтесь у авторизованного дилера в следующих

• Ненормальный шум во время работы.

• Попадание воды/посторонних частиц в пульт дистанционного управления.

• Течь воды из внутреннего блока.

• Автоматический выключатель часто срабатывает.

• Штепсельная вилка/сетевой шнур сильно нагревается.

• Неправильно функционируют кнопки или

переключатели.

случаях:

Информация для потребителей по сбору и утилизации старого оборудования и использованных батареек

[Информация по утилизации в других странах за пределами Европейского Союза]

Данные символы действительны только в Европейском Союзе. Если Вы хотите избавиться от данных изделий, обратитесь в органы местного самоуправления или к дилеру и узнайте правильный метод утилизации.

Примечание относительно символа батарейки (два нижних символа):

Данный символ должен использоваться в комбинации с химическим символом. В данном случае он соответствует требованиям, установленным Директивой о химикатах, использующихся в изделиях.

ЖИЗНЬ (ЭКСПЛУАТАЦИЯ В ТЕЧЕНИЕ НЕСКОЛЬКИХ ЛЕТ)

«Установленный производителем в порядке п.2 ст.5 Федерального Закона РФ «О защите прав потребитей» срок службы для данного изделия равен 7 годам с даты производства при условии, что изедлие используется в строгом соответствии с настощей инструкцией по зксплуатации и применимыми техническими стандартами» Состояние изделия Условия производства и сключают модификацию и повреждения при трансропортировке Природные стихийые действия На данное изделие не распространяетса гарантия при повреждении от природных бедствий (Например - в результате наводнения)

Page 21

ЗАПИСКА

РУCCKИЙ

Page 22

Декларация о Соответствии

Требованиям Технического Регламента об Ограничении Использования некоторых Вредных

Веществ в электрическом и электронном оборудовании

(утверждённого Постановлением №1057 Кабинета Министров Украины)

Изделие соответствует требованиям Технического Регламента об Ограничении Использования некоторых Вредных Веществ в электрическом и электронном оборудовании (ТР ОИВВ)..

Содержание вредных веществ в случаях, не предусмотренных Дополнением №2 ТР

1. свинец (Pb) – не превышает 0,1wt % веса вещества или в концентрации до 1000 миллионных частей;

2. кадмий (Cd) – не превышает 0,01wt % веса вещества или в концентрации до 100 миллионных частей;

3. ртуть (Hg) – не превышает 0,1wt % веса вещества или в концентрации до 1000 миллионных частей;

4. шестивалентный хром (Cr миллионных частей;

5. полибромбифенолы (PBB) – не превышает 0,1wt % веса вещества или в концентрации до 1000 миллионных частей;

6. полибромдифеноловые эфиры (PBDE) – не превышает 0,1wt % веса вещества или в концентрации до 1000 миллионных частей.

Декларация о Соответствии

ОИВВ:

) – не превышает 0,1wt % веса вещества или в концентрации до 1000

Отпечатано в Малайзии

Панасоник Корпорэйшн

Website: http://panasonic.net/

Page 23

Інструкція з експлуатації

Зовнішній блок

Кондиціонер

Модель №. Внутрішній блок

CS-PW18MKD CU-PW18MKD CS-PW24MKD CU-PW24MKD

Зовнішній блок

Назва та адреса виробника вказані на упаковці та на виробі.

Копіювання та розповсюдження без дозволу є порушенням закону.

Page 24

ТЕХНІКА БЕЗПЕКИ

УВАГА

ОБЕРЕЖНО

УВАГА

Отвір для забору повітря

Отвір для виходу повітря

Отвір для забору повітря

Отвір для виходу повітря

Щоб запобігти травмуванню себе та інших чи пошкодженню майна, дотримуйтесь поданих далі вказівок. Неправильна експлуатація через порушення цих інструкцій може призвести до травмування чи пошкодження майна. Серйозність негативних наслідків позначається таким чином:

УВАГА

Цей символ означає небезпеку загибелі

чи отримання значної травми.

ОБЕРЕЖНО

Цей символ означає небезпеку

травмування чи пошкодження майна.

Інструкції позначаються такими символами:

Цей символ позначає дії, які вчиняти

ЗАБОРОНЕНО.

Ці символи позначають дії, які є

ОБОВ’ЯЗКОВИМИ.

УВАГА

ВНУТРІШНІЙ БЛОК І ЗОВНІШНІЙ БЛОК

Цей виріб не призначений для користування особами (включаючи дітей) з обмеженими фізичними, сенсорними чи розумовими можливостями або особами, які відчувають брак досвіду чи знань. Користування виробом такими особами дозволене лише у разі нагляду чи попереднього інструктування особою, яка відповідає за їхню безпеку. Наглядайте за дітьми, щоб вони не бавились виробом.

питань очищення внутрішніх частин, ремонту, встановлення, зняття чи перевстановлення пристрою звертайтеся до авторизованого дилера чи спеціаліста. Неналежне встановлення та поводження призведе до витікання, ураження електричним струмом чи пожежі.

Не встановлюйте пристрій у місці, де може статися вибух чи займання. Недотримання цієї вимоги може призвести до пожежі.

Не вставляйте пальці чи інші предмети у внутрішній чи зовнішній блок кондиціонера, оскільки частини, які повертаються, можуть призвести до травмування.

Не торкайтеся зовнішнього блоку під час грози, оскільки можливе ураження електричним струмом.

Не допускайте прямого тривалого впливу на себе холодного повітря для запобігання надмірного охолодження.

Не сідайте та не ставайте на пристрій, бо можете впасти.

дистанційного

Внутрішній

блок

Пульт

керування

Отвір для забору повітря

Отвір для виходу повітря

Отвір для забору повітря

Зовнішній

блок

Живлення

Отвір для виходу повітря

ПУЛЬТ ДИСТАНЦІЙНОГО КЕРУВАННЯ

Не дозволяйте немовлятам та дітям гратися з пультом дистанційного керування, щоб уникнути випадкового ковтання батарейок.

ЖИВЛЕННЯ

Щоб запобігти перегріванню і пожежі, не використовуйте видозмінений шнур, з’єднаний шнур, подовжувач чи не вказаний шнур.

Для запобігання перегріву, пожежі чи ураження електричним струмом:

• Не вмикайте в одну розетку з іншими

електроприладами.

• Не торкайтеся блоку під час роботи вогкими

руками.

• Не перегинайте шнур електроживлення.

• Не запускайте і не зупиняйте блок шляхом

вмикання в розетку та вимикання з розетки.

Page 25

УВАГА

ОБЕРЕЖНО

ВНУТРІШНІЙ БЛОК І ЗОВНІШНІЙ БЛОК

УВАГА

ЖИВЛЕННЯ

Щоб уникнути небезпеки травмування в разі пошкодження шнура живлення, його заміну повинні здійснювати працівники виробника, його сервісні представники чи фахівці, що мають аналогічну кваліфікацію.

Для запобігання ураженню електричним струмом чи пожежі настійливо рекомендуємо встановити переривач струмів витоку в землю чи захисний пристрій контролю за залишковим струмом.

Для запобігання перегріву, пожежі чи ураження електричним струмом:

• Правильно вставляйте вилку в розетку електромережі.

• Пил з вилки живлення необхідно час від часу протирати за допомогою сухої ганчірки.

Припиніть використовувати пристрій при появі будь-якої ознаки нештатної роботи/несправності і вийміть штепсельну вилку або вимкніть перемикач увімкнення/вимкнення і перемикач електроживлення (ризик появи диму / виникнення пожежі / ураження електричним струмом

Приклади нештатної роботи / несправності

• Часто спрацьовує перемикач захисту від витіку на землю.

• З`явився запах диму.

• З`явився нетиповий шум або вібрація пристрою.

• Із внутрішнього блока витікає вода.

• Вилка або кабель електроживлення є теплішими, ніж звичайно.

• Неможливо регулювати швидкість вентилятора.

• Пристрій негайно припиняє роботу, навіть якщо

він

увімкнений в робочий режим.

• Вентилятор не зупиняється, навіть коли робочий режим вимкнений.

Негайно зв`яжіться з місцевим дилером для проведення технічного обслуговування/ремонту.

Щоб запобігти ураженню електричним струмом чи пожежі, це обладнання слід заземлити.

Запобігайте ураження електричним струмом, вимикаючи пристрій та вилку живлення з розетки у наведених далі випадках:

- Перед чищенням чи обслуговуванням.

- У разі тривалого невикористання.

- У разі сильної грози з блискавкою.

ОБЕРЕЖНО

ВНУТРІШНІЙ БЛОК І ЗОВНІШНІЙ БЛОК

Не мийте внутрішній блок водою, бензином, розчинником чи абразивною пастою для запобігання несправностей чи корозії пристрою.

Не використовуйте для збереження вимірювальних приладів, продуктів харчування, тварин, рослин, витворів мистецтва чи інших об’єктів. Це може призвести до їх псування, та ін.

Щоб запобігти розповсюдженню вогню, не використовуйте займисте обладнання перед отвором для виходу

Не розміщуйте рослини чи тварин близько до потоку повітря, щоб не зашкодити їм та ін.

повітря.

УКРАЇНСЬКА

Не доторкайтесь до гострих алюмінієвих ребер, гострі частини можуть завдати травму.

Не вмикайте внутрішній блок, коли натираєте підлогу. Перш ніж вмикати пристрій, добре провітріть приміщення.

Не встановлюйте блок у маслянистих і задимлених

)

місцях для запобігання пошкодження пристрою. Щоб запобігати травмування, не розбирайте блок

для очищення. Щоб запобігати травмування, не ставайте на

нестійкі опори при очищенні блоку. Не ставте вази чи ємності з водою

на блок. Вода може потрапити до блоку та пошкодити ізоляцію. Це може призвести до ураження електричним струмом.

Не відчиняйте вікно або двері на тривалий період часу під час роботи пристрою в режимі ОХОЛОДЖЕННЯ/СУШКИ.

Щоб запобігти протіканню води, переконайтеся, що дренажний трубопровід під’єднаний належним чином, тримайте дренажний отвір далі від водостічних жолобів, ємностей та не занурюйте його у воду.

Регулярно провітрюйте приміщення після тривалого використання чи використання з будьяким легкозаймистим устаткуванням.

Щоб запобігти падінню пристрою, після тривалого використання упевніться, що монтажна рама не вийшла

з ладу.

ПУЛЬТ ДИСТАНЦІЙНОГО КЕРУВАННЯ

Не використовуйте акумулятори (Ni-Cd). Так можна пошкодити пульт дистанційного управління.

Для запобігання несправностей чи пошкодження пульта дистанційного керування:

• Якщо кондиціонер не використовуватиметься

протягом тривалого часу, вийміть батарейки.

• Необхідно вставити нові батарейки того ж типу

відповідно до їх полюсів.

ЖИВЛЕННЯ

Не тягніть за шнур, щоб витягти вилку з розетки, для запобігання удару електричним струмом.

Page 26

FAN SPE

AIR SWING

MODE

TEMP

OFF/

TIMER

SET

CANCEL

OFF

SET

CLOCK

RESET

OFF

TIMER

FAN

SPEED

AIR

SWI

AUTO HEAT

COOL

DRY

ПУЛЬТ ДИСТАНЦІЙНОГО КЕРУВАННЯ

Натисніть кнопку на пульті дистанційного управління

ДЛЯ УВІМКНЕННЯ АБО

Максимальна відстань: 8м

ІНДИКАТОР

POWER

(Зелений)

TIMER

(Оранжевий)

Дисплей пульта

дистанційного

управління

ВИМКНЕННЯ КОНДИЦІОНЕРА

• Будь-ласка, пам’ятайте про індикатор «OFF» на дисплеї пульта дистанційного керування та не

допускайте неправильного увімкнення/вимкнення агрегата.

ДЛЯ ВСТАНОВЛЕННЯ ТЕМПЕРАТУРИ

• Для режимів обігріву, охолодження та м’якого осушення допускається вибір температури у діапазоні

16°C ~ 30°C.

• Можна зекономити електроенергію, додержуючись

при експлуатації кондиціонера рекомендованого температурного діапазону. РЕЖИМ ОБІГРІВУ (HEAT) : 20˚C ~ 24˚C. РЕЖИМ ОХОЛОДЖЕННЯ (COOL) : 26˚C ~ 28˚C. РЕЖИМ М’ЯКОГО ОСУШЕННЯ (MODE) : на 1°C ~ 2°C нижче, ніж температура у приміщенні.

ДЛЯ ВИБОРУ РЕЖИМУ РОБОТИ

АВТОМАТИЧНИЙ РЕЖИМ – Для вашої зручності

• Агрегат автоматично вибирає режим роботи залежно

від температури у приміщенні.

• Для вибраного автоматичного режиму встановлюється

стандартна температура.

Температура у

приміщенні

23°C і вище Охолодження 25˚C Нижче 23°C М’яке осушення 22˚C Нижче 20°C Обігрів 21˚C

• Натисніть кнопку на +2°C або кнопку для зменшення температури “LO” на -2°C від стандартного налаштування температури.

РЕЖИМ ОБІГРІВУ (HEAT) - Для одержання теплого повітря

• Блоку потрібен певний час для розігрівання. Під час цієї операції блимає індикатор живлення.

РЕЖИМ ОХОЛОДЖЕННЯ (COOL) – Для одержання прохолодного повітря

• Щоб знизити рівень енергоспоживання у режимі охолодження, закривайте приміщення шторами від сонячного проміння та теплого повітря ззовні.

РЕЖИМ М’ЯКОГО ОСУШЕННЯ (MODE) - Для осушення повітря у приміщенні

• Для легкого охолодження вентилятор агрегата обертається на низькій швидкості.

Режим роботи

встановлена температура

для збільшення температури “HI”

Стандартна

Page 27

УСТАНОВИТИ ТАЙМЕР

ВИБРАТИ ШВИДКІСТЬ ОБЕРТАННЯ

ВЕНТИЛЯТОРА (3 ВАРІАНТІВ ВИБОРУ)

FAN SPEED

• AUTO (Автоматичний режим): швидкість обертання вентилятора внутрішнього блока регулюється автоматично залежно від режиму роботи.

ВІДРЕГУЛЮВАТИ НАПРЯМОК ПОТОКУ

ПОВІТРЯ ПО ВЕРТИКАЛІ (5 ВАРІАНТІВ ВИБОРУ)

AIR SWING

• Для вентиляції приміщення.

• У режимі AUTO заслінки коливаються вгору-вниз автоматично.

• У режимі обігріву, повітря деякий час подається

горизонтально, після чого починає подаватися вниз.

Натисніть цю кнопку та утримуйте її протягом 5

секунд, щоб знизити або підвищити яскравість індикатора агрегата.

Щоб відобразити температуру в одиницях °C або

°F, натисніть цю кнопку та утримуйте її приблизно 10 секунд.

Натисніть цю кнопку, щоб повернутися до

заводських налаштувань пульта дистанційного керування.

Для звичайних режимів роботи не

використовується.

УСТАНОВИТИ ТАЙМЕР

• Щоб увімкнути (ON) або вимкнути (OFF) агрегат у заданий час.

OFF

Оберіть таймер

увімкнення “ON”

або вимкнення

Установіть час Підтвердьте

“OFF”

• Для скасування таймера “ON” або таймера “OFF”

натисніть спочатку кнопку – кнопку

CANCEL

або

а потім

OFF

• Коли встановлено таймер увімкнення (ON), кондиціонер може почати роботу раніше (до 30 хвилин), ніж фактично встановлений час, щоб досягти потрібної температури.

• Функція таймера залежить від годинника, налаштованого у пульті дистанційного управління, і повторяється щодня після її настроювання. Щоб настроїти годинник, ознайомтеся з розділом “Підготовка пульта дистанційного управління” на задній обкладинці.

•

У разі скасування настройок таймера вручну або внаслідок відключення електроенергії, після відновлення енергопостачання попередні

настроювання можна відновити, натиснувши

SET

УКРАЇНСЬКА

Інформаційний центр Panasonic Міжнародні дзвінки та дзвінки з Києва : +380-44-490-38-98 Безкоштовні дзвінки зі стаціонарних телефонів в межах України : 0-800-309-880

Page 28

ВНУТРІШНІЙ БЛОК

ІНСТРУКЦІЯ ПО ОЧИЩЕННЮ

ПІДКАЗКА

•

Перед проведенням очистки вимкніть електроживлення і відімкніть вилку з розетки.

• Не торкайтеся алюмінієвої пластини, гостра частина може призвести

ОБЕРЕЖНО

ІНСТРУКЦІЯ ПО ОЧИЩЕННЮ

• Не використовуйте бензол, розчинники та порошки для чищення.

• Користуйтеся тільки милом ( pH7) або нейтральними побутовими мийними засобами.

• Температура води не повинна перевищувати 40°C.

до травмування.

ПІДКАЗКА

• Для забезпечення оптимальних робочих характеристик блока процедура очищення повинна проводитися регулярно. Будь ласка, проконсультуйтесь у авторизованого дилера.

ВНУТРІШНІЙ БЛОК

• Легко протирайте блок м’якою сухою тканиною.

ПЕРЕДНЯ ПАНЕЛЬ

Зніміть передню панель

• Підніміть і потягніть передню панель, щоб зняти.

• Обережно помийте і висушіть.

Закрийте передню панель

• Натисніть обидва краї передньої панелі, щоб надійно її зафіксувати.

ПРИЙМАЧ ДИСТАНЦІЙНОГО КЕРУВАННЯ

АЛЮМІНІЄВА ПЛАСТИНА

ГОРИЗОНТАЛЬНА ЗАСЛІНКА РЕГУЛЮВАННЯ

НАПРЯМКУ ПОТОКУ ПОВІТРЯ

• Регулюється вручну.

ВЕРТИКАЛЬНА ЗАСЛІНКА РЕГУЛЮВАННЯ

НАПРЯМКУ ПОТОКУ ПОВІТРЯ

• Не повертайте її вручну.

КНОПКА АВТО УВІМК/ВИМК

• Використовується, коли пульт дистанційного керування загубився або несправний.

Натиснути один раз. Автоматичний

Натискати до появи 1 звукового сигналу, потім відпустити.

Натисніть цю кнопку, щоб вимкнути агрегат.

ПОВІТРЯНИЙ ФІЛЬТР

• Рекомендується чистити повітряні фільтри через

кожні 2 тижні.

• Легко промийте/сполосніть фільтри водою, не

допускаючи пошкодження поверхні фільтра.

• Повністю осушіть фільтри у тіні, не допускаючи

потрапляння під дію полум’я або прямого сонячного світла.

• Пошкоджений фільтр необхідно замінити на новий.

Дія Режим роботи

режим

Oхолодження

Page 29

УСУНЕННЯ НЕСПРАВНОСТЕЙ

Наведені далі симптоми не свідчать про несправність.

СИМПТОМ

ПРИЧИНА

Перед тим, як звертатися до фахівця, перевірте таке.

СИМПТОМ

ПЕРЕВІРКА

Наведені далі симптоми не свідчать про несправність.

СИМПТОМ

Із внутрішнього блока виходить туман. ► • Конденсація внаслідок роботи в режимі охолодження. Робота супроводжується звуком, що нагадує шум води. ► • Поток холодоагенту в системі. У приміщенні відчувається специфічний запах. ► • Причиною цього може бути запах вогкості, джерелом

режимі автоматичного регулювання швидкості обертання вентилятор внутрішнього блока час від часу зупиняється.

Кондиціонер не починає роботу протягом кількох хвилин після перезапуску.

Із зовнішнього блока виходить вода/пара. ► • На поверхні труб відбувається конденсація або

Індикатор

таймера постійно горить. ► • Таймер спрацьовує щоденно з одними і тими самими

У режимі роботи індикатор ввімкнення блимає, а вентилятор внутрішнього блока не працює.

У режимі обігріву вентилятор внутрішнього блока час від часу зупиняється.

Звук тріскотіння під час роботи. ► • Зі зміною температури відбувається розширення або

Перед тим, як звертатися до фахівця, перевірте таке.

СИМПТОМ

Функція обігріву/охолодження не працює належним чином.

Шум під час роботи. ► • Перевірте чи кондиціонер не змонтовано на нерівній

Не працює пульт дистанційного управління. (Дисплей матовий або сигнал передачі слабкий.)

Блок не працює. ► • Перевірте чи не спрацював автоматичний вимикач.

Агрегат не реагує на сигнал з пульту дистанційного керування.

якого можуть бути стіни, килими, меблі або одяг, що знаходяться у приміщенні.

► • Це допомагає усунути запах під час роботи

кондиціонера.

► • Це запобігає пошкодженню компресора агрегата.

випаровування.

настроюваннями.

► • Блок знаходиться у режимі розмороження, і тала вода

зливається через зовнішній блок.

► • Це допомагає

звуження агрегата.

► • Установіть відповідну температуру.

• Закрийте всі двері та вікна.

• Очистіть або замініть фільтри.

• Заберіть перешкоди поблизу отворів для входу і

виходу повітря.

поверхні.

• Правильно закрийте передню панель.

► • Правильно установіть батареї.

• Замініть старі батареї.

• Перевірте чи не встановлено таймери.

► • Переконайтеся, що перед приймачем немає

перешкод.

• Деякі люмінесцентні перешкоди передавачу сигналу. Будь ласка, проконсультуйтесь у авторизованого дилера.

ПРИЧИНА

уникнути небажаного охолодження.

ПЕРЕВІРКА

лампи можуть створювати

УКРАЇНСЬКА

Page 30

ІНФОРМАЦІЯ

ІНФОРМАЦІЯ ЩОДО ТЕРМІНУ СЛУЖБИ (ПРИДАТНОСТІ)

ДЛЯ ОГЛЯДУ ПЕРЕД ПОЧАТКОМ СЕЗОНУ ПІСЛЯ ТРИВАЛОГО ПЕРІОДУ БЕЗ ЕКСПЛУАТАЦІЇ

• Перевірте чи не час міняти батарейки пульта дистанційного управління.

• Перевірте чи ніщо не перекриває який-небудь із отворів для входу й виходу повітря.

• Якщо кондиціонер працює нормально, через 15 хвилин після початку роботи різниця температур повітря на вході та виході повітря повинна становити: Охолодження: ≥ 8°C Обігрів: ≥ 14°C

ВИВЕДЕННЯ З ЕКСПЛУАТАЦІЇ НА ТРИВАЛИЙ ПЕРІОД

• Увімкніть режим обігріву на 2-3 години як альтернативу для усунення вологи, що залишилась у внутрішніх частинах, з метою запобігання утворенню цвілі.

• Вимкніть електроживлення і відімкніть вилку з розетки.

• Вийміть батарейки з пульта дистанційного управління.

внутрішнього блока

ВИПАДКИ, ЩО РЕМОНТУ

ВИМКНІТЬ ЖИВЛЕННЯ ТА ВІД’ЄДНАЙТЕ ПРИСТРІЙ ВІД МЕРЕЖІ, а потім проконсультуйтесь у авторизованого дилера в наступних випадках:

• Незвичайний шум під час роботи.

• Усередину пульта дистанційного управління потрапила вода або сторонні частки.

• Із внутрішнього блока витікає вода.

• Часто спрацьовує автоматичний вимикач.

• Шнур живлення є теплішим, ніж звичайно

• Невірно функціонують кнопки та перемикачі.

ПОТРЕБУЮТЬ КВАЛІФІКОВАНОГО

Інформація для користувачів щодо збору та утилізації старого обладнання і використаних батарей

[Інформація щодо утилізації в інших країнах за межами ЄС]

Ці символи дійсні лише в ЄС. Щоб дізнатися як правильно утилізувати такі вироби, звертайтесь до місцевих органів влади або торгового представника.

Примітка щодо символу батареї (подвійний символ внизу для прикладу):

Цей символ може використовуватись у поєднанні зі символом хімічного продукту. У такому разі виріб відповідає вимогам Директив щодо використання хімічних продуктів.

ІНФОРМАЦІЯ ЩОДО ТЕРМІНУ СЛУЖБИ (ПРИДАТНОСТІ)

Встановлений виробником термін служби (придатності) цього виробу дорівнює 7 рокам з дати виготовлення за умови, що виріб використовується у суворій відповідності до дійсної інструкції з експлуатації та технічних стандартів, що застосовуються до цього виробу.

Page 31

МЕМОРАНДУМ

УКРАЇНСЬКА

Page 32

Декларація про Відповідність

Вимогам Технічного Регламенту Обмеження Використання деяких Небезпечних Речовин в

(затвердженого Постановою №1057 Кабінету Міністрів України)

Виріб відповідає вимогам Технічного Регламенту Обмеження Використання деяких Небезпечних Речовин в електричному та електронному обладнанні (ТР ОВНР).

Вміст небезпечних речовин у випадках, не обумовлених в Додатку №2 ТР ОВНР

1. свинець(Pb) – не перевищує 0,1wt % ваги речовини або в концентрації до 1000 частин на мільйон;

2. кадмій (Cd) – не перевищує 0,01wt % ваги речовини або в концентрації до 100 частин на мільйон;

3. ртуть(Hg) – не перевищує 0,1wt % ваги речовини або в концентрації до 1000 частин на мільйон;

4. шестивалентний хром (Cr мільйон;

5. полібромбіфеноли (PBB) – не перевищує 0,1% ваги речовини або в концентрації до 1000 частин на мільйон;

6. полібромдефенілові ефіри (PBDE) – не перевищує 0,1wt % ваги речовини або в концентрації до 1000

частин на мільйон.

Декларація про Відповідність

електричному та електронному обладнанні

, :

) – не перевищує 0,1wt % ваги речовини або в концентрації до 1000 частин на

Надруковано в Малайзії

Панасонік Корпорейшн

Website: http://panasonic.net/

Page 33

Пайдалану нұсқаулары

Сыртқы блок

Кондиционер

Үлгі №. Ішкі блок

CS-PW18MKD CU-PW18MKD CS-PW24MKD CU-PW24MKD

Сыртқы блок

Панасоник Эйч Эй Аир-Кондишенин (М) Cдн. Бхд. Лот 2, Персиаран Тенгку Ампуан, Секшн 21, Шах Алам Индастриал Сайт,

40300 Шах Алам Селангор Дарул Ехсан, Малайзия

Рұқсатсыз көшіру жəне тарату заң бұзушылық болып табылады.

Page 34

САҚТЫҚ ШАРАЛАРЫ

АЛДЫН-АЛА ЕСКЕРТУ

НАЗАР АУДАРЫҢЫЗ

АЛДЫН-АЛА ЕСКЕРТУ

Ауа кірісі

Ауа шығысы

Ауа кірісі

Ауа шығысы

Жеке басыңыздың, басқалардың жарақатын немесе мүліктің зақымдалуын болдырмау үшін мына талаптарды орындаңыз. Төмендегі нұсқаулардың орындалмағанына байланысты дұрыс пайдаланбау салдарынан төменде жіктелген жарақат немесе зақым пайда болуы мүмкін:

АЛДЫН-АЛА ЕСКЕРТУ

Бұл белгі өлім немесе ауыр жарақат

Орындалу керек нұсқаулар мына нышандармен жіктеледі:

Бұл нышандар МІНДЕТТІ əрекеттерді

Қашықтан

Басқару

Құралы

қаупін ескертеді.

НАЗАР АУДАРЫҢЫЗ

Бұл белгі мүліктің бүліну немесе

зақымдалу қаупін ескертеді.

Бұл нышан ТЫЙЫМ САЛЫНҒАН

əрекетті білдіреді.

білдіреді.

Ішкі

Құрылғы

Ауа кірісі

Ауа шығысы

Ауа кірісі

Қуат Көзі

АЛДЫН-АЛА ЕСКЕРТУ

ІШКІ ҚҰРЫЛҒЫ ЖƏНЕ СЫРТҚЫ ҚҰРЫЛҒЫ

Қауіпсіздік үшін жауапты тұлға құрылғыны пайдалануға қатысты басшылық немесе нұсқау бермесе, бұл құрылғы тəн, сезім немесе ойлау мүмкіндіктері шектеулі немесе тəжірибесі жəне біліктілігі жоқ адамдардың (оның ішінде балалардың) пайдалануына арналмаған. Балалардың құрылғымен ойнамауы үшін оларды қадағалау қажет.

Ішкі бөліктерін тазалау, құрылғыны жөндеу, орнату, алып тастау жəне қайта орнату үшін рұқсатты өкілге

немесе маманға хабарласыңыз. Дұрыс орнатпау жəне пайдаланбау жылыстауға, электр тоғына соғылуға немесе өртке əкеледі.

Құрылғыны жарылу немесе өрт тұтану қаупі бар ортада орнатпаңыз. Əйтпесе өрт орын алуы мүмкін.

Ауа желдеткішінің ішкі немесе сыртқы құрылғысына, айналатын бөліктеріне саусағыңызды немесе басқа заттарды кіргізбеңіз.

Найзағай ойнаған кезде сыртқы құрылғыға қолыңызды тигізбеңіз, электр тоғына соғылу қаупі бар.

Шамадан көп салқындатуды болдырмау үшін ұзақ уақыт бойы суық ауада тұрмаңыз.

Құрылғыға отырмаңыз не үстінен баспаңыз, əйтпесе құлап қалуыңыз мүмкін.

ҚАШЫҚТАН БАСҚАРУ ҚҰРАЛЫ

Сəбилер мен кішкентай балаларды қашықтан басқару құралымен ойнатпаңыз, себебі батареяларын кездейсоқ жұтып қоюы мүмкін.

ҚУАТ КӨЗІ

Шамадан көп қызу мен өртті болдырмау үшін өзгертілген сымды, біріккен сымды, ұзартқышты немесе техникалық талаптарға сай емес сымды пайдаланбаңыз.

Шамадан көп қызып кетуді, өртті немесе электр тоғына соғылуды болдырмау үшін:

• Бір розетканы басқа жабдықпен ортақ

пайдаланбаңыз.

• Құрылғыны ылғал қолдарыңызбен

пайдаланбаңыз.

• Қуат сымын майыстырмаңыз.

• Құрылғыны тоқ ашасын кіргізу не айыру

арқылы қосып-өшірмеңіз.

Ауа

Сыртқы

шығысы

Құрылғы

Page 35

АЛДЫН-АЛА ЕСКЕРТУ

НАЗАР АУДАРЫҢЫЗ

ІШКІ ҚҰРЫЛҒЫ ЖƏНЕ СЫРТҚЫ ҚҰРЫЛҒЫ

АЛДЫН-АЛА ЕСКЕРТУ

ҚУАТ КӨЗІ

Егер қуат сымы зақымдалса, қауіпті болдырмау үшін оны өндіруші, қызмет көрсету өкілі немесе білікті тұлғалар ауыстыруы керек.

Электр тоғына соғылуды немесе өртті болдырмау үшін, жер жылыстауынан автоматты түрде қорғайтын ажыратқышпен (ELCB) немесе қалдық тоқты бақылау құрылғысымен (RCD) бірге орнатылған жөн.

Шамадан көп қызып кетуді, өртті немесе электр тоғына соғылуды болдырмау үшін:

• Тоқ

ашасын розеткаға дұрыс кіргізіңіз.

• Тоқ ашасындағы тозаңды құрғақ

шүберекпен жиі сүртіп тұру қажет.

Кез келген қалыптан тыс жағдай/ақаулық орын алған кезде өнімді пайдалануды тоқтатыңыз жəне қуаттан ажыратыңыз немесе желілі ажыратқышты өшіріңіз. (Түтін/өрт/электр тоғына соғылу қаупі)

Қалыптан тыс жағдай/ақаулық мысалдары

• ELCB жиі тоқтап қалады.

• Бір нəрсе жанып

• Құрылғының қалыптан тыс шуы немесе тербелісі байқалады.

жатқан иіс сезіледі.

• Сыртқы құрылғыдан су жылыстайды.

• Электр сымы немесе ашасы шамадан көп қызып кетеді.

• Желдеткіш жылдамдығын реттеу мүмкін емес.

• Кондиционер іске қосылғанмен, дереу тоқтап қалады.

• Желдеткіш тоқтатылғанымен, жұмыс істей

береді.

Техникалық қызмет көрсету/жөндеу үшін жергілікті өкілге дереу хабарласыңыз.

Электр тоғына соғылу немесе өртті болдырмау үшін осы жабдықты жерге тұйықтау керек.

Электр тоғына соғылуды болдырмау үшін құрылғыны мына жағдайларда тоқтан ажыратып тастаңыз:

- Тазалау немесе қызмет көрсету алдында.

- Ұзақ пайдаланбау.

- Найзағайдың қалыптан тыс күшеюі.

НАЗАР АУДАРЫҢЫЗ

ІШКІ ҚҰРЫЛҒЫ ЖƏНЕ СЫРТҚЫ ҚҰРЫЛҒЫ

Зақым немесе тот басуды болдырмау үшін, ішкі құрылғыны сумен, жанармаймен, еріткіш немесе тазалағыш ұнтақпен жумаңыз.

Дəлдік жабдығын, азық-түлікті, жануарларды, өсімдіктерді, суреттерді немесе басқа заттарды сақтау үшін пайдаланбаңыз. Бұл сапаны төмендетуге əкелуі мүмкін.

Өрттің таралуын болдырмау үшін, ауа айналымының шығысының алдында жанар жабдықты пайдаланбаңыз.

Жарақатты болдырмау үшін өсімдіктерді немесе үй жануарларын

ауа айналымына жақын ұстамаңыз.

Өткір алюминий қырына тимеңіз, өткір бөліктер жарақатқа əкелуі мүмкін.

Еденге жылтыратқыш лак төсеген кезде ішкі құрылғыны қоспаңыз. Лак төсегеннен кейін құрылғыны қоспас бұрын бөлмені толық желдетіп алыңыз.

Құрылғыға зақым келтірмеу үшін құрылғыны майлы жəне түтінді аумаққа орнатпаңыз.

Жарақаттың алдын алу үшін құрылғыны тазалау мақсатында бөлшектемеңіз.

Жарақаттың алдын алу үшін құрылғыны тазалаған кезде тұрақсыз орындыққа тұрмаңыз.

Құрылғыға гүлсауытты немесе су ыдысын қоймаңыз. Құрылғыға су кіріп, оқшаулауды төмендету мүмкін. Бұл электр тоғына соғылуға əкелуі мүмкін.

Салқын/құрғақ күйінің жұмысы барысында терезені немесе есікті ұзақ уақыт ашық қалдырмаңыз.

Су жылыстауын болдырмау үшін дренаж түтіктерінің дұрыс жалғанғанын тексеріңіз жəне дренаж шығыстарын ағын су науаларынан, ыдыстардан алшақ ұстап, суға батып кетпеуін қадағалаңыз.

Кондиционерді ұзақ уақыт бойы немесе басқа жылытқыш жабдықпен бірге пайданалған болсаңыз, бөлмені үнемі желдетіп отырыңыз.

Ұзақ уақыт пайдаланудан кейін, құрылғының құлап қалмауы үшін орнату тіреуінің күйін тексеріңіз.

ҚАШЫҚТАН БАСҚАРУ ҚҰРАЛЫ

Никель-кадмий (Ni-Cd) батареяларды пайдаланбаңыз. Бұл қашықтан басқару құралын зақымдауы мүмкін.

Қашықтан басқару құралының ақаулығын немесе зақымын болдырмау үшін:

• Егер құрылғы ұзақ уақыт бойы пайдаланылмайтын болса, батареяларды алып тастаңыз.

• Бір типті батареяларды өрістерін дұрыс келтіріп салу керек.

ҚУАТ КӨЗІ

Электр тоғына соғылуды болдырмау үшін штепсельді ажырату үшін сымды тартпаңыз.

ҚАЗАҚША

Page 36

FAN SPE

AIR SWI

MODE

TEMP

OFF/ON

TIMER

SET

CANCEL

OFF

SET CLOCK

RESET

OFF

TIM

TIMER

FAN

SPEED

AIR

SWING

AUTO HEAT

COOL

DRY

ҚАШЫҚТАН БАСҚАРУ ҚҰРАЛЫ

Ең ұзақ қашықтық: 8 м

КӨРСЕТКІШ

POWER

(Жасыл)

TIMER

(Қызғылт сары)

Қашықтан басқару

құралының экраны

Қашықтан басқару құралының түймешігін басыңыз

ҚҰРЫЛҒЫНЫ ҚОСУ НЕМЕСЕ

ӨШІРУ

• Қашықтан басқару құралының экранындағы құрылғының қате іске қосылуын/тоқтатылуын болдырмау үшін OFF (өшірулі) индикаторын ескеріңіз.

ТЕМПЕРАТУРАНЫ ОРНАТУ ҮШІН

• Қыздыру, салқындату жəне құрғату күйлері

үшін таңдаудың температура ауқымы ─ 16°C

~ 30°C.

• Құрылғыны кеңес етілген температурада

пайдалану қуатты үнемдеуі мүмкін. ЖЫЛЫТУ күйі : 20˚C ~ 24˚C. САЛҚЫНДАТУ күй : 26˚C ~ 28˚C. ҚҰРҒАТУ күй : 1˚C ~ 2˚C. бөлме

температурасынан төмен.

ЖҰМЫС КҮЙІН ТАҢДАУ ҮШІН

АВТО КҮЙ - Ыңғайлығыңыз үшін

• Құрылғы бөлме температурасына қарай

жұмыс күйін таңдайды.

• Авто күйі таңдалған кезде құрылғы қалыпты

орнатылған температурада жұмыс істейді.

Бөлме

температурасы

23°C жəне

жоғары

Жұмыс

күйі

Салқын 25˚C

Қалыпты

орнатылған

температура

23°C төмен Жылу 22˚C 20°C төмен Қызу 21˚C

• “HI” мен +2°C үшін

басыңыз немесе “LO”

мен -2°C қалыпты орнатылған температура үшін басыңыз.

ЖЫЛЫТУ КҮЙІ - ЖЫЛЫТУ үшін

• Құрылғының қызуына уақыт кетеді. Қуат

индикаторы осы əрекет барысында жыпылықтайды.

САЛҚЫНДАТУ КҮЙІ - Салқындату үшін

• Салқындату күйі барысында тоқты тұтынуды азайту мақсатында, күн сəулесі мен сыртқы жылуды кіргізбеу үшін перделерді пайдаланыңыз.

ҚҰРҒАТУ КҮЙІ - Бөлмедегі ылғалдық деңгейін азайту үшін

• Құрылғыны жайлы салқындықта пайдалану үшін желдеткіш төменгі жылдамдықта

жұмыс

істейді.

Page 37

ЖЕЛДЕТКІШ ЖЫЛДАМДЫҒЫН

ТАЙМЕРДІ ОРНАТУ

ТАҢДАУ (3 ВАРИАНТ)

FAN SPEED

• АВТО күй үшін сыртқы желдеткіш жылдамдығы жұмыс күйіне қарай автоматты түрде лайықталады.

ТІК АУА АЙНАЛЫМЫНЫҢ БАҒЫТЫН

ЛАЙЫҚТАУ (5 ВАРИАНТ)

AIR SWING

• Бөлмені желдетіп отырады.

• СУЫТУ/ҚҰРҒАТУ күйінде “АВТО” параметрі

орнатылған болса, жапқыш жоғары/төменге автоматты түрде шайқалады.

• ЖЫЛЫТУ күйінде “АВТО” параметрі орнатылған болса, жапқыш алдын ала анықталған орында болады.

Құрал индикаторының жарықтығын

көмескілендіру немесе қалпына келтіру үшін 5 секунд басып, ұстап тұрыңыз.

°C немесе °F температура параметрін

көрсету үшін шамамен 10 секунд басып, ұстап тұрыңыз.

Қашықтан басқару құралының əдепкі

параметрін қалпына келтіру үшін басыңыз.

Қалыпты жұмыс күйінде

пайдаланылмайды.

ТАЙМЕРДІ ОРНАТУ

• Құралды алдын ала орнатылған уақытта ҚОСУ немесе ӨШІРУ үшін.

OFF

“ҚОСУЛЫ”

немесе

“ӨШІРУЛІ”

таймерін

Уақытты

орнату

Растау

таңдау

• “ҚОСУЛЫ” немесе “ӨШІРУЛІ” таймерін

алып тастау үшін

басыңыз.

CANCEL

немесе

OFF

басып,

• “ҚОСУЛЫ” таймері орнатылған кезде,

қажетті температураға уақытында жету үшін құрылғы нақты орнатылған уақытынан бұрын (30 минутқа дейін) іске қосылуы мүмкін.

• Таймердің жұмысы қашықтан басқару құралында орнатылған сағатқа негізделген жəне орнатылғаннан кейін күн сайын қайталанады. Сағат параметрі үшін артқы қақпақтағы қашықтан басқару құралын дайындауды қараңыз.

• Егер қолмен немесе қуат ақаулығына байланысты таймер алып тасталса,

SET

басып, алдыңғы параметрін (қорек берілген кезде) қалпына келтіруге болады.

ҚАЗАҚША

Page 38

ІШКІ ҚҰРЫЛҒЫ

ТАЗАЛАУ НҰСҚАУЛАРЫ

КЕҢЕС

• Тазалау алдында қуат көзінен ажыратып, розеткадан

суырыңыз.

НАЗАР АУДАРЫҢЫЗ

ТАЗАЛАУ НҰСҚАУЛАРЫ

• Бензин, еріткіш немесе тазалағыш ұнтақты пайдаланбаңыз.

• Тек ( pH7) сабынын немесе бейтарап тұрмыстық жуғыш құралды пайдаланыңыз.

• 40°C асатын ыстық суда пайдаланбаңыз.

• Алюминий қырына тимеңіз, өткір бөліктер жарақатқа əкелуі

мүмкін.

КЕҢЕС

• Құрылғының оңтайлы өнімділігін қамтамасыз ету үшін, тазалауды жиі жүргізу керек. Рұқсатты өкілге хабарласыңыз.

ІШКІ ҚҰРЫЛҒЫ

• Құрылғыны жұмсақ, құрғақ шүберекпен сүртіңіз.

АЛДЫҢҒЫ ТАҚТА

Алдыңғы тақтаны алып тастау

• Алдыңғы тақтаны алып тастау үшін көтеріп, тартыңыз.

• Шайып, құрғатыңыз.

Алдыңғы тақтаны жабу

• Алдыңғы тақтаны қауіпсіз жабу үшін екі шетін төмен басыңыз.

ҚАШЫҚТАН БАСҚАРУ ҚҰРАЛЫНЫҢ

ҚАБЫЛДАҒЫШЫ

АЛЮМИНИЙ ҚЫРЫ

КӨЛБЕУ АУА АЙНАЛЫМЫНЫҢ

ЖАПҚЫШЫ

• Қолмен лайықталатын.

ТІК АУА АЙНАЛЫМЫНЫҢ

ЖАПҚЫШЫ

• Қолыңызбен лайықтамаңыз.

АВТО КҮЙІН ӨШІРУ/ҚОСУ ТҮЙМЕШІГІ

• Қашықтан басқару құралы дұрыс істемей тұрған кезде немесе ақаулық орын алған кезде пайдаланыңыз.

Əрекет Күй

Бір рет басыңыз. Авто 1 сигнал естілгенше басып,

ұстап тұрып, босатыңыз. Өшіру үшін түймешікті басыңыз.

АУА СҮЗГІЛЕРІ

• Ауа сүзгісін екі апта сайын тазалап отыру

қажет.

• Сүзгі бетінің зақымын болдырмау үшін

сүзгілерді жуып/шайып тұрыңыз.

• Сүзгілерді көлеңкеде, өрт немесе тік күн

сəулесінен алшақ жерде құрғатыңыз.

• Зақымдалған сүзгілерді ауыстырыңыз.

Салқындату

Page 39

АҚАУЛЫҚТАРДЫ ЖОЮ

Мына нышандар ақаулық бар дегенді білдірмейді.

БЕЛГІ

СЕБЕБІ

Қызмет көрсету тобына хабарласпас бұрын мыналарды тексеріңіз.

БЕЛГІ

ТЕКСЕРУ

Мына нышандар ақаулық бар дегенді білдірмейді.

БЕЛГІ

Ішкі құрылғыдан тұман шығады. ► • Салқындату үрдісіне байланысты суға

Жұмыс істеп жатқан кезде су ағысының дыбысы шығады.

Бөлмеде оғаш иіс бар. ► • Бұл қабырғадан, кілемнен, жиһаздан немесе

Ішкі желдеткіш автоматты жылдамдық параметрінде кейде тоқтап қалады.

Қайта іске қосқаннан кейін жұмыс бірнеше минут кідіреді.

Сыртқы құрылғыдан су/бу шығады. ► • Түтіктерде суға айналу немесе булану орын

Таймер көрсеткіші үнемі қосулы. ► • Таймер параметрі орнатылған кезде күн

Қорек көрсеткіші жұмыс барысында жыпылықтайды жəне ішкі желдеткіш тоқтайды.

Ішкі желдеткіш қыздыру əрекеті кезінде кейде тоқтап қалады.

Жұмыс істеп жатқан кезде шытырлаған дыбыс естіледі.

Қызмет көрсету тобына хабарласпас бұрын мыналарды тексеріңіз.

БЕЛГІ

Жылыту/салқындату əрекеті дұрыс істемейді. ► • Температураны дұрыс орнатыңыз.

Жұмыс істеп жатқан кезде шу көп. ► • Құрылғының еңісте орнатылғанын

Қашықтан басқару құралы істемейді. (Экран көмескі немесе

Құрылғы істемейді. ► • Ажыратқыштың тоқтағанын тексеріңіз.

Құрылғы қашықтан басқару құралынан сигнал алмайды.

беру сигналы əлсіз).

айналу əсері.

► • Құрылғы ішіндегі салқындатқыш ағыны.

киімнен шығатын ылғал иіске байланысты болуы мүмкін.

Бұл айналадағы иістерді жоюға көмектеседі.

► •

► • Кідіріс құрылғының компрессорын қорғайды.

алады.

сайын қайталанады.

► • Құрылғы еріту күйінде жəне ерітілген мұз

сыртқы құрылғыдан шығарылады.

► • Мақсатсыз салқындату əсерін болдырмау.

► • Температура өзгерістері құрылғының

кеңеюіне/сығылуына əкеледі.

• Барлық есіктер мен терезелерді жабыңыз.

• Сүзгілерді тазалаңыз немесе ауыстырыңыз.

• Ауа кірісі мен ауа шығысының

ұяшықтарындағы кедергілерді жойыңыз.

тексеріңіз.

• Алдыңғы тақтаны дұрыс жабыңыз.

► • Батареяларды дұрыс салыңыз.

• Əлсіз батареяларды ауыстырыңыз.

• Таймерлердің орнатылғанын тексеріңіз.

► • Қабылдағыштың кедергілері жоқтығын

тексеріңіз.

• Кейбір флюоресценттік жарықтар сигнал бергішке кедергі келтіруі мүмкін. Рұқсатты өкілге хабарласыңыз.

СЕБЕБІ

ТЕКСЕРУ

ҚАЗАҚША

Page 40

АҚПАРАТ

ҰЗАҚ УАҚЫТ ПАЙДАЛАНБАУДАН КЕЙІН МЕРЗІМДІ ТЕКСЕРУ

• Қашықтан басқару құралының батареяларын тексеру.

• Ауа кірісі мен ауа шығысының ұяшықтарында кедергілердің жоқтығы.

• 15 минут жұмыс істегеннен кейін ауа кірісі мен ауа шығысының ұяшықтары арасындағы мына температура айырмашылығы қалыпты жағдай: Салқындату: ≥ 8°C Жылыту: ≥ 14°C

ҰЗАҚ ПАЙДАЛАНБАУ

• Көгеруді болдырмау мақсатында ішкі бөліктерде қалып қойған ылғалды алып тастау үшін балама ретінде 2~3 сағат Жылыту күйін іске қосыңыз.

• Қуат көзін ажыратыңыз жəне розеткадан суырыңыз.

• Қашықтан басқару құралының батареяларын алып тастаңыз.

ДҰРЫС ЖҰМЫС ІСТЕМЕУ БЕЛГІЛЕРІ

ҚУАТ КӨЗІН ӨШІРІП, ҚҰРЫЛҒЫНЫ ЖЕЛІДЕН АЖЫРАТЫҢЫЗ жəне мына жағдайларда рұқсатты өкілге хабарласыңыз:

• Жұмыс істеп жатқан кезде қалыптан тыс шу.

• Су/бөгде заттар қашықтан басқару құралына тиген.

• Ішкі құрылғыдан су жылыстайды.

• Ажыратқыш жиі өшеді.

• Штепсель ашасы/желі сымы əдеттегіден тыс қызып кетеді.

• Айырып-қосқыштар немесе түймешіктер дұрыс істемейді.

Ескі жабдықты жəне пайдаланылған батареяларды жинау жəне жою жөніндегі пайдаланушы ақпараты

[Еуропа Одағынан тыс басқа елдерде жою туралы ақпарат]

Бұл нышандар тек Еуропа Одағына қатысты. Егер осы бұйымдарды жойғыңыз келсе, жергілікті органдарға немесе өкілге хабарласып, жоюдың дұрыс əдісін біліп алыңыз.

Батарея нышаны жөніндегі ескертпе (төмендегі екі нышан):

Бұл нышанды химиялық нышанмен бірге пайдалануға болады. Бұл жағдайда ол химиялық зат жөніндегі Директива талабына сəйкес келеді.

Page 41

ЖАЗБА

ҚАЗАҚША

Page 42

«Panasonic» кондиционерлері келесі нормативті құжаттардың талаптарын сай:

ГОСТ 26963-86, пп. 2.1, 2.7, 3.1-3.4, 3.8, 3.10, 3.17, Р.4, п.8.4; ГОСТ 27570.0-87; ГОСТ 14087-88; ГОСТ 23511-79, п.1

Бұйым электр жəне электрондық жабдықтардағы кейбiр зиянды заттарды қолдануға шектеу қою туралы техникалық регламент талаптарына сəйкес.

Жұмыс мерзіміне қатысты ескерту:

Осы пайдалану нұсқаулығы мен тиісті техникалық стандарттарға сай қолданылғандаб ондіруші осы өнімге өндірілгеннен бастап 7 жыл жұмыс мерзімін анықтаған.

Регламенттiң №2 Қосымшасында ескерiлмеген жағдайлардағы зиянды заттарының құрамы:

1. қорғасын (Pb ) - заттың 0,1wt % салмағынан немесе миллионнан 1000 бөлікке дейiнгі шоңырлануынан аспайды;

2. кадмий (Cd ) - заттың 0, wt % салмағынан немесе миллионнан 100 бөлікке дейiнгі шоңырлануынан аспайды;

3. сынап (Hg ) - заттың 0,1wt % салмағынан немесе миллионнан 1000 бөлікке дейiнгі шоңырлануынан аспайды;

4. алтываленттi хром (Cr бөлікке дейiнгі шоңырлануынан аспайды;

5. полибромбифенол (PBB ) - заттың 0,1wt % салмағынан немесе миллионнан 1000 бөлікке дейiнгі шоңырлануынан аспайды; полибромбифенол эфирлері (PBB ) - заттың 0,1wt % салмағынан немесе миллионнан 1000 бөлікке дейiнгі шоңырлануынан аспайды;

Жұмыс мерзіміне қатысты ескерту:

«Panasonic» кондиционерлері келесі нормативті құжаттардың талаптарын сай:

ГОСТ 26963-86, пп. 2.1, 2.7, 3.1-3.4, 3.8, 3.10, 3.17, Р.4, п.8.4; ГОСТ 27570.0-87; ГОСТ 14087-88; ГО СТ 23511-79, п.1

) - заттың 0,1wt % салмағынан немесе миллионнан 1000

Уполномоченная организация: Филиал ООО «Панасоник Рус», Казахстан, 050050, Алматы, ул. Сейфуллина, 284. Тел.: +7 (727) 298 09 09

Уəкілетті ұйым: ООО «Панасоник Рус» Филиалы, Қазақстан, 050050, Алматы қ., Сейфуллин көш., 284. Тел.: +7 (727) 298 09 09

Панасоник Корпорейшн

Website: http://panasonic.net/

Малайзияда басылған

Page 43

ЖАЗБА

Page 44

QUICK GUIDE/КРАТКАЯ ИНСТРУКЦИЯ

Remote Control Preparation

Подготовка Пульта Дистанционного Управления К Работе •

Підготовка пульта Дистанційного Керування

Қашықтан басқару құралын дайындау

MODE

OFF/ON

TEMP

ПОЛЬЗОВАТЕЛЯ/КОРОТКА ІНСТРУКЦІЯ/ҚЫСҚАША НҰСҚАУЛЫҚ

Remote Control Preparation • • Підготовка пульта Дистанційного Керування • •

4 5 6

TIMER

OFF

SET CLOCK RESET

SET

CANCEL

Подготовка Пульта Дистанционного Управления К Работе •

Қашықтан басқару құралын дайындау

Pull out • Сдвиньте • Витягнути • Тарыңыз

Insert AAA or R03 batteries (can be used ~ 1 year) •

Вставьте батарейки (AAA или R03) (может использоваться ~ 1 год) •

Установіть батарейки ААА або R03 (термін використання ~ 1 рік) •

AAA немесе R03 батареяларын салыңыз (~ 1 жыл пайдалануға болады)

Close the cover • Закройте крышку • Закрийте відділення для батарейок кришкою •

Қақпақты жабыңыз

Press CLOCK • Нажмите кнопку CLOCK • Натисніть кнопку CLOCK • CLOCK

түймешігін басыңыз

Set time • Установите время • Установіть час • Уақытты орнатыңыз

Conﬁ rm • Подтверждение • Підтвердити • Растаңыз

AUTO HEAT

DRY COOL

MODE

Select the desired mode.

Выберите необходимый режим.

Оберіть потрібний режим.

Қажетті күйді таңдаңыз.

OFF/ON

Start/stop the operation.

Включить/остановить работу.

Початок/завершення роботи.

Жұмысты бастаңыз/тоқтатыңыз.

TEMP

Select the desired temperature.

Выберите необходимую температуру.

Установіть потрібну температуру.

Қажетті температураны таңдаңыз.

Printed in Malaysia

AUTO

HEAT

COOL

DRY

MODE

TIMER

OFF

SET CLOCK RESET

Panasonic Corporation

Website: http://panasonic.net/

OFF

TIMERONTIMER

OFF/ON

FAN SPEED

TEMP

AIR SWING

FAN SPEED

AIR SWING

SET

CANCEL

F567900

ST1110-0
