Operating Instructions

Air Conditioner

Model No. Indoor Unit

CS-E18RKUAW CS-E24RKUAW

Outdoor Unit Single Split Multi Split

CU-E18RKUA CU-E24RKUA

CU-5E36QBU

Operating Instructions Air Conditioner

Thank you for purchasing Panasonic Air Conditioner. Installation instructions attached. Before operating the unit, read these operating instructions thoroughly and keep them for future reference.

Instructions d’utilisation Climatiseur

Merci d’avoir acheté un climatiseur Panasonic Instructions d’installation en annexe. Avant d’utiliser le climatiseur, lire ces instructions d’utilisation et les conserver pour s’y référer dans le futur.

F569988

2-12

13-24

Français English

Provide fast cooling, maximum comfort, clean air and optimise energy saving

ECONAVI and AUTO COMFORT The Right Choice for Energy Saving

Equipped with the human activity sensor, the air conditioner ensures to deliver cool or warm air to you, and keeps the room consistently comfortable with minimum energy consumption. See “To learn more...” for details.

Multi air conditioner system

Multi air conditioner systems save space by letting you connect multiple indoor units to a single outdoor unit.

• For complete product features, please refer catalogue.

Indoor units

• It is possible to operate the indoor units

individually or simultaneously. The priority of operation is placed on the ﬁ rst unit that turned on.

• During operation, HEAT and COOL modes

cannot activate at the same time for different indoor units.

• The power indicator blinks to indicate the

indoor unit is standing by for a different operation mode.

Operation conditions

Use this air conditioner under the following temperature range. DBT : Dry bulb temperature WBT : Wet bulb temperature

CS-E18RKUAW

Temperature (°F/°C)

COOL

HEAT

Max. 89.6/ 32 73.4/ 23 114.8/46 78.8/ 26 114.8/46 78.8 /26

Min. 60.8/ 16 51.8/ 11 0/ -17.8 -/ - 14.0/ -10 -/-

Max. 86.0/ 30 -/ - 75.2/ 24 64.4/18 75.2/24 64.4/18

Min. 60.8/ 16 -/ - -4/-20 -5.8/-21 5.0/ -15 3.2/-16

CS-E24RKUAW

DBT WBT DBT WBT DBT WBT

Power Supply

CS-E18RKUAW / CU-E18RKUAW 20 Amps

CS-E18RKUAW / CS-E24RKUAW / CU-5E36QBU 45 Amps

Models Number Time Delay Circuit Breaker Rated Volts

Outdoor unit

( CU-5E36QBU)

CU-E18RKUA CU-E24RKUA

Indoor units

CU-5E36QBU

208/230VCS-E24RKUAW / CU-E24RKUAW 25 Amps

Quick guide

TIMER

CANCEL

RES

AUTOCOMFO

TIMER

CANCEL

RES

ECO

HEAT

OOL

DRY

FAN

AIR

3 1

TIMER

OFF

SET CHECK CLOCK RESET

ETCHE

AUTO

AUT HEAT C

COOL

DRY FAN

OFF/ON

ECONAVI

NAV

MODE

POWERFUL/

FAN SPEED

UIET

QUIET

TIMER

OFF

SET CHECK CLOCK RESET

ETCHECKCLOC

2 3

CANCEL

AUTO

COMFORT

TEMP

AIR SWING

AIR SWIN

AN SPEE

CANCEL

SET

FAN

PEE

SPEED

AIR

WIN

SWING

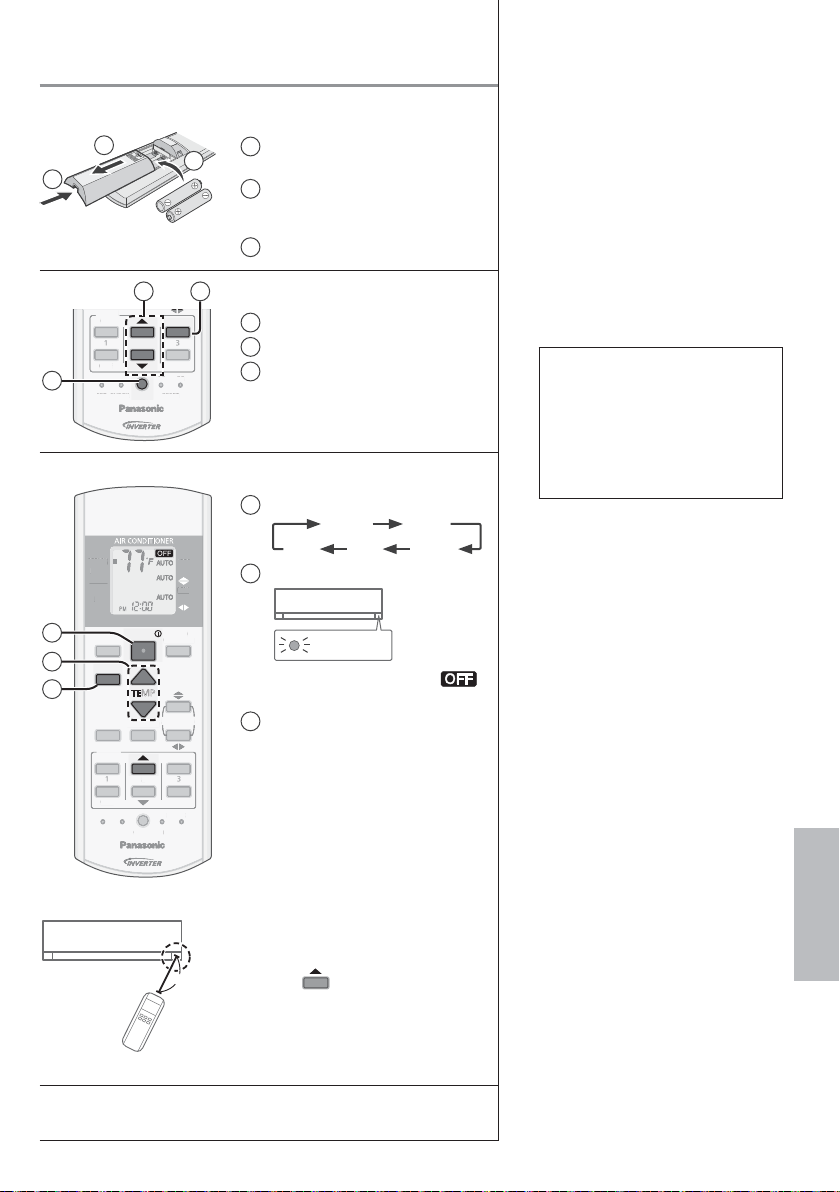

Inserting the batteries

Pull out the back cover of

remote control Insert AAA or R03 batteries

(can be used ~ 1 year)

Close the cover

Clock setting

Press CLOCK

Set the time

Conﬁ rm

Basic operation

Select the desired mode

AUTO HEAT

DRY

Start/stop the operation

COOLFAN

POWER

•

Please note that the OFF indication is on to start.

Select the desired temperature

•

Selection range (Not applicable for FAN mode): 60°F ~ 86°F / 16°C ~ 30°C.

•

Operating the unit within the recommended temperature may save energy. HEAT : 68°F ~ 75°F / 20°C ~ 24°C. COOL : 78°F ~ 82°F / 26°C ~ 28°C. DRY : 2°F ~ 4°F / 1°C ~ 2°C

lower than room temperature.

Table of contents

Safety precautions ...................4-5

How to use...............................6-7

To learn more... .........................8

Cleaning instructions ..................9

Troubleshooting .................. 10-11

Information................................12

Accessories

• Remote control

• AAA or R03 batteries × 2

• Remote control holder

• Screws for remote control holder × 2

English

•

26ft/8m

To dim or restore the unit’s indicator brightness, press and hold for 5 seconds.

•

Use remote control within 26ft/8m from the remote control receiver of the indoor unit.

The illustrations in this manual are for explanation purposes only and may differ from the actual unit. They are subject to change without notice for future improvement.

Safety precautions

Air inlet

Air outlet

To prevent personal injury, injury to others or property damage, please comply with the following: Incorrect operation due to failure to follow instructions below may cause harm or damage, the seriousness of which is classiﬁ ed as below:

This sign warns of

WARNING

CAUTION

The instructions to be followed are classiﬁ ed by the following symbols:

Indoor unit

death or serious injury.

This sign warns of injury or damage to property.

This symbol denotes an action that is PROHIBITED.

These symbols denote actions COMPULSORY.

Power supply

Air inlet

WARNING

Indoor unit and outdoor unit

This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. Children should be supervised to ensure that they do not play with the appliance.

Please consult authorised dealer or specialist to clean the internal parts, repair, install, remove and reinstall the unit. Improper installation and handling will cause leakage, electric shock or ﬁ re.

Conﬁ rm with authorised dealer or specialist on usage of any speciﬁ ed refrigerant type. Using refrigerant type other than the speciﬁ ed may cause product damage, burst and injury etc.

Do not install the unit in a potentially explosive or ﬂ ammable atmosphere. Failure to do so could result in ﬁ re.

Do not insert your ﬁ ngers or other objects into the air conditioner indoor or outdoor unit, rotating parts may cause injury.

Do not touch the outdoor unit during lightning, it may cause electric shock.

Do not expose yourself directly to cold air for a long period to avoid excess cooling.

Do not sit or step on the unit, you may fall down accidentally.

Remote control

Air outlet

Outdoor unit

Air inlet

Air outlet

Remote control

Do not allow infants and small children to play with the remote control to prevent them from accidentally swallowing the batteries.

Power supply

Do not use a modiﬁ ed cord, joint cord, extension cord or unspeciﬁ ed cord to prevent overheating and ﬁ re.

To prevent overheating, ﬁ re or electric shock:

•

Do not share the same power outlet with other equipment.

•

Do not operate with wet hands.

•

Do not over bend the power supply cord.

If the supply cord is damaged, it must be replaced by the manufacturer, service agent or similarly qualiﬁ ed persons in order to avoid a hazard.

It is strongly recommended to install this unit using an Earth Leakage Circuit Breaker (ELCB) or Ground Fault Interrupt (GFCI) or Appliance Leakage Current Interrupt (ALCI) to prevent electric shock or ﬁ re.

Stop using the product if any abnormality/ failure occurs or turn off the power switch and breaker. (Risk of smoke/ﬁ re/electric shock) Examples of abnormality/failure

•

The ELCB or GFCI or ALCI trip frequently.

•

Burning smell is observed.

•

Abnormal noise or vibration of the unit is observed.

•

Water leaks from the indoor unit.

•

Power cord becomes abnormally hot.

•

Fan speed cannot be controlled.

•

The unit stops running immediately even if it is switched on for operation.

•

The fan does not stop even if the operation

is stopped. Contact your local dealer immediately for maintenance or repair assistance.

This equipment must be earthed to prevent electrical shock or ﬁ re.

Prevent electric shock by switching off the power supply:

- Before cleaning or servicing,

- When extended non-use, or

- During abnormally strong lightning activity.

CAUTION

Do not use for preservation of precise equipment, food, animals, plants, artwork or other objects. This may cause quality deterioration, etc.

Do not use any combustible equipment in front of the airﬂ ow outlet to avoid ﬁ re propagation.

Do not expose plants or pet directly to airﬂ ow to avoid injury, etc.

Do not touch the sharp aluminium ﬁ n, sharp parts may cause injury.

Do not switch ON the indoor unit when waxing the ﬂ oor. After waxing, aerate the room properly before operating the unit.

Do not install the unit in oily and smoky areas to prevent damage to the unit.

Do not dismantle the unit for cleaning purpose to avoid injury.

Do not step onto an unstable bench when cleaning the unit to avoid injury.

Do not place a vase or water container on the unit. Water may enter the unit and degrade the insulation. This may cause an electric shock.

Do not open window or door for long time during COOL/DRY mode operation.

Prevent water leakage by ensuring drainage pipe is:

- Connected properly,

- Kept clear of gutters and containers, or

- Not immersed in water After a long period of use or use with any

combustible equipment, aerate the room regularly.

After a long period of use, make sure the installation rack does not deteriorate to prevent the unit from falling down.

Remote control

Safety precautions

English

Indoor unit and outdoor unit

Do not wash the indoor unit with water, benzene, thinner or scouring powder to avoid damage or corrosion at the unit.

Do not use rechargeable (Ni-Cd) batteries. It may damage the remote control.

To prevent malfunction or damage of the remote control:

•

Remove the batteries if the unit is not going to be used for a long period of time.

•

New batteries of the same type must be inserted following the polarity stated.

How to use

TEMP

OFF/ON

TIMER

CANCEL

CHECK

ECONAVI

To optimize energy saving

ECONAVI

Single

Single split system

Multi

Multi split system

MODE

To select operation mode

AUTO - For your convenience HEAT - To enjoy warm air COOL - To enjoy cool air DRY - To dehumidify the environment FAN - To circulate air in the room

POWERFUL/

QUIET

To switch between powerful & quiet

QUIETPOWERFUL NORMAL

POWERFUL: To reach temperature quickly

POWERFUL

• This operation stops automatically

Single

QUIET: To enjoy quiet operation

• This operation reduces airﬂ ow noise.

FAN SPEED

(Remote control display)

• For AUTO, the indoor fan speed is

after 20 minutes.

• Press the button again or turn OFF the

Multi

unit to stop this operation.

QUIET

To select fan speed

automatically adjusted according to the operation mode.

Human activity sensor

Remote control display

AUTO HEAT COOL

DRY

FAN

OFF/ON

ECONAVI

MODE

POWERFUL/

QUIET

TIMER

OFF

SET CHECK CLOCK RESET

TEMP

FAN SPEED

AIR SWING

AUTO

COMFORT

AIR SWING

SET

CANCEL

Remote control receiver and Indicator

POWER

TIMER

ECONAVI

AUTO COMFORT

POWERFUL

QUIET

(Green) (Orange) (Green) (Green) (Orange) (Orange)

Press and hold for approximately 10 seconds to show temperature setting in °F or °C.

Press and hold for approximately 5 seconds to show 12-hour (am/pm) or 24-hour time indication.

Press to restore the remote control to default setting.

Not used in normal operations.

Auto OFF/ON button

Use when remote control is misplaced or a malfunction occurs. Raise the front panel:

• To use in AUTO mode, press the button once.

• To use in COOL mode, press and hold the button until 1 beep is heard, then release.

• To use in HEAT mode, press and hold the button until 1 beep is heard, then release. And press again until 2 beeps, then release.

• Press the button again to turn off.

TIMER

CANCEL

See "To learn more..." for details.

AUTO

COMFORT

To maximize comfort

AUTO COMFORT

AIR SWING

To adjust airﬂ ow direction

(Remote control display)

• Keeps the room ventilated.

• In COOL/DRY mode, if AUTO is set, the ﬂ ap swings left/right and up/down automatically.

• In HEAT mode, if AUTO is set, the horizontal ﬂ ap is ﬁ xed at the predetermined position. The vertical ﬂ ap swings left/right after the temperature rises.

• Do not adjust the ﬂ ap by hand.

Auto Restart Control

• If power is resumed after a power failure, the operation will restart automatically after a period of time with previous operation mode and airﬂ ow direction.

• This control is not applicable when TIMER is set.

To set the timer

2 sets of ON and OFF timers are available to turn ON or OFF the unit at different preset times.

21 3

OFF

Select ON or OFF

timer

• Each time pressed:

Set the time

Conﬁ rm

SET

CANCEL

Example: OFF at 11:50PM

OFF

Cancel

SET

TIMER

• To cancel ON or OFF timer, press ON or to select respective or then press

• If timer is cancelled manually or due to power failure, you can restore the timer again by pressing ON or

then press

to select respective or

OFF

SET

• The nearest timer setting will be displayed and will activate in sequence.

• When ON Timer is set, the unit may start earlier (up to 35 minutes) before the actual set time in order to achieve the desired temperature on time.

• Timer operation is based on the clock set in the remote control and repeats daily once set. For clock setting, please refer to Quick guide.

CANCEL

OFF

How to use

English

Note

POWERFUL/

ECONAVI

QUIET

• Can be activated in all modes and can be cancelled by pressing the respective button again.

• Cannot be selected at the same time.

COMFORT

AUTO

Single

To learn more...

Single split system

Multi

Multi split system

Operation mode

AUTO : During operation mode selection the POWER indicator blinks.

• Unit selects operation mode every 10 minutes according to setting temperature and room temperature.

Single

• Unit selects operation mode every 3 hours according to setting temperature, outdoor temperature and room

Multi

temperature.

: Unit takes a while to warm up. The POWER indicator blinks during this operation.

HEAT COOL

: Provides efﬁ cient comfort cooling to suit your needs.

DRY

: Unit operates at low fan speed to give a gentle cooling operation.

FAN

: To circulate air in the room.

ECONAVI and AUTO COMFORT

ECONAVI

The unit will start to initialize (for approximately 1 minute)

AUTO

COMFORT

The human activity sensor will start to detect.

Human activity sensor operation

ECONAVI

Mode

COOL/DRY

HEAT

AUTO COMFORT ; Detecting human presence and activity, the unit controls room temperature to keep human comfortable consistently.

Mode

COOL/DRY

HEAT

* During low activity, fan speed 1 tap up for first 15 minutes or until set temperature is reached. ** During human absence, maximum fan speed for COOL/DRY mode is medium fan.

; Detecting human presence and activity, the unit controls room temperature to save energy.

Human

Set temperature

Human

Set temperature

Set Fan Speed

Low activity Normal activity

+2°F / +1°C

Low activity Normal activity

+2°F / +1°C

+0.5°F / +0.3°C

+1 tap*

Note

AIR SWING

When manual AIR SWING is selected, the ECONAVI and AUTO COMFORT operations will be cancelled.

High activity Absent

-4°F / -2°C

High activity Absent

-2°F / -1°C

-4°F / -2°C +1 tap

0HGLXP)DQ

+4°F / +2°C

-4°F /

-2°C

+4°F / +2°C

-4°F /

-2°C

The human activity sensor will also scan for area of heat source and movement in a room.

Detection area

90º

23ft/7m

• Based on area activeness horizontal airﬂ ow direction will adjust either ﬁ x at predetermined position or swing left/right periodically.

• The human activity sensor performance is inﬂ uenced by indoor unit location, movement speed, temperature range, etc.

• The human activity sensor may:

- mistakenly detect an object with heat source & movement similar to human, such as pets, etc.

- mistakenly detect as non-heat source & movement if a human stays motionless for certain period of time.

• Do not place large objects near the sensor and keep away heating units or humidiﬁ er from the sensor’s detection area. They may cause sensor malfunction.

Cleaning instructions

To ensure optimal performance of the unit, cleaning has to be carried out at regular intervals. Dirty unit may cause malfunction and you may see error code “H99”. Please consult authorised dealer.

• Switch off the power at the circuit breaker before cleaning.

• Do not touch the aluminium ﬁ n, sharp parts may cause injury.

• Do not use benzene, thinner or scouring powder.

• Use only soap ( pH 7) or neutral household detergent.

• Do not use water hotter than 104°F / 40°C.

Indoor unit

Wipe the unit gently with a soft, dry cloth.

Human activity sensor

Do not hit or violently press or poke it with a sharp object. This can lead to damage and malfunction.

Front panel

Wash gently and dry.

Remove the front panel

Pull out

Indoor unit

Aluminium ﬁ nFront panel

POW

TIM

I NAV O

OMFO AUTO C

POWERFUL

QUIET

Human activity sensor

Air ﬁ lters

Air purifying ﬁ lter

Air ﬁ lters

Every 2 weeks

• Wash/rinse the ﬁ lters gently with water to avoid damage to the ﬁ lter surface.

• Dry the ﬁ lters thoroughly under shade, away from ﬁ re or direct sunlight.

• Replace any damaged ﬁ lters.

Remove air ﬁ lter Attach air ﬁ lter

Raise

Close it securely

Close down

Press both ends of the front panel

Press at center of the front panel

Insert at both sides

POW

TIM

I NAV O

OMFO AUTO C

POWERFUL

QUIET

Insert into the unit

POW

TIM

NAVI O

OMFORT

AUTO C

POWERFUL

QUIET

Air purifying ﬁ lter

Vacuum the air purifying ﬁ lter

English To learn more... / Cleaning instructions

• It is recommended to clean the ﬁ lter every 6 months.

• Replace the ﬁ lter every 3 years or replace any damaged ﬁ lter. Part no.: CZ-SA20P

For seasonal inspection after extended non-use

•

Checking of remote control batteries.

•

No obstruction at air inlet and air outlet vents.

•

Use Auto OFF/ON button to select COOL/ HEAT operation. After 15 minutes of operation, it is normal to have the following temperature difference between air inlet and air outlet vents:

COOL: ≥ 14.4°F/8°C HEAT: ≥ 25.2°F/14°C

For extended non-use

•

Activate HEAT mode for 2~3 hours to remove moisture left in the internal parts thoroughly to prevent mould growth.

•

Turn off the power supply.

•

Remove the remote control batteries.

Troubleshooting

The following symptoms do not indicate malfunction.

Symptom Cause

Mist emerges from indoor unit. • Condensation effect due to cooling process. Water ﬂ owing sound during operation. • Refrigerant ﬂ ow inside the unit.

The room has a peculiar odour. • This may be due to damp smell emitted by the wall,

Indoor fan stops occasionally during automatic fan speed setting.

Airﬂ ow continues even after operation has stopped.

Operation is delayed a few minutes after restarting.

Outdoor unit emits water/steam. • Condensation or evaporation occurs on pipes. TIMER indicator is always on. • The timer setting repeats daily once set. POWER indicator blinks during HEAT mode

with no warm air supply (and ﬂ ap is closed). Indoor fan stops occasionally during heating

operation. POWER indicator blinks before the unit is

switched on. Cracking sound during operation. • Changes of temperature caused the expansion/

Discoloration of some plastic parts. • Discoloration is subject to material types used in plastic

Check the following before calling for servicing.

Symptom Check

Operation in HEAT/COOL mode is not working efﬁ ciently.

Noisy during operation. • Check if the unit has been installed at an incline.

Remote control does not work. (Display is dim or transmission signal is weak.)

The unit does not work. • Check if the circuit breaker is tripped.

The unit does not receive the signal from the remote control.

carpet, furniture or clothing.

• This helps to remove the surrounding odour.

• Extraction of remaining heat from the indoor unit (maximum 30 seconds).

• The delay is a protection to the unit’s compressor.

• The unit is in defrost mode (and AIR SWING is set to AUTO).

• To avoid unintended cooling effect.

• This is a preliminary step in preparation for the operation when the ON timer has been set.

contraction of the unit.

parts, accelerated when exposed to heat, sun light, UV light, or environmental factor.

• Set the temperature correctly.

• Close all doors and windows.

• Clean or replace the ﬁ lters.

•

Clear any obstruction at the air inlet and air outlet vents.

• Close the front panel properly.

• Insert the batteries correctly.

• Replace weak batteries.

• Check if timers have been set.

• Make sure the receiver is not obstructed.

• Certain ﬂ uorescent lights may interfere with signal transmitter. Please consult authorised dealer.

NON SERVICEABLE CRITERIAS

SWITCH OFF POWER AT THE CIRCUIT BREAKER then please consult an authorised dealer under the following conditions:

• Abnormal noise during operation.

• Water/foreign particles have entered the remote control.

• Water leaks from Indoor unit.

• Circuit breaker switches off frequently.

• Switches or buttons are not functioning properly.

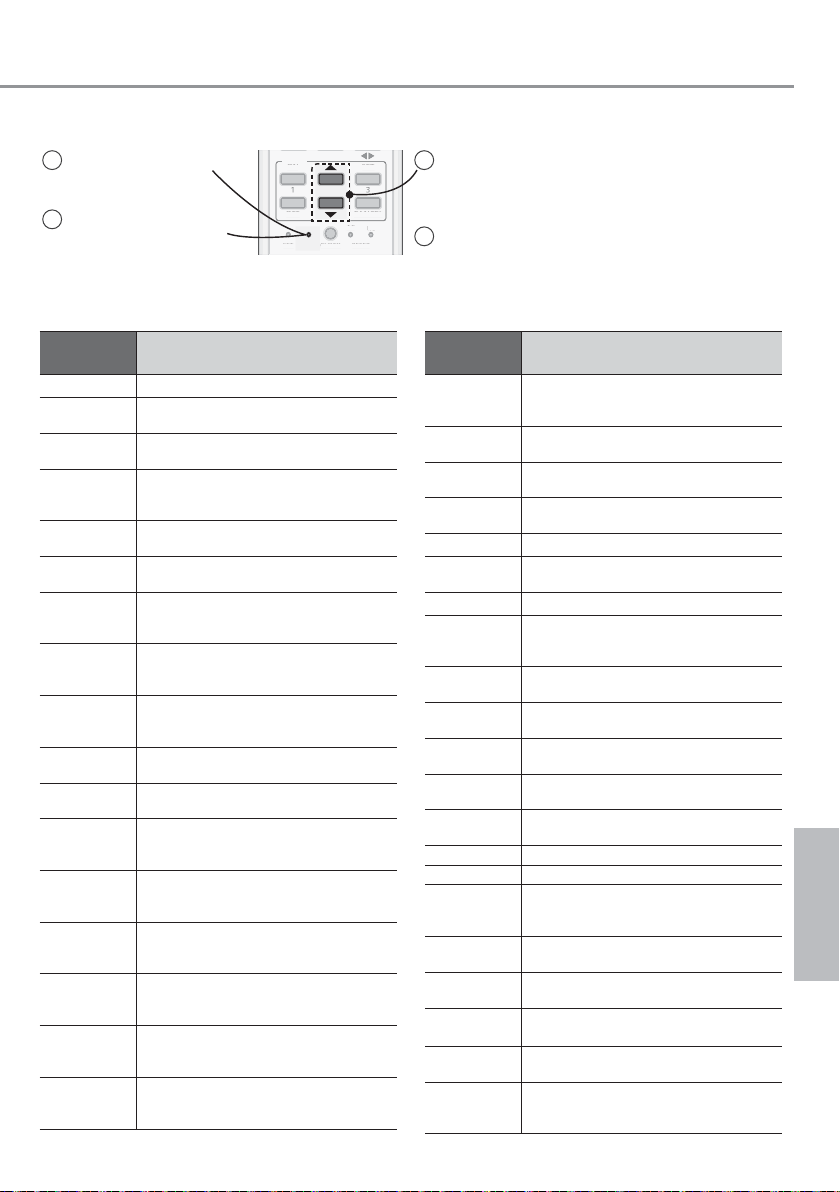

The unit stops and the TIMER indicator blinks.

TIMER

CANCEL

RES

Use remote control to retrieve error code.

Press for 5 seconds

Press for 5 seconds to quit checking

TIMER

OFF

SET CHECK CLOCK RESET

ET CLOC

CANCEL

• For certain errors, you may restart the unit for limited operation with 4 beeps when operation starts.

SET

Press until you hear beep sound, then write down the error code

Turn the unit off and reveal the error code to authorised dealer

Diagnostic display

H 00

H 11

H 12

H 14

H 15

H 16

H 19

H 23

H 24

H 25

H 27

H 28

H 30

H 32

H 33

H 34

H 36

H 37

H 38

Abnormality/Protection control

No memory of failure Indoor/outdoor abnormal

communication Indoor unit capacity unmatched Indoor intake air temperature

sensor abnormality Compressor temperature sensor

abnormality Outdoor current transformer (CT)

abnormality Indoor fan motor mechanism lock Indoor heat exchanger

temperature sensor 1 abnormality Indoor heat exchanger

temperature sensor 2 abnormality Indoor ion device abnormality Outdoor air temperature sensor

abnormality Outdoor heat exchanger

temperature sensor 1 abnormality Outdoor discharge pipe

temperature sensor abnormality Outdoor heat exchanger

temperature sensor 2 abnormality Indoor/outdoor misconnection

abnormality Outdoor heat sink temperature

sensor abnormality Outdoor gas pipe temperature

sensor abnormality Outdoor liquid pipe temperature

sensor abnormality Indoor/outdoor mismatch

(brand code)

Diagnostic display

H 39

H 41

H 59

H 64

H 70

H 97

H 98

H 99

F 11

F 17

F 90

F 91 F 93

F 94

F 95

F 96

F 97

F 98

F 99

Abnormality/Protection control

Abnormal indoor operating unit or standby units

Abnormal wiring or piping connection

Eco sensor abnormality Outdoor high pressure sensor

abnormality Light sensor abnormality Outdoor fan motor mechanism

lock Indoor high pressure protection Indoor operating unit freeze

protection 4-way valve switching

abnormality Indoor standby units freezing

abnormality Power factor correction (PFC)

circuit protection Refrigeration cycle abnormality Compressor abnormal revolution Compressor discharge pressure

overshoot protection Outdoor cooling high pressure

protection Power transistor module

overheating protection Compressor overheating

protection Total running current protection Outdoor direct current (DC) peak

detection

English Troubleshooting

Information

Information for Users on Collection and Disposal of Old Equipment and used Batteries

[Information on Disposal in other Countries outside the European Union]

These symbols are only valid in the European Union. If you wish to discard these items, please contact your local authorities or dealer and ask for the correct method of disposal.

Note for the battery symbol (bottom two symbol examples):

This symbol might be used in combination with a chemical symbol. In this case it complies with the requirement set by the Directive for the chemical involved.

Contact your local hazardous waste disposal hotline.

Models Number

The above listed models have been designed and manufactured to meet ENERGY STAR® criteria for energy efﬁ ciency when matched with appropriate coil components. However, proper refrigerant charge and proper air ﬂ ow are critical to achieve rated capacity and efﬁ ciency. Installation of this product should follow the manufacturer’s refrigerant charging and airﬂ ow instructions. Failure to conﬁ rm proper charge and airﬂ ow may reduce energy efﬁ ciency and shorten equipment life.

Federal Communications Commission Interference Statement

This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and the receiver.

• Connect the equipment to an outlet on a circuit different from that to which the receiver is

connected.

• Consult the dealer or an experienced radio/TV technician for help. FCC Caution: To assure continued compliance, follow the attached installation instructions. Any

changes or modiﬁ cations not expressly approved by the party responsible for compliance could void the user’s authority to operate this equipment.

Industry Canada Notice

This Class B digital apparatus complies with Canadian ICES-003.

CS-E18RKUAW / CS-E24RKUAW

Instructions d’utilisation

Climatiseur

Nos de modèle. Unité intérieure

CS-E18RKUAW CS-E24RKUAW

Unité extérieure d’un système à deux blocs

CU-E18RKUA CU-E24RKUA

d’un système multiblocs

CU-5E36QBU

Procure un refroidissement rapide, un maximum de confort, un air propre et une économie d’énergie optimisée

ECONAVI et AUTO COMFORT Le bon choix pour les économiser l’énergie

Équipé d’un détecteur d’activité humaine, le climatiseur assure de l’air frais ou chaud et garde la pièce à une température confortable constante avec un minimum de consommation d’énergie. Voir « Pour en savoir plus… » pour plus de détails.

Système de climatisation

Unités intérieures

multiblocs

Les climatiseurs multiblocs économisent l’espace en permettant de relier plusieurs unités intérieures à une seule et même unité extérieure.

• Pour une liste complète des caractéristiques, consulter le catalogue.

Unités intérieures

• Il est possible de faire fonctionner les unités

intérieures individuellement ou toutes ensemble. La priorité de fonctionnement est donnée au premier appareil mis en marche.

• Durant le fonctionnement, les modes

CHAUFFAGE et REFROIDISSEMENT ne peuvent pas être activés simultanément pour différentes unités extérieures.

• Le voyant d’alimentation clignote pour

indiquer que l’unité intérieure est en attente d’un mode de fonctionnement différent.

Conditions de fonctionnement

Utiliser ce climatiseur à l’intérieur de la plage de température suivante. TTS : Température du thermomètre sec TTM : Température du thermomètre mouillé

CS-E18RKUAW

Température (°C/°F)

REFROIDISSEMENT

CHAUFFAGE

Max. 32/ 89,6 23/73,4 46/ 114,8 26/78,8 46/114,8 26 /78,8

Min. 16/ 60,8 11/ 51,8 -17,8/ 0 -/ - -10/14,0 -/-

Max. 30/ 86,0 -/ - 24/ 75,2 18/64,4 24/75,2 18/64,4

Min. 16/ 60,8 -/ - -20 /-4 -21/-5,8 -15/5,0 -16/3,2

CS-E24RKUAW

TTS TTM TTS TTM TTS TTM

Alimentation

CS-E18RKUAW / CU-E18RKUAW 20 ampères

CS-E18RKUAW / CS-E24RKUAW / CU-5E36QBU 45 ampères

Numéros de modèles Fusible à retardement Tension nominale

Unité extérieure

( CU-5E36QBU)

CU-E18RKUA CU-E24RKUA

CU-5E36QBU

208/230VCS-E24RKUAW / CU-E24RKUAW 25 ampères

Guide sommaire

TIMER

CANCEL

RES

AUTO

TIMER

CANCEL

RES

HEAT

OOL

DRY

FAN

AIR

Insertion des piles

2 3

3 1

TIMER

OFF

SET CHECK CLOCK RESET

ETCHE

AUTO

AUT HEAT C

COOL

DRY FAN

ECONAVI

ECONAV

MODE

POWERFUL/

UIET

QUIET

TIMER

OFF

SET CHECK CLOCK RESET

ETCHECKCLOC

OFF/ON

TEMP

FAN SPEED

AN SPEE

SET

CANCEL

FAN SPEED

AIR SWING

AUTO

COMFORT

AIR SWING

AIR SWIN

SET

CANCEL

8 m/26 pi

PEE

WIN

Les illustrations dans ce manuel ne sont présentées qu’à titre d’exemple et peuvent différer de l’appareil, lequel est sujet à changements sans préavis à des ﬁ ns d’amélioration.

Retirer le couvercle arrière de la

télécommande

Mettre en place des piles AAA ou

R03 (durée de vie d’environ 1 an)

Remettre le couvercle en place

Réglage de l’heure

Appuyer sur CLOCK

Régler l’heure

Conﬁ rmer

Opération de base

Sélectionner le mode voulu

AUTO HEAT

DRY

Mettre l’appareil en/hors marche

COOLFAN

POWER

•

À noter que l’indication OFF est afﬁ chée au départ.

Régler la température souhaitée

•

Plage de réglage (N’est pas disponible dans le mode ventilation (FAN)): 16°C à 30°C / 60°F à 86°F.

•

Le fonctionnement de l’appareil à l’intérieur de la plage de température recommandée peut économiser de l’énergie. CHAUD : 20°C à 24°C / 68°F à 75°F. FROID : 26°C à 28°C / 78°F à 82°F. SEC : 1°C à 2°C / 2°F à 4°F plus bas que la température de la pièce.

•

Maintenir enfoncée pendant 5 secondes pour atténuer ou rétablir l’intensité lumineuse du voyant.

•

Utiliser la télécommande à l’intérieur d’une distance de 8 m/26 pi du capteur du signal de la télécommande de l’unité intérieur.

Table des matières

Consignes de sécurité .....16 et 17

Utilisation .........................18 et 19

Pour en savoir plus... .............. 20

Instructions de nettoyage .........21

Dépannage .....................22 et 23

Informations importantes ..........24

Accessoires

• Télécommande

• Piles AAA ou R03 x 2

• Support de la télécommande

• Vis pour le support de la télécommande x 2

Français

Consignes de sécurité

Entrée d’air

Sortie d’air

Aﬁ n de prévenir tout risque de blessures ou de dommages matériels, observer les consignes suivantes : L’utilisation incorrecte due au non-respect des consignes de sécurité entraîne des blessures ou dommages classiﬁ és comme suit:

Cette indication

ATTENTION

MISE EN GARDE

Les instructions à suivre sont classées selon les symboles suivants:

Unité intérieure

Sortie d’air

Télécommande

signale un risque de mort ou de blessure grave.

Cette indication signale un risque de blessure ou des dommages matériels.

Ce symbole indique qu’une action est INTERDITE.

Ces symboles indiquent des actions qui sont OBLIGATOIRES.

Alimentation

Entrée d’air

Unités intérieure et extérieure

ATTENTION

Cet appareil n’est pas destiné à une utilisation par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d’expérience ou de connaissances, à moins d’être supervisées ou d’avoir été renseignées sur son utilisation par une personne responsable de leur sécurité. Ne pas laisser un enfant jouer avec l’appareil.

Il est recommandé de faire appel à un détaillant agréé ou à un spécialiste pour le nettoyage des pièces internes, la réparation, l’installation, le retrait ou la réinstallation de l’appareil. Une mauvaise installation ou manipulation de l’appareil entraînera des fuites et des risques de choc électrique ou d’incendie.

Consulter un détaillant agréé ou un technicien spécialisé quant au type de frigorigène à utiliser. L’utilisation d’un frigorigène autre que celui de type spéciﬁ é pourrait causer des dommages à l’appareil, un éclatement, des blessures, etc.

Ne pas installer l’appareil dans un milieu où pourraient se trouver des substances explosives ou inﬂ ammables. Dans le cas contraire, il y aurait risque d’incendie.

Ne pas introduire de doigts ou des objets dans l’unité intérieure ou extérieure du climatiseur; les pièces rotatives peuvent provoquer des blessures.

Ne pas toucher l’unité extérieure durant un orage électrique sous peine de subir un choc électrique.

Ne pas s’exposer directement à l’air froid pendant une période prolongée pour éviter un refroidissement excessif.

Ne pas s’asseoir ni monter sur l’appareil pour éviter tout risque de chute.

Unité extérieure

Sortie d’air

Télécommande

Ne pas permettre aux bébés et aux enfants en bas âge de jouer avec la télécommande pour éviter qu’ils avalent accidentellement les piles.

Alimentation

Ne pas utiliser un cordon modiﬁ é, rapiécé, prolongateur ou aux spéciﬁ cations inconnues aﬁ n de prévenir tout risque de surchauffe et d’incendie.

Aﬁ n d’éviter une surchauffe de l’appareil, un risque d’incendie ou de choc électrique:

•

Ne pas partager la prise de courant avec un autre appareil.

•

Ne pas utiliser l’appareil avec les mains mouillées.

•

Ne pas plier le cordon d’alimentation.

Dans le cas où le cordon d’alimentation serait endommagé, le faire remplacer par le fabricant, son agent de service après-vente agréé ou un technicien qualiﬁ é de manière à prévenir les risques d’incendie.

Il est fortement recommandé de brancher l’appareil sur un circuit muni d’un disjoncteur de courant de fuite à la terre (ELCB), d’un disjoncteur différentiel de fuite à la terre (GFCI) ou d’un coupe-circuit de courant de fuite d’appareil (ALCI) aﬁ n de prévenir les risques de choc électrique ou d’incendie.

Cesser d’utiliser ce produit en cas de situation anormale ou de défaillance et mettre le disjoncteur hors marche. (Risque de fumée/d’incendie/de choc électrique) Exemples de situation anormale/défaillance

•

Le ELCB, GFCI ou ALCI saute souvent.

•

Une odeur de brûlé est perçue.

•

Un bruit anormal ou une vibration de l’appareil survient.

•

L’eau fuit de l’unité intérieure.

•

Le cordon d’alimentation devient anormalement chaud.

•

La vitesse du ventilateur n’est pas contrôlable.

•

L’appareil cesse de fonctionner immédiatement même s’il est mis en marche.

•

Le ventilateur ne s’arrête pas même s’il est

mis hors marche. Contacter immédiatement votre détaillant local pour entretien/réparation.

Cet appareil doit être relié à la terre aﬁ n de prévenir les risques de choc électrique ou d’incendie.

Pour prévenir les risques d’électrocution, débrancher l’appareil dans les situations suivantes :

- Avant de nettoyer ou de réparer l’appareil.

- En cas de non-utilisation prolongée.

- En cas d’orage électrique particulièrement

violent.

MISE EN GARDE

Unités intérieure et extérieure

Ne pas laver l’unité intérieure à l’eau, ni utiliser de benzène, diluant ou poudre à récurer aﬁ n d’éviter tout dommage ou corrosion.

Ne pas utiliser pour le maintien au frais de dispositifs de précision, d’aliments, d’animaux, de plantes, d’objets d’art ou pour d’autres usages particuliers; cela pourrait en détériorer la qualité, etc.

Ne pas utiliser d’équipement à combustible devant l’oriﬁ ce de sortie du ﬂ ux d’air aﬁ n d’éviter la propagation du feu.

Ne pas exposer les plantes ou les animaux domestiques directement au ﬂ ux d’air.

Ne pas toucher l’ailette tranchante en aluminium; les pièces tranchantes peuvent causer des blessures.

Ne pas faire fonctionner l’unité intérieure durant le cirage d’un plancher. Une fois le cirage terminé, bien aérer la pièce avant d’utiliser l’appareil.

Ne pas installer l’appareil dans un endroit enfumé ou huileux aﬁ n d’éviter de l’endommager.

Ne pas désassembler l’appareil pour le nettoyer aﬁ n d’éviter les risques de blessures.

Ne pas monter sur un banc instable lors du nettoyage de l’appareil aﬁ n d’éviter les risques de blessures.

Ne pas placer de vase ou autre récipient contenant de l’eau sur l’appareil. De l’eau pourrait pénétrer dans l’appareil et détériorer l’isolation, ce qui risquerait de provoquer un choc électrique.

Ne pas laisser la fenêtre ou la porte ouverte longtemps pendant le fonctionnement en mode REFROIDISSEMENT/SEC.

Prévenir toute fuite d’eau en s’assurant que le conduit d’évacuation :

- est raccordé correctement

- est gardé loin de gouttières et de contenants ou

- n’est pas immergé dans l’eau Après une longue période d’utilisation ou

l’utilisation avec un équipement à combustible, aérer la pièce régulièrement.

Après une longue période d’utilisation, s’assurer que le support de montage est en bon état aﬁ n de prévenir la chute de l’appareil.

Télécommande

Ne pas utiliser de piles rechargeables (Ni-Cd). Ce type de piles peut endommager la télécommande.

Aﬁ n de prévenir le mauvais fonctionnement ou les risques de dommages à la télécommandel :

•

Retirer les piles de la télécommande si l’appareil ne sera pas utilisé pendant une longue période.

•

Mettre en place des piles neuves de même type en prenant soin de respecter la polarité indiquée.

Consignes de sécurité

Français

TEMP

OFF/ON

TIMER

CANCEL

CHECK

Utilisation

ECONAVI

Optimisation de l’économie d’énergie

ECONAVI

MODE

Sélection du mode de fonctionnement

AUTO - Pour votre commodité CHAUD - Pour obtenir de l’air chaud FROID - Pour obtenir de l’air frais SEC - Pour déshumidiﬁ er l’air ambiant VENTILATION - Pour aérer la pièce

POWERFUL/

QUIET

Pour commuter entre puissant et silencieux

QUIETPOWERFUL NORMAL

POWERFUL : Atteinte rapide de la température souhaitée

POWERFUL

• Ce mode de fonctionnement est

Un seul

Multiblocs

QUIET : Fonctionnement silencieux

• Ce mode réduit le bruit du ﬂ ux d’air.

FAN SPEED

(Afﬁ chage de la télécommande)

• Dans le mode AUTO, la vitesse du ventilateur est automatiquement réglée en fonction du mode de fonctionnement.

automatiquement interrompu après 20 minutes.

• Appuyer sur la touche à nouveau ou mettre l’appareil hors marche pour arrêter le fonctionnement.

QUIET

Réglage du ventilateur

Multiblocs

Détecteur d’activité humaine

Afﬁ chage de la télécommande

AUTO HEAT COOL

DRY

FAN

OFF/ON

ECONAVI

MODE

POWERFUL/

QUIET

TIMER

OFF

SET CHECK CLOCK RESET

TEMP

FAN SPEED

AIR SWING

AUTO

COMFORT

AIR SWING

SET

CANCEL

Un seul

Climatiseur à deux blocs Climatiseur multiblocs

POWER

TIMER

ECONAVI

AUTO COMFORT

POWERFUL

QUIET

Maintenir la touche enfoncée pendant environ 10 secondes pour afﬁ cher la température en °C ou °F.

Maintenez la touche enfoncée pendant environ 5 secondes pour passer du mode d’afﬁ chage de 12 heures (am/pm) ou au mode 24 heures et inversement.

Appuyer pour réinitialiser la télécommande aux réglages par défaut.

Ne sont pas utilisées dans les conditions normales d’utilisation.

Capteur et indicateur de la télécommande

(Vert) (Orange) (Vert) (Vert) (Orange) (Orange)

T ouche ARRÊT/MARCHE auto

Utiliser cette touche dans le cas où la télécommande aurait été égarée ou ne fonctionnerait pas. Soulever le panneau avant :

• Pour utiliser en mode AUTO, appuyer sur la touche une fois.

• Pour utiliser en mode REFROIDISSEMENT, appuyer et maintenir la touche enfoncée jusqu’à l’émission d’un bip, puis relâcher.

• Pour utiliser en mode CHAUFFAGE, appuyer et maintenir la touche enfoncée jusqu’à l’émission d’un bip, puis relâcher. Et appuyer à nouveau jusqu’à l’émission de 2 bips, puis relâcher.

• Appuyer sur la touche à nouveau pour mettre hors marche.

TIMER

CANCEL

Voir « Pour en savoir plus… » pour plus de détails.

AUTO

COMFORT

Optimisation du confort

AUTO COMFORT

AIR SWING

Pour ajuster l’orientation du ﬂ ux d’air

(Afﬁ chage de la télécommande)

• Assure une bonne aération de la pièce.

• Dans le mode REFROIDISSEMENT/SEC, si AUTO a été sélectionné, le volet bascule automatiquement vers la gauche et la droite et vers le haut et le bas.

• En mode CHAUFFAGE, lors du réglage à AUTO, le volet horizontal est ﬁ xé à une position prédéterminée. Le volet vertical bascule de gauche à droite après une hausse de température.

• Ne pas ajuster le volet manuellement.

Commande de redémarrage automatique

• Si le courant revient après une interruption de l’alimentation, le fonctionnement redémarrera automatiquement après un certain temps, avec le même mode de fonctionnement et le même ﬂ ux d’air qu’auparavant.

• Cette commande n’est pas applicable si le TIMER est activé.

Nota

POWERFUL/

ECONAVI

QUIET

• Ces fonctions peuvent être activées dans tous les modes et désactivées en appuyant de nouveau sur la touche respective de la fonction.

• Ces fonctions ne peuvent être sélectionnées en même temps.

COMFORT

AUTO

Réglage de la minuterie

Deux réglages de la minuterie sont possibles pour mettre l’appareil en/hors marche à des heures préréglées.

21 3

OFF

Sélectionner la

minuterie de mise en marche (ON) ou de mise

SET

CANCEL

Exemple : mise hors marche à 11:50PM heures

hors marche (OFF)

Sur chaque pression :

•

Cancel

Régler l’heure

Conﬁ rmer le réglage

OFF

SET

TIMER

•

Pour annuler le réglage de la minuterie, appuyer sur ON ou

appuyer sur

•

Si le réglage de la minuterie est annulé manuellement ou à la suite d’une panne de courant, il est possible de le rétablir en appuyant

sur ON ou appuyant ensuite sur

•

Le prochain réglage de la minuterie sera afﬁ ché et activé en séquence.

•

Lorsque la minuterie est réglée pour la mise en marche (ON), il peut arriver que l’appareil démarre avant (jusqu’à 35 minutes) l’heure préréglée de manière à assurer que la température souhaitée est atteinte à l’heure réglée.

•

Le fonctionnement de la minuterie est fondé sur le réglage de l’heure sur la télécommande et est répété quotidiennement. Pour le réglage de l’heure, se reporter au guide sommaire.

pour sélectionner ou , puis

OFF

CANCEL

pour sélectionner ou et en

OFF

SET

Utilisation

Français

Un seul

Pour en savoir plus...

Multiblocs

Climatiseur à deux blocs Climatiseur multiblocs

Mode de fonctionnement

AUTO : Durant la sélection du mode de fonctionnement, le voyant d’alimentation (POWER) clignote.

Multiblocs

CHAUD :

opération.

FROID : Procure un refroidissement efﬁ cace et confortable adapté à vos besoins. SEC : Le ventilateur tourne à basse vitesse pour donner un refroidissement en douceur. VENTILATION : Pour aérer la pièce.

•

Un seul

L’appareil change le mode de fonctionnement toutes les 10 minutes en fonction de la température de consigne et de la température ambiante.

•

L’appareil sélectionne le mode de fonctionnement toutes les 3 heures selon la température réglée, la température extérieure et la température de la pièce.

L’appareil prend un certain temps pour se réchauffer. Le voyant d’alimentation (POWER) clignote pendant cette

ECONAVI et AUTO COMFORT

ECONAVI

L’appareil démarre sa mise en marche (pendant environ 1 minute)

AUTO

COMFORT

Le détecteur d’activité humaine et le détecteur de lumière du soleil lance la détection.

Fonctionnement du détecteur d’activité humaine

ECONAVI ; Lors de la détection de présence ou activité humaine, l’appareil contrôle la température de la pièce

Mode

FROID/SEC

CHAUD

CONFORT AUTO (AUTO COMFORT) ; En détectant l’activité et la présence humaines, l’appareil contrôle la température de la pièce pour la maintenir à un niveau confortable.

Mode

FROID/SEC

CHAUD

* Si l'activité humaine est de faible niveau, le ventilateur tourne à faible vitesse (1) pendant les premières ** En l’absence de personnes, la vitesse maximale du ventilateur pour le mode REFROIDISSEMENT/SEC

Le capteur d’activité humaine balaie la pièce pour détecter les sources de chaleur et le mouvement.

pour économiser l’énergie.

Activité faible Activité normaleHumain Activité élevée Absent

Température réglée

Régler le régime du ventilateur

15 minutes ou jusqu'à ce que la température de consigne ait été atteinte.

HVWOHUpJODJHPR\HQ

Aire de balayage

90º

7 m/23 pi

+1°C / +2°F

Activité faible Activité normaleHumain Activité élevée Absent

+1°C / +2°F

+0.3°C / +0.5°F

+1 niveau* +1 niveau

• Selon l’activité de l’endroit, la direction horizontale du ﬂ ux d’air sera ﬁ xe à une position prédéterminée ou basculera périodiquement de gauche à droite.

• La performance du détecteur d’activité humaine est inﬂ uencée par l’endroit d’installation, la vitesse du mouvement, la plage de température, etc.

Nota

AIR SWING

Lorsque le réglage manuel du ventilateur (AIR SWING) est sélectionné, le fonctionnement de ECONAVI et AUTO COMFORT est annulé.

-2°C / -4°F

-1°C / -2°F

-2°C / -4°F

YLWHVVHPR\HQQH

+2°C / +4°F

-2°C /

-4°F

+2°C / +4°F

-2°C /

-4°F

• Le détecteur d’activité humaine peut:

- détecter par erreur un sujet produisant de la chaleur et un mouvement similaire à un mouvement humain, comme un animal domestique, etc.

- détecte par erreur qu’il n’y a aucune source de chaleur et aucun mouvement si une personne demeure immobile pendant un certain temps.

• Ne pas placer des objets de grande taille près du détecteur et éloigner tout appareil de chauffage ou humidiﬁ cateur de la zone de détection du détecteur.

Instructions de nettoyage

Aﬁ n d’assurer un rendement optimal de l’appareil, il convient de nettoyer l’appareil à intervalles réguliers. Une unité qui serait sale peut provoquer des problèmes de fonctionnement et l’afﬁ chage du code d’erreur « H99 ». Dans un tel cas, consulter un détaillant agréé.

•

Couper le courant au disjoncteur avant de nettoyer.

•

Ne pas toucher l’ailette tranchante en aluminium; les pièces tranchantes peuvent causer des blessures graves.

•

Ne pas utiliser de benzène, diluant ni poudre à récurer.

•

Utiliser du savon ou un détergent domestique neutre ( pH 7) seulement.

•

Ne pas utiliser d’eau d’une température supérieure à 40°C/104°F.

Unité intérieure

Essuyer soigneusement l’appareil avec un tissu doux et sec.

Détecteur d’activité humaine

Ne pas frapper, appuyer avec force ou toucher avec un objet pointu. Ceci pourrait mener à une dysfonction.

Panneau avant

Laver à l’eau savonneuse et bien assécher.

Retirer le panneau avant

Dégager le couvercle

Soulever

Fermer solidement

Insérer aux deux extrémités1

Fermer

Appuyer sur les deux extrémités du panneau avant

Appuyer au centre du panneau avant

POW

TIM

I NAV O

OMFO

AUTO C

POWERFUL

QUIET

POW

TIM

NAVI

OMFORT

AUTO C

POWERFUL

QUIET

Unité intérieure

Ailette en aluminiumPanneau avant

POW

TIM

I NAV O

OMFO

AUTO C

POWERFUL

QUIET

Détecteur d’activité humaine

Filtres à air

Filtre puriﬁ cateur d’air

Filtres à air

À toutes les 2 semaines

•

Laver et rincer délicatement les ﬁ ltres de manière à éviter d’en endommager la surface.

•

Faire sécher les ﬁ ltres à l’ombre, loin de toute ﬂ amme et des rayons directs du soleil.

•

Remplacer immédiatement un ﬁ ltre endommagé.

Retirer le ﬁ ltre à air Installer le ﬁ ltre à air

Insérer à l’intérieur de l’appareil

Filtre puriﬁ cateur d’air

Passer l’aspirateur sur le ﬁ ltre puriﬁ cateur d’air.

•

Il est recommandé de nettoyer le ﬁ ltre à tous les 6 mois.

•

Remplacer le ﬁ ltre aux 3 ans; remplacer immédiatement un ﬁ ltre endommagé. Numéro de pièce.: CZ-SA20P

Inspection saisonnière après une non-utilisation prolongée

•

Vériﬁ cation de l’état des piles de la télécommande.

•

Absence d’obstruction de l’entrée et de la sortie d’air.

•

Utiliser la touche ARRÊT/MARCHE Auto pour sélectionner le mode de fonctionnement REFROIDISSEMENT/CHAUFFAGE. Après 15 minutes, il est normal de constater les écarts de température suivants à l’entrée et à la sortie:

REFROIDISSEMENT : ≥ 8°C/14,4°F CHAUFFAGE : ≥ 14°C/25,2°F

En cas de non-utilisation prolongée

•

Activer le fonctionnement du mode CHAUFFAGE pendant 2 à 3 heures pour éliminer à fond l’humidité sur les pièces internes et prévenir la moisissure.

•

Couper l’alimentation.

•

Retirer les piles de la télécommande.

Pour en savoir plus... / Instructions de nettoyage

Français

Dépannage

Les situations suivantes ne sont pas le signe d’un problème de fonctionnement.

Problème Cause

Pulvérisation de gouttelettes d’eau à la sortie de l’unité intérieure.

Bruit d’écoulement d’eau pendant le fonctionnement de l’appareil.

Odeur inhabituelle dans la pièce.

Interruption occasionnelle du fonctionnement du ventilateur de l’unité intérieure dans le mode AUTO.

Le ﬂ ux d’air demeure même après l’arrêt de l’appareil.

L’appareil ne se met en marche que quelques minutes après son redémarrage.

Émission d’eau ou de vapeur par l’unité extérieure. Le voyant TIMER est toujours allumé. Le voyant d’alimentation clignote dans le mode

CHAUFFAGE alors qu’aucun air chaud ne circule (et que le volet est fermé).

Le ventilateur cesse occasionnellement de fonctionner dans le mode de chauffage.

Le voyant d’alimentation clignote avant la mise en marche de l’appareil.

Bruit de craquement pendant le fonctionnement.

Décoloration de certaines pièces en plastique.

Faire les vériﬁ ﬁ cations suivantes avant de faire appel à un technicien.

Problème Vériﬁ cation

Le fonctionnement en mode CHAUFFAGE/ REFROIDISSEMENT n’est pas efﬁ cace.

Un bruit est entendu pendant le fonctionnement.• Vériﬁ er si l’appareil n’aurait pas été installé de biais.

La télécommande ne fonctionne pas. (L’intensité lumineuse de l’afﬁ chage est atténuée ou le signal émis est faible.)

L’appareil ne fonctionne pas.

L’appareil ne capte pas le signal de la télécommande.

•

Effet de condensation attribuable au processus de refroidissement.

•

Circulation du frigorigène à l’intérieur de l’appareil.

•

Odeur d’humidité provenant possiblement d’un mur, d’un tapis, du mobilier ou encore de vêtements.

•

Contribue à éliminer les odeurs ambiantes.

•

Extraction de la chaleur résiduelle dans l’unité intérieure (maximum de 30 secondes).

•

Ce délai protège le compresseur de l’appareil.

•

De la condensation ou de l’évaporation se produit sur les tuyaux.

•

Le réglage de la minuterie est répété quotidiennement.

•

L’appareil est dans le mode de dégivrage (l’orientation du ﬂ ux d’air est dans le mode AUTO).

•

Prévention d’un effet de refroidissement imprévu.

•

Il s’agit d’une étape préliminaire avant la mise en marche lorsque la minuterie a été réglée à « ON ».

•

Les changements de température provoquent une expansion/ contraction de l’appareil.

•

La décoloration est imputable aux types de matériaux utilisés dans les pièces en plastique et s’accélère en cas d’exposition à la chaleur, à la lumière du soleil, aux rayons UV ou à un facteur environnemental.

•

Régler la température correctement.

•

Fermer portes et fenêtres.

•

Nettoyer ou remplacer les ﬁ ltres.

•

Dégager toute obstruction éventuelle à l’entrée et à la sortie d’air.

•

Bien fermer le panneau avant.

•

Mettre les piles en place correctement.

•

Remplacer les piles faibles.

•

Vériﬁ er le disjoncteur.

•

Vériﬁ er si les minuteries ont été réglées.

•

S’assurer qu’il n’y a aucun obstacle devant le capteur.

•

Certaines lampes ﬂ uorescentes peuvent causer de l’interférence avec l’émetteur de signaux. Consulter un détaillant agréé.

SITUATIONS NÉCESSITANT L’INTERVENTION D’UN TECHNICIEN

COUPER LE COURANT AU DISJONCTEUR, puis communiquer avec un détaillant agréé dans les conditions suivantes:

• Bruit anormal pendant le fonctionnement.

• Introduction d’eau ou d’un corps étranger dans la télécommande.

• Fuite d’eau de l’appareil intérieur.

• Le disjoncteur saute souvent.

• Les commutateurs ou touches ne fonctionnent pas correctement.

L’appareil arrête de fonctionner et le voyant TIMER clignote.

TIMER

CANCEL

RES

Utiliser la télécommande pour connaître le code d’erreur.

Maintenir la touche

enfoncée pendant 5 secondes

Maintenir enfoncée

pendant 5 secondes pour désactiver la

TIMER

OFF

SET CHECK CLOCK RESET

ET CLOC

SET

CANCEL

vériﬁ cation

• Pour certaines erreurs, il est possible de redémarrer l’appareil et de le faire fonctionner de manière limitée; 4 bips se font entendre au moment de l’activation.

Maintenir la touche enfoncée jusqu’à

l’émission d’un bip, puis noter le code d’erreur

Mettre l’appareil hors marche et

communiquer le code d’erreur à un détaillant agréé

Écran de diagnostic

H 00

H 11

H 12

H 14

H 15

H 16

H 19

H 23

H 24

H 25

H 27

H 28

H 30

H 32

H 33

H 34

H 36

Anomalie/contrôle de protection

Erreur non mémorisée Anomalie de communication entre

unités intérieure/extérieure Compatibilité impossible de la capacité

de l’unité intérieure Anomalie liée au capteur de

température de l’air d’admission de l’unité intérieure

Anomalie liée au capteur de température du compresseur

Anomalie liée au transformateur de courant (TC) de l’unité extérieure

Anomalie liée au mécanisme de verrouillage du moteur du ventilateur de l’unité intérieure

Anomalie liée au capteur de température de l’échangeur thermique 1 de l’unité intérieure

Anomalie liée au capteur de température de l’échangeur thermique 2 de l’unité intérieure

Anomalie liée au dispositif ionique de l’unité intérieure

Anomalie liée au capteur de température de l’air de l’unité extérieure

Anomalie liée au capteur de température 1 de l’échangeur thermique de l’unité extérieure

Anomalie liée au capteur de température du tuyau d’évacuation de l’unité extérieure

Anomalie liée au capteur de température 2 de l’échangeur thermique de l’unité extérieure

Anomalie liée aux erreurs de raccordement des unités intérieure/ extérieure

Anomalie liée au capteur de température du dissipateur thermique de l’unité extérieure

Anomalie liée au capteur de température du tuyau de gaz de l’unité extérieure

Écran de diagnostic

H 37

H 38

H 39

H 41

H 59

H 64

H 70

H 97

H 98

H 99

F 11

F 17

F 90

F 91 F 93

F 94

F 95

F 96

F 97

F 98

F 99

Anomalie/contrôle de protection

Anomalie liée au capteur de température du tuyau de liquide de l’unité extérieure

Non-concordance des unités intérieure/ extérieure (code marque)

Anomalie de l’unité de fonctionnement intérieure ou des unités en veille

Anomalie liée au câblage ou au raccordement des tuyauteries

Anomalie liée au capteur Éco Anomalie liée au capteur haute pression

de l’unité extérieure Anomalie liée au capteur de lumière Anomalie liée au mécanisme de

verrouillage du moteur du ventilateur de l’unité extérieure

Protection contre la haute pression de l’unité intérieure

Protection contre le gel de l’unité de fonctionnement intérieure

Anomalie liée à la commutation de la soupage à 4 voies

Anomalie liée au gel des unités de veille intérieures

Protection du circuit de correction du facteur de puissance (CFP)

Anomalie liée au cycle de réfrigération Révolution anormale du compresseur Protection contre les dépassements

de pression de l’évacuation du compresseur

Protection contre la haute pression du refroidissement de l’unité extérieure

Protection contre la surchauffe du module de transistor de puissance

Protection contre la surchauffe du compresseur

Protection du courant de fonctionnement total

Anomalie liée à la détection de crête de courant continu (CC) de l’unité extérieure

Dépannage

Français

Informations importantes

Avis aux utilisateurs concernant la collecte et l’élimination des piles et des appareils électriques et électroniques usagés

[Information relative à l’élimination des déchets dans les pays extérieurs à l’Union européenne]

Ces pictogrammes ne sont valides qu’à l’intérieur de l’Union européenne. Pour mettre cet appareil au rebut, communiquer avec le revendeur ou les autorités locales aﬁ n de connaître la procédure d’élimination à suivre.

Note relative au pictogramme à apposer sur les piles (voir les deux exemples ci-contre):

Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique

concerné.

Appeler la ligne sans frais de votre centre local d’élimination des déchets dangereux.

Numéros des modèles

Les produits énumérés plus haut ont été conçus et fabriqués pour répondre aux exigences ENERGY STAR® en matière d’efﬁ cacité énergétique lorsque les composants à bobine appropriés sont utilisés. Toutefois, une charge de frigorigène et un ﬂ ux d’air adéquats sont essentiels pour atteindre la capacité et l’efﬁ cacité nominales. L’installation de ces produits doit être conforme aux instructions du fabricant relatives à la charge de frigorigène et le ﬂ ux d’air. Le non-respect de la charge de frigorigène et du ﬂ ux d’air recommandés peut réduire l’efﬁ cacité énergétique et la durée de vie de ces appareils.

Avis de la FCC

Cet appareil est conforme à la section 15 des règlements de la FCC. Le fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas émettre de brouillage nuisible, et (2) cet appareil doit accepter toute interférence, y compris toute interférence qui pourrait occasionner un fonctionnement inopportun.

Ce matériel a fait l’objet de tests et il a été trouvé conforme aux limites établies pour un appareil numérique de Classe B comme il est stipulé à la section 15 des règlements de la FCC. Ces limites sont conçues pour assurer une protection raisonnable contre le brouillage nuisible dans un environnement résidentiel. Ce matériel génère, utilise et peut émettre de l’énergie de fréquence radio et, s’il n’est pas installé et utilisé conformément aux instructions, il peut provoquer un brouillage nuisible aux communications radio. Cependant, on ne peut garantir que le brouillage n’aura pas lieu dans le cadre d’une installation particulière. Si ce matériel cause un brouillage nuisible de la réception radio ou de la télévision, ce qui peut être déterminé en mettant l’appareil hors et en marche, vous êtes encouragé à remédier à la situation en prenant les mesures suivantes :

• Réorienter ou déplacer l’antenne réceptrice.

• Augmenter la distance entre l’appareil et le récepteur.

• Brancher l’appareil dans une prise d’un circuit différent de celui auquel est branché le récepteur.

• Consulter un revendeur ou un technicien radio/télévision chevronné pour obtenir de l’aide. Mise en garde de la FCC : Pour assurer la conformité de cet appareil, suivre les directives

d’installation fournies. Tout changement ou toute modiﬁ cation non expressément autorisée par le site responsable de la conformité risque d’annuler la permission qu’a l’utilisateur de faire fonctionner le présent appareil.

Avis d’Industrie Canada

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

CS-E18RKUAW / CS-E24RKUAW
