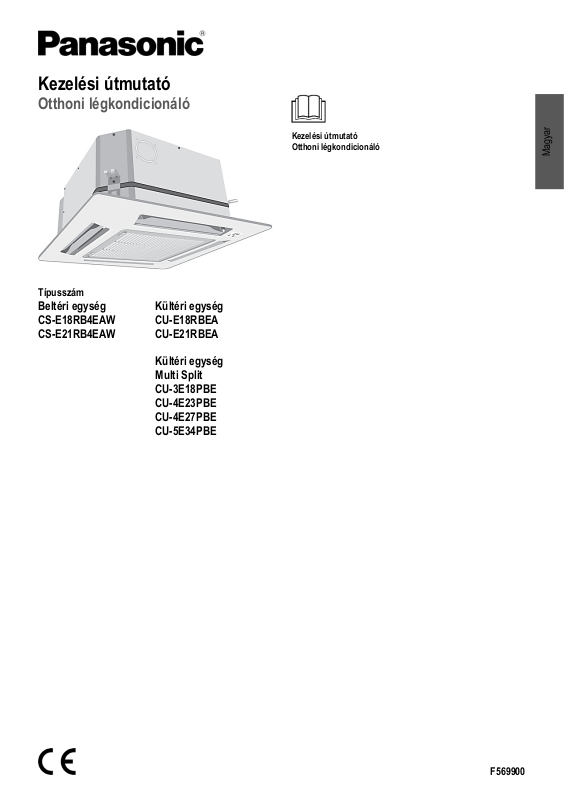

Panasonic CU-3E18PBE, CU-4E23PBE, CU-4E27PBE, CU-5E34PBE, CS-E18RB4EAW Operating instructions [hu]
...
Kezelési útmutató
Otthoni légkondicionáló
Kezelési útmutató
Otthoni légkondicionáló
Típusszám |
|
Beltéri egység |
Kültéri egység |
CS-E18RB4EAW |
CU-E18RBEA |
CS-E21RB4EAW |
CU-E21RBEA |
|
Kültéri egység |
|
Multi Split |
|
CU-3E18PBE |
|
CU-4E23PBE |
|
CU-4E27PBE |
|
CU-5E34PBE |
Magyar
F569900
Köszönjük, hogy Panasonic légkondicionálót vásárolt.
Telepítési útmutató mellékelve.
Mielőtt üzembe helyezné a készüléket, kérjük olvassa végig figyelmesen ezt a kezelési útmutatót és őrizze meg, mert a későbbiekben is hasznára lehet, ha valaminek utána kíván nézni.
Az ebben a kezelési útmutatóban szereplő illusztrációk csak példaként szolgálnak, és különbözhetnek a valódi készüléktől. A jövőbeni tökéletesítések érdekében a változtatás jogát fenntartjuk, minden külön értesítés nélkül.
Többszörösen osztott (Multi air |
Beltéri egységek |
conditioner) rendszer |
|
A többszörösen osztott légkondicionáló rendszerek helyet takaríthatnak meg és lehetőséget nyújtanak arra, hogy több beltéri egységet csatlakoztasson egyetlen kültéri egységhez.
A teljes termék kombinációról a termékkatalógusunkban találja meg a szükséges információkat.
Beltéri egységek
A beltéri egységeket külön-külön vagy együtt is lehet működtetni. Az elsőként bekapcsolt készülék működési módjának van elsődlegessége.
Működés közben a fűtés (HEAT) és hűtés (COOL) üzemmód nem aktiválható egy időben a különböző beltéri egységeknél. A bekapcsolást jelző villogása jelzi, hogy a beltéri egység más működési üzemmódban
van.
Kültéri egység
Működési feltételek
A következő hőmérséklettartományban használja ezt a légkondicionálót.
DBT : Száraz hőmérő (Dry Bulb Temperature)
WBT : Nedves hőmérő (Wet Bulb Temperature)
CU-E18RBEA, CU-E21RBEA |
|
Belső tér |
|
|
Külső tér |
|||||
DBT |
|
|
WBT |
|
DBT |
|
|
WBT |
||
|
|
|
|
|
|
|
||||
COOL (HŰTÉS) |
Max. |
32 |
|
23 |
43 |
|
26 |
|||
Min. |
16 |
|
11 |
-10 |
|
- |
||||
|
|
|
||||||||
HEAT (FŰTÉS) |
Max. |
30 |
|
- |
24 |
|
18 |
|||
Min. |
16 |
|
- |
-10 |
|
- |
||||
|
|
|
||||||||
Multi split kültéri egység
CU-3E18PBE, CU-4E23PBE, |
|
Belső tér |
|
Külső tér |
|||
CU-4E27PBE, CU-5E34PBE, |
DBT |
|
WBT |
DBT |
|
WBT |
|
COOL (HŰTÉS) |
Max. |
32 |
|
23 |
46 |
|
26 |
Min. |
16 |
|
11 |
-10 |
|
- |
|
|
|
|
|||||
HEAT (FŰTÉS) |
Max. |
30 |
|
- |
24 |
|
18 |
Min. |
16 |
|
- |
-15 |
|
-16 |
|
|
|
|
|||||
2
Rövid ismertető
Az elemek behelyezése
Távolítsa el a távirányító hátuljáról az elemtartó fedelét.
Helyezze be az AAA vagy R03 típusú elemeket.
(az elemek kb. 1 évig használhatók)
Csukja vissza a fedelet.
Óra beállítás
Nyomja meg a CLOCK (ÓRA) gombot.
Állítsa be az időt.
Nyugtázza.
Alapműveletek
Válassza ki a kívánt üzemmódot.
AUTO |
HEAT |
(AUTOMATIKUS) |
(FŰTÉS) |
DRY |
COOL |
(PÁRÁTLANÍTÁS) |
(HŰTÉS) |
Működés indítása/leállítása
POWER
(TÁPLÁLÁS)
Ne feledje, hogy az
(KI) kijelzésnek világítania kell az indításhoz.
Válassza ki a kívánt hőmérsékletet.
Kiválasztható hőmérséklettartomány: 16 °C és 30 °C között.
Az alábbiakban javasolt hőmérséklettartományon belül energiamegtakarítás érhető el.
HEAT (FŰTÉS):20 °C és 24 °C között. COOL (HŰTÉS):26 °C és 28 °C között. DRY (PÁRÁTLANÍTÁS):
1 °C – 2 °C-kal alacsonyabb, mint a szobahőmérséklet.
A kijelző fényerejének elhalványításához vagy visszaállításához nyomja meg
a gombot, és tartsa lenyomva 5 másodpercig.
A távirányítót 8 m-es távolságon belül használja a beltéri egység távvezérlő érzékelőjétől.
Tartalomjegyzék |
|
Biztonsági előírások................................ |
4-5 |
A készülék használata............................. |
6-7 |
Tisztítási útmutató...................................... |
8 |
Hibaelhárítás............................................... |
9 |
Információ................................................. |
10 |
Tartozékok
Távirányító
AAA vagy R03 típusú elem (2 db)
Távirányító tartó
Csavarok a távirányító tartóhoz (2 db)
Magyar
3
