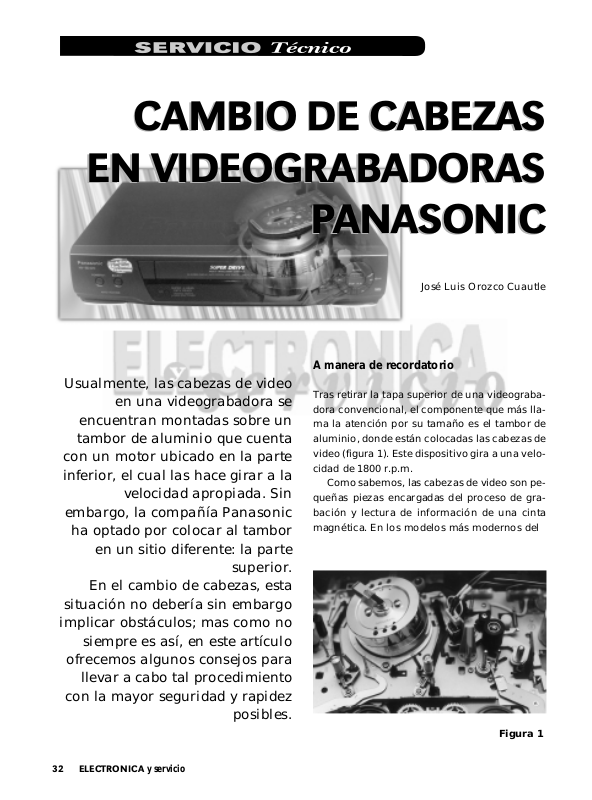

CAMBIO DE CABEZAS
CAMBIO DE CABEZAS
EN VIDEOGRABADORAS
EN VIDEOGRABADORAS
PANASONIC
PANASONIC
José Luis Orozco Cuautle
A manera de recordatorio
Usualmente, las cabezas de video
en una videograbadora se
encuentran montadas sobre un
tambor de aluminio que cuenta
con un motor ubicado en la parte
inferior, el cual las hace girar a la
velocidad apropiada. Sin
embargo, la compañía Panasonic
ha optado por colocar al tambor
en un sitio diferente: la parte
superior.
En el cambio de cabezas, esta
situación no debería sin embargo
implicar obstáculos; mas como no
siempre es así, en este artículo
ofrecemos algunos consejos para
llevar a cabo tal procedimiento
con la mayor seguridad y rapidez
posibles.
Tras retirar la tapa superior de una videograbadora convencional, el componente que más llama la atención por su tamaño es el tambor de
aluminio, donde están colocadas las cabezas de
video (figura 1). Este dispositivo gira a una velocidad de 1800 r.p.m.
Como sabemos, las cabezas de video son pequeñas piezas encargadas del proceso de grabación y lectura de información de una cinta
magnética. En los modelos más modernos del
Figura 1
32 ELECTRONICA y servicio
formato VHS, se incluyen, además de las dos
cabezas normales para el video, cabezas adyacentes para el manejo de las señales de audio o
funciones especiales (pausa, cámara lenta, etc.)
En el proceso de grabación, las cabezas se
encargan de registrar las señales que provienen
de los amplificadores de grabación -donde previamente fueron adecuadas tanto en intensidad
como en frecuencia-. La grabación se realiza por
medio de microscópicos segmentos helicoidales,
denominados tracks.
En el proceso de reproducción, las cabezas
captan la información almacenada y la envían a
un circuito amplificador; éste se encarga de elevar su nivel, hasta obtener un valor adecuado
para poder enviarla a su procesamiento. De ahí,
pasa al sistema de switcheo, donde, por medio
de un interruptor electrónico, se selecciona la
cabeza que en ese momento esté leyendo. El
movimiento del switch, conocido como RF
Switching Pulse (RF Swp), es activado por una
señal que proviene del circuito del
servomecanismo. Si con un osciloscopio extraemos esta señal en la salida del interruptor, podremos observar que es completamente plana
(figura 2).
Cuando una de las cabezas se ensucia, se
rompe o se desgasta, genera problemas en las
señales. Dependiendo de la cabeza dañada, las
alteraciones pueden ser desde una imagen defectuosa hasta la carencia de audio Hi-Fi. Si se
presenta uno de estos problemas, es indispensable sustituir ambas cabezas de video. Para
extraerlas, en las videograbadoras convencionales sólo es necesario retirar unos tornillos que
sujetan al tambor, así como algunos puntos de
soldadura. Sin embargo, el modelo más reciente de la marca Panasonic implementa una modificación en la colocación del tambor, como
explicaremos enseguida.
Figura 2
El movimiento del Switch es activado por una señal de onda
cuadrada que proviene del servomecanismo.
Cabezas de video
CH1
CH2
RF SWP
SD420 de Panasonic, existe una pequeña placa
que cubre la parte superior del tambor; justamente en esta placa se aloja el motor (figura 3).
Aparentemente, este cambio no es un obstáculo para el cambio de cabezas. Pero si lo llega
a ser, puede recurrirse a algunos tips que contribuyen a realizar el procedimiento con mayor
seguridad y rapidez.
Para remover el tambor, es imprescindible
desconectar los cables que alimentan al motor y
retirar la placa de la unidad stator; para esto, retire los dos tornillos que se encuentran en el interior de la unidad rotor (figura 4). Enseguida
quite los tornillos que se observan en la figura 5,
los cuales son los que propiamente fijan la unidad rotor; extraiga esta pieza. Y es justamente
aquí donde podría usted tener problemas.
Cambio de cabezas de video en
grabadoras modelo NV-SD420
La modificación principal en este modelo, radica en la posición del motor. En todas las
videograbadoras anteriores, el motor se encuentra debajo del tambor; pero en el modelo NV-
Figura 3
