Handbuch
DCP Control
0/I/2/2+
Inhaltsverzeichnis
Allgemeine Sicherheitshinweise …………………………………………………………… 3
Grundlegende Steuerung…………………………………………………………………… 4
Eingabe eines Wertes ……………………………………………………………… 5
Hauptbildschirm ……………………………………………………………………………… 6
O2 Sensor erwärmt sich …………………………………………………………… 7
Start im AUTO Modus……………………………………………………………… 7
Start im manuellen Modus…........................................................................... 7
Start mit Fernbedienung ………………………………………………………… 7
Start über den Kalender (Autostart) ……………………………………………… 8
Benutzer Einstellungen……………………………………………………………………… 9

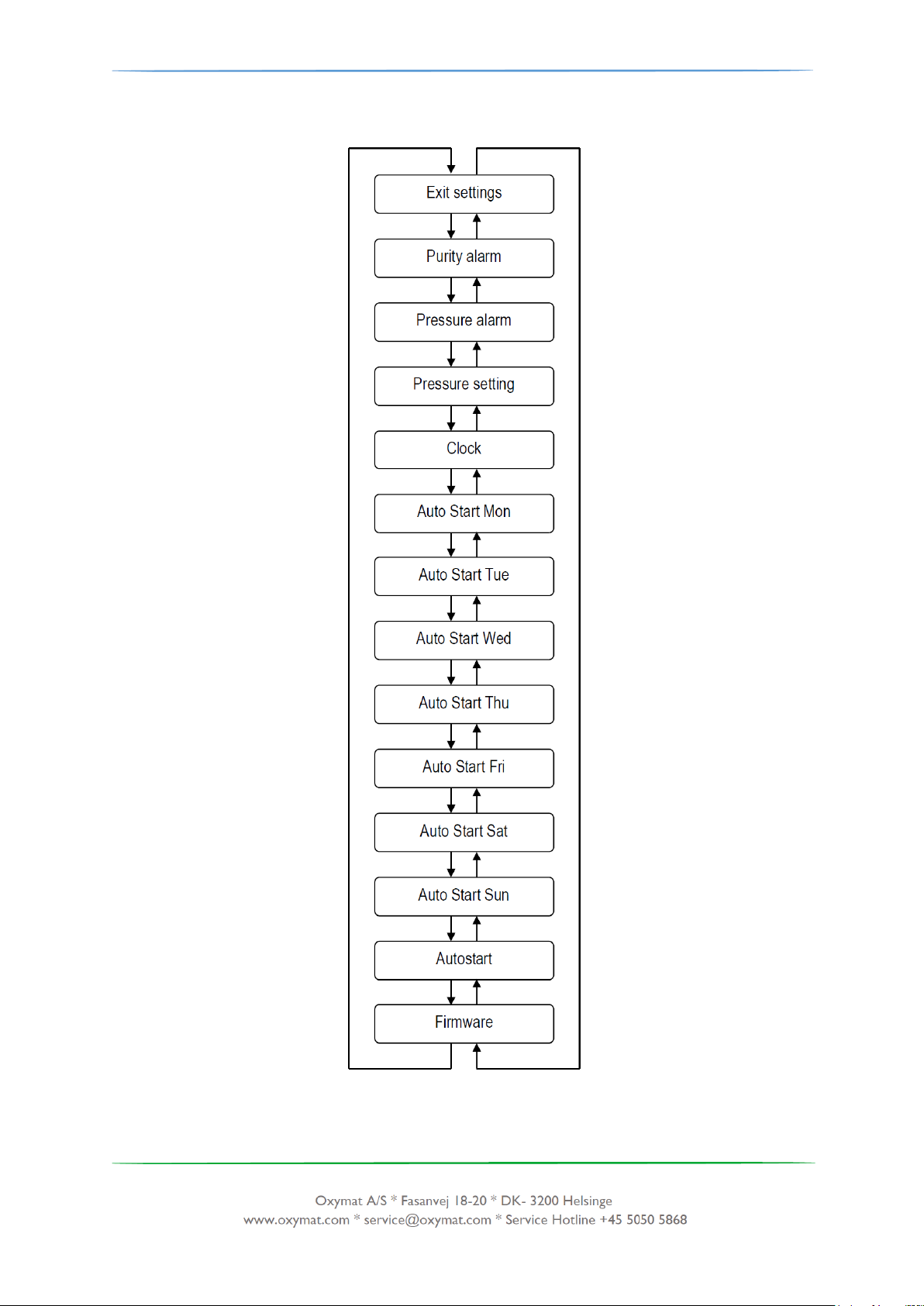

Benutzer Menüstruktur …………………………………………………………… 10
Reinheit Alarm ……………………………………………………………………… 11
Druckalarm…………………………………………………………………………… 11
Druckeinstellung …………………………………………………………………… 11
Uhr …………………………………………………………………………………… 12
Autostart Mo – So (Autostart Kalender) …………………………………………… 12
Autostart …………………………………………………………………………… 13
Firmware …………………………………………………………………………… 13
Prozesseinstellungen ……………………………………………………………………… 14

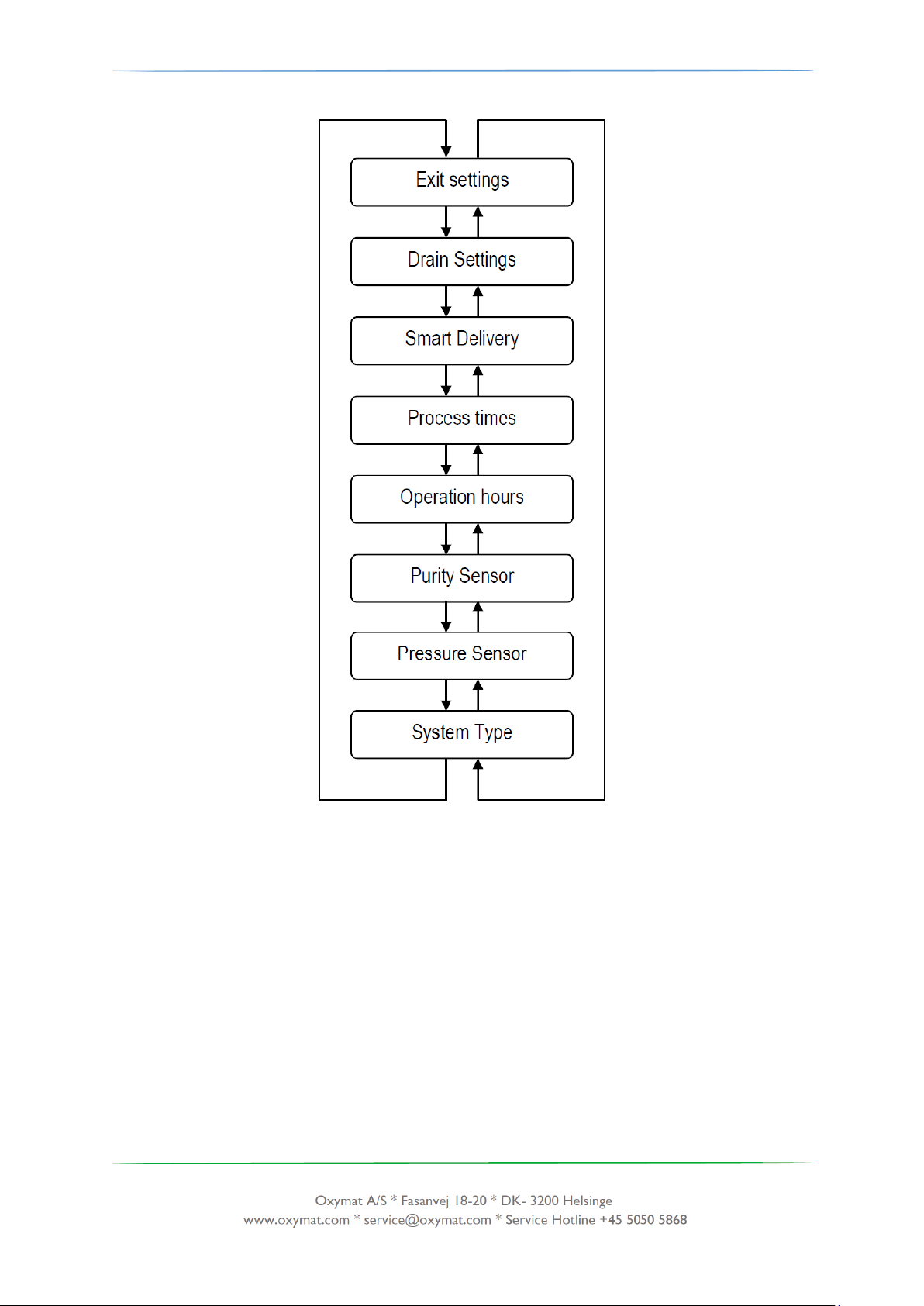

Prozess Menüstruktur ……………………………………………………………… 15
Entwässerungseinstellungen ………………………………………………………… 16
Smart Delivery ……………………………………………………………………… 17
Durchlaufzeiten …………………………………………………………………… 18
Betriebsstunden …………………………………………………………………… 18
Reinheit Sensor……………………………………………………………………… 19
Druck Sensor………………………………………………………………………… 19
Systemtyp …………………………………………………………………………… 19
Alarmbildschirm …………………………………………………………………………… 20
Alarmliste …………………………………………………………………………… 21
SMS Steuerung ……………………………………………………………………………… 22
SMS Empfang auf Handy einstellen ……………………………………………… 23
2
Allgemeine Sicherheitshinweise
Der Bildschirm kann durch das heftige Drücken, oder wenn Sie ihn mit einem harten oder
spitzigen Gegenstand drücken, beschädigt werden.
Die Betriebstemperatur sollte sich zwischen 0°C bis +50°C bewegen und die Feuchtigkeit
darf nicht 85% RH (relativer Feuchtigkeit) übersteigen. Anders kann dies zur Fehlfunktion
des Bildschirms führen oder die Lebensdauer wird sich verkürzen.
Verwenden Sie das Gerät nicht in Räumen mit hohen Temperaturschwankungen. Das
kann zur Kondenswasserbildung innerhalb des Bildschirms führen.
Schützen Sie den Bildschirm davor, dass darin kein Wasser, andere Flüssigkeiten, Metalloder geladene Teilchen eindringen. Dadurch kann ein elektrischer Schlag entstehen.
Verwenden Sie das Gerät nicht in direkten Sonnenstrahlen. Die UV-Strahlen können den
Bildschirm beschädigen. Das gleiche gilt über sehr staubige/schmutzige Umgebung.
Um Ungenauigkeiten zu vermeiden, schützen Sie den Bildschirm vor großen Stößen und
übermäßigen Schwingungen.
Für die Reinigung des Bildschirms verwenden Sie keine Farbverdünner, noch organische
Lösungsmittel.
Höhere oder geringere als empfohlene Temperatur kann irreversible Schäden an Daten
verursachen.
3
Taste
Funktion
0
Menü öffnen oder den eventuell aktiven Alarm zurücksetzen.
1
Automatikbetrieb starten und stoppen.
2
Handbetrieb starten und stoppen.
7
Servicemenü öffnen (nicht angewendet in dieser Version)
OXYMAT A/S
Hersteller von Sauerstoff- und Stickstoffgeneratoren
2-zeiliges Textdisplay
Zahlenblock
Pfeiltasten für die Menünavigation
Tasten: Enter und Information
DCP Steuereinheit
Der DCP Regler ist eine All-in-one-Anlage, das bedeutet, ein Prozessor, Bildschirm, Tasten,
Speicherung usw. in einer Einheit.
2-zeiliges Textdisplay: Das Display zeigt verschiedene Informationen abhängig vom Systemstand.
Während des normalen Betriebes wird der oben aufgeführte Bildschirm gezeigt. Gibt der Operator
die Menüeinstellungen ein, erscheint die Anzeige Menü und Einstellungen.
Zahlenblock: Diese Tasten werden verwendet, wenn Sie die Einstellungen ändern wollen. Sind keine
Eingabefelder aktiv, heißt es, dass die Tasten für andere Zwecke verwendet werden:
4
Name der Einstellung
Zu ändernder Wert
Pfeiltasten: Die Pfeiltasten werden für die Navigation durch das Menüsystem verwendet. Beachten
Sie, dass die Taste „down“ während der Dateneingabe als Punkt auch verwendet wird.
Taste Enter: Diese Taste beendet die aktive Dateneingabe und sie wird auch für die Aktivierung des
gezeigten Menüs verwendet.
Eingabe eines Wertes
Muss der Bediener eine Einstellung ändern, werden die Zifferntasten und die Taste Enter verwendet.
Ist der Wert blinkend, braucht das Jazz Control für diese Einstellung einen neuen Wert. Wenn der
Wert in Ordnung ist und braucht es keine Anpassung, drücken Sie die „Enter“-Taste, um die EingabeFunktion zu beenden.
Möchte der Bediener den Wert ändern, muss der richtige Wert mit den Zifferntasten
eingegeben und dann die „Enter“-Taste gedrückt werden. Gibt der Bediener eine falsche
Nummer ein, kann man die Pfeiltaste nach links verwenden, um die letzte Zahl zu löschen
(es ist nur vor dem Drücken der Enter-Taste wirksam).
Es ist auch möglich, von Einstellung zu Einstellung mit der Pfeiltaste nach rechts zu
springen.
Wurden alle veränderbaren Werte auf dem Bildschirm angesprochen, dann blinkt kein Wert
mehr. Um die Eingabefunktion wieder zu aktivieren, betätigen Sie einfach die „Enter“ Taste.
Um zum vorherigen Bildschirm zurückzukehren, drücken Sie die Pfeiltaste nach links.
5
Text
Bedeutung
Gestoppt
PSA ist gestoppt
Laufend
PSA Ablauf läuft
Anhaltend
PSA wird den Ablauf nach dem Stoppbefehlt beenden.
Während des Endlaufes wird der Text „Anhaltend“
(„Stopping“) gezeigt
Text
Bedeutung
Leeres Feld. Die PSA ist gestoppt
Automodus
PSA läuft im Automodus
Handbetrieb
PSA läuft im Handbetrieb
Fernbedienung
PSA wird über die Autostart-Funktion oder SMS
ferngestartet. PSA läuft im Automodus.
Uhr
PSA wird über einen eingebauten programmierbaren
Wochenkalender gestartet. PSA läuft im Automodus.
Alarm
Wenn ein Alarm aktiviert ist, dann erscheint dieser Text.
Drücken Sie die „Enter“ Taste, um auf den Bildschirm
mit der Alarmfunktion zu gelangen.
Aktionsanzeige
Produktreinheit
Kalenderanzeige
Druck
Produkttank
Hauptbildschirm
Der Hauptbildschirm ist die Hauptanzeige, von wo aus alle anderen Aktivitäten beginnen.
Der Bildschirm wird in vier Bereiche unterteilt.
Aktionsanzeige: Die Aktionsanzeige zeigt den PSA-Stand.
Modusanzeige: Die Aktionsanzeige zeigt den PSA-Modus.
Produktreinheit (O2): Es wird die Reinheit im Produkttank angezeigt. Die PSA wird einen
kontrollierten Stop durchführen, im Falle, dass das Reinheitsniveau unter die Einstellung
Reinheitstop fällt. Zu weiteren Informationen siehe Benutzereinstellungen (User Settings).
6
Druck im Produkttank (P1)
Restlaufzeit
Es zeigt den Druck im Produkttank an. Erreicht der Druck die Einstellung ‚Enddruck‘ /
‚Pressure Stop‘, geht die Anlage in den Stromspar-Modus über, bis der Druck sich auf die
Einstellung ‚Druck Neustart‘ / ‚Pressure Restart‘ senkt. Siehe Druckeinstellungen.
Kalenderanzeige
Erscheint dieses kleine Zeichen, ist die Eingabe in Autostart-Kalender aktiviert. Zu weiteren
Informationen siehe den „Autostart Kalender“.
O2 Sensor erwärmt sich
Der Sauerstoff-Sensor braucht 3 Minuten, um sich zu erwärmen, und während dieses
Intervalls werden die Werte ignoriert.
Die Restlaufzeit zeigt sich während der Erwärmung und keine Tätigkeit durchgeführt werden
kann. Wenn der Schaltschrank nach der Beendigung der Erwärmungsperiode ausgeschaltet
und dann wieder eingeschaltet wird, wird die Erwärmungsperiode wieder beginnen.
Start im AUTO Modus
Es ist möglich, die PSA im Auto Modus zu starten, wenn kein kritischer oder Füllstandsalarm
aktiv ist. Betätigen Sie die Taste „1“ (Auto), um die PSA im Auto Modus zu starten. Drücken
Sie die Taste „1“ wieder, wenn Sie den Auto Modus stoppen wollen. Während des
Haltevorgangs kann kein Neustart durchgeführt werden (auf dem Hauptbildschirm zeigt sich
der Text „Anhaltend“ / „Stopping“). Auf den Handbetrieb kann man direkt durch Betätigung
der Taste „2“ (Man) umschalten.
Start im manuellen Modus
Es ist möglich, die PSA im manuellen Modus zu starten, wenn keine kritischen Alarme aktiv
sind. Drücken Sie die Taste „2“ (Man), um die PSA im manuellen Modus zu starten. Drücken
Sie die Taste „2“ wieder, wenn Sie den manuellen Modus stoppen möchten. Während des
Haltevorgans kann kein Neustart durchgeführt werden (auf dem Hauptbildschirm zeigt sich
der Text „Anhaltend“ / „Stopping“). Auf den Auto Modus kann man direkt durch Betätigung
der Taste „1“ (Auto) umschalten.
Beachten Sie, dass die Druckfunktion Stop/Restart, hohe und niedrige Alarme, im manuellen
Modus überbrückt ist.
Start mit der Fernbedienung
Das Steuerungssystem ist als Option mit dem Fernbedienung Start ausgestattet. Bei
Signalerkennung für den Fernbedienung Start startet die PSA im Auto Modus, nur der
Moduszeiger zeigt auf dem Bildschirm „Remote“ / „entfernt“ (siehe Schaltplan für AnschlussInformationen). Sofern das Signal wieder verschwindet, schaltet die PSA auf den Modus
Anhalten (Stopping).
Start über den Kalender (Autostart)
7
