Autoradio AM/FM – RDS – CD/MP3/WMA – USB
Mode d’emploi
FR
MP - 302
Notes
2
Toute l’équipe d’Oxygen Audio vous félicite de votre acquisition et vous
remercie de votre confiance. Vous êtes en possession d’un équipement
de qualité et de haute technologie.
Afin de profiter au mieux de votre appareil, de maîtriser ses capacités et pour
prévenir de tous risque éventuel, nous vous recommandons de prêter la plus
grande attention à la lecture de ce manuel avant toute manipulation.
Les différents chapitres abordés seront les suivants :
1 - Avant de commencer
P.4 Fonction et emplacement des
touches de contrôle
P.7 Remarques importantes
P.7 Précautions d’emploi
P.8 Maintenance
P.9 Utilisation de la façade détachable
2 - Installation
P.10 Connexions et câblages
P.11 Montage de l’appareil
P.11 Démontage de l’appareil
3 - Opérations communes
P.12 Remise à zéro
P.12 Mise en service et extinction
P.12 Calibrage des réglages audio
P.12 Paramétrage des réglages généraux
P.13 Fonction MUTE
P;13 Fonctions et réglages de l’afficheur
P.13 Utilisation de l’afficheur LCD
4 - Mode réception radio
P.13 Sélection de la bande de réception radio
P.13 Touches numérotées
P.13 Ajustement manuel/automatique des
fréquences
P.14 Mémorisation automatique des stations
P.14 Fonctions RDS (AF,EON, PTY, TA…)
5 – Mode auxiliaire & USB
P.15 Utilisation des entrées auxiliaire
& USB
6 - Mode CD/MP3
P.15 Lecture d’un disque audio ou MP3
P.15 Sélection des pistes
P.15 Touches numérotées
P.15 Éjection d’un CD
P.16 Recherche des fichiers MP3
7 - Informations complémentaires
P.17 Dépistage rapide d’erreurs
P.18 Spécifications techniques
P.19 Garantie
3
1 - Avant de commencer
Fonction et emplacement des touches de contrôle
4
1 - Avant de commencer
1
Touche POWER
Appuyez sur la touche PWR pour
allumer ou éteindre l’autoradio.
2
Touche de relâchement
Appuyez sur la touche REL pour
décrocher la façade détachable.
3
Bouton VOL/SEL
Tournez le bouton volume dans sens
des aiguilles d’une montre pour
augmenter le volume sonore.
Tournez le bouton volume dans le sens
inverse des aiguilles d’une montre pour
diminuer le volume sonore
Pressez le bouton volume pour accéder
aux réglages sonores.
Touche RESET
4
Appuyez sur ce bouton afin de
réinitialiser votre appareil
Touche EJECT
5
Appuyez sur cette touche pour éjecter le
CD
Touche TA
6
Pressez la touche TA pour actionner la
fonction trafic info
7
Trappe d’insertion des disques
Touche AF
8
Pressez la touche AF pour actionner le
maintien des stations.
9
Touche MODE
Pressez la touche MODE pour basculer
entre les modes Radio, CD MP3 et
Auxiliaire.
Capteur infrarouge
10
Touche BAND
11
En mode radio, pressez la touche
BAND pour basculer entre les différents
types de bandes radio
12
Touches SEEK+/SEEK-
En mode radio, une pression sur une des
touches SEEK permet de rechercher une
station. En la maintenant enfoncée pendant
3 sec. vous passez en mode de recherche
automatique.
En mode CD/MP3, elles permettent de
choisir les pistes à écouter. En maintenant
une touche enfoncée pendant plus de deux
sec, elles permettent d’effectuer une avance
ou un retour rapide sur une piste.
13
Afficheur LCD
14
Touches numérotées
En mode radio, appuyez sur une de ces
touches rappeler une station mémorisée.
En mode CD, appuyer la touche
correspondante pour appeler les fonctions
PLAY/PAUSE, INT, RPT, RDM, DOWN et
UP.
15
Touche AMS
En mode radio, une pression rapide permet
de balayer à échelle de 5 sec. chacune des
stations mémorisées. Une pression plus
longue permet de lancer la mémorisation
automatique des premières stations trouvées
par l’autoradio.
16
Touche DISP
Appuyez sur la touche display pour basculer
entre les différents modes d’affichage
17
Entrée auxiliaire (
18
Entrée USB
jack stéréo 3.5mm)
5
1 - Avant de commencer
1
Touche POWER
Appuyez sur le bouton PWR pour
allumer ou éteindre l’autoradio.
2
Touche SEEK+/SEEK-
En mode radio, une pression sur un des
boutons SEEK permet de rechercher une
station, en le maintenant pendant 3 sec.
vous passez en mode de recherche
automatique.
En mode CD/MP3, ils permettent de
choisir les pistes à écouter. En en
maintenant un pendant plus de deux sec.
Ils permettent d’effectuer une avance ou
un retour rapide sur une piste.
3
Touche MODE
Utiliser cette touche pour basculer entre
les modes radio, CD/MP3, Aux & USB
Touche SEL/ MENU
4
Pressez la touche SEL/MENU pour
accéder aux réglages sonores.
Touche BAND
5
En mode radio, pressez la touche BAND
pour basculer entre les différents type de
bandes radio.
6
Touche TA
Pressez la touche TA Pour activer ou
désactiver la fonction trafic info.
7
Touche PTY
Pressez la touche PTY pour accéder au
choix de type de programme à rechercher
8
Touches numérotées
En mode radio, appuyez sur ces touches
pour rappelez une station mémorisée.
3
4
5
6
7
8
9
En mode CD/MP3, appuyez sur la touche
correspondante pour appeler les fonctions
PLAY/PAUSE, INT, RPT, RDM, DOWN et UP.
Touche AF
9
Pressez la touche AF pour actionner le maintient
des stations.
Touche Mute
10
Pressez la touche MUTE pour couper le son.
En appuyant à nouveau sur cette touche, vous
rétablirez le volume initial.
Touche DISPLAY
11
Pressez la touche DISPLAY pour basculer entre
les différents mode d’affichage
Touche AMS
12
Pressez cette touche pour activer les fonctions
AMS.
Touche VOL +/-
13
Permettent des calibrer le volume sonore.
13
12
11
10
1
2
6
1 - Avant de commencer
Remarques importantes :
Cet appareil a été conçu pour fonctionner dans une plage de température comprise entre - 10°C et
+ 60°C. Assurez vous toujours que la température au sein de votre véhicule se situe dans ces
plages de température.

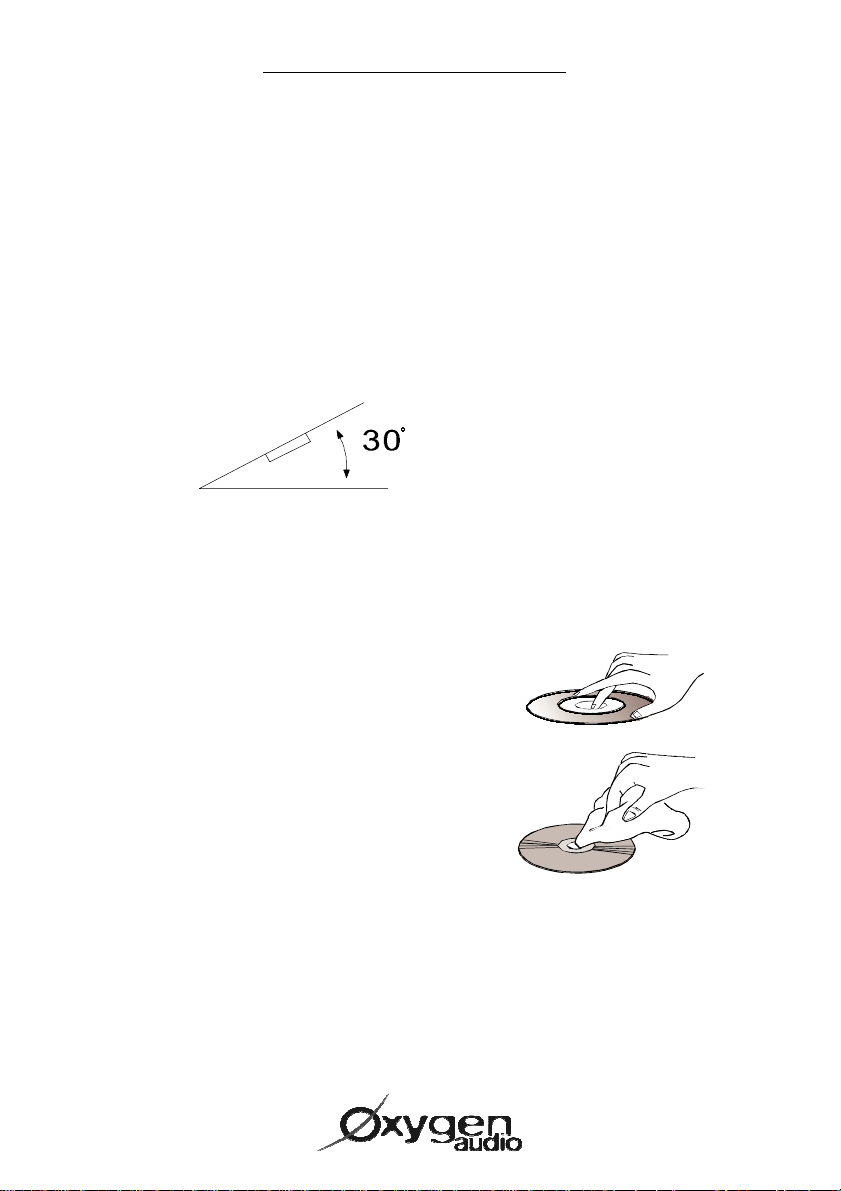

Précaution à prendre sur l’angle d’installation.
Pour des raisons de fiabilité, nous vous déconseillons d’utiliser votre appareil avec un angle d’inclinaison
supérieur à 30°.
MAXIMUM
Précautions d’emploi :
Votre appareil est compatible avec des CD audio et d
en aucun cas fonctionner avec d’autres types de CD.
Pour vous garantir des conditions d’utilisation optimales, nous conseillons de manipuler vos CD
avec les démarches suivantes :
es CD MP3 d’un diamètre de 12 cm, il ne peut
Afin d’éviter de salir vos disques, nous vous conseillons de
manipuler ces derniers par leurs rebords
De plus, vos disques doivent êtres exempt de salissures ou autres
autocollants de fortes épaisseurs.
Si vos disques présentent des traces de salissures, vous devez
utiliser un tissu doux, et l’essuyer en partant du centre vers
l’extérieur.
Un disque endommagé, fissuré, ou dont la surface autocollante se décollerai, risque de détériorer
définitivement votre appareil.
Un CD d’un diamètre inférieur à 12 cm ou d’une forme non circulaire n’est en aucun cas adapté à
votre autoradio.
Les disques transparents ou à surface ajoutée sont également prohibés
7
1 - Avant de commencer
Maintenance
! Remplacement des fusibles
Il faut toujours remplacer un fusible défectueux par un fusible d’ampérage identique. Remplacer un
fusible défectueux par un fusible d’ampérage plus élevé risque d’endommager définitivement
votre autoradio.
Si le problème persiste, consulter un spécialiste.
Remplacement des piles de la télécommande
Si les capacités de votre télécommande s’atténue, il se peut que les piles soient épuisées.
Référez vous aux étapes ci-dessous pour procéder à leurs remplacement :
Étape 1 Étape 2 Étape 3
Précautions à tenir avec les batteries au Lithium.
Tenez les à distance des enfants, ils pourraient les avaler. Si toutefois la situation se présente, vous
devrez consulter un organisme médical dans les plus brefs délais.
Il peut être nécessaire d’en nettoyer les pôles pour garantir un contact idéal.
N’utilisez pas d’objets métalliques pour le remplacement des piles, vous risqueriez de créer un court
circuit
Pour remplacer la batterie, vous devez utiliser le même type de batterie (CR 2025).
Il faut toujours respecter le sens des polarités lors du remplacement des piles. Une inversion
de la polarité risque d’endommager la télécommande.
8
1 - Avant de commencer
Nettoyage des connecteurs de la façade
Si les connecteurs entre la façade détachable et l’unité principale sont sales, la connexion entre ces
deux parties peut être de mauvaise qualité.
Pour rétablir une connexion de qualité, utilisez un coton tige légèrement imbibé d’alcool et nettoyez
chacun des connecteurs doucement sans les abîmer.
Unité principale
Façade détachable

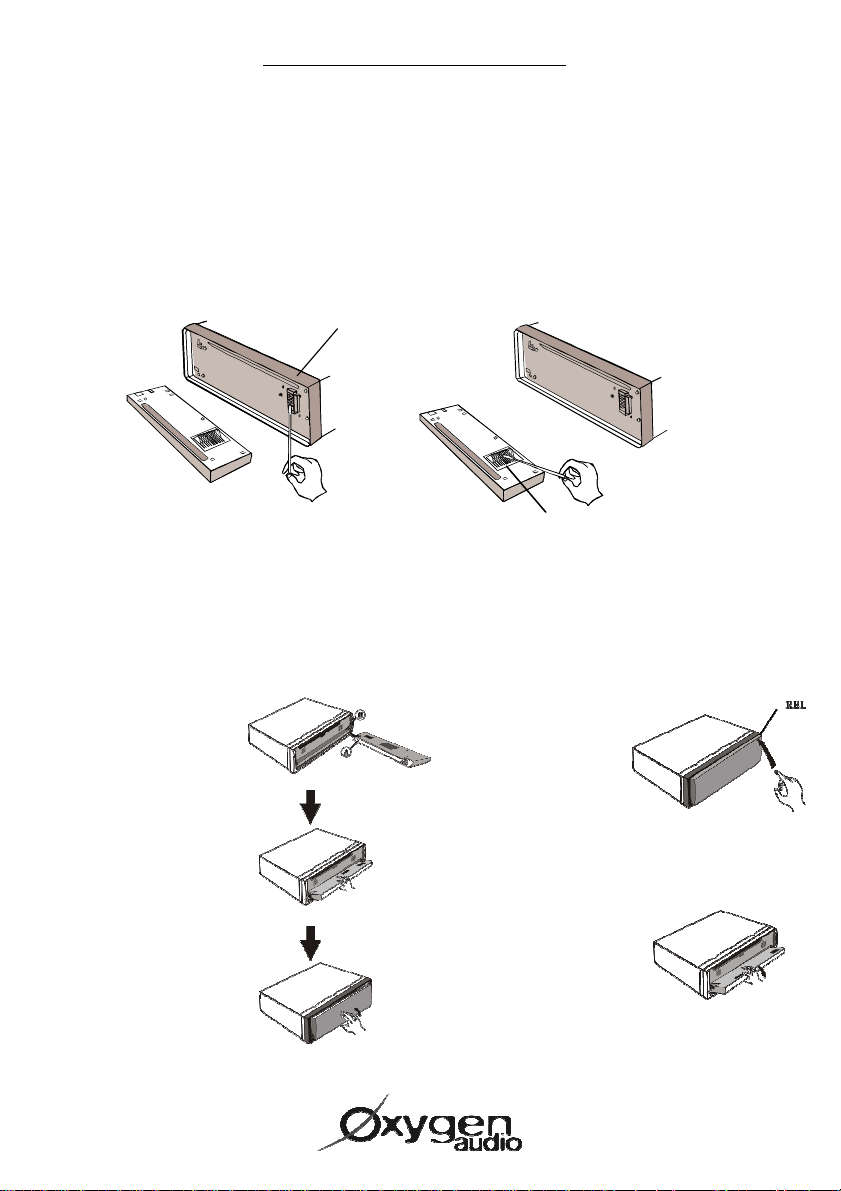

Utilisation de la façade détachable
Mise en place Enlèvement
Insérer le loquet A de la
façade sur l’emplacement B
de l’appareil
Engagez ensuite le deuxième
loquet sur l’emplacement
prévu
Rabattez la façade jusqu’à la
perception d’un clic
Appuyez sur le bouton
REL de la façade puis
basculer celle-ci.
Déplacer ensuite la
façade sur la droite de
l’appareil puis tirez son
extrémité gauche vers
vous
9

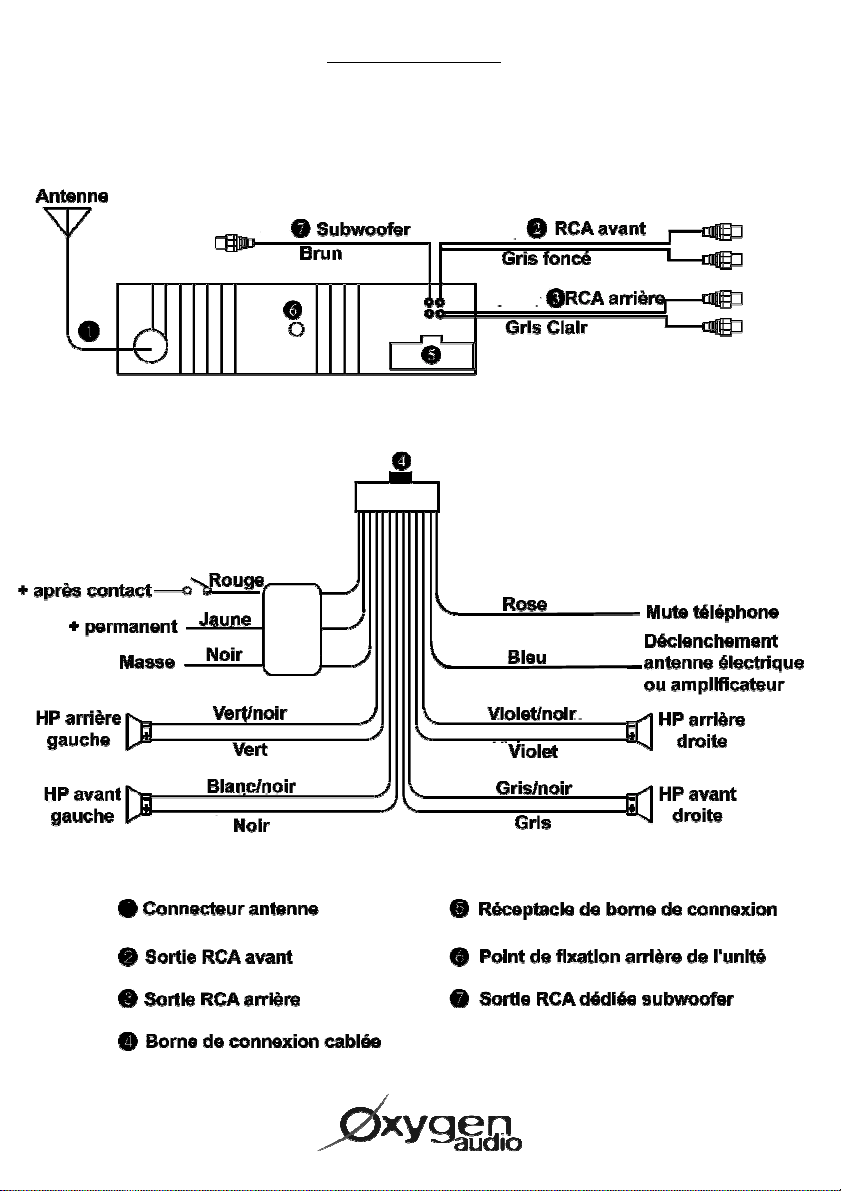

Connections et câblages
Porte
fusibles
2 - Installation
10
2 - Installation
Montage de l’appareil
1 2 3 4
5
Fig. 1 Fig. 2
Fig. 3 Fig. 4
6 7 8
1
1
5
Démontage de l’appareil
Liste des éléments fournis
1
Étrier de calage
Vis de montage arrière (X1)
2
Cale caoutchouc (X1)
3
Vis M5X5 (X4)
4
Cerclage de façade (X1)
5
Clefs de décrochement (X2)
6
Faisceau de câblage (X1)
7
Barrette de fixation (X1)
8
Mise en place de l’appareil
Fig.1 : insérez l’étrier de
fixation dans l’emplacement
Fig.2 : repliez les angles de
2
1
blocage d’étrier
Fig.3 : placez le cerclage de
façade sur l’unité principale
Fig.4 : insérez l’appareil dans
l’étrier, en prenant soin de
loger la vis de montage arrière
et la cale de caoutchouc,
jusqu’à enclenchement.
Fig. 5 Fig. 6
5
6
Fig.5 : enlevez le cerclage de
façade.
Fig.6 :insérez les clefs de
décrochement dans les
emplacements latéraux
jusqu’à la perception d’un clic,
puis retirez l’unité hors de son
emplacement en tirant sur les
clefs de décrochement.
11
3 - Opérations communes
Remise à zéro de l’unité
Cette opération est effectuée lors de la première mise en service de votre appareil ou après tout
débranchement de la batterie du véhicule dans lequel il est installé.
Pressez la touche RESET (n°4) à l’aide de la pointe d’un stylo pour remettre votre appareil dans sa
configuration d’origine. Cette opération peut également solutionner des problèmes tel que l’affichage de
certaine erreurs sur l’afficheur LCD.
Mise en et hors service de votre autoradio
Pressez la touche POWER (n°1) pour mettre en / ou hors tension votre appareil. Lorsque votre appareil est
éteint et que vous insérez un disque ou appuyez sur n’importe quelle touche sauf SEL & EJECT, votre
autoradio s’allumera automatiquement.
(ces opérations ne peuvent fonctionner que si le + contact est alimenté, voir P.10)

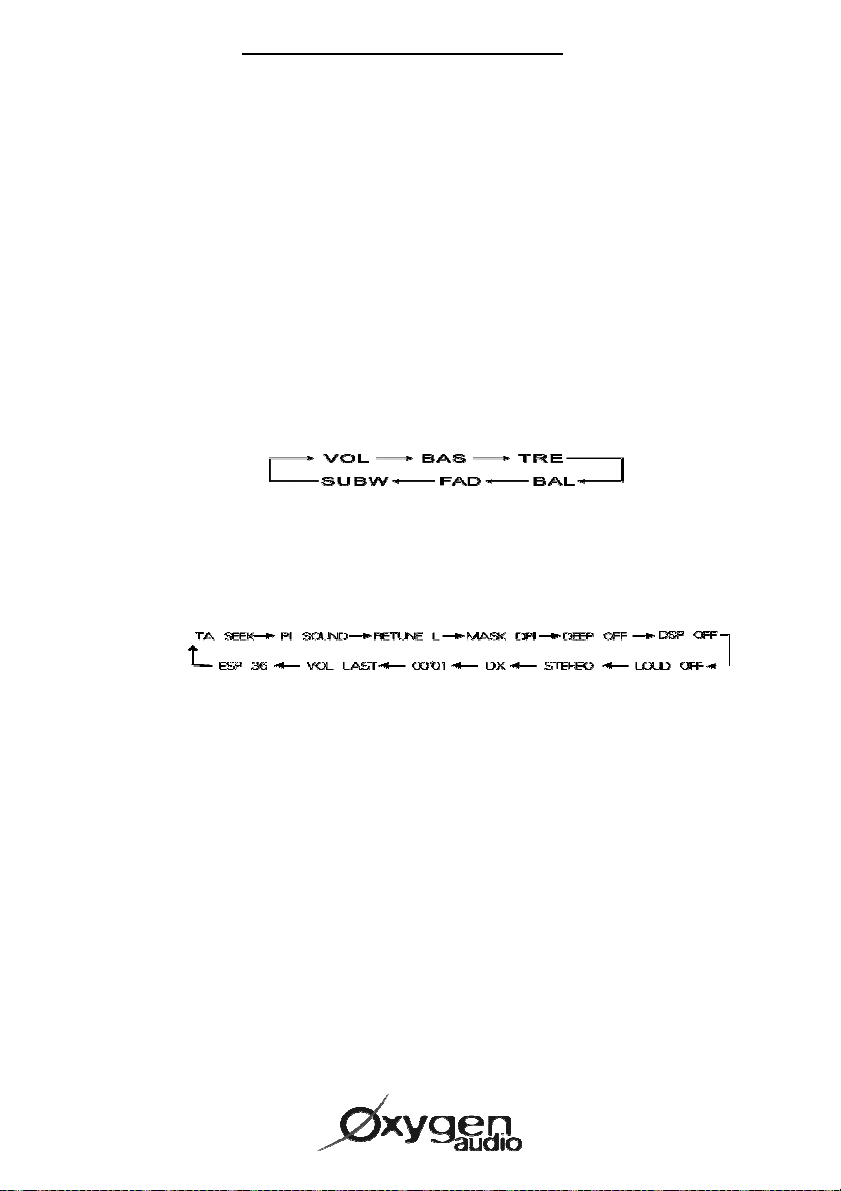

Calibrage des réglages audio
Des pressions répétées sur la touche S
suivante :
Après avoir fait s’afficher la fonction souhaitée, utilisez le bouton VOL +&- pour ajuster.
EL (n°.3) font défiler le menu des réglages audio de l a manière
Paramétrage des réglages généraux
Pressez et maintenez enfoncer le bouton S
Chaque pression suplémentaire sur SEL vous permettra de naviguer dans ce menu comme suit :
Après avoir affiché la fonction souhaitée, utilisez le bouton VOL +&- pour en calibrer le réglage.
TA SEEK: Choisissez entre une information TA SEEK (recherche d’information) ou TA ALARM (diffusion).
PI SOUND: Choisissez entre PI SOUND (diffusion d’un son lors de la réception d’un émetteur RDS) et PI
MUTE (pas de diffusion de son).
RETUNE S & L: Cette fonction permet de déterminer un vitesse de recherche pour les informations TA,
sélectionner RETUNE S pour une période de recherche de 30 secondes, et RETUNE L pour 90 secondes.
MASK DPI: Masquera les stations reçues ayant un nom différent de la station écouté lors d’une recherche
AF, MASK ALL: Masquera les stations reçues ayant un nom différent et ne disposant pas de signal RDS.
BEEP: Le calibrage de signal sonore d’utilisation de fonction sera régie comme suit: BEEP OFF: aucun
son, BEEP SECOND, un signal pour les fonctions secondes, BEEP ON: un signal pour toutes les fonction.
DSP: Ce mode vous permet de sélectionner un égaliseur préenregistré en fonction du style de musique
écouté. Si l’un de ces modes est actifs, les réglages standards (Bass et Treble) ne seront plus accessibles.
LOUD: Vous pouvez ici activer ou désactiver la fonction LOUDNESS (correction physiologique).
STEREO: Choisissez ici qu’elle type de réception radio vous souhaitez avoir Stéréo ou Mono.
DX: Permet de déterminer si l’on souhaite recevoir une émission locale (LOCAL) ou nationale (DX).
00’01: Pour calibrer manuellement l’heure affichée utilisez la touche BAND pour confirmer chaque étape.
EL (n°.3) pour accéder au menu des réglages généraux.
12
3 - Opérations communes
VOL LAST: p
reprendra le dernier volume avant extinction, et VOL ADJUST pour permet d’en calibrer un par défaut.
ESP: La fonction ESP peut être calibrée sur ESP 36 ou sur 140. en fonction du nombre de seconde que
vous souhaitez que votre appareil mémorise en avance lors de la lecture de telle manière à prévenir les
sauts de piste (lors de son utilisation sur chaussée dégradée).
ermet de choisir quel sera le volume sonore lors de l’allumage de votre appareil. VOL LAST
Fonction MUTE
Pressez la touche MUTE (n°.10 de la télécommande) afin de couper rapidement le son de votre autoradio
et l’inscription mute apparaîtra sur l’afficheur LCD. Une nouvelle pression sur cette touche rétablira le
volume sonore initial.
De même si le câble rose de votre autoradio est connecté à un kit main libre pour GSM possédant une
sortie Mute auto radio..
Réglage de l’afficheur LCD
Pressez la touche D
En pressant plusieurs fois sur la touche DSP, vous défilerez l’affichage comme suit:
Normal, heure, bande radio écoutée, information PTY en cours (si activé)
SP (n°.16) pour basculer entre l’affichage standard et l’affichage de l’heure.
4 - Mode réception radio
Sélection de la bande de réception radio
Des pressions répétées sur la touche BAND font défiler les différentes bandes radio de la manière
suivante :
FM 1 FM 2 FM 3
AM 2 AM 1
Touches numérotées
Sur chacune de ces bandes pourront être enregistrées 6 présélections en maintenant enfoncer pendant 3
sec. la touche numérotée que l’on désire lui faire correspondre. Il est donc possible de mémoriser 18
présélections en bandes FM et 12 présélections en bandes AM.
Une pression sur l’une de ces touches permettra de rappeler la station qu’on lui aura affiliée et ce en
fonction de la bande radio concernée.
Ajustement manuel ou automatique des fréquences
Recherche manuelle : d
manuelle des fréquences radio.
Recherche automatique : une pression maintenue de plus de 3 sec. sur les touches SEEK+/- (n°.12)
permettent une recherche automatique des stations. Cette opération peut être renouvelée à l’infini jusqu’à
l’obtention de la station désirée. Cette fonction n’est effective qu’en cas de réception radio correcte.
es pressions répétées sur les touches SEEK+/- (n°.12) permettent une recherche
13
4 - Mode réception radio
Mémorisation automatique des stations
Une pression prolongée sur la touche AMS (n°.15) lance la recherche et la mémorisation autom atique
des stations. Toutes les stations trouvées seront stockées automatiquement dans leurs ordres de
réception dans les cases mémoires des Touches numérotées. Toutes les stations précédemment
mémorisées seront effacées.
Une courte pression sur la touche AMS (n°.15) actionne le balayage des stations mémorisée s, chaque
station sera reproduite pendant 5 sec dans leur ordre de stockage des Touches numérotées. Pour
stopper ce balayage ré appuyez sur la touche AMS (n°.15).
Fonctions RDS
Le R
DS (Radio Data System), rassemble un ensemble de fonction permettant par exemple à votre
autoradio d’afficher le nom de la stations que vous écoutez (fonction EON).
En appuyant sur la touche TA (n°.6) vous actionnez la fonction Trafic info.
Mettez votre autoradio en recherche automatique de station distribuant des informations de type Trafic
info et le voyant TP apparaîtra sur votre afficheur LCD. Si il en trouve cette fonction aura pour but
d’interrompre votre programme musical qu’il soit en mode radio ou en mode CD/MP3 pour vous laisser
entendre les informations importantes que diffuse la station que le TA aura trouvé. Si il n’en trouve pas
l’afficheur LCD vous affichera NO TA/TP.
Si à l’instant de l’interruption votre programme était restitué à un volume supérieur au calibrage 20,
l’information TA sera diffusée à volume 20 par défaut. À la fin de l’interruption l’autoradio reprendra le
volume initial avant coupure.
La fonction AF permet à votre autoradio de maintenir la station FM RDS écoutée ce malgré vos
déplacements et ses possibles changements de fréquences. Cependant, il faut que cette station FM RDS
soit diffusée tout au long de votre trajet. Chaque pressions sur la touche AF (n°.8) active ou désactive
cette fonction.
Si vous appuyez une fois sur la touche PTY (n°.7 de la télécommande) vous pourrez, par l’intermédiaire
des touches numérotées, sélectionner les styles de musiques que vous souhaitez rechercher comme suit
:
1 – Pop et Rock, 2 – Musique douce, 3 – Classic et autres, 4 – Jazz et Country, 5 – Nationale et
ancienne, 6 - Folklore
Si vous appuyez sur la touche PTY une deuxième fois, vous pourrez, par l’intermédiaire des touches
numérotées, sélectionner les styles de programme que vous souhaitez rechercher comme suit :
1 – Information & Affaire, 2 – Sport, éducation & dramatique, 3 – Culture science et divers, 4 –
Météo, finances et programme enfant, 5 – Social & religieux, 6 – Voyage, lecture & documentaire.
Si aucun programme PTY n’est présent dans votre zone de réception NO PTY apparaîtra sur l’afficheur
LCD.
14
5 - Mode auxiliaire et USB
Utilisation des entrées auxiliaires et USB
Après avoir raccordé une source munie d’une sortie jack (3.5mm) au connecteur Aux in (n°. 17 P.4) ou
avoir inséré une clef USB (n°. 18 p.4) dans l’emplacement dédié , appuyez sur la touche Mode (n°. 9)
jusqu’à l’apparition de la fonction souhaitée (USB ou AUX) sur l’afficheur. En mode Aux lancez la
lecture à partir de la source raccordée. Dans le cas d’une utilisation d’un support USB, vous pourrez
piloter ce dernier de la même manière qu’un CD Rom.
6 - Mode CD/MP3
Lecture d’un CD
Pour lire un CD audio ou MP3, insérez le dans la Trappe d’insertion des disques (n°.7) face imprimée
vers le haut. La lecture démarrera automatiquement. Lors de l’écoute en mode radio pressez la touche
MODE (n°.9) jusqu’à l’apparition dans l’afficheur LCD de l’inscription S-CDP (mode CD).
Sélections des pistes
En appuyant sur les touches SEEK+/- (n°.12), vous pouvez sélectionner la piste que vous souhaitez
écouter. Si vous maintenez une des touches SEEK+/- (n°.12)enfoncées vous actionnez le mécanisme
de lecture accélérer pour balayer rapidement vos titres.
Touches numérotées
En mode CD/MP3 les touches numérotées ( N°14 ) ont une autre fonction qui leurs est co-inscrites.
En voici le descriptif :
Touche N°. 1 – PLAY/PAUSE – permet de mettre le titre en pause par une simple
1
pression sur cette touche. Une autre pression remettra le CD en lecture.
Touche N°. 2 – INT – Balayage automatique des pistes. Lorsque cette fonction est enclenchée le
2
lecteur balaye tous les titres du CD et vous en fait écouter les 5 premières sec.
Touche N°. 3 – RPT – Fonction répétition. Lorsque cette fonction est enclenchée, le lecteur répète la
3
piste en cours de lecture.
Touche N°. 4 – RDM – Lecture aléatoire des pistes dans un ordre non chronologique. Ré appuyez sur
4
la touche RDM pour cesser la lecture aléatoire.
Touche N°. 5 – DOWN – Redescente rapide des titres de 10 par 10. permettant une recherche plus
5
rapide d’un titre sur un CD MP3 qui peut en contenir plus de cent.
6
Touche N°. 6 – UP –remontée rapide des titres de 10 par 10.
Éjection d’un CD
Pour éjecter un CD de votre autoradio, basculer la f
sur la touche EJECT (n°.5)
Vérifiez que rien n’obstrue la sortie du CD.
açade de l’appareil (touche REL n.°2) et appuyez
15
6 - Mode lecteur CD/MP3
Recherche des fichiers MP3
Recherche d’une piste MP3 par son numéro
Exemple : Vous possédez un CD MP3 de 120 titres, et vous désirez écouter la piste n°. 113. Procédez
comme suit : Appuyez sur la touche AMS (n°.15), à la première recherche l’afficheur LCD inscrit TRK SCH,
appuyez sur le bouton SEL (n°.3), le premier chiffre clignote sur l’afficheur , utiliser le bouton VOL +&- (n°.3)
jusqu’à l’obtention du chiffre 1 puis validez en pressant sur SEL (n°.6). Pressez alors à nouveau le bouton
SEL (n°.6) le deuxième chiffre clignote sur l’afficheur , utilisez le bouton VOL +&- (n°.3) jusqu’à l’obtention du
chiffre 1 puis validez en pressant sur SEL (n°.3). Le troisième chiffre clignote, utilisez le bouton VOL +&-
(n°.3) jusqu’à l’apparition du chiffre 3 puis pressez sur SEL (n°.3) pour valider, la lecture du titre 113
démarrera alors.
Recherche d’une piste MP3 par son fichier
Exemple : la structure de votre support est la suivante :
Pour écouter la piste 3.MP3 Procédez comme suit : Appuyez sur la touche AMS (n°.15) deux fois,
l’afficheur indique FILE SCH, pressez le bouton SEL (n°.3) pour valider.
CD 01 apparaît et clignote sur l’afficheur LCD, utilisez le bouton VOL +&- (n°.3) jusqu’à l’apparition de
l’inscription CD 03 puis pressez sur SEL (n°.3) pour valider.
01 apparaît sur l’afficheur et clignote, utilisez le bouton VOL +&- (n°.3) jusqu’à l’apparition de 03 sur
l’afficheur puis pressez SEL (n°.3) pour valider. La lecture de la piste 3.MP3 commence.
CD 01
CD 02
CD 03
Recherche d’une piste MP3 par son nom
Exemple : la structure de votre support et la suivante :
Pour écouter la piste cd.MP3 Procédez comme suit : Appuyez sur la touche AMS (n°.15) trois fois,
l’afficheur indique CHAR SCH, pressez le bouton SEL (n°.3) pour valider.
A apparaît et clignote sur l’afficheur LCD, utilisez le bouton VOL +&- (n°.3) jusqu’à l’apparition de
l’inscription C puis pressez sur SEL (n°.3) pour valider.
CA apparaît sur l’afficheur et clignote, utilisez le bouton VOL +&- (n°.3) jusqu’à l’apparition de CD sur
l’afficheur puis pressez SEL (n°.3) pour valider. La lecture de la piste cd.MP3 commence.
16
7 - Informations complémentaires
Dépistage rapide d’erreurs
Le tableau suivant est établit dans le but de vous aidez à dépister les problèmes mineurs
dus à des défauts d’installation et à certain brouillage de microprocesseur.
Si toutefois votre problème persiste reportez vous à la page 19 de ce manuel au chapitre
garantie pour prendre connaissance des modalités d’envoi auprès de notre service après
vente.
Problèmes rencontrés
L’appareil ne s’allume pas
Certaine erreurs apparaissent sur
l’afficheur LCD ou pas
d’exécution de certaine fonction
Impossible de recevoir une
station radio
Impossible d’insérer un CD
Le son saute en mode CD
Votre appareil perd ses
mémoires lorsque vous coupez
le contact du véhicule
Causes et solutions possibles
Vérifier branchement et fusibles
Pressez la touche RESET
Vérifiez si l’antenne est
correctement branchée
Un CD est peut-être déjàinsérer
Retirer les vis de transport
Le CD est sale ou détérioré
Les câbles jaune et rouge
doivent être inversé par le biais
des connecteurs rapides
présents
Oxygen Audio vous remercie de l’attention que vous portez à la lecture de ce
document, et souhaite que ce produit vous donnera une totale satisfaction.
17
7 - Informations complémentaires
Spécifications techniques
Données générales
Alimentation requise
Impédance requise
Puissance de sortie
Contrôle audio
Dimensions brutes
Dimensions
d’installation
Poids
Tension de sortie
RCA:
Section FM
Gamme d’ondes
(en fonction du lieu
de distribution)
Gamme IF
Sensibilité de
réception
Rapport signal/bruit
Séparation stéréo
Réponse en
fréquence
14,4V DC
(11-16V applicable)
4 Ω
4 X 50 Watts
+/- 8 dB
Bass @ 100 Hz
Aigus @ 10 KHz
Env. 192X178X50
mm (L/P/H)
Env. 169X182X53
mm (L/P/H)
Env. 1.75 Kg
4 volts
87.5 – 108 (MHz)
(Europe)
87.5 – 107.9 (Mhz)
(U.S.A.)
10.7 Mhz
15 dBuV
50 dB
30 dB @ 1Khz
30-15000 Hz
Données générales
Gamme d’ondes
(en fonction du lieu
de distribution)
Gamme IF
Sensibilité de
réception
522 – 1620 (MHz)
(Europe)
530 – 1710 (Mhz)
(U.S.A.)
10.7 Mhz
28 dBuV
Section CD/MP3
Rapport signal/bruit
Séparation Stéréo
Distorsion
Formats supportés
65 dB
60 dB
0,5 %
Wave, WMA & MP3
(de 128 Kbps à 320
Kbps)
Section USB
Capacité
Type de support
Toutes ces données ne sont fournies qu’à
titre indicatif. Elles pourront être révisées
sans avis préalable et sans modification de
mode d’emploi
De 32MB à 2GB max
Périphérique USB
mobile ne nécessitant
pas d’alimentation
utilisant les méthodes
de transfert 1.0 ou 2.0
18
Garantie
Ce produit de haute qualité est garantie contre toutes défectuosités de ses composants pour une
période d’un an, à partir de la date d’achat du premier propriétaire.
Cette garantie est définie dans les limites suivantes:
La garantie est valable uniquement dans le pays ou la vente a été réalisée et s’adresse au premier
propriétaire de l’appareil.
L’appareil ne peut être démonté, modifié ou réparé que par une personne expressément autorisée
par le distributeur.
Cette garantie n’est pas applicable en cas d’usage abusif, inapproprié ou contraire aux instructions
énoncées par le distributeur.
En outre, ce dernier rejette toute responsabilité en ce qui concerne les dommages accidentels,
spéciaux ou indirects résultant de l’usage ou de la non disponibilité de cet article.
Si une intervention s’avère nécessaire, veuillez informer votre revendeur et convenir avec lui des
modalités de réparation. Si nécessaire, confiez-lui la mission d’expédier votre appareil chez le
distributeur. Si le retour est indispensable, disposer l’unité dans un sérieux emballage,
si possible celui d’origine. Une demande préalable devra être faite au distributeur. Nous vous
recommandons d’assurer le matériel lors de son transport, car il transite aux risques et périls de son
expéditeur. Le ré emballage, l’assurance et le transport retour sont à la charge du distributeur.
Cette garantie s’ajoute à vos droits statuaires en tant que consommateur et ne les limite aucunement.
Les deux cases ci-dessous vous permettent de référen
(figurant au dessous de votre autoradio) et votre date d’achat.
cer à la fois votre numéro de série
Date d’achat : Numéro de série :
19
ADMEA 8, RUE PAUL CAVARE 93110 ROSNY SOUS BOIS
FAX : (33)1 48 12 14 12 –
webmaster@oxygenaudio.com
Loading...
