Autoradio AM/FM – RDS – CD/MP3
ADMEA 8, RUE PAUL CAVARE 93110 ROSNY SOUS BOIS
TEL : (33)1 48 12 24 83 FAX : (33)1 48 12 14 12
MP-101
MP - 201 USB
Garantie
Ce produit de haute qualité est garantie contre toutes défectuosités de ses composants pour une
période de un an, à partir de la date d’achat du premier propriétaire.
Cette garantie est définie dans les limites suivantes:
La garantie est valable uniquement dans le pays ou la vente a été réalisée et s’adresse au premier
propriétaire de l’appareil.
L’appareil ne peut être démonté, modifié ou réparé que par une personne expressément autorisée
par le distributeur.
Cette garantie n’est pas applicable en cas d’usage abusif, inapproprié ou contraire aux instructions
énoncées par le distributeur.
En outre, ce dernier rejette toute responsabilité en ce qui concerne les dommages accidentels,
spéciaux ou indirects résultant de l’usage ou de la non disponibilité de cet article.
Si une intervention s’avère nécessaire: Veuillez informer votre revendeur et convenir avec lui des
modalités de réparation. Si nécessaire, confiez-lui la mission d’expédier votre appareil chez le
distributeur. Si le retour est indispensable, disposer l’unité dans un sérieux emballage,
si possible celui d’origine. Une demande préalable devra être faite au distributeur. Nous vous
recommandons d’assurer le matériel lors de son transport, car iltransite aux risques et périls de son
expéditeur. Le ré emballage, l’assurance et le transport retour sont à la charge du distributeur.
Cette garantie s’ajoute à vos droits statuaires en tant que consommateur et ne les limite aucunement.
2 19
7 - Informations complémentaires
Spécifications techniques
Toute l’équipe D’Oxygen Audio vous félicite de votre acquisition et vous
remercie de votre confiance . Vous êtes en pos se s s ion d’un équipem ent
de qualité et de haute technologie.
Données générales
Alimentation requise
Impédance requise
Puissance de sortie
Contrôle audio
Dimensions brutes
Dimensions
d’installation
Poids
Section FM
Gamme d’ondes
(en fonction du lieu
de distribution)
Gamme IF
Sensibilité de
réception
Rapport signal/bruit
Séparation stéréo
Réponse en
fréquence
14,4V DC
(11-16V applicable)
4 Ω
4 X 45 Watts
+/- 8 dB
Bass @ 100 Hz
Aigus @ 10 KHz
Env. 192X178X50
mm (L/P/H)
Env. 169X182X53
mm (L/P/H)
Env. 1.75 Kg
87.5 – 108 (MHz)
(Europe)
87.5 – 107.9 (Mhz)
(U.S.A.)
10.7 Mhz
15 dBuV
50 dB
30 dB @ 1Khz
30-15000 Hz
Section AM
Gamme d’ondes
(en fonction du lieu
de distribution)
Gamme IF
Sensibilité de
réception
522 – 1620 (MHz)
(Europe)
530 – 1710 (Mhz)
(U.S.A.)
450 Khz
28 dBuV
Section CD/MP3
Rapport signal/bruit
Séparation Stéréo
Distorsion
Formats supportés
Toutes ces données ne sont fournies qu’à
titre indicatif. Elles pourront être révisées
sans avis préalable et sans modification de
mode d’emploi
65 dB
60 dB
0,5 %
Wave, WMA & MP3
Afin de profiter au mieux de votre appareil, de maîtriser ses capacités et pour
prévenir de tous risques éventuels, nous vous recommandons de prêter la
plus grande attention à la lecture de ce manuel avant toute manipulation.
Les différents chapitres abordés seront les suivants :
1 - Avant de commencer 4 - Mode réception radio
P.4 Fonction et emplacement des
touches de contrôle
P.7 Remarques importantes
P.7 Précaution d’emploi
P.8 Maintenance
P.13 Sélection de la bande de réception radio
P.13 Touches numérotées
P.13 Ajustement manuel/automatique des
fréquences
P.14 Mémorisation automatique des stations
P.14 Fonctions RDS (AF,EON, PTY, TA…)
2 - Installation
5 – Mode auxiliaire & USB

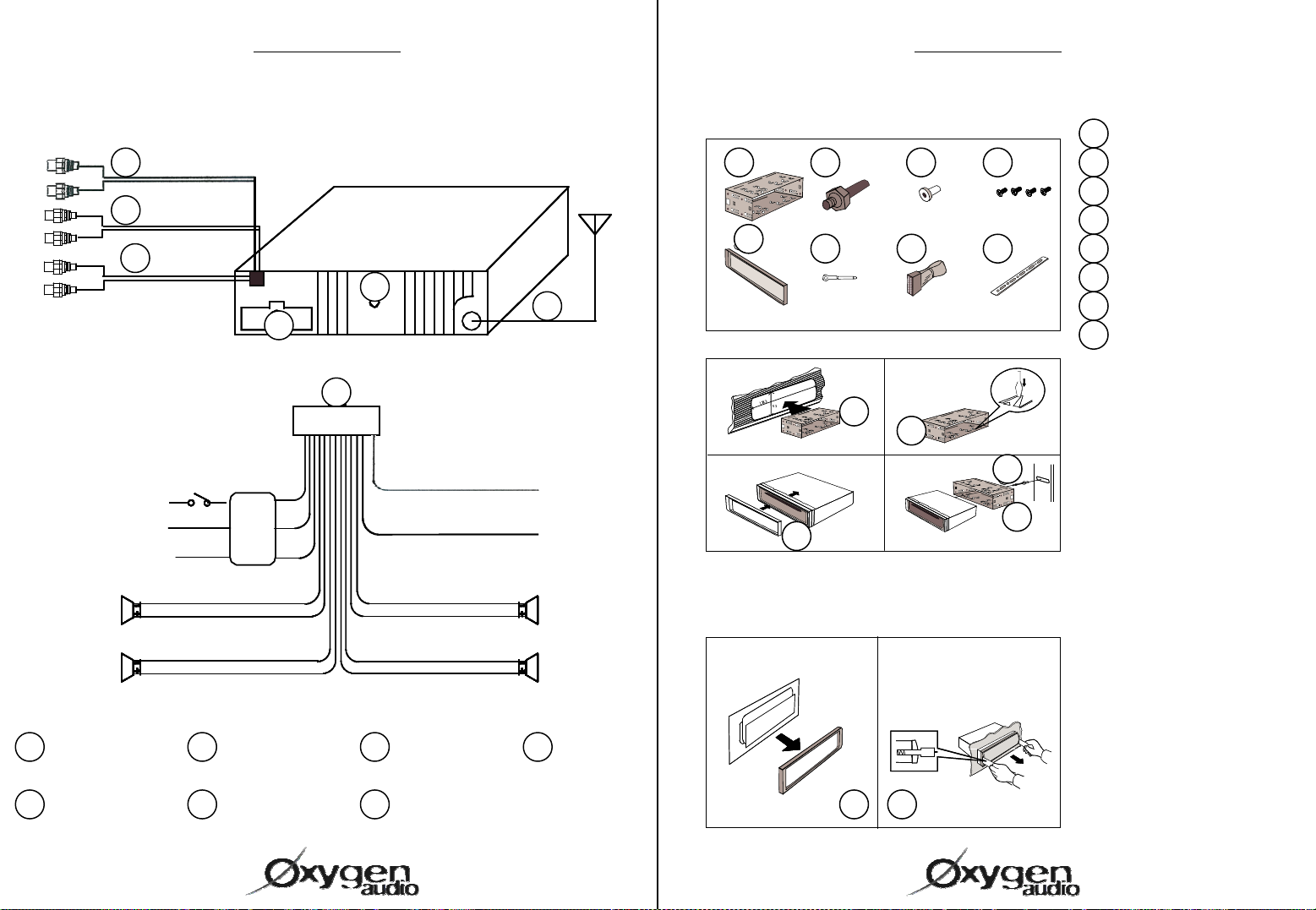

P.10 Connexions et câblages
P.11 Montage de l’appareil
P.11 Démontage de l’appareil
3 - Opérations communes
P.12 Remise à zéro
P.12 Mise en service et extinction
P.12 Calibrage des réglages audio
P.12 Paramétrage des réglages généraux
P.13 Fonction MUTE
P;13 Fonctions et réglages de l’afficheur
P.13 Ajustement de l’horloge
P.15 Utilisation des entrées auxiliaire
& USB
6 - Mode CD/MP3
P.15 Lecture d’un disque audio ou MP3
P.15 Sélection des pistes
P.15 Touches numérotées
P.15 Éjection d’un CD
P.16 Recherche des fichiers MP3
7 - Informations complémentaires
P.17 Dépistage rapide d’erreurs
P.18 Spécifications techniques
P.19 Garantie
18 3
1 - Avant de commencer
7 - Informations complémentaires

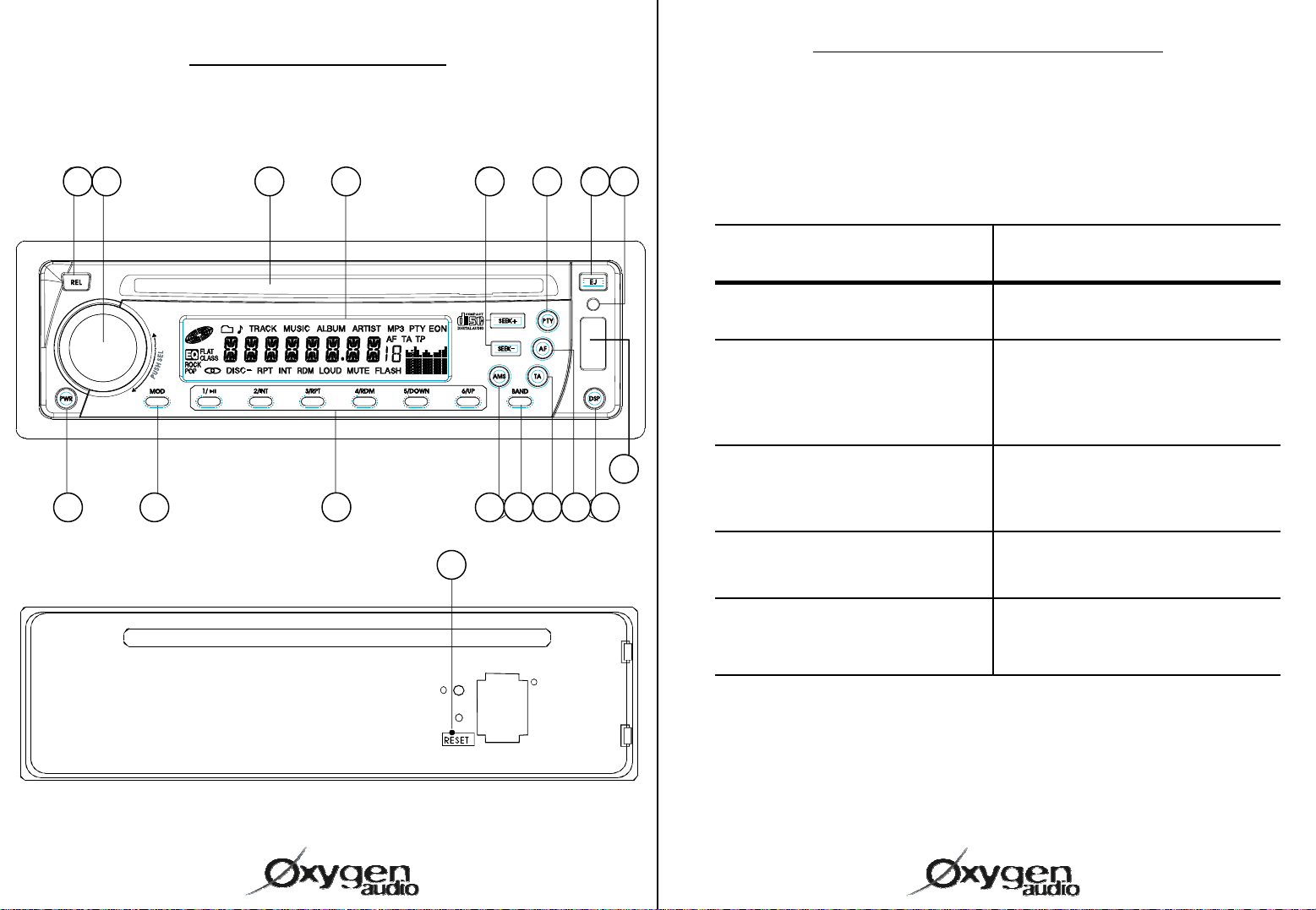

Fonction et emplacement des touches de contrôle Dépistage rapide d’erreurs
Le tableau suivant est établit dans le but de vous aidez à dépister les problèmes mineurs
dus à des défauts d’installation et à certain brouillage de microprocesseur.
3
2
813
12 7 16 10
Si toutefois votre problème persiste reportez vous à la page 19 de ce manuel au chapitre
garantie pour prendre connaissance des modalités d’envoi auprès de notre service après
vente.
Problèmes rencontrés
L’appareil ne s’allume pas
Certaine erreurs apparaissent sur
Causes et solutions possibles
Vérifier branchement et fusibles
Pressez la touche RESET
l’afficheur LCD ou pas
d’exécution de certaine fonction
18
1
9
14
15 11 5 6 4
17
Impossible de recevoir une
station radio
Impossible d’insérer un CD
Vérifiez si l’antenne est
correctement branchée
Un CD est peut-être déjà insérer
Retirer les vis de transport
Le son saute en mode CD
Oxygen Audio vous remercie de l’attention que vous portez à la lecture de ce
document, et souhaite que ce produ it vous donn er a un e total e s ati sf a ction .
Le CD est sale ou détérioré
4 17
6 - Mode lecteur CD/MP3

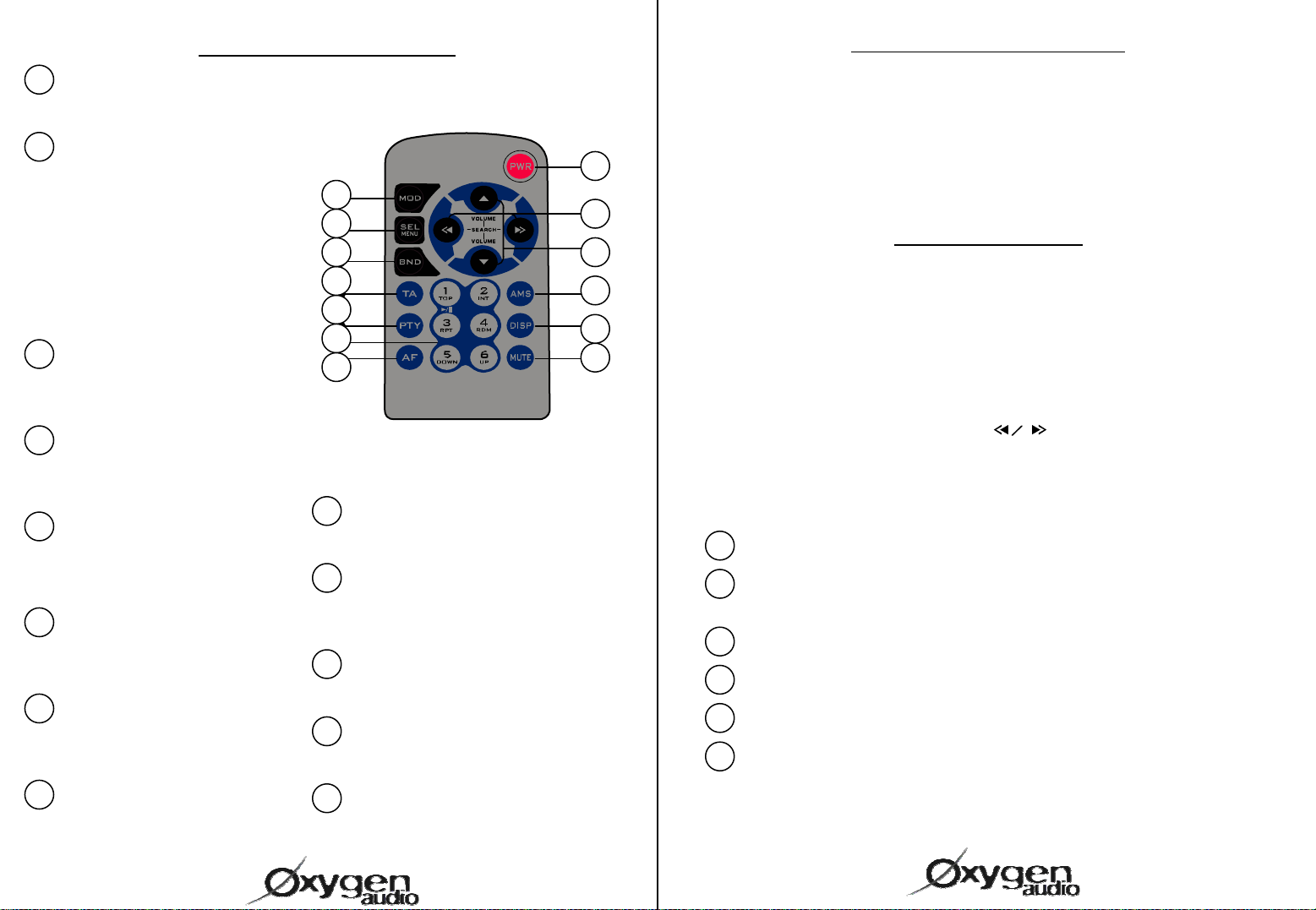

1 - Avant de commencer
1
Recherche des fichiers MP3
Recherche d’une piste MP3 par son numéro
Exemple : Vous possédez un CD MP3 de 120 titres, et vous désirez écouter la piste n°. 113.
Procédez comme suit : Appuyez sur la touche AMS (n°.15), à la première recherche l’afficheur
LCD inscrit TRK SCH, appuyez sur le bouton SEL (n°.3), le premier chiffre clignote sur l’afficheur,
utiliser le bouton rotatif (n°.3) jusqu’à l’obtention du chiffre 1 puis valider en pressant sur SEL
(n°.3. Pressez alors à nouveau le bouton SEL (n°.3) le deuxième chiffre clignote sur l’afficheur,
utiliser le bouton rotatif (n°.3) jusqu’à l’obtention du chiffre 1 puis valider en pressant sur SEL
(n°.3). Le troisième chiffre clignote, utilisé le bouton rotatif jusqu’à l’apparition du chiffre 3 puis
pressez sur SEL (n°.3) pour valider, la lecture du titre 113 démarrera alors.
Recherche d’une piste MP3 par son fichier
Exemple : la structure de votre support est la suivante :
Pour écouter la piste 3.MP3 Procédez comme suit : Appuyer sur la touche AMS (n°.15) deux
fois, l’afficheur indique FILE SCH, pressez le bouton SEL (n°.3) pour valider.
CD 01 apparaît et clignote sur l’afficheur LCD, tournez le bouton rotatif (n°.3) jusqu’à
l’apparition de l’inscription CD 03 puis pressez sur SEL (n°.3) po ur valider.
01 apparaît sur l’afficheur et clignote, tournez le bouton rotatif (n°.3) jusqu’à l’apparition de 03
sur l’afficheur puis pressez SEL (n °. 3) p o ur valider . L a lectur e d e la piste 3.MP3 commence.
Recherche d’une piste MP3 par son nom
Exemple : la structure de votre support et la suivante :
Pour écouter la piste cd.MP3 Procédez comme suit : Appuyez sur la touche AMS (n°.15) trois
fois, l’afficheur indique CHAR SCH, pressez le bouton SEL ( n °. 3) p o ur v alider.
A apparaît et clignote sur l’afficheur LCD, tournez le bouton rotatif (n°.3) jusqu’à l’apparition de
l’inscription C puis pressez sur SEL (n°.3) pour valider.
CA apparaît sur l’afficheur et clignote, tournez le bouton rotatif (n°.3) jusqu’à l’apparition de CD
sur l’afficheur puis pressez SEL (n °. 3) p o ur valider . L a lectur e d e la piste cd.MP3 commence.
16 5
CD 01
CD 02
CD 03
Touche POWER
Appuyez sur la touche PWR pour
allumer ou éteindre l’autoradio.
2
Touche de relâchement
Appuyez sur la touche REL pour
décrocher la façade détachable.
3
Bouton VOL & SEL
Tournez le bouton volume dans sens
des aiguilles d’une montre pour
augmenter le volume sonore.
Tournez le bouton volume dans le sens
inverse des aiguilles d’une montre pour
diminuer le volume sonore
Pressez le bouton volume pour accéder
aux réglages sonores.
4
Touche DISPLAY
Pressez la touche DISPLAY pour
basculer entre les différents mode
d’affichage.
5
Touche TA
Pressez la touche TA pour actionner la
fonction trafic info.
6
Touche AF
Pressez la touche AF pour actionner le
maintien des stations.
7
Touche PTY
Pressez la touche PTY pour accéder au
choix du type de programme à
rechercher
8
Trappe d’insertion des disques
Touche MODE
9
Pressez la touche MODE pour basculer
entre les modes Radio, CD MP3 et
Auxiliaire.
Capteur infrarouge
10
11
Touche BAND
En mode radio, pressez la touche BAND
pour basculer entre les différents types de
bandes radio
Touches SEEK+/SEEK-
12
En mode radio, une pression sur une des
touches SEEK permet de rechercher une
station. En la maintenant enfoncée pendant
3 sec. vous passez en mode de recherche
automatique.
En mode CD/MP3, elles permettent de
choisir les pistes à écouter. En maintenant
une touche enfoncée pendant plus de deux
sec, elles permettent d’effectuer une avance
ou un retour rapide sur une piste.
13
Afficheur LCD
14
Touches numérotées
En mode radio, appuyez sur une de ces
touches rappeler une station mémorisée.
En mode CD, appuyer la touche
correspondante pour appeler les fonctions
PLAY/PAUSE, INT, RPT, RDM, DOWN et
UP.
15
Touche AMS
En mode radio, une pression rapide permet
de balayer à échelle de 5 sec. chacune des
stations mémorisées. Une pression plus
longue permet de lancer la mémorisation
automatique des premières stations trouv é es
par l’autoradio.
Touche EJECT
16
Appuyez sur cette touche pour éjecter le CD
17
Touche RESET
Appuyez sur ce bouton afin de réinitialiser
votre appareil.
18
Entrée USB (MP 201 uniquement)
Note : Il est fortement
recommandé d’utiliser les
touches de la façade pour
les opérations complexes.
1 - Avant de commencer
1
Touche POWER
Appuyez sur le bouton PWR pour
allumer ou éteindre l’autoradio.
2
Touche SEEK+/SEEK-
En mode radio, une pression sur un des
boutons SEEK permet de rechercher une
station, en le maintenant pendant 3 sec.
vous passez en mode de recherche
automatique.
En mode CD/MP3, ils permettent de
choisir les pistes à écouter. En en
maintenant un pendant plus de deux sec.
Ils permettent d’effectuer une avance ou
un retour rapide sur une piste.
3
Touche MODE
Utiliser cette touche pour basculer entre
les modes radio, CD/MP3, Aux & USB
Touche SEL/ MENU
4
Pressez la touche SEL/MENU pour
accéder aux réglages sonores.
Touche BAND
5
En mode radio, pressez la touche BAND
pour basculer entre les différents type de
bandes radio.
6
Touche TA
Pressez la touche TA Pour activer ou
désactiver la fonction trafic info.
7
Touche PTY
Pressez la touche PTY pour accéder au
choix de type de programme à rechercher
8
Touches numérotées
En mode radio, appuyez sur ces touches
pour rappelez une station mémorisée.
3
4
5
6
7
8
9
En mode CD/MP3, appuyez sur la touche
correspondante pour appeler les fonctions
PLAY/PAUSE, INT, RPT, RDM, DOWN et UP.
Touche AF
9
Pressez la touche AF pour actionner le maintient
des stations.
Touche Mute
10
Pressez la touche MUTE pour couper le son.
En appuyant à nouveau sur cette touche, vous
rétablirez le volume initial.
Touche DISPLAY
11
Pressez la touche DISPLAY pour basculer entre
les différents mode d’affichage
Touche AMS
12
Pressez cette touche pour activer les fonctions
AMS.
Touche VOL +/-
13
Permettent des calibrer le volume sonore.
13
12
11
10
5 - Mode auxiliaire et USB
Utilisation des entrées auxiliaires et USB (MP 201 uniquement)
Après avoir raccordé une source munie de sorties RCA au connecteur Aux in (n°. 7 P.10)
ou avoir inséré une clef USB (n°. 18 MP 201 uniquement) dans l’emplacement dédié ,
1
2
appuyez sur la touche Mode (n°. 9) jusqu’à l’apparition de la fonction souhaitée (USB ou
AUX) sur l’afficheur. En mode Aux lancez la lecture à partir de la source raccordée. Dans
le cas d’une utilisation USB, vous pourrez piloter cette dernière de la même manière qu’un
CD Rom.
6 - Mode CD/MP3
Lecture d’un CD
Pour lire un CD audio ou MP3, insérez le dans la Trappe d’insertion des disques (n°.8)
face imprimée vers le haut. La lecture démarrera automatiquement. Lors de l’écoute en
mode radio pressez la touche MODE (n°.9) jusqu’à l’apparition dans l’afficheur LCD de
l’inscription S-CDP (mode CD).
Sélections des pistes
En appuyant sur les touches SEEK+/- (n°.12), vous pouvez sélectionner la piste que vous
souhaitez écouter. Si vous maintenez une des touches SEEK+/- (n°.12)enfoncées vous
actionnez le mécanisme de lecture accélérer pour balayer rapidement vos titres.
Touches numérotées
En mode CD/MP3 les touches numérotées ( N° 14 ) ont une autre fonction qui leurs aient
co-inscrites.
En voici le descriptif :
Touche N°. 1 – PLAY/PAUSE – permet de mettre le titre en pause par une simple
1
pression sur cette touche. Une autre pression remettra le CD en lecture.
Touche N°. 2 – INT – Balayage automatique des pistes. Lorsque cette fonction est
2
enclenchée le lecteur balaye tous les titres du CD et vous en fait écouter les 5 premières
sec.
Touche N°. 3 – RPT – Fonction répétition. Lorsque cette fonction est enclenchée, le
3
lecteur répète la piste en cours de lecture.
Touche N°. 4 – RDM – Lecture aléatoire des pistes dans un ordre non chronologique. Ré
4
appuyez sur la touche RDM pour cesser la lecture aléatoire.
5
Touche N°. 5 – DOWN – Redescente rapide des titres de 10 par 10. permettant une
recherche plus rapide d’un titre sur un CD MP3 qui pe ut e n co nt e nir plus d e ce nt .
6
Touche N°. 6 – UP – remontée rapide des titres de 10 par 10.
Éjection d’un CD
Pour éjecter un CD de votre autoradio, appuyez sur la touche EJECT (n°.16)
Vérifiez que rien n’obstrue la sortie du CD.
6
15
4 - Mode réception radio
Mémorisation automatique des stations
1 - Avant de commencer
Une pression prolongée sur la touche AMS (n°.15) lance la recherche et la mémorisation
automatique des stations. Toutes les stations trouvées seront stockées automatiquement dans
leurs ordres de réception dans les cases mémoires des Touches numérotées . Toutes les
stations précédemment mémorisées seront effacées.
Une courte pression sur la touche AMS (n°.15) actionne le balayage des stations mémorisées,
chaque station sera reproduite pendant 5 sec dans leur ordre de stockage des Touches
numérotées. Pour stopper ce balayage ré appuyez sur la touche AMS (n°.15).
Fonctions RDS
Le RDS (Radio Data System), rassemble un ensemble de fonction permettant par exemple à
votre autoradio d’afficher le nom de la stations que vous écoutez (fonction EON).
En appuyant sur la touche TA(n°.5) vous actionnez la fonction Trafic info.
Mettez votre autoradio en recherche automatique de station distribuant des informations de type
Trafic info et le voyant TP apparaîtra sur votre afficheur LCD. Si il en trouve cette fonction aura
pour but d’interrompre votre programme musical qu’il soit en mode radio ou en mode CD/MP3
pour vous laisser entendre les informations importantes que diffuse la station que le TAaura
trouvé. Si il n’en trouve pas l’afficheur LCDvous affichera NO TA/TP.
Si à l’instant de l’interruption votre programme était restitué à un volume supérieur au calibrage
20, l’information TA sera diffusée à volume 20 par défaut. À la fin de l’interruption l’autoradio
reprendra le volume initial avant coupure.
La fonction AF permet à votre autoradio de maintenir la station FM RDS écoutée ce malgré vos
déplacements et ses possibles changements de fréquences. Cependant, il faut que cette
station FM RDS soit diffusée tout au long de votre trajet. Chaque pressions sur la touche AF
(n°.6) active ou désactive cette fonction.
Si vous appuyez une fois sur la touche PTY (n°.7) vous pourrez, par l’intermédiaire des
touches numérotées, sélectionner les styles de musiques que vous souhaitez rechercher
comme suit :
1 – Pop et Rock, 2 – Musique douce, 3 – Classic et autre s, 4 – Jazz et Country, 5 –
Nationale et ancienne, 6 - Folklore
Si vous appuyez sur la touche PTY une deuxième fois, vous pourrez, par l’intermédiaire des
touches numérotées, sélectionner les styles de programme que vous souhaitez rechercher
comme suit :
1 – Information & Affaire, 2 – Sport, éducation & dramatique, 3 – Culture science et
divers, 4 – Météo, finances et programme enfant, 5 – Soci a l & re ligi eu x , 6 – Voyage,
lecture & documentaire.
Si aucun programme PTY n’est présent dans votre zone de réception NO PTY apparaîtra sur
l’afficheur LCD.
Remarques importantes :
Cet appareil a été conçu pour fonctionner dans une plage de température comprise
entre - 10°C et + 60°C. Assurez vous toujours que la température au sein de votre
véhicule se situe dans ces plages de température.
Précautions d’emploi :
Votre appareil est compatible avec des CD audio et des CD MP3 d’un diamètre de 12
cm, il ne peut en aucun cas fonctionner avec d’autres types de CD.
Pour vous garantir des co nditions d’utilisation optimales, nous conseillons de
manipuler vos CD avec les démarches suivantes :
Afin d’éviter de salir vos disques, nous vous conseillons
de manipuler ces derniers par leurs rebords
De plus, vos disques doivent êtres exempt de salissures
ou autres autocollants de fortes épaisseurs.
Si vos disques présentent des traces de salissures, vous
devez utiliser un tissu doux, et l’essuyer en partant du
centre vers l’extérieur.
Un disque endommagé, fissuré, ou dont la surface autocollante sedécollerai, risque
de détériorer définitivement votre appareil.
Un CD d’un diamètre inférieur à 12 cm ou d’une forme non circulaire n’est en aucun
cas adapté à votre autoradio.
14 7
1 - Avant de commencer 3 - Opérations communes
Maintenance Fonction MUTE
Pressez la touche MUTE (n°.10 de la télécommande) afin de couper rapidement le son de
! Remplacement des fusibles
Il faut toujours remplacer un fusible défectueux par un fusible d’ampérage identique.
Remplacer un fusible défectueux par un fusible d’ampérage plus élevé risque
d’endommager définitivem e nt votre autoradio.
Si le problème persiste, consulter un spécialiste.

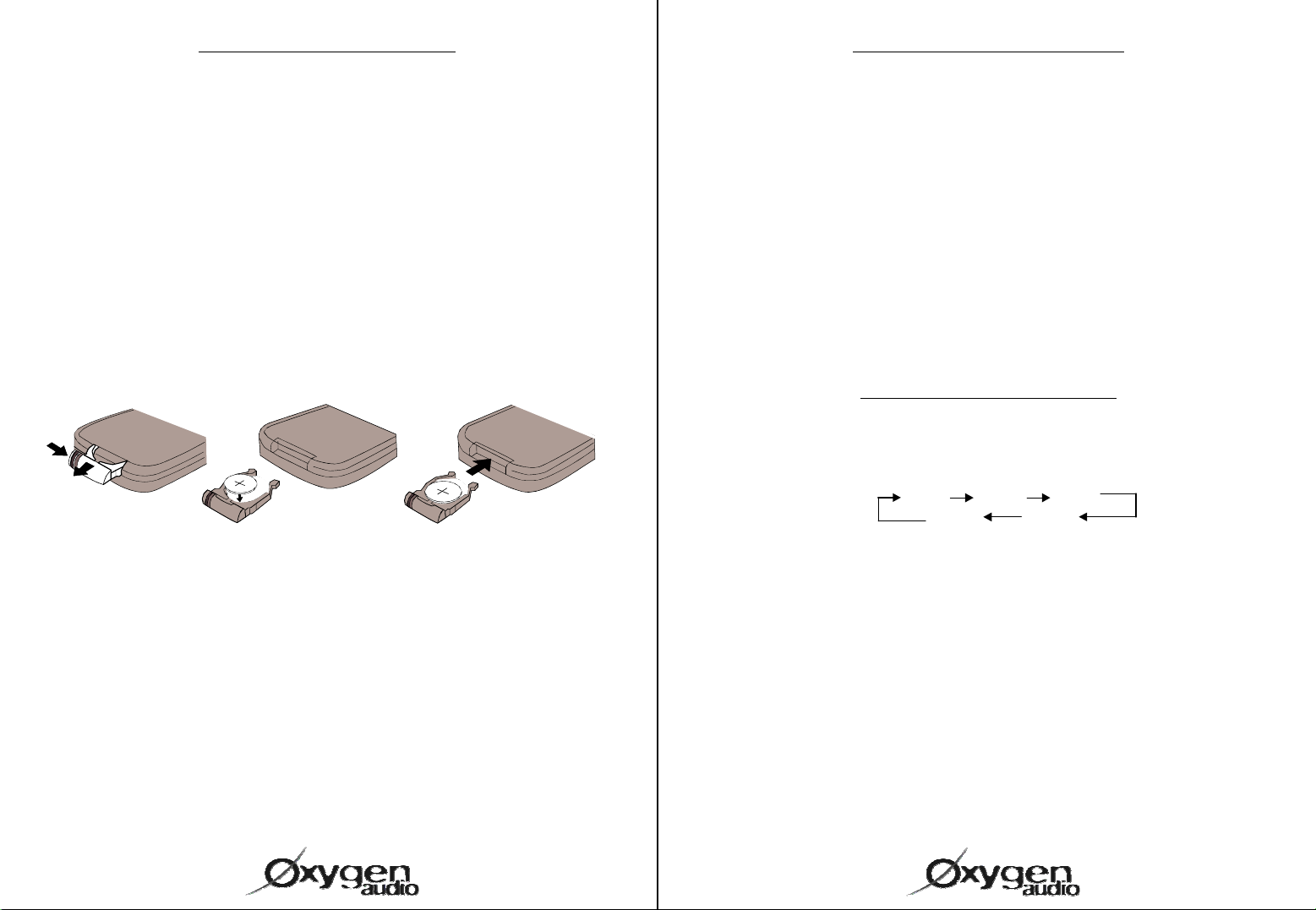

Remplacement des piles de la télécommande
Si les capacités de votre télécommande s’atténue, il se peut queles piles soient
épuisées.
Référez vous aux étapes ci-dessous pour procéder à leurs remplacement :
votre autoradio et l’inscription mute apparaîtra sur l’afficheur LCD. Une nouvelle pre ssion
sur cette touche rétablira le volume sonore initial.
De même si le câble rose de votre autoradio est connecté à un kit main libre pour GSM
possédant une sortie Mute auto radio..
Réglage de l’afficheur LCD et de l’horloge
Pressez la touche DISP (n°.4) pour basculer entre l’affichage standard et l’affichage de
l’heure. Le mode affichage standard se rétablira automatiquement au bout de 3 sec.
Pressez et maintenez enfoncée quelques secondes la touche DISP (n°.4) pour accéder
aux réglages de l’heure. Utilisez le bouton SEL/VOL (n°.3) pour vos réglages puis ré
appuyez sur la touche DISP (n°.4) pour valider vos réglages et revenir à l’affichage
standard.
Sélection de la bande de réc e ption radio
Des pressions répétées sur la touche BAND font défiler les différentes bandes radio de la
manière suivante :
4 - Mode réception radio
FM 1 FM 2 FM 3
AM 2 AM 1
Étape 1 Étape 2 Étape 3
Précautions à tenir avec les batteries au Lithium.
Tenez les à distance des enfants, ils pourraient les avaler. Si to utefois la situation se
présente, vous devrez consulter un org anisme médical d a ns les plus brefs d élais.
Il peut être nécessaire d’en nettoyer les pôles pour garantir un contact idéal.
N’utilisez pas d’objets métalliques pour le remplacement des piles, vous risqueriez de
créer un court circuit
Pour remplacer la batterie, vous devez utiliser le même type de batterie (CR 2025).
Il faut toujours respecter le sens des polarités lors du remplacement des piles.
Une inversion de la polarité risque d’endommager la télécommande.
8 13
Touches numérotées
Sur chacune de ces bandes pourront être enregistrées 6 présélections en maintenant
enfoncer pendant 3 sec. la touche numérotée que l’on désire lui faire correspondre. Il est
donc possible de mémoriser 18 présélections en bandes FM et 12 présélections en bandes
AM.
Une pression sur l’une de ces touches permettra de rappeler la station qu’on lui aura
affiliée et ce en fonction de la bande radio concernée.
Ajustement manuel ou automatique des fréquences
Recherche manuelle : des pressions répétées sur les touches SEEK+/- (n°.12)
permettent une recherche manuelle des fréquences radio.
Recherche automatique : une pression maintenue de plus de 3 sec. sur les touches
SEEK+/- (n°.12) permettent une recherche automatique des stations. Cette opération peut
être renouvelée à l’infini jusqu’à l’obtention de la station désirée. Cette fonction n’est
effective qu’en cas de réception radio correcte.
3 - Opérations communes 1 - Avant de commencer
Remise à zéro de l’unité
Cette opération est effectuée lors de la première mise en service de votre appareil ou après tout
débranchement de la batterie du véhicule dans lequel il est installé.
Pressez la touche RESET (n°17) à l’aide de la pointe d’un stylo pour remettre votre appareil dans
sa configuration d’origine. Cette opération peut également solutionner des problèmes tel que
l’affichage de certaine erreurs sur l’afficheur LCD.
Mise en et hors service de votre autoradio
Pressez la touche POWER (n°1) pour mettre en / ou hors tension votre appareil. Lorsque votre
appareil est éteint et que vous insérez un disque ou appuyez surn’importe quelle touche sauf SEL
& EJECT, votre autoradio s’allumera automatiquement.
(ces opérations ne peuvent fonctionner que si le + contact est alimenté, voir P.10)
Calibrage des réglages audio
Des pressions répétées sur la touche SEL (n°.3) font défiler le menu des réglages audio de la
manière suivante :
Après avoir fait s’afficher la fonction souhaitée, utilisez le bouton rotatif pour en calibrer le réglage.
VOL
BASS TRE
FAD BAL
Paramétrage des réglages généraux
Pressez et maintenez enfoncer le bouton SEL (n°.3) pour accéder au menu des réglages
généraux. Chaque pression sur SEL vous permettra de naviguer dans ce menu comme suit :
DSP OFF ESP 12
SEEK1 BEEP ON
Après avoir affiché la fonction souhaitée, utilisez le bouton rotatif pour en calibrer le réglage.
La fonction DSP peut être réglée comme suit :
Il est ainsi de possible de calibrer votre DSP en fonction de votre style de musique. Cependant si
l’un de ces modes est actifs, les réglages standards (Bass et Treble) ne seront plus accessibles.
DSP OFF P OP ROCK
CLASSFLAT
Nettoyage des connecteurs de la façade
Si les connecteurs entre la façade détachable et l’unité principale sont sales, la connexion
entre ces deux parties peut être de mauvaise qualité.
Pour rétablir une connexion de qualité, utilisez un coton tige légèrement imbibé d’alcool et
nettoyez chacun des connecteurs doucement sans les abîmer.
Unité principale
Façade détachable
La fonction ESP 12 peut être calibrée sur ESP 12 ou sur ESP 45. Le chiffre suivant ESP détermine
le nombre de seconde de piste que sera en mesure de retenir votre autoradio lors de forte
secousse à l’intérieur de votre véhicule afin de vous permettre d’écouter votre CD sans qu’il saute.
La fonction BEEP peut être calibrée en BEEP ON ou en BEEP OFF, BEEP ON signifie que votre
autoradio émettra un son à chaque fois que vous presserez une de ses touches.
La fonction SEEK 1 peut être calibrée soit en SEEK 1, soit en SEEK 2 en fonction de la vitesse
choisie pour la recherche des informations TA.
12 9
2 - Installation 2 - Installation
Connections et câblages
73Entrée RCA
2
Rouge à connecter au
+ contact du véhicule
Jaune à connecter au +
permanent du véhicule
Noir à connecter à la
masse du véhicule
HP arrière
gauche
Noir
RCA avant
Gris foncé
RCA arrière
Gris clair
Vert/noir
Vert
Porte
fusible
Montage de l’appareil
12 34
Antenne
Unité principale
6
1
5
4
Rose
Bleu
Violet/noir
Violet
Entrée mute
téléphone
Vers antenne
électrique
HP arrière
droit
5
Fig. 1 Fig. 2
Fig. 3 Fig. 4
678
1
1
5
Démontage de l’appareil
2
1
Liste des éléments fournis
1
Étrier de calage
Vis de montage arrière (X1)
2
Cale caoutchouc (X1)
3
Vis M5X5 (X4)
4
Cerclage de façade (X1)
5
Clefs de décrochement (X2)
6
Faisceau de câblage (X1)
7
Barrette de fixation (X1)
8
Mise en place de l’appareil
Fig.1 : insérez l’étrier de
fixation dans l’emplacement
Fig.2 : repliez les angles de
blocage d’étrier
Fig.3 : placez le cerclage de
façade sur l’unité principale
Fig.4 : insérez l’appareil dans
l’étrier, en prenant soin de
loger la vis de montage arrière
et la cale de caoutchouc,
jusqu’à enclenchement.
HP avant
gauche
À connecter à
1
l’antenne du véhicule
Borne de connexion
45
câblée
10 11
Blanc/noir
Blanc
Sortie RCA arrière
23
gauche/droite
Réceptacle de borne
de connexion câblée
Gris/noir
Gris
Sortie RCA avant
gauche/droite
Point de fixation
6
arrière de l’unité
HP avant
droit
Entrée RCA
7
auxiliaire
Fig. 5 Fig. 6
5
6
Fig.5 : enlevez le cerclage de
façade.
Fig.6 :insérez les clefs de
décrochement dans les
emplacements latéraux
jusqu’à la perception d’un clic,
puis retirez l’unité hors de son
emplacement en tirant sur les
clefs de décrochement.
Loading...
