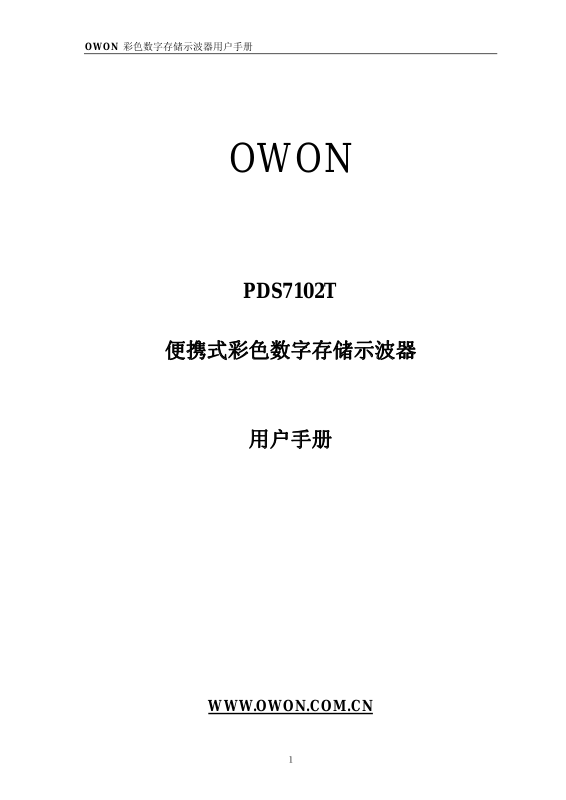

OWON PDS7102T User Guide
OWON 彩色数字存储示波器用户手册
OWON
PDS7102T
便携式彩色数字存储示波器
用户手册
WWW.OWON.COM.CN
１
OWON 彩色数字存储示波器用户手册
©Lilliput 公司版权所有，保留所有权利。
Lilliput 产品受美国和其他国家专利权的保护，包括已取得的和正在申请的专利。
本文中的信息将取代所有以前出版资料中的信息。
这个说明书信息在打印时是正确的.然而， OWON 将继续改进产品并且在任何时候没有
通知的情况下有对变动规格的保留权。
Lilliput 公司，厦门软件园创新大厦B区5楼。
OWON 是 Lilliput 公司的注册商标。
２
OWON 彩色数字存储示波器用户手册
保修概要
（PDS 系列彩色数字存储示波器）
Lilliput 保证所生产和销售的产品，从授权 Lilliput 分销商发货日期开始的 3 年
期间，不会出现材料和工艺缺陷。如果产品在保修期内确有缺陷，则 Lilliput 将按
照完整的保修声明所述，提供修理或更换服务。
若需要服务或索取保修声明的完整副本，请与最近的 Lilliput 销售和服务办事处联
系。
除此概要或适用的保修声明中提供的保修之外，Lilliput 不作任何形式的、明确的
或暗示的保修保证，包括但不限于对适销性和特殊目的适用性的暗含保修。
Lilliput 对间接的，特殊的或由此产生的损坏概不负责。
请阅读下列安全注意事项，以避免人身伤害，并防止本产品或与其相连
接的任何其他产品受到损坏。为了避免可能发生的危险，本产品只可在
规定的范围内使用。
警告：
如果用电池给示波器供电时，输入端口连接在峰值高于 42 V 的(30 Vrms) 的
电压或超过 4800 VA 的电路上，为避免触电或失火：
z 只使用示波器附带的并有适当绝缘的电压探针、测试导线，或由 OWON 指
明适用于示波器仪表系列产品的配件。
z 使用前，检查示波器探极和附件是否有机械损伤，如果发现损伤，请更换。
z 拆去所有不使用的测试笔、探极和附件。
z 拆去电脑通讯连接线。
z 不要使用高于仪器额定值的输入电压。在使用 1:1 测试导线时要特别注意，
因为探头电压会直接传递到示波表上。
z 不要接触裸露的金属 BNC。
z 不要将金属物体插入接头。
３
OWON 彩色数字存储示波器用户手册
保修概要（探头）
Lilliput 保证所生产和销售的产品配件，自发货之日起的一（1）年期间，不会出
现材料和工艺缺陷。如果产品在保修期限内证明有缺陷，那么 Lilliput 会按照完整
的保修声明中所述，提供修理或更换。
若需要服务或索取保修声明的完整副本，请与最近的 Lilliput 销售和服务办事处联
系。
除此概要或适用的保修声明中提供的保修之外，Lilliput 不作任何形式的、明确的
或暗示的保修保证，包括不限于对适销性和特殊目的适用性的暗含保修。Lilliput
对间接的、特殊的或由此产生的损坏概不负责。
４
OWON 彩色数字存储示波器用户手册
目录
一般安全要求............................................................................................... ７
安全术语....................................................................................................... ８
安全符号....................................................................................................... ８
PDS7102T彩色数字存储示波器一般特点................................................. ９
初级用户指南........................................................................................... １０
初步了解PDS系列示波器前面板和用户界面.........................................................................１１
如何进行一般性检查............................................................................................................... １５
如何进行功能检查................................................................................................................... １６
如何进行探头补偿................................................................................................................... １８
如何进行探头衰减系数设定...................................................................................................１９
如何安全使用探头................................................................................................................... ２０
如何进行自校准.......................................................................................................................２１
初步了解垂直系统................................................................................................................... ２２
初步了解水平系统................................................................................................................... ２３
初步了解触发系统................................................................................................................... ２４
高级用户指南........................................................................................... ２５
如何设置垂直系统................................................................................................................... ２６
数学运算功能的实现............................................................................................................... ３１
垂直位置 旋钮 和垂直伏/格 旋钮的应用...........................................................................３３
如何设置水平系统................................................................................................................... ３４
如何设置触发系统................................................................................................................... ３８
如何操作功能菜单................................................................................................................... ４７
如何进行采样设置................................................................................................................... ４７
如何设置显示系统................................................................................................................... ４９
如何进行存储和调出............................................................................................................... ５３
如何进行辅助系统功能设置...................................................................................................５５
５
OWON 彩色数字存储示波器用户手册
如何进行自动测量................................................................................................................... ５７
如何进行光标测量................................................................................................................... ５９
如何使用执行按键................................................................................................................... ６２
应用实例................................................................................................... ６４
例一：测量简单信号............................................................................................................... ６４
例二：测量电路中放大器的增益...........................................................................................６５
例三：捕捉单次信号............................................................................................................... ６６
例四：分析信号的细节........................................................................................................... ６８
例五：X－Y功能的应用.........................................................................................................７０
例七：视频信号触发............................................................................................................... ７１
故障处理................................................................................................... ７４
附录 A： 技术规格................................................................................ ７５
附录 B： 附件........................................................................................ ７９
附录C： 保养和清洁维护...................................................................... ７９
附录D： 电池的使用说明...................................................................... ８０
６
OWON 彩色数字存储示波器用户手册
一般安全要求
请阅读下列安全注意事项，以避免人身伤害，并防止本产品或与其相连接的任
何其他产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内
使用。
只有合格的技术人员才可执行维修。
防止火灾或人身伤害
使用适当的电源线。只可使用本产品专用、并且核准可用于该使用国的电源线。
正确地连接和断开。当探头或测试导线与电源连接时，请勿随意连接或断开探
头或测试导线。
产品接地。本产品通过电源线接地导体接地。为了防止电击，接地导体必须与
地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。
正确地连接探头。探头的接地端为地相电位。请勿将接地端连接到正相电位。
注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定
值和标记。在对本产品进行连接之前，请阅读本产品用户手册，以便进一步了
解有关额定值的信息。
请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。
使用合适的保险丝。只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路。产品有电时，请勿触摸裸露的接点和部件。
在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请让合格的维修人员进
行检查。
提供良好的通风。请参阅用户手册中的详细安装说明，以便正确安装本产品，
使其有良好的通风。
请勿在潮湿的环境下操作。
请勿在易爆环境中操作。
保持产品表面清洁和干燥。
７
OWON 彩色数字存储示波器用户手册
安全术语
本手册中的术语。以下术语可能出现在本手册中：
警告。警告性声明指出可能会危害生命安全的条件和行为。
注意。注意性声明指出可能导致此产品和其它财产损坏的条件和行为。
产品上的术语。以下术语可能出现在产品上：
危险：表示您读取此标记时可能会立即对您造成损害。
警告：表示您读取此标记时可能不会立即对您造成损害。
注意：表示可能会对本产品或其它财产造成损害。
安全符号
产品上的符号。以下符号可能出现在产品上：
高电压 注意请参阅手册 保护性接地端 壳体接地端 测量接地端
８
OWON 彩色数字存储示波器用户手册
PDS7102T 彩色数字存储示波器一般特点
■ 100M 带宽
■ 每个通道都具有 5000 点记录长度
■ 每个通道具有 500MS/s 采样率
■ 光标读出功能
■ 五项自动测量功能
■ 高分辨率、高对比度的彩色液晶显示
■ 波形的储存/调出
■ 提供快速设置的自动设定功能
■ 多种波形运算功能
■ 波形的平均值和峰值检测
■ 数字式实时示波器
■ 单触、交替触发功能
■ RS232 通信端口或 USB 通信端口
■ 不同的持续显示时间
■ 配备两种语言的用户接口，由用户自选
９
OWON 彩色数字存储示波器用户手册
初级用户指南
本章主要阐述以下题目：
z 初步了解PDS系列示波器的前面板和用户界面
z 如何进行一般性检查
z 如何进行功能检查
z 如何进行探头补偿
z 如何进行探头衰减系数设定
z 如何安全使用探头
z 如何进行自校准
z 初步了解垂直系统
z 初步了解水平系统
z 初步了解触发系统
１０
OWON 彩色数字存储示波器用户手册
初步了解 PDS 系列示波器前面板和用户界面
当您得到一款新型示波器时，首先需要了解示波器前操作面板，PDS 系列数字
存储示波器也不例外。本章对于 PDS 系列的前面板的操作及功能作简单的描述
和介绍，使您能在最短的时间熟悉 PDS 系列示波器的使用。PDS 系列示波器向
用户提供简单而功能明晰的前面板，以进行基本的操作。面板上包括旋钮和功
能按键。旋钮的功能与其它示波器类似。显示屏右侧的一列5个按键为菜单选择
按键（自上而下定义为 F1 ～F5 ）。通过它们，您可以设置当前菜单的不同
选项。其它按键为功能按键，通过它们，您可以进入不同的功能菜单或直接获
得特定的功能应用。
１１
OWON 彩色数字存储示波器用户手册
图 1 PDS 系列示波器前面板
功能按键
菜单选择 垂直控制 连接器 水平控制 触发控制
图 2 PDS 系列示波器面板操作说明图
１２
OWON 彩色数字存储示波器用户手册
图 3 显示界面说明图
1、触发状态指示下列信息：
Auto：示波器处于自动方式并正采集无触发状态下波形。
Trig’d：示波器已检测到一个触发，正在采集触发后信息。
Ready：所有预触发数据均已被获取，示波器已准备就绪，接受触
发。
Scan：示波器以扫描方式连续地采集并显示波形数据。
Stop：示波器已停止采集波形数据。
2、波形显示区。
3、紫色指针表示触发水平位置，水平位置控制旋钮可调整其位置。
4、读数显示触发水平位置与屏幕中心线的时间偏差，屏幕中心处为 0。
5、读数表示触发水平位置与视窗中心线的时间偏差，视窗中心处为 0。
6、指示当前功能菜单。
7、指示当前功能菜单的操作选项，不同功能菜单有不同的显示。
8、紫色指针表示触发电平位置，当处于交替触发时，有两个指针，红色表
示通道 1 触发电平位置，蓝色表示通道 2 触发电平位置。
１３
OWON 彩色数字存储示波器用户手册
9、读数表示触发电平的数值。
10、读数表示触发信源。
11、标表示所选择的触发类型：
上升沿触发
下降沿触发
视频行同步触发
视频场同步触发
12、读数表示视窗时基设定值。
13、读数表示主时基设定值。
14、两条黄色虚线指示视察扩展窗口的大小。
15、图标指示 CH2 通道的耦合方式：
“—”表示直流耦合
“～”表示交流耦合
16、读数表示 CH2 通道垂直标尺因数(电压档位)。
17、图标指示 CH1 通道的耦合方式：
“—”表示直流耦合
“～”表示交流耦合
18、读数表示 CH1 通道垂直标尺因数(电压档位)。
19、信息指示 CH1 或 CH2 通道的零点位置。
20、黄色指针表示 CH2 通道所显示波形的接地基准点（零点位置）。如果
没有表明通道的指针，说明该通道没有打开。
21、红色指针表示 CH1 通道所显示波形的接地基准点（零点位置）。如果
没有表明通道的指针，说明该通道没有打开。
22、两条紫色虚线光标测量的位置。
１４
OWON 彩色数字存储示波器用户手册
如何进行一般性检查
当您得到一台新的 PDS 系列示波器时，建议您按以下步骤对仪器进行检查。
1. 检查是否存在因运输造成的损坏。
如果发现包装纸箱或泡沫塑料保护垫严重破损，请先保留，直到整机和附
件通过电性和机械性测试。
2. 检查附件。
关于提供的附件明细，在本说明书附录 B“附件”已经进行了说明。您可
以参照此说明检查附件是否有缺失。如果发现附件缺少或损坏，请和负责
此业务的 LILLIPUT 经销商或 LILLIPUT 的当地办事处联系。
3． 检查整机。
如果发现仪器外观破损，仪器工作不正常，或未能通过性能测试，请和负
责此业务的 LILLIPUT 经销商或 LILLIPUT 的当地办事处联系。如果因运
输造成仪器的损坏，请注意保留包装。通知运输部门和负责此业务的
LILLIPUT 经销商。LILLIPUT 会安排维修或更换。
１５
OWON 彩色数字存储示波器用户手册
如何进行功能检查
做一次快速功能检查，以核实本仪器运行正常。请按如下步骤进行：
1. 接通仪器电源，按下电源开关按键。
仪器执行所有自检项目，提示“按任意键进入”工作状态。按 功能 按键，
显示 功能设置 菜单，按 F2 菜单选择按键，调出 厂家设置。默认的探
头菜单衰减系数设定值为 10X。见图 4。
图 4： 接通仪器
2. 示波器探头上的开关设定为 10X，并将示波器探头与 CH1 通道连接。
将探头上的插槽对准 CH1 连接器同轴电缆插接件（BNC）上的插头并插
入，然后向右旋转并拧紧探头。
把探头端部和接地夹接到探头补偿器的连接器上。见图 5。
１６
OWON 彩色数字存储示波器用户手册
探头补偿器
CH1 通道
图 5：接入探头
3. 按 自动设置 按键。
几秒钟内，可见到方波显示（1KHz 频率、5V 峰峰值），见图 6。
图 6：自动设置
重复步骤 2 和步骤 3 在 CH2 通道上测试一遍。
１７
OWON 彩色数字存储示波器用户手册
如何进行探头补偿
在首次将探头与任一输入通道连接时，进行此项调节，使探头与输入通道相配。
未经补偿或补偿偏差的探头会导致测量误差或错误。若调整探头补偿，请按如
下步骤：
1、 将探头菜单衰减系数设定为 10X，将探头上的开关设定为 10X，并将示波
器探头与CH1通道连接。如使用探头钩形头，应确保与探头接触紧密。将
探头端部与探头补偿器的信号输出连接器相连，基准导线夹与探头补偿器
的地线连接器相连，然后按 自动设置 。见图5。
2、 检查所显示的波形，调节探头，直到补偿正确。见图 7，8。
图 7：探头补偿显示波形
3、 必要时，重复步骤。
图 8：探头调整
１８
OWON 彩色数字存储示波器用户手册
如何进行探头衰减系数设定
探头有多种衰减系数，它们会影响示波器垂直标尺因数。
如要改变（检查）探头衰减系数设定值，按所使用通道的功能菜单按键，
然后按探头对应的选择钮，直至显示正确的设定值。
该设定在再次改变前一直有效。
注意：示波器出厂时探头菜单衰减的预定设置为 10X。
确认在 P6060 探头上的衰减开关设定值与示波器上探头菜单的选项相同。
探头开关的设定值为 1X 和 10X。见图 9。
图 9：探头衰减开关
注意：当衰减开关设定在 1X 时，P6060 探头将示波器的带宽限制在 5
MHz。欲使用示波器的全带宽时，务必将开关设定为 10X。
１９
OWON 彩色数字存储示波器用户手册
如何安全使用探头
环绕探头体的安全环提供了一个手指不受电击的阻碍。见图 10。
图 10：探头手指安全环
警告。为了防止在使用探头时受到电击，请将手指保持在探头体上安全环的
后面。
为了防止在使用探头时受到电击，在探头连接到电压源时不要接触探头头部
的金属部分。
在做任何测量之前，请将探头连接到仪器并连接接地终端到地面。
２０
OWON 彩色数字存储示波器用户手册
如何进行自校准
自校准程序可迅速地使示波器达到最佳状态，以取得最精确的测量值。您可
在任何时候执行这个程序，但如果环境温度变化范围达到或超过 5 个摄氏度
时，您必须执行这个程序。
若要进行自校准，应将所有探头或导线与输入连接器断开。然后，按 功能 按
键，调出 功能设置 菜单，按 F3 菜单选择按键，选择 自校正，确认准备
就绪后执行。
２１
OWON 彩色数字存储示波器用户手册
初步了解垂直系统
如图11所示，在 垂直控制区 有一系列的按键、旋钮。下面的练习逐渐引导您
熟悉垂直设置的使用。
图 11：垂直控制区
1、使用 垂直位置 旋钮在波形窗口居中显示信号。垂直位置 旋钮控制信号的
垂直显示位置。当转动 垂直位置 旋钮时，指示通道 接地基准点 的指针跟随
波形而上下移动。
测量技巧
如果通道耦合方式为DC，您可以通过观察波形与信号地之间的差距来快速测量
信号的直流分量。
如果耦合方式为AC，信号里面的直流分量被滤除。这种方式方便您用更高的灵
敏度显示信号的交流分量。
2、改变垂直设置，并观察因此导致的状态信息变化。
您可以通过波形窗口下方的状态栏显示的信息，确定任何通道垂直标尺因数的
变化。
● 转动垂直 伏/格 旋钮改变 垂直标尺因数（电压档位），可以发现状态栏
对应通道的标尺因数显示发生了相应的变化。
● 按 通道1菜单、通道2菜单 和 波形运算 按键，屏幕显示对应通道的操作
菜单、标志、波形和标尺因数状态信息。
２２
OWON 彩色数字存储示波器用户手册
初步了解水平系统
如图12所示，在 水平控制区 有一个按键、两个旋钮。下面的练习逐渐引导您
熟悉水平时基的设置。
图12：水平控制区
1、使用水平 秒/格 旋钮改变水平时基设置，并观察因此导致的状态信息变化。
转动水平 秒/格 旋钮改变水平时基，可以发现状态栏对应 水平时基 显示
发生了相应的变化。水平扫描速度从 5ns 至 5s ，以 1－2－5 进制的形式
步进。
2、使用 水平位置 旋钮调整信号在波形窗口的水平位置。水平位置 旋钮控制
信号的触发位移或其他特殊用途。当应用于触发位移时，转动水平位置 旋
钮时，可以观察到波形随旋钮而水平移动。
3、按 水平菜单按键，可以进行视窗扩展的设定和开启。
２３
OWON 彩色数字存储示波器用户手册
初步了解触发系统
如图13所示，在 触发控制区 有一个旋钮、四个按键。下面的练习逐渐引导您
熟悉触发系统的设置。
图 13：触发控制区
1、按 触发菜单按键，调出触发菜单，通过五个菜单选择按键的操作，可以改
变触发的设置。
2、使用 电平 旋钮改变触发电平设置。
转动 电平 旋钮，可以发现屏幕上触发指针随旋钮转动而上下移动。在移动
触发指针的同时，可以观察到在屏幕上触发电平的数值显示发生了变化。
3. 按 设置为50% 按键，设定触发电平在触发信号幅值的垂直中点。
4. 按 强制触发 按键：强制产生一触发信号，主要应用于触发方式中的“正
常”和“单次”模式。
5．设置为零 按键用于把触发水平位置回零。
