OVICX – Q100
Magnetyczny rower treningowy
Instrukcja obsługi (02.2021)
Page 2
2
Spis treści
1. Wprowadzenie 03
1.1 Zasady bezpieczeństwa 04
2. Komputer pomiarowy 06
3. Anatomia roweru Q100 07
4. Instrukcja montażu 08
5. Regulacja roweru 15
6. Przenoszenie roweru 17
7. Rozwiązywanie problemów 18
8. Informacja o gwarancji 18
9. Informacja o recyklingu i utylizacji 19
Action S.A.
ul. Dawidowska 10
Zamienie, 05-500 Piaseczno
Page 3
3
1. Wprowadzenie.
XQIAO OVICX-Q100 Rower treningowy
Model: OVICX Q100

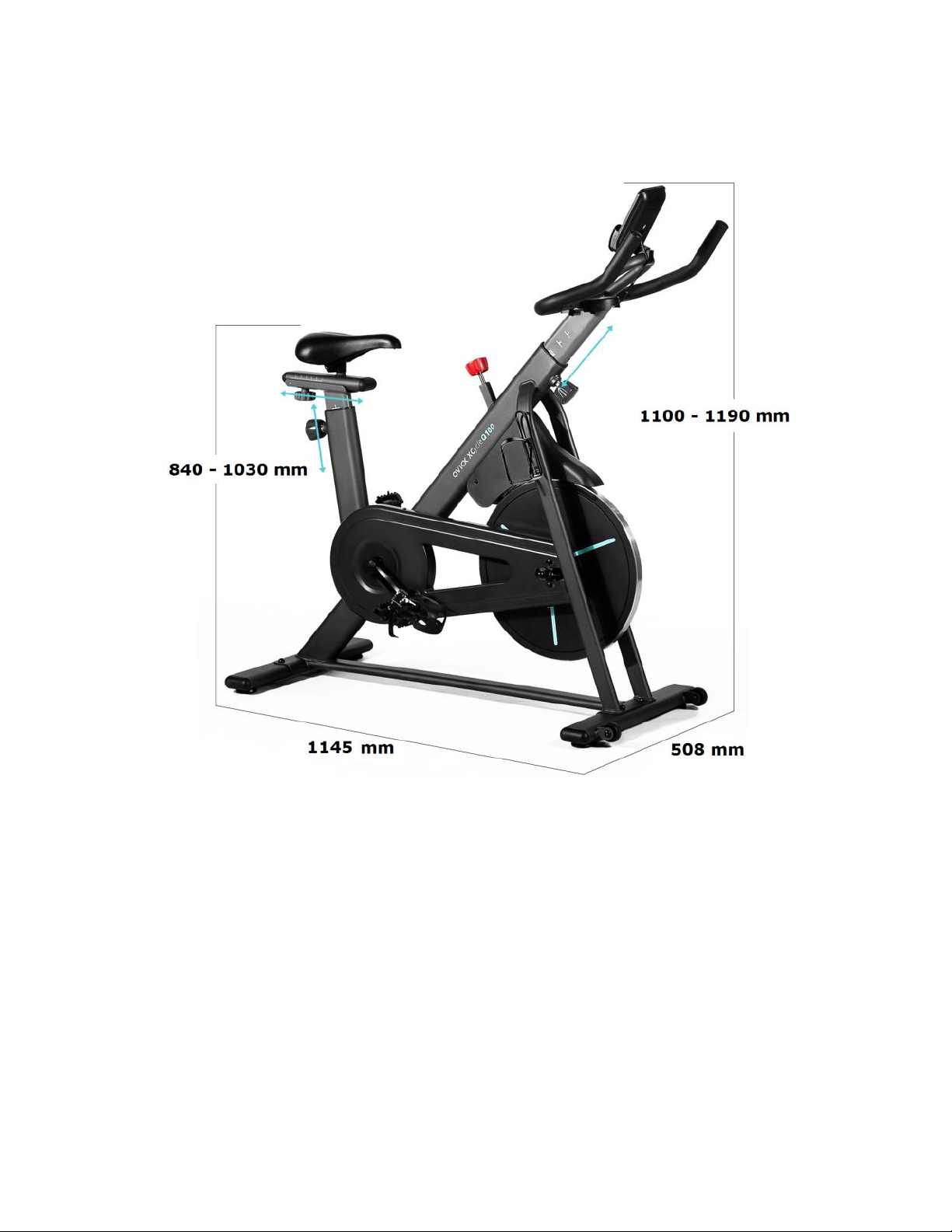

Wymiary po rozłożeniu (dł * sz * wys): 1145 x 510 x 1109 mm
Typ produktu: rower magnetyczny
Regulacja obciążenia: analogowa (pokrętło)
Masa koła zamachowego: kg
Wyświetlacz: LCD
Zasilanie: dwie baterie alkaliczne AAA
Masa całkowita: 27 kg
Maksymalna waga użytkownika: 110 kg
Wymiary opakowania: 1010 x 220 x 880 mm
Kategoria produktu: HB = do użytku domowego
W związku z ciągłym doskonaleniem produktów, producent zastrzega sobie prawo do zmian
w wyglądzie, parametrach technicznych i wyposażeniu, bez wcześniej szego
powiadomienia.
Page 4
4
Dziękujemy za zakup produktu naszej firmy. Prawidłowe, zgodne z instrukcją korzystanie
z bieżni gwarantuje pełne bezpieczeństwo i wygodę. Prosimy dokładnie zapoznać się z
poniższymi informacjami przed rozpoczęciem korzystania z urządzenia.
Rower treningowy OVICX-Q100 przeznaczony jest wyłącznie do użytku domowego.
1.1. Zasady bezpieczeństwa
OVICX-Q100 jest sprzętem treningowego klasy HB przeznaczonym wyłącznie do użytku
domowego.
Maksymalne obciążenie: 110 kg.
Urządzenia należy używać wyłącznie zgodnie z przeznaczeniem.
Każde inne zastosowanie urządzenie jest niedozwolone i może być niebezpieczne.
Importer i dystrybutor nie ponoszą odpowiedzialności za jakiekolwiek szkody i urazy
spowodowane niewłaściwym użytkowaniem sprzętu.
Sprzęt został wyprodukowany zgodnie z najnowszymi standardami bezpieczeństwa.
Aby zminimalizować prawdopodobieństwo urazu lub wypadku, należy przestrzegać kilku ,
prostych zasad:
• Przed rozpoczęciem korzystania ze sprzętu dokładnie zapoznaj się z instrukcją
obsługi.
• Przed użyciem, początkujący powinni zapoznać się z przyciskami funkcyjnymi na
panelu sterującym.
• Z każdej strony roweru musi się znajdować min. 1,5m wolnej przestrzeni.
• Sprzęt stawiaj na stabilnym i równym podłożu.
• Nie pozwalaj dzieciom bawić się na ani w pobliżu sprzętu.
• Podczas korzystania z roweru należy uważać na dzieci i trzymać je w
bezpiecznej odległości.
• Upewnić się, że w pobliżu sprzętu nie ma osób trzecich, gdyż mogą one doznać
urazu w wyniku kontaktu z ruchomymi częściami.
• Regularnie sprawdzaj czy wszystkie śruby, nakrętki, uchwyty i pedały są dobrze
przymocowane.
• Niezwłocznie wymieniaj wszystkie uszkodzone części.
• Nie używaj sprzętu jeśli zauważysz jakąś niesprawność.
• Unikaj wysokich temperatur, wilgoci lub kontaktu z wodą.
• Nie trenuj bezpośrednio przed lub po posiłku.
• Przed rozpoczęciem każdego treningu typu fitness zaleca się konsultację z
lekarzem specjalistą.
• Rower Q100 to sprzęt treningowy i nigdy nie powinien być traktowany jako
zabawka.
• Nie stawaj na obudowie.
• Przed treningiem najlepiej przebrać się w strój sportowy. Nie zaleca się noszenia
dżinsów, kapci ani skórzanych butów.
• Zawsze trenuj w obuwiu.
• Aby zapobiec kontuzji, trening powinien składać się z rozgrzewki, treningu
właściwego oraz etapu r ozprężenia.
Page 5
5
• Rozgrzewka powinna trwać 5 do 10 minut z wolnym pedałowaniem.
• Trening właściwy to 15 do 40 minut intensywnej jazdy, na miarę swoich
możliwości.
• Wyhamowanie - 5 do 10 minut wolnego pedałowania.
Jeśli podczas ćwiczeń poczujesz duszność w klatce piersiowej lub ból,
nieregularne bicie serca, trudności w oddychaniu, zawrót głowy lub
jakiekolwiek inne niepokojące objawy, natychmiast przerwij ćwiczenie.
Przed ich wznowieniem skonsultuj si ę z lekarzem.

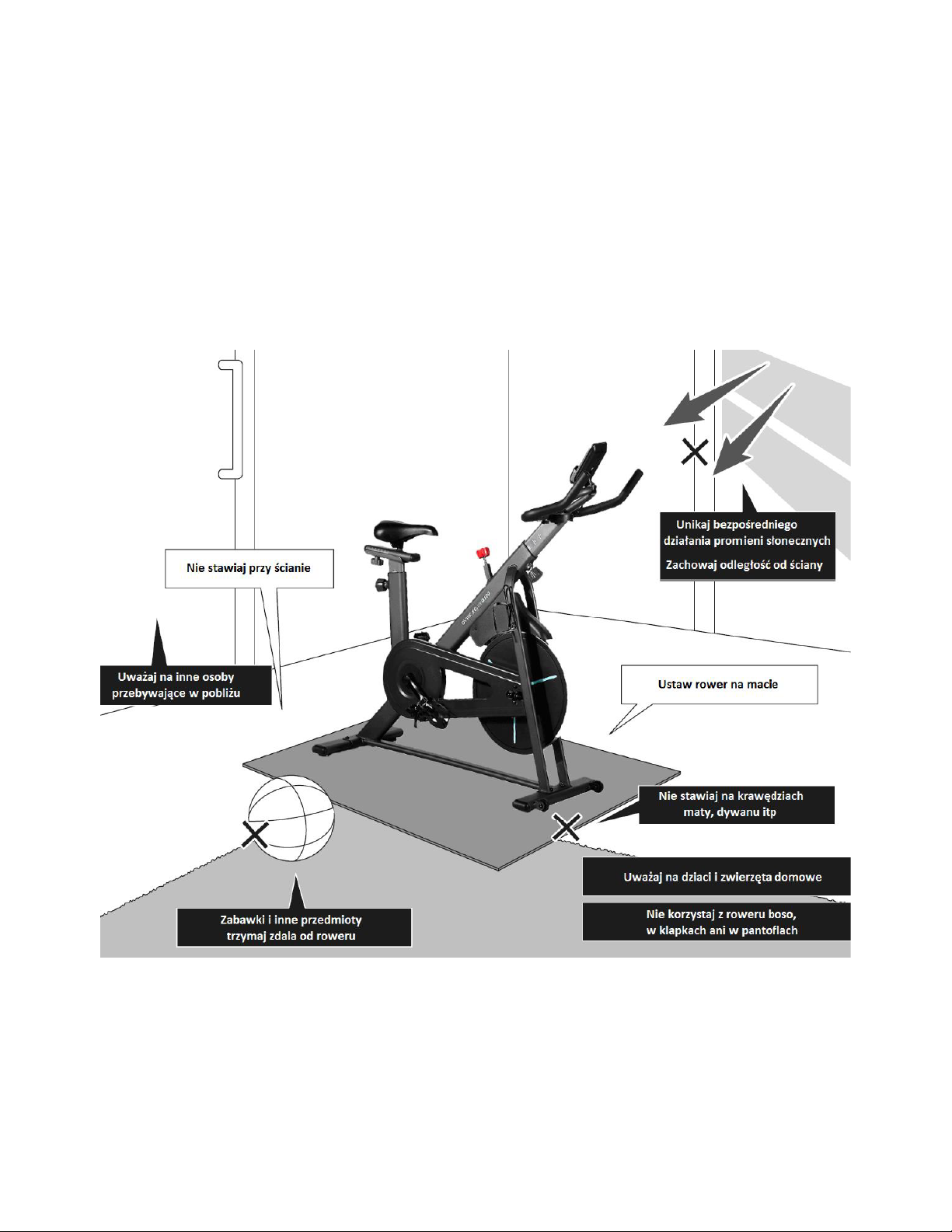

Rower treningowy należy umieścić na podkładce lub macie chroniącej podłogę. Zabezpieczy to przed
uszkodzeniem lub zadrapaniem podłogi przez nóżki podstawy. Podkładka powinna być płaska i
niezbyt gruba, tak aby rower mógł stać stabilnie.
Page 6
6
2. Funkcje komputera pomiarowego.
AUTOSTART
• System włącza się po naciśnięciu przycisku MODE lub po otrzymaniu sygnału z czujnika
ruchu – czyli po rozpoczęciu pedałowania.
TRYB UŚPIENIA
• Gdy czujnik ruchu nie ma sygnału, pedały nie kręcą się i żaden przycisk nie jest
naciskany, system przechodzi w tryb uśpienia automatycznie po około 4 minutach.
Przyciski:
MODE • Przycisk ten umożliwia wybranie określonej funkcji, której parametr chcesz na
stałe obserwować na ekranie: TIME (czas) —> SPEED (prędkość) —> DIST (pokonany
dystans od rozpoczęcia ćwiczenia) —> CALORIES (spalone kalorie) —> ODO (odometr) =
TOTAL DIST (całkowity dystans, suma z dotychczasowych treningów) —> RPM (obroty)
RESET • Wciśnięcie i przytrzymanie przez 3 sekundy przycisku RESET powoduje
wyzerowanie wszystkich wyników, z wyjątkiem ODO.
FUNKCJE Pomiarowe:
1. SCAN = SKANOWANIE wy ników: wybór tej funkcji spowoduje, że zawartość ekranu
zmienia się sekwencyjnie co 6 sekund w kolejności CZAS — PRĘDKOŚĆ — DYSTANS
(bieżący) — KALORIE — DYSTANS (sumaryczny) — OBROTY
2. TIME = CZAS: czas mierzony jest od zera, od rozpoczęcia treningu.
0:00 - 99:59 min:sec
3. SPEED = PRĘDKOŚĆ: aktualna prędkość.
0-99,9 km/h
4. DIST = DYSTANS: dystans mierzony jest od zera, od rozpoczęcia treningu.
0-999 km
5. CAL = KALORIE: spalone kalorie obliczane są od zera, od rozpoczęcia treningu ( w
znacznym przybliżeniu).
0-9999 Kcal (1Kcal = 1000 cal)
6.ODO = DYSTANS Całkowity: sumaryczny dystans pokonany od początku cyklu ćwiczeń
(jeśli baterie zostaną wymienione, wartość powróci do zera).
0-999 km
7. RPM = OBROTY: aktualne obroty na minutę.
0-999 obr/min
Zasilanie komputera: 2 baterie AAA (zaleca się stosowanie baterii alkalicznych)
Temperatura pracy: 0°C - +40°C
Temperatura przechowywania: -10°C - +60°C
Szczegóły funkcjonowania komputera pomiarowego mogą się różnić od w/w opisu.
Jednak większość funkcji komputerów tego typu, stosowanych w rowerach treningowych
jest podobna.
W związku z ciągłym doskonaleniem produktów, producent zastrzega sobie prawo do
zmian w wyglądzie, parametrach technicznych i wyposażeniu, bez wcześniejszego
powiadomienia.
Page 7
7

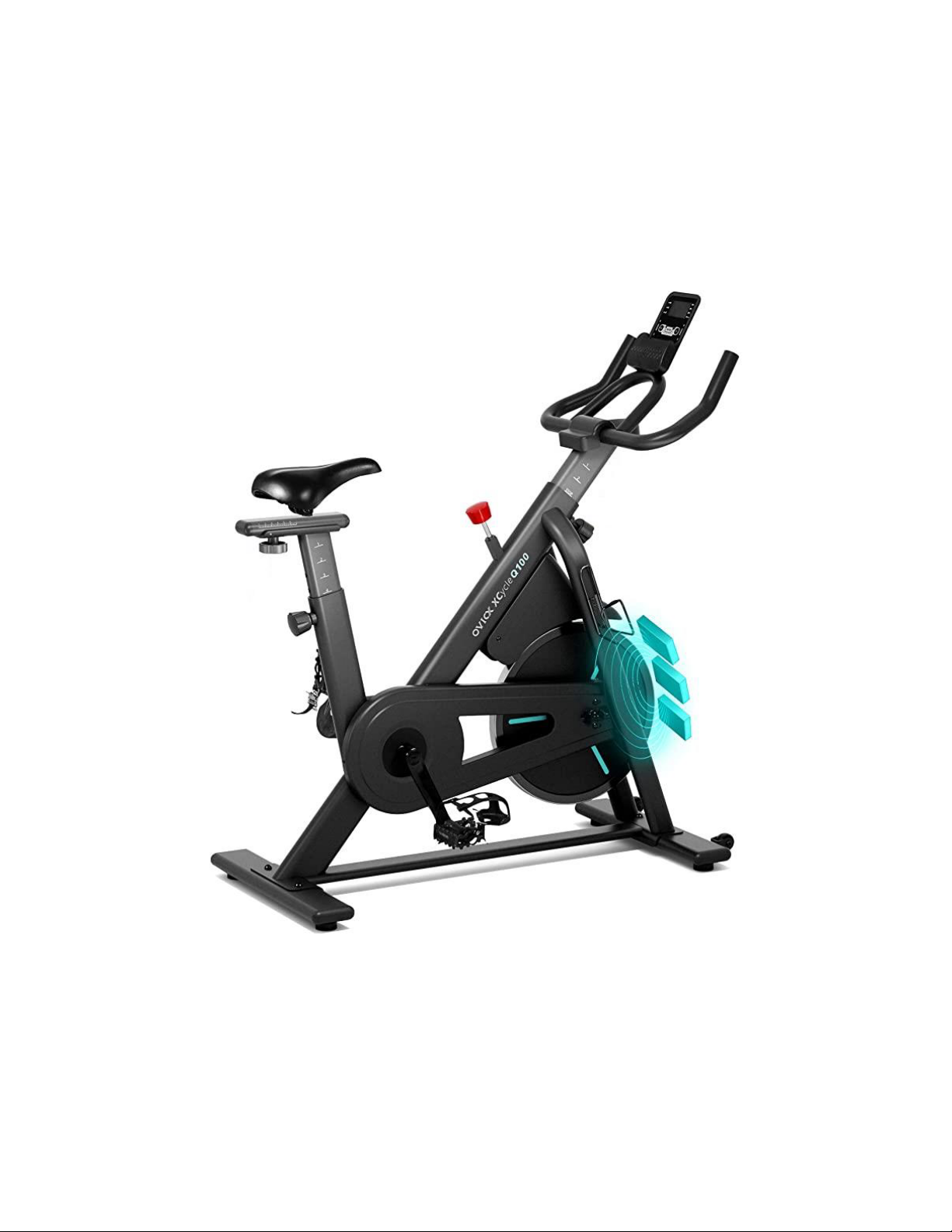

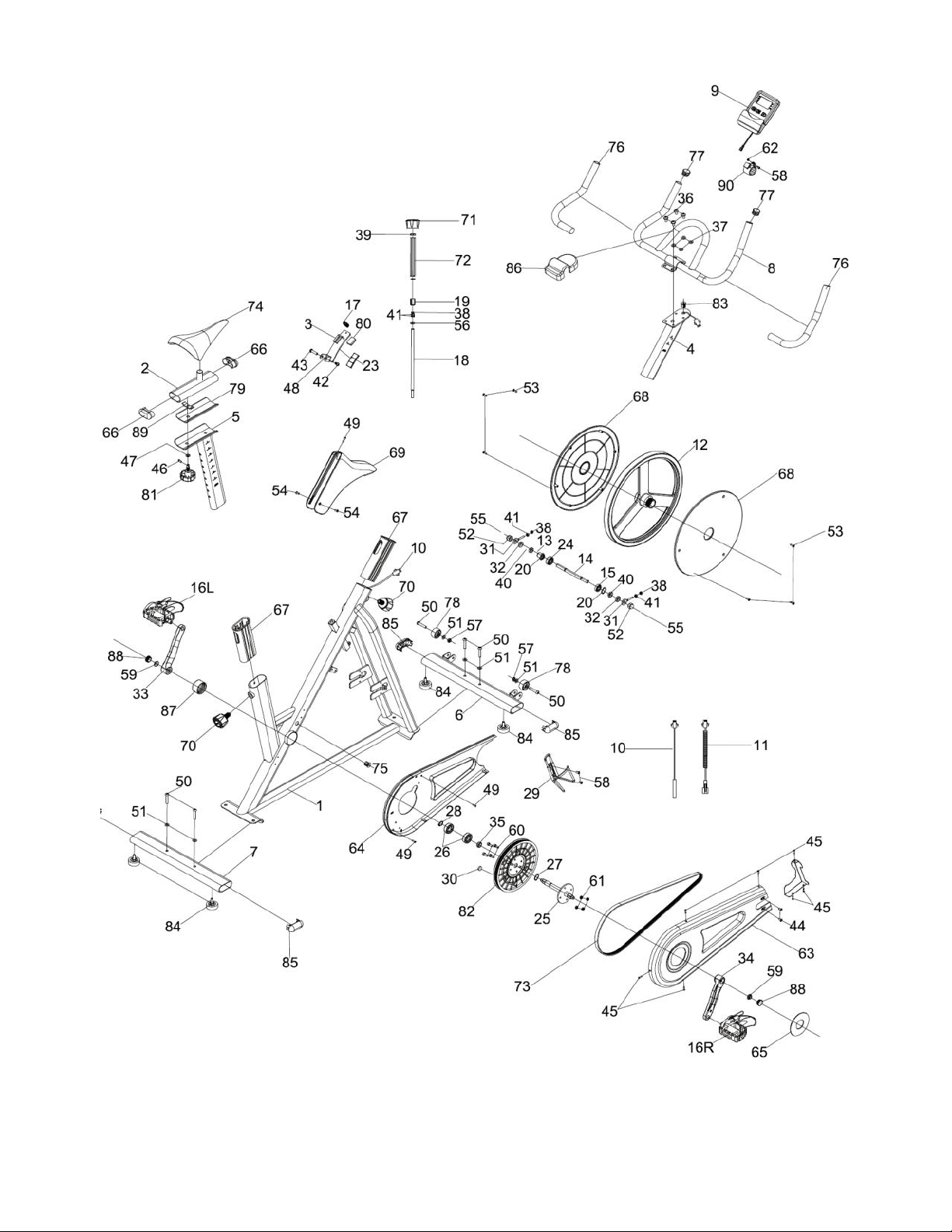

3. Anatomia roweru Q100.
Prawie wszystkie elementy roweru Q100 są fabrycznie złożone i skręcone. Użytkownik musi jed ynie
wykonać montaż końcowy kilku elementów przykręcając w sumie 10 śrub. Niezbędne narzędzia
znajdują się w komplecie.
Page 8
8
4. Instrukcja montażu.
Montaż row eru powinien być wykonywany przez co najmniej
dwie dorosłe osoby.
Wszystkie śruby najpierw wkręcaj tymczasow o, wstępnie,
a dokręcaj dopiero po kontroli prawidłowości montażu.
Uważaj na palce i tr zymaj je z dala od ruchomych części.

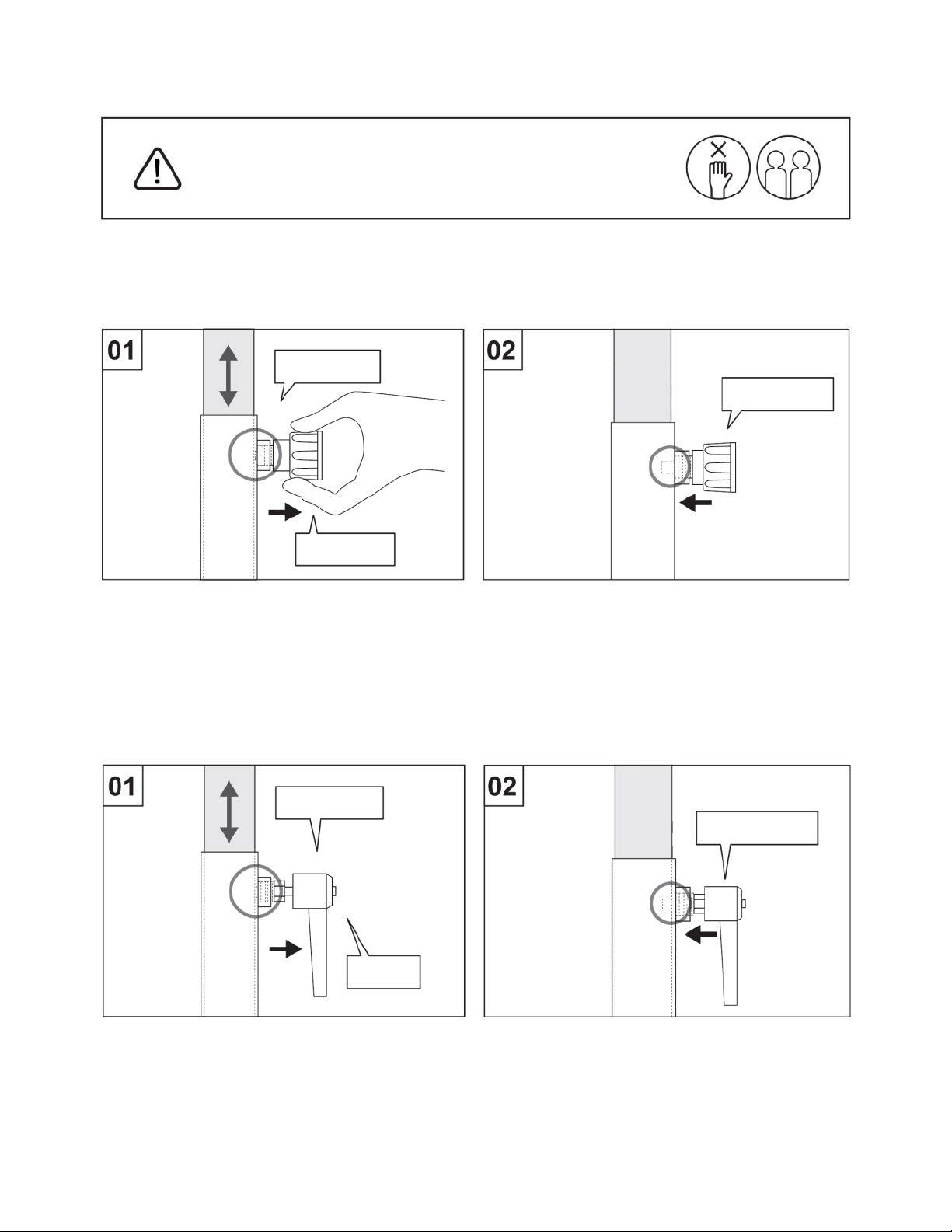

4.1. Korzystanie z rygla blokującego.
Opis dotyczy używania rygla blokującego wysokość siodełka i wysokość kierownicy.
Odblokowanie
Wsuń i dokręć
Odkręć
i pociągnij
Aby zwolnić r ygie l blokujący regulację Po re gulacji zwolnij gałkę i pozwól końcówce
elementu przesuwanego, odkręć gałkę rygla wskoczyć na swoje miejsce. Na koniec
i pociągnij do siebie. dokręć gałkę.
4.2. Korzystanie z dźwigni blokującej
(alternatywnie, zamiast rygla).
Odblokowanie
Wsuń i dokręć
Odkręć
i pociągnij
Aby odblokować możliwość regulacji wysokości Po regulacji zwolnij dźwignię, wsuń końcówkę
odkręć dźwignię i pociągnij do siebie. blokady i dokręć dźwignię.
Page 9
9
4.3. Montaż mechaniczny.

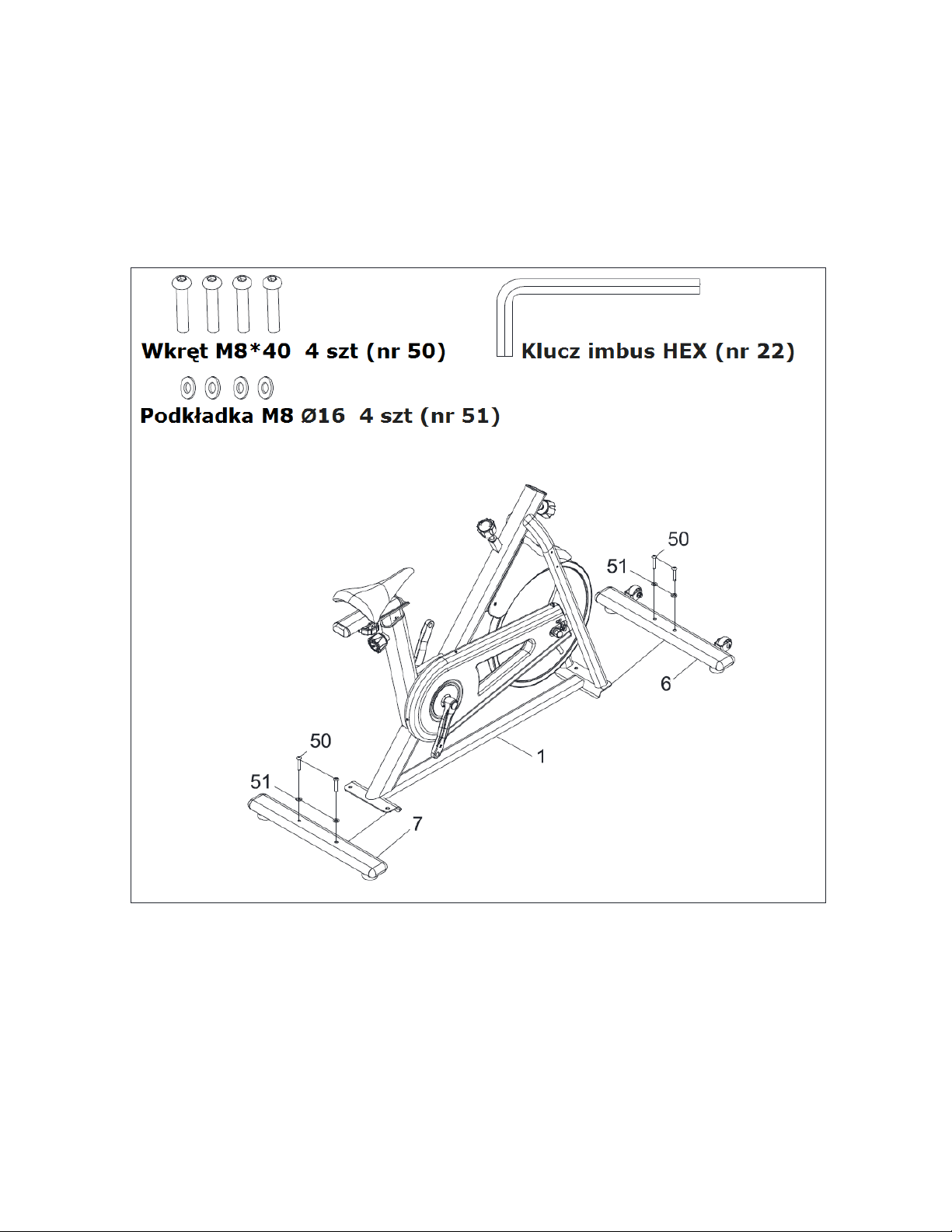

1. Wykręć cztery wkręty „50” z podkładkami „51” z podstawy przedniej „6” i tylnej „7”.
Połóż podstawę przednią „6” i tylną „7” na podłodze i postaw na nich ramę główną
roweru „1”. Wkręć po dwa wkręty „50” z podkładkami „51” dokręcając kluczem
imbusowym HEX „22”.
Page 10
1
0

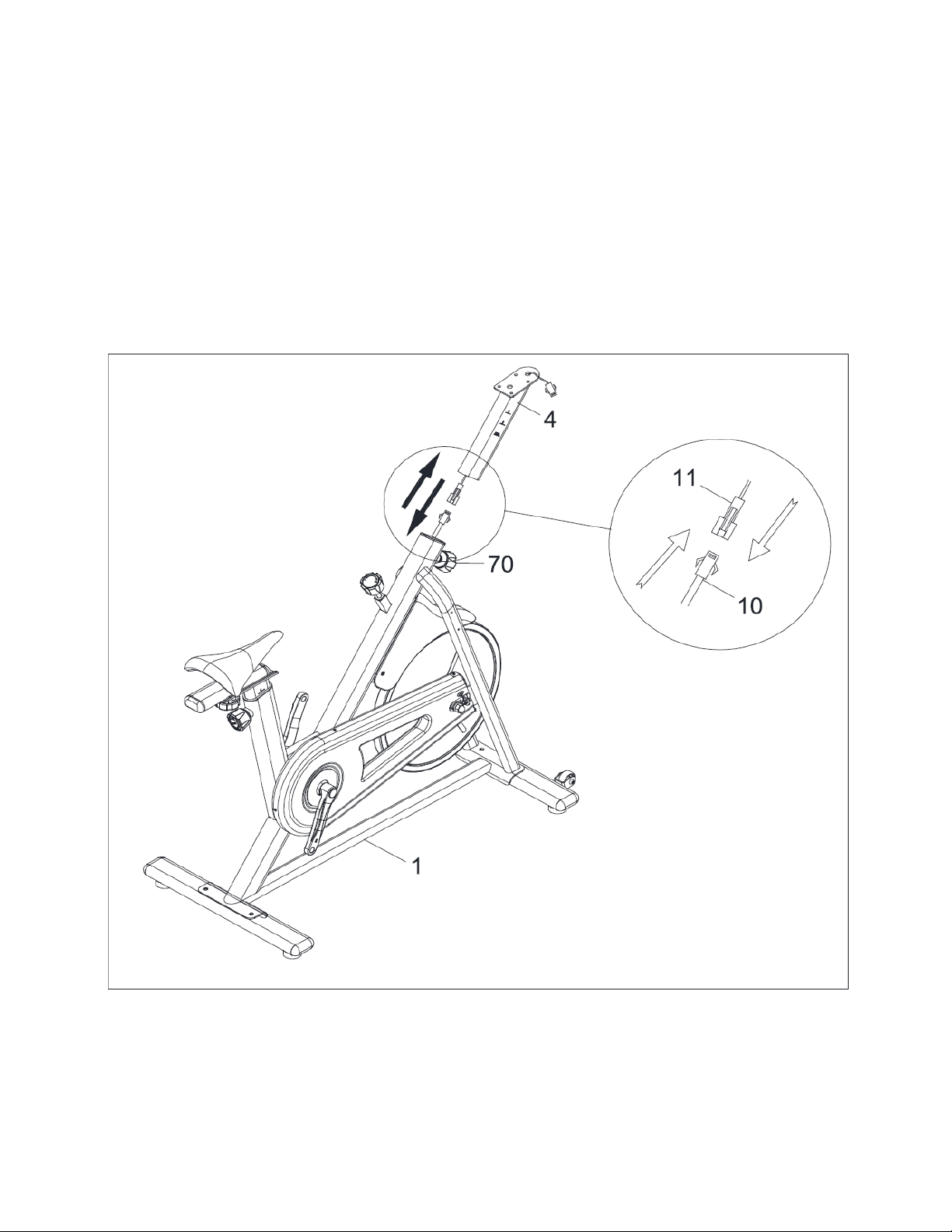

2. Weź do ręki górną część kolumny kierownicy „4”, wyjmij końcówkę przewodów
elektrycznych i połącz z przewodem wychodzącym z ramy głównej „1”, wsuwając
wtyczkę „10” w gniazdo „11”. Odblokuj rygiel „70” (odkręcając i ciągnąc do siebie
gałkę) i wsuń górną część kolumny kierownicy „4” w ramę główną roweru. Zablokuj
dokręcając rygiel „70”.
Page 11
11
2. Wykręć cztery wkręty „36” z podkładkami „37” z podstawy montażowej kierownicy
na kolumnie.

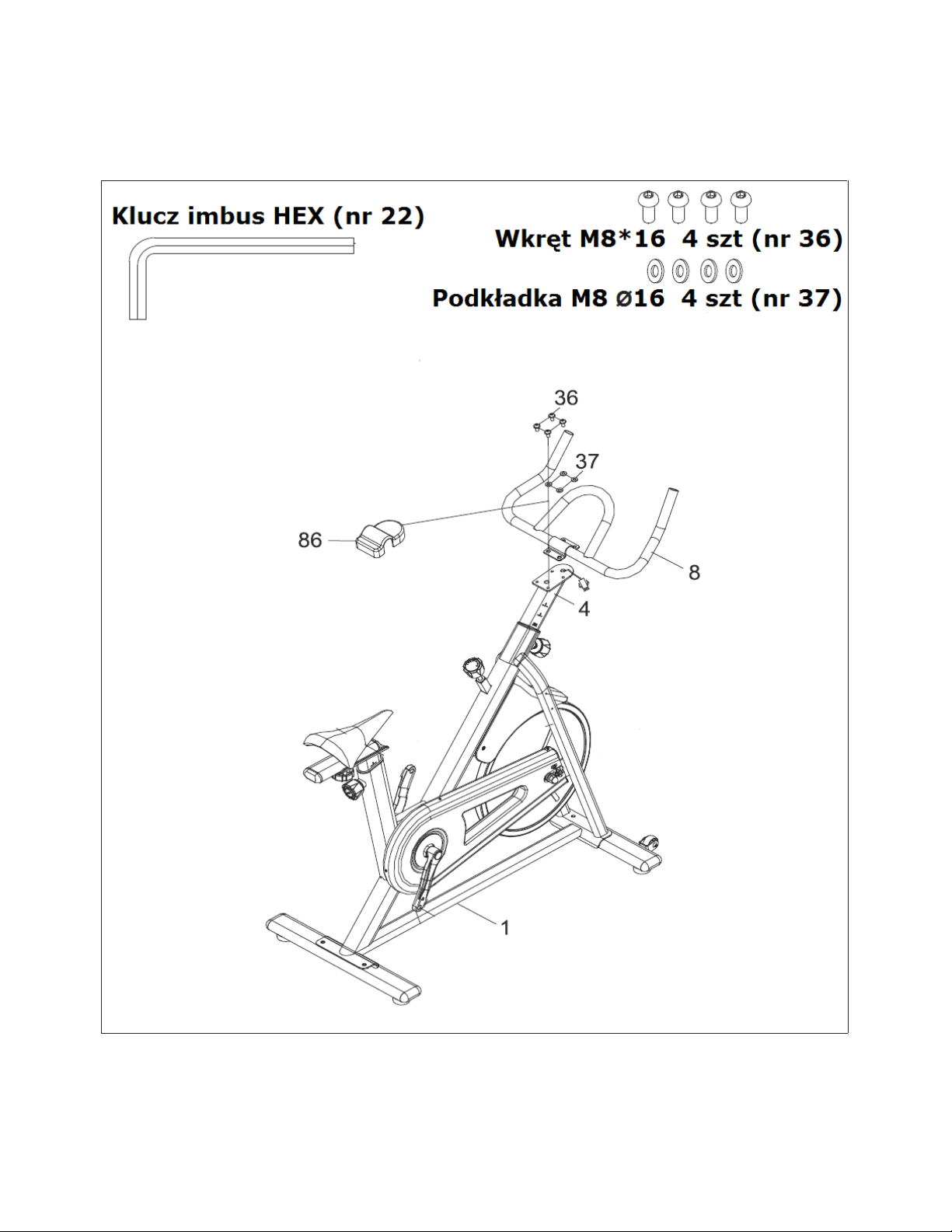

Umieść kierownicę na podstawie, dopasuj otwory.
Zamontuj kierownicę „8” do kolumny kierownicy „4” wykorzystując wcześniej
wykręcone cztery wkręty „36” z podkładkami i klucz imbusowy HEX „22”.
3. Załóż osłonę „86” przykrywającą śruby w punkcie montażu kierownicy do ramy
głównej. Pozostaw kabel elektryczny ze złączką na zewnątrz osłony.
Page 12
1
2

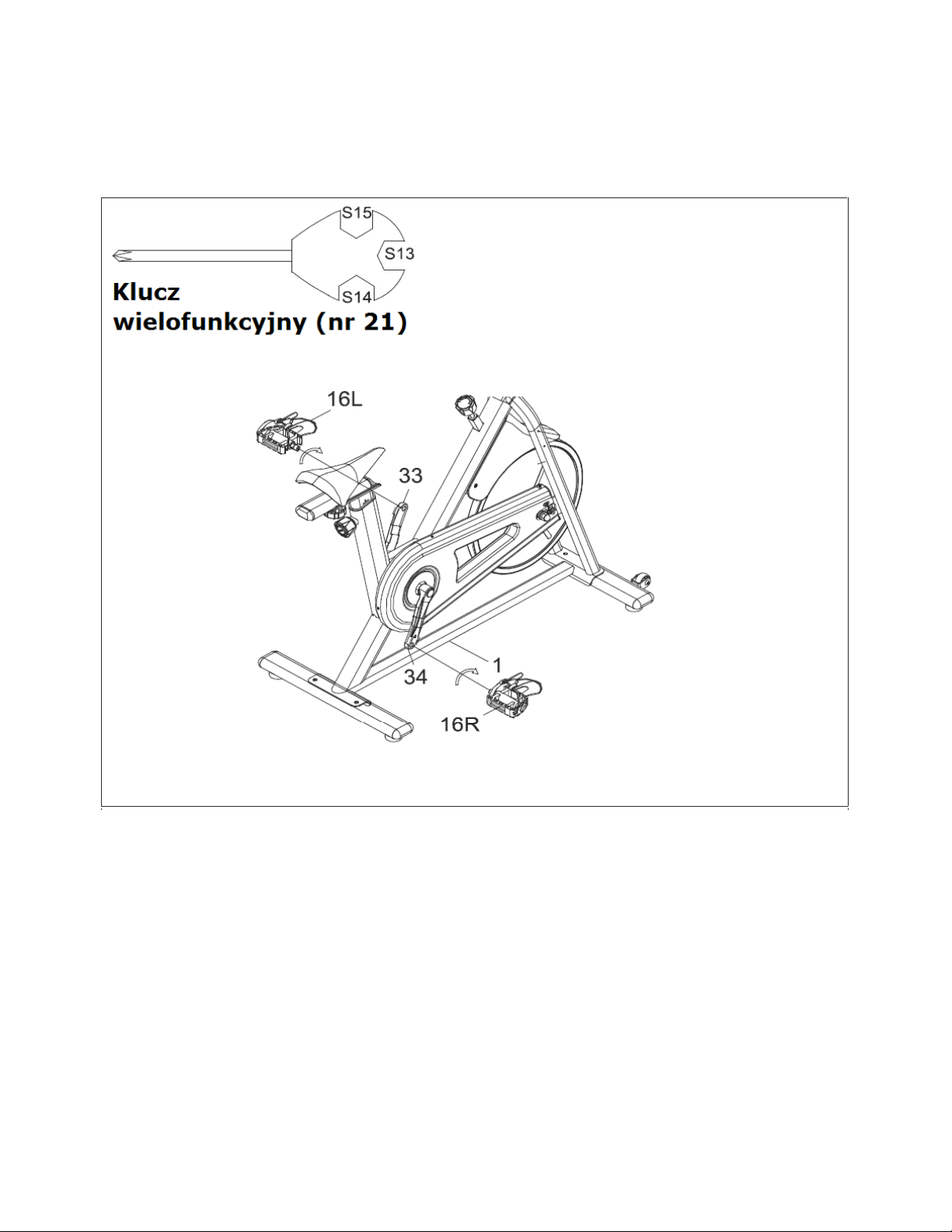

4. Zamontuj pedał „16L” do lewej korby „33”, a pedał „16R” do korby prawej „34”.
Dokręć zgodnie z pokazanymi strzałkami, wykorzystując dołączone narzędzie „21”.
Zwróć uwagę, żeby nie pomylić strony prawej z lewą.
UWAGA: Gwinty z lewej i prawej strony są przeciwne, a więc i kierunek
przykręcania jest odwrotny.
Page 13
13

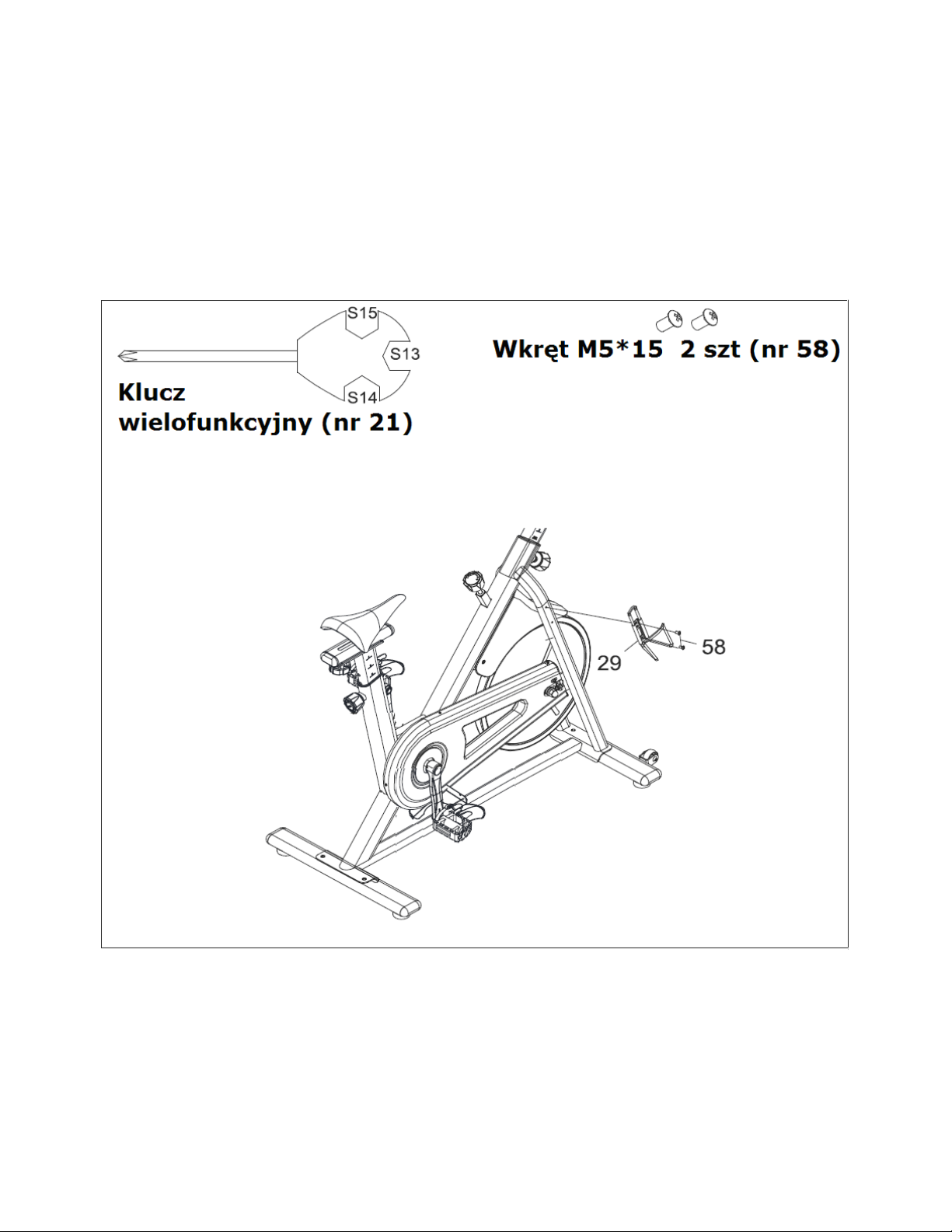

5. Zainstaluj uchwyt na butelkę „29” do ramy głównej „1”.
Dopasuj otwory i wkręć dwie śruby „58”.
Dokręć wkrętakiem kr zyżakowym narzędzia „21”.
Page 14
1
4

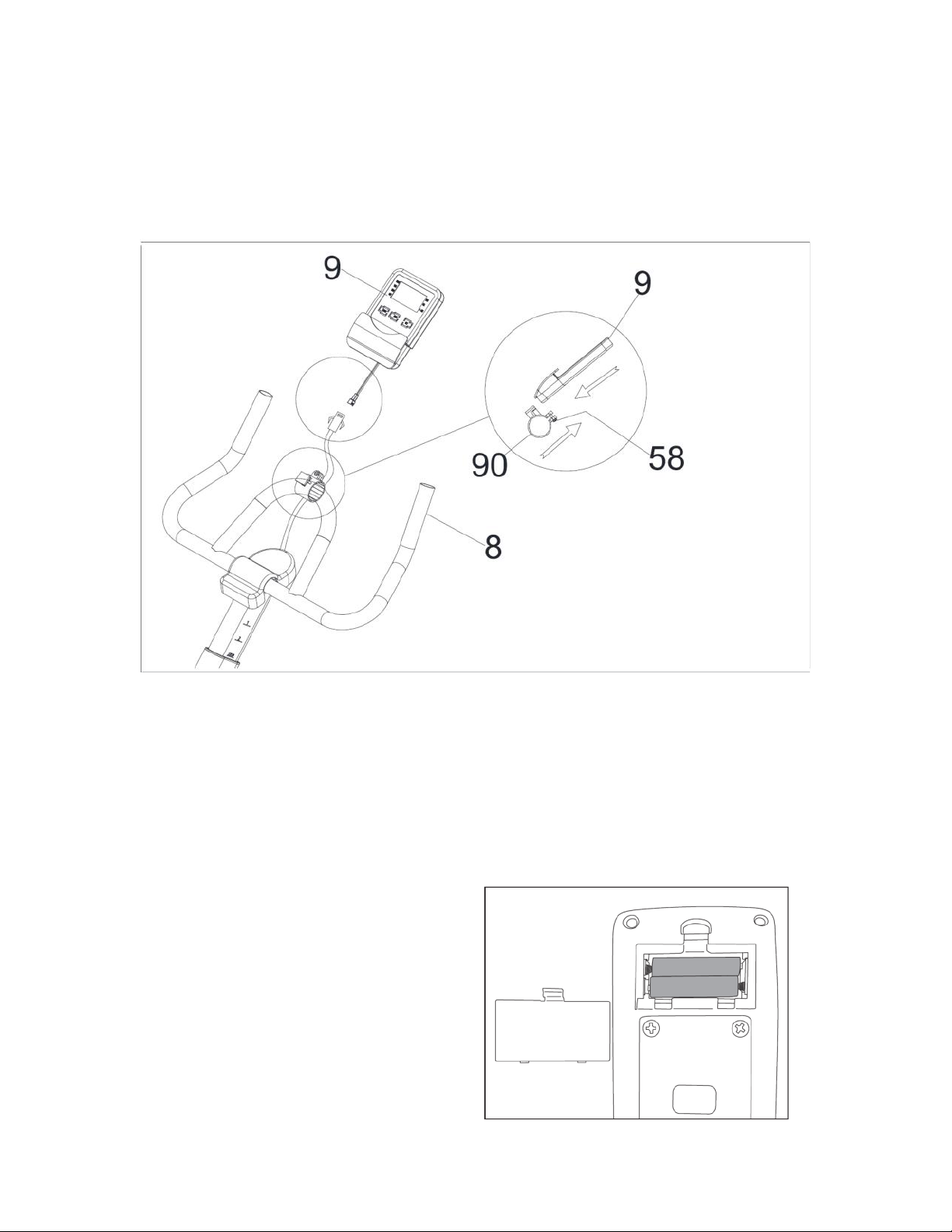

6. Wykręć śrubę „58” z elastycznej klamry nośnej komputera „90”.
Rozchyl klamrę i załóż na kierownicę „8” w pokazanym poniżej miejscu.
Wkręć śrubę „58” w klamrę, ale jeszcze mocno nie dokręcaj.
Zrobisz to po założeniu komputera i ustawieniu odpowiedniego kąta widzenia.
Wsuń komputer „9” w szyny prowadnicy klamry nośnej, ustaw pod odpowiednim
kątem i dokręć śrubę „58”.
Na zakończenie połącz przewody wsuwając wtyczkę w gniazdko, aż usłyszysz
kliknięcie zatrzasku.
Po dokręceniu wszystkich śrub montaż urządzenia jest zakończony.
4.4. Instalacja baterii.
Komputer pomiarowy roweru jest zasilany dwoma bateriami AAA. Z tyłu komputera
znajdziesz wyjmowaną klapkę, a pod nią miejsce na baterie. Zwróć uwagę na prawidłową
polaryzacje baterii podczas wkładania. Po prawidłowym umieszczeniu baterii rozlegnie się
krótki sygnał dźwiękowy. Nie zapomnij założyć z powrotem pokrywy baterii.
Zaleca się stosowanie baterii alkalicznych
renomowanych producentów.
Prawdopodobieństwo tzw. „wylania się”
markowych baterii, a co za tym idzie
uszkodzenia komputera, jest dużo niższe.
Page 15
15
5. Regulacja roweru.

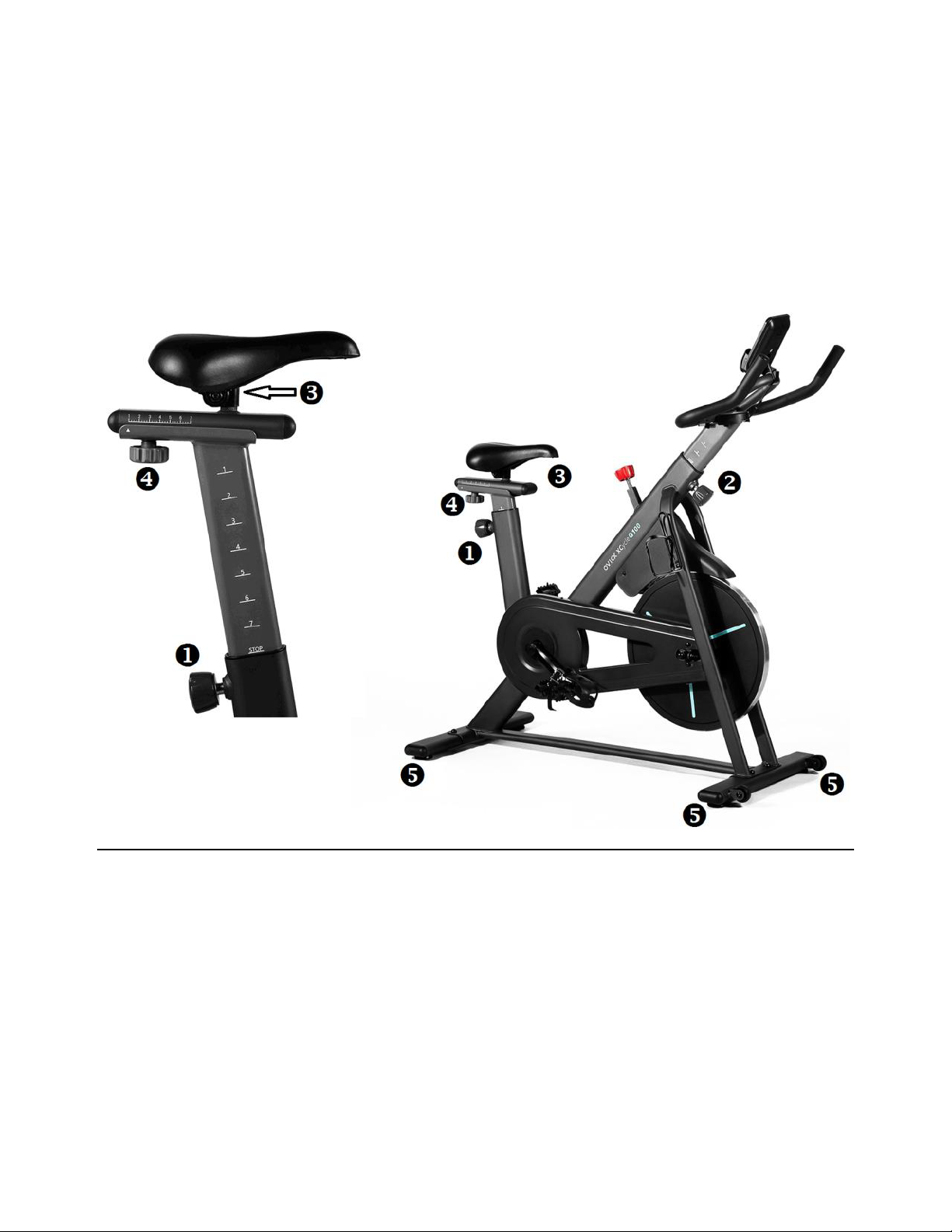

Rower treningowy OVICX – Q100 posiada szereg regulacji pozwalających idealnie dopasować jego
kształt i wymiary do osobistych cech użytkownika:
1. regulacja wysokości siodełka
2. regulacja wysokość kierownicy
3. regulacja kąta nachylenia siodełka
4. regulacja siodełka przód – tył
5. regulacja nóżek podstawy, niwelująca
nierówności podłoża
Aby zwolnić rygiel blokujący kolumnę siodełka, odkręć gałkę i pociągnij do siebie. Po ustawieniu
wysokości siodełka zwolnij gałkę, pozwól końcówce rygla wskoczyć w odpowiedni otwór i dokręć
gałkę.
Aby zwolnić blokadę kolumny kierownicy, odkręć dźwigni ę i pociągnij do siebie. Po ustawieniu
wysokości kierownicy zwolnij dźwignię, pozwól końcówce wskoczyć w odpowiedni otwór i dokręć
dźwignię.
Page 16
1
6

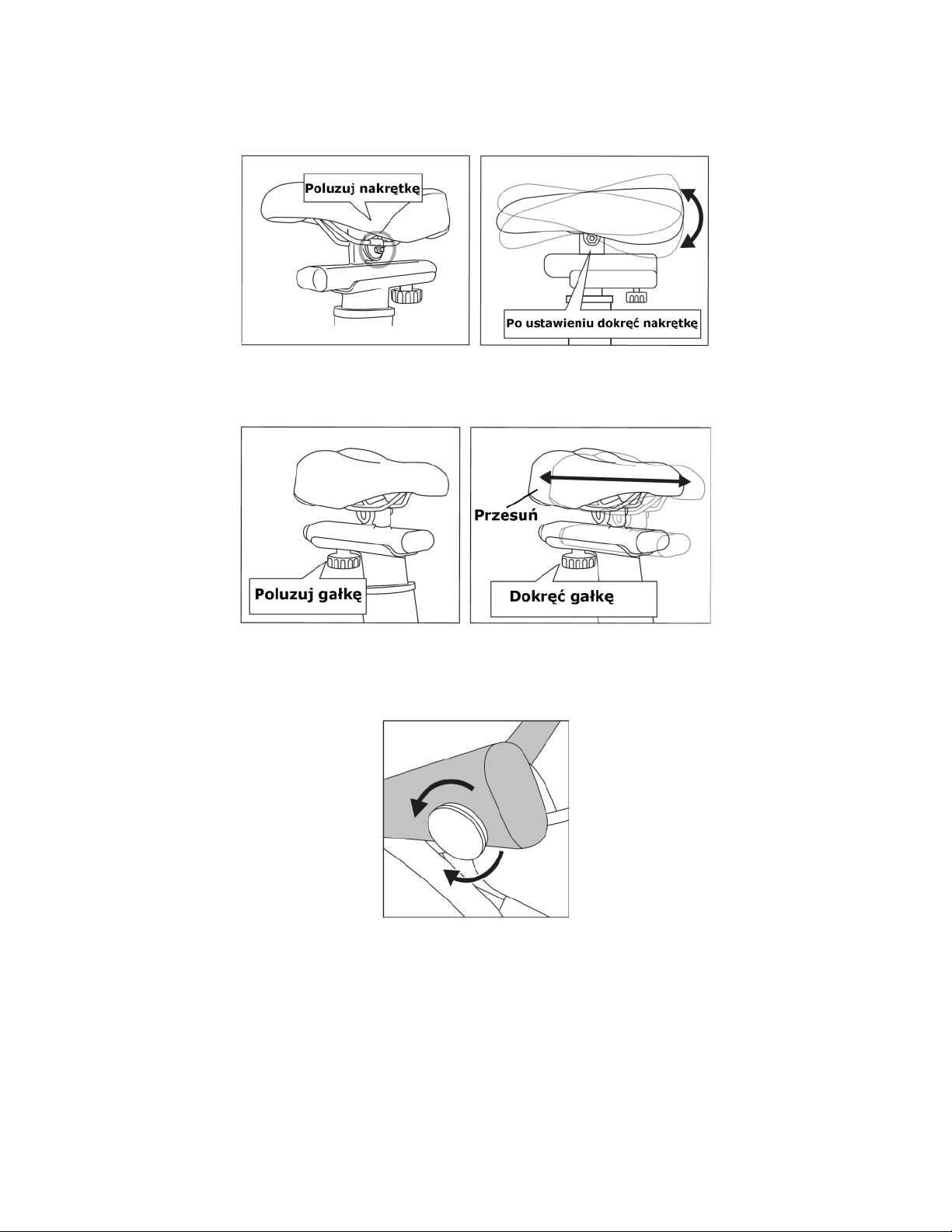

Aby ustawić kąt nachylenia siodełka, należy poluzować nakrętkę. Podczas tej regulacji można
usłyszeć specyficzne, metaliczne dźwięki przeskakujących w mocowaniu ząbków. Nie jest to wada,
odgłos wynika jedynie z konstrukcji zawiasu. Po ustawieniu nie zapomnij mocno dokręcić nakrętki.
Aby zwolnić blokadę mocowania siodełka w poziomie, odkręć gałkę. Po ustawieniu wymaganej
pozycji siodełka dokręć gałkę.
Jeśli rower kołysze się, podłoże jest nierówne, wykorzystaj cztery r egulowane nóżki w
podstawach z przodu i z tyłu aby go ustabilizować.
Regulacja obciążenia.
Poziom obciążenia reguluje się zmieniając opór stawiany przez koło zamachowe. Służy do
tego czerwone pokrętło „3” na ramie głównej roweru, z wyraźnym oznakowaniem
strzałkami „plus” i „ minus”. Obciążenie zwiększa się, obracając pokrętło regulacji w
prawo, a zmniejsza się, obracając pokrętło w lewo, czyli w kierunku przeciwnym do ruchu
wskazówek zegara. Ponadto pokrętło regulacji oporu może służyć jako hamulec
awaryjny lub postojowy. Trzeba je w tym celu wcisnąć.
Page 17
1
7
6. Przenoszenie roweru.

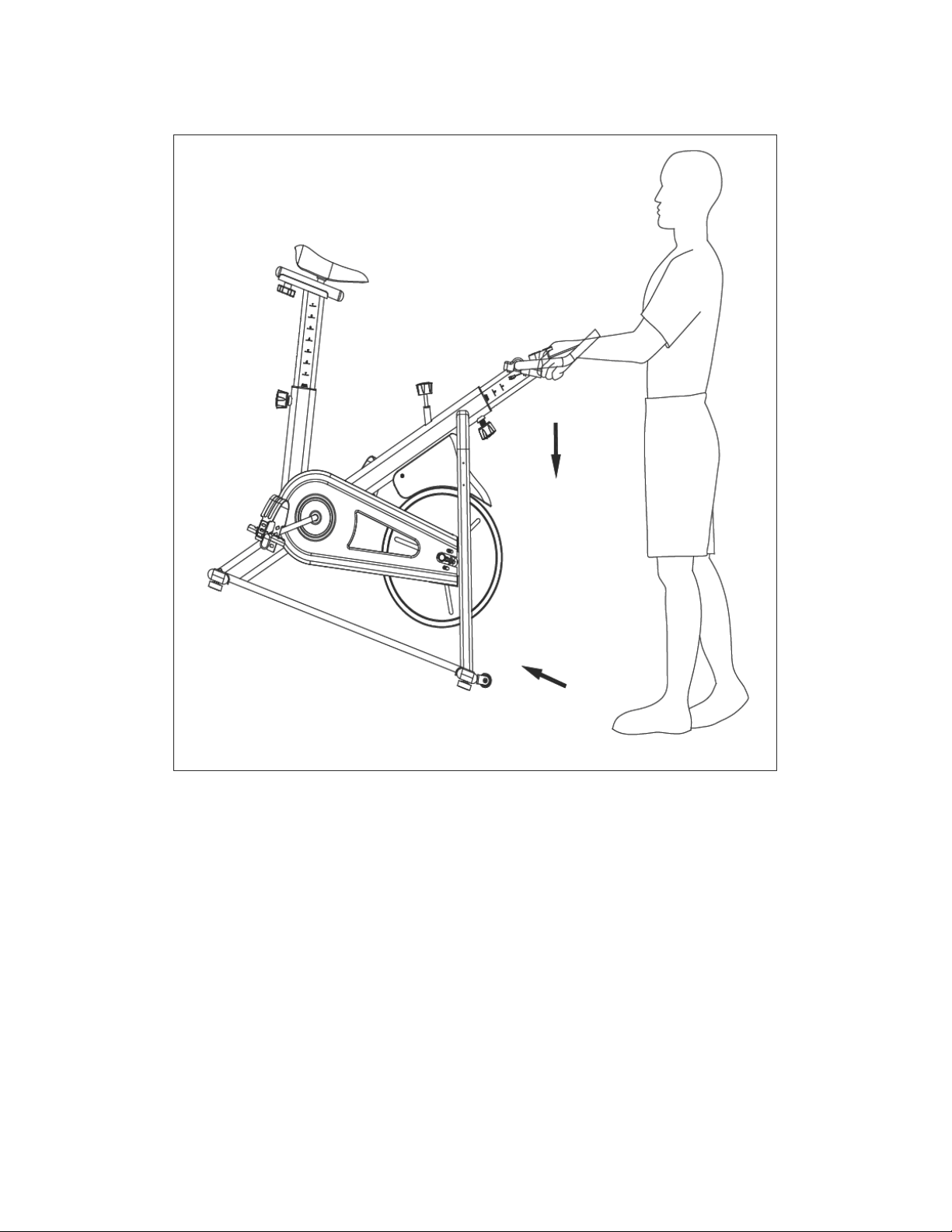

Aby przenieść rower na niewielką odległość, można go pochylić do przodu, trzymając za
kierownicę i przesunąć po podłodze korzystając z kółek przymocowanych do przedniej ,
dolnej podstawy. Upewnij się, że poruszasz się po płaskiej i gładkiej podłodze.
Do przeniesienia roweru na większą odległości np. z jednego pokoju do drugiego, zaleca
się skorzystanie z pomocy drugiej dorosłej osoby.
Page 18
18
7. Rozwiązywanie problemów.
PROBLEM ROZWIĄZANIE
Wyświetlacz LCD
nie działa
• Sprawdź biegunowość (+ / -) baterii.
• Wymień baterie.
• Sprawdź połączenia kablowe, rozłącz i złącz ponownie.
• Wyjmij baterie i włóż je ponownie p o kilkunastu
sekundach.
Nieprawidłowe dane
na ekranie (888, EE itp.)
• Sprawdź połączenia kablowe, rozłącz i złącz ponownie.
• Wyjmij baterie i włóż je ponownie po kilkunastu
sekundach.
Rower kołysze się
i/lub grzechocze.
• Sprawdź, czy nie ma poluzowanych śrub, czy oba pedały
są dokręcone.
• Wykonaj dokładną regulację czterech nóżek na których
stoi rower.
Nie można ruszyć
Pedałów • Poluzuj pokrętło regulacji obciążenia.
8. Informacja o gwarancji.
Gwarancja.
Firma XQIAO gwarantuje, że z wyłączeniem niżej wyszczególnionych ograniczeń, Produkt
(z wyłączeniem baterii) będzie prawidłowo działał przez okres dwóch lat (24 miesiące) od
daty zakupu.
Gwarancji udziela użytkownikowi końcowemu sprzedawca. Wszelkie sprawy związane z
realizacją roszczeń gwarancyjnych należy załatwiać u sprzedawcy.
Gwarancja obejmuje wyłącznie wady materiałowe lub produkcyjne.
Gwarancja nie obejmuje uszkodzeń mechanicznych.
Gwarancja traci ważność w przypadku stwierdzenia prób samodzielnej naprawy.
Zgłaszając reklamację w ramach gwarancji, należy przedstawić oryginalny, czytelny
dowód zakup z datą zakupu.
Gwarancja nie obejmuje wad wynikających z normalnego zużycia.
Gwarancja nie obejmuje wad spowodowanych nieostrożnym lub niewłaściwym
użytkowaniem, szkód powstałych w wyniku wypadku, pożaru, zalania, uderzenia pioruna
lub innych działań natury, problemów związanych ze złymi parametrami sieci zasilającej.
Gwarancja traci ważność w przypadku uszkodzenia plomb na obudowie (jeśli są), w
przypadku widocznych śladów manipulowania przy urządzeniu, uszkodzeń
spowodowanych używaniem w sposób inny, niż ten, do którego produkt został
przeznaczony, nieprzestrzegania instrukcji ob sługi, celowego lub umyślnego uszkodzenia,
stosowania części zamiennych lub innych elementów zamiennych (w tym materiałów
Page 19
1
9
eksploatacyjnych), które nie są dostarczone lub zalecane przez producenta, wszelkich
zmian lub modyfikacji produktu, które zostały przeprowadzone przez użytkownika lub
osoby trzecie.
Niniejsza gwarancja jest nieważna, jeśli numer seryjny produktu (jeśli był) jest
nieczytelny lub go brak.
9. Informacja o recyklingu i utylizacji (WEEE).
Unia Europejska
Umieszczenie tego symbolu na sprzęcie informuje, że nie należy pozbywać się go wraz z
innymi odpadami z gospodarstwa domowego. Zgodnie z pr awem Unii Europejskiej,
zużyty sprzęt elektryczny i elektroniczny, który ma zostać zutylizowany, musi zostać
oddzielony od odpadów domowych. Prywatne gospodarstwa domowe w krajach
członkowskich Unii Europejskiej mogą bezpłatnie zwracać zużyty sprzęt elektryczny i
elektroniczny do wyznaczonych punktów zbiórki odpadów. Aby uzyskać więcej informacji,
należy skontaktować się z lokalnymi organami zajmującymi się utylizacją odpadów.
W niektórych krajach członkowskich przy zakupie nowego sprzętu lokalny sprzedawca
może mieć obowiązek odebrania zużytego sprzętu bez opłat. Aby uzyskać dodatkowe
informacje, należy skontaktować się ze sprzedawcą.
Producent zastrzega sobie prawo do wprowadzania zmian w urządzeniu bez specjalnego
powiadomienia.
Action S.A. ul. D awidowska 10, Zamienie, 05-500 Piaseczno
Loading...
