Page 1
1
Action S.A.
ul. Dawidowska 10
Zamienie, 05-500 Piaseczno
Page 2
2
Spis treści
1. Wprowadzenie 03
2. Zawartość opakowania 04
3. Schemat budowy i funkcje 05
4. Montaż 06
5. Instrukcja użytkowania - konsola 11
Tryby pracy i gotowe programy 12
6. Kody błędów 14
7. Sugestie i wytyczne dotyczące ćwiczeń 15
8. Instrukcja bezpieczeństwa 17
9. Konserwacja 22
10. Informacja o gwarancji 25
Page 3
3

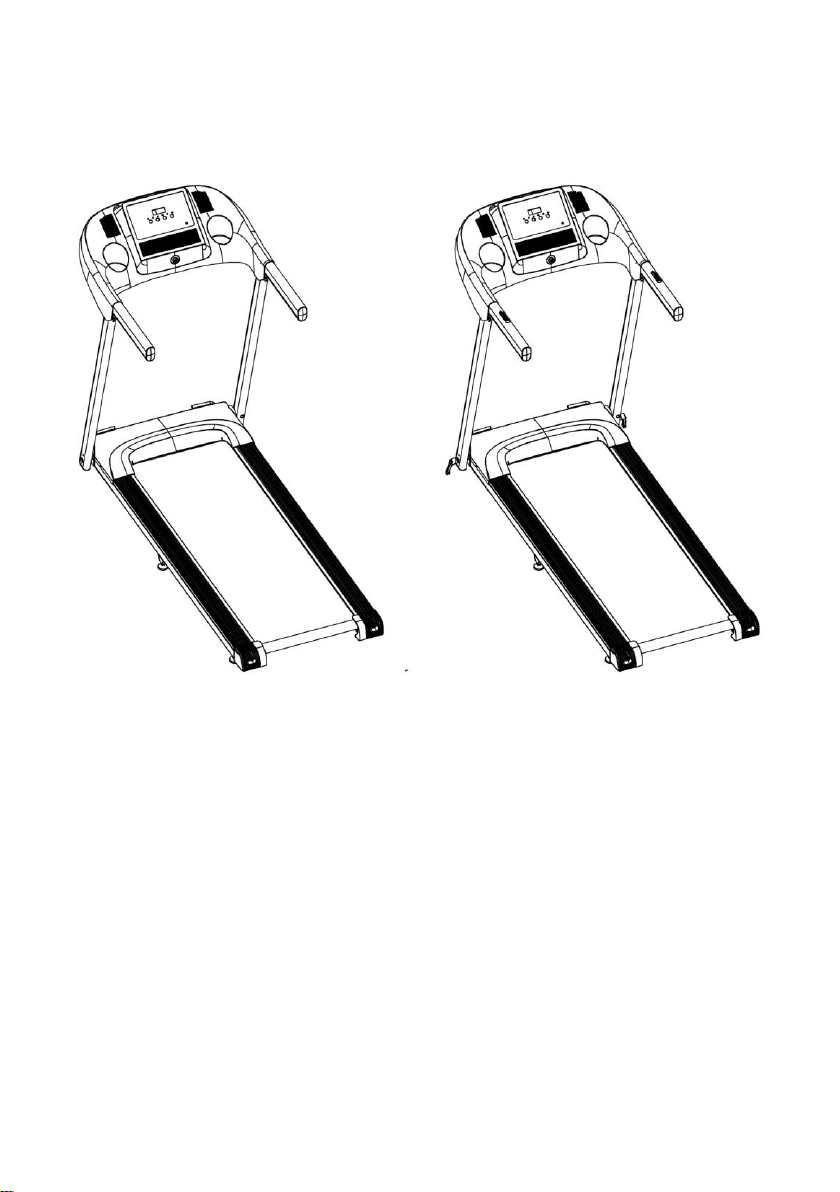

1. Wprowadzenie.
Inteligentna bieżnia XQIAO A2 / A2S
Model: A2 A2S
Wymiary po rozłożeniu (dł * sz * wys): 1550 x 685 x 1180 mm 1550 x 685 x 1180 mm
Prędkość: 1-12 km/h 1-12 km/h
Napięcie zasilania: 220 - 240 VAC 220 - 240 VAC
Częstotliwość sieci: 50 - 60 Hz 50 - 60 Hz
Moc (średnia): 560 W 560 W
Moc (max): 1360 W 1360 W
Efektywna powierzchnia do biegania: 42 x 120 cm 42 x 120 cm
Wyświetlacz: LED LED
Masa netto / brutto: 35 kg / 42 kg 35 kg / 42 kg
Komunikacja bezprzewodowa: brak Bluetooth
Monitor tętna: brak Tak (czujniki w rączkach)
Wejście audio AUX-In: brak Mini jack 3,5mm
Maksymalna waga użytkownika: 120 kg 120 kg
Wymiary opakowania: 1590 x 740 x 290 mm 1590 x 740 x 290 mm
Kategoria bieżni: HB HB = do użytku domowego
Page 4
4

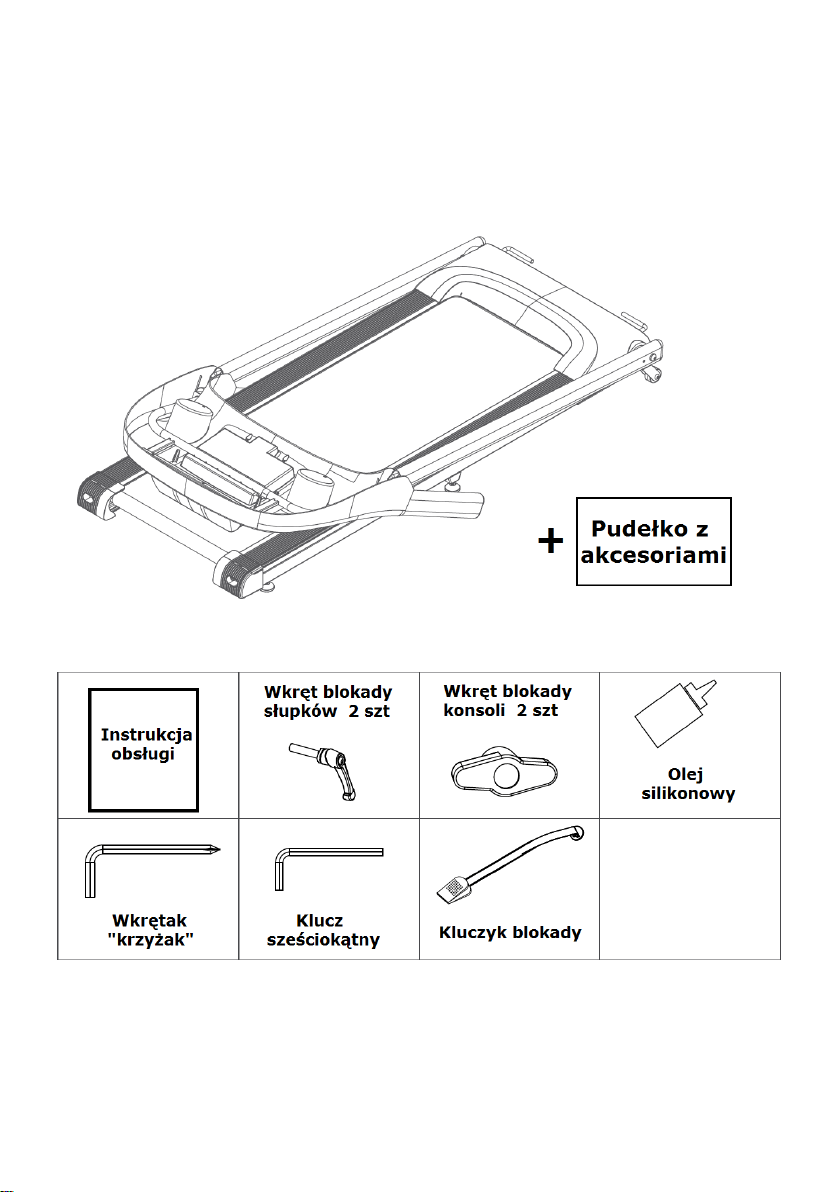

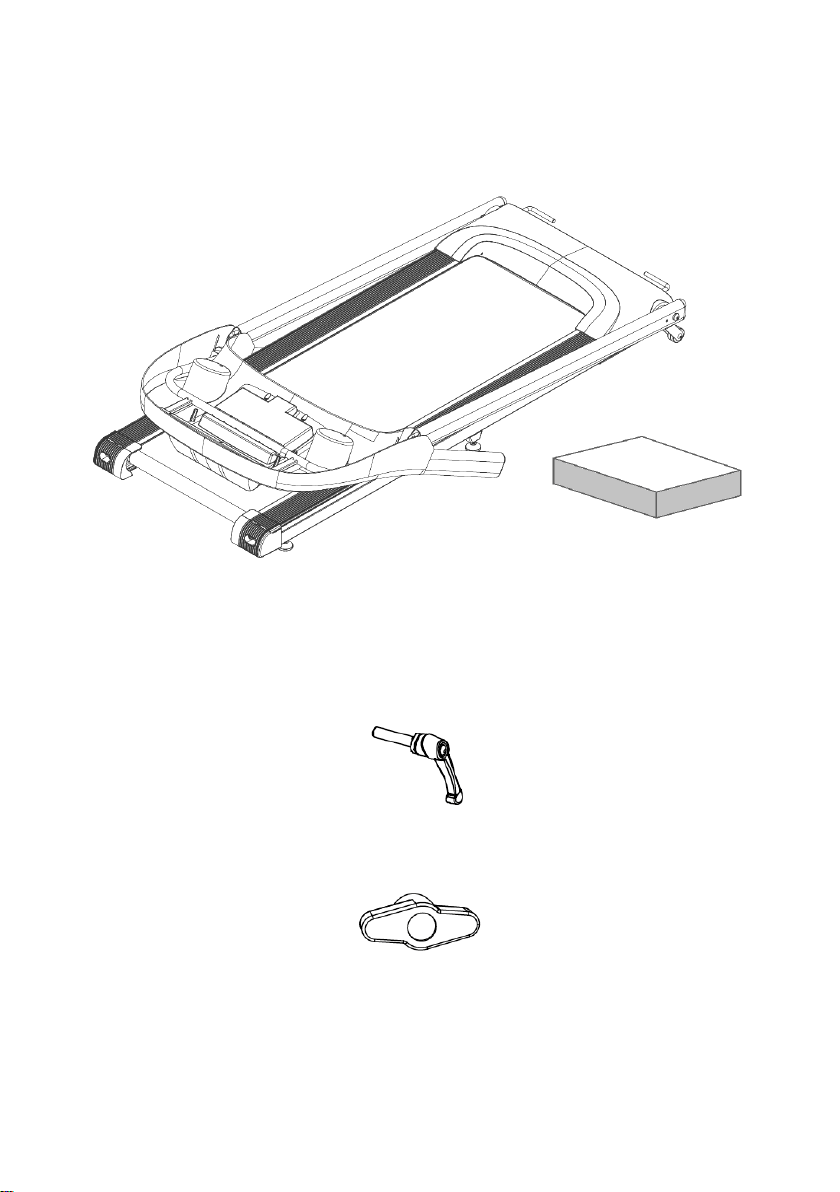

2. Zawartość opakowania.
Proszę dokładnie sprawdzić, czy zawartość opakowania jest
kompletna, zgodna z opisem i w dobrym stanie. Jeśli brakuje
jakichkolwiek części lub są one uszkodzone, skontaktuj się z lokalnym
dystrybutorem w celu uzyskania pomocy.
W związku z ciągłym doskonaleniem produktów, producent zastrzega
sobie prawo do zmian w wyglądzie, parametrach technicznych i
wyposażeniu, bez wcześniejszego powiadomienia.
Page 5
5

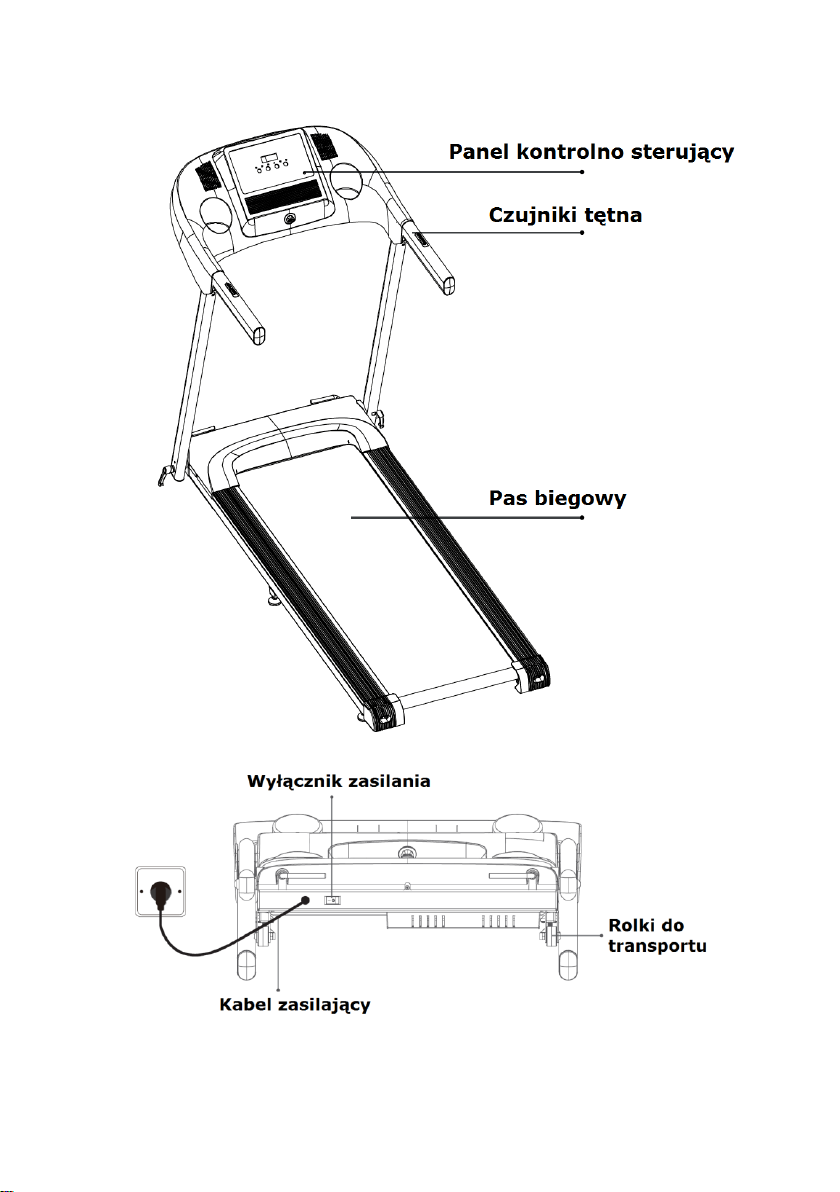

3. Schemat budowy i funkcje.
Page 6
6
4. Instrukcja montażu.
1. Otwórz opakowanie, wyjmij bieżnię, pudełko z akcesoriami i
instrukcję obsługi.

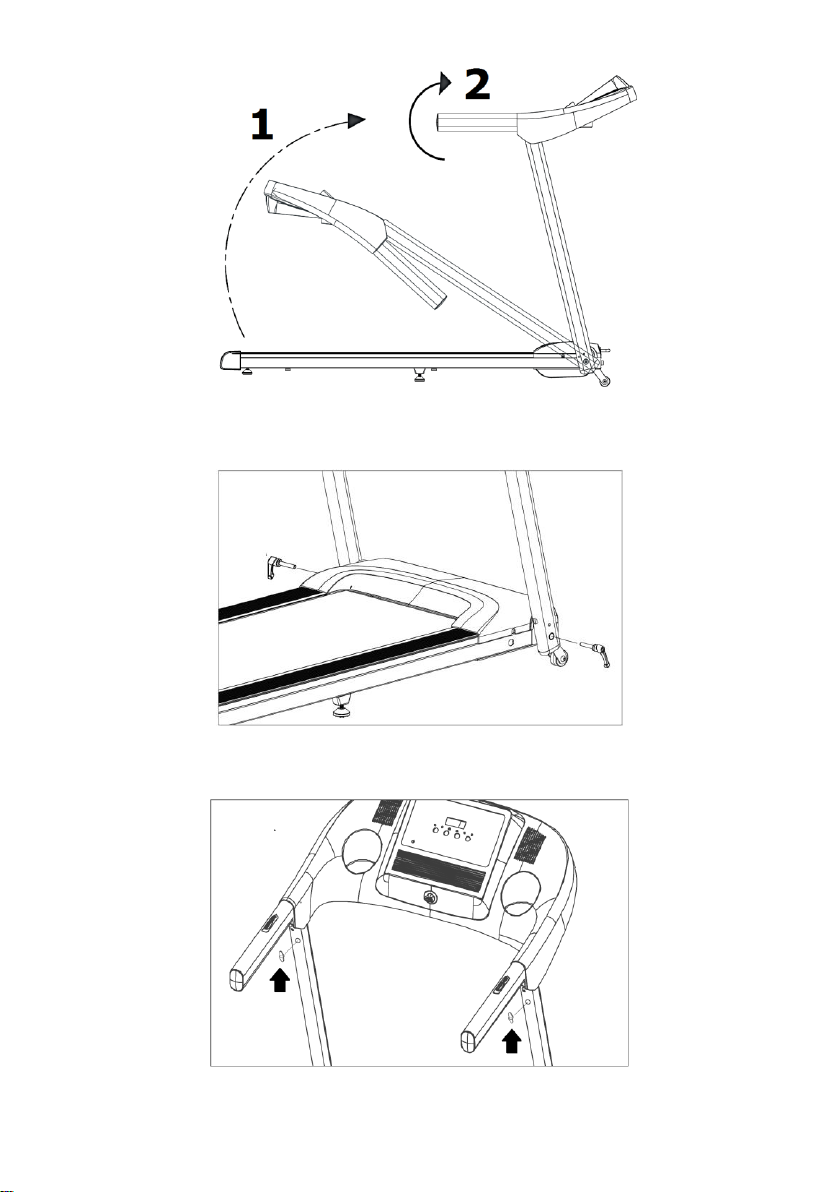

2. Rozkładanie bieżni.
2.1 Podnieś do oporu słupki utrzymujące konsolę. Po rozłożeniu
potrząśnij słupkami, żeby sprawdzić, czy są na swoim miejscu.
Zablokuj słupki dwoma wkrętami blokującymi.
2.2 Rozłóż do oporu poręcze z konsolą. Potrząśnij jak poprzednio, żeby
sprawdzić, czy są na swoim miejscu. Zablokuj konsolę dwoma
wkrętami blokującymi.
Page 7
7
2.1 Blokowanie słupków
2.2 Blokowanie konsoli
Page 8
8

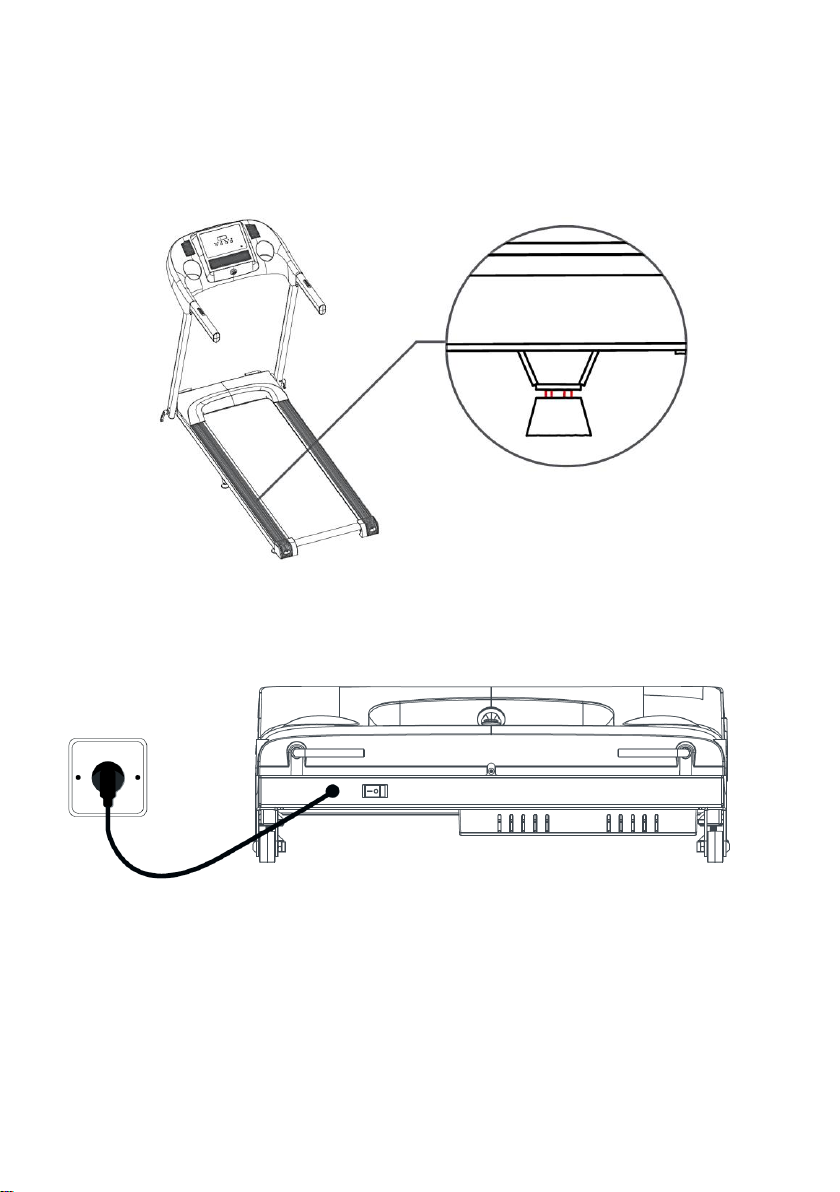

2.3 Wypoziomuj platformę bieżni. Platforma bieżni wyposażona jest w
dwie regulowane, śrubowe nóżki, pozwalające na korekcję wysokości
względem podłoża. Upewnij się, że urządzenie stoi stabilnie na ziemi i
całość nie kołysze się.
2.4 Podłącz bieżnię do sieci zasilającej.
Page 9
9

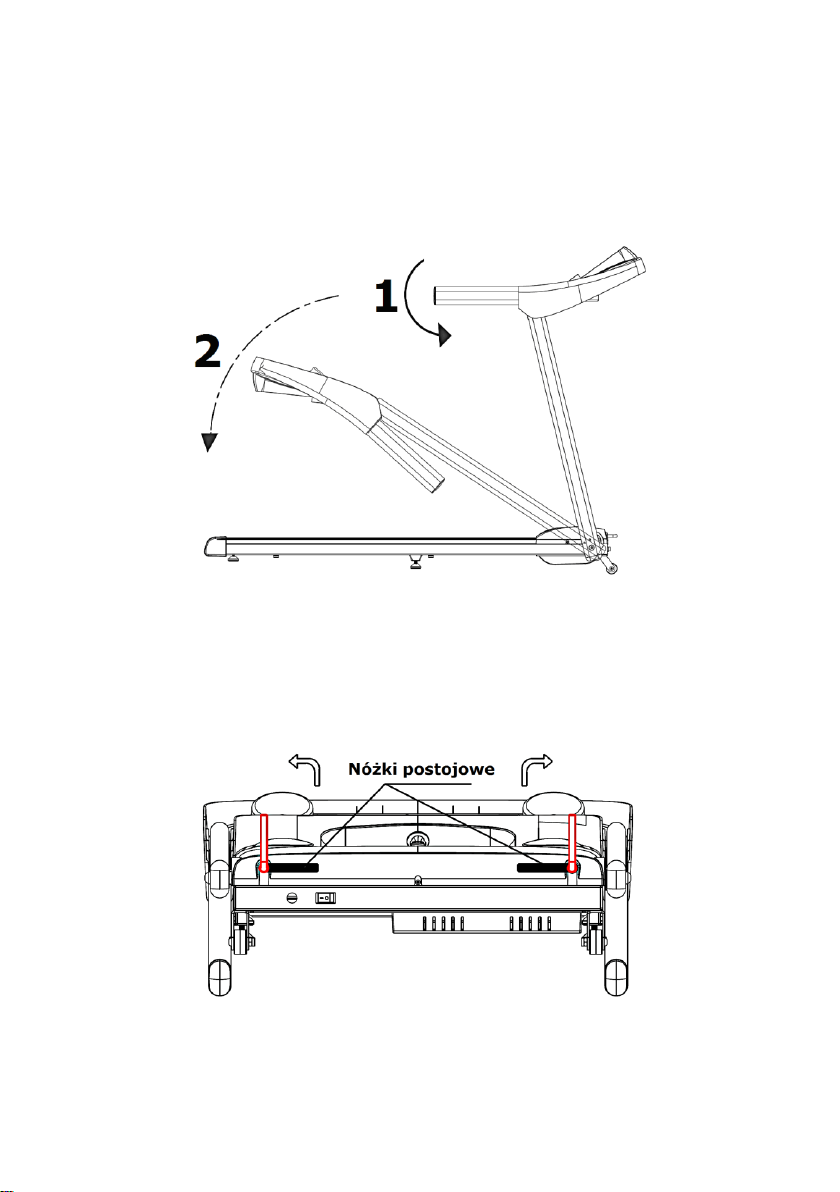

3. Składanie i przechowywanie bieżni.
UWAGA. W pierwszej kolejności odłącz zasilanie.
3.1 Wykręć dwa wkręty blokujące konsolę i dwa wkręty blokując słupki.
Złóż konsolę i słupki do pozycji transportowej.

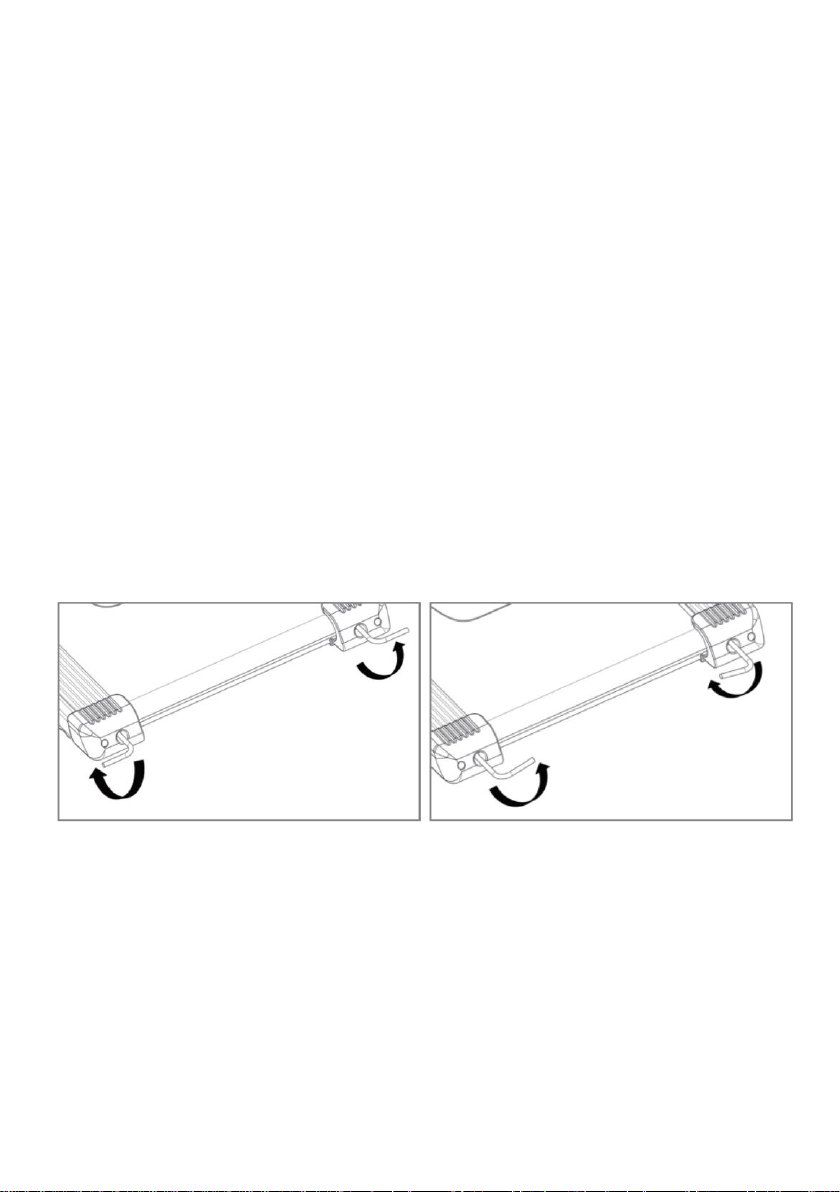

3.2 Jeżeli bieżnia ma być przechowywana w pozycji pionowej, obróć
dwie nóżki postojowe o 90 stopni. Nóżki powinny wskoczyć w specjalny
rowek pozycjonujący.
Page 10
10

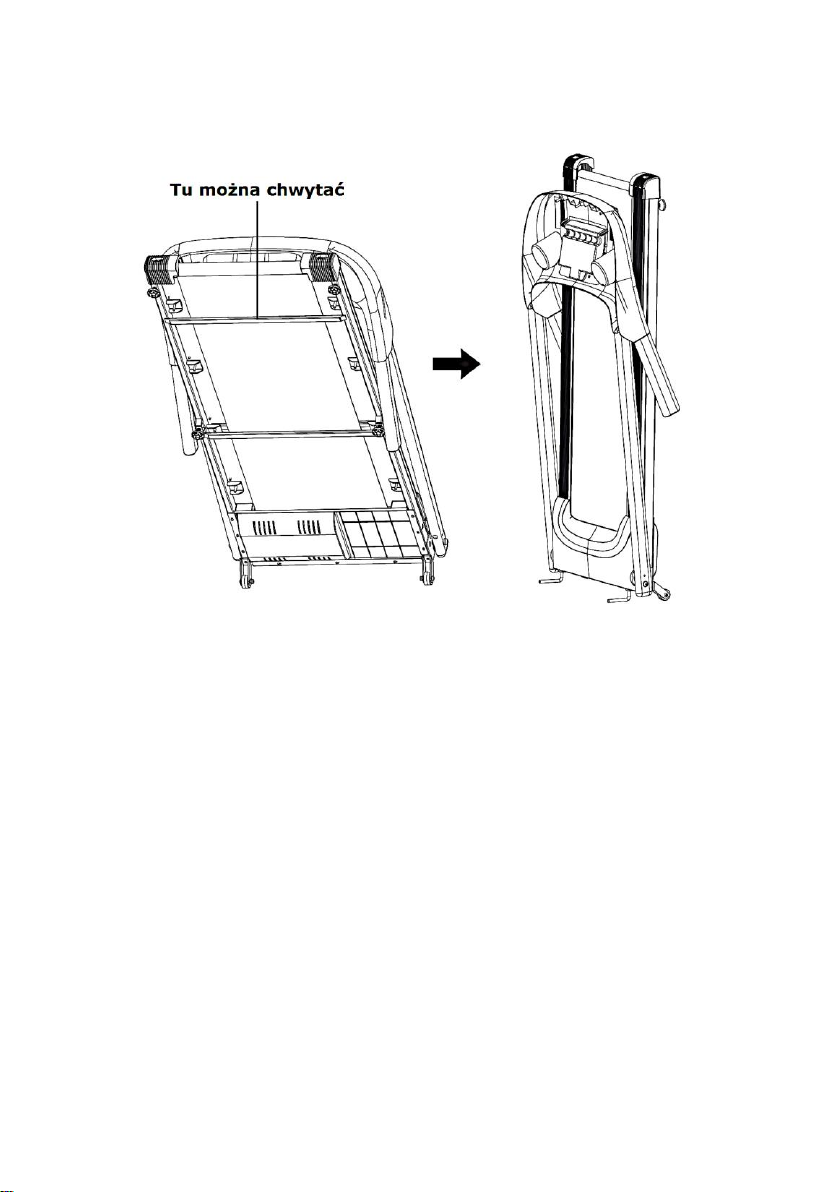

3.3 Jeśli chcesz, aby bieżnia była przechowywana pionowo, podnieś ją
za tylną część i chwyć za dedykowaną poprzeczkę pod bieżnią. Do
transportu możesz skorzystać z kółek pomocniczych.
3.4 Jeśli chcesz ponownie korzystać z bieżni, najpierw chwyć za tylną
(w postoju górną) część, połóż całość na podłodze i zmontuj zgodnie z
instrukcjami 2.1 - 2.2 - 2.3
Page 11
11
5. Instrukcja użytkowania

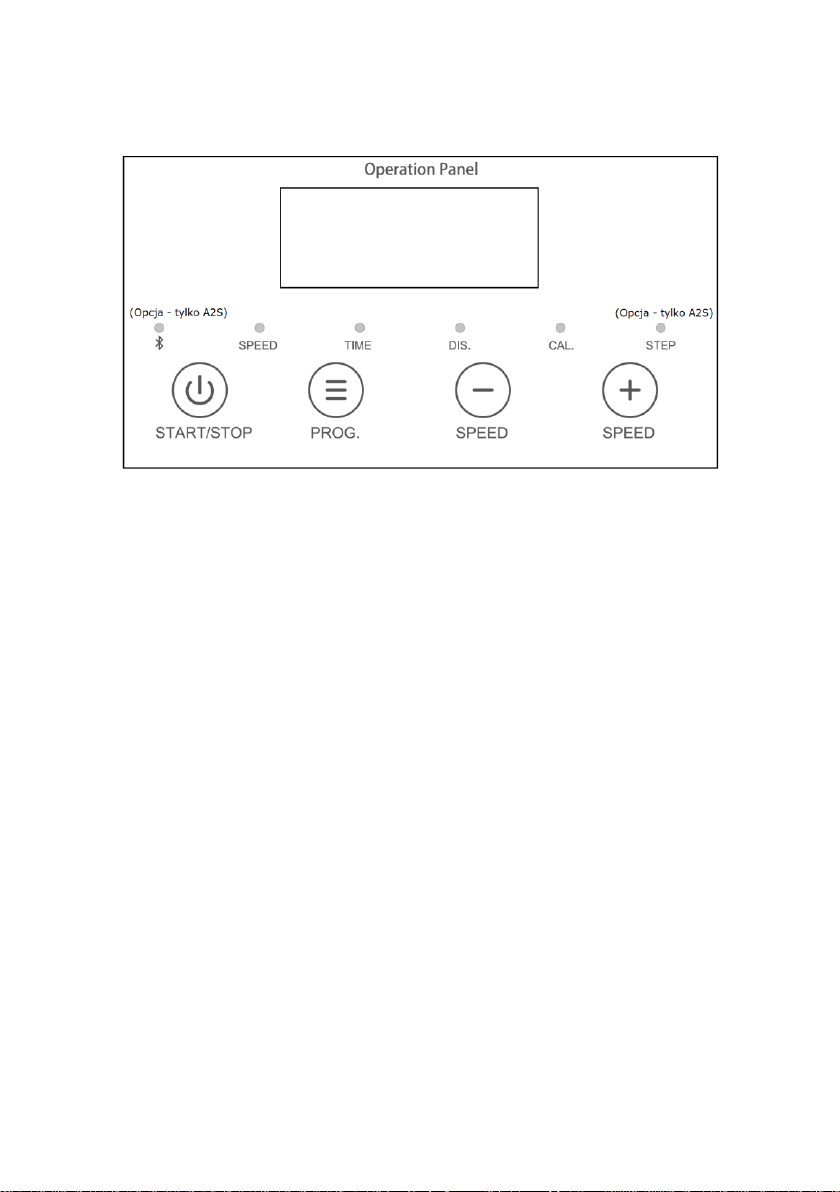

Konsola – panel sterujący.
1. START/STOP – Przycisk włączający i wyłączający silnik, czyli ruch
pasa biegowego.
2. PROG. – Przycisk funkcyjny: w czasie postoju pozwala wybrać jeden z
3 trybów: odliczanie „w dół” czasu, dystansu lub spalonych kalorii, oraz
jeden z trzech gotowych programów treningowych P1, P2, P3. W
trakcie pracy pozwala przełączać parametr pokazywany na
wyświetlaczu: prędkość / czas / dystans / kalorie / etap programu.
3. Przycisk + pozwala zwiększać aktualnie programowany parametr lub
zwiększać prędkość pasa biegowego podczas pracy.
4. Przycisk - pozwala zmniejszać aktualnie programowany parametr lub
zmniejszać prędkość pasa biegowego podczas pracy.
Przyciski sterujące w „rączkach”.
W lewym uchwycie znajduje się przycisk START/STOP pozwalający włączać i wyłączać
silnik napędzający pas biegowy, a w prawym uchwycie przełącznik PLUS/MINUS sterujący
prędkością. W wersji A2S obydwie rączki zawierają również detektory pozwalające na
pomiar tętna.
! Kluczyk bezpieczeństwa !
Bieżnia jest wyposażona w kluczyk zabezpieczający wkładany w
gniazdo z przodu konsoli, połączony tasiemką z klipsem, który należy
ZAWSZE przypinać do ubrania podczas treningu. W razie upadku,
pociągnięty kluczyk wyskoczy z gniazda powodując natychmiastowe
zatrzymanie silnika bieżni.
Page 12
12
Trzy tryby pracy.
1. Odliczanie czasu
1.1 W stanie czuwania naciśnij przycisk funkcyjny PROG jeden raz, a
przejdziesz do trybu odliczania czasu. Wyświetlacz wyświetla migające
„30:00”. Aby ustawić wymagany czas planowanego biegu naciskaj przyciski
Plus lub Minus. Minimalny czas to 5:00 minut, a maksymalny 99:00 minut.
1.2 Po zakończeniu naciśnij Start. Bieżnia zacznie działać z najniższą
prędkością. Naciskaj Plus lub Minus, aby dostosować prędkość biegu do
swoich preferencji. W trakcie pracy przyciskiem PROG możesz zmieniać
wyświetlany parametr: prędkość / czas / dystans / kalorie. Prędkości wyświetla aktualną prędkość. Czas - wyświetla mijający od startu czas.
Dystans - wyświetla pokonaną odległość. Kalorie – pokazują dotychczas
spaloną energię.
1.3 Jeśli czas dojdzie do „0:00”, bieżnia zatrzyma się.
2. Odliczanie dystansu
2.1 W stanie czuwania naciśnij przycisk funkcyjny PROG dwa razy, a
przejdziesz do trybu odliczania dystansu. Wyświetlacz wyświetla migające
„5.0”. Aby ustawić planowany dystans do pokonania podczas biegu naciskaj
przyciski Plus lub Minus. Minimalna odległość to 0,5 km, maksymalna 99
km.
2.2 Po zakończeniu naciśnij Start. Bieżnia zacznie działać z najniższą
prędkością. Naciskaj Plus lub Minus, aby dostosować prędkość biegu do
swoich preferencji. W trakcie pracy przyciskiem PROG możesz zmieniać
wyświetlany parametr: prędkość / czas / dystans / kalorie. Prędkości wyświetla aktualną prędkość. Czas - wyświetla mijający od startu czas.
Dystans - wyświetla pokonaną odległość. Kalorie – pokazują dotychczas
spaloną energię.
2.3 Jeśli odległość dojdzie do „0”, bieżnia zatrzyma się.
3. Odliczanie kalorii
3.1 W stanie czuwania naciśnij przycisk funkcyjny PROG trzy razy, a
przejdziesz do trybu odliczania spalonych kalorii. Wyświetlacz wyświetla
migające „100”. Aby ustawić planowaną ilość kalorii do spalenia podczas
biegu naciskaj przyciski Plus lub Minus. Minimalna ilość 20 kcal,
maksymalna 990 kcal
3.2 Po zakończeniu naciśnij Start. Bieżnia zacznie działać z najniższą
prędkością. Naciskaj Plus lub Minus, aby dostosować prędkość biegu do
swoich preferencji. W trakcie pracy przyciskiem PROG możesz zmieniać
wyświetlany parametr: prędkość / czas / dystans / kalorie. Prędkości wyświetla aktualną prędkość. Czas - wyświetla mijający od startu czas.
Page 13
13
Dystans - wyświetla pokonaną odległość. Kalorie – pokazują dotychczas
spaloną energię.
3.3 Jeśli licznik kalorii do spalenia dojdzie do „0”, bieżnia zatrzyma się
4. Programy stały P1
4.1 W stanie czuwania naciśnij przycisk funkcyjny PROG cztery razy, aby na
wyświetlaczu pojawiło się P1 (przez 3 sekundy), a następnie migający czas
„30:00”. Naciśnij przyciski Speed Plus i Speed Minus, aby dostosować
prędkość jazdy. Po zakończeniu regulacji naciśnij klawisz Start. Pas
biegowy bieżni ruszy. Okno czasu wyświetla mijający czas, okno dystansu
wyświetla pokonany dystans, okno kalorii wyświetla spaloną energię. Okno
prędkości wyświetla prędkość biegu w każdej sekcji.
4.2 Program P1 obejmuje 10 etapów. Czas biegu jest stały i nie można go
zmieniać. Można jedynie regulować prędkość w bieżącym etapie.
ETAP
1 2 3 4 5 6 7 8 9
10
Prędkość
km/h
2 1 4 4 2 4 4 3 2
1
4.3 Kiedy czas dojdzie do „0:00” bieżnia zatrzyma się.
5. Programy stały P2
5.1 W stanie czuwania naciśnij przycisk funkcyjny PROG pięć razy, aby na
wyświetlaczu pojawiło się P2 (przez 3 sekundy), a następnie migający czas
„30:00”. Naciśnij przyciski Speed Plus i Speed Minus, aby dostosować
prędkość jazdy. Po zakończeniu regulacji naciśnij klawisz Start. Pas
biegowy bieżni ruszy. Okno czasu wyświetla mijający czas, okno dystansu
wyświetla pokonany dystans, okno kalorii wyświetla spaloną energię. Okno
prędkości wyświetla prędkość biegu w każdej sekcji.
5.2 Program P2 obejmuje 10 etapów. Czas biegu jest stały i nie można go
zmieniać. Można jedynie regulować prędkość w bieżącym etapie.
ETAP
1 2 3 4 5 6 7 8 9
10
Prędkość
km/h
3 4 6 4 6 6 6 4 6
1
5.3 Kiedy czas dojdzie do „0:00” bieżnia zatrzyma się.
6. Programy stały P3
6.1 W stanie czuwania naciśnij przycisk funkcyjny PROG sześć razy, aby na
wyświetlaczu pojawiło się P3 (przez 3 sekundy), a następnie migający czas
„30:00”. Naciśnij przyciski Speed Plus i Speed Minus, aby dostosować
Page 14
14
prędkość jazdy. Po zakończeniu regulacji naciśnij klawisz Start. Pas
biegowy bieżni ruszy. Okno czasu wyświetla mijający czas, okno dystansu
wyświetla pokonany dystans, okno kalorii wyświetla spaloną energię. Okno
prędkości wyświetla prędkość biegu w każdej sekcji.
6.2 Program P3 obejmuje 10 etapów. Czas biegu jest stały i nie można go
zmieniać. Można jedynie regulować prędkość w bieżącym etapie.
ETAP
1 2 3 4 5 6 7 8 9
10
Prędkość
km/h
5 4 8 8 6 8 6 8 4
1
6.3 Kiedy czas dojdzie do „0:00” bieżnia zatrzyma się.
6. Kody błędów – rozwiązywanie
problemów.
Kod błędu E-7. Blokada bezpieczeństwa
Sprawdź, czy kluczyk bezpieczeństwa jest w odpowiednim położeniu.
Sprawdź, czy kluczyk wyłącznika bezpieczeństwa nie jest poluzowana lub nie
wypadła.
Sprawdzić lub wymienić wyłącznik bezpieczeństwa.
Sprawdzić lub zmienić panel wyświetlacza.
Sprawdzić lub wymienić dolną płytkę sterującą.
Kod błędu E-4. Błąd silnika.
Sprawdzić, czy przewód silnika nie jest poluzowany, odłączony lub uszkodzony.
Sprawdzić lub wymienić kontroler.
Sprawdzić lub wymienić silnik.
Kod błędu E-1. Błąd komunikacji.
Sprawdzić, czy przewód konsoli nie jest poluzowany, odpięty lub uszkodzony.
Sprawdzić lub wymienić kontroler.
Kod błędu E-5. Zabezpieczenie przeciążeniowe - nadprądowe.
Sprawdź, czy ruchome części maszyny nie są czymś zablokowane.
Sprawdź, czy nie trzeba nasmarować pasa biegowego. Jeśli zabraknie oleju
smarującego, siła tarcia między pasem bieżnym a płytą bieżną może być zbyt
duża powodując przeciążenie silnika.
Sprawdź, czy płyta bieżni nie jest zbytnio zużyta, generując nadmierne tarcie.
Sprawdź, czy pas bieżni nie jest zbyt zużyty, generując nadmierne tarcie..
Sprawdzić, czy przewody zasilające silnik nie są uszkodzone – zwarte.
Sprawdzić lub wymienić kontroler.
Sprawdzić lub wymienić silnik.
Page 15
15

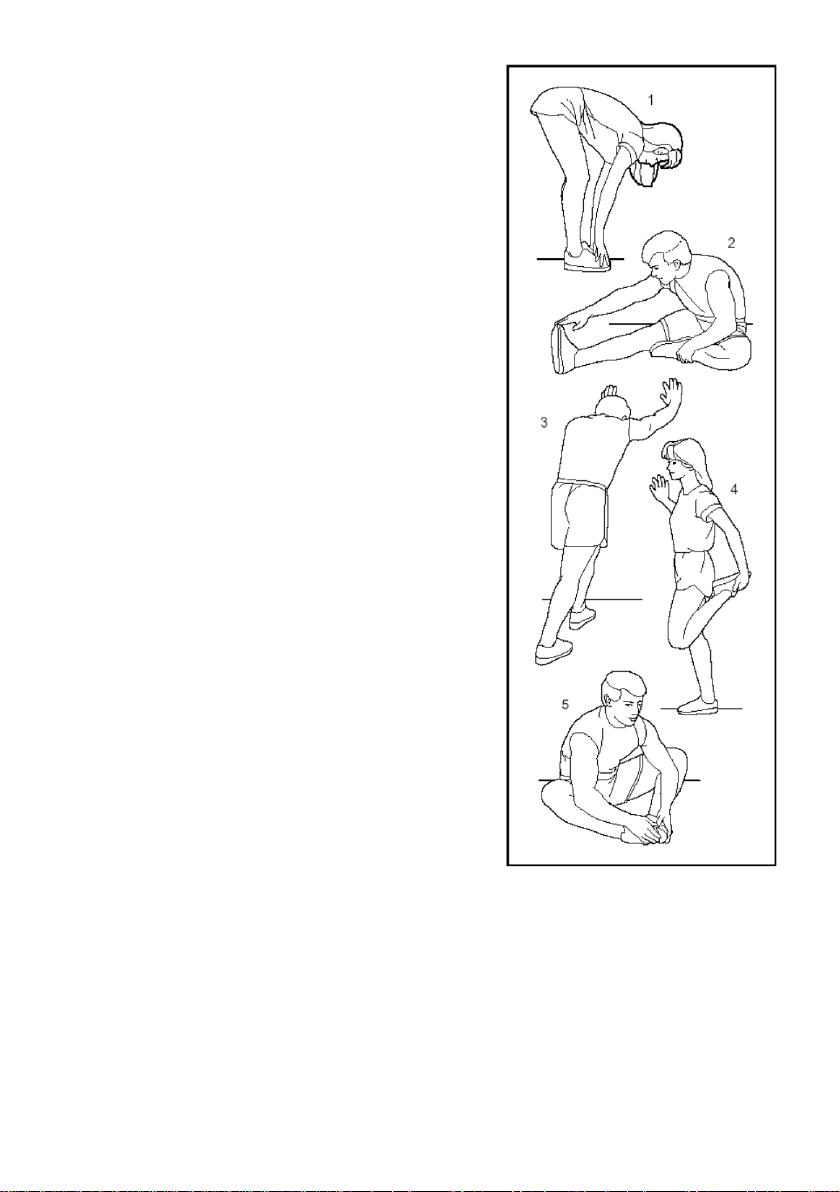

7. Sugestie i wytyczne dotyczące
ćwiczeń.
Jeśli po raz pierwszy używasz bieżni elektrycznej, zapoznaj się z poniższymi
wskazówkami:
Przygotowanie.
Przed rozpoczęciem ćwiczeń dobrze jest zapoznać się ze stanem swojego zdrowia, a
następnie sporządzić stosowny plan ćwiczeń. W tym celu zaleca się konsultację z
lekarzem lub specjalistą. Pozwoli to uzyskać pożądane efekty skuteczniej i szybciej.
Przy pierwszym uruchomieniu bieżni należy stanąć obok niej i nauczyć się nią sterować,
na przykład: uruchamianie, zatrzymywanie, regulacja prędkości itp. Po zapoznaniu się z
podstawowymi funkcjami kontrolnymi, możesz zacząć trening. Stań na plastikowych
płytach antypoślizgowych po obu stronach ruchomej części bieżni i chwyć obie poręcze
rękami. Następnie włącz maszynę ustawiając prędkość na około 1,6-3,2 km/h (niska
prędkość). Trzymaj ciało wyprostowane, patrząc przed siebie, ostrożnie stań na pasie i
rozluźnij się, aż będziesz mógł stopniowo nadążać za urządzeniem. Kiedy poczujesz się
komfortowo, możesz powoli zwiększyć prędkość do 3-5 km/h. Utrzymuj tą prędkość
przez około 10 minut, a następnie zwolnij, aż do zatrzymania. Aby zapobiec upadkowi,
przy pierwszej próbie nie ustawiaj dużej prędkością.
Ćwiczenia.
Na początek, przejdź około 1 km w ustalonym tempie i zapisz zużyty czas. Może to
zająć 15–25 minut. Przy prędkości 4,8 km/h pokonanie 1 km zajmie Ci około 12 minut.
Jeśli kilkakrotnie zrobisz to bez problemu, możesz stopniowo zacząć zwiększać prędkość.
Dobry efekt będzie przynosiło ćwiczenie przez 30 minut dziennie. Zanim zaczniesz szybko
biegać, bądź cierpliwy, stopniuj obciążenie i pamiętaj, że nawet krótkie, ale regularne
treningi przyniosą w końcu pozytywne efekty dla twojego organizmu.
Częstotliwość ćwiczeń.
Zaleca się ćwiczyć 3-5 razy w tygodniu, po około 15-60 minut. Najlepiej jednak
stworzyć z pomocą specjalisty harmonogram ćwiczeń, w oparciu o rzeczywisty stan
zdrowia. Jest to lepsze rozwiązanie niż domyślne, własne preferencje. Intensywność
ćwiczenia reguluje się dopasowując prędkość i czas ćwiczenia.
Czas ćwiczeń.
W skrócie: 15-20 minut ćwiczeń to dobry sposób na zaoszczędzenie czasu. Rozgrzewaj
się przez 5 minut z prędkością 4-4,8 km/h, a następnie zwiększaj co minutę prędkość o
0,3 km/h, aż osiągniesz odpowiednią, komfortową dla siebie prędkość i kontynuuj bieg
przez około 45 minut. Z pewnością poczujesz pełne zadowolenie z takiego ćwiczenia.
Powyższa propozycja ma jednak jedynie charakter informacyjny. Więcej informacji
można uzyskać od specjalistów.
Ubranie do ćwiczeń.
Jedyne, co potrzebujesz, to chęci i para dobrych butów. Zalecamy noszenie sportowych
butów do biegania lub butów gimnastycznych. Należy sprawdzić, czy coś (np. kamyk) nie
utknęło w bieżniku buta, ponieważ może to wpaść do działającej maszyny i uszkodzić
taśmę bieżni lub mechanizm napędowy. Dobrze też nosić wygodną, przewiewną, najlepiej
bawełnianą odzież, dedykowaną do uprawiania sportu.
Page 16
16
5. Sugestie i wytyczne dotyczące ćwiczeń
Ćwiczenia rozciągające
Bez względu na to, jak szybko potrafisz chodzić i
biegać, dobrze jest najpierw wykonać ćwiczenia
rozciągające. Rozgrzane mięśnie lepiej pracują, więc
warto najpierw poświęć 5-10 minut na rozgrzewkę.
1. Rozciąganie w dół.
Trzymaj kolana lekko ugięte i powoli pochylaj ciało
do przodu. Rozluźnij plecy i ramiona i dotknij
palcami dłoni stóp (patrz rysunek 1). Utrzymaj tą
pozycję przez 10-15 sekund, a następnie wyprostuj
się. Powtórz to ćwiczenie 3 razy.
2. Rozciąganie ścięgna stopy. Usiądź na
poduszce, wyprostuj jedną nogę, a drugą zegnij tak,
aby jej stopa przylgnęła do wewnętrznej strony uda
wyprostowanej nogi. Następnie dotknij ręką palców
stopy (patrz rysunek 2). Utrzymaj tą pozycję przez
10-15 sekund, a następnie rozluźnij się. Powtórz to
ćwiczenie 3 razy dla każdej nogi.
3. Rozciąganie ścięgien stopy i pięty. Stań z
rękami opartymi o ścianę lub drzewo i rozstaw obie
nogi do przodu i do tyłu. Pochyl się w stronę ściany
lub drzewa trzymając tylną nogę prosto i opierając
stopy o podłoże (patrz rysunek 3). Utrzymaj tą
pozycję przez 10-15 sekund, a następnie rozluźnij
się. Powtórz to ćwiczenie 3 razy dla każdej nogi.
4. Rozciąganie mięśnia czworogłowego. Oprzyj
się o ścianę lub stół lewą ręką, aby zachować
równowagę, wyciągnij prawą rękę do tyłu, aby
chwycić prawą kostkę, powoli ciągnij piętę w
kierunku pośladka, aż poczujesz parcie przednich
mięśni łydki na udo (patrz rysunek 4). Utrzymaj tą
pozycję przez 10-15 sekund, a następnie rozluźnij
się.
5. Rozciąganie mięśnia Sartorius (wewnętrzny
mięsień uda). Usiądź na podłodze z dwoma stopami
skierowanymi do siebie, a kolanami skierowanymi na
zewnątrz. Chwyć rękami obie stopy i ciągnij je w kierunku pachwiny. Utrzymaj tą pozycję
przez 10-15 sekund, a następnie rozluźnij się. Powtórz to ćwiczenie 3 razy.
Środki bezpieczeństwa podczas ćwiczeń.
Przed ćwiczeniami warto skonsultować się z profesjonalistą. Może on udzielić kilku
sugestii dotyczących częstotliwości, intensywności i czasu trwania ćwiczeń w zależności
od twojego wieku i kondycji fizycznej. Jeśli poczujesz podczas ćwiczeń duszność w klatce
piersiowej lub ból, nieregularne bicie serca, trudności w oddychaniu, zawrót głowy lub
jakikolwiek inne niepokojące objawy, natychmiast przerwij ćwiczenie. Przed ich
wznowieniem skonsultuj się z lekarzem.
Page 17
17
8. Instrukcja bezpieczeństwa
Dziękujemy za zakup produktu naszej firmy. Prawidłowe, zgodne z instrukcją
korzystanie z bieżni gwarantuje pełne bezpieczeństwo i wygodę. Prosimy
dokładnie zapoznać się z poniższymi informacjami przed rozpoczęciem
korzystania z urządzenia.
Inteligentna bieżnia XQIAO A2S jest przeznaczona
wyłącznie do użytku domowego.
Podstawowe zasady bezpieczeństwa.
1. Przewód zasilający podłączaj dopiero po upewnieniu się, że bieżnia została
do końca zmontowana zgodnie z instrukcją instalacji. Zwróć uwagę, żeby
ustawiona bieżnia nie utrudniała możliwości szybkiego odłączenia przewodu
zasilającego z kontaktu.
2. Podłącz przewód zasilający do gniazdka z uziemieniem. Jeśli przewód
zasilający lub wtyczka jest uszkodzony, należy go natychmiast wymienić na
nowy. Zapytaj w sklepie lub u dystrybutora.
3. Bieżnia to urządzenie przeznaczone wyłącznie do użytku wewnątrz
pomieszczeń. Nie używaj go na zewnątrz. Miejsce, w którym stoi bieżnia,
powinno być twarde, poziome i równe. Nie stawiaj bieżni na grubych dywanach
i podobnych powierzchniach, aby nie zakłócać swobodnego ruchu powietrza
pod urządzeniem i uniknąć kołysania się podczas biegania. Bieżnia elektryczna
służy wyłącznie do marszu i biegania treningowego. Nie próbuj adaptować jej
do innych celów.
4. Kiedy bieżnia elektryczna nie jest używana, odłącz przewód zasilający.
5. Podczas korzystania z bieżni elektrycznej należy uważać na dzieci i trzymać
je w bezpiecznej odległości.
6. Jeśli podczas ćwiczeń wystąpi jakieś zagrożenie, złap szybko za poręcze i
zeskocz na ziemię lub platformy po obu stronach taśmy.
Dobry początek.
1. Przed rozpoczęciem biegania wykonaj 3-5 minutową rozgrzewkę.
2. Włącz zasilanie głównym wyłącznikiem w dolnej części. Po naciśnięciu START
taśma biegowa ruszy. Automatycznie rozpocznie od prędkości 1. Przy tej
prędkości można również wykonać rozgrzewkę.
3. Złap za poręcze rękami, stań na bieżni, przyciskami „+/-” reguluj prędkość
w małych krokach od 1,5 do 3,0. Utrzymuj postawę wyprostowaną, zrelaksuj
się maksymalnie i poruszaj w tempie ruchu pasa biegowego. Po dostosowaniu
się do rytmu i uchwyceniu środka ciężkości ciała, ostrożnie zdejmij ręce z
poręczy, aby móc wykonywać klasyczne ruchy, charakterystyczne dla biegu.
Jeśli poczujesz się pewnie, możesz stopniowo zwiększać prędkość.
4. Po zapoznaniu się z funkcjami bieżni, możesz dostosować prędkość do
swojego stanu fizycznego.
Page 18
18
5. Na cyfrowym wyświetlaczu bieżni wyraźnie widać prędkość, czas, dystans i
spalone kalorie.
Porady:
1. Przed użyciem, początkujący powinni zapoznać się z przyciskami
funkcyjnymi konsoli bieżni.
2. Nie stój na pasie biegowym podczas uruchamiania bieżni. Stawaj na
antypoślizgowych szynach po obu stronach bieżni. Zapobiegnie to możliwości
upadku.
3. Przed bieganiem najlepiej przebrać się w strój sportowy. Nie zaleca się
noszenia dżinsów, kapci ani skórzanych butów.
4. Żeby nie narażać się na niebezpieczeństwo, np. upadek w trakcie biegu, nie
rozpraszaj się, nie baw się z innymi osobami. Zabrania się skakania z bieżni w
trakcie biegu.

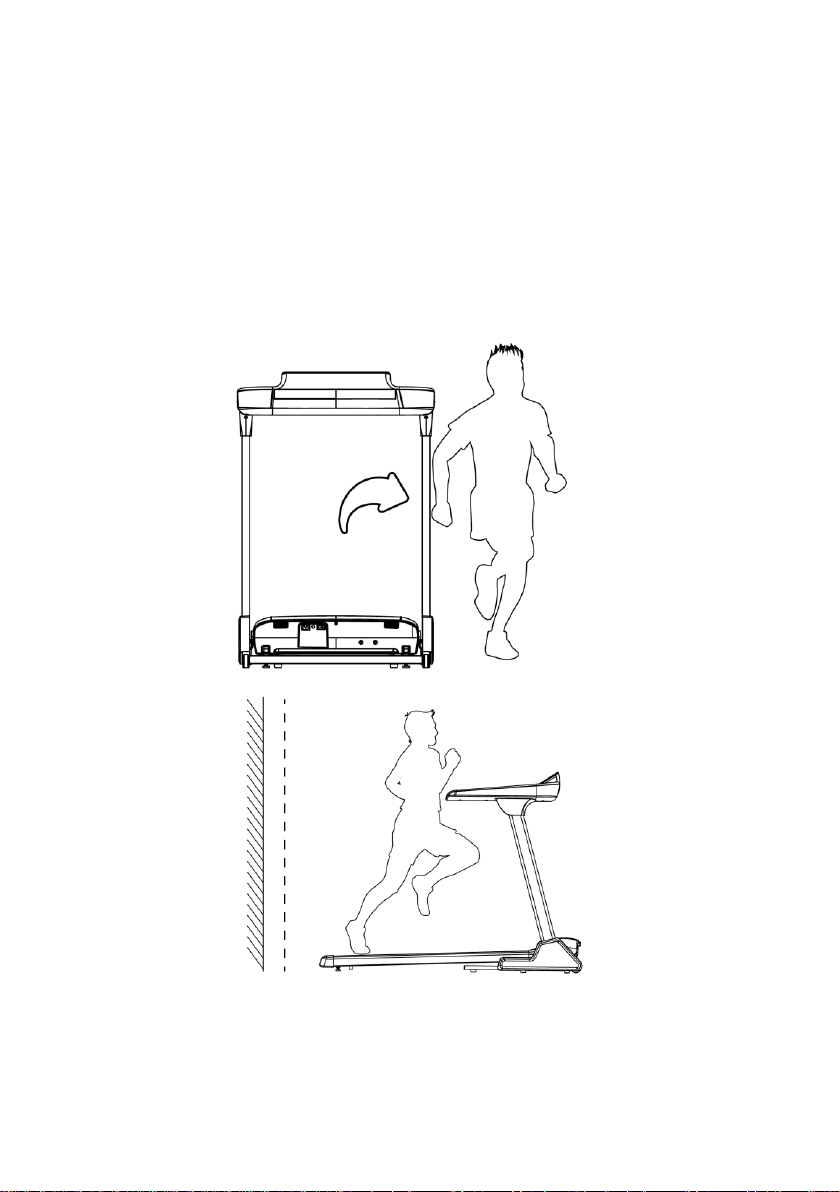

Nie stawiaj bieżni blisko ściany.
Za bieżnią zachowaj wolny obszar minimum 2m * 1m.
Page 19
19

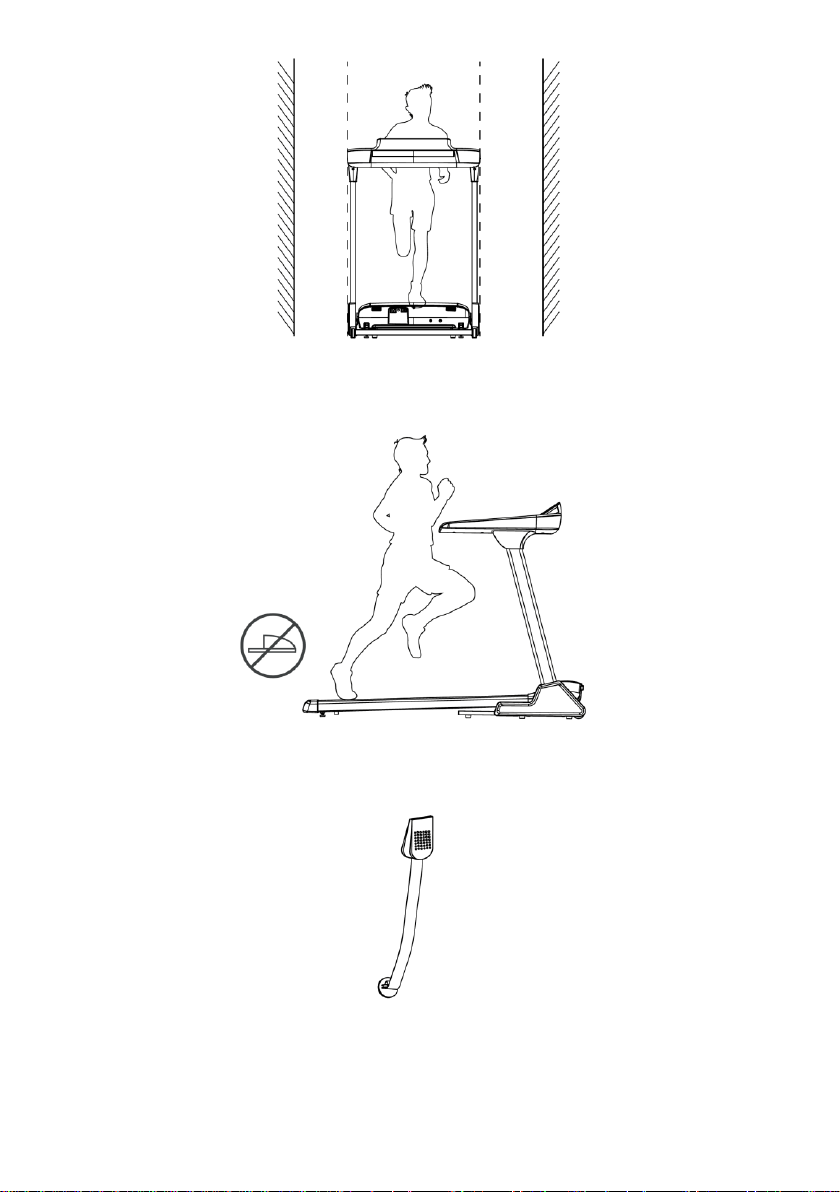

Bezpieczne użytkowanie bieżni wymaga wolnej przestrzeni
2m (dł) * 1m (szer) * 2,25m (wys).
Biegaj w sportowym obuwiu.
Zawsze przypinaj zabezpieczający kluczyk blokady do ubrania.
W razie wypadku, wyciągnięcie kluczyka wyłączy natychmiast silnik napędowy
bieżni.
Page 20
20

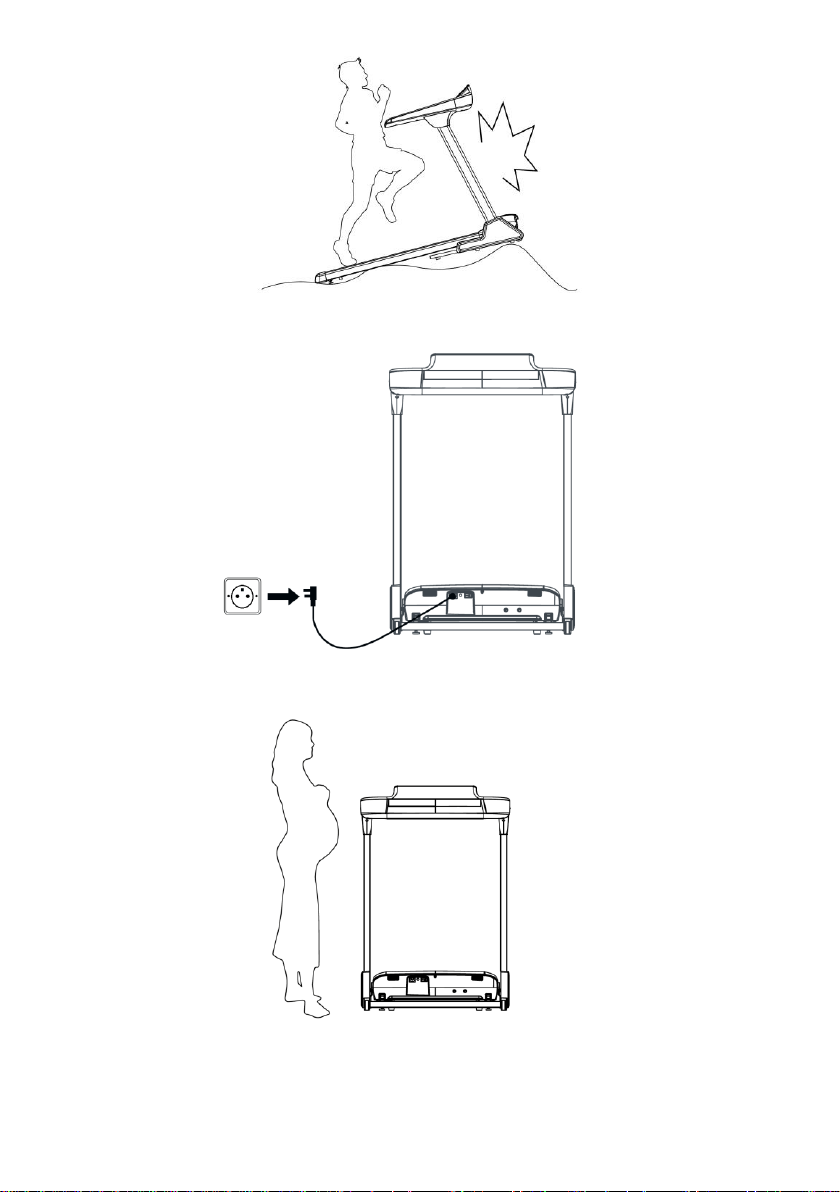

Nie wolno użytkować bieżni na nierównym i niestabilnym podłożu.
Jeśli bieżnia nie jest używana, odłączaj przewód zasilający.
Unikniesz niekontrolowanego korzystania z bieżni przez osoby niepowołane.
Osoby starsze i kobiety w ciąży mogą korzystać z bieżni z zachowaniem
wyjątkowej ostrożności.
Page 21
21

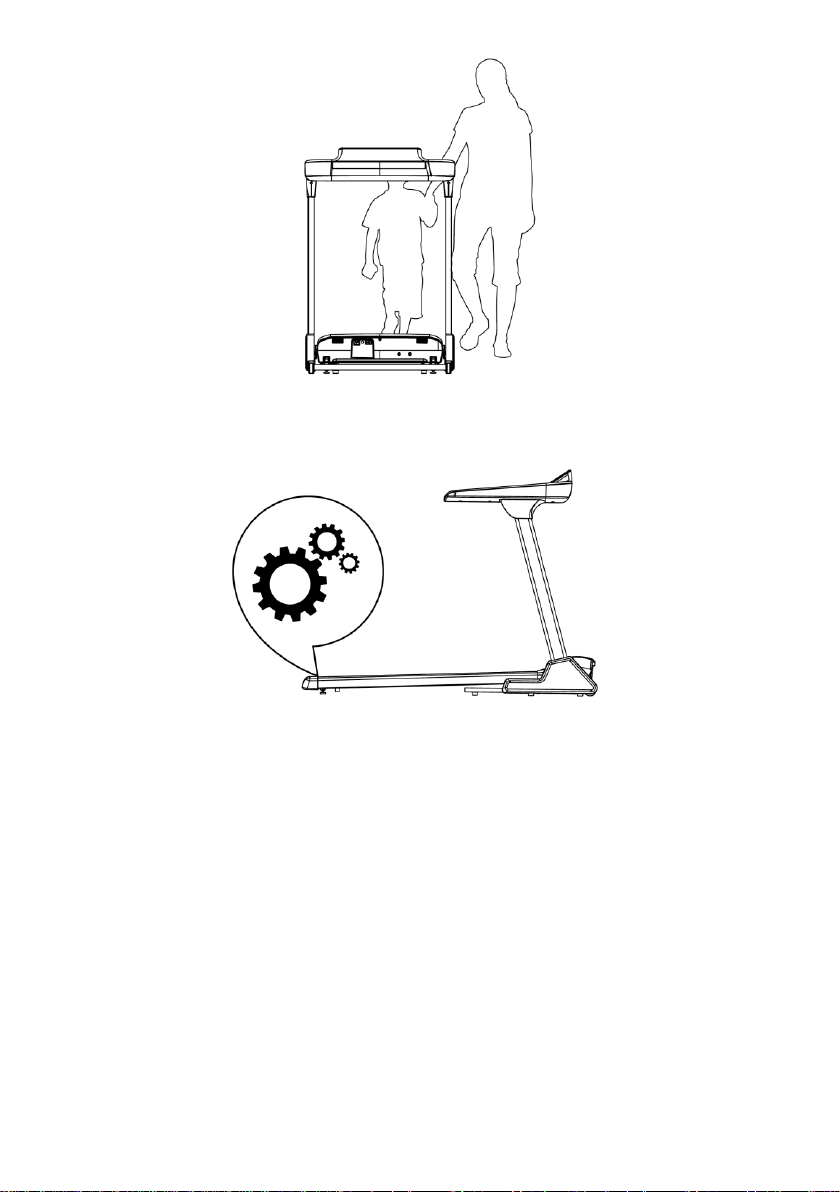

Dzieci, osoby niepełnoletnie mogą korzystać z bieżni wyłącznie pod opieką
osoby dorosłej.
Proszę nie stawać na tej części bieżni. Grozi wciągnięciem.
Page 22
22
9. Wytyczne i instrukcje dotyczące
konserwacji
1. Przewodnik konserwacji.
Ostrzeżenie: Zawsze odłączaj kabel zasilający bieżni elektrycznej przed czyszczeniem
bieżni i przed wykonaniem procedur konserwacyjnych.
Czyszczenie: Regularne czyszczenie znacznie wydłuży żywotność bieżni elektrycznej.
Regularnie czyść odsłonięte części po obu stronach pasa biegowego, co zmniejszy
gromadzenie się ciał obcych pod pasem. Przed bieganiem, zawsze upewniaj się, że buty
sportowe są czyste i sprawdzaj, czy w podeszwach nie ma obcych ciał, kamyków, żwiru,
które mogły by spaść na pas bieżni. Powierzchnię pasa biegowego należy czyścić wilgotną
szmatką z mydłem. Uważaj, aby nie chlapać wodą na elementy elektryczne i pod pas
bieżni.
Ostrzeżenie: przed zdjęciem osłony silnika pamiętaj, aby sprawdzić czy przewód
zasilający jest odłączony. Zdejmij maskę silnika i wyczyść kurz, wyczyść pas bieżni i
nasmaruj olejem silikonowym przynajmniej raz w roku.
Przestrzeń między platformą bieżni a pasem bieżni elektrycznej została wstępnie pokryta
powłoką oleju silikonowego. Tarcie pomiędzy pasem bieżni a platformą bieżni ma duży
wpływ na żywotność i wydajność bieżni elektrycznej. Dlatego należy je regularnie
pokrywać olejem silikonowym. Zalecane jest regularne sprawdzanie uruchomionej
platformy. Jeśli platforma do chodzenia jest uszkodzona, skontaktuj się z serwisem lub
centrum obsługi klienta. Zaleca się nanosić olej silikonowy na przestrzeń między pasem
bieżni a platformą spacerową bieżni elektrycznej zgodnie z następującym
harmonogramem:
Użytkownik lekki (korzystający z bieżni mniej niż 3 godziny tygodniowo) raz na 6
miesięcy.
Użytkownik o średniej wadze (korzystający z bieżni przez 3-5 godzin tygodniowo) raz na
3 miesiące.
Użytkownik ciężki (korzystaj z bieżni przez ponad 5 godzin tygodniowo) raz na 1,5
miesiąca.
Zalecamy zakup dedykowanych lubrykantów od lokalnych dystrybutorów podobnego
sprzętu.
2. Instrukcja konserwacji.
Dla zapewnienia bezawaryjnej pracy i dla przedłużenia żywotności bieżni, zaleca się jej
wyłączanie, po każdych 2 godzinach ciągłej pracy i pozostawienie maszyny w bezruchu
na 10 minut przed kolejnym użyciem. Jeśli pas bieżni jest zbyt luźny, może się ślizgać
podczas pracy bieżni. Jeśli jest zbyt mocno napięty, może to osłabiać działanie silnika i
powodować szybsze zużywanie rolek i pasa biegowego. Gdy pas jest naprężony
odpowiednio, można go ręcznie podnieść (trzymając po obu stronach pasa) ponad
powierzchnię platformy na około 50-75 mm.
Page 23
23
2.1. Smarowanie platformy spacerowej.
1. Jak podano powyżej, użytkownik powinien smarować platformę do chodzenia w
odpowiednich odstępach czasu. Nie oznacza to jednak, że im więcej smaru, tym lepiej.
Pamiętaj: rozsądne smarowanie jest ważnym czynnikiem wpływającym na poprawę
żywotności bieżni.
2. Metoda sprawdzenia, czy istnieje potrzeba uzupełniania smaru. Wystarczy unieść pas
bieżni i wsunąć dłoń jak najdalej do środka, w tylnej części. Jeśli ręka będzie lekko
wilgotna od oleju silikonowego, nie ma potrzeby smarowania. Jeśli platforma jest sucha,
a na dłoni nie ma oleju silikonowego, należy wykonać smarowanie.

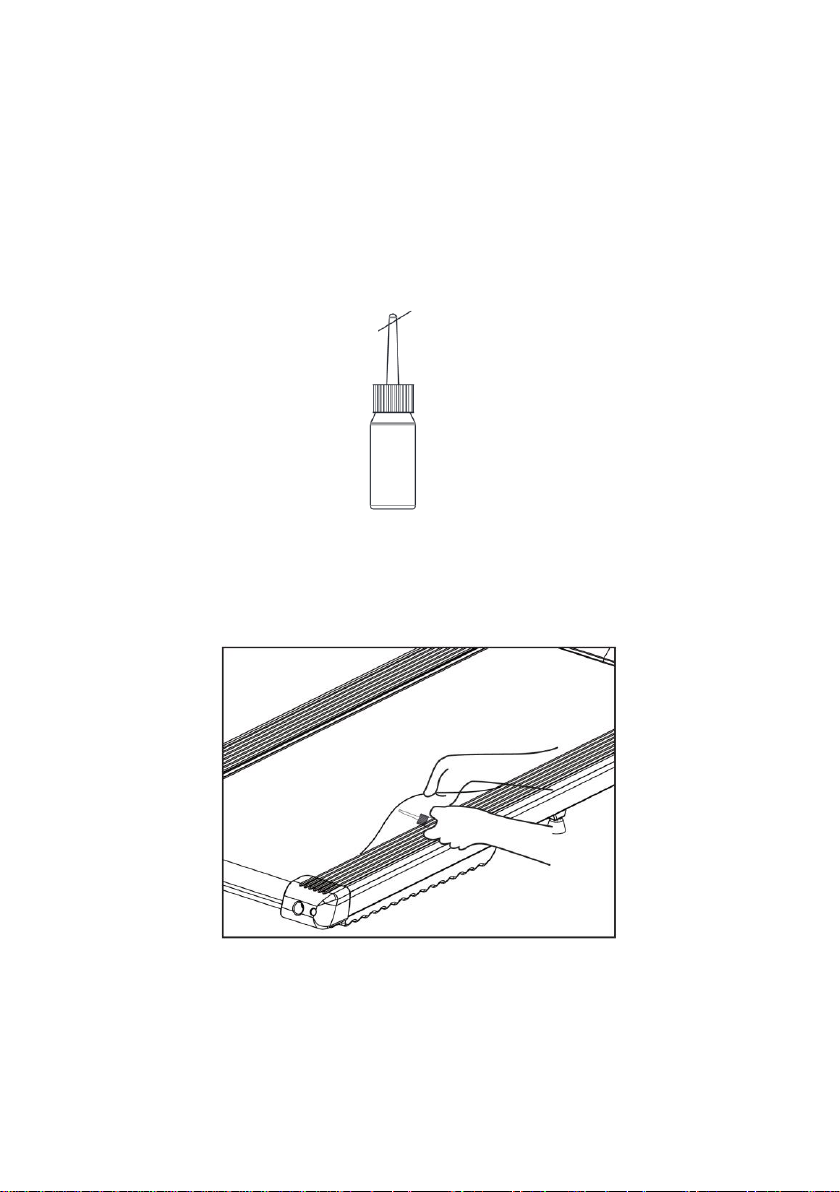

3. Smarowanie platformy spacerowej olejem silikonowym:
a) Przygotuj butelkę z olejem odcinając pod kątem końcówkę, nie więcej niż 5mm.
Odkręcić zaślepkę wlotu oleju w bieżni.
b) Włącz bieżnię i pozwól jej pracować z minimalną prędkością 1 km/h. Przyłóż. Wlewaj
olej pod pas bieżni, jak pokazano na rysunku. Delikatnie dociskaj pas w okolicy środka
bieżni. Po kilku minutach olej silikonowy może zostać całkowicie wchłonięty przez pas
bieżni.
Odciąć ok. 5mm
Olej
silikonowy
Page 24
24
2.2. Regulacja napięcia pasa biegowego.
Bieżnie są zawsze dokładnie regulowane po montażu, tuż przed opuszczeniem fabryki. Po
pewnym czasie użytkowania bieżni pas może się jednak poluzować. Użytkownik może
zauważyć, że pas bieżni zatrzymuje się, ma tendencję do falowania lub ślizga się podczas
biegu. Kiedy wystąpi takie zjawisko, trzeba zwiększyć naprężenie pasa: użyj klucza
imbusowego, wykonuj jednorazowo po 1/2 obrotu w kierunku zgodnym z ruchem
wskazówek dla śruby prawej i w kierunku przeciwnym dla śruby lewej. Sprawdzaj
rezultaty. Reguluj zawsze obie śruby, po lewej i prawej stronie pasa bieżni. Jeśli pas
biegowy jest zbyt luźny, pas i rolka mogą się ślizgać, ale zbyt mocno naciągnięty pas też
nie jest dobry, gdyż zwiększone obciążenie przyśpiesza zużycie silnika, pasa biegowego i
rolek. Prawidłowo naprężony pas można ręcznie podnieść w środku ponad powierzchnię
platformy na około 50-75 mm.
2.3. Centrowanie pasa biegowego.
1. Umieść bieżnię elektryczną na równej powierzchni.
2. Włącz ruch pasa biegowego i pozwól mu pracować z prędkością około 3,5 km/h.
3. Jeśli pas biegowy przesuwa się w lewo, obróć lewą śrubę rolki prowadzącej pas o 1/2
obrotu zgodnie z ruchem wskazówek zegara, a następnie obróć prawą śrubę rolki
prowadzącej pas o 1/2 obrotu w lewo.
4. Jeśli pas biegowy przesuwa się w prawo, obróć prawą śrubę rolki prowadzącej pas o
1/2 obrotu w prawo, a następnie obróć lewą śrubę rolki prowadzącej pas o 1/2 obrotu w
lewo.
Uwaga: Regularnie czyść bieżnię, usuwaj wszystkie obce ciała, gdyż mogą powodować
uszkodzenia lub szybsze zużycie bieżni.
Jeśli pas biegowy ma tendencje do przesuwania się Jeśli pas biegowy ma tendencje do przesuwania się
w lewo, reguluj zgodnie z rysunkiem powyżej. w prawo, reguluj zgodnie z rysunkiem powyżej.
Page 25
25
10. Informacja o gwarancji.
Gwarancja.
Firma XQIAO gwarantuje, że z wyłączeniem niżej wyszczególnionych ograniczeń, Produkt
(z wyłączeniem baterii, akumulatorów) będzie prawidłowo działał przez okres dwóch lat
(24 miesiące) od daty zakupu.
Gwarancji udziela użytkownikowi końcowemu sprzedawca. Wszelkie sprawy związane z
realizacją roszczeń gwarancyjnych należy załatwiać u sprzedawcy.
Gwarancja obejmuje wyłącznie wady materiałowe lub produkcyjne.
Gwarancja nie obejmuje uszkodzeń mechanicznych.
Gwarancja traci ważność w przypadku stwierdzenia prób samodzielnej naprawy.
Zgłaszając reklamację w ramach gwarancji, należy przedstawić oryginalny, czytelny
dowód zakup z datą zakupu.
Gwarancja nie obejmuje wad wynikających z normalnego zużycia.
Gwarancja nie obejmuje wad spowodowanych nieostrożnym lub niewłaściwym
użytkowaniem, szkód powstałych w wyniku wypadku, pożaru, zalania, uderzenia pioruna
lub innych działań natury, problemów związanych ze złymi parametrami sieci zasilającej.
Gwarancja traci ważność w przypadku uszkodzenia plomb na obudowie (jeśli są), w
przypadku widocznych śladów manipulowania przy urządzeniu, uszkodzeń
spowodowanych używaniem w sposób inny, niż ten, do którego produkt został
przeznaczony, nieprzestrzegania instrukcji obsługi, celowego lub umyślnego uszkodzenia,
stosowania części zamiennych lub innych elementów zamiennych (w tym materiałów
eksploatacyjnych), które nie są dostarczone lub zalecane przez producenta, wszelkich
zmian lub modyfikacji produktu, które zostały przeprowadzone przez użytkownika lub
osoby trzecie.
Niniejsza gwarancja jest nieważna, jeśli numer seryjny produktu jest nieczytelny lub go
brak.
Page 26
26
Informacja o recyklingu i utylizacji. (WEEE).
Unia Europejska
Niektóre urządzenia mogą być wykorzystywane zarówno w zastosowaniach domowych,
jak i profesjonalnych/ firmowych.
Środowisko domowe.
Umieszczenie tego symbolu na sprzęcie informuje, że nie należy pozbywać się go wraz z
innymi odpadami z gospodarstwa domowego. Zgodnie z prawem Unii Europejskiej,
zużyty sprzęt elektryczny i elektroniczny, który ma zostać zutylizowany, musi zostać
oddzielony od odpadów domowych. Prywatne gospodarstwa domowe w krajach
członkowskich Unii Europejskiej mogą bezpłatnie zwracać zużyty sprzęt elektryczny i
elektroniczny do wyznaczonych punktów zbiórki odpadów. Aby uzyskać więcej informacji,
należy skontaktować się z lokalnymi organami zajmującymi się utylizacją odpadów.
W niektórych krajach członkowskich przy zakupie nowego sprzętu lokalny sprzedawca
może mieć obowiązek odebrania zużytego sprzętu bez opłat. Aby uzyskać dodatkowe
informacje, należy skontaktować się ze sprzedawcą.
Środowisko profesjonalne/ biznesowe.
Umieszczenie tego symbolu na urządzeniu informuje, że użytkownik musi pozbyć się go
zgodnie z ustanowionymi procedurami krajowymi. Zgodnie z prawem Unii Europejskiej,
zużyty sprzęt elektryczny i elektroniczny, który ma podlegać utylizacji, musi być
traktowany zgodnie z przyjętymi procedurami.
Action S.A.
ul. Dawidowska 10
Zamienie, 05-500 Piaseczno
Loading...
