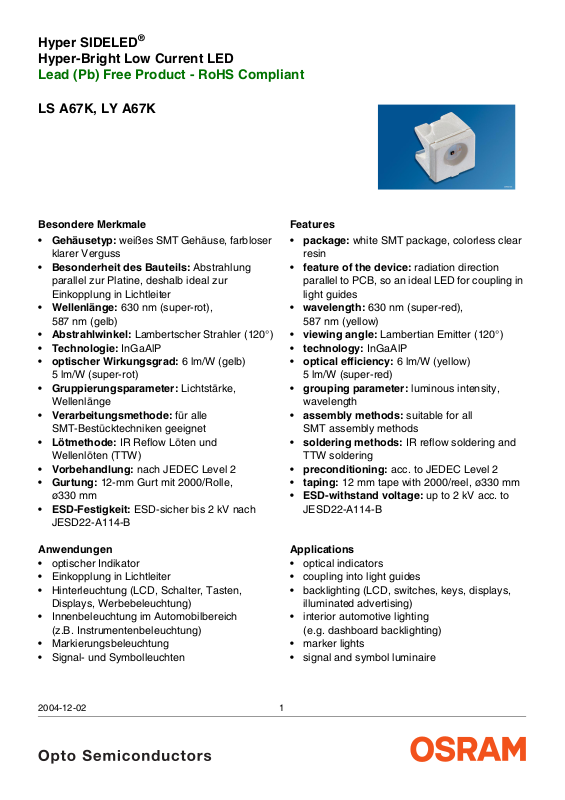

Hyper SIDELED
Hyper-Bright Low Current LED
Lead (Pb) Free Product - RoHS Compliant
LS A67K, LY A67K
Besondere Merkmale
• Gehäusetyp: weißes SMT Gehäuse, farbloser
klarer Verguss
• Besonderheit des Bauteils: Abstrahlung
parallel zur Platine, deshalb ideal zur
Einkopplung in Lichtleiter
• Wellenlänge: 630 nm (super-rot),
587
nm (gelb)
• Abstrahlwinkel: Lambertscher Strahler (120°)
• Technologie: InGaAlP
• optischer Wirkungsgrad: 6 lm/W (gelb)
5
lm/W (super-rot)
• Gruppierungsparameter: Lichtstärke,
Wellenlänge
• Verarbeitungsmethode: für alle
SMT-Bestücktechniken geeignet
• Lötmethode: IR Reflow Löten und
Wellenlöten
• Vorbehandlung: nach JEDEC Level 2
• Gurtung: 12-mm Gurt mit 2000/Rolle,
ø330
• ESD-Festigkeit: ESD-sicher bis 2 kV nach
JESD22-A114-B
Anwendungen
• optischer Indikator
• Einkopplung in Lichtleiter
• Hinterleuchtung (LCD, Schalter, Tasten,
Displays, Werbebeleuchtung)
• Innenbeleuchtung im Automobilbereich
(z.B.
• Markierungsbeleuchtung
• Signal- und Symbolleuchten
(TTW)
mm
Instrumentenbeleuchtung)
Features
• package: white SMT package, colorless clear
resin
• feature of the device: radiation direction
parallel to PCB, so an ideal LED for coupling in
light guides
• wavelength: 630 nm (super-red),
587
nm (yellow)
• viewing angle: Lambertian Emitter (120°)
• technology: InGaAlP
• optical efficiency: 6 lm/W (yellow)
5
lm/W (super-red)
• grouping parameter: luminous intensity,
wavelength
• assembly methods: suitable for all
SMT
assembly methods
• soldering methods: IR reflow soldering and
TTW
soldering
• preconditioning: acc. to JEDEC Level 2
• taping: 12 mm tape with 2000/reel, ø330 mm
• ESD-withstand voltage: up to 2 kV acc. to
JESD22-A114-B
Applications
• optical indicators
• coupling into light guides
• backlighting (LCD, switches, keys, displays,
illuminated advertising)
• interior automotive lighting
(e.g. dashboard backlighting)
• marker lights
• signal and symbol luminaire
2004-12-02 1
Page 2
LS A67K, LY A67K
Bestellinformation Ordering Information
1) Seite 15
Lichtstrom
Luminous
Flux
IF = 2 mA
ΦV (mlm)
Typ
Type
Emissionsfarbe
Color of
Emission
Lichtstärke
Luminous
1) page 15
Intensity
IF = 2 mA
IV (mcd)
LS A67K-J1K2-1
LS A67K-K1L2-1
LS A67K-J1L2-1
LY A67K-J2L1-26
LY A67K-K2M1-26
LY A67K-J2M1-26
Anm.: Die oben genannten Typbezeichnungen umfassen die bestellbaren Selektionen. Diese bestehen aus wenigen Helligkeitsgruppen
(siehe Seite 5 für nähere Informationen). Es wird nur eine einzige Helligkeitsgruppe pro Gurt geliefert. Z.B.: LY A67K-J2L1- 26
bedeutet, dass auf dem Gurt nu r eine der Helligkeitsgruppen J2, K1, K2 oder L1 enthalten ist.
Um die Liefersicherheit zu gewährleisten, können einzelne Helligkeitsgruppen nicht bestellt werden.
Gleiches gilt für die Farben, bei denen Wellenlängengruppen gemessen und gruppiert werden. Pro Gurt wird nur eine
Wellenlängengruppe geliefert. Z.B.: LY A67K-J2L1-26 bedeutet, dass auf dem Gurt nur eine der Wellenlängengruppen -2, -3, -4,
-5 oder -6 enthalten ist (siehe Seite 5 für nähere Information). LS A67K-J1K2-1 bedeutet, dass das Bauteil innerhalb der auf
Seite 4 spezifizierten Grenzen geliefert wird.
Um die Liefersicherheit zu gewährleisten, können einzelne Wellenlängengruppen nicht bestellt werden.
Note: The above Type Numbers represent the order groups which include only a few brightness groups (see page 5 for explanation).
Only one group will be shipped on each reel (there will be no mixing of two groups on each reel). E.g. LY A67K-J2L1-26 means
that only one group J2, K1, K2 or L1 will be shippable for any one reel.
In order to ensure availability, single brightness groups will not be orderable.
In a similar manner for colors where wavelength groups are measured and binned, single wavelength groups will be shipped on
any one reel. E.g. LY A67K-J2L1-26 means that only 1 wavelength group -2, -3, -4, -5 or -6 will be shippable (see page 5 for
explanation). LS A67K-J1K2-1 means that the device will be shiped within the specified limits as stated on page 4.
In order to ensure availability, single wavelength groups will not be orderable.
super-red 4.5 … 11.2
7.1 … 18.0
4.5 … 18.0
yellow 5.6 … 14.0
9.0 … 22.4
5.6 … 22.4
Vergleichstabelle für 10 mA Correlation Table for 10 mA
Typ
Type
IF = 2 mA
Emissionsfarbe
Color of
Emission
Lichtstärke
Seite 15
Luminous
Intensity
IF = 2 mA
IV (mcd)
LS A67K-J1K2-1
LS A67K-K1L2-1
super-red 4.5 … 11.2
LS A67K-J1L2-1
LY A67K-J2L1-26
LY A67K-K2M1-26
yellow 5.6 … 14.0
LY A67K-J2M1-26
Siehe auch Grafik auch Seite 7 / Please see also graph on page 7
1)
1) page 15
7.1 … 18.0
4.5 … 18.0
9.0 … 22.4
5.6 … 22.4
Lichtstärke
Seite 15
Luminous
Intensity
IF = 10 mA
IV (mcd)
⇒
⇒
2) page 15
22 (typ.)
35 (typ.)
30 (typ.)
30 (typ.)
45 (typ.)
40 (typ.)
40 (typ.)
60 (typ.)
55 (typ.)
45 (typ.)
75 (typ.)
65 (typ.)
2) Seite 15
2)
2) page 15
Bestellnummer
Ordering Code
Q65110A2016
Q65110A2017
Q65110A2018
Q65110A2065
Q65110A2066
Q65110A2067
Lichtstrom
Seite 15
Luminous
2) page 15
Flux
IF = 10 mA
ΦV (mlm)
115 (typ.)
180 (typ.)
160 (typ.)
140 (typ.)
225 (typ.)
200 (typ.)
2)
2004-12-02 2
Page 3
Grenzwerte Maximum Ratings
Bezeichnung
Parameter
Betriebstemperatur
Operating temperature range
Lagertemperatur
Storage temperature range
Sperrschichttemperatur
Junction temperature
Durchlassstrom
Forward current
(TA=25°C)
Stoßstrom
Surge current
t ≤ 10 µs, D = 0.005, T
Sperrspannung
Reverse voltage
3) Seite 15
3) page 15
=25°C
A
(TA=25°C)
Leistungsaufnahme
Power consumption
(TA=25°C)
Wärmewiderstand
Thermal resistance
Sperrschicht/Umgebung
Junction/ambient
4) Seite 15
4) page 15
Sperrschicht/Lötpad
Junction/solder point
Symbol
Symbol
T
op
T
stg
T
j
I
F
I
FM
V
R
P
tot
R
th JA
R
th JS
LS A67K, LY A67K
Werte
Values
LS LY
– 40 … + 100 °C
– 40 … + 100 °C
+ 125 °C
20 mA
100 mA
12 V
40 mW
480
250
Einheit
Unit
K/W
K/W
2004-12-02 3
Page 4
Kennwerte
Characteristics
(TA = 25 °C)
Bezeichnung
Parameter
Wellenlänge des emittierten Lichtes (typ.)
Wavelength at peak emission
I
= 2 mA
F
Dominantwellenlänge
Dominant wavelength
I
= 2 mA
F
Spektrale Bandbreite bei 50 % I
Spectral bandwidth at 50 % I
I
= 2 mA
F
5) Seite 15
5) page 15
rel max
rel max
(typ.)
Abstrahlwinkel bei 50 % IV (Vollwinkel) (typ.)
Viewing angle at 50 % I
Durchlassspannung
Forward voltage
I
= 2 mA (max.)
F
6) Seite 15
6) page 15
V
(min.)
(typ.)
Sperrstrom (typ.)
Reverse current (max.)
V
= 12 V
R
Temperaturkoeffizient von λ
Temperature coefficient of λ
I
= 2 mA; –10°C ≤ T ≤ 100°C
F
Temperaturkoeffizient von λ
Temperature coefficient of λ
I
= 2 mA; –10°C ≤ T ≤ 100°C
F
Temperaturkoeffizient von V
Temperature coefficient of V
I
= 2 mA; –10°C ≤ T ≤ 100°C
F
peak
peak
dom
dom
F
F
(typ.)
(typ.)
(typ.)
Optischer Wirkungsgrad (typ.)
Optical efficiency
I
= 2 mA
F
* Einzelgruppen siehe Seite 5
Individual groups on page 5
LS A67K, LY A67K
Symbol
Symbol
LS LY
λ
peak
λ
dom
643 591 nm
630
± 6
∆λ 16 15 nm
2ϕ 120 120 Grad
V
V
V
I
I
TC
TC
TC
η
F
F
F
R
R
λpeak
λdom
V
opt
1.7
1.8
2.2
0.01
10
0.14 0.12 nm/K
0.05 0.09 nm/K
– 1.8 – 2.1 mV/K
5 6 lm/W
Werte
Values
587*
–7/+8
1.7
1.8
2.2
0.01
10
Einheit
Unit
nm
deg.
V
V
V
µA
µA
2004-12-02 4
Page 5
LS A67K, LY A67K
5) Seite 15
Wellenlängengruppen (Dominantwellenlänge)
Wavelength Groups (Dominant Wavelength)
5) page 15
Gruppe
Group
min. max.
2 580 583 nm
3 583 586 nm
4 586 589 nm
5 589 592 nm
6 592 595 nm
Helligkeits-Gruppierungsschema Brightness Groups
Helligkeitsgruppe
Brightness Group
J1
J2
K1
K2
L1
L2
M1
Anm.: Die Standardlieferform von Serientypen beinhaltet entweder eine untere Familiengruppe, eine obere
Familiengruppe oder eine Sammelgruppe, die aus nur 4
Einzelne Helligkeitsgruppen sind nicht bestellbar.
Note: The standard shipping format for serial types includes either a lower familiy group, an upper family group or
a grouping of all individual groups of 4
Individual brightness groups cannot be ordered.
Lichtstärke
Luminous Intensity
I
(mcd)
V
4.50 … 5.60
5.60 … 7.10
7.10 … 9.00
9.00 …11.20
11.20 …14.00
14.00 …18.00
18.00 …22.40
or 6 brightness groups.
yellow Einheit
Unit
1) Seite 15
1) page 15
Lichtstrom
Luminous Flux
Φ
(mlm)
V
2) Seite 15
2) page 15
15 (typ.)
19 (typ.)
24 (typ.)
30 (typ.)
40 (typ.)
50 (typ.)
60 (typ.)
bzw. 6 Helligkeitsgruppen bestehen.
Gruppenbezeichnung auf Etikett
Group Name on Label
Beispiel: J2-3
Example: J2-3
Helligkeitsgruppe
Brightness Group
Wellenlänge
Wavelength
J2 3
Anm.: In einer Verpackungseinheit / Gurt ist immer nur eine Gruppe für jede Selektion enthalten.
Note: No packing unit / tape ever contains more than one group for each selection.
2004-12-02 5
Page 6
LS A67K, LY A67K

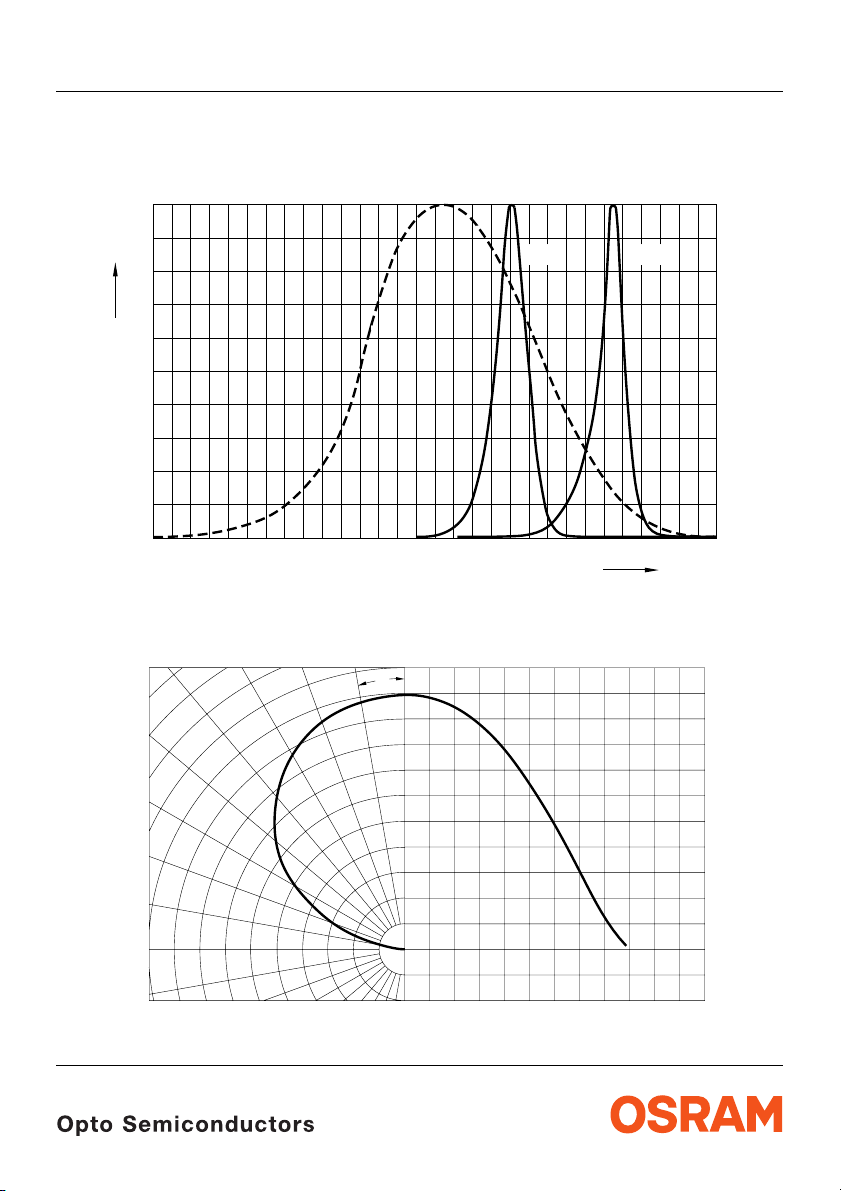

Relative spektrale Emission
Relative Spectral Emission
2)Seite 15
2) page 15
V(λ) = spektrale Augenempfindlichkeit / Standard eye response curve
I
= f (λ), TA = 25 °C, IF = 2 mA
rel
100
%
Ι
rel
80
V
λ
yellow super-red
60
40
20
0
400
Abstrahlcharakteristik
Radiation Characteristic
I
= f (ϕ); TA = 25 °C
rel
2) Seite 15
2) page 15
0˚10˚20˚40˚ 30˚
ϕ
1.0
OHL00767
nm450 500 550 600 650 700
λ
OHL01660
50˚
60˚
70˚
80˚
90˚
100˚
1.0 0.8 0.6 0.4
2004-12-02 6
0˚ 20˚ 40˚ 60˚ 80˚ 100˚ 120˚
0.8
0.6
0.4
0.2
0
Page 7
LS A67K, LY A67K

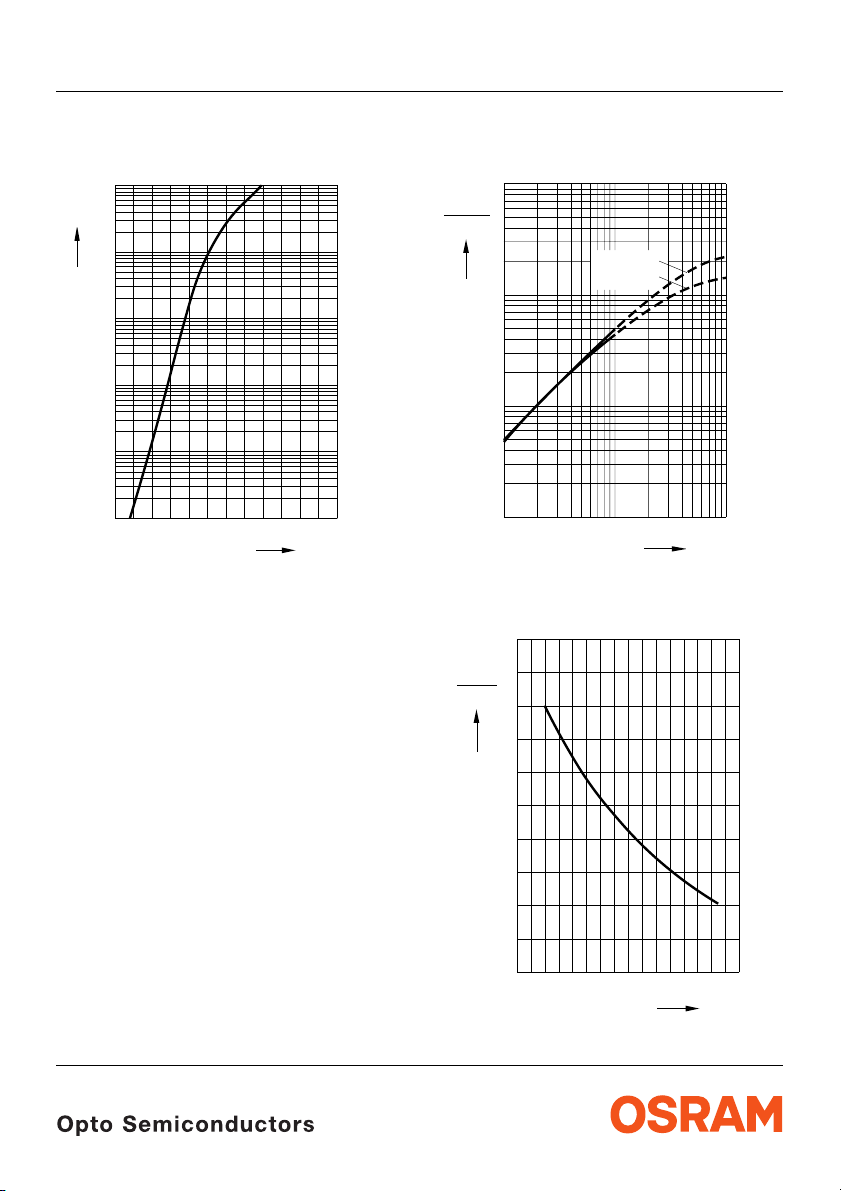

Durchlassstrom
Forward Current
I
= f (VF); TA = 25 °C
F
2
10
mA
I
F
1
10
0
10
-1
10
-2
10
-3
10
1.4
1.6 1.8 2.0 2.2 V 2.6
2) Seite 15
2) page 15
OHL00388
V
F
Relative Lichtstärke
2) 7) Seite 15
Relative Luminous Intensity
I
Relative Lichtstärke
= f (IF); TA = 25 °C
V/IV(2 mA)
2
10
I
V
I
V (2 mA)
1
10
0
10
-1
10
10
super-red
yellow
0
12
10
2) Seite 15
Relative Luminous Intensity
I
V/IV(25 °C)
Ι
V
Ι
V (25 ˚C)
= f (TA); IF = 2 mA
2.5
2) 7) page 15
OHL00769
mA
I
2) page 15
10
F
OHL00290
2004-12-02 7
1.5
1.0
0.5
0.0
-60
-40 -20 0204060 100
˚C
T
j
Page 8
LS A67K, LY A67K
Maximal zulässiger Durchlassstrom
Max. Permissible Forward Current
I
= f (T)
F
25
mA
I
F
20
TAT
OHL01429
S
15
10
5
T
temp. ambient
A
T
temp. solder point
S
0
0
20 40 60 80 ˚C 100
T

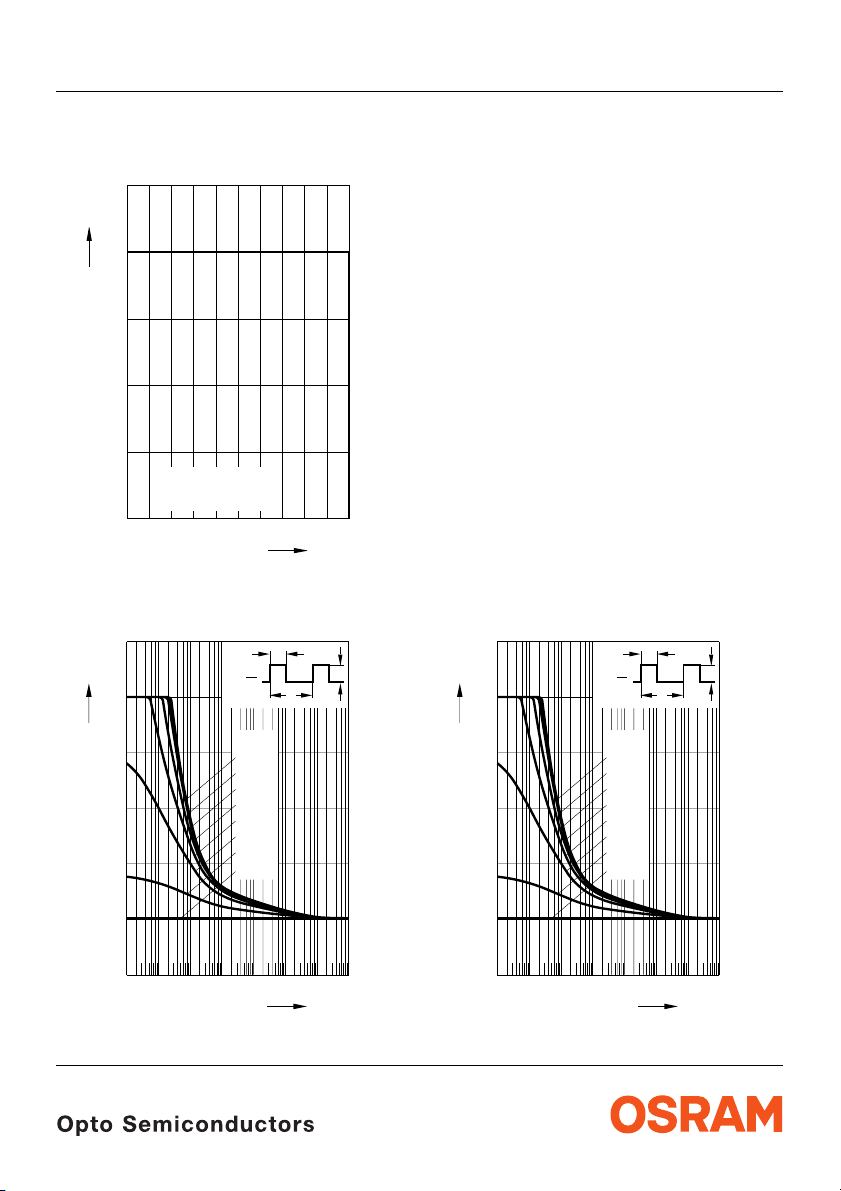

Zulässige Impulsbelastbarkeit IF = f (tp)
Permissible Pulse Handling Capability
Duty cycle D = parameter, TA = 25 °C
OHL02442
t
P
t
P
T
I
T
I
0.12
F
0.10
A
=
D
Zulässige Impulsbelastbarkeit IF = f (tp)
Permissible Pulse Handling Capability
Duty cycle D = parameter, TA = 85 °C
0.12
A
I
F
F
=
D
0.10
OHL02442
t
P
t
P
T
I
F
T
=
0.08
0.06
0.04
D
0.005
0.01
0.02
0.05
0.1
0.2
0.5
1
0.02
0
2004-12-02 8
1010 10
-2-3-4-5
1010
10
10 s 10
t
p
210-1
0.08
0.06
0.04
0.02
=
D
0.005
0.01
0.02
0.05
0.1
0.2
0.5
1
0
1010 10
-2-3-4-5
1010
10
10 s 10
t
p
210-1
Page 9
LS A67K, LY A67K

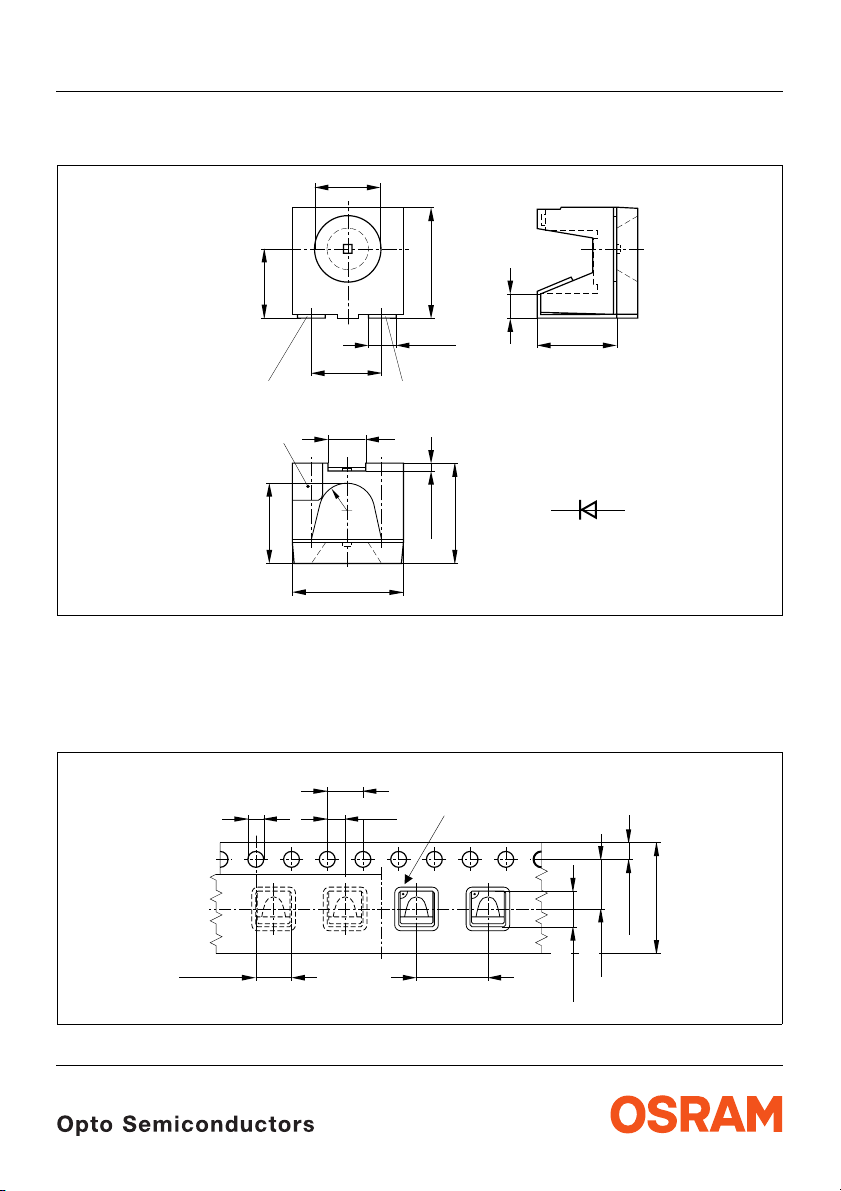

Maßzeichnung
Package Outlines
8) Seite 15
8) page 15
(2.4 (0.094))
4.2 (0.165)
3.8 (0.150)
2.8 (0.110)
2.4 (0.094)
0.7 (0.028)
(2.85 (0.112))
Cathode
Cathode marking
2.54 (0.100)
spacing
(1.4 (0.055))
1.1 (0.043)
0.9 (0.035)
Anode
(R1)
(0.3 (0.012))
3.4 (0.134)
(2.9 (0.114))
3.8 (0.150)
4.2 (0.165)
3.8 (0.150)
Kathodenkennung: abgeschrägte Ecke
Cathode mark: bevelled edge
Gewicht / Approx. weight: 40 mg
AC
GPLY6880
Gurtung / Polarität und Lage
Method of Taping / Polarity and Orientation
8) Seite 15
8) page 15
4 (0.157)
1.5 (0.059)
2 (0.079)
4.25 (0.167)
2004-12-02 9
Verpackungseinheit 2000/Rolle, ø330 mm
Packing unit 2000/reel, ø330 mm
Cathode/Collector Marking
12 (0.472)
1.75 (0.069)
8 (0.315)
5.5 (0.217)
OHAY2273
3.95 (0.156)
Page 10
LS A67K, LY A67K

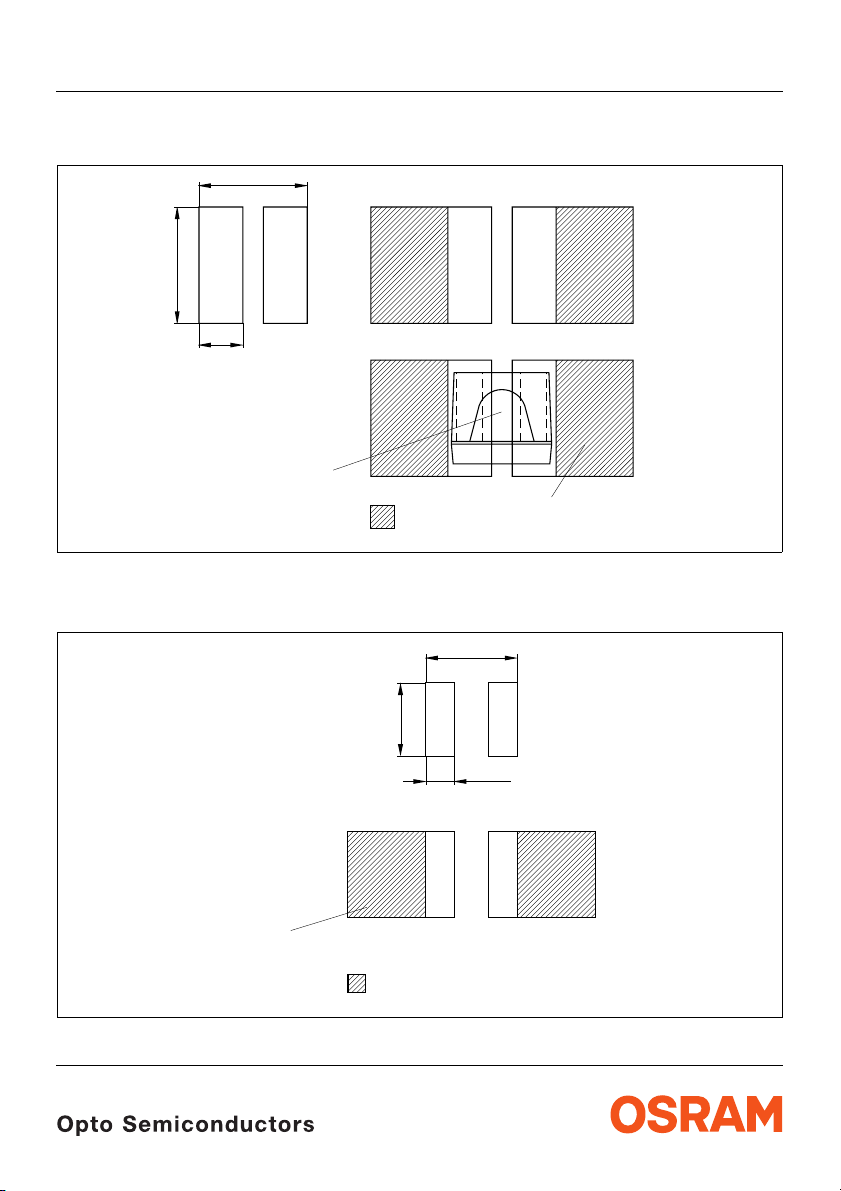

Empfohlenes Lötpaddesign
Recommended Solder Pad
4.2 (0.165)
4.5 (0.177)
1.7 (0.067)
Padgeometrie für
verbesserte Wärmeableitung
Paddesign for
improved heat dissipation
Empfohlenes Lötpaddesign
Recommended Solder Pad
8) Seite 15
8) page 15
Pick up Area
8) Seite 15
8) page 15
Wellenlöten (TTW)
TTW Soldering
Lötstopplack Cu Fläche
Solder resist
Cu-area
IR Reflow Löten
IR Reflow Soldering
3.7 (0.146)
2
> 16 mm per pad
OHPY1302
3.0 (0.118)
Padgeometrie
für verbesserte
Wärmeableitung
Paddesign
for improved
heat dissipation
Cu-Fläche > 16 mm
Cu-area > 16 mm
2
2
Lötstopplack
Solder resist
2004-12-02 10
1.2 (0.047)
OHLPY965
Page 11
LS A67K, LY A67K

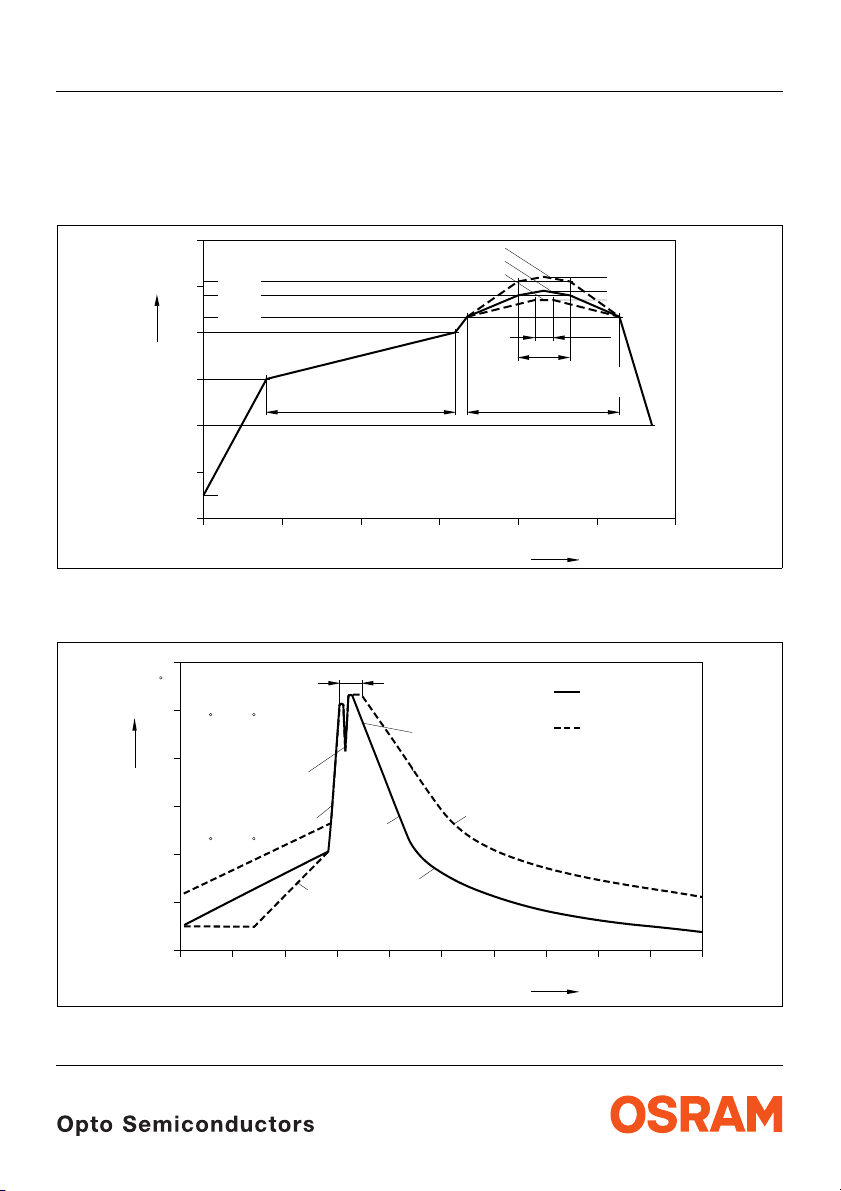

Lötbedingungen Vorbehandlung nach JEDEC Level 2
Soldering Conditions Preconditioning acc. to JEDEC Level 2
IR-Reflow Lötprofil für bleifreies Löten (nach J-STD-020B)
IR Reflow Soldering Profile for lead free soldering (acc. to J-STD-020B)
300
˚C
255 ˚C
250
T
200
150
100
240 ˚C
217 ˚C
Ramp Up
3 K/s (max)
50
25 ˚C
0
0
50 100 150 200 250 300
Maximum Solder Profile
Recommended Solder Profile
Minimum Solder Profile
120 s max
30 s max
100 s max
10 s min
Ramp Down
6 K/s (max)
Wellenlöten (TTW) (nach CECC 00802) TTW Soldering (acc. to CECC 00802)
300
C
250
T
235 C
200
150
100
C... 260
1. Welle
1. wave
ca 200 K/s
CC... 130100
50
10 s
Zwangskühlung
2 K/s
forced cooling
5 K/s
2. Welle
2. wave
2 K/s
OHLA0687
260 ˚C
245 ˚C
235 ˚C
s
t
Normalkurve
standard curve
Grenzkurven
limit curves
+0 ˚C
-5 ˚C
±5 ˚C
+5 ˚C
-0 ˚C
OHLY0598
0
0
50 100 150 200 250
2004-12-02 11
s
t
Page 12

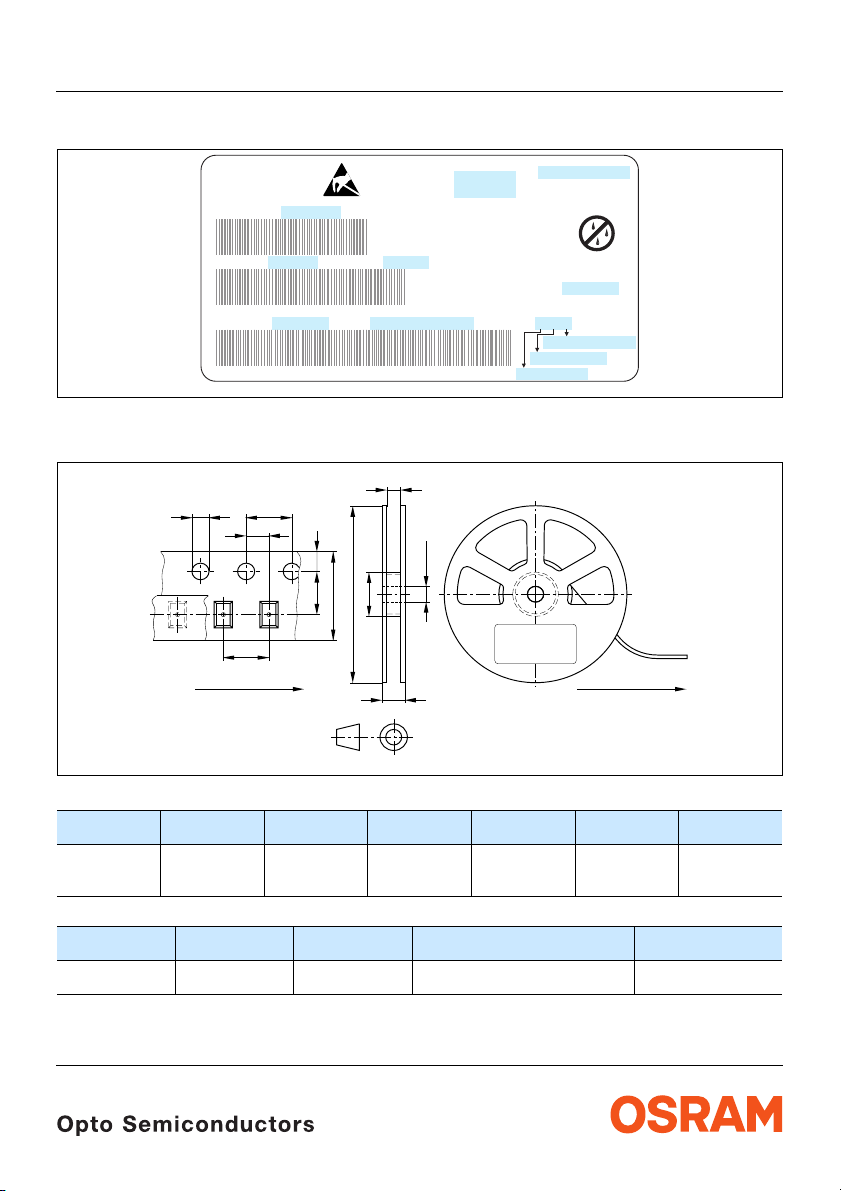

Barcode-Produkt-Etikett (BPL) Barcode-Product-Label (BPL)
OSRAM Opto
Semiconductors
(6P) BATCH NO: Batch Number
Bar Code
Lot Number(1T) LOT NO: (9D) D/C: Date Code
Bar Code
(X) PROD NO: Product Code
Gurtverpackung Tape and Reel
D
0
P
0
P
2
Bin1: Bin Information Color 1
Lx xxxx
Product Name
RoHS Compliant
Product Quantity per Reel(Q)QTY:
Bar Code
Sample
W
1
±0.25
13.0
FE
A
N
W
Bin2:
Bin3:
Temp ST
ML
2
260 C RT
Additional TEXT
R077 DEMY
PACKVAR: Packing Type
X - X - X(G) GROUP:
Forward Voltage Group
Wavelength Group
Brightness Group
LS A67K, LY A67K
OHA12043
P
1
Direction of unreeling
W
2
Label
Gurtvorlauf:
Leader:
Gurtende:
Trailer:
Direction of unreeling
400 mm
400 mm
160 mm
160 mm
OHAY0324
Tape dimensions in mm (inch)
W P
+ 0.3
12
– 0.1
0
4 ± 0.1
(0.157 ± 0.004)
P
1
8 ± 0.1
(0.315 ± 0.004)
P
2
2 ± 0.05
(0.079 ± 0.002)
D
0
1.5 + 0.1
(0.059 + 0.004)
E F
1.75 ± 0.1
(0.069 ± 0.004)
5.5 ± 0.05
(0.217 ± 0.002)
Reel dimensions in mm (inch)
A W N
min
W
1
W
2 max
330 (13) 12 (0.472) 60 (2.362) 12.4 + 2 (0.488 + 0.079) 18.4 (0.724)
2004-12-02 12
Page 13
LS A67K, LY A67K

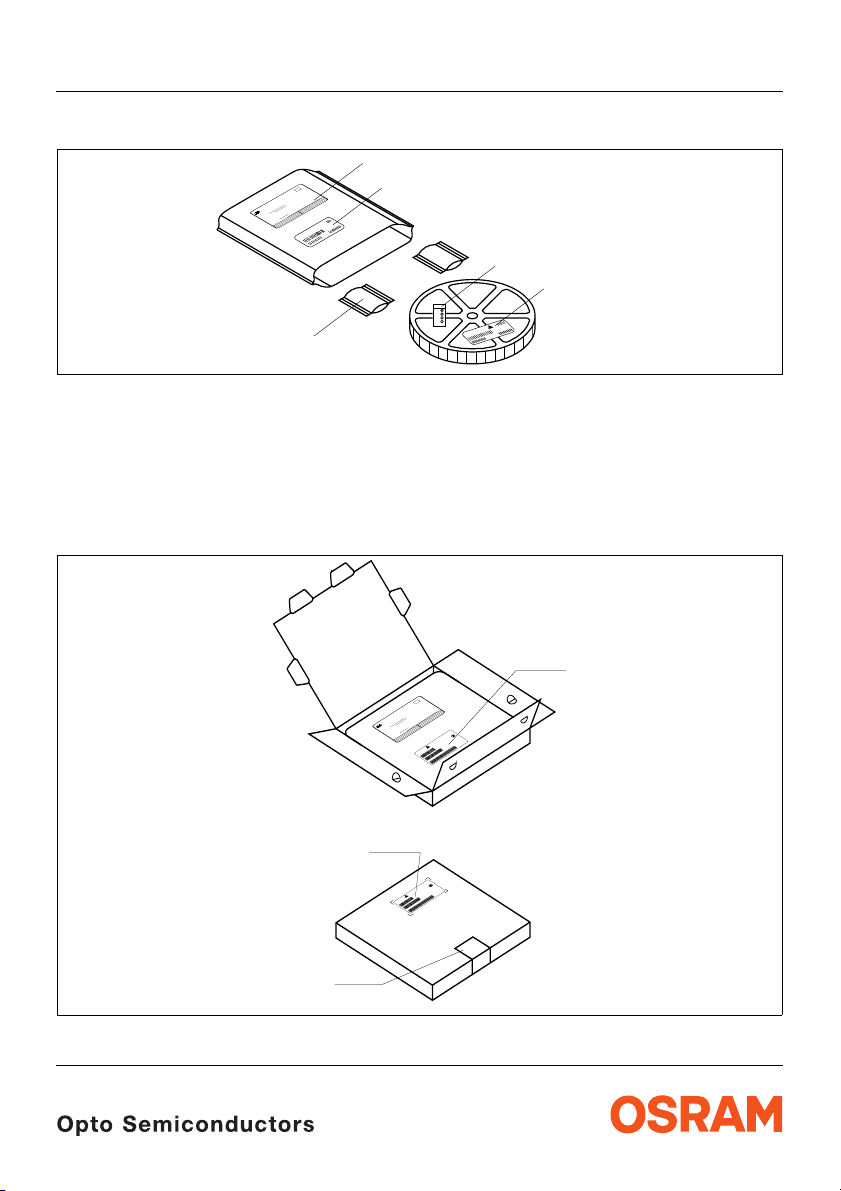

Trockenverpackung und Materialien Dry Packing Process and Materials
Moisture-sensitive label or print
L
E
V
l
E
e
e
b
e
L
a
s
.
l
)
,
e
k
H
d
n
o
a
l
R
c
(
b
r
f
I
a
y
t
b
i
.
d
H
i
R
m
u
%
h
0
e
6
e
/
v
i
g
d
t
C
a
e
˚
a
r
l
k
a
c
0
e
r
S
r
f
a
3
E
N
s
R
n
p
_
<
i
V
n
%
I
i
f
O
k
0
o
T
s
a
o
t
T
a
I
r
9
t
IO
e
.
s
S
u
s
C
d
n
)
r
r
<
p
n
o
e
N
o
U
(
e
o
T
u
t
s
o
d
r
c
H
i
d
,
E
c
o
D
t
g
n
s
i
u
o
e
S
C
r
2
n
g
H
N
j
U
a
d
i
o
c
˚
u
7
a
b
s
n
O
E
8
H
o
e
5
C
u
b
s
o
t
4
˚
C
A
R
e
s
e
4
H
I
c
a
±
s
c
U
i
0
2
d
m
e
e
y
6
M
i
o
4
T
h
r
C
t
C
b
r
˚
h
E
m
e
o
T
l
S
r
t
i
p
<
t
l
i
I
t
S
.
i
3
o
c
t
m
t
e
)
r
i
w
O
2
o
w
t
a
n
a
l
l
o
O
C
f
m
t
t
i
˚
e
r
.
M
F
a
o
l
t
s
T
t
a
l
a
o
e
c
a
h
a
r
i
P
r
h
F
l
t
o
t
d
v
t
l
o
i
u
e
n
O
n
:
a
F
o
u
f
s
d
b
l
o
4
i
e
e
w
q
e
e
r
l
a
F
,
d
l
o
m
i
5
c
c
e
l
e
i
g
a
n
l
o
v
e
r
e
v
4
s
n
r
5
e
i
e
i
e
b
o
d
e
2
t
l
p
h
v
6
L
,
o
e
d
:
n
e
e
t
e
w
l
e
c
,
g
u
v
w
e
e
a
L
k
e
r
r
d
a
o
e
o
s
d
l
v
a
%
a
u
e
e
b
f
L
l
t
r
m
e
b
e
0
b
n
e
a
s
d
u
e
L
r
i
r
1
e
t
e
r
m
e
e
e
i
r
o
o
l
s
p
e
t
e
u
s
f
i
>
e
o
t
r
a
o
s
f
,
M
r
s
o
s
u
s
3
e
i
a
k
i
e
t
o
,
s
.
i
3
s
M
o
h
s
n
b
k
o
i
l
d
0
H
p
a
,
n
r
g
n
M
o
l
-
i
F
g
n
a
a
r
a
R
b
i
l
D
M
n
e
o
b
f
C
i
h
b
f
r
T
i
t
i
p
%
k
i
l
(
f
r
s
.
.
a
S
i
I
t
a
0
r
a
f
s
o
p
e
w
l
h
t
v
e
1
a
b
J
k
t
s
e
Y
a
,
m
d
e
r
_
e
<
r
m
,
h
e
c
e
C
e
i
w
1
u
e
r
Y
e
t
t
t
t
d
i
S
t
d
o
E
o
f
o
a
n
e
l
u
>
y
.
1
W
f
r
n
n
D
u
i
H
A
I
q
d
1
d
e
e
4
o
u
.
r
e
E
s
o
e
8
y
i
r
q
r
t
J
2
m
b
e
i
M
6
/
i
e
o
t
s
b
d
1
t
)
r
:
m
i
C
e
e
2
r
i
a
S
t
d
s
c
P
o
r
m
i
m
i
e
I
)
e
r
i
o
o
t
u
v
l
b
n
o
g
m
e
e
i
r
H
F
a
e
o
n
t
c
l
i
o
D
e
)
2
p
n
r
t
k
F
o
.
a
o
l
)
e
o
a
a
r
3
b
F
o
d
b
e
l
1
e
f
l
f
l
F
I
m
2
e
a
i
e
a
r
.
t
l
e
v
2
4
e
s
d
e
l
v
3
n
L
g
e
e
l
a
v
a
e
L
e
r
e
B
e
v
t
u
e
L
t
r
e
a
s
u
e
L
i
t
D
r
o
s
e
u
i
t
r
M
o
s
u
i
t
M
o
s
i
M
o
M
OSRAM
Desiccant
Anm.: Feuchteempfindliche Produkte sind verpackt in einem Trockenbeutel zusammen mit einem Trockenmittel und
einer Feuchteindikatorkarte
Bezüglich Trockenverpackung finden Sie weitere Hinweise im Internet und in unserem Short Form Catalog im
Kapitel “Gurtung und Verpackung” unter dem Punkt “Trockenverpackung”. Hier sind Normenbezüge, unter
anderem ein Auszug der JEDEC-Norm, enthalten.
Note: Moisture-senisitve product is packed in a dry bag containing desiccant and a humidity card.
Regarding dry pack you will find further information in the internet and in the Short Form Catalog in chapter
“Tape and Reel” under the topic “Dry Pack”. Here you will also find the normative references like JEDEC.
Kartonverpackung und Materialien Transportation Packing and Materials
Barcode label
Do not eat.
Avoid metal contact.
Discard if circles overrun.
bag opening.
Please check the HIC immidiately after
check dot
WET
Comparator
bake units
15%
examine units, if necessary
If wet,
bake units
10%
examine units, if necessary
If wet,
change desiccant
5%
parts still adequately dry.
If wet,
MIL-I-8835
Humidity Indicator
Humidity indicator
Barcode label
OSRAM
OHA00539
S
N
E
s
R
V
n
%
I
i
O
0
T
a
T
I
t
9
IO
S
C
n
d
<
e
N
o
U
T
t
d
c
E
c
D
g
n
e
S
g
n
N
j
U
a
i
a
b
s
O
E
b
C
u
s
˚
C
A
R
s
e
I
s
U
i
c
0
e
y
M
o
T
h
4
r
C
b
r
E
o
T
S
l
p
t
<
l
I
S
.
i
c
t
)
t
O
w
a
n
a
C
O
f
t
˚
e
M
l
T
t
s
a
a
a
h
P
h
l
t
v
t
i
e
n
O
:
u
s
f
b
o
i
w
q
e
a
,
l
o
m
c
e
l
i
g
n
e
r
e
v
4
n
e
i
b
o
d
e
2
t
h
,
o
d
:
n
e
w
c
,
g
u
w
e
r
d
a
o
o
s
l
%
a
e
b
f
m
e
0
b
n
e
d
r
r
1
e
e
m
e
e
i
r
o
l
p
t
e
f
e
>
o
a
o
s
f
r
s
s
3
e
a
i
e
o
,
s
.
i
3
s
h
k
b
o
l
d
0
H
p
a
n
,
g
r
n
l
-
i
F
a
n
g
R
r
a
a
b
l
i
D
n
e
o
b
f
C
b
h
i
f
T
i
t
i
p
%
i
k
(
l
f
r
s
.
.
S
i
I
t
a
0
a
f
-
o
p
w
l
h
v
t
e
1
b
J
t
e
,
a
m
d
_
<
r
m
,
h
e
c
e
e
C
w
i
r
e
t
t
t
t
d
i
S
t
o
d
E
f
o
a
n
e
l
u
y
.
f
r
n
n
u
D
i
A
I
q
d
1
d
e
e
o
u
.
r
e
E
o
s
e
y
i
r
r
q
t
2
J
m
b
i
M
/
i
o
e
t
s
b
d
t
)
r
:
m
i
C
e
2
r
i
a
S
t
d
s
c
P
o
r
m
i
i
I
)
r
e
o
o
u
t
v
l
b
n
o
g
e
e
r
H
F
a
e
o
n
c
l
i
o
D
e
)
2
p
n
t
k
F
o
.
a
o
l
)
e
o
a
a
r
3
b
F
o
d
b
e
l
1
e
f
l
f
l
F
I
m
e
2
a
i
e
r
a
.
t
l
e
v
2
4
e
s
d
e
l
v
n
3
L
g
e
e
l
a
v
a
e
L
e
r
e
B
e
v
t
u
e
L
t
r
e
a
s
u
e
L
i
t
D
r
o
s
e
u
i
t
r
M
o
s
u
i
t
M
o
s
i
M
o
M
Barcode label
8
s
99
pto
r
1
o
t
O
c
02
u
0
d
1
n
2
o
:
c
O
i
SRAM
N
2
m
O
1
H
e
C
H
S
T
A
G
B
)
23
P
1
6
:
(
O
N
T
O
L
)
T
1
(
N
D
O
R
P
)
X
(
Packing
Sealing label
2004-12-02 13
LEVE
v
i
t
a
l
a
e
r
r
f
n
p
i
k
o
t
a
e
p
(
i
d
n
o
c
a
d
a
e
r
p
e
k
a
b
e
s
,
k
n
e
Y
1
Y
>
1
4
e
e
m
e
i
m
i
t
r
)
D
9
(
4
3
0
11
:
O
L
el
e lab
k, see
H
R
(
If blan
ar cod
y
t
b
i
d
i
m
u
h
e
e
g
d
C
a
e
˚
r
k
0
c
3
a
_
<
f
o
s
n
o
i
,
t
C
˚
5
±
C
˚
3
2
t
.
e
r
u
n
d
e
e
d
i
c
o
s
r
i
e
t
a
d
l
t
s
a
i
o
M
o
M
M
r
a
r
s
a
k
s
e
r
e
u
e
o
W
H
8
6
1
p
O
u
M
d
A
n
o
R
c
i
S
m
O
e
S
A
B
)
P
6
(
P
:
1
n
i
2
B
n
i
B
6
B
7
6
D
T
E
L
Y
P
LS
O
lti T
u
M
4
4
1
0
:
C
/
D
0
2
:
Y
T
Q
)
Q
(
245
1
0
.
)
.
H
R
%
0
6
/
.
)
r
e
o
H
d
o
2
c
7
8
e
t
4
e
a
2
m
d
e
i
t
h
m
e
r
i
t
i
t
o
m
e
r
i
w
o
t
l
o
l
m
i
r
F
o
a
t
l
o
c
r
i
F
o
t
l
o
F
o
l
4
l
F
5
e
a
l
v
5
e
e
l
v
6
L
e
e
l
v
e
L
e
r
e
v
u
e
L
r
e
u
e
L
t
r
s
e
u
i
t
r
s
u
i
t
o
s
i
o
M
S
L
lti T
u
M
o
t
:
s
C
r
/
o
D
t
)
c
D
9
(
210021998
:
4
O
3
N
2
1
H
C
H
T
G
3
2
1
:
O
245
N
T
1
O
L
0
)
0
T
1
11
(
:
O
N
D
O
R
P
)
X
(
0
2
0
1
2
-
1
Q
T
:
S
:
p
R
3
m
Y
in
C
e
R
M
T
T
0
C
E
2
R
T
2
L
D
0
C
4
X
M
2
0
E
6
T
2
2
l
a
a
2
18
n
o
i
R
3
t
i
:
d
R
d
7
A
+Q
A
7
V
0
-1
K
R
C
P
A
:
P
P
U
O
R
G
)
G
(
00
Muster
s
r
u
s
r
o
u
s
r
o
s
u
r
H
o
u
H
o
4
H
6
0
2
0
1
2
-
-
P
1
-
:
1
Q
n
:
i
2
B
n
:
i
3
B
n
i
6
B
T
7
6
D
L
T
M
E
L
Y
2
P
2
O
4
4
1
0
0
0
0
2
:
Y
T
Q
)
Q
(
Muster
-1
Barcode label
T
S
p
R
m
Y
C
e
R
M
T
0
C
E
2
R
T
2
D
0
C
X
4
2
E
0
6
T
l
2
8
a
a
1
n
o
i
R
-1
3
t
i
:
d
Q
R
d
7
A
+
A
7
V
0
-1
K
R
C
P
A
:
P
P
U
O
R
G
)
G
(
OSRAM
OHA02044
Page 14
LS A67K, LY A67K
Revision History: 2004-12-02
Previous Version: 2004-10-11
Page Subjects (major changes since last revision) Date of change
8 new pulse diagrams (OHL00827=>OHL02442, OHL00828=>OHL02442) 2004-08-11
8 new diagram max. perm. forward current (OHL00429=>OHL01429) 2004-08-11
5 value: min. forward voltage 2004-12-02
Attention please!
The information describes the type of component and shall not be considered as assured characteristics.
Terms of delivery and rights to change design reserved. Due to technical requirements components may contain
dangerous substances. For information on the types in question please contact our Sales Organization.
If printed or downloaded, please find the latest version in the Internet.
Packing
Please use the recycling operators known to you. We can also help you – get in touch with your nearest sales office.
By agreement we will take packing material back, if it is sorted. You must bear the costs of transport. For packing
material that is returned to us unsorted or which we are not obliged to accept, we shall have to invoice you for any costs
incurred.
Components used in life-support devices or systems must be expressly authorized for such purpose! Critical
components
OSRAM OS.
2004-12-02 14
page 15
9)
may only be used in life-support devices or systems
page 15
10)
with the express written approval of
Page 15
LS A67K, LY A67K
Fußnoten:
1)
Helligkeitswerte werden mit einer
Stromeinprägedauer von 25
Genauigkeit von ±
2)
Wegen der besonderen Prozessbedingungen bei der
Herstellung von LED können typische oder abgeleitete
technische Parameter nur aufgrund statistischer
Werte wiedergegeben werden. Diese stimmen nicht
notwendigerweise mit den Werten jedes einzelnen
Produktes überein, dessen Werte sich von typischen
und abgeleiteten Werten oder typischen Kennlinien
unterscheiden können. Falls erforderlich, z.B.
aufgrund technischer Verbesserungen, werden diese
typischen Werte ohne weitere Ankündigung geändert.
3)
Die LED kann kurzzeitig in Sperrichtung betrieben
werden.
4)
R
ergibt sich bei Montage auf PC-Board FR 4
thJA
(Padgröße
5)
Wellenlängen werden mit einer Stromeinprägedauer
ms und einer Genauigkeit von ±1 nm ermittelt.
von 25
6)
Spannungswerte werden mit einer
Stromeinprägedauer von 1
V ermittelt.
von ±0,1
7)
Im gestrichelten Bereich der Kennlinien muss mit
erhöhten Helligkeitsunterschieden zwischen
Leuchtdioden innerhalb einer Verpackungseinheit
gerechnet werden
8)
Maße werden wie folgt angegeben: mm (inch)
9)
Gehäuse hält TTW-Löthitze aus nach CECC 00802
10)
Ein kritisches Bauteil ist ein Bauteil, das in
lebenserhaltenden Apparaten oder Systemen
eingesetzt wird und dessen Defekt voraussichtlich zu
einer Fehlfunktion dieses lebenserhaltenden
Apparates oder Systems führen wird oder die
Sicherheit oder Effektivität dieses Apparates oder
Systems beeinträchtigt.
11)
Lebenserhaltende Apparate oder Systeme sind für
(a) die Implantierung in den menschlichen Körper
oder
(b) für die Lebenserhaltung bestimmt.
Falls sie versagen, kann davon ausgegangen werden,
dass die Gesundheit und das Leben des Patienten in
Gefahr ist.
11% ermittelt.
≥ 16 mm2 je Pad)
ms und einer
ms und einer Genauigkeit
Remarks:
1)
Brightness groups are tested at a current pulse
duration of 25
2)
Due to the special conditions of the manufacturing
processes of LED, the typical data or calculated
correlations of technical parameters can only reflect
statistical figures. These do not necessarily
correspond to the actual parameters of each single
product, which could differ from the typical data and
calculated correlations or the typical characteristic
line. If requested, e.g. because of technical
improvements, these typ. data will be changed without
any further notice.
3)
Driving the LED in reverse direction is suitable for
short term application.
4)
R
thJA
(pad
5)
Wavelengths are tested at a current pulse duration of
ms and a tolerance of ±1 nm.
25
6)
Forward voltages are tested at a current pulse
duration of 1
7)
In the range where the line of the graph is broken, you
must expect higher brightness differences between
single LEDs within one packing unit.
8)
Dimensions are specified as follows: mm (inch)
9)
Package able to withstand TTW-soldering heat acc. to
CECC
10)
A critical component is a component used in a
life-support device or system whose failure can
reasonably be expected to cause the failure of that
life-support device or system, or to affect its safety or
the effectiveness of that device or system.
ms and a tolerance of ± 11%.
results from mounting on PC board FR 4
size ≥ 16 mm2 per pad)
ms and a tolerance of ±0.1 V.
00802
11)
Life support devices or systems are intended
(a) to be implanted in the human body,
or
(b) to support and/or maintain and sustain human life.
If they fail, it is reasonable to assume that the health
and the life of the user may be endangered.
Published by
OSRAM Opto Semiconductors GmbH
Wernerwerkstrasse 2, D-93049 Regensburg
www.osram-os.com
© All Rights Reserved.
2004-12-02 15
Loading...
