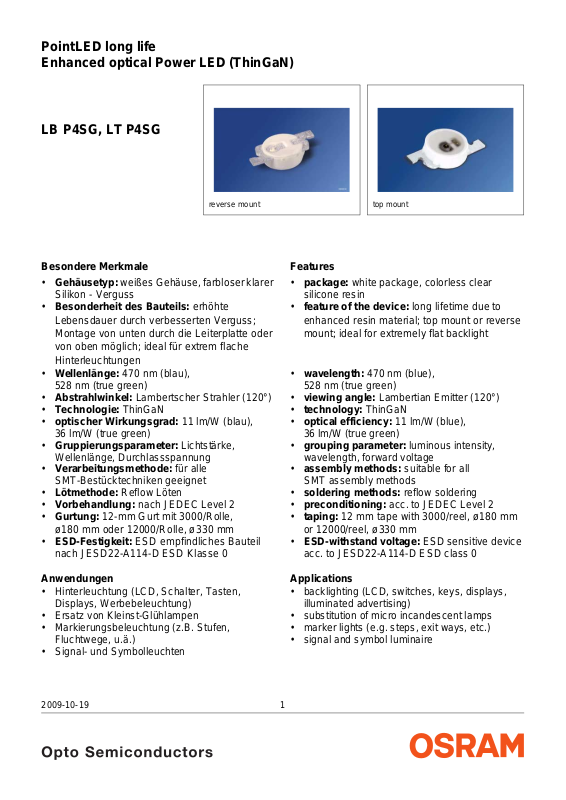

OSRAM OPTO LB P4SG Datasheet [de, en]

PointLED long life
Enhanced optical Power LED (ThinGaN)

LB P4SG, LT P4SG

reverse mount top mount

Besondere Merkmale

• Gehäusetyp: weißes Gehäuse, farbloser klarer

Silikon - Verguss

• Besonderheit des Bauteils: erhöhte
Lebensdauer durch verbesserten Verguss;
Montage von unten durch die Leiterplatte oder
von oben möglich; ideal für extrem flache
Hinterleuchtungen

• Wellenlänge: 470 nm (blau),
528

nm (true green)

• Abstrahlwinkel: Lambertscher Strahler (120°)

• Technologie: ThinGaN

• optischer Wirkungsgrad: 11 lm/W (blau),
36

lm/W (true green)

• Gruppierungsparameter: Lichtstärke,
Wellenlänge, Durchlassspannung

• Verarbeitungsmethode: für alle
SMT-Bestücktechniken geeignet

• Lötmethode: Reflow Löten

• Vorbehandlung: nach JEDEC Level 2

• Gurtung: 12-mm Gurt mit 3000/Rolle,
ø180

mm oder 12000/Rolle, ø330 mm

• ESD-Festigkeit: ESD empfindliches Bauteil

nach JESD22-A114-D ESD Klasse 0

Features

• package: white package, colorless clear

silicone resin

• feature of the device: long lifetime due to
enhanced resin material;
mount; ideal for extremely flat backlight

top mount or reverse

• wavelength: 470 nm (blue),
528

nm (true green)

• viewing angle: Lambertian Emitter (120°)

• technology: ThinGaN

• optical efficiency: 11 lm/W (blue),
36

lm/W (true green)

• grouping parameter: luminous intensity,
wavelength, forward voltage

• assembly methods: suitable for all

assembly methods

SMT

• soldering methods: reflow soldering

• preconditioning: acc. to JEDEC Level 2

• taping: 12 mm tape with 3000/reel, ø180 mm
or

12000/reel, ø330 mm

• ESD-withstand voltage: ESD sensitive device

acc. to

JESD22-A114-D ESD class 0

Anwendungen

• Hinterleuchtung (LCD, Schalter, Tasten,
Displays, Werbebeleuchtung)

• Ersatz von Kleinst-Glühlampen

• Markierungsbeleuchtung (z.B. Stufen,
Fluchtwege, u.ä.)

• Signal- und Symbolleuchten

2009-10-19 1

Applications

• backlighting (LCD, switches, keys, displays,
illuminated advertising)

• substitution of micro incandescent lamps

• marker lights (e.g. steps, exit ways, etc.)

• signal and symbol luminaire

Bestellinformation Ordering Information

Typ

Type

Emissions­farbe

Color of
Emission

LB P4SG-S2U1-35-1 blue

top mount

LB P4SG, LT P4SG

1)

Seite 17

Lichtstärke

Luminous
Intensity

I

= 20 mA

F

I

(mcd)

V

1) page 17

Lichtstrom

Luminous Flux

page 17

I

= 20 mA

F

Φ

(mlm)

V

224 ... 560 1180 (typ.) Q65110A8253

2)

Seite 17

2)

Bestellnummer

Ordering Code

LB P4SG-S2U1-35-1 blue

224 ... 560 1180 (typ.) Q65110A8252

reverse mount

LT P4SG-V1AB-36-1 true green

710 ... 1800 3390 (typ.) Q65110A6029

top mount

LT P4SG-V1AB-36-1 true green

710 ... 1800 3390 (typ.) Q65110A7127

reverse mount

Anm.: Die oben genannten Typbezeichnungen umfassen die bestellbaren Selek tionen. Dies e bestehen aus wen igen

Helligkeitsgruppen (siehe Seite 5 für nähere Informationen). Es wird nur eine einzige Helligkeitsgruppe pro
Gurt geliefert. Z.B.: LB P4SG-S2U1-35-1 bedeutet, dass au f dem Gurt nur eine der Helligk eitsgruppen S2 , T1,
T2 oder U1 enthalten ist.
Um die Liefersicherheit zu gewährleisten, können einzelne Helligkeitsgruppen nicht bestellt werden.

Gleiches gilt für die Farben, bei denen Wellenlängengruppen gemessen und gruppiert werden. Pro Gurt wird
nur eine Wellenlängengruppe geliefert. Z.B.: LB P4SG-S2U1-35-1 bedeutet, dass auf dem Gurt nur eine der
Wellenlängengruppen -3, -4 oder -5 enthalten ist (siehe Seite 5 für nähere Information).
Um die Liefersicherheit zu gewährleisten, können einzelne Wellenlängengruppen nicht bestellt werden.

Gleiches gilt für die LEDs, bei denen die Durchlassspannungsgruppen gemessen und gruppiert werden. Pro
Gurt wird nur eine Durchlassspannungsgruppe geliefert. Z.B.: LB
Durchlassspannung gruppiert wird. Auf einem Gurt ist nur eine der Durchlasspannungsgruppen -4, -5 oder -6
enthalten (siehe Seite 5 für nähere Information).
Um die Liefersicherheit zu gewährleisten, können einzelne Durchlassspannungsgruppen nicht direkt bestellt
werden.

P4SG-S2U1-35-1 bedeutet, dass nach

Note: The above Type Numbers represent the o rder groups which incl ude only a few b rightness g roups (se e page 5

for explanation). Only one group will be shipped on each reel (there will be no mixing of two groups on each
reel). E.g. LB
In order to ensure availability, single brightness groups will not be orderable.

P4SG-S2U1-35-1 means that only one group S2, T1, T2 or U1 will be shippable for any one reel.

In a similar manner for colors where wavelength groups are measured and binned, single wavelength groups
will be shipped on any one reel. E.g. LB P4SG-S2U1-35-1 means that only 1 wavelength group -3, -4 or -5 will
be shippable. In order to ensure availability, single wavelength groups will not be orderable (see
explanation).

page 5 for

In a similar manner for LED, where forward voltage groups are measured and binned, single forward voltage
groups will be shipped on any one reel. E.g. LB P4SG-S2U1-35-1 means that only 1 forward voltage group -4,

-5 or -6 will be shippable. In order to ensure availability, single forward voltage groups will not be orderable(see
page 5 for explanation).

2009-10-19 2

Grenzwerte Maximum Ratings

LB P4SG, LT P4SG

Bezeichnung
Parameter

Betriebstemperatur
Operating temperature range

Lagertemperatur
Storage temperature range

Sperrschichttemperatur
Junction temperature

Durchlassstrom
Forward current (min.)
(TA=25°C)

Stoßstrom
Surge current

t ≤ 10 μs, D = 0.005, T

3)

Sperrspannung
Reverse voltage3)

Seite 17

page 17

=25°C

A

(TA=25°C)

Symbol
Symbol

T

op

T

stg

T

j

I

F

I

F

I

FM

V

R

Werte
Values

LB LT

– 40 … + 100 °C

– 40 … + 100 °C

+ 125 °C

20

5

200 mA

5 V

Einheit
Unit

mA
mA

Leistungsaufnahme
Power consumption
(TA=25°C)

Wärmewiderstand
Thermal resistance
Sperrschicht/Umgebung
Junction/ambient

4) page 17

Sperrschicht/Lötpad
Junction/solder point

4)

Seite 17

P

tot

R

R

th JA

th JS

75 mW

400

K/W

240

K/W

2009-10-19 3

Kennwerte
Characteristics

(TA = 25 °C)

LB P4SG, LT P4SG

Bezeichnung
Parameter

Wellenlänge des emittierten Lichtes (typ.)
Wavelength at peak emission

I

= 20 mA

F

5)

Dominantwellenlänge
Dominant wavelength

I

= 20 mA (max.)

F

Spektrale Bandbreite bei 50 % I
Spectral bandwidth at 50 % I

I

= 20 mA

F

Seite 17

5) page 17

rel max

rel max

(min.)

(typ.)

(typ.)

Abstrahlwinkel bei 50 % IV (Vollwinkel) (typ.)
Viewing angle at 50 % I

Durchlassspannung6)
Forward voltage

I

= 20 mA (max.)

F

6) page 17

V

Seite 17

(min.)

(typ.)

Sperrstrom (typ.)
Reverse current (max.)

V

= 5 V

R

Temperaturkoeffizient von λ
Temperature coefficient of λ

I

= 20 mA; –10°C ≤ T ≤ 100°C

F

Temperaturkoeffizient von λ
Temperature coefficient of λ

I

= 20 mA; –10°C ≤ T ≤ 100°C

F

Temperaturkoeffizient von V
Temperature coefficient of V

I

= 20 mA; –10°C ≤ T ≤ 100°C

F

peak
peak

dom
dom

F
F

(typ.)

(typ.)

(typ.)

Optischer Wirkungsgrad (typ.)
Optical efficiency

I

= 20 mA

F

* Einzelgruppen siehe Seite 5

Individual groups on page 5

Symbol
Symbol

Werte
Values

Einheit
Unit

LB LT

λ

λ

peak

dom

465 523 nm

464
470*
476

519
528*
543

nm

Δλ 25 33 nm

2ϕ 120 120 Grad

deg.

V
V
V

I

R

I

R

TC

TC

TC

η

opt

F
F
F

λpeak

λdom

V

2.9

3.2

3.7

0.01
10

2.9

3.2

3.7

0.01
10

V
V
V

μA
μA

0.04 0.04 nm/K

0.02 0.02 nm/K

– 4.0 -4.5 mV/K

11 36 lm/W

2009-10-19 4

LB P4SG, LT P4SG

Durchlassspannungsgruppen
Forward Voltage Groups

6) page 17

Gruppe
Group

6) Seite 17

Durchlassspannung

Forward voltage

Einheit
Unit

min. max.

4 2.9 3.2 V
5 3.2 3.5 V
6 3.5 3.8 V

Wellenlängengruppen (Dominantwellenlänge)
Wavelength Groups (Dominant Wavelength)

Gruppe
Group

min. max. min. max.

LB LT

5) Seite 17

5) page 17

3 464 468 519 525 nm
4 468 472 525 531 nm
5 471 476 531 537 nm
6 537 543 nm

Einheit

Unit

Helligkeits-Gruppierungsschema Brightness Groups

1) Seite 17

Helligkeitsgruppe
Brightness Group

S2
T1
T2
U1
U2
V1
V2
AA
AB

Anm.: Die Standardlieferform von Serientypen beinhaltet eine Familiengruppe, die aus nur 4 Helligkeitsgruppen besteht. Einzelne

Helligkeitsgruppen können nicht bestellt werden.

Note: The standard shipping format for serial types includes a familiy group of 4 individual brightness groups.

Individual brightness groups cannot be ordered.

Lichtstärke
Luminous Intensity

IV (mcd)

224 … 280
280 … 355
355 … 450
450 … 560
560 … 710
710 … 900

900 … 1120
1120 … 1400
1400 … 1800

1) page 17

Lichtstrom
Luminous Flux

Φ

(mlm)

V

1200 (typ.)
1500 (typ.)
1900 (typ.)
2400 (typ.)
3000 (typ.)
3700 (typ.)
4800 (typ.)

2) Seite 17

760 (typ.)
950 (typ.)

2) page 17

Gruppenbezeichnung auf Etikett
Group Name on Label

Beispiel: S2-3; Example: S2-3

Helligkeitsgruppe
Brightness Group

Wellenlänge
Wavelength

S2 3

Anm.: In einer Verpackungseinheit / Gurt ist immer nur eine Gruppe für jede Selektion enthalten.
Note: No packing unit / tape ever contains more than one group for each selection.

2009-10-19 5

Seite 17

Relative spektrale Emission2)
Relative Spectral Emission

2) page 17

V(λ) = spektrale Augenempfindlichkeit / Standard eye response curve

I

= f (λ); TA = 25 °C; IF = 20 mA

rel

100

%

I

rel

80

V

λ

60

LB P4SG, LT P4SG

OHL00192

40

20

0

400

Abstrahlcharakteristik2)
Radiation Characteristic

I

= f (ϕ); TA = 25 °C

rel

50˚

60˚

Seite 17

2) page 17

blue
true green

550450 500 600

0˚10˚20˚40˚ 30˚

ϕ

1.0

650 nmλ700

OHL01660

0.8

0.6

0.4

70˚

0.2

80˚

90˚

0

100˚

1.0 0.8 0.6 0.4

0˚ 20˚ 40˚ 60˚ 80˚ 100˚ 120˚

2009-10-19 6

LB P4SG, LT P4SG

Seite 17

Durchlassstrom2)
Forward Current

I

= f (VF); TA = 25 °C

F

2

10

2) page 17

mA

I

F

5

1

10

5

0

10

2.5

3 3.5 4 4.5 V 5

Relative Vorwärtsspannung
Relative Forward Voltage

ΔVF = VF - V

0.4

V

Δ

F

0.3

0.2

(25 °C) = f (Tj); IF = 20 mA

F

V

2) page 17

2)

Seite 17

OHL02359

V

F

OHL02912

2) 7)

Relative Lichtstärke

Seite 17

Relative Luminous Intensity

I

(20 mA) = f (IF); TA = 25 °C

V/IV

I

V (20 mA)

1

10

I

V

0

10

5

-1

10

0

10

Relative Lichtstärke

5

2)

Seite 17

10

Relative Luminous Intensity

I

(25 °C) = f (Tj); IF = 20 mA

V/IV

1.1

I

V

I

V (25 ˚C)

true green

blue

0.8

2) 7) page 17

1

2) page 17

OHL02386

10

mA

I

F

OHL02913

2

0.1

0

-0.1
true green

blue

-0.2

-0.3

-60

-40 -20 0 20

˚C6040

100

T

j

2009-10-19 7

0.7

0.6

0.5

0.4

0.3

0.2

0.1

-600-40 -20 0 20

˚C6040

100

T

j

Dominante Wellenlänge2)
Dominant Wavelength
LT P4SG, λ

545

nm

λ

dom

= f (IF); TA = 25 °C

dom

2) page 17

Seite 17

OHL02527

LB P4SG, LT P4SG

Dominante Wellenlänge2)
Dominant Wavelength
LB P4SG, λ

478

nm

λ

dom

476

= f (IF); TA = 25 °C

dom

2) page 17

Seite 17

OHL02481

535

474

530

472

525

true green

470

520

468

515

510

505

0 mA

20 40 60 80 120

I

F

466

464

0mA

20 40 60 10010 30 50 70 80

I

F

2009-10-19 8

LB P4SG, LT P4SG

Maximal zulässiger Durchlassstrom
Max. Permissible Forward Current

I

= f (T)

F

25

mA

I

F

OHL02567

20

T

15

10

5

temp. ambient

T

A

temp. solder point

T

S

0

0

20 40 60 80 100

T

Angestrebte mittlere Lebensdauer

2) Seite 17

für mittlere Helligkeitsgruppe
Target median Lifetime

2) page 17

for median Brightness Group

Bedingungen

T

S

Conditions

mittlere
Lebensdauer
median

Einheit

Unit

Lifetime

A

˚C

Blue

IF = 10 mA
TA = 25°C

IF = 20 mA
TA = 85°C

True green

IF = 10 mA
TA = 25°C

IF = 20 mA
TA = 85°C

50000 Betriebsstunden

operating hours

7500 Betriebsstunden

operating hours

50000 Betriebsstunden

operating hours

10000 Betriebsstunden

operating hours

Zulässige Impulsbelastbarkeit IF = f (tp)
Permissible Pulse Handling Capability

Duty cycle D = parameter, TA= 25 °C

=

t

P

10

OHL02565

T

10 s10

t

I

p

I

0.25

F

0.20

0.15

0.10

0.05

A

t

P

=

D

T

D

0.005

0.01

0.02

0.05

0.1

0.2

0.5
1

0

1010 10

-2-3-4-5

1010

Zulässige Impulsbelastbarkeit IF = f (tp)
Permissible Pulse Handling Capability

Duty cycle D = parameter, TA= 85 °C

=

t

P

10

OHL02566

T

10 s10

t

I

F

210-1

p

0.25
A

F

I

F

t

P

=

D

T

0.20

D

0.15

0.10

0.05

210-1

0

1010 10

0.005

0.01

0.02

0.05

0.1

0.2

0.5
1

-2-3-4-5

1010

2009-10-19 9

LB P4SG, LT P4SG

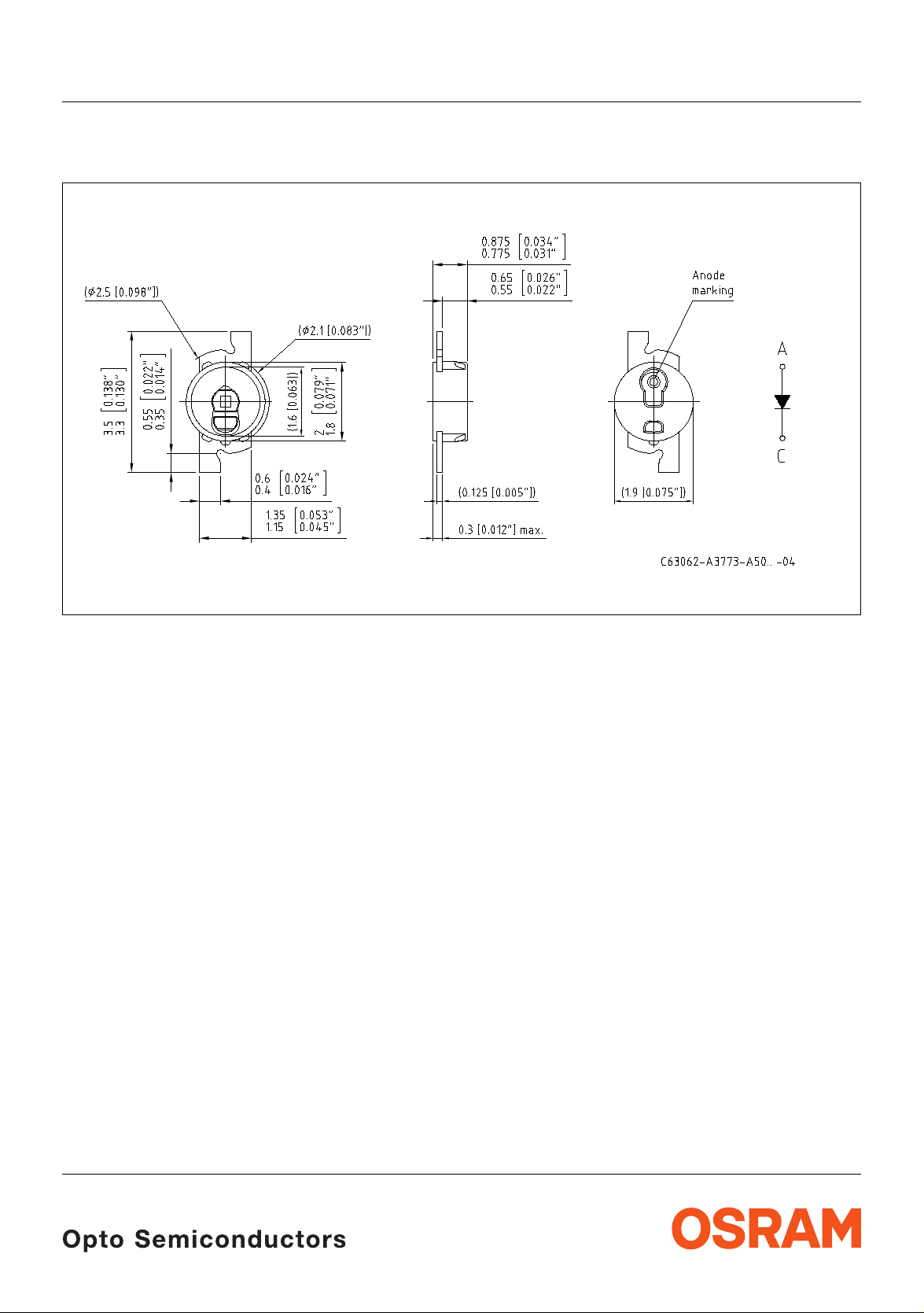

Maßzeichnung

8) Seite 17

Package Outlines

8) page 17

Gewicht / Approx. weight: 6 mg

ACHTUNG: Beim entnehmen aus dem Gurt darf kein Ausstoßer verwendet werden.
ATTENTION: For the pick up tool, any penetration of the silicone has to be avoided. Do not use pusher.

2009-10-19 10

LB P4SG, LT P4SG

Empfohlenes Lötpaddesign
Recommended Solder Pad

8) Seite 17

8) page 17

0.025 (0.001)

0.7 (0.028)

(0.5 (0.020))

Reflow Löten
Reflow Soldering

Padgeometrie für verbesserte Wärmeableitung
Paddesign for improved heat dissipation

3.6 (0.142)

2.6 (0.102)

(ø2.1 (0.083)

Bauteil positioniert, Rückseite
Component location on pad, backside

+0.1 (0.004)

)

Empfohlenes Lötpaddesign
Recommended Solder Pad

8)

Seite 17

8) page 17

Lötstoplack
Solder resist

Hole in PCB

OHAY1307

Reflow Löten, montage von oben
Reflow Soldering, top mount

2009-10-19 11

LB P4SG, LT P4SG

8)

Gurtung / Polarität und Lage
Montage von oben oder 12000/Rolle, ø330 mm

Method of Taping / Polarity and Orientation
top mount or 12000/reel, ø330 mm

Seite 17

8) page 17

Verpackungseinheit 3000/Rolle, ø180 mm

Packing unit 3000/reel, ø180 mm

Cathode/Collector Side

±0.05 (0.002)

±0.05 (0.002)

0.3 (0.012) max.

±0.05 (0.002)

1.5 (0.059)

+0.1 (0.004)

4 (0.157)

2 (0.079)

±0.05 (0.002)

1.75 (0.069)

±0.05 (0.002)

3.5 (0.138)

2.7 (0.106)

±0.1 (0.004)

1.1 (0.043)

8.1 (0.319)

±0.05 (0.002)

±0.05 (0.002)

0.95 (0.037)

Verpackungseinheit 3000/Rolle, ø180 mm

Gurtung / Polarität und Lage

8)

Seite 17

0.8 (0.031)

2.25 (0.089)

Montage von unten oder 12000/Rolle, ø330 mm
Method of Taping / Polarity and Orientation

8) page 17

Packing unit 3000/reel, ø180 mm

reverse mount or 12000/reel, ø330 mm

±0.05 (0.002)

5˚ max.

(1.4 (0.055))

3.7 (0.146)

±0.05 (0.002)

OHAY2511

Cathode/Collector Side

1.5 (0.059)

+0.1 (0.004)

4 (0.157)

2 (0.079)

±0.05 (0.002)

0.8 (0.031)

1.5 (0.059)

±0.05 (0.002)

±0.05 (0.002)

2009-10-19 12

±0.05 (0.002)

±0.05 (0.002)

1.75 (0.069)

±0.05 (0.002)

2.8 (0.110)

1.1 (0.043)

±0.05 (0.002)

3.5 (0.138)

±0.1 (0.004)

8.1 (0.319)

0.3 (0.012) max.

5˚ max.

0.45 (0.018)

0.95 (0.037)

±0.05 (0.002)

3.75 (0.148)

±0.05 (0.002)

±0.05 (0.002)

OHAY2512

LB P4SG, LT P4SG

Lötbedingungen Vorbehandlung nach JEDEC Level 2
Soldering Conditions Preconditioning acc. to JEDEC Level 2

Reflow Lötprofil für bleifreies Löten (nach J-STD-020B)
Reflow Soldering Profile for lead free soldering (acc. to J-STD-020B)

300

˚C

250

T

200

150

100

50

255 ˚C
240 ˚C

217 ˚C

120 s max

Ramp Up
3 K/s (max)

25 ˚C

0

0

50 100 150 200 250 300

Maximum Solder Profile

Recommended Solder Profile

Minimum Solder Profile

Anm.: Das Gehäuse ist für Ultraschallreinigung nicht geeignet
Note: Package not suitalbe for ultra sonic cleaning

30 s max

100 s max

260 ˚C
245 ˚C
235 ˚C

10 s min

Ramp Down
6 K/s (max)

t

OHLA0687

+0 ˚C

-5 ˚C
±5 ˚C
+5 ˚C

-0 ˚C

s

2009-10-19 13

Barcode-Produkt-Etikett (BPL)
Barcode-Product-Label (BPL)

LB P4SG, LT P4SG

Gurtverpackung
Tape and Reel

OSRAM Opto

Semiconductors

(6P) BATCH NO: Batch Number

Bar Code

Lot Number(1T) LOT NO: (9D) D/C: Date Code

Bar Code

(X) PROD NO: Product Code

D

0

P

0

P

2

Bin1: Bin Information Color 1

Lx xxxx

Product Name

RoHS Compliant

Product Quantity per Reel(Q)QTY:

Bar Code

Sample

W

1

±0.25

13.0

FE

A

N

W

Bin2:
Bin3:

ML2Temp ST

260 C RT

Additional TEXT
R077 DEMY
PACKVAR: Packing Type

X - X - X(G) GROUP:

Forward Voltage Group

Wavelength Group

Brightness Group

OHA12043

P

1

Direction of unreeling

W

2

Label

Gurtvorlauf:
Leader:

Gurtende:
Trailer:

Direction of unreeling

400 mm
400 mm

160 mm
160 mm

OHAY0324

Tape dimensions in mm (inch)

W P

+ 0.3

8

– 0.1

0

4 ± 0.1
(0.157 ± 0.004)

P

1

4 ± 0.1
(0.157 ± 0.004)

P

2

2 ± 0.05
(0.079 ± 0.002)

D

0

1.5 + 0.1
(0.059 + 0.004)

E F

1.75 ± 0.1
(0.069 ± 0.004)

3.5 ± 0.05
(0.138 ± 0.002)

Reel dimensions in mm (inch)

A W N

min

W

1

W

2 max

180 (7) 8 (0.315) 60 (2.362) 8.4 + 2 (0.331 + 0.079) 14.4 (0.567)
330 (13) 8 (0.315) 60 (2.362) 8.4 + 2 (0.331 + 0.079) 14.4 (0.567)

2009-10-19 14

LB P4SG, LT P4SG

Trockenverpackung und Materialien Dry Packing Process and Materials

Moisture-sensitive label or print

L

E

V

l

E

e

e

b

e

L

a
s
l

,

).

e

k

H

d

n

o
a
l

R

c
b

(

r

If

a

y

b

.

it

d

H

i
m

R

u

%

h

0

e

6

e

/
v
i

g

d

t

C

a

˚

re

la

k

a

0

c

e

r

S

f

3

a

N

E

r

s

R

n

p

_

<

i

%

IV

in

f

O

k

0

O

T

s

o

to

T

I

a

r

ta

9

I

e

.

s

S

u

s

C

n

d

)

r

r

<

p

n

o

e

N

o

U

(

e

T

o

u

t

d

rs

H

io

d

E

,

c

o

D

c

t

g

n

s

i

u

o

e

r

2

g

N

j

U

S

a

d

o

in

c

˚C

H

u

7

a

b

s

n

O

E

8

H

o

e

5

C

b

u

s

o

t

A

is

T

h

C

T

IS

S

O

O

M

T

P

O

m
4
2

:

d

,

g

d

a

lo

e

b

f

n

d

re

e
e
l

p

e

e

a

s

s

o

e

a

,
s
i
h

k

s

n

g

n

-p

i

F
r

a

la

in

e

o

b

b

h

f

p

%

it

li

f

s

.

i

I

a

0

f

p

l

h

w

1

t

v

e

,
m

d

_

<

r

h

e

e

w

r

e

te

t

t

i

S

o

ft

a

n

l

u

y

.

f

n
u

A

I

q

d

1

d

e

o

.

r

o

e

y

i

re

r

t

2

b

i

M

o

s

b

t

)

id

e

2

a

S

s

r

m

i

ic

)

u

v

o

b

g

e

H

a

c

in
D
)

n

k

2

.

a

)

a

re

3

b

e

b

f
f
I

a

re
.

e

4

s
g
a

B

e
t

a
D

M

4

˚

C

R

e

s

4

H

e

I

c

a

±

U

c

2

0

m

e

e

y

M

E

h

t
n
o

e

c

i

r
v

o
e
,
w

r

a
b
e

r
o

.
o
l

H
R

i

k
a

o

t
b

a
c
i

t
d
o
n

u
s

q
e

C
r
P
I
e

e

t

a
d
l

d
n
a

r

u

t
is

t
o

s

i
o
M

o
M

M

6

i

d

o

r

t

C

b

4

r

h

˚

e

o

l

r

im

<

t

l

it

t

.

p

i

o

3

c

m

e

t

)

t

r

i

o

2

w

t

w

n

a

l

o

C

l

t

t

im

˚

fa

r

e

.

F

a

t

l

t

s

lo

a

o

e

a

a

a

r

ic

r

F

l

o

t

d

v

th

l

o

i

u

e

n

a

F

o
u

s

f:

d

l

b

4

i

e

e

w

q

e

l

r

a

F

,

d

l

i

5

c

e

lo

e

g

a

n

l

o

v

e

e

s

n

5

r

i

e

e

i

e

b

d

t

l

h

v

p

6

L

o

n

e

e

te

e

l

c

e

v

u

w

e

e

a

k

e

r

L

e

o

s

d

v

a

%

e

L

l

tu

r

m

e

b

e

0

a

s

u

i

r

1

t

e

L

re

m

e

r

o

o

s

e

ti

u

s

f

i

>

t

r

fo

M

,

o

s

u

3

i

k

is

e

t

3

M

o

n

b

is

0

a

,

rd

­M

o

l

g

a

D

M

b

n

r

T

if

C

(

r

.

a

S

t

r

­s

e

e

a

k

s

J

e

Y

r

e

m

,

C

1

u

e

Y

d

E

o

e

>

1

W

D

H

ir

e

4

E

8

J

m

e

6

/

ti

1

:

m

e

r

i

d

o

t

m

e

r

e

i

o

t

l

o

n

m
i

r

F

o

e

t

l

o

p

r

F

o

o

l

o

F

o

e

l
1
l

F

2

im

e

a

t

l

v

2

e

e

l

v

3

L

e

e

l

v

e

L

e

e

v

e

L

r

e

u

L

re

e

u
t

r

s

u

i

t
is
o

M

A

R

S

O

Desiccant

Anm.: Feuchteempfindliche Produkte sind verpackt in einem Trockenbeutel zusammen mit einem Trockenmittel und

einer Feuchteindikatorkarte
Bezüglich Trockenverpackung finden Sie weitere Hinweise im Internet und in unserem Short Form Catalog im
Kapitel “Gurtung und Verpackung” unter dem Punkt “Trockenverpackung”. Hier sind Normenbezüge, unter
anderem ein Auszug der JEDEC-Norm, enthalten.

Note: Moisture-senisitve product is packed in a dry bag containing des iccant and a humidity card.

Regarding dry pack you will find further information in the internet and in the Short Form Catalog in chapter
“Tape and Reel” under the topic “Dry Pack”. Here you will also find the normative references like JEDEC.

Kartonverpackung und Materialien
Transportation Packing and Materials

Barcode label

Do not eat.
Avoid metal contact.

Discard if circles overrun.

bag opening.

Please check the HIC immidiately after

check dot

WET

Comparator

bake units

15%

examine units, if necessary
If wet,

bake units

10%

examine units, if necessary
If wet,

change desiccant

5%

parts still adequately dry.
If wet,

MIL-I-8835
Humidity Indicator

OSRAM

Humidity indicator

Barcode label

OHA00539

Barcode label

6
T

Y

P

S

L

O

T
i
t
l

u

L
E

V

l

E

e

e

b

e

L

s

.

la

,

)

e

k

H

d

n

o

la

R

c

b

r

(

f
I
a
b

.

ity

H

id

m

R

u

%

h

0

e

e

/6

g

d

tiv

a

e
r

˚C

la

k

a

0

c

S

fr

3

a

N

E

re

R

_

<

p

%

IV

in

ins

f

O

k

0

O

T

IT

ta

I

S

C

n

U

T

EN

D

co

N

U

S

a

ag

O

E

b

A

R

˚C

IC

U

is

0

e

M

T

h

C

4

E

T

ll b

IS

p

i

S

t <

O

nt

O

a

t w

˚C

M

le

T

s

a

a

P

l

th

iv

th

e

n

O

u

s

b

o

q

e

lo

la

m

ic

e

r e

e

v

4

d

e

b

, o

: 2

e

co

, d

w

e

r

d

ag

s

e

flo

b

m

e

n

ba

d

e

re

1

e

re

le

p

e

e

>

a

s

fo

r tim

o

e

a

o

, s

.

is

h

k

is

lo

d

be

H

,

g

r

F

an

g

in s

r-p

a

a

l

R

o

b

T

C

p

%

ithin

kin

.

is

If b

a

a

-S

p

lf life

tor

et.

w

10

e

b

J

th

, v

a

m

_

<

r

,

h

C

w

ic

t m

t

ted

d

te

d

E

fte

o

n

e

uire

y

a

flo

D

ir

q

d

1. S
n

d

e

In

ou

u

. A

r

e

E

s

re

q

2

J

i

r

bo

ity

/

b

to

id

C

re

es

a) M

2

S

d

r

m

)

e

is

IP

u

vic

o

b

n

g

e

e

e

c

in

) H

k

. D

a

) 2a

en

ate

a

op

r

3

b

e

fe

l d

l 1

2

e

re

. If b

l

ea

4

e

d tim

ev

s

l 2

v

n

g

e

e

a

a

e L

L

el 3

ev

B

v

te

tur

re

L

e

a

e

is

tu

D

L

r

o

is

tu

re

M

o

is

tu

M

o

is

M

o

M

s

o

a

r

to

9

s

u

s

d

).

r

r

<

pe

n

o

e

u

te

(

d

n

b
u
e

s

c
ro
).

t

a
w

ntin
u
o

%
0

-0

D

:

o

lo
F

lo

F
a

rs

d

, o

c

o

H

g

itio

u

o

rs

2

je

d

o

in

c

H

u

7

˚C

s

8

o

H

s

on

te

5

e

4

a

4

H

c

±

m

e

d

2

ry

C

e

˚

6

to

ith

or ti

3

e

r tim

2

lo

o

l w

fac

t

r tim

.

F

a

lo

tim

o

a

re

F

tic

d

lo

or

n

:

a

F

du

lo

e

e

l 4

F

, if

re

id

c

e

g

a

n

l 5

v

ro

e

e

5

e

is

h

v

p

el

L

te

e

l 6

e

v

w

e

a

k

r

L

e

ve

a

l d

tu

re

L

e

a

is

r b

tu

re

e

o

e L

is

tu

fo

M

, s

o

3

is

tur

3

M

o

nk

is

M

o

la

M

r

(if b

a

s

e

ar

k

e

Y

rs

e

u

e

1

Y

o

>

H

e

1

8

e

6

4 W

e

r tim

1

e

r tim

o

tim

r

o

r tim

lo

o

F

lo

F

-1-20

: P-1-20

in1

B

p ST

in2: Q

R

B

in3:

6

em

R

B

MY

T

T

7

0 C

E

C

6

R

D

22

L

D

XT

C

T

M

E

240

E

L

Y

2

260

8

P

S

a

2

1

L

nal T

O

R

-1

3

:

ditio

Q

R

d

lti T

+

A

77

u

1

-

R0

M

P

PACKVA

OUP:

R
) G
(G

4

4
1
0

to

:

s

p

r

/C

o
t

) D

O

c

D

u

M

(9

d

0

A

n

0

210021998

o

:

R

0

4

c

O

2

3

i

S

2

N

m

O

1

TY:

e

H

S

TCH

)Q

G

(Q

3

) BA

2

1

:

(6P

245

NO

1

Muster

0

) LOT

0

11

(1T

O:

N

OD

R

(X) P

M

4
4
1

o

0

t

:

C

p

/
D
)

O

ctors

D

M

(9

A

210021998

:

R

4

O

3

S

N

2

micondu

O

1

H

C

H

Se

T

A

G

(Q

3

) B

2

P

1

:

(6

O

245

N

T

1

O

0

L
)

0

T
1

11

(

:
O
N
D

O

R
P
)

(X

0

2

­0

1

-

-2

P

1

-

:

1

T

: Q

in

2

S

B

:

p

in

3

R

B

m

Y

in

6

e

C

R

B

M

T

T

7

0

E

2

C

R

T

D

2

L

D

0

C

X

4

M

E

2

E

0

L

6

2

l T

2

8

a

a

2

1

n
o

R

3

ti
i

:

d

R

d

7

A

A

V

07

K

R

C

P

A

:

P

P
U
O
R

G
)

(G

0
0
0
2

:
Y

T
Q
)

Muster

1

­Q
+

1

-

Barcode label

OSRAM

Packing
Sealing label

Dimensions of transportati on bo x in mm (inch)

Breite / Width Länge / length Höhe / height

200 ±5 (7,874 ±0,1968±) 200 ±5 (7,874 ±0,1968) 30 ±5 (1,1811 ±0,1968)
352 ±5 (13,858 ±0,1968±) 352 ±5 (13,858 ±0,1968) 33 ±5 (1,3 ±0,1968)

2009-10-19 15

OHA02044

LB P4SG, LT P4SG

Revision History: 2009-10-19

Previous Version: 2009-01-15

Page Subjects (major changes since last revision) Date of change

1,14 Increase of JEDEC-level; OSRB-07-032 2007-08-20
2 implement Q-number 2007-12-20
2

ordering code (blue) changed

2008-07-28
9 acc. to OS-IN-2008-003 2009-01-15
all correction (IR-reflow soldering; Remarks); designupdate 2009-10-19

Patent List
Patent No.

US 6 066 861
US 6 277 301
US 6 245 259
US 6 576 930

Attention please!

The information describes the type of component and shall not be considered as assured characteristics.
Terms of delivery and rights to change design reserved. Due to technical requirements components may contain
dangerous substances. For information on the types in question please contact our Sales Organization.
If printed or downloaded, please find the latest version in the Internet.

Packing

Please use the recycling operators known to you. We can also help you – get in touch with your nearest sales office.
By agreement we will take packing material back, if it is sorted. You must bear the costs of transport. For packing
material that is returned to us unsorted or wh ich we are not obliged to accept, we shall hav e to invoice you for any costs
incurred.

Components used in life-support devices or systems must be expressly authorized for such purpose! Critical
components
OSRAM OS.

2009-10-19 16

10) page 17

may only be used in life-support devices or systems

11) page 17

with the express written approval of

LB P4SG, LT P4SG

Fußnoten:

1)

Helligkeitswerte werden während eines Strompulses
einer typischen Dauer von 25 ms, mit einer internen
Reproduzierbarkeit von +/- 8 % und einer erweiterten
Messunsicherheit von +/- 11 % gemessen (gemäß
GUM mit Erweiterungsfaktor k = 3).

2)

Wegen der besonderen Prozessbedingungen bei der
Herstellung von LED können typische oder abgeleitete
technische Parameter nur aufgrund statistischer
Werte wiedergegeben werden. Diese stimmen nicht
notwendigerweise mit den Werten jedes einzelnen
Produktes überein, dessen Werte sich von typischen
und abgeleiteten Werten oder typischen Kennlinien
unterscheiden können. Falls erforderlich, z.B.
aufgrund technischer Verbesserungen, werden diese
typischen Werte ohne weitere Ankündigung geändert.

3)

Die LED kann kurzzeitig in Sperrichtung betrieben
werden.

4)

R

ergibt sich bei Montage auf PC-Board FR 4

thJA

(Padgröße

5)

Die dominante Wellenlänge wird während eines

≥ 5 mm 2 je Pad)

Strompulses einer typischen Dauer von 25 ms, mit
einer internen Reproduzierbarkeit von +/- 0,5 nm und
einer erweiterten Messunsicherheit von +/- 1 nm
gemessen (gemäß GUM mit Erweiterungsfaktor
k

= 3).

6)

Vorwärtsspannungen werden während eines
Strompulses einer typischen Dauer von 8 ms, mit
einer internen Reproduzierbarkeit von +/- 0,05 V und
einer erweiterten Messunsicherheit von +/- 0,1 V
gemessen (gemäß GUM mit Erweiterungsfaktor k=3).

7)

Im gestrichelten Bereich der Kennlinien muss mit
erhöhten Helligkeitsunterschieden zwischen
Leuchtdioden innerhalb einer Verpackungseinheit
gerechnet werden.

8)

Maße werden wie folgt angegeben: mm (inch)

9)

Gehäuse hält TTW-Löthitze aus

10)

Ein kritisches Bauteil ist ein Bauteil, das in
lebenserhaltenden Apparaten oder Systemen
eingesetzt wird und dessen Defekt voraussichtlich zu
einer Fehlfunktion dieses lebenserhaltenden
Apparates oder Systems führen wird oder die
Sicherheit oder Effektivität dieses Apparates oder
Systems beeinträchtigt.

11)

Lebenserhaltende Apparate oder Systeme sind für (a)
die Implantierung in den menschlichen Körper
oder
(b) für die Lebenserhaltung bestimmt.
Falls sie versagen, kann davon ausgega ngen werden,
dass die Gesundheit und das Leben des Patienten in
Gefahr ist.

Remarks:

1)

Brightness values are measured during a current
pulse of typical 25 ms, with an internal reproducibility
of +/- 8 % and an expanded uncertainty of +/- 11 %
(acc. to GUM with an expansion factor of k = 3).

2)

Due to the special conditions of the manufacturing
processes of LED, the typical data or calculated
correlations of technical parameters can only reflect
statistical figures. These do not necessarily
correspond to the actual parameters of each single
product, which could differ from the typical data and
calculated correlations or the typical characeristic line.
If requested, e.g. because of technical improvements,
these typ. data will be changed without any further
notice.

3)

Driving the LED in reverse direction is suitable for
short term application.

4)

R

results from mounting on PC board FR 4

thJA

(pad

5)

size ≥ 5 mm 2 per pad)
The dominant wavelength is measured at a current
pulse of typical 25 ms, with an internal reproducibility
of +/- 0,5 nm and an expanded uncertainty of +/- 1 nm
(acc. to GUM with an expansion factor of k=3).

6)

The forward voltage is measured during a current
pulse of typical 8 ms, with an internal reproducibility of
+/- 0,05 V and an expanded uncertainty of +/- 0,1 V
(acc. to GUM with an expansion factor of k=3).

7)

In the range where the line of the graph is broken , you
must expect higher brightness differences between
single LEDs within one packing unit.

8)

Dimensions are specified as follows: mm (inch)

9)

Package able to withstand TTW-soldering heat

10)

A critical component is a component used in a
life-support device or system whose failure can
reasonably be expected to cause the failure of that
life-support device or system, or to affect its safety or
the effectiveness of that device or system.

11)

Life support devices or systems are intended
(a) to be implanted in the human body,
or
(b) to support and/or maintain and sustain human life.
If they fail, it is reasonable to assume that the health
and the life of the user may be endangered.

Published by
OSRAM Opto Semiconductors GmbH

Leibnizstraße 4, D-93055 Regensburg

www.osram-os.com

© All Rights Reserved.

2009-10-19 17
