ES Manual de usuario

MANUAL DE USUARIO

Manual de usuario

ORM 128-ORM 128X

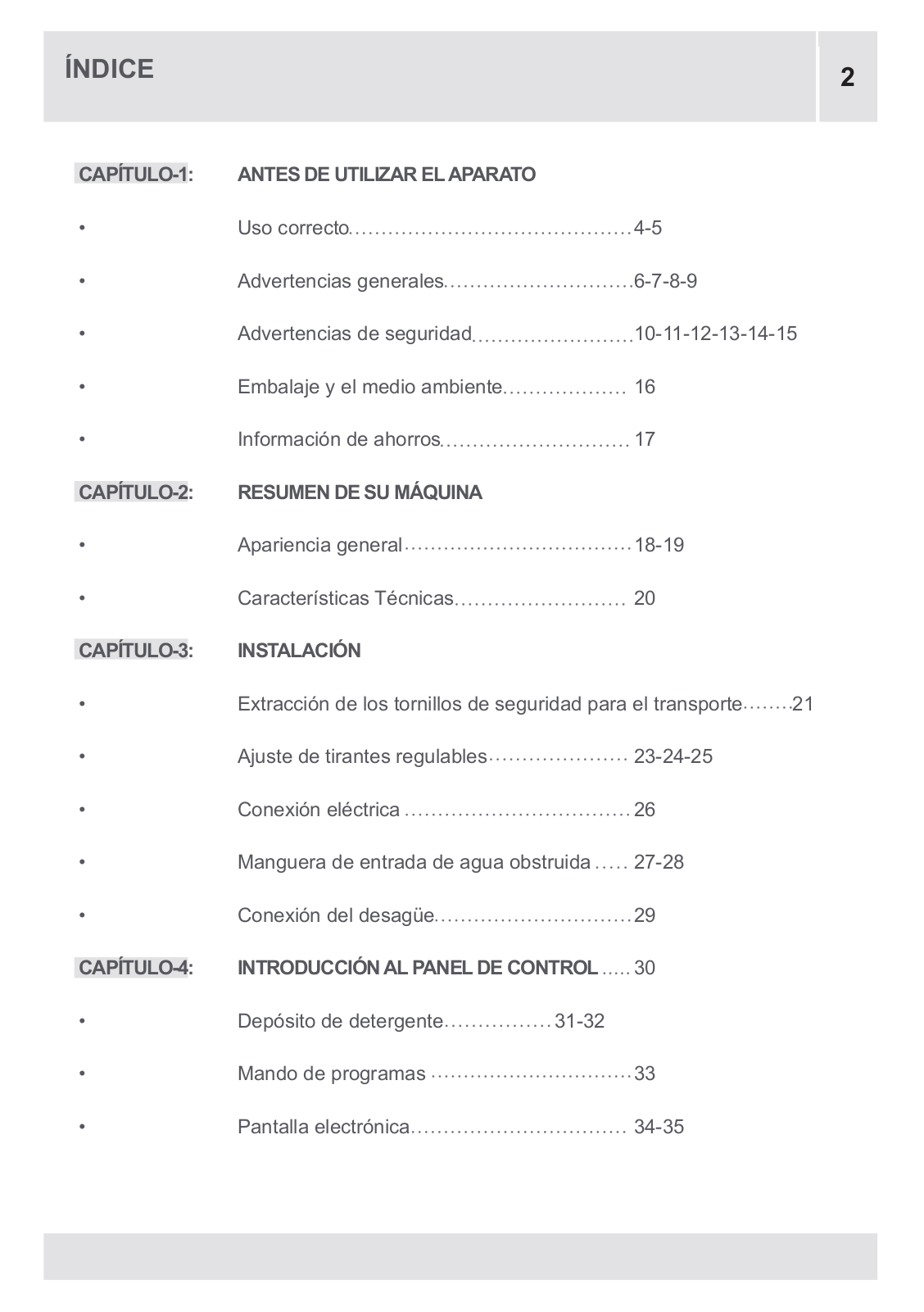

ÍNDICE	2

CAPÍTULO-1:	ANTES DE UTILIZAR ELAPARATO
•	Uso correcto		4-5
•	Advertencias generales		6-7-8-9
•	Advertencias de seguridad		10-11-12-13-14-15
•	Embalaje y el medio ambiente		16
•	Información de ahorros		17
CAPÍTULO-2:	RESUMEN DE SU MÁQUINA
•	Apariencia general		18-19
•	Características Técnicas		20
CAPÍTULO-3:	INSTALACIÓN
•	Extracción de los tornillos de seguridad para el transporte			21

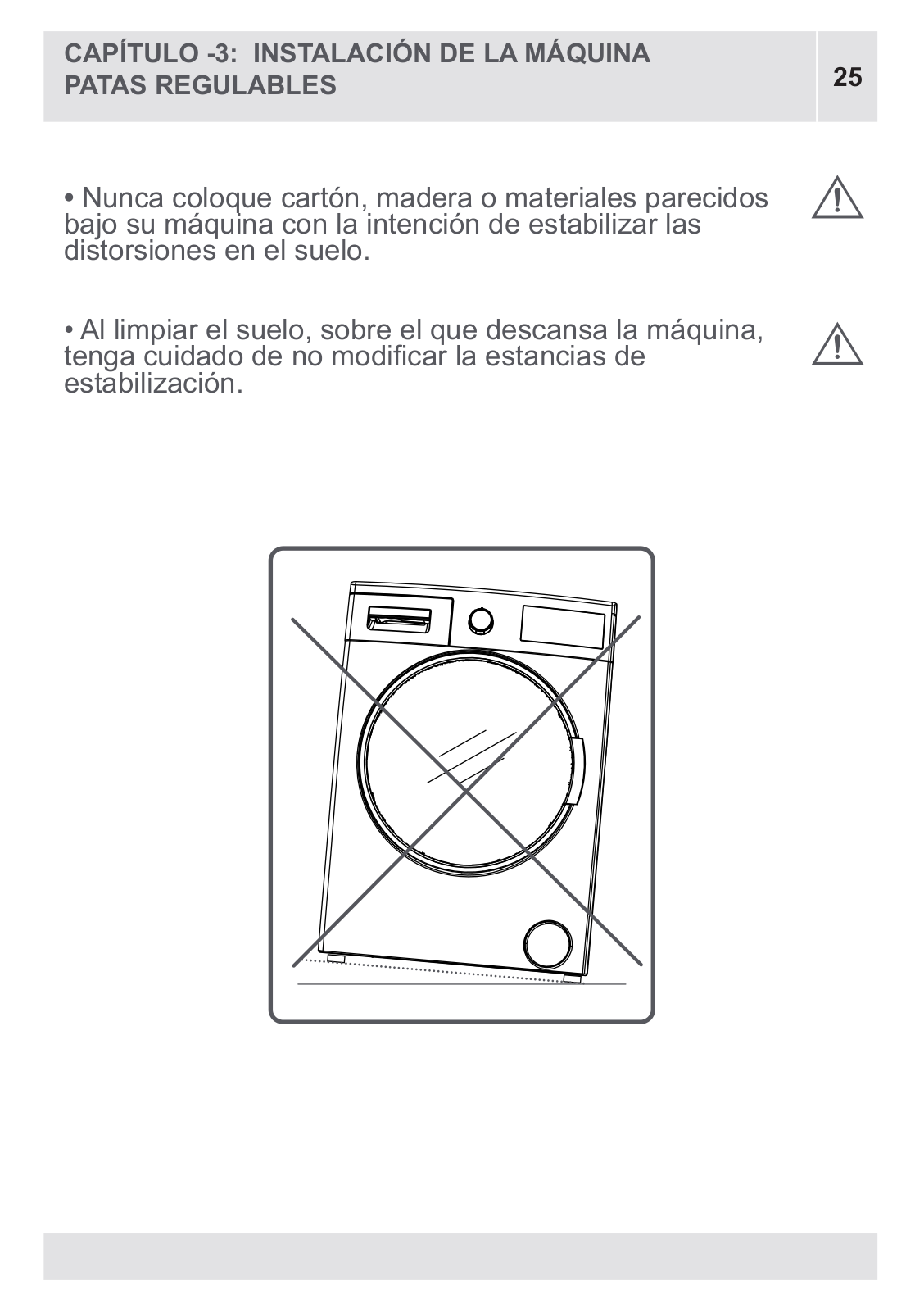

•	Ajuste de tirantes regulables		23-24-25

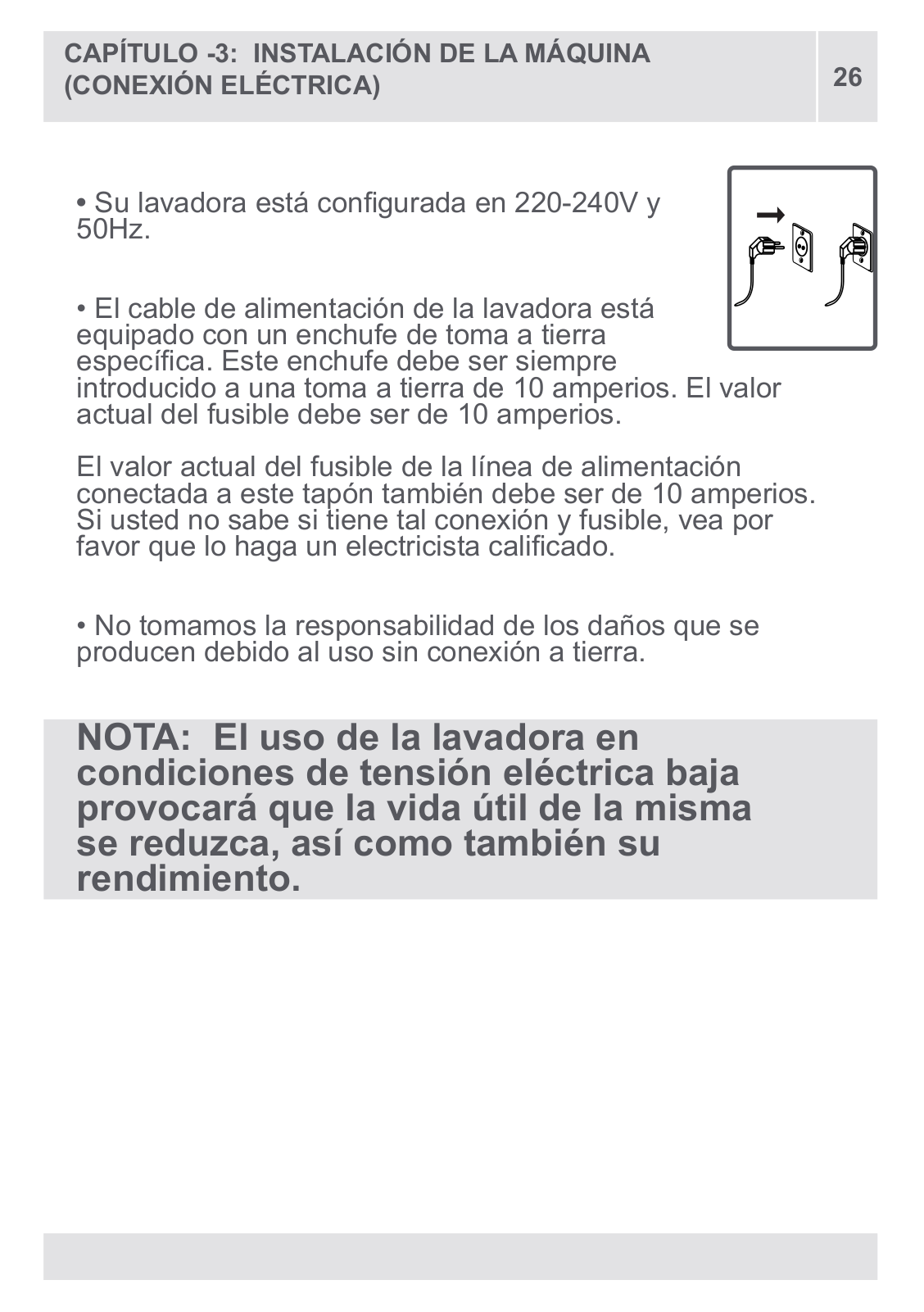

•	Conexión eléctrica		26

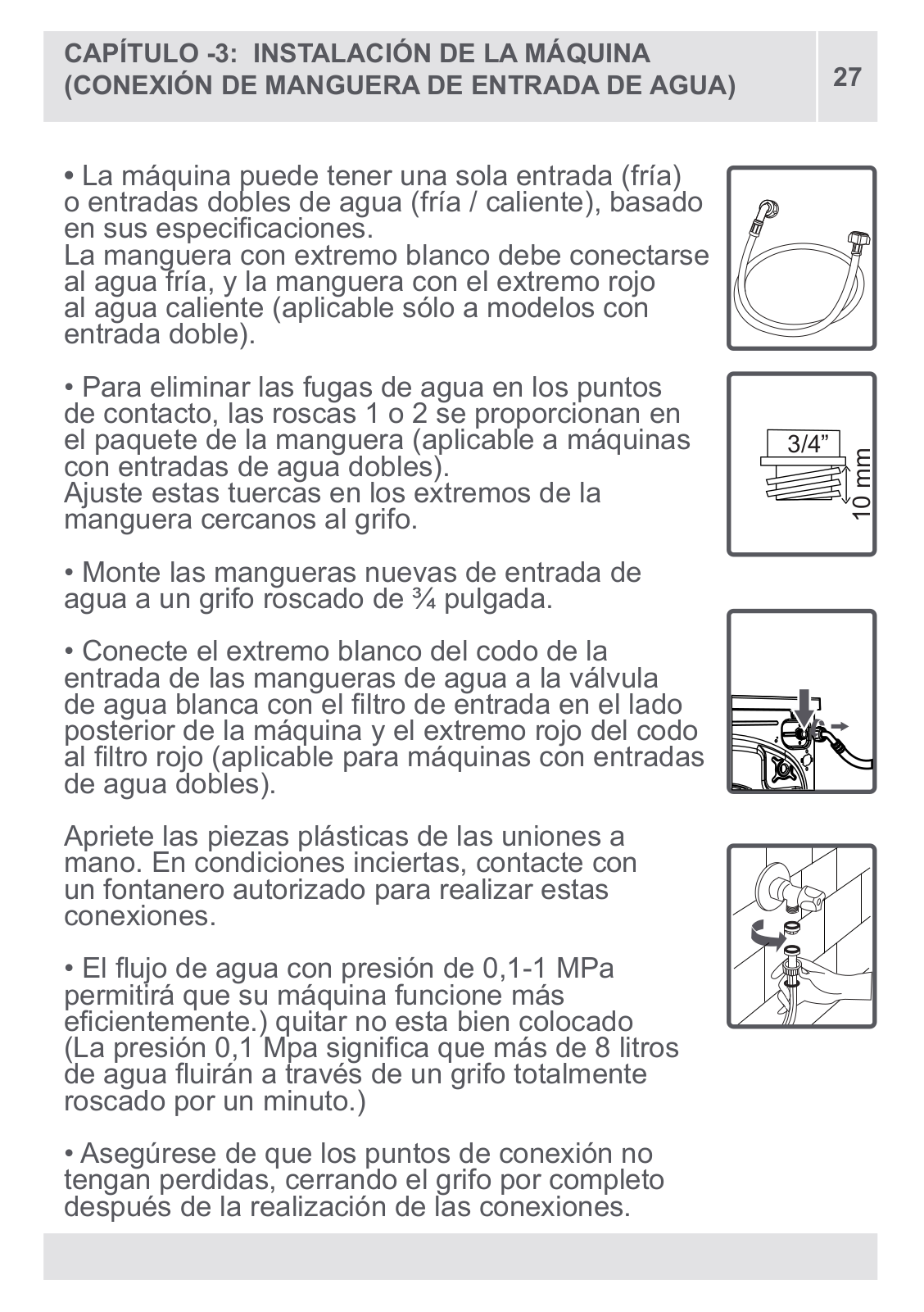

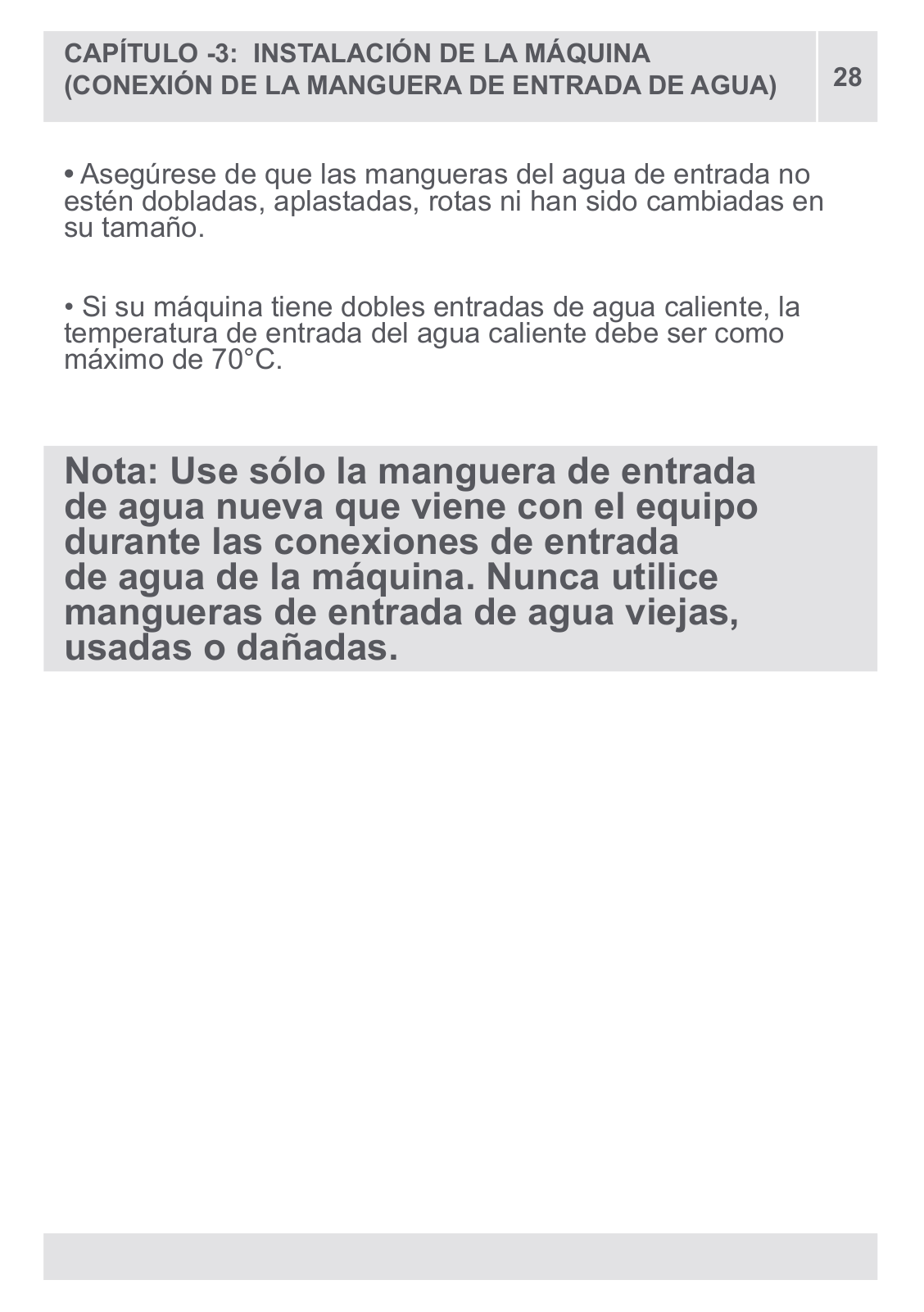

•	Manguera de entrada de agua obstruida		27-28

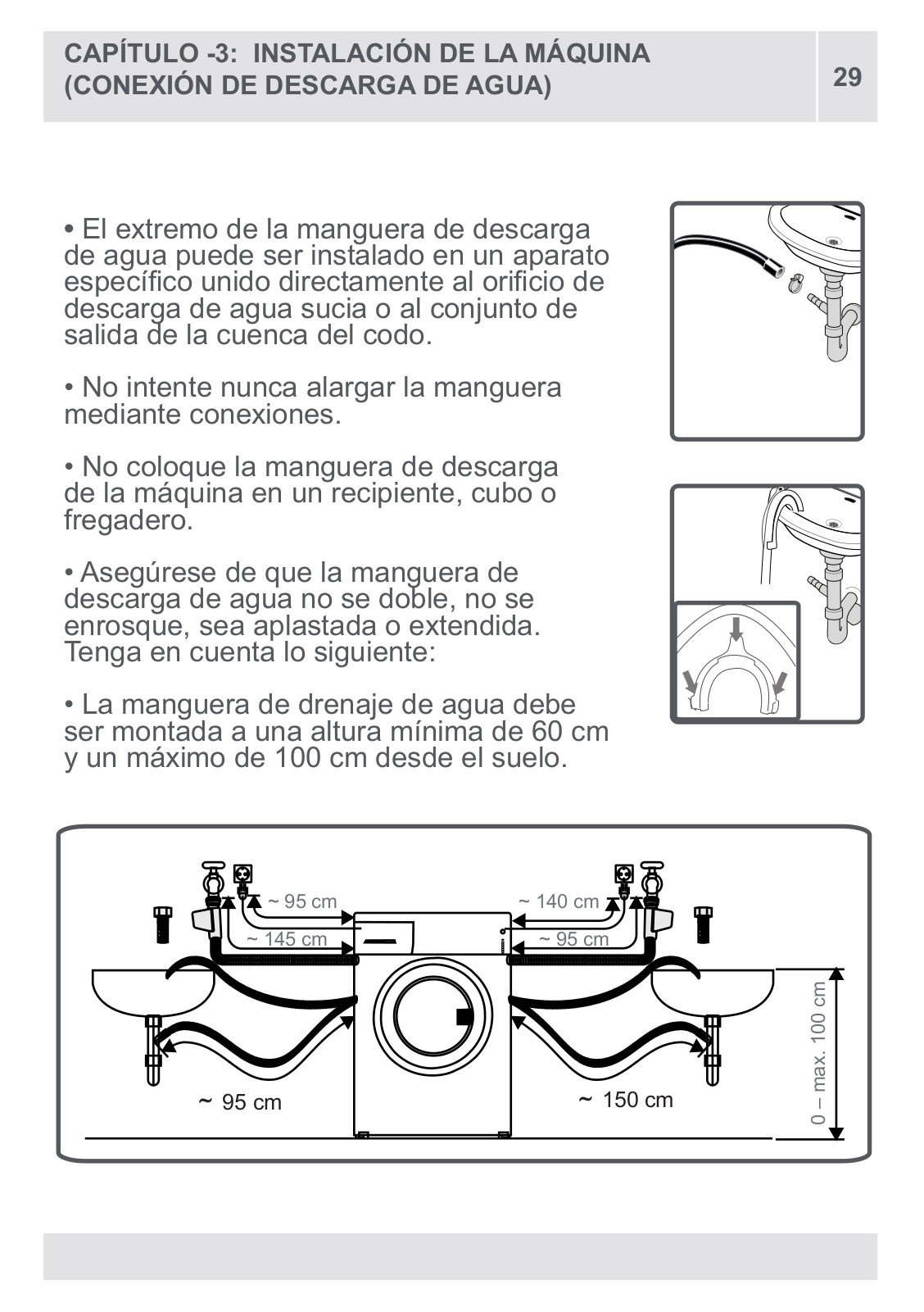

•	Conexión del desagüe		29

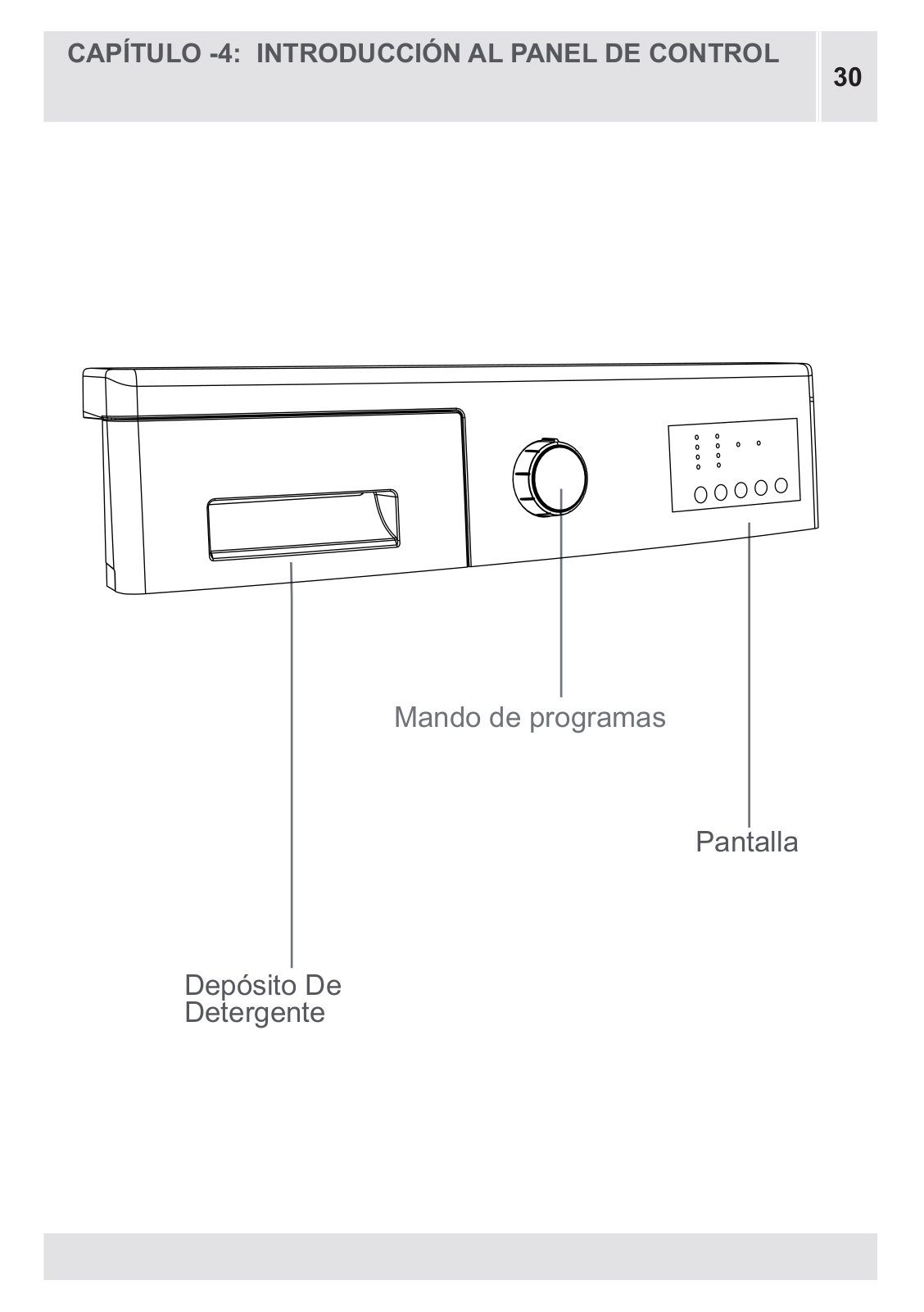

CAPÍTULO-4:	INTRODUCCIÓN AL PANEL DE CONTROL		30

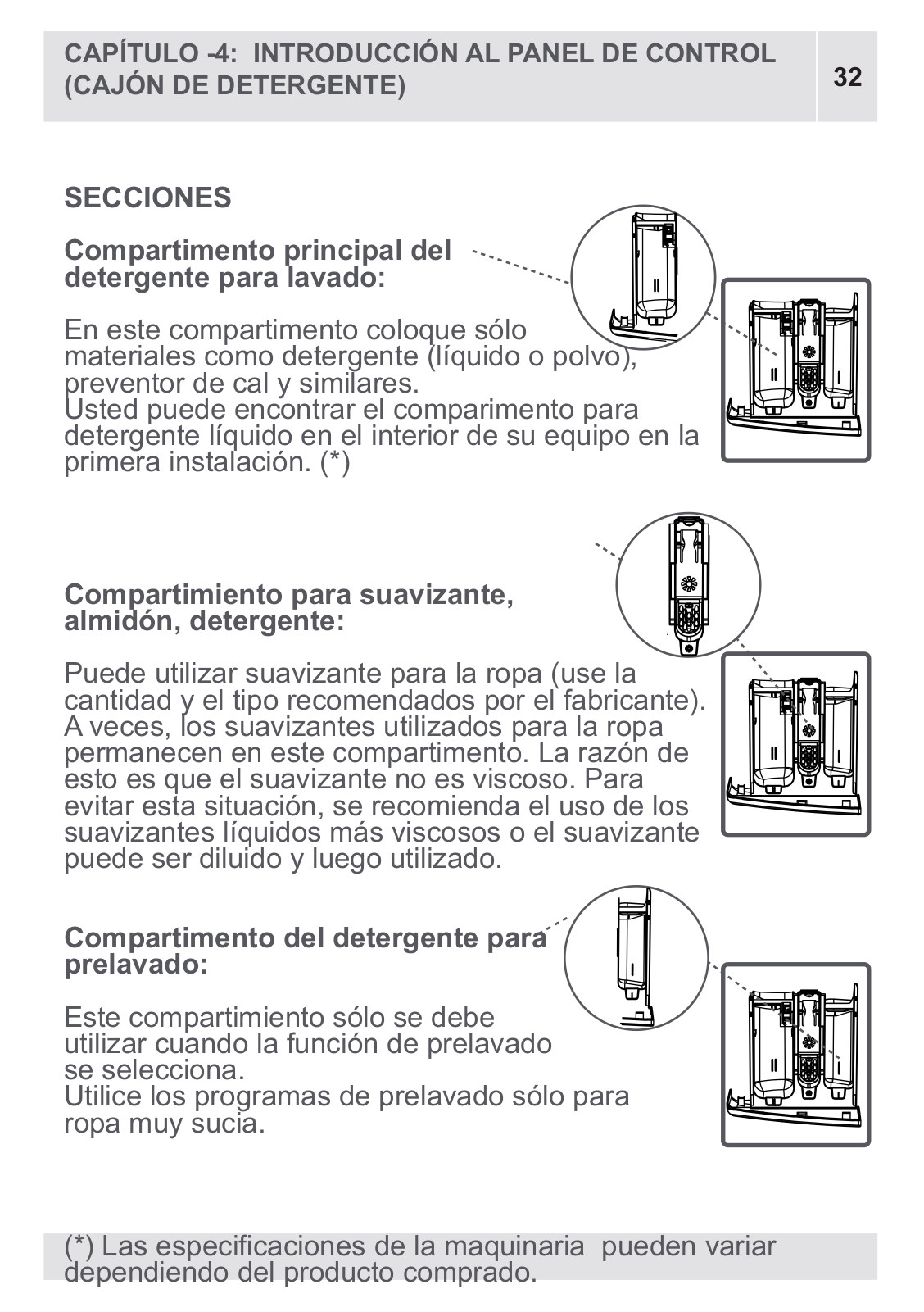

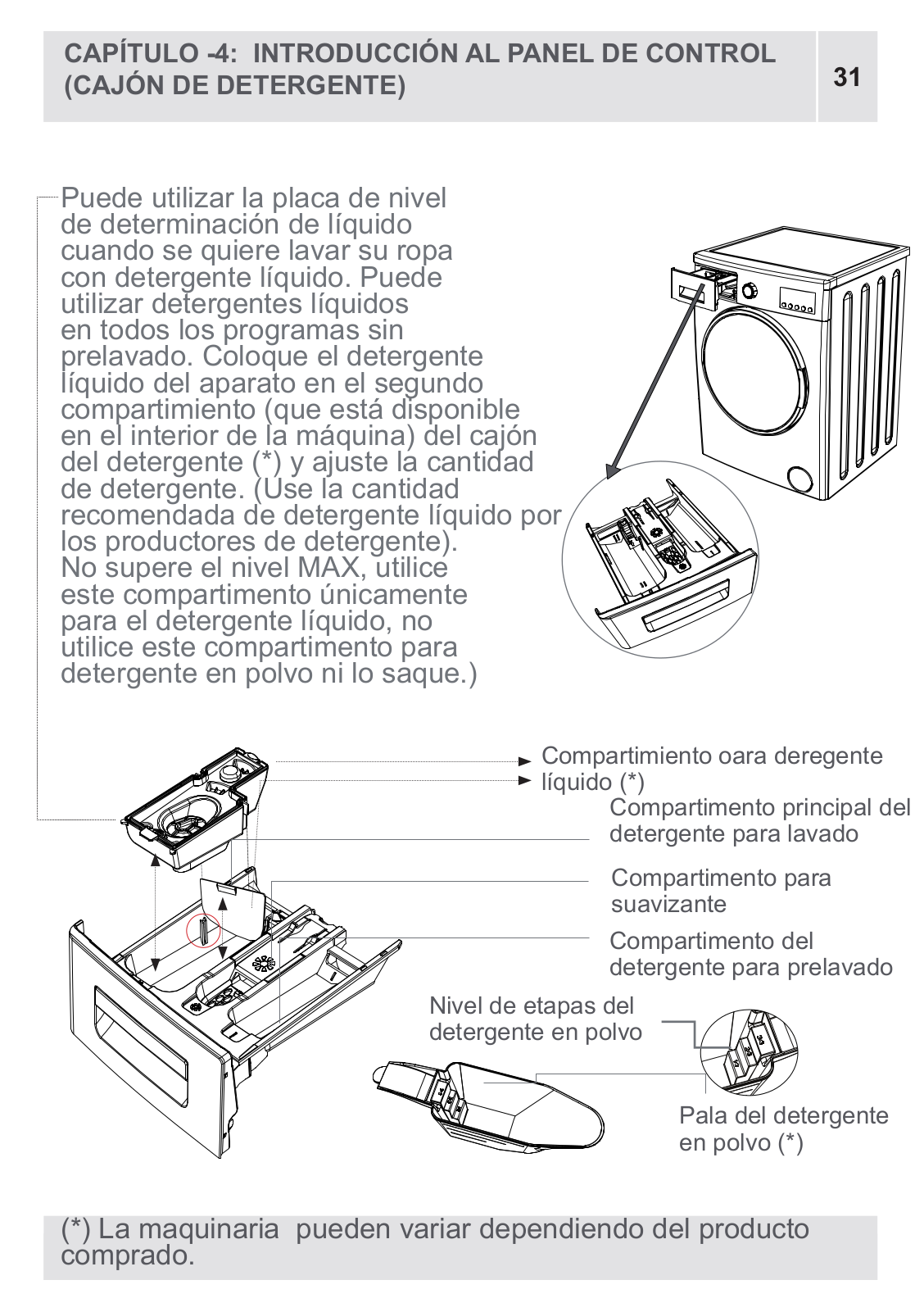

•	Depósito de detergente	31-32

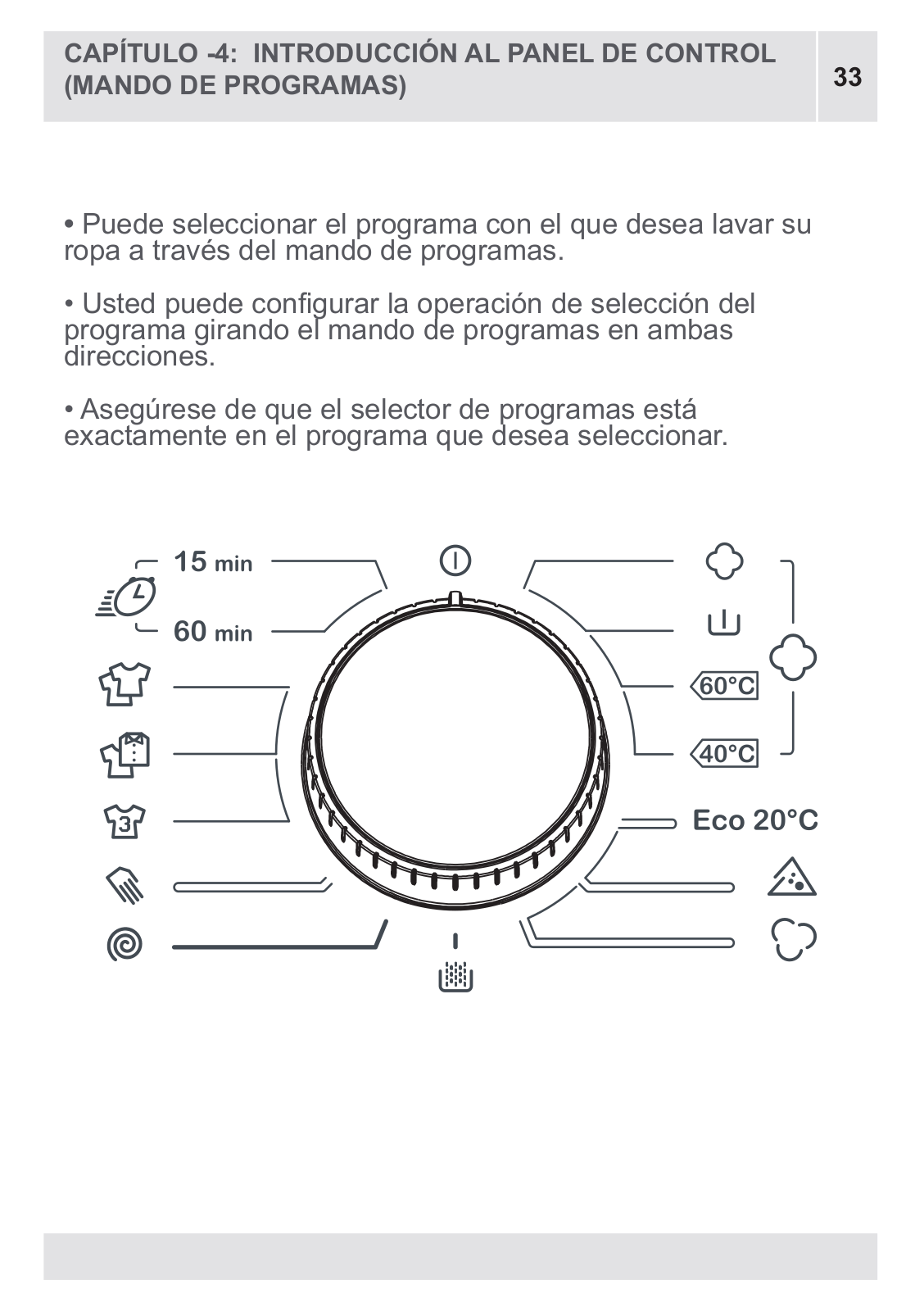

•	Mando de programas		33

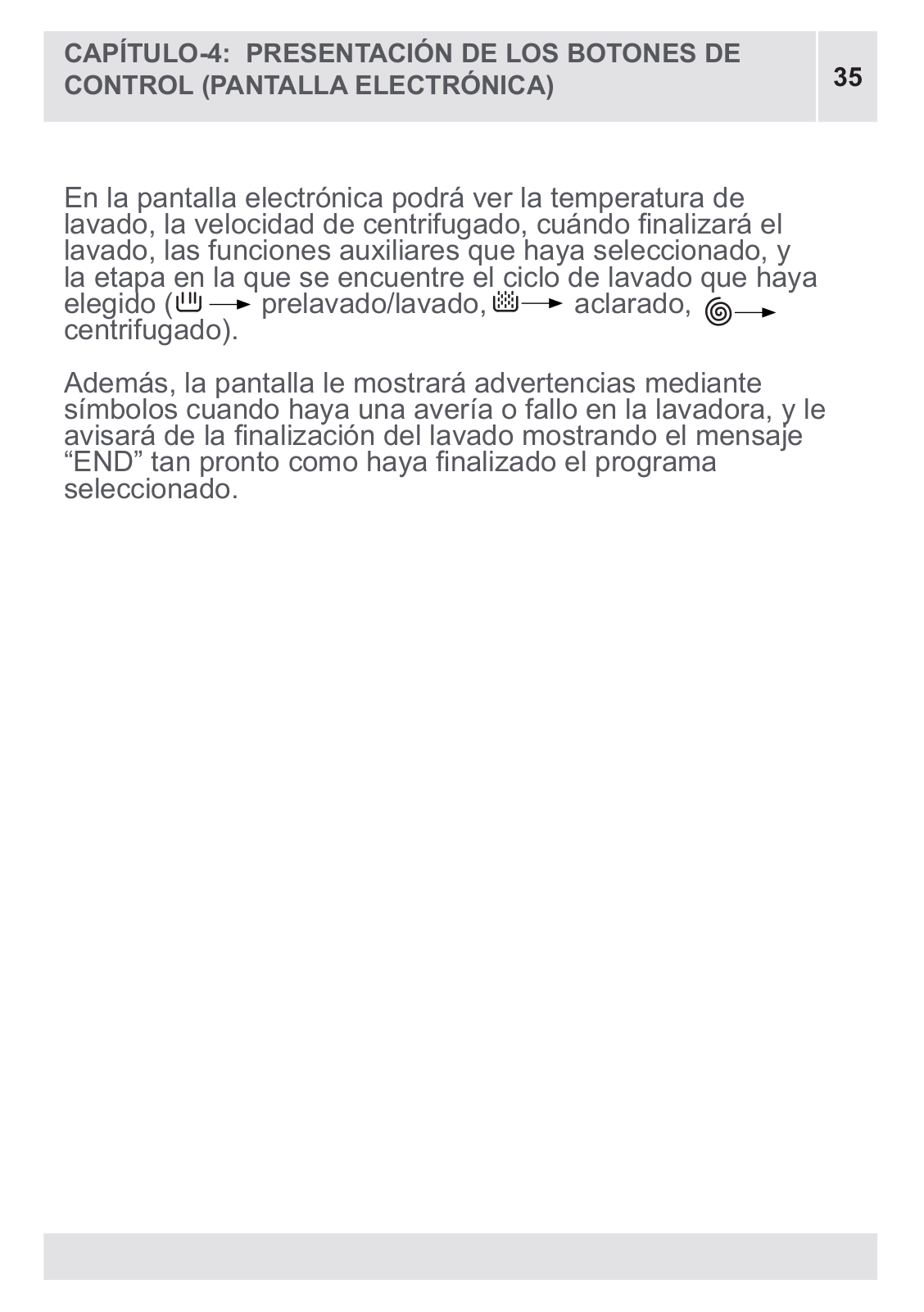

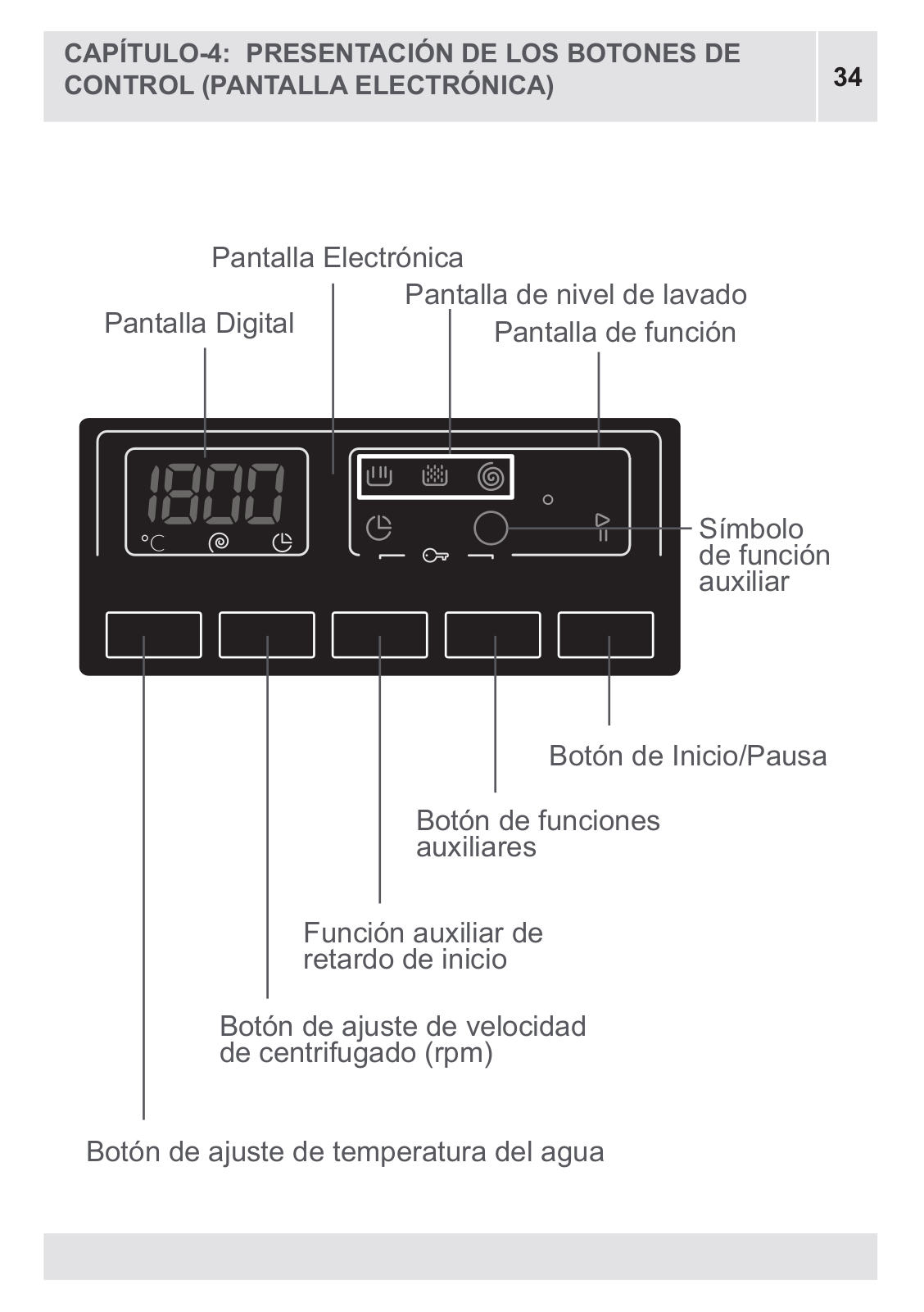

•	Pantalla electrónica		34-35

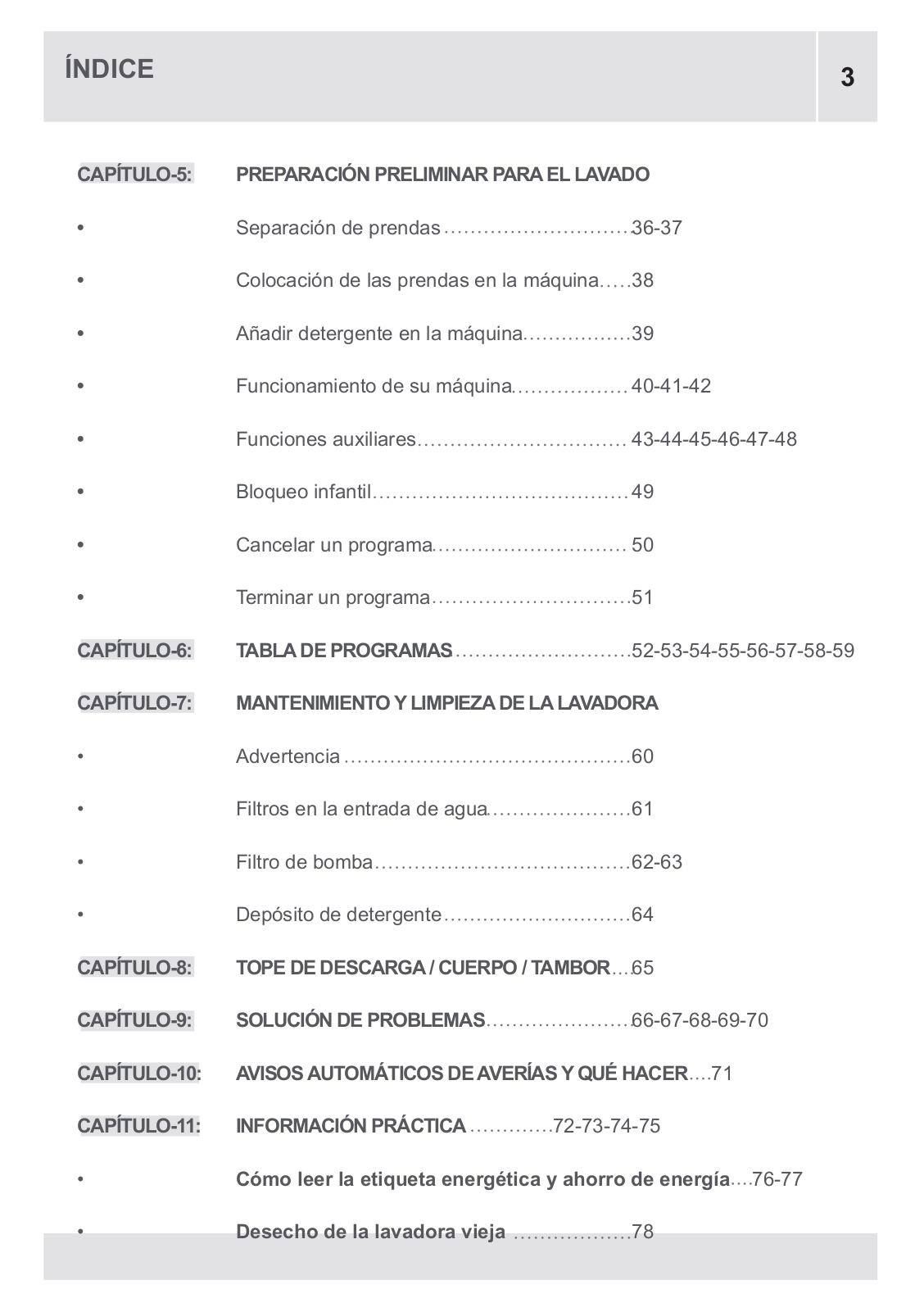

ÍNDICE			3

CAPÍTULO-5:	PREPARACIÓN PRELIMINAR PARA EL LAVADO
•	Separación de prendas		36-37

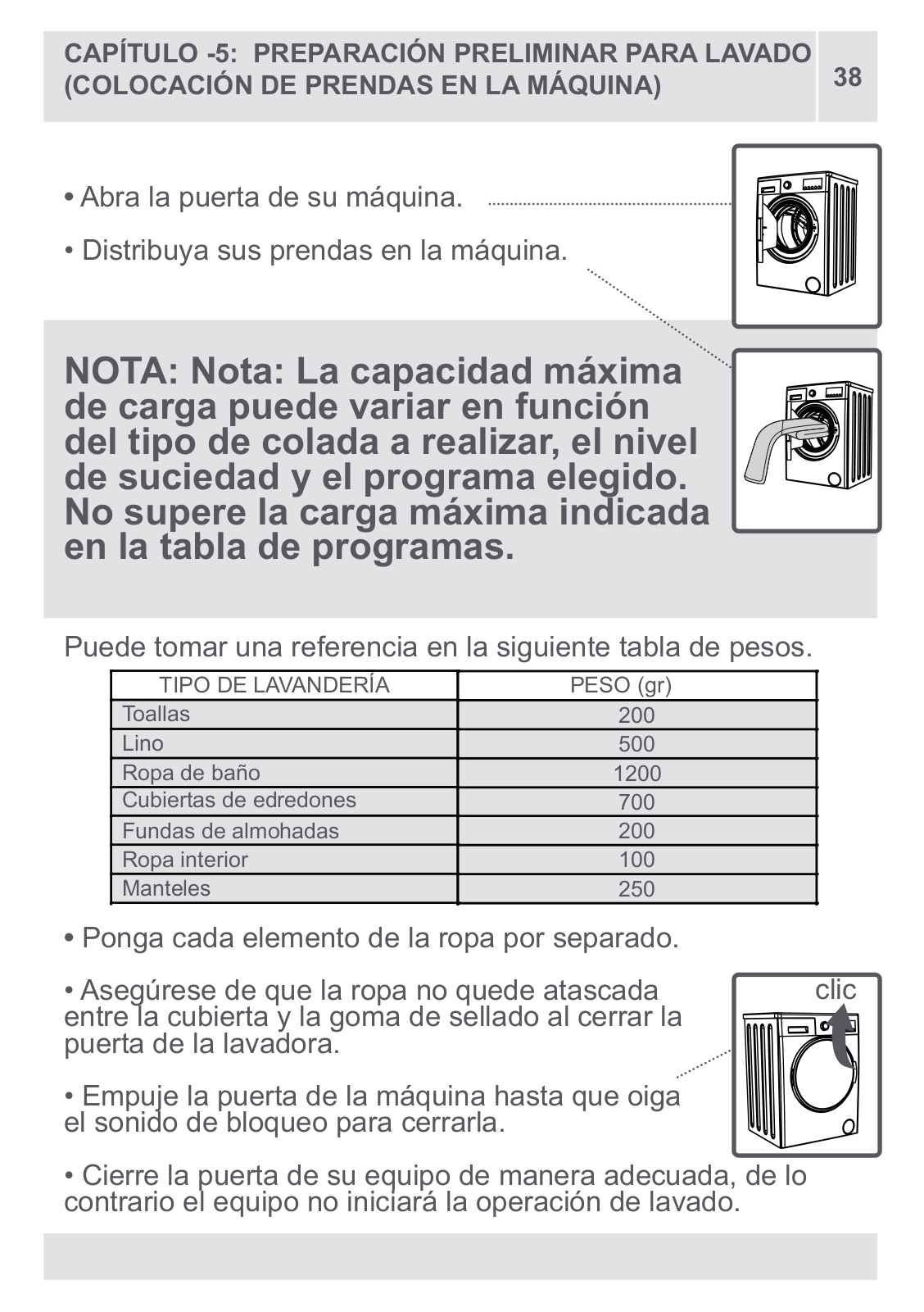

•	Colocación de las prendas en la máquina		38

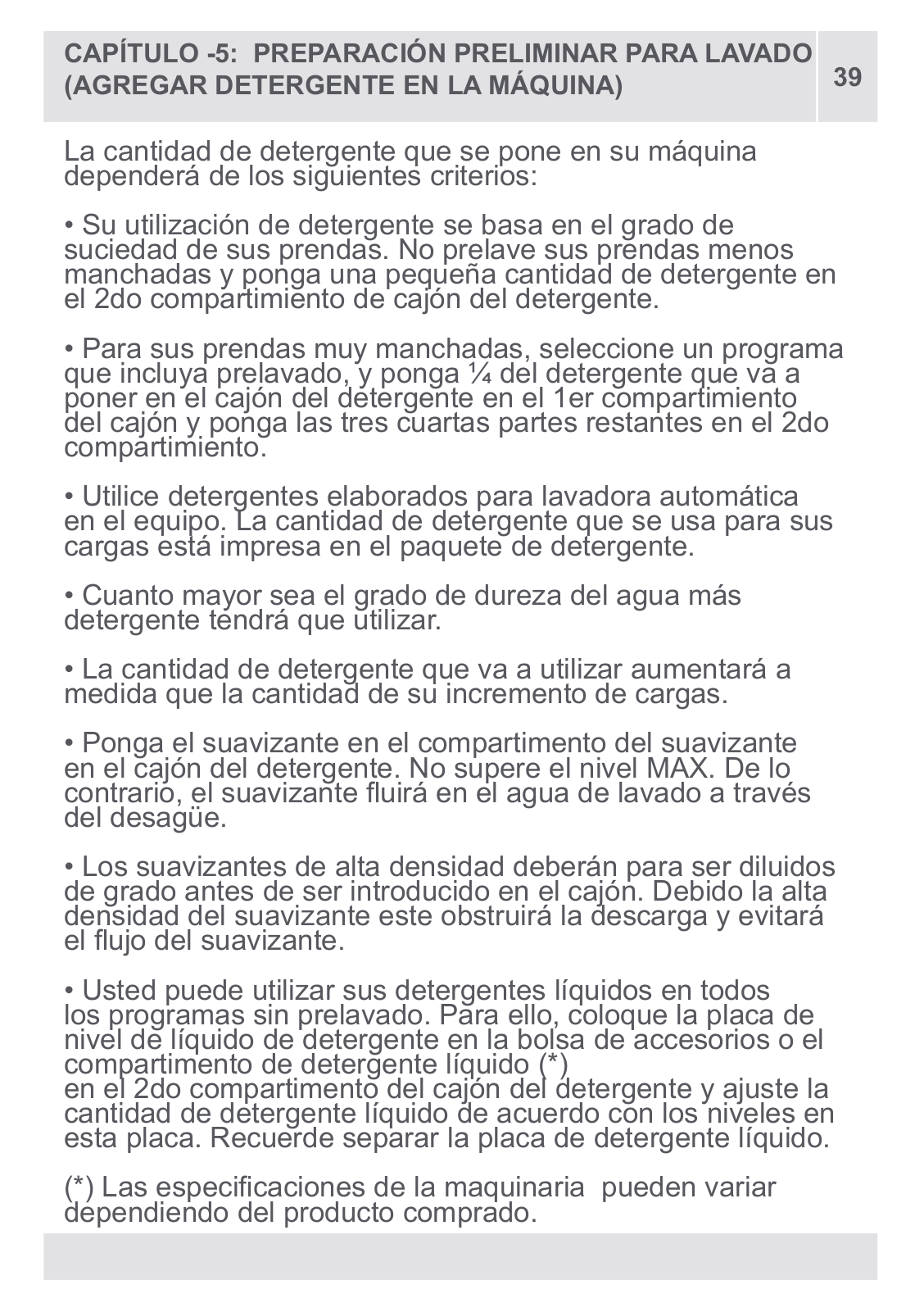

•	Añadir detergente en la máquina		39

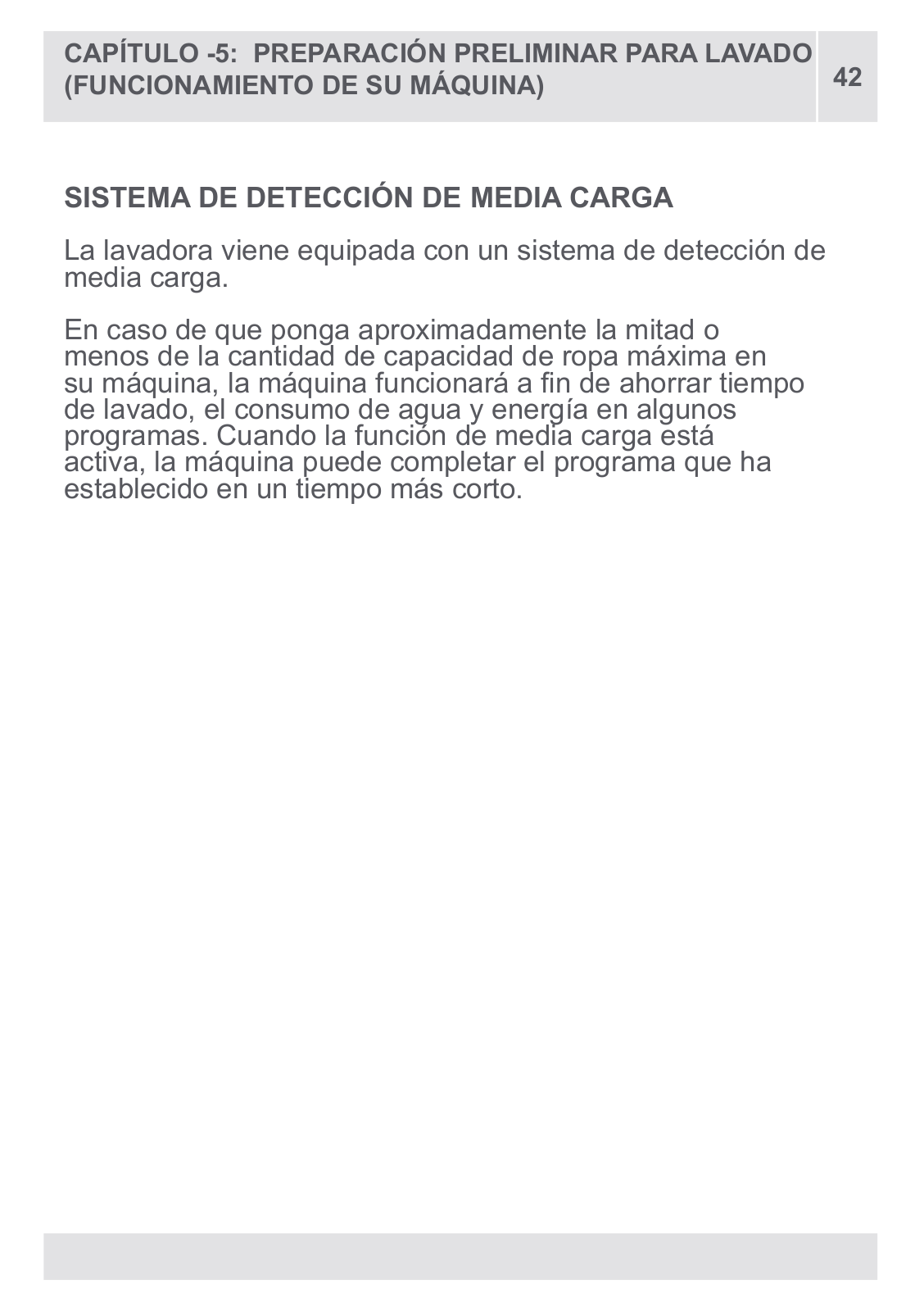

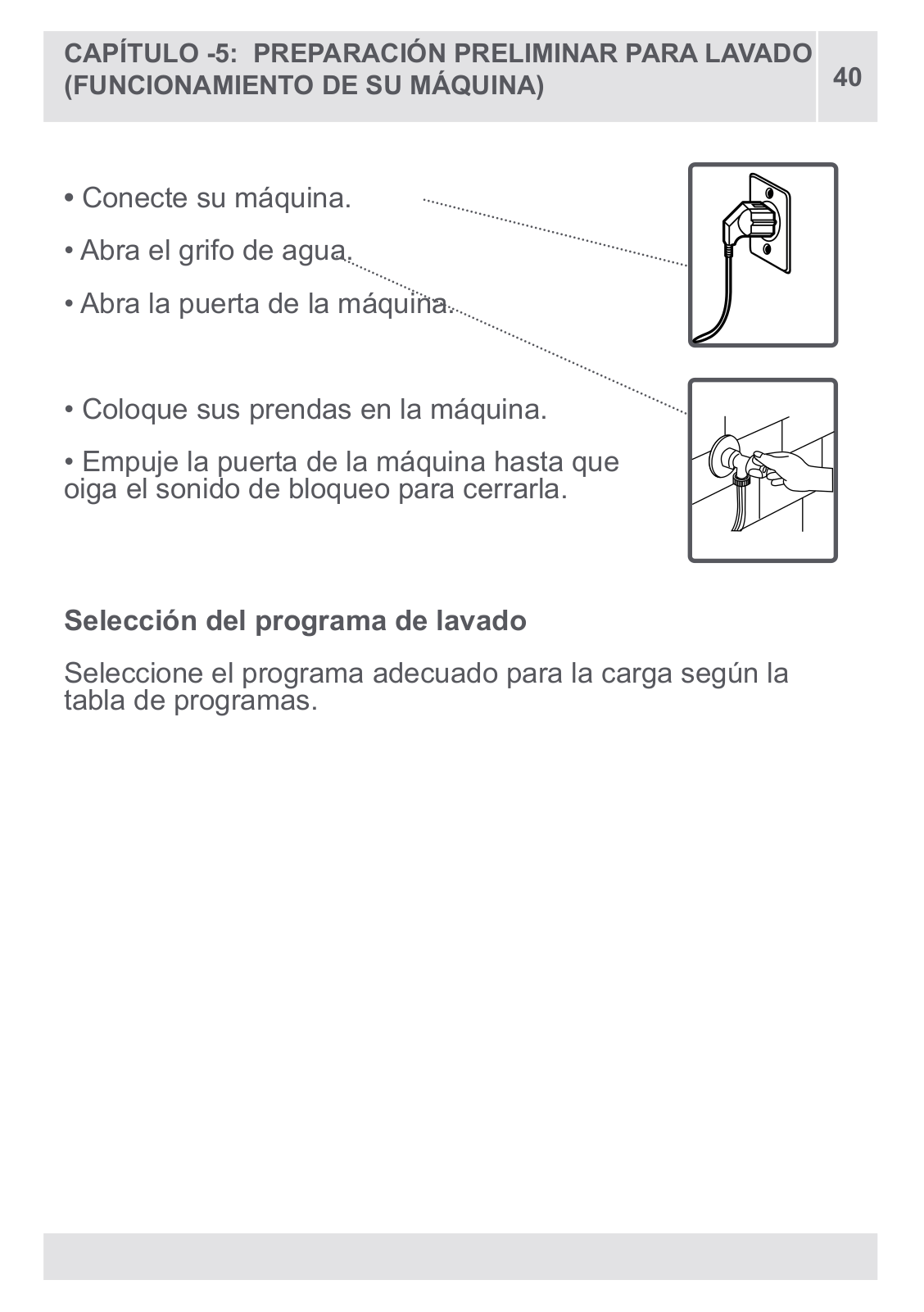

•	Funcionamiento de su máquina		40-41-42

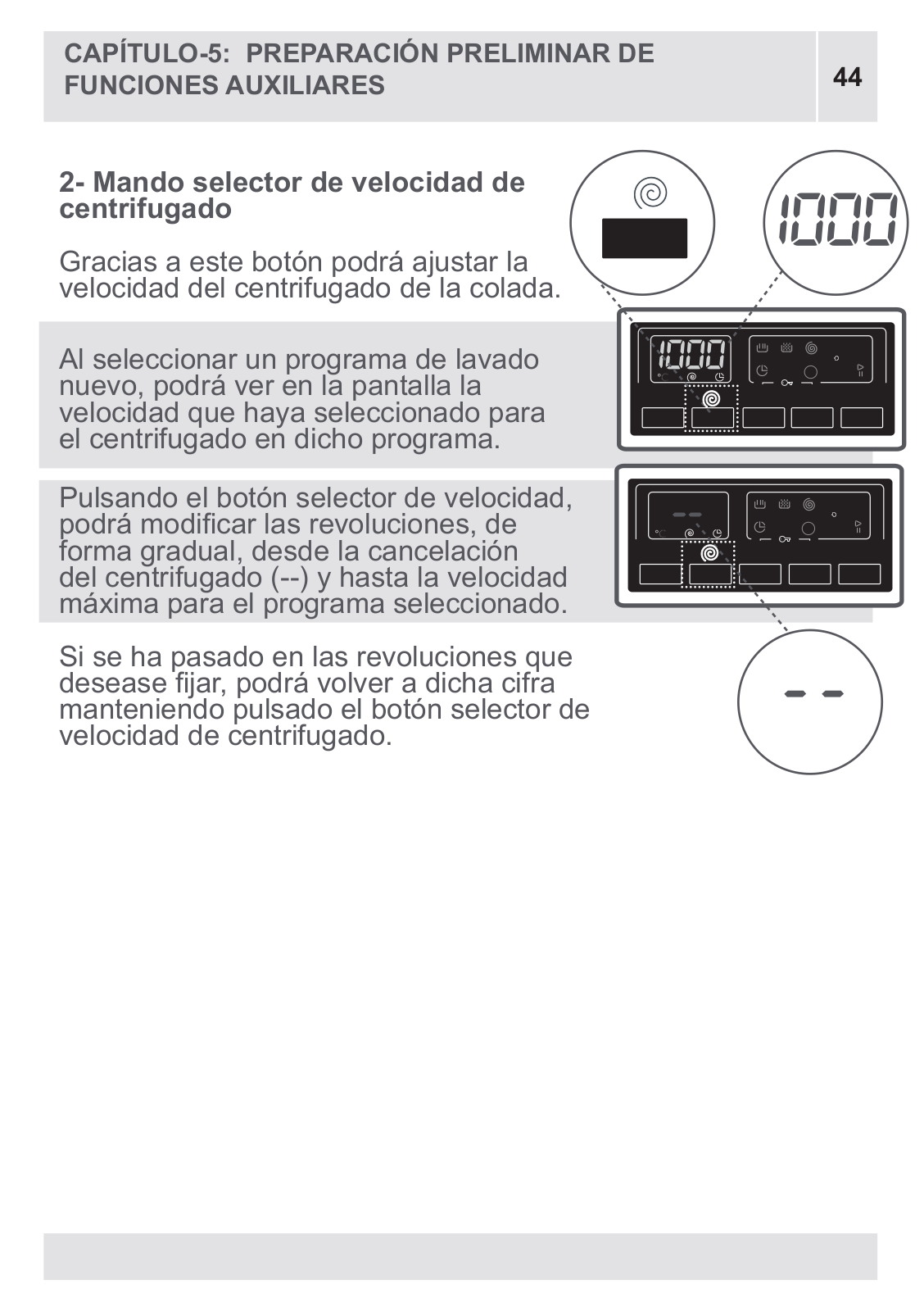

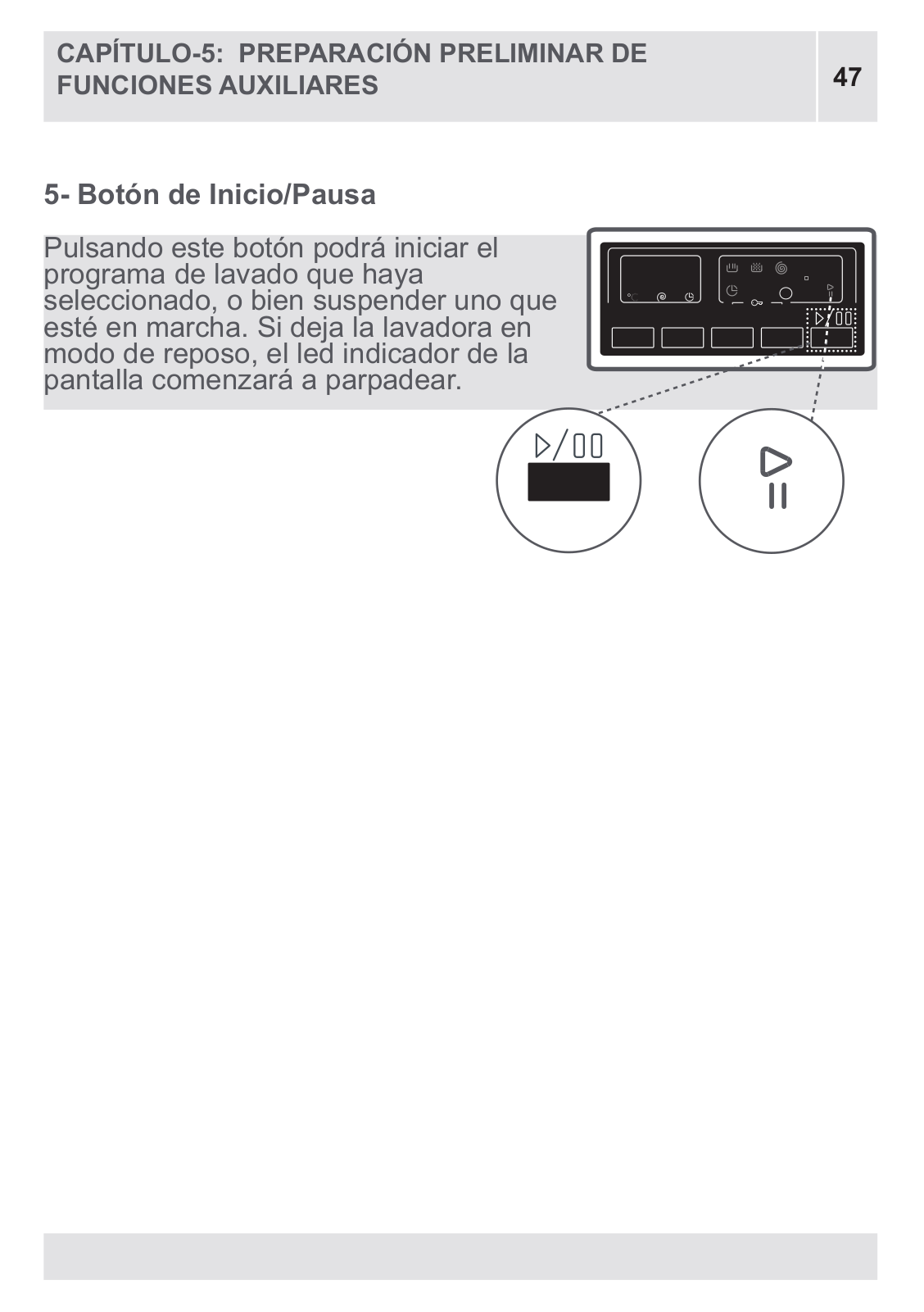

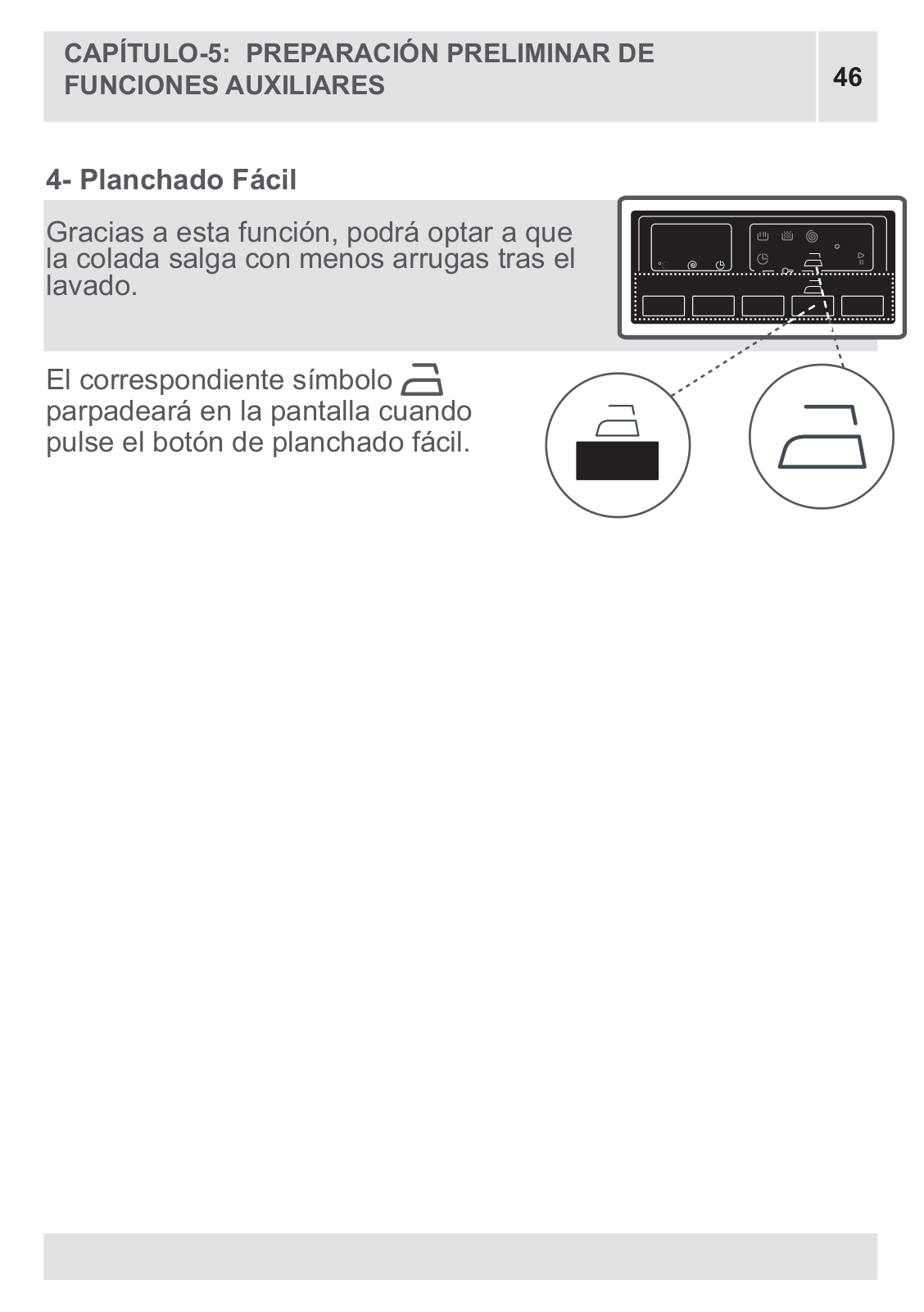

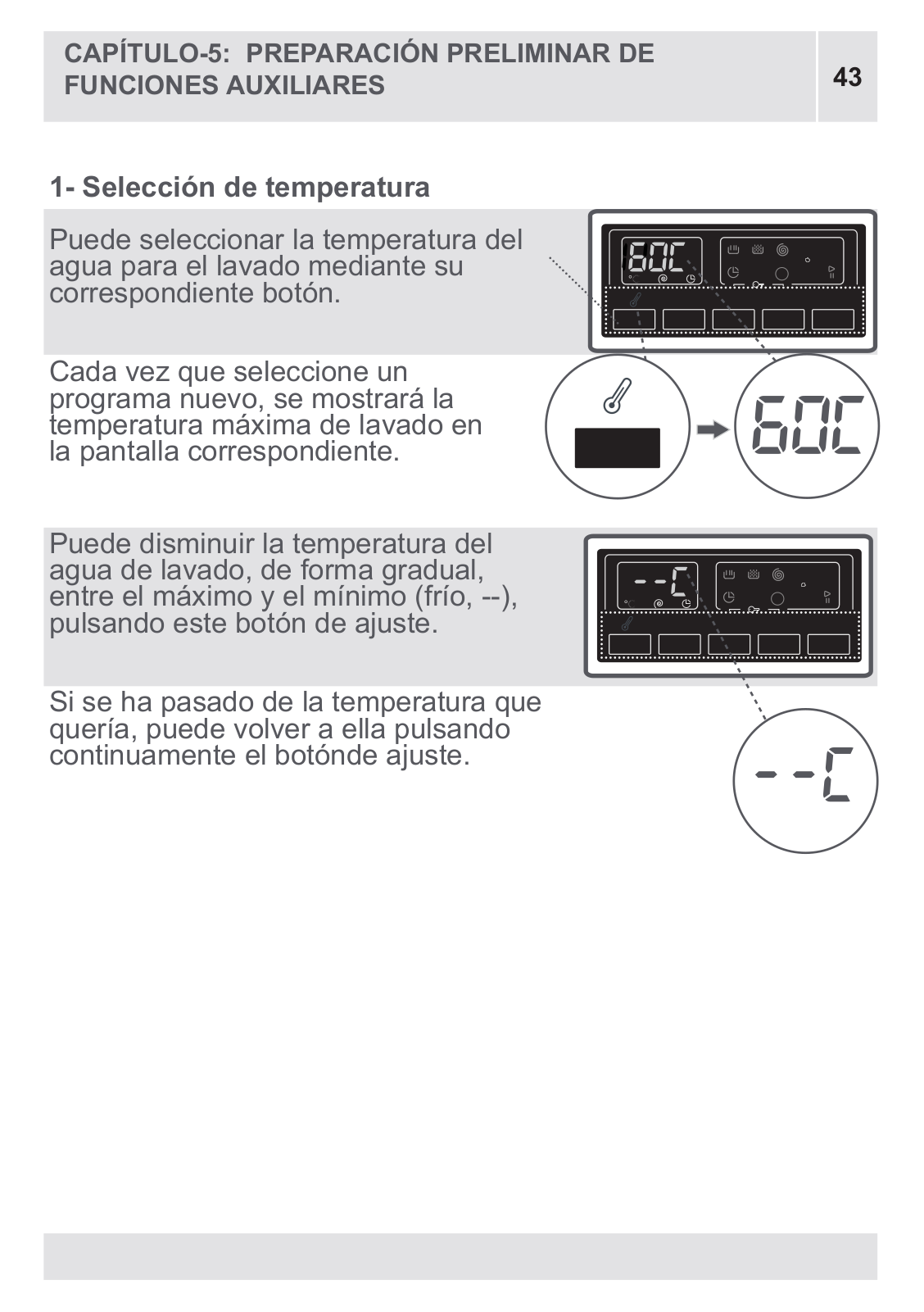

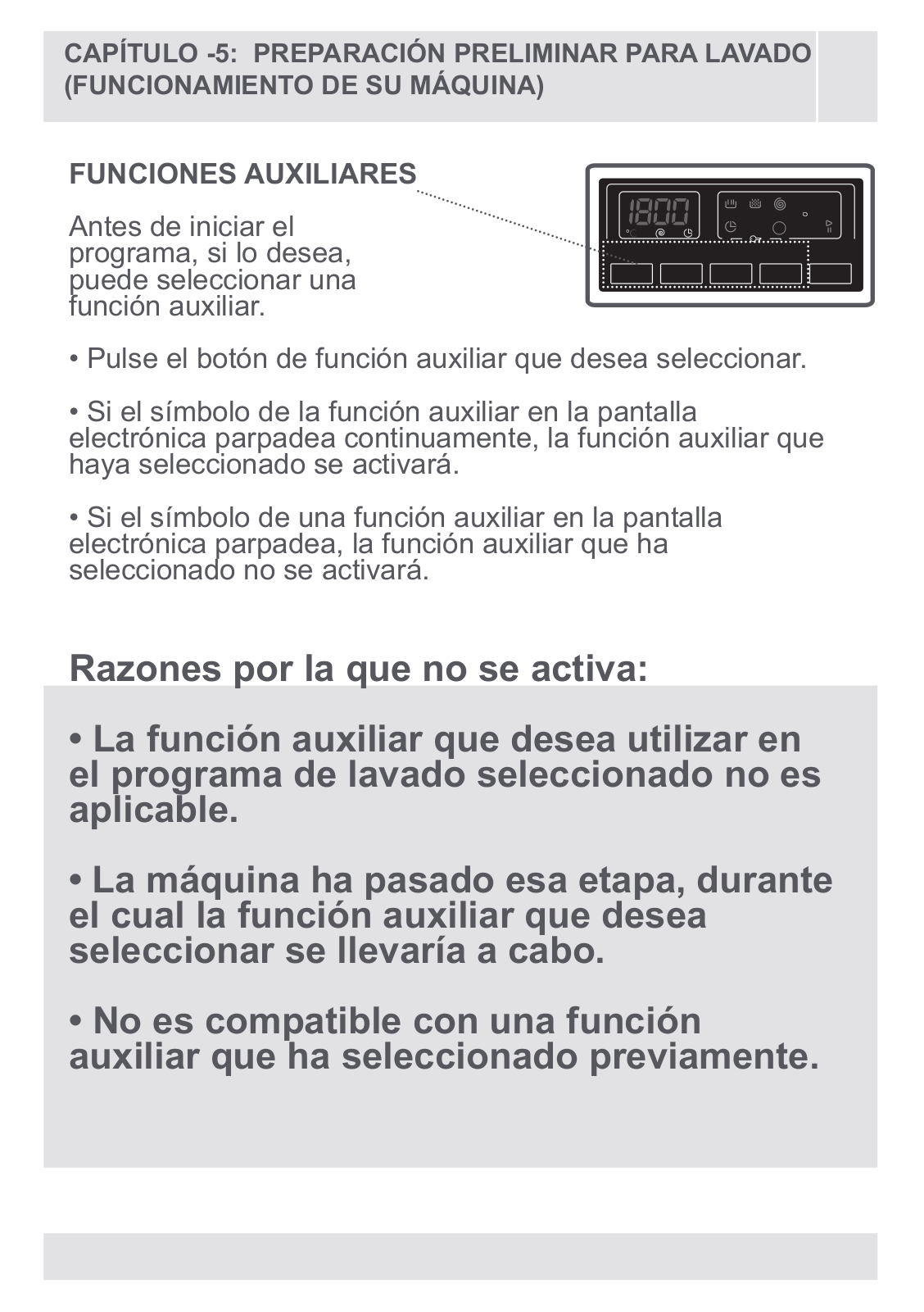

•	Funciones auxiliares		43-44-45-46-47-48

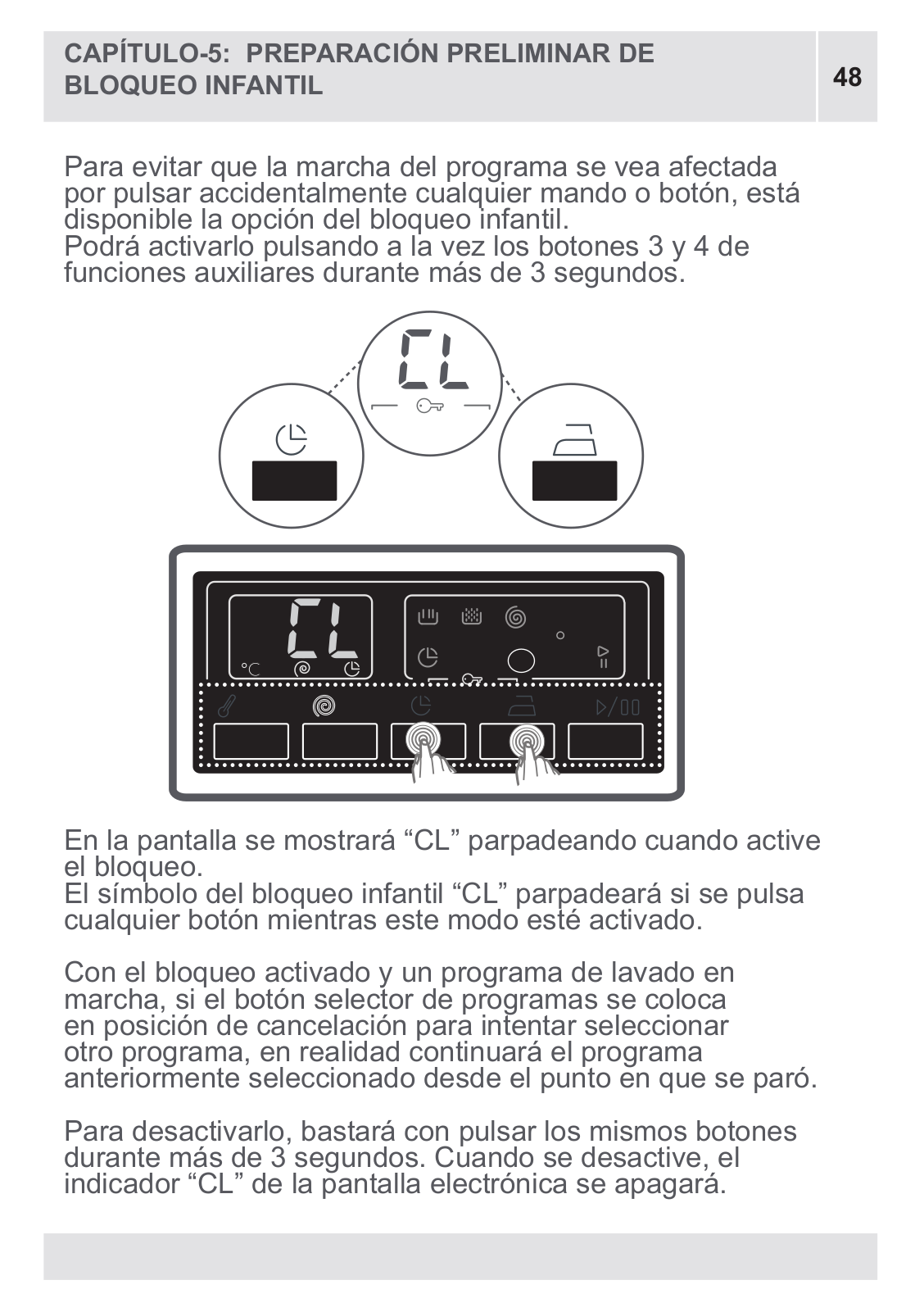

•	Bloqueo infantil		49

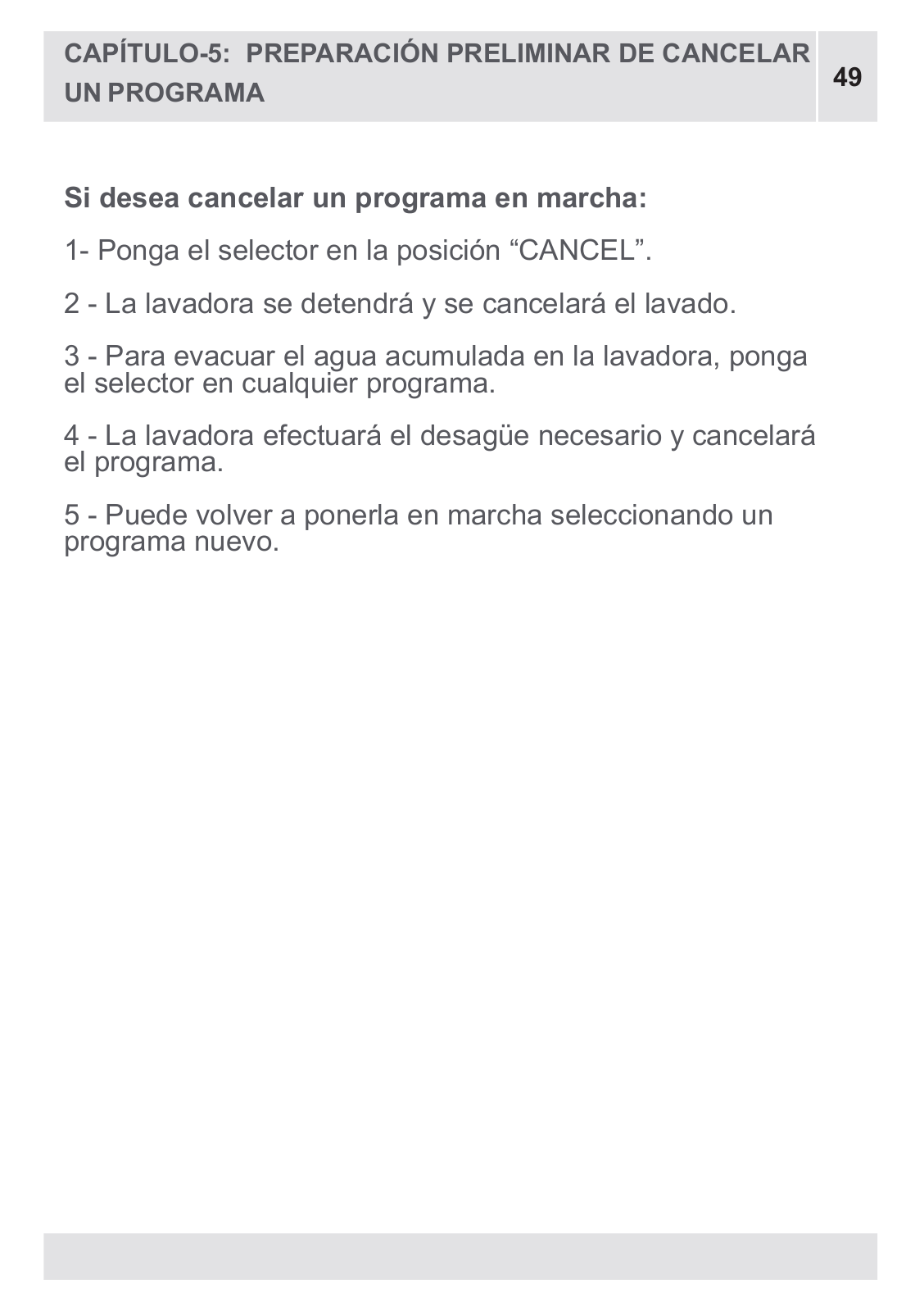

•	Cancelar un programa		50

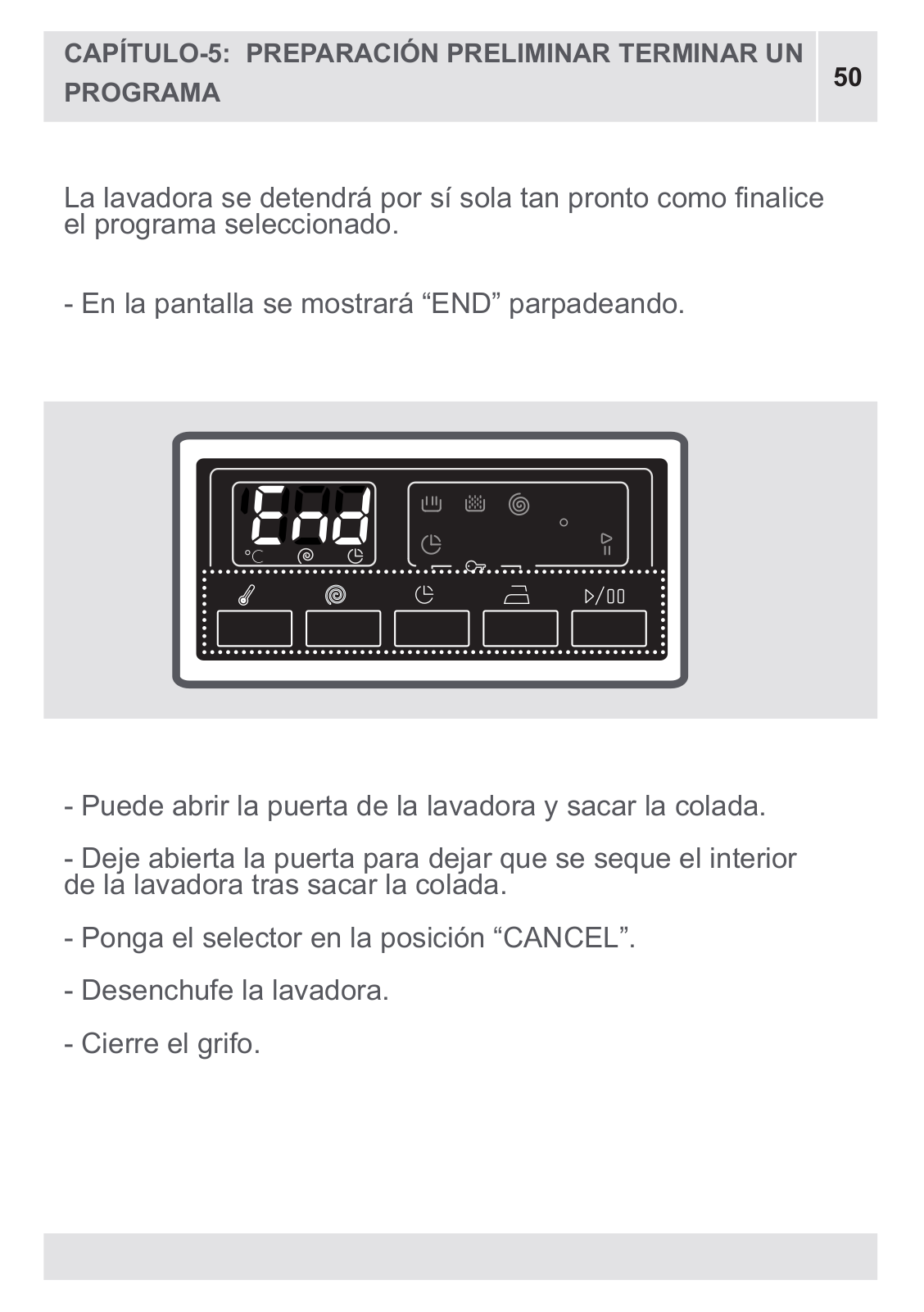

•	Terminar un programa		51

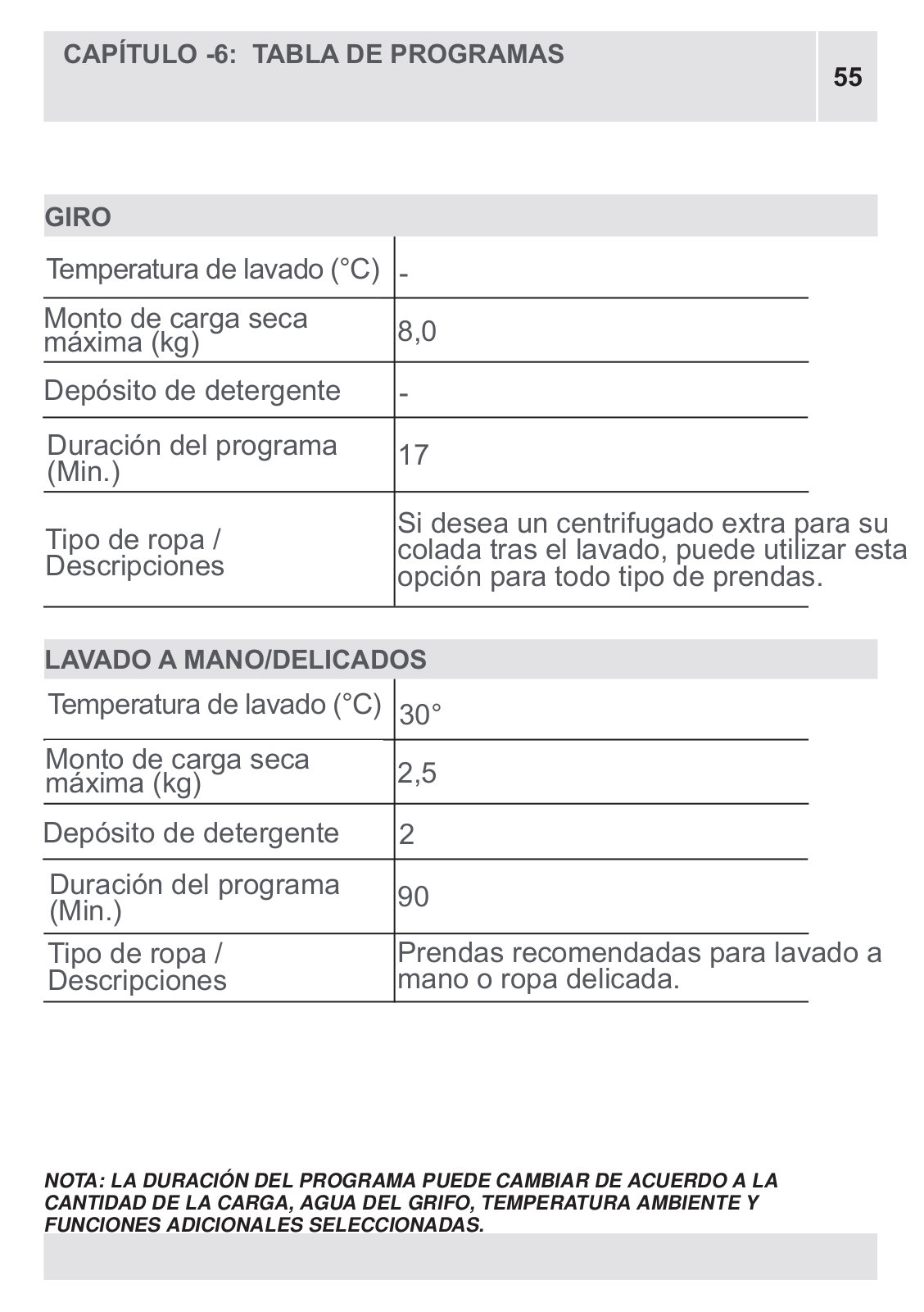

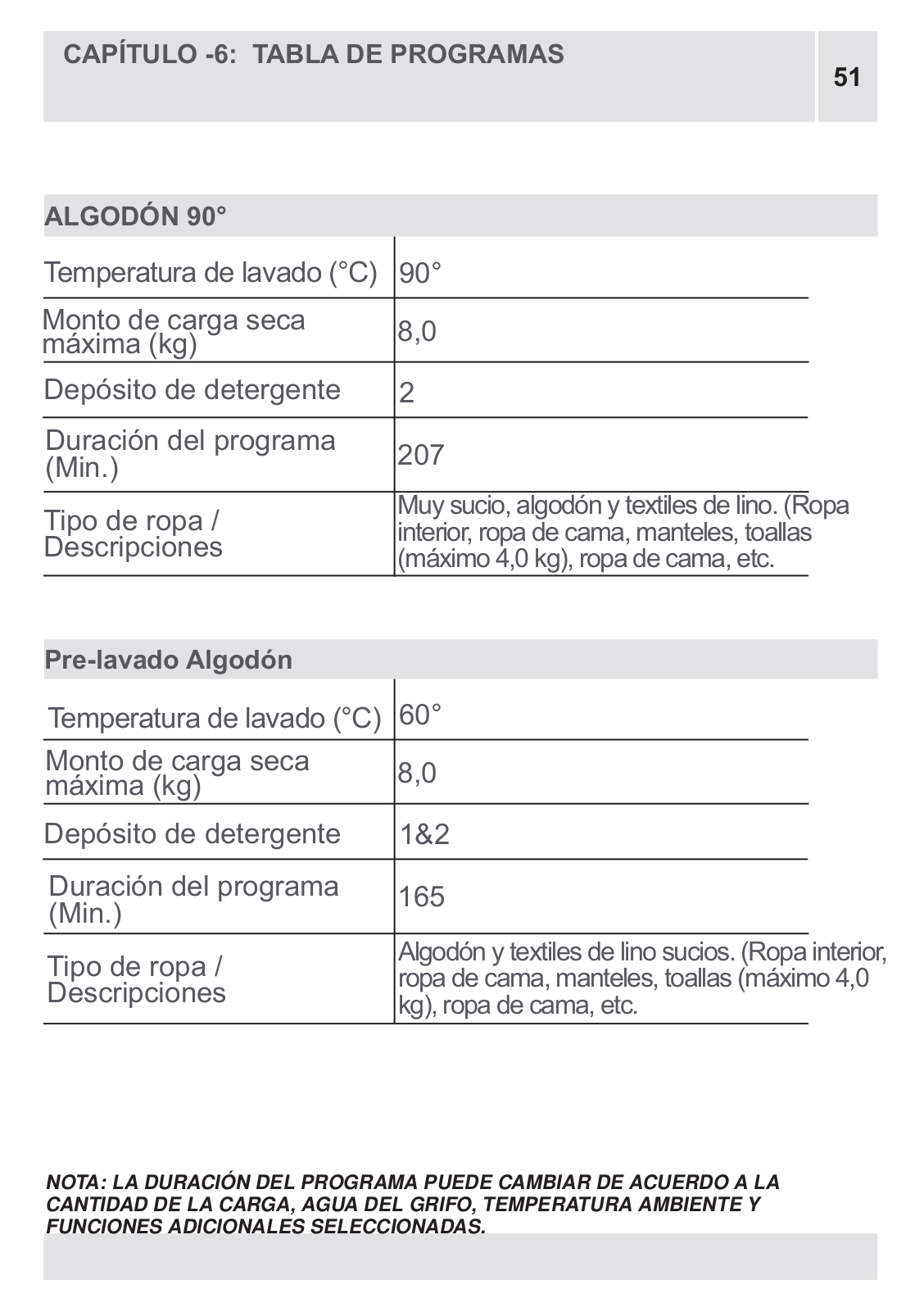

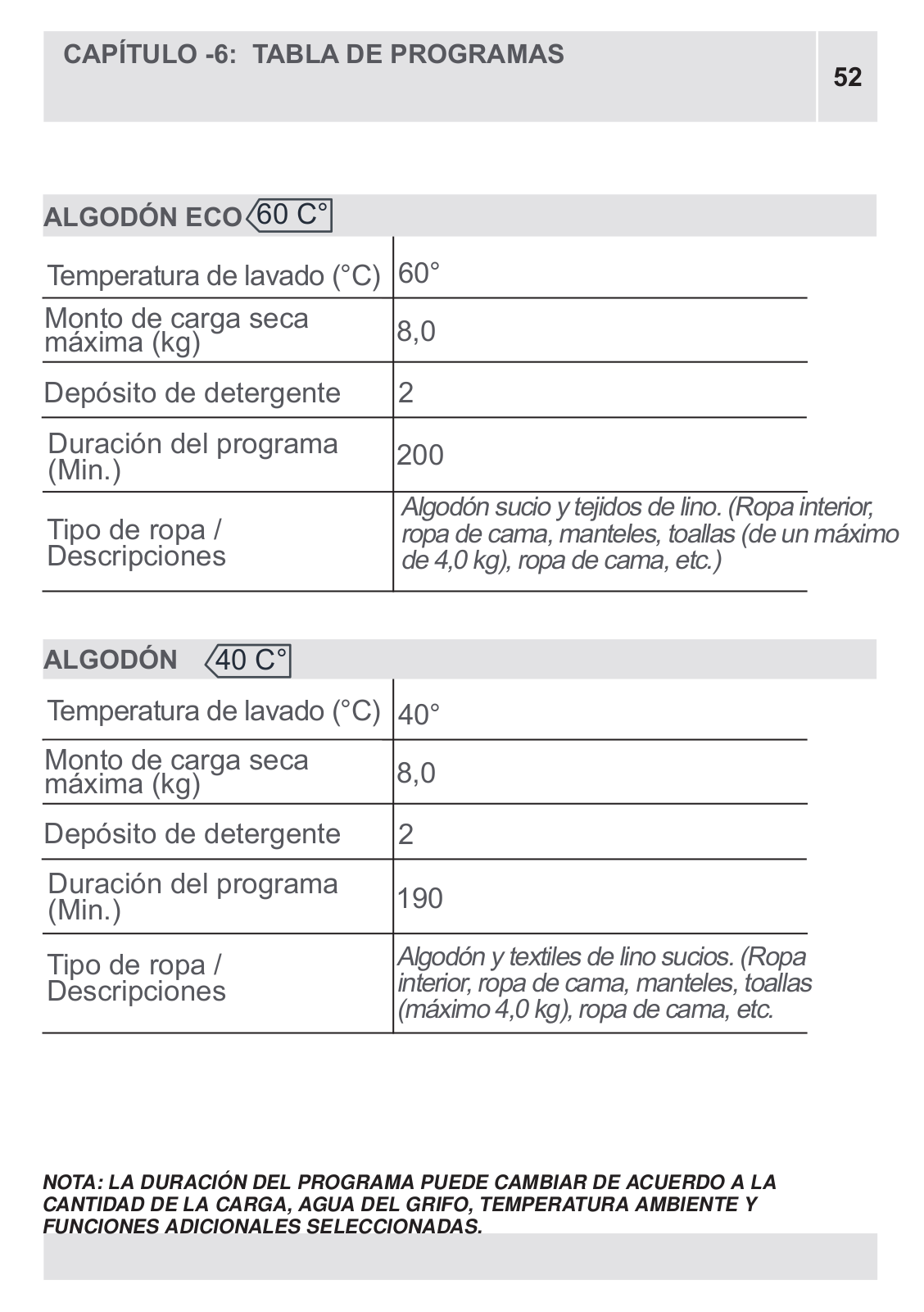

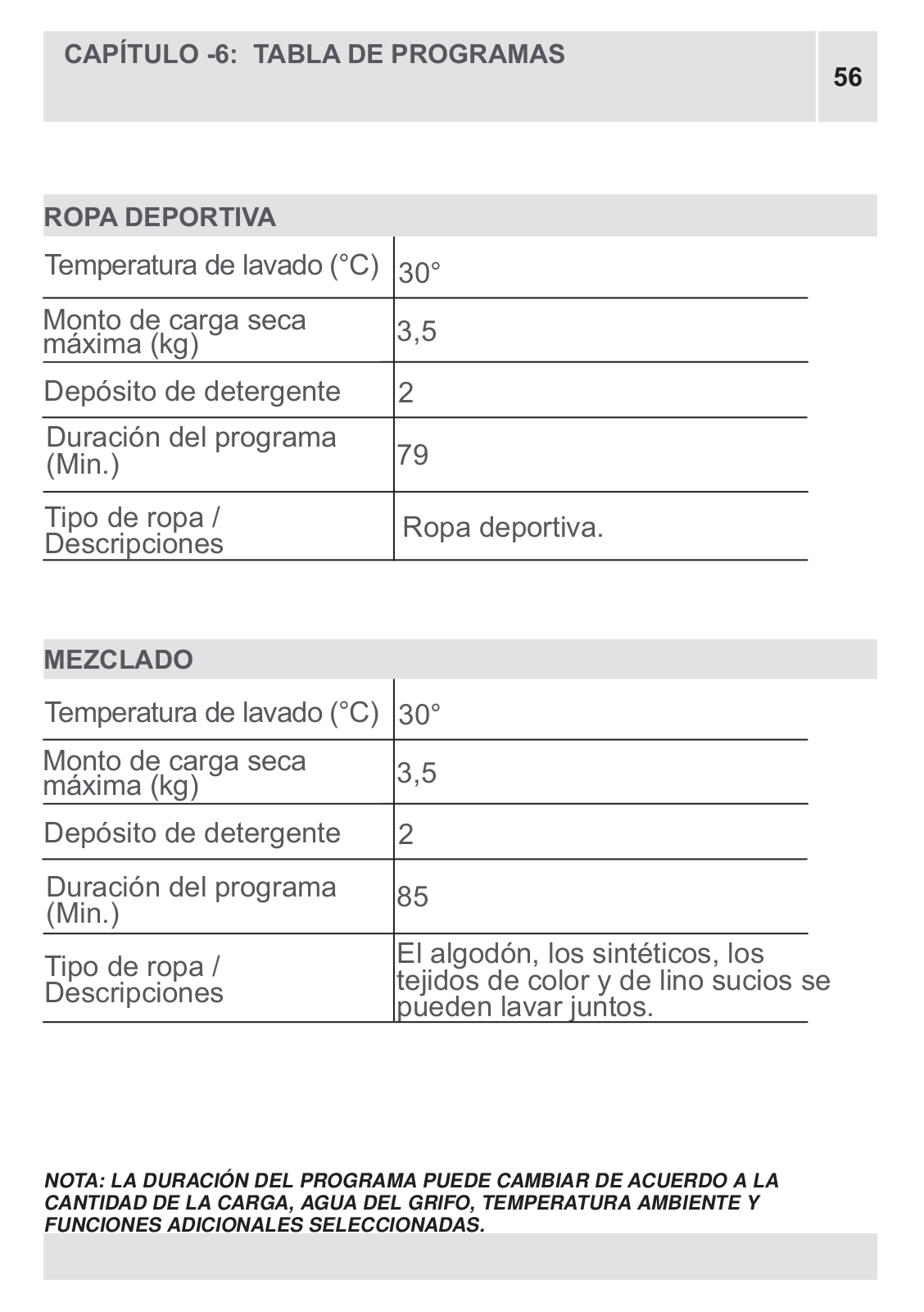

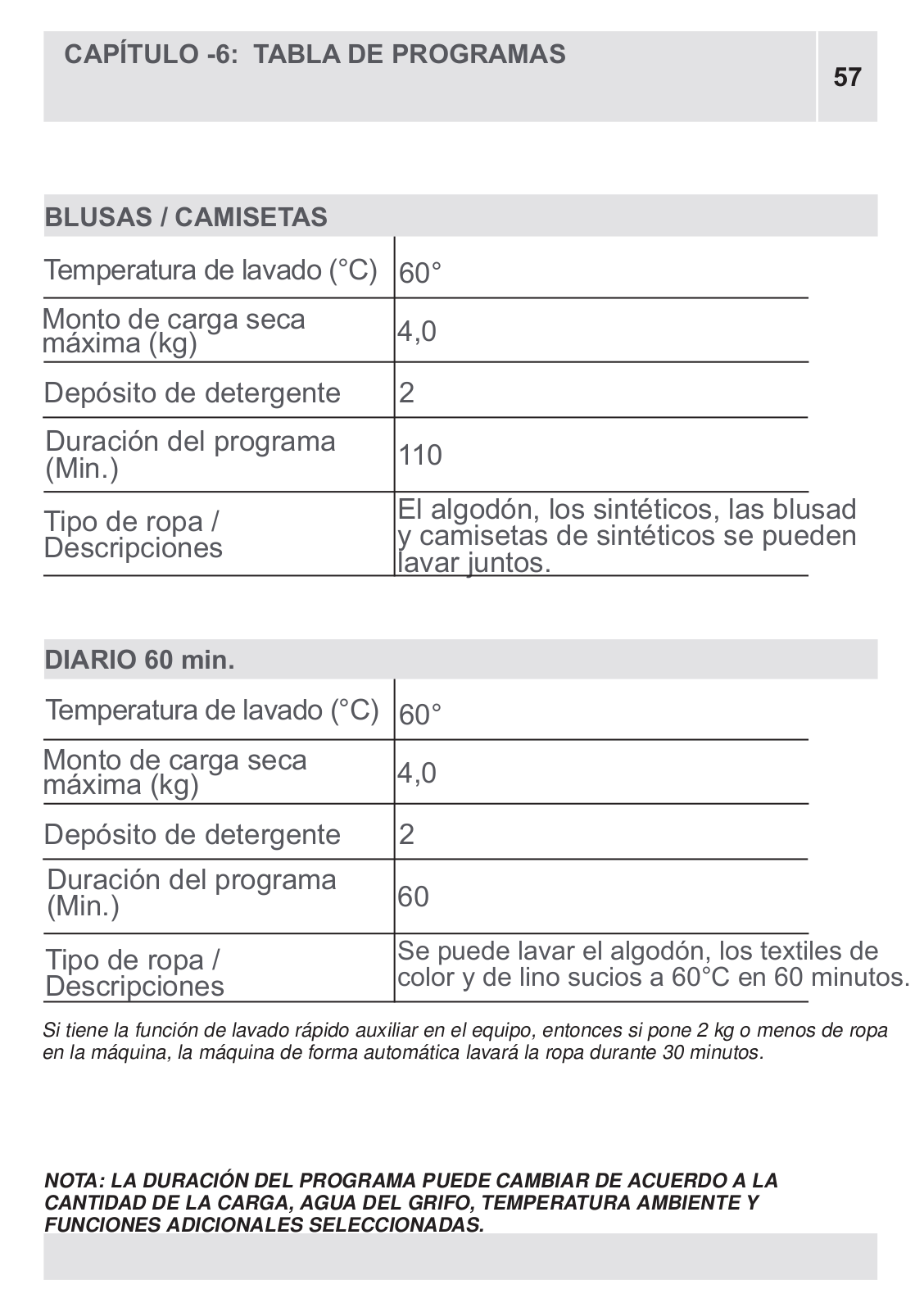

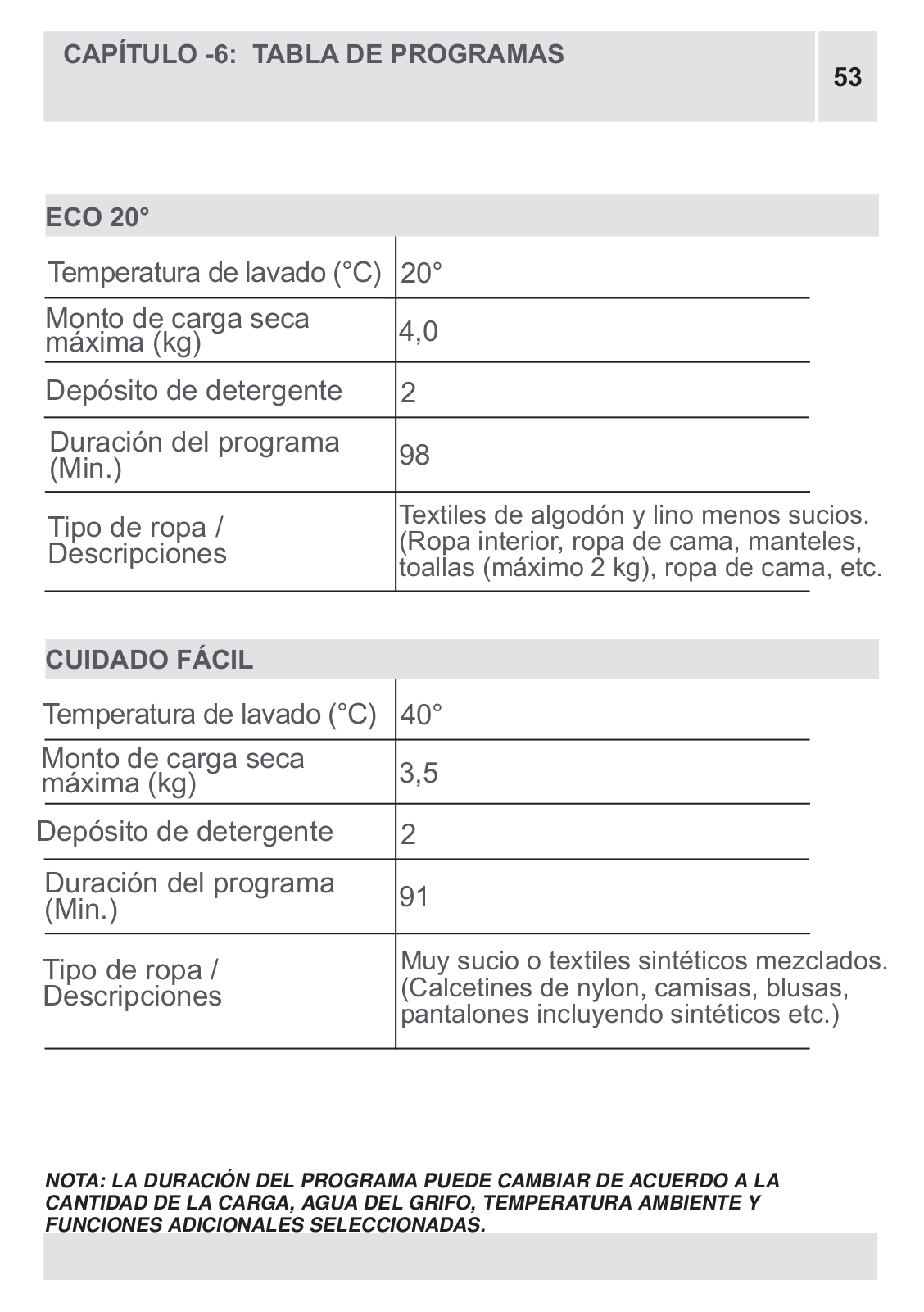

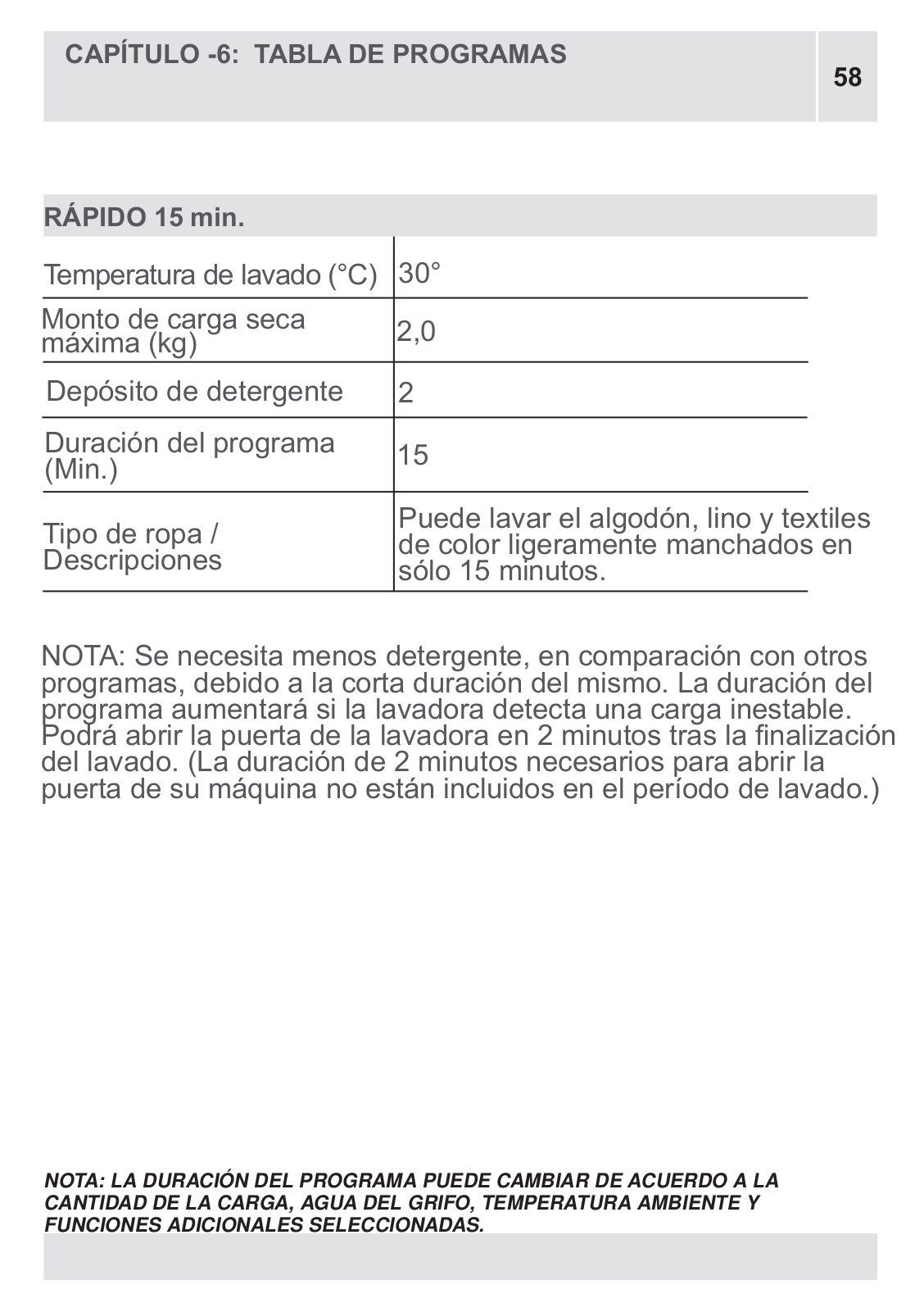

CAPÍTULO-6:	TABLA DE PROGRAMAS		52-53-54-55-56-57-58-59
CAPÍTULO-7:	MANTENIMIENTO Y LIMPIEZA DE LA LAVADORA

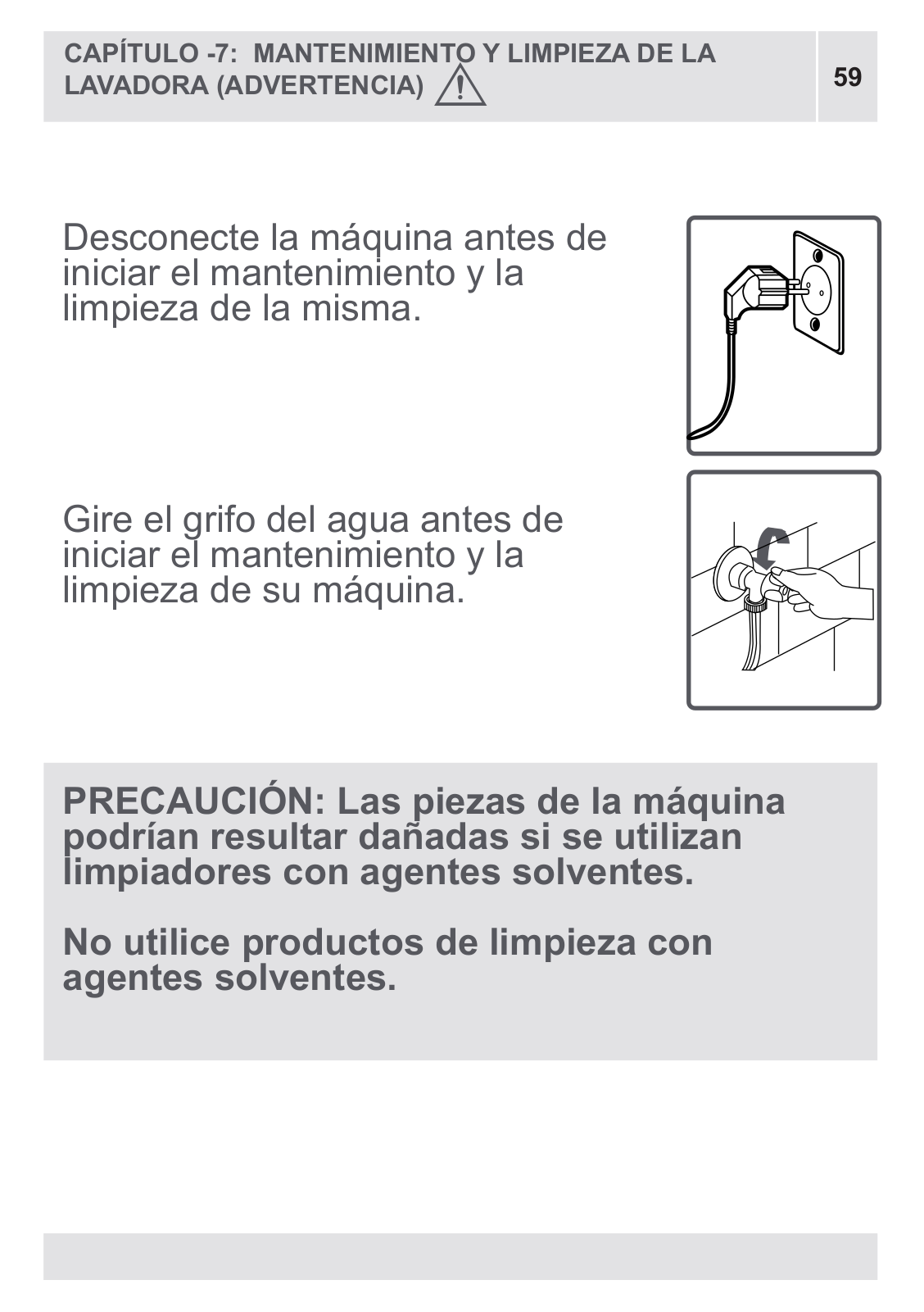

•	Advertencia		60

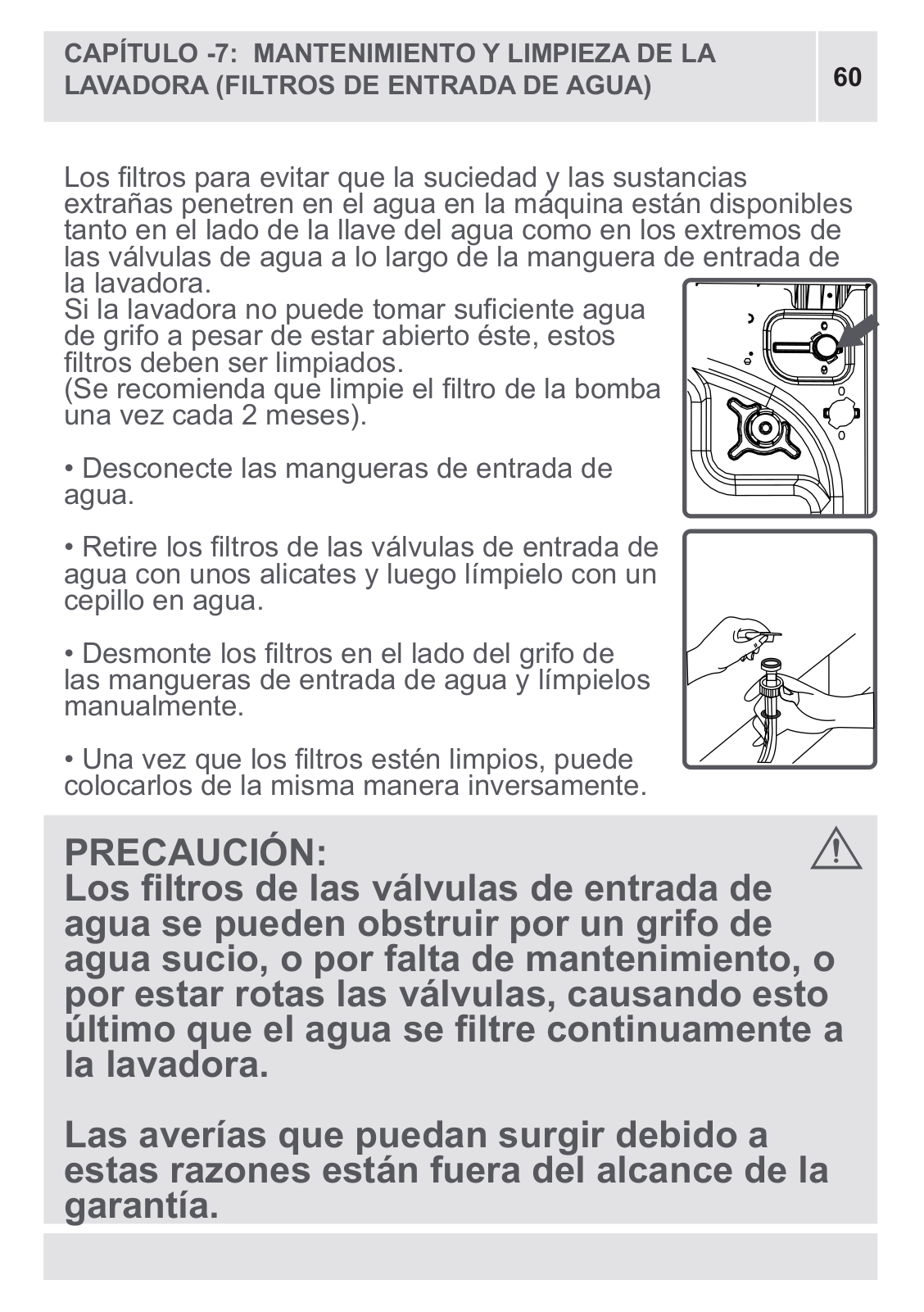

•	Filtros en la entrada de agua		61

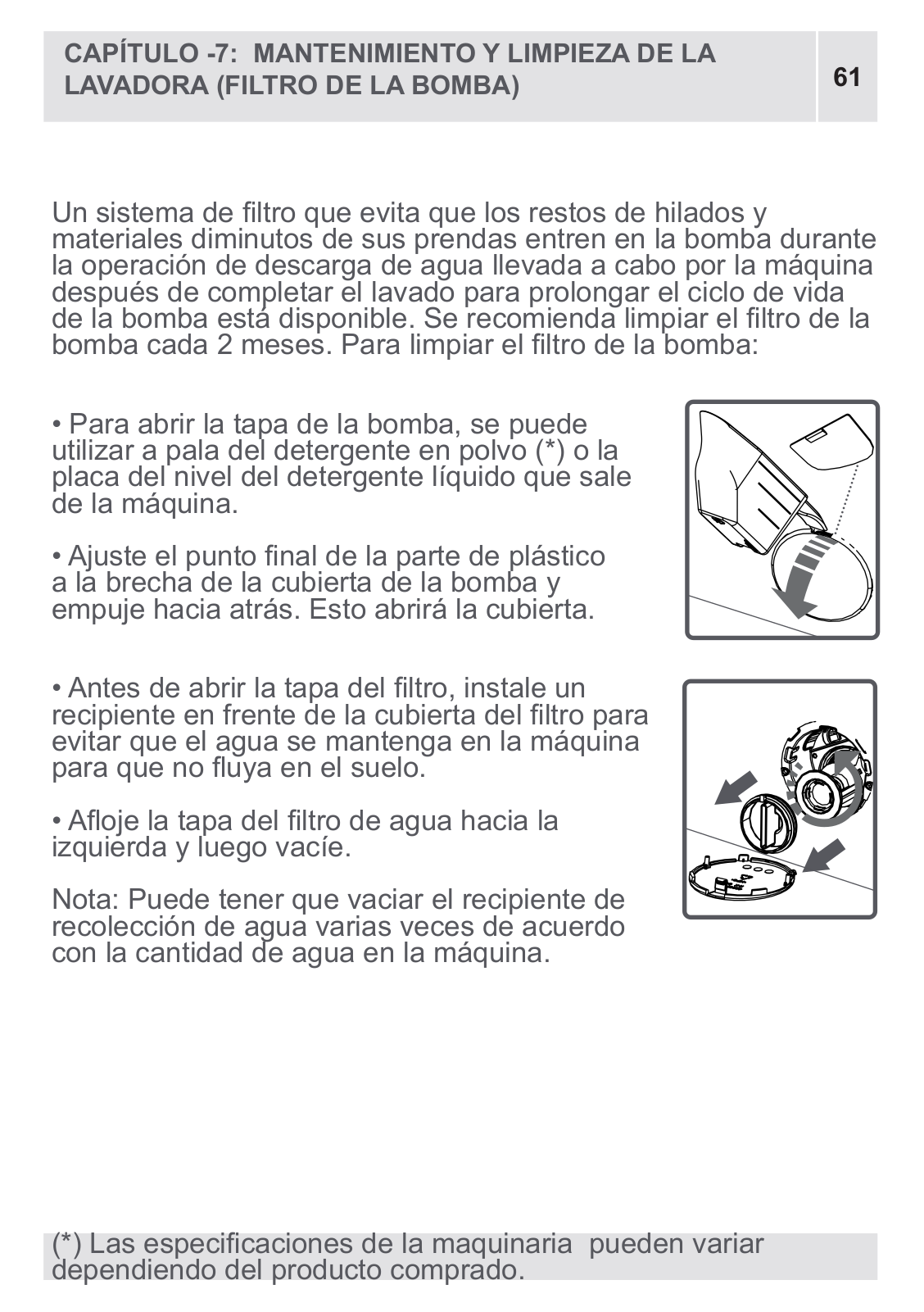

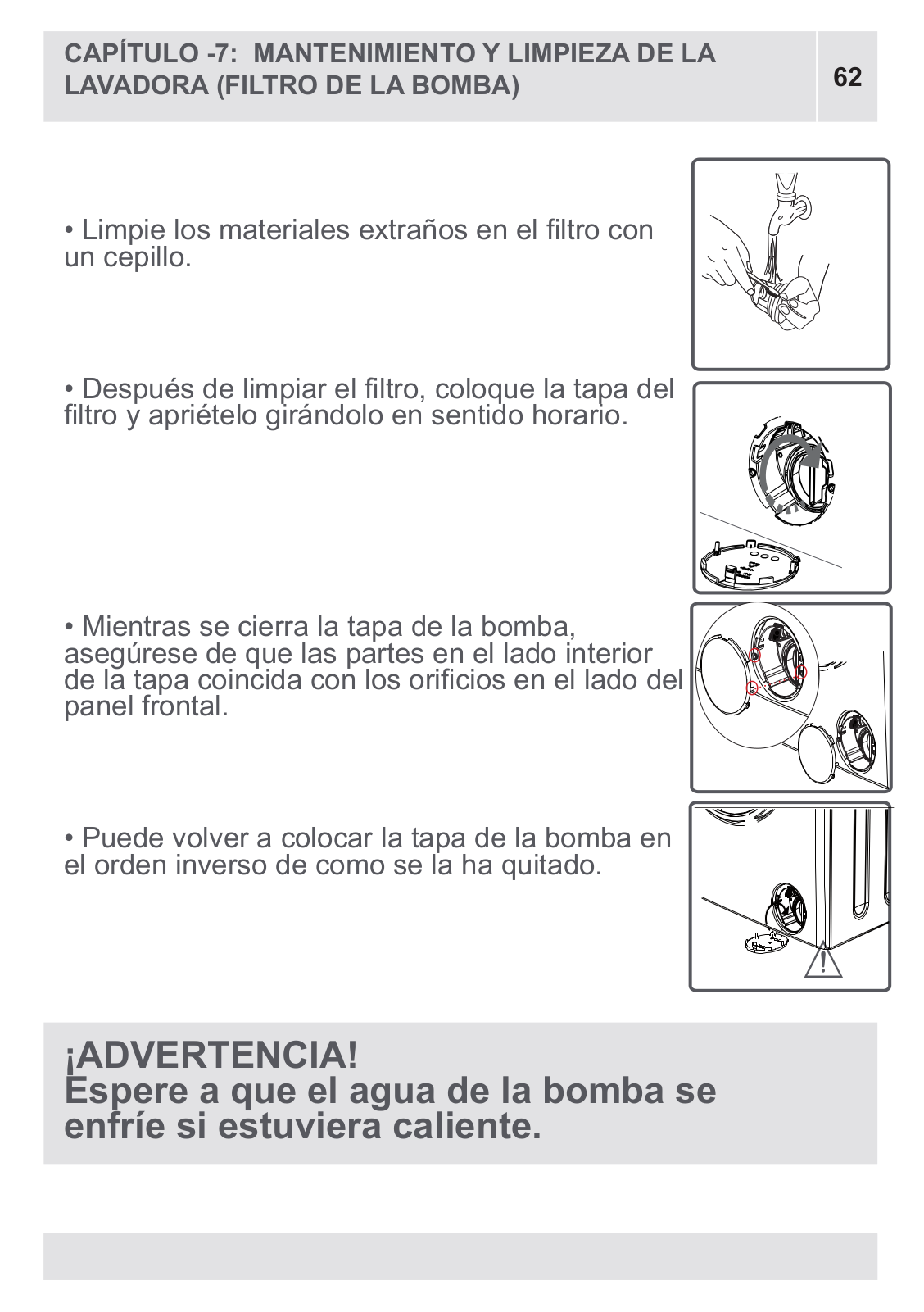

•	Filtro de bomba		62-63

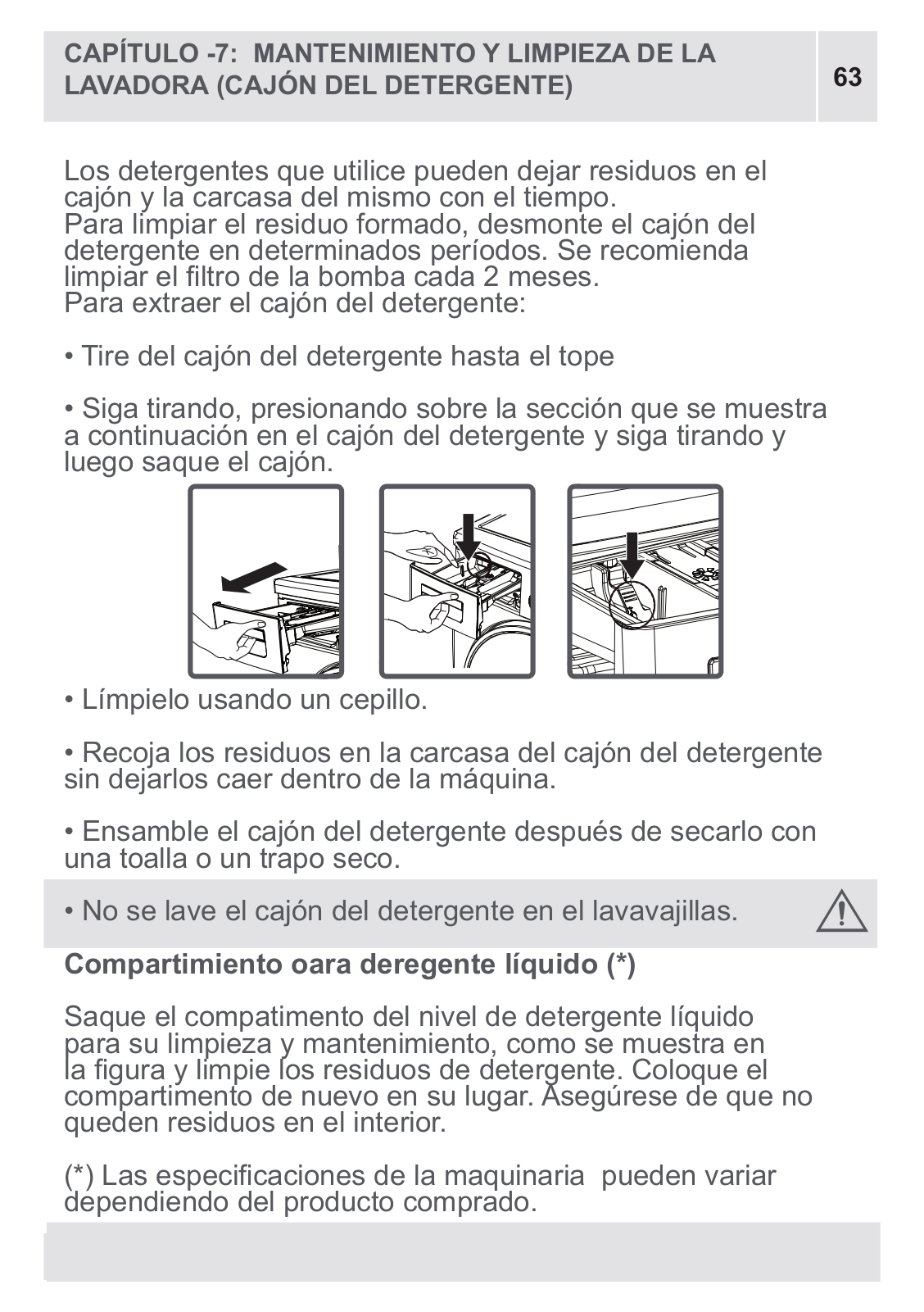

•	Depósito de detergente		64

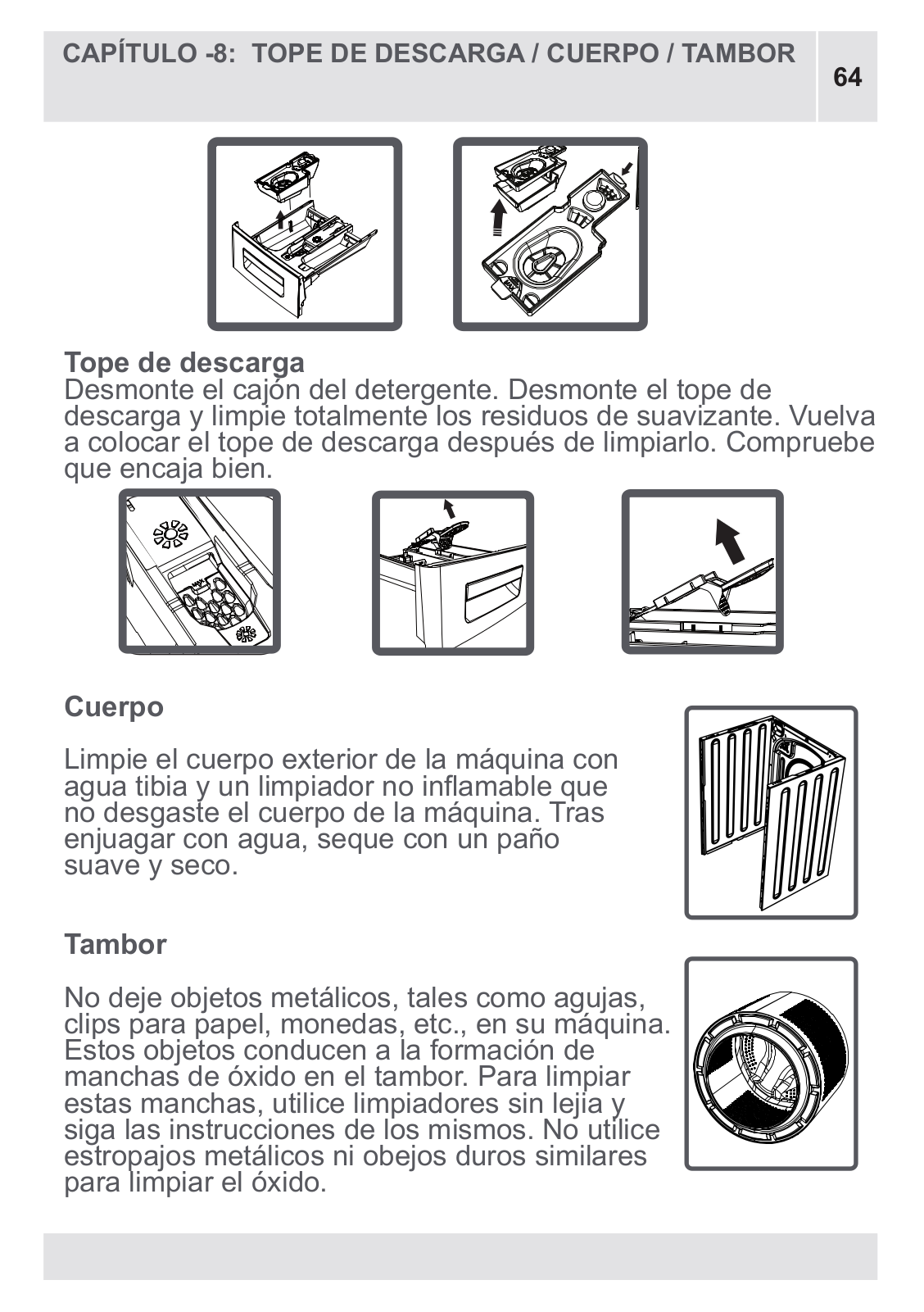

CAPÍTULO-8:	TOPE DE DESCARGA / CUERPO / TAMBOR		65

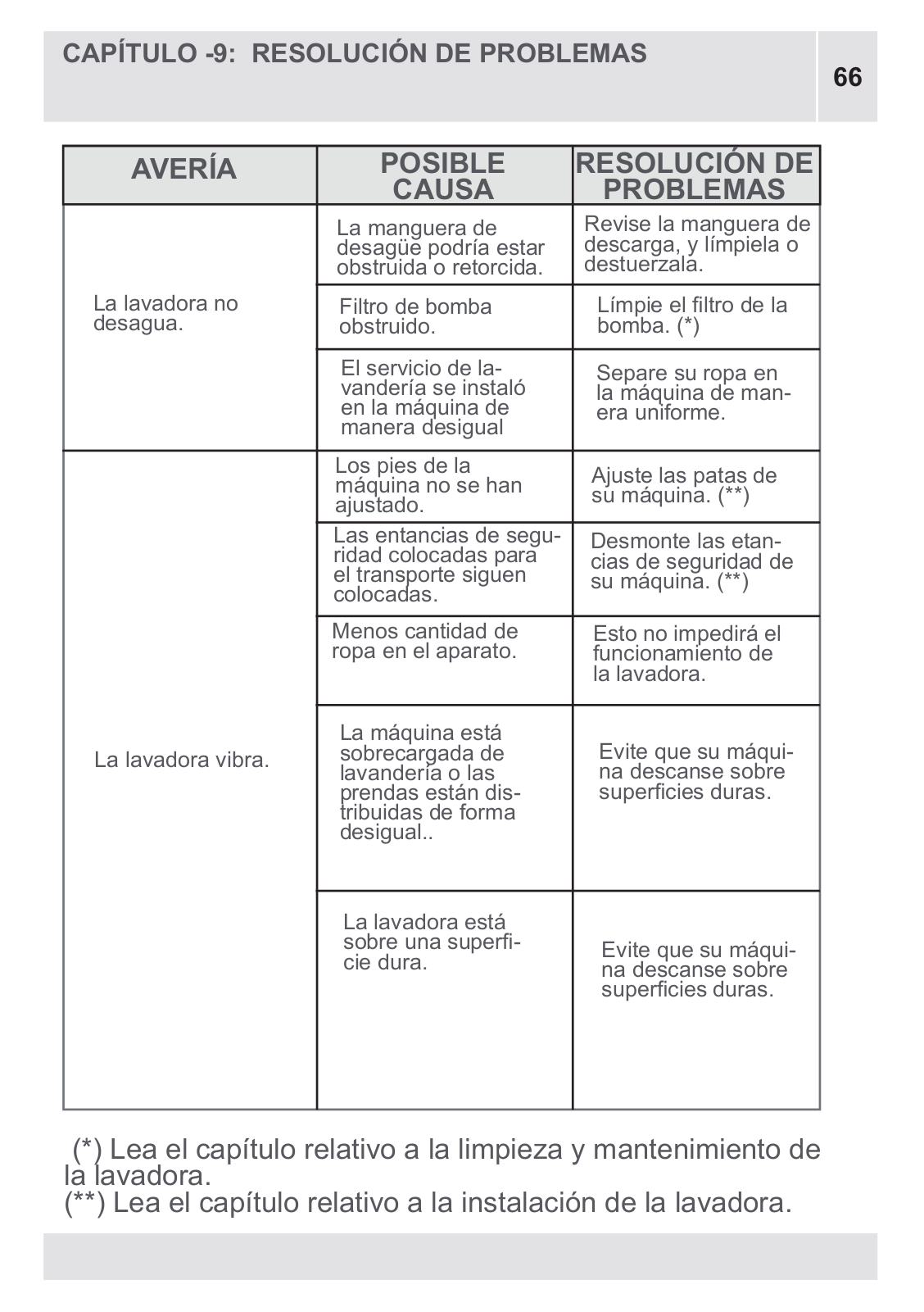

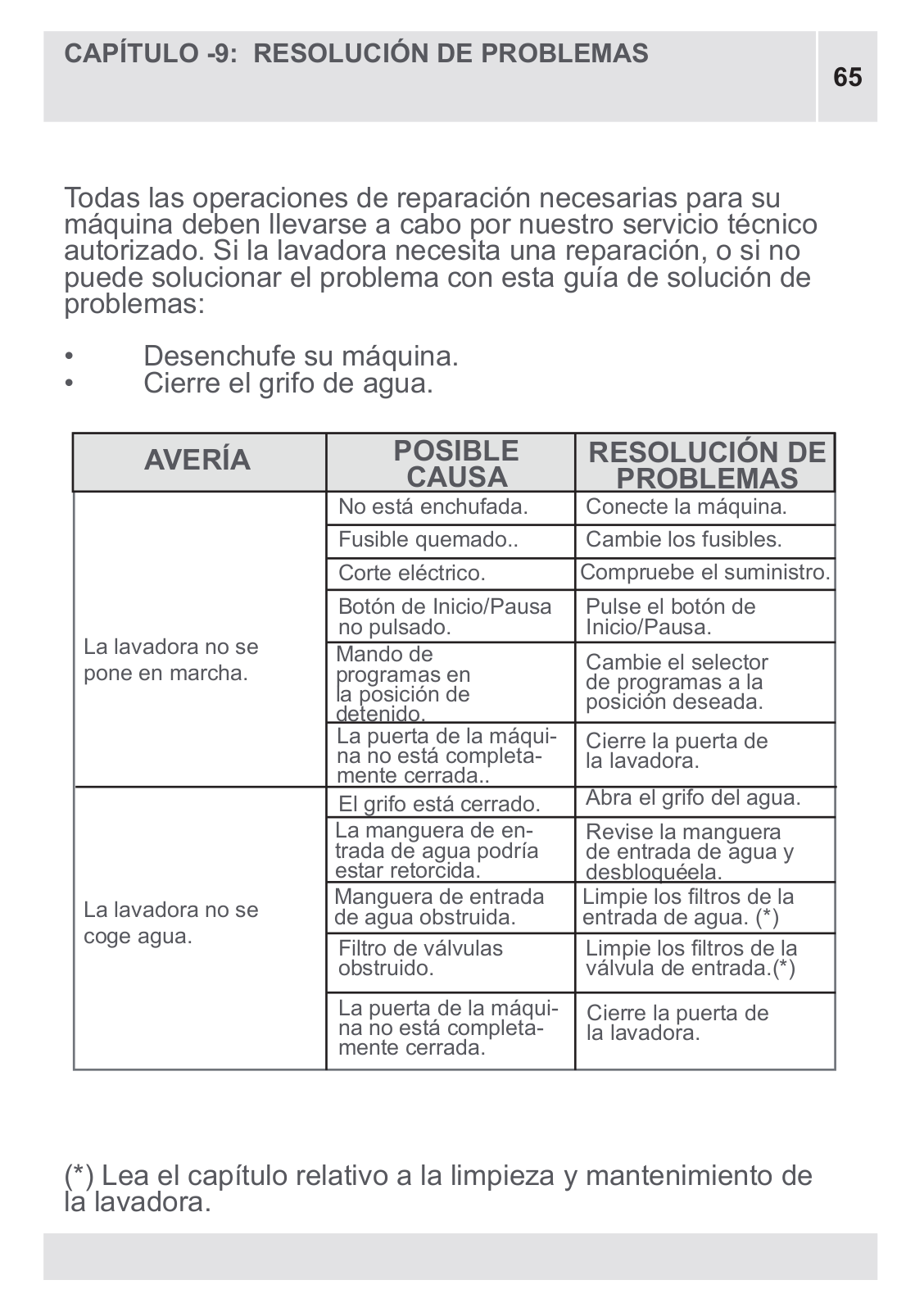

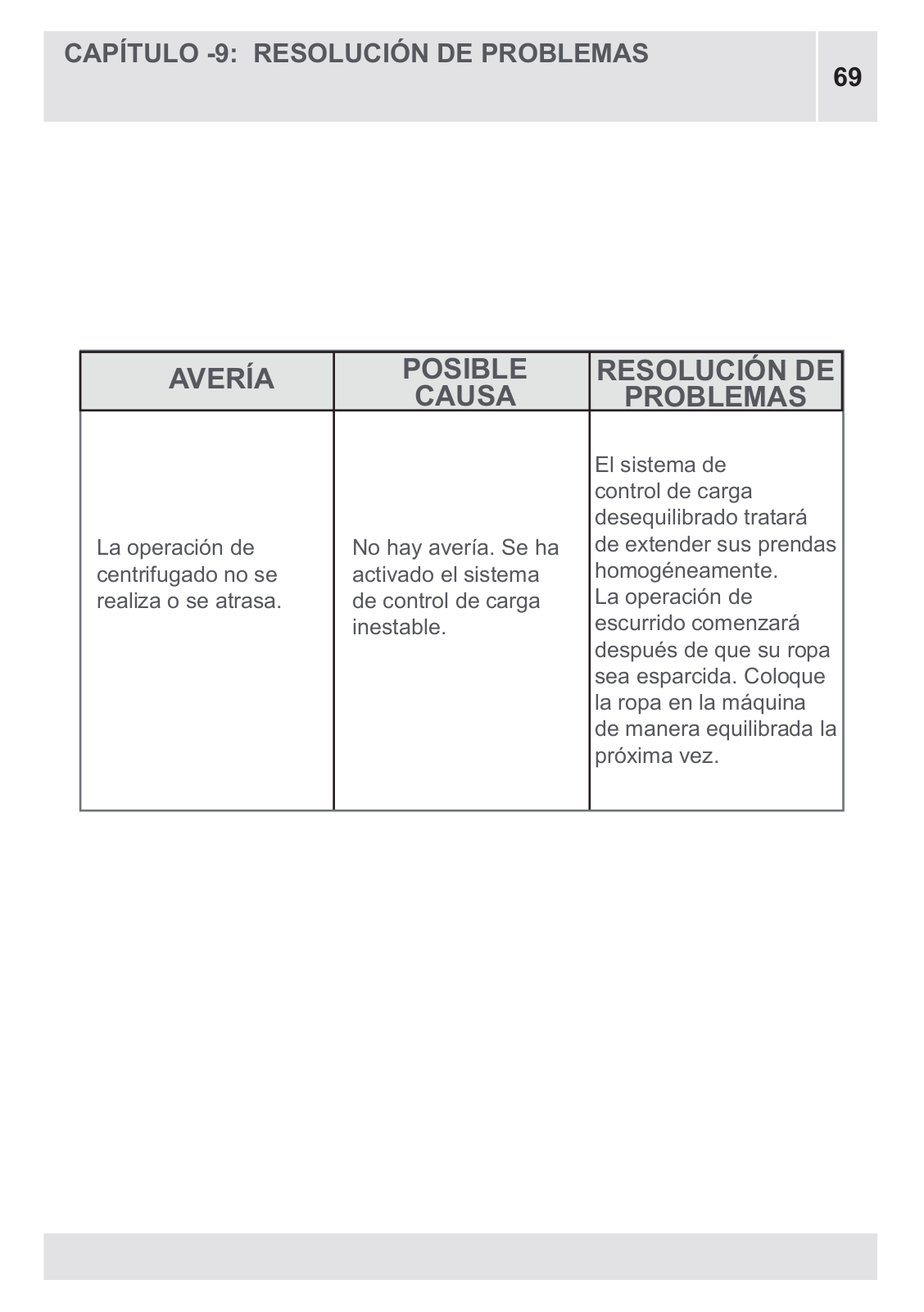

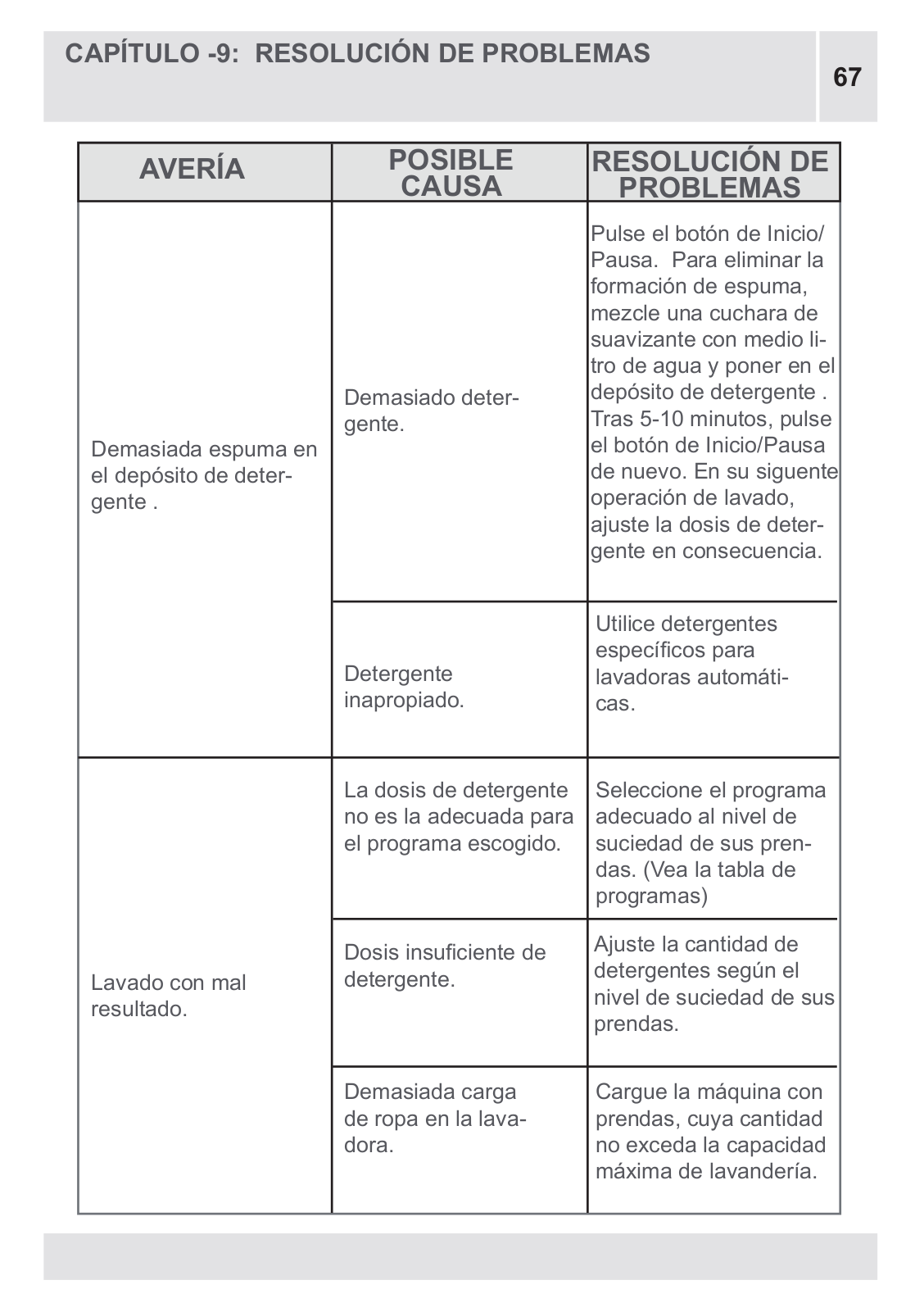

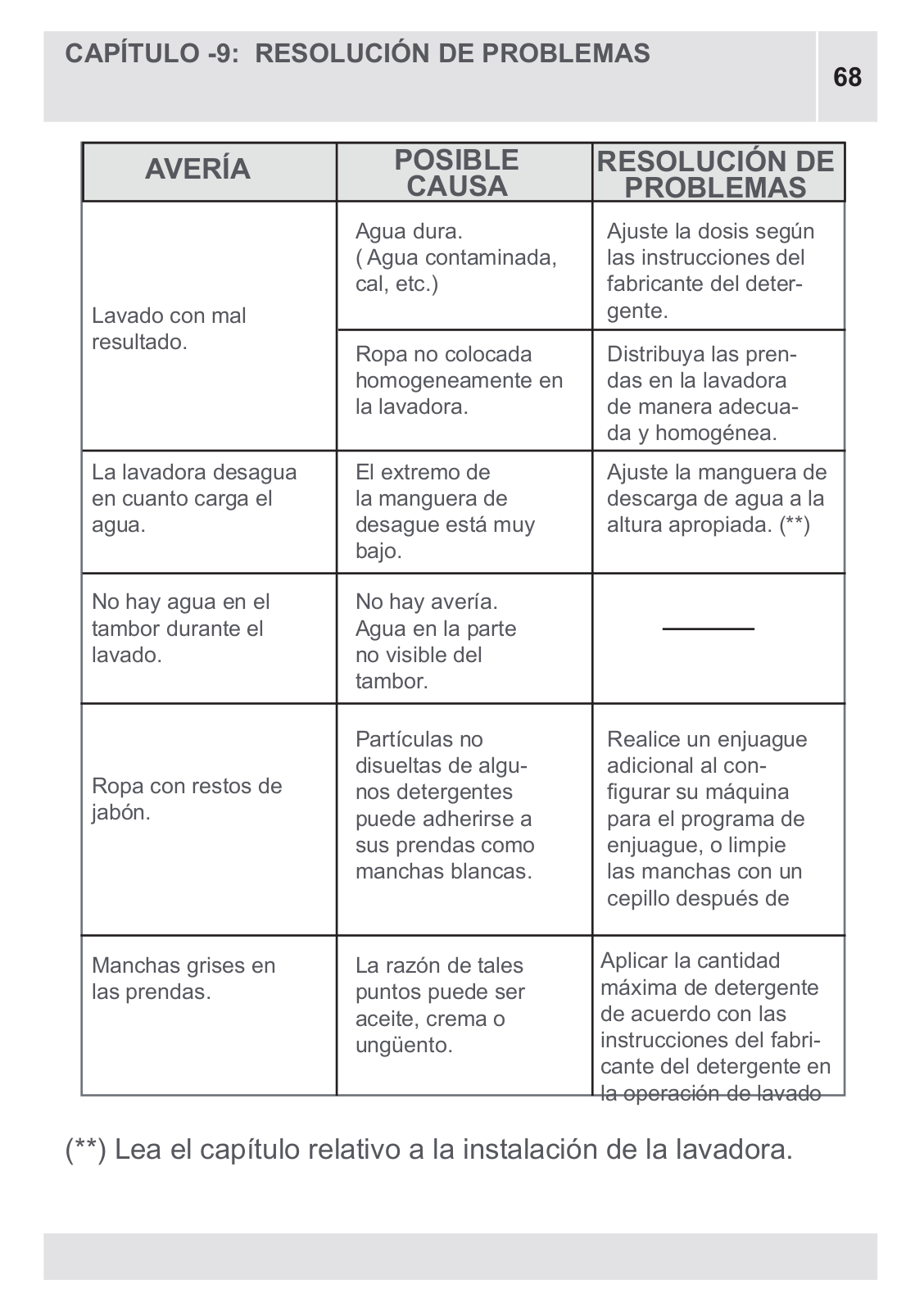

CAPÍTULO-9:	SOLUCIÓN DE PROBLEMAS		66-67-68-69-70

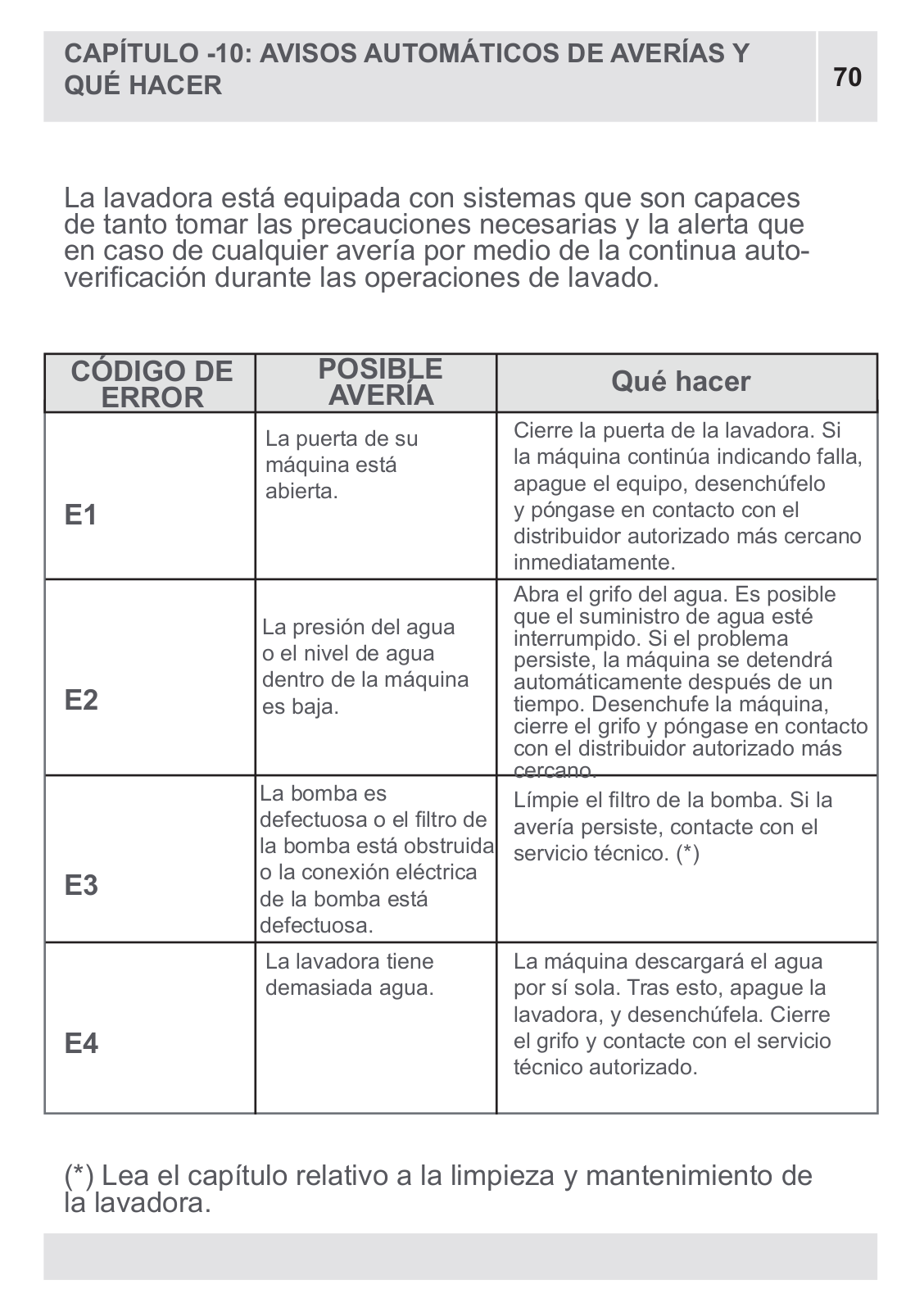

CAPÍTULO-10:	AVISOS AUTOMÁTICOS DE AVERÍAS Y QUÉ HACER 71

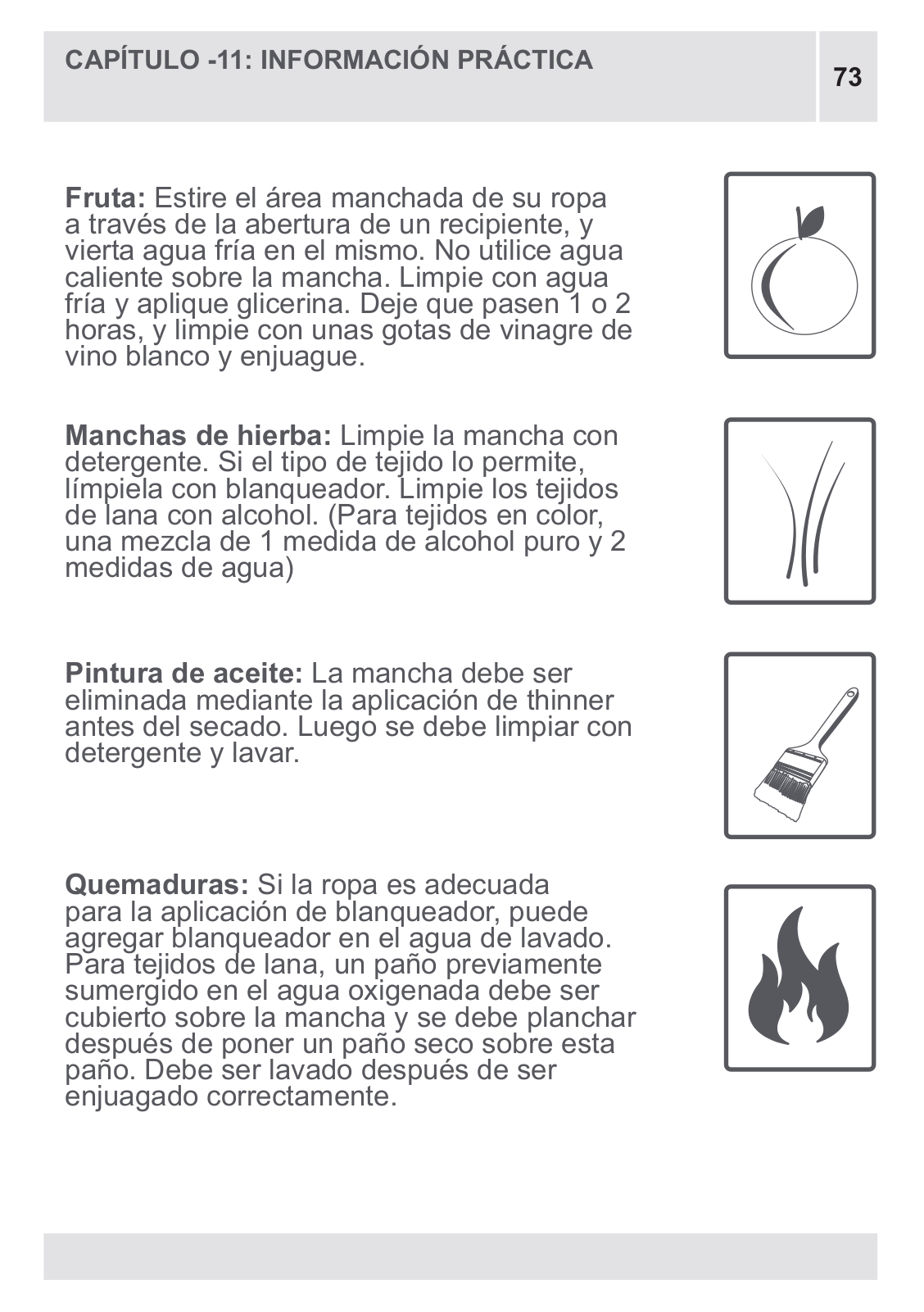

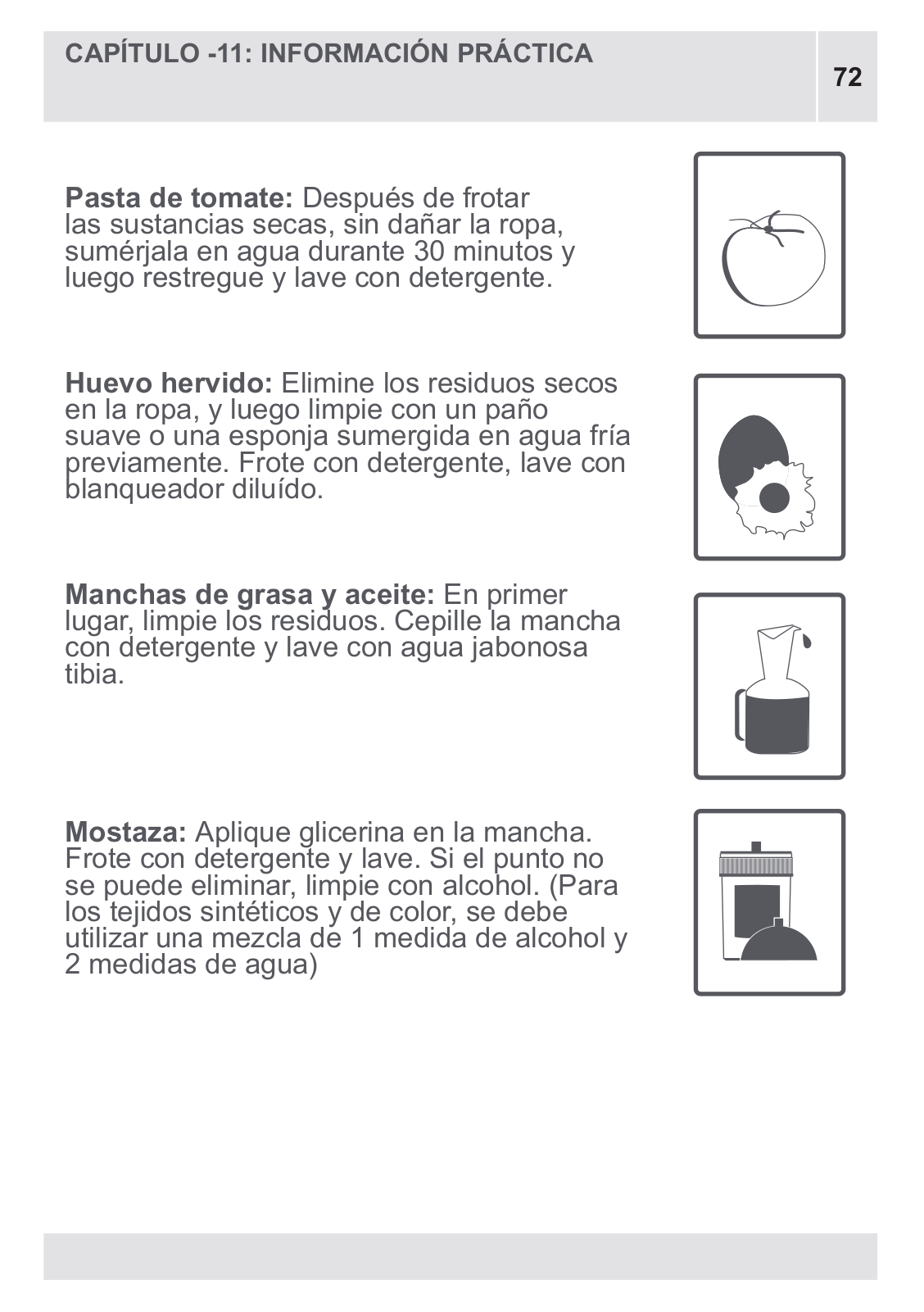

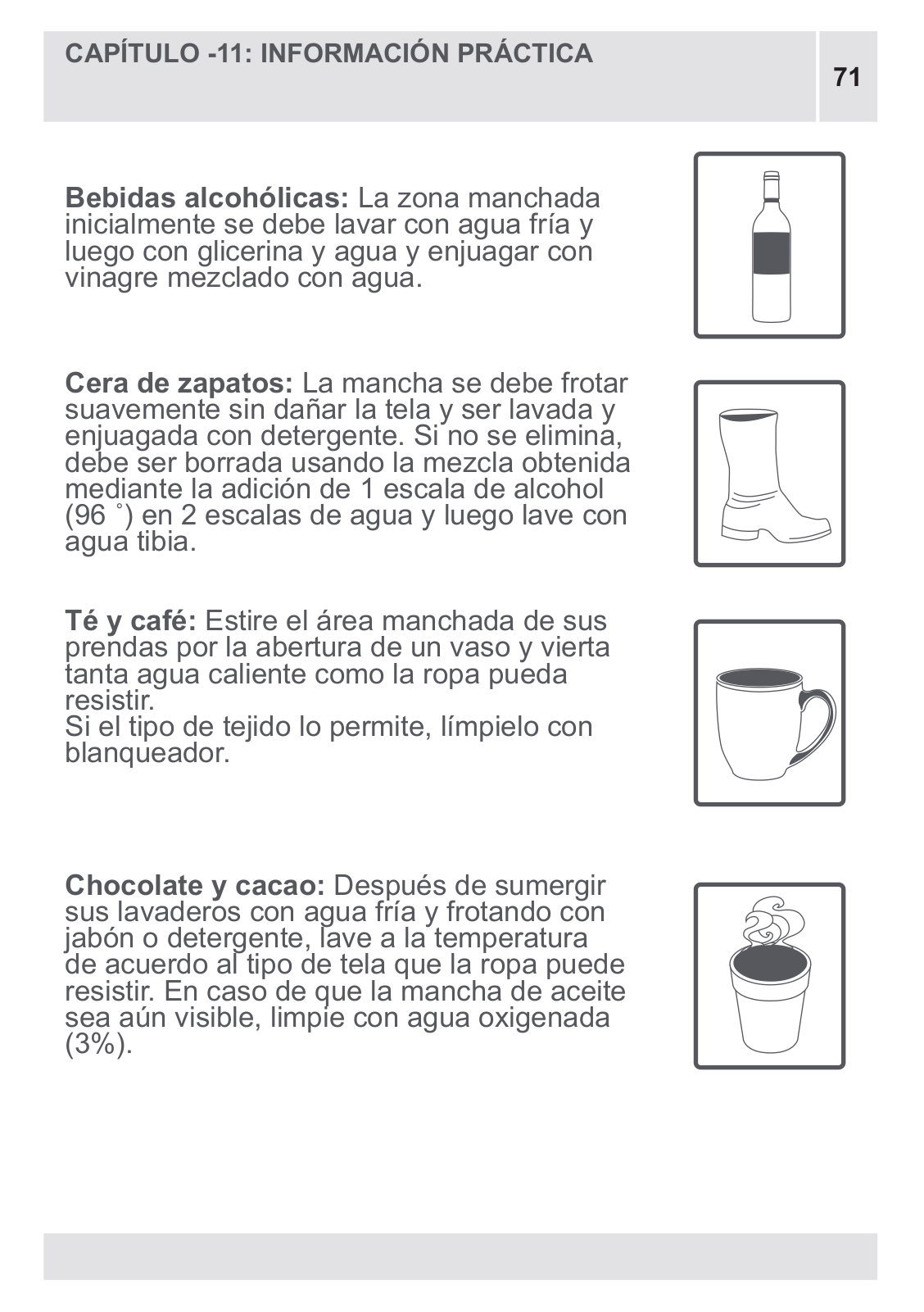

CAPÍTULO-11:	INFORMACIÓN PRÁCTICA	72-73-74-75

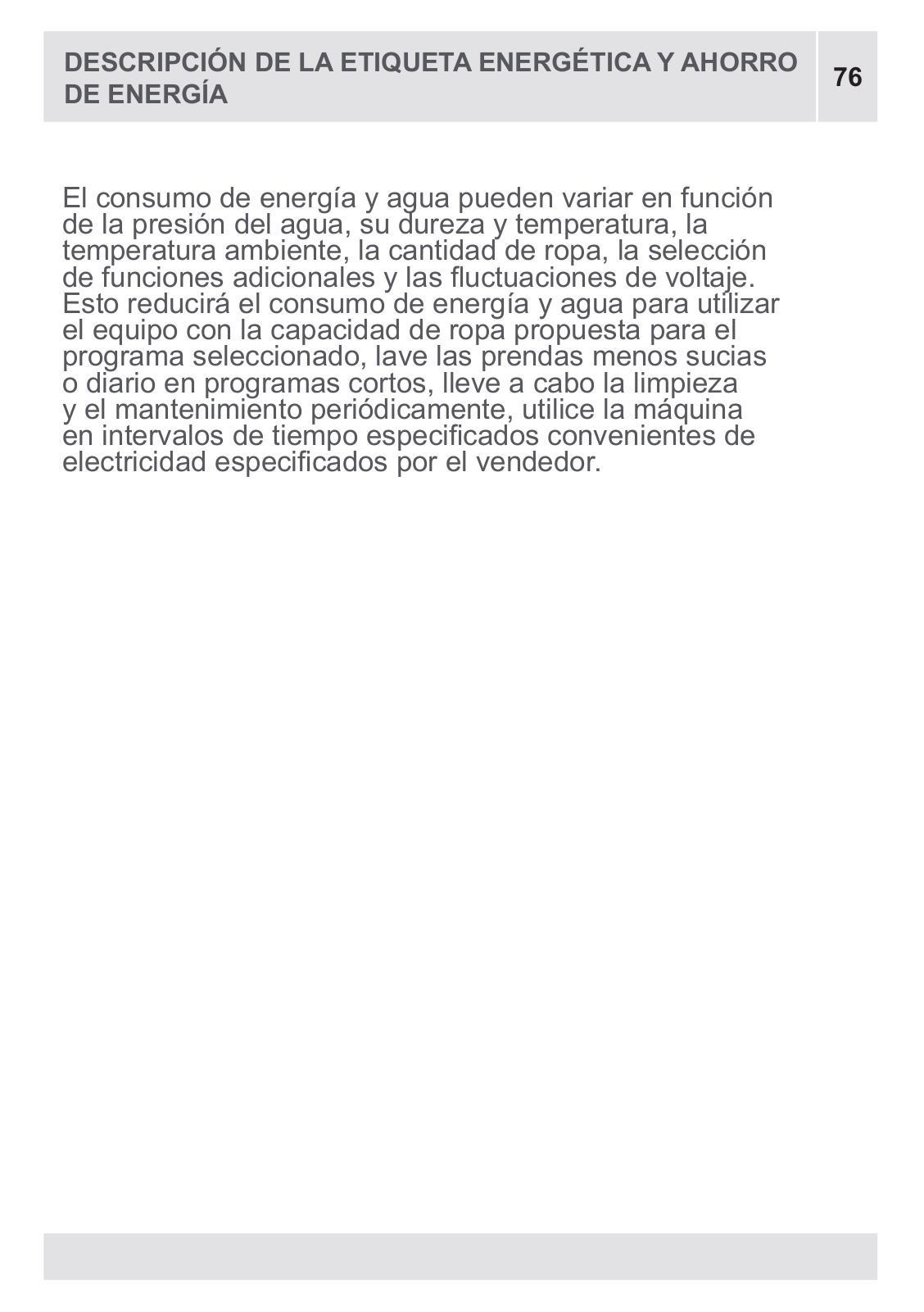

•	Cómo leer la etiqueta energética y ahorro de energía 76-77

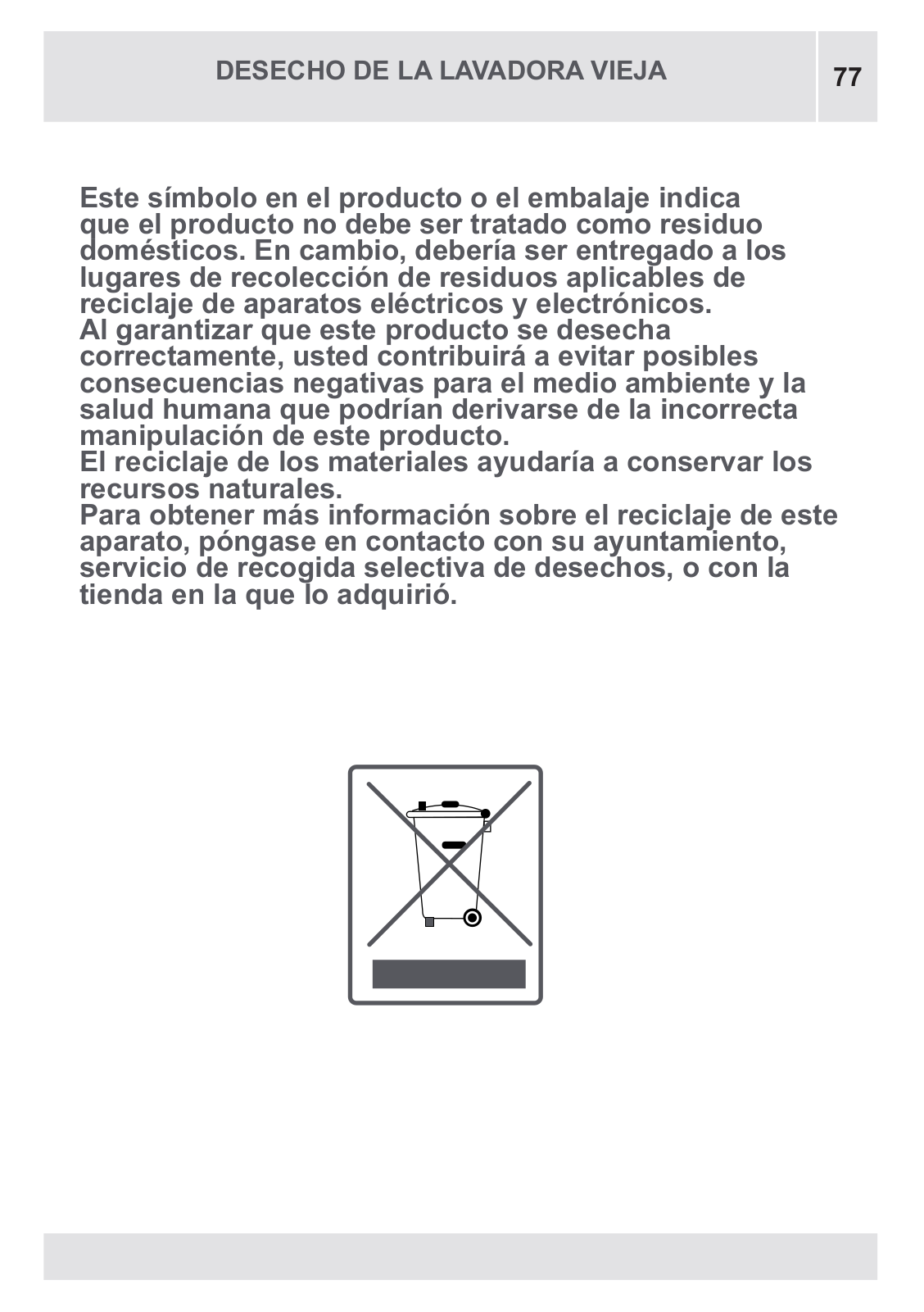

•	Desecho de la lavadora vieja		78

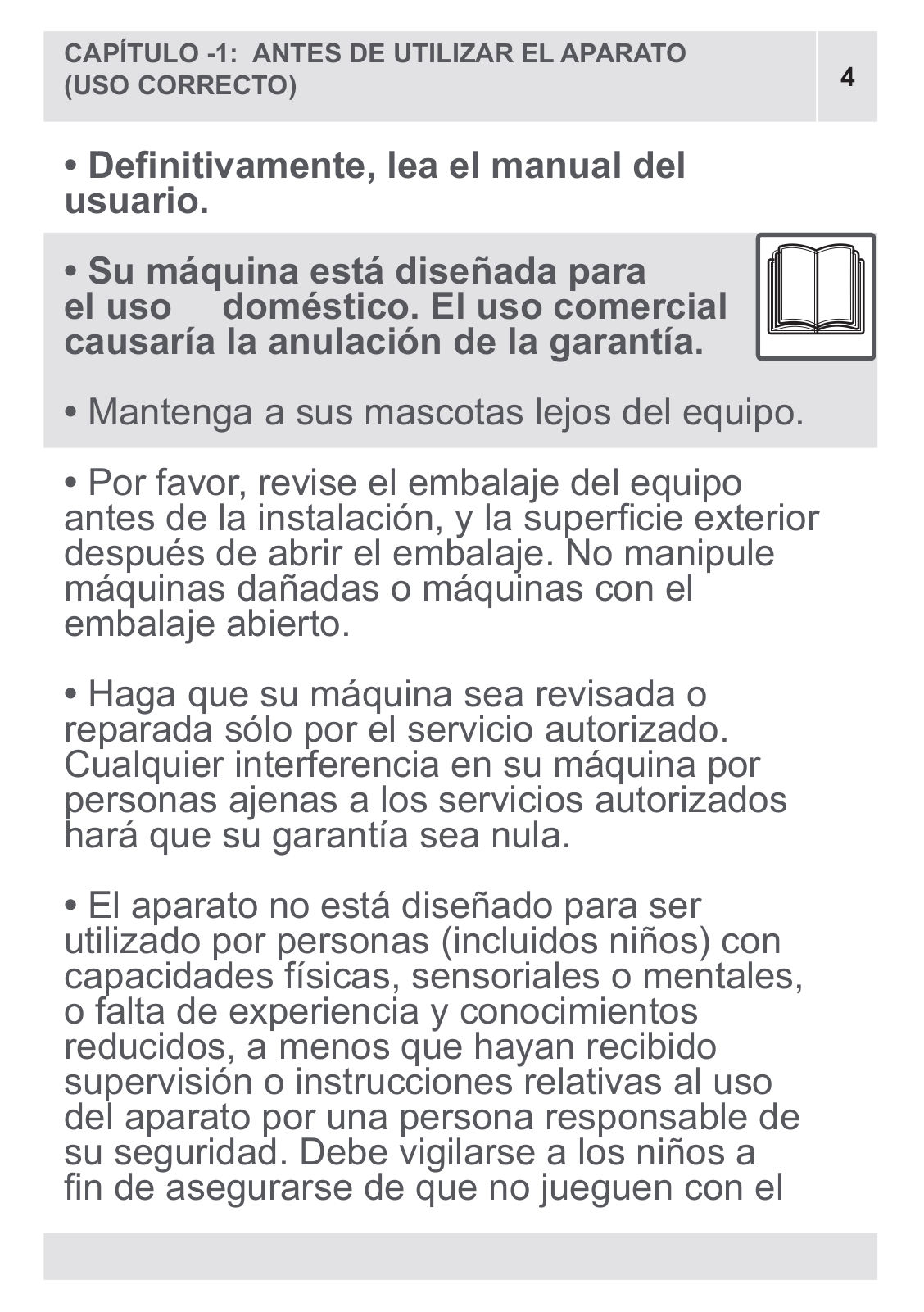

CAPÍTULO -1: ANTES DE UTILIZAR EL APARATO	4
(USO CORRECTO)

• Definitivamente, lea el manual del usuario.

• Su máquina está diseñada para

el uso doméstico. El uso comercial causaría la anulación de la garantía.

•Mantenga a sus mascotas lejos del equipo.

•Por favor, revise el embalaje del equipo antes de la instalación, y la superficie exterior después de abrir el embalaje. No manipule máquinas dañadas o máquinas con el embalaje abierto.

•Haga que su máquina sea revisada o reparada sólo por el servicio autorizado. Cualquier interferencia en su máquina por personas ajenas a los servicios autorizados hará que su garantía sea nula.

•El aparato no está diseñado para ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales, o falta de experiencia y conocimientos reducidos, a menos que hayan recibido supervisión o instrucciones relativas al uso del aparato por una persona responsable de su seguridad. Debe vigilarse a los niños a fin de asegurarse de que no jueguen con el

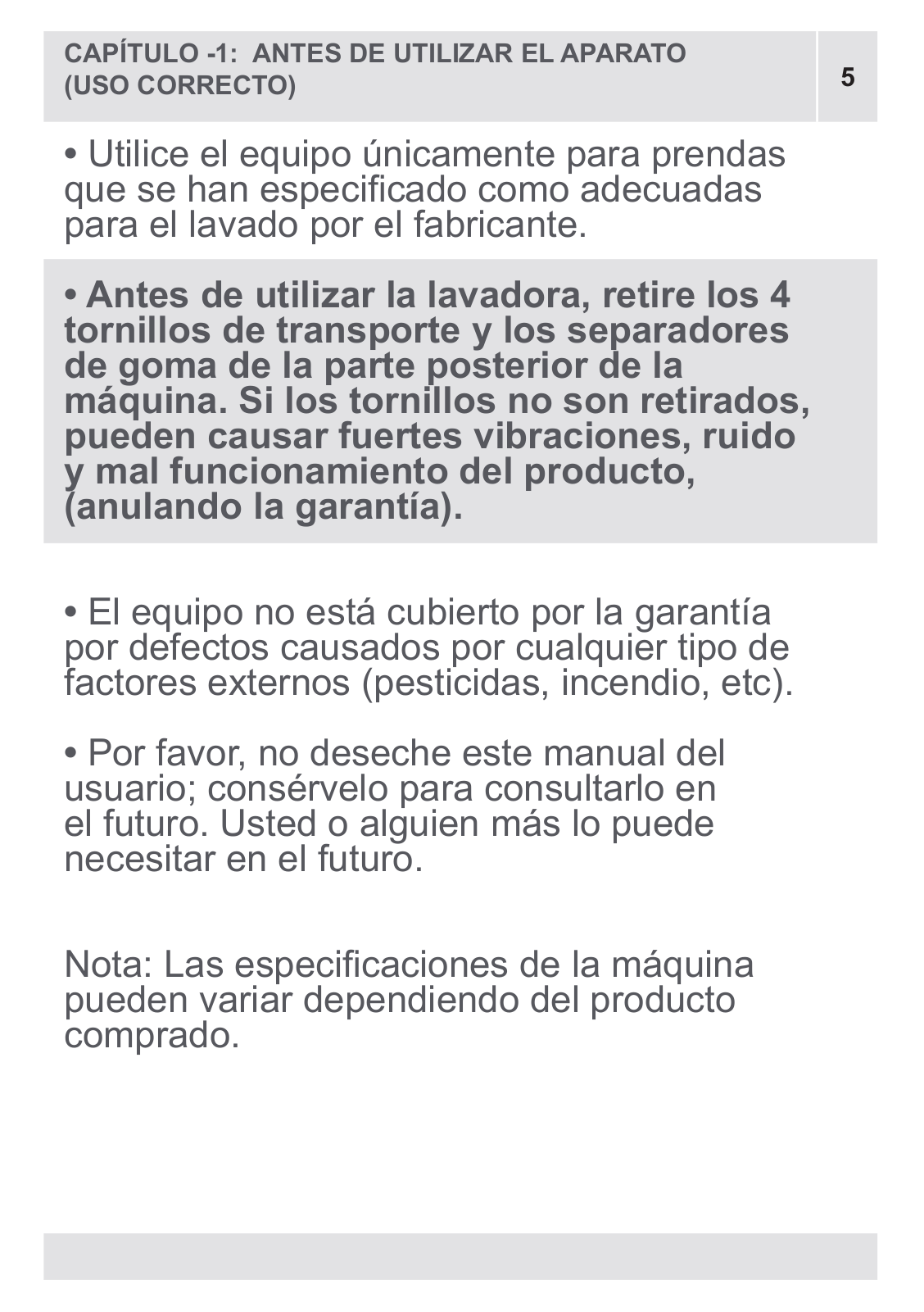

CAPÍTULO -1: ANTES DE UTILIZAR EL APARATO	5
(USO CORRECTO)

•Utilice el equipo únicamente para prendas que se han especificado como adecuadas para el lavado por el fabricante.

•Antes de utilizar la lavadora, retire los 4 tornillos de transporte y los separadores de goma de la parte posterior de la máquina. Si los tornillos no son retirados, pueden causar fuertes vibraciones, ruido y mal funcionamiento del producto,

(anulando la garantía).

•El equipo no está cubierto por la garantía por defectos causados por cualquier tipo de factores externos (pesticidas, incendio, etc).

•Por favor, no deseche este manual del usuario; consérvelo para consultarlo en el futuro. Usted o alguien más lo puede necesitar en el futuro.

Nota: Las especificaciones de la máquina pueden variar dependiendo del producto comprado.

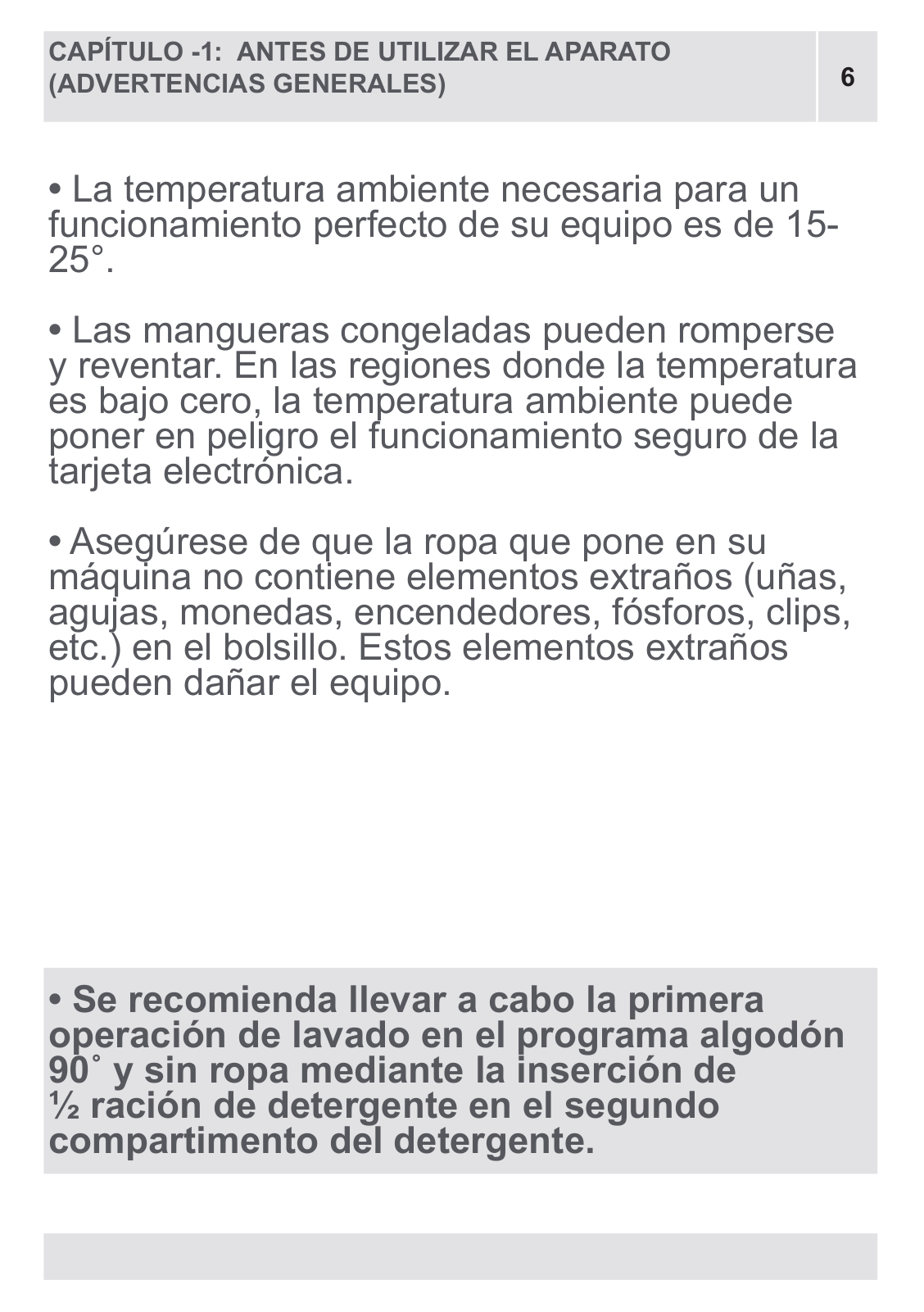

CAPÍTULO -1: ANTES DE UTILIZAR EL APARATO	6
(ADVERTENCIAS GENERALES)

•La temperatura ambiente necesaria para un funcionamiento perfecto de su equipo es de 1525°.

•Las mangueras congeladas pueden romperse y reventar. En las regiones donde la temperatura es bajo cero, la temperatura ambiente puede poner en peligro el funcionamiento seguro de la tarjeta electrónica.

•Asegúrese de que la ropa que pone en su máquina no contiene elementos extraños (uñas, agujas, monedas, encendedores, fósforos, clips, etc.) en el bolsillo. Estos elementos extraños pueden dañar el equipo.

•Se recomienda llevar a cabo la primera operación de lavado en el programa algodón 90˚ y sin ropa mediante la inserción de

½ ración de detergente en el segundo compartimento del detergente.

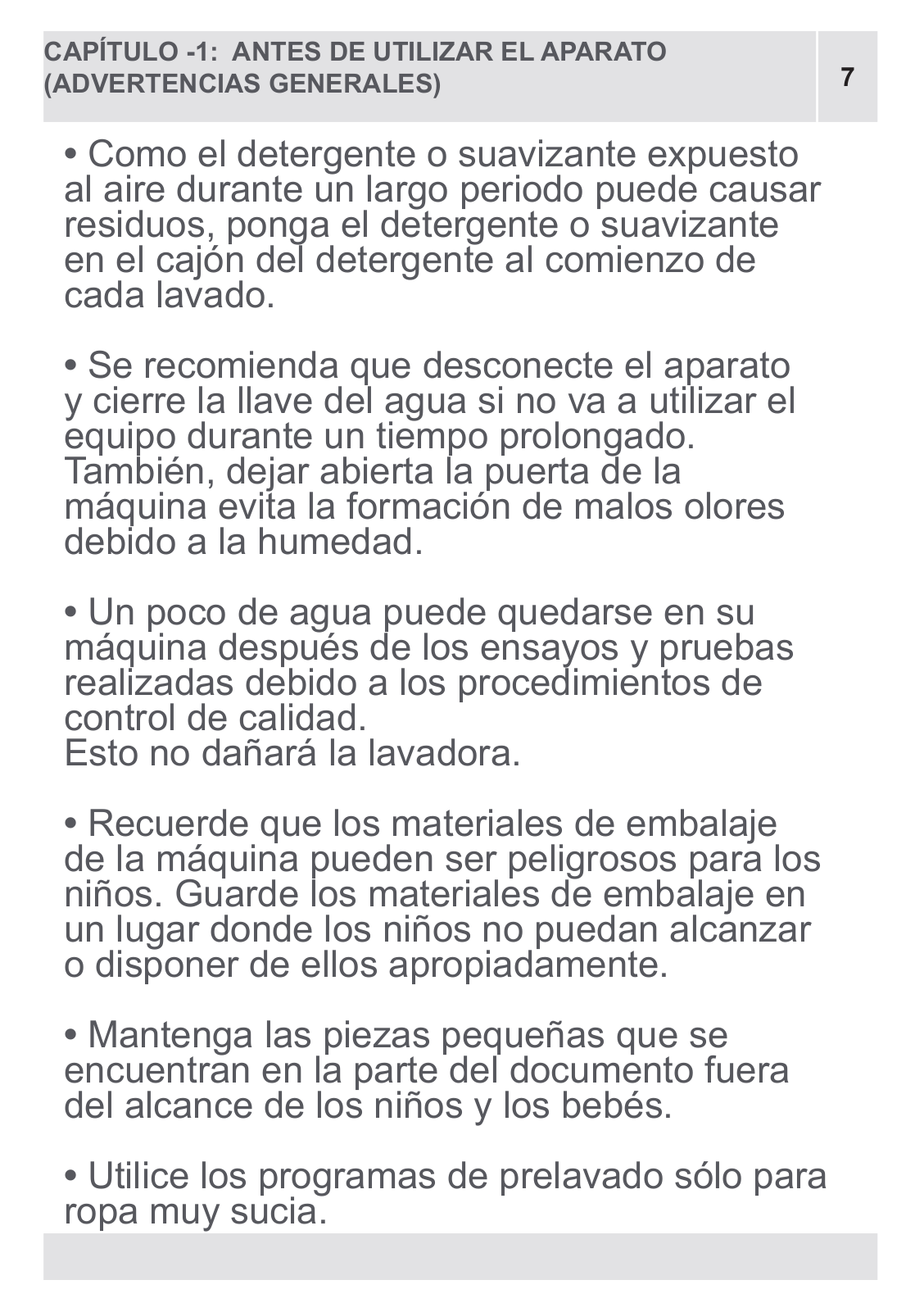

CAPÍTULO -1: ANTES DE UTILIZAR EL APARATO	7
(ADVERTENCIAS GENERALES)

•Como el detergente o suavizante expuesto al aire durante un largo periodo puede causar residuos, ponga el detergente o suavizante en el cajón del detergente al comienzo de cada lavado.

•Se recomienda que desconecte el aparato y cierre la llave del agua si no va a utilizar el equipo durante un tiempo prolongado.

También, dejar abierta la puerta de la máquina evita la formación de malos olores debido a la humedad.

•Un poco de agua puede quedarse en su máquina después de los ensayos y pruebas realizadas debido a los procedimientos de control de calidad.

Esto no dañará la lavadora.

•Recuerde que los materiales de embalaje de la máquina pueden ser peligrosos para los niños. Guarde los materiales de embalaje en un lugar donde los niños no puedan alcanzar o disponer de ellos apropiadamente.

•Mantenga las piezas pequeñas que se encuentran en la parte del documento fuera del alcance de los niños y los bebés.

•Utilice los programas de prelavado sólo para ropa muy sucia.

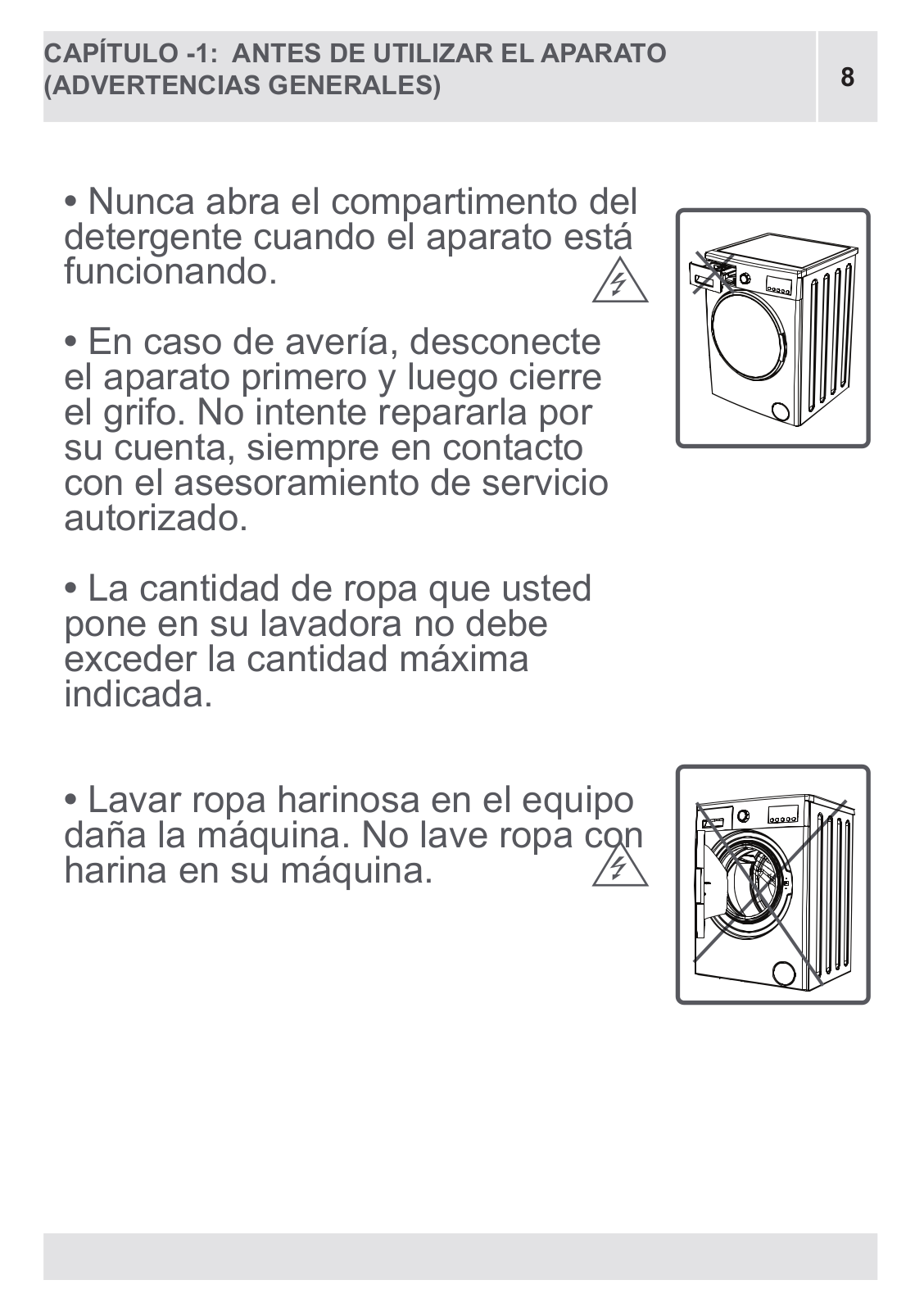

CAPÍTULO -1: ANTES DE UTILIZAR EL APARATO	8
(ADVERTENCIAS GENERALES)

• Nunca abra el compartimento del detergente cuando el aparato está funcionando.

•En caso de avería, desconecte el aparato primero y luego cierre el grifo. No intente repararla por su cuenta, siempre en contacto con el asesoramiento de servicio autorizado.

•La cantidad de ropa que usted pone en su lavadora no debe exceder la cantidad máxima indicada.

•Lavar ropa harinosa en el equipo daña la máquina. No lave ropa con harina en su máquina.

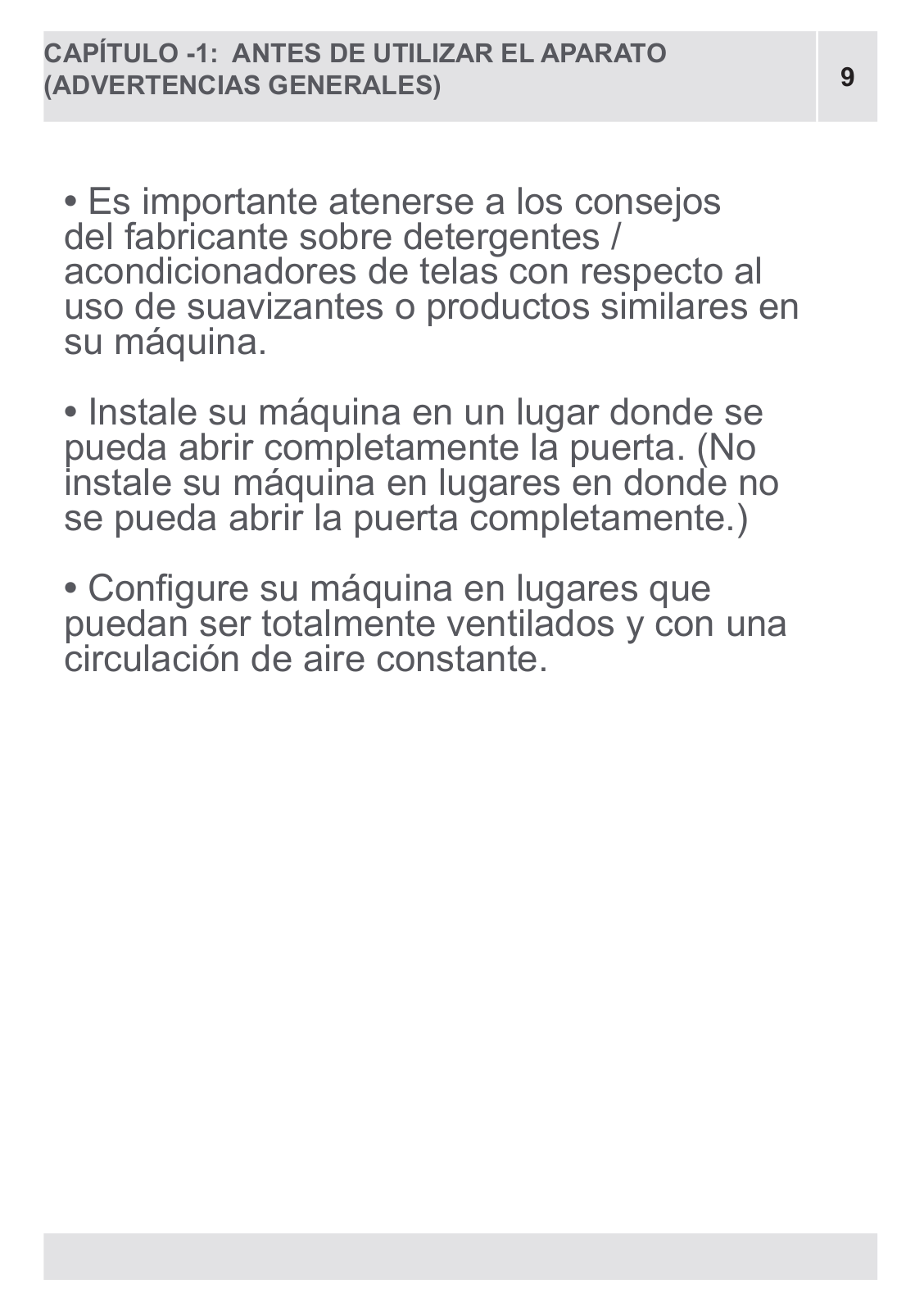

CAPÍTULO -1: ANTES DE UTILIZAR EL APARATO	9
(ADVERTENCIAS GENERALES)

•Es importante atenerse a los consejos del fabricante sobre detergentes / acondicionadores de telas con respecto al uso de suavizantes o productos similares en su máquina.

•Instale su máquina en un lugar donde se pueda abrir completamente la puerta. (No instale su máquina en lugares en donde no se pueda abrir la puerta completamente.)

•Configure su máquina en lugares que puedan ser totalmente ventilados y con una circulación de aire constante.

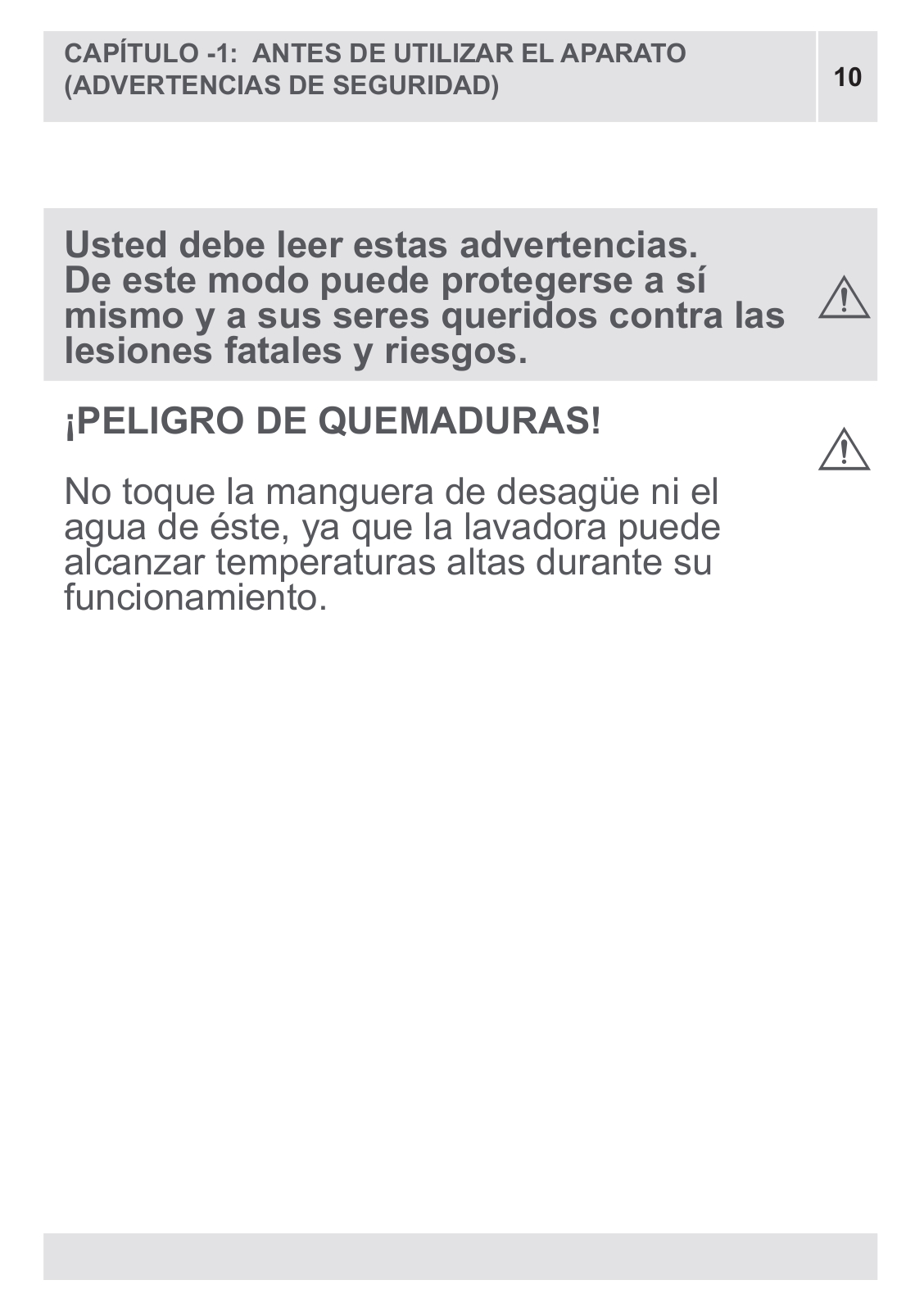

CAPÍTULO -1: ANTES DE UTILIZAR EL APARATO	10
(ADVERTENCIAS DE SEGURIDAD)

Usted debe leer estas advertencias. De este modo puede protegerse a sí

mismo y a sus seres queridos contra las lesiones fatales y riesgos.

¡PELIGRO DE QUEMADURAS!

No toque la manguera de desagüe ni el agua de éste, ya que la lavadora puede alcanzar temperaturas altas durante su funcionamiento.

CAPÍTULO -1: ANTES DE UTILIZAR EL APARATO	11
(ADVERTENCIAS DE SEGURIDAD)

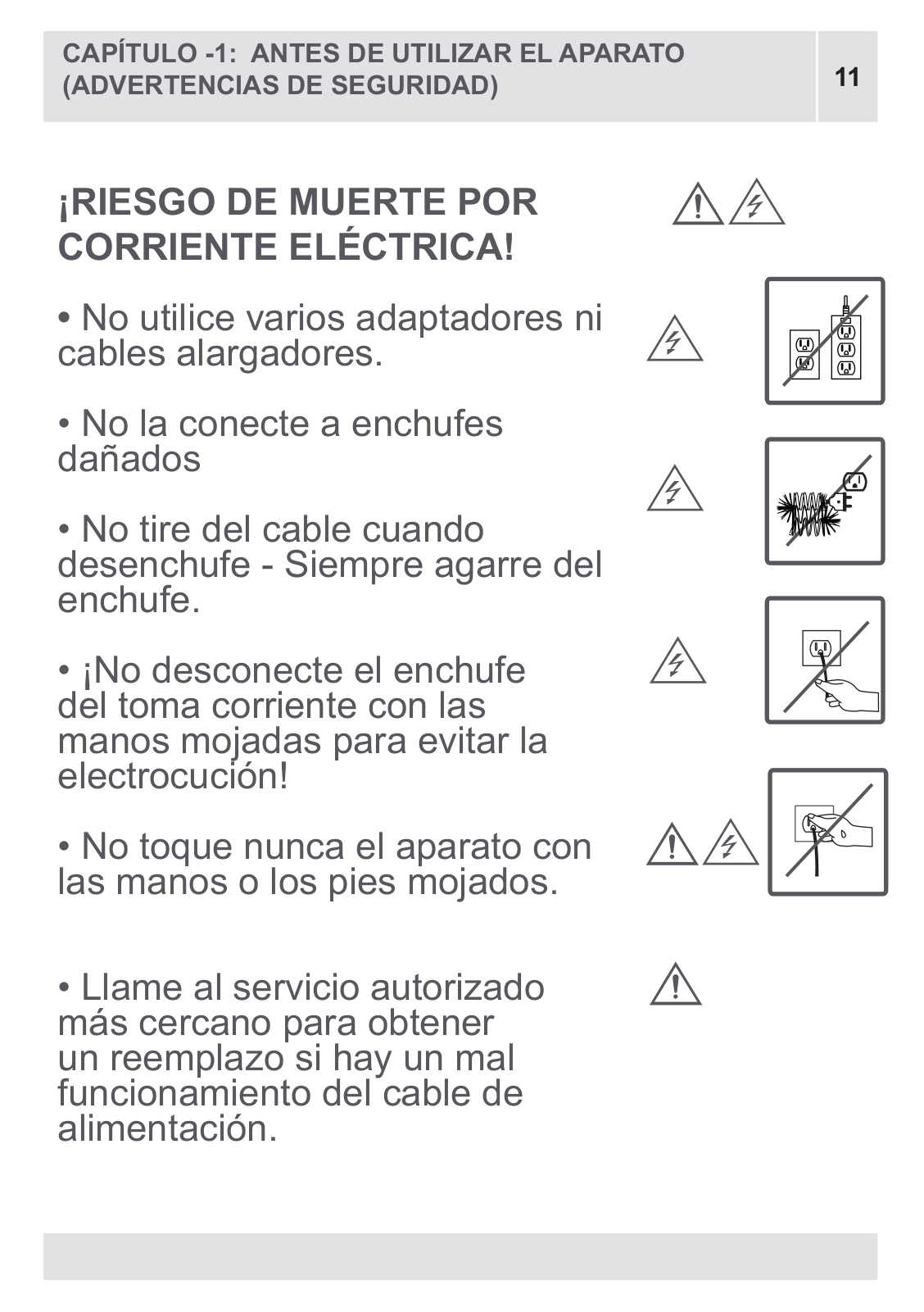

¡RIESGO DE MUERTE POR CORRIENTE ELÉCTRICA!

• No utilice varios adaptadores ni cables alargadores.

• No la conecte a enchufes dañados

• No tire del cable cuando desenchufe - Siempre agarre del enchufe.

• ¡No desconecte el enchufe del toma corriente con las manos mojadas para evitar la electrocución!

• No toque nunca el aparato con las manos o los pies mojados.

• Llame al servicio autorizado más cercano para obtener un reemplazo si hay un mal funcionamiento del cable de alimentación.

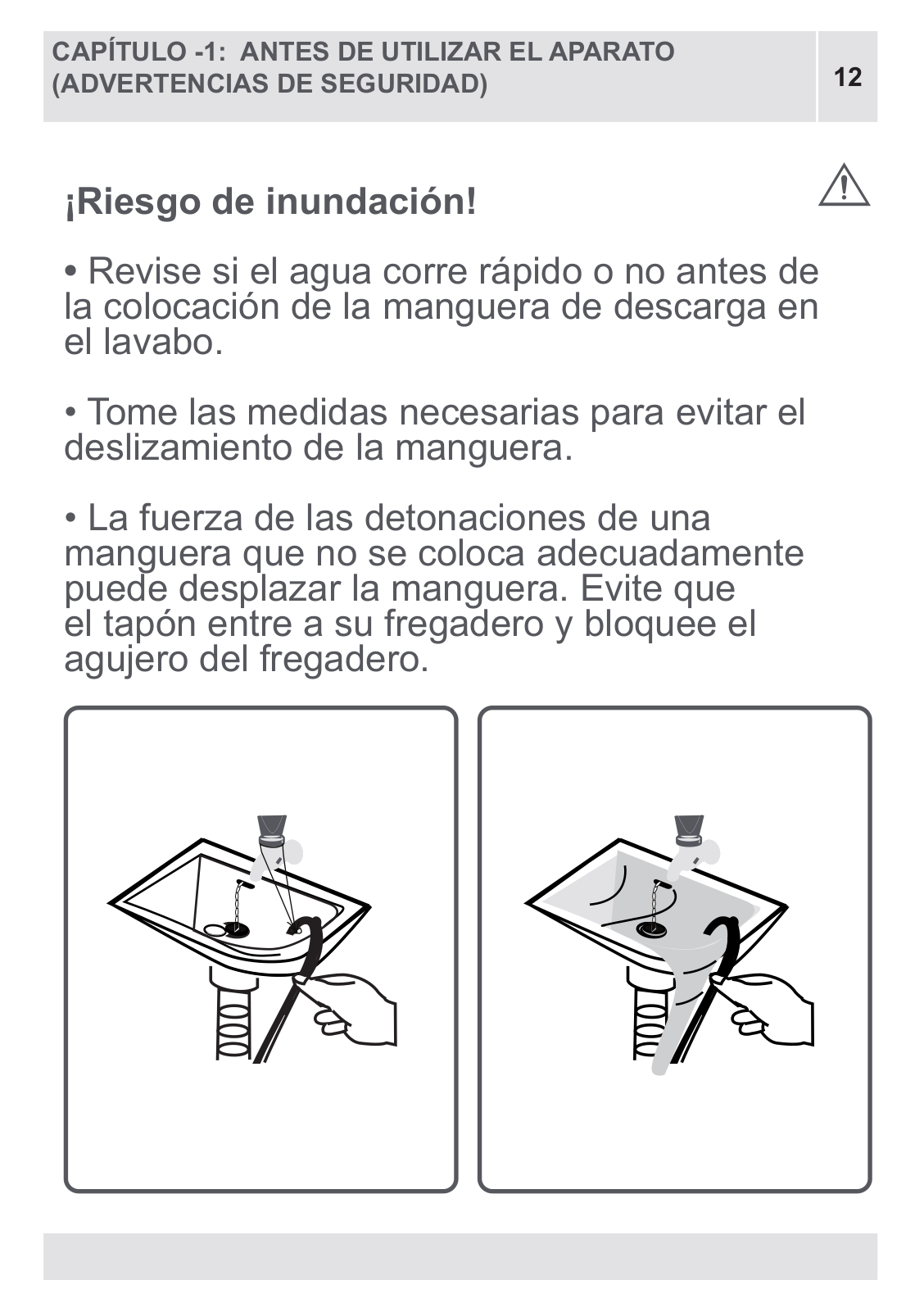

CAPÍTULO -1: ANTES DE UTILIZAR EL APARATO	12
(ADVERTENCIAS DE SEGURIDAD)

¡Riesgo de inundación!

•Revise si el agua corre rápido o no antes de la colocación de la manguera de descarga en el lavabo.

•Tome las medidas necesarias para evitar el deslizamiento de la manguera.

•La fuerza de las detonaciones de una manguera que no se coloca adecuadamente puede desplazar la manguera. Evite que

el tapón entre a su fregadero y bloquee el agujero del fregadero.

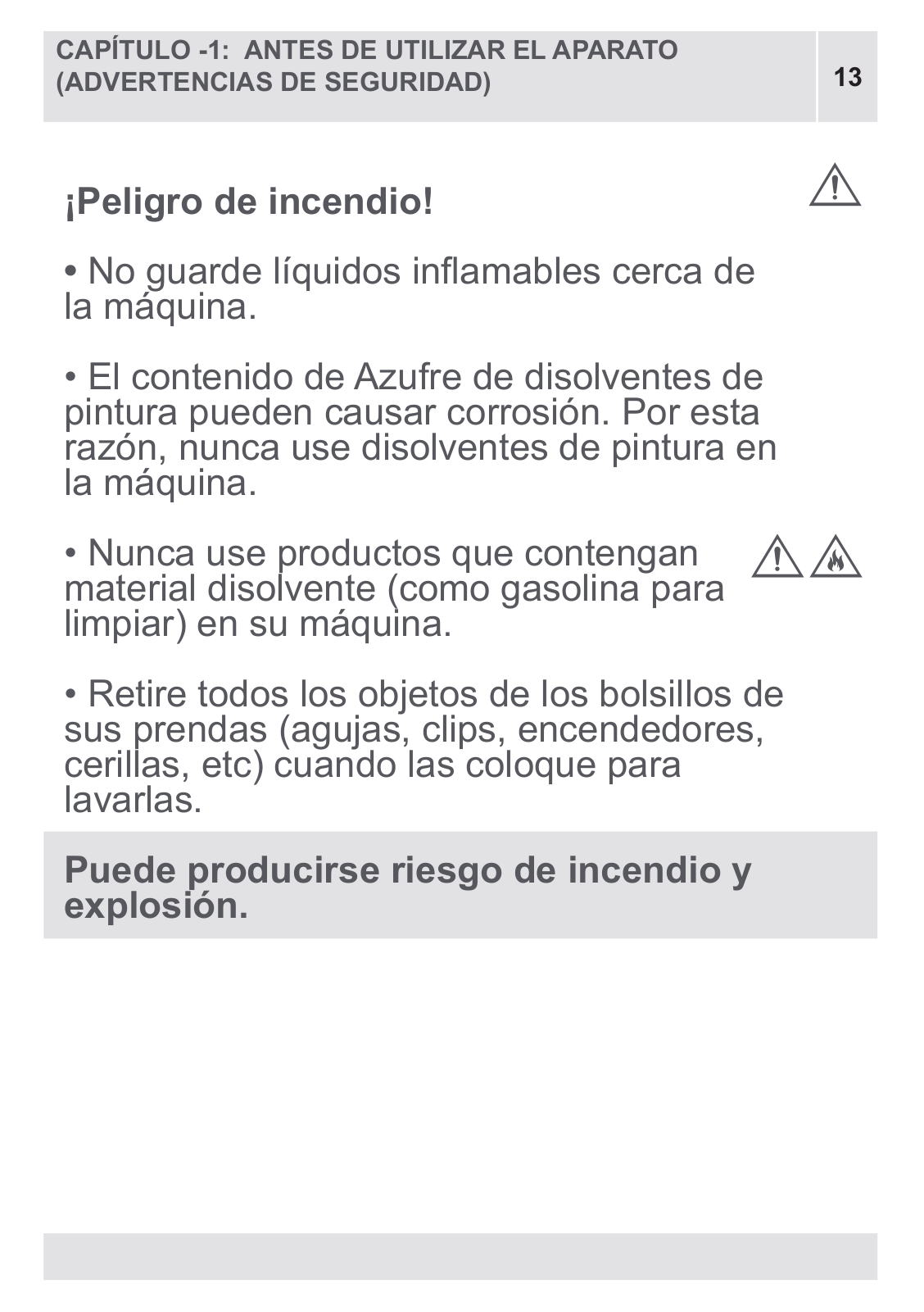

CAPÍTULO -1: ANTES DE UTILIZAR EL APARATO	13
(ADVERTENCIAS DE SEGURIDAD)

¡Peligro de incendio!

•No guarde líquidos inflamables cerca de la máquina.

•El contenido de Azufre de disolventes de pintura pueden causar corrosión. Por esta razón, nunca use disolventes de pintura en la máquina.

•Nunca use productos que contengan material disolvente (como gasolina para limpiar) en su máquina.

•Retire todos los objetos de los bolsillos de sus prendas (agujas, clips, encendedores, cerillas, etc) cuando las coloque para lavarlas.

Puede producirse riesgo de incendio y explosión.

CAPÍTULO -1: ANTES DE UTILIZAR EL APARATO	14
(ADVERTENCIAS DE SEGURIDAD)

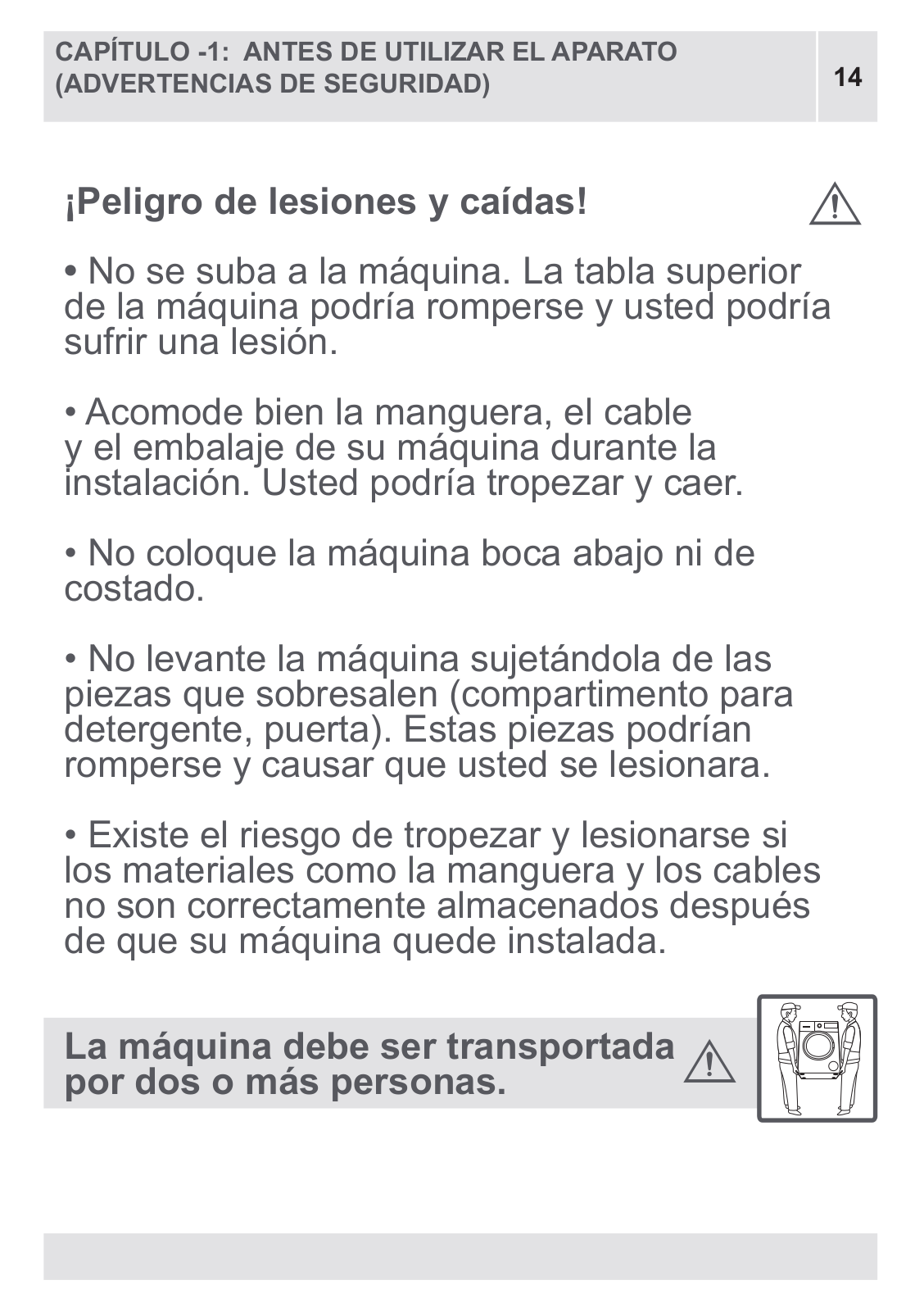

¡Peligro de lesiones y caídas!

• No se suba a la máquina. La tabla superior de la máquina podría romperse y usted podría sufrir una lesión.

• Acomode bien la manguera, el cable y el embalaje de su máquina durante la

instalación. Usted podría tropezar y caer.

•No coloque la máquina boca abajo ni de costado.

•No levante la máquina sujetándola de las piezas que sobresalen (compartimento para detergente, puerta). Estas piezas podrían romperse y causar que usted se lesionara.

•Existe el riesgo de tropezar y lesionarse si los materiales como la manguera y los cables no son correctamente almacenados después de que su máquina quede instalada.

La máquina debe ser transportada por dos o más personas.

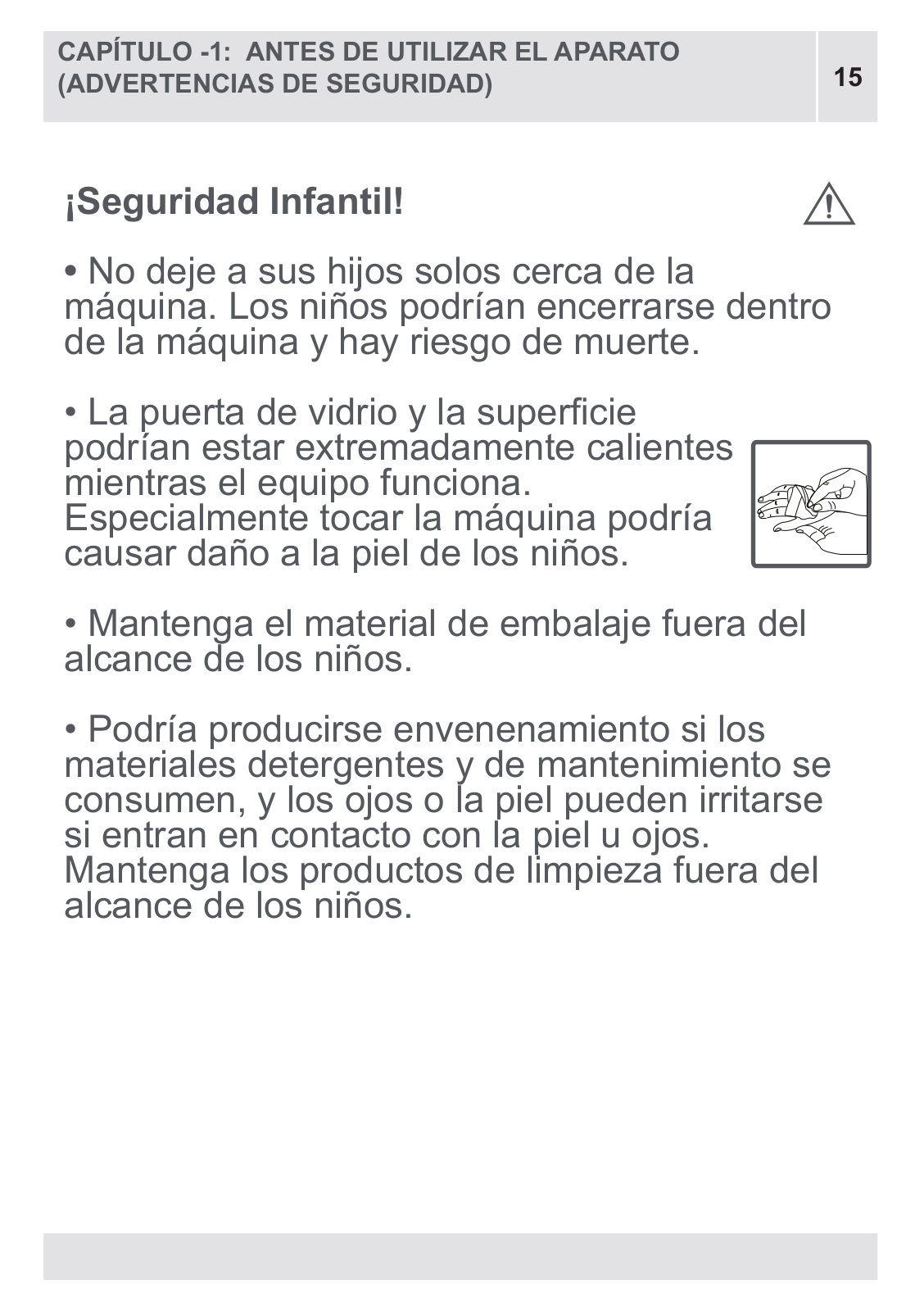

CAPÍTULO -1: ANTES DE UTILIZAR EL APARATO	15
(ADVERTENCIAS DE SEGURIDAD)

¡Seguridad Infantil!

• No deje a sus hijos solos cerca de la máquina. Los niños podrían encerrarse dentro de la máquina y hay riesgo de muerte.

• La puerta de vidrio y la superficie podrían estar extremadamente calientes mientras el equipo funciona. Especialmente tocar la máquina podría causar daño a la piel de los niños.

•Mantenga el material de embalaje fuera del alcance de los niños.

•Podría producirse envenenamiento si los materiales detergentes y de mantenimiento se consumen, y los ojos o la piel pueden irritarse si entran en contacto con la piel u ojos. Mantenga los productos de limpieza fuera del alcance de los niños.

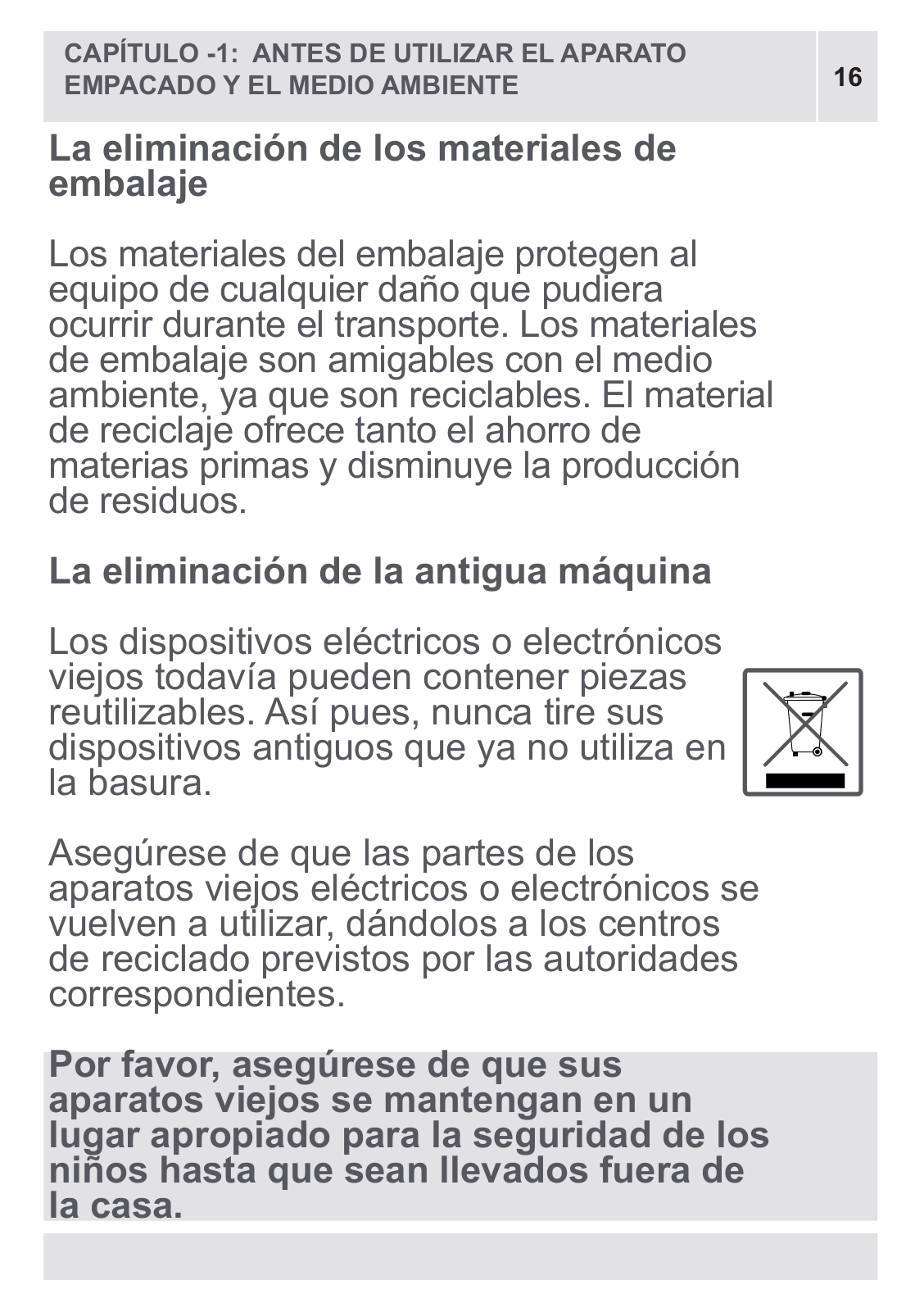

CAPÍTULO -1: ANTES DE UTILIZAR EL APARATO	16
EMPACADO Y EL MEDIO AMBIENTE

La eliminación de los materiales de embalaje

Los materiales del embalaje protegen al equipo de cualquier daño que pudiera ocurrir durante el transporte. Los materiales de embalaje son amigables con el medio ambiente, ya que son reciclables. El material de reciclaje ofrece tanto el ahorro de materias primas y disminuye la producción de residuos.

La eliminación de la antigua máquina

Los dispositivos eléctricos o electrónicos viejos todavía pueden contener piezas reutilizables. Así pues, nunca tire sus dispositivos antiguos que ya no utiliza en la basura.

Asegúrese de que las partes de los aparatos viejos eléctricos o electrónicos se vuelven a utilizar, dándolos a los centros de reciclado previstos por las autoridades correspondientes.

Por favor, asegúrese de que sus aparatos viejos se mantengan en un lugar apropiado para la seguridad de los niños hasta que sean llevados fuera de la casa.

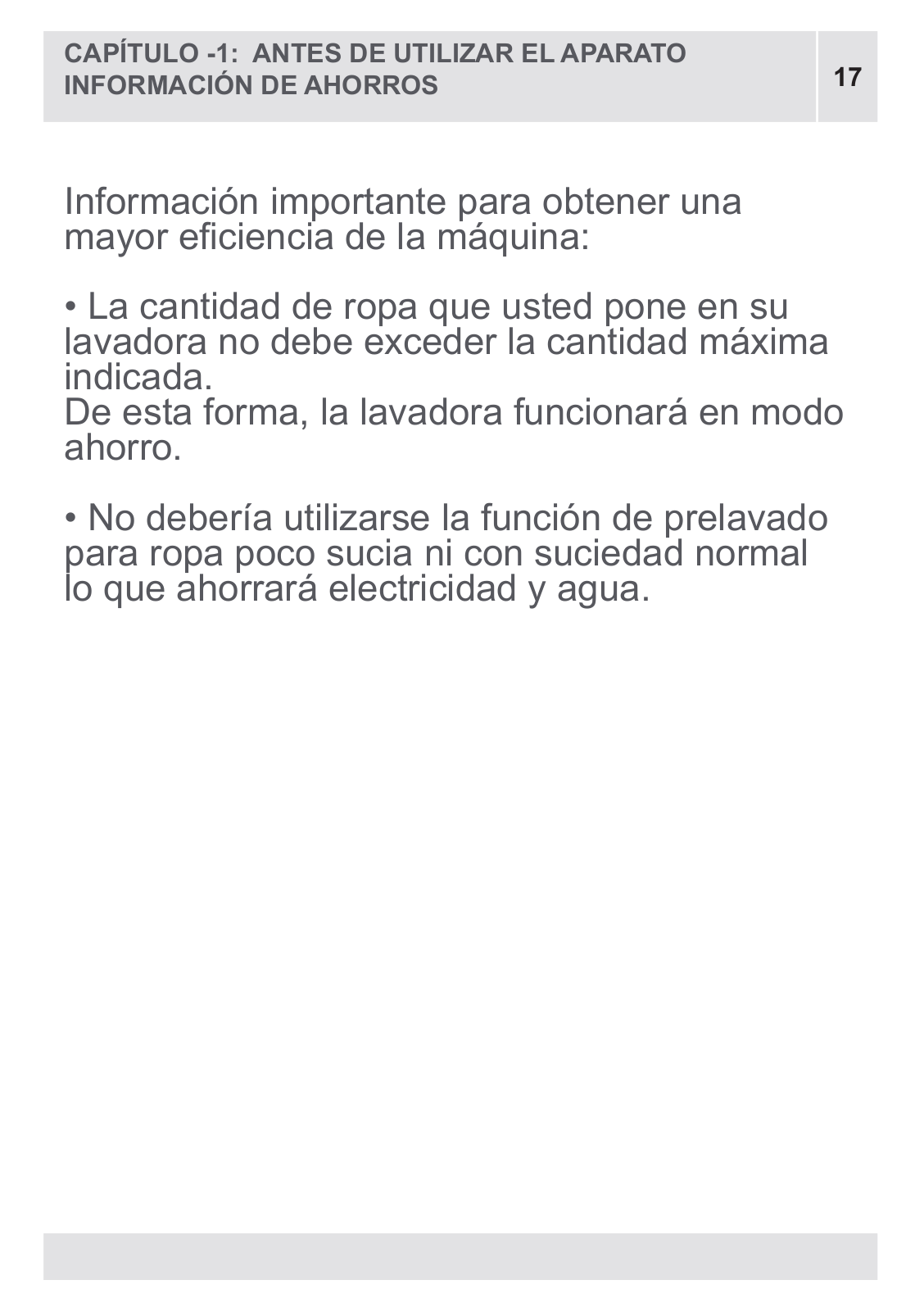

CAPÍTULO -1: ANTES DE UTILIZAR EL APARATO	17
INFORMACIÓN DE AHORROS

Información importante para obtener una mayor eficiencia de la máquina:

•La cantidad de ropa que usted pone en su lavadora no debe exceder la cantidad máxima indicada.

De esta forma, la lavadora funcionará en modo ahorro.

•No debería utilizarse la función de prelavado para ropa poco sucia ni con suciedad normal lo que ahorrará electricidad y agua.

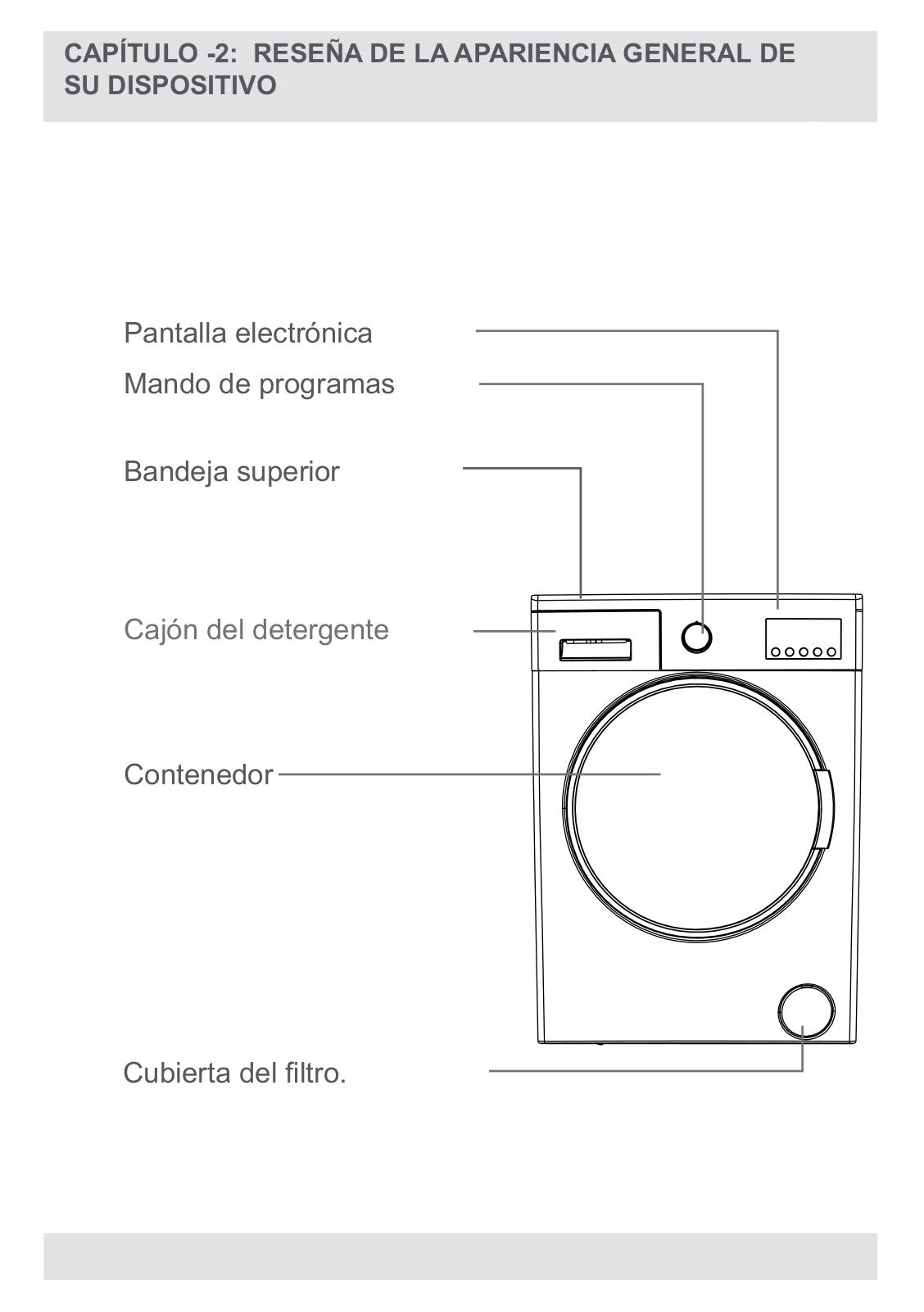

CAPÍTULO -2: RESEÑA DE LA APARIENCIA GENERAL DE	18
SU DISPOSITIVO

Pantalla electrónica

Mando de programas

Bandeja superior

Cajón del detergente

Contenedor

Cubierta del filtro.

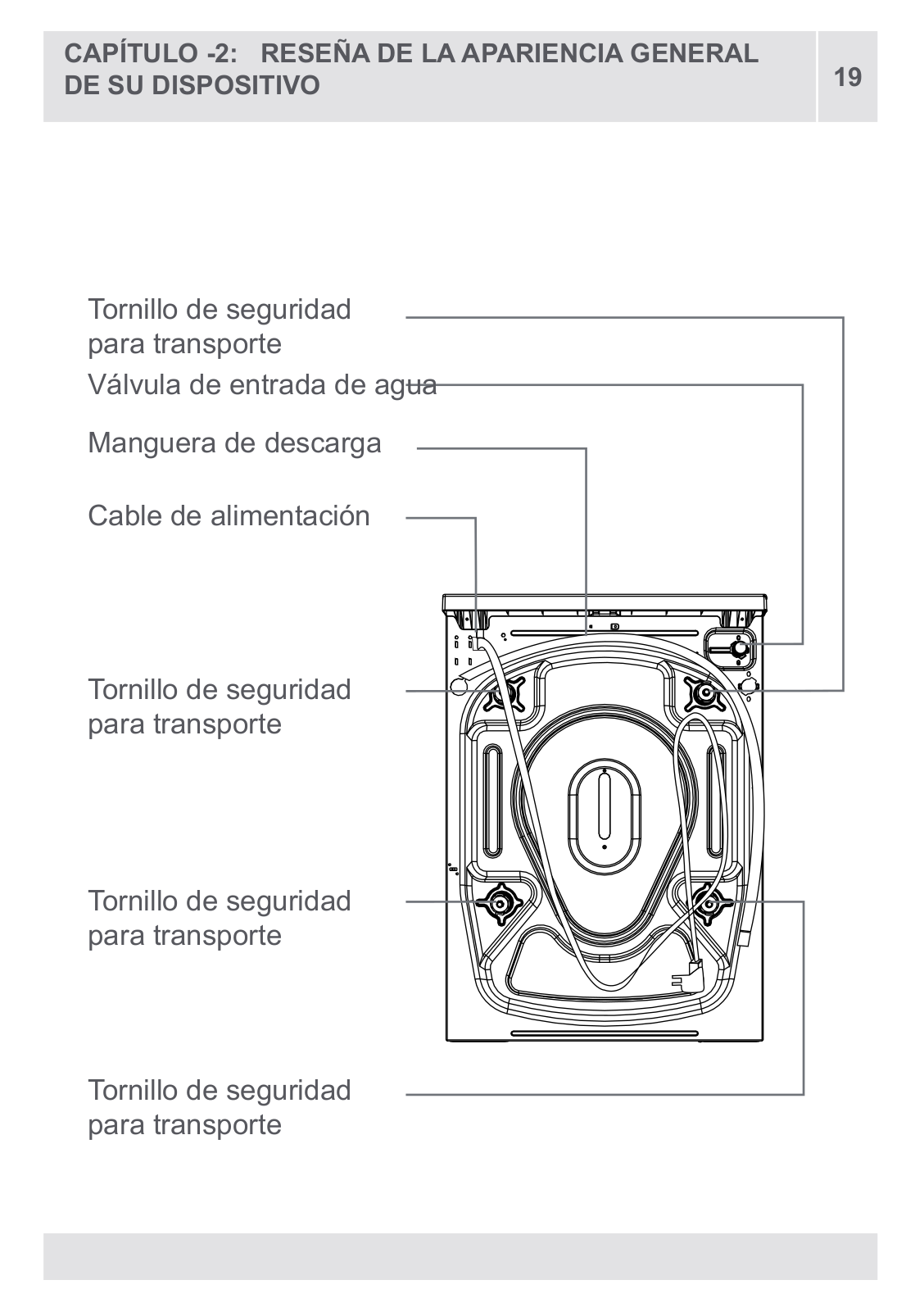

CAPÍTULO -2: RESEÑA DE LA APARIENCIA GENERAL	19
DE SU DISPOSITIVO

Tornillo de seguridad para transporte

Válvula de entrada de agua

Manguera de descarga

Cable de alimentación

Tornillo de seguridad para transporte

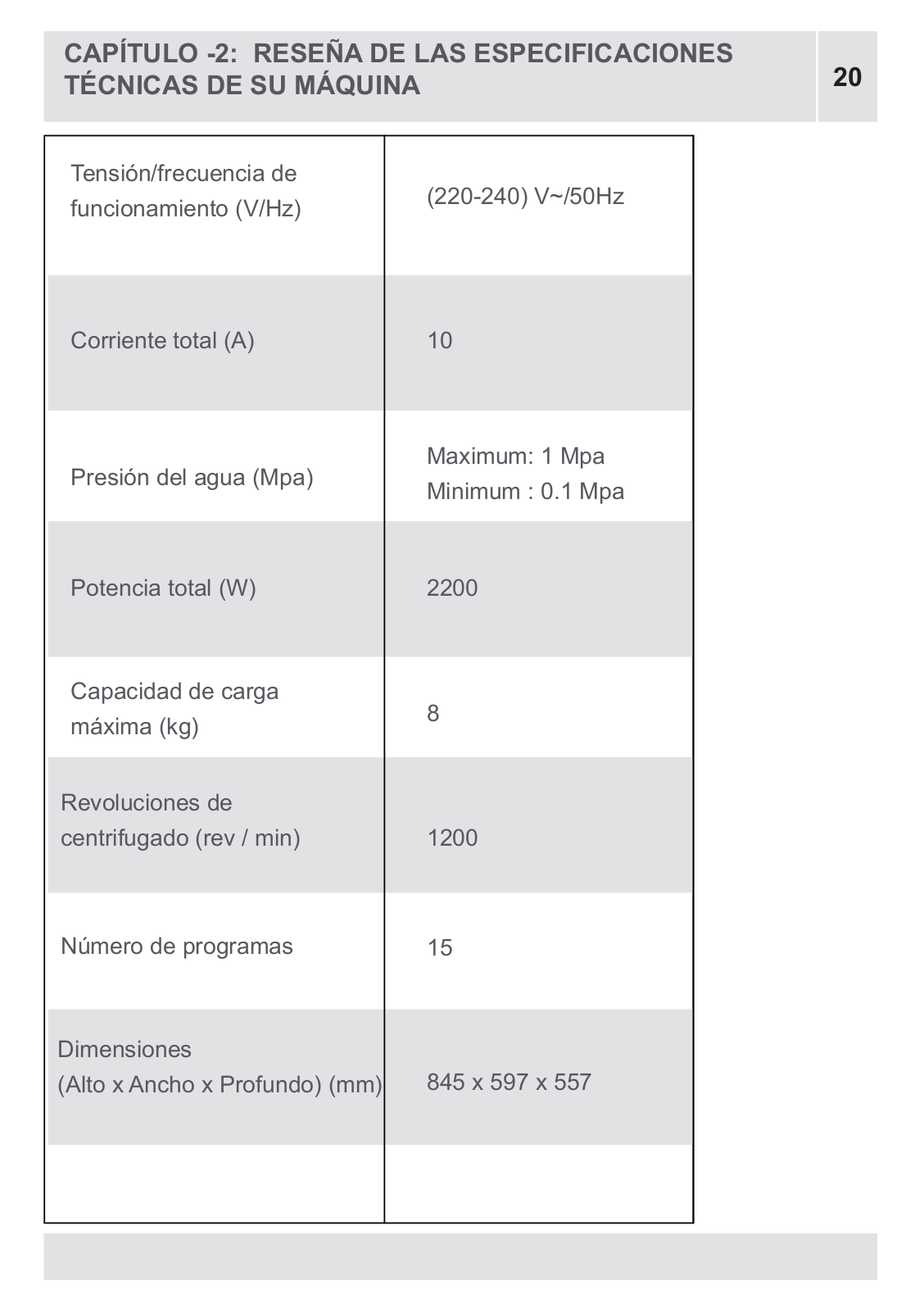

CAPÍTULO -2: RESEÑA DE LAS ESPECIFICACIONES	20
TÉCNICAS DE SU MÁQUINA

Tensión/frecuencia de funcionamiento (V/Hz)

Corriente total (A)

Presión del agua (Mpa)

Potencia total (W)

Capacidad de carga máxima (kg)

Revoluciones de centrifugado (rev / min)

Número de programas

Dimensiones

(Alto x Ancho x Profundo) (mm)

(220-240) V~/50Hz

Maximum: 1 Mpa

Minimum : 0.1 Mpa

2200

1200

845 x 597 x 557

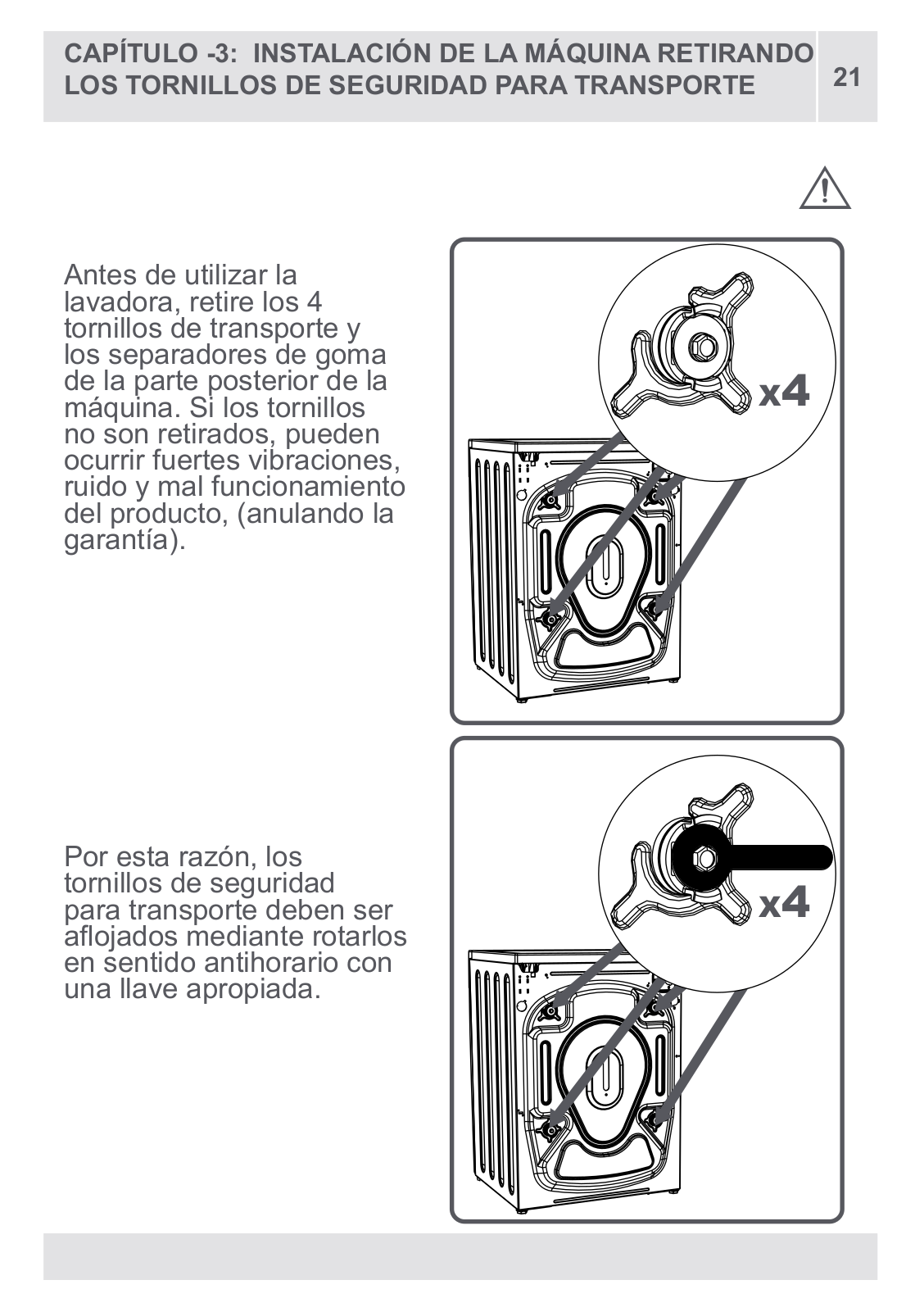

CAPÍTULO -3: INSTALACIÓN DE LA MÁQUINA RETIRANDO	21
LOS TORNILLOS DE SEGURIDAD PARA TRANSPORTE

Antes de utilizar la lavadora, retire los 4 tornillos de transporte y los separadores de goma de la parte posterior de la máquina. Si los tornillos no son retirados, pueden ocurrir fuertes vibraciones, ruido y mal funcionamiento del producto, (anulando la garantía).

Por esta razón, los tornillos de seguridad para transporte deben ser aflojados mediante rotarlos en sentido antihorario con una llave apropiada.

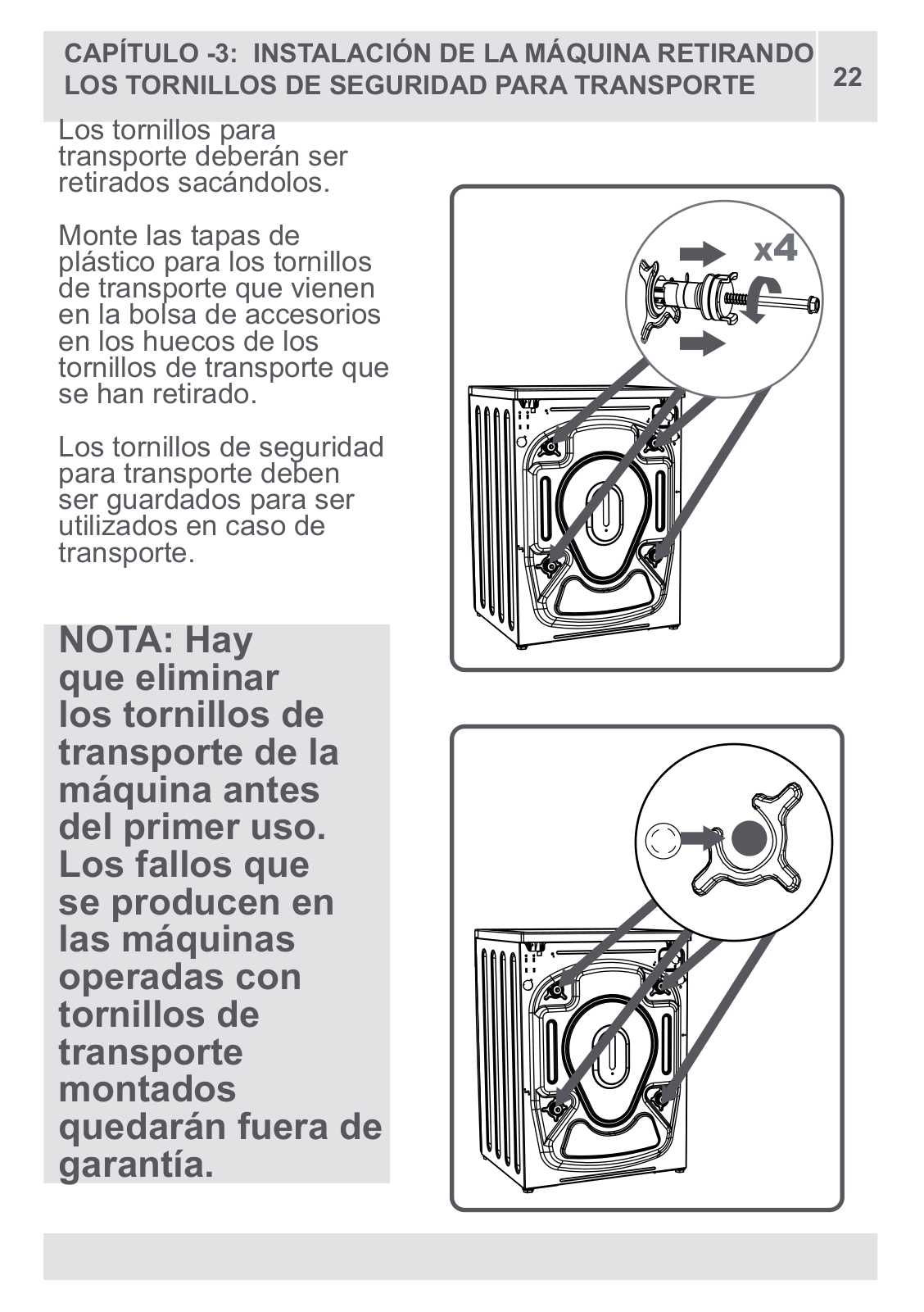

CAPÍTULO -3: INSTALACIÓN DE LA MÁQUINA RETIRANDO		22
LOS TORNILLOS DE SEGURIDAD PARA TRANSPORTE		22
Los tornillos para
transporte deberán ser
retirados sacándolos.
Monte las tapas de	X4
plástico para los tornillos	X4
de transporte que vienen

en la bolsa de accesorios en los huecos de los tornillos de transporte que se han retirado.

Los tornillos de seguridad para transporte deben ser guardados para ser utilizados en caso de transporte.

NOTA: Hay que eliminar los tornillos de transporte de la máquina antes del primer uso. Los fallos que se producen en las máquinas operadas con tornillos de transporte montados

quedarán fuera de garantía.

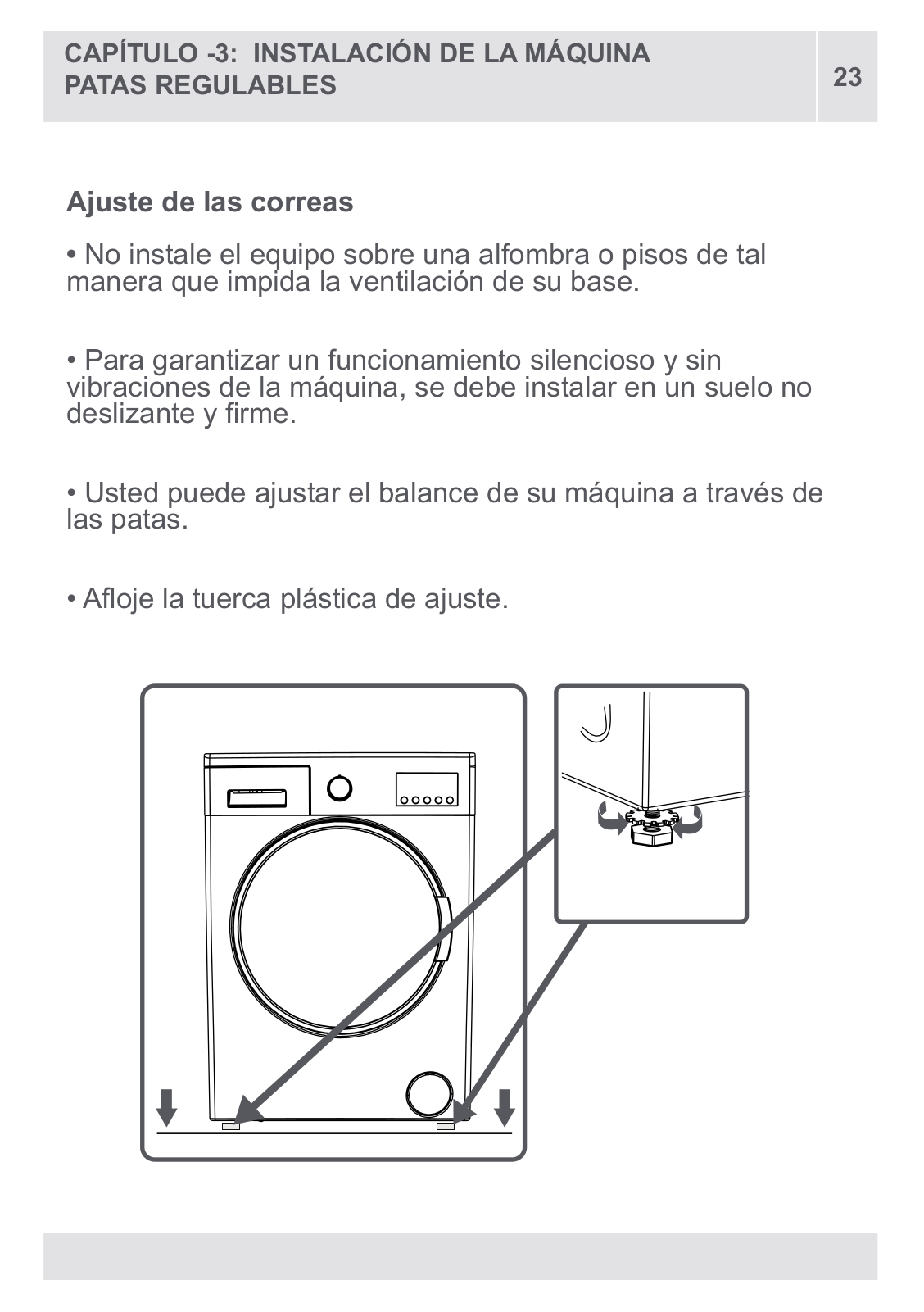

CAPÍTULO -3: INSTALACIÓN DE LA MÁQUINA	23
PATAS REGULABLES

Ajuste de las correas

•No instale el equipo sobre una alfombra o pisos de tal manera que impida la ventilación de su base.

•Para garantizar un funcionamiento silencioso y sin vibraciones de la máquina, se debe instalar en un suelo no deslizante y firme.

•Usted puede ajustar el balance de su máquina a través de las patas.

•Afloje la tuerca plástica de ajuste.

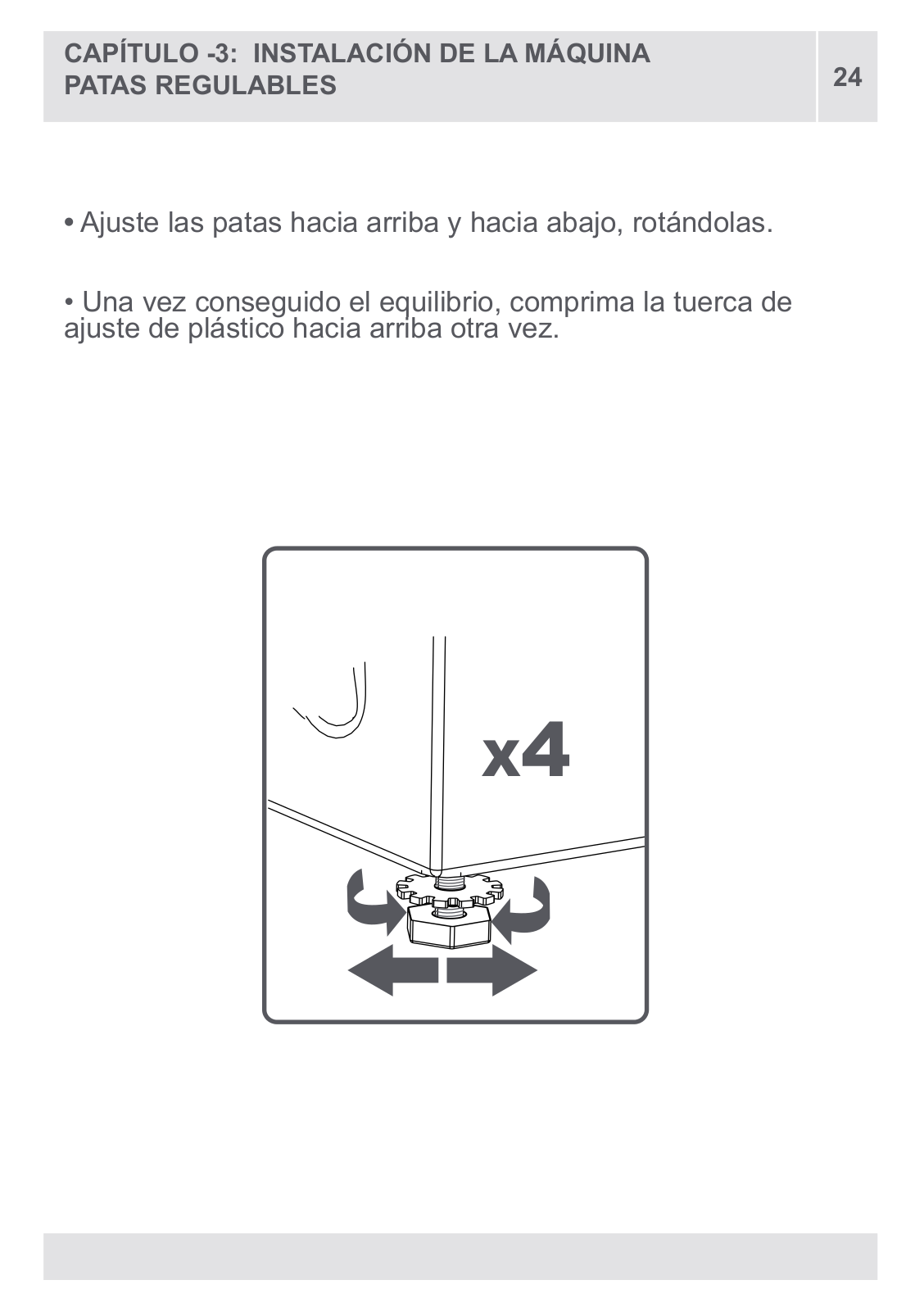

CAPÍTULO -3: INSTALACIÓN DE LA MÁQUINA	24
PATAS REGULABLES

•Ajuste las patas hacia arriba y hacia abajo, rotándolas.

•Una vez conseguido el equilibrio, comprima la tuerca de ajuste de plástico hacia arriba otra vez.
