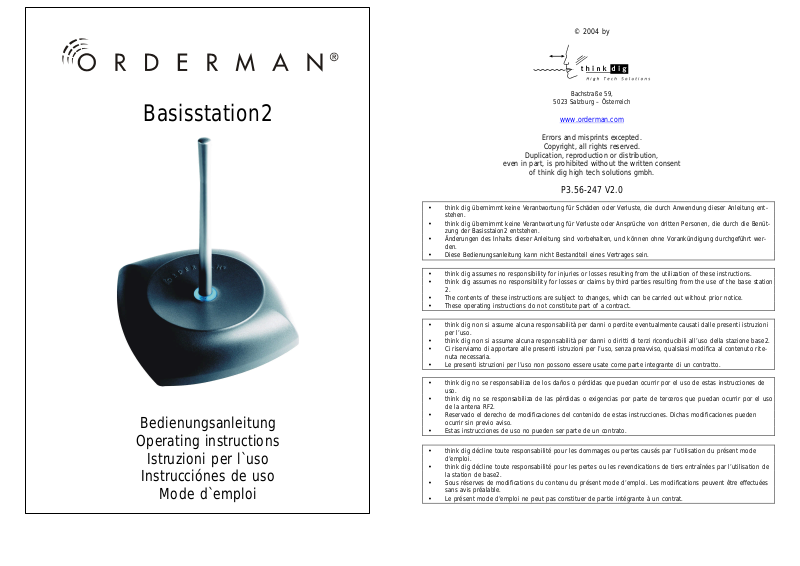

Orderman Basisstation2 Operating Instructions Manual

© 2004 by

Basisstation2

Bedienungsanleitung

Operating instructions

Istruzioni per l`uso

Instrucciónes de uso

Mode d`emploi

Bachstraße 59,

5023 Salzburg – Österreich

www.orderman.com

Errors and misprints excepted.

Copyright, all rights reserved.

Duplication, reproduction or distribution,

even in part, is prohibited without the written consent

of think dig high tech solutions gmbh.

P3.56-247 V2.0

• think dig übernimmt keine Verantwortung für Schäden oder Verluste, die durch Anwendung dieser Anleitung ent­stehen.

• think dig übernimmt keine Verantwortung für Verluste oder Ansprüche von dritten Personen, die durch die Benüt­zung der Basisstaion2 entstehen.

• Änderungen des Inhalts dieser Anleitung sind vorbehalten, und können ohne Vorankündigung durchgeführt wer­den.

• Diese Bedienungsanleitung kann nicht Bestandteil eines Vertrages sein.

• think dig assumes no responsibility for injuries or losses resulting from the utilization of these instructions.

• think dig assumes no responsibility for losses or claims by third parties resulting from the use of the base station

2.

• The contents of these instructions are subject to changes, which can be carried out without prior notice.

• These operating instructions do not constitute part of a contract.

• think dig non si assume alcuna responsabilità per danni o perdite eventualmente causati dalle presenti istruzioni

per l’uso.

• think dig non si assume alcuna responsabilità per danni o diritti di terzi riconducibili all’uso della stazione base2.

• Ci riserviamo di apportare alle presenti istruzioni per l’uso, senza preavviso, qualsiasi modifica al contenuto rite-

nuta necessaria.

• Le presenti istruzioni per l’uso non possono essere usate come parte integrante di un contratto.

• think dig no se responsabiliza de los daños o pérdidas que puedan ocurrir por el uso de estas instrucciones de

uso.

• think dig no se responsabiliza de las pérdidas o exigencias por parte de terceros que puedan ocurrir por el uso
de la antena RF2.

• Reservado el derecho de modificaciones del contenido de estas instrucciones. Dichas modificaciones pueden
ocurrir sin previo aviso.

• Estas instrucciones de uso no pueden ser parte de un contrato.

• think dig décline toute responsabilité pour les dommages ou pertes causés par l’utilisation du présent mode

d’emploi.

• think dig décline toute responsabilité pour les pertes ou les revendications de tiers entraînées par l’utilisation de
la station de base2.

• Sous réserves de modifications du contenu du présent mode d’emploi. Les modifications peuvent être effectuées
sans avis préalable.

• Le présent mode d’emploi ne peut pas constituer de partie intégrante à un contrat.

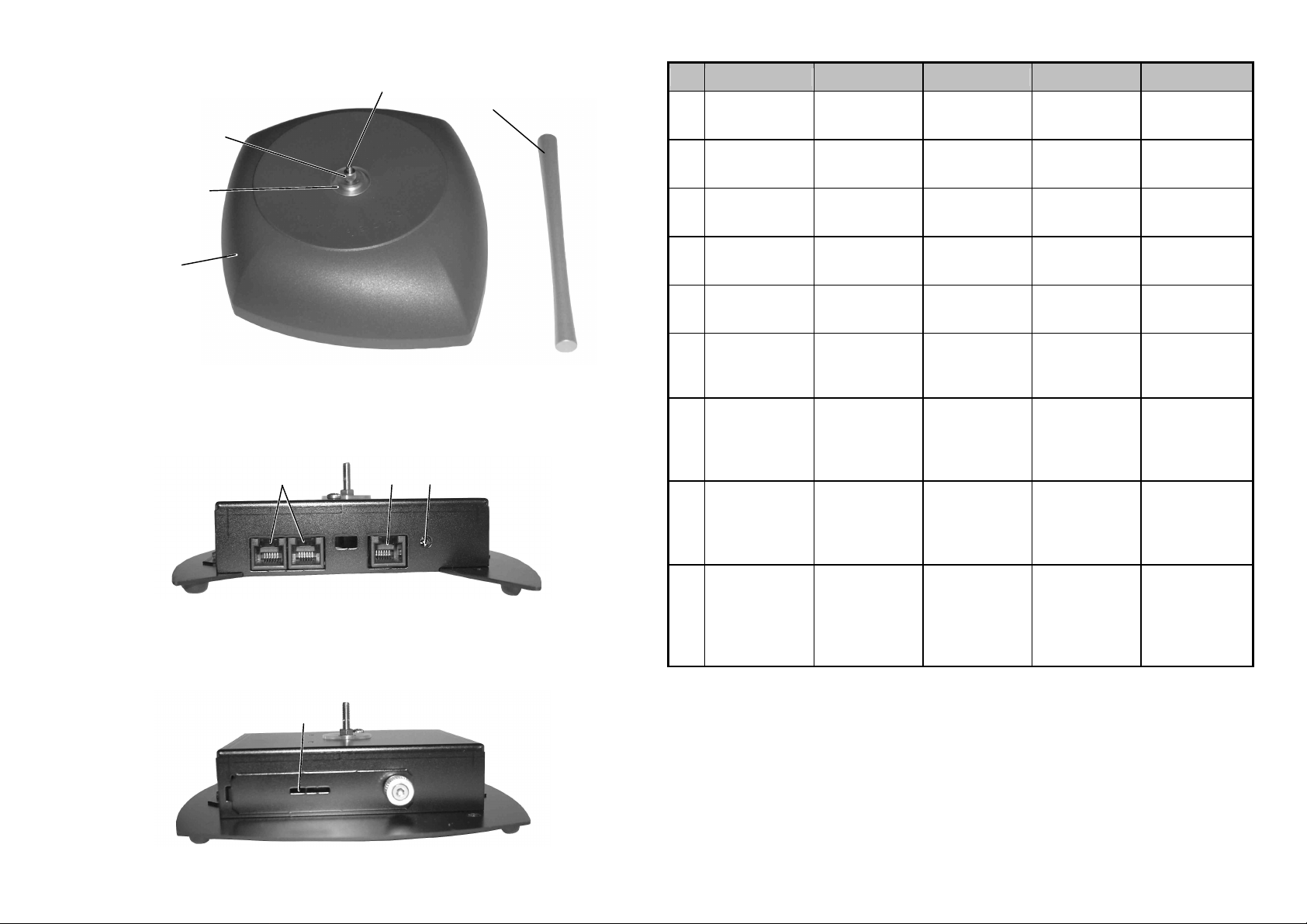

Gesamtansicht / Total view / Vista totale / Visión total / Vue d’ensemble

Extensión para

Interfase RS485

Interface RS485

Interface RS232

ORDERMAN de

Slot modulo di

3

2

4

5

Nr Deutsch English Italiano Espanól Français

Kunststoff-

1

2 Betriebsanzeige Status Display

3 Drehmutter Screw bullone Tornillo Ecrou

haube

Plastic Cover Copertura

Led funziona-

mento

Cubierta de

plástico

Led de

encendido

Couvercle plas-

tique

Voyant lumi-

neux

1

Vorderansicht (ohne Kunststoffhaube) / Top View (without plastic cover) / Vista dall’alto

(senza copertura) / Vista frontal (sin cubierta de plástico) / Vue avant (sans couvercle

plastique)

6 7 8

Rückansicht (ohne Kunststoffhaube) / Bottom View (without plastic cover) / Vista dall
basso (senza copertura) / Vista trasera (sin cubierta de plástico) / Vue arrière (sans

couvercle plastique)

Schraubansatz

4

für Antenne

5 Antenne

Schnittstellen

6

7

8

9

RS485

(OM Netzwerk)

Schnittstelle

RS232 (PC-

Basisstaion2)

Anschluss

ORDERMAN-

Steckernetz

gerät 15V

Einschubbe-

reich Erweite-

rungsmodul

(Option)

Screw Exten-

RF Access

Point

RS 485

Interface

(OM Network)

RS 232

Interface (PC –

base station 2)

Connector for

ORDERMAN 15

Volt Charger

Insertion Point

for Expansion

Module

Vite di fissag-

tornillo

antenna Antena Antenne

Interfacce

RS485 (rete

Orderman)

Interfaccia

seriale RS232

(PC-stazione

base2)

presa per ali-

mentatore

ORDERMAN

15 V

espansione

(opzionale)

(Red OM)

Interfase serie

RS232

(PC - Antena

RF 2)

Conector para

cargador

15V

Ranura de

inserción para

módulo de

expansión

(opción)

Vis support

d`antenne

(Reseau order-

(PC-Station de

Base 2

Connection

ORDERMAN

bloc Alimentati-

on 15V

Branchement

pour rajout

module (option)

man)

9

Inhaltsverzeichnis / Table of Contents / Indice

Tabla de materias / Sommaire

Allgemeines – Lieferumfang, Garantie.........................................................................2

Der richtige Umgang – Sicherheitshinweise, Pflege....................................................2

Inbetriebnahme........................................................................................................3

Technische Daten.....................................................................................................4

Introduction - Included, Warranty...............................................................................5

Proper use - Safety notes, Routine care......................................................................5

Initial operation........................................................................................................6

Technical Data..........................................................................................................7

Generalità - Componenti, Garanzia .............................................................................8

Come usare correttamente l’apparecchio - Norme di sicurezza, Pulizia .....................8

Funzionamento.........................................................................................................9

Caratteristiche tecniche..........................................................................................10

Generalidades - Accesorios incluidos, Garantía......................................................... 11

Manipulación correcta - Indicaciones de seguridad, Cuidado .................................... 11

Puesta en servicio..................................................................................................12

Datos técnicos........................................................................................................13

Généralités - Contenu de la livraison, Garantie..........................................................14

Le maniement correcte - Indications de sécurité, Entretien.......................................14

Mise en marche......................................................................................................15

Spécificités techniques ..........................................................................................16

EU – Declaration of conformity ..............................................................................17

Radio frequency Interference requirements USA, Canada ....................................17

Deutsch English Italiano Español Français

1

Bedienungsanleitung Basisstation2

Allgemeines

Deutsch

Willkommen in der Welt der Basisstation2:

Diese Anleitung beschreibt die Funktionen der Basisstation2. Diese ist das
Bindeglied zwischen den ORDERMAN-Funkhandterminals und der Kassa
oder dem Computer und dient zur Funkübertragung.

Lieferumfang zur Basisstation2:

Zusätzlich zu Ihrer Basisstation2 erhalten Sie eine aufschraubbare Antenne,
ein ORDERMAN-Steckernetzgerät 15V, ein RS-232 Kabel (1 Meter), einen
DSUB9/Modular6 Adapter sowie diese Bedienungsanleitung.

Optionen:
Die Basisstation2 ist in unterschiedlichen Leistungsstufen (Anzahl Handys) li­zenzierbar.
In der Basisstation2 ist auch ein Steckplatz vorhanden, in den ein Modul zur
Funktionserweiterung eingesteckt werden kann.
Nähere Informationen zu den Optionen erfragen Sie bei Ihrem Fachhändler.

Garantie:

Lassen Sie Reparaturen nur von fachkundigem Service-Personal durchführen.
Die Garantie erlischt beim Öffnen des Blechgehäuses.

Der richtige Umgang

Sicherheitshinweise:

Vorsicht

• Die Basisstation2 darf nur mit dem mitgelieferten ORDERMAN-
Steckernetzgerät 15V betrieben werden.

• Setzen Sie das Gerät nie extremen Witterungsverhältnissen wie zum Beispiel
Regen, Hagel, extremes Sonnenlicht oder Schneefall aus. Bei auftretenden
Schäden muss das Gerät vom Kundendienst auf mögliche Fehler untersucht
werden.

• Die Basisstation2 enthält keine vom Anwender zu wartenden Teile.

2

Basisstation2 Bedienungsanleitung

Pflege:

Vor Reinigung des Gerätes ist IMMER die Verbindung zum Stecker-

Vorsicht

netzgerät bzw. zum Stromnetz zu trennen!

Hinweis

Pflegehinweise:

Um die Außenseite des Gerätes zu reinigen, verwenden Sie ein weiches
Tuch, das in einer schwachen Lösung aus mildem Waschmittel und Wasser
angefeuchtet wird.
Verwenden Sie keine Druckluft, um das Gerät oder Geräteteile zu reinigen.

Inbetriebnahme

Vor der Montage der Basisstation2 drehen Sie die mitgelieferte Antenne im
Uhrzeigersinn bis zum Anschlag auf den dafür vorgesehenen Schraubansatz
(ist ohne Werkzeug nur mit der Hand möglich).
Die Aufstellung der Basisstation2 erfolgt in Innenräumen. Die Positionierung
kann stehend, auf die Wand oder kopfüber (Deckenmontage) durchgeführt
werden.
Für eine optimale Funkleistung vermeiden Sie die Nähe zu metallischen Ge­genständen.

Die Betriebsanzeige ist über das Programm Oman.exe steuerbar.
Für eine Wandmontage bzw. für das Einstecken eines Erweiterungsmoduls

(Option) drehen Sie die Antenne entgegen dem Uhrzeigersinn von der Basis­station2 herunter. Anschließend lösen Sie die Drehmutter ebenfalls entgegen
dem Uhrzeigersinn (ist per Hand möglich) und heben die Kunststoffhaube
inkl. dem Leuchtring (Betriebsanzeige) vom Gehäuse ab. Für die Wandmon­tage sind in der Bodenplatte zwei Montagelöcher vorgesehen. Die Installati­on des Erweiterungsmoduls ist in der dafür vorgesehenen Bedienungsanlei­tung beschrieben.

Weitere Informationen zur Inbetriebnahme finden Sie in der Installationsan­leitung des ORDERMAN-Systems.

Deutsch

3

Bedienungsanleitung Basisstation2

Technische Daten

Deutsch

Betriebsfrequenzbereich: 433,150 MHz – 434,650 MHz
Funkleistung: kleiner 10mW
Option USA, Canada:

- Frequenzbereich: 902.100 MHz – 905.300 MHz

- Funkleistung: kleiner als 10mW

Übertragungsgeschwindigkeit: Funk: 9600 baud

RS232: 9600 baud – 115200 baud

Datenübertragung: bidirektional, kostenfrei im 433 MHz-Band

und 902 MHz-Band

Reichweite: in Gebäuden bis zu 50m
im Freifeld bis zu 300m
Flächenabdeckung in Gebäuden: bis zu

7800m².
Hinweis: Gebäudekonstruktionen und Me­tallteile können die Reichweite beeinflussen

ORDERMAN-Steckernetzgerät 15V:
Eingangsspannung: 100V – 240V

Basisstation2:
Eingangsspannung: 7,5V – 15V
Max. Leistungsaufnahme: 1W

Abmessungen: 161mm(L) x 147mm(B) x 200mm(H)
Gewicht: 560g
Betriebstemperatur: -5°C bis +55°C
Lagertemperatur: -10°C bis +70°C

4

Base Station2 operating instructions

Introduction

Welcome to the world of Base Station2:

This manual describes the functions of Base Station2. Base Station2 links
the ORDERMAN handheld radio terminals to the cashier station or the com­puter and is used for radio transmission.

Included with Base Station2:

Included with Base Station2 are a screw-on antenna, an ORDERMAN Plug in
power supply 15V, a one-meter RS-232 cable, a DSUB9/Modular6 adaptor
and this operating instructions manual.

Options:
Base Station2 can be licensed for a variety of different power outputs (num­ber of cell telephones).
Base Station2 also includes a slot for an expansion module.
Your dealer can provide more information about options.

Warranty:

Repairs should be made by trained service personnel only. The warranty
terminates immediately if the housing is opened.

Proper use

Safety notes:

Caution

• Base Station2 must be operated with the ORDERMAN Plug in power supply
15V which has been provided only.

• Base Station2 should never be exposed to extreme weather conditions such
as rain, hail, strong sunlight or snowfall. Should damage result, Base Sta­tion2 must be examined by customer service for defects.

• The user should not attempt maintenance of any Base Station2 component.

English

5

operating instructions Base Station2

Routine care:

ALWAYS disconnect Base Station2 from the charger or the mains

Caution

before cleaning!

Tip

Cleaning notes:

English

Use a soft cloth moistened with a weak solution of a mild detergent and wa­ter to clean Base Station2’s exterior.
Do not use compressed air to clean Base Station2 or its components.

Initial operation

Before installing Base Station2 turn the included antenna clockwise until it
is stopped by the screw extension. This can be done manually.
Base Station2 is intended for setup indoors. It can be installed in a standing
position or wall- or ceiling-mounted (upside down).
For optimum performance avoid installing Base Station2 near metallic ob­jects.

The status display is controlled by means of the Oman.exe program.
For wall-mounting or attaching an expansion module (option), remove Base

Station2’s antenna by rotating it counter-clockwise. Then remove the screw
by turning it counter-clockwise (can be done manually) and lift the plastic
cover and the illuminated ring (status display) from the housing. The base
plate has two holes for wall-mounting. Installation of the expansion module
is described in its operating instructions manual.

Additional information on initial operation can be found in the installation
instructions for the ORDERMAN system.

6

Base Station2 operating instructions

Technical Data

Operating frequency range: 433.150 MHz – 434.650 MHz
Wireless performance: low-power 10mW
Optional for USA, Canada:

- Frequency range: 902.100 MHz – 905.300 MHz

- Wireless performance: below 10mW

Transmission speed: wireless: 9600 baud

RS232: 9600 baud – 115200 baud

Data transmission: bi-directional, free of charge on 433 MHz

and 902 MHz bands

Range: up to 50m indoors
up to 300m outdoors
indoor coverage: up to 7800m².

Note: the specific building construction and
the presence of metallic objects can influ­ence range

ORDERMAN
Input voltage: 100V – 240V

Base Station2:
Input voltage: 7.5V – 15V
Max. power consumption: 1W

Dimensions: 161mm (L) x 147mm (W) x 200mm (H)
Weight: 560g
Operating temperature: -5°C – +55°C
Storage temperature: -10°C – +70°C



Plug in power supply 15V:

English

7

Istruzioni per l’uso Stazione base 2

Generalità

Benvenuti nel mondo della stazione base RF 2:

In queste istruzioni per l’uso sono descritte le funzioni della stazione base 2
la quale funge da elemento intermedio per il collegamento radio fra il termi­nale palmare ORDERMAN e la cassa o il computer.

Componenti della stazione base 2:

Oltre alla stazione base 2, il set comprende un’antenna avvitabile, un ali­mentatore ORDERMAN 15V, un cavo RS-232 da 1 metro, un adattatore
DSUB9/Modular6 nonché le presenti istruzioni per l’uso.

Opzioni:
La stazione base 2 può essere data in licenza in varie versioni d’utilizzo
(numero di palmari).
Essa contiene anche uno slot nel quale può essere inserito un modulo di
ampliamento delle funzionalità.
Per maggiori informazioni sulle opzioni si prega di rivolgersi al proprio ri­venditore specializzato.

Italiano

Garanzia:

Fate eseguire eventuali riparazioni solo da personale esperto. La garanzia
cessa di essere valida non appena viene aperta la parte in lamiera
dell’apparecchio.

Come usare correttamente l’apparecchio

Attenzione

• Usate la stazione base 2 solo con l’alimentatore ORDERMAN
zione.

• Non esponete mai l’apparecchio a condizioni meteorologiche estreme, ad
esempio: pioggia, grandine, forte irradiazione solare o neve. In caso di dan­ni, fate esaminare l’apparecchio dal servizio assistenza clienti.

• La stazione base 2 non contiene alcuna componente di cui l’utente debba
eseguire la manutenzione.

Norme di sicurezza:



15V in dota-

8

Stazione base 2 Istruzioni per l’uso

Pulizia:

Attenzione

Consiglio

Pulite l’esterno dell’apparecchio usando un panno morbido inumidito in una
soluzione debole di detersivo leggero e acqua.
Non usate aria compressa per pulire l’apparecchio o parti di esso.

Prima di pulire l’apparecchio lo si deve SEMPRE staccare
dall’alimentatore o dalla corrente!

Consigli per la pulizia:

Funzionamento

Prima di montare la stazione base 2 avvitate in senso orario l’antenna in do­tazione fino alla battuta d’arresto sull’apposita vite di fissaggio (è possibile
manualmente senza bisogno di attrezzi).
La stazione base 2 va installata solo all’interno di edifici. Il posizionamento
della stazione base 2 può essere effettuato in piedi, sulla parete o a testa in
giù (montaggio a soffitto).
Per ottenere una trasmissione ottimale evitate di posizionare l’apparecchio
vicino ad oggetti metallici.

Il LED di funzionamento è comandabile tramite il programma Oman.exe.
Per effettuare il montaggio a parete o per inserire un modulo di espansione

(opzionale) svitate l’antenna in senso antiorario dalla stazione base 2. Allen­tate successivamente, in senso antiorario, anche il bullone (lo si può fare
manualmente) e sollevate dall’involucro la copertura con anello luminoso
(LED di funzionamento) compreso. Il montaggio a parete va eseguito tramite
i due fori di montaggio previsti sul fondo piastra. L’installazione del modulo
di espansione è descritta nelle apposite istruzioni per l’uso.

Per avere maggiori informazioni consultate le istruzioni di installazione del
sistema ORDERMAN.

Italiano

9

Istruzioni per l’uso Stazione base 2

Caratteristiche tecniche

Gamma di frequenza: 433,150 MHz – 434,650 MHz
Potenza di trasmissione: minore di 10mW
opzionale USA e Canada:

- gamma di frequenza: 902.100 MHz – 905.300 MHz

- potenza di trasmissione: minore di 10mW

Velocità di trasmissione: radio: 9600 baud

RS232: 9600 baud – 115200 baud

Trasmissione dati: bidirezionale e gratuita in bande 433 MHz e

902 MHz

Raggio di azione: in edifici: fino a 50 metri
all’aperto: fino a 300 metri
Copertura superficiale in edifici: fino a

7.800 m².
Nota: eventuali peculiarità dell’edificio o

Italiano

Alimentatore ORDERMAN 15V:
Tensione d’ingresso: 100V – 240V

Stazione base 2:
Tensione d’ingresso: 7,5V – 15V
Max. potenza assorbita: 1W

Dimensioni: 161mm(P) x 147mm(L) x 200mm(A)
Peso: 560g
Temperatura di esercizio: da -5°C a +55°C
Temperatura di magazzino: da -10°C a +70°C

parti metalliche possono influenzare il rag­gio di azione.

10

Antena RF2 Instrucciones de uso

Generalidades

Bienvenido al mundo de la antena RF2:

Este manual describe las funciones de la antena RF2. Esta antena es el nexo
de unión entre el terminal portátil inalámbrico ORDERMAN y la caja o el
ordenador y realiza la radiotransmisión.

Accesorios incluidos con la antena RF2:

Su antena RF2 va acompañada de una antena con rosca, un cargador
ORDERMAN de 15 V, un cable RS-232 (1 metro), un adaptador
DSUB9/Modular6 y este manual de instrucciones.

Opciones
Se puede licenciar la antena RF2 para diferentes niveles de capacidad
(cantidad de mandos que puede controlar la antena).
La antena RF2 dispone también de una ranura de expansión en la que se
puede conectar un módulo de extensión de funciones.
Consulte en su distribuidor especializado la información detallada sobre las
distintas opciones.

Garantía:

Permita realizar las reparaciones únicamente al personal de servicio técnico
autorizado. La garantía se anula en caso de apertura de la carcasa de chapa.

Manipulación correcta

Precaución

• La antena RF2 sólo puede funcionar con el cargador ORDERMAN de 15 V
adjunto.

• No exponga nunca el aparato a condiciones climáticas extremas como lluvia,
granizo, insolación extrema o nieve. En caso de producirse daños el aparato
deberá ser examinado por el servicio técnico para identificar los posibles
fallos.

• La antena RF2 no incluye piezas que necesiten un mantenimiento por parte
del usuario.

Indicaciones de seguridad:

Español

11

Instrucciones de uso Antena RF2

Cuidado:

Precaución

Indicacion

Utilizar un paño suave, humedecido en una mezcla diluida de detergente
suave y agua, para limpiar la parte externa del aparato.
No utilizar aire comprimido para limpiar el aparato o partes del mismo.

Desconectar SIEMPRE el aparato del alimentador o de la toma de
corriente antes de limpiarlo.

Indicaciones para el cuidado

Puesta en servicio

Antes de efectuar la instalación de la antena RF2 atornille la antena adjunta,
girándola hasta el tope en el sentido de las agujas del reloj, en la extensión
para tornillo prevista para ello (se puede hacer con la mano, sin necesidad
de herramientas).
Instale la antena RF2 siempre en espacios interiores. Puede ser colocada
tanto de pie, como en la pared o boca abajo (montaje en el techo).
Para optimizar la transmisión por radio evite la instalación cerca de objetos
metálicos.

Se puede controlar el LED de encendido a través del programa Oman.exe.
Para la instalación en la pared o para conectar un módulo de extensión

(opcional) extraiga la antena de la base RF2 girándola en el sentido

Español

contrario a las agujas del reloj. A continuación afloje el tornillo, asimismo en
sentido contrario al de las agujas del reloj (se puede hacer con la mano), y
retirar la cubierta de plástico incl. el aro luminoso (LED de encendido) de la
carcasa. Para el montaje en la pared se ha dispuesto dos orificios de
montaje en la placa del fondo. La instalación del módulo de expansión se
describe en el manual de instrucciones respectivo.

En el manual de instalación del sistema ORDERMAN encontrará más
información sobre la puesta en servicio.

12

Antena RF2 Instrucciones de uso

Datos técnicos

Rango de frecuencias de servicio: 433,150 MHz – 434,650 MHz
Capacidad de radio: inferior a 10mW
Opcional para EE.UU. y Canadá:

- Rango de frecuencias: 902.100 MHz -905.300 MHz

- Capacidad de radio: inferior a 10mW

Velocidad de la transmisión: Velocidad de transmisión: 9600 baudios

RS232: 9600 baudios – 115200 baudios

Transmisión de datos: bidireccional, gratuita en la banda de 433

MHz y en la banda de 902 MHz.

Alcance: en edificios hasta 50m
en espacios abiertos hasta 300m
Cobertura en edificios: hasta 7800m²

Nota: Las construciones de los edificios y
los objetos de metal pueden influir sobre el
alcance del aparato.

Cargador ORDERMAN de 15 V
Tensión de entrada: 100V -240V.

Antena RF2
Tensión de entrada: 7,5V -15V
Consumo máximo de potencia: 1W

Dimensiones: 161mm(L) x 147mm(A) x 200mm(A)
Peso: 560g
Temperatura de servicio: -5°C hasta +55°C
Temperatura en almacén: -10°C hasta +70°C

Español

13

Mode d‘emploi Station de base 2

Généralités

Bienvenue dans le monde de la station de base 2 :

Cette notice décrit les fonctions de la station de base 2. Celle-ci fait le lien
entre le terminal portable de transmission ORDERMAN



et la caisse ou

l’ordinateur, et sert à la radiotransmission.

Contenu de la livraison de la station de base 2 :

Outre votre station de base 2, vous recevez une antenne à visser, un bloc
d’alimentation 15 V ORDERMAN, un câble RS-232 (1 mètre), un adaptateur
DSUB9/Modular6 ainsi que cette notice d’emploi.

Options :
La station de base 2 peut être licenciée pour des niveaux variés de perfor­mance (nombre de téléphones portables).
La station de base 2 comporte également une fiche dans laquelle vous pou­vez brancher un module d`extension des fonctions.
Pour plus d’informations concernant les options, veuillez contacter votre
fournisseur.

Garantie :

Les réparations doivent uniquement être effectuées par un personnel SAV
spécialisé. La garantie expire dès l’ouverture du boîtier.

Le maniement correcte

Indications de sécurité :

Attention

• La station de base 2 doit être uniquement mise en marche avec le bloc
d’alimentation 15 V ORDERMAN inclus dans la livraison.

• N’exposez jamais l’appareil à des conditions climatiques extrêmes comme
par exemple la pluie, la grêle, les rayons directs du soleil ou la chute de
neige. En cas d’apparition de dégâts, l’appareil doit être inspecté par le SAV
pour vérifier la présence éventuelle de défauts.

• La station de base 2 ne comporte pas de pièces nécessitant un entretien de
la part de l’utilisateur.

Français

14

Station de base 2 Mode d‘emploi

Indication

Entretien :

Avant de procéder au nettoyage de l’appareil, TOUJOURS couper la

Attention

connexion du bloc d’alimentation ou du courant de secteur !

Indications d’entretien :

Utilisez un chiffon doux humidifié avec un mélange d'eau et de détergent
léger pour nettoyer l’extérieur de l’appareil.
N’utilisez pas d’air comprimé pour nettoyer l’appareil ou les pièces de
l’appareil.

Mise en marche

Avant de procéder au montage de la station de base 2, vissez l’antenne
contenue dans la livraison dans le sens des aiguilles d’une montre jusqu’à
la butée sur le support de vissage de l’antenne prévu à cet effet (cette opé­ration doit être effectuée à la main et sans outils).
La mise en place de la station de base 2 s’effectue à l´intérieur. Le position­nement peut se faire debout, sur un mur ou en position inversée (montage
au plafond).
Afin d’obtenir une performance de transmission optimale, évitez la proximité
d’objets métalliques.

Le voyant lumineux peut être commandé par le programme Oman.exe.
Afin d’effectuer un montage au plafond, ou pour le branchement d’un mo-

dule d´extension (en option), dévissez l’antenne dans le sens inverse des
aiguilles d’une montre de la station de base 2. Ensuite, desserrez l’écrou,
également dans le sens inverse des aiguilles d’une montre (cette opération
peut se faire à la main) et soulevez le couvercle en plastique y compris
l’anneau lumineux (voyant lumineux) du boîtier. Deux trous de montage sont
prévus dans la plaque de base pour le montage mural. L’installation du mo­dule d´extension est décrite dans la notice d’emploi prévue à cet effet.

Vous trouverez des informations complémentaires concernant la mise en
marche dans la notice d’installation du système ORDERMAN.

Français

15

Mode d‘emploi Station de base 2

Spécificités techniques

Gamme de la fréquence
de service : 433,150 MHz – 434,650 MHz

Performance de
radiotransmission : moins que 10mW

Option USA, Canada :

- Gamme de fréquence : 902.100 MHz – 905.300 MHz

- Performance de

- radiotransmission : moins que 10mW

Vitesse de transmission : radiotransmission : 9600 baud

RS232 : 9600 baud – 115200 baud

Transfert des données : bidirectionnel, gratuit sur le canal 433 MHz

et 902 MHz

Rayon d’action : dans des bâtiments de jusqu’à 50m
à champ libre jusqu’à 300m
couverture de la surface dans des bâti-

ments : jusqu’à 7800m².
indication : la construction des bâtiments et
les pièces en métal peuvent influer sur le
rayon d’action

Blocs d’alimentation 15 V ORDERMAN
Tension à l’entrée : 100V – 240V

Station de base 2 :
Tension à l’entrée : 7,5V – 15V
Puissance max. absorbée : 1W

Dimensions : 161mm(L) x 147mm(B) x 200mm(H)
Poids : 560g
Température de fonctionnement : -5°C à +55°C
Température de stockage : -10°C à +70°C



:

Français

16

Caution: Any changes or modifications not expressly approved by the party responsible for compliance could

void the user's authority to operate the equipment.

EU – Declaration of conformity

Declaration of Conformity

In accordance with EC Directive

- R&TTE Directice 1999/5/EC Radio and Telecommunications Terminal Equipment

- Elektromagnetic Compatibility 89/336/EWG amended by 93/31/EWG

The Device ORDERMAN Base Station2 – type: OMB2-118 Is developed, designed
and manufactured in accordance with the above mentioned EC – guideline under
the sole responsibility of think dig High Tech Solutions GmbH, Bachstrasse 59, 5023
Salzburg, Austria.

The following harmonized standards were applied:
ETS 300 220 Part 1, 3: Technical characteristics and test methods for radio

equipment to be used in the 25 to 1000Mhz fre­quency range with power levels ranging up to 500
mW

EN 301 489-03: Electromagnetic Compatibility and Radio spectrum

matters (ERM) Electromagnetic Compatibility
(EMC) standard for radio equipment and services;
Part 3 : specific conditions for Short Range Devices
(SRD) operating on frequencies between 9kHz and
40GHz

EN 60950: Safety of information technology equipment includ-

ing electric office machines

Intended EU-countries for the product:

Belgium, Denmark, Germany, Greece, Spain, France, Ireland, Italy, Luxembourg, The
Netherlands, Austria, Sweden, Great Britain.

Salzburg, 01.12.2003 Alois Eisl managing director
Locality Date name position signature

This Declaration certifies the accordance with the mentioned directives .It does not
guarantee any specific characteristics of the product.

Radio frequency Interference requirements USA, Canada

The ORDERMAN base station2 has has been tested and found to comply

with the regulations of

FCC Code of Federal Regulations, Part 15 Subpart C, Section §15.249

and

Industry Canada Radio Standards, Specification RSS-210 Issue 2, Section 6.1 (Cate-

gory I Equipment)

17
