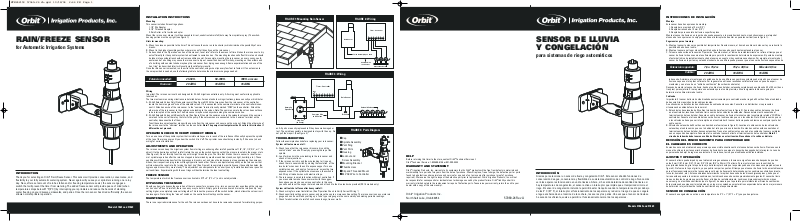

Orbit Manufacturing 57069 User Manual

RAIN/FREEZE SENSOR

for Automatic Irrigation Systems

INTRODUCTION

Thank you for selecting an Orbit®Rain/Freeze Sensor. This sensor will provide conservation, convenience, and
flexibility to your fully automatic watering system. Never again will you see your sprinklers running on a rainy
day. Now, after a set amount of rain has fallen and/or freezing temperatures exist, the sensor engages a
switch that will prevent the timer from watering. The added freeze sensor will provide peace of mind (when
temperatures drops below 37°F [3°C]) by interrupting your sprinklers and reduce the hazards of standing
water freezing on your driveway, sidewalks, and patios. Once the rain sensor has dried sufficiently, the sensor
allows normal sprinkler operation.

Models 57069 and 91069

Orbit®Irrigation Products Inc.
North Salt Lake, Utah 84054

HELP

Before returning this timer to the store, contact Orbit®Technical Service at:
Orbit

®

Technical Service: 1-800-488-6156 or 801-299-5555

WARRANTY AND STATEMENT

Orbit®Irrigation Products, Inc. warrants to its customers that its Orbit®products will be free from defects in materials and
workmanship for a period of six years from the date of purchase. We will replace, free of charge, the defective part or parts
found to be defective under normal use and service for a period of up to six years after purchase (proof of purchase
required). We reserve the right to inspect the defective part prior to replacement. Orbit

®

Irrigation Products, Inc. will not

be responsible for consequential or incidental cost or damage caused by the product failure. Orbit

®

liability under this
warranty is limited solely to the replacement or repair of defective parts. To exercise your warranty, return the unit to your
dealer with a copy of the sales receipt.

57069-24 Rev A

es. All parts are easily replaceable if they become damaged or
lost. The spindle assembly is designed to stay with the cap. Do
not pull them apart. (See Figure 4)

TROUBLESHOOTING

Follow these simple checks before replacing your rain sensor:

System will not come on at all:

A. Check to see that the rain sensor discs are dry and the

switch "clicks" on and off freely by pressing the top of the
spindle.

B. Look for breaks in the wire leading to the rain sensor and

check all wire junctions.

C. If the rain sensor is dry and the wire leading to it is good,

check the rain senor switch by nicking the insulation of the
two "outer" wires near the unit to expose copper. Turn one
sprinkler zone on, and apply a "jumper wire" across the two
exposed wires. If the sprinkler now comes on, the switch is
bad. Wrap all nicked wires with electrical tape.

D. The rain sensor is wired to function with most controllers. If

you are unable to make the sensor work with the sugges­tions above you may have a unique controller. In this case
you will need to cut the copper colored wire and attach it to the blue lead wire provided (RX1.5 models only).

System will not shut off even after heavy rainfall:

A. Check wiring for correct installation. (See "Operation Check to Verify Correct Wiring".)
B. Check sensitivity setting on rain sensor, and move the cap to a more sensitive setting. The rain sensor is an accurate rain

gauge and can be verified by setting up a "tube" type rain gauge in the same vicinity and making periodic readings.

C. Check for obstructions to rainfall such as overhangs, trees or walls.

INSTALLATION INSTRUCTIONS

Mounting

This sensor includes 3 mounting options.

1. 1/2" Slip Adapter

2. 1/2" Threaded Adapter

3. Rain Gutter or flat surface adapter
Mount the rain sensor where it will be exposed to direct, unobstructed rainfall (but away from sprinkler spray). The switch­housing portion must be upright (see Figure 1).

Hints for mounting:

A. Mount as close as possible to the timer. This will cause the wire run to be shorter, which minimizes the possibility of wire

breaks.
B. Mount in the highest possible position where rain can fall directly upon the rain sensor.
C. As described in the "Operation" section of this manual, "reset rate" refers to the amount of time it takes the rain sensor to dry

out sufficiently for the sprinkler system to be allowed to come back on. The mounting location will affect this rate and should

be taken into consideration should extreme conditions exist. For example, mounting the rain sensor on a very sunny, south-

eastern end of a building may cause the rain sensor to dry out sooner than desired. Similarly, mounting on the northern end

of a building with constant shade may keep the rain sensor from drying soon enough. Some experimentation and use of the

"vent ring" (as described later) will usually yield satisfactory results.
Once the rain sensor is mounted, run the wire to the controller, using wire clips every few feet to fasten it. If an extension to
the wire provided is needed, use the following table to determine the minimum wire gauge needed:

Wiring

Important: The rain sensor is sold and designed for 24-Volt irrigation controllers only. All wiring must conform to applicable
local codes.
The two most common wiring situations are detailed below. For non-standard wiring situations, please consult your distributor.
A. 24-Volt Solenoid Valves Only (No booster pump) (See Figure 2) With the two wires from the rain sensor at the controller,

locate the "common ground" wire of the solenoid valves. If it is connected to the common terminal on the controller discon-

nect it. Attach one wire of the rain sensor to the "common" terminal (usually marked "COM") on the controller. Attach the

other wire of the rain sensor to the common wire leading to the valves. Note: The common wire to the valves does not have

to be interrupted at the controller. The Rain sensor may be wired anywhere along the common wire line.
B. 24-Volt Solenoid Valves with Booster Pump (See Figure 3) Locate the common wire to the solenoid valves and the common

wire lead to the coil of the relay that starts the pump. If these two wires are connected to the "common" terminal on the

controller, disconnect both of them.

Twist these two wires together along with one wire from the rain sensor and secure with a wire nut. Attach the other wire of

the rain sensor to the "common" terminal on the controller. Note: The pump circuit output must be 24 volts in this situation if

different do not proceed.

OPERATION CHECK TO VERIFY CORRECT WIRING

Turn on one zone of the sprinkler system that is visible while you are in reach of the rain Sensor. Manually depress the spindle
at the top of the rain sensor until you hear the switch "click" off. The sprinkler zone should stop instantly. If it does not, check
wiring for correct installation.

ADJUSTMENTS AND OPERATION

The rain sensor can keep the irrigation system from starting or continuing after rainfall quantities of 1/8", 1/4", 1/2", 3/4", or 1". To
adjust it to the desired quantity of rainfall, rotate the cap on the switch housing so that the pins are located in the proper slots
(See Figure 4). Do not forcibly twist the cap as this might break the pins. The time that it takes the rain sensor to reset for nor­mal sprinkler operation after the rain has stopped is determined by weather conditions (wind, sunlight, humidity, etc.). These
conditions will determine how fast the hygroscopic discs dry out, and since the landscape is also experiencing the same con­ditions, their respective drying rates will roughly parallel each other. There is an adjustment capability on the rain sensor that
will slow down the reset rate. By turning the "vent ring" (See Figure 4) to completely or partially cover the ventilation holes, the
hygroscopic discs will dry more slowly. This adjustment can compensate for an "overly sunny" installation location or peculiar
soil conditions. Experimenting with the vent rings will best determine the ideal vent setting.

FREEZE SENSOR

The temperature at which the freeze sensor is activated is 37°F ±2° (3°C ±1°) and is not adjustable.

BYPASSING THE SENSOR

Should you desire to bypass the operation of the rain sensor for any reason (i.e., turn on your system even though the rain sen­sor has shut "off" due to rainfall), there is an easy way to do this. Simply go to the rain sensor and raise the rain quantity "cap"
setting higher, or completely remove it altogether. This takes the pressure off the switch button, which allows the valve circuit
to close again. Note: Using the "manual" switch on the controller will not bypass the sensor.

MAINTENANCE

There is no required maintenance for the unit. The rain sensor does not have to be removed or covered for winterizing purpos-

FIGURE 1: Mounting Rain Sensor

FIGURE 2: Wiring

FIGURE 3: Wiring

FIGURE 4: Parts Diagram

Extension needed:

then use:

25-50 ft. 50-100 ft. 100 ft. or more
20 AWG 18 AWG 16 AWG

A Cap
b Spindle Assembly
c Vent Ring
d Vent Ports
e Housing
f Locknut and

Screw Assembly

g Mounting Bracket
h Thumbscrew
i Slip and Threaded Mount
j 24 VAC Wire to Controller

A

b

c

d

e

i

j

g

h

f

INSTRUCCIONES DE INSTALACIÓN

Montaje

Este sensor tiene tres opciones de montaje.

1. Adaptador a presión de 13 mm (1/2")

2. Adaptador roscado de 13 mm (1/2")

3. Adaptador para canaleta de lluvia o superficie plana
Monte el sensor de lluvia en un lugar donde quede expuesto a la precipitación directa, sin obstrucciones, pero lejos del
alcance de los aspersores. La caja que contiene el interruptor debe estar en posición vertical (vea la figura 1).

Sugerencias para el montaje:

A. Monte el sensor lo más cerca posible del temporizador. De esta manera, el tramo de cable será más corto y se reducirá la

posibilidad de daños al cable.
B. Monte el sensor en el lugar más alto posible donde la lluvia pueda caer directamente sobre el sensor.
C. Tal como se describe en la sección "Operación " de este manual, el "índice de restablecimiento" se refiere al tiempo que el

sensor de lluvia tarda en secarse lo suficiente para permitir la reactivación del sistema de aspersores. El punto de montaje

afectará el índice de restablecimiento y debe tenerse en cuenta si hay condiciones extremas. Por ejemplo, el montaje del

sensor de lluvia en la parte muy soleada al sudeste de un edificio puede provocar que el sensor de lluvia se seque antes de

lo deseado. Asimismo, el montaje en el costado norte de un edificio con sombra constante puede impedir que el sensor de

lluvia se seque con la rapidez suficiente. Por lo general se obtienen resultados satisfactorios con un poco de experi-

mentación y con el uso de un “anillo de ventilación” (descrito más adelante).
Después de montar el sensor de lluvia, tienda el cable al controlador, colocando sujetadores de cable cada 50 a 100 cm (dos a
tres pies) para sujetarlo. Si se requiere una extensión para el cable provisto, utilice la siguiente tabla como guía para
determinar el calibre mínimo del cable:

Cableado

Importante: El sensor de lluvia ha sido diseñado exclusivamente para controladores de riego de 24 voltios. Todo el cableado
debe cumplir los requisitos de los códigos locales.
A continuación se detallan las dos situaciones de cableado más usuales. Consulte a un distribuidor si se presentan
situaciones de cableado fuera de lo normal.
A. Sólo válvulas de solenoide de 24 voltios (sin bomba de refuerzo) (vea la figura 2). Con los dos cables del sensor de lluvia

en el controlador, localice el cable de tierra común de las válvulas de solenoide. Desconéctelo si está conectado al

terminal común del controlador. Conecte un cable del sensor de lluvia al terminal común (usualmente rotulado "COM") del

controlador. Conecte el otro cable del sensor de lluvia al cable común que va a las válvulas. Nota: El cable común que va

a las válvulas no tiene que ser interrumpido en el controlador. El sensor de lluvia puede cablearse en cualquier punto del

cable común.
B. Válvulas de solenoide de 24 voltios con bomba de refuerzo (vea la figura 3). Localice el cable común de las válvulas de

solenoide y el cable común que va a la bobina del relé que arranca la bomba. Si estos dos cables están conectados al

terminal común del controlador, desconecte ambos. Trence los cables junto con uno de los cables del sensor y sujételos

con un capuchón de empalme. Conecte el otro cable del sensor de lluvia al terminal común del controlador. Nota: El

circuito de la bomba debe tener una salida de 24 voltios en esta situación. No continúe si la salida es distinta.

REVISIÓN DEL FUNCIONAMIENTO PARA COMPROBAR QUE
EL CABLEADO ES CORRECTO

Encienda una zona del sistema de aspersores que sea visible mientras está al alcance del sensor de lluvia. Presione con la
mano el husillo en la parte superior del sensor de lluvia hasta que oiga el chasquido de apagado del interruptor. La zona de
aspersores debe dejar de regar en ese instante. Si no lo hace, revise que el cableado esté bien instalado.

AJUSTES Y OPERACIÓN

El sensor de lluvia puede impedir que el sistema de riego comience a funcionar o sigua funcionando después de que han
caído 2 mm (1/8"), 6 mm (1/4"), 13 mm (1/2"), 18 mm (3/4") o 25 mm (1") de lluvia. Para ajustar el sensor a la cantidad de
precipitación deseada, gire la tapa de la caja del interruptor hasta que los postes queden en las muescas apropiadas (vea la
figura 4). No fuerce la tapa al girarla, ya que podría romper los postes. El tiempo que el sensor de lluvia tarda en restablecerse
para el funcionamiento normal de los aspersores al dejar de llover está determinado por las condiciones climáticas (viento,
luz solar, humedad, etc.). Estas condiciones determinarán la rapidez de secado de los discos higroscópicos y, dado que el
terreno está expuesto a las mismas condiciones, los índices de secado serán aproximadamente iguales. El sensor de lluvia
tiene una función de ajuste que permite frenar el índice de restablecimiento. Los discos higroscópicos tardarán más en
secarse si gira el anillo de ventilación (vea la figura 4) de manera que tape total o parcialmente los orificios de ventilación.
Este ajuste puede compensar la instalación en un lugar muy soleado o características especiales del suelo. La mejor manera
de determinar el ajuste ideal del anillo de ventilación es por experimentación.

SENSOR DE CONGELACIÓN

El sensor de congelación se activa a una temperatura de 3 °C ± 1° (37 °F ± 2°) y no puede ajustarse.

Extensión requerida:

Calibre:

7,6 a 15,2 m 15,2 a 30,5 m Más de 30,5 m
20 AWG 18 AWG 16 AWG

SENSOR DE LLUVIA
Y CONGELACIÓN

para sistemas de riego automáticos

INTRODUCCIÓN

Gracias por seleccionar un sensor de lluvia y congelación Orbit

®

. Este sensor añadirá funciones de
conservación de agua, conveniencia y flexibilidad a su sistema automático de control de riego. Nunca más
verá los aspersores funcionando en un día lluvioso. Ahora, si ha caído determinada cantidad de lluvia o si
hay temperaturas de congelación, el sensor activa un interruptor que impide que el temporizador inicie el
riego. El sensor de congelación incluido le permitirá estar tranquilo cuando la temperatura esté por debajo
de los 3° C (37° F), al interruptor el funcionamiento de los aspersores y reducir el riesgo de que se congele
el agua encharcada en el camino de la cochera, las aceras y los patios. Una vez que el sensor de lluvia se
ha secado lo suficiente, vuelve a permitir el funcionamiento normal de los aspersores.

Models 57069 and 91069

WTM242159 57069-24 rA.qxd 10/18/04 2:44 PM Page 1

Rain Sensor

Third Normally-Open Lead

Common Wire

to all Valves

Timer - Controller

C123 456

Solenoid Valves

Timer - Controller

Pump

or

C

Line-In

Normally­Open Relay

Line-Out

(to Pump)

MV 123456

Common Wire

to All Valves

Rain Sensor

Solenoid Valves

Terminate

Il suffit de régler le « capuchon » de précipitation du détecteur
de pluie plus haut ou de l’enlever entièrement. Cela enlève la
pression du commutateur et permet au circuit de la vanne de
se fermer à nouveau. Remarque : L’utilisation du commutateur
« manuel » du programmateur de permet pas de contourner
le détecteur.

ENTRETIEN

Aucun entretien n’est nécessaire pour le détecteur. Le
détecteur de pluie n’a pas besoin d’être retiré ou couvert pour
le protéger contre le froid. Toutes les pièces sont facilement
remplaçables si elles sont endommagées ou perdues. La tige
de poussée est solidaire du capuchon. Ne les séparez pas en
tirant. (Voir Figure 4)

DÉPANNAGE RAPIDE

Effectuez ces contrôles rapides avant de remplacer votre
détecteur de pluie:

Le système ne s’allume pas du tout:

A. Vérifiez que les disques du détecteur de pluie sont secs et

que le commutateur fait entendre un « clic » et s’allume et s’éteint librement en appuyant sur le sommet de la tige de poussée.
B. Vérifiez que le câble relié au détecteur de pluie n’est pas cassé et vérifiez tous les raccordements de câbles.
C. Si le détecteur de pluie est sec et que son câble est bon, vérifiez le commutateur du détecteur de pluie en entaillant l’isolation

des deux câbles « externes » près de l’unité pour dénuder le cuivre. Allumez une zone d’arrosage et posez une connexion

temporaire entre les deux câbles dénudés. Si l’arroseur se déclenche, le commutateur est défectueux. Recouvrez tous les

câbles dénudés avec du chatterton.
D. Le détecteur de pluie est câblé de façon à fonctionner avec la plupart des programmateurs. Si vous n’arrivez pas à faire

fonctionner le détecteur avec les suggestions ci-dessus, vous avez peut-être un programmateur unique. Dans ce cas, vous

devrez couper le câble couleur cuivre et l’attacher au fil d’amenée bleu fourni.

FIGURE 1 : Assemblage du détecteur de pluie

FIGURE 2 : Câblage

FIGURE 3 : Câblage

FIGURE 4 : Schéma des pièces

A Capuchon
b Assemblage de la tige de poussée
c Anneau de ventilation
d Ports de ventilation
e Boîtier
f Assemblage des

contre-écrous
et des vis

g Crochet d’assemblage
h Vis à serrage manuel
i Montage avec adaptateur

coulissant et fileté

j Câble de 24 volts vers la minuterie

A

b

c

d

e

i

j

g

h

f

ANULACIÓN DEL SENSOR

Si por alguna razón desea anular el funcionamiento del sensor
(por ejemplo, para encender el sistema de riego cuando el
sensor lo ha apagado por lluvia), hay una manera muy fácil de
hacerlo. Simplemente tiene que ir al sensor de lluvia y aumen­tar el ajuste de cantidad de lluvia o eliminarlo. De esta manera
se libera la presión sobre el botón interruptor y se permite
que el circuito de las válvulas se cierre. Nota: El interruptor de
accionamiento manual localizado en el controlador no anulará
el sensor.

MANTENIMIENTO

La unidad no tiene requisitos de mantenimiento. No es
necesario quitar o cubrir el sensor de lluvia durante el
invierno. Todos los componentes son fácil de reemplazar si se
dañan o extravían. El conjunto del husillo está diseñado para
permanecer unido a la tapa. No separe estos componentes.
(Vea la figura 4)

IDENTIFICACIÓN Y RESOLUCIÓN
DE PROBLEMAS

Lleve a cabo estas sencillas revisiones antes de reemplazar el sensor de lluvia:

El sistema no se enciende:

A. Compruebe que los discos del sensor de lluvia estén secos y que el interruptor se encienda y apague libremente, con un

chasquido, oprimiendo la parte superior del husillo.
B. Busque interrupciones en el cable que va al sensor de lluvia y revise todas las uniones de cableado.
C. Si el sensor de lluvia está seco y el cable que llega a él está en buen estado, revise el interruptor del sensor de lluvia

haciendo un pequeño corte en el aislante de los dos cables exteriores, cerca de la unidad, para dejar expuesto el cobre

FIGURA 1: Montaje del sensor de lluvia

FIGURA 2: Cableado

FIGURA 3: Cableado

FIGURA 4: Diagrama de piezas

A Tapa
b Conjunto de husillo
c Anillo de ventilación
d Orificios de ventilación
e Caja
f Conjunto de

tornillo y
contratuerca

g Soporte de montaje
h To rnillo manual
i Montaje a presión y roscado
j Cable de 24 VCA al

temporizador

A

b

c

d

e

i

j

g

h

f

Sensor de lluvia

Temporizador o

controlador

Tercer cable, normalmente
abierto

Cable común

de las válvulas

Válvulas de

solenoide

Temporizador o controlador

Sensor de lluvia

Relé normalmente

abierto

Salida de línea

(a la bomba)

Cable común de

las válvulas

Terminación

Válvulas de solenoide

Bomba o

válvula maestra

Entrada de línea

del conductor. Encienda una zona de aspersores y aplique un cable puente entre los dos cables expuestos. Si los
aspersores se encienden, esto indica que el interruptor está averiado. Forre con cinta aislante los cables que cortó.

D. El sensor de lluvia ha sido cableado para funcionar con la mayoría de los controladores de riego. Si no puede lograr que

funcione el sensor después de seguir las sugerencias previamente presentadas, es posible que tenga un controlador
especial. En este caso, tendrá que cortar el cable de color cobre y unirlo al cable azul provisto.

El sistema no se apaga, incluso después de una lluvia copiosa:

A. Compruebe que el cableado esté bien instalado. (Vea la sección "Revisión del funcionamiento para comprobar que el

cableado es correcto".)

B. Revise el ajuste de sensibilidad del sensor de lluvia y gire la tapa a un ajuste más sensible. El sensor de lluvia es un

medidor de precipitación exacto y puede verificarse colocando un pluviómetro de tipo tubo cerca del sensor y realizando
lecturas periódicas.

C. Revise si hay obstrucciones que detengan la lluvia, como salientes, árboles o muros.

Orbit®Irrigation Products Inc.
North Salt Lake, Utah 84054

CONSEJO

Antes de devolver este controlador a la tienda, contacte con
el Servicio técnico de Orbit

®

llamando al: 1-800-488-6156, 1-801-299-5555

GARANTÍA LIMITADA DE ORBIT®IRRIGATION DURANTE SEIS AÑOS

Orbit®Irrigation Products, Inc. garantiza a sus clientes que sus productos no sufrirá ningún fallo de material ni fabricación
durante seis años a partir de la fecha de compra. Hasta una período de seis años tras la fecha de compra (se requiere
comprobante de compra), reemplazamos, sin costes, las piezas defectuosas durante un funcionamiento normal Antes de
recambiar la pieza, nos reservamos el derecho a inspeccionar la pieza defectuosa en cuestión. Orbit

®

Irrigation Products, Inc.
no asume ninguna responsabilidad por daños o costes incidentals o derivados de un fallo del producto. La responsabilidad de
Orbit

®

respecto a esta garantía se limita únicamente al recambio o la reparación de piezas defectuosas. Para hacer uso de

esta garantía, devuelta la unidad a su vendedor, con una copia del recibo de compra.

DÉTECTEUR DE PLUIE
ET DE GEL

pour système d’arrosage automatique

INTRODUCTION

Merci d’avoir choisi un détecteur de pluie et de gel Orbit®. Ce détecteur apporte à votre système d’arrosage
automatique protection, commodité et souplesse. Vous ne verrez plus jamais vos arroseurs fonctionner un
jour de pluie. Maintenant, lorsqu’une quantité prédéterminée de pluie est tombée et/ou par temps de gel, le
détecteur actionne un commutateur qui empêche la minuterie d’activer l’arrosage. Ajouter le détecteur de gel
vous tranquillisera (lorsque la température est inférieure à 3 °C [37 °F]) grâce à l’interruption de vos arroseurs
et à l’élimination du risque de voir de l’eau geler sur votre allée, vos trottoirs et dans votre jardin. Une fois que
le détecteur est suffisamment sec, il rétablit le fonctionnement normal des arroseurs.

Models 57069 and 91069

Orbit®Irrigation Products Inc.
North Salt Lake, Utah 84054

AIDE

Avant de retourner ce contrôleur au magasin, contactez Service technique Orbit®au: 1-800-488-6156, 1-801-299-5555

GARANTIE ORBIT®LIMITÉE DE SIX ANS

Orbit®Irrigation Products, Inc. garantit à ses clients que ses produits seront exempts de défauts matériels ou de fabrication
pour une durée de six ans à compter de la date d'achat. Nous remplacerons gratuitement la pièce ou les pièces
défectueuses ou se révélant défectueuses en utilisation et en service normal pour une durée allant jusqu'à six ans après
l'achat (preuve d'achat nécessaire). Nous nous réservons le droit d'inspecter la pièce défectueuse avant son remplacement.
Orbit

®

Irrigation Products, Inc. ne sera pas tenu responsable des coûts ou des dommages fortuits ou indirects provoqués par

la défaillance du produit. La responsabilité d’Orbit

®

au titre de la présente garantie est limitée au remplacement ou à la

réparation des pièces défectueuses.

INSTRUCTIONS D'INSTALLATION

Assemblage

Ce détecteur comporte trois options d’assemblage.

1. Adaptateur coulissant 1/2 po

2. Adaptateur fileté 1/2 po

3. Adaptateur pour gouttière ou surface plate
Assemblez le détecteur de pluie de façon à ce qu’il soit exposé directement et entièrement à la pluie (mais hors de portée des
arroseurs). Le boîtier du commutateur doit être en position verticale (voir figure 1).

Conseils d’assemblage:

A. Assemblez aussi prêt que possible de la minuterie. Ceci permettra d’avoir un câble plus court, réduisant ainsi les possibilités

de rupture du câble.
B. Assemblez en position la plus élevée possible de façon à ce que la pluie puisse tomber directement sur le détecteur.
C. Comme décrit dans la section « Fonctionnement » de ce manuel, « la cadence de redémarrage » concerne la durée

nécessaire au détecteur de pluie pour sécher suffisamment afin que le système d’arroseurs puisse se remettre en marche.

L’endroit d’assemblage aura une influence sur cette cadence et doit être pris en considération en cas de conditions

climatiques extrêmes. Par exemple, l’assemblage du détecteur de pluie au sud-est d’un bâtiment dans un endroit très

ensoleillé, provoquera un séchage plus rapide que voulu du détecteur. Également, un assemblage dans la partie nord d’un

bâtiment en permanence à l’ombre, peut empêcher le détecteur de pluie de sécher suffisamment vite. Quelques essais ainsi

que l’utilisation de « l’anneau de ventilation » (comme décrit plus bas), permettront d’obtenir des résultats satisfaisants.
Une fois le détecteur de pluie assemblé, raccordez le câble au programmateur, en utilisant des attaches-câbles tous les
quelques mètres pour le maintenir en place. Si une rallonge du câble fourni est nécessaire, utilisez le tableau suivant pour
déterminer le diamètre minimum des fils:

Câblage

Important: Le détecteur de pluie est vendu et conçu pour des programmateurs d’arrosage de 24 volts uniquement. Tous les
câbles doivent être conformes à la réglementation locale applicable.
Les deux installations des câbles les plus courantes sont décrites ci-dessous. Pour une installation hors-norme, veuillez
consulter votre distributeur.
A. Vannes électromagnétiques de 24 volts uniquement (sans pompe d’appoint) (voir figure 2). Avec deux câbles du détecteur

de pluie au programmateur, localisez le câble de « terre neutre » des vannes électromagnétiques. S’il est connecté à

la borne neutre du programmateur, déconnectez-le. Attachez un câble du détecteur de pluie à la borne « neutre »

(généralement désigné par « COM ») sur le programmateur. Attachez l’autre câble du détecteur de pluie au câble neutre

relié aux vannes. Remarque : Le câble neutre relié aux vannes n’a pas besoin d’être interrompu au niveau du

programmateur. Le détecteur de pluie peut être câblé à n’importe quel endroit le long du câble neutre.
B. Vannes électromagnétiques de 24 volts avec pompe d’appoint (voir figure 3). Localisez le câble neutre relié aux vannes

électromagnétiques et le câble général relié à la bobine du relais qui commande la pompe. Si ces deux câbles sont

connectés à la borne « neutre » du programmateur, déconnectez-les tous les deux. Tordez ces deux câbles ensemble

avec un câble du détecteur de pluie et attachez-les avec un écrou. Attachez l’autre câble du détecteur de pluie à la borne

neutre du programmateur. Remarque : la sortie du circuit de la pompe doit être de 24 volts dans cette situation, si différent,

ne pas poursuivre la procédure.

VÉRIFIEZ QUE LE CÂBLAGE EST CORRECT

Allumez une zone du système d’arrosage qui soit visible lorsque vous êtes à portée au détecteur de pluie. Enfoncez
manuellement la tige de poussée située au sommet du détecteur de pluie jusqu’à ce que le commutateur émette un « clic »
en passant en position d’arrêt. L’arrosage de la zone doit s’arrêter instantanément. Sinon, vérifier le câblage pour vous assurer
que l’installation est correcte.

RÉGLAGE ET FONCTIONNEMENT

La détecteur de pluie peut empêcher le démarrage ou arrêter le fonctionnement du système d’arrosage après des
précipitations de 3 mm (1/8 po), 6 mm (1/4 po), 12 mm (1/2 po), 19 mm (3/4 po) ou 25 mm (1 po). Pour régler la hauteur de
précipitations souhaitée, faire tourner le capuchon situé sur le boîtier du commutateur afin que les broches soient situées
dans les encoches correspondantes (voir figures 4). Ne pas faire tourner le capuchon en force, cela pourrait casser les
broches. La durée nécessaire de réinitialisation du détecteur de pluie permettant à l’arrosage de fonctionner normalement
après que la pluie ait cessé, est déterminée par les conditions climatiques (vent, lumière du soleil, humidité, etc.). Ces
conditions détermineront la rapidité de séchage des disques hygroscopiques et, étant donné que le terrain est soumis aux
mêmes conditions, les durées de séchage respectives seront à peu près similaires. Le détecteur de pluie peut être réglé pour
ralentir la cadence de redémarrage. Les disques hygroscopiques sècheront plus lentement si l’on tourne « l’anneau de
ventilation » (voir figure 4) de façon à recouvrir complètement ou partiellement les orifices de ventilation. Ce réglage peut
compenser une installation dans un emplacement « trop enso

DÉTECTEUR DE GEL

La température d’activation du détecteur de gel est de 3 °C ± 1° (37 °F ± 2°) et n’est pas réglable.

CONTOURNER LE DÉTECTEUR

Si vous le souhaitez, il existe une façon simple permettant de contourner le fonctionnement du détecteur pour une raison
quelconque (par ex., pour allumer votre système même lorsque le détecteur de pluie l’a éteint en raison de précipitations).

Rallonge nécessaire:

Utilisez:

de 7,5 à 15 m de 15 à 30 m 30 m ou plus
20 AWG 18 AWG 16 AWG

Minuterie -

Programmateur

Détecteur

de pluie

Troisième conducteur
ouvert-normal

Câble neutre relié à toutes les vannes

Vannes électromagnétiques

Minuterie -

Programmateur

Entrée ligne

Relais des

ouvert-normal

Sortie ligne

(vers la pompe)

Câble neutre relié à

toutes les vannes

Terminez

Vannes

électromagnétiques

Détecteur

de pluie

Pompes ou
multivibrateur

Le système ne s’éteint pas même en cas de fortes précipitations:

A. Vérifiez que le câblage est installé correctement. (Consulter « Vérifier que le câblage est correct »)
B. Vérifiez la sensibilité du réglage du détecteur de pluie et déplacez le capuchon vers un réglage plus sensible. Le détecteur

de pluie est un pluviomètre précis ; il est possible de le vérifier en installant un pluviomètre en « entonnoir » à proximité et
en effectuant des relevés périodiques.

C. Vérifiez que rien ne fait obstruction à la pluie, comme un surplomb, un arbre ou un mur.

WTM242159 57069-24 rA.qxd 10/18/04 2:44 PM Page 2

Rain Sensor

Third Normally-Open Lead

Common Wire

to all Valves

Timer - Controller

C123 456

Solenoid Valves

Timer - Controller

Pump

or

C

MV 123456

Line-In

Normally-
Open Relay

Line-Out

(to Pump)

Common Wire

to All Valves

Rain Sensor

Solenoid Valves

Terminate

Rain Sensor

Third Normally-Open Lead

Common Wire

to all Valves

Timer - Controller

C 123456

Solenoid Valves

Line-In

Normally-
Open Relay

Line-Out

(to Pump)

Timer - Controller

Pump

or

C

MV 1 2 3 4 5 6

Common Wire

to All Valves

Rain Sensor

Solenoid Valves

Terminate
