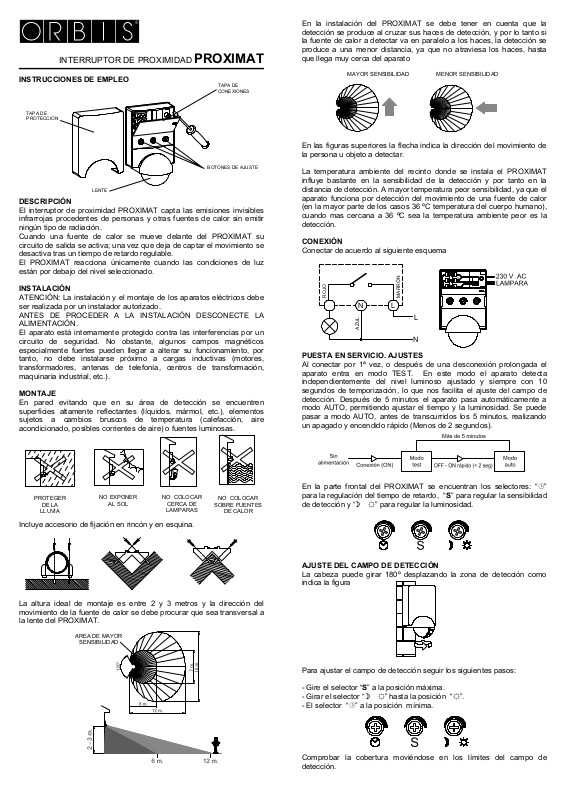

INTERRUPTOR DE PROXIMIDAD
INSTRUCCIONES DE EMPLEO
TAPA DE
PROTECCION
DESCRIPCIÓN
El interruptor de proximidad PROXIMAT capta las emisiones invisibles
infrarrojas procedentes de personas y otras fuentes de calor sin emitir
ningún tipo de radiación.
Cuando una fuente de calor se mueve delante del PROXIMAT su
circuito de salida se activa; una vez que deja de captar el movimiento se
desactiva tras un tiempo de retardo regulable.
El PROXIMAT reacciona únicamente cuando las condiciones de luz
están por debajo del nivel seleccionado.
INSTALACIÓN
ATENCIÓN: La instalación y el montaje de los aparatos eléctricos debe
ser realizada por un instalador autorizado.
ANTES DE PROCEDER A LA INSTALACIÓN DESCONECTE LA
ALIMENTACIÓN.
El aparato está internamente protegido contra las interferencias por un
circuito de seguridad. No obstante, algunos campos magnéticos
especialmente fuertes pueden llegar a alterar su funcionamiento, por
tanto, no debe instalarse próximo a cargas inductivas (motores,
transformadores, antenas de telefonía, centros de transformación,
maquinaria industrial, etc.).
MONTAJE
En pared evitando que en su área de detección se encuentren
superficies altamente reflectantes (líquidos, mármol, etc.), elementos
sujetos a cambios bruscos de temperatura (calefacción, aire
acondicionado, posibles corrientes de aire) o fuentes luminosas.
PROTEGER
DE LA
LLUVIA
Incluye accesorio de fijación en rincón y en esquina.
La altura ideal de montaje es entre 2 y 3 metros y la dirección del
movimiento de la fuente de calor se debe procurar que sea transversal a
la lente del PROXIMAT.
LENTE
NO EXPONER
AL SOL
AREA DE MAYOR
SENSIBILIDAD
NO COLOCAR
PROXIMAT
BOTONES DE AJUSTE
CERCA DE
LAMPARAS
TAPA DE
CONEXIONES
NO COLOCAR
SOBRE FUENTES
DE CALOR
En la instalación del PROXIMAT se debe tener en cuenta que la
detección se produce al cruzar sus haces de detección, y por lo tanto si
la fuente de calor a detectar va en paralelo a los haces, la detección se
produce a una menor distancia, ya que no atraviesa los haces, hasta
que llega muy cerca del aparato
MAYOR SENSIBILIDAD MENOR SENSIBILIDAD
En las figuras superiores la flecha indica la dirección del movimiento de
la persona u objeto a detectar.
La temperatura ambiente del recinto donde se instala el PROXIMAT
influye bastante en la sensibilidad de la detección y por tanto en la
distancia de detección. A mayor temperatura peor sensibilidad, ya que el
aparato funciona por detección del movimiento de una fuente de calor
(en la mayor parte de los casos 36 ºC temperatura del cuerpo humano),
cuando mas cercana a 36 ºC sea la temperatura ambiente peor es la
detección.
CONEXIÓN
Conectar de acuerdo al siguiente esquema
ROJO
AZUL
MARRÓN
LN
L
N
PUESTA EN SERVICIO. AJUSTES
Al conectar por 1ª vez, o después de una desconexión prolongada el
aparato entra en modo TEST. En este modo el aparato detecta
independientemente del nivel luminoso ajustado y siempre con 10
segundos de temporización, lo que nos facilita el ajuste del campo de
detección. Después de 5 minutos el aparato pasa automáticamente a
modo AUTO, permitiendo ajustar el tiempo y la luminosidad. Se puede
pasar a modo AUTO, antes de transcurridos los 5 minutos, realizando
un apagado y encendido rápido (Menos de 2 segundos).
En la parte frontal del PROXIMAT se encuentran los selectores: “”
para la regulación del tiempo de retardo, “S” para regular la sensibilidad
de detección y “ ☼” para regular la luminosidad.
AJUSTE DEL CAMPO DE DETECCIÓN
La cabeza puede girar 180º desplazando la zona de detección como
indica la figura
Para ajustar el campo de detección seguir los siguientes pasos:
- Gire el selector “S” a la posición máxima.
- Girar el selector “ ☼” hasta la posición “☼”.
- El selector “” a la posición mínima.
Comprobar la cobertura moviéndose en los límites del campo de
detección.
El PROXIMAT se suministra con 2 limitadores del área de detección.
Cada accesorio esta dividido en 2 sectores y 4 alturas, que pueden ser
recortados según necesidades. Para excluir un sector del campo cubra
la parte correspondiente de la lente con los limitadores adaptados a sus
necesidades.
AJUSTE DE LA LUMINOSIDAD
El interruptor de proximidad PROXIMAT puede ser graduado de tal
manera que actúe solamente cuando las condiciones de luz están por
debajo del nivel seleccionado. Girando el selector “ ☼” hacia la
posición (☼), reaccionará en cualquier condición de luminosidad.
Girando hacia la posición (), solamente reaccionará en condiciones de
muy baja luminosidad.
Cuando la luminosidad ambiental sea la deseada para el funcionamiento
del detector, girar el potenciómetro “ ☼” hasta la posición (). A
continuación girar hacia la derecha lentamente hasta que se encienda la
iluminación.
Para que los cambios realizados en los potenciómetros de ajuste
del equipo tengan efecto, es necesario salir del área de detección y
esperar al apagado de la instalación.
AJUSTE DEL RETARDO DE DESCONEXIÓN
Girando el selector “” el retardo de desconexión será: en el tope
izquierdo 10 segundos y en el tope derecho de 10 minutos
aproximadamente.
La sensibilidad de captador puede verse reducida si la temperatura
del objeto a detectar está próxima a la temperatura ambiente.
Una vez finalizada la temporización el PROXIMAT tiene un periodo
de inactividad de 3 segundos aproximadamente en los que no
detecta.
CARACTERÍSTICAS TÉCNICAS
Alimentación 230 V 50 Hz.
Poder de Ruptura 10 A 250 V~ cos ϕ
=1
Cargas máximas recomendadas
Lámparas incandescentes 2000 W
Fluorescentes 880 VA
Halógenas Baja Tensión (12 V ~) 880 VA
Halógenas (230 V ~) 2000 W
Lámparas bajo consumo (CFL) 880 VA
Lámparas bajo consumo (Downlights) 880 VA
Lámparas Led 880 VA
Consumo Propio 8,5 VA ( 1 W aprox)
Rango de luminosidad 5-30-2000 Lux.
Rango de temporización De 10 s a 10 min. aprox.
Ángulo de detección 240º
Campo de detección 12 metros a 20 ºC
Temperatura de funcionamiento -10 ºC a +40 ºC
Tipo de protección IP 45

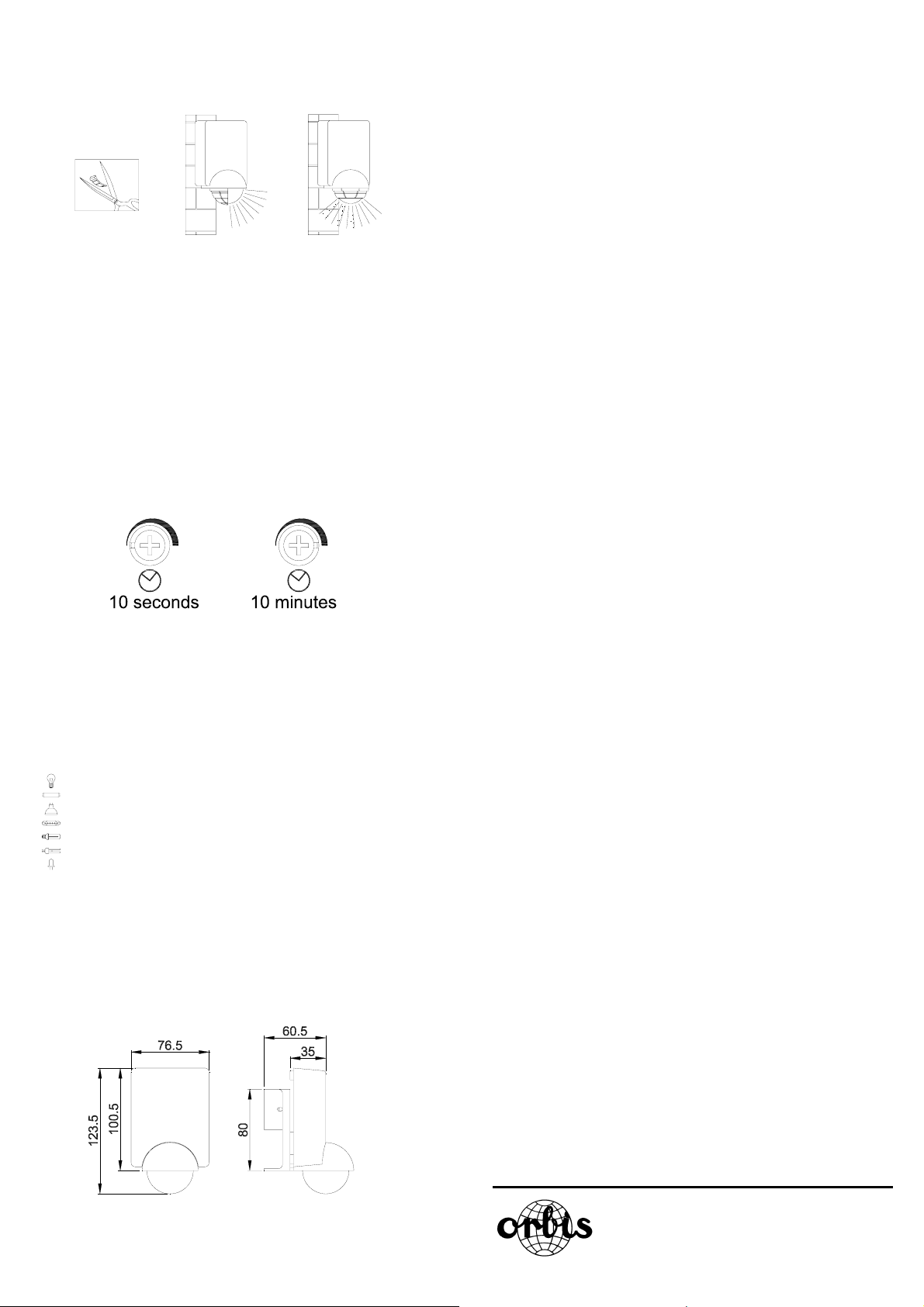

DIMENSIONES
01_2012 A016.13.52584
ORBIS TECNOLOGIA ELECTRICA, S.A.
Lérida, 61 E-28020 MADRID
Teléfono: +34 91 5672277; Fax: +34 91 5714006
E-mail: info@ orbis.es
http://www.orbis.es
PROXIMITY SWITCH PROXIMAT
USAGE INSTRUCTIONS
PROTECTIVE
COVER
LENS
DESCRIPTION
The PROXIMAT proximity switch captures invisible infrared light from
people or other heat sources, but without emitting any type of radiation.
When a heat source moves in front of a PROXIMAT proximity switch, its
output circuit will be activated and once it no longer captures this
movement it will be deactivated after an adjustable time delay.
The PROXIMAT proximity switch will only react in this way when the
environmental light conditions are below a pre-established level.
INSTALLATION
WARNING: The assembly and installation of the electrical equipment
must only be carried out by an authorised installer.
THE POWER SUPPLY MUST BE SWITCHED OFF BEFORE
COMMENCING THE INSTALLATION.
The unit is internally protected by a safety circuit against interference.
However, very strong magnetic fields can modify its operation. It should
not, therefore, be installed close to inductive loads, such as motors,
transformers and telephony antennas etc.
MOUNTING
On a wall, taking care to avoid highly reflective surfaces, such as liquids
and marble etc, elements that are subject to sharp changes in
temperature (heating, air conditioning or any possible air currents) or
light sources.
PROTECT
FROM RAIN
DO NOT
EXPOSE TO
SUNLIGHT
DO NOT
INSTALL
CLOSE TO
LAMPS
Includes fastening accessory for inner and outer corners.
The ideal mounting height is between two and three metres and the heat
source movement should be transversal to the PROXIMAT lens.
AREA OF GREATEST
SENSITIVITY
CONNECTION COVER
ADJUSTMENT
BUTTONS
DO NOT INSTALL
OVER HEAT
SOURCES
The PROXIMAT proximity switch installation should take into account
that detection is produced by the crossing of the detection beams, and
therefor, if the heat source to be detected is parallel to be beams, the
detection will be produced at a closer distance because it can come
much closer before being detected since it does not cross the beams.
GREATER SENSITIVITY LESS SENSITIVITY
In the above figures, the arrows show the direction of the person or
object to be detected.
The ambient temperature where the PROXIMAT is installed can
significantly affect detection sensitivity and hence, the detection
distance. Higher temperatures means reduced sensitivity because the
apparatus operates by detecting the movement of a heat source (in most
cases, this temperature is 36 ºC, that of the human body), the closer the
ambient temperature is to 36 ºC, the poorer the detection.
CONNECTION
The unit should be connected as shown below
RED
NL
BLUE
BROWN
L
N
PUTTING INTO OPERATION. ADJUSTMENTS
Read this carefully before putting the PROXIMAT proximity switch into
service.
When connecting for the first time, or after prolonged period of switch off,
the unit will enter the TEST mode.
In this mode, the unit will independently detect the adjusted light level
and always with ten seconds timing, which will facilitate detection field
adjustment.
After five minutes, the unit will automatically pass to AUTO mode and
allow the time and light level to be adjusted.
AUTO can be entered after the five minutes by quickly switching off and
on (less than two seconds).
Then slowly rotate to the right until the lighting is switched on.
The front of the PROXIMAT proximity switch contains the selectors: “”
for delay time adjustment, “S” for detection sensitivity and “ ☼” for
luminosity adjustment.
ADJUSTING THE DETECTION FIELD
The head can be rotated through 180º moving the detection zone as
shown in the figure:
The following steps are required for detection field adjustment:
- Turn selector “S” to the maximum position.
- Turn the selector “ ☼” to the “☼” position.
- Set selector “” to minimum.
Check coverage by moving within the detection field limits.
The PROXIMAT proximity switch is supplied with two detection limiters.
Each accessory is divided in two sectors and four heights, which can be
adapted according to individual requirements. Field sectors may be
excluded by covering the corresponding part of the lens with the
supplied limiters adapted to the required size.
ADJUSTING LUMINOSITY
The PROXIMAT proximity switch can be graduated so that it only
activates when the light conditions are below an established level.
Turning the selector “ ☼” to the (☼) position, it will react in any light
conditions. By turning it to the () position, it will only react under
conditions of low luminosity.
When the environmental luminosity is correct for detector operation,
rotate the “ ☼” potentiometer to the () position.
Then turn it slowly to the right until the indicator lamp lights up.
For the changes made to take effect in the potentiometers in the
adjustment of the equipment, it is necessary to get out from the
detection area and wait for the installation to be turned off.
ADJUSTING THE SWITCH-OFF DELAY
By turning the “” control from fully counter clockwise to fully clockwise,
the delay can be varied between approximately ten seconds and ten
minutes.
The capture sensitivity may be reduced if the object’s temperature
is close to the environmental temperature.
Once the PROXIMAT proximity switch timing has been completed,
there is an approximate three-second period of inactivity during
which it cannot detect.
TECHNICAL SPECIFICATIONS
Power supply 230 V 50 Hz.
Breaking capacity 10 A 250 V~ cos ϕ
= 1
Maximum recommended loads
Incandescent lamps 2000 W
Fluorescent tubes 880 VA
Low voltage halogen (12 Vac) 880 VA
Halogen (230 Vac) 2000 W
Low consumption lamps (CFL) 880 VA
Low consumption lamps (Downlights) 880 VA
Led lamps 880 VA
Own consumption 8.5 VA (1 W approx.)
Luminosity range 5- 30 - 2000 Lux.
Timer range 10 seconds to 10 min. approx.
Detection angle 240º
Detection field 12 meters at 20ºC
Operating temperature range -10 ˚C a +40 ˚C
Protection type IP 45
DIMENSIONS
01_2012 A016.13.52584
ORBIS TECNOLOGIA ELECTRICA, S.A.
Lérida, 61 E-28020 MADRID
Telephone: +34 91 5672277; Fax: +34 91 5714006
E-mail: info@ orbis.es
http://www.orbis.es

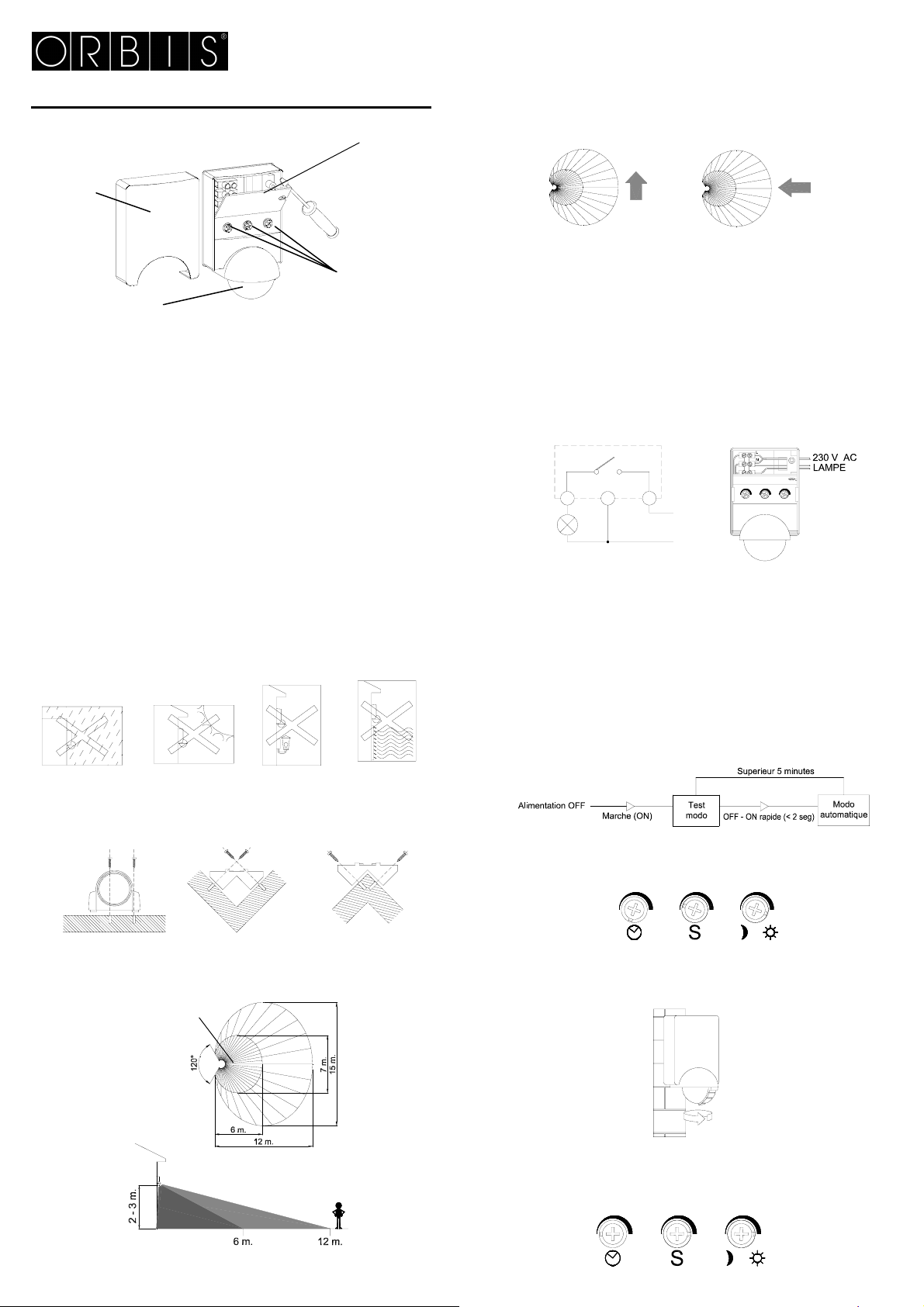

INTERRUPTEUR DE PROXIMITÉ PROXIMAT
INSTRUCTIONS D’EMPLOI
CACHE DE
PROTECTION
LENTILLE
DESCRIPTION
L’interrupteur de proximité PROXIMAT capte les émissions infrarouges
invisibles provenant des personnes et d’autres sources de chaleur sans
émettre aucun type de radiation.
Lorsqu’une source de chaleur bouge devant le PROXIMAT, son circuit
de sortie s'active ; une fois qu’il cesse de capter le mouvement, il se
désactive au bout d’un délai réglable.
Le PROXIMAT ne réagit que lorsque les conditions de lumière sont en
dessous du niveau sélectionné.
INSTALLATION
ATTENTION : l’installation et le montage des appareils électriques
doivent être réalisés par un installateur agréé.
AVANT DE PROCÉDER À L’INSTALLATION DÉCONNECTEZ
L’ALIMENTATION.
L’appareil est internement protégé contre les interférences par un circuit
de sécurité. Toutefois, certains champs magnétiques particulièrement
forts peuvent arriver à altérer son fonctionnement. Par conséquent, il ne
doit pas être installé à proximité de charges inductives (moteurs,
transformateurs, antennes de téléphonie, etc.).
MONTAGE
Mural, en évitant qu’il y ait dans sa zone de détection des surfaces
hautement réfléchissantes (liquides, marbre, etc.), des éléments sujets à
de brusques changements de température (chauffage, air climatisé,
courants d’air) ou des sources lumineuses.
PROTÉGER
DE LA
PLUIE
NE PAS EXPOSER
AU SOLEIL
NE PAS
PLACER PRÈS
DE LAMPES
Il inclut un accessoire de fixation pour les coins et les angles.
La hauteur idéale de montage est comprise entre 2 et 3 mètres et la
direction du mouvement de la source de chaleur doit être transversale
par rapport à la lentille du PROXIMAT.
ZONE DE PLUS
GRANDE SENSIBILITÉ
CACHE DE CONNEXIONS
BOUTONS DE RÉGLAGE
NE PAS PLACER
SUR DES
SOURCES DE
CHALEUR
Lors de l’installation du PROXIMAT, il faut tenir compte du fait que la
détection se produit lorsque l’on croise ses faisceaux de détection. Par
conséquent, si la source de chaleur à détecter avance parallèlement aux
faisceaux, la détection se produit à une plus faible distance, puisque
qu’elle ne traverse les faisceaux que lorsqu’elle arrive très près de
l’appareil.
PLUS GRANDE SENSIBILITÉ MOINS GRANDE SENSIBILITÉ
Sur les figures ci-dessus, la flèche indique la direction du mouvement de
la personne ou objet à détecter.
La température ambiante de l’enceinte où est installé le PROXIMAT a
une influence notable sur la sensibilité de la détection et, par
conséquent, sur la distance de détection. Plus la température est élevée,
plus la sensibilité est faible, puisque l’appareil fonctionne par détection
du mouvement d’une source de chaleur (dans la plupart des cas 36ºC,
température du corps humain). Plus la température ambiante se
rapproche de 36ºC plus la détection est faible.
CONNEXION
Connecter conformément au schéma suivant :
ROUGE
NL
MARRON
L
BLEU
N
MISE EN MARCHE. RÉGLAGES
Lorsque vous le connectez pour la 1
re
fois, ou après une déconnexion
prolongée, l’appareil passe au mode TEST.
Dans ce mode, l’appareil détecte indépendamment du niveau lumineux
réglé et toujours avec 10 secondes
de temporisation, ce qui facilite le réglage du champ de détection.
Après 5 minutes, l’appareil passe automatiquement au mode AUTO, ce
qui permet de régler le temps et la luminosité.
Il est possible de passer au mode AUTO, avant le délai de 5 minutes, en
éteignant et en rallumant
rapidement (en moins de 2 secondes).
Tournez ensuite lentement vers la droite jusqu’à ce que l’éclairage
s’allume.
Sur la partie frontale du PROXIMAT se trouvent les sélecteurs : “” pour
la régulation du délai de retard, “S” pour régler la sensibilité de détection
et “ ☼” pour régler la luminosité.

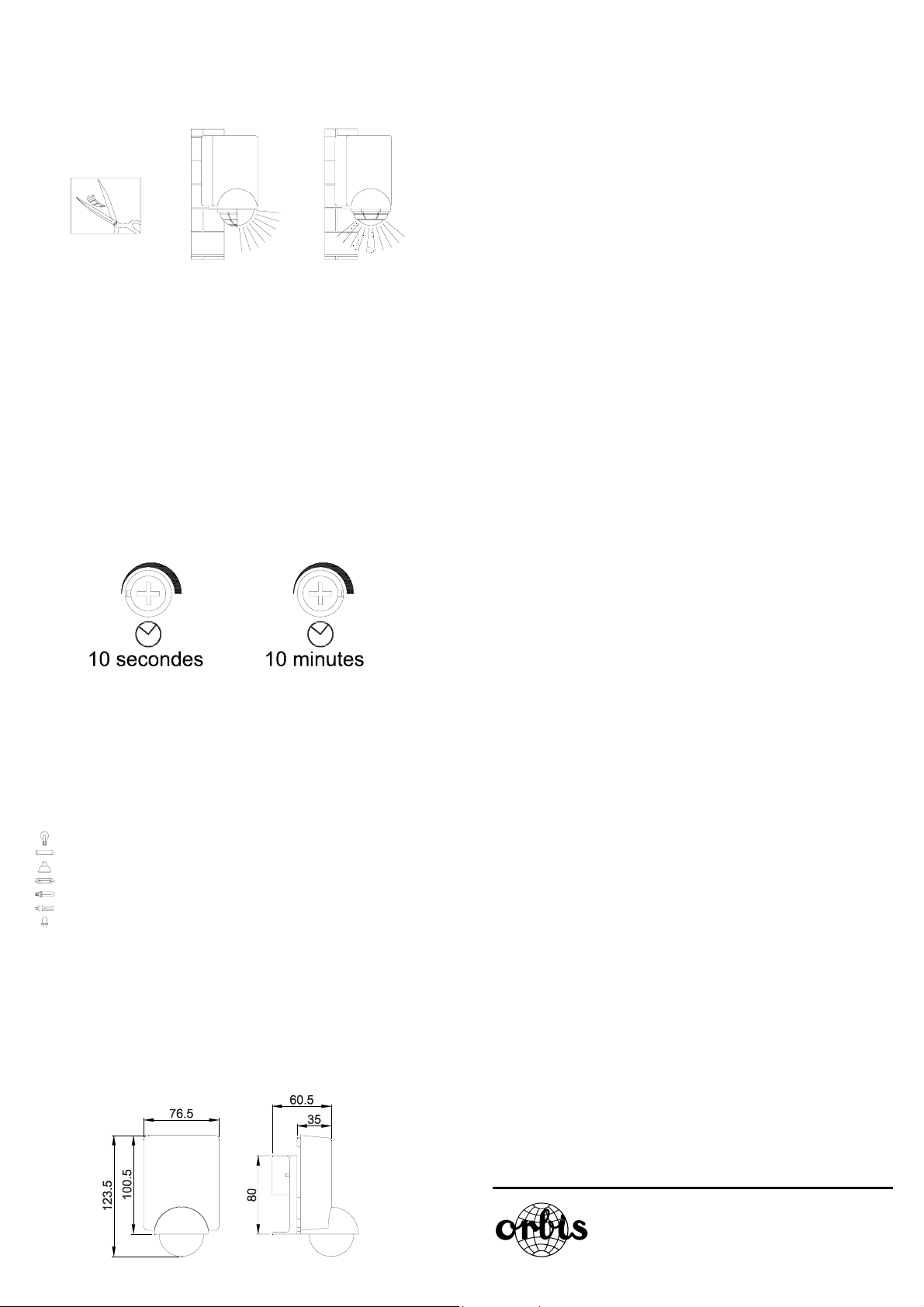

RÉGLAGE DU CHAMP DE DÉTECTION
La tête peut tourner de 180º permettant de déplacer la zone de
détection, comme l’indique la figure.
Pour régler le champ de détection, procédez comme suit :
- Tournez le sélecteur “S” jusqu’à la position maximale.
- Tournez le sélecteur “ ☼” jusqu’à la position “☼”.
- Tournez le sélecteur “” jusqu’à la position minimale.
Vérifiez la couverture en vous déplaçant dans les limites du champ de
détection.
Le PROXIMAT est fourni avec 2 limiteurs de zone de détection. Chaque
accessoire est divisé en 2 secteurs et 4 hauteurs, qui peuvent être
réglés selon les besoins. Pour exclure un secteur du champ, couvrez la
partie correspondante de la lentille avec les limiteurs adaptés à vos
besoins.
RÉGLAGE DE LA LUMINOSITÉ
L’interrupteur de proximité PROXIMAT peut être réglé de façon à agir
seulement lorsque les conditions de lumière sont en dessous du niveau
sélectionné. En tournant le sélecteur “ ☼” jusqu’à la position (☼), il
réagira dans n’importe quelle condition de luminosité. En tournant
jusqu’à la position (), il ne réagira que dans des conditions de
luminosité très faible.
Quand la luminosité ambiante est celle souhaitée pour le fonctionnement
du détecteur, tournez le potentiomètre “ ☼” jusqu’à la position ().
Ensuite, tournez vers la droite jusqu’à ce que l’indicateur lumineux
s’allume.
Pour les modifications apportées à l'équipe de soutiers pour
prendre effet, vous devez quitter la zone de détection et d'attendre
l'arrêt de l'installation.
RÉGLAGE DU DÉLAI DE DÉCONNEXION
En tournant le sélecteur “”, le délai de déconnexion sera : environ 10
seconde à la butée gauche, et environ 10 minutes à la butée droite.
La sensibilité du capteur peut diminuer si la température de l’objet
à détecter est proche de la température ambiante.
Une fois la temporisation achevée, le PROXIMAT a une période
d’inactivité de 3 secondes environ pendant laquelle la détection est
inactive.
CARACTÉRISTIQUES TECHNIQUES
Alimentation 230 V 50 Hz
Pouvoir de rupture 10 A 250 V~ cos ϕ =1
Charges maximales recommandées
Lampes incandescentes 2000 W
Fluorescents 880 VA
Halogènes basse tension (12V) 880 VA
Halogènes (230 V) 2000 W
Lampes faible consommation (CFL) 880 VA
Lampes faible consommation (Downlights) 880 VA
Lampes LED 880 VA
Consommation propre 8,5 VA (environ 1 W)
Intervalle de luminosité 5-30-2000 Lux
Intervalle de temporisation De 10 s à 10 min.
approx.
Angle de détection 240º
Champ de détection 12 mètres à 20 ºC
Température de fonctionnement -10 °C à +40 °C
Type de protection IP 45
DIMENSIONS
01_2012 A016.13.52584
ORBIS TECNOLOGIA ELECTRICA, S.A.
Lérida, 61 E-28020 MADRID
Téléphone : +34 91 5672277; Fax : +34 91 5714006
Courriel : info@orbis.es
http://www.orbis.es

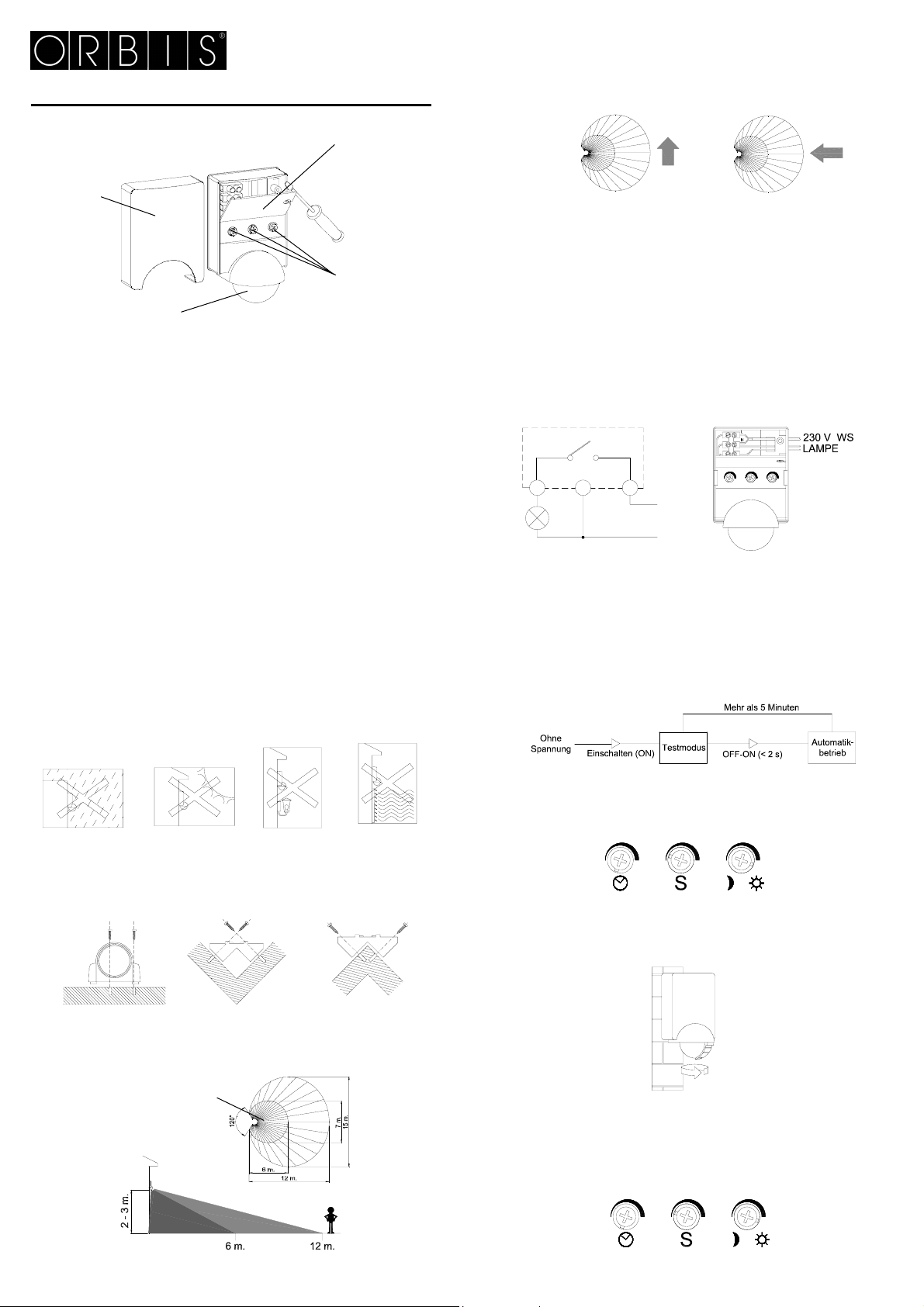

ANNÄHERUNGSSCHALTER
BEDIENUNGSANLEITUNG
SCHUTZDECKEL
BESCHREIBUNG
Der Annäherungsschalter PROXIMAT empfängt die unsichtbare
infrarote Strahlung die von Personen oder sonstigen Wärmequellen
ausgeht, ohne selbst Strahlung auszusenden.
Wenn sich eine Wärmequelle vor dem PROXIMAT entlang bewegt, wird
dessen Ausgangskreis aktiviert; wird keine Bewegung mehr erkannt,
schaltet sich der Ausgangskreis nach einer einstellbaren
Verzögerungszeit ab.
Der Näherungsschalter PROXIMAT reagiert nur, wenn die Helligkeit
unterhalb des eingestellten Wertes liegt.
INSTALLATION
ACHTUNG: Installation und Montage elektrischer Geräte dürfen nur
durch zugelassenes Fachpersonal erfolgen.
VOR BEGINN DER INSTALLATIONSARBEITEN DIE SPANNUNG
ABSCHALTEN
Das Gerät ist intern durch eine Sicherheitsschaltung gegen Störungen
geschützt. Dennoch können besonders starke magnetische Felder die
Funktion beeinflussen. Das Gerät daher nicht in unmittelbarer Nähe von
Geräten installieren, die starke Magnetfelder erzeugen (Motoren,
Transformatoren, Umspannwerke, industrielle Maschinen, Antennen für
Mobiltelefone usw.).
MONTAGE
Bei Wandmontage vermeiden, dass sich im Erkennungsbereich stark
reflektierende Oberflächen (Flüssigkeiten, Marmor usw.) und Elemente
mit plötzlicher Temperaturänderung (Heizung, Klimaanlage, mögliche
Luftströmungen usw.) oder Lichtquellen befinden.
GEGEN
REGEN
SCHUTZEN
Der Lieferumfang umfasst Elemente zur Montage in Ecken.
Die ideale Montagehöhe beträgt 2 bis 3 m, die Bewegung der
Wärmequelle sollte quer zur Linse des PROXIMAT erfolgen.
LENS
NICHT DER
SONNE
AUSSETZEN
BEREICH
GRÖSSTER
EMPFINDLICHKEIT
NICHT IN DER
NÄHE VON
LAMPEN
ANORDNEN
PROXIMAT
DECKEL
ANSCHLUSSKLEMMEN
EINSTELLREGLER
NICHT ÜBER
WÄRMEQUELLEN
ANBRINGEN
Bei der Installation des PROXIMAT ist zu beachten, dass die Erkennung
durch Bewegung quer zu den Erkennungsbündeln erfolgt. Bewegt sich
die Wärmequelle in Richtung der Bündel, erfolgt die Erkennung erst bei
einem wesentlich geringeren Abstand vom Gerät.
GRÖSSERE EMPFINDLICHKEIT
GERINGERE EMPFINDLICHKEIT
Der Pfeil in den obigen Figuren gibt die Bewegungsrichtung einer zu
erkennenden Person oder eines Objekts an.
Die Umgebungstemperatur in dem Bereich, in dem der PROXIMAT
installiert wird, beeinflusst die Erkennungsempfindlichkeit und damit den
Erkennungsabstand in erheblichem Maße. Je höher die Temperatur ist,
um so schlechter ist die Empfindlichkeit, da die Funktion auf der
Erkennung der Bewegung einer Wärmequelle beruht.
Die Erkennung wird um so schlechter, je näher die
Umgebungstemperatur an 36°C liegt (normalerweise ist 36°C die
Körpertemperatur).
ANSCHLUSS
Schließen Sie das Gerät entsprechend folgendem Schaltbild an.
ROT
BLAU
BRAUN
LN
L
N
INBETRIEBNAHME UND EINSTELLUNGEN:
Beim erstmaligen Einschalten oder nach einer längeren Abschaltphase
führt das Gerät einen TEST aus. In dieser Betriebsart erfolgt die
Erkennung unabhängig von der eingestellten Helligkeit und immer mit
einer Zeitverzögerung von 10 s zur Erleichterung der Einstellung des
Erkennungsbereichs. Nach 5 Minuten geht das Gerät in die Betriebsart
AUTO über, in der Helligkeit und Zeitverzögerung einstellbar sind. Der
Übergang in die Betriebsart AUTO vor Ablauf von 5 Minuten kann durch
schnelles Aus- und Einschalten (weniger als 2 s) erfolgen.
Auf der Frontseite des PROXIMAT befinden sich folgende Einstellregler
“” zur Einstellung der Verzögerungszeit, “S” zur Einstellung der
Empfindlichkeit und “ ☼” zur Einstellung der Helligkeit.

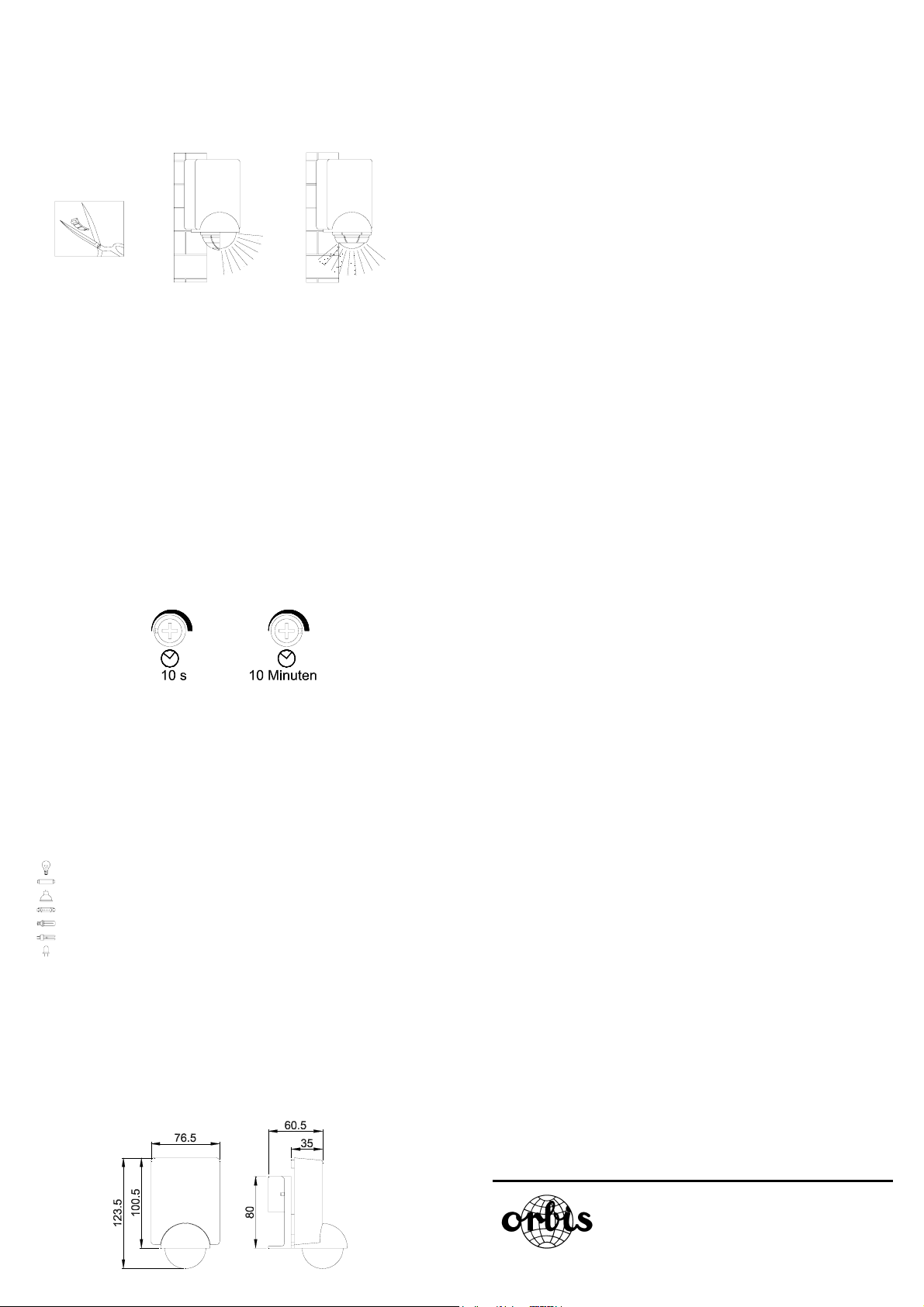

EINSTELLUNG DES ERKENNUNGSBEREICHS
Der Kopf kann wie dargestellt zur Verschiebung des
Erkennungsbereichs um 180° gedreht werden.
Zur Einstellung des Erkennungsbereichs die folgenden Schritte
ausführen:
- Den Einstellregler “S” auf Maximum drehen
- Den Einstellregler “ ☼” in die Stellung “☼” drehen.
- Den Einstellregler “” auf Minimum drehen.
Überprüfen Sie den Erkennungsbereich, indem Sie sich innerhalb der
gewünschten Grenzen bewegen.
Der PROXIMAT wird mit 2 Begrenzern für den Erkennungsbereich
geliefert. Jeder Begrenzer ist in 2 Sektoren und 4 Höhenstufen unterteilt,
die entsprechend den Erfordernissen ausgeschnitten werden können.
Um einen bestimmten Sektor auszublenden wird der nicht benötigte
Bereich der Linse mit dem entsprechend ausgeschnittenen Begrenzer
abgedeckt.
EINSTELLUNG DER HELLIGKEIT
Der Näherungsschalter PROXIMAT ist so einstellbar, dass er erst
schaltet, wenn die Helligkeit einen bestimmten eingestellten Wert
unterschreitet. Wenn Sie den Einstellregler “ ☼” bis zu der Stellung
(☼) drehen, reagiert der Näherungsschalter bei beliebig n
Lichtverhältnissen.
Durch Drehen in Stellung () wird erreicht, dass der Näherungsschalter
erst bei einer sehr geringen Helligkeit reagiert.
Wenn die für den Betrieb des Annäherungsschalters gewünschte
Helligkeit erreicht ist, den Regler “ ☼” in Stellung () drehen.
Drehen Sie diesen anschließend langsam so weit nach rechts, bis die
Beleuchtung eingeschaltet wird.
Damit die vorgenommenen Änderungen in den Potentiometern auf
die Anpassung in der Anlage wirken, ist es notwendig sich aus dem
Erfassungsbereich zu entfernen und zu warten, dass die
Installation ausgeschaltet wird.
EINSTELLUNG DER ABSCHALTVERZÖGERUNG
Den Regler () für die Verzögerungszeit einstellen: am linken Anschlag
10 s und am rechten Anschlag etwa 10 Minuten.
Die Empfindlichkeit des Näherungsschalters vermindert sich, wenn
sich die Temperatur des zu erkennenden Objekts wenig von der
Umgebungstemperatur unterscheidet.
Nach Ablauf der Verzögerungszeit durchläuft der PROXIMAT ein
inaktives Intervall von etwa 3 Sekunden, in dem keine Bewegungen
erkannt werden.
TECHNISCHE DATEN
Speisespannung: 230 V 50 Hz.
Schaltleistung 10 A 250 V~ cos ϕ =1
Maximale empfohlene Lasten:
Eigenverbrauch 8,5 VA (etwa 1 W )
Helligkeitsbereich 5-30-2000 Lux.
Verzögerungszeit Von etwa 10 s bis 10
min.
Erkennungswinkel 240º
Erkennungsbereich 12 m bei 20 ºC
Betriebstemperatur -10 ºC bis +40 ºC
Schutzart IP 45
ABMESSUNGEN
Glühlampen 2000 W
Leuchtstofflampen 880 VA
Niederspannungs- Halogenlampen (12V) 880 VA
Halogenlampen (230V) 2000 W
Stromsparlampen (CFL) 880 VA
Stromsparlampen (Downlights) 880 VA
LED-Lampen 880 VA
01_2012 A016.13.52584
ORBIS TECNOLOGIA ELECTRICA, S.A.
Lérida, 61 E-28020 MADRID
Teléfono: +34 91 5672277; Fax: +34 91 5714006
E-mail: info@ orbis.es
http://www.orbis.es
Loading...
