ORBIS OB135012 User Manual

ORBIS TECNOLOGÍA ELÉCTRICA, S.A.

90

51

31.5

L

N

L´LNN

R

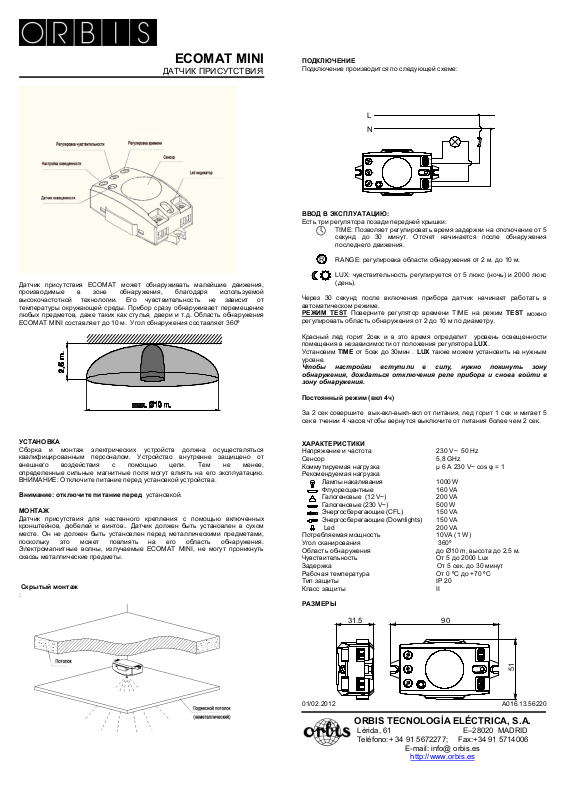

ECOMAT MINI

ДАТЧИК ПРИСУТСТВИЯ

Датчик присутствия ECOMAT может обнаруживать малейшие движения,
производимые в зоне обнаружения, благодаря используемой
высокочастотной технологии. Его чувствительность не зависит от
температуры окружающей среды. Прибор сразу обнаруживает перемещение
любых предметов, даже таких как стулья, двери и т.д. Область обнаружения
ECOMAT MINI составляет до 10 м. Угол обнаружения составляет 360º

УСТАНОВКА

Сборка и монтаж электрических устройств должна осуществляться
квалифицированным персоналом. Устройство внутренне защищено от
внешнего воздействия с помощью цепи. Тем не менее,
определенные сильные магнитные поля могут влиять на его экспл уатацию.
ВНИМАНИЕ: Отключите питание перед установкой устройства.

Внимание: отключи те питание перед установкой.

МОНТАЖ

Датчик присутствия для настенного крепления с помощью включенных
кронштейнов, дюбелей и винтов.. Датчик должен быть установлен в сухом
месте. Он не должен быть установлен перед металлическими предметами,
поскольку это может повлиять на его область обнаружения.
Электромагнитные волны, излучаемые ECOMAT MINI, не могут проникнуть
сквозь металлические предметы.

Скрытый монтаж

:

ПОДКЛЮЧЕНИЕ

Подключение производится по следующей схеме:

ВВОД В ЭКСПЛУАТАЦИЮ:

Есть три регулятора позади передней крышки:

RANGE: регулировка области обнаружения от 2 м. до 10 м.

Через 30 секунд после включения прибора датчик начинает работать в
автоматическом режиме.
РЕЖИМ TEST Поверните регулятор времени TIME на режим TEST
регулировать область обнаружения от 2 до 10 м по диаметру.

Красный лед горит 2сек и в это время определит уровень освещенности
помещения в независимости от положения регулятора LUX.
Установим TIME от 5сек до 30мин . LUX также можем установить на нужным
уровне.

Чтобы настройки вступили в силу, нужно покинуть зону
обнаружения, дождаться отключения реле прибора и снова войти в
зону обнаружения.

Постоянный режим (вкл 4ч)

За 2 сек совершите вык-вкл-выкл-вкл от питания, лед горит 1 сек и мигает 5
сек в тчении 4 часов чтобы вернутся выключите от питания более чем 2 сек.

ХАРАКТЕРИСТИКИ

Напряжение и частота 230 V~ 50 Hz
Сенсор 5,8 GHz
Коммутируемая нагрузка μ 6 A 230 V~ cos φ = 1
Рекомендуемая нагрузка

Потребляемая мощность 10VA (1 W)
Угол сканирования 360º
Область обнаружения до Ø10 m, высота до 2,5 м.
Чувствительность От 5 до 2000

адержка От 5 сек. до 30 минут

З
Рабочая температура От 0 ºC до +70 ºC
Тип защиты IP 20
Класс защиты II

РАЗМЕРЫ

01/

TIME: Позволяет регулировать время задержки на отключение от 5
секунд до 30 мин ут. Отсчет начинается после обнаружения
последнего движения.

LUX: чувствительность регулируется от 5 люкс (ночь) и 2000 люкс
(день).

можно

Лампы накаливания 1000 W
Флуоресцентные 160 VA
Галогеновые (12 V~) 200 VA
Галогеновые (230 V~) 500 W
Энергосберегающие (CFL) 150 VA
Энергосберегающие (Downlights) 150 VA
Led 200 VA

Lux

02.2012 A016.13.56220

Lérida, 61 E–28020 MADRID

Teléfono:+ 34 91 5672277; Fax:[phone]

E-mail: info@ orbis.es

http://www.orbis.es
