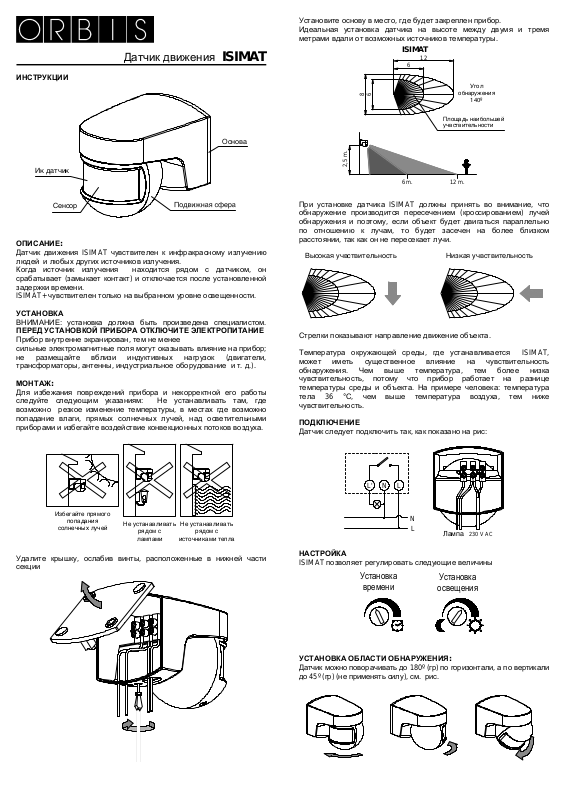

Датчик движения ISIMAT
ИНСТРУКЦИИ
Osnova
Ik dat~ik
Sensor
ОПИСАНИЕ:
Датчик движения ISIMAT чувствителен к инфракрасному излучению
людей и любых других источников излучения.
Когда источник излучения находится рядом с датчиком, он
срабатывает (замыкает контакт) и отключается после установленной
задержки времени.
ISIMAT+ чувствителен только на выбранном уровне освещенности.
УСТАНОВКА
ВНИМАНИЕ: установка должна быть произведена
ПЕРЕД УСТ
АНОВКОЙ ПРИБОРА ОТКЛЮЧИТЕ ЭЛЕКТРОПИТАНИЕ
специалистом.
Прибор внутренне экранирован, тем не менее
сильные электромагнитные поля могут оказывать влияние на прибор;
не размещайте вблизи индуктивных нагрузок (двигатели,
трансформаторы, антенны, индустриальное оборудование и т. д.).
МОНТАЖ:
Для избежания повреждений прибора и некорректной его работы
следуйте следующим указаниям: Не устанавливать там, где
возможно резкое изме
нение температуры, в местах где возможно
попадание влаги, прямых солнечных лучей, над осветительными
приборами и избегайте воздействие конвекционных потоков воздуха.
Удалите крышку, ослабив винты, расположенные в нижней части
секции
IzbegaŸte prÔmogo
popadaniÔ
solne~nìh lu~eŸ
Ne ustanavlivatÝ
rÔdom s
lampami
Ne ustanavlivatÝ
rÔdom s
isto~nikami tepla
Установите основу в место, где будет закреплен прибор.
Идеальная установка датчика на высоте между двумя и тремя
метрами вдали от возможных источников температуры.
ISIMAT
12
6
6
8
Ugol
obnaru`eniÔ
140
º
PloÈadÝ naibolÝ{eŸ
u~vstvitelÝnosti
2,5 m.
6 m.
12 m.
При установке
датчика ISIMA
T должны принять во внимание, что
обнаружение производится пересечением (кроссированием) лучей
обнаружения и поэтому, если объект будет двигаться параллельно
по отношению к лучам, то будет засечен на более близком
расстоянии, так как он не пересекает лучи.
NizkaÔ u~vstvitelÝnostÝVìsokaÔ u~vstvitelÝnostÝ
Стрелки показывают направление движение объекта.
Температура окружающей среды, где устанавливается ISIMAT,
может им
еть существенное влияние на чувствительность
обнаружения. Чем выше температура, тем более низка
чувствительность, потому что прибор работает на разнице
температуры среды и объекта. На примере человека: температура
тела 36 °С, чем выше температура воздуха, тем ниже
чувствительность.
ПОДКЛЮЧЕНИЕ
Датчик следует подключить так, как показано на рис:
L' N L
L' N L
N
L
Lampa
230 V AC
НАСТРОЙКА
ISIMAT позволя
ет регулировать следующие величины
Установка
емени
в
Установка
ения
осве
УСТАНОВКА ОБЛАСТИ ОБНАРУЖЕНИЯ:
Датчик можно поворачивать до 180º (гр) по горизонтали, а по вертикали
до 45º (гр) (не применять силу), см. рис.
Для установки области обнаружения следует:
• регулятор времени “TIME” повернуть на минимум ( - ) и
установите регулятор освещенности “LUX” в положение ( ☼ )
• Проверяйте установленный уровень освещенности двигаясь в
пределах области обнаружения.
После установки прибора и области обнаружения, установите
необходимый уровень осещенности и время задержки.
ISIMAT поставляется вместе с ограничителями области
обнаружения. Каждый ограничитель разделен на 4 сектора, к
могут быть удалены в зависимости от потребностей
НАСТРОЙКА ЧУВСТВИТЕЛЬНОСТИ
Чувствительность должна быть отрегулирована таким образом, чтобы
датчик работал ниже выбранного вами уровня. Поворачивайте
потенциометр “LUX” к положению (☼), след-но датчик будет
реагировать на любой уровень освещения, а в позицию (
реагирует при низких уровнях освещенности. Как только вам подходит
уровень освещенности в помещении, тогда настройте прибор
поворачивая потенциометр “LUX” к положению (☼) до того как диод
будет мигать каждые три сек.
РЕГУЛИРОВАНИЕ ЗАДЕРЖКИ ОТКЛЮЧЕНИЯ
Поворачивая потенциометр (
- минимальная задержка на отключение: 3 сек
- максимальная задержка на отключение: 30 мин
Этот интервал времени будет действовать всегда после
обнаружения ИК.
Чувствительность будет не очень точная, если температура объекта
обнаружения близка к температуре окружающей среды.
Когда заканчивается задержка времени, в течении 2-х секундного
периода прибор не обнаруживает объе
РЕЖИМЫ РАБОТЫ
-НОРМАЛЬНЫЙ РЕЖИМ. Прибор начинае работать в нормальном
режиме по истечении 30 секунд после запуска.
), установите задержку исходя из:
кт.
оторые
) -
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Питание 230 В 50Гц.
Нагрузка пробоя μ 10 A 230 В~ cos ϕ=1
Рекомендуемая максимальная нагрузка:
лампы накаливания 1000 Вт
Флюресцентные без компен. 500 Вт
Флюресцентные с
Галогенные н\напряжения 500 ВА
Галогенные (230 V ~) 1000 Вт
Энергосберегающие лампы 200 Вт
LED 200 ВA
Потребление 6 ВА (1 Вт прибл.)
Чувствительность: 5-30-2000 Lux.
Временной диапазон от 3 сек до 30 мин. приблизительно.
Угол обнаружения: 140 º
Область обнаружения: Лобовой: 12м при температуре 20º C.
По бокам: 8º м при темп. 20º C.
Рабочая температура: -20 C до +40 C
Класс защиты: IP 55 - EN 60529
При правильном монтаже: II в соответствии с EN 60669
ГАБАРИТЫ
02/01_2013
72
A016.13.54551
компен.
250 Вт
100
80
ORBIS TECNOLOGIA ELECTRICA, S.A.
Lйrida, 61 E-28020 MADRID
Telйfono: +34 91 5672277; Fax: +34 91 5714006
E-mail: info@ orbis.es
http://www.orbis.es
http://www.orbiselectrica.ru
