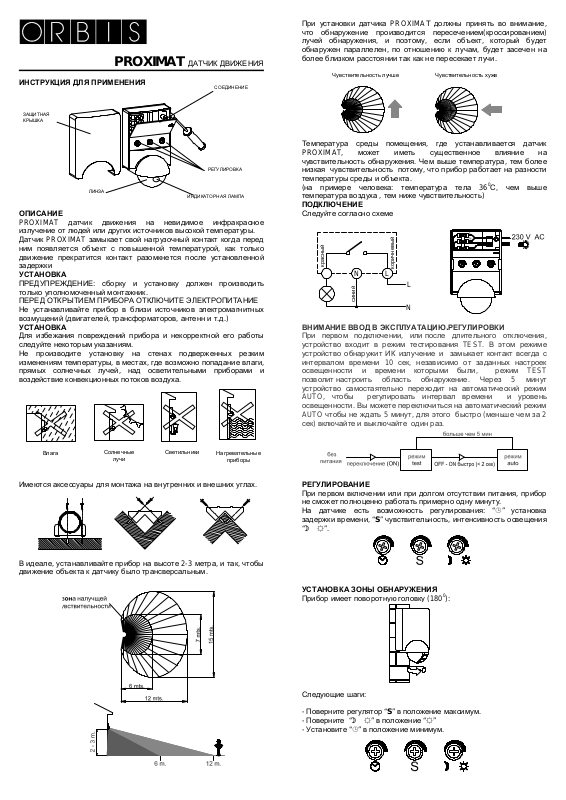

ORBIS OB132312 User Manual

PROXIMAT

ИНСТРУКЦИЯ ДЛЯ ПРИМЕНЕНИЯ

ЗАЩИТНАЯ
КРЫШКА

ОПИСАНИЕ

PROXIMAT датчик движения на невидимое инфракрасное
излучение от людей или других источников высокой температуры.
Датчик PROXIMAT замыкает свой нагрузочный контакт когда перед
ним появляется объект с повышенной температурой, как только
движение прекратится контакт разомкнется после установленной
задержки

УСТАНОВКА

ПРЕДУПРЕЖДЕНИЕ: сборку и установку должен прои
только у

полномоченный монтажник.
ПЕРЕД ОТКРЫТИЕМ ПРИБОРА ОТКЛЮЧИТЕ ЭЛЕКТРОПИТАНИЕ
Не устанавливайте прибор в близи источников электромагнитных
возмущений (двигателей, трансформаторов, антенн и т.д.)

УСТАНОВКА

Для избежания повреждений прибора и некорректной его работы
следуйте некоторым указаниям.
Не производите установку на стенах подверженных резким
изменениям температуры, в местах, где возможно попадание влаги,
прямы

х солн

воздействие конвекционных потоков воздуха.

Влага

Имеются аксессуары для монтажа на внутренних и внешних углах.

В идеале, устанавливайте прибор на высоте 2-3 метра, и так, чтобы
движение объекта к датчику было трансверсальным.

ЛИНЗА

ечных лучей, над осветительными приборами и

Солнечные

лучи

ДАТЧИК ДВИЖЕНИЯ

СОЕДИНЕНИЕ

РЕГУЛИРОВКА

ИНДИКАТОРНАЯ ЛАМПА

Светильники

зводить

Нагревательные

приборы

При ус

тановки д

атчика PROXIMAТ должны принять во внимание,
что обнаружение производится пересечением(кроссированием)
лучей обнаружения, и поэтому, если объект, который будет
обнаружен параллелен, по отношению к лучам, будет засечен на
более близком расстоянии так как не пересекает лучи.

Чувствительность лучше Чувствительность хуже

Температура среды помещения, где устанавливается датчик
PROXIMAT, может иметь существенное влияние на
чувствительность обнаружения. Чем выше температура, тем более
низкая чувствительность потому, что прибор работает на разности
температуры среды и объекта.

(на примере человека: температура тела 36

0

С, чем выше

температура воздуха , тем ниже чувствительность)

ПОДКЛЮЧЕНИЕ

Следуйте согласно схеме

красный

NL

синий

коричневый

L

N

ВНИМАНИЕ ВВОД В ЭКСПЛУАТАЦИЮ.РЕГУЛИРОВКИ

При первом подключении, или после длительного отключения,
устройство входит в режим тестирования TEST. В этом режиме
устройство обнаружит ИК излучение и замыкает контакт всегда с
интервалом времени 10 сек, независимо от заданных настроек
освещенности и времени которыми были, режим TEST
позволит настроить область обнаружение. Через 5 ми

стройство самостаятельно переходит на автоматический режим

у

нут

AUTO, чтобы регулировать интервал времени и уровень
освещенности. Вы можете переключиться на автоматический режим
AUTO чтобы не ждать 5 минут, для этого быстро (меньше чем за 2
сек) включайте и выключайте один раз.

РЕГУЛИРОВАНИЕ

При первом включении или при долгом отсутствии питания, прибор
не сможет пол

ноценно

работать примерно одну минуту.
На датчике есть возможность регулирования: “” установка
задержки времени, “S” чувствительность, интенсивность освещения
“ ☼”.

УСТАНОВКА ЗОНЫ ОБНАРУЖЕНИЯ

Прибор имеет поворотную головку (180

0

):

Следующие шаги:

- Поверните регулятор “S” в положение максимум.

- Поверните “ ☼” в положение “☼”

- Установите “” в положение минимум.

Проверьте охват, перемещаясь в пределах области обнаружения.
PROXIMAT датчик снабжен двумя ограничителями обнаружения.

Каждый разделен на два сектора и четыре высоты, которые могут
быть приспособлены согласно индивидуальным требованиям.
Полевые сектора могут быть исключены, закрывая
соответствующую часть линзы со снабженными ограничителями,
приспособленными к требуемому размеру.

РЕГУЛИРОВАНИЕ ИНТЕНСИВНОСТИ ОСВЕЩЕНИЯ

Датчик мож
возмущений.
Поворачивайте регулятор “ ☼” в положение (☼) для высокой
яркости освещения.
Для низкой яркости ().
Когда яркость освещения приемлема, загорается индикатор, для
этого медленно поворачивайте “ ☼” регулятор в положение ().

Чтобы изменение настройки заработали необходимо
отойти от области обнаружения и ждать пока не
вы

ключ

РЕГУЛИРОВКА ЗАДЕРЖКИ

Поворачивая регулятор “” из крайних положений можно добиться
задержки от 3-х секунд до 10-ти минут.

ИНДИКАТОРНАЯ ЛАМПА

PROXIMAT датчик оснащен красной лампой внутри линзы, которая
работает следующим образом:

- Когда яркость - меньше чем установленная, индикатор мигает
(ждущий режим)

- Когда PROXIMAT датчик активирован, лампа будет посто

включен

- Когда яркость окружающей среды больше чем установленная,
индикатор останется постоянно выключен.

Чувствительность обнаружения может быть уменьшена, если
температура объекта - близка к температуре окружающей
среды.
Как только выбор времени датчика был закончен, есть
приблизительно три вторых периода, в течение которого он не
может обнаруживать.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Питание 230 В 50Гц.
От

ючающая способность 10 A 250 В~ cos ϕ

кл

Максимальные нагрузки для ламп

Потребляемая мощность 8.5 ВA (1 Вт)
Яркость 5 – 30-2000 Люкс.
Диапазон таймера 10 сек до 10 минут.
Диапазон обнаружения 240º
Поле обнаружения 12 метров при 20ºC
9 метров сбоку при 20ºC
Рабочая температура -10 ˚C до +40 ˚C
Тип защиты IP 45

но нас

ится нагрузку.

а.

троить на срабатывание от небольших

янно

= 1

Лампы накаливания 2000 Вт
Люминесцентные 880 BA
Галогеновые низкого напряжения 880 ВA
Галогеновые (230 В ~) 2000 Вт
Энергосберегающие 880 BA
Светильники направленного света 880 BA
Диодные лампы 880 BA

ГА

АРИТЫ

Б

01_2012 A016.13.52584
