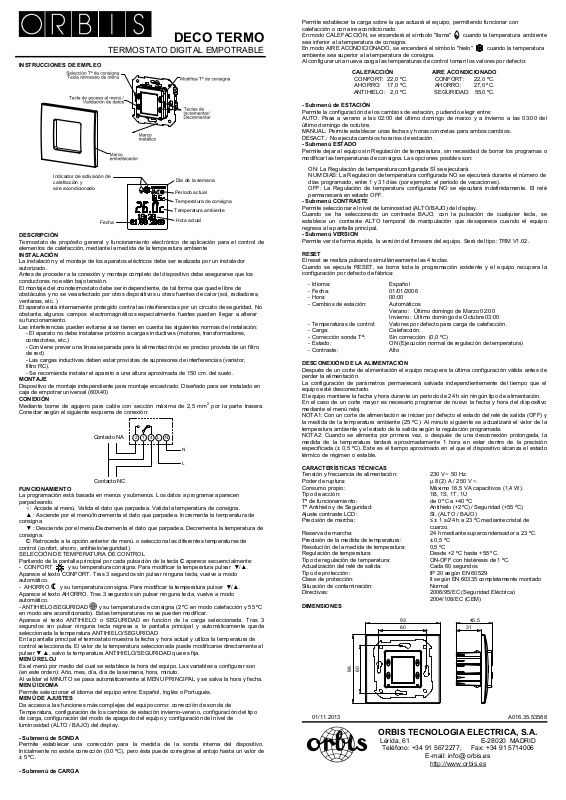

DECO TERMO

INSTRUCCIONES DE EMPLEO

DESCRIPCIÓN

Termostato de propósito general y funcionamiento electrónico de aplicación para el control de
elementos de calefacción, mediante la medida de la temperatura ambiente

INSTALACIÓN

La instalación y el montaje de los aparatos eléctricos debe ser realizada por un instalador
autorizado.
Antes de proceder a la conexión y montaje completo del dispositivo debe asegurarse que los
conductores no están bajo tensión.
El montaje del cronotermostato debe ser independiente, de tal forma que quede libre de
obstáculos y no se vea afectado por otros dispositivos u otras fuentes de calor (sol, radiadores,
ventanas, etc. )
El aparato está internamente protegido contra las interferencias por un circuito de seguridad. No
obstante, algunos campos electromagnéticos especialmente fuertes pueden llegar a alterar
su funcionamiento.
Las interferencias pueden evitarse si se tienen en cuenta las siguientes normas de instalación:

MONTAJE

Dispositivo de montaje independiente para montaje encastrado. Diseñado para ser instalado en
caja de empotrar universal (60X40)

CONEXIÓN

Mediante borne de agujero para cable con sección máxima de 2,5 mm2 por la parte trasera.
Conectar según el siguiente esquema de conexión:

FUNCIONAMIENTO

La programación está basada en menús y submenús. Los datos a programar aparecen
parpadeando.
√ : Accede al menú. Valida el dato que parpadea. Valida la temperatura de consigna.
▲ : Asciende por el menú/Incrementa el dato que parpadea. Incrementa la temperatura de
consigna
▼ : Desciende por el menú/Decrementa el dato que parpadea. Decrementa la temperatura de
consigna.
C: Retrocede a la opción anterior de menú. o selecciona las diferentes temperaturas de
control (confort, ahorro, antihielo/seguridad).
SELECCIÓN DE TEMPERATURA DE CONTROL
Partiendo de la pantalla principal por cada pulsación de la tecla C aparece secuencialmente:

- CONFORT y su temperatura consigna. Para modificar la temperatura pulsar ▼/▲.
Aparece el texto CONFORT. Tras 3 segundos sin pulsar ninguna tecla, vuelve a modo
automático.

- AHORRO y su temperatura consigna. Para modificar la temperatura pulsar ▼/▲.
Aparece el texto AHORRO. Tras 3 segundos sin pulsar ninguna tecla, vuelve a modo
automático.

- ANTIHIELO/SEGURIDAD y su temperatura de consigna (2 ºC en modo calefacción y 55 ºC
en modo aire acondicionado). Estas temperaturas no se pueden modificar.
Aparece el texto ANTIHIELO o SEGURIDAD en función de la carga seleccionada. Tras 3
segundos sin pulsar ninguna tecla regresa a la pantalla principal y automáticamente queda
seleccionada la temperatura ANTIHIELO/SEGURIDAD
En la pantalla principal el termostato muestra la fecha y hora actual y utiliza la temperatura de
control seleccionada. El valor de la temperatura seleccionada puede modificarse directamente al
pulsar ▼ ▲, salvo la temperatura ANTIHIELO/SEGURIDAD que es fija.

MENÚ RELOJ

Es el menú por medio del cual se establece la hora del equipo. Las variables a configurar son
(en este orden): Año, mes, día, día de la semana, hora, minuto.
Al validar el MINUTO se pasa automáticamente al MENU PRINCIPAL y se salva la hora y fecha.

MENÚ IDIOMA

Permite seleccionar el idioma del equipo entre: Español, Inglés o Portugués.

MENÚ DE AJUSTES

Da acceso a las funciones más complejas del equipo como: corrección de sonda de
Temperatura, configuración de los cambios de estación invierno-verano, configuración del tipo
de carga, configuración del modo de apagado del equipo y configuración del nivel de
luminosidad (ALTO / BAJO) del display.

- Submenú de SONDA
Permite establecer una corrección para la medida de la sonda interna del dispositivo.
Inicialmente no existe corrección (0.0 ºC), pero ésta puede corregirse al antojo hasta un valor de
± 5 ºC.

- Submenú de CARGA

Indicador de activación de
calefacción y
aire acondicionado

- El aparato no debe instalarse próximo a cargas inductivas (motores, transformadores,
contactotes, etc.)

- Conviene prever una línea separada para la alimentación (si es preciso provista de un filtro
de red)

- Las cargas inductivas deben estar provistas de supresores de interferencias (varistor,
filtro RC).

- Se recomienda instalar el aparato a una altura aproximada de 150 cm. del suelo.

TERMOSTATO DIGITAL EMPOTRABLE

Día de la semana

Periodo actual

Temperatura de consigna

Temperatura ambiente

Fecha

Contacto NA

Contacto NC

214LN

Hora actual

N

L

Permite establecer la carga sobre la que actuará el equipo, permitiendo funcionar con
calefacción o con aire acondicionado.
En modo CALEFACCIÓN, se encenderá el símbolo "llama" cuando la temperatura ambiente
sea inferior a la temperatura de consigna.
En modo AIRE ACONDICIONADO, se encenderá el símbolo "hielo" cuando la temperatura
ambiente sea superior a la temperatura de consigna.
Al configurar una nueva carga las temperaturas de control toman los valores por defecto:

CALEFACCIÓN AIRE ACONDICIONADO

CONFORT: 22,0 ºC. CONFORT: 22,0 ºC.
AHORRO: 17,0 ºC. AHORRO: 27,0 ºC.
ANTIHIELO: 2,0 ºC. SEGURIDAD: 55,0 ºC.

- Submenú de ESTACIÓN

Permite la configuración de los cambios de estación, pudiendo elegir entre:
AUTO: Pasa a verano a las 02:00 del último domingo de marzo y a invierno a las 03:00 del
último domingo de octubre.
MANUAL: Permite establecer unas fechas y horas concretas para ambos cambios.
DESACT.: No ejecuta cambios horarios de estación.

- Submenú ESTADO

Permite dejar al equipo sin Regulación de temperatura, sin necesidad de borrar los programas o
modificar las temperaturas de consigna. Las opciones posibles son:

ON: La Regulación de temperatura configurada SÍ se ejecutará.
NUM DIAS: La Regulación de temperatura configurada NO se ejecutará durante el número de
días programado, entre 1 y 31 días (por ejemplo: el periodo de vacaciones).
OFF: La Regulación de temperatura configurada NO se ejecutará indefinidamente. El relé
permanecerá en estado OFF.

- Submenú CONTRASTE

Permite seleccionar el nivel de luminosidad (ALTO/BAJO) del display.
Cuando se ha seleccionado un contraste BAJO, con la pulsación de cualquier tecla, se
establece un contraste ALTO temporal de manipulación que desaparece cuando el equipo
regresa a la pantalla principal.

- Submenú VERSION

Permite ver de forma rápida, la versión del firmware del equipo. Será del tipo: TRM V1.02.

RESET
El reset se realiza pulsando simultáneamente las 4 teclas.
Cuando se ejecuta RESET, se borra toda la programación existente y el equipo recupera la
configuración por defecto de fábrica:

- Idioma: Español

- Fecha: 01/01/2006

- Hora: 00:00

- Cambios de estación: Automáticos
Verano: Último domingo de Marzo 02:00
Invierno: Último domingo de Octubre 03:00

- Temperaturas de control: Valores por defecto para carga de calefacción.

- Carga: Calefacción.

- Corrección sonda Tª: Sin corrección (0,0 ºC)

- Estado: ON (Ejecución normal de regulación de temperatura)

- Contraste: Alto

DESCONEXIÓN DE LA ALIMENTACIÓN

Después de un corte de alimentación el equipo recupera la última configuración válida antes de
perder la alimentación.
La configuración de parámetros permanecerá salvada independientemente del tiempo que el
equipo esté desconectado.
El equipo mantiene la fecha y hora durante un periodo de 24 h sin ningún tipo de alimentación.
En el caso de un corte mayor es necesario programar de nuevo la fecha y hora del dispositivo
mediante el menú reloj.
NOTA1: Con un corte de alimentación se inician por defecto el estado del relé de salida (OFF) y
la medida de la temperatura ambiente (25 ºC). Al minuto siguiente se actualizará el valor de la
temperatura ambiente y el estado de la salida según la regulación programada.
NOTA2: Cuando se alimenta por primera vez, o después de una desconexión prolongada, la
medida de la temperatura tardará aproximadamente 1 hora en estar dentro de la precisión
especificada (± 0,5 ºC). Este es el tiempo aproximado en el que el dispositivo alcanza el estado
térmico de régimen o estable.

CARACTERÍSTICAS TÉCNICAS

Tensión y frecuencia de alimentación: 230 V~ 50 Hz.
Poder de ruptura: µ 8 (2) A / 250 V ~.
Consumo propio: Máximo 16,5 VA capacitivos (1,4 W).
Tipo de acción: 1B, 1S, 1T, 1U
Tª de funcionamiento: de 0 ºC a +40 ºC
Tª Antihielo y de Seguridad: Antihielo (+2ºC) / Seguridad (+55 ºC)
Ajuste contraste LCD: SI. (ALTO / BAJO)
Precisión de marcha: ≤ ± 1 s/24 h a 23 ºC mediante cristal de

Reserva de marcha: 24 h mediante supercondensador a 23 ºC.
Precisión de la medida de temperatura: ± 0,5 ºC
Resolución de la medida de temperatura: 0,5 ºC
Regulación de temperatura: Desde +2 ºC hasta +55 ºC.
Tipo de regulación de temperatura: ON-OFF con histéresis de 1 ºC.
Actualización del relé de salida: Cada 60 segundos
Tipo de protección: IP 20 según EN 60529
Clase de protección: II según EN 60335 completamente montado
Situación de contaminación: Normal
Directivas: 2006/95/EC (Seguridad Eléctrica)

DIMENSIONES

86

60

01/11.2013 A016.35.53588

cuarzo.

2004/108/EC (CEM)

93
60

45.5

31

ORBIS TECNOLOGIA ELECTRICA, S.A.

Lérida, 61 E-28020 MADRID

Teléfono: [phone]; Fax: [phone]

E-mail: info@ orbis.es

http://www.orbis.es

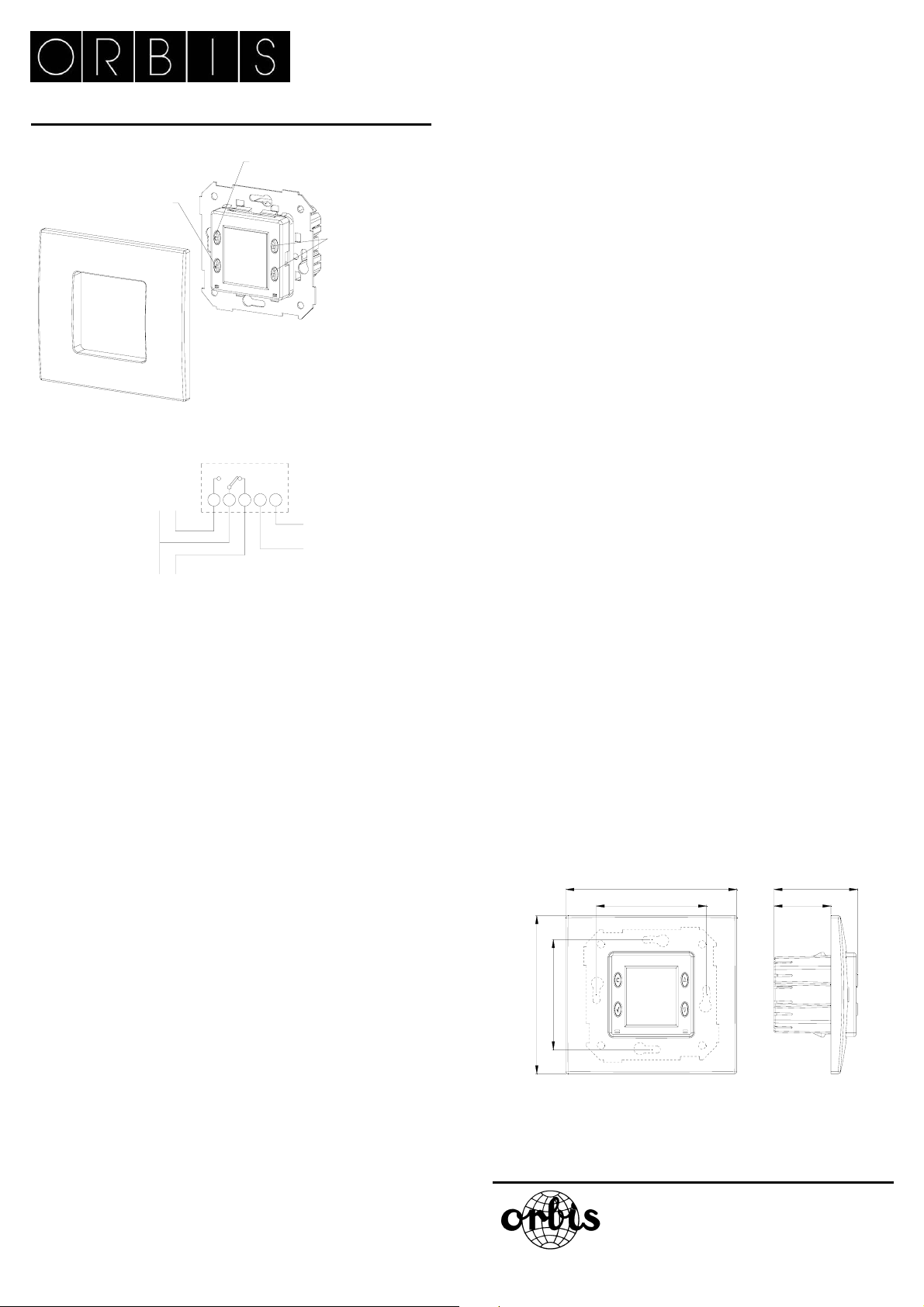

FLUSH MOUNTING DIGITAL THERMOSTAT

INSTRUCTIONS FOR USE

INSTALLATION

This device is designed for installing in a universal flush mounting box or surface
mounting box. Follow the next diagram for installation.

RECOMMENDATIONS

The installation should be carried out by an officially authorised technician.
Do not install near inductive charges (motors, transformers…).
A separate power supply line is advisable (if necessary from a network filter).

RESET

When resetting, the device will restore the last valid setting before the power
supply was lost: time and date and parameter configuration.
Regardless of the length of time the device is disconnected, the configuration
parameters will be saved correctly.
The time and date will be saved for a period of approximately 24 hours, without any
type of power supply.
Following a period longer than this, the device will reset to 1 January 2006, 00:00
hours.
The device is reset by pressing the 4 buttons simultaneously for more than 3
seconds.
After resetting the device, the factory default settings are the following:

OPERATION

The following information is displayed on the screen:

The device is programmed using the menus and sub-menus.
The values to be programmed will flash on the display screen.
Main screen: the thermostat shows the current date and uses the selected
temperature setting. This temperature can be modified by pressing ▲▼.
√: Access the CLOCK menu; validate a change by modifying and / or selecting
comfort, saving and anti-freeze / security temperature settings.
▲: Scroll up the menu / Increase the flashing value. If is held down the value can
be increased faster, by 5 units per second
▼: Scroll down the menu / Decrease the flashing value. If is held down the value
can be decreased faster, by 5 units per second.

C: Return to the previous option or display the different temperatures on the
screen. Starting from the main screen, each time the button is pressed the
following will be displayed in order:

• COMFORT and the set temperature. Press ▲▼ to change the temperature.

• SAVING and the set temperature. Press ▲▼ to change the temperature. The

• ANTI-FREEZING / SECURITY and the temperature setting (2ºC in heating

Menu access button /

Confirm flashing value

Frame

Contact NO

Contact NC

• Language: Spanish

• Time: 00:00 (24 hour mode)

• Date: 01/01/2006 – Sunday (winter)

• Daylight saving adjustment in spring: last Sunday in March at 2am.

• Daylight saving adjustment in autumn: Last Sunday in October at 3am.

• The default temperature setting is COMFORT (22ºC).

• Temperature sensor correction: ± 0.5ºC.

• Day of the week.

• Time and date.

• Room temperature.

• Temperature setting and symbol corresponding to current period (comfort,

saving, anti-freezing / security).

The word COMFORT will be displayed. If no button has been pressed after 3
seconds, it will return to automatic mode.

word SAVING will be displayed. If no button has been pressed after 3
seconds, it will return to automatic mode.

mode and 55ºC in air conditioning mode). These temperatures cannot be
modified. The word ANTI-FREEZE or SECURITY will be displayed according
to the selection. If no button has been pressed after 3 seconds, it will return to
automatic mode.

214LN

DECO TERMO

Comfort / saving / security
temperatures selection button and
return to previous option button.

Increase / decrease
temperature
buttons and function
selection

Metallic frame

N

L

CLOCK MENU

The device’s time can be set using this menu. The values to be configured include
(in this order): Year, month, day, day of the week, hour, minute.
Once MINUTE has been confirmed the display will automatically return to the MAIN
MENU and the time and date will be saved.

LANGUAGE SELECTION

The language can be set using this menu, selecting between: Spanish, English or
Portuguese.

ADJUSTMENTS MENU

This menu accesses the more complex functions of the device, such as:
configuration of temperature sensor, daylight savings changes, type of load, and
switch off mode.

- SENSOR sub-menu: The correction to be applied to the sensor can be set using
this menu. Initially no correction is established (0.0ºC), but this can be corrected as
required.

- LOAD sub-menu: The load on which the device will function can be set using
this menu, selecting between heating and air conditioning. In HEATING mode, the
“flame” symbol will be displayed when the room temperature is lower than the set
temperature.
In AIR CON mode, the “ICE” symbol will be displayed when the room temperature
is higher than the set temperature.

- SEASON sub-menu: In this menu the daylight savings changes can be set,
selecting between:

• Automatic: switches to daylight saving at 2am on the last Sunday in March
and switches back at 3am on the last Sunday in October.

• Manual: this allows the specific dates and times of the changes to be
established.

• Disabled: daylight saving changes will not be made.

- STATUS sub-menu: The device can be left without temperature programming.

• ON: The temperature programming will function.

• NUM DAY: The temperature timer programming will NOT function during the

established number of days, between 1 and 31 (for example: during
holidays).

• OFF: The temperature programming will NOT function.

- CONTRAST sub-menu: The level of brightness of the display (High / Low) can

be selected using this menu.

- VERSION sub-menu: The firmware version of the device can be displayed
quickly in this menu. Type: TRM V1.02.

TECHNICAL CHARACTERISTICS

Power supply: 230 V~
Power supply tolerance: ± 10%
Frequency: 50 Hz.
Rupture capacity: µ 8 (2) A / 250 V ac
Internal consumption: 16.5 VA Maximum capacitives (1.4W).
Anti-freezing Temperature: 2ºC
Operational temperature: between 0 ºC and +40 ºC
Precision: ≤ ± 1 s/24 h at 23 ºC using quartz crystal
Temperature precision: ± 0.5 ºC
Type of protection: IP 20 according to EN 60529
Class of protection: II according to EN 60335 fully installed
Directives: 2002/95/EC (RoHS) 73/23/CEE and

Mark: CE

DIMENSIONS

93
60

93/68/CEE (Electrical Safety)
89/336/CEE and 92/31/CEE (CEM)

45.5

31

01/11.2013 A016.35.53588

86

60

ORBIS TECNOLOGIA ELECTRICA, S.A.

Lérida, 61 E-28020 MADRID

Teléfono: [phone]; Fax: [phone]

E-mail: info@ orbis.es

http://www.orbis.es
