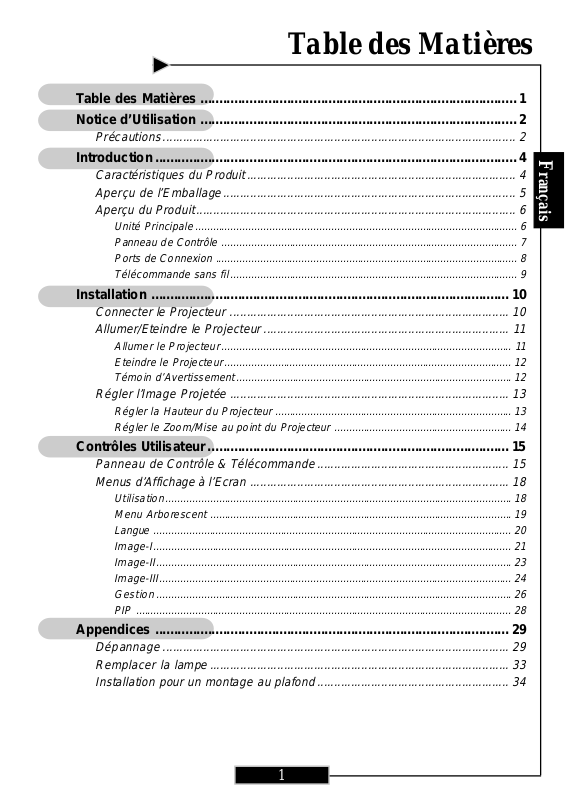

Table des Matières

Table des Matières ....................................................................................1

Notice d’Utilisation .................................................................................... 2

Précautions......................................................................................................... 2

Introduction................................................................................................ 4

Caractéristiques du Produit................................................................................ 4

Aperçu de l’Emballage....................................................................................... 5

Aperçu du Produit............................................................................................... 6

Unité Principale............................................................................................................. 6

Panneau de Contrôle .................................................................................................... 7

Ports de Connexion ...................................................................................................... 8

Télécommande sans fil................................................................................................. 9

Installation ............................................................................................... 10

Connecter le Projecteur ................................................................................... 10

Allumer/Eteindre le Projecteur ......................................................................... 11

Allumer le Projecteur.................................................................................................. 11

Eteindre le Projecteur................................................................................................. 12

Témoin d’Avertissement............................................................................................. 12

Régler l’Image Projetée ................................................................................... 13

Régler la Hauteur du Projecteur ................................................................................ 13

Régler le Zoom/Mise au point du Projecteur ............................................................ 14

Contrôles Utilisateur................................................................................ 15

Panneau de Contrôle & Télécommande......................................................... 15

Menus d’Affichage à l’Ecran ............................................................................. 18

Utilisation.....................................................................................................................18

Menu Arborescent ...................................................................................................... 19

Langue ......................................................................................................................... 20

Image-I......................................................................................................................... 21

Image-II........................................................................................................................ 23

Image-III....................................................................................................................... 24

Gestion ........................................................................................................................ 26

PIP ............................................................................................................................... 28

Appendices .............................................................................................. 29

Dépannage ....................................................................................................... 29

Remplacer la lampe......................................................................................... 33

Installation pour un montage au plafond......................................................... 34

Français

1

1

Notice d’Utilisation

Précautions

Suivez les avertissements, précautions et entretiens, tels qu’ils

Français

sont recommandés dans ce guide utilisateur, afin de prolonger
la durée de vie de votre matériel.

Avertissement- Ne regardez pas dans l’objectif. La lumière

Avertissement- Afin de diminuer le risque d’incendie ou

Avertissement- N’ouvrez pas et ne démontez pas le produit à

Avertissement- Quand vous remplacez la lampe, laissez

Avertissement- Ce produit détectera lui-même la durée de vie

Avertissement- Réinitialisez la fonction “Réinit. de Lampe” dans

Avertissement- Avant d’éteindre le produit, laissez tourner le

Avertissement- Quand vous connectez le projecteur à

Avertissement- Ne pas utiliser le bouchon d’objectif lorsque le

Avertissement- Quand la lampe arrive en fin de vie, elle grillera

éblouissante pourrait vous blesser les yeux .

d’électrocution, n’exposez pas le produit à la
pluie ou à l’humidité.

cause des risques d’électrocution.

refroidir l’appareil, et suivez les instructions
pour le remplacement.

de la lampe. Pensez à remplacer la lampe quand
les messages d’avertissements apparaissent.

le menu “Gestion-->Lampe” de l’Affichage
d’Ecran après avoir remplacé le module de la
lampe (reportez-vous à la page 26).

ventilateur de refroidissement pendant quelques
minutes.

l’ordinateur, commencez par allumer le
projecteur.

projecteur est en cours d’utilisation

en émettant un claquement. Si cela se produit, le
projecteur ne se rallumera pas tant que le
module de lampe n’aura pas été remplacé. Pour
remplacer la lampe, suivez les procédures
énumérées dans “Remplacer la Lampe”.

2

2

2

Notice d’Utilisation

A Faire:

 Eteignez l’appareil avant de le nettoyer.
 Utilisez un chiffon doux imprégné d’un détergeant léger pour

nettoyer le boîtier de l’affichage.

 Débranchez la prise d’alimentation de la prise de courant CA

si l’appareil ne doit pas être utilisé pendant une période
prolongée.

A ne pas faire:

 Boucher les fentes et ouvertures sur l’appareil, destinées à la

ventilation.

 Utiliser des produits de nettoyages abrasifs, des cires ou des

solvants pour nettoyer l’appareil.

 Utiliser l’appareil dans les conditions suivantes:

- Dans un environnement extrêmement chaud, froid ou
humide.

- Dans des endroits soumis à la poussière ou la saleté.

- Près de tout ustensile générant un fort champ magnétique.

- Placer face au soleil

Français

3

3

Introduction

Caractéristiques du Produit

Français

Ce produit est un projecteur 0.7” DLPTM à puce unique 576p. Ses
caractéristiques remarquables sont énumérées ci-dessous:

 Pixels adressables 1024 x 576
 Technologie à puce unique DLP
 Compatible NTSC/NTSC4,43/PAL/PAL-M/PAL-N/

SECAM et TVHD (480i/p, 576i/p, 720p, 1080i)

 Compatible HDCP
 Connexion High-tech DVI-I pour connectivité vidéo

numérique et analogique

 Télécommande sans fil à fonctions complètes
 Menu d’affichage d’écran multilingue convivial
 Correction trapézoïdale électronique avancée et image en

plein écran redimensionnable de haute qualité.

 Panneau de contrôle convivial
 Double Image en mode Image dans l’Image
 Compression UXGA, SXGA et redimentionnement VGA,

SVGA, XGA.

TM

 Compatible Mac

4

4

4

Aperçu de l’Emballage

Introduction

 En raison des

différences
d’utilisation selon
les pays, certaines
régions peuvent
comporter des
accessoires
différents.

Ce projecteur est livré avec tous les éléments présentés ci­dessous. Vérifiez que votre appareil est complet. Contactez
votre vendeur immédiatement si quelque chose manquait.

Projecteur avec cache

d’objectif

Câble Vidéo Composite

de 1,8m

Câble S-Vidéo de 1,8m

Télécommande avec
fonction de souris et
pointeur laser

Cordon d’Alimentation

de 1,8m

Câble DVI vers DVI de

1,8m

Adaptateur SCART
RVB/S-Vidéo
(Pour utilisation en
Europe uniquement)

Câble VGA vers VGA

(Pour utilisation en

Europe uniquement)

DVI to HDMI Adaptor

Câble RCA composant
pour YPbPr de 1,8m

Batterie x 2

Français

Manuel Utilisateur

Rapide

Documents :

Guide Utilisateur (CD)

;
; Manuel Utilisateur Rapide

Carte de Garantie

;

5

5

Introduction

Aperçu du Produit

Français

Unité Principale

5

3

8

5

1

2

2

5

6

4

7

1. Bague de Zoom

2. Bague de Mise au Point

3. Objectif Zoom

4. Bouton Elévateur

5. Télécommande sans fil

6. Ports de Connexion

7. Connecteur d’Alimentation & Interrupteur d’Alimentation

8. Panneau de Contrôle

6

6

6

Panneau de Contrôle

1

8

Introduction

2

Français

3

6

5

8 79

1. Témoin lumineux d’Avertissement de Température

2. Témoin lumineux

3. Témoin lumineux d’Avertissement de Lampe

4. Marche / Veille

5. Source

6. Touches de sélection directionnelle

7. Entrée

8. Correction Trapèze

9. Menu (Activé/Désactivé)

10. Re-Sync

d’Avertissement de d’alimentation

4

10

7

7

Introduction

Français

1. Connecteur d’Entrée DVI-I (Signal Analogique et Numérique PC/

2 Connecteur signal analogique PC/TV HD/Vidéo composant

3. Connecteur d’Entrée RS232

4. Connecteur Entrée Vidéo Composant

5. Connecteur d’entrée S-Video

6. Connecteur d’entrée Vidéo Composite

7. Prise d’alimentation

8. Port pour verrou Kensington

Ports de Connexion

1 2 3

4 5 6 7 8

HDTV/HDCP/Entrée Vidéo Composant)

TM

8

8

8

Introduction

Télécommande sans fil à fonctions complètes

7

3 4
1 2

5

6
12
11
14

18
17
19

20
21

1. Marche Arrêt

2. Re-sync

3. Masquer

4. Figer

5. Source Vidéo Composant
(YPbPr)

6. Source S-Vidéo

7. Source VGA

8. DVI-I Source

9. Source Vidéo Composite

10. Verr. Source

11. 16:9

12. Fenêtre

13. Letter box (Boîte à Lettres)

Français

8

10

9

13
16

15

22
23
24
25

14. Zoom Arrière

15. Zoom Avant

16. Trapèze

17. Touches de Sélection Quadri­Directionnelles

18. OK (Entrée)

19. Menu

20. Contraste

21. Couleur

22. Luminosité

23 Affichage

24. Réinitialiser

25. Réglage RVB

9

9

Installation

Français

Connecter le Projecteur

7

Sortie Tuner

Numérique

2

8

DVI

RGB

RS232

4

10

9

1

10

6

Sortie S-Vidéo

1.Cordon d’Alimentation

2.Adaptateur DVI / HDMI

3.Câble Vidéo Composite

4.Câble DVI vers DVI (Accessoire optionnel)

5.Câble S-Vidéo (Accessoire optionnel)

6.Câble RCA composant pour YPbPr

7.Adaptateur SCART RVB/S-Vidéo (Pour utilisation en Europe
uniquement)

8.Câble de connexion de D-Sub au RCA pour le HDTV/composan
(Accessoire optionnel)

9.Câble RS232 (Accessoire optionnel)

10.Câble VGA vers VGA (Pour utilisation en Europe uniquement)

10

10

3

5

Sortie Vidéo

Installation

Allumer/Eteindre le Projecteur

Allumer le Projecteur

1. Retirer le cache de l’objectif.

2. Assurez vous que le cordon d’alimentation et le câble de

signal soient correctement connectés. Le “Témoin
d’Alimentation“ deviendra rouge.

3. Allumez la lampe en appuyant sur le bouton “Marche /

Veille” situé sur le Panneau de Contrôle. n
L’écran de démarrage s’affichera pendant 30 secondes et le

“Témoin d’Alimentation” clignotera en vert.
Une fois l’écran de démarrage disparu, le “Témoin

d’Alimentation” deviendra vert.

4. Allumez votre source (ordinateur, notebook, lecteur vidéo,

etc.). Le projecteur détectera automatiquement votre
source.

 Si vous connectez plusieurs sources en même temps, utilisez le

bouton “Source” sur le Panneau de Contrôle pour permuter.

Français

Allumez le

projecteur avant
d’allumer la source.

11

11

1

Marche / Veille

Installation

Français

Eteindre le Projecteur

1. Appuyez sur le bouton “Marche / Veille” pour éteindre la

lampe du projecteur,vous verrez apparaître un message
“Attendre 2mn avant de re-allumer l’appareil” sur
l’affichage d’écran.

2. Appuyez sur le bouton “Marche / Veille” à nouveau pour

confirmer.Sinon le message disparaîtra au bout de 10
secondes.

3. Les ventilateurs de refroidissement continuent à fonctionner

pendant environ 120 secondes pour effectuer un cycle de
refroidissement et le “Témoin d’Alimentation” deviendra
rouge. Lorsque le témoin s’arrête de clignoter, le projecteur
passe dans le mode veille.

Si vous voulez remettre le projecteur en marche, vous devez
attendre que le projecteur ait terminé le cycle de
refroidissement et soit entré en mode attente. Une fois qu’il est
en mode attente, appuyez simplement sur le bouton “Marche
/ Veille” pour redémarrer le projecteur.

4. Debranchez le cordon d’alimentation depuis la prise secteur

et le projecteur.

5. N’allumez pas le projecteur immédiatement après l’avoir

éteint.

12

Témoin d’Avertissement

 Lorsque le “Témoin TEMP” devient rouge, cela indique que le

projecteur est en surchauffe. Le projecteur s’éteindra
automatiquement. (reportez-vous à la page 31).

 Lorsque le “Témoin LAMPE” clignote en rouge (par intervalle de 0.

5 seconde), cela indique que la lampe a un problème, éteignez le
projecteur et débranchez le cordon d’alimentation de la prise de
courant, et contactez votre vendeur ou notre centre de réparation.
(reportez-vous à la page 31).

 Lorsque le “Témoin LAMPE” clignote en rouge (par intervalle de 1

seconde), cela signifie une panne d’un ventilateur. Arrêtez d’utiliser
le projecteur et débranchez le cordon d’alimentation de la prise de
courant, et contactez votre vendeur ou notre centre de réparation.
(reportez-vous à la page 31).

12

12

Installation

Régler l’Image Projetée

Régler la Hauteur du Projecteur

Le projecteur est équipé d’un pied de levage pour ajuster la
hauteur du projecteur.

Pour élever le projecteur :

1. Appuyez sur le bouton de levage n.

2. Elevez le projecteur de l’angle d’affichage désiré o, puis

relâchez le bouton pour verrouiller le pied de levage dans sa
position.

3. Utilisez p pour régler avec précision l’angle d’affichage.

Pour abaisser le projecteur :

1. Appuyez sur le bouton de levage.

2. Abaissez le projecteur, puis relâchez le bouton pour

verrouiller le pied de levage en position.

3. Utilisez p pour régler avec précision l’angle d’affichage.

Français

1

Bouton de levage

Pied de levage

13

13

1

3

2

Molette de Réglage
d’Inclinaison

Installation

Français

Régler le Zoom/Mise au point du Projecteur

Vous pouvez régler la bague du zoom pour agrandir/réduire.
Pour faire la mise au point de l’image, tournez la bague de mise
au point jusqu’à ce que l’image soit nette. Le projecteur fera la
mise au point à une distance allant de 1,5m à 10,0m (4,9 pieds à
32,8 pieds).

Bague du Zoom

Bague de Mise au
Point

14

14

14

Contrôles Utilisateur

Panneau de Contrôle &
Télécommande

Vous avez deux façons de contrôler les fonctions: Télécommande
et Panneau de Contrôle.

TélécommandePanneau de Contrôle

Utiliser le Panneau de Contrôle
Marche / Veille

Reportez-vous à la section “Allumer/Eteindre le Projecteur”

4

page 11~12.

Source

Appuyez sur “Source” pour choisir les sources RVB,

4

Composant-p, Composant-i, S-Vidéo, Vidéo Composite et
HDTV.

Menu

Appuyez sur “Menu” pour ouvrir les menus d’affichage d’écran

4

(OSD). Pour quitter l’OSD, appuyez à nouveau sur le bouton
“Menu”.

Trapèze /

Corrige la distorsion de l’image dûe à l’inclinaison du

4

projecteur. (±16 degrés)

Touches de Sélection Quatre Directions

Utilisez pour sélectionner les éléments ou pour

4

réaliser des réglages pour votre sélection.

Entrée

Confirmez votre sélection d’éléments.

4

Re-Sync (Disponible uniquement pour le Signal RVB Analogique)

Synchronise automatiquement le projecteur sur la source

4

d’entrée.

Français

15

15

Contrôles Utilisateur

Utiliser la Télécommande
Alimentation (Power)

“Alimentation” allume l’ampoule du projecteur, reportez-vous

4

Français

à la section “Allumer / Eteindre le projecteur” pages 11~12
pour plus de détails.

Re-Sync

Synchronise automatiquement le projecteur avec la source

4

d’entree.

Masquer (Hide)

“Masquer” affiche immediatement un ecran noir. Pressez

4

“Masquer” a nouveau pour restaurer l’affichage.

Figer (Freeze)

“Figer” fait un arret sur image, presser a nouveau “Figer”.

4

16 : 9

Redimensionne l’image au format 16 :9

4

Fenetre

Permet la visualisation d’un signal de sortie PC de 4:3.

4

Letter box (Boîte à Lettres)

Permet l’affichage de vidéo enrichie non-anamorphique au

4

format letterbox sur toute la largeur de l’écran. Une portion de
l’image d’origine sera perdue si le rapport d’aspect de l’image
est inférieur à 1.78:1.

Zoom avant / Zoom arrière

Appuyez sur le bouton Zoom avant ou Zoom arrière pour

4

faire faire à l’objectif un zoom avant ou arrière.

Trapèze

Corrige la distorsion de l’image dûe à l’inclinaison du

4

projecteur. (±16 degrés)

Touches de Sélection Quatre Directions

Utilisez

4

réaliser des réglages pour votre sélection.

pour sélectionner les éléments ou pour

OK (Entrée)

Confirmez votre sélection d’éléments.

4

Menu

Appuyez sur “Menu” pour ouvrir les menus d’affichage

4

d’écran (OSD). Pour quitter l’OSD, appuyez à nouveau sur le
bouton “Menu”.

Luminosite (Brightness)

Pour regler la luminosite de l’image

4

16

16

16

Contrôles Utilisateur

Contraste (Contrast)

“Contraste” contrôle la différence de degré entre les parties les

4

plus claires et les plus sombres de l’image.

Affichage

Pour choisir l’un des modes d’affichage Cinema(Cinéma),

4

Normal, Vivid (Vivide), Dynamic (Dynamique) et User
(Utilisateur).

Couleur

Règle une image vidéo du noir et blanc à des couleurs

4

totalement saturées.

RVB Avancé

Utilisez ou pour sélectionner R (Rouge), V (Vert), ou B

4

(Bleu) pour la luminosité et le contraste.

Réinitialiser

Réinitialise le “keystone” ou le “Zoom” aux paramètres par

4

défaut d’usine.

Verr. Source

Pour sélectionner la détection automatique sur tous les ports

4

connecteur ou verrouiller le port connecteur courant.

VGA

Presser “VGA” passera la source au connecteur Entrée VGA.Ce

4

connecteur supporte RVB Analogique, YPbPr (480p/576p/
720p/1080i), YCbCr (480i/576i) et RVBsync.

DVI-I

Presser “DVI-I” passera la source au connecteur DVI-I. Ce

4

connecteur supporte RVB Numérique, RVB Analogique, YPbPr
(480p/576p/720p/1080i), YCbCr (480i/576i) et Signal HDCP.

YPbPr (Component Source )

Presser “Component” passera la source au connecteur

4

composant. Ce connecteur supporte YPbPr (480p/576p/720p/
1080i) et YCbCr (480i/576i)..

S-Video

Appuyez sur “S-Video” pour choisir la source S-Video.

4

Video (Composite Source)

Appuyez sur “Video” pour choisir la source vidéo composite.

4

Français

17

17

Contrôles Utilisateur

Menus d’Affichage à l’Ecran

Le projecteur possède des menus d’Affichage à l’Ecran (OSD)

Français

multilingue vous permettant de régler l’image et de réaliser une
grande variété de paramétrages. Le projecteur détectera
automatiquement la source.

Utilisation

1. Pour ouvrir le menu OSD, appuyez sur le bouton “Menu ” sur

la Télécommande ou sur le Panneau de Contrôle.

2. Quand l’OSD est affiché, appuyez sur la touche ou pour

sélectionner les éléments principaux.

Lors de la sélection sur une page particulière, appuyez sur la

touche

3. Appuyez sur la touche ou pour sélectionner l’élément

désiré et ajustez le paramétrage avec la touche ou .

4. Sélectionnez l’élément à ajuster suivant dans le sous-menu et

réglez comme décrit dans la partie 3. ci-dessus.

5. Appuyez sur le bouton “Menu ” pour confirmer, et l’écran

reviendra au menu principal directement.

6. Pour quitter l’OSD, appuyez à nouveau sur le bouton “Menu ”.

Si vous ne pressez aucune touche, le projecteur se fermera
automatiquement au bout de 30 secondes. Le menu OSD se
fermera et le projecteur enregistrera automatiquement les
nouveaux paramètres.

Menu Principal

pour entrer dans le sous-menu.

Langue Gestion PIP

Image - I Image - II Image - III

Mode

Cinema Normal Vivid Dynamic User

Contraste

Luminosité

Couleur

Teinte

Netteté

Gamma

18

Sous-Menu Élément

18

18

Cinema/Normal/Vivid/Dynamic/User

Contraste R/Contraste V/Contraste B/
Luminosité R/Luminosité V/

Rappel de Lampe/ Heure de Lampe/
Réinit. lampe/ Mode Brillant

Activé/Désactivé

Horizontal Keystone/Vertical Keystone

Haut/Mil./Bas

16:9/4:3/Letterbox/Window

Front Desktop/Front Ceiling/Rear Desk­top/Rear Ceiling

Horizontal Position/Vertical Position

Langue................

Activé/Désactivé

Oui/Non

Oui/Non

English/Français/Deutsch/Español/Italiano/Português/ /

/

Contrôles Utilisateur

Menu Arborescent

Français

Image I.................

Image II................

Image III..............

Gestion................

Mode

Contraste

Luminosite

Couleur (uniquement Vidéo)

Teinte (uniquement Vidéo)

Affinement

Gamma

RGB (RVB)

Température Couleurs

DLP Gamma

DLP Compensation de Blanc

Réinitialisation

Format

Fréquence

Phase

Position

Trapèze

Zoom

Menu Location

Projection

Lampe

Verrouillage Source

PIP .......................

PIP

Position

Change Source

Echange

19

19

Contrôles Utilisateur

Mode Ordinateur / Vidéo

Image - I Image - II Image - III

Langue Gestion PIP

Français

Langue

Vous pouvez afficher le menu OSD multilingue. Utilisez la touche

et pour sélectionner votre langue préférée.

Appuyez sur le bouton “Menu” pour finaliser la sélection.

Langue

20

20

20

Mode Ordinateur / Vidéo

Langue Gestion PIP

Image - I Image - II Image - III

Mode

Contraste

Luminosité

Couleur

Teinte

Netteté

Gamma

La fonction

“Couleur” n’est pas
supportée avec les
sources YPbPr.

Cinema Normal Vivid Dynamic User

Contrôles Utilisateur

Image-I

Mode

Il existe cinq pré-paramétrages d’usine optimisés pour
différents types d’image : Cinema(Cinéma), Normal, Vivid
(Vivide), Dynamic (Dynamique) et User (Utilisateur). Vous
pouvez personnaliser le contraste, la luminosité, l’intensité, la
couleur, la teinte, l’affinement, et le gamma pour chaque mode
pré-paramétré.

Contraste

Le contraste contrôle le degré de différence entre les parties les
plus sombres et les plus claires de l’image. Le réglage du contraste
modifie la quantité de noir et de blanc de l’image.

Appuyez sur pour diminuer le contraste.

4

Appuyez sur pour augmenter le contraste.

4

Luminosité

Réglage de la luminosité de l’image.

Appuyez sur pour assombrir l’image.

4

Appuyez sur pour éclaircir l’image.

4

Couleur

Le paramétrage de couleur ajuste une image vidéo depuis le noir
et blanc à une couleur complètement saturée.

Appuyez sur pour diminuer la quantité de couleur dans l’image.

4

Appuyez sur pour augmenter la quantité de couleur dans

4

l’image.

Teinte

La teinte ajuste l’équilibre de couleur du rouge et du vert.

Appuyez sur pour augmenter la quantité de vert de l’image.

4

Appuyez sur pour augmenter la quantité de rouge de l’image.

4

Français

21

21

Contrôles Utilisateur

Mode Ordinateur / Vidéo

Langue Gestion PIP

Image - I Image - II Image - III

Français

La fonction

“Netteté” n’est pas
disponible dans le
mode ordinateur.

Mode

Contraste

Luminosité

Couleur

Teinte

Netteté

Gamma

Cinema Normal Vivid Dynamic User

Netteté

Réglage de la netteté de l’image.

Appuyez sur pour diminuer la netteté.

4

Appuyez sur pour augmenter la netteté.

4

Gamma

Gamma affecte l’affichage des scène sombres. Avec une valeur
Gamma plus élevée, les scènes sombres paraîtront plus

lumineuses. Utilisez pour régler les valeurs gamma.

Image-I

22

22

22

Mode Ordinateur / Vidéo

Langue Gestion PIP

Image - I Image - II Image - III

Contrôles Utilisateur

TRéglage RVB

DLP Gamma

DLP Compensation de Blanc

Réinit. (Réinitialiser)

OK pour ajuster

Français

Image-II

OK pour ajuster

Réglage RVB

Utilisez ou pour sélectionner R (Rouge), V (Vert), ou B
(Bleu) pour la luminosité et le contraste.

Temp. Couleur (Température Couleur)

Régler la température de couleur. Avec une température plus
élevée, l’écran paraît plus froid, avec une température plus faible,
l’écran paraît plus chaud.

DLP Gamma

Gamma affecte l’affichage des scène sombres. Avec une valeur
Gamma plus élevée, les scènes sombres paraîtront plus

lumineuses. Utilisez pour régler les valeurs gamma.

DLP Compensation de Blanc

Utilisez ce contrôle pour paramétrer le niveau maximum de blanc
de la puce DMC. 0 représente le niveau minimum, et 10 le niveau
maximal. Si vous préférez une image renforcée, réglez vers le
niveau maximal. Pour une image douce et plus naturelle, ajustez
vers le niveau minimum.

Réinit. (Réinitialiser)

Appuyez sur OK pour retourner les paramètres d’ affichage sur
tous les menus à leurs paramètres par défaut d’usine.

23

23

Contrôles Utilisateur

Mode Ordinateur / Vidéo

Langue Gestion PIP

Image - I Image - II Image - III

Format Affichagee

Français

F Positione

Fréquence

Phase

Trapèze

Zoom

OK pour ajuster

OK pour ajuster

Format Affichage

Vous pouvez sélectionner cette fonction pour ajuster votre type
de rapport d’aspect désiré.

4

4

4

4

Window (Fenêtre) : La source d’entrée sera centrée avec
mise à l’échelle.

4:3 : Le source d’entrée sera mise à l’échelle de façon à
s’ajuster à l’écran de projection.

16:9 :Le source d’entrée sera mise à l’échelle pour être
ajustée à la largeur de l’écran.

LetterBox (Boîte à Lettres) : Quand un titre DVD 4:3 est
projeté sur l’écran 16:9, une image très “Petite” sera
affichée. Le mode boîte à lettres laissera l’image sur la
totalité de l’écran.

Image-III

24

Entrée d’origine Boîte à Lettres

Fréquence

“Fréquence” sert à modifier la fréquence des données d’affichage
pour qu’elle corresponde à celle de la carte graphique de votre
ordinateur. Quand vous rencontrez une barre scintillante
verticale, utilisez cette fonction pour procéder au réglage.

Phase

Choisissez l’élément “Phase” pour synchroniser la temporisation
de signal de l’affichage avec celui de la carte graphique. Quand
vous rencontrez une image instable et scintillante, utilisez cette
fonction pour la corriger.

24

24

Mode Ordinateur / Vidéo

Langue Gestion PIP

Image - I Image - II Image - III

Format Affichagee

Fréquence

Phase

F Positione

La fonction

“Position” n’est pas
supportée avec les
sources DVI-I.

Trapèze

Zoom

OK pour ajuster

OK pour ajuster

Contrôles Utilisateur

Image-III

Position

OK pour ajuster

Position V.

Position H.

Position V.:

4

Appuyez sur
Appuyez sur
Position H.:

4

Appuyez sur
Appuyez sur

Trapèze

Corrige la distorsion de l’image dûe à l’inclinaison de la
projection (±16 degrés). OK pour ajuster

Trapèze V.

Trapèze H.

pour déplacer l’image vers le bas.
pour déplacer l’image vers le haut.

pour déplacer l’image vers la gauche.
pour déplacer l’image vers la droite.

Français

Trapèze V.: Pressez les touches ou pour régler

4

verticalement la déformation de l’image et obtenir une
image plus régulière.

Trapèze H.: Pressez les touches ou pour régler

4

horizontalement la déformation de l’image et obtenir
une image plus régulière.

Zoom

Press the to magnify an image on the projection screen.

4

Press the to diminish the zoom in image.

4

25

25

Contrôles Utilisateur

Mode Ordinateur / Vidéo

Image - I Image - II Image - III

Langue Gestion PIP

Place Menu

Français

Projection

Lampe

Verr. Source

OK pour ajuster

Marche Arrêt

Place Menu

Choisissez l’emplacement du Menu sur l’écran d’affichage.

Projection

Gestion

26

4

Bureau-Avant

Le réglage par défaut d’usine.

4

Bureau-Arrière

Quand vous sélectionnez cette fonction, le projecteur inverse
l’image de sorte que vous pouvez projeter l’image derrière un
écran translucide.

4

Plafond-Avant

Quand vous sélectionnez cette fonction, le projecteur renverse
l’image pour une projection montée au plafond.

4

Plafond-Arrière

Quand vous sélectionnez cette fonction, le projecteur inverse
l’image et la renverse à la fois. Vous pouvez projeter à partir de
derrière un écran translucide avec une projection montée au
plafond.

Lampe

OK pour ajuster

Rappel de Lampe

Heure de Lampe

Réinit. lampe

Mode Brillant

Oui Non

Oui Non

Marche Ar rêt

26

26

Mode Ordinateur / Vidéo

Image - I Image - II Image - III

Langue Gestion PIP

Place Menu

Projection

Lampe

OK pour ajuster

Verr. Source

Marche Arrêt

Rappel de Lampe : Choisissez cette fonction pour afficher ou

4

masquer le message d’avertissement. Ce message s’affiche

lorsque l’ampoule atteint 1500 heures. Voir “Remplacer la

lampe” pour obtenir plus de détails.

Heure de Lampe : affiche la durée cumulée d’exploitation.

4

Réinit. lampe : Réinitialiser le paramétrage de la lampe

4

seulement quand la nouvelle lampe est installée.

Mode Brillant : Choisir “On” pour augmenter la luminosité et

4

réduire le taux de contraste. Choisir “Off” pour retourner au

mode normal .

Verr. Source (Verrouillage Source)

Quand le verrouillage de source est désactivé, le projecteur
recherchera d’autres signaux si le signal d’entrée actuel est perdu.
Lorsque le verrouillage de source est activé, il recherchera le port
de connexion spécifié.

Contrôles Utilisateur

Français

Gestion

27

27

Contrôles Utilisateur

Mode Ordinateur / Vidéo

Image - I Image - II Image - III

Langue Gestion PIP

Marche Arrêt

Oui No n

Marche Arrêt

PIP

Choisissez “Oui” pour activer l’écran PIP.

Position

Choisissez la position d’écran PIP sur l’écran d’affichage.

Change Source

Choisissez la source d’entrée du projecteur sur l’écran PIP.

Echange

Français

PIP

Position

Change Source

Echange

PIP

28

Choisissez “Marche”pour basculer entre l’écran principal et l’écran
PIP.

28

28

Appendices

Dépannage

Si vous rencontrez des problèmes lors de l’utilisation du
projecteur, reportez-vous à ce qui suit. Si le problème
persiste, contactez votre vendeur local ou notre service
client.

Problème : Aucune image n’apparaît à l’écran.

Vérifiez que tous les câbles et les cordons d’alimentation sont

4

correctement connectés comme décrit dans la section
“Installation”.

Vérifiez que les broches des connecteurs ne sont pas tordues ou

4

cassées.
Vérifiez si la lampe de projection a été correctement installée.

4

Reportez-vous à la section “Remplacer la lampe”.
Vérifiez que vous avez retiré le cache de l’objectif et que le

4

projecteur est allumé.
Assurez-vous que la fonction “Masquer” n’est pas activée.

4

Problème : Image partielle, qui défile ou mal affichée.

Pressez le bouton “Sync” sur la Télécommande ou pressez le

4

bouton “Re-Sync” sur le Panneau de Contrôle.
Si vous utilisez un PC:

4

Suivez les étapes énoncées ci-dessous pour réinitialiser la
résolution

Pour Windows 3.x:

1. Dans le Gestionnaire de Programmes de Windows, cliquez sur

l’icône “Paramétrage de Windows” dans le groupe Principal.

2. Vérifiez que le paramétrage de la résolution de votre affichage

est inférieure ou égale à 1280 x 1024.

Pour Windows 95, 98, 2K, XP:

1. Ouvrez l’icône “Poste de Travail”, le répertoire “Panneau de

Configuration”, et double cliquez sur l’icône “Affichage”.

2. Sélectionnez l’onglet “Paramètres”.

3. Dans la “Zone d’Ecran” vous trouverez le paramétrage de

résolution. Vérifiez que le paramétrage de la résolution de

votre affichage est inférieure ou égale à 1280 x 1024.

Si le projecteur ne projette toujours pas l’image complète, vous
devrez aussi changer l’affichage du moniteur que vous utilisez.
Reportez-vous aux étapes suivantes.

4. Suivez les étapes 1~2 ci-dessus. Cliquez sur le bouton

“Propriétés Avancées”.

5. Sélectionnez le bouton “Modifier” sous l’onglet “Moniteur” .

Français

29

29

Appendices

Français

6. Cliquez sur “Afficher tous les périphériques”. Puis

sélectionnez “Types de moniteur standard” dans la boîte

“Fabricants”; choisissez le mode de résolution dont vous avez

besoin dans la boîte “Modèles”.

7. Vérifiez que le paramétrage de résolution de l’affichage du

moniteur est inférieur ou égal à 1280 x 1024.

Si vous utilisez un Notebook:

4

1. Vous devez tout d’abord réaliser les étapes de paramétrage de

résolution de l’ordinateur, décrites ci-dessus.

2. Permuter l’affichage du Notebook sur le mode “affichage

externe seulement” ou “TRC seulement”.

Si vous rencontrez des difficultés pour changer de résolution ou

4

que votre moniteur se fige, redémarrez tout l’équipement et le
projecteur.

Problème : L’écran du Notebook ou du PowerBook n’affiche
pas votre présentation.

Si vous utilisez un Notebook:

4

Certains Notebook peuvent désactiver leur propre écran quand
un second périphérique d’affichage est utilisé. Chacun d’eux a sa
propre façon d’être réactivé. Reportez-vous à la documentation
de l’ordinateur pour les informations détaillées.

Si vous utilisez un Apple PowerBook:

4

Dans les Panneaux de Contrôle, ouvrez Affichage PowerBook
pour sélectionner Miroir Vidéo “Activé”.

30

Problème : L’image est instable ou scintillante

Utilisez “Phase” pour la corriger.

4

Changez le paramétrage de couleur du moniteur à partir de

4

votre ordinateur.

Problème: L’image présente des barres verticales scintillantes

Utilisez “Fréquence” pour procéder au réglage.

4

Vérifiez et reconfigurez le mode d’affichage de votre carte

4

graphique pour le rendre compatible avec le produit.

Problème : La mise au point de l’image n’est pas bonne

Ajustez la Bague de Mise au Point sur l’objectif du projecteur.

4

Assurez-vous que l’écran de projection se situe dans la plage de

4

distance requise de 1,5m (4,9ft.)~10,0m (32,8ft.) du projecteur.

30

30

Appendices

Problème : L’écran est étiré quand vous affichez des DVD

16:9.

Le projecteur détectera lui-même automatiquement les DVD 16:9 et
ajustera le rapport d’aspect par numérisation de l’écran entier avec le
paramétrage par défaut de 4:3.
Si le projecteur est toujours étiré, vous aurez aussi besoin de régler le
rapport d’aspect en vous reportant à ce qui suit:

Sélectionnez le type de rapport d’aspect de 4:3 sur votre lecteur

4

DVD si vous lisez des DVD 16:9.
Si vous n’arrivez pas à sélectionner le type de rapport d’aspect de 4:

4

3 sur votre lecteur DVD, veuillez sélectionner la fonction
d’Affichage à l’Ecran (OSD) de 4:3 du projecteur pour votre
affichage.

Problème : L’Image est inversée.

Pour sélectionner “Gestion” dans l’OSD et ajuster la direction

4

projection.

Problème : La lampe grille et émet un claquement

Quand la lampe atteint sa fin de vie, elle grillera et émettra un

4

claquement fort. Si cela se produit, le projecteur ne se remettra pas
en route tant que le module de la lampe n’aura pas été remplacé.
Pour remplacer la lampe, suivez les procédures dans la section
“Remplacer la Lampe”.

Problème : Message voyant DEL allumé

Message

Témoin d’Alimentation Témoin Témoin

Vert Rouge TEMP. LAMPE

Français

Etat de Veille

Échauffement Clignotant
Refroidissement Clignotant
Normal

(Défaillance lampe) Clignotant

Erreur

Défaillance verrouillage ventilateur Clignotant

(Temp. excessive.)

Erreur

31

31

Appendices

Français

Problème : Message de rappel

Etat de Veille:

4

Attendre 2mn avant de re-allumer l’appareil
Appuyer Power pour confirmer
Appuyer OK pour enlever cet avertissement

Temp. excessive. :

4

Le projecteur s’éteindra automatiquement
S’il vous plaît :

1. Refroidissement, nécessaire, par ventilation
pendant 3 minutes

2. Assurez-vous que les arrivées et extractions
d’air ne sont pas bouchées

3. Nettoyer le filtre
Si le problème persiste, merci de contacter le
service après vente

Défaillance verrouillage ventilateur :

4

Le projecteur s’éteindra automatiquement
Merci de contacter le service après vente pour
réparation

Remplacer la lampe :

4

Durée lampe

32

32

32

Avertissement :

Le compartiment de
lampe est chaud!
Laissez-le refroidir
avant de changer la
lampe!

Appendices

Remplacer la lampe

Le projecteur détectera lui-même la durée de vie de la lampe.
Il vous affichera un message d’avertissement “Durée lampe”
Quand vous voyez ce message, contactez votre vendeur local ou
le centre de réparation pour faire changer la lampe dès que
possible.

Vérifiez que le projecteur a refroidi pendant au moins 30
minutes avant de changer la lampe.

Français

Avertissement :

Pour diminuer le risque
de blessure corporelle,
ne faites pas tomber le
module de lampe et ne
touchez pas l’ampoule.
L’ampoule peut se
briser et causer des
blessures si vous la
faites tomber.

1

3

Procédure de Remplacement de Lampe:

1. Eteignez le projecteur en appuyant sur le bouton Marche /

Veille.

2. Laissez refroidir le projecteur pendant au moins 30 minutes.

3. Débranchez le cordon d’alimentation.

4. Poussez et enlevez le couvercle.n

5. Retirez les 3 vis du module de lampe.o

6. Retirez le module de lampe.p
Pour remplacer le module de lampe, suivez les étapes

précédentes en sens inverse.

2

33

33

Appendices

Installation pour un montage au
plafond

Français

Veuillez noter que

les dommages
résultant d’une
installation incorrecte
ne sont pas couverts
par la garantie.

1. Afin d’éviter d’endommager votre projecteur, veuillez utiliser

le kit pour montage sur plafond pour l’installation.

2. Si vous voulez utiliser le kit de montage au plafond d’un

autre fabricant, vérifiez que les vis utilisées pour monter le

projecteur au plafond respectent bien les spécifications

suivantes :

Type de vis : M3

4

Longueur de vis maximum : 6 mm

4

126,00

63,00

111,00

40,00

66,00

(To Lens Center)

34

34

34

396,60(Min.)/596,60(Max.)

83,75
